Электрический утюг – ремонт своими руками, схема, устройство
С тех пор, когда люди сняли с себя шкуры животных и стали надевать тканую одежду, встал вопрос об удалении с вещей после стирки складок и замятий. Вещи придавливали плоскими камнями, гладили сковородками с раскаленными углями, и что только не придумывали домохозяйки, до тех пор, пока 6 июня 1882 году американский изобретатель Генри Сеели не запатентовал электрический утюг.
И только в 1903 году американский предприниматель Эрл Ричардсон внедрил изобретение в жизнь, изготовив первый утюг с электрическим нагревом, который очень понравился белошвейкам.
Принцип работы и электрическая схема утюга
Электрическая принципиальная схема
Если посмотреть на электрическую схему утюга Braun, то можно подумать, что это схема электрообогревателя или электрочайника. И это не удивительно, электрические схемы всех перечисленных устройств мало чем отличаются. Отличия заключаются в конструкции этих бытовых приборов из-за их разного назначения.
Питающее напряжение 220 В через гибкий термостойкий шнур с литой вилкой подается на разъем XP, установленный в корпусе утюга. Клемма PE является заземляющей, в работе участия не принимает и служит для защиты человека от удара электрическим током в случае пробоя изоляции на корпус. Провод PE в шнуре обычно желто — зеленого цвета.
Если утюг подключается к сети без заземляющего контура, то провод PE не используется. Клеммы L (фаза) и N (ноль) в утюге равнозначны, на какую клемму поступает ноль или фаза значения не имеет.
С вывода L ток подается на Регулятор температуры, и если его контакты замкнуты, то далее на один из выводов ТЭН. С вывода N ток через термопредохранитель поступает на второй вывод ТЭН. Параллельно выводам ТЭНа через резистор R подключена неоновая лампочка, которая светится, когда на ТЭН подано напряжение и утюг нагревается.
Терморегулятор
Чтобы утюг начал нагреваться необходимо питающее напряжение подать на трубчатый электрический нагреватель (ТЭН), запрессованный в подошве утюга.
Управление узлом регулировки температуры осуществляется с помощью круглой ручки, расположенной в центральной части под ручкой утюга. При повороте ручки по часовой стрелке, температура нагрева будет увеличиваться, при вращении против часовой стрелки температура нагрева подошвы будет ниже.
Вращение с ручки на узел терморегулятора передается через переходник в виде втулки или металлического уголка, надетого на шток с резьбой терморегулятора. Ручка на корпусе утюга держится за счет нескольких защелок. Чтобы снять ручку достаточно ее поддеть за край с небольшим усилием лезвием отвертки.
Работа терморегулятора утюга Philips и любого другого производителя, обеспечивается благодаря установке биметаллической пластины, которая представляет собой полоску из двух спеченных между собой по всей поверхности металлов с разным коэффициентом линейного расширения. При изменении температуры каждый из металлов расширяется в разной степени и в результате пластина изгибается.
В терморегуляторе пластина через керамический шток связана с бистабильным выключателем. Принцип его работы основан на том, что благодаря плоской изогнутой пружине при переходе через точку равновесия контакты мгновенно размыкаются или замыкаются. Быстродействие необходимо для уменьшения подгорания контактов в результате образования при их размыкании искры. Точку переключения выключателя можно изменять, вращая ручку на корпусе утюга и таким образом управлять температурой нагрева подошвы. При включении и выключении выключателя терморегулятора раздается характерный негромкий щелчок.
Термопредохранитель
Для повышения безопасности эксплуатации утюга в случае, если терморегулятор сломается, например, приварятся между собой контакты, в современных моделях (в советских утюгах термопредохранитель отсутствовал) устанавливают термопредохранитель FUt, рассчитанный на температуру срабатывания 240°С.
При превышении этой температуры термопредохранитель разрывает цепь и на ТЭН напряжение больше не поступает. При этом, в каком положении находится ручка регулировки температуры значения не имеет.
Встречаются три вида конструкций термопредохранителей, как на фотографии, и все они работают на принципе размыкания контактов из-за изгибания биметаллической пластины в результате нагрева. На фотографии слева термопредохранитель утюга Philips, справа внизу – Braun. Обычно после снижения температуры подошвы ниже 240°С термопредохранитель восстанавливается. Получается, что термопредохранитель работает как терморегулятор, но поддерживает температуру, подходящую для глажения только льняных вещей.
Для индикации поступления питающего напряжения на ТЭН параллельно его выводам подключают через токоограничивающий резистор R неоновую лампочку HL. На работу утюга индикатор не влияет, но позволяет судить о работоспособности. Если лампочка светит, а утюг не нагревается, значит в обрыве обмотка ТЭНа или плохой контакт в месте подключения его выводов к схеме.
Электромонтажная схема
Вся электрическая схема утюга смонтирована на противоположной стороне подошвы, сделанной из высокопрочного алюминиевого сплава. На этой фотографии изображена электромонтажная схема электрического утюга Philips. Электромонтажные схемы утюгов других производителей и моделей утюгов незначительно отличаются от приведенной на фото.
Питающее напряжение 220 В подается с сетевого шнура с помощью накидных клемм, надетых на выводы 3 и 4. Вывод 4 соединен с выводом 5 и одним из выводов ТЭНа. С вывода 3 питающее напряжение поступает на термопредохранитель и далее на терморегулятор утюга, и с него уже по шине на второй вывод ТЭНа. Между 1 и 5 выводами подключена через токоограничивающий резистор неоновая лампочка. Вывод 2 является заземляющим и приклепан заклепкой непосредственно к подошве утюга. Все токопроводящие шины схемы сделаны из железа и в данном случае это оправдано, так как выделяемое тепло в шинах идет на нагрев утюга.
Ремонт электрического утюга своими руками
Внимание! При ремонте электрического утюга следует соблюдать осторожность.
Выполнить самостоятельный ремонт утюга по силам любому домашнему мастеру, даже не имею
Ремонт утюга: пошаговая инструкция с фото
На сегодняшний день электрический утюг есть в каждом доме. Он является незаменимым помощником практически любой хозяйки. С его помощью любая хозяйка может быстро и легко прогладить помятую одежду.Как и любой другой вид электрической техники, утюг тоже может ломаться. Ремонт утюга – это достаточно простой процесс и после прочтения статьи вы это поймете.
В этой статье мы подробно описали все причины, которые могут быть связаны с поломкой утюга. Мы разместили здесь только лучшие советы, которые помогут качественно отремонтировать электрический утюг. Также вы узнаете, как отремонтировать утюг самостоятельно.
Принцип работы электрического утюга
На сегодняшний день схема электрического утюга больше напоминает схему чайника.
Для того чтобы ваш утюг начал нагреваться к нему необходимо подать напряжение. Для быстрого нагрева производители обычно используют мощные тэны. И мощность может колебаться от 1000 2200 Вт. Если эту мощность проводить через него регулярно, тогда его подошва может покраснеть. В этом случае использовать утюг для глажки вещей просто станет невозможно. Например, для глажки капроновых вещей вам потребуется температура от 95 до 110 градусов. Именно поэтому для регулирования температуры многие производители устанавливают на утюге регулятор.
Управлять регулировкой температуры можно круглой ручки, которая располагается на центральной ручке утюга. Если осуществлять поворот ручки по часовой стрелке, тогда температура будет значительно увеличиваться.
Вращение с ручки на узел терморегулятора будет подаваться через переходник в виде втулки. Для того чтобы снять терморегулятор с ручки утюга его необходимо будет просто поддеть с помощью отвертки.
Работа терморегулятора утюга Philips имеет похожее устройство работы регулятора. В его конструкцию встроенная специальная биметаллическая пластина. Именно она и обеспечивает регулировку температуры. Когда температура начинает повышаться, тогда и пластина начинает расширяться. Когда она расширится до определенного размера, тогда пластина подаст знак регулятору, и он остановит нагрев утюга.
В терморегуляторе на утюге эта пластина будет автоматически связываться с бистабильным выключателем. Они имеют достаточно простой принцип работы. При нагреве утюга до определенной температуры пластины начнут расширяться и в итоге сомкнутся. Если они сомкнуться тогда нагрев автоматически остановится. При включении или выключении регулятора утюг автоматически будет издавать щелчок, который имеет характерный звук. Ремонт утюга своими руками может потребоваться, в случае если терморегулятор сломается. Если сломался аэрогриль, тогда возможной причиной поломки может стать его терморегулятор.
Чтобы избежать этой проблемы вам необходимо установить на утюг предохранитель. Если температура в вашем устройстве превысит отметку в 240 градусов, тогда предохранитель автоматически разорвет цепь. При этом в каком положении будет находиться ручка утюга не имеет значения.
На сегодняшний день термопредохранители могут иметь три вида конструкции. Если лампочка на утюге будет светить, а его подошва не будет нагреваться, тогда проблема заключается в обрыве обмотки тэна. Вот вам фото, на котором показана схема электрического утюга. Благодаря ей вы сможете понять как устроено ваше устройство.
Напряжение к вашему устройству поступает через сетевой шнур. Если к вашему утюгу не поступает электричество, тогда необходимо проводить его ремонт.
Ремонт утюга своими руками
Провести самостоятельный ремонт утюга может практически каждый. Любой утюг имеет небольшое количество деталей. Именно поэтому после прочтения нашей статьи вы легко сможете с ними разобраться.
Вот фото, которое показывает устройство утюга. Иногда намного сложнее бывает провести разборку утюга. Именно поэтому в этой статье мы рассмотрели разборку утюга Fhilips и Braun.
Вот основные причины, из-за которых перестают работать утюги:
- Обрыв сетевого шнура.
- Поломка терморегулятора.
- Плохой контакт клемм в утюге.
- Окисление контактов в терморегуляторе.
- Неисправность термопредохранителя.
Проверка исправности сетевого шнура на утюге
При глажке белья сетевой шнур постоянно изгибается. Наибольший изгиб всегда будет проходить в месте соединения шнура с конструкцией утюга. Именно в этом месте сетевой шнур будет перетираться. Эта неисправность начинает проявляться намного раньше до поломки. Если он нормально нагревается, но лампа индикатора начинает мигать, тогда это и является проявлением будущей поломки.
Если изоляция проводов, которые находятся внутри, начинает перетираться, тогда может произойти короткое замыкание устройства.
Если это произошло, тогда необходимо вытянуть вилку утюга из розетки и заняться ее самостоятельным ремонтом. Если утюг перестал нагреваться тогда вам, необходимо проверить напряжение в розетке. Если розетка будет исправна, тогда вам необходимо пошевелить провод в месте соединения с утюгом. Если индикатор засветится, тогда причиной будет являться обрыв провода в сетевом шнуре.
Проверка исправности электрического шнура с помощью мультимера
Если у вас в доме есть мультимер, тогда проверить работоспособность утюга можно с его помощью. Проверять шнур, нужно не подключая к электрической сети. Если утюг исправен, тогда его сопротивление будет составлять около 30 Ом. Если при проведении измерения вы пошевелите шнур, а его сопротивление будет колебаться, тогда это может свидетельствовать о неисправности шнура.
Если шнур утюга перетерся в том месте, где размещена сетевая вилка, тогда вам необходимо просто заменить вилку устройства. Как это сделать мы вам уже писали. Если сетевой шнур перетерся в месте подключения к утюгу, тогда устройство придется разобрать.
После того как вы снимите крышку вы увидите контакты сетевого шнура.
На сегодняшний день нет определенной маркировки проводов для утюгов. Именно поэтому сейчас мы рассмотрим маркировку сетевого шнура для утюгов:
- Желто-зеленый проводник – это заземление.
- Коричневый – это фаза.
- Синий провод – это ноль.
Ремонт электрического утюга предполагает в себе замену сетевого шнура. Когда будете проводить ремонт утюга, обязательно соблюдайте осторожность. Когда выполняете ремонт вытяжки, вам также необходимо проверить работоспособность электрического шнура.
Проверка исправности сетевого шнура утюга с помощью настольной лампы
Проверить сетевой шнур на своем утюге вы можете различными способами. Все будет зависеть только оттого, что у вас есть в наличии. Если у вас в доме нет никаких приборов, тогда проверить утюг вы можете с помощью настольной лампы. Для этого вам необходимо отжать защелку, как указано на фото.
Теперь контакты вам необходимо зачистить до блеска.
Если ваши клеммы будут одеваться без усилий, тогда вам необходимо и поджать с помощью плоскогубцев. Вполне возможно, что проблема была именно в этом. Если все в порядке, тогда к синему и коричневому провода необходимо подсоединить вилку настольной лампы. Выключатель, который располагается в настольной лампе, обязательно должен находиться во включенном положении. Если настольная лампа будет светить стабильно, тогда устройство является полностью исправным.
Проверка исправности сетевого шнура на утюге с помощью индикатора фазы
Ремонт утюга не может проходить без индикаторной отвертки. Она поможет определить работоспособность вашего устройства. Для того чтобы проверить клемму индикаторной отверткой вам необходимо сначала обеспечить к ней доступ. Если при прикосновении к одному из проводов индикатор светит, а к другому не светит, значит, провод при прикосновении к которому индикатор светит исправен. Если светит в обоих случаях, значит провод, который подключен в розетке к фазе, исправен и вся схема утюга, включая терморегулятор, предохранитель и ТЭН, тоже.
Проверка исправности шнура на утюге с помощью другого шнура
Если в вашем доме есть еще один сетевой шнур, тогда проверить работоспособность утюга можно с его помощью. Для этого вам необходимо подключить его к клеммам утюга и вставить в розетку.
Если индикатор, который расположен на утюге загорится, тогда проблема именно в сетевом шнуре.
Ремонт сетевого шнура на утюге
Достаточно часто неисправность утюга может заключаться в неисправном сетевом шнуре. Лучше всего не проводить его ремонт, а просто заменить шнур. Вам также следует помнить, что иногда для утюгов используется шнур, который имеет повышенную прочность. Также его пластмассовая изоляция обязательно должна покрываться тканевой основой.
Если у вас нет возможности пойти в магазин и приобрести новый шнур, тогда нужно заняться ремонтом.
Проверка трубчатого электрического нагревателя на утюге
Обычно тэны, которые находятся в утюге достаточно редко выходят из строя. Для того чтобы проверить его работоспособность вам нужно снять с устройства заднюю крышку.
Обычно на утюге вывод тэна соединяется с крайним выводом устройства. Если индикатор на устройстве будет светить, а нагрев не происходит, тогда возможно причина будет связана с обрывом спирали.
Иногда вы можете встретить устройства, в которых терморегулятор будет включен в разрыв одного вывода тэна. В этом случае может быть неисправен термопредохранитель, но этот вывод может быть ошибочным.
Проверка исправности терморегулятора на утюге
Перед его ремонтом вам необходимо будет полностью разобрать свой утюг.
Точка крепления корпуса обычно находится на носу утюга. После того как вы открутите этот болт крышка легко снимется. Иногда крепежные болты могут быть спрятаны под корпусом. Перед тем как откручивать болт обязательно осмотрите весь утюг. Вторая точка крепления корпуса обычно находится в районе крепления сетевого шнура.
При снятии корпуса вам необходимо быть аккуратными. В ином случае вы можете повредить корпус. Иногда корпус утюга может крепиться с помощью специальных защелок.
Сразу после снятия крышки утюга вы легко сможете добраться до терморегулятора. Для того чтобы выполнить ремонт терморегулятора вам следует осмотреть состояние его контактов. В холодном состоянии его контакты будут замкнуты.
Если внешний вид контактов не вызовет никаких подозрений, тогда его следует проверить с помощью тестера. При проверке терморегулятора с помощью мультимера он должен показывать нулевое значение. Если он будет показывать цифру 1, тогда неисправность будет заключаться в контактах. Проверить контакты также можно с помощью индикаторной отвертки. Если при прикосновении к контактам индикатор будет гореть, тогда устройство является рабочим.
Если у вас нет этих приборов, тогда необходимо просто зачистить контакты. Для чистки вы можете использовать наждачную бумагу. Также если вы желаете продлить срок работы своего устройства, тогда зачистку контактов необходимо делать регулярно. Ремонт утюга Braun можно выполнять значительно реже, если проводить регулярную чистку контактов.
Читайте также: ремонт электрической вилки.
Утюг с электронной регулировкой температуры

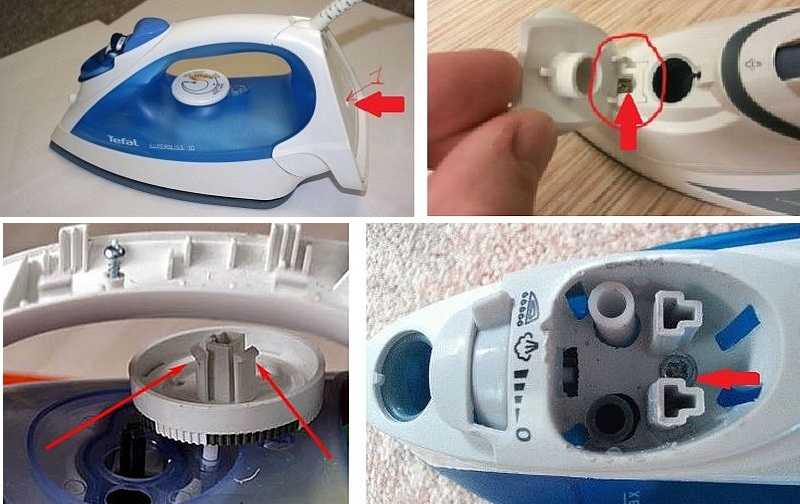

Разборка утюга
Рассматривая, при ремонте, устройство знакомого уже электроприбора — домашнего утюга, заострять внимание на подробностях сборки\разборки нет необходимости. Вкратце, можно только напомнить о некоторых особенностях крепления корпусов электроприборов.
Внимательно осматривая объект ремонта, нужно найти места крепления, помня о том, что притаиться они могут где угодно — в уголочках, под крышечками, под заглушками и под наклейками (1,,,,).
В современных изделиях бытовой техники, в том числе и в утюгах, для крепления корпусов всё чаще используются саморезы с нестандартными фигурными шлицами. У настоящего мастера в распоряжении имеется отвёрточный набор, позволяющий работать с любым крепежом.
Ну а если такового в наличии нет, то отвернуть «фигурный» саморез будет проблематично.
Но нет ничего невозможного, ещё не такое умудряются вытворять домашние умельцы, кто отвёртку подточит, кто тупо высверлит старый саморез и поставит новый, наш, исконно русский, шуруп с прямой «канавкой».
Если, всё же, удалось-таки выкрутить его, следует сразу пропилить прямой шлиц, чтобы для сборки и при последующей разборке проблем больше не было (2).
Так же не забываем, что корпус утюга скреплен ещё и собственными внутренними защёлками. Их раскрепляют путём отгиба краёв корпуса плоским инструментом или в некоторых случаях нажатием и сдвигом частей корпуса относительно друг друга (3,).
И так, данный утюг, при включении, показывает все свои красоты — свет сигнальных ламп, работающая ЖК-панелька с голубой подсветкой и умеренно бодрый звук сигнализации при нажатии кнопок управления. Кажется с «головой» всё в порядке, а вот подошва — не нагревается.
Не будем делать поспешных выводов и лучше сразу же проверим цепь нагревателя утюга на «обрыв».
Осмотр и проверка элементов, контактов, проводов
После открытия задней крышки (1,3) появляется возможность проверить нагревательный элемент (,). Сняв клеммы трёх проводов («фаза», «ноль», «земля») измеряем сопротивление между всеми тремя клеммами на нагревателе. Бесконечно большое сопротивление у «ноля» и «фазы» относительно «земли», и десятки Ом между ними, говорит о том, что теплоэлектронагреватель исправен.
Теперь мы можем, не включая утюг в сеть, утверждать, что напряжение питания, по каким-то причинам, не поступает на ТЭН.
Оставим пока поиск неисправности и разберём утюг полностью (11,17,). Осмотрим подошву, и почистим её от, скопившихся внутри корпуса, результатов длительного глажения — различных лохмотьев (20,). Оказалось, что утюг не домашний и, по всей видимости, эксплуатировался от «заката до рассвета».
Об этом свидетельствует толстый претолстый слой шерсти.
Почистили подошву, одели трубки, настало время заняться поиском неисправности, выполнением главнейшей задачи этого практического урока.
Осмотр и проверка блоков питания,
коммутации и управления
В задней части корпуса установлена плата с элементами блока питания и коммутации силовой цепи (питания ТЭНа)(4,7,). В ручке утюга находится электронный блок управления и сигнализации ().
При поверхностном осмотре на блоке питания ничего подозрительного не обнаружено, а вот на плате блока управления сразу «бросается в глаза» присутствие светлых разводов (). На месте пайки шлейфа из проводов, обнаружен целый нарост — следствие окислительного процесса ().
Разбираем «герметичный» прозрачный кожух. Удаляем налёт и тщательно протираем спиртом ().
Сразу же можно подключить все снятые провода и установить утюг в вертикальное состояние или на подставку.
При включении схему в сеть, щёлкает электронное реле (до разборки щелчка не было) и подошва начинает греться. Это говорит о том, что серьёзной неисправности в блоке управления не было.
Читаем схему утюга
Теперь, по традиции, рассмотрим подробно схему утюга и её работу. Этот утюг имеет более сложное устройство, чем утюг в, рассмотренной ранее, статье «Ремонт утюга».
Готовую схему найти не удалось, поэтому пришлось изображать её самому. С блоком питания и коммутации проблем не было, а вот характеристики блока управления, точнее — «мозга» всего нашего электроприбора, остались с некоторыми неточностями.
Обратите внимание на микросхему блока ().
Это «ноу-хау» оказалось с защитой от копирования, что нас совершенно не тревожит, потому что если бы оно накрылось «медным тазом», то такую микросхему всё равно нам не удалось бы найти. Единственное, что для понимания её работы, пригодились бы заводские характеристики и типовые схемы включения (datashit).
И так, деваться некуда — думаем и разбираемся сами.
Начнём с блока питания и коммутации (). Штепсельная вилка имеет третий контакт заземления, который обеспечивает, совместно с третьим проводом сетевого шнура, соединение металлической подошвы утюга с «землёй» в розетке.
На входе питания, между фазным и нулевым проводом стоят, последовательно включенные, варистор RV1 и резистор R1. Эта цепь служит для защиты от высокого напряжения и его скачков (описано в «Мир электричества-2»).
Здесь же подключена силовая цепь коммутации нагревательного элемента подошвы (220В). В состав цепи входит сам электронагреватель подошвы и контакт RN коммутирующего реле.
Далее, к фазному и нулевому контактам подключен блок питания цепей малого напряжения. Он представляет собой ряд элементов подключенных последовательно к напряжению сети 220В, один из которых является балластом в этой цепи — это конденсатор С1 (жёлтый на изо). От фазного провода ток проходит через дроссель к конденсатору, через диодный мост и на нулевой провод сети.
На конденсаторе создаётся большое падение напряжения порядка 190 вольт, так что на долю диодного моста, с которого будет сниматься необходимое напряжение, остаётся около 30 вольт.
В цепи, уже постоянного тока, после диодного моста, расположена схема управления и сигнализации утюга.
Через ограничительный резистор R3 подаётся напряжение питания на оконечную часть электронного реле, которая состоит из катушки электромагнитного реле RN24 на напряжение 24 вольта постоянного тока, транзистора n-p-n-проводимости TR1 и диода D7 для защиты транзистора от пробоя (подробности «В Мир электричества-2»). Стабилизацию питающего напряжения 24 вольта обеспечивает стабилитрон D6.
Управляющий сигнал с вывода «мозга» MSU, через ограничительный резистор R7, подаётся на базу TR1, транзистор открывается и ток протекает через него и катушку реле RN24. Катушка реле притягивает контакт реле RN, включенный в силовую цепь нагревателя, который замыкает эту цепь, тем самым подключая электронагреватель подошвы к сети напряжением 220 Вольт.
Параллельно электронному реле и стабилитрону подключены: сглаживающий электролитический конденсатор С4; два последовательно включенных, через ограничительный резистор R6, сигнальных светодиода «СЕТЬ». Также, в этой точке, через резистор R5, подключена схема «мозга» MSU, со всеми, сопутствующими ей элементами.
После резистора R5, за счёт падения напряжения на нём, мы имеем уже напряжение питание около 5 вольт, благодаря стабилитрону D5 и конденсаторам С2,С3 получаем стабилизированный источник питания, для MSU, c величиной обратного напряжением стабилитрона 5,1 вольт. Здесь же подключены средства сигнализации, управляемые той же MSU, это светодиод LD3 (синий «НАГРЕВ») и пьезодинамик («пищалка»), подключенный через ограничительный резистор R4.
Читаем схему управления и сигнализации.
Во избежание путаницы, на схеме блока управления не изображены элементы обвязки микросхемы MSU (резисторы и конденсаторы).
Если микросхема задействована в управлении и сигнализации, то обычно она выполняет функцию контроллера, и называется микроконтроллером, она управляет жидкокристаллическим дисплеем и выдерживает временные интервалы, т.
е. является таймером.
При включении утюга в сеть, получают питание все ниже перечисленные стабилизированные цепи. Сопротивление терморезистора tподошва имеет большую величину, так как подошва утюга имеет комнатную температуру. Ток по цепи терморезистора и микросхемы не протекает и поэтому сигнал «по умолчанию» на выводе микроконтроллера поступает через резистор R7 на базу транзистора и далее.., утюг начинает нагреваться.
Между тем, начинает светиться ЖК-дисплей, на котором наблюдаем надпись о первой минимальной ступени нагрева «Velvet». Температура растёт, сопротивление терморезистора меняется и начинает протекать ток.
При достижении значения температуры первой ступени, на экране высвечивается надпись «Temp Ок», это означает то, что утюг готов к глажению вельвета. Далее температура этой ступени будет поддерживаться путём включения и выключения электронного реле при изменении сопротивления терморезистора.
Нажимая кнопки S2 и S3 можно выставлять нужные ступени нагрева для глажения разных тканей.
На схеме также присутствует контрольный (шариковый) выключатель S1, он своим состоянием (замкнут/разомкнут) воздействует на схему микроконтроллера.
При вертикальном состоянии утюга и S1, MSU начинает отсчитывать время и, если, по истечению 8-ми минут состояние выключателя не изменится (остаётся замкнут), то микросхема отключает нагреватель от сети. Эта функция называется «автовыключением при бездействии» и уже давно применяется во многих моделях утюгов.
Так же, в этом утюге предусмотрен контроль за наличием воды в ёмкости. Последовательно, между MSU и датчиком воды Y, в схему включены конденсаторы С6-С9, образующие гальваническую развязку между микроконтроллером и водой, соответственно, и с подошвой утюга.
Изменения режимов, нажатие кнопок сопровождается звуковым сигналом, а при «автовыключении» ещё и иллюминацией подсветки дисплея.
Скачать можно здесь
Характеристики утюга
Vitek VT-1243 Maestro Care
| Корпус | — ЖК дисплей — круговое шарнирное крепление кабеля |
| Особенности | — автовыключение — вертикальная подача пара — паровой удар — разбрызгиватель — функция защиты от накипи — функция самоочистки |
| Технологии | — Капля «стоп» |
| Подача пара | до 40 г/мин |
| Паровой удар | 100 г/мин |
| Подошва | нержавеющая сталь |
| Мощность | 2400 Вт |
| Электропитание | 220 — 240 В (перемен. ток) • 50 Гц |
Как разобрать утюг | DIY Life
У меня перестал работать утюг. Прежде чем выбросить его, решил посмотреть в чем дело — то ли это провод «сломался», то ли еще какая мелочь. Посмотрел на утюг со всех сторон и обомлел — ни одного болтика, шурупа и т.п. вещей не обнаружил! Ну, думаю, все держится на защелках — опять не угадал, где-то защелки открываются, а где-то держат мертвой хваткой. А я помню в детстве все разбиралось очень просто — открутил 5-15 болтиков и утюг разобран)) В инете информации очень мало и без картинок не разобраться.. Решил бросить вызов ситуации и довести дело до конца. Столько хитрож..умных мест для креплений я давно не видел, хоть и разобрал ни мало современной техники, мобильников, фотиков и т.п. Далее пот катом инструкция по разборке утюга и море картинок:
Вот как выглядит утюг:
утюг почти в сборе))
Простите за вид утюга — я его сначала разобрал (и сломал местами), а потом решил написать статью.
Первый и единственный болтик, который легко обнаружить, прячется в носике у заливного отверстия:
болт у заливного отверстия
Следующий прячется между клавиш я его обнаружил минут через 10. Выщелкиваем клавиши — каждая держатся на 2 защелках-салазках, расположенных в торцах клавиши. Специально достал только одну клавишу:
болт под кнопами
Следующий болт находится прямо в индикаторе работы утюга:
индикатор работы утюга
Его я вообще не обнаружил..пока не выломал крышку
болт под индикатором рядом с неонкой
Самая простая часть закончилась))))
Далее покажу защелки. Они все очень тугие и при отщелкивании либо ломаются, либо окружающий пластик сминается и утюг теряет товарный вид. Как я понял, это техника считается не ремонтируемой и потому корпус делается один раз и навсегда, без возможности вскрытия.
Защелки в ручке утюга:
защелки в ручке утюга
Особенно хитрая защелка расположена справа на фото — до неё практически невозможно добраться.
Снизу ручки есть небольшое отверстие, через которое специальной отверткой можно подлезть. Но это я не смог выяснить даже подсунув веб-камеру к этому отверстию (у камеры объектив позволял делать макросъемку). Защелка сама отщелкнулась(или сломалась) при определенных усилиях.
Идем далее. Защелки у трещетки (переключателя режимов работы утюга):
защелки у переключателя режимов работы
Красным цветом обозначены сами защелки, а зеленым — ответные выступы в корпусе.
Это все крепления) Что бы узнать об их месте расположения я сломал около 50% всех защелок, случайно конечно. Утюг я купил новый.
Далее просто фото всех внутренностей. Добраться до них очень просто — все на болтах, все видно и доступно, никаких потайных креплений:
крепление брызгалок
Откручиваем еще один болт у носа утюга — тем самым открывается доступ к брызгалке и кнопке подачи пара.
Вот как они выглядят:
устройство кнопок
Далее их просто вытягиваем — они просто вставлены в корпус, держаться за счет силы трения красной резины:
достаем кнопки
Разобрал одну кнопку — это обычный поршень с пружинкой и двумя клапанами из шариков:
устройство механизма кнопки

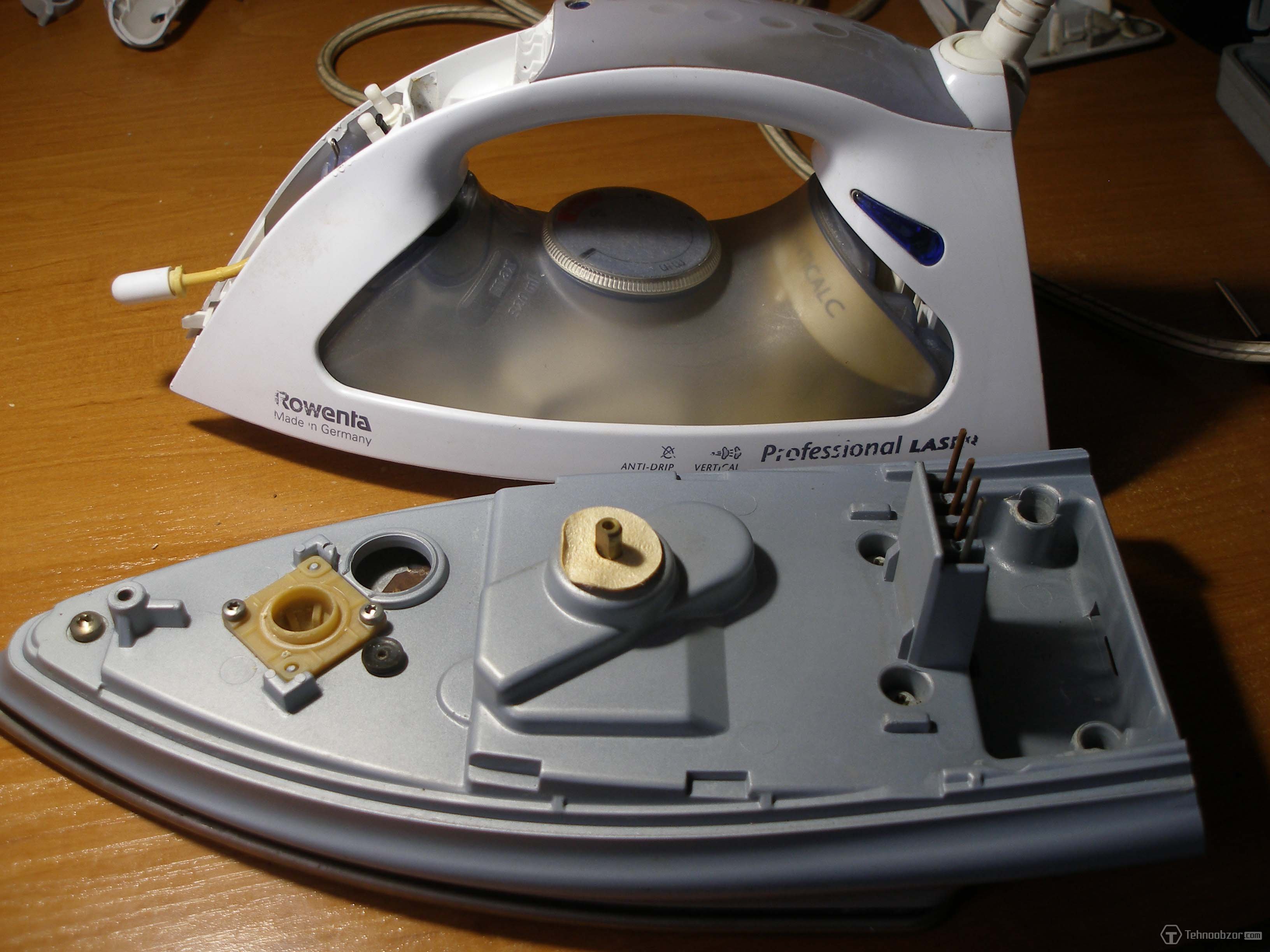

Далее идет подошва утюга.
Ничего особенного:
подошва утюга
Откручиваем болты и получаем доступ к механизму регулятора и устройству подачи пара:
вид на подошву
Справа — регулятор мощности, он тупо замыкает группы контактов.
Круглый металлический круг — какой-то пружинный механизм подачи пара, я в нем так и не разобрался.
Прямоугольная коричневая пластина с концентрическими кругами — это устройство подачи воды в подошву для создания пара. Разобрал его:
паровой клапан
Вода подается справа сверху-вниз, а выходит слева снизу. Почему такая хитрая система..!? Что бы давление, создаваемое в подошве утюга, не забросило горячую воду обратно в контейнер с водой (я так предполагаю)
Теперь составляющие этого клапана:
устройство клапана
Вот вроде бы и все
Ах да, ремарка: интернет говорит, что у многих людей утюг однажды не включается — видимо есть специальный механизм «поломки» утюга AKA «всемирный заговор корпораций»: после поломки утюга вы пойдете и купите новый, более дорогой и красивый
P.
S. Так и не нашел причину «смерти» утюга..(однозначно поломка внутри металлической подошвы)
Ремонт утюга-своими руками. Схема утюга. Фото-с пояснениями
Уважаемые посетители!!!
В данной теме приводится фото с пояснениями:
- по разборке утюга,
- его ремонту
и обратной сборке утюга.
Ремонт утюга-своими руками
Итак, у Вас дома сломался утюг, неважно от какого производителя, возникает вопрос: «Как починить утюг».
Тестирование электрической цепи как и для всей бытовой техники проводится пробником \к примеру ОП-1\
либо мультиметром цифровым.
Существенного различия схем утюгов от разных производителей,- нет.
Схема утюга
Для общего представления рассмотрим последовательную электрическую цепь соединений утюга Philips
Первый провод фазного либо нулевого потенциала от внешнего источника питания имеет контактное разъемное соединение с клеммой, от клеммы через терморегулятор- провод поступает на тэн.
Второй провод от внешнего источника питания имеет контактное разъемное соединение со второй клеммой, от второй клеммы электрическая цепь имеет последовательное соединение, проходящее через термовой предохранитель и замыкается на второй клемме тэна. Контрольная лампочка и предохранитель параллельно подключены к двум контактным соединениям тэна.
Электрическая цепь замыкается на нагревателе — тэне и лампочке. Терморегулятором устанавливается определенный температурный режим нагревания утюга.
Замыкание и размыкание электрической цепи происходит в самом терморегуляторе за счет изменения биметаллической пластины под воздействием температуры нагревания и остывания тэна. Причины неисправности утюга следующие:
- разрыв проводки шнура у основания вилки;
- механическое повреждение проводки шнура по всей его длине;
- перегорание тэна \подошвы утюга\;
- окисление контактов биметаллической пластины термолегулятора;
- перегорание термопредохранителя
Что здесь можно заменить при проведенном тестировании:
- заменить шнур;
- заменить вилку шнура;
- зачистить контакт терморегулятора;
- заменить терморегулятор;
- заменить термопредохранитель
Заменить тэн при его неисправности, который представляет собой подошву утюга,- не имеет смысла, так как сама подошва утюга составляет по своей стоимости больше половины стоимости самого утюга.
В этом случае подошва утюга выбрасывается, все остальное от утюга идет на зап.части. При демонтаже \разборке\ утюга, следует проявить осторожность- во избежание повреждения корпуса утюга.
Следует помнить, что тестирование на предмет выявления неисправности утюга — проводится пассивным способом без подключения к внешнему источнику питания. Непосредственно перед подключением утюга к внешнему источнику питания — необходимо цифровым мультиметром измерить общее сопротивление электрической цепи, которое не должно составлять нулевого значения на дисплее прибора.
Ремонт утюга — мулинекс
Данная тема дополнена личными фотоснимками и сопровождающим описанием в проведении ремонта утюга. В качестве примера, рассмотрим неисправность утюга Мулинекс.
Фото-с пояснениями
Итак, перед нами утюг Мулинекс и причина его неисправности нам заранее неведома, то есть нужно установить точную причину его неисправности.
фото №1
В задней части утюга \фото №1\, чтобы нам снять крышку, необходимо открутить шуруп.
Головка шурупа как Вы обратили свое внимание — не подходит для наших отечественных отверток. Как выйти из положения, если нет подобной отвертки? — Здесь тоже можно найти выход, для этого нам понадобятся маленькие ножницы с острыми концами. Вставляем два конца ножниц и нам легко поддается откручивание шурупа.
После того как открутили шуруп, аккуратно вскрываем крышку с помощью отвертки \фото №2\. Корпус крышки при этом стараемся не повредить.
фото №2
После снятия задней крышки утюга \фото №3\ нам видно клеммное соединение проводов сетевого кабеля с элементами утюга:
терморегулятора;
нагревательного элемента \ТЭНа\.
фото №3
Далее, аккуратно ножом вскрываем крышку ручки утюга \фото №4\.
Мелкие детали от ручки утюга и шурупы складываем в кружку.
фото №4
Чтобы непосредственно добраться до контактов терморегулятора \фото №5\ и нагревательного элемента или другими словами — подошвы утюга, поочередно откручиваем детали.
фото №5
Для начинающих специалистов, следует запоминать последовательность такой разборки, чтобы не создавать для себя путаницу в дальнейшей сборке утюга.
Отверткой на фотоснимках показаны места креплений таких деталей.
фото №6
То есть здесь нужно как бы внимательно относиться к разборке. Корпус и отдельные детали утюга дополнены такими крепежными соединениями как защелки.
Отверткой показана ручка терморегулятора \фото №7\ и нам необходимо снять еще одну крышку представляющую из себя теплоотвод плиты утюга.
фото №7
На фотоснимке показаны дополнительные места таких соединений \фото №8\, также продолжаем откручивать шурупы и освобождаем подошву утюга от крышки.
фото №8
Ну вот мы и добрались так сказать до самого интересного — контактов терморегулятора \фото №9\. Контакты терморегулятора указаны наконечником отвертки.
Ручкой терморегулятора устанавливается заданный нами нагрев подошвы утюга. Чтобы не допустить перегрева нагревательного элемента, в конструкции терморегулятора имеется биметаллическая пластина, которая по достижению заданной температуры нагрева — разъединяет контакты. По мере остывания биметаллической пластины — электрическая цепь замыкается и вновь происходит нагревание подошвы утюга.
фото №9
Внимательно осматриваем контакты терморегулятора, то есть пробником проверяем данный участок электрической цепи.
Для данного примера, неисправность утюга заключалась в окислении контактов терморегулятора. Контакты терморегулятора зачищаем отрезком мелкой наждачной бумаги и еще раз проводим диагностику пробником для этого участка.
Дополнительно конечно же следует проверить и сам нагревательный элемент утюга.
Диагностика утюга
На фотоснимке показана сигнальная лама \фото №10\. Лампа в электрической схеме соединена параллельно и при ее перегорании это не влечет за собой неисправность утюга в целом.
фото №10
В этом фотоснимке, пальцами руки показаны контакты нагревательного элемента \фото №11\. Проводим диагностику нагревательного элемента.
фото №11
Для этого, прибор мультиметр устанавливаем в диапазон измерения сопротивления. Двумя щупами прибора прикасаемся к контактам ТЭНа, на дисплее прибора нам видно показание сопротивления — 36,7 Ом.
фото №12
Показание прибора соответствует сопротивлению нагревательного элемента. Проводим диагностику для общей электрической схемы утюга \фото №13\.
фото №13
Соединяем два щупа прибора со штырьками штепсельной вилки, результат нам наглядно видно на дисплее прибора. То есть показание сопротивления для общей электрической схемы утюга получается больше на две десятые доли.
Вот мы и разобрались в неисправности и починили утюг.
Как Вы убедились, без проведения диагностики как для отдельных участков так и для диагностики схемы в целом, — нам никак не обойтись.
Тема в дальнейшем будет иметь дополнение.
На этом пока все.
Как разобрать утюг скарлет
Разборка современных утюгов требует от нас внимательности и осторожности, чтобы не повредить облицовку утюга — при их разборке.
Винты для крепления отдельных деталей утюга — скрытные и такие детали имеют также защелки для их скрепления. В примере, будет рассмотрен утюг скарлет с подробным описанием его разборки и последующим проведением ремонта.
При включении утюга, данный электроприбор нагревался до незначительной температуры и затем отключался до полного остывания. Причина такой неисправности в приведенном примере, может быть единственной, — это неисправность терморегулятора. В процессе эксплуатации утюга, детали терморегулятора со временем подвергаются частому нагреванию, в следствии чего происходит незначительная деформация подвижного и неподвижного контактов в терморегуляторе.
фото №1
Разборка утюга скарлет. Детали утюга
Приступаем к разборке утюга. Для этого, нам понадобится небольшой нож и не обязательно — с заостренным лезвием. Первоначально вскрываем декоративный колпачок в задней части утюга \фото №1\, как видно на фотоснимке \фото №2\, головка винта имеет непривычную для нас форму. К данной головке винта не подойдет ни крестовая ни плоская отвертки и как обычно, в нашем наборе инструментов подобный тип отверток — может отсутствовать.
фото №2
Из фотоснимка видно, что в этом случае можно использовать небольшие ножницы для выворачивания винта, винт в дальнейшем, желательно заменить под крестовую либо плоскую отвертки для возможного дальнейшего проведения ремонта.
Последовательность разборки утюга
фото №3
Здесь, на трех фотоснимках показана дальнейшая последовательность разборки в носовой части утюга \фото №3\, то есть вскрывается небольшая крышечка скрывающая отверстие для залива воды и выворачивается винт \под крестовую отвертку\.
фото №4
Для осмотра контактов терморегулятора, необходимо разобрать утюг полностью. Убирается задняя деталь утюга, скрывающая контакты подключения сетевого шнура, а также отвинчиваются остальные винты, как это показано на фотоснимке №4.
фото №5
Для снятия корпуса утюга, необходимо также извлечь ручку терморегулятора. Ручка поддевается лезвием ножа с небольшим усилием и далее извлекается \фото №5\.
фото №6
После снятия облицовочной части утюга, вскрывается деталь, прикрепленная к подошве утюга \фото №6; фото №7\, которая предназначена для теплоотвода от подошвы утюга.
фото №7
Контакты терморегулятора
Так как ранее указывалось, что при подключении утюга к внешнему источнику напряжения \электрической розетке\, утюг нагревался незначительно и отключался до полного его остывания, — при такой неисправности, необходимо уменьшить расстояние между подвижным и неподвижным контактами терморегулятора.
фото №8
То есть, слегка выполнить отгиб неподвижного контакта, сократив при этом расстояние между двумя контактами \фото №8\.
Теперь нужно проверить работоспособность утюга, для этого, сборка утюга временно откладывается, — для проверки срабатывания контактов терморегулятора.
Под подошву утюга можно подложить наждачный камень, чтобы не повредить поверхность стола от нагревания. После подключения утюга, прикасаться руками и инструментом к токоведущим частям \контактам\ утюга — нельзя ни в коем случае. При такой проверке проводится лишь визуальное наблюдение — за срабатыванием контактов.
После регулировки срабатывания контактов терморегулятора и удовлетворительной его работы, можно проводить обратную сборку деталей утюга.
Сборка утюга проводится в обратной последовательности, то есть при разборке утюга, обращается внимание на принадлежность той или иной отдельной детали и способе их соединения.
К следующей причине неисправности утюгов можно отнести — перегорание предохранителя.
Предохранитель в утюге. Перегорание предохранителя
фото № 9
Поиск данного предохранителя может занять свое личное время. Стоит ли вообще искать подобный предохранитель или же можно найти другой выход из сложившейся ситуации?
Предохранитель необходим в схеме для предотвращения перегорания спирали в подошве утюга, то есть он предохраняет электрическую схему от превышающего номинального значения — по силе тока.
При данной неисправности \перегорании предохранителя\, неисправность можно устранить следующим образом:
На место удаления предохранителя припаивается небольшой отрезок с сечением медного провода 0,5 мм., предварительно на один конец провода надевается небольшой отрезок кембрика, необходимый для изоляции оголенного участка провода \припаянного отрезка провода\.
Отрезок с тонким сечением провода, состоящий в схеме утюга, при превышающем значении силы тока \при резком скачке напряжения\, — просто перегорит подобно предохранителю.
Если же просто соединить два конца провода паянием вместо предохранителя, — в этом примере, желательно подключать утюг через сетевой фильтр \во избежание перегорания спирали подошвы утюга\.
На этом пока все.
Как разобрать утюг?
Самая частая причина поломки любого утюга, это перегоревший плавкий предохранитель. Единственное решение такой поломки — заменить ее на новую. Если утюг неправильно зачищается, то очищаются вентиляционные отверстия на дне оборудования и удаляется осадок из паровой камеры. Когда утюг при глажке цепляется за ткань, то его подошву необходимо очистить, а при необходимости и разобрать для этого.
Однако, какой бы ни была причина ремонта техники, каждый настоящий мужчина должен уметь разбирать утюг.Давайте рассмотрим процесс разборки утюга более подробно.
Как правильно разобрать утюг
- Начните разборку утюга с откручивания скрытого винта, расположенного под крышкой резервуара для воды. Затем, поддевают отверткой, приподнимают и снимают разобранную железную крышку.
- Открутите первый винт. Он расположен сверху. Далее разборка продолжается в железной ручке. Отключите кабель от конца рукоятки с опорным соплом.Спереди выньте поворотный регулятор, повернув его против часовой стрелки до упора и потянув вверх.
- Под регулятором еще один винт. Его тоже выкручиваем (это будет второй скрытый винт) и аккуратно вытаскиваем кнопки.
- Затем отверткой откройте ручку утюга и снимите терморегулятор. Обратите внимание, что под крышкой этого регулятора спрятано еще пара винтов. Крышку необходимо плотно вытащить отверткой (держится чаще всего за три защелки) или вытолкнуть изнутри, сняв предварительно основание утюга.
- Теперь открутите винты, расположенные под регулятором, и те, которые имеются на конце подошвы утюга. Обычно скручиваются две маленькие и две большие винтики.
- Затем аккуратно удаляют «свободную» часть, то есть большую (обычно белую) часть тела. Важно, чтобы детали кнопок не терялись. Это пружины, черные поршни, фильтры с сеткой внизу цилиндров. Для сохранения этих деталей лучше сразу вытащить и отложить в сторону.
- Будьте осторожны с трубкой, ведущей к распылителю железа, чтобы случайно не сломать или повредить ее.
- Теперь доступ к винту, расположенному на сопле устройства. Перед повторной сборкой необходимо проверить целостность и зажатость всех имеющихся контактов. Совет: Узнав, как разбирать утюг, обратите внимание, что при сборке терморегулятор выставлен в положение «максимум» и прокручивается уже против часовой стрелки.
Обнаружить обгоревшую деталь помогает характерный угольно-черный цвет на соответствующей детали.Работа контактов проверяется отверткой-индикатором.
На этой странице представлены пошаговые инструкции и фотографии, отлично демонстрирующие, как разобрать утюг Tefal — Разборка утюга Tefal. Таким образом, вы можете увидеть, насколько ваш процесс разборки верен, и не упустили ли вы какие-либо детали.
Скачать подробную инструкцию по разборке железа Philips действительно можно здесь. Согласитесь, надежнее иметь под рукой собственное руководство действий. Никогда не знаешь, в какой момент может произойти поломка утюга, а ходить в небритых вещах совсем не доставляет никакого удовольствия.
Присоединяйтесь к компании мастеров по ремонту утюгов и узнайте подробно, как разобрать утюг Braun, и какие хитрости в нем кроются, вам будет интересно на страничке здесь.
Помните, разбор и сборка утюга должны происходить в спокойной обстановке, исключая отвлекающие и раздражающие факторы. Детали поставьте подальше друг от друга, чтобы они не запутались, не упали со стола, не сломались. При сборке утюга убедитесь, что в нем нет «лишних» деталей (прокладок, пружин и т. Д.).
Как ремонтировать малые двигатели: советы и рекомендации
Малые газовые двигатели служат нам во многих отношениях. Они приводят в действие газонокосилки, культиваторы, культиваторы, триммеры, обрезные станки, снегоуборочные машины, цепные пилы, насосы, генераторы, воздушные компрессоры и другие полезные домашние инструменты. Они также питают наши развлечения: лодочные лодки, снегоходы, мотоциклы, вездеходы, сверхлегкие самолеты и другие игрушки. Чтобы они работали эффективно, владелец этих инструментов и игрушек должен знать о небольших двигателях: как они работают и что делать, когда их нет.
Малые газовые двигатели состоят из отдельных систем, которые работают вместе для выработки энергии. Каждая система состоит из множества компонентов. Для бензиновых двигателей внутреннего сгорания требуется шесть систем: топливная, выхлопная, зажигание, сгорание, охлаждение и смазка. В этой статье мы обсудим системы и компоненты, обеспечивающие работу небольших двигателей.
Топливо и выхлоп
Топливная и выхлопная системы критически важны для работы.Они служат топливом для сгорания и удаляют выхлопные газы. Ниже приведены компоненты топливной и выхлопной системы.
Бензин: Бензин — горючая жидкость, которая горит относительно медленно. Однако при распылении в виде тумана и смешивании с воздухом он довольно взрывоопасен. Все, что ему нужно, это искра. Двухтактные двигатели требуют смешивания масла с бензином для смазки внутренних деталей. В четырехтактных двигателях используется топливно-воздушная смесь.
Топливный бак: В топливном баке хранится топливо для подготовки к смешиванию карбюратором и использованию двигателем.Некоторые топливные баки находятся под давлением воздуха, чтобы подавать топливо в карбюратор. Другие баки не находятся под давлением и зависят от топливного насоса для подачи топлива в карбюратор.
Топливопровод: Топливо перемещается из бака к насосу и / или карбюратору по топливопроводу. Топливные системы под давлением часто имеют в топливопроводе грушу для повышения давления.
Фильтр: Жиклер карбюратора имеет небольшое отверстие, которое легко может забиться.Топливный фильтр улавливает грязь и осадок из газа, прежде чем он попадет в карбюратор.
Насос: Топливный насос создает разрежение, которое всасывает топливо из бака без давления, а затем подает его в карбюратор.
Карбюратор: Карбюратор выполняет одну задачу: смешивать правильное соотношение бензина и воздуха для двигателя. Слишком много бензина в смеси делает ее богатой; слишком мало газа делает его обедненным.
Дроссельная заслонка: Дроссельная заслонка регулирует количество топливно-воздушной смеси, которая поступает в двигатель через карбюратор.Таким образом, дроссельная заслонка контролирует скорость двигателя.
Праймер: Праймер впрыскивает небольшое количество бензина в горловину карбюратора, чтобы сделать первоначальную топливно-воздушную смесь обогащенной. Праймер используется для запуска холодного двигателя.
Заслонка: Некоторые двигатели регулируют насыщенность топливно-воздушной смеси при запуске, управляя воздухом, а не топливом. Дроссель уменьшает количество воздуха в топливно-воздушной смеси.
Регулятор: Регулятор — это устройство, которое автоматически открывает дроссельную заслонку двигателя, когда требуется больше мощности, и закрывает ее, когда нагрузка мала.
Глушитель: Небольшие газовые двигатели, особенно двухтактные, при работе издают шум. Глушитель снижает шум выхлопных газов, пропуская их через перегородки.
Искрогаситель: Искра может выйти из выхлопного отверстия небольшого газового двигателя, что потенциально может вызвать возгорание близлежащих горючих материалов. Искрогаситель на выхлопном отверстии может снизить вероятность такого возгорания. Искрогасители особенно важны для цепных пил, мотоциклов и вездеходов, эксплуатируемых в сухих лесах.
Зажигание
Зажигание является основной системой во всех небольших газовых двигателях. Он производит и подает высоковольтную искру, которая воспламеняет топливно-воздушную смесь и вызывает возгорание. Отсутствие искры означает отсутствие возгорания, а это значит, что ваш двигатель не работает. Ниже приведены компоненты систем зажигания малых двигателей. Некоторые системы будут включать зажигание в точке прерывания, в то время как другие зависят от твердотельного зажигания.
Система зажигания с магнитным приводом: Магнито использует магнетизм для подачи электричества в системах зажигания, где нет батареи.Магнето вращается коленчатым валом, который вращается при нажатии ручного ручного стартера. Существует три типа систем зажигания от магнето: с механическим выключателем, с конденсаторным разрядом и с транзисторным управлением.
Система зажигания с батарейным питанием: Если ваш небольшой двигатель оснащен аккумулятором для запуска, катушка зажигания также будет использовать его для подачи искры на свечи зажигания. Аккумулятор сохраняет электрическую энергию до тех пор, пока она не понадобится. В системах зажигания аккумуляторных батарей также используются зажигания с механическим выключателем, конденсаторным разрядом и транзисторным управлением.
Механический выключатель зажигания: Электроэнергия высокого напряжения должна подаваться на свечу зажигания в надлежащее время. В системах зажигания с механическим выключателем эта работа выполняется через точки контакта и конденсатор.
Точки: При вращении коленчатого вала кулачок открывает и закрывает набор точек контакта. Эти точки функционируют как переключатель включения / выключения: закрытый — включен, а открытый — выключен.
Конденсатор: Поскольку искра, движущаяся по точкам, может повредить их поверхности, конденсатор накапливает напряжение, чтобы уменьшить искрение между точками.
Конденсаторно-разрядные зажигания (CDI): Конденсатор — это большой конденсатор. CDI хранит и подает напряжение на катушку с помощью магнитов, диодов и конденсатора
.Транзисторно-управляемое зажигание (TCI): Транзисторы — это электронные контроллеры. TCI использует транзисторы, резисторы и диоды для управления синхронизацией искры.
Катушка: Катушка зажигания — это просто две катушки проволоки, намотанные вокруг железного сердечника.Катушка преобразует низкое напряжение (6 или 12 вольт) в высокое (от 15 000 до 30 000 вольт), необходимое для свечи зажигания.
Свеча зажигания: Свеча зажигания не работает
Онлайн x86 и x64 Intel Instruction Assembler
Twitter · GitHub- Дом
- Об обезвреживании
- Контакт
- Раскрытие уязвимости
- Блог
- Твиттер
- GitHub
- Zcash (Зерокэш)
- Услуги
- Аудит безопасности
- Зашифрованный Pastebin
- Капсула времени
- TRENT — Доверенный ГСЧ
- Калькулятор больших чисел
- Онлайн-ассемблер x86
- Калькулятор контрольной суммы
- Дезинфицирующее средство HTML
- CrackStation.нетто
- Программное обеспечение
- Генератор паролей
- HelloWorld! Безопасная CMS
- PHP Hash Cracker
- Проверка резервных копий
- Проекты и код
- Небезопасная обратная связь
- Образы дисков Bochs
- GnuTLS PSK, пример
- Шифрование в PHP
- Подмена электронной почты на Ruby
- Выделение PHP и Vim
- Счетчик посещений PHP
- Случайные пароли PHP
- PBKDF2 для PHP
- Force Print BG Color
- Исследования
- Уязвимости и эксплойты »
- Боковые каналы (BHUSA 2016)
- Сканер портов браузера
- Sockstress
- Фильтры инструкций
- ПРОМЫВКА + ПЕРЕЗАГРУЗКА
- С ++ VTABLES
- Синергия крекинга
- Защита от взлома PHP
- Условия гонки
- События файловой системы
- Путаница щенков
- Кодирование боковых каналов
- Крипто »
- Атака слепого дня рождения
- Бумажная монета TRNG
- Безопасность CBC, режим IV
- EOTP
- TrueCrypt и теория игр
- Криптография браузера
- паролей »
- Хеш-кеширование
- Пароль Зал стыда
- Хеширование соленого пароля
- Аудиты »
- EncFS
- eCryptfs
- ZeroBin
- PEFS
- Хэш0
- Gocryptfs
- GlobaLeaks
- Теория »
- Моя магистерская работа
- Моделирование роботов
- Локальная безопасность?
- Другое »
- Доставка безопасного кода
- Взлом Bochs
- Безопасность веб-сайта
- Централизация BitCoin
- Шпион за Skype
- Уязвимости и эксплойты »
- Разное
- Консультации для студентов CS
- NYT Алгебра
- Прозрачность
- Список для чтения
- X-Plane Combat
- Сырная вселенная
- Конфигурация My Vim
- Клавиатура ASUS G51
- Honestyware
- CS Образование
- Работа со мной
- Авторы
- Centripetal Accel.
- Зеркала »
- PoC || GTFO Зеркало
- Хэши TrueCrypt
Вид разборки — Справка | CLion
В ситуациях, когда исходный код недоступен, вы можете войти и отладить дизассемблированный код в специальном представлении.
Открыть представление дизассемблирования
При отладке кода используйте команду Force Step Into Alt + Shift + F7 вместо Step Into F7 .Step Into действует как Step Over для функций без исходного кода.
Перейдите к нужному фрейму в окне Debug Tool.
Представление дизассемблирования открывается автоматически при запуске сеанса отладки для присоединенного процесса, который не предоставляет отладочную информацию.
Пошаговое выполнение при дизассемблировании
В режиме дизассемблирования вы можете исследовать свой код, используя обычные пошаговые действия. Обратите внимание, что действия, связанные с точкой останова, в настоящий момент не поддерживаются.
Перейти по адресу
Используйте поле «Перейти» для перехода к нужной строке кода. В этом поле вы можете ввести адрес или любое выражение, которое можно преобразовать в адрес.
Если вам нужно включить регистр в выражение, начните его имя с $ (нотация GDB).
Использование регистров в поле «Перейти к» при отладке с помощью LLDB требует явного приведения к адресу. Например, (void *) ($ pc + 0x8) .
Подсветка синтаксиса в файлах сборки
Подсветка синтаксиса доступна для кода сборки AT&T.
По умолчанию файлы .s и .asm распознаются как файлы кода сборки, но вы можете настроить другие типы:
Перейти к.
Выберите язык ассемблера в списке распознанных типов файлов и добавьте в список новое расширение.
Текущие ограничения
Функциональность представления дизассемблирования находится в стадии разработки в CLion. Вы можете проголосовать за желаемые функции и поделиться своими отзывами в билетах, собранных в разделе CPP-1743: Поддержка языка ассемблера, например:
Последнее изменение: 19 августа 2020 г.
Как разобрать Очистить и собрать карманные часы
Эта книга состоит из двух частей.В первой части показано, как разобрать, почистить и собрать карманные часы. Этот буклет предназначен для всех, кто хочет приступить к ремонту часов, или для тех, кому просто интересно разобрать часы и снова собрать их. Для тех, кто хочет заняться ремонтом часов, нет лучшего начала, чем разобрать и собрать карманные часы. Карманные часы почти созданы для новичков с их красивыми, простыми в обращении крупными деталями. В этом буклете приведены пошаговые инструкции по разборке, очистке и сборке легко доступных карманных часов.Есть линейные рисунки и цветные фотографии, показывающие каждый шаг. Для тех, кому просто интересно разобрать часы и снова собрать их, нет более простого объяснения. Этот буклет поможет вам в кратчайшие сроки осуществить свое желание разобрать часы.
Часть II — это эссе, которое учит и поощряет начинающего часовщика в стремлении к своему призванию / призванию. В какой-то момент своей карьеры большинство мастеров по ремонту часов, как новички, так и более продвинутые, почувствуют потребность в руководстве и наставлениях. от опытного профессионала.Некоторым мастерам по ремонту часов повезло, и они работают в одной мастерской друг с другом, а иногда и с несколькими мастерами. У этих рабочих всегда можно спросить совета и совета.
Но у многих нет такой роскоши, как возможность обратиться к кому-нибудь за советом, особенно когда он больше всего необходим. Большинство мастеров по ремонту часов, будь то любители или профессионалы, работают в одиночку и вынуждены сами заботиться о себе. Эта книга должна быть благом для тех, кто вынужден прибегать к помощи собственных средств, пробираясь через незнакомую территорию.Он займет место того, кто не может быть рядом, и будет так же успокаивать вас, как если бы кто-то стоял рядом с вами.
Он предлагает тихий совет и объясняет, как выполнять большинство операций по ремонту часов. Его сильная сторона заключается в том, что он излучает уверенность, когда это больше всего необходимо, и в то же время превозносит мастерство и терпение.
В качестве примера используются американские карманные часы с открытым циферблатом 18-го размера. Все начинается с рассмотрения дела. Затем механизм снимается и разбирается.Все детали проверяются на предмет повреждений. Теперь автор переходит к описанию устранения мнимых неисправностей, обнаруженных им при разборке и осмотре часов, включая удаление вмятин на корпусе. Большинство общих и некоторые не очень распространенные неисправности, которые можно найти в карманных часах, обсуждаются вместе с принятым методом ремонта. Затем идет подробное описание собираемых часов.
Это отличный маленький буклет, который обязательно поможет вам в ремонте ваших часов.
SpellForce 3 Fallen God — решение и руководство
Прочитать полное прохождение SpellForce 3 Fallen God — Основные и побочные квесты
Первые шаги
В начале игры создайте своих персонажей. Вы можете выбирать внешний вид, деревья навыков и распределять очки характеристик. Выбери единственный путь. Используйте ЛКМ для выбора всех персонажей, ПКМ для команды движения. Чтобы повернуть камеру, переместите курсор к краю экрана или используйте клавиши со стрелками. Далее будет устройство без рычага.Идите в комнату наверху и снимите рычаг с сундука. Вернитесь и установите его на место, а затем откройте дверь. Все это делается юанями. Рядом с Hex Stone есть ресурсы. Вы можете их взять.
Двигайтесь дальше, убивайте врагов и доберитесь до второго Hex Stone. Осмотрите завал, за которым появится третий. ЛКМ на Hex Stone (любой из двух) и выберите значок в правом нижнем углу экрана. Или щелкните X, чтобы начать процесс подключения порталов.Затем выберите второй камень на карте. Соедините оба камня, можете телепортироваться за завал. Продолжайте движение и поговорите с начальником.
Зуб Мугвы
Идите налево в деревню троллей. Поговорите с нужным персонажем, чтобы узнать, что вам нужно для изготовления Зуба. Всего есть два маркера, но оба ведут в одну пещеру. Войдите внутрь и убейте врагов. В конце концов, вы доберетесь до желаемого сундука. Попробуйте открыть, но ничего не получится. Попробуйте приоткрыть сундук немного вправо.Возьмите оттуда 5000 золота. Появится дух гоблина. Согласитесь дать ему золото в обмен на артефакт. Взаимодействуйте с духом и купите у него ржавый ключ (всего за 5000 золота). Сделав это, откройте сундук и возьмите артефакт. Вернитесь в лагерь и поговорите с кузнецом. Разберите артефакт, переместив его к окну в центре. Вы получите 10 фиолетовых флаконов. Они нужны для изготовления Зуба Мугвы. Создайте предмет, чтобы завершить квест. Миссия «Приношение» начнется.
Большая маленькая кровь
В той же деревне троллей есть несколько NPC, доступных для разговора. Следуйте по маркеру в левый верхний угол карты, где вам нужно помочь Ноагу уничтожить огромного паука. Сделав это, поговорите с ним. Он станет четвертым товарищем в отряде. Возьмите у паука кишки и отнесите их кузнецу в самой деревне. Сделав это, отдайте кольцо квестодателю. Ноаг останется в отряде, и квест закончится!
SpellForce 3 Fallen God — Прохождение и руководствоNew From Old
Этот побочный квест можно взять у персонажа, стоящего рядом с кузнецом в лагере троллей в начале игры.Он даст квест после того, как в вашем отряде появится четвертый воин, что произойдет в конце миссии Big Little Blood. Идите в правый нижний угол карты (вы можете соединить два камня) и поговорите со Слигом. Пройдите в дверь и найдите две кучи золота. Выберите Стига и прикажите ему собрать железо (будет доступна только одна команда из списка в правом нижнем углу экрана). Пока он собирает железо, убейте пауков, пытающихся атаковать Стига. Собрав железо, поговорите со Стигом здесь.А потом — в лагере троллей.
Предложение
Идите к Кабраксу и поговорите с ним. Следуйте к месту подношения. Он скажет вам, что делать дальше. Начнется квест «Подношение». Выполните все, что требует игра. Вам нужно будет принести оберег душ, но он есть у одного из троллей возле Кабракса. Все очень просто. Стройте те здания, которые хотите, и так далее. Чтобы собрать железо, вам нужно построить склад железа, нанять сборщиков и отправить их, как это было сделано в побочном квесте «Новое из старого».Соберите железо со всех четырех стопок. Постройте бойцовский дом и наймите трех вредителей. Затем обучите их в первом лагере, превратив их в череповщиков. Когда все будет сделано, снова поговорите с Кабраксом.
Идите к священному месту. Если вы подарили Урнуку оберег для души, то он уже будет на месте. Также будет шаман. Поговорите с Урнуком и отдайте ему Зуб Мугвы. После его жертвы выберите жрицу, подойдите ближе к трупу и примените единственный доступный навык. Затем выберите алтарь священного места и щелкните значок «железо», чтобы сделать подношение.Затем снова выберите алтарь, нажмите на иконку выбранного и примените к жрице. Она превратится в гиганта. Поговорите с Кабраксом, откройте свой инвентарь и поместите сердце вождя в любой слот. Закройте свой инвентарь и съешьте это сердце. Победите 30 захватчиков и доберитесь до лагеря троллей. Поговорите с выжившими, чтобы завершить главу.
Странный план
Переместитесь в новое место, Черные джунгли. Двигайтесь вперед, пока не встретите Незнакомца. Поговорите с ним и идите налево, где вам нужно будет уничтожить врагов.Победите всех, спуститесь вниз и помогите выжившим. Затем пообщайтесь с их лидером.
Падшие звери
Этот побочный квест начнется в Черных джунглях, месте, куда вы попадете во время квеста «Странный план». В джунглях 5 стай испорченных животных, и вы должны их убить. Первый можно найти в самом начале. Убейте медведя и пройдите налево и вниз по воде. Здесь вы найдете трех пантер.
Вторая группа оскверненных тварей находится слева от вашего лагеря.Захватив соседний сектор, спускайтесь вниз и уничтожьте пауков. Доберитесь до их гнезда и уничтожьте его. Ищите другую группу (демонов) справа от лагеря. Вернитесь мимо туши оленя и поднимитесь на холм. Будет большой демон. Лучше взять с собой армию. Вся нежить исчезнет после убийства демона.
Четвертая группа оскверненных тварей находится ниже вражеского лагеря в предпоследнем секторе правого верхнего угла. Спуститесь по краю карты и встретите двух зараженных медведей.Наконец, еще одна группа пантер находится в верхнем левом углу здания (справа от самого угла). В углу будут пауки. Они охраняют сундук с фиолетовым предметом!
Для дождливого дня
Побочный квест начнется в джунглях Черного сердца во время игры «Странный план», где вы спасаете выживших троллей и берете под контроль свой лагерь. Просто наполните карету в лагере любыми ресурсами. Вам понадобится около 25 единиц любого ресурса. Нажмите на тележку и выберите ресурсы, которые у вас больше всего (обычно древесина или еда).
Разрыв цепей
Сначала создайте несколько дробилок и скребков в свалке металлолома. Разместите 3-4 метателя наверху лагеря, чтобы отражать атаки драконов. Идите налево с остальными отрядами и захватите территорию. Постройте форпост в этом месте. Оставьте разрушенный мост наверху. Соберите необходимые ресурсы и назначьте рабочих для ремонта моста. Чтобы добыть железо, даже если поблизости нет груд железа, постройте хранилище и наймите двух мусорщиков. У них есть специальная команда «Искать железо».Нажмите здесь. Они будут искать железо на земле.
Поместите рабочих на мост, выберите мост и нажмите на доски. После ремонта исследуйте мост, чтобы увидеть кат-сцену. Осталось добраться до правого верхнего угла и разрушить главное здание врага. Захватывайте по пути сектора и стройте на них форпосты.
Вызов вождя
Когда в джунглях Черного сердца начинается квест «Breaking The Chains», спуститесь вниз, где были спасены выжившие тролли, и поговорите с персонажем, отмеченным восклицательным знаком.Вы получите это задание.
Создайте 6 дробилок в главном здании. Направьте троих в лагерь Хитиинг, три — в лагерь метателей. Затем повторите шаги с новыми единицами. То есть Крушителей нужно 2 раза обучить в этих постройках. Затем улучшите Spike Flingers в Throwing Camp.
Двигайтесь дальше. Когда вы осмотрите отремонтированный мост, начнется обратный отсчет времени. У вас будет 30 минут, чтобы освободить заложников (синий вопросительный знак на карте) и разрушить 25 зданий.Лучше всего использовать стенобои.
Священная печать
Войдите в храм после выполнения квеста «Разрушение цепей» в джунглях Черного сердца и разговора с Незнакомцем. Оказавшись в храме Священной Печати, продвигайтесь глубже и убивайте врагов. Обязательно уничтожайте крупных жуков и некроманта (скелета), так как они могут порождать более мелких мобов. Со временем вы обретете способность общаться с духами. Выберите Акрогу, встаньте в указанном месте и щелкните способность на верхней панели быстрых слотов.Так вы уберете завал с пути и сможете идти дальше.
Не забудьте изучить полученные чертежи (для выполнения квестов). Они откроют доступ к улучшениям для лагеря троллей!
Осмотрите саркофаг, затем возьмите посох и повторно используйте способность Акрога. Осмотрите ворота справа. Их нельзя открыть. Осмотрите верхние ворота. Вы узнаете, что Ноаг может ломать стены. Откройте окно способностей Ноага. Требуемый навык находится посередине между двумя деревьями навыков.Перетащите умение в любой слот панели быстрого доступа в верхней части экрана, выберите его и примените к воротам.
Двигайтесь, убивайте врагов. Разбейте еще одни ворота и исследуйте воспоминания, используя способности Акрога. Идите к фонтану, попробуйте прочитать слова для четырех порталов, но ничего не выходит. Обязательно изучите дыру, а затем победите врага. Уничтожив нежить, обыщите труп и возьмите каменный ключ. Вы говорите с Незнакомцем. Вставьте ключевой камень и снова поговорите с Незнакомцем.В разговоре с ним отдайте кость, чтобы он разобрал ее на сущность. Вам нужно найти еще несколько таких предметов, которые Незнакомец сможет разобрать на сущность. Также возьмите награду (сундук в окне квеста) — это ключ.
Подойдите к воротам внизу. Вы узнаете о новом навыке. Выберите Зарака и заберитесь в яму. Выберитесь между дверями, потяните за рычаг. В локации ниже есть несколько групп нежити. Вам нужно уничтожить каждого, чтобы собрать кости.Обязательно отдыхайте между боями, чтобы восстановить запас здоровья. Перед последним боем лучше иметь полное здоровье. Как только вы убьете последнюю нежить, появится лич. Затем вернитесь к личу, разберите все кости и части на сущности, а затем создайте сюжетный предмет. Вставьте его в фонтан, чтобы завершить квест.
Падший Бог
Квест начнется после осмотра саркофага в середине квеста «Священная печать». Как только вы выполните квест «Священная печать», вы активируете устройство.Теперь вы можете перейти к 4 порталам. Первым в очереди стоит храм Хирин.
Храм Хирин
Двигайтесь глубже в локацию, направо на развилке и доберитесь до места, где вам нужно собрать больше данных для временного окна. Попросите Зазку пройти через отверстие справа и изучить все предметы. Затем вернитесь и поговорите с Грунгваром о книге, которую вы нашли. Теперь используйте Ноаг и разрушьте стену слева и изучите еще один объект. Вы можете открыть решетку и найти древнюю табличку.
Сквозь дождь и ветер
Это побочное задание начнется сразу после того, как вы окажетесь в Храме Хирина. Взаимодействуйте с ближайшим трупом и заберите предмет. Активируйте умение, чтобы увидеть духов. Задача будет обновлена. Вам нужно будет найти еще 7 мест для активации навыка. Позади Гулема вы найдете следующее окно времени (см. Описание квеста «Гулемс» ниже). Третье окно необходимо изучить по сюжету (читайте квест «Падший бог»).
Гулемс
Вы можете начать этот побочный квест в храме Хирин, поднявшись налево от начала локации. Там вы найдете ворота, которые Ноаг может разрушить. А за ними спящий Гулем. Пройдите назад и идите направо. Наверху будет стена, которую вы можете разрушить. Сделайте это и возьмите ядро Гулема. Отнесите его к гулему, который вы видели ранее, вставьте и уничтожьте врага. Впереди будет несколько предметов, которые позволят вам изучить Временное окно (которое понадобится для квеста «Сквозь дождь и ветер.»Вы также найдете ледяное сердце Гулем. Но квест еще не завершен.
.
