Как разобрать утюг Vitek своими руками: инструкция с видео

Содержание:

1. Как устроен утюг
2. Распространенные поломки
3. Подготовительный этап
4. Процесс разборки
5. Видео

Представьте себе ситуацию, что ваш любимый утюжок, выпущенный российской компанией, перестал работать. Тут же появляется вопрос, как разобрать утюг Vitek, чтобы его отремонтировать. Если под руками есть необходимый инструмент, то в большинстве случаев можно восстановить работоспособность прибора своими руками.

В этой статье вы найдете несколько практических советов по починке утюга «Витек»

Надежная бытовая техника, выпущенная под брендом Vitek, пользуется заслуженной популярностью у россиян. Однако любое устройство может выйти из строя. Поэтому тема разборки и ремонта различных бытовых приборов, в том числе утюжков, довольно актуальна.

Как устроен утюг

Для того чтобы разобрать и отремонтировать электроутюг, необходимо знать, как он устроен и работает. Без этих знаний приступать к ремонтным работам бесполезно. Почти все паровые утюги разных производителей – Philips, Braun, Tefal, Vitek и других – имеют одинаковое устройство и принцип действия. Отличия могут быть только в техническом исполнении отдельных деталей.

Устройство парового утюжка

Основная деталь в любом электроутюге – подошва с встроенным в нее трубчатым электронагревателем (далее также – ТЭН). Мощность ТЭНа в современных моделях утюгов Vitek, как правило, 2000W, 2200W или 2400W. Приборы выпускаются с подошвами, изготовленными из разных материалов – нержавеющей стали, алюминия, тефлона, керамики и других. В подошвах есть отверстия, через которые выходит пар, для того, чтобы обеспечить необходимое качество глажки. Температура нагрева металлического основания регулируется встроенным термостатом.

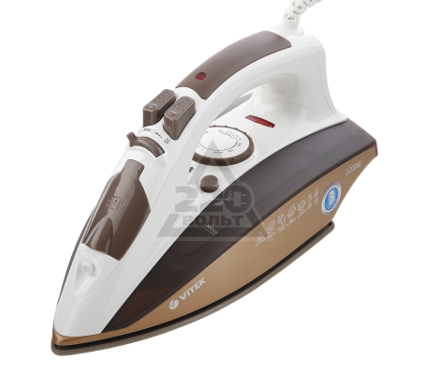

Утюги Vitek по дизайну и эргономике не уступают именитым конкурентам

В приборах с функцией парообразования предусмотрен резервуар, в который заливается вода. Жидкость должна быть очищена и смягчена – только в этом случае можно предотвратить образование накипи внутри подошвы. Вода поступает из резервуара на разогретую подошву, преобразуется в пар и выходит через отверстия. Интенсивность парообразования также регулируется. Большинство современных моделей имеют функцию принудительного выхода парового облака с максимальной интенсивностью – паровой удар.

Как правило, в электроутюгах есть сопла для разбрызгивания воды. Связь с электросетью обеспечивает электрический шнур, который может свободно перемещаться относительно корпуса. Внутри корпуса шнур крепится к контактной колодке. Таким образом, устройство современных паровых утюгов не является сложным. В нем могут разобраться даже те, кто далек от техники.

Распространенные поломки

Из-за простоты устройства и функционирования перечень распространенных неисправностей в различных моделях утюгов Vitek – VT-1201, VT-1209, VT-1244 и других – одинаков. Это утверждение верно и для приборов других торговых марок, поскольку принципиальных конструктивных отличий у них нет.

Описание основных поломок приведено в таблице ниже.

Иллюстрация	Описание поломки
	Обрыв или короткое замыкание в сетевом шнуре. Один из самых распространенных и опасных дефектов, который возникает в результате длительной эксплуатации. В течение долгого времени шнур подвергается нагрузкам, провода, расположенные под внешней изоляцией, перегибаются и скручиваются. Термоизоляция тоже может быть повреждена, что приводит к риску оплавления изоляции электрических проводников. Такие неисправности могут привести к поражению электрическим током. Поломка устраняется заменой шнура
	Образование накипи. Это скорее не поломка, а результат неправильной эксплуатации, приводящий к нарушению функции парообразования. Соли, содержащиеся в жесткой воде, выпадают в осадок на паропроводящих отверстиях подошвы. Чтобы избежать данного дефекта, следует заливать в утюжок только очищенную смягченную воду или дистиллят. Чтобы удалить накипь, отверстия прочищают ватной палочкой или любым другим предметом, твердость которого не должна превышать твердость материала подошвы
	Повреждение терморегулятора. Данная деталь позволяет регулировать температуру нагрева подошвы. Биметаллическая пластина поддерживает заданную температуру, соединяя или разъединяя электрические контакты, в зависимости от температуры. Со временем из-за загрязнения или попадания волокон ткани контакт может нарушиться. В результате ТЭН не будет греть подошву. Для устранения поломки придется разобрать утюжок и почистить контакты мелкой наждачной бумагой либо любым острым металлическим предметом
	Срабатывание термопредохранителя. Данная деталь является средством противопожарной защиты. Термофуз размыкает электрическую цепь и выключает электроутюг, если температура нагрева подошвы превысит допустимую. В различных моделях установлены как одноразовые, так и многоразовые предохранительные устройства. При диагностике исправность предохранителя определяется мультиметром. Сопротивление рабочего устройства равно нулю. Если же термопредохранитель неисправен, мультиметр покажет обрыв цепи. Поломка устраняется заменой детали
	Поломка ТЭНа. Данная поломка встречается часто и приводит к полной потере работоспособности утюжка. Подошва просто не греется. В современных моделях ТЭН составляет с подошвой единую конструкцию и отдельно его заменить нельзя. Для проверки исправности нагревателя используется мультиметр (см. рис.). Нормально работающий ТЭН имеет сопротивление в пределах от 20 до 40 Ом. Если мультиметр покажет обрыв цепи, придется покупать новый утюг, так как стоимость замены подошвы соизмерима с ценой нового прибора

Данный видеоролик знакомит читателей с типичными неисправностями утюгов, порядком их диагностики и устранения:

Подготовительный этап

Для того чтобы разобрать, продиагностировать, отремонтировать и собрать утюг Vitek, необходимо иметь соответствующий инструмент. Как читатели уже догадались, диагностика производится с помощью мультиметра. Без этого прибора редко удается найти и локализовать поломку. Кроме того, для ремонтных работ может понадобиться паяльник.

Для того чтобы сделать разборку утюжка, следует знать, что задняя крышка может быть закручена винтом с оригинальной шляпкой, имеющей звездообразный шлиц с тремя лучами (см. рисунок). Именно такие винты используются во многих моделях приборов Vitek.

Винт, который крепит заднюю крышку корпуса

При определенной сноровке его, конечно, можно открутить. Если не будет получаться, можно изготовить оснастку – взять подходящую по размеру плоскую отвертку и выпилить посередине небольшое углубление.

Вот такую форму должен иметь наконечник плоской отвертки

В общем, для разборки и ремонта могут понадобиться такие инструменты и материалы:

• набор плоских и крестообразных отверток;
• утконосы;
• тонкая плоская лопатка;
• нож.

Посмотрите также, есть ли у вас такие материалы:

• термоусадочная трубка;
• изолента;
• наждачная бумага нулевого размера.

Они также могут пригодиться при ремонте утюжка.

Процесс разборки

Работу нужно выполнять поэтапно, придерживаясь определенной последовательности. Далее описан порядок разборки модели Vitek VT-1259.

Модель Vitek VT-1259

Для других моделей электроутюгов российского производителя разборка производится подобным образом. Отличия могут быть, но они не принципиальны. Описание действий приведено в таблице.

Иллюстрация	Описание работы
	Отверткой с фигурным наконечником (см. фото выше) открутите болт, удерживающий заднюю крышку, затем снимите ее
	Чтобы открутить болт, показанный на фото, придется аккуратно поддеть ножом или плоской лопаткой кнопки, расположенные на ручке, и снять их. Следите, чтобы при этом не были повреждены защелки. Далее вам понадобится отвертка с крестообразным наконечником
	Для того чтобы снять верхнюю часть ручки, подденьте защелки по шву ножом или лопаткой и отщелкните их. Затем открутите два болта, показанные на фото
	Еще один болт найдете ниже, рядом с теми двумя, которые только что вынули
	Открутите в задней части электроутюга все болты, указанные на фото. Два неотмеченных болта, удерживающие шнур питания, откручивать не следует. В противном случае шнур отвалится и будет мешать работе
	Открутите еще три болта в носовой части

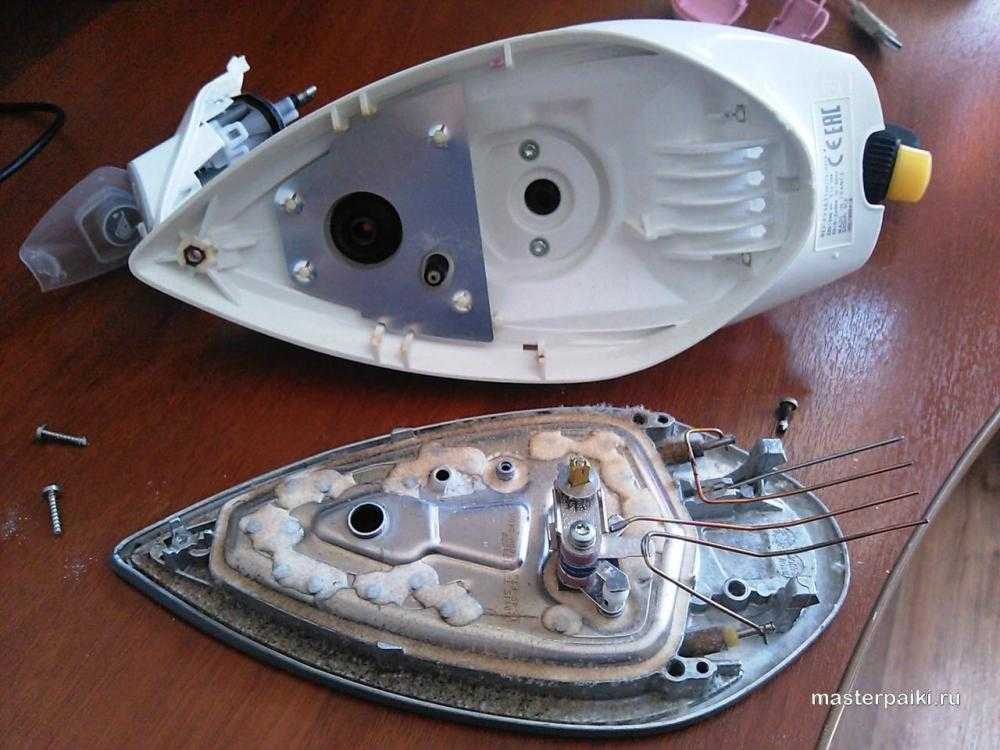

	Поднимите корпус, отделяя его от подошвы. Чтобы добраться до деталей, расположенных внутри, выкрутите три болта, указанные на фото
	Вот и все, утюжок полностью разобран. Теперь можно выяснять причину неисправности и ремонтировать прибор. Сборка производится в обратном порядке

В заключение можно добавить только одно: с разборкой утюжка Vitek любой модели большинство пользователей может справиться самостоятельно. А вот ремонт может потребовать наличия определенной квалификации.

Видео

Чтобы подробнее ознакомиться с порядком разборки утюгов Vitek моделей VT-1207, VT-1229, VT-12125, смотрите видеосюжет:

Об авторе:

Егор Тараненко

Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники, в том числе стиральных машин. Обожает спортивную рыбалку, водный туризм и путешествия.

Нашли ошибку? Выделите её и нажмите кнопки:

Ctrl + Enter

Оцените статью:

Интересно!

Космонавты, находясь на орбите Земли, решают проблему грязных вещей оригинальным методом. Одежду сбрасывают с космического корабля, и она сгорает в верхних слоях атмосферы.

Читайте также

Как почистить парогенератор от накипи

Инструкция по установке потолочной сушилки-лиана

Сушилка для белья своими руками

Сушилка для белья своими руками из пластиковых труб

Чем отличается парогенератор от отпаривателя: что лучше выбрать

Как выбрать сушильную машину для белья для дома: советы, параметры

Ремонт отпаривателя для одежды своими руками

Как выбрать напольную сушилку для белья: советы, лучшие модели, видео

Как почистить отпариватель от накипи в домашних условиях

Как пользоваться отпаривателем для одежды: видео, инструкция

Как починить утюг витек своими руками

Содержание

1. Общее устройство
2. Что надо будет для работы
3. Как разобрать утюг
4. Сетевой шнур
5. Проверка работоспособности ТЭНа
6. Проверяем терморегулятор
7. Проверка предохранителя
8. Система разбрызгивания пара
9. Как устроен утюг
10. Распространенные поломки
11. Подготовительный этап
12. Процесс разборки
13. Видео
14. П О П У Л Я Р Н О Е:
15. СПОСОБЫ УСТАНОВКИ СВЕТИЛЬНИКОВ С ЛЮМИНЕСЦЕНТНЫМИ ЛАМПАМИ
16. Обивка кожзамом кухонного табурета
17. Металлическая отделка мебели

Если утюг перестал греть, можно купить новый, но часто повреждение не очень серьезное и его можно устранить самостоятельно. Если вы умеете работать отверткой и мультиметром, справитесь. О том, как провести ремонт утюга своими руками и будем рассказывать в этой статье.

Общее устройство

Так как производят утюги очень многоразличных фирм, они немного отличаются — формой, скоростью нагрева, качеством запчастей и т.д. Но вот общее устройство остается одинаковым. Имеется:

• Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
• Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
• Емкость/резервуар для воды, которая используется при отпаривании.
• Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
• Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.

Общее устройство электроутюга

После того, как вы в общих чертах ознакомились с тем, что где находится, можно начинать ремонт утюга своими руками.

Что надо будет для работы

Для работы понадобится набор отверток — крестовых и плоских. Нужен будет широкий нож или ненужная пластиковая карта — поддевать части утюга с защелками. Для проверки целостности деталей нужен будет мультиметр (как им пользоваться читайте тут). Еще может потребоваться паяльник — это если придется менять какие-то запчасти.

Инструменты, которые могут понадобиться при ремонте утюга

Из инструментов все, но в процессе работы иногда нужна изолента или термоусадочные трубки, может потребоваться наждачная бумага, пассатижи.

Как разобрать утюг

Первая сложность с которой сталкиваются желающие отремонтировать утюг самостоятельно — разборка. Это далеко не просто и не очевидно. Проще всего снять заднюю панель. Там есть несколько винтов, которые видны и открутить которые на представляет труда. Кроме винтов могут быть защелки. Так что открутив весь видимый крепеж, поддеваем крышку острием отвертки или старой пластиковой картой, отделяем крышку от корпуса.

Под ней обнаруживается клеммная колодка к которой крепится шнур. Если проблемы со шнуром, можно дальше утюг не разбирать. Но если со шнуром все нормально, придется разбирать дальше, а с этим могут возникнуть проблемы.

В некоторых утюгах — Philips (Филипс), Tefal (Тефаль) под крышкой есть еще болты. Их тоже выкручиваем. Вообще, если видим крепеж, его снимаем.

Снять заднюю крышку — первое что надо сделать при разборке утюга

Каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.

Сразу надо снять диск регулятора температуры и кнопки подачи пара для чего их надо зажать в пальцах и потянуть вверх. В кнопках могут быть защелки, так что может понадобиться что-то тонкое, чтобы можно их было немного отжать — можно поддеть отверткой.

Чтобы разобрать утюг надо снять кнопки

В некоторых утюгах как, например, в Rowenta, как на фотографии, есть болты на ручке (бывают в некоторых моделях Scarlet). Если такие есть, их откручиваем. Под снятыми кнопками тоже прячется винт, его тоже выкручиваем. Затем снимаем верхние пластиковые детали. Они обычно крепятся на замках-защелках. Чтобы было проще их снимать, в замок можно завести лезвие ножа или кусок пластика (пластиковой карты).

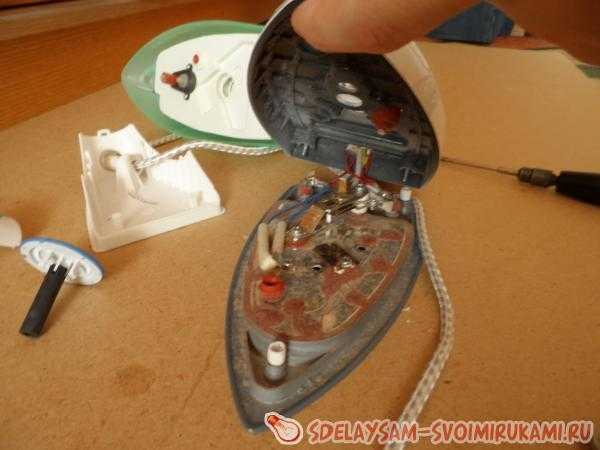

Под крышками обычно находится некоторое количество болтов. Открутив их, продолжаем разборку до тех пор, пока не будет отделен корпус и подошва. К сожалению, более точные рекомендации дать невозможно — слишком разные конструкции бывают. Что можно посоветовать — действовать неспешно и аккуратно. И несколько видео о том, как разобрать утюги разных марок.

Сетевой шнур

Выход из строя электрошнура — довольно распространенный вид поломки. При таком повреждении утюг может вообще не включаться или работать урывками, может плохо греться подошва. Шнур может загибаться, завиваться, в места изгиба повреждается изоляция, некоторые провода могут перетереться совсем или частично. Если есть подобные повреждения, шнур лучше заменить вне зависимости от того, в нем причина или нет. Во всяком случае все места с поврежденной изоляцией надо заизолировать.

При любом повреждении начинается любой ремонт утюга с проверки шнура. Чтобы точно определить в нормальном он состоянии или нет, его необходимо прозвонить. Для этого достаточно снять заднюю крышку. Станет доступной клеммная колодка, к которой и подключен шнур. Понадобиться тестер или мультиметр. Ставим его в режим прозвонки, один щуп прижимаем к одному контакту вилки, вторым касаемся одного из проводов на колодке. При прикосновении к «правильному» проводу мультиметр должен издать писк. Это значит, что провод цел.

Проверяем целостность шнура электропитания

Цвет изоляции проводников может быть любым, но желто-зеленый это обязательно заземление (его надо проверять установив щуп на небольшую металлическую пластинку в нижней части вилки). Остальные два соединены со штырями вилки. Вот один из этих двух проводов должен звониться со штырем, к которому вы прижали щуп мультиметра. Ту же операцию повторяем с другим штырем.

Для полной уверенности в исправности шнура его нужно во время прозвонки помять/покрутить. Особенно в тех местах, где есть проблемы с изоляцией. Если писк от таких действий прерывается — шнур лучше заменить. Подлежит замене он и если один или оба штыря «не звонятся». Возможно вам повезет и дальнейший ремонт утюга вам не потребуется.

Проверка работоспособности ТЭНа

Если утюг совсем не греется, возможно сгорел ТЭН. Если это так, то стоит купить новый утюг, так как замена обойдется почти в ту же сумму. Но прежде всего надо убедиться, что виноват именно ТЭН.

Это выходы нагревательного элемента утюга

Для того чтобы проверить ТЭН, добираемся до самой подошвы утюга. На ней, ближе к задней части, есть два выхода нагревательного элемента. Переводим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим измерения. Если на дисплее цифры порядка 25о Ом, значит ТЭН в норме, если больше — сгорел. Как уже говорили, в случае перегорания ТЭНа ремонтировать утюг не стоит — выгоднее купить новый.

Проверяем терморегулятор

Терморегулятор выглядит как пластина с группой контактов и торчащим пластиковым штырем, на который затем надевается диск.

Это терморегулятор на утюге

К пластине подходят два контакта. На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.

Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.

В первом случае может мешать нагар, который можно счистить засунув между контактами кусочек наждачной бумаги с мелким зерном и пару раз и «поелозить» по контактам. Если наждачки нет, можно использовать пилочку для ногтей, но действовать надо аккуратно — температурные настройки зависят от изгиба пластин. Так что сильно изгибать их нельзя.

Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко. Выход — заменить его.

Терморегулятор с другого ракурса

Может быть другой момент: при падении контакты могли каким-то образом сцепиться. При нагреве подошвы утюга изгибающаяся термопластина давит на контактные группы, но контакты разомкнуться не могут. Результат тот же — утюг при нагреве не отключается. Ремонт утюга тоже аналогичен — пытаемся вернуть пластинам подвижность, стараясь не искривить их. Если не получается — меняем.

Проверка предохранителя

Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.

Ремонт утюга: предохранитель и его прозвонка

Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.

Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.

Система разбрызгивания пара

Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими бортами (подойдет сковорода или противень) наливаете воду и уксус (обычный, столовый без красителей). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.

Очищение отверстий для выхода пара на утюге

Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете. Так повторять можно 3-4 раза. Пока не растворятся соли.

Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.

Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат. После промыть водой и собрать.

Представьте себе ситуацию, что ваш любимый утюжок, выпущенный российской компанией, перестал работать. Тут же появляется вопрос, как разобрать утюг Vitek, чтобы его отремонтировать. Если под руками есть необходимый инструмент, то в большинстве случаев можно восстановить работоспособность прибора своими руками.

Надежная бытовая техника, выпущенная под брендом Vitek, пользуется заслуженной популярностью у россиян. Однако любое устройство может выйти из строя. Поэтому тема разборки и ремонта различных бытовых приборов, в том числе утюжков, довольно актуальна.

Как устроен утюг

Для того чтобы разобрать и отремонтировать электроутюг, необходимо знать, как он устроен и работает. Без этих знаний приступать к ремонтным работам бесполезно. Почти все паровые утюги разных производителей – Philips, Braun, Tefal, Vitek и других – имеют одинаковое устройство и принцип действия. Отличия могут быть только в техническом исполнении отдельных деталей.

Основная деталь в любом электроутюге – подошва с встроенным в нее трубчатым электронагревателем (далее также – ТЭН). Мощность ТЭНа в современных моделях утюгов Vitek, как правило, 2000W, 2200W или 2400W. Приборы выпускаются с подошвами, изготовленными из разных материалов – нержавеющей стали, алюминия, тефлона, керамики и других. В подошвах есть отверстия, через которые выходит пар, для того, чтобы обеспечить необходимое качество глажки. Температура нагрева металлического основания регулируется встроенным термостатом.

В приборах с функцией парообразования предусмотрен резервуар, в который заливается вода. Жидкость должна быть очищена и смягчена – только в этом случае можно предотвратить образование накипи внутри подошвы. Вода поступает из резервуара на разогретую подошву, преобразуется в пар и выходит через отверстия. Интенсивность парообразования также регулируется. Большинство современных моделей имеют функцию принудительного выхода парового облака с максимальной интенсивностью – паровой удар.

Как правило, в электроутюгах есть сопла для разбрызгивания воды. Связь с электросетью обеспечивает электрический шнур, который может свободно перемещаться относительно корпуса. Внутри корпуса шнур крепится к контактной колодке. Таким образом, устройство современных паровых утюгов не является сложным. В нем могут разобраться даже те, кто далек от техники.

Распространенные поломки

Из-за простоты устройства и функционирования перечень распространенных неисправностей в различных моделях утюгов Vitek – VT-1201, VT-1209, VT-1244 и других – одинаков. Это утверждение верно и для приборов других торговых марок, поскольку принципиальных конструктивных отличий у них нет. Описание основных поломок приведено в таблице ниже.

Обрыв или короткое замыкание в сетевом шнуре. Один из самых распространенных и опасных дефектов, который возникает в результате длительной эксплуатации. В течение долгого времени шнур подвергается нагрузкам, провода, расположенные под внешней изоляцией, перегибаются и скручиваются. Термоизоляция тоже может быть повреждена, что приводит к риску оплавления изоляции электрических проводников. Такие неисправности могут привести к поражению электрическим током. Поломка устраняется заменой шнура

Образование накипи. Это скорее не поломка, а результат неправильной эксплуатации, приводящий к нарушению функции парообразования. Соли, содержащиеся в жесткой воде, выпадают в осадок на паропроводящих отверстиях подошвы. Чтобы избежать данного дефекта, следует заливать в утюжок только очищенную смягченную воду или дистиллят. Чтобы удалить накипь, отверстия прочищают ватной палочкой или любым другим предметом, твердость которого не должна превышать твердость материала подошвы

Повреждение терморегулятора. Данная деталь позволяет регулировать температуру нагрева подошвы. Биметаллическая пластина поддерживает заданную температуру, соединяя или разъединяя электрические контакты, в зависимости от температуры. Со временем из-за загрязнения или попадания волокон ткани контакт может нарушиться. В результате ТЭН не будет греть подошву. Для устранения поломки придется разобрать утюжок и почистить контакты мелкой наждачной бумагой либо любым острым металлическим предметом

Срабатывание термопредохранителя. Данная деталь является средством противопожарной защиты. Термофуз размыкает электрическую цепь и выключает электроутюг, если температура нагрева подошвы превысит допустимую. В различных моделях установлены как одноразовые, так и многоразовые предохранительные устройства. При диагностике исправность предохранителя определяется мультиметром. Сопротивление рабочего устройства равно нулю. Если же термопредохранитель неисправен, мультиметр покажет обрыв цепи. Поломка устраняется заменой детали

Поломка ТЭНа. Данная поломка встречается часто и приводит к полной потере работоспособности утюжка. Подошва просто не греется. В современных моделях ТЭН составляет с подошвой единую конструкцию и отдельно его заменить нельзя. Для проверки исправности нагревателя используется мультиметр (см. рис.). Нормально работающий ТЭН имеет сопротивление в пределах от 20 до 40 Ом. Если мультиметр покажет обрыв цепи, придется покупать новый утюг, так как стоимость замены подошвы соизмерима с ценой нового прибора

Данный видеоролик знакомит читателей с типичными неисправностями утюгов, порядком их диагностики и устранения:

Подготовительный этап

Для того чтобы разобрать, продиагностировать, отремонтировать и собрать утюг Vitek, необходимо иметь соответствующий инструмент. Как читатели уже догадались, диагностика производится с помощью мультиметра. Без этого прибора редко удается найти и локализовать поломку. Кроме того, для ремонтных работ может понадобиться паяльник.

Для того чтобы сделать разборку утюжка, следует знать, что задняя крышка может быть закручена винтом с оригинальной шляпкой, имеющей звездообразный шлиц с тремя лучами (см. рисунок). Именно такие винты используются во многих моделях приборов Vitek.

При определенной сноровке его, конечно, можно открутить. Если не будет получаться, можно изготовить оснастку – взять подходящую по размеру плоскую отвертку и выпилить посередине небольшое углубление.

В общем, для разборки и ремонта могут понадобиться такие инструменты и материалы:

• набор плоских и крестообразных отверток;
• утконосы;
• тонкая плоская лопатка;
• нож.

Посмотрите также, есть ли у вас такие материалы:

• термоусадочная трубка;
• изолента;
• наждачная бумага нулевого размера.

Они также могут пригодиться при ремонте утюжка.

Процесс разборки

Работу нужно выполнять поэтапно, придерживаясь определенной последовательности. Далее описан порядок разборки модели Vitek VT-1259.

Для других моделей электроутюгов российского производителя разборка производится подобным образом. Отличия могут быть, но они не принципиальны. Описание действий приведено в таблице.

Отверткой с фигурным наконечником (см. фото выше) открутите болт, удерживающий заднюю крышку, затем снимите ее

Чтобы открутить болт, показанный на фото, придется аккуратно поддеть ножом или плоской лопаткой кнопки, расположенные на ручке, и снять их. Следите, чтобы при этом не были повреждены защелки. Далее вам понадобится отвертка с крестообразным наконечником

Для того чтобы снять верхнюю часть ручки, подденьте защелки по шву ножом или лопаткой и отщелкните их. Затем открутите два болта, показанные на фото

Еще один болт найдете ниже, рядом с теми двумя, которые только что вынули

Открутите в задней части электроутюга все болты, указанные на фото. Два неотмеченных болта, удерживающие шнур питания, откручивать не следует. В противном случае шнур отвалится и будет мешать работе

Открутите еще три болта в носовой части

Поднимите корпус, отделяя его от подошвы. Чтобы добраться до деталей, расположенных внутри, выкрутите три болта, указанные на фото

Вот и все, утюжок полностью разобран. Теперь можно выяснять причину неисправности и ремонтировать прибор. Сборка производится в обратном порядке

В заключение можно добавить только одно: с разборкой утюжка Vitek любой модели большинство пользователей может справиться самостоятельно. А вот ремонт может потребовать наличия определенной квалификации.

Видео

Чтобы подробнее ознакомиться с порядком разборки утюгов Vitek моделей VT-1207, VT-1229, VT-12125, смотрите видеосюжет:

Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники, в том числе стиральных машин. Обожает спортивную рыбалку, водный туризм и путешествия.

Нашли ошибку? Выделите её и нажмите кнопки:

Выражение «мыльная опера» («мыло») возникло не случайно. Самые первые сериалы и шоу, аудиторию которых составляли женщины, транслировались по телевидению в то время, когда домохозяйки выполняли уборку, глажку и стирку. К тому же для привлечения зрительниц к экранам в эфире часто прокручивали рекламные ролики моющих средств: мыла и порошков.

Существует стиральная машина «для холостяков». Белье, постиранное в таком агрегате, совсем не нужно гладить! Все дело в том, что устройство не имеет барабана: часть вещей можно разместить внутри контейнера прямо на вешалках (например, пиджаки и рубашки), а вещи поменьше (допустим, белье и носки) – на специальных полочках.

Космонавты, находясь на орбите Земли, решают проблему грязных вещей оригинальным методом. Одежду сбрасывают с космического корабля, и она сгорает в верхних слоях атмосферы.

Для стирки небольших вещей в дороге или гостинице удобно использовать обычный полиэтиленовый пакет. Носки или колготки разминают внутри завязанного пакета вместе с водой и небольшим количеством моющего средства. Такой способ позволяет предварительно замочить вещи и выполнить стирку, не повредив ткань и не потратив много порошка и воды.

Первая официально запатентованная стиральная машина была изготовлена из дерева и представляла собой ящик с рамой, наполненный до половины деревянными шариками. Внутрь загружали белье для стирки, моющее средство и при помощи рычага передвигали раму, которая, в свою очередь, заставляла двигаться шарики и перетирать белье.

Существуют самые разные шарики, которые используются в стиральной машине. Антистатические не дадут ткани прилипать к телу после стирки, шарики со специальными петельками «причешут» ворсинки и предотвратят появление катышков, а силиконовые с пупырышками не дадут сваляться пуху при стирке верхней одежды.

Стиральные машины имеют отношение к возникновению выражения «отмывать деньги». В 30-е годы XX века американские гангстеры использовали сеть прачечных в качестве прикрытия своей нелегальной деятельности. Выдавая доходы от преступной деятельности за выручку, полученную от чистки одежды, они превращали «грязные» деньги в «чистые».

Истории известен факт, когда котенок попал в барабан стиральной машины и, пройдя полный цикл стирки на программе «Шерстяные вещи», выбрался из агрегата целым и невредимым. Единственной неприятностью для домашнего питомца стала аллергия на стиральный порошок.

Стиральные машины, оснащенные функциями «Без глажения» или «Легкая глажка», могут стирать белье и при этом практически не мять его. Достигается такой эффект за счет особого подхода к отжиму – он выполняется на низких оборотах, с большими паузами, причем в баке сохраняется небольшое количество воды.

У каждого в доме был и есть… утюг. Это один из необходимых инструментов нашей жизни. Раньше утюги работали без электричества и никогда не ломались. Сегодня всё по другому: утюги лёгкие, удобные, быстро нагреваются, но и бывают поломки.

Сегодня на примере данного утюга подробно рассмотрим одну из поломок и способа её устранения.

Чтобы отремонтировать утюг, конечно, его надо разобрать. Для этого нам понадобятся: небольшая плоская, крестовая и трёхгранная отвертки. Для разборки некоторых утюгов бывает ещё нужна отвёртка плоская с усиками для специальных шурупов.

Шаг 1. Снимаем заднюю стенку с помощью трёхгранной отвертки.

Шаг 2. Откручиваем шурупы, отмеченные красными стрелками.

Шаг 3. Снимаем кнопки выброса пара, поддевая по бокам защёлки тонкой отверткой.

Шаг 4. Откручиваем шурупы, отмеченные красными стрелками.

Шаг 5. Снимаем плату, откручивая шурупы, отмеченные красными стрелками.

Шаг 6. Снимаем ручку.

Шаг 7. Снимаем водяной контейнер и насосы для подачи пара. Аккуратно снимаем трубочки.

Шаг 8. Откручиваем подошву.

Не растеряйте керамические втулки, через которые крепится подошва.

Шаг 9. Снимаем контакты в сборе, откручивая шурупы, отмеченные красными стрелками.

Вот она неисправность в данном утюге — контактная площадка отошла от посадочного места и не было контакта. Утюг плохо нагревался или не нагревался совсем. Нужно аккуратно по кругу заклепать контактную площадку.

Заодно почистим контакты мелкой наждачкой.

Данная неисправность встречалась уже несколько раз. Бывает подгорают контакты. Часто бывает перегорает термопредохранитель. На фото выше, находится в белой трубке с отходящим синим проводом. Он прикручивается к подошве утюга и служит для его защиты от перегрева и перенапряжения.

Собираем утюг в обратной последовательности, не забываем ни чего прикручивать, не оставляя лишних шурупов и деталей 🙂

П О П У Л Я Р Н О Е:

СПОСОБЫ УСТАНОВКИ СВЕТИЛЬНИКОВ С ЛЮМИНЕСЦЕНТНЫМИ ЛАМПАМИ

Исключительно важным вопросом для монтажа и эксплуатации осветительных установок является способ подвески светильников. Для обеспечения требуемых уровней освещенности светильники с люминесцентными лампами, имеющие значительную длину и относительно небольшой единичный поток, как правило, устанавли­ваются в непрерывные светящие линии или линии с не­большим разрывом между светильниками. Подробнее…

Обивка кожзамом кухонного табурета

«Было бы желание, а повод всегда найдётся» — подумала я, глядя на старую кухонную табуретку, от которой остался один металлический каркас. Выбрасывать, на первый взгляд пришедшую от времени вещь, было непрактично, потому что фантазия уже рисовала конечный образ обновлённой табуретки и рукам ничего не оставалось делать, как только подчиниться приказу разума. Перетяжка стула своими руками не такое сложное дело, как кажется. Подробнее…

Металлическая отделка мебели

У многих, особенно в деревнях стоит где-то в чулане ветхая старая мебель. Если захотеть, при желании ей ещё можно дать вторую жизнь! В этой статье давайте рассмотрим — как проводится реставрация мебели. А точнее, о её металлической отделке.

Как разобрать утюг витек 2200w видео

Содержание

1. Чтобы разобрать утюг нужна специальная отвертка
2. Электрическая схема подключения утюга к сети
3. Термостат, регулирующий температуру нагревания подошвы утюга
4. Предохранитель аварийного отключения утюга
5. Как разобрать утюг без комментариев, в фото
6. Общее устройство
7. Что надо будет для работы
8. Как разобрать утюг
9. Сетевой шнур
10. Проверка работоспособности ТЭНа
11. Проверяем терморегулятор
12. Проверка предохранителя
13. Система разбрызгивания пара

Разобрать современный паровой утюг можно своими руками, но ремонт утюгов должны выполнять только квалифицированные специалисты. Не забывайте, что утюг это электрический прибор, работающий с водой, что увеличивает его опасность.
Внимание! Неправильная разборка и сборка утюга может стать причиной поражения током или замыкания.

Утюг не нужно разбирать своими руками еще и потому, что поломки утюга чаще всего связаны с перегоранием ТЭНа (подошвы утюга), который не подлежит ремонту, а только замене на новый ТЭН. Поэтому обычно дешевле и проще купить новый утюг, чем сдавать его в ремонт, поскольку, даже если неисправность мелкая, работа и время мастера стоят дорого.
Кстати, если вам приходится много утюжить, например, в условиях ателье то лучше купить гладильную систему или утюг с парогенератором.

Цель этой статьи именно в том чтобы помочь вам понять, что следует делать, когда перестает работать утюг, когда лампочка горит, а подошва утюга не греет. Помочь определить, нужен ли утюгу ремонт или следует готовиться к покупке нового утюга.
Данные рекомендации подойдут для любых марок бытовых утюгов (тефаль, филипс, vitek, скарлет, браун, бош и др. )

Чтобы разобрать утюг нужна специальная отвертка

Все же, один вид ремонта утюга можно выполнить своими руками, но обязательно подготовленному человеку. Ремонт этот связан с заменой сетевого шнура.

Если утюг довольно старый и проработал много лет без поломок, то часто причиной его внезапной поломки становится сетевой провод (шнур), подключающий его к розетке.

Многочисленные «узелки» на шнуре, а также систематические загибы и крутки проводки в одном и том же месте (обычно у основания), приводят к ее обрыву. Причем визуально определить эту поломку практически невозможно, нужно «звонить» шнур. А для этого нужно снять торцевую крышку.

Крепится крышка одним винтом, но выкрутить его совсем непросто. Потребуется специальной формы отвертка, причем у каждой фирмы используется свой «секрет». Но разве «нашего» домашнего умельца это остановит. Только еще раз напоминаем: за этой крышкой опасное напряжение!

Проверьте тестером целостность проводки сетевого шнура. Если одна из жил шнура не проводит ток, то рассоедините место крепления шнура под крышкой утюга и замените новым шнуром. Только учтите, что провод для утюга должен быть мощным (мощность ТЭНа приблизительно 2квт) и безопасным (гибким и защищенным специальным чехлом).

Электрическая схема подключения утюга к сети

На этой схеме показано как подключается утюг в сеть (два варианта). Буквами П и Т соответственно обозначены предохранитель и терморегулятор (ручка температуры). Согласно схеме, причиной отказа нагревать подошву утюга может стать сам ТЭН (нагревательный элемент), предохранитель и термостат. Ну и, конечно же, шнур, о котором говорилось выше.

Правда нужно заметить, что у современных паровых утюгов есть еще одна защита. Это реле вертикального положения утюга. Если утюг стоит длительное время в вертикальном положение или упал, то срабатывает реле, выключающее его от сети.

Вот так довольно сложно устроен современный утюг и хотя причин его поломки всего три, максимум пять, исправить своими руками можно только одну – внутренний обрыв одной сетевого шнура. И то, для этого потребуется тестер и специальная отвертка.

На этом фото хорошо видно как устроен термостат утюга. Биметаллическая пластина, нагреваясь, выгибается вверх и контакты выключателя размыкаются.

Сломаться здесь особо нечему и уж тем более нечего ремонтировать. Правда, в старых моделях утюгом металлические контакты постоянно прогорали, и приходилось их чисть надфилем. В зависимости от ситуации контакты либо залипали (спаивались) и утюг работал постоянно, либо наоборот выгорали так, что не было чем образовывать контакт.
Но у современных утюгов нагрев подошвы проходит очень быстро, что уменьшает износ контактов, да и металл для них используется намного прочнее.

Предохранитель аварийного отключения утюга

Если вы посмотрите на верхнее фото, то на первом плане увидите кембрик (изоляционную трубку), в котором и находится одна из главных защит от перегрева утюга – предохранитель аварийного отключения.

Опять же, если он сломается, то вряд ли сможете обойтись без сервисного центра или мастерской по ремонту утюгов.

Так что причин для того чтобы разбирать утюг своими руками нет, кроме одной – замены сетевого шнура. А для этого не нужно разбирать утюг полностью, а всего лишь снять его торцевую крышку.

Как разобрать утюг без комментариев, в фото

Кстати, причиной поломки данного утюга стал именно этот аварийный предохранитель. Шнур, подошва утюга, терморегулятор были исправны и не требовали ремонта. Заменить нужно было лишь предохранитель, но поскольку точно такой же купить не удалось, поставили его аналог.

Как почистить утюг
Как можно почистить подошву утюга от пригара и накипи внутри в домашних условиях используя лишь простые средства очистки.

Как выбрать оверлок для дома
Если вы ремонтируете, а тем более шьете одежду сами, рано или поздно перед вами встанет вопрос – Какой купить оверлок, как правильно его выбрать среди их обилия в магазинах?

Как правильно утюжить
Если вы собираетесь купить утюг с парогенератором нужно подумать также и о гладильной доске. Удобно использовать такую доску, на которой можно помесить и парогенератор. Для утюжки труднодоступных мест можно использовать различные приспособления, в виде валика или картонных шаблонов.

Как заточить ножницы дома
Заточка ножниц, особенно используемых парикмахерами и портными, должна производиться на специальном станке и обязательно опытным мастером. Но часто возникает необходимость срочно заточить ножницы в домашних условиях, не теряя времени на поход в мастерскую. Можно ли самостоятельно заточить ножницы?

Как выбрать ножницы зигзиг
Если назначение закройных портновских ножниц понятно, то вот для чего нужны фигурные ножницы зигзаг, особенно если есть оверлок и нужно ли их вообще покупать? Именно на эти вопросы попытается ответить технолог ателье.

Устройство швейной машины Typical
Описание устройства, возможностей прямострочной швейной машины китайского производства типа Typical.

Распошивальная машина Merrylock 009
В этой статье приводится лишь описание устройства и основных характеристик распошивалки фирмы Merrylock, модель 009.

Оверлок Janome ArtStyle 4057
Оверлок Janome ArtStyle 4057 выполняет 3-х и 4-х ниточный обметочный стежок. Используется для обметывания любых тканей, в том числе и трикотажных тканей.

All rights reserved © / 2011 / Sewing-Master.ru / How to repair sewing machine at home by yourself / MY-Project

У вас есть швейная машинка, и вы любите шить? Тогда этот сайт для вас. Профессиональные мастера подскажут вам как выполнить мелкий ремонт швейной, вязальной машинки. Опытные технологи поделятся секретами пошива одежды. Обзорные статьи подскажут, какую купить швейную или вязальную машину, утюг манекен и много других полезных советов вы найдете на нашем сайте.
Спасибо, что вы полностью просмотрели страницу.
Копирование и перепечатка статей сайта «Швейный мастер» без согласия автора запрещена.
Авторские права защищаются законом.

Зачастую многие думают, что ремонт бытовой техники – не слишком сложная работа и относить свои сломавшиеся электроприборы мастерам совершенно не стоит. Мы не станем поддерживать ни это мнение, ни обратное, а просто немного поможем тем, кто желает произвести ремонт утюга своими руками.

Фото 1

Итак, перед нами утюг Vitek 1203, разборка которого сводит с ума практически всех, кто с данной процедурой сталкивается впервые. Достаточно обратиться к различным поисковым системам Всемирной Сети с запросом «как разобрать утюг Vitek 1203» – и станет понятно, что его, наверно, легче отремонтировать, чем добраться до тех деталей, которые скрывает симпатичный пластиковый корпус.

Фото 2

Трудности начинаются сразу же, как только поворачиваешь данного «Витька» задней крышкой к себе – дело в том, что шурупы в ней не обычные, они имеют звездообразные шлицы, причём трёхконечные, а не шестиконечные, к которым многие мастера уже привыкли.

Фото 3

На «Фото 3» достаточно хорошо видно описываемое чудо «разработок NASA», которое при первом откручивании обычной отвёртке «откажет» напрочь. Соответственно, необходимо приобретать специальный инструмент, стоимость которого будет выше, чем работа ребят из ближайшего сервисного центра или, тем более, «частника».

Если же интерес к проверке своих способностей не иссякнет при описанных трудностях, то, прикупив необходимый инструмент, можно двинуться дальше.

Фото 4

Отвернув заднюю крышку, нужно немного её отодвинуть, после чего, аккуратно вытягивая шнур вилки, вытащить слот, в котором спрятан диод – индикатор включения утюга.

Фото 5

Справившись с данной задачей, «домашний мастер» увидит картину, показанную на «Фото 5», но без изолирующей ленты (поделиться своим опытом мы решили уже при сборке утюга, закончив его ремонт), после чего нужно отвернуть зажим шнура и винты крепления гидро-резервуара – они обведены кружками.

Фото 6

Затем необходимо снять ручку утюга, для чего принимаемся за демонтаж кнопок распылителя пара: нужно нажать на переднюю часть кнопки (белая стрелка, Фото 6) и, поддев тонкой отвёрткой заднюю часть (красная стрелка, Фото 6), вытащить деталь.

Фото 7

Отвернув винты, скрывавшиеся под кнопками, можно попробовать снять ручку, но не получится ничего – тут и начинается головоломка…

Фото 8

Можно догадаться, что следующий шуруп под заливной крышкой…,

Фото 9

…, но, открыв её, не следует пытаться отвернуть то, что предстанет перед взглядом «домашнего мастера» – это не крутится, это поршень парораспылителя.

Фото 10

А вот если снять крышечку заливного отверстия…,

Фото 11

…то можно увидеть тот потайной шуруп, который остаётся загадкой для многих мастеров, не сталкивавшихся доселе с разборкой утюга Vitek 1203 – чаще всего попытка починить данного представителя бытовой техники заканчивается именно на этом «самом интересном месте».

Фото 12

Сняв ручку утюга, можно приняться за демонтаж крышки терморегулятора, аккуратно поддев её тонкой отвёрткой с трёх сторон.

Фото 13

Затем следует вытащить удлинитель, соединяющий демонтированную крышечку и сам терморегулятор (красная стрелка, «Фото 13»).

Фото 14

Теперь следует открутить винт (белая стрелка, Фото 14) и вытащить пружинку (красная стрелка, Фото 14), после чего можно приняться за переднюю часть утюга.

Фото 15

Следующими действиями будут: отворачивание шурупа «Б», демонтаж проставки «А» толкателей кнопок парораспылителя и снятие уплотнителя «В» заливного отверстия водяного бачка.

Фото 16

Трубопровод, установленный в специальный паз, необходимо вытащить из него.

Фото 17

Проделав вышеописанное, легче добраться до винтов крепления «носика» утюга, которые предстоит открутить.

Фото 18

Это позволит потом снять весь гидрорезервуар.

Фото 19

Отвинтив переднюю часть утюга, можно откинуть его «носик» в сторону и приподнять пластиковый корпус. Снять его полностью можно, если отсоединить внизу шлангочку, прикреплённую к крышке подошвы утюга.

Фото 20

Заключительный шаг разборки: отвинчивание трёх шурупов, которые крепят крышку подошвы.

Фото 21

Фото 22

Конечно, то, что показано на «Фото 21» и «Фото 22» можно встретить редко, но в данном случае было именно так, причём описываемый опыт ещё раз доказал, что незнающий человек не только устанет разбирать утюг Vitek 1203, но и невольно поверит в общепринятое мнение, которое гласит, что «Витёк» – одноразовый прибор.

И действительно, в Тирасполе ремонт утюгов данной фирмы именитые сервисные центры практически не производят, почём зря. Данные утюги имеют вполне качественные детали, которые выходят из строя не чаще, чем у других производителей. Впрочем, и не реже.

Если утюг перестал греть, можно купить новый, но часто повреждение не очень серьезное и его можно устранить самостоятельно. Если вы умеете работать отверткой и мультиметром, справитесь. О том, как провести ремонт утюга своими руками и будем рассказывать в этой статье.

Общее устройство

Так как производят утюги очень многоразличных фирм, они немного отличаются — формой, скоростью нагрева, качеством запчастей и т.д. Но вот общее устройство остается одинаковым. Имеется:

• Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
• Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
• Емкость/резервуар для воды, которая используется при отпаривании.
• Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
• Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.

Общее устройство электроутюга

После того, как вы в общих чертах ознакомились с тем, что где находится, можно начинать ремонт утюга своими руками.

Что надо будет для работы

Для работы понадобится набор отверток — крестовых и плоских. Нужен будет широкий нож или ненужная пластиковая карта — поддевать части утюга с защелками. Для проверки целостности деталей нужен будет мультиметр (как им пользоваться читайте тут). Еще может потребоваться паяльник — это если придется менять какие-то запчасти.

Инструменты, которые могут понадобиться при ремонте утюга

Из инструментов все, но в процессе работы иногда нужна изолента или термоусадочные трубки, может потребоваться наждачная бумага, пассатижи.

Как разобрать утюг

Первая сложность с которой сталкиваются желающие отремонтировать утюг самостоятельно — разборка. Это далеко не просто и не очевидно. Проще всего снять заднюю панель. Там есть несколько винтов, которые видны и открутить которые на представляет труда. Кроме винтов могут быть защелки. Так что открутив весь видимый крепеж, поддеваем крышку острием отвертки или старой пластиковой картой, отделяем крышку от корпуса.

Под ней обнаруживается клеммная колодка к которой крепится шнур. Если проблемы со шнуром, можно дальше утюг не разбирать. Но если со шнуром все нормально, придется разбирать дальше, а с этим могут возникнуть проблемы.

В некоторых утюгах — Philips (Филипс), Tefal (Тефаль) под крышкой есть еще болты. Их тоже выкручиваем. Вообще, если видим крепеж, его снимаем.

Снять заднюю крышку — первое что надо сделать при разборке утюга

Каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.

Сразу надо снять диск регулятора температуры и кнопки подачи пара для чего их надо зажать в пальцах и потянуть вверх. В кнопках могут быть защелки, так что может понадобиться что-то тонкое, чтобы можно их было немного отжать — можно поддеть отверткой.

Чтобы разобрать утюг надо снять кнопки

В некоторых утюгах как, например, в Rowenta, как на фотографии, есть болты на ручке (бывают в некоторых моделях Scarlet). Если такие есть, их откручиваем. Под снятыми кнопками тоже прячется винт, его тоже выкручиваем. Затем снимаем верхние пластиковые детали. Они обычно крепятся на замках-защелках. Чтобы было проще их снимать, в замок можно завести лезвие ножа или кусок пластика (пластиковой карты).

Под крышками обычно находится некоторое количество болтов. Открутив их, продолжаем разборку до тех пор, пока не будет отделен корпус и подошва. К сожалению, более точные рекомендации дать невозможно — слишком разные конструкции бывают. Что можно посоветовать — действовать неспешно и аккуратно. И несколько видео о том, как разобрать утюги разных марок.

Сетевой шнур

Выход из строя электрошнура — довольно распространенный вид поломки. При таком повреждении утюг может вообще не включаться или работать урывками, может плохо греться подошва. Шнур может загибаться, завиваться, в места изгиба повреждается изоляция, некоторые провода могут перетереться совсем или частично. Если есть подобные повреждения, шнур лучше заменить вне зависимости от того, в нем причина или нет. Во всяком случае все места с поврежденной изоляцией надо заизолировать.

При любом повреждении начинается любой ремонт утюга с проверки шнура. Чтобы точно определить в нормальном он состоянии или нет, его необходимо прозвонить. Для этого достаточно снять заднюю крышку. Станет доступной клеммная колодка, к которой и подключен шнур. Понадобиться тестер или мультиметр. Ставим его в режим прозвонки, один щуп прижимаем к одному контакту вилки, вторым касаемся одного из проводов на колодке. При прикосновении к «правильному» проводу мультиметр должен издать писк. Это значит, что провод цел.

Проверяем целостность шнура электропитания

Цвет изоляции проводников может быть любым, но желто-зеленый это обязательно заземление (его надо проверять установив щуп на небольшую металлическую пластинку в нижней части вилки). Остальные два соединены со штырями вилки. Вот один из этих двух проводов должен звониться со штырем, к которому вы прижали щуп мультиметра. Ту же операцию повторяем с другим штырем.

Для полной уверенности в исправности шнура его нужно во время прозвонки помять/покрутить. Особенно в тех местах, где есть проблемы с изоляцией. Если писк от таких действий прерывается — шнур лучше заменить. Подлежит замене он и если один или оба штыря «не звонятся». Возможно вам повезет и дальнейший ремонт утюга вам не потребуется.

Проверка работоспособности ТЭНа

Если утюг совсем не греется, возможно сгорел ТЭН. Если это так, то стоит купить новый утюг, так как замена обойдется почти в ту же сумму. Но прежде всего надо убедиться, что виноват именно ТЭН.

Это выходы нагревательного элемента утюга

Для того чтобы проверить ТЭН, добираемся до самой подошвы утюга. На ней, ближе к задней части, есть два выхода нагревательного элемента. Переводим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим измерения. Если на дисплее цифры порядка 25о Ом, значит ТЭН в норме, если больше — сгорел. Как уже говорили, в случае перегорания ТЭНа ремонтировать утюг не стоит — выгоднее купить новый.

Проверяем терморегулятор

Терморегулятор выглядит как пластина с группой контактов и торчащим пластиковым штырем, на который затем надевается диск.

Это терморегулятор на утюге

К пластине подходят два контакта. На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.

Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.

В первом случае может мешать нагар, который можно счистить засунув между контактами кусочек наждачной бумаги с мелким зерном и пару раз и «поелозить» по контактам. Если наждачки нет, можно использовать пилочку для ногтей, но действовать надо аккуратно — температурные настройки зависят от изгиба пластин. Так что сильно изгибать их нельзя.

Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко. Выход — заменить его.

Терморегулятор с другого ракурса

Может быть другой момент: при падении контакты могли каким-то образом сцепиться. При нагреве подошвы утюга изгибающаяся термопластина давит на контактные группы, но контакты разомкнуться не могут. Результат тот же — утюг при нагреве не отключается. Ремонт утюга тоже аналогичен — пытаемся вернуть пластинам подвижность, стараясь не искривить их. Если не получается — меняем.

Проверка предохранителя

Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.

Ремонт утюга: предохранитель и его прозвонка

Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.

Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.

Система разбрызгивания пара

Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими бортами (подойдет сковорода или противень) наливаете воду и уксус (обычный, столовый без красителей). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.

Очищение отверстий для выхода пара на утюге

Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете. Так повторять можно 3-4 раза. Пока не растворятся соли.

Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.

Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат. После промыть водой и собрать.

возможные поломки и их устранение

Советы экспертов

Чтобы успешно починить эл. паяльник своими руками, нужно делать это так, как советуют эксперты:

1. При перемотке спирали необходимо внимательно следить за тем, чтобы соседние витки располагались на удалении один от другого. Между рядами намотки нужно укладывать слюдяную прокладку.
2. При пайке деформированных или неисправных деталей нужно избегать механических нагрузок на шнур. Это надолго сохранит электрический нагреватель.
3. Нельзя оставлять включённой надолго спираль паяльника, чтобы избежать замыкания электропроводки при неисправности входящих в него деталей.
4. При ремонте нужно использовать регулятор мощности для выбора безопасного режима нагрева жала.
5. Если не удалось избежать перегрева прибора и безопасного использования жала, то расплавленное место тщательно изолируют. Выполняют изолентой и кембриком, надетым на повреждённое жало.

Своими руками осуществить ремонт паяльника просто. Для этого нужно разобраться в причинах неисправности, правильно рассчитать мощность электросети для работы.

Проверка исправности сетевого шнура утюга с помощью настольной лампы

Проверить сетевой шнур на своем утюге вы можете различными способами. Все будет зависеть только оттого, что у вас есть в наличии. Если у вас в доме нет никаких приборов, тогда проверить утюг вы можете с помощью настольной лампы. Для этого вам необходимо отжать защелку, как указано на фото.

Теперь контакты вам необходимо зачистить до блеска. Если ваши клеммы будут одеваться без усилий, тогда вам необходимо и поджать с помощью плоскогубцев. Вполне возможно, что проблема была именно в этом. Если все в порядке, тогда к синему и коричневому провода необходимо подсоединить вилку настольной лампы. Выключатель, который располагается в настольной лампе, обязательно должен находиться во включенном положении. Если настольная лампа будет светить стабильно, тогда устройство является полностью исправным.

Проверка исправности сетевого шнура на утюге

При глажке белья сетевой шнур постоянно изгибается. Наибольший изгиб всегда будет проходить в месте соединения шнура с конструкцией утюга. Именно в этом месте сетевой шнур будет перетираться. Эта неисправность начинает проявляться намного раньше до поломки. Если он нормально нагревается, но лампа индикатора начинает мигать, тогда это и является проявлением будущей поломки.

Если изоляция проводов, которые находятся внутри, начинает перетираться, тогда может произойти короткое замыкание устройства. Если это произошло, тогда необходимо вытянуть вилку утюга из розетки и заняться ее самостоятельным ремонтом. Если утюг перестал нагреваться тогда вам, необходимо проверить напряжение в розетке. Если розетка будет исправна, тогда вам необходимо пошевелить провод в месте соединения с утюгом. Если индикатор засветится, тогда причиной будет являться обрыв провода в сетевом шнуре.

Распространенные поломки

Из-за простоты устройства и функционирования перечень распространенных неисправностей в различных моделях утюгов Vitek – VT-1201, VT-1209, VT-1244 и других – одинаков. Это утверждение верно и для приборов других торговых марок, поскольку принципиальных конструктивных отличий у них нет. Описание основных поломок приведено в таблице ниже.

Иллюстрация	Описание поломки
	Обрыв или короткое замыкание в сетевом шнуре. Один из самых распространенных и опасных дефектов, который возникает в результате длительной эксплуатации. В течение долгого времени шнур подвергается нагрузкам, провода, расположенные под внешней изоляцией, перегибаются и скручиваются. Термоизоляция тоже может быть повреждена, что приводит к риску оплавления изоляции электрических проводников. Такие неисправности могут привести к поражению электрическим током. Поломка устраняется заменой шнура
	Образование накипи. Это скорее не поломка, а результат неправильной эксплуатации, приводящий к нарушению функции парообразования. Соли, содержащиеся в жесткой воде, выпадают в осадок на паропроводящих отверстиях подошвы. Чтобы избежать данного дефекта, следует заливать в утюжок только очищенную смягченную воду или дистиллят. Чтобы удалить накипь, отверстия прочищают ватной палочкой или любым другим предметом, твердость которого не должна превышать твердость материала подошвы
	Повреждение терморегулятора. Данная деталь позволяет регулировать температуру нагрева подошвы. Биметаллическая пластина поддерживает заданную температуру, соединяя или разъединяя электрические контакты, в зависимости от температуры. Со временем из-за загрязнения или попадания волокон ткани контакт может нарушиться. В результате ТЭН не будет греть подошву. Для устранения поломки придется разобрать утюжок и почистить контакты мелкой наждачной бумагой либо любым острым металлическим предметом
	Срабатывание термопредохранителя. Данная деталь является средством противопожарной защиты. Термофуз размыкает электрическую цепь и выключает электроутюг, если температура нагрева подошвы превысит допустимую. В различных моделях установлены как одноразовые, так и многоразовые предохранительные устройства. При диагностике исправность предохранителя определяется мультиметром. Сопротивление рабочего устройства равно нулю. Если же термопредохранитель неисправен, мультиметр покажет обрыв цепи. Поломка устраняется заменой детали
	Поломка ТЭНа. Данная поломка встречается часто и приводит к полной потере работоспособности утюжка. Подошва просто не греется. В современных моделях ТЭН составляет с подошвой единую конструкцию и отдельно его заменить нельзя. Для проверки исправности нагревателя используется мультиметр (см. рис.). Нормально работающий ТЭН имеет сопротивление в пределах от 20 до 40 Ом. Если мультиметр покажет обрыв цепи, придется покупать новый утюг, так как стоимость замены подошвы соизмерима с ценой нового прибора

Данный видеоролик знакомит читателей с типичными неисправностями утюгов, порядком их диагностики и устранения:

Осмотр электроприбора

Как и при проведении ремонта любой бытовой техники, ремонт начинается с визуального осмотра самого электроприбора.   На фотоснимке №1 мы можем наблюдать некачественное соединение сетевого  шнура  электроприбора, провода  соединены и обмотаны изолирующей лентой.

Сетевой  шнур должен быть цельным и без каких либо соединений.   При подобном ремонте сетевой шнур желательно подбирать  с оплеткой из ткани.   Если соблюдать меры противопожарной безопасности при эксплуатации утюга, то вполне подойдет обыкновенный гибкий двужильный либо трехжильный кабель, третьим проводом которым будет являться заземляющий провод.

фото №1

Регулятор температуры

Далее ремонт утюга своими руками — осмотр регулятора температуры. Отсоединив от подошвы утюга пластиковый корпус, получаем к нему доступ.

Как он работает? Состоит он из трех основных частей: стержня, прикрепленных к нему контактных пластин и биметаллической пластины. Биметаллическая пластина нагревается от подошвы утюга. При повышении температуры она нагревается, выгибается. При определенной температуре она выгнута настолько, что размыкает контакты, отключая питание. Когда утюг остывает, она принимает исходное состояние, контакты снова замыкаются, утюг снова начинает греться.

Сначала надо проверить, работает ли он вообще. Покрутите его из одного крайнего положения в другое. В одном из положений должен раздаться характерный щелчок, который издают замыкающиеся контакты. Именно через них подается питание на ТЭН утюга. Оставив терморегулятор в этом положении, проверим наличие электрического контакта.

От регулятора температуры отходят два контакта (к ним подключены провода, которые идут на ТЭН). К ним и прикасаемся щупами мультиметра (режим прозвонки). Если пищит — все нормально. Но, поставив регулятор в другое крайнее положение, вы должны получить «обрыв» — контакты должны разомкнуться. В таком случае этот узел работает нормально.

Регулятор температуры утюга

Не помешает и визуальный контроль — может они подгорели, окислились, ослабли.  Если есть окалина, грязь, ржавчина, их можно аккуратно почистить. Для этого можно использовать полоску наждачной бумаги с очень мелким зерном или пилочку для ногтей. Сильно не усердствуйте — не спилите контакты полностью. Во время чистки старайтесь отгибать пластины по минимуму — чтобы не ослабить контакт.

Иногда регулятор поворачивается с трудом. Захватив его плоскогубцами или пассатижами, вращайте его туда-сюда, пока не добьетесь более плавного хода. После чего надо взять простой карандаш и натереть узел графитом. Он не спекается при высоких температурах и имеет хорошие смазывающие свойства.

После всех манипуляций снова проверьте наличие контакта в положении терморегулятора «включено». Если все нормально, Можно попробовать подключить утюг и проверить его работоспособность. Возможно, ремонт утюга своими руками закончен. Если нет — идем дальше.

https://youtube.com/watch?v=KnTYT_qWeXA

Как устроен утюг с паром

Но где искать все эти винтики-секретки? Для этого сначала нужно ознакомится с устройством современного утюга с парогенератором (отпаривателем). Общая его схема дана на рис.:

Схема устройства утюга с парогенератором

Систему ударного отпаривания (перегретым паром) ставят лишь в отдельные модели, т. к. она эффективна только в положении терморегулятора, близком к максимуму (три точки). В хороших утюгах с ударным отпариванием ударная помпа блокируется, если регулятор стоит на 1-2 точки. О чем всегда написано в инструкции, как какая, скажите на милость, нормальная домохозяйка читает инструкцию на утюг? Т.е., если парового удара нет, то, возможно, для устранения «неисправности» нужно просто повернуть регулятор температуры.

Модуль позиционной защиты отключает ТЭН, если положение подошвы утюга отличается от горизонтального: поставили торчком, уронили и т.п. Это, пожалуй, единственное электронное нововведение в утюгах. В качественных утюгах позиционная защита – второй по частоте источник поломок (после накипи в отпаривателе, см. в конце), но в домашних условиях чаще всего вполне ремонтопригодный.

Как парят китайцы

Если посмотреть на подошву даже не дешевых китайских утюгов, то окажется, что у многих форсунки капельного увлажнения фиктивные, фейковые. На самом деле при полном нагреве паровой удар получается, если нажать кнопку с паром; в этом же положении терморегулятора от кнопки с капельками идет мягкий пар, а для капельного увлажнения в таком случае нужно нажать обе кнопки сразу.

Термозащита

Термопредохранитель (термичка) срабатывает, если температура подошвы утюга превышает 240 градусов или ток через ТЭН некое заданное значение. Т.е., термопредохранитель взамен негодного нужно подбирать также и по току в зависимости от мощности утюга:

• 2200 Вт – 25 А.
• 1500 Вт – 16 А.
• 1000 Вт – 10 А.
• 600 Вт – 6,3 А.

Избыточность термички по току нужна, т.к. 220 В это действующее (эффективное) значение сетевого напряжения; амплитудное равно 220 В х 1,4 = 308 В. Длительность полупериода частоты 50 Гц 10 мс, а время срабатывания термички 4-5 мс. Вдруг напряжение сети прыгнет до предельно допустимого значения 245 В, термопредохранитель на рабочий ток ТЭНа может сгореть в совершенно исправном утюге.

Термозащитные устройства утюгов

Термопредохранители бывают одноразовыми (поз. 1 на рис.), восстанавливаемыми, поз. 2, и самовосстанавливающимися, поз. 3. Первые сгорают и устанавливаться должны обязательно в диэлектрическом термостойком рукаве (обычно из стеклоткани), иначе весьма вероятен пробой напряжения сети на подошву. В восстанавливаемом термопредохранителе предварительно напряженная биметаллическая пластина «перещелкивается» и размыкает контакты. Для восстановления ее нужно через имеющееся в контакте окошко отжать до обратного щелчка чем-то острым. Самовосстанавливающаяся термозащита вернется в исходное состояние, если утюг отключить от сети и дать ему полностью остыть. Самовосстанавливающиеся термички конструктивно объединяются с терморегулятором (см. ниже) и всегда дополняются токовым предохранителем.

Техника безопасности

Паровой утюг — электроприбор, который к тому же контактирует с водой, поэтому осторожность при разборке такой опасной техники обязательна. Перед началом работ необходимо отключить утюг от электросети, и только потом слить всю воду

Если серьезные проблемы обнаружены именно в электрической части, то лучше сразу обращаться в сервисный центр.

Так как разобрать утюг не очень сложно, то многие считают своим долгом найти и исправить неполадку самостоятельно. Однако не во всех случаях это получается, поэтому иногда гораздо легче купить новый прибор, чем пытаться реанимировать старый своими руками. Это же относится и к его ремонту в мастерской. Затраты полностью оправдывают приобретение нового утюга, к которому хозяева уже должны относиться с «почтением». В первую очередь это касается рекомендаций производителей, а также использования для прибора максимально чистой воды.

Не выходит пар – очистка отверстий подошвы

Бывает так, что утюг, вроде бы, работает, но пар почему-то не идёт. Пар не может найти выхода обычно из-за того, что на отверстиях скопилась накипь (известковый налёт). Чтобы почистить подошву, берём противень и наливаем в него раствор уксуса (1 ст. на 1 л воды) или лимонной кислоты (1 ст. л. на 1 ст. воды), и помещаем утюг. Ставьте его таким образом, чтобы носик был ниже заднего края. Воды заливайте на высоту 1-1,5 см. Теперь нужно отрегулировать подачу пара на максимум, а противень поставить на огонь. Доводим до кипения и даём остыть. Повторяем процесс 2-3 раза.

Чтобы избежать скапливания накипи, используйте очищенную воду – это продлит срок службы вашего утюжка.

Как разобрать утюг

Первая сложность с которой сталкиваются желающие отремонтировать утюг самостоятельно — разборка. Это далеко не просто и не очевидно. Проще всего снять заднюю панель. Там есть несколько винтов, которые видны и открутить которые на представляет труда. Кроме винтов могут быть защелки. Так что открутив весь видимый крепеж, поддеваем крышку острием отвертки или старой пластиковой картой, отделяем крышку от корпуса.

Под ней обнаруживается клеммная колодка к которой крепится шнур.  Если проблемы со шнуром, можно дальше утюг не разбирать. Но если со шнуром все нормально, придется разбирать дальше, а с этим могут возникнуть проблемы.

В некоторых утюгах — Philips (Филипс), Tefal (Тефаль) под крышкой есть еще болты. Их тоже выкручиваем. Вообще, если видим крепеж, его снимаем.

Снять заднюю крышку — первое что надо сделать при разборке утюга

Каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.

Сразу надо снять диск регулятора температуры и кнопки подачи пара для чего их надо зажать в пальцах и потянуть вверх. В кнопках могут быть защелки, так что может понадобиться что-то тонкое, чтобы можно их было немного отжать — можно поддеть отверткой.

Чтобы разобрать утюг надо снять кнопки

В некоторых утюгах как, например, в Rowenta, как на фотографии, есть болты на ручке (бывают в некоторых моделях Scarlet). Если такие есть, их откручиваем. Под снятыми кнопками тоже прячется винт, его тоже выкручиваем. Затем снимаем верхние пластиковые детали. Они обычно крепятся на замках-защелках. Чтобы было проще их снимать, в замок можно завести лезвие ножа или кусок пластика (пластиковой карты).

Под крышками обычно находится некоторое количество болтов. Открутив их, продолжаем разборку до тех пор, пока не будет отделен корпус и подошва. К сожалению, более точные рекомендации дать невозможно — слишком разные конструкции бывают. Что можно посоветовать — действовать неспешно и аккуратно. И несколько видео о том, как разобрать утюги разных марок.

Основные детали

Устройство для пайки производится из медного стержня. Нихромовая спираль нагревает прибор

Важно, чтобы тепло сразу передавалось от нагревательного элемента жалу — так называют стержень с наконечником клиновидной формы. Он вставляется в трубку из стали, которая обматывается стекловидной тканью или слюдой

На слюду наматывается проволока, которая служит нагревательным элементом. Для снижения потерь тепла нихромовая проволока обматывается асбестом. Концы нихромовой спирали присоединяются к проводникам электрического шнура. Чтобы обеспечить надёжность и сохранение вырабатываемого тепла, спирали сгибают и складывают вдвое в точке соединения с медным проводом. Дополнительно пережимают в точке сцепления.

Перечисленные элементы расположены в металлическом корпусе. Он может быть изготовлен двумя способами: сварен из двух частей или сооружён из двух кусочков металла.

Накладными кольцами выполняют фиксацию корпуса на металлической трубке. После подачи электрического тока он распределяется из нихрома на спираль, а после этого тепло поступает к жалу.

Для паек маломощных диодов специалисты советуют использовать электрический ток мощностью до 12 Вт. Крупногабаритные детали и толстые соединительные провода нужно паять более мощными устройствами. Подойдёт паяльник мощностью от 40 до 60 Вт. Сложные по конструкции и проходимости тепла детали паяют приборами мощностью от 100 Вт.

Терморегулятор

Регулятор температуры подошвы – важнейший узел утюга и один из наиболее подверженных поломкам; представляет он собой механическое триггерное устройство, приводимое в действие биметаллической пластиной. Никаких «магнитиков, как в регуляторе холодильника» в терморегуляторе утюга нет. Как и в терморегуляторе холодильника, там тоже механический триггер, только иной конструкции. Принцип его действия прост:

1. Деталь с подвижным контактом поджата к неподвижному перекидной пружиной. Контакты замкнуты, ТЭН греется. Степень сжатия пружины регулируется ручкой установки температуры.
2. С другой стороны подвижный контакт связан диэлектрическим штоком-толкателем с биметаллической пластиной.
3. Биметаллическая пластина, изгибаясь от нагрева, давит через шток на подвижный контакт, пока не пересилит пружину.
4. Пружина перебрасывается и размыкает контакты.
5. ТЭН выключается, подошва утюга с биметаллической пластиной остывают.
6. Биметаллическая пластина выпрямляется. Когда ее давление достаточно ослабнет, пружина перебрасывается обратно и возвращает регулятор в исходное состояние.

ТЭН снова нагревается, цикл повторяется.В старых утюгах и части новых терморегулятор собран по схеме со свободным коромыслом (поз. 1 на рис.):

Схемы устройства терморегуляторов утюгов

Ее недостатки – 2 пары контактов, подверженных пригоранию, и большой гистерезис, т.е. разница температур срабатывания и возврата регулятора. Поэтому в регуляторах со свободным коромыслом всегда есть юстировочный винт под ручкой, который покручивают, если утюг греет слишком сильно (закрутить на 1-2 оборота) или слабо (выкрутить на столько же). Для доступа к калибровочному винту нужно снять ручку регулировки температуры. Она сидит на оси на трении, но удерживается в корпусе лапками с упорами, см. рис. справа. Чтобы снять ручку, ее нужно повернуть на минимум до упора (за первую точку) и потянуть вверх.

Ручка регулировки температуры утюга

Большинство современных утюгов снабжаются унифицированным терморегулятором с двойным подпружиниванием, поз. 2: он срабатывает очень четко и почти никогда не требует подрегулировки в процессе эксплуатации. Слабые его места, во-первых, как и в пред. случае, контакты, см. ниже. Во-вторых – керамический шток (обозначен голубым), который иногда трескается. Длина штока – 8 мм, и новый можно сделать из резистора МЛТ-0,5 Вт, поз. 2а. Выводы резистора обкусывают до длины 1,5-2 мм, краску смывают дихлорэтаном или ПАВ-смывкой, проводящий слой счищают наждачкой. Если сопротивление резистора более 620-680 кОм, его кое-кто ставит вместо штока как есть, краска обгорает без дыма и вони. Однако тогда подошва утюга может неприятно «щипаться» электричеством. И что гораздо хуже, сопротивление резистора с незащищенным проводящим слоем может уменьшиться в несколько раз, а ток утечки через него возрасти до опасного значения.

Как чистить контакты

Чистить подгоревшие контакты регулятора температуры утюга наждачкой, как советуют во многих источниках, не надо: они работают под большим током и после чистки шкуркой быстро опять пригорают. В регуляторах современных утюгов контакты тонкостенные штампованные, и в таком случае прогорают до дыр. Чтобы почистить контакты, нужно пилочку для ногтей обернуть вдоль смоченной спиртом замшей, просунуть между контактами и потереть, пока замша не перестанет сильно пачкаться нагаром. Альтернатива – вырезать из чернильного ластика тонкий клинышек и чистить контакты им. Затем – таким же клинышком из карандашного ластика. Напоследок – обернуть пилочку для ногтей смоченной спиртом ветошью вместо замши и снять ею налипшие частички ластика с контактов.

Отвлеченные умствования

Производители оправдывают превращение утюга в подобие кодового замка требованиями безопасности, дизайна и эргономики. Но, пардон, из видимого крепежа на утюгах как было 1-2 винта сзади, так и осталось. Причем детали корпусов старых утюгов делались их хрупкого бакелита и полистирола, а теперешние пластики по прочности соперничают с металлами.

На самом деле мы, увы, живем в век не вечных вещей. Одна из коренных установок потребительского общества неумолима: изделие массового спроса должно безупречно проработать (репутация производителя, а как же) не более 2-2,5 гарантийных сроков, а затем быстро и необратимо прийти в полную негодность. У ведущих производителей ширпотреба до половины и более конструкторского персонала задействованы на том, чтобы, не дай бог, изделие не оказалось слишком долговечным.

Как сказывается на экологии работа индустрии на мусорный бак, а на массовом сознании – привлечение действительно высококлассных специалистов к фактически вредоносной деятельности, вопрос другой, но утюг таким потугам почти не поддается: слишком он прост, а внутри него слишком жарко и влажно. Поэтому порча утюга на стадии конструирования сводится преимущественно к тому, чтобы затруднить его разборку вне сервисного центра. Тем не менее, починить утюг в домашних условиях подручными средствами все-таки можно, если знать, где и какие в нем могут быть спрятаны секретки и как их вскрывать, не рискуя испортить утюг окончательно.

Особенности работы с различными производителями

Производители выпускают несколько моделей утюгов, каждая из которых, несмотря на внешние различия, основана на одинаковой конструкции. Поэтому ремонт приборов одной марки проводится по одному алгоритму.

Scarlett

Утюги марки Scarlett отличаются стандартной конструкцией. В связи с этим починить такие приборы можно, руководствуясь приведенной схемой. Единственное, что нужно учесть — у некоторых моделей данной марки болты располагаются в неудобных местах.

Витек

В утюгах марки Витек присутствует аварийный термостат. Поэтому, чтобы отремонтировать прибор, необходимо проверить мультиметром больше деталей. Неисправности у утюгов Витек, в основном, те же, что были рассмотрены ранее.

Тефаль

Под маркой Tefal – как дешевые, так и дорогие модели утюгов с дополнительными деталями. Эта особенность усложняет ремонт техники данной марки. В частности, у некоторых моделей задняя крышка отличается нестандартной формой. И чтобы разобрать такую технику, потребуется рассоединить ряд дополнительных защелок.

Как устроен утюг

Для того чтобы разобрать и отремонтировать электроутюг, необходимо знать, как он устроен и работает. Без этих знаний приступать к ремонтным работам бесполезно. Почти все паровые утюги разных производителей – Philips, Braun, Tefal, Vitek и других – имеют одинаковое устройство и принцип действия. Отличия могут быть только в техническом исполнении отдельных деталей.

Устройство парового утюжка

Основная деталь в любом электроутюге – подошва с встроенным в нее трубчатым электронагревателем (далее также – ТЭН). Мощность ТЭНа в современных моделях утюгов Vitek, как правило, 2000W, 2200W или 2400W. Приборы выпускаются с подошвами, изготовленными из разных материалов – нержавеющей стали, алюминия, тефлона, керамики и других. В подошвах есть отверстия, через которые выходит пар, для того, чтобы обеспечить необходимое качество глажки. Температура нагрева металлического основания регулируется встроенным термостатом.

Утюги Vitek по дизайну и эргономике не уступают именитым конкурентам

В приборах с функцией парообразования предусмотрен резервуар, в который заливается вода. Жидкость должна быть очищена и смягчена – только в этом случае можно предотвратить образование накипи внутри подошвы. Вода поступает из резервуара на разогретую подошву, преобразуется в пар и выходит через отверстия. Интенсивность парообразования также регулируется. Большинство современных моделей имеют функцию принудительного выхода парового облака с максимальной интенсивностью – паровой удар.

Как правило, в электроутюгах есть сопла для разбрызгивания воды. Связь с электросетью обеспечивает электрический шнур, который может свободно перемещаться относительно корпуса. Внутри корпуса шнур крепится к контактной колодке. Таким образом, устройство современных паровых утюгов не является сложным. В нем могут разобраться даже те, кто далек от техники.

Возможные причины поломки

Обрыв в проводке

Обрыв электрической сети – самая распространённая причина поломки устройства. Если неисправность идёт в электрическом шнуре, то исправить ситуацию можно самостоятельно. Достаточно заменить шнур или вилку в зависимости от того, в какой части произошёл обрыв в проводке.

Если рвётся нихромовая обмотка, то ремонт выполняется более сложными этапами, но тоже возможно устранить самостоятельно. Для определения обрыва и починки обмотки используют специальное приспособление, называемое мультиметром. Его применение зависит от мощности, которая указывается на корпусе паяльника или в паспорте.

Фиксирующие кольца раздвигаются, снимается защитный корпус обмотки паяльника. Кожух для защиты выполняется в двух видах:

1. На штырь с обмоткой прицепляется металлическая трубка, которая упирается в ручку и крепится зажимным кольцом в том месте, где расположено жало.
2. Защитный корпус — это две продольные половинки трубки, края которых заметно уменьшаются в диаметре. Две составные части фиксируются зажимными кольцами.

Совет
Чтобы изолировать края обмотки, нужны асбестовые прокладки, термостойкая стеклоткань или слюдяные трубки (пластины).

Перегорание

Область сгибания при работе паяльника — самая уязвимая для перегорания деталей. Там, где провод входит в сам паяльник, и нужно заниматься ремонтом. Разобрав инструмент, нужно прозвонить провода, идущие от вилки, а затем отрезать небольшой кусок (не более 15 см) со стороны входа в паяльник. Если контакта не будет и при этом действии, то кусок отрезают со стороны вилки.

Во многих случаях не удаётся самостоятельно заделать перегоревшую деталь и возобновить контакт. В данном случае нужно заменить провод новым, проделав все выше описанные действия. Если внутри паяльника сгорает сам нагревательный инструмент, то это намного сложнее, но возможно устранить. Ремонтируют одним из способов:

1. Перематывают нагревательную спираль, если паяльник был рассчитан на мощность не более 36 вольт. Напряжение питания 220 вольт задачу усложняет. На основание нагревателя наматывается тонкий длинный провод. Вилки при этом не должны иметь прямого соприкосновения.
2. Меняют весь сгоревший нагревательный элемент, который фиксируют одним винтиком, самым коротким по длине. Жало же фиксируется винтом подлинне́е.

Предлагаем посмотреть видео о том, как отремонтировать сгоревший паяльник:

Плохие контакты

Во многих случаях при плохом контакте нужно проверить подачу напряжения в электросети. Если же мощность электрического тока соответствует норме, то причиной плохого контакта может стать следующее:

Неправильное положение жала. Достаточно ввести его чуть поглубже внутрь корпуса и зафиксировать. Если стержень окажется коротким, то заменить его на подходящий.

Окалина на жале. Снимается простой наждачной бумагой или надфилем. Разогретое жало опускают в канифоль и растирают кончик на оплётке с припоем

Когда на кончике образуется тонкий и ровный слой припоя, окалина полностью удалена.

Внимание
Процедуру снятия окалины с жала производят на протяжении всей работы паяльника по мере почернения кончика жала. Припой с высоким содержанием свинца

Необходимо подобрать мощность инструмента, чтобы избежать излишнего выделения свинца.

Неправильная заточка конца жала паяльника. Нужно заточить его в виде овального скоса. Такая форма обеспечит эффективную отдачу тепла.

Ремонт утюга своими руками

Провести самостоятельный ремонт утюга может практически каждый. Любой утюг имеет небольшое количество деталей. Именно поэтому после прочтения нашей статьи вы легко сможете с ними разобраться. Вот фото, которое показывает устройство утюга. Иногда намного сложнее бывает провести разборку утюга. Именно поэтому в этой статье мы рассмотрели разборку утюга Fhilips и Braun.

Вот основные причины, из-за которых перестают работать утюги:

• Обрыв сетевого шнура.
• Поломка терморегулятора.
• Плохой контакт клемм в утюге.
• Окисление контактов в терморегуляторе.
• Неисправность термопредохранителя.

Ремонт утюга своими руками: неисправности, устранение, фото, видео

Если утюг перестал греть, можно купить новый, но часто повреждение не очень серьезное и его можно устранить самостоятельно. Если вы умеете работать отверткой и мультиметром, справитесь.  О том, как провести ремонт утюга своими руками и будем рассказывать в этой статье.

Содержание статьи

• 1 Общее устройство
• 2 Что надо будет для работы
• 3 Как разобрать утюг
• 4 Сетевой шнур
• 5 Проверка работоспособности ТЭНа
• 6 Проверяем терморегулятор
• 7 Проверка предохранителя
• 8 Система разбрызгивания пара

Общее устройство

Так как производят утюги очень многоразличных фирм, они немного отличаются — формой, скоростью нагрева, качеством запчастей и т. д. Но вот общее устройство остается одинаковым. Имеется:

• Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
• Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
• Емкость/резервуар для воды, которая используется при отпаривании.
• Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
• Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.



Общее устройство электроутюга

После того, как вы в общих чертах ознакомились с тем, что где находится, можно начинать ремонт утюга своими руками.

Что надо будет для работы

Для работы понадобится набор отверток — крестовых и плоских. Нужен будет широкий нож или ненужная пластиковая карта — поддевать части утюга с защелками. Для проверки целостности деталей нужен будет мультиметр (как им пользоваться читайте тут). Еще может потребоваться паяльник — это если придется менять какие-то запчасти.

Инструменты, которые могут понадобиться при ремонте утюга

Из инструментов все, но в процессе работы иногда нужна изолента или термоусадочные трубки, может потребоваться наждачная бумага, пассатижи.

Как разобрать утюг

Первая сложность с которой сталкиваются желающие отремонтировать утюг самостоятельно — разборка. Это далеко не просто и не очевидно. Проще всего снять заднюю панель. Там есть несколько винтов, которые видны и открутить которые на представляет труда. Кроме винтов могут быть защелки. Так что открутив весь видимый крепеж, поддеваем крышку острием отвертки или старой пластиковой картой, отделяем крышку от корпуса.

Под ней обнаруживается клеммная колодка к которой крепится шнур.  Если проблемы со шнуром, можно дальше утюг не разбирать. Но если со шнуром все нормально, придется разбирать дальше, а с этим могут возникнуть проблемы.

В некоторых утюгах — Philips (Филипс), Tefal (Тефаль) под крышкой есть еще болты. Их тоже выкручиваем. Вообще, если видим крепеж, его снимаем.

Снять заднюю крышку — первое что надо сделать при разборке утюга

Каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.

Сразу надо снять диск регулятора температуры и кнопки подачи пара для чего их надо зажать в пальцах и потянуть вверх. В кнопках могут быть защелки, так что может понадобиться что-то тонкое, чтобы можно их было немного отжать — можно поддеть отверткой.

Чтобы разобрать утюг надо снять кнопки

В некоторых утюгах как, например, в Rowenta, как на фотографии, есть болты на ручке (бывают в некоторых моделях Scarlet). Если такие есть, их откручиваем. Под снятыми кнопками тоже прячется винт, его тоже выкручиваем. Затем снимаем верхние пластиковые детали. Они обычно крепятся на замках-защелках. Чтобы было проще их снимать, в замок можно завести лезвие ножа или кусок пластика (пластиковой карты).

Под крышками обычно находится некоторое количество болтов. Открутив их, продолжаем разборку до тех пор, пока не будет отделен корпус и подошва. К сожалению, более точные рекомендации дать невозможно — слишком разные конструкции бывают. Что можно посоветовать — действовать неспешно и аккуратно. И несколько видео о том, как разобрать утюги разных марок.







Сетевой шнур

Выход из строя электрошнура — довольно распространенный вид поломки. При таком повреждении утюг может вообще не включаться или работать урывками, может плохо греться подошва. Шнур может загибаться, завиваться, в места изгиба повреждается изоляция, некоторые провода могут перетереться совсем или частично. Если есть подобные повреждения, шнур лучше заменить вне зависимости от того, в нем причина или нет. Во всяком случае все места с поврежденной изоляцией надо заизолировать.

При любом повреждении начинается любой ремонт утюга с проверки шнура. Чтобы точно определить в нормальном он состоянии или нет, его необходимо прозвонить. Для этого достаточно снять заднюю крышку. Станет доступной клеммная колодка, к которой и подключен шнур. Понадобиться тестер или мультиметр. Ставим его в режим прозвонки, один щуп прижимаем к одному контакту вилки, вторым касаемся одного из проводов на колодке. При прикосновении к «правильному» проводу мультиметр должен издать писк. Это значит, что провод цел.

Проверяем целостность шнура электропитания

Цвет изоляции проводников может быть любым, но желто-зеленый это обязательно заземление (его надо проверять установив щуп на небольшую металлическую пластинку в нижней части вилки). Остальные два соединены со штырями вилки. Вот один из этих двух проводов должен звониться со штырем, к которому вы прижали щуп мультиметра. Ту же операцию повторяем с другим штырем.

Для полной уверенности в исправности шнура его нужно во время прозвонки помять/покрутить. Особенно в тех местах, где есть проблемы с изоляцией. Если писк от таких действий прерывается — шнур лучше заменить. Подлежит замене он и если один или оба штыря «не звонятся». Возможно вам повезет и дальнейший ремонт утюга вам не потребуется.

Проверка работоспособности ТЭНа

Если утюг совсем не греется, возможно сгорел ТЭН. Если это так, то стоит купить новый утюг, так как замена обойдется почти в ту же сумму. Но прежде всего надо убедиться, что виноват именно ТЭН.

Это выходы нагревательного элемента утюга

Для того чтобы проверить ТЭН, добираемся до самой подошвы утюга. На ней, ближе к задней части, есть два выхода нагревательного элемента. Переводим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим измерения. Если на дисплее цифры порядка 25о Ом, значит ТЭН в норме, если больше — сгорел. Как уже говорили, в случае перегорания ТЭНа ремонтировать утюг не стоит — выгоднее купить новый.

Проверяем терморегулятор

Терморегулятор выглядит как пластина с группой контактов и торчащим пластиковым штырем, на который затем надевается диск.

Это терморегулятор на утюге

К пластине подходят два контакта. На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.

Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.

В первом случае может мешать нагар, который можно счистить засунув между контактами кусочек наждачной бумаги с мелким зерном и пару раз и «поелозить» по контактам. Если наждачки нет, можно использовать пилочку для ногтей, но действовать надо аккуратно — температурные настройки зависят от изгиба пластин. Так что сильно изгибать их нельзя.

Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко. Выход — заменить его.



Терморегулятор с другого ракурса

Может быть другой момент: при падении контакты могли каким-то образом сцепиться. При нагреве подошвы утюга изгибающаяся термопластина давит на контактные группы, но контакты разомкнуться не могут. Результат тот же  — утюг при нагреве не отключается. Ремонт утюга тоже аналогичен — пытаемся вернуть пластинам подвижность, стараясь не искривить их. Если не получается — меняем.

Проверка предохранителя

Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.

Ремонт утюга: предохранитель и его прозвонка

Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.

Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.





Система разбрызгивания пара

Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими бортами (подойдет сковорода или противень) наливаете воду и уксус (обычный, столовый без красителей). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.

Очищение отверстий для выхода пара на утюге

Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете. Так повторять можно 3-4 раза. Пока не растворятся соли.

Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.

Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат. После промыть водой и собрать.

Как разобрать утюг моделей Филипс, Скарлет, Бош, Браун

Утюг является неотъемлемым атрибутом каждого дома, без которого трудно представить быт человека. Часто происходят случаи, когда необходимо самостоятельно произвести разборку и мелкий ремонт без необходимости посещения сервисного центра. В этих случаях вам понадобятся знания о том, как своими руками разобрать утюг.

Содержание

• 1 Устройство
• 2 Работы по разборке
• 3 Техника безопасности во время проведения работ

Устройство

Для того чтобы отремонтировать утюг самостоятельно, следует разобраться в его устройстве. Разберем внутренние детали прибора на примере модели от фирмы Витек. Следует отметить, что конструкция всех утюгов примерно одинакова. Это:

• Подошва, изготовленная из алюминиевого или чугунного материала, в которую запрессован трубчатый электронагреватель (ТЭН).
• Корпус из жаростойкой пластмассы, отделенный от подошвы теплоизолирующей прокладкой.
• Ручка, составляющая единое целое с резервуаром для воды.
• Шнур питания.

Устройство утюга

Вот из каких деталей состоят все современные утюги.

Работы по разборке

Несмотря на маленькие габариты прибора, разобрать его не так уж просто, как может показаться на первый взгляд. Дело в том, что крепежи находятся под декоративной отделкой в труднодоступных местах.

Защелки крепления изготовлены из пластика, и чтобы их не сломать, разбирать утюг следует с максимальной аккуратностью и спокойствием.

Как правильно разобрать утюг от Филипс? Порядок выполнения работ рассмотрим на примере прибора фирмы Браун. Дело в том, что конструкции двух этих утюгов одинаковы, поэтому и разборка их осуществляется по единой схеме. Прежде чем приступить к разборке, необходимо подготовить инструмент, а именно крестовую и плоскую отвертки. Работы по разборке выполняются в следующем порядке:

1. При помощи отвертки откручиваются два болта крепления задней крышки.

2. Снимается центральная накладка, идущая от задней стенки к регулятору. Она поддевается с помощью плоской отвертки и легко снимается.

3. Снимается ручка регулятора температурного режима. При снятии ручки следует быть внимательным, так как там находится пружинка (для трещотки), важно не потерять ее.

4. Далее снимается блок управления вместе с разъемом нагревательного элемента.

5. Снимается индикатор вместе со шнуром питания. Корпус индикатора крепится на двух защелках к корпусу утюга. Для извлечения понадобится длинная отвертка, с помощью которой поочередно отгибаются защелки, и вынимается индикатор.

6. Далее вынимается вся электрическая часть, достаточно вытянуть ее назад, приложив немного усилий.

7. Снимается заглушка распылителя воды, за которой находится винт крепления. Он откручивается при помощи крестовой отвертки.

8. На задней части отсоединяются две защелки крепления корпуса, и снимается подошва.

9. После выполнения работ по устранению неисправности сборка осуществляется в обратном порядке.

Таким нехитрым методом производится разборка утюга. Главное, иметь немного времени и запас терпения. К слову, такой порядок разборки подойдет также к утюгам фирмы Бош.

[iframe src=»https://www.youtube.com/embed/h_DAfZIKU-Y?ecver=2″ width=»680″ height=»383″ frameborder=»0″ allowfullscreen]

Лишь полностью разобрав прибор, вы сумеете устранить возникшую неисправность.

Также необходимо рассмотреть, как разобрать утюг фирмы Скарлет. Принцип разборки в данном случае немного отличается от предыдущих моделей. Последовательность действий выглядит следующим образом:

1. С помощью ножика или ножниц снимаем защитный колпачок в задней части прибора, за которым находится винт крепления.

2. Головка винта имеет специфическую форму, для откручивания которой не подойдет ни крестовая, ни плоская отвертки. При отсутствии специального инструмента можно воспользоваться ножницами. Рекомендуется заменять винт на новый, с формой головки под отвертку.

3. Далее снимается крышка, закрывающая отверстие для залива воды, и с помощью крестовой отвертки откручивается болт.

4. Снимается верхняя часть ручки и задняя крышка, за которой скрываются контакты подключения шнура питания. После этого откручиваются оставшиеся винты.

5. Извлекается ручка терморегулятора при помощи лезвия ножа и небольших физических усилий.

6. Далее снимается облицовочная часть утюга.

7. С помощью крестовой отвертки отвинчиваются оставшиеся винты крепления, и снимается подошва.


Вот собственно такими действиями и производится самостоятельная разборка современного парового утюга.

[iframe src=»https://www.youtube.com/embed/Tf4We4g8-Cg?ecver=2″ width=»680″ height=»383″ frameborder=»0″ allowfullscreen]

Техника безопасности во время проведения работ

Во время выполнения работ по разборке не стоит забывать о мерах безопасности, ведь это электрический прибор, контактирующий с водой, что значительно увеличивает его опасность. Перед началом работ следует отключить его от сети и слить воду. Если имеются серьезные проблемы в электрической части, тогда стоит отнести его в сервисный центр к специалистам.

Ремонт утюга своими руками — как разобрать утюг в домашних условиях. Основные причины, почему не греется утюг Утюг не включается что делать

Итак, в процессе глажки вы воткнули вилку в розетку, но через несколько минут поняли, что утюг не нагревается . В этом случае не обязательно выбрасывать технику и идти в магазин за новой, ведь иногда причина поломки достаточно проста и не требует профессиональных навыков по ремонту электроприборов. Далее рассмотрим, что делать, если утюг перестал греться, а также как устранить имеющиеся поломки своими руками.

С чего начать?

Для начала необходимо визуально осмотреть корпус на наличие трещин, дефектов и следов оплавления корпуса. Возможно, внешний вид сразу покажет, в чем именно причина поломки железа. Если осмотр ничего не дал, нужно полностью разобрать корпус для самостоятельной диагностики всех составляющих элементов.

Обращаем ваше внимание на то, что разобрать утюг иногда довольно сложно. Это связано с тем, что с каждым годом производители уделяют дизайну электроприбора все больше времени, создавая незаметные защелки и отверстия под винты. Изначально подготовьте набор отверток и нож, которые пригодятся вам для дальнейших действий.

Видеоинструкция по разборке корпуса

Шнур питания

Одной из основных неисправностей утюга является именно сетевой шнур, который вы, собственно, и втыкаете в розетку.

Доберитесь до точки подключения контактов к нагревательному элементу и если видимых неисправностей нет, прозвоните шнур тестером для определения его работоспособности.

Для непрерывности можно использовать один, состоящий из куска провода, батарейки и лампочки. Если индикатор горит при подключении контактов к обоим концам шнура, двигайтесь дальше.

Если причиной поломки стал сетевой шнур, можно попробовать укоротить его на 10-15 см (проблемный участок может быть удален). Железо все равно не работает? Заменяем шнур на новый!

Второй на очереди термостат. Также проверяем с помощью гудка, который прикрепляем к группе контактов.

Когда регулятор температуры повернут в сторону замкнутой цепи, электрическая цепь должна функционировать. Свет выключен? Зачищаем контакты наждачной бумагой и снова проверяем. Сразу рекомендуем посмотреть видео инструкцию по ремонту:

Как отремонтировать регулятор температуры

Термостат работает, но утюг не нагревается? Приступаем к проверке термопредохранителя!

Чаще, чем шнур питания, этот элемент цепи выходит из строя. Его основное назначение – разъединение электрической цепи, если температура нагревательного элемента превышает номинальную.

По гудку определяем работоспособность предохранителя. Если причина поломки железа именно в нем, меняем на новый, а то и вовсе убираем из схемы. При нормальной работе терморегулятора предохранитель не нужен.

Нагревательный элемент (ТЭН)

Ну и последняя из причин, почему не работает утюг, это выход из строя ТЭНа. Если техника включается, лампочка горит, но подошва не нагревается до необходимой температуры, скорее всего дело в этом. Как и в предыдущих случаях, с помощью самодельного тестера определяем работоспособность продукта. Нагревательный элемент крепится к подошве и если место крепления неразъемное, то, скорее всего, с покупкой придется распрощаться (если причина в нем).

В том случае, если ТЭН соединен с подошвой с помощью наконечников, можно попробовать отремонтировать утюг своими руками, зачистив контакты наждачной бумагой. Все еще не греется? Отправляем технику на утилизацию, ведь новая деталь стоит почти полную стоимость устройства!

Обращаем ваше внимание на то, что если вы выбрасываете технику в мусор, правильнее будет отключить шнур питания и оставить себе. Возможно, этот элемент вам пригодится в последующем ремонте, тем более, что он не займет много места в шкафу!

Паровая система

Если неисправность в том, что не работает отпариватель утюга, то, скорее всего, необходимо прочистить внутренние испарительные полости. Для этого рекомендуем использовать раствор воды и уксуса в соотношении 1 литр на 1 стакан. Устанавливаем подошву в емкость (как показано на картинке), доводим воду на плите до кипения, выключаем и ждем, пока она остынет. После этого повторяем мероприятие еще 3 раза, чего вполне достаточно для качественной очистки пульверизатора.

В магазинах можно встретить специальные средства для удаления накипи, но мы крайне не рекомендуем их использовать. Это связано с высокой стоимостью средства и при этом низкой эффективностью, по сравнению с народным методом! Также следует отметить, что на тематических форумах много негативных отзывов о том, что утюг не работает после чистки солью. Это связано с тем, что кристаллы соли забивают отверстия для подачи пара, в результате чего приходится тщательно чистить подошву.

Еще одна причина, по которой не работает разбрызгиватель – сломалась кнопка пара. Его также может вызывать тестер и при необходимости заменять.

Вот и вся инструкция по ремонту утюга своими руками. Как видите, мероприятие достаточно простое и с ним справится даже начинающий электрик! Напоследок хотелось бы отметить, что если мигает красный индикатор на корпусе, не стоит паниковать, так как это может указывать на определенный режим работы или автоматическое отключение после нагрева. Прочтите инструкцию, прилагаемую к упаковке, чтобы понять причину мигания. Надеемся, теперь вам стало понятно, что делать, если не греется подошва и как починить поломку в домашних условиях!

Сопутствующие материалы:

Принцип работы и внутреннее устройство утюга, на первый взгляд, не вызывают особых вопросов: электрический ток приводит к нагреву нихромовой спирали, которая, в свою очередь, передает тепло массивной металлической пластине — подошве . Но как отрегулировать температуру нагрева, пара или распыляемой воды? Современные модели утюгов могут оснащаться разнообразными системами предотвращения образования накипи, электронными компонентами и регуляторами, наличие которых существенно усложняет конструкцию.

Самостоятельно разобраться в устройстве современного утюга непросто, но владение такой информацией может помочь в устранении мелких неисправностей. Учитывая высокую сложность конструкции утюга, для капитального ремонта (замена катушки или электронных блоков, чистка насосов подачи воды, восстановление электропровода) рекомендуем обращаться в специализированные мастерские, так как работоспособность устройства после несанкционированного вмешательства не гарантируется.

Такой распространенный бытовой прибор, как утюг, является довольно сложным устройством с технической точки зрения. В схему утюга входит несколько десятков элементов, основными из которых являются ТЭН, термостат, система защиты от перегрева, а также множество регуляторов, индикаторов и других электронных компонентов, без которых невозможно представить нормальную работу современного утюга.

Как работает современный утюг, многие модели которого сегодня можно увидеть на прилавках магазинов? Прежде всего, в его составе следует выделить следующие компоненты:

• провод электрический;
• система подачи пара;
• водяная камера и парогенераторы;
• подошва;
• термостат.

Рассматривая каждый из элементов в отдельности, следует ориентироваться на внутреннее устройство и принцип работы деталей, так как такая информация позволяет определить причину поломки и пути их устранения.

Провод электрический

Хотя на первый взгляд провод для утюга ничем не отличается от аналогичного элемента других бытовых приборов, в его внешнем виде и внутреннем строении прослеживаются некоторые особенности: прежде всего провод имеет тканевую оплетку , что предотвращает натирание полимерной оболочки во время глажки.

Трудно представить себе какое-либо другое устройство, которое подвергается таким же сильным нагрузкам, как утюг, ведь при его использовании приходится несколько раз скручивать кабель в разные стороны, растягивать его, изгибать под немыслимыми углами и даже нечаянно свернуть его в узел.

Обычный шнур не выдержит таких манипуляций долго, а железная проволока отлично справляется со своими обязанностями в течение нескольких лет и даже десятилетий.

Секрет кроется именно в тканевой оплетке: она в несколько раз снижает коэффициент трения между разными участками троса, а также повышает его жесткость. В качестве дополнительного элемента, придающего максимальную надежность системе, используется пластиковый стопор, который находится у основания утюга и предназначен для предотвращения возможных перегибов проволоки.

Внутренняя часть провода для утюга представлена ​​тремя жилами, одна из которых используется как земля. Эта мера безопасности позволяет снизить риск поражения электрическим током в случае короткого замыкания и продлить срок службы устройства.

Паровая система

Большинство современных моделей утюгов оснащены двумя кнопками, расположенными в передней части устройства: одна из них отвечает за подачу пара, а другая дает возможность при необходимости увлажнить ткань распылением воды через специальное отверстие, расположенное на железном носике. Превращение воды в пар происходит в отдельной камере, которая оснащена мощными нагревательными элементами. После нажатия на кнопку жидкость под давлением попадает в камеру, где моментально нагревается, и распределяется через перфорацию на подошве утюга.

Использование неочищенной водопроводной воды часто приводит к чрезмерному образованию карбонатных отложений на поверхности ТЭНов, что закономерно влечет за собой снижение эффективности обогрева, выход из строя ТЭНов. Появление следов ржавчины, грязи или сколов накипи на ткани во время глажки – тревожный сигнал о том, что пора уделить особое внимание чистке утюга.

Подошва и система утепления

От подошвы, как основного компонента утюга, во многом зависит не только качество глажки, но и общий уровень комфорта при использовании устройства. Производители современных утюгов оснащают их тефлоновой, керамической или даже сапфировой подошвой – такое техническое решение позволяет снизить коэффициент трения между подошвой и тканью, тем самым облегчая глажку. Недорогие модели утюгов оснащены алюминиевой подошвой, основным недостатком которой считается чрезмерная податливость металла, что часто приводит к заметным царапинам.

Внутри подошвы находится нагревательный элемент — нихромовая спираль, дополненная керамическими кольцами, которые равномерно распределяют тепло и помогают сохранять его длительное время. Температура нагрева задается отдельным термостатом, основная функция которого своевременно отключать электропитание в соответствии с установленным режимом.

Термостат и система отключения нагрева

Использование утюга для различных типов тканей требует тщательного подбора соответствующего температурного режима.

В большинстве случаев требования к глажке указываются производителями одежды на отдельной бирке, которая вшивается в складки изделия.

Нагрев регулируется установкой поворотного колеса утюга в необходимое положение, соответствующее допустимым параметрам глажки. Когда температура достигает своего максимального значения, контакт размыкается, в результате чего подача напряжения прерывается.

Как отключается регулятор? Электрические схемы утюгов предполагают наличие специального элемента — биметаллической пластины, которая состоит из двух частей, выполненных из металлов с разными коэффициентами теплового расширения. При нагреве металл деформируется, а различия в свойствах составных частей пластин приводят к незначительной деформации, в результате чего пластина подтягивается и перестает контактировать с электрической цепью. Подобный принцип работы используется не только в утюгах, но и в чайниках, бойлерах и других реле отключения ТЭНов.

Как работает утюг с парогенератором

Есть два типа утюга с парогенератором, по крайней мере существенные. Первый – это устройство со встроенным резервуаром и системой генерации пара. Второй – модели с отдельно стоящим баком. Он содержит не только емкость с жидкостью, но и нагреватели, и систему управления потоком пара. Резервуар соединен с утюгом паровыми трубками.

Конструкция парогенератора

Парогенератор — довольно опасное устройство. Риск аварийных ситуаций недопустим для бытового прибора. Поэтому в конструкции генератора используется целых ряд ​​предохранительных устройств … Устройство, встроенное или размещенное в отдельно стоящем баке, состоит из следующих частей:

• бак для жидкости;
• секция нагревателя;
• термостат для управления процессом нагрева;
• электрический предохранитель;
• Переключатель режима подачи пара, установка рабочего давления;
• крышка аварийного клапана;
• Клапан выпуска пара.

В недорогих моделях все работает достаточно просто. Для обеспечения равномерной подачи пара при постоянном потреблении энергии нагревателями парогенераторная установка снабжена дозатором. Он работает в паре с термостатом, подавая воду по мере истощения ее объема при испарении и останавливая этот процесс при понижении температуры.

В дорогих утюгах с парогенератором система аварийной остановки в виде предохранительного клапана дополнена манометрами … В этом варианте агрегат не только более стабильно подает пар с постоянным расходом, но и обеспечивает большую безопасность.

Разновидности генераторов на принципе использования жидкости

Паровые станции бывают двух типов. Простой вариант — гравитация … Здесь жидкость подается прямо в зону нагрева. При его интенсивном испарении образуется пар, который выбрасывается через отверстия в подошве.

Усовершенствованная конструкция — Генераторы помпового типа. Нагревают жидкость в отдельном баке, куда она подается дозатором. Пар, образующийся при испарении, отводится насосом. Это обеспечивает не только стабильный поток, но и контролируемое высокое давление струи.

В зависимости от конструкции паровые утюги предназначены для разных целей. Гравитационные модели не способны обеспечить высокое контролируемое качество конечного результата глажки. Но их ценник и общие характеристики привлекательны для хозяек, имеющих дело с небольшим количеством белья. Когда вам нужен идеальный, стабильно хороший результат глажки больших объемов вещей, без более дорогой модели помпы просто не обойтись.

Профессиональный утюг с парогенератором помпового типа

Общий порядок начала работы с утюгом

Конкретный алгоритм обращения с парогенератором всегда описан в инструкции к модели. Стоит помнить, что есть опасность использования этого устройства, которое одновременно работает с высокой температурой и давлением. Поэтому не следует игнорировать рекомендации производителя. Общий алгоритм действий выглядит так:

• открутить крышку со встроенным аварийным клапаном;
• залить воду в бак;
• включите парогенератор в розетку;
• нажать кнопку запуска нагрева.

Утюг не сразу готов к использованию. Время нагрева первой порции воды до 160 градусов может отличаться. В простых моделях она составляет 2 – 2,5 минуты. После этого устройство готово к использованию.

Рабочее давление в системе подачи пара около 0,35 атм (значение для обычных парогенераторов). Во время нагрева и работы устройства защитная конструкция постоянно находится на месте. Он представлен несколькими компонентами. Есть встроенный защита от перегрева в каждом нагревательном элементе … В случае поломки ТЭНа или короткого замыкания срабатывает электрический предохранитель.

Системы безопасности котла

За температурный режим отвечает биметаллический термостат … Его контактная пластина меняет конфигурацию при нагреве, замыкая и размыкая цепь. Если ни одна из вышеперечисленных мер не работает, пар выпускается через предохранительный клапан в крышке. Это потенциально опасное явление, но оно помогает предотвратить еще один высокий риск в виде разрыва корпуса под давлением и выброса огромного количества перегретой жидкости на большую площадь.

Работа функции утюга

Все утюги имеют базовый набор функций. Это не означает, что все устройства одинаковы. Одни модели могут выполнять больше операций, другие ограничиваются только основным перечнем.

Автоматическое отключение

Утюг с парогенератором имеет ТЭНы и зону водоподготовки, сосуд высокого давления. Поэтому в целях обеспечения пожарной безопасности все модели имеют встроенную систему автоматического отключения. Он построен на простейшем гироскопе . Утюг выключается:

• через 30 секунд нахождения на горизонтальной поверхности без движения;
• после 10 минут бездействия в вертикальном положении.

Утюг сам выключится при простое на горизонтальной поверхности

Термостат выполняет сразу две функции. Это одна из частей общей системы безопасности утюга, и в то же время основная функция. Термостат задает уровень нагрева подошвы … Блок работает просто: при достижении заданной температуры разрывает цепь подачи напряжения на ТЭНы, а при ее снижении снова замыкает.

Подача жидкости и пара

Самые простые утюги могут только подавать пар. Более сложные функции имеют две. При нажатии одной кнопки льется поток пара. На втором — утюг начинает распылять горячую воду через носик для обработки сильно мятой ткани.

Более сложные модели имеют паровой удар. Это чрезвычайно интенсивная струя. В это время прибор быстро расходует воду из зоны нагрева. В зависимости от мощности последних и мощности нагревателей продолжительность работы в режиме парового удара может быть больше или меньше.

Кнопки распыления пара и воды

Противокапельная система

Следует понимать, что во время пауз в подаче пара жидкость остается внутри форсунок на подошве. Пока утюг используется, количество невелико. Но если его выключить, то целых жидкость конденсирует … И на следующей глажке могут вылететь капли воды при подаче пара.

Противокапельная система служит двум целям:

• блокирует отток воды из емкости — бака;
• обеспечивает блокировку выхода зоны нагрева после выключения утюга.

В моделях с противокапельной системой используется укороченный путь пара от зоны генерации до отверстий в подошве. Все с одной целью: свести к минимуму накопление воды в ненагретом состоянии.

Система «капля-капля» предотвращает вытекание воды из отверстий в подошве

Вертикальное отпаривание

Утюги с вертикальным отпариванием имеют отличительные конструктивные особенности. Это и положение нагревательных элементов, и расположение зоны нагрева, и длина пути пара до выброса из подошвы. Поток меньше, чем в ударном режиме. Но более интенсивная, чем обычная работа.

С вертикальным отпариванием Удобно гладить деликатные ткани … Ведь в этом режиме утюг может не касаться его поверхности. Вы также можете гладить вещи, которые нельзя или трудно снять. Например, плотные шторы.

Типичные неисправности утюга и решения

Поломки утюга в основном связаны с неправильной эксплуатацией, резкими скачками напряжения или недостаточной герметичностью водяного отсека, из которого влага просачивается на электронные компоненты устройства. Определить причину неисправности бывает сложно, учитывая значительную сложность конструкции современных утюгов, но есть ряд типичных признаков, сокращающих круг поиска:

Как продлить срок службы утюга?

Для того, чтобы утюг служил вам как можно дольше и не доставлял проблем своей работой, следует придерживаться нескольких простых советов:

Основной принцип работы утюгов — равномерный нагрев металлической подошвы и распределение водяного пара по толщине ткани. Соблюдая простые меры предосторожности, вы сможете не только значительно продлить срок службы оборудования, но и избежать наиболее частых поломок.

В нашей жизни утюг занимает очень важное место, он придает нашей одежде красивый вид, разглаживает все складки после стирки и, наоборот, если необходимо специально сформировать стрелки, помогает придать нашей одежде законченный вид. Смотреть.

В нашей жизни случается, что наш помощник выходит из строя, и у него работают не все функции, может плохо работать отпариватель, а что еще хуже, вообще не греть.

В этой статье мы разберем, как отремонтировать утюг своими руками, чтобы не выкинуть старый и не купить новый. На данный момент мы эксплуатируем довольно много видов утюгов: от самых простых до утюгов с парогенераторами.

Следует отметить, что базовая конструкция этих утюгов одинакова. На рынке представлены большим количеством фирм, например, Philips, Rowenta, Tefal, Bosh, Braun (коричневый) и др.

В контакте с

Одноклассники

Основные поломки утюга

Когда железо работает исправно, это, конечно, хорошо, но наступает момент, когда что-то идет не так. Поэтому рассмотрим самые распространенные поломки. К ним относятся:

1. Обрыв провода. Это проявляется тем, что утюг не греется, лампочка не горит.
2. Повреждение термостата. Утюг работает в одном положении или вообще не работает, не реагирует на переключение регулятора, или все время греется, не выключаясь.
3. Тэн сгорел. Свет горит, но утюг не греет.
4. Сломанный пароход. При этом мусор сыпется, пара нет, вода льется и тд.

Приступая к ремонту

Для ремонта нам понадобится прямая и крестовая отвертки. Желательно иметь под рукой мультиметр, нож,:

1. Обрыв провода — простейшая поломка утюга, в результате которой на утюг не подается напряжение и нагревательный элемент не нагревается. В этом случае требуется определить место обрыва. Это часто бывает в местах перегиба, в основном на входе в утюг.

После определения данной поломки вскрываем ножом изоляцию провода, зачищаем провод с двух сторон и скручиваем, не забываем заизолировать провода — это обезопасит вас от поражения электрическим током, а также от короткое замыкание в железе.

Конструкция термостата достаточно проста. Он состоит из биметаллической пластины (которая при нагреве изгибается и размыкает контакты) и пары контактов, которые все можно заключить в корпус. В холодном состоянии контакты должны быть замкнуты, а сопротивление термостата равно нулю. Это легко проверить мультиметром.

Так же контакты должны легко расходиться. Если этого не происходит, то их сжигают. Требуется их отключить и почистить нулём или мелким напильником. Если утюг не слушается регулятора, то необходимо заменить термостат, так как это механическая поломка и ремонт более дорогой и менее качественный, чем замена утюга на новый.

2. Проверка нагревательного элемента. (ТЭН — трубчатый электронагреватель). Часто, если ТЭН не греет, то требуется, в первую очередь, прозвонить его мультиметром. Исправный нагревательный элемент имеет сопротивление в несколько десятков Ом в зависимости от мощности утюга.

Нерабочий будет иметь сопротивление, равное бесконечности. Если нагревательный элемент перегорел, его нужно по возможности заменить, иначе утюг и вовсе будет работать эффективнее.

3. Если лампа горит, но не работает ТЭН, может быть еще пробой термопредохранителя. В этом случае требуется его замена. При замене желательно брать точно такой же или с большей температурой. Устанавливается с помощью хомутов, так как пайка при такой температуре неэффективна.

4. Если система отпаривания или распыления плохо работает, то необходимо ее почистить. Для этого приготовьте раствор из воды и уксуса в соотношении 1 литр на 200 граммов уксуса. Вы также можете купить специальные растворы для удаления накипи.

Сняв верхнюю планку утюга, можно увидеть два насоса (левый — для отпаривания). Внимательно осмотрите насос на наличие отложений на насосе

.

Для этого налейте раствор в широкую емкость, установите утюг в таком положении, подошвой в воде, но так, чтобы вода не попала внутрь. Нагреваем воду до кипения, оставляем остывать, повторяем эту процедуру 3-5 раз. Судя по опыту, должно хватить. Также может не работать кнопка подачи пара или распылителя, в этом случае ее необходимо заменить.

5. Также предохранитель, установленный в некоторых моделях утюгов, может просто перегореть. Народ предлагает просто закрыть, но в таких случаях утюг будет работать без защиты, поэтому рекомендуется заменить на точно такой же.

Завершение ремонта

После замены всех неисправных деталей рекомендуется собрать электрическую цепь, и проверить мультиметром, подключив вместо шнура питания концы тестера.

Будет сопротивление во всех положениях регулятора. Если положение отключено, то в этом положении сопротивление будет равно бесконечности.

Примечание: при сборке все провода должны быть отделены друг от друга, не касаясь оголенной частью металла.

Более серьезные неисправности требуют ремонта в мастерской бытовой техники. Обратите внимание, что иногда покупка нового утюга оправдывается стоимостью его ремонта.

Из этого видео Вы научитесь ремонтировать утюг самостоятельно:

В контакте с

Вы видите неточности, неполную или неверную информацию? Вы знаете, как сделать вашу статью лучше?

Хотите предложить фотографии по теме для публикации?

Пожалуйста, помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях — мы свяжемся с вами и вместе сделаем публикацию лучше!

Однако производители против самовольного ремонта, а потому постоянно усложняют систему так, что обычному человеку ремонт сделать практически невозможно. Не всем производителям выгодно производить вечные вещи; выгоднее постоянно приобретать технику, необходимую для быта. Попробуем изучить теорию ремонта в домашних условиях.

Необходимые инструменты

Для проведения ремонта позаботимся о некоторых инструментах, они изготавливаются самостоятельно без особых затрат. Вот список:

• пара или два отжима;
• ракель потайных креплений;
• недорогой светодиодный фонарик и лупа;
• длинный и узкий кусок замши, пилочка для ногтей, спирт;
• последнюю точку можно заменить грифельной или чернильной ластиком, либо отрезом чистой тряпки, спирт обязателен.

Соковыжималка

Изготовлен из прочной верхней оболочки бамбука, его размеры примерно равны толщине палочки от мороженого, один конец срезан клином. Часто используют нефиксированное крепление; в сервисных компаниях их снимают специальными плоскогубцами. В домашних условиях крышки поддеваются: зубья защелки имеют двухсторонний скос и выходят из пазов без поломки. Не рекомендуется снимать крышку на тугих зажимах столовым ножом или отверткой, как показано на рисунке. Сталь деформирует пластик и может повредить крышку.

Почему нужно использовать бамбук — прочность на изгиб его верхнего слоя больше, чем у пластика, но меньше на сдвиг. Бамбуковая соковыжималка при правильном обращении снимет крышку; при неправильном выполнении он деформируется сам, но не испортит покрытие. Для снятия воспользуйтесь отжимом, поддев крышку с обеих сторон.

Вы можете сделать соковыжималку, разрезав пластиковую мешалку для кофе на клин, который помещается в кофемашины. Он тонкий и подойдет даже для тонкой щели, аккуратно снимет усы неподвижных креплений, не поцарапает их и не сломает ничего внутри устройства.

Фонарик и увеличительное стекло

Маленькие дешевые светодиодные фонарики ярко светят, отбрасывая резкие тени. Для нашего ремонта это преимущество, так как это освещение проходит даже в очень маленькие трещинки, с помощью лупы видно, что держит деталь. Для проведения этой операции поддевают крышку с задачей демонтажа, светят туда фонариком и смотрят в лупу, что же ее держит.

Как снять защелки

Схему разборки оптимально найти в сервисной книжке, но зачастую их там просто нет. Стандартной схемы разборки нет, так как каждая марка придумывает свои потайные защелки. Причем они могут отличаться даже в разных моделях одной и той же ТМ. В книге по этому поводу сказано: «Производитель оставляет за собой право вносить в конструкцию изменения, не влияющие на ее работоспособность». Это как раз касается скрытых креплений, их вам придется найти самостоятельно.

Кстати, западные производители постепенно уходят от изготовления конструкций, которые при самостоятельном ремонте можно только еще больше сломать. Но азиатские компании упорно следуют за ним. Например, в некоторых китайских продуктах винт крепления носика находится не за крышкой отсека, а за кнопками распыления воды и пара.

Светим и смотрим. На рисунке выделено зеленым цветом — это не защелка, а шип в пазу. Сама защелка находится сзади. Для разбора убраны кнопки:

• нажать кнопку вперед;
• нажимаем с обратной стороны тонкий выжимной;
• отжать защелку;
• хомут в исходное положение, кнопку поднимаем вверх до упора, при этом слышим тихий щелчок зуба, что означает, что он вышел из паза;
• поддерживаем кнопку от падения, вынимаем ящик;
• продолжить опору, двигаться вперед под углом, выворачивая шип из паза;
• повторяем все манипуляции со второй кнопкой.

Фасонные застежки

Крепеж в европейских моделях чаще всего под обычную крестовую отвертку или шестигранник. Если подходящего шестигранника нет, покупать его не нужно; открутить такой хомут можно обычной плоской отверткой с наконечником подходящего размера. Он также подходит для винтов с крестообразным шлицем, которые так любят китайские производители. Но сильно зажимать отвертку не стоит, так как боковой прижим значителен и винт может заклинить в резьбе. Если крепеж затянут очень туго, снимите его несколькими резкими оборотами, помещая инструмент в разные пары пазов.

Хуже обстоит дело с болтом на рисунке справа — здесь поможет шлиц TORXX, ножницы или пинцет, если крепеж болтается в своем гнезде. Проще всего провести операцию маленькими утконосами или бокорезами, но последние оставят следы на перемычке паза. С самим крепежом делать ничего не будет, но если в следующий раз придется обращаться в сервис, то опытный мастер увидит, что неквалифицированный человек пытался получить доступ к внутренней части устройства, и использует эту причину для увеличения стоимости ремонта .

Паровой утюг

Чтобы легче было найти все секретные винты, внимательно изучим устройство парового утюга. Его стандартная компоновка показана ниже:

Ударное пропаривание перегретым паром установлено не во всех моделях; он действует только при максимальном положении регулятора — трех пунктах. В дорогих моделях с ударным паром происходит блокировка парового насоса при установке стрелки регулятора в нижние положения. Это прописано в инструкции, которую мало кто читает. Если нет парового удара, нужно выставить регулятор на максимум, это может решить проблему.

Нововведением в электронной части является отключение нагревательного элемента при изменении положения подошвы. При намеренном вертикальном размещении устройства или в результате падения нагрев отключается модулем позиционной защиты. Именно эта часть стоит на втором месте по поломкам в качественных моделях, на первом стоит образование накипи, о чем пойдет речь ниже. Обе поломки часто подпадают под категорию самостоятельного ремонта.

Как китайцы парились

Глядя на подошвы разных категорий утюгов из Китая, можно заметить, что большинство моделей имеют поддельные капельные насадки. На самом деле получается, что при капитальном отоплении можно получить паровой удар, зажав кнопку пара, при том же положении регулятора из кнопки каплями выходит мягкий пар, чтобы получить капельное увлажнение, оба зажал сразу.

Схема подключения железа

Реле КМ и датчик положения СК — позиционная защита. Здесь часто можно встретить индикатор включения, неоновый, а не светодиодный. Защиту можно отключить, что не повлияет на работу утюга для потребителя, но и светодиодный индикатор работать не будет, а это уже представляет неудобство в использовании. Отключать защиту по частям, сохраняя ее работоспособность.

На картинке цифры с индексами — это последовательность действий при прозвонке «горячей» и «холодной» цепи мультиметром: один щуп крокодилом цепляется за пин с сетевой вилкой, второй проходит по позициям. Оба циферблата встретятся на контактах реле КМ. В обычном состоянии контакты КМ не замкнуты: если прибор подключен к сети, контакты термостата КМ подтянуты, замкнутые контакты подают ток на нагревательный элемент. Неисправность самой позиционной защиты отключает ТЭН по принципу резервной безопасности. Для мастера без соответствующего опыта этот факт может стать ребусом.

Может случиться так, что при перезвоне вы обнаружите, что в соединительном колпачке нет контакта. В такой ситуации поможет только перекус проводов и их заделка в новый.

Термозащита (термическая)

Предохранитель перегрева включается в работу, если температурный порог подошвы выходит за пределы 240 градусов или через нагревательный элемент проходит ток заданного значения. Подбирается новый предохранитель на ток и мощность агрегата:

• 2200 Вт — 25 А;
• 1500 Вт — 16 А;
• 1000 Вт — 10 А;
• 600 Вт — 6,3 А.

Тепловая защита выбрана с запасом, 220 В — эффективный показатель напряжения в сети, амплитуда 220 В х 1,4 = 308 В. Полупериод частоты длится 50 Гц 10 мс, тепловая срабатывает 4-5 мс. В ситуации броска тока до порога 245 В может ухудшиться термозащита на рабочем токе ТЭНа в полностью исправном устройстве.

Предохранители

представлены в трех модификациях — одноразовые, восстанавливаемые и самовосстанавливающиеся. Первую расплавляют в экстренном случае, во избежание повреждения других деталей ее помещают в диэлектрически стойкую к температурам гильзу, чаще всего из стеклопластика. В противном случае сетевое напряжение может пробиться к подошве. Во втором случае есть биметаллическая пластина с напряжением, она переворачивается и размыкает контакты. Чтобы вернуть все в рабочее состояние, его выдавливают через специально оставленное окошко, прижимают чем-то острым до щелчка. Третий вариант возвращает плиту в исходное положение самостоятельно, когда оборудование остынет. Такие термики работают в паре с терморегулятором и всегда снабжены предохранителем по току.

Термостат

Регулятор температуры подошвы является одной из основных жизненно важных деталей и поэтому чаще всего ломается. Это спусковое устройство механического действия, функционирующее посредством биметаллической пластины. Это никак не связано с регулятором температуры в холодильнике. Сходство только в наличии спускового крючка, конструкция совсем другая. Работает по следующему принципу:

1. Деталь с подвижным контактом фиксируется на статической секции переключающей пружиной. При замыкании контактов на нагревательный элемент подается напряжение. Сжатие пружины задается с помощью специальной рукоятки на корпусе.
2. Обратная сторона контакта совмещена с диэлектрическим толкателем, снабженным биметаллической пластиной.
3. Последняя деталь деформируется при нагреве и воздействует на подвижный контакт с помощью стержня; этот эффект продолжается до тех пор, пока пружина не будет перегружена.
4. Пружина подбрасывает контакты и разводит их.
5. Нагревательный элемент отключается, подошва снижает температуру.
6. Пластина постепенно возвращается в исходное положение, при уменьшении давления на пружину она отбрасывается и регулятор находится в исходном положении.

Нагревательный элемент набирает температуру, цикл начинается снова. В старых моделях и деталях новых регулятор выполнен с незакрепленным коромыслом — 1 на рисунке.

Конструкция имеет существенные недостатки — четыре выгорающих контакта и большое колебание температуры между срабатыванием и опусканием регулятора в исходное положение. Эту конструкцию дополняет калибровочный винт под ручкой, он подкручивается при слишком высокой температуре утюгом или откручивается, если плохо греет. Чтобы получить калибровочный винт, снимите ручку регулировки температуры. Фрикционно установлен на оси, в корпусе закреплен лапами на распорке. Чтобы снять его, поверните его на минимальное значение до упора, а затем потяните на себя.

Большинство моделей имеют унифицированные терморегуляторы с двойной пружинной системой — на фото 2. Он работает с высокой точностью и не требует дополнительной настройки. Слабые места — как и в вышеописанном случае контактов, будут рассмотрены ниже. Керамический стержень отмечен синим цветом, в некоторых случаях трескается. Его длина 8 мм, сменная деталь изготовлена ​​из резистора МЛТ-0,5 Вт, на картинке 2. Его выводы обрезаются до 1,5-2 мм, слой краски удаляется дихлорэтаном или средством для удаления ПАВ, токопроводящий слой удаляется наждачной бумагой. С показателем сопротивления 620-680 кОм, выставленным так, чтобы краска горела без угара и запаха. Но подошва будет протыкать и щипать руку. Еще более неприятная ситуация — уменьшение сопротивления, если на резисторе есть незащищенный токопроводящий ток, а ток утечки увеличивается на несколько позиций.

Бывает, что в регуляторе трескается шайба-вкладыш. Замена изготовлена ​​из фторопласта, фото 2б.

Очистка контактов

Иногда рекомендуют зачищать контакты наждачной бумагой, но это не так, по проводам проходит большое напряжение, зачистка таким методом сокращает время до прогорания. В текущих моделях используются тонкостенные штампованные контакты, они выгорают полностью. Чтобы его почистить, возьмите пилочку, обмотайте ее замшей, смоченной в спирте, просуньте между контактами и три, пока на замше не останутся следы нагара. Или вырезать из чернильного ластика узкий клин, почистить им, а потом пройтись таким же клином, но из карандашного ластика. В конце процедуры берем ту же пилочку, оборачиваем ее тряпкой в ​​спирте и удаляем ею частички ластика.

Бывает, что утюг максимально нагревается, изменение положения ручки регулятора и калибровочного винта на ситуацию не влияет. Этот симптом указывает на подпайку контактов. Только замена поможет.

Как разобрать утюг

Стандартная разборка осуществляется следующим образом:

• демонтировать ручку температуры;
• снять заднюю крышку, иногда вместе с верхней;
• за ним контактная колодка;
• верхняя крышка;
корпус
• ;
• крышка регулятора температуры, если есть.

Теперь можно осмотреть и отремонтировать внутренности. Каждый этап предусматривает нюансы при демонтаже. Некоторые из них будут рассмотрены отдельно на примере продукции западных компаний, сейчас опишем общие нюансы.

Задняя крышка

Только имеет крепление на винт или несколько. Они могут располагаться внизу попарно. Здесь есть два варианта — единая задняя и верхняя крышка или раздельные. Первый вариант предусматривает прямую ручку, тогда крышки снимаются отталкиванием пальцами, крепление осуществляется горизонтальными осями в продольных пазах.

В случае отдельных крышек задняя крышка крепится одним или двумя винтами; тут тоже два варианта: задняя крышка вровень с корпусом или накладная. Если он заподлицо, то его тянет за нижнюю часть на себя, в верхней его части есть крепление с шипами в пазах, они выворачиваются и крышка вылезает. Вторая ситуация применима только к креплениям с одним винтом посередине. Если винт откручен, а крышка за них не двигается и не тянется, то она фиксируется двойными шипами в пазах — снизу и сверху. Толкаем вверх, освобождаем нижние шипы, затем тянем вниз, выворачивая верхние из пазов.

Блок

После демонтажа задней крышки обнаружится клемник, он сам является очагом поломок. В моделях разной стоимости это самый простой винт, его заменяют наплавленным пропиленом. Не кладите полиэтилен и ПВХ, так как они не выдержат температуры.

Самая надежная конструкция — с соединительными клеммами — 2 на рисунке, открутить 2 винта зажима сетевого шнура и пару винтов крепления непосредственно блока. Прозваниваем сетевые провода в соответствующие гнезда колодок, если этого не произошло, нужно заменить колодки или установить на провода вставные клеммы. Перепаять провода в режущий блок не получится.

Верхняя крышка

Зубчатая верхняя крышка защелкнута, но не закреплена. Снять его можно двумя выжимными, рассмотренными выше, процесс начинается с заднего края, если не получается, берем с переднего.

Позиционная защита

Большинство моделей имеют модуль защиты положения под корпусом. Слабым местом здесь является датчик положения. Чаще всего это пластиковый бокс — указан на рисунке красными стрелками, там всегда есть пара выходов. Датчик положения надежно прикрыт крышкой или сверху замазан компаундом, его можно легко взять в руки.

Определить поломку несложно: блок не включается, но небольшой стук заставит его ненадолго поработать и снова отключиться. Внутри датчика можно найти пару контактов и металлический ролик в плотном и грязном покрытии. Изначально это чистый и бесцветный силикон, но искра от реле поспособствовала модификации. В результате нагар не дает ролику замыкать контакты и двигаться должным образом.

Испортившуюся смазку удаляют столовым уксусом; каток без смазки запускать не рекомендуется. Во время использования устройство будет хаотично греться, реле будет хлопать, срок службы датчика значительно сократится. Если силикона нет, можно использовать машинное масло, этот вариант даже лучше, так как оно противостоит грязи и не воспринимает искры. Перед нанесением протрите датчик спиртом, поместите иглу от шприца на масленку, аккуратно нанесите масло, не окрашивая стенки. После всех манипуляций крышка фиксируется обратно любым суперклеем, жирные стенки не склеятся.

Brown и некоторые другие посылают сигнал датчика положения через микросхему, где он обрабатывается. В такой конструкции валик лучше всего оставить без смазки.

Еще вероятная неисправность — подгорели контакты или катушка на реле; в такой ситуации включения вообще не произойдет. Для проверки модуля его снимают и подают на обмотку рабочее напряжение постоянного или переменного тока, эта цифра написана на корпусе — зеленая линия. Мы услышим щелчок и тестер определит короткое замыкание. Если этого не происходит, реле необходимо заменить.

Если вы сомневаетесь в данных, написанных на реле, измерьте сопротивление. Если ток обмотки при этом напряжении от 80-100мА, обмотку не пускают. Реле испытывается от регулируемого источника питания. Чаще всего рабочее напряжение до 24 В.

Позиционная защита не является важным элементом. Чтобы откинуть назад и оставить индикацию ТЭНа, припаивают белый провод, делают соединение с коричневым или припаивают и соединяют красный. Реле иногда начинает издавать щелкающие и дребезжащие звуки, его тоже пропаиваем.

Корпус

Когда задняя крышка и клеммная колодка будут демонтированы, мы увидим шипы, фиксирующие корпус в пазах — внизу рисунка. Там могут быть винты, пока не удалим, так как может быть еще пара винтов, удерживающих корпус в районе носа.

Уже было рассмотрено, как китайцы прячут винты, у других производителей их нужно искать под крышкой горловины отсека. При снятии верхней крышки горловина останется на месте. Чтобы снять горлышко, поднимите люк отсека и снимите крышку отжимом, мы увидим винты на носу — верхняя часть рисунка.

Далее корпус утюга разбирается и снимается с помпами, видим все неисправности приводящие к отсутствию пара, протеканию воды внутрь, из-за чего утюг выбрасывает искры, шумит и прорывается. Это могут быть солевые отложения в трубах и арматуре или трещины в трубах. Склеивать трубки нельзя, так как это малоэффективно в условиях высоких температур. Сначала очищаем водопровод от накипи. В соски это делаем раствором лимонной кислоты в пропорции 1 ч. л. за стакан. Сворачиваем лопнувшие трубки, надеваем кусочки термоусадочной трубки, прогреваем бытовым феном.

Проблемы разных марок

Тефаль

Есть индивидуальные нюансы. Корпус разбирается вместе с верхней крышкой. Носовой винт находится под крышкой дозатора воды (слева и в центре на фото), он виден сквозь полупрозрачный пластик. Для доступа к насосам снимите верхнюю крышку на демонтированном корпусе. Винт находится за кнопками — правая часть рисунка, для снятия крышки он снимается.

Этот бренд является лидером в производстве беспроводных утюгов. Изделия трех видов: контакты расположены на платформе, подошва аккумулирует тепло, шнур отстреливается. Первый и второй варианты можно отремонтировать самостоятельно, третий может ложно показаться неисправным.

Шнур выбрасывает толкатель с приводом от несистемного ударно-спускового механизма с индивидуальной биметаллической пластиной. Если кажется, что температура уже упала, а шнур обратно не вставлен, может оказаться, что устройство просто недостаточно охлаждается. Ждем пока температура упадет, пробуем поставить обратно, выставляем регулятор на высокую температуру и ждем стрельбы. Система не очень удобная, поэтому не продается.

Филипс

Отличительной особенностью ТМ Philips является двойной корпус. Популярная модель Azur разбирается по стандартной схеме — А на картинке, отличие в размещении защелок задней крышки — пара винтов внизу. Под декоративным слоем с помпами находим внутренний защитный кожух с защитой — Б на картинке, далее идет массивная подошва, собственно третий корпус, на котором на картинке термостат и термопаста.

По своей конструкции они типичны, разбираются проще простого: задняя крышка на 1 шурупе без хитрых креплений. Для демонтажа откручиваем винт и оттягиваем подводящий шланг шнура питания — на рисунке крышка снята вместе с шарниром, далее разборка проходит как обычно.

Коричневый

Неискоренимый грех этих устройств — бак парогенератора с тонкими стенками из оцинкованной стали и крепления корпуса регулятора с гибкими ножками из того же материала. Очень хорошо ржавеет, ремонтировать его бессмысленно.

Возвратный пар

Дорогие и дешевые модели склонны к образованию накипи. Почистить его без разборки бака проблематично; сделать так, как показано на рисунке, совершенно невозможно — хозяева кипятят утюг в кастрюле с уксусом.

Уксусная кислота плавает на пластике, делая его ломким, разъедает шероховатую никелевую поверхность на подошве, тефлоновое покрытие отслаивается. Для правильной очистки устройство разбирается до подошвы, как на видео.

Выше уже было сказано, что для удаления накипи в утюге лучше брать лимонную кислоту. Перед очисткой контакты нагревательного элемента и керамических втулок плотно обматывают качественной мягкой изоляционной лентой в 3-4 слоя или термоусадочной лентой.

Накипь с форсунок очищается зубочисткой. По окончании процедуры систему щедро промывают чистой водой сверху донизу, заливая ее в бак парогенератора. Только такая процедура станет гарантией службы утюга.

Удивительно, но проблема как разобрать утюг самая сложная при ремонте. Производитель пытается навязать официальный сервис. В СССР разобрать утюг было непростым делом. Что уж говорить о нынешнем сорте. Советские модели были довольно грубы с эстетической точки зрения, мастера могут не волноваться о внешнем виде, современные модели красивы, они раскрывают такой хрупкий корпус. Пластмассовые детали как бы нарочно сделаны из сорта полимера, который проявляет минимальную гибкость и легко ломается.

Мы верим, что меры принимаются, повторяем, чтобы дали работу сервисным центрам… Простые обыватели — привыкли считать каждую копейку, хотим сами. Итак, сегодняшняя тема: как разобрать утюг.

Разбираем утюг

Начнем с обещанного советского утюга. Сразу оговоримся, парить тут мало. Перечислим детали, из которых состоит утюг со знаком качества в виде звезды, вписанной в пятиугольник:

1. Задняя крышка.
2. Регулятор температуры.
3. Шнур питания.
4. Подошва.
5. Ручка часто составляет единое целое с корпусом.

Набор инструментов

Внутри находится блок питания, подошвы ТЭНа, термостат и термопредохранитель. В модели УЛ-84, которую мы видим на фото, в задней части подошвы есть крышка для быстрого доступа к нагревательному элементу. Вы видите крышку с перевернутым утюгом. Полюбуйтесь силовыми контактами нагревательного элемента. На заднем плане джентльменский набор для вскрытия бытовой техники. Давайте объясним. В зеленом футляре можно увидеть множество перьев наряду с типичным TORX с невероятной формой головки. Набор был куплен в Москве по цене около 800 — 1000 рублей. Адаптер в комплекте. Биты сегодня намного дешевле из-за конкуренции со стороны дилеров.

Головки не подходят к реверсивной отвертке, которую мы здесь увидим. Через переходник куртка вставляется во внутренний магнит. В сером корпусе можно увидеть 6 головок под стандартные головки отверток. Стоимость удовольствия с ручкой — сотни рублей, не более 400. Почему мы долго точим инструмент? Каждое видео разборки начинается с жалоб на нестандартные головки винтов. Между тем, каждый мужчина может просто обзавестись джентльменским набором, позволяющим раскручивать космический корабль. Более того, читатели наверняка купили привод со сменными головками. Купите набор нестандартных насадок!

Сняв заднюю крышку (фото №2), видим: силовых болтов явно нет. Видно:

• прижимная планка с двумя винтами;
• контакты идущие на реле, один виток разорван биметаллической пластиной, регулируется ручкой режимов.

Понятно, что вход надо искать со стороны регулятора температуры. Двумя отвертками аккуратно подденьте ручку с боков, она вылетит со страшным грохотом. Регулятор удерживался на месте двумя стальными пружинными скобами, зацепившимися за канавку. Ничего криминального. Посмотрите на фото, выглядит страшно, работает уже почти полвека. Дадут ли Philips, Vitek, Tefal, Braun, Bosch такую ​​гарантию? Делайте выводы сами. Видишь два силовых болта, откручивай немедленно!

Чтобы снять подошву, разберем клеммную колодку, показанную на втором фото. На последнем изображении показана регулируемая биметаллическая пластина. Для защиты от неправильного надевания регулятора при сборке отмечается асимметричная форма отверстия. Разборка завершена. Мощность устройства 1 кВт, сопротивление обмотки должно быть 50 Ом. Он будет выполняться при любом положении термостата, пока контакты замкнуты.

Конечно, при необходимости подгоним биметаллическую пластину. В ход идут плоскогубцы плюс умелые руки. Изгибая металл, изменяем температуру срабатывания реле. Отключить ТЭН, разобрав контакты на фото №2. Проверить стойкость реле к КЗ. Отлично — чистые контакты, притирка.

Разборка импортного парового утюга

Мы избегаем утверждения, что утюг Tefal легко разобрать, вот несколько типичных приемов.

Утюг современный

Утюг трехъярусный современный, типовой состав:

1. Цельная ручка с баком.
2. Корпус защищает бак от горячей подошвы.
3. Подошва с бойлером, отверстиями для выхода пара.

Узлы конструктивно однородны. Разобрать детали без поломки часто не представляется возможным. Ручка приклеена к баку, корпус цельный пластик, способ сварки котла и подошвы вообще сложно определить.

Под корпусом находится отсек для электронных компонентов. Термостат, представленный биметаллической пластиной. Рядом виден термопредохранитель, обычно отформованный через термостойкую ткань на стенке бака, или рядом с ТЭНом. Соответственно настройка элемента может быть, например, 140 градусов и выше. Определяется схемой реализации защиты от перегрева, моделью железа. Узнать термопредохранитель можно по монтажной скобе, по красноречивым надписям на корпусе, дающим допустимый ток (опционально), температуру срабатывания.

Аналогичным образом замените плавкий предохранитель. Чтобы разобрать сетевой утюг Braun Freestyle, вам нужно сдвинуть электронный шнур назад. Согласно приведенным выше советам, сначала удалите задние винты, затем носовые винты. Наконец, снимите краскопульт, расположенный в районе кнопок парового удара. Шнур, электронная часть удерживаются пластиковыми зубьями. Ручка, бак, подошва почти цельные. Однако в носовой части мы заметим пару силовых винтов. Действуйте по обстоятельствам.

Дизайн, как нам кажется, стал основой для беспроводных утюгов. Силовые контакты съемные. Вы можете снять-поставить подошву с баком, ручку на место, когда захотите. Без разборки. Хотя любые беспроводные утюги работают циклами: n секунд тиранит подставку, m секунд гладит белье, внутри нет таймеров (светятся сигнальные светодиоды). Работает от биметаллической пластины. В цепь подошвы включается зеленый свет, а для красного создается второй контакт высокого положения. Следуйте указаниям светофора. Зеленый означает, что вы можете. Красный? Пора ставить железо и набираться сил.

Созданы модели со встроенным аккумулятором, конечно, весят больше. Не каждый может назвать качество добродетелью. Но срок службы батареи дольше. Что касается обычных дорогих беспроводных утюгов, то цикл примерно 24 — 5. Время глажки в пять раз больше, чем отдых. Разобрать беспроводной утюг не сложнее, чем проводной.

Добавим, беспроводные утюги не редкость: Tefal, Philips. Компания Panasonic недавно вышла на рынок. Настоящая новость заключается в том, что Tefal непопулярен в Америке. Panasonic может похвастаться удобной портативной коробкой. Забыл проверить продаваемый за границу японцами самый эргономичный утюг среди беспроводных моделей. Выпущенный на индийском языке, его трудно купить даже на e-bay.

Кстати, слишком уж грустно о родине Будды. Живет добрая часть населения земли, много зарабатывает софтом.

Надеемся, мы научили наших читателей разбирать утюг. Представлены типовые приемы, они используются повсеместно. Невозможно создать универсальную инструкцию, как перебирать множество моделей. Отдельные экземпляры одного производителя могут разительно отличаться от других, представленных на рынке. Прощаемся, ждем комментариев, смотрим фото, оцениваем, сравниваем, учимся разбирать утюги своими руками.

Алое железо не греет. Как правильно разобрать бытовой утюг Philips azur. Проблемы разных марок

и пересборка железа.

Ремонт утюга своими руками

Итак, у вас дома сломался утюг, не важно какого производителя, возникает вопрос: «Как починить утюг».

Проверку электрической цепи, как и всех бытовых приборов, проводят пробником \ например ОП-1 \

или цифровым мультиметром.

Принципиальной разницы в схемах утюгов разных производителей нет.

Схема железа

Для общего представления рассмотрим последовательную электрическую схему соединений железа Philips

Первый провод фазы или нулевого потенциала от внешнего источника питания имеет штекерный разъем с клеммой, от клеммы через терморегулятор провод идет на ТЭН. Второй провод от внешнего источника питания имеет контактное разъемное соединение со вторым выводом, от второго вывода электрическая цепь имеет последовательное соединение, проходящее через термопредохранитель и замыкается на втором выводе нагревательного элемента. Контрольная лампа и предохранитель подключаются параллельно к двум контактным соединениям ТЭНа.

Замкнута электрическая цепь на обогревателе — ТЭН и лампочка. Термостат задает определенный температурный режим нагрева утюга.

Замыкание и размыкание электрической цепи происходит в самом термостате за счет изменения биметаллической пластины под воздействием температуры нагрева и охлаждения ТЭНа. Причины неисправности утюга следующие:

• обрыв проводки шнура у основания вилки;
• механическое повреждение проводки шнура по всей его длине;
• перегорание нагревательного элемента \подошвы утюга\;
• окисление контактов биметаллической пластины термостата;
• перегорел плавкий предохранитель

Что здесь можно заменить при тестировании:

• заменить шнур;
• заменить заглушку;
• очистить контакт термостата;
• заменить термостат;
• заменить плавкий предохранитель

Замена нагревательного элемента в случае его неисправности, являющегося подошвой утюга, не имеет смысла, так как подошва самого утюга стоит больше половины стоимости самого утюга. В этом случае подошва утюга выбрасывается, все остальное от утюга идет на запчасти. При разборке/разборке/глажке следует соблюдать осторожность, чтобы не повредить корпус утюга.

Следует помнить, что тестирование на выявление неисправности утюга проводится пассивным способом без подключения к внешнему источнику питания. Непосредственно перед подключением утюга к внешнему источнику питания необходимо цифровым мультиметром измерить общее сопротивление электрической цепи, которое на дисплее прибора не должно быть равно нулю.

Ремонт утюга — мулинекс

Тема дополнена личными фотографиями и сопроводительным описанием ремонта утюга. В качестве примера рассмотрим неисправность утюга Мулинекс.

Фото-с пояснениями

Итак, перед нами утюг Мулинекс и причина его неисправности нам заранее неизвестна, то есть нам необходимо установить точную причину его неисправности.

В задней части утюга \фото №1\, чтобы снять крышку, нужно открутить винт. Головка винта, как вы указали, не подходит для наших отечественных шуруповертов. Как выйти из положения, если нет аналогичной отвертки? — Здесь тоже можно найти выход, для этого нам понадобятся маленькие ножницы с острыми концами. Вставляем два конца ножниц и легко выкручиваем винт.

Открутив винт, аккуратно откройте крышку отверткой \фото №2\. При этом стараемся не повредить корпус крышки.

После снятия задней крышки утюга \фото №3\ мы видим клеммное соединение проводов сетевого кабеля с элементами утюга:

термостат;

нагревательный элемент \ нагревательный элемент \.

Чтобы напрямую добраться до контактов термостата\фото №5\ и ТЭНа, или другими словами — подошвы утюга, отворачиваем детали по очереди.

Для начинающих следует запомнить последовательность такой разборки, чтобы не создавать себе путаницы при дальнейшей сборке утюга.

Отвертка на фотографиях показывает места крепления таких деталей.

То есть тут надо быть аккуратнее с разборкой как бы. Корпус и отдельные части утюга дополнены застежками типа защелок.

Отверткой показывается ручка термостата \фото №7\ и нам нужно снять еще одну крышку, которая является теплоотводом железной пластины.

На фото показаны дополнительные места таких соединений \фото №8\, также продолжаем откручивать винты и освобождать подошву утюга от крышки.

Ну вот мы и добрались, так сказать, до самого интересного — контакты термостата\фото №9\. Контакты термостата обозначены кончиком отвертки.

Ручка термостата устанавливает установленный нами нагрев подошвы утюга. Для предотвращения перегрева ТЭНа в конструкции термостата имеется биметаллическая пластина, которая при достижении заданной температуры нагрева размыкает контакты. По мере остывания биметаллической пластины электрическая цепь замыкается и подошва утюга снова нагревается.

Внимательно осматриваем контакты термостата, то есть щупом проверяем этот участок электроцепи.

Для данного примера неисправность железа заключалась в окислении контактов термостата. Зачищаем контакты термостата кусочком мелкой шкурки и еще раз проводим диагностику щупом на этот участок.

Кроме того, конечно, следует также проверить нагревательный элемент самого утюга.

Диагностика железа

На фотографии сигнальная лама \фото №10\. Лампа в электрической цепи включена параллельно и если она перегорает, то это не влечет за собой неисправности утюга в целом.

На этой фотографии пальцами руки показаны контакты нагревательного элемента\фото №11\. Проводим диагностику ТЭНа.

Для этого установите мультиметр на диапазон измерения сопротивления. Двумя щупами прибора касаемся контактов нагревательного элемента, на дисплее прибора видим показание сопротивления – 36,7 Ом.

Показания прибора соответствуют сопротивлению нагревательного элемента. Проводим диагностику общей электрической цепи утюга\фото №13\.

Соединяем два щупа прибора с контактами штекера, результат нам хорошо виден на дисплее прибора. То есть показание сопротивления для общей электрической цепи утюга больше на две десятых.

Вот мы и разобрались с неисправностью и починили утюг. Как вы убедились, не обойтись без диагностики как отдельных участков, так и диагностики цепи в целом.

Тема будет дополнена в будущем.

Утюг – один из самых необходимых электроприборов в доме, но в нем, как и в любом бытовом приборе, случаются неисправности. Например, вы включили прибор, немного подождали и поняли, что утюг еще холодный. Вы можете справиться с этой проблемой самостоятельно, не прибегая к помощи специалистов сервисного центра. Ниже мы рассмотрим самые распространенные причины, почему ваш любимый утюг не нагревается, и дадим советы, как устранить эту поломку.

В некоторых ситуациях можно понять, в чем проблема отсутствия нагрева, даже не разбирая агрегат. Если вы убедились, что утюг включен в сеть, в доме нет перебоев с электричеством, а световой индикатор на корпусе утюга горит, значит, повредил ТЭН утюга (проще говоря, «десятка»). К сожалению, в этом случае прогнозы неутешительны.

Дело в том, что нагревательный элемент подключается непосредственно к подошве утюга. Если застежки неразъемные, то, скорее всего, придется обращаться к специалисту и заменять всю подошву, либо покупать новый утюг. Если ТЭН крепится с ушками, то теоретически его можно отсоединить от подошвы и затем отшлифовать поврежденные контакты наждачной бумагой.

Если проблема в нагревательном элементе, решить ее самостоятельно очень сложно, и выгоднее будет приобрести новый электроприбор, ведь замена детали в этом случае будет стоить дорого.

Впрочем, это далеко не единственная версия, согласно которой утюг не греется. Попробуем продиагностировать другие неисправности:

1. Шнур питания поврежден. Это одна из самых частых поломок. Нужно проверить подключение утюга к сети и рассмотреть провод: нет ли где-нибудь обрыва или повреждения. Целостность шнура питания и вилки можно диагностировать с помощью мультиметра. Этот прибор измеряет сопротивление в электрической цепи. Нужно прозвонить шнур и определить, работает ли он. Убедитесь в наличии напряжения на выходе, установив мультиметр в режим, обозначенный буквой V. Это символ напряжения переменного тока. За латинской буквой V обычно следует символ «~».




2. Напряжение в розетке есть, утюг включается, но не греется? Проверить не перегнулся ли провод не ослабли ли контакты с ТЭНом. Вы также можете самостоятельно укоротить шнур на несколько см. Возможно, после этой процедуры поврежденный участок будет удален и проблема решится. Если устройство по-прежнему отказывается включаться, замените шнур на новый.




3. Термостат неисправен. Регулятор температуры — это ручка, которую мы поворачиваем, чтобы установить минимальную или максимальную температуру нагрева в зависимости от типа гладимой ткани. Он регулирует температуру, до которой нагревается подошва. Эта деталь имеет простую конструкцию, она представлена ​​биметаллической пластиной, натяжение которой регулируется специальной пружиной. При изменении температуры регулятора контакты попеременно замыкаются и размыкаются, в этот момент через них протекает ток высокого напряжения. Если контакты загрязнятся, на них попадет пыль или ворсинки, то это обязательно скажется на работоспособности оборудования. В этом случае правильнее будет тщательно зачистить контакты наждачной бумагой (не забудьте отключить утюг от питания!).




4. Проблема в термопредохранителе. Что делать, если со шнуром все в порядке, индикатор питания горит, термостат работает нормально? Проверка термопредохранителя. Любая модель современных утюгов имеет встроенный предохранитель, отвечающий за безопасность устройства во время эксплуатации. При чрезмерном повышении температуры внутри конструкции этот элемент разрушается (размыкает электрическую цепь), чтобы не возникло пожара. Соответственно, после того, как предохранитель «полетел», утюг перестает нагреваться. Функционирование предохранителя можно проверить с помощью гудка. Если выяснится, что причина неисправности кроется именно в нем, замените его новым. Однако все зависит от модели устройства. Термопредохранители бывают съемными и литыми, плавкими и неплавкими.




Как самостоятельно разобрать утюг

Если вы ни разу в жизни не разбирали электроприборы, то это может стать большой загадкой. В текущих моделях снаружи не видно ни одного крепления, винта или разъема. Что делать в этом случае и как разобрать конструкцию? Ведь в советских, бабушкиных утюгах все было намного проще и понятнее.

Внимательно осмотрите корпус своего электрического помощника. Сегодня конструкция электроприборов устроена таким образом, что все элементы, детали, связаны друг с другом. скрытые защелки … Найдите плоскую отвертку и аккуратно подденьте защелки. Далее вы найдете те самые винты, которые скрепляют основные части утюга.

Помните, что разобранный утюг ни в коем случае нельзя включать в розетку.

Некоторые популярные производители бытовой техники, такие как Tefal, Philips, Brown, часто используют винты с фирменными, не совсем стандартными головками. Тут придется немало помучиться и правильно подобрать отвертку, а то и вовсе обратиться в сервисный центр производителя.

Во избежание выхода из строя утюга лучше заранее позаботиться о бережном уходе.

1. Подготовьте чистую гладильную доску и проверьте подошву на наличие пыли, шерсти, пуха и другого мусора. При нагревании это может повлиять на работу утюга и повредить вещь, которую вы гладите.
2. Шерстяные изделия, шелковые ткани, органзу лучше гладить через специальную ткань. В случае с шерстью на подошве утюга может остаться часть ворсинок, а деликатные ткани легко повреждаются, на них могут оставаться пятна и следы от ожогов.
3. Отрегулируйте температуру в зависимости от материала ткани.
4. Изделия из искусственного меха, замши, кожи не рекомендуется гладить с паром. Паровое воздействие негативно влияет на волокна (они могут расплавиться, остаться на основе утюга).
5. Матовые ткани желательно гладить с изнанки, чтобы после глажки на них не появился ненужный блеск.
6. Храните утюг в недоступном для детей и домашних животных месте. Так, собака запросто может растрепать провод, в результате чего утюг перестанет функционировать.

Вывод

Итак, мы выяснили основные причины, почему ваш утюг не включается или не греется, и дали способы устранения этой проблемы. Какие бы совершенные технологии ни придумывали производители (сенсорное управление, автоматическая подача пара, подача воды, отсутствие проводов), причины неисправности универсальны практически для всех утюгов. Это может быть плохой контакт шнура питания, неисправность нагревательного элемента, поломка предохранителя или банальное запыление контактов. Если вы не смогли провести диагностику самостоятельно, обратитесь за квалифицированной помощью, но не забывайте, что ремонт – дорогостоящий процесс, а в некоторых серьезных случаях экономичнее будет приобрести новый электроприбор.

Итак, в процессе глажки вы воткнули вилку в розетку, но через несколько минут поняли, что утюг не нагревается. При этом не обязательно выбрасывать технику и идти в магазин за новой, ведь иногда причина поломки достаточно проста и не требует профессиональных навыков в ремонте электроприборов. Далее рассмотрим, что делать, если утюг перестал греться, а также как устранить имеющиеся поломки своими руками.

С чего начать?

Для начала необходимо визуально осмотреть корпус на наличие трещин, дефектов и следов плавления корпуса. Возможно, внешний вид сразу покажет, в чем именно причина поломки железа. Если осмотр ничего не дал, нужно полностью разобрать корпус для самостоятельной диагностики всех составляющих элементов.

Обращаем ваше внимание на то, что иногда разобрать утюг довольно сложно. Это связано с тем, что производители с каждым годом все больше времени уделяют дизайну электроприбора, создавая незаметные защелки и отверстия под винты. Изначально подготовьте набор отверток и нож, которые пригодятся вам для дальнейших действий.

Видеоинструкция по разборке корпуса

Шнур питания

Одной из основных неисправностей утюга является именно шнур питания, который вы, собственно, и втыкаете в розетку.

Доберитесь до места соединения контактов с ТЭНом и если видимых неисправностей нет, прозвоните шнур тестером для определения его работоспособности.

Для непрерывности можно использовать провод, состоящий из отрезка провода, батарейки и лампочки. Если индикатор горит при подключении контактов к обоим концам шнура, продолжайте.

Если причиной поломки стал шнур питания, можно попробовать укоротить его на 10-15 см (проблемный участок может быть удален). Утюг все равно не работает? Заменяем шнур на новый!

Второй на очереди — термостат. Также проверяем с помощью гудка, который прикрепляем к группе контактов.

Когда регулятор температуры повернут в сторону замкнутой цепи, электрическая цепь должна функционировать. Свет выключен? Зачищаем контакты наждачной бумагой и снова проверяем. Сразу рекомендуем посмотреть видео инструкцию по ремонту:

Как отремонтировать терморегулятор

Термостат работает, а утюг не греет? Приступаем к проверке термопредохранителя!

Чаще, чем шнур питания, этот элемент цепи выходит из строя. Его основное назначение – разъединение электрической цепи, если температура нагревательного элемента превышает номинальную.

С помощью гудка определяем работоспособность предохранителя. Если причина поломки железа именно в нем, меняем на новый, а то и вовсе убираем из схемы. При нормальной работе терморегулятора предохранитель не нужен.

Нагревательный элемент (ТЭН)

Ну и последняя из причин, почему не работает утюг, это выход из строя ТЭНа. Если техника включается, лампочка горит, но подошва не нагревается до необходимой температуры, скорее всего дело в этом. Как и в предыдущих случаях, с помощью самодельного тестера определяем работоспособность продукта. Нагревательный элемент крепится к подошве и если место крепления неразъемное, то, скорее всего, с покупкой придется распрощаться (если причина в нем).

В том случае, если ТЭН соединен с подошвой с помощью наконечников, можно попробовать отремонтировать утюг своими руками, зачистив контакты наждачной бумагой. Все еще не греется? Отправляем технику на утилизацию, ведь новая деталь стоит почти полную стоимость устройства!

Обращаем ваше внимание, что если вы выбрасываете оборудование в мусор, то правильнее будет отключить шнур питания и оставить себе. Возможно, этот элемент вам пригодится в последующем ремонте, тем более, что он не займет много места в шкафу!

Система отпаривания

Если неисправность кроется в том, что не работает отпариватель утюга, то, скорее всего, необходимо прочистить внутренние испарительные полости. Для этого рекомендуем использовать раствор воды и уксуса в соотношении 1 литр на 1 стакан. Устанавливаем подошву в емкость (как показано на картинке), доводим воду на плите до кипения, выключаем и ждем, пока она остынет. После этого повторяем мероприятие еще 3 раза, чего вполне достаточно для качественной очистки пульверизатора.

В магазинах можно встретить специальные средства для удаления накипи, но мы крайне не рекомендуем их использовать. Это связано с высокой стоимостью средства и при этом низкой эффективностью, по сравнению с народным методом! Также следует отметить, что на тематических форумах много негативных отзывов о том, что утюг не работает после чистки солью. Это связано с тем, что кристаллы соли забивают отверстия для подачи пара, в результате чего приходится тщательно чистить подошву.

Еще одна причина, по которой не работает разбрызгиватель, — сломалась кнопка подачи пара. Его также можно вызвать тестером и заменить при необходимости.

Вот и вся инструкция по ремонту утюга своими руками. Как видите, мероприятие достаточно простое и под силу даже начинающему электрику! Напоследок хотелось бы отметить, что если мигает красный индикатор на корпусе, не паникуйте, так как это может свидетельствовать об определенном режиме работы или автоматическом отключении после нагрева. Прочтите инструкцию, прилагаемую к упаковке, чтобы понять причину мигания. Надеемся, что теперь вам стало понятно, что делать, если не греется подошва и как починить поломку в домашних условиях!

Сопутствующие материалы:

Вышедший из строя в неподходящий момент утюг может испортить все планы, особенно если вы находитесь далеко от гипермаркетов и хозяйственных магазинов. Можно попробовать починить блок самостоятельно. Не все современные модели подлежат ремонту, но есть устройства, которые можно вернуть к жизни. Сначала нужно добраться до внутренностей. Как разобрать алый утюг? Об этом, а также о ремонте некоторых других моделей пойдет речь в нашей статье.

Что случилось?

Прежде чем разбирать Витек, Скарлет или любой другой утюг, попробуйте разобраться, что именно произошло. Проблемы разные:

• утюг не греется;
• утюг быстро выключается;
• утюг перегревается;
• выходит пар;
• пар не выбрасывается.

В первом случае необходимо в первую очередь осмотреть:

• провод;
розетка
• ;
• вилка;
• место крепления провода и вилки.

Розетка и шнур

Если все в порядке, осмотрите провод снаружи:

1. На шнуре не должно быть узлов, разрывов и повреждений изоляции.
2. В месте соединения провода и вилки провод не должен торчать, а оболочка провода не должна иметь трещин и разрывов.
3. Не допускайте, чтобы вилка имела щели, ослабленные винты.

Что делать со шнуром?

При наличии видимых повреждений провод лучше всего заменить, благо в любом фирменном салоне фирмы, производившей утюг, вы найдете и комплектующие. Для этого, конечно же, его нужно будет удалить.

Но иногда нет возможности разобрать железо. Поэтому в поврежденном месте необходимо соединить оборванные куски провода и обмотать все это изолентой. Или просто завернуть, если порвалась внешняя часть. Вполне возможно, что вам не придется добираться до клеммной колодки.

Другие повреждения

Если с проводом все в порядке и электрическая сеть в доме работает нормально, скорее всего перегорел ТЭН. Когда утюг быстро отключается или перегревается, проблемы могут быть как с ТЭНом, так и с термостатом. Эти детали ремонту не подлежат; их лучше заменить.

Важно! Сменные элементы лучше покупать у той же фирмы, которая произвела сам агрегат – тогда нет риска, что детали не подойдут.

Из чего состоит утюг?

Любой электрический прибор состоит из множества различных частей. В современных утюгах, конечно, меньше мелких элементов, чем в старых. Отдельные элементы объединяются в неразрывные единицы, причем изменяется именно группа частей.

Вне зависимости от того, нужно ли вам разбирать Скарлет, Витек или любой другой утюг, нужно понимать, что у него внутри. Каждый утюг имеет:

• подошву со встроенным нагревательным элементом;
• бак для воды;
• термостат с ручкой;
насадка
• ;
регулятор пара
• ;
шнур
• ;
вилка
• ;
• контактный блок.

Важно! Практически все современные модели имеют отверстия в подошве. Они предназначены для выхода пара. С помощью термостата выставляется режим глажки – именно он «отвечает» за температуру, до которой нагревается подошва. В состав паровой установки входит не только бак для воды, но и ороситель для принудительного выпуска нагретого пара, регулятор расхода.

Приступаем к разборке утюга

Перед разборкой утюга Vitek или любого другого подготовьте необходимые инструменты и материалы. Вам потребуется:

• набор отверток;
• широкий нож;
мультиметр
• ;
паяльник
• ;
припой
• ;
изолента
• ;
• термоусадочные трубки;
наждачная бумага
• ;
• плоскогубцы.

Вам понадобятся два типа отверток:

• плоский;
• крест;
• со звездочками (редко, но можно найти).

Важно! Нож с успехом можно заменить любым твердым плоским предметом — например, линейкой или банковской картой, которые вы забыли выбросить. С их помощью вы будете поддевать те детали, которые крепятся защелками.

Мультиметр нужен для прозвонки провода и всех элементов электрической цепи, вызывающих у вас подозрения. Наждачная бумага пригодится, если нужно почистить контакты.

Снимаем то, что снято

Как начать ремонт Алого утюга? Вариантов не так много — осмотрев узел, вы убедитесь, что винтов всего несколько, а кроме них есть съемные детали. Поэтому лучше действовать в таком порядке:

1. Снимите диск термостата (просто зажмите пальцами и потяните вверх).
2. Снимите кнопки подачи пара (так же, как и диск, и при необходимости освободите защелки).
3. Открутите винты на задней крышке.

Большинство винтов находятся сзади:

1. Их нужно открутить, обычно это не проблема.
2. Вполне может быть, что есть дополнительные защелки. Подденьте крышку плоским предметом и снимите ее с корпуса.
3. Под крышкой вы увидите клеммную колодку. Именно его нужно сразу проверить — вполне возможно, что шнур перегорел или отошел.

Важно! Эту неприятность достаточно просто устранить, и дальнейшая разборка «Алого» железа или любого другого не потребуется. Перегоревший провод необходимо отпаять, заизолировать и прозвонить тестером, а затем просто закрутить крышку.

Если колодка в порядке

Если клеммная колодка исправна, то утюг придется разбирать дальше. Следует учитывать, что у некоторых моделей (в том числе у Скарлетт) под крышкой и на ручке также могут быть крепления, чаще всего болты. Их также необходимо удалить. В общем, нужно снять все крепления, которые снимаются.

Важно! Чтобы они не запутались, положите на стол белый лист бумаги, а на него положите винты и болты в том порядке, в котором вы их откручивали.

Выкручивайте винты, пока подошва не отсоединится от корпуса. Это возможно почти со всеми моделями.

Как прозвонить блок?

Для этого вам понадобится мультиметр:

1. Переведите его в режим прозвонки.
2. Прижмите один щуп к одному из контактов вилки.
3. Вторым щупом прикоснитесь к одному проводу на колодке, а затем к другому — один раз прибор должен издать звуковой сигнал.
4. Повторите тот же эксперимент с другой парой проводов. Если на этот раз есть сигнал, провод в порядке.

Проверка нагревательного элемента

Это основная часть любого нагревательного прибора.

Важно! При поломке элемента лучше всего купить новый утюг — у некоторых компаний очень странная маркетинговая политика, когда замена элемента обходится дороже, чем новый.

Но сначала нужно проверить нагревательный элемент. Для этого нужно подобраться к самой подошве:

1. Посмотрите на тыльную сторону подошвы — там должно быть два нагревательных элемента.
2. Измерьте сопротивление мультиметром, для этого его необходимо перевести в режим измерения до 1000 Ом.
3. Не смотрите на дисплей — увидев значение около 250 Ом, оставьте ТЭН в покое, он исправен.
4. Если вы видите значение больше 250 Ом, бегите в сервисный центр за новым ТЭНом или в магазин за новым утюгом.

Важно! Чтобы не было проблем с нагревательным элементом, достаточно просто регулярно ухаживать за устройством. И это не сложно. Убедитесь в этом сами, просмотрев несколько эффективных и очень простых способов.

Если причина поломки слишком серьезная, а покупка новой детали очень дорогая, разумно приобрести новое устройство. Наши помогут вам в этом вопросе.

Проверка термостата

Крайне неприятно, если поставить диск на «шелк» или «синтетику», а агрегат за секунду нагревается, как будто собираешься гладить хлопок. Ничего не поделаешь, придется разбираться с термостатом.

Это пластина со штифтом и множеством контактов. Шпилька нужна для того, чтобы на нее надевался диск — тот, что вы сняли в начале процесса. Дальше действуем так:

1. Ищем два контакта, которые подходят к пластине.
2. Ставим на них щупы мультиметра и прозваниваем в двух положениях,
3. Если термостат выключен, скрипа быть не должно.
4. В любом другом положении устройство должно подавать звуковой сигнал.

Проблем может быть несколько:

1. Если устройство не издает звуков в положении «включено», утюг не нагревается. Этот случай может быть довольно простым – возможно, образовался нагар. Контакты необходимо зачистить мелкой наждачной бумагой.
2. Регулятор ведет себя одинаково во всех положениях. В этом случае можно попробовать разъединить подгоревшие контакты, но это удается далеко не всем и не всегда. Термостат лучше заменить.

Важно! Иногда контакты сцепляются друг с другом. Это происходит, если утюг уронить. Утюг греется — пластина давит на контакты, но они не размыкаются. В этом случае плиты необходимо заставить перемещаться, но нельзя допускать искривления.

Предохранитель

Эта деталь тоже может доставить немало хлопот. Он находится примерно там же, где и термостат, и нужен для предотвращения перегрева. Обычно предохранитель защищен белой трубкой (но может быть и другого цвета):

1. Найдите контакты предохранителя.
2. Установите мультиметр в режим набора номера.
3. Проверьте свои контакты.
4. Слышен писк, если предмет в порядке.

Важно! Теоретически предохранитель можно исключить из цепи, но делать этого не следует. Лучше заменить. Выйти из положения можно, припаяв на место сгоревшего элемента кусок медного провода сечением 0,5 мм, надев на него кусок кембрика.

Система подачи пара

Пар не выходит, хотя бак полный? Во-первых, проверьте отверстия. Справиться с неприятностью можно, достаточно быстро выполнив несложный ремонт утюга.

Вариант 1:

1. Возьмите чистую сковороду.
2. Наполните его водой.
3. Добавить уксус из расчета 1 ст. столового уксуса на 1 л воды.
4. Отключите утюг от сети.
5. Поместите его в сковороду так, чтобы раствор покрыл всю подошву.

Вариант 2

Можно сделать и другое решение:

1. В сковороду (или другую посуду с низкими бортиками) налейте стакан кипятка.
2. Растворите 2 чайные ложки лимонной кислоты.
3. Поместите утюг в сковороду.
4. Всю конструкцию поставить на плиту, довести раствор до кипения.
5. Выключить конфорку.
6. Подождите, пока все это остынет.
7. Снова разогрейте печь
8. Повторяйте процедуру до тех пор, пока соли, забивающие отверстия, не растворятся.

Важно! Таким же образом можно чистить не только утюг, но и подошву отдельно – для этого верх нужно заклеить полиэтиленом и скотчем, а уже потом опустить в емкость с водой.

Если из распылителя не идет вода

Это довольно простая поломка, чаще всего вызванная отсоединением трубки:

1. Разберите панель с кнопками впрыска.
2. Замените все трубки и провода.

Ремонт утюга Scarlet своими руками

Утюги этой марки мало чем отличаются от других популярных современных моделей, но все же имеют некоторые особенности. Как и во всех остальных случаях, для работы вам понадобятся:

• отвертки;
• плоский предмет;
• маникюрные ножницы;
тестер
• .

Важно! Самым трудным шагом будет первый шаг. Утюги этой марки имеют сзади декоративную заглушку в виде винта необычной формы. Проще всего его открутить маленькими ножницами, а вот отвертки с соответствующим жалом в комплекте может и не быть.

1. Откройте крышку заливного отверстия для воды.
2. Удалите винт (подойдет крестовая отвертка).
3. Снимите заднюю стенку (так же, как и для других утюгов).
4. Открутите остальные винты.
5. Снимите ручку термостата.
6. Развяжите узел радиатора на подошве.
7. Проверьте все контакты, как описано в предыдущем случае.

Iron Vitek

Принцип осмотра блока этой марки будет таким же, как и у «Скарлет», но опять же есть свои тонкости, и первая из них это винты крепления задней крышки. На шлицах вы увидите трехконечные звездочки, поэтому крестовая отвертка вас не спасет, как и звездообразная отвертка.

Если вдруг у вас в наборе есть особенный — считайте, что вашему железу крупно повезло. Обычно это стоит дороже, чем обслуживание в сервисном центре. Можно, в принципе, попробовать ножницы, но действовать нужно очень осторожно. Сняв заднюю крышку, вы получаете доступ к внутренностям вашего агрегата, а значит, можете разобрать утюг, прозвонить и заменить сгоревшие детали.

Видео

Как видите, большинство вероятных проблем с бытовой техникой можно устранить своими руками. Но все же, если вы не имеете представления о работе утюгов и электроприборов в целом, лучше обратиться в сервисно-ремонтный центр, чтобы не усугублять проблему.

Представьте ситуацию, когда ваш любимый утюг, произведенный российской компанией, перестал работать. Сразу возникает вопрос, как разобрать утюг Vitek, чтобы его отремонтировать. Если у вас есть под рукой необходимый инструмент, то восстановить работу устройства в большинстве случаев можно своими руками.

Надежная бытовая техника, выпускаемая под брендом Vitek, пользуется заслуженной популярностью у россиян. Однако любое устройство может выйти из строя. Поэтому тема разборки и ремонта различной бытовой техники, в том числе и утюгов, достаточно актуальна.

Как работает утюг

Чтобы разобрать и отремонтировать электрический утюг, нужно знать, как он устроен и работает. Без этих знаний начинать ремонтные работы бесполезно. Практически все паровые утюги разных производителей — Philips, Braun, Tefal, Vitek и другие — имеют одинаковое устройство и принцип работы. Отличия могут быть только в техническом исполнении отдельных деталей.

Основной деталью любого электроутюга является подошва со встроенным в нее трубчатым электронагревателем (далее также ТЭН). Мощность нагревательного элемента в современных моделях утюгов Vitek обычно составляет 2000 Вт, 2200 Вт или 2400 Вт. Устройства выпускаются с подошвой из разных материалов – нержавеющей стали, алюминия, тефлона, керамики и других. Подошвы имеют отверстия для выхода пара, чтобы обеспечить желаемое качество глажки. Температура нагрева металлической основы регулируется встроенным термостатом.

В устройствах с функцией испарения предусмотрен резервуар, в который наливается вода. Жидкость необходимо очистить и смягчить – только в этом случае можно предотвратить образование накипи внутри подошвы. Вода поступает из резервуара на нагреваемую подошву, превращается в пар и выходит через отверстия. Интенсивность испарения также регулируется. Большинство современных моделей имеют функцию принудительного выпуска парового облака с максимальной интенсивностью – паровой удар.

Как правило, электрические утюги оснащены насадками для распыления воды. Электрическое соединение обеспечивается электрическим шнуром, который может свободно перемещаться относительно корпуса. Внутри корпуса шнур крепится к клеммной колодке. Таким образом, конструкция современных паровых утюгов не представляет сложности. Его поймут даже те, кто далек от технологий.

Распространенные поломки

В связи с простотой устройства и эксплуатации перечень частых неисправностей различных моделей утюгов Vitek — VT-1201, VT-1209, ВТ-1244 и прочие — тоже самое. Это утверждение верно и для устройств других марок, так как принципиальных конструктивных отличий у них нет. Описание основных поломок приведено в таблице ниже.

Иллюстрация	Описание поломки
	Обрыв или короткое замыкание в шнуре питания … Один из наиболее распространенных и опасных дефектов, возникающих в результате длительной эксплуатации. Со временем шнур подвергается нагрузкам, провода, находящиеся под внешней изоляцией, изгибаются и скручиваются. Также может быть повреждена теплоизоляция, что приведет к риску расплавления изоляции электрических проводников. Такие неисправности могут привести к поражению электрическим током. Поломка устраняется заменой шнура
	Образование накипи … Это скорее не поломка, а результат неправильной эксплуатации, приводящий к нарушению функции парообразования. Соли, содержащиеся в жесткой воде, оседают на паропроводящих отверстиях подошвы. Чтобы избежать этого дефекта, в утюг следует заливать только очищенную умягченную воду или дистиллят. Для удаления накипи отверстия очищают ватной палочкой или любым другим предметом, твердость которого не должна превышать твердость материала подошвы.
	Повреждение термостата … Эта деталь позволяет регулировать температуру нагрева подошвы. Биметаллическая пластина поддерживает заданную температуру, соединяя или размыкая электрические контакты в зависимости от температуры. Со временем загрязнение или попадание волокон в ткань может нарушить контакт. В результате нагревательный элемент не будет нагревать подошву. Для устранения поломки придется разобрать утюг и зачистить контакты мелкой наждачной бумагой или любым острым металлическим предметом
	Сработал плавкий предохранитель … Эта часть является противопожарным устройством. Термофус размыкает электрическую цепь и отключает электроутюг, если температура нагрева подошвы превышает допустимую. Различные модели имеют как одноразовые, так и многоразовые предохранительные устройства. При диагностике исправность предохранителя определяется мультиметром. Сопротивление рабочего устройства равно нулю. Если термопредохранитель неисправен, мультиметр покажет обрыв цепи. Поломка устраняется заменой детали
	Поломка нагревательного элемента … Данная поломка является распространенной и приводит к полной потере эффективности глажки. Подошва просто не греется. В современных моделях ТЭН образует с подошвой единую конструкцию и не может быть заменен отдельно. Для проверки исправности ТЭНа используется мультиметр (см. рис.). Нормально работающий нагревательный элемент имеет сопротивление в пределах от 20 до 40 Ом. Если мультиметр покажет обрыв, придется покупать новый утюг, так как стоимость замены подошвы соизмерима с ценой нового устройства

Данное видео знакомит читателей с типичными неисправностями утюгов, порядком их диагностики и устранения:

Подготовительный этап

Для разборки, диагностики, ремонта и сборки утюга Vitek необходимо иметь соответствующий инструмент. Как догадались читатели, диагностика производится с помощью мультиметра. Без этого прибора редко удается найти и локализовать поломку. Кроме того, для ремонтных работ может потребоваться паяльник.

Для того, чтобы разобрать утюг, следует знать, что заднюю крышку можно закрутить винтом с оригинальной головкой, имеющей звездообразный шлиц с тремя лучами (см. рисунок). Эти винты используются во многих моделях Vitek.

При определенном навыке его, конечно, можно открутить. Если не получается, можно сделать защелку — взять плоскую отвертку подходящего размера и вырезать небольшое углубление посередине.

В целом для разборки и ремонта могут потребоваться следующие инструменты и материалы:

• набор плоских и крестовых отверток;
• утконоса;
• тонкая плоская лопатка;

См. также, если у вас есть такие материалы:

• термоусадочная трубка;
изолента
• ;
Наждачная бумага нулевого размера
• .

Они также могут пригодиться при ремонте утюга.

Процесс разборки

Работу необходимо выполнять поэтапно, придерживаясь определенной последовательности. Ниже описана процедура разборки Vitek VT-1259..

Для других моделей электроутюгов российского производителя разборка осуществляется аналогично. Отличия могут быть, но они не принципиальны. Описание действий приведено в таблице.

Иллюстрация	Описание работы
	С помощью отвертки с фигурным наконечником (см. фото выше) открутите болт, удерживающий заднюю крышку, затем снимите ее
	Чтобы открутить болт, показанный на фото, придется аккуратно ножом или плоской лопаткой поддеть кнопки, расположенные на рукоятке, и снять их. Будьте осторожны, чтобы не повредить защелки. Далее вам понадобится отвертка Phillips
	Для того, чтобы снять верхнюю часть ручки, ножом или шпателем подденьте защелки вдоль шва и откиньте их. Затем откручиваем два болта, показанных на фото.
	Вы найдете еще один болт ниже, рядом с двумя, которые вы только что сняли.
	Открутите все болты, показанные на фото, сзади электроутюга. Нельзя отвинчивать два непомеченных винта, удерживающих шнур питания. В противном случае шнур будет отваливаться и мешать работе.
	Открутить еще три болта в носовой части
	Поднимите корпус, отделив его от подошвы. Чтобы добраться до деталей, расположенных внутри, открутите три болта, показанных на фото.
	Все, утюг полностью разобран. Теперь можно выяснить причину неисправности и отремонтировать устройство. Сборка производится в обратном порядке.

В заключение можно добавить только одно: с разборкой утюга Vitek любой модели большинство пользователей справится самостоятельно. Но ремонт может потребовать определенной квалификации.

Видео

Подробнее о порядке разборки утюгов Vitek моделей ВТ-1207, ВТ-1229, ВТ-12125 смотрите в видео:

Инженер-электроник с многолетним стажем. Несколько лет занимается организацией ремонта бытовой техники, в том числе стиральных машин. Любит спортивную рыбалку, катание на лодках и путешествия.

Нашли ошибку? Выделите его и нажмите кнопки:

Ctrl+Enter

4.6176470588235 Рейтинг 4.6 (17 голосов)

что делать, как ремонтировать Утюг искрит

Представьте себе ситуацию, когда ваш любимый утюг, произведенный российской компанией, перестал работать. Сразу возникает вопрос, как разобрать утюг Vitek, чтобы его отремонтировать. Если у вас есть под рукой необходимый инструмент, то восстановить работоспособность устройства в большинстве случаев можно своими руками.

Надежная бытовая техника, выпускаемая под брендом Vitek, пользуется заслуженной популярностью у россиян. Однако любое устройство может выйти из строя. Поэтому тема разборки и ремонта различной бытовой техники, в том числе и утюгов, достаточно актуальна.

Как работает утюг

Чтобы разобрать и отремонтировать электрический утюг, нужно знать, как он устроен и работает. Без этих знаний начинать ремонтные работы бесполезно. Практически все паровые утюги разных производителей — Philips, Braun, Tefal, Vitek и другие — имеют одинаковое устройство и принцип работы. Отличия могут быть только в техническом исполнении отдельных деталей.

Основной деталью любого электроутюга является подошва со встроенным в нее трубчатым электронагревателем (далее также ТЭН). Мощность ТЭНа современных моделей утюгов Vitek обычно составляет 2000 Вт, 2200 Вт или 2400 Вт. Устройства выпускаются с подошвой из различных материалов – нержавеющей стали, алюминия, тефлона, керамики и других. В подошвах есть отверстия, через которые выходит пар, чтобы обеспечить необходимое качество глажки. Температура нагрева металлической основы регулируется встроенным термостатом.

В устройствах с функцией парообразования предусмотрен резервуар, в который заливается вода. Жидкость необходимо очистить и смягчить – только в этом случае можно предотвратить образование накипи внутри подошвы. Вода поступает из бака на нагретую подошву, превращается в пар и выходит через отверстия. Интенсивность парообразования также регулируется. Большинство современных моделей имеют функцию принудительного выпуска парового облака с максимальной интенсивностью – паровой удар.

Электроутюги, как правило, имеют насадки для распыления воды. Связь с сетью обеспечивается электрическим шнуром, который может свободно перемещаться относительно корпуса. Внутри корпуса шнур крепится к клеммной колодке. Таким образом, устройство современных паровых утюгов не представляет сложности. Его поймут даже те, кто далек от технологий.

Распространенные поломки

В связи с простотой устройства и эксплуатации приведен перечень частых неисправностей различных моделей утюгов Vitek — VT-1201, VT-1209, ВТ-1244 и прочие — то же самое. Это утверждение верно и для устройств других марок, так как принципиальных конструктивных отличий у них нет. Описание основных поломок приведено в таблице ниже.

Иллюстрация	Описание сбоя
	Обрыв или короткое замыкание в шнуре питания . Один из самых распространенных и опасных дефектов, возникающий в результате длительной эксплуатации. Со временем шнур подвергается нагрузкам, провода, находящиеся под внешней изоляцией, изгибаются и скручиваются. Также может быть повреждена теплоизоляция, что приводит к риску расплавления изоляции электрических проводников. Такие неисправности могут привести к поражению электрическим током. Поломка устраняется заменой шнура
	Образование накипи . Это скорее не поломка, а результат неправильной эксплуатации, приводящей к нарушению функции парообразования. Соли, содержащиеся в жесткой воде, оседают на паровых отверстиях подошвы. Чтобы избежать этого дефекта, в утюг следует заливать только очищенную умягченную воду или дистиллят. Для удаления накипи отверстия очищают ватной палочкой или любым другим предметом, твердость которого не должна превышать твердость материала подошвы.
	Повреждение термостата . Эта деталь позволяет регулировать температуру нагрева подошвы. Биметаллическая пластина поддерживает заданную температуру, замыкая или размыкая электрические контакты в зависимости от температуры. Со временем из-за загрязнения или попадания волокон ткани контакт может нарушиться. В результате нагревательный элемент не будет нагревать подошву. Для устранения поломки придется разобрать утюг и зачистить контакты мелкой наждачной бумагой или любым острым металлическим предметом.
	Сработал плавкий предохранитель . Этот товар является противопожарным продуктом. Термофузия размыкает электрическую цепь и выключает электроутюг, если температура нагрева подошвы превышает допустимую. В разных моделях установлены как одноразовые, так и многоразовые предохранительные устройства. При диагностике исправность предохранителя определяется мультиметром. Сопротивление рабочего устройства равно нулю. Если термопредохранитель неисправен, мультиметр покажет обрыв цепи. Неисправность устраняется заменой детали.
	Поломка нагревательного элемента . Эта поломка является распространенной и приводит к полной потере производительности глажения. Подошва просто не нагревается. В современных моделях ТЭН составляет с подошвой единую конструкцию и не может быть заменен отдельно. Для проверки исправности ТЭНа используют мультиметр (см. рис.). Нормально работающий нагревательный элемент имеет сопротивление в пределах от 20 до 40 Ом. Если мультиметр покажет обрыв, придется покупать новый утюг, так как стоимость замены подошвы соизмерима с ценой нового устройства

Данное видео знакомит читателей с типичными неисправностями утюга, порядком их диагностики и устранения:

Подготовительный этап

Для того чтобы разобрать, продиагностировать, отремонтировать и собрать утюг Vitek, необходимо иметь соответствующий инструмент. Как уже догадались читатели, диагностика производится с помощью мультиметра. Без этого прибора редко удается найти и локализовать поломку. Кроме того, для ремонтных работ может понадобиться паяльник.

Для того, чтобы разобрать утюг, следует знать, что задняя крышка может быть завинчена оригинальной заглушкой, имеющей звездообразную прорезь с тремя лучами (см. рисунок). Именно такие винты используются во многих моделях устройств Vitek.

При некоторой сноровке его, конечно, можно открутить. Если не получится, можно сделать инструмент — взять плоскую отвертку подходящего размера и вырезать небольшое углубление посередине.

В общем случае для разборки и ремонта могут понадобиться следующие инструменты и материалы:

• набор плоских и крестовых отверток;
• утконоса;
• тонкий плоский шпатель;

См. также, если у вас есть следующие материалы:

• термоусадочная трубка;
изолента
• ;
Наждачная бумага
• нулевого размера.

Также могут пригодиться при ремонте утюга.

Процесс разборки

Работу необходимо выполнять поэтапно, придерживаясь определенной последовательности. Ниже описано, как разобрать Vitek VT-1259.модель.

Для других моделей электроутюгов российского производителя разборка производится аналогично. Отличия могут быть, но они не принципиальны. Описание действий приведено в таблице.

Иллюстрация	Описание работы
	С помощью отвертки с фасонным наконечником (см. фото выше) открутите болт крепления задней крышки, затем снимите ее
	Чтобы открутить болт, показанный на фото, придется аккуратно ножом или плоской лопаткой поддеть кнопки, расположенные на рукоятке, и снять их. Будьте осторожны, чтобы не повредить защелки. Далее вам понадобится отвертка Phillips
	Чтобы снять верхнюю часть ручки, ножом или шпателем подденьте защелки вдоль шва и отщелкните их. Затем откручиваем два винта, показанные на фото
	Вы найдете еще один болт ниже, рядом с двумя, которые были только что вынуты.
	Открутите все болты, указанные на фото, сзади электроутюга. Два немаркированных болта, удерживающих шнур питания, не следует отвинчивать. В противном случае шнур будет отваливаться и мешать работе.
	Открутить еще три болта в носовой части
	Поднимите корпус, отделив его от подошвы. Чтобы добраться до деталей, расположенных внутри, открутите три болта, показанных на фото .
	Все, утюг полностью разобран. Теперь можно выяснить причину неисправности и отремонтировать устройство. Сборка производится в обратном порядке.

В заключение можно добавить только одно: с разборкой утюга Vitek любой модели большинство пользователей справится самостоятельно. Но ремонт может потребовать определенной квалификации.

Видео

Подробнее о порядке разборки утюгов Vitek моделей ВТ-1207, ВТ-1229, ВТ-12125 смотрите в видео:

Инженер-электроник с многолетним стажем. Несколько лет занимался организацией ремонта бытовой техники, в том числе стиральных машин. Любит спортивную рыбалку, водный туризм и путешествия.

Нашли ошибку? Выберите его и нажмите кнопки:

Ctrl+Enter

4.6176470588235 Рейтинг 4.6 (17 голосов)

Итак, в процессе глажки вы воткнули вилку в розетку, но через несколько минут поняли, что утюг не нагревается. Не стоит в этом случае выбрасывать технику и идти в магазин за новой, т.к. иногда причина поломки достаточно проста и не требует профессиональных навыков ремонта электроприборов. Далее мы рассмотрим, что делать, если утюг перестал нагреваться, а также как устранить имеющиеся поломки своими руками.

С чего начать?

Для начала необходимо визуально осмотреть корпус на наличие трещин, дефектов и следов плавления корпуса. Возможно, внешний вид сразу покажет, в чем именно причина поломки утюга. Если осмотр ничего не дал, нужно полностью разобрать корпус для самостоятельной диагностики всех составляющих элементов.

Обращаем ваше внимание на то, что иногда разобрать утюг довольно сложно. Это связано с тем, что производители с каждым годом все больше времени уделяют дизайну электроприборов, создавая незаметные защелки и отверстия для винтов. Изначально подготовьте набор отверток и нож, которые пригодятся вам для дальнейших действий.

Видеоинструкция по разборке корпуса

Шнур питания

Одной из основных неисправностей утюга является именно шнур питания, который вы, собственно, и вставляете в розетку.

Добраться до места соединения контактов с нагревательным элементом и если видимых неисправностей нет, прозвонить шнур тестером для определения его работоспособности.

Для набора номера можно использовать, состоящий из куска провода, батарейки и лампочки. Если индикатор горит при подключении контактов к обоим концам шнура, продолжайте.

Если причиной поломки стал шнур питания, можно попробовать укоротить его на 10-15 см (возможно, проблемный участок уберется). Утюг до сих пор не работает? Заменяем шнур на новый!

Второй на очереди термостат. Так же проверяем с помощью звонилки, которую привязываем к группе контактов.

Когда регулятор температуры повернут в сторону замыкания цепи, электрическая цепь должна работать. Лампочка не горит? Зачищаем контакты наждачной бумагой и снова проверяем. Сразу рекомендуем посмотреть видео инструкцию по ремонту:

Как отремонтировать терморегулятор

Термостат работает, а утюг не греет? Приступаем к проверке термопредохранителя!

Чаще, чем шнур питания, этот элемент цепи выходит из строя. Его основное назначение – разъединение электрической цепи, если температура нагревательного элемента превышает номинальную.

По непрерывности определяем работоспособность предохранителя. Если причина поломки железа именно в нем, меняем его на новый, а то и вовсе убираем из схемы. При нормальной работе терморегулятора предохранитель не требуется.

Нагревательный элемент (ТЭН)

Ну и последняя из причин, почему не работает утюг, это выход из строя ТЭНа. Если техника включается, лампочка горит, но подошва не нагревается до необходимой температуры, скорее всего дело в этом. Как и в предыдущих случаях, с помощью самодельного тестера определяем работоспособность продукта. Нагревательный элемент крепится к подошве и если место крепления неразъемное, то, скорее всего, с покупкой придется распрощаться (если причина в нем).

В том случае, если ТЭН соединен с подошвой с помощью наконечников, можно попробовать отремонтировать утюг своими руками, зачистив контакты наждачной бумагой. Все еще не греется? Отправляем технику на утилизацию, ведь новая деталь стоит практически полной стоимости устройства!

Обращаем ваше внимание на то, что если вы выбрасываете технику в мусор, правильнее будет отключить шнур питания и оставить себе. Возможно, этот элемент вам пригодится в последующем ремонте, тем более, что он не займет много места в шкафу!

Паровая система

Если неисправность в том, что не работает отпариватель утюга, то, скорее всего, необходимо прочистить внутренние полости парообразования. Для этого рекомендуем использовать раствор воды и уксуса в соотношении 1 литр на 1 стакан. Устанавливаем подошву в емкость (как показано на картинке), доводим воду до кипения на плите, выключаем и ждем, пока она остынет. После этого повторяем мероприятие еще 3 раза, что вполне достаточно для качественной очистки краскопульта.

В магазинах можно увидеть специальные средства для удаления накипи, но мы настоятельно не рекомендуем их использовать. Это связано с высокой стоимостью средства и при этом низкой эффективностью, по сравнению с народным способом! Также следует отметить, что на тематических форумах много негативных отзывов о том, что утюг не работает после чистки солью. Это связано с тем, что кристаллы соли забивают паровые отверстия, в результате чего приходится тщательно очищать подошву.

Еще одна причина, по которой не работает разбрызгиватель, — сломана кнопка подачи пара. Также его может вызвать тестер и при необходимости заменить.

Вот и вся инструкция по ремонту утюга своими руками. Как видите, мероприятие достаточно простое и под силу даже начинающему электрику! Напоследок хотелось бы отметить, что если на корпусе замигал красный индикатор, не стоит паниковать, т.к. это может свидетельствовать об определенном режиме работы или автоматическом отключении после нагрева. Прочтите инструкцию, которая идет в комплекте, чтобы понять причину перепрошивки. Надеемся, теперь вам стало понятно, что делать, если не греется подошва утюга и как устранить поломку в домашних условиях!

Связанный контент:

Некоторые поломки бытовой техники при минимальных навыках и инструментах легко устраняются, для этого не нужно обращаться в сервисный центр. Ремонт утюга Тефаль своими руками вполне возможен, главное правильно разобрать устройство и определить причину неисправности.

Виды утюгов Tefal и возможные причины выхода из строя

Гладильное оборудование от французского производителя делится на паровые аппараты и с парогенератором. Первые имеют классический дизайн электроутюга, дополнительно внутри есть резервуар для воды объемом до 300 мл. Жидкость, налитая в специальную емкость, нагревается и через отверстия в подошве подается на ткань в виде пара.

Несколько отличается конструкция устройств с парогенератором. Резервуар для воды находится на станции в котле. Утюг и станция соединены трубкой для подачи воды, силовым проводом. Вода в бойлере превращается в пар, который непрерывно под давлением подается по трубкам к подошве утюга. Из отверстий в подошве выходят струи пара, ткань разглаживается.

Причинами отказа устройства могут быть:

• физический — плохой контакт шнура, нагревательного элемента и т.п.;
• химический — накипь от жесткой воды на нагревательном элементе;
• механический — залипание кнопок.

Чтобы устранить любую из этих проблем, сначала нужно разобрать утюг Tefal.

Как разобрать устройство

Для работы потребуются отвертки: плоская и звездочка.

Важно! Перед запуском отключите прибор от сети. Некоторые модели (ФВ 9347, 5375, 9240, 4680, 3530 и 3830) имеют установленный антиизвестковый стержень, который необходимо удалить.

Начните анализ, открутив два болта на задней стенке. Используйте для этого отвертку-звездочку. Третий болт находится под кнопкой подачи пара, снять его нужно аккуратно: подденьте плоской отверткой, отогните пластиковые защелки, потяните на себя. Нужно быть очень осторожным, чтобы ничего не сломать. Таким же образом снимите кнопку распыления воды.

Совет! Под кнопками в зависимости от модели могут располагаться мелкие детали: шарик, пружинка, трубочка и резинка. Нужно запомнить схему их размещения, чтобы впоследствии установить их обратно.

Откручивается болт, расположенный под кнопками системы подачи пара, после чего можно демонтировать ручку устройства. Осторожно снимите регулятор температуры нагрева подошвы. Извлеките блок шнура питания . Под ним спрятано еще 2 винта и видны 4 контакта.

Перейти на анализ кузова. Корпус состоит из двух надежно запаянных частей, которые не следует пытаться разобрать. Герметик виден невооруженным глазом, это черная масса, похожая на резинку.

Важно! Подошва утюгов Tefal крепится к внутренним элементам специальными методами, отличными от методов, используемых другими производителями. Это могут быть труднодоступные винты (обычно находятся под заглушками) или специальные защелки. Прежде чем приступить к отделению подошвы от корпуса, следует убедиться, что все застежки сняты.

Чтобы полностью не сломать устройство, перед работой стоит посмотреть видео о разборке и ремонте утюга Tefal.

Особенности разбора утюгов с системой Easycord

Некоторые утюги Tefal, такие как Ultragliss FV4650 или Supergliss FV 3535, оснащены системой Easycord , отличительной особенностью которой является особая конструкция задней панели прибора. Болты находятся на подставке, соединенной с рукояткой. Открутив их, снимите крышку, закрывающую место установки шнура, после чего приступайте к разборке системы подачи пара. Кнопки расположены на съемном блоке, который можно демонтировать, отогнув специальные защелки.

После этого можно снять ручку, аккуратно потянув ее вверх. Следующим шагом является удаление винтов. 2 из них находятся на задней части утюга, а еще одна находится спереди, под съемным блоком. Далее разберите утюг так же, как и стандартные модели.

Распространенные неисправности и способы их устранения

Порядок ремонта зависит от вида неисправности. Стоит рассмотреть самые распространенные из них. С некоторыми из них можно справиться самостоятельно, решение особо сложных задач следует доверить специалистам. Для работы понадобится тестер, отвертки, изолента, в некоторых случаях запчасти, если требуется замена неисправных элементов.

Повреждение сетевого шнура

Чаще всего утюг не включается из-за того, что перетерся шнур . На него приходится большая нагрузка при работе устройства, и со временем он выходит из строя. Чтобы убедиться, что причина неисправности именно в шнуре, нужно проверить его тестером. Для этого после снятия задней панели утюга проводят тестером по всей длине провода, выявляют область разрыва.

1. Ремонт шнура: изолировать провода, поменять вилку, убрать скрутки.
2. Полностью заменить, подобрав подходящий по техническим параметрам аналог.

Неисправности паровой системы

Отверстия на подошве прибора могут быть забиты скоплениями накипи , накипью или частичками пригоревшей ткани. Для очистки используйте кусок мягкой ткани, смоченной уксусом или раствором лимонной кислоты. Им протирают проблемные места до полного растворения отложений. При обработке важно не допускать контакта влажной тряпки с другими элементами утюга.

Не чистите подошву острыми предметами: на ней появятся царапины, из-за которых рабочая поверхность будет плохо скользить по ткани. При залипании кнопки подачи пара на утюге Tefal следует почистить деталь и место ее расположения от пыли, осмотреть защелки, после чего поставить обратно. Если разбрызгиватель засорился, его необходимо прочистить. Для этого используйте иглу.

Отказ термостата

От этого элемента зависит температура нагрева подошвы и возможность настройки. нужный режим глажки. Наиболее частая причина выхода из строя термостата забиты контакты . Мелкие волокна ткани закупоривают щели. После разборки устройства зачистите контакты наждачной бумагой, иглой или острым предметом. После проверки — повернуть втулку, на которой находится ручка переключателя. Если все в порядке, вы услышите щелчок.

Неисправность предохранителя

Предохранитель может быть одиночным или многоразовым. Первые перестают работать, когда перегорают, и исправить их невозможно, следует полностью заменить деталь .

Предохранитель нужно будет прозвонить тестером. Если индикатор на инструменте не горит, необходимо разобрать устройство и проверить контакты проводов. Затем заделывают разрыв или полностью заменяют элемент, если он не подлежит ремонту.

Выход из строя нагревательного элемента

Причина, по которой утюг включается, но не нагревает подошву, выход из строя нагревательного элемента . В большинстве современных моделей утюгов ТЭН соединен с резервуаром для воды, и демонтировать его для замены на новый не получится. Придется либо полностью заменить подошву, либо купить новое устройство. Первый вариант нецелесообразен – найти подходящую рабочую поверхность сложно, да и приобретение ее обойдется дорого.

Чтобы утюг долго работал исправно и не нуждался в ремонте, следует придерживаться простых рекомендаций.

1. Если устройство имеет функцию самоочистки, его необходимо использовать не реже одного раза в месяц.
2. Важно следить за состоянием подошвы утюга: своевременно удалять с нее налет и копоть. Для этого используют раствор уксуса или лимонной кислоты, специальные карандаши для чистки. Ни в коем случае нельзя заливать в бак растворы – они могут испортить мелкие детали, прокладки, в результате чего произойдет разгерметизация бака.
3. Затраты Использовать только мягкую воду : фильтрованную, кипяченую, талую, дистиллированную или специальную, предназначенную для утюгов. Это поможет предотвратить образование накипи.
4. Шнур не должен быть перекручен. Закончив глажение и охлаждение устройства, проволока аккуратно наматывается на корпус.

При наличии серьезных поломок, устранить которые самостоятельно не представляется возможным, следует обращаться в сервисные центры Tefal, расположенные в Москве и других крупных городах России. Более подробную информацию можно найти на официальном сайте производителя. Там же можно заказать необходимые запчасти для ремонта.

The best irons of 2019

Iron Bosch TDA 3024010 on Yandex Market

Iron Philips GC2990/20 PowerLife on Yandex Market

Iron Braun TexStyle 7 TS735TP on Yandex Market

Iron Philips GC3675/30 EasySpeed ​​​​Дополнительно на Яндекс Маркете

Утюг Rowenta DW 5135D1 на Яндекс Маркете

Если утюг перестал греться, то можно купить новый, но зачастую поломка не очень серьезная и устранить ее можно самостоятельно. Если вы умеете работать с отверткой и мультиметром, то справитесь. О том, как отремонтировать утюг своими руками, мы и поговорим в этой статье.

Общее устройство

Так как утюги производятся очень разными фирмами, то они немного отличаются — по форме, скорости нагрева, качеству запчастей и т.д. Но здесь общее устройство остается прежним. В наличии:

• Подошва со встроенным в нее нагревательным элементом. Если есть функция отпаривания, в подошве есть несколько отверстий для выхода пара.
• Термостат с ручкой, позволяющей установить необходимую температуру нагрева подошвы.
• Емкость/резервуар для воды, которая используется для парения.
• Имеется насадка для распыления воды, принудительная подача пара. Также имеется регулятор интенсивности подачи пара. С его помощью задается периодичность автоматической подачи испаряемой воды.
• Утюг подключается к сети с помощью электрического шнура, который крепится к клеммной колодке, расположенной сзади под пластиковой крышкой.

Общее устройство электроутюга

После того как вы в общих чертах ознакомились что где есть можно приступать к ремонту утюга своими руками.

Что понадобится для работы

Для работы вам понадобится набор отверток — крестовая и плоская. Вам понадобится широкий нож или ненужная пластиковая карта – подденьте части утюга с защелками. Для проверки целостности деталей вам понадобится мультиметр (как им пользоваться читайте здесь). Также может понадобиться паяльник — это если придется менять какие-то детали.

Инструменты, которые могут понадобиться при ремонте утюга

Из инструментов все, но в процессе работы иногда понадобится изолента или термоусадочная трубка, могут понадобиться наждачная бумага, пассатижи.

Как разобрать утюг

Первая трудность, с которой сталкиваются желающие самостоятельно отремонтировать утюг, это разборка. Это далеко не просто и очевидно. Самый простой способ — снять заднюю панель. Есть несколько винтов, которые видны и которые трудно открутить. Кроме шурупов могут быть защелки. Итак, открутив весь видимый крепеж, кончиком отвертки или старой пластиковой карты подденьте крышку, отделите крышку от корпуса.

Под ним находится клеммная колодка, к которой крепится шнур. Если есть проблемы со шнуром, дальше утюг можно не разбирать. Но если со шнуром все в порядке, придется разбирать его дальше, а это может вызвать проблемы.

В некоторых утюгах — Philips (Филипс), Tefal (Тефаль) под крышкой еще есть болтики. Их тоже скручиваем. В общем, если видим застежку, снимаем ее.

Снять заднюю крышку — первое, что нужно сделать при разборке утюга

Как каждый производитель разрабатывает свой дизайн, и он часто меняется от модели к модели. Именно поэтому возникают трудности. Но есть несколько моментов, которые встречаются практически у любого производителя.

Сразу нужно снять диск регулировки температуры и кнопки подачи пара, для чего их надо зажать в пальцах и потянуть вверх. Кнопки могут иметь защелки, поэтому может понадобиться что-то тонкое, чтобы их можно было немного отжать — можно поддеть отверткой.

Чтобы разобрать утюг, нужно снять кнопки

В некоторых утюгах, например Rowenta, как на фото, на ручке есть болты (есть некоторые модели Scarlet). Если есть, откручиваем. Под снятыми кнопками так же спрятан винтик, его тоже выкручиваем. Затем снимите верхнюю пластиковую часть. Обычно они застегиваются на защелки. Чтобы их было легче снять, в замок можно вставить лезвие ножа или кусок пластика (пластиковую карту).

Обычно под крышками находится несколько болтов. Открутив их, продолжаем разборку до разделения корпуса и подошвы. К сожалению, более точные рекомендации дать невозможно — уж слишком разные бывают конструкции. Что можно посоветовать — действовать медленно и осторожно. И несколько видео о том, как разбирать утюги разных марок.

Шнур питания

Выход из строя шнура питания является довольно распространенным типом поломки. При таком повреждении утюг может вообще не включаться или работать с перебоями, подошва может плохо нагреваться. Шнур может перегибаться, скручиваться, на изгибе повреждается изоляция, некоторые провода могут перетираться полностью или частично. При наличии такого повреждения шнур лучше заменить, вне зависимости от того, в нем причина или нет. В любом случае все места с поврежденной изоляцией необходимо утеплить.

В случае поломки любой ремонт утюга начинается с проверки шнура. Чтобы точно определить, в нормальном он состоянии или нет, его необходимо вызвать. Для этого достаточно снять заднюю крышку. Станет доступна клеммная колодка, к которой подключен шнур. Вам понадобится тестер или мультиметр. Ставим в режим прозвонки, одним щупом прижимаем к одному контакту вилки, вторым касаемся одного из проводов на колодке. При прикосновении к «правильному» проводу мультиметр должен издавать звуковой сигнал. Это означает, что провод цел.

Проверка целостности сетевого шнура

Цвет изоляции жил может быть любым, но желто-зеленый обязательно заземляющий (его необходимо проверить, поместив щуп на небольшую металлическую пластину внизу вилки ). Два других подключаются к контактам вилки. Вот один из этих двух проводов должен прозваниваться тем штырьком, к которому вы прижимали щуп мультиметра. Ту же операцию повторяем с другим штифтом.

Чтобы быть полностью уверенным в исправности шнура, его нужно помять/скрутить во время набора номера. Особенно в тех местах, где есть проблемы с утеплением. Если писк от таких действий прерывается, шнур лучше заменить. Также подлежит замене, если один или оба штифта «не звенят». Возможно, вам повезет и вам не потребуется дальнейший ремонт утюга.

Проверка работоспособности нагревательного элемента

Если утюг совсем не нагревается, возможно, перегорел нагревательный элемент. Если это так, то стоит купить новый утюг, так как замена будет стоить почти столько же. Но в первую очередь нужно убедиться, что виноват именно ТЭН.

Это выходы ТЭНа утюга

Для того чтобы проверить ТЭН добираемся до самой подошвы утюга. На ней, ближе к задней части, есть два выхода для нагревательного элемента. Переводим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим измерения. Если на дисплее отображаются цифры порядка 25 Ом, то ТЭН исправен, если больше — перегорел. Как уже говорилось, в случае перегорания ТЭНа ремонтировать утюг не стоит – выгоднее купить новый.

Проверка термостата

Термостат представляет собой пластину с группой контактов и выступающим пластмассовым штифтом, на который затем надевается диск.

Это железный термостат.

На пластине два контакта. Устанавливаем на них щупы мультиметра и проверяем работоспособность (звоним). В положении «выключено» звук мультиметра должен исчезнуть, при включении и повороте в любое положение он должен продолжать звучать.

Поломка может заключаться в том, что во включенном положении еще нет контакта — тогда утюг вообще не греет. Может быть и другая ситуация — не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они сгорели.

В первом случае может мешать нагар, который можно счистить, положив между контактами кусочек мелкозернистой наждачной бумаги и пару раз «проползая» по контактам. Если нет наждачной бумаги, можно воспользоваться пилочкой, но действовать надо осторожно – от изгиба пластин зависят температурные параметры. Таким образом, вы не можете согнуть их слишком сильно.

Во втором случае — если утюг не выключается — возможно подгорели контакты — оплавились. Ремонт железа в данном случае заключается в попытке их разъединить. Но такой фокус редко бывает успешным. Решение — заменить его.

Термостат под другим углом

Может быть еще один момент: при падении контакты могли как-то сцепиться. При нагреве подошвы утюга изогнутая термопластина давит на контактные группы, но контакты не могут разомкнуться. Результат тот же — утюг не выключается при нагреве. Ремонт железа тоже аналогичен — пытаемся вернуть пластинам подвижность, стараясь их не погнуть. Если не работает, меняем.

Проверка предохранителей

Примерно в том же месте, где находится термостат, установлен термопредохранитель. Стоит на случай перегрева подошвы утюга — перегорает, если утюг нагрет до опасных температур. Обычно на этот предохранитель надевается защитная трубка и чаще всего она белого цвета.

Ремонт железа: предохранитель и его целостность

Найти контакты, звонить. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании можно двигать трубку, звонить напрямую — возможен обрыв/перегорание соединительного провода. Если предохранитель перегорел, выпаиваем его, ищем аналогичный и устанавливаем на место.

Не стоит исключать из цепи термопредохранитель — он убережет вас от возгорания в случае проблем с термостатом: он просто сгорит и утюг работать не будет. И хотя утюг потребует ремонта, ваш дом будет в безопасности.

Система распыления пара

Если из утюга почти не выходит пар, а в контейнере есть вода, скорее всего, отверстия забиты солями. Восстановить работоспособность можно с помощью простого трюка. В посуду с низкими бортиками (подойдет сковорода) налейте воду и уксус (обычный, столовый). Один стакан уксуса на литр воды. Второй рецепт – на 250 мл кипятка 2 чайные ложки лимонной кислоты. В миску с приготовленной жидкостью опустите выключенный утюг. Жидкость должна покрывать подошву.

Чистка паровых отверстий утюга

Поставить емкость с утюгом на огонь, довести до кипения, выключить. Подождите, пока он остынет. Разогрейтесь снова. Так можно повторить 3-4 раза. Пока соли не растворятся.

Иногда из разбрызгивателя перестает течь вода. Скорее всего, это связано с тем, что трубка отсоединена. В этом случае ремонт утюга заключается в демонтаже панели, на которой закреплены кнопки впрыска и переустановке всех трубок и проводов.

Второй способ очистки утюга от накипи — его полная разборка, чтобы осталась только одна подошва. Подошву заклейте скотчем, чтобы вода не просачивалась, но можно и в миску положить. Влить внутрь подошвы горячую воду с уксусом или лимонной кислотой, выдержать до остывания, процедить, снова залить. Продолжайте так, пока не будете удовлетворены результатом. Затем промыть водой и собрать.

Аналогичный контент

Bosch редко выпускает на рынок простые модели. Почти все устройства сопряжены, и многие из них являются беспроводными. Продукция этого производителя очень распространена и отличается в основном отменным качеством. Но у всего есть свой срок годности, поэтому через некоторое время некоторые пользователи задаются вопросом: как отремонтировать утюг Бош своими руками? Чтобы ответить на этот вопрос, нужно вникнуть в некоторые интересные детали и разобраться. Этим мы и займемся в этой статье.

Что такое утюг?

Что это? Даже если начать рассматривать старые модели, то можно выделить следующие комплектующие:

1. Корпус со встроенным регулятором.
2. База (подошва).
3. спиральный элемент.
4. Электрические схемы и соединения.

Классическое устройство имеет две съемные части — подошву и заднюю стенку.

В каком из мест могут быть проблемы? Основные неисправности также связаны с кабелем устройства. Чтобы определить эту проблему, нужно использовать мультиметр.

1. Контейнер для жидкости.
2. Распылитель этой самой жидкости.

бак в разных моделях может располагаться в разных местах. Второй компонент расположен на «носу» утюга. Принцип работы устройства следующий:

1. Подошва достигает определенной температуры.
2. Имеется автоматическая подача воды.
3. Вода превращается в пар и выбрасывается нажатием специальной клавиши.

Основные проблемы

Новые модели утюгов могут иметь большое количество компонентов, но как мы выяснили, в каждом из них будет по четыре знакомые детали. Наиболее частые неисправности касаются как раз этих узлов:

1. Подошва отказывается нагреваться. Возможно, прибору требуется срочный ремонт предохранителя или термостата. Первый может пострадать от обрыва контактов, а второй может окислиться.
2. Устройство не включается. Как было сказано выше, много проблем связано с силовым кабелем. Но не стоит забывать и о термостате, который с забитыми отверстиями далеко не уедет – без чистки не обойтись.
3. Вышел из строя регулятор температуры, что затрудняет изменение режимов работы.

Разборка

Как разобрать утюг Bosch? Для того, чтобы понять, что делать дальше, нужно научиться разбирать устройство:

1. Найдите винт на задней стенке, открутите его и снимите крышку.
2. Обыщите ящик на предмет скрытых замков или выступов. Если таковые имеются, то аккуратно подденьте их острым предметом.
3. Открутите оставшиеся винты и снимите контейнер.
4. После демонтажа бака осмотрите всю внутреннюю конструкцию устройства.
5. На защитной крышке откручиваем несколько винтов и получаем доступ к схеме подключения.

Проведение ремонта

Как отремонтировать утюг Bosch? В большинстве случаев достаточно избавиться от «загрязнения».

Очистка:

• После разборки устройства необходимо снять подошву, продуть ее пылесосом и почистить маленькой щеткой, чтобы удалить пыль и мелкий мусор.
• Далее нужно поместить компонент в миску с водой и уксусом или лимонной кислотой.

• Поставьте на огонь прямо вместе с емкостью, нагрейте чашу и проварите подошву в течение пяти минут. Повторите эту процедуру 3-5 раз.

Важно! Можно использовать вместо воды и уксуса специальное средство от накипи, предназначенное для кастрюль и чайников. После проделанных манипуляций устройство оставляют сохнуть и ждут проверки в течение суток.

Избавиться от накипи будет намного сложнее, если устройство паровое. Здесь, скорее всего, проблема заключается в том, что забиты отверстия для конденсата.

Эксперты дают следующие рекомендации:

• Используйте ватный тампон. Вставьте его в отверстия и сделайте несколько поступательных движений. Также можно замочить в спиртовом растворе.
• Посыпать солью хлопчатобумажную ткань и прогладить.

Важно! Этот проверенный метод быстро оживляет подошвы из нержавеющей стали.

• Если работа с керамическим или тефлоновым элементом не ладится, сразу обращайтесь в сервисный центр. Эта работа под силу любой мастерской.
• Если вышел из строя термостат, предохранитель или другой компонент, то попробуйте очистить их от окислившихся соединений спиртом.

разобрать, рассмотреть типичные неисправности, устранить их. Основные причины, почему не греется утюг Принцип работы термостата для утюга tefal

Утюг — достаточно простое бытовое устройство, состоящее из нагревательного элемента, лампочки, показывающей работу режимов, емкости для воды, используемой для отпаривания, кнопки управления и ручки. Это базовая необходимость, ее нельзя заменить чем-то другим. Поэтому его поломка так неприятна. Если у вас перестал работать утюг , не ремонтируйте его самостоятельно, так как это не совсем безопасно. Кроме того, важно правильно определить причины поломки утюга … При неправильном определении велика вероятность повреждения остальной части устройства.

Рассмотрим часто встречающиеся причины поломки утюга :

Итак, утюг сломался. Что делать?

Стоит ли чинить самому? Самостоятельный ремонт утюга часто связан с появлением царапин и трещин на корпусе, из-за чего может выпасть термостат или ручка. Устройство может быть повреждено настолько сильно, что починить его уже будет невозможно. Далеко не у каждого, даже технически продвинутого человека, есть все необходимые инструменты для диагностики и ремонта устройства, а уж тем более необходимые запчасти. Часто ремонт утюга своими руками заканчивается его полной разборкой. В таком виде его привозят в сервисный центр, что сильно увеличивает стоимость ремонта. Если перестал работать утюг , советуем обратиться в сервисный центр. Качество и длительность дальнейшей эксплуатации устройства зависит от уровня профессионализма и знаний мастера, который занимается ремонтом техники. Не рекомендуем обращаться к знакомым, которые якобы знают, как делается ремонт, или к частным мастерам в целях экономии. Крупные компании, легально предлагающие услуги по ремонту бытовой техники, обеспечивают качественный ремонт. Здесь вы защищены законом, так что вам не о чем беспокоиться.

Наши специалисты осуществляют ремонт утюгов самой различной сложности, вне зависимости от того, какие они были причины поломки утюга , и предлагают услуги по ремонту любых повреждений.

Bosch редко выпускает на рынок простые модели. Почти все устройства сопряжены, и многие из них являются беспроводными. Продукция этого производителя очень распространена и в основном отличается отменным качеством. Но у всего есть свой срок годности, поэтому некоторые пользователи через некоторое время задаются вопросом: как отремонтировать утюг Бош своими руками? Чтобы ответить на этот вопрос, нужно вникнуть в некоторые интересные детали и разобраться. Этим мы и займемся в этой статье.

Что такое утюг?

Что это? Даже если начать рассматривать старые модели, то можно выделить следующие комплектующие:

1. Корпус со встроенным регулятором.
2. База (подошва).
3. Спиральный элемент.
4. Электрические схемы и соединения.

Классическое устройство имеет две съемные части — подошву и заднюю стенку.

Где проблема? Основные неисправности также связаны с кабелем устройства. Чтобы определить такую ​​проблему, нужно воспользоваться мультиметром.

1. Емкость для жидкости.
2. Разбрызгиватель этой самой жидкости.

Резервуар в разных моделях может располагаться в разных местах. Второй компонент расположен на «носу» утюга. Принцип работы устройства следующий:

1. Подошва достигает определенной температуры.
2. Имеется автоматическая подача воды.
3. Вода превращается в пар и выбрасывается нажатием специальной клавиши.

Основные проблемы

Более новые модели утюгов могут иметь большое количество компонентов, но как мы выяснили, в каждом из них будет по четыре привычных детали. Наиболее частые неисправности как раз касаются этих узлов:

1. Подошва отказывается нагреваться. Устройству может потребоваться срочный ремонт предохранителя или термостата. Первые могут пострадать от разрыва контактов, а вторые могут окислиться.
2. Устройство не включается. Как было сказано выше, проблем с силовым кабелем много. Но не стоит забывать и о термостате, который с забитыми отверстиями далеко не уедет – без чистки не обойтись.
3. Вышел из строя регулятор температуры, мешающий изменению режимов работы.

Разборка

Как разобрать утюг Bosch? Для того, чтобы понять, что делать дальше, нужно научиться разбирать устройство:

1. Найдите винт на задней стенке, открутите его и снимите крышку.
2. Обыщите корпус на наличие скрытых замков или выступов. Если таковые имеются, то аккуратно подденьте их острым предметом.
3. Открутите оставшиеся винты и снимите контейнер.
4. После демонтажа бака осмотрите все внутреннее устройство устройства.
5. Открутите несколько винтов на защитной крышке и получите доступ к электрической схеме.

Проведение ремонта

Как отремонтировать утюг Bosch? В большинстве случаев достаточно избавиться от «загрязнителей».

Очистка:

• После разборки устройства необходимо снять подошву, продуть ее пылесосом и почистить маленькой щеткой, чтобы удалить пыль и мелкий мусор.
• Далее нужно поместить компонент в миску с водой и уксусом или лимонной кислотой.

• Поставьте сразу вместе с емкостью на огонь, нагрейте чашу и прокипятите подошву в течение пяти минут. Повторите эту процедуру 3-5 раз.

Важно! Вместо воды и уксуса можно использовать специальное средство от накипи, предназначенное для кастрюль и чайников. После проделанных манипуляций устройство оставляют на сушку и ждут проверки в течение суток.

Избавиться от известкового налета будет намного сложнее, если устройство работает с паром. Тут, скорее всего, проблема в том, что забиты отверстия для конденсата.

Эксперты дают следующие рекомендации:

• Используйте ватный тампон. Вставьте его в отверстия и сделайте несколько движений вперед. Также можно замочить в спиртовом растворе.
• Насыпьте соль на хлопчатобумажную ткань и прогладьте утюгом.

Важно! Этот проверенный метод быстро восстанавливает подошву из нержавеющей стали.

• Если работа с керамическим или тефлоновым элементом не ладится, немедленно обращайтесь в сервисный центр. с этой работой справится любая мастерская.
• Если вышел из строя термостат, предохранитель или другой компонент, то попробуйте очистить их от окислившихся соединений спиртом.

Компоненты

Что делать, если компоненты устройства не демонстрируют прежней работоспособности? Попробуйте следующее:

• Проверьте кабель питания. Если провод оборвался, рекомендуем найти замену.
• Отсоедините все провода после разборки. Проверьте работу термостата, покрутив его несколько раз в разные стороны. Если в крайнем положении срабатывает щелчок, проблема не в нем.
• Если щелчка нет, замкните проводники, чтобы устройство перестало выключаться. Также можно найти замену старому компоненту.

Важно! Первый способ гораздо быстрее и экономичнее, зато второй принесет больше надежности.

• Для пайки детали используйте самый обычный паяльник. Этот инструмент полезен для сборки нового элемента.

Видео

Ремонт утюга в домашних условиях крайне полезный навык, так как подобные устройства есть дома у каждого. Не спешите выбрасывать оборудование, если оно отказывается работать, ведь некоторые проблемы решаются очень быстро.

Представьте ситуацию, что ваш любимый утюг, выпущенный российской компанией, перестал работать. Сразу возникает вопрос, как разобрать утюг Vitek, чтобы его отремонтировать. Если у вас есть необходимый инструмент, то восстановить работоспособность устройства в большинстве случаев можно своими руками.

Надежная бытовая техника, выпускаемая под брендом Vitek, пользуется заслуженной популярностью у россиян. Однако любое устройство может выйти из строя. Поэтому тема разборки и ремонта различной бытовой техники, в том числе и утюгов, достаточно актуальна.

Как работает утюг

Чтобы разобрать и отремонтировать электрический утюг, нужно знать, как он устроен и как работает. Без этих знаний начинать ремонтные работы бесполезно. Практически все паровые утюги разных производителей — Philips, Braun, Tefal, Vitek и другие — имеют одинаковое устройство и принцип работы. Отличия могут быть только в техническом исполнении отдельных деталей.

Основной деталью любого электроутюга является подошва со встроенным в нее трубчатым электронагревателем (далее также ТЭН). Мощность нагревательного элемента в современных моделях утюгов Vitek обычно составляет 2000 Вт, 2200 Вт или 2400 Вт. Устройства выпускаются с подошвой из различных материалов – нержавеющей стали, алюминия, тефлона, керамики и других. Подошвы имеют отверстия, через которые выходит пар для обеспечения нужного качества глажки. Температура нагрева металлического основания регулируется встроенным термостатом.

В устройствах с функцией испарения предусмотрен резервуар, в который наливается вода. Жидкость необходимо очистить и смягчить – только так можно предотвратить образование накипи внутри подошвы. Вода поступает из резервуара на нагретую подошву, превращается в пар и выходит через отверстия. Интенсивность испарения также регулируется. Большинство современных моделей имеют функцию принудительного выхода парового облака с максимальной интенсивностью – паровой удар.

Как правило, электрические утюги оснащены насадками для распыления воды. Электрическое соединение обеспечивается электрическим шнуром, который может свободно перемещаться относительно корпуса. Внутри корпуса шнур крепится к клеммной колодке. Таким образом, конструкция современных паровых утюгов не представляет сложности. Его поймут даже те, кто далек от технологий.

Распространенные поломки

В связи с простотой устройства и эксплуатации перечень частых неисправностей различных моделей утюгов Vitek — VT-1201, VT-1209, ВТ-1244 и прочие — тоже самое. Это утверждение верно и для техники других марок, поскольку принципиальных конструктивных отличий они не имеют. Описание основных поломок приведено в таблице ниже.

Иллюстрация	Описание поломки
	Обрыв или короткое замыкание в шнуре питания … Один из наиболее распространенных и опасных дефектов, возникающих в результате длительной эксплуатации. Со временем шнур подвергается нагрузкам, провода, находящиеся под внешней изоляцией, изгибаются и скручиваются. Также может быть повреждена теплоизоляция, что приведет к риску расплавления изоляции электрических проводников. Такие неисправности могут привести к поражению электрическим током. Поломка устраняется заменой шнура
	Накипь . .. Это скорее не поломка, а результат неправильной эксплуатации, приведший к нарушению функции парообразования. Соли, содержащиеся в жесткой воде, оседают на паропроводящих отверстиях подошвы. Чтобы избежать этого дефекта, заливайте в утюг только очищенную умягченную воду или дистиллят. Для удаления накипи отверстия очищают ватной палочкой или любым другим предметом, твердость которого не должна превышать твердость материала подошвы.
	Повреждение термостата … Эта деталь позволяет регулировать температуру нагрева подошвы. Биметаллическая пластина поддерживает заданную температуру, соединяя или размыкая электрические контакты в зависимости от температуры. Со временем загрязнение или попадание волокон в ткань может нарушить контакт. В результате нагревательный элемент не будет нагревать подошву. Для устранения поломки придется разобрать утюг и зачистить контакты мелкой наждачной бумагой или любым острым металлическим предметом
	Сработал предохранитель термопредохранитель . .. Эта деталь является средством противопожарной защиты. Термопредохранитель размыкает электрическую цепь и отключает электроутюг, если температура нагрева подошвы превышает допустимую. Различные модели имеют как одноразовые, так и многоразовые предохранительные устройства. При диагностике исправность предохранителя определяется мультиметром. Сопротивление рабочего устройства равно нулю. Если термопредохранитель неисправен, мультиметр покажет обрыв цепи. Поломка устраняется заменой детали
	Поломка нагревательного элемента … Данная поломка является распространенной и приводит к полной потере эффективности глажки. Подошва просто не греется. В современных моделях ТЭН образует с подошвой единую конструкцию и не может быть заменен отдельно. Для проверки исправности ТЭНа используется мультиметр (см. рис.). Нормально работающий нагревательный элемент имеет сопротивление в пределах от 20 до 40 Ом. Если мультиметр покажет обрыв, придется покупать новый утюг, так как стоимость замены подошвы соизмерима с ценой нового устройства

Данное видео знакомит читателей с типичными неисправностями утюгов, порядком их диагностики и устранения:

Подготовительный этап

Для разборки, диагностики, ремонта и сборки утюга Vitek необходимо иметь соответствующий инструмент. Как догадались читатели, диагностика производится с помощью мультиметра. Без этого прибора редко удается найти и локализовать поломку. Кроме того, для ремонтных работ может понадобиться паяльник.

Для того, чтобы разобрать утюг, следует знать, что заднюю крышку можно закрутить винтом с оригинальной головкой, имеющей звездообразный шлиц с тремя лучами (см. рисунок). Эти винты используются во многих моделях Vitek.

При определенном навыке его, конечно, можно открутить. Если не получается, можно сделать защелку — взять плоскую отвертку подходящего размера и вырезать небольшое углубление посередине.

В целом для разборки и ремонта могут потребоваться следующие инструменты и материалы:

• набор плоских и крестовых отверток;
• утконоса;
• тонкая плоская лопатка;

См. также, если у вас есть такие материалы:

• термоусадочная трубка;
изолента
• ;
Наждачная бумага нулевого размера
• .

Они также могут пригодиться при ремонте утюга.

Процесс разборки

Работу необходимо выполнять поэтапно, придерживаясь определенной последовательности. Ниже описана процедура разборки Vitek VT-1259..

Для других моделей электроутюгов российского производителя разборка производится аналогично. Отличия могут быть, но они не принципиальны. Описание действий приведено в таблице.

Иллюстрация	Описание работы
	С помощью отвертки с фигурным наконечником (см. фото выше) открутите болт, удерживающий заднюю крышку, затем снимите ее
	Чтобы открутить болт, показанный на фото, придется аккуратно ножом или плоской лопаткой поддеть кнопки, расположенные на рукоятке, и снять их. Будьте осторожны, чтобы не повредить защелки. Далее вам понадобится отвертка Phillips
	Для того, чтобы снять верхнюю часть ручки, ножом или шпателем подденьте защелки вдоль шва и откиньте их. Затем откручиваем два болта, показанных на фото.
	Вы найдете еще один болт ниже, рядом с двумя, которые вы только что сняли.
	Открутите все болты, показанные на фото, сзади электроутюга. Нельзя отвинчивать два непомеченных винта, удерживающих шнур питания. В противном случае шнур будет отваливаться и мешать работе.
	Открутить еще три болта в носовой части
	Поднимите корпус, отделив его от подошвы. Чтобы добраться до деталей, расположенных внутри, открутите три болта, показанных на фото.
	Все, утюг полностью разобран. Теперь можно выяснить причину неисправности и отремонтировать устройство. Сборка осуществляется в обратном порядке.

В заключение можно добавить только одно: с разборкой утюга Vitek любой модели большинство пользователей справится самостоятельно. Но ремонт может потребовать определенной квалификации.

Видео

Подробнее о порядке разборки утюгов Vitek моделей ВТ-1207, ВТ-1229, ВТ-12125 смотрите в видео:

Инженер-электроник с многолетним стажем. Несколько лет занимается организацией ремонта бытовой техники, в том числе стиральных машин… Любит спортивную рыбалку, водные прогулки и путешествия.

Нашли ошибку? Выделите его и нажмите кнопки:

Ctrl+Enter

4.6176470588235 Рейтинг 4.6 (17 голосов)

Утюг — это самое главное в доме. Что и говорить, утюг покупается на долго, после чего долго используется в быту, но перестает работать в самый неподходящий момент. Что делать? Жалко покупать новый утюг и выбрасывать старый, тем более что поломка может оказаться совсем банальной.

Если перестал работать утюг, как выявить причину неисправности, как устранить проблему в домашних условиях, имея при себе только отвертку и тестер (мультиметр), мы расскажем читателю в другой полезной статье на сайте «Что делать» (сайт). Ведь не выбрасывайте утюг, когда его можно починить всего за 5 минут!

Перестал работать утюг: что делать

Для начала советуем внимательно осмотреть кабель питания бытового прибора на наличие подгоревших или потемневших участков. Точно так же нужно осмотреть состояние железной вилки, которая может расплавиться в месте контакта с розеткой, однозначно указав на причину неисправности. Если железный шнур чистый, цел и ровный, а на вилке нет заметных следов оплавления, для поиска неисправности прибор придется разобрать.

1. Разбираем утюг

Сняв ручку терморегулятора, важно найти все крепежные болты, которые могут быть утоплены в пластиковом корпусе или скрыты элементами конструкции. Зачастую эти болты находятся за прозрачной задней крышкой утюга, которая фиксируется защелками. Если это так, то защелки необходимо отстегнуть с помощью тонкой отвертки, стараясь не повредить корпус и не сломать застежки. Здесь сложно представить конкретные инструкции из-за разнообразия моделей железа. Потратив некоторое время на поиск болтиков, мы уверены, что читатель и сам сможет докопаться до внутренностей бытовой техники.

Примечание: чтобы не забыть как крепились все элементы конструкции, можно фотографировать процесс разборки на фотоаппарат или мобильный телефон.

2. Осматриваем состояние деталей и контактов

Простым визуальным осмотром можно выявить подгоревшие, отслоившиеся или отломанные части изделия, что однозначно укажет на причину неисправности. Часто бывает так, что под воздействием высоких температур контакты просто выскакивают из креплений, отпаиваются, нарушая нормальную работу утюга.

3. Проверка одноразового предохранителя

Если в вашей модели утюга есть предохранитель (скорее всего, он там должен быть), то вам придется проверить его тестером (мультиметром). В случае выхода из строя предохранителя его можно просто вынуть из последовательной цепи, замкнув контакты куском провода (это не очень правильно и безопасно, но позволит на время устранить неисправность в чтобы погладить белье или одежду один раз).

4. Проверка силового кабеля

Для того, чтобы добраться до внутренних контактов силового кабеля, приходится зачищать клеммную колодку, открывая доступ к щупам тестера. Поместив один щуп мультиметра на внутренний контакт кабеля, другим щупом прикасаемся к контактам железной вилки, проверяя сопротивление цепи. Некоторые тестеры имеют для этих задач специальную функцию, которая издает звуковой сигнал при замыкании цепи. Проще говоря, если на тестере выставлено сопротивление, то при наличии контакта цифры на дисплее прибора начнут меняться. Важно прозвонить оба провода силового кабеля!

Если один из проводов не замыкает цепь, нет контакта, то причина неисправности в нем. Визуально осмотрев шнур на наличие перегибов, можно выявить и отрезать участок, где пропадает контакт. В большинстве случаев провод обрывается на расстоянии: от входа в утюг до цепи на клеммнике! Если кабель питания нельзя обрезать и укоротить, лучше заменить его новым.

5. Проверка регулятора температуры

Попробуйте повернуть ручку регулятора температуры в обе стороны до упора. При срабатывании регулятора должен быть слышен характерный щелчок (если утюг сломается, то щелчка может и не быть). Этот элемент цепи также может быть проверен тестером, если он находится в замкнутом положении. Часто бывает, что контакты регулятора не работают из-за налета, либо окисления. В этом случае нужно зачистить контакты мелкой наждачной бумагой, небольшим напильником, гвоздем или кухонным ножом (в крайнем случае можно и контакты зачистить).

6. Проверяем контакты нагревательного элемента

Если вы дошли до этого момента и не смогли устранить проблему (не работает утюг и все), вас ждут плохие новости. Поломка, скорее всего, кроется в запрессованном в основание нагревательном элементе утюга. Заменить ТЭН будет нереально, и единственное, что можно сделать, это прозвонить контакты ТЭНа, выходящие наружу. Если цепь разомкнута из-за того, что контакты ТЭНа со временем просто окислились, считайте, что вам крупно повезло. После зачистки контактов цепь восстановится и утюг заработает. Если поломка кроется во внутреннем нагревательном элементе, все равно придется идти в магазин за новым утюгом.

Примечание: обычно осмотр и ремонт утюга не представляет сложности даже для тех, кто делает это впервые. Особых деталей в схеме простейшего утюга нет. Почти наверняка будут:

• кабель питания
• блок с контактами
• предохранитель
• Регулятор температуры

Если ваш домашний утюг — это чудо современной техники, имеющее множество дополнительных функций и опций, лучше не браться за ремонт самостоятельно, доверив это дело ребятам из сервисного центра. И это особенно актуально, если на утюг еще распространяется гарантия или он стоит больших денег. В этом случае вообще не рекомендуется открывать корпус. Будьте внимательны и внимательны к мелочам!

Если сервисный ремонт утюга обойдется намного дороже, чем покупка нового, то читайте статью и постарайтесь найти на этот раз действительно надежную и качественную модель, которая сможет прослужить вам не один год. Ну это уже крайний случай, когда отремонтировать старый утюг невозможно или ремонтировать его очень дорого.

26 ноября 2005 год
Игорь Давидовский

Из чего состоит такой необходимый в быту прибор как утюг? По принципу работы современный утюг остался таким же, каким он был во времена наших мам. Итак, утюг состоит из: массивной подошвы, в которую встроен электронагревательный элемент (ТЭН), биметаллического терморегулятора, термопредохранителя, емкости для воды, используемой в системе отпаривания, ручки, лампочек-индикаторов режимов работы и кнопок. (ручки) для управления работой системы отпаривания. Далее мы подробно рассмотрим назначение компонентов утюгов и выясним, на что обращать внимание при покупке нового электроприбора.

Подошва. Она является самым важным элементом железа. Именно от нее в основном зависит ваш успех на «гладильном» поприще. Для начала нужно определиться, какое качество подошвы играет для вас главную роль – износостойкость или легкость скольжения. Если первое, то в основе подошвы должна быть нержавеющая сталь, которая уже несколько десятков лет удерживает лидерство, являясь до сих пор самым распространенным материалом для изготовления утюжной подошвы, но не отличающейся легкостью скольжения. Правда, чтобы устранить этот недостаток, устройства многих производителей (Braun, Siemens, Bosh, Tefal и др.) при образовании пара образуют между подошвой и тканью специальную воздушную подушку, облегчающую скольжение утюга. Но все же она не заменит подошвы, в состав которых уже входят материалы, обеспечивающие высокий коэффициент скольжения. Чаще всего это обычное эмалевое покрытие, которое хоть и обладает таким незаменимым свойством, но все же является нежным и уязвимым материалом, и при неосторожном обращении с ним на такой подошве могут появиться царапины и сколы. То же самое относится и к тефлоновым покрытиям.

Сегодня каждая уважающая себя компания имеет запатентованные подошвы из специальных компаундов (составов различных материалов). Увы, кроме загадочных красивых названий, мы можем получить мало конкретной информации и, соответственно, мы не можем слепо доверять производителю, который заявляет об уникальной долговечности своей подошвы.

На мой взгляд, идеальный вариант — полированная (зеркально) стальная подошва.

Регуляторы температуры применяются в основном биметаллического типа, это вполне надежный железный узел, не доставляющий особых хлопот. Утюги с электронными регуляторами встречаются реже, и их цена сильно отличается от обычных биметаллических регуляторов.

Электрическая схема утюгов в принципе не претерпела изменений. Единственное, что было добавлено, так это термопредохранитель, отключающий ТЭН, если основной регулятор не работает и температура подошвы превышает температуру термопредохранителя. Существует две схемы подключения ТЭНа к сети.

Плавкие предохранители бывают двух типов: одноразовые и многоразовые.

Плавкие предохранители многоразовые выполнены по биметаллическому принципу (как и основной железный регулятор). При превышении заданной температуры контакт размыкается и цепь питания ТЭНа прерывается. После остывания утюга биметаллический контакт снова замыкает цепь питания нагревательного элемента. Таким образом, многоразовый термопредохранитель не дает утюгу перегреться (если не сработал основной термостат) и полностью сгореть.

Одноразовый термопредохранитель может выполнить свою функцию только один раз. При превышении заданной температуры разрывает цепь питания ТЭНа, тем самым защищая утюг от перегрева и перегорания ТЭНа. К сожалению, после срабатывания одноразового термопредохранителя дальнейшая работа утюга без ремонта невозможна. Он одноразовый и одноразовый в Африке.

Кнопки управления системой отпаривания используются для регулировки подачи воды для отпаривания. Обычно есть две кнопки и ручка. Одна из кнопок служит для разовой подачи порции воды в камеру парообразования (так называемый паровой удар), другая — для смачивания белья из разбрызгивателя, установленного в передней части утюга. Ручка используется для регулировки подачи воды для постоянной выработки пара (не забывайте перекрывать подачу воды, когда утюг не работает, так как это может привести к образованию большой лужи под утюгом).

Индикация работы утюга осуществляется с помощью лампочек. Обычно горит одна красная лампочка, она говорит о том, что идет процесс нагрева до заданной температуры. Однако есть модели с двумя лампочками — красной и зеленой. Красный индикатор выполняет ту же функцию, что и в первом случае, а зеленый сигнализирует о том, что утюг включен в сеть (розетку).

Ремонт.

Ничто не вечно под Луной. В один прекрасный день или нет, включив утюг в розетку и подождав 5-10 минут, понимаешь, что он не работает. Так красиво, удобно, знакомо и до сих пор не работает. Выход — выкинуть и купить новый — не лучший вариант. Это значит, что нужен ремонт. В 80% случаев утюг можно вернуть в рабочее состояние. ТЭН перегорает на 20% и в этом случае действительно дешевле его выкинуть и порадовать себя новой покупкой.

Для ремонта вам потребуются следующие инструменты:

• набор отверток
• тестер или аккумулятор с лампочкой

Перед началом ремонта необходимо оценить внешние проявления неисправности. 99% утюгов имеют световые сигналы. Это, как правило, красная лампочка, сигнализирующая о процессе нагрева ТЭНа (ТЭН). Есть варианты с двумя лампочками – зеленой и красной, в этом случае зеленая лампочка сигнализирует о том, что утюг включен в розетку и на него подается напряжение 220 В, а красная сигнализирует о процессе включения и выключения нагревательного элемента.

Если не загорается ни одна из лампочек во всех положениях термостата, то первое подозрение падает на исправность шнура.

Самая большая сложность в ремонте современных утюгов – это их разборка. Дизайнеры диктуют свои правила и поэтому все винты, скрепляющие конструкцию, спрятаны, и найти их достаточно сложно. Описать все конструкции невозможно, их великое множество, но есть несколько общих принципов:

• Пластиковый корпус утюга всегда крепится к подошве винтами (я не встречал ни одного утюга, в котором для крепления использовались только пластиковые защелки)
• Шурупы обычно спрятаны под декоративными заглушками, светофильтрами для лампочек и баком для воды системы отпаривания.
• Всегда нужно стараться разобрать утюг, чтобы после сборки не было стыдно смотреть на свою работу.
• Будьте осторожны, чтобы не сломать пластиковые фиксаторы деталей

Ремонт электрического шнура

В первую очередь необходимо снять заднюю крышку, закрывающую место выхода электрического шнура. Найти винты на задней крышке обычно несложно. Сняв заднюю крышку, можно проверить целостность электрошнура, 20% неисправностей связаны с обрывом провода в месте выхода шнура из утюга или вилки.

Для проверки целостности шнура нужен тестер или обычная прозвонка (батарейка, лампочка и кусок провода).

Один конец, идущий от лампочки, подключив к контактам вилки, а другой, идущий от аккумулятора, поочередно к проводам, выходящим из шнура питания. Провод в желто-зеленой изоляции проверять не нужно, это так называемый защитный нулевой провод. Если лампочка горит, значит провод в порядке и нужно искать неисправность дальше.

Если лампочка не горит, то можно поздравить с обнаружением проблемы.

Для устранения данной неисправности обычно достаточно укоротить шнур на 10-15 сантиметров и переподключить его к месту прикручивания этих проводов (предварительно проверив его целостность, если циферблат не горит, значит провод поврежден возле вилки и подлежит замене), что электрический шнур утюгов специальный, его провода имеют прорезиненную изоляцию, выдерживающую высокие температуры. Поэтому любой провод тут не подойдет, он нужен в прорезиненной изоляции.

Если провод в норме, то придется разбирать утюг дальше. Перед дальнейшей разборкой нужно набросать схему подключения, тогда этот чертеж значительно облегчит вам сборку.

Ремонт регулятора температуры.

Отсоединив все провода, нужно попробовать снять пластиковый корпус, чтобы добраться до терморегулятора и ТЭНа. Сначала снимаем ручку терморегулятора, для этого подсовываем плоскую металлическую пластину (можно ножом) под ручку регулятора и пытаемся приподнять ее, прилагая небольшие усилия. Если не получается, оставляем все как есть и ищем винты, которыми корпус утюга крепится к его основанию. С задней частью корпуса сложностей нет, а вот спереди винт обычно скрыт либо специальной заглушкой, либо крышкой (прикрывающей отверстие для залива воды в пароварку).

Как бы то ни было, после тщательного осмотра вы все равно найдете, придумаете, добраться до этого винта или винтов.

Открутив все винты, вы сможете снять корпус и добраться до деталей внутреннего устройства вашего утюга. Теперь вы можете продолжить устранение неполадок дальше.

Для начала проверим работает ли регулятор температуры, для этого покрутите шток регулятора из одного крайнего положения в другое. Бывает, что регулятор очень тяжело прокручивается, в этом случае приходится прибегать к помощи пассатижей и пытаться выработать узел вращения, несколько раз поворачивая шток регулятора из одного крайнего положения в другое. Добившись легкости вращения, натрите простым мягким карандашом нити этого узла. Графит не боится высоких температур и обладает хорошими смазывающими свойствами.

Поверните шток регулятора из одного крайнего положения в другое.

В одном из положений должна сработать контактная группа (с характерным щелчком). Проверьте непрерывность электрической цепи при замкнутых контактах с помощью теста на обрыв цепи. Для этого подключаем один конец лимба к одному контакту, другой к другому и, поворачивая ось регулятора, наблюдаем загорание и погасание лампочки. Если лампочка не горит, нужно аккуратно зачистить контакты полоской наждачной бумаги или пилочкой (из маникюрного набора).

Ремонт термопредохранителя.

Далее следует проверить целостность термопредохранителя, подключив к нему с двух сторон провода обрыва. Если свет не горит, то виновником неисправности и часа потраченного вами времени является Он. Это происходит в 50-60% случаев.

Самый простой выход из этой ситуации — выкинуть этот термопредохранитель, и замкнуть в этом месте электрическую цепь. Если основной терморегулятор исправен, то отсутствие термопредохранителя в работе и безопасность утюга никак не пострадают.

Для того, чтобы замкнуть электрическую цепь, не нужно много воображения. Вариантов может быть много. Это и пайка высокотемпературным припоем, и опрессовка проводников медной трубкой (от стержня шариковой ручки), использование более легкой пружины, коммутация питающих проводов 220 В. Главное добиться надежного контакта мест соединения.

Подошва утюга с нагревательным элементом, термостатом, паровой камерой и плавким предохранителем (одноразового использования)

Ремонт нагревательного элемента.

Если термопредохранитель, терморегулятор и шнур питания исправны, остается единственный и самый неприятный вариант — перегорает ТЭН. В большинстве случаев ТЭН вкручивается в подошву утюга и его замена технически довольно сложная процедура и, соответственно, экономически нецелесообразная.

Однако существуют конструкции, в которых токоподводящие жилы не привариваются к контактам нагревательного элемента, а соединяются с помощью наконечников. Редко, но бывает такое сильное окисление мест контакта наконечников и нагревательного элемента, что электрическая цепь разрывается. При этом необходимо обеспечить надежность контакта в этом соединении, что достигается тщательной зачисткой стыков наждачной бумагой, напильником, пилочкой и т. д.

Если все-таки сгорел нагревательный элемент, и вы решили выкинуть некогда столь полезный и любимый утюг, сохраните шнур от него. Он может понадобиться вам при ремонте нового любимого утюга или другого электроприбора. В конце концов, это может послужить весомым аргументом в нелегком деле воспитания подрастающего поколения.

Ремонт системы отпаривания

Системы отпаривания утюга имеют несколько нюансов:

1. Всегда используйте дистиллированную (идеально), фильтрованную (фильтры для питьевой воды) или кипяченую воду. Это защитит ваш утюг от образования известкового налета в паровой полости и обеспечит долгий срок службы.
2. Если вы не используете отпариватель, опорожните утюг и поверните регулятор подачи пара на максимум. Это продлит срок службы дозатора пара.

Ремонт паровой системы обычно включает удаление накипи из внутренних паровых полостей вашего питомца. При обычном использовании домашнего утюга примерно через пол года возникает необходимость в чистке системы отпаривания. При использовании дистиллированной воды этот срок увеличивается в несколько раз.

Почистить утюг в домашних условиях достаточно просто. Для этого нам понадобится емкость для воды, в которую нужно поставить ее так, чтобы вода покрывала металлическую подошву на 1-1,5 см. Такой емкостью может быть обычная большая сковорода. Не забудьте установить регулятор пара на максимум или на чистку.

Утюг должен стоять на металлических проставках, роль которых с успехом могут выполнять обычные монеты. Достаточно поднять только заднюю часть утюга. В нашем случае проставки не потребовались, так как задняя часть утюга упирается в край кастрюли и вода может беспрепятственно проникать в камеру парообразования.

Никогда не включайте утюг в розетку!!!

В воду необходимо добавить столовый уксус из расчета 1 стакан уксуса на 1 литр воды. после этих приготовлений всю нашу конструкцию ставим на плиту и доводим до кипения, после чего выключаем плиту и даем воде немного остыть. Эту процедуру проводим 2-4 раза. Вместо уксуса можно использовать лимонную кислоту или средство для удаления накипи.

Я перепробовал множество средств для удаления накипи от железа, но ни одно из них не дало такого же результата, как предложенный вам метод.

А уж о цене этих средств я бы лучше промолчал. После удаления накипи промойте утюг в холодной воде и оставьте сохнуть на пару часов.

Вот и все, теперь ваш помощник не будет выбрасывать чешуйки накипи и оставлять пятна на вашем белоснежном белье.

Прежде чем приступить к самому процессу глажки, необходимо подготовить рабочее место и утюг. Поверхность подошвы должна быть идеально чистой, так как на ткань могут прилипнуть ворсинки и пыль. Не трите подошву, пока она еще горячая.

Шерстяные вещи и темные ткани желательно гладить через специальную салфетку, иначе она начнет блестеть. Не рекомендуется надевать одежду сразу после глажки, потому что еще теплая ткань имеет свойство быстро мяться: повесьте ее на вешалку на полчаса, и она дольше сохранит форму. Сегодня существует множество видов различных тканей, как натуральных, так и синтетических, поэтому перед глажкой посмотрите на этикетку, где указана оптимальная. температурный режим для данного вида ткани. Если рекомендаций на этот счет нет, то сначала попробуйте прогладить небольшой отрез ткани с изнаночной стороны и в зависимости от этого увеличивайте или уменьшайте нагрев утюга.

Начинайте глажение с вещей из тонких тканей (шелк, ацетат), требующих минимального температурного режима, постепенно переходите к тканям, которые можно гладить даже при высокой температуре.

Сначала начните гладить ткани из смешанных волокон, посмотрите на состав и настройте утюг в соответствии с волокном, для которого требуется самая низкая температура. Затем приступайте к шелку и синтетике (кстати, искусственный шелк можно гладить даже при средней температуре), и не забывайте, что на таких тканях нежелательно использовать функцию отпаривания – ткань может дать усадку и потерять вид. Натуральный шелк можно сначала намочить и сразу же прогладить утюгом. Шерстяные изделия рекомендуется гладить при умеренной температуре, без использования парового удара. Такие ткани, как крепдешин, немного садятся после стирки, поэтому сначала замочите их в теплой воде, а затем прогладьте утюгом при температуре около 100 °C

Самый простой способ гладить изделия из хлопка и льна: их можно гладить при самой высокой температуре, не стесняйтесь использовать подачу пара. Единственное «но»: белье и цветной хлопок тоже желательно гладить с изнаночной стороны, иначе есть вероятность появления блеска на ткани.

Искусственный мех, замшу и кожу нельзя гладить с использованием пара (волокна могут просто расплавиться). Блестящие ткани можно гладить с изнаночной стороны, а матовые – с изнаночной, чтобы избежать излишнего блеска. Ткани с ворсом следует гладить с изнанки и по направлению ворса, а для большей эффективности можно подложить под него ворсистую ткань, тогда ворс не будет мяться (можно использовать для этой цели и махровое полотенце) .

Экономьте время

Чтобы процесс глажки был максимально эффективным и быстрым, мы можем дать вам несколько полезных советов:

начинайте гладить рубашки и блузки с рюшами (если они есть), затем гладьте один рукав (желательно на специально сконструированный нарукавник), затем воротник и верх спинки, сама спинка и в последнюю очередь — вытачки.

плиссированную ткань гладить следующим образом: складки в верхней части юбки, на талии, гладить труднее всего, поэтому просто отпарьте ткань, не прижимая сильно утюг к ткани, а затем повесьте юбку на вешалку и дайте ткани остыть.

утюжить платья из шерсти с изнаночной стороны, а карманы и отделку утюжить с лицевой стороны, но через слегка смоченную ткань. Схема глажки такая же, как и для рубашек: сначала детали, затем по всей длине.

Чтобы стрелки на брюках оставались надолго, промокните их с изнанки сухим мылом, а затем прогладьте с лицевой стороны через влажную гладильную ткань.

Всегда тщательно следите за своим внешним видом, ухаживайте за волосами, одеждой и обувью. Все знают, что главное в человеке — ум, но встречают все равно по одежке…

Заключение

Естественно, есть более совершенные утюги с электронным регулятором температуры, с подачей воды для системы отпаривания под давлением, беспроводные утюги с подставкой для подогрева и т.д. Однако все вышеперечисленные причины неисправностей и методы их устранения подходит для их ремонта.

Если ремонт не удался, идем в магазин и выбираем нового помощника.

Теперь поговорим о покупке такой необходимой в быту вещи, как утюг. Перед покупкой в ​​первую очередь определитесь, для чего именно вам нужен утюг. Если, кроме вас самих, в вашей квартире проживают еще и многочисленные родственники, а гардероб полон одежды, то утюг максимальной мощности (2000-2400 Вт) и подача пара будут незаменимы. Но учтите, что такая покупка облегчит ваш кошелек примерно на $70-809.0003

Вы даже можете приобрести паровую станцию, которая сократит время глажки до минимума. Но, во-первых, он занимает больше места, чем обычный утюг, а во-вторых, стоят такие устройства достаточно дорого, в пределах 120-170 долларов, что доступно только состоятельным людям. Если вы одинокий человек, то вам достаточно утюга средней мощности. (~1500 Вт).

Не менее важна весовая категория утюга. Именно во времена угольных и чугунных утюгов белье гладили в основном из-за большого веса прибора. Сегодня в этом нет необходимости, поэтому чем легче утюг, тем проще вам будет с ним справиться, хотя некоторым нравятся и более тяжелые утюги.

Отдельным элементом является резервуар для воды. В этом случае чем больше емкость, тем лучше. Наиболее распространены модели объемом 250 мл. Самый большой бак на сегодняшний день — 350 мл (одно из достижений Siemens).

Далее обратите внимание на разнообразие функций пара. Не стоит покупать утюг без постоянной подачи пара и парового удара, которые необходимы для разглаживания глубоких складок: даже если складка исчезла с поверхности ткани даже без подачи пара, нельзя быть уверенным, что она исчезнет. навсегда. Скорее всего, через 1-2 часа он появится снова.

Обязательно попросите продавца показать подробные характеристики функций отпаривания, они тоже имеют немаловажное значение: если максимальная подача пара достигает 15 г/мин, вы вряд ли сможете с ним гладить плотные ткани. Также необходимо иметь регулировку подачи пара, так как для разных типов тканей требуется разная интенсивность. Некоторые фирмы вообще не указывают такие параметры. Что ж, в этом случае остается надеяться только на честность производителей.

Если вы хотите, чтобы утюг служил долго, то он должен быть оснащен защитными функциями (противоизвестковый стержень, функция самоочистки и т.д.) Защитные функции у каждой фирмы разные, поэтому уточняйте у продавца, какая у вас модель как оснащен и как эти функции работают. Тут сложно что-то конкретное посоветовать, как говорится, на вкус и цвет… Хотя я не рекомендую вам покупать утюг со сменным картриджем, ибо купить запасной будет не так просто, это велика вероятность, что вам придется обойти не один магазин, прежде чем вы его найдете.

Итак, вы уже для себя разобрались, какое устройство подойдет вам полностью. Остались мелочи: выберите понравившийся дизайн и прикиньте сумму, которую вы готовы заплатить за покупку. Главное при этом учитывать товарный знак железа. Philips, Siemens, Braun, Tefal, Rowenta, Bosh — лидеры по производству бытовой техники. Их качество надежнее, а сами устройства дороже, 60-80 долларов. Если вы рассчитываете на 20-30 долларов при покупке, то стоит обратить внимание на утюги Scarlett, Unit, Binatone, Clatronic, Vitek, Vigod и др.

Помните, что если утюг будет соответствовать всем вашим требованиям, глажка перестанет быть пыткой, и работая с ним, вы будете получать если не удовольствие, то, по крайней мере, полное удовлетворение.

Надеюсь, что чтение этой статьи поможет вам выбрать, правильно эксплуатировать и продлить срок службы такого необходимого устройства, как утюг.

Игорь Давидовский 2005 .

Всего наилучшего, пишите на © 2006

Гриль VITEK VT 2630 ST I Лучшая цена в Индии | Гриль VITEK VT 2630 ST I Сравнить прайс-лист сэндвичниц VITEK 16010726

• Дом
/
• Дом и кухня
/
• Кухонные приборы
/
• Бутербродницы
/
• Сэндвичницы VITEK
/ VITEK VT-2630 ST-I Гриль

VITEK VT-2630 ST-I Гриль Прайс-лист:

Посмотреть цены во всех магазинах

• Все цены в приведенном выше списке указаны в индийских рупиях.
• Цена на гриль VITEK VT-2630 ST-I начинается от 6999 индийских рупий
• Цена на гриль VITEK VT-2630 ST-I действительна в Бангалоре, Хайдарабаде, Ченнаи, Мумбаи, Дели, Пуне и Калькутте.
• Гриль VITEK VT-2630 ST-I доступен по лучшей цене 6999 индийских рупий на Flipkart.
• Все цены обновлены по состоянию на 15 сентября 2022 г.

Гриль VITEK VT-2630 ST-I Спецификация:

Основные характеристики

В коробке

Пакет для продажи

Гриль-пресс, аксессуары, руководство пользователя, гарантийный талон

Общий

Марка	ВИТЭК
Код модели	ВТ-2630 СТ-И
Вместимость срезов	4
Варочная плита	Пластина для гриля с антипригарным покрытием
Функции дисплея	Барбекю, жаркое, гриль
Цвет	Серебристый, черный

Корпус

Замок крышки	Да
Длина шнура	1 м
Прочие элементы корпуса	Стальная упаковка Siinless с термостойким пластиковым корпусом

Функция удобства

Противоскользящие ножки	Да
Таймер	№
Регулируемые настройки температуры	Да
Съемный поддон для капель	Да
Другие функции для удобства	Регулируемый регулятор высоты

Мощность

Требуемая мощность	220-240В, 50Гц
Потребляемая мощность	2000 Вт

Дополнительные функции

Стальная упаковка Siinless с термостойким пластиковым корпусом

Размеры

Ш х В х Г	340 мм x 122 мм x 350 мм
Вес нетто	4,9 кг

Гарантия

Краткое описание гарантии	2 года гарантии производителя VITEK
Тип услуги	Бесплатный номер службы поддержки клиентов: 1800 266 0495
Гарантия не распространяется	Гарантия не распространяется на любые повреждения, возникшие в результате адаптации или регулировки продукта. Гарантия не распространяется на корпуса, ручки, этикетки и любые аксессуары. Гарантия не распространяется на риск для продукта, вызванный несчастным случаем, ударом молнии, попаданием воды, пожаром, другими стихийными бедствиями, неправильной вентиляцией, падением или сильным ударом, а также любой внешней причиной, не зависящей от vitek.
Покрывается гарантией	запчасти и рабочая сила

Прочитать полную спецификацию

Посмотреть все отзывы

Рейтинги и обзоры

Общий балл

VITEK VT-2630 ST-I Гриль История цен

Самая низкая цена до даты: ₹6999

Средняя цена: ₹0

Самая высокая цена : ₹6999

В настоящее время это самая низкая цена, предлагаемая .

Похожие товары :

Гриль Borosil Super Jumbo

₹4490

• Вместимость 4 ломтика
• Потребление 2000 Вт

Гриль Nova Snadwich Maker NGS 2465 Гриль

₹ 3845

• Вместимость 4 ломтика
• Потребляет 2000 Вт Вт
• Сэндвичница-гриль

ГРИЛЬ ДЛЯ СЭНДВИЧА Pigeon Гриль

₹ 1349

• Вместимость 2 ломтика
• Потребление 700 Вт

Maharaja Whiteline PANINI MAKER (SM-102) Гриль, открытый гриль

₹ 2199

• Вместимость 4 ломтика
• Потребление 700 Вт
• Гриль, Сэндвичница с открытым грилем

Пресс-гриль Nova 3 в 1 с регулируемой решеткой для контроля температуры, тостами

₹ 2950

• Вместимость 2 ломтика
• Потребление 750 Вт Вт

Nova 2 Slice Panini Grill NSG 2441 Toast

₹899

• Вместимость 2 ломтика
• Потребление 750 Вт

Газовый тостер для сэндвичей Magic’s Max с антипригарным покрытием

₹325

• Вместимость 2 ломтика
• Потребляет Нет W

Гриль Sheffield Classic SH 6003g-ab

₹ 1099

• Вместимость 2 ломтика
• Потребление 750 Вт

Гриль Nova NSG-2439

₹ 1395

• Вместимость 2 ломтика

Гриль Sheffield Classic SH 6005g-Ab

₹899

• Вместимость 2 ломтика
• Потребление 750 Вт

Philips HD2393/99 Гриль, тосты

₹ 2099

• Вместимость 2 ломтика
• Потребление 820 Вт

Шеффилд Классик SH 6005g-vs Гриль

₹ 799

• Емкость 2 Слайса
• Потребление 750 Вт

Большой гриль Havells

₹ 2099

• Вместимость 2 ломтика
• Потребление 900 Вт

Шеффилд Классик SH 6006 P8 Гриль

₹ 2199

• Вместимость 4 ломтика
• Потребление 2000 Вт

Супертандыр Wonderchef Kapoor, стандартный размер SKT-SS

₹ 2999

• Емкость 2 Слайса
• Потребление 1500 Вт

Ankur ТОСТЕР ANKUR Тост

₹180

• Вместимость 2 ломтика
• Потребляет NA W

Flipkart SmartBuy Grill Sandwich Maker

₹999

• Вместимость 2 ломтика
• Потребление 750 Вт

Black & Decker TS1000 Grill, Toast

₹ 1389

• Вместимость 2 ломтика
• Потребление 600 Вт

Тостер в форме сердца Swarish Нарезка для хлеба Тост

₹ 199

• Вместимость 1 ломтик
• Потребление 0 Вт

Skyline VT-2095 Гриль-тостер для сэндвичей/грилей

₹899

• Вместимость 2 ломтика
• Потребление 700-750 Вт
• Сэндвичница-гриль

Гриль Sheffield Classic SH 6005g-db

₹ 799

• Вместимость 2 слайса
• Потребление 750 Вт

Гриль Sheffield Classic SH 6003g-db

₹999

• Вместимость 2 ломтика
• Потребление 750 Вт

Тостер для сэндвичей Bajaj New SWX 7 Toast

₹ 1430

• Вместимость 2 ломтика
• Потребление 750 Вт
• Сэндвичница для тостов

Гриль-тостер Boss Griller, тост

₹ 2700

• Вместимость 2 ломтика
• Потребление 700 Вт
• Гриль, сэндвичница для тостов

Шеффилд Классик SH 6010t-aa Toast

₹ 949

• Вместимость 2 ломтика
• Потребление 750 Вт

Singer Xpress Toast and Grill 600 Вт Тост, гриль

₹ 1766

• Вместимость 4 ломтика
• Потребление 600 Вт
• Тост, Сэндвичница-гриль
• С пластинами для гриля

Гриль Sheffield Classic SH 6008g-ab

₹ 799

• Вместимость 2 ломтика
• Потребление 750 Вт

Тост для сэндвичей Nirali Classic Plus

₹ 649

• Вместимость 2 ломтика
• Потребляет NA W

Гриль-гриль Boss Jumbo

₹ 2899

• Вместимость 4 ломтика
• Потребление 1500 Вт

Газовый тостер для сэндвичей Magic’s Max с антипригарным покрытием

₹390

• Вместимость 2 ломтика
• Потребление 0 Вт

Настольный гриль Philips HD4419/20 I

₹ 6666

• Потребляемая мощность 2300 Вт

Nova 2 Slice Panni Grill Гриль для приготовления сэндвичей, тосты

₹ 1495

• Вместимость 2 ломтика
• Потребляет 750 Вт Вт

PE 07 Большой гриль-гриль

₹ 1699

• Вместимость 2 ломтика
• Потребление 1200 Вт

Гриль Sheffield Classic SH 6009t-db

₹999

• Вместимость 2 ломтика
• Потребление 750 Вт

Предложений в этой категории :

Вас также может заинтересовать:

• Все категории

Наручники Духовка/ Гриль-барбекю/ Bati Maker Пицца

₹799

• Пицца

VITEK VT-4209 BW-I Фритюрница, пароварка, рисоварка, мультиварка, дорожная плита

₹14999

• Функции: Варка, Приготовление на пару, Пассерование, Тушение, Фритюр, Выпечка, Суп
• Емкость: 5 л
• Материал: пищевой
• Имеет функцию автоматического поддержания тепла

Ручной блендер VITEK VT-3406 W-I 700 Вт

₹3899

• Ручной блендер, электрический венчик
• Потребляемая мощность: 700 Вт
• Электропитание: 220-240, 50 Гц В

Philips HD2582 Выдвижной тостер 830 Вт

₹1995

• Количество ломтиков: 2
• Потребляемая мощность: 830 Вт

Тостер Boss Gold (B503) 700 Вт, выдвижной тостер

₹1755

• Количество ломтиков: 2

Stok ST-ECM01 Кофеварка на 4 чашки

₹2799

• Тип: Кофеварка для эспрессо и латте
• Вместимость: 4 чашки
• Индикатор уровня воды

Тостер Sheffield Classic SH 6004, 750 Вт, выдвижной тостер

₹849

• Количество ломтиков: 2

Электрочайник VITEK VT-1194 BK-I

₹3999

• Подходит для воды, чая и супов
• Корпус из нержавеющей стали
• Потребляет: 1094 Вт
• Автоматическое выключение

Pizza Gusto Пицца-мейкер на 6 персон

₹6999

• Пицца

Кофеварка VITEK VT-1511 BK-I на 15 чашек

₹7999

• Тип: Кофеварка для эспрессо
• Вместимость: 15 чашек
• Индикатор уровня воды

Ручной блендер VITEK VT-3400 BW-I 800 Вт

₹3659

• Ручной блендер, электрический венчик, измельчитель
• Потребляемая мощность: 800 Вт
• Электропитание: 220-240, 50 Гц В

Электрочайник VITEK VT-1171 W-I

₹3999

• Подходит для воды, чая и супов
• Керамический корпус
• Потребление: 1800 Вт
• Автоматическое выключение
