Любая хозяйка скажет, что стиральная машина – одна из самых важных вещей в хозяйстве. В этом есть смысл, ведь это устройство позволяет значительно упростить жизнь любой хозяйке. Важным элементом стиральной машины является электрический ТЭН, который обычно называют ТЭНом. Если он сломается, то вы просто не сможете пользоваться устройством. Попробуем разобраться, что это за деталь, что она делает, каковы признаки ее поломки и как их устранить.

Устройство и принцип действия

ТЭН представляет собой электронагреватель, который нагревает воду, поступающую из шланга, подсоединенного к централизованному водоснабжению стиральной машины. Обычно изготавливается из V-образной или W-образной трубки. Он содержит проводящий элемент с высоким сопротивлением, способный выдерживать очень высокие рабочие температуры. Кроме того, нагревательный змеевик окружен специальным изоляционным диэлектриком, обладающим отличной теплопроводностью. Служит для поглощения тепла, исходящего от нагревательного элемента, и передачи его внешней части, изготовленной из стали.

Рабочая катушка обычно припаивается своими отходящими наконечниками к контактам, на которые во время работы подается напряжение. Рядом обычно располагается термоблок, который измеряет уровень нагрева воды в баке. При подаче команды через блок управления в любом режиме ТЭН получает команду на начало работы. Начинает сильно нагреваться, и за счет выделения выделяющегося тепла вода в барабане стиральной машины нагревается до желаемой температуры, ранее выбранной пользователем.

Все это работает вместе с термодатчиком. Этот элемент следит за уровнем нагрева воды в барабане и отключает рабочий элемент в нужный момент, что позволяет максимально бережно использовать электроэнергию. Когда вода нагревается до нужного уровня, датчик передает эти данные на блок управления, после чего ее нагрев прекращается.

Где?

Расположение нагревательного элемента чрезвычайно важно, поскольку от этого зависят тонкости разбора машины и определения неисправности… Чтобы узнать, где находится этот элемент, следует заглянуть за спину и проверить, какие размеры имеет задняя крышка. Если он большой, во всю стену, то велика вероятность того, что ТЭН находится сразу за ним, где-то под стиральным баком. Тогда добраться до нагревательного элемента будет несложно – достаточно открутить заднюю стенку .

Если крышка маленькая, то скорее всего это люк, через который можно получить доступ к ремню устройства. Тогда нагревательный элемент располагается за передней панелью. Разобрать такую модель будет намного сложнее.

Также в этом вопросе может помочь марка производителя конкретной модели устройства. У приборов Electrolux, Ariston, Atlant, Whirlpool, Beko, Zanussi, Indesit и Candy нагревательный элемент обычно находится за задней крышкой. А вот в моделях марки Hansa для извлечения нагревательного элемента требуется снять основание. У моделей этой марки с верхней загрузкой ТЭН расположен сбоку. И стиральные машины таких марок, как Samsung, Siemens, LG, Bosch, для замены ТЭНа потребуется демонтаж передней панели.

Также следует добавить, что перед снятием рассматриваемой детали необходимо слить воду из машины, для чего следует подготовить емкость для сбора жидкости и тряпку.

Как выбрать?

Выбрать ТЭН для замены в машинке можно исходя из ряда факторов. Среди них следует выделить следующие:

сиденье;
наличие воротника;
отверстие для датчика;
длина;
покрытие нагревательного элемента;
форма;
мощность;
производитель.

Теперь поговорим о каждом критерии подробнее. Самое главное при выборе нагревательного элемента, чтобы сиденье максимально подходило. У них он почти одинаковый. Исключением будут элементы, установленные на старых устройствах, которым от 10 до 15 лет. Если говорить о наличии плеча, то это тоже следует учитывать. Если заменить ТЭН без него на элемент с ним, то он просто вылетает из бака при стирке.

Следующий момент — ряд моделей имеют специальное отверстие для датчика. На всех таких моделях датчик можно снять. Тогда место датчика можно просто закрыть с помощью специальной заглушки.

Важным физическим параметром нагревательного элемента будет длина.

По этому критерию они бывают длинными, средними и короткими. Не лишним будет учесть длину, но если новая деталь длиннее или короче старой, то это не проблема. Можно установить короткий аналог вместо длинного, но сделать наоборот может быть невозможно, по причине того, что новая деталь просто не встанет на свое место.

Еще одной характеристикой будет мощность , хотя ее значение не так велико. Если прибор мощнее, то он просто будет нагревать воду чуть быстрее, а если менее мощный, то чуть дольше. В общем, особой разницы здесь не будет.

Также важна форма устройства. Как правило, все ТЭНы прямые, но есть и изогнутые модели. Это нужно учитывать, чтобы выбранное устройство влезло в стиральную машину и не соприкасалось с другими элементами.

При выборе не лишним будет обратить внимание и на прикрыть. Есть устройства с керамическим или каким-либо другим покрытием. Но это не имеет принципиального значения.

Последний пункт, на который рекомендуется обратить внимание — производитель ТЭНов. Если выпускается под маркой Термоватт , то это самый качественный вариант. Модели чуть более низкого качества производит Irca. Правда, их преимуществом является наличие предохранителя. Еще одну категорию ТЭНов производит марка 9. 0023 Блэкманн. Их качество не очень хорошее, но они не очень распространены.

Причины поломок

Причин неисправности ТЭНа всего 2:

производственный брак;
шкала.

Теперь давайте разберем каждый немного подробнее. Заводской брак встречается не очень часто, но все же имеет место. Суть его заключается в том, что при постоянном нагреве и охлаждении спираль ТЭНа просто теряет свои свойства и перегорает. Также может случиться так, что диэлектрик перегорит. Но в этом случае он начнет пропускать ток на корпус стиральной машины. Здесь я должен сказать, что от заводского брака никто не застрахован, и он может быть даже в дорогих моделях. То есть это дело случая.

Но накипь как причина неисправности встречается чаще всего. Оседает на корпусе устройства, выполненном из металла, и оказывает негативное воздействие на нагревательный элемент, из-за чего он может просто сломаться. Отложения накипи возникают из-за плохого качества водопроводной воды и ее высокой жесткости. Более того, даже установка специального фильтра не препятствует образованию накипи.

Обычно поначалу прибор просто плохо нагревается из-за того, что накипь мешает передаче вырабатываемого тепла воде, и она перегревается. В конце концов, в какой-то момент просто обнаруживается, что тэн сломался.

Здесь нужно добавить, что окалина создает условия на поверхности детали для образования коррозии. Со временем это становится причиной деформации его металлического корпуса. А потерявший герметичность элемент становится очень уязвимым для внешних факторов и увеличивает риск короткого замыкания.

Кстати, еще одной причиной можно назвать неправильную эксплуатацию стиральной машины пользователем. Дело в том, что неисправность ТЭНа может быть следствием использования неподходящих моющих средств. Речь идет либо о превышении количества порошка, либо об использовании составов для ручной стирки. При этом может образоваться очень плотная пленка мыльного концентрата. Он становится препятствием для правильной теплоотдачи, что создает риск перегрева ТЭНа и его поломки.

Диагностика

Не обязательно разбирать стиральную машину и пользоваться мультиметром для распознавания неисправности. На проблемы могут указывать следующие явления:

стиральная машина набирает воду, но очень быстро заканчивает стирку и полностью выключается через 5-7 минут;
вода при стирке не нагревается до установленного программой уровня;
практически сразу после включения автомат выбивает пробки в помещении;
значительно снижается качество стирки;
корпус вибрирует при прикосновении;
при использовании прибора в помещении ощущается неприятный запах гари.

Эти знаки указывают на то, что устройство нуждается в проверке и последующем ремонте.

Если под рукой есть мультиметр, то не лишним будет проверить работоспособность диэлектрика и спирали. Это можно сделать, проверив сопротивление элемента. по формуле:

R = U²/P

Сопротивление ТЭНа будет равно квадрату напряжения, которое на него идет, которое следует разделить на мощность самого прибора. То есть, например, напряжение, которое идет на нагреватель, составляет 220 вольт, как в обычной розетке. А мощность нагревательного элемента составляет 2000 Вт. В результате получается значение чуть более 24 Ом, и это будет нормальное сопротивление. Если нагревательный элемент исправен, тестер покажет это значение.

Для измерения сопротивления необходимо выполнить следующие действия:

перевести тестер в режим измерения сопротивления, установив переключатель в положение 200 Ом;
прикоснуться щупами мультиметра к клеммам отопителя;
увидеть полученное значение на дисплее прибора.

Если на экране прибора вы видите цифры 1 или 0, то неисправно реле в нагревательном элементе.

Если требуется проверить диэлектрик нагревательного элемента, то необходимо выполнить следующие действия:

перевести тестер в режим прозвонки, установив переключатель в режим «Зуммер»;
прикоснуться к клемме нагревательного элемента одним щупом;
Прислоните второй щуп к клемме заземления или корпусу нагревательного элемента.

Если прибор начинает издавать писк, значит диэлектрик пропускает ток на корпус прибора — это значит, что нагревательный элемент вышел из строя. А если звука нет, то ТЭН исправен и поломку надо искать в другом месте.

Ремонт

Итак, предположим, что нам необходимо отремонтировать ТЭН, так как было обнаружено, что он неисправен. Попробуем разобраться, как это сделать. Единственное, что нужно знать, это то, что отремонтировать ТЭН практически невозможно. Как правило, речь идет о замене на новый. Предположим, вы уже знаете, где находится нагревательный элемент в машинке. Затем можно приступать к разборке корпуса. Для этого отключите устройство от сети, а затем отсоедините сливную трубу и шланг, по которому вода поступает в машину во время стирки. Также необходимо слить остатки воды, которые остались в стиральной машине после последнего использования.

После этого демонтируем заднюю крышку, и если ТЭН находится за ней, то снимаем ее и меняем на другую. Если необходимо демонтировать переднюю крышку в вашей стиральной машине, то необходимо выполнить следующие действия:

демонтировать верхнюю крышку;
выдвинуть отсек для моющих средств;
снять обруч из стали с уплотнителя на люке;
открутить сам уплотнитель и замок двери;
открутить переднюю панель.

После этого доступ к нагревательному элементу будет открыт.

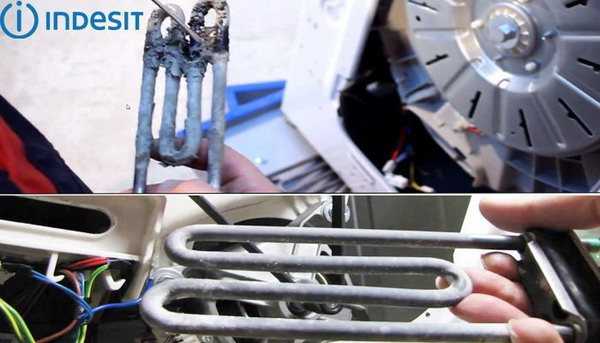

Итак, для замены ТЭНа нужно будет открутить одну гайку, которая держит его … Перед этим отключите клеммы питания, массы и кабели, которые идут от датчика температуры. Откручивать гайку лучше всего торцевым ключом. Если его нет, то можно сделать рожковым инструментом. Выкручиваем почти до конца, после чего вдавливаем штифт внутрь, что даст возможность вытащить ТЭН из посадочного места. После этого откручиваем гайку до конца и осторожно ослабляем элемент, чтобы аккуратно его вытащить. Теперь осталось вставить новый ТЭН на место старого и собрать, выполнив все вышеперечисленные действия в обратном порядке.
