Как соединить витую пару — 4 способа

Умение нарастить сетевой кабель самому пригодится, если нужно удлинить или починить шнур, а обращаться к мастеру неохота.

Рассказываем о способах соединения витой пары и даем простые инструкции.



Метод №1: Скручивание проводников

Этот способ заключается в соединении проводников, которые имеют одно назначение, посредством скручивания и дальнейшей изоляции жил. Такой подход используется, когда необходимо распределить шнуры в распаечных коробах, а также при подключении розеток или же выключателей. Применяется он и тогда, когда нужно соединить разорванную электроцепь.

Провода соединяются по той же технологии: четырех или восьмижильный шнур разбирают на проводники, а затем одинаковые жилы соединяют друг с другом.

Стоит отметить, что подобное соединение может повлечь за собой затухание сигнала. Впрочем, этот метод подойдет как временное решение, поскольку провод все же будет работать.

Что понадобится для скрутки:

• стриппер;
• инструмент для удаления оплетки;
• оловянный припой около 0,3-0,5 мм;
• спички;
• термоусадка 1,5 мм до нагревания, после — 0,75 мм;
• изолента.



Теперь займемся собственно скруткой:

1. Зачищаем оба кабеля от наружной изоляции: снять нужно 3-4 см оболочки.
2. Разбираем проводники и зачищаем их. Одинаковые по цвету жилы скручиваем друг с другом.
3. Ровняем кончики.
4. Обматываем припоем.
5. Скрученные концы нагреваем огнем и изолируем их термоусадкой.
6. Выполняем монтаж изоленты.

Если все получится аккуратненько, шнур практически не изменит форму. Это позволит протянуть его через отверстие в стене или же спрятать в плинтус.

Совет: как можно раньше замените полученный кабель целым заводским проводом.

Метод №2: Пайка

Если умеете обращаться с паяльником, этот способ — для вас. Он позволит создать надежное соединение и не менять провод впоследствии.

Для спайки шнуров понадобится стандартный паяльный набор, состоящий из собственно паяльника, припоя, флюса и зачистного инструмента. Также потребуются изоляционные материалы: термоусадочная трубка, изоляционная лента.

Как паять сетевой провод:

1. Снять с отрезков шнура наружную оболочку. Ее можно не только обрезать, а и немного разрезать вдоль и загнуть. Потом изоляцию можно вернуть на место.
2. Разобрать пары жил и зачистить их от изоляции. Сделать это лучше с помощью стриппера, поскольку кусачки или нож могут повредить проводники.
3. Скрутить пары одинаковых жил обоих шнуров, ориентируясь на цвет изоляции, и срезать лишнее.
4. Спаять скрученные жилы: нагреть, равномерно нанести припой по месту, где была выполнена скрутка.
5. Каждый спаянный провод заизолировать по отдельности, а потом — все вместе: участок коммутации хорошенько обматываем изолентой. Оголенных зон быть не должно.

Важно! Соединенные таким способом кабели нельзя размещать в сырых помещениях, и уж тем более на улице. Если этого не избежать, следует по-максимуму герметизировать место спайки, воспользовавшись полимерным гибким рукавом.

Метод №3: Соединение с помощью клеммы

В электрике, как слаботочной, так и силовой, используются специальные клеммы — скотчлоки, с помощью которых соединяют шнуры друг с другом. Такие аксессуары представляют собой изделия, выполненные из пластика, и оснащенные контактами из металла.

Материал приспособлений не повреждается растворителями. Внутри свободное пространство клемм заполнено гелем. Он защищает контакты от влаги.

Главное достоинство скотчлоков заключается в экономии времени: не нужно зачищать провода, обматывать место коммутации изолентой. Однако это касается только тех шнуров, которые будут располагаться в плинтусе, стене или коробе.



Как использовать:

• Снять верхнюю оплетку с обоих концов кабеля.
• Подготовить проводники к обжимке, разложив жилы.
• Установить клеммы.
• Поочередно обжать все жилы.



Полученное соединение будет похоже на гирлянду, поскольку скотч-локи будут торчать, а компактно спрятать их не получится. Однако за герметичность переживать не придется: хотя выглядеть коммутация будет неаккуратно, надежности хватит. Но стоит учитывать, что работать такой провод будет так же, как и восстановленный посредством скрутки.

Метод №4: Соединитель

Существует простой способ, заключающийся в использовании специального устройства — адаптера, выполненного в виде компактной коробочки. Такие аксессуары стоят недорого, отличаются простотой в применении.

Для использования переходников есть условие: чтобы скрепить два отрезка шнура, необходимы не только адаптеры, а и коннекторы: компьютерные вилки для выполнения коммутации. Другими словами, такой метод можно применять только с опрессованными шнурами.

Кабель обжимается коннекторами по прямой или же перекрестной схеме соединения внутренних жил. Выбирать схему следует, основываясь на назначении проводов.



Сделать провод длиннее, используя соединители rj-45, нетрудно: в порты, которые расположены по обеим сторонам приспособления, необходимо вставить коннекторы наших патч-кордов.

Примечание: существуют и специальные сращиватели витой пары, которые напоминают вышеуказанные переходники. Однако тут необходимо заделывать проводники в переходник с помощью специального инструмента. Так что потребуются навыки.



Нарастить интернет-кабель можно несколькими способами. Скрутка и клеммы — довольно простые, однако, являются скорее временным решением проблемы. Пайка — очень надежный метод, который впрочем требует навыков использования паяльника. А вот применение соединителей представляет собой весьма простой способ.



Как соединить витую пару?

23 7 2019

Существует несколько вариантов соединения любых проводов, в том числе витую пару.

• Способ №1

Скрутка. Данный метод  не требует абсолютно никаких вложений. Однако, длинна размотки пар не по стандарту и ненадежность соединения могут сыграть против Вас. Сбои при передаче данных, потеря контакта при любом механическом воздействии на кабель, потеря производительности — эти несколько последствий которые непременно возникнут со временем если использовать данный вариант соединить витую пару. К слову, профессиональные монтажники никогда не прибегнут к подобному решению, если конечно дорожат репутацией

• Способ №2

Спайка. Єто решение уже лучше чем простая скрутка. Но реализация такого соединения требует определенной сноровки и мастерства владения паяльником. К тому же, место спайки необходимо заизолировать. Представьте, как неудобно обматывать изолентой каждую пару. Такой вариант также принадлежит к кустарным методам соединения витой пары

• Способ №3

Соединение жил витой пары с помощью скотчлоков. Это уже можно квалифицировать как полу-профессиональный. К нему прибегают когда под рукой нет соединительных коробок. Гель внутри скотчлока надежно изолирует соединение от проникновения влаги и воздуха.

После непосредственного обжима, соединения витой пары необходимо зафиксировать изолентой. Из недостатков данного  метода следует выделить: ненадежность соединения при механическом воздействии на кабель. При определенном усилии провод может попросту выскочить из скотчлока. Также следует отметить эстетическую сторону. Жгут обмотанных изолентой проводов со скотчлоками не всегда впишется в интерьер или поместится в короб.

В общем, этот вариант соединения витой пары имеет право быть, однако является полевым способом которым пользуются профессионалы если в наличии нет других специальных устройств. А именно:





Для качественного соединения жил витой пары UTP и FTP используются соединительные коробки. Внутри расположена печатная плата с врезными контактами IDC. Заделка жил осуществляется аналогично заделке в патч-панель или модуль keystone.

Данный вариант соединить витую пару является рекомендованным стандартами по СКС. При его использовании соединение имеет максимальную производительность, минимальные потери сигнала и является единственным правильным методом соединения двух сегментов витой пары

---

Когда стоит задача соединить витую пару, которая уже обжата коннекторами RJ-45, то кустарные методы здесь бессильны. Для таких случаев существует соединительная коробка для коннекторов. Данная модель подойдет для соединения как экранированной витой пары, так и не экранированной. Внутри также печатная плата к которой припаяны контакты разъемов. При использовании данного устройства потери сигнала абсолютно минимальны

---

Продолжая тему соединения витой пары, нельзя не обратить внимание на вопрос разветвления телефонного кабеля с коннекторами RJ-12. Точнее, как при наличии одного порта телефонной розетки подключить к ней до 3-х офисных устройств? Осуществлять эти задачи призван разветвитель RJ-12. Он имеет один разъем для подключения в телефонную розетку и 3 телефонных гнезда на выходе

---

Реализовать задачу из одного порта RJ-45 на 4 пары сделать два по 2 пары, например для голосовых приложений — может специальное устройство Y-адаптер. Основная его функция — преобразование одной 4-парной розетки в две индивидуальные 2-х парные 8-позиционные розетки. Стоит отметить, что из одного порта раздающего интернет, например на модеме, с помощью данного устройства сделать два раздающих интернет — не получится. Для этого нужен маршрутизатор или сетевой коммутатор



Поделиться

Поделится

Поделится

Новый комментарий

Войти с помощью

Отправить

Как установить разъемы на витую пару

08 апр Установка разъемов на витую пару

Опубликовано в 20:20 в Установка сетевого кабеля by admin

Витая пара является наиболее часто используемым типом кабеля в современных структурированных сетевых кабельных системах, и два основных типа разъемов, связанных с этими сетевыми кабелями, — это разъемы RJ-11 и RJ-45. RJ просто означает зарегистрированный разъем, а числа 11 и 45 относятся к номеру стандарта интерфейса.

Эти два типа разъемов очень похожи и сделаны из пластика с тонкими металлическими контактами. Более простая меньшая версия из двух — это RJ-11 с двумя проводниками и стандартным шестипозиционным соединением внутри него. В прошлом разъем RJ-11 использовался при установке телефонных приложений как в коммерческих, так и в жилых помещениях, хотя сейчас он обычно используется только в последнем из двух.

Разъем RJ-45 в настоящее время является широко устанавливаемым разъемом, особенно в коммерческих структурированных сетевых кабельных системах, и немного шире, чем два разъема с восьмипозиционным соединением и четырьмя проводниками. Разъемы RJ-11 и RJ-45 выпускаются в двух версиях для подключения как многожильных, так и одножильных проводников.

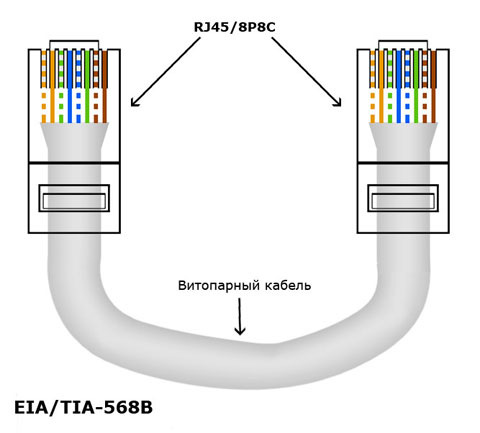

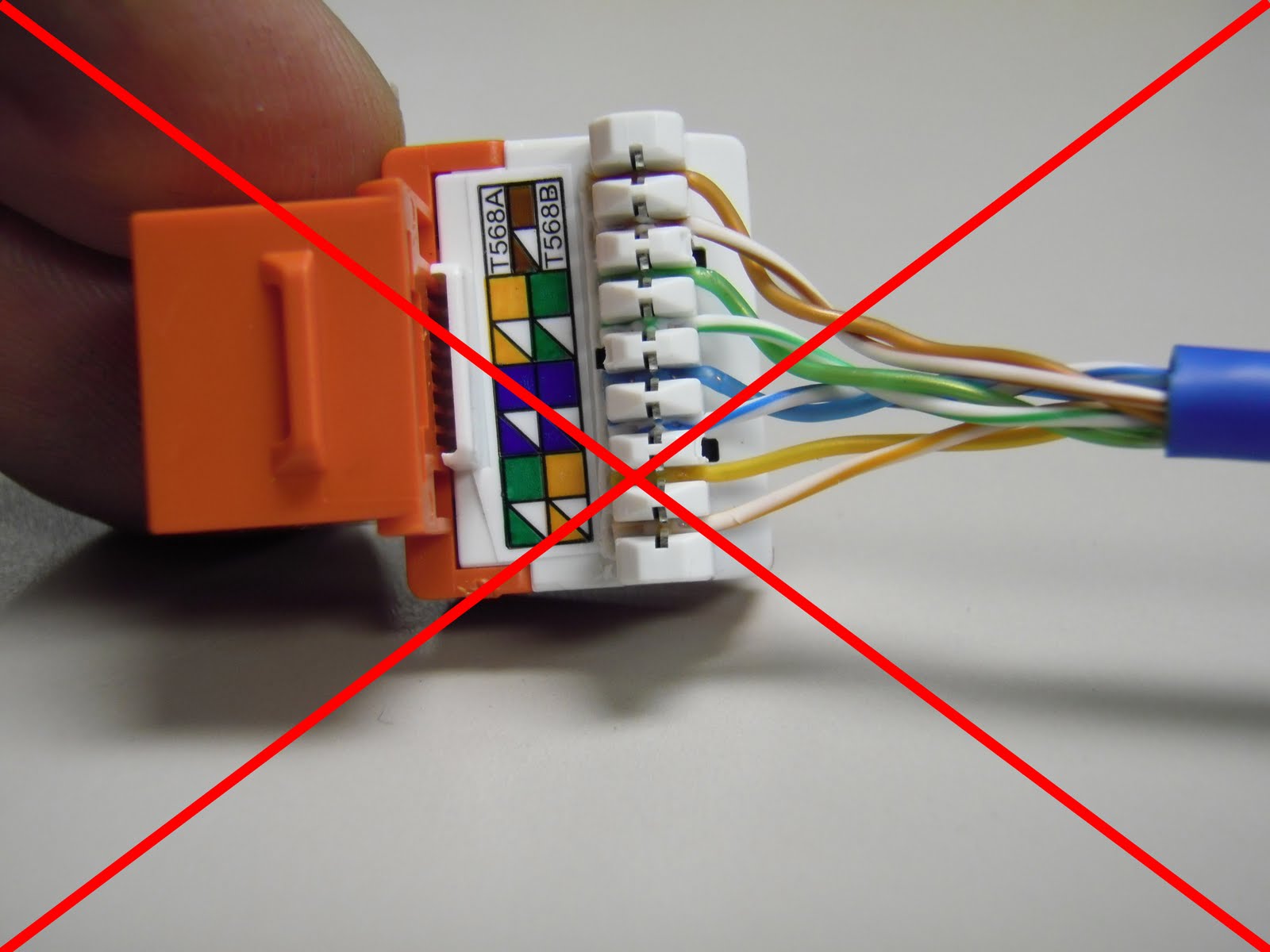

Стандарты проводки витых кабелей

Если вы посмотрите на конец стандартного кабеля UTP, вы увидите четыре пары проводов разного цвета: зеленый, оранжевый, синий или коричневый. В каждой паре один сплошной цвет, а другой с белыми полосами. Эти кабели могут быть подключены двумя разными способами, и они называются T-568A и T-568B, и последний является наиболее распространенным. Ниже приведены два различных стандарта проводки:

568A

1. Белый/зеленый
2. Зеленый
3. Белый/оранжевый
4. Синий
5. Белый/Синий
6. Оранжевый
7. Белый/Коричневый
8. Коричневый

568B

1. Белый/оранжевый
2. Оранжевый
3. Белый/зеленый
4. Синий
5. Белый/Синий
6. Зеленый
7. Белый/Коричневый
8. Коричневый

Установка соединителя кабеля витой пары

Основным методом, используемым для соединения этих соединителей с кабелем витой пары, является обжим, и хотя процедура довольно проста, это важный навык, который должен знать каждый установщик сетевых кабелей. Инструменты, которые вам понадобятся для работы, это, очевидно, кабель и разъемы, а также инструмент для зачистки, пара обжимных инструментов и кабельный тестер для проверки качества соединения.

Инструмент для зачистки оболочки кабеля снимает внешнюю оболочку с кабеля, а обжимной инструмент для кабельных разъемов соединяет кабель, нажимая металлические контакты внутри разъема на жилы кабеля.

Во-первых, вы измеряете и отрезаете кабель, к которому вы хотите добавить разъем, убедившись, что вы отрезали его примерно на 3 дюйма длиннее, чем необходимо.

Далее необходимо снять примерно 1,5 дюйма оболочки кабеля, поэтому вставьте кабель в инструмент для зачистки и дважды поверните его вокруг кабеля, чтобы прорезать оболочку. Затем осторожно стяните отрезанный кусок оболочки кабеля, чтобы обнажить внутренние проводники. Если на куртке есть разрезной шнур белого цвета, обрежьте его по спинке.

Теперь, когда вы оголили жилы скрученного кабеля, вам нужно раскрутить пары и разделить каждый из восьми цветных проводов. Затем выровняйте каждый из отдельных проводов так, чтобы цветовой код соответствовал стандарту, который вы используете.

Затем обрежьте концы всех разъемов так, чтобы все они были ровными и достаточно короткими, чтобы при вставке кабеля в разъем оболочка кабеля также частично находилась внутри.

Наконец, точно вставьте проводники, убедившись, что все они правильно совмещены с соответствующими контактами. Теперь осторожно вставьте их оба в обжимной инструмент и сильно сожмите ручку вниз, удерживая ее около трех секунд. Пластины внутри инструмента затем вдавливаются в разъем, вдавливая штифты в проводники и вдавливая пластиковый фиксатор в оболочку кабеля.

После того, как вы обжали разъем, еще раз проверьте, правильно ли обжаты все проводники и контакты. Если это не так, вам придется отрезать разъем и повторить процесс снова.

И последнее, но не менее важное: вам нужно будет проверить правильность подключения с помощью кабельного тестера, и в зависимости от типа используемого тестера необходимо следовать другой процедуре…

Посмотрите этот небольшой обучающий видеоролик о один из наших специалистов по мостовому кабелю подключает разъем RJ45 к концу кабеля категории 6.

Кабели витой пары

— значение, использование, категории и часто задаваемые вопросы

Главная » Блог » Сетевое подключение с помощью витой пары

Сетевое подключение с помощью кабелей витой пары

Электрика сигналы проходят по различным сетевым путям или носителям. Один из таких популярных и среди самым старым сетевым носителем является витая пара . Этот кабель обычно используется для телефонная связь и современные сети Ethernet. В этом блоге обсуждается характер, использование, категории и типы этих кабелей.

Содержание

• 1 Что такое кабель витая пара?
• 2 Для чего используются кабели с витой парой?
• 3 ЛВС
• 4 Сети Ethernet
• 5 Линии DSL
• 6 Телефонные линии
• 7 Системы видеонаблюдения
• 8 Какие категории витой пары?
• 9 Два типа кабелей с витой парой
• 10 Часто задаваемые вопросы
• 11 В чем разница между UTP и STP?
• 12 Сколько жил в витой паре?
• 13 Что такое кабель CAT6 STP?
• 14 Что такое LAN UTP?
• 15 В чем разница между витой парой и коаксиальным кабелем?
• 16 Чем витая пара лучше коаксиального кабеля?

Что такое кабель витая пара?

Как название предполагает, что кабель с витой парой состоит из пар проводов, образующих цепь для передачи данных. Провода представляют собой изолированные жилы, обычно изготовленные из медь и скручены вместе. Один провод используется для передачи сигнала, а другой используется только в качестве заземления.

Два параллельных проводники имеют высокую степень перекрестных помех или шумов. Витые провода значительно уменьшают перекрестные помехи в соседних парные кабели. Давайте посмотрим, как.

Магнитное поле возникает вокруг провода всякий раз, когда по нему протекает электрический ток. Два одинаковые провода, близко расположенные в электрической цепи, генерируют одинаковые и противоположные магнитные поля. Два магнитных поля компенсируют или сводят на нет друг друга. а также любые внешние магнитные поля. Таким образом, при скручении двух проводов усиливает этот эффект отмены и обеспечивает самозащиту для пары провода.

Для чего используются кабели с витой парой?

Локальные сети

Кабель витой пары используется для подключения компьютеров, коммутаторов, маршрутизаторов, принтеров, IP-камер и устройств PoE в локальной сети. Они бывают разных категорий: кабели Cat5e, Cat6, Cat6A и Cat8.

Сети Ethernet

Стандарт Ethernet используется для подключения компьютеров к локальной сети. Самый распространенный Кабели Ethernet с витой парой, используемые в настоящее время:

• 100BASE-TX или Fast Ethernet (скорость передачи 100 Мбит/с)
• 1000BASE-T или Gigabit Ethernet (скорость 1 Гбит/с)


Линии DSL

DSL или цифровые абонентские линии — это интернет-соединения, использующие стандартные телефонные линии. Они были разработаны только для голосовых сигналов и поэтому имеют ограничения по скорости передачи данных и полосе пропускания.

Телефонные линии

Происхождение витых пар восходит к их использованию в телефонных линиях.

Системы видеонаблюдения

Камеры видеонаблюдения камеры с замкнутым контуром, которые передают AV-сигналы на беспроводной приемник. IP камеры видеонаблюдения используют кабели Ethernet Cat5e.

Какие категории витой пары?

ОВОС имеет классифицировал кабели витой пары на семь различных категорий —

• Категория 1 или Кат. 1 — кабели UTP со скоростью передачи данных <0,1 Мбит/с, используется в телефонных линиях
• Категория 2 или Кат. 2 — кабели UTP со скоростью передачи данных 2 Мбит/с, используется в линиях передачи
• Категория 3 или Кат. 3 — Кабели UTP со скоростью передачи данных 10 Мбит/с, используется в локальных сетях или 10baseT Ethernet
• Категория 4 или Cat 4 — кабели UTP со скоростью передачи данных 20 Мбит/с, используемые в сетях Token Ring
• Категория 5 или Кат. 5 — кабели UTP со скоростью передачи данных 100 Мбит/с, используется в локальных сетях или 100baseT Ethernet
• Категория 5e или Cat 5e — 1000baseT Ethernet со скоростью передачи данных от 1000 Мбит/с
• Категория 6 или Кат. 6 − Кабели UTP со скоростью передачи данных 200 Мбит/с, используется в высокоскоростных ЛВС
• Категория 7 или Cat 7 — STP, используемый в сверхскоростном Gigabit Ethernet.

Существует 2 типа кабелей с витой парой

Неэкранированная витая пара или UTP : Кабель UTP имеет четыре пары или восемь цветовых кодов. медные провода скручены вместе и покрыты пластиковой оболочкой. Их электромагнитные помехи подавляются за счет эффекта скручивания. УТП кабели в основном используются в локальных сетях, телефонных проводах и кабелях Ethernet.

Экранированная витая пара или STP: В кабеле STP используется методы скручивания проводов, экранирования и подавления. Каждая пара проводов покрыты металлической фольгой. Затем четыре пары проводов покрываются внешняя металлическая оплетка. Кабели STP уменьшить перекрестные помехи как внутри кабеля с попарным соединением, так и от снаружи кабеля.

Часто задаваемые вопросы

В чем разница между UTP и STP?

UTP и STP представляют собой кабели с экранированной и неэкранированной витой парой . Кабели UTP имеют восемь проводов, скрученных вместе, чтобы уменьшить шум, создаваемый внешним источником за счет эффекта подавления. Кабели STP также состоят из четырех пар витых пар, но заключены в дополнительный сетчатый экран. Экран защищает от электромагнитных помех и устраняет перекрестные помехи. Кабели UTP дешевле, легче и поддерживают более низкие скорости, чем кабели STP.

Сколько жил в кабеле с витой парой?

Каждый Витая пара представляет собой пару двух изолированных медных проводов, скрученных вместе. По сравнению с нескрученной симметричной парой или одиночным проводом, витая парный кабель уменьшает электромагнитные помехи, существующие в проводе пары, а также перекрестные помехи между соседними парами. Александр Грэм Белл дал концепция витой пары.

Что такое кабель CAT6 STP?

Кабель CAT6 STP относится к категории кабелей STP. Они лучше всего подходят для сетевых кабелей в сценариях со слишком сильными внешними помехами. Они имеют дополнительное покрытие над экранированной витой парой. Это защищает среду передачи от любых электромагнитных помех, возникающих внутри или снаружи кабеля. Структура с двойным экраном делает эти кабели с витой парой идеально подходящими для компьютерных сетей с высокой скоростью передачи данных и мобильными приложениями.

Что такое LAN UTP?

LAN UTP — это неэкранированная витая пара, часто используемая при настройке локальных сетей. Он состоит из двух неэкранированных проводов, скрученных друг вокруг друга. Кабели UTP имеют низкую стоимость и широко используются для локальных сетей или локальных сетей. По сравнению с коаксиальными или оптоволоконными кабелями кабели UTP не обеспечивают высокую пропускную способность или хорошую защиту от помех. Однако он прост в установке и стоит дешевле.

В чем разница между витой парой и коаксиальным кабелем?

Пока кабель витая пара включает пару витых медных проводов, коаксиальный кабель имеет два проводника. Внутренний проводник находится внутри изолятора, окруженного другой проводник, который действует как экран. Внешний проводник покрыт кожух или изолирующее защитное покрытие.

Кабель с витой парой передает сигналы по медным проводам. Коаксиальные кабели передают сигналы через внутреннюю жилу кабеля. По сравнению с кабелями с витой парой коаксиальные кабели обеспечивают улучшенную защиту от шума и поддерживают относительно более высокую пропускную способность.

Чем витая пара лучше коаксиального кабеля?

Срок Для меньшего экранирования кабели витой пары тоньше, дешевле и могут быть легко установлены. Поэтому они подходят для обеспечения высокой скорости передачи по компьютерным локальным сетям и Ethernet. С другой стороны, коаксиальный кабели лучше экранированы и, следовательно, обеспечивают лучшую устойчивость к перекрестным помехам, но относительно дороже, чем простые кабели с витой парой.
