Вторичная обмотка трансформатора: Вторичная обмотка трансформатора

Вторичная обмотка трансформатора, что стоит знать, как рассчитать, сделать под нужное напряжение, ток. « ЭлектроХобби

Напомню, что трансформатор – это электротехническое устройство, способное преобразовывать электрическую энергию через промежуточную среду в виде электромагнитного поля. Устройство трансформатора достаточно простое. Он состоит из магнитного сердечника (может иметь различные формы) на который наматываются витки изолированного провода. Классический вариант трансформатора содержит две обмотки: первичная (она же входная) и вторичная (она же выходная). В зависимости от материала магнитного сердечника, общей мощности трансформатора, нужных параметров (входное и выходное напряжение и сила тока) данное устройство содержит определённое количество витков и сечение обмоточного провода.

Первичные обмотки трансформаторов в большинстве своем рассчитаны на стандартное сетевое напряжение величиной 220 вольт (реже на 380 вольт, это трансформаторы используют в промышленной сфере). Одной из главных характеристик трансформатора является его мощность. Зная мощность данного устройства и имея первичную обмотку, рассчитанную на 220 вольт можно легко переделать любой трансформатор под свои нужды (если этой мощности вам будет хватать) намотав вторичную обмотку под нужное выходное напряжение и силу тока.

А как можно определить эту самую мощность трансформатора? По его сердечнику! Электрическая мощность трансформатора (в ваттах) равна квадрату площади (в сантиметрах) поперечного сечения той части магнитопровода, на которую наматывается провод.

Напомню, что электрическая мощность равна произведению напряжения на силу тока. То есть, если мы узнали мощность трансформатора, с которой он может работать мы можем вычислить номинальную силу тока, что может выдавать вторичная обмотка (зная величину напряжения).

К примеру, вы решили сделать себе блок питания относительно небольшой мощности. Берём от старой, ненужной электротехники (если таковая у вас имеется в доме, гараже) понижающий силовой трансформатор (с железным магнитопроводом) или его покупаем. Допустим, по сердечнику вы определили, что трансформатор имеет мощность около 120 ватт. Это значит, что при напряжении в 12 вольт (на вторичной обмотке) он может обеспечивать силу тока величиной до 10 ампер (мощность разделили на напряжение и получили силу тока). В действительности же нужно учитывать, что у малогабаритных трансформаторов КПД равен около 80%, значит и максимальный выходной ток будет чуть меньше, чем 10 ампер (исходя из данного примера).

Трансформатор, который вы нашли, приобрели, оказался рассчитанный (его вторичная, выходная обмотка) на другое напряжение, не то, которое нужно именно вам. Не беда! Мы его аккуратно разбираем, разматываем старую вторичную обмотку и наматываем новую. Если диаметр провода может обеспечить вам нужный ток, то просто перематываем старую вторичную обмотку под нужное напряжение. От количества витков зависит напряжение (чем больше витков, тем выше напряжение на выходе). От сечения провода обмотки зависит сила тока (чем больше сечение, тем больший ток провод может пропустить через себя, не перегреваясь).

У различной мощности трансформаторов количество витков на 1 вольт будет также различное. Чем больше мощность, тем меньше нужно наматывать провода для получения 1 вольта (а в целом нужной величины напряжения). Сечение провода в значительной степени зависит от той плотности тока, которую вы можете допустить. Если площадь намотки велика, то и охлаждаться она будет лучше, следовательно, и плотность тока можно выбрать больше. Когда же обмотка намотана кучно, то лучше плотность тока брать меньше. В среднем плотность тока равна 2 А/мм2. При этой плотности диаметр провода (без учета изоляции) можно рассчитать по формуле:

Количество витков вторичной обмотки проще будет определить практическим путём. Для этого, на скорую руку, на трансформатор мотаем, допустим, 20 витков. Подаем на первичную обмотку питание. Далее измеряем напряжение на вторичной обмотке (этих самых 20 витках), после чего эти 20 витков делим на измеренное напряжение, и получаем количество витков, которые будут выдавать нам 1 вольт. Ну, а потом, чтобы узнать общее количество витков вторичной обмотки, мы напряжение вторичной обмотки умножаем на количество витков на один вольт. К примеру, 1 вольт мы получим при намотке 10 витков, следовательно, мы 10 умножаем на 12 вольт (которые мы хотим получить на выходе трансформатора). В итоге наша вторичная обмотка должна содержать 120 витков.

P.S. Чтобы не морочить голову с перемотками трансформаторных обмоток, пожалуй, лучше просто на рынке или в магазине приобрести трансформатор с подходящей мощностью, с нужным выходным напряжением и силой тока. Но учитывайте, что дешевые трансформаторы могут в некоторой степени не соответствовать своим характеристикам (обычно на магнитопровод ставят провод меньшего диаметра, чем нужно). Так, что лучше заплатить больше и приобрести качественный трансформатор.

| Приведение вторичной обмотки трансформатора к первичной

При такой трактовке функций обмоток ЭДС направлена против положительного направления тока , а положительное направление тока вторичной обмотки совпадает по направлению с ЭДС .

В комплексной форме уравнения, составленные по второму закону Кирхгофа, запишутся:

для первичной обмотки

,

для вторичной обмотки

,

где , — падение напряжения на активных сопротивлениях первичной и вторичной обмоток соответственно;

, – падение напряжения на сопротивлениях рассеяния первичной и вторичной обмоток соответственно.

6.4. Приведение вторичной обмотки трансформатора к первичной.

При расчете электрической цепи с трансформатором задача расчета усложняется из-за магнитной связи первичной и вторичной обмоток трансформатора. Для устранения магнитной связи составляется эквивалентная электрическая схема, когда обе обмотки объединяют в одну, сделав равными ЭДС () этих обмоток. Равенство будет выполнено, если число витков вторичной обмотки сделать равным числу витков первичной обмотки , т. е. . При этом необходимо пересчитать все величины вторичной обмотки – привести вторичную обмотку к числу витков первичной обмотки, в этом случае трансформатор называется приведенным.

Для него МДС, относительные значения падений напряжения и мощность потерь в проводах остается неизменным, т. е.

Математически приведенный трансформатор описывается уравнениями электрического состояния

и уравнением токов.

Уравнение токов получим из уравнения МДС для мгновенных значений

где F – мгновенное значение результирующей МДС обеих обмоток.

При неизменном напряжении на первичной обмотке U1, магнитный поток Ф практически неизменен в режимах холостого хода до номинального. Поэтому можно записать, что

или в комплексном виде

Разделив обе части уравнения на w1 и обозначив, получим уравнение токов

В соответствии с этими уравнениями схема замещения трансформатора выглядит следующим образом (рис. 6.3)

Рис. 6.3

На представленной схеме R1 и – активные сопротивления первичной и вторичной обмоток; X1d и – сопротивления рассеяния первичной и вторичной обмоток; R0, X0 – активное и реактивное сопротивления ветви холостого хода. Падение напряжения на ветви холостого хода с комплексным сопротивлением при токе равно ЭДС и трансформатора.

Из-за трудности экспериментального определения параметров схемы замещения для расчетов можно использовать упрощенную схему замещения (если пренебречь током холостого хода) (рис. 6.4)

Рис. 6.4

В этой схеме Rk и Xk – сопротивления короткого замыкания и .

6.1.5. Мощность потерь и КПД трансформатора

Уравнение баланса мощности в цепи с трансформатором

,

где – активная мощность поступающая от источника, – активная мощность потребителя; — суммарная мощность потерь в трансформаторе; – мощность потерь в стали; – мощность потерь в проводах обмотки.

КПД трансформатора

.

Так как коэффициент нагрузки, а из опытов короткого замыкания и холостого хода получено, что

Наташа

Автор

Наташа — контент-маркетолог и блогер, но все это не мешает ей оставаться адекватным человеком. Верит во все цвета радуги и не верит в теорию всемирного заговора. Увлекается «нефрохиромантией» и тайно мечтает воссоздать дома Александрийскую библиотеку.

Трансформеры — Объяснение основ

Объяснение различных типов трансформаторов

Магазин трансформаторов

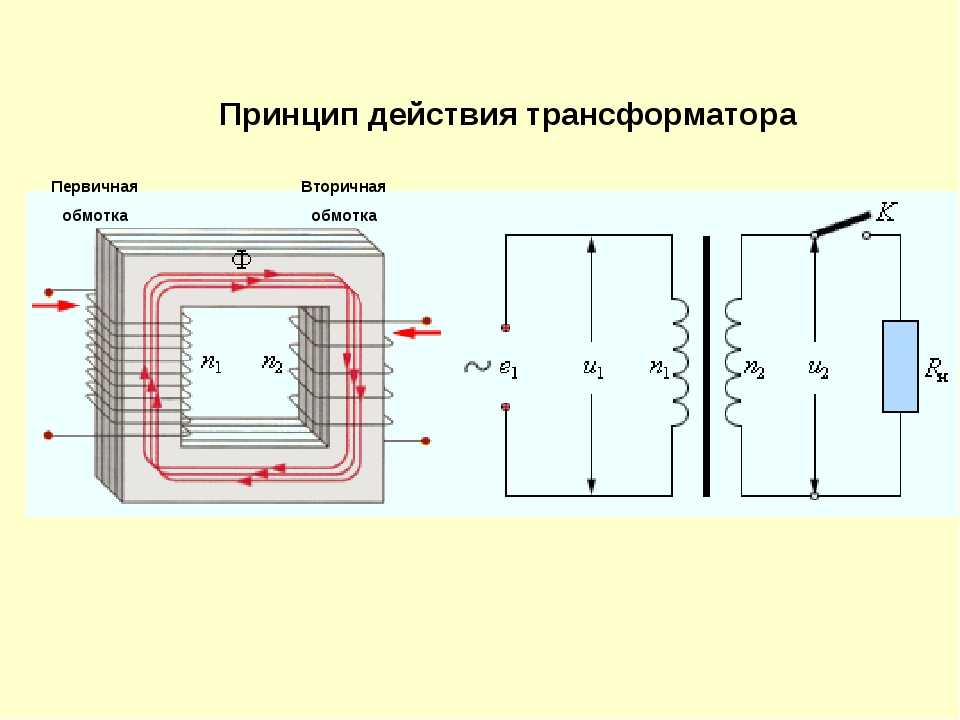

Трансформатор представляет собой электротехническое устройство, которое по принципу электромагнитной индукции передает электрическую энергию из одной электрической цепи в другую, не изменяя частоты. Передача энергии обычно происходит при изменении напряжения и тока. Трансформаторы либо увеличивают, либо уменьшают переменное напряжение.

Трансформаторы используются для удовлетворения самых разнообразных потребностей. Некоторые трансформаторы могут быть высотой в несколько этажей, например, тип, который можно найти на электростанции, или достаточно маленькие, чтобы их можно было держать в руке, которые можно использовать с зарядной подставкой для видеокамеры. Независимо от формы или размера, цель трансформатора остается неизменной: преобразование электроэнергии из одного типа в другой.

В настоящее время используется множество различных типов трансформаторов. В этом ресурсе более подробно рассматриваются силовые трансформаторы, автотрансформаторы, распределительные трансформаторы, измерительные трансформаторы, изолирующие трансформаторы, трансформаторы напряжения и трансформаторы тока.

Как работают трансформаторы

Важно помнить, что трансформаторы не генерируют электроэнергию; они передают электрическую мощность от одной цепи переменного тока к другой с помощью магнитной связи. Сердечник трансформатора используется для обеспечения управляемого пути для магнитного потока, создаваемого в трансформаторе током, протекающим через обмотки, также известные как катушки. Базовый трансформатор состоит из четырех основных частей. Части включают входное соединение, выходное соединение, обмотки или катушки и сердечник.

Когда на первичную обмотку подается входное напряжение, в первичной обмотке начинает течь переменный ток. При протекании тока в сердечнике трансформатора создается изменяющееся магнитное поле. Когда это магнитное поле пересекает вторичную обмотку, во вторичной обмотке возникает переменное напряжение.

Соотношение между числом фактических витков провода в каждой катушке является ключом к определению типа трансформатора и выходного напряжения. Отношение между выходным напряжением и входным напряжением такое же, как отношение числа витков между двумя обмотками.

Выходное напряжение трансформатора больше входного, если во вторичной обмотке больше витков провода, чем в первичной. Выходное напряжение повышено и считается «повышающим трансформатором». Если вторичная обмотка имеет меньше витков, чем первичная, выходное напряжение ниже. Это «понижающий трансформатор».

Трансформаторные конфигурации

Существуют различные конфигурации как для однофазных, так и для трехфазных систем.

• Однофазный источник питания — Однофазные трансформаторы часто используются для подачи электроэнергии для освещения жилых помещений, розеток, кондиционирования воздуха и отопления. Однофазные трансформаторы можно сделать еще более универсальными, если первичная и вторичная обмотки состоят из двух равных частей. Затем две части любой обмотки могут быть повторно соединены последовательно или параллельно.
• Трехфазное питание — Питание может подаваться через трехфазную цепь, содержащую трансформаторы, в которой используется комплект из трех однофазных трансформаторов, или используется трехфазный трансформатор. Когда в преобразовании трехфазной мощности участвует значительная мощность, экономичнее использовать трехфазный трансформатор. Уникальное расположение обмоток и сердечника значительно экономит железо.
• Треугольник и звезда Определено — Существуют две конфигурации подключения для трехфазного питания: треугольник и звезда. «Дельта» и «звезда» — греческие буквы, обозначающие конфигурацию проводников на трансформаторах. При соединении треугольником три проводника соединяются встык в форме треугольника или треугольника. Для звездочки все проводники исходят из центра, то есть они соединены в одной общей точке.
• Трехфазные трансформаторы — Трансформаторы трехфазные имеют шесть обмоток; три первичных и три вторичных. Шесть обмоток соединены производителем либо треугольником, либо звездой. Как указывалось ранее, первичная и вторичная обмотки могут быть соединены по схеме треугольник или звезда. Они не должны быть подключены в одной конфигурации в одном и том же трансформаторе. Фактические используемые конфигурации подключения зависят от приложения.

Силовой трансформатор

Силовой трансформатор используется в основном для передачи электроэнергии от линии электроснабжения к электрической цепи или к одному или нескольким компонентам системы. Силовой трансформатор, используемый с твердотельными цепями, называется выпрямительным трансформатором. Номинальные характеристики силового трансформатора определяются максимальным напряжением вторичной обмотки и пропускной способностью по току.

Распределительный трансформатор

Распределительный трансформатор опорного типа используется для подачи относительно небольшого количества электроэнергии в жилые дома. Он используется в конце системы подачи электроэнергии.

Автотрансформатор

Автотрансформатор представляет собой особый тип силового трансформатора. Он состоит из одной непрерывной обмотки, на одной стороне которой имеется отвод, обеспечивающий либо повышающую, либо понижающую функцию. Это отличается от обычного двухобмоточного трансформатора, у которого первичная и вторичная обмотки полностью изолированы друг от друга, но магнитно связаны общим сердечником. Обмотки автотрансформатора связаны между собой как электрически, так и магнитно.

Автотрансформатор изначально дешевле двухобмоточного трансформатора аналогичного номинала. Он также имеет лучшую стабилизацию (меньшие падения напряжения) и большую эффективность. Кроме того, его можно использовать для получения нейтрального провода трехпроводной сети 240/120 вольт, точно так же, как вторичную обмотку двухобмоточного трансформатора. Автотрансформатор считается небезопасным для использования в обычных распределительных цепях. Это связано с тем, что первичные цепи высокого напряжения подключены непосредственно к вторичной цепи низкого напряжения.

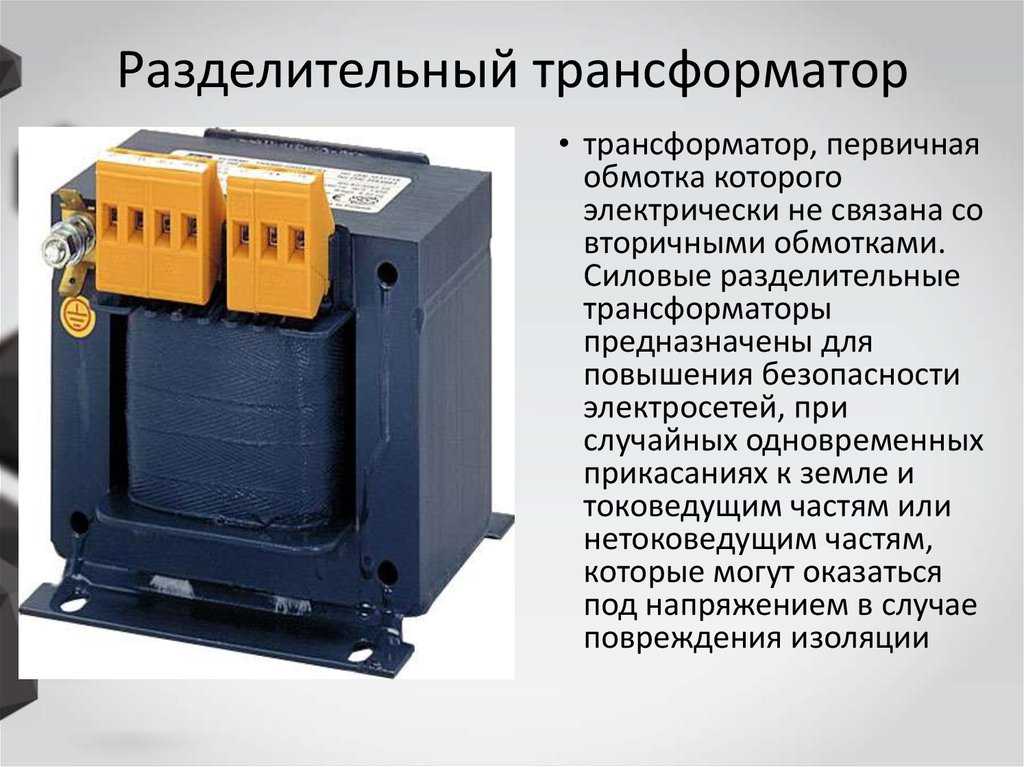

Изолирующий трансформатор

Разделительный трансформатор — это уникальный трансформатор. Он имеет передаточное отношение 1:1. Следовательно, он не повышает или понижает напряжение. Вместо этого он служит защитным устройством. Он используется для изоляции заземленного проводника линии электропередачи от шасси или любой части нагрузки цепи. Использование изолирующего трансформатора не снижает опасности или поражения электрическим током при контакте со вторичной обмоткой трансформатора.

Технически любой настоящий трансформатор, независимо от того, используется ли он для передачи сигналов или мощности, является изолирующим, поскольку первичная и вторичная обмотки соединены не проводниками, а только индукцией. Однако только трансформаторы, основной целью которых является изоляция цепей (в отличие от более распространенной функции трансформатора преобразования напряжения), обычно называют изолирующими трансформаторами.

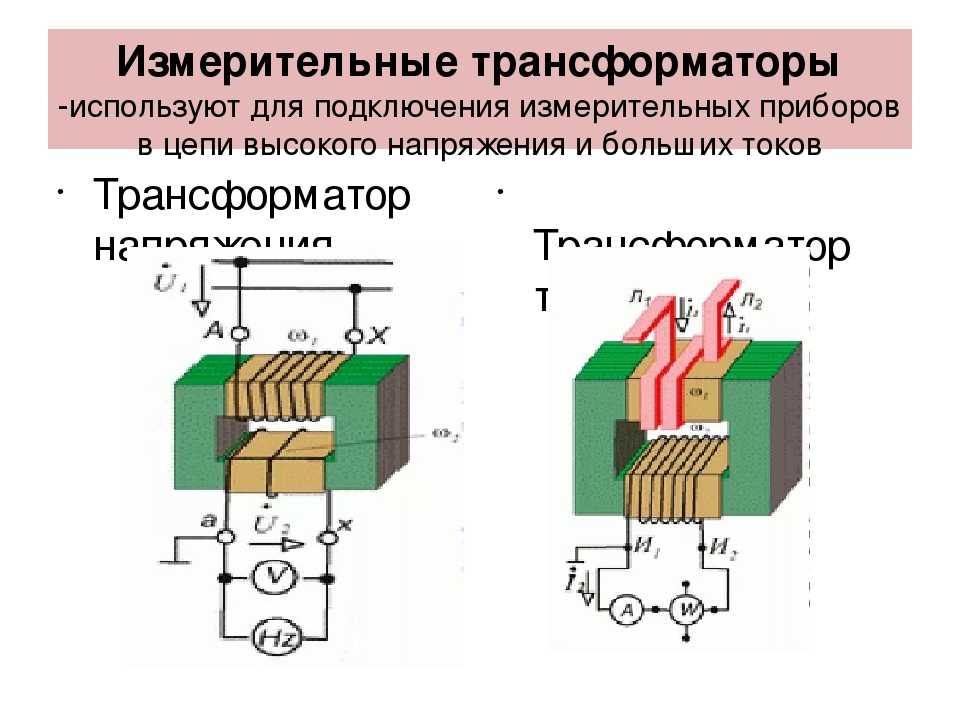

Приборный трансформатор

Для измерения высоких значений тока или напряжения желательно использовать стандартные измерительные приборы малого диапазона вместе со специально сконструированными измерительными трансформаторами, также называемыми трансформаторами точного коэффициента. Трансформатор с точным коэффициентом соответствует своему названию. Он преобразуется с точным коэффициентом, позволяющим подключенному прибору измерять ток или напряжение, фактически не пропуская через прибор полную мощность. Требуется преобразовать относительно небольшое количество энергии, потому что единственная нагрузка, называемая нагрузкой, представляет собой тонкие подвижные элементы амперметра, вольтметра или ваттметра.

Существует два типа измерительных трансформаторов:

1. Ток — Используется с амперметром для измерения тока при переменном напряжении
2. Потенциал — Используется с вольтметром для измерения напряжения (разности потенциалов) переменного тока.

Трансформатор тока

Трансформаторы тока относятся к типу приборных

трансформаторов. Они используются для измерения

электрических токов.

Трансформатор тока имеет первичную обмотку из одного или нескольких витков толстой проволоки. Он всегда подключается последовательно в цепи, в которой измеряется ток. Вторичная катушка состоит из множества витков тонкого провода, который всегда должен быть подключен к клеммам амперметра. Вторичная обмотка трансформатора тока никогда не должна быть разомкнута. Это связано с тем, что первичка не подключена к постоянному источнику. Существует широкий диапазон возможных первичных напряжений, поскольку устройство можно подключать ко многим типам проводников. Вторичная обмотка всегда должна быть доступна (замкнута) для реакции с первичной, чтобы предотвратить полное намагничивание сердечника. Если это произойдет, приборы больше не будут точно считывать показания.

Накладной амперметр работает аналогичным образом. При открытии зажима и размещении его вокруг проводника с током сам проводник действует как первичная обмотка с одним витком. Вторичка и амперметр удобно крепятся в рукоятке прибора. Циферблат позволяет точно измерять ряд текущих диапазонов.

Трансформатор напряжения

Трансформатор напряжения — это тщательно спроектированный, чрезвычайно точный понижающий трансформатор. Обычно он используется со стандартным 120-вольтовым вольтметром. Умножая показания вольтметра (называемые отклонениями) на коэффициент трансформации, пользователь может определить напряжение на стороне высокого напряжения. Общие коэффициенты трансформации составляют 10:1, 20:1, 40:1, 80:1, 100:1, 120:1 и даже выше.

В целом трансформатор напряжения очень похож на стандартный двухобмоточный трансформатор, за исключением того, что он имеет очень небольшую мощность. Трансформаторы для этой службы всегда являются корпусными, поскольку доказано, что эта конструкция обеспечивает лучшую точность.

Трансформаторы напряжения (подобные изображенному выше) предназначены для контроля однофазных и трехфазных напряжений в линиях электропередач в приложениях по измерению мощности.

Трансформаторы постоянного напряжения

— обзор видео

(назад к трансформаторам)

Основы трансформаторов — Трансформаторы — Основы электроники

Трансформаторы

Трансформатор — это устройство, передающее электрическую энергию от одного цепь к другой за счет электромагнитной индукции. Электрическая энергия всегда передается без изменения частоты, но может включать изменения амплитуд напряжения и тока. Потому что работает трансформатор по принципу электромагнитной индукции, он должен использоваться с входное напряжение источника, изменяющееся во времени. Есть много видов власти подходящие под это описание; для простоты объяснения и понимания, Действие трансформатора будет объяснено с использованием синусоидального переменного напряжения в качестве источник ввода.

Компоненты трансформатора

В своей основной форме трансформатор состоит из:

• Первичная обмотка (катушка), которая получает энергию от источника переменного тока.
• Вторичная обмотка (катушка), которая получает энергию от первичной обмотки и подает ее на нагрузку.
• Сердечник, обеспечивающий путь для магнитных линий потока.

Первичная и вторичная катушки намотаны на материал сердечника определенного типа. В некоторых случаях витки проволоки наматывают на цилиндрическую или прямоугольную немагнитная форма. По сути, материал сердечника — воздух, а трансформатор — называется трансформатор с воздушным сердечником . Трансформаторы, используемые на низких частотах, такие как 50 и 60 Гц, требуют сердечника из магнитного материала с низким магнитным сопротивлением, обычно железо. Этот тип трансформатора называется трансформатором с железным сердечником .

Схематические обозначения трансформаторов

На рисунке ниже показаны типовые схематические обозначения трансформаторов. Символ для трансформатор с воздушным сердечником показан на виде А. Части В и С на рисунке показывают трансформаторы с железным сердечником. Полосы между катушками используются для обозначения железное ядро. Часто к трансформатору делают дополнительные подключения. обмотки в точках, отличных от концов обмоток. Эти дополнительные соединения называются нажимает . Когда кран подключен к центру обмотки, он называется центральным отводом . Вид C на рисунке ниже показывает схематическое изображение трансформатора с железным сердечником с центральным отводом.

Схематические обозначения различных типов трансформаторов.

Трансформатор без нагрузки

На рисунке ниже показан трансформатор с воздушным сердечником. Первичная обмотка подключен к источнику синусоидального переменного напряжения. Напряжение источника управляет ток через первичную обмотку и, будучи синусоидальным, подвергается непрерывному изменяется по величине и направлению. Магнитное поле (поток) накапливается (расширяется) и сжимается (сжимается) вокруг первичной обмотки. Изменяющееся магнитное поле, создаваемое первичной катушкой, режет вторичную. обмотка. Наведенное напряжение (ЭДС) возникает в первичная и вторичная обмотки изменяющимся магнитным полем. Первичное индуцированное напряжение немного меньше чем напряжение источника, и они противоположны по полярности друг другу. Небольшая разница между напряжением источника и первичным наведенным напряжение достаточно велико, чтобы обеспечить протекание небольшого первичного тока, называется намагниченность , или возбуждение , ток , при вторичка не подключена к нагрузке.

Трансформатор без нагрузки.

Величина тока возбуждения определяется тремя факторами: (1) величина напряжения источника, (2) сопротивление провода первичной катушки и потери в сердечнике, и (3) реактивное сопротивление первичной обмотки, которое зависит от частоты возбуждающего тока. Эти два последних фактора управляется трансформаторной конструкцией.

Ток возбуждения выполняет две функции:

1. Большая часть энергии возбуждения используется для поддержания магнитного поля Главная.
2. Небольшое количество энергии используется для преодоления сопротивления провода и потери в сердечнике, которые рассеиваются в виде тепла (потери мощности).

Взаимосвязь первичной и вторичной фаз

Вторичное напряжение трансформатора может быть синфазным или в противофазе с первичным напряжением. Это зависит от направления в котором намотаны обмотки и расположение соединений во внешнюю цепь (нагрузку). Проще говоря, это означает, что два напряжения могут подниматься и опускаться вместе, или одно может подниматься, пока другое падает.

Трансформаторы, у которых вторичное напряжение совпадает по фазе с первичные называются трансформаторами с одинаковой обмоткой , а те в которых напряжения сдвинуты по фазе на 180 градусов, называются Трансформаторы разнообмоточные .

Точки используются для обозначения точек на условном обозначении трансформатора. которые имеют одинаковую мгновенную полярность (точки, находящиеся в фазе).

Использование точек, указывающих фазу, показано на рисунке ниже. В части (А) на рисунке первичная и вторичная обмотки намотаны сверху вниз по часовой стрелке, если смотреть сверху на обмотки. При построении таким образом верхний вывод первичного и верхнего лидерство вторичного имеют такая же полярность. На это указывает точки на символе трансформатора. Отсутствие фазовых точек указывает на изменение полярности.

Мгновенная полярность зависит от направления намотки.

Часть (B) рисунка иллюстрирует трансформатор, в котором первичная и вторичные намотаны в противоположных направлениях. Если смотреть сверху обмотки, первичная обмотка намотана по часовой стрелке сверху вниз. внизу, а вторичка намотана против часовой стрелки. Обратите внимание, что верхние лиды первичного и вторичного каналов имеют напротив полярности. На это указывают точки, расположенные на противоположных концах. символ трансформатора. Таким образом, полярность напряжения на клеммы вторичной обмотки трансформатора зависит от направления в вторичка намотана относительно первичной.

Коэффициент сцепления

Коэффициент связи трансформатора зависит от часть общей линии потока, которая пересекает как первичную, так и вторичную обмотки. В идеале все линии потока, генерируемые первичной обмоткой, должны пересекать вторичную обмотку. и все линии потока, генерируемого вторичной обмоткой, должны пересекать начальный. Тогда коэффициент связи будет равен единице (единице), а максимальный энергия будет передаваться от первичного к вторичному. В практичных силовых трансформаторах используются сердечники из кремнистой стали с высокой проницаемостью. и близкое расстояние между обмотками, чтобы обеспечить высокий коэффициент муфты.

Линии потока, создаваемые одной обмоткой, которые не связаны с другой обмотки называются поток рассеяния . Поскольку поток рассеяния, создаваемый первичка не режет вторичку, она не может индуцировать напряжение в вторичное. Следовательно, индуцированное во вторичной обмотке напряжение меньше чем это было бы, если бы потока рассеяния не существовало. Поскольку эффект потока рассеяния, чтобы снизить напряжение, наведенное во вторичной обмотке, эффект можно воспроизвести, предположив, что индуктор подключен последовательно с первичкой. Эта серия индуктивность рассеяния is Предполагается, что часть приложенного напряжения падает, оставляя меньшее напряжение по первичке.

Обороты и коэффициенты напряжения

Суммарное напряжение, индуцируемое во вторичной обмотке трансформатор определяется главным образом коэффициентом числа витков в первичной к числу витков во вторичной, а по величина напряжения, подаваемого на первичку. См. рисунок ниже. Часть (А) на рисунке изображен трансформатор, первичная обмотка которого состоит из десяти витков провода, вторичная обмотка которого состоит из одного витка провода. Ты знаешь что по мере того, как линии потока, создаваемые первичным устройством, расширяются и сжимаются, они вырезали оба десять витков первичной обмотки и один виток вторичное. Так как длина провода во вторичной обмотке примерно такой же, как длина провода в каждом Включите первичную обмотку, напряжение (ЭДС) , наведенное во вторичной обмотке, будет равно такое же, как напряжение (ЭДС), индуцированное в каждом витке первичной обмотки . Это означает, что при подаче напряжения на первичную обмотку 10 вольт, встречная ЭДС в первичке почти 10 вольт. Таким образом, каждый ход в первичная обмотка будет иметь наведенную встречную ЭДС, равную примерно одной десятой общее приложенное напряжение, или один вольт. Поскольку одни и те же линии потока пересекают витков как во вторичном, так и в первичном, каждый виток будет иметь в нем индуцируется ЭДС в один вольт. Трансформатор в части (А) рисунок ниже имеет только один виток во вторичной обмотке, таким образом, ЭДС на вторичка — один вольт.

Обороты трансформатора и коэффициенты напряжения.

Трансформатор, представленный в части (B) рисунка выше, имеет десятивитковую первичный и двухвитковый вторичный. Поскольку поток индуцирует один вольт на очередь, общее напряжение на вторичной обмотке равно двум вольтам. Уведомление что вольты на виток одинаковы как для первичной, так и для вторичной обмотки. обмотки. Поскольку встречная ЭДС в первичке равна (или почти) приложенного напряжения, пропорция может быть установлена, чтобы выразить значение напряжение, индуцированное с точки зрения напряжения, приложенного к первичной и количество витков в каждой обмотке. Эта пропорция также показывает соотношение между числом витков в каждой обмотке и напряжение на каждой обмотке. Эта пропорция выражается уравнение

где

N _p — число витков в первичной обмотке
В _p — напряжение на первичной обмотке
В _с — наведенное напряжение на вторичной обмотке во вторичном

Обратите внимание, что уравнение показывает, что отношение вторичного напряжения к первичному напряжению равно отношению вторичных витков к первичному повороты. Уравнение можно записать как

Следующие формулы выводятся из приведенного выше уравнения:

Если известны любые три из величин в приведенных выше формулах, четвертая величина может быть вычислена.

Пример
Трансформатор имеет 200 витков в первичной обмотке, 50 витков во вторичной обмотке и 120 витков во вторичной обмотке. вольт, подаваемых на первичную обмотку ( В _р ). Какое напряжение через вторичное ( V _s )?

Решение:

Трансформатор в приведенной выше задаче имеет меньше витков во вторичной обмотке, чем в первичке. В результате напряжение на вторичной обмотке меньше. чем на первичке. Трансформатор, в котором напряжение на на вторичной обмотке меньше, чем напряжение на первичной называемый понижающим трансформатором . Соотношение шага вниз четыре к одному трансформатор пишется как 4:1. Трансформатор с меньшим количеством витков первичном, чем во вторичном, будет создавать большее напряжение на вторичного, чем напряжение, приложенное к первичному. трансформатор в котором напряжение на вторичной обмотке больше, чем напряжение применяется к первичной называется повышающий трансформатор . Соотношение повышающего трансформатора «один на четыре» следует записать как 1:4. Уведомление в двух соотношениях номинал первичной обмотки всегда указывается первым.

Влияние нагрузки

Когда сопротивление нагрузки подключено к вторичной обмотке (рисунок ниже), напряжение, индуцированное во вторичной обмотке, вызывает протекание тока во вторичной обмотке. Этот ток создает поле потока вокруг вторичный (показан пунктирными линиями), который противостоит потоку поле о первичном (закон Ленца). Таким образом, поток о вторичном отменяет часть потока относительно первичного. Суммарный поток в ядре трансформатор является общим как для первичной, так и для вторичной обмотки. При меньшем потоке, окружающем обмотки, первичная и вторичная индукция напряжения снижаются. Снижение первичного индуцированного напряжения увеличивает разницу между напряжением источника и первичным наведенным напряжением, тем самым позволяя протекать большему первичному току. Дополнительный ток в первичной обмотке генерирует больше линий потока, почти восстанавливая исходное количество общих линий потока.

Простой трансформатор, показывающий соотношение потоков первичной и вторичной обмотки.

Обороты и коэффициенты тока

Количество силовых линий, развитых в ядре, пропорционально сила намагничивания (в ампер-витках) первичной и вторичной обмоток. Ампер ( I × N ) является мерой магнитодвижущей силы. сила; определяется как магнитодвижущая сила, развиваемая одним ампер тока, протекающего по катушке с одним витком. Поток, существующий в сердечник трансформатора окружает как первичную, так и вторичную обмотки. Поскольку поток одинаков для обеих обмоток, ампер-витки в обеих первичная и вторичная обмотки должны быть одинаковыми.

Поэтому:

где

I _п Н _п — ампер-витки в первичной обмотке
I _с Н _с — ампер-витки во вторичной обмотке

Разделив обе части уравнения на I _p N _s , вы получаете:

С

затем

где

V _P — напряжение, применяемое к первичному
V _S — напряжение по всему вторичному
I _P — ток в первичном
I _P . Sinember

.

Обратите внимание, что уравнения показывают, что коэффициент текущей ликвидности является обратным отношение витков и отношение напряжения. Это означает, что трансформатор, имеющий меньше витков во вторичной обмотке, чем в первичной, приведет к понижению напряжение, но увеличит ток.

Пример:
Трансформатор имеет отношение напряжения 6:1. Найдите ток в вторичный, если ток в первичном 200 мА.

Решение:

Транспонирование для I _s :

Замена:

В приведенном выше примере показано, что хотя напряжение на вторичной обмотке составляет одну шестую напряжения на первичной обмотке, ток во вторичной в шесть раз больше тока в первичной обмотке.

На приведенные выше уравнения можно посмотреть с другой точки зрения. Выражение

называется коэффициентом трансформации витков и может быть выражен как единый фактор. Помните, соотношение оборотов указывает сумму на трансформатор увеличивает или уменьшает приложенное напряжение к первичке. Например, если вторичная обмотка трансформатора имеет в два раза больше витков, чем в первичной обмотке, индуцированное напряжение во вторичке будет в два раза больше напряжения на первичке. Если во вторичной обмотке вдвое меньше витков, чем в первичной, то напряжение на вторичной обмотке будет половина напряжения на первичной. Однако коэффициент витков и коэффициент тока трансформатора имеют обратное отношение. Таким образом, повышающий трансформатор 1:2 будет иметь половину ток во вторичке как в первичке. Понижающий трансформатор 2:1. ток во вторичной обмотке будет в два раза больше, чем в первичной.

Соотношение мощностей между первичной и вторичной обмотками

Как только что было объяснено, коэффициент трансформации трансформатора влияет на ток. а также напряжение. Если напряжение во вторичной обмотке удвоится, ток на вторичке вдвое меньше. И наоборот, если напряжение уменьшается вдвое в во вторичной обмотке ток удваивается. Таким образом, вся мощность, подводимая к первичной обмотке источником, также передается к нагрузке вторичным (минус мощность, потребляемая вторичным трансформатора в виде потерь).
