Электрическая схема вытяжки Best — подробно и оригинально

Электрическая схема вытяжки Best

Схема двигателя и его подключения для кухонной вытяжки Best. Кухонные вытяжки как правило имеют двигатели на несколько скоростей. Чаще это три скорости, реже , но все же встречаются вытяжки с четырьмя скоростями.

Вот одна из последовательностей подключения двигателя кухонной вытяжки Best:

Последовательность цвета проводов дается в последовательности с лева на право.

А следовательно: Синий ∼Белый∼Оранжевый∼Черный∼Красный∼Коричневый

Ремонт кухонной вытяжки Best самостоятельно.

Электрическая схема вытяжки Best

Цифры между проводами это величина сопротивления в Омах между указанными проводами, а именно:

Синий ∼22∼Белый∼22∼Оранжевый∼22∼Черный∼65∼Красный∼22∼Коричневый

Синий ∼….150…..∼Коричневый

Между синим и коричневым , точнее к синему и коричневому проводам подсоединяется пусковой конденсатор номинальной емкостью 6.3 Mkf.

Далее один провод электросети 220 v подключается к Коричневому проводу. Второй провод электросети 220v попеременно подключается к Синему, Белому ли Оранжевому, Тем самым изменяя скорость вытяжки с третьей к первой через вторую.

Вот собственно и все сложности вытяжки. А далее, что управляет переключением скоростей. Либо это механический переключатель скоростей (скорость переключается путем нажатия соответствующих кнопок).

Либо переключение может быть электронным, где переключением скоростей управляет электронный модуль управления. А вы либо подносите палец к соответствующему сенсору на передней панели вашей кухонной вытяжки, либо слегка жмете на микровыключатель со светодиодом, сигнализирующим выбранную скорость вытяжки.

Если Двигатель вашей вытяжки не вращается, попробуйте установить какую либо скорость и каким то образом провернуть двигатель вручную, если он начал вращаться, то смело меняйте пусковой конденсатор похоже он вышел из строя.

Книга Как отремонтировать кухонную вытяжку

Best:

Представлено подробное описание вытяжки. Устройство вытяжки. Принцип работы. Рассмотрены всевозможные неисправности кухонных вытяжек Best.

Описаны неисправности, причины их вызвавшие и главное подробное, и пошаговое руководство разборки, обнаружения неисправности ремонта и последующей сборки.

Вы получите ответы на следующие категории вопросов а также бесценное руководство как устранить любую неисправность кухонной вытяжки самостоятельно, быстро и эффективно в домашних условиях :

Кухонная вытяжка не включается.
Свет горит, мотор не вращается.
Мотор вращается медленно.
Слышны скрежет свист во время работы вытяжки.
При включении освещения мотор останавливается.
При включении освещения мотор вытяжки не запускается.
При выключении освещения мотор запускается.
Кухонная вытяжка не реагирует на нажатие кнопок или сенсоров на панели управления.
Фото и описание Модулей, плат электронного управления кухонной вытяжки.
Неисправности модулей управления.
Изображения модуля управления и что заменить на модуле плате, при той или иной неисправности.

Как отремонтировать механическую панель управления режимам работы кухонной вытяжки.
Неисправности и способы устранения электронных панелей управления.
Неисправности двигателей и способы их быстрого устранения.

Запчасти для кухонных вытяжек здесь.

☞ Приобретайте Курс: ремонт кухонной вытяжки $6

Post Views: 6 245

СХЕМА КУХОННОЙ ВЫТЯЖКИ

Вытяжка для кухни в настоящее время стала настолько распространённым бытовым прибором, что устанавливается практически в каждом доме. Основное её назначение — удаление сажи, пара и запахов, возникающих при приготовлении еды и загрязняющих кухню. Подключают вытяжку в сеть 220 В, а потребляемая мощность может достигать 200 ватт.

Рассмотрим простейшую принципиальную электрическую схему вытяжки для плиты.

Здесь питание от розетки поступает на два потребителя тока — двигатель и лампы. В зависимости от модели, ламп может быть несколько, а электромотора 1 или 2. Иногда устанавливают низковольтные галогенные лампы, тогда между ними и сетью включают электронный трансформатор, уменьшающий напряжение до 12 В.

Вообще, в вытяжках могут использоваться лампы накаливания, лампы дневного света или галогенные. Вытяжки с лампами дневного света и галогенные стоят дороже, но экономят электроэнергию и более эффективны.

Схемы вытяжки BORA 1000

Более дорогие модели вытяжек имеют возможность регулировки яркости освещения и скорости мотора.

Кнопочное управление осуществляется при помощи утапливаемых кнопок, которые обычно располагаются на фронтальной панели вытяжки. Данный тип управления считается самым дешевым, однако при этом и надежным.

Ползунковое управление при помощи передвижного рычажка. Двигаясь по панели, на которой нанесены деления, рычажок осуществляет переключение скоростей и иногда активирует освещение. Это также недорогой тип управления.

Сенсорное управление осуществляется от прикосновения к панели управления, которая чаще размещается на фронтальной части вытяжки и сопровождается световой индикацией. Такая панель очень стильно выглядит, за ней удобно ухаживать, но вытяжки с сенсорным управлением значительно дороже. Этот тип управления позволяет программировать работу кухонной вытяжки на весь период ее работы. По программе при необходимости автоматически изменяется скорость вращения вентилятора. Если количество выделяемого пара или гари возрастает, автоматически включается максимальная производительность. Если человек подходит к плите, яркость освещения увеличивается, если отходит — уменьшается.

При завершении работы вытяжка обесточивается.

«Умные «модели вытяжек работают без участия человека и управляются от кухонной плиты. В вытяжку вмонтированы ультразвуковые датчики. Только над плитой появляются испарения, датчики их улавливают и посылают сигнал о необходимости включения вытяжки. Причем датчики оценивают и интенсивность испарений, и их плотность, что позволяет подобрать необходимую интенсивность вентиляции. При выключении всех конфорок радиопередатчик посылает команду «выключить вытяжку». Вытяжка переключается на минимальную мощность и работает еще несколько минут. Затем автоматически выключается и гаснет свет.

Такой вид управления называют управлением работой вытяжки от работающей плиты. А осуществляет эту работу блок радиоконтроля. В него входит кодированный радиопередатчик и настроенный именно на этот код радиоприемник.

Цены на вытяжки могут отличаться в разы. Например, простейшая одномоторная модель без подсветки, будет стоить от 30 долларов, а стоимость топовых устройств с умной электроникой доходит до тысячи.

Вытяжка на кухню ремонт своими руками

Подробно: вытяжка на кухню ремонт своими руками от настоящего мастера для сайта olenord.com.

Сложно представить современную кухню без хорошей вытяжки, которая удаляет запахи, возникающие во время готовки, и обновляет воздух в помещении. Хотя устройство данного прибора не отличается особой сложностью, иногда могут возникать проблемы с его работоспособностью. Если вы относитесь к людям, которые при поломке бытовой техники стараются найти причину неисправности самостоятельно, прежде чем обращаться к специалистам, тогда данная статья для вас. Ниже мы рассмотрим, как осуществляется ремонт кухонных вытяжек своими руками при возникновении типичных проблем.

Основными компонентами любой вытяжки являются:

вытяжной вентилятор с электродвигателем;
схема переключения скоростей;
лампы освещения;
фильтры.

Стандартная электрическая схема кухонной вытяжки

Вентилятор, без сомнения, является главным элементом данного аппарата. Именно он обеспечивает движение воздушных потоков через фильтрационные элементы, на которых задерживается жир. Вращение вентилятора в вытяжках обеспечивается, как правило, много скоростным асинхронным двигателем.

К сведению! Конструкция много скоростного электродвигателя переменного тока включает короткозамкнутый ротор и статор с несколькими независимыми обмотками. Изменение частоты вращения двигателя достигается за счет разного подключения статорных обмоток.

Схема включения трех скоростного двигателя: когда переключатель находится в положении L,частота вращения минимальная, в положении H – максимальная

Сам вентилятор может иметь осевую или тангенциальную конструкцию. С точки зрения производительности, вторые предпочтительнее первых, поскольку способны создавать более стабильный воздушный поток. С точки зрения надежности, ситуация аналогичная – потеря одной лопасти практически не скажется на работоспособности тангенциальной конструкции, чего не скажешь про осевую. Поэтому ремонт кухонной вытяжки с заменой запчастей вытяжного вентилятора в тангенциальных моделях осуществляется реже.

Нет видео.

Видео (кликните для воспроизведения).

Переключение скоростей в разных моделях может реализовываться посредством:

кнопок;
ползункового переключателя;
сенсора.

Первые два варианта являются самыми простыми. С помощью кнопок или передвижного рычажка коммутируются необходимые контакты, подавая напряжение на обмотки электродвигателя. Именно благодаря своей простоте, такие переключатели считаются достаточно надежными. Все, что может с ними произойти, это окисление или подгорание контактов. Но даже в этом случае ремонт не отличается особой сложностью.

Сенсорным управлением оснащаются более дорогие модели. Панель имеет дополнительную подсветку и выглядит очень стильно. Впрочем, ремонтопригодность сенсора невысокая. Зачастую приходится полностью менять вышедший из строя блок управления, который стоит немалых денег.

Кнопочный переключатель скоростей кухонной вытяжки

Освещение варочной поверхности является важным моментом в процессе приготовления пищи. Современные вытяжки могут оснащаться лампами накаливания, галогенными или светодиодными приборами, мощность и количество которых зависят от модели устройства.

Обратите внимание! Наиболее экономными являются светодиодные лампы. При одинаковом световом потоке они потребляют в 8-10 раз меньше мощности, чем лампы накаливания. Кроме того, их ресурс составляет более 30 000 часов.

В большинстве случаев ремонт кухонной вытяжки, у которой перегорела лампа подсветки, может осуществить своими руками любая домохозяйка. Однако бывают ситуации, когда требуется более профессиональный подход с использованием измерительных приборов.

Подсветка варочной поверхности

В кухонных вытяжках могут использоваться два вида фильтров: жировой и угольный. Жироулавливающий фильтр устанавливается на всех без исключения моделях, поскольку без него внутренние компоненты прибора очень быстро покроются маслянистой пленкой, что впоследствии приведет к их поломке. По количеству применений подобные фильтрационные элементы делятся на одноразовые и многоразовые. Первые изготавливаются из акрила, синтепона или флизелина и подлежат замене каждые 2-3 месяца. Вторые производятся из металла, поэтому их срок службы равнозначен сроку службы самой вытяжки.

Угольные фильтры устанавливаются в рециркуляционных моделях и предназначены для удаления запаха. Основу данных элементов составляет активированный уголь – качественный адсорбент, который очень хорошо поглощает всевозможные газы. Поскольку ресурс угольных фильтров не безграничен, они подлежат периодической замене, приблизительно 1 раз в 3-4 месяца.

Металлический жироулавливающий фильтр

Ремонт кухонный вытяжек на дому может потребоваться в результате возникновения разных проблем с эксплуатацией, самыми распространенными среди которых являются:

снижение производительности;
отсутствие освещения;
отсутствие какой-либо реакции на включение;
неисправность переключателя скорости;
поломкадвигателя.

Возможные причины:засорился фильтрационный элемент,поломка крыльчатки вытяжного вентилятора.

Ремонт:Промойте под водой с использованием моющих средств металлический жироулавливающий фильтр и/или поменяйте одноразовый фильтр. В случае неисправности вентилятора (как правило, ломается одна или несколько лопастей) необходимо осуществить его замену (о том, как разобрать вытяжку на кухне, будет рассказано немного ниже).

Недостаточная производительность кухонной вытяжки в большинстве случае вызвана несвоевременным обслуживанием фильтров

Возможные причины: вышел из строя один из осветительных приборов или кнопка включения освещения.

Ремонт: Прежде чем бежать в магазин за новой лампой, следует проверить ее работоспособность. Лампы накаливания и галогенные лампы проверяются тестером (мультиметром) в режиме измерения сопротивления. Номинал сопротивления нити обычно исчисляется несколькими десятками Ом. Отсутствие показаний на приборе свидетельствует о перегоревшей нити накаливания.

Со светодиодными лампами ситуация несколько сложнее.Внутри таких устройств, помимо светодиодов, устанавливается управляющий драйвер, проверить который обычным мультиметром без разборки лампы невозможно. В связи с этим для проверки работоспособности LED-лампы проще вкрутить ее в рабочий патрон.

Важно! Прежде чем проверить лампу в другом патроне, убедитесь, что ее номинальное напряжение равно 220 В.

Если все осветительные приборы исправны, тогда высока вероятность, что не работает кнопка включения освещения. Ее также можно проверить тестером – в нажатом состоянии сопротивление между контактами должно быть меньше 1 Ома.

Измерение сопротивления лампы накаливания цифровым мультиметром

Возможные причины: отсутствие сетевого питания, перегорание дорожки или предохранителя.

Ремонт: В случае, когда вытяжка не реагирует на какие-либо манипуляции после ее подключения к сети 220 В, в первую очередь необходимо проверить напряжение в розетке, для чего используется мультиметр в режиме измерения переменного напряжения.

Обратите внимание! Использование индикатора напряжения позволяет определить лишь наличие/отсутствие фазы, тогда как обрыв нулевого провода с помощью данного прибора идентифицировать невозможно.

Если с входным питанием все в порядке, тогда возможно перегорела дорожка на плате управления или предохранитель, который устанавливается в устройстве с целью его защиты от скачков напряжения. В этой ситуации ремонт кухонной вытяжки требует хотя бы начальных знаний в области электрики и электроники.

Проверка наличия напряжения в розетке

Возможные причины: неисправен переключатель скоростей вытяжного вентилятора.

Ремонт: Основной причиной поломки кнопочного или ползункового переключателя является естественный износ. В плане ремонтопригодности кнопки лучше, поскольку существует возможность замены одного элемента, а не всего блока. Если же стал «барахлить» ползунковый переключатель, тогда можно попробовать его разобрать и почистить контакты. Однако, чтобы проблема вскоре не вернулась, целесообразнее произвести замену старого переключателя на новый.

Для замены кнопки достаточно уметь работать с паяльником

Возможные причины: перегорел термопредохранитель, неисправен пусковой конденсатор, сгорела обмотка двигателя, клин ротора.

Ремонт: Определить точную причину поломки двигателя можно по косвенным симптомам. Если при включении любой скорости агрегат не издает никакого звука, при этом запах горелой обмотки также отсутствует, вероятнее всего перегорел термопредохранитель.

К сведению!Термопредохранитель устанавливается непосредственно в корпусе электродвигателя и перегорает вследствие сильного перегрева обмоток.

В случае «гудения» двигателя при подаче на него питания возможны два варианта: неисправность пускового конденсатора либо клин ротора из-за плохой работы жироулавливающего фильтра. Ну и совсем плохая ситуация, если присутствует запах горевшей изоляции. Здесь поможет только перемотка двигателя или покупка нового агрегата.

Асинхронный двигатель для работы кухонной вытяжки

Чтобы осуществить ремонт вытяжки своими руками, необходимо знать, как ее разобрать. Следуя указанной ниже инструкции, у вас не должно возникнуть серьезных трудностей с данным процессом.

Снимаем жировой фильтр, расположенный в нижней части устройства.

Откручиваем защитную панель (при ее наличии).

Отсоединяем панель с лампами освещения, предварительно отключив разъемы питания.

Далее снимаем плату управления.

Данная инструкция является примером разборки современной вытяжки на кухне. Стоит отметить, что во многих моделях отдельные блоки крепятся независимо друг от друга. К примеру, чтобы снять двигатель, не обязательно откручивать блок подсветки.

Совет! Если разборка требует отсоединения разъемов или проводов, обязательно маркируйте или фотографируйте элементы до проведения манипуляций. Благодаря такому подходу у вас не возникнет сложностей с подключением блоков во время сборки.

Чтобы не прибегать к ремонту кухонной вытяжки, следует придерживаться правил эксплуатации данного оборудования, которые устанавливаются производителем. Выделим основные моменты:

Если на кухне используется газовая плита, вытяжка должна устанавливаться на высоте 70-80 см от варочной поверхности, если электрическая – на высоте 60-70 см. В случае расположения вытяжки ниже данной отметки возможен перегрев конструктивных элементов с последующей деформацией. В то же время более высокое расположение снизит эффективность работы прибора.

При наличии ручного переключения скорости пуск желательно осуществлять, начиная с самой низкой ступени. Задание сразу максимальной скорости приведет кувеличению нагрузки на электродвигатель, что может уменьшить ресурс его работы.

Несвоевременная очистка или замена фильтрационных элементов приводит к тому, что частицы жира начинают проникать внутрь устройства, покрывая масляной пленкой двигатель, плату управления и лампы подсветки. Кроме того, через забитый фильтр практически не проходит воздух, поэтому эффективность такой вытяжки нулевая.

Защита от перепадов напряжения.

Как и любой другой электроприбор, кухонная вытяжка должна быть защищена от скачков напряжения. Конечно, внутри устройства обычно устанавливается предохранитель, однако он не всегда может защитить оборудование от нестабильной сети. Лучше с этим справится дополнительная установка защитного реле, которое моментально отключает питание при слишком большом отклонении напряжения от нормы.

Реле напряжения – дополнительная защита оборудования от перепадов в электросети

Сложность ремонта кухонной вытяжки зависит от характера возникшей проблемы. Поменять перегоревшую лампочку сможет каждых, а вот с восстановлением работы вентилятора могут возникнуть серьезные трудности. Если же опыт ремонта электроприборов отсутствует вовсе, тогда целесообразнее обратиться к специалистам, чтобы не пришлось покупать новую технику.

Приготовление повседневных блюд и кулинарных шедевров часто сопровождается различными запахами, и они порой не очень приятны, особенно, если они распространяются .

Вентиляционные каналы в наших домах, к сожалению, не всегда справляются с загрязненным воздухом и запахами. Это послужило причиной разработки различных .

Кухня для большинства людей давно перестала быть хозяйственным помещением, где готовится еда, чистятся продукты, моется посуда. Тут часто собирается семья .

В наши дни кухонная вытяжка — весьма популярное бытовое устройство. Для многих абсолютно очевидна необходимость вытяжки на кухне. Ведь при приготовлении еды в воздух летит большое количество жира, дыма и мельчайших пищевых частиц, которые не только загрязняют помещение, но и вредят здоровью. Как правило, очиститель воздуха в виде вытяжки на кухне устанавливают во время ремонта. К сожалению, даже если она эксплуатируется максимально бережно, со временем неизбежно выходит из строя. И тогда хозяину приходится решать проблему одним из двух возможных способов: он обращается сервисный центр, осуществляющий ремонт кухонных вытяжек или выполняет всё своими руками.

Схема стандартной кухонной вытяжки очень проста — это самый обыкновенный вентилятор вытяжного типа, который устанавливается непосредственно над плитой, и имеющий электродвигатель. В это устройство ставят также дополнительные фильтры для задержки вредных испарений, идущих от плиты во время приготовления еды. Вытяжки бывают фильтрующего и выводящего типа.

Фильтрующая, она же угольная, бытовая кухонная вытяжка — это самое простое устройство, поэтому стоимость ее существенно дешевле. Как установить кухонную вытяжку, так и отремонтировать ее всегда можно своими руками. Работает она согласно принципу рециркуляции, т.е. грязный воздух после очистки в вытяжке забрасывается обратно в комнату. Очищающим элементом являются угольные фильтры.
Выводящие выдержки подключают к вентиляционным шахтам для полного удаления загрязненного воздуха из кухни. Подобное устройство более совершенно в сравнении с фильтрующим, и в нем установлен жироулавливатель. Выводящие вытяжки требуют хорошей вентиляционной системы, но ремонтировать их также можно своими руками. Если имеется вентиляционная шахта, то воздух выбрасывается в нее. Если канал отсутствует, то во время монтажа вытяжки специалисты устанавливают трубу, выходящую прямо на улицу.

Современные модели работают в 2-х режимах. Большая часть из них имеет многоскоростной электродвигатель, которые отличаются малой мощностью, но частоту вращения их можно регулировать. Старайтесь выбрать кухонную вытяжку с приличным запасом по мощности. Ведь со временем в результате загрязнения фильтров, коэффициент полезного действия вытяжки заметно снижается, компенсировать его можно лишь наращиванием мощности.

Также следует регулярно осматривать жироулавливатель и по мере загрязнения своевременно его менять, делается это легко, своими руками. Если игнорировать это правило, работу вытяжки можно свести на нет. Средняя частота замены жироулавливателей составляет 3-4 месяца. Но если выдержка эксплуатируется очень интенсивно, делать это нужно чаще. В фильтрующих вытяжках срок эксплуатации угольных фильтров достигает полутора — двух лет. Сломаться устройство может по самым разным причинам, соответственно, и ремонт кухонной вытяжки может существенно отличаться. Рассмотрим основные поломки и алгоритмы действий.

Это может происходить, если устройство неправильно эксплуатируется. Чтобы вытяжка могла эффективно справляться с запахами, ее нужно включать заблаговременно, до начала приготовления пищи, и выключать минут через 15 после выключения плиты, а не сразу. Соблюдая это элементарное правило, вам удастся навсегда избавиться от неприятных запахов на кухне. Довольно частая причина такой «поломки» — запоздалая смена фильтров. Также угольные фильтры могут просто не эффективно работать. Чтобы сделать ремонт вытяжки, фильтр нужно разобрать, предварительно сняв, и поменять угольные гранулы на новые.

Чтобы сменить жироулавливатель своими руками, нужно снять решетку и положить лицевой поверхностью вниз, после чего можно снять старый загрязнённый фильтр. Решетку следует хорошенько вымыть с моющим средством и закрепить на ней новый жироулавливатель. Одноразовые жироулавливатели отличаются от многоразовых тем, что имеют надпись, она отлично видна даже через решётку. Когда фильтр загрязняется настолько, что его пора менять, надпись уже не видно. Волоконные же фильтры многоразовые, после стирки и просушки их можно возвращать на место, и делать это неоднократно. Каждый раз, проводя эту процедуру, нужно хорошенько промывать решетку.

Не работает освещение плиты. Если освещения нет, а вентилятор работает, значит, скорее всего, просто перегорела лампочка. Но если смена лампочки не решает проблему, значит неисправен выключатель освещения.
Вытяжка вообще не включается. Причин может быть несколько: например, устройство отключено от сети или в розетке отсутствует ток.
Неисправен выключатель вытяжки. Проверить это можно с помощью тестера, и в случае поломки заменить.
Отсутствует электроток. Нужно проверить электрощиток. Может быть, автоматически сработал выключатель или сгорели предохранители.
Неисправна вилка электропитания. Может быть, перегорел вилочный предохранитель. Его вы можете заменить самостоятельно.
Поломка во внутренней электропроводке. Обследование нужно проводить с помощью тестера, по ходу подтягивая расшатавшиеся контакты и плоскогубцами поджимая наконечники.
Сломался электродвигатель. Затевать ремонт в этом случае бесполезно, двигатель на вытяжку нужно просто полностью заменить. Пытаться его отремонтировать в большинстве случаев — экономически невыгодно. Купить новый двигатель для вытяжки будет дешевле, эффективнее и гораздо разумнее.

В этой статье были перечислены основные поломки современных кухонных вытяжек для дома. Вы уже убедились, что большинство случаев неисправностей являются простыми и не требующими вмешательства специалистов. Исправить поломку кухонной вытяжки своими руками обычно может совершенно неопытный человек, даже если требуется сменить двигатель. Следовательно, нет никакого смысла обращаться в сервисный центр и платить приличные деньги за сущие пустяки. Кроме того, кухонные вытяжки известных, проверенных брендов при нормальной эксплуатации и регулярной смене фильтра реально не ломаются, исправно служат долгие годы. Немного внимания и ухода за кухонной вытяжкой намного облегчат вам уход за кухней и всем домом, сделают микроклимат в вашем жилище гораздо более здоровым.

Одно дело, если Вашей кухонной вытяжке уже десяток лет и последнее время она слабо вытягивала воздух. Тут уже можно и не думать о ремонте, проще купить новую технику. Но что, если покупка не прослужила Вам и года, а вентилятор уже не справляется или вообще вышел из строя? Первым делом необходимо выяснить причину неисправности, после чего устранить ее своими силами. Основными «виновниками» поломки могут быть:

Все эти причины могут повлечь за собой выход из строя и дальнейший ремонт, поэтому учитывайте все моменты на будущее, чтобы такая ситуация больше не возникала!

Сейчас мы поступим следующим образом: по очереди перечислим все существующие неисправности и под каждой предоставим инструкцию по ремонту вытяжки на кухне своими руками. Поломки будут перечислены от наиболее популярных к таким, которые реже всего происходят и которые сложнее отремонтировать в домашних условиях.

Очень часто вытяжную панель используют для освещения на кухне рабочей зоны. Это действительно удобно и является грамотным подходом, т.к. в современной технике установлены мощные светодиодные лампы либо галогенки.

Если у Вас не работает освещение, необходимо предпринять следующие меры по ремонту:

Проверить саму лампочку, возможно, она перегорела.
Включить вентилятор, чтобы убедиться, работает ли он. Если и лопасти не крутятся, о том как отремонтировать систему поговорим чуть ниже. Двигатель работает – ищем неисправность дальше.
Проверить напряжение в розетке с помощью индикаторной отвертки. Тут же посмотреть на распределительный щиток, возможно, выбил автомат. Розетка исправна? Если да, нужно проверить целостность электрического шнура, после чего мультиметром прозвонить выключатель подсветки и остальные элементы цепи. Таким образом, Вы методом исключения найдете причину неисправности и сможете перейти к ремонту вытяжки на кухне своими руками. Обычно до этого руки не доходят, т.к. чаще всего перегорает лампочка либо выходит из строя розетка.

Вторая по популярности неисправность кухонный вытяжки – плохо вытягивает вентилятор. Не знаете, что делать в этом случае? Тут дела обстоят полегче. Первым делом проверьте загрязненность фильтров и жироуловителя. Чаще всего эти две комплектующие являются виновниками того, что вытяжка не тянет воздух в вентиляцию либо плохо вентилирует.

Для того, чтобы отремонтировать вытяжку своими руками нужно почистить фильтры и осуществить повторное включение. Увидеть, как правильно произвести чистку, Вы можете на данном видео уроке:

Возможна еще такая ситуация, как возникновение вакуума в комнате с закрытыми окнами. В результате вытяжка будет слабо тянуть либо вообще перестанет затягивать воздух. В этом случае ремонт заключается в том, что необходимо самому открыть форточки и проветрить кухню естественным способом.

Еще одна причина того, что вытяжка плохо тянет – отсутствие тяги в вентиляционном канале дома. В этом случае проверить наличие тяги можно обычной зажигалкой – зажечь огонь и поднести к вентиляционному отверстию в стене, как показано на фото. Если пламя не затягивает в вентиляционное отверстие, нужно будет сделать принудительную вентиляцию, о которой мы поговорим ниже.

Если при включении кнопки на панели ничего не происходит, самостоятельно отремонтировать вытяжку на кухне будет куда сложнее. Это как раз тот случай, о котором мы говорили выше – и вентилятор не крутит и свет не включается. Сначала нужно, опять-таки, проверить электрический шнур, напряжение в розетке и автомат в щитке. Если все работает, берите в руки мультиметр и переходите к «прозвонке» цепи. Тестировать нужно в первую очередь выключатель на панели, возможно, отгорел один из контактов (как правило, первый). Дальше посмотрите по схеме, где находится предохранитель, который не реже перегорает.

Плавкий предохранитель в рабочем состоянии? Проверьте конденсатор, если его сопротивление в норме и с виду он не вздулся, скорее всего, не работает двигатель. О том, как проверить конденсатор, мы рассказывали в отдельной статье. Обмотки мотора нужно прозвонить и если неисправность заключается в обрыве в области двигателя, лучше его выкинуть и купить новый, т.к. отремонтировать деталь будет очень сложно и нецелесообразно.

Если вытяжка гудит, когда включена, причиной может быть некачественное производство устройства. Очень много негативных отзывов о повышенном уровне шума можно встретить в интернете. Ответ на вопрос, почему шумит система, довольно простой – некачественная сборка изделия, которое в этом случае не получится отремонтировать своими руками. К примеру, у таких фирм, как Cata, Kronasteel и Эликор гул при работе практически не слышен даже на максимальной скорости. Рекомендуем сразу же ознакомиться с тем, как правильно выбрать вытяжку для дома, чтобы знать по названию лучших производителей кухонной техники!

Если же Вы уверены в качестве выбранной продукции и наверняка знаете, что неисправность в чем-нибудь другом, рекомендуем проверить качество крепления корпуса к стене/кухонному гарнитуру. Даже небольшой зазор при вибрации может стать причиной стука, шуршания, звона. Чтобы техника не шумела, необходимо сделать следующее — подтянуть все крепежные элементы или подложить кусок поролона в проблемной зоне, что позволит устранить стук.

Если двигатель гудит, но не запускается, скорее всего, причина неисправности в плавком предохранителе. Ремонт вытяжки своими руками в этом случае довольно простой – необходимо заменить предохранитель на новый.

Тут все очевидно – не функционирует кнопка в блоке управления. Вы должны снять защитный экран и визуально проверить кнопку, т.к. может быть, просто отгорел контакт. После этого просмотрите дорожки на плате и прозвоните цепь мультиметром.

Помимо этого причиной неисправности может быть пусковой конденсатор, который перегорел. В этом случае ремонт вытяжки своими руками довольно простой – достаточно просто самостоятельно заменить конденсатор.

Инструкция по ремонту подсветки предоставлена на видео:

В многоквартирных домах, особенно на последних этажах собственники жилья сталкиваются с такой проблемой, когда вытяжка не выдувает, а вдувает, то есть работает в обратную сторону. Что делать в этом случае? Неприятность в том, что воздух дует из вентиляционного отверстия не только на кухне, но и из туалета и ванной комнаты. Встречаются отзывы на тематических форумах о том, что проще всего взять и заглушить естественную вентиляцию, но такой ремонт делать не нужно. Чтобы самому отремонтировать центральную вентиляцию, которая не всасывает, а дует, необходимо создать принудительно всасывание воздуха, установив вытяжные электро вентиляторы, по типу Vents. Их стоимость относительно небольшая, зато неисправность будет преодолена.

Вот мы и предоставили перечень возможных неисправностей вытяжки. Надеемся, Вы нашли ответ на свой вопрос и теперь знаете, как отремонтировать вытяжку на кухне своими руками!

Похожие материалы:

Ремонт кухонных вытяжек практически всегда оправдан с финансовой точки зрения, починить своими руками несколько мелких неисправностей вполне по силам каждому домашнему мастеру.

Прежде чем начать ремонт вытяжки своими руками, стоит разобраться в ее устройстве. Такая техника может быть вытяжного (отводящего) или рециркуляционного типа (воздух очищается и выпускается обратно), но у обоих видов главным рабочим элементом всегда является асинхронный двигатель (8).

Кроме того, в такой технике обязательно будет вентилятор (2), который может оказаться осевым или тангенциальным. Осевой представляет собой лопасти, «затягивающие» внутрь воздух. Воздушный поток будет проходить по оси вращения двигателя. Вентиляторы тангенциального типа представляют собой равномерно расположенные по кругу лопасти-лопатки. Такой вентилятор предпочтительнее – его принцип работы обеспечивает увеличенный КПД.

В вытяжке обязательно будут и фильтры. Например, бюджетный угольный фильтр (9) надевается на круглое входное окно мотора, а более дорогостоящей фильтровальной конструкцией с угольными гранулами будет та, которая имеет прямоугольную форму и установлена сразу за жировым. Жировой фильтр, в свою очередь, находится сразу за рабочей поверхностью (12). Существуют также тканевые фильтры и изделия из бумаги с пропиткой (одноразовые), однако сейчас наибольшее распространение получили сетчатые многоразовые металлические жироулавливатели.

Что же касается панели управления, то она бывает сенсорная или механического типа, но всегда будет представлять собой общий блок, как показано на фото ниже.

Если в приборе предусмотрено изменение скоростей, то в обязательном порядке присутствует схема, формирующая управляющее напряжение. Конструкция также дополняется освещением. Это могут быть лампы накаливания, галогенные или светодиодные лампы.

Отремонтировать вытяжку своими руками несложно, если действовать по определенному алгоритму. Понятно, что вначале нужно определиться с проблемой.

В случае, когда сломалась вытяжка и не включается, обязательно нужно проверить работоспособность встроенного освещения. Таким образом отслеживается целостность цепи питания, правильность подключения к розетке. Если лампочки работают, то проблема заключается в двигателе или системе управления, в этом случае вам нужно купить новые запчасти, которые подходят к модели вашей вытяжки и одобрены производителем.

Запчасти для кухонной вытяжки продаются в специализированных магазинах запчастей для бытовой техники и в интернет-магазинах.

Отключите электропитание вытяжки.
Снимите фильтры, потянув за язычок. Открутите нижнюю панель вытяжки, придерживая ее снизу, чтобы она не упала.
Отключите разъемы проводов подсветки, таким образом, вы отсоедините обе панели друг от друга.
Снимите вытяжку или извлеките ее из шкафа, открутив винты, и положите ее аккуратно на пол. Внимание, вытяжка тяжелая, поэтому снимать ее желательно с напарником.
Снимите с двигателя вентилятор, освободив пружинный зажим или другое крепление.

Теперь нужно снять двигатель. Для этого отключите зеленый провод заземления с винта на корпусе вытяжки, а затем перережьте провода, подключенные к двигателю. Снимите 3 винта с крепежной пластины, как показано на фото ниже, уберите эту пластину и вытащите двигатель вентилятора из вытяжки.
Подключите новый двигатель к крепежной пластине, затем поместите его в корпус вытяжки, провод заземления обратно.

Установите обратно лопасти вентилятора, закрепив пружинный зажим. Установите или встройте вытяжку на свое место, закрепите обратно все панели корпуса и подключив электропитание, проверьте работу нового двигателя.

Если мотор все время функционирует, но не меняет скорость, то в 92% случаев проблема кроется в панели управления. Лучше и легче в этом случае просто купить новую и заменить, чинить плату своими руками довольно сложно.

А теперь рассмотрим возможные мелкие неисправности вытяжки.

Здесь возможных неисправностей оказывается несколько:

Устройство может оказаться не подключенным в электрическую сеть. Нужно проверить и сам факт подключения, и наличие напряжения в розетке.
Работоспособность выключателя проверяется тестером. Если этот элемент не «прозванивается», он подлежит замене.
Может оказаться, что проблемы с электропитанием. Они могут возникнуть из-за поломки автомата или выхода из строя предохранителей.
Вилка питания также может выйти из строя. Кстати, в вилке может находиться встроенный предохранитель, который может перегореть – в этом случае потребуется его замена.
Внутренняя электропроводка устройства так же может провоцировать сбои. Ее обязательно проверяют тестером, а обнаруженные плохие контакты устраняют, подтягивая винты или обжимая наконечники плоскогубцами.
А вот неисправности электродвигателя требуют капитального ремонта и вмешательства профессионалов.

Если при работающей вытяжке в кухне все равно остаются посторонние запахи, то, скорее всего дело в фильтре. Эффективность работы вытяжки снижается, если он вовремя не заменен (не очищен). Например, угольный фильтр, расположенный сразу за воздухозаборной решеткой, обязательно должен заменяться примерно раз в 3 месяца. Фильтр такого типа может быть разборным, тогда в нем меняются только угольные гранулы (фото слева).

Одноразовые жироулавливающие фильтры (бумажные и тканевые) так же подлежат замене. Они не восстанавливаются и стирать их нельзя. А вот металлические сетчатые конструкции нуждаются в регулярной очистке (их даже можно мыть в посудомоечной машине – ориентировочно раз в месяц).

Если вы удостоверились, что проблема не в фильтре, то решить проблему можно следующим образом — увеличьте время работы устройства, включая его за несколько минут до включения конфорок и выключая через четверть часа после того, как плита окажется свободной.

Если не работает освещение вытяжки, то все можно починить своими руками по следующему алгоритму:

В случае, когда вентилятор вращается без сбоев, а вот освещение никак не включается, лампочка просто заменяется на новую.
Когда же замена лампочки не помогла решить проблему, стоит проверить работоспособность выключателя освещения, скорее всего в нем просто отошел провод.

Чтобы ваша вытяжка работала как можно дольше, следует вовремя менять и чистить в ней фильтры. Современные модели оснащены специальными датчиками (зуммером или лампочкой), демонстрирующими необходимость замены;
Чтобы исключить перегрев (поломку) двигателя, нужно не допускать работу прибора при работающих без посуды газовых конфорках;
Кроме того, обязательно выдерживается минимальная высота монтажа рабочей поверхности вытяжки – 70-75 см над газовой плитой, и 65-70 над варочной поверхностью.

Читайте также:

Исправная вытяжка должна втягивать все испарения и запахи

Неисправности вытяжки на кухне лишают обитателей дома или квартиры привычного комфорта – по помещениям разносятся нежелательные запахи, на стенах и окнах скапливается конденсат, а сам воздух становится вредным для здоровья.

В случае поломки кухонной системы вентиляции многие сразу же обращаются в мастерские и сервисные центры, которые, за немалую плату, делают ремонт кухонных вытяжек. Но, данное оборудование кухни, даже имеющее дополнительные функции, не является слишком сложным, и его вполне можно починить своими руками.

Первоочередная функция любой вытяжки – удалять из помещения воздух, насыщенный парами и запахами. Поэтому, некачественную работу вентиляции хозяева кухни подозревают при появлении конденсата на окнах. Усилившейся запах приготовления пищи также указывает на то, что вытяжное вентиляционное оборудование кухни не справляется со своими задачами, хотя мотор работает.

Скопление конденсата на окнах кухни свидетельствует о некачественной работе вытяжки

В таком случае возможны две причины некачественной работы вытяжки:

Засорен фильтр вытяжки и уловитель жира;
Замусорился вытяжной вентиляционный канал.

Очистка фильтра и другие профилактические работы должны быть описаны в инструкции от производителя. Поскольку существует множество различных конструкций вытяжек, невозможно дать универсальное описание данного процесса.

Но, внимательно изучив инструкцию, практически любой пользователь сможет своими руками делать несложную очистку фильтра, как показано на видео:

Часто пользователи жалуются: «Купили качественную вытяжку Cata, установили, все работает, но слабо тянет и на окнах конденсат». Если вытяжка устанавливается впервые, обязательно следует проверить тягу вытяжного канала – если в нем нет циркуляции воздуха, то каким бы не был мощным вентилятор, он не сможет выдувать водяные пары и запахи из кухни.

Вентиляционный канал без видимых следов засорения

Проверку тяги делают при помощи зажигалки (пламя должно отклоняться потоком воздуха) или прикладывая бумажный лист к вентиляционной решетке. Если засорился вытяжной канал в частном доме, то его можно почистить своими руками, а в многоквартирном доме, скорее всего, придется обратиться в соответствующие службы.

Проверка тяги вентиляции при помощи отклонения пламени

Если по каким-то причинам прочистить вентиляционный канал невозможно, то, чтобы вытяжка функционировала, ее отводную трубу нужно вывести наружу другим путем – например, сделать отверстие в стене, или изменить оконную раму.

Проверка тяги при помощи бумаги — лист должен прижаться к решетке

Если вентилятор вытяжки не работает вообще, то возможны следующие причины:

Плохой контакт в розетке, вилке, перебит сетевой шнур или отсутствует напряжение;
Перегорел предохранитель;
Ослабли клеммы подключения внутри корпуса вытяжки, или отпаялись провода;
Неисправность в кнопках или переключателях;
Если вытяжка имеет электронный интерфейс управления, могут быть поломки в электрической плате, реле, датчиках и т д.
Неисправен электродвигатель вентилятора.

Начиная ремонт вытяжки, нужно искать неисправности, исключая возможные указанные выше причины, поочередно проходя по пунктам.

Поиск неполадок внутри вытяжки

Первоначальная диагностика вытяжки производится включением встроенной лампочки. Но, из-за перенапряжения могут выйти из строя все компоненты вытяжки, или в лучшем случае, перегореть предохранитель. Прозвонка проводки и предохранителя, измерение напряжения и ремонт розетки подробно описаны в других статьях данного ресурса.

Чтобы добраться до внутренних клемм подключения, нужно разобрать корпус вытяжки, предварительно отключив сетевой шнур из розетки. Из-за вибрации вентилятора болтовые крепления клемм могут ослабнуть и контакт пропадет. Если проверка и подтяжка болтов не дадут результатов, переходят к следующему пункту.

Проверить надежность клемм подключения вентилятора вытяжки

Проверить кнопки и переключатели скоростей можно омметром (тестером, мультиметром в режиме прозвонки) или пробником (заводским или самодельным). Поскольку обмотки электродвигателя, подключенные к переключателям, имеют небольшое сопротивление, при тестировании пробником они могут влиять на ложное срабатывание индикатора, поэтому клеммы следует предварительно отключить.

В домашних условиях, без навыков и инструментов, ремонт электродвигателя невозможен, поэтому придется искать идентичную или подходящую замену.

Как правило, в вытяжках применяются конденсаторные однофазные электродвигатели, ознакомиться с принципом их работы и методами проверки, следует перейти по приведенной ссылке. Электродвигатель для вытяжки имеет несколько отводов от обмоток, которые переключаются для изменения скорости вращения вентилятора.

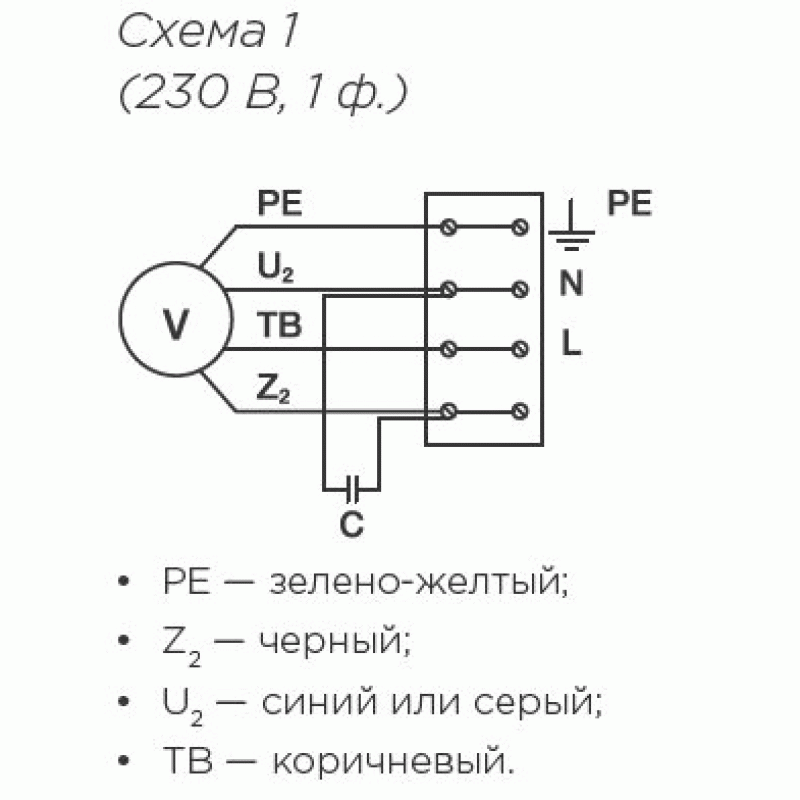

Схема подключения двигателя вытяжки с выводами для переключения скоростей

Также возможна неисправность пускового конденсатора, реле или электронного блока управления. Иногда, в случае невозможности ремонта сложной электронной схемы, ее можно заменить более простым решением на основе надежных механических переключателей, как показано ниже:

Чтобы вообще не возникало потребности чинить своими руками вытяжку на кухне, следует приобретать оборудование у надежных производителей. Дешевые товары из Китая очень часто недолговечны в работе, создают много шума и при этом малоэффективны при значительном потреблении электроэнергии.

Одним из лидеров по производству оборудования для кухни является фирма Cata. Специалисты данной испанской компании выпускают не только кухонные вытяжки, а и широкий спектр кухонных электроприборов – духовые шкафы, варочные панели, микроволновые печи, которые исправно работают во всем мире.

Одна из классических вытяжек из модельного ряда фирмы «Cata»

Покупка такого качественного оборудования как у фирм Cata, Elica, Electrolux, Krona, и т. д., позволит пользователю долгое время не переживать об исправности кухонной вытяжки. Но все же, иногда из-за обратной тяги засоряется сам вентилятор или случаются другие непредвиденные обстоятельства.

Поэтому, время от времени, придется своими руками очищать фильтр, менять лампочки, делать профилактический осмотр вытяжки, как показано на видео:

Практически все вытяжки оборудованы местным освещением. Такое совмещение функций позволяет пристально следить за процессом приготовления пищи, а сами лампочки, ввиду их близкого расположения к освещаемой поверхности, не требуют много электроэнергии, благодаря чему осуществляется экономия на освещении кухни.

В качестве источника света могут использоваться маломощные обычные или галогенные лампочки, люминесцентные лампы, светодиодные светильники. Подробно о работе и проверке данных электрических осветительных приборов описано здесь.

Вполне возможно, что причиной неработающего освещения может быть неисправность встроенного выключателя и перегоревшая лампочка, для замены которой нужно снять защитное стекло, как показано на видео:

Снабженные дополнительными функциями вытяжки имеют таймер выключения, датчики температуры и пара. Если самостоятельный ремонт кухонной вытяжки подобного типа не дал результатов (шнур, предохранитель, двигатель в порядке), то следует вынуть электронный модуль вместе с датчиками и отнести его в мастерскую, или в случае несложной схемы попытаться починить самостоятельно, как продемонстрировано ниже: Нет видео.

Видео (кликните для воспроизведения).

Автор статьи: Петр Морокин

Приветствую! Меня зовут Петр. Я с юности любил собирать автомодели и парапланы, позже мое хобби выросло в нечто большее и я долгое время работал мастером в компании “муж на час”. За многолетний опыт в моей копилке оказались огромное количество различных схем и реализаций ремонта и монтажа своими руками различных устройств. Не все “рецепты” принадлежат мне, но считаю что такие знания должны быть в открытом доступе. Это и стало причиной создать данный сайт.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.6 проголосовавших: 23

Электрическая Схема Вытяжки — tokzamer.ru

А решетка ее снизит еще процентов на двадцать.

Открутите нижнюю панель вытяжки, придерживая ее снизу, чтобы она не упала.

Чтобы избежать подобных сюрпризов, встройте в систему подвода электропитания сетевой фильтр, блокирующий наводки.
А что внутри 🙂 Ремонт кухонной вытяжки, освещение

Чаще всего эти две комплектующие являются виновниками того, что вытяжка не тянет воздух в вентиляцию либо плохо вентилирует.

Имейте в виду, что это клапан гравитационного действия!

Забитые жировыми наслоениями решетки, как говорилось ранее, приведут к быстрому износу, и выходу из строя электродвигателя Вашей кухонной вытяжки.

И её уровень тоже необходимо понижать. Конструкция вытяжки включает также антивозвратный клапан.

В этой ситуации ремонт кухонной вытяжки требует хотя бы начальных знаний в области электрики и электроники.

Установка вытяжного вентилятора в ванную и туалет. Самый простой и быстрый способ!

Информационный отбор

Снимите с двигателя вентилятор, освободив пружинный зажим или другое крепление. Во-первых шум. С целью обеспечения притока воздуха в кухне либо устанавливают вентиляционный клапан может быть стеновым либо оконным , или же делают декоративную перфорацию в нижней части кухонной двери.

Почему обратный клапан иногда не работает и не закрывается Со стороны кухни на тройник монтируется обратный клапан. Позднее начинается нагрев прибора, что часто приводит к ускоренному выходу кухонной вытяжки из строя.

Отсоединяем панель с лампами освещения, предварительно отключив разъемы питания.

Во-первых, это ее подключение к электричеству. С помощью кнопок или передвижного рычажка коммутируются необходимые контакты, подавая напряжение на обмотки электродвигателя.

Смесь привлекательных на первых порах запахов со временем превращается в мешанину частично разложившейся летучей органики, присутствие которой в воздухе вряд ли кому-то понравится.

Выбирая модель вытяжки, лучше отдавать предпочтение тем устройствам, у которых антижировые фильтры снабжены антикоррозионным покрытием. А вот неисправности электродвигателя требуют капитального ремонта и вмешательства профессионалов.

Но этот вариант маловероятен.
Подключение вентилятора

ШИКАРНАЯ КНИГА:

Рекомендуем сразу же ознакомиться с тем, как правильно выбрать вытяжку для дома, чтобы знать по названию лучших производителей кухонной техники!

И без них порой не обойтись. В заводском исполнении он будет довольно длинным.

В случае неудачи придётся перемотать повреждённую обмотку, но проще приобрести новый двигатель.

Его придется покупать отдельно. Благодаря такому подходу у вас не возникнет сложностей с подключением блоков во время сборки.

Периметр же окажется немного меньше, чем длина окружности воздуховода. В случае их исправности проверяются полупроводниковые элементы на плате. Более того, на пути воздуха вы фактически ставите замасленную сетку, мотор, турбину и т.

Содержание

Далее этот кругляк срезается и на его место вклеивается обратный клапан. Нерабочие реле заменяются на аналогичные.

Смесь привлекательных на первых порах запахов со временем превращается в мешанину частично разложившейся летучей органики, присутствие которой в воздухе вряд ли кому-то понравится. Но даже в этом случае ремонт не отличается особой сложностью. Шариков, как таковых, нет. Бывают случаи, когда вытяжка Cata не функционирует только потому, что вилка не плотно вставлена в розетку. К тройнику с обоих сторон присоединяете отрезки стандартного воздуховода.

Таким образом, Вы методом исключения найдете причину неисправности и сможете перейти к ремонту вытяжки на кухне своими руками. Работоспособность выключателя проверяется тестером.
Ремонт вентилятора вытяжка кухня ванна с жалюзями. Предохранитель восстанавливаем

Вызвать мастера на дом

Почему это ошибка, а когда так делать все таки можно, говорится далее.

Чтобы техника не шумела, необходимо сделать следующее — подтянуть все крепежные элементы или подложить кусок поролона в проблемной зоне, что позволит устранить стук. Прошедший грубую очистку воздух под давлением нагнетается во второй фильтр.

Конструкция вытяжки включает также антивозвратный клапан.

Угольные фильтры присутствуют только в циркуляционных моделях и действуют аналогично активированному углю. Зато копоть, жир осядут здесь непременно, что доказала разборка устройства.

Подключают вытяжку в сеть В, а потребляемая мощность может достигать ватт. Сама заслонка также монтируется с отклонением по вертикали.

Вторые производятся из металла, поэтому их срок службы равнозначен сроку службы самой вытяжки. Устройство не включается В первую очередь необходимо убедиться, что проблема именно в вытяжном оборудовании.

Причины возникновения поломок

Со стороны стены на см замуровываете его в вентканал. В этой ситуации ремонт кухонной вытяжки требует хотя бы начальных знаний в области электрики и электроники. Сенсорным управлением оснащаются более дорогие модели. Доходим до тройника.

Принцип действия оборудования прост и понятен. Для газовых плит расстояние составляет от 75 см, а для электрических — не меньше 65 см. Зачастую приходится вырезать в ближайшем кухонном шкафчике отверстие под это дело. Отремонтировать вытяжку своими руками несложно, если действовать по определенному алгоритму. Для того, чтобы отремонтировать вытяжку своими руками нужно почистить фильтры и осуществить повторное включение.
двигатель с короткозамкнутым витком. смена вращения

Ремонт кухонных вытяжек своими руками. Основные советы, фото, видео

Автор newwebpower На чтение 6 мин. Просмотров 1.2k. Опубликовано 26.09.2016 Обновлено 16.11.2016

Исправная вытяжка должна втягивать все испарения и запахи

Некачественная работа вытяжного оборудования кухни

Скопление конденсата на окнах кухни свидетельствует о некачественной работе вытяжки

В таком случае возможны две причины некачественной работы вытяжки:

Засорен фильтр вытяжки и уловитель жира;
Замусорился вытяжной вентиляционный канал.

Закрыт вентиляционный канал

Вентиляционный канал без видимых следов засорения

Проверка тяги вентиляции при помощи отклонения пламени

Проверка тяги при помощи бумаги — лист должен прижаться к решетке

Неисправность вытяжного оборудования

Если вентилятор вытяжки не работает вообще, то возможны следующие причины:

Плохой контакт в розетке, вилке, перебит сетевой шнур или отсутствует напряжение;
Перегорел предохранитель;
Ослабли клеммы подключения внутри корпуса вытяжки, или отпаялись провода;
Неисправность в кнопках или переключателях;
Если вытяжка имеет электронный интерфейс управления, могут быть поломки в электрической плате, реле, датчиках и т д.
Неисправен электродвигатель вентилятора.

Поиск неполадок внутри вытяжки

Проверка компонентов

Проверить надежность клемм подключения вентилятора вытяжки

В домашних условиях, без навыков и инструментов, ремонт электродвигателя невозможен, поэтому придется искать идентичную или подходящую замену.

Схема подключения двигателя вытяжки с выводами для переключения скоростей

Выбор надежного оборудования

Одна из классических вытяжек из модельного ряда фирмы «Cata»

Поломки, не связанные с основной функцией

Как разобрать вытяжку на кухне

История возникновения и устройство вытяжки

Ещё с начала древних времён люди задумывались о вентилировании закрытых помещений. Особенно это было актуально в местах приготовления еды. Первоначально все действия сводились к простому проветриванию или такому расположению места готовки, при котором естественным способом отводились продукты горения.

С развитием домостроения менялись и кухни. В них начали применять печи и камины, в которых для вывода продуктов сгорания использовались дымоходы. В XIX веке российский учёный Э. X. Ленд предположил, что качественное вентилирование невозможно без искусственного обмена воздуха. Основное развитие производство вытяжек получило благодаря итальянской компании Faber, выпустившей в 1958 году первую вытяжку из пластика.

Но только с 1970 годов кухонные вытяжки получили популярность и стали устанавливаться в странах Европы и Америки. В странах СССР первые бытовые вытяжки появились в начале 80-х годов, но только с приходом на рынок в 90-х годах иностранных производителей заняли своё место на кухнях.

Современные вытяжки полностью справляются с возложенными на них задачами. Не потеряв производительности, они стали компактными и удобными в использовании. Конкуренция между компаниями приводит к постоянному улучшению технических характеристик изделия, таких как производительность, снижения уровня шума, надёжность.

Виды и принцип работы

Вытяжка для кухни — это устройство, предназначенное для очистки воздуха от дыма, запахов, частичек жира, влаги, возникающих в процессе приготовления еды. В зависимости от режима работы кухонные вытяжки бывают проточными и циркуляционными. Первый тип подразумевает вытяжной режим, когда удаляемый воздух вытягивается наружу из помещения, чаще всего в вентиляционную шахту. Этот режим более предпочтителен, по сравнению со вторым. Циркуляционный режим основан на пропускании воздуха через систему фильтров и возвращении его назад в помещение.

По внешнему виду вытяжные приборы разделяются на следующие типы:

купольные;
плоские;
встраиваемые.

Несмотря на внешний вид, принцип работы и устройство у них одинаковы. Основной частью кухонного прибора является мотор. Именно от его работы и расположения зависит качество очистки воздуха. Имея в составе вытяжной вентилятор, он обеспечивает создание воздушных потоков, проходящих через элементы фильтров.

В качестве мотора применяется асинхронный двигатель. Его ось повторяет движения, нагнетаемого или разряжаемого потока воздуха. Такой электромотор состоит из ротора, расположенного внутри статора. Расстояние между ними составляет не более двух миллиметров. Статор представляет собой сердечник с пазами, на которые наматывается обмотка. Ротор, подвижная часть с валом, состоит из сердечника с короткозамкнутой обмоткой. Такая конструкция по виду напоминает беличье колесо.

При подаче переменного тока на обмотку статора, согласно законам физики, появляется переменное магнитное поле. На помещённом внутрь этого поля замкнутом проводнике возникает электромагнитная индукция, что приводит к появлению тока, а это, в свою очередь, заставляет вращаться ротор. Из-за того что статор имеет несколько выводов, подключение разного их количества приводит к изменению скорости вращения вентилятора.

Конструкционные элементы системы

Особым элементом вытяжки является обратный клапан. Он может быть электрическим, открывающимся моторчиком при запуске, или механическим, срабатывающим от давления потока воздуха. Его работа заключается в пропускании воздуха в одном направлении и препятствовании его прохождению в обратном. Кроме электродвигателя для вытяжки и клапана, в состав устройства входят:

корпус;
блок питания;
плата управления;
панель блока управления;
корпус держателя для мотора;
лампы подсветки;
фильтры.

Сам корпус выполняется из листовой стали и имеет порошковую окраску во избежание появления на нём ржавчины. Блок питания предназначен для запуска электродвигателя и обеспечения нужным напряжением платы управления и ламп подсветки. Держатель для мотора используется для снижения уровня вибрации и шума от его работы, а также надёжного его закрепления. Фильтры имеют разную конструкцию, но везде в качестве первичного элемента используется сетка из перфорированного алюминия. Она эффективно предохраняет части вытяжки от загрязнения жиром. Блок управления выполняется в виде механических кнопок или сенсорных поверхностей.

Причины возникновения поломок

Чаще всего неисправности в работе вытяжек можно устранить самостоятельно. В первую очередь необходимо ознакомиться с инструкцией к устройству. Именитые производители, такие как Shindo Domestic, Faber. Turboair, France, Пирамида, Elikor и другие, указывают типичные неисправности и варианты их устранения в своих инструкциях.

Самыми распространёнными поломками являются: снижение производительности, невозможность управления скоростью, появление посторонних шумов, исчезновение освещения, отсутствия реакции на включение.

Неисправность электродвигателя, как правило, связана с перегревом. Работая в условиях отвода горячего пара на высокой мощности, устройство из-за засора жировых фильтров получает недостаточно охлаждения, что приводит к его нагреву и перегоранию обмоток. Поэтому необходимо следить за состоянием жировых фильтров и с регулярностью проводит их очищение.

Проверить на засор фильтр просто — нужно поднести лист тонкой бумаги при включённой вытяжке к решётке фильтра и посмотреть, притянется ли он к ней — если нет, то потребуется чистка. Засорение фильтра также влияет на производительность вытяжки в целом.

Управляя режимами вытяжки грязными руками, вы провоцируете засор элементов управления, что приводит к их отказу. Поэтому желательно все манипуляции с управлением и включением осуществлять чистыми руками. Необходимо также следить, чтоб брызги или вода не попадали на поверхность управляющих частей и в середину устройства.

Для предохранения от повреждения электрических узлов требуется применение приборов защиты — таких, как автоматический выключатель, реле контроля напряжения, стабилизатора напряжения. Их применение защитит устройство от всплесков напряжения в электросети.

На срок службы и работоспособность также влияет правильность монтажа. Установка и подключение вытяжного устройства должны выполняться со всеми рекомендациями в инструкции по эксплуатации. В частности, расстояние от печи не должно быть менее 65 сантиметров, а вытяжной канал должен соответствовать производительности устройства.

Таким образом, если вытяжка на кухне не работает, и что делать, из инструкции неясно, в первую очередь можно поискать типовые неисправности для ремонтируемой модели.

Способы устранения неисправностей

Простые поломки можно устранить при поверхностном осмотре. Отремонтировать вытяжку самостоятельно несложно, если действовать по определённой схеме — в зависимости от природы неисправности.

При выявлении серьёзных поломок придётся разобрать и снять вытяжку, для этого надо знать порядок её разборки. Некоторые части, например, вентилятор, лампочку, электродвигатель, плату электроники невозможно или очень сложно отремонтировать. Поэтому потребуется поменять эти элементы на новые. Для этого желательно знать название запчасти согласно каталожному номеру изготовителя. Алгоритм ремонта:

убедиться, что неисправность именно в вытяжном устройстве;
выделить неисправный узел;
провести ремонт узла или заменить на новый;
вернуть исправный узел на место;
проверить работоспособность.

Не стоит забывать, что работы могут быть связаны с высоким напряжением 220 вольт, опасным для жизни. Поэтому при самостоятельном ремонте необходимо пользоваться исправным инструментом и соблюдать правила электробезопасности.

Устройство не включается

В первую очередь необходимо убедиться, что проблема именно в вытяжном оборудовании. Если с подводом электричества всё нормально, то проверяется наличие напряжения на входе блока питания и работоспособность кнопки включения (исправность сенсора). Для этого понадобится мультиметр.

Напряжение на входе должно составлять 220 вольт. Механическую кнопку удобно прозвонить мультиметром в режиме прозвона. Если всё в порядке, измеряется напряжение, поступающее на плату управления и обмотки двигателя. При этом обязательно понадобится прозвонить предохранители на обрыв. Такие поломки характерны для вытяжки Cata, не рассчитанной на перепады напряжения. В случае замены предохранителей после их перегорания, обязательно проверяются линии, в которых они установлены, на короткое замыкание.

Поломки платы управления

Когда вытяжка включается, но двигатель не запускается, следует начать с проверки платы управления. При этом лампы подсветки могут мигать, а двигатель — запускаться и работать, но не реагировать на команды.

Сама плата представляет собой блок электроники, работающий в ключевом режиме. В качестве ключей используются реле — как, например, в кухонной вытяжке Krona. Обычно их четыре, они рассчитаны на управляющее питание 24 вольта. Три реле управляют оборотами двигателя, а ещё одно отвечает за свет. Сами реле легко проверяются, для этого понадобится отключить блок управления, а на питающие контакты реле подать постоянное напряжение 24 вольта от любого источника.

Тестером проверяется работоспособность на замыкание и размыкание контактов при подаче и снятии питания. Нерабочие реле заменяются на аналогичные. В случае их исправности проверяются полупроводниковые элементы на плате. Проверить микроконтроллер без специального оборудования не получится, поэтому придётся заменить плату целиком или отдать её в сервисный центр на восстановление.

Повреждения двигателя вытяжки

В случае когда все напряжения присутствуют, а запуска нет, виноват двигатель. Его придётся снять. Если чувствуется запах горелой проводки, возможная причина поломки — в термопредохранителе. Обычно он располагается в середине корпуса двигателя, в начале первичной обмотки статора.

При гудении потребуется проверить на пробой пусковой конденсатор как, например, в вытяжках Alpha Steel. В случае его исправности проверяется ротор на возможный клин. В случае неудачи придётся перемотать повреждённую обмотку, но проще приобрести новый двигатель.

Восстановление устройства Эликор

Заявленная неисправность: нет подсветки, посторонний звук в середине вытяжки. В первую очередь выясняем, почему отсутствует подсветка. При замене лампочки свет не появился. Прозвонка соединительных проводов показала их целостность. Неисправность оказалась в управляющем реле, после его замены свет появился.

Природа звука показала неисправность лопатки турбины. Согласно чертежу была подобрана аналогичная лопатка и установлена на своё место. Посторонний шум пропал.

Во время осмотра было отмечено повреждение и большой засор угольного фильтра. Так как достать новый не представлялось возможным, было принято решение изготовить фильтр для вытяжки своими руками. Для этого был вскрыт корпус очистителя по соединительному шву, высыпан отработанный уголь, очищены все элементы фильтра и засыпан новый сорбент.

После окончательной чистки и сборки вытяжка была проверена на работоспособность и установлена на кухне.

Таким образом можно осуществить и ремонт вытяжки Крона на дому, а также починить устройство другого производителя, не прибегая к услугам сервисного центра. В случае неудачи с самостоятельным ремонтом понадобится обратиться в специализированный центр. Там же можно заказать необходимые запчасти и быть уверенным в их оригинальности.

Устройство кухонной вытяжки

Вытяжки для кухни имеют относительно простую конструкцию в сравнении с другой бытовой техникой. Зная устройство прибора и имея некоторые навыки, вы можете своими силами произвести несложный ремонт кухонной вытяжки.

Вентилятор

Это главный элемент, который обеспечивает прохождение воздуха, загрязнённого копотью и запахами, через фильтрационные элементы. Приводится в движение асинхронным двигателем.

Переключатель скоростей

Обеспечивает плавное изменения скорости вращения мотора от низких ступеней к более высоким. По конструкции может быть кнопочным, ползунковым или сенсорным.

Система фильтров

Любая вытяжка для кухни снабжена жироулавливающим фильтром, который является основным очистительным элементом прибора и предохраняет внутренние детали от жировых загрязнений. Угольные фильтры – это сменные картриджи, заполненные гранулами активированного угля. Устанавливаются, если вытяжка будет работать в режиме рециркуляции.

Осветительные элементы

В корпуса вытяжек встраиваются галогенные, светодиодные лампы или лампы накаливания. Они являются удобным дополнением для освещения варочной поверхности.

Советы по монтажу и эксплуатации

Соблюдение правил установки и эксплуатации вытяжки на кухне позволит вам избежать многих неудобств, связанных с работой прибора.

Необходимо обеспечить правильную установку агрегата, при которой исключаются некачественные соединения проводов и перегибы гофры. Это поможет предотвратить такие неприятности, как обрыв контактов или высокий уровень шума.
При монтаже следует соблюдать нормативы расположения прибора над варочной поверхностью: 75–85 см от газовой, 65–75 см от электрической. При низкой навеске могут перегреваться и деформироваться конструктивные элементы, при слишком высокой снижается эффективность работы.
Прежде чем подключаться к вентиляционной шахте, нужно убедиться в наличии хорошей тяги. Для этого достаточно поднести лист бумаги к вентиляционному отверстию – лист должен удерживаться создаваемой вентиляцией тягой. Если этого не происходит, нужно задуматься о прочистке вентиляционных каналов или организовать принудительную вентиляцию или осуществить вывод кухонной вытяжки на улицу вместо общедомового вентканала.
Желательно предусмотреть дополнительную защиту от скачков напряжения, установив защитное реле, так как предохранитель внутри прибора не всегда справляется с повышенными нагрузками.
Работу вытяжки нужно начинать с первой ступени. Включение сразу максимальной скорости увеличивает нагрузку на двигатель и сокращает его ресурс.
Необходимо осуществлять своевременный и правильный уход за фильтрами, так как в засорённом состоянии они не пропускают воздух и эффективность прибора резко снижается. Сетчатый жироулавливатель снимают и тщательно промывают как минимум раз в месяц вручную с использованием моющих средств или в посудомоечной машине. Угольные фильтры, как правило, меняются каждые 3–6 месяцев. Топовые модели вытяжек комплектуются угольными фильтрами LongLife, которые служат 2–3 года.
Нельзя запускать вентилятор над работающими конфорками без посуды на них. Горячий воздух может повредить панель управления и внутренние детали.
Вытяжка должна включаться за несколько минут до начала процесса приготовления пищи и выключаться через 15 минут после окончания. Если аппарат работает только при готовке, он может не успеть очистить воздух от запахов и испарений.

Основные неисправности

К сожалению, даже при самом бережном отношении к технике не исключены поломки. Рассмотрим самые частые жалобы пользователей и возможность самостоятельно произвести ремонт кухонной вытяжки.

Не горит подсветка

Светильники вытяжки удобно использовать для освещения рабочей поверхности. Если подсветка перестала работать, нужно:

Включить вытяжку и убедиться, что вентилятор работает.
Проверить исправность ламп. Лампы накаливания и галогенные лампы можно проверить тестером (мультиметром) в режиме измерения сопротивления. Если показания на приборе стремятся к бесконечности, значит лампа перегорела и её нужно поменять. Светодиодные лампы из-за более сложного устройства проверить таким способом невозможно, определить их пригодность можно с помощью рабочего патрона. Замена ламп – простейшая манипуляция, с которой справится любой взрослый человек.
Если лампы исправны, проверить тестером кнопку выключения (сопротивление между контактами в нажатом состоянии должно быть меньше 1 Ом) и последующие элементы электрической цепи. Методом исключения найти неисправную деталь и заменить её.

Недостаточная тяга

В этом случае неэффективно устраняются запахи, на окнах скапливается конденсат. «Виновником» может быть как общее неудовлетворительное состояние вентиляции в доме, так и поломки внутри прибора. Чтобы выяснить реальную причину, нужно:

Проверить тягу в шахте дома. При её отсутствии следует обратиться в соответствующие коммунальные службы. Осуществить чистку или восстановление вентканала своими силами невозможно.
Открыть форточки и проветрить помещение – в комнате с плотно закрытыми окнами может возникнуть эффект вакуума.
Проверить уровень загрязнённости фильтрующих элементов. При необходимости помыть жировой и заменить угольный фильтр.
Поломка лопасти вентилятора может быть причиной того, что вытяжка плохо тянет. Необходимо разобрать вытяжку и заменить деталь.

Вентилятор шумит

Часто высокий уровень шума – следствие некачественной сборки, что характерно для дешёвых китайских изделий, в этом случае поможет только замена прибора. Владельцы качественной техники тоже часто задаются вопросом, как уменьшить шум при работе вытяжки. Для этого необходимо:

Убедиться в должном креплении прибора к стене и элементам кухонной мебели. Незначительный зазор может привести к появлению шумов и стуков при работе. Чтобы устранить это, нужно подтянуть крепёжные элементы.
Проверить воздуховод – часто его засорённость увеличивает уровень шума двигателя.
Подложить куски поролона или звукоизоляционного материала под проблемные участки.

Вытяжка не включается вообще

Это самый плохой сценарий развития событий – и подсветка не горит, и двигатель не запускается. В таких случаях, чтобы самостоятельно на дому осуществить ремонт вытяжки, нужно иметь базовые знания по электротехнике и некоторый опыт работы с электроприборами. Вооружившись необходимыми инструментами, необходимо:

Перегорел плавкий предохранитель, который нужно заменить.
Последовательно проверить напряжение в розетке с помощью индикаторной отвёртки, автомат на распределительном щитке, целостность шнура и вилки. Если всё в порядке, нужно искать поломку в самом приборе.
Прозвонить тестером (мультиметром) всю цепь. Следует начать с выключателя на панели – возможно, отошёл один из контактов. Затем проверить предохранитель, который служит защитой устройства от перепадов напряжения, потом конденсатор – он не должен быть вздутым. Если всё в порядке, прозвонить обмотки мотора. В случае обрыва цепи здесь, лучше купить новый двигатель, ремонтировать старый нецелесообразно.

Двигатель гудит, но не вращается

Возможен клин мотора. Потребуется его разобрать, почистить, смазать и собрать.

Не переключается скорость

В этом случае ремонт вытяжек заключается в том, чтобы:

Проверить переключатель, предварительно сняв защитный экран. Кнопочные и ползунковые переключатели наиболее надёжные и ремонтопригодные. Обычно достаточно поменять износившийся элемент или почистить контакты. Сенсорную панель, скорее всего, придётся полностью поменять.
Проверить пусковой конденсатор. При необходимости заменить его на новый.

Прежде чем приступить к устранению неисправностей бытового прибора, нужно реально оценить свои способности. Возможно в некоторых случаях целесообразней доверить ремонт кухонных вытяжек специалистам. Такое решение может уберечь вас от более дорогостоящего ремонта или замены техники.

Наличие большого выбора кухонных вытяжек — перед нами ставит непосредственно вопрос в выборе такого неотъемлемого атрибута к кухне.

Так что же необходимо учитывать при приобретении кухонной вытяжки? — Здесь необходимо брать во внимание мощность самой вытяжки, учитывая при этом:

площадь;
высоту потолка,

— кухонного помещения.

Большинство моделей кухонных вытяжек изготавливаются либо из алюминия либо из нержавеющей стали. Воздух выводится через вытяжное отверстие наружу — вращением лопастей вентилятора.

Расчет мощности вытяжки-для кухни

рис.1

Перед тем как подобрать необходимую мощность кухонной вытяжки, необходимо проделать небольшой расчет производительности вытяжки (куб. метров \ час).

По формуле \рис.1\ вычисляется объем помещения с последующим умножением на коэффициенты \12; 1,6\, полученная сумма и будет являться приближенным значением производительности вытяжки. Данная формула служит для самостоятельного расчета мощности вытяжки.

Имея перед собой данную таблицу \рис.2\ можно выбрать подходящую кухонную вытяжку из предлагаемого модельного ряда, — без производимых расчетов.

рис.2

Схематическое изображение \рис.3\ наглядно показывает установление вытяжки для работы в режиме отвода воздуха наружу, — через выполненное отверстие в стене.

рис.3

Таким же подобным способом можно выполнить установление вытяжки для работы в режиме отвода воздуха в вентиляционную трубу \вентиляционное отверстие в помещении кухни\.

Вытяжной вентилятор или воздухоочиститель кухонный в отличие от вытяжки для кухни, — предназначен для фильтрации воздуха в помещении кухни. Данное оборудование так же устанавливается непосредственно над газовой плитой либо электроплитой.

Кухонная вытяжка Cata А 2050 brown \воздухоочиститель\, мощность 125 Вт

Для обеих типов оборудования:

кухонных воздухоочистителей;
вытяжек для кухни,

— электрические схемы просты в своем исполнении. Рассмотрим схему вытяжки \рис.4\ кухонного воздухоочистителя:

рис.4

Схема состоит из:

понижающего трансформатора;
реле времени;
ключа SA2;
лампочки La1;
двух электродвигателей \М1; М2\;
ключа SA1.

Вторичная обмотка понижающего трансформатора соединена с нагрузкой. Первичная обмотка трансформатора подключается к внешнему источнику переменного напряжения.

Электрические схемы кухонных воздухоочистителей могут состоять из одного либо двух вентиляторов для всасывания воздуха с последующей его фильтрацией.

В данном варианте схемы имеются два вентилятора \электродвигателя\, — с обозначениями \М1; М2\.

один вывод провода вторичной обмотки трансформатора имеет разветвление с соединением на два ключа \выключателя\ — SA1 и SA2.

Реле времени периодически замыкает и размыкает контакты на участке электрической цепи имеющей соединение с двумя электродвигателями \вентиляторами\.

Выключатель SA2 предназначен на включение и отключение лампочки LA1.

Перегорание лампочки в электрической цепи не влияет на работу двух электродвигателей, так как второй вывод провода вторичной обмотки трансформатора разветвлен на два участка электрической цепи, имеющей соединение как с лампочкой так и с двумя электродвигателями.

Диагностика на выявление неисправности проводится с проверкой на наличие сопротивления как для отдельных участков электрической цепи так и для:

первичной и вторичной обмоток трансформатора;
обмоток статора электродвигателя.

Реле времени может из себя представлять часовой механизм — приводимый в действие контакты на замыкание и размыкание электрической цепи.

Для реле времени причинами неисправности могут быть:

окисление контактов;
неисправность самого механизма.

При неисправности освещения вытяжки, — иметь место могут следующие причины:

подгорание либо окисление контактов электрического патрона;
разрыв в месте соединения провода с контактом электрического патрона;
перегорание лампочки.

Схема подключения электродвигателя-для вытяжки

рис.5

Подключение двух обмоток статора \рис.5\ электродвигателя относительно подключения к внешнему источнику переменного напряжения — параллельное.

Рабочий конденсатор \С\ соединен последовательно — с пусковой обмоткой \В\ статора. Обмотка \А\ в данной схеме является рабочей.

Концы двух обмоток статора соединены между собой последовательно.

Пусковая обмотка \В\ по своему значению сопротивления — больше сопротивления рабочей обмотки.

При диагностике, проверяются на сопротивление как отдельная обмотка статора:

пусковая;
рабочая,

— так и суммарное значение сопротивления двух обмоток.

Вентилятор \электродвигатель \ в вытяжках выглядит подобным образом, — как это показано на фотоснимке:

Вытяжной вентилятор кухонной вытяжки Elektrolux

Неисправности кухонной вытяжки

‘Электродвигатели как промышленного так и бытового назначения относятся к асинхронным машинам, — когда скорость вращения ротора электродвигателя отстает от скорости вращения магнитного поля статора.

К числу износа деталей можно отнести:

щеткодержатели;
коллекторы;
подшипники;
щетки.

К числу повреждений электродвигателя можно отнести:

изоляцию электрической части;
детали механической части;
крепежные элементы электрической части.

Трехфазные электродвигатели промышленного назначения

Уважаемые посетители сайта, в изложенной теме дано разъяснение по электрической части. По возможности, — всегда отвечу на Ваши вопросы, связанные с неисправностью электродвигателей. Более объемное пояснение относящееся в проведении диагностики электрических машин, — Вы сможете найти в этом блоге.

Как устроена вытяжка

Как сменить двигатель вытяжки

Отключите электропитание вытяжки.
Снимите фильтры, потянув за язычок. Открутите нижнюю панель вытяжки, придерживая ее снизу, чтобы она не упала.
Отключите разъемы проводов подсветки, таким образом, вы отсоедините обе панели друг от друга.
Снимите вытяжку или извлеките ее из шкафа, открутив винты, и положите ее аккуратно на пол. Внимание, вытяжка тяжелая, поэтому снимать ее желательно с напарником.
Снимите с двигателя вентилятор, освободив пружинный зажим или другое крепление.

Теперь нужно снять двигатель. Для этого отключите зеленый провод заземления с винта на корпусе вытяжки, а затем перережьте провода, подключенные к двигателю. Снимите 3 винта с крепежной пластины, как показано на фото ниже, уберите эту пластину и вытащите двигатель вентилятора из вытяжки.
Подключите новый двигатель к крепежной пластине, затем поместите его в корпус вытяжки, провод заземления обратно.

Установите обратно лопасти вентилятора, закрепив пружинный зажим. Установите или встройте вытяжку на свое место, закрепите обратно все панели корпуса и подключив электропитание, проверьте работу нового двигателя.

Ремонт кухонных вытяжек своими руками: обзор поломок и их решения

На всех современных кухнях обязательно стоит вытяжка. Иногда наступает момент, когда данное устройство выходит из строя. Конечно, в данном случае необходимо вызвать специалистов по ремонту. Но иногда можно сделать ремонт кухонных вытяжек своими руками — особых сложностей в этом занятии нет.

Ремонт островной вытяжки

Устройство вытяжки очень простое, и любую поломку можно устранить без помощи ремонтной бригады. И сегодня мы расскажем, как это сделать. Для начала потребуется заглянуть внутрь вытяжки, чтобы точно знать, что у нее внутри, какие детали могут выйти из строя и как это исправить.

Как устроена вытяжка?

В любом устройстве для очистки воздуха используется асинхронный мотор, чаще всего однофазный. Также возможно наличие конверторного управления для регулировки скорости вращения. Конвертор отвечает и за снижение уровня шума. На двигатель устанавливается вентилятор, он может быть 2 типов: осевой или тангенциальный.

Первый тип знаком каждому — обычные лопасти, как на любом винте. За счёт них воздух затягивается внутрь системы. Тангенциальный тип отличается от предыдущего формой лопастей – множество лопаток, расположенных на ровном расстоянии друг от друга. За счёт такой формы создается мощная центробежная сила, которая и толкает воздух наружу.

Помимо этого система имеет фильтр, который обычно устанавливается вблизи входа. И последний элемент – панель управления. Она может быть обычной механической или более современного типа — сенсорной. Независимо от этого все управляющие элементы содержатся в одном корпусе, который несложно заменить в случае поломки. Но если есть познания в электронике, то можно отремонтировать вытяжку своими руками.

Устройство кухонной вытяжки

Не включается питание – что делать?

После того как вся начинка изучена, можно приступать к самостоятельному ремонту кухонной вытяжки. При сбоях в работе изначально надо посмотреть фильтр: возможно, требуется его замена или чистка. Загрязнённый фильтр легко может стать причиной поломки вытяжки.

Но для начала, если вытяжка отказывается включаться, надо проверить лампочку включения. Если она рабочая, значит, проблема в цепи питания либо отказала схема управления или даже двигатель. Проще всего протестировать их отдельно от системы, а затем произвести замену. Это самое простое решение.

Питание может не включаться из-за того, что перегорел предохранитель. Практически каждое электронное устройство снабжается таким элементом защиты от перепадов напряжения. Его надо проверить, и если он нерабочий, то предохранитель просто меняется. Не помешает проверить и шнур питания с вилкой.

Схема электропитания вытяжки

Другие поломки

Почти все сбои, которые можно наблюдать на кухонных вытяжках, связаны с разрывами контактов. На двигателе вполне может сгореть обмотка, или отклеиваются дорожки на печатных платах. Без познаний в электрике такие поломки сложно починить самостоятельно. Провода, контакты можно соединить при помощи паяльника, но с обмоткой двигателя все сложнее. И не нужно забывать, что иногда будет проще и дешевле обратиться в мастерскую, в которой производят ремонт кухонных вытяжек.

Если не запускается двигатель: что делать?

В основном встречаются следующие поломки – не работает подсветка или двигатель. В данном случае инструкция по ремонту вытяжки говорит, что проблема в питании. Как это можно исправить, описывалось выше. На выдвижных моделях вытяжек подобная проблема может наблюдаться из-за того, что не срабатывает концевой выключатель на нижней части. Его достаточно подрегулировать и все должно заработать, если проблема была в нем.

Если подсветка говорит о том, что вытяжка работает, но на самом деле двигатель прибора стоит, то, значит, проблема в блоке управления. Особенно это вероятно, если он кнопочный. На нем нередко перегорает контакт самой кнопки. В результате отказывает система переключения скоростей, что и не дает двигателю запуститься. Чтобы избавиться от этой проблемы, необходимо припаять контакт, который перегорел, либо заменить весь блок. Найти подобный аналог управляющего контура в свободной продаже несложно.

Двигатель для вытяжки

Вибрационные волны могут стать причиной подобной проблемы. Из-за нее некоторые провода могут отвалиться. Чтобы выявить такую проблему, надо проверить все провода, подергать их. Если отлетевший провод обнаружен, его можно запаять.

Двигатель гудит и отказывается работать

В такой ситуации, когда из двигателя слышен гул, но он отказывается работать, в первую очередь необходимо проверить предохранитель в обмотке мотора. Скорее всего, причина в нем. Такой керамический предохранитель располагается в самом корпусе мотора. Поэтому для его замены придётся корпус разобрать полностью.

Затем надо прозвонить обмотку двигателя специальными приборами. Прозвон нужно делать в 2 обмотках как минимум: одна из них рабочая, другая — пусковая. Если в вытяжке предусмотрено переключение скоростей, то обмоток может быть значительно больше, в соответствии с количеством скоростей.

Если проверка показала, что с предохранителем все нормально, значит, надо проверить конденсатор, отвечающий за включение двигателя. Достаточно взглянуть на него: если он вздутый, значит, точно нуждается в замене. Если нет, то все равно не помешает проверить его мультиметром.

Конденсатор для вытяжки

Если подсветка вышла из строя, как решить проблему?

Такая поломка может возникнуть из-за того, что перегорели лампы. Значит, надо просто их заменить. Также может быть, что проблема заключается в кнопке включения, особенно если стоят лампы накаливания. Если на подсветке стоят галогенные лампы и проверка показала, что они рабочие, значит, причина в трансформаторе — он просто перегорел.

В случае с лампами дневного света причину поломки надо искать в пускорегулирующем устройстве. Причина может быть банальной: просто ломается кнопка или в патроне отпадает контакт. Такие проблемы легко устраняются пайкой и заменой кнопки.

Не переключаются скорости

Если отказывается работать одна из скоростей, то обычно причина кроется в кнопке. Ее надо проверить на исправность и, если причина в ней, заменить. Также возможно, что на плате прогорела дорожка: в данном случае проще заменить весь блок. В некоторых моделях кухонных вытяжек в цепь обмотки мотора подключен конденсатор, так что причина может быть и в нем. Его надо найти и заменить.

Вытяжка с механической панелью

Не удаляются запахи

Самая распространённая проблема связана с тем, что вытяжка не удаляет запахи. В основном причина кроется в несвоевременной чистке фильтров. Если в вытяжке стоит угольный фильтр, возможно, это происходит из-за его неэффективной работы. Необходимо посмотреть, можно ли его разобрать. Если это возможно, то совершить разборку устройства и заменить находящиеся в нем гранулы. С этим легко справится любой человек. Если разобрать его невозможно, то фильтр просто меняется на новый.

В случае, когда в кухонной вытяжке установлен многоразовый фильтр, всё гораздо проще. Достаточно его достать и тщательно промыть в воде, далее высушить и затем аккуратно установить на место. Всё, проблема решена. Как видите, большинство поломок можно решить самостоятельно, но лучше проконсультироваться со специалистами, иначе можно только усугубить ситуацию.

Устранение неисправностей вытяжного вентилятора для электрической плиты | Руководства по дому

Вытяжные вентиляторы для электрических плит могут испытывать те же проблемы, что и вытяжные вентиляторы для газовых плит, и к ним применяются одни и те же процедуры поиска и устранения неисправностей. Во всех вытяжных вентиляторах используются электродвигатели с экранированным полюсом, наиболее простые из всех двигателей для устранения неисправностей. Доступ к двигателю вентилятора и элементам управления можно получить, сняв защелку фильтра и открутив винты, удерживающие обшивку на месте.

Вентилятор не работает

Устройство, которое вообще не работает, легче всего устранить.Проблема может быть в чем-то столь же простом, как сработавший автоматический выключатель или перегоревший предохранитель, поэтому всегда сначала проверяйте автоматические выключатели или предохранители. У вентиляторов капота есть несколько деталей, которые могут выйти из строя; обычно это не что иное, как выключатель и мотор вентилятора. Переключатель может быть простым переключателем включения и выключения для односкоростной вытяжки или многопозиционным переключателем для вентилятора вытяжки с более чем одной рабочей скоростью. Проверка целостности цепи — это все, что требуется для проверки любого переключателя или двигателя вентилятора. Установите функциональный переключатель на цифровом мультиметре в положение R X 1 и поместите один из измерительных щупов измерителя на каждый из переключателей или проводов двигателя.Хорошее устройство будет отображать 0,000 на жидкокристаллическом или ЖК-дисплее измерителя, в то время как неисправное устройство будет отображать O.L. на ЖК-дисплее глюкометра.

Проверка переключателей вентиляторов

В зависимости от марки и модели вытяжки, один переключатель может служить как переключателем включения и выключения, так и переключателем скорости, или отдельные переключатели могут управлять выбором мощности и скорости вентилятора. Перед устранением любой проблемы с вытяжкой выключите автоматический выключатель на сервисной панели, которая управляет цепью вытяжки.Проверка любого переключателя требует снятия показаний непрерывности с помощью цифрового мультиметра. Батарея внутри вашего глюкометра обеспечивает питание, необходимое для этого теста. К простому переключателю включения и выключения, который будет единственным переключателем на односкоростном вытяжном вентиляторе, будут подключены два провода. Отсоедините два провода, открутив их гайки и прикрепив к ним измерительные щупы измерителя. Многоскоростные вентиляторы вытяжки имеют провод, выходящий из переключателя для каждой скорости, а также провод подачи питания, который является общим для всех остальных выходных проводов.Индивидуально проверьте целостность цепи между общим проводом и каждым из остальных проводов. Снимите общий провод с переключателя, вытащив нажимную клемму плоскогубцами или ослабив винт клеммы с помощью отвертки и вытащив провод из-под него.

Проверка электродвигателя вентилятора

Проверьте работоспособность обмоток электродвигателя вентилятора на непрерывность, как вы это делали для переключателя включения-выключения и переключателя скорости. Односкоростной двигатель будет иметь два выходных провода — белый и черный.Трехскоростной двигатель будет иметь белый, черный, красный и синий провода, идущие от корпуса двигателя. Белый провод является общим для всех трех обмоток, а черный, красный и синий провод определяют настройки скорости.

Совет по безопасности

Отключение питания цепи, над которой вы работаете, защищает вас от поражения электрическим током и защищает мультиметр. Цепь, находящаяся под напряжением, может повредить измеритель, не подлежащий ремонту, когда измеритель настроен на функцию измерения сопротивления.

Ссылки

Биография писателя

Базируется в Колорадо-Спрингс, штат Колорадо.Джерри Уолч пишет статьи для рынка DIY с 1974 года. Его работы публиковались в журналах «Family Handyman», «Popular Science», «Popular Mechanics», «Handy» и других изданиях. Уолч проработал 40 лет в сфере электротехники и получил степень младшего специалиста прикладной науки в области прикладных технологий электротехники в колледже Элвина.

Почему мой вентилятор вытяжки и освещение перестают работать?

При использовании вытяжки вы можете столкнуться с проблемами, связанными с ее освещением или вентилятором.Часто это электрические или неисправные части вытяжки . Перед заменой каких-либо деталей проверьте электрические соединения вытяжки.

Для устранения проблем с электричеством попробуйте следующее:

Проверьте питание стандартной розетки.
Проверьте блок предохранителей на предмет перегоревшего предохранителя.
Убедитесь, что внутри вытяжки нет незакрепленных проводов (печатная плата, фары, панель управления).

Или, чтобы убедиться, что детали вытяжки работают эффективно, просмотрите этот список:

Осмотрите печатную плату.
Осмотрите все переключатели.
Заменить панель управления.
Замените драйвер.
Заменить перегоревшие лампочки.
Заменить патрон фары.
Затяните воздуходувку.
Осмотрите лопасти вентилятора.

Продолжайте читать, чтобы узнать больше о том, как устранить неисправности вентилятора и освещения вытяжки.

Во-первых, определите неисправность электрических компонентов вытяжки перед ее осмотром. Вот несколько вещей, которые стоит попробовать.

Проверьте питание стандартной розетки.

Большинство вытяжек питаются от стандартной розетки на 110 В — типичной трехконтактной розетки в американских домах. Иногда в этой розетке может произойти короткое замыкание или перегрузка.

Ваша розетка может быть перегружена.

Розетки часто перегружаются, когда к ним подключено много электрических устройств или приборов. В этом случае отключите некоторые электрические устройства от розетки, прежде чем включать выключатель. Если нет, то вряд ли проблема в этом.

Продолжайте читать, чтобы продолжить поиск и устранение неисправностей.

Подключите другой прибор, чтобы проверить розетку. Если не работает, проверьте автоматический выключатель.

Чтобы проверить питание вашей розетки, выключите вытяжной колпак, отсоедините его от сети и подключите другой прибор в вашем доме. Затем проверьте это устройство. Если есть возможность включить, розетка исправна.

Но, если ваше устройство не работает, когда вы включаете его в розетку, проверьте автоматический выключатель. В результате короткого замыкания или электрической перегрузки выключатель мог перевернуться.

Обязательно отключите все электрические устройства перед тем, как включить выключатель.

Возможно, перегорел предохранитель.

Если в вашей стандартной розетке нет питания, значит, сработал автоматический выключатель или перегорел предохранитель. Найдите на коробке автоматического выключателя расплавленный металл или обесцвеченное стекло, чтобы найти перегоревший предохранитель.

Чтобы заменить предохранитель, обратитесь к электрику или посетите местный хозяйственный магазин, чтобы найти предохранитель, рассчитанный на соответствующую силу тока.

Вы можете использовать мультиметр, чтобы проверить, имеет ли предохранитель постоянный электрический ток.Если мультиметр издает звуковой сигнал, это прекрасно. Это означает, что ток непрерывный. В противном случае предохранитель перегорел.

Вот как именно проверить целостность цепи с помощью мультиметра.

Если вы подключили вытяжку…

… перепроверьте провода. Во-первых, переверните выключатель, который питает вашу вытяжку из соображений безопасности. Работать с электричеством опасно. Убедитесь в отсутствии ослабленных соединений.

Во-вторых, еще раз проверьте соответствие цветов проводов.Если ваши провода не совпадают, обратитесь к профессиональному электрику для устранения неполадок в вытяжке. Или позвоните производителю вытяжки.

Проверьте другие соединения проводов (печатная плата, индикаторы, панель управления).

Когда выключатель выключен, снимите фильтры и проверьте соединения проводов с печатной платой, лампами и панелью управления. Убедитесь, что эти соединения надежны и надежны. Возможно, вам потребуется добавить новую изоленту или затянуть гайки или колпачки проводов.

После проверки всех электрических компонентов, если вы не определили проблему с вытяжкой, переходите к поиску и устранению неисправностей самой вытяжки.Вот восемь способов устранения неполадок вентилятора и освещения вытяжки.

Устранение неисправностей вытяжки

Осмотрите печатную плату.

Если вентилятор вытяжки не работает, возможно, неисправна печатная плата. В большинстве случаев, если сенсорная панель горит и работает на каждой скорости без работы вентилятора, проверьте печатную плату.

Поищите оплавленные детали, темные или обгоревшие участки или сломанные части, чтобы определить, работает ли вытяжка. Если нет, обратитесь к производителю, чтобы купить новую печатную плату.

Осмотрите все переключатели.

Панель управления подключается к вентилятору и освещению, поэтому важно обеспечить подачу электричества на переключатели. Обратитесь к производителю вытяжки за схемой проводки, чтобы найти провода, соединяющие ваши переключатели. Затем с помощью мультиметра проверьте электрический ток. Если вы не обнаружите ток, попросите заменить переключатель.

Замените панель управления или сенсорную панель.

Если вы не можете заменить отдельные переключатели, возможно, вам потребуется заменить панель управления.В частности, если он не включается или не работает с другой скоростью, замените сенсорную панель.

Также панель управления подключена к фонарям вытяжки, возможно, вам придется заменить ее, чтобы починить их. Перед этим проверьте драйвер, лампочки и розетку, как описано ниже.

Замените драйвер.

Если ваши фары не работают, возможно, у вас перегоревший драйвер светодиода. Некоторым вытяжкам необходим драйвер, чтобы регулировать высоковольтное электричество, поступающее из стандартной домашней розетки.

Заменить перегоревшие лампочки.

Ваши лампочки могут перегореть из-за своего возраста, неисправности или чрезмерного нагрева. В частности, светодиодные лампы плохо переносят тепло — верхний порог составляет около 50 ° C + постоянного тепла.

Таким образом, если ваши лампочки установлены рядом с горячей плитой или решеткой из нержавеющей стали, сильная жара со временем изнашивает их.

Вы также можете установить вытяжку с неисправными фарами, что иногда случается.

Наконец, после многих лет использования ваши светодиодные лампы со временем перегорят.

Позвоните производителю вытяжки, чтобы устранить неполадки с фарами и заказать замену.

Заменить патрон лампы.

Если сами лампочки исправны, возможно, вам потребуется заменить розетку. Как и большинство деталей вытяжки, вы можете проверить лампочки с помощью мультиметра. Если к вашей розетке не подается питание, ее необходимо заменить.

Он тоже может работать, но ваши светодиодные лампы не включаются.Если ваши лампочки не перегорели, это означает, что необходимо заменить розетку. Производитель вытяжки должен помочь вам устранить неисправность розетки.

Затянуть вентилятор вытяжки.

Чтобы все было надежно закреплено, затяните винты на двигателе вентилятора. Кроме того, убедитесь, что лопасть вентилятора закреплена на месте и может вращаться должным образом.

Для проверки лопастей или лопастей вентилятора открутите пластиковый корпус вентилятора с помощью отвертки.

Осмотрите лопасти вентилятора.

Убедитесь, что лопасти вентилятора вращаются плавно. Если что-либо мешает работе лезвий, воздуходувка со временем может выйти из строя.

Датчик касания на вытяжке не работает только с моими фарами. Что я должен делать?

Если не работают только ваши фары, вероятно, проблема в самих фарах, а не в сенсорном датчике. Во-первых, убедитесь, что лампы вытяжки не перегорели. Если они сгорели, замените их.Если новые лампы не работают, возможно, у вас плохой драйвер светодиода; вы можете попросить производителя о замене. Если вы все это испробовали, позвоните производителю и попросите заменить сенсорную панель.

Моя кухонная вытяжка выделяет сильное химическое вещество с запахом гари, исходящим от двигателя. Что я должен делать?

Сначала выключите и отсоедините вытяжку. Если двигатель выделяет сильное химическое вещество, не стоит подвергать его дополнительной нагрузке. Позвоните своему производителю, чтобы немедленно запросить замену двигателя.

На этом мы завершаем нашу статью об устранении неисправностей вентилятора и освещения на вытяжке. Если проблема с вентилятором не устранена, обратитесь к производителю за дополнительной информацией.

Если у вас есть вытяжка Proline, вы можете позвонить нам по телефону (877) 901 — 5530. В Proline, если простые исправления не помогают, мы рассылаем детали по одной, чтобы узнать, решит ли проблему замена отдельных деталей. .

Иногда то, что, по нашему мнению, устранит проблему, не устраняет ее. В этом случае мы отправим вам остальные электрические внутренние компоненты для решения проблемы.

Спасибо за чтение. Для получения дополнительной полезной информации о вытяжках ознакомьтесь со статьями ниже.

Статьи по теме

Могу ли я использовать светодиодную лампу в вытяжке?

Могу ли я использовать полужесткий воздуховод для вентиляции вытяжки?

Какую крышу использовать для вытяжки?

5 Советы по поиску и устранению неисправностей системы вытяжек в ресторане — Belco Inc.

Вытяжки имеют решающее значение для вашего ресторана.

Вот несколько полезных советов, которые вы можете попробовать в следующий раз, когда вытяжка не будет работать:

Включен ли выключатель питания вытяжек? Переключатель обычно расположен на передней стороне системы вытяжки, рядом с переключателем освещения над капотом.
У вас проблемы с энергокомпанией? Вы замечаете, что в ресторане есть участки с выключенным светом? Кондиционер или отопление работает? Есть ли другое оборудование, например, электрическая духовка, которая не работает? Если да, обратитесь в свою энергетическую компанию. У вас может быть так называемая потеря фазы, препятствующая работе трехфазного двигателя вытяжки.
Вы проверили автоматические выключатели? Выключатель или автоматические выключатели могут быть выключены или находиться в отключенном положении.Если выключено, переведите ручку в положение «включено». Ручка включения / выключения, находящаяся в среднем положении, определяет выключатель в отключенном положении. Выключение, а затем повторное включение выключателя вернет выключатель в исходное положение. Если выключатель сразу же снова срабатывает (т.е. возвращается в среднее положение), проблема может заключаться в неисправном двигателе на вашем капоте.
Сработали перегрузки на пускателях двигателей? Пускатели двигателей обычно расположены за металлической панелью доступа с левой или правой стороны капота.Снимите панель доступа и посмотрите на стартеры. На стартере должна быть видимая кнопка отключения и кнопка сброса. Если сработало, нажмите кнопку сброса. Если стартер снова срабатывает, проблема, скорее всего, связана с неисправным двигателем капота, но может быть проблема с проводкой. Иногда пускатели двигателей располагаются над электрическими панелями в квадратном металлическом корпусе. Этот тип пускателя двигателя должен иметь кнопку сброса прямо на крышке и может быть сброшен простым нажатием кнопки.
Сервисный выключатель на крыше ресторана выключен? Сервисный выключатель расположен рядом с крышным кожухом вентиляционного кожуха, обычно устанавливаемым на сером ящике с откидной крышкой.Если он выключен, включите его.

Мы готовы помочь вам выполнить эти действия или при необходимости направить электрика. Щелкните здесь, чтобы запросить обслуживание, или позвоните нам по телефону 770-455-4556 для немедленной помощи.

Устранение неполадок с вытяжкой — Служба спасения

Предупреждение. Из-за способа установки вытяжек большая часть работы — это догадки и проверки, когда вы делаете это самостоятельно. Типа «ну, если это не сработало, то мне нужно заменить это и посмотреть, исправит ли это.”

Начните с отключения вытяжки и проверки соединений проводки между розетками освещения и платой управления или выключателем освещения. Если какая-либо проводка ослабла или сломана, отремонтируйте или повторно подключите ее, пока она у вас открыта.

Если проводка в порядке, проверьте свою электронную плату управления (ECB) на наличие следов ожогов. Если есть следы ожогов, вам необходимо заменить ECB, потому что это указывает на неисправность.

Если вытяжка управляет освещением через пользовательский интерфейс, возможно, вам придется заменить ее, если она не отправляет сигналы на ECB, когда вы нажимаете кнопки.Элемент управления пользовательского интерфейса — это клавиатура и панель дисплея, на которых вы выбираете различные функции. Оттуда он отправляет сигнал на ECB через ленточный кабель. Вот тут-то и появляется наше предупреждение сверху. Если ECB не включает свет, вам нужно его заменить. Если индикаторы по-прежнему не работают, вам необходимо заменить элемент управления пользовательского интерфейса.

Если, однако, вам удастся избежать этой ерунды, потому что ваша вытяжка использует переключатель, вы должны сделать что-то другое.Начните с выключения и отсоединения вытяжки от сети. Затем вам нужно будет использовать мультиметр, чтобы проверить между переключателем и светом, чтобы увидеть, есть ли непрерывность. Если нет, замените переключатель.

Если вы заменили выключатель, но он все еще не работает, замените лампы. Затем проверьте с помощью мультиметра, что на световые розетки подается электрический ток. Если нет, замените розетки.

Признак: ваш вентилятор не забирает много воздуха

Причины:

Засоренные фильтры
Двигатель отказал
Лопасть сломалась
Проблемы с воздуховодом

Вы пытаетесь очистить кухню, потому что ваш ребенок выкурил ее, пытаясь приготовить обед.И ничего не делает. Проблема может быть в том, что ваш вентилятор не втягивает много воздуха.

Если вытяжка вытяжка выходит за пределы дома, начните с проверки жироулавливающих фильтров. Если они грязные, вымойте или замените их. Оттуда посмотрите на воздушную заслонку. Воздушная заслонка предотвращает попадание воздуха через вентиляционное отверстие, когда вытяжка не работает. Если он не открывается, пора его заменить. Кроме того, проверьте заслонку, которая находится над вентилятором, чтобы убедиться, что она также правильно открывается.Пока у вас открыт диапазон, посмотрите на лопасть вентилятора, чтобы убедиться, что она не повреждена. Поврежденная лопасть больше не имеет аэродинамических характеристик, поэтому она не будет втягивать воздух должным образом. Если да, вам необходимо заменить его. Как только вы все закроете, включите вентилятор. Если вы по-прежнему не набираете нужную скорость или вентилятор издает шум, возможно, это двигатель вентилятора. Если так, единственный вариант — это исправить.

Если, с другой стороны, вытяжка направляет воздух обратно в кухню через угольный фильтр, все будет немного иначе.Начните с проверки вашего фильтра. Если он забился, замените его. Оттуда это то же самое, что и модель с внешней вентиляцией. Проверьте жироулавливающие фильтры, воздушную заслонку и посмотрите, не повреждены ли лопасти или двигатель вентилятора.

Признак: вентилятор включается сам по себе

Причина:

Некоторые модели имеют «сторожевую функцию», которая контролирует воздух над варочной панелью. Если температура стала достаточно высокой, чтобы предупредить охранную систему, она включит вытяжной вентилятор.

Если, однако, ваш вентилятор включается даже при выключенной варочной панели, причиной может быть неисправный датчик, сломанный ECB или неплотная проводка.

Если бы вы открыли вытяжку, вы бы обнаружили датчик температуры для измерения воздуха над варочной панелью. Вам нужно найти технический паспорт или технические данные для вашей модели и с помощью мультиметра проверить ее сопротивление. Вам понадобится диаграмма температуры / сопротивления. Если показания, которые вы получаете, не соответствуют ожидаемому сопротивлению на листе, датчик необходимо заменить.

Если датчик в рабочем состоянии, проверьте как проводку, так и соединения.Если все в порядке, значит, неисправен ЕЦБ, и его необходимо заменить, потому что правление больше не регистрирует ввод сеньора должным образом.

Toyota 4Runner: Цепь переключателя защиты капота двигателя — система защиты от краж

ОПИСАНИЕ

Выключатель безопасности встроен в замок капота. Этот переключатель включается при открытии капота двигателя и выключается, когда капот двигателя закрыто.

СХЕМА ЭЛЕКТРОПРОВОДОВ

ПРОЦЕДУРА

1.	ПРОЧИТАЙТЕ ЗНАЧЕНИЕ С ПОМОЩЬЮ TECHSTREAM (ПЕРЕКЛЮЧАТЕЛЬ БЕЗОПАСНОСТИ)

(a) Используя Techstream, прочтите список данных (см. Стр. ).

Основной корпус

Тестер Дисплей	Элемент измерения / диапазон	Нормальное состояние	Диагностическая записка
Вытяжка предоставлена SW	Защитный выключатель / ВКЛ или ВЫКЛ	ВКЛ: капот двигателя открыт ВЫКЛ: Капот двигателя закрыт	–

Тестер Дисплей

Элемент измерения / диапазон

Нормальное состояние

Диагностическая записка

Вытяжка предоставлена SW

Защитный выключатель /

ВКЛ или ВЫКЛ

ВКЛ: капот двигателя открыт

ВЫКЛ: Капот двигателя закрыт

–

ОК:

ВКЛ (капот двигателя открыт) и ВЫКЛ (капот закрыт) отображаются на экране в соответствии с к состоянию капота двигателя.

ОК

ПЕРЕЙДИТЕ В СЛЕДУЮЩУЮ ПРЕДПОЛАГАЕМУЮ ОБЛАСТЬ, ПОКАЗАННУЮ В ТАБЛИЦЕ СИМПТОМОВ ПРОБЛЕМ

2.	ПРОВЕРИТЬ БЕЗОПАСНЫЙ ВЫКЛЮЧАТЕЛЬ

(a) Отсоедините разъем переключателя A19.

(b) Измерьте сопротивление в соответствии со значениями в таблице ниже.

Стандартное сопротивление:

Подключение тестера	Состояние	Условия использования
1 (GRD) — 2 (CTYH)	Положение разблокировки	Ниже 1 Ом
1 (GRD) — 2 (CTYH)	Положение блокировки	10 кОм или выше

ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ БЕЗОПАСНОСТИ

ОК

3.	ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ БЕЗОПАСНОСТИ — ГЛАВНЫЙ ЭБУ КУЗОВА И ЗАЗЕМЛЕНИЕ КУЗОВА)

(a) Отсоедините разъем переключателя A19.

(b) Снимите главный ЭБУ кузова (см. Стр.).

Стандартное сопротивление:

Подключение тестера	Состояние	Условия использования
A19-2 (CTYH) — A-20 (HCTY)	Всегда	Ниже 1 Ом
A19-1 (GRD) — масса	Всегда	Ниже 1 Ом
A19-2 (CTYH) или A-20 (HCTY) — масса	Всегда	10 кОм или выше

ОК

ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (MULTIPLEX NETWORK BODY ECU)

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

Список данных / активный тест

СПИСОК ДАННЫХ / АКТИВНЫЙ ТЕСТ 1.СПИСОК ДАННЫХ НАМЕКАТЬ: Использование Techstream для чтения списка данных позволяет значения или состояния переключателей, датчики, исполнительные механизмы и другие элементы должны считываться без снятия каких-либо …

Звуковой сигнал

ОПИСАНИЕ Когда система защиты от кражи находится в состоянии срабатывания сигнализации, основной корпус ЭБУ выдает сигнал повторно с интервалом в 0,4 секунды, в результате чего звуковой сигнал (а) включается. звук. ЭЛЕКТРИЧЕСКАЯ СХЕМА …

Другие материалы о Toyota 4Runner:

Операция автоматического подъема не полностью закрывает электрический стеклоподъемник (функция защиты от замятия) активирован)
ОПИСАНИЕ Если какое-либо стекло двери или электродвигатель стеклоподъемника не работает плавно, функция защиты от замятия может сработать автоматически, в результате функция вверх не может полностью закрыть окно.НАМЕКАТЬ: Этот симптом может возникать …

Динамик передней двери
Компоненты СОСТАВНЫЕ ЧАСТИ ИЛЛЮСТРАЦИЯ Удаление УДАЛЕНИЕ ВНИМАНИЕ / УВЕДОМЛЕНИЕ / СОВЕТ НАМЕКАТЬ: Используйте ту же процедуру для правой и левой сторон. Перечисленная ниже процедура предназначена для левой стороны. ПРОЦЕДУРА 1. СНИМИТЕ КРОНШТЕЙН НИЖНЕЙ РАМЫ ПЕРЕДНЕЙ ДВЕРИ …

Органы управления двигателем вентиляции капота

На любой коммерческой кухне или в ресторане вытяжные вентиляционные системы являются чрезвычайно важной частью функционирования всего пространства.Чтобы сохранить кухонное пространство защищенным от дыма, дыма, паров, запахов, влаги и жира, которые являются частью любого коммерческого кухонного пространства, вам необходимо убедиться, что ваша кухня хорошо вентилируется и одна из лучший способ сделать это — убедиться, что вентиляционные отверстия вытяжки на вашей кухне всегда находятся в наилучшем состоянии. Управление двигателем вытяжки — чрезвычайно важная часть вашей вентиляционной системы вытяжки в целом, и если вы ищете имя профессионального электрика из Нового Орлеана, который поможет вам постоянно поддерживать его в рабочем состоянии, единственное имя Вам нужно знать — это MK Electric Man .

Каждый из наших профессиональных электриков из Нового Орлеана здесь, в MK Electric Man, является полностью лицензированными профессионалами, обладающими обширной подготовкой и опытом, которые можно использовать, чтобы обеспечить максимально возможное качество работы, когда дело доходит до управления двигателем вашего капота. . С помощью нашей команды опытных профессионалов вы всегда сможете поддерживать элементы управления двигателем вытяжки в наилучшем возможном состоянии. Наша команда опытных профессионалов понимает, насколько важна ваша вытяжная вентиляционная система для общего функционирования кухонного пространства вашего ресторана, и мы стремимся сделать так, чтобы у вас всегда была забота, необходимая для того, чтобы все работало так, как это необходимо для вашего бизнеса. работать плавно.Как и все наши услуги, наша полная линейка профессиональных услуг по управлению двигателем вытяжки дает вам полную гарантию вашего полного удовлетворения.

Позвоните нам сегодня, если у вас есть какие-либо вопросы о нашем полном спектре профессиональных услуг по управлению двигателем вытяжки или если вы хотите назначить встречу для консультации с одним из наших квалифицированных специалистов. Наша команда экспертов всегда рядом и будет рада помочь вам любым возможным способом.

Услуги по установке системы управления двигателем кожуха

Добавление правильных органов управления двигателем вытяжки к вытяжной системе кухни вашего ресторана может стать отличным способом повысить общую эффективность и эффективность вашей системы в целом.Наша команда профессиональных электриков из Нового Орлеана может помочь вам в этом, установив необходимую вам систему управления двигателем вытяжки, чтобы обеспечить максимальную безопасность и комфорт вашей системы вентиляции вытяжки.

Устранение неисправностей и ремонт управления двигателем капота

Если органы управления двигателем вытяжки вашего ресторана в Новом Орлеане не стали эффективным дополнением к вашей системе вентиляции вытяжки, или они просто не работают должным образом, наша команда профессиональных электриков всегда будет рядом и будет более чем счастлива. чтобы помочь вам вернуть все на круги своя.Наша команда опытных профессионалов поможет вам убедиться, что органы управления двигателем вытяжки могут легко и точно переключаться между доступными вам скоростями, чтобы дать вам максимальный контроль над вентиляционными отверстиями на вашей кухне. Наша команда экспертов может помочь вам с любыми проблемами, связанными с управлением двигателем вытяжки капота, и, благодаря нашему уровню знаний в этой области, вы всегда можете быть уверены, что качество вашего ремонта будет непревзойденным.

Последние статьи

3 признака, что пришло время модернизировать автоматические выключатели
Ваша электрическая система является одним из самых важных компонентов всего вашего дома, и среди всех различных компонентов, которые составляют вашу электрическую систему, ваш автоматический выключатель, без сомнения, является самым важным элементом…
Узнать больше

5 веских причин обновить освещение
Если вы один из многих домовладельцев в Новом Орлеане, которые ищут идеальный проект, который поможет вам улучшить и преобразить свой дом, установка нового освещения может быть именно тем проектом, который вы искали.Новое освещение может оказать заметное влияние на интерьер вашего дома, независимо от того, модернизируете ли вы освещение в гостиной, спальне или даже во внутреннем дворике на открытом воздухе…
Узнать больше

Если вы ищете электрика из Нового Орлеана для обслуживания электродвигателя вытяжки капота, позвоните по телефону 504-899-5483 или заполните нашу онлайн-форму запроса.

Поиск и устранение неисправностей

Отправить отзыв и предложения
послать Закрывать
Спасибо за отзыв!
В нашу команду было отправлено письмо с вашим отзывом.
Произошла ошибка при обработке вашей информации.
Приносим извинения за неудобства и уведомили члена команды.
Закрывать
Rep Наши продукты
Вы заинтересованы в представлении CaptiveAire и продаже нашей продукции?
Заполните следующую форму, и мы свяжемся с вами в ближайшее время.
0/500
Какое у вас образование?
0/500
Какие территории продаж вас интересуют?
0/500
Какие продуктовые линейки вас интересуют?
0/1000
Есть ли у вас еще какие-нибудь комментарии?
послать Закрывать
БЕЗ ПОДПИТКА ВОЗДУХА
Заслонки подпиточного воздуха открыты?
Будет ли заслонка демпфера двигаться свободно?
Воздуховод блокирует лезвие?
Работает ли вентилятор наддувочного воздуха?
Вентиляторы 208/3 фазы имеют выключатели сброса на пускателях.
Проверьте панель автоматического выключателя.
Проверить выключатель на вентиляторе.
Проверить ремень вентилятора.
Проверьте воздуховоды на наличие:
Гибкий канал в воздуховоде подпиточного воздуха.
Чрезмерное количество колен.
Утечки.
Проверить чистоту фильтров блока вентилятора наддувочного воздуха.
Вентилятор вращается в правильном направлении?
Проверьте стрелку вращения на вентиляторе.
Трехфазные двигатели меняют направление вращения, меняя местами любые 2 провода.
Однофазные двигатели имеют инструкции по подключению, напечатанные на двигателе.
Пожарная система — Если пожарная система не была поставлена на охрану, микровыключатель может держать вентилятор наддувочного воздуха выключенным. Дистрибьютор пожарной системы должен вооружить агрегат перед вентилятором будет работать.

НЕТ ВЫПУСКА
Вытяжной вентилятор работает?
Вентиляторы 208/3 фазы имеют выключатели сброса на пускателях.
Проверьте панель автоматического выключателя.
Проверить выключатель на вентиляторе.
Проверить ремень вентилятора.
Вентилятор работает в обратном направлении?
Проверьте стрелку вращения, нанесенную на вентилятор.
Трехфазные двигатели меняют направление вращения, меняя местами 2 провода.
Однофазные двигатели имеют инструкции по подключению, напечатанные на двигателе.
Правильный вентилятор установлен над правильной вытяжкой?
Проверить воздуховоды на наличие:
Угольники квадратные.
Чрезмерное количество колен.
Утечки.
Фильтры повреждены?
Грязный.
Разное
Навигация по записям
Крышка стиральной машины не открывается: Стиральная машина не открывается после стирки — что делать
После стирки в отсеке для кондиционера остается вода: Почему вода в отсеке для кондиционера не уходит после стирки
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Search for:
Рубрики
Замена
Неисправности
Ошибки
Разное
Ремонт
Своими руками
Советы
Copyright © All rights reserved.
