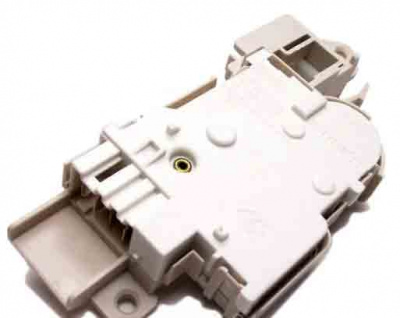

Замок стиральной машины УБЛ: принцип работы, диагностика, замена

Замок стиральной машины — это защитный механизм, гарантирующий сохранение герметичности во время работы. Блокиратор препятствует непроизвольному открытию крышки в процессе работы, а также останавливает программу стирки, если люк закрыт неплотно.  Как и основная часть деталей, замок подвержен износу, поэтому необходимо своевременно его заменять.

Содержание

  • 1 Разновидности устройств блокировки люка
  • 2 Принцип работы биметаллического УБЛ
  • 3 Как понять, что замок блокировки сломан
  • 4 Как заменить сломанное УБЛ

Разновидности устройств блокировки люка

Для современных моделей стиральных машин разработано два варианта УБЛ:

  • электромагнитный;
  • биметаллический.

Главным минусом первого варианта является тот факт, что работает замок только при наличии электричества в сети. В последнее время большинство производителей постепенно стали отказываться от электромагнитных устройств.

Биметаллическое УБЛ является более совершенным вариантом блокировки люка. В принципе его работы заложено использование напряжения для нагрева термического элемента. От него высокая температура переходит к биметаллической пластине, она давит на рычаг, который блокирует люк.

Когда стирка завершена, пластина остывает и возвращается на место. В результате этих действий люк разблокируется.

Основным преимуществом данного типа УБЛ является то, что люк открывается после полного слива воды, а постиранное белье можно достать, даже если нет электричества.

Принцип работы биметаллического УБЛ

Если замок некорректно работает, то лучше сразу произведите его замену. Однако у среднестатистического человека могут возникнуть затруднения с поиском и покупкой подходящей модели. Конечно, можно попросту заказать оборудование в сервисном центре, но это займет некоторое время и потребует затратить дополнительные средства.  Гораздо проще будет определиться, если точно выявить причину неисправности замка. Для этого вам необходимо разобраться в его устройстве и принципе работы.

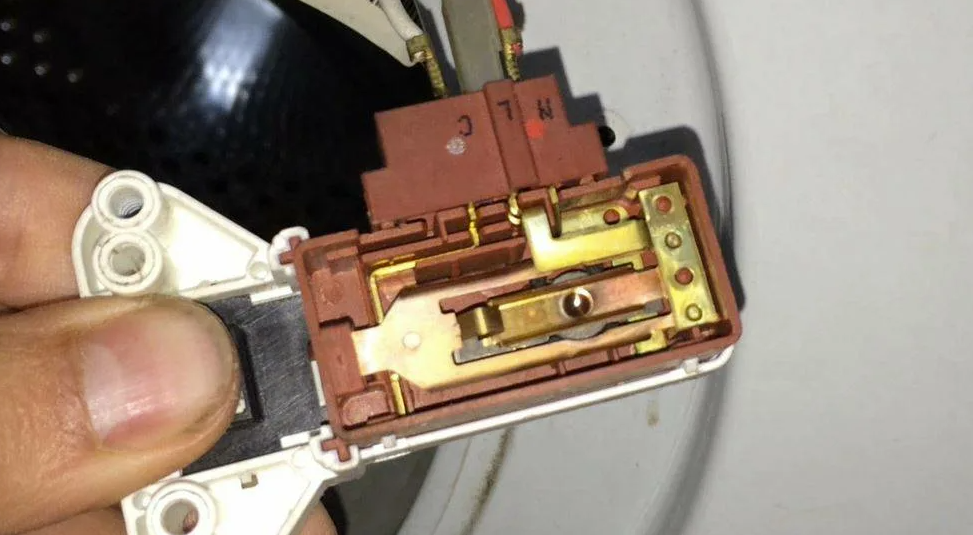

Обычно блокираторы при изготовлении помещают в пластиковый корпус. В крайней части механизма предусмотрено отверстие для крепления кольца пружины, соединяющей всю систему с люком. Детали замка следующие:

  • железная пластинка, соединенная с пружиной крышки загрузочного люка;
  • терморезистор;
  • биметаллическая деталь, меняющая размеры, реагируя на температуру;
  • несколько контактов;
  • штифт.

Принцип действия блокиратора довольно прост. После закрытия крышки крючок, сцепившись с замком, воздействует на пластинку, придавая ей необходимое положение. После подачи сигнала блокировки крышки, на терморезистор поступает электрический ток, биметаллическая деталь изменяет форму, продавливая штифт. Входя в отверстие, штифт надежно блокирует перемещение подвижной пластины, тем самым фиксируя люк.  После этого замыкаются контакты, расположенные во внутренней части замка, и подается сигнал о том, что люк стиральной машины надежно закрыт.   Для разблокировки системы достаточно отключить напряжение

на терморезисторе.

Как понять, что замок блокировки сломан

Понять, что возникли проблемы с УБЛ, можно по некоторым признакам:

  • когда стиральная машинка отключается, невозможно открыть люк;
  • после выбора режима стирки и нажатия кнопки пуска не происходит блокировки люка;
  • на дисплее высвечивается ранее не появляющееся сообщение, свидетельствующее о неисправности замка.

На стиральной машине LG при невозможности закрыть дверцу появляется ошибка DE

Читайте подробнее об этой и других ошибках СМА от LG.

Проверить, работает УБЛ или нет, можно с помощью мультиметра. Для этого обязательно нужно демонтировать замок. Сделать это можно так.

  1. Открыть люк стиральной машины.
  2. Найти проволочное кольцо и вытащить его с помощью отвертки.
  3. Выправить манжет, чтобы можно было вытащить замок.
  4. Выкрутить крепеж и демонтировать замок.

Подробнее о том, как открыть машинку, если заблокирована дверь, читайте здесь.

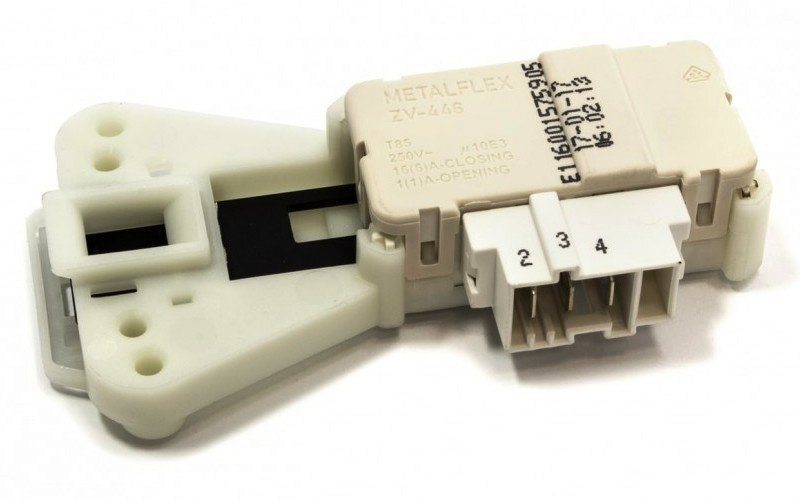

После этого необходимо осмотреть схему замка и определить, какой контакт является фазой, нейтральным или общим. Дело в том, что у всех производителей их расположение отличается, поэтому без этих действий проверка мультиметром бесполезна.

Если же с контактами все понятно, то необходимо выполнить проверку в следующей последовательности.

  1. Переключить устройство в режим проверки.
  2. Берется мультитестер. Один щуп крепится к нейтральному контакту, другой к – фазовому.
  3. Трехзначные показания на дисплее указывают на отсутствие проблем.
  4. После этого щупы перемещаются на общий и нейтральный контакт.
  5. При цифрах 0 или 1 на дисплее можно с уверенностью сказать, что УБЛ неисправно.

Если никаких проблем при проверке замка люка не выявлено, то следует искать причину неисправности в механике. Понять это можно по основному признаку – даже через несколько часов после отключения машинки люк будет заблокирован. Также на дисплее может появиться код ошибки, свидетельствующей о поломке УБЛ.

Еще один фактор, указывающий на неисправность – люк машинки совсем не блокируется. Это может быть связано как с поломкой замка, так и модуля управления. Последний может продиагностировать и отремонтировать только специалист по ремонту СМА.

Как заменить сломанное УБЛ

Ремонт и замена самого УБЛ — не слишком сложное занятие, и выполнить его можно собственными руками. Для этого достаточно иметь минимальные знания о ремонте бытовой техники. Если же уверенности в своих силах нет, тогда стоит обратиться к специалистам в сервисный центр или вызвать мастера на дом.

Если деталь меняется, то необходимо подобрать полностью аналогичный вариант. Новая защелка должна соответствовать модели и серийному номеру старого узла. Перед установкой необходимо извлечь старый механизм. Далее монтаж нового замка производится в следующей последовательности.

  1. УБЛ соединяется с проводкой.
  2. Замок устанавливается на место.
  3. Фиксируется с помощью крепежа.
  4. Устанавливаются хомуты и манжеты.

Читайте также: как провести ремонт дверцы СМА своими руками.

После завершения работ необходимо убедиться в безопасности бытовой техники. Для этого нужно:

  • проверить заземление машинки;
  • проверить, что техника выставлена по уровню;
  • установить устройство защитного отключения, которое обезопасит машинку от скачков напряжения.

В любом случае, при малейших подозрениях на протечки, необходимо сразу обратиться к специалистам.

Если вовремя производить замену изношенных деталей и внимательно следить за стиральной машиной она будет качественно выполнять свои функции долгие годы. Регулярная профилактика поможет предотвратить поломки, а тщательный уход поможет избежать появления плесени и неприятного запаха.

Ремонт замка стиральной машины — автомат

   Стиральная машина в наши дни есть в каждом доме. А в каждой стиральной машинке, будь то Бош, Сименс, Самсунг или Индезит, есть замок, запирающий люк. По-профессиональному эта деталь называется «устройство блокировки люка». И уже из названия можно понять, что основная его функция — блокировать люк при стирке вещей. Зачем люк обязательно должен быть заблокирован? Чтобы вещи не выпадали из машинки и вода при стирке или отжиме не выливалась на пол.

   Простое устройство, которое, казалось бы, не играет никакой важной роли в работе машинки. Но если замок люка неисправен, стиралка просто не запустит процесс. Поэтому незначительная поломка маленькой детали вызовет серьёзные затруднения. Ремонт замка стиральной машины надо будет провести чем скорее, тем лучше.

Как устроен замок?

   Чтобы лучше понять, как могут возникнуть ситуации, когда нужен ремонт замка стиральной машины, и как лучше починить деталь, нужно разобраться, как устроен механизм.

   Существует два типа устройств блокировки люка:

  • Термозамок — работает за счёт биметаллической пластины;
  • Электрозамок — функционирует благодаря электромагнитам.



   Большинство стиралок, таких как Ariston, LG, Candy, Atlant, и почти каждая новая модель оснащены термозамком. Такие замки надёжнее и очень редко ломаются. К тому же, устроены они крайне незамысловато. Составляющие блокирующего устройства — биметаллическая пластина и термоэлемент. Когда на него подаётся напряжение, он нагревается и, соответственно, нагревает пластину. Она испытывая действие температуры, выгибается, приводит в действие фиксатор и блокирует крышку барабана.

Одновременно происходит замыкание в цепи, и к управляющему модулю поступает информация о том, что дверца заблокирована. Только после этого машинка может начать стирать в установленном режиме.

   Но если с замком что-нибудь не так, система оповестит вас об ошибке.

Признаки поломки

   Вообще признаков поломки устройства блокировки люка может быть два:

  1. Крышка барабана не блокируется, стирка не начинается;
  2. Дверца барабана не открывается после стирки.

   В первом случае проблема может быть вовсе и не в замке. Иногда может быть так, что человек просто неправильно закрыл дверцу. Поэтому машинка отказывается начинать работать. Но вот если вы проверили люк, убедились, что всё закрыли, как надо, а стирка всё равно не запускается, это уже тревожный знак.

   Второй случай может доставить куда больше проблем. Гораздо хуже, если машинка не отдаёт вещи обратно, чем если она отказывается их стирать. Но и здесь может быть лёгкое решение.

   Не стоит забывать, что дверца барабана после стирки открывается не сразу. Так что не стоит дёргать за ручку через секунду после того, как стиралка остановилась. На многих моделях есть лампочка, которая начнёт мигать через некоторое время после стирки, показывая, что крышку можно открывать.

   После стирки крышка может оставаться закрытой несколько минут. Причина этого — пластинка и термоэлемент после остановки подачи напряжения остывают не сразу. Крышка открывается, когда пластинка остыла и вернулась в исходное положение.

   Но вот если прошло достаточно времени, а машина до сих пор не открывается, значит, нужен ремонт замка стиральной машины.

Основные причины поломки УБЛ

   Почему вообще может произойти поломка устройства блокировки люка? Электрозамки менее надёжные и причинами их поломок часто становятся перепады напряжения, сбои в сети, попадания воды и прочие бытовые мелочи.

   Термозамок менее уязвим к подобного рода неприятностям. Даже когда у вас отключается свет в процессе стирки, устройство реагирует на это вполне спокойно. Пластина остывает, и замок через какое-то время можно открыть. С электрическим же замком вам придётся ждать, пока в квартире снова появится электричество.

   Основные причины поломки блокирующего устройства:

  • Самая распространённая причина у надёжных термозамков, как ни удивительно, — время. Биметаллическая пластинка рассчитана на определённое число нагреваний и остываний и, по истечении временного промежутка, просто изнашивается;
  • Перепады напряжения негативно влияют и на термозамок. За счёт них происходит разрушение составляющих.

Что делать, если замок машинки сломался?

   Починить изношенную деталь не получится ни при каких условиях. Замок придётся менять на новый. И если дверца просто перестала закрываться, сделать это достаточно несложно, так как добраться до самого замка опытному специалисту не составит труда. Мастера нашей компании справляются с этой задачей, используя одну отвёртку. Но, несмотря на лёгкость ремонта, мы не рекомендуем вам менять устройство самостоятельно, если у вас нет опыта работы с электроникой. Чтобы прибор функционировал правильно, надо знать, каким образом и как соединить контакты.

   Гораздо сложнее ситуация, если дверь люка не открывается. Тогда придётся снимать с машинки всю переднюю панель. И здесь уже не обойтись без опытного ремонтника, знающего, как обращаться со стиральными машинами. А таких людей вы сможете найти, обратившись в нашу компанию.

   Наши мастера прямо у вас дома поменяют устройство на новую, качественную деталь от проверенного производителя. И ваша машинка будет ещё долго служить вам.
