Защита от протечек в стиральной машине

1. Что такое защита от протечек воды?

В техническом описании стиральной или посудомоечной машины можно встретить такой термин как защита от протечек воды.

Что же это такое? Система защиты от протечек — это комплекс технических устройств, направленный на защиту от затопления помещения водой в случае возникновения аварийной утечки воды в бытовом приборе, либо при повреждении заливного шланга.

У различных производителей бытовой техники, такая система называется по-разному: Aqua-Stop (Аквастоп), Waterproof (Ватерпруф), Aqua-Safe (Аквасэйф), Aqua-Alarm (Акваэлам), но конструктивно они выполнены почти одинаково. Поэтому достаточно будет рассмотреть принцип работы этой системы на примере привычной нам стиральной машины.

Защита от протечек действительно полезная система, она поможет Вам избежать неприятных последствий затопления помещения.

2. Виды защиты от протечек

По степени защиты от протечек стиральные и посудомоечные машины можно условно классифицировать на несколько видов:

Без защиты от протечек
С частичной защитой от протечек
С Полной защитой от протечек

3.

Без защиты от протечек

Большинство недорогих стиральных машин не имеет системы защиты от протечек, то есть для подключения к водопроводной сети устанавливается стандартный гибкий армированный шланг (шланг высокого давления) с пластиковыми или металлическими гайками на концах. Одна сторона шланга прикручивается к крану, а другая к электромагнитному клапану подачи воды стиральной машины.

Если заглянуть под машинку снизу, то можно заметить, что дно ничем не закрыто или как во многих моделях стиральных машин марки Candy и Samsung прикрыто декоративным пылезащитным пластиком. Поэтому, когда происходит какая-либо утечка воды в стиральной машине или случатся разрыв заливного шланга, вся вода вытекает на пол.

Если в стиральной машине нет защиты от протечек, рекомендуется регулярно осматривать состояние заливного шланга, следить за тем, чтобы стиральная машина в период эксплуатации не имела следов подтекания воды и каждый раз после стирки необходимо перекрывать водопроводный кран, который устанавливают при подключении машины.

4. Частичная защита от протечек

Стоит обратить внимание на то, что именно производитель или продавец подразумевает под термином «частичная защита от протечек». В стиральных машинах с частичной или полной защитой от протечек, одним из обязательных технических условий является наличие цельного пластикового или металлического поддона. На поддоне, с внутренней стороны крепится поплавок из пенопласта с электрическим микровключателем (Рис.1).

Когда происходит протечка воды в пределах внутреннего пространства стиральной машины, поддон заполняется водой, поплавок всплывает и активирует микровключатель. По сигналу срабатывания микровключателя, электронный блок управления стиральной машины переходит в аварийный режим и программа стирки останавливается. При этом включается сливной насос и происходит откачка воды из бака стиральной машины.

Оповещение срабатывания системы защиты от протечек выводится на дисплей панели управления стиральной машины в виде соответствующей надписи или кода неисправности. В таком случае, чтобы привести стиральную машину в рабочее состояние, необходимо удалить воду из поддона, выявить и устранить причину протечки.

Рис. 1 Частичная защита от протечек (только внутри корпуса СМ)

Теперь подытожим: в стиральной машине с частичной или полной защитой от протечек обязательно должен быть специальный поддон в нижней части стиральной машины и поплавок с микровключателем.

Стоит оговориться, что некоторые производители стандартизировали корпус стиральной машины, поэтому присутствие поддона не всегда свидетельствует о наличии защиты от протечек.

Как Вы понимаете, специальный поплавок и поддон позволяют предотвратить утечку воды лишь в самой стиральной машине. Поэтому, такую защиту от протечек можно назвать частичной, поскольку стандартный заливной шланг для подключения стиральной машины не имеет какой-либо предохранительной системы от разрыва или повреждения.

Для повышения надёжности и аварийной защиты непосредственно самого заливного шланга, разработана его специальная конструкция о которой мы и расскажем.

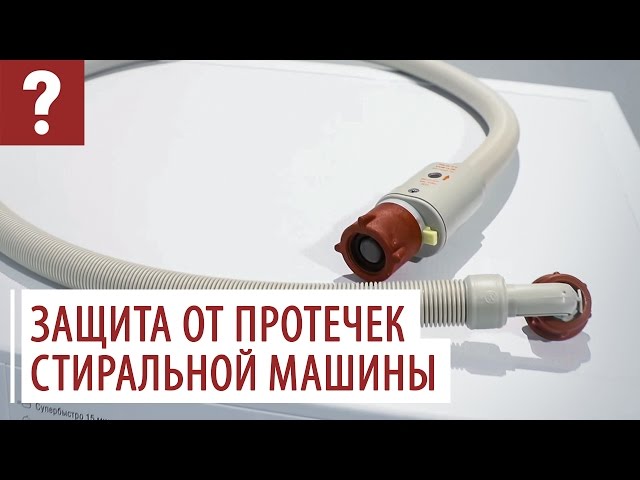

Заливной шланг с механическим защитным клапаном (Рис. 2). В магазине бытовой техники его предлагают как дополнительную опцию. Этот шланг Вы можете приобрести и установить самостоятельно.

Существует два вида таких шлангов, назначение и принцип работы у них одинаковый, но внешне и конструктивно отличаются. Мы лишь вкратце опишем устройство и принцип действия такого шланга, не углубляясь в технические подробности.

Вид 1

Рис. 2 Заливной шланг с механическим защитным клапаном

Стандартный заливной шланг заключён в гофрированную герметичную пластиковую оболочку напоминающую сливной шланг стиральной машины. С одной стороны расположена гайка для подключения к клапану подачи воды стиральной машины, а с другой стороны гайка и защитный блок для подключения к водопроводному крану.

В чём заключается защитная система и как она работает?
Основным звеном является плунжер с пружинкой и абсорбент. В рабочем состоянии, вода через плунжер беспрепятственно поступает в заливной шланг. Жесткость пружины плунжера подобрана таким образом, чтобы он не перекрывался самопроизвольно из-за потока проходящей через него воды, а находился в состоянии баланса.

Допустим, что произошёл разрыв заливного шланга. Поскольку он находится в замкнутой и герметичной защитной оболочке, вода неизбежно проникнет в защитный блок. Специальный абсорбент (находящийся в защитном блоке) при смачивании водой резко увеличивается в объёме увлекая за собой пружину, тем самым ослабляя её воздействие на плунжер. Состояние баланса нарушается и плунжер перекрывает доступ воды под воздействием на него давления водопроводной системы.

После того, как защитная система сработала, контрольный глазок становится красным. Это обусловлено тем, что абсорбент находится в специальном контейнере из пластика красного цвета. Недостаток такого шланга в том, что после срабатывания защитной системы он подлежит только замене.

Вид 2

Рис. 3 Заливной шланг с механическим защитным клапаном (на 2-х постоянных магнитах)

Принцип действия этого шланга (Рис.3) такой же, как и у первого вида.
Отличие заключается только в том, что стабильное положение плунжера обеспечивается не пружинкой, а магнитным полем двух постоянных магнитов, обращённых друг к другу одноимёнными полюсами. Пока абсорбент предохранителя сухой, расстояние между магнитами мало и сила их взаимоотталкивания велика. Как только абсорбент намокает и расширяется, магнит предохранителя отдаляется и противодействия магнитных полей снижается, тем самым плунжер перекрывает доступ воды, под воздействием на него давления водопроводной системы.

Ещё одно отличие. Гайка такого шланга имеет храповой механизм (храповик), который позволяет свободно прикручивать её (гайку) к резьбе водопроводного крана, а для откручивания необходимо удерживать нажатой собачку.
Как и в шланге вида 1, после срабатывания защиты, он подлежит только замене.

5. Полная защита от протечек

На сегодняшний день это одна из более надёжных систем защиты от протечек.
Реализуется она за счёт синхронной работы специального заливного шланга с нормально закрытым электромагнитным клапаном и знакомой нам уже системой защиты от протечек стиральной машины с поплавком на поддоне.

Специальный шланг конструктивно предусмотрен и установлен в стиральной или посудомоечной машине уже заводом изготовителем.

Такие шланги имеют специальный блок в котором устанавливается один или два электромагнитных клапана включённых последовательно, либо совмещают работу электрического и пневматического клапана (такая схема применяется в некоторых устаревших моделях посудомоечных машинах Bosch и Siemens). Устройство такого шланга показано на (Рис.4) Это такой же шланг высокого давления помещённый в гибкую защитную оболочку.

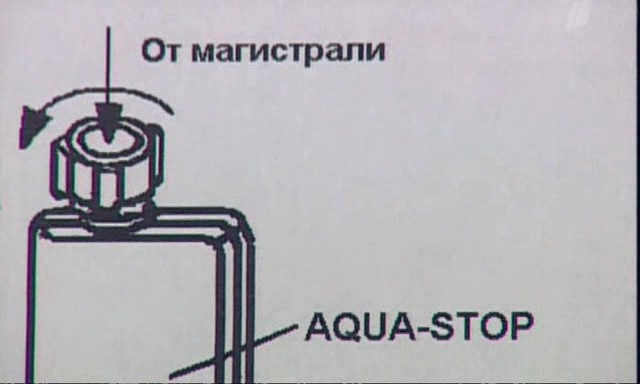

Блок клапанов (вход шланга) подключается при помощи гайки к водопроводному крану. Электромагнитный клапан герметично залит компаундом от которого кабель питания тянется вдоль всего шланга и заканчивается контактной колодкой для подключения его к электрической схеме стиральной машины.

Рис. 4 Заливной шланг с электромагнитным клапаном (применяется в конструкции с полной защитой от протечек)

Теперь рассмотрим схему на (Рис. 5), где представлены конструктивные элементы полной защиты от протечек и разберёмся как это всё работает.

После того как была выбрана и активирована необходимая программа стирки, на электромагнитные клапаны стиральной машины и клапан заливного шланга подаётся напряжение, они открываются и вода устремляется в стиральную машину. При достижении в баке стиральной машины необходимого уровня воды (уровень воды контролируется прессостатом и электронным блоком) электромагнитные клапаны отключаются электронным блоком управления и доступ воды прекращается. Клапаны всегда включаются и отключаются лишь в нужный момент. Так происходит набор воды в штатном режиме работы стиральной машины.

Рис. 5 Конструктивные элементы полной защиты от протечек

Теперь представьте ситуацию, когда армированный шланг начал подтекать где-либо или же произошёл его разрыв. Вода заполняя защитную оболочку поднимется по ней до дренажного шланга и вода уже будет стекать в поддон стиральной машины, где установлен поплавок с переключателем. В результате всплытия поплавка, активируются контакты переключателя, электрическая схема перейдёт в аварийный режим, то есть все клапаны заблокируют доступ воды. В отдельных случаях даже включается сливной насос стиральной машины, что бы откачать имеющуюся в баке воду.

А если непосредственно в самой стиральной машине произошла утечка воды, то таким же образом всплывает поплавок, активируются контакты переключателя, электронная схема выдаёт аварийный сигнал, клапаны блокируют поступление воды. Получается, что во всех случаях происходит многоуровневая отсечка воды от водопроводной сети. И как Вы наверное заметили, что активирующим звеном этой цепочки опять является поплавок на поддоне стиральной машины.

Для того, что бы возобновить работу машины, необходимо удалить из поддона воду, выявить и устранить причину протечки.
К недостаткам шланга с электромагнитным клапаном стоит отнести перегорание соленоида или повреждение диафрагмы, при котором необходимо менять шланг целиком или отдельно блок, стоимость которого может быть достаточно высока.

В заключение стоит сказать, что все виды защиты от протечек воды в стиральных или посудомоечных машинах носят локальный характер, но всё же здорово выручают и полностью оправдывают свои цели. От повреждения фитингов и резьбовых соединений системы водоснабжения никто не застрахован. Поэтому, во избежание затопления всего помещения, существуют более глобальные системы защиты от протечек.

Подобрать аквастопы для посудомоечной машины можно тут: перейти в каталог

Статья подготовлена интернет-магазином A-qualux.ru

Система предотвращения утечек воды в стиральной машине

Все современные производители стиральных машин стараются выпускать максимально безопасные, высокотехнологичные и функциональные устройства. Для обеспечения безопасности пользователя при работе стиральной машины внедряется множество систем защиты. Источником опасности для человека может быть электрический ток и вода, те субстанции с которыми работает техника.

Для предотвращения возможных утечек и пробоев тока в машинах устанавливаются предохранители и электронная система индикации повышения нагрузок. Для предотвращения попадания влаги за пределы устройства устанавливаются различные системы предотвращения протечек. Чем более качественное и технически грамотное устройство тем эти системы более эффективны. Рассмотрим по-порядку для чего нужны данные системы и как они работают.

Чем опасны протечки.

Многие из нас помнят старую рекламу, где хозяйка по возвращении домой обнаружила на полу лужу, вытекающую из-под машинки. Такая проблема могла произойти почти с любой старой стиральной машиной. По этой причине одной из основных рекомендаций по использованию устройства было требование перекрывать заливной кран при уходе, а также не оставлять стирку без наблюдения. Несоблюдение этих правил могло привести к тому, что в один момент можно было оказаться в затопленной квартире, а также столкнуться с гневом соседей с нижних этажей. Стиральная машина подключается напрямую к трубе подачи холодной воды. Давление в этих трубах довольно велико и если вдруг где-то появится протечка, то потоп не заставит себя долго ждать. Помимо порчи имущества, попадание влаги на электрические детали самой стиралки может вывести и их из строя, а также привести к короткому замыканию в электросети.

Неполная защита от протечек

Первым видом защиты от протечки, который начал появляться в стиральных машинах — это так называемая неполная защита. Благодаря данной системе, в стиральных машинах начал устанавливаться специальный поддон с поплавком или сенсорным датчиком. Если открыть стиральную машину без такой защиты, то можно увидеть, что пол в ней вообще не предусмотрен. Наличие поддона с поплавком позволяет определить протечку внутри стиральной машины и перекрыть заливной клапан. Клапан подачи воды расположен непосредственно на самой стиральной машине, поэтому повреждение шланга набора или слива воды устранить его закрытием не получится.

Также прекращение подачи воды происходит при: переполнении бака, повышенном пенообразовании и повреждении патрубков и шлангов внутри устройства. В некоторых устройствах предусмотрен аварийный слив воды. Например, при повышенном пенообразовании или в ситуации, когда перекрытие клапана не остановило воду.

Полная защита или аква-стоп

Данная защита от протечки устанавливается на большинство премиальных современных стиральных и посудомоечных машин. В зависимости от бренда может отличаться набор инструкций как поведет себя устройство при обнаружении влаги. В некоторых устройствах машина просто перекроет подачу воды, в других включит принудительный слив и т.д. Основным отличием от частичной защиты является то, что устройство отключает подачу воды прямо от места подключения к сантехническим трубам. Для этого на конце шланга устанавливается специальный клапан аварийного отключения. Шланг в таких устройствах тоже не совсем обычный. Он состоит из двух трубок одна из которых (основная) находиться внутри другой.

Данная конструкция позволяет обнаружить протечку не только внутри устройства, но и повреждение самого шланга подачи воды. Если трубка высокого давление начнет течь, то по наружному шлангу вода попадает в поддон, где ее зафиксирует датчик и перекроет клапан.

Система предотвращения протечек в стиральных машинах Miele

В стиральных машинах премиального бренда Miele используется два основных типа защиты от протечки: Waterproof-System и Waterproof-Metal. И первая и вторая системы является полным аквастопом, что неудивительно для устройств такого высокого уровня. Waterproof-Metal имеет лишь одно отличие — это высокопрочный армированный шланг, что делает эту систему более надежной. Также в данных системах используется двойной электромагнитный клапан. Если первый клапан, по какой-либо причине не перекрывает подачу воды, то происходит сработка второго.

Стоит также упомянуть про безопасность благодаря дополнительному датчику. Данная система контролирует количество поступающей в устройство воды и уровень жидкости в баке. Если уровень воды в устройстве не достигнут в течении определенного времени, то фиксируется протечка. Подача воды при этом прекращается, а вода которая уже набрана в бак откачивается. Поэтому при использовании данных устройств возможность возникновения протечки практически исключена.

Новые стиральные машины от Miele

Если ваша стиральная машина не оснащена передовыми технологиями безопасности или просто отличается высоким потреблением воды и электроэнергии — то стоит задуматься о покупке новой домашней помощницы. Устройства от Miele отличаются не только элегантным внешним видом, но и являются по-настоящему надежными устройствами, которые могут работать помногу лет без поломок.

В каталоге фирменного магазина Miele вы сможете найти не только фронтальные модели стиральных машин, но и вертикальные, которые отлично подходят для размещения в компактных помещениях. Также советуем вам обратить внимание на модели с функцией сушки и стиральные машины из профессиональной линейки, которые обладают повышенными эксплуатационными характеристиками.

Вы можете посетить наши салоны в Москве, чтобы своими глазами убедиться в невероятном качестве сборки и визуальной привлекательности бытовой техники «Миле». Перед визитом обязательно свяжитесь с нами по телефону, чтобы консультанты могли подготовить необходимые модели для их демонстрации.

Как защитить стиральную машину от протечек своими руками

Если ваша стиральная машинка протекает, нужно установить защиту от протечек. Рассмотрим все варианты, а также поговорим о том, что такое «Аквастоп» в стиральной машине и какие программы уже установлены, чтобы предотвратить течь.

Почему стиралка протекает

Столкнувшись с такой неприятностью, необходимо действовать оперативно. Если протечка не будет устранена вовремя, вы рискуете не только поломкой техники, но и ремонтом помещения – своего или соседей снизу.

Есть немало причин, которые приводят к протеканию:

использование некачественных стиральных средств;

несоблюдение инструкции пользователя;
заводской брак;
повреждение уплотнителей и патрубков и прочее.

Первое, что нужно сделать при протекании, – остановить воду и слить ее из бака. Только перекрыв вентиль подачи воды и выключив стиралку из сети, можно приступить к осмотру – для определения места протечки.

Причина 1. Шланг

Вам необходимо провести тщательный осмотр шланга подачи воды. В качестве тестера используйте обычную туалетную бумагу: с ее помощью можно найти все повреждения и места протечек.

Если причиной стал именно шланг, то неисправность удастся устранить быстро и практически без расходов:

Если разрыв найден в месте присоединения наливного шланга к корпусу машинки, замените прокладку. Заодно можете проверить фильтр-сетку на момент засора.
При механическом повреждении заклейте прокол заплаткой, используя водостойкий клей. В этом случае не помешает изолента.

Важно! Самый верный способ устранения поломки – не ремонт шланга, а его замена.

Причина 2. Порошкоприемник

Когда в машинке вода начинает протекать сразу после поступления, причиной может быть дозатор – отсек для стирального порошка. К примеру, в нем могут застрять не растворившиеся крупицы порошка или образоваться осадок от грязной воды.

В такой ситуации действуйте по такой схеме:

Вытяните дозатор и тщательно прочистите все уголки старой зубной щеткой.
Поставьте дозатор на место.
Запустите машинку для тестирования.

Вода не должна поступать под большим давлением, поэтому в случае необходимости прикрутите вентиль подачи воды.

Причина 3. Патрубки

Возможно, в вашей стиралке повреждены патрубки впускного клапана. В этой ситуации придется снять верхнюю часть машинки и заменить детали. Если же проблема заключается в патрубках для набора воды, необязательно менять деталь, достаточно ее хорошо загерметизировать.

Важно! Причиной выхода патрубков из строя является жесткая экономия производителей. Некачественные изделия быстро приводят к поломке техники.

Причина 4. Резиновая манжета

Обнаружив протечку воды от дверцы, можете быть уверены: пострадала резиновая манжета, предназначенная для уплотнения дверцы.

Здесь все очень просто: разберите дверцу и извлеките уплотнитель, заклейте его заплаткой. При большом разрыве уплотнитель рекомендуется заменить новой манжетой.

Причина 5. Барабан

При частых стирках обуви, одежды с металлическими изделиями барабан может повредиться. Обнаружив это, обратитесь к специалисту, который заменит барабан.

Если вы хотите сэкономить и попытаться заменить барабан самостоятельно, читайте нашу инструкцию.

Варианты защиты стиралки от протечек

Во многих бюджетных стиралках и машинках средней ценовой категории не предусмотрена защита от протекания воды. Что может случиться с машинкой, в которой отсутствует защита?

В таких моделях поступление воды происходит от водопровода через гибкий шланг для стиральной машины. Зачастую у них нет дна, или же оно прикрыто пластиковой панелью. При разрыве заливного шланга собирается вода, после чего вытекает на пол.

Чтобы не устроить потоп, специалисты советуют перекрывать вентиль после выключения стиралки. Также можно своими силами установить еще одну защитную систему, используя заливные шланги с клапанами.

А вот более дорогостоящие машинки привлекают многих покупателей защитой, установленной еще с завода. Можно смело приобретать последние модели машинок таких брендов как Аско, Аристон, Бош, Занусси, Сименс, Электролюкс, AEG, Miele.

Частичная защита от протечек

Разберемся в том, как работает частичная защита.

Модели, предусматривающие такую защиту, имеют специальный поддон, внутри которого установлен поплавок с электровыключателем. При протечке вода собирается в поддоне, когда она достигает определенного предела, поплавок поднимается, оказывая воздействие на включатель.

Плюс в том, что при протечке стиралка автоматически прекращает работу, дренажный насос сливает воду.

Важно! О протечке вы узнаете по коду ошибки на дисплее. К примеру, в стиралке ЭлДжи появится код Е1, а в модели бренда Самсунг – Е9.

Если в поддоне стиральной машины окажется вода, необходимо слить ее, после чего тщательно осмотреть технику, отыскав причину неисправности.

Стиралка с частичной защитой – это модель, в которой предусмотрено срабатывание только при протекании воды внутрь техники. В случае разрыва шланга в любом месте гарантирован потоп. В такой ситуации вам лучше всего приобрести заливные шланги с клапанами.

Разновидности шлангов:

Шланг, укомплектованный блоком с глазком, – подключается к водопроводу. Внутри блока расположен плунжер, который удерживается пружиной.
При разрыве шланга вода поступает внутрь, пружина ослабевает, а плунжер предотвращает протечку воды. Глазок становится красным, оповещая об опасности.
Пружинная защита шланга гарантирует быстрое срабатывание, поэтому вам удастся предотвратить потоп и поломку стиралки.

Важно! Такой шланг имеет один существенный недостаток – после того, как он будет активирован и оповестит о протечке, его придется демонтировать.

Этот шланг по принципу работы идентичен первому виду, единственное отличие – внутри блока установлено несколько магнитов, повернутых друг к другу. За счет этого плунжер удерживается до того, как вода протечет в защитный блок.
Этот шланг, как и предыдущий, необходимо заменить сразу после активации.
Шланг с электромагнитным предохранительным клапаном. До тех пор, пока шнур питания стиралки не подключен к сети, плунжер перекрывает подачу воды. При включении машинки происходит открытие клапана.

Защита Menalux – это установка специального шланга, гарантирующего надежность и предотвращение протекания.

Полная защита от протечек – гарантия надежности и стабильной работы

В моделях, оснащенных полной защитой, предусмотрена система «Аквастоп» с такими элементами:

поддоном;
поплавком;
шлангом с электромагнитным клапаном.

Принцип работы системы заключается в срабатывании при:

протечке бака;
разрыве патрубков;
высоком уровне образования пены, ее выходе наружу.

Помимо этого, происходит аварийное срабатывание, если не сработали основной и защитный клапан. Отключить «Аквастоп можно» путем установки клапана, который автоматически останавливает подачу воды.

Вывод: как защитить машину от протечки

Если вас волнует проблема протекания воды, рекомендуется приобретать более дорогостоящие модели стиралок, в которых предусмотрена частичная или полная защита от перелива.

Только качественные машинки с положительными отзывами справятся со стиркой белья и прослужат вам долгие годы без серьезных поломок и протечек.

для чего она и что это

Функция защиты от протечек в стиральной машине: что это и зачем

Защита от протечек в стиральной машине — залог спокойствия во время стирки. Она пресекает попадание жидкости в прибор при поступлении сигнала о течи. Это помогает исключить возможность затопления квартиры из-за поломки машины. Функция незаменима для стиральных агрегатов в многоквартирных постройках, где есть риск затопить соседей и испортить дорогостоящий интерьер. Если в вашей помощнице по дому сработала защита от протечек, значит, какая-то комплектующая устройства сломалась. Нужно найти неисправную деталь, которая привела к разгерметизации.

Функции системы Aquastop

Если ваша посудомойка Electrolux, Hansa, Siemens оснащена частичной защитой, скорее всего, это заливной шланг с «Аквастоп». Он оснащен кожухом и механизмом для перекрытия воды. Когда происходит протечка или повреждается шланг, срабатывает клапан, и поток воды перекрывается.

Aqua-Control защитит систему в случае гидроудара. Тогда как система без защиты может не выдержать большого давления.

В новых моделях ПММ «Бош», «Аристон», «Ханса», «Электролюкс», «Крона» можно встретить улучшенное устройство: помимо заливного шланга в поддоне устанавливается поплавковый датчик. Как работает эта схема:

Внутренний поплавок называется «Акваконтроль».

Сегодня все больше производителей стараются изготовить ПММ с полным «Аквастопом». Это гарантия не только вашей безопасности, но и ваших соседей. Благодаря функциям системы вы без опаски можете запускать технику на ночь, отлучаться по делам, пока посудомойка работает.

Как отключить Aquastop и восстановить работу посудомойки? После устранения неполадки нажмите клавишу сброса, и машина снова будет готова к работе.

Причины возникновения протечки в стиральной машине

Протечки в стиральной машине могут быть вызваны различными причинами:

жесткость используемой воды,
частота эксплуатации прибора,
несоблюдение правил использования.

Водная среда и постоянная вибрация действуют на внутренние комплектующие — шланги, помпу и другие детали. Обычно локализация течи определяется визуально, затем выясняется, какая деталь сломалась.

Если из-под машинки подтекает вода, то это могло вызвать такие поломки как:

Механическое повреждение шланга подачи воды.
Деформация или засор емкости для порошка и дозатора.
Износ манжеты люка.
Подшипниковый узел работает некорректно.
Повреждение сливного шланга.
Неисправность сливной помпы.

Ремонт и замена своими руками

При встраивании техники пользователи часто встречаются со сложностью установки шланга с защитой. Его корпус достаточно массивен и не везде помещается, а нарастить длину нельзя. Но если вы справились с подключением, как узнать, что Aqua-Control сработал и пора принимать меры?

Но если никакой ошибки нет, а в бункер не поступает вода, нужно проверить клапан:

Нужны дополнительные доказательства течи? Тогда посмотрите в поддон посудомойки. Если там есть вода, опасения подтвердились.

Повредился шланг подачи воды в стиральную машинку

Если ваша помощница давно не включалась и при запуске цикла стирки стала подтекать в районе шланга подачи воды, то возможно проблема в том месте, соединяется шланг с водопроводом. Перекройте воду и открутите наливной шланг. Осмотрите прокладку — она должна быть целой и недеформированной.

Новую прокладку можно приобрести в любом сантехническом отделе. Они имеют обычные размеры ½ или ¾.

Возможно, шланг просто не плотно прикручен или был задет при уборке. Затяните соединение и сделайте пробный пуск цикла стиральной машины.

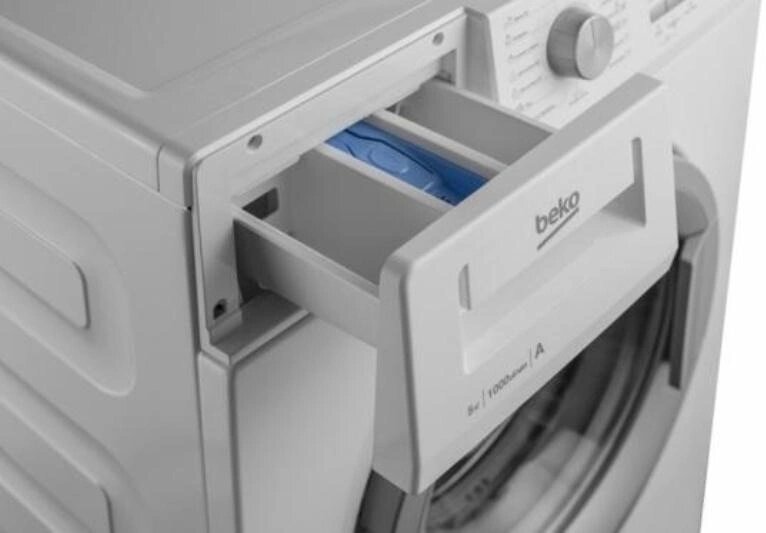

Деформация бункера для порошка и дозатора в машинке

Аппараты с фронтальной загрузкой белья на лицевой стороне имеют бункер для порошка и жидких средств. Часто из-за износа контейнера появляется достаточно большой зазор, из которого может подтекать вода. Для устранения зазора наклейте под полозья лотка кусочки любого водонепроницаемого твердого материала.

Еще одним вариантом протечки в этом месте может быть засор. Необходимо вытащить лоток и осмотреть его. Чаще всего, вполне достаточно просто очистить его от остатков моющих средств и порошка. Если проблема не исчезла, и вода также течет из дозатора, попробуйте уменьшить напор воды с помощью вентиля.

При осмотре пластикового бункера для порошка обратите внимание осмотрите его на наличие трещин. Если в нем есть повреждения, то необходимо заменить пластиковую деталь во избежание протечек.

Порвалась манжета люка на дверце машинки

Манжета люка подвергается износу не меньше других комплектующих в стиральной машине. Материал может потрескаться от постоянного влияния влаги, замяться от неровно прилегающей двери люка. Инородные предметы, забытые в карманах одежды, могут разорвать резину. Частое стирание обуви в машинке. В результате повреждения манжеты, люк перестает герметично закрываться и начинает подтекать.

Чаще всего манжета требует замены на новую:

Подцепите внешний хомут с помощью двух отверток.
Извлеките хомут (металлический обод с пружиной).
Крестовой отверткой ослабьте крепление передней панели машинки. Снимите ее.
Подденьте внутренний хомут и извлеките его из пазов.
Установите новую запчасть в обратном порядке.

Временно справиться с проблемой можно перевернув поврежденную часть манжеты наверх относительно двери люка. Также можно заклеить ее с помощью заплатки.

Подшипники стиральной машины

Обычно, если в стиральной машине начинается течь в процессе отжима, то это указывает на то, что вышел из строя подшипниковый узел. Чтобы понять действительно ли причина в этом, нужно снять заднюю стенку аппарата и провести осмотр бака. Для устранения подтекания из-за неисправности подшипников следует заменить комплект сальников и подшипников.

Это достаточно трудоемкая работа, поэтому лучше вызвать специалистов, которые занимаются этим профессионально.

Некоторые модели современных стиральных машин имеют цельный неразборный бак. В таких случаях его либо меняют полностью, либо пилят для извлечения подшипников.

В вертикальных машинках используют фланцы, которые представляют собой готовый подшипниковый узел.

Заливной или сливной шланг повредился

Шланги, используемые для слива отработанной воды и для ее закачки в стиральную машину, могут износиться. Проверьте на целостность эти коммуникации, ведь они также могут быть источником протечки. При необходимости замените шланги на новые.

Сливная помпа не работает

Из-за постоянного использования стиральной машины может пострадать сливная помпа — насос. Постоянная вибрация и давление воды могут вызвать появление трещин в пластиковом корпусе. Невидимые на первый взгляд повреждения насоса также являются причиной протечки. Если пластик помпы поврежден, то запчасть требует полной замены на новую.

Проблемы системы

Основной недостаток рукавов с «Аквастопом» – это отсутствие возможности их удлинить, а также установить в неудобных или узких местах из-за габаритного корпуса. Некоторые пользователи «посудомоек» Bosch утверждают, что их корпус ставить необходимо именно вниз стрелкой, как написано в инструкции, иначе заменить систему будет проблематично. Поэтому необходимо следовать требованиям производителя, чтобы не было проблем с установкой и работой устройства.

Действия при неполадках

При возникновения течи воды «посудомойка» сигнализирует ошибку Е15 – это означает, что произошло срабатывание «Аква – контроля».

Иногда предупреждение отсутствует, а вода в машину не поступает. В этом случае необходимо: перекрыть запорную арматуру на входе воды; отсоединить шланг с «Аквастопом»; внутри рукава в зрительной доступности находится клапан, расположенный за гайкой. Если между клапаном и гайкой нет просвета, значит, «Аквастоп» сработал, и у воды не будет возможности протечь через рукав. Для достоверности необходимо снять нижний каркас корпуса машины, если в поддоне будет обнаружена вода, то система сработала, нужно искать протечку.

Виды защиты от протечки в стиральной машине

Не все модели стиральных машин имеют полноценный набор защиты от протекания. Ситуации, связанные с течью, могут возникнуть при эксплуатации тех модификаций, в которых не предусмотрена функция Аквастопа. Также есть приборы с частичной защитой.

Стиральные машинки без защиты от протечек.

В таких аппаратах может отсутствовать поддон, или же дно будет закрыто декоративной пластиковой панелью. После завершения цикла стирки прибора без защиты от протечек перекрывайте кран подачи воды в машинке.

Частичная защита от протечки в стиральной машине.

В некоторых старых модификациях СМА имеется пластиковый поддон. Если жидкость будет просачиваться в месте соединения или внутри аппарата, то вода попадает в эту емкость. Маячок, который расположен в поддоне, поднимается по мере пребывания количества жидкости в защитной емкости.

Минус частичной защищенности в том, что она эффективно работает только в том случае, если жидкость будет стекать в поддон. Если вода скопилась в другом месте, защита не подействует. Она не даёт эффекта на незначительные протечки.

Полноценная защита от протечки в машинке

Полная защита стиральных машин от протечек, это система, которая имеет поплавок и выключатель. Она дополнена шлангом с электромагнитным клапаном. Иногда клапан может быть электрическим или пневматическим.

Внимание!

Иван Иванович

Внимание! После аварийной протечки такие шланги подлежат замене.

Основные характеристики

Защитное средство функционирует при температуре воды, не превышающей 95°C и давлении от 2.8 Bar до 10 Bar.

Устройство имеет корпус из никелированной латуни, внутри которого расположена сжимающая стальная пружина. Также Аквастоп оснащен уплотнителем, для производства которого используется нетоксичная резина.

Поломки, которые вызывают протечку в машинке

Протечка воды в стиральной машине может образоваться из-за поломок внутренних комплектующих прибора:

Сливной фильтр и шланг.
Сливная помпа.
Манжета люка.
Система патрубков.
Подшипниковый узел.
Дозатор для порошка.

В зависимости от места протекания визуально можно предположить, что именно сломалось. Для более точного определения необходимо проводить диагностику стиральной машины с разбором.

Лужа под прибором спереди	Проблема в сливном фильтре, смещение или деформация манжеты
Вода течет из дозатора для средств	Засор в контейнере дозатора, слишком сильное давление в водопроводной системе.
Жидкость под агрегатом или сзади	Проблема в системе патрубков, заливной или сливной шланг поврежден, вышел из строя насос.

Системы защиты от протечки отличаются скоростью реагирования, конфигурацией, стоимостью и установкой. Есть несколько различных систем:

Механический клапан. Срабатывает от значительных изменений показания давления в водопроводе. При увеличении давления механизм прекращает подачу воды.
Клапан Water Block. Работает на определении объема воды, которая проходит через клапан. Регулируется допустимый объем самостоятельно владельцем.

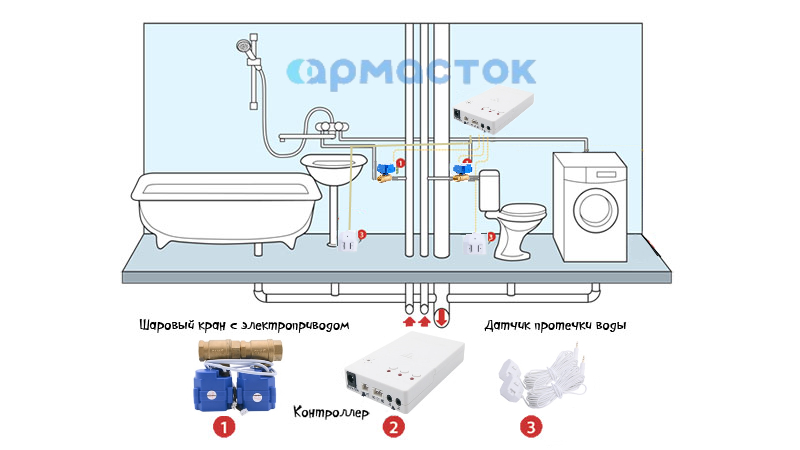

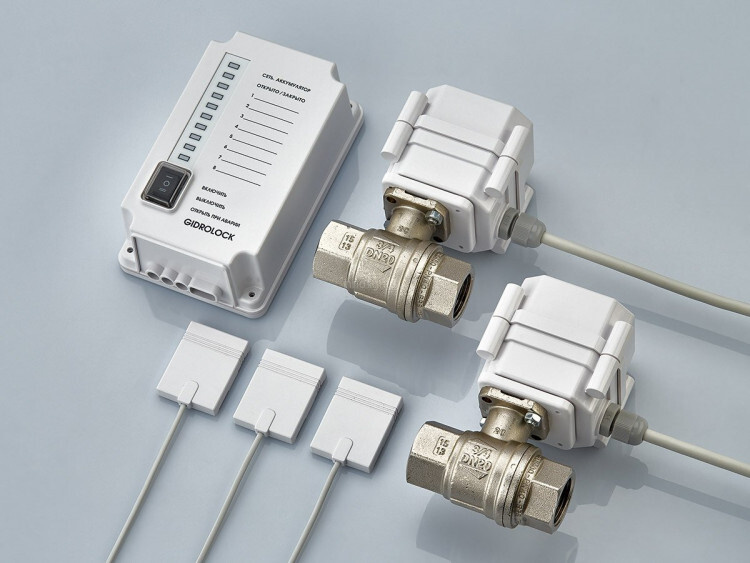

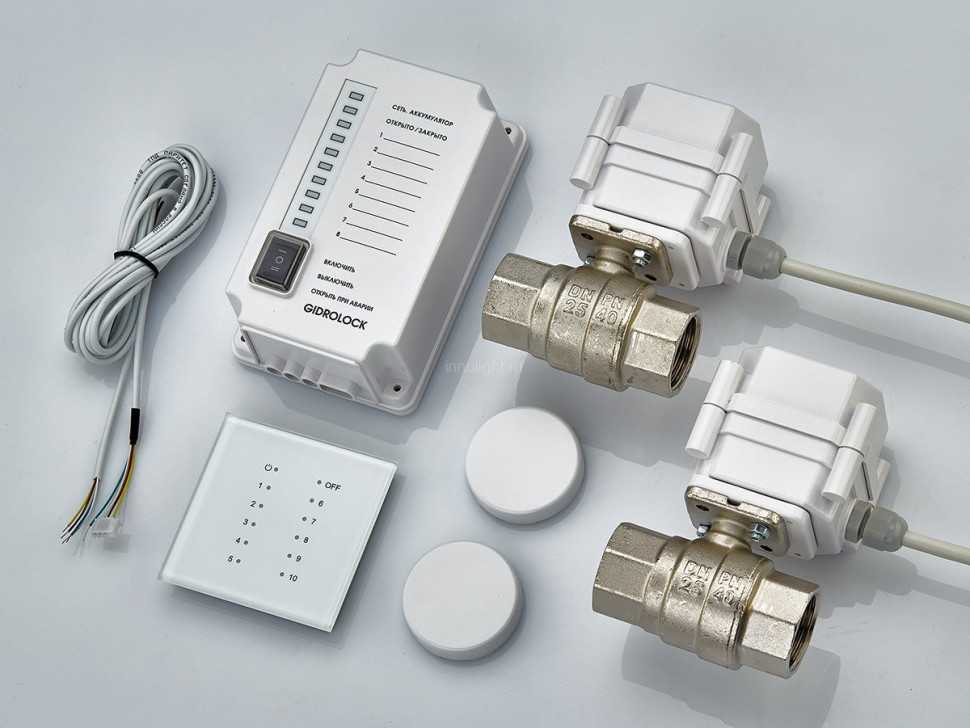

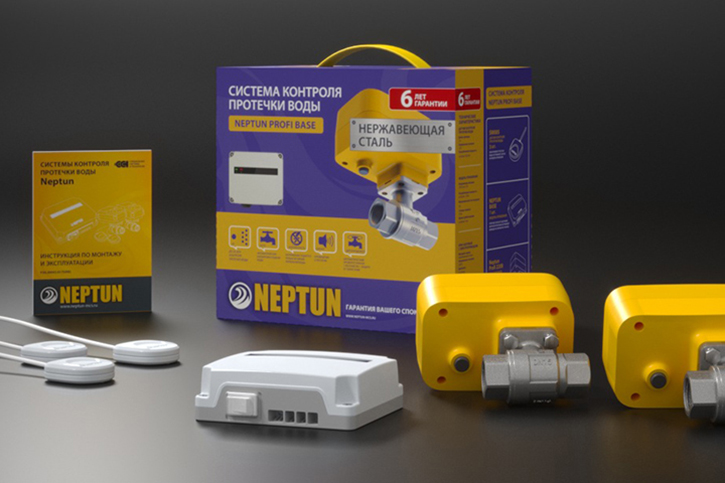

Система, которая имеет внешние датчики. Имеет контролирующий блок управления и датчики, блокирующие клапаны, которые прекращают подачу воды после сигнала управляющей платы.
Порошковый шланг. Работает только в случае протечки внешних шлангов.
Частичная защита с выключателем и маячком. Когда вода превышает допустимый уровень, механизм размыкает цепь насоса и приводит прибор в режим слива воды.

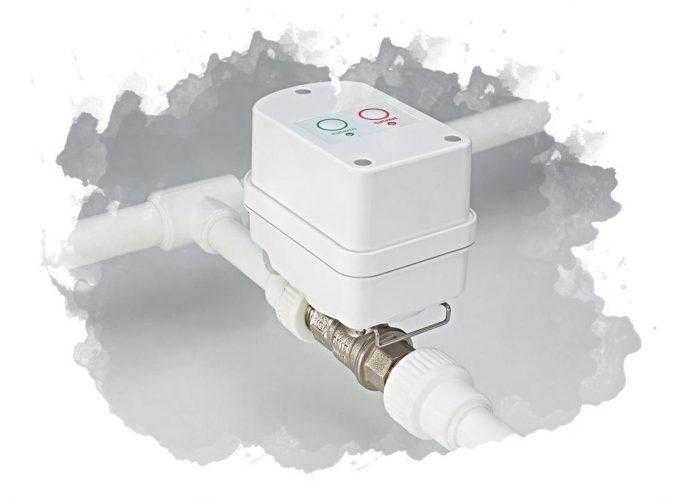

Полная защита с электромагнитным клапаном. При превышении допустимой линии жидкости в поддоне, механизм перекрывает подачу воды.

Чтобы на 100% уберечь квартиру и соседей от протечек, рекомендуется монтировать несколько видов систем. Для этого можно вызвать специалистов или произвести установку самостоятельно.

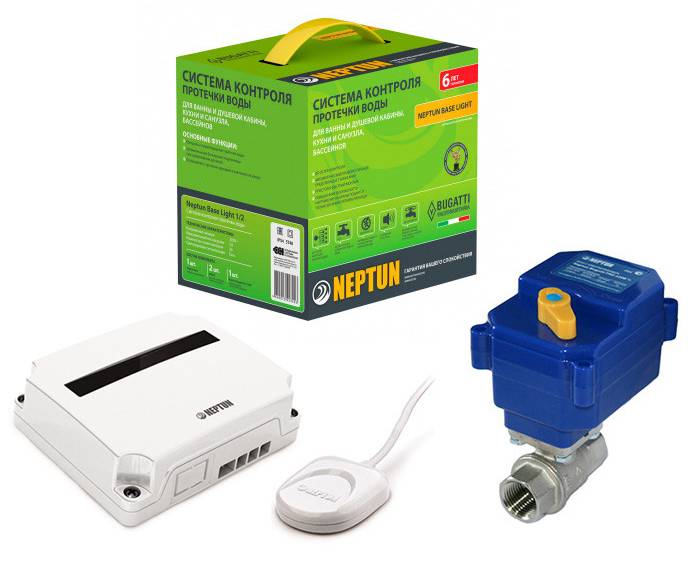

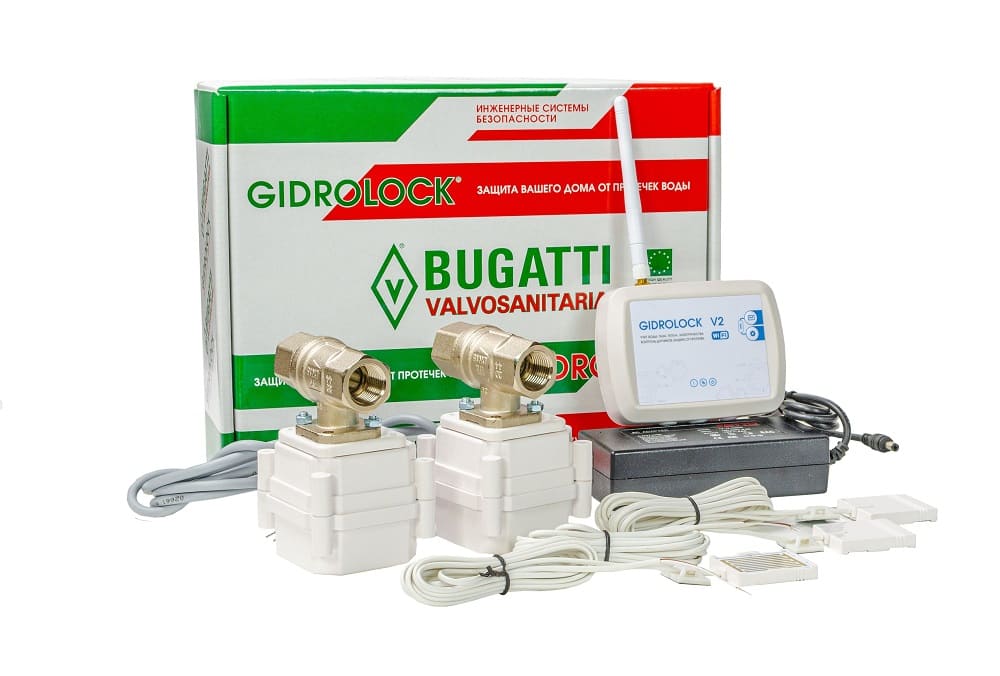

Где купить

Приобрести систему можно как в специализированном магазине, так и онлайн в Интернет-магазине. Во втором случае, особого внимания заслуживает бюджетный вариант приобретения изделий на сайте Алиэкспресс. Для некоторых товаров есть вариант отгрузки со склада в РФ, их можно получить максимально быстро, для этого при заказе выберите «Доставка из Российской Федерации»:

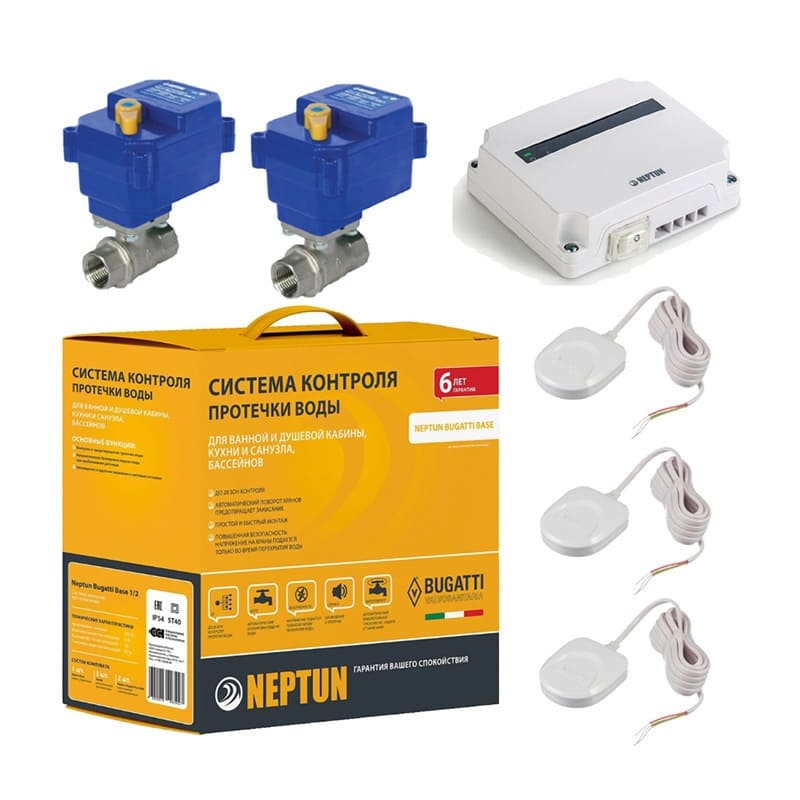

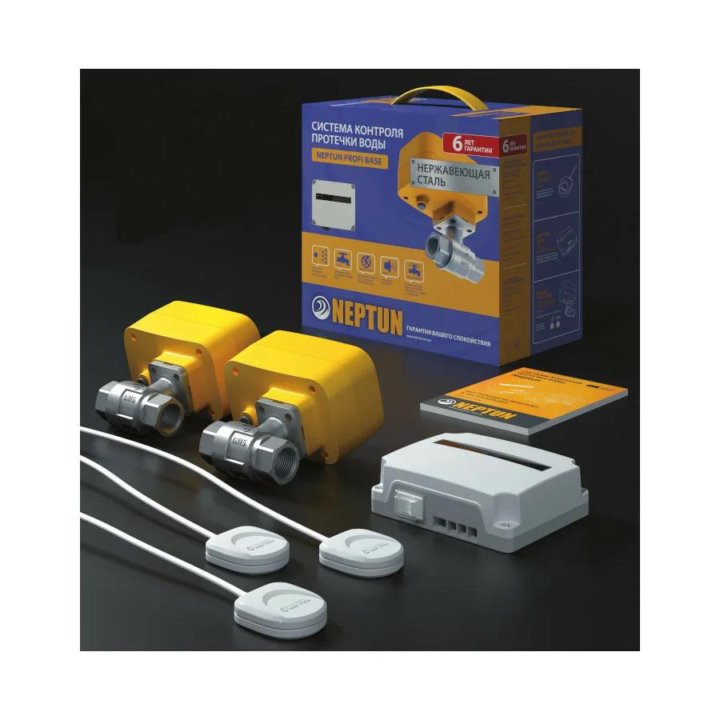

Набор беспроводный датчиков утечки с сиреной	Умный детектор утечки с оповещением	Система обнаружения утечек с кранами
Беспроводной детектор утечки NiWoolf	Набо для обнаружения протечек с клапанами	Клапан для автоматического перекрытия воды при протечке

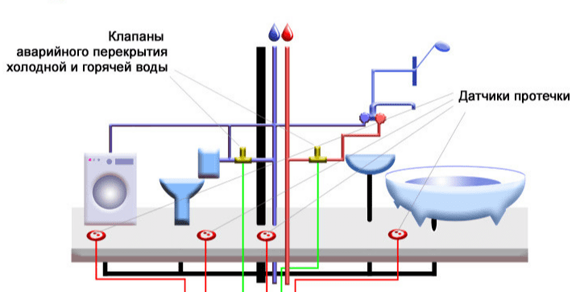

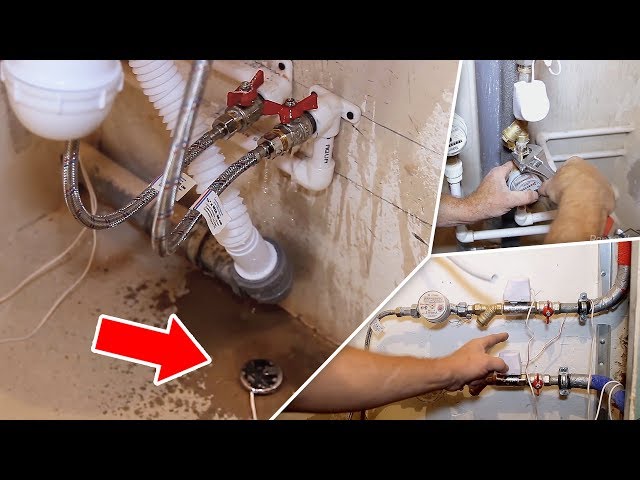

Как установить защиту от протечки в машинке самостоятельно

Установка защиты от протечки своими руками должна проходить в три этапа:

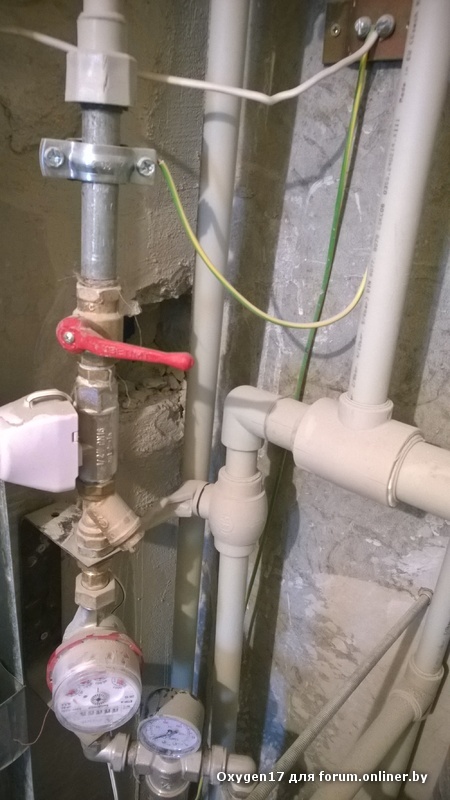

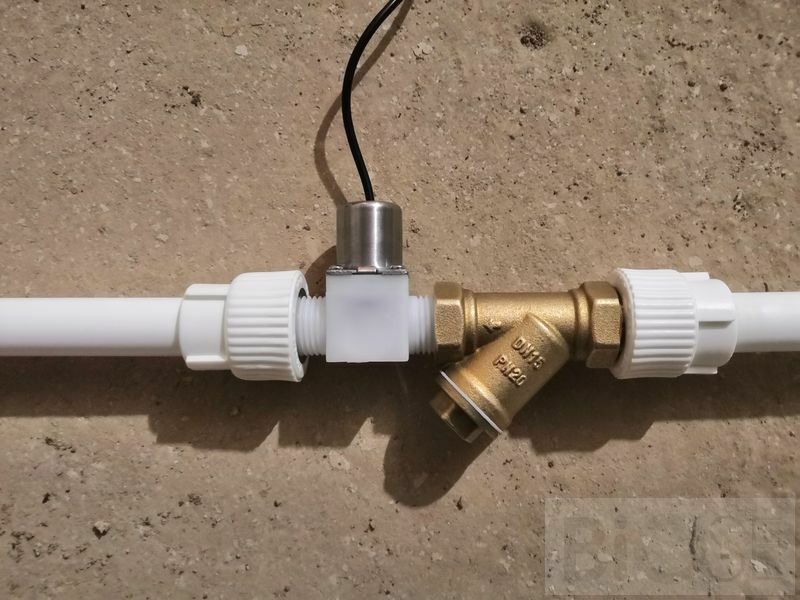

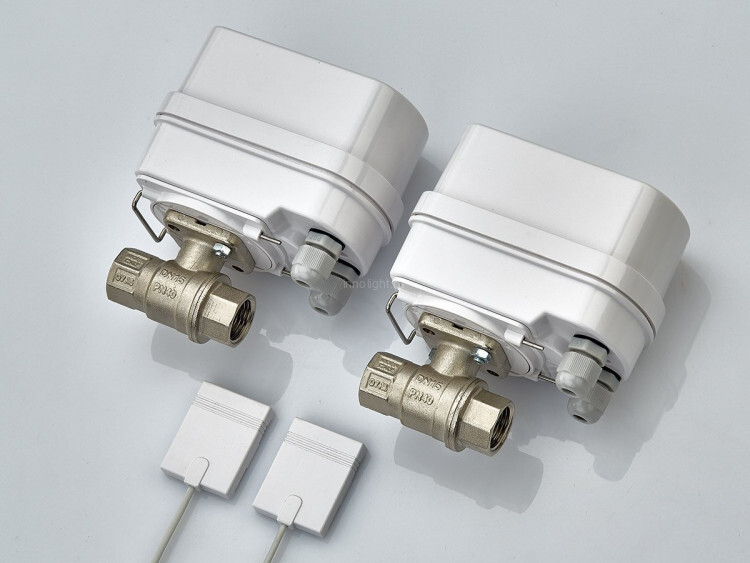

Установить запорные клапаны в водопроводные трубы.
Разместить датчики протечки.
Выполнить монтаж блока управления.

Помните, что сначала необходимо отключить бытовую технику от электросети и водопроводных коммуникаций, только потом производить монтаж.

Перед началом использования стиральной машины с Аквастоп произведите пробный запуск системы под присмотром, не уходите из квартиры.

Важно: соединение в месте резьбы обязательно уплотните герметиком или изолентой. Контроллер размещайте в сухом помещении с влажностью не более 70%. Пол в помещении должен быть ровным и не иметь уклона, чтобы работа датчиков производилась корректно.

Наши преимущества

Работаем с выездом к заказчику на дом по всей Москве. Вам не нужно тратить личное время на доставку прибора до мастерской.
На складе имеются все оригинальные, аналоговые запчасти и АкваСтопы разного типа для установки на оборудование от известных в России брендов.
Сотрудничаем на официальном уровне с заключением договора и предоставлением гарантии.
Цена озвученная мастером после диагностики является фиксированной и не меняется до завершения сотрудничества.
Ремонт и установка осуществляются профессионалами с узкой специализацией. Каждый мастер занимается исключительно восстановлением стиральных машин.

Для получения подробных консультаций свяжитесь с операторами по телефонному номеру или воспользуйтесь онлайн формой. Мы перезвоним Вам в рамках рабочего дня с 7:00 до 23:00. При необходимости срочного ремонта выезд мастера в день обращения осуществляется при подаче заявки до 12:00. Оформить предварительный заказ можно на любое удобное для заказчика время и день, включая выходные и праздники.

Что представляет собой

Аквастоп – это клапан со специальной конструкцией, которая умеет блокировать поток воды в случае, когда разница между подаваемым и выходным давлениями резко увеличивается. Так, когда возникает протечка, срабатывает датчик системы, пружина устройства сжимается и вода по трубе дальше не проходит. Если произошел резкий разрыв шланга, система среагирует в течение секунды.

Такой тип защиты впервые внедрила компания Bosch для стиральных машин. Сегодня этот производитель оснащает Аквастоп почти все свои стиральные машины (за исключением бюджетной техники).

HydroStop

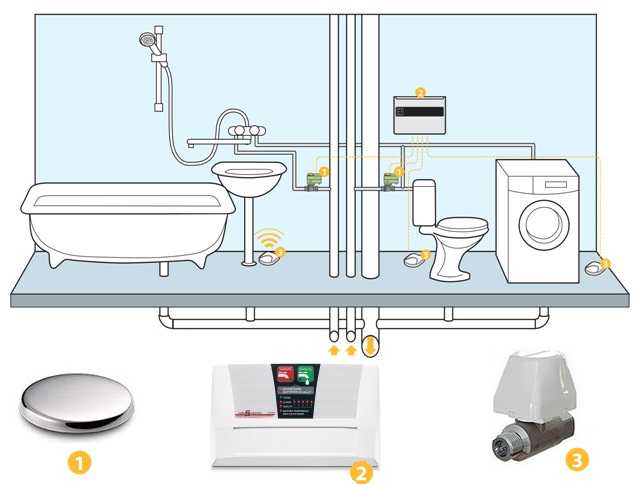

Состав системы аквастоп HydroStop: принципы работы

Название технологии сформировано латинским аналогом аквастоп. Здесь прибор: ранее рассматривали пассивные системы, максимум датчики. Комплект содержит:

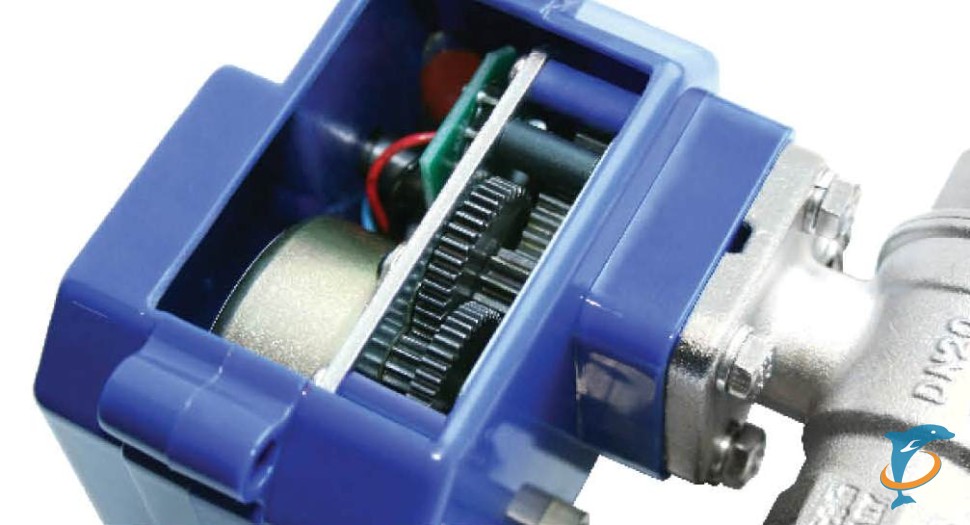

вентиль диафрагмального типа;
электронное устройства управления вентилем;
датчики проводного или беспроводного типа;
центральная коробка управления.

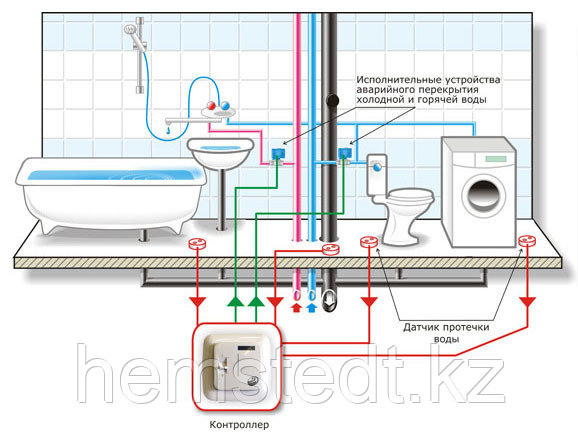

Сигналы датчиков достигают центральной коробки управления системой аквастоп. Отсюда подается команда электронному устройству управления вентилем. Принцип работы аквастопа стиральной машины:

датчик фиксирует наличие воды;
сигнал воспринимается центральной коробкой управления;
устройство управления вентилем получает команду перекрыть кран;
вентиль отсекает подачу воды.

Центральная коробка управления системы аквастоп собрана пластиковым водонепроницаемым корпусом. Крышка окантована периметром резиновой прокладки, обеспечивающей герметичность места соединения. Под провода имеются специальные отверстия, после укладки электрических соединений по технологии заливаемые герметиком. Разработан вариант системы аквастоп, где для передачи сигнала тревоги используются радиоволны.

Датчики беспроводные, зато необходима батарейка для правильного функционирования. Штуковины возможно разместить, где угодно, гарантирован эстетичный внешний вид. Отсутствие проводов позволит свободно ходить по помещению, датчик переставляется по необходимости. Уровень заряда батарейки тщательно контролируется центральной коробкой системы аквастоп. Датчик постоянно посылает сигнал готовности, служебную информацию. Как только уровень заряда снижается, на коробке начинают мигать в определенной последовательности светодиоды.

Проводной датчик просто подключается к требуемым клеммам. Система готова работать. Беспроводной датчик необходимо сначала привязать к центральной коробке. Называется процессом обучения, полагается, чтобы аквастоп избегал срабатывания, вызванного сигналом соседского оборудования. Причины две:

Для работы бытового оборудования выделена узкая полоса частот, выходить за пределы которой запрещает закон.
Использование единой частоты позволит максимально упростить передающие либо приемные устройства, снизить затраты на технологические циклы производственных конвейеров унификацией изделий.

Датчики аквастоп HydroStop

Поскольку частота одна, каждый датчик аквастоп при изготовлении получает уникальный номер, излучаемый пакетами информации. Модуляция сигнала кодово-импульсная. Номер датчика должна усвоить центральная коробка управления. Чтобы выучить систему, внутри коробки специальные перемычки, которые следует замкнуть. Теперь аквастоп готов к процессу. Датчик намеренно слегка смачивается водой, три секунды спустя система выучит номер по приходящему сигналу.

Разумеется, низкая вероятность возможна: сработает идентичный датчик соседей, оборудование настроится на него. Чтобы избежать коллизий, рекомендуется систему после обучения проверить. Перемычки, установленные в начале, убираются, датчик опять смачивается водой. Слышится устойчивый трезвон, вентиль, соответственно, закрывается.

Рабочая поверхность датчика напоминает чувствительную площадку клавиатурной кнопки. Проще представить двумя буквами Ш, с вставленными взаимно палками. У каждой буковки палок не три — дюжина. Получается извилистый лабиринт. Вода, смачивая контакты, замыкает цепь. Происходит срабатывание. Опытный радиолюбитель заметит: медь окисляется воздухом, в ванной повышенная влажность. Датчики аквастоп периодически чистят. Система Аквастраж, рассмотренная ниже, использует медь с напылением золота. Проблема окислов отпадает.

Питание датчиков осуществляется проводами коробки управления, либо батарейкой. Система использует 230 вольт, нельзя оборудовать ванную комнату напрямую. Провод, соединяющий коробку управления и электрический вентиль, достаточно короткий. Тонкий момент назовем недостатком системы. Резервное питание аквастоп производится аккумулятором 12 вольт, идущим в комплекте. Довершая, добавим, проводная система отличается от беспроводной наличием приемника, передатчика в корпусе блока управления.

Что такое система аквастоп в стиральной машине?

Автор: Марина Веревкина

Время чтения ~ 1 минуту

Прочитать позже Отправить статью на e-mail Мы не собираем ваши данные и тем более не передаем их третьим лицам Отправить

Заливной шланг стиральной машины, который подает водопроводную воду, при эксплуатации машины может давать течь, поэтому он должен иметь специальную защиту от протечки воды. Современные стиральные машины оборудованы такой защитой — системой «Аквастоп» (AquaStop). Ее действие направлено на предупреждение непредвиденного появления воды в корпусе прибора. В стиральных и посудомоечных машинах различных брендов система защиты от протечек имеет и другие названия, такие как AquaSafe, Aqua Alarm и Waterproof, однако, принцип работы «Аквастоп» в машинах разных моделей и брендов практически одинаковый.

Содержание

Назначение системы «Аквастоп»
Работа с механическим клапаном
Водозапорный клапан (блокиратор) Water Block
Порошковый абсорбент в шланге «Аквастоп»
Частичная система защиты с поплавковым датчиком и выключателем
Полная защита электромагнитного типа с совмещенной частичной защитой
Полная защита с внешними датчиками

Назначение системы «Аквастоп»

Для предотвращения протечки, что может вызывать затопление собственного помещения и соседей, кран, которым подается холодная вода в барабан стирального или посудомоечного оборудования, обустраивается защитным клапаном «Аквастоп». Он автоматически может отключить поступление воды, когда в системе подключения стирального оборудования возникает аварийная ситуация по причине появившейся протечки. Система защиты срабатывает и подает тревожный сигнал владельцу оборудования.

Производители рекомендуют выбор установки любой системы по защите от протечки на свое оборудование в виде:

Механических клапанов «Аквастоп».
Водозапорных блокираторов Water Block.
Шланга «Аквастоп » с порошковым типом, если присутствует абсорбент.
Встроенной системы, имеющей частичную защиту от поплавкового датчика, оборудованного выключателем.
Встроенной системы полной блокады, когда подключают шланг «Аквастоп», который имеет электромагнитный клапан для совместной работы с системой частичной блокировки.
Полной системы блокировки от протечки с участием внешних датчиков.

Работа с механическим клапаном

Механический клапан защиты «Аквастоп» работает по принципу, который заключается в том, что он реагирует при резком изменении давления в тех моментах, когда срывается шланг или происходит его механическое повреждение. В таких ситуациях клапаном блокиратора, который находится внутри гибкой трубы, механическим способом перекрывается поступление жидкости на участок, где обнаружена протечка. Клапан пропускает определенное количество жидкости, создавая рабочее состояние, потому что пружина, находящаяся внутри шланга, имеет параметры расчетного коэффициента жесткости, когда больший объем не допускается.

В ситуациях, когда увеличивается давление, выходное отверстие может полностью блокироваться защитой. В ситуациях незначительных протечек в резьбовых соединениях или при небольших подтеканиях заливного шланга давление мало изменится, поэтому защита может не увидеть жидкость и не подать сигнал тревоги.

Водозапорный клапан (блокиратор) Water Block

Эта система защиты отличается от других принципом работы и состоит в том, что здесь учитывается объем пропущенной жидкости, которая проходит через трубу с клапаном. Установка блокировки производится сразу в самом начале на заливном шланге поступления воды к стиральному оборудованию. На нем есть отметки, которые регулируют нужный объем жидкости, обозначенный штрихами мерой в 5 л.

В комплекте блокировки имеется специальный ключ, с помощью которого можно выставить тот объем, который требуется для проведения одной полной стирки. Если расход стиральной машиной одного полного цикла составляет 50 л, следует выставить регулятор на цифру 10. Блок защиты не пропустит лишний объем жидкости, потому что программой точно определено количество воды, и в таком случае система будет блокировать ее излишки при подаче. Он будет реагировать даже на незначительные утечки, потому что учитывает объем пропущенного потока жидкости через него, и в этом его преимущество.

Порошковый абсорбент в шланге «Аквастоп»

Этот тип защиты представляет собой двухслойный рукав. Защита находится внутри наружного рукава, изготовленного из гофрированного пластика. Назначение устройства — удерживать жидкость при поврежденном внутреннем рукаве. Проточная вода подается по внутреннему шлангу, в то время как само устройство находится внутри внешнего шланга. При повреждении внутренней трубки вода собирается в середине внешнего гибкого шланга, происходит внезапное его заполнение, жидкость устремляется к блоку автоматики. Он расположен на участке, где шланг подключен к водопроводу.

В этой системе работают подобные шланги двух типов. Первый оборудован автоматической блокировкой, которая подключена к установленному плунжеру. Он, в свою очередь, связан с аварийным запирающим клапаном и находящимся там абсорбентом, от которого специальная пружина подсоединена к плунжеру. При попадании жидкости на абсорбент происходит его расширение, и в этот момент плунжер с закрепленной пружинкой следует за абсорбентом, при этом плунжер надежно перекрывает вход отверстия, откуда подается жидкость.

В шланги второго типа встраиваются магниты. Стабильное положение плунжера по принципу работы зависит не от действия пружинки, а от созданного двумя постоянными пластинками магнитного поля, когда одноименные полюса магнитов обращены друг к другу. Если абсорбент в предохранителе находится в сухом состоянии, то размер расстояния между пластинками небольшой, он не увеличивается, и поэтому взаимная их отталкивающая сила большая, что и удерживает систему равновесия.

При соприкосновении с жидкостью абсорбент расширяется и магниты ослабляются, в этом случае магнитное поле слабеет и становится незначительным, плунжер сможет перекрыть поступление жидкости под давлением из водопроводной системы крана. Блокировка «Аквастоп» считается надежной только на самом шланге. В ситуации, когда на резьбовых соединениях появится течь или вода начнет протекать в корпусе оборудования, защита не отреагирует.

Частичная система защиты с поплавковым датчиком и выключателем

Если потекла вода на участке, где труба с машиной подсоединяется при помощи резьбового соединения, или появилась течь в корпусе оборудования, то жидкость начинает появляться в нижнем поддоне. «Аквастоп» представляет собой пружину с клапаном в толстом шланге для подводки воды. На полностью герметичное дно электрической машинки устанавливают датчик -поплавок, который при внезапном попадании небольшого количества воды, если произошел подъем выше определенной отметки, всплывает. В этот момент находящийся в основании выключатель датчика мгновенно срабатывает, подается сигнал тревоги о том, что наступила поломка. Движение воды мгновенно останавливается.

Блокиратором останавливается вода с одновременным включением насоса, который будет откачивать жидкость из корпуса и бака. После того как причины появления жидкости в корпусе будут устранены (например, заменен заливной шланг), поплавковый датчик и микровыключатель рекомендуется хорошо высушить, и тогда защита снова будет работать. Если из-за разрушений трубы или появления течи в резьбовом соединении жидкость не появится в поддоне, то блокировочная защита не отреагирует на повреждения машины.

Полная защита электромагнитного типа с совмещенной частичной защитой

Эта система представляет собой две блокировочные системы одновременно: частичную защиту и двухслойный шланг «Аквастоп» с электромагнитными клапанами на специальном блоке, которые включаются последовательно, могут быть электрическими или пневматическими.

Система работает по следующему принципу: если из поврежденной трубы идет протечка по дренажному сливу в нижний поддон, при достижении установленного уровня жидкость будет поднимать датчик в виде поплавка, как это описано раньше. Эта система защиты считается самой надежной, однако в ней отсутствует контроль над появлением просачивания в месте резьбового соединения.

Полная защита с внешними датчиками

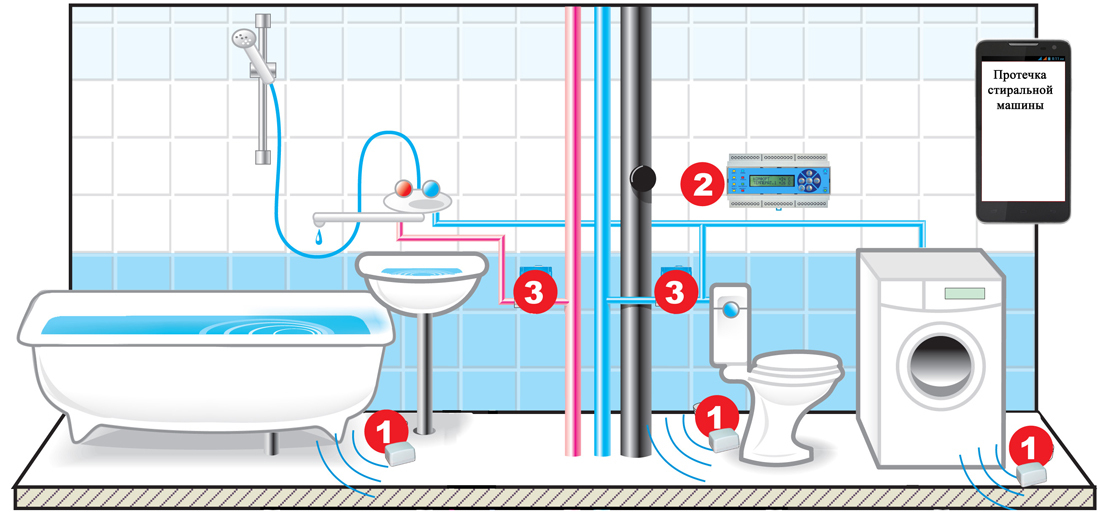

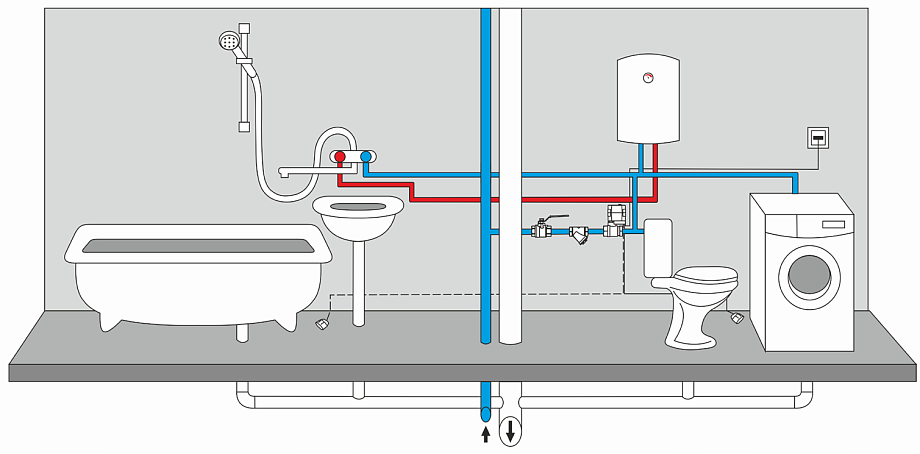

Такая система работает по принципу «умного дома» и представляет собой специальный блок управления с подключенными внешними датчиками, которые будут быстро реагировать на протечку. Датчики должны размещаться во всех местах, где допускается прорыв.

Многие модификации имеют световые и звуковые оповещения, могут передавать SMS-сообщения владельцу. Система может не сработать, если в доме неровный пол, потому что вода стекает в сторону и не касается поплавка.

Что должна уметь стиральная машина? | Техника и Интернет

Как посмотришь, насколько «навороченными» иногда бывают стиральные машинки, невольно возникает вопрос: «А может, она ещё и белье в шкаф складывает?» Давайте разбираться, какие из этих нововведений и функций стиральных машин вам крайне необходимы, какие просто не будут лишними, а за какие точно не стоит переплачивать.

Итак, что должна уметь ваша стиральная машина?

Контролировать расход воды и электроэнергии

Вот что-что, а стиральная машина, умеющая экономить ваши средства, точно станет вашей любимой «стирающей Золушкой». И даже если за модель с такой технической характеристикой, с такой функцией и придется отдать немного больше, то эту разницу вы «отобьете» за несколько десятков экономичных стирок. Не удивительно, что такого рода экономящие семейный бюджет стиральные машины особенно популярны в последние годы, просто настоящий «стиральный» тренд.

Экономичные стиральные машинки могут быть разных типов:

просто потребляющие небольшое, минимально возможное количество воды и/или электроэнергии и при этом дающие оптимальные результаты стирки;
со встроенным датчиком чистоты воды — с его помощью стиральная машинка «понимает», сколько раз нужно полоскать белье, чтобы в воде больше не осталось стирального порошка, и когда можно запускать отжим;
с системой «интеллектуальная стирка» — в стиральную машину устанавливаются сенсоры, которые определяют степень загрязнения белья, взвешивают его и т. д., после передают значения к микропроцессору, который подбирает нужный режим стирки и необходимое количество воды.

Защищать от протечек

Стиральная машинка, которая не станет причиной незапланированного ремонта своей или соседской квартиры — это тоже хороший вариант. Для того чтобы при поломке вашей «помощницы» (вроде повреждения бака, прорыва в шланге) не была затоплена квартира снизу и не пострадал ваш собственный ремонт, производители встраивают различные приспособления, обеспечивающие защиту от протекания воды.

Элементы системы защиты от протечки:

поддон с поплавком или микродатчиком, который при увеличении уровня воды переводит стиральную машинку в аварийный режим или выключает;
шланги с электромагнитными клапанами;
система аварийного слива воды.

В стиральной машине может быть предусмотрена частичная или полная система защиты от протечек. Частичная включает в себя некоторые элементы (как правило, более бюджетные модели), полная — все.

Необязательные умения стиральной машины:

1. Все знают, что есть стиральные машины, а есть сушильные. Хотя некоторые современные модели объединяют в себе эти две задачи и избавляют вас от необходимости завешивать свежевыстиранным бельем балконы, сушилки и т. д. Сушить белье стиральные машинки могут при помощи встроенных ТЭНов и вентилятора.

2. Также в стиральную машину может быть встроен контроль дисбаланса, который при помощи настройки режима стирки пытается снизить уровень вибрации устройства. Это впоследствии убережет машину от некоторых поломок.

3. Ещё некоторые стиральные машинки умеют стирать паром. Эта процедура дополнительно дезинфицирует одежду. А ещё «простирнуть» паром можно вещи, которые надевались раз или два, не испачкались, но их не помешало бы просто «освежить».

И в качестве послесловия — те функции «навороченных» стиральных машинок, которыми вы вряд ли будете пользоваться, но переплатите за них кругленькую сумму:

режим «легкая глажка» — при нем стиральная машинка выдаст вам менее мятое белье, но более влажное и менее выполосканное, поскольку меньше отжимала и полоскала;
«ручная стирка» — этот тот же режим стирки деликатных тканей в холодной воде с отжимом на низких оборотах;
и встроенный Wi-fi поможет вам запустить стирку, не вставая с дивана.

Теги: стиральная машина, функции стиральной машины

Защита от протечек в стиральной машине (аквастоп)

Обнаружить лужу воды под стиральной машиной крайне неприятно, ведь вам придется не только ремонтировать машину, но и оплачивать ремонт соседям, которых вы залили. Однако на случай протечки воды для стиральной машины предусмотрена специальная защита и система аквастоп. Методы такой защиты следует рассмотреть подробнее и понять, в чем недостатки каждого из них.

Варианты защиты

Все стиральные машины в зависимости от наличия системы защиты можно разделить на три группы:

автомобили без защиты;
машин с частичной защитой;
полностью защищены от протечек.

Большинство автомобилей низкой и средней ценовой категории не оснащены защитой от протечек. Что это значит? А то, что вода к машине подается из водопровода по обычному гибкому шлангу со специальными гайками на обоих концах. Днище таких машин, как правило, отсутствует или закрыто пластиковой панелью. А если порвется наливной шланг, то вся вода в такой машине будет утекать на пол. В многоэтажном доме аналогичная ситуация приводит к затоплению соседей снизу.

Поэтому для данного случая рекомендуется перекрыть водопроводный кран после выключения машины или самостоятельно установить дополнительную систему защиты в виде наливных шлангов с клапанами, о них мы поговорим позже. Некоторые стиральные машины высокого класса уже имеют защиту. Например, есть полная защита от протечки воды в машинах под марками:

Аско;
Аристон;
Аэг
Бош
Сименс;
Миле
Занусси;
Электролюкс

Частичная защита от протечек

Что такое частичная защита, посмотрим, как она работает. Машины с такой защитой от протечек снабжены специальным поддоном, например, таким, как на рисунке.

Внутри поддона установлен поплавок с электрическим выключателем. Поддон изготавливается из пластика или металла, поплавок из пенополистирола. Когда вода течет внутри машины, она попадает в поддон, при определенном количестве воды поплавок поднимается и срабатывает выключатель. По его сигналу машинка переходит в аварийный режим, процесс стирки останавливается, работает насос и откачивает воду.

Важно! В такой ситуации на дисплее машины высвечивается код ошибки, разные обозначения имеют разные обозначения, например, в машине LG появится код Е1, а в машине Самсунг код Е9.

Если есть протечка воды в поддон, нужно слить из него воду, а затем искать причину поломки и устранять ее. Обо всех возможных причинах и устранении протечек вы можете узнать из статьи о том, почему течет стиральная машина.

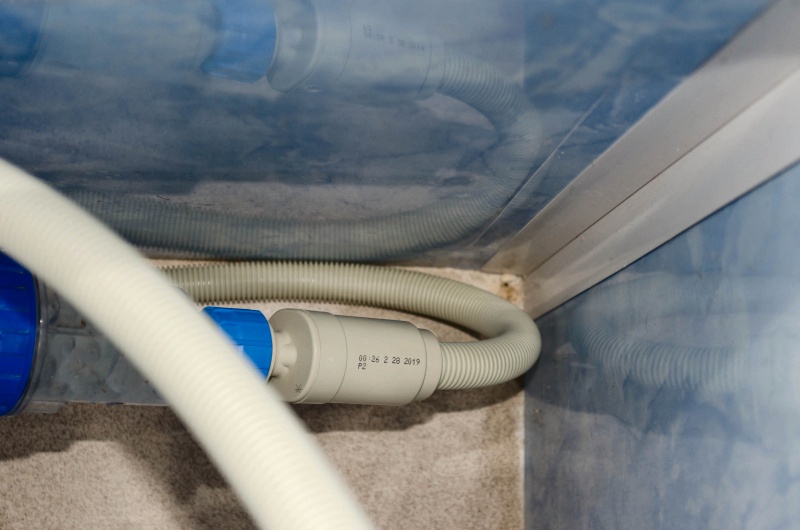

Наливные шланги с клапанами

Стиральные машины с частичной защитой названы так потому, что защита срабатывает только при протекании воды внутрь машины. Но если шланг порвется в каком-то месте снаружи, то затопления не избежать. В этом случае стоит подумать о заливных шлангах, оснащенных защитой. Они бывают трех типов:

Первый тип шланга – это обычный шланг, помещенный в прочную гофрированную оболочку. На одном конце шланга, подключенного к водопроводу, встроен защитный блок с глазком. Внутри блока находится плунжер, удерживаемый пружиной. При разрыве шланга внутрь попадает вода, пружина ослабевает и плунжер перекрывает подачу воды. После чего глаз становится красным.
Внимание! Недостаток такого шланга в том, что после срабатывания защиты от протечки воды его придется полностью заменить.
Шланг второго типа по принципу работы в целом не отличается от первого. Отличие в том, что вместо пружины внутри защитного блока находится пара магнитов, обращенных друг к другу одноименными полюсами. Они удерживают плунжер до тех пор, пока вода не попадет в защитный блок. Этот шланг также меняется после утечки.
Третий вид шланга имеет не механический клапан, а электромагнитный. Пока машина отключена от сети, вантуз перекрывает подачу воды, как только машина включается, клапан открывается. Провода управления в таком шланге спрятаны под прочной оболочкой.

Внимание! Наливной шланг Аква Стоп рассчитан на давление 70 бар, что в 7 раз превышает максимальное давление в трубопроводе.

Полная защита от протечек – система Aqua Stop

Стиральные машины с полной защитой от протечек воды имеют не только поддон со встроенным поплавком, но и шланг с электромагнитным клапаном, о котором мы говорили выше. Другими словами, если такой шланг подключен к машине с частичной защитой, то его можно назвать полностью защищенным.

Такая защита от протечек считается самой надежной. Несомненно, машины, оснащенные системой «Аква-стоп», имеют преимущество перед обычными машинами. Переплатив за него несколько тысяч рублей, вам не придется искать качественный наливной шланг и разбираться, как его правильно подключить. Вся система уже отлажена производителем.

Обратите внимание, что защита «Аква Стоп» срабатывает в случаях протечки бака стиральной машины, повреждения форсунок, повышенного пенообразования и выхода пены.

Кроме того, полная защита от протечек сопровождается системой аварийной откачки воды. Срабатывает, если по каким-то причинам не сработали основной и защитный клапаны. Главный вентиль – это вентиль машины, к которому напрямую подсоединяется наливной шланг с защитой «Аква Стоп». О том, как работает главный клапан и как его заменить, вы можете прочитать в статье «Впускной электромагнитный клапан».

Таким образом, защита машины от протечек воды может быть полной или частичной. Как защитить помещение от затопления, выбирать вам. Однако на безопасности лучше не экономить и хотя бы установить шланг Аква Стоп с электромагнитным клапаном на собственную стиральную машину. Поверьте, оно того стоит!

Частичный корпус для защиты от протечек.

Как защитить стиральную машину от протечек

В техническом описании стиральной или посудомоечной машины можно встретить такой термин, как защита от протечек воды.

Что это? Система защиты от протечек представляет собой комплекс технических устройств, предназначенных для защиты помещений от затопления водой в случае аварийной протечки воды в бытовом приборе или при повреждении заливного шланга.

Разные производители бытовой техники называют эту систему по-разному: Аква-Стоп (Aquastop), Waterproof (Водонепроницаемый), Aqua-Safe (Аквасейф), Aqua-Alarm (Акваэлам), но конструктивно они практически одинаковы. Поэтому достаточно будет рассмотреть принцип работы этой системы на примере знакомой нам стиральной машины.

Система защиты от протечек действительно полезная, она поможет вам избежать неприятных последствий затопления помещения.

2. Виды защиты от протечек

По степени защиты от протечек стиральные и посудомоечные машины можно условно разделить на несколько типов:

Без защиты от протечек
С частичной защитой от протечек
С полной защитой от утечек

2.

1 Без защиты от протечек

Большинство недорогих стиральных машин не имеют системы защиты от протечек, то есть стандартный гибкий армированный шланг (шланг высокого давления) с пластиковыми или металлическими гайками на концах. Одна сторона шланга прикручивается к крану, а другая к электромагнитному клапану подачи воды стиральной машины.

Если заглянуть под машинку снизу, то можно заметить, что дно ничем не прикрыто или, как во многих моделях стиральных машин Candy и Samsung, покрыто декоративным пылезащитным пластиком. Поэтому при любой протечке воды в стиральной машине или обрыве заливного шланга вся вода вытекает на пол.

Если стиральная машина не имеет защиты от протечек, рекомендуется регулярно осматривать состояние заливного шланга, следить за тем, чтобы стиральная машина не имела признаков протечки воды во время работы, и каждый раз после стирки необходимо перекрыть водопроводный кран, который устанавливается при подключении машины.

2.2 Частичная защита от протечек

Стоит обратить внимание на то, что именно подразумевает производитель или продавец под термином «частичная защита от протечек». В стиральных машинах с частичной или полной защитой от протечек одним из обязательных технических условий является наличие цельного пластикового или металлического поддона. на поддоне, с закрепленным внутри пенопластовым поплавком с электрическим микровыключателем (рис.1).

При протечке воды внутри стиральной машины поддон наполняется водой, поплавок поднимается и активирует микропереключатель. По сигналу микровыключателя электронный блок управления стиральной машины переходит в аварийный режим и программа стирки останавливается. При этом включается сливной насос и вода откачивается из бака стиральной машины.

Уведомление о срабатывании системы защиты от протечек выводится на дисплей панели управления стиральной машины в виде соответствующей надписи или кода неисправности. В этом случае для приведения стиральной машины в рабочее состояние необходимо удалить воду из поддона, выявить и устранить причину протечки.

Рис. один Частичная защита от протечек (только внутри корпуса СМ)

Теперь подытожим: в стиральной машине с частичной или полной защитой от протечек обязательно должен быть специальный лоток на дне стиральной машины и поплавок с микропереключатель.

Стоит упомянуть, что некоторые производители стандартизировали корпус стиральной машины, поэтому наличие поддона не всегда свидетельствует о наличии защиты от протечек.

Как вы понимаете, специальный поплавок и поддон предотвращают протечку воды только в самой стиральной машине. Поэтому такую защиту от протечек можно назвать частичной, так как стандартный наливной шланг для подключения стиральной машины не имеет какой-либо системы защиты от разрыва или повреждения.

Для повышения надежности и аварийной защиты самого наливного шланга разработана его специальная конструкция, о которой мы и расскажем.
Наливной шланг с механическим предохранительным клапаном (рис. 2) . В строительном магазине он предлагается как дополнительная опция. Вы можете приобрести и установить этот шланг самостоятельно.

Такие шланги бывают двух видов, назначение и принцип действия у них одинаковые, но отличаются внешне и конструктивно. Мы лишь кратко опишем устройство и принцип работы такого шланга, не вдаваясь в технические подробности.

Вид 1

Рис. 2 Наливной шланг с механическим предохранительным клапаном

Стандартный наливной шланг заключен в гофрированную герметичную пластиковую оболочку, напоминающую сливной шланг стиральной машины. С одной стороны гайка для подключения к крану подачи воды стиральной машины, а с другой стороны гайка и защитный блок для подключения к водопроводному крану.

Что такое система защиты и как она работает?
Основное звено — плунжер с пружиной и амортизатором. В рабочем состоянии вода свободно поступает через плунжер в наливной шланг. Пружинная жесткость плунжера подобрана таким образом, чтобы он самопроизвольно не перекрывался из-за проходящего через него потока воды, а находился в состоянии равновесия.

Допустим, произошел разрыв наливного шланга. Поскольку он находится в закрытой и герметичной защитной оболочке, вода неизбежно будет проникать в защитный блок. Специальный абсорбент (находится в защитном блоке) при смачивании водой резко увеличивается в объеме, увлекая за собой пружину, тем самым ослабляя ее воздействие на плунжер. Состояние равновесия нарушается и вантуз перекрывает доступ воды под действием давления на нее водопроводной системы.

После срабатывания системы защиты контрольный глазок становится красным. Это связано с тем, что абсорбент находится в специальном контейнере из пластика красного цвета. Недостатком такого шланга является то, что после срабатывания защитной системы его можно только заменить.

Вид 2

Рис. 3 Наливной шланг с механическим предохранительным клапаном (на 2-х постоянных магнитах)

Принцип работы этого шланга (рис. 3) то же, что и у первого типа.
Отличие только в том, что устойчивое положение плунжера обеспечивается не пружиной, а магнитным полем двух постоянных магнитов, обращенных друг к другу одинаковыми полюсами. Пока абсорбент запала сухой, расстояние между магнитами мало, а сила их взаимного отталкивания велика. Как только абсорбент намокнет и расширится, магнит предохранителя отодвинется и противодействие магнитных полей уменьшится, тем самым перекрыв доступ воды к плунжеру, находящемуся под давлением водопроводной системы.

Еще одно отличие. Гайка такого шланга имеет храповой механизм (храповик), что позволяет свободно навинтить ее (гайку) на резьбу водопроводного крана, а для ее откручивания необходимо удерживать собачку нажатой.
Как и в шланге тип 1 , после срабатывания защиты подлежит только замене.

3. Полная защита от протечек

На сегодняшний день это одна из самых надежных систем защиты от протечек.
Реализуется за счет синхронной работы специального наливного шланга с нормально закрытым электромагнитным клапаном и уже знакомой нам системой защиты от протечек стиральной машины с поплавком на поддоне.

Специальный шланг конструктивно предусмотрен и устанавливается в стиральную или посудомоечную машину уже производителем.

Такие шланги имеют специальный блок, в котором установлены один или два последовательно соединенных электромагнитных клапана, либо они совмещают работу электрического и пневматического клапана (такая схема используется в некоторых устаревших моделях посудомоечных машин). машины Бош и Сименс). Устройство такого рукава показано на (рис.4) Это такой же рукав высокого давления, помещенный в гибкую защитную оболочку.

Блок клапанов (подвод шланга) соединяется гайкой с водопроводным краном. Электромагнитный клапан герметизирован компаундом, из которого вдоль всего шланга тянется силовой кабель и заканчивается клеммной колодкой для подключения его к электрической цепи стиральной машины.

Рис. 4 Наливной шланг с электромагнитным клапаном (используется в полностью герметичном исполнении)

Теперь посмотрим на схему (рис. 5) , где представлены конструктивные элементы полной защиты от протечек и разберемся, как это все работает.

После выбора и активации необходимой программы стирки на электромагнитные клапаны стиральной машины и клапан заливного шланга подается напряжение, они открываются и вода устремляется в стиральную машину. При достижении необходимого уровня воды в баке стиральной машины (уровень воды контролируется реле давления и электронным блоком), электромагнитные клапаны отключаются электронным блоком управления и доступ воды прекращается. Клапаны всегда включаются и выключаются только в нужный момент. Так набирается вода при нормальной работе стиральной машины.

Рис. пять Элементы конструкции полной защиты от протечек

А теперь представьте ситуацию, когда армированный шланг где-то начал протекать или произошел разрыв. Вода, заполняющая защитную оболочку, будет подниматься по ней к сливному шлангу и уже будет стекать в поддон стиральной машины, где установлен поплавок с выключателем. В результате всплытия поплавка сработают контакты выключателя, схема перейдет в аварийный режим, то есть все клапаны перекроют доступ воды. В некоторых случаях включается даже сливной насос стиральной машины, чтобы откачать воду в баке.

А если протечка воды происходит непосредственно в самой стиральной машине, то точно так же всплывает поплавок, срабатывают контакты выключателя, электронная схема выдает сигнал тревоги, клапаны перекрывают подачу воды. Получается, что во всех случаях происходит многоуровневая отсечка воды от водопроводной сети. И как вы, наверное, заметили, активирующим звеном в этой цепочке снова выступает поплавок на поддоне стиральной машины.

Для возобновления работы машины необходимо удалить воду из поддона, выявить и устранить причину протечки.
К недостаткам шланга с электромагнитным клапаном можно отнести прогорание соленоида или повреждение диафрагмы, при котором необходимо менять весь шланг или отдельный узел, стоимость которого может быть достаточно высокой.

В заключение следует сказать, что все виды защиты от протечек воды в стиральных или посудомоечных машинах носят локальный характер, но все же очень выручают и полностью оправдывают свои цели. Никто не застрахован от повреждения арматуры и резьбовых соединений водопроводной системы. Поэтому во избежание затопления всего помещения существуют более глобальные системы защиты от протечек.

Утечка – явление не только неприятное, но и опасное, способное причинить вред здоровью и имуществу, привести к конфликтам и судебным разбирательствам с пострадавшими от наводнения соседями и всегда сопряжено с немалой потерей нервов и финансов. И все, что стоит поставить, так это защиту от протечек!

Утечки опасны в любом доме, но только умный дом может «позаботиться» о безопасности и остановить протечку в самом начале, перекрыв поток воды. Конечно, от мокрого пола это не спасет, но количество повреждений будет минимальным. Для этого в умном доме проектируются системы защиты от протечек, выпускаемые разными производителями, но работающие по одному принципу.

Принцип работы системы защиты от протечек

Конструкция большинства представленных сегодня на рынке систем защиты от протечек состоит из четырех основных элементов:

датчики, сигнализирующие о появлении воды
краны с сервоприводом, перекрывающие подачу воды
сигнализатор, оповещающий о появлении утечек
, обрабатывающий информацию, полученную от датчиков, и активирующий систему

Система может быть дополнена GSM модулем, передающим сигнал бедствия на мобильное устройство.

Чтобы система защиты сработала, датчик должен намокнуть. Нескольких капель воды или контакта с влажной шваброй недостаточно. Вода должна смачивать поверхность датчика, тем самым замыкая его контакты и создавая условия для передачи радиосигнала на контроллер.

Контроллер при получении радиосигнала от датчика активирует сервопривод, который закрывает краны и включает уведомление об утечке.

Место установки датчиков протечек

Устанавливайте датчики в местах наиболее вероятного возникновения протечек: под стиральной машиной, на полу за унитазом, водой в ванной и раковиной. Подключение датчиков к блоку управления может быть проводным и беспроводным. Беспроводные более удобны, но их работу нельзя контролировать. Проводные датчики подключаются к блоку управления проводами, что может быть несколько неудобно, но контроллер «видит» датчики и посылает предупреждающий сигнал в случае их потери.

Блок управления размещают на стене в любом удобном месте, стараясь уменьшить длину проводов, используемых при монтаже.

Запорная арматура устанавливается на вводе воды в квартиру сразу после счетчиков. Система может работать от обычной электрической сети 220В (что считается небезопасной) или (предпочтительно) от источника питания 12В.

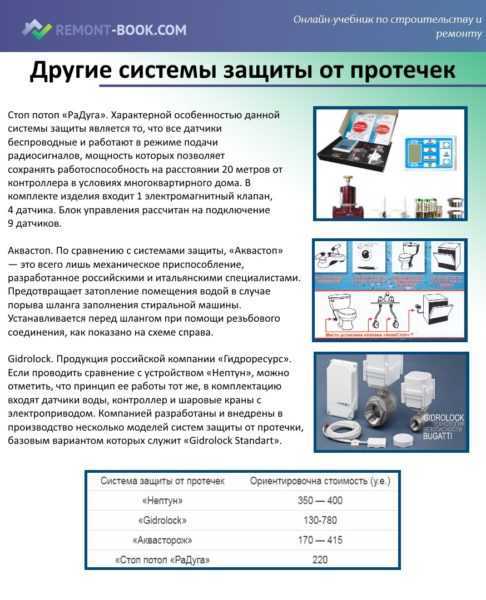

Какую систему защиты выбрать?

Системы защиты от протечек выпускают многие фирмы, но в нашей стране наибольшее распространение получили Аквагард, Аквастоп, Нептун и Гидролок.

Aquaguard

Aquaguard — инновационная система защиты от протечек воды

В комплект поставки системы защиты от протечек Aquaguard входит

Главный блок управления
Датчики залива
Два крана с приводами для холодной и горячей воды
Внешний источник питания

Отличительной особенностью контроллера является возможность его расширения. При этом устройство собирается как конструктор. Так, например, добавив панель датчиков, можно увеличить их количество до нужного количества, купив радиоблок, сделать из проводной системы беспроводную систему, а добавив GSM-модуль, получать сообщения об утечках на свой мобильный Телефон. Однако вы можете довольствоваться базовой версией и тем, что входит в комплектацию.

Устройство оснащено источником бесперебойного питания на ультрадрайвах, благодаря чему можно быть уверенным, что в случае протечки краны будут закрыты даже на разряженных аккумуляторах. Тем более, что для возобновления подачи воды не нужно срочно менять источник питания, достаточно нажать кнопку пуска на контроллере, а потом спокойно идти за новыми батареями.

Подключение проводных датчиков параллельно друг другу. Их количество может быть любым. Приятным моментом является пожизненная гарантия на датчики от производителя и возможность бесплатной замены трех датчиков, вышедших из строя.

В системе Aquaguard используются шаровые краны с низким коэффициентом трения, для закрытия которых достаточно приложения небольшого усилия. Смеситель закрывается металлической шестерней (в более ранних моделях шестерни были из пластика), которая приводится в действие электродвигателем, установленным на корпусе смесителя и подключенным к контроллеру.

Для запуска двигателей и закрытия кранов необходим радиосигнал от блока управления, который посылает система защиты от протечек при поступлении соответствующего сигнала от датчиков воды.

Устройство датчика достаточно простое и надежное: корпус и пластина с контактами изготовлены из стеклопластика, контакты покрыты иммерсионным золотом для защиты от коррозии. Для повышения надежности системы можно использовать датчик с защитой от обрыва провода, что позволяет контроллеру более точно определять состояние датчиков и своевременно сообщать о проблемах в системе.

Датчик срабатывает только при уровне воды выше 1 мм. Защитой от ошибочного срабатывания является зазор в 1 мм между нижней частью корпуса датчика и поверхностью пола.

Радиодатчик может быть установлен двух видов: простой, который срабатывает только в случае протечки, и выносной датчик, нажав на кнопку которого можно в любой момент перекрыть краны.

Нептун

Система защиты от утечек «Нептун» — российская разработка компании «Специальные инженерные системы».

Принцип работы аналогичен Аквагарду: в комплект поставки также входит блок управления, два шаровых крана с сервоприводами и проводные датчики. Отличие в том, что система работает только при постоянном подключении к сети 220 В.

Работа такой системы возможна только при заземлении розеток.

Приятным дополнением к системе Нептун является режим уборки, включив который можно мыть пол в течение 45 минут. большое количество воды, не беспокоясь о защите от протечек, а также выбор комплектов с кранами не только ½ дюйма, но и ¾ дюйма.

Аквастоп — защита от протечек

Аквастоп использует необычный способ обнаружения утечек. В нем нет датчиков, в которых контакты замыкаются под действием воды. Зато установлен датчик, определяющий напор воды. Этот датчик работает по принципу манометра — чем выше давление, тем сильнее воздействие на клапан. Когда давление в шланге или линии стабильно, влияние датчика компенсируется внутренней пружиной и клапан открывается. При обрыве шланга или прорыве трубы давление в устройстве падает и пружина перекрывает подачу воды до тех пор, пока давление не восстановится до нормы.

Принцип работы этого устройства прост. Особая форма внутреннего канала этого устройства снижает пропускную способность, благодаря чему напор при нормальном потреблении воды (до 10-12 литров в минуту) практически не меняется. При внезапном обрыве шланга подача воды сильно увеличивается, давление на выходе из устройства резко падает, однако остается неизменным на входе. Это приводит к срабатыванию клапана. Время срабатывания клапана не превышает 10 секунд. Это позволяет отключить воду, предотвратить потоп и вызванные им неприятности – порчу пола, стен, мебели и конфликт с соседями снизу.

Аквастоп используется как один из элементов защиты от протечек воды. малая пропускная способность данного устройства не позволяет установить его на вводе в домашнюю водопроводную сеть. Если открыть несколько кранов,

Аквастоп сработает и перекроет подачу воды. Поэтому его используют для защиты конечных пользователей — стиральных и посудомоечных машин. Это устройство не боится гидравлических ударов и выдерживает давление до 10 атмосфер. Для его эффективной работы давление воды должно быть не менее 2 атмосфер. Если давление воды меньше, то разницы давлений недостаточно для срабатывания клапана.

Стоимость устройства от 180 руб. Выпускается как в пластиковом, так и в металлическом (чаще стальном) корпусе. Оба конца устройства имеют резьбу – внутренняя на входе, внешняя на выходе. Благодаря такой конфигурации он устанавливается без каких-либо переделок в зазор между переходником трубы и шлангом, подходящим для стиральной или посудомоечной машины. Аквастоп в пластиковом корпусе для врезки в полиэтиленовые трубы. Он оснащен стандартными фитингами на обоих концах, поэтому достаточно разрезать трубу, надеть на нее Аквастоп и затянуть крепежные гайки.

Гидролок (Hydrolock)

В поставку системы защиты от протечек Гидролок также входят два шаровых крана, датчики контроля воды и блок управления.

При желании можно выбрать вариант системы защиты, специально предназначенный для использования в квартире, загородном доме, общественном или промышленном здании, гостинице или складе. Отличие комплектов заключается в количестве датчиков воды и количестве подключаемых кранов.

Гарантия производителя на системы Hydrolock составляет 4 года.

Как видите, защитить себя от протечек, а себя от неприятностей, связанных с аварийными ситуациями в доме, несложно, нужно только правильно подобрать систему защиты.

В последнее время покупатели стиральных машин интересуются, есть ли у конкретных моделей защита от протечек. Их требования вполне оправданы, так как надлежащая система безопасности способна защитить их помещения и жилище соседей снизу от затопления. Если своевременно позаботиться о безопасности и выбрать автомат с комплексной защитой, можно минимизировать риски потопа.

Стиральные машины со слабым уровнем защиты могут привести к настоящему потопу

Почему протекает стиральная машина?

Причин много. Конечно, все они сводятся к заводскому браку или неправильной эксплуатации.

Наиболее распространенные типы утечек:

Рекомендуется правильно эксплуатировать машину. Например, всегда проверяйте карманы, не кладите в бак грязного белья больше нормы, складывайте одежду с металлическими предметами в специальные мешочки, а также регулярно чистите порошкоприемник.

Но есть еще один простой способ обезопасить себя от всевозможных протечек – установить специальную защиту или выбрать стиральный прибор с поддоном и запорной арматурой.

Какая может быть защита?

Сегодня сложно найти на рынке стиральных машин агрегат, не имеющий хоть какой-то защиты от протечек. Хотя десять лет назад было продано очень много стиральных машин, в которых такая возможность полностью отсутствовала.

Конструкция стиральной машины с системой защиты

На планетах безопасности есть 3 типа стиральных машин:

Нет защиты.
Частичная защита (только корпус).
Полная защита.

Отсутствие защиты характерно для бюджетных вариантов стиралки. Стандартно комплектуются шлангом, который забирает и подает воду из водопровода. Такие приспособления для стирки могут вообще не иметь дна или иметь обычную закрывающуюся пластиковую панель. В том случае, если шланг придет в негодность (износится или порвется), вся вода выльется на пол.

Поэтому после завершения цикла стирки требуется вручную закрыть кран подачи воды или дополнительно установить специальные вентили.

Но есть ряд стиральных машин, производители которых позаботились о том, чтобы свести к минимуму ваши хлопоты по установке отдельной системы защиты.

Полная защита от протечек доступна от известных брендов, таких как:

Bosch;
миль;
Сименс;
Электролюкс;
Занусси;
Аско;
Аристон.

Интересный момент: Стиральные машины Bosch оснащены двойным магнитным клапаном, который расположен на запатентованном шланге, состоящем из двух слоев. Если вдруг машина с полной защитой от протечек при подтверждении факта правильной установки протечет, производитель берет на себя все расходы по ремонту помещения в случае затопления.

Защита AquaStop

Частичная защита от протечек

К сожалению, такая система спасет только в том случае, если вы вовремя обнаружите протечку. В том случае, если вы отвлеклись на домашние дела или отправились в магазин, потоп может значительно испортить ремонт в вашей ванной и квартире соседей.

Частичная защита от протечек

Частичная защита от протечек предполагает снабжение стиральной машины специальным поддоном, в котором будет скапливаться жидкость. При сборке в сам пластиковый или полистирольный бак устанавливается поплавок с электровыключателем. Как только бак наполнится большим количеством воды, поплавок поднимется вверх и сработает переключатель. Затем подается сигнал электронике, после чего оборудование переходит в аварийный режим – процесс стирки завершен, и насос начинает откачивать воду.

Но, как вы понимаете, если вовремя не заметить проблему или по какой-то причине не сработает выключатель, вода перельется через край и продолжит уверенно заливать ванную комнату или кухню.

Шланги со специальными клапанами для вашей безопасности

Как мы уже упоминали выше, автоматы с частичной защитой называются так потому, что их система безопасности срабатывает после попадания воды внутрь. Представьте себе такую ситуацию: у вас порвался шланг снаружи стиральной машины? Разумеется, вся вода из водозаборного осадка тут же выльется.

Пружинный шланг

В этом случае лучше обезопасить себя дважды, выбрав машину с полной защитой от протечек.

На шланги устанавливается несколько видов защиты:

Электромагнитный клапан создает специальный барьер в случае несанкционированного вытекания воды. Защитный механизм срабатывает при:

обрыве шланга;
жидкость просто вытекает;
бак протекает;
выходит из-за избытка порошка;
трубопровод поврежден.

Система защиты AquaStop: высокий уровень обнаружения протечек

При выборе стиральной машины желательно уточнить у консультанта, имеет ли машина полную защиту от протечек. Она предлагает:

Можно пойти немного другим путем. Приобретите прачечное устройство с частичной защитой от протечек и отдельно подключите шланг с электромагнитной системой отключения подачи воды при заборе из труб.

Отдавая предпочтение машинам с уже встроенной системой АкваСтоп, вы за небольшие деньги избавляете себя от проблем, связанных с поиском качественного крепления и его установкой. Нам кажется, что этот вариант был бы более подходящим (хотя всегда стоит заранее сравнить стоимость шланга и его установки со стоимостью машин с частичной защитой, но с теми же параметрами, что и у шайб с АкваСтоп).

Важный момент: Комплексная защита от протечек предусматривает также аварийную откачку воды, которая срабатывает, когда по каким-то причинам не срабатывают запорные клапаны.

Самостоятельно устанавливаемая система защиты

Если ваша стиральная машина не оборудована системой защиты, не отчаивайтесь, ведь вы можете установить ее самостоятельно. Вам следует приобрести систему АкваСтоп, которая производится итальянской компанией OMB Saleri. Стоимость устройства невысока – всего несколько тысяч.

Наливной шланг оснащен специальным фитингом, который срабатывает в случае сильного паводка. Если вода просочится немного, то механизм не сможет распознать аварию, и клапан не закроется. Так что риски все же есть.

Защита Aquastop

Существуют также отдельные датчики жидкости, которые можно разместить в ванной комнате. При обнаружении воды на полу диоды датчиков подают сигнал на контроллер, после чего происходит аварийное отключение крана холодной и горячей воды.

Дополнительные датчики жидкости
Принцип работы датчиков жидкости

Итак система безопасности стиральной машины в основном сводится к защите от протечек. Для этого стиральные машины оборудованы специальными лотками и клапанами, которые идут в комплекте с наливным шлангом. Защита от протечек может быть полной или частичной. Лучше обезопасить себя и выбрать стиральную машину со встроенной системой, оснащенной лотком с поплавком и электромагнитными клапанами.

Наливной шланг стиральной машины, подающий воду из-под крана, может протечь во время работы машины, поэтому он должен быть специально защищен от протечки воды. Современные стиральные машины оснащены такой защитой – системой АкваСтоп. Его действие направлено на предотвращение неожиданного появления воды в корпусе устройства. В стиральных и посудомоечных машинах различных марок система защиты от протечек имеет другие названия, такие как AquaSafe, Aqua Alarm и Waterproof, однако принцип действия Аквастоп в машинах разных моделей и марок практически одинаков.

Для предотвращения протечки, которая может привести к затоплению собственного помещения и соседей, кран, подающий холодную воду в барабан стиральной или посудомоечной техники, оснащен защитным клапаном Аквастоп. Может автоматически отключать подачу воды при возникновении аварийной ситуации в системе подключения стирального оборудования из-за протечки. Система защиты срабатывает и подает тревожный сигнал владельцу техники.

Клапаны механические «Аквастоп».
Водоблокиратор Water Block.
Шланг Аквастоп порошкового типа при наличии абсорбента.
Встроенная система с частичной защитой от поплавкового выключателя с выключателем.
Встроенная система полной блокировки при подключении шланга Аквастоп, имеющая электромагнитный клапан для работы с системой частичной блокировки.
Полная система защиты от утечек с внешними датчиками.

Работа с механическим клапаном

Механический защитный клапан Аквастоп работает по принципу, реагируя на резкое изменение давления в те моменты, когда происходит обрыв шланга или механическое повреждение. В таких ситуациях запорный клапан, расположенный внутри гибкой трубы, механически блокирует поступление жидкости в зону обнаружения утечки. Клапан пропускает определенное количество жидкости, создавая рабочее состояние, потому что пружина внутри шланга имеет параметры расчетного коэффициента жесткости, когда больший объем не допускается.

В ситуациях, когда давление возрастает, выпускное отверстие может быть полностью перекрыто защитным кожухом. В ситуациях незначительных протечек в резьбовых соединениях или небольших протечек в наливном шланге давление изменится незначительно, поэтому защита может не увидеть жидкость и не подать сигнал тревоги.

Клапан запорный (запорный) Водоблок

Данная система защиты отличается от других по принципу работы и заключается в том, что она учитывает объем пропущенной жидкости, проходящей через трубу с клапаном. Блокировка устанавливается сразу в самом начале на подводящий шланг подачи воды к моечному оборудованию. На нем есть метки, регулирующие нужный объем жидкости, обозначенные штрихами с меркой 5 литров.

В комплект замка входит специальный ключ, с помощью которого можно установить объем, необходимый для одной полной стирки. Если расход одного полного цикла стиральной машины составляет 50 литров, следует установить регулятор на цифру 10. Блок защиты не пропустит лишнее количество жидкости, так как программа точно определяет количество воды, а в в этом случае система будет блокировать его избыток при подаче. Он будет реагировать даже на незначительные протечки, поскольку учитывает объем прошедшего через него потока жидкости, и в этом его преимущество.

Порошковый абсорбент в шланге Аквастоп

Этот тип защиты представляет собой двухслойный рукав. Защита находится внутри внешней втулки из гофрированного пластика. Назначение устройства — задерживать жидкость при повреждении внутренней втулки. Проточная вода подается по внутреннему шлангу, а само устройство находится внутри внешнего шланга. Если внутренняя трубка повреждена, в середине внешнего гибкого шланга скапливается вода, он резко переполняется, жидкость устремляется к блоку автоматики. Он находится в месте подключения шланга к водопроводу.

В этой системе работают два типа одинаковых шлангов. Первый оснащен автоматическим замком, который подключается к установленному плунжеру. Он, в свою очередь, соединяется с аварийным запорным клапаном и находящимся там абсорбентом, от которого к плунжеру подсоединяется специальная пружина. При попадании жидкости на абсорбент он расширяется, и в этот момент плунжер с неподвижной пружиной следует за абсорбентом, при этом плунжер надежно перекрывает вход отверстия, из которого подается жидкость.

Во второй тип шлангов встроены магниты. Устойчивое положение плунжера по принципу действия зависит не от действия пружины, а от создаваемого двумя постоянными пластинами магнитного поля, когда одноимённые полюса магнитов обращены друг к другу. Если абсорбент в пробке находится в сухом состоянии, то величина расстояния между пластинами мала, она не увеличивается, а потому велика их взаимная сила отталкивания, что удерживает систему в равновесии.

При контакте с жидкостью абсорбент расширяется и магниты ослабевают, в этом случае магнитное поле ослабевает и становится незначительным, плунжер сможет перекрыть поступление жидкости под давлением из крана водопроводной системы. Замок Аквастоп считается надежным только на самом шланге. В ситуации, когда на резьбовых соединениях появляется течь или в корпусе оборудования начинает течь вода, защита не среагирует.

Система частичной защиты с поплавковым выключателем и выключателем

Если в месте соединения трубы с машиной с помощью резьбового соединения протекла вода, или в корпусе оборудования появилась течь, то в нижнем поддоне начинает появляться жидкость. «Аквастоп» представляет собой пружину с клапаном в толстом шланге для подачи воды. На полностью герметичном днище электромашины установлен поплавковый датчик, который при внезапном попадании небольшого количества воды, если есть подъем выше определенной отметки, всплывает. В этот момент моментально срабатывает датчик-выключатель, расположенный в базе, подается сигнал о том, что произошла поломка. Движение воды мгновенно прекращается.

Блокиратор останавливает воду при включении насоса, который будет выкачивать жидкость из корпуса и бака. После устранения причин появления жидкости в корпусе (например, замена заливного шланга) рекомендуется хорошо просушить поплавковый датчик и микропереключатель, и тогда защита снова сработает. Если из-за разрушения патрубка или появления течи в резьбовом соединении жидкость не появится в поддоне, блокировочная защита не среагирует на повреждение машины.

Полная защита электромагнитного типа с комбинированной частичной защитой

Данная система состоит из двух систем блокировки одновременно: частичной защиты и двухслойного шланга Аквастоп с электромагнитными клапанами на специальном блоке, которые включаются последовательно, могут электрический или пневматический.

Система работает по следующему принципу: если поврежденная труба протекает через слив в нижний поддон, при достижении установленного уровня жидкость поднимет датчик в виде поплавка, как описано ранее. Эта система защиты считается самой надежной, но она не контролирует возникновение протечек на резьбовом соединении.

Полная защита с внешними датчиками

Данная система работает по принципу «умный дом» и представляет собой специальный блок управления с подключенными внешними датчиками, которые быстро среагируют на протечку. Датчики должны быть размещены во всех местах, где допускается прорыв.

Многие модификации имеют световые и звуковые оповещения, могут отправлять SMS-сообщения владельцу. Система может не работать, если пол в доме неровный, потому что вода стекает в сторону и не касается поплавка.

Аварийная сантехника – страшная мечта любого домовладельца. В доме или в квартире одинаково неприятно и затратно. Только в случае с квартирой добавляется необходимость разговоров с соседями снизу и затраты на устранение их потерь. Но тут ситуация лучше в том смысле, что даже если вас нет дома, соседи снизу добьются отключения воды, как только заметят признаки потопа. В случае с частным домом оборудование, грозящее протечкой, обычно стоит в малопосещаемых местах – в подвалах, специально оборудованных ямах. Пока владелец решит посетить оборудование, он может прийти в бассейн. Во избежание подобных ситуаций необходима защита от протечек воды. Хотя это оборудование недешевое, оно становится все более популярным. Стоимость его приобретения и установки во много раз меньше, чем убытки, которые может принести наводнение.

Что такое защита от затопления и как работает защита от протечек воды?

Система защиты от затопления состоит из нескольких элементов: датчиков наличия воды, кранов или клапанов с электроуправлением и блока управления. Датчики контроля наличия воды размещают в местах наиболее вероятных протечек. Электрические краны размещают на стояках с водой, в ключевых местах водопровода и системы отопления – чтобы минимизировать количество пролитой воды в случае аварии. К блоку контроля и управления (контроллеру) подключены крановые приводы и датчики. Он обрабатывает сигналы от датчиков и в случае аварийного сигнала подает питание на краны. Они работают, блокируя поток воды / охлаждающей жидкости. Вот, вкратце, как работает защита от протечек воды.

Эти системы устанавливаются как для водоснабжения — горячего и холодного, так и для отопления. Ведь авария в системе отопления, наверное, даже страшнее, чем в водопроводе – более горячая вода наносит больший ущерб, а также может стать причиной серьезных ожогов. В общем, чтобы защита от потопа была эффективной, необходимо тщательно продумать места установки датчиков и кранов.

Где разместить датчики

Так как водозащита предназначена для защиты от затопления, то датчики необходимо размещать во всех местах наиболее вероятного появления воды. Часто бывает, что система сработала с задержкой именно из-за неправильного расположения датчиков. К моменту, когда вода дошла до датчика, она сильно вылилась. Исходя из опыта владельцев, можно рекомендовать следующие места для установки датчиков протечки воды:

При установке датчиков протечки воды старайтесь располагать их так, чтобы вода попадала на них в первую очередь. Например, для управления смесителем на кухне нужно поставить датчик не под тумбу, а в тумбу — под сифон или где-то на участке. Если что-то случится с краном, вода сначала окажется в унитазе и только потом потечет под него.

При необходимости контроля протечек в бытовой технике — стиральной машине, посудомоечной машине — установить под приборы датчики. Не рядом, а непосредственно рядом с местом подключения сливного шланга.

Куда ставить краны/клапаны

С установкой кранов не все просто. Конкретные места установки зависят от конструкции системы. Если это небольшая квартира с одним-двумя стояками – холодная и горячая вода – все просто. Закрываем розетки и все. В более сложных системах приходится продумывать место установки электрических кранов.

В квартирах

При централизованном водоснабжении краны системы против протечек ставятся на входе в квартиру/дом. Гораздо лучше, если краны будут до счетчика и фильтра. Но с таким раскладом оперативные службы могут не согласиться. Они обычно требуют электрический кран после счетчика. При этом в случае протечки место соединения счетчика и фильтра всегда остается под давлением. Устранить течь в этих точках будет невозможно. Вы можете стоять на своем, но вы должны доказать свою точку зрения.

Совет! Перед установкой системы защиты от протечек обратитесь в управляющую компанию и узнайте, не возникнет ли проблем при опломбировании счетчиков, если перед ними установлены электроклапаны.

В некоторых планировках в квартире может быть четыре стояка — два холодных и два горячих водопровода. В этом случае есть два решения — более правильное и более экономичное. Правильно — поставить два модуля, каждый из которых будет обслуживать свою зону. Это удобнее, так как авария произойдет только на одном из стояков/приборов и отключать противоположную часть неразумно. Но два модуля — это двойные затраты. Для экономии можно поставить один блок управления, который будет перекрывать краны на 4 стояка. Но в этом случае не забывайте, что вам придется тянуть провода через всю квартиру.

В случае с отоплением тоже не все просто. В большинстве многоэтажек выполнена вертикальная разводка. Это когда в каждой (или почти в каждой) комнате проходит стояк и от него питаются один-два радиатора. Получается, что на каждую розетку должен быть установлен хотя бы один кран – на подачу. Но тогда вода, которая содержится в радиаторе и трубах, будет вытекать. Это, конечно, не так уж и много, но иногда достаточно пары литров, чтобы у соседей снизу появилось пятно на потолке. С другой стороны, ставить по два крана на каждый радиатор слишком дорого.

В частном доме

Для того, чтобы насос не качал воду в случае аварии, необходимо использовать контроллер защиты от протечек воды с силовым реле. При подаче питания на насос через контакты этого реле, одновременно с сигналом на закрытие шаровых кранов или кранов, питание насоса будет отключено. Почему бы просто не отключить питание насоса? Потому что в этом случае вся вода, которая есть в системе, может вылиться в образовавшуюся щель. А это обычно много.

Чтобы понять, в каких местах водопровода частного дома необходимо установить краны для предотвращения протечек воды, необходимо изучить схему. Чаще всего запорную арматуру с электроприводом устанавливают после насосной станции и на котле.

Отопление немного сложнее. Не блокируйте движение теплоносителя, если невозможно сразу потушить котел. То есть в системах с твердотопливными котлами ставить контроль протечек воды можно только в том случае, если он не перекрывает циркуляцию теплоносителя. При наличии малого циркуляционного контура можно поставить краны так, чтобы этот малый контур работал, а остальная часть системы была отключена. Если в системе установлен тепловой аккумулятор, необходимо установить краны, чтобы из него не выливалась вода. Это емкости большого объема – не менее 500 литров, а обычно в разы больше. Если вся жидкость выльется, ее будет мало.

В системах отопления с автоматическими котлами краны могут блокировать циркуляцию. Если сработает защита от протечки воды и перекроет циркуляцию, котел остановится из-за перегрева. Это не совсем нормально, но и не экстренный случай.

Некоторые технические моменты

Проводные датчики обычно поставляются с кабелем длиной 2 метра. Электрические шаровые краны продаются с такой же длиной кабеля. Этого не всегда достаточно. Увеличить длину можно с помощью кабеля, рекомендованного производителем. Марки обычно указываются в инструкции по эксплуатации. Только при покупке. К сожалению, очень часто реальный диаметр намного меньше заявленного.

для проводных датчиков подходит экранированная витая пара с сечением жилы не менее 0,35 мм²;
для кранов — кабель силовой в двухслойной изоляции с сечением жилы не менее 0,75 мм².

Связь желательно сделать исправной. То есть, если вы прокладываете провода в стене или полу, подключение необходимо производить в распределительной коробке. — любые, надежные (пайка, контакторы любого типа, так как оборудование слаботочное). Провода лучше прокладывать в стенах или в полу в трубах. В этом случае можно будет заменить поврежденный кабель, не вскрывая штробу.

Защита от протечек воды: параметры и критерии выбора

Определиться с количеством датчиков и запорных кранов не так уж и сложно, тем более что многие системы легко позволяют расширить зону контроля. Важно только не превышать максимально допустимое количество оборудования. А вот выбрать производителя гораздо сложнее — изменить его нельзя. Ниже мы представляем самые популярные системы на российском рынке: , » » и » «.

Питание

Для начала посмотрим, как подается питание на разные части системы защиты от затопления:

На блоке управления напряжение должно быть постоянным.
Краны с электроприводом запитываются только на период работы — максимально — 2 минуты (Hydroloc).
Для проводных датчиков — только на период опроса состояния (очень короткий промежуток времени).
Беспроводные датчики работают от батареек.

Защита от протечки воды может работать с 220В, 12В и 4,5В. Вообще говоря, 12 В или ниже является самым безопасным.

Типы продуктов питания

Некоторые системы построены таким образом, что блок управления питается от сети 220 В, а электрические краны и датчики питаются безопасным напряжением 12 В и ниже. В других вариантах на отводы может подаваться напряжение 220 В (некоторые варианты Neptune). Напряжение подается кратковременно – только в тот момент, когда необходимо отключить воду. Это происходит после обнаружения аварии и периодически — для проверки и поддержания работоспособности системы. В остальное время краны обесточены. Какой вариант подходит вам лучше всего, решать вам.

Также обратите внимание на наличие резервного источника питания. При наличии собственной системы резервного питания (аккумуляторы, генератор) этот параметр можно не указывать. В противном случае наличие резервного источника питания крайне желательно. И нужно смотреть, как долго оборудование может работать в автономном режиме. В этом смысле гораздо практичнее системы, работающие от 12 В: при желании можно установить аккумулятор с подходящими параметрами и тем самым продлить работу системы в автономном режиме. Хотя некоторые системы (например, Hydrolock) на резервном питании (аккумуляторах) могут работать до года. За это время обязательно включится электричество…

Краны электрические: какие лучше

Сразу скажем, что есть защита от протечек воды на основе кранов и шаровых кранов. Шаровые краны более надежны. Они стоят дороже, но работают гораздо надежнее. При выборе берите тот, у которого вода перекрывается шаровыми кранами, а не вентилями. Это без вариантов.

Но шаровые краны разные. Вот требования, которым они должны соответствовать:

Изготовлены из латуни или нержавеющей стали. Из этих металлов должны быть корпуса, стержни и стопорные шарики. Только в этом случае они прослужат долго.
Краны полнопроходные. Это означает, что в открытом состоянии сечение клапана не меньше сечения трубы, на которой он установлен. При этом они не мешают течению.

Краны шаровые «Нептун» можно узнать по наличию рычага, позволяющего легко перекрыть воду в ручном режиме

Все лидеры рынка — Аквасторейдж, Гидролок и Нептун — используют только такие краны. Они могут быть произведены разными фирмами, но изготовлены из качественного металла. Если в более дешевых комплектах не указан материал или тип крана (полнопроходной или нет), поищите в другом месте.

Прочность и время закрытия

Отдельно нужно сказать о параметрах электроприводов. Насколько они надежны и долговечны, зависит от того, насколько надежна защита от протечек воды и насколько эффективна система. Поэтому редуктор и ведущие шестерни должны быть изготовлены из прочного и надежного материала. Самый прочный материал, который здесь можно использовать, – это металл. Если говорить о самых известных системах, то по данному артикулу наблюдается следующая ситуация:

В системе Hydrolock редукторы и шестерни выполнены из металла.
В Аквагарде шестерни в последних версиях системы металлические, редуктор остался пластиковым.
Neptune не распространяется на материалы привода.

Еще одной важной характеристикой является время закрытия шаровых кранов. Теоретически, чем раньше перекроют подачу воды при аварии, тем лучше. Здесь бесспорным лидером является Аквахранилище – шаровые краны закрываются за 2,5-3 секунды. Но такая скорость достигается:

установкой дополнительных прокладок, что снижает трение шарика, но увеличивает риск протечек;
небольшой крутящий момент, а малое усилие, прилагаемое при закрытии крана, может привести к тому, что при попадании внутрь постороннего предмета (песок, окалина и т.п.) или при его зарастании солями кран просто не закроется.

Кран шаровой электрический «АкваСклад Эксперт-20». Входное напряжение от 4,5 до 5,5 В

Усилие закрытия и ручной режим

Если говорить о величине крутящего момента, то здесь лидирует защита от протечек воды Hydrolock. Его электроприводы могут развивать усилие до 450 кг/м. Это очень большой показатель, но краны большого сечения имеют такие параметры, которые не используются в квартирах и домах. Тем не менее, полудюймовые и дюймовые тоже очень мощные — могут развивать усилие до 100 кг/м. Причем прикладываемое усилие увеличивается ступенчато – при необходимости увеличивается от номинального до максимального.

А это фирменный прием Hydrolock — кран ломает карандаш… Впечатляет!

Есть еще один момент: возможность отключения электроклапана в ручном режиме. У Aquawatch и Hydrolock в этом плане паритет: нужно снять привод, открутив несколько болтов (у Hydrolock 2, у Aquawatch 4), затем вручную повернуть клапан. Нептун в этом плане впереди: на его приводах есть рычаг, поворотом которого вы вручную открываете или закрываете воду. Но эти краны комплектуются самым дорогим из комплектов.

Смеситель Neptun Bugatti Pro 12 B 1/2″ с рычагом на корпусе. Если корпус привода зеленый, то напряжение питания 12 вольт. Для смесителей на 220 вольт корпус привода синий

Особенности алгоритма работы

Принцип работы любой защиты от протечки воды одинаков: при возникновении тревоги перекрывает подачу воды и включает на сигнализацию. В этом все системы похожи, но есть определенные особенности, которые одним нравятся, другим нет.

Первая функция связана с обработкой сигналов от датчиков и кранов. Некоторые системы следят за целостностью проводов, которые идут к кранам и проводным датчикам. Кроме того, если есть беспроводные датчики, они регулярно опрашиваются. Это все здорово и такие системы более надежны, но реакция на «отсутствующий» датчик или неисправный провод может быть разной:

на пульте управления Hydrolock, загорается сигнализация о потере датчиков или неисправности отводов , но вода не перекрывается;
Водопроводчик при потере любого из датчиков или кранов перекрывает воду;
у Нептуна контролируется только срабатывание датчиков и по результатам загорается сигнализация без указания места.

Здесь каждый выбирает для себя, какой из вариантов ему больше подходит. Оба способа реагирования не идеальны, поэтому единого ответа нет.

Вторым параметром выбора системы защиты от протечек является периодичность проверки работоспособности отводов. Поскольку воды лучшего качества у нас не так много, при длительном простое запорный шар может «зарасти» солями или, как говорят, «закипеть». Чтобы этого не произошло, контролеры периодически «двигают» краны. Периодичность разная:

защита от протечек воды Гидролок (Gidrolock) тестирует один раз в неделю;
любой контроллер Aquaguard поворачивает шаровые краны раз в две недели;
некоторые варианты Нептуна не имеют этой функции, есть такие, которые открывают/закрывают краны раз в две недели.

Некоторые опасаются, что проверка работоспособности крана найдет их в душе. Конечно, без воды мыться не приятно, но на такие случаи еще никто из владельцев не жаловался. Так что это не так опасно, как кажется.

Некоторые особенности популярных систем

Чтобы хоть как-то выделить свою защиту от протечек воды, производители пытаются повысить надежность или придумывают другие ходы. Эти особенности невозможно систематизировать, но о них лучше знать при выборе.

Особенности одного блока

У разных производителей один блок управления может управлять разным количеством устройств. Так что знать не помешает.

Один контроллер Hydrolock может обслуживать большое количество проводных или беспроводных датчиков (200 и 100 штук соответственно) и до 20 шаровых кранов. Это здорово — в любой момент можно установить дополнительные датчики или поставить еще несколько кранов, но не всегда такой запас мощности востребован.
Один контроллер Akastorgo может обслуживать до 12 проводных датчиков. Для подключения беспроводной связи необходимо установить дополнительный блок (рассчитан на 8 штук «Аквагард Радио»). Чтобы увеличить количество проводных — поставить еще один модуль. Это модульное расширение более практично.
Нептун имеет блоки управления разной мощности. Самые недорогие и простые рассчитаны на 2 или 4 крана, на 5 или 10 проводных датчиков. Но у них нет проверки работоспособности крана и нет резервного источника питания.

Как видите, подход у всех разный. И это только лидеры. Есть еще более мелкие кампании и китайские фирмы (куда же без них), которые либо повторяют один из вышеперечисленных планов, либо объединяют несколько.

Дополнительные функции

Дополнительные — не всегда ненужные. Например, для тех, кто часто бывает в разъездах, возможность управлять кранами на расстоянии далеко не лишняя.

Гидрозамок и Акваторож имеют возможность дистанционного отключения воды. Для этого на входной двери ставится специальная кнопка. Выйдешь надолго — нажми, выключи воду. У Aquawatch есть две версии этой кнопки: радио и проводная. Гидрозамок только проводной. С помощью радиокнопки Aquastorge можно определить «видимость» места установки беспроводного датчика.
Hydrolock, Aquaguard и некоторые варианты Neptune могут подавать сигналы в диспетчерскую, охранную и пожарную сигнализацию, могут быть встроены в систему «умный дом».
Hydrolock и Aquaguard проверяют целостность проводки к кранам и их положение (некоторые системы, не все). В Hydrolock положение запирающего шара контролируется оптическим датчиком. То есть при проверке в кране напряжения нет. Аквагард имеет контактную пару, то есть в момент проверки напряжение есть. Защита от протечек воды Neptune также контролирует положение кранов с помощью контактной пары.

Гидрозамок может управляться GSM модулем — по SMS (команды на включение и выключение). Также в виде текстовых сообщений на телефон могут поступать сигналы об авариях и «исчезновениях» датчиков, об обрывах кабеля к электрокранам и о неисправности.

Быть всегда в курсе состояния своего дома — полезная опция

К вопросу надежности: питание и другие моменты

Надежная работа зависит не только от надежности кранов и контроллеров. Многое зависит от блока питания, от того, как долго каждый из блоков сможет работать в автономном режиме.

Aquawatch и Hydrolock имеют резервные источники питания. Обе системы отключают воду до полной разрядки резервного источника питания. У Нептуна есть аккумуляторы только для двух последних моделей контроллеров, и то при разряде краны не закрываются. Остальные — более ранние и менее дорогие модели — питаются от сети 220 В и не имеют защиты.
Neptune работают на частоте 433 кГц. Бывает, что блок управления «не видит» их через перегородки.
Если батарейки в беспроводном датчике Hydroloc разряжены, на контроллере загорается сигнал тревоги, но краны не закрываются. Сигнал формируется за несколько недель до полной разрядки аккумулятора, поэтому есть время его поменять. В аналогичной ситуации Aquaguard перекрывает воду. Кстати, батарея Hydrolock распаяна. Так что поменять его не просто.
Aquawatch имеет пожизненную гарантию на любые датчики.
Neptune имеет проводные датчики, установленные «заподлицо» с отделочным материалом.

Мы рассмотрели все особенности трех самых популярных производителей систем защиты от протечек воды. Короче говоря, самое страшное в Aquastorage — пластиковый редуктор на приводе, а у Hydrolock — большая мощность системы и, соответственно, цена. Нептун — Недорогие системы питаются от сети 220 В, не имеют резервного источника питания и не проверяют работоспособность кранов.

Конечно, есть и китайские системы защиты от протечек, но выбирать их следует с осторожностью.

Что означает защита от частичной утечки? Система аквастоп в стиральных машинах

Обнаружить лужу воды под стиральной машиной крайне неприятно, ведь вам придется не только ремонтировать машину, но и платить за ремонт залитым вами соседям. Однако на случай протечки воды предусмотрена специальная защита и система аквастоп для стиральной машины. Методы такой защиты следует рассмотреть подробнее и разобраться в недостатках каждого из них.

Варианты защиты

Все стиральные машины в зависимости от наличия системы защиты можно разделить на три группы:

автомобили без защиты;
машин с частичной защитой;
машин, полностью защищенных от протечек.

Большинство машин низкой и средней ценовой категории не оборудованы защитой от протечек. Что это значит? А то, что вода к машине подается из водопровода по обычному гибкому шлангу со специальными гайками на обоих концах. Днище таких машин, как правило, отсутствует или закрыто пластиковой панелью. А если порвется наливной шланг, то вся вода в такой машине будет вытекать на пол. В многоэтажке подобная ситуация приводит к затоплению соседей снизу.

Так вот для данного случая рекомендуется перекрыть кран подачи воды после выключения автомата или установить самостоятельно дополнительную защиту системы в виде наливных шлангов с клапанами, о них мы поговорим позже. В некоторых стиральных машинах высокого класса защита уже установлена. Например, полная защита от протечки воды имеется в автомобилях под марками:

Asko;
Аристон;
Бош;
Сименс;
миль;
Занусси;
Электролюкс.

Частичная защита от протечек

Что такое частичная защита, давайте посмотрим, как она работает. Машины с таким типом защиты от протечек оснащены специальным поддоном для сбора капель, как показано на рисунке.

Внутри поддона установлен поплавок с электрическим выключателем. Поддон изготавливается из пластика или металла, поплавок из пенополистирола. Когда вода течет внутри машины, она попадает в поддон, при определенном количестве воды поплавок поднимается и срабатывает переключатель. По его сигналу машинка переходит в аварийный режим, процесс стирки останавливается, работает насос и откачивает воду.

Важно! В такой ситуации на дисплее машины отображается код ошибки, в разных моделях разные обозначения, например, в автомобиле LG появится код Е1, а в автомобиле Самсунг — Е9.

При протечке воды в поддон необходимо вылить из него воду, а затем искать причину поломки и устранять ее. Обо всех возможных причинах и устранении течи можно прочитать в статье почему течет стиральная машина.

Наливные шланги с клапанами

Стиральные машины с частичной защитой называются так потому, что защита срабатывает только при попадании воды в машину. Но если шланг порвется в каком-то месте снаружи, то затопления не избежать. В этом случае стоит рассмотреть заливные шланги, оснащенные защитой. Они бывают трех типов:

Внимание! Наливной шланг Аква Стоп рассчитан на давление 70 бар, что в 7 раз больше максимального давления в трубопроводе.

Полная защита от протечек — система Aqua Stop

Такая защита от протечек считается самой надежной. Несомненно, автомобили, оснащенные системой «Аквастоп», имеют преимущество перед обычными автомобилями. Переплатив за него несколько тысяч рублей, вам не придется искать качественный наливной шланг и разбираться, как его правильно подключить. Вся система уже отлажена производителем.

Следует отметить, что защита Аква Стоп срабатывает в случаях протечки бака стиральной машины, повреждения форсунок, повышенного пенообразования и выхода пены.

Кроме того, полная защита от протечек сопровождается системой аварийной откачки воды. Срабатывает, если по каким-то причинам не сработал основной и защитный клапан. Главный вентиль – это вентиль машины, к которому непосредственно подсоединяется наливной шланг с защитой «Аква Стоп». О том, как работает главный клапан и как его заменить, вы можете прочитать в статье «Впускной электромагнитный клапан».

Таким образом, защита автомата от протечек воды может быть полной или частичной. Как защитить помещение от затопления, выбирать вам. Однако на безопасности лучше не экономить и хотя бы установить шланг Аква Стоп на стиральную машину, имеющую электромагнитный клапан. Поверьте, оно того стоит!

Любая стиральная машина является источником утечек. Но современные компании-производители придумали решение этой проблемы. Решением стал «аквастоп для стиральной машины». Это устройство призвано обеспечить безопасность вашей и соседской квартиры от непредвиденных проблем в виде затопления.

Аквастоп представляет собой устройство, способное защитить ваше помещение от затопления, которое может произойти из-за любого повреждения шланга стиральной машины.

Причины протечки стиральной машины

Так называемая конструкция стиральной машины может выйти из строя по совершенно разным причинам:

может лопнуть;
возможность порезаться об острые углы, любые предметы;
могут испортить даже ваши питомцы.

Также не сбрасывайте вероятность поломки шланга, ведь вы тоже не застрахованы от такой проблемы. Твоя, ей хватило бы небольшой трещинки на штуцере трубки, которая ведет к твоей машинке.

Любая проблема отнимет у вас массу времени, а также денег, которые вы потратите на ремонт своей и, в худшем случае, квартиры соседа.

Принцип работы аквастопа

Аквастоп представлен в виде клапана со специальной пружиной. Такая пружина мгновенно срабатывает в зависимости от перепада давления в трубке.

Например, если система аквастоп в стиральной машине обнаруживает непредвиденную протечку, то вода, которая в этот момент попадает в вашу стиральную машину, блокируется в ту же секунду. В этом случае можно даже не беспокоиться об открытии/закрытии крана, подающего жидкость к заливному шлангу машины.

Одной из главных особенностей этой системы является довольно толстый шланг подачи воды, выдерживающий до 70 бар, когда самая простая стандартная сантехника выдерживает только 10 бар. В этот шланг устанавливается уже известный вам, который также находится в самой моющей конструкции.

Электромагнитный клапан также называют предохранительным клапаном. Его обычное положение — в закрытом положении.

Компании-производители продумали всю систему до мелочей. Сам наливной шланг негерметичен, поэтому вода уходит в специальный поддон. В поддоне есть некий чувствительный элемент, который моментально замкнет все контакты клапана, а это замыкание шланга и, соответственно, прекращение подачи воды.

Также система аквастоп может перекрыть подачу воды в стиральную машину при достаточно грубой и неправильно рассчитанной дозе стирального порошка (порошка) — это еще одна отличительная черта. Это связано с тем, что образующаяся пена при переполнении так называемого нижнего бачка будет выходить и переливаться из этого бачка. В таких машинах чаще всего есть функции откачки воды, но работать они могут только в том случае, если рабочий (или аварийный клапан) в такой ситуации не выполняет свою задачу.

Наливной шланг стиральной машины, подающий водопроводную воду, во время работы машины может протечь, поэтому он должен иметь специальную защиту от протечки воды. Современные стиральные машины оснащены такой защитой – системой АкваСтоп. Его действие направлено на предотвращение неожиданного появления воды в корпусе устройства. в стиральных и посудомоечных машинах различных марок система защиты от протечек имеет другие названия, такие как AquaSafe, Aqua Alarm и Waterproof, однако принцип работы «Аквастопа» в автомобилях разных моделей и марок практически одинаков.

Клапаны механические «Аквастоп».
Водоблокиратор Water Block.
Шланг Аквастоп порошкового типа при наличии абсорбента.
Встроенная система, частично защищенная поплавковым выключателем с выключателем.
Встроенная система полной блокировки при подключении шланга Аквастоп, имеющая электромагнитный клапан для работы с системой частичной блокировки.
Полная система защиты от утечек с внешними датчиками.

Работа с механическим клапаном

Механический защитный клапан Аквастоп работает по принципу, реагируя на резкое изменение давления в те моменты, когда происходит обрыв шланга или механическое повреждение. В таких ситуациях запорный клапан, расположенный внутри гибкой трубы, механически блокирует поступление жидкости в зону обнаружения утечки. Клапан пропускает определенное количество жидкости, создавая рабочее состояние, так как пружина внутри шланга имеет параметры расчетного коэффициента жесткости, когда больший объем не допускается.

Клапан запорный (запорный) Водоблок

Порошковый абсорбент в шланге Аквастоп

При контакте с жидкостью абсорбент расширяется и магниты ослабевают, в этом случае магнитное поле ослабевает и становится незначительным, плунжер сможет перекрыть поступление жидкости под давлением из водопроводной системы крана. Замок Аквастоп считается надежным только на самом шланге. В ситуации, когда на резьбовых соединениях появляется течь или в корпусе оборудования начинает течь вода, защита не среагирует.

Система частичной защиты с поплавковым выключателем и выключателем

Блокиратор останавливает воду при включении насоса, который будет выкачивать жидкость из корпуса и бака. После устранения причин попадания жидкости в корпус (например, замена заливного шланга) поплавковый датчик и микропереключатель рекомендуется хорошо просушить, и тогда защита снова сработает. Если из-за разрушения патрубка или появления течи в резьбовом соединении жидкость не появится в поддоне, блокировочная защита не среагирует на повреждение машины.

Полная защита электромагнитного типа с комбинированной частичной защитой

Полная защита с внешними датчиками

Представьте себе такую картину — вы возвращаетесь домой, открываете дверь и оказываетесь по щиколотку в воде. Наиболее вероятная причина потопа – порванный гибкий шланг или течь в баке стиральной машины. Вы начинаете лихорадочно устранять последствия потопа, а соседи снизу, только что сделавшие дорогой ремонт, уже звонят в дверь… Можно ли свести к минимуму возможность такого форс-мажора? Несомненно, сегодня существует такая технология, как АкваСтоп или по-русски «защита от протечек».

Система АкваСтоп: технология защиты от утечек

Некоторые производители оснащают системой АкваСтоп только топовые продукты или встроенные приборы. Кто-то, наоборот, стремится покрыть этой технологией практически всю линейку продукции. В любом случае, сегодня АкваСтоп вполне доступен по цене и широко представлен в ассортименте бытовой техники. Более того, во многих случаях потребитель практически ничего не платит за такую систему безопасности. У пионера этой технологии Bosch, например, разница в ценах на стиральные машины с AquaStop и без невооруженным глазом не видна. И посудомойки Bosch ею оснащены практически поголовно, кроме самых маленьких и недорогих.

В этом нет ничего удивительного. Система AquaStop проста и эффективна. Его техническое решение, предложенное компанией Bosch еще в 90-х годах прошлого века, сегодня с завидным постоянством копируют практически все производители бытовой техники.

Система АкваСтоп была предложена компанией Bosch еще в начале 90-х годов прошлого века инженерами концерна Bosch-Siemens

Стиральные машины

Система защиты от протечек стиральных и посудомоечных машин практически одинакова , за исключением некоторых деталей. Для начала подробно рассмотрим работу АкваСтоп для стиральных машин.

Основная и наиболее заметная деталь системы – необычно толстый шланг подачи воды, рассчитанный на давление 70 бар, что в 7 раз превышает максимально допустимое давление в бытовом трубопроводе. На его конце находится небольшая коробочка с электромагнитным клапаном, функционально аналогичным рабочему клапану стиральной машины. Этот так называемый предохранительный клапан является сердцем системы AquaStop. Его нормальное положение закрыто, открывается только при подключении стиральной машины к сети.

Правда, подключение должен производить сертифицированный мастер, и никак иначе. Сильный маркетинговый ход! И уж точно ничем не рискуют, так как этой технологии почти 20 лет и статистика отказов за это время, судя по всему, стремится к нулю.

Альтернативные решения

Но что делать, если ваша стиральная или посудомоечная машина не имеет такой системы защиты? Звонить страховому агенту? Не все так плохо — есть и другие способы борьбы с утечками. Например, итальянская компания OMB Saleri S.p. а. Выпускаемое специально для российского рынка недорогое решение этой проблемы – устройство «Аква-Стоп» (правильно, русскими буквами). Его стоимость в интернет-магазинах колеблется от 900 до 1500 рублей. Устройство представляет собой арматуру со встроенным защитным механизмом и не требует питания от внешних источников. Принцип работы прост: устройство перекрывает подачу воды при повреждении заливного шланга, если расход воды превышает 18-20 л/минуту, т.е. больше, чем теоретически может пройти заливной клапан стиральной машины. На первый взгляд все замечательно. Однако сразу же возникает несколько вопросов, главный из которых: что будет, если шланг подачи воды не будет «вырван с корнем» неизвестной силой, а просто немного потеряет герметичность? Но чаще всего так и происходит – вода не льется мощной струей, а сочится довольно медленно. В результате за пару часов вашего отсутствия на полу квартиры образуется небольшое озерцо, а штуцер продолжает исправно пропускать воду, ведь расход не сильно превышен… К тому же такой прибор точно не защитит ваше и соседнее имущество от разгерметизации и переполнения рабочего бака машины.

Избежать флуда можно разными способами. Но лучше использовать проверенные…

Есть много других вариантов автономной защиты от протечек — электронно-механических, разных по цене и исполнению. Датчики влажности, один или несколько, используются в качестве агента слежения. В случае критической ситуации на датчик попадает вода, цепь замыкается, электроприводы быстро перекрывают воду. Все довольны… Но представьте ситуацию: вы принимаете душ, неловкое движение — и на датчик попадает вода. Вода моментально отключается, а вы, весь в мыле, ждете, пока высохнут контакты. А что будет, если помыть пол в ванной — страшно подумать! В общем, неудобств и несуразностей в этом случае тоже хватает.

Так что лучше и надежнее все-таки покупать бытовую технику со встроенной системой безопасности. Проверено годами эксплуатации и реальными случаями «чудесного спасения» от всеквартирного потопа. При этом разница в цене небольшая, если она вообще есть. Соседи будут вам благодарны.
Удачных покупок!

15 990 руб.

Midea WMF612E

С защитой от детей. Максимальный вес сухого белья 6,0 кг. Загрузка белья — фронтальная. Класс стирки — А. С защитой от утечек . Уровень шума при стирке 59 дБ. Белый цвет. С программой для стирки деликатных тканей. Уровень шума при отжиме 76 дБ. С электронным управлением. Материал бака — полимер. Расход воды на стирку 48 литров. Отложенный старт. Максимальная скорость отжима 1200 об/мин. Категория — отдельностоящая. Со специальной программой стирки шерсти. Класс энергопотребления — А++. Вес: 54 кг. Размеры 85х59х47 см.

купить в интернет-магазине

фото

84 900 руб.

Отдельностоящая стиральная машина ASKO W4086C.T.P

Класс энергопотребления — А+++. Программа для стирки деликатных тканей. При расходе воды на стирку 55 л. Категория — отдельностоящая. С максимальной скоростью вращения 1600 об/мин. Защита от утечек . Загрузка белья — фронтальная. Отложенный старт. Максимальная сухая масса 8,0 кг. Специальная программа для стирки шерсти. Цвет — серебристый (нержавеющая сталь). При уровне шума от вращения 77 дБ. При уровне шума стирки 52 дБ. Защита детей. Класс стирки — А. Электронное управление. Материал бака — нержавеющая сталь. Высота: 85 см. Ширина: 60 см. Глубина: 58 см. Вес: 74 кг.

купить в интернет-магазине

возможен самовывоз

видео обзор фото

13990 руб.

9

32 Стиральная машина Indesit EWUC 4105 CIS (белая)

С эконом программой. Максимальная скорость отжима составляет 1000 об/мин. Со специальной программой стирки шерсти. Материал бака — полимер. Уровень шума при отжиме 79 дБ. С защитой от утечек . С программой стирки детской одежды. Загрузка белья — фронтальная. С функцией «Биофаза». С электронным управлением. Класс стирки — А. С программой стирки спортивной обуви. Отложенный старт. С программой для стирки деликатных тканей. Максимальный вес сухого белья 4,0 кг. Класс энергопотребления — А+++. Категория — отдельностоящая. Уровень шума при стирке 59дБ. Расход воды на стирку 39 литров. Белый цвет. Вес: 52 кг. Размеры 85х60х33 см.

купить в интернет-магазине ТЕХНОПАРК

возможен кредит | возможен самовывоз

видео обзор фото

12 390 руб.

Стиральная машина Indesit IWUB 4105 (белая)

Защита от протечек . При расходе воды на стирку 39 л. Класс энергоэффективности — А. Цвет — белый. Специальная программа для стирки шерсти. С максимальной скоростью отжима 1000 об/мин. При уровне шума стирки 59дБ. Электронное управление. Материал бака — полимер. Программа предотвращения складок. Отложенный старт. При уровне шума от вращения 76 дБ. Класс стирки — А. Программа стирки деликатных тканей. Загрузка белья — фронтальная. Категория — отдельностоящая. Максимальная сухая масса 4,0 кг. Ширина: 60 см. Глубина: 33 см. Высота: 85 см. Вес: 53 кг.0002 44 500 руб.

Стиральная машина Aeg L6FBI48S

Загрузка белья — фронтальная. Со специальной программой стирки шерсти. Класс стирки — А. Расход воды на стирку 52 литра. Белый цвет. Отложенный старт. С защитой от утечек . Материал бака — полимер. Категория — отдельностоящая. С электронным управлением. Уровень шума при отжиме 74 дБ. Класс энергопотребления — А+++. Уровень шума при стирке 50 дБ. Максимальный вес сухого белья 8,0 кг. Максимальная скорость отжима 1400 об/мин. С программой для стирки деликатных тканей. Ширина: 60 см Глубина: 60 см Высота: 85 см Вес: 69

кг в интернет-магазине Arsenal-BT.ru

фото

14 990 руб.

Стиральная машина с фронтальной загрузкой Атлант 50У102 19764

С расходом воды на стирку 45 л. Загрузка белья — фронтальная. Класс стирки – А. Класс энергопотребления – А. Программа «Антисминание». Материал бака — полимер. Защита от утечек . Максимальная сухая масса 5,0 кг. Электронное управление. При уровне шума от вращения 73 дБ. Программа для стирки деликатных тканей. Категория — отдельностоящая. При уровне шума стирки 59дБ. Белый цвет. Программа стирки спортивной обуви. Отложенный старт. Специальная программа для стирки шерсти. С максимальной скоростью отжима 1000 об/мин. Высота: 85 см. Ширина: 60 см. Глубина: 40 см. Вес: 62 кг.

в интернет-магазине LimeBT

видео обзор фото

10 720 руб.

BEKO WRS 44P1 BWW

Загрузка белья — фронтальная. С электронным управлением. Белый цвет. Расход воды на стирку 45 литров. Класс энергопотребления — А+. Со специальной программой стирки шерсти. С защитой от утечек . Отложенный старт. Материал бака — полимер. Максимальный вес сухого белья 4,0 кг. С программой для стирки деликатных тканей. Уровень шума при отжиме 69 дБ. С защитой от детей. Максимальная скорость отжима составляет 800 об/мин. С программой стирки подушек. Категория — отдельностоящая. Уровень шума при стирке 57 дБ. Класс стирки — А. Глубина: 37 см. Ширина: 60 см. Рост: 84 см. Вес: 51 кг.

в интернет-магазине Премьер Техно

возможен самовывоз

фото

12 893 руб.

Стиральная машина Indesit IWUB 4105 548961

Программа предотвращения складок. Специальная программа для стирки шерсти. При уровне шума от вращения 76 дБ. Загрузка белья — фронтальная. При уровне шума стирки 59 дБ. Защита от утечек . Отложенный старт. Класс стирки — А. При максимальном сухом весе 4,0 кг. С максимальной скоростью отжима 1000 об/мин. Электронное управление. Класс энергопотребления — А. Программа стирки деликатных тканей. Материал бака — полимер. С расходом воды на стирку 39л. Белый цвет. Категория — отдельностоящая. Высота: 85 см. Глубина: 33 см. Ширина: 60 см. Вес: 53 кг

в интернет-магазине Euro-BT

Видео обзор A Photo Обзоры

RUB 15 971

0404040404040404040404040404040404040404040404040404040404040404040404040404040404040н. Стиральная машина с фронтальной загрузкой CANDY CS34 1051D1/2-07 CS341051D1/2-07

Класс энергопотребления — А+. Класс стирки — А. Уровень шума при стирке 56 дБ. Максимальный вес сухого белья 5,0 кг. Материал бака — полимер. Категория — отдельностоящая. С защитой от утечек . С электронным управлением. Отложенный старт. Максимальная скорость отжима составляет 1000 об/мин. Загрузка белья — фронтальная. Уровень шума при отжиме 75 дБ. С программой для стирки деликатных тканей. Расход воды на стирку 45 литров. Со специальной программой стирки шерсти. Белый цвет. Вес: 60 кг. Размеры 85х60х34 см.

в интернет-магазине Etalon-BT.ru

возможен кредит

видео обзор фото

9 руб.0,990

Bosch WIW 24340 OE, белый

Отложенный старт. При уровне шума от вращения 66 дБ. Специальная программа для стирки шерсти. Категория — встроенный. Класс энергопотребления — А+++. Защита детей. Защита от утечек . Белый цвет. Программа для стирки деликатных тканей. экономическая программа. Максимальный сухой вес 7,0 кг. С максимальной скоростью отжима 1200 об/мин. Загрузка белья — фронтальная. Материал бака — полимер. Класс стирки — А. Электронное управление. При расходе воды на стирку 50 л. При уровне шума стирки 42 дБ. Рост: 82 см. Ширина: 60 см. Глубина: 57 см. Вес: 76 кг.

в интернет-магазине CompYou

возможен самовывоз

фото

13 395 руб.

Стиральная машина Zanussi zwso 6100 v (белая)

Максимальный вес сухого белья 4,0 кг. Со специальной программой стирки шерсти. Класс мойки — А. Материал бака — полимер. Уровень шума при отжиме 77 дБ. С защитой от утечек . Белый цвет. Класс энергопотребления — А+. Максимальная скорость отжима составляет 1000 об/мин. Расход воды на стирку 46 литров. С программой для стирки деликатных тканей. Отложенный старт. Уровень шума при стирке 58 дБ. Загрузка белья — фронтальная. С электронным управлением. С экономичной программой. Категория — отдельностоящая. Ширина: 60 см Глубина: 34 см Высота: 85 см Вес: 52 кг

в интернет-магазине RBT.ru

возможен самовывоз

видео обзор фото

13 200 руб.

INDESIT Стиральная машина Indesit IWUC 4105 (белая)

Класс стирки — A. Защита от протечек . Максимальная сухая масса 4,0 кг. Загрузка белья — фронтальная. С максимальной скоростью отжима 1000 об/мин. Отложенный старт. Категория — отдельностоящая. Материал бака — металлопластик. Программа предотвращения складок. Электронное управление. При уровне шума от отжима 79дБ. При расходе воды на стирку 39 л. При уровне шума стирки 59 дБ. Класс энергоэффективности — А. Цвет — белый. Специальная программа для стирки шерсти. Программа для стирки деликатных тканей. Ширина: 60 см. Глубина: 33 см. Высота: 85 см. Вес: 53 кг.

в интернет-магазине cartesio

возможен самовывоз

видео обзор фото отзыв

12 100 руб.

Стиральная машина с фронтальной загрузкой BEKO WRE 65P1 BWW

Загрузка белья — фронтальная. Со специальной программой стирки шерсти. Отложенный старт. С электронным управлением. Класс мойки — А. Материал бака — полимер. С защитой от утечек . С экономичной программой. С защитой от детей. Уровень шума при стирке 61 дБ. Максимальная скорость отжима составляет 1000 об/мин. Максимальный вес сухого белья 6,0 кг. Категория — отдельностоящая. Расход воды на стирку 47 литров. Класс энергопотребления — А. Уровень шума при отжиме 77 дБ. Белый цвет. С программой для стирки деликатных тканей. Ширина: 60 см Глубина: 42 см Высота: 84 см Вес: 55 кг

в интернет-магазине Заказ-Доставка

возможен самовывоз

фото

15 990 руб.

Midea WMF612E 715652

Загрузка белья — фронтальная. Отложенный старт. Класс мойки — А. Материал бака — полимер. При уровне шума от вращения 76 дБ. Электронное управление. Максимальная сухая масса 6,0 кг. Защита от утечек . При расходе воды на стирку 48 литров. Категория — отдельностоящая. Защита детей. При уровне шума стирки 59дБ. С максимальной скоростью отжима 1200 об/мин. Белый цвет. Специальная программа для стирки шерсти. Программа для стирки деликатных тканей. Класс энергопотребления — А++. Ширина: 59 см Высота: 85 см Глубина: 47 см Вес: 54 кг

в интернет-магазине shop-4all

фото

19 750 руб.

Стиральная машина Samsung WF60F1R1F2W

Загрузка белья — фронтальная. Со специальной программой стирки шерсти. Уровень шума при отжиме 76 дБ. Отложенный старт. Максимальная скорость отжима 1200 об/мин. С защитой от утечек . Уровень шума при стирке 60 дБ. С электронным управлением. Класс мойки — А. Материал бака — полимер. С защитой от детей. Максимальный вес сухого белья 6,0 кг. Категория — отдельностоящая. С программой стирки детской одежды. Расход воды на стирку 39 литров. Класс энергоэффективности — А. Цвет — белый. С программой для стирки деликатных тканей. Вес: 54 кг. Размеры 85х60х45 см.

в интернет-магазине ТЕХНОСАЙТ

возможен самовывоз

фото

11 110 руб.

BEKO WRS 44P1 BWW

Загрузка белья — фронтальная. При уровне шума стирки 57 дБ. Класс энергопотребления — А+. Отложенный старт. Класс мойки — А. Материал бака — полимер. Защита от утечек . Электронное управление. Программа стирки подушек. Категория — отдельностоящая. При уровне шума от вращения 69 дБ. Защита детей. При расходе воды на стирку 45 л. С максимальной скоростью отжима 800 об/мин. Белый цвет. Специальная программа для стирки шерсти. Максимальная сухая масса 4,0 кг. Программа для стирки деликатных тканей. Ширина: 60 см Глубина: 37 см Высота: 84 см Вес: 51 кг

в интернет-магазине BuypaemTuT

как это работает и как выбрать. Как защитить стиральную машину от протечек Частичный корпус для защиты от протечек

Многие помнят старую рекламу, где одна домохозяйка пришла в ужас, увидев растекающуюся из-под стиральной машины огромную лужу. Потоп – одно из самых страшных бедствий, которые могут случиться в квартире. Поэтому производители стиральных машин позаботились о том, чтобы это не произошло по вине их оборудования. Защита от протечек воды в стиральных машинах популярных марок реализована совершенно простым способом. Эта система называется AquaStop и также используется в посудомоечных машинах. Система защиты бывает полной и частичной.

Где установлена защита и как она работает

В стиральных машинах Bosch, Samsung и других марок используется система полной защиты AquaStop, состоящая из нескольких компонентов:

Утолщенный шланг подачи воды. Его запас составляет 70 бар, то есть в семь раз больше, чем бывает в квартирном водопроводе.
На конце шланга находится электромагнитный клапан, аналогичный основному клапану омывателя. Он также называется предохранительным клапаном и управляет всей системой. В покое она закрыта. Открывается при включении машины.
Лоток в нижней части машины с датчиком поплавка. При поднятии поплавок замыкает контакты и дает команду на закрытие аварийного клапана.

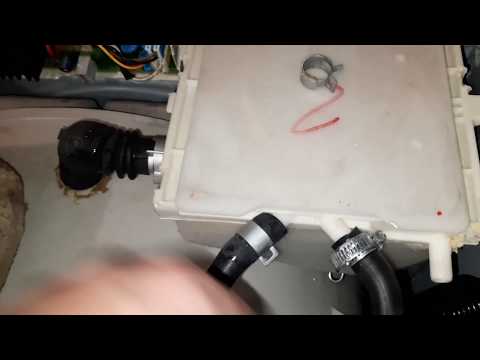

Стиральная машина протекает

Благодаря электромагнитному клапану проблемный участок блокируется при возникновении течи. Все жилы этого контура управления спрятаны во внешней герметичной оплетке шланга. При разгерметизации шланга вода попадает в поддон, расположенный в нижней части стиралки.

Также клапан перекрывает подачу воды в таких случаях:

негерметичен рабочий бак;
барабан полон;
поврежден трубопровод стиральной машины;
излишек стирального порошка — выходит пена.

В некоторых машинах предусмотрена дополнительная аварийная откачка воды при выходе из строя обоих клапанов.

Так работает полная защита. Неполная (частичная) защита от протечек в стиральной машине предполагает, что датчик перестает наливать воду только в месте соединения шланга с корпусом. При неполной защите датчик внизу машины отсутствует.

Маркировка отдельных марок: что это значит

Защита от протечек в стиральной машине LG называется Aqua Lock. Система в продуктах от LG обеспечивает:

определение наличия течи;
закрытие впускного клапана для подачи воды;
включение насоса для откачки воды, попавшей в корпус (при необходимости).

Для стиральных машин Bosch Аква-стоп реализован с помощью двойного магнитного клапана, установленного на двухслойном гибком шланге. На дне стиральной машины Бош есть описанный выше поплавок. Это стиральные машины с полной защитой от протечек. Кстати, если машина подключена по правилам, то в случае протечки производитель обязуется не только отремонтировать саму машину, но и отремонтировать помещения, пострадавшие от потопа.

Разработчики Ariston

выпустили автомобили с защитой в виде поплавка на сковороде. Когда поплавок поднимается, замыкается электроника, которая включает слив и прекращает поступление воды в бак.

Стиральные машины AEG

имеют клапан с адсорбентом, установленный на двухслойном шланге. Это защита от протечки шланга стиральной машины и блокировка подачи воды в случае протечки.

Стиральная машина
АЕГ

Машины Miele

доступны с двумя типами защиты: водонепроницаемая система и водонепроницаемая металлическая. Первый корпус аналогичен стандартному набору Аквастоп, второй дополнен высокопрочным шлангом с армированием. Водонепроницаемый-Металл считается более надежной защитой.

Стиральные машины

Asko оснащены системами Aqua Detect System (многократный слив воды в канализацию в случае протечки) и Aqua Safe (датчики расположены в 16 точках, где возможны протечки).

Можно ли сделать самому

Если на вашей машине нет такой удобной системы, вы можете установить ее самостоятельно. Для покупателей из России итальянская компания OMB Saleri производит устройство «Аква-Стоп». Цена небольшая – около полутора тысяч рублей. Это штуцер, который устанавливается на наливной шланг. Внутри фитинга такой же защитный механизм, приводимый в действие шайбой.

Однако это решение работает только в случае серьезной утечки. Если вода будет поступать понемногу, то Аква-Стоп, установленный самостоятельно, не расценит это как аварию и не замкнет контакты.

При правильно установленной и подключенной стиральной машине любой марки вы можете быть уверены, что вам не придется спасаться от потопа. Производители позаботились о безопасности использования техники, установив защиту от протечек воды.

Любая техника, которая занимается сбором и сбросом воды, может выйти из строя, сломаться, и тогда велик риск «потопа». Причин протечки в посудомоечной машине может быть много: забитая канализация, сливной шланг или фильтр, сломанный насос или кран подачи воды и другие. В большинстве современных ПММ имеется специальная система под названием «Аквастоп», которая предназначена для защиты оборудования от протечки воды вне зависимости от причины поломки.

Гидрошпонка — что это?

Принцип работы защиты от протечек посудомоечных машин во всех ПММ одинаков, такая же конструкция, как и в стиральных машинах. Система Waterstop проста, но эффективна. Он состоит из поддона с управляющим поплавком, микроконтакта, шланга и предохранительного клапана, который подключается непосредственно к водопроводной системе.

При попадании воды в поддон в результате неисправности (около 200 мл) поплавок поднимается и замыкает микроконтакт. Доступ электричества к предохранительному клапану мгновенно прекращается, и он закрывается, тем самым перекрывая поступление воды к ПММ. Таким образом, защита от протечек сработала. Наряду с этим процессом происходит откачка воды.

Типы защиты от утечек

Существует два типа защиты от воды:

полный;
частичный.

Какой из них лучше? Полную защиту от протечек в посудомоечной машине обеспечивает поддон с контрольным поплавком и шланг со специальными клапанами-датчиками на обоих концах. Как только поплавок сработал, перекрыв доступ к электричеству, клапаны закрываются, перекрывая подачу воды к неисправной машине. Такая конструкция работает и позволяет избежать затопления как в корпусе, так и в случае протечки между входом шланга и водопроводом. Полный тип более надежен.

Важно: если протечка незначительна, то в бюджетных посудомойках или более ранних моделях система не сработает сразу. В современных посудомоечных машинах Аквастоп срабатывает моментально.

Частичная защита от протечек представлена только в виде поддона с поплавком. Поплавок через микродатчик подает сигнал на пульт управления и переходит в аварийный режим, ПММ блокируется. То есть шланг и пространство снаружи машины остаются незащищенными в частичном типе. Таким образом, ответ на вопрос, какая система лучше, становится очевидным.

Преимущества посудомоечных машин с Waterstop

Сегодня в продаже практически нет посудомоечной техники без системы Waterstop. При покупке ПММ поинтересуйтесь у продавца, какой тип защиты присутствует в предлагаемых моделях.

Важность и пользу такой системы от протечек в посудомоечных машинах трудно переоценить:

в случае поломки и протечки воды ваша кухня и пол останутся целыми;
не нужно будет возмещать ущерб соседям в случае затопления;
экономия воды, которая просто перекрывается при срабатывании;
возможность безопасно оставлять ПММ включенным на ночь или перед уходом из дома;
возможность избежать еще большего повреждения машины в случае затопления и короткого замыкания.

Защитите себя и своих соседей от неожиданного затопления и порчи мебели с помощью системы защиты от протечек Аквастоп.

Стиральные машины со слабым уровнем защиты могут привести к настоящему потопу

Почему протекает стиральная машина?

Причин много. Конечно, все они сводятся к заводскому браку или неправильной эксплуатации.

Наиболее распространенные типы утечек:

Рекомендуется правильно эксплуатировать машину. Например, всегда проверяйте карманы, не кладите в бак грязного белья больше нормы, складывайте одежду с металлическими предметами в специальные мешки, регулярно очищайте бункер для порошка.

Но есть еще один простой способ обезопасить себя от всевозможных протечек – установить специальную защиту или выбрать стиральный прибор с поддоном для сбора капель и запорной арматурой.

Какая может быть защита?

Сегодня на рынке стиральных машин сложно найти агрегат, не имеющий хоть какой-то защиты от протечек. Хотя десять лет назад было продано очень много стиральных машин, в которых такая возможность полностью отсутствовала.

Конструкция стиральной машины с системой защиты

В планетах безопасности есть 3 вида стиральных машин:

Без защиты.
Частичная защита (только корпус).
Полная защита.

Отсутствие защиты характерно для бюджетных вариантов стиралки. Они стандартно комплектуются шлангом, который забирает и подает воду из водопровода. Такие приспособления для стирки могут вообще не иметь дна или иметь обычную закрывающуюся пластиковую панель. В том случае, если шланг придет в негодность (износится или порвется), вся вода выльется на пол.

Но есть целые линейки стиральных машин, производители которых позаботились о том, чтобы свести к минимуму ваши хлопоты по установке отдельной системы защиты.

Полная защита от утечек доступна от известных брендов, таких как:

Бош;
миль;
Сименс;
Электролюкс;
Занусси;
Аско;
Аристон.

Защита AquaStop

Частичная защита от протечек

К сожалению, такая система спасет, только если вовремя обнаружить утечку. В том случае, если вы отвлеклись на домашние дела или отправились в магазин, потоп может значительно испортить ремонт в вашей ванной и квартире соседей.

Частичная защита от протечек

Частичная защита от протечек предполагает снабжение стиральной машины специальным поддоном, в котором будет скапливаться жидкость. При сборке в сам пластиковый или полистирольный бак устанавливается поплавок с электровыключателем. Как только бак наполнится большим количеством воды, поплавок поднимется вверх и переключатель сработает. Затем подается сигнал электронике, после чего оборудование переходит в аварийный режим – процесс стирки завершен, и насос начинает откачивать воду.

Но, как вы понимаете, если вовремя не заметить проблему или по какой-то причине не сработает выключатель, вода перельется через край и продолжит уверенно заливать ванную или кухню.

Шланги со специальными клапанами для вашей безопасности

Как мы уже упоминали выше, автоматы с частичной защитой Они называются так потому, что их система безопасности срабатывает после попадания воды внутрь. Представьте себе такую ситуацию: у вас порвался шланг снаружи стиральной машины? Разумеется, вся вода из водозаборного осадка тут же выльется.

Пружинный шланг

В этом случае лучше обезопасить себя дважды, выбрав машину с полной защитой от протечек.

На шланги надевается несколько видов защиты:

разрывы шлангов;
жидкость просто вытекает;
бак протекает;
выходит из-за избытка порошка;
трубопровод поврежден.

Система защиты AquaStop: высокий уровень обнаружения утечек

При выборе стиральной машины желательно поинтересоваться у консультанта, есть ли у машины полная защита от протечек. Она предлагает:

Важный момент: Комплексная защита от протечек также предусматривает аварийную откачку воды, которая срабатывает, когда по каким-либо причинам не срабатывают запорные клапаны.

Самостоятельно устанавливаемая система защиты

Защита Aquastop

Дополнительные датчики жидкости
Принцип работы датчиков жидкости

Таким образом, система безопасности стиральной машины сводится в основном к защите от протечек. Для этого стиральные машины оборудованы специальными лотками и клапанами, которые идут в комплекте с наливным шлангом. Защита от протечек может быть полной или частичной. Лучше обезопасить себя и выбрать стиральную машину со встроенной системой, оснащенной поплавковым поддоном и электромагнитными клапанами.

Система AquaStop: технология защиты от утечек

Некоторые производители оснащают системой АкваСтоп только свои топовые изделия или встроенную технику. Кто-то, наоборот, стремится покрыть этой технологией практически всю линейку продукции. В любом случае, сегодня АкваСтоп вполне доступен по цене и широко представлен в ассортименте бытовой техники. Более того, во многих случаях потребитель практически ничего не платит за такую систему безопасности. У пионера этой технологии Bosch, например, разница в ценах на стиральные машины с AquaStop и без невооруженным глазом не видна. И посудомойки Bosch ею оснащены практически поголовно, кроме самых маленьких и недорогих.

Это неудивительно. Система AquaStop проста и эффективна. Его техническое решение, предложенное компанией Bosch еще в 90-х годах прошлого века, сегодня с завидным постоянством копируют практически все производители бытовой техники.

Стиральные машины

Система защиты от протечек стиральных и посудомоечных машин практически одинакова, за исключением некоторых деталей. Для начала подробно рассмотрим работу АкваСтоп для стиральных машин.

Основная и самая заметная деталь системы – необычно толстый шланг подачи воды, рассчитанный на давление 70 бар, что в 7 раз превышает максимально допустимое давление в бытовом трубопроводе. На его конце находится небольшая коробочка с электромагнитным клапаном, функционально аналогичным рабочему клапану стиральной машины. Этот так называемый предохранительный клапан является сердцем системы AquaStop. Его нормальное положение закрыто, открывается только при подключении стиральной машины к сети.

Альтернативные решения

А что делать, если в вашей стиральной или посудомоечной машине такой системы защиты нет? Звонить страховому агенту? Не все так плохо — есть и другие способы борьбы с утечками. Например, итальянская компания OMB Saleri S.p. а. Выпускаемое специально для российского рынка недорогое решение этой проблемы – устройство «Аква-Стоп» (правильно, русскими буквами). Его стоимость в интернет-магазинах колеблется от 900 до 1500 рублей. Устройство представляет собой арматуру со встроенным защитным механизмом и не требует для работы внешних источников питания. Принцип работы прост: устройство перекрывает подачу воды при повреждении заливного шланга, если расход воды превышает 18-20 л/минуту, т.е. больше, чем теоретически может пройти заливной клапан стиральной машины. На первый взгляд все замечательно. Однако сразу же возникает несколько вопросов, главный из которых: что будет, если шланг подачи воды не будет «вырван с корнем» неизвестной силой, а просто немного потеряет герметичность? Но чаще всего так и происходит – вода не льется мощной струей, а сочится довольно медленно. В результате за пару часов вашего отсутствия на полу квартиры образуется небольшое озерцо, а штуцер продолжает исправно пропускать воду, ведь расход не сильно превышен. .. К тому же такой прибор точно не защитит ваше и соседнее имущество от разгерметизации и переполнения рабочего бака машины.

Избежать затопления можно разными способами. Но лучше использовать проверенные…

Так что лучше и надежнее все-таки покупать бытовую технику со встроенной системой безопасности. Доказанное годами эксплуатации и реальными случаями «чудесное спасение» от общеквартирного потопа. При этом разница в цене небольшая, если она вообще есть. Соседи будут вам благодарны.
Удачных покупок!

Любая стиральная машина является потенциальным источником протечек. Однако современные производители задумались над этой проблемой. Решение получило название «аквастоп для стиральной машины». Он разработан специально для защиты вашей квартиры и квартиры вашего соседа от непредвиденных происшествий.

Под термином Аквастоп понимается устройство, способное защитить помещения от затопления, возникающего в результате повреждения.

Устройство промывки заливного шланга может быть повреждено по разным причинам:

взрыв;
порезаться предметами с острым краем;
избалован домашними животными.

Нельзя сбрасывать со счетов банальную поломку, от которой никто не застрахован. Трещина в штуцере трубы, ведущей к стиралке, также может привести к затоплению. Но какими бы ни были причины, они приводят к значительным финансовым потерям, ведь ремонтировать придется не только свою, но и соседскую квартиру.

Технически система аквастоп представляет собой клапан с пружиной. Такое устройство будет работать при условии перепада давления. Например, при обнаружении протечки поступающая вода немедленно перекрывается. Это позволяет не беспокоиться о закрытии-открытии, подающем воду в шланг.

Система защиты от утечек Bosch WFT2830

Одной из главных особенностей такой системы является очень толстый шланг подачи воды – он выдержит давление около 70 бар (кстати, обычный трубопровод выдерживает только 10 бар). Именно в нем электромагнитный элемент клапан, аналогичный такому же в аппарате самой машины.

Этот элемент называется предохранительным клапаном, и его нормальное положение — закрытое.

Производители продумали устройство этой системы до мелочей: например, сам шланг негерметичен — вода уходит из него в специальный поддон. А уже в поддоне есть чувствительный элемент, который замкнет контакты клапана, и вода просто перестанет поступать в машинку.

Кстати, еще одна функция вентиля — перекрывать подачу воды при ее неправильном расчете. Это связано с тем, что мыльная пена переполнит нижний резервуар и начнет выходить наружу. В некоторых моделях также предусмотрена откачка воды, но она произойдет, если аварийный или рабочий клапаны не сработают.

Виды аквастопов для стиральных машин

Разработчики стиральных машин Bosch первыми внедрили аквастоп для стиральной машины еще в начале девяностых годов прошлого века. С тех пор появилось много разновидностей таких клапанов — у каждого из них есть свои достоинства и недостатки:

Как самостоятельно установить аквастоп

Если в вашей стиральной машине нет такого устройства «от рождения», вы можете установить его самостоятельно. Вы можете сделать это следующим образом:

1. 1. Установка отключена от водоснабжения и электричества.
  2. Шланг подачи воды отсоединен от машины. Возможно потребуется замена уплотнительных колец на нем и заодно грубая чистка.
  3. Сам датчик установлен на водопроводный кран — в этом случае устройство следует повернуть по часовой стрелке.
  4. К аквастопу подключен наливной шланг.
  5. Перед окончанием работ необходимо проверить качество монтажа, аккуратно напустив воду в шланг – это позволит своевременно обнаружить и устранить неисправности.

Дополнительные меры по предотвращению наводнений

Существуют и другие методы предотвращения протечек, помимо установки в стиральную машину специальных приспособлений.

1. 1. Для монтажа подводящих к агрегату водопроводных труб могут использоваться различные материалы. В основном металлопластиковые или полипропиленовые , но есть и медные и стальные оцинкованные трубы. Как раз последний вариант имеет наименьший срок службы (не более 30 лет). Что касается металлопластика, то его лучше всего класть на формы для литья. Хорошо себя зарекомендовал полипропилен, но сильных механических повреждений такая труба не выдержит. Специалисты советуют: алюминиевые краны и фитинговые системы лучше не брать. Давления в системе достаточно, чтобы такая деталь лопнула, а это уже приведет к возможным протечкам.
  2. Пол в ванной может быть гидроизоляционным материалом . Это обеспечит поступление воды к соседям снизу. Грамотная подсыпка обеспечит самостоятельное поступление воды в канализацию. Единственный минус — немного поднимется уровень пола в комнате.
  3. Правильным решением будет перекрытие всех стояков кранов, когда хозяев нет дома. Это необходимо, в первую очередь, при имеющихся повреждениях стиральной машины: если вода куда-то просочится, она может прорваться и затопить. Кстати, эта рекомендация дается в любой инструкции к такому агрегату, но не все четко следуют тому, что написано в инструкции.

Аквастоп для стиральной машины – это значительный прорыв в области усовершенствования стиральных машин. Наличие такой системы предотвратит серьезные утечки воды, а, значит, снизит риск серьезных финансовых потерь.

Что означает защита от протечек стиральной машины? Особенности работы аквастопа для стиральной машины

Пользователи бытовой техники, основанной на использовании воды, слышат эти фразы постоянно: в специализированных магазинах многие продавцы довольно часто вставляют эти слова в свою речь, объясняя достоинства продаваемой ими бытовой техники. Как называется система Аквастоп, как она используется для активной защиты посудомоечной машины, из чего состоит и как ее заменить самостоятельно – на все эти вопросы мы постараемся ответить в статье.

В мировой практике любая защита от протечек называется Аква-Стоп или Аква-Контроль. В принципе, это обычный шланг подачи воды к бытовой технике, только заключенный в специальный защитный кожух с устройством, перекрывающим воду в случае непредвиденных обстоятельств: разрыв шланга, его протечка из-за трещины и т.д. Таким образом, встроенная система защиты убережет вас от нежелательного флуда. Ее задача – немедленно перекрыть подачу воды к бытовой технике, посудомоечной машине или помощнику по стирке белья, чтобы не допустить просачивания воды на пол.

Многие домовладельцы даже не догадываются, что давление в водопроводной системе довольно большое, а гидроудары — резкое повышение внутреннего давления — случаются часто. Без надежной системы защиты шланга просто недостаточно.

Стандартная система Аквастоп состоит из следующих основных частей:

блок механических или электромагнитных клапанов;
шланг подвода воды к устройству;
;
поплавок;
охранная проволока;
кнопка спуска воды.

Устройство Аквастоп: А — Электромагнитный клапан, С — наливной шланг В — трос управления D — Утечки (водяные шланги)

Все современные бытовые приборы, использующие воду, защищены от нежелательных утечек еще в процессе производства. Каждый производитель хочет, чтобы пользователи покупали только его модель, поэтому помимо наливного шланга снабжают свою продукцию специальными поддонами с электромеханическими устройствами.

Вся система работает слаженно и достаточно эффективно:

Электромагнитные или механические клапаны (1) монтируются на шланге подачи воды (2).
Когда оборудование подключается к сети, то на предохранительный клапан подается напряжение, он открывается, а рабочий клапан еще закрыт.
Если пользователь нажимает кнопку пуска и машина запускает цикл, то рабочий клапан открывается.
В случае протечки вся вода поступает в поддон (3), где контролируется ее уровень Управление поплавком (4). Если уровень воды поднимается, контакты размыкаются. Контровочная проволока (5) предназначена для отключения питания, идущего на аналогичный клапан, прерывается подача электроэнергии — клапан перекрывает подачу воды.
После устранения всех неисправностей необходимо нажать кнопку сброса, и система снова готова к работе.

Каждая известная марка бытовой техники сегодня использует именно такую систему защиты от протечек, ведь она двойного типа: Аквастоп заливного шланга является внешней защитой, а само оборудование защищено внутренней системой Акваконтроль.

Защита заливного шланга

Промышленность выпускает специальные рукава со встроенными механизмами для перекрытия подачи воды различными способами. За защиту от нежелательных утечек заливного шланга отвечают следующие системы:

механический;
с применением абсорбента;
электромагнитного типа.

Первый вариант сейчас используется очень редко, но на бюджетных посудомоечных машинах Bosch его можно встретить. Система состоит из клапана и пружины , рассчитанные на определенное давление воды — при протечке она падает, пружина срабатывает и клапан перекрывает подачу воды. Такая система не способна распознать небольшие утечки из свищей, негерметичности прокладок, которые могут нанести большой вред.

Система с механическим типом Аквастоп распознает только 147 протечек из 1000, и это всего лишь не более 85% защиты, что на сегодняшний день считается намного ниже нормы.

По своей сути такая система работает как один шланг внутри другого, сделанный из гофрированного пластика: если внутренний слой поврежден, то пластиковый будет вполне надежной защитой.

механического типа

При протечке сразу срабатывает система защиты — загорается красный индикатор на корпусе, вода отключается.

Клапан механический , установленный на сливном устройстве, после эксплуатации в связи с выходом из строя шланга, к дальнейшей эксплуатации непригоден. Поэтому устанавливается новый сливной шланг, что является основным недостатком такой защиты от протечек.

Система защиты на основе применения абсорбент используется намного чаще, действие его не сложное: влага из протечки стекает в специальный резервуар с абсорбентом, который моментально набухает, при этом расширяясь, что перекрывает доступ воды в посудомоечную машину с клапаном.

С абсорбентом

Основным недостатком является то, что также одноразовый : абсорбент внутри корпуса набухает и твердеет, плотно закрывая клапан, исключая возможность его повторного использования, в том числе и шланга. Абсорбирующие системы бывают с плунжером или только с пружиной, других в мировой практике нет.

Электромеханическая Система защиты с Аквастопом работает аналогично системе с абсорбентом, но ее основой является электромагнитный клапан. Корпус такого устройства может иметь один или два клапана. Вода стекает по шлангу в поддон машинки Бош, устройство с абсорбентом начинает ее впитывать, набухает – клапан перекрывает доступ воды к машинке.

Специалисты утверждают, что Аква-контроль, работающий с электромагнитным клапаном, не обеспечивает защиты только в 8 случаях из 1000 протечек.

Система электромеханической защиты

Возможные проблемы

Основной проблемой шлангов Аквастоп является невозможность их удлинения или установки в труднодоступных местах. Из-за габаритов достаточно массивного корпуса подключение к крану может быть весьма проблематичным. Кроме того, многие пользователи машин Bosch утверждают, что корпус нужно устанавливать стрелкой вниз, поэтому при установке сверяйте свои действия с прилагаемой инструкцией.

При любой протечке машинка выдает ошибку Е15 — если сработала система Аква-контроль, сверьтесь с инструкцией и вам все станет ясно. Но иногда такое предупреждение не выводится на дисплей, а вода в машину не поступает . В этом случае ваши действия должны иметь следующую последовательность:

закрыть кран подачи воды к устройству;
открутить шланг, оборудованный системой Аквастоп;
загляните внутрь шланга — сразу за гайкой должен быть виден клапан;
, если между ним и корпусом гайки нет зазора, система сработала и вода по такому шлангу к машине не пройдет.

Для полной уверенности нужно открутить нижнюю переднюю панель, посветить фонариком в поддон: если есть вода, значит система защиты сработала, осталось найти утечку.

Самостоятельная установка

Замена старого шланга не сложная работа — отключаем воду и демонтируем шланг, а на его место устанавливаем новый. Если использовалась система с электромагнитным клапаном, то нужно аккуратно подключить проводку с вилкой к датчику, который находится рядом с заливным отверстием на машине.

Любая система достаточно эффективна и защищает вашу бытовую технику от различных протечек и неприятностей, заканчивающихся потопом. Не зря специалисты советуют устанавливать системы защиты Аквастоп, работают они просто – заменить их может любой пользователь, не имеющий технических знаний.

Найти лужу воды под стиральной машиной крайне неприятно, ведь вам придется не только чинить машину, но и платить за ремонт залитым вами соседям. Однако на случай протечки воды предусмотрена специальная защита и система аквастоп для стиральной машины. Методы такой защиты следует рассмотреть подробнее и разобраться в недостатках каждого из них.

Варианты защиты

Все стиральные машины в зависимости от наличия системы защиты можно разделить на три группы:

автомобили без защиты;
машин с частичной защитой;
машин, полностью защищенных от протечек.

Большинство автомобилей низкой и средней ценовой категории не оснащены защитой от протечек. Что это значит? А то, что вода к машине подается из водопровода по обычному гибкому шлангу со специальными гайками на обоих концах. Днище таких машин, как правило, отсутствует или закрыто пластиковой панелью. А если порвется наливной шланг, то вся вода в такой машине будет вытекать на пол. В многоэтажке подобная ситуация приводит к затоплению соседей снизу.

Так вот для данного случая рекомендуется перекрыть кран подачи воды после выключения автомата или самостоятельно установить дополнительную систему защиты в виде наливных шлангов с клапанами, о них мы поговорим позже. В некоторых стиральных машинах высокого класса защита уже установлена. Например, полная защита от протечки воды имеется в автомобилях под марками:

Аско;
Аристон;
Бош;
Сименс;
миль;
Занусси;
Электролюкс.

Частичная защита от утечек

Что такое частичная защита, посмотрим как она работает. Машины с таким типом защиты от протечек оснащены специальным поддоном для сбора капель, как показано на рисунке.

Внутри поддона установлен поплавок с электрическим выключателем. Поддон изготавливается из пластика или металла, поплавок из пенополистирола. Когда вода течет внутри машины, она попадает в поддон, при определенном количестве воды поплавок поднимается и срабатывает переключатель. По его сигналу машинка переходит в аварийный режим, процесс стирки останавливается, работает насос и откачивает воду.

Важно! В такой ситуации на дисплее машины отображается код ошибки, в разных моделях разные обозначения, например, в автомобиле LG появится код Е1, а в автомобиле Самсунг — Е9.

Если вода подтекает в поддон, нужно вылить из него воду, а затем искать причину поломки и устранять ее. Обо всех возможных причинах и устранении течи можно прочитать в статье почему течет стиральная машина.

Наливные шланги с клапанами

Внимание! Наливной шланг Аква Стоп рассчитан на давление 70 бар, что в 7 раз больше максимального давления в трубопроводе.

Полная защита от протечек — система Aqua Stop

Следует отметить, что защита Аква Стоп срабатывает в случаях протечки бака стиральной машины, повреждения форсунок, повышенного пенообразования и выхода пены.

Многие помнят старую рекламу, где одна домохозяйка пришла в ужас, увидев растекающуюся из-под стиральной машины огромную лужу. Потоп – одно из самых страшных бедствий, которые могут случиться в квартире. Поэтому производители стиральных машин позаботились о том, чтобы это не произошло по вине их оборудования. Защита от протекания воды в стиральных машинах популярных марок реализована совершенно несложным способом. Эта система называется AquaStop и также используется в посудомоечных машинах. Система защиты бывает полной и частичной.

Где установлена защита и как она работает

Утолщенный шланг подачи воды. Его запас составляет 70 бар, то есть в семь раз больше, чем бывает в квартирном водопроводе.
На конце шланга находится электромагнитный клапан, аналогичный основному клапану омывателя. Он также называется предохранительным клапаном и управляет всей системой. В покое она закрыта. Открывается при включении машины.
Лоток в нижней части машины с датчиком поплавка. При поднятии поплавок замыкает контакты и дает команду на закрытие аварийного клапана.

Стиральная машина протекает

Также клапан перекрывает подачу воды в таких случаях:

негерметичен рабочий бак;
барабан полон;
поврежден трубопровод стиральной машины;
излишек стирального порошка — выходит пена.

В некоторых машинах предусмотрена дополнительная аварийная откачка воды при выходе из строя обоих клапанов.

Маркировка отдельных марок: что это значит

Защита от протечек в стиральной машине LG называется Aqua Lock. Система в продуктах от LG обеспечивает:

определение наличия течи;
закрытие впускного клапана для подачи воды;
включение насоса для откачки воды, попавшей в корпус (при необходимости).

Для стиральных машин Bosch Аква-стоп реализован с помощью двойного магнитного клапана, установленного на двухслойном гибком шланге. На дне стиральных машин Бош есть описанный выше поплавок. Это стиральные машины с полной защитой от протечек. Кстати, если автомат подключен по правилам, то в случае протечки производитель обязуется не только отремонтировать сам автомат, но и отремонтировать помещения, пострадавшие от потопа.

Разработчики Ariston

Стиральные машины AEG

Стиральная машина
АЕГ

Машины Miele

Стиральные машины

Можно ли сделать самому

При правильной установке и подключении стиральной машины любой марки вы можете быть уверены, что вам не придется спасаться от потопа. Производители позаботились о безопасности использования техники, установив защиту от протечек воды.

Что такое защита от затопления и как работает защита от протечек воды?

Противопотопная система состоит из нескольких элементов: датчиков наличия воды, кранов или вентилей с электроуправлением и блока управления. Датчики контроля наличия воды размещают в местах наиболее вероятных протечек. Электрические краны размещают на стояках с водой, в ключевых местах водопровода и системы отопления – чтобы минимизировать количество пролитой воды в случае аварии. К блоку контроля и управления (контроллеру) подключены крановые приводы и датчики. Он обрабатывает сигналы от датчиков и в случае аварийного сигнала подает питание на краны. Они работают, блокируя поток воды / охлаждающей жидкости. Вот, вкратце, как работает защита от протечек воды.

Где разместить датчики

Так как водозащита предназначена для защиты от затопления, необходимо разместить датчики во всех местах наиболее вероятного появления воды. Часто бывает, что система сработала с задержкой именно из-за неправильного расположения датчиков. К моменту, когда вода дошла до датчика, она сильно вылилась. Исходя из опыта владельцев, можно рекомендовать следующие места для установки датчиков протечки воды:

Если вам нужно контролировать протечки в бытовой технике — стиральной машине, посудомоечной машине — ставьте датчики под технику. Не рядом, а непосредственно рядом с местом подключения сливного шланга.

Куда ставить краны/электрические вентили

С установкой кранов не все просто. Конкретные места установки зависят от конструкции системы. Если это небольшая квартира с одним или двумя стояками — холодная и горячая вода — все просто. Закрываем розетки и все. В более сложных системах приходится продумывать место установки электрических кранов.

В квартирах

Если водоснабжение централизованное, краны системы против протечек ставятся на входе в квартиру/дом. Гораздо лучше, если краны будут до счетчика и фильтра. Но с таким раскладом оперативные службы могут не согласиться. Они обычно требуют электрический кран после счетчика. При этом в случае протечки место соединения счетчика и фильтра всегда остается под давлением. Устранить течь в этих точках будет невозможно. Вы можете стоять на своем, но вы должны доказать свою точку зрения.

Совет! Перед установкой системы защиты от протечек обратитесь в управляющую компанию и узнайте, не возникнет ли проблем при опломбировании счетчиков, если перед ними установлены электроклапаны.

В случае с нагревом тоже не все просто. Большая часть многоэтажек выполнена с вертикальной разводкой. Это когда в каждой (или почти в каждой) комнате проходит стояк и от него питаются один-два радиатора. Получается, что на каждую розетку должен быть установлен хотя бы один кран – на подачу. Но тогда вода, которая содержится в радиаторе и трубах, будет вытекать. Это, конечно, не так уж и много, но иногда достаточно пары литров, чтобы у соседей снизу появилось пятно на потолке. С другой стороны, ставить по два крана на каждый радиатор слишком дорого.

В частном доме

Чтобы понять, в каких местах водопровода частного дома необходимо установить краны для предотвращения протечек воды, нужно изучить схему. Чаще всего запорную арматуру с электроприводом устанавливают после насосной станции и на котле.

Нагрев немного сложнее. Не блокируйте движение теплоносителя, если невозможно сразу потушить котел. То есть в системах с твердотопливными котлами контроль протечек воды можно ставить только в том случае, если он не перекрывает циркуляцию теплоносителя. При наличии малого циркуляционного контура можно поставить краны так, чтобы этот малый контур работал, а остальная часть системы была отключена. Если в системе установлен тепловой аккумулятор, необходимо установить краны, чтобы из него не выливалась вода. Это емкости большого объема – не менее 500 литров, а обычно в разы больше. Если вся жидкость выльется, ее будет мало.

Некоторые технические моменты

Проводные датчики обычно поставляются с кабелем длиной 2 метра. С такой же длиной троса продаются и краны шаровые с электроприводом. Этого не всегда достаточно. Увеличить длину можно с помощью кабеля, рекомендованного производителем. Марки обычно указываются в инструкции по эксплуатации. Только при покупке. К сожалению, очень часто реальный диаметр намного меньше заявленного.

для проводных датчиков подходит экранированная витая пара с сечением жилы не менее 0,35 мм²;
для кранов — кабель силовой в двухслойной изоляции с сечением жилы не менее 0,75 мм².

Желательно сделать соединение работоспособным. То есть, если вы прокладываете провода в стене или полу, подключение необходимо производить в распределительной коробке. — любые, надежные (пайка, контакторы любого типа, так как оборудование слаботочное). Провода лучше прокладывать в стенах или в полу в трубах. В этом случае можно будет заменить поврежденный кабель, не вскрывая штробу.

Защита от протечек воды: параметры и критерии выбора

Определиться с количеством датчиков и запорных кранов не так уж и сложно, тем более, что многие системы легко позволяют расширить зону контроля. Важно только не превышать максимально допустимое количество оборудования. А вот выбрать производителя гораздо сложнее — изменить его нельзя. Ниже мы представляем самые популярные системы на российском рынке: , » » и » «.

Питание

Для начала посмотрим, как подается питание на разные части системы защиты от наводнений:

На блоке управления напряжение должно быть постоянным.
Краны с электроприводом запитываются только на период работы — максимально — 2 минуты (Hydroloc).
Для проводных датчиков — только на период опроса состояния (очень короткий промежуток времени).
Беспроводные датчики работают от батареек.

Защита от протечки воды может работать с 220В, 12В и 4,5В. Вообще говоря, самый безопасный источник питания — 12 В или ниже.

Типы продуктов

Некоторые системы построены таким образом, что блок управления питается от сети 220 В, а электрические краны и датчики питаются безопасным напряжением — 12 В и ниже. В других вариантах на отводы может подаваться напряжение 220 В (некоторые варианты Neptune). Напряжение подается кратковременно – только в тот момент, когда необходимо отключить воду. Это происходит после обнаружения аварии и периодически — для проверки и поддержания работоспособности системы. В остальное время краны обесточены. Какой вариант подходит вам лучше всего, решать вам.

Также обратите внимание на наличие резервного источника питания. При наличии собственной системы резервного питания (аккумуляторы, генератор) этот параметр можно не указывать. В противном случае наличие резервного источника питания крайне желательно. И нужно смотреть, как долго оборудование может работать в автономном режиме. В этом смысле гораздо практичнее системы, работающие от 12 В: при желании можно установить аккумулятор с подходящими параметрами и тем самым продлить работу системы в автономном режиме. Хотя некоторые системы (Hydrolock, например) на резервном питании (аккумуляторах) могут работать до года. За это время обязательно включится электричество…

Электрокраны: какие лучше

Но шаровые краны разные. Вот требования, которым они должны соответствовать:

Изготовлен из латуни или нержавеющей стали. Из этих металлов должны быть корпуса, стержни и стопорные шарики. Только в этом случае они прослужат долго.
Краны полнопроходные. Это означает, что в открытом состоянии сечение клапана не меньше сечения трубы, на которой он установлен. При этом они не мешают течению.

Краны шаровые «Нептун» можно узнать по наличию рычага, позволяющего легко перекрывать воду в ручном режиме

Все лидеры рынка — «Аквасторейдж», «Гидролок» и «Нептун» — используют только такие краны. Они могут производиться разными компаниями, но изготавливаются из металла высокого качества. Если в более дешевых комплектах не указан материал или тип крана (полнопроходной или нет), поищите в другом месте.

Прочность и время закрытия

Отдельно нужно сказать о параметрах электроприводов. От того, насколько они надежны и долговечны, зависит, насколько надежна защита от протечек воды и работоспособна система. Поэтому редуктор и ведущие шестерни должны быть изготовлены из прочного и надежного материала. Самый прочный материал, который здесь можно использовать, – это металл. Если говорить о самых известных системах, то по этому пункту наблюдается следующая ситуация:

В системе Hydrolock редукторы и шестерни изготовлены из металла.
В Аквагарде шестерни в последних версиях системы металлические, редуктор остался пластиковым.
Neptune не распространяется на материалы привода.

Еще одной важной характеристикой является время закрытия шаровых кранов. Теоретически, чем раньше перекроют подачу воды при аварии, тем лучше. Здесь бесспорным лидером является Аквахранилище – шаровые краны закрываются за 2,5-3 секунды. А вот эта скорость достигается:

установка дополнительных прокладок, уменьшающих трение шарика, но увеличивающих риск протечек;
малый крутящий момент, а малое усилие, прилагаемое при закрытии крана, может привести к тому, что при попадании постороннего предмета(песка, окалины и т.п.) или при зарастании солями кран просто не закроется.

Кран шаровой электрический «АкваСклад Эксперт-20». Входное напряжение от 4,5 до 5,5 В

Сила закрытия и ручной режим

Если говорить о величине крутящего момента, здесь лидирует защита от протечек воды Hydrolock. Его электроприводы могут развивать усилие до 450 кг/м. Это очень большой показатель, но краны большого сечения имеют такие параметры, которые не используются в квартирах и домах. Тем не менее, полудюймовые и дюймовые тоже очень мощные — могут развивать усилие до 100 кг/м. Причем прикладываемое усилие увеличивается ступенчато – при необходимости увеличивается от номинального до максимального.

А это фирменный прием Hydrolock — кран ломает карандаш… Впечатляет!

Особенности алгоритма работы

Принцип работы любой защиты от протечки воды одинаков: при срабатывании сигнализации перекрывает подачу воды и включает сигнализацию. В этом все системы похожи, но есть определенные особенности, которые одним нравятся, другим нет.

Первая особенность связана с обработкой сигналов от датчиков и кранов. Некоторые системы следят за целостностью проводов, которые идут к кранам и проводным датчикам. Кроме того, если есть беспроводные датчики, они регулярно опрашиваются. Это все здорово и такие системы более надежны, но реакция на «отсутствующий» датчик или неисправный провод может быть разной:

на пульте управления Hydrolock загорается сигнализация пропадания датчиков или неисправности кранов, но вода не перекрывается;
Водопроводчик при потере любого из датчиков или кранов перекрывает воду;
у Нептуна контролируется только срабатывание датчиков и по результатам загорается сигнализация без указания места.

защита от протечек воды Гидролок (Gidrolock) тестирует один раз в неделю;
любой контроллер Aquaguard поворачивает шаровые краны раз в две недели;
некоторые варианты Нептуна не имеют этой функции, есть такие, которые открывают/закрывают краны раз в две недели.

Некоторые особенности популярных систем

Особенности одного блока

Один контроллер Hydrolock может обслуживать большое количество проводных или беспроводных датчиков (200 и 100 штук соответственно) и до 20 шаровых кранов. Это здорово — в любой момент можно установить дополнительные датчики или поставить еще несколько кранов, но не всегда такой запас мощности востребован.
Один контроллер Akastorgo может обслуживать до 12 проводных датчиков. Для подключения беспроводной связи необходимо установить дополнительный блок (рассчитан на 8 штук «Аквагард Радио»). Чтобы увеличить количество проводных — поставить еще один модуль. Это модульное расширение более практично.
Нептун имеет блоки управления разной мощности. Самые недорогие и простые рассчитаны на 2 или 4 крана, на 5 или 10 проводных датчиков. Но у них нет проверки работоспособности крана и нет резервного источника питания.

Дополнительные функции

Дополнительный — не всегда ненужный. Например, для тех, кто часто бывает в разъездах, возможность управлять кранами на расстоянии далеко не лишняя.

Гидрозамок и Акваторож имеют возможность дистанционного отключения воды. Для этого есть специальная кнопка. передняя дверь. Выйдешь надолго — нажми, выключи воду. У Aquawatch есть две версии этой кнопки: радио и проводная. Гидрозамок только проводной. С помощью радиокнопки Aquastorge можно определить «видимость» места установки беспроводного датчика.
Hydrolock, Aquaguard и некоторые варианты Neptune могут подавать сигналы в диспетчерскую, охранную и пожарную сигнализацию, могут быть встроены в систему «умный дом».
Hydrolock и Aquaguard проверяют целостность проводки к кранам и их положение (некоторые системы, не все). В Hydrolock положение запирающего шара контролируется оптическим датчиком. То есть при проверке в кране напряжения нет. Аквагард имеет контактную пару, то есть в момент проверки напряжение есть. Защита от протечек воды Neptune также контролирует положение кранов с помощью контактной пары.

Управление гидрозамком возможно с помощью GSM модуля — через SMS (команды на включение и выключение). Также в виде текстовых сообщений на телефон могут поступать сигналы об авариях и «исчезновениях» датчиков, об обрывах кабеля к электрокранам и о неисправности.

Быть всегда в курсе состояния своего дома — полезная опция

К вопросу о надежности: мощность и другие моменты

Aquawatch и Hydrolock имеют резервные источники питания. Обе системы отключают воду до полной разрядки резервного источника питания. У Нептуна есть аккумуляторы только для двух последних моделей контроллеров, и то при разряде краны не закрываются. Остальные — более ранние и менее дорогие модели — питаются от сети 220 В и не имеют защиты.
Neptune работают на частоте 433 кГц. Бывает, что блок управления «не видит» их через перегородки.
Если батарейки в беспроводном датчике Hydroloc разряжены, на контроллере загорается сигнал тревоги, но краны не закрываются. Сигнал формируется за несколько недель до полной разрядки аккумулятора, поэтому есть время его поменять. В аналогичной ситуации Aquaguard перекрывает воду. Кстати, батарея Hydrolock распаяна. Так что поменять его не просто.
Aquawatch имеет пожизненную гарантию на любые датчики.
Neptune имеет проводные датчики, установленные «заподлицо» с отделочным материалом.

Конечно, есть и китайские системы защиты от протечек, но выбирать их надо с осторожностью.

Течь – главная беда всех стиральных и посудомоечных машин. Причина в самом уязвимом месте этих устройств – наливном шланге. Он постоянно находится под давлением воды и должен выдерживать давление в шесть атмосфер. Если шланг лопнет, он может затопить не только вас, но и несколькими этажами ниже. У этой проблемы есть решение. Если вы боитесь затопить соседей, продавцы наверняка предложат вам герметичный автомобиль.

Скрытая камера

— Такая функция защита от протечек. Что это, объясните пожалуйста. Ни в одном магазине мне это внятно не объяснили.

«Вот она, защита от протечек. Обычно немного более длинный шланг. На все случаи жизни.

Вы доплачиваете две-три тысячи рублей и покупаете машину с защитой от протечек. Загрузите белье, включите его и спокойно ложитесь спать. А утром в вашу дверь звонят рассерженные соседи, которых вы затопили. Это вполне возможно. Дело в том, что надпись «Защита от протечек» еще не дает гарантии, что этих протечек не будет. Потому что защита разная.

Скрытая камера

— На некоторых машинах написано «Защита от протечек» — дополнительная функция, а на некоторых — полная.

«Трудно сказать, знаешь, я больше не буду врать. Можно представить, что в машине сделали дорогой датчик, а шланг не сделали. Я не могу проверить. «Доп. опция» написано на всех машинах. «Доп. вариант» пишем, по-моему, чтобы у нас купили эти шланги. Нет там защиты. Просто этот шланг защищает сам себя.

Смотри — машина может течь в нескольких местах. Барабан вращается в герметичном резервуаре. Если в нем появится дырка, вода может просочиться на пол. В этом случае производители устанавливают в поддон поплавок. В случае протечки он поднимается, автоматически перекрывает подачу воды и включает сливной насос. Эта система называется защитой от утечек.

Проблема в том, что чаще всего протечка происходит в другом месте, именно здесь, в месте подключения стиральной машины к водопроводу, лопается резиновый шланг подачи воды. Это может случиться, если, например, резко повысится давление в трубах.

Во-первых, давление воды в наших сетях шесть атмосфер. Плюс есть гидроудары, которые могут сломать этот шланг, если он уже достаточно изношен. Кроме того, шланг может повредиться по вашей вине, если вы передвинули мебель, зацепили его, перерезали, а потом он уже в этом месте начинает изнашиваться, рвется

Чтобы этого не произошло, в некоторых автомобилях еще ставят защиту заливного шланга, или аква-стоп. Как только происходит протечка, он перекрывает подачу воды. Такая защита от протечек называется «полной».

Ну, один из вариантов — шланг в шланге, который защищает только от разрыва шланга. Вот стандартный шланг, как он работает? Когда происходит течь, количество протекающей через нее воды резко увеличивается, то есть возникает просто струя. Система это чувствует и так или иначе отключает. Это просто подпружиненный клапан, который как раз в случае протечки, без противодавления, физически закрывается. Олег Дарницкий, начальник сертификационной лаборатории

Вам нужна защита от протечек? Стиральная машина протекает. Что такое бесшумная стиральная машина

Редкий владелец квартиры не знает, сколько бед приносит затопление квартиры из-за открытого крана на кухне или в ванной, а также протечек воды в системах водоснабжения и отопления. Потоп в квартире влечет за собой колоссальные материальные убытки и неприятные разбирательства с соседями, проживающими этажом ниже. Залитые водой стены квартиры могут стать причиной выхода из строя скрытой электропроводки и поражения электрическим током. Разработанные и внедренные в серийное производство комплекты защиты от наводнений позволят вам избежать и забыть все проблемы, связанные с ним. Далее мы рассмотрим, как работает защита от протечек воды в квартире, а также предоставим обзор и сравнение самых популярных на сегодняшний день систем.

Принцип действия и составные элементы

Комплект системы защиты состоит из следующих элементов:

Блок управления.
Датчики протечки воды.
Краны для автоматического отключения подачи воды в системе водоснабжения и отопления квартиры.

Понять, как работает защита, несложно. Датчики устанавливаются в местах наиболее вероятного возникновения протечек. Как правило, их устанавливают под ванны и умывальники, стиральные машины и водонагревательные приборы, как показано на схеме ниже:

При контакте с водой с них снимается сигнал и подается на модуль управления (контроллер), выполняющий функции диспетчера. Получив сигнал о наличии воды в контролируемой зоне системы защиты от протечек, контроллер подает команду на электропривод шарового крана или на электромагнитный быстрозапорный клапан, который аварийно перекрывает воду в водопровод или система отопления квартиры.

Обзор современных систем защиты от наводнений

Возможность обустройства квартиры защитой от наводнений – это не перспектива далекого будущего. Это один из реальных шагов, которые вы можете предпринять уже сегодня, чтобы внедрить его в свой дом. высокотехнологичные системы умного дома. Сегодня на рынке доминируют несколько комплексов, защищающих квартиру от протечек. Заслуженным спросом пользуются готовые комплекты следующих типов:

«Нептун»
Гидролок
«Остановить наводнение «Радуга»

Часто рядовой потребитель, столкнувшись с выбором защиты, оказывается в сложной ситуации и просто не знает, какая из них лучше всего подходит для обеспечения безопасности его квартиры от протечек и предотвращения потопа. Анализ рабочих технических возможностей и характеристик перечисленных устройств позволит сравнить их достоинства и недостатки, на основании чего сделать выбор необходимой защиты устройства.

Neptune

Продукт российской разработки, впервые появившийся на российском рынке еще в 2000 году. Торговая марка Neptune, по данным Moscow Business Times, является самой популярной системой контроля протечек воды на российском рынке. В ассортименте компании есть решение на любой бюджет — от доступного комплекта стоимостью менее 10 000 рублей до ультрасовременного, управляемого со смартфона. Защиту от протечек воды Neptune можно устанавливать не только на водопроводные трубы, но и на отопительные и водяные полотенцесушители, которые также представляют риск протечки воды.

В линейку товаров входят готовые комплекты для квартиры, а также отдельные комплектующие, что позволит собрать полный комплект именно под ваши задачи. Кроме того, датчики протечки Нептун работают не только по проводам, но и по радиоканалу, что позволяет устанавливать защиту от протечек воды на объектах с законченным ремонтом, где спрятать провода уже невозможно.

Гарантия на системы контроля протечки воды Neptune до 6 лет на все элементы системы.

Стоит отметить, что защита от протечек воды Neptune уже долгие годы комплектуется всемирно известными шаровыми кранами Bugatti, которые производятся в Италии. Особенность этих кранов, помимо сильного бренда в мире сантехники, премиальных уплотнительных материалов и мощности электродвигателя, в том, что электропривод имеет ручное аварийное управление, то есть кран можно открыть/закрыть без электричества.

Чтобы правильно выбрать комплект защиты от утечек Neptune, необходимо учитывать три основных момента:

Закончен ли ремонт на вашем объекте? Если ремонт только начинается, то можно выбрать любой комплект Нептун, так как все модули управления поддерживают проводные датчики. На этапе ремонта помещения их обычно используют, так как они дешевле беспроводных датчиков и не нужно время от времени менять батарейки. Bugatti ProW+ Wi-Fi
Диаметр труб для водоснабжения, отопления или водяного полотенцесушителя. Готовые комплекты Нептун комплектуются шаровыми кранами определенного диаметра. Например, самый распространенный размер смесителя для квартиры – ½ дюйма. Уточняйте на своем предприятии или у своего мастера.
Бюджет, выделенный на приобретение системы контроля протечек воды «Нептун». Набор опций, который получит потребитель, зависит от бюджета.

Нептун Акваконтроль — самая доступная система защиты от протечек, так как стоимость меньше 10000 рублей за комплект на квартиру (модуль управления, два крана и два датчика). Комплектуется модулем Neptun Base – это очень простой и надежный модуль управления, который перекроет воду в случае протечки и раз в месяц автоматически перекроет краны от закисания.

Neptune Bugatti Base — это отличное соотношение цены и качества. Как и в предыдущем наборе, используется простой модуль Base, однако шаровые краны уже производятся в Италии компанией Bugatti с большим запасом прочности. Модуль Neptun Base не имеет резервного питания — если вам важна эта функция, то обратите внимание на модули серии ProW.

Neptune Bugatti ProW — комплект с расширенным функционалом, который работает с проводными датчиками. Дополнительные возможности модуля ProW:

Защита кранов от закисания (автоматический поворот крана 2 раза в месяц).
Напряжение питания на ответвлениях –12 В пост. тока
Встроенный резервный источник питания.
Таргетинг — возможность указать утечки в 4 строки.
Возможность подключения систем оповещения, систем безопасности и интеграции с «умным домом» (наличие слаботочного реле).
Индикация состояния шарового крана (открыт/закрыт).
Индикация состояния резервного питания.
Возможность открытия и закрытия шарового крана вручную (кнопка на модуле).

Нептун Бугатти ProW + аналогичен модулю ProW, но имеет возможность работы не только с проводными, но и с радиодатчиками — это идеальный выбор для тех, кто уже сделал ремонт дома.

Нептун Бугатти ProW + WiFi — Это самый современный и функциональный интересный модуль управления. Вот что он умеет:

Управление системой безопасности через смартфон. Для этого достаточно установить бесплатное приложение и синхронизировать свой мобильный телефон.
Своевременное оповещение об аварии. Помимо того, что модуль выдает звуковое и световое оповещение на лицевую панель, дополнительная информация о возникновении протечки поступает на экран вашего мобильного телефона. Очень важная функция, особенно если в это время дома никого нет.
Контроль горячей и холодной воды. Теперь совсем не обязательно каждый месяц вручную снимать показания, открывая шкафчик со счетчиками, который находится в ванной или на кухне. Достаточно открыть мобильное приложение и просмотреть показания в нем. Это очень удобная функция для тех, кто снимает квартиру.
Резервное питание системы защиты. Даже если подача электроэнергии в квартиру или дом отключена на длительное время (до 36 часов), модуль Neptun ProW + Wi-Fi будет работать. Разработчики внедрили в конструкцию аккумуляторы, которые будут источником резервного питания. Кстати, приложение заранее уведомит вас о необходимости замены этих аккумуляторов.
Индикация положения шаровых кранов. Вы можете не только удаленно следить за кранами, но и при желании автоматически управлять ими (закрывать и открывать). Если, уехав в отпуск, вы забыли перестраховаться и отключить воду, это всегда можно сделать через приложение.
Функция автоматического поворота кранов. Это режим самоочистки шаровых кранов, который предотвращает «закисание» клапанов. Автоматическая ротация осуществляется каждые 15 дней.
Модуль управления Neptun ProW+Wi-Fi можно подключить к «Умному дому» и охранной сигнализации жилого дома. Для этого есть специальный выход.

В таблице ниже сравниваются модели Neptune.

Как работает защита от наводнений на примере комплекта Нептун показано на видео:

Краткая информация:

Система Neptune на протяжении многих лет заслужила признание клиентов, как показывают данные о продажах — это самая популярная защита от протечек в России (источник: Moscow Business Times).
Каждый покупатель может выбрать свою систему исходя из бюджета и опций. Самый доступный комплект стоит менее 10 000 рублей.
Система Neptune оснащена итальянскими кранами Bugatti.
Есть очень интересное решение Neptun ProW+ WiFi с управлением со смартфона.

При подготовке этого материала нашим читателям была любезно предоставлена скидка 15% на весь ассортимент магазина Нептун. Сайт: системнептун.рф. Промокод: самоэлектро.

Гидрозамок

Продукция Российской компании «Гидроресурс». Если сравнивать его с прибором Нептун, то можно отметить, что принцип его работы тот же, в комплектацию входят датчики воды, контроллер и электрические шаровые краны. Компанией разработано и запущено в производство несколько моделей систем защиты от протечек, базовым вариантом которых является Gidroloсk Standard.

Дополнительные опции для моделей защиты от протечек Hydrolock:

Гидрозамок оснащен тремя датчиками, технические возможности данного устройства защиты от протечек воды предусматривают подключение 20 проводных и до 100 беспроводных датчиков. Время аварийного прекращения подачи воды до 30 секунд. Производитель гарантирует 10 тысяч рабочих циклов, а общая гарантия работоспособности комплекса защиты составляет 3 года.

Обзор комплекта Hydrolock показан на видео:

Российская разработка от компании Суперсистема. Принцип действия и комплектация такие же, как и у двух предыдущих аналогов. Благодаря внедрению в конструкцию кранов инновационных материалов усилия по преодолению трения значительно снижаются, аварийное закрытие кранов при обнаружении протечки в квартире происходит за 3 секунды с минимальными затратами электроэнергии.

По сравнению с другими системами «Аквахранилище» работает при рабочем напряжении всего 5 вольт. Степень автоматизации системы управления не требует вмешательства человека. Комплектуется четырьмя датчиками, доступны как проводные, так и беспроводные варианты. Гарантия производителя 4 года.

Обзор комплекта «Аквагард»:

Остановка затопления «Радуга»

Характерной особенностью данной системы защиты является то, что все датчики являются беспроводными и работают в режиме подачи радиосигналов, мощность которых позволяет им сохранять работоспособен на расстоянии 20 метров от контроллера в условиях многоквартирного дома. В комплект поставки входят 1 электромагнитный клапан, 4 датчика. Блок управления рассчитан на подключение 9 датчиков.

По сравнению с системами защиты, Аквастоп — это всего лишь механическое устройство, разработанное российскими и итальянскими специалистами. Предотвращает затопление помещения водой в случае разрыва заливного шланга стиральной машины. Устанавливается перед шлангом с резьбовым соединением, как показано на схеме ниже:

В случае протечки шланга и снижения давления в системе Аквастоп в считанные секунды перекроет воду, что остановит дальнейшую протечку. Принцип работы аквастопа продемонстрирован на видео:

Сравнение стоимости комплектов

Напоследок предлагаем вашему вниманию сравнение стоимости предоставляемых квартирных систем защиты от затопления:

0 ) Не нравится( 0 )

Защита от протечек система	Ориентировочная стоимость (у.е.)
«Нептун»	148-351
«Гидрозамок»	219-383
	223-368
«Остановить флуд «Радуга»

Вы стирали и вдруг заметили воду на полу. Возможно, ваша стиралка подтекает постоянно, но понемногу. А может случилась настоящая беда, и машина вдруг залила весь этаж. Оба случая указывают на течь в системе циркуляции воды.

Владельцам современных стиральных машин, оснащенных защитными механизмами, повезло больше. При повреждении любого шланга или соединения срабатывает защита от протечек. Он блокирует воду и предотвращает наводнение. Но если защитная система сработала, значит, утечка есть, и ее нужно найти и устранить. Разберемся, как это сделать правильно.

Почему машина протекает?

Утечка воды при разгерметизации и засорении системы. Основные причины утечек:

Засорение бункера дозатора.
Повреждение шлангов и труб для слива и залива воды.
Отказ сливного насоса.
Трещина, пробой бака.
Повреждение манжеты люка.
Износ уплотнения бака.
Ослабление соединений между шлангами и трубками.

Любая из этих неисправностей может возникнуть в стиральных машинах всех марок. Но у каждой модели есть свои слабые места. Зная их специфику, найти утечку проще. Поэтому мастера с опытом справляются с диагностикой гораздо быстрее, чем неспециалисты.

Спасаем машину и квартиру: первые шаги при обнаружении протечки

Если заметили лужу, остановите потоп:

В первую очередь отключите стиральную машину от сети. Будь осторожен! Не наступайте в пролитую воду – опасность поражения электрическим током. Если вы можете добраться до розетки из сухого места, отключите ее. В противном случае отключите электричество на панели.
Перекрыть воду. Для таких случаев между водопроводной трубой и заливным шлангом стиральной машины должен быть установлен кран. Перекройте его. Если машинка была подключена неправильно, и к ней нет отдельного крана, отключите воду по всей квартире в сантехническом шкафу.
Выньте белье из барабана. Машина не успела закончить стирку, а бак переполнен водой? Слейте его через сливной фильтр. Он расположен в нижней части корпуса, на передней панели. Не забудьте подставить под слив тазик, чтобы не увеличивать масштабы паводка.

После этого можно убрать лужу с пола и искать неисправность.

Определяем место течи: сначала осматриваем все снаружи…

Прежде чем бить тревогу и вызывать мастера, проверьте все вокруг стиральной машины. Может, это вообще не ее проблема. Водопроводная, канализационная или отопительная труба рядом со стиральной машиной. Если «внешние» коммуникации целы, переходим к машинке:

Проверяем места подключения наливного и сливного шлангов. Вода идет оттуда? Открутите шланг и снова плотно закрутите его. Иногда это не помогает, и течь возникает снова. Затем необходимо заменить прокладку. Также перед закручиванием можно обработать стык герметиком.
Теперь осмотрите сами шланги. Они перетираются при перегибах и неправильной установке. Особо уязвим пластиковый сливной шланг. При обнаружении повреждений замените его новым. Это легко сделать, вы можете сделать это сами. Главное купить качественный шланг, лучше всего — оригинальный, от производителя стиралки. Но если поломка произошла из-за неправильного подключения автомата, все же желательно как можно быстрее вызвать мастера и правильно его подключить. В противном случае новый шланг долго не прослужит.

Сейчас самое время вызвать мастера. А если вы хотите попробовать свои силы в ремонте, следуйте дальнейшим рекомендациям.

… Потом ищем течь возле люка и под верхней крышкой

Шланги в порядке? Затем присмотритесь к самой машине. Необходимо визуально определить, откуда течет вода.

Внимательно проверьте манжету люка. Вода может течь прямо из-под него, по передней стенке корпуса — это хорошо видно. А вот при повреждении внутренней части манжет под машиной будет лужа. Поэтому, даже если из люка не течет струя, манжету все равно надо внимательно осмотреть. Нашли повреждение? Лучший вариант – заменить поврежденную деталь на новую. Но если очень нужно оттянуть время ремонта, попробуйте заклеить манжету и повернуть так, чтобы запаянное место оказалось вверху люка. Помните, что такая оклейка – временная мера, она продлится всего пару месяцев.
Осмотрите бункер дозатора. стиральный порошок не всегда растворяется без остатка и может закупорить его каналы. характерная черта такого засора – подтекание воды из-под крышки дозатора. Если вы их заметили, снимите дозатор и тщательно промойте все его полости и отверстия. Установите элемент на место.

Дозатор чистый, но при следующей стирке из-под крышки появляются подтеки? Значит проблема во впускном клапане. Дает слишком большой напор воды. Попробуйте немного уменьшить давление. Если это не помогло, снимите верхнюю крышку и осмотрите впускной клапан и патрубки, ведущие от него к бункеру-дозатору.

Эти трубы часто изнашиваются и начинают протекать. Их повреждения хорошо видны. Если трубы целы, а их соединения герметичны, значит, сломался впускной клапан. И клапан, и трубы должны быть заменены.

В конце проверяем шайбу внутри

Даже если до сих пор вы проводили самостоятельную диагностику, то лучше доверить дальнейшие поиски мастеру. Здесь вам нужно будет разобрать корпус стиральной машины. Осталось проверить только бак и сливной насос. У танка есть несколько слабых мест:

Заливная труба. Обычно он приклеивается к самому баку. Если место склеивания разгерметизировано, нужно отсоединить деталь, почистить, просушить и снова приклеить.
Сальник. Он постепенно изнашивается и перестает удерживать влагу. Тогда подтеки видны на баке под сальником. Уплотнитель необходимо заменить.
Корпус, то есть сам бак. Его можно повредить неумелым ремонтом, сильным ударом и т.д. Также стенки бака со временем изнашиваются – стальные ржавеют, пластиковые становятся хрупкими и трескаются. К сожалению, здесь замена невозможна. Придется покупать новую стиралку.
Дренажная труба. Он расположен между корпусом бака и сливным насосом. При видимых повреждениях форсунки замените ее. Если трещин нет, проверьте места крепления. Зажимы здесь часто ослабевают. Их следует затянуть, предварительно смазав герметиком.

После бака осмотрите сливной насос. Возможно, в нем износилась уплотнительная манжета. Заменить его очень сложно, поэтому стоит менять сразу весь насос.

Внимание! Каковы бы ни были размеры утечки, ее причина должна быть выявлена и устранена как можно скорее. В противном случае «лишняя» влага быстро выведет из строя электрические узлы стиральной машины и вызовет коррозию стальных элементов.

Даже если она течет «где-то внизу», вода все равно будет испаряться внутри корпуса, а конденсат будет оседать на всех деталях, включая самые верхние. Последствием может стать поломка дорогостоящих узлов, таких как электронный модуль или двигатель. Поэтому не откладывайте вызов мастера – чем раньше вы сделаете ремонт, тем дешевле он вам обойдется.

Стиральные машины со слабым уровнем защиты могут привести к настоящему потопу

Почему протекает стиральная машина?

Причин много. Конечно, все они сводятся к заводскому браку или неправильной эксплуатации.

Наиболее распространенные типы утечек:

Рекомендуется правильно эксплуатировать машину. Например, всегда проверяйте карманы, не кладите в бак больше нормы грязного белья, одежду с металлическими предметами сложите в специальные мешочки, а также регулярно чистите порошкоприемник.

Какая может быть защита?

Конструкция стиральной машины с системой защиты

На планетах безопасности есть 3 типа стиральных машин:

Нет защиты.
Частичная защита (только корпус).
Полная защита.

Полная защита от протечек доступна от известных брендов, таких как:

Bosch;
миль;
Сименс;
Электролюкс;
Занусси;
Аско;
Аристон.

Защита AquaStop

Частичная защита от протечек

Частичная защита от протечек предполагает снабжение стиральной машины специальным поддоном, в котором будет скапливаться жидкость. При сборке в сам пластиковый или полистирольный бак устанавливается поплавок с электровыключателем. Как только бак наполнится большим количеством воды, поплавок поднимется вверх и сработает выключатель. Затем подается сигнал электронике, после чего оборудование переходит в аварийный режим – процесс стирки завершен, и насос начинает откачивать воду.

Шланги со специальными клапанами для вашей безопасности

Пружинный шланг

В этом случае лучше обезопасить себя дважды, выбрав машину с полной защитой от протечек.

На шланги устанавливается несколько видов защиты:

обрыве шланга;
жидкость просто вытекает;
бак протекает;
выходит из-за избытка порошка;
трубопровод поврежден.

Система защиты AquaStop: высокий уровень обнаружения протечек

Самостоятельно устанавливаемая система защиты

Защита Aquastop

Дополнительные датчики жидкости
Принцип работы датчиков жидкости

Итак система безопасности стиральной машины в основном сводится к защите от протечек. Для этого стиральные машины оборудованы специальными лотками и клапанами, которые идут в комплекте с наливным шлангом. Защита от протечек может быть полной или частичной. Лучше обезопасить себя и выбрать стиральную машину со встроенной системой, оснащенной поплавковым поддоном и электромагнитными клапанами.

Любая стиральная машина является потенциальным источником протечек. Однако современные производители учли эту проблему. Решение получило название «аквастоп для стиральной машины». Он разработан специально для защиты вашей квартиры и квартиры вашего соседа от непредвиденных происшествий.

Термин Аквастоп относится к устройству, способному защитить помещения от затопления , возникающего в результате повреждения.

Наливной шланг стиральной машины может быть поврежден по разным причинам:

взрыв;
порезаться предметами с острым краем;
избалован домашними животными.

Система защиты от протечек Bosch WFT2830

Одной из главных особенностей такой системы является очень толстый шланг подачи воды — он выдержит давление около 70 бар (кстати, обычный трубопровод выдерживает только 10 бар ). Именно в нем электромагнитный элемент клапана , аналогичный такому же в аппарате самой машины.

Этот элемент называется предохранительным клапаном, и его нормальное положение — закрытое.

Виды аквастопа для стиральных машин

Первыми аквастоп для стиральной машины внедрили разработчики стиральных машин Bosch еще в начале девяностых годов прошлого века. С тех пор появилось много разновидностей таких клапанов – каждый из них имеет свои преимущества и недостатки:

Как самостоятельно смонтировать аквастоп

Если в вашей стиральной машине нет такого устройства «от рождения», вы можете установить это сами. Это можно сделать следующим образом:

1. 1. Установка отключена от водоснабжения и электричества.
  2. Шланг подачи воды отсоединен от машины. Возможно потребуется замена уплотнительных колец на нем и заодно грубая чистка.
  3. Сам датчик устанавливается на водопроводный кран — в этом случае прибор следует поворачивать по часовой стрелке.
  4. К аквастопу подключен наливной шланг.
  5. Перед окончанием работ необходимо проверить качество монтажа, аккуратно напустив воду в шланг – это позволит своевременно обнаружить и устранить неисправности.

Дополнительные меры по предотвращению затопления

Существуют и другие способы предотвращения протечек, помимо установки в стиральную машину специальных средств.

1. 1. Для монтажа подводящих к агрегату водопроводных труб могут использоваться различные материалы. В основном металлопластиковые или полипропиленовые , но есть и медные и стальные оцинкованные трубы. Как раз последний вариант имеет наименьший срок службы (не более 30 лет). Что касается металлопластика, то его лучше всего класть на формы для литья. Хорошо себя зарекомендовал полипропилен, но сильных механических повреждений такая труба не выдержит. Специалисты советуют: алюминиевые краны и фитинговые системы лучше не брать. Давления в системе достаточно, чтобы такая деталь лопнула, а это уже приведет к возможным протечкам.
  2. Пол в ванной может быть гидроизоляционным материалом . Это обеспечит поступление воды к соседям снизу. Грамотная подстилка обеспечит самостоятельный уход водой в канализацию. Единственный минус — немного поднимется уровень пола в комнате.
  3. Правильным решением будет перекрытие всех стояков кранов, когда хозяев нет дома. Это необходимо, в первую очередь, при имеющихся повреждениях стиральной машины: если вода куда-то просочится, она может прорваться и затопить. Кстати, эта рекомендация дается в любой инструкции к такому агрегату, но не все четко следуют тому, что написано в инструкции.

Пользователи бытовой техники, основанной на использовании воды, слышат эти фразы постоянно: в специализированных магазинах многие продавцы довольно часто вставляют эти слова в свою речь, объясняя достоинства продаваемой ими бытовой техники. Что называется системой Аквастоп, как она используется для активной защиты посудомоечной машины, из чего состоит и как ее заменить самостоятельно – на все эти вопросы мы постараемся ответить в статье.

В мировой практике любая защита от протечек называется Аква-Стоп или Аква-Контроль. В принципе, это обычный шланг подачи воды к бытовой технике, только заключенный в специальный защитный кожух с устройством, перекрывающим воду в случае непредвиденных обстоятельств: разрыв шланга, его протечка из-за трещины и т. д. Таким образом, встроенная система защиты убережет вас от нежелательного флуда. Его задача — немедленно перекрыть подачу воды к бытовой технике, посудомоечной машине или помощнику по стирке, чтобы вода не капала на пол.

Многие домовладельцы даже не догадываются, что давление в водопроводной системе достаточно большое, а гидроудары – это резкое повышение внутреннего давления – случаются часто. Без надежной системы защиты шланга просто недостаточно.

Стандартная система Аквастоп состоит из следующих основных частей:

блок механических или электромагнитных клапанов;
шланг подвода воды к устройству;
;
поплавок;
защитная проволока;
кнопка спуска воды.

Вся система работает слаженно и достаточно эффективно:

Электромагнитные или механические клапаны (1) вмонтированы в шланг подачи воды (2).
Когда оборудование подключается к сети, то на предохранительный клапан подается напряжение, он открывается, а рабочий клапан еще закрыт.
Если пользователь нажимает кнопку пуска и машина запускает цикл, то рабочий клапан открывается.
В случае протечки вся вода поступает в поддон (3), где контролируется ее уровень управление поплавком (четыре). Если уровень воды поднимается, контакты размыкаются. Контровочная проволока (5) предназначена для отключения питания, идущего на аналогичный клапан, прерывается подача электроэнергии — клапан перекрывает подачу воды.
После устранения всех неисправностей необходимо нажать кнопку сброса, и система снова готова к работе.

Каждый известный бренд бытовой техники сегодня использует именно такую систему защиты от протечек, ведь она двойного типа: Аквастоп заливного шланга является внешней защитой, а само оборудование защищено внутренней системой Акваконтроль.

Защита наливного шланга

Промышленность выпускает специальные шланги со встроенными механизмами для перекрытия подачи воды различными способами. За защиту от нежелательных утечек заливного шланга отвечают следующие системы:

механическая;
с применением абсорбента;
электромагнитного типа.

Первый вариант сейчас используется очень редко, но на бюджетных посудомойках его можно встретить. Машины Бош. Система состоит из клапана и пружины , рассчитанные на определенное давление воды — при протечке она падает, пружина срабатывает и клапан перекрывает подачу воды. Такая система не способна распознать небольшие утечки из свищей, негерметичности прокладок, которые могут нанести большой вред.

Система с Аквастопом механического типа распознает только 147 протечек из 1000, и это всего лишь не более 85% защиты, что на сегодняшний день считается намного ниже нормы.

механического типа

При протечке сразу срабатывает система защиты — загорается красный индикатор на корпусе, вода отключается.

Система защиты на основе применения абсорбент используется значительно чаще, действие его не сложное: влага из протечки стекает в специальный резервуар с абсорбентом, который моментально набухает, расширяясь при этом, что перекрывает доступ воды в посудомоечную машину с клапаном.

С абсорбентом

Основным недостатком является то, что он же одноразовый : абсорбент внутри корпуса набухает и твердеет, плотно закрывая клапан, исключая возможность его повторного использования, в том числе и шланга. Абсорбирующие системы бывают с плунжером или только с пружиной, других в мировой практике нет.

Специалисты утверждают, что Аква-контроль, работающий с электромагнитным клапаном, не обеспечивает защиты только в 8 случаях из 1000 видов протечек.

Система электромеханической защиты

Возможные проблемы

Основной проблемой шлангов Аквастоп является невозможность их удлинения или установки в труднодоступных местах. Из-за габаритов достаточно массивного корпуса подключение к крану может быть весьма проблематичным. Кроме того, многие пользователи машин Бош уверяют, что корпус необходимо устанавливать стрелкой вниз, поэтому при установке сверяйте свои действия с прилагаемой инструкцией.

закрыть кран подачи воды на прибор;
открутить шланг, оборудованный системой Аквастоп;
загляните внутрь шланга — сразу за гайкой должен быть виден клапан;
, если между ним и корпусом гайки нет зазора, система сработала и вода по такому шлангу к машине не пройдет.

Защита от протечек в стиральной машине

1. Что такое защита от протечек воды?

2. Виды защиты от протечек

3.

4. Частичная защита от протечек

5. Полная защита от протечек

Система предотвращения утечек воды в стиральной машине

Чем опасны протечки.

Неполная защита от протечек

Полная защита или аква-стоп

Система предотвращения протечек в стиральных машинах Miele

Новые стиральные машины от Miele

Как защитить стиральную машину от протечек своими руками

Почему стиралка протекает

Причина 1. Шланг

Причина 2. Порошкоприемник

Причина 3. Патрубки

Причина 4. Резиновая манжета

Причина 5. Барабан

Варианты защиты стиралки от протечек

Частичная защита от протечек

Полная защита от протечек – гарантия надежности и стабильной работы

Вывод: как защитить машину от протечки

для чего она и что это

Функция защиты от протечек в стиральной машине: что это и зачем

Функции системы Aquastop

Причины возникновения протечки в стиральной машине

Ремонт и замена своими руками

Повредился шланг подачи воды в стиральную машинку

Деформация бункера для порошка и дозатора в машинке

Порвалась манжета люка на дверце машинки

Подшипники стиральной машины

Заливной или сливной шланг повредился

Сливная помпа не работает

Проблемы системы

Действия при неполадках

Виды защиты от протечки в стиральной машине

Стиральные машинки без защиты от протечек.

Частичная защита от протечки в стиральной машине.

Полноценная защита от протечки в машинке

Основные характеристики

Поломки, которые вызывают протечку в машинке

Где купить

Как установить защиту от протечки в машинке самостоятельно

Наши преимущества

Популярные модели с Аквастопом от известных брендов

Что представляет собой

HydroStop

Состав системы аквастоп HydroStop: принципы работы

Датчики аквастоп HydroStop

Что такое система аквастоп в стиральной машине?

Назначение системы «Аквастоп»

Работа с механическим клапаном

Водозапорный клапан (блокиратор) Water Block

Порошковый абсорбент в шланге «Аквастоп»

Частичная система защиты с поплавковым датчиком и выключателем

Полная защита электромагнитного типа с совмещенной частичной защитой

Полная защита с внешними датчиками

​Что должна уметь стиральная машина? | Техника и Интернет

Контролировать расход воды и электроэнергии

Защищать от протечек

Необязательные умения стиральной машины:

Защита от протечек в стиральной машине (аквастоп)

Варианты защиты

Частичная защита от протечек

Наливные шланги с клапанами

Полная защита от протечек – система Aqua Stop

Частичный корпус для защиты от протечек.

2. Виды защиты от протечек

2.

2.2 Частичная защита от протечек

3. Полная защита от протечек

Принцип работы системы защиты от протечек

Место установки датчиков протечек

Какую систему защиты выбрать?

Aquaguard

Нептун

Аквастоп — защита от протечек

Гидролок (Hydrolock)

Что должна уметь стиральная машина? | Техника и Интернет

Где установлена защита и как она работает

Где установлена защита и как она работает
