Заземлить стиральную машину: Как заземлить стиральную машину, если нет заземления

в квартире своими руками, нужно ли в ванной, как правильно

Произвести заземление стиральной машины можно самостоятельно, если грамотно подойти к этому процессу

Большинство бытовых стиральных машин устанавливается их владельцами самостоятельно без учета требований безопасности. Для обеспечения безопасности и предотвращения удара током, необходимо обеспечить подключение стиральной машины с заземлением. Особенно это актуально для машин, установленных в ванных комнатах.

Содержание материала:

• 1 Рекомендации: как заземлить стиральную машину, этапы
• 2 Способы заземления своими руками стиральной машины
• 3 Нужно ли заземлять стиральную машину для безопасности
• 4 Стиральная машина без заземления: допустимо ли

Рекомендации: как заземлить стиральную машину, этапы

Ударить током может не только старые модели стиральных машин, но и новые современные варианты. Особенно это актуально для стиральных машин, которые установлены в ванных комнатах. На корпусе незаземленных стиральных машин может образовываться напряжение до 110 вольт, что чревато ударами электричества, и это может привести к печальным последствиям. Заземление же позволит снизить вероятность удара током до минимума.

Устанавливаемая розетка также должна быть с заземляющим контактом и обязательно влагозащищенной.

Заземлить стиральную машину достаточно просто, для этого следует сделать следующее – в домах старой постройки обычно в розетках нет третьего контакта, который является заземляющим, в этом случае можно одножильный медный провод в изоляции одним концом закрепить на корпусе машины, а второй конец вывести на электрощит к общему контуру заземления. В малоэтажных домах можно заземляющий провод вывести на улицу, и закрепить на каком-либо металлическом предмете, который следует углубить в землю.

Заземлять стиральную машину необходимо в несколько этапов

Лучше всего для стиральной машины проложить отдельную линию, состоящую из трехжильного провода:

• Один провод – это фаза;
• Второй будет нулевым;
• И третий будет заземляющим.

Некоторые люди, помимо заземления, устанавливают также устройство автоматического отключения электроэнергии, что еще больше увеличивает безопасность при работе бытовой техники. Все электромонтажные работы лучше всего доверить выполнять профессионалу.

Способы заземления своими руками стиральной машины

Заземление стиральной машины позволяет предотвратить не только поражения от электрического тока, но и продлить срок службы данной бытовой техники. Традиционно, в большинстве домов проводка выполнена 2 проводами – нулем и фазой. Если стиральную машину или же иную технику, например, посудомоечную машину, включить в обычную розетку без заземления, то в этом случае на корпусе техники может, накапливается напряжение, что чревато не легкими ударами тока.

В случае повреждения проводов внутри машины, на корпусе может накопиться более высокое напряжение.

Вот поэтому обязательно следует смонтировать заземление бытовой техники, причем те, кто проживают в частном доме, могут это сделать своими руками. К стиральной машине прикрепляют одножильный медный провод в изоляции, который прокладывают сначала по квартире, а затем выводят на улицу и закрепляют на центральной трубе. Трубы соединяют между собой с помощью металлической пластины или же арматуры, путем сварки.

Перед тем как производить заземление стиральной машины, следует подготовить необходимые материалы и инструменты для работы

Для заземления необходимо:

• Взять 3 металлические трубы длиной около 2 м;
• Их нужно закопать в землю так, чтобы над поверхностью почвы оставалось не более 0,5 м;
• Расстояние между трубами должно составлять около 1 м.

Таким образом, можно легко своими руками сделать заземление стиральной машины в частном доме. Если требуется выполнить заземление другой бытовой техники, то в этом случае необходимо на щитке установить заземляющую шину, к нему подключить заземляющий провод, а уже к этой шине выполняется также проводами заземления подключение и другой бытовой техники.

Нужно ли заземлять стиральную машину для безопасности

Многие люди спрашивают, нужно ли заземлять стиральную машинку, если, например, пол в помещении изолирован линолеумом или иными материалами, которые являются изолирующими. Но, многие забывают, что, например, в ванной комнате на полу может скапливаться вода, которая является отличным проводником электрического тока. Если стиральная машина не заземлена, то накопившееся напряжение на корпусе может через скопившуюся воду ударить человека.

Заземлять стиралку нужно обязательно, так как это позволит, в случае попадания по разным причинам фазы на корпус машины, предотвратить удар током.

Также заземление позволяет снизить разность потенциалов между нулевым проводом и полом или же ванной и водопроводными трубами. Разность потенциалов выражается в пощипывании током, если прикоснуться к работающей стиральной машине и, например, к ванне. Так что, ответом на выше заданный вопрос будет однозначный ответ – стиральную машину заземлять нужно обязательно.

Многие предпочитают заземлять стиральную машину, поскольку это поможет обезопасить технику

Главное, нужно делать все правильно:

1. Подключать заземление с использованием специальной розетки.
2. Также подключение к заземлению возможно с использованием одножильного провода, который выводится из квартиры и заземляется на специальную шину расположенной на щитке.
3. Если шины нет, то можно вывести провод из квартиры наружу и заземлить на металлическую трубу, вкопанную в землю.

Некоторые «умельцы» делают заземление на трубы отопления или водопроводные, но это неправильно, так как, в случае попадания фазы на корпус машины, ток уйдет по трубам, что чревато поражению им других людей. Параллельно с заземлением рекомендуется установить устройство автоматического отключения подачи тока до бытовой техники.

Стиральная машина без заземления: допустимо ли

Некоторые люди, при покупке стиральной машины и прочей бытовой техники, пренебрегают заземлением, но это достаточно опасно, так как в случае каких-либо проблем с проводкой, техника может выйти из строя. Но, самое опасное заключается в том, что без заземления бытовая техника, в том числе стиральная машина, может ударить человека током, причем это могут быть не только неприятные ощущения, но и даже смертельные случаи. При планировании заземления, а также при дополнительной установке УЗО, рекомендуется проложить дополнительную линию от щитка до стиральной машины. Это предотвратит случайное срабатывание УЗО, а также обеспечить надежное заземление техники.

Работа стиральной машины особенно во влажном помещении, например, в ванной комнате, вообще без заземления не допускается согласно правилам техники безопасности.

Если подключить стиральную машину без заземления, в таком случае техника может быстро выйти из строя

Правильно выполненное заземление позволит обеспечить не только стабильную работу техники, но и предотвратить несчастный случай. Некоторые люди подключают машину к сети, и после некоторого времени эксплуатации видя, что ничего страшного не происходит, перестают обращать внимание на то, как подключена стиральная машина. Но в случае, например, повышения напряжения в результате обрыва нулевого провода, оно может скапливаться на корпусе машины, что чревато ударом тока, а также выходом из строя электроники машины.

Совет: как заземлить стиральную машину, если нет заземления (видео)

Если правильно выполнить все подключение стиральной машины, то ее работа будет полностью безопасной, причем не только для человека, но и для электроники, которая находится внутри оборудования. В принципе, это же самое касается практически любой бытовой техники.

варианты заземления своими руками и советы по степени нагрузки на кабель

Приводятся аргументы, подтверждающие необходимость адаптации сети питания стиральной машинки с полной заменой или реконструкцией устаревшей системы заземления TN-C в сетевой разводке. С практической стороны рассматриваются варианты заземления в квартире или доме, включая запрещенные к применению. Приводится подробная пошаговая инструкция по созданию своими силами заземляющего устройства.

Содержание

1. Система заземления стиральной машины: полная замена или реновация разводки?
2. Заземление стиральной машины: почему это стоит делать
3. В квартире
4. В частном доме
5. Как сделать заземление стиральной машины своими руками: все способы
6.  Опасные варианты заземления
7. Полезное видео

Система заземления стиральной машины: полная замена или реновация разводки?

Стиральная машинка бьется током? Вынимая из барабана непросушенное белье почувствовали неприятное пощипывание в пальцах?

Или при соприкосновении с металлическим корпусом ощутили прохождение электрического разряда? Это верный признак того, что стиральный агрегат находится под электрическим потенциалом. С такой бедой сталкиваются пользователи стиральных машин нашей страны.

Заземление стиральной машины: почему это стоит делать

Возможно, токоведущие части изделия соприкоснулись с «массой» или компоненты электрики залило водой, просочившейся из бака? Владельцы видят причину изъяна исключительно в стиральной машинке и стараются быстрее избавиться от опасной «помощницы». Но в ней ли дело?

Если подобные бытовые истории в квартире или доме происходят с другими электробытовыми приборами, или после установки «стиралки» стали часто перегорать лампочки, это точно указывает на то, что причина неисправности не локализована в агрегате.

На самом деле проблема заключается в несоответствии технических стандартов современной электротехнической продукции и питающей сети. Разница заключается в том, что для нормальной работы агрегата требуется использовать 3 жильный кабель по системе заземления TN-S с фазой L, разделенным рабочим N и защитным PE нулем.

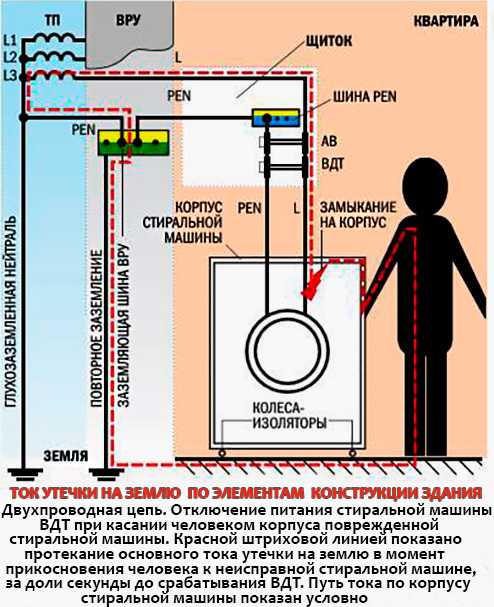

На деле 90% российских многоквартирных домов оснащены 2 жильной подводкой TN-C. К розеткам подводятся фаза L и один проводник PEN с совмещенным рабочим и защитным «0». По стандартам, действовавшим до 2003 г., допускалось не подводить отдельный заземляющий провод к розеткам, и нельзя было посадить корпус на землю. Поэтому требуется адаптация системы подводки питания под требования производителей.

В квартире

Некоторые ошибочно считают, что заземлять надо только старую бытовую технику с «уставшей» изоляцией на случай прошивки на «массу» переменного напряжения 220 В. Однако техническое решение новых электротехнических устройств изначально предусматривает присутствие потенциала 110 В на металлических частях корпуса! Связано это с использованием сетевого фильтра снижения высокочастотных помех, применяемого практически в любой современной СБТ. В этом каскаде фаза и ноль переменного напряжения 220 В через разделительные конденсаторы соединены с корпусом.

[stextbox id=»info»]Если «допекают» постоянные покалывания и пощипывания при стирке от разряда конденсаторов, отключите вывод средней точки сетевого фильтра в цепи питания машинки от корпуса. [/stextbox]

монтированной правильно считается электропроводка, отвечающая следующим требованиям:

• в электрощитке присутствует нулевая (N) и заземляющая (PE) шина;
• после счетчика фазный провод с красной изоляцией заходит в автомат УЗО, а с него отходит к питающей розетке стиральной машинки;
• для подключения используется только специальная розетка и медные провода сечением 1 мм на каждые 2 кВт мощности;
• N нулевой/синий и L фазный/синий провода подключаются к штырькам, а PE заземляющий/желто-зеленый соединяется с контактной площадкой штепселя.

[stextbox id=»alert»]По правилам техники безопасности работа без заземления стиральной машины во влажном помещении (ванной комнате, санузле) не допускается. При работе в «мокрой зоне» необходимо установить влагозащитную розетку со степенью защиты IP44. [/stextbox]

В частном доме

Создать надежное заземление в частном доме можно, проложив многожильный кабель от электрощитка к розетке электроприемника по системе заземления TN-С-S . При использовании системы ТТ все группы электропроводки оснащаются УЗО с уставкой 10–30 мА. В случае, если проводка выполнена по стандартам советского периода TN-C по двухпроводной схеме, допускавшего отсутствие заземляющего провода, проводник РЕ от заземляющей шины пробрасывается отдельно. Это менее эстетичный, чем в первом случае, но надежный вариант. Наличие собственной придомовой территории позволяет также создать дополнительно заземляющий контур при отсутствии шины «земля», описание которого будет представлено в следующем разделе.

Предварительно следует убедиться в необходимости установки заземления или действенности существующего, делается это при помощи измерительного прибора.

Для замера используется мультиметр, установленный в режим измерения напряжения, а «землей» будет служить рука. Один щуп прибора надо зажать пальцами, а другим прикоснуться к любой металлической части в конструкции стиральной машинки. Если прибор покажет «0», устройство заземлено, если 100–110 В, то соединение с заземляющим контуром отсутствует – необходимо организовать систему уравнивания потенциалов с «землей».

Как сделать заземление стиральной машины своими руками: все способы

Система заземления включает заземляющий контур с заземляющим проводником и разводку к электроприемникам, в том числе, стиральную машинку в помещении объекта.

Заземляющий контур

При отсутствии главной заземляющей шины, на электрощит можно подать «землю» от заземляющего устройства, собранного собственными руками во дворе дома. Обеспечит сопротивление растеканию тока в грунте около 30 Ом заземляющий контур, располагаемый не ближе 1,0 м от стены с самой влажной стороны строения:

1. Вырываем траншею в форме равностороннего треугольника с длиной сторон 3 м, глубиной 1м, шириной 50–70 см для заземлителя. Дополнительно роем канавку глубиной 0,8 м от траншеи до электросчетчика для подвода заземляющего проводника.
2. Забиваем в вершины треугольника стальные уголки 40х40х5 мм длиной 3 м, не доходя до дна траншеи 15–20 см.
3. Привариваем сваркой по периметру к торчащим из земли электродам стальные полосы 40х4 мм.
4. Выбранный по длине расстояния до электрощитка стальной прут Ø 10, выступающий в роли заземляющего проводника, привариваем одним концом к заземлителю.
5. На другой конец прута привариваем болт крепления М6 для подключения к шине РЕ электрощитка.
6. Заземляющий проводник укладываем в канавку и вместе с траншеей засыпаем грунтом.

Разводка системы выравнивания потенциалов

Обустройство своими руками системы выравнивания потенциалов в доме или квартире заключается в полной реконструкции питающей сети с заменой 2 жильного провода L, N на 3 жильный аналог. Менее затратный вариант предусматривает проброс от заземляющей шины к электроточкам одного провода РЕ.

Заземление корпуса стирального агрегата

Если модернизация электропроводки с переходом на систему заземления TN-S затягивается, а эксплуатировать стиральную машинку необходимо, можно сделать индивидуальное подключение электроприбора. Одинарный провод с медной жилой Ø 2,0–2,5 мм соединяем с РЕ земляной шиной электрощитка, далее пробрасываем к розетке, заводим под стакан и соединяем с защитной клеммой.

 Опасные варианты заземления

Существует несколько способов заземления которыми не стоит прибегать, если не уверены, что сделаете все правильно.

Заземление дедовским способом

Самый простой способ создать заземление – это подсоединить один конец провода к корпусу стиральной машинки с помощью болта на задней стенке.

Второй конец провода прикрутить к водопроводной или отопительной трубе, зачистив место контакта. Подобный способ действенный и вполне работоспособный, но имеет свои недостатки:

• он небезопасен – даже соседи, прикоснувшись к стояку, могут «почувствовать» на себе действие электрического тока;
• использование труб в роли проводников заземления стимулирует разрушительные процессы, на стенках интенсивно образуются трещины, что может привести к затоплению объекта.

Такой вариант решения проблемы является запрещенным правилами электробезопасности.

Соединение с нулем в розетке

[stextbox id=»alert»]В целях экономии некоторые электрики не пробрасывают провод PE от заземляющей шины, а закорачивают с проводом N проводники перемычкой непосредственно в розетке, делать это запрещено! [/stextbox]

Система заземления соединяет корпус стиральной машинки с «землей», позволяет уберечь от поломки «электронную начинку» изделий.

Благодаря нормализации работы сетевого ВЧ фильтра по цепи «корпус» → «земля», предусмотренной производителями изделий. И обезопасить пользователей, что актуально при эксплуатации агрегата во влажном помещении.

В случае нарушения изоляции проводки стиральной машины, на корпусе может оказаться 220 В, так что одного прикосновения достаточно, чтобы человека хорошенько потрясло, а это вообще прямая угроза здоровью и жизни.

Кроме того, заземление поможет при скачках напряжении и при попадании заряда молнии в трансформатор или антенну на крыше здания. Вот почему грамотное подключение стиральной машины с заземлением необходимо — это безопасность для вас и вашей техники.

Полезное видео

электрика — Шнур стиральной машины — только зеленый провод — остальные провода не имеют цветов?

спросил 5 лет, 2 месяца назад

Изменено 5 лет, 2 месяца назад

Просмотрено 1к раз

Как определить, где черный, а где белый?

• электрический

2

Во-первых, достаточно ли толстый сетевой шнур? Стиральные машины — это устройства с довольно высоким энергопотреблением из-за двигателя (и нагрева воды, если он есть) и должны иметь

, по крайней мере, шнур 14AWG, если не 12AWG — или какой-то другой шнур был , если вы уверены, что это был завод шнур . По моему опыту, эти шнуры поставляются с трехцветными проводами, и обычно легкие шнуры 16AWG не окрашиваются. Просто побалуйте меня и проверьте, чтобы быть уверенным.

Конечно, я видел толстые удлинители и плоские шнуры для приборов. Однако я привык к проводникам с цветной изоляцией.

Если у вас такой плоский кабель без маркировки, ищите либо ребра на краю одной стороны, либо маркировку кабеля, либо полосу на одной стороне. Следуйте по нему вниз к вилке (высокий штырь — это нейтраль), но обычно нейтраль — это ребристая, полосатая или буквенная сторона. Земля находится посередине.

Я просто хочу убедиться, что вы говорите о стиральной машине, а не о сушилке.

Почему видны внутренние провода шнура? На этом этапе вам может понадобиться новый шнур.

Большинство бытовых стиральных машин в США рассчитаны на напряжение 120 В. Если вы видите, к какому штырю подключаются провода на вилке, то меньший плоский штырь — это черный (горячий) провод, а больший плоский штырь — белый (нейтральный) провод.

Глядя на штепсельную вилку, более широкий должен быть вашим черным, но ваша розетка может быть подключена назад, лучше всего использовать счетчик. Зайди на ютуб и посмотри

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Что такое заземление и почему оно обязательно?

30

мая 2018

Без комментариев

В Технические советы

Стивен Розьерс

Прежде чем начать использовать новую электрическую установку, ее необходимо проверить. Инспектор тщательно проверяет, все ли соответствует требованиям безопасности. Вы можете найти их в Общем руководстве по электроприборам.

Одним из условий, изложенных в Руководстве по электрооборудованию и приборам, является заземление. Но что такое это заземление и для чего оно используется? Мы дадим вам все ответы в этой статье.

Что такое заземление?

Заземление представляет собой металлический проводник, соединяющий все электроприборы и отводящий ток утечки на землю вокруг дома. Он является неотъемлемой частью каждой установки, поскольку это заземление предотвращает поражение электрическим током . Когда происходит ошибочная изоляция, переключатель дифференцирования автоматически отключает питание.

Например: Когда вы передвигали стиральную машину, кабель был сильно поврежден. Силовые провода видны и находятся в непосредственном контакте с металлическим корпусом прибора. Если бы вы прикоснулись к стиральной машине, вас бы ударило током. Если только у вас нет заземления. Это заземление направит электрический ток на землю и таким образом предотвратит трагические происшествия.

Заземляющий провод можно узнать по желто-зеленой изоляции.

Заземление для новых построек

Для новой постройки с фундаментами глубиной не менее 60 см используется контур заземления . Это медный проводник диаметром 35 мм² на дне паза фундамента. Этот провод ни при каких обстоятельствах не может касаться стен фундамента, поэтому его необходимо засыпать землей. Концы остаются свободными и открытыми. Их обычно соединяют на высоте заземляющего выключателя.

Заземление для уже существующих зданий

В некоторых старых зданиях еще нет заземления или оно неисправно. Здесь нельзя размещать заземляющий контур. К счастью, есть другое решение: вы можете предоставить один или несколько заземляющих стержней (держите их на расстоянии не менее 3 метров друг от друга). Эти металлические штыри забиваются в землю на 80 см и подключаются к электроустановке с помощью заземляющих проводников. Заземляющий проводник соединяет заземляющий электрод с заземляющим выключателем и основным заземляющим зажимом. Сечение этого проводника составляет минимум 16 мм², если он оснащен желто-зеленым изолятором, или 25 мм², если он не изолирован.

Другие компоненты

Помимо заземляющего контура или заземляющих электродов, нам все еще нужен заземляющий проводник , который соединяет все с основной заземляющей шиной. Этот заземляющий проводник имеет диаметр не менее 16 мм². Также не забудьте предоставить заземляющий размыкатель для проверки сопротивления. Сопротивление не должно превышать 30 Ом.

Пример прерывателя заземления. Источник фото

Для каких элементов необходимо заземление?

В вашем доме есть различные элементы, которые нуждаются в заземлении, начиная с розетки и световые точки  Вы можете узнать защитный провод по его желто-зеленой изоляции. Он должен иметь тот же диаметр, что и фазный провод.

Кроме того, некоторые металлические компоненты защищены от опасного напряжения. Для этого используются эквипотенциальные соединения. В основном их можно разделить на два вида:

1. Главные эквипотенциальные соединения : для магистральных линий газа, воды и центрального отопления. Желто-зеленые провода сечением не менее 6 мм².
2. Дополнительные эквипотенциальные соединения : для металлических конструкций ванной комнаты (ванна, слив и т.
