Ремонт микроволновки своими руками: неполадки микроволновых печей

Ремонт микроволновки своими руками осуществим при прогорании колпачка магнетрона и пробое крышки прибора, при этом всегда нужно помнить о технике безопасности.

На чтение: 5 минРубрика: Техника для кухниАвтор: Павел Кузьмин

При поломке СВЧ печей встает вопрос, выполнить ремонт микроволновки своими руками или приобрести новое изделие. В большинстве случаев устранить сбой вполне реально. Для этого нужно ознакомиться с устройством микроволновки и принципами ее функционирования. Также стоит учесть правила безопасности при работе с подобными приборами своими руками.

Содержание

1. Основные детали печи
2. Прогорание колпачка магнетрона
3. Изготовление колпачка своими руками
4. Пробой крышки – причины
5. Способы ремонта пластины
6. Меры безопасности во время ремонта

Основные детали печи

Начать ремонт лучше с ознакомления с внутренним устройством печи. Ее основные функциональные детали:

• корпус;
• камера для приготовления пищи;
• магнетрон;
• волновод;
• блок управления.

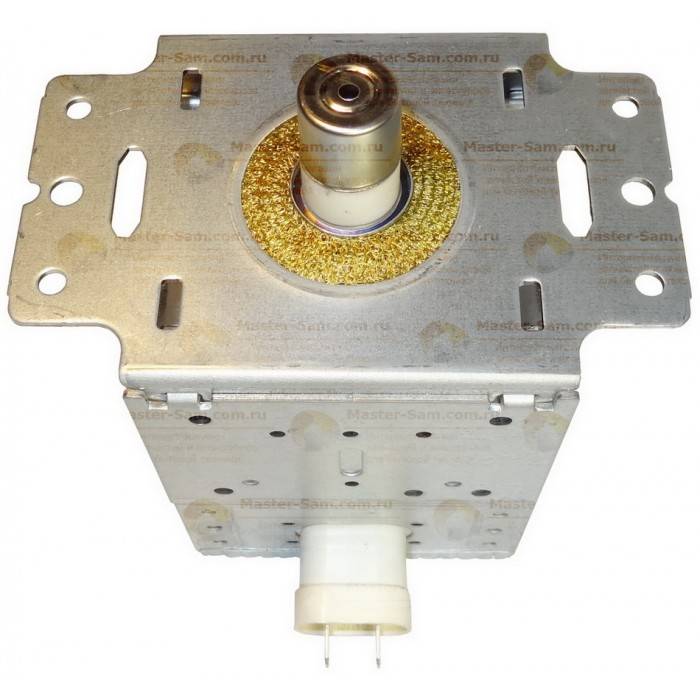

Во время разборки печи по центру будет расположен магнетрон. Этот прибор представляет собой генератор волн СВЧ, принцип работы которого основан на взаимодействии потока электронов и магнитного поля. Устройство магнетрона включает в себя катод, вакуумную камеру и анод в форме медного цилиндра.

Прогорание колпачка магнетрона

Одна из наиболее распространенных неполадок печей – это прогорание металлического колпачка магнетрона. Вначале следует убедиться, что внутри прибора не нарушен вакуум. Для этого снимают колпачок и осматривают трубку. Если она не повреждена, продолжать ремонт своими руками имеет смысл. В противном же случае может потребоваться полная замена магнетрона. Учитывая, что стоимость этого элемента сопоставима со стоимостью новой печи, нужно подумать о целесообразности его покупки.

В случае, когда ремонт требует только замены колпачка, есть несколько вариантов:

• поврежденный колпачок очистить от нагара и развернуть на 180°;
• приобрести (или заказать при отсутствии) подходящую для конкретной печи деталь в магазине запчастей;
• изготовить деталь своими руками из электролитического конденсатора.

Предпочтительно заменить поврежденный колпачок новым элементом. Однако при невозможности его приобрести может быть предпочтителен и последний вариант. Здесь самое главное – как можно точнее соблюсти размеры.

Изготовление колпачка своими руками

Берется подходящий электролит, соответствующий по диаметру. Из него вырезается заготовка необходимой длины, в ней просверливается отверстие. Чтобы обеспечить максимальную проводимость, при изготовлении детали своими руками колпачок рекомендуется отполировать, а затем обработать тканью, смоченной в растворителе.

Магнетрон внутри микроволновки должен быть установлен вплотную с волноводом. В случае перегорания колпачка прибора этот элемент нуждается в тщательной очистке от нагара и прочих мелких частиц. Ввиду его формы справиться с данной задачей может быть непросто. Помочь может обычный пылесос, который позволит удалить все включения с отверстия волновода.

По завершении очистки элемент также стоит обработать растворителем. С покраской очищенной области своими руками стоит проявить осторожность. Не все виды краски подходят для деталей СВЧ печей. В большинстве случаев предпочтительно не проводить экспериментов и отказаться от покраски.

Пробой крышки – причины

Следующая неполадка СВЧ печи – пробой слюдяной крышки. Причиной этого могут послужить:

• включение пустой микроволновки;
• работа печи при недостаточной загрузке;
• сильная загрязненность прокладки.

Если СВЧ печь работает вхолостую, излучаемая энергия приводит к перегреву крышки. При недостаточной загрузке повышается напряжение, создаваемое электромагнитным полем, что приводит к появлению пробоев на поверхности прокладки. Видимым результатом этих процессов становится обугливание детали. Повреждение будет увеличиваться со временем, даже если впоследствии включение микроволновки производится с полной загрузкой.

Третья вероятная причина – жирные пятна, брызги и прочие загрязнения на поверхности крышки. Они поглощают выделяемую энергию и перегреваются, что также приводит к обугливанию детали и появлению неполадки.

Способы ремонта пластины

Если повреждение не успело разрастись, будет достаточно демонтировать элемент и очистить обуглившуюся область. Как правило, пластина крепится с одной стороны на саморезы или пластиковые заклепки, а с другой она уголками вставлена в предусмотренные для них щелки.

Чтобы снять крышку своими руками, достаточно удалить крепеж и подставить под нее лезвие ножа.

В случае, когда нагар счищен и сквозные отверстия при этом не затронуты, крышку можно не заменять. Ее остается обработать растворителем и, перевернув, установить снова. Однако если деталь сильно изношена, загрязнена или начала раскрашиваться в результате очистки, ремонт потребует ее полной замены. При этом старую крышку следует аккуратно извлечь из печи, так как она станет шаблоном для изготовления новой детали.

Пластину укладывают на слюду и выравнивают по углу и двум смежным сторонам. Дорисовывают контур и затем вырезают ножом с острым лезвием. Ножницы использовать нежелательно, они могут деформировать слюду. Отверстия выполняют при помощи тонкой отвертки, а края заготовки обрабатывают наждаком.

Перед тем как установить новую деталь, необходимо очистить от нагара внутренние стенки печи. Для этого также используют наждак. Не стоит беспокоиться по поводу поврежденной эмали. Если на поверхности стенок нагар отсутствует, достаточно протереть их влажной тканью. Когда они обсохнут, можно вставлять слюдяную пластину.

Меры безопасности во время ремонта

Чтобы ремонт микроволновки был безопасным, стоит принять во внимание следующие правила:

• нельзя включать прибор с открытой дверцей;
• запрещено делать отверстия в корпусе печи;
• при переустановке магнетрона необходимо удалять монтажный мусор из волновода;
• для разрядки камеры в цепи питания магнетрона следует использовать отрез изолированного провода.

Как проверить магнетрон — Как он работает

Как проверить магнетрон? Частично его можно проверить обычным мультиметром. Между клеммами должно быть короткое замыкание, это и есть нить накала лампы. Относительно каждой клеммы и корпусом магнетрона никакого сопротивления не должно быть, это говорит о том, что проходные конденсаторы исправны. Даже при всех проверках магнетрон может не генерировать микроволны. Связано это с тем, что лампа могла потерять эмиссию, а без неё электроны вылетать с поверхности спирали не будут.

Внимательно осмотрите магниты на микротрещины. Иногда их сложно увидеть. Магнит магнетрона обычно лопается от перегрева, неисправного охлаждения или частого и длительного использования. Феррит из которого состоит магнит не любит перегрева. При превышении определённой температуры он расширяется и лопается. Трещины не дают сформировать постоянное магнитное поле для правильной работы магнетрона. Они же могут повлиять на работу панели управления и выключать её через несколько секунд, сбрасывая таймер.

Мощность магнетрона во многих микроволновых печах варьируется от 550 до 1000 Ватт. Определить примерную мощность можно посчитав алюминиевые рёбра охлаждения. 4 ребра 600W, 5 рёбер 800-900W, 6 рёбер 1000W. Эти данные представлены на основании моих наблюдений и сверки заводских характеристик магнетрона.

Сгоревший колпачок не означает что магнетрон нужно менять целиком, достаточно заменить только его.

Взаимозаменяемость магнетронов. Магнетрон нужно подбирать как аналог только по посадочному месту и мощности старого. Марка и модель магнетрона не имеет значения. Обязательно должен быть установлен ребрами охлаждения в сторону вентилятора, а не на глухую стену. К примеру магнетрон Samsung OM75S(31) можно заменить на Witol 2M219K мощностью в 900W или Galanz M24FA-410A можно заменить на LG 2M213 они имеют одинаковый крепёж и мощность в 600W.

Основные принципы работы магнетрона, мощность и неисправности. Магнетрон — электровакуумный прибор генерирующий микроволны в сантиметровом диапазоне с частотой 2,45 МГц.

Сам магнетрон состоит из электронной лампы в вакууме. Входных клемм для подачи высокого напряжения и накала. Магнитов для создания постоянного магнитного поля.

Блока фильтра с дросселями и проходными высоковольтными конденсаторами. Многие задают вопрос, зачем нужно отверстие в колпачке антенны магнетрона.
Колпачок защищает медную антенну от воздействия электрических разрядов и разрушения. Отверстие нужно для того, чтобы выравнивать давление с окружающей средой внутри колпачка и отвода тепла. Если отверстия не будет в колпачке, то его может сорвать как пробку от шампанского от нагретого внутри воздуха. Форма и размер могут быть любые.

При подаче напряжения 3,3 Вольта накала на входные клеммы магнетрона загорается спираль внутри колбы. Также на эти же клеммы с умножителя поступает высокое напряжение в 1000 Вольт. Представьте обычную лампу накаливания, мы видим только фотоны в видимом спектре для глаз. Там тоже самое, есть спираль которая раскаляется, но при подаче дополнительного высокого напряжения на эту спираль высвобождаются свободные электроны, которые за счёт постоянного магнитного поля закручиваются в узкую воронку, тем самым концентрируясь на колпачке.
