Ремонт электроплиты своими руками — Информация

Ремонт электроплиты должен выполнять специалист. Устранение неполадок требует знаний в области электротехники, умения читать электрические схемы, навыков работы с измерительными приборами.

Если все это присутствует в вашем арсенале, а также имеется опыт ремонта другого электрооборудования, можно починить электроплиту своими руками. Но следует понимать, что техника для духовки имеет специфическую конструкцию, поэтому параллели с другими видами устройств, работающими от электричества, весьма условны. Кроме того, существует несколько разновидностей и множество моделей оборудования, что вносит еще больше корректив в работу.

Основные сложности

Для профессионала отремонтировать устройство не составляет проблем. Просто одни поломки устраняются быстрее, другие – медленнее. Главная сложность для новичка заключается в нахождении причины неисправности. Далеко не всегда симптомы неполадки однозначно указывают на конкретную поломку. А значит, придется разбирать прибор и поэтапно тестировать.

Задача любого мастера, как начинающего, так и опытного, локализовать неисправность. Когда точно знаешь, что именно сломалось, ремонт выполнить уже несложно. Достаточно часто возникает ситуация, когда прибор вроде бы включился (горит лампочка), но конфорки на варочной панели или ТЭНы в духовом шкафу не нагреваются, либо нагреваются, но не все. Для установления причины неполадки нужно измерить сопротивление и ток на определенных участках цепи, для этого необходимо обзавестись измерительным прибором.

С термоизоляционным слоем следует работать предельно аккуратно, особенно при ремонте старых электроплит. Прокладка, расположенная под конфорками, содержит вредную для здоровья асбестовую пыль. Демонтаж варочной панели также может представлять сложность, а стеклокерамическая поверхность снимается не так, как крышки из других материалов. Вообще плиты со стеклокерамикой из-за специфической конструкции рекомендуют ремонтировать только в специализированных сервисных центрах.

Плита не включается – с чего начать диагностику

Это самый распространенный признак поломки, который зачастую не позволяет сразу установить причину. Приходится действовать поэтапно, и длительность процесса зависит от того, на каком этапе будет выявлена неисправность.

Идти необходимо от простого к сложному. Если электрическая плита не подает никаких признаков жизни, следует убедиться, что не вылетел предохранитель. Деталь может сгореть вследствие скачков напряжения в сети. Возможно, заменив предохранитель, вы решите проблемы с включением.

Если неисправна розетка, даже новая электроплита не включится. Проверить состояние розетки можно при помощи индикаторной отвертки. Более точную информацию о частоте и напряжении дает мультиметр. Проверьте, нагреваются ли конфорки и ТЭНы в духовке. Возможно, просто перегорела лампочка, сигнализирующая о включении. Если все перечисленное выше проверили, но электроплита по-прежнему не включается, необходимо разбирать устройство.

Ремонт контактов

Иногда неисправность можно выявить по внешнему виду или запаху. Речь идет о контактах, которые могут повредиться и обгореть. Нагар и отпаявшийся провод сразу бросаются в глаза, а запах гари только подтверждает догадку о причине неисправности. Обгоревшие контакты необходимо отсоединить и тщательно зачистить, провод – запаять.

Диагностика нагревательных элементов

Если не работают конфорки или ТЭНы в духовке, необходимо разобрать устройство и проверить каждый нагреватель. При помощи мультиметра или омметра замеряется сопротивление спиралей, и если значение не соответствует паспортному, придется установить новый нагревательный элемент.

Ремонт переключателей

В ряде случаев ломаются переключатели. Если электроплита имеет механическое управление, отсутствие щелчков свидетельствует о поломке. Чтобы выполнить ремонт, сначала нужно снять рукоятки, после чего открутить переднюю панель. Добраться до сломанного переключателя можно только после демонтажа защитной планки. Затем следует аккуратно потянуть за провода, отключая их от регулятора. Откручиваем винты и вынимаем переключатель. Установка нового узла производится в обратном порядке.

Где починить электроплиту в Одессе

Несмотря на то, что самостоятельная починка электрического оборудования для готовки многим покажется увлекательным занятием, лучше воспользоваться услугами профессионалов. Владельцы электроплит, проживающие в Одессе, могут обратиться в сервисный центр и заказать профессиональный ремонт. Техника будет отремонтирована быстро, и вам не придется тратить свое время. В итоге это может оказаться даже дешевле, ведь при самостоятельной починке придется заняться еще и поиском новых деталей. Не лучше ли потраченное на ремонт время использовать с большей пользой?

Неисправности электрических плит и их ремонт своими руками

Автор newwebpower На чтение 9 мин Просмотров 10.6к. Опубликовано 01.08.2016 Обновлено 04. 01.2019

Содержание

1. Алгоритм поиска неисправностей
2. Необходимые условия для самостоятельного ремонта
3. Поверхностная диагностика электроплиты
4. Разборка корпуса электрической плиты
5. Проверка поступающего напряжения
6. Работа нагревательного элемента с несколькими спиралями
7. Неисправность органов управления
8. Замена регулятора мощности
9. Неисправности в электрической схеме

Благодаря такой универсальной энергии, как электричество, популярность электрических плит все возрастает. На данном сайте есть статья, как подключить электроплиту, а на этой странице описаны распространенные неполадки, методы их выявления и устранения.

Во многих случаях, домашний мастер или обычный пользователь может собственноручно сделать ремонт электроплиты, не прибегая к дорогим услугам специалиста.

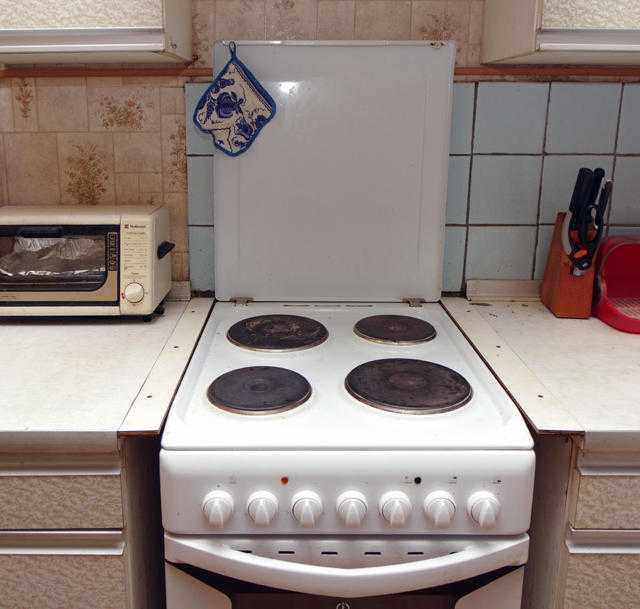

Готовка пищи на электроплите

Алгоритм поиска неисправностей

В независимости от модели электрической плиты и типа применяемых конфорок, выявление причины отказа электроплиты следует производить по такому алгоритму:

Поиск неисправности в электроплите

Задача любого мастера по ремонту – локализовать проблему. Пройдя поэтапно данный алгоритм, можно осуществить ремонт электроплиты своими руками, имея в наличии небольшой набор инструментов и владея ограниченными знаниями в электротехнике.

Необходимые условия для самостоятельного ремонта

Самым важным условием, от которого зависит не только успешный ремонт электроплиты, но и безопасность мастера и окружающих – это знание основ электротехники и электробезопасности. Также необходима уверенность в своих силах – некоторые измерения придется производить при включенном напряжении.

Из инструментов для разборки корпуса электроплиты понадобятся отвертки с подходящими жалами, возможно, набор ключей, плоскогубцы. Для работ внутри корпуса, в зависимости от выявленной неисправности, потребуется паяльник, кусачки, изоляционная лента или термоусадочная трубка.

Набор инструментов для ремонта

Иногда можно выявить неполадку только при визуальном осмотре (нагар на контактах, или отпаявшийся провод). Но, практика показывает, что в большинстве случаев невозможно починить электрическую плиту без измерительных приборов.

Осмотреть подключения к клеммам

Наиболее приемлемым будет использование мультиметра – многофункционального измерительного прибора, который должен быть в обиходе у любого мастера, имеющего дело с электротехникой. В некоторых случаях можно обойтись пробником напряжения и самодельной прозвонки из лампочки и батарейки.

Поверхностная диагностика электроплиты

Если сетевое напряжение в норме, а плита после включения вдруг перестает работать, то стоит проверить саму розетку – возможно, она не соответствует мощности, или контакты износились, и они самопроизвольно отгибаются в процессе нагревания.

Бывают случаи, что в электроплитах с механическими регуляторами и переключателями мощности конфорок контрольная лампочка давно перегорела, а сама плита перестала исправно работать намного позднее. На данном этапе, не приступая еще к разборке корпуса, можно выявить неисправность в переключателях, включая различные конфорки и переключая режимы их работы.

Две конфорки электроплиты не работают

Если обнаруживается, что часть нагревателей работают, хоть и не на полную мощность, то неисправность сетевого шнура можно исключить, и нужно искать неполадки следует в переключателях или в спиралях конфорок.

Маловероятно, чтобы все конфорки перегорели в один момент (хотя, такое возможно, если все нагреватели работали во время скачка напряжения). Поэтому, в случае отсутствия реакции на манипуляции с переключателями, возможно, напряжение не поступает на органы управления.

Разборка корпуса электрической плиты

Поскольку электроплиты и варочные панели бывают самых разных форм, габаритов и конструкций, нет никакой возможности описать их все в одной статье, поэтому пользователь должен самостоятельно разобраться с разборкой корпуса. Но общим для всех типов электроплит является наличие термоизоляции и с ней необходимо работать очень осторожно.

Различные конструкции электроплит

При существенном повреждении термоизоляционного слоя электрической плиты снизится ее энергоэффективность, а также изменятся показания термодатчиков, что повлечет неправильную работу плиты в будущем.

Нужно помнить, что работать со стекловатой термоизоляции нужно только в толстых рукавицах, а асбестовая пыль термоизоляционных прокладок старых электроплит вредна для здоровья.

Проверка поступающего напряжения

Разобрав корпус электроплиты, необходимо изучить внутреннее устройство оборудования, определить тип регуляторов, переключателей и нагревателей. Будет очень кстати иметь в наличии схему плиты. Но даже без схемы, владея основами электротехники, можно разобраться в системе управления нагревателями и выявить проблему.

Внимание, следующие ниже методы проверки идут в разрез с инструкцией пользователя, запрещающей включать электроплиту при разобранном корпусе, поэтому следует быть очень осторожным!

Если электрическая плита не работает вообще, следует проверить наличие напряжения на входе переключателей или электронной схемы управления. Импортные электроплиты с электронным блоком управления уязвимы к скачкам напряжения, и очень часто неполадки в них не связаны с повреждением нагревательных элементов.

Электронный блок управления электроплиты

Если сетевой шнур в порядке, и напряжение поступает, а дисплей не светится, то возможно перегорел внутренний предохранитель блока управления электроплитой. Но индикация работающего дисплея не всегда гарантирует его работоспособность – возможно, случилась поломка в силовых реле коммутации.

Наиболее доступный способ проверки блока управления – это проверить поступление напряжения на клеммы нагревателей конфорки. Если напряжение поступает, но ТЭН не нагревается, значит нужно отсоединить электроплиту от розетки, затем отключить клеммы от нагревательных элементов, и прозвонить их.

Проверка поступления напряжения на клеммы спирали конфорки

Будет безопаснее, если на клеммы ТЭНов вначале цеплять специальные зажимы «крокодил», одеваемые на измерительные щупы, а потом подавать напряжение. Если работает только часть конфорок, то будет целесообразней в первую очередь прозвонить нагреватели, и уже потом искать обрыв в цепи питания. Нужно помнить, что нагревательные элементы могут иметь несколько спиралей – способом их совместного подключения регулируется мощность нагревания.

При обнаружении перегорания спирали накаливания или пробоя на корпус, поврежденный нагревательный элемент следует заменить.

Если плита старая, то стоит заменить перегоревшие нагреватели на более совершенные и экономичные. Лучше всего себя зарекомендовали ТЭНовые электронагреватели для электрических плит.

Если прозвонка спиралей не выявила в них неисправностей, то причину следует искать в блоке управления. Как уже говорилось, нагревательные элементы могут иметь несколько встроенных спиралей, которые коммутируются при помощи переключателей или электронных реле. В обоих случаях через контактные группы протекает большой ток, от чего на них образовывается нагар.

Переключатель режимов работы электроплиты

Работа нагревательного элемента с несколькими спиралями

Допустим, нагревательный элемент электроплиты имеет две спирали: С1 и С2. Для их коммутации может применяться трехпозиционный переключатель с тремя контактами: К1, К2, К3.

Схема подключения нагревательного элемента с двумя спиралями

При включении К3 обе спирали подключаются последовательно и будут работать в половину своих мощностей. При включении К2 спираль С1 будет греть в полную силу. Максимум нагрева получится при одновременном замыкании К1 и К2 – две спирали будут подключены параллельно. Все другие возможные варианты не имеют смысла и должны быть исключены самой конструкцией переключателя.

Чтобы починить подобный переключатель, его необходимо разобрать и добраться до контактов чтобы прочистить их наждачной бумагой или тонким плоским напильником. Также нужно проверить натяжение прижимных пружин и прилегание контактов. Очистка поверхностей, подтяжка пружин и подгибание контактов поможет устранить проблему.

Подобную функцию переключения в электроплитах с электронным блоком управления выполняют электромеханические реле. Если при выборе режима слышно срабатывание реле, а на выходе напряжение не меняется, то неисправность именно в них. Например, для переключения режимов конфорки, имеющей три спирали необходимо четыре реле или соответствующий переключатель.

Схема подключения конфорки с тремя спиралями

Для обеспечения универсальности нагревательного диска, встроенные спирали имеют разную мощность, и соответственно сопротивление их различается. Более подробно о проверке и подключении подобных конфорок показано на видео:

Неисправность органов управления

В случае отсутствия характерного щелчка реле, следует прозвонить его катушку и проверить наличие управляющего сигнала. При отсутствии управляющего сигнала поломка может быть в выходном каскаде или микропроцессоре электроплиты. Чтобы самостоятельно починить электронный блок управления, необходимо иметь под рукой его схему и владеть познаниями в радиотехнике.

Но, как показано на видео, в случае обнаружения неисправного реле, владея паяльником и имея идентичную замену, можно самостоятельно осуществить подобный ремонт импортной электроплиты или варочной панели.

Для ТЭНовых и дисковых нагревателей электрических плит часто используется бесступенчатый регулятор мощности. В старых отечественных плитах использовался регулятор на биметаллических пластинах, который реагирует на протекающий ток. В дополнение может устанавливаться термодатчик или термостат, реагирующий на тепло нагревательного элемента.

Терморегулятор нагрева конфорки электроплиты

В подобных системах  регулировка тепловыделения осуществляется поочередным включением-выключением нагревателя электроплиты, когда температура ниже или выше установленного регулятором диапазона.

Ознакомиться с работой и подключением подобного регулятора, можно, посмотрев видео ниже:

Замена регулятора мощности

В случае выхода из строя подобного регулятора можно найти идентичную замену. Но будет целесообразнее установить современный регулятор мощности на основе симистора (работает, как диммер для системы освещения).

Поскольку симисторная регулировка мощности осуществляется изменением формы синусоидального напряжения (обрезанием части полуволны), то подойдет практически любой регулятор, рассчитанный на данную мощность и ток, но взятый с разумным запасом.

Симисторный регулятор мощности

В некоторых электроплитах симистор устанавливается вместе с радиатором на плате. Если конфорка работает на полную мощность и регулировки нагрева не происходит, то пробит переход в симисторе, и его нужно заменить.

Неисправности в электрической схеме

При отсутствии тока на выходе электронного регулятора, следует проверить пилообразное напряжение смещения на управляющем электроде симистора при включении режима работы электроплиты. Данную проверку производят осциллографом, который имеется в специальных мастерских и у некоторых мастеров, имеющих глубокие познания в радиотехнике.

Иногда электронный блок управления в порядке, но реагирует на неправильные показания термических датчиков системы контроля нагрева. Нужно узнать тип датчика, изучить его свойства и методы проверки, чтобы исключить данный вариант неисправности электрической плиты. Также возможна поломка механического таймера, контакты которого также подвержены коррозии и окислению.

Материал данной статьи поможет пользователю самостоятельно найти причину поломки электроплиты. Если проблема в перегоревшей конфорке, переключателе режимов или регуляторе мощности то для осуществления самостоятельной замены не потребуется специальных навыков. Но, в случае обнаружения поломки электронного блока управления, то ввиду сложности ремонта, его лучше отнести в мастерскую.

Как узнать, подходит ли ремонт электроплиты своими руками?

Современная электрическая плита и духовка являются неотъемлемой частью каждой кухни. В большинстве домов есть плита для духовки, и большинство жителей хотя бы в какой-то степени способны готовить еду на плите. Когда ваша плита или духовка ломается, у большинства из нас возникает соблазн сделать небольшой ремонт своими руками, прежде чем звонить специалисту по ремонту бытовой техники. В конце концов, вы пользуетесь прибором каждый день, наверняка у вас есть некоторое представление о том, как заставить его работать.

Это правда, что плиты и духовки — относительно простые приборы. Электрический ток проходит через нагревательные элементы на плите или внутри духовки. Это нагревает сковороды, которые нагревают пищу и вызывают приготовление пищи. Некоторые компоненты печи легко починить или заменить. Некоторые из них лишь немного сложны и возможны для любого, у кого есть отвертка. Но некоторые виды ремонта сложнее или опаснее, и важно знать разницу.

Давайте подробнее рассмотрим ремонт печки, который можно выполнить своими руками, а также тот, для решения которого требуется технический специалист.

Самостоятельный ремонт плиты

 — Замена лампы духовки

Освещение духовки — один из самых простых ремонтных работ. Вам нужно попасть внутрь (холодной) духовки, но все понимают, как поменять лампочку. Там может быть несколько крепежных винтов или стопорный язычок, который удерживает крышку фонаря. Легкая крышка обычно из стекла, а не из более распространенного пластика, чтобы выдерживать тепло внутри духовки.

Снимите стеклянную крышку лампочки внутри духовки и замените лампочку. Затем замените стеклянную крышку. Это так просто.

— Замена горелки электрической варочной панели

Заменить горелку на самом деле даже проще, чем заменить лампу в духовке. Чтобы снять горелку для большинства электрических варочных панелей, просто поднимите горелку из поддона и потяните в направлении, противоположном розетке. Штыри горелки должны выскользнуть из гнезда, и горелка отсоединится. Чтобы поставить горелку обратно или установить новую, просто вставьте штыри в гнездо и надавите, пока штыри не остановятся. Затем совместите поддон с опорами горелки и установите горелку на новое место.

— Замена дверцы духовки или петель

Хотите верьте, хотите нет, но вы можете заменить и отремонтировать дверцу духовки без помощи техника. Это связано с тем, что дверцы плиты при правильном обращении сразу же отрываются от петель. Чтобы снять дверцу духового шкафа, полностью откройте духовой шкаф и освободите фиксирующие защелки или выступы на петлях. Затем закройте дверцу духовки до упора, чтобы она стояла под острым углом вверх. Оттуда поднимите дверцу духовки прямо с петель и установите ее на полотенце. Теперь вы можете осмотреть дверь и петли на предмет вмятин, деформации или повреждений, которые, возможно, необходимо отремонтировать. Внутренний и внешний слои дверцы духовки также можно разобрать, чтобы получить доступ к стеклу и внутренним компонентам.

— Замена нагревательных элементов духовки

Замена нагревательных элементов духовки на удивление проста. Они соединяются только монтажными винтами и простым жгутом проводов. Загвоздка в том, что элементы духовки хрупкие и могут разбиться, если вы попытаетесь сдвинуть их, пока они полностью холодные. По этой причине замену или ремонт нагревательных элементов духовки необходимо производить, когда они слегка теплые, но не слишком горячие, чтобы до них можно было дотронуться.

Когда ваша духовка нагреется до нужной температуры, выньте решетки и отключите прибор от сети. Затем отвинтите крепежные винты на сломанном элементе и осторожно оттяните элемент от стенки духовки. Вы увидите подключенный жгут проводов. Следуйте за жгутом проводов к зажиму и освободите зажим. Не роняйте духовку на половину проволочного зажима.

Подсоедините новый нагревательный элемент к проволочному зажиму и закрепите его крепежными винтами. Замена элемента — это просто.

— Замените бесконечные переключатели

Бесконечные выключатели для горелок и духовки могут стать довольно неприятными. Возможно, они стали слишком грязными, чтобы их можно было мыть, принт мог стереться или вы даже немного расплавили их. Это нормально. Эти ручки сразу же снимаются и могут быть быстро заменены на идентичные или похожие ручки-переключатели.

Техник по ремонту плит

— Замена горелки печи Glasstop

Плиты Glasstop — это электрические плиты, но их конструкция намного сложнее в ремонте. В то время как варочная панель хороша, невозможно просто вытащить горелку и заменить ее другой идентичной горелкой. Горелки плиты Glasstop монтируются на решетках с нижней стороны поверхности варочной панели. Вам нужно будет открыть стекло, снять стойку, снять горелку, а затем изменить установку.

Большинство домашних поваров чувствуют себя в большей безопасности, доверив эту сложную и опасную задачу профессиональному специалисту по бытовой технике.

— Ремонт основного контроллера духовки

Некоторые элементы управления духовкой просты, например, ручка бесконечного переключателя для простой электрической горелки. Эти компоненты легко ремонтируются. Но современные печи также включают в себя функции и возможности, которые сложнее ремонтировать. Более продвинутые функции вашей плиты и духовки управляются небольшим компьютером, который часто называют главным контроллером. Не рассчитывайте на то, что сможете выполнить ремонт или даже замену главного контроллера в домашних условиях, так как основные контроллеры не ограничиваются обслуживанием отвертки.

Если ваш основной контроллер сломался или начал работать со сбоями, пришло время вызвать профессионала.

— Замена сенсорной панели духовки

Сенсорная панель вашей плиты и духовки также сложнее, чем отвертка. Тачпады представляют собой листы мембранных переключателей, которые практически невозможно починить, если они сломаются. Они также деликатны при замене, и необходимо получить именно ту сенсорную панель, которая подходит для марки и модели вашей электроплиты.

Если ваша сенсорная панель начинает пропускать сигналы или работать неправильно, вам потребуется помощь мастера по ремонту для выполнения необходимого ремонта.

– Ремонт предохранителей или термостатов духовки

Наконец, все, что связано с измерением температуры или внутренними функциями духовки, следует оставить профессионалам. Предохранители, термостаты, датчики и изоляция — все это деликатные аспекты духовки, которые помогают духовке выдерживать температуру на сотни градусов выше, чем это безопасно для человеческого взаимодействия. Поэтому, пожалуйста, позвоните специалисту по ремонту, если проблемы с духовкой выходят за рамки тех, которые безопасны для самостоятельного ремонта.

Совместное использование

Изнашиваются ли горелки электрических плит?

К сожалению, конфорки электрических плит, также известные как элементы змеевика поверхности варочной панели, со временем изнашиваются. Это просто результат того, что элемент выполняет свою работу по нагреву, чтобы вскипятить кастрюлю с водой или приготовить еду на сковороде. В то время как поверхностные элементы сделаны так, чтобы выдерживать чрезвычайно высокие температуры, элемент, постоянно нагревающийся, а затем охлаждающийся в течение многих лет использования, может в конечном итоге повредить цепь или вызвать ее короткое замыкание. В то время как экономные домовладельцы обычно просто полагаются на один из трех или четырех других элементов рабочей поверхности, если один из них сгорает, относительно легко заменить неисправный элемент новым (и они не такие дорогие).

Как заменить конфорки электроплиты

Прежде чем пытаться заменить элемент поверхностного змеевика, обязательно отключите электропитание прибора или отсоедините шнур питания прибора во избежание поражения электрическим током. Многие электрические варочные панели и автономные варочные панели будут использовать обычные змеевиковые элементы, в то время как в гладких стеклянных плитах, установленных на электрических плитах, будут использоваться излучающие змеевики. Процесс замены обычного змеевика довольно прост, тогда как доступ к излучающему змеевику может быть более сложным.

Чтобы снять и заменить обычный элемент катушки:

• Поднимите элемент под углом сорок градусов и потяните, чтобы отсоединить клеммы элемента от гнезда.
• При замене или переустановке обычного змеевика сначала убедитесь, что поддон для капель правильно выровнен, а выемка в поддоне находится прямо напротив приемника. Вставьте клеммы элемента в гнездо под углом сорок градусов, затем опустите элемент так, чтобы металлическая опора попала в выемку на поддоне.

Доступ к излучающему змеевику:

• Так как излучающие змеевики устанавливаются под стеклянной варочной панелью, вам необходимо снять варочную панель с плиты или отсоединить ее от основания. Часто для этого вам придется сначала отодвинуть плиту от кухонной стены или столешницы.
• Если варочная панель является частью кухонной плиты, первым шагом часто является открытие дверцы духовки, чтобы получить доступ к винтам, крепящим основную поверхность.
• Вывинтите винты, чтобы освободить основную верхнюю часть. Имейте в виду, что вам может потребоваться сначала снять крышку и/или панель управления, в зависимости от модели.
• Поднимите основную крышку и поддержите ее.
• Для моделей с отдельно стоящей стеклянной варочной панелью обычно требуется снять прибор со столешницы, а затем отделить стеклянную варочную панель от основания. Для этого может потребоваться отсоединить проводку распределительной коробки, чтобы обеспечить достаточное провисание, чтобы полностью снять прибор со столешницы.
• После того, как стеклянная варочная панель или основная поверхность будут отделены от основания или плиты, вы сможете освободить фиксирующие зажимы излучающего элемента от опорного кронштейна, чтобы отсоединить элемент. В некоторых моделях вам потребуется выкрутить винты, чтобы освободить опорный кронштейн от основной верхней части, прежде чем вы сможете полностью отсоединить элемент.
• Обратите внимание на ориентацию проводов, подключенных к элементу, затем отсоедините провода.
• Поскольку новые излучающие элементы поставляются без удерживающих зажимов, вам, вероятно, потребуется перенести существующие зажимы со старого элемента на новый. На корпусе элемента обычно выгравированы числа, указывающие, где зажимы должны быть расположены и закреплены винтами.
• Подсоедините провода к соответствующим клеммам.
• Вставьте фиксирующие зажимы в соответствующие пазы опорного кронштейна.
• При необходимости выровняйте опорный кронштейн на нижней стороне варочной панели и повторно затяните винты, чтобы закрепить их.
• Установите на место основную поверхность или варочную панель, закрепив ее винтами.
• При необходимости установите на место панель управления или любые крышки.
• Переместите отдельно стоящую варочную панель в отверстие в столешнице (при необходимости повторно подключите проводку распределительной коробки). Или придвиньте плиту обратно к стене или на место в отверстии прилавка.

После завершения ремонта восстановите электропитание плиты или варочной панели или снова подключите шнур питания прибора.

Проверка элемента змеевика электрической варочной панели

Существует ряд причин, по которым элемент змеевика на поверхности не нагревается, кроме износа самого элемента: возможно повреждение гнезда элемента, может быть ослаблено или перегоревшее соединение проводов. , либо переключатель элементов может быть неисправен. Так как же определить, что сам поверхностный элемент перегорел? Если это обычный элемент катушки, сначала проверьте, нет ли на катушке видимых разрывов или вздутий. При осмотре излучающего змеевика ищите места разрывов или прогаров. Вы также можете проверить с помощью мультиметра как обычную катушку, так и элементы излучающей катушки, чтобы определить, имеет ли деталь непрерывность — непрерывный электрический путь, присутствующий в катушке.

Для проверки элемента:

• При использовании омметра аналогового типа убедитесь, что метр откалиброван, соединив вместе красный и черный щупы, установив стрелку на «ноль».
• При использовании цифрового измерителя поверните диск выбора на самое низкое значение сопротивления в омах.
• Снимите панель с варочной панели или убедитесь, что она отключена от электрической цепи.
• Прикоснитесь красным щупом к одному из контактов элемента, а черным щупом к другому выводу.
• Если на дисплее измерительного прибора отображается значение сопротивления от нуля до пятидесяти Ом, элемент имеет надлежащую непрерывность и должен функционировать. Если стрелка аналогового счетчика не двигается или показания цифрового дисплея существенно не меняются, то элемент не имеет целостности и неисправен.
• Вы также можете проверить излучающий змеевик на предмет короткого замыкания, прикоснувшись одним щупом к клемме, а другим щупом к металлическому корпусу. Если счетчик показывает непрерывность, вы знаете, что в компоненте произошло короткое замыкание, и его необходимо заменить.
