Ремонт прессостата стиральной машины своими руками

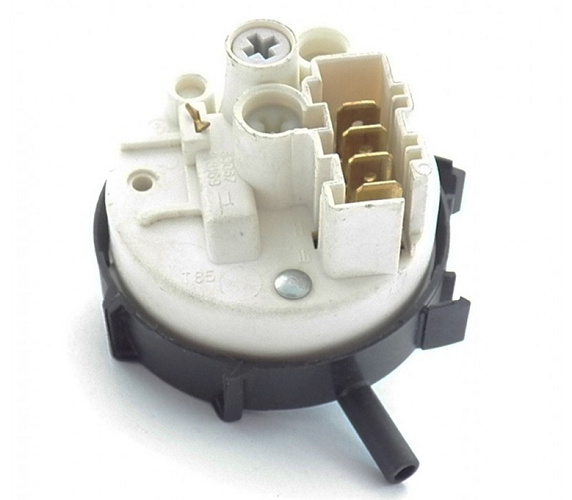

Прессостат – деталь стиральной машины, расположенная в большинстве моделей на боковой стенке, чуть ниже верхней крышки. Его внешний вид схож с шайбой. Замена элемента не представляет сложности, а ремонт прессостата способны качественно произвести не все мастера. Каковы наиболее распространенные неисправности детали, есть ли шанс устранить их в домашних условиях, не обращаясь к услугам специалистов?
Типичные неполадки
Установить поломки прессостата в стиральных машинах, которые снабжены дисплеем, помогает сигнализирующий об ошибке специальный код. Он появляется на панели управления. Существуют и иные признаки, указывающие на неполадки. Заподозрить поломки позволяют характерные «симптомы».
- Повторяющийся цикл стирки. Неисправный механизм, предназначенный для контроля уровня воды, не позволяет технике корректно функционировать. Мастера советуют в таких случаях отключить машинку от электрической сети и сменить прессостат на новый.
- Сбой набора воды при включенном приборе. Запуска программы зачастую не происходит из-за автоматического выполнения режима сухой стирки или если контакт «залипает» в положении «полный».
- Появление запаха гари при пустом барабане. Это также служит поводом, чтобы проверить исправность прессостата и помпы. Стиральная машинка способна автоматически включать программу и работу ТЭНа. Но при отсутствии жидкости происходит запуск предохранителя нагревательного прибора.
- Остаток воды в барабане после завершения полного цикла стирки. Часто он становится следствием поломки датчика, контролирующего уровень воды. Иногда отработанная жидкость сливается из машинки не полностью, при этом одновременно в барабан поступает свежая вода.
Помимо этих признаков на неполадки может указывать и некачественная стирка. Белье может оставаться грязным из-за того, что в бачок набирается недостаточное количество жидкости, при этом настройка прессостата оказывается неверной. Чтобы устранить неисправность датчика, достаточно прокрутить специальный регулировочный винт и поджать пружину. Как сделать это правильно, рассмотрим подробнее.
Проверяем и регулируем датчик
Прежде чем приступать к оценке работоспособности прессостата и начинать ремонтировать его своими руками, следует проверить, истек ли срок гарантийного обслуживания стиральной машины. У большинства марок он не превышает 12 месяцев. Если гарантия остается в силе, то самостоятельного вмешательства лучше избегать и обращаться в специализированный центр. В остальных случаях отремонтировать датчик уровня воды возможно собственными силами. Для этого необходимо:
- отключить стиральную машину от электросети;
- открутить на задней стенке корпуса два небольших винта, удерживающих верхнюю панель. Снять ее;
Важно! Прессостат располагается на одной из стенок корпуса машинки.
- удалить разъем и освободить винт;
- извлечь висящий датчик;
- раскрутить хомут, снять прибор, воспользовавшись плоскогубцами.
Выполнив эти действия, можно проверить регулировку прессостата и оценить корректность его работы. Для этого надо взять отрез резиновой трубки, соединить его с датчиком. Метод проверки прост: подув в трубку, надо понаблюдать, слышится ли щелканье внутри прибора при изменении давления. Если щелканье отсутствует, прессостат исправен.
Датчик водного уровня проверяют и другим способом, аппаратным. Для этого берут мультиметр. Затем выполняют следующие действия:
- готовят прибор для измерения сопротивления;
- щупы помещают на соответствующие контакты прессостата;
- увеличивают давление в воздушной трубке до срабатывания определенного контакта реле.
Если контакт срабатывает, а значение сопротивления не меняется, датчик неисправен, требуется установка нового. Мастера советуют: даже если же перечисленные методы проверки указывают на отсутствие поломок, имеет смысл провести дополнительный осмотр механизмов. Для этого надо прикрепить к прессостату трубку и оценить ее герметичность.
Обратите внимание! Настройка датчика в домашних условиях возможна только тогда, когда необходимо увеличить или уменьшить количество жидкости в барабане. Для этого достаточно отрегулировать силу срабатывания прессостата.
Прежде чем приступать к настройке, следует отключить стиральную машину от электросети. Затем надо снять крышку, отсоединить разъем от реле. Датчик снабжен 3 регулировочными винтами. Тот, который предназначен для управления первичным усилием, в большинстве моделей находится в центре корпуса реле. Винт чаще изготавливается под крестовую отвертку. Начинать настраивать датчик следует только при пустом баке. Эту работу проводят в несколько этапов, постоянно выполняя промежуточные проверки уровня воды:
- поворачивают ключ – выполняют сборку;
- подключают – проводят тестирование.
Эти действия проводят несколько раз, при этом винт в каждом случае проворачивают не более, чем на пол-оборота. Чтобы самостоятельно проверить, сменить прессостат или произвести его настройку, необходимо обладать хотя бы базовыми теоретическими знаниями.
Как разобрать прессостат стиральной машины
Датчиком уровня воды оснащена любая автоматическая стиралка – реле следит за степенью наполненности бака. При возникновении неполадки, может потребоваться разобрать прессостат стиральной машины. Расскажем, из каких деталей состоит устройство, как правильно вскрыть его корпус, и, при необходимости, отрегулировать элемент.
Вскрываем корпус реле
Чтобы проверить, не попал ли в прессостат мусор, не произошло ли замыкание контактов, может потребоваться разборка датчика уровня воды. Вскрыть корпус устройства можно самостоятельно. Алгоритм действий будет таковым:
- обесточьте машинку;
- снимите верхнюю крышку корпуса;
- найдите прессостат;
- выкрутите удерживающий датчик винт, отсоедините патрубок и разъем;
- извлеките элемент из корпуса.
Прежде чем разбирать корпус прессостата, обязательно сделать на нем отметки маркером. Это необходимо, чтобы в дальнейшем идеально совместить половинки пластиковой «оболочки». Чтобы разобрать прессостат максимально аккуратно, потребуются:
- ненужная пластиковая карта;
- ножницы;
- плоскогубцы,
- маленькая тонкая отвертка.
Алгоритм действий будет таков:
- нарежьте пластиковую карту на части размером 1х2 см. Всего потребуется примерно 8 таких «кусочков»;
- поочередно вставьте пластиковые кусочки между двумя половинками прессостата с помощью плоскогубцев;
- подденьте отверткой верхнюю половинку «оболочки».
Поддев часть корпуса два-три раза, вы увидите, что оболочка с легкостью «располовинится». Так можно быстро получить доступ к внутренностям прессостата. Уберите мембрану и проверьте контакты датчика.
Тестируем и настраиваем датчик
Перед тем, как приступать к ремонту «домашней помощницы», найдите чеки и посмотрите, находится ли стиралка на гарантии. Если срок не вышел, и вы имеете право на бесплатную диагностику, лучше обратиться к специалистам сервисного центра. Следует помнить, что вскрыв корпус машинки самостоятельно, на гарантийное обслуживание в дальнейшем можно не надеяться.
Если гарантийный талон уже недействителен, можно приступить к диагностике. Для начала следует достать датчик из корпуса. Алгоритм действий будет таков:
- обесточьте СМА, выдернув сетевой шнур из розетки;
- перекройте кран, отвечающий за подачу воды;
- выкрутите два болта, фиксирующих верхнюю панель машинки;
- уберите «крышку» агрегата;
- найдите прессостат – он имеет форму шайбы;
- выкрутите болт, фиксирующий реле в корпусе, сбросьте разъем;
- ослабьте хомут и вытащите датчик из автомата.
До того, как регулировать устройство, нужно проверить, исправно ли оно. Для диагностики понадобится резиновая трубочка, такого же диаметра, как на прессостате. Достав датчик уровня, наденьте на его входной штуцер подготовленную трубочку. Затем подуйте в нее – рабочий прессостат издаст 1-3 характерных щелчка. Если устройство молчит, значит, контакты не срабатывают и реле неисправно.
После осмотрите датчик уровня. Необходимо убедиться, что он не деформирован, на поверхности нет следов гари. Также проверьте шланг на засор, иногда полость забивается пылью. Если трубка забита, продуйте ее или промойте теплой водой.
Для более полной проверки датчика уровня воды потребуется мультиметр.
Аппаратная диагностика прессостата более точная. Чтобы протестировать устройство, установите на приборе режим измерения сопротивления и приложите щупы мультиметра к клеммам прессостата. Для срабатывания контактов необходимо создать давление в трубке.
Если значения на дисплее мультиметра при срабатывании контактов реле остаются неизменными, придется заменить прессостат. В случае смены цифр на экране, можно говорить об исправности датчика. Тогда, возможно, будет достаточно просто отрегулировать имеющееся устройство.
Настраивается датчик уровня вручную. Регулировка будет целесообразна в случаях, когда воды в бак при стирке заливается слишком мало или, напротив, много. Количество набираемой стиралкой жидкости можно уменьшить или увеличить – для этого нужно выставить силу реагирования прессостата.
Для начала нужно обесточить машинку. Далее уберите верхнюю панель корпуса, найдите прессостат и отсоедините разъем. У реле предусмотрено три регулировочных винта, один из них и необходимо подкрутить. Болт, с помощью которого осуществляется настройка, обычно расположен в центральной части.
Регулировать прессостат стиральной машины обязательно при пустом баке.
Чтобы подкрутить винт, потребуется крестовая отвертка или специальный ключ. Процесс осуществляется поэтапно – необходимо оценивать промежуточные результаты настройки прессостата. Так, следует повернуть болт на половину оборота, затем собрать корпус автомата и начать тестовую «холостую» стирку. Если должный эффект не достигнут – нужно еще провернуть винтик.
Чтобы настроить прессостат, нужно обладать минимальными базовыми знаниями внутреннего устройства стиральной машины. Если у вас нет даже малейшего представления, как функционирует датчик уровня, для работы лучше пригласить мастера. Иначе можно еще больше навредить «домашней помощнице».
- Поделитесь своим мнением — оставьте комментарий
Как отремонтировать и заменить реле давления скважинного насоса
По
Ли Уоллендер
Ли Валлендер
Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 14. 07.22
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
Lex20 / Getty Images
Обзор проекта
Более 34 миллионов домов в США получают питьевую воду из подземных колодцев, а не из муниципального водопровода. Это может быть необходимостью, например, в сельской местности, не обслуживаемой муниципальным водоснабжением; или по выбору, поскольку некоторые люди предпочитают не зависеть от муниципального водоснабжения и методов очистки воды, которые они используют. Но наличие собственного колодца обходится дорого — за обслуживание системы. От нижнего клапана на дне колодца до крана в раковине, каждый элемент системы колодца находится под вашей ответственностью, чтобы поддерживать эффективную работу.
Когда скважинный насос выходит из строя, проблема часто связана с одной деталью — реле давления. Эта надземная часть, расположенная рядом с напорным баком, отвечает за включение и выключение насоса, контролируя давление в системе. Реле давления, состоящее из внутреннего пружинного механизма, соединенного электрическими контактами, включает насос, когда давление в системе падает до минимального значения, а затем выключает систему, когда давление достигает максимального значения. Работая правильно, этот переключатель поддерживает подачу воды в дом при постоянном давлении в кранах.
Из-за того, что он постоянно используется, реле давления является наиболее распространенной точкой отказа скважинного насоса. К счастью, его также легко ремонтировать и заменять.
Прежде чем начать
Реле давления обычно доступны в трех диапазонах давления: от 20 до 40 фунтов на квадратный дюйм, от 30 до 50 фунтов на квадратный дюйм и от 40 до 60 фунтов на квадратный дюйм. Обязательно купите новый переключатель, который соответствует старому — рейтинг обычно указан внутри корпуса переключателя.
Вопросы безопасности
Электричество проходит через реле давления скважинного насоса. Перед ремонтом, заменой или даже осмотром переключателя внутри его корпуса обязательно отключите питание насоса на электрощите. После того, как вы сняли внешний корпус переключателя, снова проверьте наличие электричества с помощью тестера напряжения. Кроме того, надевайте защитные очки при работе с реле давления скважинного насоса.
Best Well Pump Services
Оборудование/инструменты
- Аккумуляторный шуруповерт
- Набор ключей
- Плоскогубцы
- Отвертки
- Бесконтактный тестер напряжения
- Защита глаз
- Магазинный вакуум
- Цифровой фотоаппарат или малярный скотч и ручка
- Воздушный компрессор
Материалы
- Новый манометр скважинного насоса (при необходимости)
- Новый манометр (опционально)
- Мелкозернистая наждачная бумага
- Лента для герметизации труб (тефлоновая лента)
Как отремонтировать реле давления скважинного насоса
Учитывая низкую стоимость новых реле давления скважинных насосов и простоту установки, многие владельцы считают более разумным полностью заменить реле, чем ремонтировать его. Тем не менее, несколько простых ремонтных работ могут продлить срок службы реле давления скважинного насоса.
Наконечник
Реле давления иногда просто заедает. Если легкое постукивание по переключателю приводит к включению насоса, то, вероятно, его просто нужно разобрать и хорошо почистить, чтобы вернуть его в хорошее рабочее состояние.
Очистите переключатель
Поскольку скважинные насосы часто находятся в плохо защищенных местах, подверженных воздействию элементов, реле давления может засориться мусором, грязью, паутиной, насекомыми, коконами, а также плесенью и грибком.
После отключения питания снимите корпус реле давления. Проверьте наличие питания на проводах с помощью бесконтактного тестера напряжения.
Тщательно очистите переключатель с помощью пылесоса или продуйте мусор воздушным компрессором. При необходимости осторожно вытащите мусор мягкой щеткой, например, старой зубной щеткой.
Осмотрите и очистите электрические контакты
Дважды проверьте, не поступает ли питание на коммутатор.
Убедитесь, что провода повернуты по часовой стрелке вокруг винтов. Провода, особенно многожильные, сильно повреждаются при повороте против часовой стрелки.
Проверьте металлические контактные точки, которые размыкаются и закрываются, что приводит к выключению или включению системы соответственно. Сложите небольшой кусочек мелкозернистой наждачной бумаги пополам и протолкните его между контактами, чтобы очистить сгоревшие или потрескавшиеся контакты.
Проверка стойки трубы
Проверьте стояк ниппеля, на котором держится реле давления. Отвинтите реле давления от ниппельной трубки и убедитесь, что она не проржавела и не забита осадком. (Для этого вам нужно будет отсоединить провода.)
Как заменить реле давления скважинного насоса
Замена реле давления не намного сложнее, чем его ремонт, поэтому многие люди, столкнувшиеся с неисправностью переключателя, предпочитают просто купить и установить новый переключатель.
Отключите питание и снимите корпус реле давления
После отключения питания насоса на главной сервисной панели с помощью ручной отвертки или шуруповерта ослабьте винты, удерживающие корпус реле давления на месте. Снимите корпус с механизма реле давления. Проверьте питание с помощью бесконтактного тестера напряжения.
Задокументируйте конфигурацию проводки
Если вы привыкли к проводке бытовых розеток и потолочных светильников, у вас есть базовые знания по отсоединению и повторному подключению проводов реле давления скважинного насоса. Однако эта конфигурация может сбивать с толку. Предполагая, что существующая проводка верна, задокументируйте ее конфигурацию, сфотографировав ее или пометив провода малярной лентой. Провода питания легко спутать с проводами двигателя насоса, так как они выглядят одинаково.
Сброс давления в системе
Сбросьте давление, слив воду из бака. Убедитесь, что давление было сброшено с помощью манометра системы: он должен показывать 0 фунтов на квадратный дюйм.
Снимите реле давления
Аккумуляторным шуруповертом или ручной отверткой выверните винты, крепящие электрические провода к точкам контакта. Зажмите стопорные клещи на стояке нижнего ниппеля, чтобы он не вращался. Затем с помощью гаечного ключа подходящего размера отвинтите реле давления, повернув его против часовой стрелки с ниппеля.
Установите новое реле давления
Очистите резьбу водопроводной трубы от старого герметика для труб или уплотнительной ленты для труб. Накройте резьбу ниппеля парой петель новой уплотнительной ленты для труб, обернутой по часовой стрелке.
Затем накрутите новое реле давления на водопроводную трубу — сначала вручную, затем затяните гаечным ключом, удерживая стояк пассатижами.
Установите новый манометр (дополнительно)
Хотя нет необходимости заменять манометр при замене реле давления, многие домашние мастера пользуются возможностью обновить манометр.
Манометр является недорогой деталью (от 10 до 15 долларов США) и просто ввинчивается в фитинг, ведущий к гидробаку. Оберните резьбу нового манометра лентой для уплотнения труб, прежде чем ввинчивать его в фитинг.
Подсоедините провода и замените корпус
Зачистите кончики проводов мелкозернистой наждачной бумагой, чтобы медь блестела. Подсоедините провода к их контактам и плотно закрутите их.
Установите на место корпус переключателя, затем включите питание насоса на главной сервисной панели.
Повторное повышение давления в баке
Используя воздушный компрессор, добавьте сжатый воздух в бак, чтобы довести его до нужного давления. Часто это на 2–4 фунта на квадратный дюйм ниже нижнего предела переключателя, также называемого пределом включения. Например, для реле давления с номиналом от 40 до 60 фунтов на квадратный дюйм вы должны повысить давление в резервуаре до 38 фунтов на квадратный дюйм. Однако обязательно ознакомьтесь с инструкциями производителя для получения информации, относящейся к вашей системе.
Когда звонить специалисту
Замена или обслуживание реле давления насоса, как правило, является достаточно простым проектом своими руками, но если фитинги или стояк, на котором находится реле давления, сильно проржавели или повреждены каким-либо иным образом, лучше всего обратиться к специалисту по скважинным насосам, чтобы решить эту проблему. И если замена реле давления не вернет насос в рабочее состояние, значит, проблема в другом, и система нуждается во внимании профессионала.
Как отремонтировать сломанный скважинный насос
Источники статьи
The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.
Фаркуар, Дуг. Нерегулируемые системы питьевой воды . Национальная конференция законодательных собраний штатов.
Том. 26, № 7. февраль 2018.
Замена реле давления скважинного насоса
Перейти к основному содержанию- Задняя сантехника
- Редактировать
- Полный экран
- Опции
- История
- Скачать PDF
- Перевести
- Встроить это руководство
Автор: oldturkey03 (и 3 других участника)
- Избранное: 0
- Завершено: 1
Сложность
Умеренная
Шаги
7
Требуемое время
1 час
Секции
1
- Реле давления 7 шагов
Флаги
1
- Задняя сантехника
- Полный экран
- Опции
- История
- Скачать PDF
- Править
- Перевести
- Встроить это руководство
Введение
Реле давления на этой линии не отключается. Это вызвало проблемы, поскольку из-за чрезмерного давления некоторые краны начали протекать. Реле давления на этой установке было переключателем 30/50 фунтов на квадратный дюйм, что означает, что оно должно включаться, когда давление достигает 30 фунтов на квадратный дюйм, и должно отключаться, когда давление достигает 50 фунтов на квадратный дюйм. Реле давления имеет некоторые возможности регулировки, но они не дали никакого результата. Было принято решение заменить переключатель. Кажется, что у любой сантехнической работы есть некоторые дополнительные проблемы, как и у этой.
Электропитание насоса 220240 Вольт и 20А. Это потенциально смертельно опасно . Таким образом, нужно убедиться, что вы проверяете и дважды проверяете, что питание отключено.
Трубный ключ
Доступно для продажи на Amazon
Купить
Купить
- org/HowToDirection»>
Вот временная задержка того, что показал манометр. Реле давления не отключалось, а повышение давления привело к протечке некоторых кранов.
ПРЕДУПРЕЖДЕНИЕ: Выключатель питается от сети 220 В, поэтому следует соблюдать осторожность, чтобы не получить разряд. Первое, что нужно сделать, прежде чем что-либо делать, это переключить выключатель на выключатель насоса и проверить его с помощью мультиметра, чтобы убедиться, что он выключен.
Снимите маленькую гайку с крышки, чтобы получить доступ к переключателю.
При снятой крышке проверьте питание коммутатора от питания линий L1 и L2 (синий маркер). Убедитесь, что есть 0 вольт.
Редактировать
Перекрыть подачу воды в жилище, повернув задвижку вправо.
Затем слейте бак и линию подачи, открыв клапан. Каждая установка может быть разной, в зависимости от потока и места установки. Любая установка должна иметь где-то перед входом в жилище запорный вентиль и сливной вентиль.
org/HowToDirection»>
Ослабьте 4 винта, которые крепят провода к переключателю
Винт заземления в нижней части переключателя заземляет линию подачи и насос. Удалите и их.
Отключив провода от переключателя и опустошив водопровод, снимите переключатель с ниппеля, прикрепленного к обратному клапану. Используйте подходящий ключ, например, разводной или, в данном случае, трубный ключ
.- org/HowToDirection»>
Сразу стало видно, что почти полностью проржавел ниппель обратного клапана. Он сломался при попытке снять датчик давления.
После произнесения пары слов и очистки повреждения на обратном клапане оказалось, что резьба не повреждена.
В этом случае также необходимо заменить ниппель. Нижний — ржавый, верхний — новый.
Коррозия и мусор на внутренней стороне ниппеля показывают, что он почти полностью закрыт.
- org/HowToDirection»>
Вот вход реле давления. Снова видно большое количество коррозии и мусора от проржавевшего ниппеля. это то, что, скорее всего, привело к выходу из строя реле давления.
Перед установкой нового ниппеля нанесите немного ленты для герметизации резьбы. Наклейте ленту по часовой стрелке.
Установите ниппель в обратный клапан. Используйте небольшой трубный ключ, чтобы закрепить его.
Затем нанесите герметизирующую ленту на верхнюю часть ниппеля.
Снова нанесите по часовой стрелке.
Далее установите новое реле давления
Используйте трубный ключ или разводной ключ, чтобы закрепить реле давления
Редактировать
Подсоедините провода питания и провода насоса, как указано. Большинство реле давления имеют небольшую схему на внутренней стороне крышки. На некоторых переключателях контакты помечены как L1 и L2 для линий электропередач и T1 и T2 для проводов насоса.
Редактировать
Редактировать
Редактировать
Редактировать
