Ремонт пылесоса своими руками: пошаговый мастер-класс

Во все времена для поддержки чистоты люди использовали разные приспособления и инструменты. С появлением электричества стали доступны эффективные и удобные в использовании помощники в этом деле. Одними из них являются пылесосы. Они бывают, как бытовые, так и производственные.

Пылесосы разделяются по принципу работы и назначению. Так, существуют моющие пылесосы, которые помимо уборки пыли могут делать влажную уборку. К ним есть множество насадок, применение которых расширяет возможности пылесоса.

По конструкции пылесосы могут быть с пылесборочным мешком, с аквафильтром и системой циклон, — когда мусор спрессовывается в брикеты.

На примере можно посмотреть, как работает простой пылесос с мешком для сбора пыли. Главным элементом в его конструкции является электродвигатель коллекторного типа с насаженной на его ось крыльчаткой. Когда крыльчатка начинает свое вращение, она создает поток воздуха, который движется от рабочего шланга через мешок и выходит наружу в помещение.

Проходя через тканевый мешок, пыль задерживается, а уже относительно чистый воздух, проходя через поролоновый фильтр, выходит через решетку пылесоса. Хотя этот способ сбора пыли не самый эффективный, но он считается очень простым. Поэтому пылесосы с таким фильтром очистки недороги и очень популярны. Их главным недостатком является то, что вытряхивание пыли из мешка занимает много времени и требует выхода на улицу. Тем не менее, для многих это не очень большая проблема.

Рис. 1. Ремонтируемый пылесос

Поэтому в статье будет уделено внимание такому типу пылесоса и возможным причинам его поломки.

За пример взят ремонт пылесоса MACh5 немецкого производителя. По конструкции и принципу действия он мало чем отличается от аппаратов других фирм. Поэтому данное руководство по диагностике и ремонту применимо ко многим пылесосам такого исполнения.

Рис. 2. Технические данные

Итак, посмотрим симптомы поломки.

Пылесос перестал работать без каких либо причин. Ни перепадов напряжения, ни падений, ни дыма и треска, ничего такого не происходило.

Просто в один из дней, при включении его в сеть он не подал никаких признаков жизни.

Манипуляции кнопками управления никаких результатов не дали.

Рис. 3. Пылесос не включается

Напряжение в розетке присутствовало. Стало понятно, что разборки пылесоса не избежать.

Сначала нужно определить, где находятся винты крепления верхней крышки корпуса.

В этом пылесосе винты скрыты под панелью пылесборника. Чтобы снять эту панель, необходимо приподнять защелку и отодвинуть ее вперед (рисунок 4 и 5).

Рис. 4. Приподнимаем защелкуРис. 5. Отодвигаем защелку

При этом крышка выходит из зацепления и снимается. Под ней находятся два винта (рисунок 6), которые нужно открутить. Для этого подойдет крестовая отвертка.

Рис. 6. Два винта под крышкой

Открутив винты, снимаем крышку.

Рис. 7. Снимаем крышку пылесоса

Сняв ее можно увидеть основные узлы пылесоса (см. рисунок 8). Среди них: электродвигатель, регулятор мощности, плата разъемов, кнопки управления и катушка сетевого шнура.

Рис. 8. Основные узлы пылесоса

На фото 9 — схема разъемов. Выбираем разъем, от которого провода идут на сетевую катушку (рисунок 10).

Рис. 9. Схема разъемовРис. 10. Провода идут на сетевую катушку

Нужно его снять, чтобы проверить шнур на целостность. Таким образом, можно узнать, приходит ли напряжение сети на пылесос.

Так как шнур часто подвергается механическим воздействиям (скручивание и растяжение) он очень уязвим и часто, одна из его жил обрывается под наружной изоляцией.

Для проверки цепи можно использовать любой прибор, способный это сделать. Например, омметр, мультиметр или указатель напряжения.

Соединяем один конец прибора с одним из выводов на разъеме, а второй со штырем на вилке (рисунок 11).

Рис. 11. Проверка цепи

Если цепь прибор не показал, перебрасываем щуп прибора на другой провод на разъеме. Если в одном из положений цепь присутствует, значит, один провод в кабеле цел и это хорошо.

Теперь проверяем второй провод. Перебрасываем щуп прибора на другой штырь на вилке питания.

Другой конец прибора, так же, как и в первом случае, попеременно соединяем с выводами на разъеме.

Прибор ни на одном из выводов не показал цепь, а это значит, что произошел обрыв данного провода в шнуре. Отсюда отсутствие напряжения на пылесосе и отказ его работы.

Теперь, когда известна причина поломки, нужно найти, где обрыв и устранить его.

Для этого необходимо снять катушку и разобрать ее.

Рис. 12. Проверка цепи. Прибор цепь не показал

Этому могут помешать провода, проходящие поверх катушки. Поэтому, отключаем разъем с этими проводами.

Рис. 13. Отключаем разъем с проводами

Теперь, когда ничего не мешает, снимаем барабан, приподняв его вверх (рисунок 14).

Рис. 14. Снимаем барабан

Когда он будет извлечен, кладем его на бок и откручиваем винты в центре, и по краю.

Рис. 15. Откручиваем винты на барабане

После чего, снимаем защитную крышку катушки. С обратной стороны этой крышки расположены два кольцевых неподвижных контакта.

Когда катушка разматывается, подвижные контакты скользят по кольцевым, таким образом напряжение сети попадает дальше в узлы пылесоса.

При осмотре было обнаружено, что один из проводов «выскочил» из зажима на токосъемнике (рисунок 16).

Это могло произойти из-за тряски и натяжения провода при вращении барабана.

Рис. 16. Выскочил один из проводов

Теперь можно проверить, что шнур действительно цел.

Так же, как уже было сказано выше, поочередно соединяем штыри на вилке, с проводами на окончании шнура. При целом кабеле прибор должен показать цепь на двух проводах.

На фото 17 видно, что так и происходит. Это еще раз подтверждает, что проблема является в послаблении зажима и отсоединении от него провода.

Рис. 17. Проверка шнура

Чтобы такого больше не произошло, удлиняем кабель, добавлением к нему небольшого куска медного провода.

Это предотвратит натяжку и даст возможность не просто завести и зажать жилу, но и сделать из нее петлю. Такое соединение обеспечит хороший контакт и предотвратит повторное выскальзывание.

Рис. 18. Удлиняем провод

Дополнительный провод соединяем с основным посредству скрутки (рисунок 19). При желании скрутку можно пропаять.

Это даст более надежный контакт, но это необязательно. Главное, чтобы оба проводника в месте скрутки, были хорошо зачищены и зажаты с помощью плоскогубцев.

Рис. 19. Дополнительный провод соединяем с основным

Далее, изолируем провод ПВХ лентой.

Рис. 20. Изолируем провод ПВХ лентой

В петлю на конце провода вставляем предварительно открученный винт с зажима. После чего вставляем его в резьбу контакта и затягиваем (рисунки 21 и 22).

Рис. 21. Петля на конце проводаРис. 22. Так получилось в итоге

Теперь, когда провода на своем месте, для хорошего контакта, зачищаем наждачной бумагой неподвижные кольцевые контакты.

Рис. 23. Зачищаем наждачной бумагой

Можно потереть и токосъемники, но в этом пылесосе они достаточно чистые.

После зачистки, контакты необходимо вытереть ватой, смоченной в спирте или одеколоне. Такое действие уберет металлическую стружку, которая может привести к замыканию между двумя контактами.

Далее, устанавливаем крышку барабана на место и закрепляем ее винтами (рис. 24).

Рис. 24. Устанавливаем крышку барабана обратно

Следующий этап — установка барабана в пылесос.

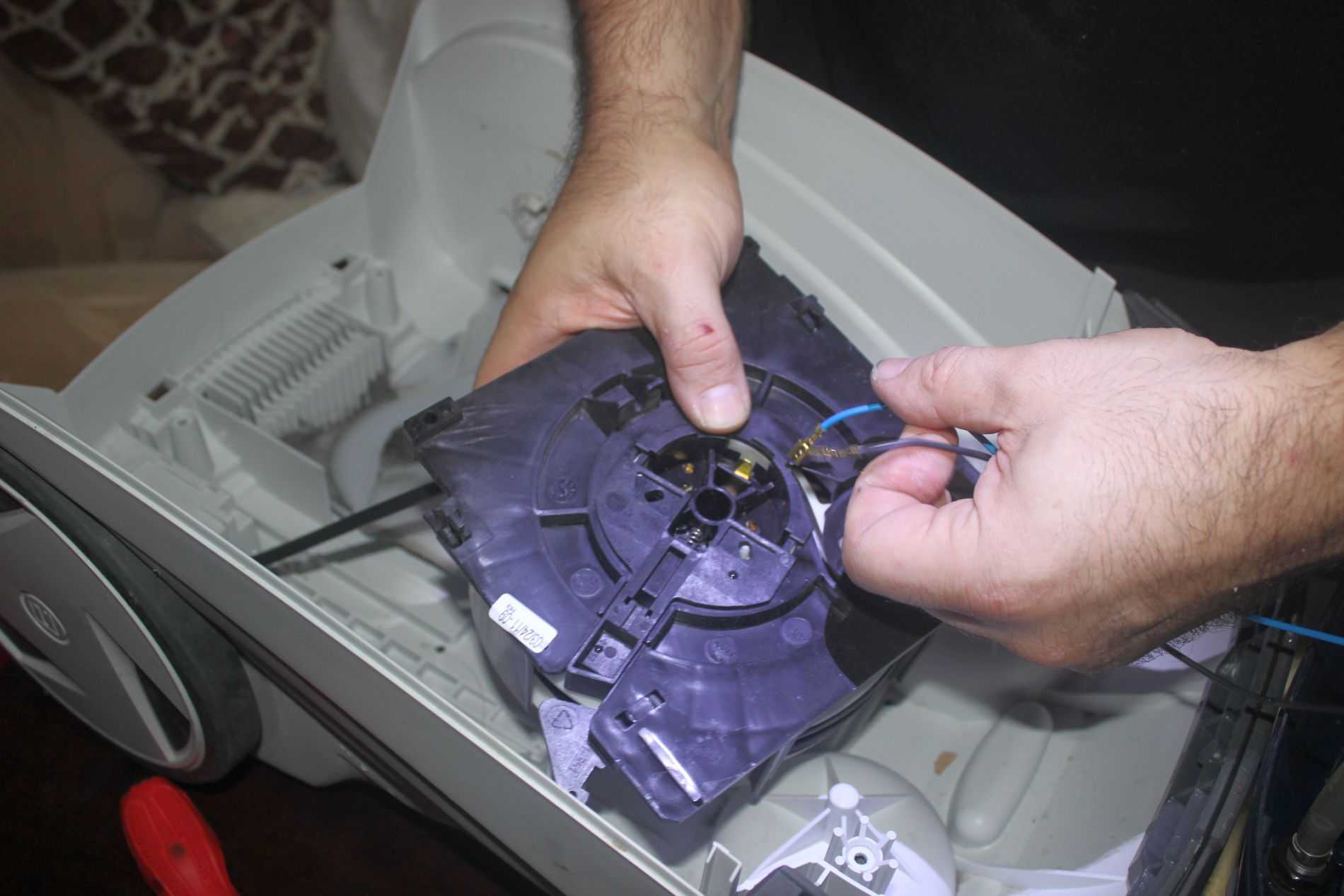

Для этого продеваем шнур с вилкой в выходное отверстие, и вставляем барабан до отказа (рисунок 25).

Рис. 25. Вставляем барабан до отказа

Устанавливаем разъемы на плату, согласно схемы (рисунок 26).

Рис. 26. Устанавливаем разъемы на плату

Перед тем, как надеть защитный кожух, совмещаем шток на ручке регулятора мощности с прорезью на резисторе.

Рис. 27. Совмещаем шток на ручке регулятора

Теперь аккуратно надеваем крышку, соединяя все пазы. Зажимаем ее винтами и устанавливаем панель пылеприемника.

Рис. 28. Зажимаем крышку винтами

Проверяем, как работает механизм барабана, скручивает ли он шнур до конца.

Также, включив пылесос в сеть, тестируем кнопку питания и регулятор мощности.

Рис. 29. Проверка работы пылесоса

Если все работает, то можно считать, что ремонт прошел успешно!

Напоследок, несколько рекомендаций:

1. Во-первых, раскручивая шнур, нужно держать кнопку тормоза барабана нажатой.
2. Во-вторых, не увеличивать длину кабеля, дальше ограничительной метки на нем.
3. В-третьих, не ставить пылесос вертикально при раскрученном шнуре.

Эти простые рекомендации продлят надолго «жизнь» пылесоса.
