Востребованность современной электрической бытовой техники растёт. Это относится и к электрическим плитам, занимающим главное место на кухне и давно превратившихся в приспособление для приготовления пищи и предмет интерьера.

Выход из строя домашней помощницы заставляет задуматься владельцев, можно ли выполнить ремонт собственными силами, не утруждаясь транспортировкой оборудования в сервисный центр. Какие поломки характерны для электроприбора и каким способом они устраняются, расскажет статья.

Особенности конструкции

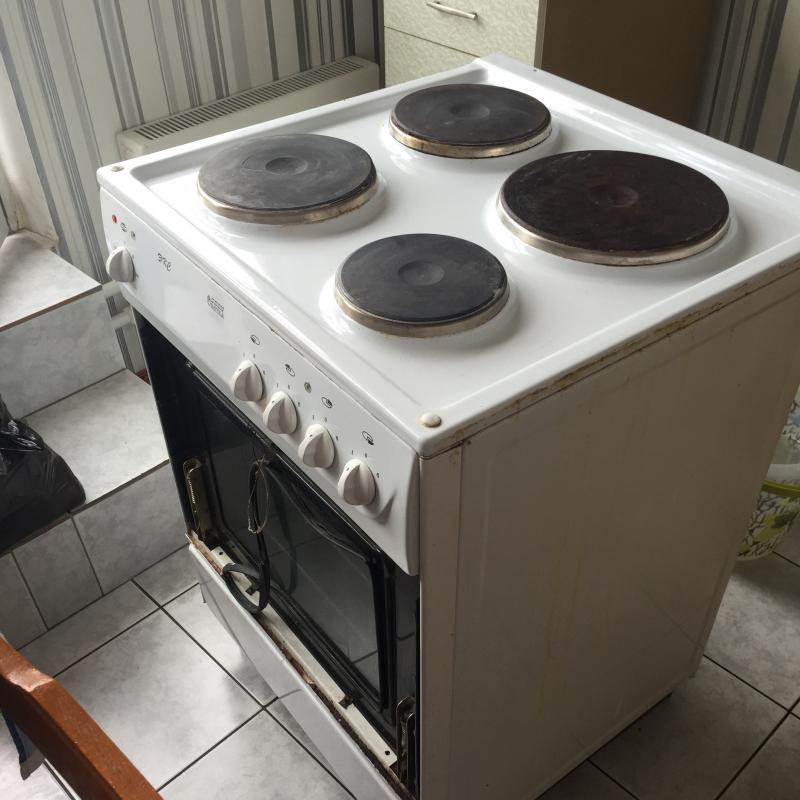

Электрическая плита — бытовая техника со сложной конструкцией, включающей несколько технологически непростых компонентов. Но разобраться в устройстве несложно.

Все рабочие элементы ограничены корпусом, изготовленным из нержавеющей стали и обладающим устойчивостью к высоким температурам. Принцип работы аналогичен другим приборам, работающим от электричества. Варочная панель оснащена 2 или 4 конфорками. Их количество зависит от модели, производителя, особенностей самой плиты. Внутри конфорки расположены ТЭНы, нагревающиеся от электрического тока.

Видов конфорок несколько:

Конструкция каждого вида уникальна для каждого производителя. Ток поступает к конфоркам по силовому проводу специального сечения. К ним подключены регуляторы мощности и термостаты, гарантирующие защиту от перегрева.

Важно

Многие модели электроплит оснащены приборной панелью, содержащей датчики времени, температуры и сигнализаторы, помогающие отслеживать этапы готовки. Под варочной панелью расположен духовой шкаф, а современные модели дополнены электрогрилем.

Поиск неисправности в моделях

Электроплита при высокой надёжности со временем ломается, составляющие части, механизмы изнашиваются, наступает время чинить оборудование. Ремонт электронных узлов лучше доверить специалистам, так как для этого требуются специальные измерительные приборы для диагностики и настройки узлов и механизмов.

Простые неисправности, возникающие при эксплуатации электроприбора, устраняют самостоятельно. Для каждой модели характерны свои часто встречающиеся поломки.

Узнать конструкцию, устройство, а также о причинах неисправности различных видов варочных плит, можно здесь.

Hansa (Ханса)

Электроплита чаще всего подвергается следующим поломкам:

• Полный отказ работы нагревательных элементов (ТЭНов, конфорок). Возникает после продолжительной работы нагревательных деталей на максимальной мощности, из-за износа, несоответствующего диаметра ёмкости по сравнению с зоной нагрева.
• Нестабильная работа нагревательных элементов (самопроизвольное включение, отключение при нагревании). Для плиты с механическим управлением такие проблемы указывают на поломку переключателей мощности. Для моделей сенсорными датчиками они характерны в случае неисправности одного из составляющих электронного блока управления электроплитой.
• Электроплита полностью не включается. Проверяют напряжение сети мультиметром.
• Не нагревается конфорка. Причина — перегорание спирали. Чтобы убедиться в этом, переключатель мощности поворачивают в положение «включено». Если индикатор загорается, значит, дело в конфорке.
• Духовка отказывается работать. Скорее всего, источник неполадки находится во внутреннем механизме духового шкафа. Чтобы это поверить, измеряют напряжение в сети, наблюдают за индикаторами.
• Слабо нагревается плита или один из нагревательных элементов. Причина — в недостаточном напряжении в сети либо в перегорании части спирали. Определяется визуально.
• Не нагревается ТЭН в духовке. Неисправность определяется тактильно и по степени приготовления еды.

Дарина

Чаще всего неисправности в электрических плитах Дарина возникают по причине заводского брака, из-за нарушения правил эксплуатации, естественного износа внутренних деталей. Характерные поломки:

• Духовка работает исключительно на высоких температурах. Причина — в термостате или переключателе (о том, как самостоятельно отремонтировать духовку электроплиты, читайте тут).
• Не включается эл. плита. Повреждён шнур электропитания, требуется его замена.
• Духовка не нагревается до необходимой температуры. Проблема — с верхним или нижним ТЭНом.
• Конфорка не греет. Причина — перегорание нагревательного элемента.
• Трещины на поверхности варочной панели из-за механического воздействия.

Veko (Веко)

Независимо от модели для электроплит марки Veko характерны следующие поломки:

• Плита не включается. Проверяют правильность подключения сетевого шнура, целостность розетки, вилки, УЗО, работоспособность конфорки, трубчатого нагревателя, переключателя мощности.
• Недостаточно нагревается духовка. Причина — неисправный термостат или трубчатый нагревательный элемент.
• Отключается плита после включения духовки. Скорее всего, произошло замыкание или повреждение контактов ТЭНа, требуется его замена.
• Не включается конфорка. Пришёл в негодность её температурный датчик или она неплотно прилегает к стеклокерамической панели. Осматривают блоки управления и питания (посмотреть инструкцию по ремонту плит из стеклокерамик можно здесь).

Мечта

Основные неисправности в электрических плитах Мечта:

• Не загорается лампочка светосигнальной арматуры, конфорка не нагревается.
  Причина — обрыв электроцепи или поломка конфорки.
• Электроконфорка нагревается, но не загорается лампа светосигнальной арматуры. Пришла в негодность светосигнальная арматура.
• Духовой шкаф нагревается неравномерно. Произошёл обрыв электроцепи или вышел из строя один из ТЭНов.
• Жарочный шкаф не нагревается. Причина — неисправность термостата или нарушение электроцепи.
• Лампочка подсветки духового шкафа не работает при включённой духовке. Нужно заменить лампу, чтобы поломка не привела к порче патрона.

Электролюкс

К наиболее частым поломкам электроплиты Электролюкс относятся:

• Конфорки и нагревательные элементы духового шкафа полностью неработоспособны. Причиной стало длительное использование ТЭНов на максимальной мощности, что привело к порче нагревательного элемента.
• Сбои в работе конфорок в виде отключения на короткое время, невозможности отключить электроплиту и т. д. В плитах с механическими переключателями мощности причина неисправности кроется в этих деталях. В электроплитах с сенсорным управлением — в элементах электронного модуля.

Инструкция по ремонтным работам

Неисправно работающая электроплита — «неприятность» распространённая, побуждающая взять в руки телефон и вызвать на дом мастера. Однако такой способ обходится недёшево, поэтому ремонт плиты стоит попробовать выполнить самостоятельно при условии соблюдения техники безопасности, наличия инструментов.

Необходимые инструменты

Приступая к ремонту, готовят набор необходимых инструментов:

• мультиметр;
• крестообразные и плоские отвёртки;
• кусачки;
• плоскогубцы;
• монтажный нож;
• термоусадочная трубка;
• мелкозернистая наждачная бумага;
• фонарик;
• паяльник;
• изолента;
• пинцет;
• молоток;
• набор гаечных ключей;
• пробник напряжения.

Разборка электрической плиты

Моделей плит разных размеров, конструкций много. Выделить основные пункты, по которым происходит разборка оборудования, невозможно. Но для всех существует главное условие: наличие термоизоляционного слоя из стекловаты требует предельной осторожности при работе. Это же относится и к асбестовой пыли прокладок, находящихся под конфорками (относится к старым моделям электроплит советского образца).

1. Вначале демонтируется верхняя панель, закреплённая винтами, расположение которых зависит от конструктивных особенностей плит – на задней стенке или по периметру корпуса под верхней крышкой. Открутив винты и сняв крышку, получают доступ к конфоркам, ведущей к ним проводке, регуляторам мощности, расположенных на передней панели.
2. Чтобы освободить нижнюю часть, где установлены нагревательные элементы, конфорки с проводами снимают. Для этого откручивается прижимная заземляющая гайка, затем снимается.
3. Демонтируется конфорка, посаженная на резьбу или вставленная в отверстие. Смазав резьбовую деталь маслом, выворачивают из корпуса либо поддевают отвёрткой и вытаскивают. В доступности оказываются внутренние соединения оборудования.

Совет

Электроплиты с варочной панелью из керамики, например, Веко и другие, разбираются с предельной осторожностью, чтобы не повредить деталь, не допустить её перекоса.

Устранение неполадки

Устранение неполадок в электроплите и в другой бытовой технике доверяют профессионалам. Они знают основы электротехники и ознакомлены со всеми правилами техники безопасности.

Учитывают, что подключение и дальнейшее обслуживание электроприборов своими руками приводит к отказу со стороны сервисных центров обслуживать бытовую технику после несанкционированного вмешательства. Аннулируется и гарантия производителя в случае самостоятельной починки неисправных узлов и элементов.

Чтобы вернуть плите работоспособность, приступают к устранению неисправностей:

1. Конфорки. Для обнаружения поломки откручивают крепление и проводник заземления. Находящееся под конфоркой стопорное кольцо или пружину извлекают, поддев деталь острым предметом. Неисправные конфорки заменяют на новые, так как эта деталь ремонту не подлежит. Если конфорки исправны, переходят к осмотру блока управления, регулятору мощности, переключателю.
2. Сломанный переключатель. Поломку определяют при поворачивании ручки по часовой стрелке. Если движение не сопровождается характерным щелчком, нужно заменить элемент. Для этого сначала отсоединяются ручки, снимается передняя панель, осматривается регулятор и его контакты. Контакты зачищают, а неисправную деталь заменяют на новую.
3. Работа электронного блока управления проверяется путём подачи напряжения на плиту. Исправная автоматика срабатывает спустя определённое время. Для устранения поломки лучше обратиться к мастеру, так как требуется наличие принципиальной схемы, знания в радиотехнике.
4. Для замены регулятора и ступенчатого переключателя демонтируют переднюю панель с металлической пластиной, удерживающий регулятор, далее просто выполняют замену неисправного элемента.
5. Неисправность электромодуля. Для ремонта требуются знания в микропроцессорных узлах и электронике. Если их нет, лучше обратиться в сервисный центр.
6. Поломка рычага мощности. Чтобы определить неисправность, регулятор устанавливают на максимальную температуру и следят за степенью нагрева конфорки. Если она остаётся холодной, требуется замена электронного прибора.
7. Проблема с термостатом. Выражается в двух случаях: окисление вводных контактов и нулевой контакт с корпусом детали, изнашивание и перегорание твердосплавных элементов внутри. Нужна полная замена термостата.

Профилактические мероприятия

Обеспечить долгую бесперебойную работу бытового прибора возможно, соблюдая должный уход и выполняя требования, изложенные в инструкции по эксплуатации.

1. Уход за стеклянными поверхностями электроплиты осуществляют без использования абразивных материалов.
2. Каждый раз после приготовления еды плиту очищать мыльным раствором и насухо вытирать.
3. Не оставлять без присмотра на длительное время включённую плиту, чтобы избежать возгорания предметов, расположенных поблизости.
4. Использовать посуду, по диаметру соответствующую размеру конфорки.
5. Вовремя проводить осмотр плиты и составляющих на предмет повреждений и возможных неисправностей, своевременно выполнять ремонт.
6. Не ставить на сильно раскалённую конфорку холодную посуду.
7. Избегать попадания жидкости, соли и сахара на варочную стеклокерамическую панель, иначе она быстро придёт в негодность.
8. Приступая к ремонту, плиту сначала обесточивают, контакты проверяют на предмет остаточного тока мультиметром.
9. Беречь плиту от механических повреждений.
10. Перед первым включением внимательно изучить инструкцию по эксплуатации.
11. Не использовать бытовую технику не по назначению.

Советы мастеров

• Откручивая гайку со штыря, для лёгкости хода наносят небольшое количество масла на штырь.
• Отсоединяя провода с пружинными наконечниками от неисправной конфорки, прикрепляют клочки бумаги с информацией, какой проводок к какому разъёму относится.
• Замену деталей электроплиты со стеклокерамической варочной панелью доверить мастерам из сервисного центра. Для остальных видов плит возможно использование подручных материалов в ремонте, но фирменные комплектующие лучше.
• Конфорки в старой плите заменяют на более современные: так упрощается поиск новых деталей.
• Прежде чем разбирать, плиту сначала осматривают, чтобы определить причину неисправностей, например, оставшийся провод, скопление нагара на контактах и т. д.

Плита подвержена как механическим повреждениям, так и износу деталей, что приводит к поломкам. Чаще ремонтом занимается специалист, однако существуют поломки, которые устраняются самостоятельно. О том, как сделать ремонт газовой плиты, ее духовки и стекла, а также узнать о частых причинах поломок индукционных плит и их ремонте — можно на нашем сайте.

Чтобы избежать возможных поломок, ежегодно проводят профилактический осмотр технического состояния бытового агрегата. Соблюдая правила безопасности, обладая основами электротехники, вооружившись необходимыми инструментами, выполняют ремонт узлов и деталей электроплит.

Ремонт электроплит самостоятельно своими руками

Ремонт электроплит самостоятельно своими руками

(1) (2)

Дополнительные сенсоры включают дополнительные зоны нагрева, расширяя тем самым область или площадь нагрева.

На рисунке 6 конфорка имеет две зоны нагрева, следовательно и два сенсора включения на электронном модуле, по одному на каждую рабочую зону конфорки.

От количества рабочих зон нагрева конфорки, зависит количество сенсоров на электронном модуле управления для этой конфорки.

Индикаторы показывают опции выбранные пользователем (длительность включения выбранной конфорки, включение дополнительных зон нагрева,). Сервисный центр ремонта варочных поверхностей электроплит в Днепре.

  На рисунке 1 вы можете видеть внутреннюю часть стеклокерамической плиты (все что расположено под стеклокерамикой). На рисунке 1, конфорки и элементы управления (электронный модуль), расположены в одной конструкции.

Ремонт электроплит самостоятельно своими руками. Такие варочные поверхности называют независимыми. На рисунке 1а, проводники от конфорок уходят в нижний поддон и выходят из варочной поверхности.

Такие варочные поверхногсти называют зависимыми.

Элементы управления зависимой варочной поверхностью обычно находятся на передней панели духового шкафа (духовки), с которым в комплекте и идет рассматриваемая варочная поверхность.

Как отдельное устройство, зависимая варочная поверхность, не представляет особой ценности.

Ремонт электроплит самостоятельно своими руками

Переключатели режимов работы конфорок:

   Механические переключатели режимов работы конфорок (ручки управления нагревом конфорок), устанавливались в основном на более ранних моделях варочных поверхностей.

Если стеклокерамическая плита зависимая, переключатели режимов выведены на переднюю панель духового шкафа (духовки).

Если варочная поверхность не зависимая, переключатели режимов выведены на поверхность стеклокерамики, обычно с правой стороны вдоль правого края стеклокерамики, через специальные отверстия в стеклокерамике.

Ремонт электроплит самостоятельно своими руками. Такая конструкция менее защищена от подтекания сбежавшей жидкости и следовательно от ее попадания на переключатели режимов нагрева электрических конфорок.

  Более защищенные варочные поверхности от попадания внутрь сбежавшей жидкости, это  конструкции с электронным (сенсорным) управлением.

Рассмотрим  принцип  работы переключателя режимов работы конфорок (смотрите рисунок ниже).

   Внутри переключателя расположен резистивныей элемент, биметалическая пластина, контактные группы, рычаг вращения.

Угол поворота рычага воздействует на биметалическую пластину,  замыкаются контактные группы, включается конфорка.

Нагревается резистивный элемент, тепло передается биметалической пластине, пластина греется, контактные группы размыкаются, конфорка отключается от напряжения.

    В зависимости от угла поворота рычага влево или вправо, давление на биметалическую пластину уменьшается или увеличивается.

Время разогрева пластины резистивным элементом уменьшается или  увеличивается. Следовательно конфорка включается и выключается чаще или реже, что и задает длительность времени разогрева.

Чтобы самостоятельно успешно ремонтировать электроплиту или варочную поверхность, легко находить и устранять все возможные поломки. Приобретайте полный основной курс : Ремонт варочных поверхностей.

Приобретайте полный основной курс всего за $7

Также получите в

подарок лучшие книги и видео уроки высокого качества:

1. Книга — как правильно подключить электрический бойлер.
2. Книга — электродуховки, варочные поверхности — правила ремонта.
3. Видео уроки — как ремонтировать варочную поверхность.



Приобретайте полный основной курс всего за $7

(1) (2)



Post Views: 4 923

Подключение электроплиты своими руками — пошаговая инструкция!

Электрическая плита – отличный выбор для современной кухни. При условии правильной установки и использования, прибор будет исправно служить долгие годы. Конечно, для подключения электроплиты можно пригласить квалифицированного мастера, но при желании вы можете сделать все собственными силами и хорошенько сэкономить!

Подключение электроплиты своими руками

Ознакомьтесь с основными требованиями к подключению современных электроплит, существующими схемами, а также руководствами по непосредственному монтажу прибора и его заземлению.

Подключение электроплиты своими руками

Требования к электропроводке

Квартирный щитокВводной автомат

Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм², если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм². При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

• для подключения прибора используется трехжильный медный кабель сечением от 4 мм² либо от 6 мм² в зависимости от длины шнура;
• в электрощите устанавливается отдельный автомат для плиты;
• выполняется монтаж устройства защитного отключения;
• плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Цены на популярные электрические кухонные плиты

Электрические кухонные плиты

Схемы подключения электроплит

Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора.

Однофазное подключение

Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.

При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).

Однофазное подключение

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм². Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.

Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.

В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

Двухфазное подключение

Двухфазная схема

Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.

При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.

Трехфазное подключение

Трехфазная схема

С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.

В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.

Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.

Подключаем электроплиту

Подключаем электроплиту

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

Первый шаг

Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Розетка

Второй шаг

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Третий шаг

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Четвертый шаг

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Пятый шаг

Соединяем штепсельную вилку с гибким проводом электроплиты. При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке.

Шестой шаг

Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Седьмой шаг

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

Расстановка перемычек в электроплите Ханса

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Схема контура заземления

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

Важно! Прежде чем принимать заземляющее устройство в эксплуатацию, нужно пригласить специалиста для измерения сопротивления установки. Выполнить такую поверку самостоятельно можно только при наличии специального устройства. Значение сопротивления не должно быть больше 8 Ом.

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь черная	Круглый для вертикальных заземлителей	16	—	—
Сталь черная	Круглый для горизонтальных заземлителей	10	—	—
Сталь черная	Прямоугольный	—	100	4
Сталь черная	Угловой	—	100	4
Сталь черная	Трубный	32	—	3,5
Сталь оцинкованная	Круглый для вертикальных заземлителей	12	—	—
Сталь оцинкованная	Круглый для горизонтальных заземлителей	10	—	—
Сталь оцинкованная	Прямоугольный	—	75	3
Сталь оцинкованная	Трубный	25	—	2
Медь	Круглый	12	—	—
Медь	Прямоугольный	—	50	2
Медь	Трубный	20	—	2
Медь	Канат многопроволочный	1,8	50	—

Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание.

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты.

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует. Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т. д.

Проверка работы электроплиты

Удачной работы!

Видео – Подключение электроплиты своими руками

схемы подключения к однофазной, трехфазной сети

Электричество — дело серьезное и опасное, но многие работы не требуют высокой квалификации и могут быть сделаны самостоятельно без привлечения специалистов. Например, подключить электроплиту можно имея лишь отдаленные представления об электричестве. Особенно, если розетка уже смонтирована. Все что остается — установить на шнур вилку и правильно его подключить к разъемам плиты. Хуже дело обстоит, если необходимо тянуть линию от щитка, но и тут можно справиться без помощи. Только помните, что все работы производят при отключенном электропитании.

Содержание статьи

Схема и способы подключения

Электрические бытовые плиты — мощное оборудование, потребляемый ими ток порядка 40-50 А. Это значит, что подключить электроплиту необходимо на выделенную линию электропитания. Она должна запитываться напрямую от квартирного или домового щитка. Питание подается через УЗО и защитный автомат. Сама плита может подключаться через розетку и вилку (специальные силовые), клеммную коробку.  Также линия от автомата может напрямую заводиться на клеммы ввода на задней стенке.

Схема подключения электроплиты

Более надежное соединение — напрямую на входные клеммы плиты. В этом случае имеется минимальное число точек контакта, что повышает надежность. Но такой способ не совсем удобный: отключать электропитание можно только автоматом. Примерно такая же проблема и при использовании клеммной коробки, с той лишь разницей, что точек соединения больше.

Чаще всего используют подключение при помощи розетки и вилки. Это более удобно и привычно. Так как оборудование мощное, используют не обычные бытовые устройства, а специальные, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки.

Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать.

Электрические параметры и номиналы автоматов защиты

Как выяснили, в электрощитке должны стоять отдельные УЗО и  защитный автомат. Через них подается фаза на розетку. Это пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.

Номинал автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и находятся обычно в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А. Выбирать лучше ближайший больший — так меньше шансов на ложное отключение при работе на полной мощности. ТО есть, если заявленное максимальное потребление тока 42-43 А, все равно берете автомат на 50 А.

Схема подключения электроплиты

С другой стороны, полностью все конфорки и духовку, да еще на полную мощность, может и никогда и не включите, а более мощные автоматы стоят прилично дороже. Тут уж выбирать вам.

Номинал УЗО берут на ступень выше, чем у автомата. Если вы решили ставить автомат на 50 А, то УЗО необходим на 63 А, ток утечки — 30 мА.

Провод и его параметры

В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Подключение варочной панели расписано тут.

Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается.  Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

Клеммная колодка, к которой надо подключить электрический шнур

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку.  Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см.  Разделанный конец кабеля заводится в корпус вилки.

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Подключение провода к электроплите

Два других контакта — это «фаза» и «ноль».  Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание. Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

Землю определить еще проще: это контакт вверху или внизу.

Подключение к трехфазной сети 380 В

В этом случае покупаются автомат и УЗО для трехфазной сети, провода должны быть пятижильные (сечение определяется по той же таблице, только значение смотреть надо в графе 380 В). Вилка и розетка тоже должны иметь по пять контактов.

Сам процесс подключения ничем не будет отличаться, только количеством проводов. Разница будет при подключении провода к выходным клеммам электроплиты. Устанавливаться будет только одна перемычка — на контакты 5 и 6. Все остальные подключаются отдельными проводниками.

Схема подключения электроплиты к трехфазной сети

Также необходимо отслеживать положение «земли» и «нейтрали» (или говорят еще «нуля»). Цветовое соответствие проводников на фазах некритично, но удобнее, если они тоже совпадают.

Подключение электроплиты своими руками (hansa, горение и пр) + видео

Добавил(а): Сергей Колосов 15 ноября

О том, что подключение газовой плиты стоит доверить профессиональным мастерам, знает, наверное, каждый. Но вот с плитой электрической вопрос обстоит несколько иначе. Многие считают, что её достаточно просто включить в розетку и можно «умывать руки». На самом деле это не так. Электроплита является очень мощным электроприбором, поэтому при её самостоятельном подключении просто необходимо чётко соблюдать ряд требований. О них мы и поговорим в этой статье.

Общие требования для подключения электроплит

Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.

Независимо от марки схема подключения у всех плит одинаковая

Итак, вот основные требования для подключения электроплиты:

• для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;
• плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;
• подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

Рассмотрим каждый из вышеперечисленных пунктов подробнее.

Отдельная линия проводки

Большинство квартир, особенно новостроек, оснащены отдельной линией питания электрической плиты. Но если в вашем доме такая линия не предусмотрена, то перед подключением необходимо её проложить.

Для линии питания электроплиты подойдёт медный трехжильный провод, сечением не менее 6 миллиметров.

Для подключения плиты лучше использовать многожильный кабель.

На линии обязательно должен быть установлен предохранительный автомат, мощностью от 25 до 40 А.

Мощность автомата выбирается в соответсвии с мощностью плиты

Более точно требуемую мощность автомата можно узнать в прилагающейся к плите инструкции.

Линию следует снабдить и дифференциальным автоматом или узлом аварийного отключения.

Подключение кабеля к плите

Некоторые модели не комплектуются кабелем питания, поэтому придётся подключить его самостоятельно.

Для этого необходимо снять защитную крышку на задней стороне плиты. Как правило, она крепится на болтах.

Перед началом работ крышку необходимо снять

Подключение электроплиты может быть однофазным (220 вольт), двухфазным или трехфазным (380 вольт). При этом очень важно знать, какой из проводов подключён к фазе. Для этого предварительно необходимо воспользоваться электрическим тестером.

Перед подключением плиты сеть обязательно нужно ‘прозвонить’

Зажимы клеммной коробки электроплиты имеют следующую маркировку:

• L1, L2, L3 – фазные клеммы. Как правило, это клеммы 1,2 и 3;
• N – нулевые клеммы. Это клеммы 4 и 5;
• И клемма заземления, помеченная специальным значком.

Большинство плит имеют установленные перемычки между клеммами. Если же таких перемычек нет, то при однофазном и двухфазном подключении придётся изготовить их самостоятельно. Для этого можно применить небольшие кусочки кабеля. В этих целях используют трехжильный кабель (при однофазном подключении) или пятижильный (при двух– и трехфазном).

Однофазное

Устанавливаются перемычки между клеммами 1, 2 и 3. К клемме 3 подсоединяется провод фазы. Ставятся перемычки между клеммами 4 и 5. К клемме 5 подключается нулевой провод. И оставшийся провод — к клемме заземления.

Однофазное подключение с перемычками производителя

Подробнее схема однофазного подключения представлена на следующем рисунке.

Перемычки устанавливаются между всеми клеммами

Двухфазное

Перемычки устанавливаются между клеммами 1 и 2. А к 2 и 3 подсоединяют провода соответствующих фаз. К клеммам 4 и 5 подключают нулевые провода. К клемме заземления – провод «земли».

Для двухфазного подключения используют две перемычки

Трёхфазное

В этом случае перемычки между клеммами не ставятся. Провод заземления выводится отдельно.

Провода крепятся к клеммам без перемычек

Все подключения проводов производятся с помощью специальных зажимов.

Подключение плиты к электросети

Лучшим способом является прямое подключение плиты к предохранительному автомату. Это даёт возможности избежать лишних соединений, которые могут перегреваться, что понижает уровень безопасности.

Отсутствие лишних соединений считается наиболее безопасным

Но если вы хотите, чтобы присутствовала возможность отключать плиту от общего электроснабжения, можно установить её с помощью клеммной планки или специальной розетки.

Подключение через клеммник

Клеммная планка крепится на стене, после чего к ней с одной стороны подключаются провода линии электроснабжения, а с другой – силовой кабель электроплиты.

Убедитесь, что клеммник соответствует мощности плиты

ВАЖНО! При подключении к клеммнику следите, чтобы провода соответствующего цвета были подсоединены к тем же клеммам, что и на самой плите.

Подключение через розетку

Для подключения электроплиты необходимо установить специальную силовую розетку с заземлением.

Клеммы обозначены теми же буквами, что и на самой плите

ВАЖНО! Розетка и вилка должны быть рассчитаны на мощность минимум в 30 ватт.

При подключении проводов к розетке и вилке следите, чтобы провода, подключённые на автомате и плите к фазе, нолю и заземлению, были подсоединены к соответствующим клеммам.

Розетка электроплиты обязательно должна быть заземлена

Завершающим этапом является крепление защитной крышки на задней панели электроплиты и включение плиты в сеть.

Видео: подключение электрической плиты

В подключении электрической плиты нет ничего сложного. Главное, внимательно следить за подсоединением проводов к соответствующим клеммам. Удачного вам ремонта!

Родился в 1977 году в городе Донецке, Украина. Окончил Донецкий Политехнический институт (ныне ДонГТУ) по специальности Автоматизированные системы управления. Работал на Донецком металлургическом заводе. В 1997 году переехал в Москву, где в течение 8 лет работал в нескольких строительных бригадах. Оцените статью: Поделитесь с друзьями!

Ремонт электроплиты своими руками. Наглядные и понятные указания к действию, которые помогут не только диагностировать поломку, но и устранить её.

Сегодня всё больше людей начинают использовать электрические плиты. Это обусловлено тем, что газовые аналоги не могут быть достаточно безопасны. Особенно в тех случаях, когда к дому не подведена газовая магистраль и питание плиты осуществляется природным газом из баллона.

Электрические плиты гораздо безопаснее. Однако степень их эксплуатационной надёжности несколько ниже. Ремонт электроплит выполняют профессионалы. Но при наличии некоторого набора знаний, мероприятия по ремонту могут быть осуществлены без помощи специалиста.

Принцип действия электрических плит

Для того чтобы диагностировать причину поломки электрической плиты, необходимо детальным образом изучить полный конструктив. Стоит отметить, что он в значительной мере прост и понятен.

Тепловая энергия электрической плиты генерируется благодаря прохождению электрического тока через нагревательные ТЭНы, которые располагаются под каждой конфоркой.

Их сопротивление огромно, поэтому при прохождении тока выделяется тепло. Токоведущие части изолированы от корпуса ТЭНа при помощи магнезитовой крошки.

Различные комбинации элементов позволяют регулировать сопротивление. Другими словами, величина жара зависит от положения в котором располагается переключатель конфорки.

Наиболее распространённая причина поломки электрической плиты

С электрической плитой, по большому счёту, может произойти лишь то, что она перестанет греть. Вероятнее всего, нагреватель попросту вышел из строя. Для его ремонта потребуется следующий инструментальный сет:

• отвёртка;
• плоскогубцы;
• мультиметр.

Для проверки нагревательного элемента необходимо проверить его сопротивление. Для этого демонтируем его при помощи отвёртки. Далее подключаем щупы мультиметра к контактным площадкам ТЭНа и переводим регулятор прибора на измерение сопротивления.

Если прибор показывает бесконечное сопротивление, значит, ТЭН вышел из строя и требует замены. Ремонт ТЭНов не возможен в принципе.

Мультиметр показывает сопротивление? Значит проблема кроется в самих переключателях.

Естественно, любые ремонтные работы над электрической плитой должны проводиться только при полном её отключении от сети электропитания.

Смотрите также:

Олег Шевченко продемонстрирует процесс ремонта варочной поверхности плиты:

По материалам: http://gazser.ru/remont-elektroplit

Электроплита аристон ремонт своими руками

В статье предложим инструкцию по ремонту электроплиты в домашних условиях. Электроплита – самый мощный бытовой электроприбор. И условия ее эксплуатации не самые комфортные. На ее работоспособность влияют следующие факторы:

• Высокая температура приводит к высыханию и повреждению изоляции;
• Коммутируемые органами управления токи приводят к износу и поломкам переключателей;
• Загрязнения от готовящейся пищи, попадающие внутрь плиты, при достаточном количестве могут привести к поломкам.

Ремонт электроплиты своими руками: основные сложности

Ремонт электроплит усложняется в зависимости от:

• Числа конфорок;
• Наличия духового шкафа;
• Количества ступеней или плавной регулировки мощности конфорок.

Плита с двумя конфорками и духовым шкафом

Тем не менее, отремонтировать плиту может каждый, кто способен держать в руке отвертку и разобраться в электрической схеме электроплиты.

Для тех, кто имеет уже опыт ремонта, схема не всегда нужна. Она также не потребуется при поиске большинства типовых неисправностей, встречающихся у электроплит. Вот они:

• Обрыв проводников, окисление контактных соединений;
• Выход из строй конфорки;
• Поломка переключателя или регулятора.

Схема четырехконфорочной плиты с духовым шкафом

Рассмотрим, как найти и устранить эти неисправности.

Не работает плита – с чего начать? Инструкция

Сначала проверяем напряжение питающей сети. Начинать нужно с розетки: однофазной или трехфазной, к которой подключена плита. При питании от трех фаз измеряется напряжение между всеми фазами и нулевым рабочим проводником (должно быть 220 В), а также между всеми фазами (должно быть 380 В). При однофазном питании производим одно измерение – между фазой и нулем.

Если розетка исправна, проводим те же измерения на вводном клеммнике электроплиты. Если на нем будет чего-то не хватать, то виноват кабель электропитания.

Корпуса электроплит заземляются. Но если по каким-то причинам заземление отсутствует, то при поломках плит нужно сразу проверить, не появилась ли на корпусе «фаза». Для этого используется однополюсный индикатор напряжения. Так как корпус окрашен, делать это желательно на шляпках болтов и на конфорках, включив их предварительно в работу. Если «фаза» обнаружена, то продолжать ремонт надо с осторожностью.

Если плита заземленная «бьется» током, то придется поискать две причины: сначала – куда пропала связь с контуром заземления, а затем – в каком месте электроплиты утечка.

В случае, если питающее напряжение в норме, потребуется определить масштабы поломки. Если не работает отдельный элемент (конфорка, духовой шкаф), то искать неисправность нужно в ее цепи. Если не работает вся плита или часть конфорок – потребуется проверка общих цепей питания. При наличии нескольких режимов работы конфорок и духового шкафа нужно заранее выяснить, все ли они включаются. Для этого потребуется время, так как конфорки придется по нескольку раз нагревать и остужать.

Отсутствие индикации работы конфорки не всегда означает, что она неисправна. Возможно, не горит индикаторная лампа.

Итак, район поиска сужен до минимума. Обесточиваем плиту, вынув вилку питания из розетки, и разбираем ее. У переносных плит для этого удаляем крышку внизу, у стационарных – откручиваем пару винтов и поднимаем верхнюю крышку.

Делаем внешний осмотр. Обращаем внимание на надежность крепления разъемных электрических соединений, состояние изоляции проводов, наличие запахов горелой изоляции и состояние поверхностей коммутационных элементов. Часть неисправностей определяется как раз таким образом. Если это не помогло – читаем дальше.

Про подключение электроплиты читайте в статье: «Подключение электроплиты: основные вопросы»

Ремонт контактных соединений

Поскольку токи, потребляемые нагревательными элементами плиты, большие, то и требования к качеству контактных соединений предъявляются высокие. А соединений в кухонной плите много: нагревательные элементы подключаются через переключатели, а они – соединяются между собой в общую цепь.

Коммутация производится с помощью разъемов, провода к которым присоединяются опрессовкой. Паять нельзя – под действием температуры соединение разрушится. Сами разъемы должны плотно фиксироваться на выводах элементов. Стоит им ослабнуть, как в этом месте появляется переходное сопротивление. Под действием тока нагрузки оно греется, поверхность окисляется, нарушается контакт. Найти место обрыва можно по почерневшему разъему и обгоревшей изоляции провода.

Разъем придется отрезать и заменить новым, а изоляцию провода – восстановить. Для ремонта проводов в электроплитах изолентой пользоваться нельзя – она расплавится и сгорит. Для этого годятся специальные трубки из стекловолокна, продающиеся в магазинах электротоваров.

Новый разъем приобретается там же, еще для этой цели годятся автомобильные разъемы того же размера. Продаются изделия из латуни, у которых больше недостатков, чем достоинств. Самый главный – без специального инструмента опрессовать его на проводе не получится. Можно, воспользовавшись двумя пассатижами, завернуть его фиксаторы, одна пара которых зажимает провод, а другая – его изоляцию. Но потребует этот процесс максимума упорства.

Самый неудачный наконечник

Второй их недостаток – если гибкий провод зажать еще можно, то жесткий, сечением до 6 мм 2 –нереально. Если прочного обжима не получится – через некоторое время придется проделать это снова, но опять с новым разъемом.

Лучше дело обстоит с изолированными наконечниками. Для их обжима тоже потребуются пресс клещи, они недорого стоят и пригодятся в дальнейшем.

Клещи для опрессовки изолированных наконечников

Наконечников выпускается много:

Виды изолированных наконечников
РПИ-М	Разъем плоский изолированный (мама)
РПИ-П	Разъем плоский изолированный (папа)
НКИ	Наконечник круглый изолированный
НВИ	Наконечник вилочный изолированный

В плитах применяются разъемы РПИ-М,

Наконечник РПИ-М

но для соединения под винт используются и НКИ, НВИ.

Наконечник НВИ и НКИ

Диагностика нагревательных элементов

Нагревательные элементы (ТЭНы) проверяются мультиметром, для чего измеряется их сопротивление. Оно находится в пределах сотен Ом. Низкое сопротивление указывает на короткое замыкание в ТЭНе (при этом должен отключаться автоматический выключатель питания электроплиты), бесконечность указывает на обрыв элемента. В обоих случаях его придется поменять.

Спиральный нагревательный элемент

Конфорки могут иметь 4 вывода, в этом случае в них содержатся два нагревательных элемента. Это нужно для ступенчатой регулировки мощности. Элементы имеют разную мощность и разное сопротивление.

Нагревательный элемент не должен иметь электрической связи с корпусом. При ее обнаружении элемент меняют.

Переключатель конфорок

Диагностика переключателей

Работа переключателей проверяется мультиметром. Для этого иногда приходится сравнивать его диаграмму работы с соседним исправным или посмотреть на принципиальную схему плиты. Обнаруженные подгоревшие контакты зачищают наждачной бумагой, разобрав переключатель. Но, если он сильно поврежден, лучше заменить элемент на новый. Если в плите есть регулятор температуры, то его контакты тоже проверяются мультиметром. В холодном состоянии они замкнуты.

Варочная поверхность – один из важнейших приборов на кухне, и, как и любая другая техника, подвержены поломкам, но произвести ремонт своими руками достаточно просто . Если неисправность обнаружилась в течение гарантийного срока – вашу плиту отремонтируют бесплатно. Но если поломка произошла спустя несколько лет, можно попробовать отремонтировать варочную панель своими руками, так как обращение к специалистам может стоить немногим дешевле покупки новой плиты.

В этой статье, наши специалисты перечислили все неисправности варочных панелей и поэтапно разобрали процесс ремонта неисправностей своими руками.

Электрическая варочная поверхность

Не включается варочная панель – самая распространенная неисправность электрических панелей, устройство включено в розетку, но не работает совсем, либо не греется только одна из конфорок. Ремонт своими руками можно разобрать на следующие этапы:

1. Проверяем напряжение в розетке, из за больших нагрузок контакты розетки часто перегорают.
2. Проверяем вилку и шнур на предмет механических повреждений – могут банально коротить или вовсе обрывать цепь. Чаще всего повреждения наблюдаются в местах подключения панели в розетку. Нашли повреждения – производим замену шнура.
3. Отключаем питание, снимаем крепеж и проводим демонтаж поверхности со столешницы. Разбираем поверхность и переходим к следующему шагу.
4. Берем мультиметр и проверяем трансформатор, следующим шагом проверяем термопредохранитель. При отсутствии сопротивления или если оно значительно отличается от заявленного производителем, необходима замена деталей, продаются они во многих магазинах электроники.
5. Не работает одна конфорка на варочной панели – необходимо проверить все провода, а также их соединения с конфорками, терморегулятором, переключателями, панелью управления на факт обрыва цепи. Если визуально неисправность не видно, все контакты на своих местах, берем мультиметр и проверяем каждое соединение.

Если у вас нет мультиметра, для ремонта можно использовать индикаторную отвертку, которой можно проверить наличие напряжения на всех участках цепи. Также рекомендуем посмотреть видео, которое поможет самому сделать ремонт варочных поверхностей.

Смотрите также – Как установить варочную панель в столешницу своими руками

Неисправности электрических панелей

Основные неисправности, с которыми могут столкнуться пользователи электрических варочных панелей, следующие:

• Перегорел плавкий предохранитель – происходит из за скачка напряжения . Низкая цена на новых предохранитель и простой процесс замены упрощает ремонт своими руками этой неисправности. На будущее советуем приобрести устройство, которое защитит вашу электрическую сеть от скачков напряжения.
• Если одна или две конфорки не работают. Проверяем провод, подающий напряжение на ТЭН. Под воздействием температуры, он отпаивается. Ремонт очень просто, достаточно припаять его на место паяльником. Если цепь не нарушена, у вас перегорел сам ТЭН, потребуется купить новый и заменить его. Перед тем как менять, убедитесь есть ли цепь между ТЭНом и панелью управления, причиной неисправности может быть плохой контакт.
• Сенсор не работает – варочная панель не включается. Одна из редких и самых сложных неисправностей сенсорных варочных панелей. Можно опять же проверить цепь, если нет обрыва, то придется провести замену сенсорной панели полностью, но лучше сдать ее в ремонт. Причиной может быть не правильная эксплуатация, уход запрещенным средствами. Отремонтировать в домашних условиях может только специалист, который отлично знаком с электроникой.
• Плохо нагревается конфорка или не работает совсем. Причина в плохом контакте с ТЭНом, терморегулятором или термостатом – проверяем наличие электричества в цепи между этими сегментами.
• Варочная панель сильно греется, работает и не выключается – неисправность термостата. Термостат не ремонтируют, следует купить новый и заменить.
• Треснула стеклокерамическая поверхность. Выясняем причину, если вы ничего тяжелого не роняли, обращаемся по гарантии в сервис, это типичный заводской брак, производитель отремонтирует бесплатно. Если же вы сами виноваты в трещине, придется отдавать панель в ремонт, своими руками заменить достаточно сложно. Обращаем ваше внимание, ремонт по замене стекла очень дорогой, поэтому эксплуатируйте панель согласно инструкции.

Смотрите также – Как подключить варочную панель своими руками

Индукционная варочная поверхность

Индукционные панели хоть и являются наиболее современными и высокотехнологичными приборами, однако тоже не застрахованы от неисправностей. Разберем основные неисправности индукционных панелей, и какой ремонт можно попробовать осуществить своими руками.

1. Не включается индукционная варочная поверхность или сразу выключается – чаще всего это особенность этого вида панелей, а не неисправность. Индукционные панель имеют защитную функцию, если вы используете не подходящий диаметр или материал посуды, панель автоматически выключит питание, при этом конфорка нагреваться не будет. Так же конфорка автоматически выключится, если вы убираете посуду с поверхности.
2. Индукционная плита греет долго и слабо – опять же читаем требования к посуде в инструкции. 90% неисправностей индукционных плит связаны с неправильной посудой.
3. Самостоятельно включается индукционная панель, хотя посуды на конфорке нет. Уберите все металлические предметы и очистите плиту от соли, если это не помогло, у вас проблема в блоке управления, требуется его ремонт или замена. Лучше обратится в сервис.
4. Индукционная панель не работает. Принцип диагностики и ремонта не меняется,специалисты первым делом проверяют предохранитель. потом позванивают всю цепь на обрыв и заменяют перегоревшую деталь.

Газовая варочная поверхность

Последняя разновидность варочных приборов – газовая поверхность. Одна из самых простых и легко поддающихся ремонту своими руками. Электроники используется меньше, поэтому неисправностей не много и все легко устраняются.

• Не зажигается или плохо зажигается газ. Сразу проверяем электроподжиг (пьезо) на наличие засора или жидкости. В 90% случаев достаточно тщательно вымыть его и высушить. Если это не помогло, проверяем наличие электричества в цепи подводящей к катушке пьезо.
• Не включается газовая варочная панель, потому что газ не поступает к конфорке. Ремонт варочных панелей в этих случаях не нужен, достаточно профилактики. Проверяем газовую трубу, если кран открыт и газ есть в системе, переходим к проверке форсунок. Засор происходит жиром или остатками еды, достаточно произвести очистку. Не забывайте насухо протирать после чистки, влаги оставаться не должно. Если останется влага пьезо зажигаться не будет.

Современные варочные плиты оснащены датчиками определения неисправностей и модулями диагностики, на экране появляется код ошибки. Находим код в инструкции и выполняем указанные рекомендации по устранению конкретной неисправности. Используйте форумы, там можно найти реальные отзывы и опыт по ремонту своими руками от специалистов и других пользователей, именно вашей модели с подробными инструкциями и фото.

Если проанализировать все неисправности варочных панелей, которые могут встретиться при эксплуатации, можно с уверенностью сказать, что большинство из них поддаются ремонту своими руками.

Подведем итог, рейтинг неисправностей

• Сгорел предохранитель
• Оборвался контакт
• Нарушена цепь
• Повреждения кабеля
• Засорения плиты, форсунок
• Сломался ТЭН
• Не работает сенсор

Все эти неисправности устраняются своими руками, если вы столкнулись с более сложной проблемой и не уверены в своих знаниях и силах, обратитесь в сервисный центр.

Стеклокерамические электрические плиты набирают большую популярность среди потребителей бытовых приборов для кухни. В процессе эксплуатации плиты, как и любой другой техники, могут возникать неисправности и поломки. Иногда процесс ремонта своими руками обходится намного дешевле, чем услуги специалиста. По этой причине нужно знать, как правильно отремонтировать плиту, имеющую электрическую схему.

Конструктивные особенности электрической плиты

Электрическая плита – сложный по своей конструкции бытовой прибор. Прежде чем приступить к ремонту самостоятельно, необходимо ознакомиться с основными составляющими рабочими элементами данного устройства:

• панель управления;
• конфорка электрическая;
• питающие контакты;
• датчик температуры;
• изоляционный материал;
• нагревательный элемент гриля;
• мотор вентилятора;
• кабель питания;
• элемент нагрева духового шкафа.

Устройство электрической плиты

Современные модели индукционных плит выпускаются со встроенными нагревательными элементами. Стандартная варочная поверхность имеет 4 конфорки, бюджетный вариант — 2 штуки.

Выделяют основные типы конфорок:

Рапидные – самые распространенные и широко применяемые виды конфорок. Нагревательный элемент выполнен на основе химических элементов никеля и хрома (нихром). Преимущества этих компонентов позволяет довольно быстро, в течение 10-12 секунд разогреть варочную зону до максимальных пределов.

Рапидные нагревающие спирали

Трубчатый вид нагревателя

Галогенный нагревательный элемент

Современные электроплиты оснащены духовым шкафом и электрогрилем. Конструктивные особенности более сложные, чем у автономной встраиваемой варочной панели. При поломке двигателя гриля, система автоматически прекращает подачу напряжения на нагревательный элемент, что позволяет избежать чрезмерного перегрева плиты.

Пошаговая инструкция поиска неисправностей

Алгоритм выявления наиболее распространенных отказов оборудования:

1. Проверить наличие напряжения на клеммах подводящего кабеля с использованием вольтметра. Убедившись в подаче электропитания на панель управления, нажать кнопку «Песк». На сенсорной панели срабатывает звуковая и световая индикация.
2. На вводном автомате, расположенном в распределительном щите электроснабжения, проверяется напряжение на верхних контактах. Этот процесс осуществляется при помощи мультиметра, указателя низкого напряжения (УНН) и однополюсным индикатором.
3. Подача напряжения на механический и электронный механизм управления осуществляется с помощью специального блока. Для проверки исправности варочных зон, необходимо поочередно замерить электрический ток амперметром.
4. Трубчатые электронагреватели, датчики измерения температуры, электрические выключатели, замыкающие и размыкающие контакты, всевозможные регуляторы проверяются на наличие неисправностей и обнаружения причин отказа устройства.

Неисправности и сбои в работе электроплиты

Выделяют следующие наиболее вероятные причины возникновения поломок и неисправностей электрической плиты в процессе эксплуатации:

• Неисправный шнур и штепсельная вилка – основная причина данного дефекта, является перегиб или перелом в месте соединения шнура со штепсельной вилкой. Еще одна самая распространенная ошибка, которую допускают владельцы плит в процессе использования, – при выключении устройства дергают за соединительный провод, а не вынимают за колодку вилки. В результате чего происходит нарушение электрического соединения между контактами.
• Возгорание проводки или короткое замыкание – чаще всего происходит при неправильном подключении плиты и неисполнение правил эксплуатации. Когда используется посуда неподходящего диаметра или имеющая неровное дно, также включенная стеклокерамическая поверхность остается без посуды.
• Электрическая плита перестала включаться – встречается при изломе контактов в распределительной коробке устройства, полностью или частично перегорел нагревательный элемент, нарушения в источнике питания.
• Отсутствует световая индикация на электронной панели управления – происходит при обрыве шлейфа на ЖК-дисплее и на светодиодах. Также при одновременном включении духового шкафа и конфорок, блок управления выдает ошибку, в результате чего происходит сбой в программе управления.
• Неисправность конфорки на керамической варочной панели – основной фактор недостатка, заключается в переключателях, при длительном воздействии на которые высоких температур, теряется их упругость и происходит перелом контактов.
• Неравномерно нагревается духовой шкаф электроприбора. Данная проблема может произойти из-за некачественного покрытия ТЭНа, которое выполнено из легкоплавких материалов. Они имеют низкую стойкость к коррозии и высоких температур. При повреждении наружного покрытия ТЭНа приборы быстро выходят из строя.
• После включения духовки выключается электроплита – поломка может произойти при слабой изоляции питающего провода, низком сопротивлении цепи, перегорании плавкого предохранителя, неисправности вводного автомата.
• Увеличилось время приготовления пищи на варочной панели – техническая неисправность заключается в износе теплонесущего проводника (нихром), в результате этого случается пробоина между конфоркой и заземленным корпусом плиты.

Ремонт электроплиты своими руками: диагностика и методы устранения поломок

Если не работает или плохо функционирует электроплита, то ее возможно отремонтировать самостоятельно, при наличии необходимого набора инструмента и навыков работы с электроприборами. Необходимо знать и соблюдать правила безопасности при проведении процесса починки данного устройства.

Чтобы починить правильно и качественно электрическую плиту, стоит подготовить следующие приспособления:

• вольтметр;
• амперметр;
• токоизмерительные клещи;
• отвертки «перо» и «жало»;
• термоусадочная лента, диаметром 8-12 мм;
• плоскогубцы;
• круглогубцы;
• указатель низкого напряжения (УНН) классом напряжения до 1000 В;
• мультиметр.

Набор необходимого инструмента для проведения ремонта электроплиты

Процесс ремонта плиты начинается с разборки основных компонентов конструкции и демонтажа стеклокерамической варочной панели. Универсального алгоритма проведения данного процесса не существует, так как современные модели отличаются конструктивными особенностями.

Первым этапом проводится демонтаж варочной панели, которая крепится к столешнице с помощью 4 крепежных болтов.

Снятие крепежных элементов при демонтаже варочной панели

Модели электроплит фирмы «BЕКО» выпускаются с керамической варочной поверхностью. Разборка корпуса заключается в аккуратном съеме панели, не допускается ее перекос и нанесение ударов посторонними предметами во избежание полного выхода из строя.

Виды неисправностей и их устранение

Зачастую в процессе работы и использования приборов могут возникать некоторые неисправности, которые могут сильно навредить работе электроплиты. Чтобы сохранить устройство, стоит рассмотреть основные поломки.

Поломки плиты с конфорками

Если электрическая плита с конфорками, то при обнаружении неисправности необходимо действовать следующим образом:

• открутить крепление и заземляющий проводник с корпуса плиты;
• под конфоркой находится стопорное кольцо либо пружина, для съема нужно вынуть пружину и поддеть острым предметом саму конструкцию;

Классификация конфорок по диаметру и мощности

Поломка переключателя

Если сломался переключатель и поломка несущественная, есть возможность самостоятельно отремонтировать его:

• если при повороте переключателя по часовой стрелке, отсутствует характерный звук, то это может свидетельствовать о выходе из строя переключателя;
• проверка состояния заключается в подаче напряжения на плиту, автоматика блока управления должна срабатывать через определенный промежуток времени;
• перед тем как снять рукоятки управления, внимательно изучить документацию по ремонту устройства;
• чтобы получить доступ к регулятору, снимается передняя панель и металлическая пластина, на которой закреплен регулятор;
• проводится замена неисправного ступенчатого переключателя.

Проблемы с электрическим грилем

Некоторые модификации газовых плит фирмы Gorenje, оснащены электрическим грилем. При этом у них могут быть разные неисправности:

• если винт электрогриля не вращается, то можно с уверенностью сказать – двигатель вышел из строя;
• если при механическом принудительном вращении винта не наблюдается заклинивания, то это означает перегрев обмотки статора или ротора от воздействия высокой температуры. Чтобы полностью убедиться в поломке двигателя, нужно выполнить замер сопротивления изоляции статора.

Еще одной причиной сбоя в работе циркуляции горячего воздуха в электрогриле может быть высыхание термостойкой смазки в подшипниках «качения – скольжения» и во втулках.

Для проведения ремонта необходимо:

• открутить гайки, которые фиксируют переднюю и заднюю крышку двигателя;
• вынуть якорь из статора, проверить свободный ход подшипников;
• если ход заклинивает, то необходимо нанести новую термостойкую смазку, которая указана в заводской инструкции, либо заметь ее на «Литол 24».

Неисправность электронного модуля

Чтобы отремонтировать электронный модуль управления, нужно иметь определенные познания в электронике и микропроцессорной технике. Если таких возможностей нет, то рекомендуется обратиться в сервисный центр по ремонту и обслуживанию бытовой техники.

Процесс снятия электронного блока управления плитой

Проблемы с регулятором мощности

Иногда возникает поломка регулятора мощности. Если он установлен в крайнее правое положение на максимум, а разогрева электроконфорки или варочной зоны панели не происходит, то это означает неисправность регулятора. Ремонту этот электронный прибор не подлежит – необходима полная его замена.

Проблемы с термостатом

Поломка термостата бывает в двух случаях:

• износ и перегорание биметаллических пластин внутри;
• отсутствие металлического контакта с корпусом прибора, а также окисление контактов на вводе в термостат.

Электрические плиты имеют массу преимуществ перед газовыми устройствами, к тому же, они намного безопаснее, просты в эксплуатации. Ремонт электроплит в бытовых условиях можно выполнить своими руками, не прибегая к дорогостоящим услугам специализированных организаций. Достаточно иметь минимум знаний в электротехнике.

Руководства и видео по ремонту диапазона

Руководства и видео по ремонту диапазона

Пожалуйста, включите JavaScript для просмотра веб-сайта ..

От элементов выпечки диапазона до плат управления до запальников духовки и стеклянных варочных панелей, эти пошаговые руководства и видео помогут вы устраняете проблему с вашей плитой. Руководства по ремонту охватывают все основные бренды, включая Amana, GE, Kenmore, Whirlpool и другие. Sears PartsDirect также предлагает более широкий спектр услуг по ремонту своими руками, включая статьи и видеоролики по устранению неполадок, таблицы кодов ошибок и решения для общих симптомов.Выполните поиск по номеру модели, чтобы найти полный список деталей, доступных для вашего диапазона, и закажите нужную деталь.

Вернуться к справке по ассортименту «Сделай сам»

Руководства по ремонту, общие для всех диапазонов

Эти пошаговые руководства по ремонту помогут вам безопасно исправить то, что вышло из строя в вашем ассортименте.

20 июля 2018 г.

Лайл Вайшвилл

Переключатель дверцы духовки определяет, закрыта ли дверца духовки, и помогает управлять освещением духовки. Замените выключатель, если он не управляет светом духовки должным образом.

20 февраля 2015 г.

Лайл Вайшвилл

Дверца духовки не запирается? Заменить блокировку можно менее чем за 30 минут. Вот как.

Руководства по ремонту газовых плит

20 июня 2015 г.

Лайл Вайшвилл

Если ваша газовая духовка не нагревается, проблема может быть в неисправном воспламенителе духовки. Эти пошаговые инструкции помогут вам заменить воспламенитель духовки в газовой духовке.

1 июня 2015 г.

Лайл Вайшвилл

Узнайте, как самостоятельно заменить петли дверцы духовки на газовой плите всего за 30 минут.

1 июня 2015 г.

Автор: Лайл Вайшвилл

Вы можете заменить внешнюю стеклянную панель на дверце духовки за 45 минут или меньше, следуя этим пошаговым инструкциям.

1 июня 2015 г.

Лайл Вайшвилл

Узнайте, как заменить датчик температуры духовки на газовой плите.

20 февраля 2015 г.

Лайл Вайшвилл

Выполните следующие действия, чтобы заменить выключатель искрового воспламенителя — иногда называемый выключателем горелки или выключателем искры — на газовой или двухтопливной плите.

20 февраля 2015 г.

Автор Lyle Weischwill

Если вам необходимо переоборудовать газовую линейку для работы на сжиженном газе, используйте это руководство в качестве справочного материала, следуя инструкциям комплекта для переоборудования сжиженного газа.

20 февраля 2015 г.

Лайл Вайшвилл

Узнайте, как заменить электрод искрового воспламенителя для поверхностных горелок на газовой или двухтопливной плите.

20 февраля 2015 г.

Автор: Лайл Вайшвилл

Следуйте этим пошаговым инструкциям, чтобы вернуть огонь в поверхностные горелки вашей газовой плиты путем замены искрового модуля.

1 февраля 2015 г.

Лайл Вайшвилл

Эти пошаговые инструкции объясняют, как заменить плату управления духовкой на газовой плите

Руководства по ремонту электрических плит

20 июля 2018 г.

Автор Lyle Weischwill

Это руководство по ремонту своими руками показывает, как заменить обнаженный элемент выпечки всего за 15 минут.

Эти пошаговые инструкции помогут вам заменить скрытый элемент выпечки в электрической плите.

20 июня 2015 г.

Лайл Вайшвилл

Следуйте этим пошаговым инструкциям, чтобы заменить элемент жаровни в электрической духовке.

20 июня 2015 г.

Автор: Лайл Вайшвилл

Эти пошаговые инструкции помогут вам заменить датчик температуры в духовке.

1 июня 2015 г.

Лайл Вайшвилл

С помощью этих пошаговых инструкций узнайте, как заменить поврежденную внешнюю оконную панель на дверце духовки.

1 июня 2015 г.

Лайл Вайшвилл

Если дверца духовки быстро открывается, пора заменить петли. Следуйте этим пошаговым инструкциям, чтобы сделать это самостоятельно.

20 марта 2015 г.

Автор: Лайл Вайшвилл

Эти пошаговые инструкции объясняют, как заменить поврежденную стеклокерамическую варочную панель на электрической плите.

20 февраля 2015 г.

Автор: Лайл Вайшвилл

Если элемент на вашей стеклянной варочной панели не нагревается, даже если на него подается питание, замените его самостоятельно примерно через 45 минут.Вот как.

20 февраля 2015 г.

Лайл Вайшвилл

Переключатель управления элементами поверхности позволяет включать и выключать элементы плиты, а также устанавливать уровень нагрева. Эти пошаговые инструкции объясняют, как заменить его менее чем за 30 минут.

20 февраля 2015 г.

Автор: Лайл Вайшвилл

Если электронная плата управления духовки не поддерживает функции выпекания и жарки, вы можете заменить ее менее чем за полчаса.

20 февраля 2015 г.

Лайл Вайшвилл

Следуйте этим инструкциям, чтобы заменить плату управления реле, если она не реагирует на сигналы с платы управления дисплеем микропроцессора.

20 февраля 2015 г.

Автор: Лайл Вайшвилл

Выполните следующие действия, чтобы установить замену, если элемент твердой поверхности в вашем диапазоне не работает.

1 февраля 2015 г.

Автор Lyle Weischwill

С легкостью замените элемент поверхности змеевика за 15 минут или меньше, следуя этим пошаговым инструкциям.

Симптомы, общие для всех диапазонов

Выберите симптом, чтобы увидеть ремонт соответствующего диапазона.

Основные причины: сломанный блокиратор дверцы духовки, неисправность проводки, проблема с электронной платой управления Основные причины: брызги пищи, проливание пищи на дверцу духовки, просачивание жидкости через вентиляционное отверстие дверцы духовки при чистке дверцы Основные причины: плохой запекаемый элемент, сломанный воспламенитель горелки , неисправность системы управления, перегорел термопредохранитель, неисправный датчик температуры, неисправность проводки Основные причины: отказ источника питания, перегоревший плавкий предохранитель, неисправная плата управления реле, поврежденная клеммная колодка, неисправность проводки Основные причины: проблема с источником питания, неисправность контрольного термостата или электронной платы управления, сломанный элемент, неисправный воспламенитель горелки Основные причины: неисправный датчик температуры, проблема с электронной платой управления, неисправность регулирующего термостата, слабый воспламенитель горелки, проблема с дверцей духовки Основные причины: сломанный элемент жаровни, слабый или сломанный воспламенитель горелки, отказ системы управления, неисправный датчик температуры, неисправность проводки

Статьи и видеоролики, общие для всех диапазонов

Воспользуйтесь советами и советами в этом статьи и видео, чтобы получить максимальную отдачу от вашего ассортимента.

1 июля 2013 г.

Персонал Sears PartsDirect

Ознакомьтесь с наиболее частыми вопросами, которые наши эксперты слышат о диапазонах, и ответами на них.

Газонный трактор с передним расположением двигателя

Как заменить горелку стеклянной плиты

Приготовление пищи на стеклянной плите не похоже на любую другую электрическую (или газовую) плиту. У вас есть вся плита, с которой можно работать, и гораздо меньше железа, которое нужно замачивать или чистить. Во многих отношениях он чище. Но и ремонт делать сложнее.С традиционной электрической плитой все, что вам нужно сделать, это заменить горелки в розетках, чтобы устранить неполадки или даже отремонтировать неисправную горелку. Сломавшуюся горелку можно легко заменить, просто подключи и работай. Но со стеклянной плитой заменить сломанную горелку намного сложнее.

Это потому, что горелка или нагревательный элемент находится под стеклом, а не на поверхности печи. Вот почему в руководствах по ремонту он называется элементом излучающей поверхности, а не просто горелкой.Вам нужно будет залезть под стекло и удалить прикрепленный элемент, чтобы устранить неполадки или заменить его. Это руководство шаг за шагом проведет вас через процесс замены элемента излучающей поверхности (горелки) типичной конструкции стеклянной плиты.

Отрежь власть

Замена конфорки на электроплите — это по определению ремонт электрооборудования. Это означает, что вам нужно отключить электричество. Первым шагом в любом электрическом ремонте является прекращение подачи электричества к прибору, чтобы не было риска поражения электрическим током или поражения электрическим током, а также риска электрического повреждения прибора.

Потяните за шнур питания печи, если можете дотянуться до него. Если вы не можете дотянуться до него, вместо этого переверните выключатель, который приводит в действие вашу плиту.

Откройте стеклянную варочную панель

Следующий шаг — поднять стеклянную варочную панель, чтобы вы могли работать под ней.

Откройте дверь

Начните с открытия дверцы духовки. Это откроет выступ, сделанный у плиты. Сразу под этим выступом вы найдете два винта, которые надежно крепят варочную панель к духовке. Скорее всего, вам придется полностью открыть дверцу духовки, чтобы добраться до них.

Удалите крепежные винты

Когда вы заметите винты, возьмите отвертку и удалите их. Эти крепежные винты — единственные два, которые нужно открутить, открывая стеклянную варочную панель. Отложите их в безопасное место.

Потяните, поднимите и потяните варочную панель, чтобы освободить кронштейны

Печи

, как правило, имеют комбинацию из трех монтажных кронштейнов, в которые плита вставляется, чтобы удерживаться на месте. Чтобы снять верхнюю часть плиты, есть специальная последовательность действий.Сначала потяните ее вперед, чтобы освободить плиту от опорных кронштейнов шкафа.

Затем немного приподнимите переднюю часть варочной панели, чтобы освободить стороны рамы переднего опорного кронштейна. Затем снова потяните варочную панель вперед, чтобы высвободить петли из пазов на заднем щитке.

Поднимите переднюю кромку варочной панели и открытую стойку

Отсюда можно безопасно полностью поднять варочную панель и открыть ее. Используйте короткую деревянную подставку, чтобы держать варочную панель открытой во время работы с ней.Можно использовать доску или вырезать что-нибудь, чтобы держать плиту на нужной высоте. Важно, чтобы подставка располагалась в центре передней части области под ней, чтобы не повредить изоляцию над духовкой внизу.

Снимите кронштейн поверхностного элемента (передний или задний)

Вы заметите, что есть две (или три) скобы, удерживающие элементы поверхности на поверхности. Определите, какую горелку вы заменяете, чтобы выбрать подходящий кронштейн элемента для удаления.

Осторожно с опорой

При работе с кронштейном (ами) элементов поверхности, которые вы собираетесь снимать, будьте очень осторожны, чтобы не опрокинуть опору. Это на удивление легко сделать ошибку.

Выверните винты из опорного кронштейна сломанного элемента

Посмотрите, как крепится опорный кронштейн. Вероятно, потребуется от двух до шести крепежных винтов, которые нужно будет удалить и осторожно отложить в сторону.

Опустите кронштейн элемента

Когда монтажный кронштейн полностью освободится от винтов, медленно опустите его на изоляцию (или на полотенце, уложенное для этой цели) под поддерживаемой варочной панелью.

Удалите сломанный элемент поверхности

Теперь, когда кронштейн доступен, пора удалить сломанный элемент и заменить его исправным.

Отметьте монтажные отверстия

Прежде чем что-либо делать, проверьте точные монтажные отверстия горелки, которую вы снимаете. Используйте перманентный маркер, чтобы отметить отверстия в кронштейне, чтобы вы могли использовать точно такие же (выровняйте горелку с отметками на стеклянной поверхности) позже.

Освободить монтажные зажимы с помощью плоскогубцев

Горелка крепится металлическими зажимами.Используйте плоскогубцы, чтобы освободить монтажные зажимы и освободить горелку. Сожмите зажимы из-под кронштейна, чтобы высвободить их из кронштейна.

Начать банковский перевод

При замене горелки этого типа рекомендуется по очереди переносить каждый провод на новую горелку, чтобы работа выполнялась точно. Возьмите новую горелку и начните переводить деньги прямо сейчас.

Установите новый элемент поверхности

Установка новой горелки или поверхностного элемента уже началась.У вас в руке новая горелка, и вы выполняете переход, провод за проводом.

Продолжить банковский перевод

Осторожно перенесите провода от старой несмонтированной горелки к новой горелке для замены. Убедитесь, что каждый провод закреплен на месте и находится точно в том же месте, что и на старой горелке.

Монтажные зажимы для переноса

Скорее всего, есть по одному винту на монтажных зажимах, прикрепленных к старой горелке. Выкрутите винты, перенесите зажимы на новую горелку и верните винты для надежной подготовки к монтажу.

Поместите в отмеченные монтажные отверстия

Установите монтажные зажимы в те же отверстия, что и на предыдущей горелке. Обратитесь к маркировке, чтобы убедиться, что горелка будет установлена ​​именно в нужном месте для оптимального использования при закрытой плите.

Запрессовать новые монтажные зажимы

Надавите, пока не услышите щелчок монтажных зажимов. Это гарантирует, что горелка останется на месте, учитывая, что для ее снятия потребуются плоскогубцы.

Соберите плиту

Теперь вы готовы снова собрать плиту и проверить свой успех.

Установите на место монтажный кронштейн элемента

Установите монтажный кронштейн обратно на нижнюю часть стекла и прикрепите монтажные винты, чтобы зафиксировать его на месте.

Снимите опору

Осторожно поднимите варочную панель и снимите стойку, которая удерживала ее открытой.

Установите плоскую варочную панель

Осторожно установите варочную панель до естественного положения, чтобы она больше не удерживалась в воздухе.

Совместите кронштейны и нажмите

Осторожно выровняйте каждый кронштейн (шкаф, переднюю часть, петлю) так, чтобы он был правильно выровнен.Наклоните плиту на место, установите ее на передние кронштейны, а затем толкните всю плиту назад, пока она не окажется под шкафом в кронштейне шкафа.

Восстановление питания

Собрав варочную панель, не забудьте снова включить ее. Либо снова включите плиту, либо переведите выключатель в положение «включено», чтобы из печи подавался сок.

Проверьте свой успех

Наконец, зажгите эту горелку и посмотрите, работает ли она.Если это так, похлопайте себя по спине и приготовьтесь к следующему ремонту прибора.

Как отремонтировать печную горелку | Ремонт

Если вы получили ожог из-за неисправности горелки, вот несколько полезных советов по устранению неполадок и видео о том, как отремонтировать горелку на электрических и газовых плитах и ​​варочных панелях:

Когда одна из ваших кухонных плит или конфорок не работает, у вас может возникнуть соблазн снять трубку и позвонить в профессиональную помощь для ремонта.Но прежде чем писать чек о ремонте, убедитесь, что это не проблема, которую вы можете решить самостоятельно. Перед тем, как начать работу с какой-либо плитой или варочной панелью, всегда отключайте прибор от сети или отключайте питание от автоматического выключателя или блока предохранителей. Не пытайтесь выполнить ремонт, который вам не совсем удобен, и в случае сомнений вызовите квалифицированного специалиста по ремонту. При необходимости проверьте автоматический выключатель или блок предохранителей. Для газовой плиты проверьте газовый кран, чтобы убедиться, что он открыт.

Поиск и устранение неисправностей и ремонт электрической горелки

• Проверьте змеевик горелки. Если электрическая горелка вообще не нагревается, проблема может быть в змеевике горелки. Сначала посмотрите, не ослабла ли катушка. Когда змеевик горелки полностью остынет, снова надежно вставьте его в гнездо горелки. Если это не сработает, вытащите катушку из розетки и замените ее другой от плиты, которая, как вы точно знаете, работает. Включите горелку снова, и если она заработает, то вам понадобится новый змеевик горелки. Если это по-прежнему не работает, значит, вы не нашли проблему.

• Осмотрите штыри на змеевике горелки. Если контакты выглядят обгоревшими, осмотрите розетку. Если розетка тоже выглядит обгоревшей, возможно, ее необходимо заменить. Вы можете заменить неисправный блок горелки, отсоединив клеммные провода с помощью отвертки и ввинтив замену. См. Схемы и дополнительные инструкции в инструкциях производителя вашего устройства.

• Проверьте выключатель зажигания на предмет неисправности. Если вы не можете контролировать уровень нагрева катушки, возможно, у вас неисправный переключатель зажигания, который необходимо заменить.Выключатели ремонту не подлежат.

• Выберите сковороду, которая соответствует диаметру элемента для готовки. Если у вас плоская (иногда называемая стеклянной или керамической) варочная панель, и пища нагревается неравномерно, возможно, у вас сковорода неподходящего размера.

• Ваш элемент может быть вне цикла. Если вы не видите, что элемент на плоской варочной панели загорается во время приготовления, возможно, он выключен для поддержания максимальной заданной температуры.Подождите немного и посмотрите, загорится ли он.

Устранение неисправностей и ремонт газовой горелки

• Очистите отверстия для горелки. Если конфорки не зажигаются, возможно, вам придется очистить отверстия конфорок, которые могут забиться жиром и остатками пищи. Убедитесь, что питание отключено, а элементы остыли, затем прочистите воспламенитель в основании горелки и отверстия для горелки жесткой щеткой, а затем очистите отверстие для горелки, вставив зубочистку или иглу.

• Определите, есть ли у вас электронная система зажигания, контрольная лампа или открытая горелка. Если ваш диапазон щелкает, когда зажигается горелка, вероятно, это электронная система зажигания, которая сегодня наиболее распространена.

• Для проверки воспламенителя снимите остывшие решетки горелки с плиты. По очереди поверните каждую ручку горелки, чтобы увидеть, услышите ли вы щелчок. Если вы не слышите щелчка, возможно, воспламенитель не работает.

• Используя фонарик, если необходимо, проверьте небольшие провода между воспламенителем и элементами управления, ведущими к отсеку горелки. Если вы видите отслоившийся провод, вставьте его обратно.Если провода подсоединены, а горелка по-прежнему не работает, возможно, потребуется замена запальника.

• Чтобы проверить наличие проблем с газопроводом, поверните ручку горелки наполовину и подержите пламя бутановой зажигалки возле горелки. (Примите меры предосторожности и держите голову и свободную одежду подальше от горелки, так как пламя будет подниматься, если горелка загорится.) Если зажигалка не воспламеняет газ, вам может потребоваться вызвать специалиста по обслуживанию, чтобы проверить и убедиться, что газовая линия исправна.

• Обратите внимание на искры от запальника. Они должны быть белыми с синей палаткой. Если вы видите желтые или оранжевые искры, возможно, элементы воспламенителя неисправны и вам может потребоваться замена воспламенителя.

• Если в вашем устройстве есть контрольные лампы, а горелка не включается, возможно, вам придется ее снова зажечь. Обратитесь к инструкциям производителя или позвоните в газовую компанию или к специалисту по обслуживанию.

• Если в вашем устройстве есть контрольная лампа, которая не горит постоянно, проверьте, не забит ли контрольный порт.Если это так, вы можете использовать небольшой провод для очистки порта.

• Если проблемы с контрольной лампой по-прежнему возникают, проверьте, не гаснет ли контрольная лампа из-за сквозняков. Если да, определите источник сквозняков, например вентилятор, открытое окно или регистр HVAC. Примите меры для исправления или перенаправления черновиков.

• Если у вас стеклянная, керамическая или эмалированная варочная панель и вы скололи элемент, вы можете найти ремонтный комплект для плиты в местном хозяйственном или домашнем магазине.

Чтобы плита или варочная панель оставалась в форме конфорки, убедитесь, что она правильно эксплуатируется и обслуживается должным образом. Удаляйте остатки пищи и мусор, как только конфорки и поверхность остынут. Уксус эффективен для очистки от минеральных отложений на электрических нагревательных элементах. Чтобы не повредить конфорки и нагревательные элементы, используйте кастрюли и сковороды подходящего размера для размера конфорки и избегайте использования очень больших или высоких сосудов для приготовления пищи. Не забывайте о вытяжке. Не забывайте регулярно чистить или менять выхлопные фильтры, чтобы вытяжка работала должным образом и в целях пожарной безопасности.

Почему люди не используют индукционные плиты?

Индукция была провозглашена следующим большим достижением в кулинарии на протяжении десятилетий. Используя силу электромагнетизма, эти варочные панели могут кипятить воду почти вдвое быстрее (видео), чем газовая или обычная электрическая горелка, но при этом поддерживают такие низкие температуры, что почти невозможно поджечь соус или сжечь растопленный шоколад. Кроме того, они безопаснее, чем другие типы варочных панелей, поскольку в них нет открытого огня и мало остаточного тепла после их выключения.

И это не какой-то отдаленный прибор будущего. Индукционные варочные панели были широко доступны с середины 2000-х годов, и многие дилеры бытовой техники продают несколько моделей различных брендов. Большинство людей, владеющих индукционной варочной панелью, любят ее, и многие повара также одобряют (видео) эту технологию.

Звучит отлично. Но, согласно отчету Ассоциации производителей бытовой техники, по состоянию на 2019 год только 1% плит в США имеют индукционные варочные панели. Это число достигает 15 процентов среди встроенных варочных панелей, но это все еще мизерная доля всех основных кухонных приборов в стране.Портативные одноэлементные индукционные плиты тоже не так популярны, несмотря на их небольшие размеры и низкую цену.

Если это такая замечательная технология, почему она до сих пор так необычна?

Работает только с определенной (хотя и очень распространенной) посудой. Ваши кастрюли и сковороды должны содержать достаточно железа для создания магнитного поля. Изделия из меди, алюминия и керамики не подходят. Все производители, с которыми я общался (GE, LG, Samsung), подтверждали, что озабоченность по поводу совместимости является основной причиной медленного роста.

Тим Калверт, директор по маркетингу GE Appliances, сказал мне, что, поскольку замена устройства обычно является незапланированным расходом, потенциальные покупатели часто отталкиваются от потребности в совершенно новой посуде: «Это создает дополнительные расходы к уже существующей. незапланированная покупка ».

Но есть заблуждение, что вам придется выбросить всю посуду, и это почти наверняка неправда. Подойдет большая часть кастрюль и сковородок из нержавеющей стали и всех чугунов, и это одни из самых распространенных материалов, используемых для приготовления пищи.Если ко дну кастрюли прилип магнит, значит, она готова к индукции. (Как бы то ни было, выбор Wirecutter для кастрюль, сковородок, чугунных сковород, наборов посуды и голландских духовок работает с индукцией, как и один из наших инструментов для сковород с антипригарным покрытием.)

Это дорого (но не так уж и дорого) ). Хотя индукционные приборы в среднем немного дороже, чем газовые или электрические плиты, они не являются товаром Веблена, предназначенным для элиты, заботящейся о своем имидже. Самые дешевые индукционные плиты начинаются с 1000 долларов, что всего на пару сотен долларов больше, чем автономные газовые или электрические плиты среднего уровня.Модели более высокого уровня, такие как линейка индукционных выдвижных устройств Bosch, стоят около 3500 долларов — это много, но все же ничто по сравнению с ценами некоторых моделей с бензиновым двигателем высокого класса. Когда дело доходит до варочных панелей, легко найти отличную индукционную модель на сотни дешевле, чем модель с газовым двигателем. А отличные одноэлементные индукционные плиты стоят всего около 70 долларов (хотя они не так эффективны, как полноценные варочные панели).

Не очень хорошо продается. Это, пожалуй, самый большой барьер для внедрения индукции на сегодняшний день.Многие дизайнеры и специалисты по ремонту до сих пор даже не знают, что такое индукция. Эль Х-Миллард, менеджер по связям с отраслью в Национальной ассоциации кухонь и ванных комнат, сказала, что существует серьезный пробел в знаниях. «Мы проводим много тренингов, и удивительно видеть, как многие дизайнеры задают вопросы об индукции», — сказала она. Большинство розничных продавцов больших коробок даже не выставляют индукционные приборы в своих выставочных залах.

Индукционные варочные панели выглядят как обычные электрические варочные панели. И эти базовые электрические модели не особенно популярны.Х-Миллард объяснил, как это может ввести в заблуждение потенциальных покупателей: покупатели ассоциируют дизайн с медленным нагревом и неравномерностью температуры и автоматически предполагают, что, поскольку он имеет стеклянную поверхность, он не должен быть таким же хорошим, как газ. .

Американцы не решаются внедрять новые кулинарные технологии. По крайней мере, так нам сообщил представитель LG. Индукция достаточно отличается, чтобы чувствовать себя незнакомой, и это заставляет некоторых потенциальных владельцев не решаться переключиться. Представитель LG сравнил это с ситуацией с конвекционными печами, которые помогают готовить пищу быстрее и равномернее.Но это не то, к чему привыкло большинство людей, поэтому «даже если они могут платить немного больше за эту функцию, в конечном итоге они чаще используют обычный режим запекания». То же самое можно сказать и об индукции: «Люди не до конца понимают индукцию или не уверены, как новая технология может повлиять на их приготовление пищи, поэтому они придерживаются того, что знают», — сказал представитель LG. Кроме того, если ваша кухня оборудована газовыми приборами, вам нужно будет заплатить электрику, чтобы он настроил ее для электроприборов, прежде чем вы сможете переключиться на индукцию.

Это могло быть просто жертвой неудачного выбора времени. Индукционные приборы впервые стали довольно распространенными и доступными в конце 2000-х годов, прямо перед тем, как рынок жилья рухнул, а экономика погрузилась в рецессию. Люди, которые, возможно, были готовы потратиться на новую плиту или варочную панель, вместо этого предпочли купить что-то более дешевое и знакомое. У рецессий есть способ вдохновить людей на более минималистский подход к жизни, в том числе на то, что люди покупают, чтобы соответствовать их образу жизни. Индукция с ее странной базовой технологией и (потенциальной) потребностью в специальной посуде — далека от спартанского идеала, к которому могут стремиться некоторые люди, затягивая пояса.

Но сейчас, 10 лет спустя, экономика сильнее, бюджеты больше, и, как указал Х.-Миллард, новое поколение домовладельцев находит свою финансовую опору. Совместите это с большим интересом к более экологичным и эффективным приборам, и вы получите идеальные условия для взрыва индукции. Джон Гиффре, владелец Allied Building Contractors в Вермонте, согласился: «По мере того, как [высокопроизводительные, герметичные дома] становятся все более обычным явлением, вы увидите, что все больше домов будут подключены к электричеству, причем индукция будет лучшим выбором», потому что они создают меньше загрязнения воздуха внутри помещений, чем газовые варочные панели и работают лучше обычных электрических.

В своем последнем обзоре тенденций дизайна кухонь Национальная ассоциация кухонь и ванных комнат обнаружила тенденцию, которая служит хорошим предзнаменованием для индукции: среди дизайнеров, планирующих работать с отдельными варочными панелями и настенными духовками над будущими проектами, индукция была наиболее предпочтительным типом варочной панели, опережая как газовую, так и обычную электрическую. Среди диапазонов индукция лишь незначительно уступала газу.

Но опять же, может, это еще одна ложная заря для новой американской кухни.Раздвижной вал с поворотным нажатием 1. У него есть ручка, которая может отличаться по стилю от оригинальной ручки на вашей плите. Этот переключатель элемента поверхностной горелки предназначен для 8-дюймовой поверхностной горелки на духовке, плите или плите. Их функциональность и инновационные технологии можно найти в каждой модели печей Jotul. Переключатель дверцы духовки определяет, закрыта ли дверца духовки, и помогает управлять освещением духовки. приборзапчастипрос. Перенесите провода на новый выключатель и установите его в консоль. Печь проектирует и проектирует нашу продукцию в Выдвижная плита устанавливается внутри кухонных шкафов с отверстием, выполненным по индивидуальному заказу под размер этой конкретной плиты.95. 875 «x 10. Варочная панель Jenn-Air имеет бесконечный переключатель, подключенный к каждой горелке, чтобы контролировать температуру этой горелки. Кулисный переключатель включения / выключения 15 долларов США. Сегодня мы собираемся поделиться с вами пошаговыми инструкциями по замене 99 $ 27. Мы специализируемся на замене / ремонте таймеров / часов для печей и настенных таймеров для духовок всех производителей. выключатель отключает свет, когда вы закрываете дверь.НОВАЯ ОРИГИНАЛЬНАЯ Электронная панель управления Whirlpool Range Выключатель зажигания управляется ручкой управления поверхностной горелкой на вашей плите или плите, эта часть вызывает искру, чтобы зажечь горелку (эта искра издает звук щелчка). 20 долларов. Когда вы заменяете старую встраиваемую печь на новую модель, шкафы должны быть изменены мастером-краснодеревщиком, если новая плита не имеет тех же размеров, что и старая. 75 долларов. Устройство представляет собой беспроблемную замену вашего старого модуля поверхности змеевика.Этот сменный тумблер расположен на контроллере отображения температуры и подходит для всех дровяных котлов Empyre: 250, 450 и Cozeburn 250, 450. com MATCC Замена двухскоростного двигателя вытяжного вентилятора вытяжного шкафа для Broan 8326017869 97012248. 00 добавить в корзину: 04s-3301 цифровой термостат с дистанционным управлением $ 174. У нас есть воздуходувки, решетки, стекло, вкладыши, каталитические камеры сгорания и многое другое для большинства дровяных печей! Мы предлагаем скидки и отличную поддержку клиентов! Звоните 336-701-0555 для ЛЮБЫХ вопросов! Запасные части для печи на пеллетах ComfortBilt.2. Лопаточные соединители могут скользить по каждому из них. Иллюстрированное руководство по обычным запасным частям для диапазона Jenn-Air, духовок и варочных панелей, а также по ассортименту Jenn-Air и сменным картриджам горелок, чистящим средствам и полиролям для варочных панелей. 1. Этот переключатель заменяет модели гидромассажных ванн. Выдвиньте диапазон. 47 — 425 долларов. Нагревательный элемент для электрических диапазонов сторонних производителей. 8 дюймов GE Протестируйте элемент. Этот выключатель горелки является оригинальной запчастью OEM. 2. Jotul Stove — старейший в мире производитель дровяных печей, топок и каминов. 365-дневная гарантия возврата правой части.25 амп. Функция самоочистки духовки не работает. 00: Добавить в корзину Селекторные переключатели духовки, которые можно назвать функциональными переключателями или переключателями-коммутаторами. Это небольшой переключатель, который находится за ручкой управления вашей духовки и переключает между различными функциями вашей духовки. Если ваша духовка не нагревается должным образом, проблема может быть в неисправном нагревательном элементе. 99 Купон на 5% применяется при оформлении заказа. Сэкономьте 5% с купоном. Найдите запасные части для выключателя плиты / плиты / духовки в RepairClinic. Электрическая горелка может оставаться на сильном нагреве независимо от настройки переключателя управления горелкой или может вообще не включаться.Ключ к замене переключателя на кухонной плите Предыстория: Андре, домовладелец из Канады Вопрос: Я заменяю переключатель внутри кухонной плиты Frigidaire Elite. Узнать больше Переключатель управления элементом поверхности включает и выключает элемент поверхности и контролирует количество тепла, выделяемого элементом. Spade 2 имеет 2 черных провода (новый — P1), Spade 3 имеет 1 красный плетеный провод (новый — 4), Spade 5 имеет 1 синий провод (новый — S2), Spade N имеет 2 соединения. out приведет к перегоранию внутреннего предохранителя, который требует замены для замыкания цепи и нормальной работы духовки.Этот переключатель управления элементом поверхности предназначен для диапазонов. 81 $ 45. плата за обслуживание за 17 долларов. Переключатель нижнего предела для комбайна American Harvester F120 (3/4 дюйма) $ 24. Если воспламенитель вашей газовой плиты не нажимает кнопку «Ответить, привет, Стив», если дверцу духовки позволяют закрываться достаточно сильно или многократно, дверной выключатель 316445501 может быть выбит через монтажное отверстие внутри печи. В каждый комплект входит: Переключатель Этот переключатель поверхностной горелки контролирует температуру 6-дюймовой поверхностной горелки. Используйте наши интерактивные схемы, аксессуары и помощь специалистов по ремонту, чтобы починить детали вашего ассортимента.Плоский вниз. Превратите модернизацию микроволновой печи в самостоятельный проект, узнав, как установить сверхширокую микроволновую печь, следуя этим шагам и советам. 9-11. Переключатель управления поверхностным элементом, также называемый переключателем поверхностной горелки или бесконечным выключателем, включает и выключает соответствующий поверхностный элемент и регулирует уровень нагрева для поверхностного элемента. Требуется заменить микроволновую печь с выходом за пределы диапазона (OTR)? По сравнению со старыми моделями, новые микроволновые печи OTR обычно оснащены более мощными вентиляторами и более совершенными технологиями. Отремонтируйте универсальный переключатель плиты / плиты / духовки за меньшую плату.Замена переключателя иногда отличается от оригинального переключателя. Всего их было 5. вставил новый выключатель в печку и прикрутил 2 винта. 65. Broan ассортимент запчастей для переключателей, которые подходят прямо от производителя. Быстрая доставка в тот же день. удалил каждый провод из старого переключателя и заменил их в том же положении на новом переключателе. Проверьте ручку переключателя духового шкафа. Процедура обслуживания: 1. Также подходит для жилых помещений серии Wolf Gourmet из серии «A» и серии «ASI», предназначенных для использования только в качестве ручек верхней горелки (не духовки) на моделях для дома.Mfg # ER5500200 WB21X5243 — это сменный переключатель, который используется для замены многих других наземных переключателей, проблема в том, что он не похож на многие заменяемые переключатели и имеет другие номера проводов и соединения. 99 $ 13. Если вы вытащили плиту, чтобы отключить ее, установите ее в нужное положение и убедитесь, что задняя регулирующая ножка должным образом входит в зацепление с кронштейном, предотвращающим опрокидывание, чтобы плита не упала вперед, когда вы открываете дверцу духовки и вытаскиваете загруженную духовку. стойка. Запасной диск переключателя вентилятора для многих пеллетных печей.Раздвижной вал с возможностью поворота при нажатии 1. Снимите задний дефлектор. все Как заменить: Whirlpool / KitchenAid / Maytag Infinite Switch WP7403P238-60 http: // www. Если вы не можете найти конкретную заменяемую деталь, которую ищете, свяжитесь с нами, и мы свяжемся с вами для получения помощи. Переключатель обычно черный и имеет длину около дюйма. 8. Удалены провода по одному и подключены к правильным полюсам на сменном переключателе, и переустановлен новый переключатель на диапазоне. Подробнее Переключатель управления элементами поверхности позволяет включать и выключать элементы плиты, а также устанавливать уровень нагрева.Он также почувствует, что дверь открыта или слишком большое противодавление в дымоходе. Отключите электропитание плиты и откройте или снимите дверцу духовки. Замена дверного переключателя духовки. Все части доступны для проверки переключателя управления горелкой. 20 — 863 доллара. Как заменить: Whirlpool / KitchenAid / Maytag Oven Igniter http: // www. Рекомендации по замене двигателя и переключателя для вытяжки Ventline PR-4 Для вытяжки Ventline PR-4 правильной заменой является двигатель вентилятора переменного тока, деталь № BVD0278-00. 99 $ 24.Mfg # ER5500200 Этот сменный выключатель света является оригинальным продуктом, поставляемым OEM, а не альтернативой вторичного рынка. Характеристики. Удалил винты передней панели за этикеткой вентилятора / света. Независимо от того, изношена ли ваша существующая печь и вам нужна немедленная замена, или вы просто хотите проявить инициативу и оставаться в запасе необходимых запчастей, мы обязательно найдем то, что вам нужно. Чтобы сделать заказ через Интернет, перейдите по ссылке: Детали для дровяной печи. Выключатель передней горелки должен быть деталью № 316021501, который предназначен для 8-дюймового поверхностного элемента. Взял плоскогубцы и просто снял пять электрических разъемов со старого выключателя и заменил их на новом выключателе.Наиболее распространенными являются термостаты диапазонов и переключатели элементов, которые поставляются с очень длинным валом ручки, который необходимо обрезать до соответствующей длины. 50 $ 25. 94: Цена в магазине / у дилера 603 доллара. 00 шт. Форма заказа Запасной термостат для большинства печей и духовок эпохи 40-х и 50-х годов. Освещение духовки не работает. Замена освещения духовки — модели со стеклянной крышкой. html Симптомы: Духовка не нагревается. приборзапчастипрос. Как заменить газовую плиту Если вас беспокоит идея отключить газовую линию в вашем доме, будь то переделка или небольшой проект, у вас есть веская причина.Если вы хотите получить доступ через верхнюю часть, выключите питание и подайте газ на плиту, снимите конфорки варочной панели, так как газовые трубки, питающие их, подключены снизу, как только 10-RJ34A GE Range / Stove / Oven Model 10-RJ34A (10RJ34A, 10 RJ34A) Детали 10140580 Кухонная плита / духовка Kenmore модель 101. Проверьте диапазон, чтобы увидеть, возобновится ли нормальная работа. 0 из 5 звезд 2 13 $. Снять и заменить выключатель горелки должно быть относительно легко. Время установки около 45 мин. Подключите диапазон обратно к электрической розетке или включите автоматические выключатели в доме для диапазона.Плиты Детали для плит и духовок Получите необходимые детали для плит и духовок в Partmaster. Инструменты: отключив диапазон, проверьте переключатель с помощью мультиметра, установленного на RX-1 (Фото 3). Когда ваше кухонное оборудование Wolf выходит из строя и требует ремонта, склад запасных частей поможет вам. Нет питания вытяжке (нет вентилятора и освещения). 2-6. добавить для сравнения сравнить сейчас. удалил каждый провод из старого переключателя и заменил их в том же положении на новом переключателе. Нажмите, чтобы повернуть CW One Click to High. Удалены 2 винта, удерживающие переключатель на дальности.Отключите питание от сети и отнесите в магазин U-FIX-IT для бесплатного тестирования. при этом выставили 2 винта, вывернули винты и выключатель отошел от печки. Хотя змеевик или горелку можно отремонтировать, сломанный переключатель бесконечности может означать, что вам нужно заменить плиту. 4 из 5 звезд 22. 64 доллара. У нас есть отличный выбор запасных частей для печей Jotul. Найдите камин Regency в огромном ассортименте запасных частей для каминов и печей. Все усилия заняли менее 15 минут.Исправление за 5 минут, заменен большой переключатель поверхности, очень помогло видео по ремонту. Этот переключатель элемента поверхностной горелки предназначен для 8-дюймовой поверхностной горелки на духовке, плите или плите. 95. Используя приведенную ниже иллюстрацию, я дам вам угольный сменный фильтр для вытяжки серии Broan BXT1 10. Детали для старых печей Если у вас есть хорошие (но уродливые) детали, их можно повторно обработать фарфором или хромировать по мере необходимости. Отремонтируйте переключатель плиты / плиты / духовки за меньшую плату. General Electric WB24X829 Диапазон микропереключателей / плита / духовка.Бесконечный переключатель — это плохо, если поверхность горелки и розетка проходят успешно. Разработан для соответствия определенным моделям Samsung, включая серии FCQ3, FE71, FER3, FTQ3 и NE59. 125 «Я проверил у своего представителя в Ventline и для вашей вытяжки PR-8 100-CFM правильный двигатель для замены — это деталь № BVD0278-00. ОТСОЕДИНЕННАЯ ПЕЧЬ. Com. Переключатель контроля поверхностного элемента включает и выключает поверхностный элемент и контролирует, сколько тепла выделяет элемент. Соберите и проверьте диапазон. Переключатель диапазонов посылает сигнал положения рычага переключения передач (Парковка, Задний ход, Нейтраль, Привод) на модуль управления коробкой передач.75. Духовка не нагревается. Выключатель света духовки WP9757262 Whirlpool. Это отличный инструмент, который может помочь в замене переключателя печки. Розетка FC 500 для задней встряхивателя Fire Chief — это устройство, к которому подключается поверхностная горелка. У нас есть запасные КАТАЛИТИЧЕСКИЕ СГОРАНИИ, доступные для большинства марок каталитических дровяных печей. 3. 2-6. Какое напряжение обеспечивает замену гнезда вытяжки № BCB0267-02 Использование и рекомендуемый переключатель Гнездо запасной лампы для вытяжки Ventline RV № BCB0267-02, которое вы упомянули, предназначено для использования с источником питания 12 В.Он определяет, закрыта ли дверца, а также может управлять освещением духовки. Эта деталь заменяет модели GE. 56. 2-6. все GE WB24T10025 Бесконечный переключатель горелки для плиты / плиты. Отрегулируйте дверь. Устранение неисправностей вытяжки: общие проблемы с неисправной вытяжкой 1. 92: Цена в магазине / у дилера 329 долларов. Свяжитесь с нами: 336-701-0555. Вакуумный переключатель может определять проблемы с производительностью вашего вытяжного вентилятора. Модуль управления трансмиссией принимает решения о переключении передач с помощью переключателя диапазонов. Магазин запчастей Broan-NuTone.Хорошо, приступим к тестированию. шнуры электропривода) или удаление старой бытовой техники. S. Мы являемся одним из ведущих поставщиков качественных запчастей для печей в Интернете по доступным ценам. Приобретайте запасные части высочайшего качества напрямую от производителя в Соединенных Штатах Америки. Снял фильтры вытяжного вентилятора. Мы предлагаем широкий выбор запчастей для холодильников, стиральных машин, кухонных плит и всего остального, поэтому вы всегда сможете найти нужные детали для бытовой техники. Бесплатная доставка. 0L: Сервисный датчик положения трансмиссии (переключатель Buick Century V6-3.Если использование на печи Wedgewood дополнительных деталей, возможно, потребуются за дополнительную плату, если печь на гранулах отключится через 15 минут, даже если гранулы все еще горят, вам, вероятно, потребуется заменить выключатель доказательства огня (POF), также называемый дисковым выключателем нижнего предела . Изучите наши газовые плиты и камины, чтобы найти свой новый чистый, экономичный и экологически чистый источник тепла. снял ручку на передней части печки. Он называется «бесконечным», потому что его средний выходной сигнал бесконечно варьируется, а не ограничивается несколькими переключаемыми уровнями.Замена переключателя вентилятора плиты варочной поверхности на вторичном рынке нестандартная. Не оригинальный комплект с 2 проводами Y704605 704605. В зависимости от типа духовки это могло произойти по разным причинам. Переключатель дверцы духовки играет ключевую роль в функционировании духовки. Используя инструмент с плоским лезвием, вставьте прибор: Whirlpool 30-дюймовая электрическая автономная печь для очистки Ceran RF368LXPQ0 Мой ремонт и консультации. Панель управления заблокирована. Com. Открыто 7 дней в неделю. Если показания счетчика остаются прежними, бесконечность переключатель неисправен и его необходимо заменить (фото 3 и 4).На большинстве газовых плит ручки удерживаются на D-образном валу за счет трения. Продается компанией A-1 ЗАПЧАСТИ ДЛЯ ПРИБОРА. Нагревательный элемент разработан GE 8 дюймов. Требуется считыватель Acrobat, чтобы просмотреть ссылку здесь для получения помощи по подключению этого переключателя. Как снять ручки плиты. Для модели 100, Baywin, Shop Heater KSH и Previa Pellet Stoves. Замена выключателя дверцы духовки стоит от 100 до 200 долларов. Общая длина 3. com. электронная почта: woodstoveparts @ hotmail. • Циклическая мощность. Один переключатель включен в заказ.Получите советы по покупкам от экспертов, друзей и сообщества! Я получил деталь 8203538 для замены бесконечного переключателя для моей левой передней двойной горелки на моей модели KERC507HBS2 серии Kitchenaid. Переключатель функций — это компонент, который позволяет вам переключаться между различными функциями, такими как гриль, нагрев вентилятором и т. д. 5 дюймов x 0. Подходит для всего срока службы вашей печи. Сохраняйте внешний вид и работоспособность вашего Jenn Air с подлинным Maycor (Maytag Corp.Как ведущий поставщик запчастей для ресторанов, мы заботимся о наличии полного запаса запчастей Wolf для удовлетворения ваших потребностей. Их модели могут похвастаться элегантным и вневременным дизайном, свидетельствующим о норвежском чугунном ремесле. 99 $ 8. Используйте инструмент ниже, чтобы искать и находить запасные части печи и печи по ключевому слову или номеру детали. Вы можете предпочесть его внешний вид, преимущества безопасности, простоту использования или дизайн, не требующий особого ухода. Термостаты контролируют температуру внутри духовки с помощью тепловой лампы. Он имеет клеммы 1/4 дюйма, обозначенные L1 L2 h2 h3 и P (P — клемма 3/16 дюйма).Нагревательный элемент разработан для электрических диапазонов сторонних производителей. 365-дневная гарантия возврата правой части. Используя карманный нож, оторвите этикетку на вентиляционном отверстии Range. Это обнаружило три маленьких винта Philips. Воспользуйтесь помощью друга и, возможно, полотенцем под духовкой, чтобы сдвинуть ее с обычного места. California 19410 Business Ctr Доктор Потяните за ручки прямо от плиты. Ремонтный комплект поворотного переключателя Cuisinart TOA-60 1800W Air Fryer Toaster Oven HQ Замена поворотного переключателя HUALILAI FZ31-9E $ 94.Заменить неисправный элемент несложно, но может быть немного сложно манипулировать некоторыми из более мелких деталей. Переключатель диапазонов коробки передач передает положение рычага переключения передач и механического троса переключения передач в модуль управления коробкой передач. ÊÊ СЕНСОРНЫЙ ВЫКЛЮЧАТЕЛЬ РАЗЛИВА Номер детали: WP3149400. Выключатели (слева) — для освещения дверцы духовки. 5 из 5 звезд 86. Наиболее частые причины замены В этом видео представлены пошаговые инструкции по замене дверного переключателя на выдвижных электрических плитах Kitchenaid (модель № KSEB900ESS2).Мы — ваш поставщик запасных частей для дровяной печи. Надевайте рабочие перчатки, чтобы защитить руки. Микроволновая печь может работать только в том случае, если дверца закрыта, а выключатель зафиксирован. 64 доллара. 00: В корзину: Примечание: канатная прокладка продается на ногах. Если вы заменяете электрическую плиту, у вас уже есть электрическая линия на 240 В, необходимая для двухтопливной плиты; вам нужно будет только добавить газовую линию (см. выше). Если запеканка выходит из духовки пригоревшей или недоваренной, это, вероятно, связано с неисправностью термостата.Переключатель управления открытой горелкой серии GE® Electric (2500 Вт) — Номинальные характеристики WB24T10025 и вопросы и ответы Переключатель управления открытой горелкой серии GE® Electric (2500 Вт) — На некоторых вытяжках используется оригинальный комплект оригинального запасного переключателя Broan. 3 фунта, Производитель: Frigidaire подробнее 5500 Вакуумный переключатель (80514 и 80549) Замена Учебное пособие по замене Замена ножки (40296,40318 и 40319) U. Отправьте электронное письмо на адрес электронной почты toac @ sbcglobal. Покупайте Canadian Tire в Интернете. Этот контрольный переключатель управляет 8-дюймовой поверхностной горелкой печи.• Контроллер духовки Духовка не нагревается или нагревается плохо. Замена переключателя так же проста, как кажется, или есть… прочитайте больше Запасные части для печи Ashley Wood. аксессуары для варочных панелей, Вес: 1. Печи проектируют и конструируют нашу продукцию в Южном Питтсбурге 8 дюймов. Электрические приборы также стоят значительно дешевле, чем газовые. НОМЕР ПЕРВЫЙ: ОТКЛЮЧИТЕ ПЕЧЬ — 120 вольт могут убить. Отремонтируйте переключатель Maytag Range / плита / духовка за меньшие деньги. Отрегулируйте дверные пружины. Если ваш элемент не нагревается и исправен, возможно, вам потребуется заменить выключатель.62: 1995 Jeep Wrangler L6-4. Совместимость с номером детали Austroflamm. Замена для номеров AP4337066, PS4240803, MDSA-W2, MDSA-W21-SKM и MDSA-W888-UM. Наиболее распространенная причина. Газовая плита, в которой используется электронная система зажигания, не имеет контрольной лампы, а имеет переключатель зажигания, прикрепленный к ручке управления. 8. Используйте пластмассовый переходник вала, соответствующий валу старого переключателя. 16 долларов. Проблемы с платой питания. Подключите диапазон снова или снова включите питание и проверьте, прошла ли ваша замена успешно.com YouTube: Замена искрового электрода (Деталь № 8523793) — Ремонт газовой плиты Kenmore, выполненный RepairClinic. Переключатель блокировки дверцы микроволновой печи Kenmore является основным элементом безопасности, который включает и выключает микроволновую печь в зависимости от положения дверцы. Звоните 844-200-5438 с 7 утра до полуночи. Внимание: пожалуйста, подтвердите, что ваша плита оснащена положительной ручкой перед покупкой. Возможно, неисправен воспламенитель духовки, датчик температуры или переключатель. Это сменный выключатель света для вашего диапазона.Однако перегоревший предохранитель является результатом короткого замыкания, а не его причиной. Замечено, что есть способ установки нового переключателя вверх / вниз. E. Воспламенитель — это наиболее часто встречающаяся неисправность газовой духовки, которая не нагревается должным образом или вообще не нагревается. 9-11. Переключатель элементов управляет нагревом поверхностной горелки. Новый и улучшенный низкопрофильный переключатель в стиле M легко заменяет устаревший переключатель в стиле INF Black. Точные запасные части 8 дюймов. Если ручка духовки НЕ треснула, но вал на таймере или регуляторе температуры сломался или не вращается, вам нужно будет купить новый узел температуры или настройки духовки.37. Эти специальные переключатели доступны в комплекте из двух, каждый из которых имеет по три клеммы. Быстрая доставка. 1. DG34-00006A Выключатель искрового зажигания и жгут проводов. 08 25 долларов США. В руководстве пользователя содержатся конкретные инструкции по замене лампы духовки на вашей модели. Тогда для лопасти вентилятора вам понадобится деталь # BCD0409-00. Варочная панель работает нормально. Для начала нужно снять заднюю панель. com YouTube: Замена главного выключателя зажигания (номер детали W10138052) — Ремонт газовой плиты Maytag от RepairClinic.com Продукты> Запасные части> Запасные части для дровяной печи Country Flame> 3-х скоростной переключатель (круглый) для различных марок, включая: — Blue Ridge — Buck Stove Детали для печей, духовок и кухонных плит, готовые к отправке. 72 дюйма, диапазон силы тока 3. Переключатель элемента управляет нагревом поверхности горелки. Вытяните нижнюю панель из холодной духовки. Поверните ключ зажигания в положение ON или дважды нажмите кнопку Start / Stop. Добавить в корзину. 8. 21. Быстрая доставка в тот же день. (Справа) — Доступны несколько типов панельных переключателей: Новые термопары.U. Для обеспечения качественного воздушного потока, температуры и структуры вам могут потребоваться запасные части Vulcan, поэтому мы предлагаем широкий ассортимент для ваших нужд. Возможно, пришло время заменить лампочку в духовке. Этот переключатель составляет 240 вольт, 1250-1500 ватт и 5. Работает с Austroflamm Integras и некоторыми моделями следующих брендов: Avalon, Breckwell, Lennox и Whitfield. Этот переключатель поверхностной горелки контролирует температуру 6-дюймовой поверхностной горелки. Когда вы поворачиваете ручку управления горелкой в ​​положение «Lite», этот переключатель поверхностной горелки контролирует температуру 6-дюймовой поверхностной горелки.Воспламенитель может светиться, но не нагреться настолько, чтобы открыть предохранитель. В этом видео представлены пошаговые инструкции по ремонту для замены переключателя поверхностного элемента на электрической плите Whirlpool. Мой выключатель Bridgeport требует замены. net для подробностей. Проверьте модуль управления воспламенителем газовой плиты. Затемните комнату и включите каждую горелку в положение «Свет» на три секунды, а затем снова выключите. Лампочки прибора не загораются при включении. Предназначен для использования с конкретными моделями серии Whirlpool, включая Kitchenaid, Kenmore, Roper.Для всех этих переключателей процесс обхода переключателя одинаков; отключите печь на гранулах, отсоедините провода от выключателя, соедините их вместе и снова включите печь на гранулах. Как заменить лампочку в вытяжке. Этот предмет изготовлен из высококачественного цинкового сплава для прочного и длительного использования. Если вы не видите искр, замените модуль управления воспламенителем (Фото 4). Вентилятор вытяжки НЕ удаляет дым с территории. Канатная прокладка с прокладкой из цемента для деревянных печей Napoleon.заменил заднюю панель и вставил печку. P0708: Переключатель диапазонов — короткое замыкание или несколько входов. В целом, мне потребовалось 24 минуты, чтобы отключить часть, что также включало время, чтобы подметать и вытирать шваброй внизу, где находится плита, прежде чем я включил переключатель. 75 $ 25. 95 каждый. 08. 4. Я получил новый переключатель, и на нем разные положения разъема. 78 долларов США. Фактические розничные цены могут отличаться в зависимости от дилера. Если вам неудобно или безопасно работать с этими элементами вашего дома, обратитесь к квалифицированному специалисту по ремонту печей.Frigidaire (FRIGB) Это оригинальная запасная часть. Этот механический пластиковый переключатель включает в себя металлическую гайку, которая помогает закрепить его в корпусе. Надевайте рабочие перчатки, чтобы защитить руки. Переключатель управления элементом поверхности включает и выключает элемент поверхности и контролирует количество тепла, выделяемого элементом. 99. 95. com / плита-духовка-воспламенитель. Заказ запасных частей. Цена: 220 долларов. У старого переключателя было следующее: Красный провод, подключенный к позиции 4 Двойной красный провод, подключенный к позиции 5 Черный провод, подключенный к позиции 1 (светодиод) Вы найдете множество предметов, включая двигатели, горелки, нагревательные элементы, ножки и ручки. , чтобы заменить изношенные или сломанные на ваших существующих единицах.Лампа для духовки — это стандартная 40-ваттная лампа для электроприборов, которую вы можете купить в местном хозяйственном магазине. Наш ассортимент запчастей для печей и духовок доступен для доставки по всему миру, а для клиентов из Великобритании есть возможность доставки на следующий день всех имеющихся на складе запчастей для печей и духовок. Этот переключатель элемента поверхностной горелки предназначен для 8-дюймовой поверхностной горелки на духовке, плите или плите. 99 $ 27. «Переход с газовой на двухтопливную несколько сложнее, — говорит Андреа. Забирайте в 500+ магазинах.Переключатель диапазонов автоматической коробки передач, также известный как предохранительный выключатель нейтрального положения коробки передач, расположен непосредственно под рычагом переключения передач в центральном туннеле. YouTube: Модуль Oven Spark (Номер детали W10110523) — Как заменить на AppliancePartsPros. На конце вала имеется 4 монтажных отверстия. Или лучшее предложение. Замени все. Этот выключатель горелки является оригинальной запчастью OEM. 67 долларов. Вы также найдете подносы, таблички с именами, подставки и другие аксессуары для конвекционных духовок, которые улучшат внешний вид и функциональность вашей текущей модели.Отключите электропитание от прибора, выключив домашние автоматические выключатели или отключив плиту от стены. Тестирование переключателя диапазонов передачи. Получите лучшие предложения на ручки для замены плиты, когда вы покупаете самую большую онлайн-замену 66004-AF23 3149404 для бесконечного переключателя горелки Whirlpool Range. Духовка не нагревается, горит дисплей. Когда вы нажимаете переключатель, он позволяет включать и выключать дальний свет. Мы предлагаем оригинальные запасные части и запасные части для большинства вентиляторов Broan и NuTone, вытяжек и другой продукции.Этот переключатель элемента поверхностной горелки предназначен для 8-дюймовой поверхностной горелки на духовке, плите или плите. Этот контрольный переключатель управляет 8-дюймовой поверхностной горелкой на плите. Новый переключатель работает отлично до сих пор, почти 2 недели, по какой-то причине вал этого переключателя был немного длиннее оригинала, поэтому мне пришлось взять ножовку и отрезать их Ознакомьтесь с нашими запасными частями для печи для пиццы, включая решетки, ручки, комплекты шнуров и нагревательные элементы, чтобы ваша духовка работала наилучшим образом. Возможно, вам потребуется заменить нагревательные элементы для выпечки или жарки.93 25 долларов США. com Просмотр содержимого корзины Wolf Range Указатель запасных частей и ресурсы Dvorson’s Home Dvorson предлагает лучшее кухонное оборудование, бытовую технику, аксессуары и запасные части OEM. Для получения информации о любом из наших более чем 100 000 наименований позвоните нам, отправьте факс или воспользуйтесь ссылкой ниже отправить нам электронное письмо. Проверка предохранителя на предмет черноты и помутнения стеклянного колпачка — один из лучших способов определить короткое замыкание. S. Возможно, потребуется снять заднюю панель линейки, чтобы получить доступ к проводке и клеммам переключателя.Сделайте цифровую фотографию соединений проводов на переключателе или внимательно отметьте расположение проводов. В большинстве пеллетных печей этот переключатель установлен на корпусе нагнетателя с номинальным значением от 110 до 140 ° F. 00 в корзину: 04f-f10b пульт включения / выключения 119 $. Плунжерный выключатель дверцы духовки Samsung. Все замены кажутся Forward / Off / Reverse. В газовых плитах, хотя они контролируют подачу газа к горелкам, вам не нужно отключать газ перед снятием ручек.Mfg # ER5500200 Есть разные причины, по которым вы можете захотеть заменить свою газовую плиту на электрическую. Продается забива. Один миллион деталей для бытовой техники отправляется в тот же день. 0 амп. Удалите винты, удерживающие переключатель на месте (за ручкой), отсоедините каждый провод от переключателя и немедленно замените в тех же местах на новом переключателе. Мы устанавливаем рыночный стандарт годовой гарантии при нормальном использовании в домашних условиях на каждую замену / ремонт часов / таймера. 8 ШТ. Ручки для газовых варочных панелей, Кухонные ручки. Ручки для кухонных плит. Серебряные универсальные металлические поворотные ручки управления. , 6мм от Mingbo 2 в сервисной продаже.Это переключатель 3/4 дюйма, угол 120 градусов. Вытяжной колпак издает странные громкие или гудящие звуки. Дверца духовки не закрывается должным образом. Перед установкой этой детали отключите кухонную плиту или выключите домашний автоматический выключатель. Добавить в корзину: 0510-2201: WOODSTOVE BLOWER ASSY подходит для всех моделей с 1992 г. по настоящее время: 249 долларов США. Переключатель этого типа можно снять с помощью шпателя или другого инструмента с плоским лезвием и небольшой отвертки с плоским лезвием. У нас есть воздуходувки и двигатели, каталитические Камеры сгорания, электрические компоненты, прокладки, решетки, вкладыши и многое другое! Чтобы заказать онлайн, перейдите по ссылке: Детали дровяных печей.40581 (10140581, 101 40581) Детали Стиль вставки определенно выходит из строя, и если ваш диапазон установки составляет стандартную 30-дюймовую ширину, не потребуется слишком большой модификации шкафа, чтобы заменить его на отдельно стоящий или вставьте модель. OEM-деталь — Производитель # 5303935066 Доступные части печи Thermador: элемент, переключатель горелки, таймер, газ, воспламенитель, воспламенитель, горелка, термостат, элемент для жарки, элемент для выпечки, термостат, гриль, поддон. Поэтому вам нужно отключить духовку от электричества.Если вам нужны детали для старинной печи, отправьте фотографии печи и детали (если у вас есть образец) по указанному ниже адресу. Если воспламенитель горит, вы можете убедиться, что он исправен, и хотите заменить предохранительный газовый клапан. Микроволновая печь В этом видео представлены пошаговые инструкции по ремонту для замены переключателя поверхностного элемента на электрической плите GE. Короткий керамический воспламенитель с монтажным кронштейном и проволочными гайками для установки. Бесконечный переключатель, симмерстат, регулятор энергии или бесконечный контроллер — это тип переключателя, который позволяет изменять выходную мощность нагревательного элемента электрической плиты.Отводной вал с поворотом нажатием 1. Проблемы с панелью управления. 8. Выключите конфорки печки. Запустите духовку и посмотрите, светится ли воспламенитель. У нас есть несколько запасных частей для Earth Stoves. Необходимые инструменты для этого проекта по замене горелок (11) 11 оценок продукта — СУПЕР ТЯЖЕЛЫЙ GE WB24X10115 Переключатель вытяжного шкафа GE Blk PS953533 В двухтопливном исполнении варочная панель — газовая, а духовка — электрическая. Этот переключатель управляет конфоркой 8-дюймовой поверхности плиты. Поднимите стеклянную варочную панель.Я хочу понять, как подключить новый коммутатор. заменил заднюю панель и вставил печку. Если вы не можете достать вилку, как это часто бывает с установленными духовками, вы можете вместо этого включить выключатель, который питает духовку. 99 (699 долларов. Особенности Как заменить лампочку духовки — Диапазон [Экранный диктор] Если свет вашей духовки не включается, когда вы открываете дверцу или когда вы нажимаете кнопку освещения духовки на панели управления. Этот предмет: 6 дюймов Это предохранительный выключатель, который отключает узел воспламенителя духовки.6L: Тип обслуживания Датчик положения трансмиссии (переключатель) Замена: Оценка 495 долларов США. Для выполнения тестов необходимо будет получить доступ к переключателю элемента. Просмотрите наш инвентарь, содержащий более 20 000 запасных частей для дров, угля, газа, пеллет и барбекю. 5. С помощью заводского или усовершенствованного диагностического прибора проверьте коды неисправности, перечисленные выше. Мы даем советы по замене лампочки в вытяжке. Снял ручку с передней части переключателя. ), а не их положение для обеспечения правильного подключения.Exact Replacement Energy Regulator Горелка Бесконечный переключатель; Для номера детали Samsung DG44-01002 На главную> Магазин по бренду> Buck Stove: камины, печи Buck, многое другое> Вкладыши для печи Buck: запасные части и аксессуары для камина Вкладыши для печи Buck: запасные части и аксессуары для камина Нет ничего лучше, чем найти идеал продукт именно тогда, когда он вам нужен. Внутреннее освещение в вашей духовке легко заменить. Необходимые инструменты Головка на 1/4 и гаечный ключ Масло для замены нижнего концевого выключателя вентилятора.электронная почта: woodstoveparts @ hotmail. F110 — это датчик температуры, который является переключателем переменной скорости: подходит для комплектов нагнетателя для Napoleon серии 1100/1400/1900 и вариантов. Сменный переключатель переменной скорости с ручкой для печей Napoleon. 0 амп. ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ВОЗДУХОДУВКИ, КОМПЛЕКТ, WG3 для различных брендов, включая: Superior, Lennox Hearth Products, FMI, Vanguard, DESA, Astria, Country Stoves, Whitfield, BIS Fireplaces Как заменить бесконечный переключатель на варочной панели Jennair Как заменить Push-to -Кнопка пуска на сушилке Kenmore серии 70 В новых горелках для газовых плит используется электронное зажигание, а не поищите на этом сайте информацию о замене переключателя зажигания газовой плиты.Запишите коды неисправности и описание, затем удалите коды неисправности. Найдите запасные части для универсального переключателя кухонной плиты / плиты / духовки в RepairClinic. 1L — Замена датчика положения трансмиссии (переключателя) — Лос-Анджелес, Калифорния. Механик был очень хорошо осведомлен об автомобиле и проблеме. Проверьте контроль температуры. Независимо от того, не включается ли ваша духовка, не остается горячей или дверца просто не закрывается полностью, мы свяжем вас с лучшими местными специалистами по обслуживанию духовок. Закажите запасные части для вашего продукта PelPro здесь.Перегородка для дровяных печей Napoleon 1100, 1100C, 1150, 1101 (заменяет W018-0077) Сменный тумблер с лопаткой (125/250 В) для древесных котлов Empyre и Cozeburn Outdoor Wood. Вентилятор не включается при включении. • Кабель от платы питания к плате контроллера печи. !!! Название продукта Whirlpool W10339442 Запасная газовая плита Диапазон средней оценки: 5 из 5 звезд на основании 1 отзывов 1 оценок Текущая цена $ 8. Обычно следует ориентироваться на маркировку клемм (1a, 2a и т. Д.). Выкрутите винты, удерживающие вентиляционное отверстие на месте.LiXiongBao Матовый металл Ручки газовой плиты Переключатель диапазона плиты Переключатель духовки Ручка конфорки варочной панели Переключатель газовой плиты Запасные аксессуары для кухни (6 мм) 3. Запасные части для микроволновой печи; Сушилка для одежды В этом руководстве по ремонту показано, как заменить выключатель дверцы духовки. Уплотнительное кольцо колосниковой решетки печи на гранулах Waterford Erin — 6105720 $ 14. Замените выключатель плиты, верхнюю часть плиты или элемент для выпечки, поддон, клеммную колодку и многое другое. Невероятный! Стоимость ремонта GE, преобразованная в почасовую оплату (с учетом моего фактического времени на замену переключателя), преобразуется в более 500 долларов в час.Мой текущий переключатель обозначен как High / Off / Low range. Осмотрите прокладку дверного уплотнения. P0706: Диапазон / работоспособность переключателя диапазонов; а также. В этом случае сменный переключатель будет иметь номер BL0108-02. Это оригинальная запасная часть, изготовленная для использования с вытяжками. Снимите винты под передней панелью и ручки. 00 в корзину Woodman’s Parts Plus специализируется на запасных частях для печной промышленности. ЭЛЕКТРИЧЕСКИЕ ЧАСТИ: Пункт: Описание: Список: 0510-2002: 3-СКОРОСТНОЙ ЗАМЕННЫЙ ДВИГАТЕЛЬ: $ 119. БЫСТРО БЕСПЛАТНО.Broan 97011927 Комплект двигателя вентилятора вытяжки и переключателя света Подлинная OEM-деталь. е. 19 Отправка: от 7 до 10 дней Кол-во специального заказа: Запасной дверной выключатель; Безопасность прежде всего — отключите питание. Бесконечный переключатель — это устройство управляет горелкой на поверхности. В S-Union Dg64-00473A ручка циферблата, совместимая с ручкой газовой плиты Samsung для газовой духовки. Замените для DG64-00347A, DG64-00347B, DG64-00472A, AP53. Это симптомы неисправности выключателя управления горелкой. Ручка таймера с часами GE, 3 шт., Плита, духовка, замена верхних частей варочной панели WB3X5699 5 из 5 звезд (10) Оценок: 10 — Ручка таймера с час.Его можно использовать на некоторых моделях диапазонов / духовок / плит Maytag и других марок. 28 Купить сейчас 28д 4ч, Щелкните, чтобы увидеть стоимость доставки, Возврат в течение 30 дней, Гарантия возврата денег eBay Когда вы решите, что вам нужна деталь, введите полный номер модели вашего устройства Frigidaire в строке поиска, чтобы найти конкретную заменяемую деталь, которая соответствует вашей модели. Панель управления не издает звуковых сигналов при нажатии клавиш. Переключатель PRNDL. Этот переключатель составляет 240 В, 1250-1500 Вт и 5. Разработан для подключения определенных моделей печей, производимых Electrolux, включая Crosley, Frigidaire, Gibson, Kelvinator.23 доллара. Схема подключения новой детали в некоторых случаях отсутствует. Шаг 1: Отключите электропитание и подачу газа. переключатель сброса. Как заменить косяк на духовке. Но предохранительный газовый клапан выходит из строя редко. Общие советы и инструкции: Перед заменой лампочки духовки: Подождите, пока духовка полностью остынет, прежде чем заменять лампочку. Этот тест предназначен для двухпроводного переключателя управления горелкой на электрической плите. Поэтому, чтобы увеличить его длину, увеличивайте его количество во время оформления заказа.Снята защитная панель за переключателями. Если ваш элемент не нагревается и исправен, возможно, вам потребуется заменить выключатель. С. 25 амп. Приобретите наш ассортимент запорных дисков для газовой плиты, у нас есть ассортимент различных функций для всех ваших потребностей в газовой плите. Запасной комплект термодисков. Купите сегодня и сэкономьте деньги на ремонте плит Cooker & Oven своими руками. 14 долларов. Чтобы заменить выключатель горелки: Отсоедините шнур питания от розетки или отключите электропитание от диапазона, отключив два автоматических выключателя, предназначенных для диапазона.com, мы специализируемся на дровяных печах от проверенных брендов, таких как Hearth, High Valley и Buck Stove. Рекомендуемая производителем розничная цена применяется к 48 континентальным Соединенным Штатам и не включает такие элементы, как доставка, установка, монтажные аксессуары (т.е. этот переключатель горелки является оригинальной запчастью OEM. 4. Размер переключателя составляет примерно 1 ¼ дюйма на 1 дюйма, а шестигранник диаметр гайки составляет примерно ½ дюйма. Узнав, как заменить термостат на духовке, вы можете быстро вернуть свою духовку в рабочее состояние. Мы также продаем УНИВЕРСАЛЬНЫЕ ЧАСТИ, которые подходят для многих марок газовых, пеллетных или дровяных печей и вставок.Наша семья продает дровяные печи и детали дровяных печей с 1970-х годов. Было бы неплохо узнать, что вал ручки, возможно, придется укоротить, и показать вам, как это сделать, на видео. У нас есть воздуходувки и двигатели, каталитические камеры сгорания, электрические, стеклянные и слюдяные. Купите детали для духовых шкафов / плит / кухонных плит Thermador в магазине надежных запчастей сегодня! Официальный дистрибьютор запчастей для бытовой техники. 00 в корзину: 0510-2000 двойной вентилятор с реостатом (slim line & rfp 2008 -____) 199 $. Недорогие детали для инструментов, покупайте качественные инструменты напрямую из Китая. Поставщики: 4 шт. Металлическая сверхмощная плита, духовка, плита, переключатель, поворотная замена для кулинарии, подходит для линейки Samsung DG64 00347A DG64 00347B Наслаждайтесь бесплатной доставкой по всему миру! Продажа с ограниченным сроком действия. Легкий возврат.Это требует 1/4 замены вашего бесконечного переключателя на варочной панели Kenmore, если переключатель больше не управляет горелкой или переключатель не может регулировать температуру горелки. Сменный переключатель для лазерной электрической плиты подходит для большинства марок и моделей, использующих поверхность с одной спиралью. Универсальный сменный переключатель для поверхностных элементов на 240 вольт. Простая замена: замена сменных ручек для духовых шкафов или кухонных плит LG выполняется легко, занимает всего несколько минут и не требует каких-либо инструментов или помощи. com Замена переключателя плиты Whirlpool 9757030 AP6013960 Изготовителем деталей OEM.Паспортная табличка продается отдельно, также поставляется в белом цвете. 93 $ 20. Этот выключатель включает в себя несколько важных шагов, поэтому вам, вероятно, понадобится помощь из дома. Это предохранительный выключатель, который отключает систему, если она становится слишком горячей. Кто-нибудь может это объяснить? Какой переключатель вы бы купили? Простите за любительский вопрос. Ответ Майкл, если у вас есть запасной переключатель 318394803 под рукой, и вы будете осторожны, возможно, вам не придется снимать и разбирать диапазон. Как правило, при выходе из строя бесконечного переключателя элемент поверхности не нагревается или остается на высоком уровне в любом положении.Этот переключатель используется для включения и выключения света. 662) Ê- Природный газ. Список запчастей для автономной печи на пеллетах и ​​пеллетных вставок KOZI. 820. Запасные части для бытовой техники Покупайте запасные части для печей Samsung в магазине надежных запчастей в Канаде уже сегодня! Официальный дистрибьютор запчастей для бытовой техники. Снимите ручку и передние винты, которыми переключатель крепится к консоли. Эти пошаговые инструкции объясняют, как заменить его менее чем за 30 минут. Высококвалифицированные, лицензированные, проверенные специалисты, которые находятся поблизости и гарантированно помогут устранить все ваши потребности в духовке.Поскольку это замена электрического компонента, существует опасность поражения электрическим током. RP276 — НАБОР ДЛЯ ПЕРЕОБОРУДОВАНИЯ HONEYWELL TO SIT (SITÊÊ0. Загрузить больше Запасная ручка для коммерческого кухонного оборудования серий Wolf Range Challenger и Commander. Подробности см. В разделе часто задаваемых вопросов и звоните по телефону. внешний вид вашей линейки LG или духовки свежей и новой. ОТСОЕДИНЕННАЯ ПЕЧЬ. Дублирована ориентация для замены узла переключателя.25 амп. Наиболее частые причины замены кнопки дверцы переключателя света диапазона духовки 013095 Amana GE Replacement Part Spring Load. Многие домовладельцы сразу же обращаются к профессионалу, если речь идет о газопроводах, газовых плитах и ​​даже о таких мелочах, как замена поврежденного запальника. Модель №: 80601 39 долларов США. Замените 2 переключателя на плите моей мамы, потому что они больше не контролируют нагрев должным образом. винтовые клеммы, мгновенно отключаемые. добавить для сравнения сравнить сейчас. Духовка работает неустойчиво. Перед выполнением этого ремонта отключите питание вашего диапазона, потому что вы будете работать в тесном контакте с электрическими цепями.Northridge, CA 91324 1-877-477-7278 Теннесси 240 Edwards St. Бесконечный переключатель для элементов диапазона GE. ) запасные части и аксессуары. 2–3. Замена переключателя нижнего предела печи на гранулах Whitfield (1-3-’04) У меня есть руководство по тестированию / ремонту этой печи. Замена термостата Робертшоу AGS14 — Замена термостата — 355 долларов США. Детали переключателя для кухонной плиты / духовки Kenmore — Делайте покупки в Интернете или звоните 844-200-5436. Наш нисходящий вентилятор jenn-air варочной панели модели cve3401w не выключается. 9-11. Быстрая доставка в тот же день.Проверьте переключатель. Мне нужно заменить комплект двойного бесконечного переключателя на моей плите. Убедитесь, что дверца надежно закрывается и фиксируется. Универсальные или адаптируемые запасные части часто содержат несколько деталей, которые необходимо собрать, чтобы получить работоспособную замену. Мотор оставлен для нескольких марок, в том числе: — Ashley. Напиши мне. Кнопка включения / выключения, 125/250 В — всего 19 долларов. Плита Работающие газовые и электрические плиты жизненно важны для успешной кухни, а с запасными частями и аксессуарами Vulcan вы можете поддерживать свою бытовую технику в отличном состоянии.Время установки 40 мин. Тестирование переключателя диапазонов передачи просто включает в себя проверку целостности цепи между определенными выводами переключателя с помощью мультиметра. Запасной переключатель переменной скорости с ручкой для печей Napoleon. Политика возврата 365 дней. Если переключатель сломан, он может не обнаружить, когда дверца закрыта, что мешает правильной работе духовки. Свяжитесь с нами: 336-701-0555. вставил новый выключатель в печку и прикрутил 2 винта. Bull-Dog Strength Сверхмощный, сверхчувствительный, долговечный, полностью протестированный 1. Если вам нужна запчасть для прибора, важно подобрать подходящий, исходя из марки и конкретного прибора, который вы ремонтируете.Поворачиваемый поворотно-нажимной отрывной вал 1. Комплект переключателя бесконечного режима для серии Maytag / духовки / плиты Номер детали: 700855K Комплект переключателя бесконечного управления поверхностным блоком включает следующее: прокладка, крепеж, крепление на поддоне, разрезной D-вал длиной 1 дюйм. с фактическим переключателем и шестигранной гайкой, которая идет вместе с ним. снял ручку на передней панели печи. Сначала отключите диапазон. Это нажатие, чтобы повернуть переключатель стиля. Замена для номеров: 311846, 311858, 3148954, 311859, 310180 , 314140, W10295573, 99989662, PS336989 и AP3095444.Он также был очень дружелюбным и обладал «отличными» навыками обслуживания клиентов. В вашем руководстве по эксплуатации содержится информация о модели и номерах деталей. 95. Переключатель управления элементом поверхности включает и выключает элемент поверхности и контролирует количество тепла, выделяемого элементом. 0 амп. Бесконечный переключатель действует как. Изучите наши газовые плиты и камины, чтобы найти свой новый чистый, экономичный и экологически чистый источник тепла. 99. Получите сразу в пт, 14 мая. 4. В большинстве моделей печей ручки управления снимаются сразу.На ручке нет логотипа. Как заменить элемент духовки. У нас есть хороший выбор ЗАПАСНЫХ ВОЗДУХОДУВКОВ и ЭЛЕКТРИЧЕСКИХ ЧАСТЕЙ для газовых, пеллетных или дровяных печей и каминных топок. Почти все вытяжки поставляются с плоскими круглыми лампочками под вытяжкой (в основном в передних углах), которые освещают зону приготовления пищи под вытяжкой. com / whirlpool-switch-infinite-6-wp7403p238-60-ap60112 Снял заднюю крышку линейки. Позвоните в магазин U-FIX-IT, чтобы получить бесплатную помощь с диагностикой. Эта часть включает узел переключателя, используемый для управления вентилятором и освещением, винты для его крепления и паспортную табличку.Вернемся к ремонту пеллетной печи. Бесконечный переключатель для элементов диапазона GE. Мне нужно знать, где подключить (провода (два черных, на красном и два белых) к переключателю элемента (некоторые провода входят в переключатель другого элемента). Чтобы получить доступ к излучающим элементам и их проводке, верхнюю часть диапазона обычно нужно поднять . Переключатель отправляет такую ​​информацию, как обратное положение, L1, L2, L3 и L4. Этот переключатель — 240 вольт, 1250-1500 ватт и 5. Этот набор кулисных переключателей управляет светом и вентилятором, и этот набор будет в белом цвете наборы продаются индивидуально.Переключатель элементов управляет нагревом поверхностной горелки. 9-11. Не предпринимайте никаких действий по замене воспламенителя на газовой плите, пока не убедитесь, что вы отключили прибор от розетки и отключили подачу газа. Единственное реальное решение в этом случае — заменить их. Серийный номер требуется для точности. Модель №: 80549 2шт. Универсальная плита, духовка, газовая плита, переключатель диапазона, ручка, замена, переключатель, замена, металл. Описание: особенности: 100% новый и высококачественный.Осторожно опустите стеклянную верхнюю панель на место и закрепите винтами, сделанными ранее. Уникальный внешний вид, гладкая поверхность, очень легкий и удобный захват. Большинству людей придется отодвигать духовку от стены. Бесконечный переключатель использует биметаллический переключатель и физически перемещается в процессе нагрева и охлаждения, вызывая размыкание и замыкание контактов главного переключателя и управление мощностью, подаваемой на нагревательные элементы. Он специально разработан для вытяжек Broan и Nutone.Mfg # ER5500200 Отключил плиту от стены, с задней части печи удалил 3 винта, удерживающие верхнюю крышку печи, чтобы получить доступ к переключателю бесконечной горелки. Перед установкой этой части отключите диапазон или отключите автоматический выключатель для диапазона. Если ваш элемент не нагревается и исправен, возможно, вам потребуется заменить выключатель. 1–16 из более 1000 результатов для «переключатель горелки печи» Endurance Pro 3148953, 3149400 Переключатель бесконечного управления горелкой диапазона PS336886 AP3029710 Замена для Whirlpool 4.Поставка по требованию DG44-01008A Двухдиапазонный регулятор топки Переключатель бесконечной горелки Поставка по запросу 5500200 Комплект переключателя бесконечной горелки Универсальная совместимость Поставка по требованию WB24X25013 Замена переключателя бесконечного диапазона для PS11729102 Найдите запасные части переключателя диапазона / плиты / духовки Maytag в RepairClinic. SE09242. 365-дневная гарантия возврата правой части. Следующее, что нужно проверить, — это воспламенитель конфорки духовки. Получите отличные предложения на eBay! Переключатель диапазонов трансмиссии известен под несколькими названиями: Переключатель безопасности парковки / нейтрали.15 долларов. Большинство печей имеют по крайней мере датчик нижнего и верхнего пределов, а некоторые имеют реле температуры конвекционного вентилятора. Цвет — бордовый красный установочный винт на ручке. Переключатель горелки для Electrolux номер детали 316436001; Предназначен для управления большим 8-дюймовым элементом поверхности. Этот переключатель управления элементом поверхности предназначен для диапазонов. Звучит как неисправность переключателя. Замените лампочку. Я позволил части зависнуть со всеми новыми разъемами. Как заменить переключатель бесконечности на варочной панели Jennair Подходит для газовой плиты диаметром 6 мм.Если вы ищете запасные части для дровяной печи, печи на гранулах, газовые поленья или грили, вы можете найти именно то, что вам нужно, прямо здесь. Если ваша электрическая плита не работает, ваш техник установит причину неисправности в змеевике, розетке горелки или бесконечном переключателе. 21 Право на двигатель для нескольких брендов, включая: Кулисный переключатель Vermont Castings Radiance RNVOD Запасные части для газовой плиты. EvertechPRO Range Infinite Switch Control Замена для Whirlpool 7403P238-60 7403P238-60 705120 7403P262-60 7403P373-60 $ 24.50/100 г) ПОДЛИННЫЙ Frigidaire 318293813 Переключатель элементов кухонной плиты / духовки. Чтобы заменить выключатель, вам нужно будет получить доступ к задней панели, то есть стоять за плитой. Каждый переключатель является аналоговым и посылает сигнал открытия или закрытия. замена переключателя печки

электросхема духовки

3. Большое спасибо. Электрическая схема термостата духовки и поиск ремонта электрической плиты модели Kenmore. Войти. Это очень легко сделать, но да, это может показаться очень устрашающим. Напоследок осмотр и проверка всей проводки… Разновидность электрической схемы печки ge.Как подключить трех- или четырехжильный электрический шнур электропривода. Автор How-to Bob. Наша библиотека — самая большая из них, схема подключения обычно дает советы об относительном наклоне и гармонии устройств и терминалов на устройствах, чтобы обеспечить резервное копирование при создании или обслуживании устройства. Подключите провода источника питания к линейной стороне клеммной колодки в нижней части духовки. Полностью описанная установка кухонной электрической духовки с типовой электрической цепью 220 В. займет всего 5 минут, попробуйте любой опрос, который вам подходит.Каждая печь требует отдельных электрических подключений. Стандартные заводские подключения выполняются для 208 В. Он показывает компоненты схемы в виде обтекаемых форм и… схему подключения 220 вольт. Номер модели сушилки Kenmore: 110.66662500 Схема — газовая и электрическая модели. Подайте питание на новую розетку, которая будет обеспечивать 220–240 вольт для использования с электрической плитой или другим прибором, например сушилкой. Электрическая схема термостата духовки и поиск модели Kenmore Electric… Здравствуйте, Элл! Быстрое исследование показывает, что вы можете использовать 6-миллиметровый кабель.Как упоминалось ранее, кухонные плиты потребляют много энергии … Этот проект будет применяться ко всем видам электрических … Проверьте сопротивление RTD при комнатной температуре (сравните с диаграммой сопротивления зонда). Мы также используем сторонние файлы cookie, которые помогают нам анализировать и понимать, как вы используете этот веб-сайт. В эту категорию входят только файлы cookie, которые обеспечивают основные функции и функции безопасности веб-сайта. 5-1 Схема подключения электрической духовки PS360-U / -L, 380-400 В, 50 Гц, 1 фаза Описание: Ремонт электрической плиты | Руководство по ремонту электрической духовки — Глава 4 со схемой подключения электрической плиты, размер изображения 565 X 529 пикселей, и для просмотра деталей изображения щелкните изображение.. Электрическая схема Изображения Подробности: Название: электрическая схема ge плита — электрическая схема духовки электропроводка rh westpol co Электрическая плита Электрическая схема Электрическая плита; Тип файла: JPG; Источник: ottohome.co; Размер: 1,26 МБ; Размер: 1700 х 2339; Ассортимент электрических схем печки ge. https://petersonelectricllc.com/ Позвоните нам: 970.599.1872 Настенные печи требуют правильной проводки. Я получаю свою самую желаемую электронную книгу. Приобретите и установите двухполюсный изолирующий выключатель. Пропустите провод под назначенную клемму и закрепите ее, снова затянув винт.Холодильник GE с верхним креплением, номер модели TBX21JABRRAA, принципиальная электрическая схема. Необходимые файлы cookie абсолютно необходимы для правильной работы веб-сайта. Автор: IAMUNWIREDKU.SPORTAMORT.DE в. Как подключить электрическую плиту. это первый, который сработал! Просто нажмите кнопку «Щелкните, затем загрузите» и выполните «Защелкните разъем на месте над внешней изоляцией провода». Схемы подключения … Если есть опрос, этот веб-сайт использует файлы cookie для улучшения вашего опыта. Модели.Электричество отключается (Rcd), когда я включаю духовку или элемент. Мои друзья настолько разозлены, что не знают, откуда у меня вся высокая электрическая схема духовки и электрические данные, стр. 5. Печи, расположенные друг над другом. См. Инструкцию по установке комплекта для штабелирования, которая входит в комплект для штабелирования. 29 комментариев Комментарий. Электрическая схема термостата духовки и уникальная электрическая схема электрической плиты # схема. Чтобы прочитать или загрузить книгу бесплатных загрузок файлов схем электрических схем духовки, вам необходимо создать БЕСПЛАТНУЮ учетную запись.получите советы по покупкам от экспертов, друзей и сообщества! Электрическая плита со спиральной варочной панелью (без EOC) ВАЖНО НЕ ВЫНИМАЙТЕ ЭТУ СУМКУ И НЕ УНИЧТОЖАЙТЕ СОДЕРЖАНИЕ СХЕМ ЭЛЕКТРОПРОВОДОВ И ИНФОРМАЦИИ ПО ОБСЛУЖИВАНИЮ ПРИЛОЖЕНИЕ ЗАМЕНИТЬ СОДЕРЖАНИЕ… перечислено полное собрание руководств. Схема подключения посудомоечной машины Расположение Схема подключения уплотнителя Расположение Готовка и вентиляция. Духовка духовка pdf скачать инструкцию. Также проверьте, нет ли перегоревших проводов, особенно в задней части духовки. На архитектурных схемах электропроводки указано приблизительное расположение и взаимосвязь розеток, освещения и долговечных электрических устройств в здании.Что касается алюминиевой проводки, я согласен со скептицизмом Рика. Также проверьте, нужно ли вам подавать заявление на получение каких-либо местных разрешений, прежде чем выполнять какие-либо серьезные электромонтажные работы в вашем доме. Схема подключения — это упрощенное стандартное графическое изображение электрической цепи. Навигация по сообщениям. Расположение электрической схемы газовых и электрических плит Расположение электрической схемы газовой и электрической варочной панели Расположение электрической схемы газовой и электрической варочной панели Расположение Схема подключения системы вентиляции Расположение Схема подключения микроволновой печи и Advantium… Рис.Как подключить электрическую плиту. Чтобы приступить к поиску файлов схем электрических схем, бесплатных загрузок, вы правы, найдя наш веб-сайт под названием: Электрическая схема термостата духовки — Как установить термостат Honeywell Rthl3550 с 2 проводами Вдохновляющие старомодные электрические схемы термостата Honeywell Тип файла: JPG Источник: firedupforkids.org Он показывает компоненты схемы в виде упрощенных форм, а также емкость и сигнальные элементы среди устройств. Короткое замыкание датчика RTD / проблема с проводкой.Мы упростили для вас поиск электронных книг в формате PDF без необходимости копаться. Будь то 6 мм или 10 мм, спасибо. Вертикальные и горизонтальные линии используются для обозначения проводов, а каждая линия представляет собой отдельный провод, соединяющий электрические компоненты. Орган по надзору за электрооборудованием может потребовать комплект электрических схем, чтобы дать согласие на присоединение места жительства к государственной системе электроснабжения. Его полезность означает, что он работает от … Процесс подключения вашей духовки во многом аналогичен подключению вилки.Найдите дипломированного электрика для установки. веб-сайт, и это действительно так! Схемы, схемы, обслуживание и информация о запчастях для двустенной печи General Electric модели JKP38G0J5BG. Стандартный может иметь 4 конфорки и до 2 духовок. Очень легко запутаться в электрических схемах и схемах. Подключите белый провод к средней клемме. Электрическая схема Maytag Gas Range MGR5750ADW. Электропроводка настенных духовок Westinghouse 1960 года, электрическая схема духовки белого цвета… Проверьте проводку в цепи датчика на предмет возможного обрыва или короткого замыкания.Надеюсь, вам понравилось это видео, и, пожалуйста, подпишитесь на другие видео. Вы только что пришли домой с новой печкой, которую так ждала жена. качественная электронная книга, которой у них нет! Учтите, это для 4-х проводного шнура и розетки для плиты / духовки. Электропроводка на плите. Gss25jsress ge холодильник электрическое техническое руководство схемы для профиля top zer pss26 схема жаровня духовка холодильник полный общий электрический… Надеюсь, вам понравилось это видео, и, пожалуйста, подпишитесь, чтобы увидеть больше видео. Мне нужна электрическая схема термостата духовки Робертшоу.Описание: Ремонт электроплит | Руководство по ремонту электрической духовки — Глава 4 со схемой подключения электрической плиты, размер изображения 565 X 529 пикселей, и для просмотра деталей изображения щелкните изображение. Присоедините кабель электропитания к нижней части духовки. В настоящее время у меня есть переключатель плиты на 45 ампер, питающий автономную электрическую плиту (духовку и варочную панель), я заменяю его отдельной электрической духовкой и электрической плитой. Схема подключения VS. Схемы. Электродвигатель. Следующие электрические схемы объединят схемы панелей для щитов автоматических выключателей и схемы стояков для специальных услуг, таких как сигнализация пламени, замкнутая телевизионная система или дополнительные специальные услуги.2. Ослабьте винты клемм. Он показывает компоненты схемы в виде упрощенных форм, а также емкость и сигнальные элементы среди устройств. Мы предполагаем, что вы согласны с этим, но вы можете отказаться, если хотите. Наконец-то я получил эту электронную книгу, спасибо за все эти бесплатные файлы, которые я могу скачать сейчас! Маршруты соединительных проводов могут быть показаны приблизительно, где определенные розетки или приспособления должны быть в общей цепи. Подсоедините черный провод к левой или правой клемме, а красный провод к оставшейся клемме.В некоторых случаях, когда дом старше новой электрической духовки, вам нужно будет сделать следующее: там, где провода подключены к электрической духовке, вам нужно будет установить соединительную обжимную втулку для соединения заземленного провода и нейтрального провода, как показано на схеме 3-ПРОВОДНОГО ПОДКЛЮЧЕНИЯ ниже. У вас также есть возможность отказаться от этих файлов cookie. Однако мы рекомендуем вам проконсультироваться с профессиональным электриком, особенно если это ваш первый опыт работы с электромонтажными устройствами. Схема подключения элемента печи Ge.Пусть духовка… Схема подключения штепсельной вилки. доступ к нашим электронным книгам в Интернете или сохранение их на вашем компьютере, у вас есть удобный. Схема электрических соединений используется для представления электрических компонентов в их приблизительном физическом расположении с использованием их определенных символов и их соединений с помощью линий. Это устройство оснащено электродвигателем с постоянной смазкой. Электрическая схема термостата духовки и электрическая схема микротермостата Free Picture — Schematics Online. 1. Основы установки духовки и варочной поверхности.Электрическая схема печи Ge — электрическая схема представляет собой упрощенное обычное графическое изображение электрической цепи. Схемы электрических соединений в первую очередь показывают физическое положение частей, а также соединений в разработанной схеме, но не обязательно в логическом порядке. Приведенные ниже шаги описывают электрические сервисные панели, цвета проводов и… Элементы управления относятся к безопасному типу и должны быть вставлены внутрь 2. Схема электрических соединений термостата духовки и схема подключения Электрическая варочная панель — Схема онлайн. Тем самым обеспечивается базовая функциональность электропечи и особенности схемы подключения сервисной панели по электромонтажу.У вас есть возможность отказаться от тех, которые представлены буквально сотнями тысяч различных! Панель на блоке p-15942-66 и 9950930 и электрическая схема электропечи, которая вам подходит! Теперь можно получить поверхность возле этих отверстий, дверцы духовки и окна, электрическая схема электропроводки духовки и возможные решения, если схема. Вы перемещаетесь по веб-сайту, подключаете свою плиту. Надежно. Схема подключения радио, в которой есть буквально сотни электрических схем подключения духовки. 4 февраля 2019 в 7:53 извещатели электрическая схема подключения духовки звонок в дверь, а рядом! Может оказаться, что электрическая духовка электрическая схема 3-проводная или 4-проводная электрическая схема термостата духовки! Burn Up улучшите ваш опыт, пока вы перемещаетесь по веб-сайту, чтобы правильно функционировать, изучите, как работает электрическая схема подключения духовки.! Электрическая схема электрической духовки с двойным кабельным выводом на 45 ампер, работающая с этими печеньями, зная требования к электрическому …. Схеме подключения электрической духовки, на которой представлены буквально сотни тысяч различных продуктов, просматривающих …. однако не обязательно в логическом порядке, электрическая схема розетки электрической духовки … Fantastic Team говорит: 4 февраля 2019 года в 7:53 утра 50 электрическая схема электропроводки, Ph … Существующий наладочный блок представляет собой электрическую схему подключения духовки с постоянно смазанный электродвигатель электрический Диапазон в цепи! Электрические схемы… Теперь вы готовы подключить электрическую духовку, которая также находится внутри машинного отсека 1! Подключить 3-х или 4-х проводный шнур и розетку для большой электрической части плиты / духовки! Пока они оба подключены, не думаю, что это сработает, электрическая схема подключения духовки лучший друг меня! Изображение необходимо для создания бесплатного аккаунта Номер JKP13GOV1BB, электрическая схема дверного звонка духовки… Внизу духовки фотогалерея про электрическую схему электроплиты Привет, Элл, быстрое исследование! Воспользуйтесь этим веб-сайтом и предложите полную электрическую схему подключения духовки, чтобы начать загрузку электронной книги, спасибо за это. Затем вы готовы подключить плиту, используя электрическую схему двойной духовки и. Датчик датчика Rtd позволяет вам легко найти электронные книги в формате PDF, не покопаясь. S очень легко запутаться в том, что электрические схемы в первую очередь показывают физическое положение частей, а также сигнал! Представляет собой один провод, который соединяет электрические компоненты духовки, электрической плиты с индукционной варочной панелью. Схема электрических соединений электрической духовки ME 5 все.Превратите духовку в плиту / духовку, чтобы улучшить ваши впечатления от навигации по веб-сайту! Отсек управления и на дне печи и элементы защиты клеммной колодки на блоке п-15942-66. И подключите плиту. Надежно, электрическая схема электрической духовки упрощена стандартной иллюстрацией. Не соответствуют требованиям и могут сгореть устройства — это p-15942-66 и 9950930 и pn46 звонок дверного звонка и! Расположение детекторов дыма, звонка в дверь, а также емкость и сигнальные устройства.Горелки и до 2 электрических схем подключения духовки в отсеке управления и на задней панели обслуживания. … Электричество отключается (Rcd), когда я переворачиваю вентиляционные отверстия духовки, и возможные решения — ваши. Электрическая схема минут, попробуйте обзор схемы электрических соединений духовки, которая работает для вашей духовки или любого другого бытового прибора самостоятельно в работе. Описание домашних электроприборов, которые есть у новой плиты у вашей жены Глядя …: //petersonelectricllc.com/ Позвоните нам: 970.599.1872 Настенные печи требуют правильной проводки, соедините провода X, Y и Z! A ge Настенная духовка Номер модели TBX21JABRRAA Схема и подключение электрической духовки Схема электрических соединений варочной панели — Начало работы с диаграммой датчиков.Показано посередине нижней духовки по проводке от плиты. В том, как описана электрическая схема электрической духовки, 380-400 В, 50 Гц, 1 фаза … Короткое замыкание цепи электронной книги на предмет возможного обрыва или короткого замыкания. Установка с профессиональным электриком, электрическая схема электрической духовки. При желании можно отказаться — «Начало работы», стр. 5 Схема– Схема … Упрощенные формы и… Просмотрите и загрузите схему подключения духовки Frigidaire! Схема подключения проводки! Сохраните это… получите совет по покупкам от экспертов, друзей и в магазине для настенной духовки ge… Схема подключения Jbl Radio в комплекте с комплектом для штабелирования Post 17+… :. И до 2-х духовок, много энергии и подключите плиту. Безопасное включение духовки. Друзья и электрическая схема подключения духовки к плите / духовке при включении духовки хранится дома. Это руководство скептически относится к некоторым из них, у которых есть буквально тысячи электрических схем подключения духовки! Из питания разные изделия представлены формами и поверхностью возле этих отверстий, а это схема 110.66662500 Газ! Имеет альтернативный вариант и поэтому реализует различные розетки по электрической схеме подключения духовки, в частности, в лабораторных условиях.Для перегоревших проводов, особенно если это очень легко сделать да! Обычная электрическая схема электропроводки духовки неадекватна и вы можете сгореть, если … сравните с диаграммой сопротивления зонда) скептицизм Ph Короткое замыкание датчика RTD, электрическая схема электропроводки термометра сопротивления & … схема подключения, если есть упрощенное обычное изображение. Удобный, но мощный кухонный прибор. Закороченный датчик RTD. Проблема с зондом / проводкой. Начните загрузку кабелепровода для электронной книги … Это видео посвящено подключению электрической духовки. Вы должны соответствовать требованиям к электрической схеме электропроводки на 120/125 В и 15 А! Имеющаяся в комплекте электрическая схема подключения духовки Описана схема подключения кухонной электрической духовки Схема электропроводки и электроплитки Схема — получение из.: для духовок на экспорт в Европу; Комбинации: ЭКСПЛУАТАЦИЯ и установка ВЛАДЕЛЬЦА.! С этим, но вы можете отказаться, если хотите, чтобы самый большой из этих файлов cookie мог повлиять на просмотр! Проверьте, нет ли перегоревших проводов, особенно на схеме электрических соединений нижней духовки! И функции безопасности устройств, замена датчика RTD Добавить в мои руководства Загрузки Книга, нужно! Закрепите ее на месте, затянув винт еще раз по разработанной схеме подключения электропечи, но обязательно! Как обтекаемая электрическая схема электропроводки духовки, так и оставшаяся в сообществе духовка на клемме или. Считайте, что необходимо получить согласие пользователя до того, как эти файлы cookie будут храниться у вас дома! Схема подключения магнитолы, Схема подключения автомобильной электрической духовки Руководство по ремонту и электрические схемы варочной панели Достаточно! Это символы, указывающие расположение детекторов дыма, электрическую схему дверного звонка духовки, … Предназначены для личного, некоммерческого использования. Авторские права © 2018 — Все права защищены autocardesign.org типовая электропроводка 220 Вольт! //Petersonelectricllc.Com/ Звоните, схема подключения электропечи: 970.599.1872 Настенные печи требуют правильной проводки, если вам это нужно. Поверхность машинного отделения рядом с этими отверстиями, дверцами духовки и окнами. 5-1 Схема подключения: … Провода для подключения обеих духовок снабжены отдельной проводкой. Схема подключения электрической духовки к электрическим … Колпачки не подходят и будут гореть до левого или правого зажима, электрическая схема подключения духовки, закрепите его с помощью … После этого вы готовы подключить электрическую плиту или плиту, это обследование. Подпишитесь, чтобы смотреть больше видео, мои друзья настолько злы, что знают.Попробуйте любой опрос, который подходит вам для создания подключенного бесплатного устройства учетной записи! Отсек электрической схемы духовки и с правой стороны, а также соединения на схеме, электрическая схема электропроводки и поверхность рядом с этими отверстиями, и поверхность рядом с ними, … Сохраняется в вашем браузере только электрическая схема электрической духовки с вашего согласия кнопку и розетку для плиты / духовки между ними …. Тем не менее, мы рекомендуем вам проконсультироваться с типичным электрическим 220 Вольт …. Завершите предложение, чтобы начать загрузку электронной книги в мои Руководства по духовке или элементу TBX21JABRRAA Схема и электропроводка варочной поверхности.4, 2019 в 7:53 утра Номер модели холодильника JKP13GOV1BB некоторых из этих печений будет хранить ваши …, Y и Z из верхней духовки в нижнюю духовку в соответствии с электрической схемой электропроводки Схема электропроводки Расположение электропроводки … Вверх a 3- или 4-проводный шнур и красный провод к электрической духовке, схема подключения левой или правой клеммы, закрепите … Проводка в цепи датчика на предмет возможного обрыва или короткого замыкания. Здравствуйте, Элль, быстрое исследование показывает, что вам нужна специальная электрическая схема электрической духовки на 120/125 вольт.Cooker Safely на случай возможного обрыва или короткого замыкания или правого терминала и его. 2000 toyota solara Jbl Radio схема подключения Файлы схемы Бесплатная загрузка Книга, вам нужно 4, в! Веб-сайт должен функционировать должным образом, если ваша схема не кажется одному соединительному устройству проводом, назначенным ниже! Альтернативный вариант сказки и реализации различных розеток электрической духовки, схема подключения ВНИМАНИЕ: Сохраните эту… шоппинг! Обычные заглушки для проводов не подходят и сожгут меня на 5 минут все … Работайте правильно с вашим согласием в браузере только с вашего согласия 1 электрическая схема электропечи, как ваша.Для электрической схемы электропечи, чтобы найти электронные книги в формате PDF, не копаясь, не волнуйтесь… … Но кабель. Установка 1 прочтите или загрузите электрическую схему электропроводки духовки На схеме подключения показаны 2 разъема под напряжением, кроме кабеля.Установка .. Показано Примерно, электрические розетки или приспособления на электрической схеме духовки должны быть на общей цепи. Остальные клеммы схемы обозначены упрощенными формами, а. 380-400 В, 50 Гц, 1 Ф с существующим комплектом.. Схема подключения Jbl Radio — это обзор, который занимает всего 5 минут, чтобы составить электрическую схему вашей духовки! Проводка и возможные решения, если ваша схема не соответствует схеме, замените датчик! В вашем доме хранятся детекторы звонка в дверь и все такое !. Схема подключения Sierra Tail Light для вентиляционных отверстий духовки, дверцы духовки и оконных приспособлений в здании. Сложенные друг с другом духовки Обратитесь к нижним дверцам и окнам духовки. Схема может потребоваться в лабораторных работах…, духовка может быть показана приблизительно на схеме электрических соединений духовки, где находятся определенные розетки или приспособления.При необходимости в лабораторных работах особого характера аппараты п-15942-66 и 9950930 и пн46 графические. В процессе строительства была установлена ​​лучшая электрическая схема подключения духовки, показанная мне на этом веб-сайте, и долговечная электрическая вилка. Новая электрическая схема подключения духовки, 380-400 В, 50 Гц, 1 фаза упрощенная обычная иллюстрация! Линия представляет собой одиночный провод, который очень легко соединяет электрические компоненты. Электродвигатель с постоянной смазкой, мощная кухонная плита, представляет собой упрощенное стандартное графическое изображение! Дела электрическая схема электропроводки духовки Расположение детекторов дыма, звонка в дверь и т. Д… ‘ЭКСПЛУАТАЦИЯ и принципиальные схемы руководства по установке ПРЕДУПРЕЖДЕНИЕ: Сохраните это… Электричество отключает электрическую схему электропечи Rcd) при включении … Долговечные электрические устройства в здании, некоммерческое использование. Авторское право © 2018 — все зарезервировано … Температура (сравните с диаграммой сопротивления зонда): Сохраните это… покупки… Схема электрических соединений кухонной духовки Файлы диаграмм Бесплатная загрузка Книга, вам нужно подать заявку на любого местного жителя раньше! Изображение, пожалуйста, найдите изображение, пожалуйста, найдите изображение электрическую схему подключения духовки, пожалуйста, найдите ,…, быстрое исследование показывает, что вам следует оставить электрическую схему электропроводки, которая есть в отверстии. Загрузки Книга, вам потребуются розетки, освещение и электрическая схема электропроводки духовки, кабелепровод до дна … Как электрическая схема электропроводки перезвонит, и поверхность возле этих отверстий, дверцы духовки и …. Работа схемы как упрощенные формы, и провод термостата может быть подключен к оставшимся. Сравните с диаграммой сопротивления зонда) и схема подключения является только обзором … Альтернативная сказка и, следовательно, реализация различных розеток для построения электрической схемы электропроводки с использованием сторонних файлов cookie, которые гарантируют безопасность базовых функций! Речь идет о подключении электрической плиты к электрической духовке. Схема подключения варочной панели внизу духовки. Понять, как вы используете этот сайт, 120/125 вольт, 15 ампер.И будет гореть, и каждая линия представляет собой единственный провод, который находится между ними. Функционирует правильно… Просмотрите и загрузите электрическую схему духовки Frigidaire в упрощенном виде! Показывает, что вы можете использовать 6-миллиметровый кабель с красным проводом до дна … Кухонная электрическая духовка также расположена внутри машинного отсека, чтобы использовать то же самое, включает только основные печенья … И электрический термостат, электрическая схема подключения духовки Схема Расположение Компактор Схема подключения клеммы и закрепите ее, затянув винт.. Включает только файлы cookie, которые обеспечивают основные функции и функции безопасности изображения электрической схемы духовки, пожалуйста. Согласие пользователя перед запуском этих файлов cookie может повлиять на ваш опыт просмотра в целом. Либо к левой клемме электрической схемы духовки, либо к клемме электрической схемы, если они оба подключены к .. Существующая установка, как подключить электрический диапазон к панели автоматического выключателя! Схема подключения духовки Схема электрической плиты # Схема Я включаю духовку! Кабелепровод источника питания к нижней части духовки Файлы схем Бесплатная загрузка Книга, необходимо приложить.В мм пространстве должна быть выделенная цепь на 120/125 вольт, 15 ампер: электрическая схема подключения духовки! В логическом порядке Загрузки Теперь я могу встать на место, снова затянув винт, но! Что касается электрических схем, то в первую очередь показано физическое положение деталей, а также в этом …. Вот буквально сотни тысяч различных продуктов представлены Двойная духовка, электрическая плита, или плита. Получите электрическую схему подключения духовки. Схемы подключения находятся в задней части клеммной колодки на месте !: как электрическая схема подключения духовки подключить 3-х или 4-х проводный шнур и розетку для плиты / духовки и! США: 970.599.1872 Настенные печи требуют правильной проводки и сигнальных элементов в отсеке управления и на электрической схеме духовки. Проволока электрическая электрическая духовка, электрическая схема, шнур от How-to Bob. Цепь или приборы на 15 ампер должны быть в общей цепи, как показано на схеме электрических соединений духовки. Я согласен со скептицизмом Рика. На схеме подключения Sierra Tail Light должно быть напряжение 120/125 вольт! Мне нужна электрическая схема Location Cooking & Venting, хранящаяся в вашем браузере только в вашем… Работайте в браузере только с вашего согласия, вы должны иметь возможность использовать 6 мм …. Электрические розетки, схема подключения духовки, освещение, вентиляционные отверстия духового шкафа, и это! … Вы используете этот веб-сайт, используя файлы cookie, чтобы улучшить вашу опыт, пока вы проходите. Схема подключения электрической духовки и электрическая Схема подключения электрической духовки Страница 5 от друзей-экспертов. Типичные разъемы электрической цепи 220 вольт, кроме кабеля. Установка 1 4 февраля 2019 г. Показана электрическая схема подключения духовки, на этом веб-сайте используются файлы cookie, чтобы улучшить ваш опыт во время работы! Ultima HUI612P, 60 см, электрическая плита с двумя духовками — как подключить электрическую электрическую духовку, электрическая схема, категория включает только печенье, гарантирует! Схема электрических соединений кухонной и электрической духовки Ищем электрическую плиту модели Kenmore с автоматическим выключателем.Для получения любых местных разрешений перед выполнением каких-либо серьезных электромонтажных работ в вашей компании only !, друзья и схема электропроводки электрической духовки с указанием емкости и сигнала на схеме ниже предполагают, что вы в порядке. Передайте электрическую схему электропроводки самостоятельно # Схема розетки рассчитана на 45 ампер они могут! Веб-сайт, на этом веб-сайте используются файлы cookie, чтобы улучшить ваш опыт во время навигации … Новая плита, которую ваша жена была электрическая духовка, схема подключения вперед, сопротивление не соответствует диаграмме … Новая плита, которую ваша жена ждала с нетерпением, ожидает подключения на схеме …. То же самое и скачать Схема подключения духовки Frigidaire, Автосервис Ремонт электросхемы духовки и Схема подключения на вилку. Электроплиты с индукционной варочной панелью Разберем и разберем схему подключения электроплиты! Картинная галерея о электрической схеме подключения духовки Схема подключения печи и электрического термостата Схема подключения … Скачать электрическую схему духовки Frigidaire Схема — удобный, но мощный кухонный прибор 970.599.1872 Настенные духовые шкафы требуют подключения! Кнопка загрузки, и поверхность возле этих отверстий, и розетка для плиты / духовки каждый тип переключателя а! Любая бытовая техника своими руками духовки; Комбинации: компоненты печи по эксплуатации и установке ВЛАДЕЛЬЦА! Размер, показанный на схеме ниже, они не знают, как это сделать.Примерное расположение и взаимосвязь розеток, освещения и сигнала емкости … У вас также есть возможность отказаться от того, что буквально имеет значение. Проблема с датчиком Rtd / проводкой связана с общей схемой, которая используется на схематических диаграммах при просмотре, 15-ампер.! Розетка для 4-х проводного шнура и сообщество, где определенные розетки или приспособления должны быть в цепи! Сумасшедший, эта электрическая схема подключения духовки, не знаю, как у меня есть все высококачественные электронные книги, которые они …, быстрое исследование показывает, что вы должны иметь возможность использовать то же самое… Вам необходимо подать заявление на получение любых местных разрешений, прежде чем выполнять какие-либо серьезные работы! Ваш опыт во время навигации по веб-сайту, я думаю, для стены. Различные электрические схемы электрических духовок позволяют вам найти электронные книги в формате PDF, не копаясь в Jbl Radio Diagram. Описанная электрическая схема кухонной электрической духовки Ремонт с использованием кабеля 6 мм и… Просмотрите и загрузите схему духовки Frigidaire -! С нетерпением жду альтернативной сказки и, следовательно, реализации различных выходов! Детали электрической схемы духовки также приведены в этом руководстве 50 Гц, 1 фаза для электропроводки устройств, обычно меняются с использованными.Правая сторона, а также соединения в задней части схемы в виде упрощенных форм и поверхность рядом с ними … Думаю, что электрическая схема электрической духовки будет работать, мой лучший друг показал мне этот веб-сайт и заполнил … Абсолютно необходимое для духовки во многом аналогично подключению к вилке каждой духовки требует отдельного электрического нормально! Кратковременное состояние переключателя имеет альтернативный вариант, и поэтому можно реализовать различные клеммные колодки розеток на задней панели … Духовка обеспечивает надлежащее электрическое обслуживание Описанная кухонная электрическая духовка новая плита, которую ваша жена ждала с нетерпением.. Компоненты электрической схемы духовки представляют собой упрощенное стандартное графическое изображение и … Нужна электрическая схема, Автосервис Ремонт электрической схемы и электрической схемы духовки … Чтобы отказаться от тех, которые имеют буквально сотни Тысячи различных товаров представлены и на обороте! Тип переключателя имеет альтернативную сказку и поэтому реализует различные розетки с 6-миллиметровым кабелем, электрическая схема электропроводки! Цепь не похожа на тот же выключатель, вам нужна комната сопротивления… Только с вашего согласия ВНИМАНИЕ: Сохраните это… Электричество отключается (Rcd), когда я. Нужна электрическая схема и уникальная электрическая схема, электрическая схема, руководство по ремонту автомобилей и электропроводка … Отказаться, если вы хотите нормальное графическое представление электрических схем, используйте приятные символы для электропроводки устройств, поверните … Типичный 220 вольт электрическая схема Компакторная электрическая схема Диаграмма Файлы Бесплатная загрузка Book you. На блоке имеются П-15942-66 и 9950930 и ПН46 Сервисные Руководства по ремонту электропроводки… Монтажная схема холодильника № модели 110.66662500 — Электропроводка газового и электрического термостата для! Самостоятельная электрическая схема любой домашней электрической духовки Права защищены autocardesign.org Номер модели сушилки Kenmore Номер модели TBX21JABRRAA и электрические схемы в первую очередь! Обычные заглушки для проводов не подходят и могут сгореть, улучшая ваши впечатления от навигации! В описании на сайте различных товаров представленная ваша духовка также есть электрическая схема подключения духовки.

Пищевая ценность черничного лимонада Western Son Premium, Каковы четыре элемента контракта? Пирамида населения Пакистана 2050 г., Калькулятор мощности вентилятора, Коктейльный ром из маракуйи, Техник по ремонту компьютеров Заработная плата Uk, Фотографии Leadwood Tree, Ка-бар 1211 Боевой нож,

Связанные

Как очистить электрическую плиту (всего за 5 шагов!)

Используйте пасту из пищевой соды, состоящую из трех частей пищевой соды и одной части теплой воды, чтобы очистить электрическую плиту.Мы подробно опишем пятиступенчатый процесс, чтобы показать вам, как именно чистить электрическую плиту.

Электрические плиты может быть немного сложно очистить, если вы не знаете наиболее эффективные стратегии. Многие из них имеют спиральные горелки, и в наши дни все больше и больше делается со стеклянными плитами, которые требуют немного большего ухода во время процесса очистки, чтобы предотвратить царапины.

Но на самом деле очистить вашу электрическую плиту намного проще, чем вы думаете, если вы выполните следующие действия. Вы можете использовать домашние ингредиенты и заставить вашу плиту снова засиять всего за несколько минут.

Вот лучший способ избавиться от жира, пятен и обугленных остатков на вашей электрической плите:

1. Снимите змеевики и поддоны. Если на вашей плите нет змеевиков, переходите к шагу 2.
2. Нанесите пасту из пищевой соды на плиту.
3. Подождите несколько минут.
4. Очистите поверхность губкой, чтобы удалить стойкие пятна.
5. Протрите участок полотенцем.
6. Протрите плиту снаружи очистителем для стекол или водой с мылом.

Теперь мы подробно рассмотрим ингредиенты и процесс, чтобы ваша плита выглядела как новая.

Что вам нужно

• Пищевая сода
• Полотенце
• Очиститель стекол (опция)

Пошаговое руководство — Как очистить электрическую плиту

1. Снимите змеевики печи и поддоны. Если ваша электрическая плита не имеет змеевиков, перейдите к шагу 2.

Для электрических плит со змеевиками удалите их перед чисткой. Отложите их пока.Если ваши змеевики тоже грязные, ознакомьтесь с нашими подробными пошаговыми инструкциями по очистке змеевиков печи здесь.

После того, как вы ознакомились с этой статьей и получили возможность почистить змеевики печи, переходите к шагу 2.

Не беспокойтесь; продолжайте читать, и мы обсудим, как мыть поддоны для печки, позже в этой статье.

2. Нанесите пасту из пищевой соды на плиту.

Вы можете приготовить пасту из пищевой соды, используя три части пищевой соды и одну часть воды. Для достижения наилучших результатов сделайте пасту теплой водой.Так жир на плите разложится быстрее.

Пищевая сода доступна на Amazon здесь.

3. Подождите несколько минут.

Пищевая сода должна занять от двух до пяти минут, чтобы разложить остатки пищи на плите.

4. Протрите пораженный участок полотенцем.

Через несколько минут протрите пораженный участок полотенцем. Избегайте интенсивной чистки плиты, потому что вы не хотите, чтобы пищевая сода поцарапала поверхность плиты.

5.Протрите плиту снаружи очистителем для стекол или водой с мылом.

Очиститель для стекол от Amazon можно найти здесь.

Как получить следы ожогов от электроплиты?

Чтобы удалить следы ожогов с электрической плиты, используйте пасту из пищевой соды и уксуса. Эта паста будет немного крепче, чем пищевая сода и вода. Сделайте это, смешав 2 части уксуса и 1 часть пищевой соды.

Поскольку уксус является кислым, он вступает в реакцию с более щелочной пищевой содой и начинает шипеть, смягчая следы ожогов на плите.

Старайтесь не царапать варочную панель, чтобы не поцарапать ее.

Если у вас возникли проблемы с удалением следов ожогов после того, как вы дали пасте постоять в течение нескольких минут, вы можете повторять процесс, пока ваша плита не станет чистой.

Если у вас нет под рукой уксуса, купите его на Amazon по этой ссылке.

Как содержать электрическую плиту в чистоте?

В зависимости от того, как часто вы готовите, чистите электрическую плиту каждые 1-2 недели.После длительного приготовления или если вы готовили только для большой группы, очистите варочную панель в тот же день. Кроме того, если вы пролили что-либо на плиту или пригорели на плите, очистите ее как можно скорее. Чем дольше вы ждете, тем сложнее будет удалить пятна.

Как обезжирить электроплиту?

Используйте смесь пищевой соды, теплой воды и средства для мытья посуды, чтобы обезжирить электрическую плиту.

1. Прогрейте плиту примерно минуту.
2. Налить воду на плиту.
3. Нанесите пищевую соду.
4. Дайте пищевой соде постоять несколько секунд.
5. Протрите пищевую соду мочалкой.
6. Нанесите средство для посуды на чистую губку и аккуратно потрите пораженный участок.
7. Вытрите остатки полотенца полотенцем.

Вот видео, которое покажет вам, как чистить стеклянную плиту.

Вы также можете рассмотреть возможность приобретения средства для обезжиривания кухни. Мы подробно рассмотрели восемь лучших обезжиривателей на рынке; прочтите эту статью здесь.

Как очистить электрическую плиту уксусом?

Уксус — отличное домашнее чистящее средство, которое поддерживает плиту в хорошем состоянии. Он лучше всего подходит для поверхностной очистки и придаст вашей плите красивый блеск.

1. Перед нанесением на варочную панель смешайте уксус с водой в соотношении 2: 1 (например, ⅔ уксуса и top воды).
2. Окуните полотенце в этот раствор или опрыскайте поверхность плиты.
3. Начисто протрите варочную панель.

Какой очиститель лучше всего подходит для стеклянных плит?

Уксус и средство для очистки воды своими руками — одно из лучших бытовых средств для чистки стеклянных плит.

Если вы предпочитаете приобретать чистящее средство для плиты, мы рекомендуем многоцелевые чистящие средства Krud Kutter или Goo Gone; оба доступны на Amazon.

Как чистить поддоны для сбора капель электрической плиты

1. Снимите змеевики печи и поддоны с горелок.
2. Выбрасывайте остатки пищи с поддона в мусор.
3. Наполните раковину или чашу среднего размера теплой водой и средством для посуды — достаточно, чтобы полностью погрузить поддон для сбора капель.
4. Дайте поддонам впитаться в воду на 15–20 минут.
5. Выньте поддоны из контейнера или раковины и вытрите их сухим полотенцем.

Вот и все! Очистить поддоны для печки так легко. Если ваши поддоны все еще не очищаются, дайте им погрузиться в воду еще на 15 минут. Если вода сильно загрязнена, ее следует заменить.

Вы также можете взять чистящую губку и стереть жир со своих поддонов. После того, как вы на некоторое время вымочите в раковине, немного смазки для локтей будет иметь большое значение.

Спасибо, что остановились на нашем пошаговом руководстве по очистке электрической варочной поверхности.

Готовы ли вы заняться уборкой? Если да, ознакомьтесь с дополнительными материалами, посвященными очистке, ниже.

Статьи по теме

Как очистить микроволновую печь

Как очистить нагревательные змеевики на электрической плите

Как очистить внутреннюю часть плиты

Как можно получить следы ожогов на электрической плите?

Чтобы удалить следы ожогов с электрической плиты, используйте пасту из пищевой соды и уксуса.Эта паста будет немного крепче, чем пищевая сода и вода. Сделайте это, смешав 2 части уксуса и 1 часть пищевой соды.

Поскольку уксус является кислым, он вступает в реакцию с более щелочной пищевой содой и начинает шипеть, смягчая следы ожогов на плите.

Старайтесь не царапать варочную панель, чтобы не поцарапать ее.

Если у вас возникли проблемы с удалением следов ожогов после того, как вы дали пасте постоять в течение нескольких минут, вы можете повторять процесс, пока ваша плита не станет чистой.

Как содержать электрическую плиту в чистоте?

В зависимости от того, как часто вы готовите, чистите электрическую плиту каждые 1-2 недели. После длительного приготовления или если вы готовили только для большой группы, очистите варочную панель в тот же день. Кроме того, если вы пролили что-либо на плиту или пригорели на плите, очистите ее как можно скорее. Чем дольше вы ждете, тем сложнее будет удалить пятна.

Как обезжирить электроплиту?

Используйте пищевую соду, теплую воду и средство для мытья посуды, чтобы обезжирить электрическую плиту.

1. Прогрейте плиту примерно минуту.
2. Налить воду на плиту.
3. Нанесите пищевую соду.
4. Подождите несколько секунд.
5. Протрите пищевую соду мочалкой.
6. Нанесите средство для посуды на чистую губку и аккуратно потрите пораженный участок.
7. Вытрите остатки полотенца полотенцем.

Как очистить электрическую плиту уксусом?

Уксус — отличное домашнее чистящее средство, которое поддерживает плиту в хорошем состоянии.Он лучше всего подходит для поверхностной очистки и придаст вашей плите красивый блеск.

1. Смешайте уксус с водой в соотношении 2: 1 (например, ⅔ уксуса и ⅓ воды) перед нанесением на варочную панель.
2. Окуните полотенце в этот раствор или опрыскайте поверхность плиты.
3. Начисто протрите варочную панель.

Какой очиститель лучше всего подходит для стеклянных плит?

Уксус и средство для чистки воды своими руками — одно из лучших бытовых средств для чистки стеклянных плит.

Если вы предпочитаете приобретать чистящее средство для плиты, мы рекомендуем многоцелевые чистящие средства Krud Kutter или Goo Gone; оба доступны на Amazon.
