Ремонт холодильника Ока-6

Обзор произведенного ремонта холодильника Ока-6.



Холодильник Ока-6 – двухкамерный холодильник с одним компрессором, произведенный в СССР. Чудо инженерной мысли конца 70-х годов! Морозильная камера расположена в верхней части шкафа. Температура в камерах регулируется с помощью механического регулятора температуры, расположенного в верхней части холодильной камеры. Слева от терморегулятора расположена кнопка полуавтоматической оттайки (в последствии замененная на блок автоматической оттайки). При нажатии этой кнопки (при наличии определённой температуры на поверхности испарителя), срабатывает клапан оттайки холодильника Ока-6. Горячий хладагент, минуя конденсатор, поступает в испаритель, тем самым производя его разморозку. По достижении определенной температуры, регулятор, управляющий оттайкой, переключает клапан и начинается обычный процесс охлаждения испарителя.

Температура в камерах понижается единым испарителем, расположенным в верхней камере. Холодильник по количеству дверей считается двухкамерным, хотя конструктивно, из-за отсутствия плачущего испарителя, является однокамерным. Морозильную камеру возможно размораживать с помощью кнопки полуавтоматической оттайки в среднем каждую одну-две недели. Также можно размораживать как обычный холодильник такой конструкции — раз в 4-6 недель.

В холодильной камере расположен сосуд для охлаждения воды и специальный компрессор, подающий эту воду по шлангу наружу холодильника. При нажатии кнопки, расположенной в специальном отсеке на двери холодильной камеры, включается компрессор и охлаждённая вода подаётся в подставленную к шлангу ёмкость. В последствии эта конструкция была упразднена, видимо в следствие бессмысленности и неэффективности.

Заявка на холодильник Ока-6, выпущенного в начале 80-х годов, поступила с жалобой на недоделанный предыдущими мастерами ремонт.

При проведении диагностики неисправности холодильника Ока-6, было обнаружено отсутствие пуско-защитного реле компрессора. На части компрессоров таких холодильников оно стояло на проходных контактах, тут же имело внешнее крепление. На компрессор питание подавалось с помощью фишки-переходника. Со слов заказчика, мастера поменяли это реле, холодильник поработал несколько дней и начал выбивать пробки. Они пришли, сняли реле и от дальнейшего поиска причин неисправности и ремонта холодильника отказались.

Первым делом была произведена проверка работоспособности компрессора. К проходным контактам был подключен мультиметр. Одна из обмоток была близка к короткому замыканию. Это и явилось причиной, по которой выбивало автоматические пробки в квартире. Мотор-компрессор требовал замены. При дальнейшей проверке, также было обнаружено отсутствие питания на проводах подходящих к компрессору. Проверка терморегулятора холодильника показала его неисправность — контакты, замыкающие цепь компрессора были разомкнуты. Вероятнее всего это произошло уже после поломки компрессора и явилось случайным стечением обстоятельств. Требовалась замена термостата.

Замена терморегулятора холодильника Ока.

Для замены неисправного регулятора температуры были отсоединены клеммы и откручены крепящие терморегулятор саморезы. Далее был произведен демонтаж крепления сильфонной трубки: откручено дополнительное крепление и крепление чувствительной части, расположенной в задней части испарителя под пластиной. Современные терморегуляторы имеют немного другое крепление, поэтому на шток термостата был надет специальный переходник, а на резьбу специальная переходная планка, закреплённая гайкой. Дальнейший монтаж был произведен обратно демонтажу. После замены терморегулятора была произведена проверка питания проводов подходящих к компрессору. Соответствующее напряжение появилось. Во второй части ремонта требовалась замена компрессора.

Замена компрессора холодильника Ока.

На холодильниках Ока-6, до начала 90-х годов устанавливались низкооборотные компрессоры типа ДХМ-5. Эти компрессоры имели внешнюю подвеску. К корпусу компрессора, приваривались специальные проушины. Между проушинами компрессора и специальной рамой ставились резиновые проставки и пружины. В раму вкручивались болты с приваренной шайбой большого размера. Эти болты в основном служили для транспортировки компрессора. При перемещении холодильника их требовалось полностью закрутить, для жесткого закрепления компрессора к раме. После установки холодильника в месте эксплуатации они практически полностью выкручивались. Высота между шайбой и проушиной компрессора должна была составлять около 10-15 мм. Компрессор, при грамотных регулировках, в момент включения и выключения не должен был создавать никаких посторонних стуков. Компрессора данного типа перестали выпускаться более 20 лет назад, в середине 90-х годов. При выходе из строя такого компрессора имеет смысл установить современный энергоэффективный компрессор. Современные компрессора имеют внутреннюю подвеску и крепятся с помощью резиновых опор на специальную подставку.

Самой удобной подставкой для крепления современного мотора-компрессора на такой тип холодильников является оригинальная подставка от холодильника ЗиЛ. Этот производитель одним из последних, в середине 90-х, также перешел на компресссора современного типа, а их рама для установки компрессора оказалась самым удачным вариантом. После демонтаж старой, приваренной к корпусу конденсатора рамы, к шкафу была прикручена новая подставка, на которую и был установлен новый высокооборотный компрессор SECOP HMK80AA производства Австрии. Этот компрессор является одним из удачных аналогов для замены компрессоров типа ДХМ-5.

Во время демонтажа старой рамы, наружу был выведен старый фильтр-осушитель, который был заменен на новый. К патрубкам компрессора, в соответствии с конструкцией, были монтированы трубопроводы, в дальнейшем припаянные с помощью высокотемпературной горелки и специального припоя. В заправочный патрубок компрессора, для проведения технологических работ был впаян клапан Шредера. К системе холодильного агрегата был подключен вакуумный насос. Во время первого вакуумирования была произведена установка нового пускозащитного реле и подключение его к цепи питания холодильника. После вакуумирования, в систему была заправлена половинная доза хладагента и холодильник включен для проверки. После проведения необходимых проверок было проведено повторное, более глубокое вакуумирование, после которого в систему холодильного агрегата была заправлена доза хладагента R-600a, которая путём предыдущих опытных проверок составила 45 грамм. После заправки необходимого количества хладагента, холодильник был включен в сеть для проверки работоспособности.

Через достаточно быстрое время, внешний термометр, датчик которого лежал внутри морозильной камеры, показал понижение температуры до -16°С. Потребляемая мощность, на момент проверки, при такой температуре составила 92 Ватта. Заявленная производителем потребляемая мощность при работе холодильника, согласно заводскому шильдику, может составлять до 180 Ватт, но обычно на старом компрессоре типа ДХМ-5 она находится в районе 150 Ватт. Согласно показанию прибора, за счёт применения современного высокооборотного и энергоэффективного компрессора и соответствующего ему хладагента R-600a, удалось добиться снижения потребления электроэнергии более чем в полтора раза. Также, за счёт более быстрого набора температуры, и соответственно уменьшения времени работы компрессора, в лучшую сторону должен сдвинуться и коэффициент рабочего времени. Тем самым, уменьшение потребления электроэнергии данным холодильником может уменьшиться вплоть до двух раз.

Холодильник был запущен в эксплуатацию..

Производя ремонт холодильника Ока-6, был заменен терморегулятор и установлен на специальную раму-подставку новый энергоэффективный мотор-компрессор. Также была произведена замена фильтра осушителя. Других дефектов на момент проверки обнаружено не было. По прошествии времени, холодильник вошел в рабочий режим, набрал необходимые температуры и компрессор начал отключаться.

К обзорам ремонтов. >>>



Инструкция по эксплуатации холодильника ока

Холодильник – самый популярный бытовой прибор, без которого сложно обходиться современному человеку. Сейчас популярностью пользуются современные агрегаты фирм Самсунг, Либхер, Бош, но в 70-х годах были популярны агрегаты фирмы Ока. Они отличаются высокой производительностью и надежностью, а в отдельных случаях служат и до сих пор. Наиболее популярной моделью был холодильник Ока-6М. Отличительной особенностью является то, что это первый советский холодильник, оснащенный диспенсером. Разберемся с устройством конкретной модели и ее характеристиками более детально.

• 1. Коротко о бренде Ока
• 2. Описание модели Ока-6М
• 3. Преимущества модели
• 4. Ремонт холодильника Ока и самые распространенные неисправности
• 5. Вывод
  • 5.1. Видео: замена терморегулятора в холодильнике ОКА 6М

Коротко о бренде Ока

Холодильное оборудование фирмы Ока можно встретить во многих квартирах, конечно, сейчас это редкость, но все же не исключение. Старые агрегаты отличаются большей надежностью и износостойкостью в сравнении с новыми. В них нет дополнительных функций, система управления – очень проста. Для обеспечения бесперебойной работы его достаточно разморозить и вымыть 1 раз в полгода.

Внимание! Рефрижераторы бренда Ока появились на рынке в середине 50-х годов. Их производителем выступал завод Ока-холод, а ранее производством холодильных установок запилось предприятие ЗИЛ.

Первые модели данных производителей не отличались высокими эстетическими показателями, изящностью и красотой, но это не мешало им выполнять свою основную функцию. Спустя несколько десятилетий завод начал сотрудничать с популярной компанией Веко и это перевело советские холодильники на новый уровень, они стали похожи на импортные модели. В лучшую сторону изменилась их функциональность.

Описание модели Ока-6М

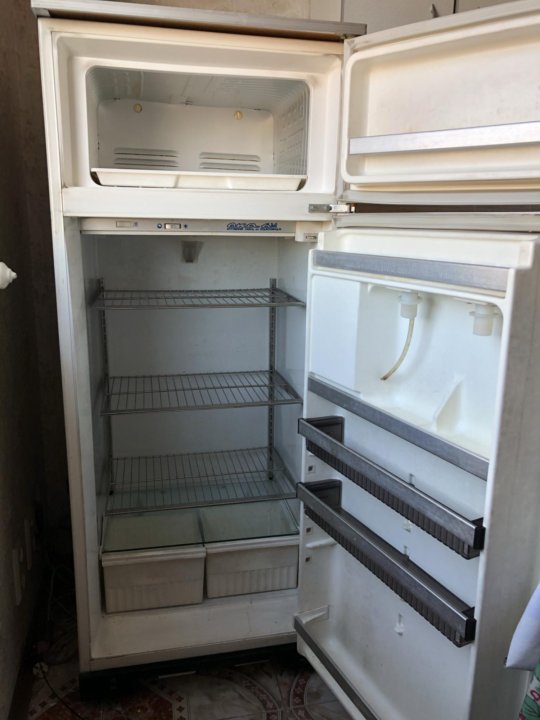

Холодильник Ока-6М имеет универсальный стиль – это обычный советский холодильник, не имеющий каких-либо вычурных стилистических дополнений. Модель обладает лаконичным корпусом прямоугольной формы, окрашена в универсальный белый цвет. Общий полезный объем устройства составляет около 300 литров, а это немало для старых холодильников.

Ока-6М – двухкамерная модель. Морозильное отделение находится отдельно от холодильного, доступ обеспечивает отдельная дверь. Это выгодное решение позволяющее предотвратить доступ потоков воздуха в камеры без необходимости. Морозильная камера располагается вверху  агрегата, а холодильная внизу. Верх оборудования – гладкий, представлен сервировочной плоскостью, ее часто использовали для украшения интерьера кухни или для расположения небольшого телевизора или какой-либо кухонной техники.

Обратите внимание, что мы не рекомендуем устанавливать телевизор на холодильник, это плохо влияет на работу оборудования. Холодильная камера испытывает постороннее давление, а телевизор хуже работает из-за вибраций компрессора.

Модель Ока-6М стала своеобразным прорывом в разработке холодильной техники. На внешней части дверцы расположена не только ручка, но и устройство для выдачи охладительных напитков. Да, это тот самый советский холодильник с диспенсером. Сразу после его появления в продаже он стоил довольно дорого, но его нельзя назвать самой удачной моделью от Оки, третья модель превосходит шестую по продажам.

Продолжим далее разбираться с устройством агрегата. На его внутренней дверце расположены такие элементы:

• ячейки для расположения яиц;
• полки;
• барьеры;
• несколько направляющих.

Строение диспенсера для выдачи напитков – примитивное. Он состоит из двух трубок и двух бутылей для напитков. За счет нажатия кнопки, расположенной на передней дверце запускается работа микрокомпрессора. Посредством первой трубки, воздух попадает в емкость и выдавливает напиток через просвет второй трубки. Обратите внимание, что после окончания работы этого устройства должен быть слышен щелчок, указывающий на то, что весь объем жидкости по трубкам перешел в стакан. Только после этого емкость можно убирать.

Внутри агрегата установлена лампочка, которая автоматически включается после открытия дверцы. После ее закрытия свет гаснет, разобраться с принципом работы подобной системы проще всего на примере электронной схемы. Она представлена в любой инструкции к холодильнику Ока.

Агрегат данной модели оснащен регулятором температурного режима. Шкала терморегулятора состоит из 7 делений. Учитывайте, что 0 это отключение системы (обеспечивается разморозка устройства), а 7 – обеспечивает снижение температуры до минимума. Также прибор оснащен функцией автоматического оттаивания. Активировать ее – очень просто, достаточно просто нажать соответствующую кнопку, расположенную возле терморегулятора. Перед этим не нужно освобождать полки. В процессе капельной разморозки, жидкость будет стекать в поддон, находящийся внизу корпуса.

Преимущества модели

Перечень преимуществ агрегата включает:

1. Наличие системы автоматического оттаивания. Согласно инструкции ее стоит активировать каждые 4 дня.
2. Ограничители на дверях, предотвращающие их раскрытие под большим углом.
3. Хозяин может переставить полки на свое усмотрение.
4. Использование материалов высокого качества в процессе производства. Холодильная камера изготовлена из прочной стали и покрыта эмалью.
5. Наличие дополнительных функций – устройство для выдачи воды, располагающееся на передней панели (двери).
6. Перенавешиваемая дверца.
7. Внутренняя подсветка полок.

Несмотря на все преимущества, покупать такой холодильник сейчас – бессмысленно. Да, он хорош и соответствует всем параметрам качества того времени, но сейчас модель безвозвратно устарела. Она потребляет достаточно много электроэнергии, требует частого ремонта из-за своего возраста, а ручная разморозка, которую нужно проводить 1 раз в полгода отнимает много времени.

Ремонт холодильника Ока и самые распространенные неисправности

Холодильники производителя Ока отличаются достаточной простотой, потому процесс их ремонта не вызывает сложностей у опытного мастера.

Некоторые поломки вы можете устранить самостоятельно, но нужно понимать, что лезть в схему работы устройства без особых знаний – опасно.

Внимание! Руководство по технической эксплуатации требует отключить подачу тока на холодильник перед любым ремонтом.

Техника Ока хоть и отличается надежностью, но, как и другие советские марки имеет свои недостатки. Самые распространенные неисправности описаны далее:

1. Засор капиллярной трубки. Основная цель ремонта – устранить мусор, забивающий выходной канал. Продуваем его при помощи специального устройства и проводим замену фильтра-осушителя. Возможно, манипуляцию придется повторить несколько раз и в конце заправить оборудование хладоном.
2. Компрессор сильно шумит в процессе работы. Эта проблема – главная «боль» холодильного оборудования этой фирмы. То, что агрегаты слишком шумные замечают все пользователи, но такой дефект является нормой. Минимизировать это явление можно, если устроить под агрегатом ровный пол, но звук все равно будет ощутим для слуха.
3. Плохая работа морозильника. В этой ситуации обращаем внимание на терморегулятор, этот компонент отвечает за подачу фреона. При его недостатке температура в морозилке повышается. В отдельных случаях узел можно восстановить, если он испорчен, производят замену.
4. Быстро выключается компрессор. Вероятна неисправность главной детали холодильника. Без этого узла оборудование работать не будет, это своеобразный мотор.
5. Постороннее гудение в процессе работы. Возникает при недостатке фреона, можно услышать некоторое бульканье или щелканье. Вызовите мастера, при помощи специального прибора нужно замерять давление в контуре.
6. Компрессор включается, но самопроизвольно выключается через несколько минут. Скорее всего, неисправно реле. Его можно заменить своими руками. Достаньте катушку, располагающуюся под задней крышкой, извлеките из нее контакты. Очистите все компоненты от пыли и грязи (рекомендую использовать спирт). После полного высыхания установите реле обратно.
   Если причина крылась в перегреве из-за засора, она будет устранена. Если реле перегорело, нужно купить новое и выполнить замену.
7. Износ уплотнительной резинки. Причина часто заключается в старости самого холодильного агрегата. Сейчас достать необходимый компонент для обеспечения замены практически невозможно. Рекомендую поискать неисправный холодильник (их отдают на запчасти), купить его с рук и использовать в качестве донора. Учитывайте, что использовавшаяся ранее резина может не сесть из-за деформации.

Ремонт холодильного оборудования лучше доверить мастеру. Самостоятельные попытки могут расстроить агрегат еще больше и приведут к необоримой порче оборудования.

Внимание! Помните, в качестве хладагента в холодильном оборудовании Ока был использован фреон R12 (это указано в паспорте). Это вещество относится к группе повышенной опасности для человека, потому производя заправку, озаботьтесь хорошей вентиляцией помещения.

Вывод

Холодильники Ока отличаются практичностью и долговечностью.
