Ремонт микроволновой печи своими руками: пошаговый мастер-класс

Предлагаем вашему вниманию еще одну статью в помощь домашнему мастеру. Ее темой будет ремонт микроволновых печей Samsung, LG, Panasonic, а также других популярных брендов. Во вводной части мы кратко расскажем о принципе действия и конструктивных особенностях микроволновок. После этого приведем перечень типовых неисправностей, алгоритм диагностики поломки и способы решения проблемы. Далее рассмотрим реальный случай ремонта микроволновки, на примере модели LG-4022G.

Устройство и принцип действия

Мы поверхностно рассмотрим данный вопрос, чтобы не уйти от основной темы. Информация будет максимально упрощена, поскольку не все домашние мастера имеют глубокие познания в электротехнике. Начнем с описания и назначения основных элементов конструкции, они представлены ниже на рисунке.

Рис. 1. Устройство микроволновки

Обозначения:

1. Защелки дверцы, служат как для фиксации последней, так и для системы блокировки работы в открытом положении.
2. Вращающийся поддон, на который устанавливается диэлектрическая посуда.
3. Сепаратор, снабженный роликами, приводящий в движение поддон.
4. Привод, вращающий сепаратор.
5. Лампа подсветки, включается в зависимости от режима работы.
6. Вентиляция (как правило, принудительная).
7. Магнетрон – генератор СВЧ излучения, по сути, это основной элемент конструкции. Как он устроен, и принцип его действия Вы можете узнать, прочитав статью на нашем сайте, посвященную этому вопросу.
8. Волновод, обеспечивает перемещение СВЧ волн к камере микроволновки. Представляет собой полую металлическую трубу прямоугольного сечения.
9. Высоковольтный диод.
10. Конденсатор.
11. Трансформатор цепи питания волновода и схемы управления.
12. Блок управления.

Мы не будем приводить полную принципиальную схему устройства, поскольку они могут сильно отличаться в различных моделях СВЧ-печей. В нашем случае будет достаточно цепи питания магнетрона. Как правило, она имеет типовое строение.

Типовая схема цепи питания магнетрона

Кратко опишем принцип работы приведенной схемы. Питание на первичную обмотку трансформатора (I) поступает с внешней схемы управления, регулирующей мощность и продолжительность СВЧ излучения. Одна из вторичных обмоток (II) обеспечивает подачу напряжения на нить накала магнетрона. Обмотка II выполнена из 2-4 витков толстого провода, поскольку ток в цепи накала может достигать 10,0 А при напряжении около 3-х вольт.

Еще одну вторичную обмотку (III), обеспечивающую подачу высокого уровня напряжения (до 3,0 кВ), принято называть анодной. Как видно из рисунка, в данной цепи на базе высоковольтного диода (VD1) и конденсатора (С1) построен выпрямитель и умножитель напряжения. При этом VD1 включен так, чтобы открытие происходило при положительном полупериоде, в результате конденсатор начинает заряжаться. Когда начинается отрицательный полупериод, происходит закрытие диода VD1 и напряжение поступает на магнетрон М1 совместно с зарядом, накопленном на конденсаторе. Это приводит к удвоению напряжения и образованию в магнетроне электрического поля нужной интенсивности.

Сопротивление R1 в данном случае необходимо для разряда C1. Как правило, этот резистор находится в корпусе конденсатора. Что касается VD2, то он обеспечивает защиту в случае повышения напряжения на емкости С1 или возникновении КЗ в магнетроне М1.

Подготовительный этап

Прежде, чем приступать к ремонту, необходимо собрать как можно больше информации о вышедшем из строя устройстве. В идеале, это руководство по обслуживанию и ремонту (service manual) конкретной модели. В этом документе производитель приводит все необходимые данные, начиная от сборочного чертежа (exploded view, дословно с английского взрыв-схема) и заканчивая алгоритмом поиска неисправностей.

Фрагмент взрыв-схемы микроволновки

К сожалению, производители не спешат поделиться этой информацией, распространяя ее только среди сетей сертифицированных сервисных центров. Если вам удастся найти техническую документацию по ремонту, приготовитесь к тому, что она будет на английском языке.

Если документацию найти не удалось, а это будет происходить в большинстве случаев, не расстраивайтесь, типовые неисправности СВЧ-печи можно определить и без наличия принципиальной схемы. Достаточно знать, как выглядят основные элементы и где они могут быть расположены. Фото микроволновки со снятым кожухом поможет Вам в этом.

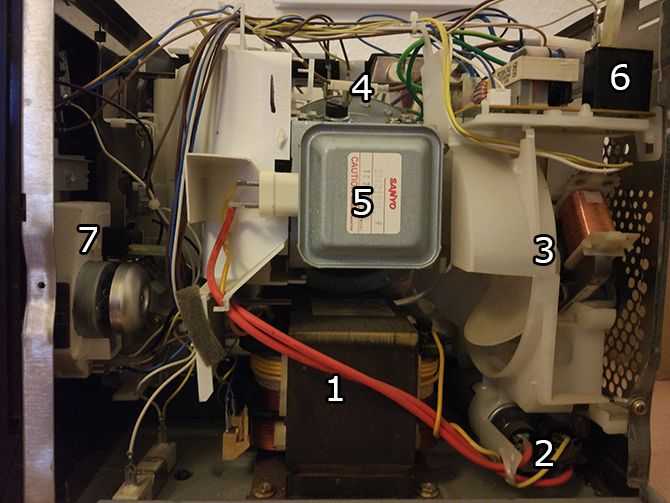

Внешний вид и расположение основных элементов в корпусе микроволновки

Интуитивность процесса в большинстве случаев позволяет и без сборочного чертежа снять кожух и добраться до основных элементов конструкции. Но в этом случае необходимо запомнить очередность действий и стараться не оставить после обратной сборки «лишних» деталей.

Какие необходимы инструменты?

В большинстве случаев можно обойтись крестовидной отверткой и мультиметром. В некоторых случаях может понадобиться еще и паяльник. Соответственно, будут необходимы и запасные детали, какие именно будет понятно после диагностики.

Типовые неисправности и способы их устранения

Прежде, чем подробно рассматривать устранение перечисленных ниже неисправностей, считаем необходимым предупредить, что перед диагностикой и ремонтом необходимо физически отключить прибор от сети питания, то есть тянуть штекер из розетки.

Нет реакции на кнопку включения.

В данном случае диагностику и ремонт должны подчиняться следующему алгоритму действий:

1. Проверяем наличие напряжения в сети питания. Если его нет, решаем проблему с источником питания, в противном случае переходим к следующему действию.
2. Проверяем БП модуля управления. Начинаем с предохранителя. Если он сгоревший, производим замену. После этого включаем прибор, и пробуем нагреть, например, стакан воды. Если все работает, ремонт закончен. Если предохранитель сгорает, проблема в модуле управления, следует произвести его ремонт или замену.

Чтобы самостоятельно отремонтировать модуль управления, необходимо иметь определенные навыки в радиоэлектроники, без них приступать к самостоятельному ремонту модуля управления не рекомендуется.

Пример расположения предохранителя на модуле управления

СВЧ-печь не отключается после отработки режима.

В большинстве случаев такая проблема указывает на неисправность микровыключателя положения двери. Для устранения проблемы находим, проверяем и, если необходимо, производим замену выключателя.

Если микровыключатели в норме, то проблема может быть связана с реле, обеспечивающего подачу напряжения на силовой трансформатор в цепи питания магнетрона. «Прозваниваем» контакты реле мультиметром, если они «залипли», меняем электрокоммутатор на новый.

Когда с реле проблем не обнаружено, значит, неисправность связана с блоком управления, меняем или ремонтируем его.

Слабый нагрев.

Чаще всего данная неисправность связана с падением напряжения в бытовой электросети. Если оно опускается ниже 205,0-210,0 В, происходит резкое снижение интенсивности СВЧ-потока. Такая проблема характерна для частных домов в сельской местности, где регулярно происходит перенапряжение энергосети, и как следствие, падение напряжения.

Если мультиметр показывает допустимый уровень напряжения бытовой сети, то следует проверить силовую цепь магнетрона, как это сделать мы опишем в следующем разделе.

Когда диагностика цепи магнетрона не дала результатов, то все указывает на проблемы с модулем управления.

Нет нагрева.

Такая неисправность однозначно указывает на неисправность в цепи питания магнетрона. Диагностика производится следующим образом:

1. Проверяем с помощью мультиметра наличие напряжения на первичной обмотке Т1 (см. рис. 1). Если его нет, проблему следует искать в модуле управления.
2. Наличие напряжения указывает на то что необходимо проверить предохранитель высоковольтной цепи, трансформатор Т1, предохранитель, емкость С1, диод VD1 и сам магнетрон. Проверка перечисленных элементов выполняется при отключенном питании!
3. Предохранитель «прозваниваем» мультиметром, переключив его в режим проверки диодов или измерения сопротивления. Если прибор показывает обрыв, производим замену предохранителя.
4. Проверяем Т1, обрыв и КЗ первичной и вторичных обмоток.
5. Тестируем емкость С1, как проверить конденсатор с помощью мультиметра, было описано на нашем сайте.
6. «Прозваниваем» VD Если кому незнакома технология тестирования диодов, то с ней можно ознакомиться в ранее опубликованной статье.
7. Проверяем магнетрон. С его тестированием есть определенные особенности, поэтому рассмотрим этот процесс подробнее:

• В первую очередь необходимо «прозвонить» нить накала, если мультиметр покажет сопротивление близкое к нулю (см. а на рис. 6), то с ней все нормально, продолжаем тестирование. Если прибор показывает обрыв, проверяем контакт катушек фильтра (отмечены желтыми стрелками на b рис. 6). При проблемах с контактом крепления катушек, устройство можно восстановить, в противном случае, все указывает на необходимость его замены.
• После тестирования нити, проверяем на пробой проходные емкости. Для этого переводим мультиметр в режим «прозвонки», одним щупом прикасаемся к корпусу, вторым поочередно дотрагиваемся до контактов магнетрона (b на рис. 6). Нормальным показателем будет бесконечное сопротивление, в противном случае все указывает на то, что емкость пробита, а значит, необходима замена магнетрона.
• Если проверка магнетрона не дала результата, необходимо измерить входные напряжения на устройстве. Если они находятся ниже допустимых параметров, то это может быть вызвано межвитковым замыканием в высоковольтном трансформаторе или пониженным уровнем питания в бытовой электросети.

Рис. 6. Проверка магнетрона

Важно! Магнетрон необходимо менять на однотипный. Это связано с тем, что параметры высоковольтного трансформатора и цепи управления рассчитываются исходя из конкретной модели СВЧ-генератора.

Наблюдается искрение.

Такая неисправность может быть вызвана следующими причинами:

1. Прогорание слюдяной пластины, изолирующей волновод от брызг и кусочков пищи. Пластина расположена внутри камеры со стороны магнетрона. Состояние определяется визуально. Если проблема связана с пластиной, достаточно произвести ее замену.
2. В процессе эксплуатации прогорела крышка куплера. Это такой пластиковый колпачок, вращающий поддон. В этом случае поможет только замена. Естественно необходимо устанавливать куплер с однотипных моделей, поскольку конструкция такой крышки может быть различна даже у одного производителя.
3. В камеру установлена «неправильная» посуда. Напоминаем, что металлические приборы, а также те, на которые нанесены металлизированные красители, нельзя использовать в микроволновках.

Не вращается поддон.

В первую очередь необходимо проверить, не блокируется поддон каким-нибудь посторонним предметом, правильно он установлен или сепаратор. Если все нормально, то причина кроется в приводе. Это может связано со следующими причинами:

1. Заклинивший двигатель (определяется тактильно) или обрыв одной (осуществляется прозвонка) из обмоток. В этих случаях требуется замена привода.
2. Проблема с редуктором. В данном случае все зависит от конструктивного исполнения. В некоторых случаях редуктор можно отремонтировать. Но, как показывает практика, проще и дешевле будет его замена.

Нет реакции на панель управления.

В современных электронных моделях такая неисправность указывает на проблемы с модулем управления. В изделиях с электромеханической системой управления имеет смысл проверить механические реле и/или переключатели, если необходимо, произвести замену неисправных деталей.

При включении не работает табло.

Если при включении загорается индикатор питания, но не работает цифровое табло, то все указывает на проблемы с модулем управления. Необходимо его отремонтировать или заменить.

При закрытии дверцы перегорает предохранитель

Характерный показатель неисправных микровыключателей на положение дверцы. Один из них «залип» и не переключается, в результате происходит КЗ в цепи управления. Ремонт заключается в замене или чистке микровыключателей.

Пример пошагового ремонта микроволновки LG MB-4022G

Причин поломок и неисправностей микроволновой печи, как вы уже убедились выше, может быть очень много. Чаще всего это выход из строя самого магнетрона, из-за неправильной эксплуатации прибора, а именно использование посуды не предназначенной для приготовления в СВЧ печи. Также разные металлические детали, которые случайно могут оказаться внутри во время работы.

Выход из строя магнетрона можно считать самой неприятной причиной, так как замена этой детали не стоит вычитки. В таком случае проще купить новую печь.

Но иногда бывают незначительные поломки, которые можно легко устранить, не имея специальных инструментов и не потратив больших средств.

Ниже, в статье будет описана одна из таких поломок, и способ устранения этой неисправности. На фото печь, которая перестала включаться и никак не реагирует на манипуляции ручками управления.

Рис. 7. LG MB-4022G

Перед тем, как снять защитный кожух с печи, необходимо внимательно осмотреть шнур питания и саму вилку, на наличие повреждений обрывов и порезов. Если такие имеются, значит следует разобрать печь.

Для этого понадобится крестовая отвертка.

Разворачиваем печь тыльной стороной к себе, и открутив два винта крепления, снимаем крышку вентиляции. Далее, снимаем защитный кожух.

Рис. 8. Снимаем защитный кожухРис. 9. Откручиваем винтики

Сзади он крепится на нескольких винтах. Откручиваем их все.

Когда все задние винты будут откручены, переходим на боковую, левую сторону.

Рис. 10. Откручиваем боковую левую сторону

Там находится три винта крепления, два снизу и один посередине. Их также следует открутить. По мере откручивания винтов можно наблюдать, как металлические края крышки отходят от шасси корпуса.

Рис. 11. Продолжаем откручивать винты и снимать крышки

Далее, приподнимаем крышку немного вверх и тянем на себя. Таким образом, она выходит из пазов, расположенных на передней части корпуса.

Рис. 12. Крышка изнутри

Можно заметить следы нагара, которые образовались вследствие действия высоких температур.

Снятая крышка освободила доступ к основным элементам микроволновой печи (рис. 13). Вверху, можно заметить элементы для гриля – ТЭН расположенный в специальном корпусе.

Рис. 13. Внутреннее устройство микроволновки

Слева находиться сам магнетрон (рис. 14), а именно его верхняя часть.

Рис. 14. Магнетрон свч печи

Внизу слева – фильтр питания, от которого отходит жмут проводов и сетевой кабель. Ещё на верхней части камеры, можно заметить два датчика температуры. Они прикреплены к корпусу и реагируют на изменения температуры. К ним подключены по два провода.

Рис. 15. Фильтр питания и 2 датчика температуры

Если посмотреть сбоку, то здесь взгляду открываются другие элементы. Например, трансформатор питания, имеющий повышающую обмотку.

Рис. 16. Трансформатор питания

А также видим радиатор магнетрона.

Рис. 17. Радиатор магнетрона

И осматриваем переключатель мощности.

Рис. 18. Переключатель мощности

Реле времени со звуковым сигналом, роль которого выполняет механический звонок (рис. 19).

Рис. 19. Реле времени

Вентилятор обдува радиатора магнетрона (рис. 20). Он предотвращает перегрев этой важной дорогой детали.

Рис. 20. Вентилятор обдува магнетрона

С правой стороны почти ничего нет (рис. 21).

Рис. 21. Правая сторона

Начнём с осмотра фильтра питания, потому, что именно на него приходит сетевой кабель, и далее напряжение с платы идёт на другие элементы печи. Поэтому место, где напряжение «пропадает», необходимо искать со стороны его поступления, то есть сетевого кабеля.

Итак, на плате фильтра питания находим клеммы, куда приходят питающие провода, а именно синий и коричневый (рис. 22).

Рис. 22. Питающие провода

Включаем шнур питания в сеть и измеряем напряжение на этом участке цепи. Прибор показывает, что напряжение сети – 220 вольт приходит на плату. Значит, шнур питания сто процентов цел, а это говорит о том, что проблема находится дальше по схеме.

Рис. 23. Измеряем напряжение на участке цепи

На плате фильтра питания установлен предохранитель, который и может быть причиной того, что напряжение не проходит дальше.

Рис. 24. Проверяем предохранитель

Прибором для проверки цепи замеряем целостность предохранителя. Делать это можно не вынимая предохранитель из установочных зажимов, только перед этим необходимо обесточить прибор, вынув вилку питания из розетки.

Прибор показывает цепь, а это значит, что предохранитель цел и проблема не в нем.

Далее обращаем внимание на коричневый провод (рис. 25), по которому напряжение проходит дальше и поступает на температурный датчик.

Рис. 25. Коричневый провод

Здесь, этот прибор отвечает за отключение СВЧ-печи от сети, если температура корпуса критическая, то есть составляет больше 150 градусов. При такой температуре биметаллические контакты, находящиеся в корпусе прибора размыкаются и прерывают цепь. После остывания корпуса, они возвращаются в исходное положение.

Проверить его целостность можно тем же прибором, который измеряет целостность цепи (рис. 26).

Рис. 26. Проверка датчика температуры

Для этого, снимаем с клеммы один конец провода, чтобы схема не вносила ложные показания. Соединяем щупы прибора с выводами датчика и смотрим на результат. Как видно, прибор показывает обрыв цепи, а это значит, что датчик нерабочий.

Теперь можно считать, что причина неисправности печи найдена, но окончательный результат будет известен только тогда, когда решится вопрос с термодатчиком.

Чтобы восстановить работу датчика, иногда помогает резкая встряска или удар по нему каким-нибудь предметом, например, плоскогубцами или жалом отвертки. Но даже если прибор восстановится, есть риск того, что в случае критического перегрева он не сработает, и последствия могут быть плачевными.

Поэтому чтобы не рисковать, лучше заменить прибор на новый, тем более, что его стоимость составляет примерно два доллара. Найти его можно легко в одном из интернет магазинов.

На фото маркировка термовыключателя.

Рис. 27. Маркировка термовыключателяРис. 28. Температурный датчик: вид с обратной стороны

Этот термостат биметаллический KSD 201.

Маркировка указывает на то, что он отключается при температуре выше 145 градусов и восстанавливается, когда температура падает ниже 60 градусов.

Снять датчик несложно (рис. 29), достаточно подковырнуть отверткой одну из крепежных ламелей, и он легко снимется. Перед тем, как его снимать, нужно отсоединить провода. Если вы при установке нового датчика перепутайте местами провода, то это никак не повлияет на его работу.

Рис. 29. Снимаем датчик

После приобретения данного прибора, устанавливаем его на прежнее место, и подключаем к нему провод от платы фильтров. Второй провод пока не подсоединяем. Головка датчика должна плотно прилегать к корпусу камеры. Соединяем прибор с выводами термодатчика и проверяем его целостность.

Теперь прибор показывает цепь (рис. 30), и это значит, что он цел. Далее, подсоединяем второй провод и проверяем качество соединения подергиванием за него.

Рис. 30. Проверяем на целостность новый датчик

Теперь включаем вилку питания в сеть и указателем напряжения проверяем, приходит ли напряжение на датчик. Для этого, один щуп прибора подключаем к синему проводу на плате фильтра питания, а второй на датчик – ближний конец, – на который приходит коричневый провод.

Рис. 31. Проверяем приходит ли напряжение на датчик

Если результат положительный, а на фото (рис. 31) это именно так, то замеряем напряжение на выходе датчика (рис. 32). Прибор показывает, что оно также присутствует, как и в первом случае.

Рис. 32. Замеряем напряжение на выходе термодатчика микроволновки

Теперь можно считать, что датчик успешно заменен.

Хотя этого делать нежелательно, не надевая защитный кожух, подаем напряжение на печь, и выставив минимальную температуру включаем прибор.

Печь запустилась и работает (рис. 33).

Рис. 33. Проверка работоспособности свч печи

Быстро отключаем прибор и надеваем защитный металлический кожух.

Устанавливать крышку корпуса нужно в обратном порядке, то есть, вставив в пазы переднюю ее часть и закрепив на винты заднюю.

Рис. 34. Надеваем крышку обратноРис. 35. Продолжаем сборку

Для окончательной проверки работы устройства, включаем его в сеть. Кладем внутрь какою-нибудь еду в стеклянной банке и запускаем печь ручкой реле времени.

Печь работает, продукты нагреваются и выделяют пар.

Рис. 36. Микроволновка исправна

Проблема устранена и это оказалось совсем не сложно и не дорого!

Видео руководства

https://www.youtube.com/watch?v=VC2L2vxlyNQ
https://www.youtube.com/watch?v=fPaXrdIsdvs
https://www.youtube.com/watch?v=v_CUqmAYWb0

Ремонт СВЧ микроволновки своими руками, схема, устройство

Микроволновая печь (СВЧ-печь) – это бытовой электроприбор, предназначенный для быстрого размораживания, подогрева или приготовления водосодержащей пищи с помощью высокочастотного электромагнитного излучения частотой 2,45 ГГц.

В быту микроволновки начали применяться в 1962 году благодаря освоению серийного производства японской фирмой Sharp.

Отличительной особенностью работы СВЧ-печи является разогрев пищи по всему объему на глубину до 2,5 сантиметров со средней скоростью 0,5°C в секунду.

Электрическая схема, устройство и принцип работы

микроволновой печи

С розетки бытовой электропроводки питающее напряжение через вилку и шнур подается непосредственно на плату фильтра. Традиционного выключателя в СВЧ-печке нет.

Фильтр служит для подавления высокочастотных радиопомех, излучающих схемой печки, и на нем установлен в колодке трубчатый предохранитель F1 на ток от 8 до 12 А. Предохранитель перегорает, если в схеме произойдет короткое замыкание.

Далее питающее напряжение подается на два концевых выключателя SWA и SWB, блокирующих подачу напряжения на магнетрон и другие элементы схемы для исключения возможности включения печки при открытой дверце. Эта мера безопасности принята для исключения облучения человека СВЧ-волной.

Концевой выключатель SWC предназначен для соединения питающих проводов накоротко, в случае, если контакты выключателей SWA и SWB замкнутся при открытой дверце. При этом перегорит предохранитель F1, и схема печки будет обесточена. Считаю, что эта мера излишняя, так как такой случай на практике невероятен и только снижает надежность работы печки.

Термопредохранитель FU срабатывает при нагреве магнетрона до температуры выше допустимой, обычно 80°С. Температура срабатывания термопредохранителя всегда указывается на его корпусе. В нормальном состоянии сопротивление между его выводами должно быть равно нулю, а при срабатывании – бесконечности.

Если концевые выключатели замкнуты, то питающее напряжение подается на схему управления, которая при включении режима нагрева продуктов подает напряжение на вентилятор охлаждения магнетрона, двигатель вращения тарелки, лампу освещения камеры печки и силовой трансформатор питания магнетрона.

Трансформатор имеет две вторичные обмотки. Одна для разогрева нити накала магнетрона напряжением 3,15 В с током нагрузки до 10 А. Вторая обмотка высоковольтная, выдающая напряжение около 2000 В. С помощью высоковольтного конденсатора C и диода D происходит выпрямление и умножение напряжения до 4000 В, необходимое для работы магнетрона. Предохранитель F2 служит для защиты трансформатора при пробое диода, конденсатора или магнетрона.

В последнее время появились СВЧ-печи в которых вместо силового трансформатора, диода и конденсатора установлен электронный инвертор, позволяющий плавно управлять мощностью магнетрона, что уменьшает вес печки, равномерность нагрева продуктов, но дороже.

Как видите, электрическая схема СВЧ-печи совсем не сложная и, представляя принцип ее работы можно самостоятельно найти и устранить неисправность в домашних условиях, имея под руками только мультиметр.

Если снять крышку СВЧ-печки, то откроется картина, показанная на фотографии. Все модели печек сконструированы одинаково, и блоки размещены на одинаковых местах корпуса. Старые модели печек отличаются только блоком управления. В современных микроволновках электромеханический таймер заменен микропроцессорным электронным блоком, а силовой трансформатор электронным (инвертором).

Поиск неисправности в СВЧ-печи

Если в СВЧ-печи имеется цифровой дисплей, на котором появился код ошибки в виде буквы Е с числом, то нужно в инструкции по эксплуатации печи найти, какую неисправность означает этот код. Возможно, выполнив указание инструкции, Вам не придется заниматься серьезным ремонтом.

Внимание! При ремонте СВЧ-печи, следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током. Не забывайте вынимать вилку из розетки и при проверке разряжать высоковольтный конденсатор!

Перед началом самостоятельного ремонта СВЧ-печи нужно вынуть вилку из розетки, вывернуть несколько саморезов, фиксирующих крышку и снять ее, сдвинув в сторону задней стенки печки.

Далее внимательно осматриваются все детали и узлы на наличие механических или тепловых повреждений в виде потемнений. Проверяется плотность посадки накидных клемм. Если визуальных дефектов не обнаружено, то по инструкции в таблице, производится поиск и устранение неисправности.

Таблица часто встречающихся неисправностей СВЧ-печек и способы их устранения
Внешнее проявление неисправности	Возможная причина неисправности	Поиск неисправности	Способ ремонта
Печь не включается	Неплотно закрыта дверца камеры	Проверить дверцу	Плотно закрыть дверцу
	Ручка таймера проворачивается на оси	Снять и проверить ручку на наличие дефектов	Заменить ручку
	Нет напряжения в розетке	Проверить наличие напряжения	Подключить к розетке любой исправный электроприбор, например, настольную лампу
	Неисправен сетевой шнур	Проверить внешним осмотром вилку и шнур на наличие механических повреждений, проверить мультиметром целостность проводов шнура	При неисправности заменить шнур
	Нарушен электрический контакт в месте подключения клемм шнура в сетевом фильтре	Проверить надежность подключения шнура к фильтру и отсутствие почернений и окислов	При слабом контакте поджать накидную клемму плоскогубцами, при наличии окислов зачистить поверхности наждачной бумагой. В случае разрушения клемм заменить их или припаять провода непосредственно к контактным дорожкам печатной платы
	Перегорел предохранитель F1 на плате сетевого фильтра	Прозвонить мультиметром предохранитель. В случае его обрыва прозвонить при открытой (сопротивление должно быть равно нулю) и закрытой (сопротивление должно быт равно бесконечности) дверце контакты концевого выключателя SWC	При неисправности SWC заменить, при отсутствии возможности снять клеммы с него и заизолировать. Установить новый F1 на такой же ток или отремонтировать. Если новый предохранитель перегорит, то нужно искать короткое замыкание в других узлах схемы
	Неисправен концевой выключатель SWA или SWB	Прозвонить мультиметром выключатели. При открытой дверце сопротивление должно быть равно бесконечности, а при закрытой – нулю)	При неисправности выключателя его заменить, при отсутствии возможности, если вышел из строя только один из двух, снять с него клеммы и их соединить между собой
	Механическое повреждение подвижной планки с крюками на дверце	Произвести внешний осмотр планки на наличие повреждений	В зависимости от повреждения заменить или отремонтировать
	Неисправен механический таймер или блок управления	В механическом таймере нужно прозвонить контакты и проверить работу двигателя. Электронный блок самостоятельному ремонту не подлежит	Зачистить контакты или заменить неисправный узел
Дисплей светится, при нажатии на кнопки ничего не происходит	Неисправен блок управления или загрязнены контактные площадки кнопок в сенсорной панели	Снять блок управления и промыть спиртом контакты кнопок	Если не помогло, заменить блок управления
Дисплей светится, режимы задаются, при нажатии Пуск ничего не происходит	Не работает кнопка Пуск в блоке управления	Промыть спиртом контакты сенсорной панели и кнопки	В случае неисправности заменить блок управления
	Неисправно реле включения в блоке управления	Прозвонить обмотку реле и проверить контакты	В случае неисправности заменить реле
При нажатии на кнопку Пуск пища не разогревается, но вращается вентилятор, тарелка, включается освещение камеры	Перегорел высоковольтный предохранитель, неисправен силовой трансформатор, высоковольтный конденсатор, диод или магнетрон	Проверить мультиметром предохранитель, силовой трансформатор, высоковольтный конденсатор, диод и магнетрон	Заменить неисправную деталь
	В современных печках перегорел инвертор или магнетрон	Заменой определить неисправный узел	Заменить инвертор или магнетрон
Микроволновка плохо греет	Не работает вентилятор FM, магнетрон перегревается и срабатывает защитное термореле	Проверить рукой легкость вращения крыльчатки вентилятора и мультиметром целостность его обмотки	Смазать машинным маслом вал вентилятора, в случае обрыва обмотки вентилятор заменить
	Низкое напряжение в сети или потеря эмиссии магнетроном	Измерять напряжение в сети	Если напряжение в норме, заменить магнетрон
Печь не выключается после отработки таймера	Неисправен таймер	Проверить шестеренчатый механизм таймера	Заменить таймер
Не вращается тарелка для пищи	Износилась пластмассовая муфта	Снять тарелку и осмотреть муфту на наличие разрушения	В случае обнаружения дефектов муфту заменить
	Неисправен двигатель вращения тарелки или нарушена цепь его питания	Проверить рукой свободу вращения вала и прозвонить обмотку	При тугом вращении смазать подшипник вала, в случае обрыва обмотки двигатель заменить
	Под тарелкой скопилась грязь	Снять тарелку и осмотреть	Удалить грязь
При разогреве пищи из камеры раздается треск и наблюдаются световые разряды	Прогорела слюдяная пластина, изолирующая волновод магнетрона	Осмотреть слюдяную пластину на наличие дефектов (потемневшее место, отверстие). Пластина находится с правой стороны камеры печки	В случае обнаружения дефектов пластину заменить. Пластина из слюды служит для защиты электроники от попадания паров пищи. Если нет для замены, то временно можно разогревать пищу и без нее
Камера перестала освещаться	Перегорела лампочка	Проверить лампочку и надежность фиксации накидных клемм на выводы патрона	Заменить лампочку или поджать клеммы плоскогубцами

Проверка контактов проводов и других деталей является стандартной и не вызывает трудностей. Проверка магнетрона, высоковольтного конденсатора и диода имеет некоторые особенности.

Проверка высоковольтного диода (столба)

Конструкция высоковольтного столба представляет собой несколько низковольтных диодов соединенных последовательно, поэтому прозвонить их мультиметром не всегда получается. Падение напряжения на одном простом диоде составляет около 0,8 В, а при соединении последовательно нескольких, падение напряжения составляет сумму падений на каждом в цепочке и напряжения мультиметра не хватает.

Поэтому для надежной проверки высоковольтного столбика нужно последовательно с ним включить лампу накаливания любой мощности, как показано на схеме. С помощью шнура с вилкой на цепочку подать от розетки сетевое напряжение 220 В. Полярность подключения диода значения не имеет.

Если лампа мерцая, будет светить в полнакала — то диод исправен. Если в полный накал, или не будет светить — то диод пробит или в обрыве и, следовательно, неисправен.

Проверка высоковольтного конденсатора

Для проверки необходимо отключить конденсатор от схемы СВЧ-печки и прозвонить их мультиметром. Перед проверкой обязательно разрядить, чтобы не повредить прибор, замкнув его выводы отрезком провода с зачищенными концами.

Часто внутри конденсатора устанавливают высокоомный резистор номиналом 1-10 МОм для разряда конденсатора. Поэтому сопротивление при проверке должно быть более 1 МОм. Если меньше или равно нулю, то конденсатор неисправен.

Проверить конденсатор можно без прибора и более надежным способом, описанным выше для высоковольтного диода. Вместо диода включается конденсатор. Мощность лампочки накаливания выбирается 60-150 Вт.

При исправном конденсаторе, в зависимости от мощности лампы яркость ее свечения будет ниже обычной. Чем мощнее лампа, тем ниже будет яркость ее свечения. Конденсатор в данной схеме работает как ограничитель тока. Если яркость лампы не уменьшится или лампа не загорится, значит, конденсатор пробит или в обрыве.

Проверка магнетрона и термопредохранителя

Проверить магнетрон не сложнее чем диод или конденсатор. Сначала мультиметром измеряется сопротивление нити накала, величина которого должна составлять 3-10 Ом.

Затем измеряется сопротивление между анодом и катодом магнетрона. Для этого достаточно прикоснуться щупами омметра между любым выводом накала (катодом) и корпусом магнетрона (анодом). Сопротивление должно быть бесконечным.

Если сопротивление нити накала равно бесконечности, или между анодом и катодом нулю, то магнетрон неисправен и подлежит замене.

Сопротивление термопредохранителя должно быть равно нулю, если больше, то он неисправен и тоже подлежит замене, так как ремонту не подлежит.

Если нет омметра, то магнетрон можно проверить, как и диод, с помощью лампочки. При включении вместо диода нити накала магнетрона, лампочка должна светиться в полный накал, анода и катода – не светиться. Термопредохранителя – светиться.

Пример ремонта СВЧ-печки

Перед тем, как выбросить на свалку СВЧ-печь SHARP R-2371K, обратились ко мне знакомые с вопросом, возможно ли ее отремонтировать? В сервисе ремонтировать отказались из-за отсутствия запчастей, так как печь давно снята с производства.

В печке, при очередном открытии двери отломалась ручка и треснула рамка дверцы, в дополнение отломались крепежные элементы пластины с крюками. Ручка и пружина пластины были утеряны, так как печка пролежала в кладовке много лет.

Проблема заключалась не только в ремонте дверцы, надо было еще обеспечить ее надежную фиксацию в закрытом положении и блокировку электрической схемы при открывании. Восстановить печку в первоначальном виде не представлялось возможным. Через несколько дней раздумий было найдено простое конструкторское решение восстановительного ремонта СВЧ-печки.

Перед началом ремонта двери была проверена исправность ее электрической части. Дверка была закрыта, планка с крюками вставлена в прорези и удерживалась рукой. В камеру печки была помещена чашка с водой. После включения, через пару минут вода закипела.

Фиксировать дверку печки в закрытом положении, было решено с помощью магнитной защелки. Для этого был взят неодимовый магнит, который показан на фотографии, извлеченный из компьютерного жесткого диска. Отличительной особенностью неодимовых магнитов является высокая магнитная индукция (сила притяжения).

Для проверки идеи с концевых выключателей были сняты накидные клеммы и планка, на которой они были установлены, после отвинчивания двух саморезов, извлечена из печки. При открытой двери средний выключатель находится в замкнутом состоянии, а крайние – в разомкнутом.

Далее магнит был установлен в промежутке между прорезями для крюков. В дверке, для защиты от СВЧ-излучения, установлена железная рамка. Поэтому при проверке дверка с достаточным усилием удерживалась установленным магнитом. Решение оказалось удачным. Не пришлось даже делать отверстие под магнит в корпусе печки.

Для восстановления рамки двери и создания ручки был взять алюминиевый профиль прямоугольного сечения. В нем были по краям сделаны выборки для плотной посадки и два отверстия с резьбой М4.

В дверце уже были отверстия для крепления отломанной ручки, поэтому самодельная ручка закрепилась без доработки дверцы и хорошо вписалась в дизайн. Осталось только решить вопрос с автоматическим выключением печки при открывании двери.

В любой СВЧ-печи при открывании двери блокировка работы осуществляется с помощью трех концевых выключателей, которые физически связаны с крюками планки двери. При открытой дверце крайние выключатели разомкнуты, а средний – замкнут.

Блокировка работы печи осуществляется в два этапа. При закрывании двери нижний крюк сначала нажимает на толкатель среднего выключателя.

Далее крюк, удерживая толкатель среднего выключателя в нажатом состоянии, опускается вниз и утапливает толкатель нижнего выключателя.

Далее крюк, удерживая толкатель среднего выключателя в нажатом состоянии, опускается вниз и утапливает толкатель нижнего выключателя. Таким образом, сначала срабатывает выключатель SWC (указан на схеме в начале статьи) размыкающий питающие провода, а затем замыкаются выключатели SWA и SWB, подающие питающее напряжение на магнетрон и другие узлы схемы.

Смоделировать ситуацию, при которой понадобится защита выключателя SWC мне не удалось, разве, что одновременно залипнут контакты концевиков SWA, SWB и реле включения печки в блоке управления. Но при современной надежности радиоэлектроники вероятность такого случая равна нулю. И даже если такое произойдет во время работы печки, то никто не станет открывать дверцу. Поэтому решено было при ремонте SWC не задействовать.

Для упрощения конструкции было принято решение задействовать только один из концевых выключателей SWA или SWB, так как чтобы обесточить замкнутую цепь достаточно разорвать один провод. Предложенное решение, в случае желания, позволяет задействовать и оба концевых выключателя.

Технически было удобно реализовать блокировку с помощью концевого выключателя, установленного в середине планки. Поэтому один из крайних был установлен на его место. Чтобы снять выключатель нужно утопить фиксатор, повернуть выключатель и снять с оси.

Далее из полоски стали толщиной 0,5 мм была выгнута и установлена на ось в виде винта М2,5 деталь, показанная на фотографии. Форма получилась замысловатой в связи с подгонкой геометрии по месту. Между деталью и плоскостью планки, для лучшего скольжения, на винт была надета шайба.

С обратной стороны, чтобы винт не отвинтился, он был зафиксирован двумя затянутыми между собой гайками, на которые была дополнительно нанесена краска.

Толкатель концевого выключателя нажимался с большим усилием, поэтому дополнительной пружины не понадобилось. Многократное нажатие подтвердило стабильность работы конструкции. Планка была закреплена в СВЧ-печи, и осталось вместо крюков на двери установить толкатель.

Толкатель был сделан из подобранной по длине и диаметру латунной стойки с резьбой на конце М3, ввинченной в самодельную ручку. Диаметр его выбирался исходя из ширины прорези в корпусе печки для крюков. Длину пришлось определять экспериментально.

Для этого было измерено расстояние от плоскости ручки до самодельной детали выключателя и добавлен один сантиметр. Далее толкатель был ввинчен в ручку и дверца закрыта до срабатывания концевого выключателя. Затем толкатель был укорочен на величину щели, получившейся между дверцей и корпусом печки.

Осталось разобраться с электрической схемой. Клеммы, идущие к нижнему концевому выключателю, были надеты на оставшийся выключатель. Для соединения клемм, идущие ранее на верхний выключатель, была из листа вырезана полоска латуни.

Далее обе клеммы надеты на эту полоску и заизолированы. Клеммы, ранее подключенные к среднему выключателю, просто заизолированы изоляционной лентой.

Испытания СВЧ-печи после самостоятельного ремонта и продолжительная эксплуатация показали безотказную работу. Уверен, что теперь печка до следующего ремонта прослужит не один год.

Ремонт микроволновки своими руками – подробная инструкция для новичков

Содержание

• Устройство микроволновых печей
• Замена слюдяной пластины
• Особенности высоковольтного предохранителя
• Принцип работы предохранительного реле

Чтобы выполнить ремонт микроволновки, необходимо иметь общее представление, о том, как она работает. Ремонт свч печи начинается со снятия верхней крышки. Перед этим следует позаботиться о полном отключении прибора от сети электропитания, только потом приступать к устранению поломок своими руками.

Когда эти действия будут успешно проделаны, для доступа откроется трансформатор с двумя предохранителями: один расположен непосредственно на самой детали, он является легкоплавким, второй находится неподалеку на самом корпусе СВЧ печи, изготовлен из керамики. Также рядом с трансформатором находится блок удвоителя, состоящий из толстого конденсатора и диод. Весь набор этих элементов является цепью электропитания магнетрона микроволновой печи.

Важное:

Осторожно! Не следует сразу же прикасаться к конденсатору непосредственно после снятия верхней защитной панели. Этот элемент способен продолжительное время удерживать напряжение, что может легко привести к электрическому удару. При ремонте СВЧ печи своими руками следует учитывать этот фактор.

Устройство микроволновых печей

Особенность СВЧ печей в том, что все детали соединены последовательно. Сначала следует обратить внимание на указанный выше магнетрон и его цепь электропитания. После снятия защитного корпуса становится доступным трансформатор с расположенным рядом большим конденсатором. Так же тут будут расположены керамический, легкоплавкий предохранители, диод. По такой схеме высокого напряжения работает магнетрон. Ни при каких обстоятельствах не следует влезать туда руками, инструментами. После полного обесточивания конденсатор потеряет остаточное напряжение, вероятность электрического удара снизится.

Принцип работы цепи:

1. Первичная обмотка микро-трансформатора принимает на себя 220В. Как правило, ее расположение находится внизу. Узнать ее можно по виткам медной проволоки, которая по виду будет оголенной. Однако, это не так. Ее покрывает прозрачная изоляционная пленка. Расположение этой катушки находится под вторичной обмоткой.
2. Микроволновая печь имеет две вторичных обмотки. На одной из них обычно в не аккуратном виде намотано несколько виточков простого провода. Этим подогревается катод. Тут переменное напряжение всего лишь 6,2В, чтобы электроны могли оторваться от поверхности. Но там, где находится хорошая изоляция, расположена обмотка с высоким напряжением. Около двух кВ, направленных к выходу.
3. Зашунтированный диодом конденсатор располагается на выходе из цепи. Действие отрицательной полуволны приходится на катод, действием положительной полуволны заряжается емкость. Дальше электрод подвергается удвоенному напряжению, которое снимается с конденсатора и микро-трансформатора. В итоге создается примерно 3,5-4кВ. Такой мощности достаточно, чтобы начался процесс генерации.

Важное:

Следует быть предельно внимательным, выходная обмотка всегда запараллеленна магнетроном, имеющим два варианта выхода. Но заземление анода выполняется отдельным образом.

Таким образом, вот что получается:

• нагревательная спираль имеет 6,3В;
• на катоде пребывает до 4,2кВ, заземленных анодом.

У всех микроволновых печей присутствует электрическое соединение катода, нагревательной спирали. Каждая СВЧ печь оснащена таймером, контролирующим магнетронную мощность. Использование пускового реле применяется с той целью, чтобы избежать возникновение искры. Далее следует обратить внимание на переднюю панель.

Совет:

Читайте также: Как отремонтировать аэрогриль своими руками

Замена слюдяной пластины

Наиболее вероятные поломки происходят в области слюдяной пластины. По стержню от магнетрона к волноводу подается энергия. Последний имеет высокую чувствительность на присутствие различных пищевых остатков. Все эти загрязнения начинают возгораться, выдавать искры, тем самым нарушать стабильную работу микроволновых печей. Во избежание непредвиденных ситуаций разработчики решили закрыть волновод слюдяной пластиной. Она имеет мягкие, гибкие свойства, относительно доступную расценку. Починить такую поломку своими руками не составит большого труда. Купить материал можно любых размеров, вырезать соответствующий отрезок. Особенность слюдяной пластины в том, что она без препятствий передает уровень частоты в 2,45Ггц. Именно на этой частоте функционирует СВЧ печь.

Также слюдяные пластины не промокают. Это очень важный фактор в том случае, если внутри микроволновых печей подогревается жидкость. Ведь вода очень быстро впитывает в себя излучающуюся частоту 2,45Ггц, возникает опасность серьезной поломки. Если вода достигнет до волновода, создается большая авария, отремонтировать которую своими руками будет не просто. Высоковольтный предохранитель мгновенно перегорает. Если все становится еще хуже, сгорает сам магнетрон, прочая электроника, которой заправлена СВЧ печь.

Какие факторы влияют на разрушение слюдяной пластины? Большинство разогреваемой пищи содержит множество жиров, масла, других подобных ингредиентов. Отличаются они тем, что вместо обычного кипения, они выстреливают жирные капли. Как только такая капля попала на слюдяную пластину, создается маленький проводной мост. Происходит образование электрической дуги: от волновода к слюдяной пластине, затем от нее на корпус СВЧ печи. Как только возникают нехарактерные для работы печей хлопки и искры – это верный признак того, что скоро печь потребует ремонт.

Совет:

Читайте также: Ремонт мультиварок своими руками

Особенности высоковольтного предохранителя

[ads-pc-4] [ads-mob-5] Каждый, кто пытался починить микроволновку своими руками, задавался вопросами относительно высоковольтного предохранителя. Механизм СВЧ печей такого рода запускает не менее двух предохранителей:

1. Если взглянуть на электронную плату микроволновки, эта деталь представляется в виде белого или прозрачного цилиндра маленького размера. Его задача предохранять интегрированные, навесные элементы микроволновых печей. Так же этот маленький цилиндр является частью цепи электропитания. Его перегорание происходит в случае поломки конденсатора, замыкания резистора.
2. Цепь, формирующая питание магнетрона, включает в себя диод, трансформатор, конденсатор. Через них к катоду подходит около двух, трех киловольт. Обнаружить эти детали не трудно. Внешний вид конденсатора сложно спутать с чем либо. Это огромная деталь в виде баночки весом до ста грамм. К нему крепится одна диодная ножка, другая закреплена на корпусе. Рядом располагается тоже небольшой бочонок, часто керамический, выкрашенный коричневым цветом. Именно этот бочонок содержит внутри себя высоковольтный предохранитель. Его задача не допустить перегревание магнетрона. Когда пробивается слюдяная пластина или в СВЧ печь будет положена металлическая ложка, сразу происходит перегорание высоковольтного предохранителя.

Важное:

Лучше не пытаться собрать высоковольтный предохранитель своими руками или изъять его из электронной платы. Подобная практика является чрезвычайно опасной для людей. Микроволновая  Печь может перестанет работать, возникает высокая вероятность возгорания и поражения электрическим током.

Смотрите также – Что делать, если в микроволновке не крутится тарелка?

Принцип работы предохранительного реле

Перед тем, как начать разговор о ремонте вентилятора, охлаждающем магнетрон, грили или освещающей лампе в камере СВЧ печи следует еще обратить внимание на защитное реле. Их задача отключить все работающие системы в тот момент, когда дверца камеры находится в отрытом положении. Два реле как правило разрывают цепь электропитания. А одно реле будет контролироваться функциональную способность второго. Работа осуществляется следующим образом:

1. В том случае, если дверь печи открыта, пусковой механизм реле отжат.
2. При такой работе цепь электропитания имеет два места разрыва.
3. Второе реле замыкает землю на фазе.
4. Когда первое реле срабатывает, не произойдет ничего плохого, так как цепь электропитания находится в разорванном положении.
5. Когда первое реле залипает, выбивается предохранитель. Это происходит по причине того, что землю закоротили фазой.

Совет:

Читайте также: Ремонт чайника электрического своими руками

Под предохранителем подразумевается не тот, что расположен сверху магнетрона или внутри корпуса, а который находится на плате. Чтобы починить микроволновую печь своими руками, следует проверить работу защитного реле. Без этого функционала доступ электропитания к магнетрону практически невозможен. Задача силового предохранителя учитывать движение тока в магнетроне. В случае опасной ситуации происходит перегорание защитного элемента, поломка генератора исключена. Подобная ситуация происходит, когда микроволновая печь работает в холостую или в ее камере находится какая либо металлическая вещь.

Смотрите также:

• 5 лучших микроволновых печей LG 2019 года
• 5 лучших микроволновых печей Daewoo Electronics
• 5 лучших микроволновых печей Panasonic
• 6 лучших микроволновых печей Horizont 2019 года
• 6 лучших микроволновых печей BBK
• 6 лучших микроволновых печей Korting

проверка и починка СВЧ, видео инструкции

Содержание

• 1 Устройство простейшей микроволновой печи
• 2 Передняя панель
• 3 Защитные реле
• 4 Сервисные механизмы
• 5 Типичные поломки
  • 5.1 Слюдяная прокладка
  • 5.2 Правильное заземление
  • 5.3 Высоковольтный предохранитель
  • 5.4 Схема формирования напряжения магнетрона
  • 5. 5 Таймер (программатор)
• 6 Поломки микроволновых печей
• 7 Распределение поля СВЧ внутри микроволновой печи
• 8 Проверка параметров

Уверены на 100%: хватит понимать, что находится внутри, чтобы провести ремонт СВЧ. Начнем с простейшей модели, внутри которой гриль и поворотный стол, затем не сложно уже обобщить случай на инверторные модели. Говорим простым языком, поскольку обнаружили: в интернете, обсуждая тему, говорят либо несусветицу бесполезную, либо вещают слишком узкоспециализированным языком, сложным для понимания.

Устройство простейшей микроволновой печи

В микроволновой печи электрические узлы соединены последовательно. Начнем с цепи питания магнетрона. Вскроете крышку, увидите огромный трансформатор, возле него большой (действительно большой) конденсатор, рядом с которым ютятся диод и предохранитель в чехле из керамики (изолятора). Эти вещи в первую очередь привлекают внимание новичка. Сие схема формирования высокого напряжения (3-5 кВ) питания магнетрона. Не суйте туда руки, отвертку. Полагаем, конденсатор потихоньку разрядится, и если вилка вытащена из розетки, удар током маловероятен. Принцип действия следующий:

1. На первичную обмотку трансформатора поступает напряжение 230 В. Катушка расположена снизу, намотана медной жилой, временами кажущейся оголенной. Металл покрыт прозрачной изоляцией лака. Катушка расположена под вторичными обмотками.
2. Вторичных обмоток две. Одна в буквальном смысле представляет собой несколько витков медного провода, неаккуратно намотанного рядом с первичной: подогрев катода. Дает 6,3 В переменного напряжения, помогающие электронам покинуть поверхность. Выше, в хорошей, добротной изоляции расположена высоковольтная обмотка. Дает 2 кВ, идущие на выход, питание магнетрона.
3. На выходе стоит конденсатор, зашунтированный диодом. Получается, отрицательная полуволна проходит на катод, положительная заряжает емкость. На следующем полупериоде электрод уже окажется под удвоенным напряжением: снимаемым с трансформатора и разрядом конденсатора. В результате получается порядка 4 кВ. Хватает, чтобы начать генерацию.

Обратите внимание: выходные обмотки запараллелены на магнетроне, у катода два входа. Анод заземляется отдельно.

Получается электрическая раскладка:

1. По нагревательной спирали течет ток с напряжением 6,3 В.
2. На катод подается потенциал 4 кВ, который уравновешен землей на аноде.

Обогревающая спираль и катод электрически соединены. Мощностью магнетрона управляет таймер, а чтобы не возникало искр к схеме добавлено пусковое реле. Перейдем к рассмотрению передней панели!

Передняя панель

На передней панели микроволновой печи механический программатор, задающий режимы. Под круглой ручкой кроется вал, снабженный (в нашем случае) двумя кулачковыми дисками. Первый отвечает за питание трансформатора, формирующего питание магнетрона, второй — за кварцевые лампы гриля. Кулачковыми механизмами управляемы кнопки двух реле:

• транзистора ключа, блокирующего питание магнетрона;
• кварцевых ламп гриля.

Если кулачок низкий, кнопка отпущена, реле в нормальном положении. При большой высоте выступа кнопка реле нажимается. Несложно заметить, что так обеспечим постоянную подачу напряжения, а нужно регулировать мощность. Поговорим ниже, но сперва вернемся к пусковому реле. Штуковина, снимающая в начальный момент токовую нагрузку, подключается параллельно входной обмотке трансформатора. Силовые контакты включаются последовательно. Параллельно реле стоят конденсатор и стабилитрон.

Когда идет фронт, образующий искру, емкость представляет перепаду нулевое сопротивление, индуктивность трансформатора отделена разомкнутыми контактами. Большой ток не течет! Емкость начинает заряжаться до напряжения, ограничиваемого стабилитроном. Разряжаться мешает диод, включенный в нужном направлении. Когда превышено пороговое значение, реле срабатывает, и течет большой ток трансформатора и питания магнетрона. За счет продуманного хода таймеры микроволновых печей с защитным реле почти не горят. Теперь программатор!

Снабжен шестереночной, зубчатой передачей, регулирующей ход часов. В зависимости от этого изменяются промежутки работы и простоя магнетрона. Чем дольше отдых, тем меньше и выделяемая мощность. О магнетроне, добавим: введение инверторного управления перекладывает управление циклами с таймера на сенсорную схему измерения температуры. Датчик оценивает спектр излучения пищи и решает, как работать микроволновой печи. Меняется уже не время простоя (работы) цикла, а скважность следования импульсов. Чаще идут пакеты, больше мощность. В результате появляется возможность гибкой подстройки под создавшуюся ситуацию.

Защитные реле

Прежде чем говорить про гриль, вентилятор охлаждения магнетрона, лампочку подсветки рабочего отсека и двигатель стола, хотелось упомянуть защитные реле. Контакторы обеспечивают полное отключение механизмов при открытии дверцы. Два рвут цепь питания (земля и фаза), одно обязательно контролирует работоспособность другого:

1. Дверца открыта, кнопки реле отжаты, соединяются контакты, изначально нормально замкнутые.
2. В этом случае цепь питания должна дважды порваться.
3. Но во втором реле земля замыкается на фазу.
4. Сработало первое реле – ничего страшного не происходит, уже цепь разорвана.
5. Первое реле залипло, предохранитель выбьет, поскольку земля закорочена с фазой.

Прервите программу, открыв дверцы. Выполните необходимые операции. Закройте отсек. Программа продолжит выполнение. Электромагнитное излучение мгновенно исчезает, стоит реле защиты разорвать контакты.

Не силовой предохранитель, помещенный в корпус и висящий под магнетроном, а расположенный на электронной плате. Учитывайте любопытные особенности защитных реле. Одно (третье) подает фазу на пусковое реле. Без этого подача напряжения на магнетрон в принципе невозможна. Силовой предохранитель оценивает расход энергии магнетроном. Если возникает нештатная ситуация, защитный элемент сгорает, уберегая генератор от поломки. Описанное произойдет, если включить пустую микроволновую печь, либо положите внутрь вилку, ложку, металлический предмет. Единственное окаймляющее золотистое кольцо тарелки способно спровоцировать нештатную ситуацию.

Сервисные механизмы

Обычно в микроволновой печи соединяется последовательно рой агрегатов. Сейчас обсуждаем вторичные механизмы: двигатели вентилятора, стола, кварцевые лампы гриля, лампочка подсветки. Это сделано для уменьшения количества проводов. Конструктивные изменения упрощают ремонт СВЧ до максимума. Результат: перегорание одного элемента блокирует работу печи. Магнетрон молотит, как и пусковое реле. Отмеченный эффект – характерный признак причины, кроющейся во вспомогательном механизме. Эквивалентный результат при поломке третьего реле, рвущего цепь питания в нормальном состоянии (дверца открыта, и кнопка отпущена). но если от него питается реле (как сказано выше), колебаний СВЧ генерироваться не будет.

Приведенная схема характерна для СВЧ печей, полагаем, найдутся другие конструкции. Просто примите к сведению выдумки конструкторов. Элементы внутри микроволновой печи питаются напряжением 220 вольт. Иных, специальных источников внутри нет. Модели, напичканные электроникой, резко выбиваются из ряда. Инвертор для работы требует наличия ряда напряжений.

Хочется отметить – в микроволновых печах с гибридными режимами протестируете почти 100% составных частей изделия по отдельности. Изучите конструкцию программатора. Удобно посветить грилем, пока магнетрон отключен. Новички недоумевают: как регулируется мощность гриля. Полагаем, доля этой составляющей микроволновой печи обходится энергией, не потребленной магнетроном. Дольше работает СВЧ, меньше остается прочим компонентам электрической схемы.

Сейчас пару слов скажем касательно возникновения пожара внутри микроволновой печи: громы-молнии бьют. На выходе волновода, передающего СВЧ энергию отсеку, стоит слюдяной фильтр. Визуально плотная ткань, напоминающая строительный утеплитель. Поверхность должна быть чистой, сухой. Иначе — гром и молния возникнут без труда. Жир способствует пробою изоляции, в результате внутри возникнет разряд. Имейте глупость положить в отсек вилку – молния запросто пробьет эмалированное покрытие. Останется черное пятнышко, в худшем стенка прогорит насквозь.

Перечислены основные виды неисправностей, рассказали конструкцию – надеемся, что читатели отыграют подачу.

Обратите внимание, что СВЧ излучение вредно для здоровья. Поэтому ремонт микроволновых печей на регулярной основе лучшей работой не назовешь.

Типичные поломки

В СВЧ печах слабым местом назовем неумение хозяев правильно эксплуатировать изделие. Покупатели уверены: тарелки с золотым ободком нельзя ставить внутрь, сломается посуда (отслоение металлической каймы), не микроволновка. Обиходное мышление неправильное. Если внутрь поместить стальную ложку, огромна вероятность возникновения электрической дуги, если струя ионизированного воздуха не сожжет магнетрон (высоковольтный предохранитель), то оставит неизгладимые следы на стенках рабочего отсека.

Слюдяная прокладка

Начнем с типичной поломки: пробой корпуса у слюдяной прокладки. Магнетрон посредством штыря подает энергию волноводу, который чувствителен к наличию внутри загрязнений. Жирные пятна горят, искрят, мешают нормальной работе прибора. Поэтому выход волновода прикрывают слюдяной тканью. Мягкий гибкий материал, стоящий относительно недорого, продается большими отрезами, ножницами сформируйте подходящий формой кусочек. Принцип действия базируется на способности слюды пропускать частоту 2,45 ГГц разогрева СВЧ печи. В противном случае ткань сильно греется и выгорает после непродолжительной работы. Слюда препятствует намоканию токопроводящих стенок – немаловажно, если внутри греется суп: летящие брызги наносят непоправимый урон чистоте отсека. Давно замечено: вода как раз-таки поглощает излучение 2,45 ГГц, что сулит неприятностями. Попади жидкость внутрь волновода, возникнет сразу аварийная ситуация: испарение молекул, изменяющее диэлектрические свойства воздушной среды, мгновенный пробой, выгорание высоковольтного предохранителя, в худшем случае магнетрона и прочей электронной начинки.

Отчего приходит в негодность защитная слюдяная прокладка. Хозяйка готовит пищу, часто среди ингредиентов рецептуры жир, масло, прочие субстанции. Вещества не кипят, стреляют грязными каплями. Жир попадает на слюдяную ткань, образуется мостик проводимости. Обособленно природный минерал является диэлектриком, надежно изолирует волновод от корпуса, единственная капля масла, пропитавшая прокладку, способна взорвать эту стену. Мгновенно образуется дуга:

• меж стенками волновода и слюдяной тканью;
• меж слюдяной тканью и корпусом.

Гром и молния являются первым признаком приближения поломки СВЧ.

Правильное заземление

Если прибор не заземлен, положение дел чрезвычайно опасное. Хватит взяться правой рукой за кухонный кран (подставить ладонь струе воды), левой – задеть нечаянно СВЧ печь, чтобы погибнуть. Уместно напомнить: приборы, подключаемые вблизи источников воды, работают тандемом с дифференциальным автоматом защиты. Необходимо правильно выполнить заземление. Часто недостаточно занулить соответствующую клемму. Обозреваем два подводных камня:

Микроволновая печь

1. Сопротивление заземления пренебрежимо мало. Единицы, доли ома. 10 уже считается недопустимой величиной. Поэтому в контуре часто используются не провода, а шины (ленты) стальные или иного металла (сплава) большого сечения. Понятно, что для домашней сети такие условия обеспечить не удастся.
2. Дифференциальный автомат защиты работает за счет фиксации тока утечки. Измеряются выходная, входная величины, находится разница. Если ток утечки пойдет на землю путем зануления, величина перепада равна нулю, даже когда перегрузкой сожжены предохранители, в придачу – магнетрон.

Дифференциальные устройства защиты часто снабжаются слотами предохранителей, но не стоит их путать с функциями безопасности. Черный юмор мастеров по ремонту телевизоров гласит:

• Предохранитель сгорает последним, когда уже сломалось все, что могло сломаться.

А значит, и человеческие жизни дифференциальное устройство защиты спасти не может. Требуется правильно заземлить СВЧ печь. Приборы относятся к классу электробезопасности I. Клемма имеется на вилке. Ставьте евророзетки, подключенные правильно. А это прежде заземление, почему – уже объяснили. Добавим, что обычная розетка или предохранители от несчастного случая могут не уберечь. В случае с СВЧ печью шанс благоприятного исхода аварии велик.

Высоковольтный предохранитель

По поводу сказанного у многих возник вопросительный знак в голове размером с гору, что такое высоковольтный предохранитель. Объясняем! Устройство СВЧ печи включает два предохранителя (минимум):

1. Обычный маленький прозрачный (стеклянный), белый (фарфоровый) цилиндрик на электронной плате. Обеспечивает сохранность навесных, интегрированных элементов. Предохранитель низковольтный, относится к цепи питания электронной платы. Сгорит, если пробьется конденсатор, замкнет резистор, расположенные по печатному монтажу.
2. У магнетрона собственная цепь формирования питания, сформированная повышающим трансформатором, диодом, конденсатором. Источник подает на катод потенциал в несколько киловольт. Элементы легко найти. Конденсатор выглядит чудовищно: банка граммом сто стальная, к которой концом крепится диод, вторая ножка припаяна (привинчена) к корпусу. Рядом заметите сундучок керамический или другого диэлектрика (часто коричневого цвета). Внутри египетского саркофага высоковольтный предохранитель. Защищает магнетрон против перегрева. Если ток катода станет слишком большим (пробьет слюдяную прокладку, или кто сунет в рабочий отсек ложку), первым сгорит высоковольтный предохранитель. Кстати, мастера по ремонту СВЧ печей на силовой элемент жалуются чрезвычайно редко. Стало быть, исправно исполняет обязанности (или, наоборот, служит причиной выхода из строя магнетрона).

Нельзя изымать из электрической схемы высоковольтный предохранитель, пытаться сделать аксессуар своими руками. Попросту опасно для прибора, окружающих людей. Возникнет пожар, кого-нибудь убьет током.

Схема формирования напряжения магнетрона

Конечно, слышали про инверторные СВЧ печи. Во-первых, не сильно конструкцией отличаются от стандартных микроволновок, во-вторых, режим гибкого управления разогревом далеко не всем нравится, несовершенен. Конструкторы предоставляют возможность опцию отключить, повара и пользуются. Чтобы понять, как работает научно звучащая инверторная СВЧ печь, рассмотрим схему формирования напряжения магнетрона:

• СВЧ печь начинается силовым трансформатором. Входная обмотка ниже вторичной, собрана медным проводом с лаковой прозрачной изоляцией (передача тепла наружу инфракрасным излучением) для лучшего охлаждения. Выше идет пара небрежных витков, формирующих напряжение 6,3 вольта накала катода. Наконец, повышающая обмотка расположилась сверху, откуда потенциал 2 кВ (амплитуда) подается на выпрямитель.

• Анод магнетрона посажен на нулевой провод (не корпус). Катод дополнительно подогревается, чтобы электронам было легче покинуть поверхность эмитента. Для питания используется отрицательное напряжение. Положительно заряжается конденсатор. Следующую половину периода катод под двойным напряжением. Разница потенциалов образована перепадом меж вторичной обмоткой трансформатора и конденсатором. Вынужденная мера снижения требований, предъявляемых к силовой части электрической схемы.
• На первичную обмотку трансформатора подается сетевое напряжение 230 В. В случае инверторного управления модулируется скважность импульсной последовательности. В итоге результат определяется действующим значением. Чем дальше друг от друга импульсы, тем ниже уровень, тем меньше мощности магнетрон отдает пище.

Обратите внимание: у магнетрона две клеммы, проводов заводится три. Одиночная питает накал, с двойной – снабжает энергией катод, замыкает цепь 6,3 В. Анод подключается отдельно, на задворках хитроумной конструкции. Для подачи напряжения на трансформатор в электронной схеме имеется реле. Мера уберегает программатор (контакты, управляемые таймером) от искрения. Параллельно реле подключены стабилитрон, конденсатор, берущие удар фронта подключаемого напряжения. Затем срабатывает якорь, питание подается на трансформатор. При работе СВЧ печи периодически слышны щелчки – реле, о котором идет речь. Использованием конструктивной детали значительно увеличивается срок службы таймера.

Таймер (программатор)

Программатор часто образован механическими реле. Вал штока содержит окольцовку разной высоты. Вращая регулятор, выбираем сочетание состояний группы реле. В зависимости от этого СВЧ печь переходит в нужный режим. Понятно, что ломаться здесь нечему (а если и поломается, то восстановить сложно). Всякое реле при необходимости проверим, не требуется чаще подобных шагов. Отказал контакт гриля – лампы потухнут. Скажем аналогичное о цепи магнетрона.

Таймер устроен сложнее. Вал унизан шестернями, каждая замыкает (размыкает) контакт. В СВЧ печи, лишенной инверторного управления, таймер задает периодичность включения (выключения) магнетрона. Реле, о котором говорили выше, блокирует искрение контактов таймера. При инверторном управлении в отсеке стоит датчик инфракрасного излучения, по показаниям сенсора и ведется управление скважностью импульсов (частотой).

Что может сломаться. Подражанием часовому механизму внутри таймера пружина. Завидев поломку, следует заменить сталь новой. Механизм долговечен, контакты ломаются редко. Описали основные виды неисправностей, разумеется, начинать нужно со шнура. Тривиальная поломка, виновата в 20% случаев. Теперь читатели осознают изрядно, как починить СВЧ печь.

Поломки микроволновых печей

Многих интересует, как проверить, выдает ли печь положенные характеристики. В литературных источниках написано: метод измерения находится в НВН 100 ГОСТ 19308 – 80; приведены рисунок и полезные сведения для проведения процесса оценки. Начало абзаца выписано из книги по ремонту микроволновых печей, вышедшей в 2003 году. Настораживает, что ГОСТ найти на практике сложно. Авторы погуглили и обнаружили ГОСТ Р МЭК 60705-2011. И называется документ «Печи микроволновые бытовые. Методы измерения функциональных характеристик». Вот от него и предлагается танцевать дальше. Книга чуточку устарела. Текст приводит все меньше использующиеся конструкции микроволновой печи: излучение входит в рабочую камеру сверху. Диковинным современности конструкторским ходом предполагалось создать равномерное поле по объему. Сегодня волны входят справа, ремонт выполняется по-другому.

Уже сотни страничек исписаны пробоем конденсаторов, выгоранием диодов, предохранителей. Представляется, дети школьного возраста ведают, что ломается. Предлагается обсудить не замыленный аспект – СВЧ поле, мощность, распределение вектора напряженности, особенности и опасность. Выполняя ремонт, часто забываем, что прибор призван помочь семье, а не губить человечество. Какой-нибудь Whirlpool может легко уничтожить генофонд, если не предпринимать соответствующих мер безопасности.

Американские ученые давно установили: приборы с 2,4 ГГц нельзя помещать на коленки (посмотрите сегодняшних подростков). Действо отрицательно влияет на репродуктивную функцию. На волне 1-2 ГГц (примерно) работают сотовые телефоны, прочие гаджеты.

Распределение поля СВЧ внутри микроволновой печи

Внимание уделяется распределению поля внутри рабочей камеры СВЧ печи вот почему! Условия распространения электромагнитного излучения изменчивы. Если в пределах волновода структура поля постоянна, в рабочей камере сильно зависит от количества и типа пищи. Изначально отсек изготавливается в резонанс частоте 2,45 ГГц; только внутрь попадает еда, уплывает параметр, появляются и различные паразитные эффекты. Не все плохие (негативные), но в сумбуре появляются места, участки отсека, плохо прогреваемые, либо прогреваемые, наоборот, чересчур. Дешевые микроволновые печи снабжают столами вращающимися. Изменчивой панорамой обеспечивается видимость равномерности прогрева.

В дорогих микроволновых печах поднос неподвижен, конструкцией камеры созданы условия постоянства и равномерности картины поля. У читателей уже возник вопросительный знак в голове размером с дом! Если лампочка светит, за шкафом темно, под люстрой светло. Не сложно осознать череду света с тенью. Лампочка Ильича излучает не фиксированную частоту – полосу! В результате картина интерференции ускользает от глаз. Складываться и вычитаться лучше могут когерентные волны. Одинаковые по частоте. Пусть физики избегают хулить обзор за слишком вольное истолкование понятия когерентности, пропущенный аспект фазы электромагнитного колебания.

Волна выходит в рабочий отсек, начинает переотражаться стенками невероятным образом. В результате в произвольной точке пространства два колебания могут встретиться в фазе или противофазе. Картина прямо противоположная (свет, тень).

В первом случае наблюдаем удвоенную мощность, втором – нуль! Заметь человеческий глаз частоту 2,45 ГГц, рабочая камера микроволновой печи представилась бы индивиду испещренной пятнышками, полосами света и тени. Важно не допустить случая нахождения пищи в нулевом поле.

После ремонта, если велись работы с магнетроном и волноводом, картина окажется непредсказуемой. Зная российских умельцев, уверены: в стране отыщется дюжина микроволновых печей, где стоит магнетрон радиолокационной станции. Действительно, какая разница, на взлетной полосе СВЧ и в кухне СВЧ. На этот случай рекомендуется проверить параметры способами, указанными далее, оценить защищенность людей, эксплуатирующих прибор. Специальной аппаратуры дома не имеется наверняка, посему предлагается просто подставить стаканы воды с этой стороны дверцы и выждать: греется ли. Теперь методика измерений согласно ГОСТ Р МЭК 60705-2011.

Проверка параметров

Процесс начинается общими измерениями и установками:

1. Температура помещения должна быть равна 20 ± 5 ºС.
2. Температура трансформатора, магнетрона не должна быть выше окружающей среды более чем на 5 ºС. Либо после работы микроволновой печи выждите 360 минут. В помещении, естественно, где проходят измерения.
3. Для измерения мощности вода берется из-под крана.
4. Размеры микроволновой печи определяются согласно рисунку, представленному ниже. Полезный радиус – расстояние от центра оси вращения рабочего стола (или центра рабочей камеры) до ближайшей стенки или дверцы, а полезная высота измеряется от поверхности вращающегося стола до ближайшей точки ограничения сверху. Полезный объем выражается литрами, равен произведению полезных высоты, глубины, ширины.
5. Если имеется несколько диапазонов сетевых напряжений, берется общепринятое в данной стране.

Измерения проводятся в цилиндрической чаше из боросиликатного стекла высотой 90 миллиметров с внешним диаметром 190 миллиметров и толщиной стенок 3 миллиметра. Материал емкости отличается малым коэффициентом температурного расширения, а значит, и вода сохранит первоначальную форму. Если кто думает, что раздобыть боросиликатное стекло невозможно, то это ошибка. Стеклянная посуда для микроволновых печей изготавливается из указанного материала. Склонны думать, что повар отыщет дома нужное для проведения измерений.

Температура воды в начале составляет 10 ºС. Затем берутся электронные весы, поверх ставится чаша, показания сбрасываются в нуль. Литр воды весит ровно килограмм. Погрешность массы взятой для опыта жидкости не превышает 5 граммов. Если нет электронных весов, то придумайте другой способ набрать ровно 1 литр воды. Возьмите шприц и отмерьте 5 миллилитров.

Микроволновую печь включают (на режиме, для которого проводятся измерения мощности), СВЧ излучение работает, пока жидкость нагреется до 20 ± 2 ºС. Выждите с закрытой камерой 1 минуту и зафиксируйте конечное значение температуры воды в чаше. Обратите внимание: перед измерением жидкость перемешивают. Тонкий момент. Нельзя делать технологическую операцию железной ложкой. Подойдет, например, пластиковая поварешка от мультиварки. Чтобы жидкость не потеряла часть тепла. У стали высокая теплопроводность, вот почему в комнате кажется более холодной, нежели предметы из пластика. Хотя разницы температур нулевая. Мощность микроволновой печи в выбранном режиме находится согласно формуле:

m_w, m_c – массы воды, контейнера; То,Т1, Т2 – температуры окружающей среды, воды в начале и конце измерений, соответственно; t – время, за которое достигнута требуемая температура. Полученное значение округляют до 50 Вт по общим правилам математики. Измерьте мощность микроволновой печи, трудолюбивых читателей ожидает крупный сюрприз. Уже говорили, что неплохо бы поставить чашу возле дверцы снаружи, а внутрь еще одну. По схожей методике оцените и качество защитной сетки. Нарушите, в кухню ворвутся вихри СВЧ энергии и сжарят попадающееся на пути. Для тех, кто не знает, сообщаем, что работа с антеннами, а также передающими и приемными устройствами, считается вредным фактором. Посему устраивающийся на специфическую работу проходит дополнительные обследования, сверху приплачивают за вредность. Семья повара уже прошла медкомиссию?

Потрудитесь оценить утечку СВЧ из камеры. Причина плохого качества изоляции кроется в отсутствии заземления. Большинство печей СВЧ относится к классу электробезопасности I. Вилке оснащена лепестком контура заземления. Контакт, висящий в воздухе, нормальную работу микроволновой печи нарушает. Попробуйте проделать заземление согласно рекомендациям стандартов, оцените утечки повторно.

В идеале, если положить в выключенную микроволновую печь (вилка которой находится в розетке с заземлением) сотовый телефон и позвонить на него, то вызов не должен пройти. Это значит, что металлическая сетка на дверце по-настоящему справляется со своими обязанностями на 100%. Для хохмачей добавим, что снаружи микроволновой печи сигнал должен уверенно проходить, отзываясь бодрым звонком на запрос вышек связи.

Это интересно! Как-то к авторам забежала разукрашенная девица и сказала, что распространяет бесплатно товары для рекламы магазина. Она говорила, что осетры никогда не болеют и очень хвалила товар. Тогда за такой подарок мы ей показали фокус: взяли индикаторную отвертку ЭМИ и оборвали лепесток заземления. Даже с выключенной СВЧ приборчик жужжал как резаный (наводка с первичной обмотки трансформатора).

Затевая ремонт микроволновой печи, помните о технике безопасности. Обычно на кухне женщины и дети. Зачем там фактор вредности? Неплохо бы также досконально знать устройство микроволновой печи. По нашим воспоминаниям, если экран не заземлен, то гасит (отражает) только половину излучения. Остальное проходит. Поэтому половину измеренной мощности можете смело ловить в кухне, если установка микроволновой печи проведена неправильно. В заключение хотели привести пару картинок из стандарта. Каждый на досуге может посмотреть, почитать текст, измерить значения. В этом случае речь уже будет идти скорее о распределении поля (об этом писали в начале). Ну, например, если нужно нагреть пиво, то станет понятно, куда его ставить! И ни в коем случае не грейте в микроволновых печах молоко в детских бутылочках. О вреде такого подхода уже накропали (как сказали бы коррумпированные чиновники) обзор. Не забудьте посмотреть видео инструкции в нашей статье!

Ремонт микроволновки своими руками: пошаговая инструкция устранения неисправностей

Ремонт микроволновой печи требует особых профессиональных знаний и навыков. Но обладая небольшими знаниями основ электротехники и радиотехники, умея пользоваться электромонтажным инструментом и вы сможете попробовать справится с этой проблемой, даже если вы строитель, музыкант или врач. Чтобы сделать ремонт своими руками, просто вспомните, чему вас учили в школе на уроках труда. При этом надо соблюдать правила электробезопасности: не делать коротких замыканий, соединяя провода, и не совать пальцы в розетку. Если вы в себе не уверены, то лучше обратиться в сервисный центр к специалистам.

Содержание

• 1 Устройство
• 2 Принцип работы
• 3 Признаки поломки СВЧ-печи
• 4 Перегорание предохранителя
• 5 Неисправность магнетрона
• 6 Прогорание слюдяной пластины

Устройство

Перед тем, как разбираться в причинах поломки, для начала разберемся в конструкции микроволновой печи. Она очень проста и состоит из 4 базовых элементов:

• Магнетрон;
• Волновод;
• Обмотка трансформатора;
• Камера для подогрева пищи.

Именно этот набор элементов является двигателем микроволновки. И при ее неисправности искать причину следует в них.

Принцип работы

После подключения микроволновки в сеть на первую обмотку трансформатора поступает напряжение 220В. Автоматически напряжение передается к вторичной обмотке. Запускается система нагрева камеры. За счет того, что эти две обмотки изолированы друг от друга, обеспечивается безопасная работа СВЧ-печи.
Микроволновая печь позволяет нагревать пищу на высоких скоростях за счет использования удвоенного напряжения. В этой цепи основную роль играет конденсатор, к которому путем параллельного подключения присоединяется диод. Длительность и величину температурного режима помогает контролировать температурный датчик и обычный таймер.
Для безопасного использования в печь встроено реле защиты питания, функция которого – останавливать работу микроволновки при высоких перепадах напряжения в сети или при открытой дверце. Если все это описание кажется вам сложным, то не беспокойтесь: сейчас мы во всем разберемся.

Признаки поломки СВЧ-печи

Чаще всего внешними признаками выхода микроволновки из строя является появление искр, клубов дыма, прекращение вращения тарелки, отсутствие нагрева пищи, помещенной в печь. Или же микроволновая печь просто не включается. В этом случае включать ее в сеть опасно!
Существует три основные причины выхода электроприбора из строя:

• Перегорание предохранителей;
• Неисправность магнетрона;
• Прогорание слюдяной пластины.

При такого типа поломках вы сможете отремонтировать печь, если будете действовать строго по инструкции. Для начало рассмотрите функциональную схему СВЧ печи.

Берем функциональную схему т.к. по ней проще понять принцип работы СВЧ печи, она универсальная, независимо от марки печи, она более простая по сравнению с принципиальной схемой микроволновки.

А расположение элементов микроволновки видно по этому рисунку:

Перегорание предохранителя

Неисправность магнетрона

Если в печи подсветка работает, тарелка вращается, но пищу микроволновка не греет, то, скорее всего, причина неисправности — неисправность магнетрона. На вышеуказанной схеме магнетрон обозначен, как «magnetron».
Магнетрон – прибор, генерирующий микроволновые излучения. Именно поэтому в случае выхода из строя этой детали печь не греет.

Магнетрон расположен в небольшом прямоугольном металлическом корпусе. Для начала его нужно очистить, а затем произвести визуальный осмотр. Далее осмотрите сам магнетронный блок. А именно целостность проводов, соединяющих клемм и корпус. Часто причиной не работы магнетрона является выход из строя проходного конденсатора. Ниже смотрите видео, как своими руками отремонтировать магнетрон микроволновой печи:

Прогорание слюдяной пластины

Верный признак поломки слюдяной пластины – искры, которые появляются, при ее включении. Причина – неправильная эксплуатация печи, то есть разогрев пищи с открытой крышкой. При таком варианте капли еды разбрызгиваются, попадая на пластину. В результате она намокает и прогорает.

Слюдяная пластина стоит недорого и приобрести ее можно в специализированных электромагазинах. Если вы нашли слюдяную пластину других размеров, то из нее можно изготовить пластину нужных размеров своими руками.

Если же найти замену этой детали не удастся, можно использовать прогоревшую пластину повторно. Для этого необходимо пластину извлечь и аккуратно очистить от загрязнений. Далее перевернуть ее поврежденной стороной вовнутрь и аккуратно установить на место. Такой вариант ремонта, конечно, сложно назвать идеальным, но он вполне сгодится до того момента, когда вы найдете замену испорченной детали. Как заменить слюдяную пластину смотрите видео:

Ремонт микроволновки: подробно и просто

Современные СВЧ печи значительно облегчают подогрев, а часто и готовку пищи. Ими пользуются все члены семьи, включая детей. Но, при ненадлежащем уходе эти бытовые помощники часто ломаются.

В статье показываю, как обычный домашний электрик со средним уровнем навыков может провести ремонт микроволновки своими руками: подробно помогаю ему в этом своими советами и наглядными картинками.

Учитывая многолетний стаж производителя работ и опыт релейщика высоковольтной лаборатории сразу обращаю внимание на опасности, заложенные в конструкцию СВЧ печи. Им уделяю половину материала, но вы можете сразу перейти к основной части.

Содержание статьи

Чем опасна микроволновка: что надо четко представлять в ее устройстве до начала ремонта и даже покупки — 5 опасных факторов

Главный закон ремонта незнакомых электрических приборов можно сформулировать кратко: не навреди! Поэтому важно понимать принцип их работы, риски повреждения оборудования и получения травм.

В этой конструкции их 5. (Пять, Карл!) Рассмотрим их последовательно по степени важности.

Угроза №1. Сверх высокое излучение — главная опасность при ремонте и эксплуатации микроволнового оборудования

В любой бытовой СВЧ печи разогрев пищи происходит за счет ее облучения электромагнитными волнами. Их испускает антенна магнетрона. Затем они концентрируются волноводом и направляются через его окно прямо на подогреваемый объект.

Конструкция прибора, как видим, использует энергию СВЧ излучения, воздействующую на все предметы, которые расположены на его пути. Эти лучи способны:

• подогреть пищу;
• вскипятить воду;
• разогреть твердые вещества;
• индуцировать большие токи в металлах;
• вывести из строя полупроводниковые элементы;
• создать ожоги на коже;
• выжечь глазное яблоко;
• выполнить полезную работу или натворить различные беды.

Производители учитывают все эти риски. Они создали сплошную, двойную конструкцию корпуса из металла по принципу клетки Фарадея.

Она призвана блокировать выход СВЧ излучения за пределы кулинарной камеры в любую сторону, будь то тыльная часть, дно, верхняя, боковая стенка или открытая дверца.

Не буду заострять внимание на том, что СВЧ излучение в разных моделях способно фонить, прорываясь через всевозможные дефекты и щели. Это другая тема.

Просто на всякий случай учтите, что промышленность не зря выпускает детекторы СВЧ излучения, которыми тестируются эксплуатируемые печи в рабочем состоянии.

Если между дверцей и корпусом возникнет небольшая щель, то через нее станут проникать электромагнитные волны от магнетрона.

Поэтому безопасность конструкции обеспечивается плотным прилеганием дверки к боковым стенкам и жестким контролем этого состояния срабатыванием концевых выключателей. Один из вариантов их подключения показан ниже.

В разомкнутом состоянии два контакта SWA и SWB исключают подачу питания на высоковольтный трансформатор с магнетроном, формирующим высокочастотные импульсы, а третий SWC — подготавливает цепь создания короткого замыкания при случайном залипании SWA.

Оно будет ликвидироваться сгоранием встроенного предохранителя сети 220 вольт и резервироваться работой автоматического выключателя в квартирном щитке.

Вот такую двойную защиту микровыключателями и изготовление корпуса в виде клетки Фарадея внедрили производители от случайного облучения пользователей опасными электромагнитными волнами. Нам нельзя ее нарушать.

Если же при ремонте со снятой крышкой корпуса искусственно замкнуть контакты микриков дверцы для проверки прохождения через них тока, то опасное СВЧ излучение станет распространяться по всей комнате. Незадачливый мастер может легко получить ожог глаз или вообще лишиться зрения. Когда же рядом с ним окажутся другие люди, например, любопытные малолетние дети, то неприятностей добавится значительно больше.

Поскольку дома мало у кого имеется детектор СВЧ излучения, то проверку работы клетки Фарадея допустимо выполнить любым мобильником. Его помещают внутрь микроволновки, закрывают дверцу и набирают номер со второго телефона. Сигнал вызова должен четко блокироваться экранирующей решеткой.

Никогда не забывайте про опасность, создаваемую высокочастотным электромагнитным облучением.

Угрозы №2 и 3. 2 типа высоковольтного напряжения — где и каким рискам подвергается ремонтник

Громкое название «магнетрон» закрепилось за обыкновенной электронной лампой, собранной по схеме диода. Она пропускает электрический ток в одну сторону, используя старинный принцип термоэлектронной эмиссии.

Все питание магнетрон получает от выходных обмоток трансформатора, подключенного к бытовой сети схемой управления. На его вторичных катушках трансформируется:

1. 4 вольта для питания цепи подогрева катода;
2. 2000 вольт, поступающих на умножитель напряжения, собранный на конденсаторе C1 и диоде VD1.

Цепи подогрева выполнены толстым проводом, рассчитанным на постоянную нагрузку 10 ампер, а высоковольтная катушка и ее провода отличаются высокими диэлектрическими свойствами.

При проверках работы магнетрона ремонтник может попасть под действие тока как при поданном на схему напряжении, так и при снятом.

Кратко рассмотрим оба случая.

Проверка выходных цепей трансформатора под напряжением

Высоковольтную синусоиду два киловольта можно проследить по концам выводов выходной катушки или между заземлением и обкладкой конденсатора.

Напряжение 4 киловольта присутствует на аноде и катоде магнетрона или между потенциалами земли и анода высоковольтного диода VD1.

Опасность в этой ситуации представляет обычный набор электрических измерительных приборов домашнего мастера, рассчитанный на использование под напряжением только до одного киловольта. Обращайте внимание на класс изоляции и возможности работы ваших приборов под такими высоковольтными потенциалами.

Здесь необходимо проявлять максимальную осторожность.

Какие риски затаились в проверке трансформатора при отключенном питании

Обращаю внимание на высоковольтный конденсатор, который способен хранить полученный во время работы заряд. Его необходимо заранее разряжать до начала работы с трансформатором и его цепями.

У одних конструкций эта возможность предусмотрена схемным решением (параллельное подключение токоограничивающего резистора, который даже может быть встроен внутри общего корпуса с конденсатором), а у других — отсутствует.

Разряд заряженной емкости конденсатора следует выполнять не только инструментом с высокой диэлектрической защитой, но и через токоограничивающее сопротивление. Создание даже кратковременного режима короткого замыкания перемычкой с малым сопротивлением отрицательно сказывается на состоянии обкладок.

Риски получения высоковольтного разряда высоки, их надо учитывать при ремонте.

Угроза №4. 230 вольт бытовой сети — «привычная» опасность

Здесь особо выделять ничего не буду. По этому вопросу у меня на блоге много информации. Подчеркну только одну важную мысль, ради которой слово привычная поставил в кавычки.

При работе с электричеством нельзя расслабляться, всегда необходимо четко представлять все опасности своих действий. Привыкание к однообразной монотонной работе и потеря бдительности способны причинить вред организму.

Из этого правила следует очередной пункт, который следует учитывать не только при ремонте.

Угроза №5. Как совершенно случайно можно получить удар током от СВЧ печи в своей квартире — скрытые опасности, которые нужно предотвратить заранее

Он касается практически всех владельцев сложной электронной техники, а не только СВЧ печей, запитанной еще по старой советской схеме TN-C. Я тоже живу в таком здании и показываю фотографией наличие опасного потенциала на корпусе микроволновки.

Один щуп своего карманного мультиметра Mestek102 я крокодилом посадил на водопроводный кран смесителя, а второй — подключил к корпусу микроволновки. Она в этот момент не греет пищу, но ее электронные часы показывают время.

Шнур питания, как и у всех владельцев, вставлен в двухпроводную розетку, не имеющую защитного нуля. Мультиметр показывает потенциал 123 вольта.

Нам важно понимать причины его появления. Это предотвратит случаи попадания членов семьи под действие тока: вся современная бытовая техника создается под трехпроводную систему, обеспечивающую повышенную безопасность пользователя.

Цифровые устройства очень чувствительны к качеству питающей электроэнергии, а она в наших домах очень далека от идеала, насыщена всякими помехами, как синфазными, так и дифференциальными сигналами.

Этот вопрос я более подробно изложил в статье про сетевые фильтры для бытовой сети 220. Принцип их работы показываю упрощенной схемой и более расширенным вариантом для фильтра Пилот.

Любая помеха — это ток неопределенной частоты или вида, который всегда движется по замкнутому контуру. В двухпроводной сети такой сигнал (дифференциальный) может протекать только по фазному и нулевому проводнику в какую-то сторону.

Трёхпроводная схема дополняет эти возможности цепочками защитного проводника через потенциалы ноля и фазы (синфазные помехи). Когда корпус прибора подключен к защитному PE проводнику, то синфазный сигнал стекает на контур земли. Все работает совершенно правильно.

Если же микроволновка включена в двухпроводную схему, то ее корпус имеет электрическую связь с заземляющим контактом вилки шнура питания. Но дальше она просто обрывается.

Потенциал корпуса оказывается отвязанным от системы заземления. В то же время он подключен к искусственно созданной конденсаторами средней точке фильтра, что и демонстрирует моя фотография.

Сделать контур заземления по науке и подключить к нему бытовую технику при проживании в старых многоэтажных зданиях технически сложно. Поэтому приходится:

• предупреждать членов семьи об опасности одновременного прикосновения к микроволновке и заземленным металлическим конструкциям;
• использовать на полу только устойчивые диэлектрические покрытия;
• ограничивать доступ детей;
• применять иные защитные меры.

При ремонте микроволновки и ее проверках под напряжением в двухпроводной сети эту опасность всегда надо учитывать.

Я показал пять опасностей, которым подвергается ремонтник СВЧ печей. Делайте выводы: предупрежден знаниями — значит уже снижен риск травматизма.

Подготовительный этап ремонта: что важно сделать до начала разборки корпуса СВЧ печи

После инструктажа по мерам безопасности занимаемся:

1. подготовкой рабочего места и инструмента;
2. изучением технической документации;
3. внешним осмотром ремонтируемого оборудования.

Первый вопрос не должен вызывать затруднений: его опускаю. А вот с технической документацией могут быть проблемы. Поэтому сделал пару простеньких схем, которые позволят понять принципы:

• работы кинематических узлов;
• построения электрических связей.

Как работает механика СВЧ печи

Высокочастотное излучение направлено в одну сторону, но отражается внутри кулинарной камеры. Оно создает местный нагрев отдельных участков пищи. Чтобы увеличить объем прогреваемой области, используется вращающийся стол, приводимый в движение своим электродвигателем с приводом.

Излучатель магнетрона охлаждается собственным вентилятором. Завесы дверцы обеспечивают ее плавный ход, а защелки четко фиксируют закрытое положение, контролируемое концевыми переключателями.

Из чего состоит электрическая схема СВЧ печи

Здесь надо четко представлять, что управление микроволновкой может выполняться:

1. цифровыми технологиями;
2. или за счет использования электромеханических устройств.

В каждом варианте существуют различные схемы с конкретными особенностями. Поэтому для ремонта желательно найти точное техническое описание от производителя, что довольно сложно.

Я же показываю простейшую электрическую схему, позволяющую понять алгоритмы работы подобных устройств.

В нее входят:

• высокочастотный фильтр, который призван исключать выход СВЧ импульсов в бытовую проводку и/или сглаживать входящие помехи;
• модуль управления, подключаемый микропереключателями с программатором и кнопками. Он работает от релейного или микропроцессорного устройства формирования импульсов;
• высоковольтный трансформатор с подключенными обмотками к умножителю напряжения и цепи подогрева катода;
• сам магнетрон, вырабатывающий электромагнитный волны СВЧ диапазона.

На что обращать внимание при внешнем осмотре печки

До разборки корпуса необходимо оценить:

• подается ли напряжение питания на внутреннюю схему;
• насколько надежно работают завесы дверцы, ее замки;
• четко ли переключаются блокировочные контакты;
• плавность вращения поддона стола и состояние его привода;
• работу подсветки;
• состояние чистоты окна волновода, как и внутренних стенок кулинарной камеры.

При разборке корпуса и снятии дверок обязательно фотографируйте все узлы и механизмы в исходном и демонтированном состоянии. Эти снимки значительно облегчат процесс последующей сборки.

Дальше, если конкретной схемы от производителя не удалось найти, будем полагаться на интуитивное мышление и здравый смысл.

8 типовых дефектов: подробная инструкция по устранению с поясняющими картинками

Дабы исключить поражение током первым делом отключаем СВЧ печь: извлекаем вилку шнура питания из розетки и выдерживаем время, необходимое для разряда конденсаторов (если не будем снимать заряд токоограничивающим резистором).

Где и какие винты откручивать для разборки корпуса смотрите заранее сами. Я же разберу типичные неисправности.

СВЧ печь не реагирует на кнопку включения

К этому моменту мы уже должны понимать: подается ли напряжение на внутреннюю схему. Если его нет, то:

1. проверяем исправность розетки мультиметром в режиме вольтметра. На ней должно присутствовать 220 вольт;
2. прозваниваем тестером цепи подачи потенциалов фазы, рабочего нуля и земли от контактов вилки через шнур питания до входа в фильтр снижения помех. Где-то возможен обрыв;
3. когда его нет, то оцениваем состояние входного сетевого предохранителя. Им является калиброванная проволочка с контактными площадками, заключенная в стеклянный или фарфоровый корпус. Ее исправность тоже надо вызвонить.

Заменять перегоревший предохранитель необходимо только плавкой вставкой такого же номинала. Если его завысить, то он при очередной аварии останется целым, а выгорит рабочая внутренняя схема.

Замена предохранителя может не решить возникшую проблему по той простой причине, что часто вместе с ним выгорают какие-то чувствительные электронные компоненты. Это диктует необходимость дальнейшего внимательного осмотра всех деталей электрической схемы.

Если других дефектов не выявлено, то остается восстановить разобранный корпус и проверить работу печи нагревом, например, стакана воды.

Закрытие дверцы сопровождается перегоранием предохранителя с отключением питания

Варианты блокировки дверцы я уже показал выше на двух схемах. Здесь важно понимать, что они должны быть очень четко и синхронно настроены.

Неправильная наладка, рассогласованная работа приведет к короткому замыканию и перегоранию предохранителя либо вызовет электромагнитный смог.

Микроволновка продолжает работать после окончания выставленного времени

Здесь в первую очередь обращаем внимание на работу:

1. контактных групп модуля управления;
2. таймера;
3. и реле формирования импульсов.

Рассогласование контактов управления

Смотрим причины, описанные предыдущим подзаголовком.

Формирователь ВЧ импульсов

В конструкциях с электромагнитным управлением используется реле формирования ВЧ импульсов, подаваемых на первичную обмотку высоковольтного трансформатора. Оно отличается конструкцией на разных моделях.

Его проверяют:

1. вначале прозвонкой мультиметром состояния контактов на предмет отсутствия их залипания;
2. затем вне схемы снятием электрических характеристик подачей на обмотку управляющего сигнала.

Второй способ требует сборки испытательной схемы из различных источников питания, набора измерительных инструментов, практических навыков работника. Это проблемный вопрос для начинающих электриков.

Неисправности таймера

Потребуется проверить работу блока двигателя таймера Т и его выходного контакта SW1. Смотрите типовую электрическую схему.

У СВЧ печей с микропроцессорным устройством при исправной работе контактной группы дефекты следует искать в блоке управления

Заметное понижение нагрева продуктов питания

Дефект связан со снижением мощности СВЧ излучения. Здесь просматриваются три причины:

1. загрязнение окна волновода кулинарной камеры;
2. снижение выходных сигналов высоковольтного трансформатора;
3. нарушение алгоритмов модуля управления.

Грязная камера

Состояние слюдяного покрытия окна волновода хорошо заметно визуально. На нем не должно быть следов пригорелой пищи, затрудняющих прохождение СВЧ излучения.

Всю грязь необходимо аккуратно отмыть чистящими средствами без повреждения внешней поверхности слюдяного слоя.

Пониженное напряжение в квартире и частном доме

На протяженных сельских линиях электропередач довольно часто еще встречаются случаи, когда энергоснабжающая организация не способна поставлять качественную электроэнергию всем потребителям. До отдельных домов доходит менее 200 вольт.

Для этого мультиметром следует оценить входное напряжение в розетке. Когда уровень занижен, то его необходимо поднимать различными способами.

Иначе бытовые приборы станут работать с перебоями, а трансформатор микроволновки — вырабатывать уменьшенную энергию. Ее не хватит для оптимальной работы магнетрона, хорошего нагрева пищи.

Что делать, если напряжение питания нормальное

В этой ситуации потребуется оценить:

1. исправность высоковольтного тракта, вырабатывающего входные сигналы на магнетрон;
2. как работает Magnetron;
3. достоверность алгоритмов блока управления.

Эти случаи рассматриваем ниже вкупе с другим неисправностями В/Ч излучателя далее.

При включении СВЧ печи в работу продукты не нагреваются

Это явный дефект схемы управления магнетроном или его внутренней конструкции. Неисправность может быть скрыта в цепях подвода напряжения или внутри высоковольтного тракта.

При необходимости подачи напряжения на схему важно полностью исключить все пять угроз получения травм, описанные в начале статьи.

Шаг №1. Замер напряжения на входной обмотке

Вначале заботимся о собственной безопасности и с входных клемм трансформатора отключаем приходящие на них провода. Этим мы исключаем возможную подачу питания на высоковольтный тракт.

Замер напряжения будем осуществлять безопасно на этих выводах. Мультиметр переводим в режим вольтметра переменного тока и определяем им величину в вольтах.

Нулевое показание свидетельствует о возникновении дефектов на стороне блокировочных контактов либо устройства формирования импульсов. Поиск проводится последовательными замерами от входного фильтра до обмотки Тр1 через все коммутационные точки.

Устраняем дефект.

Шаг №2. Проверка элементов высоковольтного тракта

Сюда входит много электрических компонентов, которые требуют детальной проверки их работоспособности. Оцениваем их состояние последовательно.

Силовой трансформатор

Смотрим на схему подключения магнетрона, опубликованную выше. Подача напряжения на входную обмотку означает его появление на двух выходных при исправном трансформаторе.

Но здесь надо быть осторожным до предела: 2 кВ опасно для жизни. А вот 4 вольта для подогрева можно замерить.

Совет: исправность трансформатора можно оценить по величине коэффициента трансформации. Ведь сие устройство обратимо. Это значит, что при подаче 220В на вход высоковольтная обмотка выдает 2000. Ктт=2000/220=9,09; если же 220 на холостом ходу (все обмотки отключены от нагрузки) подать на высоковольтный выход, то на первичной обмотке исправного трансформатора должно быть 220/9,09=24,2 вольта.

Вот таким простым измерением можно безопасно оценить исправность высоковольтного выхода, не имея на руках дорогой киловольтметр.

Обрыв обмоток, их межвитковое замыкание или междуфазное КЗ потребует замены или ремонта трансформатора. В этой ситуации вам потребуется выполнить его расчет. Можете воспользоваться моим онлайн калькулятором или провести вычисления упрощенным методом вручную.

Предохранитель высоковольтной стороны FU2

Он расположен рядом с трансформатором и заключен в прочный диэлектрический кожух.

Его потребуется извлечь и вызвонить мультиметром в режиме прозвонки либо замера сопротивления.

Замену перегоревшего модуля выполняйте только плавкой вставкой соответствующего номинала.

Конденсатор умножителя напряжения

Вначале еще раз напомню, что на его обкладках может присутствовать заряд, который очень болезненно бьет не только по пальцам: не забывайте его снять.

Емкость конденсатора можно измерить мультиметром и сравнить с заводским показанием. Однако предварительно советую учесть его конструкцию, ибо часто для умножителя микроволновок его выпускает в общем корпусе с токоограничивающим резистором. Он повлияет на точность показания.

Как проверить высоковольтный диод

Обычные измерения сопротивлений мультиметром здесь не помогут. Сей полупроводник состоит из последовательной цепочки составных диодов, с общим падением напряжения на них большим, чем может выдать прибор в качестве опорного сигнала.

В принципе на дорогих мультиметрах имеется возможность достоверно измерять большие мегаомные цепи. Но это не всем доступно.

Интернет переполнен дурными советами, позволяющими решить эту задачу с нарушением мер безопасности, например, применением запрещенной контрольной лампы. Я не советую ими пользоваться и показываю самый безопасный прием.

Нам потребуется перевести мультиметр в режим вольтметра постоянного тока и подключить его к источнику напряжения 9-12 вольт через наш диод. Схема простая.

При подключении плюса батарейки на анод исправного диода потенциал от источника пройдет к вольтметру и тот покажет величину, уменьшенную падением напряжения на полупроводниковых переходах.

В случае обратной полярности исправный диод блокирует прохождение отрицательного потенциала. Вольтметр указывает на ноль.

Пробитый диод с оборванной цепью ничего не пропустит в обоих случаях, а закороченный — будет работать как перемычка.

Как проверить магнетрон

Реальную оценку его состояния можно сделать только под нагрузкой высоковольтной схемы. Для домашних условий это непосильная задача. Поэтому будем пользоваться методом косвенных измерений, позволяющим выявить только явно возникшие дефекты.

Наш девайс представляем обычной электронной лампой с подогревом катода и заземленным на корпус анодом. На входе напряжения в него установлен простой сетевой фильтр, состоящий из проходных конденсаторов и дросселей.

Начинаем с состояния нити накала. Она может быть:

1. целой;
2. либо оборванной.

Для выяснения сего вопроса достаточно снять питающие провода и вызвонить тестером ее сопротивление. Когда оно маленькое — цепочка исправна, а не определяемая величина — обрыв.

Сетевой фильтр магнетрона призван подавлять идущие из него помехи в бытовую сеть. Других задач он не выполняет, но возникающее повреждение его конденсаторов или дросселей может повлечь неисправность СВЧ печи.

Пробой проходного конденсатора можно заметить визуально по образованию черных точек прогара на входном изоляторе.

Однако лучше для этих целей воспользоваться режимом прозвонки мультиметра. При этом достаточно один щуп подключить к корпусу прибора, а другим пройтись по входным клеммам. Тестер не должен выявить низкого сопротивления на исправном фильтре.

Магнетрон надо перевернуть, осмотреть состояние его радиаторов охлаждения и постоянных магнитов. Здесь все должно быть целым.

Трещины и сколы на магнитах не допускаются.

Осматривается и колпачок антенны, которую часто называют пушкой электромагнитных импульсов. На его поверхности не должно быть дефектов и трещин.

Кстати, неисправный колпачок можно слегка обжать пассатижами, чуть повернуть и снять. На его место ставят другой, исправный таким же методом.

Замена поврежденного магнетрона на новый должна проводиться той же маркой с соответствием параметров входной и выходной мощности. Под них настроены цепи управления трансформатора и вся оставшаяся схема.

На всякий случай предупреждаю, что белый изолятор магнетрона выполнен из бериллиевой оксидной керамики. Не экспериментируйте с ее распиливанием, размельчением. Такая пыль очень ядовита.

Искрит микроволновка внутри: что делать

Начну с того, что искра, возникающая внутри электрической схеме — не что иное, как ток определенной силы, протекающий в газовой среде (воздухе).

Учитываем, что наша СВЧ печь может быть без дефектов или с ними. Просто надо понимать, что даже исправная конструкция станет искрить, если внутрь кондитерской камеры поместить металлические предметы или посуду, проводящую электрический ток.

За счет явления индукции мощное электромагнитное излучение магнетрона станет наводить в них ЭДС, вызывающую дуговые разряды на корпус. Смотрим на схему подключения: высоковольтный анод закорочен на него.

Такая дуга используется в сварке, а внутри микроволновой печи она вредна. По этой причине для разогрева пищи следует пользоваться только посудой с высокими диэлектрическими свойствами без металлизированных красителей.

Какие неисправности конструкции способствуют искрению

Загрязнения волновода

Первым делом рекомендую смотреть состояние слюдяной пластины окна волновода. Когда на нее разбрызгивается жир и влага, то она со временем прогорает.

Через образовавшееся отверстие загрязнения попадают в волновод, где тоже создаются прогары. Грязь может достичь колпачка антенны магнетрона, он повредится. Все эти места надо осматривать, тщательно отчищать.

Ремонт слюдяной пластины заключается в ее замене, хотя для кратковременного использования бывает достаточно ее перевернуть после очистки.

Новую деталь легко вырезать по старым размерам из листа слюды, который продается в строительном магазине. Он стоит не дорого.

Прогар корпуса микроволновки

Чаще всего это происходит в районе днища, где собирается нагар от продуктов питания. Образовавшаяся щель становится местом сифона электромагнитного излучения.

Место прогара необходимо тщательно зачистить и плотно соединить механически. Возможно, что останутся мелкие отверстия. Их размер должен быть меньше, чем отверстия на сетке, блокирующей СВЧ излучение через дверцу.

Допустимо запаять щель в корпусе, используя накладку из латунной сетки для очистки топлива, но это очень трудоемкий процесс.

Покраску следов ремонта следует выполнять составами, не выделяющими вредные вещества при нагреве.

Прогар стенки корпуса тоже возможен. В определенных случаях его можно предотвратить очисткой загрязнений наждачкой до металла и последующей окраской.

Поддон начал вращаться рывками или вообще остановился

Электродвигатель стола расположен снизу корпуса. Он крепится винтом через резиновое уплотнение. Чтобы добраться к нему потребуется снять нижнюю крышку корпуса.

Двигатель, как и всю кинематику, необходимо осмотреть, очистить, смазать.

Сверху выходного пластмассового вала крепится куплер, передающий крутящий момент вала с двигателя на платформу рабочего стола, двигающуюся на трех колесиках по круговой выемке корпуса.

Если обмотки двигателя целые, то простой очистки, смазки узлов и восстановления крепежа будет достаточно. В противном случае потребуется замена поврежденной детали. Мастера из сервисных центров могут подобрать подходящую модель из своего запаса.

При светящемся индикаторе питания не работает табло управления

Подобный дефект может возникнуть в СВЧ печи как с электромагнитным, так и микропроцессорным оборудованием.

В первом случае имеет смысл вначале проверить работу релейной части с контактными переключателями, а во втором — придется дополнительно разбираться с электронной схемой управления.

Для этих целей рекомендую посмотреть видеоролик Дмитрия Самостройщика

Испытанный временем совет от домашнего эксперта в качестве заключения

Если вы внимательно читали изложенный мной материал, то должны были заметить, что основная часть поломок связана с нарушением правил эксплуатации из-за небрежного обращения.

Когда 19 лет назад мы покупали свою микроволновку, то жена заметила, что чистота — не только принцип поддержания хорошего здоровья, но и грамотного содержания техники.

Однако регулярно мыть внутренности кулинарной камеры — довольно трудоемкая задача. Ее можно избежать. Мы поступили проще.

Разогрев пищи в посуде, закрытой крышкой, не сопровождается разбрызгиванием ее частиц за пределы тарелки. Последняя же легко отмывается после окончания еды.

Все это время наша СВЧ печка надежно служит нам на кухне, а ее внешний вид и внутреннее оборудование остались в первоначальном состоянии. Ремонт микроволновке не требуется. Делайте выводы. Напоминаю, что вы всегда можете задать свой вопрос в комментариях или изложить свое личное мнение.

Можно ли починить микроволновку или заменить ее?

МИКРОВОЛНОВАЯ ПЕЧЬ

Вы не осознаете, как много вы используете свою микроволновую печь, пока она у вас не появится.

Вы представляете, сколько раз вам придется разогревать духовку и включать плиту, чтобы перекусить?

И хотя время от времени готовить попкорн в одном из этих пакетиков с хлопьями доставляет удовольствие, это не то, чем вы хотите заниматься каждый день.

Узнайте о наиболее распространенных проблемах, связанных с ремонтом микроволновой печи, и о том, как их устранить, ниже.

Ремонт микроволновой печи: предупреждение

Ваша микроволновая печь является электрическим устройством. А поскольку он должен излучать тепловые лучи, ему нужно совсем немного энергии. Вы всегда должны доверять ремонт вашей микроволновой печи профессиональному мастеру.

Если вы попытаетесь сделать это самостоятельно, вы рискуете получить неприятный шок или – и это может случиться с кем угодно (не обученным) – навсегда испортить вашу микроволновую печь.

Некоторые вещи требуют очень небольших исправлений, например переключатель на материнской плате. Но чтобы добраться до этой материнской платы, нужно разобрать микроволновку.

Не вмешивайтесь во все это — сначала позвоните нам.

Общие проблемы с микроволновыми печами

Есть несколько распространенных проблем, с которыми мы сталкиваемся, когда дело доходит до неправильного поведения микроволновых печей. Многие из них связаны с общей операционной системой, а не с нагревательным элементом или самой предполагаемой функцией.

Сломанная сенсорная панель

Вам когда-нибудь приходилось разбираться в чужой микроволновке, и вы не могли этого сделать? Это раздражает.

Но что еще более раздражает, так это то, что ваши собственные кнопки микроволновки (тачпад) не работают. Иногда есть только несколько кнопок, которые залипают или не работают полностью, или это весь тачпад.

702-462-8408

Искать:

В этом случае, вероятно, проблема с материнской платой, которая является мозгом операционной системы. Возможно, в цепи короткое замыкание или требуется полная замена.

Вы можете получить новую материнскую плату и не заменять весь блок.

А поскольку хорошие микроволновые печи стоят не менее 100 долларов, вы все равно сэкономите больше, заказав профессиональный ремонт.

Странный шум

Мамочка, что это за страшный звук? Это не должно быть микроволновка. Ваши должны звучать так же, хотя со временем они становятся немного громче.

Но если вы услышите новый звук (и вы поймете, что он новый), пора вызывать мастера по ремонту. Они могут сказать вам, быстрое ли это решение или пришло время полностью приобрести новую микроволновую печь.

Прежде чем вызывать специалиста, убедитесь, что вы проверили очевидные причины. Вращающаяся пластина неровная и стучит о дно микроволновой печи?

Один из вращающихся рычагов не находится в своем поворотном гнезде? Эти вещи исправляются за 2 секунды и могут создать много шума, если они неуместны.

Часто это происходит, когда вы что-то перегружаете или не помещаете еду в микроволновую печь по центру.

Кстати, о размещении еды в микроволновой печи по центру. Знаете ли вы, что если вы переместите остатки пищи так, чтобы в центре тарелки оставалось пустое отверстие, они будут нагреваться более равномерно?

Дверь не закрывается (или регистрируется как закрытая)

Знаете ли вы, как выключается свет в вашей микроволновой печи, когда вы закрываете дверцу? Если вы закрываете дверь, а этого не происходит, проблема с дверной защелкой или переключателем.

Хотя это раздражает, обычно это легко исправить. Если вы хлопнете слишком сильно, и у вас пластиковый блок, возможно, вы действительно треснули или сломали охватываемую часть защелки. В этом случае (и поскольку это была дешевая модель) вам следует приобрести новый блок.

Если защелка выглядит нормально, но вы не можете понять, почему возникла эта проблема, вызовите мастера. Особенно для более дорогого агрегата. Это может быть что-то на смартборде.

Лоток не поворачивается

Если у вас есть микроволновая печь с поворотным противнем, проблема в том, что он не поворачивается. Если он не вращается, вы должны сначала убедиться, что пластина и рычаги хорошо выровнены.

Затем попробуйте повернуть руки пальцем, чтобы убедиться, что нет блокировки. Если он вообще не вращается, возможно, проблема в роликовой направляющей.

Если они вращаются, когда вы толкаете их, но не сами по себе, возможно, проблема в приводном двигателе.

Позвоните в нашу компанию и расскажите о проблеме, и мы поможем решить, нужно ли нам кого-то выслать.

Нет нагрева

Если продукты выходят из микроволновой печи холодными или нагреваются дольше, чем обычно, возможно, проблема связана с высоковольтным диодом.

Если это не так, то это может быть дверной выключатель или магнетрон. Что бы это ни было, нагревательные элементы — это не то, с чем вы хотите возиться.

Вызовите специалиста и не подвергайте себя опасности.

Жизнь микроволновки

Качественная микроволновка может прослужить 10-15 лет. Если он старше, пришло время заменить его и получить новый. Помните, что чем больше вы тратите на микроволновую печь, тем выше ее качество и долговечность.

И если ваш мастер по ремонту говорит, что пришло время заменить его, прислушайтесь к нему. Эксплуатация машины с отключенными электрическими панелями или проводкой опасна.

Какие приборы следует ремонтировать?

Как правило, вам следует как минимум позвонить и поговорить с компанией по ремонту бытовой техники, если вы потратили на нее более 100 долларов.

Кроме того, ремонт лучше для Земли, чем покупка нового, когда есть проблема.

Нужен ремонт микроволновки? Позвоните нам сегодня.

ВИРТУАЛЬНЫЙ РЕМОНТ МИКРОВОЛНОВЫХ ПЕЧЕЙ | ДОСТУПНЫЙ

Наша компания выполняет недорогой виртуальный ремонт микроволновки. Когда ваша микроволновая печь сломалась, вы можете позвонить в службу ремонта бытовой техники и заплатить им более 600 долларов. Или вы можете отремонтировать микроволновку самостоятельно с нашей помощью. Мы взимаем с вас всего 49,99 долларов США за виртуальный ремонт микроволновой печи по телефону или через видеоприложение. Все, что вам нужно сделать, это записаться на прием через нашу онлайн-форму. Virtual Appliance Repair свяжется с вами и поможет шаг за шагом в ремонте микроволновой печи своими руками. Удовлетворение потребностей клиентов гарантировано или ваши деньги обратно.

Любой средний человек с минимальными техническими навыками может починить сломанную микроволновку, если ему поможет профессионал. Делать это по телефону или в видеочате легко и удобно. Вы не обязаны впускать в свой дом незнакомца. Вам не придется ждать их часами. Все, что вам нужно, это телефон, набор основных инструментов и хорошее соединение Wi-Fi. Наши опытные специалисты шаг за шагом проведут вас через весь процесс.

Наша команда обучена на заводе и сертифицирована для работы с микроволновыми печами всех марок. Например, Asko, Bertazonni, Bosch, Dacor, DCS, Electrolux, Fisher&Paykel, Frigidaire, GE, Jenn-Air, Kenmore, KitchenAid, La Cornue, LG, Liebherr, Marvel, Miele, Perlick, Samsung, Siemens, Sub-Zero, Thermador, Traulsen, True, Viking, Whirlpool, Wolf и многие другие. Наша команда поможет вам с устранением неисправностей, диагностикой и ремонтом бытовой техники. Они обучены дистанционной связи и ремонту. Вы можете делать все сами, но вам не обязательно делать все самому.

Чего ожидать от виртуального ремонта микроволновой печи?

Вот как это работает. Прежде всего, вам необходимо предоставить нам как можно больше информации о вашей микроволновой печи. Нам понадобится номер модели вашей микроволновой печи и все другие полезные данные. Получив всю эту информацию, пожалуйста, заполните нашу онлайн-форму и запишитесь на прием. Приготовьте все свои инструменты и подготовьтесь. Мы свяжемся с вами во время записи через смс. Мы вышлем вам ссылку, по которой вы можете щелкнуть и связаться с нами с помощью видеозвонка.

С вашей помощью наш техник осмотрит вашу сломанную микроволновку. Он увидит то, что вы видите через камеру вашего телефона. Наш технический специалист проинструктирует вас о том, что делать шаг за шагом. Обычно встречи длятся около получаса или чуть больше. Иногда потребуются новые детали. В этом случае наш технический специалист отправит ссылки с точными инструкциями о том, как и где купить лучшие запчасти и лучшую цену. Мы поможем вам подобрать нужные детали для вашей сломанной микроволновой печи и сразу же приступить к ремонту микроволновой печи своими руками.

Если требуются новые детали, вам придется подождать, пока вы их не получите. Получив их, вы можете пойти и заполнить нашу онлайн-форму назначения установки. Второй прием назначается на удобное для вас время. Еще раз, мы отправим вам ссылку и убедитесь, что вы можете правильно установить свою часть. После установки деталей ваша сломанная микроволновая печь будет как новая.

Виртуальный ремонт микроволновой печи Подготовка и инструменты:

Вам не нужны специальные технические навыки для самостоятельного ремонта микроволновой печи. Любой может это сделать. Итак, зачем вам нужна помощь, если у вас сломалась микроволновка? Вам нужна помощь профессионала, потому что современные микроволновые печи могут быть довольно сложными. Кроме того, было бы лучше, если бы у вас были некоторые основные инструменты и подготовка до вашего назначения. Инструменты, как правило, довольно простые и могут быть найдены в ящике для инструментов любого домовладельца. Вам понадобятся отвертка, фонарик, малярный скотч, ручка и бумага, разводной рожковый ключ, рабочие перчатки, защитные очки, мультиметр (вольтметр), тряпки и полотенца, герметизирующая лента, клещи и плоскогубцы. Вы можете прочитать больше об этом здесь.

Brocken Подготовка к микроволновой печи очень важна. Вы должны убедиться, что ваша микроволновая печь пуста во время встречи. Вы можете узнать все о приготовлении в микроволновке здесь.

Почему выбирают нас:

Virtual Appliance Repair уже много лет помогает нашим клиентам ремонтировать микроволновые печи своими руками. Работаем с любой маркой и моделью кухонного и прачечного оборудования. Наша команда обучена на заводе и сертифицирована для выполнения ремонта холодильников, ремонт стиральных машин, ремонт микроволновых печей, ремонт микроволновых печей, ремонт плит и плит, ремонт духовых шкафов, ремонт паровых духовок, ремонт микроволновых печей, ремонт морозильных камер, ремонт льдогенераторов, ремонт барбекю, ремонт печей для пиццы, ремонт обогревателей и многое другое. Какой бы сложной ни была проблема, с нашей пошаговой помощью вы сможете отремонтировать бытовую технику. Мы будем рады помочь вам с вашей сломанной микроволновой печью или любой другой проблемой. Мы уверены, что вы более чем удовлетворены нашим виртуальным сервисом по ремонту микроволновых печей.

Отличная цена на виртуальный ремонт микроволновой печи:

В среднем ремонт кухонной техники, выполняемый мастером в вашем доме, стоит от 500 до 1000 долларов. Но зачем просить профессионала приехать к вам домой, если вы можете связаться с ним по телефону и выполнить работу самостоятельно за небольшую часть стоимости? Наш специалист знает, как работать с вами по телефону. Они помогут вам в ремонте и помогут с вашими предложениями. Вы будете использовать камеру своего телефона, и это будет так, как будто ремонтник находится в доме рядом с вами. Процесс виртуального ремонта микроволновки прост и удобен, а главное экономит ваши деньги.

Служба виртуального ремонта бытовой техники Great Customer:

Служба виртуального ремонта бытовой техники имеет лучшее обслуживание клиентов. Когда вы обратитесь к нам по поводу сломанной микроволновой печи, мы приложим все усилия, чтобы помочь вам. Наши технические специалисты дружелюбны и полезны, и, прежде всего, знают, как работать с вами удаленно. Они сделают все возможное, чтобы сделать ваш опыт максимально простым и удобным. Они здесь, чтобы помочь вам! Наша компания ориентирована на удовлетворение потребностей клиентов, и наша единственная цель — быстро отремонтировать вашу технику. Прежде всего, мы очень внимательны к деталям. Мы позаботимся о том, чтобы ваш прибор не только работал, но и был безопасным в использовании и хорошо работал.

Проблемы с ремонтом виртуальных микроволновок:

Большинство микроволновых печей могут служить вам годами, не доставляя вам никаких проблем. Часто ваша гарантия уже истекла, когда микроволновая печь ломается. Возможно, вы захотите исправить это самостоятельно. Как трудно это может быть? Это не сложно, и вы, безусловно, можете сделать все сами и сэкономить немного денег. Но некоторые вещи более сложны и требуют опыта и знаний. Вот где мы вступаем. Мы дадим вам совет и шаг за шагом проведем вас через виртуальный ремонт микроволновой печи. Вот лишь краткий перечень проблем, с которыми мы сталкиваемся, чаще всего ломается микроволновка.

• Микроволновая печь не работает.
• Искры внутри микроволновой печи
• Поворотный стол не вращается.
• Микроволновая печь не нагревается.
• Микроволновая печь издает жужжащие звуки.
• Части двери или защелки разваливаются.

Свяжитесь с нами:

По всем вопросам, связанным с ремонтом виртуальной микроволновой печи, вы можете связаться с нами, заполнив нашу онлайн-форму и записавшись на прием. Наш сервис прост и удобен. Вы не разочаруетесь. На самом деле, вы узнаете больше о своем приборе и о том, как его безопасно и эффективно использовать. Наша виртуальная бригада по ремонту микроволновок всегда готова вам помочь. Если у вас есть какие-либо вопросы, прочтите FAQ или позвоните по нашему номеру или 800-434-6313. Узнайте больше о том, как самостоятельно ремонтировать технику, в нашем блоге.

6 Распространенные проблемы с ремонтом микроволновой печи

6 Распространенные проблемы с ремонтом микроволновой печи

Плита и духовка могут быть основными кухонными приборами для приготовления пищи, но ни один дом не обходится без микроволновой печи. Микроволновая печь обеспечивает дополнительное удобство на вашей кухне, позволяя быстро готовить заранее приготовленные блюда или разогревать свежие ингредиенты, экономя ваше время, когда оно вам больше всего нужно. Микроволновая печь может показаться простым инструментом для приготовления пищи, но, как и все кухонные приборы, она может требовать обслуживания и ремонта.

Нет недостатка в проблемах, с которыми может столкнуться ваша микроволновая печь в течение срока службы. Чтобы помочь вам устранить проблемы с вашей машиной, мы рассмотрим некоторые из наиболее распространенных проблем с ремонтом микроволновой печи.

1. Микроволновая печь не работает

Очевидно, вам нужна работающая микроволновая печь, а устройство, которое не включается, может быть результатом простых или сложных проблем.

Скорее всего, это само собой разумеется, но если у вас традиционная настольная микроволновая печь, вы должны сначала убедиться, что прибор подключен к электрической розетке. Вы также должны проверить, что розетка обеспечивает электричество, либо с помощью мультиметра, либо путем проверки другого электрического устройства в розетке. Если розетка не дает электричества, потребуется ремонт у электрика.

Неисправный дверной выключатель также может вызвать эту проблему как в настольных, так и во встроенных микроволновых печах. Дверной выключатель подает сигнал, когда микроволновая печь закрыта и когда устройство может начать приготовление пищи. Неисправности в системе блокировки дверного выключателя не позволят вашему устройству работать. Сломанный термопредохранитель или керамический предохранитель также не позволит вашей микроволновой печи работать. Обязательно обратитесь в сертифицированный сервисный центр по ремонту микроволновых печей для решения этих проблем.

2. Микроволновая печь работает, но не нагревает

Вы не хотите заканчивать цикл микроволновой печи только для того, чтобы обнаружить, что блюдо не подогрето. Микроволновая печь, которая работает, но не греет, в принципе бесполезна, но ее можно починить.

Проблемы с высоковольтным диодом или магнетроном микроволновой печи часто вызывают эту проблему. Магнетрон производит тепло, необходимое микроволновой печи для приготовления пищи и подогрева блюд, а высоковольтный диод обеспечивает питание магнетрона. Неисправности любой из этих частей не позволят вашей микроволновой печи производить тепло, даже если она получает питание. Эти детали можно заменить, но к ним сложно получить доступ внутри устройства. Возможно, вам придется обратиться за помощью в квалифицированную службу ремонта бытовой техники, чтобы правильно решить эту проблему.

3. Сенсорная панель микроволновой печи не реагирует

Сенсорная панель управления микроволновой печью позволяет программировать различные функции приготовления одним нажатием кнопки. Если сенсорная панель не реагирует, вы не можете использовать свое устройство.

Тачпад не отвечает, скорее всего, из-за неисправного мембранного переключателя или платы управления. Мембранный переключатель сигнализирует плате управления о включении определенных функций в микроволновой печи, а изношенный или неисправный мембранный переключатель не позволит сенсорной панели реагировать на любые действия. Точно так же неисправная плата управления не сможет обеспечить питание выбранных вами функций. Для многих домовладельцев эти компоненты трудно починить, и им требуется помощь опытного специалиста по ремонту микроволновых печей.

4. Поддон для микроволновой печи не поворачивается

В большинстве распространенных микроволновых печей имеется поддон, который постоянно вращается во время использования, обеспечивая равномерный нагрев блюд, приготовленных в микроволновой печи. Лоток, который не поворачивается, может привести к плохому приготовлению пищи и, безусловно, требует ремонта.

Неисправный приводной двигатель часто приводит к тому, что лоток не поворачивается. Приводной двигатель обеспечивает вращательное движение, необходимое для вращения лотка, и замена двигателя, скорее всего, решит проблему. Также может потребоваться замена муфты приводного двигателя. Если вы столкнулись с трудностями при замене этих деталей, обязательно обратитесь к профессиональному специалисту по ремонту бытовой техники.

Проблемы с движением лотка также могут быть вызваны треснувшей или сломанной роликовой направляющей. Стеклянный поднос микроволновой печи обычно устанавливается на роликовую направляющую, которая помогает подносу оставаться на месте во время вращения. Со временем повторное использование может привести к повреждению направляющей, что затруднит движение лотка. Замените направляющую, чтобы вернуть лоток в нужное русло.

5. Вытяжной вентилятор микроволновой печи не работает

Микроволны повышенной мощности устанавливаются над плитой и оснащены вытяжным вентилятором в нижней части устройства, сочетая функции микроволновой печи и вытяжки в одном приборе. Эта конструкция предлагает большое удобство, но имеет свой собственный уникальный набор проблем с ремонтом.

Если вытяжной вентилятор вашего устройства не работает, проблема может заключаться в его угольном или жироулавливающем фильтре. Эти фильтры поглощают переносимые по воздуху загрязнители и жир, которые образуются во время приготовления пищи, и со временем могут засориться. Забитый фильтр не позволит вашему вентилятору работать, а очистка или замена фильтра, скорее всего, решит вашу проблему.

Если ваши фильтры чистые, это может быть проблема с двигателем вентилятора микроволновой печи. Чтобы проверить или заменить двигатель, вам нужно будет отключить прибор и вынуть его из встроенного положения, прежде чем разбирать микроволновую печь, чтобы получить доступ к вентилятору. Эту задачу лучше доверить доверенному специалисту по ремонту бытовой техники.

6. Микроволновая печь издает чрезмерный шум

Для вашей микроволновой печи естественно издавать шум во время работы, но чрезмерный шум может указывать на более серьезные проблемы.

Шумная микроволновая печь может быть результатом множества проблем, включая неисправность приводного двигателя, роликовой направляющей, магнетрона, охлаждающего вентилятора или высоковольтного диода. Чтобы диагностировать эту проблему, вам, вероятно, потребуется разобрать устройство, чтобы проверить его внутренние компоненты. В конечном счете, для решения этой проблемы рекомендуется обратиться за помощью к опытному мастеру по ремонту микроволновых печей.

Также стоит помнить, что срок службы большинства микроволновых печей составляет около 10 лет. Если у вас возникли проблемы с устаревшим устройством, вы можете рассмотреть возможность перехода на более современный вариант. Вы можете начать поиск нового прибора с этой онлайн-коллекции микроволновых печей.

Комплексная услуга по ремонту микроволновой печи от опытных техников

Микроволновая печь — это небольшой, но мощный прибор, предлагающий удобные функции для приготовления пищи на современной кухне. У вас нет причин иметь дело с неисправным устройством, и, изучив некоторые из наиболее распространенных проблем с ремонтом микроволновой печи, вы будете готовы исправить любые проблемы, которые возникнут на вашем пути.

Для получения дополнительной помощи по всем вопросам, связанным с ремонтом микроволновой печи, обязательно обращайтесь в профессиональную службу по ремонту бытовой техники.

Добро пожаловать, Чем мы можем вам помочь!

10 лучших идей и вдохновения для ремонта микроволновой печи

Pinterest

Подробнее

Откройте для себя 10 лучших идей и вдохновения Pinterest для ремонта микроволновой печи. Вдохновляйтесь и пробуйте новое.

Сохранено с instructables.com

Как починить микроволновую печь

Как починить микроволновую печь: Моя микроволновая печь перестала работать. Если его выбросить, в мире появится еще один хлам, и мне придется потратить еще немного денег, чтобы вернуть новый. Я решил открыть микроволновую печь, чтобы посмотреть, смогу ли я ее спасти. Ниже приведены шаги, которые я делаю…

Обслуживание бытовой техники

Ремонт бытовой техники

Ремонт микроволновой печи

Ремонт дома

Кухонные приборы

боковая суть

картин

DIY

Фотографии

Дополнительная информация . ..

Cephas Simon Saven To Appliances.

Ремонт микроволновой печи GE? В этом видеоролике демонстрируется правильный и безопасный способ разборки микроволновой печи, а также доступ к частям, которые необходимо проверить и/или…

За плитой микроволновой печи

Microwave Permorment

Микроволновый шкаф

Маленькая микроволновая печь

GE Kitchen

Small Kitchen

Кухонный остров

Mustres

Подробнее …

Sharon Harrisons

Sharon HardonIson ARMONSISON. to DIY Home Repair

Сохранено с Appliance-repair-it.com

Руководство по ремонту микроволновой печи

На этой странице я проведу вас через этапы ремонта микроволновой печи. Это те же шаги, которые я предпринимаю при профессиональной диагностике микроволн.

Техническое обслуживание устройства

Ремонт приборов

Ремонт и техническое обслуживание

Microwave Poys Repair

Ремонт холодильника

Солнечные панели для дома

Лучшие солнечные панели

Руководство по ремонту

DIY

.

Ronnie JessupR

Ronnie Jessup сохранено для ремонта микроволновых печей

сохранено с 911seattleappliancerepair.com0013

RV Appliances

Appliances Viking

Электронные приборы

Домохозяйственные приборы

Компактные приборы

Термидорные приборы

Home Depot

RV Holderator

Дополнительная информация …

SADE SAVELE SAVEREER

Дополнительная информация …

SADE SAVELE. Вашингтон | Ремонт Sub Zero

Сохранено с amazon.com

Изоляционная плита

Крышки волноводов для микроволновой печи, Juerly 4 Pack Mica Plates Sheets Теплоизоляционная плита для универсальной микроволновой печи0003

Изоляционная плата

Силиконовая смола

1 дюйма

Микроволновая печь

Упаковка

Пластин

Покрытие

Частицы

Saved

. .com

как починить микроволновая печь не греет

микроволновка работает но не греет как починить микроволновая печь не греет-~-~~-~~~-~~-~-Пожалуйста смотрите: «Как установить карниз — ПОВЕСИТЬ ШТОРЫ — СДЕЛАТЬ САМ» htt. ..

Микроволновая печь Ремонт

Микроволновое отопление

DIY -шторы

Подвесные шторы

Техническое обслуживание устройства

Ремонт. Hermann Ghall сохранен в Ремонт микроволновой печи

Сохранено с youtube.com

MİKRODALGA FIRIN TAMİRİ — РЕМОНТ МИКРОВОЛНОВОЙ ПЕЧИ своими руками

#MİKRODALGA #fırıntamiri ÇALIŞIYOR AMA ISITMIYORSA ÇÖZÜMÜ BU VİDEODA arıza giderme kendin yap mikro dalga içinden ışık çıkma sorunu

Microwave Oven Repair

Kitchen Appliances

Youtube

Diy

Diy Kitchen Appliances

Home Appliances

Bricolage

Сделай сам

Кухонные гаджеты

Дополнительная информация…

Куршат КуршатК

Куршат Куршат сохранен в микродалга0003

Сохранено с youtube.com

Как отремонтировать искрообразование в микроволновой печи | Sparking Ремонт микроволновой печи на хинди/урду

Здравствуйте! Зрители, я надеюсь, что у вас все в порядке. Сегодня мое видео о том, как починить искрящую микроволновую печь. Это очень легко починить, любой может починить…

Ремонт микроволновой печи

Урду

Хинди

Видео по ремонту

Ремонт бытовой техники

Fix You

Бытовая техника0003

Сделай сам

Youtube

Подробнее…

TrickNicalT

TrickNical сохранено в Ремонт бытовой техники

Сохранено с doityourself.com

Ремонт микроволновой печи | DoItYourself.com

В то время как некоторые проблемы с вашей микроволновой печью потребуют профессиональной помощи, многие из них можно диагностировать и устранить прямо дома.

Микроволновые чипсы

Ремонт микроволновой печи

Обслуживание бытовой техники

Ремонт устройства

Как очистить ржавчину

Как удалить ржавчину

Микро -духовка

Ремонт швейной машины

Бвоение в духовке

Подробнее …

DK NELSOND

DK.

Сохранено с сайта repairclinic.com

Electrolux Микроволновая печь Combo — Не работает дисплей микроволновой печи — Запасные части

Electrolux Микроволновая печь не работает Ремонт микроволновой печи DIY — найдите детали и инструкции, чтобы решить проблему самостоятельно. Мы делаем ремонт проще!

Ремонтная клиника

Работа DIY

Микроволновая печь

Fix It

Combo

Новые дома

Детали

Дисплей

Площадь пола

Подробнее …

Jen Gallard.

Как отремонтировать микроволновую печь

Если ваша микроволновая печь перестала работать — или работает не так, как должна — , вам может быть приятно узнать, что многие проблемы, с которыми вы сталкиваетесь, можно устранить самостоятельно. Необходимые инструменты — это базовые инструменты, которые у вас уже могут быть, такие как отвертки с плоской и крестообразной головкой. Даже многие детали для микроволновых печей легко доступны недорого в Интернете.

Предупреждение

Работа с микроволновой печью может быть опасной. В то время как большинство электрических устройств сразу же рассеивают свое электричество после того, как они были отключены от сети, есть вероятность, что в микроволновой печи все еще могут быть электрические части, находящиеся под напряжением. Комиссия США по безопасности потребительских товаров (CPSC) отмечает, что в среднем два человека умирают в год, работая с микроволновыми печами.

Высоковольтный конденсатор в микроволнах сохраняет заряд, но внутренний резистор предназначен для автоматического сброса этого заряда. После отключения от сети дайте печи постоять не менее 10 минут, чтобы убедиться, что заряд полностью рассеялся в случае выхода из строя резистора.

Оборудование/инструменты

• Плоская отвертка
• Крестовая отвертка
• Детектор напряжения

Материалы

Какие из следующих расходных материалов вам понадобятся, зависит от того, что вы обнаружите при устранении неполадок.

• Новый предохранитель
• Новая муфта
• Новый мотор

Когда на розетку микроволновой печи не подается питание

В этом случае дисплей микроволновой печи не загорится. При попытке включить микроволновку ничего не происходит.

1. Проверьте розетку GFCI

   В соответствии с электрическими нормами, розетки над кухонными стойками должны быть типа прерывателя тока замыкания на землю. Розетки GFCI часто отключаются. Отключите микроволновую печь от сети, нажмите кнопку «Сброс» на розетке GFCI и/или на электрощите у выключателя, включите ее и повторите попытку.


2. Проверка других розеток

   Ваша микроволновая печь может быть не подключена к розетке типа GFCI, но она может по-прежнему получать защиту GFCI от другой розетки типа GFCI. Хотя это и не является общепринятой практикой, во многих сообществах это соответствует правилам электротехники. Отключите духовку от сети, переустановите все другие розетки типа GFCI на кухне, подключите и посмотрите, загорается ли дисплей.


3. Переверните автоматический выключатель

   Возможно, сработал автоматический выключатель на электрической сервисной панели. Найдите сервисную панель, затем найдите выключатель, соответствующий розетке микроволновой печи. Выключите выключатель, а затем снова включите его.


4. Проверка шнура для микроволновой печи

   Вы можете дважды проверить, подается ли питание как на розетку GFCI, так и на шнур питания микроволновой печи с помощью недорогого детектора напряжения. Прикоснитесь детектором к шнуру питания, когда он подключен к розетке. Если он подаст звуковой сигнал или загорится (в зависимости от тестера), это означает, что шнур находится под напряжением.


Когда в розетке есть питание, а в духовке нет

В этом случае вы определили, что ваша микроволновая печь подключена к сети, но дисплей не загорается, и духовка не включается. Проблема может заключаться в перегоревшем предохранителе. Чтобы приобрести правильный предохранитель, обратитесь к руководству пользователя. Предохранители для микроволновых печей недороги и легко доступны в Интернете.

1. Найдите предохранитель

   Отключите прибор от сети и получите доступ к рабочей зоне вашей микроволновой печи. Если у вас есть настольная микроволновая печь, вы, скорее всего, получите доступ к ней сзади, отстегнув металлическую крышку. Если это постоянная модель, выходящая за пределы диапазона, вы можете получить доступ к внутренней части спереди.

   Оказавшись внутри, вы увидите два черных провода, соединенных друг с другом пластиковым кожухом между ними. Предохранитель находится внутри этого кожуха.


2. Удаление предохранителя

   Откройте корпус плоской отверткой и вытащите предохранитель из двух проводов.


3. Установка и проверка нового предохранителя

   Извлеките новый предохранитель из упаковки, стараясь не касаться пальцами токопроводящих металлических концов. Касайтесь только центральной области.

   Вставьте предохранитель между двумя проводами и защелкните корпус.

   Закройте дверцу доступа и попробуйте микроволновую печь.


Если микроволновая карусель не работает

Если ваша микроволновая печь полностью включается и работает, но поворотный стол или карусель, которые должны вращать продукты, вращаются рывками или вообще не вращаются, проблема может быть связана с муфтой втулки привода карусели. Муфта представляет собой пластиковую деталь с 3 или 4 контактами, которая взаимодействует с каруселью, чтобы заставить ее вращаться.

• Возможно, он не зацепляется с каруселью (в этом случае все, что вам нужно сделать, это выровнять зубы, или он настолько забит едой и другим мусором, что больше не взаимодействует с зубьями карусели должным образом.
• Вкл. с другой стороны, проблема может быть связана с двигателем, который может нуждаться в замене.Хотя это решение может показаться пугающим и дорогим, это не так. Карусельные двигатели для микроволновых печей, доступные в Интернете, относительно дешевы, малы и их легко заменить.

1. Очистка карусели

   Откройте дверцу и снимите поворотный стол, подняв его вверх. Возьмите муфту пальцами (не плоскогубцами) и потяните вверх.

   Очистите этот предмет в теплой мыльной воде, замените его и карусель и повторите попытку.

   Если это не помогло, снова снимите муфту. Нижняя часть муфты может быть зачищена, чтобы металлический вал двигателя не зацеплялся с муфтой. Купите новую муфту онлайн и замените ее.


2. Осмотрите и очистите кольцо карусели

   Пластиковое колесное кольцо окружает упомянутую выше муфту втулки и поддерживает поворотный стол. Убедитесь, что колеса на этом кольце легко вращаются. Если нет, погрузите в теплую мыльную воду, очистите, замените, а затем снова попробуйте запустить духовку. Если карусель по-прежнему работает неправильно, переходите к следующему шагу — замене двигателя.


3. Замена двигателя карусели




   Переверните микроволновую печь на бок (к печам с большим радиусом действия вы можете получить доступ снизу) и снимите панель доступа с помощью отвертки с крестообразным шлицем.

   • Прежде чем убрать панель доступа в сторону, может потребоваться отсоединить жгут проводов, который крепится к фонарю. Для этого сжимайте каждую сторону разъема, пока провода не разъединятся.
   • Два провода подключаются к двигателю. Сдвиньте эти провода с клемм двигателя.
   • Открутите моторчик тока от микроволновки с помощью крестообразной отвертки и снимите.
   • Поместите новый двигатель на дно микроволновой печи. Убедитесь, что плоская сторона вала двигателя совмещена с плоским приемным отверстием в муфте. Прикрутите двигатель на место и подключите провода к клеммам.
   • Восстановите панель доступа, подключите и попробуйте микроволновую печь.


Когда звонить специалисту

Если вам совсем некомфортно с этим ремонтом, вызовите электрика для всего, что находится между сервисной панелью и кухонной розеткой. По вопросам, ведущим от розетки к микроволновой печи, вызовите мастера по обслуживанию микроволновых печей.

Должны ли вы заменить или отремонтировать сломанную микроволновую печь?

Микроволновая печь – чудо-прибор на современной кухне. Уже несколько десятилетий микроволновые печи облегчают и ускоряют приготовление пищи. Даже для опытных домашних поваров микроволновая печь может кипятить воду, размораживать и превращать ингредиенты в жидкость с гораздо большей эффективностью, чем просто приготовление пищи на плите. Но микроволновка также является одним из самых сложных и даже опасных приборов для ремонта в домашних условиях.

Причина этого в том, что микроволновые печи поставляются в одной сложной упаковке. В отличие от стиральной машины или холодильника, микроволновые печи не разбираются на панели. Для подавляющего большинства ремонтных работ необходимо демонтировать весь шкаф. Кроме того, для многих более дешевых моделей микроволновых печей приобретение запасных частей обходится дороже, чем замена всей микроволновой печи. Итак, когда ваша микроволновая печь сломалась, вы должны отремонтировать или заменить ее? Эта статья поможет вам определить, что является правильным выбором для вашей микроволновой печи и обстоятельств.

Предупреждение о высоком напряжении

Единственное, что вам нужно знать о ремонте микроволновой печи своими руками, это высоковольтный конденсатор. Конденсатор на самом деле сохраняет большой заряд электричества даже после того, как микроволновая печь отключена от сети. Поэтому, если вы ремонтируете какую-либо электрическую часть микроволновой печи, и особенно если вы снимаете корпус, очень важно безопасно разрядить конденсатор, прежде чем прикасаться к каким-либо проводам или металлическим компонентам.

Когда нужно ремонтировать микроволновую печь

Ремонт микроволновой печи может быть быстрым и легким или удивительно сложным, в зависимости от того, что нужно ремонтировать. Во многих случаях вы можете восстановить полную функциональность неисправной микроволновой печи с помощью нескольких механических обновлений. В некоторых других случаях мелкий ремонт электрооборудования может быть проведен без особых хлопот. В таких ситуациях лучше отремонтировать микроволновку, чем искать замену.

– Косметические или неэлектрические повреждения

Если ваша микроволновая печь поцарапана или треснула часть пластика, не беспокойтесь. Это легко исправить или игнорировать. Ножки для микроволновки, например, легко заменить. Это можно сделать с помощью небольшой ввинчивающейся лапки стандартного размера или небольшой липкой лапки, которая часто используется с мебелью. Царапины можно замазать или отполировать, а треснувшие неэлектрические детали часто просто склеить или заменить.

– Повреждение дверцы микроволновой печи

Дверца микроволновой печи полностью неэлектрическая, и с ней удивительно легко работать. Если ручка, дверца или петли вашей микроволновой печи были повреждены, эти вещи можно починить, не беспокоясь об остальной части микроволновой печи. Вам нужно будет отделить внутреннюю и внешнюю оболочки дверцы микроволновой печи, чтобы открыть петли. Оттуда вы можете отремонтировать или заменить дверь на досуге.

– Узел вращения сломанной тарелки

Вращающаяся тарелка для микроволновой печи помогает равномерно готовить пищу, а также это одна из наиболее часто ломающихся частей микроволновой печи. Стеклянная (или пластиковая) пластина внутри может разбиться, роликовая направляющая может сломаться или муфта может треснуть. Все эти детали можно заменить, просто открыв микроволновую печь. Двигатель под ним, который вращает пластину, также легче заменить через нижнюю часть большинства моделей микроволновых печей. Таким образом, проблема с вращающейся пластиной может быть решена с помощью ремонта.

— Микроволновая печь сверхдлительного действия в остальном хорошем состоянии

Последними в списке ремонтных устройств являются микроволновые печи сверхдальнего действия. Микроволновая печь, которая крепится к верхним кухонным шкафам, часто является моделью более высокого класса, и для ее установки на шкафы вам нужен комплект отделки для конкретной модели. Хотите верьте, хотите нет, но новый комплект отделки может стоить больше, чем новая микроволновая печь, поэтому в этом уравнении часто бывает выгоднее отремонтировать микроволновую печь, выходящую за пределы диапазона, чем заменить ее новой моделью, чтобы сэкономить на новой отделке. Комплект.

Когда заменять микроволновую печь

Конечно, во многих случаях практичнее заменить микроволновую печь, чем заниматься ремонтом своими руками или нанимать. Есть две причины, почему это может быть правдой. Во-первых, запасные части или рабочая сила могут стоить дороже, чем новая микроволновая печь. Вторая причина может заключаться в том, что сломанная часть является основным элементом микроволновой печи, так что замена равна замене всей микроволновой печи.

– Микроволновая печь стоит меньше, чем ремонт

Микроволновые печи начального и среднего класса стали настолько недорогими как устройство, что их часто можно купить за гораздо меньшие деньги, чем стоимость отдельных частей (для потребителей). Это означает, что ремонт может и часто стоит дороже, чем простая замена микроволновой печи. Проведите собственное исследование и узнайте, может ли одна только сменная деталь стоить больше при заказе и доставке, чем покупка новой микроволновой печи. А если вам понадобится профессиональный специалист по ремонту, сравните стоимость ремонта со стоимостью новой микроволновой печи.

– Панель управления Повреждение или неисправность

Панель управления – это печатная плата, которая выполняет функции клавиатуры. Запрограммированные функции, такие как разморозка и попкорн, управляются панелью управления, равно как и нажатие кнопок, подогрев по времени и таймеры. Если панель управления перестает работать, это очень сложный ремонт, и вам часто лучше заменить микроволновую печь, чем заменить основной компьютер микроволновой печи. Это также, вероятно, более рентабельно.

— Старый неисправный магнетрон

Магнетрон микроволновки создает тепло. Это сердце микроволновой печи, и, как и сердце, его производительность указывает на возраст микроволновой печи. Если ваша микроволновая печь настолько старая, что магнетрон стал шумным или нефункциональным, так или иначе пришло время для новой микроволновой печи. Замена магнетрона — это не только сложный и дорогостоящий ремонт, но и другие аспекты вашей микроволновой печи, скорее всего, скоро начнут ломаться из-за возраста прибора.

– Микроволновая печь на несколько технологических уровней отстает от

Наконец, обратите внимание на технологический уровень и истинный возраст вашей микроволновой печи. Если у вашей микроволновой печи все еще есть циферблат, кнопка открывания дверцы или другие устаревшие функции микроволновой печи, которые можно было увидеть только в древних мотелях, пришло время для новой микроволновой печи. Как и в случае с заменой магнетрона, лучше начать с нового прибора, чем пытаться сломать и починить микроволновую печь на последнем издыхании.

Заменить или отремонтировать микроволновую печь?

Если ваша микроволновая печь сломалась или работает со сбоями, пришло время принять важное решение.
