Ремонт плат для стиральных машин: Ремонт платы управления своими руками – когда нужна замена? — Tehnodom72.ru-Зеркальные Фотоаппараты,Компактные Фотоаппараты,Видеокамеры,Объективы,Фотовспышки, и Аксессуары

Содержание

Ремонт платы управления своими руками – когда нужна замена?

Все современные стиральные машины оснащены модулем управления. Чем больше функционал у СМ, тем нежнее электроника: она более подвержена поломкам, поскольку чувствительна к скачкам напряжения в сети. Возможен ли ремонт «мозгов» стиральных машин своими руками, как диагностировать их поломку, мы выясним в данной статье.

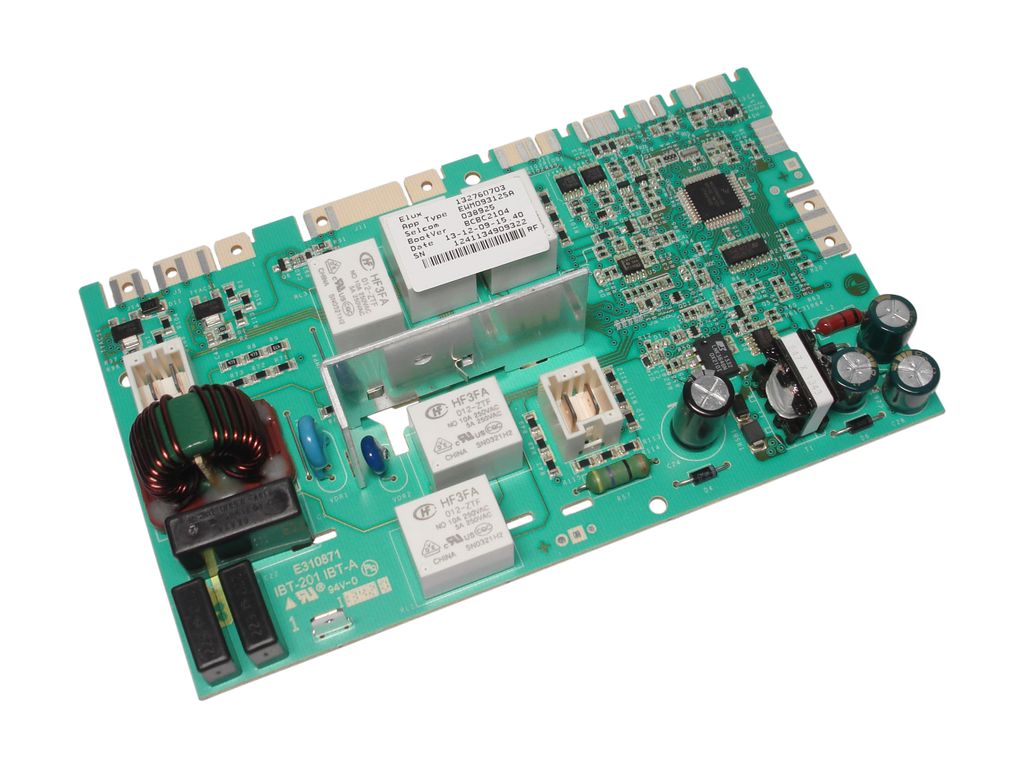

Устройство и принцип работы платы управления

Главный блок управления стиральной машины оснащен двумя платами. Одна из них отвечает за работу всех деталей стиралки. Другая обеспечивает работу панели управления – кнопок, индикаторов – и имеет соответствующие разъемы для подключения проводки.

Неужели плата никак не защищена от перегрузок? Конечно, производитель предусмотрел для таких случаев сетевой фильтр, который принимает на себя удар во время скачка напряжения в сети.

Как проверить плату стиральной машины и определить поломку?

Причины и признаки неисправности платы управления

Дело в том, что большинство признаков могут указывать на поломку как модуля, так и других деталей. Например, вы заметили, что машина перестала работать, стирка не запускается. Виной тому может быть неполадка с модулем или мотором стиралки.

Что может указывать на неисправность и последующий ремонт платы в стиральной машине:

СМА выдаем код ошибки на дисплее.
Система «зависла», не отвечает на манипуляции пользователя.
Слишком долго стирает. Машина то набирает, то сливает воду, после чего система «зависает».
Барабан резко меняет направление движения без видимых на то причин.
Режим отжима не включается.
Вода перегревается или не нагревается, что не соответствует выбранному режиму.

Однако при последующем запуске стиралка может снова работать в привычном режиме.

В некоторых моделях СМА есть автотест, который позволяет определить причину поломки. Как его запустить, написано в инструкции по эксплуатации машины.

Почему плата выходит из строя

Короткое замыкание в результате перепада напряжения, может привести к перегоранию конденсаторов, тиристоров, триггеров и других элементов на плате.
Повышенная влажность. Если СМ эксплуатируется в ванной комнате, со временем влажность воздействует на главный блок, что приводит к его неисправности.
Нарушение провода питания. Если резко оборвать провод, может произойти скачок напряжения, что повлияет на работу модуля.
Частое резкое выключение машины из сети со временем может привести к неполадке.
Реже встречается заводской брак.

Будьте внимательны при перевозке СМ с места на место. Обязательно вытаскивайте дозатор для порошка, поскольку в нем остается немного воды. При транспортировке вода попадает на главный блок, что приводит к его сгоранию при подключении.

Чтобы начать ремонт, вам понадобится схема платы управления стиральной машины, как показано на примере стиралки Индезит.

Проверка модуля управления стиральной машины

Мы можем посоветовать вам поверхностно осмотреть модуль, чтобы найти прогары и повреждения. Есть и другие способы проверки, но проводить их может лишь опытный специалист. При выявлении неисправностей придется заменить «мозги» для стиральной машины.

Чтобы провести визуальный осмотр, разберемся, как снять плату стиральной машины. Сначала отключите стиралку от сети, затем поступите так:

Вытащите лоток-дозатор для моющих средств. Для этого потяните его на себя, одновременно нажимая защелку в центре.
Теперь открутите все винты, удерживающие панель управления.

С помощью отвертки разожмите пластиковые защелки. Снимите панель с корпуса.

За панелью расположен главный блок. Сфотографируйте или пометьте маркером расположение проводов. Затем отсоедините их и достаньте блок.
Возможно, чтобы добраться до платы, понадобится разжать защелки блока.

Как только плата оказалась перед вами, тщательно осмотрите ее. Заметили подгоревшие участки? Тогда нужно выполнить ремонт блока управления стиральной машины.

Замена элементов на плате управления

Мы подскажем, как можно заменить некоторые элементы. Для этого вам понадобится паяльник и новая деталь.

Конденсатор. На плате управления он служит своеобразным стабилизатором. Для его замены вам нужно припаять новую деталь к положительному электроду. Чтобы узнать, где какой электрод находится, применяйте тестер.

Резистор. Чтобы проверить работу резистора, используется тестер. Резисторы 1-ого порядка должны показать результат, равный 8 Ом, и перегрузку 2А. Резисторы второго порядка показывают 3-5А, при этом показатели сопротивления зависят от частотности модуля. Если показатели не соответствуют норме, производится замена элементов – методом пайки.

Тиристорный блок. Проверить тиристорный блок можно, измерив отрицательное сопротивление. Показатели должны быть не выше 20В. Также мог перегореть фильтр блока. Выполнить его ремонт можно, зачистив катод.
Триггер. Проверка триггера заключается в измерении напряжения входных контактов. Их показатели не должны превышать 12 В. Сопротивление фильтра триггера должно составлять 20 Ом. Замена элемента проводится также методом пайки.

Пайка компонентов платы может нарушаться в результате сильных вибраций машины. Поэтому нужно следить за правильной и стабильной установкой стиралки.

Как правильно отремонтировать плату управления, знает мастер. Подумайте, прежде чем начинать самостоятельный ремонт, ведь электронный блок стоит довольно дорого. Если у вас нет навыков работы с паяльником, а показатели проверки не дают конкретных результатов – обращайтесь в сервисный центр.

Для тех, кто все-таки решился на самостоятельный ремонт, видео по теме:

Ремонт платы управления стиральной машины Bosch после перенапряжения и замыкания

Урок по ремонту платы управления стиральной машины Bosch после перенапряжения и замыкания.

В данном уроке мы с Вами подробно рассмортим как правильно востановить модуль стиральной машины после перенапряжения в сети либо замыкания питающего провода стиральной машины.

В первую очередь хотелось бы сразу же напомнить про предварительную защиту стиральной машины от перенапряжения путем установки дополнительного защитного устройства в распределительном щитке Вашего дома. Устройство это АД12М которое предотвращает повышение напряжения в сети.

Приступим к самой сути ремонта платы управления модуля стиральной машины Bosch.

Обычно симптомы когда происходит перенапрядение в сети, это мигание ламп светильников и часто, это сопровоздается вышибанием пробок (автоматов). Как правило после такого происходит следующее: стиральная машина достировает до конца и после не включается и не реагирует не на одну кнопку. Первая Ваша мысль машинка сломалась и пора бы её выкидывать, но это не так! Машинку можно спасти и для начала необходимо произвести первичные способы диагностики.

Что нужно сделать если машинка перестала включатся?

Проверте распределительный щиток , возможно автомат выключен (пробки выключены)
Попробуйте поменять розетку куда подключается стиральная машина, возможно проблема у Вас именно в розетке. Протените удлинитель от другой розетки.
Проверте провод на обрыв возможно машинка при стирке передавила его.Вы сразу увидите оборваный либо пережатый провод.
Проверте кликабельна ли пусковая кнопка, возможно машинка не включается именно от сработанной кнопки пуск.
Проверте все соединения и разъемы которые подходят к плате управления. Перед этим машинку лучше обесточить.
Замерте напряжение до платы (поступает напряжение на плату или нет)

Если из перечисленных выше способов Вам не получилось решить проблему, значит это причана в самой плате!

Извлекаем плату и производим визуальный осмотр на предмет подгаров. Если плата чистая следов гари не обнаружили приступаем к прозвонке.

В моем случае плата стиральной машины Bosch / Бош заметно пострадала и не пришлось долго выевлять причину. Но как правило даже если есть скрытые дефекты, они по сути одинаковы. Практически во всех случеях в плате горит узел питания платы.

На фото представлена плата уже после ремонта. Видно, что на плате выгорели силовые дорожки. Как правило просто востановить дорожки не к чему не приведет, поэтому мы с Вами долны прозвонить обвязку. Первым делом необходимо сразу же прозвоните дросель или в простонародии резистор, он обычно должен прозваниваться на короткую. Если он в обрыве , его необходимо заменить, также сразу же перепаиваем шим, конденсатор. Прозваниваем диоды они также могут быть коротко замкнуты. Не путайте с резистором , резистор должен звонится на короткую а диоды не должны!

Теперь переходим к обратной стороне платы. Там где погарели дорожки мы их выстанавливаем и также прослеживаем и прозваниваем вышедшие элементы там куда идут дорожки. Дорожки которые очень тоненькие можно протянуть навесным монтажом применяя тонкий провод как показано на фото. В моем случае я пременил синий провод.

Прозванил элементы и выявил, что диод который был расположен по направлению выгорания дорожки был коротко замкнут. Выпаеваем и аккуратно впаиваем новый. Не забывайте в каком направлении он стоит.

Теперь проверим включается ли плата. Устанавливаем плату управления на место и пытаемся включить. Если все заработало. Радуемся и пользуемся! А в качестве Вашего спасибо прошу поделится записью в соц сетях а также подписаться на нашу группу «В контакте». Очень много полезных уроков по ремонту бытовой техники а также недорогие запасные части для бытовой техники с доставкой по России.
