Разборка стиральной машины «Малютка» сложнее, чем кажется на первый взгляд. Проблема состоит в особенностях крепления деталей, которые нельзя открутить обычными приспособлениями, не повредив. Если вы хотите достать двигатель для домашних самоделок, а корпус вам не нужен — можете не волноваться. Как в этом видео:

Но если вы не знаете, как разобрать машинку «Малютка», чтобы починить ее — поможет наша инструкция и специальный инструмент, который очень просто сделать в домашней мастерской или гараже.

Процесс изготовления ключа

Проблема демонтажа «Малютки» состоит в том, что отвинтить активатор обычными инструментами, не повредив, невозможно. Чтобы разобрать машинку без «членовредительства», пригодится особое самодельное приспособление. Для изготовления в домашних условиях понадобится:

• болт 6*50 мм с гайкой — 2 штуки;
• дрель, сверло по металлу — 6 мм;
• отвёртка;
• плоскогубцы;
• труба: диаметр — 1,5–2 см, длина — 20 см.

Трубу можно заменить стальным профилем похожего сечения, дрель — сверлильным станком.

Этапы работы:

1. Измерьте расстояние между крепежами активатора.
2. Высверлите в основе две дырки на таком же расстоянии.
3. Вставьте болты, закрепите гайками.
4. Присоедините болты к держателям винта, добиваясь безупречного совпадения элементов — инструмент готов.

Как разобрать стиральную машинку «Малютка»

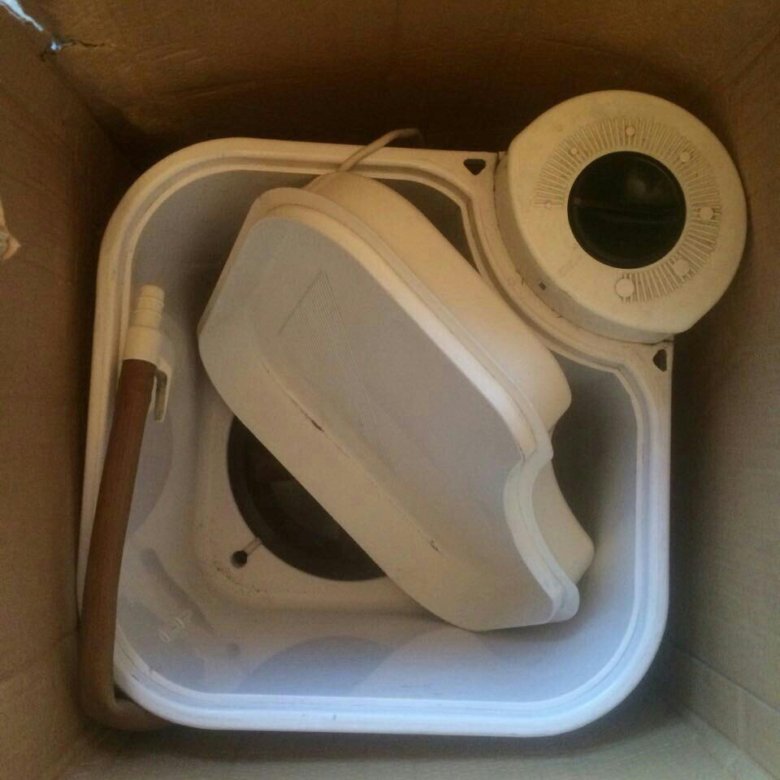

Устройство конструкции показано на

Перед работой обесточьте СМ, отсоедините шланги, снимите крышку.

Пошаговая инструкция

1. Выдерните, предварительно поддев, пластмассовую заглушину в тыльной стороне машинки.
2. Совместите отверстия пластиковой крыльчатки, кожуха, прокручивая тело активатора.
3. Когда отверстия будут на одной линии — просуньте в них отвёртку, это застопорит движок.
4. С помощью самодельного ключа отвинтите активатор с корпусом.
5. Открутите винты, на которых держится бак (6 штук).
6. Уберите фланец, крепёжные элементы, шайбу, уплотнительную резину.
7. Открутите мотор.

Готово! Теперь вы в курсе, как разобрать стиралку «Малютка» своими руками.

Особенности обратной сборки

Чтобы качественно собрать машину, следует обратить внимание на такие моменты:

• размещение проводов без излишнего натяжения, повреждения поможет избежать короткого замыкания, других поломок двигателя;
• правильная, точная посадка уплотнительной резинки в гнездо предотвратит протекание;
• фотографируйте все этапы демонтажа — это поможет не запутаться в запчастях при сборке.

Разбирайте СМ аккуратно, чтобы сохранить хрупкие детали в первозданном виде. Желаем удачного демонтажа и лёгкой сборки!

Плохо

3

Интересно

6

Супер

8

как починить своими руками и чем отличается модель 2 поколения?

Стиральная машина «Малютка» в своё время произвела настоящий фурор на рынке бытовой техники. Несмотря на обилие в современных магазинах полностью автоматических моделей, агрегат и сегодня используется и служит в борьбе за чистоту одежды. В статье подробно рассказано, какие существуют модификации данной техники, как правильно разобрать, какие встречаются поломки и как их устранить, а так же представлены рекомендации по профилактике и чистке.

Содержание

• 1 Основные причины неисправности моделей
  • 1.1 Малютка
  • 1.2 Малютка 2
• 2 Как отремонтировать своими руками: инструкция
  • 2.1 Разборка
  • 2.2 Решение проблемы с активатором
  • 2.3 Устранение протечки
  • 2. 4 Починка двигателя
  • 2.5 Замена сальника
  • 2.6 Другие возможные поломки
• 3 Профилактика и чистка
• 4 Советы и рекомендации специалистов

Основные причины неисправности моделей

Малогабаритные модели стиралок без автоматики, относящие к серии СМ, выполняют стирку одежды или белья путём интенсивного циркулирования воды с растворенным в ней порошком. Активатор у машинок расположен вертикально на боку бака.

Совет

Поскольку бытовой прибор не отличается вычурностью конструкции, то и поломки обычно простые, не требуют много времени на устранение.

Список типичных неприятностей:

• машина гудит вместо того, чтобы стирать, а затем отключается;
• активатор вращается чересчур медленно или «буксует» при работе;
• бельё значительно мнётся, на нём появляются дыры, машинка сильно шумит;
• возникают протечки корпуса;
• течёт шланг;
• прибор не получается включить;
• машинка включается, издаёт гудение, но активатор не вращается;
• стирка прерывается вскоре после начала, сопровождается остановка
  нагреванием корпуса;
• машинка не активируется, пахнет горелой проводкой.

Малютка

Стиральная машина «Малютка» относится к устройствам активаторного типа, имеет объём бака для воды, достаточный для одновременной стирки одного-двух килограммов белья. Устройство прибора не предусмотрено иных действий, чем стирка белья. Отжимать его или нагревать воду агрегат не может, поскольку имеет примитивную конструкцию.

Классические машинки для стирки «Малютка» состоят из:

• бака для загрузки белья;
• активатора с лопастями, который при вращении обеспечивают процесс стирки.

Двигатель запускает прибор, а продолжительность программы можно отрегулировать на модуле управления, представляющий собой механический таймер с реле.

Защита двигателя от скачков сетевого напряжения осуществляется конденсатором.

Малютка 2

Более современная модель, которая оснащается электрическим тэном для нагрева воды до необходимой температуры. Основной принцип действия у них аналогичен предыдущему устройству. Иногда оборудуются центрифугами для слабого отжима белья.

Как отремонтировать своими руками: инструкция

Ниже приведена инструкция по ремонтным работам простой машины для стирки Малютка, отличающейся скромными размерами и простейшей конструкцией.

Больше о том, как определить неисправности и выполнить ремонт стиральных машин своими руками, читайте тут.

Разборка

Для диагностики и ремонта потребуется её разобрать. Конструкция:

• бак для стирки и замачивания белья;
• кожух, в котором размещается электрический привод.

Последовательность действий будет следующей:

1. Извлечь пробку из задней части кожуха.
2. Застопорить электромотор узкой отвёрткой.
3. Открутить активатор ключом, который несложно изготовить самостоятельно.
4. Кожух прикрепляется к баку на шести болтах, которые также нужно будет снять.
5. Затем снять выключатель, удалить крепежи кожуха. Теперь машинка разобрана и готова к ремонту.

Предлагаем посмотреть видео о разборке стиральной машины Малютка:

Решение проблемы с активатором

Важно

Привычного барабана в машинках для стирки типа «Малютки» нет. Вместо него процесс перемешивания загруженного белья производится активатором.

Его работа может нарушиться из-за следующих проблем:

1. Перегрузка бака. Означает, что максимально разрешённый вес белья был превышен, а мощности активатора не хватает для его перемешивания. Бельё удаляют, дают машине остыть в течение 15–20 минут и повторяют запуск с уменьшенным количеством белья.
2. Засорение активаторного вала. Чаще всего происходит наматывание нитей на вал устройства, что мешает работе. Ремонт состоит в опорожнении бака, разборке и удалении мешающих ниток, фурнитуры или фрагментов ткани.
3. Смещение активатора от основной оси. «Симптомы» — появление дыр или сильное сминание одежды, повышенный уровень шума при работе. Придётся удалить воду и одежду из бака, разобрать машинку и поправить деталь. Если она деформирована — заменить.

Устранение протечки

Протечки в машинке для стирки «Малютка» могут происходить в нескольких местах:

1. По стенке бака для белья. Скорее всего, такая неприятность будет вызвана ослаблением уплотнительного кольца. Для осмотра повреждений нужно демонтировать активатор, изучить кольцо уплотнения и заменить его новой аналогичной деталью. Её можно приобрести в готовом виде или самостоятельное изготовить из резины, подходящей по толщине и плотности.
2. По оси активатора.
   Протечка может означать поломку во фланцевом узле. Чтобы разобрать фланец, понадобится открутить крепёжные болты, вынуть кожух и достать деталь. Замене может подлежать как уплотнительная резинка, так и ослабленное пружинное кольцо.
3. Из шланга. Эти детали в недорогой технике для стирки делаются из резины. Материал склонен со временем рассыхаться, что приводит к возникновению трещин и течей при работе. При возникновении подтекания в районе шланга его просто заменяют аналогичным.
4. В районе корпуса. Бак «Малютки» изготавливается из пластика, который недостаточно прочен. Механические воздействия приводят к возникновению трещин, что грозит подтеканием воды и порчей белья при стирке. Можно попробовать заделать повреждение клеем, но придётся работать аккуратно. Если трещина значительная, пользоваться прибором будет опасно.

Починка двигателя

Внимание

Если при подключении стиральной машины к электропитанию она не начинает работать, причина может крыться в разрыве электрической цепи. Поиск места поломки потребует полной разборки техники.

Алгоритм действий следующий:

1. Демонтаж активатора.
2. Раскрытие корпуса.
3. Удаление кожуха, закрывающего двигатель.
4. Съём узлов фланца.
5. Демонтаж шайбы, расположенной на валу двигателя.
6. Удаление защитных элементов кожуха, представляющих собой декоративные заглушки.
7. Выкручивание винтов.
8. Отсоединение уплотнителя из резины с одновременной разборкой элементов полукорпуса.

Затем тестируют электрические составляющие. Для этого понадобится мультиметр, настроенный на режим омметра. Последовательно проверяют исправность проводки и деталей полупроводников.

• Если визуально видно, что гайки, клеммы или винты окислились, их очищают наждачной бумагой и проводят повторную проверку.
• Если обнаружится разорванный провод, его нужно будет соединить специальной колодкой. Использовать метод скрутки в данном случае не рекомендуется.

В ходе осмотра нужно изучить все элементы проводки, а все изношенные места подвергнуть замене или тщательной изоляции.

При самостоятельной работе с полупроводниковыми деталями «Малютки» стоит время от времени сверяться с её электрической схемой.

Если будет обнаружена серьёзная неисправность двигателя, например, выгорание обмотки, ремонт его может оказаться слишком дорогим удовольствием. Мастера рекомендуют заменить агрегат или даже купить новую машинку для стирки. Уровень расходов в обоих случаях будет примерно одинаковым. В «Малютках» обычно устанавливается однофазный асинхронный двигатель с двумя обмотками.

Замена сальника

Его износ — одна из причин течей или поломки электродвигателя, тогда деталь подлежит замене. Она располагается на границе примыкания бака и двигателя машины. Для его осмотра потребуется демонтировать активатор, раскрутив его. В зависимости от направления основного движения активатора резьба вала может быть правой или левой.

Важно

Если сальник серьёзно повреждён, может понадобиться замена всего активатора в связи с тем, что резьбой может быть разорвана втулка, в которую монтируется вал.

Другие возможные поломки

Нередко ломаются таймер отсчёта времени, устройство включения/выключения прибора. Ремонт их нецелесообразен, лучше сразу заменить такие детали новыми. Для этого выполняют демонтаж неисправных узлов:

1. выворачивают маленький колпачок, расположенный вблизи выключателя;
2. откручивают расположенную под ним гайку;
3. удаляют шайбу;
4. отсоединяют устройство от проводов и снимают его.

Контакты выключателя сначала зачищают, а затем обрабатывают бензином. Если эти шаги не помогли, значит, детали придётся заменить. Стоимость их невысока.

В случае отказа теплового реле ремонту оно не подлежит — понадобится замена узла на новый. Важно, чтобы их характеристики были полностью идентичными.

Когда ремонт и замена узлов будут окончены,

нужно будет произвести процесс обратной стыковки полукорпусов двигателя.

1. Для этого резиновый уплотнитель аккуратно заправить по периметру стыка.
2. Фланец монтируется в собранном виде — так, чтобы отверстие для дренажа находилось снизу.
3. Для закрепления аккуратно затянуть винты и сам корпус активатора.

Профилактика и чистка

Срок службы малогабаритной машинки для стирки «Малютка» может быть продлён путём профилактических мер — смазкой подшипников электромотора. Для ухода за подшипниками годятся смазки, обладающие густой консистенцией (ЦИАТИМ-201, УС-1, СИОЛ, ФИОЛ). Скользящие подшипники лучше обрабатывать минеральными маслами в жидкой форме. Хорошо подойдёт состав, применяемый для ухода за швейными бытовыми машинами.

Советы и рекомендации специалистов

1. Машинка для стирки — небезопасный прибор. При появлении запаха гари или подозрениях на утечку электрического тока её работу нужно немедленно прервать.
2. Если внутрь кожуха проникла вода или моющий раствор, узел нужно тщательно просушить, для чего потребуется не менее суток.
3. Прибор для стирки нельзя устанавливать на землю или поверхность пола.
4. Нельзя действия с бельём голыми руками, используйте специальные пластиковые или деревянные щипцы.
5. Категорически запрещено одновременно прикасаться к стиральной машине или раствору в ней, к металлическим элементам (трубам, ванне, приборам отопления), которые стоят на земле. Возможно поражение электротоком.
6. Жидкость внутри бака нельзя доводить до нужной температуры, нагревая кипятильником.

Изучив наши статьи о ремонте и монтаже бака, слива, насоса, помпы, барабана, тэна, подшипников, прессостата и вооружившись необходимыми инструментами, выполнить разборку большинства стиральных машин сможет даже мастер без опыта.

Стиральная машина «Малютка» — простой, надёжный прибор. Она редко даёт сбои. Но если поломка всё же произошла, обычно её можно устранить самостоятельно благодаря простому устройству агрегата.

Ремонт стиральной машины своими руками

Считается, что стиральная машина Baby интересует только пожилых людей. На самом деле многие другие слои населения используют такую ​​технику. Особенно она интересует дачников и одиноких людей. Прелесть этой машинки в легкости и простоте устройства, в ней отсутствует барабан и крутая электроника, но она иногда ломается. Повреждение стиральной машины. Малышку нельзя назвать сложной и уж тем более фатальной. В большинстве случаев вы можете исправить это самостоятельно, особенно если воспользуетесь советом наших специалистов.

Частые поломки

Стиральная машина Baby относится к технике активаторного типа. Это означает, что барабан является неотъемлемым атрибутом любой современной автоматической стиральной машины, здесь он отсутствует, а его заменяет активатор. Однако, если бы Baby была стиральной машиной-автоматом, в ней мог бы быть барабан, но так как это полуавтоматическая машина, мы не найдем в ней ничего, кроме стирального бака и активатора.

Так как у Малышки нет барабана, она не издает такого шума при работе, как стиральная машина.

Ввиду того, что данная стиральная машина проста и поломок в ней не так много, мы можем легко перечислить и рассмотреть все типичные неисправности, с которыми потенциально может столкнуться пользователь в процессе эксплуатации такой техники. Вот симптомы типичных неисправностей:

• вместо стирки машинка гудит и потом выключается;
• активатор медленно крутится или заедает;
• машина рвет и сминает белье, слышен сильный шум;
• корпус стиральной машины Baby протекает;
• шланг стиральной машины Ребёнок протекает;
• машина не включается;
• машина включается, гудит, но активатор не крутит;
• стирка начинается, но прекращается через несколько минут, заметен нагрев корпуса;
• машина не включается, при этом присутствует запах горелой проводки.

Симптомы поломок понятны и очевидны, но какие неисправности их породили. Здесь тоже все достаточно просто. Часть симптомов вызвана неисправным активатором, часть – электрикой стиральной машины, часть – неисправным электродвигателем. Утечки различного характера могут возникать из-за неправильного подключения автомата пользователем, либо из-за износа уплотнительных колец и различных резинок, но не будем забегать вперед.

Выпуски Активатора

Активатор — подвижный элемент Детской стиральной машины, за счет вращения которого происходит стирка вещей в баке для стирки. Нарушение подвижности активатора приводит к остановке процесса стирки. Более того, в некоторых случаях срабатывает тепловое реле и машина выключается. Перечислим проблемы, связанные с активатором и заодно разберемся, как эти проблемы исправить.

1. Бак стиральной машины значительно перегружен. При перегрузке стиральной машины бельем активатор нормально не отжимает или вообще не отжимает. При этом стиральная машина начинает отчаянно гудеть, а потом и вовсе выключается. Решение: разгрузите стиральную машину, подождите не менее 15 минут, перезапустите ее.
2. На активатор и его стержень наматывались нитки, кусочки ткани и т.п. Симптомы те же, активатор нормально не крутится, машинка гудит, а потом выключается. Ремонт будет заключаться в очистке вала и активатора от ниток, ветоши и других инородных тел, мешающих работе подвижной части.
3. Активатор перекошен. Активатор крутится, но при этом белье после стирки частично рвется и сильно мнётся, либо активатор задевает стенки бака для стирки. Указанные действия сопровождаются сильным гулом, а иногда стиральная машина Baby выключается без видимых причин. Решение: развернуть стиральную машину, вынуть заглушку, открутить активатор, очистить резьбу и снова закрутить активатор до упора.

Протечки

Протечки в стиральных машинах типа Baby случаются достаточно часто, поэтому некоторые пользователи, не считая нужным их устранять, просто кладут свою «домашнюю помощницу» в ванну и запускают стирку. Такой подход может быть опасен из-за того, что протечка воды из бака или шланга может вывести из строя электрику стиральной машины, произойдет короткое замыкание и может быть травмирован сам пользователь. Так что утечки без внимания не оставим, а своими руками устраним их причины.

При обнаружении течи в корпусе стиральной машины Baby необходимо проверить ее на две возможные поломки: повреждение большого уплотнительного кольца и повреждение фланцевого узла. Для того, чтобы понять, куда именно течет, необходимо частично разобрать стиральную машину. Делаем следующее:

• демонтируем активатор, после чего откручиваем его корпус;
• осматриваем большую резинку, называемую большим уплотнительным кольцом;
• при наличии повреждений заменяем деталь на аналогичную;
• если большая резинка цела, отсоединить корпус и электропривод от бака;
• открутив шесть винтов, разбираем кожух, вытащив фланец в сборе;
• разобрав фланец в сборе, сфотографировать расположение деталей, снять резиновую втулку и осмотреть ее на наличие повреждений;
• также осмотрите маленькое уплотнительное кольцо; если какие-либо детали повреждены, замените их.

Иногда причиной утечки становится небольшое стопорное кольцо фланцевого узла. Если кольцо слабо сжимает манжету, его необходимо заменить на более жесткое или просто согнуть, но в этом случае утечка может возникнуть снова.

Самый простой способ обнаружения и устранения утечек в шлангах или фитингах. Отверните гайку, удерживающую штуцер, выньте втулку, вытащите прокладку. При обнаружении малейших повреждений деталь заменяем. Может повредиться и сам шланг, хотя со временем некачественные шланги, которые идут в комплекте со стиральными машинами Baby, пересыхают, трескаются и выходят из строя, начиная пропускать воду. Решение в этом случае одно – замена шланга.

Проблемы с электричеством

Если вы включаете стиральную машину Baby, как обычно, и она не подает никаких признаков работы, скорее всего, где-то разорвана электрическая цепь. Чтобы найти и устранить поломку в электрике стиральной машины, приходится ее полностью разбирать.

1. Демонтируем активатор.
2. Сдергиваем его тело.
3. Снимаем кожух двигателя.
4. Снимите фланец в сборе.
5. Демонтируйте шайбы с вала двигателя.
6. Вынимаем из корпуса защитные элементы — декоративные заглушки.
7. Выворачиваем винтики.
8. Отсоединяем резиновый уплотнитель, при этом разбирая элементы полукорпуса.

Теперь можно проверить электрику стиральной машины. Вооружаемся мультиметром, перенастраиваем его на режим омметра и проверяем по очереди проводку и полупроводниковую часть. Возможно, плохой контакт вызван окислением клемм, винтов или гаек. Зачищаем наждачной бумагой все подозрительные элементы и снова проверяем контакт.

При обнаружении обрыва провода место обрыва должно быть надежно подключено. Провода лучше не скручивать, а использовать небольшую соединительную колодку. Осмотрите всю проводку во время ремонта. При наличии подозрительных проводов, клемм, полупроводниковых элементов их необходимо либо заменить, либо изолировать.

При сборке или разборке полупроводниковых элементов стиральной машины Малышка своими руками не забудьте проверить ее электрическую цепь.

Довольно часто у стиральной машины выходит из строя реле времени, а также выключатель. Мы не рекомендуем их ремонтировать; их лучше заменить. Сначала снимаем старый выключатель вместе с реле времени.

• рядом с выключателем есть колпачок, его надо вывернуть;
• , затем открутите металлическую гайку;
• снять шайбу;
• вставьте переключатель в корпус;
• отсоедините проводку от выключателя.

Можно попробовать почистить контакты выключателя, а потом протереть их бензином. В некоторых случаях помогает, но лучше заменить и автомат, и реле времени. Эти детали стоят копейки, зато потом не будет проблем с их работоспособностью.

Также может выйти из строя тепловое реле. В рабочем состоянии контакты термореле размыкаются на «горячий» и замыкаются на «холодный». Омметром проверяется только холодный элемент. Сломанное, неисправное реле ремонту не подлежит, его заменяют новым точно с такими же техническими характеристиками.

Неисправность двигателя

С двигателем стиральной машины Baby также могут быть проблемы. В данном случае имеются в виду: потеря контакта одной из многочисленных обмоток двигателя, пробой и замыкание обмотки, перегорание обмотки. В этом случае ремонт двигателя, в первую очередь его перемотка, экономически нецелесообразен. Даже если вы делаете это сами, потратите слишком много времени.

Гораздо проще поменять электродвигатель на аналогичный новый или, что еще лучше, купить новую стиральную машину Baby. Кстати, новый двигатель стоит почти столько же, сколько и новая машинка, но на всякий случай скажем, что в стиральной машине используется однофазный асинхронный двигатель с двумя обмотками.

Профилактика

Чтобы стиральная машина Baby прослужила долго, а главное безопасна для окружающих, соблюдайте ряд простых правил, которые при определенном раскладе спасут стиральную машину, а, что очень важно, вашу жизнь. Эти правила просты и ничем примечательным не отличаются, однако ими пренебрегает каждый второй пользователь.

• Не пытайтесь нагревать воду бойлером непосредственно в баке стиральной машины.
• Не ставьте стиральную машину на землю, на дно утюга или на любую металлическую поверхность.
• Если вы разобрали стиральную машину, убедитесь, что прокладка вставлена ​​правильно, а крепления равномерно затянуты.

Кстати, если герметик имеет какие-либо повреждения, его нужно менять и экономить в этом случае не надо — это ваша безопасность.

• Если во время стирки вы обнаружите подозрительные запахи, например, запах горелой электропроводки, немедленно выключите стиральную машину.
• Если после прикосновения к корпусу стиральной машины вы почувствовали сильное или легкое покалывание, также выключите машину, требуется ремонт.

Розетка, к которой вы подключаете стиральную машину Baby, должна иметь защиту в виде заземления и автомата. О том, как правильно сделать розетку для стиральной машины в ванной Вы можете прочитать в одноименной статье, размещенной на нашем сайте.

В заключение отметим, что стиральная машина Baby морально устарела еще 20 лет назад, однако до сих пор пользуется спросом. Эта машина дешевая, поэтому вызывать мастера для ее ремонта невыгодно, да и мастера за такой ремонт зачастую не берутся. Выход один — сделать самому. Как? Об этом мы подробно рассказали в этой статье. Удачного ремонта!

Поддержка продукта: Справочная библиотека | Поддержка LG USA

Перейти к содержанию Перейти к справке по специальным возможностям

• ДОМ
• ПОДДЕРЖКА
• org/ListItem»> Регистрация продукта
• Справочная библиотека

Справочная библиотека

Найдите полезную информацию о вашем продукте LG

Найдите ключевое слово или выберите категорию продукта, а затем выберите тему.

searchField

Введите ключевое слово и выполните поиск. Открыто окно слоя предиктивного поиска.

Содержимое Продукт

Нет связанного содержимого.

Ваши недавние поиски

Нет истории недавних поисков.

Предлагаемые поиски

• Регистрация
• SmartShare
• LG-мост
• Пакет ПК
• Видеоуроки
selectorField

Выберите категорию КатегорияМобильныйТВ/ВидеоКухняПрачечнаяДругая бытовая техникаКомпьютерыСолнечная энергияКоммерческий дисплейAUDIO

Выберите продукт Товар

Выберите тему Тема

Выберите подтему Подтема

Выберите категорию и продукт ниже.
