Ремонт утюга витек в домашних условиях. Пять основных причин, по которым из строя выходит современный утюг. Ремонт утюгов. Слишком низкая температура

С тех пор, когда люди сняли с себя шкуры животных и стали надевать тканую одежду, встал вопрос об удалении с вещей после стирки складок и замятий. Вещи придавливали плоскими камнями, гладили сковородками с раскаленными углями, и что только не придумывали домохозяйки, до тех пор, пока 6 июня 1882 году американский изобретатель Генри Сеели не запатентовал электрический утюг.

И только в 1903 году американский предприниматель Эрл Ричардсон внедрил изобретение в жизнь, изготовив первый утюг с электрическим нагревом, который очень понравился белошвейкам.

Принцип работы и электрическая схема утюга

Электрическая принципиальная схема

Если посмотреть на электрическую схему утюга Braun, то можно подумать, что это схема электрообогревателя или электрочайника . И это не удивительно, электрические схемы всех перечисленных устройств мало чем отличаются. Отличия заключаются в конструкции этих бытовых приборов из-за их разного назначения.

Питающее напряжение 220 В через гибкий термостойкий шнур с литой вилкой подается на разъем XP, установленный в корпусе утюга. Клемма PE является заземляющей, в работе участия не принимает и служит для защиты человека от удара электрическим током в случае пробоя изоляции на корпус. Провод PE в шнуре обычно желто — зеленого цвета.

Если утюг подключается к сети без заземляющего контура, то провод PE не используется. Клеммы L (фаза) и N (ноль) в утюге равнозначны, на какую клемму поступает ноль или фаза значения не имеет.

С вывода L ток подается на Регулятор температуры, и если его контакты замкнуты, то далее на один из выводов ТЭН. С вывода N ток через термопредохранитель поступает на второй вывод ТЭН. Параллельно выводам ТЭНа через резистор R подключена неоновая лампочка, которая светится, когда на ТЭН подано напряжение и утюг нагревается.

Чтобы утюг начал нагреваться необходимо питающее напряжение подать на трубчатый электрический нагреватель (ТЭН), запрессованный в подошве утюга. Для быстрого нагрева подошвы применяют ТЭНы большой мощности, от 1000 до 2200 Вт. Если такую мощность подводить постоянно, то уже через несколько минут подошва утюга разогреется докрасна и гладить вещи, не испортив их, будет невозможно. Для глажения изделий из капрона и анида требуется температура утюга 95-110°С, а вещей из льна 210-230°С. Поэтому для установки требуемой температуры при глаженье вещей из разных тканей имеется узел регулировки температуры.

Управление узлом регулировки температуры осуществляется с помощью круглой ручки, расположенной в центральной части под ручкой утюга. При повороте ручки по часовой стрелке, температура нагрева будет увеличиваться, при вращении против часовой стрелки температура нагрева подошвы будет ниже.

Вращение с ручки на узел терморегулятора передается через переходник в виде втулки или металлического уголка, надетого на шток с резьбой терморегулятора. Ручка на корпусе утюга держится за счет нескольких защелок. Чтобы снять ручку достаточно ее поддеть за край с небольшим усилием лезвием отвертки.

Работа терморегулятора утюга Philips и любого другого производителя, обеспечивается благодаря установке биметаллической пластины, которая представляет собой полоску из двух спеченных между собой по всей поверхности металлов с разным коэффициентом линейного расширения. При изменении температуры каждый из металлов расширяется в разной степени и в результате пластина изгибается.

В терморегуляторе пластина через керамический шток связана с бистабильным выключателем. Принцип его работы основан на том, что благодаря плоской изогнутой пружине при переходе через точку равновесия контакты мгновенно размыкаются или замыкаются. Быстродействие необходимо для уменьшения подгорания контактов в результате образования при их размыкании искры. Точку переключения выключателя можно изменять, вращая ручку на корпусе утюга и таким образом управлять температурой нагрева подошвы. При включении и выключении выключателя терморегулятора раздается характерный негромкий щелчок.

Для повышения безопасности эксплуатации утюга в случае, если терморегулятор сломается, например, приварятся между собой контакты, в современных моделях (в советских утюгах термопредохранитель отсутствовал) устанавливают термопредохранитель FUt, рассчитанный на температуру срабатывания 240°С. При превышении этой температуры термопредохранитель разрывает цепь и на ТЭН напряжение больше не поступает. При этом, в каком положении находится ручка регулировки температуры значения не имеет.

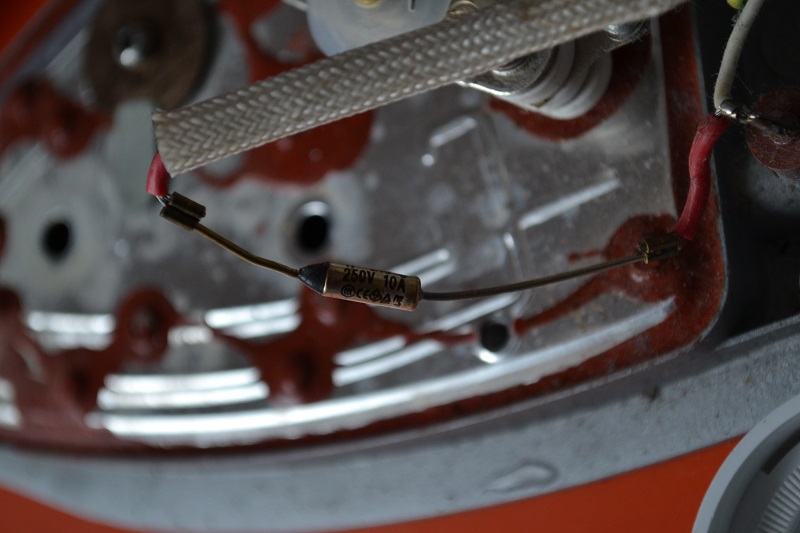

Встречаются три вида конструкций термопредохранителей, как на фотографии, и все они работают на принципе размыкания контактов из-за изгибания биметаллической пластины в результате нагрева. На фотографии слева термопредохранитель утюга Philips, справа внизу – Braun. Обычно после снижения температуры подошвы ниже 240°С термопредохранитель восстанавливается. Получается, что термопредохранитель работает как терморегулятор, но поддерживает температуру, подходящую для глажения только льняных вещей.

Для индикации поступления питающего напряжения на ТЭН параллельно его выводам подключают через токоограничивающий резистор R неоновую лампочку HL. На работу утюга индикатор не влияет, но позволяет судить о работоспособности. Если лампочка светит, а утюг не нагревается, значит в обрыве обмотка ТЭНа или плохой контакт в месте подключения его выводов к схеме.

Электромонтажная схема

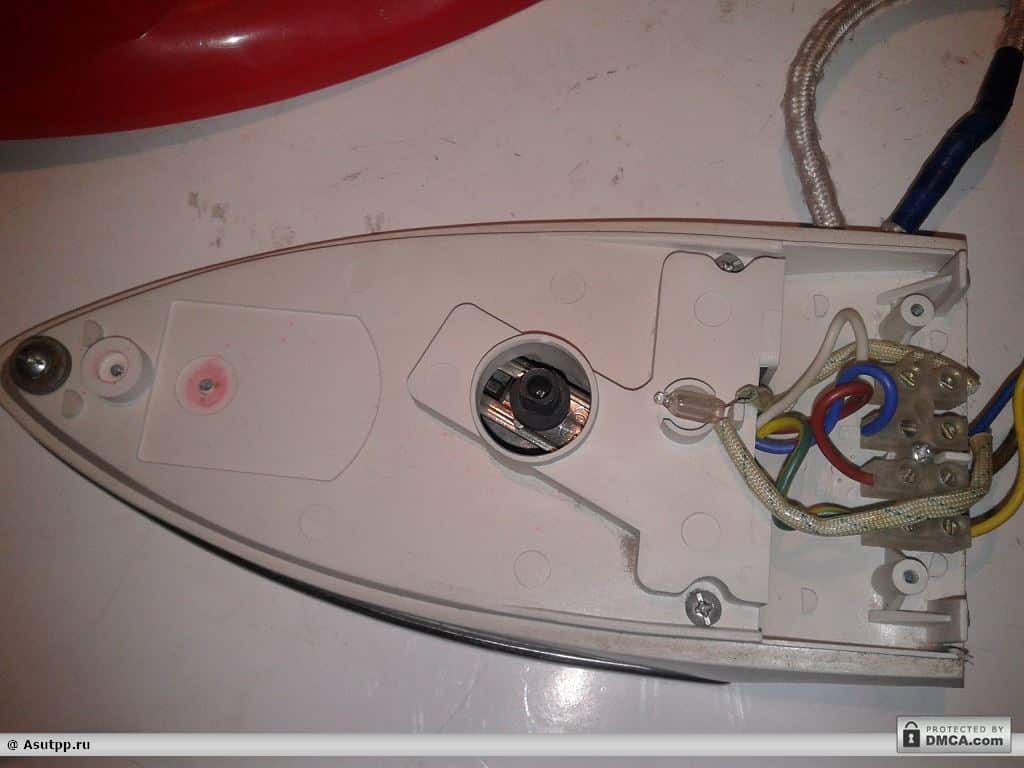

Вся электрическая схема утюга смонтирована на противоположной стороне подошвы, сделанной из высокопрочного алюминиевого сплава. На этой фотографии изображена электромонтажная схема электрического утюга Philips. Электромонтажные схемы утюгов других производителей и моделей утюгов незначительно отличаются от приведенной на фото.

Питающее напряжение 220 В подается с сетевого шнура с помощью накидных клемм, надетых на выводы 3 и 4. Вывод 4 соединен с выводом 5 и одним из выводов ТЭНа. С вывода 3 питающее напряжение поступает на термопредохранитель и далее на терморегулятор утюга, и с него уже по шине на второй вывод ТЭНа. Между 1 и 5 выводами подключена через токоограничивающий резистор неоновая лампочка. Вывод 2 является заземляющим и приклепан заклепкой непосредственно к подошве утюга. Все токопроводящие шины схемы сделаны из железа и в данном случае это оправдано, так как выделяемое тепло в шинах идет на нагрев утюга.

Ремонт электрического утюга своими руками

Внимание! При ремонте электрического утюга следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током. Не забывайте вынимать вилку из розетки!

Выполнить самостоятельный ремонт утюга по силам любому домашнему мастеру, даже не имеющему опыта в ремонте бытовой техники. Ведь электродеталей в утюге мало, и проверить их можно любым индикатором или мультиметром . Зачастую утюг бывает сложнее разобрать, чем отремонтировать. Рассмотрим технологию разборки и ремонта на примере двух моделей Philips и Braun.

Утюги перестают работать по одной из следующих причин, перечисленных по частоте случаев: обрыв сетевого шнура, плохой контакт клемм в месте подключения шнура к электромонтажной схеме, окисление контактов в терморегуляторе, неисправность термопредохранителя.

Проверка исправности сетевого шнура

Так как при глажении сетевой шнур постоянно изгибается и наибольший изгиб происходит в месте входа шнура в корпус утюга, то в этом месте провода в шнуре обычно и перетирается. Неисправность эта начинает проявляться, когда утюг еще нормально нагревается, но при глажении наблюдается мигание индикатора включения нагрева, без сопровождения щелчка выключателя терморегулятора.

В случае если перетрется изоляция проводников в шнуре, то может произойти их короткое замыкание с внешним проявлением в виде вспышки огня с громким хлопком и отключением автоматического выключателя в щитке. В таком случае нужно извлечь вилку шнура утюга из розетки и заняться его самостоятельным ремонтом. Короткое замыкание проводов в шнуре утюга для человека не опасно, но домохозяек здорово впечатляет.

Если утюг перестал нагреваться, то в первую очередь необходимо проверить наличие напряжения в розетке , подключив к ней любой другой электроприбор, например настольную лампу, или подключить утюг к другой розетке. Не забудьте перед этим повернуть регулятор температуры на утюге по часовой стрелке хотя бы до первого кружка на шкале. В крайнем левом положении ручки терморегулятора утюг может быть выключен. Если розетка исправна, а утюг не нагревается, то следует при вставленной вилке шнура в сеть пошевелить его в месте входа в корпус утюга, одновременно вдавливая, при этом наблюдая за индикатором включения. Такую же операцию нужно проделать в зоне входа шнура в сетевую вилку. Если индикатор хоть на мгновение засветится, значит, точно имеет место обрыв провода в сетевом шнуре и придется отнести утюг в сервисную мастерскую или заняться его ремонтом самостоятельно.

С помощью мультиметра или стрелочного тестера

При наличии мультиметра или стрелочного тестера сетевой шнур можно проверить , не подключая к сети, что более безопасно, подключив щупы прибора, включенного в режим измерения сопротивления к штырям сетевой вилки. Исправный утюг должен иметь сопротивление около 30 Ом. Даже незначительное изменение показания прибора при шевелении шнура будет свидетельствовать о наличии в нем обрыва провода.

В случае если сетевой шнур перетерся в месте входа в электрическую вилку, то разбирать утюг не понадобится, а достаточно будет заменить вилку новой, отрезав ее в месте порчи провода.

Если сетевой шнур перетерся в месте входа в утюг или предложенный способ не позволил определить неисправность шнура, то придется утюг разбирать. Разборка утюга начинается со снятия задней крышки. Тут могут возникнуть трудности из-за отсутствия подходящей биты для головки саморезов . Например, биты под шлиц вида звездочка со штырем в центре у меня нет, и такие саморезы я откручиваю плоской отверткой с походящей шириной лезвия. После снятия с утюга крышки станут доступны все контакты, необходимые для поиска неисправной детали в утюге. Можно будет, без дальнейшей разборки утюга проверить целостность сетевого шнура, исправность ТЭНа и терморегулятора.

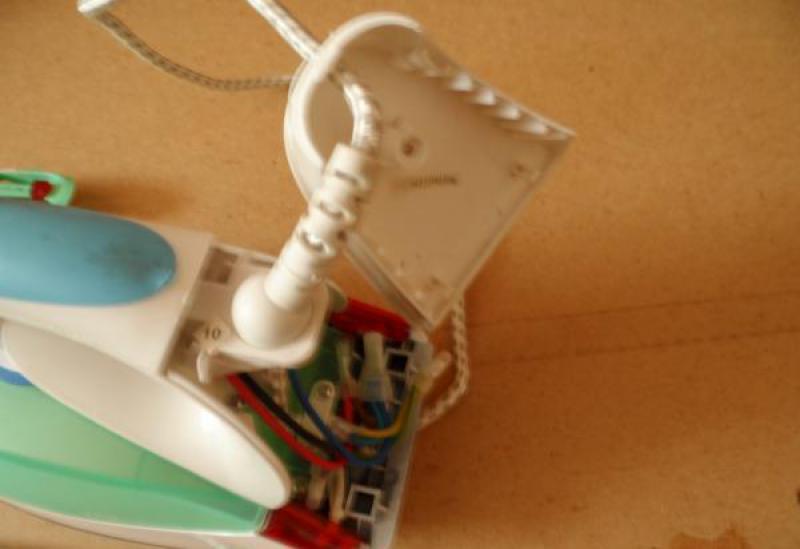

Как видно на фотографии утюга Philips, из сетевого шнура выходит три провода, подключенных с помощью накидных клемм к выводам утюга в изоляции разных цветов. Цвет изоляции является маркировкой проводов.

Хотя международного стандарта пока нет, но большинством европейских и азиатских производителей электроприборов принято желто -зеленым цветом изоляции маркировать заземляющий провод (который принято обозначать латинскими буквами PE ), коричневым – фазный (L ), светло-синим – нулевой провод (N ).

Буквенное обозначение, как правило, наносится на корпусе утюга рядом с соответствующей клеммой.

Проводник в изоляции желто -зеленого цвета является заземляющим, служит для обеспечения безопасности, и на работу утюга не влияет. Токоподводящими являются провода в коричневой и светло-синей изоляции, поэтому их и надо проверить.

С помощью настольной лампы

Способов проверки сетевого шнура утюга множество и все зависит от того, какие средства есть у домашнего мастера под рукой. Если под рукой нет никаких приборов, то можно воспользоваться самым простым способом.

Для этого сначала нужно снять накидные клеммы шнура с выводов утюга. Накидные клеммы на контактах утюга обычно удерживаются защелками и чтобы они легко снялись необходимо острым предметом отжать защелку, как показано на фотографии. При этом заодно надо осмотреть контакты на предмет их окисления или обгорания, и если таковые присутствуют зачистить контакты снизу и сверху до блеска с помощью мелкой наждачной бумаги. Если клеммы надеваются без усилий, то необходимо их поджать с помощью плоскогубцев. Пошаговая инструкция ремонта клеммных соединений в фотографиях приведена в статье «Восстановление контакта клемм» . После этого нужно надеть клеммы на свои места и проверить работу утюга подключив его к сети. Вполне возможно в этом и заключалась неисправность и утюг заработает.

Если клеммные соединения в порядке, то нужно снять клеммы, присоединенные к коричневому и синему проводам и соединить их с штырями вилки любого электроприбора с помощью изолирующей ленты, лучше всего для этого подходит настольная лампа с лампочкой накаливания или светодиодной . Выключатель в настольной лампы должен быть во включенном положении. После этого включить вилку утюга в сеть и помять провод утюга в месте входа его в корпус и у вилки. Если настольная лампа стабильно светит, значит, провод утюга исправен и придется дальше искать неисправность.

С помощью индикатора фазы

Проверка трубчатого электрического нагревателя (ТЭН)

ТЭНы из строя в утюгах выходят крайне редко, и если ТЭН неисправен, то утюг приходится выкидывать. Для проверки ТЭНа достаточно снять с него только заднюю крышку. Обычно выводы ТЭНа соединены с крайними выводами и, как правило, к этим же выводам подсоединены выводы индикатора включения нагрева. Поэтому если индикатор светит, а нагрева нет, то причиной этого может быть обрыв спирали ТЭНа или плохой контакт в точках приварки выводов утюга к контактным стержням, выходящим из ТЭНа.

Встречаются модели утюгов, как например модель Braun, изображенная фотографии, в которых терморегулятор включен в разрыв одного вывода ТЭНа, а термопредохранитель в разрыв другого. В таком случае, если неисправен термопредохранитель, то можно сделать ошибочный вывод о неисправности ТЭНа. Окончательное заключение о состоянии ТЭНа можно сделать только после полной разборки утюга.

Проверка исправности терморегулятора утюга

Для того чтобы добраться для проверки до терморегулятора нужно разобрать утюг полностью. Ручка утюга и пластмассовая часть корпуса крепятся к его металлической части с помощью винтов и защелок. Моделей утюгов, даже у одного производителя, существует огромное количество и способы крепления в каждой из них свои, но есть общие правила.

Одна точка крепления обычно находится в районе носика утюга и пластмассовый корпус фиксируется с помощью самореза, как на этой фотографии утюга Philips. В этой модели саморез находится под ручкой регулировки количества пара. Чтобы добраться до головки самореза нужно ручку повернуть против часовой стрелки до упора и потянуть вверх. После удаления регулировочного узла подачи пара саморез можно будет выкрутить.

В модели утюга Braun, который мне пришлось ремонтировать, саморез был спрятан под декоративной крышечкой форсунки воды. Для откручивания самореза пришлось форсунку вынуть. Она просто плотно вставлялась. Кстати так ее можно вынимать для прочистки в случае засорения.

Вторая точка крепления обычно находится в зоне входа сетевого шнура. Пластмассовый корпус утюга может крепиться как с помощью саморезов, так и на защелках. В представленной на фотографии модели утюга Philips применен резьбовой способ крепления. Крепление саморезами с точки зрения ремонтопригодности утюга предпочтительнее, так как при разборке снижается риск повреждения крепежных элементов пластмассового корпуса.

А в модели утюга Braun пластмассовая часть корпуса с ручкой закреплена с помощью двух защелок, зацепленных за проушины. Для разборки нужно защелки вывести из зацепления разведя в стороны.

Работу эту нужно делать аккуратно, чтобы не поломать защелки и проушины. Защелки выведены из зацепления, и теперь корпусную деталь с ручкой можно отделить от утюга. Она в свою очередь крепится к переходной крышке на винтах или с помощью флажков.

На этой фотографии утюга Philips крышка к подошве закреплена с помощью трех саморезов. Прежде чем откручивать винты нужно снять индикатор включения, который удерживается с помощью накидных клемм на выводах утюга.

А у модели утюга Braun крышка закреплена к подошве с помощью продетых в прорези и повернутых четырех металлических флажков. Чтобы освободить крышку нужно с помощью плоскогубцев повернуть флажки, чтобы они стали вдоль прорезей. В этом утюге два флажка у носика проржавели полностью, и пришлось из стальной полоски выгибать специальный переходник и нарезать в нем две резьбы для винтового крепления.

После снятия крышки узел терморегулятора станет доступным для прозвонки и ремонта. В первую очередь надо осмотреть состояние контактов. У утюга Philips в узле терморегулятора находится и термопредохранитель. В холодном состоянии контакты должны быть замкнуты.

Если внешний вид контактов не вызывает подозрений, то нужно их прозвонить с помощью стрелочного тестера или мультиметра, включенных в режим измерения минимального сопротивления. На фотографии слева показана схема прозвонки контактов термопредохранителя, а справа – терморегулятора. Мультиметр должен показывать нулевое значение. Если мультиметр показывает 1, а стрелочный тестер бесконечность, значит, в контактах и кроется неисправность, они окислены и требуют чистки.

Проверку контактов узла терморегулятора можно проверить также с помощью индикатора для поиска фазы по методике проверки сетевого шнура описанной выше, прикасаясь последовательно к одному и другому контактам. Если индикатор при прикосновении к одному контакту светит, а к другому нет, значит, контакты окислены.

Можно обойтись и без проверки, сразу зачистив контакты терморегулятора и термопредохранителя наждачной бумагой. Затем включить утюг, должен заработать.

Если под рукой нет никаких приборов для проверки контактов, то можно включить утюг в сеть и с помощью лезвия отвертки с хорошо изолированной пластмассовой ручкой закоротить контакты. Если индикатор засветится, и утюг начнет нагреваться, значит, контакты подгорели. Не следует забывать о предельной осторожности.

Для зачистки контактов необходимо узкую полоску мелкой наждачной бумаги завести между контактами и протянуть ее с десяток раз. Далее полоску перевернуть на 180° и зачистить второй контакт контактной пары. Зачистку контактов терморегулятора для продления срока эксплуатации утюга полезно сделать, если, например, при ремонте системы подачи пара, утюг пришлось разбирать.

Примеры самостоятельного ремонта утюгов

Недавно пришлось ремонтировать два неисправных утюга торговой марки Braun и Philips. Опишу неисправности, которые пришлось устранять.

Ремонт электрического утюга Braun

Утюг не нагревался, индикатор не светил при любых положениях ручки регулировки терморегулятора. При изгибании сетевого шнура признаков работы утюга не подавал.

После снятия задней крышки обнаружилось, что питающее напряжение подается через клеммную колодку. Доступ к накидным клеммам был затруднен. Маркировка проводов соответствовала общепринятой цветовой маркировке. Ранее утюг уже ремонтировался, о чем свидетельствовала обломанная левая защелка на клеммной колодке.

Внешний вид снятой клеммной колодки представлен на фотографии. На ней также установлена неоновая лампочка индикатора подачи питающего напряжения на ТЭН.

Входные контактные шины подачи питающего напряжения были местами покрыты окисной пленкой ржавчины. Это не могло послужить причиной поломки утюга, что и было подтверждено подключением его после удаления с контактов следов ржавчины с помощью наждачной бумаги.

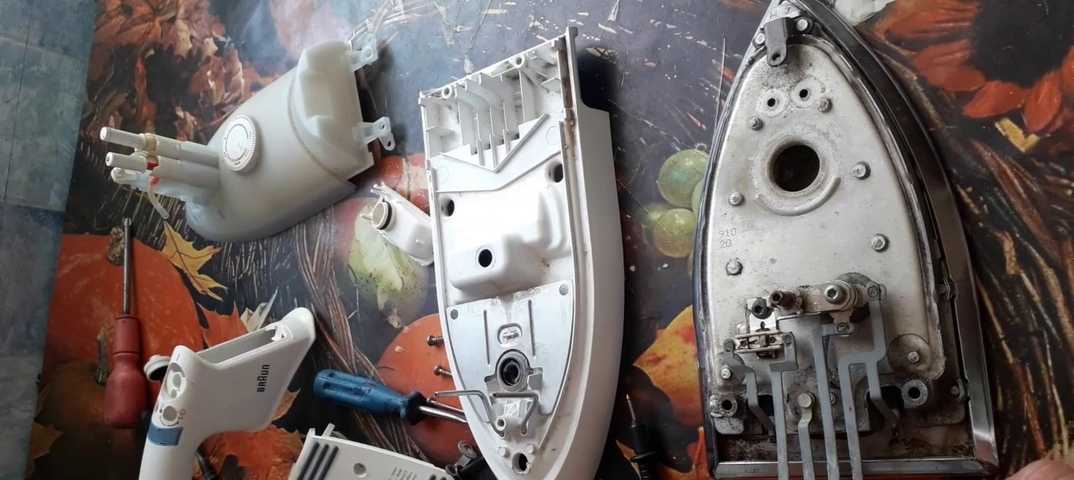

После полной разборки утюга был прозвонен с помощью мультиметра термопредохранитель и контакты терморегулятора. Термопредохранитель показа сопротивление ноль Ом, а контакты терморегулятора – бесконечность.

Осмотр показал, что контакты плотно прилегали друг к другу, и стало очевидно, что причина отказа кроется в окислении их поверхностей. После зачистки контактов наждачной бумагой контакт восстановился. Утюг стал нормально нагреваться.

Ремонт электрического утюга Philips

Утюг Philips попал мне в ремонт после того, как хозяин почистил систему парообразования. Терморегулятор не работал, и утюг нагревался до температуры размыкания термопредохранителя.

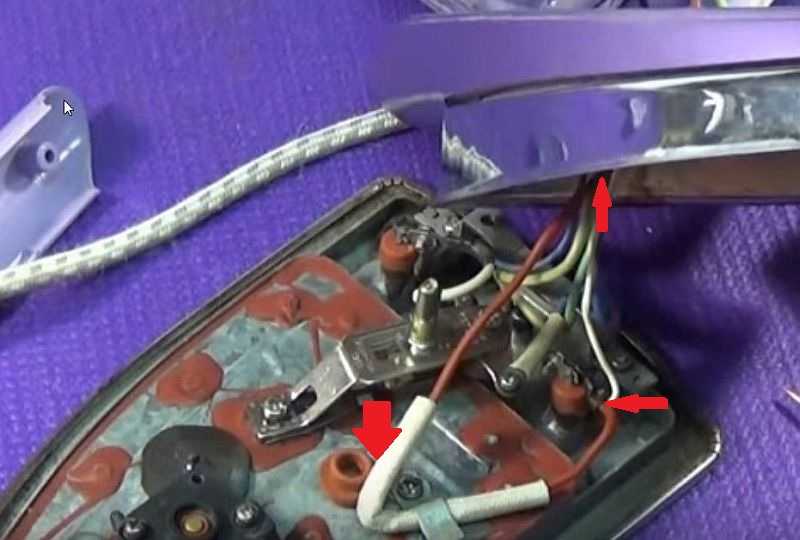

После полной разборки утюга обнаружилось, что керамический толкатель, который должен находиться между биметаллической пластиной и выключателем терморегулятора отсутствует. В результате биметаллическая пластина изгибалась, но ее перемещение на выключатель не передавалось, поэтому контакты были постоянно замкнуты.

Старого утюга, с которого можно было бы снять толкатель под рукой не было, возможность купить новый отсутствовала, и пришлось думать, из чего его сделать. Но прежде, чем сделать толкатель своими руками потребовалось определить его длину. В биметаллической пластине и выключателе были соосные отверстия диаметром 2 мм, в которых ранее фиксировался штатный толкатель. Для определения длины толкателя был взять винт М2 и две гайки. Для закрепления винта вместо толкателя пришлось приподнять терморегулятор, отвинтив один саморез.

Внимание! Биметаллическая пластина соприкасается с подошвой утюга и имеет с ним хороший электрический контакт. Пластина выключателя соединена с электрической сетью. Винт металлический и является хорошим проводником электрического тока. Поэтому прикосновение к подошве утюга при проведении описанной регулировки необходимо выполнять только при вынутой вилке утюга из розетки!

Винт был вставлен в отверстие биметаллической пластины снизу, как на фотографии, и зафиксирован гайкой. Благодаря возможности вращения по часовой или против часовой стрелки второй гайки, появилась возможность регулировать высоту имитатора толкателя с целью настройки терморегулятора на поддержание заданной ручкой регулировки температуры.

Длину толкателя, при которой температура нагрева утюга соответствует установленной положением ручки регулировки можно подобрать, делая пробные глажения. Но для этого придется каждый раз собирать и разбирать утюг. Гораздо проще воспользоваться электронным термометром. Многие мультиметры имеют функцию измерения температуры с помощью выносной термопары.

Для измерения температуры подошвы нужно надеть ручку на терморегулятор и установить ее в положение с отметкой один, два или три кружка против указателя на корпусе утюга. Далее термопару закрепить на подошве утюга, зафиксировать подошву в вертикальном положении и включить утюг в сеть. Когда температура подошвы перестанет изменяться, снять показания.

В результате эксперимента было определено, что необходим толкатель длиной около 8 мм. Так как утюг внутри корпуса может нагреваться до температуры 240°С, то толкатель необходимо было сделать из термоустойчивого материала. На глаза попался резистор и я вспомнил, что в нем резистивный слой наносится на керамическую трубку. Резистор мощностью 0,25 Вт как раз подошел по размеру, а его укороченные медные выводы, продетые в отверстия, хорошо послужат в качестве фиксаторов.

Резистор подойдет любого номинала. Перед установкой в утюг, резистор был разогрет до красного цвета на горелке газовой колонки и с помощью наждачной бумаги был удален обгоревший слой краски и резисторное напыление. Все было удалено до керамики. Если использовать резистор номиналом более 1 МОм, в чем надо быть уверенным на 100%, то можно не снимать краску и резистивный слой.

После подготовки резистор был установлен вместо распорного керамического элемента и концы отводов немного загнуты в стороны. Утюг был собран и проведена повторная проверка работы терморегулятора, которая подтвердила, что поддержание температуры терморегулятором обеспечивается в пределах данных, приведенных в таблице.

До какой максимальной температуры может нагреться утюг Philips

При проведении калибровки терморегулятора решил заодно узнать, то какой максимальной температуры может разогреться электрический утюг.

Для этого были закорочены выводы терморегулятора и термопредохранителя. Как видите на фотографии, прибор показал 328°С. При нагреве подошвы до этой температуры утюг, из-за опасения, что может пострадать его пластмассовая часть, пришлось выключить.

В нашей жизни утюг занимает совсем немало важное место, он придает нашей одежде красивый вид, выглаживает все складочки после стирки, и, наоборот, если надо специально образовать стрелки, он помогает придать нашей одежде законченный вид.

В нашей жизни бывает такое, что наш помощник дает сбой, и не все функции у него работают, может плохо работать отпариватель, и что хуже вовсе не греть.

В этой статье мы разберем, как отремонтировать утюг своими руками, чтобы не выбрасывать старый и не покупать новый. На данный момент мы эксплуатируем достаточно много видов утюгов: от простейших до утюгов с парогенераторами.

Надо отметить, что основная конструкция этих утюгов однообразна. На рынке же они представлены большим количеством фирм, например, Philips, Rowenta, Tefal, Bosh, Braun (браун) и др.

Вконтакте

Одноклассники

Основные поломки утюга

Когда утюг работает исправно, это, конечно, хорошо, но наступает момент, когда что-то идет не так. Поэтому рассмотрим самые распространенные поломки. К ним относятся:

1. Обрыв провода. Это проявляется тем, что утюг не греет, лампочка не горит.
2. Поломка терморегулятора. Утюг работает в одном положении или вообще не работает, не реагирует на переключения регулятора, либо он все время греется без отключения.
3. Перегорел тэн. Горит лампочка, но не греет утюг.
4. Поломка отпаривателя. При этом сыпется мусор, нет пара, льется вода и прочее.

Приступаем к ремонту

Для ремонта нам потребуется прямая и крестовая отвертки. Желательно иметь под рукой мультиметр, нож, :

1. Обрыв провода — простейшая поломка утюга, вследствие чего на утюг не подается напряжение и тэн не греет. В данном случае требуется определить место обрыва. Часто это происходит в местах перегиба, в основном на входе в утюг.

После определения данной поломки вскрываем ножом изоляцию провода, зачищаем провод с обеих сторон и скручиваем, не забываем изолировать провода, — это обеспечит вас от поражения электрическим током, а также от короткого замыкания в утюге.

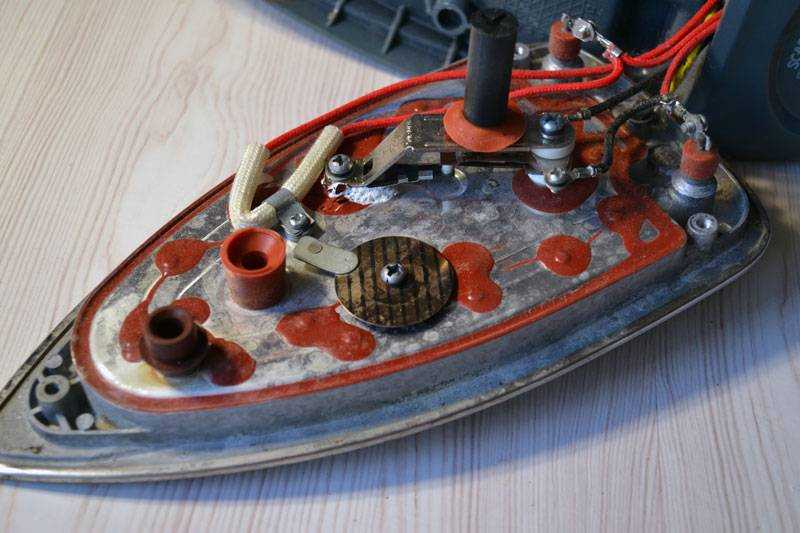

Конструкция терморегулятора достаточно простая. Он состоит из биметаллической пластины (которая при нагревании выгибается и размыкает контакты) и пары контактов, все это может быть заключено в корпус. В холодном состоянии контакты должны быть замкнуты, и сопротивление терморегулятора должно быть равно нулю. Это легко проверить с помощью мультиметра.

Также контакты должны легко расходиться. Если этого не происходит, то они, значит, подгорели. Требуется рассоединить их и зачистить нулевкой или мелким надфилем. В случае если утюг не слушается регулятора, то требуется заменить терморегулятор, так как это механическая поломка и ремонт дороже и менее качествен, чем замена утюга на новый.

2. Проверка тэна. (ТЭН — трубчатый электронагреватель). Зачастую если ТЭН не греет, то требуется, в первую очередь, прозвонить его с помощью мультиметра. Исправный ТЭН имеет сопротивление несколько десятков Омв зависимости от мощности утюга.

Нерабочий будет иметь сопротивление равное бесконечности. В случае перегорания ТЭНа требуется его замена, если это возможно, либо утюг более вообще будет работоспособен.

3. Если лампа горит, а тэн не работает, может быть еще пробой термопредохранителя. В таком случае требуется его замена. При замене желательно брать точно такой же или на большую температуру. Он устанавливается с помощью зажимов, так как при такой температуре пайка не эффективна.

4. Если же плохо работает отпариватель или система распыления, то требуется ее прочистить. Для этого следует приготовить раствор из воды и уксуса в соотношении 1 литр на 200 грамм уксуса. Также можно купить специальные растворы для очистки накипи.

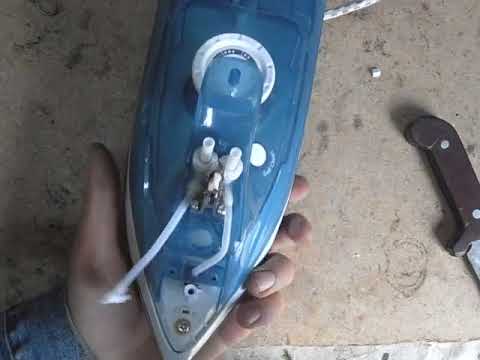

Сняв верхнюю планку утюга можно увидеть два насоса (тот, что слева — для отпаривания). Внимательно осмотрите насос на предмет присутствия на нём налета

Для этого вливаем раствор в широкую емкость, устанавливаем утюг в данное положение, подошвой в воду, но чтобы вода не попадала во внутрь. Нагреваем воду до кипения, оставляем до охлаждения, повторяем данную процедуру 3-5 раз. Исходя из опыта должно хватить. Также может не работать кнопка подачи пара или разбрызгивателя, — в таком случае ее требуется заменить.

5. Также может просто напросто перегореть предохранитель, устанавливаемый в некоторых моделях утюгов. В народе предлагают просто его замкнуть, но в таких случаях утюг будет работать без защиты, так что рекомендуют заменить на точно такой же.

Окончание ремонта

После замены всех неисправных запчастей, рекомендуют собрать электрическую схему, и проверить мультиметром, присоединив концы тестера вместо сетевого шнура.

Во всех положениях регулятора будет сопротивление. В случае если положение отключено, в этом положении сопротивление будет равно бесконечности.

Обратите внимание: при сборке все провода должны быть разведены друг от друга, не соприкасаться оголенной частью к металлу.

Более серьезные неисправности требуют ремонта в мастерской бытовой техники. Учтите, что иногда покупка нового утюга оправдана затратами на его ремонт.

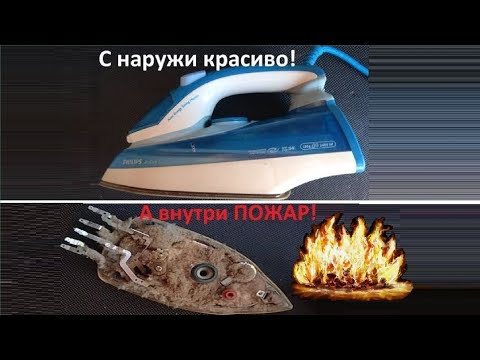

Из этого видео Вы узнаете, как отремонтировать утюг своими руками:

Вконтакте

Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?

Хотите предложить для публикации фотографии по теме?

Пожалуйста, помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях — мы свяжемся с Вами и вместе сделаем публикацию лучше!

и обратной сборке утюга.

Ремонт утюга-своими руками

Итак, у Вас дома сломался утюг, неважно от какого производителя, возникает вопрос: «Как починить утюг».

Тестирование электрической цепи как и для всей бытовой техники проводится пробником \к примеру ОП-1\

либо мультиметром цифровым.

Существенного различия схем утюгов от разных производителей,- нет.

Схема утюга

Для общего представления рассмотрим последовательную электрическую цепь соединений утюга Philips

Первый провод фазного либо нулевого потенциала от внешнего источника питания имеет контактное разъемное соединение с клеммой, от клеммы через терморегулятор- провод поступает на тэн. Второй провод от внешнего источника питания имеет контактное разъемное соединение со второй клеммой, от второй клеммы электрическая цепь имеет последовательное соединение, проходящее через термовой предохранитель и замыкается на второй клемме тэна. Контрольная лампочка и предохранитель параллельно подключены к двум контактным соединениям тэна.

Электрическая цепь замыкается на нагревателе — тэне и лампочке. Терморегулятором устанавливается определенный температурный режим нагревания утюга.

Замыкание и размыкание электрической цепи происходит в самом терморегуляторе за счет изменения биметаллической пластины под воздействием температуры нагревания и остывания тэна. Причины неисправности утюга следующие:

• разрыв проводки шнура у основания вилки;
• механическое повреждение проводки шнура по всей его длине;
• перегорание тэна \подошвы утюга\;
• окисление контактов биметаллической пластины термолегулятора;
• перегорание термопредохранителя

Что здесь можно заменить при проведенном тестировании:

• заменить шнур;
• заменить вилку шнура;
• зачистить контакт терморегулятора;
• заменить терморегулятор;
• заменить термопредохранитель

Заменить тэн при его неисправности, который представляет собой подошву утюга,- не имеет смысла, так как сама подошва утюга составляет по своей стоимости больше половины стоимости самого утюга. В этом случае подошва утюга выбрасывается, все остальное от утюга идет на зап.части. При демонтаже \разборке\ утюга, следует проявить осторожность- во избежание повреждения корпуса утюга.

Следует помнить, что тестирование на предмет выявления неисправности утюга — проводится пассивным способом без подключения к внешнему источнику питания. Непосредственно перед подключением утюга к внешнему источнику питания — необходимо цифровым мультиметром измерить общее сопротивление электрической цепи, которое не должно составлять нулевого значения на дисплее прибора.

Ремонт утюга — мулинекс

Данная тема дополнена личными фотоснимками и сопровождающим описанием в проведении ремонта утюга. В качестве примера, рассмотрим неисправность утюга Мулинекс.

Фото-с пояснениями

Итак, перед нами утюг Мулинекс и причина его неисправности нам заранее неведома, то есть нужно установить точную причину его неисправности.

В задней части утюга \фото №1\, чтобы нам снять крышку, необходимо открутить шуруп. Головка шурупа как Вы обратили свое внимание — не подходит для наших отечественных отверток. Как выйти из положения, если нет подобной отвертки? — Здесь тоже можно найти выход, для этого нам понадобятся маленькие ножницы с острыми концами. Вставляем два конца ножниц и нам легко поддается откручивание шурупа.

После того как открутили шуруп, аккуратно вскрываем крышку с помощью отвертки \фото №2\. Корпус крышки при этом стараемся не повредить.

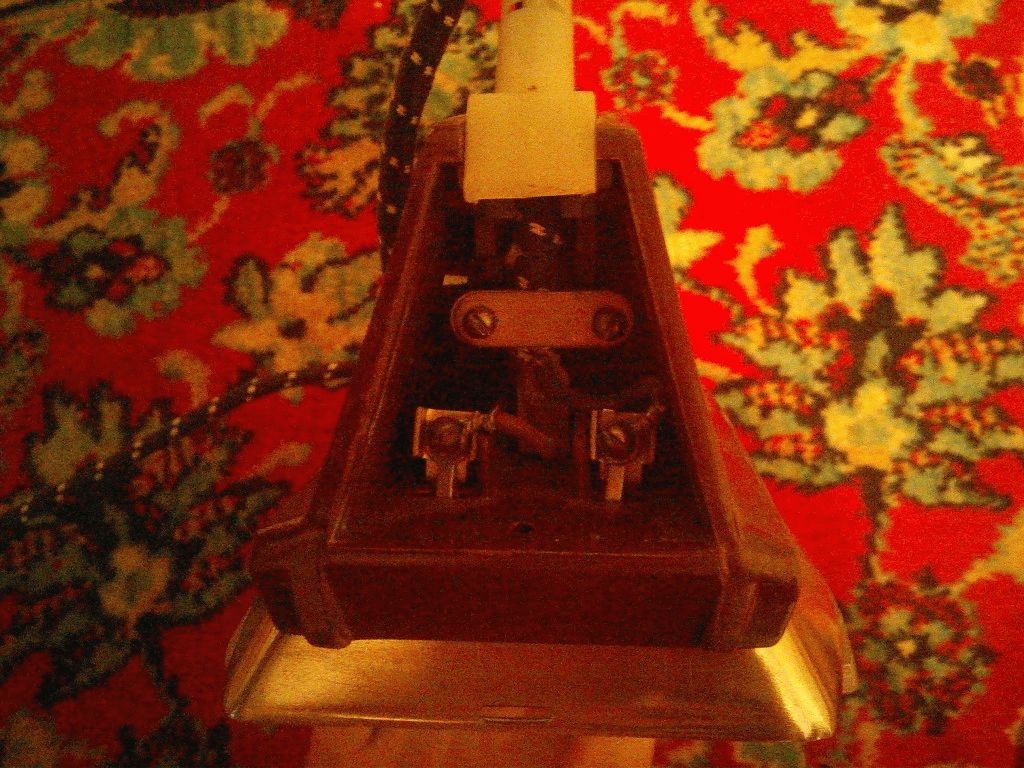

После снятия задней крышки утюга \фото №3\ нам видно клеммное соединение проводов сетевого кабеля с элементами утюга:

терморегулятора;

нагревательного элемента \ТЭНа\.

Чтобы непосредственно добраться до контактов терморегулятора \фото №5\ и нагревательного элемента или другими словами — подошвы утюга, поочередно откручиваем детали.

Для начинающих специалистов, следует запоминать последовательность такой разборки, чтобы не создавать для себя путаницу в дальнейшей сборке утюга.

Отверткой на фотоснимках показаны места креплений таких деталей.

То есть здесь нужно как бы внимательно относиться к разборке. Корпус и отдельные детали утюга дополнены такими крепежными соединениями как защелки.

Отверткой показана ручка терморегулятора \фото №7\ и нам необходимо снять еще одну крышку представляющую из себя теплоотвод плиты утюга.

На фотоснимке показаны дополнительные места таких соединений \фото №8\, также продолжаем откручивать шурупы и освобождаем подошву утюга от крышки.

Ну вот мы и добрались так сказать до самого интересного — контактов терморегулятора \фото №9\. Контакты терморегулятора указаны наконечником отвертки.

Ручкой терморегулятора устанавливается заданный нами нагрев подошвы утюга. Чтобы не допустить перегрева нагревательного элемента, в конструкции терморегулятора имеется биметаллическая пластина, которая по достижению заданной температуры нагрева — разъединяет контакты. По мере остывания биметаллической пластины — электрическая цепь замыкается и вновь происходит нагревание подошвы утюга.

Внимательно осматриваем контакты терморегулятора, то есть пробником проверяем данный участок электрической цепи.

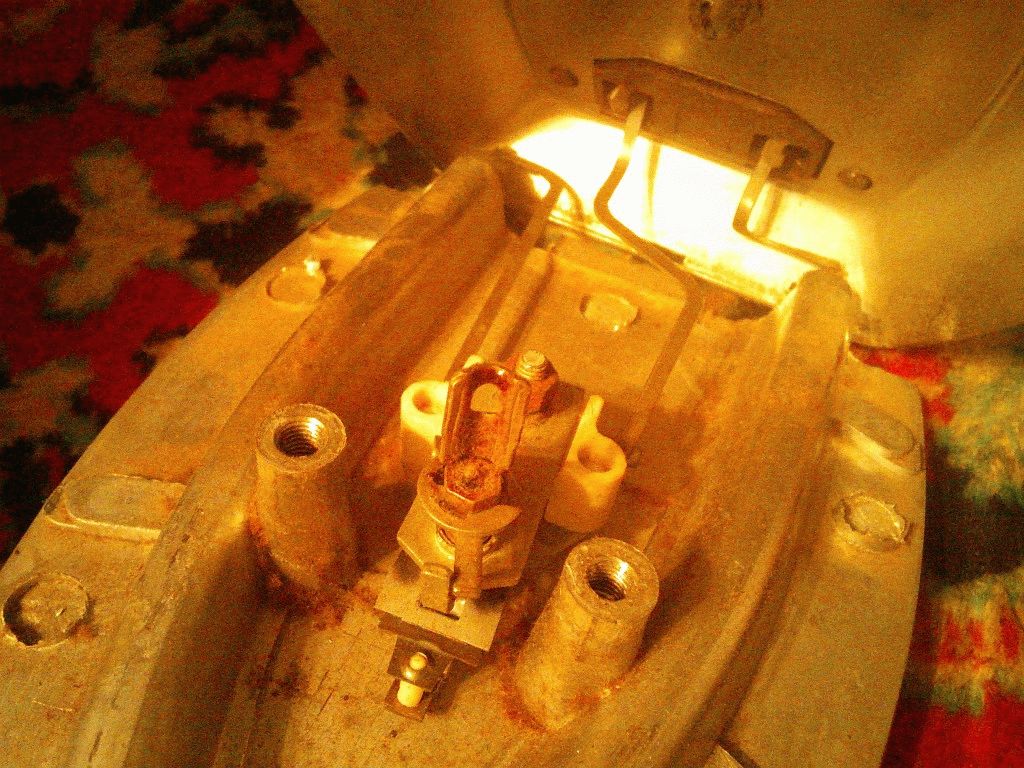

Для данного примера, неисправность утюга заключалась в окислении контактов терморегулятора. Контакты терморегулятора зачищаем отрезком мелкой наждачной бумаги и еще раз проводим диагностику пробником для этого участка.

Дополнительно конечно же следует проверить и сам нагревательный элемент утюга.

Диагностика утюга

На фотоснимке показана сигнальная лама \фото №10\. Лампа в электрической схеме соединена параллельно и при ее перегорании это не влечет за собой неисправность утюга в целом.

В этом фотоснимке, пальцами руки показаны контакты нагревательного элемента \фото №11\. Проводим диагностику нагревательного элемента.

Для этого, прибор мультиметр устанавливаем в диапазон измерения сопротивления. Двумя щупами прибора прикасаемся к контактам ТЭНа, на дисплее прибора нам видно показание сопротивления — 36,7 Ом.

Показание прибора соответствует сопротивлению нагревательного элемента. Проводим диагностику для общей электрической схемы утюга \фото №13\.

Соединяем два щупа прибора со штырьками штепсельной вилки, результат нам наглядно видно на дисплее прибора. То есть показание сопротивления для общей электрической схемы утюга получается больше на две десятые доли.

Вот мы и разобрались в неисправности и починили утюг. Как Вы убедились, без проведения диагностики как для отдельных участков так и для диагностики схемы в целом, — нам никак не обойтись.

Тема в дальнейшем будет иметь дополнение.

Электрический утюг, такой как мы его знаем, был придуман в 20-ом веке. Однако утюг — изобретение не новое, его придумали еще в далеком 17-ом веке. С появлением в наших домах электрической энергии началось массовое производство электрических утюгов. Сегодня мы живем в век цифровых технологий, новых возможностей. Утюг из обычного нагревательного прибора уже давно превратился в цифровой аппарат, напичканный электроникой. Сам по себе обыкновенный утюг имеет простейшую конструкцию — нагревательный элемент, индикатор включения и термореле. В качестве нагревательного элемента часто используется тэн. ТЭН — это спираль, который помещен в в специальный корпус, часто в виде трубы. Трубку делают из несгораемого материала — керамика или металл. При подаче напряжения на спираль, последний раскаляется — тепловая энергия подается к основному металлическому корпусу утюга. Типичная принципиальная схема утюга показана на рисунке:

1 — электронагреватель
2 — терморегулятор
3 — резистор
4 — лампа
5 — сетевая вилка

Другие эл.схемы утюгов будут добавлены позже.

Любой утюг имеет систему индикации, которая предупреждает, что тэн находится в режиме нагрева. Еще одна важная часть любого утюга — термодатчик, он срабатывает, когда температура тэна становится максимальной. В схемах утюгов обязательно имеется термопредохранитель, который отключает нагревательный элемент, если не срабатывает основной регулятор, а температура подошвы превышает температуру срабатывания термопредохранителя. Термодатчик активирует (размыкает или замыкает) реле, реле в свою очередь отключает напряжение питания спирали. Когда температура понижается до минимального уровня, то термодатчик опять срабатывает — включая питания ТЭНа.

Индикатором включения часто служит газоразрядные лампы (например — неонки). Современный утюг работает по тому же принципу, но с некоторыми добавками. В частности — терморегулятор. Он предназначен для плавной регулировки напряжения, которым питается нагревательный элемент. Регулируя напряжение, мы регулируем степень раскаленности спирали, а следовательно и температуру утюга. Еще одно дополнение — бачёк с водой. Бачёк обычно встроен в корпус утюга. Вода нагревается превращаясь в пар и в нужный момент пар можно выпустить — этим процесс глажки становится более качественным. Сегодня утюг напичкан микроконтроллерами, автоматическим выбором температуры нагрева, имеет стильный и удобный дизайн, они уже мало чем напоминают те утюги, которые были созданы в далеком 17-ом веке.

Как отремонтировать утюг своими руками. Секреты разборки и ремонта. Ничто не вечно под луной. В один прекрасный или не очень день, включив утюг в розетку и прождав 5-10 минут, вы понимаете, что он не работает. Такой красивый, удобный, привычный и все равно не работает. Выход — выкинуть и купить новый не самый лучший вариант. Значит, нужен ремонт. В 80% случаев утюг можно вернуть в рабочее состояние. В 20% перегорает нагревательный элемент и в этом случае действительно дешевле выкинуть его и порадовать себя новой покупкой. Для ремонта понадобится следующий инструмент: набор отверток тестер или батарейка с лампочкой Перед началом ремонта необходимо оценить внешние проявления неисправности. 99% утюгов имеют световую сигнализацию. Это, как правило, лампочка красного цвета, сигнализирующая о процессе нагрева ТЭНа (термоэлектрического нагревательного элемента). Существуют варианты с двумя лампочками — зеленой и красной, в этом случае зеленая лампочка сигнализирует о том, что утюг включен в розетку и на него подано напряжение 220 В, а красная указывает на процесс включения и отключения ТЭНа. Если не одна из лампочек не горит во всех положениях терморегулятора, значит первое подозрение падает на исправность шнура. Самая большая сложность в ремонте современных утюгов это их разборка. Дизайнеры диктуют свои правила и поэтому все скрепляющие конструкцию винты спрятаны, и найти их довольно сложно. Невозможно описать все конструкции, их великое множество, но есть несколько общих принципов: Пластмассовый корпус утюга всегда скрепляется с подошвой при помощи винтов (мне не попадался ни один утюг в котором для крепления использовались лишь пластмассовые защелки) Винты обычно скрыты под декоративными заглушками, светофильтрами для лампочек, ёмкостью для воды системы отпаривания. Всегда надо стараться разобрать утюг так, чтобы после сборки было не стыдно взглянуть на свою работу. Старайтесь не сломать пластмассовые защелки деталей Перво-наперво надо снять заднюю крышку, закрывающую то место, откуда выходит электрический шнур. Поиск винтов задней крышки обычно не вызывает затруднений. Сняв заднюю крышку, вы сможете проверить целостность электрического шнура, 20% неисправностей связано с изломом провода в месте выхода шнура из утюга или из вилки. Для проверки целостности шнура вам потребуется тестер или обыкновенная прозвонка (батарейка, лампочка и кусок провода). Один конец идущий от лампочки присоединением к штырям вилки, а другой, идущий от батарейки, поочередно к проводам выходящим из электрошнура. Провод в желто-зеленой изоляции проверять не обязательно, это так называемый защитно-нулевой провод. Если лампочка горит, значит провод в порядке и надо искать неисправность дальше. Если лампочка не горит, значит вас можно поздравить с отысканием неисправности. Для устранения этой неисправности обычно хватает укоротить шнур сантиметров на 10-15 и вновь подключить на то место, где были прикручены эти провода (предварительно вновь проверив его целостность, если лампочка прозвонки не горит, значит провод поврежден возле вилки и её надо заменить) Следует отметить, что электрошнур утюгов специальный, провода его имеют прорезиненую изоляцию, выдерживающую большую температуру. Поэтому любой провод здесь не подойдет, нужен в прорезиненной изоляции. Если провод нормальный, значит придется разбирать утюг дальше. Перед дальнейшей разборкой необходимо зарисовать схему подключения проводов, потом этот рисунок здорово облегчит вам сборку. Philips, Siemens, Braun, Tefal, Rowenta, Bosh являются лидерами по производству бытовой техники. Их качество надежнее, а сами приборы стоят дороже, $60-80. Если вы при покупке рассчитываете на сумму в 20-30$, то вам следует обратить внимание на утюги Scarlett, Unit, Binatone, Clatronic, Vitek, Vigod и др.

Ремонт утюга своими руками: как разобрать, проверить, починить

Содержание

• Устройство современного утюга
• Поэтапная разборка устройства
• Типичные неисправности и способы их ликвидации
• Проверка предохранителя
• Разборка утюга Vitek 1203 — На все руки мастер! — Полезное и Интересное
• Видео по теме: что такое электрический ток
• Проверка работоспособности ТЭНа
• Виды утюгов и их устройство
• Основные комплектующие утюга и задачи, которые они выполняют
• На какое время могут отключать электроэнергию по закону?
• Разборка корпуса
• Особенности нагревательного элемента утюга
• Как разобрать утюг
• Как разобрать утюг
• Сетевой шнур

Устройство современного утюга

Современные утюги трехъярусные, типичный состав:

1. Ручка, составляющее единое целое с баком.
2. Корпус, защищающий бак от раскаленной подошвы.
3. Подошва с бойлером, дырочками, выпускающими пар.

Под корпусом стоит отсек электронных элементов. Термостат, представленный биметаллической пластиной. Рядом виден термопредохранитель, обычно лепят через термостойкую ткань на стенку бака, либо впритык к ТЭНу. Соответственно, настройка элемента может быть, например, 140 градусов или выше. Определяется схемой реализации защиты от перегрева, моделью утюга. Узнать термопредохранитель можно по крепежной скобе, по красноречивым надписям на корпусе, приводящим допустимый ток (опционально), температуру срабатывания.

Термопредохранитель меняйте аналогичным. Чтобы разобрать проводной утюг Braun Freestyle, нужно будет шнур выдвинуть с электронной начинкой назад. Согласно советам, приведенным выше, сначала извлекаем задние шурупы, затем носовой. Наконец, удаляем находящийся в области кнопок парового удара, разбрызгивателя. Шнур, электронная часть держатся пластиковыми зубчиками. Ручка, бак, подошва практически одно целое. Однако в носовой части заметим пару силовых шурупов. Действуйте согласно обстоятельствам.

Конструкция, полагаем, стала базисом беспроводных утюгов. Силовые контакты сделаны разъемными. Можно снимать-ставить подошву с баком, ручкой на место, когда заблагорассудится. Без разборки. Хотя любые беспроводные утюги работают циклами: n секунд тиранит подставку, m секунд утюжит белье, – внутри нет таймеров (сигнальные светодиоды стоят). Работает управляемый биметаллической пластиной. В цепь подошвы включена зеленая лампочка, создан второй контакт верхнего положения для красной. Следуйте указаниям светофора. Зеленый – значит можно. Красный? Пора поставить утюг набраться сил.

Созданы модели с встроенным аккумулятором, понятно, весят побольше. Не каждый может качество назвать достоинством. Зато автономная работа длится дольше. Касается обычных дорогих беспроводных утюгов, цикл составляет нечто вроде 24 – 5. Время глажки впятеро продолжительнее отдыха. Разобрать беспроводной утюг ничуть не сложнее проводного.

Добавим, беспроводные утюги не редкость: Tefal, Philips. Недавно на рынке, появился Panasonic. Настоящая новость, в Америке Тефаль непопулярен. Panasonic похвастается удобной переносной коробкой. Забыли осмотреть продаваемое Россией, за морем японский самый эргономичный утюг средь беспроводных моделей. Выпущен индийский, купить даже на e-bay сложновато.

Надеемся, научили читателей, как разобрать утюг. Привели типичные приемы, применяются повсеместно. Создать универсальную инструкцию невозможно, как перебрать многочисленные модели. Одного производителя отдельные экземпляры могут разительно отличаться от прочего, представленного рынком. Прощаемся, ждем комментариев, смотрите фото, оценивайте, сравнивайте, учитесь разбирать утюги своими руками.

Поэтапная разборка устройства

Производители, в том числе Филипс, постоянно работают над усложнением конструкции, чтобы затруднить самостоятельную разборку. Но народные умельцы находят выход и в этом случае. Вот пример того, как разобрать утюг philips azur:

Разборка утюга philips начинается с откручивания шурупа на задней крышке. Он может быть прикрыт заглушкой. Далее, снять крышку с шарниром сетевого шнура. Затем открутить два шурупа с торца, которые были под крышкой, один сверху и два снизу. Ещё один спереди под крышкой, где заливается вода. После этого снимаем верхнюю накладную часть ручки

Если накладка с защёлками, аккуратно, с помощью ножа или отвёртки осторожно отодвинуть их и приподнять накладку ручки

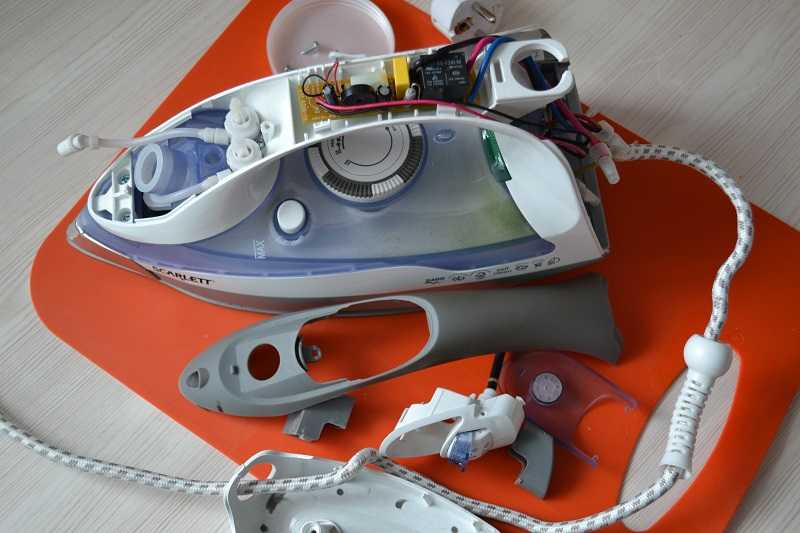

Чтобы не запутаться при сборке, желательно записать или снять на камеру процесс разборки
. С клеммной колодки снимаем провода. Все снятое отодвигаем в сторону. Теперь надо снять ручку регулятора температуры. С помощью ножа и отвёртки приподнимаем её вверх. Снимаем основную часть ручки. Под ней находится камера парогенератора и подошва с ТЭНом. Необходимо открутить два болтика сзади и один спереди и снять парокамеру.

Теперь есть доступ к регулятору температуры, термопредохранителю и нагревательному элементу. В этой части скапливается много различной грязи, которая отрицательно влияет на работу утюга. Всю поверхность нужно хорошо почистить. Проверить и при необходимости прочистить все водяные и паровые каналы подошвы
.

Осуществить проверку электронной платы, на которой находится датчик движения сложнее. Здесь нужен навык ремонта электронной техники. Если плата не залита эпоксидкой, визуально определить, где находятся два конца от датчика, и прозвонить их.

Такое нужное и важное устройство для сохранения подобающего вида вещей, как утюг есть, наверняка, в каждом доме. Все знают основные моменты его правильного использования, но, к сожалению, не все понимают, как его можно починить самостоятельно в случае несерьезной поломки, ведь лучше отремонтировать старый утюг, чем тратиться на новый

Причиной выхода из строя утюга может быть поломка одного из его составляющих элементов.

Что же делать, если при очередном включении утюга он не работает? Специалисты говорят, что в 80% таких поломок можно устранить самостоятельно, остальные же 20%, в которых виноват выход из строя нагревательный элемент, предполагают покупку нового устройства, так как ремонт уже имеющегося утюга может вылиться в куда большую сумму, нежели приобретение нового.

Для проведения ремонта самостоятельно домашнему мастеру понадобится тестер с лампочкой и набор отверток.

В любом случае, при ремонте утюга, даже если в неисправности виноват только шнур, придется разобрать устройство, что также является небольшой сложностью, ведь дизайнерские решения сейчас таковы, что все винтики и соединяющие элементы прячутся как можно старательнее. Несмотря на то, что конструкции разных утюгов отличаются, есть несколько общих деталей, которые помогут разобрать корпус устройства. Итак, стоит запомнить, что корпус утюга всегда скреплен с подошвой винтиками, а не только защелками, поэтому в месте соединения подошвы и корпуса стоит искать их тщательно. Винтики могут прятаться под резервуаром для воды, декоративными заглушками или прочими элементами украшения прибора.

Для начала нужно внимательно осмотреть утюг и проверить работу всех индикаторов на нем. Если эти лампочки-индикаторы не работают, то причиной неисправности чаще всего является шнур Вашего утюга.

Типичные неисправности и способы их ликвидации

Среди утюгов Тефаль распространены нижеследующие поломки.

Западание или отказ работы кнопки подачи пара

В утюгах Тефаль активация подачи пара происходит не по команде кнопки. Эта пластиковая часть давит на полую трубку, которая передает усилие на соответствующий контакт. Деталь часто раскалывается со временем. Клеить бесполезно – трубка имеет тонкие стенки, и не будет обладать достаточной прочностью. Для ремонта понадобится термоусадочный шланг, его можно приобрести в магазине радиоэлектроники. Шланг надевается на пластиковую трубку и подогревается, например, зажигалкой. После ремонта деталь устанавливается на свое штатное место.

Отказ силового кабеля

Самая частая проблема утюгов заключается в повреждениях шнура питания
. Необходимо проверить состояние предохранителей (один из них может находиться в вилке), отсутствие нагара на контактах, отсутствие перетертостей, заломов и других механических повреждений. Особенно тщательно исследуется область вхождения кабеля в вилку и корпус утюга. При обнаружении повреждений кабель нужно заменить. Внимательному осмотру подвергается и контактная гребенка, расположенная в задней части, под крышкой корпуса.

Окисления

Вся конструкция утюга тщательно осматривается. Зоны, где присутствует известковый налет или окисления, прочищаются. Для этого может применяться мелкая шкурка, щеточка, легкие кислотные моющие средства, этиловый спирт. Процедура чистки обязательна – в большинстве моделей вода и пар напрямую попадают на токоведущие элементы схемы.

Забитые отверстия выхода пара

Почистить подошву можно несколькими способами. Один из них заключается в применении ватных палочек, смоченных в уксусе
. Их как можно глубже задвигают в сопла и проворачивают. Доступность других способов зависит от материала подошвы:

• Металлическая – чистится с помощью соли. Достаточно прогладить при максимальном нагреве усыпанную мелкой солью хлопковую ткань.
• Керамику и металл можно почистить слабым раствором лимонной кислоты. Для этого берется большая сковорода, в которую заливают раствор (примерно на сантиметр) и кладут 3 монетки. Утюг устанавливается подошвой на эти монетки, но так чтобы не были закрыты его сопла. После этого раствор доводится до кипения и остужается естественным способом. Процедуру повторяют 3-4 раза.

Перед чисткой забитые сопла нужно проткнуть зубочисткой или иглой. Утюги с тефлоновым покрытием лучше отдать в специализированную мастерскую. В зависимости от характеристик поверхности и срока использования, домашние методы могут привести к отслоению или другим нарушениям гладкости подошвы.

Если принято решение использовать лимонную кислоту, контактные зоны следует защитить. Обмотать места крепления проводов ТЭНа утюга изолентой или закрыть термоусадкой, к примеру.

Плохо работает терморегулятор

Чистка терморегулятора утюга производится достаточно просто. Узел разбирают и удаляют нагар с контактов. Подойдет полоска замши, которую смачивают спиртом или лимонной кислотой, протягивают между контактами (на схеме – зона 2) и водят до тех пор, пока не уменьшится количество грязи. Применять шкурки и абразивы не рекомендуется – поверхность становится шершавой, броски тока сильнее, в результате чего прогар наступает еще быстрее.

В терморегуляторе утюга может выйти из строя биметаллическая пластина
, задача которой состоит в прерывании электрической цепи. Элемент не ремонтируется, только заменяется. Другая проблема – ломающийся шток. Он изготовлен из керамики, деталь при желании можно изготовить из подручного материала, например, резистора. Но в большинстве случаев проще поменять терморегулятор утюга целиком.

Перечисленные ремонтные действия можно провести своими руками при наличии даже небольшого опыта работы с электротехникой. Более сложные операции, например, устранение проблем с датчиком положения утюга или электронными элементами, лучше поручить специалистам.

Проверка предохранителя

Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.

Ремонт утюга: предохранитель и его прозвонка

Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.

Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.

Разборка утюга Vitek 1203 — На все руки мастер! — Полезное и Интересное

Зачастую многие думают, что ремонт бытовой техники – не слишком сложная работа и относить свои сломавшиеся электроприборы мастерам совершенно не стоит. Мы не станем поддерживать ни это мнение, ни обратное, а просто немного поможем тем, кто желает произвести ремонт утюга своими руками.

Фото 1

Итак, перед нами утюг Vitek 1203, разборка которого сводит с ума практически всех, кто с данной процедурой сталкивается впервые. Достаточно обратиться к различным поисковым системам Всемирной Сети с запросом «как разобрать утюг Vitek 1203» — и станет понятно, что его, наверно, легче отремонтировать, чем добраться до тех деталей, которые скрывает симпатичный пластиковый корпус.

Фото 2

Трудности начинаются сразу же, как только поворачиваешь данного «Витька» задней крышкой к себе – дело в том, что шурупы в ней не обычные, они имеют звездообразные шлицы, причём трёхконечные, а не шестиконечные, к которым многие мастера уже привыкли.

Фото 3

На «Фото 3» достаточно хорошо видно описываемое чудо «разработок NASA», которое при первом откручивании обычной отвёртке «откажет» напрочь. Соответственно, необходимо приобретать специальный инструмент, стоимость которого будет выше, чем работа ребят из ближайшего сервисного центра или, тем более, «частника».

Если же интерес к проверке своих способностей не иссякнет при описанных трудностях, то, прикупив необходимый инструмент, можно двинуться дальше.

Фото 4

Отвернув заднюю крышку, нужно немного её отодвинуть, после чего, аккуратно вытягивая шнур вилки, вытащить слот, в котором спрятан диод – индикатор включения утюга.

Фото 5

Справившись с данной задачей, «домашний мастер» увидит картину, показанную на «Фото 5», но без изолирующей ленты (поделиться своим опытом мы решили уже при сборке утюга, закончив его ремонт), после чего нужно отвернуть зажим шнура и винты крепления гидро-резервуара —  они обведены кружками.

Фото 6

Затем необходимо снять ручку утюга, для чего принимаемся за демонтаж кнопок распылителя пара: нужно нажать на переднюю часть кнопки (белая стрелка, Фото 6) и, поддев тонкой отвёрткой заднюю часть (красная стрелка, Фото 6), вытащить деталь.

Фото 7

Отвернув винты, скрывавшиеся под кнопками, можно попробовать снять ручку, но не получится ничего  — тут и начинается головоломка…

Фото 8

Можно догадаться, что следующий шуруп под заливной крышкой…,

Фото 9

…, но, открыв её, не следует пытаться отвернуть то, что предстанет перед взглядом «домашнего мастера» — это не крутится, это поршень парораспылителя.

Фото 10

А вот если снять крышечку заливного отверстия…,

Фото 11

…то можно увидеть тот потайной шуруп, который остаётся загадкой для многих мастеров, не сталкивавшихся доселе с разборкой утюга Vitek 1203 – чаще всего попытка починить данного представителя бытовой техники заканчивается именно на этом «самом интересном месте».

Фото 12

Сняв ручку утюга, можно приняться за демонтаж крышки терморегулятора, аккуратно поддев её тонкой отвёрткой с трёх сторон.

Фото 13

Затем следует вытащить удлинитель, соединяющий демонтированную крышечку и сам терморегулятор (красная стрелка, «Фото 13»).

Фото 14

Теперь следует открутить винт (белая стрелка, Фото 14) и вытащить пружинку (красная стрелка, Фото 14), после чего можно приняться за переднюю часть утюга.

Фото 15

Следующими действиями будут: отворачивание шурупа «Б», демонтаж проставки «А» толкателей кнопок парораспылителя и снятие уплотнителя «В» заливного отверстия водяного бачка.

Фото 16

Трубопровод, установленный в специальный паз, необходимо вытащить из него.

Фото 17

Проделав вышеописанное, легче добраться до винтов крепления «носика» утюга, которые предстоит открутить.

Фото 18

Это позволит потом снять весь гидрорезервуар.

Фото 19

Отвинтив переднюю часть утюга, можно откинуть его «носик» в сторону и приподнять пластиковый корпус. Снять его полностью можно, если отсоединить внизу шлангочку, прикреплённую к крышке подошвы утюга.

 Фото 20

Заключительный шаг разборки: отвинчивание трёх шурупов, которые крепят крышку подошвы.

Фото 21

Фото 22

Конечно, то, что показано на «Фото 21» и «Фото 22» можно встретить редко, но в данном случае было именно так, причём описываемый опыт ещё раз доказал, что незнающий человек не только устанет разбирать утюг Vitek 1203, но и невольно поверит в общепринятое мнение, которое гласит, что «Витёк» — одноразовый прибор.

И действительно, в Тирасполе ремонт утюгов  данной фирмы именитые сервисные центры практически не производят, почём зря. Данные утюги имеют вполне качественные детали, которые выходят из строя не чаще, чем у других производителей. Впрочем, и не реже.

Фото 23

Видео по теме: что такое электрический ток

Проверка работоспособности ТЭНа

Если утюг совсем не греется, возможно сгорел ТЭН. Если это так, то стоит купить новый утюг, так как замена обойдется почти в ту же сумму. Но прежде всего надо убедиться, что виноват именно ТЭН.

Это выходы нагревательного элемента утюга

Для того чтобы проверить ТЭН, добираемся до самой подошвы утюга. На ней, ближе к задней части, есть два выхода нагревательного элемента. Переводим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим измерения. Если на дисплее цифры порядка 25о Ом, значит ТЭН в норме, если больше — сгорел. Как уже говорили, в случае перегорания ТЭНа ремонтировать утюг не стоит — выгоднее купить новый.

Виды утюгов и их устройство

Если говорить об электроутюгах, есть они трех типов:

• Обычный, без отпаривания. В последнее время они непопулярны, но они — самые недорогие и компактные, могут приобретаться в качестве «походного» варианта. Для поездок, командировок и т.п.

• С отпаривателем. Внутри имеется встроенный резервуар для воды, в подошве многочисленные мелкие отверстия. Емкость расположена над нагревательным элементом утюга. Во время работы вода небольшими порциями (количество зависит от выставленного режима отпаривания) подается на нагревательный элемент, где превращается в пар и выходит через отверстия в платформе.

• Утюги с парогенератором (гладильная система, паровая станция). У этих моделей есть отельная емкость для воды, в которую встроен свой нагревательный элемент. Емкость соединена с утюгом паропроводом и электрическим шнуром. Вода в емкости превращается в пар, он под определенным давление по паропроводу подается в подошву, выходит через отверстия.

Самые распространенные — утюги с отпаривателями, именно его ремонт и будем рассматривать дальше. Для начала стоит ознакомиться с его устройством. Так ремонт утюга своими руками будет проще. Зная состав устройства и назначение его частей можно назвать возможные причины проблем.

Если говорить в общих чертах, каждый утюг состоит из корпуса, ручки, терморегулятора и подошвы с отверстиями, через которые в зону глажки подается пар. Для поддержания режима отпаривания в корпус утюга встроена емкость для воды, также имеются регуляторы интенсивности режима отпаривания.

Общее устройство утюга с отпаривателем

Устройство системы отпаривания

Современные электрические утюги этого типа имеют несколько режимов отпаривания. Для понимания того, как все работает надо рассмотреть, как оно все устроено. Ведь часто ремонт утюга своими руками необходим не из-за того, что утюг не греется, а потому что не идет пар

И тут важно понимать в чем именно дело

В современных моделях есть три режима отпаривания, которые имеют индивидуальные кнопки. Каждая кнопка приводит в действие свою помпу, которая, в зависимости от настроек подает, требуемое количество воды. Есть такие режимы и помпы:

Более простые модели (предыдущего поколения) имеют обычно разбрызгиватель и режим отпаривания. У них строение несколько иное. Первое отличие — регулятор нагрева подошвы перенесен на ручку (впрочем, не всегда), на ручке также находится регулятор пара, но выполнен он в виде поворотного диска.

Утюг с отпаривателем и разбрызгивателем (без парового удара)

Кнопка разбрызгивателя, в таких моделях утюгов, находится между регуляторами температуры и пара.

Электрическая схема утюга

Ремонт утюга своими руками невозможен без электрической схемы. Как видите, принципиальная схема электроутюга мало чем отличается от схемы чайника или бойлера. Основные отличия в форме нагревательных элементов и других «дополнительных» устройств.

Электрическая схема утюга

В схеме есть всего несколько элементов: соединительная колодка, нагревательный элемент, терморегулятор и термозащита. Термозащита может быть разной. В простейшем случае это предохранитель. В более сложных моделях это устройство отключения при перегреве. Так как элементов схемы немного, ремонт утюга своими руками — не самая сложная задача.

Основные комплектующие утюга и задачи, которые они выполняют

Главные составляющие

1. Электрический провод, который присоединяется к контактной колодке.
2. Термостат, который отвечает за регулировку температуры.
3. Нагревательный элемент.
4. Подошва, перфорированная отверстиями для выхода пара.
5. Система подачи воды, которая включает бойлер, клавиши подачи, трубки, форсунку и др.

Принцип работы прибора

1. Скрытый ТЭН разогревает металлическую подошву утюга при включении устройства в сеть.
2. Степень нагрева регулируется при помощи биметаллической пластины. При повышении температуры она деформируется и размыкает контакты. Интенсивность нагрева определяет терморегулятор.
3. При нажатии на кнопку подачи, налитая в бойлер вода каплями отводится к подошве, соприкасается там с нагретой поверхностью и образует пар.

Некоторые модели известных производителей снабжаются платой автоматического отключения, системой интеллектуального управления, встроенным в бойлер картриджем от накипи и другими компонентами.

На какое время могут отключать электроэнергию по закону?

Разборка корпуса

Как разобрать утюг от Тефаль правильно? В них предусмотрена многоуровневая схема крепления
. Имеются следующие особенности:

• Верхняя крышка не снимается вместе с основным корпусом.
• Чтобы добраться до электронных компонентов, нужно открутить винт в носовой части. Его видно в районе дозатора воды через полупрозрачную пластмассу.

Доступ к устройствам подачи пара осуществляется после съема верхней крышки. Чтобы сделать это, нужно демонтировать кнопки, которые закрывают доступ к крепежному винту. Открутив их, можно удалить верхнюю крышку и получить полный доступ ко всем компонентам устройства.

Начальный демонтаж корпуса Тефаль ничем не отличается от схемы, применяемой в других марках:

1. Необходимо удалить прижимной винт или винты, которые находятся под крышкой в задней части корпуса. Их необходимо ввинтить вглубь, чтобы разблокировать и снять крышку.
2. Под крышкой может оказаться еще несколько крепежных элементов, расположенных под водяной емкостью или под пластиковой головкой терморегулятора.
3. Поднимать пластиковый корпус нужно аккуратно. Кроме винтов и саморезов, он может фиксироваться защелками. Найти их можно тонкой полоской стали (лезвием ножа или отверткой) путем проведения по корпусу.
4. Для доступа к электрической части, возможно, потребуется демонтировать защитную крышку. Она также крепится несколькими саморезами, отыскать которые не составляет труда.

После снятия верхнего корпуса и внутренних крышек защиты, разобранный утюг выглядит так:

Не имеет значения, какая модель утюга разбирается для ремонта и диагностики. Приборы со стальной подошвой или фирменной Ultragliss имеют одни и те же узлы. Проблемы могут возникать из-за выхода из строя одноразового термопредохранителя, окислений контактов, засорения выходов пара, возникновения загрязнений и последствий коррозии ввиду попадания влаги на площадки, находящиеся под напряжением
.

Особенности нагревательного элемента утюга

Что будет, если не выключить утюг на целый день в вертикальном положении, лучше не проверять на практике. Из рассказов владельцев бытовых приборов, одни модели вели себя вполне нормально. Придя домой, забывчивые хозяева обнаружили раскаленный утюг, но серьезных последствий не было.

Другие пользователи отмечают, что оставили бытовой прибор всего на час включенным. Он начал сильно плавиться и устроил возгорание. Все зависит не только от конкретной марки или модели утюга, но также и его технических характеристик.

Владельцы понимают, что нагревательный элемент зависим от электросети. Многие помнят старые модели, которым более 10-15 лет. В них нагрев происходил до установленного градуса и не снижался. Такие утюги нагревались долго. Именно в них была проблема, так как нагревательный элемент не переставал получать питание от электросети. В итоге начинали плавиться все расположенные вокруг пластиковые элементы.

Затем появились на рынках модели с быстрым нагревом. Их отличительной особенностью было то, что при активации режима питания подошва утюга раскалялась до установленной температуры, а после датчик сразу отключал нагрев, пока прибор не начинал остывать. Это позволило не только хорошо экономить электроэнергию, но также избежать дефекта, описанного в старших моделях.

Современные утюги полностью лишены подобных рисков перегрева или воспламенения. Для этого внутри устанавливаются датчики не только температуры, но и положения подошвы относительно плоскости. Утюг в вертикальном положении отключает подачу питания.

Как разобрать утюг

Первая сложность с которой сталкиваются желающие отремонтировать утюг самостоятельно — разборка. Это далеко не просто и не очевидно. Проще всего снять заднюю панель. Там есть несколько винтов, которые видны и открутить которые на представляет труда. Кроме винтов могут быть защелки. Так что открутив весь видимый крепеж, поддеваем крышку острием отвертки или старой пластиковой картой, отделяем крышку от корпуса.

Под ней обнаруживается клеммная колодка к которой крепится шнур. Если проблемы со шнуром, можно дальше утюг не разбирать. Но если со шнуром все нормально, придется разбирать дальше, а с этим могут возникнуть проблемы.

В некоторых утюгах — Philips (Филипс), Tefal (Тефаль) под крышкой есть еще болты. Их тоже выкручиваем. Вообще, если видим крепеж, его снимаем.

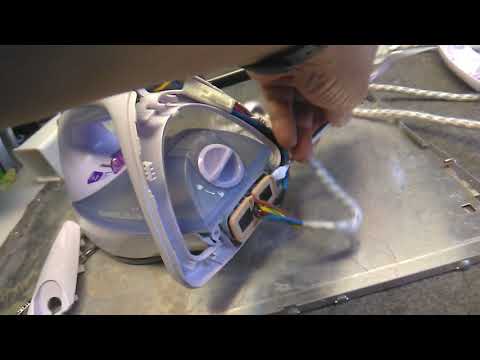

Снять заднюю крышку — первое что надо сделать при разборке утюга

Каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.

Сразу надо снять диск регулятора температуры и кнопки подачи пара для чего их надо зажать в пальцах и потянуть вверх. В кнопках могут быть защелки, так что может понадобиться что-то тонкое, чтобы можно их было немного отжать — можно поддеть отверткой.

Чтобы разобрать утюг надо снять кнопки

В некоторых утюгах как, например, в Rowenta, как на фотографии, есть болты на ручке (бывают в некоторых моделях Scarlet). Если такие есть, их откручиваем. Под снятыми кнопками тоже прячется винт, его тоже выкручиваем. Затем снимаем верхние пластиковые детали. Они обычно крепятся на замках-защелках. Чтобы было проще их снимать, в замок можно завести лезвие ножа или кусок пластика (пластиковой карты).

Под крышками обычно находится некоторое количество болтов. Открутив их, продолжаем разборку до тех пор, пока не будет отделен корпус и подошва. К сожалению, более точные рекомендации дать невозможно — слишком разные конструкции бывают. Что можно посоветовать — действовать неспешно и аккуратно. И несколько видео о том, как разобрать утюги разных марок.

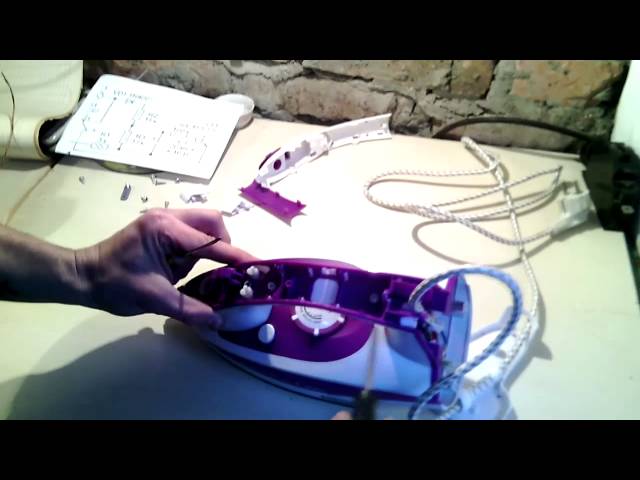

Как разобрать утюг

Если не работает утюг, первое что предстоит сделать — разобрать его. Это не так просто как кажется — слишком много моделей, каждая из которых может иметь свои «фишки». Причем разные модели одного производителя могут разбираться по-разному. Тем не менее, есть общие принципы и правила:

• Снимаете заднюю крышку ручки. Это позволяет добраться до клеммной колодки. При некоторых повреждениях (проблемы со шнуром или выход из строя ТЭНа) этого достаточно и разбирать утюг дальше нет необходимости.

• Снимаете кнопки подачи пара, парового удара, разбрызгивателя, терморегулятора. Часто их можно вынуть просто потянув верх. Некоторые снабжены защелками, которые надо поддеть чем-то тонким — подойдет обычная отвертка маленького размера, можно попробовать использовать пилочку для ногтей, полосу пластика (можно отрезать от старой ненужной пластиковой карты).

• Вкручиваете все винты, которые видите.
• Во многих моделях утюгов ручка состоит из двух частей. Верхняя может держаться на одном-двух винтах и защелках. Возможен вариант вообще без винта — только на защелках. Сняв эту часть, получаете доступ к другим винтам, удерживающим корпус.

Процесс разборки утюга не требует применения силы. Если «не идет» надо внимательно посмотреть что и где держит. И не стоит его разбирать сразу до конца — не всегда это необходимо.

Сетевой шнур

Одной из главных неисправностей утюга является именно сетевой шнур, который Вы, собственно, и вставляете в розетку.

Доберитесь до места соединения контактов с нагревательным элементом и если видимые неисправности отсутствуют, с помощью тестера прозвоните шнур, чтобы определить его работоспособность.

Для прозвонки можно использовать самодельную контрольку, состоящую из куска провода, батарейки и лампочки. Если лампочка горит при подключении контактов к обоим концам шнура, идем дальше.

В случае, если сетевой шнур является причиной поломки, можно попробовать укоротить его на 10-15 см (возможно проблемный участок будет удален). Все равно утюг не работает? Заменяем шнур на новый!

Tags: ip, автомат, бить, бойлер, бра, вид, генератор, дом, е, емкость, зажим, замена, знак, кабель, как, конструкция, кт, лампочка, лс, монтаж, мультиметр, напряжение, настройка, перенос, полоска, принцип, провод, производитель, пуск, р, работа, размер, регулятор, резистор, ремонт, ряд, сад, свет, светодиод, сеть, система, срок, схема, тен, тип, ток, ук, фото, щит

Ремонт утюгов Vitek в Минске по низким ценам

Основные поломки робота-пылесоса Xiaomi

Рассказываем о нескольких наиболее частых неисправностях В текущей статье подробно рассмотрим самые частые поломки робота-пылесоса Xiaomi. Такая информация пригодится пользователям желающим узнать про своего помощника чуть больше. Так же будет рассмотрена информация, следуя которой возможно избежать ошибок эксплуатации и частично избежать некоторых причин поломок. Соответственно продлить жизнь вашему пылесосу и, естественно, сэкономить денег на ремонтах. […]

Читать далее

Коды ошибок робота-пылесоса iLife

​Серия небольших статей по кодам ошибок роботов-пылесосов. Часть 6 Очередная, уже шестая по счету мини-статья, в этот раз коснется кодов ошибок роботов-пылесосов Айлайф. Напомним, умные дроны при неполадках выдают свето-звуковые сигналы. Руководствуясь которыми, пользователи часто могут в домашних условиях своими руками отремонтировать робот-пылесос iLife. Гажеты данной компании выдают серию коротких гудков. На основании приведенной ниже […]

Читать далее

Коды ошибок робота-пылесоса Panda

Серия небольших статей по кодам ошибок роботов-пылесосов. Часть 4 После небольшого перерыва продолжаем серию статей о распространенных ошибках роботов-пылесосов, которые можно устранить своими руками в домашних условиях. Данные ошибки имеют свето-звуковую индикацию и легко определяемы и устраняемы рядовым пользователем. Эти знания позволят сэкономить время и собственные деньги. Поэтому, когда ваш пылесос вдруг перестанет работать и […]

Читать далее

Коды ошибок робота-пылесоса Samsung

​Серия небольших статей по кодам ошибок роботов-пылесосов. Часть 7 Серия статей об свето-звуковой индикации кодов ошибок роботов-пылесосов различных брендов потихоньку двигается к финальной линии. В данном случае коснемся «народной» марки Самсунг. Кто не в курсе напомним. У большинства современных уборочных дронов есть функция показа ошибки при неисправности. Благодаря этим данным любой, даже незнакомый с техникой […]

Читать далее

Коды ошибок робота-пылесоса Kitfort

Серия небольших статей по кодам ошибок роботов-пылесосов. Часть 5 Очередная, пятая по счету, статья по кодам ошибок роботов-пылесосов коснется марки Китфорт. Текст пригодятся тем пользователям, которые хотят сэкономить деньги и время, отремонтировав робот-пылесос Kitfort своими руками. Такое осуществить несложно. Ошибки высвечиваются на экране и руководствуясь приведенной табличкой, все быстро исправляется. А если нечего не показывает […]

Читать далее

Коды ошибок робота-пылесоса iRobot

Серия небольших статей по кодам ошибок роботов-пылесосов. Часть 3 Продолжаем серию статей по самостоятельному определению и последующему устранению ошибок робота-пылесоса. В частности коснемся одной из самых распространенных марок на рынке – iRobot. Информация будет полезна тем пользователям, которые хотят сэкономить время и деньги. И быстро решить проблему легкого ремонта робота-пылесоса Ай-робот самостоятельно, вместо обращения в […]

Читать далее

Коды ошибок робота-пылесоса iClebo

​Серия небольших статей по кодам ошибок роботов-пылесосов. Часть 2 Не всегда требуется дорогостоящий и времязатратный ремонт робота-пылесоса в сервисном центре. Это вторая часть, из серии статей, начатая неделей назад о способах индикации ошибок, расшифровки и возможности их самостоятельного устранения. Часто такие действия позволят значительно сэкономить ваше время, нервы и деньги. Замечу, для таких действий не […]

Читать далее

Новые Samsung серии S20

11 февраля 2020 года компания Samsung провела презентацию новой линейки смартфонов, а именно – серии S20. Данный модельный ряд состоит из следующих версий: Galaxy S20, Galaxy S20+ и Galaxy S20 Ultra. Samsung Galaxy S20 – главный и наиболее привычный элемент линейки. Galaxy S20+ больше подойдет тем, кто предпочитает большие дисплеи. Последняя модель под названием S20 […]

Читать далее

Коды ошибок робота-пылесоса Xiaomi

​Серия небольших статей по кодам ошибок роботов-пылесосов. Часть 1 Не секрет, часто во время эксплуатации роботов-пылесосов разных производителей, пользователи сталкиваются с отказом аппарата нормально функционировать. На экране появляются непонятные обозначения, индикатор мигает, голосовые сообщения вещают о каких-то ошибках и т.д. Не стоит сразу переживать и бежать в сервисный центр для ремонта робота-пылесоса. В большинстве случаев […]

Читать далее

Ремонт техники в период коронавируса

Даже в период сложной эпидемиологической ситуации сервисный центр по ремонту техники в Минске «S-mart» продолжает работать и помогать своим многочисленным клиентам, оперативно восстанавливаяв различную технику: от смартфонов и гаджетов до электроинструментов и звукового оборудования. Наш режим работы не претерпел изменений. Прием вышедших из строя устройств по-прежнему осуществляется в столице по адресу ул. Кульман, д. 3, […]

Читать далее

Чехол для телефона или ремонт телефонов: что выбрать?

Сегодня мобильник — это не только устройство, с помощью которого можно поговорить с родными и знакомыми, но и многофункциональный гаджет, позволяющий заниматься бизнесом, смотреть кино, слушать музыку, играть, читать книги, следить за здоровьем, планировать поездки… Словом, мало кто уже может представить себе жизнь без смартфона. А, как известно, чем чаще пользуешься вещью, тем выше риск, […]

Читать далее

Как продлить срок службы аккумулятора телефона

Так как еще не существует вечного аккумулятора для использования в современных телефонах, периодически их требуется подзаряжать. Чтобы аккумулятор прослужил как можно дольше, существуют определенные правила. Если эти правила выполнять, срок службы можно значительно продлить. Основное правило Пользоваться телефоном по мере необходимости, не тратить много времени на различные игры и не держать постоянно включенным Wi-Fi и […]

Читать далее

Эксплуатация аккумуляторных батарей

Первое, что необходимо Вам сделать перед тем, как извлечь из мобильного телефона аккумулятор, следует, прежде всего, его полностью выключить. Чтобы зарядить аккумуляторную батарею, мы советуем Вам использовать только зарядные устройства от производителей. Все это необходимо делать для того, чтобы подделки не могли плохо влиять на состояние и функционирование Вашего аккумулятора. При первом использовании мобильного телефона […]

Читать далее

Телефон быстро разряжается

Причиной данной проблемы также может стать неисправность аккумуляторной батареи. Чтобы выяснить это, рекомендуем протестировать работу телефона с временной заменой батареи, если такая возможность имеется, например, попросить у знакомых на день поменяться батареями. Также проблема может возникнуть при использовании «неродного» зарядного устройства. В этом случае телефон «недозаряжается». Если же батарея «садится» во время звонка, и при […]

Читать далее

Не работает динамик

Не работает динамик в телефоне? Эта неисправность может быть связана с множеством различных факторов, но перед тем как принести телефон к нам в мастерскую, проверьте режимы работы своего мобильного: 1. Может у вас стоит на «тихом режиме», либо выбран режим «без звука». Эту неисправность легко можете исправить вы сами, лишь включите «общий», либо отключить «тихий режим» […]

Читать далее

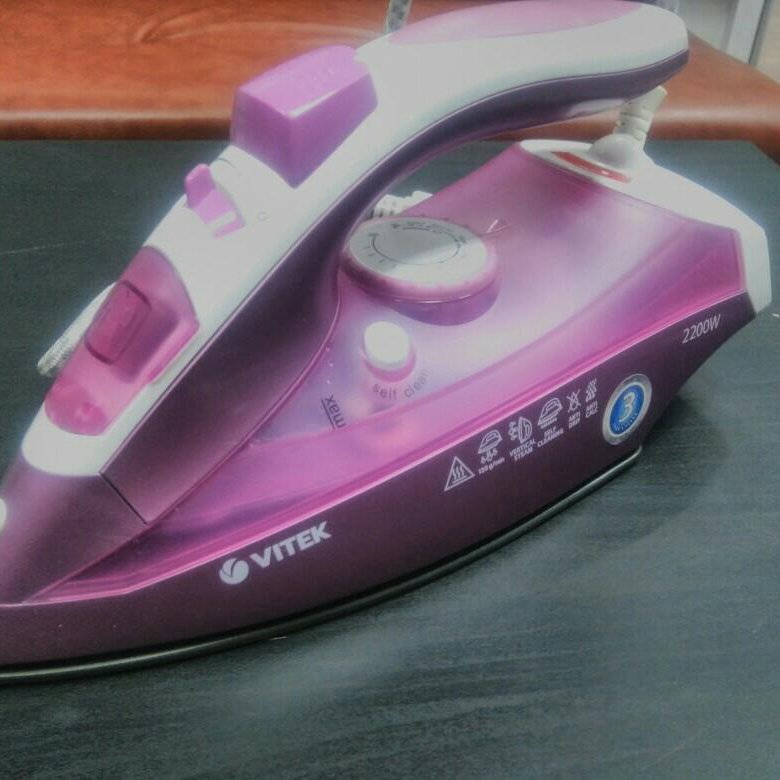

Vitek ремонт утюга на дому. Пять основных причин, по которым современный утюг выходит из строя. Ремонт железа. Слишком низкая температура

С тех пор, как люди сняли шкуры животных и стали носить тканую одежду, встал вопрос об удалении морщин и складок с вещей после стирки. Вещи придавливали плоскими камнями, гладили сковородками с раскаленными углями, и чего только домохозяйки не придумали, пока 6 июня 1882 года американский изобретатель Генри Сили не запатентовал электрический утюг.

И только в 1903 американский предприниматель Эрл Ричардсон воплотил изобретение в жизнь, изготовив первый утюг с электрическим нагревом, который очень понравился швеям.

Принцип работы и электрическая схема утюга

электрическая схема

Если посмотреть на электрическую схему утюга Braun, то можно подумать, что это схема электронагревателя или электрочайника. И это неудивительно, электрические схемы всех этих устройств мало чем отличаются. Различия заключаются в конструкции этих бытовых приборов из-за их разного назначения.

Напряжение питания 220 В подается по гибкому термостойкому шнуру с литой вилкой на разъем ХР, установленный в корпусе утюга. Клемма РЕ является заземляющей, в работе участия не принимает и служит для защиты человека от поражения электрическим током в случае пробоя изоляции на корпусе. Провод ПЭ в шнуре обычно желто-зеленый цветов.

Если утюг подключен к сети без контура заземления, то провод PE не используется. Клеммы L (фаза) и N (ноль) в железе равнозначны, на какую клемму поступает ноль или фаза значения не имеет.

С выхода L ток поступает на регулятор температуры, а если его контакты замкнуты, то далее на один из выходов ТЭНа. С выхода N ток через термопредохранитель поступает на второй вывод ТЭНа. Параллельно выводам ТЭНа через резистор R подключена неоновая лампа, которая светится при подаче напряжения на ТЭН и нагреве утюга.

Для того, чтобы утюг начал нагреваться, необходимо подать напряжение на трубчатый электронагреватель (ТЭН), впрессованный в подошву утюга. Для быстрого прогрева подошвы используются мощные ТЭНы, от 1000 до 2200 Вт. Если такую ​​мощность подавать постоянно, то через несколько минут подошва утюга раскалится докрасна и погладить вещи, не испортив их, будет невозможно. Для глажки изделий из нейлона и анида температура утюга 9Требуется 5-110°С, а вещей из льна 210-230°С. Поэтому для установки необходимой температуры при глажке вещей из разных тканей имеется блок терморегуляции.

Регулятор температуры управляется круглой ручкой, расположенной в центральной части под железной ручкой. Поворот ручки по часовой стрелке увеличивает температуру нагрева, поворот против часовой стрелки снижает температуру нагрева подошвы.

Вращение от ручки к узлу термостата передается через переходник в виде втулки или металлического уголка, надетого на резьбовой стержень термостата. Ручка на корпусе утюга держится на нескольких защелках. Чтобы снять ручку, достаточно с небольшим усилием поддеть ее за край лезвием отвертки.

Работа утюга-термостата Philips и любого другого производителя обеспечивается за счет установки биметаллической пластины, представляющей собой полосу из двух металлов, спеченных между собой по всей поверхности с разными коэффициентами линейного расширения. При изменении температуры каждый из металлов расширяется в разной степени и в результате пластина изгибается.

В термостате пластина соединена с бистабильным переключателем через керамический стержень. Принцип его работы основан на том, что благодаря плоской изогнутой пружине при прохождении точки равновесия контакты мгновенно размыкаются или замыкаются. Скорость необходима для уменьшения обгорания контактов в результате образования искры при их размыкании. Точку переключения переключателя можно изменить, повернув ручку на корпусе утюга, и тем самым контролировать температуру нагрева подошвы. При включении и выключении переключателя термостата слышен характерный тихий щелчок.

Для повышения безопасности работы утюга при поломке термостата, например, контакты спаяны между собой, в современных моделях (в советских утюгах не было термопредохранителя) установлен термопредохранитель FUt, рассчитанный на срабатывание температура 240°С. При превышении этой температуры термопредохранитель разрывает цепь и напряжение на нагревательный элемент перестает поступать. При этом не имеет значения, в каком положении находится ручка регулировки температуры.

Существует три вида конструкций термопредохранителей, как на фотографии, и все они работают по принципу размыкания контактов за счет изгиба биметаллической пластины в результате нагрева. На фото слева термопредохранитель утюга Philips, справа внизу Braun. Обычно после снижения температуры подошвы ниже 240°С термопредохранитель восстанавливается. Получается, что термопредохранитель работает как термостат, но поддерживает температуру, пригодную для глажки только льняных вещей.

Для индикации напряжения питания нагревательного элемента параллельно его выводам через токоограничивающий резистор R подключается неоновая лампа HL. На работу утюга индикатор не влияет, но позволяет судить о его работоспособности . Если лампочка горит, а утюг не греется, значит, оборвана обмотка ТЭНа или плохой контакт в месте соединения его выводов с цепью.

Схема подключения

Вся электрическая схема утюга смонтирована на обратной стороне подошвы, изготовленной из высокопрочного алюминиевого сплава. На этом фото показана схема подключения электроутюга Philips. Схемы подключения утюгов других производителей и моделей утюгов незначительно отличаются от представленных на фото.

Напряжение питания 220 В подается от шнура питания с помощью невыпадающих клемм, надетых на контакты 3 и 4. Контакт 4 соединяется с контактом 5 и одним из контактов нагревательного элемента. С контакта 3 напряжение питания поступает на термопредохранитель и далее на терморегулятор утюга, а с него уже через шину на второй вывод ТЭНа. Неоновая лампочка подключена между выводами 1 и 5 через токоограничивающий резистор. Контакт 2 является заземляющим и приклепан непосредственно к подошве утюга. Все схемные шины выполнены из железа, и в данном случае это оправдано, так как выделяющееся в шинах тепло используется для нагрева железа.

Ремонт электроутюга своими руками

Внимание! Необходимо соблюдать осторожность при ремонте электрического утюга. Прикосновение к открытым частям цепи, подключенной к электрической розетке, может привести к поражению электрическим током. Не забудьте вынуть вилку из розетки!

Осуществить самостоятельный ремонт утюга под силу любому домашнему мастеру, даже без опыта ремонта бытовой техники. Ведь электрических компонентов в утюге немного, и проверить их можно любым индикатором или мультиметром. Зачастую разобрать утюг сложнее, чем отремонтировать. Рассмотрим технологию разборки и ремонта на примере двух моделей Philips и Braun.

Утюги перестают работать по одной из следующих причин, перечисленных по частоте возникновения: обрыв сетевого шнура, плохой контакт клемм в месте присоединения шнура к электрической схеме, окисление контактов в термостате, неисправность термопредохранителя.

Проверка исправности сетевого шнура

Так как сетевой шнур постоянно изгибается во время глажки и наибольший изгиб происходит в месте входа шнура в корпус утюга, в этом месте обычно перетираются провода в шнуре. Данная неисправность начинает проявляться, когда утюг еще нормально греется, но во время глажки индикатор включения нагрева мигает, не сопровождаясь щелчком переключателя термостата.

Если изоляция жил в шнуре перетерлась, то может произойти короткое замыкание с внешним проявлением в виде вспышки огня с громким хлопком и выключится автоматический выключатель в щитке. В этом случае нужно выдернуть шнур утюга из розетки и заняться его ремонтом самостоятельно. Замыкание проводов в шнуре утюга для человека не опасно, а вот домохозяек очень впечатляет.

Если утюг перестал греть, то в первую очередь необходимо проверить наличие напряжения в розетке, подключив к ней любой другой электроприбор, например настольную лампу, или подключить утюг к другой розетке. Перед этим не забудьте повернуть регулятор температуры на утюге по часовой стрелке хотя бы до первого кружка на шкале. В крайнем левом положении ручки термостата утюг можно выключить. Если розетка исправна, а утюг не греется, то при вставленной в сеть вилке шнура переместите ее на вход в корпус утюга, одновременно вдавливая, наблюдая за индикатором питания. Такую же операцию необходимо проделать в месте входа шнура в вилку. Если индикатор загорается хотя бы на мгновение, значит, в шнуре питания точно произошел обрыв провода и вам придется отнести утюг в сервисную мастерскую или отремонтировать самостоятельно.

С помощью мультиметра или стрелочного тестера

Если у вас есть мультиметр или стрелочный тестер, вы можете проверить шнур питания, не подключая его к сети, что более безопасно, подключив щупы прибора, включаемого в режим измерения сопротивления, к контактам сетевой вилки. Исправный утюг должен иметь сопротивление около 30 Ом. Даже незначительное изменение показаний прибора при перемещении шнура будет свидетельствовать о наличии в нем обрыва провода.

Если шнур питания перетерся в месте входа в вилку, то разбирать утюг не нужно, а достаточно будет заменить вилку на новую, отрезав ее в месте повреждения к проводу.

Если шнур питания перетерся в месте входа в утюг или предложенный метод не позволил определить неисправность шнура, то утюг придется разобрать. Разборка утюга начинается со снятия задней крышки. Здесь могут возникнуть сложности из-за отсутствия подходящей биты под головку саморезов. У меня, например, нет бит под шлиц типа звездочка со штифтом по центру, и такие винты я откручиваю плоской отверткой с подходящей шириной лезвия. После снятия крышки с утюга станут доступны все контакты, необходимые для поиска неисправной детали в утюге. Можно будет без дальнейшей разборки утюга проверить целостность сетевого шнура, исправность ТЭНа и термостата.

Как видно на фото утюга Филипс, из шнура питания выходит три провода, соединенные при помощи невыпадающих клемм с клеммами утюга в изоляции разного цвета. Цвет изоляции соответствует маркировке проводов.

Хотя международного стандарта пока нет, большинство европейских и азиатских производителей электроприборов приняли желто-зеленый маркировку заземляющего провода цветом изоляции (который обычно обозначается латинскими буквами PE ), коричневый – фаза ( L ), голубой – нулевой провод ( N ). Буквенное обозначение, как правило, наносится на корпус утюга рядом с соответствующей клеммой.

Проводник в изоляции желто-зеленый цвет заземляющий, служит для безопасности, не влияет на работу утюга. Токоведущие провода коричневый и голубой изоляция, поэтому их надо проверить.

С настольной лампой

Способов проверить сетевой шнур утюга много, и все зависит от того, какие инструменты есть под рукой у домашнего мастера. Если инструментов под рукой нет, то можно воспользоваться самым простым методом.

Для этого сначала нужно снять клеммы шнура с клемм утюга. Штекерные клеммы на контактах утюга обычно удерживаются защелками и для того, чтобы они легко снимались, необходимо острым предметом нажать на защелку, как показано на фото. При этом заодно необходимо осмотреть контакты на предмет их окисления или подгорания, а при их наличии зачистить контакты снизу и сверху до блеска мелкой наждачной бумагой. Если клеммы надеваются без усилий, то необходимо их подтянуть пассатижами. Пошаговая инструкция по ремонту клеммных соединений в фотографиях дана в статье «Восстановление клеммного контакта». После этого нужно поставить клеммы на свои места и проверить работу утюга, подключив его к сети. Вполне возможно, что это была неисправность и утюг заработает.

Если клеммные соединения в порядке, то нужно снять клеммы, прикрепленные к коричневому и синему проводам, и соединить их с контактами вилки любого электроприбора с помощью изоленты, настольной лампы с лампочкой накаливания или светодиодной лучше всего подходит для этого. Выключатель настольной лампы должен быть во включенном положении. После этого включить железную вилку в сеть и скомкать железную проволоку в месте ее входа в корпус и у вилки. Если настольная лампа светит стабильно, значит железный провод исправен и неисправность придется искать дальше.

С индикатором фаз

Проверка ТЭНа (ТЭН)

ТЭНы в утюгах редко выходят из строя, а если ТЭН неисправен, то утюг приходится выбрасывать. Для проверки ТЭНа достаточно снять с него только заднюю крышку. Обычно к крайним выходам подключаются выходы нагревательного элемента и, как правило, к этим же выходам подключаются выходы индикатора включения нагрева. Поэтому, если индикатор горит, а нагрева нет, то причиной этого может быть обрыв спирали ТЭНа или плохой контакт в местах приваривания выводов утюга к выходящим из ТЭНа контактным стержням .

Существуют модели утюгов, например представленная на фотографии модель Braun, у которых термостат включается в разрыв одного вывода ТЭНа, а термопредохранитель — в разрыв другого. В этом случае, если неисправен термопредохранитель, то можно сделать ошибочный вывод о выходе из строя ТЭНа. Окончательный вывод о состоянии ТЭНа можно сделать только после полной разборки утюга.

Проверка исправности термостата утюга

Чтобы добраться до термостата, нужно полностью разобрать утюг. Ручка утюга и пластиковая часть корпуса крепятся к его металлической части с помощью винтов и защелок. Моделей утюгов огромное количество даже от одного производителя и способы крепления в каждом из них разные, но есть общие правила.

Одна точка крепления обычно находится возле носа утюга и пластиковый корпус фиксируется саморезом, как на этом фото утюга Philips. В этой модели саморез расположен под ручкой регулировки количества пара. Чтобы добраться до головки винта, нужно повернуть ручку против часовой стрелки до упора и потянуть вверх. После снятия блока регулировки подачи пара можно выкрутить саморез.

В модели утюга Braun, которую мне пришлось ремонтировать, саморез был спрятан под декоративным колпачком водяного сопла. Чтобы открутить винт, пришлось снять сопло. Она просто застряла наглухо. Кстати, так его можно снять для очистки в случае засорения.

Вторая точка крепления обычно находится в области ввода шнура питания. Пластиковый корпус утюга можно крепить как саморезами, так и защелками. В представленной на фото модели утюга Philips используется резьбовой способ крепления. С точки зрения ремонтопригодности утюга предпочтительнее крепление саморезами, так как при разборке снижается риск повреждения креплений пластикового корпуса.

А в модели утюга Braun пластиковая часть корпуса с ручкой фиксируется двумя защелками, зацепленными за ушки. Для разборки нужно расцепить защелки, разведя их в стороны.

Эту работу необходимо выполнять аккуратно, чтобы не сломать защелки и проушины. Защелки разблокированы, и теперь часть корпуса с ручкой можно отделить от утюга. Она, в свою очередь, крепится к переходной крышке винтами или флажками.

На этом фото утюга Philips крышка крепится к подошве тремя саморезами. Перед тем, как открутить винты, нужно снять индикатор питания, который держится на выводах на выводах утюга.

А у модели утюга Braun крышка крепится к подошве четырьмя металлическими флажками, продетыми в прорези и вращающимися. Чтобы освободить крышку, нужно плоскогубцами повернуть флажки так, чтобы они стали вдоль прорезей. В этом утюге два флажка на носике полностью проржавели, и мне пришлось выгибать из стальной полосы специальный переходник и нарезать в нем две резьбы для винтового крепления.

После снятия крышки термостат в сборе станет доступен для прозвонки и ремонта. В первую очередь нужно осмотреть состояние контактов. Утюг Philips также имеет термопредохранитель в узле термостата. В холодном состоянии контакты должны быть замкнуты.

Если внешний вид контактов не вызывает подозрений, то нужно прозвонить их с помощью стрелочного тестера или мультиметра, включенного в режим измерения минимального сопротивления. На фото слева показана схема прозвонки контактов термопредохранителя, а справа — термостата. Мультиметр должен показывать ноль. Если мультиметр показывает 1, а стрелочный индикатор показывает бесконечность, то виноваты контакты, они окислились и требуют очистки.

Проверка контактов узла термостата также может быть проверена с помощью индикатора для нахождения фазы по методике проверки сетевого шнура, описанной выше, прикасаясь последовательно к одному и другому контакту. Если индикатор светится при прикосновении к одному контакту, а к другому нет, то контакты окислились.

Можно обойтись без проверки, сразу зачистив контакты термостата и термопредохранителя наждачной бумагой. Затем включите утюг, он должен работать.

Если под рукой нет приспособлений для проверки контактов, то можно включить утюг и лезвием отвертки с хорошо изолированной пластиковой ручкой закоротить контакты. Если загорелся индикатор и утюг начал греться, значит подгорели контакты. Не забывайте о предельной осторожности.

Для очистки контактов нужно вставить между контактами узкую полоску мелкой наждачной бумаги и протянуть ее десяток раз. Далее переворачиваем полоску на 180° и зачищаем второй контакт контактной пары. Полезно очистить контакты термостата для продления срока службы утюга, если, например, при ремонте системы подачи пара утюг пришлось разобрать.

Примеры самостоятельного ремонта утюгов

Недавно пришлось ремонтировать два неисправных утюга Braun и Philips. Опишите проблемы, которые необходимо устранить.

Ремонт электроутюга Braun

Утюг не нагревался, индикатор не светился ни при каком положении ручки регулировки термостата. При перегибании шнура питания следов работы утюга не было.

После снятия задней крышки обнаружилось, что питание подается через клеммник. Доступ к клеммным колодкам был затруднен. Маркировка проводов соответствовала общепринятой цветовой маркировке. Ранее утюг уже был в ремонте, о чем свидетельствует сломанная левая защелка на клеммнике.

Внешний вид снятой клеммной колодки показан на фото. Также имеет неоновую индикаторную лампочку подачи напряжения на нагревательный элемент.

Входные контактные шины для подачи напряжения местами покрылись оксидной пленкой ржавчины. Это не могло привести к поломке утюга, что подтвердилось подключением его после удаления следов ржавчины с контактов наждачной бумагой.

После полной разборки утюга прозвонил мультиметром термопредохранитель и контакты термостата. Термопредохранитель сопротивления дисплея ноль ом, а контакты термостата бесконечность.

Осмотр показал, что контакты плотно прилегают друг к другу, и стало очевидно, что причина выхода из строя кроется в окислении их поверхностей. После зачистки контактов наждачной бумагой контакт восстановился. Утюг стал нормально греться.

Ремонт электрического утюга Philips

Я отдал свой утюг Philips на ремонт после того, как владелец прочистил паровую систему. Термостат не работал, а утюг нагревался до температуры срабатывания термопредохранителя.

После полной разборки утюга выяснилось, что отсутствует керамический толкатель, который должен быть между биметаллической пластиной и переключателем термостата. В результате биметаллическая пластина изгибалась, но ее движение не передавалось переключателю, поэтому контакты постоянно замыкались.

Старого железа, из которого можно снять толкатель, под рукой не было, купить новый возможности не было, и пришлось думать, из чего его сделать. Но перед тем, как сделать толкатель своими руками, необходимо было определиться с его длиной. Биметаллическая пластина и переключатель имели соосные отверстия диаметром 2 мм, в которых предварительно закреплялся штатный толкатель. Для определения длины толкателя я взял винт М2 и две гайки. Чтобы закрепить винт вместо толкателя, пришлось поднять термостат, открутив один саморез.

Внимание! Биметаллическая пластина соприкасается с подошвой утюга и имеет с ней хороший электрический контакт. Выключатель подключается к электрической сети. Винт металлический и является хорошим проводником электричества. Поэтому прикасаться к подошве во время описанной регулировки можно только при вынутой из розетки железной вилке!

Винт вставлен в отверстие биметаллической пластины снизу, как на фотографии, и зафиксирован гайкой. За счет возможности вращения второй гайки по или против часовой стрелки появилась возможность регулировать высоту имитатора толкателя, чтобы настроить термостат на поддержание температуры, заданной ручкой управления.

Длину толкателя, при которой температура нагрева утюга соответствует положению ручки регулировки, можно выбрать, выполнив пробное глажение. Но для этого приходится каждый раз собирать и разбирать утюг. Гораздо проще использовать электронный термометр. Многие мультиметры имеют функцию измерения температуры с помощью внешней термопары.

Для измерения температуры подошвы необходимо надеть ручку на термостат и установить его в положение, отмеченное одним, двумя или тремя кружками против стрелки на корпусе утюга. Далее закрепляем термопару на подошве утюга, фиксируем подошву в вертикальном положении и включаем утюг в сеть. Когда температура подошвы перестанет меняться, снимите показания.

В результате эксперимента определили, что необходим толкатель длиной около 8 мм. Поскольку утюг внутри корпуса может нагреваться до температуры 240°С, толкатель должен был быть изготовлен из термостойкого материала. На глаза попался резистор и я вспомнил, что в нем на керамическую трубку нанесен резистивный слой. Резистор на 0,25 Вт оказался как раз подходящего размера, а его укороченные медные выводы, продетые в отверстия, хорошо послужат зажимами.

Резистор подойдет любого номинала. Перед установкой в ​​утюг резистор прогрели докрасна на горелке газовой колонки и наждачной бумагой удалили пригоревший слой краски и покрытия резистора. Снято все, вплоть до керамики. Если вы используете резистор номиналом более 1 МОм, в чем вы должны быть уверены на 100%, то краску и резистивный слой можно не снимать.

После подготовки вместо керамического элемента прокладки был установлен резистор, а концы отводов были немного отогнуты в стороны. Собран утюг и проведены повторные испытания термостата, которые подтвердили, что термостат поддерживает температуру в пределах данных, приведенных в таблице.

Какой максимальной температуры может достичь утюг Philips?

При калибровке термостата решил заодно узнать до какой максимальной температуры может нагреваться электроутюг.

Для этого были закорочены клеммы термостата и термопредохранителя. Как видно на фото, прибор показал 328°C. Когда подошва нагревалась до этой температуры, утюг, опасаясь повредить его пластиковую часть, приходилось выключать.

В нашей жизни утюг занимает очень важное место, он придает нашей одежде красивый вид, разглаживает все складки после стирки и, наоборот, если необходимо специально сформировать стрелки, помогает придать нашей одежде красивый вид. законченный вид.

В нашей жизни бывает, что наш помощник выходит из строя, и у него работают не все функции, может плохо работать отпариватель, а что еще хуже, вообще не греет.

В этой статье мы разберем, как отремонтировать утюг своими руками, чтобы не выбрасывать старый и не покупать новый. На данный момент мы эксплуатируем довольно много видов утюгов: от самых простых до утюгов с парогенераторами.

Следует отметить, что базовая конструкция этих утюгов однообразна. На рынке они представлены большим количеством фирм, например, Philips, Rowenta, Tefal, Bosh, Braun (коричневый) и др.

В Контакте

Одноклассники

Основные поломки железа

Когда железо работает исправно, это, конечно, хорошо, но наступает момент, когда что-то идет не так. Поэтому рассмотрим самые распространенные поломки. К ним относятся:

1. Обрыв провода. Это проявляется тем, что утюг не греется, лампочка не горит.
2. Поломка термостата. Утюг работает в одном положении или вообще не работает, не реагирует на включение регулятора, или все время нагревается, не выключаясь.
3. Тэн сгорел. Лампочка горит, но утюг не нагревается.
4. Отказ отпаривателя. При этом льется мусор, пара нет, льется вода и тд.

Приступаем к ремонту

Для ремонта нам понадобятся прямая и крестовая отвертки. Желательно иметь под рукой мультиметр, нож:

1. Обрыв провода — простейшая поломка утюга, в результате которой на утюг не подается напряжение и нагревательный элемент не нагревается. В этом случае нужно определить место обрыва. Часто это происходит в местах перегиба, преимущественно на входе в утюг.

После определения данной поломки вскрываем ножом изоляцию провода, зачищаем провод с двух сторон и скручиваем, не забываем заизолировать провода — это защитит вас от поражения электрическим током, а так же от короткого замыкания цепь в железе.

Конструкция термостата достаточно проста. Он состоит из биметаллической пластины (которая изгибается и размыкает контакты при нагревании) и пары контактов, которые могут быть заключены в корпус. В холодном состоянии контакты должны быть замкнуты, а сопротивление терморегулятора равно нулю. Это легко проверить мультиметром.

Так же контакты должны легко расходиться. Если этого не происходит, то их, значит, сжигают. Требуется отсоединить их и почистить нулевым или маленьким надфилем. Если утюг не слушается регулятора, то необходимо заменить термостат, так как это механическая неисправность и ремонт более дорогой и менее качественный, чем замена утюга на новый.

2. Проверка нагревательного элемента. (ТЭН — трубчатый электронагреватель). Часто, если ТЭН не греет, то требуется, в первую очередь, прозвонить его мультиметром. Исправный нагревательный элемент имеет сопротивление в несколько десятков Ом в зависимости от мощности утюга.

Нерабочий будет иметь сопротивление равное бесконечности. В случае перегорания ТЭНа его по возможности необходимо заменить, иначе утюг и вовсе будет работать эффективнее.

3. Если лампочка горит, но не работает ТЭН, возможно еще пробой термопредохранителя. В этом случае его необходимо заменить. При замене желательно брать точно такой же или с большей температурой. Устанавливается с помощью хомутов, так как пайка при такой температуре неэффективна.

4. Если система отпаривания или распыления работает плохо, то необходимо ее почистить. Для этого приготовьте раствор из воды и уксуса в соотношении 1 литр на 200 граммов уксуса. Также можно купить специальные растворы для очистки от накипи.

Сняв верхнюю планку утюга, можно увидеть две помпы (левая — для отпаривания). Внимательно осмотрите помпу на наличие на ней налета

Для этого налейте раствор в широкую емкость, установите утюг в таком положении, подошвой в воде, но так, чтобы вода не попала внутрь. Нагреваем воду до кипения, оставляем остывать, повторяем эту процедуру 3-5 раз. По опыту должно хватить. Кнопка подачи пара или разбрызгивателя также может не работать, и в этом случае ее необходимо заменить.

5. Также предохранитель, установленный в некоторых моделях утюгов, может просто перегореть. Люди предлагают просто закрыть его, но в таких случаях утюг будет работать без защиты, поэтому рекомендуется заменить его точно таким же.

Окончание ремонта

После замены всех неисправных деталей рекомендуется собрать электрическую цепь и проверить мультиметром, подключив концы тестера вместо шнура питания.

Во всех положениях регулятора будет сопротивление. Если положение отключено, то в этом положении сопротивление будет равно бесконечности.

Примечание: при сборке все провода должны быть отделены друг от друга, не касаясь оголенной частью металла.

Более серьезные неисправности требуют ремонта в мастерской бытовой техники. Имейте в виду, что иногда покупка нового утюга оправдывается стоимостью его ремонта.

Из этого видео Вы научитесь ремонтировать утюг своими руками:

В контакте с

Видите неточности, неполную или неверную информацию? Вы знаете, как сделать статью лучше?

Хотите предложить фотографии для публикации по теме?

Пожалуйста, помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях — мы свяжемся с вами и вместе сделаем публикацию лучше!

и пересборка железа.

Ремонт утюга своими руками

Итак, в вашем доме сломался утюг, не важно какого производителя, возникает вопрос: «Как починить утюг».

Проверку электрической цепи, как и всех бытовых приборов, проводят щупом \например, ОП-1\

или мультиметром цифровым.

Существенной разницы в схемах утюгов разных производителей нет.

Железная схема

Для общего представления рассмотрим последовательную электрическую схему соединений Утюг Philips

Первый провод фазы или нулевого потенциала от внешнего источника питания имеет штекерный контакт с клеммой, от клеммы через термостат — провод идет на ТЭН. Второй провод от внешнего источника питания имеет штекерный контакт со вторым выводом, от второго вывода электрическая цепь имеет последовательное соединение, проходящее через термопредохранитель и замыкается на втором выводе ТЭНа. Контрольная лампа и предохранитель подключены параллельно к двум контактным соединениям нагревательного элемента.

Замыкается электрическая цепь на обогревателе — ТЭН и лампочка. Терморегулятор задает определенный температурный режим нагрева утюга.

Замыкание и размыкание электрической цепи происходит в самом термостате за счет изменения биметаллической пластины под воздействием температуры нагрева и охлаждения ТЭНа. Причины неисправности утюга следующие:

• обрыв шнура проводки у основания вилки;
• механическое повреждение проводки шнура по всей его длине;
• прогар ТЭНа \подошва железа\;
• окисление контактов биметаллической пластины терморегулятора;
• перегорел плавкий предохранитель

Что здесь можно заменить при тестировании:

• заменить шнур;
• заменить вилку шнура;
• очистить контакт термостата;
• заменить термостат;
• заменить плавкий предохранитель

Заменять ТЭН в случае его неисправности, являющийся подошвой утюга, не имеет смысла, так как подошва самого утюга стоит больше половины стоимости самого утюга. В этом случае подошва утюга выбрасывается, все остальное от утюга идет на запчасти. При разборке\разборке\утюга следует соблюдать осторожность, чтобы не повредить корпус утюга.

Следует помнить, что тестирование на выявление неисправности утюга проводится пассивным способом без подключения к внешнему источнику питания. Непосредственно перед подключением утюга к внешнему источнику питания необходимо цифровым мультиметром измерить общее сопротивление электрической цепи, которое на дисплее прибора не должно быть равно нулю.

Ремонт утюга — Мулинекс

Тема дополнена личными фотографиями и сопроводительным описанием ремонта утюга. В качестве примера рассмотрим неисправность утюга Мулинекс.

Фото-с пояснениями

Итак, перед нами утюг Мулинекс и причина его неисправности нам заранее неизвестна, то есть нам необходимо установить точную причину его неисправности.

В задней части утюга \фото №1\, для того что бы нам снять крышку нам нужно открутить винт. Головка винта, как вы указали, не подходит для наших отечественных шуруповертов. Как выйти из положения, если такой отвертки нет? — Здесь тоже можно найти выход, для этого нам понадобятся маленькие ножницы с острыми концами. Вставляем два конца ножниц и нам легко выкрутить винт.

Открутив винт, аккуратно откройте крышку отверткой \фото №2\. При этом стараемся не повредить корпус крышки.

Сняв заднюю крышку утюга \фото №3\, мы можем увидеть клеммное соединение проводов сетевого кабеля с элементами утюга:

термостат;

нагревательный элемент \нагревательный элемент\.

Чтобы добраться непосредственно до контактов термостата \фото №5\ и ТЭНа, или другими словами — подошвы утюга, откручиваем детали по одной.

Для начинающих следует запомнить последовательность такой разборки, чтобы не создавать себе путаницы при дальнейшей сборке утюга.

Отвертка на фотографиях показаны места крепления таких деталей.

То есть тут нужно быть аккуратнее с разборкой. Корпус и отдельные части утюга дополнены застежками типа защелок.

Отвертка показывает ручку термостата \фото №7\ и нам нужно снять еще одну крышку, которая является теплоотводом железной пластины.

На фотографии показаны дополнительные места для таких соединений \фото №8\, также продолжаем откручивать винты и освобождать подошву утюга от крышки.

Ну вот мы и добрались до самого интересного, так сказать — контакты термостата\фото №9\. Контакты термостата обозначены кончиком отвертки.

Ручка термостата устанавливает установленный нами нагрев подошвы утюга. Для предотвращения перегрева ТЭНа в конструкции термостата имеется биметаллическая пластина, которая при достижении заданной температуры нагрева размыкает контакты. По мере остывания биметаллической пластины электрическая цепь замыкается и подошва утюга снова нагревается.

Внимательно осматриваем контакты термостата, то есть щупом проверяем этот участок электроцепи.

Для данного примера неисправность утюга заключалась в окислении контактов термостата. Зачищаем контакты термостата кусочком мелкой шкурки и еще раз проводим диагностику щупом на этот участок.

Дополнительно, конечно же, следует проверить и сам нагревательный элемент утюга.

Диагностика железа

На фотографии сигнальный лама \фото №10\. Лампа в электрической цепи включена параллельно и если она перегорает, то это не влечет за собой неисправности утюга в целом.

На этой фотографии пальцы руки показывают контакты нагревательного элемента \фото №11\. Проводим диагностику ТЭНа.

Для этого установите мультиметр на диапазон измерения сопротивления. Двумя щупами прибора касаемся контактов ТЭНа, на дисплее прибора видим показание сопротивления – 36,7 Ом.

Показания прибора соответствуют сопротивлению нагревательного элемента. Проводим диагностику общей электрической цепи утюга\фото №13\.

Соединяем два щупа прибора с контактами штекера, результат нам хорошо виден на дисплее прибора. То есть показание сопротивления для общей электрической цепи утюга получается на две десятых больше.

Вот мы и разобрались с неисправностью и починили утюг. Как вы убедились, без диагностики не обойтись как для отдельных участков, так и для диагностики цепи в целом.

Тема будет обновлена ​​в будущем.

Электрический утюг, каким мы его знаем, был изобретен в 20 веке. Однако утюг не новое изобретение; он был изобретен еще в далеком 17 веке. С появлением в наших домах электрической энергии началось массовое производство электрических утюгов. Сегодня мы живем в век цифровых технологий и новых возможностей. Утюг из обычного нагревательного прибора давно превратился в цифровое устройство, напичканное электроникой. Сам по себе обычный утюг имеет простую конструкцию — ТЭН, индикатор включения и термореле. ТЭН часто используется в качестве нагревательного элемента. Нагревательный элемент представляет собой спираль, которая помещена в специальный корпус, чаще всего в виде трубы. Трубка изготовлена ​​из огнеупорного материала – керамики или металла. При подаче напряжения на спираль последняя нагревается – к основному металлическому корпусу утюга поступает тепловая энергия. Типовая принципиальная схема утюга представлена ​​на рисунке:

1 — электронагреватель
2 — термостат
3 — резистор
4 — лампа
5 — сетевая вилка

Другие электронные схемы утюгов будут добавлены позже.

Любой утюг имеет систему индикации, которая предупреждает о том, что ТЭН находится в режиме нагрева. Еще одной важной деталью любого утюга является датчик температуры, он срабатывает, когда температура нагревательного элемента достигает максимума. В схемах утюгов всегда присутствует термопредохранитель, отключающий ТЭН, если основной регулятор не работает, а температура подошвы превышает температуру термопредохранителя. Датчик температуры включает (размыкает или замыкает) реле, реле, в свою очередь, отключает напряжение питания катушки. При снижении температуры до минимального уровня снова срабатывает датчик температуры — включая питание ТЭНа.

Индикатором включения часто являются газоразрядные лампы (например, неоновые). Современный утюг работает по тому же принципу, но с некоторыми добавками. В частности термостат. Он предназначен для плавной регулировки напряжения, которое питает нагревательный элемент. Регулируя напряжение, мы регулируем степень накала спирали, а значит и температуру утюга. Еще одно дополнение – резервуар для воды. Бачок обычно встроен в корпус утюга. Вода нагревается, превращаясь в пар, и в нужный момент пар можно выпустить – это делает процесс глажки более качественным. Сегодня утюг напичкан микроконтроллерами, автоматическим выбором температуры нагрева, имеет стильный и удобный дизайн, мало напоминают те утюги, которые создавались еще в 17 веке.

Как починить утюг своими руками. Секреты разборки и ремонта. Ничто не вечно под Луной. В один прекрасный или не очень день, включив утюг в розетку и подождав 5-10 минут, понимаешь, что он не работает. Так красиво, удобно, привычно и до сих пор не работает. Выход — выкинуть и купить новый — не лучший вариант. Значит, нужен ремонт. В 80% случаев утюг можно вернуть в рабочее состояние. В 20% перегорает ТЭН и в этом случае действительно дешевле его выкинуть и порадовать себя новой покупкой. Для ремонта вам понадобится следующий инструмент: набор отверток, тестер или батарейка с лампочкой. Перед началом ремонта необходимо оценить внешние проявления неисправности. 99% утюгов имеют световую сигнализацию. Это, как правило, красная лампочка, сигнализирующая о процессе нагрева ТЭНа (термоэлектрического нагревательного элемента). Есть варианты с двумя лампочками – зеленой и красной, в этом случае зеленая лампочка указывает на то, что утюг включен в розетку и на него подается напряжение 220 В, а красная – на процесс включения и выключения нагревателя. Если не горит ни одна из лампочек при всех положениях термостата, то первое подозрение падает на исправность шнура. Самая большая сложность в ремонте современных утюгов – это их разборка. Дизайнеры диктуют свои правила, а потому все винты, удерживающие конструкцию, спрятаны, и найти их достаточно сложно. Описать все конструкции невозможно, их великое множество, но есть несколько общих принципов: Пластиковый корпус утюга всегда крепится к подошве винтами (я не встречал ни одного утюга, в котором бы только для крепления использовались пластиковые защелки) Шурупы обычно прячутся под декоративными заглушками, светофильтрами для лампочек, баком для воды для системы отпаривания. Всегда нужно стараться разобрать утюг, чтобы после сборки было не стыдно смотреть на свою работу. Старайтесь не сломать пластиковые защелки деталей. В первую очередь нужно снять заднюю крышку, закрывающую место выхода электрического шнура. Найти винты задней крышки обычно несложно. Сняв заднюю крышку, можно проверить целостность электрошнура, 20% неисправностей связаны с обрывом провода в месте выхода шнура из утюга или вилки. Для проверки целостности шнура понадобится тестер или обычная звонилка (батарейка, лампочка и кусок провода). Один конец, идущий от лампочки, подключают к штырям вилки, а другой, идущий от аккумулятора, поочередно к проводам, выходящим из шнура питания. Провод в желто-зеленой изоляции проверять не нужно, это так называемый защитно-нулевой провод. Если лампочка горит, то провод в порядке и нужно искать неисправность дальше. Если лампочка не горит, то можно поздравить с обнаружением проблемы. Для устранения этой неисправности обычно достаточно укоротить шнур на 10-15 сантиметров и переподключить его к месту прикручивания этих проводов (предварительно проверив его целостность еще раз, если лампочка прозвонки не горит, значит поврежден провод возле вилку и ее необходимо заменить) Следует отметить, что электрический шнур утюгов особый, его провода имеют прорезиненную изоляцию, выдерживающую высокие температуры. Поэтому любой провод тут не подойдет, он нужен в прорезиненной изоляции. Если провод нормальный, то придется разбирать утюг дальше. Перед дальнейшей разборкой необходимо набросать схему подключения, тогда этот чертеж значительно облегчит вам сборку. Philips, Siemens, Braun, Tefal, Rowenta, Bosh — лидеры по производству бытовой техники. Их качество надежнее, а сами устройства дороже, $60-80. Если вы рассчитываете на $20-30 при покупке, то стоит обратить внимание на утюги Scarlett, Unit, Binatone, Clatronic, Vitek, Vigod и т.д.

Ремонт мультиварки своими руками — распространенные ошибки и пути их решения

Мультиварка готовит пищу автоматически благодаря компьютерной программе. Его можно жарить, запекать, тушить, варить, готовить на пару и во фритюре. Это достаточно надежное устройство, способное прослужить десятки лет без поломок. Неисправности мультиварки случаются редко, кроме того, во многих случаях устройство можно починить своими руками.

Устройство и принцип работы

Прежде чем починить домашнюю мультиварку, необходимо разобраться в ее устройстве. В конструкцию входит:

1. Внешний корпус (обычно пластиковый или алюминиевый). К нему присоединяются все остальные элементы конструкции.
2. Сверху крышка с клапаном для выпуска пара. Герметичность соединения обеспечивается резиновым ободом и замковым механизмом.
3. Снаружи установлен пульт управления. Часто имеет дисплей. Кнопки могут быть сенсорными или обычными.
4. Микропроцессор находится под контролем. Именно он отвечает за включение и выключение нагревательного элемента. Его работа регулируется панелью управления.
5. Внутри корпуса находится ТЭН, обычно один и снизу, но может быть и несколько. Вмонтирован в корпус, может нагреваться до 40-180 ^о С.
6. Непосредственно над ним находится металлическая или керамическая чаша. Имеет антипригарное покрытие. В комплекте идет сито с большими отверстиями – это пластиковая вставка для пропаривания.
7. Кроме того, в конструкцию входит датчик температуры и давления. Его устанавливают между чашей и корпусом, обычно внизу конструкции.

Принцип работы и основные элементы конструкции:

Чаша стоит непосредственно на нагревательном элементе, который создает температуру от электрического тока. Мультиварки мало шумят во время работы. При этом за счет герметичности внутри создается повышенное давление, которое можно регулировать с помощью специального клапана для пара. Над чашей пластиковое сито, на котором допустимо тушить мясо и овощи. Вы можете не только выбрать температуру, но и настроить ее автоматическое изменение во время приготовления.

Самый распространенный принцип работы – нагрев чаши от электромагнитной катушки. Этот метод имеет высокую эффективность, а сама конструкция надежна. Более современная система нагрева заключается в том, что нагревается не ТЭН, а сама чаша мультиварки. Происходит это под воздействием электромагнитных волн. Из-за этого чаша мультиварки выглядит массивнее, чтобы лучше сохранять тепло.

Распространенные причины поломок мультиварки

Лучше защитить конструкцию от повреждений, поэтому следует знать распространенные причины неисправностей. Самая редкая проблема – производственный брак, но иногда встречается и бракованная продукция. Самая распространенная ошибка – ставить посуду в миску, когда она стоит в мультиварке. В этом случае всегда есть вероятность попадания внутрь корпуса жира, влаги или кусочков пищи.

Прежде чем обращаться в сервисный центр, попробуйте организовать работу самостоятельно:

Корень всех бед — несоблюдение правил эксплуатации, поэтому внимательно читайте инструкцию по применению.

Разумеется, запрещено бить, ронять, использовать изделие не по назначению. Не ставить мультиварку близко к батарее или газовой плите. Это может привести к перегреву корпуса во время работы, в результате чего иногда портятся внутренние электрические компоненты. Также устройство часто не работает из-за подключения мультиварки к высоковольтной сети.

Программные ошибки мультиварки

Обычно, если мультиварка внезапно сломалась или отказывается включаться, на дисплее появляется код, сигнализирующий о причине сбоя. Обычно шифр начинается с буквы Е и цифры от 0 до 5 после нее. Код указывает на возможную причину неисправности, поэтому от этого индекса зависят дальнейшие действия по ремонту.

Возможны следующие варианты сообщений:

1. E1. Это означает перегорание нагревательного элемента, это происходит при попадании внутрь влаги, жира, частичек пищи. Придется разобрать конструкцию, почистить и просушить.
2. Е2. На моделях Polaris это означает короткое замыкание верхнего датчика температуры, который крепится под крышкой. Кроме того, эта комбинация может свидетельствовать об обрыве цепи, поэтому нужно проверить провод, идущий от дисплея к датчику. Для оценки его состояния необходимо использовать омметр.
3. Е3. В первую очередь необходимо проверить герметичность крышки. Также возможно, что причина неисправности кроется в загрязнении внутренней поверхности корпуса. Необходимо разобрать изделие, почистить и просушить.
4. Е4. Сломался датчик давления. Скорее всего, проблема в том, что он забит, но возможен и обрыв цепи. Кроме того, такая ошибка возникает при сбое в работе микропроцессора. Это наихудший код поломки, так как приходится проверять практически весь товар.
5. Е5. Индекс отображается при срабатывании системы защиты от перегрева. Возможно, вы просто поставили устройство рядом с батареей или включили газовую плиту. Но проблема может скрываться и в забитых паровых клапанах. Если от прибора пахнет дымом, то, вероятно, вы сожгли проводку.

Когда ничего не можешь сделать?

В следующих случаях ремонт мультиварки в домашних условиях своими руками недопустим. Необходимо нести в специализированную мастерскую:

• реакции на действие нет;
• нет информации о температуре;
• на дисплее отображается другой код ошибки;
• видны повреждения кабеля или корпуса;
• программирование не работает;
• Мультиварка не нагревается;
• негерметичность крышки.

Какие проблемы можно устранить?

При обнаружении сообщений E1 или E2 необходимо выполнить следующие действия:

1. Осмотреть поверхность под чашей. При наличии капель влаги или пищевых крошек очистите и высушите изделие.
2. Если внутри все чисто, то нужно перевернуть мультиварку и открутить крепеж, который держит нижнюю крышку. Таким способом можно разобрать конструкцию. Осмотрите все внутренности; если есть грязь или влага, удалите их.
3. Если внутри все чисто, то нужно найти термопару — это трубчатый датчик с подсоединенным проводом. Для зачистки понадобится полукатаная наждачная бумага с мелкими зернами (№0). Для разъединения контактов нажмите на верхнюю пластину со стороны регулировочного винта так, чтобы раздался щелчок. После этого нужно засунуть наждак и освободить пластину (пусть контакты встают обратно). Затем тщательно очистите клеммы.

Проще всего с ошибкой E3. Чтобы устранить проблему, переверните мультиварку Vitek и открутите крепеж, который держит нижнюю крышку. Затем нужно достать все внутренности, почистить их и просушить. Для быстрой сушки можно использовать фен, но с низкой интенсивностью. Затем соберите конструкцию.

Сложнее всего будет с ошибкой Е4. Для ее исправления потребуется проверить все датчики температуры и давления, осмотреть поверхность на наличие грязи и влаги. Потребуется аккуратная наждачная бумага. При наличии некоторого опыта можно попробовать сделать все самостоятельно, но лучше отнести устройство в сервисный центр.

При ошибке Е5 в мультиварке Мулинекс произошел перегрев. При обнаружении проблемы необходимо сразу нажать на кнопку «стоп» (выключить), а также выдернуть шнур питания из сети. Затем следует открыть крышку и дать мультиварке остыть, подождать нужно не менее 20 минут. В завершение нелишним будет оценить состояние внутренних поверхностей на наличие загрязнений.

Какую функцию выполняет плавкий предохранитель?

Термопредохранитель в мультиварке выполняет функцию защиты от перегрева. Он имеет вид небольшого провода, который очень похож на резистор. Большинство из них имеют проводимость от 10 до 15 А и работают при температуре 150-170 ^o С. При превышении этих значений происходит сгорание плавкого предохранителя, что инициирует разрыв цепи. В результате устройство перестает работать, но хозяин избегает пожара в квартире. Установить, что произошел обрыв цепи, можно с помощью мультиметра.

Поиск и замена термопредохранителя

Большинство мультиварок имеют несколько термопредохранителей, покрытых пластиком для защиты от влаги. Все они находятся внутри корпуса, поэтому для поиска сгоревшего элемента потребуется разобрать устройство. Для этого переверните мультиварку, найдите нижнее крепление, удерживающее нижнюю крышку, и открутите его.

После того, как устройство разобрано, внутри можно увидеть несколько проводов, нужно найти тот, который идет от розетки к клемме ТЭНа. Провод будет проходить через термопредохранитель, который находится в пластиковой трубке теплоизоляции.

В большинстве случаев ничего не болтающиеся термопредохранители просто висят, но иногда их фиксируют хомутами, которые крепятся на винт. Обратите внимание, что предохранители очень чувствительны к теплу, поэтому пайка запрещена.

Кроме того, производители фиксируют их опрессовкой, чтобы термопредохранители нельзя было вынуть. Поэтому для определения состояния каждого элемента необходимо, не снимая их, использовать мультиметр для определения уровня сопротивления. Когда состояние каждого предохранителя определено, необходимо заменить неисправные детали.

Замена плавкого предохранителя на примере

Рассмотрим замену одного плавкого предохранителя на живом примере. Есть мультиварка, у которой не включается дисплей, изначально не знаем в чем проблема.

Разберем устройство. Для этого открутите один винт снизу и откройте нижнюю крышку. Как видите, конструкция мультиварки предельно проста. Его внутренности можно разделить на 3 части:

1. Силовая установка представляет собой блок питания и реле включения нагревательного элемента.
2. Плата управления с дисплеем (который не работает).
3. Нагревательный элемент.

Рассмотрим силовую часть мультиварки и ее провода:

1. Белый провод от сетевого разъема идет к блоку питания.
2. Красный провод идет от сетевого разъема через термопредохранитель к клемме ТЭНа.
3. Черный провод идет от клеммы нагревательного элемента к блоку питания.
4. Красный провод идет от второго вывода ТЭНа к питанию переключающего реле.
5. Желтый — общий провод заземления, соединяющий металлические конструкции мультиварки (внешний и внутренний корпус).
6. Белый провод идет на плату управления от переключающего реле.

На рисунке показаны провода по номерам

Для начала нужно узнать, доходит ли электричество до блока питания. Для этого подключите мультиварку к сети и предварительно измерьте напряжение на выводах самого сетевого разъема.

Далее проверьте напряжение между выводом разъема и выводом ТЭНа. Мы видим, что электричество по красному проводу не доходит до нагревательного элемента.

Красный провод проходит через термопредохранитель, скорее всего проблема в нем. Сними. Для этого откручиваем от металлической пластины винт, которым термопредохранитель крепится к корпусу мультиварки.

Открутить винт.

Посмотрим модель:

• модель — RY184;
• температура — 184 ^о ОТ;
• сила тока — 10 А;
• напряжение — 250 вольт.

Термопредохранитель крупным планом

Отключаем термопредохранитель с помощью кусачек. Заказываем новый товар с аналогичными характеристиками.

Термопредохранитель нельзя соединить с проводами пайкой, поэтому нужно сделать гильзы для опрессовки. Их можно сделать из радиатора для транзистора. Получившиеся две пластины необходимо зачистить наждачной бумагой. А затем согните их в открытые трубочки.

Втулки, которые получились из радиатора

Используя втулки, прижимаем пассатижами термопредохранитель к проводу.

Предохранитель крепится к внутреннему корпусу с помощью металлической пластины, в которую он завернут. Его нужно вкрутить на место. После этого можно проверить напряжение на клеммах.

Когда убедимся, что все получилось, включаем мультиварку и видим результат.

Чипсы в современных мультиварках

В современных мультиварках 2 микросхемы. Первый расположен в самом центре устройства внутри рабочего цилиндра и отвечает за контроль температурного режима. Вторая находится внизу мультиварки и представляет собой силовую электронную плату.

Если внимательно осмотреть микросхему, то можно невооруженным глазом обнаружить некоторые виды неисправностей:

• Вздутие конденсаторов;
• повреждение паяных соединений;
• образование углерода;
• отсоединение гусениц;
• затемняющие резисторы.

Лучшим вариантом ремонта будет полная замена электронной платы. Однако можно исправить припой или дорожку микросхемы наждачной бумагой с зернистостью №0 и лужением оборванных зон. Перемычки воссозданы из ножек сгоревших резисторов. Для фиксации пайки и дорожек желательно использовать лак, так как он защищает плату от протечек и окисления.

Причины поломки железа. Самостоятельный ремонт тефаль утюг

Электроутюг – один из самых важных и необходимых предметов домашнего обихода. Прогресс человеческого развития значительно шагнул вперед и теперь можно быстро и с комфортом погладить любую одежду, независимо от природы ее материала.

Но вместе с этим бывают и проблемы, потому что техника может перестать работать. А потому нужно знать, в чем причина, как устранить проблему самостоятельно. Специалисты считают, что 80% проблем можно устранить самостоятельно.

Основные узлы в утюге

Сначала рассмотрим и познакомимся с конструкцией утюгов.

Хорошо зная устройство, мы сможем более эффективно устранять возникающие проблемы.

Итак, основными элементами являются ТЭН, подошва, индикатор включения и термостат. Тэн представляет собой спираль, которая нагревается при подаче электричества на утюг. И уже эта спираль прогревает подошву. Индикатор загорается и свидетельствует о том, что утюг подключен и находится в рабочем состоянии.

Прибор нагревается до нужной температуры и индикатор автоматически гаснет, а лампочка гаснет. На утюге два индикатора: зеленый и красный.

Как отремонтировать утюг Philips

В этом случае зеленый цвет означает, что к устройству подключено питание. А красный указывает на работу ТЭНа, горит — работает, не горит — выключен. Термостат регулирует температуру глажки и может управляться на корпусе устройства.

Все устройства также имеют предохранитель, отключающий ТЭН, если случилось так, что термостат не сработал и температура не падает, а повышается. Когда температура упадет до минимума, термостат снова включится и электричество пойдет на спираль нагревательного элемента.

Ремонт утюга

Когда ваш утюг вышел из строя и перестал работать, важно не спешить покупать новый, а выбросить проблемный за ненадобностью. В большинстве случаев устройство можно привести в рабочее состояние и устранить поломку. Только если сгорело железо ТЭНа, то ничего не поделаешь и нужно покупать новый. Но это случается не очень часто.

Что нужно приготовить дальше при ремонте утюга? Хорошо, если в доме есть несколько отверток и прибор под названием тестер, а также рабочая лампочка с хорошей батарейкой. Возможно, потребуется разобрать корпус устройства.

Первый шаг — найти винты, скрепляющие корпус и подошву. Винты обычно располагаются под специальными заглушками, где находится вода. Важно действовать аккуратно, не сломать защелки деталей.

Проблема — шнур питания

Первым делом проверьте, горит ли индикатор. Если нет, то проблема в железном шнуре. Для его ремонта нужно снять заднюю крышку и проверить подключение кабеля питания, возможно какой-то контакт плохо подсоединен.

Дальше можно обычным тестером проверить исправность кабеля. Один конец идет к вилке шнура, а другой конец идет к проводке внутри корпуса. Если не получится, то отрезаем 4-6 сантиметров провода. Присоедините один конец тестера и лампочку к вилке, а к другому концу — батарейку.

Если лампочка не светится, значит что-то не так со шнуром. Можно еще отрезать и попробовать еще раз, подключив тестер. Возможно, шнур не подходит и его необходимо заменить. Если лампочка после проверки горит, то это значит, что проблема не в шнуре и поэтому придется разбирать утюг дальше, другие части.

Еще одна популярная проблема, которая подстерегает владельцев утюгов – неисправность термостата. Основой терморегулятора является биметаллическая пластина. Эта пластина нужна для работы быстродействующего выключателя.

Терморегулятор работает так: подошва утюга нагревает биметаллическую пластину; Поскольку коэффициент теплового расширения двух металлов разный, биметаллическая пластина изгибается и давит на контактную пластину. Таким образом, цепь размыкается и нагревательный элемент отключается.

Утюг начинает остывать

В этом видео вам покажут как устранить проблему с охлаждением утюга. Смотрите и запоминайте!

Когда температура биметаллической пластины падает до определенного уровня, она снова выравнивается и освобождает контактную пластину. Затем нагреватель снова работает. Очень важно обращать внимание на работу термостата, не сломан ли он. Проверить это можно, повернув его ручку в крайние положения.

Если контактные пластины замыкаются и размыкаются, то все в порядке. Эти пластины являются основой терморегулятора. В противном случае, если это невозможно сделать, нужно снять ручку регулятора, поддев ее каким-либо острым предметом, ножом или плоской отверткой. Это совсем не сложно. Если эта тактика не удалась, лучше вообще снять корпус утюга, открутив винты.

Когда это сделано, можно посмотреть на проблему изнутри, так проще найти поломку. Затем с помощью теста на обрыв проверьте, работает ли электрическая цепь. Один конец номеронабирателя подключен к одному контакту, а другой конец к другому. Теперь, если лампочка загорается при установке регулятора в крайнее положение, значит, термостат работает.

А если нет, то надо почистить контакты. Для этого можно использовать мелкозернистую наждачную шкурку или даже пилочку. Затем нужно проверить целостность цепи термостата с помощью электрического тестера.

Проблема — перегорел предохранитель

Термопредохранитель для железа

Далее обратите внимание на термопредохранитель. Проверив его, можно обнаружить еще одну неисправность утюга. Для этого к нему нужно с двух сторон подключить провода непрерывности. Если с предохранителем все в порядке, то зуммер тестера начнет издавать звук, «бип». Если зуммер по-прежнему не издает звуковой сигнал, то неисправен термопредохранитель.

В 50-60% случаев отказа железа проблема возникает именно из-за перегоревшего термопредохранителя. Термопредохранители бывают двух видов: одноразовые и многоразовые. Многоразовые термопредохранители создаются по тому же принципу, что и биметаллические (как и основной регулятор утюга).

При заданной температуре контакт поднимается, размыкается, в результате чего прерывается цепь питания ТЭНа. После остывания утюга биметаллический контакт снова замыкает цепь питания нагревательного элемента. Итак, многоразовый термопредохранитель предохраняет утюг от перегрева (кроме случаев, когда не сработал основной термостат) и полного перегорания.

В отличие от многоразового термопредохранителя одноразовый может выполнить свое назначение только один раз. При превышении заданной температуры одноразовый термопредохранитель отключает подачу питания на нагревательный элемент, тем самым утюг защищен от перегрева и от перегорания нагревательного элемента.

Если сработал одноразовый термопредохранитель, то дальнейшей эксплуатации утюг уже не подлежит, его необходимо отремонтировать.

Самым простым решением этой проблемы будет выбросить этот одноразовый термопредохранитель и закоротить электрическую цепь в этом месте. Если основной терморегулятор исправен, то отсутствие термопредохранителя никак не повлияет на работу и безопасность утюга.

Чтобы замкнуть электрическую цепь в месте отсутствия термопредохранителя, необходимо припаять к этому месту другой предохранитель или просто провод.

Проблема — тэн не работает

Приложив немало усилий и проверив основные элементы, приходим к выводу, что перестал работать ТЭН. Часто просто невозможно или очень сложно снять его с устройства и заменить. И да, это может быть очень дорого. Поэтому утюг в этом случае лучше утилизировать. Части утюга, которые еще работают, например шнур, могут еще пригодиться дома, и их можно оставить.

В утюг лучше заливать только дистиллированную или кипяченую воду. Это предотвратит образование накипи в паровой системе.

Любым оборудованием хорошо пользоваться бережно и аккуратно, тогда приборы будут служить долго, без проблем.

Сломанный утюг не следует сразу выбрасывать, а следует купить новый. Если повреждение не слишком серьезное, то его можно отремонтировать самостоятельно. Утюги разных фирм отличаются по форме, техническим характеристикам, запчастям, но все они одинаковы по конструкции. Имея отвертку и мультиметр, можно ремонтировать утюги Philips и других марок своими руками.

Подготовка к работе

Все элементы электрической схемы утюга расположены на внутренней стороне подошвы. Устройство утюга не сложное и состоит из следующих элементов:

1. Подошва со встроенным ТЭНом. Если в устройстве есть отпариватели, то для них в подошве предусмотрены отверстия.
2. Функция регулирования температуры нагрева термостата.
3. Резервуар с водой для приготовления на пару.
4. Форсунка для распыления воды и выхода пара. Также имеется регулятор подачи пара, с помощью которого можно регулировать интенсивность подачи пара.
5. Электрический шнур для подключения устройства к сети. Он крепится к клеммной колодке, расположенной под пластиковой крышкой.

Для ремонта утюга необходимо подготовить набор инструментов. При работе вам потребуются:

1. крестовые отвертки прямой и изогнутой формы;
2. широкий нож или ненужная пластиковая карта, чтобы поддеть защелки;
Мультиметр
3. для проверки работоспособности электрических элементов;
Паяльник
4. для замены деталей.

Для ремонта утюга необходимо иметь навыки работы с мультиметром и уметь держать в руках отвертку, а также быть внимательным и соблюдать последовательность действий.

Снятие крышки

Один из самых сложных моментов ремонта — разборка устройства. Для разборки утюга Vitek и моделей других производителей необходимо снять крышку с задней панели . На нем есть винты, которые следует открутить, а также защелки, на которые нужно нажать. Открутив все крепления, снимите крышку с помощью ножа или пластиковой карты.

Под крышкой находится клеммная коробка, в которой находится электрический шнур. Если в нем проблема, то разборку можно завершить здесь. Если шнур рабочий, то далее разбирается устройство. Утюги Philips и Tefal имеют болты под крышкой. Они и другие крепления откручиваются. Затем снимите регулятор температуры и кнопку подачи пара, потянув их вверх. Иногда они фиксируются защелками, их следует выдавливать отверткой.

В устройствах Rowenta и аналогичных конструкциях на ручках есть болты, их необходимо открутить. Под снятыми кнопками также есть винты, они тоже удаляются. После этого снимаем защелки, фиксирующие верхние пластиковые детали и снимаем их. Утюг разбирается до разделения корпуса и подошвы.

Конструкции устройств разных производителей несколько отличаются друг от друга, поэтому и процесс разборки у них разный. Но в любом случае работу нужно выполнять аккуратно и не спеша.

Шнур питания

Электрический шнур часто является причиной плохой работы прибора. Поломка может произойти из-за повреждения изоляции в месте перегиба или скручивания шнура. Один или несколько проводов могут быть частично или полностью повреждены. Из-за этого утюг перестает включаться, а подошва плохо нагревается.

Если шнур поврежден, то его следует заменить в любом случае, даже если причина поломки не в нем. Если такой возможности нет, то нужно тщательно утеплить поврежденные места. Для проверки шнура его называют мультиметром . Во время испытания шнур должен быть скручен и перегнут в различных местах, особенно при повреждении изоляции. Если это перестанет звонить мультиметру, то шнур необходимо заменить. Его также заменяют, если один или оба штыря вилки не звонятся.

Ремонт ТЭНа и термостата

Если прибор перестал греться, возможно, сгорел ТЭН, замена которого стоит дорого. Если такое случилось, то лучше купить новый утюг. Два выхода нагревательного элемента расположены на задней части подошвы. Для проверки мультиметр нужно настроить на измерение сопротивления и подключить к клеммам ТЭНа. Если на дисплее прибора появилось число близкое к 250 Ом, ТЭН исправен. Если цифра намного выше, то перегорел ТЭН.

Термостат внешне представляет собой пластину с расположенными на ней контактами и пластмассовым стержнем, предназначенным для надевания на диск. Подключить мультиметр к контактам и проверить работу терморегулятора. При выключении звук должен пропадать, а при включении снова.

При поломке термостата утюг может не включиться, даже если он установлен на «включено». Может быть и наоборот – прибор не выключается при отключении терморегулятора. В обоих случаях проблема в неисправных контактах.

Если утюг не включается, возможно, на контактах появился нагар. Его можно очистить наждачной бумагой с мелким зерном. Если устройство не выключается, возможно, контакты оплавились или замкнулись при падении. Можно попробовать аккуратно их отцепить, стараясь не погнуть и не повредить. Если это не поможет, тогда вам придется заменить железо.

Предохранитель и спринклерная система

В утюге есть предохранитель на случай перегрева. Он находится рядом с термостатом и в большинстве моделей закрыт белой трубкой. Если утюг станет слишком горячим, предохранитель перегорит.

Для проверки предохранителя прозвоните его контакты мультиметром. Если он исправен, мультиметр издает звук, если нет – молчит. Чтобы заменить термопредохранитель для утюга, нужно снять сгоревший элемент и установить на его место новый. Не оставляйте устройство незащищенным, так как перегрев может привести к пожару.

Если в емкости есть вода, но нет пара, причиной неисправности могут быть забитые отверстия в подошве. Для их очистки нужно приготовить один из следующих составов:

1. 1 литр воды смешивают с 200 граммами уксуса;
2. добавить 2 чайные ложки на 1 стакан кипятка лимонной кислоты.

Жидкость наливается в кастрюлю и ставится туда выключенный утюг. Состав должен покрывать подошву. Кастрюлю ставят на огонь, доводят до кипения и выключают. Подождите, пока жидкость остынет, а затем снова поставьте ее на огонь до закипания. Эту операцию проводят 3-4 раза. Соли должны раствориться.

Если из спринклера перестала течь вода, причина может заключаться в отсоединенной трубке. Для устранения проблемы нужно разобрать панель с кнопками впуска и переустановить туда трубки.

Забитые отверстия подошвы можно очистить, полностью разобрав прибор. Затем ее подошва заклеивается скотчем. Влить в нее несколько раз горячую воду с добавлением уксуса или лимонной кислоты, выдержать до остывания и процедить.

Утюг, который перестал работать не выбрасывайте сразу в мусорку . Не слишком серьезные повреждения можно устранить своими руками. Если соблюдать аккуратность и последовательность действий, то эта работа не займет много времени и сил.

Чтобы починить утюг своими руками, нужно знать, как устроено это приспособление. Учитывая, можно сказать, что конструктивно он похож на такие приборы, как чайник или обогреватель. Отличия только в назначении устройств и наличии дополнительных узлов.

В утюге, независимо от страны и производителя, есть четыре основных компонента:

• ТЭН;
вилка
• со шнуром;
плавкий предохранитель
• ;
• Регулятор температуры.

Чтобы утюг начал работать, необходимо подать напряжение на трубчатый нагревательный элемент, расположенный в подошве устройства. В современных моделях, таких как Roventa, используются мощные ТЭНы от 1000 до 2300 Вт. Если не прерывать процесс нагрева, то подошва прибора станет настолько горячей, что он будет пригоден только для жарки яиц, а не для глажки белья.

Для предотвращения чрезмерного нагрева в схему аппарата встроено устройство управления. Термический режим зависит от терморегулятора утюга, который подбирается с учетом типа ткани: одни материалы можно гладить при температуре 100 С, другим нужны показатели 200 С. В большинстве моделей, к которым относятся утюги Браун , колесико регулировки находится в верхней части корпуса под рукояткой.

Предохранитель является важным элементом безопасности. Когда прибор достигает экстремальных температур из-за неисправности, термопредохранитель размыкает контакты и утюг выключается.

Перед ремонтом утюга необходимо проверить исправность провода питания. Чаще всего он трескается в местах частых деформаций — на входе в корпус или возле вилки. Неисправность может проявляться постепенно, когда индикаторная лампа мигает во время глажки. Такое подмигивание означает, что нормального контакта нет и возможно окисление клемм.

Другая неисправность проявляется более бурно. Если провода долго трутся друг о друга, на изоляционном слое происходит короткое замыкание. Внешне это проявляется сильным хлопком, отключением других устройств и специфическим запахом, характерным для горелой проводки.

Женщин, особенно впечатлительных, такие ситуации ранят до глубины души. Неудачу они воспринимают как беду и отвечают звонками мужу, в МЧС и домоуправление. Самый правильный вариант — первый, потому что заставить утюг снова включиться может любой мужчина, у которого руки растут не из того места, где они должны быть. В противном случае следует все же обратиться к сильной половине, чтобы он сдал вещь в ремонт.

Интернет переполнен видео на тему ремонта утюгов. Много историй посвящено недостаткам питающего провода. Если шнур оборвался рядом с вилкой, разбирать прибор не нужно. В случае, когда подозрение падает на ту часть, которая скрыта корпусом, без разборки не обойтись. Чтобы сделать, например, ремонт утюга Philips своими руками, следует снять заднюю крышку. За ним шнур питания расходится на три провода. Если изоляция повреждена, ее необходимо отремонтировать. При окислении клемм нужно отсоединить провода и зачистить проблемные места.

Проверка электронагревателя

ТЭН в современных конструкциях является надежным узлом и редко ломается. При возникновении этой неприятности новый обогреватель лучше не покупать. проще купить новый утюг. Но для начала нужно убедиться, что проблема именно в нагревательном элементе.

Во всех моделях контакты нагревателя припаяны к контактам прибора и соединены с контрольной лампой. Если лампа горит, но утюг не нагревается, то неисправность связана с нагревательным элементом.

Наиболее распространенной причиной выхода из строя нагревательного элемента является поломка катушки. Еще одной причиной может быть недостаточный контакт стержней ТЭНа с выводами прибора в местах подключения.

В некоторых моделях термопредохранитель включен в одну цепь отопителя, а регулятор в другую. Если неисправен предохранитель, то можно поставить ложный «диагноз», заподозрив неисправность ТЭНа. Для точного определения причины выхода из строя устройства его следует полностью разобрать.

Проблемы с термостатом

Контроль температурного режима осуществляется с помощью круглого колеса. Он находится в утюге Azur и в других моделях на корпусе под ручкой. При вращении колесика вправо температура нагрева увеличивается, влево уменьшается до полного отключения нагревательного элемента.

Колесо воздействует на термостат через специальную втулку или стальной уголок и крепится к корпусу защелками. В утюге Скарлет и в других моделях достаточно подцепить отверткой регулировочный диск, чтобы он отошел.

Принцип работы термостата основан на различных свойствах металлов. При изготовлении этого узла спаиваются две пластины, изготовленные из металлов с неодинаковыми коэффициентами линейного расширения. Благодаря этим показателям плиты ведут себя по-разному. Внешне это выглядит так: под воздействием температуры общая пластина изгибается, в результате чего цепь размыкается, и утюг включается.

Чтобы убедиться в неисправности терморегулятора, вам придется полностью разобрать утюг.

Ручка прибора и пластиковые части корпуса крепятся к металлическим частям защелками или саморезами. Даже у одного производителя моделей много, и все они имеют конструктивные особенности. Но общие точки имеют все виды.

Чтобы разобрать утюг, необходимо осмотреть его острую часть, где есть одна точка крепления. Например, у утюга Philips под регулятором подачи пара скрывается саморез. Чтобы открутить винт, поверните ручку до упора влево и потяните вверх. Сняв регулировочный узел, можно выкрутить саморез. В модели Брауна винт спрятан под крышкой сопла. Снять насадку можно, слегка потянув ее на себя. После его удаления открывается свободный доступ к винту. Другие саморезы или защелки расположены под задней крышкой прибора.

После того, как пластиковая часть корпуса была снята, следует рассмотреть термостат утюга. В холодном режиме контакты должны быть замкнуты. Если есть специальное приспособление, узел лучше прозвонить. Если устройства нет, можно зачистить контакты мелкой наждачной бумагой, а затем включить утюг в сеть.

Во всем виноват предохранитель и другие неисправности

Для ремонта утюга можно обратиться к статистике, которая говорит о том, что 50-60% неисправностей происходит из-за того, что выходит из строя термопредохранитель. Этот узел одноразового действия и многоразового использования. Предохранители первой группы, как и камикадзе, срабатывают только один раз. Агрегат устроен так, что при достижении нагревательным элементом температуры 240 С цепь разрывается. Дальнейшая работа устройства без дополнительного вмешательства становится невозможной.

Более современные технологии предполагают использование биметаллических деталей. Такой термопредохранитель способен отключить утюг в экстремальных ситуациях, а затем снова включить. Если утюг не работает по этой причине, проще всего выкинуть узел и замкнуть цепь. Сделать это можно разными способами:

• пайкой;
• путем опрессовки металлического стержня;
• коммутация силовых проводов.

В каждом случае необходимо добиться надежного контакта.

Еще одно распространенное заболевание — проблемы с паровой системой. Иногда в утюге Bosch сильно прожимается кнопка, включающая процесс, а пар не подается. Ремонт утюга Bosch следует начинать с откручивания винта сзади и снятия задней крышки. Затем следует осторожно потянуть вверх две кнопки, регулирующие подачу пара. Они не фиксируются винтами и удерживаются на втулках за счет трения. Далее нужно открутить винт, после чего пластиковая ручка должна легко отсоединиться. Под крышкой два насоса: один подает воду на разбрызгиватель, другой подает воду на подошву для создания пара. Паровой насос необходимо снять. На дне находится шарик, который из-за накипи прилипает ко дну камеры. Чтобы устранить проблему, нужно протолкнуть шарик в патронник и собрать утюг в обратном порядке.

Какое бы железо вам не пришлось ремонтировать, необходимо помнить о технике безопасности и соблюдать определенные правила: включать устройство в сеть только при необходимости; не пытайтесь устранять неполадки мокрыми руками; при ремонте утюг необходимо устанавливать на устойчивое, токонепроницаемое и термостойкое покрытие.

Утюги вроде Техника появилась давно. Они были громоздкими, тяжелыми и неудобными в использовании. Преимуществом этих устройств была их «неубиваемость» за счет простоты конструкции. Они пришли в негодность только тогда, когда раскаленный уголь прожег их металлическое дно.

Сегодня утюг — это высокотехнологичное устройство, состоящее из нескольких узлов, обладающих тонкой настройкой и согласованностью.

Рис. 1. Ремонтопригодное железо

При нарушении всего этого аппарат барахлит и в итоге выходит из строя. Это происходит по разным причинам. Неправильное использование, падения устройства, использование хлорированной воды для парогенератора и многое другое. В итоге такое нужное устройство превращается в бесполезный кусок пластика и металла.

Что делать, если любимое устройство перестало греться? Главное не паниковать, а постараться вернуть утюгу работоспособность. Часто причина проблемы незначительна и легко устранима.

Ниже в статье будет рассказано о поиске неисправности электрического утюга и о том, как его починить и отремонтировать своими руками.

Из инструментов вам понадобится только крестовая отвертка, мультиметр или омметр и маленькие плоскогубцы, называемые «утками».

Хотя у этого утюга нет парогенератора, его схема и конструкция практически не отличаются от первого. Поэтому способ диагностики и ремонта электрической части у них идентичен.

На фото 2 устройство, которое не нагревается при подключении к сети и вращении колеса термостата.

Рис. 2. Поворачиваем ручку, но утюг не нагревается

Напряжение в сети есть, визуально шнур и вилка не имеют видимых повреждений.

Судя по бирке (рисунок 3), мощность устройства 1000 Вт. Это не большая цифра, так как есть экземпляры мощностью до 2500 Вт. Чем больше ватт потребляет утюг, тем быстрее он нагревается, но тем больший ток проходит по его цепям и контактам. Следовательно, такие устройства с большей вероятностью будут подвергаться условиям, при которых они выходят из строя.

Рис. 3. Технические характеристики

Как и у многих утюгов, начинать следует со снятия задней крышки корпуса (рис. 4). Держится он на одном винте, расположенном ровно посередине крышки.

Рис. 4. Снимите заднюю крышку корпуса.

Ослабьте этот винт с помощью отвертки Phillips.

После того, как винт будет удален, крышка будет свободно сниматься, и вы сможете увидеть входящие электрические цепи утюга.

Рис. 5. Электрические схемы утюга

Для удобства монтажа внутри находится клеммная колодка (рисунок 6), к которой подходит входящий кабель. С другой стороны клеммной колодки провода уходят вглубь устройства.

При большой мощности утюга в этом месте могут перегореть провода или расплавиться корпус клеммной колодки. Дело в том, что такой способ зажима шурупами не совсем надежен, так как со временем соединение нагревается и шуруп расшатывается.

В этом случае соединение нагревается еще больше и в результате провод перегорает. И это место часто является слабым звеном в электрической цепи устройства.

Рис. 6. Клеммная колодка

А вот на фото все выглядит отлично. Никаких намёков на нагрев, не говоря уже о перебитом проводе. Скорее всего, это связано с малой мощностью нагревателя.

Но для того, чтобы в дальнейшем было удобно разбирать, необходимо снять фиксатор шнура, который держится на двух винтах.

Рис. 7. снять верхнюю часть корпуса утюга

С помощью той же крестовой отвертки открутить один винт и ослабить другой.

Когда шнур освободится, вытяните его и отвинтите винты корпуса.

Рис. 8. откручиваем винты корпуса

Теперь переходим к передней части. Оба винта в этом месте находятся под емкостью для воды. Это обычный пульверизатор, для орошения одежды перед глажкой.

Рис. 9. Нажмите кнопку фиксатора

Чтобы снять его, нажмите кнопку фиксатора (рис. 9) и снимите сам распылитель. Далее выньте емкость для воды.

Рис. 10. Достаньте распылитель
Рис. 11. Емкость для воды

Под ней спрятаны два винта, которые крепят корпус к подошве утюга. Откручиваем один, а затем второй саморез.

Рис. 12. Откручиваем 2 винта

После этих манипуляций верхняя крышка легко снимается.

Рис. 13. Снимите верхнюю крышку

Остается только подошва с защитной крышкой и электрическими цепями.

Рис. 14. Железная подошва

На фото 15 видно, что индикаторная лампа отходит от клеммной колодки.

Рис. 15. Световой индикатор

Должен сигнализировать о работе утюга при подаче сетевого напряжения непосредственно на нагреватель.

В центре находится ползунок термостата (рис. 16) с косым срезом направляющей. Этот вырез необходим для стыковки колеса регулятора на верхней крышке с датчиком температуры двигателя.

Рис. 16. Термостат двигателя

Выньте посадочное место неоновой лампы (Рисунок 17) и открутите три винта крепления защитного кожуха подошвы (Рисунок 18).

Далее нужно отсоединить провода, идущие под кожухом, иначе будут мешать. Провода, как входящие, так и исходящие, имеют соответствующий цвет, поэтому нет необходимости маркировать их перед отсоединением.

Рис. 17. Выньте лампочку
Рис. 18. Открутить 3 винта крепления

Но перед этим проверяем не в шнуре ли проблема. Для этого соединяем выводы прибора, способного проверять цепь, синим и коричневым проводами (рисунок 19). Эти цвета соответствуют фазе и нулю сети 220 В. Поворачиваем ползунок термостата сначала в одну сторону, а потом в другую.

Прибор ничего не показывает, значит обрыв дальше под защитной крышкой.

Рис. 19. Ищем разомкнутую цепь

Открутите все зажимы один за другим.

Рис. 20. Открутите оставшиеся зажимы проводов

После извлечения проводов из зажимов осторожно снимите защитную крышку.

Рис. 21. Снимаем защитный кожух

Откладываем в сторону и снова берем цепочку-указатель. Его концы соединяем с выводами ТЭНа или нагревательного элемента. Прибор показывает, что ТЭН цел, и это не может не радовать, так как он вдавливается в подошву утюга.

Рис. 22. Проверка нагревателя

Остался только регулятор температуры.

На один из его выходов приходит коричневый провод, который идет напрямую из сети. Подключив прибор к этому выводу датчика температуры (рисунок 23), а также к белому проводу, идущему на его второй контакт, снова поворачиваем регулятор.

Рис. 23. Проверка термостата

Ничего не происходит, значит термостат неисправен.

Что можно сделать в этом случае? Самое простое — заменить регулятор. А вот найти такой же будет, скорее всего, проблематично, особенно рабочий.

Некоторые замыкают накоротко датчик температуры куском провода, тем самым вынимая его из цепи.

Но это не выход, т.к. в лучшем случае перегреть утюг может сжечь деликатные ткани. А в худшем случае всю квартиру или дом, если его случайно оставить включенным в сеть. Поэтому прямое подключение не вариант.

Что тогда можно сделать? Просто отрегулируйте биметаллическую пластину термостата. Если внимательно присмотреться, то видно, что контакты термореле разомкнуты при любом положении ручки регулятора.

Но если нажать пальцем на биметаллическую пластину, контакты в какой-то момент замыкаются. Значит нужно немного согнуть пластину и все должно получиться.

Берем «уточки» и, захватив ими биметаллическую пластину, слегка поворачиваем ее против часовой стрелки (рис. 24 и 25).

Рис. 24. Поверните биметаллическую пластину
Рис. 25.

Делать это нужно максимально осторожно и при среднем положении термостата двигателя. В какой-то момент раздастся щелчок, и контакты замкнутся.

После завершения проводим замеры (Рисунок 26). Видно, что контактная часть датчика температуры замыкается.

Рис. 26. Замеры после доработки

Теперь продеваем провода в отверстие в кожухе и протягиваем их пальцами с другой стороны. Также аккуратно раскладываем провода. Надеваем верхнюю часть корпуса и зажимаем винты для ее крепления.

Очень важно, чтобы при соединении корпуса с подошвой (рисунок 31) ось колеса регулятора точно входила в вырез на двигателе теплового реле.

Чтобы проверить правильность соединения этих двух деталей, нужно повернуть колесо регулятора в разные стороны. Если он зафиксирован в двух направлениях, значит все подключено правильно и можно продолжать сборку.

Рис. 31. Соединяем корпус с подошвой

Фиксируем корпус винтами и ставим емкость с краскопультом.

Рис. 34. Ставим обратно заднюю крышку

Включаем утюг в сеть и крутим тач.

На фото 35 видно, что утюг включился и греется.

Рис. 35. Железо работает

В какой-то момент он сам выключился, набрав нужную температуру.

Крутим колесо на максимум, и оно снова включилось. Можно считать, что регулятор работает исправно и не подведет в нужный момент. На этом ремонт можно считать завершенным.

Следует помнить, что все работы необходимо проводить при отключенном от сети устройстве.

Прежде чем рассматривать схему электрического утюга, думаю, стоит коснуться этого самого. бытовой электроприбор. Утюг изобрели еще в 17 веке, а электрическим он стал только в 20-м. После того, как наша страна стала электрифицированной, стали массово производить и использовать бытовые электрические утюги. Сегодня мы живем в век цифровых технологий, новейших нанотехнологий. Простой электронагреватель превратился в напичканный электроникой технический аппарат.

Современные электроутюги бывают трех видов:

• без регулировки температуры нагрева;
• с термостатом;
• с термостатом и паровым увлажнителем.

Как правило, все утюги имеют одинаковую конструкцию, состоящую из индикатора включения и выключения, а также термостата (реле).

Схема электроутюга

В качестве нагревательного элемента чаще всего используется ТЭН. Нагревательный элемент представляет собой нихромовую спираль, которая помещена в специальный корпус, часто в виде трубы. Трубка изготовлена ​​из огнеупорного материала – керамики или металла. Когда на катушку подается напряжение, она нагревается и тепловая энергия поступает к основному металлическому корпусу утюга (подошве).

Электрический утюг также оснащен системой индикации, которая показывает, работает он или нет. Сигнальная лампочка (индикатор) начинает светиться, как только утюг подключается к сети. Он сигнализирует нам о том, что ТЭН (нагреватель) включен. При достижении определенной температуры (необходимой нам для глажки того или иного материала) свет гаснет, сигнализируя о том, что утюг готов к работе. Дальнейшее включение или выключение светового индикатора свидетельствует о нормальной работе утюга.

Еще очень важной деталью любого электроутюга является наличие датчика температуры. Именно он вызывает срабатывание теплового реле, когда температура нагревательного элемента достигает своего максимального значения. Датчик температуры срабатывает, т.е. подает сигнал на реле, которое, в свою очередь, отключает подачу напряжения на катушку ТЭНа. Когда температура подошвы утюга падает до минимального значения, снова срабатывает датчик температуры — он подает напряжение на ТЭН через термореле. Все утюги должны иметь термопредохранитель, отключающий ТЭН (ТЭН), если основной регулятор не работает, а температура подошвы превышает температуру термопредохранителя.

В современных электрических утюгах установлен термостат. Его назначение – плавная регулировка напряжения, которое подается на нагревательный элемент. Регулируя напряжение, мы регулируем степень нагрева спирали ТЭНа, а следовательно и температуру подошвы утюга.

Принцип действия термостата основан на использовании свойств металлов расширяться (удлиняться) при нагревании и сжиматься при охлаждении. Биметаллическая пластина, состоящая из двух слоев различных металлов с различными коэффициентами линейного расширения, является основной рабочей частью термостата.
