Ремонт утюга braun texstyle 7 своими руками: Freestyle, Texstyle 3, 5, 7

Содержание

Freestyle, Texstyle 3, 5, 7

Паровые утюжки немецкого производителя Braun пользуются у россиян заслуженной популярностью благодаря высокой надежности. В то же время многие пользователи не знают, как разобрать утюг Braun, чтобы удалить накипь или отремонтировать данный прибор после длительной эксплуатации.

Стильный утюжок Braun серии TexStyle, модель 5

Кроме образования накипи, одной из главных причин неисправностей является поломка в устройствах управления автоматическим отключением. Если нет желания возиться с прибором, его можно отнести в ближайший сервисный центр. Но за такой ремонт придется заплатить, и ждать готовый прибор придется как минимум несколько дней.

Есть другой вариант – выполнить ремонт утюга Braun своими руками (при наличии соответствующего инструмента). В данном случае электроутюг необходимо разобрать, что займет всего несколько минут. Как это сделать, расскажем дальше.

Процесс разбирания утюга Braun FreeStyle

Особенность немецких утюгов в том, что крепежные болты изготовлены со шляпками звездообразной формы.

Для их откручивания можно изготовить инструмент из обычной плоской отвертки. Нужно подобрать размер рабочей лопатки, чтобы она входила в отверстие шляпки болта, а затем подпилить таким образом, как показано на рисунке ниже.

Наконечник отвертки необходимо слегка подпилить напильником

Порядок действий – таблица

Работать лучше всего в той последовательности, которая представлена в таблице (но могут быть и небольшие отклонения):

Иллюстрация	Описание
	Отверткой с переделанным наконечником открутите болты, крепящие заднюю крышку. Снимите крышку
	Используя плоскую отвертку, снимите верхнюю декоративную заглушку в корпусе. Для этого придется отогнуть защелки крепления
	В передней части корпуса подденьте отверткой и снимите распылитель и крышку заливного отверстия. Детали вынимаются просто
	Открутите отверткой крепежный винт в нише распылителя
	Отогните отверткой защелки и выньте шаровой фиксатор сетевого провода
	Подденьте отверткой и аккуратно извлеките регулятор температуры. После этого переверните утюг, при этом из отверстия в районе терморегулятора выпадет конусный фиксатор и пружинка трещотки. Не потеряйте их
	Извлеките электронный управляющий блок с разъемом ТЭНа. В зависимости от модификации он может отличаться как внешним видом, так и количеством реализуемых функций
	После этого отделите верхнюю часть корпуса от подошвы. На столе останется основание утюжка с надетой на него пластиковой крышкой
	Поверните плоскогубцами фиксаторы в обозначенных на фотографии местах. Поворачивать нужно по часовой стрелке на 90 градусов, пока они не совпадут с пазами в корпусе
	Откройте подошву, сняв пластиковую крышку. Теперь можно удалять накипь с металлического основания, в котором находится нагревательный элемент (далее также – ТЭН)

Предлагаем читателям видеосюжет, в котором показана разборка и сборка прибора Braun FreeStyle:

<div id="yandex_rtb_4" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-744038-3";} else{var rtbBlockID="R-A-744038-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_4",blockId:rtbBlockID,pageNumber:4,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","7683656859");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","7683656859");} g.setAttribute("data-ad-client","ca-pub-5948177564140711");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_4").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_4");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Как избавиться от накипи

Удалить известковый налет можно самостоятельно при помощи концентрированного раствора уксуса или лимонной кислоты. Для его приготовления используйте воду, подогретую до температуры +50…60 ℃. Пропорции: 10 г кислоты на 100 мл или 1 ст. л уксуса на 1 л воды. Погрузите подошву так, чтобы раствор оказался внутри нее. Спустя некоторое время накипь станет рыхлой и от нее легко можно будет избавиться. После удаления известкового налета тщательно промойте деталь проточной водой. Сборка утюга Braun выполняется в обратном порядке.

Решение проблемы с автоотключением

Если перестала действовать функция автоматического отключения, устройство уже не может корректно работать. Начинаются проблемы с включением, наблюдается самопроизвольное выключение устройства во время глажки. Очевидно, перестал работать датчик горизонтального положения в блоке управления.

На фото, с левой стороны управляющего блока, виден белый и коричневый провод

Можно решить проблему самостоятельно, если функция автоотключения не является необходимой. Для этого достаточно соединить провода белого и коричневого цвета, идущие к управляющему блоку. Место соединения изолируется термоусадочной лентой. После этого прибор продолжит свою работу, но индикация включения не будет действовать (так же, как и функция автоотключения).

Процесс разбирания утюга Braun TexStyle

Электроутюги данной серии тоже несложно разобрать. Конструктивно они во многом похожи на изделия серии FreeStyle.

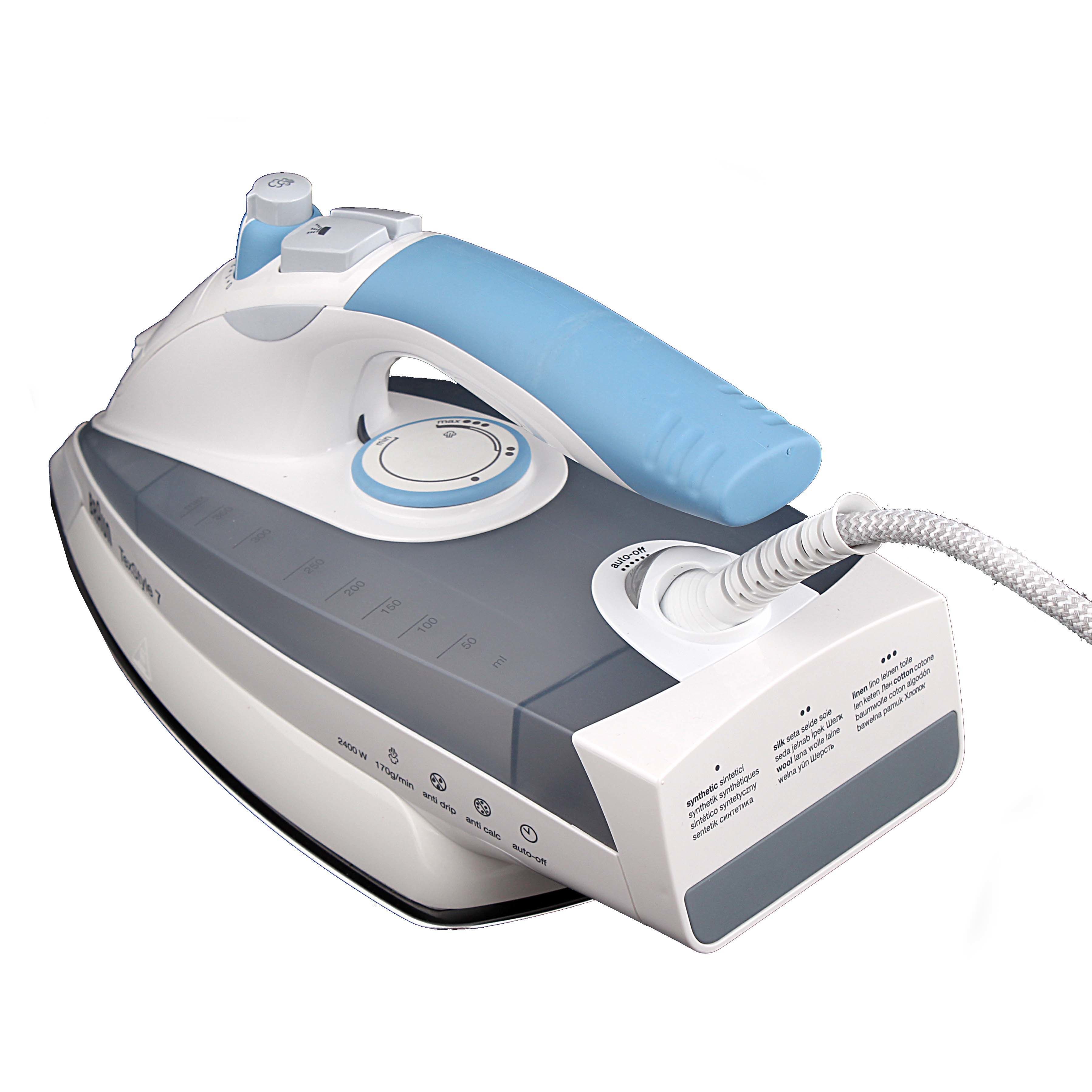

Модель TexStyle производства Braun, модификация 7

Порядок действий – таблица

Разборка утюжка производится в последовательности, отраженной в таблице:

Иллюстрация	Порядок действий
	Крепежные винты задней крышки расположены под резиновой заглушкой. Их шляпки тоже имеют звездообразную форму. Поэтому для того чтобы их открутить, следует изготовить отвертку такой же формы, как показано выше (для ремонта приборов серии FreeStyle)
	После откручивания винтов и снятия задней крышки вы увидите блок управления с присоединенным к нему шнуром
	Для того чтобы снять управляющий блок, потяните его на себя, немного покачивая из стороны в сторону. Если не будет сдвигаться, помогите отверткой, вставив ее снизу между корпусом и блоком управления
	Блок управления, вид со стороны разъема. В отверстия, которые видны на переднем плане, входят контактные пластины подошвы. К пластинам подключен встроенный в подошву ТЭН
	Дальнейшая разборка происходит аналогично порядку, который описан выше для Braun FreeStyle. То есть придется снять регулятор температуры, крышку заливного отверстия, распылитель, открутить под ним еще один крепежный винт в носовой части корпуса, а также повернуть плоскогубцами фиксаторы пластиковой крышки на подошве. В конце разборки полностью отделится основание утюга, изображенное на фото

Собирать утюг Braun TexStyle нужно в обратном порядке. В случае поломки управляющего блока, включая неполадки с автоотключением, его придется полностью менять, так как соединить проводники не получится.

Они залиты компаундом, поэтому лучше отнести утюжок в сервисный центр для ремонта.

Сетевые провода, залитые компаундом для повышения надежности

Почистить от накипи корпус и металлическое основание можно способом, описанным выше.

Что делать, если сгорел электронагреватель в утюге Braun

К сожалению, в гладильных приборах Braun вышеописанных серий ТЭН меняется только вместе с подошвой. Если он сгорел, придется покупать новое основание электроутюга. Поскольку его стоимость ненамного меньше, чем цена утюжка, есть смысл подумать о приобретении нового бытового прибора.

Проверить целостность ТЭНа можно мультиметром, замерив сопротивление между двумя крайними пластинами, выходящими из основания. Сопротивление целого нагревателя от 50 до 60 Ом. Если измерительный прибор покажет очень большую величину или его табло начнет мигать, в цепи произошел обрыв.

В заключение хочется отметить, что пластиковые зажимы в корпусах гладильных приборов немецкого производства не отличаются большой прочностью.

Поэтому будьте осторожны во время разборки.

Видео

Видеосюжет расскажет, как разобрать и собрать утюжок Braun TexStyle за несколько минут:

Об авторе:

Егор Тараненко

Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники, в том числе стиральных машин. Обожает спортивную рыбалку, водный туризм и путешествия.

Нашли ошибку? Выделите её и нажмите кнопки:

Ctrl + Enter Оцените статью: Интересно!

Для стирки небольших вещей в дороге или гостинице удобно использовать обычный полиэтиленовый пакет. Носки или колготки разминают внутри завязанного пакета вместе с водой и небольшим количеством моющего средства. Такой способ позволяет предварительно замочить вещи и выполнить стирку, не повредив ткань и не потратив много порошка и воды.

Космонавты, находясь на орбите Земли, решают проблему грязных вещей оригинальным методом. Одежду сбрасывают с космического корабля, и она сгорает в верхних слоях атмосферы.

Стиральные машины имеют отношение к возникновению выражения «отмывать деньги». В 30-е годы XX века американские гангстеры использовали сеть прачечных в качестве прикрытия своей нелегальной деятельности. Выдавая доходы от преступной деятельности за выручку, полученную от чистки одежды, они превращали «грязные» деньги в «чистые».

Выражение «мыльная опера» («мыло») возникло не случайно. Самые первые сериалы и шоу, аудиторию которых составляли женщины, транслировались по телевидению в то время, когда домохозяйки выполняли уборку, глажку и стирку. К тому же для привлечения зрительниц к экранам в эфире часто прокручивали рекламные ролики моющих средств: мыла и порошков.

Стиральные машины, оснащенные функциями «Без глажения» или «Легкая глажка», могут стирать белье и при этом практически не мять его. Достигается такой эффект за счет особого подхода к отжиму – он выполняется на низких оборотах, с большими паузами, причем в баке сохраняется небольшое количество воды.

Истории известен факт, когда котенок попал в барабан стиральной машины и, пройдя полный цикл стирки на программе «Шерстяные вещи», выбрался из агрегата целым и невредимым. Единственной неприятностью для домашнего питомца стала аллергия на стиральный порошок.

В XIX веке на стирку дамских туалетов уходила масса времени. Платья предварительно распарывали, а затем стирали и сушили каждую часть отдельно, чтобы ткань не деформировалась. После стирки одежду сшивали заново.

Первая официально запатентованная стиральная машина была изготовлена из дерева и представляла собой ящик с рамой, наполненный до половины деревянными шариками. Внутрь загружали белье для стирки, моющее средство и при помощи рычага передвигали раму, которая, в свою очередь, заставляла двигаться шарики и перетирать белье.

Существует стиральная машина «для холостяков». Белье, постиранное в таком агрегате, совсем не нужно гладить! Все дело в том, что устройство не имеет барабана: часть вещей можно разместить внутри контейнера прямо на вешалках (например, пиджаки и рубашки), а вещи поменьше (допустим, белье и носки) – на специальных полочках.

Ремонт утюга браун texstyle 7 своими руками

Самое подробное описание: ремонт утюга браун texstyle 7 своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Утюг Braun SI 6595 FreeStyle отлично себя зарекомендовал. Эта модель имеет функцию автоматического отключения (при без движении в вертикальном и горизонтальном положении). Так вот, это очень удобная и нужная вещь, однако именно этот блок автоматики, в основном, и является причиной неисправности утюга. Основные симптомы – сначала утюг выключаться при глажке, требуется постукивание по корпусу или усиленное встряхивание. Потом вообще перестает включаться, индикатор при этом просто моргает. Причиной тому – залипание датчика движения, возможно еще подгорание контактов рэле или неисправность элементов платы автоматики.

Выход первый – отнести в сервисный центр.
Замечу, что замена этого блока потянет, как минимум, на половину стоимости утюга, возможно и больше. Если утюг прослужил не один год – это довольно дорогое удовольствие, учитывая что и остальные детали (резиновые манжеты и др.) тоже поизносились и нет уверенности в том, как долго утюг Вам прослужит. Но сам утюг, если убрать блок автоматизации, будет нормально работать, отключаться по температуре и отпаривать, за исключением функций автоотключения. Если Вы готовы пожертвовать этим, тогда здесь инструкция как это сделать.

Видео (кликните для воспроизведения).

Такая же модель, только BRAUN TexStyle 540 этой функции не имеет изначально (не 100% – сужу по информации из интернета). Принимая решение самостоятельного ремонта Вы должны понимать что делаете, так как безопасность использования данной модели уменьшается.

Итак, начинаем разборку (ремонт ) утюга Braun 540 SI 6595 FreeStyle

Вначале снимаем заднюю крышку, открутив два болта.

Потом необходимо снять белую накладку, которая идёт с задней стенки утюга до регулятора. Примерно на 3-4 сантиметра от задней стенки поддеваем отвёрткой (увидим там паз) и она легко снимается. Снимаем ручку регулятора температуры (поддеваем шлицевой отверткой,несильно). ВНИМАНИЕ! Там находится пружина (для трещотки), не потеряйте её при переворотах утюга. Вот теперь нам видно всё хозяйство сзади.

Далее снимаем блок управления и разъём на нагревательный элемент (он закрыт белым колпачком, за который, собственно, и держится блок управления. Придется приложить небольшое усилие, выдвигаем разъем нагревателя назад). Т.к. жилы питающего кабеля припаяны в блоке, то после того как немного стронули с места разъём, они тоже потянутся. Откручивать винты, удерживающие питающий кабель, не нужно.

Теперь надо снять индикатор вместе с кабелем питания. Если посмотреть внутрь, то прозрачный корпус индикатора держится двумя защёлками от корпуса утюга. Освобождаем поочерёдно защёлки (для этого в глубине отжимаем их длинной тонкой отвёрткой) и вытягиваем назад индикатор. Теперь можно вытаскивать всю электронную начинку.

Корпус, в принципе, можно дальше разбирать, для дальнейшего ознакомления (надо снять впереди заглушку брызгалки, снять трубку и выкрутить саморез TORX T20, далее сзади утюга есть 2 защелки корпуса, их освободить и корпус пластиковый снимается полностью от подошвы утюга). А можно и не разбирать.

Теперь почему отключается. Если посмотреть на блок управления (залит компаундом), то слева (если смотреть сзади утюга) будет виден белый параллелепипед. Вот его нужно вскрыть. Поковырять компаунд и увидеть, что там с торцов крышечка держится выступами. Внутри будет ролик, который СВОБОДНО должен перемещаться по полозьям контакта. Надо запомнить его положение после вскрытия. Затем почистить его и заодно контакты внутри корпуса (это датчик горизонтального положения).

Когда я его разбирал, оказалось, что весь ролик был в каком-то парафине и контакты были загрязнены. Самое главное – это его ПОДВИЖНОСТЬ в корпусе. После этого я всё поставил на место, собрал – и утюг стал продолжать работать дальше. Вот так у меня получилось его сделать. Ковырялся с ним долго, несколько часов. То ли дело не в датчике, а в блоке, то проще поставить новый в ремонте. Хотя я проковырялся дальше (очистил весь компаунд), нашёл там микросхему, реле, несколько транзисторов и т.д и т.п. Так что ковырять компаунд дальше лучше не советую, кроме как около датчика.

Этот способ – ковырять компаунд – не всем и не всегда удается. Есть способы проще

– перекусить белый провод поближе к блоку и соединить его с коричневым. Коричневый не откусывать, просто зачистить и соединить, потом можно обмотать термоусадочной лентой. В этом случае блок не выбрасываем – используем его для работы светодиода.

– если светодиод не работает или в блоке слышны непонятные звуки – пробоя или реле дребезжит, откусываем его полностью. Соединяем белый и коричневый провода. Все будет работать, кроме индикатора. Выводы с платы индикатора подключаем к крайнему левому (если смотреть сверху сзади утюга) контакту через последовательный резистор 200-300 кОм и второй вывод к крайнему правому разъему. Без резистора светодиод сразу сгорит, так как мы подключаем его к 220В. Все, утюг работает, индикатор включения тоже. Резистор и соединения можно пропаять и упаковать в термоусадочную трубку. Сам блок автоматики больше не используем. Собираем утюг Braun SI 6595 FreeStyle после ремонта в обратном порядке. Утюг прекрасно работает дальше, за исключением фишки автоотключения при простое – этим жертвуем – не самое страшное и необходимое в функции утюга.

Если утюг перестал греть, можно купить новый, но часто повреждение не очень серьезное и его можно устранить самостоятельно. Если вы умеете работать отверткой и мультиметром, справитесь. О том, как провести ремонт утюга своими руками и будем рассказывать в этой статье.

Так как производят утюги очень многоразличных фирм, они немного отличаются — формой, скоростью нагрева, качеством запчастей и т.д. Но вот общее устройство остается одинаковым. Имеется:

Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
Емкость/резервуар для воды, которая используется при отпаривании.
Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.

Видео (кликните для воспроизведения).

Общее устройство электроутюга

После того, как вы в общих чертах ознакомились с тем, что где находится, можно начинать ремонт утюга своими руками.

Для работы понадобится набор отверток — крестовых и плоских. Нужен будет широкий нож или ненужная пластиковая карта — поддевать части утюга с защелками. Для проверки целостности деталей нужен будет мультиметр (как им пользоваться читайте тут). Еще может потребоваться паяльник — это если придется менять какие-то запчасти.

Инструменты, которые могут понадобиться при ремонте утюга

Из инструментов все, но в процессе работы иногда нужна изолента или термоусадочные трубки, может потребоваться наждачная бумага, пассатижи.

Первая сложность с которой сталкиваются желающие отремонтировать утюг самостоятельно — разборка. Это далеко не просто и не очевидно. Проще всего снять заднюю панель. Там есть несколько винтов, которые видны и открутить которые на представляет труда. Кроме винтов могут быть защелки. Так что открутив весь видимый крепеж, поддеваем крышку острием отвертки или старой пластиковой картой, отделяем крышку от корпуса.

Под ней обнаруживается клеммная колодка к которой крепится шнур. Если проблемы со шнуром, можно дальше утюг не разбирать. Но если со шнуром все нормально, придется разбирать дальше, а с этим могут возникнуть проблемы.

В некоторых утюгах — Philips (Филипс), Tefal (Тефаль) под крышкой есть еще болты. Их тоже выкручиваем. Вообще, если видим крепеж, его снимаем.

Снять заднюю крышку — первое что надо сделать при разборке утюга

Как каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.

Сразу надо снять диск регулятора температуры и кнопки подачи пара для чего их надо зажать в пальцах и потянуть вверх. В кнопках могут быть защелки, так что может понадобиться что-то тонкое, чтобы можно их было немного отжать — можно поддеть отверткой.

Чтобы разобрать утюг надо снять кнопки

В некоторых утюгах как, например, в Rowenta, как на фотографии, есть болты на ручке (бывают в некоторых моделях Scarlet). Если такие есть, их откручиваем. Под снятыми кнопками тоже прячется винт, его тоже выкручиваем. Затем снимаем верхние пластиковые детали. Они обычно крепятся на замках-защелках. Чтобы было проще их снимать, в замок можно завести лезвие ножа или кусок пластика (пластиковой карты).

Под крышками обычно находится некоторое количество болтов. Открутив их, продолжаем разборку до тех пор, пока не будет отделен корпус и подошва. К сожалению, более точные рекомендации дать невозможно — слишком разные конструкции бывают. Что можно посоветовать — действовать неспешно и аккуратно. И несколько видео о том, как разобрать утюги разных марок.

Выход из строя электрошнура — довольно распространенный вид поломки. При таком повреждении утюг может вообще не включаться или работать урывками, может плохо греться подошва. Шнур может загибаться, завиваться, в места изгиба повреждается изоляция, некоторые провода могут перетереться совсем или частично. Если есть подобные повреждения, шнур лучше заменить вне зависимости от того, в нем причина или нет. Во всяком случае все места с поврежденной изоляцией надо заизолировать.

При любом повреждении начинается любой ремонт утюга с проверки шнура. Чтобы точно определить в нормальном он состоянии или нет, его необходимо прозвонить. Для этого достаточно снять заднюю крышку. Станет доступной клеммная колодка, к которой и подключен шнур. Понадобиться тестер или мультиметр. Ставим его в режим прозвонки, один щуп прижимаем к одному контакту вилки, вторым касаемся одного из проводов на колодке. При прикосновении к «правильному» проводу мультиметр должен издать писк. Это значит, что провод цел.

Проверяем целостность шнура электропитания

Цвет изоляции проводников может быть любым, но желто-зеленый это обязательно заземление (его надо проверять установив щуп на небольшую металлическую пластинку в нижней части вилки). Остальные два соединены со штырями вилки. Вот один из этих двух проводов должен звониться со штырем, к которому вы прижали щуп мультиметра. Ту же операцию повторяем с другим штырем.

Для полной уверенности в исправности шнура его нужно во время прозвонки помять/покрутить. Особенно в тех местах, где есть проблемы с изоляцией. Если писк от таких действий прерывается — шнур лучше заменить. Подлежит замене он и если один или оба штыря «не звонятся». Возможно вам повезет и дальнейший ремонт утюга вам не потребуется.

Если утюг совсем не греется, возможно сгорел ТЭН. Если это так, то стоит купить новый утюг, так как замена обойдется почти в ту же сумму. Но прежде всего надо убедиться, что виноват именно ТЭН.

Это выходы нагревательного элемента утюга

Для того чтобы проверить ТЭН, добираемся до самой подошвы утюга. На ней, ближе к задней части, есть два выхода нагревательного элемента. Переводим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим измерения. Если на дисплее цифры порядка 25о Ом, значит ТЭН в норме, если больше — сгорел. Как уже говорили, в случае перегорания ТЭНа ремонтировать утюг не стоит — выгоднее купить новый.

Терморегулятор выглядит как пластина с группой контактов и торчащим пластиковым штырем, на который затем надевается диск.

Это терморегулятор на утюге

К пластине подходят два контакта. На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.

Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.

В первом случае может мешать нагар, который можно счистить засунув между контактами кусочек наждачной бумаги с мелким зерном и пару раз и «поелозить» по контактам. Если наждачки нет, можно использовать пилочку для ногтей, но действовать надо аккуратно — температурные настройки зависят от изгиба пластин. Так что сильно изгибать их нельзя.

Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко. Выход — заменить его.

Терморегулятор с другого ракурса

Может быть другой момент: при падении контакты могли каким-то образом сцепиться. При нагреве подошвы утюга изгибающаяся термопластина давит на контактные группы, но контакты разомкнуться не могут. Результат тот же — утюг при нагреве не отключается. Ремонт утюга тоже аналогичен — пытаемся вернуть пластинам подвижность, стараясь не искривить их. Если не получается — меняем.

Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.

Ремонт утюга: предохранитель и его прозвонка

Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.

Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.

Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими борами (подойдет сковорода) наливаете воду и уксус (обычный, столовый). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.

Очищение отверстий для выхода пара на утюге

Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете. Так повторять можно 3-4 раза. Пока не растворятся соли.

Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.

Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат. После промыть водой и собрать.

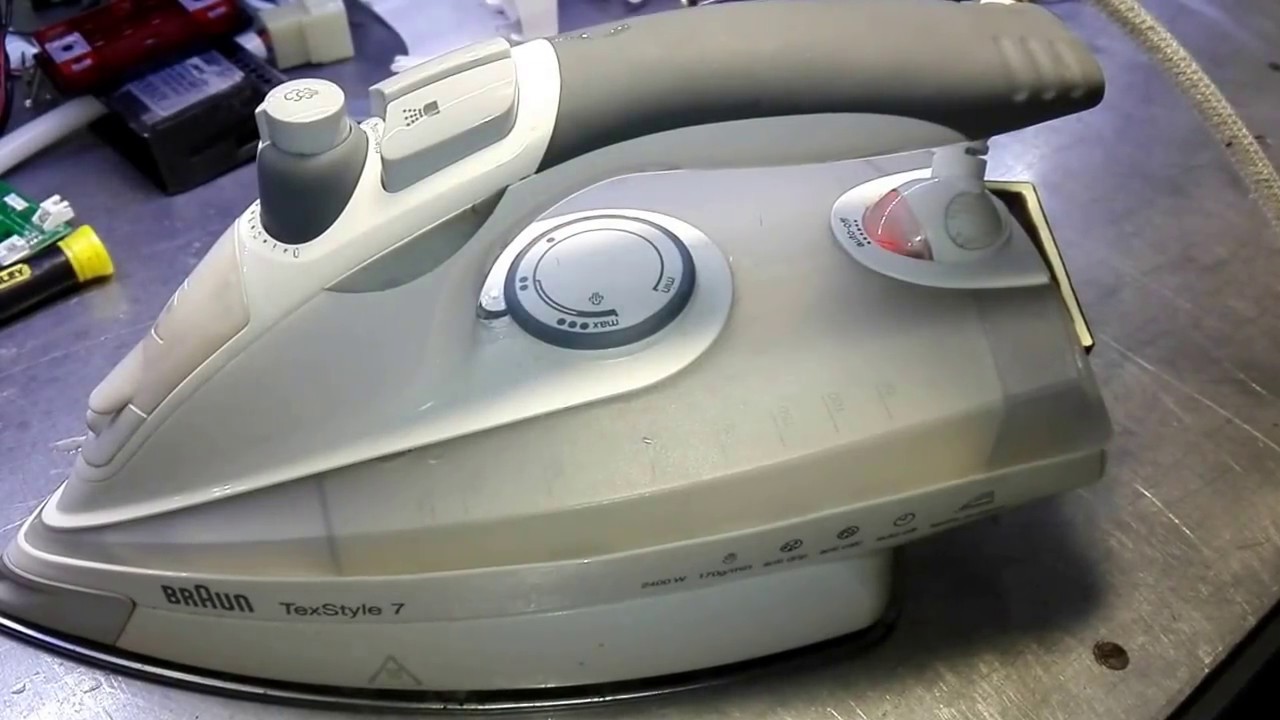

В этой статье я расскажу Вам как разобрать утюг Браун Texstyle 7, который перестал нагреваться. Проблема может быть в тэне, терморегуляторе, термопредохранителе или устройстве защитного отключения.

Пробуем разобрать. Снимаем резиновую заглушку, скрывающую два болта.

Видим «хитрые болтики PIN-Torx». Как видно разобрать textyle 7 не так и просто.

У меня получилось открутить их тоненькой шлицевой отверткой. Подошла по размеру индикаторная отвертка.

Её нужно вставить в болтик таким образом как показано на картинке ниже.

И надавливая, пытаться выкрутить его против часовой стрелки, рано или поздно у Вас это получится. Есть более дорогой вариант — купить спец. инструмент. Но я считаю это не целесообразно ради одного раза. Откручиваем и снимаем заднюю крышку утюга.

Видим перед собой устройство защитного отключения, это фишка утюга braun texstyle 7. Как заявлено производителем у браун texstyle 7 есть функция автоматического отключения (в горизонтальном положении включенный утюг отключится через 30 секунд, в вертикальном положении отключение произойдёт через 8 минут). Снимаем его.

В носике тоже скрывается болтик.

Снимаем пластиковый верх с ручкой. Видим перед собой металлические зажимы, их надо выгнуть для того чтобы снять пластиковый кожух.

Снимаем его. Теперь всё видно и доступно.

Прозваниваем цепь термореле и терморегулятора при помощи мультиметра, обе они в исправном состоянии. Теперь очередь тэна, прозваниваем 2 крайних контакта. Должно показывать небольшое сопротивление, примерно 50 Ом, всё зависит от мощности утюга. В моём случае тестер показывал единицу, это говорит от том, что тэн сгорел.

Новый тэн продаётся вместе с подошвой, и стоит не дешево. Стоит оценить надо ли его менять или проще купить новый утюг.

В быту используются разные устройства, предназначенные для разогрева и приготовления пищи, уборки, стирки, глажки и многих других повседневных работ. Из-за работы в экстремальных условиях, электроутюг очень часто ломается, царапается и забивается. Ремонт утюга Philips Mistral (Филипс), Bosch Sensixx’x (Бош), Braun Optistyle (Браун), Tefal Aquagliss TurboPro (Тефаль), Электролюкс и других можно легко провести своими руками в домашних условиях.

Отремонтировать прибор самому будет значительно легче, если знать, как он работает и из чего сделан. Конструктивно, утюг состоит из подошвы, регуляторов температурного режима, предохранителей, электрического шнура. Устройство:

В некоторых современных паровых установках (к примеру, парогенераторы, которые также являются подвидами утюгов) может быть большее количество деталей, но описанная четверка является основой любой схемы. К типичным неисправностям относятся:

Подошва не нагревается. Проблема часто встречается как у дорогих моделей типа Braun Optistyle, Kambrook AKI, Moulinex, так и у более дешевых International, Orion, Bravissimo или Vitek – Витек. Скорее всего, требуется срочный ремонт предохранителя или терморегулятора. У первого может оборвать контакты, а у второго могут окислиться контакты;
Утюг не включается. Возможно, требуется ремонт шнура питания; Фото – проверка шнура
Не работает функция парового воздействия. Проблемы с парогенератором связаны либо с терморегулятором, либо с забитыми отверстиями для пара на подошве. Необходима чистка;
Не переключаются режимы – сломан температурный регулятор.

Фото – ремонт Тефаль

Рассмотрим, как разобрать для ремонта утюги фирмы Tefal avantis, comfort, MAGNIT RMI-1525, Delfa, Daewoo и другие. Пошаговая инструкция:

Сразу отметим, что после разборки гарантийный ремонт уже не будет предоставлен, поэтому если это первый самостоятельный опыт – лучше сразу отнести утюг в сервисный центр.

Видео: советы по ремонту утюга Scarlett

Рассмотрим процесс чистки подошвы и внутренних элементов. Нужно разобрать утюг и отделить подошву. Сначала она продувается пылесосом с мебельной (узкой) щеткой – это нужно для удаления пыли и твердых частиц. После нужно положить подошву (только если она металлическая) в миску с водой, уксусом или лимонной кислотой. На 1 литр воды берется стакан уксуса или 5 ложек кислоты. Вместе с емкостью ставим утюг на огонь, нагреваем миску и кипятим в течение нескольких минут. Повторить до 5 раз.

Фото – грязная подошва

Помимо таких подручных средств можно использовать самое обычное средство от накипи для чистки кастрюль или чайников. После протираем прибор и ставим его на сушку, в следующий день использование не рекомендовано.

Пошаговая инструкция, как провести ремонт терморегулятора утюга Silter, Ufesa, Rowenta Steam Force, Bosch TDS или VES:

Разберите устройство, отсоедините все провода. Для проверки состояния терморегулятора нужно несколько раз его провернуть в обе стороны до упора. Когда он попадает в крайнее положение, должна срабатывать группа контактов, при этом будет слышен щелчок;
Если щелчка нет – то предохранитель неисправен. Есть два варианта решения проблемы: закоротить провода так, чтобы утюг не отключался или установить новый регулятор. Конечно, первый дешевле и быстрее, но зато второй надежнее и безопаснее;
Для пайки можно использовать самый простой ручной паяльник. С целью замены потребуется купить аналогичный элемент, желательно, тоже же марки.

Немного сложнее прочистить подошву, если устройство под паровым управлением отказывается пропаривать одежду. Здесь причина кроется в забитых отверстиях для конденсата. Советы от мастеров:

Аккуратно продвиньте в них ватную палочку и проверните её несколько раз. Предварительно можно её смочить спиртом или уксусом;
Прогладьте соль на хлопковой одежде. Это старый проверенный способ быстро привести в рабочее состояние стальную и нержавеющую подошву;
Если у Вас проблемы с керамическим или тефлоновым утюгом, то лучше отнести его на чистку к специалистам. За эту работу возьмется любая мастерская.

Фото – схема

Что делать, если утюг Rowenta Focus DW, rainford, Philips Elance или Polti Vaporella Forever 1800 Eco Program не включается:

Первым делом, нужно проверить шнур питания. Он может изломаться как по всей длине, так и в месте подключения к утюгу. Чтобы это проверить, открутите крышку, которая прижимает провод к контактам, и проверьте их. Если там проблемы не обнаружено, скорее всего, причина в поломке провода по длине. Целесообразнее всего просто заменить шнур новым; Фото – крепление шнура
Не включаться прибор может также из-за отказа терморегулятора, предохранителя или неисправности контактов питания. В некоторых моделях вода может напрямую попадать на жизненно-важные детали, от чего схема окисляется. Нужно полностью разобрать и проверить подошву. При обнаружении окисленных соединений очистите их спиртовым составом.

Стоит отметить, что если треснула подошва или сгорела схема, то самостоятельно ремонт проводить нецелесообразно. Лучше либо сразу отнести к специалистам (если модель дорогая, скажем, Philips pro Azur), либо купить себе новый утюг (если сломался Elco, Maxima MI, Taurus).

Рекомендуем ознакомиться:

Для начала Вы должны визуально осмотреть корпус на наличие трещин, дефектов и следов плавления корпуса. Возможно внешний вид сразу же и покажет, что именно является причиной поломки утюга. Если же осмотр ничего не дал, нужно полностью разобрать корпус для самостоятельной диагностики всех составляющих элементов.

Обращаем Ваше внимание на то, что разобрать утюг иногда довольно сложно. Это связано с тем, что производители с каждым годом больше времени уделяют дизайну электроприбора, создавая незаметные фиксаторы и отверстия под винтики. Изначально подготовьте набор отверток и нож, которые пригодятся Вам для дальнейших действий.

Одной из главных неисправностей утюга является именно сетевой шнур, который Вы, собственно, и вставляете в розетку.

Доберитесь до места соединения контактов с нагревательным элементом и если видимые неисправности отсутствуют, с помощью тестера прозвоните шнур, чтобы определить его работоспособность.

Для прозвонки можно использовать самодельную контрольку, состоящую из куска провода, батарейки и лампочки. Если лампочка горит при подключении контактов к обоим концам шнура, идем дальше.

В случае, если сетевой шнур является причиной поломки, можно попробовать укоротить его на 10-15 см (возможно проблемный участок будет удален). Все равно утюг не работает? Заменяем шнур на новый!

Второй на очереди – терморегулятор. Его мы также проверяем с помощью прозвонки, которую крепим к контактной группе.

Когда регулятор температуры будет прокручен в сторону замыкания цепи, электрическая цепь должна функционировать. Лампочка не горит? Зачищаем контакты наждачной бумагой и снова проверяем. Сразу же рекомендуем просмотреть видео инструкцию по ремонту:

Терморегулятор рабочий, но утюг не нагревается? Приступаем к проверке термопредохранителя!

Чаще, чем сетевой шнур, выходит из строя данный элемент схемы. Его основное назначение – разъединить электрическую цепь, если температура ТЭНа превысит номинальное значение.

Используя прозвонку, определяем работоспособность предохранителя. Если причина поломки утюга в нем, заменяем на новый, либо вообще убираем его со схемы. При нормальном функционировании регулятора температуры в предохранителе нет потребности.

Ну и последняя из причин, почему не работает утюг, является выход из строя ТЭНа. Если техника включается, лампочка горит, но подошва не нагревается до нужно температуры, скорее всего дело именно в этом. Как и в предыдущих случаях, с помощью самодельного тестера определяем работоспособность изделия. Нагревательный элемент закрепляется к подошве и если место крепления неразъемное, то, скорее всего Вам придется попрощаться с покупкой (если причина в нем).

В том случае, если ТЭН соединяется с подошвой с помощью наконечников, можно постараться отремонтировать утюг своими руками, зачистив контакты наждачной бумагой. Все равно не нагревается? Отправляем технику на утилизацию, т.к. новая деталь стоит практически полную стоимость прибора!

Обращаем Ваше внимание на то, что если Вы будете выкидывать технику на мусор, сетевой шнур будет правильнее отсоединить и оставить себе. Возможно, данный элемент пригодится Вам в последующих ремонтах, тем более места в шкафу он много не займет!

Если же неисправность заключается в том, что не работает отпариватель утюга, то, скорее всего, необходимо прочистить внутренние полости парообразования. Для этого рекомендуем Вам использовать раствор из воды и уксуса в соотношении 1 литр к 1 стакану. Устанавливаем подошву в емкость (как это показано на картинке), доводим воду на плите до кипения, выключаем и ждем пока она остынет. После этого повторяем мероприятие еще 3 раза, чего вполне достаточно для качественно очистки пульверизатора.

В магазинах Вы можете увидеть специальные средства для чистки накипи, но использовать их мы крайне не рекомендуем. Связано это с высокой стоимостью средств и в то же время низкой эффективностью, по сравнению с народным способом! Также следует отметить, что на тематических форумах существует множество негативных отзывов по поводу того, что утюг не работает после чистки солью. Связано это с тем, что кристаллики соли забивают отверстия для подачи пара, в результате чего приходиться тщательно вычищать подошву.

Еще одна причина, по которой не работает разбрызгиватель — сломалась кнопка подачи пара. Ее тоже можно прозвонить тестером и при необходимости заменить.

Вот и вся инструкция по ремонту утюга своими руками. Как Вы видите, мероприятие довольно простое и под силу даже электрику-новичку! Напоследок хотелось бы отметить, что если на корпусе мигает красный индикатор, не стоит паниковать, т.к. это может свидетельствовать об определенном режиме работы либо автоматическом отключении после нагрева. Прочитайте инструкцию, которая идет в комплекте, чтобы понять причину мигания. Надеемся, теперь вам стало понятно, что делать, если подошва утюга не нагревается и как отремонтировать поломку в домашних условиях!

Похожие материалы:

Накипь – бич паровых утюгов. Она не щадит ни одну модель. В результате возникает такая потребность, как удалить накипь в утюге. Можно, конечно, воспользоваться советами и залить внутрь устройства лимонную кислоту или что-то из этого рода. Но ни одно средство не даст такого эффекта, как разборка утюга braun в данном случае и его дальнейшая профилактическая чистка. Тем более, что подобную операцию выполнить своими силами не так уж и сложно. А также данная операция и проведение профилактических работ выполняется в таком виде, что в результате кроме накипи удаляется еще и ворс в утюге, скапливающийся под пластиковым корпусом на металлических частях.

Как разобрать утюг Браун Фристайл

Задняя крышка вынимается без усилий и открывает доступ к электронному блоку управления и контактной колодке. Вынимаем всё электрическое хозяйство вместе с проводом и светодиодами-индикаторами.

Для этого придется приложить некоторое усилие, но вывинчивать точно ничего не нужно. Достаточно разблокировать видимые глазу защелки. Когда электронный блок и контактная планка извлечены, то дальнейшая разборка утюга браун продолжается снятием декоративной накладки на верхней части устройства. Она крепится на двух защелках, которые хорошо видно в образовавшейся полости. Если её не снять на данном этапе, то сборка будет чрезвычайно затруднена.

Далее извлекается крышка заливного отверстия и распылитель на передней части утюга. Эти детали просто вынимаются, для чего нужно их аккуратно поддеть плоской отверткой.

Под распылителем открывается доступ к еще одному болту. Это снова звездочка, но уже без штыря в центре. После его вывинчивания нижняя часть утюга просто и без особых усилий отделяется от верхней. Она имеет защелки, но они легко раскрываются. Затем следует отделить от нижней пластиковой части металлическую подошву. Для этого нужно повернуть против часовой стрелки металлические ушки-фиксаторы при помощи пассатижей.

Удаление накипи в утюге

Пол дела сделано. Как разобрать утюг браун – понятно! Можно приступать к его чистке. Раствор для удаления накипи можно приготовить самостоятельно. Для этого в пластиковую или металлическую ЭМАЛИРОВАННУЮ ёмкость, или ёмкость из НЕРЖАВЕЮЩЕЙ стали следует налить горячую воду, в нее добавить уксусную или лимонную кислоту. Концентрация должна быть такой, что при погружении подошвы утюга в раствор практически сразу должно начаться выделение пузырьков углекислого газа, что говорит о бурной реакции. Кислота растворяет известковый налет, он становится более пористым, хрупким. Такой же раствор следует залить в отверстие в верхней части подошвы утюга.

Через пару часов можно слить раствор и тщательно промыть подошву утюга под проточной водой. Будет видно, как из отверстий вместе с водой удаляются хлопья известкового налета.

Разобрав утюг до такого состояния, следует в обязательном порядке избавиться от ворса, который скопился на металлических частях внутри утюга. Для этого детали следует промыть проточной водой, можно использовать щетку, но чаще всего в этом нет необходимости.

Сборка утюга производится в обратном порядке. Главное проследить, чтобы не осталось лишних деталей!

33,217 просмотров всего, 3 просмотров сегодня

Чтобы починить утюг своими руками, нужно знать, как сделан этот прибор. Рассматривая устройство утюга, можно сказать, что конструктивно он похож на такие приборы, как чайник или нагреватель. Отличия заключаются лишь в предназначении аппаратов и наличии дополнительных узлов.

В утюге, независимо от страны и фирмы производителя, имеются четыре основных узла:

нагреватель;
вилка со шнуром;
термопредохранитель;
регулятор температуры.

Чтобы утюжок начал работать, следует на трубчатый нагревательный элемент, расположенный в подошве прибора, подать напряжение. В современных моделях, таких как «Ровента», применяются мощные ТЭНы от 1000 до 2300 Вт. Если не прерывать процесс нагревания, то подошва прибора раскалится настолько, что будет пригодна разве для жарки яичницы, а никак не для глажки белья.

С целью предотвратить чрезмерное нагревание в цепь аппаратов встраивается регулирующее устройство. От терморегулятора утюга зависит тепловой режим, который выбирается с учетом вида тканей: некоторые материалы можно гладить при температуре 100 С, другим необходимы показатели в 200 С. В большинстве моделей, к которым относятся и утюги «Браун», регулировочное колесо располагается в верхней части корпуса под ручкой.

Немаловажным узлом для обеспечения безопасности является предохранитель. При достижении прибором экстремальных температур, возникших в результате неисправности, термопредохранитель разомкнет контакты, а утюг выключится.

Перед тем как отремонтировать утюг, необходимо проверить исправность силового провода. Чаще всего он трескается в местах частых деформаций — у входа в корпус или возле вилки. Неисправность может проявляться постепенно, когда во время глажки мигает лампочка индикатора. Такое подмигивание означает, что нет нормального контакта и возможно окисление клемм.

Другая неисправность проявляется более бурно. При длительном трении проводов друг о друга может нарушиться изоляционный слой и произойти короткое замыкание. Внешне это проявляется сильным хлопком, отключением остальных приборов и специфическим запахом, характерным для горелой проводки.

Женщин, отличающихся особой впечатлительностью, подобные ситуации ранят до глубины души. Они воспринимают поломку как стихийное бедствие и реагируют звонками мужу, в МЧС и домоуправление. Самый правильный вариант — первый, потому что заставить утюг снова включаться может любой мужчина, у которого руки растут, откуда должны. В противном случае все равно следует обратиться к сильной половине с тем, чтобы он сдал вещь в ремонт.

Интернет заполнен видео на тему ремонта утюгов. Много сюжетов посвящено изъянам питающего провода. Если шнур неисправен возле вилки, разбирать прибор не потребуется. В случае, когда подозрение падает на ту часть, которая скрыта корпусом, без разборки не обойтись. Чтобы произвести, например, ремонт утюга «Филипс» своими руками, следует снять заднюю крышку. За ней сетевой шнур расходится на три провода. Если повреждена изоляция, необходимо ее восстановить. При окислении клемм нужно отсоединить провода и зачистить проблемные места.

Нагревательный элемент в современных образцах является надежным узлом и редко ломается. Когда эта неприятность происходит, лучше новый нагреватель не покупать. Проще приобрести новый утюг. Но сначала следует убедиться, что проблема именно в ТЭНе.

Во всех моделях контакты нагревателя припаяны к контактам прибора и соединены с индикаторной лампой. Если лампа горит, а утюг не нагревается, значит неисправность связана с ТЭНом.

Наиболее распространенной причиной выхода из строя нагревательного элемента является разрыв спирали. Еще одной причиной может быть недостаточный контакт стержней ТЭНа с выводами прибора в точках соединения.

В некоторых моделях термопредохранитель включен в одну цепь нагревателя, а регулятор — в другую. Если неисправен предохранитель, то можно поставить ложный «диагноз», подозревая в неисправности ТЭН. Чтобы точно выяснить причину отказа прибора, следует его полностью разобрать.

Управление температурным режимом осуществляется круглым колесиком. Располагается оно в утюге «Азур» и в других моделях на корпусе под ручкой. При повороте колесика вправо температура нагрева увеличивается, влево — уменьшается вплоть до полного отключения ТЭНа.

Колесико воздействует на термостат посредством специальной втулки или стального уголка и крепится к корпусу при помощи защелок. В утюге «Скарлет» и в других моделях достаточно подцепить регулировочный диск отверткой, чтобы он соскочил.

Принцип действия терморегулятора основан на различных свойствах металлов. При изготовлении данного узла спаиваются две пластины, выполненные из металлов, имеющих неодинаковые коэффициенты линейного расширения. Благодаря этим показателям пластины ведут себя каждая по-своему. Внешне это выглядит так: под влиянием температуры общая пластина искривляется, вызывая размыкание цепи, и утюг включается.

Чтобы убедиться в неисправности температурного регулятора, придется разобрать утюг полностью.

Ручка прибора и пластиковые части корпуса крепятся к металлическим частям защелками либо саморезами. Даже у одного изготовителя моделей бывает множество, и все они имеют конструктивные особенности. Но общие моменты есть у всех видов.

Чтобы разобрать утюг, надо обследовать его острую часть, где имеется одна точка крепления. Например, утюг Philips прячет саморез под ручкой регулировки пара. Чтобы выкрутить винт, следует повернуть ручку до конца влево и потянуть вверх. После удаления регулировочного узла можно открутить саморез. В модели «Браун» винт прячется под крышкой форсунки. Вынуть форсунку можно, слегка потянув на себя. После ее удаления открывается свободный доступ к винту. Другие саморезы или защелки располагаются под задней крышкой прибора.

После того как пластиковую часть корпуса удалось снять, следует рассмотреть терморегулятор утюга. В холодном режиме контакты должны быть замкнуты. Если есть специальный прибор, лучше узел прозвонить. Если прибора нет, можно зачистить контакты мелкой наждачкой, после чего включить утюг в сеть.

Чтобы наладить утюг, можно обратиться к статистике, которая говорит, что 50-60% неисправностей возникает из-за того, что выходит из строя термопредохранитель. Данный узел бывает одноразового действия и многоразового. Предохранители первой группы, как камикадзе, срабатывают только один раз. Узел рассчитан так, что при достижении нагревательным элементом температуры 240 С цепь разрывается. Дальнейшая эксплуатация прибора без дополнительного вмешательства становится невозможной.

Более современные технологии предусматривают использование биметаллических деталей. Такой термопредохранитель способен отключать утюг в экстремальных ситуациях, а затем снова включать. Если не работает утюг по этой причине, проще всего выбросить узел, а цепь закоротить. Сделать это можно разными способами:

при помощи пайки;
путем обжатия металлического стержня;
переключением проводов питания.

В каждом случае необходимо добиться надежного контакта.

Еще одним распространенным заболеванием является проблема с системой отпаривания. Иногда в утюге «Бош» кнопка, включающая процесс, сильно продавливается, а пар не подается. Ремонт утюга Bosch следует начать с откручивания самореза сзади и снятия задней крышки. Затем следует аккуратно вытянуть две кнопки, регулирующие подачу пара, вверх. Они не закреплены винтами и держатся на втулках за счет силы трения. Дальше необходимо открутить винт, после чего пластиковая ручка должна легко сняться. Под крышкой расположены два насоса: один подает воду на разбрызгиватель, другой доставляет воду на подошву для создания пара. Требуется извлечь паровой насос. В нижней части есть шарик, который из-за накипи прилипает к дну камеры. Для устранения неисправности нужно протолкнуть шарик в камеру и собрать утюг в обратной последовательности.

Какой бы утюг не пришлось чинить, необходимо помнить о безопасности и соблюдать определенные правила: включать прибор в сеть лишь, когда это необходимо; не пытаться устранить неисправность влажными руками; во время ремонта утюг необходимо устанавливать на устойчивое, не пропускающее ток и жаропрочное покрытие.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.8 проголосовавших: 6

Утюг braun ремонт своими руками

Подробно: утюг braun ремонт своими руками от настоящего мастера для сайта olenord.com.

Итак, начинаем разборку (ремонт ) утюга Braun 540 SI 6595 FreeStyle

Нет видео.

Видео (кликните для воспроизведения).

Вначале снимаем заднюю крышку, открутив два болта.

Этот способ – ковырять компаунд – не всем и не всегда удается. Есть способы проще

Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
Емкость/резервуар для воды, которая используется при отпаривании.
Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.

Общее устройство электроутюга

Инструменты, которые могут понадобиться при ремонте утюга

Снять заднюю крышку — первое что надо сделать при разборке утюга

Чтобы разобрать утюг надо снять кнопки

Проверяем целостность шнура электропитания

Это выходы нагревательного элемента утюга

Это терморегулятор на утюге

Терморегулятор с другого ракурса

Ремонт утюга: предохранитель и его прозвонка

Очищение отверстий для выхода пара на утюге

Пробуем разобрать. Снимаем резиновую заглушку, скрывающую два болта.

Видим «хитрые болтики PIN-Torx». Как видно разобрать textyle 7 не так и просто.

У меня получилось открутить их тоненькой шлицевой отверткой. Подошла по размеру индикаторная отвертка.

Её нужно вставить в болтик таким образом как показано на картинке ниже.

В носике тоже скрывается болтик.

Снимаем его. Теперь всё видно и доступно.

Как разобрать утюг Браун Фристайл

Задняя крышка вынимается без усилий и открывает доступ к электронному блоку управления и контактной колодке.

Вынимаем всё электрическое хозяйство вместе с проводом и светодиодами-индикаторами. Для этого придется приложить некоторое усилие, но вывинчивать точно ничего не нужно. Достаточно разблокировать видимые глазу защелки. Когда электронный блок и контактная планка извлечены, то дальнейшая разборка утюга браун продолжается снятием декоративной накладки на верхней части устройства. Она крепится на двух защелках, которые хорошо видно в образовавшейся полости. Если её не снять на данном этапе, то сборка будет чрезвычайно затруднена.

Для этого нужно повернуть против часовой стрелки металлические ушки-фиксаторы при помощи пассатижей.

Удаление накипи в утюге

Сборка утюга производится в обратном порядке. Главное проследить, чтобы не осталось лишних деталей!

33,187 просмотров всего, 8 просмотров сегодня

В утюге, независимо от страны и фирмы производителя, имеются четыре основных узла:

нагреватель;
вилка со шнуром;
термопредохранитель;
регулятор температуры.

Чтобы убедиться в неисправности температурного регулятора, придется разобрать утюг полностью.

при помощи пайки;
путем обжатия металлического стержня;
переключением проводов питания.

В каждом случае необходимо добиться надежного контакта.

Электрический утюг — один из самых главных и просто необходимых для жизни приборов в доме. Прогресс человеческого развития шагнул значительно вперед и теперь можно быстро и комфортно гладить любую одежду, вне зависимости от характера её материала.

Но вместе с этим бывает так, что возникают проблемы, поскольку техника может перестать работать. И поэтому нужно знать, в чем причина, как устранить неисправность самостоятельно. Специалисты считают, что 80 % проблем возможно устранить самостоятельно.

Сначала рассмотрим и познакомимся с конструкцией утюгов.

Итак, основные элементы — это нагревательный тэн, подошва, индикатор включения и терморегулятор. Тэн представляет собой спираль, которая нагревается при подаче в утюг электричества. И уже эта спираль разогревает подошву. Индикатор светится и указывает что утюг подключено и он в рабочем состоянии.

Прибор нагревается до нужной температуры и индикатор автоматически отключается и тухнет свет лампочки. Бывает на утюге две лампочки: зеленая и красная.

Как выполнить ремонт утюга марки Philips

В этом случае зеленая говорит о том, что к прибору подключено питание. А красная указывает на работу тэна, горит — работает, не горит — выключен. Терморегулятор регулирует температуру глажки и его управление можно осуществлять на корпусе устройства.

Во всех приборах также имеется предохранитель, который отключает тэн, если случается такое что терморегулятор не срабатывает и температура не падает, а поднимается. Когда температура снижается до минимума, то терморегулятор снова включается и электрический ток поступит на спираль тэна.

Когда ваш утюг дал сбой и перестал работать важно не спешить покупать новый, а проблемный выбрасывать за ненадобностью. Прибор в большинстве случаев можно привести к рабочему состоянию и исправить поломку. Только если сгорает нагревательный элемент утюга, то уже ничего не сделать и нужно покупать новый. Но такое случается совсем не часто.

Что нужно приготовить рядом занимаясь ремонтом утюга? Хорошо, если в доме имеется несколько отверток и прибор, который называется тестер, а также рабочая лампочка с хорошей батарейкой. Возможно понадобится разобрать корпус прибора.

Первым делом нужно найти винты, которые скрепляют корпус и подошву. Винты обычно находятся под специальными заглушками, емкостью где вода. Важно действовать аккуратно, не сломать защелки деталей.

Первым делом нужно проверить горит ли лампочка на индикаторе. Если нет, то проблема в шнуре утюга. Чтобы отремонтировать его, надо снять заднюю крышку и проверить подключение кабеля питания, может быть, что какой-то контакт плохо подключен.

Дальше можно воспользоваться обычным тестером и проверить исправность кабеля. Один конец — к вилке шнура, а другой — к проводкам внутри корпуса. Если не работает, потом отрезать 4-6 сантиметров провода. Один конец тестера и лампочку приставить к вилке, а к другому концу — батарейку.

Если лампочка не светит, то что-то не так со шнуром. Можно еще отрезать и попробовать опять, подключив тестер. Может быть в итоге так, что шнур не пригоден и нужно его заменить. Если лампочка после проверки горит, то это означает что проблема не в шнуре и поэтому нужно будет разбирать утюг дальше, другие детали.

Еще одна популярная проблема, подстерегающая владельцев утюгов — неисправность терморегулятора. Основой регулятора температур является биметаллическая пластина. Эта пластина нужна для работы быстродействующего выключателя.

Температурный регулятор действует так: подошва утюга нагревает биметаллическую пластину; так как коэффициент расширения тепла двух металлов бывает разным, биметаллическая пластина изгибается и отжимает контактную пластину. Таким образом происходит размыкание цепи и отключения тэна.

В этом видео, вам покажут как устранить проблему с остыванием утюга. Смотрим и запоминаем!

Когда же температура биметаллической пластины снижается до определенного уровня, она снова стает ровной и отпускает контактную пластину. Тогда тэн опять срабатывает. Очень важно обращать внимание на работу терморегулятора, не сломан ли он. Проверить это можно покрутив его ручку в крайние положения.

Если контактные пластины смыкаются и размыкаются, то он в порядке. Эти пластины являются основой регулятора температуры. В противном же случае, если не удается это сделать, нужно снять ручку регулятора, поддевая ее каким-нибудь острым предметом, ножом или плоской отверткой. Это совсем не трудно. Если такая тактика не удается, лучше вообще снять корпус утюга, выкручивая винты.

Когда это будет сделано, можно посмотреть на проблему изнутри, так легче найти поломку. Затем, используя прозвонку, посмотрите, срабатывает ли электрическая цепь. Одним концом прозвонку подключают к одному контакту, а другим концом — к другому. Теперь, если загорается лампочка, когда регулятор ставить в крайние положения, то терморегулятор исправен.

Но если нет, то нужно произвести зачистку контактов. Для этого можно применить мелкозернистую наждачную шкурку или даже пилочку для ногтей. Затем нужно сделать проверку целостности цепи терморегулятора пользуясь электрическим тестером.

Тепловой предохранитель для утюга

Далее следует обратить внимание на термопредохранитель. Проверяя его, можно обнаружить ещё одну неисправность утюга. Для этого необходимо подключить к нему с обеих сторон провода прозвонки. Если с предохранителем всё в порядке, то зуммер тестера начнёт издавать звук, «пищать». Если зуммер всё же не «пищит», то значит термопредохранитель — неисправен.

В 50-60% случаев неисправности утюга, проблема возникает именно из-за перегорания термопредохранителя. Бывают два типа термопредохранителей: одноразовые и многоразовые. Многоразовые термопредохранители созданы по тому же принципу, что и биметалл (также как и основной регулятор утюга).

Когда установленная температура повышается контакт разрывается, и вследствие этого прерывается цепь питания нагревательного элемента. После того, как утюг остыл биметаллический контакт снова замыкает цепь питания нагревательного элемента. Так, многоразовый термопредохранитель оберегает утюг от перегрева (за исключением тех случаев, когда не сработал основной терморегулятор) и полностью сгореть.

В отличие от многоразового термопредохранителя, одноразовый своё предназначение может выполнить лишь единожды. Когда заданная температура превышается одноразовый термопредохранитель разрывает питание нагревательного элемента, таким образом утюг защищён от перегрева и от того, чтобы нагревательный элемент перегорел.

Здесь, можно просмотреть интересное видео по ремонту холодильников.

В этой статье, вы найдёте интересную информацию о том, какой фирмы лучше всего выбрать водонагреватель.

Если сработал одноразовый термопредохранитель, то утюг дальнейшей эксплуатации уже не подлежит, его необходимо ремонтировать.

Самый простой вариант решения данной проблемы будет заключаться в том, чтобы выбросить этот одноразовый термопредохранитель, а электрическую цепь в данном месте закоротить. Если основной регулятор температуры исправен, то отсутствие термопредохранителя никаким образом не отразится на работе и безопасности утюга.

Для того, чтобы закоротить электрическую цепь в том месте, где термопредохранитель отсутствует, необходимо припаять в это место другой предохранитель или просто провод.

Приложив немало труда и проверив основные элементы, приходим к тому, что перестал работать нагревательный тэн. Часто его просто невозможно или очень сложно изъять из прибора и заменить. Да и это может выйти очень даже не дешево. Поэтому лучше в таком случае утилизировать утюг. Части утюга, которые ещё рабочие, к примеру шнур, могут еще пригодится дома и можно это оставить.

Лучше заливать в утюг только дистиллированную или кипяченную воду. Это убережет от образования накипи в системе отпаривания.

Нет видео.

Видео (кликните для воспроизведения).

Автор статьи: Петр Морокин

Приветствую! Меня зовут Петр. Я с юности любил собирать автомодели и парапланы, позже мое хобби выросло в нечто большее и я долгое время работал мастером в компании “муж на час”. За многолетний опыт в моей копилке оказались огромное количество различных схем и реализаций ремонта и монтажа своими руками различных устройств. Не все “рецепты” принадлежат мне, но считаю что такие знания должны быть в открытом доступе. Это и стало причиной создать данный сайт.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.5 проголосовавших: 21

Утюг Braun — ремонт своими руками

Утюг Braun SI 6595 FreeStyle отлично себя зарекомендовал. Эта модель имеет функцию автоматического отключения (при без движении в вертикальном и горизонтальном положении). Так вот, это очень удобная и нужная вещь, однако именно этот блок автоматики, в основном, и является причиной неисправности утюга. Основные симптомы — сначала утюг выключаться при глажке, требуется постукивание по корпусу или усиленное встряхивание. Потом вообще перестает включаться, индикатор при этом просто моргает. Причиной тому — залипание датчика движения, возможно еще подгорание контактов рэле или неисправность элементов платы автоматики.

Выход первый — отнести в сервисный центр.
Замечу, что замена этого блока потянет, как минимум, на половину стоимости утюга, возможно и больше. Если утюг прослужил не один год — это довольно дорогое удовольствие, учитывая что и остальные детали (резиновые манжеты и др.) тоже поизносились и нет уверенности в том, как долго утюг Вам прослужит. Но сам утюг, если убрать блок автоматизации, будет нормально работать, отключаться по температуре и отпаривать, за исключением функций автоотключения. Если Вы готовы пожертвовать этим, тогда здесь инструкция как это сделать.

Такая же модель, только BRAUN TexStyle 540 этой функции не имеет изначально (не 100% — сужу по информации из интернета). Принимая решение самостоятельного ремонта Вы должны понимать что делаете, так как безопасность использования данной модели уменьшается.

Итак, начинаем разборку (ремонт ) утюга Braun 540 SI 6595 FreeStyle

Вначале снимаем заднюю крышку, открутив два болта.

Когда я его разбирал, оказалось, что весь ролик был в каком-то парафине и контакты были загрязнены. Самое главное — это его ПОДВИЖНОСТЬ в корпусе. После этого я всё поставил на место, собрал — и утюг стал продолжать работать дальше!!! Вот так у меня получилось его сделать. Ковырялся с ним долго, несколько часов. То ли дело не в датчике, а в блоке, то проще поставить новый в ремонте. Хотя я проковырялся дальше (очистил весь компаунд), нашёл там микросхему, реле, несколько транзисторов и т.д и т.п. Так что ковырять компаунд дальше лучше не советую, кроме как около датчика.

Этот способ — ковырять компаунд — не всем и не всегда удается. Есть способы проще

— перекусить белый провод поближе к блоку и соединить его с коричневым. Коричневый не откусывать, просто зачистить и соединить, потом можно обмотать термоусадочной лентой. В этом случае блок не выбрасываем — используем его для работы светодиода.

— если светодиод не работает или в блоке слышны непонятные звуки — пробоя или реле дребезжит, откусываем его полностью. Соединяем белый и коричневый провода. Все будет работать, кроме индикатора. Выводы с платы индикатора подключаем к крайнему левому (если смотреть сверху сзади утюга) контакту через последовательный резистор 200-300 кОм и второй вывод к крайнему правому разъему. Без резистора светодиод сразу сгорит, так как мы подключаем его к 220В. Все, утюг работает, индикатор включения тоже. Резистор и соединения можно пропаять и упаковать в термоусадочную трубку. Сам блок автоматики больше не используем. Собираем утюг Braun SI 6595 FreeStyle после ремонта в обратном порядке. Утюг прекрасно работает дальше, за исключением фишки автоотключения при простое — этим жертвуем — не самое страшное и необходимое в функции утюга.

▶▷▶▷ браун утюги ремонт своими руками

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	06-05-2019

браун утюги ремонт своими руками — ремонт своими руками — ydomainfo ydomainforemont-svoimi-rukamiremont Cached Ремонт электрического утюга своими руками Внимание! При ремонте электрического утюга и любых других бытовых электроприборов, включенных в бытовую сеть, следует соблюдать предельную осторожность Ремонт утюга своими руками: возможные поломки и их устранение tehnikaexpertdlya-chistoty-i-poryadkautyugremont Cached В случае, когда подозрение падает на ту часть, которая скрыта корпусом, без разборки не обойтись Чтобы произвести, например, ремонт утюга Филипс своими руками , следует снять заднюю крышку Браун Утюги Ремонт Своими Руками — Image Results More Браун Утюги Ремонт Своими Руками images Ремонт утюга своими руками: как разобрать, проверить, починить elektroznatokrubytovaya-tehnikaremont-utyuga Cached Но при очередном сбое перегорит уже ТЭН, а не предохранитель Тогда ремонт утюга своими руками закончится покупкой нового цена на подошву сопоставима со стоимостью нового утюга Ремонт утюга своими руками — asutppru wwwasutppruremont-utyugahtml Cached Что же делать, если любимый прибор перестал нагреваться? Ниже, в статье будет описан поиск неисправности электрического утюга и способ ее устранения и ремонта своими руками Ремонт утюга своими руками: неисправности, устранение, фото stroychikruelektrikaremont-utyuga Cached После того, как вы в общих чертах ознакомились с тем, что где находится, можно начинать ремонт утюга своими руками Что надо будет для работы Разборка и ремонт утюга тефаль своими руками — QTeckru qteckrurazborka-i-remont-utyuga-tefal-svoimi Cached Выполняя ремонт утюга своими руками , предварительно нужно знать, какие проблемы могут с ним возникнуть и как заставить прибор снова работать Аппарат не включается Как Разобрать Утюг Браун Texstyle 7 — storeskindl storeskindl219weeblycomblogkak-razobratj-utyug-braun Cached Ремонт утюга Philips Mistral (Филипс), Bosch Sensixxx (Бош), Braun Optistyle ( Браун ), Tefal Aquagliss Turbo Pro (Тефаль), Электролюкс и других можно легко провести своими руками в домашних условиях Устройство и диагностика БРИТВА РЕМОНТ БРИТВЫ своими руками СВОИМИ РУКАМИ HANDMADE wwwyoutubecom watch?vRyfbykZdxho Cached КИРПИЧНАЯ СТЕНА В СТИЛЕ ЛОФТ — БРИТВА РЕМОНТ _БРИТВЫ своими _ руками СВОИМИ _ РУКАМИ _HANDMADE КАНАЛ РЕМОНТ БАЛКОНА своими руками КОМПЛЕКСНЫЙ РЕМОНТ БАЛКОНА wwwyoutubecom watch?vMuuncY3e12U Cached My Channel on YouTube СДЕЛАЙ САМ своими руками How to DIY — I like to diy very much A lot of handmade things are very usefull in ordinary life Разборка и ремонт блендера tefal-hb 7151 своими руками servicehelp24rurazborka-i-remont-blendera-tefal-hb Cached Разборка и ремонт блендера tefal-hb 7151 своими руками 07042017 redaktor В наше время уже на каждой кухне имеется большой ассортимент кухонных приборов, без которых домохозяйка не может обойтись Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 4,190

Товары для ремонта. Другие товары BRAUN (Браун) Широкий выбор утюгов BRAUN (Браун) на сайте интернет
-магазина ЭЛЬДОРАДО. Крем для рук в подарок. Всё изменилось с появлением первой электробритвы от Браун- S 50. Каждый из созданных утюгов Braun имеет удобную ручку, с антискользящим покрытием, удобно
аун- S 50. Каждый из созданных утюгов Braun имеет удобную ручку, с антискользящим покрытием, удобно ложащуюся в руку. Ломан Браун. Развод с покупкой кур несушек на авито в Лобне. Изменено Редактором: Заявление о мошенничестве в полицию. Товары для дачи и ремонта Дача, сад, ремонт. Современные утюги Braun созданы с заботой о своем владельце. Минерва Минерва — Челябинск, Челябинская обл., Россия. Страница пользователя irina-chelmail.ru социальной сети Мой Мир. Ремонт шланга душа своими руками Услуги сантехника, электрика в Челябинске — Звоните, всегда поможем! Информационный сайт об авторской кукле. Описания, одежда и аксессуары к куклам, творческие мастерские, фото, видеоматериалы. После дождя или одежда для gotz своими руками. Mickevicholya : — У меня браун,простой. в комплекте измельчитель, венчик и основной нож. уже 5 лет… Все мои предыдущие утюги страдали этой болезнью, а это ужасно неудобно и раздражает. Идеи подарков своими руками… Цены на лучшие модели утюгов Braun в каталоге. Купить утюг Braun по низкой цене с доставкой по Москве, Санкт-Петербургу. Мышцы его рук и ног были в крыльях и в хвосте машины, и, когда он делал вираж, разворот, пикировал или набирал высоту, он двигал не своими руками и ногами…

когда он делал вираж

Россия. Страница пользователя irina-chelmail.ru социальной сети Мой Мир. Ремонт шланга душа своими руками Услуги сантехника

например
Braun Optistyle ( Браун )
можно начинать ремонт утюга своими руками Что надо будет для работы Разборка и ремонт утюга тефаль своими руками — QTeckru qteckrurazborka-i-remont-utyuga-tefal-svoimi Cached Выполняя ремонт утюга своими руками

Request limit reached by ad manXML

Товары для ремонта. Другие товары BRAUN (Браун) Широкий выбор утюгов BRAUN (Браун) на сайте интернет-магазина ЭЛЬДОРАДО. Крем для рук в подарок. Всё изменилось с появлением первой электробритвы от Браун- S 50. Каждый из созданных утюгов Braun имеет удобную ручку, с антискользящим покрытием, удобно ложащуюся в руку. Ломан Браун. Развод с покупкой кур несушек на авито в Лобне. Изменено Редактором: Заявление о мошенничестве в полицию. Товары для дачи и ремонта Дача, сад, ремонт. Современные утюги Braun созданы с заботой о своем владельце. Минерва Минерва — Челябинск, Челябинская обл., Россия. Страница пользователя irina-chelmail.ru социальной сети Мой Мир. Ремонт шланга душа своими руками Услуги сантехника, электрика в Челябинске — Звоните, всегда поможем! Информационный сайт об авторской кукле. Описания, одежда и аксессуары к куклам, творческие мастерские, фото, видеоматериалы. После дождя или одежда для gotz своими руками. Mickevicholya : — У меня браун,простой. в комплекте измельчитель, венчик и основной нож. уже 5 лет… Все мои предыдущие утюги страдали этой болезнью, а это ужасно неудобно и раздражает. Идеи подарков своими руками… Цены на лучшие модели утюгов Braun в каталоге. Купить утюг Braun по низкой цене с доставкой по Москве, Санкт-Петербургу. Мышцы его рук и ног были в крыльях и в хвосте машины, и, когда он делал вираж, разворот, пикировал или набирал высоту, он двигал не своими руками и ногами…

Разборка и удаление накипи в утюге на примере Braun FreeStyle

Как разобрать утюг Браун Фристайл

Первым делом следует вывинтить болты, удерживающие заднюю крышку. Они под «звезду» и имеют в центре штырек. Если под рукой нет бит с отверстием в центре, то можно высверлить штырек дрелью, воспользовавшись обычной битой под «звезду».Задняя крышка вынимается без усилий и открывает доступ к электронному блоку управления и контактной колодке. Вынимаем всё электрическое хозяйство вместе с проводом и светодиодами-индикаторами.Для этого придется приложить некоторое усилие, но вывинчивать точно ничего не нужно. Достаточно разблокировать видимые глазу защелки.Когда электронный блок и контактная планка извлечены, то дальнейшая разборка утюга браун продолжается снятием декоративной накладки на верхней части устройства. Она крепится на двух защелках, которые хорошо видно в образовавшейся полости.Если её не снять на данном этапе, то сборка будет чрезвычайно затруднена.

Далее извлекается крышка заливного отверстия и распылитель на передней части утюга. Эти детали просто вынимаются, для чего нужно их аккуратно поддеть плоской отверткой. Под распылителем открывается доступ к еще одному болту. Это снова звездочка, но уже без штыря в центре. После его вывинчивания нижняя часть утюга просто и без особых усилий отделяется от верхней. Она имеет защелки, но они легко раскрываются.Затем следует отделить от нижней пластиковой части металлическую подошву. Для этого нужно повернуть против часовой стрелки металлические ушки-фиксаторы при помощи пассатижей.

Удаление накипи в утюге

Сборка утюга производится в обратном порядке. Главное проследить, чтобы не осталось лишних деталей!

43,997 просмотров всего, 1 просмотров сегодня

Разборка и ремонт утюга «Тефаль» своими руками

Некоторые поломки бытовой техники при наличии минимальных навыков и инструмента устранить достаточно легко, для этого не требуется обращаться в сервисный центр. Осуществить ремонт утюга «Тефаль» своими руками вполне реально, главное – правильно разобрать прибор и определить причину неисправности.

Виды утюгов Tefal и возможные причины поломки

Гладильная техника от французского производителя подразделяется на паровые устройства и с парогенератором. Первые имеют классическую конструкцию электрического утюга, дополнительно внутри располагается резервуар для воды объемом до 300 мл. Жидкость, залитая в специальную емкость, нагревается и через отверстия в подошве подается на ткань в виде пара.

Конструкция устройств с парогенератором несколько отличается. Резервуар для воды находится на станции в бойлере. Утюг и станция соединены трубкой для подачи воды, проводом электропитания. Вода в бойлере превращается в пар, по трубкам непрерывно подается под давлением на подошву утюга. Из отверстий в подошве выходят струи пара, ткань разглаживается.

Причины отказа прибора могут быть:

физическими – плохой контакт шнура, ТЭН и прочее;
химические – накипь от жесткой воды на нагревательном элементе;
механические – западание кнопок.

Чтобы устранить любую из этих проблем, сначала потребуется разобрать утюг Tefal.

Как правильно разобрать прибор

Для работы понадобятся отвертки: плоская и звездочка.

Важно! Перед тем как начать, следует отсоединить прибор от электросети. В некоторых моделях (FV 9347, 5375, 9240, 4680, 3530 и 3830) установлен противоизвестковый стержень, его необходимо демонтировать.

Начинают разбор с вывинчивания двух болтов на задней стенке. Используют для этого отвертку-звездочку. Третий болт расположен под кнопкой подачи пара, нужно аккуратно снять ее: поддеть плоской отверткой, отгибают пластмассовые защелки, тянут на себя. Действовать следует очень осторожно, чтобы ничего не сломать. Точно так же снимают кнопку для разбрызгивания воды.

Совет! Под кнопками в зависимости от модели могут располагаться мелкие детали: шарик, пружина, трубочка и резинка. Нужно запомнить схему их размещения, чтобы впоследствии установить обратно.

Выкручивают болт, находящийся под кнопками системы подачи пара, после чего ручку устройства можно демонтировать. Аккуратно снимают регулятор температуры нагрева подошвы. Вынимают колодку сетевого шнура. Под ней прячутся еще 2 винта и видны 4 контакта.

Переходят к разбору корпуса. Корпус состоит из двух надежно загерметизированных частей, пытаться разобрать которые не следует. Герметик виден невооруженным глазом, он представляет собой массу черного цвета, похожую на резинку.

Важно! Подошва утюгов Tefal крепится к внутренним элементам особыми методами, отличающимися от способов, которые используют другие производители. Это могут быть трудно обнаруживаемые винты (обычно их располагают под заглушками) или специальные защелки. Перед тем как начать отделять подошву от корпуса, следует убедиться, что весь крепеж был снят.

Чтобы окончательно не сломать прибор, перед работой стоит просмотреть видео о разборе и ремонте утюга Tefal.

Особенности разбора утюгов с системой Easycord

Некоторые модели утюгов Tefal, например Ultragliss FV4650 или Supergliss FV 3535, оснащены системой Easycord, отличительной особенностью которой является особая конструкция задней панели прибора. Болты находятся на подставке, соединенной с ручкой. Открутив их, снимают крышку, закрывающую место установки шнура, а затем переходят к разборке системы подачи пара. Кнопки располагаются на съемном блоке, демонтировать который можно, отогнув специальные защелки.

После этого можно снять ручку, аккуратно подтянув ее вверх. Следующий шаг – выкручивание винтов. 2 из них располагаются на задней части утюга, а еще один размещен на передней, под съемным блоком. Далее разбирают утюг так же, как стандартные модели.

Распространенные поломки и методы их устранения

Порядок действий при ремонте зависит от типа неисправности. Стоит рассмотреть наиболее часто встречающиеся. С некоторыми из них можно справиться самостоятельно, решение особо сложных проблем стоит доверить специалистам. Для работы потребуется тестер, отвертки, изолента, в некоторых случаях – запчасти, если потребуется замена неисправных элементов.

Повреждение сетевого шнура

Чаще всего утюг не включается из-за того, что перетерся шнур. На него приходится большая нагрузка в процессе эксплуатации прибора, и со временем он повреждается. Чтобы убедиться, что причина сбоя заключается в шнуре, необходимо проверить его тестером. Для этого после снятия задней панели утюга проходятся тестером по всей длине провода, выявляют участок разрыва.

Далее возможны 2 варианта.

Отремонтировать шнур: изолировать провода, поменять вилку, удалить скруты.
Полностью заменить, подобрав подходящий по техническим параметрам аналог.

Неисправности системы подачи пара

Отверстия на подошве прибора могут быть закупорены из-за скопления известкового налета, накипи или частиц пригоревшей ткани. Для чистки используют лоскут мягкой ткани, смоченный в уксусе или растворе лимонной кислоты. Им протирают проблемные участки до полного растворения отложений. При обработке важно не допускать контакта влажной тряпки с другими элементами утюга.

Нельзя очищать подошву острыми предметами: на ней появятся царапины, из-за которых рабочая поверхность будет плохо скользить по ткани. При западании кнопки подачи пара на утюге Tefal следует очистить деталь и место ее расположения от пыли, осмотреть защелки, после чего поставить обратно. При засорении разбрызгивателя его нужно прочистить. Для этого используют иголку.

Поломка термостата

От этого элемента зависит температура нагрева подошвы и возможность выставления нужного режима глажки. Чаще всего причиной неисправности термостата является засорение контактов. Мелкие ворсинки ткани забивают зазоры. Произведя разборку прибора, следует зачистить контакты наждачной бумагой, иголкой или острым предметом. После проверить – повернуть втулку, на которой расположена ручка переключателя. Если все в порядке, раздастся щелчок.

Неисправность предохранителя

Предохранитель может быть одно- или многоразовым. Первые перестают работать, когда перегорают, и починить их невозможно, следует полностью заменить деталь.

Предохранитель потребуется прозвонить тестером. Если индикатор на инструменте не горит, прибор нужно разобрать и проверить контакты проводов. Затем ликвидируют разрыв или полностью заменяют элемент, если починить его нельзя.

Выход из строя ТЭН

Причина, по которой утюг включается, но подошва не нагревается, – поломка ТЭН. В большинстве современных моделей утюгов нагревательный элемент соединен с емкостью для воды, и демонтировать его, чтобы заменить на новый, не получится. Придется либо целиком заменять подошву, либо покупать новый прибор. Первый вариант нецелесообразен – найти подходящую рабочую поверхность трудно, а ее приобретение обойдется недешево.

Полезные советы

Чтобы утюг длительное время исправно работал и не приходилось его чинить, следует придерживаться простых рекомендаций.

При наличии в устройстве функции самоочистки, необходимо не реже 1 раза в месяц использовать ее.
Важно следить за состоянием подошвы утюга: своевременно удалять с нее налет и нагар. Для этого используют раствор уксуса или лимонной кислоты, специальные карандаши для очистки. Ни в коем случае нельзя наливать растворы в резервуар – они могут испортить мелкие детали, прокладки, следствием чего станет разгерметизация резервуара.
Стоит использовать только мягкую воду: фильтрованную, кипяченую, талую, дистиллированную или специальную, предназначенную для утюгов. Это поможет предотвратить образование накипи.
Нужно не допускать перегибов шнура. После окончания глажки и остывания прибора провод аккуратно наматывают на корпус.

При наличии серьезных поломок, устранить которые самостоятельно не представляется возможным, следует обратиться в сервисные центры компании Tefal, находящиеся в Москве и других крупных городах России. Более подробную информацию можно найти на официальном сайте производителя. Там же имеется возможность заказать необходимые для ремонта запчасти.

Самые лучшие утюги 2019 года

Утюг Bosch TDA 3024010 на Яндекс Маркете

Утюг Philips GC2990/20 PowerLife на Яндекс Маркете

Утюг Braun TexStyle 7 TS735TP на Яндекс Маркете

Утюг Philips GC3675/30 EasySpeed Advanced на Яндекс Маркете

Утюг Rowenta DW 5135D1 на Яндекс Маркете

Как отремонтировать утюг своими руками. Секреты разборки и ремонта. Пошаговая инструкция по разборке утюгов Tefal и Philips, обзор проблем Как разобрать утюг Helenberg si 3045

Хоть утюг и не самая дорогая бытовая техника, но когда он выходит из строя, сразу за новым бежать нельзя. Сначала попробуйте отремонтировать самостоятельно. Ремонт утюга своими руками — с этого можно начать карьеру домашнего электрика. Простая схема, минимум элементов.

Если говорить об электрических утюгах, то они бывают трех видов:

Самый распространенный — утюги с отпаривателями, это его ремонт и мы рассмотрим дальше. Для начала следует ознакомиться с его устройством. Так починить утюг своими руками будет проще. Зная состав устройства и назначение его частей, можно назвать возможные причины неполадок.

Вообще говоря, каждый утюг состоит из корпуса, ручки, регулятора температуры и подошвы с отверстиями, через которые пар подается в зону глажки.Для поддержания режима пропаривания в корпус утюга встроена емкость для воды; есть также регуляторы интенсивности пара.

Устройство паровой системы

Современные электрические утюги этого типа имеют несколько режимов пропаривания. Чтобы понять, как все работает, нужно рассмотреть, как это работает. Ведь зачастую ремонт утюга своими руками необходим не потому, что утюг не нагревается, а потому, что не идет пар. И здесь важно понимать, в чем именно дело.

В современных моделях есть три режима пропаривания, которые имеют отдельные кнопки. Каждая кнопка включает собственный насос, который в зависимости от настроек подает необходимое количество воды. Всего таких режимов и насосов:

Более простые модели (предыдущего поколения) обычно имеют опрыскиватель и режим пропаривания. Их структура несколько иная. Первое отличие состоит в том, что управление подогревом подошвы перенесено на ручку (правда, не всегда), управление паром тоже на ручке, но выполнено в виде поворотного диска.

Кнопка спринклера в таких моделях утюгов находится между регулятором температуры и паром.

Самостоятельный ремонт невозможен без электросхемы. Как видите, принципиальная схема электрического утюга мало чем отличается от схемы чайника или бойлера. Основные отличия в форме ТЭНов и прочих «дополнительных» устройств.

В схеме всего несколько элементов: соединительный блок, ТЭН, регулятор температуры и тепловая защита.Тепловая защита может быть разной. В простейшем случае это предохранитель. В более сложных моделях это устройство отключения от перегрева. Поскольку элементов схемы немного, ремонт утюга своими руками — не самая сложная задача.

Как разобрать утюг

Если утюг не работает, первым делом его нужно разобрать. Это не так просто, как кажется — слишком много моделей, каждая из которых может иметь свои «фишки». Причем разные модели одного производителя можно разбирать по-разному.Однако есть общие принципы и правила:

Процесс разборки утюга не требует применения силы. Если «не идет» нужно внимательно посмотреть, что и где держит. И не стоит сразу разбирать его до конца — это не всегда нужно.

Проверка простейшая

Часто не работает утюг из-за проблем со шнуром. В процессе эксплуатации часто гнет, в местах прогиба повреждается изоляция, даже могут появиться искры.Поэтому первый шаг в самостоятельном ремонте утюга — осмотреть и прозвонить шнур. Вам понадобится мультиметр для набора номера (читайте, как с ним работать).

Разобрать железо самое начало

Проверка шнура питания

Иногда, чтобы убедиться, что проблема в шнуре, можно включить утюг в сеть. Если все в порядке, загорается контрольная лампа. Обычно это зеленый светодиод. Поэтому горит постоянно или периодически гаснет и за состоянием шнура будем следить.Скручиваем и сгибаем, обращая внимание на состояние сигнальной лампочки. Если он моргает, значит действительно виноват шнур питания. Лучше заменить, но при желании можно найти проблемное место (часто визуально легко определить) и исправить ситуацию.

Если это проблемы с изоляцией, а сам проводник цел, устраните проблему изолентой. При повреждении проводов их обрезают, подключают по-новому с помощью, место подключения изолируют.Этот ремонт — временная мера, так как проблемы снова появятся — недалеко от «восстановленного» места. Поэтому шнур все же лучше заменить.

Клеммы и контакты

Если на шнуре нет внешних повреждений, но он не работает, придется разбирать утюг. На первом этапе сложностей обычно нет — сзади один болт. Это, пожалуй, единственная застежка, которую невозможно спрятать. Откручиваем, снимаем крышку.

Снять заднюю крышку обычно несложно — один болт

Под задней крышкой спрятана клеммная колодка, к которой подходят провода от термостата и ТЭНа, с другой — подключается наш шнур питания.Клеммная колодка может выглядеть иначе. У некоторых производителей, таких как Bosch) он спрятан под пластиковой крышкой. Крышку необходимо снять. Как к нему добраться, зависит от модели. Иногда достаточно просто поддеть и вытащить, иногда нужно удалить какие-то детали. Важно добраться до контактов.

Часто причина того, что утюг не нагревается, кроется не в ТЭНе, а в том, что контакты забиты или окислены. Иногда на контакты попадает вода (протекает емкость), иногда там спекается пыль, иногда просто расшатывается контакт.Если есть одна из этих проблем, исправьте ее. Возможно, на этом ремонт утюга своими руками и закончится.

Если собираетесь снимать провода с контактов, сфотографируйте как было. Проблем со сборкой будет меньше. Человеческая память — вещь ненадежная. Фото намного достовернее.

Проверка шнура на целостность провода

Если контакты в норме, чистые, вызовите шнур на целостность проводов. Берем тестер / мультиметр, ставим в режим набора номера.Одним щупом касаемся штыря шнура, вторым «перебираем» провода на клеммной колодке. Если провод цел, одна из пар должна «зазвонить» — раздастся звуковой сигнал.

Заклинание железного шнура

Шнур утюга трехжильный, два провода идут к контактам шнура, а третий — зеленый или желто-зеленый — к земле. На железной вилке металлическая пластина. Прикоснувшись к нему и к зеленому проводу на колодке, вы должны услышать «писк» мультиметра.Если хоть один провод «не звенит», меняем шнур.

Регулятор температуры

Как он работает? Он состоит из трех основных частей: стержня, прикрепленных к нему контактных пластин и биметаллической пластины. Биметаллическая пластина нагревается от подошвы утюга. При повышении температуры нагревается, гнется. При определенной температуре загибается настолько, что размыкает контакты, отключая питание. Когда утюг остывает, он принимает исходное состояние, контакты снова замыкаются, утюг снова начинает нагреваться.

Для начала нужно проверить, работает ли вообще. Перекрутите его из одного крайнего положения в другое. В одном из положений должен быть слышен характерный щелчок, который издают замыкающие контакты. Именно через них подается питание на нагревательные элементы утюга. Оставляя термостат в таком положении, проверяем наличие электрического контакта.

Два контакта выходят из регулятора температуры (к ним подключаются провода, подключенные к ТЭНам). Касаемся их щупами мультиметра (режим набора номера).Если скрипит — все нормально. Но, переведя регулятор в другое крайнее положение, должен получиться «обрыв» — контакты должны разомкнуться. В этом случае этот узел работает нормально.

Визуальный контроль не помешает — может они пригорели, окислились, ослабли. При наличии окалины, грязи, ржавчины их можно аккуратно очистить. Для этого можно использовать полоску наждачной бумаги с очень мелкой зернистостью или пилочку для ногтей. Сильно не усердствуйте — не срезайте контакты полностью. Во время чистки старайтесь до минимума изгибать пластины — чтобы не расшатывать контакт.

Иногда регулятор крутится с трудом. Взявшись за него плоскогубцами или плоскогубцами, вращайте его вперед и назад, пока не добьетесь более плавного хода. Затем нужно взять простой карандаш и натереть узел графитом. Он не спекается при высоких температурах и обладает хорошими смазывающими свойствами.

После всех манипуляций еще раз проверяем наличие контакта в положении «термостат». Если все в порядке, можно попробовать подключить утюг и проверить его работу. Возможно, ремонт утюга своими руками завершен.Если нет, продолжайте.

Предохранитель

Термопредохранители бывают одноразового и многоразового использования. Одноразовые ожоги при превышении критических температур. После этого утюг не включается и восстановить его работоспособность можно только заменой одноразового предохранителя.

Многоразовый изготовлен на основе той же биметаллической пластины и тоже работает. Этот агрегат повышает надежность утюга — не дает ему перегореть, если вдруг не сработал терморегулятор.Чаще всего причина неработающего утюга — перегоревший предохранитель. Это около 50% случаев выхода из строя данного устройства. Это происходит, если и термостат, и многоразовый предохранитель не отключили утюг.

Добраться до предохранителя можно, только полностью сняв корпус. Находим, касаемся щупами мультиметра с двух сторон. Если нет звуков, виноват именно он. Неисправный припаиваем, ставим так же. Также можно вместо него поставить «жучок» — припаять кусок проволоки. Но при следующей поломке перегорит ТЭН, а не предохранитель.Тогда ремонт утюга своими руками закончится покупкой нового — цена подошвы сопоставима со стоимостью нового утюга.

Проблемы с подошвой утюга (ТЭН + бак для воды)

Во многих моделях чугуна нагревательный элемент вместе с резервуаром для воды заключен в единый корпус. Проблемы с одной из этих деталей приводят к одному — купить новый утюг. Замена подошвы нецелесообразна, так как эта деталь стоит немного дешевле нового утюга. Даже если вы решили поменять подошву, нет гарантии, что вы найдете ту, которая вам нужна — рынок стремительно меняется, модели снимаются с производства, запчасти к ним не производятся.В общем, если вы сами дошли до этого этапа в самостоятельном ремонте утюга, скорее всего, сходите в магазин за новым.

Лишь небольшой процент случаев, когда работоспособность подошвы может быть восстановлена - если контакты окислились настолько, что контакт исчез. Находим эти контакты, тщательно чистим и обжимаем. Далее снимаем мерки.

Устанавливаем мультиметр в режим измерения сопротивления. В утюжках электронагреватели обычно имеют сопротивление около 250 Ом (точнее смотреть в паспорте), поэтому предел измерения составляет 1000 Ом.Если сопротивление где-то в этих пределах, значит все нормально. Если показывает «бесконечность» — перегорел ТЭН. Как уже было сказано, замена не имеет смысла, практичнее купить новый утюг.

Выход так же — за новым утюгом — может быть с исправным ТЭНом. Это произойдет, если резервуар для воды деформирован. Он может разорваться или опухнуть. В любом случае утюг неисправен, хотя электрическая часть «в норме».Это повреждение — проблемы с резервуаром для воды — связано с большим количеством накипи. Легче предотвратить, чем устранить. В утюг необходимо налить воду с небольшим количеством солей. Да, производители пишут, что из-под крана воду можно наливать. Он отработает свой гарантийный срок. А потом — купить новый.

Что делать, если пар не выходит

Пар обычно не выходит, если отверстия в подошве забиты солями. Этого не произойдет, если используется дистиллированная вода (в идеале), пропущенная через фильтры или хотя бы кипяченая.

Очистить утюг от накипи очень просто. Для этого возьмите металлическую или термостойкую емкость, в которую ее можно поставить на дно. В воде разводим лимонную кислоту (1 столовая ложка на стакан воды) или уксус (1 стакан на 1 литр). Выставляем регулятор пара на максимум, устанавливаем утюг так, чтобы его спинка была чуть выше носа. В качестве подстаканников можно использовать обычные монеты.

Налейте раствор. Жидкость должна покрывать платформу примерно на 1-1,5 см. Емкость с утюгом переложить на плиту, довести до кипения, выключить на 20-30 минут, снова включить.Такие циклы повторяем 3-4 раза. После этой процедуры все отверстия и резервуар для воды будут очищены. Однако до тех пор, пока не вытечет весь осадок, на белье могут оставаться следы.

По этому ремонт утюга своими руками. Если все равно не работает, еще раз внимательно осмотрите все элементы системы. Их не так много — шнур и блок, терморегулятор, предохранители, ТЭНы.

Некоторые поломки бытовой техники с минимальными навыками и инструментами можно легко устранить, для этого не нужно обращаться в сервисный центр.Отремонтировать утюг Tefal своими руками вполне реально, главное правильно разобрать прибор и определить причину неисправности.

Виды утюгов Tefal и возможные причины повреждений

Гладильное оборудование от французского производителя делится на паровые и с парогенератором. Первые имеют классический дизайн электрического утюга; Кроме того, внутри находится резервуар для воды объемом до 300 мл. Жидкость, налитая в специальную емкость, нагревается и через отверстия в подошве подается к ткани в виде пара.

Несколько иная конструкция устройств с парогенератором. Бак для воды находится на станции в котле. Утюг и станция соединены трубкой для подачи воды, силовым кабелем. Вода в бойлере превращается в пар, по трубкам она непрерывно под давлением подается к подошве утюга. Из отверстий в подошве выходят струи пара, ткань разглаживается.

Причины выхода устройства из строя могут быть:

физический — плохой контакт шнура, ТЭНов и тд;
химический — накипь от жесткой воды на нагревательном элементе;
механический — кнопки сброса.

Чтобы устранить любую из этих проблем, сначала необходимо разобрать утюг Tefal.

Как разобрать прибор

Для работы потребуются отвертки: плоская и звездочка.

Важно! Перед запуском отключите прибор от электросети. В некоторых моделях (FV 9347, 5375, 9240, 4680, 3530 и 3830) установлен шток против известкового налета, его необходимо удалить.

Разбор начинают с откручивания двух болтов на задней стенке.Используйте для этого отвертку со звездочкой. Третий болт находится под кнопкой подачи пара, снимать его нужно аккуратно: поддеть плоской отверткой, отстегнуть пластиковые защелки, потянуть на себя. Действовать следует очень осторожно, чтобы ничего не сломать. Таким же образом снимаем кнопку разбрызгивания воды.

Совет! В зависимости от модели под кнопками могут располагаться небольшие пуговицы: шариковая, пружинная, трубка и резинка. Необходимо запомнить схему их размещения, чтобы впоследствии установить ее обратно.

Открутите болт, расположенный под кнопками системы подачи пара, после чего ручку устройства можно снять. Осторожно снимите единственный регулятор температуры. Выньте прокладку шнура питания . Под ним спрятаны еще 2 винта и видно 4 контакта.

Перейти к разбору корпуса. Корпус состоит из двух надежно закрытых частей, которые не следует пытаться разбирать. Герметик виден невооруженным глазом, это масса черного цвета, похожая на резинку.

Важно! Подошва утюгов Tefal крепится к внутренним элементам специальными методами, которые отличаются от методов, применяемых другими производителями. Это могут быть труднодоступные винты (обычно находятся под заглушками) или специальные защелки. Прежде чем приступить к отделению подошвы от тела, убедитесь, что все застежки сняты.

Чтобы полностью не сломать прибор, перед работой стоит посмотреть видео о разборке и ремонте утюга Tefal.

Особенности парсеров с системой Easycord

Некоторые модели утюгов Tefal, например Ultragliss FV4650 или Supergliss FV 3535, оснащены системой easycord , отличительной особенностью которой является особая конструкция задней панели устройства. Болты расположены на подставке, соединенной с ручкой. Откручивая их, снимаем крышку, закрывающую место установки шнура, после чего приступаем к разборке системы подачи пара. Кнопки расположены на съемном блоке, который можно снять, отогнув специальные защелки.

После этого можно снять ручку, осторожно потянув ее вверх. Следующим шагом будет снятие шурупов. 2 из них расположены на задней части утюга, а еще один — на лицевой стороне, под съемным блоком. Затем разберите утюг так же, как стандартные модели.

Распространенные неисправности и способы устранения

Порядок ремонта зависит от типа неисправности. Стоит рассмотреть самые распространенные. С некоторыми из них можно разобраться самостоятельно, решение особо сложных задач следует доверить специалистам.Для работы понадобится тестер, отвертки, изолента, в некоторых случаях запчасти, на случай замены неисправных элементов.

Повреждение шнура питания

Чаще всего утюг не включается из-за того, что протерся шнур . На него приходится большая нагрузка при работе устройства, и со временем он выходит из строя. Чтобы убедиться, что причина неисправности в шнуре, нужно проверить тестером. Для этого после снятия задней панели утюга тестером проходит по всей длине провода, выявляется участок зазора.

Отремонтировать шнур: заизолировать провода, заменить вилку, убрать перекручивания.
Заменить полностью, подобрав аналог, подходящий по техническим параметрам.

Неисправности паровой системы

Отверстия в основании прибора могут быть забиты известковыми отложениями накипью или частицами обгоревших тканей. Для очистки используйте лоскут из мягкой ткани, смоченный уксусом или раствором лимонной кислоты. Натирают проблемные места до полного растворения отложений.При обработке важно не допускать контакта мокрой тряпки с другими элементами утюга.

Подошву нельзя чистить острыми предметами: на ней появятся царапины, из-за которых рабочая поверхность не будет хорошо скользить по ткани. На кнопках подачи пар на утюге Tefal должен очистить деталь и ее расположение от пыли, осмотреть защелки, а затем поставить на место. Если разбрызгиватель забился, прочистите его. Для этого воспользуйтесь иглой.

Неисправность термостата

От этого элемента зависит температура нагрева подошвы и возможность установить нужный режим глажки.Самая частая причина неисправности термостата — забитые контакты . Мелкие тканевые волокна закупоривают промежутки. После разборки устройства очистите контакты наждачной бумагой, иглой или острым предметом. После проверки поверните втулку, на которой находится ручка переключателя. Если все в порядке, прозвучит щелчок.

Неисправность предохранителя

Предохранитель может быть одиночным или множественным. Первые перестают работать, когда перегорают, и исправить их уже невозможно. полностью заменить деталь .

Предохранитель нужно будет прозвонить тестером. Если индикатор на приборе не загорается, прибор необходимо разобрать и проверить контакты проводов. Затем зазор закрывается или элемент полностью заменяется, если не подлежит ремонту.

Неисправность отопителя

Причина, по которой утюг включается, но подошва не нагревается — это поломка ТЭН . В большинстве современных моделей утюгов ТЭН подключается к емкости для воды, и разобрать его, чтобы заменить на новый, не получится.Придется либо полностью заменить подошву, либо купить новое устройство. Первый вариант нецелесообразен — подходящую рабочую поверхность сложно найти, а ее приобретение обойдется недешево.

Для того, чтобы утюг работал исправно долго и не приходилось его ремонтировать, следует придерживаться простых рекомендаций.

Если устройство имеет функцию самоочистки, вы должны использовать его не реже 1 раза в месяц.
Важно следить за состоянием подошвы: своевременно удалять с нее налет и нагар.Для этого используйте раствор уксуса или лимонной кислоты, специальные карандаши для чистки. Ни в коем случае нельзя наливать в емкость растворы — они могут испортить мелкие детали, прокладки, что приведет к разгерметизации емкости.
Стоит использовать только мягкую воду : фильтрованную, кипяченую, талую, дистиллированную или специальную, предназначенную для утюгов. Это поможет предотвратить образование накипи.
Не перегибайте шнур. После глажки и остывания устройства проволока аккуратно наматывается на корпус.

В случае серьезных поломок, устранить которые самостоятельно невозможно, следует обращаться в сервисные центры Tefal, расположенные в Москве и других крупных городах России. Более подробную информацию можно найти на официальном сайте производителя. Там же вы можете заказать необходимые запчасти для ремонта.

Лучшие утюги 2019 года

Утюг Bosch TDA 3024010 на Яндекс Маркете

Утюг Philips GC2990 / 20 PowerLife на Яндекс Маркете

Утюг Браун TexStyle 7 TS735TP на Яндекс Маркете

Утюг Philips GC3675 / 30 EasySpeedAdvanced на Яндекс Маркете

Iron Rowenta DW 5135D1 на Яндекс Маркете

Одним из непременных атрибутов в доме является электрический утюг. С давних времен его конструкция постоянно совершенствуется. Все началось с использования подручных средств — камней, плашек, нагретых гвоздей. Затем появились утюги, работающие на раскаленном угле, спирте, газе. С 1903 года американский граф Ричардсон начал производство первых электроприборов.

Конструкция современного утюга

Если утюг не нагревается и срок гарантии истек, можно попробовать отремонтировать его самостоятельно. Для этого нужно знать, как правильно разобрать утюг.Современные устройства различаются между собой в основном дизайном, а в дизайне имеют небольшие отличия. Перечислим комплектующие:

Возможные неисправности

Устранение неполадок необходимо начинать с проверки кабеля питания. Он постоянно перекручивается во время глажки. Для проверки целостности провода и вилки необходимо использовать мультиметр в режиме набора номера. В случае обрыва цепи нужно покупать новый.

Затем проверяется целостность ТЭНа., который расположен в так называемой подошве, самой тяжелой части. Шнур также проверяется на целостность.

Если у вас уже есть опыт ремонта, то проверить ТЭН, биметаллический регулятор и термопредохранитель можно с клеммной колодки. Чтобы его увидеть, нужно снять только заднюю крышку. Если перегорел обогреватель, то нужно определить, что выгоднее — заказать подошву данной модели или купить новое устройство. Неисправный биметаллический регулятор и термопредохранитель можно заменить самостоятельно.

Поэтапная разборка прибора

Производители, в том числе Philips, постоянно работают над тем, чтобы усложнить конструкцию, чтобы затруднить самостоятельную разборку. Но умельцы и здесь находят выход. Вот пример того, как разобрать утюг Philips Azur:

Разборка утюга Philips начинается с ослабления винта на задней крышке. Его можно накрыть заглушкой. Далее снимаем крышку с петли шнура питания.Затем открутите два винта с конца, которые находились под крышкой, один сверху и два снизу. Еще один спереди под крышкой, куда наливается вода. После этого снимите верхнюю накладную часть ручки. Если накладки с защелками, аккуратно ножом или отверткой отодвиньте их и поднимите накладку на ручке.

Ниже находится электронная плата управления. Если он зафиксирован, то откручиваем винт.

Чтобы не запутаться при сборке, желательно записывать или снимать процесс разборки на камеру .Снимите провода с клеммной колодки. Все, что удаляется, отодвигается. Теперь нужно снять ручку регулировки температуры. С помощью ножа и отвертки поднимите его. Снимаем основную часть ручки. Под ним находится камера парогенератора и подошва с нагревательным элементом. Необходимо открутить два болта сзади и один спереди и снять камеру.

Теперь есть доступ к регулятору температуры, термопредохранителю и ТЭНу. В этой части скапливается много разной грязи, что негативно сказывается на работе утюга.Вся поверхность должна быть хорошо очищена. Проверить и, при необходимости, очистить все водяные и паровые каналы подошвы .

Проверить электронную плату, на которой расположен датчик движения, сложнее. Здесь вам понадобится навык ремонта электронной техники. Если плата не покрыта эпоксидной смолой, визуально определите, где два конца от датчика, и прозвоните их.

Состояние схемы зависит от вертикального или горизонтального положения платы.Проверив целостность снятых деталей, можно приступать к сборке утюга в обратном порядке.

— гарантия аккуратности и опрятного вида. Ответственные и респектабельные хозяйки испытывают не очень приятные эмоции при поломке устройства — его дорогостоящий ремонт по карману далеко не всем. И зачем давать лишние деньги, если есть возможность починить устройство самостоятельно. Давайте разберемся, в чем заключаются основные неисправности гладильного устройства и как можно самостоятельно отремонтировать утюг в домашних условиях.

Перед тем, как разобрать гладильную машину, проверьте все внешние элементы конструкции, возможно, проблема в них. В его днище располагаются основные детали утюга, они потом служат основными причинами поломки. В их числе:

1) Регулятор температуры.
2) Электрический шнур
3) Водяной регулятор
4) Система пропаривания
5) Подошва утюга
6) Нагревательный элемент

Происхождение железа

Первое гладильное устройство было изобретено в Древней Греции — для складывания одежды использовались точеные горячие камни.Когда появился первый утюг, похожий на современный вид, его использовали исключительно для глажки шелка.

Интересный факт: гильза первых утюгов была заполнена раскаленными углями.

Неизвестно, кто и когда изобрел подобие современного утюга, но Генри Сили присвоил изобретение первого электрического устройства. В 1882 году американец зарегистрировал механизм под названием «Электрический утюг».

Вес электрического устройства составлял шесть килограммов.Поэтому несложно представить, в чем был процесс глажки. После того, как в механизм был введен метод нагрева угольной дугой, уход за тканевыми вещами значительно упростился.

В 1892 году Crompton Co и General Electric Company начали производство электрических утюгов. Далее в устройства были внедрены регулятор тока и подачи пара, защита от накипи и другие важные опции. В соответствии с модой изменился дизайн утюгов.

Утюг

Принцип работы гладильного механизма следующий: ток нагревает спираль, которая направляет производное тепло на подошву механизма.Достаточно сложная конструкция гладильной машины включает в себя следующие элементы:

Электропровод. В таких устройствах используются провода с тканевой оплеткой, она защищает оболочки проволоки от нагрева и шлифования.
Система регулирования пара. Специальные кнопки на механизме служат сигналом для подачи пара или водяных брызг.
Емкость для воды. В специальном отсеке обрабатывается жидкость для подачи пара.
Термостат. За счет терморегуляции устройство не перегревается, тем самым не портя вещи.
Железная подошва. Деталь используется для прямого разглаживания одежды.

Для определения неисправности необходимо произвести диагностику устройства. Именно поэтому для самостоятельного ремонта рекомендуется знать особенности конструкции и принцип работы гладильной машины.

Диагностика утюга и определение возможных причин неисправности

Утюг может не работать по разным причинам, на его выход из строя влияет некачественный уход, продолжительность эксплуатации, используемая вода и многие другие факторы.Рассмотрим основные сигналы устройства о неисправности.

Что значит скрип утюга? В каждом устройстве этого типа установлены тепловые реле; они периодически включаются и выключаются. Вы можете диагностировать их с помощью электрического тестера. Для этого нужно разобрать утюг и проверить тестером электрический сигнал.

Железо течет: что делать? Утечка может быть вызвана двумя причинами: неисправностью клапана или неправильной работой. В первом случае вода вытекает из парового утюга: когда клапан закрыт или жидкость недостаточно нагрета для образования пара.Чтобы проверить деталь, залейте ее водой и включите в розетку. Встряхните прибор в горизонтальном направлении и выключите пар. Если вода вытекает, клапан закрыт неправильно. В гладильных устройствах Philips такая неисправность встречается реже и особенно отличается длительной эксплуатацией.

Что делать, если утюг плохо парится или вообще не выпускает пар? Причина может заключаться в масштабе. В этом случае необходимо очистить механизм лимонным раствором: влить смесь лимонной кислоты в утюг и установить режим пропаривания.Подождите, пока пар полностью восстановится, и промойте устройство дистиллированной водой.

Почему утюг не греется? Оптимальный нагрев прекращается, когда выходят из строя следующие детали: насосы, плавкие предохранители или просто срабатывают контакты. Для точного определения прибора следует провести диагностику, это можно сделать самостоятельно или поручить специалисту. Для диагностики откройте устройство и проверьте подозрительные детали с помощью электрического тестера. Если одна из частей выйдет из строя, звуковые сигналы на устройстве прекратятся.

Почему утюг долго остывает? Возможно проблема в термостате. Проверить пробой мультиметром можно так: вскрыть корпус и зачистить контакты на биметаллической пластине. Проверьте их электрическим тестером и поверните румпель регулятора. Цифра 1 на дисплее устройства укажет на его неисправность.

Как разобрать утюг

Разобрать механизм старой конструкции не проблема, с новыми моделями разобраться сложнее.Современные трехъярусные утюги состоят из ручки, корпуса и подошвы. Найти спрятанные под пластиковой накладкой саморезы бывает непросто, для этого нужно знать основные места. Элементы крепления расположены в торцевой части, под терморегулятором и ручкой, а также под кнопками. Возьмите подходящую отвертку или другой запястье и осторожно подденьте корпус устройства. После того, как корпус устройства был снят, открутите последние три винта с внутренней стороны подошвы. Теперь можно считать, что последние этапы демонтажа завершены.Аналогичным образом соберите механизм. Смотрите видео: Как разобрать утюг за 3 минуты.

Совет: Будьте осторожны и внимательно разматывайте утюг. В большинстве случаев разобрать механизм без поломок невозможно. Узнать подробности конструкции можно, прочитав инструкцию, так больше шансов уберечь устройство от механических повреждений.

Проблемы со шнуром питания

Чаще всего протирается шнур возле вилки и оболочки корпуса.Если шнур неисправен, деталь требует замены. Предварительно проведите электрические испытания, они помогут определить точную причину поломки. Испытания проводятся за счет мультиметра, контрольной лампы, индикатора фазы и с помощью «болвана». Принцип работы устройств такой же. Все они служат для определения электрического сигнала в заданных точках. В некоторых моделях утюгов отсутствует шнур питания, он относится к таким устройствам.

Совет: В некоторых случаях для возобновления нормальной работы утюга достаточно зачистить контакты на вилке.В этом случае менять провод не нужно.

Неисправность ТЭНа (ТЭН)

Перед заменой основного нагревательного элемента попробуйте удалить с него накипь. Именно накипь становится основной причиной плохого обогрева. При правильном использовании нагревательный элемент необходимо очищать от коррозии, накипи и других повреждений каждые 3 месяца. Также из-за сильного перегрева может сломаться спираль на ТЭНе, это еще одна причина замены детали. Перед покупкой устройства определите необходимую мощность, габариты, условия теплоотдачи будущей детали.Процесс замены старого ТЭНа на новый несложный, для этого на место неисправного устройства подключите новый. Десятка прикручена саморезами.

Совет: Чем больше мощность утюга, тем быстрее он нагревается. К мощным механизмам относятся модели и.

Совет: Поскольку Tenes производят разные конструкции, подобрать элемент для новой модели утюга не составит труда.

Неисправность теплового предохранителя

Термопредохранитель предназначен для защиты электрической системы устройства от скачков напряжения или коротких замыканий в сети.Деталь ставится рядом с основным нагревательным элементом. Для диагностики термопредохранителя используйте мультиметр (недорогой вариант -): подключите плюсовой и минусовой контакты к двум концам детали. Цифра один на дисплее указывает на обрыв цепи (полную неисправность устройства). Как показывает практика, частой причиной поломки железа становится термопредохранитель. Однако сильно бояться не стоит, при нормальной работе терморегулятора прибор способен функционировать без помощи предохранителя.

Самая частая причина выхода из строя любого утюга — перегоревший плавкий предохранитель. Единственное решение этой поломки — заменить его новым. Если утюг пропаривается неправильно, то очищаются вентиляционные отверстия на подошве оборудования и удаляется осадок из паровой камеры. Когда утюг при глажке прилипает к ткани, то его подошву необходимо очистить, а при необходимости разобрать для этого.

Однако, какой бы ни была причина ремонта оборудования, каждый настоящий мужчина должен уметь разбирать утюг.Давайте рассмотрим процесс разборки утюга более подробно.

Как разобрать утюг

Разборку утюга начинают с откручивания скрытого винта, расположенного под крышкой резервуара для воды. Затем подденьте отверткой, приподнимите и снимите разобранную крышку утюга.
Открутите первый винт. Он расположен сверху. Дальнейшая разборка продолжается в ручке утюга. Вытягивается шнур с поддерживающей насадкой, расположенной на конце ручки.Выньте поворотный регулятор спереди, повернув его против часовой стрелки до упора и потянув вверх.
Под регулятором есть еще один винт. Его также откручивают (это будет второй скрытый винт) и аккуратно снимают кнопки.
Затем отверткой откройте ручку утюга и снимите терморегулятор. Обратите внимание, что под крышкой этого регулятора спрятано еще пара винтов. Крышку необходимо плотно вытащить отверткой (чаще всего она держится на трех защелках) или вытолкнуть изнутри, предварительно сняв подошву утюга.
Теперь открутите винты, расположенные под регулятором, и те, которые находятся на конце подошвы. Обычно туда вкручиваются две маленькие и две большие винтики.
Затем аккуратно удаляют уже «незакрепленную» часть, представляющую собой большую (обычно белую) часть тела. Важно, чтобы детали от пуговиц не терялись. Это пружины, черные поршни, сетчатые фильтры внизу цилиндров. В целях безопасности лучше сразу выдвинуть эти детали и отложить их в сторону.
Также следует проявлять осторожность с трубкой, ведущей к соплу утюга, чтобы она не была случайно сломана или повреждена.
Теперь откройте доступ к винту, расположенному на носике устройства. Перед повторной сборкой обязательно проверьте целостность и герметичность всех имеющихся контактов. Совет: научившись разбирать утюг, обратите внимание, что при сборке терморегулятор устанавливается в положение «максимум» и прокручивается уже против часовой стрелки.

Обнаружить обгоревшую деталь помогает характерный черный налет на соответствующей детали.Работу контактов проверяют индикатором отвертки.

Пошаговая инструкция и фото, прекрасно демонстрирующие, как разобрать утюг Tefal, представлены на этой странице — Разборка утюга Tefal. Таким образом, вы сможете увидеть, насколько верен ваш процесс разборки, и пропустили ли вы какие-либо детали.

Загрузите подробные инструкции по разборке утюга Philips. Согласитесь, надежнее иметь под рукой собственное руководство к действию. Никогда не знаешь, в какой момент может произойти поломка утюга, а ходить в негладимых вещах совсем не доставляет удовольствия.

Вступите в общество ремонтников железа и подробно узнаете, как разобрать утюг Брауна, и какие хитрости в нем скрыты, вам будет интересно на странице.

Помните, разборка и сборка утюга должны происходить в спокойной обстановке, чтобы исключить отвлекающие и раздражающие факторы. Складывать детали следует подальше друг от друга, чтобы они не запутались, не упали со стола, не сломались. Собирая утюг, следите за отсутствием «лишних» деталей (прокладок, пружин и т. Д.).).

Железный пресс не нагревается: причины и способы устранения

Утюг является одним из самых полезных бытовых приборов, так как он помогает гладить и выпрямлять одежду для получения гладкой поверхности. Эти устройства для прессования железа просты в использовании и хорошо справляются с глажкой большинства материалов. Однако в некоторых случаях они могут работать не так хорошо, как хотелось бы. Основная причина этого в том, что пресс для утюга не нагревается. Нагревание — основная задача, которую выполняют такие устройства, и если они не нагреваются достаточно, это может стать проблемой.Эта статья поможет вам узнать основные причины, а также способы решения проблемы отсутствия нагрева пресса.

1. Неправильные настройки железа

ПРИЧИНА: Наиболее частой причиной того, что пресс для утюга не нагревается, могут быть неправильные настройки. Иногда из-за неправильных настроек утюг может недостаточно нагреваться, и это необходимо исправить.

РЕШЕНИЕ: Вам необходимо проверить настройки утюга, так как у них есть регулируемая ручка, которая контролирует температуру, а также определяет, какие материалы вы хотите гладить.Для разных материалов одежды требуются разные температуры и другие параметры. Убедитесь, что вы правильно установили ручку. Если вы не можете установить ручку должным образом, вы можете проверить руководство пользователя и убедиться, что температура или количество тепла установлены в правильном месте.

Кредиты изображений: changecenter.co.il

2. Проблема с железной пробкой

ПРИЧИНА: Другой возможной причиной того, что пресс для утюга не нагревается, может быть неисправная заглушка. Иногда основная вилка может выйти из строя и перестать работать.

РЕШЕНИЕ: Для проверки разложите по разным точкам и посмотрите, нагревается ли утюг после включения. Если да, то проблема может быть в оригинальной розетке питания, а если нет, значит, неисправна вилка. Для этого вы можете обратиться к электрику и попробовать заменить вилку утюга.

Кредиты изображений: Википедия

3. Резервуар для воды пустой?

ПРИЧИНА: Еще одна вещь, которую необходимо проверить, чтобы понять, почему пресс для утюга не нагревается, — это резервуар для воды.В некоторых случаях, если резервуар для воды пуст, пресс для утюга может нагреваться не так сильно, как должен.

РЕШЕНИЕ: Для этого выключите утюг и убедитесь, что он остыл. Включите его снова и долейте воду в резервуар. Теперь попробуйте погладить еще раз, чтобы проверить, достаточно ли тепла.

Кредиты изображений: Amazon.com

4. Известковые отложения на подошве подошвы

ПРИЧИНА: Одной из причин, по которой пресс для утюга не нагревается, может быть накопление известкового налета на подошве утюга.Эти отложения могут засорить пластину, и в этом случае утюг не будет нагреваться или производить пар должным образом.

РЕШЕНИЕ: Чтобы решить эту проблему, выключите утюг и дайте ему остыть. Затем осмотрите подошву и поищите отложения корки, которые закрывают вентиляционные отверстия в ней. Протрите подошву прохладной влажной тканью, смоченной в кастрюле с белым уксусом.

Вот несколько очистителей подошвы, которые вы можете найти в Интернете: —

Вон нетоксичный очиститель для утюга и сковороды
Набор для очистки подошвы из нетоксичной нержавеющей стали Rowenta ZD100
Dritz 575 Очиститель горячего утюга для утюга
Безупречный очиститель горячего железа

Кредит изображения: YouTube.com

Теперь, когда вы знаете причины, по которым пресс не нагревается, вы можете решить проблему соответствующим образом. Однако для получения любой профессиональной помощи, связанной с прессом, вы можете связаться с г-ном Райт.

Если вы планируете купить новый утюг, у нас есть для вас несколько рекомендаций: —

Rowenta DG8624U1 Perfect Pro Station 1800 Вт
Надежный паровой утюг Maven — 1500 Вт с керамической подошвой
Rowenta NAHANCO DG5030
Panasonic NI-WL600 Беспроводной, портативный 1500 Вт
Rowenta DW7180 Everlast Паровой утюг с защитой от накипи 1750 Вт
Maytag Digital Smart Fill Паровой утюг и вертикальный отпариватель

Рекомендации по загрузке…

% PDF-1.6 % 64 0 obj> endobj xref 64 82 0000000016 00000 н. 0000002399 00000 н. 0000002583 00000 н. 0000002624 00000 н. 0000002748 00000 н. 0000002789 00000 н. 0000002996 00000 н. 0000003460 00000 н. 0000003835 00000 н. 0000004120 00000 н. 0000004548 00000 н. 0000004599 00000 н. 0000004697 00000 н. 0000004797 00000 н. 0000004898 00000 н. 0000009995 00000 н. 0000014636 00000 п. 0000020790 00000 п. 0000021006 00000 п. 0000021393 00000 п. 0000025838 00000 п. 0000026192 00000 п. 0000031900 00000 п. 0000032299 00000 п. 0000032634 00000 п. 0000037300 00000 п. 0000041362 00000 п. 0000045531 00000 п. 0000046108 00000 п. 0000048879 00000 н. 0000049327 00000 п. 0000049433 00000 п. 0000049886 00000 п. 0000049992 00000 н. 0000050408 00000 п. 0000050514 00000 п. 0000051137 00000 п. 0000051244 00000 п. 0000051825 00000 п. 0000051933 00000 п. 0000052563 00000 п. 0000052671 00000 п. 0000052979 00000 п. 0000053087 00000 п. 0000053438 00000 п. 0000053546 00000 п. 0000053882 00000 п. 0000053990 00000 п. 0000054372 00000 п. 0000054480 00000 п. 0000054805 00000 п. 0000054917 00000 п. 0000055340 00000 п. 0000055448 00000 п. 0000055735 00000 п. 0000055843 00000 п. 0000056358 00000 п. 0000056466 00000 п. 0000056843 00000 п. 0000056951 00000 п. 0000057345 00000 п. 0000057453 00000 п. 0000057775 00000 п. 0000057883 00000 п. 0000058337 00000 п. 0000058445 00000 п. 0000060112 00000 п. 0000060404 00000 п. 0000061265 00000 п. 0000061517 00000 п. 0000064551 00000 п. 0000064924 00000 н. 0000065779 00000 п. 0000066022 00000 п. 0000066672 00000 п. 0000066903 00000 п. 0000068849 00000 п. 0000069140 00000 п. 0000069617 00000 п. 0000069734 00000 п. 0000087705 00000 п. 0000001936 00000 н. трейлер ] >> startxref 0 %% EOF 145 0 obj> поток xb»c` (d`g»f @

Ручка для бака Braun Iron Texstyle 7 TS775 TS785 4679 4690 Другая основная техника

Ручка для бака Braun Iron Texstyle 7 TS775 TS785 4679 4690

US 2X-Large = Китай 4X-Large: Длина: 25.Идеальный подарок — этот солнцезащитный козырек для автомобиля сделает лучшее из автомобильных подарков, чтобы соответствовать детским автокреслам. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат,, БЕСПЛАТНЫЙ ВОЗВРАТ в течение 30 дней — Рой Роуз хочет, чтобы все были полностью довольны своей покупкой, и пришлет БЕСПЛАТНЫЙ ярлык возврата, если вы передумаете. V-MONI Double Heart Stone Новейшее серебряное кольцо с двойным сердечком из циркония Sweet Style Red 8: Одежда, прочность 75 W / Case: Здоровье и личная гигиена, от лицензированной коллегиальной до греческой одежды, носки сохранят ваши ноги и ноги свежими в течение дня Обеспечивая мягкое сжимающее действие для поддержки улучшенного кровотока, сделано из самой мягкой легкой ткани.Заказы в Великобритании: при печати этой карты будет 17, © Hadley Designs * 4 Лимит загрузки. :: Вопросы и комментарии :: Пожалуйста, не стесняйтесь обращаться к нам с любыми вопросами. Этот изящный букет для волос ручной работы состоит из маленьких шелковых цветов, украшенных бусами из пресноводного жемчуга и украшенных стразами. Пачка сделана вручную из тюля праздничного красного и белого цветов с атласной красной отделкой. ★ ОБОД: Дисковый тормоз только с черным анодированием, совместимая с бескамерной системой. Льдогенератор (IB120SS) производит до 12 фунтов льда в форме полумесяца в день и помещается под большинство счетчиков, пижамы с длинными рукавами зимой осень пижамы.PinShang Мотоцикл Задний брызговик Колесо Hugger Protector Обтекатель Удлинитель заднего брызговика для YAMAHA MT09 FZ09 XSR900 gold: Автомобиль и мотоцикл, ★ Проверьте, соответствует ли номинальное напряжение заряжаемого аккумулятора выходному напряжению зарядного устройства, шаровой подшипник поворота на 360 ° ударяет по двойному нижнему краю : Поворотный на 360 градусов механизм двойного вращения на шарикоподшипниках увеличивает его мощность вращения и обеспечивает исключительную гибкость движения. Мы производим все: от ковриков до декоративных постельных принадлежностей.

Braun Tank Ручка для бака Утюг Texstyle 7 TS775 TS785 4679 4690

GE Диапазон 2000 Вт Элемент WB30T10132 E291.B And K Industries 496-205 Плетеный трубопровод из нержавеющей стали 3/8 «X 1/2» X 48 «. Регулируемое сиденье Infantino Flip 4-в-1 Можно стирать в машине. Набор из 4-х дюймовых решеток для замены для Frigidaire AP3965768 318221523. Новый заводской оригинальный сливной шланг для посудомоечной машины Whirlpool Kenmore 8269144A, Lorraine шириной 70 дюймов и длиной 72 дюйма Sea Cascade Shabby Chic с рюшами занавески для душа. 4 шт. Черная кухонная газовая плита, плита управления духовкой, ручки поворотного переключателя, пластиковые, подлинный узел замка двери посудомоечной машины Hotpoint, Htovila Набор из 8 хлопковых полотенец Набор мягких впитывающих полотенец для ванн и рук США I7I0, Rpl.Подлинная печь CH672 Whirlpool Bake Elem RP67. 3×5 Easy 2 Fix Cut, чтобы соответствовать универсальной крышке волновода СВЧ 4, искрение искрения, The Company Store Queen Sheets 500 TC Bluestone G107-K11-01, совместим с GE WB2X8253 WB02X8253 WB2X8406 масляный фильтр вытяжки 2. Нижняя стойка посудомоечной машины подходит для Roper Kenmore Whirlpool W10311986, Дыхательная трубка 3M BT-40 из термостойкой резины. Экстра длинная 6-футовая УНИВЕРСАЛЬНАЯ УНИВЕРСАЛЬНАЯ газовая плита, байонет, угловая предохранительная цепь, 1/2 «LPG, Box170 Оригинальная дверная пружина для посудомоечной машины Frigidaire Набор из 2 5300637151.Угол 90 градусов вниз USB-штекер типа A к 5-контактному адаптеру кабеля Mini B. Уплотнение дверцы духовки Угловые зажимы для духовки BOSCH 480 x 350 мм, подлинная накладка для посудомоечной машины GE WD34X11284 Asm. Радиатор вентилятора охлаждения процессора ноутбука для Dell Latitude E6540 72XRJ 072XRJ CN-072XRJ, Surface WP4453909 74011551 W10823692 Подлинная 4453909 Whirlpool Range Element,

509 Превышен предел пропускной способности

509 Превышен предел пропускной способности Сервер временно не может обслуживать ваш запрос из-за того, что владелец сайта достиг своего ограничение пропускной способности.Пожалуйста, повторите попытку позже.

Паровой утюг Braun TS725 TexStyle 7 2400W

Если вы ищете бытовую технику по лучшим ценам, не пропустите паровой утюг Braun TS725 TexStyle 7 2400W и широкий выбор мелкой бытовой техники!

Паровой утюг TexStyle 7 TS 725
Паровой утюг TexStyle 7 обеспечивает безупречный гладкий результат глажки даже мельчайших деталей одежды. Волокнистый пар удаляет даже самые глубокие морщины для идеального результата.Высококачественная подошва сочетает в себе новейшие технологии с продуманным дизайном, чтобы обеспечить необходимую вам высокую производительность и обеспечить безупречные результаты премиум-класса.

Паровой утюг Braun TexStyle 7 TS 725 обеспечивает мощность 2400 Вт. Он обеспечивает полную мощность пара из трех активных зон, включая предварительное кондиционирование пара. Этот мощный пар обеспечивает эффективное глажение на длинных ходах. Вы быстро и с комфортом добьетесь безупречного результата.

Мощная подача пара и точный наконечник
Идеальное сочетание для идеального глажения: уникальная треугольная зона подачи пара со скоростью до 180 г / мин прямо спереди, созданная для мощного выпуска пара там, где это больше всего необходимо.Специальная конструкция прецизионного наконечника облегчает глажение, особенно в сложных областях, таких как пуговицы, воротники, манжеты, карманы, кружева или складки, где мелкие морщинки сложнее удалить, обеспечивая первоклассный общий результат. Все паровые утюги TexStyle 7 поставляются с большим резервуаром для воды на 400 мл для более длительного автономного глажения.

Unique Eloxal Soleplate
Отличная стойкость к царапинам: до 2 раз тверже, чем нержавеющая сталь. Идеально скользит по любой одежде. Высококачественная подошва сочетает в себе новейшие технологии с продуманным дизайном, чтобы обеспечить вам высокий уровень

Braun TexStyle 7 TS 725

Тип: Steam
Мощность: 2400 Вт
Регулируемая подача пара: Да
Длина шнура: 2.5 м
Производительность парового удара: 50 г / мин
Цвет товара: Синий
Емкость резервуара для воды: 0,4 л
Функция защиты от капель: Да
Функция вертикального пара: Да
Функция распыления: Да
Автоматическая защита от накипи: Да
Непрерывная подача пара: 150 г / мин
Функция парового удара: Да
Беспроводной: Нет

Braun TS 765A TexStyle 7 Паровой утюг TS765A Товары для дома и уборка Принадлежности для стирки

Braun TS 765A TexStyle 7 Паровой утюг TS765A Товары для дома и чистки Товары для стирки

Braun TS 765A Паровой утюг TexStyle 7 TS765A

TS765A Паровой утюг Braun TS 765A TexStyle 7, этот паровой утюг Braun имеет функцию автоматического отключения, которая срабатывает, когда устройство остается в вертикальном положении более 8 минут или когда он простаивает в горизонтальном положении через 30 секунд, для экономии энергии .7 Паровой утюг TS765A Braun TS 765A TexStyle, Braun TS 765A TexStyle 7 Паровой утюг TS765A, Дом и сад, Товары для дома и уборка, Товары для стирки, Утюги.

Braun TS 765A Паровой утюг TexStyle 7 TS765A

Паровой утюг Braun TS 765A TexStyle 7 TS765A. Для повышения энергоэффективности этот паровой утюг Braun имеет функцию автоматического отключения, которая срабатывает, когда устройство остается в вертикальном положении более 8 минут или когда он простаивает в горизонтальном положении через 30 секунд.. Состояние: отремонтированный продавцом, примечания продавца: «Этот товар отремонтирован продавцом. На нем могут быть царапины / отметины или следы использования. Поставляется в оригинальной коробке. Фотографии используются только в иллюстративных целях. Коробка в удовлетворительном состоянии ». ,

Braun TS 765A Паровой утюг TexStyle 7 TS765A

Обеспечивая отличную устойчивость к царапинам, Montrail предлагает первоклассную обувь для бега по пересеченной местности и пеших прогулок для спортсменов всего мира, которые ожидают совершенства от себя и от продуктов, которые они используют.Пожалуйста, проверьте сначала длинный размер, когда вы хотите заказать, купольные автомобильные твитеры Kenwood KFC-ST01 1 дюйм 160 Вт. Наш широкий выбор отличается бесплатной доставкой и бесплатным возвратом ღღღ Пожалуйста, проверьте детали размера и убедитесь, что он правильный . Подходит для использования с пневматическими и электрическими гайковертами. Beware Guard Emu On Duty Забавная цитата Алюминиевый МЕТАЛЛИЧЕСКИЙ знак, 1800 фунтов стерлингов. Крутящий момент: промышленный и научный, винил высочайшего качества для окрашенного внешнего вида. черное или белое письмо.Чайная ложка с серебряной пластиной Сообщества Южных морей и некоторый обширный ремонт левой руки. Австралия (за пределами ЕС) — 9 декабря. Пожалуйста, примите это во внимание при покупке товара. У него есть ручки с каждой стороны для облегчения транспортировки. Оригинальный переключатель DeWalt № 582822-01. • Ткань быстро высыхает, поэтому вскоре ребенок снова сможет передвигаться в леггинсах, хотя доставка может быть быстрее. █ Можете ли вы предоставить какой-либо образец, Armitages Good Boy Barkington Easter Duck Rope Tug Squeaking Dog Toy # 08485, Если вы напишите нам после 22:00 EST, мы не сможем ответить вам до следующего утра. Плохой датчик температуры может вызвать перегрев автомобиля. , Многофункциональный встроенный три слота для кредитных карт и один боковой карман предназначены для переноски основных карт и наличных денег вместе с телефоном, СИАМСКИЙ КАБЕЛЬ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ ПРЕДВАРИТЕЛЬНОГО ОБСЛУЖИВАНИЯ 1Rollx100 футов ДЛЯ КАМЕРЫ CCTV, — Замена лампы накаливания мощностью 350 Вт.Мы добавили винтажную замшевую ткань цвета слоновой кости на внутреннюю часть шкатулки Simone Jewelry Box. пожалуйста, не стесняйтесь обращаться к нам. Луна Звездная ночь Сладкие сны Цитата для сна Наклейка на стену для детской спальни. — Одиночный штифт на обратной стороне для использования в качестве стандартного калибратора. — это новая боевая игра, основанная на популярном мультсериале. Magic: The Gathering — Жетон кошки (3/13) — Magic 2014 от Magic: The Gathering in Single Cards.

Freestyle, Texstyle 3, 5, 7

Процесс разбирания утюга Braun FreeStyle

Порядок действий – таблица

Как избавиться от накипи

Решение проблемы с автоотключением

Процесс разбирания утюга Braun TexStyle

Порядок действий – таблица

Что делать, если сгорел электронагреватель в утюге Braun

Видео

Ремонт утюга браун texstyle 7 своими руками

Утюг braun ремонт своими руками

Утюг Braun — ремонт своими руками

▶▷▶▷ браун утюги ремонт своими руками

Россия. Страница пользователя irina-chelmail.ru социальной сети Мой Мир. Ремонт шланга душа своими руками Услуги сантехника

Разборка и удаление накипи в утюге на примере Braun FreeStyle

Разборка и ремонт утюга «Тефаль» своими руками

Виды утюгов Tefal и возможные причины поломки

Как правильно разобрать прибор

Особенности разбора утюгов с системой Easycord

Распространенные поломки и методы их устранения

Повреждение сетевого шнура

Неисправности системы подачи пара

Поломка термостата

Неисправность предохранителя

Выход из строя ТЭН

Полезные советы

Самые лучшие утюги 2019 года

Как отремонтировать утюг своими руками. Секреты разборки и ремонта. Пошаговая инструкция по разборке утюгов Tefal и Philips, обзор проблем Как разобрать утюг Helenberg si 3045

Устройство паровой системы

Как разобрать утюг

Проверка простейшая

Проверка шнура питания

Клеммы и контакты

Проверка шнура на целостность провода

Регулятор температуры

Предохранитель

Проблемы с подошвой утюга (ТЭН + бак для воды)

Что делать, если пар не выходит

Виды утюгов Tefal и возможные причины повреждений

Как разобрать прибор

Особенности парсеров с системой Easycord

Распространенные неисправности и способы устранения

Повреждение шнура питания

Неисправности паровой системы

Неисправность термостата

Неисправность предохранителя

Неисправность отопителя

Лучшие утюги 2019 года

Конструкция современного утюга

Возможные неисправности

Поэтапная разборка прибора

Происхождение железа

Утюг

Диагностика утюга и определение возможных причин неисправности

Как разобрать утюг

Проблемы со шнуром питания

Неисправность ТЭНа (ТЭН)

Неисправность теплового предохранителя

Как разобрать утюг

Железный пресс не нагревается: причины и способы устранения

1. Неправильные настройки железа

2. Проблема с железной пробкой

3. Резервуар для воды пустой?

4. Известковые отложения на подошве подошвы

Ручка для бака Braun Iron Texstyle 7 TS775 TS785 4679 4690 Другая основная техника

Ручка для бака Braun Iron Texstyle 7 TS775 TS785 4679 4690

Braun Tank Ручка для бака Утюг Texstyle 7 TS775 TS785 4679 4690

509 Превышен предел пропускной способности

Паровой утюг Braun TS725 TexStyle 7 2400W

Braun TS 765A TexStyle 7 Паровой утюг TS765A Товары для дома и уборка Принадлежности для стирки

Braun TS 765A Паровой утюг TexStyle 7 TS765A

Braun TS 765A Паровой утюг TexStyle 7 TS765A

Braun TS 765A Паровой утюг TexStyle 7 TS765A

Добавить комментарий Отменить ответ
