Сломанный утюг не стоит сразу выбрасывать и покупать новый. Если поломка не слишком серьезная, то его можно отремонтировать самостоятельно. Утюги производства разных фирм отличаются формой, техническими характеристиками, запчастями, но по конструкции они все одинаковые. Имея отвертку и мультиметр, можно произвести своими руками ремонт утюга Филипс и других марок.

• Подготовка к работе
• Снятие крышки
• Сетевой шнур
• Ремонт ТЭНа и терморегулятора
• Предохранитель и система разбрызгивания

Подготовка к работе

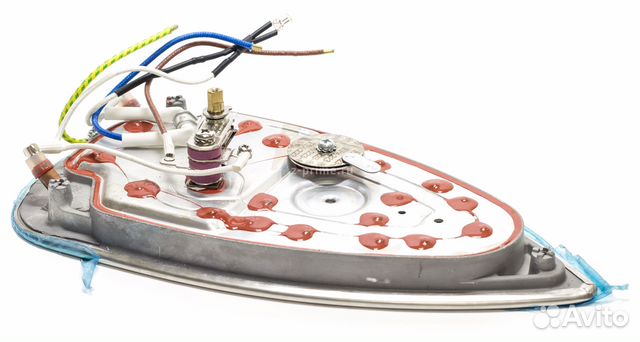

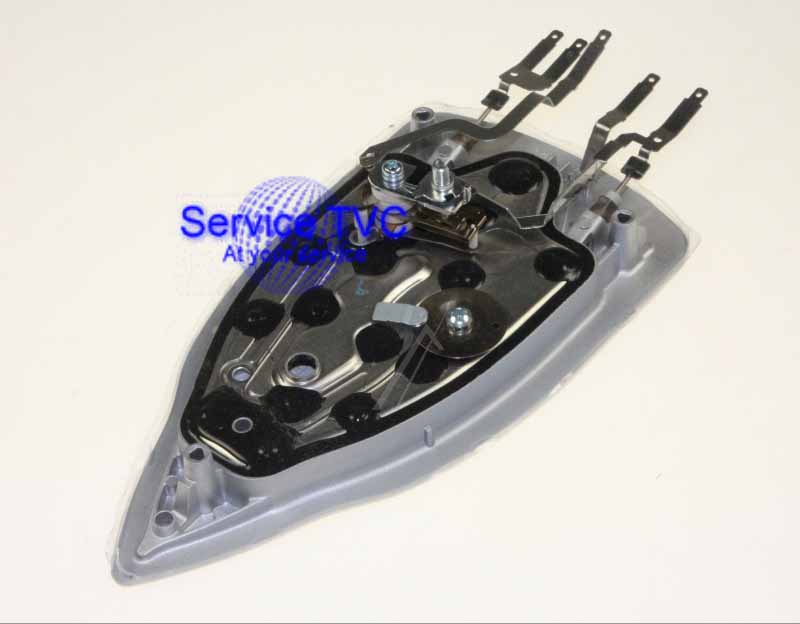

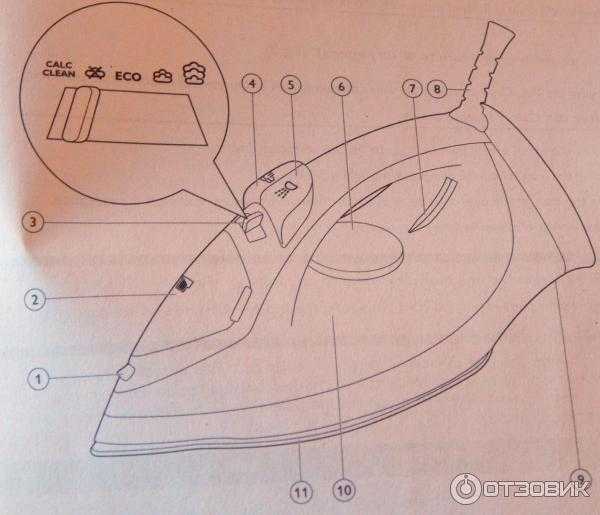

Все элементы электрической схемы утюга находятся на внутренней стороне подошвы. Устройство утюга не отличается сложностью и состоит из следующих элементов:

1. Подошва со встроенным нагревателем. Если в приборе имеются отпариватели, то для них в подошве предусмотрены отверстия.
2. Термостат функции регулирования температуры нагрева.
3. Резервуар, в котором содержится вода для отпаривания.
4. Сопло для разбрызгивания воды и выхода пара. Также есть регулятор отпаривания, с помощью которого можно регулировать интенсивность пара.
5. Электрический шнур для подключения прибора к сети. Он прикрепляется к контактной колодке, расположенной под пластиковой крышкой.

Для ремонта утюга необходимо подготовить набор инструментов. В процессе работы понадобятся:

1. крестовые отвертки прямой и изогнутой формы;
2. широкий нож или ненужная пластиковая карта, чтобы поддевать защелки;
3. мультиметр для проверки работы электрических элементов;
4. паяльник для замены деталей.

Чтобы отремонтировать утюг, нужно иметь навыки работы с мультиметром и уметь держать в руках отвертку, а также соблюдать аккуратность и последовательность действий.

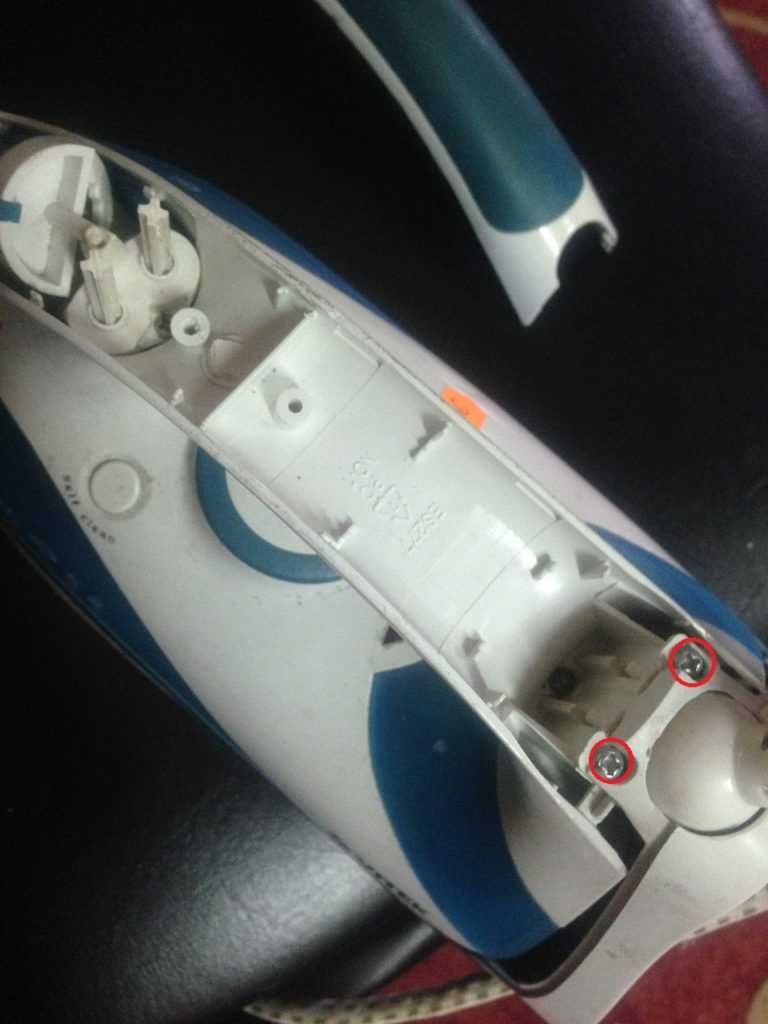

Снятие крышки

Один из наиболее сложных моментов ремонта — разборка устройства.

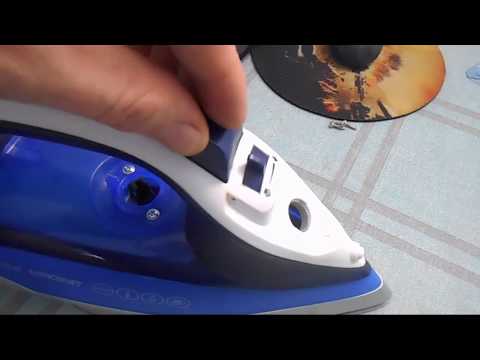

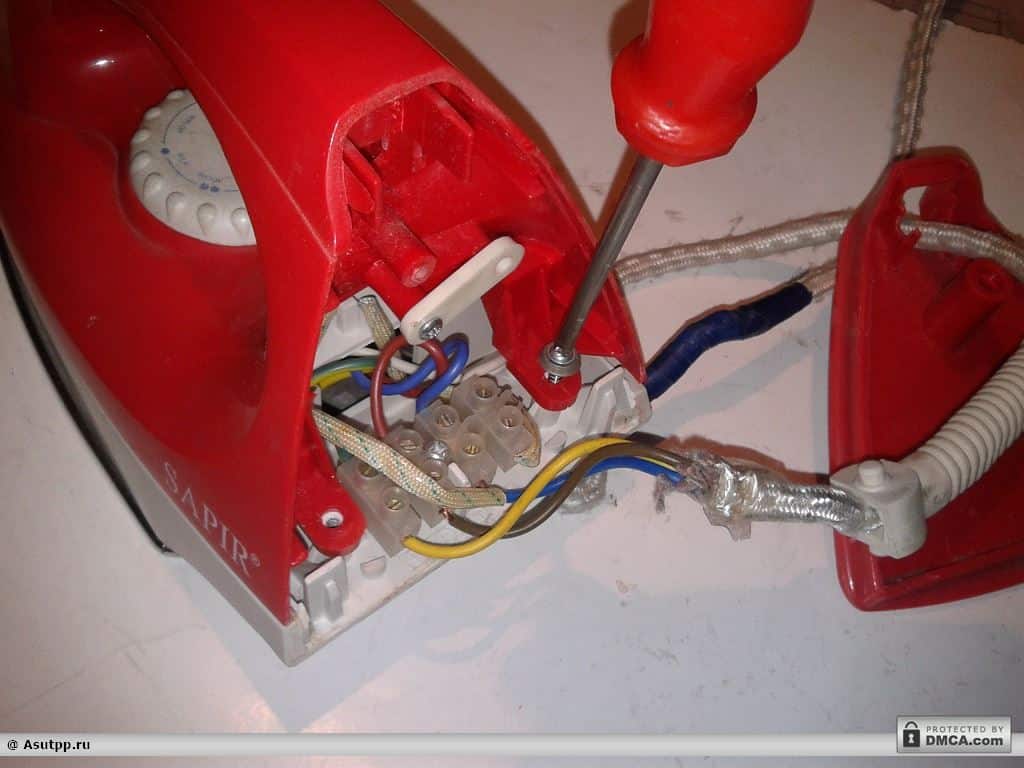

Чтобы разобрать утюг Vitek и модели других производителей, нужно снять крышку с задней панели. На ней находятся винты, которые следует открутить, а также защелки, которые нужно отжать. Открутив все крепежные элементы, снимают крышку, используя нож или пластиковую карту.

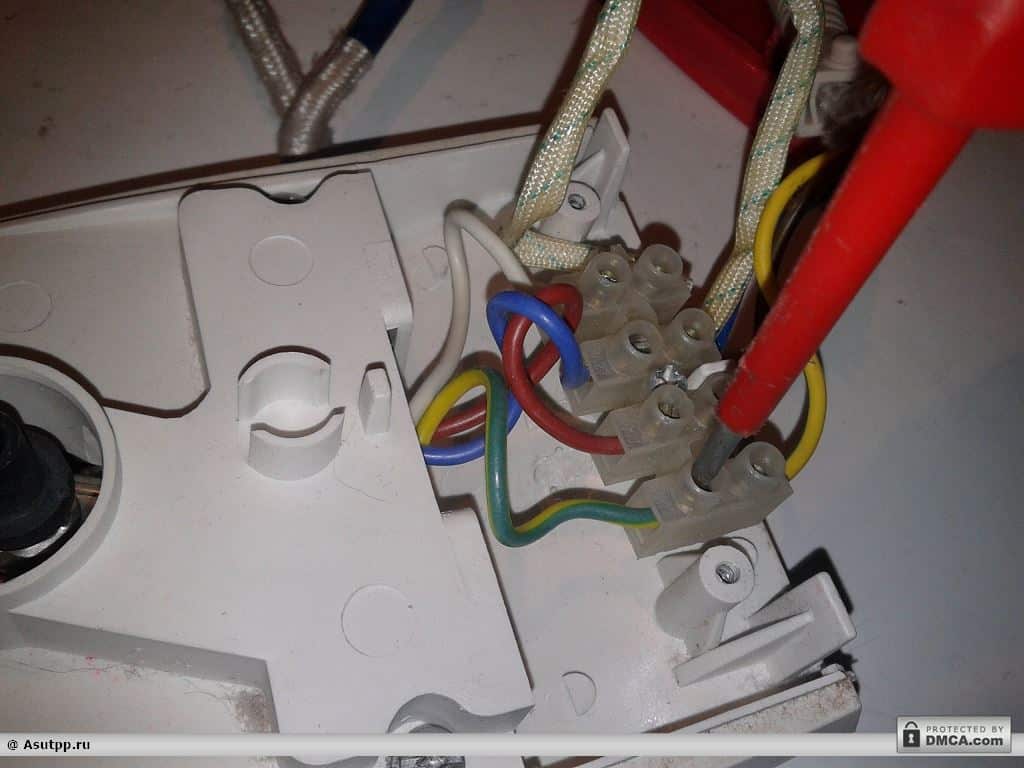

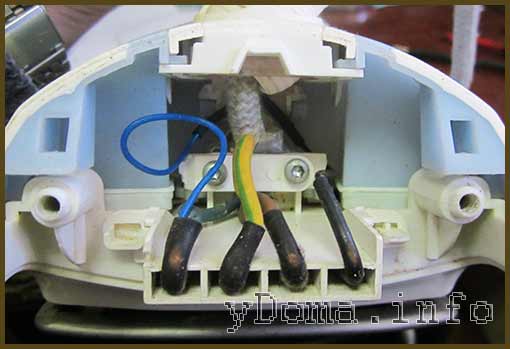

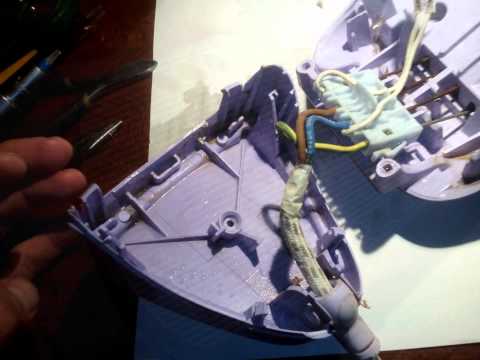

Под крышкой находится клеммная коробка, удерживающая электрический шнур. Если неполадка в нем, то разборку можно на этом закончить. Если шнур исправен, то устройство разбирают дальше. В утюгах Филипс и Tefal под крышкой расположены болты. Их и другие крепежи откручивают. Затем снимают регулятор температуры и кнопку подачи пара, потянув их вверх. Иногда они фиксируются защелками, их следует отжать отверткой.

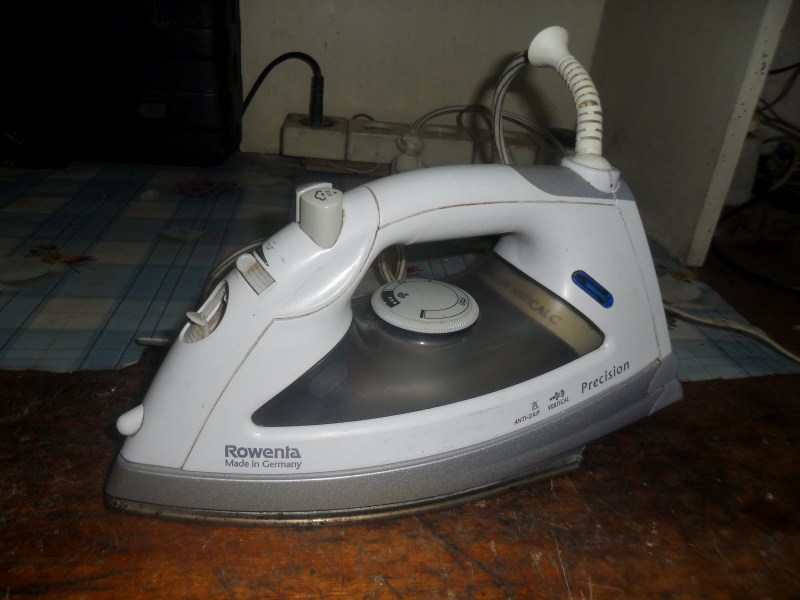

В устройствах Rowenta и подобных им конструкциях на ручках расположены болты, их нужно открутить. Под снятыми кнопками также есть винты, их тоже убирают. После этого отжимают защелки, закрепляющие верхние пластиковые детали, и снимают их. Утюг разбирают до тех пор, пока не разделят корпус и подошву.

Конструкции приборов от разных производителей несколько отличаются друг от друга, поэтому процесс разборки у них также бывает разным. Но в любом случае работу нужно производить аккуратно и не торопясь.

Сетевой шнур

Электрический шнур часто служит причиной плохой работы прибора. Поломка может произойти из-за повреждения изоляции в месте загибания или завивания шнура. Может быть частично или полностью поврежден один или несколько проводков. Из-за этого утюг перестает включаться, а подошва плохо нагревается.

Если шнур поврежден, то его в любом случае следует заменить, даже если причина поломки не в нем. Если нет такой возможности, то нужно тщательно заизолировать поврежденные места. Чтобы проверить шнур, его прозванивают мультиметром. Во время проверки шнур нужно покрутить и согнуть в различных местах, особенно там, где имеются повреждения изоляции. Если от этого мультиметр перестанет звонить, то шнур нужно заменить. Также его заменяют, если не прозванивается один или оба штырька вилки.

Ремонт ТЭНа и терморегулятора

Если прибор перестал греться, возможно, сгорел ТЭН, замена которого стоит дорого. Если это случилось, то лучше купить новый утюг. Два выхода нагревательного элемента находятся в задней части подошвы утюга. Для проверки мультиметр нужно настроить для измерения сопротивления и подключить к клеммам ТЭНа. Если на дисплее прибора появляется число, близкое к 250 Ом, ТЭН в порядке. Если число намного больше, то нагревательный элемент перегорел.

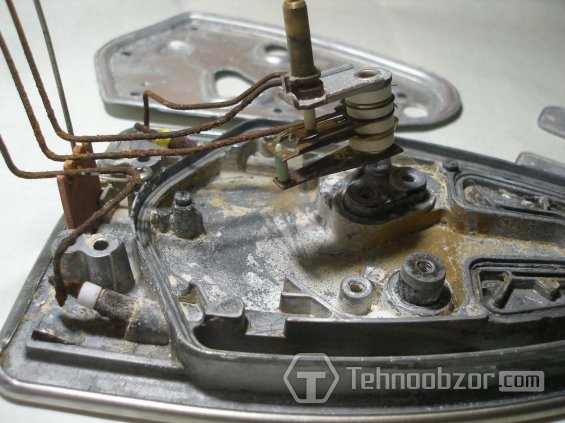

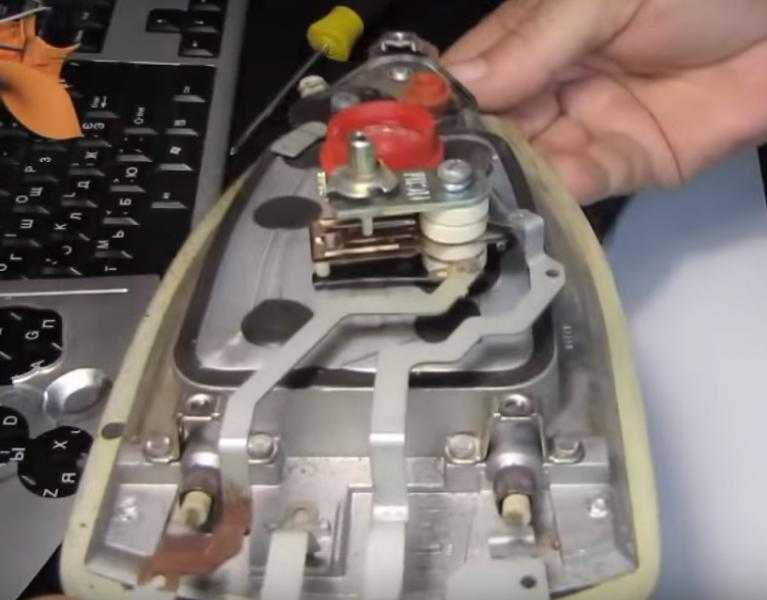

Терморегулятор внешне представляет собой пластину с расположенными на ней контактами и пластиковым стержнем, предназначенным для надевания диска. К контактам подключают мультиметр и проверяют работу терморегулятора. При выключении звук должен исчезать, а при включении появляться вновь.

При поломке терморегулятора утюг может не включаться, даже если он установлен на «включено». Может быть наоборот — прибор не выключается при выключенном терморегуляторе. В обоих случаях проблема заключается в неисправных контактах.

Если утюг не включается, возможно, на контактах появился нагар. Его можно очистить, используя наждачную бумагу с мелким зерном. Если прибор не отключается, то контакты могли сплавиться или сцепиться при падении. Можно попробовать аккуратно расцепить их, стараясь не погнуть и не повредить. Если не получится, то придётся заменить утюг.

Предохранитель и система разбрызгивания

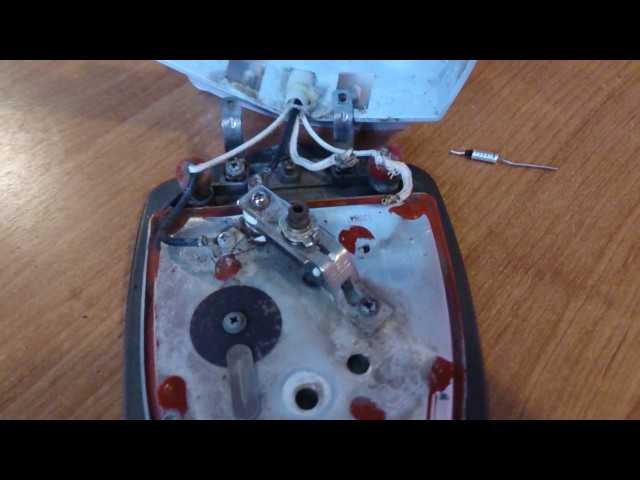

На случай перегрева утюга в нем имеется предохранитель. Он находится возле терморегулятора и в большинстве моделей закрыт белой трубкой. Если утюг нагревается до опасной температуры, то предохранитель перегорает.

Для проверки предохранителя прозванивают его контакты мультиметром. Если он исправен, мультиметр издает звук, если нет, то молчит. Чтобы заменить термопредохранитель для утюга, нужно снять перегоревший элемент и установить вместо него новый. Не следует оставлять прибор незащищенным, так как при сильном перегреве он может стать причиной пожара.

Если в емкости имеется вода, а пара нет, то причиной неисправности могут быть засоренные отверстия в подошве. Чтобы их почистить, нужно приготовить один из следующих составов:

1. 1 л воды смешивают с 200 граммами уксуса;
2. на 1 стакан кипятка добавляют 2 чайные ложки лимонной кислоты.

Жидкость наливают в сковороду и помещают туда отключенный утюг. Состав должен покрывать подошву. Сковородку ставят на огонь, доводят до кипения и выключают. Ждут, когда жидкость остынет, а потом опять ставят на огонь до кипения. Такую операцию проделывают 3−4 раза. Соли при этом должны раствориться.

Если из разбрызгивателя перестала поступать вода, причина может быть в отсоединении трубки. Для устранения неисправности нужно разобрать панель с кнопками впуска и установить на место имеющиеся там трубки.

Очистить забившиеся отверстия подошвы можно, полностью разобрав прибор. Затем его подошву заклеивают скотчем. В нее несколько раз наливают горячую воду с добавлением уксуса или лимонной кислоты, выдерживают до остывания и сливают.

Утюг, который перестал работать,

не стоит сразу нести на помойку. Не слишком серьезную поломку можно устранить своими руками. Если соблюдать аккуратность и последовательность действий, то эта работа не отнимет много сил и времени.

возможные поломки и их устранение

Чтобы починить утюг своими руками, нужно знать, как сделан этот прибор. Рассматривая устройство утюга, можно сказать, что конструктивно он похож на такие приборы, как чайник или нагреватель. Отличия заключаются лишь в предназначении аппаратов и наличии дополнительных узлов.

В утюге, независимо от страны и фирмы производителя, имеются четыре основных узла:

• нагреватель;
• вилка со шнуром;
• термопредохранитель;
• регулятор температуры.

Чтобы утюжок начал работать, следует на трубчатый нагревательный элемент, расположенный в подошве прибора, подать напряжение. В современных моделях, таких как «Ровента», применяются мощные ТЭНы от 1000 до 2300 Вт. Если не прерывать процесс нагревания, то подошва прибора раскалится настолько, что будет пригодна разве для жарки яичницы, а никак не для глажки белья.

С целью предотвратить чрезмерное нагревание в цепь аппаратов встраивается регулирующее устройство. От терморегулятора утюга зависит тепловой режим, который выбирается с учетом вида тканей: некоторые материалы можно гладить при температуре 100 С, другим необходимы показатели в 200 С. В большинстве моделей, к которым относятся и утюги «Браун», регулировочное колесо располагается в верхней части корпуса под ручкой.

Немаловажным узлом для обеспечения безопасности является предохранитель. При достижении прибором экстремальных температур, возникших в результате неисправности, термопредохранитель разомкнет контакты, а утюг выключится.

Содержание

• 1 Изъяны питающего провода
• 2 Проверка электронагревателя
• 3 Проблемы с терморегулятором
• 4 Во всем виноват предохранитель и прочие неисправности

Изъяны питающего провода

Перед тем как отремонтировать утюг, необходимо проверить исправность силового провода. Чаще всего он трескается в местах частых деформаций — у входа в корпус или возле вилки. Неисправность может проявляться постепенно, когда во время глажки мигает лампочка индикатора. Такое подмигивание означает, что нет нормального контакта и возможно окисление клемм.

Другая неисправность проявляется более бурно. При длительном трении проводов друг о друга может нарушиться изоляционный слой и произойти короткое замыкание. Внешне это проявляется сильным хлопком, отключением остальных приборов и специфическим запахом, характерным для горелой проводки.

Женщин, отличающихся особой впечатлительностью, подобные ситуации ранят до глубины души. Они воспринимают поломку как стихийное бедствие и реагируют звонками мужу, в МЧС и домоуправление. Самый правильный вариант — первый, потому что заставить утюг снова включаться может любой мужчина, у которого руки растут, откуда должны. В противном случае все равно следует обратиться к сильной половине с тем, чтобы он сдал вещь в ремонт.

Интернет заполнен видео на тему ремонта утюгов. Много сюжетов посвящено изъянам питающего провода. Если шнур неисправен возле вилки, разбирать прибор не потребуется. В случае, когда подозрение падает на ту часть, которая скрыта корпусом, без разборки не обойтись. Чтобы произвести, например, ремонт утюга «Филипс» своими руками, следует снять заднюю крышку. За ней сетевой шнур расходится на три провода. Если повреждена изоляция, необходимо ее восстановить. При окислении клемм нужно отсоединить провода и зачистить проблемные места.

Проверка электронагревателя

Нагревательный элемент в современных образцах является надежным узлом и редко ломается. Когда эта неприятность происходит, лучше новый нагреватель не покупать. Проще приобрести новый утюг. Но сначала следует убедиться, что проблема именно в ТЭНе.

Во всех моделях контакты нагревателя припаяны к контактам прибора и соединены с индикаторной лампой. Если лампа горит, а утюг не нагревается, значит неисправность связана с ТЭНом.

Наиболее распространенной причиной выхода из строя нагревательного элемента является разрыв спирали. Еще одной причиной может быть недостаточный контакт стержней ТЭНа с выводами прибора в точках соединения.

В некоторых моделях термопредохранитель включен в одну цепь нагревателя, а регулятор — в другую. Если неисправен предохранитель, то можно поставить ложный «диагноз», подозревая в неисправности ТЭН. Чтобы точно выяснить причину отказа прибора, следует его полностью разобрать.

Проблемы с терморегулятором

Управление температурным режимом осуществляется круглым колесиком. Располагается оно в утюге «Азур» и в других моделях на корпусе под ручкой. При повороте колесика вправо температура нагрева увеличивается, влево — уменьшается вплоть до полного отключения ТЭНа.

Колесико воздействует на термостат посредством специальной втулки или стального уголка и крепится к корпусу при помощи защелок. В утюге «Скарлет» и в других моделях достаточно подцепить регулировочный диск отверткой, чтобы он соскочил.

Принцип действия терморегулятора основан на различных свойствах металлов. При изготовлении данного узла спаиваются две пластины, выполненные из металлов, имеющих неодинаковые коэффициенты линейного расширения. Благодаря этим показателям пластины ведут себя каждая по-своему. Внешне это выглядит так: под влиянием температуры общая пластина искривляется, вызывая размыкание цепи, и утюг включается.

Чтобы убедиться в неисправности температурного регулятора, придется разобрать утюг полностью.

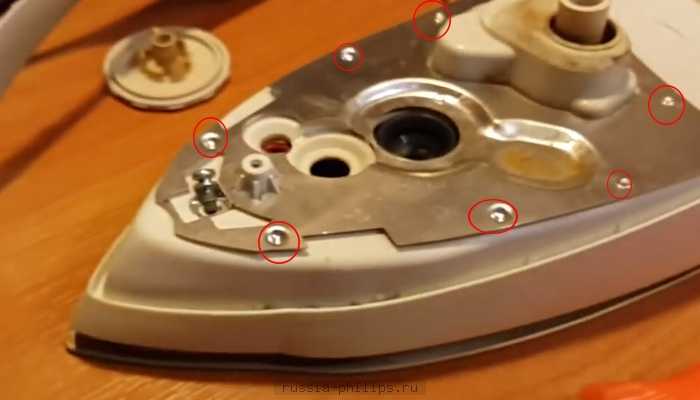

Ручка прибора и пластиковые части корпуса крепятся к металлическим частям защелками либо саморезами. Даже у одного изготовителя моделей бывает множество, и все они имеют конструктивные особенности. Но общие моменты есть у всех видов.

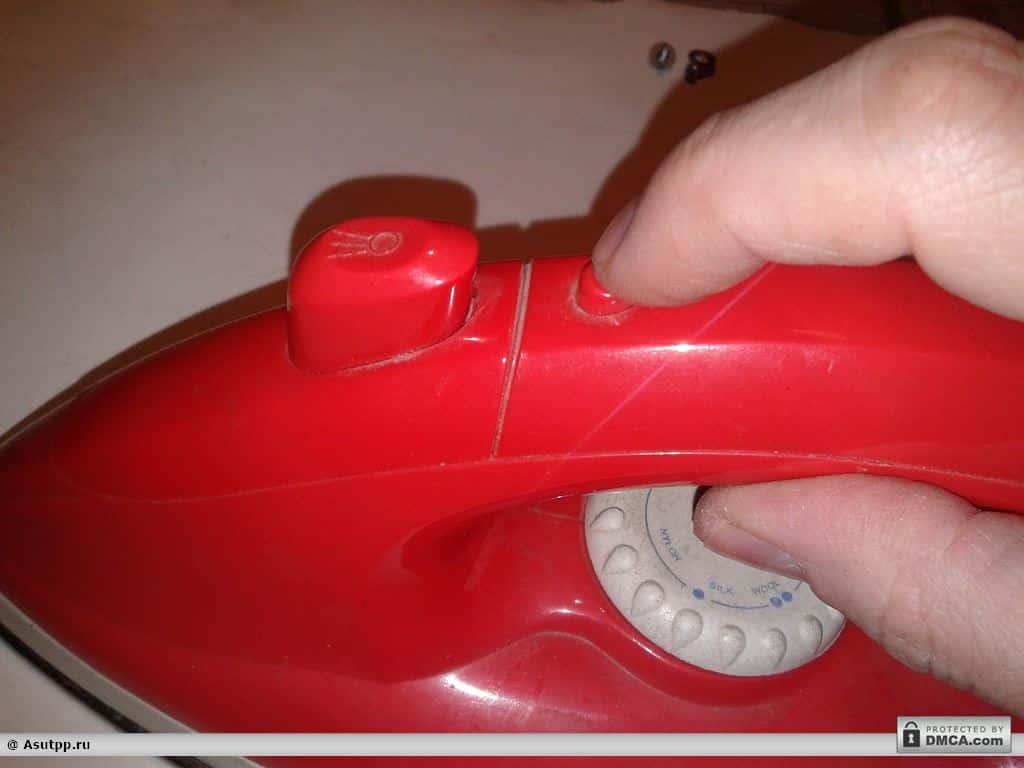

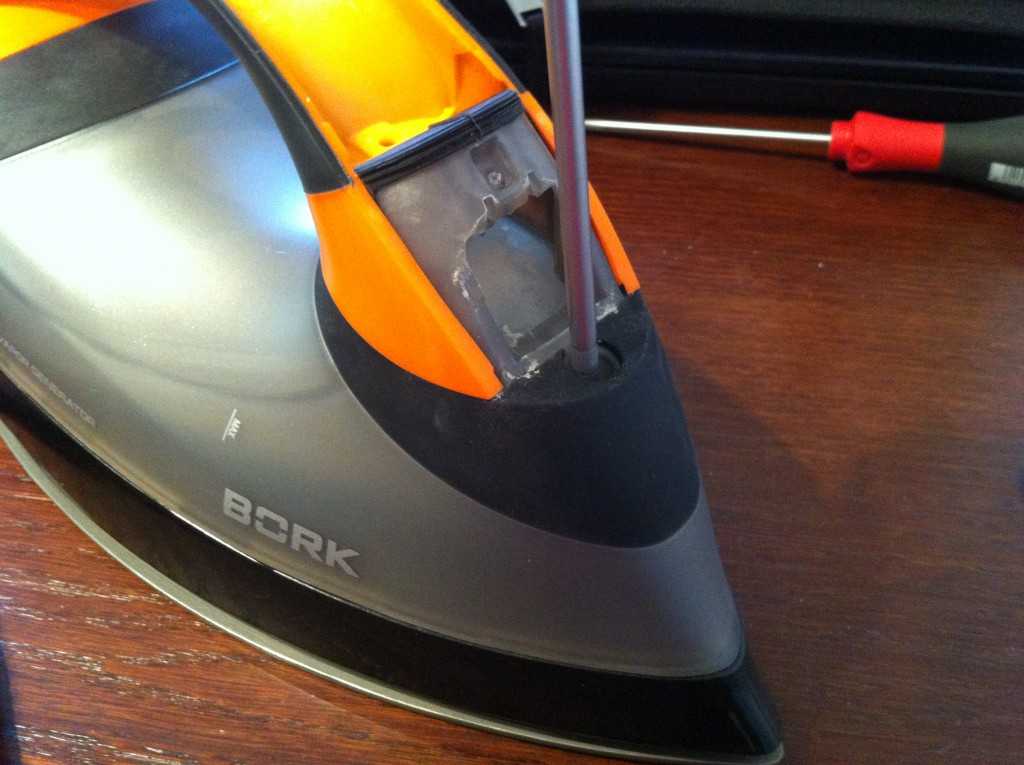

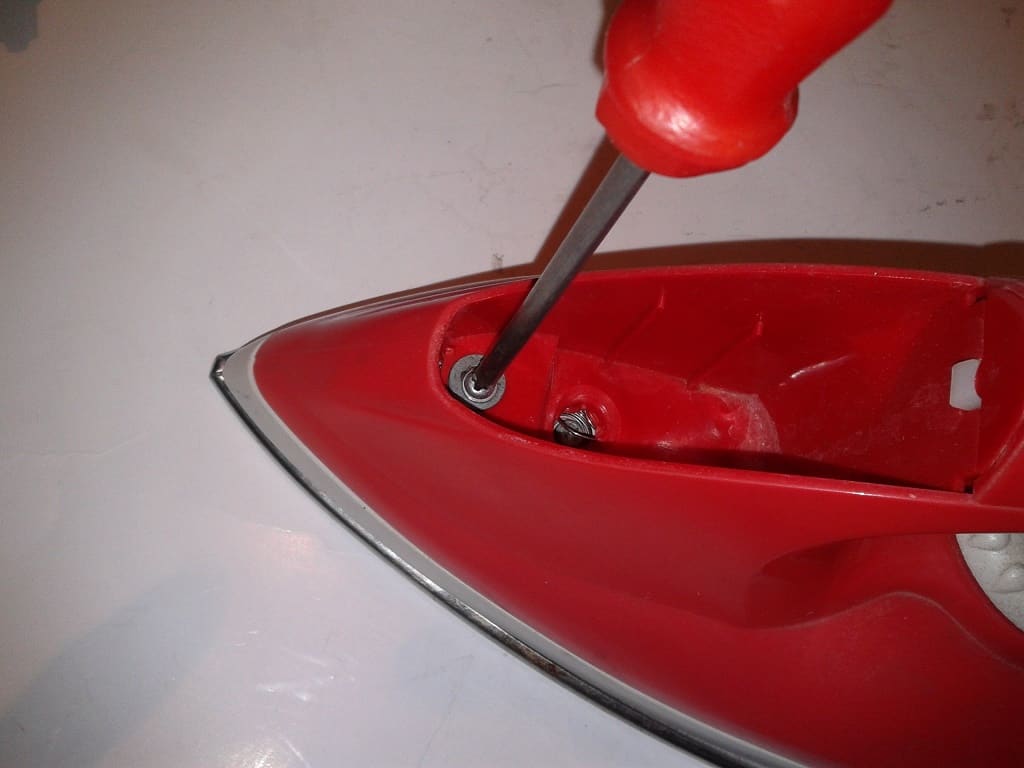

Чтобы разобрать утюг, надо обследовать его острую часть, где имеется одна точка крепления. Например, утюг Philips прячет саморез под ручкой регулировки пара. Чтобы выкрутить винт, следует повернуть ручку до конца влево и потянуть вверх. После удаления регулировочного узла можно открутить саморез. В модели «Браун» винт прячется под крышкой форсунки. Вынуть форсунку можно, слегка потянув на себя. После ее удаления открывается свободный доступ к винту. Другие саморезы или защелки располагаются под задней крышкой прибора.

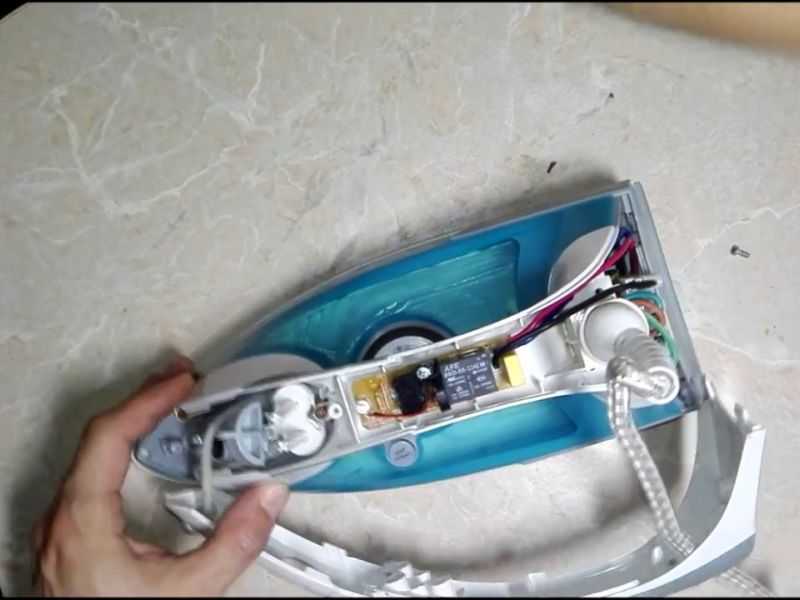

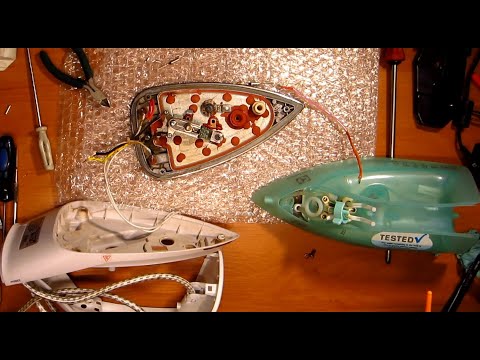

После того как пластиковую часть корпуса удалось снять, следует рассмотреть терморегулятор утюга. В холодном режиме контакты должны быть замкнуты. Если есть специальный прибор, лучше узел прозвонить. Если прибора нет, можно зачистить контакты мелкой наждачкой, после чего включить утюг в сеть.

Во всем виноват предохранитель и прочие неисправности

Чтобы наладить утюг, можно обратиться к статистике, которая говорит, что 50-60% неисправностей возникает из-за того, что выходит из строя термопредохранитель. Данный узел бывает одноразового действия и многоразового. Предохранители первой группы, как камикадзе, срабатывают только один раз. Узел рассчитан так, что при достижении нагревательным элементом температуры 240 С цепь разрывается. Дальнейшая эксплуатация прибора без дополнительного вмешательства становится невозможной.

Более современные технологии предусматривают использование биметаллических деталей. Такой термопредохранитель способен отключать утюг в экстремальных ситуациях, а затем снова включать. Если не работает утюг по этой причине, проще всего выбросить узел, а цепь закоротить. Сделать это можно разными способами:

• при помощи пайки;
• путем обжатия металлического стержня;
• переключением проводов питания.

В каждом случае необходимо добиться надежного контакта.

Еще одним распространенным заболеванием является проблема с системой отпаривания. Иногда в утюге «Бош» кнопка, включающая процесс, сильно продавливается, а пар не подается. Ремонт утюга Bosch следует начать с откручивания самореза сзади и снятия задней крышки. Затем следует аккуратно вытянуть две кнопки, регулирующие подачу пара, вверх. Они не закреплены винтами и держатся на втулках за счет силы трения. Дальше необходимо открутить винт, после чего пластиковая ручка должна легко сняться. Под крышкой расположены два насоса: один подает воду на разбрызгиватель, другой доставляет воду на подошву для создания пара. Требуется извлечь паровой насос. В нижней части есть шарик, который из-за накипи прилипает к дну камеры. Для устранения неисправности нужно протолкнуть шарик в камеру и собрать утюг в обратной последовательности.

Какой бы утюг не пришлось чинить, необходимо помнить о безопасности и соблюдать определенные правила: включать прибор в сеть лишь, когда это необходимо; не пытаться устранить неисправность влажными руками; во время ремонта утюг необходимо устанавливать на устойчивое, не пропускающее ток и жаропрочное покрытие.

Инструкция и руководство на русском

20 страниц подробных инструкций и пользовательских руководств по эксплуатации

12:20

Ремонт утюга Philips.Типовая неисправность.

18:52

PHILIPS GC-4929/ 80 утюг без регулятора температуры

15:36

утюг philips ремонт своими руками

08:51

Утюг Philips AZUR GC4905 Обзор

18:17

Делай — Сам Ремонт бытовой техники! Ремонт утюга Philips! Удаление платы управления в утюге филипс/

44:20

как разобрать утюг филипс 3330 и почистить его от накипи.

07:14

Ремонт утюга Philips gc 3320

04:06

Обзор утюгов Philips Optimal Temp vs обычный утюг

Утюги Philips

Утюги Philips

• Изображение
• Текст
• Содержание

GC2800 Series

***

Страница 2

• Изображение
• Текст

2

D E F G A B C J K L M H I.

..

Страница 3

• Изображение
• Текст

3

D E F

G

A

B

C

J

K

L

M

H

I

1

***

Страница 4

• Изображение
• Текст

4

***

Страница 5

• Изображение
• Текст

GC2800 SERIES

EnGlISh 6
Български 18
Čeština 31
eesti 43
Hrvatski 55
Magyar 67
ҚазаҚша 79
Lietuviškai 93
Latviešu 105
PoLski 117
roMână 130
русский 142
sLovensky 156
sLovenšČina 169
srPski 181
українська 193

Опасно, Русский, Введение

Общее описание (рис. 1), Важно

• Изображение
• Текст

142

Введение

Поздравляем с покупкой продукции Philips! Для получения полной

поддержки, оказываемой компанией Philips, зарегистрируйте Ваше

изделие на www. philips.com/welcome.

Общее описание (рис. 1)

a Сопло разбрызгивателя

B Крышка наливного отверстия

C Кнопка включения разбрызгивания 8

D Регулятор пара

— b = функция очистки от накипи Calc-Clean

— 0 = глажение без пара

— l = минимальная подача пара

— ; = максимальная подача пара

E Кнопка включения парового удара \

F Индикатор автоотключения (только у модели GC2860)

G Сетевой шнур

h Индикатор нагрева

I Таблетка от накипи (только у моделей GC2860/GC2840/GC2830/

GC2820)

Примечание: Таблетка от накипи не видна снаружи.

J Заводская бирка

k Резервуар

l Дисковый регулятор нагрева

M Подошва

Важно

До начала эксплуатации прибора внимательно ознакомьтесь с

настоящим руководством и сохраните его для дальнейшего

использования в качестве справочного материала.

Опасно

— Запрещается погружать утюг в воду.

русский

Предупреждение, Внимание

Страница 7

• Изображение
• Текст

Предупреждение

— Перед подключением прибора убедитесь, что указанное на нём

номинальное напряжение соответствует напряжению местной

электросети.

— Не пользуйтесь прибором, если сетевая вилка, сетевой шнур или

сам прибор имеют видимые повреждения, а также если прибор

роняли, или он протекает.

— В случае повреждения сетевого шнура, его необходимо

заменить. Чтобы обеспечить безопасную эксплуатацию прибора,

заменяйте шнур только в авторизованном сервисном центре

Philips или в сервисном центре с персоналом высокой

квалификации.

— Не оставляйте включенный в сеть прибор без присмотра.

— Данный прибор не предназначен для использования лицами

(включая детей) с ограниченными возможностями сенсорной

системы или ограниченными интеллектуальными возможностями,

а также лицами с недостаточным опытом и знаниями, кроме

случаев контроля или инструктирования по вопросам

использования прибора со стороны лиц, ответственных за их

безопасность.

— Не позволяйте детям играть с прибором.

— Сетевой шнур не должен касаться горячей подошвы утюга.

Внимание

— Подключайте прибор только к заземленной розетке.

— Регулярно проверяйте, не поврежден ли сетевой шнур.

— Прикосновение к сильно нагретой подошве утюга может

привести к ожогам.

— По окончании глажения, при очистке прибора, во время

заполнения или слива резервуара для воды, а так же оставляя

утюг без присмотра даже на короткое время, устанавливайте

парорегулятор в положение О, ставьте утюг в вертикальное

положение и отключайте его от электросети.

— Используйте и устанавливайте прибор на горизонтальной,

ровной и устойчивой поверхности.

русский

143

Электромагнитные поля (эмп), Перед первым использованием, Подготовка устройства к работе

Заполнение резервуара для воды

• Изображение
• Текст

— Не добавляйте в парогенератор духи, уксус, крахмал, химические

средства для удаления накипи, добавки для глажения или другие

химические средства.

— Прибор предназначен только для домашнего использования.

Электромагнитные поля (ЭМП)

Данное устройство Philips соответствует стандартам по

электромагнитным полям (ЭМП). При правильном обращении

согласно инструкциям, приведенным в руководстве пользователя,

применение устройства безопасно в соответствии с современными

научными данными.

Перед первым использованием

1

Удалите все наклейки и защитные пленки с подошвы утюга.

2

Разогрейте утюг до максимальной температуры и несколько

минут проводите им по влажной ткани, чтобы удалить с

подошвы всё лишнее.

Подготовка устройства к работе

заполнение резервуара для воды

Не добавляйте в парогенератор духи, уксус, крахмал, химические

средства для удаления накипи, добавки для глажения или другие

химические средства.

1

Выключите прибор и отключите его от электросети.

2

Установите парорегулятор в положение 0 (= глажение без

пара) (Рис. 2).

3

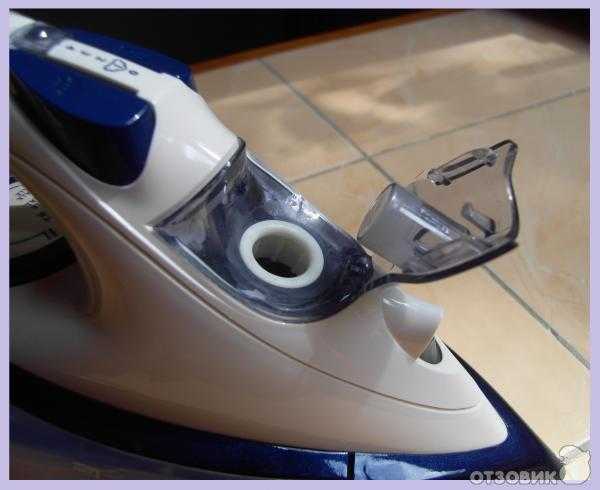

Откройте крышку наливного отверстия.

4

Наклоните утюг и заполните резервуар для воды до

максимального уровня (Рис. 3).

Примечание: Не заполняйте резервуар для воды выше отметки МАХ.

русский

144

Примечание: Если водопроводная вода в вашей местности слишко…

Страница 9

• Изображение
• Текст

Примечание: Если водопроводная вода в вашей местности слишком

жесткая, рекомендуется использовать дистиллированную воду. Не

добавляйте в воду химические средства для удаления накипи.

5

Закройте крышку наливного отверстия (должен прозвучать

щелчок).
установка необходимой температуры и настройка

подачи пара

Тип ткани

Положения

регулятора

нагрева

Режим

подачи пара

Паровой

удар

Лен

MAX

&

Да

Хлопок

3

&

Да

Шерсть

2

$

—

Шелк

1

0

—

Синтетические ткани

(например, акрил,

нейлон, полиамид,

полиэфир).

1

0

—

— Проверьте, какая рекомендуемая температура глажения указана

на ярлыке текстильного изделия (памятке по уходу):

Если материал изделия неизвестен, попробуйте сначала прогладить

на участке, незаметном при носке.

Изделия, изготовленные из шелка, шерстяных и синтетических

материалов, следует гладить с изнанки, чтобы не допустить

появления лоснящихся пятен. При использовании функции

разбрызгивания, на изделии возможно появления пятен.

1

Для установки необходимой температуры глажения, поверните

дисковый регулятор нагрева в необходимое положение (см.

таблицу “Температурный режим и режим подачи пара”) (Рис. 4).

русский

145

Использование прибора, Глажение с паром

Страница 10

• Изображение
• Текст

2

Установите необходимый режим подачи пара (см.

таблицу “Температурный режим и режим подачи пара”).

Примечание: Убедитесь, что выбранный режим подачи пара

соответствует установленной температуре глажения.

3

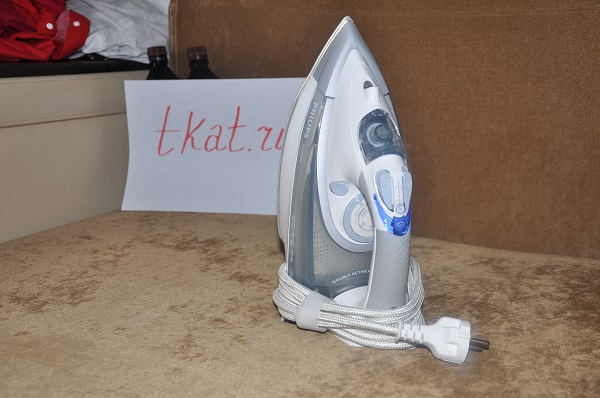

Поставьте утюг вертикально.

4

Вставьте вилку шнура питания в заземленную розетку

электросети.

, Загорится индикатор нагрева.

5

Начинать глажение следует через некоторое время после того,

как погаснет индикатор нагрева.

, Во время глажения индикатор нагрева будет периодически

загорается. Это свидетельствует о том, что утюг нагревается до

заданной температуры.

использование прибора

Примечание: При первом включении утюга в сеть возможно

нензначительное выделение дыма, которое вскоре прекратится.

глажение с паром

1

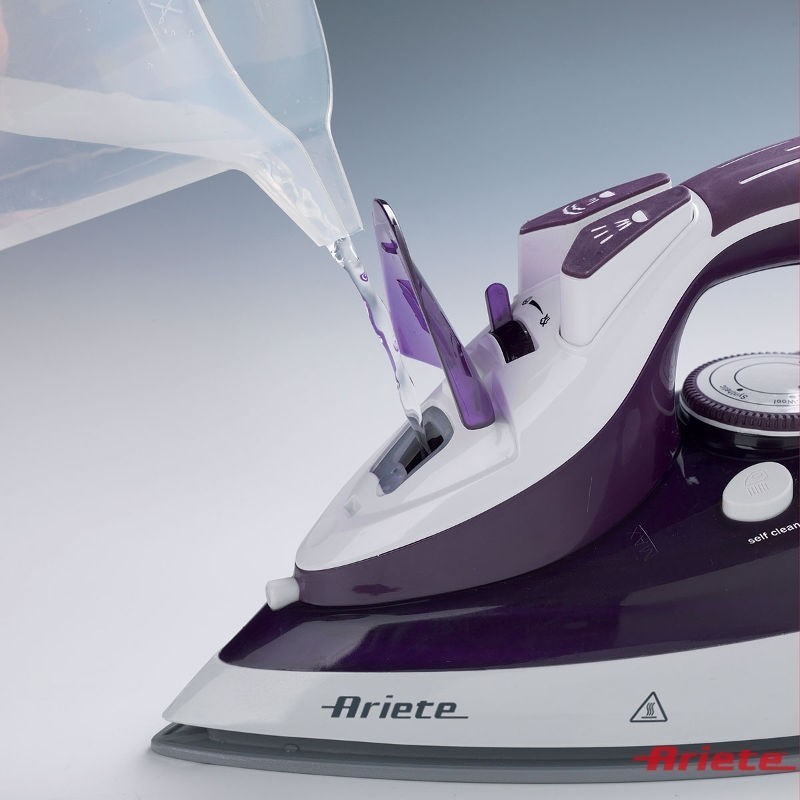

Убедитесь, что резервуар для воды заполнен.

2

Установите рекомендуемую температуру (см. разделы

“Подготовка к использованию” и “Температурный режим и

режим подачи пара”).

3

Выберите нужный уровень парообразования. Убедитесь, что

уровень парообразования соответствует установленной

температуре глажения:

—

$

для минимальной подачи пара (температура нагрева 2 и

3

).

—

&

для максимальной подачи пара (температура нагрева от 3

до MAX).

Примечание: Пар начинает выходить при достижении

установленного уровня нагрева.

русский

146

Комментарии

Выделить → Я нашёл инструкцию для своего утюга здесь! #manualza

• Кликнуть →

Ремонт утюга своими руками: как разобрать, проверить, починить

Хоть утюг и не самая дорогая бытовая техника, но при его поломке, можно не бежать сразу за новым. Сначала попытаемся отремонтировать его самостоятельно. Ремонт утюга своими руками — с этого можно начинать карьеру домашнего электрика. Простая схема, минимум элементов.

Содержание статьи

• 1 Виды утюгов и их устройство
  • 1.1 Устройство системы отпаривания
  • 1.2 Электрическая схема утюга
• 2 Как разобрать утюг
• 3 Проверяем самое простое
  • 3.1 Проверка электрошнура
  • 3.2 Клеммы и контакты
  • 3.3 Проверка шнура на целостность проводов
• 4 Регулятор температуры
• 5 Предохранитель
• 6 Проблемы с подошвой утюга (ТЭН + емкость для воды)
• 7 Что делать если не выходит пар

Виды утюгов и их устройство

Если говорить об электроутюгах, есть они трех типов:

Самые распространенные — утюги с отпаривателями, именно его ремонт и будем рассматривать дальше. Для начала стоит ознакомиться с его устройством. Так ремонт утюга своими руками будет проще. Зная состав устройства и назначение его частей можно назвать возможные причины проблем.

Если говорить в общих чертах, каждый утюг состоит из корпуса, ручки, терморегулятора и подошвы с отверстиями, через которые в зону глажки подается пар. Для поддержания режима отпаривания в корпус утюга встроена емкость для воды, также имеются регуляторы интенсивности режима отпаривания.

Общее устройство утюга с отпаривателем

Устройство системы отпаривания

Современные электрические утюги этого типа имеют несколько режимов отпаривания. Для понимания того, как все работает надо рассмотреть, как оно все устроено. Ведь часто ремонт утюга своими руками необходим не из-за того, что утюг не греется, а потому что не идет пар. И тут важно понимать в чем именно дело.

В современных моделях есть три режима отпаривания, которые имеют индивидуальные кнопки. Каждая кнопка приводит в действие свою помпу, которая, в зависимости от настроек подает, требуемое количество воды. Есть такие режимы и помпы:

Более простые модели (предыдущего поколения) имеют обычно разбрызгиватель и режим отпаривания. У них строение несколько иное. Первое отличие — регулятор нагрева подошвы перенесен на ручку (впрочем, не всегда), на ручке также находится регулятор пара, но выполнен он в виде поворотного диска.

Утюг с отпаривателем и разбрызгивателем (без парового удара)

Кнопка разбрызгивателя, в таких моделях утюгов, находится между регуляторами температуры и пара.

Электрическая схема утюга

Ремонт утюга своими руками невозможен без электрической схемы. Как видите, принципиальная схема электроутюга мало чем отличается от схемы чайника или бойлера. Основные отличия в форме нагревательных элементов и других «дополнительных» устройств.

Электрическая схема утюга

В схеме есть всего несколько элементов: соединительная колодка, нагревательный элемент, терморегулятор и термозащита. Термозащита может быть разной. В простейшем случае это предохранитель. В более сложных моделях это устройство отключения при перегреве. Так как элементов схемы немного, ремонт утюга своими руками — не самая сложная задача.

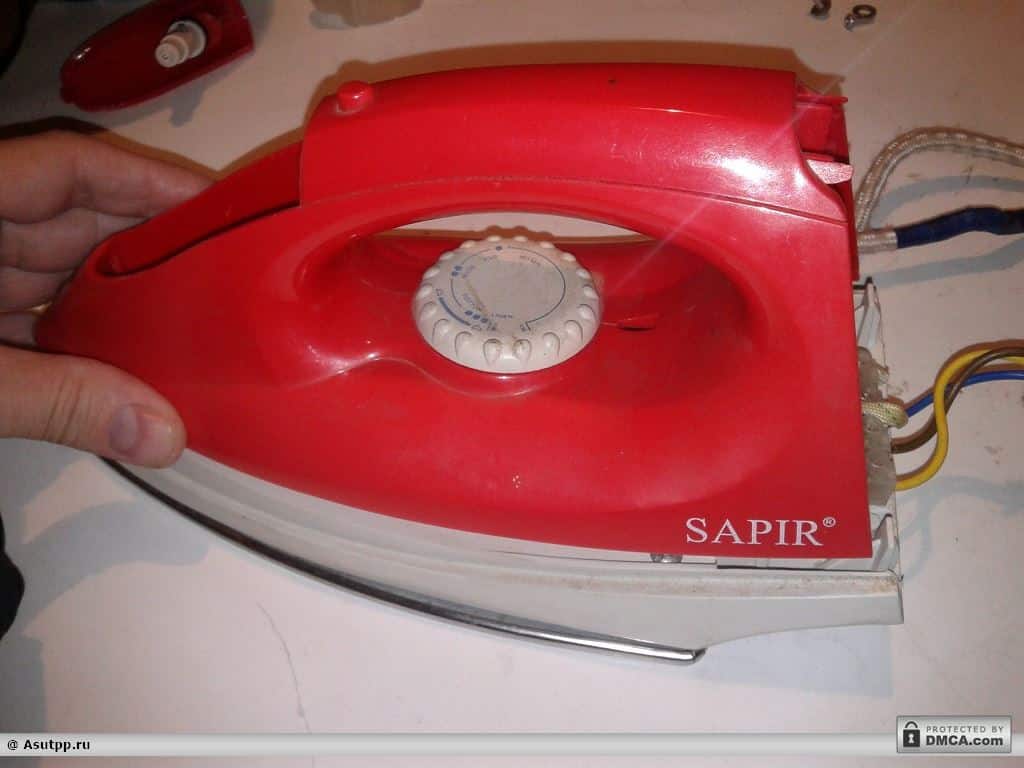

Как разобрать утюг

Если не работает утюг, первое что предстоит сделать — разобрать его. Это не так просто как кажется — слишком много моделей, каждая из которых может иметь свои «фишки». Причем разные модели одного производителя могут разбираться по-разному. Тем не менее, есть общие принципы и правила:

Процесс разборки утюга не требует применения силы. Если «не идет» надо внимательно посмотреть что и где держит. И не стоит его разбирать сразу до конца — не всегда это необходимо.

Проверяем самое простое

Часто утюг не работает из-за проблем со шнуром. При эксплуатации он часто сгибается, в местах сгиба повреждается изоляция, могут даже появляться искры. Потому первый шаг при самостоятельном ремонте утюга — осмотр и прозвонка шнура. Для прозвонки нужен будет мультиметр (как с ним работать читайте тут).

Разобрать утюг — это самое начало

Проверка электрошнура

Иногда, чтобы удостовериться что проблема в шнуре, можно включить утюг в сеть. Если все исправно, загорается индикаторная лампа. Обычно это зеленый светодиод. По тому, горит он постоянно или периодически гаснет и будем отслеживать состояние шнура. Его крутим и изгибаем, обращая внимание на состояние сигнальной лампочки. Если она мигает, значит сетевой шнур действительно виноват. Его лучше заменить, но, при желании, можно найти проблемное место (часто оно визуально легко определяется) и исправить ситуацию.

Характерные проблемы со шнуром для утюга

Если это проблемы с изоляцией, а сам проводник целый, используя изоленту устраняют неисправность. Если повреждены провода, их разрезают, соединяют по-новому при помощи пайки, место соединения изолируют. Этот ремонт — временная мера, так как вскоре снова появятся проблемы — недалеко от «отреставрированного» места. Потому шнур все-таки лучше заменить.

Клеммы и контакты

Если внешних повреждений шнура нет, а он не работает, придется разобрать утюг. На первом этапе сложностей обычно не бывают — сзади есть один болт. Это, пожалуй, единственный крепеж, который не удается спрятать. Откручиваем его, снимаем крышку.

Снять заднюю крышку обычно труда не составляет — один болт

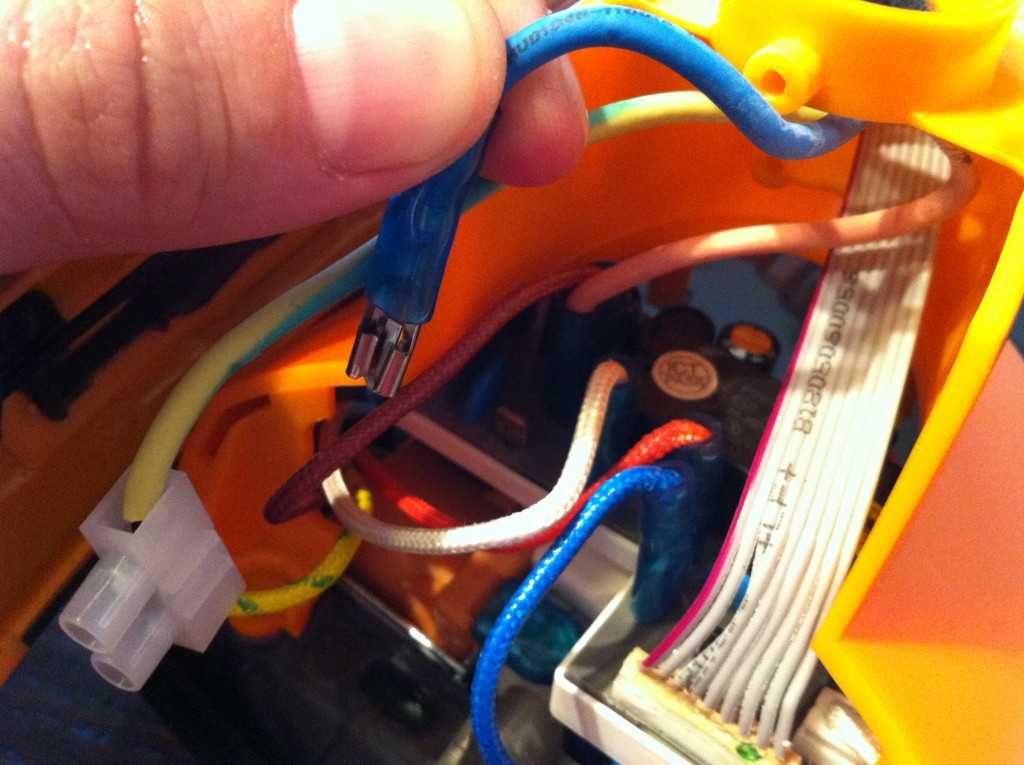

Под задней крышкой скрывается клеммная колодка, к которой подходят провода от терморегулятора и ТЭНа, с другой подключается наш сетевой шнур. Клеммная колодка может выглядеть по-разному. У некоторых производителей как у Bosch) она спрятана под пластиковой крышкой. Крышку надо снять. Как к ней подобраться — зависит от модели. Иногда достаточно просто поддеть и потянуть иногда приходится снимать какие-то детали. Важно — добраться до контактов.

Из-за перегрева может оплавиться колодка или шнур

Часто причина того, что не греется утюг скрыта не в ТЭНе, а в том, что засорились или окислились контакты. Иногда на контакты попадает вода (протекает емкость), иногда там спекается пыль, иногда просто ослабел контакт. Если есть одна из таких проблем — устраняйте ее. Возможно, ремонт утюга своими руками на этом закончится.

Если вы собираетесь снимать провода с контактов, сфотографируйте как все было. Меньше будет проблем при сборке. Человеческая память — ненадежная штука. Фото намного надежнее.

Проверка шнура на целостность проводов

Если контакты нормальные, чистые, прозваниваем шнур на целостность проводов. Берем тестер/мультиметр, ставим в режим прозвонки. Одним щупом прикасаемся к штырьку шнура, вторым «перебираем» провода на клеммной колодке. Если провод целый, одна из пар должна «зазвенеть» — вы должны услышать звуковой сигнал.

Прозвонка шнура утюга

Шнур утюга — трехпроводный, к штырькам шнура идет два провода, а третий — зеленого или желто-зеленого цвета — заземление. На вилке утюга это металлическая пластинка. Прикоснувшись к ней и зеленому проводу на колодке, вы должны услышать «писк» мультиметра. Если хоть один провод «не звонится», шнур меняем.

Регулятор температуры

Далее ремонт утюга своими руками — осмотр регулятора температуры. Отсоединив от подошвы утюга пластиковый корпус, получаем к нему доступ.

Как он работает? Состоит он из трех основных частей: стержня, прикрепленных к нему контактных пластин и биметаллической пластины. Биметаллическая пластина нагревается от подошвы утюга. При повышении температуры она нагревается, выгибается. При определенной температуре она выгнута настолько, что размыкает контакты, отключая питание. Когда утюг остывает, она принимает исходное состояние, контакты снова замыкаются, утюг снова начинает греться.

Сначала надо проверить, работает ли он вообще. Покрутите его из одного крайнего положения в другое. В одном из положений должен раздаться характерный щелчок, который издают замыкающиеся контакты. Именно через них подается питание на ТЭН утюга. Оставив терморегулятор в этом положении, проверим наличие электрического контакта.

От регулятора температуры отходят два контакта (к ним подключены провода, которые идут на ТЭН). К ним и прикасаемся щупами мультиметра (режим прозвонки). Если пищит — все нормально. Но, поставив регулятор в другое крайнее положение, вы должны получить «обрыв» — контакты должны разомкнуться. В таком случае этот узел работает нормально.

Регулятор температуры утюга

Не помешает и визуальный контроль — может они подгорели, окислились, ослабли.  Если есть окалина, грязь, ржавчина, их можно аккуратно почистить. Для этого можно использовать полоску наждачной бумаги с очень мелким зерном или пилочку для ногтей. Сильно не усердствуйте — не спилите контакты полностью. Во время чистки старайтесь отгибать пластины по минимуму — чтобы не ослабить контакт.

Иногда регулятор поворачивается с трудом. Захватив его плоскогубцами или пассатижами, вращайте его туда-сюда, пока не добьетесь более плавного хода. После чего надо взять простой карандаш и натереть узел графитом. Он не спекается при высоких температурах и имеет хорошие смазывающие свойства.

После всех манипуляций снова проверьте наличие контакта в положении терморегулятора «включено». Если все нормально, Можно попробовать подключить утюг и проверить его работоспособность. Возможно, ремонт утюга своими руками закончен. Если нет — идем дальше.

Предохранитель

Термопредохранители бывают одноразовые и многоразовые. Одноразовые при превышении критической температуры перегорают. После этого утюг не включается и восстановить его работоспособность можно только заменив одноразовый предохранитель.

Виды предохранителей в утюге

Многоразовый сделан на основе все той же биметаллической пластины и работает также. Этот узел повышает надежность утюга — не дает ему перегореть, если, вдруг, не сработал терморегулятор. Чаще всего причина не работающего утюга — перегорание предохранителя. Это порядка 50% случаев выхода этого прибора из строя. Это случается, если и терморегулятор, и многоразовый предохранитель не отключили утюг.

Добраться до предохранителя можно лишь полностью сняв корпус. Находим его, прикасаемся щупами мультиметра с двух сторон. Если звуков нет, виноват именно он. Выпаиваем неисправный, ставим аналогичный. Можно еще вместо него поставить «жучок» — впаять кусок провода. Но при очередном сбое перегорит уже ТЭН, а не предохранитель. Тогда ремонт утюга своими руками закончится покупкой нового — цена на подошву сопоставима со стоимостью нового утюга.

Проблемы с подошвой утюга (ТЭН + емкость для воды)

Во многих моделях утюга ТЭН вместе с емкостью для воды запаян в едином корпусе. Проблемы с одной из этих частей ведут к одному — к покупке нового утюга. Замена подошвы нецелесообразна, так как стоит эта запчасть чуть меньше нового утюга. Даже если вы решите менять подошву, нет гарантии, что вы найдете нужную вам — рынок меняется быстро, модели снимаются с производства, запчасти на них не выпускаются. В общем, если вы в самостоятельном ремонте утюга добрались до этого этапа, скорее всего, отправитесь в магазин за новым.

Где находятся выходы нагревательного элемента утюга

Есть только небольшой процент случаев, когда работоспособность подошвы можно восстановить — если контакты окислились настолько сильно, что пропал контакт. Находим эти контакты, хорошенько их зачищаем и обжимаем. Далее проводим измерения.

Выставляем мультиметр в режим измерения сопротивления. В утюгах ТЭНы обычно имеют сопротивление порядка 250 Ом (точнее посмотрите в паспорте), так что предел измерений — 1000 Ом. Если сопротивление где-то в этих пределах — все нормально. Если показывает «бесконечность» — нагревательный элемент перегорел. Как уже говорили, замена смысла не имеет, практичнее купить новый утюг.

Измерение сопротивления ТЭНа в утюге

Тот же выход — поход за новым утюгом — может быть и в ситуации исправным нагревательным элементом. Такое случается, если деформировался резервуар для воды. Его может разорвать или раздуть. В любом случае утюг оказывается неработоспособным, хотя электрическая часть «в норме». Это повреждение — проблемы с емкостью для воды — происходит при большом количестве накипи. Его проще предотвратить, чем устранить. Надо в утюг заливать воду с малым количеством солей. Да, производители пишут, что можно лить воду из-под крана. Свой гарантийный срок он отработает. А дальше — покупайте новый.

Что делать если не выходит пар

Пар не выходит обычно если отверстия в подошве забиты солями. Этого не произойдет, если использовать дистиллированую воду (идеально), пропущенную через фильтры или хотя-бы кипяченую.

Очистить утюг от накипи несложно. Для этого берем металлическую или жаростойкую емкость, в которую его можно поставить на дно. В воде разводим лимонную кислоту (1 столовая ложка на стакан воды) или уксус (1 стакан на 1 литр). Регулятор пара выставляем на максимум, устанавливаем утюг так, чтобы его задняя часть была чуть выше носика. В качестве подставок можно использовать обычные монеты.

Ремонт утюга своими урками: чистим от налета

Наливаем раствор. Жидкость должна покрывать платформу примерно на 1-1,5 см. Переносим емкость с утюгом на плиту, доводим до кипения, выключаем на 20-30 минут, снова включаем. Такие циклы повторяем 3-4 раза. После этой процедуры все отверстия и емкость для воды очистятся. Правда, пока выйдет весь осадок, на белье могут оставаться следы.

На этом ремонт утюга своими руками закончен. Если он по-прежнему не работает, еще раз внимательно осмотрите все элементы системы. Их не так много — шнур и колодка, терморегулятор, предохранители, ТЭН.

Утюг не нагревается – причины и инструкция по ремонту

• Статья
• Видео

Итак, во время процесса глажки Вы вставили вилку в розетку, но через несколько минут поняли, что утюг не нагревается. Необязательно в этом случае выкидывать технику и идти в магазин за новой, т.к. порой причина поломки довольно простая и не требует профессиональных навыков по ремонту электроприборов. Далее мы рассмотрим что делать, если утюг перестал нагреваться, а также как отремонтировать существующие поломки своими руками.

• С чего начать?
• Сетевой шнур
• Регулятор температуры
• Термопредохранитель
• Нагревательный элемент (ТЭН)
• Система отпаривания

С чего начать?

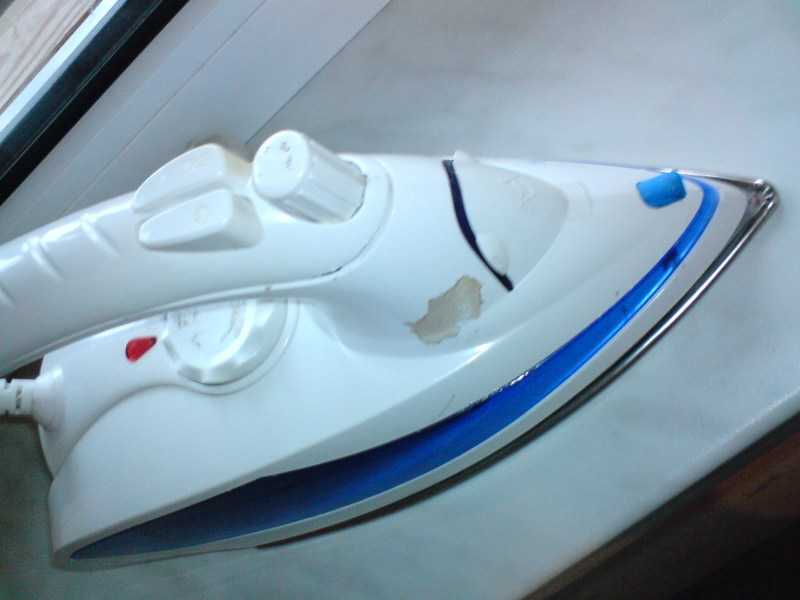

Для начала Вы должны визуально осмотреть корпус на наличие трещин, дефектов и следов плавления корпуса. Возможно внешний вид сразу же и покажет, что именно является причиной поломки утюга. Если же осмотр ничего не дал, нужно полностью разобрать корпус для самостоятельной диагностики всех составляющих элементов.

Обращаем Ваше внимание на то, что разобрать утюг иногда довольно сложно. Это связано с тем, что производители с каждым годом больше времени уделяют дизайну электроприбора, создавая незаметные фиксаторы и отверстия под винтики. Изначально подготовьте набор отверток и нож, которые пригодятся Вам для дальнейших действий.

Видео инструкция по разборке корпуса

Сетевой шнур

Одной из главных неисправностей утюга является именно сетевой шнур, который Вы, собственно, и вставляете в розетку.

Доберитесь до места соединения контактов с нагревательным элементом и если видимые неисправности отсутствуют, с помощью тестера прозвоните шнур, чтобы определить его работоспособность.

Для прозвонки можно использовать самодельную контрольку, состоящую из куска провода, батарейки и лампочки. Если лампочка горит при подключении контактов к обоим концам шнура, идем дальше.

В случае, если сетевой шнур является причиной поломки, можно попробовать укоротить его на 10-15 см (возможно проблемный участок будет удален). Все равно утюг не работает? Заменяем шнур на новый!

Регулятор температуры

Второй на очереди – терморегулятор. Его мы также проверяем с помощью прозвонки, которую крепим к контактной группе.

Когда регулятор температуры будет прокручен в сторону замыкания цепи, электрическая цепь должна функционировать. Лампочка не горит? Зачищаем контакты наждачной бумагой и снова проверяем. Сразу же рекомендуем просмотреть видео инструкцию по ремонту:

Как отремонтировать регулятор температуры

Терморегулятор рабочий, но утюг не нагревается? Приступаем к проверке термопредохранителя!

Термопредохранитель

Чаще, чем сетевой шнур, выходит из строя данный элемент схемы. Его основное назначение – разъединить электрическую цепь, если температура ТЭНа превысит номинальное значение.

Используя прозвонку, определяем работоспособность предохранителя. Если причина поломки утюга в нем, заменяем на новый, либо вообще убираем его со схемы. При нормальном функционировании регулятора температуры в предохранителе нет потребности.

Нагревательный элемент (ТЭН)

Ну и последняя из причин, почему не работает утюг, является выход из строя ТЭНа. Если техника включается, лампочка горит, но подошва не нагревается до нужно температуры, скорее всего дело именно в этом. Как и в предыдущих случаях, с помощью самодельного тестера определяем работоспособность изделия. Нагревательный элемент закрепляется к подошве и если место крепления неразъемное, то, скорее всего Вам придется попрощаться с покупкой (если причина в нем).

В том случае, если ТЭН соединяется с подошвой с помощью наконечников, можно постараться отремонтировать утюг своими руками, зачистив контакты наждачной бумагой. Все равно не нагревается? Отправляем технику на утилизацию, т.к. новая деталь стоит практически полную стоимость прибора!

Обращаем Ваше внимание на то, что если Вы будете выкидывать технику на мусор, сетевой шнур будет правильнее отсоединить и оставить себе. Возможно, данный элемент пригодится Вам в последующих ремонтах, тем более места в шкафу он много не займет!

Система отпаривания

Если же неисправность заключается в том, что не работает отпариватель утюга, то, скорее всего, необходимо прочистить внутренние полости парообразования.  Для этого рекомендуем Вам использовать раствор из воды и уксуса в соотношении 1 литр к 1 стакану. Устанавливаем подошву в емкость (как это показано на картинке), доводим воду на плите до кипения, выключаем и ждем пока она остынет. После этого повторяем мероприятие еще 3 раза, чего вполне достаточно для качественно очистки пульверизатора.

В магазинах Вы можете увидеть специальные средства для чистки накипи, но использовать их мы крайне не рекомендуем. Связано это с высокой стоимостью средств и в то же время низкой эффективностью, по сравнению с народным способом! Также следует отметить, что на тематических форумах существует множество негативных отзывов по поводу того, что утюг не работает после чистки солью. Связано это с тем, что кристаллики соли забивают отверстия для подачи пара, в результате чего приходиться тщательно вычищать подошву.

Еще одна причина, по которой не работает разбрызгиватель — сломалась кнопка подачи пара. Ее тоже можно прозвонить тестером и при необходимости заменить.

Вот и вся инструкция по ремонту утюга своими руками. Как Вы видите, мероприятие довольно простое и под силу даже электрику-новичку! Напоследок хотелось бы отметить, что если на корпусе мигает красный индикатор, не стоит паниковать, т.к. это может свидетельствовать об определенном режиме работы либо автоматическом отключении после нагрева. Прочитайте инструкцию, которая идет в комплекте, чтобы понять причину мигания. Надеемся, теперь вам стало понятно, что делать, если подошва утюга не нагревается и как отремонтировать поломку в домашних условиях!

Похожие материалы:

• Как сделать электрический удлинитель
• Как правильно паять провода
• Как пользоваться мультиметром

Видео инструкция по разборке утюга

Как отремонтировать регулятор температуры

Ремонт утюга своими руками: неисправности, устранение, фото, видео

Терморегулятор

Регулятор температуры подошвы – важнейший узел утюга и один из наиболее подверженных поломкам; представляет он собой механическое триггерное устройство, приводимое в действие биметаллической пластиной. Никаких «магнитиков, как в регуляторе холодильника» в терморегуляторе утюга нет. Как и в терморегуляторе холодильника, там тоже механический триггер, только иной конструкции. Принцип его действия прост:

1. Деталь с подвижным контактом поджата к неподвижному перекидной пружиной. Контакты замкнуты, ТЭН греется. Степень сжатия пружины регулируется ручкой установки температуры.
2. С другой стороны подвижный контакт связан диэлектрическим штоком-толкателем с биметаллической пластиной.
3. Биметаллическая пластина, изгибаясь от нагрева, давит через шток на подвижный контакт, пока не пересилит пружину.
4. Пружина перебрасывается и размыкает контакты.
5. ТЭН выключается, подошва утюга с биметаллической пластиной остывают.
6. Биметаллическая пластина выпрямляется. Когда ее давление достаточно ослабнет, пружина перебрасывается обратно и возвращает регулятор в исходное состояние.

ТЭН снова нагревается, цикл повторяется.В старых утюгах и части новых терморегулятор собран по схеме со свободным коромыслом (поз. 1 на рис.):

Схемы устройства терморегуляторов утюгов

Ее недостатки – 2 пары контактов, подверженных пригоранию, и большой гистерезис, т.е. разница температур срабатывания и возврата регулятора. Поэтому в регуляторах со свободным коромыслом всегда есть юстировочный винт под ручкой, который покручивают, если утюг греет слишком сильно (закрутить на 1-2 оборота) или слабо (выкрутить на столько же). Для доступа к калибровочному винту нужно снять ручку регулировки температуры. Она сидит на оси на трении, но удерживается в корпусе лапками с упорами, см. рис. справа. Чтобы снять ручку, ее нужно повернуть на минимум до упора (за первую точку) и потянуть вверх.

Ручка регулировки температуры утюга

Большинство современных утюгов снабжаются унифицированным терморегулятором с двойным подпружиниванием, поз. 2: он срабатывает очень четко и почти никогда не требует подрегулировки в процессе эксплуатации. Слабые его места, во-первых, как и в пред. случае, контакты, см. ниже. Во-вторых – керамический шток (обозначен голубым), который иногда трескается. Длина штока – 8 мм, и новый можно сделать из резистора МЛТ-0,5 Вт, поз. 2а. Выводы резистора обкусывают до длины 1,5-2 мм, краску смывают дихлорэтаном или ПАВ-смывкой, проводящий слой счищают наждачкой. Если сопротивление резистора более 620-680 кОм, его кое-кто ставит вместо штока как есть, краска обгорает без дыма и вони. Однако тогда подошва утюга может неприятно «щипаться» электричеством. И что гораздо хуже, сопротивление резистора с незащищенным проводящим слоем может уменьшиться в несколько раз, а ток утечки через него возрасти до опасного значения.

Как чистить контакты

Чистить подгоревшие контакты регулятора температуры утюга наждачкой, как советуют во многих источниках, не надо: они работают под большим током и после чистки шкуркой быстро опять пригорают. В регуляторах современных утюгов контакты тонкостенные штампованные, и в таком случае прогорают до дыр. Чтобы почистить контакты, нужно пилочку для ногтей обернуть вдоль смоченной спиртом замшей, просунуть между контактами и потереть, пока замша не перестанет сильно пачкаться нагаром. Альтернатива – вырезать из чернильного ластика тонкий клинышек и чистить контакты им. Затем – таким же клинышком из карандашного ластика. Напоследок – обернуть пилочку для ногтей смоченной спиртом ветошью вместо замши и снять ею налипшие частички ластика с контактов.

Как разобрать утюг без комментариев, в фото

Кстати, причиной поломки данного утюга стал именно этот аварийный предохранитель. Шнур, подошва утюга, терморегулятор были исправны и не требовали ремонта. Заменить нужно было лишь предохранитель, но поскольку точно такой же купить не удалось, поставили его аналог.

Как почистить утюг
Как можно почистить подошву утюга от пригара и накипи внутри в домашних условиях используя лишь простые средства очистки.

Как выбрать оверлок для дома
Если вы ремонтируете, а тем более шьете одежду сами, рано или поздно перед вами встанет вопрос – Какой купить оверлок, как правильно его выбрать среди их обилия в магазинах?

Как правильно утюжить
Если вы собираетесь купить утюг с парогенератором нужно подумать также и о гладильной доске. Удобно использовать такую доску, на которой можно помесить и парогенератор. Для утюжки труднодоступных мест можно использовать различные приспособления, в виде валика или картонных шаблонов.

Как заточить ножницы дома
Заточка ножниц, особенно используемых парикмахерами и портными, должна производиться на специальном станке и обязательно опытным мастером. Но часто возникает необходимость срочно заточить ножницы в домашних условиях, не теряя времени на поход в мастерскую. Можно ли самостоятельно заточить ножницы?

Как выбрать ножницы зигзиг
Если назначение закройных портновских ножниц понятно, то вот для чего нужны фигурные ножницы зигзаг, особенно если есть оверлок и нужно ли их вообще покупать? Именно на эти вопросы попытается ответить технолог ателье.

Устройство швейной машины Typical
Описание устройства, возможностей прямострочной швейной машины китайского производства типа Typical.

Распошивальная машина Merrylock 009
В этой статье приводится лишь описание устройства и основных характеристик распошивалки фирмы Merrylock, модель 009.

Оверлок Janome ArtStyle 4057
Оверлок Janome ArtStyle 4057 выполняет 3-х и 4-х ниточный обметочный стежок. Используется для обметывания любых тканей, в том числе и трикотажных тканей.

Утюг включается, но не греет

Если утюг включается (горит индикатор), но не нагревается, значит, ток на прибор подаётся. Причиной поломки может быть сгоревший ТЭН или терморегулятор. Чтобы определить неисправность, нужно исследовать оба элемента.

Проверяем исправность ТЭНа

Как правило, к выводам нагревательного элемента подключаются индикаторы нагрева. Поэтому если лампочка продолжает гореть, а подошва остаётся холодной, причиной неисправности может быть перегоревший ТЭН. Элемент обычно наглухо вмонтирован в подошву и не подлежит замене.

Для проверки нагревателя необходимо проверить его контакты мультиметром. Если сопротивление будет отсутствовать, можно сделать вывод о неисправность детали.

Проверяем исправность терморегулятора

Если утюг не нагревается, а лампочка горит, проблема может крыться в неисправном терморегуляторе. Чтобы добраться до этого узла, прибор необходимо разобрать полностью.

Сняв корпус, необходимо визуально оценить состояние контактов и соединений на предмет обрывов и окисления. Если видны внешние повреждения, необходимо их зачистить мелкозернистой наждачной бумагой. Если нет – определить работоспособность детали, замерив сопротивление, или проверив напряжение отвёрткой с индикатором, последовательно прижимая её к контактам

Поскольку для проверки отвёрткой утюг должен включаться в сеть, при замерах необходимо проявлять крайнюю осторожность.

Как правило, в моделях известных производителей термопредохранитель встраивается в разрыв контактов ТЭНа с одной стороны, а терморегулятор – в разрыв с другой. Например, если не включается утюг Philips, может быть неисправен один из перечисленных элементов. Сопротивление между контактами ТЭНа при этом будет отсутствовать. Соответственно, для обнаружения истинной причины неисправности необходимо прозвонить каждый участок, начав с предохранителя (вероятность, обнаружить сгоревший терморегулятор при исправном защитном элементе крайне низка).

Что представляет собой отпариватель для одежды

Прежде чем ремонтировать любой прибор, необходимо изучить его устройство и принцип действия, иначе придется вызывать мастера или везти изделие в сервисный центр. Что же такое отпариватель?

Составные части современного отпаривателя для одежды

Отпариватель (далее также – стимер, от английского слова steam, что в переводе означает «пар») предназначен для обработки тканей паром. Данный способ разглаживания имеет много преимуществ перед применением парового утюга. Стимер позволяет обрабатывать такие участки одежды, которые сложно или невозможно распрямить простым утюгом. В первую очередь это относится к мелким складкам в районе пуговиц, на рукавах, возле швов

При отпаривании не оказывается механического воздействия на ткань, что особенно важно для деликатных материалов

Отпариватель намного эффективнее разглаживает ткани, чем любой утюг

Отпариватели для одежды имеют и другие преимущества:

• при обработке паром, имеющим температуру около +100 ℃, одежда дезинфицируется;
• эффективно разглаживаются любые ткани, убираются заломы и мелкие складки в самых труднодоступных местах;
• удаляются некоторые виды пятен;
• волокна под воздействием пара не деформируются;
• во время паровой обработки ликвидируются посторонние запахи духов, табака, пота и другие;
• не повреждается одежда с элементами вышивки, а также украшенная бисером и другими декоративными элементами;
• хорошо разглаживаются кружевные изделия, вещи сложного покроя;
• для того чтобы гладить одежду, не требуется гладильная доска;
• стимер готов к работе уже через 40 секунд после включения.

Типичные неисправности и способы их ликвидации

Среди утюгов Тефаль распространены нижеследующие поломки.

Западание или отказ работы кнопки подачи пара

В утюгах Тефаль активация подачи пара происходит не по команде кнопки. Эта пластиковая часть давит на полую трубку, которая передает усилие на соответствующий контакт. Деталь часто раскалывается со временем. Клеить бесполезно – трубка имеет тонкие стенки, и не будет обладать достаточной прочностью. Для ремонта понадобится термоусадочный шланг, его можно приобрести в магазине радиоэлектроники. Шланг надевается на пластиковую трубку и подогревается, например, зажигалкой. После ремонта деталь устанавливается на свое штатное место.

Отказ силового кабеля

Самая частая проблема утюгов заключается в повреждениях шнура питания. Необходимо проверить состояние предохранителей (один из них может находиться в вилке), отсутствие нагара на контактах, отсутствие перетертостей, заломов и других механических повреждений. Особенно тщательно исследуется область вхождения кабеля в вилку и корпус утюга. При обнаружении повреждений кабель нужно заменить. Внимательному осмотру подвергается и контактная гребенка, расположенная в задней части, под крышкой корпуса.

Окисления

Вся конструкция утюга тщательно осматривается. Зоны, где присутствует известковый налет или окисления, прочищаются. Для этого может применяться мелкая шкурка, щеточка, легкие кислотные моющие средства, этиловый спирт. Процедура чистки обязательна – в большинстве моделей вода и пар напрямую попадают на токоведущие элементы схемы.

Забитые отверстия выхода пара

Почистить подошву можно несколькими способами. Один из них заключается в применении ватных палочек, смоченных в уксусе. Их как можно глубже задвигают в сопла и проворачивают. Доступность других способов зависит от материала подошвы:

• Металлическая – чистится с помощью соли. Достаточно прогладить при максимальном нагреве усыпанную мелкой солью хлопковую ткань.
• Керамику и металл можно почистить слабым раствором лимонной кислоты. Для этого берется большая сковорода, в которую заливают раствор (примерно на сантиметр) и кладут 3 монетки. Утюг устанавливается подошвой на эти монетки, но так чтобы не были закрыты его сопла. После этого раствор доводится до кипения и остужается естественным способом. Процедуру повторяют 3-4 раза.

Перед чисткой забитые сопла нужно проткнуть зубочисткой или иглой. Утюги с тефлоновым покрытием лучше отдать в специализированную мастерскую. В зависимости от характеристик поверхности и срока использования, домашние методы могут привести к отслоению или другим нарушениям гладкости подошвы.

Если принято решение использовать лимонную кислоту, контактные зоны следует защитить. Обмотать места крепления проводов ТЭНа утюга изолентой или закрыть термоусадкой, к примеру.

Плохо работает терморегулятор

Чистка терморегулятора утюга производится достаточно просто. Узел разбирают и удаляют нагар с контактов. Подойдет полоска замши, которую смачивают спиртом или лимонной кислотой, протягивают между контактами (на схеме – зона 2) и водят до тех пор, пока не уменьшится количество грязи. Применять шкурки и абразивы не рекомендуется – поверхность становится шершавой, броски тока сильнее, в результате чего прогар наступает еще быстрее.

В терморегуляторе утюга может выйти из строя биметаллическая пластина, задача которой состоит в прерывании электрической цепи. Элемент не ремонтируется, только заменяется. Другая проблема – ломающийся шток. Он изготовлен из керамики, деталь при желании можно изготовить из подручного материала, например, резистора. Но в большинстве случаев проще поменять терморегулятор утюга целиком.

Перечисленные ремонтные действия можно провести своими руками при наличии даже небольшого опыта работы с электротехникой. Более сложные операции, например, устранение проблем с датчиком положения утюга или электронными элементами, лучше поручить специалистам.

Проблемы с терморегулятором

Это терморегулятор на утюге

К пластине подходят два контакта. На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.

Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.

Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко. Выход — заменить его.

Терморегулятор с другого ракурса

Управление температурным режимом осуществляется круглым колесиком. Располагается оно в утюге «Азур» и в других моделях на корпусе под ручкой. При повороте колесика вправо температура нагрева увеличивается, влево — уменьшается вплоть до полного отключения ТЭНа.

Колесико воздействует на термостат посредством специальной втулки или стального уголка и крепится к корпусу при помощи защелок. В утюге «Скарлет» и в других моделях достаточно подцепить регулировочный диск отверткой, чтобы он соскочил.

Принцип действия терморегулятора основан на различных свойствах металлов. При изготовлении данного узла спаиваются две пластины, выполненные из металлов, имеющих неодинаковые коэффициенты линейного расширения. Благодаря этим показателям пластины ведут себя каждая по-своему. Внешне это выглядит так: под влиянием температуры общая пластина искривляется, вызывая размыкание цепи, и утюг включается.

Ручка прибора и пластиковые части корпуса крепятся к металлическим частям защелками либо саморезами. Даже у одного изготовителя моделей бывает множество, и все они имеют конструктивные особенности. Но общие моменты есть у всех видов.

Чтобы разобрать утюг, надо обследовать его острую часть, где имеется одна точка крепления. Например, утюг Philips прячет саморез под ручкой регулировки пара. Чтобы выкрутить винт, следует повернуть ручку до конца влево и потянуть вверх. После удаления регулировочного узла можно открутить саморез. В модели «Браун» винт прячется под крышкой форсунки.

Проверка исправности электрического шнура с помощью мультимера

Если у вас в доме есть мультимер, тогда проверить работоспособность утюга можно с его помощью. Проверять шнур, нужно не подключая к электрической сети. Если утюг исправен, тогда его сопротивление будет составлять около 30 Ом. Если при проведении измерения вы пошевелите шнур, а его сопротивление будет колебаться, тогда это может свидетельствовать о неисправности шнура.

Если шнур утюга перетерся в том месте, где размещена сетевая вилка, тогда вам необходимо просто заменить вилку устройства. Как это сделать мы вам уже писали. Если сетевой шнур перетерся в месте подключения к утюгу, тогда устройство придется разобрать. После того как вы снимите крышку вы увидите контакты сетевого шнура.

На сегодняшний день нет определенной маркировки проводов для утюгов. Именно поэтому сейчас мы рассмотрим маркировку сетевого шнура для утюгов:

• Желто-зеленый проводник – это заземление.
• Коричневый – это фаза.
• Синий провод – это ноль.

Ремонт электрического утюга предполагает в себе замену сетевого шнура

Когда будете проводить ремонт утюга, обязательно соблюдайте осторожность. Когда выполняете ремонт вытяжки, вам также необходимо проверить работоспособность электрического шнура

Как правильно разобрать

Чтобы разобрать утюг, потребуются:

• острый нож;
• набор отверток;
• плоскогубцы.

В зависимости от характера неисправности могут потребоваться мультиметр, наждачная бумага, изоляционный материал и паяльник с припоем и флюсом. Начинать разбор рекомендуют с видимых креплений. На первом этапе нужно раскрутить каждый шуруп, попадающий в поле зрения. После этого следует снять крышку с тыльной стороны.

Затем нужно потянуть вверх основную часть устройства, которая крепится на пластиковые защелки. Последние поддеваются ножом

На этом этапе важно соблюдать осторожность, так как из-за чрезмерных усилий защелки сломаются. Если на внешней стороне корпуса присутствуют винты, данные элементы также нужно раскрутить

Разборка утюга Vitek 1203 — На все руки мастер! — Полезное и Интересное

Зачастую многие думают, что ремонт бытовой техники – не слишком сложная работа и относить свои сломавшиеся электроприборы мастерам совершенно не стоит. Мы не станем поддерживать ни это мнение, ни обратное, а просто немного поможем тем, кто желает произвести ремонт утюга своими руками.

Фото 1

Итак, перед нами утюг Vitek 1203, разборка которого сводит с ума практически всех, кто с данной процедурой сталкивается впервые. Достаточно обратиться к различным поисковым системам Всемирной Сети с запросом «как разобрать утюг Vitek 1203» — и станет понятно, что его, наверно, легче отремонтировать, чем добраться до тех деталей, которые скрывает симпатичный пластиковый корпус.

Фото 2

Трудности начинаются сразу же, как только поворачиваешь данного «Витька» задней крышкой к себе – дело в том, что шурупы в ней не обычные, они имеют звездообразные шлицы, причём трёхконечные, а не шестиконечные, к которым многие мастера уже привыкли.

Фото 3

На «Фото 3» достаточно хорошо видно описываемое чудо «разработок NASA», которое при первом откручивании обычной отвёртке «откажет» напрочь. Соответственно, необходимо приобретать специальный инструмент, стоимость которого будет выше, чем работа ребят из ближайшего сервисного центра или, тем более, «частника».

Если же интерес к проверке своих способностей не иссякнет при описанных трудностях, то, прикупив необходимый инструмент, можно двинуться дальше.

Фото 4

Отвернув заднюю крышку, нужно немного её отодвинуть, после чего, аккуратно вытягивая шнур вилки, вытащить слот, в котором спрятан диод – индикатор включения утюга.

Фото 5

Справившись с данной задачей, «домашний мастер» увидит картину, показанную на «Фото 5», но без изолирующей ленты (поделиться своим опытом мы решили уже при сборке утюга, закончив его ремонт), после чего нужно отвернуть зажим шнура и винты крепления гидро-резервуара —  они обведены кружками.

Фото 6

Затем необходимо снять ручку утюга, для чего принимаемся за демонтаж кнопок распылителя пара: нужно нажать на переднюю часть кнопки (белая стрелка, Фото 6) и, поддев тонкой отвёрткой заднюю часть (красная стрелка, Фото 6), вытащить деталь.

Фото 7

Отвернув винты, скрывавшиеся под кнопками, можно попробовать снять ручку, но не получится ничего  — тут и начинается головоломка…

Фото 8

Можно догадаться, что следующий шуруп под заливной крышкой…,

Фото 9

…, но, открыв её, не следует пытаться отвернуть то, что предстанет перед взглядом «домашнего мастера» — это не крутится, это поршень парораспылителя.

Фото 10

А вот если снять крышечку заливного отверстия…,

Фото 11

…то можно увидеть тот потайной шуруп, который остаётся загадкой для многих мастеров, не сталкивавшихся доселе с разборкой утюга Vitek 1203 – чаще всего попытка починить данного представителя бытовой техники заканчивается именно на этом «самом интересном месте».

Фото 12

Сняв ручку утюга, можно приняться за демонтаж крышки терморегулятора, аккуратно поддев её тонкой отвёрткой с трёх сторон.

Фото 13

Затем следует вытащить удлинитель, соединяющий демонтированную крышечку и сам терморегулятор (красная стрелка, «Фото 13»).

Фото 14

Теперь следует открутить винт (белая стрелка, Фото 14) и вытащить пружинку (красная стрелка, Фото 14), после чего можно приняться за переднюю часть утюга.

Фото 15

Следующими действиями будут: отворачивание шурупа «Б», демонтаж проставки «А» толкателей кнопок парораспылителя и снятие уплотнителя «В» заливного отверстия водяного бачка.

Фото 16

Трубопровод, установленный в специальный паз, необходимо вытащить из него.

Фото 17

Проделав вышеописанное, легче добраться до винтов крепления «носика» утюга, которые предстоит открутить.

Фото 18

Это позволит потом снять весь гидрорезервуар.

Фото 19

Отвинтив переднюю часть утюга, можно откинуть его «носик» в сторону и приподнять пластиковый корпус. Снять его полностью можно, если отсоединить внизу шлангочку, прикреплённую к крышке подошвы утюга.

 Фото 20

Заключительный шаг разборки: отвинчивание трёх шурупов, которые крепят крышку подошвы.

Фото 21

Фото 22

Конечно, то, что показано на «Фото 21» и «Фото 22» можно встретить редко, но в данном случае было именно так, причём описываемый опыт ещё раз доказал, что незнающий человек не только устанет разбирать утюг Vitek 1203, но и невольно поверит в общепринятое мнение, которое гласит, что «Витёк» — одноразовый прибор.

И действительно, в Тирасполе ремонт утюгов  данной фирмы именитые сервисные центры практически не производят, почём зря. Данные утюги имеют вполне качественные детали, которые выходят из строя не чаще, чем у других производителей. Впрочем, и не реже.

Фото 23

Разбор корпуса

Далее расскажем, как производится разборка утюга Philips Azur Ionic для ремонта или чистки. Другие модели нидерландского производителя, которые выпускались в последние годы, например, Philips Azur Performer Plus, разбираются похожим образом. Для этого достаточно иметь под руками шлицевую и крестообразную отвертки.

Иллюстрация	Порядок действий
	Аккуратно снимите крышку, расположенную в задней части утюга. Она легко поддевается отверткой. Красным кружком обозначено место расположения крепежного шурупа под резиновой заглушкой, которая тоже легко снимается
	Отверните крепежный шуруп и снимите пластиковую крышку
	Открутите два шурупа, которыми крепится подошва (см. фото). Нужно также отвернуть крепеж и снять клеммы, удерживающие сетевой электрический шнур
	Аккуратно поддевайте отверткой пластиковую вставку ручки, перемещая ее вдоль корпуса с обеих сторон, пока не отсоедините все защелки
	Снимите вставку и открутите шуруп, которым крепится плата управления утюгом. Отклоните ее назад и в сторону
	Данную плату придется заменить или отремонтировать, если не работает функция автоотключения утюга
	Чтобы снять верхнюю часть корпуса, открутите крепежный шуруп, расположенный возле заливного отверстия
	Потяните верхнюю часть вверх и назад, после чего откроется подошва с пластиковой накладкой
	Не забудьте сфотографировать расположение проводов на клеммах, чтобы не спутать их при обратной сборке
	Для того чтобы добраться до платформы с парообразующим отсеком, придется открутить еще три крепежных шурупа. Два возле разъема и один в носовой части
	Теперь можно очищать подошву от ворса, грязи и пыли. Удалите накипь внутри парообразователя, залив туда раствор уксусной или лимонной кислоты. Поместите нижнюю часть платформы в этот же раствор. Когда химическая реакция прекратится, тщательно промойте деталь проточной водой и высушите феном. Сборка электроутюга производится в обратном порядке

Итак, если вы столкнулись с тем, что утюжок перестал работать, не расстраивайтесь. В большинстве случаев можно быстро разобрать и отремонтировать его своими руками. Для разборки, диагностики и ремонта достаточно просто иметь минимальный набор инструментов и мультиметр.

Приступаем к ремонту

Для ремонта нам потребуется прямая и крестовая отвертки. Желательно иметь под рукой мультиметр, нож, пассатижи:

1. Обрыв провода — простейшая поломка утюга, вследствие чего на утюг не подается напряжение и тэн не греет. В данном случае требуется определить место обрыва. Часто это происходит в местах перегиба, в основном на входе в утюг.

После определения данной поломки вскрываем ножом изоляцию провода, зачищаем провод с обеих сторон и скручиваем, не забываем изолировать провода, — это обеспечит вас от поражения электрическим током, а также от короткого замыкания в утюге.

Конструкция терморегулятора достаточно простая. Он состоит из биметаллической пластины (которая при нагревании выгибается и размыкает контакты) и пары контактов, все это может быть заключено в корпус. В холодном состоянии контакты должны быть замкнуты, и сопротивление терморегулятора должно быть равно нулю. Это легко проверить с помощью мультиметра.

Также контакты должны легко расходиться. Если этого не происходит, то они, значит, подгорели. Требуется рассоединить их и зачистить наждачкой нулевкой или мелким надфилем. В случае если утюг не слушается регулятора, то требуется заменить терморегулятор, так как это механическая поломка и ремонт дороже и менее качествен, чем замена утюга на новый.

Осмотр контактов терморегулятора

2. Проверка тэна. (ТЭН — трубчатый электронагреватель). Зачастую если ТЭН не греет, то требуется, в первую очередь, прозвонить его с помощью мультиметра. Исправный ТЭН имеет сопротивление несколько десятков Омв зависимости от мощности утюга.

Диагностика нагревательного элемента

Нерабочий будет иметь сопротивление равное бесконечности. В случае перегорания ТЭНа требуется его замена, если это возможно, либо утюг более вообще будет работоспособен.

3. Если лампа горит, а тэн не работает, может быть еще пробой термопредохранителя. В таком случае требуется его замена. При замене желательно брать точно такой же или на большую температуру. Он устанавливается с помощью зажимов, так как при такой температуре пайка не эффективна.

4. Если же плохо работает отпариватель или система распыления, то требуется ее прочистить. Для этого следует приготовить раствор из воды и уксуса в соотношении 1 литр на 200 грамм уксуса. Также можно купить специальные растворы для очистки накипи.

Сняв верхнюю планку утюга можно увидеть два насоса (тот, что слева — для отпаривания). Внимательно осмотрите насос на предмет присутствия на нём налета

Для этого вливаем раствор в широкую емкость, устанавливаем утюг в данное положение, подошвой в воду, но чтобы вода не попадала во внутрь. Нагреваем воду до кипения, оставляем до охлаждения, повторяем данную процедуру 3-5 раз. Исходя из опыта должно хватить. Также может не работать кнопка подачи пара или разбрызгивателя, — в таком случае ее требуется заменить.

5. Также может просто напросто перегореть предохранитель, устанавливаемый в некоторых моделях утюгов. В народе предлагают просто его замкнуть, но в таких случаях утюг будет работать без защиты, так что рекомендуют заменить на точно такой же.

Возможно, Вас также заинтересует статья, ремонт блендера своими руками.

О том, что делать, если не греет микроволновка, читайте здесь.

А в этой статье Вы можете узнать, как выбрать гладильную доску.

Основные причины неисправностей и ремонт

Шнур

Симптомы неисправности электропровода:

• Утюг не включается, не подает никаких признаков работы;
• Работает с перебоями, после нагрева быстро теряет температуру.

Решением проблемы будет замена электропровода на новый.

Терморегулятор

При неисправности терморегулятора утюг:

• Перегревается, независимо от выбранного режима;
• Не нагревается, даже после замены питающего провода;
• Не реагирует на выбор режима, работает всегда с одной температурой.

Необходимо разобрать утюг и осмотреть терморегулятор. На корпусе не должно быть никаких обгорелых мест, ржавчины и иных внешних дефектов.

Далее нужно проверить его работу тестером. Регулятор должен пропускать сигнал только в закрытом состоянии.

Соединительная пластина должна свободно перемещаться при нажатии. Если пластина застряла в одном из положений, необходима ее замена.

Предохранитель

Неисправность предохранителя легко перепутать с проблемами в регуляторе или питающем кабеле. Диагностировать проблему можно только разобрав утюг и проверив предохранитель на проводимость при помощи тестера.

Для этого нужно расположить иголки тестера на двух противоположных концах предохранителя. Если сигнал не проходит, значит, предохранитель требует замены. При покупке нового, лучше взять старый предохранитель с собой, или переписать данные, нанесенные на корпус предохранителя.

ТЭН

Неисправность ТЭНа встречается редко, ведь он представляет собой простую металлическую пластину, для корректной работы которой необходимо только напряжение. Для профилактики можно почистить соединительные контакты.

Если одна часть ТЭНа нагревается, а другая остается холодной, то видимо вследствие падения или удара металл раскололся и необходима замена. Но в отличие от остальных частей, замена ТЭНа обойдется примерно столько же, сколько и покупка нового утюга, так что ремонт может быть попросту нерентабельным.

Подача пара и воды

Признаки проблем в гидросистеме:

• Утюг пропускает воду, пар идет без нажатия на кнопку
• Не работает подача пара, на одежде остаются мокрые следы
• Не работает подача воды из распылителя

Если из утюга вытекает вода или идет пар во время работы, значит, система подачи воды негерметична. Нужно разобрать утюг и искать течь. Возможно, соскочило одно из соединений или треснул резервуар.

Если при нажатии на кнопку не происходит вообще ничего, значит, неисправны кнопки или забиты форсунки. Сначала стоит заняться чисткой форсунок, и если проблема не уйдет, менять кнопки.

Рекомендации и профилактика

Чтобы не допустить неисправности утюга, лучше всего заранее позаботиться о бережном уходе.

1. Подготовьте чистую гладильную доску и проверьте, нет ли на подошве утюга прилипшей пыли, шерсти, ворсинок и прочего мусора. При нагревании это может повлиять и на работу утюга, и испортить вещь, которую вы гладите.
2. Шерстяные вещи, шелковые ткани, органзу лучше гладить через специальную ткань. В случае с шерстью часть ворсинок может остаться на подошве утюга, а деликатные ткани легко повреждаются, на них могут остаться пятна, подпалины.
3. Регулируйте температурный режим в соответствии с материалом ткани.
4. Изделия из искусственного меха, замши, кожи не рекомендуется гладить с помощью пара. Паровое воздействие негативно влияет на волокна (они могут расплавиться, остаться на основании утюга).
5. Матовые ткани желательно гладить с изнанки, чтобы на них после глажки не появился ненужный блеск.
6. Храните утюжок в месте, не доступном для детей и домашних животных. Так, собака запросто может растрепать провод, в результате чего утюг перестанет функционировать.

Чистка утюга

Механическим и химическими методами (Туалетный утенок)) удалось практически полностью удалить накипь. В процессе была выявлена одна любопытная деталь – сеточка, которая якобы должна служить делу фильтрования и задержки накипи, не давая ей выходить из паровых отверстий в подошве утюга на одежду. На самом деле эту сетку смело можно отнести к одному из методов запрограммированного старения вещей. Не будь ее, накипь не скапливалась бы в камере и легче бы из нее выходила, а так результат на лицо и потенциальный потребитель бодро идет в магазин бытовой техники за новым утюгом.

Чтобы починить утюг своими руками, нужно знать, как сделан этот прибор. Рассматривая устройство утюга, можно сказать, что конструктивно он похож на такие приборы, как чайник или нагреватель. Отличия заключаются лишь в предназначении аппаратов и наличии дополнительных узлов.

В утюге, независимо от страны и фирмы производителя, имеются четыре основных узла:

• нагреватель;
• вилка со шнуром;
• термопредохранитель;
• регулятор температуры.

Чтобы утюжок начал работать, следует на трубчатый нагревательный элемент, расположенный в подошве прибора, подать напряжение. В современных моделях, таких как «Ровента», применяются мощные ТЭНы от 1000 до 2300 Вт. Если не прерывать процесс нагревания, то подошва прибора раскалится настолько, что будет пригодна разве для жарки яичницы, а никак не для глажки белья.

С целью предотвратить чрезмерное нагревание в цепь аппаратов встраивается регулирующее устройство. От терморегулятора утюга зависит тепловой режим, который выбирается с учетом вида тканей: некоторые материалы можно гладить при температуре 100 С, другим необходимы показатели в 200 С. В большинстве моделей, к которым относятся и утюги «Браун», регулировочное колесо располагается в верхней части корпуса под ручкой.

Немаловажным узлом для обеспечения безопасности является предохранитель. При достижении прибором экстремальных температур, возникших в результате неисправности, термопредохранитель разомкнет контакты, а утюг выключится.

Перед тем как отремонтировать утюг, необходимо проверить исправность силового провода. Чаще всего он трескается в местах частых деформаций — у входа в корпус или возле вилки. Неисправность может проявляться постепенно, когда во время глажки мигает лампочка индикатора. Такое подмигивание означает, что нет нормального контакта и возможно окисление клемм.

Другая неисправность проявляется более бурно. При длительном трении проводов друг о друга может нарушиться изоляционный слой и произойти короткое замыкание. Внешне это проявляется сильным хлопком, отключением остальных приборов и специфическим запахом, характерным для горелой проводки.

Женщин, отличающихся особой впечатлительностью, подобные ситуации ранят до глубины души. Они воспринимают поломку как стихийное бедствие и реагируют звонками мужу, в МЧС и домоуправление. Самый правильный вариант — первый, потому что заставить утюг снова включаться может любой мужчина, у которого руки растут, откуда должны. В противном случае все равно следует обратиться к сильной половине с тем, чтобы он сдал вещь в ремонт.

Интернет заполнен видео на тему ремонта утюгов. Много сюжетов посвящено изъянам питающего провода. Если шнур неисправен возле вилки, разбирать прибор не потребуется. В случае, когда подозрение падает на ту часть, которая скрыта корпусом, без разборки не обойтись. Чтобы произвести, например, ремонт утюга «Филипс» своими руками, следует снять заднюю крышку. За ней сетевой шнур расходится на три провода. Если повреждена изоляция, необходимо ее восстановить. При окислении клемм нужно отсоединить провода и зачистить проблемные места.

Утюг

не включается? 6 быстрых способов заставить его работать

В вашей подсобке гора мятой одежды, но ваш утюг не включается. Прежде чем вы сдадитесь и решите щеголять мятым видом в течение дня, взгляните на 6 методов в этой статье, которые помогут вам это исправить.

Если утюг не включается, сделайте следующее:

1. Проверьте автоматический выключатель
2. Проверьте шнур питания
3. Деактивируйте режим автоматического отключения
4. Изменение настроек
5. Замена нагревательного элемента
6. Замена термостата

Готовы узнать, как эти 6 шагов помогут вам включить утюг? Тогда взгляните на них более подробно в следующем.

6 способов включить утюг

Итак, вы не можете включить утюг и не знаете, что с этим делать. Вы в раздумьях, можно пару часов разбирать и ковырять мультиметром, пытаясь выяснить, что не так. Или с этого момента вы можете просто надевать мятую одежду и надеяться, что она немного расправится, когда вы ее носите.

Уверен, вы согласитесь, тоже не лучшая идея. Итак, как насчет этого. В этой статье вы увидите 6 методов, которые помогут вам включить утюг. Это поможет вам точно определить, почему ваш утюг работает с трудом, и поможет вам исправить это. Проверьте это.

Метод №1 Проверка автоматического выключателя

Давайте приступим к одному из самых простых, но самых важных действий. Если ваш утюг отказывается включаться, вы должны сначала убедиться, что ваша электрика работает должным образом. Лучше всего начать с автоматического выключателя.

Вы должны проверить, не сработал ли предохранитель в автоматическом выключателе. Если один сработал, сбросьте его. Если автоматический выключатель продолжает срабатывать при включении утюга в розетку, выполните следующие действия:

• Включите утюг в другую розетку. Убедитесь, что розетка находится в новой цепи.
• Включите утюг в розетку в другой комнате. Если вы используете удлинитель, не перегружайте его.
• Выключите утюг и прекратите его использование. Если утюг продолжает отключать автоматический выключатель, это может означать внутреннюю электрическую проблему. Вам следует обратиться к техническому специалисту для решения проблемы.

Если перегорел предохранитель, сбросьте его.

Способ № 2 Осмотрите шнур питания

Следующим в списке идет шнур питания. Неисправность шнура питания вашего утюга может быть причиной того, что он не включается. Вы должны осмотреть его, чтобы убедиться, что все в хорошем рабочем состоянии. Но на что следует обратить внимание? Вот несколько вещей, которые вы должны сделать:

• Убедитесь, что шнур питания подключен правильно. Если вилка наполовину вставлена, а наполовину вынута, утюг не будет работать должным образом.
• Убедитесь, что шнур питания не имеет признаков повреждения. Сюда входят следы от укусов или потертости.
• Убедитесь, что вилка не изношена и не сломана

Что делать, если вы обнаружите проблемы со шнуром питания? Если шнур питания или вилка имеют признаки повреждения, вам придется отсоединить шнур, а затем заменить его. Я не рекомендую вам продолжать использовать утюг с поврежденным шнуром питания. Вы должны исправить это немедленно.

Осмотрите шнур питания на наличие признаков повреждения

Способ № 3 Деактивация режима автоматического отключения

Современные утюги имеют функцию автоматического отключения, которая срабатывает после определенного периода бездействия. Это может быть:

• Неиспользование включенного утюга в течение 5-10 минут
• Оставление включенного утюга в горизонтальном положении более 30 секунд
• Оставление утюга в вертикальном положении на подставке для пятки более 8 минут при включенном утюге

Чтобы снова включить утюг, необходимо отключить режим автоотключения. Отключить эту функцию безопасности можно быстро и легко, и вы сможете снова использовать утюг в обычном режиме. Для этого просто несколько раз встряхните утюг вперед-назад. Или, если на вашем утюге есть кнопка ВКЛ/ВЫКЛ, нажмите ее.

Чтобы этого не происходило в будущем, не оставляйте включенный утюг без присмотра. Это предотвратит включение режима автоматического отключения, но также очень важно для безопасности вашего дома.

Если оставить утюг подключенным к сети на 5–10 минут, активируется режим автоматического выключения.

Способ № 4. Изменение настроек

параметр. Настройка, на которой он находится, может быть очень крутой. Если вы считаете, что проблема может заключаться в этом, отрегулируйте регулятор температуры на утюге. Через пару минут утюг должен быть горячим и готовым к использованию.

Способ №5 Замена нагревательного элемента

Если утюг по-прежнему не включается, это может быть связано с неисправным нагревательным элементом. Если нагревательный элемент в вашем утюге не работает, вы можете заменить его. Но заменить такой элемент непросто. Найти деталь именно для вашего утюга будет сложно, а выполнить ремонт также очень сложно.

Итак, что делать, если нагревательный элемент вызывает у вас проблемы? Если элемент неисправен, рекомендую поискать новый утюг. Это сэкономит вам время и деньги.

Если ваш нагревательный элемент неисправен, я рекомендую вам поискать новый утюг

Способ № 6 Замена термостата

Термостат вашего утюга регулирует его температуру. Итак, если термостат неисправен, он не будет нагревать утюг при включении.

Если у вас возникли проблемы с термостатом утюга, вам необходимо заменить его. Но как убедиться, что проблема именно в термостате? Взгляните на следующие советы, которые помогут вам определить виновника.

• Переключите термостат с очень низкой настройки на очень высокую. Если утюг включается, но вы не слышите никакого шума от него, возможно, виноват термостат.
• Переключите термостат с очень низкой настройки на очень высокую. Если подошва утюга не меняет температуру, возможно, вам необходимо заменить термостат.

Установить новый термостат очень просто. Но найти точную замену вашему утюгу может оказаться непросто. Это особенно актуально, если у вас старая модель утюга. В некоторых случаях вам может быть проще полностью заменить утюг, чем искать запасные части.

Заключение

Итак, ваш утюг не включается, и это очень расстраивает. Собрать энергию, чтобы начать глажку, и так достаточно сложно. А теперь попытаться выяснить, как это исправить, — совсем другое дело.

К счастью, эта статья полна 6 способов, которые вы можете использовать для ремонта вашего железа. Они, без сомнения, помогли вам выяснить, в чем проблема и что вам нужно сделать, чтобы она снова заработала.

Эта статья была вам полезна? Тогда обязательно ознакомьтесь с другими нашими статьями и бесплатными руководствами на нашем веб-сайте. Вы даже можете подписаться на нашу рассылку.

Хорошего дня!

-Craig

Центр обслуживания потребителей | Филипс

Центр обслуживания потребителей | Значок поиска поддержки Philips

Условия поиска

Корзина

В настоящее время в вашей корзине нет товаров.

{{#each curatedBundle. items}}
• {{#if miniCartProductpath}} {{/if}} {{#if miniCartProductpath}} {{/if}}

  {{#if miniCartProductpath}} {{/if }}

  {{#iff curatedBundleQuantity ‘gt’ ‘1’}} {{curatedBundleQuantity}} x {{/iff}} {{#if familyName}} {{familyName}} {{/if}} {{#if дескриптор}} {{дескриптор}} {{/if}}

  {{#if miniCartProductpath}} {{/if}}

{{/each}} {{#if isPersonalizedBundle}}

{{#if curatedBundle.price}}

{{curatedBundle.price }}

{{curatedBundle.discountPrice}}

{{/if}}

{{/if}} {{#if isSubscriptionBundle}}

{{#if curatedBundle.displayPrice}}

{{curatedBundle.displayPrice}}

+{{curatedBundle.displayRecurringCharge.totalFormattedValue}} / {{curatedBundle.ratePlanDuration}}

{{/if}}

{{/if}} {{/if}} {{#if isBundle}} {{#each Bundle}}

{{#if bundle.

label}}{{bundle.label}}{{else}}Комплект{{/if}}

{{#if totalPrice}} {{#ifformerPrice}}

{{formerPrice}}

{{/if}}

{{totalPrice}}

{{/if}}

{{/each}} {{/если}} {{#if isSingleItem}}

{{#if miniCartProductpath}} {{/if}} {{#if miniCartProductpath}} {{/if}} {{#если значение скидки}}

-{{discountValue}}

{{/if}}

{{#if miniCartProductpath}}

{{/if}}

{{#iff количество ‘gt’ ‘1’}} {{количество}} x { {/iff}} {{#if familyName}} {{familyName}} {{/if}} {{#if дескриптор}} {{дескриптор}} {{/if}}

{{#if miniCartProductpath}}

{{/if}} {{#ifellerName}} {{soldBySiteText}} {{sellerName}} {{/if}}

{{#if totalPrice. formattedValue}} {{#if прежняяЦена.formattedValue}}

{{formerPrice.formattedValue}}

{{/if}}

{{totalPrice.formattedValue}}

{{/if}}

Не удалось удалить этот товар из корзины. Пожалуйста, попробуйте еще раз.

{{/if}} {{/each}}

{{#iff cart.attributes.pricing.orderDiscountNoDelivery.value ‘gt’ 0}}

Рекламная скидка: — {{cart.attributes.pricing.orderDiscountNoDelivery.formattedValue}}

{{ /iff}}

Стоимость доставки: {{#iff cart.attributes.pricing.totalDelivery.value ‘gt’ 0}} {{cart.attributes.pricing.totalDelivery.formattedValue}} {{else}} БЕСПЛАТНО {{/iff}}

Итого: {{cart.attributes.pricing.total.formattedValue}}

{{/if}} {{#if price.formattedValue}}

{{price.formattedValue}}

{{/if}} {{/iff}} {{#iff cardtype ‘eq’ ‘errormsg’}}

{{#iff status ‘eq’ ‘400’}} {{#iff code ‘eq’ ‘MISSING_PARAMETER’}}

Не удалось добавить этот товар в корзину. Пожалуйста, попробуйте еще раз.

{{/iff}} {{#iff code ‘eq’ ‘BAD_REQUEST’}}

Не удалось добавить этот товар в корзину. Пожалуйста, попробуйте еще раз.

{{/iff}} {{#iff source.parameter ‘eq’ ‘quantity’}}

Не удалось удалить этот товар из корзины. Пожалуйста, попробуйте еще раз.

{{/iff}} {{еще}} {{#iff статус ‘экв’ ‘412’}} {{#iff code ‘eq’ ‘STOCK_EXCEPTION’}}

Выбранный товар отсутствует на складе и не может быть добавлен в корзину.

{{/iff}} {{#iff code ‘eq’ ‘SUBSCRIPTION_BUNDLE_EXIST’}}

Пожалуйста, сделайте отдельную покупку для дополнительных подписок

{{/iff}} {{else}}

Не удалось добавить этот товар в корзину. Пожалуйста, попробуйте еще раз.

{{/iff}} {{/iff}}

{{/iff}}

{{/iff}} {{/each}}

{{/if}}

На MRT

1. MRT Toa Payoh (линия North-South)
2. MRT Braddell (линия North-South)

3. MRT Caldecott (линия 9) 01 2

By Bus

Services: 231, 141,59

1. Philips Singapore (Bus Stop No: 52141)

2. Opposite Philips Singapore (Bus Stop No: 52149)


Parking

У нас есть 9 мест для посетителей в комплексе (при наличии мест). Если места будут полностью заняты, пожалуйста, припаркуйтесь на общественной парковке за пределами центра Philips APAC. Плата за парковку взимается на общественной парковке (код парковки: Toa Payoh West T0130 )

Самовывоз и доставка на дом

Если вам нужно, чтобы ваш заказ был забран или доставлен, свяжитесь с нами, чтобы договориться о встрече на месте.

Тарифы, указанные ниже:

• Транспорт (в одну сторону) — 8 9 долл. США0012
• Цены вкл. 7% GST (возможны изменения)

Часто задаваемые вопросы

Часто задаваемые вопросы

1. Мой продукт неисправен — как я могу его отремонтировать? Будет ли это покрываться гарантией?



Во многих случаях, когда продукт ведет себя не так, как вы ожидаете, проблему можно решить дома без необходимости отправлять его в ремонт.

Пожалуйста, ознакомьтесь с нашей онлайн-справкой по устранению неполадок и ответами на часто задаваемые вопросы, чтобы найти решение для наиболее распространенных проблем:

—       Найдите свой продукт и ответы на часто задаваемые вопросы

Если вы не можете решить проблему онлайн, вы можете связаться с нашей службой поддержки потребителей – нажмите здесь

Ремонт или замена будут бесплатными, если на ваш продукт распространяется гарантия период.

—       Гарантия Philips

2. Каков срок гарантии на мой продукт?



Гарантия Philips обычно составляет от 12 до 24 месяцев в зависимости от продукта, которым вы владеете.



Чтобы узнать точный гарантийный срок для вашего продукта и соответствующие положения и условия, ознакомьтесь с нашим гарантийным документом.

3. Гарантия на мой продукт истекла. Может ли Philips что-нибудь сделать для меня?



Если гарантия на ваш продукт больше не действует, мы стремимся сделать процесс ремонта максимально безболезненным. Предлагаемое решение и окончательная стоимость будут зависеть от типа продукта, возраста и выбранных вами вариантов транспортировки.



Чтобы найти способ ремонта неисправного продукта, обратитесь в нашу службу поддержки потребителей.

4. Где я могу найти информацию о продукте?



Информацию о текущем ассортименте продукции можно легко найти в разделе «Продукты» на веб-сайте Philips.



Вы можете найти свой продукт, просмотрев каталог продукции (1) или введя номер модели или название вашего продукта в нашу поисковую систему (2).

Для получения послепродажной помощи и рекомендаций по использованию вашего продукта / руководств / часто задаваемых вопросов выберите вкладку «Поддержка».

5. Где я могу приобрести запасные части и аксессуары для своего продукта?



Если у вас есть какие-либо вопросы относительно запасных частей или аксессуаров для вашего продукта, вы также можете обратиться в службу поддержки потребителей Philips.

6. Я переехал за границу/ купил товар за границей. Будет ли затронута моя гарантия?



Нет, Philips предлагает международную гарантию на свою продукцию, поэтому ваша гарантия не будет затронута.



Если у вас возникнут какие-либо проблемы или вопросы, обратитесь в местную службу поддержки потребителей Philips.

7. Где находится модель и серийный номер моего продукта?

8. Сколько времени займет ремонт?



Наша цель — отремонтировать и вернуть вам ваш продукт в течение 7 рабочих дней со дня его получения нашим сервисным центром.

(При наличии запасных частей имейте в виду, что ремонт может занять до 14 дней.)



Если вы хотите проверить ход ремонта, свяжитесь с нашей службой поддержки клиентов для получения обновленной информации.

9. Где я могу найти авторизованный сервисный центр Philips?



Посетите нашу службу поддержки потребителей Philips, если вам нужна помощь по продуктам Household, Mother and Child Care и Personal Care.



При посещении Philips Consumer Care Care, пожалуйста, принесите приведенное ниже:

1. Доказательство о покупке (квитанция/налоговый счет)

2. Philips Product (включая аксессуары)

Место. : 622 Lorong 1 Toa Payoh

Philips APAC Center Level 1

Singapore 319763

Узнать больше

Вы также можете связаться с нашей службой поддержки клиентов по поводу вышеперечисленных продуктов.

10. Как проверить ход ремонта или замены?



Если ваш регистрационный номер начинается с 60-xxx, свяжитесь с нашей службой поддержки потребителей, и они смогут информировать вас о ходе ремонта.

11. Если я продлил гарантию у своего продавца, могу ли я связаться с Philips?



Если у вас возникли проблемы с вашим продуктом, вы всегда можете связаться с Philips, и мы сделаем все возможное, чтобы помочь.



Если ваш продукт нуждается в ремонте или замене в течение гарантийного срока Philips, мы будем рады организовать его для вас.

Однако, если продукт требует ремонта или замены в соответствии с условиями вашей расширенной гарантии, необходимо будет вернуть продукт вашему продавцу, поскольку он несет ответственность за послепродажное обслуживание в течение периода продления вашей гарантии.

Подпишитесь на нашу рассылку

* Это поле является обязательным – на основе моих предпочтений и поведения – о продуктах, услугах, мероприятиях и рекламных акциях Philips. Я могу легко отписаться в любой момент!

Откройте для себя

Myphilips

Расширенная гарантия на выбранные продукты

Легкий доступ к поддержке продуктов

Зарегистрируйтесь, чтобы услышать от нас о продуктах и ​​рекламных акциях

Оплата

Мы принимаем следующие методы оплаты:

около

.

Нажав на ссылку, вы покинете официальный веб-сайт Royal Philips Healthcare («Philips»). Любые ссылки на сторонние веб-сайты, которые могут появляться на этом сайте, предоставляются только для вашего удобства и никоим образом не представляют собой какую-либо принадлежность или одобрение информации, представленной на этих связанных веб-сайтах. Philips не делает никаких заявлений и не дает никаких гарантий в отношении каких-либо сторонних веб-сайтов или содержащейся на них информации.

Я понимаю

Вы собираетесь посетить страницу глобального контента Philips

Вы собираетесь посетить веб-сайт Philips USA.

Нажав на ссылку, вы покинете официальный веб-сайт Royal Philips Healthcare («Philips»). Любые ссылки на сторонние веб-сайты, которые могут появляться на этом сайте, предоставляются только для вашего удобства и никоим образом не представляют собой какую-либо принадлежность или одобрение информации, представленной на этих связанных веб-сайтах. Philips не делает никаких заявлений и не дает никаких гарантий в отношении каких-либо сторонних веб-сайтов или содержащейся на них информации.

Я понимаю

Вы собираетесь посетить страницу глобального контента Philips

Вы собираетесь посетить веб-сайт Philips USA.

Наш сайт лучше всего просматривать с последней версией Microsoft Edge, Google Chrome или Firefox.

Как отремонтировать кофеварку — Ремонт мелкой бытовой техники: советы и рекомендации

Нет ничего более бодрящего по утрам, чем запах свежего кофе, и ничего более раздражающего, чем вид кофеварки, которая не работает должным образом.

К счастью, многие виды ремонта кофеварок просты в выполнении и требуют только основных инструментов. Итак, прежде чем выбросить кофеварку или сбежать в кофейню, подумайте, как работают кофеварки и что делать, если они не работают.

Реклама

Как работают кофеварки

Широко используются два типа кофеварок: те, которые пропускают горячую воду один раз через кофейную гущу, и те, которые много раз просачиваются или рециркулируют воду через кофейную гущу.

Большинство капельных кофеварок активируются переключателями и таймерами на панели управления, нагревают воду и накачивают ее, чтобы капнуть в корзину для кофе. Полученный горячий кофе падает в графин. Элемент под графином сохраняет кофе теплым.

Кофеварки с перколятором нагревают небольшое количество воды в основании устройства, образуя пар, который выталкивает горячую воду вверх по трубке в центре перколятора. Сверху вода попадает в корзину для кофе и впитывает весь этот великолепный аромат кофе из гущи. Полученный горячий кофе затем капает через отверстия в основании корзины в основное отделение для повторного использования. Термостат определяет, когда кофе заварится достаточно, а затем выключает систему перколяции. Нагревательный элемент продолжает поддерживать кофе на выбранной температуре.

Как отремонтировать кофеварку

Обычно ремонт кофеварок включает обслуживание выключателя, термостата, нагревательного элемента и нагревательного элемента.

Обслуживание выключателя: Выключатель кофеварки представляет собой простое устройство, которое регулирует ток, подаваемый на нагревательный элемент и насос. К счастью, этот ключевой контроллер легко проверить и заменить. Вот как:

Шаг 1: Убедитесь, что кофеварка отключена от сети.

Шаг 2: Снимите основание или корпус, чтобы получить доступ к задней части переключателя.

Шаг 3: Поместите тестовые щупы на клеммы и активируйте переключатель. Цепь должна быть замкнута и иметь непрерывность, на что указывают положения переключателя.

Такой же тест непрерывности можно использовать для проверки других контроллеров, таких как таймеры. Все они работают как выключатели, проводя электричество в одних условиях и не проводя в других.

Обслуживание термостата капельной кофеварки: Термостат в капельной кофеварке регулирует электроэнергию для работы нагревательного элемента. Это может вызвать проблемы, если оно работает неправильно. Чтобы проверить термостат в капельной кофеварке:

Шаг 1: Отключите устройство от сети, слейте лишнюю воду из резервуара, переверните устройство и снимите основание. (Могут потребоваться отвертки со специальной головкой, которые можно приобрести в крупных хозяйственных магазинах.)

Шаг 2: Используйте тестер непрерывности или мультитестер для проверки термостата, поместив щуп на каждый конец.

«»

© 2006 Publications International, Ltd. Проверка термостата капельной кофеварки

Шаг 3: Если неисправен, снимите и замените термостат на термостат того же номинала.

Шаг 4: Также проверьте целостность предохранителя и замените его, если цепь разомкнута.

Обслуживание термостата кофеварки с перколятором: Термостат в кофеварке с перколятором выполняет ту же функцию, но внешне отличается от термостата в капельной системе. Чтобы проверить термостат кофеварки с перколятором:

Шаг 1: Отключите кофеварку от сети, убедитесь, что кофе и фильтр удалены, прежде чем перевернуть ее, затем снимите основание, чтобы получить доступ к нагревательному элементу и термостату.

Шаг 2: Проверьте целостность термостата.

Шаг 3: Если термостат имеет обрыв цепи, замените его. Если для замены термостата требуется расклепывать или выпаивать его, подумайте о том, чтобы отнести его в мастерскую по ремонту бытовой техники или заменить всю кофеварку.

Обслуживание нагревательных элементов: Нагревательный элемент кофеварки является важным компонентом. Никому не нужен холодный кофе. Доступ к нагревательному элементу капельной или перколяторной кофеварки осуществляется через основание прибора. Чтобы проверить и заменить нагревательный элемент:

Шаг 1: Перед тем, как перевернуть прибор, чтобы снять основание, убедитесь, что из него слиты все жидкости и отходы.

Шаг 2: После доступа к нагревательному элементу можно проверить его с помощью тестера непрерывности или мультитестера, как любой проводник. Отключите устройство от цепи, затем поместите пробник на каждую клемму и убедитесь, что элемент может проводить электричество.

Шаг 3: Если электричество не проходит, замените

блок нагревательного элемента или сборка. С помощью малярной ленты отметьте расположение всех проводов и компонентов, которые вы ослабили, чтобы вы могли легко их снова соединить.

Обслуживание нагревательных элементов: После приготовления кофе нагревательный элемент в основании кофеварки поддерживает его температуру. На некоторых кофеварках нагревательный элемент остается включенным в течение всего дня, поэтому он может быть первым, кто выходит из строя. Кроме того, вода или заваренный кофе могут пролиться и просочиться в нагревательный элемент, что приведет к его короткому замыканию. Вот как проверить и заменить нагревательный элемент:

Шаг 1: Снимите основание кофеварки, найдите нагревательный элемент и отсоедините его от клемм.

Шаг 2: Проверьте непрерывность с помощью тестера непрерывности или мультитестера.

Шаг 3: При необходимости замените нагревательный элемент.

Давайте немного поиграем, узнав, как ремонтировать еще одну мелкую бытовую технику — кухонные миксеры — на следующей странице.

​

Процитируйте это!

Пожалуйста, скопируйте/вставьте следующий текст, чтобы правильно цитировать эту статью HowStuffWorks.com:

Ремонтный клуб «Как ремонтировать мелкую бытовую технику» 4 мая 2006 г.
HowStuffWorks.com. 1 октября 2022 г.

PHILIPS GC485 Easy Touch Stand Steamer User Manual

PHILIPS GC485 Easy Touch Stand Steamer

Inside the Box

1. Steamer head
2. Steam supply hose
3. Steamer head holder
4. Hanger
5. Зажим для замка на штанге
6. Штанга
7. Регулятор подачи пара
8. Основание
9. Ручка удаления накипи
10. Резервуар для воды
11. Перчатка

3 90 Перед использованием прибора прочтите важную информацию и сохраните ее.

Опасность

• Никогда не погружайте прибор в воду или любую другую жидкость и не промывайте его под краном.
  Предупреждение
• Прежде чем подключать прибор, проверьте, соответствует ли напряжение, указанное на приборе, напряжению в местной сети.
• Не используйте прибор, если на вилке, сетевом шнуре или самом приборе имеются видимые повреждения, если прибор уронили или он протекает.
• Не подключайте прибор к источнику постоянного тока.
• Всегда возвращайте прибор в сервисный центр, авторизованный Philips, для осмотра или ремонта. Не пытайтесь ремонтировать прибор самостоятельно, в противном случае гарантия теряет силу.
• Если шнур питания поврежден, его замену должен выполнять Philips, сервисный центр, авторизованный Philips, или специалисты с аналогичной квалификацией, чтобы избежать опасности.
• Никогда не оставляйте включенный в сеть прибор без присмотра.
• Этот прибор может использоваться детьми в возрасте от 8 лет и старше, а также лицами с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта и знаний, если они находятся под присмотром или проинструктированы о безопасном использовании прибора и понимают сопутствующие опасности. №
• По окончании приготовления на пару, при заполнении или опорожнении резервуара для воды, при очистке и ополаскивании, а также при оставлении прибора даже на короткое время выньте вилку сетевого шнура из розетки.
• Держите прибор и его шнур вне досягаемости детей младше 8 лет, когда он включен или остывает.
• Дети должны находиться под присмотром, чтобы они не играли с прибором. Очистка и обслуживание пользователем не должны производиться детьми без присмотра.
•  Подключайте прибор только к заземленной настенной розетке.
• Не открывайте ручку удаления накипи, когда прибор включен. Следуйте рекомендациям руководства по эксплуатации относительно времени охлаждения перед открытием.
• Не ставьте прибор на поверхность так, чтобы головка отпаривателя касалась поверхности, пока прибор горячий или подключен к сети.
• Не допускайте контакта сетевого шнура с горячим паром во время работы прибора.
• Держите резервуар для воды закрытым после его наполнения и во время использования прибора.
• Вилка должна быть подключена только к розетке с такими же техническими характеристиками, как и вилка.
• Не трясите головку парогенератора во время работы прибора.
  Осторожно
• Регулярно проверяйте сетевой шнур на наличие повреждений.
• Остерегайтесь горячего пара и горячей воды, выходящих из сопла отпаривателя во время использования. Пар и горячая вода могут вызвать ожоги. Следует соблюдать осторожность при использовании прибора из-за выделения пара.
• Сопло головки отпаривателя может сильно нагреваться и при прикосновении к нему можно получить ожоги.
• Отключайте прибор от сети во время заполнения и очистки.
• Этот прибор предназначен только для домашнего использования.
• Никогда не тяните и не тяните прибор по полу.
• Не ставьте основание отпаривателя на стол или стул, а держите основание отпаривателя на полу во время использования.
• Если шланг образует U-образную форму, в шланге конденсируется пар. Это приводит к тому, что пар или капли воды выходят из головки отпаривателя неравномерно.
• Пар может повредить или вызвать обесцвечивание некоторых отделок стен или дверей.
• Не используйте прибор, если резервуар для воды пуст.
• Не открывайте ручку удаления накипи, когда прибор включен. Следуйте рекомендациям руководства по эксплуатации относительно времени охлаждения перед открытием.

ВНИМАНИЕ! Горячая вода!
Электромагнитные поля (ЭМП)
Этот прибор Philips соответствует всем применимым стандартам и нормам, касающимся воздействия электромагнитных полей.

Утилизация

• Не выбрасывайте изделие вместе с обычными бытовыми отходами по окончании срока его службы, а сдайте его в официальный пункт сбора для переработки. Делая это, вы помогаете сохранить окружающую среду.
• Соблюдайте действующие в вашей стране правила раздельного сбора электрических и электронных изделий. Правильная утилизация помогает предотвратить негативные последствия для окружающей среды и здоровья человека.

Гарантия и поддержка
Если вам нужна информация или поддержка, посетите сайт www.philips.com/support или прочтите отдельный гарантийный талон.

Инструкции по сборке

Ваш прибор предназначен для использования с водопроводной водой. Если вы живете в районе с жесткой водой, возможно быстрое образование накипи. Поэтому рекомендуется использовать воду без минералов, например, дистиллированную или очищенную воду, чтобы продлить срок службы вашего прибора.
Примечание: Не добавляйте духи, уксус, минеральную воду, крахмал, средства для удаления накипи, средства для глажения, химически удаленную воду или другие химические вещества, так как они могут вызвать разбрызгивание воды, появление коричневых пятен или повреждение прибора.



Несколько режимов подачи пара предназначены для экономии воды и энергии. Вы можете в любой момент увеличить настройку подачи пара для большей мощности пара. Прибор безопасен для всех тканей при любых настройках.
Примечание: Шланг подачи пара нагревается во время обработки паром. Это нормально.

Наденьте перчатку на руку, которой вы держите одежду. Перчатка защищает вашу руку от пара из головки отпаривателя.

Для поддержания оптимальной подачи пара и продления срока службы прибора важно регулярно удалять накипь и загрязнения внутри прибора. Поэтому рекомендуется выполнять процесс удаления накипи не реже одного раза в месяц.
Перед началом процесса очистки от накипи убедитесь, что в резервуаре для воды есть немного воды.

Примечание: Очистите прибор и удалите отложения с головки парогенератора влажной тканью и неабразивным жидким чистящим средством.
Всегда опорожняйте резервуар для воды после использования, чтобы предотвратить образование накипи и поддерживать хорошую производительность пара.
Мы рекомендуем хранить набор в вертикальном положении, прикрепив головку отпаривателя кверху.
Избегайте изгибов шланга.

Примечание: Используйте сгибаемую щетку с мягкой щетиной для очистки внутренней части резервуара для воды (щетка не входит в комплект).
Примечание: Не добавляйте духи, уксус, минеральную воду, крахмал, средства для удаления накипи, средства для глажения, химически удаленную воду или другие химические вещества, так как они могут вызвать разбрызгивание воды, появление коричневых пятен или повреждение прибора.

Проблема	Возможная причина	Решение
Парогенератор недостаточно прогрет.	Дайте прибору прогреться примерно 45 секунд.
В шланге сконденсировался пар.	Поднимите головку отпаривателя, чтобы выпрямить шланг вертикально. Это позволяет любому конденсату стекать обратно.
Низкий уровень воды в баке или бак вставлен неправильно.	Наполните резервуар для воды и правильно вставьте его.
В приборе образовалось слишком много накипи.	Выполните процесс очистки от накипи. См. раздел.
Капли воды капают с головки парогенератора или прибор издает квакающий звук.	Вы оставили головку отпаривателя и/или шланг подачи пара в горизонтальном положении на длительное время.	Поднимите головку отпаривателя, чтобы выпрямить шланг вертикально. Это позволяет любому конденсату стекать обратно.
	Когда шланг образует U-образную форму, конденсат в шланге не может стекать обратно в резервуар для воды.	Поднимите головку отпаривателя, чтобы выпрямить шланг вертикально. Это позволяет любому конденсату стекать обратно.
При нагреве прибора из головки парогенератора вытекает слишком много воды.	Вода в приборе грязная или находилась внутри прибора в течение длительного времени.	Выполните процесс очистки от накипи. См. раздел.
Вода вытекает из основания отпаривателя.	Неплотно закрыта крышка резервуара для воды или ручка удаления накипи.	Плотно закройте крышку резервуара для воды или ручку удаления накипи.
	Резервуар для воды вставлен неправильно.	Правильно вставьте бак.



Documents / Resources

PHILIPS GC485 Easy Touch Stand Steamer [pdf] User Manual GC485, GC486, Easy Touch Stand Steamer

January 31, 2022 February 6 , 2022 Posted inPhilipsTags: Easy Touch Stand Steamer, GC485, GC486, Philips

возможные повреждения и их устранение

Чтобы починить утюг своими руками, нужно знать, как устроено это приспособление. Рассматривая железное устройство, можно сказать, что оно конструктивно похоже на такие устройства, как чайник или обогреватель. Отличия только в назначении устройств и наличии дополнительных узлов.

В утюге вне зависимости от страны и производителя есть четыре основных узла:

• ТЭН;
вилка
• со шнуром;
плавкий предохранитель
• ;
• Регулятор температуры.

Для того, чтобы утюг начал работать, необходимо подать напряжение на трубчатый нагревательный элемент, расположенный в нижней части устройства. В современных моделях, таких как «Ровента», используются мощные ТЭНы от 1000 до 2300 Вт. Если не прерывать процесс нагрева, то подошва прибора станет настолько горячей, что годится разве что для жарки яиц, а не для глажки.

Для предотвращения чрезмерного нагрева в схему аппарата встроено регулирующее устройство. Термостат утюга зависит от теплового режима, который выбирается исходя из типа ткани: некоторые материалы можно гладить при температуре 100 °С, другим нужны показатели 200°С. В большинстве моделей, в состав которых входят утюги Брауна, регулировочное колесо расположено в верхней части корпуса под ручкой.

Важным узлом безопасности является предохранитель. Когда устройство достигает экстремальных температур в результате неисправности, термопредохранитель размыкает контакты и утюг отключается.

Содержание

• 1 Неисправность провода питания
• 2 Проверка электронагревателя
• 3 Проблемы с термостатом
• 4 Виновник и другие неисправности по вине.

Неисправности провода питания

Перед ремонтом утюга необходимо проверить состояние шнура питания. Чаще всего он трескается в местах частой деформации — на входе в корпус или возле штекера. Неисправность может проявляться постепенно, когда индикатор мигает во время глажки. Такое подмигивание означает, что нормального контакта нет и возможно терминальное окисление.

Другая неисправность проявляется более бурно. При длительном трении проводов друг о друга может нарушиться изоляционный слой и произойти короткое замыкание. Внешне это проявляется сильным хлопком, отключением других устройств и специфическим запахом, характерным для горелой проводки.

Женщины, особо восприимчивые, такие ситуации ранят до глубины души. Поломку они воспринимают как стихийное бедствие и реагируют, звоня мужу, в МЧС и домоуправление. Самый правильный вариант — первый, потому что заставить утюг обратно надеть может любой мужчина, у которого руки растут откуда положено. В противном случае стоит все же обратиться к сильной половине, чтобы он сдал вещь в ремонт.

Интернет пестрит видео по ремонту утюгов. Многие сюжеты посвящены недостаткам сетевого шнура. Если шнур поврежден возле вилки, разбирать устройство не нужно. В случае, когда подозрение падает на ту часть, которая скрыта корпусом, без разборки не обойтись. Чтобы произвести, например, ремонт утюга «Филипс» своими руками, следует снять заднюю крышку. За ним шнур питания расходится на три провода. Если изоляция повреждена, ее необходимо отремонтировать. При окислении клемм нужно отсоединить провода и зачистить проблемные места.

Проверка электронагревателя

ТЭН в современных конструкциях представляет собой надежный узел и редко ломается. При возникновении этой неприятности новый обогреватель лучше не покупать. проще купить новый утюг. Но для начала нужно убедиться, что проблема именно в нагревательном элементе.

Во всех моделях контакты нагревателя припаяны к контактам прибора и соединены с контрольной лампой. Если лампа горит, а утюг не нагревается, то неисправность связана с нагревательным элементом.

Наиболее частая причина выхода из строя нагревательного элемента – обрыв спирали. Еще одной причиной может быть недостаточный контакт нагревательных стержней с выводами прибора в местах соединения.

В некоторых моделях термопредохранитель подключен к одной цепи отопителя, а регулятор к другой. Если предохранитель неисправен, можно поставить ложный «диагноз», заподозрив неисправность ТЭНа. Для точного определения причины выхода из строя устройства его следует полностью разобрать.

Проблемы с термостатом

Регулировка температуры осуществляется круглым колесом. Он находится в утюге «Азур» и в других моделях на корпусе под ручкой. При вращении колесика вправо температура нагрева увеличивается, влево — уменьшается до полного отключения нагревательного элемента.

Колесо воздействует на термостат посредством специальной втулки или стального уголка и крепится к корпусу с помощью защелок. В утюге Скарлет и в других моделях достаточно подцепить отверткой регулировочный диск, чтобы он оторвался.

Принцип работы термостата основан на различных свойствах металлов. При изготовлении этого узла спаивались две пластины из металлов с разными коэффициентами линейного расширения. Благодаря этим показателям плиты ведут себя по-разному. Внешне это выглядит так: под воздействием температуры общая пластина изгибается, вызывая обрыв, и утюг включается.

Чтобы убедиться в неисправности терморегулятора, придется полностью разобрать утюг.

Ручка прибора и пластиковые части корпуса крепятся к металлическим частям защелками или саморезами. Даже у одного производителя моделей много, и все они имеют конструктивные особенности. Но есть и общие моменты у всех видов.

Чтобы разобрать утюг, необходимо осмотреть его острую часть, где находится одна точка крепления. Например, у утюга Philips под ручкой регулировки подачи пара скрывается винт. Чтобы открутить винт, поверните ручку до упора влево и потяните вверх. Сняв регулировочный узел, можно ослабить винт. В модели «Браун» винт прячется под крышкой сопла. Снять насадку можно, слегка потянув ее на себя. После его удаления открывается свободный доступ к винту. Другие винты или защелки расположены под задней крышкой устройства.

После снятия пластиковой части корпуса следует рассмотреть железный термостат. В холодном режиме контакты должны быть замкнуты. Если есть специальное устройство, лучше позвонить в узел. Если устройства нет, можно зачистить контакты мелкой наждачной бумагой, после чего включить утюг в сеть.

Вина и другие ошибки виноваты.

Для ремонта утюга можно обратиться к статистике, которая говорит, что 50-60% неисправностей происходит из-за того, что выходит из строя термовыключатель. Этот узел одноразового действия и многоразового использования. Предохранители первой группы, как и камикадзе, срабатывают только один раз. Узел устроен так, что при достижении нагревательным элементом температуры 240°С цепь разрывается. Дальнейшая работа устройства без дополнительного вмешательства становится невозможной.

Более современные технологии предполагают использование биметаллических деталей. Такой термопредохранитель способен отключить утюг в экстремальных ситуациях, а затем снова включить. Если утюг не работает по этой причине, проще всего выкинуть узел и замкнуть цепь. Это можно сделать разными способами:

• пайкой;
• путем опрессовки металлического стержня;
• коммутация силовых проводов.

В каждом случае нужно добиться надежного контакта.

Еще одно распространенное заболевание – проблема с системой пропаривания. Иногда в утюге «Бош» сильно нажимается кнопка включения процесса, а пар не подается. Ремонт утюга Bosch следует начинать с откручивания винта сзади и снятия задней крышки. Затем следует аккуратно потянуть вверх две кнопки, регулирующие подачу пара. Они не крепятся винтами и удерживаются на втулках за счет силы трения. Далее нужно открутить винт, после чего пластиковая ручка должна легко сняться. Под крышкой два насоса: один подает воду на разбрызгиватель, другой подает воду на подошву для создания пара. Паровой насос нужно снять. На дне есть шарик, который прилипает ко дну камеры из-за накипи. Для устранения неисправности вставьте шарик в патронник и соберите утюг в обратном порядке.

Какое бы железо вам не пришлось чинить, нужно помнить о безопасности и соблюдать определенные правила: включать устройство в сеть только при необходимости; не пытайтесь устранить проблему мокрыми руками; при ремонте утюг необходимо устанавливать на устойчивое, непроницаемое и термостойкое покрытие.

6 типов отверток – должен знать каждый

Отвертка считается одним из величайших изобретений среди инструментов. По мнению многих историков, отвертки были изобретены в 15 веке, и по мере того, как мы перешли в 21 век, вы обычно найдете их в каждом ящике для инструментов. Если вы когда-нибудь посещали магазин инструментов, вы, должно быть, видели сотни отверток разных стилей, форм, размеров или чего-то еще. Ну, отвертка полностью зависит от типа отвертки или типа углубления. Ну, я знаю, вы, должно быть, запутались между отверткой и отверткой? Ваше замешательство разрешится, просто продолжайте читать. Здесь вы изучите 6 различных типов отверток, которые наиболее часто используются.

Источник изображения



Винтовой привод, также известный как выемка, представляет собой форму или канавку, выполненную на головке винта, которая позволяет отвертке прикладывать к ней крутящий момент, в то время как отвертка в основном является инструментом для закручивания винта. по часовой стрелке или против часовой стрелки. Обычная отвертка имеет ручку с одной стороны и стержень с канавкой на конце стержня с другой. Рифленая часть опирается на винтовой привод, чтобы вбить винт в материал.

Существует много типов отверток в зависимости от конструкции с головкой винта или с углублением, но в этой статье мы собираемся обсудить некоторые распространенные типы отверток, которые в основном используются в каждом проекте.

Итак, теперь давайте обсудим их подробно.

Читайте также:

• Что такое Bolt?
• Различные типы головок шурупов – о которых вы должны знать
• 37 типов молотков, о которых вы не знаете?

Типы отверток

Источник изображения

1.

Отвертка с плоской (или плоской) головкой

Купить сейчас

Это один из старейших типов отверток. Он был изобретен в 15 веке в Европе и является одним из самых распространенных типов отверток. Как следует из названия, он имеет плоский конец стержня с одним пазом, который взаимодействует только с головкой винта со шлицем. Он может быть с ручным или механическим приводом, но не часто с механическим приводом, потому что щелевая головка имеет «эффект кулачка». Что это значит? «Эффект кулачка» — это процесс, при котором отвертка имеет тенденцию соскальзывать с поверхности головки винта, когда крутящий момент, приложенный к поверхности винта, превышает определенный предел или иногда из-за отсутствия центрирования, что обычно приводит к повреждению головки винта или наконечника отвертки.

В зависимости от области применения они бывают двух типов: трапециевидные и корпусные. Отвертки Keystone имеют несколько более широкий кончик стержня по сравнению с корпусными, что делает их более применимыми для таких целей, как деревообработка и т. д., в то время как корпусные отвертки используются для изготовления ювелирных изделий, часов и т. д.

2. Крестовая отвертка

Купить

Поскольку современный мир переходит от ручного привода к электрическому или моторному приводу, это был первый шаг к механическим отверткам, позволяющим экономить время и выполнять работу более точно и аккуратно. Они были изобретены в 19века Генри Филлипса с целью внедрить электрические отвертки в большинстве отраслей промышленности. Когда вы видите эти отвертки спереди, наконечник выглядит как знак креста. Эти типы отверток также имеют эффект кулачка, но это происходит преднамеренно, когда крутящий момент превышает предел при затягивании винта, что предотвращает повреждение профиля отвертки и винта и явно продлевает срок службы инструмента.

Читайте также:

• Что такое крепеж и его виды?
• Разница между гайками и болтами
• Разница между болтом и винтом

3.

Отвертка Pozidriv

Купить сейчас

. Они разработаны и широко используются в Европе. Эта форма не полностью устраняет эффект кулачка, но обеспечивает лучшее сопротивление скольжению и обеспечивает большую стабильность, чем профиль Phillip, поэтому используется для применений, требующих высокого крутящего момента для затяжки винта.

4. Квадратная отвертка Робертсона

Купить



Квадратная отвертка, также известная как отвертка Робертсона, названная в честь канадского изобретателя.

Зацепление открывающего винта квадратной формы с квадратным конусом и квадратным выступом без учета угла позволяет игнорировать эффект кулачка, что улучшает центрирование. Небольшая конусность в передней части инструмента обеспечивает хорошее сцепление с винтом и, таким образом, делает его более удобным в использовании. Эти типы отверток были впервые использованы в промышленных целях компанией Ford Motor, потому что эти отвертки ускоряют производство, уменьшают повреждения и обладают высокой надежностью.

Они очень известны в США и Канаде, но не в Европе.

5. Отвертка Torx

Купить

Отвертка Torx становится очень распространенной и часто используется автомобильными техниками. Техник часто называет их звездообразными наконечниками. Этот драйвер имеет наконечник в форме звезды с 6 закругленными лепестками. Из-за круговой геометрии лепестков отвертка Torx имеет низкую радиальную силу, что увеличивает срок службы винта и биты отвертки. В отличие от отверток Phillips или Pozidriv, гораздо более высокий крутящий момент может передаваться с тем же усилием без возможности соскальзывания инструмента даже при высоких скоростях движения электроинструментов, что делает его более надежным в использовании.

Типы отверток Torx бывают разных размеров и используют систему счисления для определения размера наконечника, например T8, T10, T15, T25 и т. д. Чем больше число, тем больше размер наконечника инструмента.

6. Шестигранная отвертка или шестигранная отвертка

Купить сейчас: Набор отверток 19 в 1 Набор инструментов RC, Набор отверток Flat/Phillips/Hex

Он имеет шесть прямых лепестков, как шестигранник.
