Ремонт утюгов витек своими руками

Самое подробное описание: ремонт утюгов витек своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Если утюг перестал греть, можно купить новый, но часто повреждение не очень серьезное и его можно устранить самостоятельно. Если вы умеете работать отверткой и мультиметром, справитесь. О том, как провести ремонт утюга своими руками и будем рассказывать в этой статье.

Так как производят утюги очень многоразличных фирм, они немного отличаются — формой, скоростью нагрева, качеством запчастей и т.д. Но вот общее устройство остается одинаковым. Имеется:

Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
Емкость/резервуар для воды, которая используется при отпаривании.
Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.

Видео (кликните для воспроизведения).

Общее устройство электроутюга

После того, как вы в общих чертах ознакомились с тем, что где находится, можно начинать ремонт утюга своими руками.

Для работы понадобится набор отверток — крестовых и плоских. Нужен будет широкий нож или ненужная пластиковая карта — поддевать части утюга с защелками. Для проверки целостности деталей нужен будет мультиметр (как им пользоваться читайте тут). Еще может потребоваться паяльник — это если придется менять какие-то запчасти.

Инструменты, которые могут понадобиться при ремонте утюга

Из инструментов все, но в процессе работы иногда нужна изолента или термоусадочные трубки, может потребоваться наждачная бумага, пассатижи.

Первая сложность с которой сталкиваются желающие отремонтировать утюг самостоятельно — разборка. Это далеко не просто и не очевидно. Проще всего снять заднюю панель. Там есть несколько винтов, которые видны и открутить которые на представляет труда. Кроме винтов могут быть защелки. Так что открутив весь видимый крепеж, поддеваем крышку острием отвертки или старой пластиковой картой, отделяем крышку от корпуса.

Под ней обнаруживается клеммная колодка к которой крепится шнур. Если проблемы со шнуром, можно дальше утюг не разбирать. Но если со шнуром все нормально, придется разбирать дальше, а с этим могут возникнуть проблемы.

В некоторых утюгах — Philips (Филипс), Tefal (Тефаль) под крышкой есть еще болты. Их тоже выкручиваем. Вообще, если видим крепеж, его снимаем.

Снять заднюю крышку — первое что надо сделать при разборке утюга

Как каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.

Сразу надо снять диск регулятора температуры и кнопки подачи пара для чего их надо зажать в пальцах и потянуть вверх. В кнопках могут быть защелки, так что может понадобиться что-то тонкое, чтобы можно их было немного отжать — можно поддеть отверткой.

Чтобы разобрать утюг надо снять кнопки

В некоторых утюгах как, например, в Rowenta, как на фотографии, есть болты на ручке (бывают в некоторых моделях Scarlet). Если такие есть, их откручиваем. Под снятыми кнопками тоже прячется винт, его тоже выкручиваем. Затем снимаем верхние пластиковые детали. Они обычно крепятся на замках-защелках. Чтобы было проще их снимать, в замок можно завести лезвие ножа или кусок пластика (пластиковой карты).

Под крышками обычно находится некоторое количество болтов. Открутив их, продолжаем разборку до тех пор, пока не будет отделен корпус и подошва. К сожалению, более точные рекомендации дать невозможно — слишком разные конструкции бывают. Что можно посоветовать — действовать неспешно и аккуратно. И несколько видео о том, как разобрать утюги разных марок.

Выход из строя электрошнура — довольно распространенный вид поломки. При таком повреждении утюг может вообще не включаться или работать урывками, может плохо греться подошва. Шнур может загибаться, завиваться, в места изгиба повреждается изоляция, некоторые провода могут перетереться совсем или частично. Если есть подобные повреждения, шнур лучше заменить вне зависимости от того, в нем причина или нет. Во всяком случае все места с поврежденной изоляцией надо заизолировать.

При любом повреждении начинается любой ремонт утюга с проверки шнура. Чтобы точно определить в нормальном он состоянии или нет, его необходимо прозвонить. Для этого достаточно снять заднюю крышку. Станет доступной клеммная колодка, к которой и подключен шнур. Понадобиться тестер или мультиметр. Ставим его в режим прозвонки, один щуп прижимаем к одному контакту вилки, вторым касаемся одного из проводов на колодке. При прикосновении к «правильному» проводу мультиметр должен издать писк. Это значит, что провод цел.

Проверяем целостность шнура электропитания

Цвет изоляции проводников может быть любым, но желто-зеленый это обязательно заземление (его надо проверять установив щуп на небольшую металлическую пластинку в нижней части вилки). Остальные два соединены со штырями вилки. Вот один из этих двух проводов должен звониться со штырем, к которому вы прижали щуп мультиметра. Ту же операцию повторяем с другим штырем.

Для полной уверенности в исправности шнура его нужно во время прозвонки помять/покрутить. Особенно в тех местах, где есть проблемы с изоляцией. Если писк от таких действий прерывается — шнур лучше заменить. Подлежит замене он и если один или оба штыря «не звонятся». Возможно вам повезет и дальнейший ремонт утюга вам не потребуется.

Если утюг совсем не греется, возможно сгорел ТЭН. Если это так, то стоит купить новый утюг, так как замена обойдется почти в ту же сумму. Но прежде всего надо убедиться, что виноват именно ТЭН.

Это выходы нагревательного элемента утюга

Для того чтобы проверить ТЭН, добираемся до самой подошвы утюга. На ней, ближе к задней части, есть два выхода нагревательного элемента. Переводим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим измерения. Если на дисплее цифры порядка 25о Ом, значит ТЭН в норме, если больше — сгорел. Как уже говорили, в случае перегорания ТЭНа ремонтировать утюг не стоит — выгоднее купить новый.

Видео (кликните для воспроизведения).

Терморегулятор выглядит как пластина с группой контактов и торчащим пластиковым штырем, на который затем надевается диск.

Это терморегулятор на утюге

К пластине подходят два контакта.

На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.

Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.

В первом случае может мешать нагар, который можно счистить засунув между контактами кусочек наждачной бумаги с мелким зерном и пару раз и «поелозить» по контактам. Если наждачки нет, можно использовать пилочку для ногтей, но действовать надо аккуратно — температурные настройки зависят от изгиба пластин. Так что сильно изгибать их нельзя.

Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко.

Выход — заменить его.

Терморегулятор с другого ракурса

Может быть другой момент: при падении контакты могли каким-то образом сцепиться. При нагреве подошвы утюга изгибающаяся термопластина давит на контактные группы, но контакты разомкнуться не могут. Результат тот же — утюг при нагреве не отключается. Ремонт утюга тоже аналогичен — пытаемся вернуть пластинам подвижность, стараясь не искривить их. Если не получается — меняем.

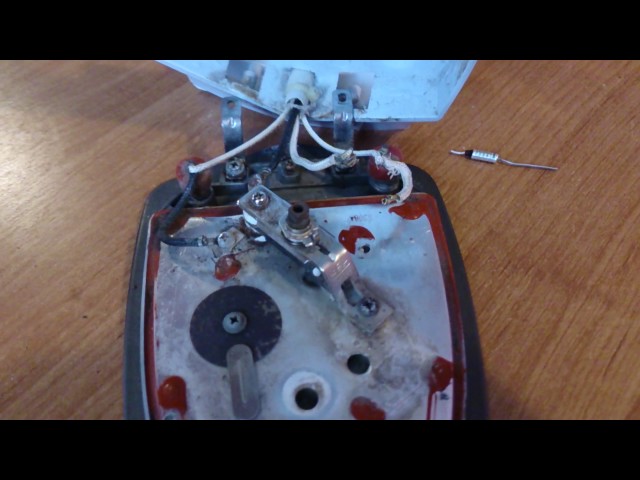

Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.

Ремонт утюга: предохранитель и его прозвонка

Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода.

Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.

Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.

Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими борами (подойдет сковорода) наливаете воду и уксус (обычный, столовый). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.

Очищение отверстий для выхода пара на утюге

Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете. Так повторять можно 3-4 раза. Пока не растворятся соли.

Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.

Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат. После промыть водой и собрать.

Зачастую многие думают, что ремонт бытовой техники – не слишком сложная работа и относить свои сломавшиеся электроприборы мастерам совершенно не стоит. Мы не станем поддерживать ни это мнение, ни обратное, а просто немного поможем тем, кто желает произвести ремонт утюга своими руками.

Итак, перед нами утюг Vitek 1203, разборка которого сводит с ума практически всех, кто с данной процедурой сталкивается впервые. Достаточно обратиться к различным поисковым системам Всемирной Сети с запросом «как разобрать утюг Vitek 1203» – и станет понятно, что его, наверно, легче отремонтировать, чем добраться до тех деталей, которые скрывает симпатичный пластиковый корпус.

Трудности начинаются сразу же, как только поворачиваешь данного «Витька» задней крышкой к себе – дело в том, что шурупы в ней не обычные, они имеют звездообразные шлицы, причём трёхконечные, а не шестиконечные, к которым многие мастера уже привыкли.

На «Фото 3» достаточно хорошо видно описываемое чудо «разработок NASA», которое при первом откручивании обычной отвёртке «откажет» напрочь. Соответственно, необходимо приобретать специальный инструмент, стоимость которого будет выше, чем работа ребят из ближайшего сервисного центра или, тем более, «частника».

Если же интерес к проверке своих способностей не иссякнет при описанных трудностях, то, прикупив необходимый инструмент, можно двинуться дальше.

Отвернув заднюю крышку, нужно немного её отодвинуть, после чего, аккуратно вытягивая шнур вилки, вытащить слот, в котором спрятан диод – индикатор включения утюга.

Справившись с данной задачей, «домашний мастер» увидит картину, показанную на «Фото 5», но без изолирующей ленты (поделиться своим опытом мы решили уже при сборке утюга, закончив его ремонт), после чего нужно отвернуть зажим шнура и винты крепления гидро-резервуара – они обведены кружками.

Затем необходимо снять ручку утюга, для чего принимаемся за демонтаж кнопок распылителя пара: нужно нажать на переднюю часть кнопки (белая стрелка, Фото 6) и, поддев тонкой отвёрткой заднюю часть (красная стрелка, Фото 6), вытащить деталь.

Отвернув винты, скрывавшиеся под кнопками, можно попробовать снять ручку, но не получится ничего – тут и начинается головоломка…

Можно догадаться, что следующий шуруп под заливной крышкой…,

…, но, открыв её, не следует пытаться отвернуть то, что предстанет перед взглядом «домашнего мастера» – это не крутится, это поршень парораспылителя.

А вот если снять крышечку заливного отверстия…,

…то можно увидеть тот потайной шуруп, который остаётся загадкой для многих мастеров, не сталкивавшихся доселе с разборкой утюга Vitek 1203 – чаще всего попытка починить данного представителя бытовой техники заканчивается именно на этом «самом интересном месте».

Сняв ручку утюга, можно приняться за демонтаж крышки терморегулятора, аккуратно поддев её тонкой отвёрткой с трёх сторон.

Затем следует вытащить удлинитель, соединяющий демонтированную крышечку и сам терморегулятор (красная стрелка, «Фото 13»).

Теперь следует открутить винт (белая стрелка, Фото 14) и вытащить пружинку (красная стрелка, Фото 14), после чего можно приняться за переднюю часть утюга.

Следующими действиями будут: отворачивание шурупа «Б», демонтаж проставки «А» толкателей кнопок парораспылителя и снятие уплотнителя «В» заливного отверстия водяного бачка.

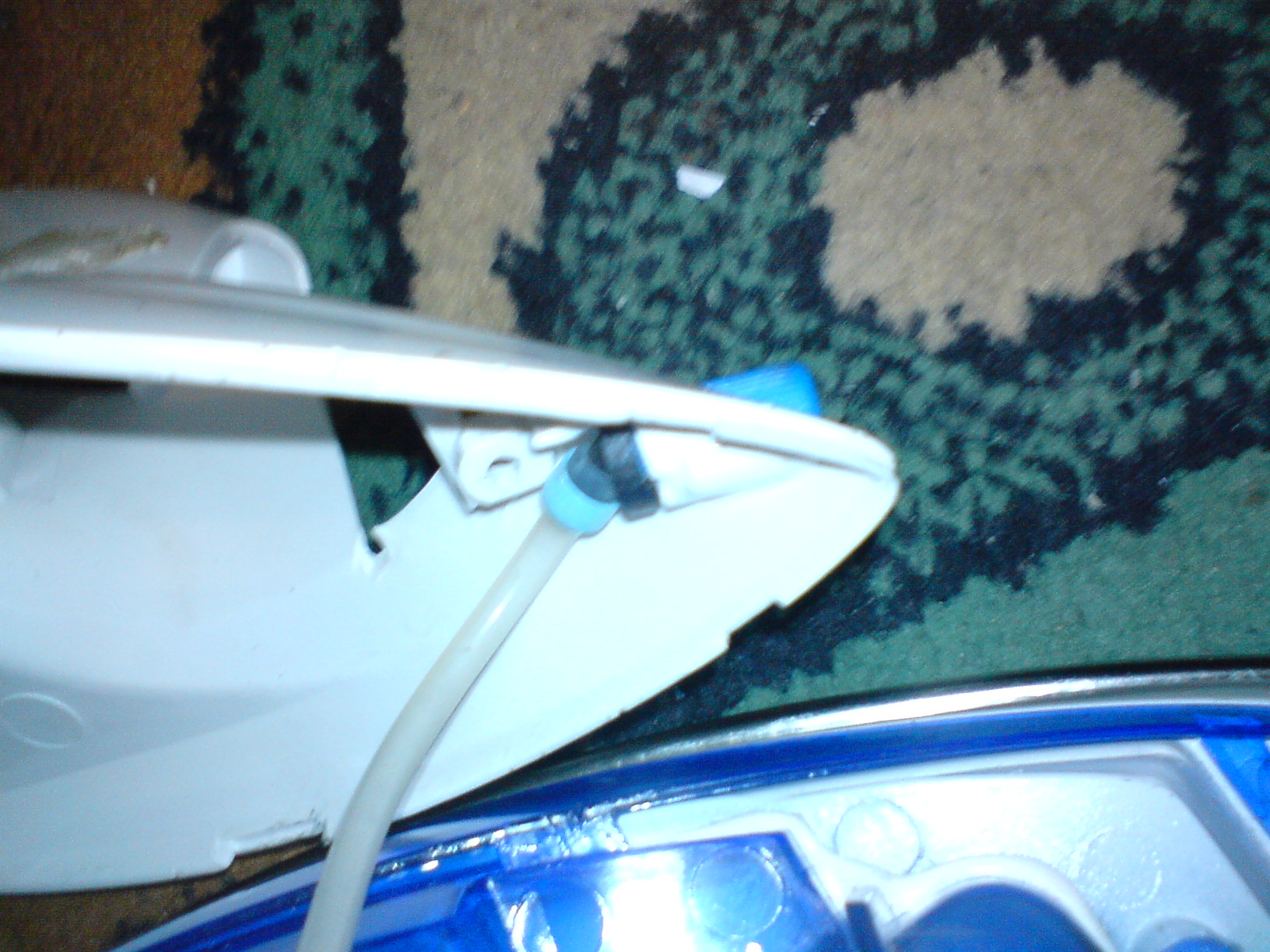

Трубопровод, установленный в специальный паз, необходимо вытащить из него.

Проделав вышеописанное, легче добраться до винтов крепления «носика» утюга, которые предстоит открутить.

Это позволит потом снять весь гидрорезервуар.

Отвинтив переднюю часть утюга, можно откинуть его «носик» в сторону и приподнять пластиковый корпус. Снять его полностью можно, если отсоединить внизу шлангочку, прикреплённую к крышке подошвы утюга.

Заключительный шаг разборки: отвинчивание трёх шурупов, которые крепят крышку подошвы.

Конечно, то, что показано на «Фото 21» и «Фото 22» можно встретить редко, но в данном случае было именно так, причём описываемый опыт ещё раз доказал, что незнающий человек не только устанет разбирать утюг Vitek 1203, но и невольно поверит в общепринятое мнение, которое гласит, что «Витёк» – одноразовый прибор.

И действительно, в Тирасполе ремонт утюгов данной фирмы именитые сервисные центры практически не производят, почём зря. Данные утюги имеют вполне качественные детали, которые выходят из строя не чаще, чем у других производителей. Впрочем, и не реже.

Чтобы починить утюг своими руками, нужно знать, как сделан этот прибор. Рассматривая устройство утюга, можно сказать, что конструктивно он похож на такие приборы, как чайник или нагреватель. Отличия заключаются лишь в предназначении аппаратов и наличии дополнительных узлов.

В утюге, независимо от страны и фирмы производителя, имеются четыре основных узла:

нагреватель;
вилка со шнуром;
термопредохранитель;
регулятор температуры.

Чтобы утюжок начал работать, следует на трубчатый нагревательный элемент, расположенный в подошве прибора, подать напряжение. В современных моделях, таких как «Ровента», применяются мощные ТЭНы от 1000 до 2300 Вт. Если не прерывать процесс нагревания, то подошва прибора раскалится настолько, что будет пригодна разве для жарки яичницы, а никак не для глажки белья.

С целью предотвратить чрезмерное нагревание в цепь аппаратов встраивается регулирующее устройство. От терморегулятора утюга зависит тепловой режим, который выбирается с учетом вида тканей: некоторые материалы можно гладить при температуре 100 С, другим необходимы показатели в 200 С. В большинстве моделей, к которым относятся и утюги «Браун», регулировочное колесо располагается в верхней части корпуса под ручкой.

Немаловажным узлом для обеспечения безопасности является предохранитель. При достижении прибором экстремальных температур, возникших в результате неисправности, термопредохранитель разомкнет контакты, а утюг выключится.

Перед тем как отремонтировать утюг, необходимо проверить исправность силового провода. Чаще всего он трескается в местах частых деформаций — у входа в корпус или возле вилки. Неисправность может проявляться постепенно, когда во время глажки мигает лампочка индикатора. Такое подмигивание означает, что нет нормального контакта и возможно окисление клемм.

Другая неисправность проявляется более бурно. При длительном трении проводов друг о друга может нарушиться изоляционный слой и произойти короткое замыкание. Внешне это проявляется сильным хлопком, отключением остальных приборов и специфическим запахом, характерным для горелой проводки.

Женщин, отличающихся особой впечатлительностью, подобные ситуации ранят до глубины души. Они воспринимают поломку как стихийное бедствие и реагируют звонками мужу, в МЧС и домоуправление. Самый правильный вариант — первый, потому что заставить утюг снова включаться может любой мужчина, у которого руки растут, откуда должны. В противном случае все равно следует обратиться к сильной половине с тем, чтобы он сдал вещь в ремонт.

Интернет заполнен видео на тему ремонта утюгов. Много сюжетов посвящено изъянам питающего провода. Если шнур неисправен возле вилки, разбирать прибор не потребуется. В случае, когда подозрение падает на ту часть, которая скрыта корпусом, без разборки не обойтись. Чтобы произвести, например, ремонт утюга «Филипс» своими руками, следует снять заднюю крышку. За ней сетевой шнур расходится на три провода. Если повреждена изоляция, необходимо ее восстановить. При окислении клемм нужно отсоединить провода и зачистить проблемные места.

Нагревательный элемент в современных образцах является надежным узлом и редко ломается. Когда эта неприятность происходит, лучше новый нагреватель не покупать. Проще приобрести новый утюг. Но сначала следует убедиться, что проблема именно в ТЭНе.

Во всех моделях контакты нагревателя припаяны к контактам прибора и соединены с индикаторной лампой. Если лампа горит, а утюг не нагревается, значит неисправность связана с ТЭНом.

Наиболее распространенной причиной выхода из строя нагревательного элемента является разрыв спирали. Еще одной причиной может быть недостаточный контакт стержней ТЭНа с выводами прибора в точках соединения.

В некоторых моделях термопредохранитель включен в одну цепь нагревателя, а регулятор — в другую. Если неисправен предохранитель, то можно поставить ложный «диагноз», подозревая в неисправности ТЭН. Чтобы точно выяснить причину отказа прибора, следует его полностью разобрать.

Управление температурным режимом осуществляется круглым колесиком. Располагается оно в утюге «Азур» и в других моделях на корпусе под ручкой. При повороте колесика вправо температура нагрева увеличивается, влево — уменьшается вплоть до полного отключения ТЭНа.

Колесико воздействует на термостат посредством специальной втулки или стального уголка и крепится к корпусу при помощи защелок. В утюге «Скарлет» и в других моделях достаточно подцепить регулировочный диск отверткой, чтобы он соскочил.

Принцип действия терморегулятора основан на различных свойствах металлов. При изготовлении данного узла спаиваются две пластины, выполненные из металлов, имеющих неодинаковые коэффициенты линейного расширения. Благодаря этим показателям пластины ведут себя каждая по-своему. Внешне это выглядит так: под влиянием температуры общая пластина искривляется, вызывая размыкание цепи, и утюг включается.

Чтобы убедиться в неисправности температурного регулятора, придется разобрать утюг полностью.

Ручка прибора и пластиковые части корпуса крепятся к металлическим частям защелками либо саморезами. Даже у одного изготовителя моделей бывает множество, и все они имеют конструктивные особенности. Но общие моменты есть у всех видов.

Чтобы разобрать утюг, надо обследовать его острую часть, где имеется одна точка крепления. Например, утюг Philips прячет саморез под ручкой регулировки пара. Чтобы выкрутить винт, следует повернуть ручку до конца влево и потянуть вверх. После удаления регулировочного узла можно открутить саморез. В модели «Браун» винт прячется под крышкой форсунки. Вынуть форсунку можно, слегка потянув на себя. После ее удаления открывается свободный доступ к винту. Другие саморезы или защелки располагаются под задней крышкой прибора.

После того как пластиковую часть корпуса удалось снять, следует рассмотреть терморегулятор утюга. В холодном режиме контакты должны быть замкнуты. Если есть специальный прибор, лучше узел прозвонить. Если прибора нет, можно зачистить контакты мелкой наждачкой, после чего включить утюг в сеть.

Чтобы наладить утюг, можно обратиться к статистике, которая говорит, что 50-60% неисправностей возникает из-за того, что выходит из строя термопредохранитель. Данный узел бывает одноразового действия и многоразового. Предохранители первой группы, как камикадзе, срабатывают только один раз. Узел рассчитан так, что при достижении нагревательным элементом температуры 240 С цепь разрывается. Дальнейшая эксплуатация прибора без дополнительного вмешательства становится невозможной.

Более современные технологии предусматривают использование биметаллических деталей. Такой термопредохранитель способен отключать утюг в экстремальных ситуациях, а затем снова включать. Если не работает утюг по этой причине, проще всего выбросить узел, а цепь закоротить. Сделать это можно разными способами:

при помощи пайки;
путем обжатия металлического стержня;
переключением проводов питания.

В каждом случае необходимо добиться надежного контакта.

Еще одним распространенным заболеванием является проблема с системой отпаривания. Иногда в утюге «Бош» кнопка, включающая процесс, сильно продавливается, а пар не подается. Ремонт утюга Bosch следует начать с откручивания самореза сзади и снятия задней крышки. Затем следует аккуратно вытянуть две кнопки, регулирующие подачу пара, вверх. Они не закреплены винтами и держатся на втулках за счет силы трения. Дальше необходимо открутить винт, после чего пластиковая ручка должна легко сняться. Под крышкой расположены два насоса: один подает воду на разбрызгиватель, другой доставляет воду на подошву для создания пара. Требуется извлечь паровой насос. В нижней части есть шарик, который из-за накипи прилипает к дну камеры. Для устранения неисправности нужно протолкнуть шарик в камеру и собрать утюг в обратной последовательности.

Какой бы утюг не пришлось чинить, необходимо помнить о безопасности и соблюдать определенные правила: включать прибор в сеть лишь, когда это необходимо; не пытаться устранить неисправность влажными руками; во время ремонта утюг необходимо устанавливать на устойчивое, не пропускающее ток и жаропрочное покрытие.

Внимание! Неправильная разборка и сборка утюга может стать причиной поражения током или замыкания.

Утюг не нужно разбирать своими руками еще и потому, что поломки утюга чаще всего связаны с перегоранием ТЭНа (подошвы утюга), который не подлежит ремонту, а только замене на новый ТЭН. Поэтому обычно дешевле и проще купить новый утюг, чем сдавать его в ремонт, поскольку, даже если неисправность мелкая, работа и время мастера стоят дорого.
Кстати, если вам приходится много утюжить, например, в условиях ателье то лучше купить гладильную систему или утюг с парогенератором.

Цель этой статьи именно в том чтобы помочь вам понять, что следует делать, когда перестает работать утюг, когда лампочка горит, а подошва утюга не греет. Помочь определить, нужен ли утюгу ремонт или следует готовиться к покупке нового утюга.
Данные рекомендации подойдут для любых марок бытовых утюгов (тефаль, филипс, vitek, скарлет, браун, бош и др.)

Все же, один вид ремонта утюга можно выполнить своими руками, но обязательно подготовленному человеку. Ремонт этот связан с заменой сетевого шнура.

Если утюг довольно старый и проработал много лет без поломок, то часто причиной его внезапной поломки становится сетевой провод (шнур), подключающий его к розетке.

Многочисленные “узелки” на шнуре, а также систематические загибы и крутки проводки в одном и том же месте (обычно у основания), приводят к ее обрыву. Причем визуально определить эту поломку практически невозможно, нужно “звонить” шнур. А для этого нужно снять торцевую крышку.

Крепится крышка одним винтом, но выкрутить его совсем непросто. Потребуется специальной формы отвертка, причем у каждой фирмы используется свой “секрет”. Но разве “нашего” домашнего умельца это остановит. Только еще раз напоминаем: за этой крышкой опасное напряжение!

Проверьте тестером целостность проводки сетевого шнура. Если одна из жил шнура не проводит ток, то рассоедините место крепления шнура под крышкой утюга и замените новым шнуром. Только учтите, что провод для утюга должен быть мощным (мощность ТЭНа приблизительно 2квт) и безопасным (гибким и защищенным специальным чехлом).

На этой схеме показано как подключается утюг в сеть (два варианта). Буквами П и Т соответственно обозначены предохранитель и терморегулятор (ручка температуры). Согласно схеме, причиной отказа нагревать подошву утюга может стать сам ТЭН (нагревательный элемент), предохранитель и термостат. Ну и, конечно же, шнур, о котором говорилось выше.

Правда нужно заметить, что у современных паровых утюгов есть еще одна защита. Это реле вертикального положения утюга. Если утюг стоит длительное время в вертикальном положение или упал, то срабатывает реле, выключающее его от сети.

Вот так довольно сложно устроен современный утюг и хотя причин его поломки всего три, максимум пять, исправить своими руками можно только одну – внутренний обрыв одной сетевого шнура. И то, для этого потребуется тестер и специальная отвертка.

На этом фото хорошо видно как устроен термостат утюга. Биметаллическая пластина, нагреваясь, выгибается вверх и контакты выключателя размыкаются.

Сломаться здесь особо нечему и уж тем более нечего ремонтировать. Правда, в старых моделях утюгом металлические контакты постоянно прогорали, и приходилось их чисть надфилем. В зависимости от ситуации контакты либо залипали (спаивались) и утюг работал постоянно, либо наоборот выгорали так, что не было чем образовывать контакт.
Но у современных утюгов нагрев подошвы проходит очень быстро, что уменьшает износ контактов, да и металл для них используется намного прочнее.

Если вы посмотрите на верхнее фото, то на первом плане увидите кембрик (изоляционную трубку), в котором и находится одна из главных защит от перегрева утюга – предохранитель аварийного отключения.

Опять же, если он сломается, то вряд ли сможете обойтись без сервисного центра или мастерской по ремонту утюгов.

Так что причин для того чтобы разбирать утюг своими руками нет, кроме одной – замены сетевого шнура. А для этого не нужно разбирать утюг полностью, а всего лишь снять его торцевую крышку.

Кстати, причиной поломки данного утюга стал именно этот аварийный предохранитель. Шнур, подошва утюга, терморегулятор были исправны и не требовали ремонта. Заменить нужно было лишь предохранитель, но поскольку точно такой же купить не удалось, поставили его аналог.

Как почистить утюг
Как можно почистить подошву утюга от пригара и накипи внутри в домашних условиях используя лишь простые средства очистки.

Как выбрать оверлок для дома
Если вы ремонтируете, а тем более шьете одежду сами, рано или поздно перед вами встанет вопрос – Какой купить оверлок, как правильно его выбрать среди их обилия в магазинах?

Как правильно утюжить
Если вы собираетесь купить утюг с парогенератором нужно подумать также и о гладильной доске.

Удобно использовать такую доску, на которой можно помесить и парогенератор. Для утюжки труднодоступных мест можно использовать различные приспособления, в виде валика или картонных шаблонов.

Как заточить ножницы дома
Заточка ножниц, особенно используемых парикмахерами и портными, должна производиться на специальном станке и обязательно опытным мастером. Но часто возникает необходимость срочно заточить ножницы в домашних условиях, не теряя времени на поход в мастерскую. Можно ли самостоятельно заточить ножницы?

Как выбрать ножницы зигзиг
Если назначение закройных портновских ножниц понятно, то вот для чего нужны фигурные ножницы зигзаг, особенно если есть оверлок и нужно ли их вообще покупать? Именно на эти вопросы попытается ответить технолог ателье.

Устройство швейной машины Typical
Описание устройства, возможностей прямострочной швейной машины китайского производства типа Typical.

Распошивальная машина Merrylock 009
В этой статье приводится лишь описание устройства и основных характеристик распошивалки фирмы Merrylock, модель 009.

Оверлок Janome ArtStyle 4057
Оверлок Janome ArtStyle 4057 выполняет 3-х и 4-х ниточный обметочный стежок. Используется для обметывания любых тканей, в том числе и трикотажных тканей.

У вас есть швейная машинка, и вы любите шить? Тогда этот сайт для вас. Профессиональные мастера подскажут вам как выполнить мелкий ремонт швейной, вязальной машинки. Опытные технологи поделятся секретами пошива одежды. Обзорные статьи подскажут, какую купить швейную или вязальную машину, утюг манекен и много других полезных советов вы найдете на нашем сайте.
Спасибо, что вы полностью просмотрели страницу.
Копирование и перепечатка статей сайта “Швейный мастер” без согласия автора запрещена.
Авторские права защищаются законом.

В данной теме приводится фото с пояснениями:

по разборке утюга,
его ремонту

Итак, у Вас дома сломался утюг, неважно от какого производителя, возникает вопрос: «Как починить утюг».

Тестирование электрической цепи как и для всей бытовой техники проводится пробником к примеру ОП-1

либо мультиметром цифровым.

Существенного различия схем утюгов от разных производителей,- нет.

Для общего представления рассмотрим последовательную электрическую цепь соединений утюга Philips

Первый провод фазного либо нулевого потенциала от внешнего источника питания имеет контактное разъемное соединение с клеммой, от клеммы через терморегулятор- провод поступает на тэн. Второй провод от внешнего источника питания имеет контактное разъемное соединение со второй клеммой, от второй клеммы электрическая цепь имеет последовательное соединение, проходящее через термовой предохранитель и замыкается на второй клемме тэна. Контрольная лампочка и предохранитель параллельно подключены к двум контактным соединениям тэна.

Электрическая цепь замыкается на нагревателе — тэне и лампочке. Терморегулятором устанавливается определенный температурный режим нагревания утюга.

Замыкание и размыкание электрической цепи происходит в самом терморегуляторе за счет изменения биметаллической пластины под воздействием температуры нагревания и остывания тэна. Причины неисправности утюга следующие:

разрыв проводки шнура у основания вилки;
механическое повреждение проводки шнура по всей его длине;
перегорание тэна подошвы утюга;
окисление контактов биметаллической пластины термолегулятора;
перегорание термопредохранителя

Что здесь можно заменить при проведенном тестировании:

заменить шнур;
заменить вилку шнура;
зачистить контакт терморегулятора;
заменить терморегулятор;
заменить термопредохранитель

Заменить тэн при его неисправности, который представляет собой подошву утюга,- не имеет смысла, так как сама подошва утюга составляет по своей стоимости больше половины стоимости самого утюга. В этом случае подошва утюга выбрасывается, все остальное от утюга идет на зап. части. При демонтаже разборке утюга, следует проявить осторожность- во избежание повреждения корпуса утюга.

Следует помнить, что тестирование на предмет выявления неисправности утюга — проводится пассивным способом без подключения к внешнему источнику питания. Непосредственно перед подключением утюга к внешнему источнику питания — необходимо цифровым мультиметром измерить общее сопротивление электрической цепи, которое не должно составлять нулевого значения на дисплее прибора.

Ремонт утюга — мулинекс

Данная тема дополнена личными фотоснимками и сопровождающим описанием в проведении ремонта утюга. В качестве примера, рассмотрим неисправность утюга Мулинекс.

Итак, перед нами утюг Мулинекс и причина его неисправности нам заранее неведома, то есть нужно установить точную причину его неисправности.

В задней части утюга фото №1, чтобы нам снять крышку, необходимо открутить шуруп. Головка шурупа как Вы обратили свое внимание — не подходит для наших отечественных отверток. Как выйти из положения, если нет подобной отвертки? — Здесь тоже можно найти выход, для этого нам понадобятся маленькие ножницы с острыми концами. Вставляем два конца ножниц и нам легко поддается откручивание шурупа.

После того как открутили шуруп, аккуратно вскрываем крышку с помощью отвертки фото №2. Корпус крышки при этом стараемся не повредить.

После снятия задней крышки утюга фото №3 нам видно клеммное соединение проводов сетевого кабеля с элементами утюга:

нагревательного элемента ТЭНа.

Далее, аккуратно ножом вскрываем крышку ручки утюга фото №4. Мелкие детали от ручки утюга и шурупы складываем в кружку.

Чтобы непосредственно добраться до контактов терморегулятора фото №5 и нагревательного элемента или другими словами — подошвы утюга, поочередно откручиваем детали.

Для начинающих специалистов, следует запоминать последовательность такой разборки, чтобы не создавать для себя путаницу в дальнейшей сборке утюга.

Отверткой на фотоснимках показаны места креплений таких деталей.

То есть здесь нужно как бы внимательно относиться к разборке. Корпус и отдельные детали утюга дополнены такими крепежными соединениями как защелки.

Отверткой показана ручка терморегулятора фото №7 и нам необходимо снять еще одну крышку представляющую из себя теплоотвод плиты утюга.

На фотоснимке показаны дополнительные места таких соединений фото №8, также продолжаем откручивать шурупы и освобождаем подошву утюга от крышки.

Ну вот мы и добрались так сказать до самого интересного — контактов терморегулятора фото №9. Контакты терморегулятора указаны наконечником отвертки.

Ручкой терморегулятора устанавливается заданный нами нагрев подошвы утюга. Чтобы не допустить перегрева нагревательного элемента, в конструкции терморегулятора имеется биметаллическая пластина, которая по достижению заданной температуры нагрева — разъединяет контакты. По мере остывания биметаллической пластины — электрическая цепь замыкается и вновь происходит нагревание подошвы утюга.

Внимательно осматриваем контакты терморегулятора, то есть пробником проверяем данный участок электрической цепи.

Для данного примера, неисправность утюга заключалась в окислении контактов терморегулятора. Контакты терморегулятора зачищаем отрезком мелкой наждачной бумаги и еще раз проводим диагностику пробником для этого участка.

Дополнительно конечно же следует проверить и сам нагревательный элемент утюга.

Диагностика утюга

На фотоснимке показана сигнальная лама фото №10. Лампа в электрической схеме соединена параллельно и при ее перегорании это не влечет за собой неисправность утюга в целом.

В этом фотоснимке, пальцами руки показаны контакты нагревательного элемента фото №11. Проводим диагностику нагревательного элемента.

Для этого, прибор мультиметр устанавливаем в диапазон измерения сопротивления. Двумя щупами прибора прикасаемся к контактам ТЭНа, на дисплее прибора нам видно показание сопротивления — 36,7 Ом.

Показание прибора соответствует сопротивлению нагревательного элемента. Проводим диагностику для общей электрической схемы утюга фото №13.

Соединяем два щупа прибора со штырьками штепсельной вилки, результат нам наглядно видно на дисплее прибора. То есть показание сопротивления для общей электрической схемы утюга получается больше на две десятые доли.

Вот мы и разобрались в неисправности и починили утюг. Как Вы убедились, без проведения диагностики как для отдельных участков так и для диагностики схемы в целом, — нам никак не обойтись.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.8 проголосовавших: 6

Как разобрать утюг vitek vt 1201

Фото 1

Фото 2

Фото 3

Фото 4

Фото 5

Фото 6

Фото 7

Фото 8

Можно догадаться, что следующий шуруп под заливной крышкой…,

Фото 9

Фото 10

А вот если снять крышечку заливного отверстия…,

Фото 11

Фото 12

Фото 13

Фото 14

Фото 15

Фото 16

Трубопровод, установленный в специальный паз, необходимо вытащить из него.

Фото 17

Фото 18

Это позволит потом снять весь гидрорезервуар.

Фото 19

Фото 20

Заключительный шаг разборки: отвинчивание трёх шурупов, которые крепят крышку подошвы.

Фото 21

Фото 22

Общее устройство

Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
Емкость/резервуар для воды, которая используется при отпаривании.
Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.

Общее устройство электроутюга

Что надо будет для работы

Инструменты, которые могут понадобиться при ремонте утюга

Как разобрать утюг

Снять заднюю крышку — первое что надо сделать при разборке утюга

Каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.

Чтобы разобрать утюг надо снять кнопки

Сетевой шнур

Проверяем целостность шнура электропитания

Проверка работоспособности ТЭНа

Это выходы нагревательного элемента утюга

Проверяем терморегулятор

Это терморегулятор на утюге

К пластине подходят два контакта. На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.

Терморегулятор с другого ракурса

Проверка предохранителя

Ремонт утюга: предохранитель и его прозвонка

Система разбрызгивания пара

Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими бортами (подойдет сковорода или противень) наливаете воду и уксус (обычный, столовый без красителей). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.

Очищение отверстий для выхода пара на утюге

Разобрать современный паровой утюг можно своими руками, но ремонт утюгов должны выполнять только квалифицированные специалисты. Не забывайте, что утюг это электрический прибор, работающий с водой, что увеличивает его опасность.
Внимание! Неправильная разборка и сборка утюга может стать причиной поражения током или замыкания.

Чтобы разобрать утюг нужна специальная отвертка

Многочисленные «узелки» на шнуре, а также систематические загибы и крутки проводки в одном и том же месте (обычно у основания), приводят к ее обрыву. Причем визуально определить эту поломку практически невозможно, нужно «звонить» шнур. А для этого нужно снять торцевую крышку.

Крепится крышка одним винтом, но выкрутить его совсем непросто. Потребуется специальной формы отвертка, причем у каждой фирмы используется свой «секрет». Но разве «нашего» домашнего умельца это остановит. Только еще раз напоминаем: за этой крышкой опасное напряжение!

Электрическая схема подключения утюга к сети

Термостат, регулирующий температуру нагревания подошвы утюга

Предохранитель аварийного отключения утюга

Как разобрать утюг без комментариев, в фото

Как правильно утюжить
Если вы собираетесь купить утюг с парогенератором нужно подумать также и о гладильной доске. Удобно использовать такую доску, на которой можно помесить и парогенератор. Для утюжки труднодоступных мест можно использовать различные приспособления, в виде валика или картонных шаблонов.

У вас есть швейная машинка, и вы любите шить? Тогда этот сайт для вас. Профессиональные мастера подскажут вам как выполнить мелкий ремонт швейной, вязальной машинки. Опытные технологи поделятся секретами пошива одежды. Обзорные статьи подскажут, какую купить швейную или вязальную машину, утюг манекен и много других полезных советов вы найдете на нашем сайте.
Спасибо, что вы полностью просмотрели страницу.
Копирование и перепечатка статей сайта «Швейный мастер» без согласия автора запрещена.
Авторские права защищаются законом.
