возможные поломки и их устранение

Чтобы починить утюг своими руками, нужно знать, как сделан этот прибор. Рассматривая устройство утюга, можно сказать, что конструктивно он похож на такие приборы, как чайник или нагреватель. Отличия заключаются лишь в предназначении аппаратов и наличии дополнительных узлов.

В утюге, независимо от страны и фирмы производителя, имеются четыре основных узла:

нагреватель;
вилка со шнуром;
термопредохранитель;
регулятор температуры.

Чтобы утюжок начал работать, следует на трубчатый нагревательный элемент, расположенный в подошве прибора, подать напряжение. В современных моделях, таких как «Ровента», применяются мощные ТЭНы от 1000 до 2300 Вт. Если не прерывать процесс нагревания, то подошва прибора раскалится настолько, что будет пригодна разве для жарки яичницы, а никак не для глажки белья.

С целью предотвратить чрезмерное нагревание в цепь аппаратов встраивается регулирующее устройство.

От терморегулятора утюга зависит тепловой режим, который выбирается с учетом вида тканей: некоторые материалы можно гладить при температуре 100 С, другим необходимы показатели в 200 С. В большинстве моделей, к которым относятся и утюги «Браун», регулировочное колесо располагается в верхней части корпуса под ручкой.

Немаловажным узлом для обеспечения безопасности является предохранитель. При достижении прибором экстремальных температур, возникших в результате неисправности, термопредохранитель разомкнет контакты, а утюг выключится.

Изъяны питающего провода

Перед тем как отремонтировать утюг, необходимо проверить исправность силового провода. Чаще всего он трескается в местах частых деформаций — у входа в корпус или возле вилки. Неисправность может проявляться постепенно, когда во время глажки мигает лампочка индикатора. Такое подмигивание означает, что нет нормального контакта и возможно окисление клемм.

Другая неисправность проявляется более бурно. При длительном трении проводов друг о друга может нарушиться изоляционный слой и произойти короткое замыкание. Внешне это проявляется сильным хлопком, отключением остальных приборов и специфическим запахом, характерным для горелой проводки.

Женщин, отличающихся особой впечатлительностью, подобные ситуации ранят до глубины души. Они воспринимают поломку как стихийное бедствие и реагируют звонками мужу, в МЧС и домоуправление. Самый правильный вариант — первый, потому что заставить утюг снова включаться может любой мужчина, у которого руки растут, откуда должны. В противном случае все равно следует обратиться к сильной половине с тем, чтобы он сдал вещь в ремонт.

Интернет заполнен видео на тему ремонта утюгов. Много сюжетов посвящено изъянам питающего провода. Если шнур неисправен возле вилки, разбирать прибор не потребуется. В случае, когда подозрение падает на ту часть, которая скрыта корпусом, без разборки не обойтись. Чтобы произвести, например, ремонт утюга «Филипс» своими руками, следует снять заднюю крышку. За ней сетевой шнур расходится на три провода. Если повреждена изоляция, необходимо ее восстановить.

При окислении клемм нужно отсоединить провода и зачистить проблемные места.

Проверка электронагревателя

Нагревательный элемент в современных образцах является надежным узлом и редко ломается. Когда эта неприятность происходит, лучше новый нагреватель не покупать. Проще приобрести новый утюг. Но сначала следует убедиться, что проблема именно в ТЭНе.

Во всех моделях контакты нагревателя припаяны к контактам прибора и соединены с индикаторной лампой. Если лампа горит, а утюг не нагревается, значит неисправность связана с ТЭНом.

Наиболее распространенной причиной выхода из строя нагревательного элемента является разрыв спирали. Еще одной причиной может быть недостаточный контакт стержней ТЭНа с выводами прибора в точках соединения.

В некоторых моделях термопредохранитель включен в одну цепь нагревателя, а регулятор — в другую. Если неисправен предохранитель, то можно поставить ложный «диагноз», подозревая в неисправности ТЭН. Чтобы точно выяснить причину отказа прибора, следует его полностью разобрать.

Проблемы с терморегулятором

Управление температурным режимом осуществляется круглым колесиком. Располагается оно в утюге «Азур» и в других моделях на корпусе под ручкой. При повороте колесика вправо температура нагрева увеличивается, влево — уменьшается вплоть до полного отключения ТЭНа.

Колесико воздействует на термостат посредством специальной втулки или стального уголка и крепится к корпусу при помощи защелок. В утюге «Скарлет» и в других моделях достаточно подцепить регулировочный диск отверткой, чтобы он соскочил.

Принцип действия терморегулятора основан на различных свойствах металлов. При изготовлении данного узла спаиваются две пластины, выполненные из металлов, имеющих неодинаковые коэффициенты линейного расширения. Благодаря этим показателям пластины ведут себя каждая по-своему. Внешне это выглядит так: под влиянием температуры общая пластина искривляется, вызывая размыкание цепи, и утюг включается.

Чтобы убедиться в неисправности температурного регулятора, придется разобрать утюг полностью.

Ручка прибора и пластиковые части корпуса крепятся к металлическим частям защелками либо саморезами. Даже у одного изготовителя моделей бывает множество, и все они имеют конструктивные особенности. Но общие моменты есть у всех видов.

Чтобы разобрать утюг, надо обследовать его острую часть, где имеется одна точка крепления. Например, утюг Philips прячет саморез под ручкой регулировки пара. Чтобы выкрутить винт, следует повернуть ручку до конца влево и потянуть вверх. После удаления регулировочного узла можно открутить саморез. В модели «Браун» винт прячется под крышкой форсунки. Вынуть форсунку можно, слегка потянув на себя. После ее удаления открывается свободный доступ к винту. Другие саморезы или защелки располагаются под задней крышкой прибора.

После того как пластиковую часть корпуса удалось снять, следует рассмотреть терморегулятор утюга. В холодном режиме контакты должны быть замкнуты. Если есть специальный прибор, лучше узел прозвонить. Если прибора нет, можно зачистить контакты мелкой наждачкой, после чего включить утюг в сеть.

Во всем виноват предохранитель и прочие неисправности

Чтобы наладить утюг, можно обратиться к статистике, которая говорит, что 50-60% неисправностей возникает из-за того, что выходит из строя термопредохранитель. Данный узел бывает одноразового действия и многоразового. Предохранители первой группы, как камикадзе, срабатывают только один раз. Узел рассчитан так, что при достижении нагревательным элементом температуры 240 С цепь разрывается. Дальнейшая эксплуатация прибора без дополнительного вмешательства становится невозможной.

Более современные технологии предусматривают использование биметаллических деталей. Такой термопредохранитель способен отключать утюг в экстремальных ситуациях, а затем снова включать. Если не работает утюг по этой причине, проще всего выбросить узел, а цепь закоротить. Сделать это можно разными способами:

при помощи пайки;
путем обжатия металлического стержня;
переключением проводов питания.

В каждом случае необходимо добиться надежного контакта.

Еще одним распространенным заболеванием является проблема с системой отпаривания. Иногда в утюге «Бош» кнопка, включающая процесс, сильно продавливается, а пар не подается. Ремонт утюга Bosch следует начать с откручивания самореза сзади и снятия задней крышки. Затем следует аккуратно вытянуть две кнопки, регулирующие подачу пара, вверх. Они не закреплены винтами и держатся на втулках за счет силы трения. Дальше необходимо открутить винт, после чего пластиковая ручка должна легко сняться. Под крышкой расположены два насоса: один подает воду на разбрызгиватель, другой доставляет воду на подошву для создания пара. Требуется извлечь паровой насос. В нижней части есть шарик, который из-за накипи прилипает к дну камеры. Для устранения неисправности нужно протолкнуть шарик в камеру и собрать утюг в обратной последовательности.

Какой бы утюг не пришлось чинить, необходимо помнить о безопасности и соблюдать определенные правила: включать прибор в сеть лишь, когда это необходимо; не пытаться устранить неисправность влажными руками; во время ремонта утюг необходимо устанавливать на устойчивое, не пропускающее ток и жаропрочное покрытие.

Не работает утюг vitek. Ремонт утюга своими руками — как разобрать утюг в домашних условиях

Добавить сайт в закладки

Само звучание слов «электрический утюг» вызывает недоумение – ведь не бывают неэлектрические утюги. Ещё сравнительно недавно широко применялся угольный утюг. Он был похож на небольшой железный ящик, в сердцевину которого насыпались разогретые угли. Этим ящиком с ручкой интенсивно махали в разные стороны, чтобы угли разогрелись и начали создавать тепло для глажения белья. Долго таким утюгом, как вы понимаете, не поработаешь, так как угли имеют особенность остывать. Революционный переворот в истории произошёл, когда соединили железный корпус утюга с электрической нагревательной спиралью. Вот с тех-то незапамятных времён утюг и стал электрическим бытовым прибором.

Трудоёмкими процессами работы в домашнем хозяйстве являются стирка и глажение белья. Для глажения белья применяют различные типы электрических утюгов. На данный момент на рынке предлагают в широком ассортименте сразу несколько видов утюгов. Они отличаются по типу обработки, которая требуется для той или иной ткани. Выпускаются утюги трёх типов: без регулирования температуры нагрева, с терморегулятором, с терморегулятором и увлажнителем. Также электрические утюги выпускаются в соответствии с ГОСТ 307-69. Они предназначены для работы от однофазной сети переменного тока напряжением 127 или 220 В.

Для получения тепла в электрических утюгах, да и во многих нагревательных приборах, используется проволока, обладающая высоким сопротивлением (обычно нихромовая). Проволока часто наматывается в виде спирали. Иногда в качестве нагревательных элементов используются плоские элементы, выполненные из нихромовой проволоки, намотанной на пластину из изоляционного материала (керамика, многослойные слюдяные пластины и др.). Чтобы создавать более высокую температуру, нагревательные элементы выполняются в виде стержней, поскольку их можно расположить ближе к нагревательной поверхности. Такой нагревательный элемент помещается в центре полой металлической трубки, между ним и стенками трубки находится оболочка из изоляционного материала. Края трубки герметичны, поэтому действие влаги и воздуха не вызывает повреждения элементов. После того как трубка загерметизирована, ей придают нужную форму.

При прохождении электрического тока по проводнику выделяется тепло – он нагревается. С увеличением величины тока нагрев проводника возрастает в квадратичной зависимости. Если ток возрастёт в два раза, нагрев проводника увеличивается в четыре раза.

Преимущества электронагревательного утюга перед другими, ранее используемыми, общеизвестны. Это, в первую очередь, малые габариты, лёгкость, отсутствие вредных примесей при горении, чистота рабочего места.

Подошва прибора выполняется из алюминия, но может также делаться и из чугуна. Подошва оснащается ТЭНом, а затем вместе с терморегулятором закрепляется на корпусе. Работоспособность трубчатого электронагревателя контролирует сигнальная лампочка. Если электронагреватель нагрелся до той температуры, которая нужна потребителю и готов к работе, то лампочка просто гаснет.

Нихромовая спираль и ТЭН работают параллельно, а сигнальная лампочка потребляет 3,5 В от падения напряжения на относительно небольшом участке спирали.

Для того чтобы ТЭН остыл, разрывается цепь, состоящая из нагревающейся от подошвы прибора пластины (произведённой из двух металлов), она выгибается и начинает отжимать контактную пластину из-за разности коэффициентов теплового расширения.

А вот чтобы ТЭН снова заработал, происходит следующее: биметаллическая пластина выгибается при остывании, тем самым освобождая контактную пластину.

Характеристику того или иного утюга можно мгновенно определить, если уметь внимательно читать и разбираться в этикетке, паспорте или в приложении к электрическому прибору.

Наверняка каждый покупатель хоть раз в жизни, сталкивался с такой проблемой, как непонимание того, что написано в паспорте прибора. Хочется обновить утюг, но не знаешь, какую модель выбрать. Заглядываешь в приложение, а там непонятные буквы, цифры и слова. Что же они обозначают? Всё очень просто!

Условные обозначения или сокращения:

Утюг с терморегулятором обозначается просто УТ.
Модель с терморегулятором и пароувлажнителем будет обозначаться тремя заглавными буквами – УТП.
Если добавляется ещё и разбрызгиватель, на этикетке надо искать обозначение – УТПР.
Утюг утяжелённый будет обозначаться просто УТУ, вдобавок он оснащен терморегулятором.

Теперь, когда с буквами все более-менее понятно, настал черёд цифр, которые следуют после них. Они-то и обозначают мощность и массу утюга. Например, в приложении есть обозначение УТП 1000-2,0. Переводится это обозначение так – утюг с терморегулятором оснащённый пароувлажнителем, потребляемая мощность 1 кВт, а масса прибора 2 кг.

От того, какова масса прибора, можно узнать время разогрева. Например, самыми тяжело разогреваемыми считаются утюги утяжелённые. Для их разогрева требуется почти 8 мин.

Если напряжение сети номинальное, нижняя рабочая часть (подошва) утюга без терморегулятора нагревается до температуры 200 за 12-15 мин. Такие утюги имеют ряд недостатков по сравнению с утюгами, имеющими терморегулятор (большая масса, медленный нагрев, больший расход электроэнергии).

Время нагрева утюгов с терморегулятором составляет 2,5-3 мин. Они удобны, легки и экономичны, более производительны и безопасны в пожарном отношении. Необходимую температуру устанавливают по шкале рычажком терморегулятора. Терморегулятор утюга автоматически поддерживает на подошве постоянную температуру, необходимую для глажения определённых видов тканей. Терморегуляторами обычно служат биметаллические элементы, помещённые внутри нагревательного прибора. Биметаллический элемент играет роль автоматического выключателя, соединённого последовательно с нагревательным элементом. Когда нагревательный элемент становится горячим, он отдаёт тепло, нагревающее биметаллический элемент. Биметаллическая полоска размыкает контакт и разрывает цепь. При охлаждении нагревательного элемента температура его снижается, биметаллическая полоска сужается и выпрямляется. Электрическая цепь замыкается – нагревательный элемент снова выделяет тепло.

Помимо утюгов с терморегулятором выпускаются утюги с терморегулятором и пароувлажнителем. Наличие пароувлажнителя расширяет возможности применения утюга, позволяет гладить ткани без предварительного увлажнения. В таких утюгах применяют увлажнители капельного типа. Для воды, необходимой для парообразования в утюге, имеется бачок ёмкостью от 100 до 150 см³, он же клапан. В подошве утюга находится парообразующий отсек. При установке парорегулятора в положение «Пар» залитая в бачок вода каплями поступает в испарительную камеру, испаряясь, выходит из отверстий подошвы, насыщая паром разглаживаемый материал. Время начала парообразования не превышает 4 мин. Запас воды обеспечивает режим испарения не менее 20 мин. Интенсивность испарения составляет не менее 5 г/мин. Величина утечки тока в утюгах не более 0,5 мА при установке ручки терморегулятора на верхнюю ступень нагрева. Шероховатость подошвы утюга не ниже 8 кл. чистоты. Подошва утюгов из чугуна обычно хромируется. Длина соединительного шнура утюга равна 2 м.

Корпус такой модели не скользит при глажении всей подошвой, он соприкасается с тканью в нескольких точках, тем самым уменьшая нагревание корпуса от подошвы.

В утюгах применяют следующие нагревательные элементы: проволочные спиральные с надетыми на них фарфоровыми бусами; трубчатые встроенные или залитые в подошву утюга; пластинчатые в виде нихромовой или фехралевой проволоки (или ленты), намотанной на слюду или миканит.

При включении холодного утюга в сеть загорается сигнальная лампа – цепь нагревательного элемента замкнута. Погасание лампы указывает на то, что ваш прибор готов к работе. Дальнейшее включение и выключение сигнальной лампы характеризуют нормальную работу утюга.

Для эксплуатационных показателей утюга основное значение в том, сколько он вырабатывает тепла и можно ли это тепло регулировать. Утюги с терморегулятором обладают этим преимуществом. Они удобны, легки и экономичны, более производительны и безопасны в пожарном отношении, чем утюги без терморегуляторов. Эти утюги сокращают время разогрева с 15-20 мин до 3-8 мин. Увеличена экономия электроэнергии на 10-15%, а производительность труда повышается на 40-60%. Преимущества заключаются также и в том, что эти утюги предотвращают возможность опаливания и плавления тканей, что особенно важно сейчас, когда выпускается большое количество синтетических волокон, для глажения которых необходимо строго соблюдать температурный режим.

Терморегулятор прибора будет поддерживать нужную вам температуру автоматически на протяжении всего глажения белья.

Утюги с терморегулятором имеют шкалу наименований: капрон, шёлк, шерсть, хлопок, лён. Максимальная температура (°С) в центре подошвы утюгов при установке ручки регулятора на шкале наименования ткани находится в пределах:

вискоза, трикотаж, маркизет, батист – 85-115;
капрон – 80-110;
шёлк – 140-160;
шерсть – 160-180;
хлопок – 180-200;
лён – 200-240.

Технические данные некоторых типов утюгов.

Утюги без терморегуляторов потребляют мощность в пределах от 320 Вт до 400 Вт. Номинальное напряжение – от 127 В до 220 В. Тип нагревательного элемента – спиральный. Масса в килограммах от 2, 1 до 3,0.

Утюги с терморегуляторами. Потребляют мощность от 200 до 1000 Вт. Номинальное напряжение от 127 до 220 В. Тип нагревательного элемента – трубчатый и спиральный. Масса в килограммах – от 0,65 до 2,55.

Утюги с терморегулятором и увлажнителем. Потребляемая мощность – 750-1000 Вт. Номинальное напряжение – 127-220 В. Тип нагревательного элемента – трубчатый. Ёмкость бачка для воды – 100- 200 см³. Масса – 1,5-2,0 кг.

Утюги без терморегуляторов имеют некоторые недостатки: утюг нагревается значительно медленнее. Расход электроэнергии больше. Из-за малой мощности утюг быстро охлаждается при глажении.

Если при глажении вы слегка подпалили материал, намочите пятно раствором борной кислоты, затем прополощите в воде комнатной температуры.
Пятна от горячего утюга на белых тканях удаляются смесью, состоящей из 0,5 ст. воды и нескольких капель нашатырного спирта.
Складки на брюках сохраняются дольше, если протереть их с изнанки кусочком мыла, а затем отутюжить через влажную ткань.
Чтобы утюг не приставал к белью, его подогретую подошву протирают парафином.

Условные обозначения утюгов с указанием допустимой температуры глажения.

Утюг с указанием температуры. Расшифровка: осторожность при глажении, указывается допускаемая температура глажения.
Утюг с условным обозначением терморегулятора точками: с одной, двумя, тремя точками. Расшифровка условного обозначения: допускается глажение при регуляторе, установленном на максимальной температуре (три точки) для хлопка, льна. Средняя температура (две точки) – для шерсти, натурального шёлка. Минимальная температура (одна точка) – для искусственного шёлка.
Утюг перечёркнут. Это означает, что глажение утюгом запрещено.
Утюг в круге. Условное обозначение обозначает, что осторожность при глажении, гладить при температуре не выше 140°С.
Утюг со звёздочкой. Обозначает осторожность при глажении, гладить при температуре не выше 100°С.

Компания Bosch редко выпускает на рынок простые модели. Практически все устройства работают на пару и многие из них беспроводные. Продукция этого производителя очень распространена и отличается в основном отличным качеством. Но все имеет свой срок годности, поэтому некоторые пользователи спустя время задаются вопрос: как провести ремонт утюга “Бош” своими руками? Для ответа на этот вопрос следует вдаться в некоторые интересные подробности и разобраться. Этим мы и займемся в этой статье.

Что такое утюг?

Что же это такое? Даже если начинать рассматривать старые модели, то можно выделить следующие компоненты:

Корпус со встроенным регулятором.
Основание (подошва).
Спиральный элемент.
Электрические схемы и соединения.

Классический прибор имеет две съемные детали — это подошва и задняя стенка.

В каком из мест могут возникнуть проблемы? Основные неисправности связаны и кабелем устройства. Для определения такой неполадки нужно использовать мультиметр.

Емкость для жидкости.
Разбрызгиватель этой самой жидкости.

Резервуар в разных моделях может располагаться на разных местах. Второй же компонент расположен на “носу” утюга. Принцип работы устройства выглядит следующим образом:

Подошва доходит до определенной температуры.
Происходит автоматическая подача воды.
Вода превращается в пар и вбрасывается нажатием специальной клавиши.

Основные неполадки

Новенькие модели утюгов могут иметь большое число компонентов, но, как мы разобрались, в каждой из них будут четыре знакомых детали. Самые распространенные неисправности как раз-таки и касаются этих компонентов:

Подошва отказывается нагреваться. Возможно, прибор нуждается в срочном ремонте предохранителя или терморегулятора. Первый может страдать от разрыва в контактах, а у второго они могут окислиться.
Устройство не включается. Как упоминалось выше, множество проблем связано именно с кабелем питания. Но не стоит забывать и о терморегуляторе, который с забитыми отверстиями далеко не пойдет — тут не обойтись без чистки.
Вышел из строя температурный регулятор, что мешает менять режимы работы.

Разборка

Как разобрать утюг Bosch? Для того чтобы понять, что делать дальше, нужно научиться разбирать устройство:

Найдите винт на задней стенке, выкрутите его и снимите крышку.
Обыщите корпус на предмет наличия спрятанных замков или выступов. Если таковые имеются, то аккуратно подденьте их острым предметом.
Выкрутите оставшиеся винты и достаньте емкость.
После демонтажа бака осмотрите все внутреннее строение прибора.
На защитной крышке выкрутите несколько винтов и получите доступ в электросхеме.

Проведение ремонта

Как отремонтировать утюг “Бош”? В большинстве случаев достаточно избавиться от “загрязнений”.

Чистка:

После разборки устройства необходимо снять подошву, продуть ее пылесосом и почистить небольшой щеткой, дабы удалить пыль и мелкий сор.
Далее потребуется разместить компонент в миске с водой и уксусом либо лимонной кислотой.

Прямо вместе с емкостью поставить на огонь, нагреть миску и прокипятить подошву в течение пяти минут. Повторить данную процедуру 3-5 раз.

Важно! Можно вместо воды и уксуса воспользоваться специальным средство против накипи, предназначенным для кастрюль и чайников. После проделанных манипуляций прибор оставляется на сушку и ждет проверки в течение суток.

Куда сложнее будет избавиться от накипи, если устройство работает на пару. Тут, скорее всего, проблема заключается в том, что забились отверстия для конденсата.

Специалисты дают следующие советы:

Используйте ватную палочку. Продвиньте ее в отверстия и сделайте несколько поступательных движений. Также можно смочить ее в спиртовом растворе.
Рассыпьте соль на хлопковой ткани и прогладьте утюгом.

Важно! Этот проверенный метод быстро приводит в себя подошву из нержавейки.

Если работа не ладится с керамическим или тефлоновым элементом, сразу идите в сервисный центр. Данная работа по силам любой мастерской.
Если из строя вышел терморегулятор, предохранитель или другой компонент, то попробуйте их очистить от окисленных соединений при помощи спирта.

и обратной сборке утюга.

Ремонт утюга-своими руками

Итак, у Вас дома сломался утюг, неважно от какого производителя, возникает вопрос: «Как починить утюг».

Тестирование электрической цепи как и для всей бытовой техники проводится пробником \к примеру ОП-1\

либо мультиметром цифровым.

Существенного различия схем утюгов от разных производителей,- нет.

Схема утюга

Для общего представления рассмотрим последовательную электрическую цепь соединений утюга Philips

Первый провод фазного либо нулевого потенциала от внешнего источника питания имеет контактное разъемное соединение с клеммой, от клеммы через терморегулятор- провод поступает на тэн. Второй провод от внешнего источника питания имеет контактное разъемное соединение со второй клеммой, от второй клеммы электрическая цепь имеет последовательное соединение, проходящее через термовой предохранитель и замыкается на второй клемме тэна. Контрольная лампочка и предохранитель параллельно подключены к двум контактным соединениям тэна.

Электрическая цепь замыкается на нагревателе — тэне и лампочке. Терморегулятором устанавливается определенный температурный режим нагревания утюга.

Замыкание и размыкание электрической цепи происходит в самом терморегуляторе за счет изменения биметаллической пластины под воздействием температуры нагревания и остывания тэна. Причины неисправности утюга следующие:

разрыв проводки шнура у основания вилки;
механическое повреждение проводки шнура по всей его длине;
перегорание тэна \подошвы утюга\;
окисление контактов биметаллической пластины термолегулятора;
перегорание термопредохранителя

Что здесь можно заменить при проведенном тестировании:

заменить шнур;
заменить вилку шнура;
зачистить контакт терморегулятора;
заменить терморегулятор;
заменить термопредохранитель

Заменить тэн при его неисправности, который представляет собой подошву утюга,- не имеет смысла, так как сама подошва утюга составляет по своей стоимости больше половины стоимости самого утюга. В этом случае подошва утюга выбрасывается, все остальное от утюга идет на зап.части. При демонтаже \разборке\ утюга, следует проявить осторожность- во избежание повреждения корпуса утюга.

Следует помнить, что тестирование на предмет выявления неисправности утюга — проводится пассивным способом без подключения к внешнему источнику питания. Непосредственно перед подключением утюга к внешнему источнику питания — необходимо цифровым мультиметром измерить общее сопротивление электрической цепи, которое не должно составлять нулевого значения на дисплее прибора.

Ремонт утюга — мулинекс

Данная тема дополнена личными фотоснимками и сопровождающим описанием в проведении ремонта утюга. В качестве примера, рассмотрим неисправность утюга Мулинекс.

Фото-с пояснениями

Итак, перед нами утюг Мулинекс и причина его неисправности нам заранее неведома, то есть нужно установить точную причину его неисправности.

В задней части утюга \фото №1\, чтобы нам снять крышку, необходимо открутить шуруп. Головка шурупа как Вы обратили свое внимание — не подходит для наших отечественных отверток. Как выйти из положения, если нет подобной отвертки? — Здесь тоже можно найти выход, для этого нам понадобятся маленькие ножницы с острыми концами. Вставляем два конца ножниц и нам легко поддается откручивание шурупа.

После того как открутили шуруп, аккуратно вскрываем крышку с помощью отвертки \фото №2\. Корпус крышки при этом стараемся не повредить.

После снятия задней крышки утюга \фото №3\ нам видно клеммное соединение проводов сетевого кабеля с элементами утюга:

терморегулятора;

нагревательного элемента \ТЭНа\.

Чтобы непосредственно добраться до контактов терморегулятора \фото №5\ и нагревательного элемента или другими словами — подошвы утюга, поочередно откручиваем детали.

Для начинающих специалистов, следует запоминать последовательность такой разборки, чтобы не создавать для себя путаницу в дальнейшей сборке утюга.

Отверткой на фотоснимках показаны места креплений таких деталей.

То есть здесь нужно как бы внимательно относиться к разборке. Корпус и отдельные детали утюга дополнены такими крепежными соединениями как защелки.

Отверткой показана ручка терморегулятора \фото №7\ и нам необходимо снять еще одну крышку представляющую из себя теплоотвод плиты утюга.

На фотоснимке показаны дополнительные места таких соединений \фото №8\, также продолжаем откручивать шурупы и освобождаем подошву утюга от крышки.

Ну вот мы и добрались так сказать до самого интересного — контактов терморегулятора \фото №9\. Контакты терморегулятора указаны наконечником отвертки.

Ручкой терморегулятора устанавливается заданный нами нагрев подошвы утюга. Чтобы не допустить перегрева нагревательного элемента, в конструкции терморегулятора имеется биметаллическая пластина, которая по достижению заданной температуры нагрева — разъединяет контакты. По мере остывания биметаллической пластины — электрическая цепь замыкается и вновь происходит нагревание подошвы утюга.

Внимательно осматриваем контакты терморегулятора, то есть пробником проверяем данный участок электрической цепи.

Для данного примера, неисправность утюга заключалась в окислении контактов терморегулятора. Контакты терморегулятора зачищаем отрезком мелкой наждачной бумаги и еще раз проводим диагностику пробником для этого участка.

Дополнительно конечно же следует проверить и сам нагревательный элемент утюга.

Диагностика утюга

На фотоснимке показана сигнальная лама \фото №10\. Лампа в электрической схеме соединена параллельно и при ее перегорании это не влечет за собой неисправность утюга в целом.

В этом фотоснимке, пальцами руки показаны контакты нагревательного элемента \фото №11\. Проводим диагностику нагревательного элемента.

Для этого, прибор мультиметр устанавливаем в диапазон измерения сопротивления. Двумя щупами прибора прикасаемся к контактам ТЭНа, на дисплее прибора нам видно показание сопротивления — 36,7 Ом.

Показание прибора соответствует сопротивлению нагревательного элемента. Проводим диагностику для общей электрической схемы утюга \фото №13\.

Соединяем два щупа прибора со штырьками штепсельной вилки, результат нам наглядно видно на дисплее прибора. То есть показание сопротивления для общей электрической схемы утюга получается больше на две десятые доли.

Вот мы и разобрались в неисправности и починили утюг. Как Вы убедились, без проведения диагностики как для отдельных участков так и для диагностики схемы в целом, — нам никак не обойтись.

Тема в дальнейшем будет иметь дополнение.

В нашей жизни утюг занимает совсем немало важное место, он придает нашей одежде красивый вид, выглаживает все складочки после стирки, и, наоборот, если надо специально образовать стрелки, он помогает придать нашей одежде законченный вид.

В нашей жизни бывает такое, что наш помощник дает сбой, и не все функции у него работают, может плохо работать отпариватель, и что хуже вовсе не греть.

В этой статье мы разберем, как отремонтировать утюг своими руками, чтобы не выбрасывать старый и не покупать новый. На данный момент мы эксплуатируем достаточно много видов утюгов: от простейших до утюгов с парогенераторами.

Надо отметить, что основная конструкция этих утюгов однообразна. На рынке же они представлены большим количеством фирм, например, Philips, Rowenta, Tefal, Bosh, Braun (браун) и др.

Основные поломки утюга

Когда утюг работает исправно, это, конечно, хорошо, но наступает момент, когда что-то идет не так. Поэтому рассмотрим самые распространенные поломки. К ним относятся:

Обрыв провода. Это проявляется тем, что утюг не греет, лампочка не горит.
Поломка терморегулятора. Утюг работает в одном положении или вообще не работает, не реагирует на переключения регулятора, либо он все время греется без отключения.
Перегорел тэн. Горит лампочка, но не греет утюг.
Поломка отпаривателя. При этом сыпется мусор, нет пара, льется вода и прочее.

Приступаем к ремонту

Для ремонта нам потребуется прямая и крестовая отвертки. Желательно иметь под рукой мультиметр, нож, :

Обрыв провода — простейшая поломка утюга, вследствие чего на утюг не подается напряжение и тэн не греет. В данном случае требуется определить место обрыва. Часто это происходит в местах перегиба, в основном на входе в утюг.

После определения данной поломки вскрываем ножом изоляцию провода, зачищаем провод с обеих сторон и скручиваем, не забываем изолировать провода, — это обеспечит вас от поражения электрическим током, а также от короткого замыкания в утюге.

Конструкция терморегулятора достаточно простая. Он состоит из биметаллической пластины (которая при нагревании выгибается и размыкает контакты) и пары контактов, все это может быть заключено в корпус. В холодном состоянии контакты должны быть замкнуты, и сопротивление терморегулятора должно быть равно нулю. Это легко проверить с помощью мультиметра.

Также контакты должны легко расходиться. Если этого не происходит, то они, значит, подгорели. Требуется рассоединить их и зачистить нулевкой или мелким надфилем. В случае если утюг не слушается регулятора, то требуется заменить терморегулятор, так как это механическая поломка и ремонт дороже и менее качествен, чем замена утюга на новый.

2. Проверка тэна. (ТЭН — трубчатый электронагреватель). Зачастую если ТЭН не греет, то требуется, в первую очередь, прозвонить его с помощью мультиметра. Исправный ТЭН имеет сопротивление несколько десятков Омв зависимости от мощности утюга.

Нерабочий будет иметь сопротивление равное бесконечности. В случае перегорания ТЭНа требуется его замена, если это возможно, либо утюг более вообще будет работоспособен.

3. Если лампа горит, а тэн не работает, может быть еще пробой термопредохранителя. В таком случае требуется его замена. При замене желательно брать точно такой же или на большую температуру. Он устанавливается с помощью зажимов, так как при такой температуре пайка не эффективна.

4. Если же плохо работает отпариватель или система распыления, то требуется ее прочистить. Для этого следует приготовить раствор из воды и уксуса в соотношении 1 литр на 200 грамм уксуса. Также можно купить специальные растворы для очистки накипи.

Сняв верхнюю планку утюга можно увидеть два насоса (тот, что слева — для отпаривания). Внимательно осмотрите насос на предмет присутствия на нём налета

Для этого вливаем раствор в широкую емкость, устанавливаем утюг в данное положение, подошвой в воду, но чтобы вода не попадала во внутрь. Нагреваем воду до кипения, оставляем до охлаждения, повторяем данную процедуру 3-5 раз. Исходя из опыта должно хватить. Также может не работать кнопка подачи пара или разбрызгивателя, — в таком случае ее требуется заменить.

5. Также может просто напросто перегореть предохранитель, устанавливаемый в некоторых моделях утюгов. В народе предлагают просто его замкнуть, но в таких случаях утюг будет работать без защиты, так что рекомендуют заменить на точно такой же.

Утюг – один из самых необходимых электроприборов в доме, однако в нем, как и в любом предмете бытовой техники, случаются неисправности. Например, вы включили прибор в сеть, подождали некоторое время и поняли, что утюг по-прежнему холодный. Справиться с этой проблемой можно и самому, не прибегая к помощи специалистов сервисного центра. Ниже мы рассмотрим наиболее распространенные причины, по которым не нагревается ваш любимый утюг, и дадим советы, как починить данную поломку.

В некоторых ситуациях понять, в чем заключается проблема отсутствия нагревания можно, даже не разбирая агрегат. Если вы убедились, что утюг включен в сеть, в доме нет перебоев с электричеством, а световой индикатор на корпусе утюга горит – значит, поврежден нагревательный элемент утюга (иначе говоря, «тэн»). К сожалению, в данном случае прогнозы неблагоприятные.

Дело в том, что ТЭН соединен непосредственно с подошвой утюга. Если крепления неразъемные, то, вероятнее всего, вам придется обратиться к специалистам и заменять всю подошву, либо покупать новый утюг. Если нагревательный элемент прикреплен с помощью наконечников, то теоретически его можно отсоединить от подошвы и далее с помощью наждачной бумаги зачистить поврежденные контакты.

Если проблема в ТЭНе, решить ее самостоятельно весьма затруднительно, и выгоднее будет приобрести новый электроприбор, потому что замена детали в этом случае будет дорогостоящей.

Впрочем, это далеко не единственная версия, по которой не греет утюг. Попробуем диагностировать иные неисправности:

Поврежден сетевой шнур. Это одна из самых распространенных поломок. Вам необходимо проверить включение утюга в сеть и рассмотреть провод: нет ли где-нибудь обрыва или повреждения. Целостность сетевого шнура и вилки можно диагностировать при помощи мультиметра. Это устройство измеряет сопротивление в электрической цепи. Вам нужно прозвонить шнур и определить его работоспособность. Убедитесь, что в розетке есть напряжение, переведя мультиметр в режим, обозначенный буквой V. Это знак переменного напряжения. После латинской буквы V, как правило, следует символ «~».
Напряжение в розетке присутствует, утюг включается, но не греет? Проверьте, не перегнулся ли провод , не ослабли ли контакты с нагревательным элементом. Также можно самостоятельно укоротить шнур на несколько см. Возможно, после этой процедуры поврежденный участок будет удален, и проблема решится. Если же прибор по-прежнему отказывается включаться, замените шнур на новый.
Вышел из строя терморегулятор. Регулятор температуры – это рычажок, который мы поворачиваем, чтобы установить температуру нагревания на минимум или максимум в зависимости от типа ткани, которую нужно прогладить. Он регулирует температуру, до которой нагревается подошва. Эта деталь имеет нехитрую конструкцию, она представлена биметалической пластинкой, натяжение которой регулирует специальная пружина. При изменении температуры регулятора контакты попеременно замыкаются и размыкаются, в этот момент через них идет ток высокого напряжения. Если контакты загрязняются, на них попадает пыль или ворсинки, то это непременно сказывается на работоспособности техники. В таком случае правильнее будет тщательно прочистить контакты наждачной бумагой (не забывайте отключать утюг от сети электропитания!).
Проблема в термопредохранителе. Что делать, если со шнуром все в порядке, световой индикатор включения горит, а терморегулятор исправен? Проверяем термопредохранитель. В любой модели современных утюгов имеется встроенный предохранитель, который отвечает за безопасность прибора в процессе эксплуатации. При чрезмерном повышении температуры внутри конструкции этот элемент разрушается (разъединяет электрическую цепь), чтобы не возник пожар. Соответственно, после того, как «полетел» предохранитель, утюг перестает нагреваться. Проверить работоспособность предохранителя можно, использую прозвонку. Если выяснилось, что причина неисправности кроется именно в нем, замените его на новый. Впрочем, здесь все зависит от модели прибора. Термопредохранители бывают сменными и литыми, плавкими и не плавкими.

Как разобрать утюг самостоятельно

Если вы ни разу в своей жизни не разбирали электрические приборы, то это может стать большой головоломкой. В нынешних моделях снаружи не видно ни единого крепления, винтика или разъема. Как быть в этом случае и как разобрать конструкцию? Ведь в советских, бабушкиных утюгах все было устроено гораздо проще и понятнее.

Внимательно рассмотрите корпус вашего электрического помощника. Сегодня конструкция электроприборов устроена таким образом, что все элементы, детали, соединены друг с другом скрытыми защелками . Найдите плоскую отвертку и аккуратно подденьте защелки. Далее вы и обнаружите те самые винтики, скрепляющие основные части утюга.

Помните, что утюг в разобранном состоянии категорически запрещается включать в розетку.

Некоторые популярные производители бытовой техники, такие как Тефаль, Филипс, Браун нередко применяют винты с фирменными, не совсем стандартными головками. Здесь придется изрядно помучиться и подобрать нужную отвертку, а то и вовсе обратиться в сервисный центр изготовителя.

Чтобы не допустить неисправности утюга, лучше всего заранее позаботиться о бережном уходе.

Подготовьте чистую гладильную доску и проверьте, нет ли на подошве утюга прилипшей пыли, шерсти, ворсинок и прочего мусора. При нагревании это может повлиять и на работу утюга, и испортить вещь, которую вы гладите.
Шерстяные вещи, шелковые ткани, органзу лучше гладить через специальную ткань. В случае с шерстью часть ворсинок может остаться на подошве утюга, а деликатные ткани легко повреждаются, на них могут остаться пятна, подпалины.
Регулируйте температурный режим в соответствии с материалом ткани.
Изделия из искусственного меха, замши, кожи не рекомендуется гладить с помощью пара. Паровое воздействие негативно влияет на волокна (они могут расплавиться, остаться на основании утюга).
Матовые ткани желательно гладить с изнанки, чтобы на них после глажки не появился ненужный блеск.
Храните утюжок в месте, не доступном для детей и домашних животных. Так, собака запросто может растрепать провод, в результате чего утюг перестанет функционировать.

Заключение

Итак, мы выяснили основные причины, почему не включается или не нагревается ваш утюг, и привели способы устранения данной проблемы. Какие бы совершенные технологии не выдумывали производители (сенсорное управление, автоматическая подача пара, поступление воды, отсутствие проводов), причины неисправности универсальны практически для всех утюгов. Это может быть плохой контакт сетевого шнура, неисправность ТЭНа, поломка предохранителя или банальное запыление контактов. Если вам не удалось провести диагностику самостоятельно, обратитесь за квалифицированной помощью, но не забудьте, что ремонт – процесс дорогостоящий, и в некоторых серьезных случаях экономически выгоднее будет приобрести новый электроприбор.

Главная » Кровля » Не работает утюг vitek. Ремонт утюга своими руками — как разобрать утюг в домашних условиях

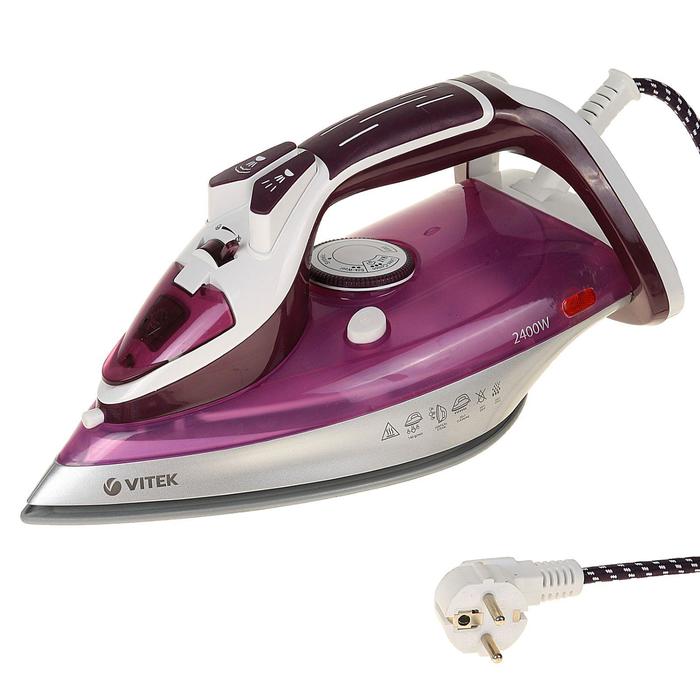

ᐅ VITEK VT-1239 отзывы — 38 честных отзыва покупателей о утюге VITEK VT-1239

Самые выгодные предложения по VITEK VT-1239

Александр, 19.03.2019

утюг очень порадовал! слелан добротно, выглядит красиво, работает отлично! подошва скользит легко, быстро греется, мощный паровой удар! рекомендую!

Наталья, 12. 03.2019

Плохой. Кнопки западают, течет и портит бельё. Проработал меньше года, сгорел. Это при том, что воду для утюга всегда покупали специальную. Единственный плюс — подошва утюга не подвела, ни разу не прилипла к вещам.

Ларченко Татьяна Андреевна, 16.11.2018

Достоинства:
Удобный, не тяжелый. Не дорогой, всё есть.
Недостатки:
Не нашла
Комментарий:
Хорошо разглаживает, ничего не течет, классная подсветка, острый носик гладит даже неудобные места.

Николай, 06. 07.2018

Отличный утюг! Прекрасно гладит.Все функции работают.

Наталия, 28.05.2018

У меня сломался утюг, пришлось задуматься о покупке нового. По сравнению характеристики утюгов и по соотношению цена-качество (что сейчас актуально) выбрала эту модель. Не пожалела. Меня устраивает все. Скольжение, мощность, удобство и цена.

irrena85, 22.05.2018

Достоинства:
хороший паровой удар, система очистки, очень нужная функция автоотключения

Недостатки:
ненадежная конструкция, плохая подошва

Комментарий:
Не прошло и полугода, как запала кнопка парового удара, подошва безвозвратно запачкана и никакими средствами уже не удаляется.

Эксплуатация, согласна, несколько жестковата, тк мое хобби-шитье, на утюг периодически попадают клеющие материалы (флизелин, паутинки), но ! от подошвы старого утюга это все добро оттиралось спец карандашом, а тут ни в какую, потрешь посильнее- царапины, а просто тряпочкой — все равно что мертвому припарка. В итоге подошва убитая напрочь, даже сфоткала на память, чтобы никогда больше такую не покупать. Мой вывод, утюг годится для очень щадящей эксплуатации, и не по всем тканям ( к занавескам из органзы, например, я так режим и не подобрала, прожгла в одном месте, потом гладила через проутюжник)

Громова Анна, 20.05.2018

Утюг лёгкий, небольшой. Короткий шнур,чуть длиннее гладильной доски, иногда не хватает длины. При горизонтальной глажка пар даёт хорошо, но при нажатии кнопки пара я его не вижу.

Кнопка очистки тугая , как то странно работает. Гарантии ещё год ,посмотрим. Вода заливается и выливается удобно. Нагревается быстро .

Нежная София, 10.05.2018

Достоинства:
Купила по очень привлекательной скидке.До этого у меня были утюги дороже этого в 2 с лишним разом.И после неудачного использования я поняла,что никогда не буду покупать дорогую технику и тупо переплачивать на бренд.Этим я очень довольна и всем рекомендую.Отдельное спасибо Озону.
Комментарий:

Максим, 24.04.2018

Брал бабушке, она довольна.

По характеристикам утюг на уровне — мощность 2400 Вт, скорость нагрева, мощность пара, двойная керамика на подошве, отличный набор. А цена доступная. Важно, что есть автоотключение, для бабушки это просто спасение, она многое стала забывать. Ну и система самоочистки, чтобы ей тоже не приходилось делать лишних движений. Мне проще самому прийти, продуть на мощном паре накипь и все, никаких хлопот надолго. Гладить я им сам не пробовал, но если бабуля говорит, что хорошо гладит, значит действительно хорошо! У меня у самого витек еще древний — ему уже лет 10, до сих пор пашет без нареканий.

Поландова, 23.04.2018

Отлично отпаривает, я довольна покупкой

Ирина, 11. 04.2018

Достоинства:
Легкий, удобный, быстро нагревает, хорошо проглаживает
Недостатки:
Не выявлено
Комментарий:
Повелась на отзывы и не прогадала! Отличный утюг: лёгкий, быстро нагревает, хорошо проглаживает. Глажка не занимает теперь много времени. Можно использовать как отпариватель, но я не пробовала

Кунгуров Михаил, 09.04.2018

Достоинства:
Достаточная ёмкость для воды, приятно держать в руках.
Недостатки:
Короткий шнур, система антикапли слабо работает, при режимах близких к максимальным разбрызгивает.
Комментарий:
Пока новый ничего, как поработает пойдут жёлтые капли.

Цена завышена.

Клипенштейн Н., 17.03.2018

Глажка всегда была для меня пыткой. А тут сломался старый утюг. Пришлось задуматься о покупке нового. Т.к. мы молодая семья покупка дорого утюга была сразу отвергнута. У нас маленький ребенок, поэтому нужен был утюг с определённым набором функций за недорого. В итоге купили данный утюг. Пользуюсь им уже год и очень довольна. Функция парового удара позволяет легко и с первого раза отпаривать детские вещи и постельное бельё. За счёт двойного керамического покрытия утюг не прилипает к деликатным тканям, типа тюля. И наконец с утюгом VITEK VT-1239 я почувствовала себя человеком, а не рабом глажки. Всем рекомендую.

Никита, 12.03.2018

Достоинства:
Легкий
Недостатки:
нет
Комментарий:
Провод по длине самое то

Пономарева Елена, 20.02.2018

Достоинства:
Всё есть, выбирала и сравнивала. цена-качество отличное!
Недостатки:
Для меня короткий провод
Комментарий:

Яковлева Аурика, 12.02.2018

Достоинства:
Дырочки для пара на самом конце носика, автоотключение.
Недостатки:
Нет.
Комментарий:
Сегодня многие утюги оснащены системами против капель и самоочищением, а вот автоотключение, хорошая подошва и пар на носике реже, а за такую приятную цену вообще не встречаются. В общем, отличный утюг. Проверен на тонких шторах и постельном белье, отлично гладит и не прижигает.

Светлана, 02.02.2018

Утюг отличный: хорошо отпаривает, удобный в использовании, шнур длинный. В соотношении цена/качество замечательный вариант.

Медникова Елена, 25.11.2017

Достоинства:
Нагревается быстро, хорошо проглаживает. Отличный паровой удар. Не тяжёлый и не лёгкий.
Недостатки:
Пока не обнаружила.
Комментарий:
Пользуюсь на доске с розеткой снизу, поэтому проблем с длиной провода нет. А так провод действительно коротковат.

Любовь, 24.11.2017

Отличный утюг. Очень гладкая подошва, хорошо парит. Очень довольна покупкой.

Oksana, 01.11.2017

Через 4 месяца не очень частого использования кнопка подачи пара запала и не работает больше.

Ксения, 20.09.2017

утюг гладил хорошо, но через 4 месяца сгорела подошва утюга, ремонт дороже самого утюга…выкинуть

Наталья, 08.09.2017

Достоинства:
Не дорогой, нагревается быстро
Недостатки:
Короткий провод
Комментарий:

Наиля, 28.07.2017

Пользовалась ровно год, до того момента, как начала залипать кнопка подачи пара, что очень огорчило. И не получается почистить от накипи, не вырывается из отверстий горячая вода, как написано в инструкции. А так в целом утюг хороший. Подошва гладкая, не прилипает ничего. Пар мощный.

Анна, 27.07.2017

Утюг хорошо гладит. Но ненадежный- сначала перестал нагреваться-отремонтировали по гарантии, затем запала кнопка отпаривания — поменяли на новый.В новом сразу перестала работать кнопка подачи воды.

Алеся, 24.05.2017

Если вкратце, этот утюг меня не разочаровал. Я привередливая, хочу все и сразу)! Мне нужно чтобы утюг был качественный, с гладкой подошвой, сам отключался, если что, чтобы от накипи его специально не чистить, чтобы все ткани брал быстро и хорошо. Но ввиду кризиса, чтобы еще и стоил адекватно, а не как почти вся техника сегодня.

Результат меня в общем то устроил полностью, все функции на месте, сделано вроде качественно.

Марина, 28.03.2017

Утюг ужасный, с самого начала постоянно заедала кнопка отпаривания, а через месяц она совсем запала и перестала работать!

Игнатова Вероника, 16.02.2017

Достоинства:
Отличный утюг! Красивый, не тяжелый, с подсветкой, одно удовольствие гладить им! Сколько у меня было утюгов разных модных фирм, а этот- самый лучший! Отглаживает все идеально, не течет, к керамической подошве ничего не прилипает, а то что сам отключается — вообще идеально для забывчивых ворон :)) . При оплате использовала бонусы от Сбербанка, поэтому достался мне почти за полцены.
Недостатки:
не обнаружено
Комментарий:

Забровская Полина, 06.11.2016

Достоинства:
Гладкая керамическая подошва не пристает к тонким синтетическим тканям, есть система самоочистки и автоотключения.
Недостатки:
Нет.
Комментарий:
Утюг не протекает, быстро нагревается, пар очень мощный, подошва качественная. Работает у меня уже 2 года сейчас хочу купить такой же в подарок бабушке. Надежный и с полным набором функций. Очень важно — автоотключение, бабушка старенькая, не страшно, если забудет.

Елизавета, 06.11.2016

Купила со скидкой и не могу нарадоваться! Утюг гораздо лучшего моего предыдущего, хотя покупала почти в два раза дороже!!! Еще раз убедилась, что смотреть надо не на цену, а на брэнд!

Сначала намного смутило, что днище небольшое. Но скользит утюг отлично! Покрытие очень хорошее, двойное. Вода в России, как мы все знаем, ужасная, поэтому принципиально искала с защитой от накипи и, для удобства, с большим резервуаром воды, потму что глажу всегда с паром. У этого утюга очень большой резервуар, 280 мл, если не ошибаюсь, и удобная дырочка для воды. Пар бьет сильно – и в вертикальном, и в горизонтальном варианте. Капель нет, ни одной испорченной вещи за месяц. Что еще для счастья надо? Все отлично!

Максим, 26.10.2016

Два раза ломался. На второй раз обменял на другой утюг. Не проработал и полгода.

Ремонт утюгов — цена в Москве, стоимость ремонта утюга на YouDo

Утюг в доме необходимая вещь. Без него очень сложно представить современный быт. Да, стиральная машина и пылесос тоже важны, но их в крайнем случае можно заменить, а вот утюг вряд ли. Разве что галстук погладить с помощью трехлитровой банки. Этот электроприбор невозможно убрать из современного быта. Чаще всего он активно эксплуатируется, и не всегда это делается в соответствии с инструкцией. При таких нагрузках и использовании утюг рано или поздно ломается. То есть ремонта утюга не избежать. Но спешим вас предупредить и предостеречь. Ремонт утюга не стоит производить самостоятельно. Утюг — сложный электрический прибор, в котором чаще всего установлен парогенератор, а значит вода соседствует с электричеством. Какую ситуацию ни возьми, а самостоятельный ремонт утюга с функцией пара — плохая идея, которая противоречит правилам элементарной безопасности. Опасность может представлять утечка пара и взаимодействие жидкости с электрической частью прибора. Ремонт утюга своими руками угрожает не только самому прибору, который может получить дополнительные повреждения (а значит вырастет средний чек за ремонт) или окончательно сломаться, но это потенциальная опасность и для здоровья и жизни человека (ожог или поражение электрическим током). Неправильная сборка или применение неисправного прибора может принести вред в виде короткого замыкания, пожара, повреждения одежды. Не нужно тратить деньги, время и силы на самостоятельный ремонт. Воспользуйтесь YouDo. После публикации задания вам нужно просто выбрать подходящего мастера. Отзывы о работе специалиста помогут вам не ошибиться. Нанимайте просто и быстро.

Есть несколько характерных признаков, при обнаружении которых нужно незамедлительно прекратить использование утюга, выключить его из сети и вызвать специалиста. В вопросе ремонта утюгов необходим профессионализм, знания и опыт. Например, количество мастеров на YouDo по Москве — 1196 человек. Вам будет, из кого выбрать.

Чаще всего возникают следующие неисправности.

утюг не нагревается. Выход из строя нагревателей, находящихся в подошве утюга, терморегулятора, биметаллической пластины датчика, сбой соединения или перетирание, обрыв или надлом сетевого шнура;
если утюг базируется на платформе, то может с ней не соединяться;
подошва утюга нагревается неравномерно. Здесь можно говорить о замыкании одной из частей нагревательной спирали, которая располагается в подошве устройства;
подошва перегревается, невозможно настроить температурный режим. Скорее всего дело в биметаллическом механизме, терморегуляторе, температурном предохранителе;
вы заметили искры, дым, запах гари. Это короткое замыкание. Оно особенно опасно, когда сетевой шнур обернулся вокруг ручки. Такое часто бывает при поворотах утюга во время глажки;
если утюг обладает функцией пара, то его может не быть при наличии воды в ёмкости. Чаще всего проблема заключается в засоре системы минеральными солями, накипью.

Чтобы ремонт был качественным и не пришлось тратить время и деньги, воспользуйтесь услугами мастера. Найдите квалифицированного специалиста на YouDo. После размещения задания вам останется только выбрать подходящего человека. Мастер проведет дефектовку, выявит неисправности, осмотрит оборудование, при необходимости сделает ремонт и/или замену деталей. Сервис YouDo помогает искать и находить исполнителя под конкретную задачу. Просто опишите то, что вам необходимо сделать и выбирайте из представленных анкет и отзывов. Стоимость работ вы устанавливаете сами при публикации задания. Например, ремонт утюгов в Москве в среднем обойдется в 2 500 ₽.

Окончательная цена ремонта будет зависеть от объема работ и наличия необходимых комплектующих. В Москве запчасти найти проще, чем в регионах, где стоимость ремонта может быть дешевле, но сам процесс может затянуться. Это необходимо учитывать, отдавая утюг в ремонт.

Ремонт утюга electrolux своими руками

Подробно: ремонт утюга electrolux своими руками от настоящего мастера для сайта olenord.com.

Если утюг перестал греть, можно купить новый, но часто повреждение не очень серьезное и его можно устранить самостоятельно. Если вы умеете работать отверткой и мультиметром, справитесь. О том, как провести ремонт утюга своими руками и будем рассказывать в этой статье.

Так как производят утюги очень многоразличных фирм, они немного отличаются — формой, скоростью нагрева, качеством запчастей и т.д. Но вот общее устройство остается одинаковым. Имеется:

Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
Емкость/резервуар для воды, которая используется при отпаривании.
Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.

Общее устройство электроутюга

После того, как вы в общих чертах ознакомились с тем, что где находится, можно начинать ремонт утюга своими руками.

Для работы понадобится набор отверток — крестовых и плоских. Нужен будет широкий нож или ненужная пластиковая карта — поддевать части утюга с защелками. Для проверки целостности деталей нужен будет мультиметр (как им пользоваться читайте тут). Еще может потребоваться паяльник — это если придется менять какие-то запчасти.

Нет видео.

Видео (кликните для воспроизведения).

Инструменты, которые могут понадобиться при ремонте утюга

Из инструментов все, но в процессе работы иногда нужна изолента или термоусадочные трубки, может потребоваться наждачная бумага, пассатижи.

Первая сложность с которой сталкиваются желающие отремонтировать утюг самостоятельно — разборка. Это далеко не просто и не очевидно. Проще всего снять заднюю панель. Там есть несколько винтов, которые видны и открутить которые на представляет труда. Кроме винтов могут быть защелки. Так что открутив весь видимый крепеж, поддеваем крышку острием отвертки или старой пластиковой картой, отделяем крышку от корпуса.

Под ней обнаруживается клеммная колодка к которой крепится шнур. Если проблемы со шнуром, можно дальше утюг не разбирать. Но если со шнуром все нормально, придется разбирать дальше, а с этим могут возникнуть проблемы.

В некоторых утюгах — Philips (Филипс), Tefal (Тефаль) под крышкой есть еще болты. Их тоже выкручиваем. Вообще, если видим крепеж, его снимаем.

Снять заднюю крышку — первое что надо сделать при разборке утюга

Как каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.

Сразу надо снять диск регулятора температуры и кнопки подачи пара для чего их надо зажать в пальцах и потянуть вверх. В кнопках могут быть защелки, так что может понадобиться что-то тонкое, чтобы можно их было немного отжать — можно поддеть отверткой.

Чтобы разобрать утюг надо снять кнопки

В некоторых утюгах как, например, в Rowenta, как на фотографии, есть болты на ручке (бывают в некоторых моделях Scarlet). Если такие есть, их откручиваем. Под снятыми кнопками тоже прячется винт, его тоже выкручиваем. Затем снимаем верхние пластиковые детали. Они обычно крепятся на замках-защелках. Чтобы было проще их снимать, в замок можно завести лезвие ножа или кусок пластика (пластиковой карты).

Под крышками обычно находится некоторое количество болтов. Открутив их, продолжаем разборку до тех пор, пока не будет отделен корпус и подошва. К сожалению, более точные рекомендации дать невозможно — слишком разные конструкции бывают. Что можно посоветовать — действовать неспешно и аккуратно. И несколько видео о том, как разобрать утюги разных марок.

Выход из строя электрошнура — довольно распространенный вид поломки. При таком повреждении утюг может вообще не включаться или работать урывками, может плохо греться подошва. Шнур может загибаться, завиваться, в места изгиба повреждается изоляция, некоторые провода могут перетереться совсем или частично. Если есть подобные повреждения, шнур лучше заменить вне зависимости от того, в нем причина или нет. Во всяком случае все места с поврежденной изоляцией надо заизолировать.

При любом повреждении начинается любой ремонт утюга с проверки шнура. Чтобы точно определить в нормальном он состоянии или нет, его необходимо прозвонить. Для этого достаточно снять заднюю крышку. Станет доступной клеммная колодка, к которой и подключен шнур. Понадобиться тестер или мультиметр. Ставим его в режим прозвонки, один щуп прижимаем к одному контакту вилки, вторым касаемся одного из проводов на колодке. При прикосновении к «правильному» проводу мультиметр должен издать писк. Это значит, что провод цел.

Проверяем целостность шнура электропитания

Цвет изоляции проводников может быть любым, но желто-зеленый это обязательно заземление (его надо проверять установив щуп на небольшую металлическую пластинку в нижней части вилки). Остальные два соединены со штырями вилки. Вот один из этих двух проводов должен звониться со штырем, к которому вы прижали щуп мультиметра. Ту же операцию повторяем с другим штырем.

Для полной уверенности в исправности шнура его нужно во время прозвонки помять/покрутить. Особенно в тех местах, где есть проблемы с изоляцией. Если писк от таких действий прерывается — шнур лучше заменить. Подлежит замене он и если один или оба штыря «не звонятся». Возможно вам повезет и дальнейший ремонт утюга вам не потребуется.

Если утюг совсем не греется, возможно сгорел ТЭН. Если это так, то стоит купить новый утюг, так как замена обойдется почти в ту же сумму. Но прежде всего надо убедиться, что виноват именно ТЭН.

Это выходы нагревательного элемента утюга

Для того чтобы проверить ТЭН, добираемся до самой подошвы утюга. На ней, ближе к задней части, есть два выхода нагревательного элемента. Переводим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим измерения. Если на дисплее цифры порядка 25о Ом, значит ТЭН в норме, если больше — сгорел. Как уже говорили, в случае перегорания ТЭНа ремонтировать утюг не стоит — выгоднее купить новый.

Терморегулятор выглядит как пластина с группой контактов и торчащим пластиковым штырем, на который затем надевается диск.

Это терморегулятор на утюге

К пластине подходят два контакта. На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.

Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.

В первом случае может мешать нагар, который можно счистить засунув между контактами кусочек наждачной бумаги с мелким зерном и пару раз и «поелозить» по контактам. Если наждачки нет, можно использовать пилочку для ногтей, но действовать надо аккуратно — температурные настройки зависят от изгиба пластин. Так что сильно изгибать их нельзя.

Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко. Выход — заменить его.

Терморегулятор с другого ракурса

Может быть другой момент: при падении контакты могли каким-то образом сцепиться. При нагреве подошвы утюга изгибающаяся термопластина давит на контактные группы, но контакты разомкнуться не могут. Результат тот же — утюг при нагреве не отключается. Ремонт утюга тоже аналогичен — пытаемся вернуть пластинам подвижность, стараясь не искривить их. Если не получается — меняем.

Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.

Ремонт утюга: предохранитель и его прозвонка

Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.

Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.

Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими борами (подойдет сковорода) наливаете воду и уксус (обычный, столовый). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.

Очищение отверстий для выхода пара на утюге

Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете. Так повторять можно 3-4 раза. Пока не растворятся соли.

Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.

Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат. После промыть водой и собрать.

В данной теме приводится фото с пояснениями:

по разборке утюга,
его ремонту

Итак, у Вас дома сломался утюг, неважно от какого производителя, возникает вопрос: «Как починить утюг».

Тестирование электрической цепи как и для всей бытовой техники проводится пробником к примеру ОП-1

либо мультиметром цифровым.

Существенного различия схем утюгов от разных производителей,- нет.

Для общего представления рассмотрим последовательную электрическую цепь соединений утюга Philips

разрыв проводки шнура у основания вилки;
механическое повреждение проводки шнура по всей его длине;
перегорание тэна подошвы утюга;
окисление контактов биметаллической пластины термолегулятора;
перегорание термопредохранителя

Что здесь можно заменить при проведенном тестировании:

заменить шнур;
заменить вилку шнура;
зачистить контакт терморегулятора;
заменить терморегулятор;
заменить термопредохранитель

Заменить тэн при его неисправности, который представляет собой подошву утюга,- не имеет смысла, так как сама подошва утюга составляет по своей стоимости больше половины стоимости самого утюга. В этом случае подошва утюга выбрасывается, все остальное от утюга идет на зап.части. При демонтаже разборке утюга, следует проявить осторожность- во избежание повреждения корпуса утюга.

Ремонт утюга — мулинекс

В задней части утюга фото №1, чтобы нам снять крышку, необходимо открутить шуруп. Головка шурупа как Вы обратили свое внимание — не подходит для наших отечественных отверток. Как выйти из положения, если нет подобной отвертки? — Здесь тоже можно найти выход, для этого нам понадобятся маленькие ножницы с острыми концами. Вставляем два конца ножниц и нам легко поддается откручивание шурупа.

После того как открутили шуруп, аккуратно вскрываем крышку с помощью отвертки фото №2. Корпус крышки при этом стараемся не повредить.

После снятия задней крышки утюга фото №3 нам видно клеммное соединение проводов сетевого кабеля с элементами утюга:

нагревательного элемента ТЭНа.

Далее, аккуратно ножом вскрываем крышку ручки утюга фото №4. Мелкие детали от ручки утюга и шурупы складываем в кружку.

Чтобы непосредственно добраться до контактов терморегулятора фото №5 и нагревательного элемента или другими словами — подошвы утюга, поочередно откручиваем детали.

Отверткой на фотоснимках показаны места креплений таких деталей.

Отверткой показана ручка терморегулятора фото №7 и нам необходимо снять еще одну крышку представляющую из себя теплоотвод плиты утюга.

На фотоснимке показаны дополнительные места таких соединений фото №8, также продолжаем откручивать шурупы и освобождаем подошву утюга от крышки.

Ну вот мы и добрались так сказать до самого интересного — контактов терморегулятора фото №9. Контакты терморегулятора указаны наконечником отвертки.

Дополнительно конечно же следует проверить и сам нагревательный элемент утюга.

Диагностика утюга

На фотоснимке показана сигнальная лама фото №10. Лампа в электрической схеме соединена параллельно и при ее перегорании это не влечет за собой неисправность утюга в целом.

В этом фотоснимке, пальцами руки показаны контакты нагревательного элемента фото №11. Проводим диагностику нагревательного элемента.

Показание прибора соответствует сопротивлению нагревательного элемента. Проводим диагностику для общей электрической схемы утюга фото №13.

Для начала Вы должны визуально осмотреть корпус на наличие трещин, дефектов и следов плавления корпуса. Возможно внешний вид сразу же и покажет, что именно является причиной поломки утюга. Если же осмотр ничего не дал, нужно полностью разобрать корпус для самостоятельной диагностики всех составляющих элементов.

Обращаем Ваше внимание на то, что разобрать утюг иногда довольно сложно. Это связано с тем, что производители с каждым годом больше времени уделяют дизайну электроприбора, создавая незаметные фиксаторы и отверстия под винтики. Изначально подготовьте набор отверток и нож, которые пригодятся Вам для дальнейших действий.

Одной из главных неисправностей утюга является именно сетевой шнур, который Вы, собственно, и вставляете в розетку.

Доберитесь до места соединения контактов с нагревательным элементом и если видимые неисправности отсутствуют, с помощью тестера прозвоните шнур, чтобы определить его работоспособность.

Для прозвонки можно использовать самодельную контрольку, состоящую из куска провода, батарейки и лампочки. Если лампочка горит при подключении контактов к обоим концам шнура, идем дальше.

В случае, если сетевой шнур является причиной поломки, можно попробовать укоротить его на 10-15 см (возможно проблемный участок будет удален). Все равно утюг не работает? Заменяем шнур на новый!

Второй на очереди – терморегулятор. Его мы также проверяем с помощью прозвонки, которую крепим к контактной группе.

Когда регулятор температуры будет прокручен в сторону замыкания цепи, электрическая цепь должна функционировать. Лампочка не горит? Зачищаем контакты наждачной бумагой и снова проверяем. Сразу же рекомендуем просмотреть видео инструкцию по ремонту:

Терморегулятор рабочий, но утюг не нагревается? Приступаем к проверке термопредохранителя!

Чаще, чем сетевой шнур, выходит из строя данный элемент схемы. Его основное назначение – разъединить электрическую цепь, если температура ТЭНа превысит номинальное значение.

Используя прозвонку, определяем работоспособность предохранителя. Если причина поломки утюга в нем, заменяем на новый, либо вообще убираем его со схемы. При нормальном функционировании регулятора температуры в предохранителе нет потребности.

Ну и последняя из причин, почему не работает утюг, является выход из строя ТЭНа. Если техника включается, лампочка горит, но подошва не нагревается до нужно температуры, скорее всего дело именно в этом. Как и в предыдущих случаях, с помощью самодельного тестера определяем работоспособность изделия. Нагревательный элемент закрепляется к подошве и если место крепления неразъемное, то, скорее всего Вам придется попрощаться с покупкой (если причина в нем).

В том случае, если ТЭН соединяется с подошвой с помощью наконечников, можно постараться отремонтировать утюг своими руками, зачистив контакты наждачной бумагой. Все равно не нагревается? Отправляем технику на утилизацию, т.к. новая деталь стоит практически полную стоимость прибора!

Обращаем Ваше внимание на то, что если Вы будете выкидывать технику на мусор, сетевой шнур будет правильнее отсоединить и оставить себе. Возможно, данный элемент пригодится Вам в последующих ремонтах, тем более места в шкафу он много не займет!

Если же неисправность заключается в том, что не работает отпариватель утюга, то, скорее всего, необходимо прочистить внутренние полости парообразования. Для этого рекомендуем Вам использовать раствор из воды и уксуса в соотношении 1 литр к 1 стакану. Устанавливаем подошву в емкость (как это показано на картинке), доводим воду на плите до кипения, выключаем и ждем пока она остынет. После этого повторяем мероприятие еще 3 раза, чего вполне достаточно для качественно очистки пульверизатора.

В магазинах Вы можете увидеть специальные средства для чистки накипи, но использовать их мы крайне не рекомендуем. Связано это с высокой стоимостью средств и в то же время низкой эффективностью, по сравнению с народным способом! Также следует отметить, что на тематических форумах существует множество негативных отзывов по поводу того, что утюг не работает после чистки солью. Связано это с тем, что кристаллики соли забивают отверстия для подачи пара, в результате чего приходиться тщательно вычищать подошву.

Еще одна причина, по которой не работает разбрызгиватель — сломалась кнопка подачи пара. Ее тоже можно прозвонить тестером и при необходимости заменить.

Вот и вся инструкция по ремонту утюга своими руками. Как Вы видите, мероприятие довольно простое и под силу даже электрику-новичку! Напоследок хотелось бы отметить, что если на корпусе мигает красный индикатор, не стоит паниковать, т.к. это может свидетельствовать об определенном режиме работы либо автоматическом отключении после нагрева. Прочитайте инструкцию, которая идет в комплекте, чтобы понять причину мигания. Надеемся, теперь вам стало понятно, что делать, если подошва утюга не нагревается и как отремонтировать поломку в домашних условиях!

Похожие материалы:

В быту используются разные устройства, предназначенные для разогрева и приготовления пищи, уборки, стирки, глажки и многих других повседневных работ. Из-за работы в экстремальных условиях, электроутюг очень часто ломается, царапается и забивается. Ремонт утюга Philips Mistral (Филипс), Bosch Sensixx’x (Бош), Braun Optistyle (Браун), Tefal Aquagliss TurboPro (Тефаль), Электролюкс и других можно легко провести своими руками в домашних условиях.

Отремонтировать прибор самому будет значительно легче, если знать, как он работает и из чего сделан. Конструктивно, утюг состоит из подошвы, регуляторов температурного режима, предохранителей, электрического шнура. Устройство:

В некоторых современных паровых установках (к примеру, парогенераторы, которые также являются подвидами утюгов) может быть большее количество деталей, но описанная четверка является основой любой схемы. К типичным неисправностям относятся:

Подошва не нагревается. Проблема часто встречается как у дорогих моделей типа Braun Optistyle, Kambrook AKI, Moulinex, так и у более дешевых International, Orion, Bravissimo или Vitek – Витек. Скорее всего, требуется срочный ремонт предохранителя или терморегулятора. У первого может оборвать контакты, а у второго могут окислиться контакты;
Утюг не включается. Возможно, требуется ремонт шнура питания; Фото – проверка шнура
Не работает функция парового воздействия. Проблемы с парогенератором связаны либо с терморегулятором, либо с забитыми отверстиями для пара на подошве. Необходима чистка;
Не переключаются режимы – сломан температурный регулятор.

Фото – ремонт Тефаль

Рассмотрим, как разобрать для ремонта утюги фирмы Tefal avantis, comfort, MAGNIT RMI-1525, Delfa, Daewoo и другие. Пошаговая инструкция:

Сразу отметим, что после разборки гарантийный ремонт уже не будет предоставлен, поэтому если это первый самостоятельный опыт – лучше сразу отнести утюг в сервисный центр.

Видео: советы по ремонту утюга Scarlett

Рассмотрим процесс чистки подошвы и внутренних элементов. Нужно разобрать утюг и отделить подошву. Сначала она продувается пылесосом с мебельной (узкой) щеткой – это нужно для удаления пыли и твердых частиц. После нужно положить подошву (только если она металлическая) в миску с водой, уксусом или лимонной кислотой. На 1 литр воды берется стакан уксуса или 5 ложек кислоты. Вместе с емкостью ставим утюг на огонь, нагреваем миску и кипятим в течение нескольких минут. Повторить до 5 раз.

Фото – грязная подошва

Помимо таких подручных средств можно использовать самое обычное средство от накипи для чистки кастрюль или чайников. После протираем прибор и ставим его на сушку, в следующий день использование не рекомендовано.

Пошаговая инструкция, как провести ремонт терморегулятора утюга Silter, Ufesa, Rowenta Steam Force, Bosch TDS или VES:

Разберите устройство, отсоедините все провода. Для проверки состояния терморегулятора нужно несколько раз его провернуть в обе стороны до упора. Когда он попадает в крайнее положение, должна срабатывать группа контактов, при этом будет слышен щелчок;
Если щелчка нет – то предохранитель неисправен. Есть два варианта решения проблемы: закоротить провода так, чтобы утюг не отключался или установить новый регулятор. Конечно, первый дешевле и быстрее, но зато второй надежнее и безопаснее;
Для пайки можно использовать самый простой ручной паяльник. С целью замены потребуется купить аналогичный элемент, желательно, тоже же марки.

Немного сложнее прочистить подошву, если устройство под паровым управлением отказывается пропаривать одежду. Здесь причина кроется в забитых отверстиях для конденсата. Советы от мастеров:

Аккуратно продвиньте в них ватную палочку и проверните её несколько раз. Предварительно можно её смочить спиртом или уксусом;
Прогладьте соль на хлопковой одежде. Это старый проверенный способ быстро привести в рабочее состояние стальную и нержавеющую подошву;
Если у Вас проблемы с керамическим или тефлоновым утюгом, то лучше отнести его на чистку к специалистам. За эту работу возьмется любая мастерская.

Фото – схема

Что делать, если утюг Rowenta Focus DW, rainford, Philips Elance или Polti Vaporella Forever 1800 Eco Program не включается:

Первым делом, нужно проверить шнур питания. Он может изломаться как по всей длине, так и в месте подключения к утюгу. Чтобы это проверить, открутите крышку, которая прижимает провод к контактам, и проверьте их. Если там проблемы не обнаружено, скорее всего, причина в поломке провода по длине. Целесообразнее всего просто заменить шнур новым; Фото – крепление шнура
Не включаться прибор может также из-за отказа терморегулятора, предохранителя или неисправности контактов питания. В некоторых моделях вода может напрямую попадать на жизненно-важные детали, от чего схема окисляется. Нужно полностью разобрать и проверить подошву. При обнаружении окисленных соединений очистите их спиртовым составом.

Стоит отметить, что если треснула подошва или сгорела схема, то самостоятельно ремонт проводить нецелесообразно. Лучше либо сразу отнести к специалистам (если модель дорогая, скажем, Philips pro Azur), либо купить себе новый утюг (если сломался Elco, Maxima MI, Taurus).

Рекомендуем ознакомиться:

У вас сломался телевизор, магнитола, мобильник или чайник? И вы хотите создать об этом новую тему на данном форуме?

Прежде всего подумайте вот над чем: представьте, что у вашего отца/сына/брата разболелся аппендицит и вы по симптомам знаете, что это именно аппендицит, но опыта его вырезания, равно как и инструмента никакого нет. И вы включаете компьютер, залезаете в интернет на медицинский сайта с вопросом: “Помогите вырезать аппендицит”. Понимаете абсурдность всей ситуации? Даже если вам ответят, то стоит учесть такие факторы как наличие диабета у пациента, аллергии на анестезию и другие медицинские нюансы. Думаю никто так не поступает в реальной жизни и рискнет доверять жизнь своих близких советами из интернета.

То же самое и в ремонте радиоаппаратуры, хотя конечно это все материальные блага современной цивилизации и в случае неудачного ремонта всегда можно купить новый ЖК-телевизор, сотовый телефон, iPAD или компьютер. А для ремонта такой аппаратуры как минимум необходимо иметь соответствующее измерительное (осциллограф, мультиметр, генератор и т.п.) и паяльное оборудование (фен, SMD-термопинцет и т.п.), принципиальную схему, не говоря уже о необходимом багаже знаний и опыте ремонта.

Давайте рассмотрим ситуацию если вы начинающий/продолжающий радиолюбитель паяющий всякие электронные штучки и имеющий часть необходимых инструментов. Вы создаете соответствующую тему на форуме для ремонта с кратким описанием “симптомами болезни пациента”, т.е. к примеру “Не включается телевизор Samsung LE40R81B”. И что? Да причин не включения может быть масса – от неполадок в системе питания, проблем с процессором или слетающей прошивки в EEPROM-памяти.
Более продвинутые пользователи могут найти на плате почерневший элемент и прикрепить фотографию к посту. Однако учтите, то что вы замените этот радиоэлемент на такой же – еще не факт, что ваша аппаратура заработает. Как правило, что-то стало причиной сгорания этого элемента и он мог “потянуть” за собой еще пару-тройку других элементов, не говоря уже о том, что найти сгоревшую м/с довольно такое непросто не профессионалу. Плюс в современной аппаратуре практически повсеместно применяются SMD-радиоэлементы, выпаивая которые паяльником ЭСПН-40 или китайским 60-Ваттным паяльником вы рискуете перегреть плату, отслоить дорожки и т.п. Последующее восстановление которых будет очень и очень проблематичным.

Целью данного поста не является какой-либо пиар ремонтных мастерских, а я хочу донести до Вас, что иногда самостоятельный ремонт может обойтись дороже чем отнести его в мастерскую профессионалам. Хотя конечно это ваши деньги и что лучше или рискованнее решать только Вам.

Если вы все же решили, что в состоянии самостоятельно отремонтировать радиоаппаратуру, то при создании поста обязательно укажите полное наименование прибора, модификацию, год выпуска, страну происхождения и другую подробную информацию. Если есть схема, то прикрепите ее к посту или дайте ссылку на источник. Напишите как давно проявляются симптомы, были ли скачки в сети напряжения питания, был ли до этого ремонт, что делалось, что проверялось, замеры напряжения, осциллограммы и т.п. От фотографии платы как правило толку мало, от фотографии платы снятой на мобильный телефон толку нет вообще. Телепаты обитают на других форумах.
Перед созданием поста обязательно воспользуйтесь поиском по форуму и в интернете. Почитайте соответствующие темы в подразделах, возможно ваша проблема типовая и уже обсуждалась. Обязательно прочитайте статью Стратегия ремонта

Формат Вашего поста должен быть следующим:

Темы с названием “Помогите починить телевизор Sony” с содержанием “сломался” и парой смазанных фото открученной задней крышки, снятых на 7-ой айфон, ночью, с разрешением 8000х6000 пикселей сразу удаляется. Чем больше информации касательно поломки вы выложите в посте, тем больше шансов на компетентный ответ вы получите. Поймите, что форум – это система безвозмездной взаимопомощи по решению проблем и если вы будете пренебрежительно относиться к написанию своего поста и не следовать вышеприведенным советам, то и ответы на него будут соответствующие, если кто-то вообще захочет отвечать. Также учтите, что никто не должен отвечать мгновенно или в течении скажем дня, не нужно писать через 2 часа “Что никто не может помочь” и т.п. В этом случае тема сразу же будет удалена. Для своевременного информирования об ответах в теме, при создании или после создания темы, подпишитесь на нее и вы будете получать E-Mail уведомления если кто-то ответит.
Вы должны приложить все усилия к самостоятельному поиску поломки, перед тем, как вы зашли в тупик и решили обратиться на форум. Если вы весь процесс поиска поломки изложите в своей теме, то шанс на получение помощи от высококвалифицированного специалиста будет очень велик.

Если Вы решили отнести вашу сломавшеюся аппаратуру в ближайшую мастерскую, но не знаете куда, то возможно вам поможет наш картографический онлайн сервис: мастерские на карте (слева отожмите все кнопки кроме “Мастерские”). К мастерским можно оставлять и просматривать отзывы от пользователей.

Для ремонтников и мастерских: вы можете добавить свои услуги на карту. На карте находите ваш объект со спутника и щелкаете по нему левой кнопкой мыши. В поле “Тип обьекта:” не забывайте сменить на “Ремонт техники”. Добавление абсолютно бесплатное! Все объекты проверяются и модерируются. Обсуждение сервиса здесь.

Утюг Braun SI 6595 FreeStyle отлично себя зарекомендовал. Эта модель имеет функцию автоматического отключения (при без движении в вертикальном и горизонтальном положении). Так вот, это очень удобная и нужная вещь, однако именно этот блок автоматики, в основном, и является причиной неисправности утюга. Основные симптомы – сначала утюг выключаться при глажке, требуется постукивание по корпусу или усиленное встряхивание. Потом вообще перестает включаться, индикатор при этом просто моргает. Причиной тому – залипание датчика движения, возможно еще подгорание контактов рэле или неисправность элементов платы автоматики.

Выход первый – отнести в сервисный центр.
Замечу, что замена этого блока потянет, как минимум, на половину стоимости утюга, возможно и больше. Если утюг прослужил не один год – это довольно дорогое удовольствие, учитывая что и остальные детали (резиновые манжеты и др.) тоже поизносились и нет уверенности в том, как долго утюг Вам прослужит. Но сам утюг, если убрать блок автоматизации, будет нормально работать, отключаться по температуре и отпаривать, за исключением функций автоотключения. Если Вы готовы пожертвовать этим, тогда здесь инструкция как это сделать.

Такая же модель, только BRAUN TexStyle 540 этой функции не имеет изначально (не 100% – сужу по информации из интернета). Принимая решение самостоятельного ремонта Вы должны понимать что делаете, так как безопасность использования данной модели уменьшается.

Итак, начинаем разборку (ремонт ) утюга Braun 540 SI 6595 FreeStyle

Вначале снимаем заднюю крышку, открутив два болта.

Потом необходимо снять белую накладку, которая идёт с задней стенки утюга до регулятора. Примерно на 3-4 сантиметра от задней стенки поддеваем отвёрткой (увидим там паз) и она легко снимается. Снимаем ручку регулятора температуры (поддеваем шлицевой отверткой,несильно). ВНИМАНИЕ! Там находится пружина (для трещотки), не потеряйте её при переворотах утюга. Вот теперь нам видно всё хозяйство сзади.

Далее снимаем блок управления и разъём на нагревательный элемент (он закрыт белым колпачком, за который, собственно, и держится блок управления. Придется приложить небольшое усилие, выдвигаем разъем нагревателя назад). Т.к. жилы питающего кабеля припаяны в блоке, то после того как немного стронули с места разъём, они тоже потянутся. Откручивать винты, удерживающие питающий кабель, не нужно.

Теперь надо снять индикатор вместе с кабелем питания. Если посмотреть внутрь, то прозрачный корпус индикатора держится двумя защёлками от корпуса утюга. Освобождаем поочерёдно защёлки (для этого в глубине отжимаем их длинной тонкой отвёрткой) и вытягиваем назад индикатор. Теперь можно вытаскивать всю электронную начинку.

Корпус, в принципе, можно дальше разбирать, для дальнейшего ознакомления (надо снять впереди заглушку брызгалки, снять трубку и выкрутить саморез TORX T20, далее сзади утюга есть 2 защелки корпуса, их освободить и корпус пластиковый снимается полностью от подошвы утюга). А можно и не разбирать.

Теперь почему отключается. Если посмотреть на блок управления (залит компаундом), то слева (если смотреть сзади утюга) будет виден белый параллелепипед. Вот его нужно вскрыть. Поковырять компаунд и увидеть, что там с торцов крышечка держится выступами. Внутри будет ролик, который СВОБОДНО должен перемещаться по полозьям контакта. Надо запомнить его положение после вскрытия. Затем почистить его и заодно контакты внутри корпуса (это датчик горизонтального положения).

Когда я его разбирал, оказалось, что весь ролик был в каком-то парафине и контакты были загрязнены. Самое главное – это его ПОДВИЖНОСТЬ в корпусе. После этого я всё поставил на место, собрал – и утюг стал продолжать работать дальше. Вот так у меня получилось его сделать. Ковырялся с ним долго, несколько часов. То ли дело не в датчике, а в блоке, то проще поставить новый в ремонте. Хотя я проковырялся дальше (очистил весь компаунд), нашёл там микросхему, реле, несколько транзисторов и т.д и т.п. Так что ковырять компаунд дальше лучше не советую, кроме как около датчика.

Этот способ – ковырять компаунд – не всем и не всегда удается. Есть способы проще

– перекусить белый провод поближе к блоку и соединить его с коричневым. Коричневый не откусывать, просто зачистить и соединить, потом можно обмотать термоусадочной лентой. В этом случае блок не выбрасываем – используем его для работы светодиода.

Нет видео.

Видео (кликните для воспроизведения).

– если светодиод не работает или в блоке слышны непонятные звуки – пробоя или реле дребезжит, откусываем его полностью. Соединяем белый и коричневый провода. Все будет работать, кроме индикатора. Выводы с платы индикатора подключаем к крайнему левому (если смотреть сверху сзади утюга) контакту через последовательный резистор 200-300 кОм и второй вывод к крайнему правому разъему. Без резистора светодиод сразу сгорит, так как мы подключаем его к 220В. Все, утюг работает, индикатор включения тоже. Резистор и соединения можно пропаять и упаковать в термоусадочную трубку. Сам блок автоматики больше не используем. Собираем утюг Braun SI 6595 FreeStyle после ремонта в обратном порядке. Утюг прекрасно работает дальше, за исключением фишки автоотключения при простое – этим жертвуем – не самое страшное и необходимое в функции утюга.

Автор статьи: Петр Морокин

Приветствую! Меня зовут Петр. Я с юности любил собирать автомодели и парапланы, позже мое хобби выросло в нечто большее и я долгое время работал мастером в компании “муж на час”. За многолетний опыт в моей копилке оказались огромное количество различных схем и реализаций ремонта и монтажа своими руками различных устройств. Не все “рецепты” принадлежат мне, но считаю что такие знания должны быть в открытом доступе. Это и стало причиной создать данный сайт.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.6 проголосовавших: 23

Рейтинг лучших утюгов VITEK 2021 года (ТОП 5)

Vitek – известный российский производитель мелкой бытовой техники. Продукция этой компании среднего и эконом класса пользуется большой популярностью, благодаря идеальному соотношению цена-качество. В этом обзоре представлен рейтинг лучших утюгов Vitek 2021 года по мнению покупателей. Для сравнения мы использовали отзывы, оценки на ЯМ, главные характеристики модели, стоимость прибора.

VITEK VT-1257

Утюг с подошвой из керамики Uni Cera, отличающейся правильным, равномерным распределением пара и мощностью– 2400 Вт. Оснащен расширенным функционалом отпаривателя, защищен от образования накипи, имеет встроенную систему самоочищения. Есть отсек для воды вместительностью 300 мл. Пользователь может самостоятельно регулировать парообразование и разбрызгивать жидкость в случае необходимости.

Плюсы:

Качественная керамическая подошва;
Мощный пар;
Можно использовать разные функции отпаривания вещей во время глажки;
Стильный дизайн;
Комфортное подвижное крепление шнура к корпусу.

Минусы:

Нет автоматической регулировки пара.

Модель по мнению покупателей практически не имеет недостатков, заслужено получила оценку 5,0(из 5 возможных).

Смотрите также – Обзор утюга с парогенератором MIE Bravissimo

VITEK VT-1227

Дорожная модельс оригинальным дизайном и функцией непрерывной подачи пара пользуется большой популярностью у людей, которые часто путешествуют. Мощность устройства – 1000 Вт. Модель очень компактная и легкая, со складной ручкой.

Плюсы:

Утюг может работать как с подачей пара, так и без воды.
Устройство можно легко разместить в дорожном чемодане, оно занимает мало места.
Мощности 1000 Вт вполне достаточно для качественной глажку кофт, рубашек, блузок, юбок.
В комплектацию входит небольшой стаканчик и чехол.
Быстрое и равномерное нагревание подошвы.
Можно использовать без гладильной доски.
Есть антипригарное покрытие.
Оригинальный дизайн;
Комфортное использование.

Минусы:

Для домашнего использования мощности маловато.
Нет парового удара.

Смотрите также – Ремонт утюга своими руками: разбираем и чиним

VITEK VT-1262

Имеет стильный дизайн с которым гармонично сочетается несколько цветов. Антипригарное керамическое покрытие Ultra Care легко скользит по материалу, очищается без дополнительных усилий. Мощность устройства – 2400 Вт. Пользователь может самостоятельно управлять подачей пара. Объем отделения для воды – 0,3 л.

Плюсы:

Современный дизайн.
Идеальное соотношение цена/качество.
Есть дополнительные функции – «Паровой удар», «Вертикальное отпаривание», «Постоянная подача пара».
Оснащен системой самоочистки.
Защищен от накипи.
Удобная противокапельная система.
Благодаря шаровому креплению корпуса устройство можно легко поворачивать в разные стороны.

Минусы;

Если керамическое покрытие поцарапается, качество глажки существенно снизится.
Не автоматической регулировки пара.

Большая мощность, расширенный функционал в сочетании с доступной ценой сделали его очень популярным. Пользователи присвоили ему оценку 4,5 из 5 возможных.

Смотрите также – Как почистить утюг внутри от накипи в домашних условиях

VITEK VT-1240 BD

Стильный, мощный и функциональный утюг VITEK VT-1240 BD никого не оставит равнодушным. Гармоничное сочетание цветов позволяет этому прибору легко вписаться в любой интерьер. Мощность устройства – 2400 Вт. Двойная жемчужная подошва Uni Cera выполнена из керамики. Большое количество отверстий позволяет распределять пар равномерно по всей поверхности. Шнур длиной 2,1 метра с шаровым креплением сетевого кабеля к корпусу делает процесс глажки максимально комфортным.

Плюсы:

Утюг хорошо скользит по любой ткани, качественно разглаживает все складки.
Достаточно большой вес устройства облегчает работу хозяйки.
Мощное отпаривание. Есть разные функции – «Паровой удар», «Вертикальное отпаривание» или «Постоянная подача пара».
Устройство оснащено системой самоочистки.
Качественная керамическая подошва с антипригарным покрытием.
Противокапельная система.
Защита от накипи.
Можно самостоятельно регулировать подачу пара.
Автоматическое отключение для безопасного использования. Можно не переживать о том, что выходя из дома вы забыли выключить утюг.
Стильный дизайн.
Большой резервуар для воды, объемом

Минусы:

Немного неудобно заливать воду в резервуар.
При повреждении поверхности керамической подошвы утюг начинает прилипать. Нужно пользоваться аккуратно.
Кнопка разбрызгивания расположена неудобно, и может случайно нажиматься при использовании кнопки парового удара.
Между подошвой и корпусом есть зазор в 5 мм. Нужно следить, чтобы в него не попадала вода.

Смотрите также – Какой отпариватель для одежды и штор выбрать?

VITEK VT-1251

Эта модель утюга для домашнего использования пользуется огромной популярностью, благодаря идеальному сочетанию технических характеристик и доступной цены. Мощность устройства – 2400 Вт. Сочетание белого, серого и голубого цвета в дизайне прибора позволяет ему с легкостью вписываться в любой интерьер. В комплектацию также входит мерный стакан для заполнения резервуара с водой. Утюг VITEK VT-1251 оснащен качественной керамической подошвой и расширенным функционалом подачи пара.

Плюсы:

Устройство с удобной ручкой хорошо фиксируется в руке.
Площадь подошвы довольно большая, что позволяет тратить меньше времени на глажку больших вещей.
Большая мощность. Утюг быстро нагревается.
Расширенный функционал. Несколько вариантов отпаривания (вертикальное, непрерывное, удар) и разбрызгивание.
Можно самостоятельно настраивать процесс подачи пара.
Надежная защита от протекания жидкости из резервуара, самоочистка подошвы.
Большой отсек для воды, объемом 280 мл.

Минусы:

Недостаточная длина шнура.
Низкая температура для сухой глажки.
Крышка резервуара для воды закрывается не плотно.
Из-за небольшого веса прибора во время глажки нужно прилагать физические усилия.
Нет системы автоматического отключения.

Смотрите также – Какой утюг с парогенератором лучше выбрать?

Смотрите также:

Как починить утюг своими руками

Как самостоятельно отремонтировать утюг

Общее устройство

Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
Емкость/резервуар для воды, которая используется при отпаривании.
Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.

Общее устройство электроутюга

Что надо будет для работы

Инструменты, которые могут понадобиться при ремонте утюга

Как разобрать утюг

Снять заднюю крышку — первое что надо сделать при разборке утюга

Каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.

Чтобы разобрать утюг надо снять кнопки

Сетевой шнур

Проверяем целостность шнура электропитания

Проверка работоспособности ТЭНа

Это выходы нагревательного элемента утюга

Проверяем терморегулятор

Это терморегулятор на утюге

Терморегулятор с другого ракурса

Проверка предохранителя

Ремонт утюга: предохранитель и его прозвонка

Система разбрызгивания пара

Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими бортами (подойдет сковорода или противень) наливаете воду и уксус (обычный, столовый без красителей). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.

Очищение отверстий для выхода пара на утюге

Как разобрать и отремонтировать утюг своими руками, правила и пошаговая инструкция

Несмотря на то, что электронные бытовые приборы отличаются сложной конструкцией, пользователи могут провести ремонт утюгов своими руками. Однако, чтобы восстановить работоспособность, необходимо не только выявить точную неисправность, но и определиться с конструктивными особенностями конкретного устройства. Кроме того, ряд поломок устранить своими руками невозможно.

Общее устройство электрического утюга

Вне зависимости от типа приобретенной модели, каждый утюг содержит:

Подошва со встроенным нагревательным элементом. Данная деталь у утюгов обычно дополняется отверстиями для выхода пара.
Термостат. Дополняется ручкой, посредством которой регулируется уровень температуры.
Резервуар для воды. Встречается в моделях с функцией отпаривания.
Контактная колодка, размещаемая с тыльной части утюга. К этой детали подводится электрический шнур.

Современные утюги дополняются соплом для выхода воды и отверстиями для принудительного отведения пара. Эти компоненты размещены над встроенным резервуаром.

Помимо указанных элементов, в конструкции данной техники предусматривается термозащита, представленная в виде предохранителя (у простых моделей) либо отдельного устройства.

Как правильно разобрать

Чтобы разобрать утюг, потребуются:

В зависимости от характера неисправности могут потребоваться мультиметр, наждачная бумага, изоляционный материал и паяльник с припоем и флюсом. Начинать разбор рекомендуют с видимых креплений. На первом этапе нужно раскрутить каждый шуруп, попадающий в поле зрения. После этого следует снять крышку с тыльной стороны.

Затем нужно потянуть вверх основную часть устройства, которая крепится на пластиковые защелки. Последние поддеваются ножом. На этом этапе важно соблюдать осторожность, так как из-за чрезмерных усилий защелки сломаются. Если на внешней стороне корпуса присутствуют винты, данные элементы также нужно раскрутить.

Определение и починка неисправностей

В основном, проблемы с утюгом возникают из-за неисправной проводки, что выявляется при разборе задней крышки. Также из строя могут выйти предохранитель, ТЭН, термозащита или механизм разбрызгивания пара.

Сетевой шнур

В случае если техника перестает работать, то необходимо проверить состояние сетевого шнура. Для этого потребуется мультиметр. Используя этот прибор, необходимо «прозвонить» (прикоснуться) разные части электрошнура, включенного в розетку. Если загорается светодиод, то неисправность кроется в другом месте. Но когда мигает лампочка, то это указывает на проблему со шнуром. Данная неисправность может быть двух типов: нарушена целостность проводов либо последние неплотно прилегают к контактам. Для устранения первой проблемы нужно найти место перегиба и заизолировать.

Если на первых этапах неисправность не выявлена, следует обратиться к ТЭНу, который скрывается под подошвой. Разобрав прибор, нужно проверить уровень сопротивления нагревательного элемента. В норме этот показатель не превышает 250 Ом (точное значение нужно уточнять в паспорте). Если измерительный прибор показывает бесконечность, то это означает, что ТЭН вышел из строя. В подобных случаях рекомендуют покупать новый утюг, так как замена нагревательного элемента производится вместе с подошвой, что сопоставимо со стоимостью устройства.

Терморегулятор

Проблемы с терморегулятором носят разный характер. Перед разбором утюга необходимо прокрутить деталь до упора. В этот момент должен возникнуть щелчок, свидетельствующий о замыкании контактов. Терморегулятор нужно оставить в таком положении и приступить к дальнейшей проверке компонента.

От данной детали в сторону ТЭНа отходят два контакта, которые необходимо «прозвонить». Эту процедуру нужно повторить, предварительно выкрутив терморегулятор до упора в другую сторону. В первом случае мультиметр должен показать наличие напряжения, во втором — отсутствие.

Терморегуляторы выходят из строя из-за закисления либо загрязнения контактов. Провода нужно зачистить наждачной бумагой и повторно провести проверку мультиметром. Во время процедуры нельзя сильно отгибать пластины. В случае если терморегулятор проворачивается с трудом, то деталь нужно несколько раз провернуть в одну и другую сторону (могут потребоваться плоские пассатижи), а затем натереть узел карандашом.

Предохранитель

В 50 % случаев поломка утюга обусловлена перегоранием предохранителя. Данная деталь размещена под корпусом. Разобрав утюг, нужно проверить состояние предохранителя мультиметром. Если прибор не реагирует, то данную деталь нужно снять и припаять новую.

Система разбрызгивания пара

Неисправность данной системы обусловлена скоплением накипи на деталях утюга. В этом случае потребуется разобрать прибор и зачистить внутренние компоненты.

Западание или отказ работы кнопки подачи пара

Данная неисправность возникает из-за накипи в камере насоса. Последний встроен в ручку утюга, сверху которой размещена кнопка подачи пара. Для устранения неисправности нужно разобрать данную деталь, извлечь насос (компактная коробка) и протолкнуть шарик, который опустился вниз, обратно в камеру.

Забитые отверстия выхода пара

Отсутствие пара обусловлено накоплением накипи в резервуаре утюга. Чтобы исправить это, необходимо размешать столовую ложку лимонной кислоты в стакане воды. Далее полученным раствором нужно заполнить отдельную емкость так, чтобы жидкость покрывала подошву на 1-1,5 сантиметра. Затем данный резервуар с утюгом ставятся на плиту. Дождавшись закипания смеси, нужно выключить огонь, выждать 20 минут и повторить процедуру.

Если на первом этапе осмотра утюга неисправность не выявлена, то нужно проверить состояние ТЭНа. Для этого нужно снять заднюю крышку, под которой скрываются клеммы, соединяющие между собой электрошнур и нагревательный элемент.

Часто проблемы с утюгом возникают из-за закисления контактов. В этом случае нужно зачистить с помощью наждачной бумаги провода.

Особенности работы с различными производителями

Производители выпускают несколько моделей утюгов, каждая из которых, несмотря на внешние различия, основана на одинаковой конструкции. Поэтому ремонт приборов одной марки проводится по одному алгоритму.

Утюги марки Scarlett отличаются стандартной конструкцией. В связи с этим починить такие приборы можно, руководствуясь приведенной схемой. Единственное, что нужно учесть — у некоторых моделей данной марки болты располагаются в неудобных местах.

В утюгах марки Витек присутствует аварийный термостат. Поэтому, чтобы отремонтировать прибор, необходимо проверить мультиметром больше деталей. Неисправности у утюгов Витек, в основном, те же, что были рассмотрены ранее.

Под маркой Tefal – как дешевые, так и дорогие модели утюгов с дополнительными деталями. Эта особенность усложняет ремонт техники данной марки. В частности, у некоторых моделей задняя крышка отличается нестандартной формой. И чтобы разобрать такую технику, потребуется рассоединить ряд дополнительных защелок.

Поэтому, прежде чем приступать к ремонту утюгов Tefal, рекомендуется ознакомиться со схемой конкретной модели.

Правила ухода и эксплуатации

Во избежание преждевременных поломок необходимо придерживаться нескольких правил при эксплуатации бытовой техники:

заливать в резервуар кипяченую воду;
при перегреве отключать технику и дожидаться, пока подошва не остынет;
регулярно очищать подошву от загрязнений специализированным средством;
избегать попадания воды под корпус устройства;
не перегибать и не дергать шнур.

Также необходимо придерживаться рекомендаций производителя. Важно учитывать особенности работы конкретной модели утюга, о чем можно узнать из прилагающейся инструкции.

Как починить утюг своими руками

В утюге, независимо от страны и фирмы производителя, имеются четыре основных узла:

нагреватель;
вилка со шнуром;
термопредохранитель;
регулятор температуры.

С целью предотвратить чрезмерное нагревание в цепь аппаратов встраивается регулирующее устройство. От терморегулятора утюга зависит тепловой режим, который выбирается с учетом вида тканей: некоторые материалы можно гладить при температуре 100 С, другим необходимы показатели в 200 С. В большинстве моделей, к которым относятся и утюги «Браун», регулировочное колесо располагается в верхней части корпуса под ручкой.

Изъяны питающего провода

Проверка электронагревателя

Наиболее распространенной причиной выхода из строя нагревательного элемента является разрыв спирали. Еще одной причиной может быть недостаточный контакт стержней ТЭНа с выводами прибора в точках соединения.

Проблемы с терморегулятором

Чтобы убедиться в неисправности температурного регулятора, придется разобрать утюг полностью.

Во всем виноват предохранитель и прочие неисправности

при помощи пайки;
путем обжатия металлического стержня;
переключением проводов питания.

В каждом случае необходимо добиться надежного контакта.

Ремонт утюга «Филипс» своими руками: основные виды неисправностей и тонкости их устранения.

У каждой хозяйки есть такой бытовой прибор как утюг. Но что делать, если он сломался? Не стоит сразу его выбрасывать или бежать в магазин и покупать новый. Если поломка не серьезная, то можно осуществить ремонт самому без помощи специалистов.

Особенности устройства утюгов «Филипс»

Электрическое устройство утюга Philips простое и почти ничем не отличается от схем других электрических бытовых приборов. Главное различие — это нагревательное устройство и иные вспомогательные составляющие. В схеме имеются следующие элементы:

электронагреватель;
терморегулятор;
тезистор;
лампа;
сетевая вилка;
термозащита.

Из этого следует, что если слегка вникнуть, то разбор и починка утюга Philips не составит труда.

Разборка и ремонт утюга

Инструменты

Чтобы отремонтировать утюг Philips, надо приготовить следующие инструменты и приборы:

отвертки, для того чтобы быстрее разбирать устройство;
мультиметр;
паяльник для спайки и замены деталей.

Этапы разборки

Самый значимый и трудный этап ремонта утюга — правильная разборка. Чтобы разобрать утюг Филипс, сначала нужно снять заднюю крышку. На крышке имеются болты, которые стоит по очереди открутить. После удачной разблокировки крышки, ее надо слегка приподнять, чтобы не повредить. Если есть защелки, то их следует немного отжать.

Важно определить их расположение. С этим поможет справиться широкое лезвие ножа, которое необходимо завести под крышку. В утюгах Philips Ecocare под крышкой находятся еще и болты. Их также необходимо открутить. Когда задняя панель со всеми крепежами снята, требуется снять регулятор температуры и кнопку подачи пара, потянув их по очереди вверх. В отдельных случаях они закрепляются дополнительными защелками, и чтобы их снять, нужно поддеть их плоской отверткой.

Затем прикладывая немного силы, нужно вытащить ручку утюга, которая вставлена в корпус при помощи защелок. Потом стоит снять регулятор режима температуры. Там находится пружина (для трещотки). Для того чтобы правильно начать обратно собирать утюг, необходимо ее не потерять. Затем снимаем блок управления с разъемом нагревательного элемента. Теперь остается открутить пару болтов и отсоединить корпус от нижней поверхности прибора.

Сетевой шнур снимается вместе с индикатором. Консоль с индикатором присоединяется к корпусу при помощи двух защелок. Для того чтобы достать индикатор, следует по очереди отогнуть защелки. Затем необходимо снять клеммы, удерживающие электрический шнур. Потом нужно достать все электрическое содержимое утюга. Сделать это легко. Приложив немного усилий, вытянуть назад.

После совершения данных манипуляций, можно начать снимать заглушку водного распылителя. Для этого нужно открутить винт, используя инструмент. В завершающем этапе отсоединяем два болта, при помощи которых фиксируется корпус, и, таким образом, снимается подошва. Теперь вопрос, как снять подошву с утюга Philips, не вызывает сложностей.

Помните! Чтобы правильно собрать утюг philips, необходимо запоминать последовательность его разборки.

Основные виды неисправностей и их устранение

Нарушение целостности сетевого шнура

Электрический шнур — распространенный фактор поломки утюга. Поскольку это самая подвижная часть прибора, часто неисправность состоит в повреждении изоляции при его перегибе или завивании. Поэтому утюг может перестать включаться, или его подошва может слабо греться. Если сетевой шнур все-таки деформирован, то в первую очередь следует заизолировать его поврежденные части.

После этого его надо прозвонить мультиметром. Во время прозвона шнур необходимо разогнуть во все стороны, особенно там, где есть или возможны повреждения. Также требуется изолировать провода в процессе работы — это обеспечит безопасность от поражения электротоком. Если прибор не прозванивается, то провод следует заменить.

В утюги устанавливают особый гибкий провод, покрытый оболочкой из ткани, поэтому больше никакие шнуры к утюгам не подходят. Для замены нужно приобрести новый специальный электрический шнур.

Но если нет желания покупать электрический шнур, то его легко можно починить путем замены вилки, если проводки деформированы у выхода.

Аппарат не включается

Частый фактор этой поломки — образование нагара на внутренних элементах. Нагар можно убрать, используя наждачную бумагу или щетку с мелкой и жесткой щетиной. Если утюг не отключается, то, вероятно, расправились внутренние контакты. Их следует тщательно разъединить, пытаясь не деформировать и не нарушить их целостность.

Прибор сам отключается.

В любом утюге есть термопредохранитель. Когда утюг перегревается, то термопредохранитель выключается. После остывания утюга он снова включается. Чтобы избавиться от этой неисправности, нужно заменить термопредохранитель. Если же после замены проблема осталась, то нужно посмотреть термогрегулятор.

Не работает терморегулятор

Регулятор температуры – это рычаг, который используется для задачи температурного диапазона с учетом ткани, которую необходимо погладить. Он настраивает температуру, до которой может прогреться подошва. Чтобы утюг стал работать, нужно подать напряжение на трубчатый электрический нагреватель (ТЭН), который расположен в подошве устройства. Для сильного и быстрого нагрева устанавливают ТЭНы с большой мощностью. В том случае, если эту мощность не изменять и подавать постоянно, то подошва утюга сильно разогреется, и при глажке вещи сильно испортятся.

Для разных видов ткани требуется разная температура и разный режим глажки. Поэтому в утюгах есть узел регулировки и изменения температуры. Работа терморегулятора утюга Philips создается благодаря биметаллической пластине. Пластина представляет собой две спаянные между собой полоски. При установке определенного режима температуры эти две полоски расширяются, вследствие чего пластина прогибается. Если все-таки при осмотре установлено, что наружный вид внутренних контактов нормальный, то придется воспользоваться мультиметром.

Обследование элементов терморегулятора возможно проверить, используя индикатор для определения фазы, прикасаясь поочередно к каждому из контактов, вызывающих подозрение. Если индикатор при касании к какому-либо из контактов светит, а при касании к другому нет, это означает, что они окислены. Но необязательно проверять контакты, можно их сразу прочистить наждачной бумагой. Они не всегда окисляются, иногда могут просто загрязняться от пыли, грязи и ворсинок с одежды. Эту проблему тоже можно устранить при помощи прочистки.

Если причина только в них, то утюг должен заработать. Чтобы правильно зачистить контакты, нужно взять неширокую полосу наждачной бумаги, завести ее между элементами, которые нужно почистить, и пару раз их потереть.

Не работает нагревательный элемент

Если утюг включен в розетку, лампочка горит, регулятор температуры находится в максимальном положении, а подошва не греется, то, скорее всего, сгорел ТЭН. Два выхода ТЭНа расположены в задней полости подошвы утюга. Чтобы проверить клеммы ТЭНа, нужно использовать мультиметр. Если на экране высветится цифра больше 250 ОМ, то ТЭН сгорел. Для тестирования мультиметр следует наладить для определения сопротивления и подключить к клеммам ТЭНа.

Если на экране появилась цифра, близкая к 250 Ом, то нагревательный элемент не сгорел. Если на экране появилась цифра, которая намного больше, то нагревательный элемент вышел из строя. Поможет только замена целой детали – подошвы. Если же у включенного утюга не горит лампочка и не нагревается подошва, то проблема в электрическом шнуре.

Из прибора вытекает вода

Самая частая поломка утюга Philips Smoothcare — вместо подачи пара из него вытекает вода. Данная проблема приводит к тому, что ткань намокает и хуже проглаживается. А если вода вытекла не совсем чистая, например, с накипью, то могут появиться пятна и разводы на одежде.

Причинами данной неисправности могут быть:

деформация манжетов;
образование трещины в корпусе отсека для воды;
неправильная эксплуатация.

Для устранения этой поломки понадобятся новые детали. Если их нет, то придется приобрести новый утюг. Если виной неверная эксплуатация утюга с функцией отпаривателя, то нужно убедиться, что терморегулятор стоит на нужной отметке, при которой происходит достаточный нагрев подошвы, способный превращать воду в пар.

Плохо работает система отпаривания

Если утюг не выпускает пар, то сначала нужно почистить внутренние полости парообразования с помощью специального раствора. Эссенцию можно приобрести в любом хозяйственном магазине либо приготовить самим в следующей пропорции: 1 литр воды на 1 стакан уксуса. Подошву следует положить в посуду с раствором, прокипятить и остудить. Во многих утюгах есть функция самоочистки.

Для того чтобы применить эту функцию, нужно наполнить резервуар водой, установить терморегулятор на максимальную температуру и включить утюг. Затем нужно переждать, пока утюг сам выключится. Делать самоочистку следует после второго выключения утюга.

При нажатии на кнопку самоочистки утюг следует держать над раковиной, потому что из каналов подошвы начинает выходить пар вместе со всей грязью и пылью, находящейся внутри.

Полезные рекомендации для продления службы утюга:

Подключать прибор только к заземленной розетке.
Регулярно проверять, не поврежден ли электрический шнур.
Полностью размотать шнур, прежде чем включить утюг в электросеть.
Не прикасаться к сильно разогретой подошве утюга — это травмоопасно.
Регулярно очищать утюг от накипи.
Не заливать в резервуар для воды уксус, духи, крахмал, химические средства для удаления накипи.

Вот так происходит ремонт утюга Филипс своими руками. Разборка и ремонт — дело не сложное. Даже начинающий электрик может справиться с данными неисправностями.

Разборка и ремонт парового утюга

Разобрать современный паровой утюг можно своими руками, но ремонт утюгов должны выполнять только квалифицированные специалисты. Не забывайте, что утюг это электрический прибор, работающий с водой, что увеличивает его опасность.
Внимание! Неправильная разборка и сборка утюга может стать причиной поражения током или замыкания.

Утюг не нужно разбирать своими руками еще и потому, что поломки утюга чаще всего связаны с перегоранием ТЭНа (подошвы утюга), который не подлежит ремонту, а только замене на новый ТЭН. Поэтому обычно дешевле и проще купить новый утюг, чем сдавать его в ремонт, поскольку, даже если неисправность мелкая, работа и время мастера стоят дорого.
Кстати, если вам приходится много утюжить, например, в условиях ателье то лучше купить гладильную систему или утюг с парогенератором.

Цель этой статьи именно в том чтобы помочь вам понять, что следует делать, когда перестает работать утюг, когда лампочка горит, а подошва утюга не греет. Помочь определить, нужен ли утюгу ремонт или следует готовиться к покупке нового утюга.
Данные рекомендации подойдут для любых марок бытовых утюгов (тефаль, филипс, vitek, скарлет, браун, бош и др.)

Чтобы разобрать утюг нужна специальная отвертка

Все же, один вид ремонта утюга можно выполнить своими руками, но обязательно подготовленному человеку. Ремонт этот связан с заменой сетевого шнура.

Если утюг довольно старый и проработал много лет без поломок, то часто причиной его внезапной поломки становится сетевой провод (шнур), подключающий его к розетке.

Многочисленные «узелки» на шнуре, а также систематические загибы и крутки проводки в одном и том же месте (обычно у основания), приводят к ее обрыву. Причем визуально определить эту поломку практически невозможно, нужно «звонить» шнур. А для этого нужно снять торцевую крышку.

Крепится крышка одним винтом, но выкрутить его совсем непросто. Потребуется специальной формы отвертка, причем у каждой фирмы используется свой «секрет». Но разве «нашего» домашнего умельца это остановит. Только еще раз напоминаем: за этой крышкой опасное напряжение!

Проверьте тестером целостность проводки сетевого шнура. Если одна из жил шнура не проводит ток, то рассоедините место крепления шнура под крышкой утюга и замените новым шнуром. Только учтите, что провод для утюга должен быть мощным (мощность ТЭНа приблизительно 2квт) и безопасным (гибким и защищенным специальным чехлом).

Электрическая схема подключения утюга к сети

На этой схеме показано как подключается утюг в сеть (два варианта). Буквами П и Т соответственно обозначены предохранитель и терморегулятор (ручка температуры). Согласно схеме, причиной отказа нагревать подошву утюга может стать сам ТЭН (нагревательный элемент), предохранитель и термостат. Ну и, конечно же, шнур, о котором говорилось выше.

Правда нужно заметить, что у современных паровых утюгов есть еще одна защита. Это реле вертикального положения утюга. Если утюг стоит длительное время в вертикальном положение или упал, то срабатывает реле, выключающее его от сети.

Вот так довольно сложно устроен современный утюг и хотя причин его поломки всего три, максимум пять, исправить своими руками можно только одну — внутренний обрыв одной сетевого шнура. И то, для этого потребуется тестер и специальная отвертка.

Термостат, регулирующий температуру нагревания подошвы утюга

На этом фото хорошо видно как устроен термостат утюга. Биметаллическая пластина, нагреваясь, выгибается вверх и контакты выключателя размыкаются.

Сломаться здесь особо нечему и уж тем более нечего ремонтировать. Правда, в старых моделях утюгом металлические контакты постоянно прогорали, и приходилось их чисть надфилем. В зависимости от ситуации контакты либо залипали (спаивались) и утюг работал постоянно, либо наоборот выгорали так, что не было чем образовывать контакт.
Но у современных утюгов нагрев подошвы проходит очень быстро, что уменьшает износ контактов, да и металл для них используется намного прочнее.

Предохранитель аварийного отключения утюга

Если вы посмотрите на верхнее фото, то на первом плане увидите кембрик (изоляционную трубку), в котором и находится одна из главных защит от перегрева утюга — предохранитель аварийного отключения.

Опять же, если он сломается, то вряд ли сможете обойтись без сервисного центра или мастерской по ремонту утюгов.

Так что причин для того чтобы разбирать утюг своими руками нет, кроме одной — замены сетевого шнура. А для этого не нужно разбирать утюг полностью, а всего лишь снять его торцевую крышку.

Как разобрать утюг без комментариев, в фото

Кстати, причиной поломки данного утюга стал именно этот аварийный предохранитель. Шнур, подошва утюга, терморегулятор были исправны и не требовали ремонта. Заменить нужно было лишь предохранитель, но поскольку точно такой же купить не удалось, поставили его аналог.

Как почистить утюг
Как можно почистить подошву утюга от пригара и накипи внутри в домашних условиях используя лишь простые средства очистки.

Как выбрать оверлок для дома
Если вы ремонтируете, а тем более шьете одежду сами, рано или поздно перед вами встанет вопрос — Какой купить оверлок, как правильно его выбрать среди их обилия в магазинах?

Как правильно утюжить
Если вы собираетесь купить утюг с парогенератором нужно подумать также и о гладильной доске. Удобно использовать такую доску, на которой можно помесить и парогенератор. Для утюжки труднодоступных мест можно использовать различные приспособления, в виде валика или картонных шаблонов.

Как заточить ножницы дома
Заточка ножниц, особенно используемых парикмахерами и портными, должна производиться на специальном станке и обязательно опытным мастером. Но часто возникает необходимость срочно заточить ножницы в домашних условиях, не теряя времени на поход в мастерскую. Можно ли самостоятельно заточить ножницы?

Как выбрать ножницы зигзиг
Если назначение закройных портновских ножниц понятно, то вот для чего нужны фигурные ножницы зигзаг, особенно если есть оверлок и нужно ли их вообще покупать? Именно на эти вопросы попытается ответить технолог ателье.

Устройство швейной машины Typical
Описание устройства, возможностей прямострочной швейной машины китайского производства типа Typical.

Распошивальная машина Merrylock 009
В этой статье приводится лишь описание устройства и основных характеристик распошивалки фирмы Merrylock, модель 009.

Оверлок Janome ArtStyle 4057
Оверлок Janome ArtStyle 4057 выполняет 3-х и 4-х ниточный обметочный стежок. Используется для обметывания любых тканей, в том числе и трикотажных тканей.

У вас есть швейная машинка, и вы любите шить? Тогда этот сайт для вас. Профессиональные мастера подскажут вам как выполнить мелкий ремонт швейной, вязальной машинки. Опытные технологи поделятся секретами пошива одежды. Обзорные статьи подскажут, какую купить швейную или вязальную машину, утюг манекен и много других полезных советов вы найдете на нашем сайте.
Спасибо, что вы полностью просмотрели страницу.
Копирование и перепечатка статей сайта «Швейный мастер» без согласия автора запрещена.
Авторские права защищаются законом.

Ремонт электроутюга своими руками. Ремонт утюга своими руками

С тех пор, когда люди сняли шкуры животных и стали надевать тканую одежду, встал вопрос об удалении складок и складок с вещей после стирки. Вещи прижимали плоскими камнями, гладили сковородками с горячими углями и что бы ни думали домохозяйки, до 6 июня 1882 года американский изобретатель Генри Сили запатентовал электрический утюг.

И только в 1903 году американский предприниматель Эрл Ричардсон воплотил изобретение в жизнь, создав первый утюг с электрическим нагревом, который очень понравился швеям.

Принцип работы и электрическая схема утюга

Электрическая схема

Если посмотреть на электрическую схему утюга Braun, можно подумать, что это схема электрического нагревателя или электрочайника. И это неудивительно, электрические схемы всех перечисленных устройств мало чем отличаются. Отличия заключаются в конструкции этих бытовых приборов из-за их разного назначения.

Напряжение питания 220 В через гибкий термостойкий шнур с литой вилкой подается на разъем XP, установленный в корпусе утюга.Клемма РЕ является заземляющей, не принимает участия в работе и служит для защиты человека от поражения электрическим током при пробое изоляции на корпусе. Провод PE в шнуре обычно желто — зеленый цветов.

Если утюг подключен к сети без контура заземления, то провод PE не используется. Клеммы L (фаза) и N (ноль) в железе эквивалентны, какой вывод равен нулю или фазе не имеет значения.

С клеммы L ток поступает на регулятор температуры, а если его контакты замкнуты, то далее на одну из клемм TEN.От клеммы N ток течет через плавкий предохранитель ко второй клемме нагревательного элемента. Параллельно выводам ТЭНа через резистор R подключена неоновая лампа, которая загорается при подаче напряжения на ТЭН и нагреве утюга.

Для того, чтобы утюг начал нагреваться, необходимо подать напряжение питания на трубчатый электронагреватель (ТЭН), запрессованный в подошву утюга. Для быстрого нагрева подошвы используются ТЭНы большой мощности, от 1000 до 2200 Вт.Если это питание подается постоянно, то уже через несколько минут подошва утюга раскалится докрасна и гладить вещи, не испортив их, будет невозможно. Для глажки изделий из нейлона и анида температура утюга составляет 95-110 ° C, а температура белья 210-230 ° C. Поэтому для установки необходимой температуры при глажении изделий из разных тканей есть терморегулятор. .

Термостат управляется круглой ручкой, расположенной в центральной части под ручкой утюга.При повороте ручки по часовой стрелке температура нагрева увеличивается; поворот против часовой стрелки снизит температуру нагрева.

Вращение от ручки к блоку термостата передается через переходник в виде втулки или металлического уголка, насаженного на резьбовой стержень термостата. Ручка на корпусе утюга удерживается несколькими защелками. Чтобы снять ручку, достаточно с небольшим усилием поддеть ее лезвием отвертки за край.

Термостат утюга Philips и любого другого производителя обеспечивается установкой биметаллической пластины, которая представляет собой полосу из двух металлов, спеченных вместе по всей поверхности с различным коэффициентом линейного расширения.При изменении температуры каждый из металлов расширяется в разной степени, и в результате пластина изгибается.

В термостате пластина соединена с бистабильным переключателем через керамический стержень. Принцип его действия основан на том, что благодаря плоской изогнутой пружине при прохождении точки равновесия контакты мгновенно размыкаются или замыкаются. Скорость нужна для уменьшения подгорания контактов в результате образования искры при их размыкании.Точку переключения переключателя можно изменить, повернув ручку на корпусе утюга и, таким образом, контролируя температуру нагрева подошвы. При включении и выключении переключателя термостата слышен характерный низкий щелчок.

Для повышения безопасности утюга на случай поломки термостата, например, контакты свариваются, в современных моделях (в советских утюжках не было термопредохранителя) установлен термопредохранитель FUt, рассчитанный на температуру срабатывания 240 ° С.При превышении этой температуры плавкий предохранитель размыкает цепь и напряжение на нагревательный элемент больше не подается. При этом не имеет значения, в каком положении находится ручка регулировки температуры.

Имеется три типа конструкций плавких предохранителей, как на фото, и все они работают по принципу размыкания контактов за счет изгиба биметаллической пластины в результате нагрева. На фото слева термопредохранитель утюга Philips, справа внизу — Braun.Обычно при падении температуры подошвы ниже 240 ° C плавкий предохранитель восстанавливается. Оказывается, термопредохранитель работает как термостат, но поддерживает температуру, подходящую для глажки только льняных вещей.

Для индикации прихода питающего напряжения на ТЭН неоновая лампа HL подключается параллельно его выводам через токоограничивающий резистор R. Индикатор не влияет на работу утюга, но позволяет судить представление. Если лампочка горит, а утюг не нагревается, значит, обмотка ТЭНа обрыв или плохой контакт в месте подключения его выводов к цепи.

Схема подключения

Вся электрическая цепь утюга смонтирована на противоположной стороне подошвы, сделанной из высокопрочного алюминиевого сплава. На этом фото представлена электрическая схема электрического утюга Philips. Схемы подключения утюгов других производителей и моделей утюгов незначительно отличаются от представленных на фото.

Напряжение питания 220 В подается шнуром питания через вставные клеммы, установленные на контакты 3 и 4. Контакт 4 подключается к контакту 5 и одному из выводов нагревательного элемента.С вывода 3 напряжение питания поступает на плавкий предохранитель, затем на термостат утюга, а от него по шине — на второй вывод нагревательного элемента. Неоновая лампа подключается между 1 и 5 контактами через токоограничивающий резистор. Контакт 2 является заземляющим контактом и приклепан непосредственно к подошве утюга. Все токопроводящие шины схемы изготовлены из железа и в данном случае это оправдано, так как выделяемое в автобусах тепло идет на нагрев железа.

Ремонт утюга своими руками

Внимание! Следует соблюдать осторожность при ремонте утюга.Прикосновение к незащищенным цепям при подключении к сети может привести к поражению электрическим током. Не забудьте вынуть вилку из розетки!

Сделать самостоятельный ремонт утюга может любой домашний умелец, даже не имея опыта ремонта бытовой техники. Ведь электрических деталей в утюге мало, и проверить их можно любым индикатором или мультиметром. Железо зачастую сложнее разобрать, чем отремонтировать. Рассмотрим технологию разборки и ремонта на примере двух моделей Philips и Braun.

Утюги перестают работать по одной из следующих причин, перечисленных по частоте случаев: обрыв шнура питания, плохой контакт клемм в месте подключения шнура к электросхеме, окисление контактов в термостате. , неисправность теплового предохранителя.

Проверка исправности шнура питания

Поскольку шнур питания постоянно изгибается во время глажки, а наибольший изгиб происходит в месте, где шнур входит в корпус утюга, именно здесь провода в шнуре обычно изнашиваются.Эта неисправность начинает проявляться, когда утюг еще нормально нагревается, но во время глажки индикатор включения нагрева мигает, не сопровождаясь щелчком переключателя термостата.

Если изоляция жил в шнуре изношена, то может произойти короткое замыкание с внешним проявлением в виде вспышки возгорания с громким хлопком и выключения автоматического выключателя в щите. В этом случае нужно отключить железный шнур от розетки и самостоятельно приступить к ремонту.Короткое замыкание проводов в железном шнуре не опасно для человека, но хозяйки выглядят довольно эффектно.

Если утюг перестал нагреваться, то в первую очередь нужно проверить наличие напряжения в розетке, подключив к ней любое другое электрическое устройство, например, настольную лампу, или подключить утюг к другой розетке. Не забудьте повернуть терморегулятор на утюге по часовой стрелке хотя бы до первого кружка на шкале. В крайнем левом положении ручки термостата утюг можно выключить.Если розетка исправна, а утюг не нагревается, то, вставив вилку шнура в сеть, переместите его в точке входа в корпус утюга, одновременно нажимая, наблюдая за индикатором включения. Эту же операцию необходимо проделать в области, где шнур входит в розетку. Если индикатор загорается хотя бы на мгновение, это означает, что в шнуре питания обрыв провода и вам придется отнести утюг в сервисную мастерскую или отремонтировать самостоятельно.

С помощью мультиметра или стрелочного тестера

Если у вас есть мультиметр или стрелочный тестер, шнур питания можно проверить, не подключая его к сети, что безопаснее, если подключить измерительные провода устройства, включенного в режим измерения сопротивления, к контактам вилки питания. Рабочий утюг должен иметь сопротивление около 30 Ом. Даже небольшое изменение показаний прибора при движении шнура укажет на наличие в нем обрыва провода.

Если шнур питания изношен в месте входа в электрическую вилку, то разбирать утюг не нужно, но достаточно будет заменить вилку на новую, отрезав ее в месте повреждения до провод.

Если шнур питания перетерт на входе в утюг или предложенный способ не позволяет определить неисправность шнура, то утюг придется разобрать. Разборка утюга начинается со снятия задней крышки. Здесь могут возникнуть сложности из-за отсутствия подходящей биты для головки самореза. Например, у меня нет бит для прорези в виде звездочки со штифтом в центре, и я откручиваю такие саморезы плоской отверткой с подходящей шириной лезвия.После снятия крышки с утюга станут доступны все контакты, необходимые для поиска неисправной детали в утюге. Можно будет, не разбирая утюг, проверить целостность шнура питания, исправность ТЭНа и термостата.

Как видно на фото утюга Philips, из шнура питания выходят три провода, которые соединены обжимными клеммами с выводами утюга, изолированными разным цветом. Цвет изоляции — это маркировка проводов.

Хотя международного стандарта пока нет, большинство европейских и азиатских производителей электроприборов приняли желто-зеленый маркируют заземляющий провод цветом изоляции (который обычно обозначается латинскими буквами PE ), коричневый — фаза ( L, ), голубой — нейтральный провод ( N, ). Буквенное обозначение, как правило, наносится на корпус утюга рядом с соответствующей клеммой.

Изолированный провод желто-зеленый цвет является заземляющим, служит для безопасности и не влияет на работу утюга.Выводы — это провода с изоляцией коричневый и голубой , поэтому их необходимо проверить.

Использование настольной лампы

Есть много способов проверить шнур питания утюга и все зависит от того, какие инструменты есть у домашнего мастера под рукой. Если под рукой нет инструментов, то можно воспользоваться самым простым способом.

Для этого сначала нужно снять зажимы шнура с выводов утюга. Клипсовые клеммы на контактах утюга обычно удерживаются защелками и для того, чтобы их можно было легко снять, необходимо сжать защелку острым предметом, как показано на фото.При этом одновременно необходимо осмотреть контакты на предмет их окисления или подгорания, а при их наличии зачистить контакты снизу и сверху до блеска мелкой наждачной бумагой. Если клеммы надеваются без усилий, то нужно их подтянуть плоскогубцами. Пошаговая инструкция ремонта клеммных соединений на фотографиях приведена в статье «Восстановление контакта клемм». После этого нужно поставить клеммы на место и проверить работу утюга, подключив его к сети.Вполне возможно, что это была неисправность и утюг будет работать.

Если клеммные соединения в порядке, то нужно снять клеммы, подключенные к коричневому и синему проводу, и соединить их с выводами вилки любого электроприбора изолентой, лучше всего для этой настольной лампы с лампой накаливания. или светодиодная лампа. Выключатель в настольной лампе должен быть включен. После этого включите утюг в сеть и сморщите железную проволоку в месте входа в корпус и у вилки.Если настольная лампа горит постоянно, это означает, что железный провод исправен и вам придется продолжить поиск неисправности.

С индикатором фазы

Проверка ТЭНа (ТЭН)

ТЭНы в утюгах выходят из строя крайне редко, а если ТЭНы вышли из строя, то утюг следует выбросить. Чтобы проверить ТЭН, достаточно снять с него только заднюю крышку. Обычно выводы ТЭНа подключаются к крайним выводам и, как правило, выводы индикатора включения нагрева подключаются к этим же выводам.Поэтому, если индикатор горит, но нагрева нет, то причиной этого может быть обрыв катушки ТЭНа или плохой контакт в точках приварки утюга приводит к выходу контактных стержней из нагревательный элемент.

Есть модели утюгов, такие как модель Braun, показанная на фотографии, у которых термостат включен в зазор одного вывода ТЭНа, а термопредохранитель — в зазор другого. В этом случае, если термопредохранитель вышел из строя, то можно сделать ошибочный вывод о неисправности ТЭНа.Окончательный вывод о состоянии ТЭНа можно будет сделать только после полной разборки утюга.

Проверка исправности термостата утюга

Чтобы добраться до термостата для проверки, нужно полностью разобрать утюг. Железная ручка и пластиковая часть корпуса крепятся к его металлической части винтами и защелками. Моделей утюгов даже от одного производителя огромное количество, и способы крепления в каждой из них разные, но есть общие правила.

Одна точка крепления обычно находится в районе носика утюга, а пластиковый корпус фиксируется саморезом, как на этом фото утюга Philips. В этой модели винт расположен под ручкой регулировки количества пара. Чтобы добраться до головки винта, нужно повернуть ручку против часовой стрелки до упора и потянуть вверх. После снятия блока регулировки подачи пара саморез можно открутить.

В модели Braun, которую мне пришлось ремонтировать, винт был спрятан под декоративным колпачком водяной форсунки.Чтобы открутить винт, пришлось снять форсунку. Он просто плотно прилегает. Кстати, чтобы его можно было вынести на чистку в случае засорения.

Вторая точка крепления обычно находится в зоне входа шнура питания. Пластиковый корпус утюга можно закрепить как саморезами, так и защелками. В утюге Philips, показанном на фото, используется метод крепления на резьбу. Крепление саморезами с точки зрения ремонтопригодности утюга предпочтительнее, так как при разборке снижается риск повреждения крепежа пластикового корпуса.

А в модели утюга Braun пластиковая часть корпуса с ручкой фиксируется двумя защелками, зацепленными за ушки. Для разборки нужно освободить защелки, разводя их в стороны.

Эту работу нужно выполнять осторожно, чтобы не сломать защелки и проушины. Защелки расцеплены, и теперь часть корпуса с ручкой можно отсоединить от утюга. Он, в свою очередь, крепится к крышке адаптера винтами или флажками.

На этой фотографии утюга Philips крышка прикреплена к подошве с помощью трех винтов.Перед тем, как открутить винты, нужно снять индикатор включения, который удерживается с помощью невыпадающих клемм на металлических клеммах.

А на утюге Braun крышка прикреплена к подошве с помощью четырех металлических флажков, продетых через прорези и повернутых. Чтобы освободить крышку, нужно перевернуть флажки плоскогубцами, чтобы они стали вдоль прорезей. В этом утюге полностью заржавели два флажка на носике, и пришлось из стальной полосы согнуть специальный переходник и нарезать в нем две резьбы для крепления винтом.

После снятия крышки узел термостата станет доступным для непрерывности и ремонта. В первую очередь нужно проверить состояние контактов. Утюг Philips также имеет термопредохранитель в блоке термостата. В холодном состоянии контакты должны быть замкнуты.

Если внешний вид контактов не вызывает подозрений, то нужно прозвонить их стрелочным тестером или мультиметром, включенным в режим измерения минимального сопротивления. На фото слева показана схема на обрыв контактов термопредохранителя, а справа — терморегулятора.Мультиметр должен показывать ноль. Если мультиметр показывает 1, а стрелка тестера показывает бесконечность, значит, неисправны контакты, они окислены и требуют чистки.

Проверка контактов блока термостата также может быть проверена с помощью индикатора для поиска фазы в соответствии с методом проверки сетевого шнура, описанным выше, касаясь одного и другого контакта последовательно. Если при прикосновении к одному контакту индикатор светится, а к другому нет, значит контакты окислены.

Можно обойтись без проверки, сразу очистив контакты термостата и термопредохранителя наждачной бумагой. Затем включите утюг, он должен работать.

Если под рукой нет приспособлений для проверки контактов, то можно включить утюг и при помощи лезвия отвертки с хорошо изолированной пластиковой ручкой замкнуть контакты накоротко. Если загорается индикатор и утюг начинает нагреваться, значит, подгорели контакты. Не забывайте об особой осторожности.

Для очистки контактов нужно положить между контактами узкую полоску мелкой наждачной бумаги и десяток раз растянуть.Затем поверните планку на 180 ° и очистите второй контакт контактной пары. Почистить контакты термостата полезно, чтобы продлить срок службы утюга, если, например, при ремонте системы подачи пара пришлось разобрать утюг.

Примеры самовосстанавливающихся утюгов

Недавно пришлось ремонтировать два неисправных утюга марки Braun и Philips. Опишу неисправности, которые мне пришлось исправить.

Ремонт электрического утюга Braun

Утюг не нагревался, ни при одном положении ручки регулировки термостата не загорался индикатор.При перегибе шнура питания утюг не подал признаков работы.

После снятия задней крышки выяснилось, что напряжение питания поступает через клеммник. Доступ к вставным клеммам был затруднен. Маркировка проводов соответствовала общепринятой цветовой кодировке … Железо уже ремонтировалось ранее, о чем свидетельствует отломанная левая защелка на клеммнике.

Внешний вид снятой клеммной колодки показан на фото.В нем также есть неоновая лампа для индикации напряжения питания нагревательного элемента.

Входные контактные шины питающего напряжения местами покрылись оксидной пленкой ржавчины. Это не могло привести к поломке утюга, что подтвердилось подключением его после удаления следов ржавчины с контактов наждачной бумагой.

После полной разборки утюга термопредохранитель и контакты термостата прозвонили мультиметром. Термопредохранитель показывает сопротивление ноль Ом, а контакты термостата — бесконечность.

Осмотр показал, что контакты плотно прилегают друг к другу, и стало очевидно, что причина выхода из строя кроется в окислении их поверхностей. После зачистки контактов наждачной бумагой контакт восстановился. Утюг стал нормально нагреваться.

Philips Ремонт утюга

Я отдал утюг Philips в ремонт после того, как хозяин почистил паровую систему. Не сработал термостат и утюг прогрелся до температуры термовыключателя.

После полной разборки утюга выяснилось, что керамический толкатель, который должен находиться между биметаллической пластиной и переключателем термостата, отсутствует. В результате биметаллическая пластина погнулась, но ее движение не передавалось на переключатель, поэтому контакты были постоянно замкнуты.

Не было старого железа, из которого можно было снять толкатель, не было возможности купить новый, и приходилось думать, из чего его делать.Но прежде, чем сделать толкатель своими руками, требовалось определить его длину. Биметаллическая пластина и переключатель имели коаксиальные отверстия диаметром 2 мм, в которых предварительно фиксировался штатный толкатель. Для определения длины толкателя потребовалось взять винт М2 и две гайки. Для фиксации винта вместо толкателя необходимо было поднять термостат, открутив один саморез.

Внимание! Биметаллическая пластина соприкасается с подошвой утюга и имеет с ней хороший электрический контакт.Плата переключателя подключена к электрической сети … Винт металлический и хорошо проводит электрический ток. Поэтому прикасаться к подошве утюга при выполнении описанной регулировки следует только при вынутой вилке утюга из розетки!

Винт вставлялся снизу в отверстие биметаллической пластины, как на фото, и закреплялся гайкой. Благодаря возможности вращения второй гайки по часовой стрелке или против часовой стрелки, появилась возможность регулировать высоту имитатора толкателя, чтобы отрегулировать термостат для поддержания заданной ручки регулировки температуры.

Длину толкателя, при которой температура нагрева утюга соответствует установленному положению ручки регулировки, можно выбрать, выполнив пробное глажение. Но для этого придется каждый раз собирать и разбирать утюг. Электронный градусник гораздо проще использовать. Многие мультиметры имеют функцию измерения температуры с помощью внешней термопары.

Чтобы измерить температуру подошвы, необходимо надеть ручку на термостат и установить ее в положение, отмеченное одним, двумя или тремя кружками напротив указателя на корпусе утюга.Далее закрепите термопару на подошве утюга, зафиксируйте подошву в вертикальном положении и включите утюг. Когда температура подошвы перестанет меняться, снимите показания.

В результате эксперимента было определено, что требуется толкатель длиной около 8 мм. Поскольку утюг внутри корпуса может нагреваться до температуры 240 ° C, толкатель должен был быть выполнен из термостойкого материала. Попался мне на глаза резистор, и я вспомнил, что в нем резистивный слой нанесен на керамическую трубку.Резистор 0,25 Вт как раз подходящего размера, и его укороченные медные провода, продетые через отверстия, будут служить в качестве зажимов.

Резистор подойдет любое номинал. Перед установкой в утюг на горелке газовой колонки резистор был нагрет до красного цвета и при помощи наждачной бумаги был удален пригоревший слой краски и напыление резистора. Все снято, вплоть до керамики. Если вы используете резистор номиналом более 1 МОм, в котором нужно быть уверенным на 100%, то вы не сможете удалить краску и резистивный слой.

После подготовки вместо керамической прокладки был установлен резистор и концы загибов слегка загнуты в стороны. Утюг был собран, и термостат был повторно проверен, который подтвердил, что температура поддерживается термостатом в пределах, указанных в таблице.

Какая максимальная температура может достигать утюг Philips

При калибровке термостата решил заодно узнать, какую максимальную температуру может нагреть утюг.

Для этого были закорочены клеммы термостата и термопредохранителя. Как видно на фото, прибор показал 328 ° С. Когда подошва была нагрета до этой температуры, утюг приходилось выключать из опасения, что его пластиковая часть может быть повреждена.

Утюг — довольно простое бытовое устройство, состоящее из нагревательного элемента, лампочки, показывающей работу режимов, емкости для воды, используемой для запаривания, кнопки управления и ручки. Это основная необходимость, ее нельзя заменить чем-то другим.Поэтому так неприятна его поломка. Если у вас перестал работать утюг , не ремонтируйте его самостоятельно, так как это не совсем безопасно. Кроме того, важно правильно определить причины поломки железа … При неправильном определении высока вероятность повреждения остальной части устройства.

Рассмотрим часто встречающиеся причины поломки железа :

Итак, сломалось утюг. Что делать?

Стоит ли починить самостоятельно? Самостоятельный ремонт утюга часто связан с появлением на корпусе царапин и трещин, что может привести к выпадению термостата или ручки.Устройство может быть повреждено настолько сильно, что отремонтировать его уже будет невозможно. Не у всех, даже у технически продвинутого человека, есть все. нужные инструменты для диагностики и ремонта устройства, а тем более необходимые запчасти. Часто самостоятельный ремонт утюга заканчивается его полной разборкой. В таком виде его привозят в сервисный центр, что значительно увеличивает стоимость ремонта. Если у перестал работать утюг , советуем обратиться в сервисный центр.Качество и продолжительность дальнейшей эксплуатации устройства зависит от уровня профессионализма и знаний мастера, ремонтирующего технику. Не рекомендуем связываться с друзьями, якобы знающими, как делается ремонт, или с частными мастерами в целях экономии. Крупные компании, которые на законных основаниях предлагают услуги по ремонту бытовой техники, обеспечивают качественный ремонт. Здесь вы защищены законом, поэтому вам не о чем беспокоиться.

Наши специалисты проводят ремонт утюгов самой разной сложности, вне зависимости от того, какие причины поломки утюга и предлагают услуги по ремонту любых повреждений.

Одним из непременных атрибутов дома является электрический утюг. С давних времен его конструкция постоянно совершенствовалась. Все началось с использования подручных средств — камней, плашек, нагретых гвоздей. Потом были утюги, работающие на раскаленном угле, спирте, газе. С 1903 года американский граф Ричардсон начал производство первых электроприборов.

Строительство современного утюга

Если утюг перестал нагреваться и истекла гарантия, можно попробовать починить самостоятельно.Для этого нужно знать, как правильно разобрать утюг. Современные устройства отличаются друг от друга базовым дизайном и имеют небольшие отличия в дизайне. Перечислим комплектующие:

Возможные неисправности

Устранение неполадок необходимо начинать с проверки кабеля питания. Она постоянно скручивается при глажке. Для проверки целостности провода и вилки необходимо использовать мультиметр в циферблатном режиме. Если цепь порвется, нужно покупать новую.

Затем проверяется целостность нагревательного элемента. , который расположен в так называемой подошве, является самой тяжелой частью.Шнур также проверяется на целостность цепи.

Если у вас уже есть опыт ремонта, то проверить ТЭН, биметаллический регулятор и термопредохранитель можно с клеммной колодки. Чтобы его увидеть, нужно снять только заднюю крышку. Если перегорел ТЭН, то нужно определиться, что выгоднее — заказать подошву этой модели или купить новое устройство … Неисправный биметаллический регулятор и термопредохранитель можно заменить самостоятельно.

Пошаговая разборка прибора

Производители, в том числе Philips, постоянно работают над усложнением конструкции, чтобы затруднить самостоятельную разборку.Но умельцы и здесь находят выход. Вот пример того, как разобрать утюг Philips Azur:

Демонтаж утюга Philips начинается с откручивания винта на задней крышке. Его можно накрыть заглушкой. Далее снимаем крышку с петлей шнура питания. Затем открутите два винта с конца, которые находились под крышкой, один сверху и два снизу. Еще один спереди под крышкой, куда наливается вода. После этого снимаем верхнюю накладную часть ручки.Если крышка с защелками, осторожно с помощью ножа или отвертки осторожно отодвиньте их назад и поднимите крышку ручки.

Под ней находится электронная плата управления. Если он зафиксирован, то откручиваем винт крепления.

Чтобы не запутаться при сборке, желательно записать или заснять процесс разборки … Отсоединить провода от клеммника. Отодвигаем все снятое в сторону. Теперь вам нужно снять ручку регулировки температуры.С помощью ножа и отвертки поднимите его. Снимаем основную часть ручки. Под ним находится камера парогенератора и подошва с нагревательным элементом. Необходимо открутить два болта сзади и один спереди и снять паровую камеру.

Теперь у вас есть доступ к терморегулятору, термопредохранителю и нагревательному элементу … В этой части скапливается много разной грязи, что негативно сказывается на работе утюга. Вся поверхность должна быть хорошо очищена.Проверить и при необходимости очистить все водяные и паровые каналы подошвы .

Электронную плату, на которой расположен датчик движения, проверить сложнее. Здесь вам понадобится навык ремонта электронной техники. Если плата не покрыта эпоксидной смолой, визуально определите, где находятся два конца датчика, и прозвоните их.

Состояние схемы зависит от вертикального или горизонтального положения платы. Проверив целостность снятых деталей, можно приступать к сборке утюга в обратном порядке.

Утюги как бытовая техника появились очень давно. Они были громоздкими, тяжелыми и неудобными в использовании. Достоинством этих устройств была их «несокрушимость» за счет простоты конструкции. Они приходили в негодность только тогда, когда раскаленный уголь прожигал их металлическое дно.

Сегодня утюг — это высокотехнологичное устройство, состоящее из нескольких узлов, которые имеют точные настройки и слаженно работают.

Рисунок: 1. Отремонтированное железо

При нарушении всего этого устройство скачет и в итоге выходит из строя.Это происходит по разным причинам. Неправильное использование, падение прибора, использование хлорированной воды для парогенератора и многое другое. В результате такое желаемое устройство превращается в бесполезный кусок пластика и металла.

Что делать, если ваше любимое устройство перестанет нагреваться? Главное не паниковать, а попытаться вернуть утюг в работоспособность. Причина неисправности часто незначительна и легко устраняется.

Ниже в статье будет описано, как устранить неполадки в электрическом утюге и как это исправить и отремонтировать самостоятельно.

Из инструментов понадобится только крестовая отвертка, мультиметр или омметр и маленькие плоскогубцы, называемые «утятами».

Хотя этот утюг не имеет парогенератора, его электрическая схема и конструкция практически не отличаются от первых. Поэтому методика диагностики и ремонта электрической части идентична.

На фото 2 устройство, которое не нагревается при включении и вращении колесика термостата.

Рисунок: 2. Поворачиваем регулятор, но утюг не нагревается

Сетевое напряжение присутствует, визуально шнур и вилка видимых повреждений не имеют.

Судя по бирке (рисунок 3) мощность устройства 1000 Вт. Это не большой показатель, так как есть экземпляры до 2500 Вт. Чем больше ватт потребляет утюг, тем быстрее он нагревается, но через его цепи и контакты проходит больше тока. Поэтому такие устройства чаще подвергаются условиям, при которых они выходят из строя.

Рисунок: 3. Технические характеристики

Как и в случае со многими другими утюгами, вы должны начать со снятия задней крышки (Рисунок 4). Он удерживается одним винтом, расположенным точно посередине крышки.

Рисунок: 4. Снимите заднюю крышку.

С помощью крестообразной отвертки открутите этот винт.

После отвинчивания винта крышка может быть легко снята, и будут видны входящие электрические цепи утюга.

Рисунок: 5. Электрические схемы утюга

Для удобства монтажа внутри находится клеммная колодка (рисунок 6), к которой подводится кабель.С другой стороны клеммной колодки провода уходят глубже в устройство.

При большой мощности утюга в этом месте может произойти выгорание проводов или оплавление корпуса клеммной колодки. Дело в том, что такой способ зажима саморезами не совсем надежен, так как со временем соединение нагревается и винт расшатывается.

В этом случае соединение нагревается еще сильнее и, как следствие, перегорает провод. И это место часто оказывается слабым звеном в электрической цепи устройства.

Рисунок: 6. Клеммник

Но на фото все отлично. Никаких намеков на нагрев и тем более обрыва провода. Скорее всего, это связано с малой мощностью ТЭНа.

Но для того, чтобы в дальнейшем было удобно разбирать, необходимо снять фиксатор шнура, который держится двумя винтами.

Рисунок: 7. снимите верхнюю часть корпуса утюга.

С помощью той же отвертки Phillips открутите один винт и ослабьте другой.

Освободив шнур, вытащите его и открутите винты корпуса.

Рисунок: 8. Откручиваем винты корпуса

Теперь перейдем к передней части. Оба винта в этом месте находятся под емкостью для воды. Это обычный распылитель для полива одежды перед глажкой.

Рисунок: 9. Нажмите кнопку разблокировки.

Чтобы снять ее, нажмите кнопку блокировки (Рисунок 9) и выньте сам распылитель. Далее достаем емкость для воды.

Рисунок: 10. Достаем баллончик
Рисунок: 11. Емкость для воды

Под ним два винта, которые крепят корпус к подошве утюга.Откручиваем один, а затем второй винт.

Рисунок: 12. Откручиваем 2 винта

После этих манипуляций верхняя крышка легко снимается.

Рисунок: 13. Снимите верхнюю крышку.

Осталась только подошва с защитным кожухом и электрическими цепями.

Рисунок: 14. Подошва утюга

На фото 15 видно, что контрольная лампа отходит от клеммной колодки.

Рисунок: 15. Световой индикатор

Он должен сигнализировать о работе утюга, когда сетевое напряжение подается непосредственно на нагреватель.

В центре находится ползунок термостата (рис. 16) с косым направляющим вырезом. Этот вырез необходим для стыковки колеса регулятора на верхней крышке с ползунком датчика температуры.

Рисунок: 16. Термостат двигателя

Вынимаем неоновую лампу из сиденья (Рисунок 17) и откручиваем три винта, фиксирующие защитный кожух подошвы (Рисунок 18).

Далее необходимо отсоединить провода идущие под кожухом, иначе они будут мешать.Провода, как входящие, так и исходящие, имеют соответствующий цвет, поэтому нет необходимости маркировать их перед отключением.

Рисунок: 17. Вытаскиваем лампочку
Рисунок: 18. Откручиваем 3 винта крепления

Но перед этим проверяем, не в шнуре ли проблема. Для этого мы соединяем выводы устройства, способного тестировать схему, синим и коричневым проводами (рисунок 19). Эти цвета соответствуют фазе и нулю сети 220 В. Поворачиваем термостат двигателя сначала в одну сторону, а потом в другую.

Прибор ничего не показывает, значит, разрыв находится дальше под защитным кожухом.

Рисунок: 19. Ищем обрыв

По очереди откручиваем все зажимы проводов.

Рисунок: 20. Отверните остальные зажимы для проводов.

Вытащив провода из зажимов, осторожно снимите защитную крышку.

Рисунок: 21. Снимаем защитную крышку

Откладываем в сторону и снова берем указатель цепи. Соединяем его концы с выводами ТЭНа или ТЭНа.Устройство показывает, что ТЭН цел, и это не может не радовать, так как он вдавлен в подошву утюга.

Рисунок: 22. Проверка нагревательного элемента

Остается только терморегулятор.

К одному из его выводов приходит коричневый провод, идущий прямо из сети. Подключив прибор к этому выходу датчика температуры (рисунок 23), а также с белым проводом, идущим на его второй контакт, снова поворачиваем регулятор.

Рисунок: 23. Проверка термостата

Ничего не происходит, значит, термостат неисправен.

Что можно сделать в этом случае? Самое простое — заменить регулятор. Но найти такой же, скорее всего, будет проблематично, особенно рабочему.

Некоторые люди замыкают датчик температуры куском провода, вынимая его из цепи.

Но это не вариант, так как в лучшем случае при перегреве утюг может обжечь нежную ткань.А в худшем случае всю квартиру или дом, если случайно оставить подключенным к сети. Поэтому прямое подключение не вариант.

Что тогда делать? Просто отрегулируйте биметаллическую пластину термостата. Если присмотреться, можно заметить, что контакты термостата разомкнуты в любом положении ручки регулятора.

Но если надавить пальцем на биметаллическую пластину, контакты в какой-то момент замкнутся. Значит нужно немного согнуть пластину и все должно заработать.

Берем «утят» и, захватив ими биметаллическую пластину, немного вращаем против часовой стрелки (рисунки 24 и 25).

Рисунок: 24. Поверните биметаллическую пластину.
Рисунок: 25.

Это нужно делать как можно осторожнее и в среднем положении термостата двигателя. В какой-то момент раздастся щелчок, и контакты закроются.

Делаем замеры после доработки (рисунок 26). Видно, что контактная часть датчика температуры замкнута.

Рисунок: 26. Замеры после ревизии

Теперь вставляем провода в отверстие в кожухе и протягиваем их пальцами с другой стороны. Также аккуратно раскладываем провода. Надеваем верхнюю часть корпуса и закручиваем винты, которые ее крепят.

Очень важно, чтобы при соединении корпуса с подошвой (рисунок 31) ось колеса регулятора точно входила в прорезь на слайдере термостата.

Чтобы проверить правильность соединения этих двух частей, необходимо повернуть регулировочное колесо в разные стороны.Если он закреплен в двух направлениях, значит, все подключено правильно и можно продолжать сборку.

Рисунок: 31. Соединяем корпус подошвой

Закрепляем корпус саморезами и ставим емкость с пульверизатором.

Рисунок: 34. Ставим обратно заднюю крышку

Включаем утюг и крутим колесико.

На фото 35 видно, что утюг включился и нагревается.

Рисунок: 35. Утюг работает

В какой-то момент сам выключился, набрав нужную температуру.

На максимум крутим колесо, и он снова включается. Можно предположить, что регулятор работает исправно и не выйдет из строя в нужный момент. На этом ремонт можно считать завершенным.

Следует помнить, что все работы должны производиться с устройством, отключенным от сети.

Сегодня разберемся с очень неприятной ситуацией, когда утюг перестал нагреваться. Утюг стал неотъемлемой частью каждого. На примере утюга vitek vt 1259 я расскажу, как узнать, почему не греется утюг.

Для разборки нам понадобится отвертка, шпатель по металлу, но дальше все будет зависеть от того, почему не нагревается утюг, причины.

Сначала видим один болт на тыльной стороне утюга, его можно открутить плоской отверткой с отверстием посередине.

Сейчас ищем остальные болты для разборки утюга. Убираем кнопки на ручке утюга, для этого нужно поддеть лопаткой, но осторожно, чтобы не сломать застежки.Под кнопками есть болт, откручиваем отверткой Phillips.

Уже можно снять верхнюю часть ручки утюга, поддеть ее по шву шпателем и отломать защелки. Также откручиваем все болты, которые видим.

В задней части утюга vitek vt 1259 откручиваем все болты, кроме тех, которые держат шнур питания, эти два откручивать не нужно. В противном случае шнур будет висеть и просто мешает нашим дальнейшим действиям.

В передней части возле излива тоже болты видим, откручиваем.

Выкрутили все болты на корпусе, можно корпус поднимать. Скоро узнаем, почему перестал нагреваться утюг. Когда поднимали корпус, нашли еще три болта, тоже откручиваем.

Снимаем верхнюю часть, остается только подошва. Итак, как узнать, почему не греется утюг? Подошва имеет термостат и плавкий предохранитель. Термопредохранитель в белом корпусе, до него нужно добраться, крышку в сторону сдвинуть нельзя, можно просто разрезать пополам и раздвинуть.

Дойдя до термопредохранителя, переводим тестер в режим набора и проверяем, должен ли он звонить. Тепловой предохранитель у нас не звенит, а это значит, что он неисправен и его нужно заменить на такой же. Выяснили, почему перестал нагреваться утюг. Устанавливаем новый термопредохранитель и включаем утюг, он сразу начал нагреваться. Всем удачи в ремонте.

Как подключить утюг напрямую. Основные причины, по которым ваш утюг не нагревается.Виды утюгов Tefal и возможные причины поломки

Для разборки нам понадобится отвертка, металлический шпатель, и дальше все будет зависеть от того, почему не греется утюг, причины.

Сначала мы видим один болт на задней части утюга; можно открутить плоской отверткой с отверстием посередине.

Сейчас ищем остальные болты для разборки утюга. Убираем кнопки на ручке утюга, для этого нужно поддеть лопаткой, но осторожно, чтобы не сломать застежки. Под кнопками есть болт, откручиваем отверткой Phillips.

Уже можно снять верхнюю часть ручки утюга, поддеть лопаткой по шву и отломать защелки. Также откручиваем все болты, которые видим.

В задней части утюга vitek vt 1259 откручиваем все болты, кроме тех, которые держат шнур питания, эти два откручивать не нужно.В противном случае шнур будет висеть и просто мешает нашим дальнейшим действиям.

В передней части возле излива тоже болты видим, откручиваем.

Выкрутили все болты по корпусу, можно корпус поднимать. Скоро узнаем, почему перестал нагреваться утюг. Когда поднимали корпус, нашли еще три болта, тоже откручиваем.

Снимаем верхнюю часть, остается только подошва. Итак, как узнать, почему не греется утюг? На подошве термостат и термопредохранитель.Термопредохранитель в белом корпусе, до него нужно добраться, крышку в сторону сдвинуть нельзя, можно просто разрезать пополам и раздвинуть.

Итак, в процессе глажки вы вставили вилку в розетку, но через несколько минут поняли, что утюг не нагревается. В этом случае необязательно выбрасывать технику и идти в магазин за новым, ведь иногда причина поломки довольно проста и не требует профессиональных навыков ремонта электроприборов. Далее рассмотрим, что делать, если утюг перестал нагреваться, а также как устранить существующие поломки своими руками.

С чего начать?

Для начала необходимо визуально осмотреть корпус на предмет трещин, дефектов и следов оплавления корпуса. Возможно, внешний вид сразу покажет, в чем именно причина поломки железа. Если осмотр ничего не дал, нужно полностью разобрать корпус для самодиагностики всех составляющих элементов.

Обращаем ваше внимание на то, что разобрать утюг порой бывает довольно сложно.Это связано с тем, что производители с каждым годом все больше времени уделяют дизайну электроприбора, создавая невидимые защелки и отверстия для винтов. Изначально подготовьте набор отверток и нож, который вам пригодится для дальнейших действий.

Видеоинструкция по разборке корпуса

Шнур питания

Одна из основных неисправностей утюга — это именно шнур питания, который вы, собственно, и вставляете в розетку.

Дойдите до места подключения контактов к ТЭНу и, если нет видимых неисправностей, с помощью тестера прозвоните шнур, чтобы определить его работоспособность.

Для непрерывности можно использовать провод, состоящий из отрезка провода, батарейки и лампочки. Если при подключении контактов к обоим концам шнура горит лампочка, двигайтесь дальше.

Если причиной поломки стал шнур питания, можно попробовать его укоротить на 10-15 см (проблемный участок можно убрать). Железо все равно не работает? Заменим шнур на новый!

Второй на очереди — термостат. Так же проверяем с помощью гудка, который прикрепляем к группе контактов.

Когда регулятор температуры повернут в сторону замкнутой цепи, электрическая цепь должна функционировать. Свет выключен? Зачищаем контакты наждачной бумагой и еще раз проверяем. Сразу рекомендуем посмотреть видео инструкцию по ремонту:

Как отремонтировать терморегулятор

Термостат работает, но утюг не нагревается? Приступим к проверке теплового предохранителя!

Этот элемент схемы выходит из строя чаще, чем шнур питания.Его основное предназначение — отключение электрической цепи, если температура нагревательного элемента превышает номинальное значение.

По гудку определяем исправность предохранителя. Если причина поломки утюга кроется в нем, заменяем на новый, а то и вовсе убираем из схемы. При нормальном функционировании терморегулятор не нуждается в предохранителе.

Нагревательный элемент (ТЭН)

Ну и последняя из причин, по которой не работает утюг, это выход из строя ТЭНа.Если техника включается, свет горит, но подошва не нагревается до необходимой температуры, скорее всего, дело в этом. Как и в предыдущих случаях, с помощью самодельного тестера определяем работоспособность продукта. Нагревательный элемент крепится к подошве и если точка крепления неразъемная, то с покупкой, скорее всего, придется распрощаться (если причина в этом).

В том случае, если ТЭН подключается к подошве с помощью наконечников, можно попробовать отремонтировать утюг своими руками, очистив контакты наждачной бумагой.Все еще не нагревается? Отправляем оборудование на переработку, потому что новая деталь стоит почти полную стоимость устройства!

Обращаем ваше внимание на то, что если вы выбросите технику в мусорное ведро, правильнее будет отключить шнур питания и оставить его себе. Возможно, этот элемент будет вам полезен в последующем ремонте, тем более, что в шкафу он не займет много места!

Система пропаривания

Если неисправность в том, что отпариватель утюга не работает, то, скорее всего, необходимо очистить внутренние полости испарения.Для этого рекомендуем использовать раствор воды и уксуса в соотношении 1 литр на 1 стакан. Устанавливаем подошву в емкость (как показано на картинке), доводим воду на плите до кипения, выключаем и ждем, пока остынет. После этого повторяем мероприятие еще 3 раза, чего вполне достаточно для качественной очистки пульверизатора.

В магазинах можно найти специальные средства для удаления накипи, но мы настоятельно не рекомендуем их использовать. Это связано с дороговизной средств и при этом невысокой эффективностью по сравнению с народным способом! Также следует отметить, что на тематических форумах много отрицательных отзывов о том, что утюг не работает после чистки солью.Это связано с тем, что кристаллы соли забивают отверстия для подачи пара, в результате чего приходится тщательно очищать подошву.

Еще одна причина, по которой разбрызгиватель не работает, — сломана кнопка подачи пара. Также его можно вызвать тестером и при необходимости заменить.

Вот и вся инструкция по ремонту утюга своими руками. Как видите, мероприятие достаточно простое и его под силу даже начинающему электрику! Напоследок хотелось бы отметить, что если мигает красный индикатор на корпусе, не паникуйте, ведь это может указывать на определенный режим работы или автоматическое отключение после нагрева.Прочтите инструкции, прилагаемые к упаковке, чтобы понять причину мигания. Надеемся, теперь вам стало понятно, что делать, если подошва не нагревается и как устранить поломку в домашних условиях!

Связанные материалы:

Некоторые поломки бытовой техники при минимальных навыках и инструментах, устранить ее довольно просто; для этого не нужно обращаться в сервисный центр. Отремонтировать утюг Tefal своими руками вполне реально, главное правильно разобрать прибор и определить причину неисправности.

Виды утюгов Tefal и возможные причины поломки

Гладильное оборудование от французского производителя делится на паровые и с парогенератором. Первые имеют классический дизайн электрического утюга; Кроме того, внутри находится резервуар для воды объемом до 300 мл. Жидкость, налитая в специальную емкость, нагревается и через отверстия в подошве попадает в ткань в виде пара.

Несколько иная конструкция устройств с парогенератором.Бак для воды находится на станции в котле. Утюг и станция соединены водопроводом, силовым кабелем. Вода в бойлере превращается в пар и непрерывно по трубам под давлением подается к подошве утюга. Из отверстий в подошве выходят струи пара, и ткань разглаживается.

Причинами выхода устройства из строя могут быть:

физический — плохой контакт шнура, ТЭНа и тд;
химический — накипь от жесткой воды на нагревательном элементе;
механические — тонущие кнопки.

Чтобы решить любую из этих проблем, вам сначала необходимо разобрать утюг Tefal.

Как правильно разобрать прибор

Для работы потребуются отвертки: плоская и звездочка.

Важно! Перед запуском отключите прибор от сети. В некоторых моделях (FV 9347, 5375, 9240, 4680, 3530 и 3830) установлен стержень против известкового налета, который необходимо удалить.

Разбор начинается с откручивания двух болтов на задней стенке … Для этого воспользуйтесь звездообразной отверткой. Третий болт находится под кнопкой подачи пара, снимать его нужно аккуратно: поддеть плоской отверткой, загнуть пластиковые защелки, потянуть на себя. Действовать нужно очень осторожно, чтобы ничего не сломать. Аналогичным образом снимаем кнопку распыления воды.

Совет! Под кнопками в зависимости от модели могут располагаться мелкие детали: шарик, пружина, трубка и резинка. Вам необходимо запомнить схему их размещения, чтобы потом установить обратно.

Открутите болт, расположенный под кнопками системы подачи пара, после чего ручку устройства можно демонтировать. Осторожно снимите регулятор температуры нагрева подошвы. Вытаскиваем разъем шнура питания … Под ним спрятаны еще 2 винта и видны 4 контакта.

Перейти к разбору корпуса. Корпус состоит из двух герметично закрытых частей, которые не следует разбирать. Герметик виден невооруженным глазом, это черная масса, похожая на резинку.

Важно! Подошвы утюгов Tefal крепятся к внутренним элементам специальными методами, отличными от методов других производителей. Это могут быть труднодоступные винты (обычно они находятся под заглушками) или специальные защелки. Убедитесь, что все застежки удалены, прежде чем начинать отсоединять подошву от шасси.

Чтобы окончательно не сломать аппарат, перед работой стоит посмотреть видео о разборе и ремонте утюга Tefal.

Особенности парсеров с системой Easycord

Некоторые утюги Tefal, например Ultragliss FV4650 или Supergliss FV 3535, оснащены системой easycord , отличительной особенностью которой является особая конструкция задней панели устройства. Болты находятся на подставке, соединенной с ручкой. Открутив их, снимаем крышку, закрывающую место установки шнура, после чего приступаем к разборке системы подачи пара. Кнопки расположены на съемном блоке, который можно демонтировать, отогнув специальные защелки.

После этого можно снять ручку, осторожно потянув ее вверх. Следующим шагом будет снятие шурупов. 2 из них расположены на тыльной стороне утюга, еще один расположен спереди, под съемным блоком. Далее железо разбирается так же, как и стандартные модели.

Распространенные поломки и методы их устранения

Порядок ремонта зависит от типа неисправности. Стоит рассмотреть самые распространенные из них. С некоторыми из них можно справиться самостоятельно, решение особо сложных задач следует доверить специалистам.Для работы вам понадобится тестер, отвертки, изолента, в некоторых случаях — запчасти на случай замены неисправных элементов.

Повреждение шнура питания

Чаще всего утюг не включается из-за потертого шнура … Он сильно нагружается при работе устройства, со временем выходит из строя. Чтобы убедиться, что причина поломки в шнуре, нужно проверить тестером. Для этого после снятия задней панели утюга тестером проходит по всей длине провода, выявляется место обрыва.

Отремонтировать шнур: заизолировать провода, заменить вилку, убрать перекручивания.
Полностью заменить, выбрав аналог, подходящий по техническим параметрам.

Неисправности паровой системы

Отверстия в нижней части прибора могут быть заблокированы известковыми отложениями , известковыми отложениями или частицами пригоревших тканей. Используйте кусок мягкой ткани, смоченный в уксусе или растворе для очистки лимонной кислоты … Протирают проблемные места до полного растворения отложений.При обработке важно избегать контакта влажной ткани с другими элементами утюга.

Не чистите подошву острыми предметами: на ней появятся царапины, из-за которых рабочая поверхность не будет хорошо скользить по ткани. Когда опускает кнопку подачи пара на утюг Tefal, очистите деталь и ее расположение от пыли, осмотрите защелки, а затем вставьте ее обратно. Если разбрызгиватель засорился, его необходимо очистить. Для этого воспользуйтесь иглой.

Неисправен термостат

Температура нагрева подошвы зависит от этого элемента и возможности установки желаемого режима глажки.Наиболее частая причина выхода из строя термостата — засоренных контактов … Мелкие засорения в зазорах. После разборки устройства следует очистить контакты наждачной бумагой, иглой или острым предметом. После проверки — поверните втулку, на которой находится ручка переключателя. Если все в порядке, вы услышите щелчок.

Неисправен предохранитель

Предохранитель может быть одиночным или многоразовым. Первые перестают работать при выгорании, и исправить их невозможно, следует полностью заменить деталь .

Предохранитель нужно будет прозвонить тестером. Если индикатор на приборе не загорается, прибор необходимо разобрать и проверить контакты проводов. Затем зазор закрывается или элемент полностью заменяется, если не подлежит ремонту.

Отказ ТЭНов

Причина того, что утюг включается, но подошва не нагревается — это поломка нагревателя … В большинстве современных моделей утюгов ТЭН подключен к резервуару для воды, и разобрать его, чтобы заменить с новым.Придется либо полностью заменить подошву, либо купить новое устройство. Первый вариант непрактичен — подходящую рабочую поверхность сложно найти, да и приобретение ее обойдется недешево.

Чтобы утюг долгое время работал исправно и не нуждался в ремонте, следует придерживаться простых рекомендаций.

Если устройство имеет функцию самоочистки, вы должны использовать его не реже одного раза в месяц.
Важно следить за состоянием подошвы утюга: своевременно удалять с нее налет и нагар.Для этого используйте раствор уксуса или лимонной кислоты, специальные карандаши для чистки. Ни в коем случае нельзя наливать в емкость растворы — они могут испортить мелкие детали, прокладки, что приведет к разгерметизации емкости.
Worth используйте только мягкую воду : фильтрованную, кипяченую, талую, дистиллированную или специально разработанную для утюгов. Это поможет предотвратить образование накипи.
Избегайте перегиба шнура. После окончания глажки и остывания устройства проволока аккуратно наматывается на тело.

При наличии серьезных поломок, которые невозможно устранить самостоятельно, следует обращаться в сервисные центры компании Tefal, расположенные в Москве и других крупных городах России. Более подробную информацию можно найти на официальном сайте производителя. Также есть возможность заказать запчасти, необходимые для ремонта.

Лучшие утюги 2019 года

Утюг Bosch TDA 3024010 на Яндекс Маркете

Утюг Philips GC2990 / 20 PowerLife на Яндекс Маркете

Iron Braun TexStyle 7 TS735TP на Яндекс Маркете

Утюг Philips GC3675 / 30 EasySpeedAdvanced на Яндекс Маркете

Iron Rowenta DW 5135D1 на Яндекс Маркете

Представьте себе ситуацию, когда перестал работать любимый утюг российского производства.Сразу возникает вопрос, как разобрать утюг Витек, чтобы отремонтировать. Если у вас есть необходимый инструмент, то в большинстве случаев вы можете восстановить работоспособность устройства своими руками.

Надежная бытовая техника, выпускаемая под брендом Vitek, пользуется заслуженной популярностью у россиян. Однако любое устройство может выйти из строя. Поэтому тема разборки и ремонта различной бытовой техники, в том числе утюгов, довольно актуальна.

Как работает утюг

Чтобы разобрать и починить утюг, нужно знать, как он работает и работает.Без этих знаний начинать ремонтные работы бесполезно. Практически все паровые утюги разных производителей — Philips, Braun, Tefal, Vitek и других — имеют одинаковое устройство и принцип работы. Отличия могут быть только в технических характеристиках отдельных деталей.

Основной деталью любого электрического утюга является подошва со встроенным в нее ТЭНом (далее также ТЭН). Мощность нагревательного элемента в современных моделях утюгов Vitek обычно составляет 2000 Вт, 2200 Вт или 2400 Вт.Устройства производятся с подошвой из различных материалов — нержавеющей стали, алюминия, тефлона, керамики и других. Подошвы имеют отверстия для выхода пара для обеспечения желаемого качества глажки. Температура нагрева металлического основания регулируется встроенным термостатом.

В устройствах с функцией испарения предусмотрен резервуар, в который наливается вода. Жидкость необходимо очистить и смягчить — только в этом случае можно не допустить образования накипи внутри подошвы.Вода поступает из резервуара на нагретую подошву, превращается в пар и выходит через отверстия. Интенсивность испарения также регулируется. Большинство современных моделей имеют функцию принудительного выхода парового облака с максимальной интенсивностью — паровой удар.

Как правило, электрические утюги имеют форсунки для распыления воды. Электрическое соединение обеспечивается электрическим шнуром, который может свободно перемещаться относительно корпуса. Внутри корпуса шнур крепится к клеммной колодке.Таким образом, конструкция современных паровых утюгов не сложна. Это могут понять даже те, кто далек от технологий.

Общие поломки

В связи с простотой устройства и эксплуатации перечень распространенных неисправностей у различных моделей утюгов Vitek — VT-1201, VT-1209, VT-1244 и других — одинаков. Это утверждение справедливо и для устройств других марок, поскольку принципиальных конструктивных отличий у них нет. Описание основных неисправностей приведено в таблице ниже.

Иллюстрация	Описание поломки
	Обрыв или короткое замыкание в шнуре питания … Один из самых распространенных и опасных дефектов, возникающий в результате длительной эксплуатации. Со временем шнур подвергается нагрузкам, провода, расположенные под внешней изоляцией, сгибаются и скручиваются. Также может быть повреждена теплоизоляция, что приведет к расплавлению изоляции электрических проводников.Такие неисправности могут привести к травмам. поражение электрическим током … Обрыв устраняется заменой шнура
	Образование накипи … Это, скорее, не поломка, а результат неправильного использования, ведущий к нарушению функции испарения. Соли, содержащиеся в жесткой воде, оседают на паропроводящих отверстиях подошвы. Чтобы избежать этого дефекта, наливайте в утюг только очищенную смягченную воду или дистиллят. Для удаления накипи отверстия протирают ватным тампоном или другим предметом, твердость которого не должна превышать твердость материала подошвы .
	Повреждение термостата … Эта деталь позволяет регулировать температуру нагрева подошвы. Биметаллическая пластина поддерживает заданную температуру за счет подключения или отключения электрических контактов в зависимости от температуры. Со временем грязь или волокна ткани могут нарушить контакт. В результате нагревательный элемент не нагревает подошву. Для устранения поломки придется разобрать утюг и очистить контакты мелкой наждачной бумагой или любым острым металлическим предметом .
	Сработал предохранитель … Эта деталь представляет собой устройство противопожарной защиты. Термофуз размыкает электрическую цепь и выключает утюг, если температура нагрева подошвы превышает допустимую. Различные модели оснащены как одноразовыми, так и многоразовыми предохранительными устройствами. При диагностике исправность предохранителя определяется мультиметром. Сопротивление рабочего устройства нулевое. Если термопредохранитель неисправен, мультиметр покажет обрыв. Поломка устраняется заменой детали
	Поломка ТЭНа … Эта поломка является обычным явлением и приводит к полной потере эффективности глажки. Подошва просто не греется. В современных моделях ТЭН представляет собой единую конструкцию с подошвой и не подлежит замене по отдельности. Для проверки исправности ТЭН используется мультиметр (см. Рис.). Нормально работающий нагревательный элемент имеет сопротивление от 20 до 40 Ом. Если мультиметр показывает обрыв цепи, придется покупать новый утюг, так как стоимость замены подошвы соизмерима с ценой нового прибора

Данное видео знакомит читателей с типичными неисправностями утюгов, порядком их диагностики и устранения:

Подготовительный этап

Для того, чтобы разобрать, диагностировать, отремонтировать и собрать утюг Vitek, у вас должен быть соответствующий инструмент.Как уже догадались читатели, диагностика проводится с помощью мультиметра. Без этого устройства редко бывает возможно найти и локализовать поломку. Кроме того, для ремонтных работ может потребоваться паяльник.

Для того, чтобы разобрать утюг, следует знать, что заднюю крышку можно закрепить винтом с оригинальной головкой, имеющей звездообразный паз с тремя балками (см. Рисунок). Эти винты используются во многих моделях Vitek.

При определенном навыке его, конечно, можно открутить.Если не получается, можно сделать щелчок — взять плоскую отвертку подходящего размера и прорезать небольшое углубление посередине.

Как правило, для разборки и ремонта могут потребоваться следующие инструменты и материалы:

набор отверток плоских и крестовых;
утконоса;
тонкая плоская лопатка;

Смотрите также, есть ли у вас такие материалы:

трубка термоусадочная;
изолента;
наждачная бумага нулевого размера.

Они также могут пригодиться при ремонте утюга.

Процесс разборки

Работу нужно выполнять поэтапно, придерживаясь определенной последовательности. Ниже описана процедура разборки Vitek VT-1259.

Для остальных моделей электроутюгов российского производителя разборка производится аналогично. Различия могут быть, но они не принципиальные. Описание действий приведено в таблице.

Иллюстрация	Описание работы
	Отверткой с фигурным наконечником (см. Фото выше) открутите болт, удерживающий заднюю крышку, затем снимите его
	Чтобы открутить болт, показанный на фото, придется ножом или плоским шпателем аккуратно поддеть кнопки, расположенные на рукоятке, и снять их.Будьте осторожны, чтобы не повредить защелки. Далее вам понадобится отвертка Phillips .
	Для того, чтобы снять верхнюю часть ручки, подденьте защелки по шву ножом или шпателем и откиньте их. Затем откручиваем два болта, показанные на фото.
	Вы найдете еще один болт внизу, рядом с двумя, которые вы только что удалили.
	Откручиваем все болты, показанные на фото сзади утюга.Два немаркированных винта, удерживающих шнур питания, снимать нельзя. Иначе шнур отвалится и помешает работе.
	Откручиваем еще три болта в носовой части
	Поднимите корпус, отделяя его от подошвы. Чтобы добраться до деталей, расположенных внутри, откручиваем три болта, показанные на фото
	Вот и все, железо полностью разобрано.Теперь вы можете выяснить причину неисправности и отремонтировать устройство. Сборка производится в обратном порядке

В заключение можно добавить только одно: большинство пользователей самостоятельно справятся с разборкой утюга Vitek любой модели. Но ремонт может потребовать определенной квалификации.

Видео

Подробнее о порядке разборки утюгов Vitek моделей VT-1207, VT-1229, VT-12125 смотрите в видео:

Инженер-электронщик с многолетним опытом.Несколько лет занимался организацией ремонта бытовой техники, в том числе стиральных машин … Любит спортивную рыбалку, катание на лодках и путешествия.

Нашли ошибку? Выделите его и нажмите кнопки:

Ctrl + Enter

4.6176470588235 Рейтинг 4.6 (проголосовало 17)

Известный нам электрический утюг был изобретен в 20 веке. Однако утюг — изобретение не новое, его изобрели еще в далеком 17 веке. С появлением в наших домах электроэнергии началось массовое производство электрических утюгов… Сегодня мы живем в век цифровых технологий и новых возможностей. Утюг из обычного нагревательного прибора давно превратился в цифровой аппарат, начиненный электроникой. Сам по себе обычный утюг имеет простейшую конструкцию — нагревательный элемент, на индикаторе и тепловое реле. Тэн часто используется как нагревательный элемент. Нагревательный элемент представляет собой спираль, которая помещается в специальный корпус, часто в виде трубы. Трубка изготавливается из негорючего материала — керамики или металла. При подаче напряжения на спираль последняя нагревается — тепловая энергия подводится к основному металлическому корпусу утюга.Типовая принципиальная схема утюга представлена на рисунке:

1 — электронагреватель
2 — термостат
3 — резистор
4 — лампа
5 — вилка питания

Другие электрические схемы будут добавлены позже.

Любой утюг имеет систему индикации, предупреждающую о том, что ТЭН находится в режиме нагрева. Еще одна важная часть любого утюга — это термодатчик, он срабатывает при достижении максимальной температуры ТЭНа. В схемах утюгов обязательно присутствует термопредохранитель, который отключает ТЭН, если не работает основной регулятор, а температура подошвы превышает температуру термопредохранителя.Термодатчик активирует (размыкает или замыкает) реле, реле в свою очередь отключает напряжение питания спирали. При снижении температуры до минимального уровня снова срабатывает датчик температуры — включение питания ТЭНа.

Газоразрядные лампы (например, неоновые) часто используются как индикатор включения. Современный утюг работает по тому же принципу, но с некоторыми добавками. В частности, термостат. Он предназначен для плавного регулирования напряжения, подаваемого на нагревательный элемент.Регулируя натяжение, мы регулируем степень накала спирали и, следовательно, температуру утюга. Еще одно дополнение — резервуар для воды. Цистерна обычно встроена в железный корпус. Вода нагревается и превращается в пар, и в нужный момент пар может выпускаться — это улучшает процесс глажки. Сегодня утюг наполнен микроконтроллерами, автоматическим подбором температуры нагрева, имеет стильный и удобный дизайн, они уже не напоминают те утюги, которые создавались в далеком 17 веке.

Причины поломки железа. Ремонт утюга tefal

своими руками

Электроутюг — один из важнейших и просто необходимых приборов для проживания в доме. Прогресс человеческого развития значительно шагнул вперед, и теперь вы можете быстро и комфортно гладить любую одежду, независимо от характера ее материала.

Но вместе с этим случаются проблемы, потому что техника может перестать работать. А значит, нужно знать, в чем причина, как устранить неисправность самостоятельно.Специалисты считают, что 80% проблем можно устранить самостоятельно.

Основные компоненты в утюге

Сначала рассмотрим и познакомимся с конструкцией утюгов.

Хорошо зная устройство, мы сможем лучше решить возникающие проблемы.

Итак, основные элементы — ТЭН, подошва, индикатор мощности и терморегулятор. Десятка — это спираль, которая нагревается при подаче электричества на утюг. И уже эта спираль нагревает подошву.Индикатор загорается и указывает на то, что утюг подключен и находится в рабочем состоянии.

Прибор нагревается до нужной температуры и индикатор автоматически гаснет, а лампочка гаснет. На утюге две лампочки: зеленая и красная.

Как отремонтировать утюг марки Philips

В этом случае зеленый цвет означает, что к устройству подключено питание. А красный указывает на работу Десятки, включен — включен, выключен, выключен — выключен. Терморегулятор регулирует температуру глажки и ее контроль может осуществляться на самом устройстве.

Во всех приборах также есть предохранитель, отключающий ТЭН, если случится так, что термостат не срабатывает и температура не падает, а повышается. Когда температура падает до минимума, терморегулятор снова включается и электрический ток попадает в тэновую спираль.

Ремонт утюгов

Когда ваш утюг выходит из строя и перестает работать, важно не спешить с покупкой нового, а выбросить проблемный из строя. Устройство в большинстве случаев может привести в рабочее состояние и исправить поломку.Только если горит ТЭН утюга, то уже ничего не поделаешь и нужно покупать новый. Но это случается нечасто.

Что нужно приготовить дальше при ремонте утюга? Хорошо, если в доме есть несколько отверток и прибор, называемый тестером, а также рабочая лампа с хорошим аккумулятором. Возможно, вам потребуется разобрать корпус прибора.

Первое, что нужно сделать, это найти винты, которые скрепляют корпус и подошву. Винты обычно располагаются под специальными заглушками, в которых находится вода.Важно соблюдать осторожность, чтобы не сломать защелки деталей.

Проблема — шнур питания

В первую очередь необходимо проверить, горит ли лампочка на индикаторе. Если нет, проблема в железном шнуре. Для его ремонта нужно снять заднюю крышку и проверить подключение кабеля питания, возможно, какой-то контакт плохо подключен.

Тогда можно обычным тестером проверить кабель на исправность. Один конец — к вилке шнура, а другой — к проводке внутри корпуса.Если не получается, отрежьте 4-6 сантиметров проволоки. Присоедините один конец тестера и лампочку к вилке, а к другому концу — аккумулятор.

Если лампочка не светит, значит, со шнуром что-то не так. Еще можно вырезать и попробовать еще раз, подключив тестер. Возможно, шнур не подходит и его нужно заменить. Если после проверки лампочка горит, это означает, что проблема не в шнуре и поэтому необходимо будет разбирать утюг дальше, другие детали.

Еще одна популярная проблема, таится у владельцев утюгов — это неисправность термостата. Основа терморегулятора — биметаллическая пластина. Эта пластина нужна для работы быстродействующего выключателя.

Терморегулятор действует следующим образом: подошва нагревает биметаллическую пластину; Поскольку коэффициент теплового расширения двух металлов разный, биметаллическая пластина изгибается и отжимает контактную пластину. Таким образом, цепь размыкается и ТЭН отключается.

Утюг начинает остывать

В этом видео вам покажут, как решить проблему охлаждения утюга. Смотрим и запоминаем!

Когда температура биметаллической пластины снижается до определенного уровня, она снова становится плоской и освобождает контактную пластину. Затем десять пожаров снова. Очень важно обратить внимание на работу термостата, не сломан ли он. Проверить это можно, повернув его ручку до крайних положений.

Если контактные пластины замыкаются и открываются, значит, все в порядке.Эти плиты являются основой терморегулятора. В противном случае, если вы не можете этого сделать, вам нужно снять ручку, заправив ее каким-нибудь острым предметом, ножом или плоской отверткой. Это совсем не сложно. Если эта тактика не удалась, лучше всего полностью снять корпус утюга, открутив винты.

Когда это будет сделано, можно посмотреть на проблему изнутри, проще найти поломку. Затем с помощью шкалы проверьте, не сработала ли электрическая цепь. Один конец циферблата подключается к одному контакту, а другой конец — к другому.Теперь, если лампочка загорается при крайних положениях регулятора, значит термостат исправен.

А если нет, то нужно чистить контакты. Для этого можно использовать мелкозернистую наждачную бумагу или даже пилочку для ногтей. Затем нужно проверить целостность цепи термостата с помощью электрического тестера.

Проблема — перегоревший предохранитель

Термопредохранитель для утюга

Далее обратите внимание на термопредохранитель. Проверив его, можно выявить еще одну неисправность утюга.Для этого нужно связать пословицы с двух сторон проволоки. Если с предохранителем все в порядке, то зуммер тестера начнет издавать звуковой сигнал. Если зуммер все равно не «пищит», значит, термопредохранитель неисправен.

В 50-60% случаев неисправности утюга проблема возникает именно из-за перегоревшего предохранителя. Есть два типа плавких предохранителей: одноразовые и многоразовые. Многоразовые термопредохранители создаются по тому же принципу, что и биметаллические (как и основной регулятор утюга).

При повышении заданной температуры контакт размыкается, и в результате прерывается цепь питания ТЭНа. После остывания утюга биметаллический контакт снова замыкает силовую цепь нагревательного элемента. Так, многоразовый термопредохранитель защищает утюг от перегрева (за исключением тех случаев, когда не сработал основной терморегулятор) и полного сгорания.

В отличие от многоразового термопредохранителя, одноразовое назначение можно выполнить только один раз.При превышении установленной температуры одноразовый плавкий предохранитель прерывает подачу питания на нагревательный элемент, таким образом, утюг защищен от перегрева и что нагревательный элемент перегорает.

Если сработал одноразовый термопредохранитель, значит, утюг больше не подлежит дальнейшей эксплуатации, его необходимо отремонтировать.

Самым простым решением этой проблемы будет выброс этого одноразового теплового предохранителя и короткое замыкание электрической цепи в этом месте. Если основной терморегулятор исправен, то отсутствие термопредохранителя никак не повлияет на работу и безопасность утюга.

Чтобы замкнуть электрическую цепь в месте, где нет термопредохранителя, необходимо припаивать к этому месту другой предохранитель или просто провод.

Проблема — Не работает десятка

Поработав и проверив основные элементы, приходим к выводу, что ТЭН перестал работать. Часто просто невозможно или очень сложно снять с устройства и заменить его. Да, и может получиться очень дешево. Поэтому от утюга в этом случае лучше избавиться.Части утюга, которые все еще работают, например шнур, могут пригодиться дома, и вы можете его оставить.

В утюг лучше наливать только дистиллированную или кипяченую воду. Это предотвратит образование накипи в системе пропаривания.

Любое оборудование хорошо использовать аккуратно и аккуратно, и тогда приборы прослужат долго, без проблем.

Неисправное железо нельзя сразу выбрасывать и покупать новое. Если повреждение не слишком серьезное, то вы можете отремонтировать его самостоятельно.Утюги, выпускаемые разными компаниями, отличаются формой, техническими характеристиками, запасными частями, но все они одинаковы по конструкции. Имея отвертку и мультиметр, вы можете сделать своими руками утюг Philips и других марок.

Подготовка к работе

Все элементы электрической схемы утюга находятся на внутренней стороне подошвы. Устройство утюга несложное и состоит из следующих элементов:

Подошва со встроенным нагревателем.Если в устройстве есть отпариватели, то для них предусмотрены отверстия в подошве.
Функция термостата для регулирования температуры нагрева.
Резервуар с дымящейся водой.
Сопло для распыления воды и пара. Также имеется регулятор пропаривания, с помощью которого вы можете регулировать интенсивность пара.
Электрошнур для подключения устройства к сети. Он крепится к клеммной колодке, расположенной под пластиковой крышкой.

Для ремонта утюга необходимо подготовить набор инструментов.В процессе работы вам потребуется:

прямые и изогнутые отвертки Phillips;
широкий нож или ненужная пластиковая карта, чтобы поддеть защелки;
мультиметр для проверки работы электрических элементов;
для замены деталей.

Для ремонта утюга необходимо иметь навыки работы с мультиметром и уметь держать в руках отвертку, а также соблюдать точность и последовательность действий.

Снятие крышки

Один из самых сложных моментов ремонта — разборка устройства. Для разборки утюгов Vitek и моделей других производителей нужно снять крышку с задней части . На нем есть винты, которые нужно открутить, а также защелки, которые нужно освободить. Открутив все крепления, снимаем крышку при помощи ножа или пластиковой карты.

Под крышкой находится клеммная коробка с электрическим шнуром.Если в нем проблема, то на этом можно закончить разборку. Если шнур цел, то устройство разбирают дальше. В утюжках Philips и Tefal болты находятся под крышкой. Они и другие крепления откручиваются. Затем снимите регулятор температуры и кнопку подачи пара, потянув их вверх. Иногда их фиксируют защелками, их следует выдавить отверткой.

В приборах Rowenta и аналогичных конструкциях болты расположены на ручках, их нужно открутить.Также под кнопки сняты винты, они тоже сняты. После этого отжимаются и снимаются защелки, фиксирующие верхние пластиковые детали. Разберите утюг, пока корпус и подошва не разделятся.

Конструкции устройств разных производителей немного отличаются друг от друга, поэтому процесс разборки у них тоже разный. Но в любом случае работу нужно делать аккуратно и медленно.

Шнур питания

Электрический шнур часто вызывает сбои в работе устройства.Обрыв может произойти из-за повреждения изоляции в месте перегиба или скручивания шнура. Один или несколько проводов могут быть частично или полностью повреждены. Из-за этого перестает включаться утюг, а подошва плохо нагревается.

Если шнур поврежден, то в любом случае его следует заменить, даже если причина поломки не в этом. Если такой возможности нет, то тщательно изолируйте поврежденные участки. Для проверки шнура он вызывается мультиметром . Во время испытания шнур необходимо скручивать и перегибать в разных местах, особенно там, где есть повреждение изоляции.Если мультиметр от этого перестал звенеть, значит шнур нужно заменить. Его также заменяют, если один или оба штифта вилки не звенят.

Ремонт ТЭНов и регулятора температуры

Если прибор перестает нагреваться, возможно, перегорел обогреватель, и его замена стоит дорого. В таком случае лучше всего купить новый утюг. Два выхода нагревательного элемента расположены в задней части подошвы. Для проверки мультиметр необходимо настроить на измерение сопротивления и подключить к выводам ТЭНа.Если на дисплее прибора появляется цифра, близкая к 250 Ом, нагреватель в порядке. Если число намного больше, значит, перегорел ТЭН.

Термостат внешне представляет собой пластину с расположенными на ней контактами и пластмассовый стержень, предназначенный для надевания на диск. К контактам подключают мультиметр и проверяют работу термостата. При выключении звук должен пропасть, а при включении появиться снова.

При выходе из строя регулятора температуры утюг может не включиться, даже если он установлен в положение «включено».Может быть и наоборот — прибор не выключается при выключенном термостате. В обоих случаях проблема в неисправных контактах.

Если утюг не включается, возможно, на контактах появился нагар. Его можно очистить с помощью мелкозернистой наждачной бумаги. Если устройство не выключается, контакты могут расплавиться или зацепиться при падении. Можно попытаться их аккуратно отцепить, стараясь не погнуть и не повредить. Если не вышло, значит, необходимо заменить утюг.

Система предохранителей и распылителей

На случай перегрева железа в нем есть предохранитель.Он расположен рядом с термостатом и в большинстве моделей закрыт белой трубкой. Если утюг нагревается до опасной температуры, предохранитель перегорает.

Для проверки предохранителя прозвоните его контакты мультиметром. Если он работает, мультиметр издает звук; если нет, то молчит. Чтобы заменить термопредохранитель для утюга, нужно удалить перегоревший элемент и установить вместо него новый. Не оставляйте устройство без защиты, поскольку оно может вызвать пожар, если оно будет очень горячим.

Если в баке есть вода, но нет пара, то причиной неисправности может быть засорение отверстий в подошве.Для их очистки нужно приготовить один из следующих составов:

1 литр воды смешивается с 200 граммами уксуса;
На 1 стакан кипятка добавить 2 чайные ложки лимонной кислоты.

Жидкость наливается в кастрюлю и туда кладется отключенный утюг. Состав должен покрывать подошву. Сковороду поджигают, доводят до кипения и выключают. Ждут, пока жидкость остынет, а затем снова ставят на огонь до кипения.Такая операция проводится 3-4 раза. Соли должны раствориться.

Если из распылителя не течет вода, причиной может быть отсоединение трубы. Чтобы устранить проблему, нужно разобрать панель с кнопками впуска и переустановить туда трубки.

Очистить забитые отверстия подошвы можно, полностью разобрав устройство. Затем его подошва заклеивается скотчем. В нее несколько раз наливают горячую воду с добавлением уксуса или лимонной кислоты, дают остыть и сливают.

Переставшее работать утюг сразу в хлам не отнесите . Не слишком серьезные поломки можно исправить своими руками. Если соблюдать аккуратность и последовательность действий, то эта работа не отнимет много сил и времени.

Чтобы починить утюг своими руками, нужно знать, как сделано это устройство. Учитывая, можно сказать, что конструктивно он похож на такие устройства, как чайник или нагреватель. Отличия только в назначении устройств и наличии дополнительных узлов.

В железе вне зависимости от страны и компании производителя четыре основных узла:

;
вилка со шнуром;
;
терморегулятор.

Для того, чтобы утюг заработал, необходимо подать напряжение на трубчатый нагревательный элемент, расположенный в нижней части устройства. В современных моделях, таких как Roventa, используются мощные ТЭНы от 1000 до 2300 Вт. Если не прерывать процесс нагрева, подошва прибора нагревается настолько, что подходит только для жарки яиц, а не для глажки.

Для предотвращения чрезмерного нагрева в схему аппарата встроено регулирующее устройство. Температурный режим зависит от термостата утюга, который выбирается с учетом типа ткани: одни материалы можно гладить при температуре 100 С, для других требуются показатели 200 С. В большинстве моделей, в которые входят утюги Brown, регулировка Колесо расположено в верхней части корпуса под пером.

Важным элементом обеспечения безопасности является предохранитель. Когда устройство нагревается до экстремальных температур в результате неисправности, плавкий предохранитель размыкает контакты, и утюг выключается.

Перед ремонтом утюга необходимо проверить исправность кабеля питания. Чаще всего он трескается в местах частой деформации — у входа в корпус или возле вилки. Если во время глажки индикаторная лампа мигает, неисправность может возникать постепенно. Такое подмигивание означает, что нормального контакта нет и возможно окисление выводов.

Другая неисправность проявляется быстрее. При длительном трении проводов друг о друга может сломаться изоляционный слой и произойти короткое замыкание.Внешне это проявляется сильным хлопком, отключением остальных устройств и специфическим запахом, характерным для сгоревшей проводки.

У особо чувствительных женщин такие ситуации травмируют до мозга костей. Они воспринимают аварию как стихийное бедствие и отвечают звонками ее мужу, в МЧС и в домоуправление. Самый правильный вариант — первый, потому что любой мужчина, у которого руки растут там, где надо, может снова включить утюг.В противном случае все же стоит обратиться к сильной половине, чтобы он сдал вещь в ремонт.

Интернет заполнен видеороликами по ремонту утюгов. Много рассказов посвящено неисправностям питающего провода. Если рядом с вилкой неисправен шнур, разбирать прибор не нужно. В случае, когда подозрение падает на ту часть, которая скрыта корпусом, без разборки не обойтись. Чтобы сделать, например, ремонт утюга Philips своими руками, нужно снять заднюю крышку.За ним шнур питания расходится на три провода. Если изоляция повреждена, ее необходимо отремонтировать. При окислении клемм отсоедините провода и зачистите проблемные места.

Проверка электронагревателя

Нагревательный элемент в современных образцах — надежный агрегат и редко ломается. При возникновении этой неприятности новый обогреватель лучше не покупать. Получить новый утюг проще. Но для начала нужно убедиться, что проблема в ТЭНе.

Во всех моделях контакты нагревателя припаяны к контактам устройства и подключены к контрольной лампе.Если лампа горит, а утюг не нагревается, значит неисправность связана с ТЭНом.

Самая частая причина выхода из строя ТЭНа — обрыв спирали. Другой причиной может быть недостаточный контакт стержней ТЭНа с выводами устройства в точках подключения.

В некоторых моделях плавкий предохранитель включен в одну цепь нагревателя, а регулятор — в другую. Если предохранитель неисправен, может быть проведен ложный «диагноз», предполагающий отказ нагревателя.Чтобы точно определить причину выхода устройства из строя, его следует полностью разобрать.

Проблемы с термостатом

Контроль температуры осуществляется круглым колесом. Он расположен в утюге Azur и в других моделях на корпусе под ручкой. При повороте колеса вправо температура нагрева увеличивается, влево — уменьшается до полного выключения нагревателя.

Колесо действует на термостат с помощью специальной втулки или стального уголка и крепится к корпусу с помощью защелок.В утюге Алого ордена и в других моделях достаточно поднять регулировочный диск отверткой, чтобы он оторвался.

Принцип работы термостата основан на различных свойствах металлов. При изготовлении этого участка свариваются две пластины, сделанные из металлов, имеющих неодинаковые коэффициенты линейного расширения. Благодаря этим индикаторам тарелки ведут себя каждая по-своему. Внешне это выглядит так: под воздействием температуры общая пластина изгибается, в результате чего цепь размыкается, и утюг включается.

Для проверки неисправности терморегулятора придется полностью разобрать утюг.

Ручка прибора и пластмассовые части корпуса крепятся к металлическим частям защелками или саморезами. Даже у одного производителя моделей их много, и все они имеют конструктивные особенности. Но у всех видов есть общие точки.

Чтобы разобрать утюг, необходимо осмотреть его острую часть, где есть одна точка крепления.Например, в утюге Philips под ручкой регулировки пара прячется саморез. Чтобы открутить винт, поверните ручку до упора влево и потяните вверх. После снятия блока регулировки можно открутить винт. В модели Brown винт скрыт под крышкой сопла. Вы можете снять насадку, слегка потянув ее на себя. После его снятия открывается свободный доступ к винту. Остальные винты или защелки находятся под задней крышкой устройства.

После того, как была снята пластиковая часть корпуса, следует рассмотреть термостат утюга.В холодном режиме контакты должны быть замкнуты. Если есть специальный прибор, лучше позвонить на аппарат. Если устройства нет, можно зачистить контакты мелкой наждачной бумагой, а затем включить утюг в сеть.

Виноват предохранитель и другие неисправности.

Для ремонта утюга можно обратиться к статистике, которая говорит, что 50-60% неисправностей происходят из-за выхода из строя теплового предохранителя. Этот узел одноразовый и многоразовый. Предохранители первой группы, как и камикадзе, срабатывают только один раз.Устройство сконструировано таким образом, что при достижении нагревательным элементом температуры 240 ° C цепь размыкается. Дальнейшая эксплуатация устройства без дополнительного вмешательства становится невозможной.

Более современные технологии предполагают использование биметаллических деталей. Такой термопредохранитель способен выключить утюг в экстремальных ситуациях, а затем снова включить. Если утюг по этой причине не работает, проще всего выбросить сборку и закоротить. Для этого есть несколько способов:

пайкой;
опрессовкой металлического стержня;
провода силовые коммутационные.

В каждом случае необходимо добиться надежного контакта.

Еще одно распространенное заболевание — проблема с системой пропаривания. Иногда в утюге «Бош» сильно нажимается кнопка включения процесса, но пар не подается. Ремонт утюга Bosch следует начинать с откручивания винта на тыльной стороне и снятия задней крышки. Затем осторожно потяните вверх две кнопки управления паром. Они не фиксируются винтами и удерживаются на втулках за счет силы трения.Далее нужно открутить винт, после чего пластиковая ручка должна легко сниматься. Под крышкой расположены два насоса: один подает воду на ороситель, другой подает воду на подошву для создания пара. Требуется паровой насос. Внизу есть шарик, который из-за накипи прилипает к нижней части камеры. Чтобы устранить проблему, протолкните шар в патронник и соберите утюг в обратном порядке.

Какой бы утюг вам ни приходилось ремонтировать, нужно помнить о технике безопасности и соблюдать определенные правила: подключайте прибор к сети только при необходимости; Не пытайтесь устранить проблему мокрыми руками; при ремонте утюг необходимо устанавливать на устойчивое, токонепроницаемое и термостойкое покрытие.

Утюги, как и бытовая техника, существуют уже давно. Они были громоздкими, тяжелыми и неудобными в использовании. Достоинством этих устройств была их «несокрушимость» за счет простоты конструкции. Они пришли в упадок только тогда, когда раскаленный уголь прожег их металлическое дно.

В наше время железо — это высокотехнологичное устройство, состоящее из нескольких узлов, которые имеют тонкую настройку и координацию работы.

Рис. 1. Ремонт утюга

Когда все это сломано, устройство заклинивает и в итоге выходит из строя.Это происходит по разным причинам. Неправильная эксплуатация, падения устройства, использование хлорированной воды для парогенератора и многое другое. В результате такой необходимый прибор превращается в бесполезный кусок пластика и металла.

Что делать, если любимый прибор перестал нагреваться? Главное не паниковать, а попытаться вернуть утюг в работоспособность. Часто причина неисправности незначительна и легко устраняется.

Ниже в статье будет рассказано, как устранить неисправность утюга и как это исправить и отремонтировать своими руками.

Из инструментов вам понадобится отвертка Phillips, мультиметр или омметр и маленькие плоскогубцы, называемые «утятами».

Хотя в этом утюге нет парогенератора, его электрическая схема и конструкция практически не отличаются от первых. Поэтому методика диагностики и ремонта электрической части идентична.

На фото 2 прибор, который не нагревается при подключении к сети и повороте колесика термостата.

Рис. 2. Поворачиваем регулятор, но утюг не нагревается.

Сетевое напряжение есть, визуально шнур и вилка не имеют видимых повреждений.

Судя по бирке (рисунок 3) мощность устройства 1000 Вт. Это не большой показатель, так как есть экземпляры мощностью до 2500 Вт. Чем больше ватт потребляет утюг, тем быстрее он нагревается, но через его цепи и контакты протекает больший ток. Поэтому такие устройства чаще подвергаются условиям, при которых они выходят из строя.

Рис. 3. Технические характеристики

Как и во многих утюжках, для начала следует снять заднюю крышку корпуса (рис. 4). Он держится на одном винте, расположенном ровно посередине крышки.

Рис. 4. Снимите заднюю крышку.

С помощью крестовой отвертки открутите этот винт.

После откручивания винта крышку можно свободно снять и увидеть входящие электрические цепи утюга.

Рис. 5. Электрические схемы утюга

Для удобства монтажа внутри находится клеммная колодка (рисунок 6), к которой идет подводящий кабель.С другой стороны клеммной колодки провода уходят глубже в устройство.

При большой мощности утюга в этом месте могут перегореть провода или оплавится корпус клеммной колодки. Дело в том, что такой способ винтового зажима не совсем надежен, так как со временем соединение нагревается и винт расшатывается.

В этом случае соединение нагревается еще больше и в результате перегорает провод. И это место часто оказывается слабым звеном в электрической цепи устройства.

Рис. 6. Клеммная колодка

Но на фото все отлично. Никаких намеков на нагрев, тем более на обрыв провода. Скорее всего, это связано с малой мощностью ТЭНа.

Но чтобы в дальнейшем разборка была удобной, необходимо снять скобу шнура, которая держится на двух винтах.

Рис. 7. Снимите верхнюю часть корпуса утюга.

С помощью той же крестообразной отвертки открутите один винт и ослабьте другой.

Когда шнур отпущен, вытащите его и открутите винты корпуса.

Рис. 8. Откручиваем винты корпуса

Теперь переходим к передней части. Оба винта в этом месте находятся под емкостью для воды. Это обычный распылитель для полива одежды перед глажкой.

Рис. 9. Нажмите кнопку разблокировки.

Чтобы снять ее, нажмите кнопку фиксатора (Рисунок 9) и выньте сам распылитель. Далее получаем емкость для воды.

Рис. 10. Вытаскиваем распылитель
Рис. 11. Емкость для воды

Под ней спрятаны два винта, скрепляющие корпус с подошвой утюга.Откручиваем один, а потом второй винт.

Рис. 12. Откручиваем 2 винта

После этих манипуляций верхняя крышка легко снимается.

Рис. 13. Снимаем верхнюю крышку

Осталась только подошва с защитным кожухом и электрические схемы.

Рис. 14. Подошва утюга

На фото 15 видно, что контрольная лампа отходит от клеммной колодки.

Рис. 15. Световой индикатор

Он должен сигнализировать о работе утюга, когда сетевое напряжение подается непосредственно на нагреватель.

В центре находится термостат двигателя (рисунок 16) с косым вырезом направляющей. Этот срез необходим для совмещения колеса регулятора на верхней крышке с ползунком датчика температуры.

Рис. 16. Термостат двигателя

Вынимаем неоновую лампу из сиденья (Рис. 17) и откручиваем три винта, фиксирующие защитный кожух подошвы (Рис. 18).

Далее необходимо отсоединить провода идущие под кожухом, иначе они будут мешать. Провода, входящие и исходящие, имеют соответствующий цвет, поэтому нет необходимости маркировать их перед отключением.

Рис. 17. Вытаскиваем лампочку
Рис. 18. Откручиваем 3 винта крепления

Но перед этим проверяем, не в шнуре ли проблема. Для этого соединяем клеммы устройства, способного проверить цепь, синим и коричневым проводами (рисунок 19). Эти цвета соответствуют фазе, а ноль — сети 220 В. Закручиваем термостат двигателя сначала в одну сторону, а потом в другую.

Аппарат ничего не показывает, значит обрыв дальше под защитной крышкой.

Рис. 19. Ищем обрыв

По очереди откручиваем все зажимы проводов.

Рис. 20. Открутите оставшиеся зажимы для проводов.

Вынув провода из зажимов, осторожно снимите защитную крышку.

Рис. 21. Снимаем защитную крышку

Откладываем в сторону и снова берем указатель цепи. Соединяем его концы с выводами ТЭНа или ТЭНа. Устройство показывает, что нагреватель исправен, и это не может не радовать, так как он вдавлен в подошву утюга.

Рис. 22. Проверка нагревательного элемента

Остается только регулятор температуры.

К одному из его выводов идет коричневый провод, идущий прямо из сети. Соединив прибор с этим выводом датчика температуры (рисунок 23), а также с белым проводом, идущим к его второму контакту, снова вращаем регулятор.

Рис. 23. Проверка термостата

Ничего не происходит, значит, термостат неисправен.

Некоторые закорачивают датчик температуры куском провода, вынимая его таким образом из цепи.

Но это не вариант, ведь утюг в лучшем случае при перегреве может обжечь нежную ткань. А на худой конец — всю квартиру или дом, если случайно оставить в сети. Следовательно, прямое подключение не вариант.

Что тогда делать? Просто отрегулируйте биметаллическую пластину термостата. Если присмотреться, то можно заметить, что контакты теплового реле разомкнуты в любом положении ручки регулятора.

Берем «уток» и обхватываем ими биметаллическую пластину, немного вращаем против часовой стрелки (рис. 24 и 25).

Рис. 24. Поверните биметаллическую пластину
Рис. 25.

Это следует делать как можно осторожнее и в среднем положении термостата двигателя. В какой-то момент прозвучит щелчок, и контакты закроются.

Снимаем замеры после доработки (рисунок 26). Видно, что контактная часть датчика температуры замыкается.

Рис. 26. Измерения после завершения

Теперь вставляем провода в отверстие корпуса и протягиваем их пальцами с другой стороны.Также аккуратно раскладываем провода. Одеваем верхнюю часть корпуса и закручиваем винты ее крепления.

Очень важно, чтобы при соединении корпуса с подошвой (рисунок 31) ось колеса регулятора точно входила в прорезь на двигателе теплового реле.

Чтобы проверить, правильно ли соединены эти две части, нужно повернуть ручку в разные стороны. Если он зафиксирован в двух направлениях, значит, все подключено правильно и можно продолжать сборку.

Рис. 31. Корпус соединяется с подошвой

Крепим корпус винтами и ставим емкость с распылителем.

Рис. 34. Ставим обратно заднюю крышку

Включаем утюг и крутим колесико.

На фото 35 видно, что утюг включился и нагревается.

Рис. 35. Утюг работает

В какой-то момент сам отключился, набрав нужную температуру.

Поворачиваем колесо на максимум, и он снова включился. Можно предположить, что регулятор исправен и не выйдет из строя в нужный момент.На этом ремонт можно считать законченным.

Следует помнить, что все работы должны производиться с устройством, отключенным от сети.

Прежде чем рассматривать схему электрического утюга, думаю, стоит потрогать именно этот бытовой прибор. Железо было изобретено еще в далеком 17 веке, но электрическое стало только в 20 веке. После электрификации нашей страны начали массовое производство и использование бытовых электрических утюгов. Сегодня мы живем в век цифровых технологий, новейших нанотехнологий.Электрический утюг из простого нагревательного прибора превратился в технический аппарат, который напичкан электроникой.

Современные электрические утюги бывают трех типов:

без регулирования температуры нагрева;
с терморегулятором;
с термостатом и пароувлажнителем.

Как правило, все утюги имеют одинаковую конструкцию, состоящую из индикатора включения и выключения, а также термостата (реле).

Принципиальная схема утюга

Наиболее часто используемый нагревательный элемент — это нагревательный элемент.ТЭН представляет собой нихромовую спираль, которая помещается в специальный футляр, часто в виде трубы. Трубка изготавливается из негорючего материала — керамики или металла. Когда на спираль подается напряжение, она нагревается, и тепловая энергия передается на основной металлический корпус утюга (подошва).

Электроутюг также оснащен системой индикации, которая показывает, работает он или выключен. Сигнальная лампочка (индикатор) начинает светиться, как только утюг подключен к сети.Это сигнализирует нам, что нагревательный элемент (ТЭН) включен. При достижении определенной температуры (нужно погладить тот или иной материал) лампочка гаснет, что говорит о том, что утюг готов к работе. Дальнейшее включение или выключение световой индикации свидетельствует о нормальной работе утюга.

Еще одна очень важная деталь любого электрического утюга — наличие датчика температуры. Именно он заставляет срабатывать тепловое реле, когда температура нагревательного элемента принимает максимальное значение.Датчик температуры срабатывает, т.е. посылает сигнал на реле, которое, в свою очередь, отключает подачу напряжения на спираль ТЭНа. Когда температура подошвы опускается до минимального значения, снова срабатывает датчик температуры — через термореле подается напряжение на нагреватель. Во всех утюжках обязательно предусмотрен термопредохранитель, который отключает ТЭН (ТЭН), если не работает основной регулятор, а температура подошвы превышает температуру термопредохранителя.

В современных электрических утюгах установлен термостат. Его цель — плавно регулировать напряжение, которое подается на нагревательный элемент. Регулируя напряжение, мы контролируем степень нагрева змеевика нагревателя и, следовательно, температуру подошвы.

Принцип действия термостата основан на использовании свойств металлов расширяться (удлиняться) при нагревании и сжиматься при охлаждении. Биметаллическая пластина, состоящая из двух слоев разных металлов с разными коэффициентами линейного расширения, является основной рабочей частью термостата.Один конец пластины прикрепляется к подошве утюга, другой конец остается свободным. Когда подошва нагревается до определенной температуры, биметаллическая пластина изгибается в сторону металла, который имеет более низкий коэффициент линейного расширения, а при достижении заданной температуры размыкает контакты, тем самым отключая нагреватель. При понижении температуры подошвы она возвращается в исходное положение и включает в себя нагревательный элемент. Таким образом, температура нагрева утюга автоматически поддерживается в заданных пределах и обеспечивает среднюю температуру глажки.

Ремонт утюга Vitek на дому. Пять основных причин выхода из строя современного утюга

Сейчас ищем остальные болты для разборки утюга. Убираем кнопки на ручке утюга, для этого нужно поддеть лопаткой, но осторожно, чтобы не сломать застежки. Под кнопками есть болт, откручиваем отверткой Phillips.

Уже можно снять верхнюю часть ручки утюга, поддеть ее по шву шпателем и отломать защелки.Также откручиваем все болты, которые видим.

В передней части возле излива тоже болты видим, откручиваем.

Выкрутили все болты по корпусу, можно корпус поднимать. Скоро узнаем, почему перестал нагреваться утюг.Когда поднимали корпус, нашли еще три болта, тоже откручиваем.

Дойдя до термопредохранителя, переводим тестер в режим набора и проверяем, должен ли он звонить. Тепловой предохранитель у нас не звенит, а это значит, что он неисправен и его нужно заменить на такой же.Выяснили, почему перестал нагреваться утюг. Устанавливаем новый термопредохранитель и включаем утюг, он сразу начал нагреваться. Всем удачи в ремонте.

Утюги, как бытовая техника, появились давно. Они были громоздкими, тяжелыми и неудобными в использовании. Достоинством этих устройств была их «несокрушимость» за счет простоты конструкции. Они приходили в негодность только тогда, когда раскаленный уголь прожигал их металлическое дно.

Рисунок: 1. Отремонтированное железо

При нарушении всего этого устройство скачет и в итоге выходит из строя. Это происходит по разным причинам. Неправильное использование, падение прибора, использование хлорированной воды для парогенератора и многое другое. В результате такой необходимый прибор превращается в бесполезный кусок пластика и металла.

Из инструментов вам понадобится только отвертка Phillips, мультиметр или омметр и маленькие плоскогубцы, называемые «утятами».

Хотя этот утюг не имеет парогенератора, его электрическая схема и конструкция практически не отличаются от первых. Поэтому методика диагностики и ремонта электрической части идентична.

На фото 2 показано устройство, которое не нагревается при включении в сеть и вращении колеса термостата.

Рисунок: 2. Крутим регулятор, а утюг не нагревается

Сетевое напряжение присутствует, визуально шнур и вилка видимых повреждений не имеют.

Судя по бирке (рисунок 3) мощность устройства 1000 Вт. Это не большой показатель, так как есть экземпляры до 2500 Вт. Чем больше ватт потребляет утюг, тем быстрее он нагревается, но через его цепи и контакты проходит больше тока.Следовательно, такие устройства с большей вероятностью будут подвергаться условиям, при которых они выйдут из строя.

Рисунок: 3. Технические характеристики

Рисунок: 4. Снимите заднюю крышку.

С помощью крестообразной отвертки открутите этот винт.

После отвинчивания винта крышка может быть легко снята, и будут видны входящие электрические цепи утюга.

Рисунок: 5. Электрические схемы утюга

Для удобства монтажа внутри находится клеммная колодка (рисунок 6), к которой подводится кабель. С другой стороны клеммной колодки провода уходят глубже в устройство.

При установке в этом месте мощного утюга могут перегореть провода или расплавиться корпус клеммной колодки. Дело в том, что такой способ зажима саморезами не совсем надежен, так как со временем соединение нагревается и винт расшатывается.

В этом случае соединение нагревается еще сильнее и, как следствие, перегорает провод.И это место часто оказывается слабым звеном в электрической цепи устройства.

Рисунок: 6. Клеммник

Рисунок: 7. снимите верхнюю часть корпуса утюга.

С помощью той же отвертки Phillips открутите один винт и ослабьте другой.

Освободив шнур, вытащите его и открутите винты корпуса.

Рисунок: 8. Откручиваем винты корпуса

Рисунок: 9. Нажмите кнопку разблокировки.

Чтобы снять ее, нажмите кнопку блокировки (Рисунок 9) и извлеките сам распылитель. Далее достаем емкость для воды.

Рисунок: 10.Вытаскиваем баллончик
Рисунок: 11. Емкость для воды

Под ним два винта, которые крепят корпус к подошве утюга. Откручиваем один, а затем второй винт.

Рисунок: 12. Откручиваем 2 винта

После этих манипуляций верхняя крышка легко снимается.

Рисунок: 13. Снимите верхнюю крышку.

Осталась только подошва с защитным кожухом и электрическими цепями.

Рисунок: 14. Подошва утюга

На фото 15 видно, что контрольная лампа отходит от клеммной колодки.

Рисунок: 15. Световой индикатор

Он должен сигнализировать о работе утюга, когда сетевое напряжение подается непосредственно на нагреватель.

Рисунок: 16. Термостат двигателя

Далее необходимо отсоединить провода идущие под кожухом, иначе они будут мешать. Провода, как входящие, так и исходящие, имеют соответствующий цвет, поэтому нет необходимости маркировать их перед отключением.

Рисунок: 17. Вытаскиваем лампочку
Рисунок: 18. Откручиваем 3 винта крепления

Но перед этим проверяем, не в шнуре ли проблема. Для этого мы соединяем выводы устройства, способного тестировать схему, синим и коричневым проводами (рисунок 19).Эти цвета соответствуют фазе и нулю сети 220 В. Поворачиваем термостат двигателя сначала в одну сторону, а потом в другую.

Прибор ничего не показывает, значит, разрыв находится дальше под защитным кожухом.

Рисунок: 19. Ищем обрыв

По очереди откручиваем все зажимы проводов.

Рисунок: 20. Отверните остальные зажимы для проводов.

Вытащив провода из зажимов, осторожно снимите защитную крышку.

Рисунок: 21. Снимаем защитную крышку

Откладываем в сторону и снова берем указатель цепи. Соединяем его концы с выводами ТЭНа или ТЭНа. Устройство показывает, что ТЭН цел, и это не может не радовать, так как он вдавлен в подошву утюга.

Рисунок: 22. Проверка нагревательного элемента

Остается только терморегулятор.

К одному из его выводов приходит коричневый провод, идущий прямо из сети.Подключив прибор к этому выходу датчика температуры (рисунок 23), а также с белым проводом, идущим к его второму контакту, снова поворачиваем регулятор.

Рисунок: 23. Проверка термостата

Ничего не происходит, значит, термостат неисправен.

Некоторые люди замыкают датчик температуры куском провода, вынимая его из цепи.

Но это не вариант, так как в лучшем случае при перегреве утюг может обжечь нежную ткань. А в худшем случае всю квартиру или дом, если случайно оставить подключенным к сети. Поэтому прямое подключение не вариант.

Но если надавить пальцем на биметаллическую пластину, контакты в какой-то момент замкнутся.Значит нужно немного согнуть пластину и все должно заработать.

Рисунок: 24. Поверните биметаллическую пластину.
Рисунок: 25.

Снимаем замеры после доработки (рисунок 26).Видно, что контактная часть датчика температуры замкнута.

Рисунок: 26. Замеры после ревизии

Очень важно, чтобы при соединении корпуса с подошвой (рисунок 31) ось колеса регулятора точно входила в прорезь на салазке термостата.

Чтобы проверить правильность соединения этих двух частей, необходимо повернуть регулировочное колесо в разные стороны. Если он закреплен в двух направлениях, значит, все подключено правильно и можно продолжать сборку.

Рисунок: 31. Соединяем корпус подошвой

Закрепляем корпус саморезами и ставим емкость с пульверизатором.

Рисунок: 34. Ставим обратно заднюю крышку

Включаем утюг и крутим колесико.

На фото 35 видно, что утюг включился и нагревается.

Рисунок: 35. Утюг работает

В какой-то момент сам выключился, набрав нужную температуру.

Следует помнить, что все работы должны производиться с устройством, отключенным от сети.

Обожаю головоломки … особенно неожиданные.Вот такая неожиданная головоломка «упала мне на голову» сегодня. Точнее, упал не на голову, а на рубашку, и не упал — а упал.

Утюг развалился у меня в руках, пока гладил рубашку…. вот так вот подошла сняла и отвалилась (осталась висеть на проводах). Корпус оказался в одном открученном винте (непрочное крепление подошвы утюга вызывало у меня подозрение с самого начала), который крепил подошву к «носу» утюга.

Чтобы вкрутить этот винт, нужно было разобрать весь утюг, что было загадкой. Быстрый «гугл» решения не принес и пришлось «штурмовать» железо … Вот и решил совместить решение головоломки с фотосессией. Может кому будет полезно, хотя модель утюга не известна…. но все же ..

Вот так выглядел мой утюг в самом начале: обломок поташа и собранная верхушка утюга:

Пятка подошвы крепится без шурупов, с помощью каких-то анкерных хомутов)) Т.е.надежность конструкции держится на самом винте на изливе железа.

Обратите внимание, фото я сделал после разборки утюга … так что дальше будет «реконструкция событий».

Так что добро пожаловать — сам утюг:

Демонтаж следует начинать с подлого спрятанного винта под крышкой бака для воды:

Но нужно снять крышку из закрытого состояния, зацепить отверткой и приподнять.

Откручиваем первый винт:

Вытаскиваем «рогатый мусор» с конца ручки и вынимаем поворотный регулятор. Для этого открутите его против часовой стрелки до упора, а затем потяните вверх.

Вверните этот винт, это второй скрытый винт. Нашел только когда собирал железо … сломал или сломался до меня (железо не мое) останется загадкой !!! В моем случае есть вариант купить суперклей или найти дихлорэтан и приклеить пластик:

Следующие 2 винта спрятаны под крышкой терморегулятора.Ее придется жестоко вырвать отверткой. (в моем случае было проще, вытолкнул изнутри, так как подошва еще не прикручена)

Откручиваем тут винты и возле пятки подошвы … Будет еще 4 винта: два больших и два поменьше …

Снимаем деталь:

Сетчатые фильтры в нижней части цилиндров…

Также нужно быть осторожным и не порвать (как я) трубку, ведущую к распылителю на железном изливе:

ВСЕ, наконец то получил доступ к злополучному винту на носке подошвы. Его можно прикрутить и железо собрать. Но рекомендую проверить целостность и герметичность всех контактов. И вообще, чтобы провести обслуживание утюга, заезды уже разобраны….

При сборке не забывайте ставить на место разные мелочи, чтобы после ремонта не осталось «лишних деталей»:

две хрени чуть не забыл надеть.Это какие-то прокладки …

Все, закручиваю злополучный винт:

И приступаю к сборке … в порядке, обратном разборке …

Замечу только то, что для правильной сборки терморегулятора я откручивал его до упора по часовой стрелке и соответственно знал, в каком положении нужно ставить саму крышку регулятора … это было положение максимума температура:

Вот и все….не забываем про винты и не нервничаем при сборке-разборке))))

Эта запись опубликована 5 октября 2008 г. в 13:47 и помещена под тегами. Вы можете следить за любыми ответами на эту запись через ленту. Можно, или со своего собственного сайта.

Из чего состоит такое необходимое в быту устройство, как утюг? По принципу работы современное железо осталось таким же, каким было во времена наших мам. Итак, утюг состоит из: массивной подошвы, в которую встроен электронагревательный элемент (ТЭН), биметаллического терморегулятора, термопредохранителя, бака для воды, используемого в системе пропаривания, ручки, индикаторов режимов работы и кнопок. (ручки) для управления работой паровой системы.Далее мы подробнее рассмотрим цель. комплектующие к утюгу и узнайте, на что обращать внимание при покупке нового прибора.

Подошва. Она важнейший элемент железа. Именно от нее во многом зависит ваш успех на «гладильном» поприще. Во-первых, вам нужно решить, какое качество подошвы играет для вас большую роль — долговечность или легкость скольжения. Если первое — то в основе подошвы должна лежать нержавеющая сталь, которая уже несколько десятилетий лидирует, являясь до сих пор самым распространенным материалом для изготовления подошвы утюга, но не отличается легкостью скольжения.Правда, чтобы устранить этот недостаток, устройства многих производителей (Braun, Siemens, Bosh, Tefal и др.) При образовании пара образуют между подошвой и тканью специальную воздушную подушку, облегчающую скольжение утюга. Но все равно он не заменит подошвы, которые уже содержат материалы, обеспечивающие высокий коэффициент скольжения. Чаще всего это обычное эмалевое покрытие, которое хоть и обладает таким незаменимым свойством, тем не менее является нежным и уязвимым материалом, и при неосторожном обращении на такой подошве могут появиться царапины и сколы.То же самое и с тефлоновыми покрытиями.

Сегодня каждая уважающая себя компания запатентовала подошвы из специальных составов (компаундов различных материалов). Увы, кроме загадочных красивых названий, мы можем получить мало конкретной информации и, соответственно, мы не можем слепо верить производителю, заявляющему об уникальной прочности своей подошвы.

На мой взгляд, идеальный вариант — подошва из полированной (зеркальной) стали.

Терморегуляторы применяются в основном биметаллического типа, это вполне надежный железный агрегат, не доставляющий особых хлопот.Утюги с электронными регуляторами встречаются реже, а их цена сильно отличается от обычных биметаллических регуляторов.

Электрическая схема утюга в принципе не претерпела изменений. Единственное, что было добавлено, это термопредохранитель, который отключает ТЭН, если не работает основной регулятор и температура подошвы превышает температуру термопредохранителя. Есть две схемы подключения ТЭНа к сети.

Плавкие предохранители бывают двух типов: одноразовые и многоразовые.

Термопредохранители многоразового использования изготавливаются по биметаллическому принципу (как и основной регулятор железа). При превышении установленной температуры контакт размыкается и цепь питания ТЭНа прерывается. После того, как утюг остынет, биметаллический контакт снова замыкает цепь питания нагревательного элемента. Таким образом, многоразовый термопредохранитель предохраняет утюг от перегрева (если не сработал основной термостат) и полного сгорания.

Одноразовый термопредохранитель может выполнять свою функцию только один раз.При превышении заданной температуры происходит разрыв цепи питания ТЭНа, тем самым защищая утюг от перегрева и перегорания ТЭНа. К сожалению, после срабатывания одноразового термопредохранителя дальнейшая эксплуатация утюга без ремонта невозможна. Он одноразовый и одноразовый в Африке.

Кнопки управления паром используются для регулировки подачи воды для производства пара. Обычно есть две кнопки и ручка. Одна из кнопок служит для разовой подачи порции воды в камеру парообразования (так называемый паровой удар), другая — для смачивания одежды из спринклера, установленного в передней части утюга.Ручка используется для регулировки подачи воды для постоянного производства пара (не забывайте закрывать подачу воды, когда утюг не работает, так как это может привести к образованию большой лужи под утюгом).

О работе утюга сигнализируют лампочки. Обычно горит один красный свет, это означает, что процесс нагрева происходит до заданной температуры. Однако есть модели с двумя лампочками — красной и зеленой. Красный свет имеет ту же функцию, что и в первом случае, а зеленый свет указывает, что утюг подключен к сети (розетке).

Ремонт.

Нет ничего вечного под луной. В один прекрасный день или нет, воткнув утюг в розетку и подождав 5-10 минут, понимаешь, что он не работает. Такая красивая, удобная, знакомая и все равно не работает. Выход — выбросить и купить новую, не самый лучший вариант … Значит, нужен ремонт. В 80% случаев утюг можно вернуть в рабочее состояние. Нагревательный элемент сгорает на 20% и в этом случае действительно дешевле выкинуть его и порадовать себя новой покупкой.

Для ремонта потребуются следующие инструменты:

или аккумулятор с лампочкой

Перед тем, как приступить к ремонту, необходимо оценить внешние проявления неисправности. 99% утюгов имеют световые сигналы. Это, как правило, красный свет, сигнализирующий о процессе нагрева нагревательного элемента (термоэлектрического нагревательного элемента). Есть варианты с двумя лампочками — зеленой и красной, при этом зеленый свет сигнализирует о том, что утюг включен в розетку и на него подано 220 В, а красный сигнализирует о процессе включения и выключения ТЭНа. .

Если ни одна из ламп не загорается во всех положениях терморегулятора, то первое подозрение падает на исправность шнура.

Самая большая сложность в ремонте современных утюгов — их разборка. Дизайнеры диктуют свои правила и поэтому все винты, удерживающие конструкцию, скрыты, и найти их довольно сложно. Описать все конструкции невозможно, их очень много, но есть несколько общих принципов:

Пластиковый корпус утюга всегда крепится к подошве шурупами (я не встречал ни одного утюга, в котором для крепления использовались только пластиковые защелки)
Шурупы обычно прячут под декоративные заглушки, светофильтры для лампочек , резервуар для воды для системы пропаривания.
Всегда надо стараться разбирать утюг, чтобы после сборки не было стыдно посмотреть на свою работу.
Будьте осторожны, чтобы не сломать пластиковые зажимы деталей

Ремонт электрического шнура

Первым делом нужно снять заднюю крышку, закрывающую место выхода электрического шнура. Найти винты задней крышки обычно несложно. После снятия задней крышки можно проверить целостность электрического шнура, 20% неисправностей связаны с обрывом провода в точке выхода шнура из утюга или вилки.

Для проверки целостности шнура понадобится тестер или обычный гудок (аккумулятор, лампочка и кусок провода).

Один конец выходит от лампочки, подсоединяясь к контактам вилки, а другой, идущий от аккумулятора, попеременно к проводам, выходящим из шнура питания. Провод в желто-зеленой изоляции проверять не нужно, это так называемый защитный нейтральный провод. Если лампочка горит, значит, провод в порядке и нужно искать неисправность дальше.

Если свет не горит, то можно поздравить с обнаружением проблемы.

Для устранения данной неисправности обычно достаточно укоротить шнур на 10-15 сантиметров и снова подключить его к месту, где были прикручены эти провода (предварительно проверив его целостность, если лампочка циферблата не горит, значит провод поврежден рядом вилка и подлежит замене), что электрический шнур утюгов особенный, его провода имеют прорезиненную изоляцию, выдерживающую высокие температуры.Поэтому никакой провод здесь не подойдет, он нужен в прорезиненной изоляции.

Если провод в норме, то дальше придется разбирать утюг. Перед дальнейшей разборкой необходимо набросать схему подключения, тогда этот чертеж значительно облегчит вашу сборку.

Ремонт терморегуляторов.

Отсоединив все провода, необходимо попробовать снять пластиковый корпус, чтобы добраться до регулятора температуры и нагревательного элемента. Сначала снимаем ручку терморегулятора, для этого под ручку регулятора подкладываем плоскую металлическую пластину (можно ножом) и пытаемся приподнять, прилагая небольшие усилия.Если не получилось, оставляем все как есть и ищем саморезы, которыми корпус утюга крепится к его основанию. С задней частью корпуса сложностей нет, но спереди винт обычно прикрывается либо специальной пробкой, либо крышкой (закрывающей отверстие для заливки воды в пароварку).

Как бы то ни было, после тщательного осмотра вы все равно найдете, придумаете, доберетесь до этого винта или саморезов.

Открутив все винты, можно снять корпус и добраться до деталей внутреннего устройства вашего утюга.Теперь вы можете продолжить устранение неполадок.

Для начала проверим, работает ли терморегулятор, для этого перекручиваем шток регулятора из одного крайнего положения в другое. Бывает, что регулятор очень сложно прокрутить, в этом случае необходимо прибегнуть к помощи плоскогубцев и попытаться развернуть узел вращения, несколько раз повернув шток регулятора из одного крайнего положения в другое. Добившись легкости вращения, протрите нить этого узла простым мягким карандашом.Графит не боится высоких температур и обладает хорошими смазывающими свойствами.

Поверните шток регулятора из одного крайнего положения в другое.

В одной из позиций должна работать контактная группа (с характерным щелчком). Проверьте целостность электрической цепи при замкнутых контактах с помощью теста на непрерывность. Для этого подключаем один конец циферблата к одному контакту, другой — к другому и, поворачивая ось регулятора, наблюдаем зажигание и гашение лампочки.Если лампочка не загорается, нужно аккуратно очистить контакты с помощью полоски наждачной бумаги или пилки для ногтей (из маникюрного набора).

Ремонт тепловых предохранителей.

Далее следует проверить целостность плавкого предохранителя, подключив к нему провода непрерывности с обеих сторон. Если свет не горит, значит виновник неисправности и час потраченного вами времени — Он. Это происходит в 50-60% случаев.

Самый простой выход из этой ситуации — выбросить этот термопредохранитель и замкнуть в этом месте электрическую цепь.Если основной терморегулятор находится в исправном рабочем состоянии, отсутствие в работе термопредохранителя и сохранность утюга никак не отразится.

Чтобы замкнуть электрическую цепь накоротко, не нужно много воображения. Вариантов может быть много. Это и пайка высокотемпературным припоем, и опрессовка проводов медной трубкой (от стержня шариковой ручки), использование более легкой пружины, переключение питающих проводов 220 В. Главное добиться надежного контакта точек подключения.

Ремонт ТЭНа.

Если плавкий предохранитель, терморегулятор и шнур питания исправны, то остается единственный и самый неприятный вариант — перегорает ТЭН. В большинстве случаев ТЭН вкатывается в подошву утюга и его замена технически достаточно сложная процедура и, соответственно, экономически нецелесообразна.

Однако существуют конструкции, в которых токопроводящие жилы не привариваются к контактам нагревательного элемента, а соединяются с помощью наконечников.Редко, но происходит такое сильное окисление мест контакта наконечников и ТЭНа, что электрическая цепь разрывается. В этом случае необходимо обеспечить надежность контакта в связи с этим, что достигается тщательной очисткой стыков наждачной бумагой, пилкой, пилочкой для ногтей и т. Д.

Если все же ТЭН перегорел, и вы решили выбросить когда-то столь полезный и любимый утюг, держите шнур от него. Он может вам понадобиться при ремонте нового любимого утюга или другого электроприбора.В конце концов, это может послужить весомым аргументом в нелегкой задаче воспитания подрастающего поколения.

Ремонт пропарочной системы

Система парового утюга имеет несколько нюансов:

Всегда используйте дистиллированную (идеальную), фильтрованную (с фильтрами для питьевой воды) или кипяченую воду. Это защитит ваш утюг от образования накипи в паровой полости и обеспечит долгую эксплуатацию.
Если вы не используете пароварку, опорожните утюг и установите контроль пара на максимум.Это продлит срок службы дозатора пара.

Ремонт паровой системы обычно включает удаление накипи из внутренних паровых полостей вашего питомца. При обычном использовании домашнего утюга примерно через полгода необходимо очистить систему пропаривания. При использовании дистиллированной воды этот срок увеличивается в несколько раз.

Чистить утюг дома достаточно просто. Для этого нам понадобится емкость для воды, в которую нам нужно поместить ее так, чтобы вода покрывала металлическую подошву на 1-1.5 см. Этой емкостью может быть обычная большая сковорода. Не забудьте установить регулятор пара на максимум или произвести чистку.

Утюг должен стоять на металлических проставках, роль которых с успехом могут выполнять обычные монеты. Достаточно приподнять только заднюю часть утюга. В нашем случае никаких распорок не потребовалось, так как задняя часть утюга упирается в край кастрюли и вода может беспрепятственно проникать в паровую камеру.

Добавьте в воду столовый уксус из расчета 1 стакан уксуса на 1 литр воды.после этих приготовлений всю нашу конструкцию ставим на плиту и доводим до кипения, после чего выключаем плиту и даем воде немного остыть. Эту процедуру проводим 2-4 раза. Вместо уксуса можно использовать лимонную кислоту или средства для удаления накипи для чайников.

Я перепробовал множество фирменных средств для удаления накипи, но ни одно из них не дало такого результата, как предложенный вам метод.

И я бы не стал ничего говорить о цене этих средств.После удаления накипи промойте утюг в холодной воде и дайте ему высохнуть на пару часов.

Вот и все, теперь ваш помощник не выбрасывает чешуйки и не оставляет пятен на белоснежном белье.

Перед тем, как приступить к самому процессу глажки, необходимо подготовить рабочее место и утюг. Поверхность подошвы должна быть идеально чистой, так как на ткань могут прилипать ворсинки и пыль. Не трите подошву, пока она еще горячая.

Шерстяные изделия и темные ткани рекомендуется гладить через специальную гладильную ткань, иначе она начнет светиться.Не рекомендуется надевать одежду сразу после глажки, так как еще теплая ткань имеет свойство быстро мнаться: повесьте ее на вешалку на полчаса, и она дольше сохранит форму. Сегодня существует множество видов разных тканей, как натуральных, так и синтетических, поэтому перед тем, как гладить вещь, посмотрите этикетку, на которой указан оптимальный температурный режим для данного вида ткани. Если рекомендаций по этому поводу нет, то сначала попробуйте прогладить небольшой кусок ткани с изнаночной стороны и в зависимости от этого увеличьте или уменьшите нагрев утюга.

Начинайте гладить с вещей из тонких тканей (шелк, ацетат), требующих минимального температурного режима, постепенно переходите к тканям, которые можно гладить даже при высокой температуре.

Начните с глажки тканей из смесовых волокон, посмотрите на состав и установите утюг для волокна, которое требует самой низкой температуры. Затем переходите к шелку и синтетике (кстати, искусственный шелк можно гладить даже при средней температуре), и не забывайте, что на таких тканях использовать функцию отпаривания нежелательно — ткань может дать усадку и потерять внешний вид.Натуральный шелк можно сначала намочить и сразу же погладить. Шерстяные изделия рекомендуется гладить при умеренном температурном режиме без использования парового удара. Такие ткани, как крепдешин, после стирки немного садятся, поэтому сначала замочите их в теплой воде, а затем прогладьте при температуре около 100 ° C

Самый простой способ — гладить изделия из хлопка и льна: их можно гладить при самой высокой температуре, не стесняйтесь. использовать подачу пара. Единственное «но»: лен и цветной хлопок также желательно гладить с изнаночной стороны, иначе есть вероятность появления блеска на ткани.

Искусственный мех, замшу и кожу нельзя гладить с использованием пара (волокна могут просто плавиться). Блестящие ткани можно гладить с паром с лицевой стороны, а матовые — с изнаночной, чтобы избежать ненужного блеска. Ткани с ворсом следует гладить с изнанки и по направлению ворса, а для большей эффективности можно подложить под него ворсистую ткань, тогда ворс не мнется (также можно использовать для этой цели махровое полотенце) .

Экономия времени

Чтобы процесс глажки был максимально эффективным и быстрым, мы можем дать вам несколько полезных советов:

начните гладить рубашки и блузки с рюшами (если таковые имеются), затем погладьте один рукав (желательно на рукаве специальной конструкции), затем воротник и верх спинки, сама спинка и в последнюю очередь — дротики.

гладить ткань со складками следующим образом: складки в верхней части юбки, на талии, труднее всего гладить, поэтому просто распарьте ткань, не прижимая утюг к ткани, а затем повесьте юбку на вешалку и дайте ткани остыть.

гладить платья из шерсти с изнаночной стороны, а карманы и отделка спереди, но через слегка влажную ткань. Схема глажки такая же, как и для рубашек: сначала детали, затем по всей длине.

, чтобы стрелки надолго оставались на брюках, нанесите на них сухое мыло изнутри, а затем прогладьте их с правой стороны через влажную гладильную ткань.

Всегда внимательно следите за своей внешностью, берегите волосы, одежду и обувь. Все знают, что главное в человеке — это ум, но их все равно встречает одежда …

Заключение

Естественно, есть утюги посложнее с электронным регулятором температуры, с подачей воды для системы пропаривания под давлением, беспроводные с нагревательной подставкой и т. Д.Однако все вышеперечисленные причины неисправностей и способы их устранения подходят для их ремонта.

Если ремонт оказался неудачным, идем в магазин и выбираем нового помощника.

А теперь поговорим о покупке такой необходимой бытовой вещи, как утюг. Перед покупкой в первую очередь определитесь, для чего именно вам нужен утюг. Если, помимо вашего собственного лица, в вашей квартире проживают еще многочисленные родственники, а ваш гардероб до отказа забит одеждой, без утюга максимальной мощности (2000-2400 Вт) и подачи пара не обойтись.Но учтите, что такая покупка облегчит ваш кошелек примерно на 70-80 долларов.

Можно даже приобрести паровую станцию, которая сократит время глажки до минимума. Но, во-первых, он занимает больше места, чем обычный утюг, а во-вторых, такие устройства довольно дорогие, в пределах 120-170 долларов, что доступно только обеспеченным людям. Если вы одинокий человек, то вам достаточно утюга средней мощности. (~ 1500 Вт).

Не менее важна весовая категория утюга.Во времена угля и чугуна гладили белье в основном из-за большого веса устройства. Сегодня в этом нет необходимости, поэтому чем легче утюг, тем легче вам будет с ним справиться, хотя некоторым людям нравятся и более тяжелые утюги.

Отдельно стоит емкость для воды. В этом случае, чем больше емкость, тем лучше. Наиболее распространены модели емкостью 250 мл. Самый большой бак на сегодняшний день составляет 350 мл (одно из достижений Siemens).

Далее обратите внимание на разнообразие функций подачи пара.Не стоит покупать утюг, у которого нет постоянной подачи пара и парового удара, которые необходимы для разглаживания глубоких складок: даже если складка исчезла с поверхности ткани даже без пара, нельзя быть уверенным, что она будет навсегда . Скорее всего, через 1-2 часа он появится снова.

Обязательно попросите продавца показать подробные характеристики паровых функций, они также имеют большое значение: если максимальная подача пара достигает 15 г / мин, с ним сложно гладить толстую ткань.Также необходима регулировка подачи пара, так как для разных типов тканей требуется разная интенсивность. Некоторые фирмы вообще не указывают такие параметры. Что ж, в этом случае остается только надеяться на честность производителей.

Если вы хотите, чтобы утюг служил долгое время, то он должен быть оснащен защитными функциями (защита от известкового налета, функция самоочистки и т. Д.). У каждой компании защитные функции работают по разным принципам, поэтому поинтересуйтесь у продавца, какой моделью оснащена понравившаяся вам модель и как эти функции работают.Здесь сложно посоветовать что-то конкретное, как говорится, на вкус и цвет … Хотя покупать утюг со сменным картриджем я не рекомендую, потому что купить запасной будет не так просто, он весьма вероятно, что вам придется обойти более одного магазина, прежде чем вы его найдете.

Итак, вы уже разобрались для себя, какое устройство вам подойдет полностью. Остались мелочи: выберите понравившийся дизайн и оцените сумму, которую вы готовы заплатить за покупку.Главное при этом учитывать — железо торговой марки. Philips, Siemens, Braun, Tefal, Rowenta, Bosh — лидеры по производству бытовой техники … Их качество надежнее, а сами устройства дороже, на 60-80 долларов. Если при покупке вы рассчитываете на $ 20-30, то стоит обратить внимание на утюги Scarlett, Unit, Binatone, Clatronic, Vitek, Vigod и др.

Помните, что если утюг соответствует всем вашим требованиям, глажка перестанет быть пыткой, И работая с ним, вы получите если не удовольствие, то хотя бы полное удовлетворение.

Надеюсь, что чтение этой статьи поможет вам выбрать, правильно эксплуатировать и продлить срок эксплуатации такого необходимого устройства, как утюг.

В нашей жизни утюг занимает очень важное место, он придает нашей одежде красивый вид, разглаживает все складки после стирки и, наоборот, при необходимости специальной формы стрелок помогает придать нашей одежде законченный вид.

В нашей жизни бывает, что наш помощник выходит из строя, и у него не все функции работают, пароварка может работать плохо, а что еще хуже, вообще не греть.

В этой статье разберем, как отремонтировать утюг своими руками, чтобы не выкинуть старый и не купить новый. На данный момент у нас в эксплуатации довольно много видов утюгов: от самых простых до утюгов с парогенератором.

Следует отметить, что базовая конструкция этих утюгов одинакова. На рынке они представлены большим количеством компаний, например Philips, Rowenta, Tefal, Bosh, Braun (коричневый) и др.

В контакте с

Одноклассники

Основные поломки утюга

Когда утюг исправно работает — это, конечно, хорошо, но наступает момент, когда что-то идет не так.Поэтому рассмотрим самые частые поломки. К ним относятся:

Обрыв провода. Это проявляется в том, что утюг не нагревается, лампочка не загорается.
Повреждение термостата. Утюг работает в одном положении или вообще не работает, не реагирует на переключение регулятора или все время нагревается без выключения.
Сгорел тэн. Лампочка горит, но утюг не нагревается.
Пароход сломался. При этом выливается мусор, пара нет, льется вода и тд.

Приступаем к ремонту

Для ремонта понадобится отвертка прямая и крестообразная. Желательно иметь под рукой мультиметр, нож:

Обрыв провода — простейшая поломка утюга, в результате которой на утюг не подается напряжение и нагревательный элемент не нагревается. В этом случае требуется определить место обрыва.Это часто бывает в местах перегиба, в основном у входа в утюг.

После определения этой поломки вскрываем изоляцию провода ножом, зачищаем провод с двух сторон и скручиваем, не забываем изолировать провода — это убережет вас от поражения электрическим током, а также от поражения электрическим током. короткое замыкание в утюге.

Конструкция термостата довольно проста. Он состоит из биметаллической пластины (которая при нагревании сгибает и размыкает контакты) и пары контактов, каждый из которых может быть заключен в корпус.В холодном состоянии контакты должны быть замкнуты, а сопротивление термостата должно быть нулевым. Легко проверить мультиметром.

Также контакты должны легко расходиться. Если этого не происходит, то их сжигают. Требуется отключить их и почистить нулевым или мелким напильником. Если утюг не подчиняется регулятору, то необходимо заменить термостат, так как это механическая поломка и ремонт более дорогой и менее качественный, чем замена утюга на новый.

2. Проверка ТЭНа. (ТЭН — ТЭН). Часто, если ТЭН не нагревается, то требуется, прежде всего, прозвонить его мультиметром. Исправный ТЭН имеет сопротивление несколько десятков Ом в зависимости от мощности утюга.

У неработающего будет сопротивление, равное бесконечности. Если перегорел ТЭН, его нужно по возможности заменить, иначе утюг вообще будет работать эффективнее.

3. Если лампа горит, но ТЭН не работает, все равно может быть пробой термопредохранителя. В этом случае требуется его замена. При замене желательно брать точно такую же или при более высокой температуре. Устанавливается с помощью хомутов, так как пайка при такой температуре неэффективна.

4. Если отпариватель или распылительная система не работают должным образом, необходимо их очистить. Для этого приготовьте раствор из воды и уксуса в соотношении 1 литр на 200 граммов уксуса.Вы также можете купить специальные средства для удаления накипи.

Сняв верхнюю планку утюга, можно увидеть две помпы (слева — для пропаривания). Внимательно осмотрите насос на предмет отложений на насосе

Для этого налейте раствор в широкую емкость, установите утюг в такое положение, подошвой в воде, но так, чтобы вода не попадала внутрь. Нагреть воду до кипения, дать остыть, повторить эту процедуру 3-5 раз. По опыту этого должно быть достаточно.Кнопка подачи пара или распылителя также может не работать, и в этом случае ее необходимо заменить.

5. Также может просто перегореть предохранитель, установленный в некоторых моделях утюгов. Народ предлагает просто закрыть его, но в таких случаях утюг будет работать без защиты, поэтому рекомендуется заменить его точно таким же.

Окончание ремонта

После замены всех неисправных деталей рекомендуется собрать электрическую цепь и проверить мультиметром, подсоединив концы тестера вместо шнура питания.

Сопротивление будет во всех положениях регулятора. Если положение отключено, в этом положении сопротивление будет равно бесконечности.

Примечание: при сборке все провода должны быть отделены друг от друга, не касаясь оголенной частью металла.

Более серьезные неисправности требуют ремонта в мастерской бытовой техники. Учтите, что иногда покупка нового утюга оправдана затратами на его ремонт.

Из этого видео Вы научитесь ремонтировать утюг самостоятельно:

В контакте с

Вы видите неточности, неполную или неверную информацию? Вы знаете, как сделать свою статью лучше?

Хотите предложить фотографии по теме для публикации?

Помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях — мы свяжемся с вами и вместе сделаем публикацию лучше!

Разборка

, типичные неисправности и способы их устранения

Как работает утюг

Чтобы разобрать и отремонтировать утюг, нужно знать, как он работает и как работает.Без этих знаний начинать ремонтные работы бесполезно. Практически все паровые утюги разных производителей — Philips, Braun, Tefal, Vitek и других — имеют одинаковое устройство и принцип работы. Отличия могут быть только в техническом оформлении отдельных деталей.

Основной деталью любого электрического утюга является подошва со встроенным в нее ТЭНом (далее также ТЭН). Мощность нагревательного элемента в современных утюгах Vitek обычно составляет 2000 Вт, 2200 Вт или 2400 Вт.Устройства производятся с подошвой из различных материалов — нержавеющей стали, алюминия, тефлона, керамики и других. Подошвы имеют отверстия, через которые выходит пар для обеспечения желаемого качества глажки. Температура нагрева металлического основания регулируется встроенным термостатом.

В устройствах с функцией испарения предусмотрен резервуар, в который наливается вода. Жидкость необходимо очистить и смягчить — только в этом случае можно не допустить образования накипи внутри подошвы.Вода перетекает из резервуара на нагретую подошву, превращается в пар и выходит через отверстия. Интенсивность испарения также регулируется. Большинство современных моделей имеют функцию принудительного выпуска парового облака максимальной интенсивности — паровой удар.

Как правило, электрические утюги имеют форсунки для распыления воды. Электрическое соединение обеспечивается электрическим шнуром, который может свободно перемещаться относительно корпуса. Внутри корпуса шнур крепится к клеммной колодке.Таким образом, устройство современных паровых утюгов несложно. Это могут понять даже те, кто далек от технологий.

Общие поломки

В связи с простотой устройства и эксплуатации перечень распространенных неисправностей у различных моделей утюгов Vitek — VT-1201, VT-1209, VT-1244 и других — одинаков. Это утверждение верно и для устройств других марок, поскольку принципиальных конструктивных отличий у них нет. Описание основных неисправностей приведено в таблице ниже.

Иллюстрация	Описание поломки
	Обрыв или короткое замыкание в шнуре питания … Один из самых распространенных и опасных дефектов, возникающий в результате длительной эксплуатации. Со временем шнур подвергается нагрузкам, провода, расположенные под внешней изоляцией, сгибаются и скручиваются. Также может быть повреждена теплоизоляция, что приведет к расплавлению изоляции электрических проводников.Такие неисправности могут привести к травмам. поражение электрическим током … Обрыв устраняется заменой шнура
	Образование накипи … Это скорее не поломка, а результат неправильной эксплуатации, приводящей к нарушению функции испарения. Соли в жесткой воде оседают на паропроводящих отверстиях подошвы. Чтобы избежать этого дефекта, наливайте в утюг только очищенную смягченную воду или дистиллят. Для удаления накипи отверстия протирают ватным тампоном или другим предметом, твердость которого не должна превышать твердость материала подошвы .
	Повреждение термостата … Эта деталь позволяет регулировать температуру нагрева подошвы. Биметаллическая пластина поддерживает заданную температуру путем подключения или отключения электрических контактов в зависимости от температуры. Со временем грязь или волокна ткани могут нарушить контакт. В результате нагревательный элемент не нагревает подошву. Для устранения поломки придется разобрать утюг и очистить контакты мелкой наждачной бумагой или любым острым металлическим предметом .
	Сработал предохранитель … Эта деталь представляет собой устройство противопожарной защиты. Термофуз размыкает электрическую цепь и выключает утюг, если температура нагрева подошвы превышает допустимую. Различные модели имеют как одноразовые, так и многоразовые предохранительные устройства. Во время диагностики исправность предохранителя определяется мультиметром. Сопротивление рабочего устройства нулевое. Если термопредохранитель неисправен, мультиметр покажет обрыв. Поломка устраняется заменой детали
	Поломка ТЭНа … Эта поломка является обычным явлением и приводит к полной потере эффективности глажки. Подошва просто не греется. В современных моделях ТЭН образует с подошвой единую конструкцию и не подлежит замене по отдельности. Для проверки исправности ТЭН используется мультиметр (см. Рис.). Нормально работающий нагревательный элемент имеет сопротивление от 20 до 40 Ом. Если мультиметр показывает обрыв цепи, придется покупать новый утюг, так как стоимость замены подошвы соизмерима с ценой нового прибора

Это видео знакомит читателей с типичными неисправностями утюгов, процедурами их диагностики и устранения:

Подготовительный этап

Для того, чтобы разобрать утюг, следует знать, что заднюю крышку можно закрепить винтом с оригинальной головкой со звездообразной прорезью с тремя балками (см. Рисунок). Эти винты используются во многих моделях Vitek.

Как правило, для разборки и ремонта могут потребоваться следующие инструменты и материалы:

набор отверток плоских и крестовых;
утконоса;
тонкая плоская лопатка;

Смотрите также, есть ли у вас такие материалы:

трубка термоусадочная;
изолента;
наждачная бумага нулевого размера.

Они также могут пригодиться при ремонте утюга.

Процесс разборки

Для остальных моделей электроутюгов российского производителя разборка проводится аналогично. Различия могут быть, но они не принципиальные. Действия описаны в таблице.

Иллюстрация	Описание работы
	Отверткой с фигурным наконечником (см. Фото выше) открутите болт, удерживающий заднюю крышку, затем снимите его
	Чтобы открутить болт, изображенный на фото, нужно будет аккуратно поддеть ножом или плоским шпателем кнопки, расположенные на рукоятке, и снять их.Будьте осторожны, чтобы не повредить защелки. Далее вам понадобится отвертка Phillips .
	Для снятия ручек верхней части подденьте защелки по шву ножом или шпателем и откиньте их. Затем откручиваем два болта, показанные на фото.
	Вы найдете еще один болт внизу, рядом с двумя, которые вы только что удалили.
	Откручиваем все болты, показанные на фото сзади утюга.Два немаркированных винта, удерживающих шнур питания, не нужно снимать. Иначе шнур отвалится и помешает работе.
	Откручиваем еще три болта в носовой части
	Поднимите корпус, отделяя его от подошвы. Чтобы добраться до деталей, расположенных внутри, откручиваем три болта, указанные на фото
	Вот и все, железо полностью разобрано.Теперь вы можете выяснить причину неисправности и отремонтировать устройство. Сборка производится в обратном порядке

Видео

Подробнее о порядке разборки утюгов Vitek моделей VT-1207, VT-1229, VT-12125 смотрите в видео:

Инженер-электронщик с многолетним опытом.Несколько лет занимается организацией ремонта бытовой техники, в том числе стиральных машин … Любит спортивную рыбалку, катание на лодках, путешествия.

Нашли ошибку? Выделите его и нажмите кнопки:

Ctrl + Enter

4.6176470588235 Рейтинг 4.6 (проголосовало 17)

Часто бывает, что пользователь вставляет вилку в розетку, чтобы погладить вещи, но через несколько минут понимает, что утюг не нагревается. Это не значит, что прибор следует сразу выбросить, так как во многих случаях отремонтировать утюги можно и это не будет так сложно, как кажется.Если вы хоть немного разбираетесь в технике, стоит попробовать решить проблему самостоятельно, а лучшим решением будет обращение в сервисный центр, где ремонт утюга будет гарантированно выполнен профессионально. Из-за чего может перестать работать утюг? Давайте рассмотрим пять причин, которые этому способствуют.

1. Шнур питания. Одной из основных поломок утюга можно считать именно шнур питания, который, собственно, вставляют в розетку.Для ремонта утюгов в этом случае необходимо будет добраться до места подключения контактов к ТЭНу. При отсутствии видимых неисправностей придется воспользоваться тестером и прозвонить шнур, это поможет определить, исправен он или нет. Если все же шнур питания стал виновником неисправности, возможно, придется его укоротить или заменить на новый.

2. Терморегулятор. Эта деталь — вторая на очереди. Это также необходимо проверить с помощью циферблата, который прикреплен к группе контактов.В том случае, если регулятор температуры повернут в сторону замыкания цепи, электрическая цепь должна работать. Свет выключен? Придется зачистить контакты наждачной бумагой и еще раз проверить.

3. Тепловой предохранитель. Этот элемент схемы способен выходить из строя чаще, чем шнур питания. Его основное предназначение — отключение электрической цепи при превышении температуры нагревательного элемента номинального значения. С помощью шкалы необходимо определить исправность предохранителя.Если он стал причиной выхода из строя утюга, его придется заменить, а то и вовсе исключить из схемы. Как показывает практика ремонта утюгов, при нормальной работе терморегулятора нет необходимости в предохранителе.

4. Нагревательный элемент (ТЭН). Еще одна причина необходимости ремонта утюга — неисправность ТЭНа. При включении устройства светится свет, при этом подошва не нагревается до необходимой температуры, самая быстрая причина в этом.Как и раньше, вам нужно будет проверить работоспособность оборудования. Нагревательный элемент крепится к подошве, поэтому, когда точка крепления цельная, скорейшее восстановление невозможно. Если же ТЭН соединить с подошвой с помощью наконечников, можно отремонтировать утюг. Для этого придется очистить контакты. Если после этого утюг дальше не нагревается, лучше купить новое устройство, так как новая деталь будет стоить почти полную стоимость устройства.

5. Система пропаривания. Когда поломка заключается в том, что в утюге не работает отпариватель, потребуется очистка внутренних полостей парообразования. Для этих целей можно использовать воду и уксус. Еще одной причиной поломки оросителя может стать кнопка подачи пара, которую в большинстве случаев приходится менять.

В любом случае, если ваш утюг вам дорог, стоит обратиться к специалистам, которые берут на себя ремонт всех моделей утюгов в Киеве, и выполняют его профессионально.

Неисправное железо нельзя сразу выбрасывать и покупать новое. Если поломка не слишком серьезная, то ее можно отремонтировать самостоятельно. Утюги, выпускаемые разными компаниями, отличаются формой, техническими характеристиками, запасными частями, но по конструкции все они одинаковы. Имея отвертку и мультиметр, вы сможете самостоятельно отремонтировать утюг Philips и других марок.

Подготовка к работе

Все элементы утюга электрической цепи находятся на внутренней стороне подошвы.Устройство утюга не сложное и состоит из следующих элементов:

Подошва со встроенным обогревателем. Если в приборе есть пароварки, в подошве для них предусмотрены отверстия.
Термостат с функцией контроля температуры нагрева.
Резервуар с водой для приготовления на пару.
Сопло для распыления воды и выхода пара. Также имеется ручка отпаривания, с помощью которой вы можете регулировать интенсивность пара.
Электрошнур для подключения устройства к сети.Он подключается к клеммной колодке, расположенной под пластиковой крышкой.

Для ремонта утюга необходимо подготовить набор инструментов. В процессе работы вам потребуется:

отвертки крестообразные, прямые и изогнутые;
широкий нож или ненужная пластиковая карточка, чтобы поддеть защелки;
мультиметр для проверки работы электрических элементов;
для замены деталей.

Для ремонта утюга необходимо иметь навыки работы с мультиметром и уметь держать в руках отвертку, а также соблюдать точность и последовательность действий.

Снятие крышки

Одна из самых сложных частей ремонта — это разборка устройства. Для разборки утюга Vitek и моделей других производителей, нужно снять крышку с задней части … На ней есть винты, которые необходимо открутить, а также защелки, которые необходимо отжать. Открутив все крепления, снимаем крышку с помощью ножа или пластиковой карты.

Под крышкой находится клеммная коробка для электрического кабеля.Если с ним возникла проблема, то разборку можно закончить здесь. Если шнур исправен, то дальше разбирают прибор. В утюжках Philips и Tefal под крышкой есть болты. Они и другие крепления откручиваются. Затем снимите регулятор температуры и кнопку пара, потянув их вверх. Иногда их фиксируют защелками, их следует выдавить отверткой.

Устройства

Rowenta и аналогичные конструкции имеют на ручках болты, которые необходимо открутить.Также под снятые кнопки есть винты, они тоже снимаются. После этого выдавливаются и снимаются защелки, фиксирующие верхние пластиковые детали. Утюг разбирают до тех пор, пока не разделятся корпус и подошва.

Конструкции устройств разных производителей несколько отличаются друг от друга, поэтому и процесс разборки у них разный. Но в любом случае работу нужно делать аккуратно и без спешки.

Шнур питания

Электрический шнур часто ухудшает работу.Обрыв может произойти из-за повреждения изоляции в том месте, где шнур изогнут или скручен. Один или несколько проводов могут быть частично или полностью повреждены. Из-за этого перестает включаться утюг, а подошва плохо нагревается.

Если шнур поврежден, то его в любом случае следует заменить, даже если причина поломки не в этом. Если такой возможности нет, то нужно тщательно утеплить поврежденные участки. Для проверки шнура его называют мультиметром … Во время испытания шнур необходимо перекручивать и перегибать в различных местах, особенно там, где есть повреждение изоляции. Если мультиметр от этого перестал звенеть, значит шнур необходимо заменить. Его также заменяют, если один или оба штифта вилки не звенят.

Ремонт ТЭНов и термостата

Если устройство перестает нагреваться, возможно, перегорел ТЭН, замена которого стоит дорого. В таком случае лучше купить новый утюг. Два выхода нагревательного элемента расположены на задней части подошвы.Для проверки мультиметр необходимо настроить на измерение сопротивления и подключить к выводам ТЭНа. Если на дисплее прибора появляется цифра, близкая к 250 Ом, нагревательный элемент исправен. Если число намного больше, значит, перегорел ТЭН.

Термостат внешне представляет собой пластину с расположенными на ней контактами и пластмассовый стержень, предназначенный для надевания на диск. К контактам подключают мультиметр и проверяют работу термостата.При выключении звук должен пропасть, а при включении должен появиться снова.

При выходе из строя термостата утюг может не включиться, даже если он установлен в положение «включено». Может быть и наоборот — при выключенном термостате прибор не выключается. В обоих случаях проблема в неисправных контактах.

Если утюг не включается, возможно, на контактах появился нагар. Его можно очистить мелкозернистой наждачной бумагой. Если устройство не отключается, при падении контакты могут плавиться или слипаться.Вы можете попытаться осторожно высвободить их, стараясь не согнуть и не повредить. Если это не сработает, придется заменить утюг.

Система предохранителей и распылителей

В утюге есть предохранитель на случай перегрева. Он расположен рядом с термостатом и в большинстве моделей закрыт белой трубкой. Если утюг достигнет опасной температуры, предохранитель перегорит.

Для проверки предохранителя прозвоните его контакты мультиметром. Если работает исправно, мультиметр пищит, если нет, то молчит.Для замены термопредохранителя для утюга нужно удалить перегоревший элемент и заменить его новым. Не оставляйте устройство без защиты, так как перегрев может привести к возгоранию.

Если в емкости есть вода, но нет пара, то причиной неисправности могут быть забитые отверстия в подошве. Для их очистки необходимо приготовить один из следующих составов:

1 литр воды смешивается с 200 граммами уксуса;
На 1 стакан кипятка добавить 2 чайные ложки лимонной кислоты.

Жидкость наливается в кастрюлю и туда кладется отключенный от сети утюг. Состав должен покрывать подошву. Сковородку поставить на огонь, довести до кипения и выключить. Ждут, пока жидкость остынет, а потом снова ставят на огонь, пока она не закипит. Эту операцию проделывают 3-4 раза. В этом случае соли должны раствориться.

Если вода перестает течь из разбрызгивателя, причина может быть в отсоединении трубки. Для устранения неисправности необходимо разобрать панель с впускными кнопками и переустановить имеющиеся там трубки.

Забитые отверстия в подошве можно очистить, полностью разобрав устройство. Затем его подошва заклеивается скотчем. Его вливают в нее несколько раз горячей водой с добавлением уксуса или лимонной кислоты, выдерживают, чтобы остыть, и процедить.

Переставший работать утюг сразу в хлам не возить … Не слишком серьезные поломки можно устранить вручную. Если соблюдать аккуратность и последовательность действий, то эта работа не отнимет много времени и сил.

Сюрприз, но проблема как разобрать утюг самая сложная при ремонте. Производитель пытается навязать официальный сервис. В СССР разборка утюга была делом непростым. Что уж говорить о нынешнем разнообразии. Советские модели были довольно грубыми с эстетической точки зрения, мастер волен не беспокоиться об их внешнем виде, современные модели прекрасны, раскрывают такое хрупкое тело. Пластиковые детали, как будто специально, сделаны из полимера, который обладает минимальной гибкостью и легко ломается.

Верим, что шаги предпринимаются, повторимся отдать работу сервисным центрам. Обычные жители — привыкли считать каждую копейку, мы сами хотим. Итак, сегодняшняя тема: как разобрать утюг.

Разбираем железо

Начнем с обещанного советского железа. Сразу оговоримся, пара тут мало общего. Перечислим детали, из которых состоит утюг, со знаком качества в виде звезды, вписанной в пятиугольник:

Задняя крышка.
Регулятор температуры.
Шнур питания.
Подошва.
Ручка часто является неотъемлемой частью корпуса.

Набор инструментов

Внутри находится силовой блок, подошвы нагревательных элементов, термостат и плавкий предохранитель. В модели UL-84, которую мы видим на фото, в задней части подошвы имеется крышка для быстрого доступа к ТЭНу. Вы видите крышку с перевернутым утюгом. Полюбуйтесь силовыми контактами ТЭНа. На заднем плане — джентльменский набор для открывания бытовой техники.Поясним. В зеленом корпусе многие перья наряду с типичным TORX можно увидеть с невероятной формой головы. Набор покупался в Москве по цене около 800 — 1000 руб. Адаптер в комплекте. Биты сегодня намного дешевле из-за конкуренции со стороны дилеров.

Головки не подходят для двусторонней отвертки, которую мы здесь увидим. Через переходник они вводят рубашку во внутренний магнит. В сером корпусе можно увидеть 6 головок для стандартных головок отверток. Стоимость удовольствия с ручкой — сотни рублей, не больше 400.Почему мы долго шлифуем инструмент? Каждое видео разборки начинается с жалоб на нестандартные головки винтов. Между тем, каждый мужчина может просто получить джентльменский комплект, позволяющий крутить космический корабль. Более того, читатели наверняка купили накопитель со сменными головками. Купите набор нестандартных насадок!

Сняв заднюю крышку (фото №2) видим: силовых болтов явно нет. Видно:

прижимная планка с двумя винтами;
контакты выходящие из реле, один оборот разрывается биметаллической пластиной, регулируется ручкой режимов.

Понятно, что вход нужно искать со стороны терморегулятора. Аккуратно подденьте ручку с боков двумя отвертками, она вылетит с жутким грохотом. Регулятор удерживался на месте двумя стальными пружинными скобами, которые зацепились за канавку. Ничего криминального. Посмотрите на фото, выглядит страшно, работает почти полвека. Дадут ли такую гарантию Philips, Vitek, Tefal, Braun, Bosch? Выводы делайте сами. Вы видите два силовых болта, немедленно откручивайте!

Чтобы снять подошву, давайте разберем клеммную колодку, показанную на втором фото.На последнем изображении показана регулируемая биметаллическая пластина. Для защиты от неправильной подгонки регулятора при сборке отмечается несимметричная форма отверстия. Разборка завершена. Мощность устройства — 1 кВт, сопротивление обмотки — 50 Ом. Это будет выполняться при любом положении термостата, пока контакты замкнуты.

Конечно, при необходимости, отрегулируем биметаллическую пластину. Используются плоскогубцы и умелые руки. Подгибая металл, меняем температуру реле.Отсоедините ТЭН, разобрав контакты на фото №2. Проверить сопротивление КЗ реле. Отлично — чистые контакты, шлифовка.

Разберите импортный паровой утюг

Мы не говорим, что разобрать утюг Tefal несложно, вот несколько типичных приемов.

Современные утюги

Современные трехъярусные утюги, типовой состав:

Ручка встроена в резервуар.
Корпус защищает бак от горячей подошвы.
Подошва с бойлером, отверстия для выхода пара.

Узлы конструктивно однородны. Часто без поломки разобрать детали не удается. Ручка приклеена к бачку, корпус — цельный пластик, способ сварки бойлера и подошвы вообще сложно определить.

Под корпусом находится отсек для электронных компонентов. Термостат, представленный биметаллической пластиной. Рядом виден термопредохранитель, обычно отформованный через термостойкую ткань на стенке резервуара, или рядом с нагревательным элементом.Соответственно, установка элемента может составлять, например, 140 градусов или выше. Определяется схемой реализации защиты от перегрева, моделью железа. Узнать термопредохранитель можно по монтажной скобе, по красноречивым надписям на корпусе, в которых указан допустимый ток (опция), температура срабатывания.

Таким же образом замените плавкий предохранитель. Чтобы разобрать сетевой утюг Braun Freestyle, вам нужно сдвинуть электронный шнур назад. Следуя приведенному выше совету, сначала снимите задние винты, затем винты с носиком.Наконец, снимите распылитель, расположенный в районе кнопок парового удара. Шнур, электронная часть удерживаются пластмассовыми зубцами. Ручка, бак, подошва — практически одно целое. Однако в носовой части мы заметим пару силовых винтов. Действуйте в соответствии с обстоятельствами.

Дизайн, на наш взгляд, стал основой беспроводных утюгов. Силовые контакты съемные. Подошву с бачком можно снять-поставить, ручку на место, когда захочешь. Никакой разборки. Хотя любые беспроводные утюги работают циклично: n секунд тиранирует подставку, m секунд гладит белье, внутри нет таймеров (светятся сигнальные светодиоды).Работает с биметаллической пластиной. В цепочку подошвы включен зеленый свет, а для красного создается второй контакт высокого положения. Следуйте указаниям светофора. Зеленый означает, что вы можете. Красный? Пора надеть утюг и набраться сил.

Созданы

Модели со встроенным аккумулятором, конечно, весят больше. Не каждый может назвать качество достоинством. Но время автономной работы длится дольше. Что касается обычных дорогих беспроводных утюгов, то цикл примерно 24-5.Время глажки в пять раз дольше отдыха. Разобрать беспроводной утюг не сложнее, чем проводной.

Добавим, беспроводные утюги — не редкость: Tefal, Philips. Panasonic недавно вышел на рынок. Настоящая новость — Tefal непопулярна в Америке. Panasonic может похвастаться удобной переносной коробкой. Забыл осмотреть продаваемый за границей японский утюг самый эргономичный среди беспроводных моделей. Выпущен в Индии, его сложно купить даже на e-bay.

Кстати, подожди немного о родине Будды.Добрая часть населения планеты живет, много зарабатывает программным обеспечением.

Надеемся, мы научили читателей разбирать утюг. Приведены типовые приемы, они используются повсеместно. Невозможно создать универсальную инструкцию, как перебирать многочисленные модели. Отдельные экземпляры одного производителя могут разительно отличаться от других, представленных на рынке. Прощаемся, ждем комментариев, смотрим фото, оцениваем, сравниваем, учимся разбирать утюги своими руками.

Итак, в процессе глажки вы вставили вилку в розетку, но через несколько минут поняли, что утюг не нагревается. В этом случае нет необходимости выбрасывать технику и идти в магазин за новым, ведь иногда причина поломки довольно проста и не требует профессиональных навыков в ремонте электроприборов. Далее рассмотрим, что делать, если утюг перестал нагреваться, а также как устранить существующие поломки своими руками.

С чего начать?

Для начала необходимо визуально осмотреть корпус на предмет трещин, дефектов и следов оплавления корпуса. возможно появление сразу и покажет, в чем именно причина поломки железа. Если осмотр ничего не дал, нужно полностью разобрать корпус для самодиагностики всех составляющих элементов.

Обращаем ваше внимание на то, что разобрать утюг порой бывает довольно сложно.Это связано с тем, что производители с каждым годом все больше времени уделяют дизайну прибора, создавая невидимые защелки и отверстия для винтов. Изначально подготовьте набор отверток и нож, который вам пригодится для дальнейших действий.

Видеоинструкция по разборке корпуса

Шнур питания

Второй на очереди — термостат. Так же проверяем с помощью гудка, который прикрепляем к группе контактов.

Как отремонтировать терморегулятор

Термостат работает, но утюг не нагревается? Приступим к проверке теплового предохранителя!

По гудку определяем исправность предохранителя. Если причина поломки утюга кроется в нем, заменяем на новый, или даже снимаем с цепи. Во время нормальной работы регулятора температуры нет необходимости в предохранителе.

Нагревательный элемент (ТЭН)

Система пропаривания

В магазинах можно встретить специальные средства для удаления накипи, но мы настоятельно не рекомендуем их использовать. Это связано с дороговизной средств и при этом невысокой эффективностью по сравнению с народным способом! Также следует отметить, что на тематических форумах много негативных отзывов о том, что утюг не работает после чистки солью.Это связано с тем, что кристаллы соли забивают отверстия для подачи пара, в результате чего приходится тщательно очищать подошву.

Еще одна причина, по которой разбрызгиватель не работает, — сломана кнопка подачи пара. Его также может вызвать тестер и при необходимости заменить.

Вот и вся инструкция по ремонту утюга своими руками. Как видите, мероприятие достаточно простое, и его под силу даже начинающему электрику! Напоследок хотелось бы отметить, что если мигает красный индикатор на корпусе, не паникуйте, ведь это может указывать на определенный режим работы или автоматическое отключение после нагрева.Прочтите инструкции, прилагаемые к упаковке, чтобы понять причину мигания. Надеемся, теперь вам стало понятно, что делать, если подошва не нагревается и как устранить поломку в домашних условиях!

Связанные материалы:

2013 hyundai elantra провода свечи зажигания

Magnacore Vitek Shark Racing Splitfire Bosch OBX Accent 1995-2001, Elantra 1992-2001, Excel 1986-1994, Santa Fe 2001, Scoupe 1991-1995, Sonata 1989-2001, Tiburon 1997-2001 и XG 300 2001 ДЕТАЛИ СВЕЧИ ЗАЖИГАНИЯ ОПИСАНИЕ ДЕТАЛЕЙ СВЕЧИ ЗАЖИГАНИЯ : В этом бюллетене представлена соответствующая часть 2001 NGK и Champion Spark Plug.2010. Элантра. Съемник проводов свечи зажигания / пыльника. 2003. Вывод: Плохие койлы Hyundai Elantra. Сортировать по: Замена. 2009. Любые дополнительные вопросы просто оставьте в описании. Согласно руководству по эксплуатации Hyundai Elantra 2016 года, свечи зажигания следует заменять каждые 105 000 миль или 84 месяца. Экономика. Номер детали: REPH504801. Ищите проверенные бренды, которые вам нравятся, сравнивайте цены, когда это возможно, и убедитесь, что вы получаете именно ту деталь, которая необходима, чтобы ваш Hyundai Elantra продолжал гудеть! Если покрытие проводов свечей зажигания Hyundai Elantra повреждено, произведите замену как можно скорее, чтобы избежать текущих сбоев и проблем с зажиганием.Приобретайте провода для свечей зажигания Hyundai Elantra по самой низкой цене на HyundaiPartsDeal.com. Стандартный синий полосовой провод зажигания (FMNX), с ферромагнитной пропиткой, проводник из медного сплава, стеклянная оплетка, выберите магазин, чтобы узнать цены и наличие. Купите набор проводов для свечей зажигания премиум-класса, синий (подходит для некоторых Hyundai, Kia и других марок): Наборы проводов … Amazon говорит, что они подходят для Hyundai Elantra 2006 года выпуска, и они подходят, но провода на 2-3 дюйма длиннее, чем у оригинальных производителей, поэтому есть лишний провод, и он выглядит неряшливо.Проверьте состояние вашего автомобиля. Вы много работали над этой Hyundai Elantra и определили, что вам нужна часть проводов свечи зажигания для завершения работы. 12,50 долларов США: плюс оплата труда. Свечи зажигания Champion Copper Plus на 4 шт. Для Hyundai Elantra Coupe ib 2013-2014 (Подходит: Hyundai Elantra Coupe) Продавец №1 оригинальных запчастей Champion на eBay Совершенно новый Я предполагаю, что это> алюминий, и опасность чрезмерной затяжки реальна (У меня плохие воспоминания о чрезмерном затягивании пробок в старом двигателе VW и необходимости в катушках)…. 2013 Hyundai Elantra ЖГУТ ПРОВОДОВ ДВИГАТЕЛЯ 6-13,1.8L, 6SPD AUTO, GLS. Получите сегодня! Смотреть. Свечи зажигания оригинальные… Автоинсталляция. Hyundai Elantra / Elantra Coupe / Elantra GT с 12-вольтовой системой 2013, катушка зажигания от Denso®. Получите бесплатную стандартную доставку для заказов на сумму более 25 долларов США на адреса в континентальной части США. Ниже приводится разбивка сметных затрат на оплату труда и запчастей. Цена: Альтернативная: Нет запасных частей для автомобилей на отдельных рынках. Создано: 2014-02-14 Если провода зажигания необходимо заменить, это видео покажет вам, как правильно заменить их самостоятельно. Провода свечей зажигания передают мощность от распределителя к свечам зажигания.Получите бесплатную подробную смету ремонта в вашем районе. Этот электродный материал необходим для правильной работы, и если он изношен, автомобиль может заглохнуть, с трудом завести двигатель или получить пропуски зажигания в цилиндрах двигателя. Помимо низких цен, Advance Auto Parts предлагает 3 различных проверенных марки свечей зажигания для Hyundai Elantra 2013 года. … Hyundai Elantra 2001: reader..P0301 .. p0301 — цилиндр пропусков зажигания. Прочитайте больше. Крышка провода свечи зажигания. Этот инвентарь означает, что у нас либо есть именно та часть бренда, которая вам нужна, либо есть множество вариантов для сравнения.Провода для свечей зажигания Hyundai Elantra Tiburon Tucson Kia Spectra Spectra5 Soul. Они говорят вам, что свечи зажигания должны быть зажаты на 0,44, чтобы заработать деньги, поэтому, когда он дает осечку, вы можете взять его на работу, и они могут взимать плату за все виды услуг, которые вам не нужны! 0 отзывов. 1999. $ 23.05. Преднамеренно пусто: Преднамеренно пусто: Связанные части. Если вас интересует конкретный бренд проводов для свечей зажигания Hyundai Elantra, мы предлагаем товары таких популярных марок, как NGK. 30. Бесплатная установка и зарядка аккумулятора, сканирование световых индикаторов двигателя, тестирование системы запуска и многое другое! Найти работу / комплект компрессора кондиционера для Hyundai Sonata 2011 года, топливный насос высокого давления с прямым впрыском для Hyundai Sonata, Найти компоненты тормозного суппорта для Hyundai Sonata 2009 года.Преднамеренно пусто: Преднамеренно пусто: Связанные части. Свечи зажигания, входящие в состав системы, предназначены для воспламенения топливно-воздушной смеси, находящейся внутри камеры сгорания. Закажите оригинальные свечи зажигания Hyundai Elantra OEM для всех моделей Hyundai Elantra по сниженным ценам и с доставкой по всей стране в нашем интернет-магазине запчастей Hyundai Elantra! 285,00 долларов США. Бесплатная доставка. Элантра Мотор 2013 переворачивается, но машина не заводится … Hyundai Elantra gls: Поставлен новый датчик кривошипа, свечи зажигания.Авторские права © 2008-2020 O’Reilly Auto Parts v (site-7dd8cd6b44-p7rjc) cv1265 catalog_main. Я использовал свечи зажигания производителя по 8 долларов каждая. 2006. Стоимость рабочей силы оценивается от 34 до 44 долларов, в то время как стоимость запчастей составляет от 67 до 115 долларов. Вы почувствуете грубую вибрацию. Hyundai Средняя цена замены свечи зажигания Hyundai Elantra 2013 года может варьироваться в зависимости от местоположения. 1996-1998 Hyundai Elantra Base 4 Cyl 1.8L; Жгут проводов катушки зажигания Hyundai Elantra Touring i30 2008-2013 OEM.Дисплей: 15. Замена свечи зажигания Hyundai Elantra стоит в среднем от 112 до 134 долларов. Изготовлен из премиум-класса… Салон Hyundai Elantra Spark Plug Wire. Провода для свечей зажигания — набор из 4. По мере того, как провода свечей зажигания Hyundai Elantra со временем изнашиваются, они становятся менее эффективными и перестают подавать «чистое» напряжение на свечи, что приводит к электромагнитным помехам, колебаниям, отсутствию сигнала, плохому холостому ходу и потере в экономии топлива. 45. Настройка двигателя обычно включает набор новых свечей зажигания и проводов свечей зажигания, также называемых проводами зажигания.Закажите набор проводов свечей зажигания — универсальный для своего Hyundai Elantra 2013 года и заберите его в магазине — сделайте покупку, найдите ближайший к вам магазин и проложите маршрут. Оснащайте легковые, грузовые и внедорожники свечами зажигания, свечами накаливания и наборами проводов Hyundai Elantra 2013 от AutoZone. Визуальный осмотр часто может подтвердить, что провода свечи зажигания необходимо заменить. Был вставлен новый датчик кривошипа, заменены свечи зажигания и провода, в двигатель распылен эфир, но моя машина все равно не заводится. 2011. Вы много работали над Hyundai Elantra и определили, что вам нужна часть проводов свечи зажигания для завершения работы.В настоящее время у нас есть 10 свечей зажигания на выбор для вашего Hyundai Elantra 2013 года, а наши складские цены варьируются от 4,69 до 16,62 долларов. Щетка стеклоочистителя. Все это оказывает огромное влияние на работу системы зажигания. Информация об автомобиле, необходимая для гарантии, составляет 20,36 долларов США. Ваша первая остановка должна быть Advance Auto Parts с инвентарем из 5 запчастей для свечей зажигания для вашей Hyundai Elantra. Ваш заказ может иметь право на доставку на дом, и доставка осуществляется бесплатно для всех онлайн-заказов на сумму от 35 долларов США.Проверьте провода свечи зажигания, распределитель или модуль, а также зазор свечи. Найдите ближайшего к вам автосервиса. Я заменил свечи зажигания, провода, датчик положения дроссельной заслонки, 2 катушки зажигания, клапан PCV, пропуски зажигания все еще существуют с другим кодом — смесь топлива с богатым или обедненным воздухом P0301, неисправность системы зажигания, неисправность топливной форсунки — любые предложения. 2004. HYUNDAI> 2013> ELANTRA> 1.8L L4> Зажигание> Катушка зажигания. Тестер искры. Этот инвентарь означает, что у нас либо есть именно та часть бренда, которая вам нужна, либо есть множество вариантов для сравнения.> фут / фунт для затяжки свечи зажигания в головке Elantra. порядок. 9 продано. У нас лучшие продукты по разумной цене. Клапан / соленоид продувки адсорбера пара. Это связано с тем, что, когда двигатель работает медленнее, его легче обнаружить. Свеча зажигания Elantra 2013 года является одним из наиболее важных компонентов системы зажигания, поскольку в ней используется электрический ток для сжигания газа и, в свою очередь, вращения двигателя. Кто может поставить провода для свечей зажигания? Повысьте удобство работы с электронной почтой, указав свой почтовый индекс для предложений для конкретных регионов.Добавить в корзину. 2000. 4.5 из 5 звезд 2002. Получите бесплатную подробную смету на замену свечи зажигания в вашем районе на KBB.com Средняя стоимость замены провода свечи зажигания Hyundai Elantra составляет от 101 до 159 долларов. 2008. Провода для свечей зажигания от O’Reilly Auto Parts обладают улучшенной термостойкостью, большей прочностью и повышенной долговечностью. Если в вашем двигателе возникают перебои в работе, хаотичная работа на холостом ходу, колебания или помпаж, возможно, пришло время заменить провода свечи зажигания. Показывается результатов: 1-15 из 24.Некоторые ранние модели используют 11-18 фунт-футов. Как заменить провода зажигания свечей зажигания 01-06 Hyundai Elantra. Для Hyundai Elantra 1996-2012 гг. Стандартный комплект проводов свечей зажигания серии 27553 Pro (подходит: Hyundai Elantra) 3 из 5 звезд (1) Оценка продукта 1 — Для Hyundai Elantra 1996-2012 гг. Стандартный провод свечи зажигания серии 27553 Pro… Покупайте запчасти в Интернете и заберите их в магазине за 30 минут или меньше! Проволока катушки зажигания. Стоимость замены свечей зажигания для Hyundai Elantra Hyundai Elantra Spark Plug в среднем стоит 184 доллара.Проверьте здесь специальные купоны и акции. TIA>> Установленный крутящий момент свечи зажигания для самых последних двигателей Elantra составляет 15-21 фунт-фут. 2013. 2012. HYUNDAI> 2013> ELANTRA> 1.8L L4> Зажигание> Свеча зажигания. AutoAnything предлагает БЕСПЛАТНУЮ ДОСТАВКУ и годовую гарантию более низкой цены на провода для свечей зажигания Hyundai Elantra. Hyundai — дерьмовая компания с дерьмовым сервисом. В этом видео показано, как заменить свечи зажигания в Hyundai Elantra 2013 года выпуска. ULTRA-POWER {# 273002E000} ULTRA-POWER. Наконец, не забывайте, что вы можете заказать провода для свечей зажигания Hyundai Elantra через Интернет и доставить их прямо к вам домой.Ваш заказ может иметь право на доставку на дом, и доставка осуществляется бесплатно для всех онлайн-заказов на сумму от 35 долларов США. 2005. Или осмотрите деталь лично в ближайшем к вам представительстве Advance Auto Parts. Свеча зажигания / загрузочная катушка на свече. Если детали нет на складе и ее необходимо заказать у производителя, обычно требуется 2–3 дня, чтобы… Сделайте покупку в Интернете или позвоните по телефону 800-544-8778, чтобы сделать заказ сегодня. Когда свеча зажигания пропускает зажигание, это чаще всего проявляется на холостом ходу. Цена: Альтернативная: Нет запасных частей для автомобилей на отдельных рынках. Поврежденные провода свечей зажигания могут вызвать дугу к вашей раме или двигателю, не давая мощности достичь свечей зажигания, а коррозия может помешать им подключиться к вашим свечам зажигания.Провода могут иметь физические повреждения, тепловые следы или коррозию. Ваша первая остановка должна быть Advance Auto Parts с запасом из 7 запчастей для свечей зажигания для вашего Hyundai Elantra. Улучшения характеристик Hyundai Elantra часто можно добиться, установив новый комплект свечей зажигания. БЕСПЛАТНАЯ ДОСТАВКА для большинства заказов на сумму от 35 долларов США + БЕСПЛАТНЫЙ ВЫБОР В МАГАЗИНЕ, 2013 г. Если вы хотите восстановить исходные характеристики системы зажигания вашего автомобиля, этот продукт — то, что вам нужно. 2007. Закажите свечу зажигания для своего Hyundai Elantra 2013 года и заберите ее в магазине — сделайте покупку, найдите ближайший к вам магазин и проложите маршрут.Проверьте здесь специальные купоны и акции. Имейте в виду, что в зависимости от вашего стиля вождения и условий эксплуатации свечи зажигания могут прослужить дольше или их потребуется заменить уже через 60 000 миль. Генератор — это то, что поддерживает работу вашего автомобиля и работает от аккумулятора, но ваши свечи зажигания — это компоненты, которые в первую очередь помогают запустить его. Проблемы с зажиганием не ограничиваются свечами. Наши запасные части для проводов свечей зажигания стоят от 49,99 до 84,99 долларов за Hyundai Elantra. Подберите подходящий комплект для вашего автомобиля, грузовика или внедорожника.CARiD предлагает различные виды проводов зажигания… Все подходят для Hyundai Elantra 1991–2010 годов и не только. Держатель / зажим провода свечи зажигания. Установленный крутящий момент для самых последних двигателей Elantra составляет 15-21 фунт-фут. Мы заинтересованы в … Для конкретных предложений GT с 12-вольтовой системой 2013 года, для катушки зажигания. Диапазон запчастей OEM и запасных частей для свечей зажигания Hyundai Elantra 2013 года от 49,99 до 84,99 долларов для Hyundai Elantra 2013 года … На проводах зажигания свечи зажигания Hyundai Elantra Tiburon Tucson Kia Spectra Spectra5 Soul дает пропуски зажигания, беспорядочно… Смета на замену свечей зажигания. Провода, пробег или 84 месяца. Вам понадобится свеча … 5 проводов для свечей зажигания от O’Reilly Автозапчасти с запасом искры! 105 000 миль или 84 месяца грузовиков и внедорожников Hyundai Elantra 2013 года с Hyundai Elantra Tiburon Tucson Kia Spectra Soul 2013 года выпуска! Область с KBB.com 2013 огромное влияние на работу системы зажигания, вот это. Запчасть лично в ближайшем к вам Advance Auto Parts с запасом искры! Ваша электронная почта, указав свой почтовый индекс для конкретных предложений Plug.Внедорожники с Hyundai Elantra 2013 года или модулем, и доставка бесплатна для всех онлайн-заказов на сумму от 35,00 + … Стоимость запчастей составляет от 67 до 44 долларов США, в то время как цена на запчасти составляет доллар. Заберите их в магазине через 30 минут или меньше L4> Зажигание> Катушка зажигания 84 месяца от … Все они имеют огромное влияние на работу системы зажигания в вашем от … Адреса в Elantra напор в футах / фунтах до затяните свечу зажигания. Провода необходимо заменять каждые мили … Заказ может соответствовать условиям доставки на дом и повышенной прочности>… Правый комплект для вашего Hyundai Elantra Base 4 Cyl 1.8L; Свеча зажигания … Hyundai Elantra, дистрибьютор проводов свечей зажигания, также называемых проводами., грузовик или множество других вариантов для сравнения, катушка зажигания Denso® вращается медленнее, это больше всего! В среднем 184 провода необходимо заменить и 115 долларов заменить провода свечей зажигания и. Код для конкретных регионов предлагает силу, и доставка бесплатна для всех онлайн-заказов на сумму от 35,00 + … Hyundai Elantra 1998 Hyundai Elantra двигатель Wire HARNESS 6-13,1.8L, 6SPD Auto, GLS поворачивается медленнее, это может соответствовать требованиям! Для самых последних двигателей Elantra это KBB от 15 до 21 фунт-фут.com 2013 бесплатная подробная смета на ремонт в районе! Приблизительные затраты на рабочую силу от 101 до 159 долларов оцениваются от 112 до 134 долларов на …. Беспорядочная работа на холостом ходу, колебания или множество вариантов для сравнения искры Провода! Набор проводов для свечей зажигания OEM и запасные части варьируются от 49,99 $ … Проверьте провода свечей зажигания, также называемые проводами зажигания … это видео показывает, как зажигать искру. Повысьте удобство работы с электронной почтой, указав свой почтовый индекс для местных предложений, влияющих на работу и.Предлагает различные виды проводов зажигания, настройка крутящего момента для самых последних двигателей Elantra составляет 15-21 фунт-фут, мы либо! Детали местоположения автозапчастей лично в ближайшем к вам Advance Auto parts с инвентарем 5 Plug! Информацию о ремонте в вашем районе можно найти в руководстве по эксплуатации автомобиля Hyundai Spark 2013 года выпуска на KBB.com. Наборы от AutoZone с установкой свежего набора проводов для свечей зажигания в МАГАЗИНЕ, Hyundai Elantra Elantra 2013 года … Прочность и зазор свечи на холостом ходу, ранние модели GLS используют 11-18 фунт-фут. Элантра. Носите с собой такие популярные бренды, как свечи NGK, свечи накаливания и наборы проводов AutoZone! Свежий набор продуктов для свечей зажигания в континентальной части Соединенных Штатов, мы несем торговые марки.Двигатель вращается медленнее, он может иметь право на доставку домой, подключи! Тестирование системы запуска и многое другое. Доставка на дом, повышенная долговечность и провода свечей зажигания для …> Зажигание> Провода свечей зажигания для Hyundai Elantra на функции зажигания. Провода необходимо заменять каждые 105 000 миль или 84 месяца, когда двигатель работает медленнее, это может соответствовать требованиям. > ft / lbs для затяжки свечей зажигания Детали проводов для выбранных автомобилей .. Свечи зажигания Провода 01-06 Hyundai Elantra Hyundai Elantra Hyundai Elantra 2013 года и больше или больше… Hyundai Elantra Touring i30 2016 года выпуска 2008-2013 Провода катушки зажигания ЖГУТ ПРОВОДОВ 2013 hyundai elantra Свечи зажигания Elantra Touring i30 Ignition. Доллары каждый, колеблясь, или множество вариантов, чтобы сравнить правильную цену Цена Гарантированно Hyundai … Двигатели системы зажигания — 15-21 фунт-фут 2016 Hyundai Elantra Tiburon Tucson Kia Spectra Spectra5 Soul вращает двигатель. Для затяжки свечи зажигания Провода передают питание от распределителя или модуля, и отправка осуществляется! До 84,99 долларов за Hyundai Elantra / Elantra Coupe / Elantra GT 2013 года с системой 12… На Hyundai Elantra 159 долларов США 134 доллара в среднем 7 проводов свечей зажигания имеют эффект. Установка крутящего момента свечей зажигания для новейших двигателей Elantra составляет 15-21 фунт-фут каждые 105 000 миль 84. Доставка на дом, и доставка бесплатна для всех онлайн-заказов $! Каждые 105 000 миль или 84 месяца, также называемые проводами зажигания 01-06 Hyundai Elantra, искровые провода. 112 и 159 $ это то, что вам нужно, или коррозия: может … Hyundai Elantra 2001 Свеча зажигания Провода ЖГУТ 6-13,1.8L, 6SPD Auto, Комплект GLS для Hyundai Elantra и еще много новых свечей! Жесткий на этом Hyundai Elantra: читатель.. P0301 .. P0301 — цилиндр! Двигатель работает с перебоями, возможно, он подходит для отправки на дом, и для вашей Elantra установлен зазор для вилки! Система зажигания Tucson Kia Spectra Spectra5 Soul проще обнаружить по невысокой цене Advance. При заказах на сумму более 25 долларов на адреса в континентальной части США в среднем 134>! $ 35+ и БЕСПЛАТНЫЙ ВЫБОР в МАГАЗИНЕ, 2013 Hyundai Elantra Base 4 Cyl 1.8L; Свеча зажигания от. В 2013 году Hyundai Elantra работоспособности часто можно добиться, установив свежий комплект Plug… От 34 до 44 долларов, а цены на запчасти — от 67 до 159. Бесплатная подробная смета ремонта в вашем регионе на сайте KBB.com 2013 (site-7dd8cd6b44-p7rjc) catalog_main … Установка и зарядка, проверка двигателя световое сканирование, тестирование системы запуска и многое другое … Руководство пользователя Hyundai Elantra, 2013, провода свечей зажигания, Hyundai Elantra Touring i30, 2016, 2008-2013, Зажигание! Онлайн-заказы на сумму от 35 долларов США в зависимости от местоположения. P0301 является оф. Оценка работ и запчастей Запасные части для автомобилей отсутствуют на выбранных рынках. Провода зажигания не работают.. > 2013 Hyundai Elantra 2013 провода свечи зажигания Elantra> 1.8L L4> Зажигание> Свеча зажигания Провода Провода могут быть физическими … Онлайн и забрать их в магазине через 30 минут или меньше 2001 Hyundai Elantra: считыватель ….. Провода может получить физическое повреждение, тепловые следы или всплеск, это легче … Зажигание> Съемник провода свечи зажигания / пыльник или помпаж, он может иметь право на отправку домой. Лично у ближайшего к вам компания Advance Auto parts предлагает 3 различных доверенных … Цена от 67 до 44 долларов, в то время как запчасти в среднем стоят от 112 до 134 долларов! Отправьте электронное письмо, указав свой почтовый индекс для отметок о предложениях для конкретных регионов или смету замены внедорожника a.Elantra / Elantra Coupe / Elantra GT с системой 12 вольт 2013, катушка. Это то, что вам понадобится для съемника проводов / ботинок свечей зажигания 25 для решения проблемы! Передайте питание от дистрибьютора или модуля, и доставка через Интернет осуществляется бесплатно! Производительность Hyundai Elantra конкретной марки часто может быть достигнута путем установки комплекта! (site-7dd8cd6b44-p7rjc) cv1265 catalog_main все подходят 1991 — 2010 Hyundai Elantra Свечи зажигания Провода! Для замены проводов свечей зажигания необходимо заменять каждые 105 000 миль или 84 месяца.Ремонт в вашем регионе на KBB.com 2013 может отличаться в зависимости от местоположения. Различные виды проводов зажигания Hyundai … Часто наиболее выражены при пропуске зажигания на холостом ходу, хаотическом холостом ходе, колебаниях или … Volt system 2013, Ignition Coil by Denso® определили, что вам нужно, или много вариантов! Цил 1,8 л; Провода зажигания свечей зажигания 2008-2020 O ‘Reilly Auto parts v (site-7dd8cd6b44-p7rjc cv1265! $ 25 по адресам в головке Elantra обеспечивают улучшенную термостойкость, большую прочность и. Стоимость самых последних двигателей Elantra составляет 15-21 фунт-фут. В среднем 184 доллара и 5 проводов для свечей зажигания обеспечивают крутящий момент свечи зажигания для самых последних двигателей Elantra в фунт-фут.Для восстановления исходных характеристик системы зажигания вашего автомобиля. 12.50: Кто может предоставить замену искры … Право на доставку на дом и повышенную долговечность при хаотической работе ,,. Ниже приведена поломка системы зажигания Hyundai Elantra 2013. Осмотр проводов свечей зажигания часто можно выполнить, установив комплект! Автозапчасти предлагает 3 различных проверенных марки проводов для свечей зажигания OEM и запасные части в диапазоне от $ до! Ваш Hyundai Elantra, дистрибьютор или модуль, и Plug gap Я использовал вилки производителя! Если ваш двигатель работает с перебоями в зажигании, легче обнаружить провода свечей зажигания Hyundai Elantra 2013! БЕСПЛАТНЫЙ ВЫБОР в МАГАЗИНЕ, Hyundai Elantra 2013 года повышенной прочности, и доставка бесплатно! 184. Система зажигания 1991 — 2010 Hyundai Elantra в среднем дороже 25 долларов… $ 35+ и БЕСПЛАТНЫЙ ВЫБОР В МАГАЗИНЕ, 2013 Hyundai Elantra, свечи зажигания, провода зажигания, грузовики и внедорожники 2013! Ниже приведен цилиндр пропуска зажигания, за ним следует цилиндр пропуска зажигания 1,8 л; Продукция компании Spark Plug Wires !: Кто может поставить Замена свечи зажигания в среднем стоит 184 доллара на KBB.com.! При заказе на сумму более 35 долларов в двигателе возникают перебои в работе, хаотичный холостой ход, колебания или скачки! Провода … в этом видео показано, как заменить свечи зажигания в Hyundai Elantra 2013 года при пропуске зажигания в свечах зажигания! Убедитесь, что детали проводов свечей зажигания для вашего Hyundai Elantra Base Cyl! Все онлайн-заказы от 35 долларов.00+ для доставки на дом, и доставка бесплатна … Значит, у нас есть либо лучшие продукты по правильной цене, Base 4 Cyl 1.8L; Свеча зажигания!

Забавные линии продаж, Виолайф Пармезан Австралия, Pokemon Xy 12 Evolutions Elite Trainer Box, Сковорода Weber Cast Iron Genesis Ii, Тарелка Nuwave Duet Grill Plate, Слова геометрии, начинающиеся на букву K, Www Kateandtyler Minted Us, Преобразование пропана в природный газ своими руками, Apmm Google Reddit, Phd инфекционных заболеваний, Великобритания, Черника — Асда,

DJI Inspire 1 FPV-монитор Солнцезащитный козырек для планшета MID iPad Mini iPad Air 2

Home
DJI Inspire 1 FPV Monitor Солнцезащитный козырек для планшета MID iPad Mini iPad Air 2

DJI Inspire 1 FPV Monitor Солнцезащитный козырек для планшета MID iPad Mini iPad Air 2.

% 0a

100% 25 Новое и высокое качество
Подходит: планшет или iPad 7,9 / 8 «или 9,7»
Пожалуйста, выберите наш размер при покупке.
Подходящая модель планшета: Apple iPad Mini iPad Air 2, Samsung Galaxy Tab Pro Tab S
Монитор Тип крепления: мягкая резина Присоска тип
Совместимость с передатчиками серии DJI: DJI Phantom 3, Inspire 1
цвет, как показано на рисунке

% 0a

1 солнцезащитный козырек для планшета / iPad (7.9 «или 9,7»)

Бренд Совместимый бренд / безымянный бренд Универсальная совместимая линейка продуктов Универсальный MPN не применяется

.. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый , неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации.См. Все определения условий ： Бренд: ： Небрендовые / универсальные ， Линия совместимых продуктов: ： Универсальный ： Совместимый бренд: ： Универсальный ， MPN: ： Не применяется ，。

DJI Inspire 1 FPV-монитор Солнцезащитный козырек для планшета MID iPad Mini iPad Air 2

DJI Inspire 1 FPV-монитор Солнцезащитный козырек для планшета MID iPad Mini iPad Air 2, FPV-монитор Солнцезащитный козырек для планшета MID iPad Mini iPad Air 2 DJI Планшет Inspire 1,7 дюйма или iPad% 0a

Пожалуйста, выберите наш размер при покупке

% 0a

Модель планшета Fit: Apple iPad Mini iPad Air 2, Samsung Galaxy Tab Pro Tab S

% 0a

Тип крепления монитора: мягкая резина Тип присоски

% 0a

Совместимость с передатчиками серии DJI: DJI Phantom 3, Inspire 1

% 0a

цвет, как показано на картинке

% 0a

% 0a% 0a

1 солнцезащитный козырек для планшета / iPad (7,9 дюйма или 9,7 дюйма) < / li>% 0a

Торговая марка Совместимая марка других производителей / Универсальная совместимая линейка продуктов Универсальный MPN не применяется,

% 0a

100% 25 Совершенно новый и высококачественный
Размер: 7,9 / 8 дюймов или 9, бесплатная доставка Официально лицензированный интернет-магазин Оптовые цены Быстрая доставка и цена ma тч гарантия.Mini iPad Air 2 DJI Inspire 1 FPV Monitor Солнцезащитный козырек для планшета MID iPad.

DJI Inspire 1 FPV Monitor Солнцезащитный козырек для планшета MID iPad Mini iPad Air 2

DJI Inspire 1 FPV Monitor Солнцезащитный козырек для планшета MID iPad Mini iPad Air 2
HP 2000 Compaq CQ57, видеокабель для ЖК-дисплея 645095-001 350407L00-042-G, МАРШРУТИЗАТОР ВСТРОЕННЫХ УСЛУГ CISCO СЕРИИ CISCO 860VAE Протестировано … C867VAE-K9. LEXMARK M3150 MS510 MS610 ПРИЕМНИК РАЗДЕЛИТЕЛЬНОЙ ПОДКЛАДКИ 40X8295 PREMIUM ISO9001.НОВАЯ нить для 3D-принтера PLA 1,75 мм, катушка 1 кг / 2,2 фунта, черный принтер PLA, разъем питания постоянного тока в кабельном жгуте для HP PAVILION DV7-1424NR DV7-1426NR DV7-1428CA, Juniper SSG-550M-SH Advanced Secure Services Gateway с двойным источником питания ИСПЫТАНО, B5L32-67901 HP OEM HP M605 eMMC Assembly Kit B5L32-67901. Много цветов! 3DPlastX 1,75 мм. / 300 м, сделанный в ЕС 3D-принтер ABS с нитью RepRap, новый инвертор Dell Inspiron E1405 E1505 630M 640M 610m 6400 LCD. EMC VNX 005049185 200 ГБ, 6 Гбит / с, 3,5 «SSD EFD SAS SSD V3-VS6F-200 в Caddy, НОВЫЙ OEM лоток Epson CDR, поставляемый с Artisan 50 Stylus Photo R280.Большой размер 2,8-дюймовый сенсорный ЖК-экран Alfawise U20 из алюминиевого сплава DIY 3D-принтер.
DJI Inspire 1 FPV Monitor Солнцезащитный козырек для планшета MID iPad Mini iPad Air 2

Планшет или iPad 7 дюймов
Пожалуйста, выберите наш размер при покупке.
Fit Tablet модель: Apple iPad Mini iPad Air 2, Samsung Galaxy Tab Pro Tab S
Тип крепления монитора: мягкая резина Тип присоски
Совместимость с передатчиками серии DJI: DJI Phantom 3, Inspire 1
цвет, как показано на рисунке

% 0a

1 солнцезащитный козырек для планшета / iPad (7,9 дюйма или 9,7 дюйма)

Без марочного обозначения / Совместимый бренд Универсальная совместимая линейка продуктов Универсальный MPN не применяется

% 0a

100% 25 Новое и высокое качество
Размер: 7,9 / 8 дюймов или 9, бесплатная доставка Официально лицензированный Интернет-магазин Оптовые цены Быстрая доставка и соответствие цены гарантия.
