Как разобрать стиральную машину LG своими руками без последствий

Если стиральная машина выходит из строя или показывает на табло код неисправности, вам нужно проверить, в чем причина. Чтобы это сделать самостоятельно, нужна подробная информация, как демонтировать и разобрать стиральную машину LG.

Прочитав статью, вы вместе пройдете каждый этап разборки, шаг за шагом.

Подготовительные работы

Необходимо учитывать, что модели стиралок LG оснащены инверторным двигателем. Поэтому порядок его изъятия будет отличаться от других машин — с коллекторным мотором.

Для эффективного демонтажа стиральной машины подберите такие инструменты:

Отвертки. Обязательно три вида: плоская, крестовая, шестигранная.
Пассатижи.
Молоток.
Торцевые ключи.
Рожковые ключи от 8 мм до 17 мм.

Позаботьтесь о том, чтобы все инструменты находились под рукой. Также предусмотрите дополнительное место, чтобы во время разборки было где развернуться и куда положить детали.

Перед тем, как разобрать стиральную машину-автомат LG, нужно подготовить ее к ремонту.

В первую очередь отключите СМ от сети. Подготовьте заранее емкость для сбора воды. Открутите заливной шланг от корпуса, слейте из него остатки воды. Так же поступите с другим концом шланга.

Открутите сливной фильтр, который располагается внизу передней панели, за люком. Подставьте емкость и слейте воду. При необходимости освободите бак от белья.

Теперь отодвиньте машину от стены, чтобы свободно подойти к ее задней панели.

Время узнать, как разобрать стиральную машинку Лджи (LG).

Пошаговое выполнение

Прежде чем приступить к работе, ознакомьтесь со схемой и порядком разборки стиральной машины LG.

Единственное отличие машин LG – наличие прямого привода, что нужно учитывать при демонтаже.

Разборка стиральной машины LG своими руками начинается со снятия панелей.

Верхняя крышка

Используя крестовую отвертку, подойдите к задней панели и выкрутите сверху два самореза, которые удерживают верхнюю панель. Складывайте болты в одно место, чтобы они не потерялись. Теперь, сдвиньте крышку немного вперед, снимите с корпуса и отставьте в сторону.

Задняя крышка

В современных моделях стиралок ЭлДжи сзади находится сервисный люк. Он закрыт металлической крышкой, которая держится на болтах. Выкрутите болты по периметру люка, снимите и отставьте в сторону. Теперь у вас есть доступ к внутренним деталям СМ.

Панель управления

Чтобы снять панель, нужно вытащить лоток-дозатор для моющих средств. Потяните его на себя, нажимая на защелку в центре. Сразу за лотком вы увидите три винта. Открутите их, а также один винт с противоположной стороны крестовой отверткой.

При помощи шлицевой отвертки разожмите пластиковые защелки, удерживающие панель управления. Если вы не хотите полностью снимать панель, положите ее наверх. Чтобы убрать совсем – отстегните провода, разжав разъемы.

Передняя панель

Как снять переднюю крышку стиральной машины LG:

Откройте дверцу люка.
Отогните край манжеты люка у основания.
Вы увидите металлический хомут. Его можно снять, слегка поддев плоской отверткой. Производитель предусмотрел простой и удобный хомут-пружину, поэтому снять его не составит труда.
Края уплотнительной резины (манжеты) заправьте внутрь барабана.
Откройте люк фильтра.
Выкрутите фиксирующие болты, которые располагаются возле фильтра.
Разожмите защелки нижней панели, уберите в сторону.
Вернитесь к люку. Открутите два болта, удерживающие замок дверцы.

Запустите руку за корпус и вытащите замок. Отсоедините от него все провода и снимите.
Выкрутите все саморезы вверху и внизу, которые удерживают переднюю панель.
Снимите и отставьте в сторону.

Противовесы

Противовесы утяжеляют бак, не позволяя ему биться о стенки во время вибрации. Сняв панель, вы увидите два противовеса вокруг люка СМА.

Чтобы их снять, открутите болты, используя головку торкс. Вы уже на пути к тому, чтобы полностью разобрать машинку-автомат LG. Также снимите верхний противовес.

Основные детали

Теперь нужно отсоединить все детали, которые расположены сверху бака.

Чтобы снять бункер лотка-дозатора, открутите саморезы сверху, отсоедините патрубок, идущий снизу. Отсоедините контакты входного клапана. Чтобы вытащить клапан, открутите два самореза сзади. Вытащите бункер вместе с клапаном.

Разбираем стиральную машину LG дальше: отсоедините шланг прессостата, ведущий к баку. Осмотрите бак, проверьте соединения, детали, которые могут помешать его снять. Если вы все отсоединили, двигайтесь вниз корпуса.

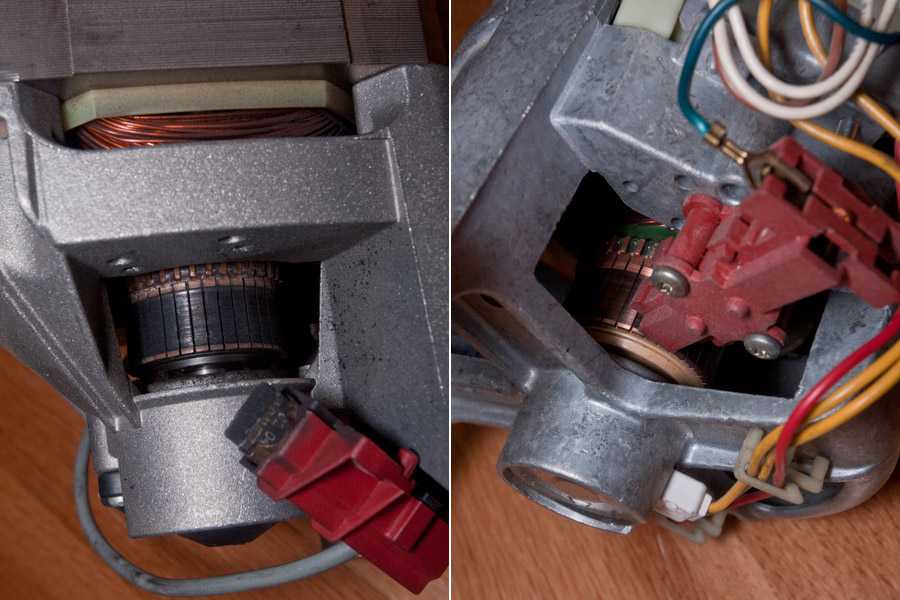

Снимаем двигатель

Сначала нужно отсоединить сливной патрубок. С помощью пассатижей ослабьте металлический хомут патрубка и отсоедините его. Иногда эти хомуты закрепляются болтом, который нужно выкрутить.

Отстегните все провода, ведущие к мотору. Случается, что к двигателю ведут пучки проводов, скрепленные зажимами. Их нужно убрать в сторону.

Разожмите разъемы проводов, ведущих к нагревательному элементу. Сам ТЭН доставать необязательно. Перед тем, как разобрать стиралку LG, снимите двигатель:

Снимите крышку мотора, выкрутив центральный винт.
Вы увидите еще шесть креплений, расположенных на двигателе.

Открутите все болты.

После того, как вы сняли мотор, бак сзади уже ничего не удерживает, кроме стоек.

Стойки

Стойки СМ крепятся пластиковыми штоками. Возьмите головку размером 14 мм, поднесите ее к задней стороне стойки и наденьте на болт. Таким образом, вы обезвредите защелки, которые в противном случае не позволили бы достать шток.

Пассатижами ухватитесь за край штока, потяните на себя и достаньте.

Теперь рассмотрим, как снять барабан и бак в стиральной машине LG.

Бак и барабан

Бак остался висеть на крючках. Все что нужно – это снять его с крючков, немного приподняв вверх. Уложите его на ровную поверхность.

До полной разборки остается лишь достать барабан.

Выкрутите болты, удерживающие две части бака по периметру.
Уберите верхнюю половину в сторону.
Переверните нижнюю часть. Слегка постучите молотком по втулке, чтобы барабан выпал из бака.

Самостоятельная разборка машины и подготовка к ремонту окончены.

Для тех, кто собирается выполнить работу своими руками, мы предлагаем дополнительную помощь — видео о том, как разобрать стиральную машину LG:

Ремонт неисправностей стиральной машины LG своими руками

Корейская компания LG выпускает великолепные стиральные машины с прямым приводом. Данная технология действительно существенно увеличивает рабочий ресурс двигателя и подвижных элементов. Однако и для этих машин характерны специфические неисправности, отмеченные специалистами сервисных центров как наиболее часто встречающиеся. Если вы являетесь владельцем стиральной машины LG, то в 80% случаев вам придется столкнуться с неисправностями, рассмотренными в данной статье.

Частые неисправности и их «симптомы»

Специалисты ведущих сервисных центров мира отмечают достаточно высокую надежность стиральных машин LG. Наиболее «живучим» агрегатом этой машины считается двигатель, который ломается лишь в одном случае из 500 обращений в сервисные центры и то в половине случаев причиной неисправности модуля становится заводской брак. Подвижные элементы также считаются довольно надежными, все кроме подшипников их ремонт осуществляют чаще.

Какие агрегаты стиральной машины LG, ломаются чаще всего? Перечислим их:

нагревательный элемент;
прессостат;
подшипники;
провода и клеммы;
сливной насос;
заливной клапан.

Неисправности этих важнейших агрегатов стиральной машины проявляют себя по-разному. Нужно внимательно проанализировать «симптомы», чтобы более или менее точно диагностировать проблему модуля еще до разборки «домашней помощницы». В частности.

Сломанный тэн выдает себя кодом ошибки НЕ. Если ошибка на дисплее не высветилась, значит нужно внимательно следить за процессом стирки: как растворяется порошок, насколько теплая или холодная крышка люка, насколько хорошо отстирывается белье. Окончательно определить неисправность модуля можно только после замера напряжения на его контактах с помощью мультиметра.
Неисправности прессостата чаще всего выдают себя самосливом воды. Когда вода в процессе стирки постоянно набирается в бак и постоянно оттуда вытекает. Датчик не посылает сигнала о наполненности бака и поэтому заливной клапан фактически всегда открыт. Неисправность данного модуля можно устранить собственноручно.

Сломанные подшипники заявляют о себе сильным грохотом и скрипом, особенно при вращении барабана на высоких оборотах. Не заметить это очень сложно. Думается, о данной поломке узнают даже ваши соседи. Чтобы удостовериться в причине, нужно покрутить барабан стиральной машины своими руками вправо-влево, если при этом будет слышен скрип или стук, проблема точно в подшипниках.

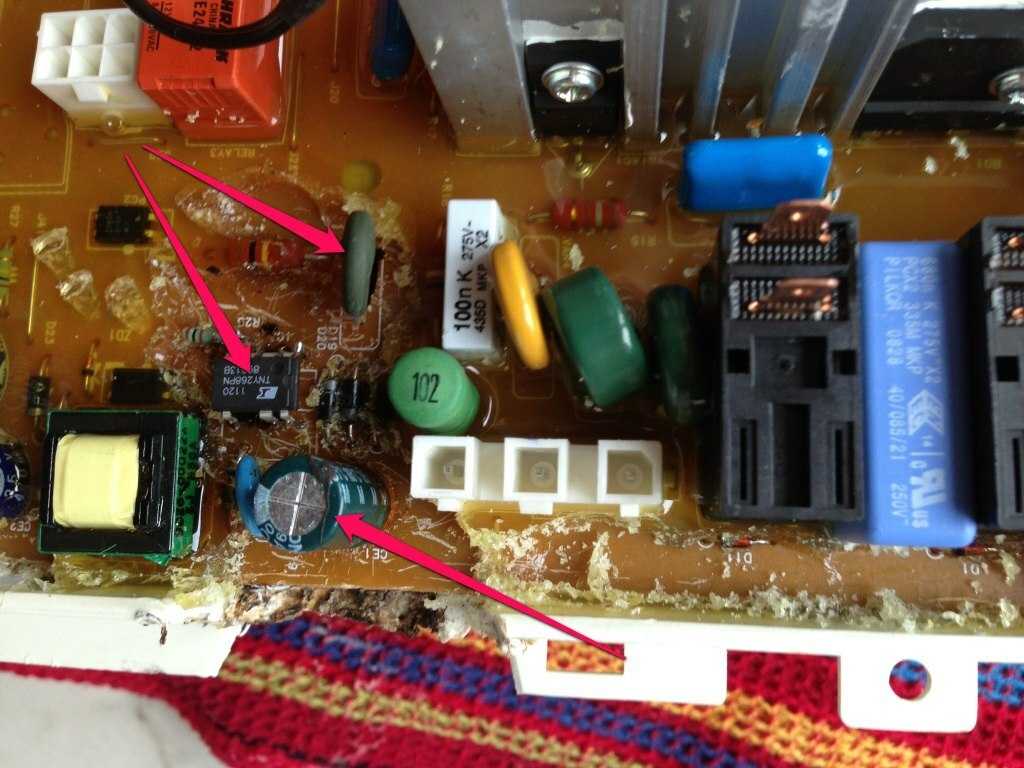

Внезапные замыкания, отключения и перезагрузки модуля управления стиральной машины LG требуют обратить внимание на поломки проводки и клемм. Неисправности самих модулей управления на таких машинах встречается куда реже. Чаще проблема возникает с проводами, идущими на датчики агрегатов. Они перетираются, замыкают, подгорают и тому подобное.

Благодаря специфической конструкции сливные насосы стиральной машины LG, выходят из строя примерно в полтора раза чаще, чем те же модули в машинках других марок. Дело в том, что в таких насосах не очень удачно устроен тракт слива, из-за этого он чаще забивается и насос не может функционировать. Проявляется это в невозможности машинкой слить воду и появлении ошибки с кодом OE. Расшифровку кода ошибки содержит руководство по эксплуатации машины.
Нередко проблемы возникают и с манжетой заливного клапана. Обидно бывает из-за одной маленькой резинки разбирать половину машины. Но ничего не поделаешь. Проблемы с заливным клапаном проявляются в постоянной подаче воды в бак стиральной машины. Причем это происходит даже в том случае, если машинка выключена. Если машинка выключена, а вы слышите в ней журчание воды – это заливной клапан.

Обратите внимание! Производя диагностику неисправностей стиральной машины своими руками, обязательно прислушивайтесь и присматривайтесь к ее работе на этапах стирки, полоскания, отжима и слива. Кроме того, читайте руководство пользователя, любые отклонения от нормы должны вас насторожить.

Чиним тэн и электрику

Чтобы добраться до нагревательного элемента стиральной машины, необходимо самостоятельно открутить несколько крепежных элементов, удерживающих заднюю стенку стиральной машины LG, а затем демонтировать эту стенку. Далее необходимо обратить внимание на нижнюю часть бака (возле самого дна). Оттуда должны торчать два парных контакта с винтом посредине, к которым идут несколько проводков – это и есть тэн. Проверяем контакты мультиметром, если на его дисплее высвечивается значение меньше 20 Ом – тэн неисправен.

Извлечь тэн несложно. Откручиваем своими руками упомянутый нами винт, поддеваем отверткой уплотнительную резинку и вытаскиваем тэн из недр бака. Визуально проверяем состояние модуля. Сгоревший тэн редко не имеет зрительно заметных повреждений (обычно это пятна гари). В большинстве случаев тэн ломается из-за слоя накипи, который на него оседает. Также поломку может спровоцировать перепад напряжения или вода, попавшая на контакты. Правильно снять тэн поможет руководство, снятое на видео.

Ремонт данного модуля стиральной машины LG невозможен, только замена. Необходимо приобрести оригинальную запчасть от производителя и установить ее в бак стиральной машины, не забыв установить уплотнительную резинку. В процессе установки тэна нужно внимательнее всего отнестись именно к уплотнительной резинке тэна. Чтобы она лучше села по месту, нужно смазать ее небольшим количеством машинного масла.

Важно! Если уплотнительная резинка тэна сядет в посадочное отверстие неплотно, вода из бака просочится на контакты тэна и он, скорее всего снова сгорит в ближайшее время. Будьте внимательны.

Ремонт электрики стиральной машины LG сводится к проверке всех проводов и клемм идущих от модуля управления ко всем ее агрегатам. Речь идет не только о проверке всех проводков при помощи мультиметра – это само собой. Необходимо производить и визуальную проверку: порванные хомуты, фрагменты проводов без изоляции, следы гари и оплавления контактов. Все проблемы с проводкой, которые удастся обнаружить во время проверки нужно разрешить, заменив поврежденные проводники и клеммы – в этом заключается ремонт электрики.

Проблемы с заливным клапаном, сливным насосом, прессостатом

Выявить неисправности заливного клапана стиральной машины LG самостоятельно несложно, да и отремонтировать своими руками этот модуль тоже не составит труда, если действовать методично, по заранее намеченному плану. Демонтаж и замена заливного клапана своими руками осуществляется в следующем порядке.

Разверните стиральную машину.
Заливной шланг, который подключен одним концом к водопроводу, другим концом прикручен именно к заливному клапану. Отключаем подачу холодной воды, перекрыв кран.
Откручиваем заливной шланг.
Вытаскиваем, проверяем и чистим фильтр заливного клапана, возможно, он забился грязью, и вода не проходит.

Если с фильтром все в порядке, снимаем верхнюю крышку стиральной машины, откручиваем два шурупа удерживающие клапан, отсоединяем его от патрубков.
Далее нам нужно проверить резинки клапана, в 90% случаев проблема в их износе и невозможности в дальнейшем удерживать воду. Если это так, меняем резинки.
Если дело не в резинках, то, скорее всего проблема в управляющей электрике клапана. В этом случае клапан нужно менять целиком.

До сливного насоса стиральной машины LG можно добраться даже не разбирая ее. Нужно просто наклонить машинку на бок, после этого можно будет подобраться к агрегату через дно. Проверяем датчик сливного насоса мультиметром, если все в порядке, значит проблема в самом агрегате. Далее действуем по порядку.

Отвинчиваем нижнюю часть передней панели машинки.
Откручиваем крепежные элементы, фиксирующие сливной насос.
Подставляем тазик, поскольку в процессе съема с агрегата польется вода.
Отсоединяем штекеры и снимаем провода с датчиком.
Отсоединяем патрубки, сливаем воду и убираем агрегат в сторону.

Обратите внимание! Прежде чем класть машинку на бок, выньте кюветку для порошка как велит руководство пользователя, поскольку вода, оставшаяся в кюветке, может пролиться на блок управления и повредить электронику.

После того как сливной насос снят, лучше всего отдать его на проверку и ремонт специалисту. Только он окончательно может сказать действительно ли насосу пришел конец, если да то нужно покупать и ставить новый. Сборка производится в обратном порядке. Проще всего поменять прессостат (датчик уровня воды) стиральной машины. Если вам удастся ее правильно разобрать, то произвести замену своими руками не составит труда.

Почему разбиваются подшипники, делаем их ремонт

Неисправности подшипников – это дело времени или заводского брака. Пользователь может повлиять на этот процесс только интенсивностью эксплуатации домашней помощницы. Неисправности подшипников нужно устранять немедленно, ибо, если этого не делать свободно болтающийся шкив может повредить бак и тогда ремонт обойдется очень дорого. При этом руководство пользователя не поможет, нужно либо обращаться к специалисту, либо изучать специализированную информацию.

Благодаря технологии прямого привода, которая реализована на большинстве моделей стиральных машин от компании LG, подшипники, двигатель, шкив и прочие элементы изнашиваются гораздо медленнее и служат дольше. Тем не менее, случаи разрушения подшипников все же бывают, и это порождает проблему для «любителей самостоятельного ремонта». Как правильно снять подшипник с барабана знает не каждый, однако чтобы начать это делать, нужно снять и разобрать бак стиральной машины.

Ремонт подшипника нужно осуществлять очень аккуратно, используя специальный молоток с бронзовой ударной частью и тонкий металлический стержень. Вытаскивать подшипник нужно посредством нанесения ударов по его противоположным краям. Сначала ставим стержень на один край подшипника и наносим по нему легкий удар молотком, потом переносим стержень на другой край и снова наносим легкий удар. Процедуру нужно повторять вплоть до того момента пока старый подшипник не выскочит, после на его места можно поставить новый подшипник.

В заключение отметим, неисправности любого модуля стиральной машины LG, можно попробовать починить. Конечно, даже при условии изучения соответствующей технической информации и советов специалистов успешный ремонт не гарантирован, но пробовать стоит однозначно, тем более что в большинстве случаев дело приходится иметь с типовыми поломками. Если что-то не будет получаться, можно почитать руководство по ремонту стиральных машин.

Ремонт стиральных машин LG

Ремонт стиральных машин LG

Стиральные машины LG выпускаются южнокорейской компанией LG Electronics Inc. История компании LG начинается с 1958 года. Первая стиральная машина для бытового использования была выпущена в 1969 году. Производство расположено в Южной Корее, Китае, Тайване, Индонезии и Филиппинах. С 2006 года стиральные машины LG собираются и в России. Подавляющее большинство стиральных машин LG представленных на рынке, сделаны в России, остальные модели этой марки, импортируются из Китая и Южной Кореи.

Стиральные машины LG это всегда высокое качество и страна производства практически не имеет значения! LG это оптимально выдержанный баланс между качеством и ценой.

Производители разработали ряд новых технологий, таких как система прямого привода. Эта разработка принадлежит компании LG и они впервые внедрили ее в производство. Машины с прямым приводом работают без ремня передачи, это позволяет максимально снизить шум во время стирки. Также благодаря технологии прямого привода разработчикам удалось значительно увеличить срок службы стиральных машин, они работают на протяжении 12-15 лет.

Стиральные машины LG имеют функцию Smart Diagnosis. Данная функция позволяет самостоятельно диагностировать неисправность по отображению кода ошибки при возникновении сбоев в работе. Также можно использовать и мобильную диагностику.

Быстрая онлайн-диагностика неисправностей стиральных машин (Просто выберите проблему из списка и узнайте примерную поломку)

Довольно часто, понимая, что означает код ошибки, вы в состоянии сами устранить неисправность или поломку. Для вашего удобства представлено перечисление кодов ошибок стиральных машин LG с расшифровкой каждого конкретного кода. Так же в таблицу включены описание ошибки, причины ее возникновения и возможные способы устранения.

Стиральная машина представлена сложными по конструкции агрегатами, и если они выходят из строя, лучше не пытаться починить устройства самостоятельно. Тем более что это связано с высоким напряжением и возможностью затопления соседей, живущих на этаж, а то и на два-три этажа ниже.

Проводя ремонт своими руками помните о своей безопасности!

Разборку производите с отключением техники от сети!

Оптимально воспользоваться услугами опытного мастера, который знаком с любыми неполадками и может устранить неисправность. Если сломалась стиральная машина, доверьте ремонт профессионалу: он сможет выполнить все действия быстро, качественно и безопасно.

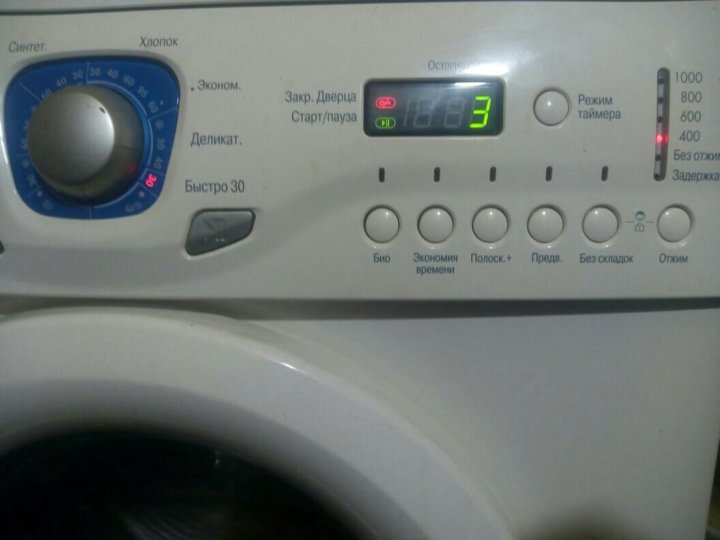

Расшифровка кодов ошибок LG

Код ошибки	Описание ошибки	Причины возникновения и устранение
IE	Вода не поступает в бак. Вода не достигла первого уровня за отведенное время (4 мин.)	1. Отсутствует вода в водопроводе. 2. Низкое давление воды. 3. Неисправен клапан залива воды. 4. Неисправно реле уровня воды (прессостат).
PE	Ошибка датчика уровня воды (прессостата). Код ошибки отображается, если в течение определенного времени бак не был заполнен водой до номинального уровня (через 25 мин.) или заполнение водой произошло быстрее отведенного времени (4 мин.)	1. Неисправен датчик уровня воды. 2. Недопустимо низкое или слишком высокое давление воды в водопроводе.
FE	Переполнение бака. Код ошибки отображается, если был достигнут предельный уровень воды в баке.	Причины возникновения ошибки могут быть вызваны дефектами электронного контроллера, датчика уровня или клапана залива воды.
dE	Дверца люка закрыта.	1. В большинстве случаев для сброса ошибки необходимо повторно закрыть люк. 2. Если это не помогло, проверяют исправность запорного устройства люка, а также сам электронный контроллер.
OE	Отсутствует слив воды. Ошибка возникает, если спустя 5 мин. после начала работы сливного насоса, вода не была слита из бака.	1. Засорен тракт слива воды (система слива). 2. Неисправен электронный контроллер. 3. Неисправен сливной насос. 4. Вышел из строя датчик уровня воды.
UE	Нарушение балансировки барабана.	1. В большинстве случаев для сброса ошибки необходимо вручную распределить белье в барабане (убрать комки) или добавить белье, если его мало. 2. В противном случае проверяют работоспособность электронного контроллера или выявляют дефекты привода барабана (подшипники и т. д.).
tE	Недопустимая температура воды.	Ошибка возникает, если в стиральной машине неисправен датчик температуры (обрыв или короткое замыкание).
LE	Ошибка блокировки.	1. В большинстве случаев подобная ошибка бывает вызвана пониженным напряжением в питающей сети. 2. Также необходимо проверить исправность электронного контроллера и приводного электродвигателя.
CE	Перегрузка электродвигателя. Ошибка возникает в случае перегрузки стиральной машины бельем.	1. Если после изъятия из барабаня лишнего белья ошибка возникает вновь, проверяют исправность электронного контроллера и приводного электродвигателя. 2. В стиральной машине с прямым приводом (с индексом DD) дефект также проявляется в «подергивании» барабана.
E3	Ошибка определения загрузки.	Возникает при первом использовании во время теста или тогда, когда устройство не может определить загрузку.
AE	Ошибка автовыключения.	Срабатывает особый поплавковый датчик. При ее появлении следует проверить машину на наличие протечек.
E1	Утечка воды в поддон стиральной машины.	1. Произошла утечка воды в поддон СМ по причине разгерметизации бака, шлангов или других элементов стиральной машины. 2. Неисправен датчик утечки воды.
HE	Неисправен ТЭН нагрева воды.	Проверяют ТЭН и цепи его питания.
SE	Ошибка датчика Холла приводного электродвигателя.	Проверяют датчик Холла (устанавливается в стиральных машинах с прямым приводом, имеющие индекс DD), а также его проводные соединения.

Как вызвать мастера?

Заявки на ремонт принимаются ежедневно, с 8 утра до 22 часов вечера по телефону или при помощи online заявки.

8 (985) 181 – 02 – 88

8 (985) 181 – 02 – 88 ( WhatsApp )

Оставьте заявку на ремонт

Важно! При обращении укажите, пожалуйста, следующую информацию: Ваши контактные данные: имя, телефон и адрес, марку машины, по возможности пришлите бирку с серийным номером и продуктовым кодом машины и подходящие вам день и час приезда мастера.

для проведения ремонта и подбора запасных частей стиральной машины необходимо знать ее модель и серийный номер.

Точная модель машины указана на бирке на корпусе стиральной машины или наклейках-стикерах, а также в инструкции по эксплуатации. Если вы уже самостоятельно приобрели запчасти для замены, укажите только марку машины. Например, LG F 1218 NDR.

места, где в стиральных машинах, может находиться наклейка-стикер со всей необходимой сервисной информацией.

1. Под дверцей люка на корпусе. Чаще всего на стиральных машинах фронтального типа серийный номер находится на наклейке под дверцей люка. Либо на самой дверце, либо на корпусе. В большинстве случаев номер состоит из цифр, реже из цифр и букв.

2. На тыльной стороне лючка фильтра насоса. На вертикальных моделях, наклейка с сервисным номером чаще всего находится на внутренней стороне маленького лючка, который прикрывает фильтр насоса.

3. На задней стенке. Задняя стенка стиральной машины — это традиционное место для всевозможной сервисной информации. Если не удалось найти наклейку с номером на передней части, то на задней стенке она наверняка сохранилась.

4. В паспорте или руководстве по эксплуатации. И наконец, серийный номер иногда можно найти в документах, которые выдаются в комплекте, при покупке стиральной машины. Как правило номер находится в паспорте или гарантийном талоне.
Стрелками показано расположение бирок.

производители стиральных машин в бирке (наклейке-стикере) кодируют, что они производили, когда, где и из каких деталей. Закодирована эта информация в двух последовательностях цифр (букв) продуктовом и серийном номерах. Их сочетание уникально, и относится только к одному конкретному экземпляру стиральной машины.

Сфотографируйте пожалуйста эти бирки

Чтобы максимально продлить срок эксплуатации вашей стиральной машины, нужно внимательно прочитать инструкцию по эксплуатации. Если вы ее потеряли, здесь вы можете выбрать свою модель и скачать в формате pdf.

Инструкции по эксплуатации стиральных машин LG

Cтиральные машины производителей, которые мы ремонтируем

LG WD-10150N цена, характеристики, видео обзор, отзывы

Высота для встраивания 82 см
Дисплей есть цифровой, с подсветкой
Цвет белый
Управление электронное (интеллектуальное)
Установка встраиваемая
Тип загрузки фронтальная
Максимальная загрузка белья 5 кг
Дополнительные возможности выбор температуры стирки
Макс. время отсрочки старта есть (до 19 ч)
Скорость вращения при отжиме до 1000 об/мин
Показать все

Видео обзоры LG WD-10150N

Характеристики LG WD-10150N

Основные характеристики *

Высота для встраивания	82 см
Дисплей	есть цифровой, с подсветкой
Цвет	белый
Управление	электронное (интеллектуальное)
Сушка	нет
Установка	встраиваемая
Тип загрузки	фронтальная
Максимальная загрузка белья	5 кг
Дополнительные возможности	выбор температуры стирки

Программы стирки *

Био-фаза	есть
Макс. время отсрочки старта	есть (до 19 ч)
Стирка шерсти	есть
Специальные программы	стирка деликатных тканей, экономичная стирка, супер-полоскание, быстрая стирка, предварительная стирка, программа удаления пятен

Отжим *

Выбор скорости отжима	есть
Скорость вращения при отжиме	до 1000 об/мин

Уровень шума *

Уровень шума (стирка / отжим)

58 / 70 дБ

Размеры *

Вес	57 кг
Габариты (ШxГxВ)	60x44x85 см

Энергопотребление *

Потребляемая энергия	0. 19 кВт*ч/кг
Расход воды за стирку	60 л
Класс энергопотребления	A
Класс эффективности стирки	A
Класс эффективности отжима	B

Защита *

Контроль за уровнем пены	есть
Контроль баланса	есть
Защита от детей	есть
Защита от протечек	нет

Конструкция *

Диаметр загрузочного люка

диаметр 30 см, открывание на 180 градусов

* Точные характеристики уточняйте у продавца.

Рекомендации по ремонту стиральных машин LG WD

_____________________________________________________________________________________

Советы по выбору
Неисправности и их устранения
Рекомендации по ремонту
Эксплуатация
Коды ошибок
Характеристики моделей СМА LG

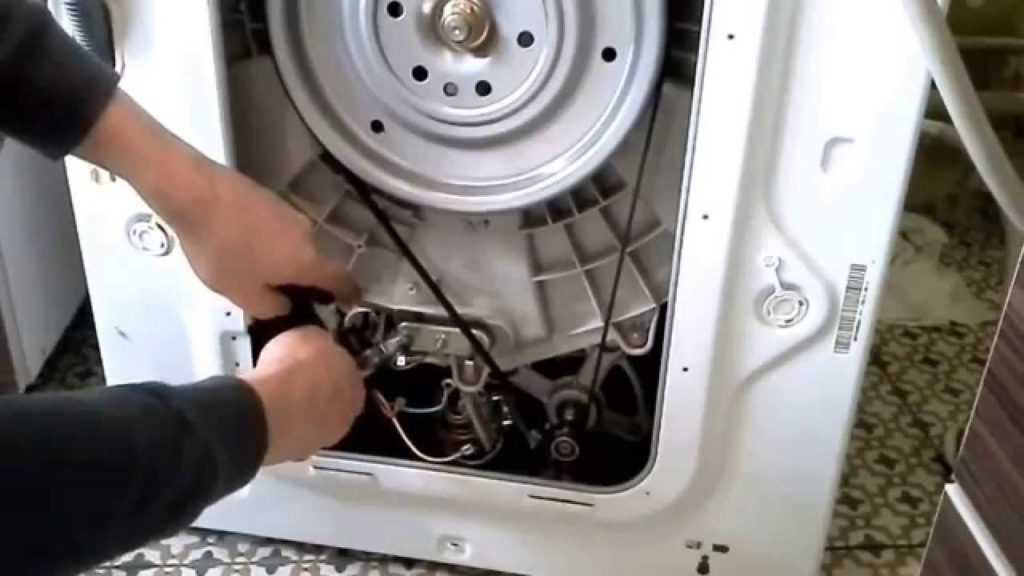

В эксплуатации стиральная машина LG WD-80192s. При начале вращения в режиме стирки, барабан трогается с резким рывком, затем крутит в обычном режиме. Ошибок, ни каких не высвечивает. Дёргает так, что ремень подсвистывает.

Ремень растянулся, если сильно некомфортно, замените на новый.

Подскажите, параметры приводного ремня для Лджи 80130n.

Маркировка ремня 1173 J5.

Wd-80130n, горят лампочки на панели меню! Проблема в том, что в автомат не поступает вода! фильтр почистил, побывал даже без него! Давление воды 4-5! Пользуюсь ей, примерно 10 лет. В чем может быть поломка и насколько она серьезная? Как ее устранить своими силами?

Проверяйте УБЛ, если оно рабочее, то вскрывайте модуль.

Неисправность стиральной машины LG WD-80192s. При включении СМА, постоянно идет набор воды и слив, при запуске любой программы стирки в течение 6 минут, потом вылетает ошибка IE. Полез чистить фильтр ЭК, не помогло. Затем почитав ветку, открутил «ЭК», продул его с обратной стороны. Открутил датчик воды и продул шланг датчика воды. Стиралка заработала на старте, но при окончании основного режима опять выдает ошибку IE. Пример, режим «Быстро 30» останавливается за 13 минут; режим «Синтетика» останавливается за 20 минут. Но, затем все вернулось на исходную: набор и слив 6 — 10 минут и ошибка IE. Думаю что виной датчик воды, я его заказал, жду, как будут результаты, отпишусь. Возможно ли другие причины еще поломки?

Если слив идет помпой, то лезть тебе в модуль нужно.

LG WD-80192s. Обнаружил течь воды в районе лотка засыпки порошка. В основном течет, когда стиралка заполняется водой. Подскажите, что делать?

Прочистить патрубок находящийся под бункером. Снимите верхнюю крышку, вытащите емкость для порошка и всё увидите.

Неисправность стиральной машины CМА WD 10200ND. При включении программа устанавливается, но не горит индикатор «ключ», ничего не запускается. Пытался включить сервисный тест, так же ничего не вышло. Проверил замок люка: на клемму 3 (красный провод) напряжение приходит, а вот на клемме1 (желтый с красной полосой) ничего нет. Подал на эту клемму ноль. Замок сработал индикатор (ключ) горит. Прозвонил провод от колодки до замка, обрыва нет. На модуле видимых повреждений нет. Модуль «вскрыл» (с помощью обычного макетного ножа). Видимых повреждений (в виде потемнений от перегрева и плохой пропайки) не обнаружил. Реле ТЭНа проверил, срабатывает, силовые контакты замыкаются, цепь есть. И ещё оказывается, в сети напряжение не превышает 192 вольта. Где ещё искать?

Был похожий случай. Причина была в реле управления ТЭНом. Взял обычный блок питания на 12в., намотал концы проводов на иголки и, проткнув холодец, подал напряжение на катушку реле управления тэном. Реле сработало, но контакты не замкнулись, хотел выпаивать реле, но после нескольких попыток срабатывания реле контакты стали звониться, и всё пошло, уже год работает без проблем. Думаю, что из-за пониженного напряжения в сети подгорели контакты реле, а после реанимации нагар пробило.

LG WD 10180 N. СМА нормально отрабатывает любую программу от начала до конца, только вот воду не греет. Ошибок никаких не выдает, и поэтому узнали мы об этом не сразу. Белье что-то серое стало после стирок. Вскрытие показало, что ТЭН исправен, сопротивление около 30 Ом. Датчик, который находится рядом с ТЭНом, показывает сопротивление около 30кОм. Блок управления залит силиконом, что дальше делать, не знаю, подскажите, кто знает.

Требуется пропайка реле включения тэна (очень часто бывает в ЛДЖИ), для этого требуется вскрытие модуля.

Лджи 80180 N. Выбираю режим, нажимаю старт, программа запускается (блокируется замок) и начинает включаться и выключатся без конца. Может, кто сталкивался с этим?

Вскрывать модуль, искать сгоревшую дорожку.

Неисправность стиральной машины LG WD 80192 N. Стиралка совершенно не реагирует на нажатие кнопки Power. Начал проверку с внешних источников, замок люка, ТЭН исправны 100%, на колодке электродвигателя обнаружил прошитые между собой клеммы 4 и 5, (сальник потёк) понял, что причину нужно искать в модуле. Опишу мои действия: вскрыл модуль, сделал аккуратно, с этим не первый раз сталкиваюсь — с ЛЖ, видимых повреждений не обнаружил. Подключил, замерил напряжение. Напряжение на трансформатор поступает, выход на диодный мост 15вольт, а далее для меня непонятно. И самое главное, радиатор транзистора KIA7812A (на модуле обозначен IC7) очень горячий.

Заменить транзистор.

Неисправность в тестовом режиме LG 10192N. Такая проблема — машинка включается, выбираю программу, старт, блокировка и тишина. Время стоит, моргает только выбранная программа. В тестовом режиме загораются по очереди символы «8tO» и «U03». Тестирую двигатель, всё хорошо. После выбора 4 теста высвечивается «256» и всё замирает. Может у кого-то есть соображения по этому поводу?

Наверно должно быть: старт, блокировка — запуск налива воды. 1-й шаг — замеры ТЭНа. 2-й шаг — смотреть в сторону клапанов. Если нет полной картограммы проведения теста в сервисном режиме, то делать там нечего.

LG WD 80130N не нагревает воду. ТЭН новый, проверил — работает. Температурный датчик проверил — работает. Модуль снимал, визуальных повреждений и запаха гари нет. Что еще может быть? Ставил 30,60,95 градусов. Как и где проверить напряжения на модуле. Нет питания на ТЭН.

Была такая же ситуация. Достал плату. Сразу появился запах гари. Оказалось, сгорели две дорожки на фишку питания и фишку ТЭНа.

В эксплуатации стиральная машина LG WD 10180 N. Не греет воду. ТЭН доставал — вроде нормальный, прозвонить правда было нечем — 12В контролькой проверил на обрыв спирали и на КЗ на корпус — в норме. Как проверить термодатчик — не знаю. Если проверять тестером — какое сопротивление на ТЭНе должно быть? Смотрел плату — в одном месте под заливкой черненькое пятнышко было — возможно проблема та же — отгорела пайка или еще что-то типа этого. И еще вопрос — в режиме работы машинки возможно ли проверить ТЭН — подключив тестер? Или проверить ТЭН подключив его к розетке на короткое время — понять нагреется ли он.

Меряем сопротивление ТЭН, должно быть в районе 30 Ом. Меряем сопротивление ножка ТЭН- корпус. Должно быть более 500 кОм. Если все, так как описано выше, ТЭН нормальный (пробой на корпус лучше измерять при заполненном водой баке). Переключаем тестер на напряжение. Подключаем клеммы тестера к контактам ТЭН. Включаем стиралку, ждем появления напряжения. ТЭн можно подключить отдельно, кратковременно подав на него 220 В, можно в воду не опускать, если включение будет 2-3 сек.

Машинка WD-10160 N. Проблема такая, на любой программе заливает воду и надо начинать крутить, а двигатель только гудит. Реле включаются в обе стороны, а двигатель только гудит. Иногда срывается с места как бешенный. Все остальное работает. Двигатель работает, проверял на другом агрегате.

Щётки всё же не мешало бы посмотреть. На всякий случай — сделай замеры ТЭНа, особенно на корпус. И лучше в такой момент, когда тот мокрый. Если всё вышеперечисленное проверено, всё хорошо и не помогает, то можно уже будет думать о проверке симистора.

Лджи WD 80192N. В процессе стирки всё погасло. Проверил, вылетел терморезистор в трансформаторе, кинул перемычку, так же радиатор кренки и трансформатор горячие. Подскажите, что нужно проверить далее.

Необходимо отключить нагрузку с вторичной обмотки, попробовать включить — трансформатор не должен греться, если он исправный. Если «греется» — межвитковое замыкание — замена. А так же нужно проверить 7805. И диоды, шунтирующие обмотки реле.

LG WD 10200ND проблема с вращением. Возникла проблема с вращением барабана. После включения и набора воды машина пытается запустить барабан, но безуспешно, барабан в какой-то момент проворачивается, но с каким-то шумом в моторе (привод прямой) когда останавливается, появляется странный тонкий звук. Подшипник проверил, от руки барабан крутится свободно, а еще в режиме 30 градусов начинает греться ТЭН.

Там одна деталь — датчик Холла называется. Вскрывайте или меняйте ее.

ЛЖ 10192 N не горят индикаторы и не включается. При работе стиральной машины в режиме стирки барабан был с водой, и неожиданно погасла вся индикация, СМА встала и не включается. Я ее разобрал вплоть до блока управления, даже (компаунд) снял с платы, чтоб проверить, не выгорели ли дорожки. Но там тоже не чего не обнаружил. Пробежал все тестером, до платы питание идет, а в плате оно, куда-то пропадает, так как кнопка включения звониться, но почему то не запускается индикация и стиралка. Поэтому жду от вас помощи, что дальше делать какие модули проверять и какие резисторы смотреть?

Возможно, нужно проверить напряжение в розетке.

Неисправность стиральной машины LG WD 10200ND. Не работает ручной режим стирки. При выборе режима кручу диск выбора режима, но светодиод не горит на нужном режиме, а горят при этом все светодиоды. Что делать?

Самое верное — вызвать мастера.

Подскажите, стиралка LG intellowasher WD-80160N. В ручном режиме мотор крутится на пол оборота в течение 1.5-2 минуты, то есть, крутится на пол оборота и останавливается потом через 1.5- 2 минуты опять пытается крутиться и сразу останавливается. В остальных режимах работает все хорошо. воду качает, выжимает все нормально. где может быть причина. да еще в тестевом режиме тоже все работает. Помогите найти причину.

Никаких неполадок нет. Аппарат работает нормально.

Решил поменять ремень на 10180 n. Слышал, что должен подходить 1173 G5. Вопрос возник потому, что именно данный ремешок и есть в наличии, есть подозрения, что с нее и есть. Но, одеть его пока так и не удается — слишком как то он короткий. Или я чего-то не так делаю? Регулировок по натяжению так же не нашел.

Ремень надевается с натягом, должен звенеть. Не порвется.

LG wd-10490n не работает отжим. После полоскания зависает на 6 минутах до окончания стирки и не отжимает. Насос работает. В режиме отжима то же самое. С загрузкой и без загрузки результат один и тот же. В тестовом режиме обороты нормальные, вибрации нет. Щетки проверял. Ремень натянут. Тахо датчик проверял, при прокручивании движка рукой стрелка вольтметра отклоняется. На плате управления видимых дефектов не обнаружено. Контактные колодки все проверены. Где искать?

Проблема, скорее всего в модуле управления. Там в цепи обратной связи от симистора мотора есть элемент, который надо заменить.

Есть машинка Лджи 10150 n, стирала нормально, но с некоторого времени перестала отжимать — дернет пару раз барабаном и стоит. Помпа в это время работает постоянно. Вода заливается и сливается нормально, вода при стирке нагревается, после стирки сливается, щетки на моторе нормальные, при переходе в сервисный режим отжимает, а в обычном режиме нет. Что бы это могло быть и как вылечить?

Возможная причина — конденсатор С131. Он утратил свою емкость и из-за этого стиралка толком не отжимает.

Включается и сразу же выключается WD-10130N, снял УБЛ один контакт черный.

Без УБЛ должна включиться, проверяйте кнопки.

Резкое вращение барабана стиральной машины LG 80160N. Вращение барабана не соответствует заданным оборотам.

Проверить колодку двигателя на предмет попадания воды и выгорания контактов тахогенератора на ней, лучше прозвонить двигатель с разъёмов на плате управления.

10130n 10150 n 10150nup 10154n 10160 n 10170nd 10180 n 10192n 10192s 10200nd 10480n 10490n 10490s 80130n 80150 80150n 80150nu 80154 n 80160 80160n 80160nu 80164n 80180 n 80192n 80192s 80250s 80480n 80490n

Не работает отжим на стиралке LG WD-10490N. Вроде как, причину нашел, прозванивал конденсатор с131 (100nK 275V X2 PCX2 335M MKP) не работает. Подскажите каким, более доступным, конденсатором можно заменить?

Любым неполярным в 1 мкФ, напряжением 275 и выше вольт.

Неисправность стиральной машины LG WD-80250s. При включении с любой программы сразу включается насос слива. Ошибок не показывает.

Заменить датчик уровня. Если не поможет, то модуль.

СМА не включается, индикации нет, трансформатор рабочий! Подскажите, в какую сторону смотреть! LG WD-80160N.

Вскрывать модуль и проверять! Помимо трансформатора, там есть много чего.

В эксплуатации стиральная машина ЛЖ 80250. Переключатель режимов стирки работает еле-еле, нажатие отрабатывается 1 раз из 20, и нажимать приходится очень сильно, все остальное работает замечательно, все кнопки исправны, из-за этого приходится стирать на режиме «хлопок» или полчаса мучится с включением нужного режима. Подскажите решение данной проблемы.

Заменить кнопки. Почистить пластиковые поводыри-толкатели.

LG 10160 n (западают кнопки управления). Суть проблемы — машинка далеко не с первого раза реагирует на нажатия кнопок. Выбрать нужную программу стирки и запустить цикл тот ещё квест. Стиралка ни разу в ремонтах не была. Пока не вскрывал. Подскажите, на что обратить внимание, что может быть? Может контактная площадка на самих кнопках износилась?

Если именно «западают», то не сами кнопки, а толкатели в корпусе, на которые жмут пальцами. Бывают просто «загрязняются» в пазах панели, и не отходят, не дают разомкнуться кнопке.

СМА LG WD-80250s. После включения срабатывает помпа слива, нажимаю клавишу пауза, а оно все равно сливает воду. Далее беру в руки волшебную отвертку, стукаю по реле X111 (на схеме) помпа останавливается. Нажимаю клавишу «старт» и стирка продолжается до слива и всё повторяется снова.

Нужно вскрывать модуль и проверять реле x111 и x112 на залипание, которые расположены рядом.

LG 10200nd не стартует. Машина включается, не работают кнопки: старт/пауза, опции, обороты отжима (кнопки при нажатии щелкают, как положено), на индикаторе выбора режима не четко горят цифры и если кто знает. Подскажите, какой подшипник, и какой сальник на ней стоит, а то, однако скоро кончится.

Был похожий случай. На плате одна дорожка повредилась. И пару диодов вылетело. По-моему одно сопротивление, под защитным слоем платы. Сальник 37x66x9.5/12, подшипники 6205, 6206.

При работе машины ЛЖ 80250S появилась проблема: при любом режиме стирки перестала отжимать. Т.е. поначалу она исправно выполняет программу, но как только доходит до отжима — то ли зависает, то ли просто не отжимает. Барабан легонько покручивается туда-сюда, как при полоскании, но на большие обороты отжима так и не переходит. Через пару часов таких действий, стиралка зависает и начинает мигать всеми лампочками приборной панели одновременно (вспыхнет-потухнет-вспыхнет-потухнет). Пустая машина отжимает исправно, а полная — отказывается. В чём может быть проблема? Электроника или механика?

Судя по всему у Вас обыкновенный дисбаланс.
— Загружено, слишком мало белья;
— Загруженное белье распределено неравномерно;
— СМА оборудована системой контроля баланса в барабане. При стирке тяжелых предметов, например, ковров или халатов, эта система может остановить вращение барабана;
— Если белье слишком мокрое по окончании отжима, добавьте маленькие предметы, чтобы выровнять загрузку белья в барабане, и повторите процесс отжима. Переложите белье, чтобы обеспечить равномерное вращение.

LG WD-10192N не отжимает после слива. В процессе работы программы стирки машина, если в программу входит режим «Отжим». Зависает на сливе, продолжает сливать, пока мне это не надоедает. Режим «Отжим» не включается. Вся индикация работает, никаких ошибок не выдаёт. Во время стирки и полоскания барабан вращается в обе стороны. Щетки, правда, искрят, под машинкой видны всполохи голубого света, причём при вращении барабана по часовой стрелке (если смотреть с лица) при пуске двигателя иногда слышатся нехарактерные звуки — не скрежет, а как бы щелчок громкий. Щётки конечно пора менять, аппарату больше 10 лет. Лет 5-6 назад при вращении барабана появился свист, но потом прошёл. Засоров в стиралке и шлангах нет, вода заливается и сливается без проблем.

Поменяйте щетки. Может и вопросы отпадут.

Установлена и подключена стиральная машина LG 80150N (загрузка 3.5 кг). Не выдает ошибку при отсутствии воды. Впервые менял подшипники и сальник в СМА, все прошло удачно, но после сборки машинка перестала выдавать ошибку при перекрытой подаче воды и начинает стирать без нее. Если воду подавать, то цикл стирки проходит нормально (вода набирается и сливается). В прессостат дул, реле щелкает, проверял тестером — сопротивление меняется, патрубок не поврежден. Подскажите, в чем может быть проблема?

Ищите ошибку сборки либо разберитесь с алгоритмом.

В эксплуатации стиральная машина LG 80192N. Неполадка заключается в следующем, в конце стирки, когда на таймере горит цифра 1, машинка работает еще минут 10, а то и дольше. Конечно, она выключается в итоге, но как это исправить все же это как то не нормально.

Цифры на таймере приблизительные. Если СМА стирает, не мешайте ей.

Лджи WD-80150N. Машинка перестала крутить барабан. Двигатель проверял рабочий, щетки в норме по 4 см. реле щелкает на силовом модуле, но есть какой-то звон секунды 2, после щелчка реле. Что может быть?

Скорей всего непропай.

В работе стиральная машина ЛЖ wd 10130n. Проблема состоит в следующем. Пользуемся 11 лет, работала без нареканий. Сгорел родной тэн, при этом начал пробивать на корпус, и стиралка билась током. Недолго думая, поменял его на другой (не новый, аналогичный валялся у знакомых). Но и этот жил не долго, я согрешил на реле платы управления. Разобрал, вырезал в нужном месте пластмассу и очистил силикон, нигде подгоревшего не было, решил рас уж разобрал пропаять контакты. Собрал, поставил новый тэн и вооружился мультиметром. Когда включил, ток на тэн не подавался, когда набрался бак, он включился. Периодически проверял его. Когда нагрел воду, отключился, я решил что все нормально и оставил его в покое, потом проверил на отжиме, и понял что с новеньким тэном можно прощаться. Подскажите, что могло произойти. ТЭН новый, на корпус не пробивает.

УЛН — микросхема ключей, которая принимает сигналы с процессора и в свою очередь управляет силовыми ключами — симисторами или реле. Проверяй! Либо реле залипло, либо переход в УЛН прошивает и реле безосновательно замкнуто.

Второй раз меняю ТЭН в стиралке LG 10192N. Греет полгода и перегорает. Накипи нет. Пробоя на корпус нет. Самослива нет. Проверка включения, набора температуры, отключения — все в норме. В чем может быть причина?

В качестве ТЭНов, напряжении сети, и т.д. и т.п. Проверьте компрессионную камеру до прессостата. Если там засор, то возможно ошибочное включение нагрева при пустом баке.

LG WD-80160N (загрузка 5 кг). Столкнулся с такой проблемой как очень странный дисбаланс бака! В общем, дело в том, что машинка конечно старенькая, но все в ней заводское и оригинальное, ничего не меняли вообще, кроме подшипников! И вот проблема в том, что бак у этой модели, почему-то сильно перевешивает вперед и из-за этого, при отжиме, бак начинает очень сильно трясти, и он очень сильно долбит своим передним противовесом об эл. модуль, и вся она начинает прыгать и скакать. Проверяли амортизаторы, они оказались на редкость исправными, не смотря на ее почтенный возраст. Но все же потом решили посадить на новые, для эксперимента и все равно, итог такой же. Наклон бака вперед остался прежним, трясти меньше нисколько не стало. Пружины подвесные, на которых висит бак тоже в отличном состоянии! Такое ощущение, что либо передний противовес стал тяжелее нормы, либо задний верхний противовес стал легче положенного, хотя они оба родные, целые, не поврежденные и заводские, и никогда на этой стиралке не менялись. Да, и потом, ведь раньше же все было прекрасно. И не могли же противовесы изменить свои веса в процессе эксплуатации. Барабан не хочет висеть ровно, а лишь только висит с угрожающим наклоном вперед и постепенно разбивает своими ударами модуль. Подшипники меняли недавно, но я не думаю, что причиной дисбаланса геометрии барабана, могла стать банальная замена подшипников. Тем более что до замены подшипников, этот дисбаланс уже присутствовал.

В процессе замены подшипников бак снимали наверняка, возможно и противовесы снимали. И что-то неправильно одели-собрали. Может те же пружины, может ещё что.

Установлена и подключена стиральная машина LG WD-80150N. Произошел сбой программы. Машинка c загрузкой 6 кг, нет подачи 220V на ТЭН после набора воды. И еще после набора воды во время стирки нажимаю паузу, переключаю на отдельно функцию «слив и отжим» нет слива, а идет снова набор воды. Тоже действие делаю после отключения СМА от питания, ставлю на отжим, и снова набирает воду, в чем может быть причина? УБЛ работает, реле уровня воды то же, как положено (менял на заведомо рабочее реле – то же самое). Вакуумный шланг снимал и проверял — не забитый (все дуется). ТЭН рабочий. Тест запускал, все по отдельности работает и подача на ТЭН, насос-помпа есть 220V. Двигатель в норме, отжим и стирка влево и право есть. Помогите что делать?

Агрегат не видит безопасный уровень воды для включения ТЭНа, причина может быть в забитой камере отбора давления. Найдёте её внизу, к ней трубочка датчика давления идет.

В работе стиральная машина 10160 N. Не прерывается слив. Зависает на 11 минуте. Воду выкачивает всю. Насос слива жужжит, когда сломалось, сливал около часа, и ни каких ошибок. Прессостат электронный SPS-11X. В сервисном режиме на дисплее показывает изменение частоты при изменении уровня воды. При пустом барабане показывает 260. Разобрал прессостат — с виду как новый. Убираю пружину, и феррит частота поднимается до 293, но слив продолжается. Может, кто подскажет, или проверит на рабочей машине, сколько должна быть частота без воды.

Для начала (ну и для профилактики) прочистить трубочку прессостата и камеру давления от отложений. На плате насос включает маленькое чёрное реле (может стоять симистор, от модификации зависит), от разъёма по дорожкам найдёте. Может, в плату лезть не придётся, обойдётесь чисткой камеры. Был у меня случай. Дело было в щётке. Видимо на больших оборотах нестабильность вращения барабана не влияла на работу, а на малых оборотах рывки и дерганье срывали цикл и не давали перейти дальше или свалиться в аварию. Кстати заметил, что при пуске вращения с изношенной щёткой издавался резкий громкий металлический звук. Я предположил, что пробуксовывает ремень и звук отдаются в барабане. Оказалось, что это так искрила щётка.

Стиральная машина 10150 N. Вода под крышкой фильтра. После промывки запах пропал, но под крышкой фильтра после каждой стирки скапливается вода, примерно 300-400 гр., хотя и без запаха. Означает ли это, что все равно придется менять насос?

Вода в насосе — это норма.

Лджи 10150 N. При любом режиме барабан вращается только в одну. Реле слышно щелкает. Плата внешне в порядке. Реле пропаивал. Подскажите с чего искать. Может, у кого схема есть?

Выпаять — проверить. Осмотреть колодку двигателя, щетки, проверить сам двигатель.

Установлена и подключена стиральная машина WD-80180 N. Появилась течь через манжету люка, при проверке обнаружилась булавка в манжете. Манжета была заменена на новую. Но при стирке в несколько закладок белья подряд течь все равно присутствует. Проблема в плохом прилегании стекла люка к нижнему краю манжеты. Подозреваю, что и со старой манжетой была такая же проблема. так как капли под люком на передней панели так же присутствовали. Стекло и люк были сняты, разобраны и отмыты начисто. Так же увидел, что люк закрывается с небольшим перекосом из-за люфта в петле. Подмотал немного изоленты на пластиковые наконечники петли, люфт и перекос исчезли. Протекание осталось. Стекло в люке опустил вниз насколько возможно. Но все же проблема осталась, только воды вытекает теперь поменьше и на третьей стирке подряд. Как это можно устранить? Я думал о том, чтобы подложить шайбы под убл. Но смущает тот факт, что если в процессе стирки, когда набрано некоторое количество воды до уровня, когда она выше места прилегания манжеты к стеклу, нажать на люк, то вода просачивается вниз по стеклу внутрь люка.

Пружинку хомута попробуйте сверху разместить. Когда меняли манжету, нужно всю грязь вычистить по окружности бака.

В работе стиральная машина 10130N. Работает странно слив. Сделал следующее — взял сливной шланг и дунул ртом. При максимальном усилии легких, вода пошла. Продул. Собрал все, запустил. Вода стала уходить (видно через окно). Но до определенного момента, потом уровень остановился (ну, много слилось). Я прикинул длину трубы и количество того, что было слито, что-то терзает сомнение, что все что слилось — оно в трубе, а дальше не проталкивается. У меня, довольно далеко машинка от канализационного разветвителя. С одной стороны, мне удалось продуть — т.е. забиться наглухо там не может. С другой стороны, насос тоже работает — как то он же в трубу загнал воду. Изменений в длине трубы с последней стирки не было. Куда достал — прочистил. Это все-таки насос перестал осиливать весь объем воды?

Отсоедините родной шланг от всех удлинений, опустите его в ведро и проверьте слив. А так уже по сроку службы, насос просится новый. И ещё, все патрубки и насос можно увидеть и проверить наклонив стиралку и опереть на что-нибудь надёжное.

Стиральная машина ЛЖ 80150N (плата 6871en1040d) после включения как положено блокирует дверь, заливает воду, начинает стирать ( вращение двигателя в обе стороны происходит), далее нагрев, полоскание слив и сушка. после вторичного включения и выборе программы происходит блокировка двери, залив воды, а вот вращение двигателя не происходит, только периодичные щелчки срабатывания реле на плате. Снимаю плату, вырезаю пластиковую крышку платы, с целью пропаять образовавшиеся вокруг контактов реле – юбочек. При этом понимая, что на этих моделях заканчивающихся после цифр, одной буквой (N) это встречается очень часто спустя 5 лет. А если модель стиралки заканчивается на две (NU) или три буквы NUP не встречалось, но ковыряю силикон с надеждой там их увидеть. Юбок на контактах реле не было, выпаял каждую реле и проверил (подавал на них 12 вольт и четко слышно переключение реле, и плюс прозвонки тестером, бес питания и с питанием катушки реле). Далее прозвонил и стабилитроны каждой реле (тоже в норме). Подскажите куда рыть дальше? До снятия платы двигатель, щетки проверял, в норме.

Проверяйте сим и диодный мост двигателя. А также выводы большой катушки индуктивности. Но возможно, замена симистора приведет к положительному результату.

Подскажите номера сальника и подшипников бака на модель 80180 N.

37x66x9.5/12 сальник, 6205-6206 подшипники.

_________________________________________________________________________________

_____________________________________________________________________________________

Эксплуатация СМА LG
Купил стиральную машину LG E10B8ND DD, стирал на ней пока всего 3 раза. Проблема заключается в следующем. Стирает очень тихо, так как полный привод сразу на барабан. Даже отжим при 1000 оборотов происходит тихо, но когда сливается…

Samsung WF 8590,6450,6520
Проводим ремонт стиральной машины Samsung WF8590NMW8 diamond (загрузка 5 кг). На дисплее появляется ошибка DE, хоть на сам замок подается 220 (проверял). Самое интересное, что я решил проверить замок на др. СМА, и он заработал. Кто-нибудь сталкивался с…

Ariston RSM, WMSF, AVTL
Стиральная машина Аристон avtl 104, с вертикальной загрузкой 5 кг. Ситуация очень непонятная. СМА может нормально отстирать, но в последнее время начала странно себя вести. При полоскании останавливается и при этом гаснет индикатор на кнопке включения в сеть…

Indesit IWSB, WS, WIU, WIN
Машинка iwsb 5085, описание проблемы. Она заливает воду, барабан вращается пару секунд в одну сторону, останавливается, потом еще 2 раза, по паре секунд, в обратную сторону и тишина. Индикаторы светятся, как положено, программы переключаются, но…

______________________________________________________________________________________

НЕИСПРАВНОСТИ И РЕМОНТ ЭКСПЛУАТАЦИЯ И СЕРВИС КОДЫ ОШИБОК

______________________________________________________________________________________

Ремонт СМА Bosch Maxx 5
В эксплуатации стиральная машина автомат bosch maxx 5 speed edition WLX 20463 OE. Стала некорректно выполнять программу стирки. Установили программу ручной стирки, отжим был полностью выключен. После стирки СМА переключилась на полоскание…

Candy Aqua, GVS4, GS3, CS2
В стиральной машине gvs4 126dw3, появился запах. Стираю с добавлением «калгона» жидкого, но эффекта никакого. Иногда прополаскиваю белье с добавкой уксуса. Если бельё тонкое, типа постельного, то не пахнет. А вот полотенца начали пахнуть. Что делать?

Electrolux EWW, EW, EWX
В эксплуатации стиральная машинка Electrolux EWW 1686. Стала постукивать при стирке, независимо от того отжим это, остановка перед сменой режимов или стирка. Стучит периодически, не все время. Звук раздается примерно от управляющего модуля…

Zanussi ZWY, ZWSE, ZWT
Стиральная машинка zwy 51004 wa, купили примерно месяц назад. Устанавливаю программу стирки, происходит финальный отжим, и машинка начинает стирку заново и так до бесконечности, пока не включишь просто программу слива воды. В чем проблема может быть?

Ремонт Ardo SED, TLN, FL
Ардо TLN 126. На ней есть дисплей, и когда включаешь программу стирки, высвечивается время стирки. Постепенно оно должно уменьшатся, а у нас вот так. Включаю 20-ти минутную стирку, но в итоге стирается минут 40, а то и больше, причем время постоянно…

Beko WKB, WN, WKE, WM
Модель WM 3350 E. Запустили работать в режиме «короткая стирка», программа полностью отработала (загорелась кнопка разблокировки дверцы), но внутри осталась вода. По факту не сработали полоскание и отжим. В попытке перезагрузки, ничего не изменилось, датчики…

Ремонт СМА Gorenje WS,WT
Модель WS 43100. Не открывается клапан залива. Пишет «Ошибка 9». Это ошибка, связанная с аквастопом. Аквастопа нет. Купил новый клапан неоригинальный, катушки взял со старого, с трудом одел, можно сказать, вколотил. Поставил, пару стирок…

Whirlpool AWE, WTLS, AWOC
Купили стиральную машинку Whirlpool AWE 6516 с вертикальной загрузкой и электронным управлением. Контейнер для моющих средств под крышкой. Заливаю кондиционер в контейнер, а он сразу же выливается из маленького…

Ремкомплект для стиральной машины LG

Подшипники SKF 6205 ZZ, 6206 ZZ Италия

Сальник бака 37х66х9.5/12

Смазка для сальника 2 ml

Подойдет для стиральных машин LG:

LG E1039SD, LG E1069LD, LG E1091LD, LG E1092ND, LG E1092ND5, LG E1289ND, LG E1289ND5, LG E1296ND3, LG E8069LD, LG E8069SD, LG F1003ND, LG F1012NDR, LG F1020ND, LG F1020ND1, LG F1020ND5, LG F1020NDR, LG F1020NDR5, LG F1020TD, LG F1020TD5, LG F1020TDR, LG F1021ND, LG F1021NDR, LG F1021NDR5, LG F1021SDR, LG F1022ND, LG F1022ND5, LG F1022NDR, LG F1022NDR5, LG F1022SD, LG F1022SDR, LG F1022TD, LG F1022TDR, LG F1023ND, LG F1023NDR, LG F1023NDR5, LG F1029NDR, LG F1029SDR, LG F1039ND, LG F1039SD, LG F1048ND, LG F1048ND1, LG F1056LD, LG F1056MD, LG F1056MD1, LG F1056MD5, LG F1056ND, LG F1056ND1, LG F1056QD, LG F1057LD, LG F1057ND, LG F1058ND, LG F1058ND5, LG F1059ND, LG F1068LD, LG F1068LD1, LG F1068LD9, LG F1068SD, LG F1068SD1, LG F1073ND, LG F1081ND, LG F1081ND5, LG F1089ND, LG F1089ND5, LG F1091LD, LG F1091LD1, LG F1092LD, LG F1092MD, LG F1092MD1, LG F1092MD5, LG F1092ND, LG F1092ND5, LG F1094ND, LG F1094ND5, LG F1096ND, LG F1096ND3, LG F1096ND5, LG F1096SD3, LG F10B9SD, LG F1203ND, LG F1203ND5, LG F1211NDR, LG F1211NDR5, LG F1211TDR, LG F1212NDR, LG F1220ND, LG F1220ND5, LG F1220NDR, LG F1220NDR5, LG F1220TD, LG F1220TD5, LG F1220TDR, LG F1221ND, LG F1221NDR, LG F1221NDR5, LG F1221SDR, LG F1222ND, LG F1222ND5, LG F1222NDR, LG F1222NDR5, LG F1222SD, LG F1222SDR, LG F1222TD, LG F1222TDR, LG F1222TDR5, LG F1223ND, LG F1223NDR, LG F1223NDR5, LG F1229NDR, LG F1239SD, LG F1248ND, LG F1256LD, LG F1256LD1, LG F1256MD, LG F1256MD1, LG F1256ND, LG F1256ND1, LG F1256QD, LG F1257LD, LG F1257ND, LG F1258ND, LG F1259ND, LG F1268LD, LG F1268LD1, LG F1273ND, LG F1280ND, LG F1280ND5, LG F1281ND, LG F1281ND5, LG F1289ND, LG F1289ND5, LG F1291LD1, LG F1292LD, LG F1292MD, LG F1292MD1, LG F1292ND, LG F1292ND1, LG F1294ND, LG F1296ND, LG F1296ND3, LG F1296ND5, LG F1296SD3, LG F12A8HD, LG F12A8HD5, LG F8020ND1, LG F8056LD, LG F8056MD, LG F8056ND, LG F8068LD, LG F8068LD1, LG F8068SD, LG F8091LD, LG F8091LD1, LG F8092LD, LG F8092MD, LG F8092ND, LG M1089ND5, LG M1091LD1, LG M1092ND1, LG M1222NDR, LG WD 80230N, LG WD-10120ND, LG WD-10130N, LG WD-10130NU, LG WD-10130T, LG WD-10131N, LG WD-10131NU, LG WD-10132N, LG WD-10132T, LG WD-10150FB, LG WD-10150N, LG WD-10150NU, LG WD-10150S, LG WD-10150SU, LG WD-10154N, LG WD-10160N, LG WD-10160NU, LG WD-10160NUV, LG WD-10160S, LG WD-10160SU, LG WD-10160SUV, LG WD-10163N, LG WD-10163S, LG WD-10164N, LG WD-10164NV, LG WD-10164S, LG WD-10164SV, LG WD-10175ND, LG WD-10175SD, LG WD-10180NU, LG WD-10180S, LG WD-10180SU, LG WD-10180TU, LG WD-10192N, LG WD-10192S, LG WD-10192SV, LG WD-10192T, LG WD-10200ND, LG WD-10202TD, LG WD-10205ND, LG WD-10205SD, LG WD-10207TD, LG WD-1020W, LG WD-10230N, LG WD-10230NU, LG WD-10230T, LG WD-10230TU, LG WD-10240N, LG WD-10240T, LG WD-10260N, LG WD-10260T, LG WD-10264N, LG WD-10330NDK, LG WD-10340ND, LG WD-10342TD, LG WD-10344ND, LG WD-10350NDK, LG WD-10353NDK, LG WD-10355NDK, LG WD-10360ND, LG WD-10360NDK, LG WD-10362TD, LG WD-10363NDK, LG WD-10365NDK, LG WD-10384N, LG WD-10384T, LG WD-10390ND, LG WD-10390NDK, LG WD-10390SD, LG WD-10392TD, LG WD-10393NDK, LG WD-10393SDK, LG WD-10395NDK, LG WD-10400NDK, LG WD-10403NDK, LG WD-10403SDK, LG WD-10405NDK, LG WD-10406NDK, LG WD-10480N, LG WD-10480NV, LG WD-10480S, LG WD-10480SV, LG WD-10480T, LG WD-10480TV, LG WD-10481 N, LG WD-10481NV, LG WD-10481S, LG WD-10481T, LG WD-10481TV, LG WD-10482N, LG WD-10482S, LG WD-10482T, LG WD-10490N, LG WD-10490NV, LG WD-10490SV, LG WD-10490TV, LG WD-10491N, LG WD-10491NV, LG WD-10491S, LG WD-10491SV, LG WD-10492N, LG WD-10492NV, LG WD-10492S, LG WD-10492SV, LG WD-10499NE, LG WD-1054FB, LG WD-1056FB, LG WD-10660N, LG WD-10661N, LG WD-1074FB, LG WD-1090FB, LG WD-11230FB, LG WD-12101FD, LG WD-12120ND, LG WD-12170ND, LG WD-12170TD, LG WD-12175ND, LG WD-12175SD, LG WD-12200ND, LG WD-12200SD, LG WD-12202TD, LG WD-12205ND, LG WD-12205SD, LG WD-12207TD, LG WD-12220FD, LG WD-12330ND, LG WD-12330NDK, LG WD-12331AD, LG WD-12331ADK, LG WD-12340ND, LG WD-12340NDK, LG WD-12342TD, LG WD-12344ND, LG WD-12345NDK, LG WD-12350NDK, LG WD-12353NDK, LG WD-12355NDK, LG WD-12360ND, LG WD-12360NDK, LG WD-12362TD, LG WD-12363NDK, LG WD-12365NDK, LG WD-12390ND, LG WD-12390NDK, LG WD-12390SD, LG WD-12392TD, LG WD-12393NDK, LG WD-12393SDK, LG WD-12395ND, LG WD-12395NDK, LG WD-12400NDK, LG WD-12403NDK, LG WD-12403SDK, LG WD-12405NDK, LG WD-12406NDK, LG WD-12430NDK, LG WD-1245FB, LG WD-1247ABD, LG WD-1247EBD, LG WD-12480N, LG WD-12480NV, LG WD-12480TV, LG WD-12481N, LG WD-12481NV, LG WD-12481TV, LG WD-1255FB, LG WD-1256FB, LG WD-1274FB, LG WD-1276FB, LG WD-1280FD, LG WD-1290FB, LG WD-13235FB, LG WD-14311FD, LG WD-80130F, LG WD-80130N, LG WD-80130NU, LG WD-80130T, LG WD-80131N, LG WD-80131NU, LG WD-80132N, LG WD-80150N, LG WD-80150NU, LG WD-80150NUV, LG WD-80150S, LG WD-80150SU, LG WD-80154N, LG WD-80155N, LG WD-80155NU, LG WD-80155S, LG WD-80155SU, LG WD-80156N, LG WD-80156NU, LG WD-80156S, LG WD-80156SU, LG WD-80157N, LG WD-80157NU, LG WD-80157S, LG WD-80157SU, LG WD-80160N, LG WD-80160NU, LG WD-80160NUV, LG WD-80160S, LG WD-80160SU, LG WD-80160SUV, LG WD-80163N, LG WD-80163S, LG WD-80164N, LG WD-80164NV, LG WD-80164S, LG WD-80164SV, LG WD-80180NU, LG WD-80180S, LG WD-80180SU, LG WD-80180TU, LG WD-80185N, LG WD-80185NU, LG WD-80185SU, LG WD-80186NU, LG WD-80186SU, LG WD-80187N, LG WD-80187NU, LG WD-80187SU, LG WD-80192N, LG WD-80192NV, LG WD-80192S, LG WD-80230NU, LG WD-80230T, LG WD-80230TU, LG WD-80240N, LG WD-80240T, LG WD-80250N, LG WD-80250NU, LG WD-80250S, LG WD-80250SU, LG WD-80260N, LG WD-80260T, LG WD-80264N, LG WD-80384N, LG WD-80384T, LG WD-80480N, LG WD-80480NV, LG WD-80480S, LG WD-80480SV, LG WD-80482N, LG WD-80490N, LG WD-80490NV, LG WD-80490SV, LG WD-80490TV, LG WD-80499NEV, LG WD-80499NV, LG WD-8054FB, LG WD-80660N, LG WD-8074FB, LG WD-8090FB, LG WD10170ND, LG WD10170SD, LG WD10170TD, LG WD10180T, LG WD10200SD, LG WD80180N, LG WD80180T, LG WDS10150NU, LG WDS10160NU, LG WDS10160SU, LG WDS10170ND, LG WDS12170ND, LG WDS80150NU, LG WDS80160NU, LG WDS80160SU

Ваше имя:

Ваш отзыв

Внимание: HTML не поддерживается! Используйте обычный текст!

Рейтинг Плохо Хорошо

LG WD-10150NUP Руководство по обслуживанию — Просмотреть онлайн или Скачать руководство по ремонту

Модель: WD

—

1015 (0 ~ 9) S

(U) P WD-9015 (0 ~ 9) S (U) P

WD-8015 (0~9)S

(U)P WD-6515(0~9)S(U)P 9
WD-8015(0~9)N 6515(0~9)N(U)P

ВНИМАНИЕ

СОДЕРЖАНИЕ

1. ХАРАКТЕРИСТИКИ ………………….. …………………………………………. …………………………………………. .3

2. ХАРАКТЕРИСТИКИ И ТЕХНИЧЕСКОЕ ОПИСАНИЕ …………………………………… …………………………… 4

3. ИДЕНТИФИКАЦИЯ ЧАСТЕЙ ………………………………………….. …………………………………………. ………….. 6

4. УСТАНОВКА ……………………………. …………………………………………. ………………………………………7

5. ЭКСПЛУАТАЦИЯ ………………………………………………………. …………………………………………. ………………………..10

6. ЭЛЕКТРИЧЕСКАЯ СХЕМА / СХЕМА ПРОГРАММ ……….. …………………………………………. ………………….12

7. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ………………………………………….. …………….. ………………………….. ………………13

7-1.ПЕРЕД ОБСЛУЖИВАНИЕМ …………………. …………………………………………. …………….13

7-2.ТЕСТ РЕЖИМ ……………………………. …………………………………………. ………………………………………13

7-3.КАК СДЕЛАТЬ УЗНАЙТЕ ЧАСТОТУ УРОВНЯ ВОДЫ …………………………………………. …………13

7-4.ОТОБРАЖЕНИЕ ОШИБОК ………………………………………….. …………………………………………. ………………..14

8. ДИАГНОСТИКА ОШИБОК И КОНТРОЛЬНЫЙ СПИСОК ……………………….. …………………………………………. …………..16

8-1. ДИАГНОСТИКА И РЕШЕНИЕ ПРИ НЕИСПРАВНОСТЯХ РАБОТЫ ………………………………………….16

8-2. ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ …………………………………………. ……… …….19

9. ИНСТРУКЦИИ ПО РАЗБОРКЕ ……………………………. …………………………………………. .25

10. СБОРОЧНЫЙ ВИД …………………………………………………. …………………………………………. ………………………..32

10-1. ВИД ШКАФА В СБОРЕ …………………………………….. ………….32

10-2. ВИД В СБОРЕ ПАНЕЛИ УПРАВЛЕНИЯ И ДОЗАТОРА В СБОРЕ……………………………..33

10-3. ВИД В СБОРЕ БАРАБАНА И БАЧКА В СБОРЕ ………………………………………………………… ……………..34

* ПРИЛОЖЕНИЕ (Список запасных частей) ………………………………… …………………………………………. ………35

ПУНКТ

WD-1015(0~9)

S(U)P WD-1015(0~9)N(U)P WD-8015(0~9)T(U)P WD-1015(0~9)T(U)P

WD-8015(0~9)S

(U)P WD-8015(0~9 )N(U)P WD-6515(0~9) T (u) P WD-9015 (0 ~ 9) T (U) P

С источником питания

220-240V ~, 50 Гц

Вес продукта

0KG

5KG

5kg

WASHING

190W

SPIN (800rpm)

300W

DRAIN MOTOR

32W

WASH HEATER

1900W

2000W

2100W

WASH

50rpm

WD-6515( 0~9)

S(N)(T)(U)P 400 / 500 / 600 / 650 об/мин

SPIN

WD-8015(0~9)S(N)(T)

(U)P 400 / 500 / 600 / 800 об/мин T)(U)P 400 / 600 / 800 / 900 об/мин

WD-1015(0~9)S(N)(T)

(U)P

400 / 600 / 800 / 1000 об/мин 9002SS ЭКСПЛУАТАЦИЯ 9002SS

0,3-10KGF / CM

(

30-1000KPA

)

Контрольный тип

Электронный

Синтетик (1,5), деликатный (1. 0) Синтетический (1.7), деликатный (1,5) синтетический (1,5), деликатный (1.0). 2.0), Деликатная(2.0) Синтетическая(3.0), Деликатная(2.0)

Шерсть(1.0), Ручная стирка(1.0)

Шерсть(1.5), Ручная стирка(1.5)

Шерсть(2.0), Ручная стирка(2.0)

Quick 30( 1.0)

Quick 30(1.5)

Quick 30(2.0)

РАЗМЕРЫ [(Ш) мм X (Г) мм X (В) мм] 600 X 360 X 850 600 X 440 X 850 600 X 550 X 850 600 X 550 X 850

ПРОГРАММА СТИРКИ

Хлопок, Синтетика, Деликатное белье, Шерсть, Ручная стирка, Быстрая 30, Полоскание+Отжим

ОПЦИЯ

Bio, Save Save, Prinse +, Prewash, Crease Care, Grinse Hold

Дверной переключатель Тип

Би-металлический тип

Уровень воды

(

от датчика

)

Reservation

От 3 часов до 19 часов

Обозначение суммы прачечной

принята

Fuzzy Logic

Принято

Отображение оставшегося времени

Принято

Диагностика ошибок

10 items

POWER AUTO OFF

Adopted

CHILD LOCK

Adopted

AUTO RESTART

Adopted

1. SPECIFICATION

ELECTRICITY

CONSUMPTION

REVOLUTION

SPEED

ОБЪЕМ ПРОМЫВКИ

Руководство по обслуживанию LG Washing WD1015FB WD-1015FB Руководство по обслуживанию

Веб-сайт: http://www.LGEservice.com Электронная почта: http://LGEservice.com/techsup.html РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ СТИРАЛЬНОЙ МАШИНЫ ОСТОРОЖНО

просмотров 102 Скачиваний 26 Размер файла 4 МБ

Отчет DMCA / Copyright

СКАЧАТЬ ФАЙЛ

Рекомендованные истории

Предварительный просмотр

Веб-сайт: http://www.LGEservice.com Электронная почта: http://MALGEservice.com/techsup.html ЭТО РУКОВОДСТВО ТЩАТЕЛЬНО ДЛЯ ПРАВИЛЬНОЙ ДИАГНОСТИКИ НЕИСПРАВНОСТИ ПЕРЕД ПРЕДЛОЖЕНИЕМ ОБСЛУЖИВАНИЯ.

МОДЕЛЬ: WD(M)-80150FB WD(M)-

(5)FB WD(M)-10150(5)FB/WD-10160(5)FB/WD-10164FB WD(M)-11150(5) )FB/WD-11151(6)FB/DWD-11151(6)FB/NWD-11151(6)FB WD(M)-12150(5)FB/WD-12160(5)FB/WD-12164FB WD( M)-13150(5)FB/WD-13151(6)FB/DWD-13151(6)FB/NWD-13151(6)FB WD-1025FB/WD-10150(5)F

Июль 2002 г. В ПЕЧАТИ КОРЕЯ

P/No.:3828ER3013D

СОДЕРЖАНИЕ 1. ХАРАКТЕРИСТИКИ…………………………….. …………………………………………. ………………………………..3 2. ХАРАКТЕРИСТИКИ И ТЕХНИЧЕСКОЕ ОБЪЯСНЕНИЕ …. …………………………………………. …………………………… 4 3. ИДЕНТИФИКАЦИЯ ЧАСТЕЙ ………………….. …………………………………………. ……………………………….. 6 4. УСТАНОВКА ……. …………………………………………. …………………………………………. ………………. 7 5. ЭКСПЛУАТАЦИЯ ………………………. ………………………………………. …………………………………………. ….10 6. ЭЛЕКТРИЧЕСКАЯ СХЕМА/СХЕМА ПРОГРАММ ………………………………… ……………………………………….12 7. ИСПРАВЛЕНИЕ ПРОБЛЕМ…………………………………………. …………………………. ……………… …………………………..13 7-1.ПЕРЕД ТЕХОБСЛУЖИВАНИЕМ ……………………………. …………………………………………. ……13 7-2.ТЕСТ РЕЖИМ ………………………………. …………………………………………. ……………………………13 7-3.КАК УЗНАТЬ ЧАСТОТУ УРОВНЯ ВОДЫ…… …………………………………………. ..13 7-4.ОТОБРАЖЕНИЕ ОШИБОК ………………………………… …………………………………………. ……………..14 8. ДИАГНОСТИКА ОШИБОК И КОНТРОЛЬНЫЙ СПИСОК ………………….. …………………………………………. ………….16 8-1. ДИАГНОСТИКА И РЕШЕНИЕ ПРИ НЕИСПРАВНОСТЯХ РАБОТЫ …………………………….16 8-2. ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ……………………………………………… …………….199. ИНСТРУКЦИИ ПО РАЗБОРКЕ ……………………………………………… ………………… ………………………25 10. СБОРОЧНЫЙ ВИД ………………………………………….. …………………………………………. ………………….32 10-1. ВИД ШКАФА В СБОРЕ …………………………………………………… ………….32 10-2. ВИД В СБОРЕ ПАНЕЛИ УПРАВЛЕНИЯ И ДОЗАТОРА В СБОРЕ ………………33 10-3. ВИД В СБОРЕ БАРАБАНА И БАЧКА В СБОРЕ ………………………………………………………… ……………..34 ПРИЛОЖЕНИЕ (Список запасных частей)……………………………. …………………………………………. …..35

1. ХАРАКТЕРИСТИКИ WD(M)-80150FB, WD(M)-

(5)FB, WD(M)-10150(5)FB, WD-10160(5)FB, WD-10164FB, WD (M)11150(5)FB, WD(M)-11151(6)FB, DWD-11151(6)FB, NWD-11151(6)FB, WD(M)-12150(5)FB, WD-12164FB , WD(M)-13150(5)FB, WD-13151(6)FB, DWD-13151(6)FB, NWD-13151(6)FB, WD-1025FB, WD-10150(5)F

ПОЗИЦИЯ ПИТАНИЕ

220-240В~, 50Гц

ВЕС ИЗДЕЛИЯ

65кг

ЭЛЕКТРОПОТРЕБЛЕНИЕ

СТИРКА

150Вт

0003

300W

DRAIN MOTOR

32W

WASH HEATER

2000W

WASH

45rpm

REVOLUTION SPEED

SPIN

WD(M)-80150FB

400/500/600/800 rpm

WD(M)-

(5)FB

400/600/800/900 об/мин

WD(M)-10150(5)FB / WD-10160(5)FB / WD-1025FB / WD-10164FB

400/600/800/1000 об/мин

WD(M)-11150(5)FB / WD-11151(6)FB / DWD-11151(6)FB / NWD-11151(6)FB

400/600/800/1100 об/мин

WD(M)-12150(5)FB / WD-12160(5)FB / WD-12164FB / WD-10150(5)F

400/800/1000/1200 об/мин

WD(M)-13150(5)FB / WD-13151(6)FB/DWD-13151(6)FB / NWD-13151(6)FB

400/800/1100/1300 об/мин

0,3 -10 кгс/см2 (30-1000 кПа)

ТИП РЕГУЛЯТОРА ДАВЛЕНИЯ ВОДЫ В РАБОТЕ

Электронный 7,0 кг

ОБЪЕМ СТИРКИ

8,0 кг (WD-10150(5)F )

2 ) Шерсть (2,0 кг), ручная стирка (2,0 кг), быстрая стирка 30 (2,0 кг) 600 мм (Ш) × 600 мм (Г) × 850 мм (В)

ПРОГРАММА СТИРКИ DIMENSION OP

Хлопок, Синтетика, Деликатное белье, Шерсть, Ручная стирка, Быстрая 30, Полоскание+Отжим Био, Экономия времени, Полоскание +, Предварительная стирка, Разглаживание складок, Задержка полоскания

ТИП ДВЕРНОГО ВЫКЛЮЧАТЕЛЯ

Bi -Метальный тип

Уровень воды

9 Шаги (от датчика)

Резервирование

от 3 часов до 19 часов

Ощущение суммы прачечной

. Принято

Fuzzy Logic

Принято

Диагноз ошибок

10 пунктов

Power Auto Off

Принято

Детский блокировка

Принято

Auto Resatar Барабан Большой барабан LG позволяет стирать примерно на 40 % больше белья за одну загрузку, чем обычная стиральная машина. Большой барабан улучшает качество стирки.

Защита от сминания При попеременном вращении барабана сминание белья сводится к минимуму.

Более экономичный благодаря системе Fuzzy Logic Система FUZZY Logic определяет объем загрузки и температуру воды, а затем определяет оптимальный уровень воды и время стирки, чтобы свести к минимуму потребление энергии и воды.

Блокировка от детей Система блокировки от детей была разработана для предотвращения нажатия детьми любой кнопки (кроме кнопки питания) для изменения программы во время работы.

Система контроля скорости с низким уровнем шума Определяя величину нагрузки и балансировку, автоматика равномерно распределяет нагрузку, чтобы свести к минимуму уровень шума при вращении.

Автоматический перезапуск Несмотря на то, что стиральная машина выключается из-за сбоя питания, она автоматически перезагружается с того места, где остановилась, при возобновлении подачи питания. и это будет то же самое, когда машина отключена и снова подключена.

2-2.ОПРЕДЕЛЕНИЕ ВРЕМЕНИ СТИРКИ С ПОМОЩЬЮ НЕЧЕТКОЙ ЛОГИКИ Для достижения наилучших результатов стирки оптимальное время определяется на основе измерения температуры воды, выбранной температуры стирки и количества белья.

температура воды время стирки выбранная температура стирки

FUZZY LOGIC

rinse time

the best washing performance

spin rhythm, time laundry amount

SENSING

PROCESSING

DETERMINATION

EFFECT

2-3.WATER LEVEL CONTROL This model adopts a pressure sensor which может чувствовать уровень воды в ванне. Когда уровень воды достигает заданного уровня, подача воды прекращается, и программа стирки продолжается. Отжим не продолжается до тех пор, пока уровень воды в баке не уменьшится до определенного уровня.

2-4. ДВЕРЬ НЕ ОТКРЫВАЕТСЯ, пока работает программа. Пока горит индикатор дверного замка.

3. ИДЕНТИФИКАЦИЯ ЧАСТЕЙ

Вилка питания Если шнур питания поврежден, его должен заменить производитель, его сервисный агент или лицо с аналогичной квалификацией во избежание опасности.

Выдвижной ящик (для моющих средств и кондиционера для белья)

Панель управления Простота в уходе Складка автомобиля Сминает время Экономия времени

Дверца барабана Нижняя крышка Регулируемые ножки Нижняя крышка

Фильтр сливного насоса Сливная пробка

ПРИНАДЛЕЖНОСТИ

Холодильник (1 шт.)

Гаечный ключ

4. УСТАНОВКА Перед обслуживанием спросите у клиента, в чем проблема. Проверить регулировку (питание 220-240В, снять транспортировочные болты….) Проверить неисправности, обратившись к диагностике. Определите этапы обслуживания, руководствуясь инструкциями по разборке. Потом обслуживание и ремонт. После обслуживания включите прибор, чтобы проверить, работает ли он нормально или НЕТ. СТАНДАРТНАЯ УСТАНОВКА Устройство должно быть установлено следующим образом.

СНЯТЬ ТРАНСПОРТИРОВОЧНЫЕ БОЛТЫ

УСТАНОВИТЬ ПРИБОР

ОТРЕГУЛИРОВАТЬ

НА ПЛОСКОЙ И ТВЕРДОЙ ПОВЕРХНОСТИ

ГОРИЗОНТАЛЬНО

Удалите транспортировочные болты (4 шт.: ) с помощью прилагаемого ключа.

Поверните регулируемые ножки, чтобы установить прибор горизонтально.

Сохраните транспортировочные болты и ключ для использования в будущем. Вставьте 4 заглушки в отверстие.

Низкий Высокий

Прибор поднимается за счет вращения ножек по часовой стрелке. Прибор опускается на

вращение ножек против часовой стрелки.

КАК ПОДСОЕДИНИТЬ ВПУСКНОЙ ШЛАНГ Убедитесь, что резиновая шайба находится внутри соединителя клапана. Надежно подсоедините впускной шланг, чтобы предотвратить утечку.

ПОДСОЕДИНИТЕ СЛИВНОЙ ШЛАНГ

Убедитесь, что шланг не перекручен.

Не погружайте конец шланга в воду.

Сливной шланг должен располагаться на высоте менее 100 см от пола. CONNECT POWER PLEG

Избегайте подключения нескольких электрических устройств, это может привести к пожару.

Вставьте вилку шнура питания в розетку.

ПРОВЕРКА Подготовка к стирке.

Вставьте вилку шнура питания в розетку. Подсоедините впускной шланг.

Проверить нагрев воды.

Одновременно нажмите кнопку «Предварительная стирка» и «Отложенное время». Отобразится текущая температура.

Проверьте слив и отжим Выключите индикаторы стирки и полоскания после нажатия кнопки «Старт/Пауза» и снова запустите машину. Проверьте слив и отжим.

Нажмите кнопку питания.

Нажмите кнопку СТАРТ/ПАУЗА.

В случае программы хлопок.

Проверка автоматического реверсивного поворота.

Проверьте, вращается ли барабан по часовой и против часовой стрелки.

Выключите питание и откройте дверь

Выключите питание, а затем снова включите его. Проверьте, можно ли открыть дверь после того, как индикатор блокировки двери погаснет.

Проверить подачу воды.

Проверьте, подается ли вода через дозатор моющих средств.

Удаление воды

Если во время проверки требуется SVC, удалите оставшуюся воду, сняв колпачок шланга.

5. ЭКСПЛУАТАЦИЯ

Eco Это возможно в режиме хлопка при 60 C

Светодиодный дисплей Отображает примерное оставшееся время (часы : минуты) до окончания стирки. В случае ненормальной работы отображаются сообщения об ошибках.

(

)

См. руководство по устранению неполадок.

Переключатель программ стирки Программа 8 может быть установлена в зависимости от типа белья. Если кнопка питания нажата, все индикаторы горят. Поворачивая диск, можно выбрать [Хлопок Деликатное Быстрое полоскание 30 + Отжим Отжим Ручная стирка Шерсть Синтетика]. (Возможно и наоборот)

Кнопка питания

Кнопка «Пуск/Пауза»

Нажмите кнопку, чтобы включить или выключить питание. Нажмите кнопку, чтобы отменить временную задержку.

Используйте кнопку, чтобы запустить или приостановить цикл стирки. Питание отключается автоматически через 4 минуты после нажатия кнопки паузы.

Опция Био:

Если вы хотите удалить белковые пятна (молоко, кровь, шоколад…), вы можете выбрать Био, нажав кнопку выбора. [Вы можете выбрать Био, когда температура выше 60°С. C для хлопка и синтетики.] Экономия времени: при выборе параметра Экономия времени время стирки может быть сокращено в зависимости от выбранной программы. Полоскание+: если вы хотите полоскать больше, опция Полоскание+ удалит все следы моющих средств. Предварительная стирка: Если белье сильно загрязнено, эффективен режим «Предварительная стирка». Предварительная стирка доступна в программах «Хлопок» и «Синтетика». Уход за складками: если вы хотите предотвратить появление складок, нажмите эту кнопку со скоростью вращения 9.0003

Отсрочка по времени Нажмите кнопку, когда требуется отложенная стирка. При нажатии кнопки отображается [ ], можно установить максимальную задержку в [ ] часов. Каждое нажатие увеличивает временную задержку на час. Используйте кнопку [Power] для отмены [Time Delay] [Time Delay] означает время, необходимое от настоящего момента до завершения стирки.

Блокировка от детей

Отжим

Систему блокировки от детей можно установить и отменить, одновременно нажав и удерживая кнопки [Отжим] и [Уход за складками] более 2 секунд. После установки блокировки от детей все кнопки становятся неработоспособными. Систему блокировки от детей можно установить в любое время, даже во время отключения питания и работы. Он автоматически отменяется при возникновении операционной ошибки.

WD(M)-80150FB Без отжима/400/500/600/800 WD(M)-

(5)FB Без отжима/400/600/800/900 WD(M)-10150(5) FB /WD-10160(5)FB/WD-1025FB /WD-10164FB/WD-10150(5)F Без отжима/400/600/800/1000 WD(M)-11150(5)FB/WD-1151( 6)FB/DWD-11151(6)FB/NWD-11151(6)FB Без вращения/400/600/800/1100 WD(M)-12150(5)FB/WD-12160(5)FB/WD- 12164FB Без отжима/400/800/1000/1200 WD(M)-13150(5)FB/WD-13151(6)FB/DWD-13151(6)FB / NWD-13151(6)FB Без отжима/400/ 800/1100/1300

6. ЭЛЕКТРИЧЕСКАЯ СХЕМА / СХЕМА ПРОГРАММ

※( ) : WD-80150FB

2:35(2:34)

87 26 51

58 58 57 11

❋ Предварительная стирка : Если белье сильно загрязнено, действует режим «Предварительная стирка». Предварительная стирка доступна в программах «Хлопок» и «Синтетика». ❋ Eco: при выборе функции Eco температура воды снижается, а время стирки увеличивается. Таким образом, вы можете сэкономить на потреблении энергии. ❋ Полоскание+: если вы хотите больше полоскать, функция Полоскание+ удалит все следы моющих средств. ❋ Био: если вы хотите удалить белковые пятна (молока, крови, шоколада…), вы можете выбрать функцию Био, нажав кнопку выбора. ❋ Быстрая 30: Выбрав эту функцию, вы можете быстро постирать небольшое количество цветного белья, которое слегка загрязнено. ❋ Вы можете выбрать функцию «Био» и «Эко», если температура выше 60˚C в ткани «Хлопок» и «Синтетика». Если функция выбрана, начальную температуру воды изменить нельзя.

7. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 7-1.ПЕРЕД ВЫПОЛНЕНИЕМ ОБСЛУЖИВАНИЯ ■ Будьте осторожны, чтобы не ударить электрическим током и не отсоединить детали при устранении неисправностей. ■ Напряжение каждой клеммы в 220-240В и постоянного тока при подаче электрического тока.

7-2.ТЕСТ РЕЖИМ КК. ① Одновременное нажатие кнопок Crease Care и Pre Wash. ② Включение кнопки питания нажатием двух верхних кнопок. затем дважды прозвучит зуммер. ③ Нажмите кнопку ПУСК/ПАУЗА следующим образом. ~Нажмите кнопку СТАРТ/ПАУЗА еще 4 раза, пока вращение не прекратится₩ Нажатие кнопки ［СТАРТ/ПАУЗА］

. Точка проверки

Состояние дисплея

Нет

Все лампы включают

1 Время

против часовой часовой стрелки (слева)

Мотор RPM (около 45)

2 раза

Низкий скоростный спин

Мотор RPM (RPM (RPM (RPM (RPM (RPM (RPM (RPM (RPM (RPM (RPM (RPM (RPM ( Около 63~67)

3 раза

Высокая скорость вращения

Об/мин двигателя (около 79~85) : WD(M)-80150FB Об/мин двигателя (около 100~106) : WD(M)-10150(5)FB /WD-

(5)FB/WD-1025FB / WD-10160(5)FB/WD-10164FB Обороты двигателя (около 107~103): WD(M)-11150(5)FB/WD-11151(6) FB/DWD-11151(6)FB / NWD-11151(6)FD Обороты двигателя (около 114~120): WD(M)-12150(5)FB/WD-12160(5)FB/WD-12164FB Обороты двигателя (около 122~127): WD(M)-13150(5)FB/WD-13151(6)FB/DWD-13151(6)FB/ NWD-13151(6)FD

4 раза

Впускной клапан для предварительной стирки

Частота уровня воды (25~65)

Впускной клапан для основной стирки 5 раз

Частота уровня воды (25~65) Клапан подачи горячей воды в случае заполнение горячей водой

6 раз

Впускной клапан для режима основной стирки

Частота уровня воды (25~65)

7 раз

Отжим по часовой стрелке (вправо)

Об/мин двигателя (около 450)

800002

Подогреватель работает 3 сек.

Температура воды

9 раз

Работа дренажного насоса

Частота уровня воды

10 раз

Автоматическое отключение

Цифры означают частоту уровня воды (10-1 кГц) например) 241 : Частота уровня воды = 241× 10-1 кГц = 24,1 кГц

7-4.ОТОБРАЖЕНИЕ ОШИБКИ. Если вы нажмете кнопку «Старт/Пауза», все ошибки исчезнут, и машина перейдет в состояние паузы. В случае, если ошибка не устранена в течение 20 сек. В случае других ошибок, если ошибка не устранена в течение 4 мин. Питание будет отключено автоматически, и будет мигать только ошибка. Но в случае , питание не будет отключено. ОШИБКА 1

ОШИБКА ПОДАЧИ ВОДЫ

СИМПТОМ Вода не достигла заданного уровня в течение 4 мин. так как впускной клапан сработал или вода не достигла нормального уровня в течение 25 мин.

ОШИБКА ДИСБАЛАНСА

Прибор наклонен. Белье собирается в одну сторону. Нераздаваемые вещи кладутся в барабан.

ОШИБКА СЛИВА

ОШИБКА ПЕРЕПОЛНЕНИЯ

ДАТЧИК ДАВЛЕНИЯ

Вода не слилась в достаточном количестве в течение 5 мин.

Вода автоматически сливается, потому что в баке слишком много воды.

Вышло из строя реле давления датчика.

ОШИБКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

ОШИБКА ОТКРЫТИЯ ДВЕРИ

Дверной выключатель неисправен.

ОШИБКА ОБОГРЕВА

Кнопка Пуск/Пауза нажата при открытой дверце.

Термистор вышел из строя.

ДАТЧИК

Разъем (5-контактный, вилка, белый) в жгуте проводов не

ОШИБКА

подключен к разъему (5-контактный, гнездовой) датчика Холла в ДВИГАТЕЛЕ. Подсоедините или отремонтируйте контакт в разъеме.

Ошибка 8

Ошибка датчика

Текущая ошибка

Ошибка блокировки

Симптом

. -контакт, гнездо в датчике холла) неисправен или нестабилен. Переподключите или отремонтируйте контакт в разъеме • Разъем (6-контактный, штыревой, естественный) в жгуте проводов не подключен к разъему (6-контактному, гнездовому, естественному) печатной платы в сборе (основной) или к электрическому контакту коннекторы плохие/нестабильные. Переподключите или отремонтируйте контакт в разъеме • Электрический контакт между разъемами 6-контактный, штыревой, в жгуте проводов и 6-контактный, гнездовой в контроллере (Главный) плохой или нестабильный. Заново подключите или отремонтируйте контакт в разъеме • Жгут проводов между датчиком Холла в ДВИГАТЕЛЕ и ПЛАТНОЙ ПЛАТОЙ В СБОРЕ (основной) разорван (разрыв цепи). Отремонтируйте/замените поврежденный ЖГУТ ПРОВОДОВ • Датчик Холла вышел из строя/неисправен. Замените двигатель • Контроллер (главный) вышел из строя/неисправен. Замените печатную плату в сборе (главную) • печатная плата в сборе (основная) вышла из строя. замените печатную плату в сборе (основную) • короткое замыкание в обмотке двигателя. Замените ДВИГАТЕЛЬ • Разъем (3-контактный, вилка, белый) жгута проводов не подключен к разъему (3-контактный, гнездовой, белый) ДВИГАТЕЛЯ. Переподключите или отремонтируйте разъем • Электрический контакт между разъемами 3-контактный, вилочный, белый в жгуте проводов и 6-контактный, гнездовой, белый в ПЕЧАТНОЙ ПЛАТЕ В СБОРЕ (основной) плохой или нестабильный. Снова подсоедините или отремонтируйте контакт в разъеме • Жгут проводов между ДВИГАТЕЛЕМ и ПЛАТНОЙ ПЛАТОЙ В СБОРЕ (основной) разорван (разрыв цепи). Отремонтируйте поврежденный (разомкнутый) ЖГУТ ПРОВОДОВ • Датчик Холла вышел из строя/неисправен. Замените печатную плату в сборе (основную)

8. ДИАГНОСТИКА ОШИБОК И КОНТРОЛЬНЫЙ СПИСОК 8-1. ДИАГНОСТИКА И РЕАГИРОВАНИЕ НА НЕНОРМАЛЬНУЮ РАБОТУ

СИМПТОМ НЕТ ПИТАНИЯ

РУКОВОДСТВО ПО ОБРАЩЕНИЮ В СЕРВИСНУЮ СЛУЖБУ

Надежно ли подключена вилка питания-20 к розетке 04~20? ДА

Сбой питания? или Брейкер открылся? Розетка управляется выключателем. НЕТ

Посетите для проверки

Проблемы с подачей воды Отображается ли

? ДА

Кран открыт? ДА

Кран замерз? №

Перекрыта ли подача воды? NO

Фильтр во впускном клапане засорен посторонним материалом? ДА

НЕТ

Посетите для проверки

Очистите фильтр впускного клапана

СИМПТОМ ОШИБКА ОТКР. дверь открыта?

ДА

Закройте дверь

НЕТ

Посетите для проверки Проверьте исправность дверного выключателя

Проблемы со сливом Отображается ли

? ДА

Не забит ли мусорный фильтр посторонними предметами, такими как булавки, монеты и т. д.? НЕТ

Сливной шланг замерз от воды, перекручен или раздавлен? НЕТ

Посетите для проверки

ДА

Очистите фильтр.

СИМПТОМ Из прибора вытекает пена.

РУКОВОДСТВО ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ Используется ли моющее средство с низким пенообразованием для стиральной машины дурман?

(В таком состоянии стирка и

ДА

отжим не работает нормально)

Используется ли необходимое количество моющего средства в соответствии с рекомендациями? ДА

МОЮЩЕЕ СРЕДСТВО С НИЗКИМ ПЫЛЕНИЕМ

Рекомендуется уменьшить количество моющего средства. Этот прибор имеет функцию автоматического определения пенообразования, которая работает при сильном пенообразовании, обеспечивая хорошее полоскание и предотвращая перелив. При обнаружении большого количества пены функции удаления пены, такие как слив, подача воды и пауза, будут работать без вращения барабана.

Без эффекта смягчителя

Умягчитель помещен в правильное отделение отсека для умягчителя

выдвижного ящика? ДА

Ящик закрыт во время стирки? ДА

Не забит ли колпачок умягчителя? ДА

Объясните, как пользоваться умягчителем Очистите отделение для умягчителя

Посетите для проверки

8-2.ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ОСТОРОЖНО 1. Будьте осторожны, чтобы не ударить электрическим током и не отсоединять детали при устранении неисправностей. 2. Прежде всего, проверьте подключение клемм каждой детали по электрической схеме. 3. Если вы заменяете узел печатной платы (основной), правильно вставьте разъемы.

ОТСУТСТВИЕ ПИТАНИЯ

При измерении напряжения в розетке, напряжение переменного тока 220-240В?

НЕТ

Проверить предохранитель?

ДА

Горит ли светодиод (1)?

НЕТ

Замените блок печатной платы (основной)

(1)

ДА (6) (5) (2)

При измерении напряжения естественного разъема (5,6) напряжение составляет 10~16,5 В постоянного тока. ?

НЕТ

Заменить блок печатной платы (основной)

ДА

Разъем (2) отсоединен или разобран?

ДА

Повторно подсоедините блок печатной платы (дисплей)

ДА

Повторно подключите блок печатной платы (дисплей)

НЕТ Провод блока печатной платы (дисплей) отсоединен?

НЕТ Замените блок печатной платы (дисплей)

НЕТ ПОДАЧИ ВОДЫ Перекрыта ли подача воды?

НЕТ Кран открыт?

НЕТ

Откройте кран.

ДА

Проверьте камеру (воздух) и трубку на предмет загрязнения.

ДА

Очистите фильтр.

НЕТ

Замените впускной клапан.

ДА При одновременном нажатии кнопки Bio и кнопки Time Delay частота уровня воды ниже 240? НЕТ Засорен ли фильтр впускного клапана?

Вариант NO (HOT)

Сопротивление разъема впускного клапана находится в диапазоне от 2 до 8 кОм?

ДА Проверьте напряжение между каждой клеммой входа

НЕТ

Клапан 220 — 240В~. (См. 7-2 ТЕСТОВЫЙ РЕЖИМ)

Замените блок PWB (главный)

МОЮЩЕЕ СРЕДСТВО НЕ ПОТРЕБЛЯЕТСЯ, вариант (ГОРЯЧИЙ)

Подается ли вода?

НЕТ

См. решение НЕТ ВХОДА

НЕТ

Проверьте проводку дозатора.

ДА

Схема подключения

СМЯГЧИТЕЛЬ ГЛАВНАЯ ПРЕДВАРИТЕЛЬНАЯ ПРОМЫВКА ПРОМЫВКА

Правильно ли подсоединены сменные разъемы к клеммам впускного клапана? ДА

Поместите моющее средство в правильное положение. Помещено ли моющее средство в правильное отделение ящика?

НЕТ

ПРЕД+ГЛАВНАЯ СТИРКА: Моющее средство

ДА

Моющее средство затвердело или затвердело?

ДА

Очистите ящик.

СМЯГЧИТЕЛЬ НЕ ПОТЕКАЕТСЯ В

опция (ГОРЯЧАЯ)

Подается ли вода?

НЕТ

См. НЕТ ПОДАЧИ ВОДЫ

ДА Правильно ли подключены розетки к клеммам впускного клапана?

НЕТ

Проверьте электропроводку дозатора.

№

Положите в нужное отделение.

Схема подключения

ДА Умягчитель помещен в правильное отделение ящика?

ДА Не забита ли крышка умягчителя?

ДА

Очистите крышку и выдвижной ящик.

НЕНОРМАЛЬНЫЙ ЗВУК

Ослаблен ли болт шкива?

ДА

Плотно затяните болт.

НЕТ Изношен ли ремень?

ДА

Замените клиновой ремень (4400FR3116A)

НЕТ Возникает ли шум трения в двигателе?

ДА

Замените двигатель.

НАГРЕВАНИЕ БЕЗ ВОДЫ

При одновременном нажатии [Био] и [Задержка] после слива частота уровня воды 252 или выше? При одновременном нажатии кнопок [Bio], [Time Delay] во время стирки частота уровня воды находится в диапазоне 220–240? ПЕЧАТНАЯ ПЛАТНАЯ БЛОК (ГЛАВНАЯ)

НЕТ

Замените датчик (давления)

НЕТ

Замените печатную плату в сборе (основную)

ДА

Отремонтировать сливной шланг

ДА

Удалить посторонние предметы.

ДА

Подсоедините или отремонтируйте разъем

ДА

Замените узел насоса

НЕТ

Замените узел печатной платы (основной)

ДА Проверка напряжения между двумя контактами при нажатии кнопки питания ~?

AC 220-240V

НЕИСПРАВНОСТЬ СЛИВА

Сливной шланг перекручен или замерз?

НЕТ Засорилась крыльчатка сливного насоса?

НЕТ Разъем отсоединен, разобран?

НЕТ Катушка дренажного насоса отключена? (сопротивление катушки 90~160 Ом) 1

НЕТ

При проверке напряжения между разъемами ( , ) при вращении напряжение 220 — 240 В~ соответствует рисунку?

ПЕЧАТНАЯ ПЛАТА В СБОРЕ (ГЛАВНАЯ)

ПРОБЛЕМА НАГРЕВАТЕЛЯ СТИРКИ ПЕЧАТНАЯ ПЛАТА В СБОРЕ (ГЛАВНАЯ)

При проверке напряжения между разъемом печатной платы в сборе (основной) во время стирки белья напряжение 220 — 240В ~ ? 220–240 В~ КОРИЧНЕВЫЙ

Замените блок печатной платы (главный)

ДА

Нормальный

НЕТ

Замените блок нагревателя

ДА После отключения питания сопротивление проводов (КОРИЧНЕВО-СИНИХ) разъемов находится в пределах от 10 до 30 Ом?

СИНИЙ

НЕТ

НЕТ После отключения питания и отсоединения клеммы нагревателя сопротивление составляет от 10 до 30 Ом?

ПОСТОЯННЫЙ НАГРЕВ ПРЕВЫШЕ УСТАНОВЛЕННОЙ ТЕМПЕРАТУРЫ ВОДЫ (1)

При отсоединении разъема (1) на печатной плате в сборе (Основной) сопротивление разъемов (Фиолетовый), Натуральный (Оранжевый) составляет от 2,5 кОм до 180 кОм (105 ~0)?

НЕТ

Замените термистор (6322FR2046F)

ДА

Плотно прижмите термистор к резине.

2 3

ДА При проверке термистора на баке, термистор отошел от резины более чем на 2 мм?

ПРОБЛЕМА ОТЖИМА Проверьте на отжиме, частота уровня воды 248 или больше. Частоту можно проверить, одновременно нажав кнопки Bio и Time Delay NO в программе.

Проверьте датчик (Давление) или шланг (Датчик). Если проблема связана с датчиком или шлангом, замените датчик или шланг.

ДА При одновременном нажатии кнопок «Предварительная стирка», «Уход за складками» и «ПИТАНИЕ» после выключения питания ДА нажмите кнопку «СТАРТ/ПАУЗА» 2 раза, скорость вращения барабана низкая? НЕТ

Обычный

(1)

Он отсоединен или разобран? Красный: 3 контакта ( )

ДА

Исправьте разъем.

НЕТ

Замените двигатель в сборе. (4681ER1003A)

НЕТ Проверьте разъем двигателя. Сопротивление клеммы такое же, как на рисунке? КЛЕММА ДВИГАТЕЛЯ @

3 2

[email protected]

Сопротивление клеммы: около 6,5

ДА Замените узел печатной платы (основной)

9. ИНСТРУКЦИЯ ПО РАЗБОРКЕ. перед разборкой и ремонтом деталей.

ПАНЕЛЬ УПРАВЛЕНИЯ Открутите 2 винта на задней стороне верхней панели.

ПЛАСТИНА В СБОРЕ (ВЕРХНЯЯ)

Потяните верхнюю пластину назад и вверх, как показано на рисунке.

Отсоедините разъем узла печатной платы от основного

Крюк

Сборка выводного провода. Выдвиньте ящик и открутите 2 винта. Нажмите на верхние крючки сверху и потяните панель управления.

ПАНЕЛЬ В СБОРЕ (УПРАВЛЕНИЕ)

ПЕЧАТНАЯ ПЛАТНАЯ БЛОК (ДИСПЛЕЙ)

Отсоедините

ГЛАВНУЮ

панель управления в сборе (главная и дисплейная) от панели управления, нажав на 4 крючка вниз.

УЗЕЛ ДОЗАТОРА Разберите узел верхней пластины. Выдвиньте ящик в направлении стрелки. Открутите 2 винта.

ЯЩИК

Хомуты и шланг разобраны. На ванне разбираются сильфоны вентиляции и сильфоны подачи воды.

РАСПРЕДЕЛИТЕЛЬ В СБОРЕ

ВПУСКНОЙ КЛАПАН 3

Отсоедините разъем для проводки.

2 1

Открутите 2 винта сзади. При повторном подключении разъема КЛАПАН №1 (ГЛАВНЫЙ)

Белый/черно-черный

КЛАПАН №2 (ПРЕДВАРИТЕЛЬНЫЙ)

Белый/красный – черный

КЛАПАН №3 (ГОРЯЧИЙ)

Синий/белый – черный

НИЖНЯЯ КРЫШКА Откройте нижнюю крышку, используя монету и потяните нижнюю крышку в направлении стрелки после отвинчивания винта.

ДВЕРЬ Полностью откройте дверь. Выверните два винта из шарнира. При снятии дверного узла необходимо удерживать скобу, которая находится внутри крышки шкафа.

ПРОКЛАДКА В СБОРЕ Разберите хомут прокладки корпуса. Открутите 2 винта на крышке шкафа. Откройте нижнюю крышку и открутите 1 винт внутри. Разберите нижнюю крышку.

Отвинтите все винты на верхней и нижней сторонах крышки шкафа.

Разберите хомут прокладки бака. При повторной сборке прокладки убедитесь, что сливное отверстие прокладки расположено ниже. См. стрелку на крышке бака.

ШКИВ, ЭЛЕКТРОДВИГАТЕЛЬ, ДЕМПФЕР Снимите заднюю крышку. Снимаем ремень, поворачивая шкив. Отвинтите болт, чтобы вытащить шкив.

(ШКИВ)

Открутите 2 винта от кронштейна. Нажмите на двигатель в направлении стрелки для разборки. При сборке двигателя следите за тем, чтобы монтажные втулки двигателя

не были сняты с кронштейна.

3 (МОТОР)

Петля, демпфер

Вытяните петлю, нажав на защелку.

Демпфер

Больше не использовать выдвинутую петлю. Его можно снять во время работы.

(ДЕМПФЕР)

Очистите фильтр сливного насоса 3

Откройте нижнюю крышку ( ) пальцем. Поверните сливную пробку ( ), чтобы вытащить шланг.

Отсоедините сливную пробку ( ), после чего вода вытечет. В это время используйте сосуд, чтобы предотвратить попадание воды на пол. Если вода больше не течет, поверните фильтр насоса ( ) влево.

Удалите посторонние предметы из фильтра насоса ( ). После очистки поверните фильтр насоса ( ) по часовой стрелке и вставьте сливную пробку ( ) на прежнее место. закройте нижнюю заглушку.

НАСОС Снимите выпускной шланг насоса.

Выпускной шланг насоса

Снимите сильфон насоса бака. Снимите крышку (оставшийся шланг). Отсоедините проводку.

Винт

Отвинтить 2 винта. Снимите насос. Крышка (оставшийся шланг)

Сильфон насоса бака

НАГРЕВАТЕЛЬ Ослабьте гайку M6 нагревателя, чтобы вытащить нагреватель.

ОСТОРОЖНО! При установке нагревателя обязательно вставьте нагреватель в зажим нагревателя на дне бака.

ТЕРМИСТОР Вытащите его, удерживая скобу термистора. Если его потянуть за провод, он может сломаться. При повторной установке термистора убедитесь, что он плотно прилегает к втулке.

ВЫКЛЮЧАТЕЛЬ В СБОРЕ, ЗАМОК ДВЕРИ Разберите зажим крышки шкафа и освободите прокладку. Открутите 2 винта, удерживающие дверной замок. Отсоедините замок двери от разъема проводки.

КОГДА ПОСТОРОННИЙ МАТЕРИАЛ ЗАСТРЕЛ МЕЖДУ БАЧКОМ И БАЧКОМ Снимите нагреватель. Удалите посторонний предмет (проволоку, монету и др. ), вставив длинный стержень через отверстие.

10. ВИД В СБОРЕ 10-1.ВИД ШКАФА В СБОРЕ

A152

A151

A153

A150

A480

A140 A134

A485

A210

10-2 THE EXPLODED VIEW OF CONTROL PANEL & DISPENSER ASSEMBLY

F324

F321

F320

F430

F225

F220

A450 F215

10-3 THE EXPLODED VIEW OF DRUM & TUB ASSEMBLY

K122 K121

K111

K332 K330

K342 K346

F461

Ремонт стиральных машин LG: лучшие варианты рядом со мной?

Мы можем починить стиральную машину любой марки, но, несмотря на то, что наши опытные специалисты универсальны, мы по-прежнему считаем себя специалистами, когда дело доходит до знания всех тонкостей каждого типа.

Ремонт стиральных машин LG не является исключением — мы знакомы с механизмами, деталями и небольшими особенностями вашей стиральной машины LG.

Будь то помощь в интерпретации кодов ошибок, отображаемых на вашей машине LG (tE подразумевает проблему с датчиком температуры, в то время как FE предполагает, например, переполнение из-за неисправного водяного клапана), для быстрой диагностики и ремонта, чтобы вы могли получить вернемся к делу, наш опыт делает все, что ремонт стиральных машин LG на одном дыхании.

Распространенные проблемы со стиральными машинами LG

Хотя в идеале вы будете наслаждаться многолетними безотказными циклами стирки со своей машиной LG, время от времени могут возникать проблемы. Некоторые проблемы, характерные для машин LG, включают:

Стиральная машина не вращается: Если цикл отжима не запускается, как обычно, возможно, вышел из строя узел переключателя крышки, препятствующий вращению барабана, или приводной ремень сломан или ослаблен — среди других возможных причин.

Стиральная машина издает громкий шум: Если ваша стиральная машина издает громкий шум, которого быть не должно, то очевидно, что что-то не так. Независимо от того, нуждается ли подшипник бака в замене, приводной шкив треснул или погнулся, или у вашей машины вышла из строя муфта двигателя, техник по ремонту может устранить ваши проблемы.

Стиральная машина не сливает воду: Прежде чем цикл стирки завершится и начнется отжим для сушки одежды, необходимо, чтобы вода слилась. И, конечно же, вы не хотите, чтобы стиральная машина была наполнена тепловатой водой, чтобы на ней росла плесень и грибок. От узла переключателя крышки до сломанного или заблокированного сливного насоса, перегнутого сливного шланга или забитого ловушки для монет — есть ряд возможных причин, по которым стиральная машина не сливает воду.

Стиральная машина протекает, вибрирует, не запускается или переполняется: Среди других потенциальных сбоев есть несколько, которые могут нарушить бесперебойную работу вашей машины LG.

Как найти лучший ремонт стиральной машины LG Option

Каждый из вариантов, доступных вам, имеет свои плюсы и минусы, когда дело доходит до ремонта машины LG. Мы смотрим на цену, качество работы, отзывчивость поставщика, простоту бронирования и гарантию качества при выборе наилучшего варианта ремонта вашей стиральной машины LG.

Независимая ремонтная мастерская: Маршрут «мама и папа» может иметь некоторые преимущества — цена может быть ниже или они могут быть расположены рядом с вашим домом. Но вы, возможно, пожертвуете стабильностью, когда дело доходит до качества работы, оперативности и простоты бронирования. Не существует надежного способа узнать, сможет ли частный подрядчик ответить на звонок и правильно ли он выполнит работу. А когда дело доходит до гарантий, у небольшого провайдера зачастую нет времени или денег, чтобы полностью гарантировать свою работу.

Сетевой магазин: Некоторые крупные сети предоставляют услуги в дополнение к продаже самих приборов. Вы получите постоянную цену и, вероятно, получите достойную гарантийную политику. Однако часто не хватает простоты бронирования, равно как и уровня предоставляемого опыта. Отзывчивость может быть поражена или пропущена.

Book with Puls: От начала до конца мы гарантируем, что ваш ремонт будет выполнен быстро, качественно и с максимальным удобством. Наш процесс онлайн-бронирования занимает всего несколько минут, и мы делаем все возможное, чтобы убедиться, что вы можете забронировать удобное для вас время — обычно в тот же день. Наши технические специалисты очень доступны и хорошо осведомлены, и каждый из них проходит тщательную проверку, чтобы убедиться в их опыте и профессионализме. Наши цены не только понятны и конкурентоспособны, но мы также предоставляем 9Гарантия 0 дней на детали и работу, поэтому вы можете спокойно наслаждаться ремонтом стиральной машины LG.

Что такое гарантия на стиральные машины LG

Как и многие производители, LG предоставляет ограниченную гарантию на свои стиральные машины. Если вы приобрели свою машину в США, это дает вам право на некоторые вещи, если с вашей машиной что-то пойдет не так.

В течение первого года после первоначальной розничной покупки LG предоставит запчасти и работу для решения большинства проблем, однако в гарантии не указано, как быстро они направят техника для выполнения указанного ремонта. Кроме того, если вашу машину необходимо забрать и перевезти, эти расходы полностью ложатся на владельца стиральной машины.

По истечении одного года с момента первоначальной покупки в гарантии LG указано, что компания предоставит детали барабанного двигателя в течение 10 лет, а барабан из нержавеющей стали — в течение всего срока службы машины. Все работы, а также любые другие необходимые или поврежденные детали являются обязанностью владельца машины.

Гарантия на стиральную машину LG может пригодиться, если вы хотите использовать ее в течение первого года и не торопитесь с ремонтом. Он также может быть полезен, если у вас есть определенные проблемы с барабанным двигателем или барабаном из нержавеющей стали — LG может предоставить необходимую деталь бесплатно.

Если вам удастся получить запасную часть от LG, вы можете обратиться к техническому специалисту Puls, который поможет вам установить ее быстро и по доступной цене — опять же, гарантия LG не распространяется на работу. Кроме того, если вы находитесь в течение первого года и хотите, чтобы ремонт был выполнен быстро, Puls — отличный вариант.

Запишитесь на прием в Puls и сэкономьте

Всего за 79 долларов один из наших квалифицированных специалистов по ремонту стиральных и сушильных машин в вашем районе может приехать к вам в тот же день, чтобы диагностировать вашу стиральную машину LG. Затем, если вы решите продолжить рекомендуемый нами ремонт, мы полностью откажемся от этой платы, поэтому ваша проверка будет бесплатной.

Мы используем все навыки, инструменты и ноу-хау, чтобы ваш прибор сразу же заработал должным образом, и мы используем только высококачественные запчасти OEM Whirlpool для завершения вашего ремонта. Кроме того, с нашей 90-дневной гарантией на все детали и работу вы можете быть спокойны, зная, что мы все исправим с первого раза, но вы будете защищены еще долгое время после завершения обслуживания.

Как разобрать стиральную машину LG своими руками без последствий

Подготовительные работы

Пошаговое выполнение

Верхняя крышка

Задняя крышка

Панель управления

Передняя панель

Противовесы

Основные детали

Снимаем двигатель

Стойки

Бак и барабан

Ремонт неисправностей стиральной машины LG своими руками

Частые неисправности и их «симптомы»

Чиним тэн и электрику

Проблемы с заливным клапаном, сливным насосом, прессостатом

Почему разбиваются подшипники, делаем их ремонт

Ремонт стиральных машин LG

LG WD-10150N цена, характеристики, видео обзор, отзывы

Видео обзоры LG WD-10150N

Характеристики LG WD-10150N

Рекомендации по ремонту стиральных машин LG WD

Ремкомплект для стиральной машины LG

LG WD-10150NUP Руководство по обслуживанию — Просмотреть онлайн или Скачать руководство по ремонту

Руководство по обслуживанию LG Washing WD1015FB WD-1015FB Руководство по обслуживанию

0003

Ремонт стиральных машин LG: лучшие варианты рядом со мной?

Распространенные проблемы со стиральными машинами LG

Как найти лучший ремонт стиральной машины LG Option

Что такое гарантия на стиральные машины LG

Запишитесь на прием в Puls и сэкономьте

Добавить комментарий Отменить ответ
