Сделать ремонт стиральной машины Самсунг своими руками
Почему стиральная машина Самсунг не начинает стирать
Поделю эту статью на несколько частей, в первой части расскажу про запуск программ, а вернее о том почему не начинается стирка, а дальше поговорим о моторе и о всём остальном. Для начала давайте посмотрим, из за чего стиральная машина Samsung может не набирать воду. Конечно в первую очередь надо проверить подачу воды, потом надо проверить клапан подачи воды и фильтр, который находится в корпусе клапанов. Обычно все так и делают, но в большинстве случаев, напор воды нормальный, сопротивление катушки на клапане в норме и что дальше делать, люди просто не знают. Теперь рассмотрим, ещё несколько причин, из за которых вода может не поступать в бак стиральной машины Самсунг. В первую очередь надо убедится в том, что дверца люка на СМА закрыта, если замок не даст сигнал, что он закрыт то залива воды не будет. Тут есть один подвох, бывает так, что люк заблокировался, индикатор показывает, что блокировка сработала, но воды то нет.
Смотреть видео, почему стиральная машинка Samsung не заливает воду
С замком более менее разобрались, теперь можно поговорить о следующей причине — которая касается прессостата. В отличии от многих брендов, на Самсунге стоит электронный датчик уровня воды, судить об том плохо это или хорошо, я как то не берусь, есть свои плюсы и минусы. Хотя прессостат выходит из строя довольно редко, это всё же случается и проверить его своими руками простому человеку практически не возможно, я как мастер просто его меняю и смотрю на поведение машинки, если вода начала набираться, значит датчик негодный.
Есть ещё одна проблема которая связана с этой запчастью — это шланг давления на мембрану прессостата.
Эта неисправность в большей степени присуща именно Samsung и LG, суть проблемы заключается в том, что канал или сам шланг забивается грязью, в итоге в канале или в шланге может образоваться, что то типа клапана и тогда датчик будет формировать сигнал, что бак полный — мотор может начать вращение, а вода заливаться не будет, в общем тут помогает продувка этого шлангаСмотреть видео, проблемы связанные с прессостатом в стиральной машине
И так мы рассмотрели самые основные неисправности стиральной машины Самсунг связанные с заливом воды. Конечно бывают случаи, когда на модуле управления горит какая-либо деталь, но я думаю, что в данной статье освещать подобный ремонт не имеет смысла. В данном случае обратиться лучше к мастеру, так как блок управления запчасть довольно сложная и его ремонт требует довольно хороших знаний электроники и опыта работы в данной сфере. Поверьте дешевле выйдет
Почему не вращается мотор на стиральной машине Samsung
Безусловно, первое что надо сделать, это проверить щётки, но по моим наблюдениям, на Самсунгах щётки из строя выходят гораздо реже чем на других брендах, в связи с этим, я не буду углубляться в процесс замены этих комплектующих.
Гораздо чаще наблюдается картина, когда причина кроется в самой проводке. Дело в том, что особенно на старых моделях довольно часто происходит течь воды из под контейнера для порошка, в результате внутренняя часть стиралки постоянно находится во влаге, как результат клеммы на моторе окисляются и в итоге отгнивают. Подобный пример вы можете наблюдать в видео ниже, думаю многим владельцам будет познавательно посмотреть
Смотреть видео, из-за чего не запускается мотор на стиральной машине Самсунг
С щётками и водой мы разобрались, теперь посмотрим на другие детали из за которых, может не вращаться барабан. Есть у нашего бренда, ещё одно слабое место и оно как раз находится на барабане, речь идёт об крестовине. Когда крестовину обрывает, то барабан тупо клинит, поэтому просто попробуйте крутнуть его рукой, если не крутится, то меняйте крестовину или подшипники, если крутится, то читайте дальше.
Я тут прикинул и решил, что лучше взять случаи из жизни, а вернее я сейчас отвечу на вопросы, которые мне задают по этому поводу посетители моего канала на YouTube
Приветствую. У меня машина Самсунг Диамонд, вообще не хочет работать. Программа выбирается, а стирка не запускается. Ещё по моему воды заливается меньше положенного, а вернее её вообще почти не льётся, слышу что журчит несколько секунд и всё
В первую очередь надо проверить клапан залива воды. Если в машинке нет положенного уровня воды то мотор и соответственно барабан крутиться не будет. Если клапан исправный, проблему надо искать в модуле управления, тут неисправности могут быть разные, от реле до микросхемы УЛН — в этом должен разбираться специалист
Помогите пожалуйста разобраться с поломкой. Постоянно заливается и сливается вода, при этом постоянно работает помпа, мотор не запускается. В общем режимы программ выбираются как положено, но как только нажимаю пуск сразу включается залив воды и помпа.
Стиральная машина на 3 кг без дисплея, по-моему S821
Стиральная машина на 3 кг без дисплея, по-моему S821Дело в том, что ремонт модуля управления, это довольно сложное и хлопотное дело, поэтому я не сильно распространяясь на эту тему, так как для этого надо делать определённые замеры, да и просто желательно держать модуль в руках, а не на расстояние в 1000 км. Судя по всему, в вашей СМА проблема именно в блоке. В общем попробуйте поменять симистор, который управляет помпой, а так же варистор и резистор. Вместе с этими деталями надо менять и УЛН
Фото симистора помпы на модуле управления стиральной машины Samsung
Фото ULN на плате Самсунг
Менять перечисленные запчасти надо все вместе и не надо искать какие-либо заменители. Ставьте только оригиналы. Когда автор этого вопроса первый раз поменял данные детали, машинка всё равно заливала и сливала воду. Как я потом выяснил, он менял каждую деталь по отдельности, а потом проверял, как это работает, так делать было нельзя. После того, как я ему сказал, что надо заменить всё вместе, он с трудом но согласился, в результате машинка заработала нормально.
На стиральной машине Samsung слышны вращения двигателя, но барабан не крутится. Когда включаем отжим, гул становится заметно больше
Это самое простое, что может быть, по всей видимости порвался ремень. Обычно такая картина происходит на 3 килограммовых стиралках
На моём Самсунге вода заливается как положено, но почему-то двигатель не запускается. Посмотрел щётки, их длина около полутора сантиметров — думаю этого вполне достаточно.
Снял двигатель и запустил его напрямую, действовал по инструкции вашего видео, в общем он крутит нормально. Прочистил трубку прессостата, всё равно не помогло. Снял с соседской машинки датчик уровня воды и поставил на свою, мотор стоит как вкопанный. Машинка ошибок никаких не выдаёт, в чём причина не пойму
Если вода заливается до положенного уровня, пресостат тут явно не причём, если бы он был сломан, то вода либо не заливалась, либо её было бы очень много. Вы проверили в принципе всё, что связано с мотором кроме тэна. Хотя стиральная машина Samsung редко реагирует, но такую заразу как утечка тока на корпус, всё же это бывает. Как правильно проверить тэн и мотор, вы можете увидеть в видео ниже
Смотреть видео, как проверить тэн на стиральной машине
Если тэн исправный, надо смотреть модуль управления. В первую очередь желательно поменять реле управления двигателем, потом действовать по обстоятельствам — если вы мало соображаете в электронике, то лучше отнесите мастеру.
Вот так потихоньку, но статья приобретает уже довольно внушительные размеры, поэтому на последнем комментарии мы и закончим эту тему. Конечно я ещё буду говорить про ремонт этого бренда, просто в одной статье невозможно рассказать про все неисправности, думаю в дальнейшем вы найдете много материала, который будет раскрывать ту или иную поломку
Ремонт стиральной машины Самсунг своими руками
Почему стиральная машина Самсунг не начинает стирать
Поделю эту статью на несколько частей, в первой части расскажу про запуск программ, а вернее о том почему не начинается стирка, а дальше поговорим о моторе и о всём остальном. Для начала давайте посмотрим, из за чего стиральная машина Samsung может не набирать воду. Конечно в первую очередь надо проверить подачу воды, потом надо проверить клапан подачи воды и фильтр, который находится в корпусе клапанов. Обычно все так и делают, но в большинстве случаев, напор воды нормальный, сопротивление катушки на клапане в норме и что дальше делать, люди просто не знают.
Смотреть видео, почему стиральная машинка Samsung не заливает воду
С замком более менее разобрались, теперь можно поговорить о следующей причине — которая касается прессостата. В отличии от многих брендов, на Самсунге стоит электронный датчик уровня воды, судить об том плохо это или хорошо, я как то не берусь, есть свои плюсы и минусы.
Хотя прессостат выходит из строя довольно редко, это всё же случается и проверить его своими руками простому человеку практически не возможно, я как мастер просто его меняю и смотрю на поведение машинки, если вода начала набираться, значит датчик негодный.
Смотреть видео, проблемы связанные с прессостатом в стиральной машине
И так мы рассмотрели самые основные неисправности стиральной машины Самсунг связанные с заливом воды.
Конечно бывают случаи, когда на модуле управления горит какая-либо деталь, но я думаю, что в данной статье освещать подобный ремонт не имеет смысла. В данном случае обратиться лучше к мастеру, так как блок управления запчасть довольно сложная и его ремонт требует довольно хороших знаний электроники и опыта работы в данной сфере. Поверьте дешевле выйдет
Почему не вращается мотор на стиральной машине Samsung
Безусловно, первое что надо сделать, это проверить щётки, но по моим наблюдениям, на Самсунгах щётки из строя выходят гораздо реже чем на других брендах, в связи с этим, я не буду углубляться в процесс замены этих комплектующих. Гораздо чаще наблюдается картина, когда причина кроется в самой проводке. Дело в том, что особенно на старых моделях довольно часто происходит течь воды из под контейнера для порошка, в результате внутренняя часть стиралки постоянно находится во влаге, как результат клеммы на моторе окисляются и в итоге отгнивают. Подобный пример вы можете наблюдать в видео ниже, думаю многим владельцам будет познавательно посмотреть
Смотреть видео, из-за чего не запускается мотор на стиральной машине Самсунг
youtube.com/embed/0-GrGF_kqOM» allowfullscreen=»allowfullscreen»/>
С щётками и водой мы разобрались, теперь посмотрим на другие детали из за которых, может не вращаться барабан. Есть у нашего бренда, ещё одно слабое место и оно как раз находится на барабане, речь идёт об крестовине. Когда крестовину обрывает, то барабан тупо клинит, поэтому просто попробуйте крутнуть его рукой, если не крутится, то меняйте крестовину или подшипники, если крутится, то читайте дальше. Я тут прикинул и решил, что лучше взять случаи из жизни, а вернее я сейчас отвечу на вопросы, которые мне задают по этому поводу посетители моего канала на YouTube
Приветствую. У меня машина Самсунг Диамонд, вообще не хочет работать. Программа выбирается, а стирка не запускается. Ещё по моему воды заливается меньше положенного, а вернее её вообще почти не льётся, слышу что журчит несколько секунд и всё
В первую очередь надо проверить клапан залива воды. Если в машинке нет положенного уровня воды то мотор и соответственно барабан крутиться не будет.
Если клапан исправный, проблему надо искать в модуле управления, тут неисправности могут быть разные, от реле до микросхемы УЛН — в этом должен разбираться специалист
Помогите пожалуйста разобраться с поломкой. Постоянно заливается и сливается вода, при этом постоянно работает помпа, мотор не запускается. В общем режимы программ выбираются как положено, но как только нажимаю пуск сразу включается залив воды и помпа. Стиральная машина на 3 кг без дисплея, по-моему S821
Дело в том, что ремонт модуля управления, это довольно сложное и хлопотное дело, поэтому я не сильно распространяясь на эту тему, так как для этого надо делать определённые замеры, да и просто желательно держать модуль в руках, а не на расстояние в 1000 км. Судя по всему, в вашей СМА проблема именно в блоке. В общем попробуйте поменять симистор, который управляет помпой, а так же варистор и резистор. Вместе с этими деталями надо менять и УЛН
Фото симистора помпы на модуле управления стиральной машины Samsung
Фото ULN на плате Самсунг
Менять перечисленные запчасти надо все вместе и не надо искать какие-либо заменители.
Ставьте только оригиналы. Когда автор этого вопроса первый раз поменял данные детали, машинка всё равно заливала и сливала воду. Как я потом выяснил, он менял каждую деталь по отдельности, а потом проверял, как это работает, так делать было нельзя. После того, как я ему сказал, что надо заменить всё вместе, он с трудом но согласился, в результате машинка заработала нормально. Конечно это не панацея, так как бывает, что ещё какие то детали выходят из строя, поэтому надо проверять всю цепь, от микропроцессора до сливного насоса. Это простой пример того, почему я не даю рекомендации по ремонту модуля управления. Люди, которые впервые, хотят отремонтировать данную запчасть своими руками, даже не представляют, что все детали взаимосвязаны и одна запчасть может потянуть за собой цепь поломок. В общем рекомендую не тратить своё время и моё тоже, особенно тем кто даже не знает, что такое резистор или диод
На стиральной машине Samsung слышны вращения двигателя, но барабан не крутится.
Когда включаем отжим, гул становится заметно большеЭто самое простое, что может быть, по всей видимости порвался ремень. Обычно такая картина происходит на 3 килограммовых стиралках
На моём Самсунге вода заливается как положено, но почему-то двигатель не запускается. Посмотрел щётки, их длина около полутора сантиметров — думаю этого вполне достаточно. Снял двигатель и запустил его напрямую, действовал по инструкции вашего видео, в общем он крутит нормально. Прочистил трубку прессостата, всё равно не помогло. Снял с соседской машинки датчик уровня воды и поставил на свою, мотор стоит как вкопанный. Машинка ошибок никаких не выдаёт, в чём причина не пойму
Если вода заливается до положенного уровня, пресостат тут явно не причём, если бы он был сломан, то вода либо не заливалась, либо её было бы очень много. Вы проверили в принципе всё, что связано с мотором кроме тэна. Хотя стиральная машина Samsung редко реагирует, но такую заразу как утечка тока на корпус, всё же это бывает.
Как правильно проверить тэн и мотор, вы можете увидеть в видео ниже
Смотреть видео, как проверить тэн на стиральной машине
Если тэн исправный, надо смотреть модуль управления. В первую очередь желательно поменять реле управления двигателем, потом действовать по обстоятельствам — если вы мало соображаете в электронике, то лучше отнесите мастеру. Вот так потихоньку, но статья приобретает уже довольно внушительные размеры, поэтому на последнем комментарии мы и закончим эту тему. Конечно я ещё буду говорить про ремонт этого бренда, просто в одной статье невозможно рассказать про все неисправности, думаю в дальнейшем вы найдете много материала, который будет раскрывать ту или иную поломку
Ремонт стиральных машин Samsung своими руками
Стиральные машины корейской фирмы Samsung отличаются хорошим качеством и долговечностью. Выйти из строя бытовой прибор может только в случае образования чрезмерного износа основных деталей либо при эксплуатации устройства с нарушением правил.
Если произошла поломка, то ремонт стиральных машин Samsung может быть выполнен собственными силами. О том, как осуществить восстановление прибора своими руками будет подробно описано в этой статье.
Частые причины поломок
Неисправности стиральных машин Samsung могут исчисляться сотнями, но прежде всего, при неисправности устройства, следует исключить следующие «патологии»:
- Износ или разрыв приводного ремня.
- Перегорание внутреннего сопротивления ТЭНа.
- Неисправность входного клапана.
- Поломка сливного насоса.
- Заклинивание подшипников.
- Неисправность электроники.
Электронные компоненты довольно устойчивы к перепадам напряжения в сети и чрезмерной вибрации, поэтому с этим видом неисправности мастера очень редко имеют дело. Наиболее часто в стиральных машинах выходят из строя приводные ремни, нагревательные элементы и устройство слива воды. Об этих неисправностях будет подробно рассказано далее.
Замена ТЭНа
Если в стиральной машине ломается нагревательный элемент, то основным признаком такой неисправности является отклонение в температурном режиме устройства.
Некоторые модели могут принудительно остановить процесс работы, при этом появится код ошибки «Н1» на табло. Причина, по которой выходит из строя ТЭН стиральной машины, типична для любого водонагревательного элемента.
Если вода, подающаяся в устройство имеет высокую степень жёсткости, то при частом нагреве жидкости до высокой температуры образуется накипь. При значительном слое отложений снижается эффективность работы нагревательного элемента, а сам ТЭН выходит из строя в результате чрезмерного нагрева внутреннего сопротивления. Если ТЭН перегорел, то потребуется его заменить на заведомо исправный элемент, который предназначен для использования только в конкретной модели бытового прибора.
Процесс замены ТЭНа осуществляется в таком порядке:
- Снять переднюю панель устройства.
- Извлечь неисправный элемент.
- Установить новый ТЭН.
- Произвести сборку стиральной машины.
Особенностью демонтажа нагревательного элемента стиральных машин Samsung является необходимость снятия передней стенки бытового прибора.
Несмотря на то, что для доступа к ТЭНу потребуется снять значительное количество элементов и механизмов, хорошей новостью для самодеятельного мастера будет являться отсутствие необходимости в перемещении устройства, а также отключении его от коммуникаций.
Передняя панель снимается в такой последовательности:
- Открутить дренажный фильтр и слить воду.
- Снять дозатор и открутить 2 болта.
- Открутить болт на панели управления.
- Не снимая панели управления, отодвинуть её в сторону.
- Резиновую манжету загрузочного люка вывернуть в барабан.
- Снять нижнюю панель.
- Открутить 4 крепления находящиеся за нижней панелью.
Теперь можно снять переднюю панель, за которой находится нагревательный элемент устройства. Прежде чем приступить к извлечению ТЭНа рекомендуется проверить его с помощью мультиметра.
Для этого необходимо:
- Включить прибор и перевести его в режим измерения сопротивления до 200 Ом.
- Отсоединить провода от температурного датчика.
- Подсоединить плюсовой щуп мультиметра к одному контакту ТЭНа, а минусовой – ко второму.
Если сопротивление будет полностью отсутствовать, то нагревательный элемент подлежит замене.
Снятие неисправного элемента осуществляется в следующем порядке:
- Торцевым ключом открутить гайку находящуюся между контактами ТЭНа.
- Ухватившись за оба контакта аккуратно расшатать нагревательный элемент.
- Протолкнуть шпильку, на которую была накручена гайка, с помощью молотка или торцевого ключа.
- Поддеть ТЭН отвёрткой.
- Потянуть за контакты и извлечь нагревательный элемент из паза.
Установка нового ТЭНа осуществляется в такой последовательности:
- Проверить мультиметром новый элемент.
- Смазать машинным маслом уплотнитель.
- Установить новый элемент.
- Поставить датчик температуры.
- Подключить провода к клеммам.
После установки ТЭНа, сборка передней панели осуществляется в порядке обратном снятию.
Ремонт сливного насоса
Помпа стиральной машины Samsung также нередко выходит из строя. Эта поломка, однозначно, не позволит завершить программу стирки белья, поэтому прежде чем приступить к решению проблемы необходимо удалить воду из стиральной машины. Сливают жидкость из неисправного бытового прибора в такой последовательности:
- Отключить стиральную машину от сети 220 В.
- Приготовить плоскую ёмкость для воды и старые тряпки.
- Извлечь сливной шланг из канализационной трубы.
- Опустить конец шланга в подготовленную ёмкость.
После полного слива воды можно приступать к извлечению насоса из стиральной машины. Извлекается помпа в следующем порядке:
- Открутить фиксатор шланга на задней стенке стиральной машины.
- Выкрутить 2 винта в нижней части передней крышки устройства.
- Наклонить стиральную машину назад.
- Отогнуть нижний защитный кожух.
- Отсоединить клеммы электрических проводов.
- Открутить 4 винта крепления улитки к насосу.
- Извлечь насос.
При неисправности сливного насоса не всегда требуется устанавливать новую деталь. Очень часто причиной неработоспособности помпы являются намотанные на её лопасти нитки, кусочки шерсти или другие предметы, которые могут быть находиться на валу электродвигателя насоса. Устраняется данная неисправность очень просто. Для этого достаточно снять крыльчатку насоса и очистить её от загрязнения. Также следует удалить все намотанные предметы с вала электродвигателя.
После установки крыльчатки на вал и проверки двигателя мультиметром можно осуществлять сборку помпы. Для проверки электродвигателя необходимо замерить сопротивление между клеммами. Если данный параметр будет полностью отсутствовать, то необходимо приобрести новый насос.
Для замены следует использовать только оригинальную модель.
Проверка сливного насоса мультиметром
Установка помпы осуществляется в обратном снятию порядке. После завершения всех работ производится проверка работоспособности стиральной машины. Для этой цели осуществляется тестовый запуск устройства в режиме полоскания.
При первом запуске следует внимательно осмотреть бытовой прибор на предмет возможных протечек.
Замена приводного ремня
При эксплуатации стиральной машины с неисправным приводным ремнём на всех циклах работы стиральной машины будут наблюдаться повышенная шумность. Визуально эту поломку можно определить по значительному снижению частоты вращения барабана. Возможно также полная остановка работы стиральной машины в результате наматывания разлохмаченного ремня на шкив электродвигателя.
Чтобы установить новый приводный ремень стиральной машины Samsung необходимо выполнить следующую инструкцию:
- Обесточить бытовой прибор.
- Открутить саморезы удерживающие заднюю крышку.
- Снять заднюю крышку.
- Аккуратно поддеть отвёрткой ремень.
- Отогнуть ремень в сторону и прокрутить шкив на пол-оборота.
- Снять неисправный ремень.
- Одеть новый ремень на шкив электродвигателя.
- Надеть ремень на половину диаметра ведомого шкива.
- Прокрутить ведомый шкив на 1 оборот.
- Установить заднюю крышку стиральной машины.
Если все рекомендации были выполнены правильно, то после замены ремня устройство будет работать в штатном режиме.
Ремонт впускного клапана
Впускной клапан стиральной машины выполняет функцию запорного устройства, которое позволяет осуществлять набор необходимого количества воды для стирки и полоскания белья.
Принцип работы впускного клапана основывается на перемещении задвижки в результате подачи тока на электромагнитную катушку устройства, поэтому наиболее часто эта поломка проявляется отсутствием набора жидкости.
Если катушка неисправна или произошёл обрыв в электрической сети подключаемых к проводов, то клапан не будет открываться. Осуществить ремонт заливного запорного устройства своими руками не составит большого труда.
Электромагнитный клапан не подлежит ремонту, поэтому при выявлении проблем связанных с работоспособностью детали, необходимо выполнить замену изделия. Новое устройство должно быть не только исправным, но и идеально подходить для эксплуатации с определённой моделью стиральной машины. Для замены электромагнитного клапана необходимо:
- Отключить стиральную машинку от сети.
- Снять заднюю крышку.
- Отсоединить заливной клапан от патрубков и электрических проводов.
- Снять неисправную деталь.
- Установить новый клапан, подключив патрубки и электрические клеммы.
После проверки работоспособности впускного клапана, стиральная машина может эксплуатироваться без каких-либо ограничений.
Замена подшипников
Основным диагностическим признаком неисправных подшипников барабана стиральной машины Самсунг является наличие скрежета и шума на всех режимах работы устройства.
Прежде чем приступать к устранению неполадки своими руками следует убедиться в том, что причиной нестабильной работы прибора является выход из строя именно этих деталей.
Для начала следует осмотреть барабан для возможного выявления посторонних предметов. При отсутствии «инородных тел» необходимо нажать на нижнюю часть барабана. Если плоскость детали значительно отклонится, то это будет говорить о том, что имеется люфт в подшипниках. Самостоятельный ремонт стиральных машин Samsung, при неисправных подшипниках барабана, также возможен, но если есть сомнения в собственных силах, то наиболее правильным решением будет обратиться в специализированную мастерскую.
Если принято решение выполнить ремонт своими руками, то следует заранее знать о том, что для устранения поломки потребуется осуществить полную разборку стиральной машины. Чтобы в процессе выполнения работ не отвлекаться на поиск нужных инструментов рекомендуется заранее осуществить подготовку всего необходимого для выполнения этого вида ремонта.
Для замены подшипников барабана стиральной машины понадобятся:
- Гаечные, торцовые и шестигранные ключи.
- Пассатижи.
- Небольшой молоток.
- Моторное масло.
- Шлицевая и крестовая отвёртка.
- Герметик.
- Шпилька.
Процесс самостоятельного ремонта начинается с извлечения барабана из стиральной машины, для этого необходимо:
- Отключить стиральную машину от электрической сети и других коммуникаций.
- Установить прибор на ровной площадке таким образом, чтобы был открыт доступ к устройству с 4 сторон.
- Снять верхнюю крышку. Для этого потребуется открутить 2 винта на задней стенке устройства, после чего потянуть крышку на себя, а затем вверх.
- Удалить лоток. Чтобы выполнить эту операцию достаточно потянуть приёмник стирального порошка к себе, затем нажать центральный клапан, после чего снова потянуть лоток прижимая его снизу второй рукой.
- Открутить шланги, по которым вода подаётся и удаляется из лотка.
- Удалить противовес. Для этой цели достаточно открутить 3 болта и потянуть эту деталь вверх соблюдая осторожность.

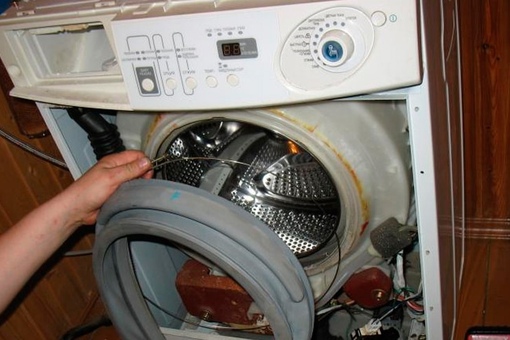

- Удалить резинку уплотнителя люка. Для выполнения этой операции понадобится демонтировать фиксатор люка, который крепится к корпусу стиральной машины. Затем снять датчик и проволочный хомут удерживающий манжету, после чего удалить резиновый уплотнитель, потянув его на себя.
- Снять дно стиральной машины. Чтобы удалить нижнюю крышку потребуется уложить устройство на бок, после чего открутить 4 винта удерживающих эту деталь.
- Удалить двигатель барабана. Для снятия этой детали достаточно открутить удерживающие её шурупы и отсоединить провода. Чтобы не возникло проблем при сборке устройства, рекомендуется пометить все отключаемые провода маркером.
- Демонтировать сливной насос. Для выполнения этой операции достаточно открутить шурупы, отключить провода и снять патрубки.
- Снять стойки удерживающие барабан.
- Открутить клапан залива воды.
- Удалить 4 пружины удерживающие бак.
- Открутить переднюю крышку предварительно демонтировав панель управления.
- Извлечь бак из стиральной машины.
Теперь чтобы достать неисправные подшипники потребуется разобрать бак. Эта работа должна быть выполнена в следующем порядке.
- С помощью шестигранника открутить шкив.
- Удалить скобы и зажимы.
- Снять верхнюю часть корпуса бака.
Теперь будет полностью открыт доступ к барабану, что позволит приступить к завершающей стадии ремонта подшипников стиральной машины. Замена этих деталей производится в такой последовательности:
- Выбить большой подшипник втулки барабана. Для этой цели следует использовать шпильку и молоток. Удары следует наносить с внешней стороны, стараясь не повредить посадочное место подшипника.
- Подшипник меньшего диаметра выбивается с внутренней стороны барабана.
- Заменить сальники подшипников.
- Смазать новые сальники машинным маслом.
- Установить новые подшипники.
Запрессовку подшипников рекомендуется осуществлять с применение деревянной прокладки, чтобы снизить вероятность повреждения данной детали.
После установки новых деталей, стиральная машина собирается в обратном порядке. При этом следует особое внимание уделить моменту закручивания резьбовых соединений и правильному подключению проводов. При замене подшипников барабана стиральных машин Самсунг также рекомендуется обратить внимание на состояние других деталей прибора. Прежде всего следует очистить электрический ТЭН от накипи, произвести осмотр состояния приводного ремня и сливного насоса. При обнаружении значительного износа, не следует дожидаться выхода их из строя, а заменить детали в процессе ремонта подшипников стиральной машины.
Заключение
Ремонт стиральной машины Самсунг, вне зависимости от сложности поломки, требует аккуратного обращения с внутренними деталями устройства.
Не менее важным является правильное подключение патрубков, ведь в случае залива электроники водой, потребуется дорогостоящий ремонт, который самостоятельно выполнить не получится.
Как разобрать стиральную машину Самсунг своими руками
Стиральные машинки Самсунг относятся к приборам постоянного использования. Потому сохранение исправного состояния остаётся важным фактором. Ведь в жизнедеятельности человека стирка белья занимает действительно важное место. Можно научиться самостоятельно разбирать машинки, если следовать максимально простым инструкциям. В данной статье будет рассказано о том, как разобрать стиральную машину Самсунг.
Стиральная машина: как она устроена?
Сначала стоит рассмотреть, из каких частей состоит стиральная машинка Самсунг. От этого зависит то, сможет ли пользователь правильно разобрать машинку Самсунг. Стандартно их можно описать следующим образом, вне зависимости от производителя:
- Внутри присутствует несколько панелей. Выпускаются передние и задние, цокольные варианты.
- Лоток соответствующего вида, куда наливают, засыпают средства.
- Панель с программами – обязательный компонент машинок, особенно – современных.
- Барабаном, муфтами и баком снабжается каждая модель.
- Утяжелители для бака.
- Двигатель.
- Рессорный механизм.
- Помпа.
- ТЭН.
- Прессостат.
Выпускаются передние и задние, цокольные варианты.Проведение работ по подготовке
Подготовка к дальнейшей разборке стиральных машин Самсунг во многом зависит от того, по какой схеме загружается бельё – по вертикали, во фронтальном варианте. Иногда для доступа ко внутренним деталям достаточно убрать специальную панель, расположенную сзади. Это облегчает разборку.
Рекомендуется заранее изучить электрическую схему, описание основных узлов для конкретной модели стиральной машинки Самсунг. Только после этого владелец может приступать к самостоятельному ремонту, процессу разборки.
Перед тем, как разборка стиральной машинки Самсунг начинается, следующие действия выполняются в обязательном порядке:
- Сначала изучается инструкция вместе со всеми правилами, описанными в ней. Там рассказывают, как разобрать корпус.
- После нужно заняться подготовкой соответствующего инвентаря.
- На следующих этапах машинку отключают от подачи электричества и воды полностью. Сливной шланг и выход в канализацию тоже должны быть разъединены. Здесь разборка проводится легко.
Там рассказывают, как разобрать корпус.Что касается инвентаря для разборки стиральной машинки Самсунг, то он будет состоять из следующих позиций:
- Длинные отогнутые плоскогубцы.
- Изолированные плоскогубцы.
- Обыкновенная разновидность кусачек.
- Клещи и кусачки, которыми обрабатываются самозажимные хомуты.
- Отвёртка с крестовым концом.
- Плоская отвёртка.
- Гаечные ключи на 19, 9 и 8.
- Сервисный ключ. Без него разборка невозможна.
При разборке стиральной машинки Самсунг надо учитывать, что большинство деталей изготовлены из пластика. Потому требуется работать аккуратно и тщательно. Иначе элементы могут быть повреждены, и придётся их заменить, что связано с дополнительными тратами.
Приступаем к разбору
Автоматические, полуавтоматические современные стиральные машины в большинстве случаев выпускаются с фронтальной загрузкой. У остальных разновидностей приборов загрузка – вертикальная. Стоит разобраться со схемой разборки стиральной машинки Самсунг в каждом из случаев.
При фронтальной загрузке
У каждого производителя имеются определённые особенности, но есть порядок действий, который всегда остаётся примерно одинаковым:
- Сначала снимается панель верхнего типа со стиральной машинки Самсунг. Применяем крестовую отвёртку, чтобы открутить все крепления. Затем владелец осторожно тянет на себя крышку, чтобы снять её. Главное – соблюдать особую осторожность, тогда детали не ломаются.
- Далее – освобождают выемку распределителя. Она предназначена для размещения внутри порошка, либо другого вида очистителя. Пальцем надавливают на специальную центральную область. На следующем этапе ёмкость извлекается легко и просто. Разобрать насос не составит труда.
- Блок, предназначенный для управления, тоже демонтируют. Сначала откручиваются болты с верхней части верхней же панели управления. Особая осторожность нужна при отворачивании блоков на 90 градусов. Затем остаётся снять этот блок с соседних механизмов. Разъёмы, специальные провода тоже разъединяются. Для этого их просто вытаскивают из специальных пазов, разборка продолжается.
- Панель сервисного типа – внизу фронтальной части стиральных машинок Самсунг. При разборке её тоже снимают на некоторое время при разборке. Для чего придётся выкрутить все болты, выходящие на боковые стороны. Чтобы вытащить панель, потребуется осторожно поддеть её отвёрткой с плоским концом.
- От панели посередине отделяют манжету на резиновой основе. Надо поддеть хомут с помощью отвёртки. Затем вся деталь освобождается от пазов.
- Следующий этап – снятие противовесов при разборке. В машинках от фирмы Самсунг такие части могут находиться как впереди, так и сзади. Выглядят как блоки, изготовленные из бетона. Конструкция создана для того, чтобы стиральная машинка во время работы не издавала сильных посторонних шумов. Для крепления обычно используются длинные болты. Без их откручивания от противовесов временно не избавиться.
- ТЭН – нагревательный элемент стиральной машинки Самсунг, который удаляется следующим во время разборки. Задняя сторона нижней части бака – вот где эта часть расположена у многих современных машинок. Гайка фиксирования должна быть открыта первой. И эту деталь легко найти по центру. Далее нажимают на шпильку, использованную при скручивании самой гайки. Разобрать барабан не сложнее.
Разобрать насос не составит труда.
Выглядят как блоки, изготовленные из бетона. Конструкция создана для того, чтобы стиральная машинка во время работы не издавала сильных посторонних шумов. Для крепления обычно используются длинные болты. Без их откручивания от противовесов временно не избавиться.Шпилька выдавливается внутрь. Можно постучать по поверхности молотком, если сложно справиться с работой вручную. ТЭН легко поддевается отвёрткой, имеющей плоский конец. После элемент осторожно убирается. Переходим к следующим этапам разборки.
- Приводной ремень стиральной машинки Самсунг тоже снимается. Он протягивается от двигателя к шкиву. Последний, в свою очередь, соединяется с баком. Все провода внутри бака и мотора убираются в обязательном порядке. Сначала снимаются фиксирующие элементы бака, потом переходят к самому баку.
- На следующем этапе снимают панель по центру. Этот элемент прикрепляется к корпусу 4 болтами – от них избавляются, в первую очередь. Затем проводят демонтаж самой панели.
- Разъём блокировки люка отключается отдельно.
- Панель сзади тоже снимается, если это необходимо. Стяжной болт и винты крепления должны быть удалены. Разборка заканчивается.
Он протягивается от двигателя к шкиву. Последний, в свою очередь, соединяется с баком. Все провода внутри бака и мотора убираются в обязательном порядке. Сначала снимаются фиксирующие элементы бака, потом переходят к самому баку.Сборка производится в обратном порядке по отношению ко всем действиям, которые были описаны выше. При сборке важно, чтобы каждый элемент располагался на своём месте. Любая маленькая ошибка может привести к преждевременному выходу из строя прибора. Потому, пока идёт разборка – рекомендуется запоминать точные места расположения. Тогда и разобрать сливной шланг будет проще.
Когда загрузка вертикальная
Разборка подобных приборов может вызвать определённые трудности у начинающего мастера. Вот лишь некоторые неисправности, с которыми владельцы приспособлений сталкиваются чаще всего:
- Барабан быстро теряет баланс во время стирки.
- Барабан резко открывается сам.
- Коррозия у блоков из металла. Тогда и разборка не помогает.
Поломка подшипников – ещё одна главная проблема, с которой сталкивается почти каждый владелец. Потребуется разобрать машинку, чтобы исправить проблему.
Разборка проходит в следующем порядке:
- Откручивание винтов с боковой стороны.
- Сдвигание блока по направлению к тому, кто делает ремонт.
- Отсоединение всех проводов.
- Вытаскивание самой панели стиральной машинки Самсунг. Разборка завершена.
Наличие маркировки WF на стиральной машинке говорит о поддержке фронтального типа загрузки. WD – обозначение функции встроенной сушилки.
Сопровождающие документы помогают понять, как разобрать своими руками любое приспособление.
Машинки Самсунг также обладают серьёзным недостатком – они неспособны сопротивляться перепадам напряжения в Сети. Из-за этого и проводят процедуру разборки.
Об устранении основных неполадок в приборах от Самсунг
Непредвиденные остановки во время стирки
Недостаточный напор воды – самая распространённая причина того, почему так происходит. Машинка просто останавливается. Чтобы исправить проблему, прибор отключают и включают. Если белья слишком много – то лишнее просто убирается. Из-за этого стиральные машинки Самсунг тоже могут останавливаться.
Периодическое отключение происходит и в тех ситуациях, когда появляется сбой в шнуре питания, кнопка питания изначально с некачественным контактом. Другая причина остановок – небольшой перекос. Разборка в этом случае не требуется.
Проблемы во время набора воды
Сначала нужно проверить, как вода идёт по всей водопроводной системе.
Отдельно требуется убедиться в открытом состоянии вентиля, участвующего в подаче воды.
Только соблюдение определённых условий защищает от выливания воды из устройства. Снизу идёт подключение свободного конца шланга. Его стандартная высота – не более 2/3 от самого устройства. При разборке это учитывают.
Если появляется утечка из агрегата
Неполадка у стиральной машинки Самсунг может появляться по нескольким причинам.
- Иногда для устранения проблемы достаточно просто почистить контейнер, где хранится порошок.
- Если шланги были проверены, и с ними всё нормально – причиной точно служит только уплотнительное кольцо.
- Проверка плотности примыкания уплотнителей проводится в дверце, в месте соединения шлангов.
- Если часть материала изношена – проводится замена.
- Отдельно проверяются шланг вместе со сливным насосом. Проблемы могут появиться из-за засорения этих деталей у стиральной машинки Самсунг. Разборка требует минимум времени.
Износ ТЭНа, поломки этой части
Если стиральная машинка Самсунг правда сломана -то вода для стирки просто не будет нагреваться. Но не стоит торопиться менять сам ТЭН – в некоторых случаях причиной становится электрическая проводка.
Рекомендуется проводить тщательную проверку по всей электрической сети. То же касается контактов ТЭНа. Для работы используется так называемый мультиметр. Если с напряжением всё в порядке – то меняется сам ТЭН стиральной машинки Самсунг.
Новое устройство монтируется только после тщательной очистки места, куда был смонтирован предыдущий. Разборка проводится аккуратно.
Появление шумов, вибраций во время работы
Шум часто появляется из-за того, что сама машинка была неправильно установлена. Из-за этого во время отжима появляется сильный гул. Тогда положение стиральной машинки Самсунг просто выравнивается, а проверяется специальным уровнем.
Ещё одна возможная причина шума – то, что подшипники сильно износились.
Детали не подлежат ремонту, владельцу остаётся только произвести замену. Это сложная задача для тех, у кого совсем нет опыта. Требуется распилить, а затем опять склеить бак, за которым расположен подшипник. Рекомендуется обратиться за квалифицированной помощью, если полной уверенности в своих силах нет. Тогда разборка стиральной машинки Самсунг пройдёт быстрее.
Какие ошибки встречаются в программах?
Речь идёт о кодах, которые появляются на приборных панелях стиральных машинок Самсунг, если что-то не так.
- E Возникает при заливе воды. Значит, на протяжении 20 минут не удалось достичь необходимого уровня. Отключение и последующее включение агрегата должны исправить ошибку.
- E2 – часто появляется при сливе. Причина – засорение основного фильтра. Нужна его разборка.
- E3 – значит, воды слишком много. На протяжении 2 минут жидкость сливается автоматически, пользователю не нужно предпринимать никаких действий. Разборка не нужна.
- E4 – говорит о слишком большом количестве вещей внутри. Лишние надо извлечь полностью.
- E5 – когда нагрев воды в стиральной машинке Самсунг не работает.
- E6 – проблемы с работой у элемента нагрева. Придётся провести разборку.
- E7 – датчик уровень воды в баке стиральной машинки Самсунг стал неисправным.
- E8 – вода нагревается не так, как должна, согласно первоначальной программе. Неполадки с ТЭНом часто приводят к подобным проблемам. Разборка понадобится с большой вероятностью.
- E9 – более 4 раз были зафиксированы проблемы вроде утечки жидкости или слива.
- DE. DOOR – ошибки, связанные с блокировкой. Например, из-за того, что крышка люка недостаточно хорошо закрывается. Разборка не нужна.
Лишние надо извлечь полностью.Если стиральная машина Самсунг установлена в помещениях с высоким уровнем влажности, со временем краска на поверхности может портиться. То же касается любых металлических деталей. В помещении тогда устанавливается осушитель, либо стиральную машинку Самсунг переустанавливают в другое место.
Влажность часто становится причиной и для неработающего дисплея.
Рекомендуется при появлении проблем просушивать устройство. Если просушка не помогает – нужно только вызывать мастера для обслуживания стиральной машинки Самсунг.
Заключительные мысли
Разборка стиральных машинок Самсунг относится к трудоёмким процессам, требующим ответственного подхода. Принцип разбора практически ничем не отличается у разных производителей, поскольку и сами агрегаты устроены примерно одинаковы. Некоторые отличия в процедуре характерны лишь для стиральных машинок Самсунг с вертикальным видом загрузки. Главное – точно запоминать расположение каждой из деталей, пока идёт монтаж. Тогда потом будет проще провести сборку в обратном порядке, соблюдая требования производителя. Важно заранее оценить собственные силы, чтобы потом разборка не оказалась непосильной.
как починить плату управления сенсорных и обычных модулей?
Стиральные машины Samsung – одни из самых качественных на рынке бытовой техники.
Но как и любое другое устройство, могут выходить из строя. В данной статье мы рассмотрим причины сбоя работы электронного блока машины, а также способы демонтажа и ремонта самостоятельно.
Причины поломок
Современные стиральные машины отличаются своим высоким качеством и многофункциональностью.
Производители прилагают все усилия, чтобы их продукция соответствовала уровню мирового рынка и работала в течение долгих лет без вмешательства и поломок.
Однако модуль управления стиралки иногда выходит из строя намного раньше, чем мы ожидаем этого. Это происходит по целому ряду причин.
- Заводской брак. Даже зрительно можно определить низкокачественно пропаянные контакты, отслоение дорожек, наплыв флюса в зонах основного чипа. Данная причина – редкость, но в случае ее возникновения лучше всего обратиться с просьбой гарантийного ремонта в сервис. Не стоит заниматься демонтажем модуля самостоятельно. Как правило, поломка проявляется в течение первой недели использования агрегата.
- Несоответствие напряжения электросети. Скачки и перепады электричества приводят к перегреванию дорожек и поломке тонкой электроники. Параметры, которые необходимо соблюдать при использовании данной техники, указываются в инструкции.
- Отклонение в работе одного или сразу нескольких датчиков.
- Влага. Любое попадание воды в электронику крайне нежелательно и губительно для стирального устройства. Некоторые производители, герметизируя блок управления, стараются всячески избежать этой проблемы. Контакты с влагой приводят к окислению поверхности платы. Когда там есть вода, управление автоматически блокируется. Иногда данная поломка устраняется самостоятельно путем тщательного протирания модуля и высушивания платы.
Не стоит заниматься демонтажем модуля самостоятельно. Как правило, поломка проявляется в течение первой недели использования агрегата.Стоит быть аккуратными при переноске оборудования во время переездов.
Вода может попасть от излишнего шатания при транспортировке.Ко всем прочим причинам также относятся: избыточный нагар, наличие проводящих ток фекалий домашних вредителей (тараканов, грызунов). Устранение таких проблем не требует больших усилий – достаточно почистить плату.
Как проверить?
Определить неполадки в модуле управления не так-то сложно.
Признаков того, что плата управления нуждается в починке, может быть несколько, а именно:
- машинка, наполнившись водой, сразу ее сливает;
- аппарат не включается, на экранчике отображается ошибка;
- на некоторых моделях светодиоды панели мерцают или, наоборот, светятся одновременно;
- программы могут не работать должным образом, иногда происходят сбои в выполнении команд при нажатии на сенсорные кнопки на дисплее машинки;
- вода не нагревается либо перегревается;
- непредсказуемые режимы работы двигателя: барабан то крутится очень медленно, то набирает максимальную скорость.
Чтобы произвести осмотр на выявление поломки в «мозгах» СМА, необходимо вытащить деталь и внимательно изучить ее на предмет ожогов, повреждений и окисления, для чего понадобится снять вручную плату следующим образом:
- отключить агрегат от электросети;
- перекрыть подачу воды;
- снять крышку, выкрутив саморезы сзади;
- прижав центральный ограничитель, вытащить дозатор для порошка;
- выкрутить винты по периметру панели управления, приподняв вверх, снять;
- отключить фишки;
- отстегнуть защелку и снять крышку блока.
Перегореть могут как резисторы, тиристоры, так и резонатор либо сам процессор.
Как отремонтировать?
Как уже выяснилось, снять устройство управления довольно просто. Как и во всех стиралках, для Samsung действует та же схема. Но иногда машина оснащена защитой от «дурака» – клеммы нельзя ставить в неправильное положение. Производя демонтаж, необходимо внимательно следить за тем, что и куда подключено, чтобы правильно установить обратно отремонтированный модуль. Для этого многие фотографируют процесс – это упрощает задачу.
Для ремонта электронного блока управления стиральной машины иногда необходимы специальные навыки.
Чтобы выяснить, возможно ли справиться с поломкой самостоятельно, придется протестировать параметры элементов, проверить целостность цепей.
Определить необходимость специализированного вмешательства довольно просто.
На него указывает ряд следующих причин:
- измененный цвет на некоторых участках платы – это могут быть потемнения или подпалины;
- крышечки конденсаторов явно выпуклые или порваны в том месте, где находится кристальная насечка;
- выгоревшее лаковое покрытие на катушках;
- место, где расположен главный процессор, стало темным, ножки микросхемы также поменяли окрас.
Если обнаружен один из вышеперечисленных пунктов, а опыта работы с паяльной системой нет, то следует обязательно обратиться к квалифицированному специалисту.
Если ничего из списка в ходе проверки не обнаружено, то можно приступать к ремонту самостоятельно.
Существует несколько отдельных видов поломок и, соответственно, способов их устранения.
- Не работают датчики установки программы. Происходит из-за засоленных и засоренных со временем контактных групп в регулирующей ручке. При этом регулятор с усилием поворачивается и не издает четкого щелчка во время работы. В данном случае следует снять ручку и почистить ее.
- Накопление нагара. Свойственно давно купленным стиральным агрегатам. Визуально очень просто различается: катушки сетевого фильтра «обрастают» сажей в большом количестве. Его обычно счищают щеточкой или кисточкой.
- Помехи в работе датчика замка люка. Возникают из-за остатков мыла, которые со временем образуют наслоения. Необходимо прочистить блок.
- После короткого запуска мотора сбой и нестабильное прокручивание. Это может быть связано с ослабленным ременным приводом. В данном случае нужно подтянуть шкив.
Происходит из-за засоленных и засоренных со временем контактных групп в регулирующей ручке. При этом регулятор с усилием поворачивается и не издает четкого щелчка во время работы. В данном случае следует снять ручку и почистить ее.Самостоятельно разбирать и ремонтировать плату управления стоит лишь тогда, когда гарантийный срок уже истек.
Если поломка произошла, то модуль необходимо извлечь, но при отсутствии должных навыков в работе с электронным оборудованием его можно заменить полностью.
Как выполнить ремонт модуля стиральной машины Samsung WF-R862 смотрите далее.
Как правильно разобрать стиральную машину Samsung?
Современные модели стиральных машин Samsung – это долговечные устройства с компьютерным управлением и максимальной автоматизацией. При их сборке производители используют качественные материалы и оборудование, но в зависимости от условий эксплуатации со временем прибор может выйти из строя. Несмотря на многофункциональность, конструкция машины относительно несложная – все узлы и агрегаты заменяемы. Если изучить инструкцию о том, как правильно разобрать стиральную машину, ремонт и настройку можно провести самостоятельно без вызова специалиста.
Особенности устройства стиральной машины Samsung
Стиральные машины-автомат Samsung выполняют качественную и бережную стирку. Конфигурация и внутренняя поверхность барабана, а также особый цикл вращения защищают белье от повреждений, сохраняя структуру ткани и внешний вид изделия. Такое качество стирки обеспечивает слаженность работы и точность расположения механизмов. Поэтому при разборке важно учесть расположение и количество всех деталей, чтобы потом правильно их установить или заменить.
Вне зависимости от модели стиральные машины Samsung состоят из таких основных элементов:
- 4 внутренние панели – существуют передние, задние и цокольные варианты;
- лоток для бытовой химии – стирального порошка, кондиционера;
- программная панель – входит во все современные модели;
- сборная конструкция из барабана и бака с муфтами;
- специальные утяжелители для бака;
- электрический двигатель и приводные ремни;
- гидравлическая помпа;
- электронагревательный прибор – ТЭН.
Важный механизм в конструкции стиральной автоматической машины – прессостат. Прибор определяет наличие и уровень воды в баке и контролирует ее подачу. В ходе стирки прессостат передает электрические сигналы, и автоматика производит забор воды согласно выставленному на дисплее режиму. Этот прибор является одним из главных элементов в конструкции стиральной машины, так как в случае его поломки дальнейшая эксплуатация техники невозможна.
При выходе прессостата из строя на дисплее современных стиральных машин Samsung отображаются коды ошибок – 1Е/1C/E7.
Подготовка
Подготовка, как и сам процесс разборки, будет зависеть от типа стиральной машины. Среди современных бытовых приборов различают два вида конструкций: с верхней или фронтальной загрузкой белья. Например, для устранения самой частой поломки – замены приводного ремня – в стиралке с фронтальной загрузкой достаточно открутить крепежные болты и убрать заднюю панель. Поэтому на первом этапе подготовки необходимо изучить техническую документацию: электрическую схему и расположение узлов и механизмов в конкретной модели стиральной машины Samsung.
Перед тем как приступать к разборке, нужно расчистить пространство и подготовить место для демонтированных частей и деталей. Необходимо отключить прибор от сети, а также от других коммуникаций: подачи воды и слива. Шланг для подачи воды прикручен к выходящей из корпуса трубке с помощью накидной гайки – при ее откручивании важно не потерять внутреннюю прокладку. Шланг для слива пока можно не откручивать, а лишь вынуть из отвода канализационной сливной трубы.
Важным подготовительным этапом является подбор инструментов, соответствующего инвентаря и расходных материалов. От этого будет зависеть корректность выполняемых работ, а главное, целостность внутренних механизмов. Многие узлы и детали в современных стиральных бытовых машинах Samsung имеют хрупкий корпус, точную сборку и расположение, которые нельзя нарушать.
Необходимые инструменты
Подбирая инструменты для разборки стиральной машины, не стоит пользоваться взаимозаменяемыми или подручными приспособлениями. Бытовая техника Samsung оснащена не только чувствительными механическими приборами, но и различными платами компьютерного управления. Например, некоторые крепежи изготовлены из мягкого металла, и их насечки можно легко повредить отверткой несоответствующего размера или конфигурации. Для правильной разборки стиральной машинки Samsung потребуются инструменты:
- большие загнутые плоскогубцы – утконосы;
- диэлектрические изолированные пассатижи;
- обыкновенные кусачки среднего размера;
- клещи или кусачки для самозажимных хомутов;
- крестовая и шлицевая отвертки;
- рожковые гаечные ключи размером 8, 9 и 19;
- торцовые ключи с набором головок.
В бытовой технике с верхней загрузкой для замены подшипниковых узлов (суппортов) и разборки резьбовых соединений может еще понадобиться специальный сервисный ключ. Инструмент также используют, когда необходимо получить полный доступ внутрь бака, чтобы извлечь из него посторонние предметы: оторвавшиеся во время стирки пуговицы, монеты, бегунки. Вначале потребуется выкрутить болт фиксации барабанной оси, а затем демонтировать сам суппорт, повернув его в сторону указателя «Open».
Для выполнения этих работ лучше всего и подходит сервисный ключ, который можно приобрести в магазине автозапчастей.
Сопутствующие материалы
Перечень вспомогательных материалов в основном зависит от вида ремонта стиральной машины. Но в любом случае, чтобы провести аккуратную разборку и не повредить механизмы, для удаления ржавчины и размягчения гаечных крепежей рекомендуется использовать специальную жидкость WD-40. Во время обратной сборки желательно сразу выполнить профилактические работы – смазать подвижные элементы и соединения, для этого нужно приобрести соответствующее смазывающее вещество. Также при разборке могут понадобиться такие сопутствующие материалы:
- силиконовый герметик;
- цветные маркеры;
- смазка ШРУС;
- мультиметр.
В редких случаях при демонтаже бака или барабана необходимо провести распиловку отдельных элементов, то есть потребуется ножовка по металлу с мелкими зубцами, дрель и длинное сверло.
Следует обязательно подготовить чистую ветошь, чтобы удалять с поверхности деталей загрязнения или излишнюю смазку, а также вытирать в процессе разборки руки – работать в перчатках будет неудобно.
Этапы разборки
Большинство современных домашних стиральных машинок Samsung выпускаются с фронтальной загрузкой. Вертикальный вариант чаще всего встречается среди техники, рассчитанной на большие объемы белья. Машины фронтального типа имеют в своей маркировке обозначение WF, вертикальные – WW, символы WD говорят о наличии установки автоматической сушки белья – есть в ряде моделей техники обоих типов, например из серии Bio Compact.
В зависимости от конкретной модели обе разновидности приборов во время разборки могут предполагать особые индивидуальные действия, но в целом порядок выполнения работ для каждого вида одинаковый.
С фронтальной загрузкой
Первым делом необходимо убрать все наружные и незафиксированные крепежами элементы: отсоединить шланги, вынуть емкость для стирального порошка и бытовой химии. Если планируется полная разборка, рекомендуется также предварительно снять дверцу, особенно в моделях серии Diamond. Для этого нужно открутить два крепежных болта – в дальнейшем поможет быстрее демонтировать и вытащить барабан. Далее разборка фронтальной машинки производится согласно определенному порядку.
- С помощью крестовой отвертки выкручиваются крепления, и снимается верхняя панель или крышка. Соблюдая осторожность, ее нужно аккуратно потянуть на себя, чтобы открыть и не повредить пластиковые элементы.
- Надавив пальцем на центральную часть, освободить выемку распределителя для стирального порошка, если модель машинки не предусматривает ее демонтаж без снятия верхней крышки.
- Снять блок или модуль управления, открутив болты и отсоединив его от соседних механизмов. Отключить разъемы и сопутствующие электрические кабели – вынуть их штекера из специальных пазов на корпусе блока.
- Удалить сервисную панель, расположенную в нижней фронтальной части установки. Панель посажена жестко, поэтому после выкручивания креплений ее, возможно, придется поддеть плоским концом отвертки.
- В некоторых моделях, таких как WF S861, помимо проводов, панель соединяется с корпусом специальной манжетой с резиновым основанием. При демонтаже панели манжету следует аккуратно поддеть отверткой, а затем вытащить из пазов.
- Снять противовесы, установленные с обеих сторон корпуса. Они выполнены в виде небольших бетонных блоков и необходимы для того, чтобы стиральная машина во время работы издавала меньше шума, не так вибрировала при отжиме.
- Демонтировать электронагревательный прибор – ТЭН. Он расположен в нижней части бака с задней стороны. По центру он зафиксирован гайкой – ее нужно открутить первой, потом надавить на расположенную ниже шпильку и, поддев ТЭН отверткой, осторожно его снять. Допускается даже слегка постучать молотком. Демонтировать барабан – также закреплен центральной гайкой.
- Ослабить гайку фиксации приводного ремня, подтянуть его к шкиву и удалить. Убрать внутри бака все провода (предварительно их пометив), открутить фиксирующие элементы, демонтировать и достать бак.
- Отсоединить центральную панель, которая закреплена на корпусе с помощью 4 болтов.
В завершение отдельно отключается разъем блокировки люка, его необходимо освободить от проводов и, открутив крепежи, отсоединить от корпуса. При необходимости снимается и задняя панель агрегата – потребуется открутить стяжной болт и несколько крепежных винтов.
С верхним типом загрузки
Благодаря простой конструкции и более удобному доступу к деталям и механизмам разбирать стиральную машину с верхним типом загрузки проще. Более простой набор функций и устройство предполагаю и меньшее количество возможных поломок, чаще всего владельцы разбирают машину по таким причинам:
- резкое снижение скорости вращения барабана во время отжима;
- потеря баланса барабана и его самопроизвольное открывание;
- образование коррозии на металлических блоках;
- выработка или выход из строя подшипников.
Процесс разборки стиральной машины Samsung с верхней загрузкой:
- открутить боковые винты – могут быть расположены с обеих сторон;
- сдвинуть и подтянуть блок на себя;
- отсоединить все провода и электрические кабели;
- демонтировать панель машины.
Это общий способ разборки бытовой техники с верхним типом загрузки, далее описанные составляющие части разбираются отдельно. Способ разборки будет зависеть от модели стиральной машины, но отличия, как правило, небольшие – все детали и элементы закреплены с помощью стандартных элементов.
Как собрать?
Сборка производится в обратном порядке, важно, чтобы все детали были установлены на своем месте и именно в том же положении относительно корпуса. Современные стиральные машины Samsung полностью автоматизированы, поэтому для правильной работы очень важно точное расположение деталей. Для удобства, а также чтобы избежать ошибки, можно отмечать исходное размещение элементов цветными маркерами: провода, кабели, высоту установки механизма.
Не менее надежный вариант – фотографировать расположение деталей в процессе разборки, это особенно удобно при замене электротехнических устройств. Также для уверенности во время обратной сборки рекомендуется сверяться со схемой, которая идет в комплекте, так как у разных моделей могут быть существенные отличия в конструкции и способе монтажа основных элементов.
О том, как правильно разобрать стиральную машину Samsung, смотрите далее.
| ||||||||||
SAMSUNG WF6458N7W Скачать руководство по обслуживанию, схемы, eeprom, информацию по ремонту для специалистов по электронике
Sziasztok!
Samsung Schaum Aktiv (WF7A) больше не имеет значения, но не может быть больше.Ha kihúzom egy időre a konektorból és visszadugom, nem kapcsol be az ON / OFF-al, csak sokadjára. Aztán kattan egy relé, utána be és ki is lehet kapcsolni akárhányszor. Туладж эльмондаса szerint mosás közben meg gondol egyet és kikapcsol. Szerintek mi lehet a gond?
Üdv .: G.
Sziasztok! Két hibája van: 1. A mikrosüt a bekapcsolás után kattog. Повесьте kapcsolóegységből hallatszik. Lehet-e javítani vagy cseréni kell? Алкатресный наконечник: TMFK 60M1A1 2.A forgótányér akadozva forog. Üdv. gergosz01
Sziasztok! Samsung WF1700NHW automata mosógép táp hibával küzdök. Semmi életjelet nem ad a masina. Szemmel látható hibát nem látok. Az elektronikát kiszedtem a «trutyi» -ból.
TNY-es táp van benne. Кондин már nincs feszültség 10uF / 400V-os. Azt megtudnátok mondani hova kell kötnöm 230V-ot hogy asztalon tudjam elindítani?
https://drive.google.com/file/d/1wrh_gbwX9ywJC2PRJeUemOM4tuNX4WQA/view?usp=sharing
https: // диск.google.com/file/d/11r1_rhsTyGHWLOAmKof8bJ5yb68LlcCQ/view?usp=sharing
https://drive.google.com/file/d/18D4aHVflk0zoI8nycCORBNRIH6XBr-vR/view?usp=sharing
https://drive.google.com/file/d/1rXrMLR4RJ2zj1vdjtv8OpFRgmXy_KPVQ/view?usp=sharing
Üdv .. G.
Megoldás:
Nagyon köszöltpeeltem. Kicseréltem az elkókat — это кондит IC előtti SMD (100n). Utána külső tápról adtam neki 12V-ot és elindult, utána saját tápjával — szépen működik.
Köszi még egyszer.
Üdv .: G.
Üdvözlök minden kollégát A fenti mosógép javítására próbálnak rávenni. Туладж зеринт программа elindul és amikor a hatralevő idő eléri 45 percet megáll, kb a mosas végén, vizet kiszivattyúzza a kijelz szerint elindul az öblítés de vizet nem vesz csak forgat ide-oda de az idő kijelzés nem változik.Állítólag 5-10 perc után kiír valami hibakódot de nem emlékszik ra. Ezek ismeretében ha tudna valaki segíteni megköszönném.Majzinger
Как заменить уплотнитель двери стиральной машины Samsung
валюта Британский фунт стерлингов
евроМесто доставки United KingdomAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCook IslandsCosta RicaCroatia (Hrvatska) CyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-BissauGuyanaHaitiHeard и McDonald IslandsHondurasHong KongHungaryIcelandIndiaIndonesiaIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaK iribatiKorea (Южная) KuwaitKyrgyzstanLaosLatviaLesothoLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinePanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRéunionRomaniaRussian FederationRwandaS.Джорджия и Южные Сандвичевы острова. Сент-Китс и НевисСент-ЛюсияСент-Винсент и ГренадиныСамоаСан-МариноСао-Томе и ПринсипиСаудовская АравияСенегалСербияСейшельские островаСьерра-ЛеонеСингапурСловацкая РеспубликаСловенияСоломоновы островаСомалиюЮжная АфрикаЮжный СуданСтанция HelenaSt. Пьер и MiquelonSurinameSvalbard и Ян Майен IslandsSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited StatesUruguayUS Экваторияльная IslandsUzbekistanVanuatuVatican City State (Святой Престол) VenezuelaVietnamVirgin острова (Британские) Виргинские острова (U.S.) Острова Уоллис и Футуна Западная Сахара Йемен Замбия
ОбновитьИнструкция — Стиральная машина Samsung P803J
Главная> Бытовая техника> Стиральные машины> Стиральные машины Samsung> Стиральная машина Samsung P803J
Требуется руководство для стиральной машины Samsung P803J? Ниже вы можете бесплатно просмотреть и скачать руководство в формате PDF. Здесь также есть часто задаваемые вопросы, рейтинг продукта и отзывы пользователей, которые помогут вам оптимально использовать свой продукт.Если это руководство вам не подходит, свяжитесь с нами.
Ваш продукт неисправен, и руководство не предлагает решения? Сходите в ремонтное кафе для получения бесплатных услуг по ремонту.
Руководство
Рейтинг
Сообщите нам, что вы думаете о стиральной машине Samsung P803J, оставив оценку продукта. Хотите поделиться своим опытом использования этого продукта или задать вопрос? Пожалуйста, оставьте комментарий внизу страницы.Довольны ли вы этим продуктом Samsung?Да Нет
Оцените этот продукт первым
0 голосов
Часто задаваемые вопросы
Наша служба поддержки ищет полезную информацию о продуктах и ответы на часто задаваемые вопросы. Если вы обнаружите неточность в наших часто задаваемых вопросах, сообщите нам об этом, используя нашу контактную форму.
Моя стиральная машина не сливает воду, что мне делать? Проверено Основная причина, по которой стиральная машина не сливает воду, — это засорение насоса или сливного шланга.Если у вашей стиральной машины есть доступ к этим частям, попробуйте удалить все препятствия. Если это не решит проблему или если у вас нет доступа к этим частям, вам следует обратиться к механику или производителю.Это было полезно (13215) поделиться
Моя стиральная машина не запускается, когда я нажимаю кнопку пуска, что мне делать? Проверено Во многих случаях дверца стиральной машины закрывается неправильно.Откройте и закройте дверь и попробуйте еще раз.Это было полезно (10234) поделиться
В стиральную машину не поступает вода, что мне делать? Проверено Проверьте, открыт ли входной патрубок для воды и нет ли перегибов в шланге подачи воды. Если это не решит проблему, обратитесь к производителю.Это было полезно (4321) поделиться
Моя стиральная машина издает много шума и / или громко вибрирует, что я могу с этим поделать? Проверено Возможно, стиральную машину не выровняли.Вы можете сделать это, отрегулировав ножки до идеального уровня. Проблема также может быть вызвана тем, что в машину загружено слишком много одежды. Если это не причина вашей проблемы, вам следует связаться с производителем.Это было полезно (3048) поделиться
Могу ли я подключить стиральную машину к розетке с теплой водой? Проверено Хотя стиральные машины, вероятно, могут подавать воду до 65 ° C, большинство производителей не рекомендуют этого делать.Существуют программы стирки, в которых используется только холодная вода. В таких случаях теплая вода может повредить результат вашей стирки. Также многие стиральные машины рассчитаны на подключение к розетке холодной воды.Это было полезно (1951) поделитесь
Дверца стиральной машины не открывается, что мне делать? Проверено Причин может быть несколько. Наиболее частая причина — засорение фильтра. Отключите прибор от сети и проверьте фильтр.При необходимости удалите все засорения. Расположение фильтра зависит от модели. Также возможно наличие специального рычага для открывания двери. Если эти варианты не помогают, последний вариант — отключить прибор от сети на 30-60 минут и после этого попытаться открыть дверцу. Если это не сработает, обратитесь к производителю или механику.Это было полезно (1788) поделиться
В какое отделение должно быть моющее средство? Проверено Большинство стиральных машин имеют 3 отделения для моющего средства.Эти отделения часто имеют маркировку I, II и *, чтобы показать, куда идет моющее средство. Ячейка I используется для предварительной стирки, II — для основной стирки, а * — для кондиционера. Чаще всего используется второй отсек.Это было полезно (937) поделиться
Моя стиральная машина пахнет, что мне делать? Проверено Есть стиральные машины с функцией самоочистки. Если эти функции недоступны, можно добавить 100 мл белого уксуса или 100 г кристаллов соды и запустить стиральную машину по программе 90 ℃.Это было полезно (718) поделиться
На что следует обращать внимание при перемещении стиральной машины? Проверено При перемещении стиральной машины следует закрепить барабан. Вы можете использовать транспортировочный болт, который прилагается к каждой стиральной машине, и он предотвратит перемещение барабана внутри машины. Также нужно слить всю воду.Это было полезно (361) поделиться
Могу ли я штабелировать сушилку и стиральную машину? Проверено Как правило, сушилку и стиральную машину можно ставить непосредственно друг на друга.Это работает только с моделями с фронтальной загрузкой. Однако желательно использовать для этого подходящий аксессуар. Это предотвратит вибрацию и падение машины, а также предотвратит повреждение нижней части машины.Это было полезно (325) поделиться
Можно ли подключить стиральную машину к удлинителю? Проверено Технику, требующую большого количества энергии, например стиральную машину, нельзя подключать ко всем удлинителям.Посмотрите, какова потребляемая мощность стиральной машины, которая указывается в ваттах, и проверьте, может ли удлинитель справиться с этим. Существуют удлинители с более толстыми кабелями, предназначенные для работы с более крупными приборами.Это было полезно (253) поделиться
Моя стиральная машина Samsung отображает ошибку UE. Что это значит? Проверено Эта ошибка связана с балансом стиральной машины. Это может быть вызвано избытком стирки в машине.Уменьшите загрузку и попробуйте еще раз. Если проблема не исчезнет, обратитесь к производителю.Это было полезно (124) поделиться
В моей стиральной машине Samsung установлен Eco Bubble, что это значит? Проверено Eco Bubble — это функция, которую можно найти во многих стиральных машинах Samsung. Это технология, которая заставляет моющее средство и воду превращаться в пену за счет добавления кислорода под высоким давлением. Образующиеся пузырьки позволяют тщательно стирать одежду при низких температурах.Это было полезно (76) поделиться
Моя стиральная машина Самсунг показывает ошибку HE. Что это значит? Проверено Ошибка HE означает, что у вашей стиральной машины проблема с нагревом. Отключите прибор от электросети на 20 минут. Подключите его снова и проверьте, решена ли проблема. В противном случае вам следует связаться с производителем.Это было полезно (75) поделиться
В чем разница в использовании стиральной машины с сушкой и отдельной стиральной машины и сушилки? Проверено Самым большим преимуществом стирально-сушильной машины является то, что она занимает меньше места.Однако отдельная сушилка сможет сушить больше, чем стирально-сушильная машина. Стирально-сушильная машина также потребляет относительно больше энергии и требует больше времени.Это было полезно (0) поделиться
Иконки
Товары могут содержать множество значков. В нашей библиотеке значков вы можете найти значение этих значков, чтобы вы могли безопасно и ответственно использовать свой продукт. Приведенные ниже значки не обязательно относятся к конкретному продукту на этой странице.
Этот значок указывает на контейнер для моющего средства, использованный для предварительной стирки.Это было полезно
Этот значок указывает на емкость для моющего средства, используемого для основной стирки.Это было полезно
Этот значок указывает на контейнер с моющим средством, используемым для смягчителя ткани.Это было полезно
Этот значок или значки, которые очень похожи, указывают на то, что предмет можно стирать при 30 градусах Цельсия.Это было полезно
Этот значок или значки, которые очень похожи, указывают на то, что предмет можно стирать при 40 градусах Цельсия.Это было полезно
Этот значок или значки, которые очень похожи, указывают на то, что предмет можно стирать при 50 градусах Цельсия.Это было полезно
Этот значок или значки, которые очень похожи, означают, что предмет можно стирать при 60 градусах Цельсия.
