Как восстановить аккумулятор шуруповерта и его емкость? Можно ли восстановить аккумулятор шуруповерта. Аккумуляторного шуруповерта


Как переделать аккумуляторный шуруповерт в сетевой для работы от сети 220 вольт: пошаговые инструкции + видео

Аккумуляторный шуруповёрт — прекрасный помощник в хозяйстве. Инструмент вместе с мастером работает в доме и в саду, трудится в гараже или в поле. До тех пор, пока не сядет аккумулятор. Количество циклов заряд-разряд у аккумулятора ограничено, батарея портится и от безделья: саморазряд разрушает элементы. В среднем аккумулятор живёт 3 года, после чего его приходится заменять. Спасти инструмент можно, переделав его в сетевой. Переделка выполняется разными способами.

Действительно ли стоит переделывать?

Без аккумуляторов шуруповёрт превращается в железку. Когда батареи перестают держать заряд, приходится искать новые элементы питания. Во-первых, это дорого — цена аккумуляторов составляет до 80% стоимости шуруповёрта, эффективнее купить новый инструмент. Во-вторых, батареи не всегда бывают в продаже, например, если модель снята с производства. В-третьих, рачительный хозяин стремится использовать все возможности для экономии средств.

Переделка аккумуляторного шуруповёрта для работы от электрической сети — хороший выход. Что это даёт:

  1. Инструмент получает новую жизнь.
  2. Больше не нужны батареи, требующие заряда.
  3. Крутящий момент инструмента не зависит от заряда батареи.

Недостаток переделанной конструкции — зависимость от розетки и длины сетевого кабеля.

Внимание! Работы на высоте, превышающей два метра, переделанным шуруповёртом не допускаются.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 Вольт

Мастера придумали несколько способов, чтобы переделать шуруповёрт для работы от электрической сети. Все они заключаются в том, чтобы предоставить мотору требуемое напряжение питания с помощью промежуточного источника или преобразователя.

Таблица: варианты источников питания для сетевого шуруповёрта

Подключение шуруповёрта к зарядному устройству

Внимание! При низком напряжении велики потери в проводе, поэтому кабель между зарядным устройством и инструментом должен быть не длиннее 1 метра, сечением не менее 2,5 кв. мм.

Последовательность действий:

  1. Припаять или прицепить зажимами «крокодил» к клеммам зарядного устройства два провода.

  2. Разобрать старый аккумулятор и вынуть из него севшие элементы.

    Разбор старого аккумулятора

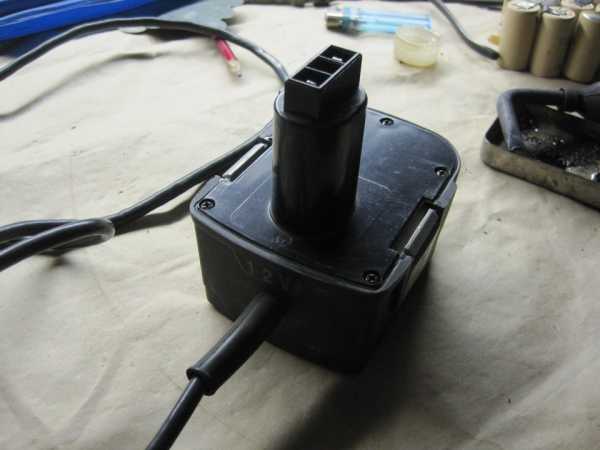

  3. Просверлить в корпусе аккумулятора отверстие для кабеля, продеть кабель в отверстие. Желательно уплотнить соединение изолентой или термоусадочной трубкой, чтобы провод не вырвался из корпуса.

    Нужно продеть в корпус провод и закрепить в отверстии

  4. Удалённые из аккумулятора элементы нарушат развесовку шуруповёрта — рука будет уставать. Чтобы восстановить баланс, в корпус следует поместить груз — это может быть плотное дерево или кусок резины.

    Балласт в корпусе

  5. Припаять кабель к клеммам бывшего аккумулятора, подключаемым к шуруповёрту.

    Необходимо припаять провод к клеммам аккумулятора

  6. Собрать корпус аккумулятора.

    Установить крышку аккумулятора на место

  7. Остаётся испытать обновлённый инструмент в работе.

Монтаж готового блока питания в корпусе старого аккумулятора

Внимание! В закрытом корпусе блок питания плохо охлаждается. Рекомендуется проделать отверстия в стенках корпуса. Не работайте инструментом без перерыва дольше 15 минут.

Порядок действий:

  1. Разобрать старый аккумулятор и вынуть из него неработающие элементы.

    Нужно удалить из корпуса старые элементы

  2. Установить блок питания в корпус аккумулятора. Подключить контакты высокого напряжения и клеммы низкого напряжения.

    Блок питания в корпусе аккумулятора

  3. Собрать и закрыть корпус аккумулятора.

    Сборка корпуса

  4. Установить аккумулятор в шуруповёрт.

    В конце нужно установить аккумулятор на место

  5. Включить вилку блока питания в розетку и проверить обновлённый сетевой инструмент в работе.

Самодельный блок питания

Внимание! Соблюдайте правила электробезопасности. Пайку и подключение проводите при обесточенном устройстве.

Пошаговая инструкция:

  1. Разобрать корпус старого аккумулятора, вынуть из него севшие батареи.

    Сначала потребуется вытащить батареи из корпуса аккумулятора

  2. Установить элементы электрической схемы блока питания на монтажную плату, припаять контакты.

    Нужно собрать плату блока питания

  3. Установить собранную плату в корпус. Проверить тестером наличие напряжения на выходе.

    Блок питания в корпусе

  4. Подключить провода низкого напряжения к клеммам старого аккумулятора. Собрать корпус.

    Останется только собрать корпус аккумулятора

  5. Подключить шуруповёрт к электрической сети и проверить его работу.

Видео: самодельный литиевый аккумулятор для шуруповёрта

Подключение к внешнему блоку питания

Внимание! В процессе доработки потребуется разобрать корпус шуруповёрта и вмешаться в электрическую схему. Запомните последовательность разборки, чтобы собрать все части в обратной последовательности.

Что делать:

  1. Разобрать шуруповёрт и найти внутри провода питания мотора. Установить в корпус разъём для источника питания и припаять провода к разъёму. Закрепить провода термоклеем.

    Нужно найти провода питания шуруповёрта

  2. Подобрать подходящий блок питания, например, от ноутбука. Подобрать к нему переходник для разъёма низкого напряжения.

    Блок питания ноутбука

  3. Подключить шуруповёрт к новому блоку питания и проверить его работу.

Подключение к блоку питания от компьютера

Инструкция:

  1. Найти или купить блок питания от компьютера, мощностью не менее 300 Вт.

    Необходимо подобрать компьютерный блок питания

  2. Разобрать корпус шуруповёрта. Найти внутри провода питания двигателя. Припаять к проводам разъёмы для компьютерного блока питания.

    Далее разобрать шуруповёрт и найти провода питания

  3. Вывести из корпуса разъёмы для подключения компьютерного блока питания.

    Разъёмы питания

  4. Подключить шуруповёрт к новому блоку питания.

    После подключить шуруповёрт к блоку питания

  5. Включить блок питания в сеть и проверить работу прибора.

Видео: блок питания для шуруповёрта из компьютерного БП

Как запитать шуруповёрт, сохранив его автономность

Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:

  • заменить старые банки аккумуляторов на новые;
  • подключить шуруповёрт к автомобильному аккумулятору;
  • подключить инструмент к другому аккумулятору, например, взятому от источника бесперебойного питания.

Замена старых элементов

Внимание! Заменяя батареи, обращайте внимание на правильную полярность подключения элементов.

Порядок действий:

  1. Раскрыть корпус аккумулятора.

    Необходимо открыть корпус аккумулятора

  2. Достать из корпуса старые элементы. Поместить на место новые батареи и перепаять их между собой.

    Требуется перепаять новые батареи между собой и собрать аккумулятор

  3. Собрать аккумулятор, закрыв крышку корпуса.
  4. Установить обновлённый аккумулятор в шуруповёрт. При необходимости зарядить батарею.

Внимание! Заряжать переделанный аккумулятор следует только специально подобранным зарядным устройством.

Видео: чем заменить отслужившие аккумуляторы для шуруповёрта

Подключение к автомобильному аккумулятору

Инструкция:

  1. Раскрыть корпус шуруповёрта.

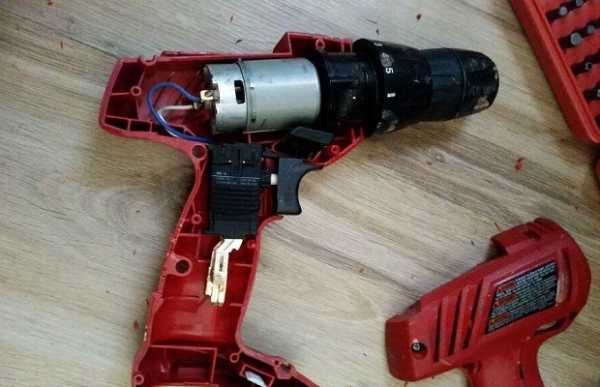

    Необходимо снять с инструмента верхнюю крышку

  2. Найти контакты, через которые подаётся питание на двигатель.

    Контакты питания

  3. Взять автомобильные провода с зажимами «крокодил», которые используют для зарядки аккумуляторов. Зачистить провода и прикрепить их напрямую к контактам питания стяжками, а ещё лучше — припаять.

    Нужно прикрепить провода к контактам

  4. Замотать соединения изоляционной лентой и аккуратно уложить кабель в корпусе инструмента.

    Необходимо изолировать кабель

  5. Собрать шуруповёрт.

    Остаётся закрыть корпус шуруповёрта

  6. Подсоединить клеммы. Опробовать инструмент в работе.

Подключение к внешнему аккумулятору

Последовательность действий:

  1. Купить или найти внешний аккумулятор, например, взять от ненужного источника бесперебойного питания.

    Необходимо найти внешний аккумулятор

  2. Взять провод сечением не менее 2,5 кв. мм. Снять изоляцию и установить на медные концы зажимные клеммы, подходящие для крепления на аккумуляторе.

    Клеммы на кабеле

  3. Второй конец кабеля поместить в корпус старого аккумулятора и припаять к клеммам, вставляющимся в шуруповёрт.

    Кабель подключен к клеммам старого аккумулятора

  4. Вставить корпус аккумулятора в шуруповёрт, подключить кабель клеммами к аккумулятору.

    Необходимо собрать компоненты вместе

  5. Опробовать восстановленный инструмент в работе.

Электрический аккумуляторный инструмент служит в несколько раз дольше, чем питающие его батареи. Выбрасывать на помойку шуруповёрт с негодными элементами — неразумно. Настоящий хозяин сможет отремонтировать прибор, переведя его на другой источник питания, тем самым дав ему новую жизнь.

Здравствуйте! Меня зовут Максим. Мне 42 года. По образованию - инженер-электронщик, по духу - специалист по информационным технологиям. Оцените статью: Поделитесь с друзьями!

grounde.ru

Как восстановить аккумулятор шуруповерта и его емкость? Можно ли восстановить аккумулятор шуруповерта

Шуруповерт является нужным в хозяйстве инструментом, но приходит время и его источник энергии - аккумулятор перестает работать. Модели постоянно меняются и найти нужную батарею порой не удается. Вместе с тем, можно полностью ее восстановить или продлить срок службы на 2-3 года. О том, как отремонтировать аккумулятор шуруповерта, рассказывает настоящая статья.

Разборка аккумулятора

Решая вопрос о том, можно ли восстановить аккумулятор шуруповерта, надо, прежде всего, разобраться, как извлечь из него элементы. Батарея размещается в пластмассовом корпусе из двух половин. Сначала надо отвернуть соединительные винты. Если соединение производится клеем, то придется повозиться с отверткой или стамеской. Разбирать следует аккуратно, чтобы потом можно было заклеить корпус снова.

Внутри размещаются элементы, соединенные последовательно. В некоторых конструкциях применяется параллельно-последовательное соединение.

Замена элементов

Решая вопрос о том, как восстановить аккумулятор шуруповерта, надо, прежде всего, выявить неисправные банки, которые портят его работу. Если батарея села, ее надо зарядить, а затем проверить напряжение на всех элементах. Оно не должно отличаться от номинального не более чем на 10 %.

Ремонт заключается в том, как восстановить емкость аккумулятора шуруповерта в целом. На нее влияет исправность каждого элемента. Он должен обладать заданной емкостью, под которой понимается способность питать подключенную к нему нагрузку. Порой лучше заменить вышедшие из строя элементы, которые быстро разряжаются. Их можно обнаружить по поражению коррозией или присутствию на поверхности характерных следов электролита.Один или два элемента могут быть серьезной помехой в работе всей линейки.

Если батарея применяется более 3-х лет, то неисправными могут быть большинство элементов. В этом случае лучше заменить их все. Важно, чтобы они подходили по напряжению и размерам. Стоимость аккумуляторов, собранных отдельно, ниже, чем новых в сборе.

Исправность каждой банки проверяют по величине внутреннего сопротивления, которая должна быть около 0,06 Ом. Для этого к ней подключают нагрузку (резистор на 5-10 Ом) и при этом определяют ток и напряжение. Удобно применять низковольтные лампы накаливания. Измерения производят с двумя разными сопротивлениями, составляющими соответственно 30 % и 70 % от допустимой нагрузки. Из 1-го напряжения вычитается 2-е, а из 2-го тока — 1-й. Затем результаты вычитания делятся и, в соответствии с законом Ома, мы находим внутреннее сопротивление аккумулятора.

Батарея часто продается в комплекте с запасной. Из двух можно собрать одну и еще останутся банки в запасе. Их желательно где-нибудь использовать в качестве источников питания, например, для фонарика с автомобильной лампой.

После диагностики прошедшие проверку элементы собираются в линейку. Подобранный комплект надо спаять в прежнем порядке. Корпус банки имеет отрицательную полярность, а средняя шина — положительную. Затем, без сборки аккумулятора, следует подключить к нему зарядное устройство. При этом надо контролировать температуру элементов. Если они исправны, то сильного перегрева быть не должно. По истечении времени зарядки, а также через сутки на каждом элементе следует замерить напряжение. Если какой-либо аккумулятор «садится» более чем на 10 %, его требуется заменить новым. После того, как батарея пройдет тест, можно собрать ее корпус окончательно. Винты крепления вворачиваются на свои места соответственно размерам, а в качестве клея применяют ацетат-акрилат («Супер-клей»). При грамотном подборе элементов батарея будет служить как новая. После зарядки ее следует подвергнуть интенсивной тренировке, создав максимальную нагрузку шуруповерту, пока он не разрядится. Такие циклы следует повторить еще 2 раза, а потом — по 1 разу в квартал.

Восстановление банок

Не прошедшие проверку аккумуляторы не надо спешить выбрасывать. Основной причиной их выхода из строя является испарение воды через уплотнительную резинку, расположенную между корпусом и средней шиной. Когда на нем полный «нуль», аккумулятор кратковременно заряжают импульсной подачей напряжения 12 В через сопротивление 40-50 Ом. При этом следует контролировать, чтобы корпус не перегревался. Если после этого на нем по-прежнему не будет напряжения, банку можно выбрасывать.

Чтобы восстановить электролит, некоторые умельцы в боковой выемке всех аккумуляторов батареи высверливают мини-отверстия под иглу шприца. Затем банки наполняются дистиллированной водой. После аккумуляторы должны полежать в течение суток. Батарею потом «тренируют», заряжают и проверяют напряжение на каждом элементе. Отверстия заделываются силиконом.

Как восстановить аккумулятор шуруповерта

Аккумуляторы внутри все на вид похожи. Они состоят из последовательно спаянных банок. В результате получается суммарное напряжение батареи на выходных контактах. Элементы применяют следующих видов:

  • Ni-Cd (никель-кадмиевые, U=1,2 В).
  • Ni-MH (никель-металл-гидритный, U=1,2 В).
  • Li-Ion (литий-ионный, U=3,6В).

Аккумулятор шуруповерта "Интерскол"

Шуруповерт "Интерскол" является одним из самых популярных, благодаря своей универсальности. Кроме главной функции он также может служить дрелью. Аккумуляторы в нем могут быть любыми из всех распространенных. Никель-кадмиевые и металл-гидритные используются чаще, как более дешевые и достаточно мощные. Чтобы они надежно работали, их следует до конца разряжать и заряжать, чтобы в полной мере использовать заряд. В противном случае, срок службы оборудования значительно снижается. Обратимая потеря емкости элемента при неполной разрядке и зарядке называется эффектом памяти.

Литий-ионные аккумуляторы этим недостатком не обладают, но имеют гораздо большую цену. Во время работы, когда каждая минута на счету, часто требуется небольшая подзарядка, чтобы поддержать требуемую мощность шуруповерта. Здесь подобные батареи незаменимы, поскольку их емкость можно быстро восстанавливать.

Батарею шуруповерта "Интерскол" покупатель выбирает самостоятельно, в зависимости от предпочтений, возможностей и требуемой работы. В большинстве случаев используют никель-кадмиевые аккумуляторы.

Как восстановить аккумулятор шуруповерта "Интерскол", если он длительное время не использовался? При эксплуатации надо стараться, чтобы падения напряжения до ноля не было. Для банки на 1,2 В разряд производится до 0,9 В. Если при длительном хранении она полностью разрядилась, то зарядное устройство может ее не «увидеть». Надо «толкнуть» батарею другим, более мощным источником тока, чтобы на ней появилось небольшое напряжение. После этого можно ее подключать к штатному зарядному устройству.

Перед тем, как восстановить аккумулятор шуруповерта "Макита", сначала надо разобрать его корпус. Он состоит из 2-х половинок, соединенных клеем. Если аккуратно обстучать корпус батареи резиновым молотком, клей отстанет. В некоторых местах могут возникнуть проблемы с разборкой. Там может понадобиться дополнительный ручной инструмент. Далее следует разъединить половинки корпуса, придерживая отверткой клеммы.

По рабочим характеристикам дрель-шуруповерт "Макита" приближается к сетевому инструменту. Автономное питание обеспечивают 2 сменных Li-Ion аккумулятора. Компьютерная технология зарядки позволяет их восстанавливать всего за 22 мин. При этом срок службы батарей значительно увеличен.

Неисправные банки надо заменить аналогичными новыми моделями. Если их сложно найти в продаже, придется из двух аккумуляторов собрать один. Заводская сварка может быть контактной, а при ремонте придется создать соединение пайкой.

Как восстановить аккумулятор шуруповерта Bosch

Шуруповерты Bosch прекрасно подходят для непрофессионального применения. В них установлены аккумуляторы с Ni-Cd элементами. Они выдерживают большие токи нагрузки, но быстро саморазряжаются (за 3-4 недели). Не реже 1 раза в месяц их надо восстанавливать, чтобы не вышли из строя. Кроме того, в процессе эксплуатации происходит разбалансировка элементов и со временем теряется емкость.

Одним из способов восстановления является разборка корпуса и «тренировка» отдельно каждого элемента. Если это мало помогает, некоторые из них придется заменить. Тогда батарея прослужит еще долго.

Восстановление аккумулятора шуруповерта Hitachi

Как восстановить аккумулятор шуруповерта Hitachi? Оба Ni-Cd аккумулятора необходимо зарядить, после чего их следует разобрать и замерить напряжение на каждой банке с нагрузкой 1,5 Ом. Элементы, показывающие меньшее напряжение, можно выбросить, а из целых собрать одну качественную батарею. Всего 1 или 2 банки могут портить впечатление от аккумулятора. Как восстановить аккумулятор шуруповерта "Хитачи", а также всех других моделей, зависит, прежде всего, от типа элементов, установленных в них.

Восстановление аккумулятора шуруповерта Aeg

В комплекте с шуруповертом продаются 2 аккумулятора на Li-Ion элементах. Если один из них не заряжается, это еще не говорит о его неисправности. Вполне возможно, что он слишком сильно разряжен. Для этого можно попытаться «потренировать» аккумулятор подачей на него импульсного напряжения, а затем поставить на зарядку. Самым простым способом является подключение на несколько секунд к заряженной батарее.

После того, как восстановить аккумулятор шуруповерта Aeg вышеуказанным способом не удалось, его корпус следует разобрать и проверить каждую банку.

Рекомендации по обслуживанию аккумуляторов

  1. Если батарея не использовалась, один раз в месяц ее следует разрядить допустимой нагрузкой и снова зарядить.
  2. Целесообразно покупать шуруповерт с двумя батареями в комплекте.
  3. Шуруповерты должны храниться и применяться в условиях, исключающих попадание влаги.

Заключение

Как восстановить аккумулятор шуруповерта? Существует несколько способов. Прежде чем его разбирать, надо постараться найти причину неисправности, которая может также заключаться в механизме или зарядном устройстве. Соблюдая правила эксплуатации аккумулятора, изложенные в инструкции, можно значительно продлить срок его эксплуатации.

fb.ru

Как переделать аккумуляторный шуруповерт в сетевой (220в) своими руками

Шуруповерты, дрели и перфораторы

Когда аккумуляторы перестают работать, многие задаются вопросом, как можно переделать аккумуляторный шуруповерт в сетевой. Отремонтировать батареи с разрушенными элементами невозможно. Стоимость новых источников питания почти равна цене шуруповерта. Найти подходящие элементы не всегда удается, модели часто снимают с производства. Но для рачительных и умелых хозяев есть выход – запитать шуруповерт от сети.

1

Сетевое питание шуруповерта – 2 главных варианта

Недостаток у переделанного инструмента один: он привязан к розетке. Но для работы в помещении это не столь существенно. Зато достоинств больше. Теперь не придется заботиться о подзарядке аккумулятора, никаких простоев в работе не будет. Сила тока все время остается стабильной и не зависит от разряженности батареи, а это значит постоянство крутящего момента.

Разборка шуруповерта

Прежде чем отправиться на поиски блока питания (дальше – БП), изучите параметры шуруповерта, которые указаны на корпусе или в паспорте. Обратите внимание на напряжение. Чаще встречается 12-вольтовый инструмент, найти к нему блок питания не составит труда. Если напряжение больше, поиски могут затянуться. Требуется выяснить потребляемый ток, который в технической характеристике не указан. Покупаемый блок должен выдавать среднее значение тока (между емкостью аккумулятора и штатным зарядным устройством). Данные можно узнать из маркировки.

Существует два главных варианта переделки аккумуляторного шуруповерта на 220 Вольт. Первый заключается в использовании внешнего БП. Подойдет любой выпрямитель, способный выдавать необходимое постоянное напряжение. Даже если он большой и громоздкий, нет никакой проблемы. Ведь его не придется носить по помещению. Блок устанавливают возле розетки, а шнур к инструменту делают необходимой длины.

Блок питания

Помните, что с уменьшением напряжения повышается сила тока, если мощность остается неизменной. Это значит, что сечение низковольтного шнура должно быть больше, чем от сети 220 В.

Второй вариант заключается в том, что БП монтируют в корпус от аккумулятора. Единственным препятствием при выборе такого способа могут быть размеры трансформатора. Сохраняется мобильность, радиус использования зависит от длины сетевого шнура. Важно помнить, что к инструменту подается питание 220 В, поэтому шнур должен быть надежным, а сам вход выполнен аккуратно, тщательно заизолирован.

2

Какие внешние блоки можно использовать – старый компьютер или зарядка от ноутбука?

В качестве внешнего источника можно использовать доступные блоки питания:

  • зарядное устройство для автомобильных аккумуляторов;
  • БП от старого компьютера;
  • зарядку от ноутбука;
  • самодельный БП.

Переделка шуруповерта в сетевой

На рынке можно недорого купить старое зарядное устройство. Теперь в основном применяются импульсные зарядники, а старые приборы часто продаются за ненадобностью. Именно такое зарядное устройство с возможностью ручной регулировки напряжения и тока идеально подходит для любого шуруповерта, независимо от его рабочего напряжения. Вся переделка заключается в подключении низковольтного шнура к выходным контактам зарядного устройства.

Блок питания компьютера приобретается от старых моделей, на нем должна быть кнопка выключения. Она не понадобится, но это именно тот вариант формата "АТ", который нужен. На радиорынке выбирается блок мощностью 300–350 Ватт, который обеспечит надежную работу маломощных и средних шуруповертов. Все технические характеристики указываются в наклейке на корпусе. Блок имеет вентилятор охлаждения и защиту от перегрузки. Чтобы переделать компьютерный БП своими руками на внешний для шуруповерта, выполняем несложные операции:

  • разбираем корпус;
  • на большом квадратном разъеме находим зеленый провод и любой черный;
  • оба провода соединяем между собой, изолируем;
  • на другом меньшем разъеме удаляем все провода, оставив желтый и черный;
  • к ним припаиваем кабельный шнур низкого напряжения.

Для соблюдения полярности следует знать: желтый провод – плюсовой, черный – минусовой. От компьютерного блока питания работает инструмент с напряжением до 14 Вольт.

Большинство зарядных устройств от ноутбука имеют характеристики, позволяющие использовать их, как источник питания шуруповерта. Подойдут зарядки с выходным напряжением 12–19 Вольт. Единственные изменения, которые потребуется внести, связаны с выходным штекером. Его следует отрезать, зачистить провода и припаять к ним кабель нужной длины.

Лица, имеющие представление об электротехнике, могут изготовить самодельный блок питания. Схема его довольно проста и включает понижающий трансформатор, диодный выпрямитель и два конденсатора. Все детали можно купить или взять из старой радиотехники. Подойдет трансформатор от лампового телевизора с выходом 24–30 В. Наличие выпрямляющего диодного моста обязательно. Конденсаторы применяются недефицитные, от старой техники: один на 0,1 мкф и другой электролитический на 4700 мкф.

Внимание! Конструкцию обязательно заключать в корпус. Для защиты от короткого замыкания обязательна установка предохранителей на входе и выходе.

3

Как разместить БП в корпусе – 3 разные возможности

Сетевой блок питания для шуруповерта можно разместить в корпусе аккумулятора или в ручке. Возможные варианты:

  • любой подходящий по характеристикам и размеру БП;
  • китайский БП на 24 В;
  • самодельный.

На радиорынке подбирается БП с нужными параметрами. Дома его следует аккуратно извлечь из корпуса и поместить в свой шуруповерт, надежно закрепив все компоненты. Если провода короткие, удлините их, чтобы они не прикасались к металлическим частям. Трансформатор и плату разместите по отдельности. На микросхемах для лучшего охлаждения установите дополнительные радиаторы. Также не лишними будут отверстия в корпусе, чтобы циркулировал воздух, и отводилось тепло при работе.

Переделка аккумуляторного шуруповерта в сетевой

В магазине радиодеталей покупаем БП на 24 В, ток 9 А. Шуруповерты работают от 12 или 18 Вольт, поэтому стоит задача понижения напряжения до необходимого уровня. Чтобы выполнить такую работу, требуются минимальные знания радиотехники. Выходное напряжение поддерживается резистором R10 номиналом 2320 Ом. Вместо него следует установить подстроечный резистор на 10 кОм. Как сделать настройку блока питания, рассказано дальше:

  • выпаять постоянный резистор;
  • выставить по прибору сопротивление подстроечного резистора 2300 Ом;
  • подстроечный резистор впаять на место постоянного;
  • при включенном БП отрегулировать напряжение.

В основе конструкции самодельного БП будет лежать электронный трансформатор Feron или Taschibra на 60 Вт. Их можно купить в магазине электротоваров, предназначены они для галогенных ламп. Никакой переделки они не требуют. Отвод вторичной обмотки от средней точки позволил применить два диода Шоттки вместо обычных четырех. Работа БП контролируется по светодиоду HL1. На схеме видны все необходимые детали.

Трансформатор Т1 наматывается самостоятельно. Используется недефицитное ферритовое кольцо НМ2000 размером 28×16×9. Перед намоткой надфилем зачищают углы, кольцо обматывают ФУМ-лентой. Сделанный блок монтируется на алюминиевой пластине толщиной 3 мм и больше, помещенной в корпусе аккумулятора. Также она выполняет функцию общего провода.

4

Как правильно выполнить монтаж – нужен ли противовес?

От надежности монтажа электрической части зависит надежность в работе и безопасность. В качестве сетевого и низковольтного используется мягкий многожильный кабель. Если устройство внешнее, к его выводам следует подсоединить концы кабеля. Медную проводку и латунные контакты обрабатываем паяльной кислотой, после чего они легко спаиваются. На практике часто используются специальные зажимы – "крокодилы". В самом шуруповерте без пайки не обойтись, "крокодилы" держат не настолько сильно, чтобы контакты во время работы не разъединялись.

Изготовление блока питания на базе аккумулятора

Идеальный вариант — использование корпуса старого аккумулятора. Его разбирают и удаляют всю внутреннюю часть. При этом выделяются вредные вещества, следует позаботиться о защите дыхательных путей и кожи. Корпус промывают содовым раствором, проточной водой и высушивают. С внутренней стороны контактов припаиваем концы кабеля с соблюдением полярности. Чтобы не гадать, временно подсоединяем кабель, включаем шуруповерт и смотрим, в какую сторону вращается шпиндель, помечаем провода. В нижней части корпуса делаем отверстие, пропускаем провода. Внутри корпуса шнур следует надежно зафиксировать, намотав на него изоляционную ленту. Такое утолщение не даст проводке натягиваться и обрываться. Затем концы припаиваем к контактам.

Внутрь корпуса помещаем противовес. Лучшим материалом будет прессованная резина. Она обладает необходимыми характеристиками: высокой плотностью, изоляционными свойствами. Чтобы резина не болталась внутри, ее вырезаем с небольшим напуском. Чтобы поместить противовес в корпус, материал немного изгибаем и помещаем так, что он не будет колебаться и послужит дополнительной изоляцией. Возможно, кому-то противовес покажется лишним, но это не так. Конструкция шуруповерта предусматривает, что центр тяжести находится в рукоятке. Это нагружает руку, но разгружает кисть. Когда из корпуса удаляют аккумуляторы, центр тяжести смещается, увеличивается нагрузка на кисть. Работать становится неудобно и тяжело. Самодельный противовес восстанавливает центр тяжести, близкий к заводскому.

5

Как пользоваться сетевым шуруповертом – простые правила

Вы убедились, как несложно переделать аккумуляторный шуруповерт в сетевой. Практика умельцев подсказала простые и полезные советы по эксплуатации:

  • после 20 минут работы следует дать шуруповерту пятиминутный отдых;
  • электрический кабель фиксируйте на руке, чтобы он не мешал в работе;
  • блок питания следует регулярно чистить от пыли;
  • не используйте удлинители для включения БП в сеть;
  • БП обязательно заземляют;
  • на высотных работах сетевыми шуруповертами пользоваться запрещается.

Соблюдение этих правил продлит жизнь обновленного инструмента. Немного потерялась мобильность, зато агрегат не требует подзарядки, работает ровно и уверенно.

obustroen.ru

Восстановление аккумулятора шуруповёрта

Такой процесс, как восстановление аккумулятора шуруповёрта, требует определенного количество знаний. Как провести реанимацию данного инструмента, как не ошибиться и не испортить аккумулятор и шуруповерт в целом — такими вопросами задаются многие. Рассмотрим их.

Шуруповерт представляет собой специальный ручной инструмент, который используется для закручивания и выкручивания болтов, шурупов, гаек, саморезов и винтов. Также подобное устройство используется для качественного и быстрого сверления отверстий и для процесса нарезания резьбы. Современным мастерам инструмент заменяет обычную отвертку, только позволяет сэкономить большое количество времени.

Конструкция

Инструмент просто незаменим в разнообразных строительных процессах, в ремонтных работах. Если требуется собрать мебель, без шуруповерта не обойтись. Каждый мастер, который долгое время работал отверткой, после использования шуруповерта понимает, насколько больше экономится времени. Универсальность инструмента и его функциональность становится все большей.

Современный рынок предлагает большое разнообразие моделей, но вне зависимости от марки, аккумуляторы обладают идентичным строением. Если разобрать аккумулятор, можно увидеть, что он собран из относительно небольших конструкционных элементов, собранных строго последовательно.

Присутствующие в составе специальные наборные части, обладают стандартными размерами и уровнем напряжения. Различаться может только емкость, которая измеряется в А/ч, а указывается строго на самом элементе.

Корпус обладает четырьмя контактами. Среди них можно отметить наличие следующих:

• Две силовые, для разряда и заряда;• Управляющий верхний, который подключается через специальный теромдатчик. Подобное устройство необходимо для эффективной защиты батареи, также он отключает и особым образом ограничивает ток заряда посредством повышения температуры до определенных показателей. Процесс нагрева осуществляется по причине достаточно больших токов при осуществлении форсированного заряда, то есть осуществляется особая «быстрая» зарядка;• Можно отметить наличие так называемого «сервисного» контакта, который включен через особое сопротивление. Используется он для достаточно сложных зарядных станций, которые предназначены для выравнивания заряда всех без исключения элементов аккумулятора. Стоит отметить, что в быту подобные станции не нужны, так как присутствует высокая стоимость.

В процессе эксплуатации инструмент может выйти из строя. При возникновении подобной ситуации требуется уметь определять неисправность. Одновременно все присутствующие элементы из строя выйти не могут, так как цепь у них строго последовательная. При выходе одной какой-то детали, выходит из строя вся цепь. Именно по этой причине важно определить то самое слабое место.

Примерно 70 % от общей стоимости совершенного нового шуруповерта приходится на именно на аккумулятор, который обычно идет в комплекте.

Обычно батарея данного инструмента выходит из строя после определенного срока эксплуатации. В подобной ситуации придется приобрести совершенно новую аккумуляторную батарею или произвести качественный ремонт шуруповерта, сэкономив значительное количество материальных средств.

Какие инструменты для ремонта необходимы

Чтобы провести ремонт аккумулятора шуруповерта своими руками, стоит иметь при себе следующие инструменты:

• амперметр на 2 А;• тестер;• вольтметр на 2 и 15 В;• омметр;• миллиамперметр;• отвертка для открытия корпуса;• лупа;• ножницы;• плоскогубцы.

Ремонт подобного инструмента в массе своей заключается в поиске и последующей замене вышедшего из строя аккумуляторного элемента. Для достижения этой цели важно знать порядок, последовательность осуществления проверки, а также потребуется произвести анализ параметров.

Особенности технологии ремонта

Часто в процессе ремонта требуется применять технологии по полному восстановлению клемм и по восстановлению емкости. Часто о поломке свидетельствует тот факт, что аккумулятор шуруповерта не производит зарядку. Оснований для этого немало:

• Неисправность входящего в комплект зарядного приспособления;• Причиной может послужить сильная изношенность батареи;• Присутствует нарушение прочного контакта между установленными клеммами.

При появлении признаков поломки требуется сразу произвести ремонт аккумулятора. Точную причину поломки аккумулятора можно определить посредством измерения уровня напряжения специальным тестером. Подобным образом требуется проверить каждую батарею. Все обнаруженные в процессе проверки неисправные батареи необходимо маркировать и отделять от тех, которые работают исправно.

Если аккумулятор быстро разряжается, прежде чем сразу разбирать его и что либо в нем менять, попробуйте сначала восстановить емкость аккумулятора посредством нескольких циклов глубокой разрядки и полной зарядки. В 7 из 10 случаях это помогает восстановить емкость аккумулятора.

Часто причина поломки заключается в неисправности клемм. За время использования устройства они разгибаются, что влечет за собой плохой контакт, соответственно зарядка аккумулятора будет производиться через раз. Для осуществления ремонта требуется в первую очередь разобрать зарядное устройство, тщательно подогнуть все клеммы, а потом посредством специальных устройств просто контролировать процесс зарядки.

Если в процессе эксплуатации данного устройства теряется его емкость, а серия последовательных зарядок-разрядок не помогла, то стоит произвести замену данного важного для работы элемента.

Ниже приведены видео, лучше один раз увидеть, что делать со сломанным аккумулятором, чем слушать или читать, в первом представлена разборка корпуса батареи, во втором видео уже представлен непосредственно процесс восстановления АКБ.

Метод восстановления емкости

Часто батарея аккумулятора испытывает нужду в восстановлении его емкости. Данный объем обычно теряется по причине стирания эффекта памяти. Определить данную проблему достаточно просто. Как только осуществлен полный заряд батареи, она обычно очень быстро разряжается и начинает функционировать снова только после определенной временной выдержки. Устранить проблему такого плана довольно просто. Достаточно следовать следующей инструкции:

1. Небольшим током требуется полностью зарядить батарею.2. После этого полностью ее разрядить, используя при этой небольшую степень нагрузки. Таким образом можно обеспечить медленную, то есть относительно мягкую разрядку, которая позволит просадить наружный слой и всю пластину целиком.3. Для нагрузки такого плана лучше использовать стандартную лампу, напряжение которой составляет 220 В и параметрами мощности в 60 В.4. Разряд требуется производить примерно до 30% от общей номинальной емкости, то есть до 5 В.

Перед использованием аккумулятора шуруповерта, подобную процедуру желательно повторить до 5 раз. Несмотря на то, что емкость восстановленного устройства будет немного ниже, чем у нового, как временная мера, данный способ вполне успешен. Подобные манипуляции в состоянии продлить время работы шуруповерта примерно на год.

А в этом видео уже переборки аккумуляторов, как из 2ух сделать один рабочий.

Разные альтернативные варианты решения вопроса

Есть несколько альтернативных вариантов полного восстановления работы аккумулятора. Среди них большой популярностью пользуется следующие методики:

1. Аккуратное сжатие и незначительная деформация корпуса. Говоря иными словами, можно поступить так, как ранее поступали с батарейкой, то есть немного посредством легких ударов произвести сжатие.2. Можно осуществить следующий процесс – батареи сильно зарядить более сильным по мощности током. После этого их полностью разряжают и снова заряжают. Обычно подобная шоковая терапия дает довольно хороший результат, то есть в состоянии возвратить к жизни ранее казавшиеся безнадежными батареи.

Если посредством применения тех или иных механических воздействий работоспособность восстановить не удается, его потребуется заменить.

Нюансы самостоятельного ремонта

Ремонт аккумулятора такого инструмента, как шуруповерт, своими руками, вполне можно произвести посредством замены всех присутствующих неисправных деталей. В процессе приобретения нового элемента необходимо тщательно следить за тем, чтобы размеры и емкость полностью совпали со всеми родными компонентами. При обнаружении неисправного компонента его потребуется обрезать, а потом припаять на его место новый.

Говоря о важных моментах и нюансах данного процесса, можно отметить следующие факторы:

• При использовании паяльника работать нужно быстро, чтобы батарея не нагревалась;• Процесс соединения необходимо производить при помощи пластин;• Стоит постоянно помнить о том, что соединение всех элементов осуществляется строго последовательно.

После проведения основных ремонтных работ, потенциалы на батареях могут быть совершенно разными. Потому нужно произвести их выравнивание. Для этой цели потребуется произвести заряд батареи в течение 12 часов, после этого на сутки дать ей остывать. Устройство для измерения присутствующего напряжения, должно показывать одинаковые параметры в 1,3 В на всех без исключения компонентах. Это рекомендуется проводить несколько раз.

Проведение восстановления шуруповерта своими руками позволит сэкономить материальные средства на мастерской и на отсутствии необходимости приобретать новый инструмент. Для достижения идеального качественного результата достаточно следовать правилам и изложенной выше инструкции.

В данном видео представлена разборка аккумулятора

www.m-deer.ru

Как переделать аккумуляторный шуруповерт в сетевой для работы от сети 220 вольт: пошаговые инструкции, видео

Замечательный помощник в хозяйстве — аккумуляторный шуруповёрт. Инструмент этот будет с вами везде, но работает он ровно до тех пор, пока аккумулятор не сядет, а вот количество циклов заряда у него ограничено, даже от безделья батарея может испортиться. Аккумуляторы живут около трёх лет, и по истечении этого времени придётся его заменить. Можно спасти инструмент, если переделать его из аккумуляторного в сетевой, и существуют различные способы такой переделки.

Зачем переделывать аккумуляторный шуруповёрт?

Зачем переделывать шуруповёрт? Когда возникает такая необходимость? Если вы читаете эту статью, наверное, уже успели оценить всё удобство этого инструмента. Без лишних проводков и в любой момент можно воспользоваться им даже в самых труднодоступных местах, пока аккумулятор не сядет. Это и является первым недостатком шуруповёрта. Чем дешевле инструмент, тем быстрее его аккумулятор исчерпает ресурсы циклов зарядки. Вот и второй недостаток. И вы должны понимать, что производитель экономит точно так же, как и вы, и ничего необычного в этом нет. Покупка нового аккумулятора по расходам практически не отличается от покупки шуруповёрта, но выход есть, и сейчас мы рассмотрим варианты переделки шуруповёрта с аккумуляторного на сетевое питание.

Существует несколько способов переделать шуруповёрт из аккумуляторного в сетевой:

  • используя зарядку от ноутбука;
  • используя блок питания от ПК;
  • используя автомобильный аккумулятор;
  • используя блок питания от галогеновых ламп;
  • используя китайскую плату блока питания на 24V.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 вольт?

Методы переделки аккумуляторного шуруповёрта для работы от сети различаются по сложности. Подключение зарядки от ноутбука почти не требует знаний, для монтажа компьютерного блока питания нужно дружить с паяльником, а для перенастройки китайского блока мастер должен уметь обращаться с измерительными приборами.

Используя зарядку от ноутбука

Этот метод потребует от вас минимум технических знаний. Если возникла потребность переделать шуруповёрт в сетевой, вам сможет помочь ненужная зарядка от ноутбука, так как она имеет схожие характеристики и без труда найдётся в любом доме. Сперва необходимо посмотреть, какое выходное напряжение у зарядки. Подойдут зарядные устройства на 12–19В.

Важно проверить напряжение и ток зарядного устройства

Потребуется доработать аккумуляторный блок, для этого нужно его разобрать и достать оттуда вышедшие из строя аккумуляторные батареи.

  1. Взять зарядку от ноутбука.
  2. Отрезать разъём и зачистить провода от изоляции.
  3. Взять оголённые провода и припаять их. Если нет такой возможности, примотать их изолентой.
  4. Сделать в корпусе отверстие для провода и собрать конструкцию.

Задействовав внешний блок питания от компьютера

Итак, вам понадобится блок питания «АТ» формата. Вполне вероятно, что вы найдёте его у себя дома, но можно и без проблем приобрести старый работающий блок питания на любом радиорынке. Его стоимость вряд ли будет велика. Очень важно помнить, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А.

Компьютерный блок типа «АТ» запитает шуруповёрт

В этом плане тот самый блок питания «АТ» формата, который находится в корпусе любого стационарного компьютера, хорош тем, что на нём всегда честно указана мощность. У подобных блоков питания всегда есть кнопка включения, а также вентилятор для охлаждения, и система защиты от перегрузок.

Действия по переделке следующие:

  1. Раскрутить корпус блока питания. Под корпусом вы увидите вентилятор, плату и множество проводов, которые идут от платы к разъёмам.
  2. Требуется снять защиту от включения. Для этого надо найти на большом квадратном разъёме зелёный провод.
  3. Соединить зелёный провод с любым чёрным проводом из этого же разъёма. Для удобства можно обрезать его покороче и оставить внутри корпуса. Как вариант, можно использовать перемычку из маленького кусочка провода.

Далее нам понадобится разъём поменьше (MOLEX), с ним нужно сделать следующее:

Контакты разъёма: жёлтый провод +12 В, красный провод: +5 В, чёрный — земля
  1. Обрезать ненужные провода, оставив жёлтый и чёрный.
  2. Используя кусок провода как удлинитель, чтобы блок питания при работе мог находиться в удобном месте, припаиваем его к жёлтому и к чёрному проводам
  3. Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, как и в предыдущей инструкции.

Видео: как переделать шуруповёрт для работы от сети

Используя автомобильный аккумулятор

Принцип такой переделки не отличается от способа с использованием зарядки от ноутбука. Благодаря нынешним тенденциям на компактные импульсные зарядки, линейные аналоговые приборы с ручным управлением можно купить на авторынке по весьма привлекательной цене.

Если напряжение на аккумуляторе меняется плавным образом, то он подойдёт к абсолютно любому шуруповёрту, и переделка такого инструмента производится следующим образом:

  1. Для подключения шуруповёрта к автомобильному аккумулятору следует использовать недорогие провода с малым сечением, подойдут автомобильные провода для прикуривания.
  2. На всех сторонах каждого из проводов отрезать так называемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см. Отрезать зажимы и зачистить провода
  3. Далее присоединить провода. Для присоединения проводов к клеммам нужно согнуть часть вдвое ту часть, что зачищена, а затем продеть их внутри клемм, чтобы получился своего рода крючок. Согнуть провода крючком для подсоединения к клеммам
  4. Для более надёжной фиксации затянуть все соединения пластиковыми хомутами или припаять их. Не забывайте о полярности, обычно «крокодильчики» промаркированы.
  5. Следующим этапом идёт сборка, необходимо всё заизолировать. Для начала лучше обмотать каждое соединение таким образом, чтобы не выступали металлические части, а уже после обмотать всё вместе, клеммы не должны соприкасаться.

Взяв китайскую плату блока питания

Итак, речь идёт о блоке питания с выходным напряжением 24 В и максимальным током 9 А. Шуруповёрты обычно рассчитаны под напряжение 12 В либо 18 В, поэтому сначала придётся понизить напряжение до приемлемого уровня.

Чтобы изменить выходное напряжение, нужно внести доработку в цепь обратной связи. За выходное напряжение отвечает резистор под позицией R10. Его номинал 2320 Ом. Вместо этого резистора установим подстроечный резистор, таким образом появится возможность изменять выходное напряжение блока питания под наши нужды, номинал подстроечного резистора 10 кОм.

  1. Выпаять постоянный резистор. Необходимо выпаять постоянный резистор
  2. Перед монтажом подстроечного резистора рекомендуется выставить его сопротивление примерно равным 2300 Ом. Делается это для того, чтобы выходное напряжение блока питания было приблизительно 24 вольта, и блок питания не ушёл в защиту от чрезмерно высокого либо низкого выходного напряжения.
  3. Впаять подстроечный резистор. Впаять в плату подстроечный резистор вместо постоянного
  4. Включить блок питания и настроить напряжение, вращая подстроечный винт. После изменения выходного напряжения проверить характеристики блока питания: максимальный выходной ток и мощность. При токе больше 7,6 А блок питания переходит в перегрузку и резко понижает выходное напряжение. Настроить выходное напряжение и проверить характеристики блока
  5. Проверить, что будет при напряжении 12 В. Настроить выходное напряжение. Максимальный выходной ток более 9 А, отлично!

Если аккумулятор неисправен: как сделать адаптер для шуруповёрта?

Есть два способа сделать адаптер: использовать старый аккумуляторный блок, ведь в нём уже есть разъём который подойдёт под шуруповёрт, или подсоединить провода напрямую в рукоять.

Подключив старый аккумуляторный блок

Подключение старого блока выполняется следующим образом:

  1. Для начала потребуется разобрать аккумуляторный блок, для этого открутить винты как показано на рисунке. Открутить винты крышки
  2. Достать отслужившие никель-кадмиевые аккумуляторы. Достать из корпуса неработающие аккумуляторы
  3. Далее отделить их от контактов разъёма. Контактные пластины разьёма держатся на пластмассовой защёлке
  4. После этого припаять с помощью паяльника к контактным пластинам провода. Если его нет под рукой, достаточно примотать провода к контактам, после этого можно приступить к сборке.
  5. Пластмассовую защёлку вместе с проводами поместить в разъём аккумуляторного блока, изнутри сделать отверстие для провода — можно использовать для этого кусачки или сверло.
  6. Протянуть провод в отверстие и закрутить винты на место.

Подсоединяя провода напрямую

Подсоединение проводов напрямую к шуруповёрту выполняется так:

  1. Чтобы подсоединить провода напрямую, нужно для начала разобрать шуруповёрт, то есть открутить болты, скрепляющие две половинки корпуса. Снять корпус и найти оголённые клеммы контактов
  2. Рассмотреть соединения, найти плюс и минус, запомнить полярность подключения. Для удобства было решено удалить нижнюю широкую часть ручки. Удалить ненужный пластик ножовкой
  3. Далее нужно присоединить провода, это можно сделать при помощи паяльника или старой доброй изоленты. Все открытые места следует обмотать изолентой
  4. Главное, всё хорошо заизолировать, обмотать так, чтобы никакие металлические части не выступали, затем обмотать ещё раз, чтобы клеммы не соприкасались. Можно приступать к сборке.
  5. Собрать корпус, повторив шаги разборки в обратном порядке.
  6. И финальный штрих — обмотать провода на выходе из рукояти для дополнительной фиксации и изоляции. Необходимо зафиксировать провода на выходе рукоятки

Поздравляем! Теперь, когда вы узнали, как переделать шуруповёрт в сетевой, вы сможете применить эти знания на практике. И неважно, заряжен ваш шуруповёрт или нет. Не придётся задумываться над тем, насколько хватит батареи. Удачи вам в переделке!

Доброго времени дня и ночи. Зовут меня Ксения. Мне 21 год. По образованию - художник Оцените статью: Поделитесь с друзьями!

tehznatok.com

Ремонт аккумулятора шуруповерта своими руками: особенности

Читайте в этой статье:Ремонт аккумулятора шуруповерта своими руками: какие батареи подлежат ремонтуКак восстановить емкость аккумулятора шуруповерта: перепрошивка никель-кадмиевых батарейЗамена аккумулятора в шуруповерте: определяем и меняем отработанные емкости

Несмотря на массу своих преимуществ, аккумуляторный шуруповерт обладает некоторыми существенными недостатками, одним из которых является ограниченный ресурс батарей. Не в том смысле, что они в процессе эксплуатации разряжаются, а в том, что они рано или поздно приходят в негодность, а приобретение новых обходится слишком дорого. По сути, проще купить новый шуруповерт, чем оборудовать старый новыми батареями. Но не все так безнадежно, как может показаться с первого взгляда – если вам повезло и ваш шуруповерт оснащен определенным видом питающих элементов, то аккумулятор можно попробовать восстановить. Это не сложно, и даже если у вас ничего из этого не выйдет, потеря будет небольшой и сожалеть о ней вы, поверьте, не станете. В этой статье вместе с сайтом stroisovety.org мы рассмотрим вопрос, как выполняется ремонт аккумулятора шуруповерта своими руками?

Замена аккумулятора в шуруповерте фото

Ремонт аккумулятора шуруповерта своими руками: какие батареи подлежат ремонту

Для обеспечения электрической энергией в современных шуруповертах используется несколько типов аккумуляторных батарей – это никель-кадмиевые батареи (Ni–Cd), никель-металлгидридные (Ni-MH) и литий-ионные аккумуляторы (Li-Ion). Разница между ними существенная.

  1. Наиболее качественными и долговечными на сегодняшний день считаются литий-ионные батареи, которые не обладают эффектом памяти – они практически не имеют недостатков, кроме неспособности работать при отрицательных температурах. По крайней мере, так утверждают производители, которые по обычаю умалчивают о других негативных факторах. Например, по истечении срока годности литий в них разлагается, и ничего с ними поделать невозможно.
  2. В отличие от них, никель-кадмиевые батареи просто пересыхают с течением времени, и при желании и творческом подходе к делу их можно перезалить. Но дело это сложное, и к таким мерам практически никто не прибегает – гораздо проще, а главное, не слишком дорого установить в батарею новые банки для аккумулятора шуруповерта. Кроме того, если на них повлиял небезызвестный эффект памяти, который выставляется в недостатки никель-кадмиевых электрических емкостей, то их можно, как говорят матерые электрики, перепрошить. Об этом мы поговорим чуть позже.
  3. Никель-металлгидридные батареи. Вопрос, как восстановить аккумулятор шуруповерта с такими элементами питания, не решается – единственное, что здесь можно предпринять, так это полностью заменить элементы.

    Как восстановить емкость аккумулятора шуруповерта фото

В принципе, если говорить о восстановлении аккумулятора шуруповерта методом замены его элементов питания, то реставрировать таким образом можно практически любой аккумулятор. На сегодняшний день в интернете можно приобрести за небольшие деньги любые как литий-ионные, так и никель-кадмиевые батарейки. Единственное, что их установку придется выполнять самостоятельно – потребуется разобрать аккумулятор на части, заменить его начинку и собрать все назад, как и было. Чем мы и займемся дальше, но для начала рассмотрим вариант восстановления никель-кадмиевых электрических емкостей.

Как восстановить емкость аккумулятора шуруповерта: перепрошивка никель-кадмиевых батарей

Данная технология приемлема только в том случае, когда элементы питания аккумулятора не пересохли – в противном случае ничего другого не остается, как отправить их на свалку. К сожалению, убедиться в сохранности электролита в таких батареях можно только опытным путем – если данный метод зарядки не помогает, значит элементы сухие. Если помогает, то считайте, что вам повезло. Заключается этот способ решения вопроса, как восстановить аккумулятор шуруповерта, в зарядке его элементов большим током и напряжением. Выглядит он следующим образом.

  1. Разбираем батарею и проверяем зарядку всех ее элементов (банок).
  2. Дальше подключаем к элементам питания мощное зарядное устройство. Подойдет и автомобильное, если оно оборудовано регуляторами напряжения и силы тока. Настраиваем его – как правило, каждый элемент батареи шуруповерта имеет заряд с напряжением 1,2V и небольшой силой тока. На каждый отдельно взятый элемент питания нужно подать напряжение как минимум в три раза больше.
  3. Заряжаем, но делаем это кратковременно – подаем ток не более чем на 3-5 секунд. После чего проверяем зарядку мультиметром. Если напряжение на каждом элементе повысилось до 1,4 вольта или чуть ниже, значит фокус удался, и батарею можно собирать и пользоваться ею дальше.

    Как отремонтировать аккумулятор шуруповерта фото

Если на некоторых элементах зарядка не производится таким образом, то просто выпаиваем их и отправляем в утиль. На их место придется установить новые элементы питания. Еще раз напоминаю, что этот метод позволяет избавиться от эффекта памяти никель-кадмиевых батарей – полностью «убитые» аккумуляторы таким способом восстановить не получится.

Замена аккумулятора в шуруповерте: определяем и меняем отработанные емкости

Основная проблема в процессе ремонта аккумулятора шуруповерта заключается в том, чтобы аккуратно вскрыть сами батареи. По обыкновению практически все производители запечатывают их наглухо, чтобы такие умельцы, как вы, не смогли произвести ее самостоятельный ремонт, а вместо этого отправились в магазин и приобрели новый аккумулятор. Понять их можно, несмотря на то, что нас они не понимают. Но, как говорится, ситуаций безвыходных не бывает, и всегда можно найти способ докопаться до внутренностей аккумулятора. Придется несколько повозиться – стимул имеется, значит все получится. Все остальное выглядит достаточно просто.

  1. Вскрываем батарею и извлекаем из нее элементы питания. Предварительно аккумулятор нужно зарядить в течение 2-3 часов.
  2. Дальше проверяем напряжение на каждом элементе, записываем результаты и подключаем к ним нагрузку с целью посадить аккумуляторы.
  3. Снова проверяем зарядку и отбираем те (намечаем), которые разрядились больше других – это слабое звено, от которого нужно избавиться.
  4. Читаем маркировку элементов батареи и приобретаем точно такие же. Можно даже в полном объеме, чтобы не утруждаться поиском слабого звена. Выйдет немного дороже, но зато вы получите практически новенький аккумулятор.
  5. Спаиваем все элементы последовательно (плюс одного к минусу другого), устанавливаем в корпус и заново запечатываем батарею.

    Ремонт аккумулятора шуруповерта своими руками фото

Не обойтись в этом деле и без знания тонкостей – они особо важны в процессе сборки элементов в единую батарею. В заводских условиях пластины, которые используют для соединения элементов, не припаивают, а приваривают точечной сваркой. Вам же придется повозиться с паяльником. Следует знать, что элементы нельзя сильно перегревать. Также нужно знать, что все элементы должны быть одинаковыми как по емкости, так и по выходному напряжению.

Еще одним немаловажным моментом является разгонка новой аккумуляторной батареи – выполнять ее нужно и в том случае, если вам удалось перепрошить старые элементы. Это стандартная процедура для никель-кадмиевых аккумуляторов, которую рекомендуется производить каждые полгода. Суть данного процесса заключается в максимальной зарядке аккумулятора и последующей полной его разрядке – этот цикл нужно повторить два, а лучше три раза. Вообще никель-кадмиевые аккумуляторы не любят, когда их начинают заряжать, предварительно полностью не разрядив – именно отсюда и появляется эффект памяти. Они запоминают то место, с которого началась зарядка и принимают его за нулевую точку.

Аккумуляторы для ремонта батареи шуруповерта фото

По-хорошему, восстановленную батарею можно несколько усовершенствовать – сделать ее разборной. Такой подход к делу позволит осуществлять последующий ремонт аккумулятора без особых проблем. По сути, описанным выше способом один и тот же аккумулятор можно восстанавливать неограниченное количество раз – главное, чтобы его корпус оставался целым.

Вот так производится ремонт аккумулятора шуруповерта своими руками. В принципе, сложного ничего нет – как говорится, было бы желание и паяльник с припоем, а все остальное приложится!

Автор статьи Александр Куликов

stroisovety.org

Переделка шуруповёрта на литиевые аккумуляторы

Многие владельцы шуруповёртов хотят переделать аккумуляторы от них на литиевые аккумуляторные элементы. На эту тему написано много статей и в настоящем материале хотелось бы суммировать информацию по этому вопросу. В первую очередь рассмотрим доводы в пользу переделки шуруповёрта на литиевые батареи и против нее. А также рассмотрим отдельные моменты самого процесса замены аккумуляторов.

Содержание статьи

Все за и против переделки аккумулятора шуруповёрта на литиевые элементы

Для начала следует задуматься, а нужна ли мне эта переделка? Ведь это будет откровенный «самопал» и в ряде случаев может привести к выходу из строя как аккумулятора, так и самого шуруповёрта. Поэтому, давайте, рассмотрим все за и против этой процедуры. Возможно, что после этого некоторые из вас решат отказаться от переделки Ni─Cd аккумулятора для шуруповёрта на литиевые элементы.

Аккумулятор шуруповёрта



Доводы «за»

Начнём с преимуществ:

  • Энергетическая плотность литий─ионных элементов значительно выше, чем у никель─кадмиевых, которые по умолчанию используются в шуруповёртах. То есть, аккумулятор на литиевых банках будет иметь меньший вес, чем на кадмиевых при той же ёмкости и выходном напряжении;
  • Зарядка литиевых аккумуляторных элементов происходит значительно быстрее, чем в случае Ni─Cd. Для их безопасной зарядки потребуется около часа;
  • У литий─ионных аккумуляторов отсутствует «эффект памяти». Это значит, что их необязательно полностью разряжать перед тем, как ставить на зарядку.

Теперь о недостатках и сложностях литиевых аккумуляторов.

Вернуться к содержанию

Доводы «против»

  • Литиевые аккумуляторные элементы нельзя заряжать выше 4,2 вольта и разряжать ниже 2,7 вольта. В реальных условиях этот интервал ещё более узкий. Если выйти за эти пределы аккумулятор можно вывести из строя. Поэтому, кроме самих литиевых банок вам потребуется подключить и установить в шуруповёрт контроллер заряда-разряда;
  • Напряжение одного элемента Li─Ion 3,6─3,7 вольта, а для Ni─Cd и Ni─MH это значение 1,2 вольта. То есть, возникают проблемы со сборкой аккумуляторной батареи для шуруповёртов с номиналом по напряжению 12 вольт. Из трёх литиевых банок, соединённых последовательно, можно собрать АКБ номиналом 11,1 вольта. Из четырёх ─ 14,8, из пяти ─ 18,5 вольта и так далее. Естественно, что и пределы напряжения при заряде-разряде также будут другие. То есть, могут возникнуть проблемы совместимости переделанной батареи с шуруповёртом;
  • В большинстве случаев в роли литиевых элементов для переделки используются банки стандарта 18650. По размерам они отличаются от Ni─Cd и Ni─MH банок. Кроме того, нужно будет место для контроллера заряда-разряда и проводов. Всё это нужно будет уместить в стандартном корпусе АКБ шуруповёрта. Иначе работать им будет крайне неудобно;
  • Зарядное устройство для кадмиевых аккумуляторов может не подойти для зарядки батареи после её переделки. Возможно, потребуется доработка ЗУ или использование универсальных зарядок;
  • Литиевые аккумуляторы теряют работоспособность при отрицательных температурах. Это критично для тех, кто использует шуруповёрт на улице;
  • Цена литиевых аккумуляторов выше кадмиевых.

Вернуться к содержанию

Замена аккумуляторов в шуруповёрте на литиевые

Что нужно прикинуть перед началом работ?

Нужно определиться с количеством элементов в батарее, что в итоге решает величину напряжения. Для трёх элементов потолок будет 12,6, а для четырёх ─ 16,8 вольта. Речь идёт о переделке широко распространённых аккумуляторов с номиналом 14,4 вольта. Лучше выбрать 4 элемента, поскольку при работе напряжение довольно быстро просядет до 14,8. Различие в несколько вольт не отразится на работе шуруповёрта.

Кроме того, большее количество литиевых элементов даст большую ёмкость. А значит, большее время работы шуруповёрта.

Литиевые аккумуляторные элементы 18650

Далее нужно правильно выбрать сами литиевые элементы. Форм-фактор без вариантов – 18650. Основное, на что нужно смотреть, это разрядный ток и ёмкость. По статистике при штатной работе шуруповёрта потребляемый ток находится в диапазоне 5─10 ампер. Если резко нажать на кнопку запуска, то ток может на несколько секунд подскочить до 25 ампер. То есть, вам нужно выбирать литиевые аккумуляторы 18650 с максимальным значением разрядного тока 20─30 ампер. Тогда при кратковременном увеличении тока до этих величин, аккумулятор не будет повреждён.

Номинальное напряжение литиевых элементов 3,6─3,7 вольта, а ёмкость в большинстве случаев составляет 2000─3000 мАч. Если позволяет корпус аккумулятора, можете взять не 4, а 8 элементов. По два соединить их в 4 параллельные сборки, а затем уже их подключить последовательно. В результате вы сможете нарастить ёмкость АКБ. Но далеко не в каждый корпус удастся упаковать 8 банок 18650.

И последний подготовительный этап – это выбор контроллера. По своим характеристикам он должен соответствовать по номинальному напряжению и току разряда. То есть, если вы решили собирать батарею 14,4 вольта, то выбираете контроллер с этим напряжением. Рабочий ток разряда обычно выбирается в два раза меньше, чем предельно допустимый ток.

Плата контроллера заряда-разряда

Выше мы установили, что предельно допустимый кратковременный ток разряда для литиевых элементов 25─30 ампер. Значит, контроллер заряда-разряда должна быть рассчитана на 12─15 ампер. Тогда защита будет срабатывать при увеличении тока до 25─30 ампер. Не забывайте также о габаритах платы защиты. Её вместе с элементами нужно будет уместить в корпус АКБ шуруповёрта.

Вернуться к содержанию

Замена аккумуляторов

Ну а дальше идёт сам процесс сборки. Сначала разбираете корпус аккумулятора. Если это модель на 14,4 вольта, то внутри будут 12 никель─кадмиевых аккумуляторов номиналом 1,2 вольта.

Сборка никель─кадмиевых аккумуляторов

Всю эту гирлянду нужно отпаять или откусить. У вас должен остаться только разъём с плюсовым и минусовым выводом. Термодатчик можно также убрать, а вместо него подобрать контроллер с термопарой, которая будет отключать банки при перегреве.

После этого нужно спаять купленные элементы в сборку с последовательным соединением. Далее к ней припаивается контроллер в соответствии с его схемой. При этом подключаются балансировочные точки. На плате есть для них специальный разъём, а часто и провода с коннектором поставляются в комплекте.

Корпус аккумулятора шуруповёрта

После сборки батареи припаиваются выводы на плюс и минус, и вся конструкция помещается в корпус. В принципе, процесс на этом закончен. Проблемы могут возникнуть лишь с зарядным устройством. Но в большинстве случаев штатные зарядки для шуруповёртов заряжают литиевые элементы без проблем. При этом заряд банок идёт через контроллер, поэтому ничего страшного с самими элементами не произойдёт.

В сети можно встретить рекомендации по экономии на плате контроллера. То есть, покупается модель подешевле, рассчитанная на меньший ток. А чтобы она не ограничивала работу шуруповёрта, разряд делают не через контроллер, а напрямую от банок. А их зарядка, как положено, идёт через контроллер.

Если статья оказалась для вас полезной, распространите ссылку на неё в социальных сетях. Это поможет развитию сайта. Голосуйте в опросе ниже и оценивайте материал! Исправления, дополнения и собственный опыт оставляйте в комментариях.Вернуться к содержанию

akbinfo.ru


Смотрите также

. ">
