Переделка шуруповерта на литий, часть вторая, заряжаем правильно

В прошлый раз я рассказал как правильно переделать батарею для аккумуляторного инструмента. Также я писал, что расскажу об особенностях заряда, а предметом обзора на этот раз выступит плата DC-DC преобразователя. Кому интересно, прошу в гости.

Изначально я планировал ограничиться двумя частями, переделкой батареи и зарядного. Но пока готовил обзор, в голове созрела идея для третьей части обзора, более сложной. А в этой части я расскажу как можно переделать родное трансформаторное зарядное, если оно еще работает, ну или если еще жив силовой трансформатор.

Платка преобразователя была заказана довольно давно в количестве нескольких штук (про запас), заказывалась специально для этой переделки, потому как имеет некоторые особенности, впрочем не буду забегать далеко, бем последовательны.

Для начала я разделю зарядные устройства не три основных типа: 1. Самые простые — трансформатор, диодный мост и несколько деталей. Такими зарядными комплектуют ультрабюджетный инструмент. 2. Фирменные. По сути то же самое, но в состав уже входят простенькие «мозги», автоматические отключающие заряд в конце. 3. «Продвинутые» — импульсный блок питания, контроллер заряда, иногда заряд нескльких батарей одновременно.

Инструмент из первой категории редко попадает под переделку, так как часто проще (и дешевле) купить новый, а третья категория обычно имеет свои сложности по переделке. В принципе можно переделать и устройства третьей группы, но не в рамках статьи, так как типов таких зарядных очень много и к каждой нужен индивидуальный подход.

В этот раз я буду переделывать зарядное устройство из второй группы, фирменное, хотя и простое. Но при этот переделка имеет много общего и с первой группой, потому будет полезна большему количеству читателей.

Для того, чтобы зарядить аккумулятор надо не просто подключить его к блоку питания, такой эксперимент обычно заканчивается не очень хорошо. Надо подключить его к зарядному устройству. И здесь наступает небольшое непонимание, так как довольно много людей привыкло называть зарядными устройствами небольшие блоки питания от которых они заряжают свои смартфоны, планшеты и ноутбуки. Это не зарядные устройства, а блоки питания.

Чем же отличается зарядное устройство от блока питания. Блок питания предназначен выдавать стабилизированное напряжение в диапазоне заявленных токов нагрузки. Зарядное устройство обычно сложнее, так как выходное напряжение у него зависит от тока нагрузки, который в свою очередь ограничен. При этом в зарядном устройстве находится узел прекращающий заряд в конце, а также иногда и защита от подключения аккумулятора в неправильной полярности.

Самое простое зарядное устройство это просто блок питания и резистор (иногда лампа накаливания, что даже лучше) последовательно с аккумулятором. Такая схема ограничивает тока заряда, но как вы понимаете ничего больше она сделать не может.

Чуть сложнее, когда ставят еще и таймер, отключающий заряд после определенного времени, но такой принцип быстро «убивает» аккумуляторы. Например так сделано в одном из недорогих зарядных для шуруповертов (фото не мое).

Следующим классом идут более «умные » зарядные устройства, хотя по сути они не на много лучше предыдущего. Например вот фото фирменного зарядного устройства Bosch, предназначенного для заряда NiCd аккумуляторов.

Но все эти зарядные устройства кажутся очень простыми после взгляда на современные варианты для заряда литиевых аккумуляторов.

Конечно последний вариант не совсем вписывается в нашу концепцию переделки, так как на желательно чтобы наше зарядное не только заряжало правильно, а и стоило при этом минимальных денег.

Зарядные устройства китайских шуруповертов выглядят конечно не в пример проще, но опять же, делать с нуля такое устройство вряд ли кто то захочет, хотя именно это я и планирую сделать в третьей части, правда корректнее.

И так, для начала предположим что у нас на руках имеется зарядное устройство которое просто не подходит под новый тип аккумуляторов, но является исправным. Ну или по крайней мере у него исправен трансформатор. Как я писал выше, можно даже использовать просто резистор или лампочку, но это «не наш метод».

Условная схема типичного недорогого зарядного устройства выглядит примерно так: Трансформатор, диодный мост, тиристор и схема управления. Правда иногда вместо тиристора стоит реле, ток никак не ограничивается и может присутствовать схема термоконтроля от перегрева (хотя и она не всегда спасает.

Но нам от этой схемы нужно только трансформатор и диодный мост, правда придется добавить еще конденсатор, так мы получим некую исходную неизменную часть, она отмечена красным и дальше меняться не будет.

Диодный мост обычно находится на плате и при необходимости его можно использовать (если он исправен). Т.е. по большому счету можно выпаять из платы все радиоэлементы, оставив только четыре диода и клеммы для подключения батареи, а саму плату использовать как основу. Катод у диодов помечен полоской, точка, где соединяются два вывода помеченные полоской — плюс, соответственно точка соединения «не меченных» выводов — минус. К двум другим точкам соединения подключается трансформатор.

Правда открыв зарядное устройство вы можете увидеть и такую картину (не обращайте внимание на отсутствие трансформатора): В этом случае придется выпаивать все.

Диоды на плате удобно заменить на готовый диодный мост, к выводам АС подключается трансформатор, + и — соответственно идут дальше в схему. Можно конечно сказать как подобрать конденсатор, но я советую не заморачиваться и поставить такой как на фото, емкость 1000мкФ, напряжение 35 Вольт. Емкость можно и больше, например 2200, а напряжение 50 или 63 Вольта, большая емкость и напряжение смысла не имеют, а только увеличат габарит конденсатора. Конденсатор можно любой, подойдет даже «нонейм». Да, ставить его надо в любом случае, независимо от исправности диодного моста.

Теперь переходим к самому зарядному, а точнее к его вариантам, этот узел помечен на последней схеме прямоугольником. Самый простой и при этом относительно правильный способ, поставить микросхему стабилизатора напряжения LM317.

Но как я писал выше, ток заряда надо ограничивать. Да, многие схемы могут не только ограничивать, а и стабилизировать его, но по большому счету аккумуляторам неважно, будет ток заряда 1, 2 или 3 Ампера, неважно будет ли он стабилен в процессе заряда или «плавать», важно чтобы ток заряда не превышал установленный для аккумуляторов. Хотя для аккумуляторов, которые ставят в шуруповерты превысить его тяжело, так как они могут работать не только при больших токах разряда, но и заряда. Простейшее решение, перевести микросхему LM317 из режима стабилизации напряжения в режим стабилизации тока, а если говорить точнее, то добавить режим стабилизации тока. Достигается это добавлением одного резистора, как показано на схеме. Номинал резистора рассчитать очень просто: 1.25/I (ток в Амперах) = R (номинал резистора в Омах). Например нужен ток 1.5 Ампера, тогда будет 1.25/1.5= 0.83 Ома.

Номиналы резисторов делителя напряжения также рассчитать довольно просто, но я бы советовал последовательно с верхним резистором поставить подстроечный, чтобы точно выставить напряжение, так как в отличии от тока здесь точность важна. Можно воспользоваться специальным калькулятором, но он не очень удобен, потому предложу номиналы без него, для напряжения 12.6 Вольта (3 последовательных аккумулятора 3.7 Вольта) верхний резистор нужен 1.5кОм, последовательно с ним подстроечный 200 Ом, а нижний резистор 13кОм.

Я специально указал, что подстроечный резистор ставится последовательно с верхним резистором. В случае обрыва на выходе будет минимальное напряжение. Если оборвать нижний резистор, то на выходе будет максимальное напряжение. Кстати, в распространенных платах DC-DC преобразователей сделано наоборот, в случае обрыва подстроечного резистора они дадут на выход максимальное напряжение.

Все хорошо в вышеприведенной схеме, простота, цена, но большая выделяемая мощность сводит на нет все преимущества, так как радиатор будет нужен весьма внушительный, потому для больших токов заряда она не очень подходит.

Более правильным вариантом будет применить понижающий DC-DC преобразователь. Например такой:

Конечно в исходном виде он не будет ограничивать ток, но при желании его можно доработать (на тот случай если он уже есть). Доработка проста и я ее уже описывал в одном из своих обзоров, правда там в конце я применял ее как драйвер светодиодов, но по сути это неважно. Надо: 1 транзистор типа BC557 или любой аналог (да хоть известный КТ361 или КТ3107) 2 резистора номиналом 33-200 Ом любой мощности. 1 резистор в качестве токового шунта 1 керамический конденсатор 0.1мкФ.

Токоизмерительный резистор рассчитывается очень просто, как и в случае с LM317, только значения чуть другие. 0,6/I (ток в Амперах) = R (номинал резистора в Омах). Например нужен ток 1.5 Ампера, тогда будет 0,6/1.5= 0.4 Ома.

Выход добавочной схемы подключается к выводу 4 микросхемы LM2596, если применена другая микросхема, то ищем в описании вывод помеченный как FB и подключаем к нему.

В таком варианте при помощи подстроечного резистора устанавливаем выходное напряжение (на холостом ходу). Правда такая схема может немного недозаряжать аккумуляторы, хотя и не сильно, но это плата за простоту. Чтобы заряжать полностью, надо переключить вход измерения напряжения (один из резисторов делителя напряжения) к выходу всей схемы.

Все вышеприведенные способы заряда работоспособны, но не очень удобны. Более правильно будет применить плату, которая «умеет» не только стабилизировать выходное напряжение, а и ток. Например вот такая платка. Отличить подходящие платы от других весьма просто, в описании должно быть написано — DC-DC StepDown, а на плате присутствовать как минимум два подстрочных резистора.

Но помимо регулировки выходного тока данная плат имеет еще дополнительный бонус в виде индикации: 1. Светодиод вверху, показывает режим ограничения тока 2. Пара светодиодов внизу, показывают окончание заряда.

Индикация заряда аккумулятора реализована очень просто, переключение светодиодов происходит при падении тока ниже чем 1/10 от изначально установленного. Такой режим работы очень распространен и используется во многих простых зарядных устройствах. Т.е. к примеру мы установили ток заряда в 1.5 Ампера, подключили аккумулятор, когда ток заряда упадет ниже чем 150мА, то один из светодиодов погаснет, а второй засветится, показывая тем самым, что процесс заряда окончен. Обзоры данной платы делал коллега ksiman, потому для более детального описания проще дать ссылку.

Схема данной платы также из указанного выше обзора, возможно будет полезна.

Получается, что данная плата весьма неплохо подходит для заряда аккумуляторов, сначала выставляем напряжение окончания заряда из расчета 4,2 Вольта на элемент, а затем ток заряда. Для гурманов можно предложить такую же плату, но с индикацией тока заряда и напряжения на батарее, но как по мне, то в данном случае это лишнее. Я делал обзор этой платы, собственно это и есть фото из того обзора, там же я показывал как самому сделать импульсный блок питания.

Так будет выглядеть этот вариант на блок схеме.

Вот мы потихоньку и подобрались к предмету обзора, который прежде всего заинтересовал своей низкой ценой. У меня очень большие подозрения насчет «фирменности» установленной микросхемы, но если не использовать ее на все заявленные 3 Ампера, то она вполне жизнеспособна.

Так получилось, что изначально я не думал делать обзор данной платы и хотя их было куплено 4 штуки, но дома у меня осталась всего одна и та уже со следами моего вмешательства. Я выпаял родные светодиоды и припаял другие.

В исходном виде на плате расположены три светодиода: 1. Заряжено. 2. Заряд 3. Индикация ограничения тока.

Как работает индикация. Светодиоды Заряд и Заряжено включены так, что светит только один из них, потому можно их рассматривать как один. В платах без регулировки тока при которой будет срабатывать индикация, переключение происходит при падении тока заряда ниже 1/10 от установленного резистором — Ограничение тока. В обозреваемой плате можно установить произвольный ток срабатывания, я бы советовал выставить 1/5.

Светодиод индикации ограничения тока работает несколько по другому, он светит когда происходит ограничение тока, т.е. когда ток при установленном напряжении стремится вырасти больше, чем установлено регулятором. Например выставили ток 1 Ампер и 10 Вольт (условно), подключили нагрузку, которая при 10 Вольт потребляет 0.5 Ампера. На выходе будет 10 Вольт 0.5 Ампера. Затем подключили нагрузку, которая при 10 Вольт будет потреблять 1.5 Ампера, на выходе будет 1 Ампер и 8 Вольт (условно), т.е. плата снизит напряжение до такого значения при котором ток на выходе не будет превышать установленного и при этом засветит светодиод.

Также на плате находится три подстроечных резистора: 1. Регулировка выходного напряжения. 2. Регулировки порога срабатывания индикации окончания заряда. 3. Регулировка порога ограничения выходного тока.

Плата весьма простая, на ней расположена собственно микросхема LM2596, стабилизатор 78L05 и компаратор LM358. LM2596 собственно ШИМ контроллер. 78L05 используется дли питания компаратора и как источник опорного напряжения. LM358 «следит» за током и попутно управляет индикацией

В качестве токового шунта работает дорожка на печатной плате. Такой метод измерения тока не очень хорош, так как ток будет «плавать» в зависимости от температуры платы, но так как для нас стабильность выходного тока не имеет значения, то можно не обращать на это внимание.

Расположение контактов, органов управления и индикации со страницы товара.

Платы с возможностью ограничения выходного тока весьма хорошо подходят для заряда аккумуляторов. А те платы, которые имеют индикацию окончания заряда, позволяют еще и получить некое удобство, позволяющее знать что аккумулятор заряжен. Но есть у всех вышеперечисленных способов один минус, все эти варианты не могут отключить аккумулятор после окончания заряда, т.е. полностью прекратить процесс. Конечно мне скажут, а как же живут аккумуляторы в блоках бесперебойного питания. А вот здесь есть особенность, у некоторых типов аккумуляторов есть понятие — циклический заряд и так называемый Standby, т.е. поддерживающий. Тот же свинцовый аккумулятор в циклическом режиме заряжают до 14.3-15 Вольт, а в дежурном только до 13.8-13.9 Вольта.

Если аккумулятор не отключить, то небольшой ток заряда всегда будет через него течь, и хотя литиевым аккумуляторам в этом плане немного «повезло», ток у них падает очень значительно, но все равно, оставлять их в таком режиме не рекомендуется. Дело в том, что кадмиевые или свинцовые просто начинают разрушаться, нагреваться и все, а с литиевыми возможно возгорание. Да, литиевые аккумуляторы имеют защитный клапан, но лишняя защита никогда не мешает.

Очень часто задают вопрос — а как же плата защиты, ведь она может отключить аккумулятор по завершении заряда. Может и не только может, а и отключит, только сделает это она не при 4.2 Вольта на элемент, а при 4.25-4.35 Вольта, так как функция отключения для нее скорее защитная, а не основная. Потому так делать крайне не рекомендуется.

Собственно потому я придумал простенькую схемку, которая будет отключать аккумулятор по завершению заряда. Принцип работы очень прост (потому имеет некоторые ограничения). Подключили аккумулятор, так как конденсатор С1 разряжен, то через него течет ток, который открывает транзистор, а он подает ток на реле. Реле подключает к зарядному аккумулятор, а дальше реле питается через оптрон, который подключен к выходу индикации заряда платы преобразователя.

Соответственно была разработана небольшая платка, причем в универсальном исполнении.

Ну а дальше все просто и знакомо, печатаем плату на бумаге, переносим на текстолит, травим. Кому интересно, процесс изготовления печатных плат подробно показан в этом обзоре.

Когда я придумывал схему, то старался ее максимально упростить, применив минимум компонентов. 1. Реле — любое с напряжением обмотки 12 Вольт (для вариантов с 3-4 аккумуляторами) и контактами рассчитанными на ток хотя бы 2х от тока заряда. 2. Транзистор — BC846, 847, или известный КТ315, КТ3102, а также аналоги. 3. Диод — любой маломощный диод. 4. Резисторы — любые в диапазоне 15 — 33кОм 5. Конденсатор — 33-47мкФ 25-50 Вольт. 6. Оптрон — PC817, стоит на большинстве плат блоков питания.

Собрал плату.

Плату я сделал универсальной, можно применить вместо реле полевой транзистор, часть компонентов остается та же, что и была до этого. Кроме того такой вариант более универсален, так как подходит для шуруповертов с 3-4-5 аккумуляторами. Но у такой платы есть недостаток. Внутри транзистора есть «паразитный» диод и если оставить аккумулятор подключенным к зарядному устройству, но выключить его из розетки, то аккумулятор будет разряжаться через схему зарядного. В том варианте, что я показал выше, будет похожая проблема, но там ток совсем маленький, около 0.5мА и для полного разряда аккумулятору понадобится около 4000 часов.

Здесь применены немного другие номиналы, хотя по сути важен только номинал резисторов R4 и R5. Номинал R5 должен быть по крайней мере в 2 раза меньше чем у R4.

Подбираем компоненты для будущей платы. К сожалению транзистор скорее всего придется купить, так как в готовых устройствах такие применяются редко, они могут встречаться на материнских платах, но крайне редко.

Плата универсальная, можно применить реле и сделать по предыдущей схеме, а можно применить полевой транзистор.

Теперь блок схема зарядного устройства будет выглядеть следующим образом: Трансформатор, затем диодный мост и конденсатор фильтра, потом плата DC-DC преобразователя, ну и в конце плата отключения. Полярность выводов индикации заряда я не подписывал, так как на разных платах может быть по разному, если что то не работает, то надо просто поменять их местами, тем самым изменив полярность на противоположную.

Переходим собственно к переделке. Первым делом я перерезаю дорожки от выхода диодного моста, клемм подключения аккумулятора и светодиода индикации заряда. Цель — отключить их от остальной схемы, чтобы она не мешала «процессу». Можно конечно просто выпаять все детали кроме диодов моста, будет то же самое, но мне было проще перерезать дорожки.

Затем припаиваем фильтрующий конденсатор. Я припаял его прямо к выводам диодов, но можно поставить отдельный диодный мост, как я показывал выше. Помним, что вывод с полоской — плюс, без полоски — минус. У конденсатора длинный вывод — плюс.

Печатные платы сверху не влазили совсем, постоянно упираясь в верхнюю крышку, потому пришлось разместить их снизу. Здесь конечно было тоже не все так гладко, пришлось выкусить одну стойку и немного подпилить пластмассу, но в любом случае здесь им было куда лучше. по высоте они стали даже с запасом.

Переходим к электрическим соединениям. Для начала припаиваем провода, сначала я хотел применить более толстые, но потом понял что просто с ними не развернусь в тесном корпусе и взял обычные многожильные сечением 0.22мм.кв. К верхней плате припаял провода: 1. Слева — вход питания платы преобразователя, подключается к диодному мосту. 2. Справа — белый с синим — выход платы преобразователя. Если применена плата отключения, то к ней, если нет, то на контакты аккумулятора. 3. Красный с синим — выход индикации процесса заряда, если с платой отключения, то к ней, если нет, то на светодиод индикации. 4. Черный с зеленым — Индикация окончания заряда, если с платой отключения, то на светодиод, если нет, то никуда не подключаем.

К нижней плате припаяны пока только провода к аккумулятору.

Да, совсем забыл, на левой плате виден светодиод. Дело в том, что я совсем забыл и выпаял все светодиоды, которые были на плате, но проблема в том, что если выпаять светодиод индикации ограничения тока, то ток ограничиваться не будет, потому его надо оставить (помечен на плате как CC/CV), будьте внимательны.

В общем соединяем все так, как на показано, фото кликабельно.

Затем клеим на дно корпуса двухсторонний скотч, так как снизу платы не совсем гладкие, то лучше использовать толстый. В общем этот момент каждый делает как удобно, можно приклеить термоклеем, привинтить саморезами, прибить гвоздями :)

Приклеиваем платы, провода прячем. В итоге у нас должны остаться свободными 6 проводов — 2 к батарее, 2 к диодному мосту и 2 к светодиоду.

На желтый провод внимание не обращайте, это частный случай, у меня нашлось только реле на 24 Вольта, потому я его запитал от входа преобразователя. Когда готовите провода, то всегда старайтесь соблюдать цветовую маркировку, красный/белый — плюс, черный/синий — минус.

Подключаем провода к родной плате зарядного. Здесь конечно у каждого будет по своему, но общий принцип думаю понятен. Особенно внимательно надо проверить правильность подключения к клеммам аккумулятора, лучше предварительно проверить тестером, где плюс и минус, впрочем то же самое касается и входа питания.

После всех этих манипуляций обязательно надо проверить и возможно заново установить выходное напряжение платы преобразователя, так как в процессе монтажа можно сбить настройку и получить на выходе не 12.6 Вольт (напряжение трех литиевых аккумуляторов), а к примеру 12.79. Также можно подкорректировать и ток заряда.

Так как настройка порога срабатывания индикации окончания заряда не очень удобна, то я рекомендую купить плату с двумя подстроечными резисторами, это проще. Если купили плату с тремя подстроечными резисторами, то для настройки надо подключить к выходу нагрузку примерно соответствующую 1/10 — 1/5 от установленного тока заряда. Т.е. если ток заряда 1.5 Ампера и напряжение 12 Вольт, то это может быть резистор номиналом 51-100 Ом мощностью около 1-2 Ватт.

Настроили, перед сборкой проверяем. Если сделали все правильно, то при подключении аккумулятора должно сработать реле и включиться заряд. В моем случае светодиод индикации при этом погасает, а включается когда заряд окончен. Если хотите сделать наоборот, то можно включить этот светодиод последовательно с входом оптрона, тогда светодиод будет светить пока идет заряд.

Так как в заголовке обзора все таки указана плата, а обзор о переделке зарядного, то я решил проверить и саму плату. Через пол часа работы при токе заряда 1 Ампер температура микросхемы была около 60 градусов, потому я могу сказать, что данную плату можно использовать до тока 1.5 Ампера. Впрочем это я подозревал с самого начала, при токе в 3 Ампера плата скорее всего выйдет из строя из-за перегрева. Максимальный ток при котором плату еще можно относительно безопасно использовать — 2 Ампера, но так как плата находится в корпусе и охлаждение не очень хорошее, то я рекомендую 1.5 Ампера.

Все, скручиваем корпус и ставим на полный прогон. Мне правда пришлось перед этим разрядить аккумулятор, так как я его зарядил в процессе подготовки прошлой части. Если к зарядному подключается заряженный аккумулятор, то на 1.5-2 секунды срабатывает реле, потом опять отключается, так как ток низкий и блокировка не происходит.

Так, а теперь о хорошем и не очень. Хорошее — переделка удалась, заряд идет, плата отключает аккумулятор, в общем просто, удобно и практично. Плохое — Если в процессе заряда отключить питания зарядного, а потом опять включить, то заряд автоматически не включится. Но есть куда большая проблема. В процессе подготовки я использовал плату из предыдущего обзора, но там же я писал, что плата без контроллера, потому полностью блокироваться не умеет. Но более «умные» платы в критической ситуации полностью отключают выход, а так как он одновременно является и входом то при подключении к зарядному которое я переделал выше, стартовать оно не будет. Для старта необходимо напряжение, и плате для старта необходимо напряжение :(

Решения данной проблемы несколько. 1. Поставить между входом и выходом платы защиты резистор, через который на клеммы будет попадать ток для старта зарядного, но как поведет себя плата защиты, я не знаю, для проверки ничего нет. 2. Вывести вход для зарядного на отдельную клемму батареи, так часто делается у аккумуляторного инструмента с литиевыми аккумуляторами. Т.е. заряжаем через одни контакты, разряжаем через другие. 3. Не ставить плату отключения вообще. 4. Вместо автоматики поставить кнопку как на этой схеме.

Вверху вариант без платы защиты, внизу просто реле, оптрон и кнопка. Принцип прост, вставили аккумулятор в зарядное, нажали на кнопку, пошел заряд, а мы пошли отдыхать. Как только заряд будет окончен, реле полностью отключит аккумулятор от зарядного.

Обычные зарядные устройства постоянно пытаются подать напряжение на выход если оно ниже определенного значения, но такой вариант доработки неудобен, а с реле не очень то и применим. Но пока думаю, возможно и получится сделать красиво.

Что можно посоветовать по поводу выбора вариантов заряда батарей: 1. Просто применить плату с двумя подстроечными резисторами (она есть в обзоре), просто, вполне корректно, но лучше не забывать что зарядное включено. День-два проблем думаю не будет, но уехать в отпуск и забыть зарядное включенным я бы не рекомендовал. 2. Сделать как в обзоре. Сложно, с ограничениями, но более правильно. 3. Использовать отдельное зарядное, например известный Imax. 4. Если в вашей батарее сборка из двух-трех аккумуляторов, то можно использовать B3. Это довольно просто и удобно, кроме того есть полное описание в этом обзоре от автора Onegin45.

5. Взять блок питания и немного доработать его. Нечто подобное я делал в этом обзоре.

6. Сделать полностью свое зарядное, со всем автоотключениями, корректным зарядом и расширенной индикацией. Самый сложный вариант. Но это тема третьей части обзора, впрочем там же скорее всего будет и переделка блока питания в зарядное.

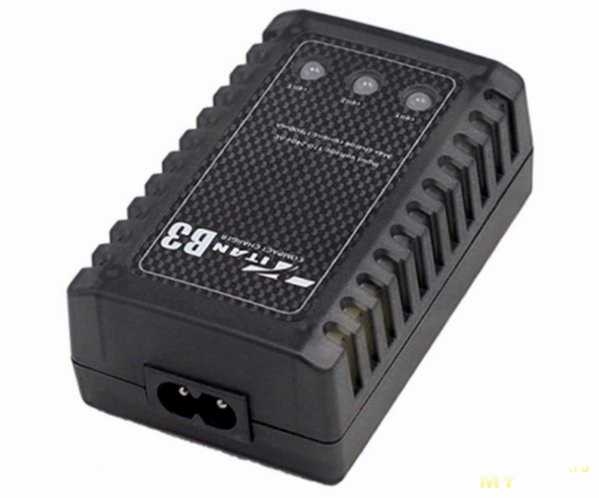

7. Использовать зарядное устройство типа такого.

Кроме того я часто встречаю вопросы насчет балансировки элементов в батарее. Лично я считаю, что это лишнее, так как качественные и подобранные аккумуляторы разбалансировать не так просто. Если хочется просто и качественно, то куда проще купить плату защиты с функцией балансировки.

Недавно был вопрос, можно ли сделать так, чтобы зарядное умело заряжать и литиевые аккумуляторы и кадмиевые. Да, сделать можно, но лучше не нужно так как кроме разной химии аккумуляторы имеют и разное напряжение. Например сборке из 10 кадмиевых аккумуляторов надо 14.3-15 Вольт, а из трех литиевых — 12.6 Вольта. В связи с этим нужен переключатель, который можно случайно забыть переключить. Универсальный вариант возможен только если количество кадмиевых аккумуляторов кратно трем, 9-12-15, тогда их можно заряжать как литиевые сборки 3-4-5. Но в распространенных батареях инструмента стоят сборки 10 штук.

На этом вроде все, я постарался ответить на некоторые вопросы, которые мне задают в личке. Кроме того, обзор скорее всего будет дополнен ответами на ваши следующие вопросы.

Купленные платы вполне работоспособны, но микросхемы скорее всего поддельные, потому нагружать лучше не более чем на 50-60% от заявленного.

А я пока думаю что надо иметь в правильном зарядном устройстве, которое будет делаться с нуля. Пока из планов — 1. Автостарт заряда при установке аккумулятора 2. Рестарт при пропадании питания. 3. Несколько ступеней индикации процесса заряда 4. Выбор количества аккумуляторов и их типа при помощи джамперов на плате. 5. Микропроцессорное управление

Хотелось бы также узнать, что интересно было бы вам увидеть в третьей части обзора (можно в личку).

Хотел применить специализированную микросхему (вроде даже бесплатный семпл можно заказать), но она работает только в линейном режиме, а это нагрев :((((

Возможно будет полезно, ссылка на архив с трассировками и схемами, но как я выше писал, добавочная плата скорее всего не будет работать с платами, которые полностью отключают аккумуляторы.

Дополнение, такие способы переделки подходят только для батарей до 14.4 Вольта (примерно), так как зарядные устройства под 18 Вольт аккумуляторы выдают напряжение выше 35 Вольт, а платы DC-DC рассчитаны только до 35-40.

mysku.ru

Очередная переделка шуруповерта на литий + решаем проблемы платы BMS

Давно не было обзора переделки шуруповерта на литий :) Обзор посвящен в основном плате BMS, но будут ссылки и еще на некоторые мелочи, задействованные в переводе моего старого шуруповерта на литиевые батареи формата 18650. Коротко — эту плату брать можно, после небольшого допиливания она вполне нормально работает в шуруповерте. ЗЫ: много текста, картинки без спойлеров.

P.S. Обзор почти юбилейный на сайте — 58000-й, если верить адресной строке браузера ;)

Зачем все это

Трудится у меня уже несколько лет купленный в строймаге по дешевке безымянный двухскоростной шуруповерт на 14.4 вольта. Точнее, не прям совсем безымянный — на нем проставлена марка этого строймага, но и не какой-то именитый. На удивление живуч, до сих пор не сломался и выполняет все, что я от него требую — и сверление, и закручивание-раскручивание шурупов, и как намотчик трудится :) Но вот его родные NiMH аккумуляторы так долго работать не захотели. Один из двух комплектных окончательно сдох год назад после 3 лет эксплуатации, второй в последнее время уже не жил, а существовал — полной зарядки хватало на 15-20 минут работы шуруповерта с перерывами. Сначала я хотел обойтись малыми силами и просто заменить старые банки на такие же новые. Купил вот эти у вот этого продавца — aliexpress.com/item/Russian-seller-18-pcs-Sub-C-SC-battery-1-2V-1300mAh-Ni-Cd-NiCd-Rechargeable-Battery/32660234790.html Они отлично работали (хотя и немного хуже родных) целых два или три месяца, после чего сдохли быстро и полностью — после полного заряда их не хватало даже на закрутить десяток шурупов. Не рекомендую брать у него аккумуляторы — хотя емкость изначально соответствовала обещанной, долго они не протянули. И я понял, что придется все-таки заморочиться.

Ну и теперь о главном :)

Повыбирав на Али из предлагаемых плат BMS, остановился на обозреваемой, по ее размерам и параметрам:
  • Модель: 548604
  • Отключение по перезаряду при напряжении: 4.28+ 0.05 V (на ячейку)
  • Восстановление после отключение по перезаряду при напряжении: 4.095-4.195V (на ячейку)
  • Отключение по переразряду при напряжении: 2.55±0.08 (на ячейку)
  • Задержка отключения по перезаряду: 0.1s
  • Температурный диапазон: -30-80
  • Задержка отключения по КЗ: 100ms
  • Задержка отключения по превышению тока: 500 ms
  • Ток балансировки ячеек: 60mA
  • Рабочий ток: 30A
  • Максимальный ток (срабатывание защиты): 60A
  • Работа защиты по КЗ: самовосстановление после отключения нагрузки
  • Размеры: 45x56mm
  • Основные функции: защита от перезаряда, защита от переразряда, защита от КЗ, защита от перегрузки по току, балансировка.
Вроде все отлично подходит для задуманного, наивно думал я :) Нет, чтобы почитать обзоры других BMS, а главное — комментарии к ним… Но мы же предпочитаем свои грабли, и только наступив на них, узнаем, что авторство на эти грабли уже давным давно и множество раз описано в инете :)

Все компоненты платы размещены на одной стороне:

Вторая сторона пустая и покрыта белой маской:

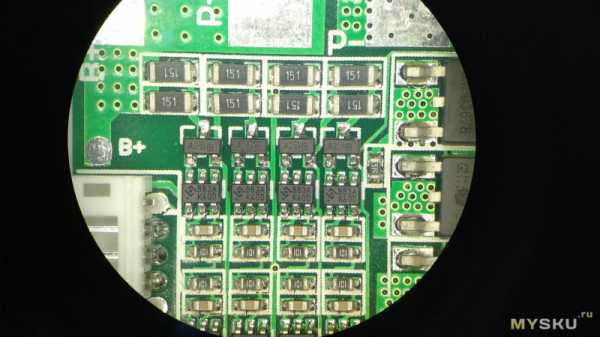

Часть, отвечающая за балансировку при заряде:

Эта часть отвечает за защиту ячеек от перезаряда/переразряда и она же отвечает за общую защиту от КЗ:

Мосфеты:

Собрано аккуратно, откровенных разводов флюса нет, вид вполне приличный. В комплекте шел хвост с разъемом, был сразу воткнут в плату. Длина проводов в этом разъеме — около 20-25 см. К сожалению, сразу его не сфотографировал.

Что еще заказал именно для этой переделки: Аккумуляторы — aliexpress.com/item/6pcs-lot-LiitoKala-LG-HG2-18650-18650-3000mah-electronic-cigarette-Rechargeable-batteries-power-high-discharge-30A/32793701336.html Никелевые полоски для спайки аккумуляторов: aliexpress.com/item/100pcs-lot-0-2mm-x-6mm-x-100mm-Quality-low-resistance-99-96-pure-nickel-Strip/32334231879.html (да, знаю, что можно спаять и проводами, но полосками будет занято меньше пространства и получится эстетичнее :)) Да и изначально я хотел даже собрать контактную сварку (не только для этой переделки, конечно), поэтому и заказал полоски, но лень победила и пришлось паять.

Выбрав свободный день (точнее, нагло послав все остальные дела подальше), я взялся за переделку. Для начала разобрал батарею со сдохшими китайскими аккумуляторами, выкинул аккумуляторы и тщательно замерил пространство внутри. После чего сел рисовать держатель батарей и платы в 3D-редакторе. Плату тоже пришлось нарисовать (без подробностей) чтобы примерить все в сборе. Получилось как-то так: По задумке плата крепится сверху, одной стороной в пазы, вторая сторона зажимается накладкой, сама плата серединой лежит на выступающей плоскости, чтобы при ее прижатии она не прогибалась. Сам держатель сделан такого размера, чтобы плотно сидеть внутри корпуса батареи и не болтаться там. Сначала подумывал сделать пружинные контакты для аккумуляторов, но отказался от этой мысли. Для больших токов это не лучший вариант, поэтому оставил в держателе вырезы для никелевых полосок, которыми аккумуляторы будут спаяны. Так же оставил вертикальные вырезы для проводов, которые должны выходить от межбаночных соединений за пределы крышки. Поставил печататься на 3D-принтере из ABS и через несколько часов все было готово :) Прикручивание всего навесного я решил не доверять шурупам и вплавил в корпус вот такие вставные гаечки М2.5: Брал тут — aliexpress.com/item/200pcs-M2-5-x-4mm-x-OD-3-5mm-Injection-Molding-Brass-Knurled-Thread-Inserts-Nuts/32428033377.html Отличная вещь для подобного применения! Вплавляется не спеша паяльником. Чтобы пластик не набился внутрь при вплавлении в глухие отверстия, я вкручивал в эту гайку болтик подходящей длины и грел его шляпку жалом паяльника с большой каплей олова для лучшей теплопередачи. Отверстия в пластике под эти гайки оставляются чуть меньше (на 0.1-0.2 мм) диаметра внешней гладкой (средней) части гайки. Держатся очень крепко, можно сколько угодно вкручивать-выкручивать болтики и не особо стесняться с усилием затяжки.

Для того чтобы иметь возможность побаночного контроля и, при необходимости, зарядки с внешней балансировкой, в задней стенке батареи будет торчать 5-контактный разъем, для которого я быстро накидал платку и изготовил ее на станке: В держателе предусмотрена площадка для этой платки.

Как я уже писал, аккумуляторы я спаивал никелевыми полосками. Увы, этот метод не лишен недостатков и один из аккумуляторов возмутился таким обращением с ним настолько, что оставил на своих контактах только 0.2 вольта. Пришлось его выпаивать и паять другой, благо брал их с запасом. В остальном никаких трудностей не возникло. С помощью кислоты лудим контакты аккумулятора и нарезанные по нужной длине никелевые полоски, потом тщательно протираем ватой со спиртом (но можно и с водой) все залуженное и вокруг него, и паяем. Паяльник должен быть мощным и либо уметь очень резво реагировать на остывание жала, либо просто иметь массивное жало, которое не остынет мгновенно при контакте с массивной железкой.Очень важно: во время пайки и при всех последующих операциях со спаянным блоком аккумуляторов нужно внимательнейшим образом следить за тем, чтобы не замкнуть какие-либо контакты аккумуляторов! Кроме того, как указал в комментариях ybxtuj, очень желательно паять их разряженными, и я абсолютно согласен с ним, так последствия будут легче если все-таки что-то замкнется. КЗ такой батареи, даже разряженной, может привести к большим неприятностям. К трем промежуточным соединениям между аккумуляторами припаял провода — они пойдут на разъем платы BMS для контроля за банками и на внешний разъем. Забегая вперед, хочу сказать, что с этими проводами я проделал немного лишней работы — их можно не вести к разъему платы, а припаять к соответствующим контактам B1, B2 и B3. Эти контакты на самой плате соединены с контактами разъема.

Кстати, я везде использовал провода в силиконовой изоляции — совершенно не реагируют на нагрев и очень гибкие. Покупал на Ебее нескольких сечений, но точную ссылку уже не помню… Очень они мне нравятся, но есть и минус — силиконовая изоляция не слишком прочна механически и легко повреждается острыми предметами.

Примерил аккумуляторы и плату в держателе — все превосходно:

А вот для чего я оставлял запас по глубине пазов для аккумуляторов: Это силиконовые самоклеящиеся ножки. Такие же наклеены и на дно пазов, глубина которых рассчитана так, что при закручивании крышки эти ножки прижимают с обеих сторон аккумуляторы, не давая им болтаться и при этом в силу своей упругости не оказывая существенного давления на них. Кстати, эти ножки очень хороши и в качестве именно ножек (как ни странно :)) — упругие и совершенно не скользят. Маст хейв в арсенале самодельщика :) Брал эти ножки тут — aliexpress.com/item/500pcs-8-4mm-3M-self-adhesive-soft-clear-anti-slip-bumpers-silicone-rubber-feet-pads-high/32241890556.html

Примерил платку с разъемом, дремелем выпилил в корпусе батареи отверстие под разъем… и промахнулся по высоте, не от той плоскости взял размер. Получилась приличная такая щель:

Теперь остается спаять все в кучу. На свою платку припаял идущий в комплекте хвост, обрезав его по нужной длине: Туда же впаял провода от межбаночных соединений. Хотя, как я уже писал, можно было припаять их на соответствующие контакты платы BMS, но тут есть и неудобство — чтобы вытащить аккумуляторы нужно будет отпаивать от BMS не только плюс и минус, но и еще три провода, а сейчас можно просто выдернуть разъем. Немного повозиться пришлось с контактами батареи: в родном исполнении пластиковая деталь (держащая контакты) внутри ножки батареи поджимается одним аккумулятором, стоящим прямо под ней, а сейчас пришлось думать чем эту деталь зафиксировать, да так чтобы не намертво. Вот эта деталь: В конце концов взял кусок силикона (остался от заливки какой-то формы), отрезал от него примерно подходящий кусок и вставил в ножку, поджав ту деталь. Заодно этот же кусок силикона прижимает держатель с платой, ничего болтаться не будет. На всякий случай проложил поверх контактов каптоновую изоленту, провода прихватил несколькими соплями каплями термоклея, чтобы они не попали между половинками корпуса при его сборке.

Зарядка и балансировка

Зарядку я оставил родную от шуруповерта, она как раз выдает на холостом ходу около 17 вольт. Правда, зарядка тупа и никакой стабилизации тока или напряжения в ней нет, есть только таймер, отключающий ее примерно через час после начала заряда. Ток выдает около 1.7А, что хоть и многовато, но допустимо для этих аккумуляторов. Но это пока я не доделаю ее до нормальной, со стабилизацией тока и напряжения. Потому что сейчас плата отказывается балансировать одну из ячеек, имевшую изначально заряд на 0.2 вольта больше. BMS отключает заряд когда напряжение на этой ячейке доходит до 4.3 вольта, соответственно на остальных оно остается в пределах 4.1 вольта. Читал где-то утверждение, что эта BMS нормально балансирует только с зарядкой CV/CC, когда ток под конец заряда постепенно снижается. Возможно, это так и есть, так что впереди меня ждет модернизация зарядки :) Разряжать до конца не пробовал, но уверен, что защита по разряду сработает. На Ютубе есть ролики с тестами этой платы, все работает как положено.

А теперь о граблях

Все банки заряжены до 3.6 вольт, все готово к запуску. Вставляю батарею в шуруповерт, нажимаю курок и… Уверен, что не один человек, знакомый с этими граблями, сейчас подумал «И хрен стартанул у тебя шуруповерт» :) Абсолютно верно, шуруповерт слегка дернулся и все. Отпускаю курок, нажимаю снова — то же самое. Нажимаю плавно — стартует и разгоняется, но стоит стартануть его чуть порезче — отказ. «Вот же ...», подумал я. Китаец, наверное, указал в спецификации китайские амперы. Ну да ладно, у меня есть отличная толстая нихромовая проволока, сейчас я напаяю ее кусок поверх резисторов-шунтов (стоят два по 0.004 Ома в параллель) и настанет мне если и не счастье, то хотя бы какое-то улучшение ситуации. Улучшение не настало. Даже когда я вообще исключил из работы шунт, просто припаяв минус батареи после него. То есть не то что улучшений не настало, а не настало вообще никаких изменений. И вот тогда я полез в инет и обнаружил, что копирайт на эти грабли мне не светит — они давно уже исхожены другими. Но вот решения как-то не было видно, кроме кардинального — покупать плату, подходящую именно для шуруповертов.

И решил я попробовать все же доковыряться до корня проблемы.

Предположения что срабатывает защита от перегрузки при пусковых токах я отмел, так как даже без шунта ничего не менялось. Но все же посмотрел осциллографом на самодельном шунте 0.077 ома между аккумуляторами и платой — да, ШИМ видно, резкие пики потребления с частотой примерно 4 кГц, через 10-15 мс после начала пиков плата отрубает нагрузку. Но эти пики показывали меньше 15 ампер (исходя из сопротивления шунта), так что точно дело не в токовой перегрузке (как оказалось впоследствии, это не совсем верно). Да и керамическое сопротивление 1 Ом не вызывало отключения, а ведь ток тоже под 15 ампер. Был еще вариант кратковременной просадки на банках при пуске, от чего срабатывает защита от переразряда и я полез смотреть что творится на банках. Ну да, там ужас творится — пиковая просадка до 2.3 вольта на всех банках, но она очень короткая — меньше миллисекунды, тогда как плата обещает ждать сотню миллисекунд перед тем как врубит защиту от переразряда. «Китайцы указали китайские миллисекунды», подумал я и полез смотреть схему контроля напряжения банок. Оказалось, что в ней стоят RC-фильтры, сглаживающие резкие изменения (R=100 Om, C=3.3 uF). После этих фильтров — уже на входе микросхем, контролирующих банки, просадка была поменьше — всего до 2.8 вольт. Кстати, вот даташит на микросхемы контроля банок на этой плате DW01B — www.zahranvane.com/Download?file=298&name=DW01B.pdf По даташиту время реакции на переразряд тоже немалое — от 40 до 100 мс, что не вписывается в картину. Но ладно, предположить больше нечего, поэтому поменяю-ка я сопротивления в RC-фильтрах со 100 Ом на 1 кОм. Это кардинально улучшило картину на входе микросхем, просадок меньше 3.2 вольт там больше не было. Но ничуть не изменило поведение шуруповерта — чуть более резкий старт — и затык. «Пойдем простым логическим ходом»©. Отрубать нагрузку могут только эти микросхемы DW01B, которые контролируют все параметры разряда. И я просмотрел осциллографом управляющие выходы всех четырех микросхем. Все четыре микросхемы никаких попыток отключить нагрузку при старте шуруповерта не делают. А с затворов мосфетов управляющее напряжение пропадает. Или мистика или китайцы что-то навертели в простой схеме, которая должна быть между микросхемами и мосфетами. И начал я реверс-инжиниринг этой части платы. С матюками и бегая от микроскопа к компьютеру.

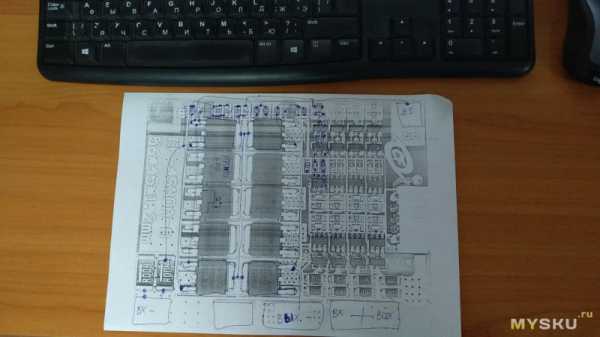

Вот что нарисовалось в итоге: В зеленом прямоугольнике — это сами аккумуляторы. В синем — ключи с выходов микросхем защиты, тоже ничего интересного, в нормальной ситуации их выходы на R2,R10 просто «висят в воздухе». Самая интересная часть — в красном квадрате, вот тут-то, как оказалось, собака и порылась. Мосфеты я нарисовал по одному для упрощения, левый отвечает за разряд в нагрузку, правый за заряд. Насколько я понял, причина отключения в резисторе R6. Через него организована «железная» защита от токовой перегрузки за счет падения напряжения на самом мосфете. Причем эта защита работает как триггер — стоит напряжению на базе VT1 начать повышаться, как он начинает снижать напряжение на затворе VT4, от чего тот начинает снижать проводимость, на нем повышается падение напряжения, что приводит к еще большему увеличению напряжения на базе VT1 и пошел лавинообразный процесс, приводящий к полному открытию VT1 и, соответственно, закрытию VT4. Почему это происходит при пуске шуруповерта, когда пики тока не достигают и 15А, тогда как постоянная нагрузка в 15А работает — я не знаю. Возможно тут играет роль емкость элементов схемы или индуктивность нагрузки. Для проверки я сначала сделал симуляцию этой части схемы: И вот что получил по результатам ее работы: По оси X — время в миллисекундах, по Y — напряжение в вольтах. На нижнем графике — включение нагрузки (на цифры по Y можно не смотреть, они условны, просто вверх — нагрузка включена, вниз — выключена). Нагрузкой является сопротивление 1 Ом. На верхнем графике красным — ток нагрузки, синим — напряжение на затворе мосфета. Как видно, напряжение на затворе (синим) снижается с каждым импульсом тока нагрузки и в конце концов падает до нуля, а значит нагрузка отключается. И не восстанавливается даже когда нагрузка перестает пытаться что-то потреблять (после 2 миллисекунд). И хотя здесь применены другие мосфеты с другими параметрами, картина один в один как в плате BMS — попытка старта и отключение через считанные миллисекунды. Ну что ж, примем это за рабочую гипотезу и вооружившись новыми знаниями попробуем разгрызть этот кусок науки китайца :) Тут есть два варианта: 1. Поставить небольшой конденсатор параллельно резистору R1, это: Конденсатор 0.1 мкф, по симуляции можно и меньше, до 1 нф. Результат симуляции в таком варианте: 2. Убрать вообще резистор R6: Результат симуляции этого варианта:

Я попробовал оба варианта — оба работают. Во втором варианте шуруповерт не отключается ни при каких обстоятельствах — старт, блокировка вращения — крутит (или изо всех сил пытается). Но как-то не совсем спокойно жить с отключенной защитой, хотя еще и остается защита от КЗ на микросхемах. При первом варианте шуруповерт уверенно стартует при любом нажатии. Добиться отключения я смог только когда стартовал его на второй скорости (повышенная для сверления) с заблокированным патроном. Но и то он довольно сильно дергает перед отключением. На первой скорости я не смог добиться его отключения. Этот вариант я и оставил себе, меня он полностью устраивает.

На плате даже есть пустые места для компонентов и одно из них как будто специально предназначено для этого конденсатора. Рассчитано оно под размер SMD 0603, сюда я и впаял 0.1 мкф (обвел его красным):

ИТОГ

Плата вполне оправдала ожидания, хотя и преподнесла сюрприз :) Плюсы и минусы расписывать не вижу смысла, все это в ее параметрах, укажу только одно достоинство: совершенно незначительная доработка превращает эту плату в полноценно работающую с шуруповертами :)

ЗЫ: блин, я шуруповерт переделывал меньше времени, чем писал этот обзор :) ЗЗЫ: возможно меня поправят в чем-то более опытные в силовой и аналоговой схемотехнике товарищи, сам-то я цифровик и аналог воспринимаю через пень колоду :)

mysku.ru

Переделка аккумулятора шуруповерта на литий своими руками

Итак прошло довольно много времени с моей первой переделки аккумуляторов шуруповерта на литий. С тех пор был накоплен некоторый опыт в результате эксплуатации переделок, исходя из которого и учитывая прошлые недочеты пишу новую инструкцию.

Выбираем аккумуляторы для переделки шуруповерта на литий.

Во первых литий литию рознь. Если коротко, то бывают Li-Ion аккумуляторы на разный ток отдачи (нагрузки). В нашем случае, как раз требуются АКБ с большим током отдачи. Так же такие аккумуляторы, как правило имеют и повышенный ток заряда, а следовательно сделав правильную зарядку, можно быстро заряжать аккумуляторы.

Я выбрал такие (см. фото). Это 18650 Sony VTC4 (или аналог) 2100мАч. Брал у китайцев здесь.

Отличное соотношение цена и качество. Высокие характеристики токов отдачи и заряда. Максимальный ток нагрузки аж 30 ампер. Нужно ли говорить, что в шуруповерте такие банки чувствуют себя прекрасно. Емкость 2100мАч против стандартной 1100мАч (такой емкости (1100мАч) обычно делают и заводские Li-Ion аккумуляторы).

Четыре банки это для шуруповерта с номинальным напряжением 14.4В. Для 12 Вольтового шуруповерта берем три банки, например здесь.

Защита для АКБ и переделка контроллера аккумуляторов.

С аккумуляторами разобрались, продолжаем нашу переделку аккумулятора шуруповерта под Li-ion.

Литию нужен контроллер защиты. Который будет защищать аккумуляторные банки от перегрузки по току, переразряда, перезаряда, а так же балансировать банки при зарядке.

Из тех, что я пробовал по соотношению цена качество, мне больше понравился такой контроллер.

Отлично работает. С нагрузкой справляется. Но есть и свои минусы. Защита не снимается автоматически. Для ее снятия нужно подать напряжение на АКБ ну или просто поставить его на зарядку на пару секунд.

Второй недочет на некоторых шуруповертах может срабатывать защита при резком нажатии на курок шуруповерта, да и вообще настроена она не под наши банки (которые легко справятся с токами и побольше), а исходя из даташита на ключевые транзисторы (которые тоже рассчитаны на больший ток) контроллера защиты аккумуляторов ее можно загрубить.

Оба недочета я исправил следующим образом.

Доработка контроллера литиевых аккумуляторов. На рисунке платы видим два смд резистора с маркировкой R010. Их номинал 0.01 Ом каждый. Они задают на какой ток нагрузки будет срабатывать защита.

Я добавил еще один такой же резистор 0.01 Ом на свой контроллер аккумуляторов см. схему. К нему можно еще добавить пленочный конденсатор, как раз полезно, чтобы при резком нажатии на курок не срабатывала защита.

Верхняя часть схемы отвечает за режим «Power». При включеном положении транзисторные ключи вообще не работают и нагрузки на них нет. Но и защиты тоже. Поэтому этот режим лучше не использовать.

Предохранитель на 15 Ампер в данном режиме осуществляет защиту по току. Ставим на свой вкус. Диод берем по мощнее. У меня стоят два импульсных диода в параллель на 6А каждый (вместе 12А), то что под руку попалось в общем.

Можно подключить маленький цифровой вольтметр, например, такой чтобы следить за контролем разряда.

Я подключил вместо вольтметра самодельный индикатор разряда настроенный на 12В. Его сработка совпадает со сработкой платы защиты при работе в обычном режиме.

Так же для наглядности параллельно индикатору разряда (на схеме это вольтметр) подключил светодиод через 2КОм резистор, чтобы сразу видеть когда включен режим «Power».

Для работы шуруповертом режим «Power» я практически не использую, но он нужен для снятия сработавшей защиты. Просто переключаем туда и обратно и можно крутить дальше.

Я брал контроллер для акумуляторов на 4 банки (шуруповерт номиналом 14.4В) здесь.

.Кому нужен контроллер на 3 банки (шуруповерт номиналом 12В) берем здесь.

Банки паяем по схемке ниже:

Запихал все это дело обратно в корпус.

Такой у меня получился переключатель в режим «Power». Он же используется для сброса защиты.

Сзади расположились два индикатора. Красный светодиод оповещает о включенном режиме «Power». Желтый загорается при включенном режиме «Power», когда аккумулятор сядет до 12 вольт.

Так же добавил розетку. USB с напряжением аккумулятора. Главное, чтобы ни кто по ошибке не вставил телефон подзарядить:) Использую на стройке для прослушивания адаптированного приемника и светодиодной лампы.

Уже месяц тестирую новую переделку аккумулятора под литий, теперь мне все нравиться. АКБ долго не садиться. Шурик легко справляется с большими нагрузками.

Осталось еще одно. Быстрая зарядка, как в топовых моделях:)

Делаем самодельную зарядку для переделанного под Li-Iion шуруповерта.

Взял у китайцев такую платку DC-DC преобразователь.

Можно регулировать напряжение на выходе и ток зарядки. Греется прилично, но справляется.

Напряжение на выходе настраиваем на 16.8 В. Ток по вкусу 2-3А. Для тех кто хочет беречь аккумуляторы на 1-2А. К входу подключаем достаточно мощный блок питания. Если блок питания не будет выдавать достаточно тока под ваши настройки на платке, то и она настроенный ток не выдаст.

Все разместил в корпусе. Разломал старую зарядку и верх приклеил к новому корпусу. На плате есть два маленьких smd светодиода. Один горит при подачи питания. Второй когда идет зарядка. Впаял вместо них светодиоды на проводках и встроил их в корпус зарядки.

Подключено питание горит зеленый.

Идет зарядка горит красный. Так как красный светодиод мощнее зеленого, то во время зарядки зеленый тухнет и горит только красный, когда зарядка закончена красный тухнет и загорается зеленый.





moyteremok.ru


Смотрите также

. ">
