Разновидности бит для шуруповерта: маркировка, классификация. Биты для шуруповерта разновидности


Биты для шуруповерта: как их правильно выбрать

Содержание статьи

Биты являются неотъемлемым дополнением такого удобного инструмента, как шуруповерт. Какие-то из них домашними мастерами используются часто, какие-то не используются совсем. По этой причине многие из них склоняются к тому, чтобы приобретать те биты, которые действительно необходимы. Мало кто из них покупает биты готовыми наборами, состав которых определен производителем.

Если у вас еще нет шуруповерта, вы сможете правильно подобрать его, прочитав нашу статью. Если же он у вас есть, но сломался, другая наша статья, посвященная этому вопросу, поможет вам восстановить его работоспособность.

Какие же биты для шуруповертов лучше? Мы поможем вам разобраться с этим вопросом, рассказав о разновидностях этих изделий и об их особенностях.

Классификация бит

Полная классификация бит довольно сложна. Однако домашний мастер и не нуждается в столь подробной информации. В нашей статье мы ограничимся тем, что изложим основные сведения, касающиеся отдельных, наиболее важных параметров и характеристик.

Форма наконечников

  • Основные формы присущи тем битам, которые используются чаще всего. К этим формам относятся: прямая (шлиц), звездочка, шестигранник, крест.

  • Наконечники специального назначения отличаются довольно сложной конструкцией и предназначаются для решения очень специфичных задач. Их использование является довольно редким и также редко они предлагаются предприятиями торговли.
  • Биты с комбинированными наконечниками – изделия, считающиеся многими самым лучшим решением для домашних мастеров. Такую биту достаточно лишь перевернуть, и она сможет работать с совершенно другим крепежом.

Визуально познакомиться с существующими формами наконечников можно на следующем рисунке:

Маркировка, применяемая для бит

Применяемые в маркировках условные обозначения несут в себе много информации, касающейся характеристик, нюансов изготовления, специфики использования конкретной биты, конфигурации ее рабочей части. К основным маркировкам следует отнести:

  • Slot (Sl). Этими буквами обозначаются наиболее простые и самые востребованные биты, являющиеся заменой плоской отвертке. Их размер находится в диапазоне 3÷7 мм.
  • Torx hole – этими символами обозначается нечасто используемая, но все же необходимая «звездочка». Она бывает необходима при обслуживании импортной техники и автомобилей.
  • Philips (Ph) – изделия наиболее распространенного исполнения, которые позволяют работать с крепежом «под крест». Диапазон маркировки Ph0÷ Ph5. В быту к наиболее ходовым относятся биты Ph3.
  • Такую маркировку наносят на биты, имеющие специальное назначение, используемые чаще всего в мебельном производстве.
  • Pozidrive (Pz) – изделия, представляющие собой наиболее совершенную модификацию бит категории Ph. Их особенность состоит в наличии дополнительных ребер, увеличивающих площадь сцепления, что позволяет прилагать повышенные усилия.

Материал изготовления и покрытия

Использованный при изготовлении материал определяет прочность биты. Лучшими считаются изделия, изготовленные из сплавов:

  • хром-молибденового;
  • молибден-вольфрамового;
  • хром-ванадиевого.

Наибольшую износостойкость изделия приобретают при наличии титанового, никелевого и алмазного покрытий.

Биты: несколько советов для правильного выбора

Отправляясь в магазин за битами, прихватите с собой крепеж, с которым предстоит работать. Именно так можно избежать ошибок при выборе формы и размеров биты.

Выбирая марку, отдавайте предпочтение проверенным брендам. Опыт эксплуатации различных бит показал, что:

  • марка Bosch – это полная гарантия качества и надежности. Правда, цена этих изделий может вас и не устроить;
  • изделия DeWALT, отличающиеся большей ценовой доступностью, имеют очень приличное качество, в которое можно верить;
  • WhirlPower и Magna – биты, достаточно дешевые и неплохие для бытовых условий использования;
  • Metabo – изделия, от приобретения которых лучше воздержаться.

А вот еще несколько добрых советов, которые, несомненно, будут вам полезны:

  • надежные биты вы едва ли отыщете на блошиных развалах, где дешевизна товара предполагает одноразовость и низкое качество;
  • приобретайте биты, имеющие намагниченные наконечники, если использовать их предстоит там, куда доступ затруднен;
  • если вы постоянно работаете с большим количеством различных разновидностей крепежа, приобретите сразу полный набор бит от надежного производителя. Оптовая покупка обеспечит вам существенную экономию.

Лучший советчик для каждого мастера – его собственный опыт. Однако мы надеемся, что и изложенные нами рекомендации будут полезны вам и обеспечат выбор лучших бит для шуруповерта.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей. Всего опубликовано статей: 168.

www.allremont59.ru

Классификация и виды бит для шуруповерта

Автор: admin

Комментариев пока нет

В наше время проведение строительно-монтажных работ очень сильно упростилось. Этому, в том числе, способствует огромное количество крепежных элементов, которые очень легко использовать имея в наличии электрическую отвертку или дрель-шуруповерт. Гвозди в настоящее время используются все реже и реже. Как любители, так и профессиональные мастера все больше отдают предпочтение шурупам и винтам, так как эти крепежные элементы обеспечивают наиболее прочное крепление. Однако под каждый крепежный элемент применяются свои насадки, без которых ваш шуруповерт превращается в бесполезную игрушку. Чтобы было проще ориентироваться в многообразии насадок, представляем вашему вниманию классификацию бит для шуруповерта. Вы узнаете какие виды и размеры бит выпускает промышленность и для каких крепежных элементов применяется та или иная бита.

Биты под прямой шлиц (Slotted)

Самой первой была изобретена отвертка под прямой шлиц, ее придумали в XVI веке. Она была широко распространена в советский период. Сегодня тоже существуют виды бит для шуруповерта изготовленные под прямой шлиц, но используются они реже. Такие насадки обозначаются буквой S. Данная маркировка размещается на одной из граней бит. Латинская буква S является сокращением от английского слова slot, означающего «щель» или «шлиц». Также существует альтернативный вариант обозначения — slotted. Это слово при переводе на русский язык означает «шлицевая». Всегда рядом с буквой указывается цифра, свидетельствующая о ширине жала. В некоторых случаях дополнительно указывается его толщина.

Соотношение ширины и толщины наиболее распространенных бит под прямой шлиц:

Ширина, мм 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0; 6,5; 7,0 8,0 9,0
Толщина, мм 0,3 — 0,4 0,4 0,5 0,5 — 0,6 0,6 — 0,8 0,6 0,8 0,8 — 1,0 1,0 — 1,2 1,2 — 1,6 1,4 — 1,6

Далее рассмотрим некоторые разновидности бит под прямой шлиц.

Классическая бита с прямым шлицем

Ширина и толщина — это два основных размера прямого шлица. В большинстве случаев указывается только первый параметр. Он варьируется в пределах от 3,0 до 9,0 мм. Второй параметр довольно часто не обозначается, но его значение может составлять от 0,5 до 1,6 мм. Особенность такой маркировки связана с тем, что ширина и толщина имеют нормативное соотношение. Поверхность бит с плоским шлицем защищена от эрозии и отличается повышенной твердостью.

Бита с прямым шлицем и TIN покрытием

Данные биты имеют золотистый цвет, так как поверхность насадок покрыта нитридом титана в результате химического процесса CVD. Благодаря этому приспособления имеют прочную поверхность. Такие насадки могут отличаться между собой только по ширине. Это значение составляет от 4,5 до 6,5 мм. Еще в маркировке приспособлений может быть указана их толщина. Эта величина находится в пределах от 0,6 до 1,2 мм.

Удлиненная бита под прямой шлиц

Благодаря удлиненной части приспособления имеется возможность более точно проводить необходимые работы. При использовании, жало данной насадки прочно размещается в шляпке шурупа или винта. С помощью данной биты удобно выполнять мелкие монтажные процессы. Отличительной чертой этих приспособлений является длинна насадок, которая колеблется от 50 мм до 100 мм.

Крестообразные биты (Phillips)

Впервые крестообразная бита появилось в первой половине 20-го века. Способствовал этому тот момент, что при использовании крепежей и отверток под прямой шлиц в автомобильной промышленности, при сборке деталей, они часто высказывали из шляпок винтов и шурупов, что приводило к порче лакированного покрытия транспортного средства. Также у крепежных изделий часто срывалась резьба из-за того, что еще не были изобретены ограничители крутящего момента, которые впоследствии стали применяться в механических шуруповертах и винтовертах.

Все перечисленные причины способствовали тому, что в 1933 году Джон Томпсон изобрел шуруп с крестообразным шлицем. Через 3 года патент на данное изобретение был приобретен Генри Филлипсом. Этот инженер доработал технологию производства и в 1937 году предложил Юджину Кларку, который являлся крупным производителем изделий из металла, провести соревнования, кто быстрее выполнит закручивание шурупов. Естественно, Генри Филлипс в состязании победил. После этого новый тип насадок привлек внимание автопроизводителей из США, но скоро началась Вторая мировая война. Поэтому крестообразный шлиц появился в Европе, вместе с поставками американской военной техники.

Первая крестообразная насадка называлась «филлипс» в честь Генри Филипса. Биты этого вида маркируются буквами PH. После них следует номер, жестко связанный с диаметром наружной резьбы крепежного элемента. Данный стандарт используется для всех типов бит с крестообразным жалом.

Стандартные соотношения номера крестообразной биты типа PH и наружной резьбы крепежа:

Номер биты 0 1 2 3 4
Диаметр резьбы, мм менее 2,0 2,1 — 3,0 3,1 — 5,0 5,1 — 7,0 более 7,1

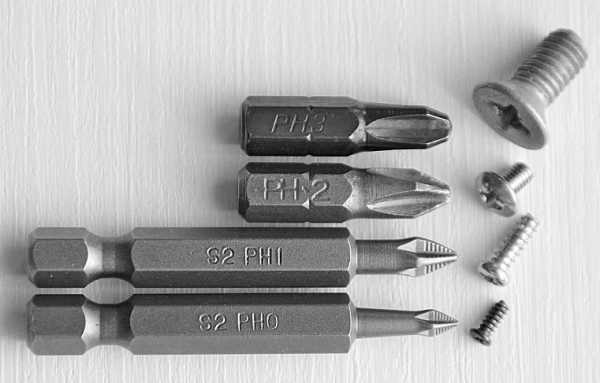

Классическая крестообразная бита PH

Данные насадки различаются между собой размерами, которые варьируются от 0 до 4. Чаще всего используется крестовина №2, так как она позволяет работать с металлическим и деревянным материалом. Реже используются крупные насадки под номером 3 и 4. Чаще всего их применяют во время ремонта автомобилей и крупногабаритных предметов.

Крестообразная бита со шлицем PH и TIN покрытием

Для покрытия насадки используются нитрид титана. Об этом свидетельствует золотистый цвет биты. Насадка способна выдерживать большие нагрузки. Шлиц может быть выполнен в одном из трех размеров: PH 1, 2 или 3.

Удлиненная крестообразная бита PH

Удлиненная насадка со шлицем PH крестообразной формы может использоваться, для закручивания крепежей в труднодоступных местах. Такие приспособления особенно эффективны во время отвинчивания крепежных изделий. Чаще всего можно встретить насадки длинной 50, 70, 90, 110, 125, 150 мм. Выпускаются в трех размерах PH 1, 2, 3.

Крестообразные биты (Pozidriv)

Позже, специально для производства мебели и выполнения строительных работ Philips Screw Company разработала новый вид крестообразного шлица. Он получил название Pozidriv (Позидрив). Этот вид шлица был запатентован в 1966 году. Биты для данного шлица маркируются буквами PZ. Они предназначены для работы с деревом или с другими подобными материалами, имеющими неоднородную структуру. В тоже время для работы с металлом больше подходят биты типа PH.

Отличительной чертой системы PZ, по сравнению с PH, является то, что кромки рабочих поверхностей расположены параллельно друг другу и по всей своей длине изготовлены с одинаковой толщиной, а сам шлиц значительно глубже. Такая конструктивная особенность предотвращает выталкивание биты при закручивании крепежа. Благодаря этому образуется более плотный контакт между шляпкой шурупа и битой, что уменьшает износ элементов. При этом не нужно прикладывать больших осевых усилий, когда происходит нажатие жала на шлиц.

Необходимо помнить, что при выборе биты для закручивания крепежных изделий под шлиц PZ нужно использовать биту типа PZ. В случае использования насадки типа PH, для закручивания изделий под шлиц PZ, поверхности будут неплотно соприкасаться друг с другом, что сократит срок службы насадки.

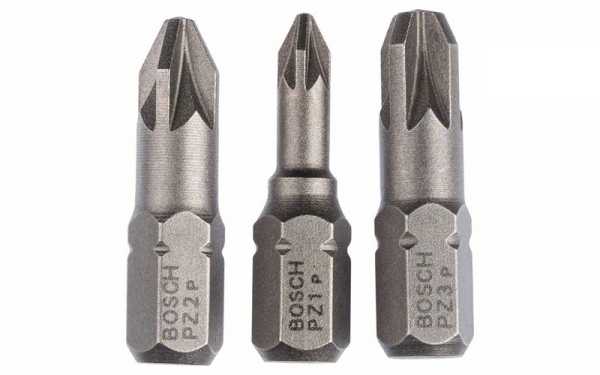

Классическая бита крестообразной формы PZ с насечками

Дополнительные насечки являются отличительной чертой бит PZ, если их сравнивать с насадками PH. Большая прочность приспособлений позволяет им выдерживать огромные нагрузки. Размеры данного вида бит для шуруповерта могут быть PZ 1, PZ 2, PZ 3.

Бита под крестообразный шлиц PZ с насечками и TIN покрытием

Защитное покрытие данной насадки выполнено на основе нитрида титана. Оно значительно повышает долговечность биты. Также этому способствует примененная для ее изготовления закаленная сталь. Все это в совокупности позволило создать насадку, имеющую оптимальную твердость и выносливость. Существуют три размера приспособления: PZ 1, PZ 2 и PZ 3.

Удлиненная крестообразная насадка PZ

Данная насадка выпускается трех размеров: PZ 1, PZ 2, PZ 3, длинной может быть — 50, 70, 90, 110, 125 и 150 мм.

Биты с шестигранным шлицем (Hex)

Еще одним, менее популярным, но часто используемым является шестигранный шлиц. Эта форма насечки впервые появилась в 1910 году и получила название Hex socket. Данное словосочетание обозначает внутренний шестигранник. Впервые его стали применять в заводских цехах Allen Manufacturing Company. Для маркировки этих бит используется буква H. Система Hex отличается большим крутящим моментом, который можно приложить к головке крепежного элемента, когда происходит его закручивание. При этом отсутствует вероятность повреждения насадки и срыва шлица.

Расстояние между сторонами шестигранного жала является основной характеристикой, которая различает такие биты. Если взять насадку на 4 мм, то она прекрасно подойдет для закручивания мебельного конфирмата. Также выпускается так называемая безопасная разновидность шлица. Он получил название Hex-Pin, что обозначает защищенный шестигранник. Данный шлиц оснащается по центру специальным штырем. Его наличие позволяет предотвратить несанкционированную разборку соединения.

Классическая бита шестигранной формы

Данные биты позволяют очень удобно работать с соответствующими саморезами и шурупами, так как они имеют большую площадь соприкосновения с крепежными изделиями. Они уже давно применяются в США, но в России их внедрение произошло сравнительно недавно. Размеры данных насадок могут варьироваться в диапазоне от 1,5 до 10 мм.

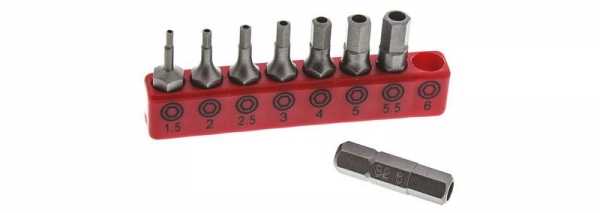

Бита шестигранной формы с отверстием внутри

Надежная бита такого вида отличается простотой использования. Во время ее применения человеку не нужно прилагать больших физических сил. Благодаря наличию отверстия приспособление не соскальзывает. Размер насадки составляет от 1,5 до 6 мм.

Удлиненная бита шестигранной формы

Данная насадка маркируется с помощью знака Nex-. Ее редко можно встретить в работе. Несмотря на это, она хорошо себя зарекомендовала, так как отличается практичностью и удобством. Для изготовления данной биты используется сталь высокого качества. В связи с этим она обладает хорошей прочностью. Ее размеры находятся в пределах от 3 до 8 мм, а длинна таких насадок варьируется от 50 — 100 мм.

Биты в виде звездочки (Torx)

Применяются насадки в виде звездочки, в машиностроительной области и в производстве бытовой техники, для закручивания крепежных элементов с соотвествующей формой головки. Они носят название Torx (торкс) и обозначаются буквами TX или T. Рядом с буквой указывается цифра, которая обозначает размер насадки. Он соответствует расстоянию между лучами звездочки шестигранной формы.

Впервые Torx стала использовать в 1967 году компания Textron, в Америке. Сегодня применяются разные виды бит для шуруповерта данного типа. Так, существует антивандальный вариант, оснащенный внутренним отверстием. Для его обозначения используются буквы TR, которые расшифровываются Torx Tamper Resistant. Еще применяются пятилучевые биты под названием Torx Brigadier Pentahedron.

Классическая бита «Звездочка» (Torx)

В европейских странах и США насадка Тоrх является самой популярной из всех существующих форм шлица. Это связано с ее высокой производительностью. Данная бита отличается наличием шести граней, с помощью которых происходит соприкосновение с винтом или шурупом.

Конструктивная особенность насадки позволяет улучшить сцепляемость с поверхностью крепежного изделия. Благодаря этому не нужно прилагать больших усилий для создания крутящего момента. Также снижается вероятность соскальзывания приспособления, так как нагрузка распределяется сразу на 6 граней. В свою очередь, это уменьшает их износ. Следовательно, эксплуатационный период биты значительно увеличивается.  Выпускаются насадки «Звездочка» разных типоразмеров. Самыми распространенными являются модели от Т8 до Т40. При этом существуют биты и меньшего размера.

Бита «Звездочка» Torx Plus

Torx Plus отличается тем, что ее звездочка имеет менее острые лучи, которые при этом еще и короче. Такие виды бит для шуруповерта требуют от мастера повышенной точности во время выполнения работ. Для их изготовления применяется высокотвердая сталь. Размеры данных насадок бывают Т10 —Т40.

Бита «Звездочка» с TIN покрытием

Благодаря наличию покрытия на основе нитрида титана насадка имеет повышенную износостойкость. Ее поверхность отличается шероховатостью и хорошо сцепляется со сталью. Также насадка отличается повышенной долговечностью, потому что изготавливается из твердого материала. Насадка продается с размерами от Т10 до Т40.

Бита «Звездочка» с отверстием внутри

Данная бита часто применяется на сборочных производствах. При закручивании крепежа бита плотно входит в крепежное изделие. В результате повышается надежность процесса закручивания, для осуществления которого, не нужно прилагать особых усилий. Размеры биты бывают от Т10 до Т40.

Удлиненная бита «Звездочка»

Данной насадкой удобно пользоваться при выполнении определенных видов работ. Ее размеры такие же: от Т10 до Т40, длинна может быть от 50 мм до 100 мм.

Биты с квадратным шлицем (Robertson)

Эти насадки относятся к специализированным видам бит. В большинстве случаев они не используются в обычном строительстве или при ремонтных процессах. Шлиц Robertson является одним из раритетов и имеет квадратное сечение. Полное его название — Robertson square. Насадки такой формы обозначаются буквой R.

Классическая бита с четырьмя гранями

Чаще всего они используются во время сборки мебели. Выпускаются такие насадки 4 размеров: от №0 до №3.

Удлиненная бита с четырьмя гранями

Данная насадка применяется не так часто. Она выпускается трех размеров: № 1,2 и 3 и длинной может быть от 50 до 70 мм.

Биты с антивандальным шлицем (Spanner head)

Данный шлиц еще называется Snake-eye (змеиный глаз). Помимо этого, его еще называют головкой, предназначенной под вилочный ключ. Для маркировки бит с таким шлицем используются буквы SP.

Классическая бита «Вилка»

При изготовлении данных насадок применяется качественная сталь. Благодаря ей биты отличаются повышенной прочностью и продолжительной долговечностью. Данная насадка напоминает плоскую шлицевую биту, у которой посередине имеется прорезь. Бита выпускается 4 размеров, Gr. 4, 6, 8, 10.

Удлиненная бита «Вилка»

Производится 4 размеров и может иметь длинну от 50 мм до 100 мм.

Биты со шлицем Tri-Wing — трехлопастные

При маркировке данных насадок используются буквы TW. Отличительной чертой данных бит является наличие на жале 3-х лопастей. Их применяют при сборке бытовой техники и электроники. Также они используются в авиакосмической промышленности. Впервые данные биты появились в 1958 году и были изобретены Philips Screw Company. Размер обозначается буквами Gr и может иметь показатели от Gr.1 до Gr.6.

Биты — Torq-Set четырехлопастные

Эта бита является аналогом Tri-Wing, но различается с ней количеством, так называемых крыльев. Она имеет 4 лопасти. Данная насадка тоже применяется очень редко. Для ее обозначения используются буквы Gr, размер варьируется от 4 до 10.

Некоторые редко встречающиеся шлицы и биты

Polydrive

Spline

One-Way

Фотогалерея (57 фото)

ceemat.ru

разбираемся с маркировкой – СтройМастерская

Какая бита подойдет к тому или иному саморезу. Наиболее популярные типы и виды бит, используемые в ручном и электроинструменте. Маркировка бит и их отличия…

С момента появления электрических шуруповертов  и ручных отверток со сменными насадками активными темпами стало развиваться и производство бит для откручивания разного крепежа.

На данный момент промышленность выпускает большое количество разновидностей бит. В данной статье будут выделены лишь основные, наиболее популярные виды  этих насадок.

Стандартная бита представляет из себя шестигранный  хвостовик,  предназначенный для зажима в патрон или удерживание в переходнике, хвостовик, переходящий в шлицы разного стандарта, имеет сопряжение с  конкретным типом винтов или саморезов.

 Виды и типы бит

PH - (стандарт фирмы Phillips)

Стандарт PH  представляет собой крестообразный шлиц с углом при вершине 55°. Каждый из четырех шлицов  имеет  расширение в сторону хвостовика.

Биты  с маркировкой PH  могут иметь разный  диаметр шлица и иметь маркировку от маленького PH 0, рассчитанного на саморезы мелкого диаметра,  до  Ph4, способного удерживать крупные саморезы.

Биты с маркировкой  PH 2 наиболее распространенные, так как  используются для закручивания, так называемых, клопов саморезов для тонкого металла, или (черных) саморезов, имеющих в шляпке простой крестообразный шлиц.

Стандарт PH более универсален  и может подойти к другим саморезам.

PZ - (стандарт Pozidriv)

Этот стандарт подходит для саморезов, имеющих шлицы в головке  стандарта Pozi.

Стандарт Pozidriv своего рода усовершенствованная версия предыдущего типа бит. PZ  бита - представляет крестообразный шлиц,  имеющий одинаковую толщину каждого ребра с  углом при вершине 50°.

Существенным отличием биты  PZ является "двойной крест". Расположение дополнительных небольших шлицов  между основными шлицами позволило увеличить  удерживающие усилие биты.

Биты стандарта PZ так же выпускаются разных размеров и могут иметь маркировку PZ1, PZ2, PZ3.Биты стандарта PZ используются для  таких саморезов как UP (универсальный потайной), имеющий средний шаг резьбы, а так же для других саморезов имеющих шлиц Pozi .

SL - (Slot - Прямой шлиц )

Всем известный плоский шлиц тоже имеет свою маркировку, такая бита называется SL.

Стандарт  SL представляет собой прямой шлиц (плоский), который может иметь разную ширину.

Ширина в миллиметрах указывается после  маркировки SL  - например SL 5, из чего мы понимаем, что имеем дело с битой, у которой плоский шлиц шириной 5мм.

Torx - (Шестилучевая звезда)

Этот шлиц при просмотре с торцевой части биты представляет из себя шестилучевую звезду, отличия заключаются в диаметре звездочки.

Номер шлица указывается на бите и идет после надписи Torx или просто буквы Т, например Torx 10 - что соответсвует примерно 2,74мм. Torx имеет свои номера для разных размеров бит.

Шлицы  Torx используются там, где необходимо большое усилие при затяжке крепежа. Такой шлиц можно встретить на мощных саморезах и винтах.

Помимо маркировки шлицов  бита может иметь разную длину стержня или ограничитель, который  не позволит провернуть дальше необходимого саморез в гипсокартоне.

Характеристики материала и покрытие бит

Немаловажной составляющей при выборе той или иной биты является материал, из которого она изготовлена, а также покрытие, способное противостоять разным воздействиям.

На строительном рынке можно встретить биты разных производителей, имеющие широкий ценовой диапазон.  Долговечность  и удобство работы с битой зависит от маркировки стали, используемой  для их производства.

Наверное самыми распр остраненными   считаются биты с маркировкой стали Cr-v   (хром - ванадий), так же встречаются биты из хром - молибденовой стали и др. Помимо самого состава стали на некоторые биты наносится защитное покрытие.

Производители соревнуются в борьбе за потребителя и все больше новых технологий используется при производстве бит.

Так, например, бита, имеющая никелевое покрытие, поверх которого нанесено  второе химическое соединение из карбид вольфрама, имеет повышенную коррозионную стойкость за счет никелевого слоя. А карбид вольфрама являющися внешней оболочкой, усиливает прочность биты, что увеличивает ее срок службы даже по сравнению с битой  с алмазным покрытием.

Существуют биты с титановым покрытием,  которое придает бите повышенную твердость и сопротивление коррозии.

Очень часто, особенно в недорогих наборах, встречаются биты, прочность стали которых вызывает большое сомнение. Такой биты обычно хватает для заворачивания нескольких саморезов, после чего грани ее срываются и бита становится бесполезной. Низкая цена на биту не всегда является индикатором плохого качества, на строительном рынке можно встретить и достойные экземпляры по достаточно демократичным ценам.

постоянный адрес статьи - http://stroimasterskaya.ru/articles/443

Показать еще статьи из рубрики - Ручной инструмент

МАТЕРИАЛ ПО ТЕМЕ

Установка ручки кноб

Рассмотрим как установить кноб или ручку-шар с защелкой в межкомнатную дверь, инструкция и фотографии по установке ручки...

Подробнее

Кладочная сетка - материал, незаменимый в любом строительстве

Для усиления – увеличения прочности и устойчивости к нагрузкам кладки из штучных строительных материалов – кирпича, пеноблоков и других им подобных предназначена сетка сварная кладочная.

Подробнее

Как превратить бесполезную маленькую ванную комнату в функциональное помещение?

Проблема маленькой ванной является распространенным вопросом для многих людей, которые желают преобразовать подобное помещение в многофункциональное пространство...

Подробнее

Как выбрать отделку потолка

Потолок – один их важнейших элементов помещения. Его оформление может как подчеркнуть общий дизайн, так и испортить весь внешний вид...

Подробнее

Пенополиуретановая пена и её преимущества

Для проведения работ по теплоизолированию зданий и инженерных сооружений в процессе ремонта или строительства сегодня применяется множество всевозможных материалов с разными свойствами и особенностями...

Подробнее

Плодовые кустарники

Ягоды — исключительно ценные продукты в питании человека и важный источник водорастворимых витаминов. Содержат они минеральные соли, сахара и органические кислоты, минеральные вещества. Дачники с удовольствием выращивают плодовые кустарники. Украшая сад, эти растения ежегодно приносят урожай полезных ягод...

Подробнее

Как правильно красить стены валиком

Валик для покраски стен имеет несколько преимуществ перед кистью. Он позволяет обрабатывать большие площади в короткое время, причем слои краски получаются ровные и гладкие...

Подробнее

Ручной бур

Для изготовления не глубоких скважин до 4 м в мягком грунте можно использовать ручной земляной бур, переделанный из обычного садового...

Подробнее

Фирмы - производители электроинструментов: краткий обзор

Сегодня невозможно представить себе существование в быту без наличия минимума электроинструмента – аппаратов по механической обработке различных материалов с помощью электропривода...

Подробнее

Оригинальные идеи для декора кухни

Кухня – помещение особого назначения. Здесь не принято ночевать, и во многом она схожа с производственной комнатой.

Подробнее

stroimasterskaya.ru

Биты для шуруповерта — как выбрать, маркировка, виды и закалка

Головки для шуруповерта, делятся по форме рабочей части на три крупные группы:

  • основные;
  • специальные;
  • комбинированные.

Большинство популярных бит относятся к основным. Они также делятся на некоторые виды в зависимости от формы рабочего элемента:

  • прямые;
  • крестообразные;
  • в форме звезды;
  • шестигранные.

Специальные биты подразумевают следующие группы:

  • трехгранные;
  • с упорным ограничителем для гипсокартона;
  • с пружинными фиксаторами и другие.

Отличие комбинированных от специальных или основных в том, что на обоих концах биты имеются рабочие части разной формы либо одной формы, но разных размеров. Стоят они чуть больше двух других типов, что не всегда оправдано. В этом поможет убедиться исследование свойств насадок для шуруповерта, подробно рассматриваемое далее. Однако приведенные выше классификации не являются единственными, поскольку существует несколько стандартов бит.

  • Ph (сокращенное от Phillips) — крестообразные биты, имеющие условный размер от 0 до 4; характеризуются расширением шлица к основанию, а также углом при вершине, равным 55 градусов. Наиболее популярный размер среди покупателей — Ph3;
  • Pz (Pozidrive) — угол при вершине составляет 50 градусов; изделия являются усовершенствованной версией ранее описанных; отличаются наличием двух или четырех дополнительных шлицов в основании;
  • Sl (Slot) – прямой шлиц, варьирующийся по ширине; цифра в маркировке означает ширину шлица;
  • Torx (также встречается TX) — шлиц в форме шестигранной звезды; применяется для конструкций, к которым предъявляются повышенные требования относительно прочности;
  • HEX – бита, применяемая при креплении винтов с внутренним шестигранником; чаще всего применяется при сборке мебели; специальные биты для гаек или болтов, имеющие внешний шестигранник и применяемые при креплении кровельных саморезов либо пресс-шайб.

Рейтинг известных брендов производителей бит и насадок для шуруповерта

Производители, чье имя на слуху большинства связанных со строительством или ремонтными работами людей, за десятки лет работы на рынке РФ зарекомендовали себя должным образом. Среди востребованных фирм выделяются качеством биты:

  1. WhirlPower — приемлемый бюджетный бренд с длиной бит от 25 до 250 мм;
  2. DeWALT — у данных изделий отмечена высокая ударопрочность, отсутствие механических повреждений на рабочей части после длительного использования;
  3. Magna – весьма демократичный вариант для бережливых хозяев, не желающих переплачивать за вполне сносный товар;
  4. Bosch — пожалуй, наиболее известный производитель среди покупателей.

Совсем барахло, изделия фирмы Metabo. Отмечается разрушение их граней; столь быстрый износ характерен лишь для пластика. Закалка бит может улушить качество граней смотрите видео о закалке бит:





100uslug.com

Маркировка и классификация бит для шуруповерта, советы по выбору

Сменные насадки, вкручивающие и выкручивающие крепежные детали, частично дублируют инструменты, которые есть в доме, другие же используются в быту редко. Поэтому специалисты рекомендуют приобретать изделия по отдельности, и не покупать дорогой комплект с определенным (производителем) набором для шуруповерта. Чтобы не ошибиться с выбором, нужно иметь сведения о классификации элементов. Но и при этом могут быть проблемы с соскальзыванием крепежа с головки, скорым разрядом АКБ электроинструмента и прочие неприятности.

Сетевой шуруповерт — весьма полезный инструмент в хозяйстве, который позволяет без серьезных физических усилий и за короткое время выкрутить и вкрутить болты, шурупы и подобные им детали. Главнейшим элементом шуруповерта является бита — шестигранник, вкручивающийся в инструмент одной стороной и рабочей стороной зацепляющий необходимый крепеж.

Маркировка бит для шуруповерта

Итак, битой называют специальную насадку с шестигранным хвостовиком, позволяющую «сцепиться» с особым винтовым соединением. Покупая изделия, рекомендуется иметь при себе образец крепежа, чтобы проверять соответствие ему бит. Строительные магазины представляют широкий ассортимент бит для разного крепежа, и запутаться во всем этом многообразии легко. Внимание нужно обращать и на надежность фиксации в инструменте. От этого напрямую будет зависеть качество работ, и увеличится срок эксплуатации изделия и инструмента.

Выделяют такие марки:

  • Стандарт PH. У изделий крестовой шлиц с углом вершины 55°. Все 4 шлица имеют расширение к хвостовику. Маркировка P. H. включает числовые индексы, указывающие на размеры шлица. Изделиям с наименьшим размером шлица присвоено наименование PH 0, а битам с наибольшим диаметром — PH 3. Обозначение P. H. 2 встречается весьма часто, так как биты с ним используются для крепежа саморезных клопов. PH 2 — универсальный стандарт, который подходит практически любому саморезу.
  • Стандарт PZ. Усовершенствованный модернизированный предыдущий стандарт. По сути, это крестовый шлиц с равной толщиной у всех ребер.
  • Стандарт SL. Прямой шлиц с разной шириной. В маркировке ширина в миллиметрах указывается после названия стандарта.
  • Torx, 6-гранная звезда. Шлиц напоминает шестигранную звездочку, отличия лишь в диаметре звезды. Диаметр шлица, как правило, указывается в миллиметрах, а маркируется следующим образом: Torx 7, где 7 — диаметр в мм. Главным образом используются изделия там, где требуется большое усилие для затягивания крепежа.

Классификация бит

Описываемые изделия бывают трех- и шестигранными, плоскими, для болтов, для гипсокартона.

  • Плоскими закручиваются винты и шурупы. Размеры — 3−7 мм.
  • Шестигранными закручиваются шурупы с внутренним 6-гранным отверстием. Главным образом применяются в мебельном производстве.
  • Биты для болтов применяют в строительстве, и крепят с их помощью черепицу или профнастил. Размеры — 6−13 мм.
  • Изделия для гипсокартона имеют встроенный ограничитель, не дающий заходить саморезу далеко в материал.
  • Трехгранники напоминают крестовой вариант, но имеют лишь три грани, что видно из названия.

Основные стандарты

  • Шлицевые биты — это классический выбор для головок шурупов и винтов. Шлиц позволяет работать плоской отверткой. Ширина наконечника измеряется в миллиметрах, а указывается на хвостике. Кроме ширины, шлицевые биты различаются глубиной своего элемента.
  • Крестовые имеют четыре диагональных ребра, обеспечивающие отличное сцепление с крепежными элементами. Размеры — 25−150 мм.
  • Шестигранные используются с винтами с внутренним шестигранником, как правило, при сборке/разборке мебели, где крепеж с 6-гранной головкой распространен более.
  • Биты для гаек и болтов. С их помощью закручиваются большие метизы с внешним шестигранником большой несущей способности. Диаметр — 6−13 мм.
  • Биты-звездочки. Применяются для крепежа в автомобильной технике.

Соответствие биты инструменту

Очень важно, из какого материала изготовлено изделие и имеет ли покрытие, а если покрытие есть, как долго выдерживает воздействия внешней среды.

Больше остальных распространены изделия с маркировкой Cr-v, из сплавов ванадия и хрома. Изделия с никелевым покрытием популярны тоже — прочные и долговечные, особенно хороши, если поверх никеля нанесен вольфрам — нет ржавчины на протяжении долгих лет.

Основные правила выбора

  • Производите покупку в надежном проверенном магазине. Отдавайте предпочтение не дешевым маркам, если требуются качественные изделия с большим сроком эксплуатации. Дешевые биты, продающиеся в непроверенных торговых точках, должны вызвать подозрения. Хотя для разового использования можно взять и этот товар.
  • Оцените материал и его свойства. Наиболее надежными считаются хромовые и молибденовые сплавы. Воздержитесь от приобретения стальных изделий, так как у них малая долговечность, с ними не удастся работать качественно и быстро.
  • Обратите внимание на наличие защитного покрытия. Изделие будет отменного качества, если имеется титановое покрытие.

Выбор по общепринятой характеристике

Согласно общей характеристике, биты бывают основные, комбинированные и специальные:

  • Основные изделия состоят из рабочего элемента — креста, должны обеспечивать качественную фиксацию с головками крепежных элементов.
  • Комбинированные — изделия с двойной рабочей частью. Части могут отличаться по размеру и виду крепежа. В процессе работы ненужную часть биты откручивают, биту закрепляют в патроне шуруповерта и работают оставшейся рабочей частью.
  • Специальными называются узкоспециализированные изделия, которые почти не используются широко.

Какой бы марки и какого бы типа ни была бита, главные критерии ее выбора — это надежность и качество. Задача ее заключается в максимальном сцеплении с крепежным элементом. Изделие должно быть износостойким, иметь приемлемую цену и положенные характеристики.

tokar.guru

Биты для шуруповерта – виды и способы применения

Востребованный и незаменимый для выполнения различных операций шуруповерт не представляет собой ценности при отсутствии специальных насадок. Существует несколько видов бит, различающихся по форме рабочей части и ее размерам. Применение насадок возможно как при помощи фиксации в патроне шуруповерта, так и при установке в переходник. Не рекомендуется использовать биты, схожие по форме, но отличающиеся по размеру с крепежными элементами. В таких случаях можно быстро привести рабочий элемент в негодность либо некачественно зафиксировать деталь.

Крестообразные насадки для шуруповерта

Наиболее востребованными считаются крестообразные биты, использующиеся для работы с шурупами и саморезами. В соответствии с общепринятой классификацией выделяют насадки с маркировкой PH и PZ. В моделях первого типа рабочие кромки расположены под конусом и сходятся в одной точке. Для бит PZ характерно параллельное расположение боковых поверхностей и более качественный контакт с шурупом.

К особенностям более распространенных в повседневной деятельности насадок PH относятся:

  • Нанесенный на маркировке номер биты варьируется от 0 до 4, что соответствует размеру наружной резьбы используемых шурупов, которая может достигать более чем 7,1 мм. Наиболее ходовыми считаются насадки Ph3 для бытовых целей, Ph4 и Ph5 для производственного использования.
  • Отдельные модели насадок имеют защитное TIN-покрытие золотистого цвета, за счет которого бита выдерживает большие нагрузки и характеризуется износостойкостью.
  • Насадки выпускаются в трех типоразмерах и имеют длину от 50 до 150 мм.
  • Для работы в труднодоступных местах возможно использование бит с гибкими удлинителями длиной до 300 мм.

Крестовые насадки с маркировкой PZ кроме конструктивных особенностей рабочих поверхностей имеют более глубокий шлиц. За счет более плотного прилегания инструмента к шурупу обеспечивается минимальный износ насадки при приложении значительных усилий. Износостойкость биты, сохранность крепежа превышает аналогичные показатели инструмента с маркировкой PH. Остальные характеристики изделий идентичны. Возможно приобретение насадок с TIN покрытием разной длины.

Виды бит для шуруповерта

Несмотря на распространенность крестовых насадок и их повсеместное использование, на рынке присутствуют и другие виды бит для шуруповерта. В соответствии с общепринятой классификацией, инструмент может иметь следующий тип:

Шестигранные насадки

Шестигранные насадки марки HEX, основным параметром которых считается интервал между сторонами жала. Наиболее популярными являются насадки размерностью от 1,5 до 10 мм. Возможно приобретение изделий удлиненной формы марки HEX-, длина которых может достигать 100 мм.

Звездообразные биты

Звездообразные биты с маркировкой Т или ТХ обеспечивают отличную передачу рабочего момента за счет практического полного отсутствия проскальзывания. Наличие шести граней позволяет равномерно распределять нагрузки и повышает износостойкость инструмента.

Насадки под прямой шлиц

Насадки под прямой шлиц являются аналогами традиционных отверток и имеют широкое распространение. Ширина и толщина шлица варьируется в интервале от 3 до 9 и от 0,5 до 0,6 мм соответственно, а информация о данных параметрах указана в маркировке. Удлиненные и обработанные TIN-покрытием модели также присутствуют в продаже.

Кроме указанных моделей доступны и нестандартные варианты с квадратной формой рабочей части нескольких типоразмеров. Особенностью вилкообразных моделей считается наличие шлицевой части, в середине которой имеется полукруглая прорезь. Биты с тремя и четырьмя лопастями применяются достаточно редко и приобретаются, в основном, в составе наборов.

Отдельная категория насадок – это биты для гаек и болтов. Большое количество типоразмеров изделий объясняет их широкое использование. Но для закручивания крепежа с большим диаметром шляпки потребуется шуруповерт большой мощности. Бита любой конструкции может иметь магнитное исполнение или оснащаться соответствующим элементом, необходимым для облегчения работы с инструментом.

Применение насадок для шуруповерта

Наличие мощного шуруповерта и набора различных насадок хорошего качества позволяет выполнять большой объем работ по крепежу элементов в различных сферах деятельности. В качестве инструмента для производственных и бытовых нужд, насадки в комплекте с удлинителями и без них могут использоваться в следующих целях:

  • Классические шлицевые биты применяются в равной степени в бытовых работах, при строительстве и ремонте, для производственных целей. Несмотря на преобладание крестового крепежа, актуальность шлицевых бит со временем не исчезнет.
  • Крестовые биты используются в строительных и ремонтных работах по дереву, пластику, металлу и другим аналогичным материалам. В зависимости от маркировки, отельные виды инструмента ориентированы на бытовое использование, другие на промышленное.
  • Шестигранные насадки активно применяются при сборке мебели и различных конструкций из ДСП и аналогичных материалов. Также в этих же целях применяются биты с квадратным шлицем.
  • Биты, наконечник которых имеет форму звезды, пользуются спросом в машиностроении и при сборке бытовой техники. Для цифровых устройств распространено также применение трех- и четырехлопастных насадок.
  • Насадки для гаек и болтов применяются при строительстве и сооружении различных конструкций. Обустройство кровли или забора из профнастила часто требует применения шуруповерта с битой заданного диаметра.

Кроме стандартных моделей, имеющих одну рабочую зону, существует возможность приобрести двусторонние биты, имеющие одинаковые или различные рабочие элементы. В продаже есть насадки с ограничителями, пружинными фиксаторами и магнитными наконечниками. Качество бит зависит от марки используемой стали и нанесенного на заводе покрытия, увеличивающего срок службы инструмента.

instrumentiks.ru

Классификация и виды бит для шуруповерта

В наше время проведение строительно-монтажных работ очень сильно упростилось. Этому, в том числе, способствует огромное количество крепежных элементов, которые очень легко использовать имея в наличии электрическую отвертку или дрель-шуруповерт. Гвозди в настоящее время используются все реже и реже. Как любители, так и профессиональные мастера все больше отдают предпочтение шурупам и винтам, так как эти крепежные элементы обеспечивают наиболее прочное крепление. Однако под каждый крепежный элемент применяются свои насадки, без которых ваш шуруповерт превращается в бесполезную игрушку. Чтобы было проще ориентироваться в многообразии насадок, представляем вашему вниманию классификацию бит для шуруповерта. Вы узнаете какие виды и размеры бит выпускает промышленность и для каких крепежных элементов применяется та или иная бита.

Биты под прямой шлиц (Slotted)

Самой первой была изобретена отвертка под прямой шлиц, ее придумали в XVI веке. Она была широко распространена в советский период. Сегодня тоже существуют виды бит для шуруповерта изготовленные под прямой шлиц, но используются они реже. Такие насадки обозначаются буквой S. Данная маркировка размещается на одной из граней бит. Латинская буква S является сокращением от английского слова slot, означающего «щель» или «шлиц». Также существует альтернативный вариант обозначения — slotted. Это слово при переводе на русский язык означает «шлицевая». Всегда рядом с буквой указывается цифра, свидетельствующая о ширине жала. В некоторых случаях дополнительно указывается его толщина.

Соотношение ширины и толщины наиболее распространенных бит под прямой шлиц:

Ширина, мм 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0; 6,5; 7,0 8,0 9,0
Толщина, мм 0,3 — 0,4 0,4 0,5 0,5 — 0,6 0,6 — 0,8 0,6 0,8 0,8 — 1,0 1,0 — 1,2 1,2 — 1,6 1,4 — 1,6

Далее рассмотрим некоторые разновидности бит под прямой шлиц.

Классическая бита с прямым шлицем

Ширина и толщина — это два основных размера прямого шлица. В большинстве случаев указывается только первый параметр. Он варьируется в пределах от 3,0 до 9,0 мм. Второй параметр довольно часто не обозначается, но его значение может составлять от 0,5 до 1,6 мм. Особенность такой маркировки связана с тем, что ширина и толщина имеют нормативное соотношение. Поверхность бит с плоским шлицем защищена от эрозии и отличается повышенной твердостью.

Бита с прямым шлицем и TIN покрытием

Данные биты имеют золотистый цвет, так как поверхность насадок покрыта нитридом титана в результате химического процесса CVD. Благодаря этому приспособления имеют прочную поверхность. Такие насадки могут отличаться между собой только по ширине. Это значение составляет от 4,5 до 6,5 мм. Еще в маркировке приспособлений может быть указана их толщина. Эта величина находится в пределах от 0,6 до 1,2 мм.

Удлиненная бита под прямой шлиц

Благодаря удлиненной части приспособления имеется возможность более точно проводить необходимые работы. При использовании, жало данной насадки прочно размещается в шляпке шурупа или винта. С помощью данной биты удобно выполнять мелкие монтажные процессы. Отличительной чертой этих приспособлений является длинна насадок, которая колеблется от 50 мм до 100 мм.

Крестообразные биты (Phillips)

Впервые крестообразная бита появилось в первой половине 20-го века. Способствовал этому тот момент, что при использовании крепежей и отверток под прямой шлиц в автомобильной промышленности, при сборке деталей, они часто высказывали из шляпок винтов и шурупов, что приводило к порче лакированного покрытия транспортного средства. Также у крепежных изделий часто срывалась резьба из-за того, что еще не были изобретены ограничители крутящего момента, которые впоследствии стали применяться в механических шуруповертах и винтовертах.

Все перечисленные причины способствовали тому, что в 1933 году Джон Томпсон изобрел шуруп с крестообразным шлицем. Через 3 года патент на данное изобретение был приобретен Генри Филлипсом. Этот инженер доработал технологию производства и в 1937 году предложил Юджину Кларку, который являлся крупным производителем изделий из металла, провести соревнования, кто быстрее выполнит закручивание шурупов. Естественно, Генри Филлипс в состязании победил. После этого новый тип насадок привлек внимание автопроизводителей из США, но скоро началась Вторая мировая война. Поэтому крестообразный шлиц появился в Европе, вместе с поставками американской военной техники.

Первая крестообразная насадка называлась «филлипс» в честь Генри Филипса. Биты этого вида маркируются буквами PH. После них следует номер, жестко связанный с диаметром наружной резьбы крепежного элемента. Данный стандарт используется для всех типов бит с крестообразным жалом.

Стандартные соотношения номера крестообразной биты типа PH и наружной резьбы крепежа:

Номер биты 0 1 2 3 4
Диаметр резьбы, мм менее 2,0 2,1 — 3,0 3,1 — 5,0 5,1 — 7,0 более 7,1

Классическая крестообразная бита PH

Данные насадки различаются между собой размерами, которые варьируются от 0 до 4. Чаще всего используется крестовина №2, так как она позволяет работать с металлическим и деревянным материалом. Реже используются крупные насадки под номером 3 и 4. Чаще всего их применяют во время ремонта автомобилей и крупногабаритных предметов.

Крестообразная бита со шлицем PH и TIN покрытием

Для покрытия насадки используются нитрид титана. Об этом свидетельствует золотистый цвет биты. Насадка способна выдерживать большие нагрузки. Шлиц может быть выполнен в одном из трех размеров: PH 1, 2 или 3.

Удлиненная крестообразная бита PH

Удлиненная насадка со шлицем PH крестообразной формы может использоваться, для закручивания крепежей в труднодоступных местах. Такие приспособления особенно эффективны во время отвинчивания крепежных изделий. Чаще всего можно встретить насадки длинной 50, 70, 90, 110, 125, 150 мм. Выпускаются в трех размерах PH 1, 2, 3.

Крестообразные биты (Pozidriv)

Позже, специально для производства мебели и выполнения строительных работ Philips Screw Company разработала новый вид крестообразного шлица. Он получил название Pozidriv (Позидрив). Этот вид шлица был запатентован в 1966 году. Биты для данного шлица маркируются буквами PZ. Они предназначены для работы с деревом или с другими подобными материалами, имеющими неоднородную структуру. В тоже время для работы с металлом больше подходят биты типа PH.

Отличительной чертой системы PZ, по сравнению с PH, является то, что кромки рабочих поверхностей расположены параллельно друг другу и по всей своей длине изготовлены с одинаковой толщиной, а сам шлиц значительно глубже. Такая конструктивная особенность предотвращает выталкивание биты при закручивании крепежа. Благодаря этому образуется более плотный контакт между шляпкой шурупа и битой, что уменьшает износ элементов. При этом не нужно прикладывать больших осевых усилий, когда происходит нажатие жала на шлиц.

Необходимо помнить, что при выборе биты для закручивания крепежных изделий под шлиц PZ нужно использовать биту типа PZ. В случае использования насадки типа PH, для закручивания изделий под шлиц PZ, поверхности будут неплотно соприкасаться друг с другом, что сократит срок службы насадки.

Классическая бита крестообразной формы PZ с насечками

Дополнительные насечки являются отличительной чертой бит PZ, если их сравнивать с насадками PH. Большая прочность приспособлений позволяет им выдерживать огромные нагрузки. Размеры данного вида бит для шуруповерта могут быть PZ 1, PZ 2, PZ 3.

Бита под крестообразный шлиц PZ с насечками и TIN покрытием

Защитное покрытие данной насадки выполнено на основе нитрида титана. Оно значительно повышает долговечность биты. Также этому способствует примененная для ее изготовления закаленная сталь. Все это в совокупности позволило создать насадку, имеющую оптимальную твердость и выносливость. Существуют три размера приспособления: PZ 1, PZ 2 и PZ 3.

Удлиненная крестообразная насадка PZ

Данная насадка выпускается трех размеров: PZ 1, PZ 2, PZ 3, длинной может быть — 50, 70, 90, 110, 125 и 150 мм.

Биты с шестигранным шлицем (Hex)

Еще одним, менее популярным, но часто используемым является шестигранный шлиц. Эта форма насечки впервые появилась в 1910 году и получила название Hex socket. Данное словосочетание обозначает внутренний шестигранник. Впервые его стали применять в заводских цехах Allen Manufacturing Company. Для маркировки этих бит используется буква H. Система Hex отличается большим крутящим моментом, который можно приложить к головке крепежного элемента, когда происходит его закручивание. При этом отсутствует вероятность повреждения насадки и срыва шлица.

Расстояние между сторонами шестигранного жала является основной характеристикой, которая различает такие биты. Если взять насадку на 4 мм, то она прекрасно подойдет для закручивания мебельного конфирмата. Также выпускается так называемая безопасная разновидность шлица. Он получил название Hex-Pin, что обозначает защищенный шестигранник. Данный шлиц оснащается по центру специальным штырем. Его наличие позволяет предотвратить несанкционированную разборку соединения.

Классическая бита шестигранной формы

Данные биты позволяют очень удобно работать с соответствующими саморезами и шурупами, так как они имеют большую площадь соприкосновения с крепежными изделиями. Они уже давно применяются в США, но в России их внедрение произошло сравнительно недавно. Размеры данных насадок могут варьироваться в диапазоне от 1,5 до 10 мм.

Бита шестигранной формы с отверстием внутри

Надежная бита такого вида отличается простотой использования. Во время ее применения человеку не нужно прилагать больших физических сил. Благодаря наличию отверстия приспособление не соскальзывает. Размер насадки составляет от 1,5 до 6 мм.

Удлиненная бита шестигранной формы

Данная насадка маркируется с помощью знака Nex-. Ее редко можно встретить в работе. Несмотря на это, она хорошо себя зарекомендовала, так как отличается практичностью и удобством. Для изготовления данной биты используется сталь высокого качества. В связи с этим она обладает хорошей прочностью. Ее размеры находятся в пределах от 3 до 8 мм, а длинна таких насадок варьируется от 50 — 100 мм.

Биты в виде звездочки (Torx)

Применяются насадки в виде звездочки, в машиностроительной области и в производстве бытовой техники, для закручивания крепежных элементов с соотвествующей формой головки. Они носят название Torx (торкс) и обозначаются буквами TX или T. Рядом с буквой указывается цифра, которая обозначает размер насадки. Он соответствует расстоянию между лучами звездочки шестигранной формы.

Впервые Torx стала использовать в 1967 году компания Textron, в Америке. Сегодня применяются разные виды бит для шуруповерта данного типа. Так, существует антивандальный вариант, оснащенный внутренним отверстием. Для его обозначения используются буквы TR, которые расшифровываются Torx Tamper Resistant. Еще применяются пятилучевые биты под названием Torx Brigadier Pentahedron.

Классическая бита «Звездочка» (Torx)

В европейских странах и США насадка Тоrх является самой популярной из всех существующих форм шлица. Это связано с ее высокой производительностью. Данная бита отличается наличием шести граней, с помощью которых происходит соприкосновение с винтом или шурупом.

Конструктивная особенность насадки позволяет улучшить сцепляемость с поверхностью крепежного изделия. Благодаря этому не нужно прилагать больших усилий для создания крутящего момента. Также снижается вероятность соскальзывания приспособления, так как нагрузка распределяется сразу на 6 граней. В свою очередь, это уменьшает их износ. Следовательно, эксплуатационный период биты значительно увеличивается.  Выпускаются насадки «Звездочка» разных типоразмеров. Самыми распространенными являются модели от Т8 до Т40. При этом существуют биты и меньшего размера.

Бита «Звездочка» Torx Plus

Torx Plus отличается тем, что ее звездочка имеет менее острые лучи, которые при этом еще и короче. Такие виды бит для шуруповерта требуют от мастера повышенной точности во время выполнения работ. Для их изготовления применяется высокотвердая сталь. Размеры данных насадок бывают Т10 —Т40.

Бита «Звездочка» с TIN покрытием

Благодаря наличию покрытия на основе нитрида титана насадка имеет повышенную износостойкость. Ее поверхность отличается шероховатостью и хорошо сцепляется со сталью. Также насадка отличается повышенной долговечностью, потому что изготавливается из твердого материала. Насадка продается с размерами от Т10 до Т40.

Бита «Звездочка» с отверстием внутри

Данная бита часто применяется на сборочных производствах. При закручивании крепежа бита плотно входит в крепежное изделие. В результате повышается надежность процесса закручивания, для осуществления которого, не нужно прилагать особых усилий. Размеры биты бывают от Т10 до Т40.

Удлиненная бита «Звездочка»

Данной насадкой удобно пользоваться при выполнении определенных видов работ. Ее размеры такие же: от Т10 до Т40, длинна может быть от 50 мм до 100 мм.

Биты с квадратным шлицем (Robertson)

Эти насадки относятся к специализированным видам бит. В большинстве случаев они не используются в обычном строительстве или при ремонтных процессах. Шлиц Robertson является одним из раритетов и имеет квадратное сечение. Полное его название — Robertson square. Насадки такой формы обозначаются буквой R.

Классическая бита с четырьмя гранями

Чаще всего они используются во время сборки мебели. Выпускаются такие насадки 4 размеров: от №0 до №3.

Удлиненная бита с четырьмя гранями

Данная насадка применяется не так часто. Она выпускается трех размеров: № 1,2 и 3 и длинной может быть от 50 до 70 мм.

Биты с антивандальным шлицем (Spanner head)

Данный шлиц еще называется Snake-eye (змеиный глаз). Помимо этого, его еще называют головкой, предназначенной под вилочный ключ. Для маркировки бит с таким шлицем используются буквы SP.

Классическая бита «Вилка»

При изготовлении данных насадок применяется качественная сталь. Благодаря ей биты отличаются повышенной прочностью и продолжительной долговечностью. Данная насадка напоминает плоскую шлицевую биту, у которой посередине имеется прорезь. Бита выпускается 4 размеров, Gr. 4, 6, 8, 10.

Удлиненная бита «Вилка»

Производится 4 размеров и может иметь длинну от 50 мм до 100 мм.

Биты со шлицем Tri-Wing — трехлопастные

При маркировке данных насадок используются буквы TW. Отличительной чертой данных бит является наличие на жале 3-х лопастей. Их применяют при сборке бытовой техники и электроники. Также они используются в авиакосмической промышленности. Впервые данные биты появились в 1958 году и были изобретены Philips Screw Company. Размер обозначается буквами Gr и может иметь показатели от Gr.1 до Gr.6.

Биты — Torq-Set четырехлопастные

Эта бита является аналогом Tri-Wing, но различается с ней количеством, так называемых крыльев. Она имеет 4 лопасти. Данная насадка тоже применяется очень редко. Для ее обозначения используются буквы Gr, размер варьируется от 4 до 10.

Некоторые редко встречающиеся шлицы и биты

Polydrive

Spline

One-Way

Фотогалерея (57 фото)

27.12.2016

gopb.ru


Смотрите также
