Разбираемся с типовыми неисправностями аккумуляторного шуруповерта

Ремонт электродвигателей

Аккумуляторный шуруповерт сегодня становится привычным инструментом не только в арсенале профессионального мебельщика, но и обычного домашнего мастера. С его помощью можно не только намного упростить сборочные или крепежные работы любого уровня сложности, но и сверлить отверстия в достаточно прочных материалах.

Как и любой электроинструмент, шуруповерт со временем начинает работать нестабильно, требуя внеочередного профилактического обслуживания и даже ремонта. Совсем не обязательно в данном случае обращаться за помощью к квалифицированным специалистам. Есть перечень проблем, которые домашнему мастеру вполне по силам выполнить самому. Давайте рассмотрим наиболее часто встречающиеся неисправности аккумуляторных шуруповертов, а также, что следует делать в случае их появления.

Типовые неисправности аккумуляторных шуруповертов

1. Появление биения патрона. Если вы столкнулись с такой неисправностью, значит, у вас по какой-либо причине согнулся шпиндель редуктора или пришел в негодность его подшипник. В качестве подшипника в разных моделях шуруповертов может использоваться устройство шарикового типа или же втулка из бронзы. В любом из приведенных случаев придется менять весь редуктор шуруповерта.

2. Свист или скрип при работе электродвигателя. В этом случае двигатель шуруповерта работает, но при этом издает нехарактерные звуки. Причиной данной неисправности может быть отделение одного из магнитов двигателя от корпуса и прилипание его к телу ротора. Также проявление постороннего звука может вызывать засорение подшипника ротора. Если конструкция шуруповерта позволяет разбирать двигатель, то отпавший магнит можно вернуть на место (если он не был поврежден) и закрепить подходящим клеем. Проблему со свистящим подшипником скольжения можно решить смазыванием его с обеих сторон жидкой смазкой-спреем, например WD-40. Не помешает также тщательно смазать сам вал ротора. Следует заметить, что быстрое засорение подшипников и появление после этого свистящих звуков при вращении сигнализирует о том, что они уже серьезно износились. Правильным будет не ждать появления более серьезной поломки, а заменить весь электродвигатель в сборе.

3. Шуруповерт продолжает вращаться после отпускания кнопки пуск. В исправном шуруповерте после отпускания пусковой кнопки должно срабатывать устройство торможения, останавливающее вращение редуктора. Причиной проблемы является вышедший из строя тиристор схемы управления. Можно, конечно, подобрать подходящий по параметрам полупроводниковый прибор, но разумнее будет заменить весь блок включения.

4. Не работает кнопка переключения направления вращения (реверс). Практически все модели шуруповертов используют для изменения направления вращения патрона микропереключатель, который смонтирован в блоке включения устройства. Выход переключателя из строя потребует замены всего блока включения шуруповерта.

5. Проскальзывание муфты-регулятора редуктора. Скорость вращательного движения патрона шуруповерта регулируется с помощью специальной муфты, которую можно представить в виде зубчатой шайбы. Со временем зубцы муфты изнашиваются, и она начинает работать с проскальзыванием. Внешне это выглядит так, что шуруповерт не может закручивать элементы крепления с необходимым усилием.

6. Шуруповерт не включается. Причин может быть несколько:

  • Выход из строя блока включения. Проблема лечится заменой блока исправным.
  • Обрыв контактных проводов. Заменить вышедшие из строя провода и пропаять оборванные контакты.
  • Сгорание электродвигателя. Сгоревший мотор заменяется новым агрегатом.
  • Критический износ графитовых щеток. Угольные щетки являются расходным элементом (в моделях с разборным двигателем), запасной комплект которых должен поставляться вместе с шуруповертом.
  • Разряд или выход из строя аккумуляторной батареи. Аккумулятор следует зарядить или заменить новым.

7. Замена вышедшего из строя патрона. Внутри патрона имеется фиксирующий винт с левосторонней резьбой. Перед выкручиванием винта рекомендуется брызнуть на его резьбу жидкой смазкой-спреем и слегка постучать отверткой по его головке. После удаления винта зажмите в патроне шестигранный Г-образный ключ, закрепите корпус шуруповерта и, вращая ключ против часовой стрелки, открутите патрон с оси. Прежде чем начать выкручивание патрона, следует установить шуруповерт в режим сверления на первой скорости.

Где отремонтировать электродвигатель?

goja.ru

Ремонт и неисправности ударной дрели

Самый востребований электрический инструмент в ремонте - электрическая дрель, часто выходит из строя в виду частого и интенсивного использования. При наличии базовых навыков и опыта ремонта подобных инструментов, отремонтировать дрель не составит больших трудностей.

Причин поломок такого рода инструмента может быть несколько, бытует мнение что основной причиной есть неправильная эксплуатация дрели или же не "фирмовость" инструмента, ввиду чего ее внутренности состоят с некачественных комплектующих.

Среди других более техничных причин, можно выделить такие:

  • Выход из строя подвижной части электродвигателя, его статора или якоря
  • Выход из строя подшипников
  • Поломка кнопки (регулятора оборотов)
  • Поломка реверсивного переключателя
  • Износ коллекторных щеток и их обгорание
  • Обрив провода в шнуре, в самой дрели или же на самой катушке двигателя
  • Поломка редуктора или само зажимного патрона

Для того чтобы разобраться в причине поломки, иногда бывает что ее сразу не видно, например, дрель просто не вращается. Осмотр начинают с питающего шнура, часто в виду интенсивной эксплуатации шнур перебивается или же в районе вилки или где нибудь еще. Также осматривают кнопку и различные элементы управления. Пробуют провернуть патрон. На этом все диагностические процедуры заканчиваются, дрель нужно разобрать чтоб получить доступ и осмотреть ее изнутри.

Для этого нужно открутить (все) шурупы по периметру корпуса дрели и снять верхнюю половинку корпуса. При выкручивании шурупов обращаем внимание на их длину и запоминаем в каком отверстии шурупы какой длины находились, проще их сразу оставить в снятой части корпуса.

Осматриваем питающий кабель и внутреннюю проводку на предмет отгораний, обрывов и надежности контактного соединения.В месте, где кабель питания входит в корпус дрели, часто можно видеть поврежденный наружный слой изоляции, её разрыв,  и сам шнур питания в итоге скручен.

Если у вас неисправна кнопка или реверсний переключатель то проще заменить на новый. Можно конечно разобрать, почистить контакты, но собрать будет хлопотно, много маленьких запчастей и пружинок, которые все норовят выпрыгнуть.

Один из самых распространенных видов поломки, это износ щеток двигателя, их замену можно легко произвести самому в домашних условиях. Иногда, щетки можно заменить без разборки корпуса дрели, если это позволяет конструкция. У некоторых моделей достаточно выкрутить заглушки из установочных окошек и установить новые щетки. У других моделей, для замены требуется разборка корпуса, в этом случае необходимо аккуратно достать щеткодержатели и извлечь из них изношенные щетки.

Характерным признаком неполадки электрощеток является сильное искрение и не стабильная работа электродвигателя,когда он работает с перебоями или рывками. Что происходит от непостоянного электро-контакта между щетками и пластинами на коллекторе.

Не стоит также допускать чтоб щетки износились до минимального размера. Это опасно тем, что между щеткой и коллекторными пластинами может увеличится зазор. В итоге происходит повышенное искрообразование, коллекторные пластины сильно греются и могут "отойти" от основания коллектора, что приведет к необходимости замены якоря.Необходимо регулярно очищать пластины коллектора от нагара и постоянно проверять натяжку прилегания щеток к коллекторному барабану.

Другие неисправности электрической части могут проявляться в виде отсутствия вращения двигателя дрели, когда нет никаких признаков включения двигателя (не слышно гудения). Если дрель не включается и ее патрон легко проворачивается обычным усилием, то можно, скорее всего предполагать о неисправности электрической части.Проверка конкретности причины производится по мере доступности,проверяются сетевой шнур, кнопка регулятора оборотов, пусковой конденсатор и обмотки двигателя, все просто прозванивается мультиметром в режиме сопротивления.

Среди электрических неисправностей можно отметить поломку якоря. Поломка якоря или статора происходит по двум причинам - неправильная эксплуатация и некачественный моточный провод. Топовые производители с мировым именем применяют качественный провод с двойной изоляцией и термостойким лаком, что в разы повышает надежность двигателей и позволяет значительно продлить временной ресурс вашей дрели. Дешевые же модели не выдерживают продолжительной и интенсивной роботы с перегревами.

Поломку якоря (неисправность котушок) можно диагностировать по характерному запаху, увеличению искрообразования при работе. А при осмотре можно увидеть и обгоревшие обмотки провода. Но можно наблюдать и падение мощности двигателя что будет говорить о том что обмотки начали подгорать, их сопротивление от этого уже поменялось, что можно увидеть с помощью тестера.

Можно наблюдать такие поломки якоря и статора: межвитковой электрический пробой, пробой на "корпус" (магнитопровод) и обрыв обмотки.

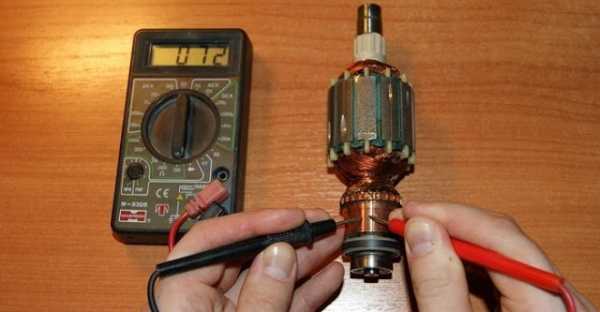

Пробой на корпус можно определить с помощью мегомметра (мультиметра) прикоснувшись щупами к любому выходу обмотки и магнитопроводу. Сопротивление более 500Мом указывает на отсутствие пробоя. Следует знать, что в идеале измерения следует делать профессиональным мегомметром, у которого измерительное напряжение не меньше 100 вольт. Делая измерения простеньким мультиметром, нельзя точно определить, что пробоя точно нет, однако можно определить, что пробой точно есть.Еще пробой можно промерять простым методом, с помощью лампочки подключенной одним выводом к сети 220 вольт, а вторыми выводами на корпус и пластины коллектора.

Межвитковой пробой якоря определить будет немного сложней. Для этого можно использовать специальный трансформатор, у которого имеется только первичная обмотка и разрыв магнитопровода в виде желоба, для установки в него якоря. При этом якорь со своим сердечником становиться вторичной обмоткой. Поворачивая якорь, так что бы в работе были обмотки поочередно, прикладываем к сердечнику якоря тонкую металлическую пластину. Если обмотка короткозамкнута, то пластина начинает сильно дребезжать, при этом обмотка ощутимо нагревается.

Часто межвитковое замыкание можно увидеть при обычном осмотре, витки могут быть погнуты, смяты. можно попробовать устранить самому, отогнув в стороны замкнутые или погнутые витки провода.

Чтобы найти обрыв обмотки якоря можно, если к смежным пластинам якоря подключать миллиамперметр и медленно поворачивать якорь. В целых обмотках будет появляться определенный одинаковый ток, оборваная покажет или увеличение тока или его полное отсутствие. Методом сравнения можно найти неисправную или же убедится в исправности, если все обмотки выдают одинаковые значения на мультиметре.

Обрыв обмоток статора определяется подключением омметра к разъединенным концам обмоток, отсутствие сопротивления указывает на полный обрыв.

В данном случае произвести ремонт своими руками, перемоткой якоря или статора, без специальных приспособлений невозможен.При перемотке обмоток необходимо выполнить условия: намотка обмоток производится в одном направление, у катушки отмечается начало обмотки, провод мотается по часовой стрелке, после чего помечается конец вывода. Вторая обмотка навивается в том же направление, с отметкой выводов начало и конец.

Для замены ротора или статора необходимо разобрать корпус, отсоединить провода, щетки, при необходимости снять приводную шестерню, и извлечь двигатель целиком вместе с опорными подшипниками. Купить замену и вставить все обратно.

При подозрение на поломку кнопки (регулятора оборотов) необходимо убедится в наличие напряжения на входной и выходной клемме кнопки. Если при нажатие на кнопку напряжение на выходе не появляется, нужно разобрать корпус кнопки и осмотреть все контакты. Как правило, подгорание или залипание контактов определяется визуально. Все контакты необходимо тщательно протереть спиртом и зачистить шкуркой для шлифовки. После чего проверить напряжение снова. Ремонт кнопки своими руками возможен только при наличии определенных навыков. Важно понимать, что после вскрытия корпуса, многие детали коммутации просто вывалятся из корпуса. Не допустить этого можно только плавным и аккуратным поднятием крышки изначально.

При замене кнопки на новую, нужно убедится что новая кнопка рассчитана на мощность конкретной дрели. Так например, для дрели 750 ват, регулятор должен быть на ток не меньше 3.4 ампера.

Реверсивную кнопку проверяют таким же способом последовательно.

Механизм реверса  основан на системе замыкающих и размыкающих контактов. Его профилактика проводится аналогично пусковой кнопке.

Причиной "не работы" электродвигателя может стать и выход из строя пускового конденсатора. Обычно нерабочее состояние конденсатора можно заметить по изменению цвета. Но надежнее измерить его емкость и сравнить с номиналом.

Механическая часть

В механической части ударной дрели, могут быть также разные поломки, например заклинивание вала дрели. Если патрон не удается прокручивать рукой, а при этом двигатель гудит при включении, то причина скорее всего в поломке редуктора или подшипников. Частой причиной неисправности можно наблюдать разрушение опорных подшипников. Поломка редуктора может проявиться и в случае, когда патрон проворачивается рукой и электродвигатель работает, а вращение на главный вал не передается. Все неисправности в механической части могут вызвать периодические остановки и сбои во время работы , гудение, скрежет и недостаточную скорость вращения вала.

схема "планетарного" редуктора

Принцип работы ударной дрели основан на поступательном движении двух храповиков, которые отталкиваются друг от друга во время вращения шпинделя электродвигателя. Во время сверления с ударом двигатель приводит в движении шпиндель. От шпинделя двигателя вращательные движения передаются уже далее на большую шестеренку редуктора к которому жестко прикреплен храповик.

Волнистая поверхность храповика большой шестеренки скользит по волнистой поверхности второго храповика,жестко закрепленного в корпус редуктора,совершая тем самым ударные действия.Со временем в процессе длительной и интенсивной эксплуатации дрели в режиме сверления с ударом волнистые поверхности храповиков истираются, удар стает все слабее и слабее или же не происходит вообще. Нужно осмотреть износившиеся детали редуктора и при необходимости заменить на новые.

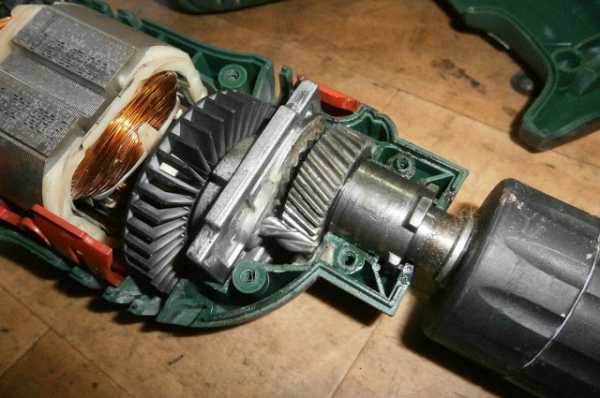

При заклинивание патрона или слышном скрежете, прежде всего, нужно разобрать корпус дрели и осмотреть состояние шестеренок в редукторе. Износ шлицов крепления или разрушенные зубья шестеренок свидетельствуют о выходе детали из строя. Такую шестерню необходимо заменить. Шестерни осматривают по всей окружности, плавно поворачивая валы рукой.

Подшипники можно проверить поворачивая в них вал. При тугом ходе вала следует начать со смазки подшипников. Если это не помогает, то они снимаются с оси при помощи специального съемника. Руками прокручивается обойма подшипника. Если движение затруднено или слышны посторонние звуки, то подшипник следует заменить.Не вовремя заменённый подшипник приведёт к заклиниванию якоря, или, в лучшем случаи, подшипник просто провернется в посадочном месте.

Что бы добраться к подшипникам дрели, необходимо снять полностью двигатель вместе с редуктором, предварительно вынув щетки, что бы их не поломать и чтоб они не по выскакивали.

Перед тем как вынимать внутренности дрели, внимательно рассмотрите что, где находилось, что бы при сборке, как это зачастую бывает у "опытных" мастеров не осталась куча ненужных элементов, применение которым тяжело найти.Не потеряйте шарик, который находится на конце вала патрона для свёрл, он отвечает за режим сверления с ударом и без удара.

При необходимости и сильном износе патрона дрели следует открутить фиксирующий винт, который находится внутри патрона.После этого откручивают патрон с левой резьбой  и снимают его с вала. Патрон заменяют на новый.

Зачастую дрель ломается во время серьезной работы, во время затеянного ремонта или в других условиях, чтобы не тратить время зря и чтобы это не было для вас проблемой, следует запомнить, как произвести ремонт дрели самостоятельно. Следует знать конструкцию используемой дрели и легко и быстро определиться с причиной неисправности и устранить ее.

elektt.blogspot.ru

Ремонт дрели своими руками: возможные неисправности

  • Дата: 22-08-2015
  • Просмотров: 606
  • Рейтинг: 43

Оглавление: [скрыть]

  • Виды неисправностей
    • Замена щеток
    • Проводка или статор
  • Ремонт дрели
  • Рекомендации

Ремонт дрели своими руками делается в случае, если вы обладаете базовыми навыками в данной сфере. Иначе вы можете просто испортить инструмент или привести его в неисправное состояние. Сам процесс подобной работы не отличается сложностью, однако нужно иметь представления о каждой детали строительного приспособления.

Схема устройства электродрели.

Ремонт дрели своими руками производится по мере необходимости. Обычно неправильная эксплуатация или технические неполадки приводят в негодность любой инструмент. Возможно, что какие-либо детали оказались бракованными (производители не всегда отличаются добросовестностью), а это значительно сокращает работоспособность дрели.

Виды неисправностей

К типичным видам поломок относится:

  1. Сбой в работе статора или якоря (элементов двигательной системы).
  2. Непригодность щеток для работы (их поломка или износ).
  3. Неполадки работы реверсного переключателя или регулятора.
  4. Непригодность опорных подшипников.
  5. Некачественный зажим, который находится в патроне дрели.

Вернуться к оглавлению

Замена щеток

Важно, чтобы все запчасти были качественными и надежными. В некоторых случаях приходится производить замену детали, чтобы инструментом можно было в дальнейшем работать. К примеру, часто щетки приходят в негодность, что ухудшает работу дрели. Таким образом, износ щеток, которые располагаются в двигателе, является самой распространенной неполадкой.

Щетки находятся в щеткодержателях с двух сторон от редуктора.

Однако эту проблему можно решить, не выходя из дома. В большинстве случаев заменить такой элемент инструмента можно без разбора его корпуса. В зависимости от модели, следует просто выкрутить заглушки из окошек для установки, а затем прикрутить новую щетку. Старые модели дрели предполагают ремонт с разбором корпуса. То есть вам необходимо аккуратно снять корпус, достать щеткодержатели и извлечь из них изношенные щетки.

Такую деталь инструмента вы сумеете приобрести в любом строительном магазине. Иногда дрель продается с комплектом, который включает в себя запасные запчасти. Не нужно ждать, пока щетки износятся полностью (размер щетинок значительно уменьшается). Старайтесь не допускать этого, так как между щеткой и пластинами коллектора увеличивается щель — тогда придется менять и якорь. Что происходит с дрелью, если вовремя не заменить щетку? Наблюдается искрообразование при использовании инструмента, при этом пластины коллекторные начинают достаточно сильно нагреваться и постепенно отходят от основания самого коллектора. Таким образом, приходит в неисправность и якорь.

Как определить необходимость замены щеток? Опытные мастера знают, что первый признак износа — повышенное искрообразование, которое вы можете увидеть в вентиляционных прорезях конструкции всей детали. Другим признаком непригодности элемента инструмента считаются хаотичные движение и дергание во время работы.

Вернуться к оглавлению

Проводка или статор

Инструменты для ремонта шнура дрели: отвертка, бокорезы, индикаторная отвертка, мультиметр, изолента, паяльник, набор для пайки.

Ремонт дрели касается и сетевого шнура. Работоспособность шнура можно проверить и омметром. Проверка происходит следующим образом: один щуп вы подключаете к контакту сетевой вилки, а второй — к жиле шнура. Если вы заметили отсутствие сопротивления, необходимо менять сетевой провод.

Следовало бы провести диагностику двигателя, чтобы удостовериться в годности деталей дрели. На втором месте, после поломки щетки, находится якорь. Как правило, статор и якорь выходят из строя по 2 причинам: неправильное использование инструмента и некачественный провод. Производители делают моточные провода с удвоенной изоляцией и покрывают их термостойким лаком, что продлевает дрели срок службы. Помните, что дешевые строительные инструменты не всегда качественны и надежны. Поэтому нельзя экономить на них, чтобы не возникало неполадок в первые месяцы эксплуатации. Однако неправильное использование дрели вредит не меньше. Если вы перегружаете дрель (не даете перерывов в процессе работы, дрель не успевает остывать и перегревается), вскоре возникнет необходимость делать ремонт. Монтаж заключается в перемотке статора и якоря, но работа без специального оборудования невозможна вручную. Лучшим вариантом будет замена детали инструмента полностью, но произвести ремонт самостоятельно сумеет только мастер.

Чтобы заменить статор или ротор дрели, вам следует разобрать дрель. Сначала отсоединяете все провода, затем щетку и приводную шестерню (по мере необходимости). Далее извлекаете двигатель вместе с его составляющими — опорными подшипниками. В завершение ремонта производите замену непригодной части инструмента и собираете все детали обратно. Определить сбои в работе якоря можно по характерным признакам; специфическому запаху и повышенному искрообразованию.

Вернуться к оглавлению

Ремонт дрели

Проверку кабеля питания нужно начать с его прозвонки до клавиши-курка.

Среди распространенных проблем существуют следующие:

  1. Дрель не включается.
  2. Дрель греется.
  3. Дрель вибрирует.

Список необходимых инструментов, чтобы починить дрель своими руками:

  • отвертка;
  • пассатижи;
  • тиски;
  • изолента;
  • щетки;
  • кабель.

Провод. Если дрель не включается, то в первую очередь при помощи простейшего тестера проверьте, есть ли питание в розетке (удлинителе). Если питание есть, переходите к проводу питания дрели. Протрите сухой тряпкой провод по всей длине, а затем просмотрите его со всех сторон на предмет механических повреждений (порезы и трещины). Особое внимание стоит уделить сгибу в месте сразу после того, как провод выходит из дрели и вилки. Также провод может перегореть и внутри без видимых повреждений, и снаружи. Чтобы убедиться в его годности, нужно разобрать дрель и, демонтировав провод, проверить его тестером на сопротивляемость. При обнаружении обрыва его можно легко исправить, удалив поврежденный отрезок и соединив провод при помощи изоленты.

Щетки. Самое основное — визуальный осмотр. Щетка должна плотно прилегать к лепесткам ротора, так как они служат проводником электрического тока. Если зазор есть, открываете крепления и осторожно, чтобы не повредить другие детали и узлы, изымаете выработанную щетку на место, помещаете новую и проверяете на наличие зазора.

Изношенные щетки загрязняют коллектор, поэтому при ремонте дрели его нужно зачистить.

Кнопка. Кнопка не должна западать или плохо двигаться. Ее нужно протереть и пропылесосить, удаляя все ненужные наросты. Устранив механические неполадки, проверьте кнопку тестером на прохождение электрического тока через контакты входа и выхода. Если результат отрицательный, ее нужно заменить новой, так как даже при вскрытии кнопки и ее ремонте это даст только временный эффект .

Ротор. Осторожно протерев ротор, внимательно осмотрите лепестки. Особое внимание обратите на те места, где идет соприкосновение с щетками. В этом месте не должно быть ни царапин, ни прогаров. Лепестки проверьте тестером на сопротивление (внутренний обрыв). Если ротор поврежден, то он ремонту не подлежит. Ставьте новый.

Перегрев. Как вам известно, дрель начинает перегреваться по причине беспрерывной работы. Однако внутренние неполадки также могут вести к нагреву инструмента. Плохой контакт в электрической цепи дрели или неправильная сборка узлов и агрегатов, а также чрезмерное количество смазки являются причинами перегрева дрели.

http://moyafanera.ru/www.youtube.com/watch?v=P7bEudsw0xM

Вибрация. Вибрация дрели возникает из-за износа подшипников. То есть, как только вы замените подшипники, вибрация исчезнет.

Таким образом, процесс ремонта самому требует определенных навыков. Вам необходимо иметь представление о составляющих деталях дрели, их расположении и способах починки.

Вернуться к оглавлению

Рекомендации

Когда вы будете сверлить материал снизу, необходимо надеть на сверло крышку из полиэтилена.

Так вы сможете защитить инструмент от воздействия грязи и пыли.

Ни в коем случае не бросайте дрель в какую-либо жидкость (вода, краска), если включена розетка. Сначала выключите ее, а затем осторожно положите на поверхность.

http://moyafanera.ru/www.youtube.com/watch?v=zzn1mPmym_c

Не рекомендуется привязывать инструмент к козлам или стремянке. Бережно обращайтесь с дрелью. Помните, что небрежно бросая ее на пол, вы можете повредить ее составляющие детали.
