Фрезер из дрели своими руками: рабочий процесс изготовления. Фрезер из шуруповерта своими руками


Фрезер из дрели самодельный - преимущества и недостатки. Жми!

Любители мастерить различные вещи дома по достоинству оценили появление на рынке такого инструмента, как ручной фрезер в качестве альтернативы фрезерному станку, несмотря на все возможности, которые дает последний.

Держать дома крупногабаритный аппарат зачастую неудобно — он занимает слишком много места.

Ручной

Небольшие фрезерные машины сейчас в достаточно обширном ассортименте представлены на рынке практически всеми компаниями, производящими электроинструменты.

Стоит учесть: готовая фрезерная машина стоит весьма ощутимых денег, так что подчас купить подобный аппарат хочется, а возможности подобной нет.

Однако эта не та проблема, которая действительно может остановить настоящих мастеров своего дела, поскольку фрезер можно несложным образом сделать своими руками.

Инструкций для осуществления подобного небольшого подвига в домашних условиях вместе с фото и видео материалами, приложенными чертежами и подробными рекомендациями в интернете достаточно.

Изготовление подобного инструмента доступно многим людям, которые будут готовы потратить несколько часов времени на изучение материалов, чертежей и самого процесса создания прибора.

Устройство и задачи

Упрощенно устройство фрезерного приспособления можно описать следующим образом: двигатель аппарата передает вращение на шпиндель, на который надета фреза (специальная насадка).

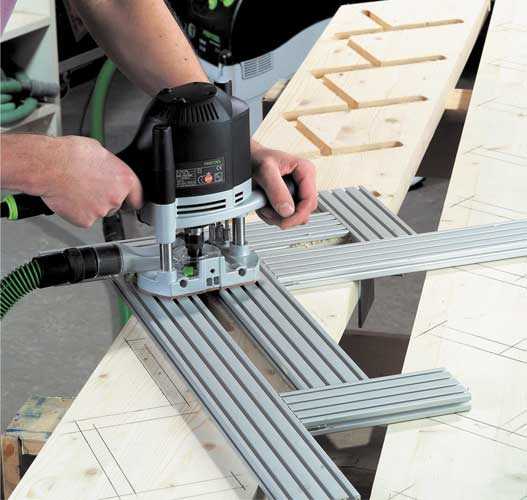

При устройстве ручного инструмента фреза вставляется в специализированный патрон, цанговый или кулачковый.

Знаете ли Вы что: основная задача инструмента – обработка металла, дерева, стекла, керамики, оргстекла или пластиков.

Вполне известный пример – подготовка отверстий под дверные замки в деревянном полотне. Также это может быть нарезка резьбы или обработка кромок деталей, фрезеровка пазов и полостей.

Вращение обеспечивается двигателем, работающим от сети переменного тока. Насадки могут использоваться самые разные, в зависимости от материала, который необходимо фрезеровать.

Самый простой материал для фрезеровки – это дерево, поэтому, как правило, и фрезы для его обработки будут наиболее часто встречающимися и дешевыми.

Для металлов различной степени жесткости и вязкости должны использоваться насадки, отличающиеся по своим характеристикам в зависимости от свойств самого обрабатываемого материала.

Разумеется, фрезы для дерева или металлов не подойдут для обработки стекла или керамики, для подобных материалов необходимо подобрать фрезы с иными характеристиками.

Изготовление

Разумеется, основным элементом приспособления для фрезеровки будет двигатель. Самым простым решением будет подбор электромотора, работающего от обычной сети 220 Вольт.

Таким может послужить двигатель от бытовых приборов, имеющихся дома. Например, подходящий по мощности и оборотам электромотор от дрели, перфоратора или болгарки

Примите к сведению: двигатели от небольших приборов вроде бормашинки, к примеру, для реализации задачи не подойдет.

Для начала необходимо определиться с основанием для крепления электромотора, которое можно изготовить из дерева, фанеры, ДСП или прочного пластика. Поскольку любой двигатель оснащен специальными креплениями под болты, использовать можно их или специальные застежки.

Далее надо к двигателю прикрепить патрон, который можно взять от того же перфоратора или электродрели.

Совет специалиста: крепление вряд ли получится сделать самостоятельно в силу сложности конструкции, поэтому есть смысл обратиться к мастерам, способным реализовать подобную задачу.

Преимущества и недостатки

В изготовлении самодельного фрезера есть вполне очевидные преимущества по сравнению с покупкой подобного инструмента в магазине:

  • затраты существенно ниже, чем при покупке готового инструмента;
  • простота сборки всей конструкции;
  • возможность превращения ручного фрезера в станок;
  • обработка различных типов поверхностей.



Недостатки:

  • низкая скорость обработки;
  • меньшая прочность по сравнению с заводскими инструментами.



Так или иначе, решение о покупке инструмента в магазине или предпочтение в адрес самодельного приспособления остаётся за самим мастером.

Смотрите видео, в котором опытный мастер рассказывает как сделать фрезерный станок из дрели:

Оцените статью

Загрузка...

Вконтакте

Facebook

Twitter

Google+

Мой мир

6sotok-dom.com

Делаем фрезер своими руками из подручных средств. Вполне доступно и не дорого.

Многие задаются вопросом об изготовлении фрезерного станка своими руками из подручных средств. Для того чтобы изготовить задуманное необходимо определиться с конечной целью, а именно какие операции планируется выполнять и с какой точностью? Нужно понимать, чем универсальней хочется сделать станок, тем сложнее осуществить задуманное, а если и удастся, то приведет к сильному удорожанию результата, что может оказаться не целесообразным, потому что сборка собственного станка окажется равной или даже дороже цены заводского.Вот вам несколько примеров удачного изготовления станка исходя из поставленных задач.

Рукотворный фрезерный станок или помощник пасечника

Покупной фрезер и самодельный стол для фрезерования

Крепление фрезера к столу

Был приобретен отечественный фрезер мощностью 1,1 КВт и 30 000 оборотов.

ВАЖНО! При выборе обратите внимание на возможность извлечения фрез снаружи подошвы, поскольку фрезер у вас будет находиться под столом, то для смены фрезы придется его снимать, что не очень удобно. Стол изготовил самостоятельно, из восьми миллиметровой металлической плиты проделав автогеном, отверстие по центру, просверлил отверстия для крепления фрезера и поместил все это хозяйство на самостоятельно сколоченный из брусков стол. Что и требовалось доказать. Получился фрезерный станок, вполне удовлетворяющий исходным данным для не больших и не супер точных поделок, например, выстругать рамку для сот, сделать паз или четверть в доске. Брусок к столу закрепил струбцинами для осуществления упора при строгании и выдержке ширины снятия стружки, глубина фрезеровки выбирается на самом станке. Просто и со вкусом.

Универсальная стойка для фрезерного станка

Более интересный и скажем так «навороченный» фрезерный станок с удобными регулировками представлен ниже. В процессе создания получилась некая унификация, в результате которой стало возможным использовать стойку, как для дрели, так и для фрезера совместив сверлильный, токарный и фрезерные станки в одно целое.Изначально все задумывалось как стойка для крепления дрели. Конструкция простая, но очень интересная и достаточно надежная. Все видно из видео, поэтому не буду приводить какие-либо чертежи, смотрите и делайте.

После того как сделал стойку и поэкспериментировал с дрелью пришла идея изготовить новый крепежный кронштейн для крепления фрезера к этой же стойке.

Кронштейн для крепления фрезера к стойке

Что нужно, чтобы сделать кронштейн:
  1. Водопроводная труба 3/4″ длиной 100мм
  2. Две профильные трубы 20Х20 длину подобрать по месту в зависимости от размеров вертикального лифта вашего фрезера
  3. Кругляка диаметром 14 мм, длиной 200 мм
  4. Два стопорящих винта М8

Ответная часть, которая крепится к стойке:

ответная деталь крепления

  1. Уголок 20мм
  2. Трубка 20мм

Далее, чтобы получить полноценный фрезерный станок, нужно было сделать стол с механизмом перемещения.

Для этого понадобились следующие детали:

  1. Шпилька М12
  2. Две гайки М12
  3. Одна гайка М12 удлиненная
  4. Шарик от подшипника

Подшипник, какой найдете, лишь бы шпилька проходила по внутреннему диаметру и не сильно болталась.

  • Уголок 40 мм
  • Труба профильная 40х20

Все подробности в этом видео.

В итоге получился вполне компактный и достаточно точный фрезерный станок. Если у вас сейчас нет подходящего инструмента, то и из дрели вполне можно сделать фрезер. Правда возможности его будут гораздо скромнее, но какие-то детали можно будет сделать и на фрезерном станке из домашней дрели.Есть в интернете варианты изготовления станка из болгарки, но это больше похоже на наждак с тонким диском, чем на полноценный фрезер как в нашем случае, поэтому описывать изготовление фрезера из болгарки в этой статье я не стану.

obinstrumente.ru

Фрезер из дрели своими руками — sovetskyfilm.ru

Небольшие фрезерные машины сейчас в достаточно обширном ассортименте представлены на рынке практически всеми компаниями, производящими электроинструменты.

Стоит учесть: готовая фрезерная машина стоит весьма ощутимых денег, так что подчас купить подобный аппарат хочется, а возможности подобной нет.

Однако эта не та проблема, которая действительно может остановить настоящих мастеров своего дела, поскольку фрезер можно несложным образом сделать своими руками.

Инструкций для осуществления подобного небольшого подвига в домашних условиях вместе с фото и видео материалами, приложенными чертежами и подробными рекомендациями в интернете достаточно.

Изготовление подобного инструмента доступно многим людям, которые будут готовы потратить несколько часов времени на изучение материалов, чертежей и самого процесса создания прибора.

Устройство и задачи

Упрощенно устройство фрезерного приспособления можно описать следующим образом: двигатель аппарата передает вращение на шпиндель, на который надета фреза (специальная насадка).

При устройстве ручного инструмента фреза вставляется в специализированный патрон, цанговый или кулачковый.

Знаете ли Вы что: основная задача инструмента – обработка металла, дерева, стекла, керамики, оргстекла или пластиков.

Вполне известный пример – подготовка отверстий под дверные замки в деревянном полотне. Также это может быть нарезка резьбы или обработка кромок деталей, фрезеровка пазов и полостей.

Вращение обеспечивается двигателем, работающим от сети переменного тока. Насадки могут использоваться самые разные, в зависимости от материала, который необходимо фрезеровать.

Самый простой материал для фрезеровки – это дерево, поэтому, как правило, и фрезы для его обработки будут наиболее часто встречающимися и дешевыми.

Для металлов различной степени жесткости и вязкости должны использоваться насадки, отличающиеся по своим характеристикам в зависимости от свойств самого обрабатываемого материала.

Разумеется, фрезы для дерева или металлов не подойдут для обработки стекла или керамики, для подобных материалов необходимо подобрать фрезы с иными характеристиками.

Изготовление

Разумеется, основным элементом приспособления для фрезеровки будет двигатель. Самым простым решением будет подбор электромотора, работающего от обычной сети 220 Вольт.

Таким может послужить двигатель от бытовых приборов, имеющихся дома. Например, подходящий по мощности и оборотам электромотор от дрели, перфоратора или болгарки

Примите к сведению: двигатели от небольших приборов вроде бормашинки, к примеру, для реализации задачи не подойдет.

Для начала необходимо определиться с основанием для крепления электромотора, которое можно изготовить из дерева, фанеры, ДСП или прочного пластика. Поскольку любой двигатель оснащен специальными креплениями под болты, использовать можно их или специальные застежки.

Далее надо к двигателю прикрепить патрон, который можно взять от того же перфоратора или электродрели.

Совет специалиста: крепление вряд ли получится сделать самостоятельно в силу сложности конструкции, поэтому есть смысл обратиться к мастерам, способным реализовать подобную задачу.

Преимущества и недостатки

В изготовлении самодельного фрезера есть вполне очевидные преимущества по сравнению с покупкой подобного инструмента в магазине:

  • затраты существенно ниже, чем при покупке готового инструмента;
  • простота сборки всей конструкции;
  • возможность превращения ручного фрезера в станок;
  • обработка различных типов поверхностей.
  • низкая скорость обработки;
  • меньшая прочность по сравнению с заводскими инструментами.

Так или иначе, решение о покупке инструмента в магазине или предпочтение в адрес самодельного приспособления остаётся за самим мастером.

Смотрите видео, в котором опытный мастер рассказывает как сделать фрезерный станок из дрели:

Книжная полка своими руками: виды, материалы, процесс изготовления

Как сделать пресс для винограда своими руками: устройство, выбор материала и пошаговый процесс изготовления

Как правильно сделать верстак в гараж своими руками: чертежи с размерами, этапы изготовления

Как изготовить ручной садовый бур своими руками: видеоинструкция и чертежи изготовления

Фрезер из дрели сделать можно, но нужно иметь саму фрезу (насадку фрезу которая будет резать или вырезать рисунки) если такова есть, то без проблем, нужно продумать каким образом закрепить дрель (нужно сделать это надёжно, желательно в нескольких точках, например за ручку и обод рукоятки) потому что при работе фрезы создаётся сильная вибрация и дрель может выскочить из одного крепления, затем подумать каким образом прикрыть струю воздуха от дрели, чтоб опилки не летели в глаза и последнее организовать рабочую плоскость для заготовок, это может быть и стол, и тумбочка, а возможно и просто направляющий из нескольких уголков, смотря что вы собираетесь делать, снимать к примеру кромки или вырезать рисунки. Дрель должна работать на максимальных оборотах, так как фактически является низкооборотным электроинструментом, понижать регулятором обороты нельзя — только на максимальных фреза будет резать чисто и без рваного края.

модератор выбрал этот ответ лучшим

в избранное ссылка отблагодарить

Если руководствоваться поговоркой:»Голь на выдумки сильна» и это сильно надо, то использовать дрель в качестве ручного или стационарного фрезера вполне возможно.

Ведь эти два инструмента объединяет следующее:

  • есть зажим для фиксации сверла или фрезы;

  • принцип действия- вращение зафиксированного в головке-зажиме инструмента.
  • А теперь о различиях- у фрезера в отличие от электрической сдрели есть станина, которой регулируются различные операции.

    Чтобы Ваша дрель стала фрезером, необходимо изготовить такую станину.

    Сделать ее можно из различных материалов:

    • металлическая конструкция;
    • алюминиевая конструкция;
    • конструкция из кусков ДСП и водопроводных хомутов.

    Посмотрев ниже приведенные фото, Вы поймете, какой вариант Вам больше подходит.

    Если Вам фрезер нужен для частого и ответственного использования,то лучше все таки не изобретать велосипед и приобрести недорогой ручной фрезер. Ведь работать с конструкцией Дрель-фрезер не совсем удобно- сложно делать перенастройку, кнопка расположена не удобно и т.д.

    Можно, тем более в продаже есть такой «девайс9quot; как «приставка для столярных работ к дрели».

    Можно и самостоятельно изготовить приспособление (нужна толстая фанера, или ДСП, бруски, хомут для крепления дрели, ну и плюс конечно нужен соответствующий стол), но надо отметить что даже с такой приставкой (заводского изготовления) точность выполнения работ будет гораздо хуже используя мы фрезер.

    Так, для домашней работы (или разовой) ещё туда-сюда, но для профессиональных работ всё же лучше фрезер тут и сравнивать особо не чего.

    Хотя конечно, покупка приставки (или её изготовление), это в разы дешевле покупки фрезера, даже самого не дорогого (даже китайского).

    Приставка о которой писал выше, подойдёт практически для любой «стандартной9quot; дрели (дрель зажимается в «корзине9quot;), дрель должна быть с регулировкой оборотов.

    Мощность дрели, важный момент, маломощные дрели (до 500-т Ватт, не подойдут), лучше не использовать с работой фрезами.

    Всем привет! В этой статье пойдет речь о том, как из дрели сделать фрезер своими руками с помощью подручных материалов. Бывают такие ситуации, когда нужно сделать определенную специфическую работу, но для ее выполнения требуется инструмент, который стоит довольно дорого. Покупать его на один-два раза как-то неохота. Тогда задумываешься о том, как его заменить тем, что есть.

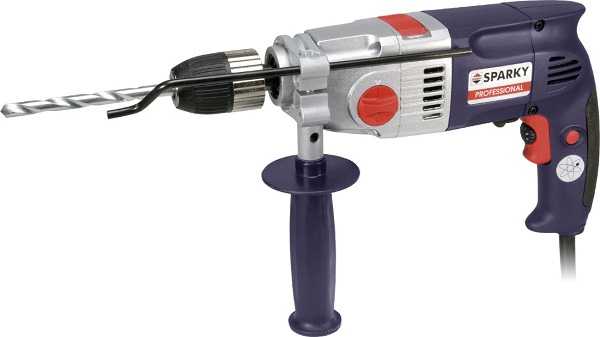

    Такой инструмент, как дрель, есть у всех домашних мастеров. Поэтому ее пытаются приспособить под различные нужды, а не только для сверления. Люди используют ее с помощью разных приспособлений в качестве токарных, сверлильных, точильных станков, болгарок, миксеров и много другого. Вот и фрезер можно тоже из нее сделать. Причем понадобятся для этого совсем недорогие материалы.

    Но стоит сказать про один момент. Полноценно никакая дрель не сможет заменить фрезер. Это связано, во-первых, с тем, что ее обороты составляют всего около 3 000 в минуту, тогда как фрезер развивает их и до 30 000. А значит обработать поверхность также чисто не получится. А, во-вторых, ее редуктор не рассчитан на такие нагрузки, что приведет к его скорому износу, если работать ей в таком режиме долго.

    Что ж, когда мы выяснили все подводные камни, можно и рассказать, что понадобится. А нужно будет совсем немного:

    • 4 куска ЛДСП или толстой фанеры
    • Хомут для крепления труб к стене
    • Болт с резьбой на 8 мм
    • Перьевое сверло или коронка на 40 мм
    • Саморезы

    Берем ЛДСП или фанеру и собираем с помощью саморезов вот такую конструкцию, как на рисунке ниже.

    Отверстие в основании высверливается пером или коронкой на 40 мм. Размеры кусков фанеры или ЛДСП рассчитывайте, исходя из габаритов имеющейся электродрели.

    Из хомута надо будет выкрутить саморез. На его место будет вкручен болт. В вертикальной стенке просверливаем отверстие под него, чтобы завести его с задней стороны и вкрутить в хомут, который располагается впереди. Высота его расположения должна быть такой, чтобы патрон дрели был в нескольких миллиметрах от основания.

    Для фиксации электродрели сверху прикручивается небольшой прямоугольник из ЛДСП или фанеры. В итоге должна получиться вот такая конструкция:

    Теперь остается зажать фрезу в патрон и работать. Высота расположения фрезы определяется тем, насколько глубоко она погружена в патрон. А для того, чтобы рез был прямой, можно сбоку от конструкции прикрепить доску с прямой гранью и упереться в нее.

    Вот такая простейшая конструкция поможет вам выполнить фрезеровальные работы при наличии в арсенале только дрели. Ну а если вы все-таки хотите делать такую работу на постоянной основе, то лучше купите фрезер. Самые выгодные цены на них здесь. Можете зайти и сами убедиться.

    А на этом у меня всё — до новых встреч!

    В домашней мастерской, каждый вид инструмента будет, кстати, то же самое касается и самодельного фрезера из болгарки.

    И если о том, как сделать полировальный станок. самодельный плиткорез и листогиб своими руками было рассказано ранее, то пришло время поговорить, как делается фрезер из болгарки своими руками.

    На самом деле все достаточно просто, и если в гараже лежит старая ненужная дрель или болгарка, то фрезерный станок можно изготовить достаточно просто. Основными частями фрезерного станка из болгарки или дрели является фреза, шток, на котором она крепится и двигатель, который её вращает. Вот собственно и всё, о чём по порядку.

    Фрезер из болгарки своими руками

    Итак, чтобы сделать фрезер из болгарки своими руками, в первую очередь необходимо будет подготовить:

    1. Основание, на котором будет закреплена болгарка или дрель. Это может быть стол или самодельный верстак для гаража. неважно. Главное, чтобы основание было надежное, не шаталось, и на нём можно удобно было бы работать за самодельным фрезером.
    2. Старая ненужная дрель или болгарка. Разбирать этот электроинструмент нет необходимости. В тоже время стоит понимать что элементы, за которые он будет фиксироваться накрепко к основанию, должны быть прочными и максимально надежными.
    3. Кусок 12 мм фанеры или тонкого металла. Работать с фанерой намного легче, если же для изготовления фрезерного станка из болгарки выбран металл, то возможно потребуется сварка для скрепления всех частей самодельного фрезера.

    В принципе на этом всё, хотя в процессе работы над изготовлением фрезера из болгарки своими руками, возможно, потребуются дополнительно болты или саморезы, но это добро, как правило, изобилует в каждом гараже или в хозблоке домашнего мастера.

    Фрезер из дрели своими руками

    Сначала изготавливается из толстой фанеры или досок основание фрезера. Оно состоит из двух стенок расположенных друг напротив друга. Расстояние одной стенки до другой можно сделать фиксированным, а можно сделать так, чтобы одна из стенок, на которой не закреплена дрель, двигалась ближе или дальше в зависимости от длины обрабатываемых деталей.

    На подвижной части самодельного фрезера закрепляется металлический конус, который острым своим концом будет удерживать обрабатываемую заготовку. Сбоку прямо на каркасе размещаются фрезы фрезера по дереву. Они могут иметь разную конфигурацию, длину и ширину обработки заготовок.

    Фрезер из болгарки своими руками делается практически точно также, единственное отличие здесь в способе фиксации втулки для вращения заготовок. И если в дрели её можно закрепить прямо в патрон, то при использовании болгарки в качестве фрезерного станка придется делать дополнительный переходник.

    Фрезер из болгарки или дрели своими руками можно сделать достаточно легко. В интернете существует масса видео роликов на эту тему. Можно что-то легко менять и добавлять в конструкции фрезера из болгарки своими руками от себя, главное чтобы за самодельным станком было бы удобно работать.

    • Как выбрать строительный пылесос

    Любители мастерить что-то дома нередко задаются вопросом: «А можно ли собрать фрезер из дрели своими руками?». Такая мысль имеет под собой довольно прочную основу в виде высокой стоимости профессионального профильного инструмента. Цена современного фрезерного станка может серьезно ударить по домашнему бюджету, а пользоваться им придется не так уж и часто. Оказывается, сделать такой прибор самостоятельно вполне реально.

    Использование фрезерного станка

    Чаще всего такой инструмент очень полезен при ремонте дачного домика или строительстве частного коттеджа. При наличии такого агрегата сложные работы по обработке древесины можно провести прямо в домашних условиях. Вам станет доступно:

    • фрезерование деревянных деталей;
    • формирование кромок;
    • создание специальных соединительных деталей;
    • прочие работы с деревом;

    Большое число преимуществ не всегда перевешивает завышенную цену инструмента, который по окончанию ремонта будет пылиться в кладовке. Поэтому все большую популярность у домовладельцев набирает самодельный ручной фрезер.

    Изготовление прибора

    Перед тем, как приступить непосредственно к процедуре сборки, нужно позаботиться о специальной подставке – фрезерный стол. Этот элемент можно собрать из толстой фанеры или ДСП панелей.

    Раздобудьте подходящие детали:

    • листы фанеры или ДСП толщиной не менее двенадцати миллиметров;
    • четыре опорных бруска;
    • хомут для закрепления дрели на столе;.

    Приступаем к процессу сборки. В основной вертикальной стенке проделайте отверстия для болтов и закрепите направляющий хомут.

    После этого проделайте круглое отверстие в середине упорного листа. Профессионалы советуют использовать для этих целей электрический лобзик. но подойдет и простая ножовка. Завершающим этапом становится соединение всех деталей в единую конструкцию при помощи саморезов или суперклея. Столик готов, осталось самое главное – изготовить сам фрезер.

    Основные элементы устройства

    В основе хорошего фрезерного станка лежит электрический привод. Мощность его не должна быть ниже 500 Ватт. Рассчитывайте этот показатель в зависимости от толщины деревянных деталей, которые планируете обработать. Самым подходящим вариантом становятся дрель, перфоратор или болгарка мощностью от 500 до 1100 Ватт. Оптимальным выбором, с точки зрения цены и надежности, считается дрель.

    Покупая, следует обратить особое внимание на качественные характеристики дрели, ведь позже ее можно будет использовать по прямому назначению.

    Для сборки всей системы вам пригодятся следующие комплектующие:

    • фреза – элемент который покупается отдельно в специализированном магазине;

    • особый патрон для закрепления.

    Последняя деталь подключается к дрели посредством переходника. который придется подбирать отдельно, в зависимости от типа фрезы. Устанавливать такой переходник проблематично, но вполне возможно в домашних условиях.

    Последовательность сборки

    Изготавливая фрезеровочный станок, необходимо придерживаться некоторых указаний, которые позволят избежать ошибок. Особое внимание стоит обратить на лифт для регулировки — его закрепляют на крышке стола, для компенсации силы оборотов. Для изготовления этой детали используют плотную фанеру.

    Очень важно добиться монолитности в конструкции, избегайте использования ремешков, тросиков, мелких гвоздей и реек. Саму фрезу после этого устанавливают на моторном валу. В итоге лифт будет включать:

    • каретки;
    • корпус, на который будет приходится основная нагрузка;
    • резьбовую ось;
    • крепление для фиксирования;
    • полозья скользящего типа.

    При вращении оси с резьбой происходит перемещение каретки вместе с двигателем. Она перемещает его вверх или вниз по линии оси. Полозья предназначены для ограничения и направления движения.

    Ограничения по высоте необходимо выставить заранее, пока устройство неподвижно. Закрепив фиксирующие элементы в необходимом положении, вы обезопасите себя и свою работу.

    Крайне важно следить за ровным перемещением каретки. Добейтесь максимально устойчивого положения, чтобы исключить возникновения брака и неровностей при обработке древесины. Опытные мастера изготавливают особые шестерни и поворотные рычаги, которые потом включают в общую систему для управления.

    Вот так, соблюдая простые советы, можно собрать фрезер из обычной дрели. Тщательно подгоняйте детали и используйте только качественные материалы. Не пытайтесь сэкономить на дрели, помните, когда закончится стройка, вы сможете разобрать станок и использовать ее по прямому назначению. Не спешите выбрасывать столик и лифт после — их можно разобрать на отдельные элементы и компактно упаковать в коробку до следующего ремонта. Именно поэтому профессионалы используют для соединения только строительные саморезы.

    Внимание, только СЕГОДНЯ!

    sovetskyfilm.ru

    Фрезер своими руками: как собрать инструмент? (видео)

    Оглавление: [скрыть]

    • Электродвигатель для фрезера
    • Изготовление лифта для фрезера

    Для того чтобы собрать фрезер своими руками, может быть много причин. На фабричный инструмент зачастую завышены цены. К тому же можно сделать его более универсальным. Мастерам часто нужен инструмент, который полностью отвечает их требованиям.

    Схема фрезерного стола с пылеудалением.

    Для сборки понадобятся:

    • фреза;
    • стол;
    • патрон;
    • переходник;
    • ножовка или электролобзик;
    • сверло;
    • электрический двигатель.

    Фрезер — один из самых универсальных и функциональных примеров деревообрабатывающего оборудования. С его помощью можно выполнять поперечные остругивания, выборки криволинейных и неправильных геометрических форм. Различные пазы, гребни, шпунты, канавки, калевки и шлицы изготавливаются с его помощью. Распил и примерная калибровка заготовок могут быть произведены этим инструментом.

    Электродвигатель для фрезера

    Схема подключения фрезера к контроллеру.

    Двигатель, на основе которого можно сделать ручной фрезер по дереву, может быть взят от бытового прибора практически без ограничений. Есть только одно условие: прибор и двигатель от него должны исправно работать. В качестве патрона рекомендуется брать патрон для перфоратора, так как именно он для этих целей подходит наилучшим образом. Принцип его действия не отличается ничем. Именно эта деталь рассчитана на большие мощности при работе. В том случае, если станком не планируется делать глубокую выборку деревянных заготовок, максимальная его мощность может равняться и 500 Вт. Но станок такого рода будет часто глохнуть, а в целом может не оправдывать затраченных на изготовление станка времени и средств. Оптимальной мощностью считается та, которая начинается от 1100 Вт и выше.

    Применять при необходимости любой тип фрез позволяет привод на 1-2 кВт. С его помощью можно делать обработку древесины в стандартном режиме. Для этого будут подходящими стандартные электромоторы или приводы от ручных электроинструментов. Не только перфоратор, но и болгарка, дрель и ручной фрезер подойдут под эти параметры.

    Немаловажным фактором при выборе движка является его оборотистость, так как чем выше число оборотов, тем рез чище и равномернее по своей структуре.

    Хорошо, если двигатель будет рассчитан под бытовое напряжение 220 В, чтобы не изобретать переходников. К примеру, всем хорош трехфазный асинхронный двигатель, но подключать его в бытовую сеть нужно по сложной схеме.

    Вернуться к оглавлению

    Изготовление лифта для фрезера

    Схема лифта для фрезера.

    Чтобы сделать основание для двигателя, используется листовой пластик, а именно ПВХ, но он может быть успешно заменен листами ДСП стандартного размера, которые прикрепляются к двигателю. Собрать сам станок не составляет усилий, значительно важнее отладить его, чтобы фрезы без особых усилий выставлялись своими резами по нужной высоте.

    Простейший лифт — не самый плохой вариант, особенно для первого раза.

    Его конструкция должна быть закреплена на крышке стола-верстака. Шкивы и ремни для его изготовления не нужны, фрезы насаживают напрямую на вал двигателя с достаточно высокими оборотами.

    Состоит лифт из несущего корпуса, каретки, свободно двигающихся полозьев, оси с резьбой и фиксирующего крепежного винта. Когда ось начинает вращение, моторная каретка перемещается на ней вверх или вниз, а полозья направляют и ограничивают движение. Каретка закрепляется неподвижно на оси, после того как ей выставляют нужную высоту. Вся эта конструкция удерживается на крышке верстака снизу, в несущем корпусе. Важен и тот факт, чтобы каретка не шаталась по отношению к корпусу, так как работа в этом случае будет испорчена, выборка будет производиться неравномерно. Это приспособление обеспечивает регулировку плавного хода над поверхностью рабочего стола любой фрезы. Иногда для еще большего удобства лифт снабжается шестернями, а поворотный рычаг выносят сбоку, а не сверху.

    Часто используется готовый стол-верстак, но, в случае если он изготавливается самостоятельно, нужно учитывать разные характеристики некоторых материалов, которые требуют различных условий эксплуатации. Деревянный стол будет бояться влаги и масел, но деревянные предметы мебели проще всего изготовить, так как они легко поддаются обработке. Деревянная поверхность очень хорошо поглощает возникающие в процессе работы вибрации. Если потратить немного больше времени при изготовлении и покрыть деревянные поверхности лаками, такой верстак будет служить очень долго.

    Оснастить дрелью, в патроне которой зажата фаза, можно такую конструкцию без особых трудностей. Раскрутив крепежные гайки, прикрепленное легко снимают, если возникла такая необходимость.

    moiinstrumenty.ru


    Смотрите также
