Как измерить емкость аккумулятора мультиметром

Не секрет, что со временем емкость аккумуляторных батарей становится меньше, и они уже не могут отдавать устройству то количество тока, которое могли отдавать раньше. В связи с этом у многих пользователей часто возникает вопрос о том, как измерить емкость аккумулятора, а точнее, как узнать показатель его остаточного потенциала, с помощью которого можно понять, будет ли нуждаться АКБ в ближайшей ее замене.

Если исходить из понятия, что показатель емкости — это количество энергии или тока, отдаваемое батареей в течение определенного промежутка времени, просто «померить» ее мультиметром не получится. Если речь идет о том, как узнать реальную емкость аккумулятора в виде пальчиковых батареек, здесь придется вначале произвести замеры тока, а потом воспользоваться некоторыми нехитрыми вычислениями — для того, чтобы показатель был как можно более точным. Что же касается любого мобильника на базе Андроид, емкость аккумулятора телефона можно проверить с помощью небольшого USB-тестера.

Простая проверка емкости АКБ USB-тестером с последующим уточнением

USB-тестер для измерения емкости аккумуляторов имеет очень богатый функционал — с его помощью измеряется емкость батарей планшета, смартфона, повербанка. На основании того, что показывает этот прибор, можно составить представление об изношенности аккумуляторов: стоит ли менять батарею, либо нужно приобретать новый девайс.

С помощью всего лишь одной кнопки управления можно измерить разные показатели, в том числе и емкость аккумуляторной батареи того или иного устройства. Кнопка переключает ячейки памяти тестера и режимы работы. Если в подключаемом устройстве достаточный уровень напряжения, тестер включается.

Показатель емкости АКБ измеритель отображает как правило в левом нижнем углу. Точность замеров тестером не является стопроцентной, а посему рекомендуется воспользоваться несложной математической формулой на основании следующего примера.

Допустим, у вас есть некое устройство (телефон, повербанк или планшет), которое, будучи полностью разряженным, зарядилось в промежуток времени, равный 3 часам. Если вы ради любопытства сделали замер тока с помощью тестера, и его показатель составлял, например, 1,15 А, реальная емкость аккумуляторной батареи вашего устройства вычисляется путем перемножения меж собой этих двух чисел. 1,15 ампер — это 1150 миллиампер, умножаем это число на 3 и получаем 3450 мАч. Так измеряется реальная емкость. Если на вашем устройстве «вместимость» тока указана производителем в несколько раз больше фактической, это просто стандартный рекламный ход, верить которому не стоит.

Как определить емкость батареек с помощью мультиметра

Саму емкость аккумулятора мультиметром определить не получится. Если быть точнее, этот прибор поможет в определении фактических показателей емкости.

Для того чтобы узнать емкость аккумулятора 18650, а также иных элементов питания, применяются так называемые «умные зарядные устройства». Но их стоимость довольно велика. Покупать такие ЗУ просто для определения емкости у пары-тройки аккумуляторов не стоит. Этот показатель легко определит обычный способ вычисления с предварительным использованием мультиметра. Однако при расчетах нужно соблюдать определенные тонкости.

Проверка показателя емкости аккумуляторных батарей мультиметром — это не просто измерение реального ее показателя, вычисления которого производятся с помощью элементарных математических вычислений. Необходимо обязательно измерить тот уровень тока, который отдает элемент питания (любая батарейка), и посчитать точное количество времени, в течение которого АКБ могла беспрерывно и качественно производить отдачу электрохимической энергии. Важно помнить о том, что все замеры не будут иметь уровень стопроцентной точности. Но именно они как нельзя лучше отражают истинную суть дела.

Литий-ионные аккумуляторы имеют свою шкалу разрядов. Она показывает, насколько U зависит от показателя заряда. Это необходимо знать: именно от уровня напряжения зависит показатель тока, идущего через сопротивление. Для того, чтобы эта зависимость не влияла на измерения, следует собрать дополнительное устройство — линейный стабилизатор тока ( 2,7-3 вольта).

Использование линейного стабилизатора

Применяя данный стабилизатор, установите показатель тока, рассчитав его из U аккумуляторной батарейки 2,7 вольт. Затем, используя стабилизатор U, подсоедините любое резисторное устройство (оно может быть изготовлено самостоятельно, либо приобретено в интернет-магазине). Измерьте ток, который проходит по цепи, и поставьте секундомер. Далее периодически проверяем и проводим контроль напряжения на клеммах батареи. Когда оно достигнет цифры 2,7 вольт, секундомер нужно будет быстро выключить и зафиксировать полученное время.

Итак, как измерить емкость аккумулятора 18650 и иных химических источников тока? Реальный показатель мы выводим, произведя умножение показателя тока, идущего по цепи путем сопротивления, на то самое время (в часах), которое было изначально потрачено. В этом и заключается наиболее точное измерение емкости. При отсутствии технических возможностей сконструировать стабилизатор напряжения, осуществить подсчеты и замеры будет труднее. Попробуйте найти выход из ситуации, используя переменный резистор.

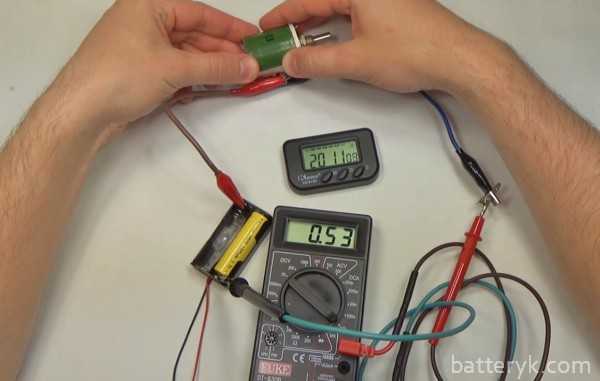

Использование переменного резистора

Для того чтобы качественно провести тест на емкость, можно воспользоваться батарейкой меньшего формата. Например, 14500, фактическая емкость которой — 300 мАч. Возьмем переменный резистор в 100 Ом. Важный момент: если будет применяться резистор постоянного тока, процесс усложнится тем, что нужно будет часто записывать результаты его показаний и проводить расчеты потраченной емкости для определенных участков шкалы.

Есть возможность максимально усреднить показатели, ориентируясь в подсчитывании на «среднее арифметическое» число тока. Для того чтобы понять, как измерить емкость аккумулятора, рекомендуется применение переменного резистора с дозированным уменьшением показателя сопротивления в течение всего времени, пока проходит разряд аккумулятора. Важно, чтобы уровень тока был примерно одним и тем же на протяжении всего процесса.

Теперь переключите мультиметр в позицию вольтметра (измерение U) и замерьте U на клеммах вашей батарейки. Допустим, она имеет неполный уровень заряда, скажем, 4 вольта. Далее разрядите ее, подавая ток 450-500 миллиампер, время от времени сбавляя уровень сопротивления и контролируя напряжение. Когда оно снизится до цифр 2,7 вольт, отключите секундомер. Для того чтобы провести полный разряд батарейки посредством 500-миллиамперного тока, нужно около получаса, точнее, 25 минут. Теперь проведем умножение этого тока на количество времени, измеряемое в часах. Итак, реальный показатель емкости составляет 200 мАч.

Таким образом, становится ясно, как узнать емкость аккумулятора, применив наиболее точный способ — не просто путем замеров, но путем математических вычислений, которые наиболее точно могут отразить фактическое состояние АКБ и помочь пользователю сориентироваться в том, какой у нее потенциал в реальности.

batteryk.com

Как проверить емкость и силу тока аккумулятора мультиметром

Мультиметр является многофункциональным устройством для измерения различных параметров электрического тока, поэтому с его помощью может быть произведена и проверка заряда аккумулятора. Для выполнения данной работы можно использовать различные виды мультиметров. Стоимость изделия не имеет значения, главное чтобы цифровой или аналоговый измерительный прибор был в исправном состоянии. О том как проверить аккумулятор мультиметром будет рассказано далее.

Какие параметры можно проверить?

С помощью мультиметра можно измерить напряжение с высокой точностью. По величине электрического напряжения можно определить заряжена ли аккумуляторная батарея или элемент необходимо зарядить постоянным током. С помощью мультиметра, можно проверить напряжение не только кислотных аккумуляторов, но и элементы питания сотовых телефонов. Чтобы проверить мобильник на величину заряда батареи, прибор переводится в режим измерения постоянного тока до 20 В. В этом режиме цифровой прибор, позволяет измерить напряжение, с точностью до сотых долей вольта.

Аккумулятор шуруповёрта, также можно легко проверить мультиметром. Номинальное напряжение прибора, в данном случае, можно узнать из документации электроинструмента, и если напряжение меньше этого значения, то батарею необходимо зарядить.

Ёмкость аккумулятора также можно проверить мультиметром. Для этой цели можно воспользоваться несколькими способами.

Проверить с помощью мультиметра можно утечку тока. Если необходимо измерить данный параметр на автомобиле, то кроме утечки тока на корпус, проверяется и утечка в бортовой сети автомобиля.

Таким образом можно предотвратить быстрый разряд АКБ и повысить её эксплуатационный ресурс.

Как измерить напряжение

Если необходимо проверить только аккумуляторного напряжения, то мультиметр переводится в режим DC. Если нужно проверить источник электроэнергии, напряжение которого не превышает 20 вольт, то в данном секторе переключатель режимов устанавливается в положение 20 В. Затем чёрный щуп мультиметра следует присоединить к минусовой клемме, а красный — к плюсу АКБ, на дисплее устройства, в этот момент, будет показано напряжение постоянного тока.

Обычно, исправный и полностью заряженный автомобильный аккумулятор имеет напряжение 12,7 В. Если при таком напряжении плотность электролита находится в норме, то источник электроэнергии может быть использован по назначению.

Аналогичным образом измеряется напряжение литий-ионных батарей сотовых телефонов, а также щелочных или гелевых батарей, которые применяются для запуска двигателей различной мототехники, дизельных генераторов и иных устройств, для начала работы которых, необходим определённый заряд электричества.

Как измерить ёмкость

Мультиметр можно использовать и как тестер для измерения ёмкости аккумулятора. Замер ёмкости аккумулятора можно произвести с помощью контрольного разряда батареи. Чтобы проверить ёмкость потребуется вначале полностью зарядить аккумулятор. Затем необходимо убедиться что батарея максимально заряжена, сделав замер напряжения и плотности электролита.

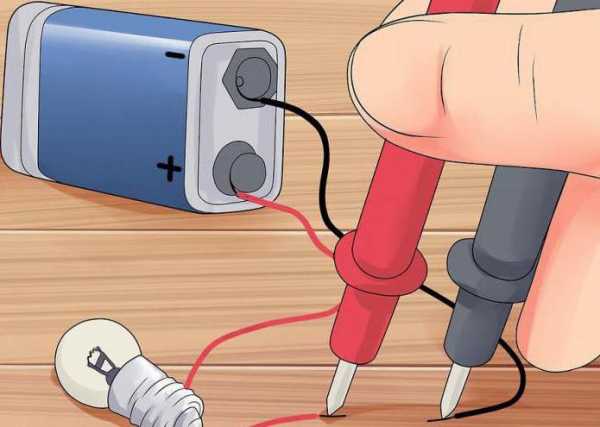

Далее необходимо подключить нагрузку известной мощности, например лампу накаливания мощностью 24 Вт, и отметить точное время начала данного эксперимента. Когда напряжение батареи упадёт до 50% процентов от ранее установленного показания полностью заряженного аккумулятора, лампочку следует отключить. Измерение ёмкости, которое выражается в а/ч, осуществляется путём перемножения силы тока в цепи при подключённой нагрузке, на количество часов, в течение которых осуществлялся контрольный разряд батареи. Если получится значение, максимально приближенное к номинальному показателю а/ч, то батарея находится в отличном состоянии.

Проверить внутреннее сопротивление

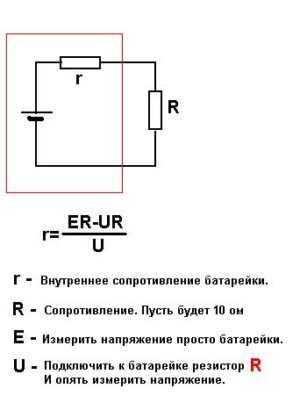

Чтобы проверить АКБ на исправность с помощью мультиметра, требуется измерить внутреннее сопротивление аккумулятора. Проверить работоспособность источника питания можно с применением мультиметра и мощной лампочки на 12 В. Проверить батарею необходимо в такой последовательности:

  1. Лампа 12 В подключается к АКБ.
  2. Спустя несколько секунд свечения лампы, замеряется напряжение на клеммах батареи.
  3. Лампа отключается, и напряжение снова замеряется.

Если разница измерения не превышает значения 0,05 В, то аккумулятор находится в исправном состоянии.

В том случае, когда значение падение напряжения больше, внутреннее сопротивления источника питания будет выше, что косвенно будет обозначать значительное ухудшение технического состояния аккумулятора.

Таким образом удаётся довольно точно проверить источник электроэнергии на исправность.

Как проверить ток утечки

Аккумулятор может самостоятельно разряжаться, даже в том случае, когда его клеммы не подключены к потребителям электроэнергии. Величина саморазряда указывается в документации к аккумулятору и является естественным процессом. Особенно заметно потеря электроэнергии может наблюдаться в кислотных АКБ.

Дополнительно к естественным утечкам электрического тока, в цепи могут быть участки, которые находятся во влажном состоянии или с истончённой изоляцией. В этом случае, даже в момент, когда все потребители электроэнергии находятся в выключенном состоянии, происходит дополнительная утечка тока, которая может привести к полному разряду батареи, а в некоторых случаях, и к возгоранию повреждённого места. Особенно, такое явление может быть опасно в бортовой сети автомобиля, у которого отрицательным проводником является весь кузов и агрегаты, на которых может находиться достаточное количество огнеопасных веществ для образования открытого пламени даже от небольшой искры или электрической дуги.

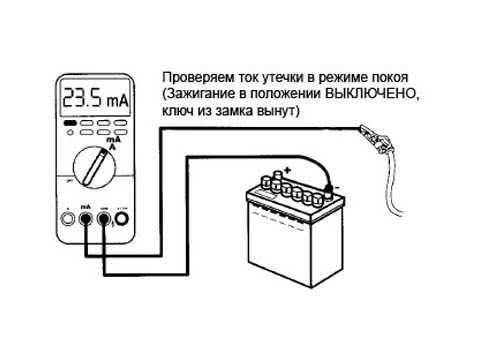

Чтобы выявить, такое «несанкционированное» расходование электричества, необходимо выключить зажигание автомобиля, а также отключить устройства работающие в «дежурном режиме», например магнитолу и сигнализацию.

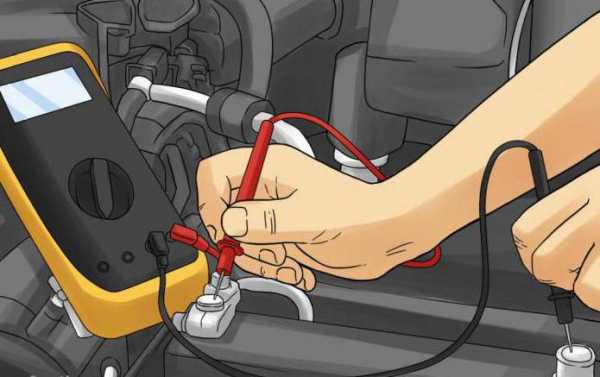

Измерить силу тока на аккумуляторе с помощью мультиметра, можно только в том случае, если измерительный прибор переведён в режим измерения силы тока, обозначенный значком «10 А». Для этого круговой переключатель переводится в соответствующий режим, а красный штекер в гнездо обозначенное знаком «10 ADС».

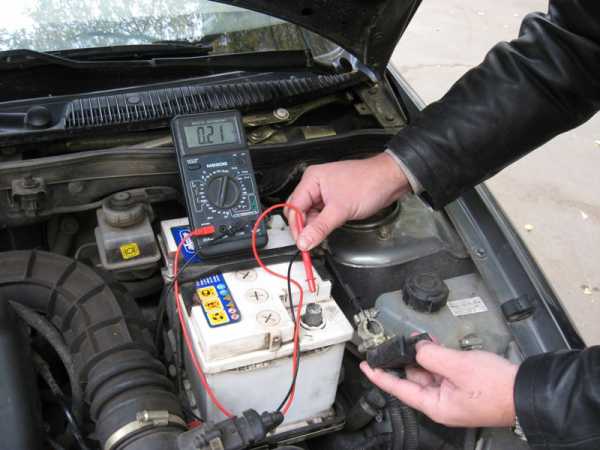

Красный щуп мультиметра соединяется с «+» аккумулятора, а чёрный, с отсоединённой клеммой. В этот момент должны полностью отсутствовать какие-либо показания прибора. Если мультиметр покажет любое значение, то ток утечки является значительным, и необходимо произвести детальную диагностику бортовой сети автомобиля.

Подобным образом производится замер утечки в других электронных системах. При проведении диагностики следует проявлять осторожность, и при подозрении на значительную утечку электрического тока, которая проявляется искрением при отсоединении или подключении клеммы, от замера тока утечки мультиметром следует отказаться. Если пренебречь этим правилом, то можно «спалить» прибор, который не рассчитан на проверку больших значений силы тока.

Как проверить заряд аккумулятора мультиметром и не повредить хрупкую электронную «начинку» устройства?

Чтобы для тестера проверка аккумулятора не оказалась последней, необходимо правильно выбрать диагностический режим. Если требуется проверить ампераж, то категорически запрещается это делать без дополнительной нагрузки, которая не должна превышать мощности 120 Вт. Выбирая режим измерения постоянного тока, следует проявлять осторожность, чтобы по ошибке, не включить мультиметр в режим измерения сопротивления, который находится, в большинстве моделей мультиметров, рядом с положением переключателя для измерения постоянного тока.

evosnab.ru

Как проверить емкость аккумулятора мультиметром? Способы проверки

В современном мире наличествуют разнообразные разновидности аккумуляторов. Такие приборы позволяют оборудованию работать автономно, обеспечивают комфорт пользователя. От того, насколько полноценно работает батарея, зависят и функциональные характеристики прибора. Поэтому контроль аккумулятора является важным условием правильной эксплуатации техники.

Пользователям электронных приборов, механизмов, транспортных средств и прочих агрегатов периодически приходится прибегать к помощи специального оборудования для проведения замеров. Как проверить емкость аккумулятора мультиметром, нужно изучить подробнее. Для этого существует определенная инструкция.

Особенности измерительного оборудования

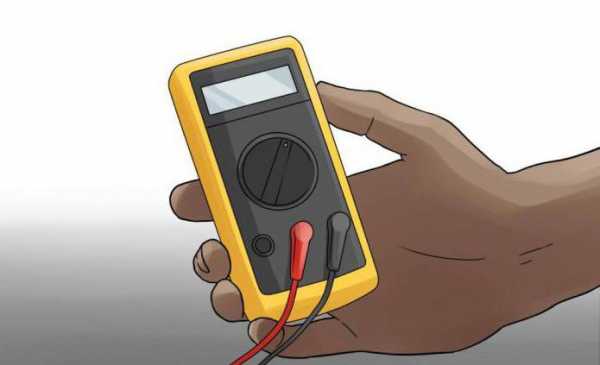

Изучая, как проверить емкость аккумулятора телефона мультиметром (внешнего, автомобильного или прочих разновидностей батарей), необходимо начать с основных характеристик оборудования для замера. Оно включает в себя функции омметра, амперметра и вольтметра. Мультиметр называют универсальным измерителем.

При помощи представленного прибора можно оценить целостность проводки, напряжение в сети, проверить функционирование электроприборов бытового типа. Также мультиметр позволяет проверить уровень заряда батареи любого типа. Сюда относятся аккумуляторы мобильных гаджетов, ноутбука, электроинструмента, автомобильные и прочие разновидности.

Прибор для проверки емкости аккумулятора применяется для измерения постоянного, переменного тока, а также его непрерывности подачи по сети. Мультиметр отражает информацию о сопротивлении электрических элементов. Именно благодаря такой универсальности и широкому спектру применения представленный измеритель часто применяется в быту.

Разновидности измерителей

Задаваясь вопросом, как проверить емкость пальчикового аккумулятора мультиметром, а также любой другой разновидности автономных источников электричества, необходимо рассмотреть существующие разновидности подобных приборов.

В продаже сегодня представлены аналоговые, цифровые устройства. Первая разновидность приборов имеет циферблат и стрелку. Она показывает результат замеров. Это недорогая разновидность мультиметров. Однако этот вариант оборудования сегодня применяют все реже. Аналоговый мультиметр постепенно вытесняется цифровыми приборами. Они имеют меньшую погрешность при проведении замеров.

Цифровым мультиметром проще пользоваться. Полученный результат он выводит на дисплей. Информация в этом случае точная, представлена в понятном для пользователя виде.

Принцип работы мультиметра

Вникая в методику, как проверить остаточную емкость мультиметром, нужно рассмотреть устройство этого прибора. Конструкция имеет циферблат или цифровое табло. При выполнении теста сюда выводится результат замеров. Для аналогового мультиметра важно правильно понимать значение его делений. Эта информация представлена в инструкции.

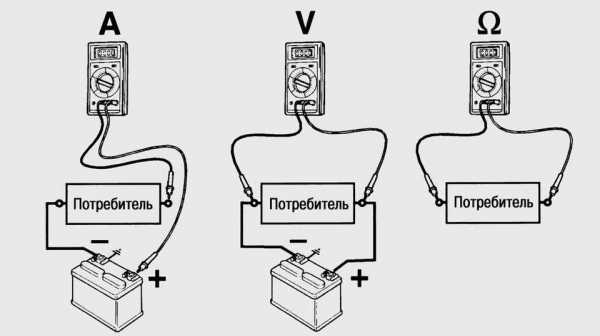

Измерительный прибор обязательно имеет кнопку функций или переключатель. Он позволяет управлять выбором режима замера, а также его масштабом. Рычаг при хранении обязательно устанавливают в выключенное положение. Для проведения измерения ручку поворачивают в требуемое положение.

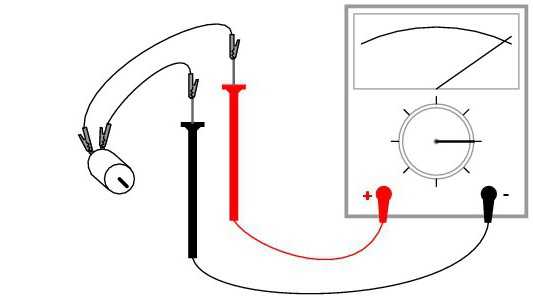

Корпус мультиметра имеет входы для подключения щупов. Положительной полярностью характеризуется красный зонд, а отрицательной – черный элемент оборудования. Эти элементы конструкции обязательно имеются в любом измерительном приборе представленного типа.

Виды батарей

Чаще всего пользователей интересует вопрос, как проверить емкость аккумулятора 18650 мультиметром. Этот тип автономных источников электричества часто применяется в бытовых маломощных приборах. Его принято называть «пальчиковыми» батарейками. Такие аккумуляторы применяются в пультах, медицинском оборудовании и т. д. Чтобы техника работала полноценно, необходимо контролировать уровень заряда.

При использовании представленного оборудования можно контролировать емкость аккумуляторов для мобильных телефонов, планшетов, ноутбуков или прочей подобной техники. При этом можно легко установить исправность автономного источника питания. Если после зарядки мультиметр показывает уровень емкости отличный от заявленного показателя, это говорит о неправильном функционировании батареи. Ее скоро придется поменять.

Замеру подлежат батареи, применяемые в электроинструментах. Также определенными особенностями отличается процесс определения уровня зарядки автомобильного аккумулятора.

Существующие разновидности аккумуляторов могут различаться по типу вещества, который применяется для их создания. Этот фактор обуславливает условия эксплуатации подобных приборов. Мультиметр в некоторых случаях позволяет определить, правильно ли используется аккумулятор.

Процесс замера бытовых батарей

В первую очередь необходимо определить, как проверить емкость аккумулятора шуруповерта мультиметром, а также батарей телефона, ноутбука, съемных приборов (power bank),прочих подобных бытовых разновидностей.

Для проведения измерения прибор необходимо включить. Для того необходимо установить рычаг управления режимами в положение «постоянный ток». При такой процедуре максимальный диапазон должен определяться между 10 и 20 мА.

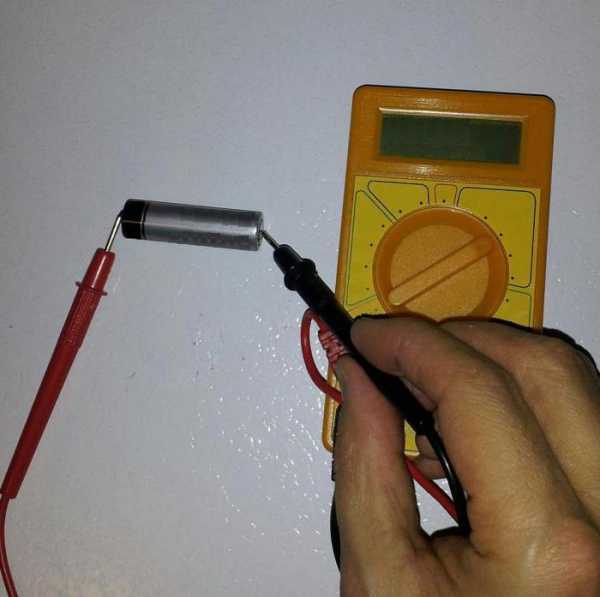

Щупы необходимо поднести к контактам автономного прибора питания. Зонд с положительной полярностью соединяют с «минусовым» выходом батареи и, наоборот. Далее на экране оценивают полученный результат. Его сравнивают с номинальным значением, которое установил производитель. Например, для аккумулятора типа 18650 это значение может составлять от 0 до 1,5.

После проведения операции прибор можно выключить. Если полученный результат не совпадает с заявленным уровнем, необходимо найти причину отклонений. Возможно, батарею придется заменить.

Аккумулятор автомобильного типа

Отвечая на вопрос о том, как проверить емкость внешнего аккумулятора power bank, батарей электроинструмента, различных бытовых, мобильных устройств, необходимо уделить особое внимание автомобильной разновидности автономных приборов питания (АКБ). При этом необходимо учесть несколько нюансов.

АКБ может иметь в своей конструкции специальный датчик. Он показывает изменение емкости и заряда. Если же его нет, поможет определить основные характеристики работы аккумулятора обычный мультиметр.

Для этого на клеммах АКБ необходимо произвести замер напряжения. Заряженный прибор выдает показания на уровне 12,6 В. При получении значения на уровне 12,2 В, можно свидетельствует о разрядке АКБ. Пользователь должен ее зарядить. Если же уровень заряда снизится до 11 В, аккумулятор больше работать не сможет. Его невозможно будет восстановить. В этом случае необходимо приобрести новый АКБ.

Проверка АКБ

Многих водителей интересует, как проверить емкость автомобильного аккумулятора мультиметром. Такой контроль позволяет продлить работу источника электропитания, избежать появления неполадок в системе электроснабжения машины. Если возникают определенные неполадки, после проверки их можно будет устранить.

АКБ необходимо отключить от электросистемы. Можно не доставать весь аккумулятор. Достаточно отсоединить только контакт с отрицательной полярностью. Далее включается мультиметр. Режим замера устанавливается между 0 и 20В.

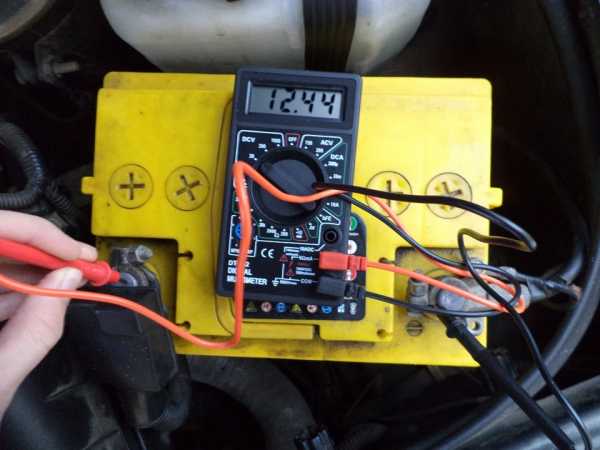

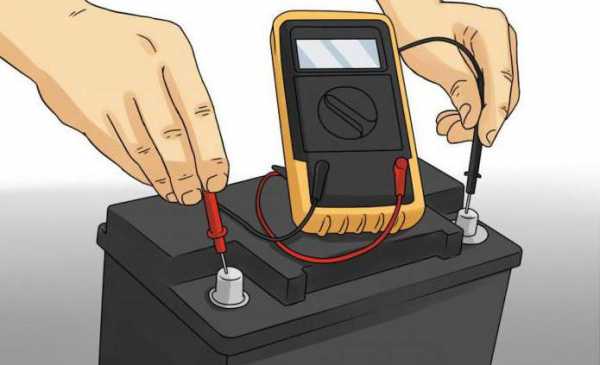

Зонды прибора подводят к контактам АКБ. Красный щуп необходимо подсоединить к клемме положительной полярности и наоборот. Далее на экран мультиметра поступает информация о результате замера.

Определение емкости АКБ

После проверки автономного прибора питания, необходимо оценить его емкость. Этот тест позволяет сделать вывод о правильности работы прибора. Как проверить емкость аккумулятора мультиметром, позволит понять специальная методика.

Для замера применяется несколько способов. Метод контрольного разряда используется достаточно редко. Чаще емкость замеряется при нагрузке, которая берет на себя половину всего тока батареи.

При этом собственник учитывает плотность, которой на данный момент характеризуется электролит АКБ. Если батарея заряжена, он должен быть на уровне 1,24 г/см³. При разрядке на 25% этот показатель опустится до уровня 1,2 г/см³. При большем снижении автомобиль будет тяжело заводиться. Особенно четко это станет определяться при уровне разрядки до 1,16 г/см³.

Приведенные выше показатели должны оставаться на заданном производителем уровне. Это позволит батарее функционировать полноценно и эффективно.

Проведение замера

Зная в теории, как проверить емкость аккумулятора мультиметром, необходимо выполнить этот процесс на практике. Для этого нужно подготовить измерительный прибор. На АКБ в процессе проверки должна подаваться нагрузка. Она заберет половину аккумуляторного тока. Если, например, батарея имеет емкость 7 А/ч, то нагрузка должна подаваться в размере 3,5 В. Для этого можно подсоединить автомобильную лампочку для фары.

После подачи нагрузки необходимо подождать пару минут. По работе лампочки можно выявить низкий заряд АКБ. Если она издает тусклый свет, аккумулятор больше эксплуатироваться не будет. При ярком свечении лампы производят последующий замер.

Если после подключения щупов мультиметра оказалось, что напряжение на клеммах составляет 12,4 В, это исправный АКБ, который можно сразу же использовать для электросистемы автомобиля.

Зная, как проверить емкость аккумулятора мультиметром, можно сделать выводы о правильности работы автономного источника питания практически любого типа.
