Изготовление запасного Li аккумулятора для Ni-Cd шуруповерта, с функцией адаптера для подключения сменных 3S Li батарейных блоков, в том числе и от других шуруповертов. Переходник аккумулятора для шуруповерта


Изготовление сменного батарейного блока к запасному Li-Ion аккумулятору для Ni-Cd шуруповерта, с использованием холдера для 18650 Li-Ion аккумуляторов

Это 2-я часть обзора о запасном Li аккумуляторе для Ni-Cd шуруповерта Black&Decker. В 1-й части я делал корпус аккумулятора с защелками, ставил в него плату защиты, вольтметр-пищалку и адаптер для работы с Li-Ion батарейным блоком от шуруповерта DeWALT. Сегодня я расскажу о новом захватывающем DIY проекте – сменном батарейном блоке на базе холдера (кассеты) для 18650 Li-Ion аккумуляторов. А также — какие холдеры можно, на мой взгляд, использовать в шуруповертах и почему (немного теории). Как доработать правильный холдер (практический пример).UPD: Незапланированный тест холдера на устойчивость к короткому замыканию и его результаты Холдеры (они же кассеты, держатели, или боксы) – это самый простой и безопасный способ соединить между собой цилиндрические Li-Ion аккумуляторы. Простой, потому что не требуется оборудование точечной сварки (стандартный промышленный способ соединения Li-Ion банок в сборке). Безопасный, потому что ни варить, ни паять сами банки не нужно. Не имея опыта пайки лития, есть серьезный риск убить достаточно дорогие аккумуляторы. Чтобы паять литий, нужна набитая рука, мощный паяльник и соблюдение правильной техники для исключения перегрева корпуса банок в процессе пайки. Также холдеры имеют весомый плюс по сравнению с пайкой или сваркой, создающей неразъемное соединение элементов – в холдере все банки можно легко и быстро заменить.

Из-за удобства их применения холдеры давно и успешно используют во всяких DIY проектах: пауэрбанках, зарядках, источниках автономного питания и пр. Так же давно холдеры пытаются использовать и для переделки шуруповертов на литиевое питание, но результаты получаются положительными не всегда. В чем же проблема с использованием холдеров для аккумулятора шуруповерта? Во-первых, при высоких рабочих токах шуруповерта контакты холдера сильно нагреваются. Из-за этого пластиковый корпус холдера плавится, что приводит к его разрушению и выходу аккумулятора из строя. Во-вторых, шуруповерт теряет мощность, т.к. значительная часть энергии банок уходит на нагрев контактных проводников холдера. Особенно это касается холдеров с круглыми пружинами, на которых заметно падает напряжение из-за большой длины и малого сечения пружинок. Итак, общее проблемное место всех холдеров — это их контакты, что ограничивает возможности использования холдеров в устройствах с высоким током потребления.

Означает ли это, что использовать холдеры для шуруповерта в принципе нельзя?

Утверждать столь категорично я бы не стал. Некоторые типы холдеров, после несложной доработки, использовать вполне возможно. Но обязательно нужно учитывать максимальный ток шуруповерта, с которым их планируется применять.

Какие бывают холдеры (кассеты) для 18650 Li-Ion аккумуляторов?

Чаще всего встречаются такие.

Я условно пронумеровал их как №1, 2, 3.

№1 это холдер с круглыми пружинами.

№ 2 и 3 по сути один и тот же холдер с плоскими пружинами, различие только в форме выводов. У № 2 они узкие, а у № 3 широкие. Рядом с этими холдерами я добавил изображения их контактных ламелей.

Почему греются контакты холдера при высоких токах?

При прохождении по проводнику электрического тока происходит преобразование электрической энергии в тепловую. Количество выделяемого тепла пропорционально квадрату тока, сопротивлению проводника и времени прохождения тока (закон Джоуля-Ленца, Q = I2rt).

Представим, что это контакт холдера (как отрезок проводника, включенный в общую цепь). Если в каком-то месте цепи сопротивление (r, Ом) будет выше, то проводник в этом месте будет греться сильнее.

От чего зависит сопротивление проводника? В основном от 2-х факторов (в дебри уходить не будем, это все же DIY обзор, а не научная статья) – от геометрии проводника и его удельного электрического сопротивления. Вот формула. где r — сопротивление отрезка проводника; ρ — удельное сопротивление проводника; l — длина проводника; S — сечение проводника.

На какие мысли наводит эта формула?

Чтобы уменьшить r, нужно значение числителя (верхняя часть дроби) сделать как можно меньше, а знаменателя — как можно больше. С ρ мы ничего сделать не можем, что есть, с тем и работаем. А вот L можно уменьшить, сделав путь тока как можно короче. Применительно к плоскому ламелю холдера, это означает, что паять перемычку нужно как можно ближе к месту контакта ламеля с полюсом банки. Холдер с круглыми пружинами имеет большую длину L и соответственно повышенное сопротивление. Однако определяющее значение для выбора правильного холдера имеет сечение S контактного ламеля. Чем больше сечение, тем больший ток может выдержать холдер. На первый взгляд это просто, но есть и нюансы.

На фото холдеров вы наверно обратили внимание, что сечение ламеля на разных участках его длины разное. Что из этого следует? В той области, где сечение меньше, ламель будет греться больше. Кстати, на этом строится принцип работы плавкого предохранителя – где тонко, там и рвется.

А вот еще пример, из области автоэлектрики. Несложно догадаться, что произойдет с тонким проводком при включении мощного потребителя.

Становится понятно, что соединять ламели холдера между собой нужно в их широкой части — от места контакта ламеля с полюсом банки до места сужения профиля ламеля. Такой нестандартный способ соединения ламелей нужен только для работы на высоких токах. Для работы в пауэрбанке, например, штатного соединения (т.е. нижнего по рисунку) будет более чем достаточно.

А теперь отвлечемся на минуту от скучных формул.

На какой предмет похож контакт холдера № 2? Мне, как бывшему слесарю-сборщику РЭАиП, он напоминает бутылку (ну кто б сомневался).

Кстати, это наглядная визуализация английского термина bottleneck («узкое место»), применяемого в технических и других науках. Термин произошел из аналогии с узким горлышком бутылки, из-за чего не получается вылить или высыпать всё её содержимое сразу, даже если её перевернуть. При увеличении ширины горлышка увеличивается и скорость, с которой бутылка опустошается. Таким образом, «бутылочным горлышком» называют любой компонент системы, мощность (пропускная способность) которого меньше, чем потребность в нем.

Вот мы и подобрались вплотную к ответу на вопрос, какой тип холдера, с точки зрения банальной физики, лучше всего подходит для использования с шуруповертом. Таблица ниже поможет сделать выбор. Холдеры с круглыми пружинами отбрасываем сразу. Самое малое сечение контактов из всех 3-х типов, это раз. Большая длина пружинок, значительное падение на них напряжения, это два. Популярная доработка (припаивание медного провода ко 2-му витку пружинок) ничего кардинально не изменит. Холдер №1 можно использовать только для сравнительно небольших токов, порядка 1 ампера, например, в пауэрбанках. Для питания шуруповертов они совершенно непригодны.

Теперь самое интересное. Какой холдер лучше, №2 или №3?

№2 имеет узкие выводы с сечением 0,62 кв.мм, немногим больше чем у холдера №1 (0,38 кв.мм). Такого сечения для питания шуруповерта также явно недостаточно, о чем красноречиво говорит проплавленный корпус холдера на фото ниже. Необходимо использовать нестандартное соединение в широкой части контакта. Плюс холдера №2 – самая большая площадь сечения (в широкой части контакта).

Холдер №3. С одной стороны, он имеет широкие выводы. Но вся их ценность смазывается заужением профиля в середине ламеля (помните про плавкий предохранитель?). Если соединять штатно, эффективное сечение будет всего лишь 1,08 кв.мм. Второй недостаток — сечение даже широкой части контакта холдера №3 на целых 39% меньше такого же сечения холдера №2. 1,9 кв.мм и 2,64 кв.мм соответственно.

Поскольку нагрев контактов сильно зависит от силы тока через них (помните про квадрат тока из формулы Джоуля-Ленца?), то для противодействия ему каждый дополнительный мм2 сечения контактов становится на вес золота. Поэтому лучшим холдером для высоких токов из 3-х перечисленных является тот, который имеет наибольшее сечение контактов в местах их соединения между собой.

Вывод: Для токов шуруповерта лучше подойдет холдер №2, при условии, что соединительные провода будут припаяны к его широкой части.

Следующий важный вопрос – какой ток, ограниченный допустимым нагревом, может на практике выдержать доработанный холдер №2? Такой эксперимент проводил уважаемый kirich в одном из своих обзоров. Вот его результаты.

Судя по термограмме, можно осторожно предположить, что и 20 ампер длительно не являются пределом для данного холдера, однако здесь мы уже упираемся в ограничения по максимальному току самих Li-Ion аккумуляторов форм-фактора 18650 (как правило, 30 ампер длительно).

Как альтернативный вариант, для увеличения токовой отдачи можно также использовать параллельно-последовательное соединение аккумуляторов в холдере. Например, xS2P соединение увеличивает отдаваемый батарейным блоком ток вдвое, xS3P — втрое, и т.д.

Кстати, многие думают, что чем мощнее аккумуляторный шуруповерт, то тем больше у него рабочие токи. Это не всегда так, бывает скорее наоборот. Вот пример. Посмотрите на таблицу со спецификациями моторов ф. Leshi Motor, которые ставились в Ni-Cd шуруповерты. Мы видим, что 7.2В мотор имеет макс. ток 14,8А и мощность 67,5 Вт. А 18В мотор имеет макс. ток 8,6А и мощность 113,7 Вт. Удивительно, правда? Почему так? Здесь при меньшем макс. токе мощность больше за счет повышения напряжения питания (по формуле мощности P=IU).

Поскольку для холдеров критичным является именно ток, а не напряжение, это обстоятельство может в некоторых случаях расширить возможности применения холдеров для переделки на литий мощных 18 вольтовых Ni-Cd шуруповертов.

Ну и наконец, практическая часть.

Изготовление сменного батарейного блока на базе холдера №2

Напомню, что моем шуруповерте Black&Decker CD12C, для которого я делаю этот батарейный блок, стоит 12V двигатель с максимальным рабочим током 9.7А. Провода питания к этому двигателю имеют сечение 0,823 кв.мм (18AWG). Допустимую длительную токовую нагрузку проводов с разным сечением по стандарту AWG можно посмотреть здесь Это холдер с аккумуляторами, которые я буду использовать. Ссылки на них привел в конце обзора.

Припаял выходные провода и перемычки к ламелям холдера в верхней части. Перемычки в точках 1S и 2S сделал из того же акустического медного провода сечением полтора квадрата, что и выходные провода. Для подключения точек соединения элементов к плате защиты и вольтметру припаял к перемычкам провода с наконечником типа РП-М (автоклемма).

Провода и перемычки не мешают установке аккумуляторов в холдер.

Для обратной совместимости с батарейным блоком от шуруповерта DeWALT DCD 710, который меньше по длине, сделал в адаптере разрезную фигурную вставку. Нижняя часть приклеена, а верхняя при установке холдера вынимается.

Оба блока рядом.

Батарейные блоки в адаптере меняются простой перестановкой.

Напоследок испытал новый батарейный блок в составе шуруповерта, закрутив и выкрутив без перерыва два десятка длинных саморезов, до отсечки на максимальном моменте трещотки. Ничего не задымилось и не расплавилось. В каких же случаях можно использовать холдер вместо пайки/сварки банок? Мое личное мнение на этот счет таково: если холдер влезает в корпус старого аккумулятора и рабочий ток шуруповерта позволяет, тогда и можно ставить. А вот нужно ли ставить холдер или паять литий, каждый решает сам, в зависимости от своих убеждений и уровня подготовленности, здесь я рекомендовать ничего не могу. Для меня все определяется удобством и целесообразностью в каждом конкретном случае. Например, в корпус штатного Ni-Cd аккумулятора моего шуруповерта холдер не влезает и поэтому, если буду переделывать его на литий, то буду паять банки.

О зарядке

Заряжать вставленный в адаптер холдер с аккумуляторами можно теми же способами, что и батарейный блок DeWALT из прошлого обзора:

1) 12.6V зарядкой для 3S сборки литиевых аккумуляторов через штатный зарядный разъем шуруповерта. Например, зарядкой из обзора уважаемого kirich

2) Подходящей универсальной зарядкой для литиевых аккумуляторов через выходные клеммы или штатный зарядный разъем. Например, B6 mini.

3) Или можно вынуть аккумуляторы из холдера и зарядить их любой зарядкой для лития, вместе или по отдельности.

Список основных использованных материалов

Холдер №2 aliexpress.com/store/product/1pcs-DIY-Black-Storage-Box-Holder-Case-For-3-x-18650-3-7V-Rechargeable-Batteries/2883234_32820368298.html

Аккумуляторы US18650VTC6 3120mAh 30A 3.6V https://www.gearbest.com/batteries/pp_571930.html?wid=83

Набор автоклемм ebay.com/itm/222641329900

UPD: Незапланированный тест холдера на устойчивость к короткому замыканию и его результаты

Хотя я и сделал защиту от себя дурака переполюсовки, в виде термоусадки разного цвета на наконечниках проводов (кроме силовых проводов адаптера, за что впоследствии и поплатился), но тем не менее на днях умудрился их перепутать. При нажатии кнопки шуруповерта послышался характерный «пшшш», сопровождаемый дымом и запахом горелой пластмассы. Из видимых повреждений: в шуруповерте был пробит диод, а на плате защиты отпаялись силовые ключи и подгорели токоизмерительные резисторы. Таким образом, шуруповерт и плата защиты оказались выведены из строя. А вот с холдером ничего не случилось. Контакты холдера, провода с разъемами и аккумуляторы это испытание выдержали играючи.

фото

В заключение, только факты. 1. доработанный холдер №2 без проблем выдерживает рабочий ток шуруповерта 9.7 ампер. 2. доработанный холдер №2 без проблем выдерживает длительный ток 20 ампер в течение как минимум 10 минут (результаты независимого теста) 3. доработанный холдер №2 без проблем выдержал ток короткого замыкания в шуруповерте Black&Decker CD12C Выводы можете сделать сами, уважаемые читатели.

mysku.ru

Изготовление запасного Li аккумулятора для Ni-Cd шуруповерта, с функцией адаптера для подключения сменных 3S Li батарейных блоков, в том числе и от других шуруповертов

Бывают ситуации, когда родной аккумулятор шуруповерта разбит /сломан/ утерян и есть только рабочая тушка инструмента. Или хочется иметь дополнительный аккумулятор, как в моем случае. Для тех, кто любит DIY, это не проблема, а вызов. В 1-й части обзора я расскажу об изготовлении корпуса аккумулятора с защелками и силовыми контактами, установке в него платы защиты и индикатора напряжения на банках. А также о доработке шуруповерта Black&Decker CD12C для возможности работы как с комплектным Ni-Cd, так и с новым Li-Ion аккумулятором. И наконец, о превращении запасного аккумулятора в адаптер, позволяющий Black&Decker CD12C работать от любых влезающих в корпус адаптера 3S Li-Ion сборок, на примере батарейного блока от шуруповерта DeWALT DCD 710. В далеком 2005 году я купил свой первый шуруповерт. Это был Black&Decker CD12C с Ni-Cd аккумулятором. Он идеально лежит в моей довольно широкой ладони, имеет отличную развесовку, оборудован 6-позиционным магазином для бит в казенной части и креплением для битодержателя в нижней части ручки. Тогда он казался мне шедевром эргономики и промышленного дизайна. Работать им было одно удовольствие, однако это удовольствие длилось все меньше и меньше. За 10 лет комплектный Ni-Cd аккумулятор значительно деградировал. Я разобрал его, провел ревизию банкам, выровнял напряжение на элементах и заменил одну убитую банку, теперь ресурса этого аккумулятора хватает на три десятка саморезов. В принципе, меня это устраивает. Пару лет я купил еще один шуруповерт, 10.8 В литиевый DeWALT DCD 710. Он помощнее, более функциональный (2 скорости, блокировка шпинделя, подсветка, 2 аккумулятора в комплекте), но не такой удобный в руке (ручка маловата) и не имеет на тушке супер-удобного магазина для бит и битхолдера.

Иногда у меня возникает необходимость работы двумя шуруповертами (например, одним сверлить, а другим заворачивать саморезы). Чтобы увеличить длительность работы Black&Decker’ом, мне пришло в голову сделать к нему запасной литиевый аккумулятор. Для этой цели я решил использовать 2-й аккумулятор от DeWALT.

Проект обещал быть весьма захватывающим, ведь по своему конструктиву, начинке и даже способу крепления эти аккумуляторы далеко не близнецы-братья (хотя формально и родственники).

Общий ход мыслей у меня был такой. Для изготовления запасного аккумулятора мне будет нужен какой-то корпус. В корпусе я делаю защелки для съемного крепления к тушке Black&Decker и силовые контакты, монтирую в него плату защиты и индикатор общего и побаночного напряжения, а также делаю внутренние разъемы для подключения к сменному аккумуляторному блоку. Сменным аккумуляторным блоком может быть любая 3S Li-Ion сборка, которая по размерам влезет в корпус, в том числе и аккумуляторный блок от DeWALT DCD 710.

Приступаю к работе.

Изготовление корпуса аккумулятора с защелками и силовыми контактами

У меня 2 принципа в переделках и DIY: внешне ничего не менять, и начинать с самого трудного.

Я долго вертел в руках аккумуляторы от обоих шуруповертов и разглядывал тушку Black&Decker. Глобальные мысли тужились в голове, пальцы лазали в бороде.

Самым трудным мне показалось сделать механизм фиксации корпуса аккумулятора к шуруповерту (защелки).

И еще, воспроизводить конструктив родного аккумулятора с его пальцем не сильно хотелось. А раз так, придется кое-что дорабатывать внутри шуруповерта.

Наконец у меня в голове визуализировалась финальная картинка, что и как нужно делать. Итак, мне понадобится разборный пластиковый корпус, состоящий из 2-х частей. В верхней его части я делаю по одному прямоугольному отверстию возле противоположных по длине стенок, а к стенкам нижней части прикрепляю защелки. На верхнюю часть корпуса вывожу плоские силовые контакты, а в подошве шуруповерта делаю ответный разъем, подключив его параллельно имеющимся в ручке шуруповерта контактам. Короче, гора родила мышь.

В оффлайне я купил корпус такого плана www.chipdip.ru/product/g1202b

Теперь защелки. Из чего их сделать?Вначале я думал использовать подходящие по ширине металлические полоски. Но потом в гараже мне попались на глаза старые фары.

Я видел защелку в куске фары. И резал пластмассу, пока не освободил ее. Прям как Микеланджело.

Затем вырезал отверстия в верхней части корпуса, прикрутил защелки к нижней.Защелкнул половинки.

Принцип работы защелок.

Отрегулировал защелки по высоте выступа, так, чтобы он нормально защелкивался и отщелкивался от шуруповерта. Вот короткое видео как все работает.

Как изначально задумано, корпус аккумулятора отсоединяется от шуруповерта легким сжатием нижней его половины. Видно, что подошва шуруповерта может гулять по плоскости корпуса. Нужно ее отцентровать и зафиксировать. Фиксатором, в принципе, могут послужить контактные клеммы. Но использовать только их мне показалось не очень надежным. Я решил сделать еще и стопорную накладку на корпус, по форме внутреннего периметра подошвы шуруповерта. Для этого взял подставку от сломанного электрочайника и немного поупражнялся в «искусстве убавления».

Итак, с механикой я закончил. Пора переходить к электрическим соединениям.

Если мне нужны силовые разъемы для всяких самоделок, я знаю где их искать – в автомагазине. Клеммные колодки в сборе, байонеты, клеммы, самые разнообразные разъемы – этого добра там навалом.

Силовые контакты я взял от вилки проводного радиоприемника, а ответный разъем к ним, от головного света какой-то иномарки, подобрал в автомагазине.

Доработка шуруповерта

В Black&Decker CD12C стоит двигатель фирмы Leshi Motor, вот его характеристики.Ток холостого хода – 1.5А, максимальный рабочий ток (при котором срабатывает трещотка на установке максимального момента) – 9.7А, ток клина (в режиме сверления) – 62А.

Разобрал шуруповерт. Питание к двигателю подается проводами 18AWG, используются угловые клеммы. С учетом приведенного производителем тока клина, 18AWG –это много или мало? Согласно таблице, сечение провода 18AWG 0,823 кв.мм, допустимая длительная токовая нагрузка провода с изоляцией при температуре 90 °C в условиях закрытой прокладки и окружающей температуре 30 °C составляет 14А. Из той же таблицы следует, что провод 18AWG будет держать 83А в течение 10 секунд, после чего расплавится.

Разумеется, производитель Black&Decker предусмотрел встроенную защиту тушки шуруповерта от токовой перегрузки. Параллельно с ней защищать шуруповерт и аккумуляторы будет плата защиты («красная плата»), отключающая выходные клеммы аккумулятора при токе примерно 15A.

А здесь видно, как производитель соединяет провода между собой. В основном везде обжим. Возьму этот способ на вооружение.

Сюда я буду имплантировать разъем.

Делаю параллельное соединение проводов разъема к ответным контактам пальца штатного аккумулятора.

Клеммная колодка установлена и зафиксирована. На этом доработка тушки закончена.

Теперь подошва шуруповерта выглядит так.

Установка в корпус и подключение платы защиты и индикатора напряжения

Основные компоненты моего запасного аккумулятора — это собственно 3S сборка высокотоковых литиевых аккумуляторов в форм-факторе 18650, плата защиты, вольтметр общего и побаночного напряжения аккумуляторной сборки, со светящимся сегментным индикатором и пищалкой, и выключатель этого самого вольтметра для экономии заряда аккумулятора при хранении. Плата защиты, широко известная в узких кругах как «красная плата» (12.6V 3S BMS Protection Board), детально описана и протестирована в обзоре уважаемого Waldemarik. Эта плата защищает литиевые аккумуляторы от токовой перегрузки, переразряда и перезаряда. Сразу скажу, что у меня с ней никаких проблем не было, заработала с первого раза и при резком старте не отключает нагрузку, как многие писали. А также нагрузка не отключается при стопорении шпинделя в положении максимального момента. Вполне ожидаемо, т.к. рабочий ток моего шуруповерта всего лишь 10 ампер. В конце обзора кстати будет еще одно видео, как все это работает.

Вольтметр-пищалка показывает общее напряжение аккумуляторной сборки и поочередно напряжение на каждой банке. Легко увидеть, нуждаются ли банки в балансировке или нет. При понижении напряжения на любой из банок до 3.3В (заводская установка, можно изменить значение) она начинает пронзительно пищать. В общем, для людей, которые любят все контролировать, эта штука must have.

Нарисовал схему подключения.

Для прикидки выложил батарейный блок от DeWALT DCD 710 в корпус аккумулятора. Чтобы оптимизировать место внутри корпуса решил закрепить красную плату на вертикальной стойке. С другой ее стороны будет крепиться вольтметр. Для силовых соединений буду использовать качественный акустический провод сечением полтора квадрата в мягкой силиконовой изоляции.

Прикрутил декорацию и разложил реквизит.

Теперь, чтобы ненароком не получилось файер-шоу после подключения проводов, нужно поближе познакомиться с батарейным блоком DeWALT.

На фото выше, его крайние контакты справа и слева – это общий плюс и минус. Остальные контакты – это интерфейс взаимодействия со штатной зарядкой и с тушкой шуруповерта. Уважаемый ksiman даже нарисовал схемы подобных блоков, правда с бОльшим количеством банок. Сам батарейный блок защитного отключения нагрузки не имеет, шины плюса и минуса разварены с банок напрямую на клеммную колодку.

Для подключения точек соединения элементов (1S и 2S) батарейного блока DeWALT к плате защиты и параллельно к вольтметру, припаял к никелевым шинам провода с наконечником типа РП-М (автоклемма).

Автоклеммами называют плоские разъемы-клеммы, неизолированные или изолированные (РП или РПИ). Провода фиксируются в них методом обжимки с помощью инструмента под названием кримпер. Из названия «автоклеммы» понятно, где они в основном используются. И вот почему. Опрессовка имеет следующие преимущества перед пайкой: высокая механическая прочность, вибростойкость, долговечность и надежность работы в широком диапазоне температур. Такие клеммы часто ставят не только в автомобили, но и в электроинструмент, а также в бытовые мощные приборы (электрочайники, микроволновки и пр.). Выше я уже показывал, что Black&Decker использует обжим как основной способ коммутации силовых соединений в своем изделии CD12C.

Так выглядит подошва DeWALT DCD 710, узкий терминал — это вход терморезистора (TH). Силовые контакты ножевого типа, это хорошо, значит к батарейному блоку можно подключаться теми же самыми автоклеммами. А плохо то, что эти клеммы будут выскакивать из клеммной колодки, т.к. сверху и с обратной стороны они ничем не фиксируются. Но отчаиваться не надо. На каждую хитрую колодку найдется своя клемма с колпачком!

Есть у меня такой набор автоклемм с силиконовыми колпачками, в конце обзора будет на них ссылка.

Одел колпачок на провод и обжал клемму. Колпачок плотно обхватывает пружинные контакты разъема, надежно фиксируя в нем наконечник. Теперь никуда он не выскочит.

А где пруфы, Билли?

Внимание! Трюк выполнен немного нетрезвым профессионалом, на 101% уверенным в том, что он делает. Пить вредно, повторять опасно!Итак, тест на усилие разрыва соединения клеммы выдержали. Но выдержат ли они токи шуруповерта?Материал клемм – луженый медный сплав. Толщина 0.4 мм, ширина 6.3 мм. Итого сечение 2.52 кв.мм. Так что «узким местом» клемма точно не будет!

Пора приступать к сборке начинки запасного аккумулятора.

Припаял все провода и обжал разъемы.

Провода на вольтметр, сам вольтметр и выключатель закрепил при помощи клейкой ленты 3М. Выключатель еще дополнительно приклеил к боковой стенке обычным клеем «Момент».

Для фиксации батарейного блока DeWALT в корпусе запасного аккумулятора вырезал фигурные вставки из вспененного полиуретана плотной консистенции и наклеил их на боковые стенки.

Все готово! Вот так выглядит батарейный блок DeWALT, установленный в корпусе запасного аккумулятора.

О зарядке

Заряжать вставленный в адаптер батарейный блок можно как минимум тремя способами:

1) 12.6V зарядкой для 3S сборки литиевых аккумуляторов через штатный зарядный разъем шуруповерта. Например, зарядкой из обзора уважаемого kirich.

2) Подходящей универсальной зарядкой для литиевых аккумуляторов через выходные клеммы или штатный зарядный разъем. Например, B6 mini.

3) И, наконец, штатной зарядкой от DeWALT (если в адаптер установлен деволтовский аккумуляторный блок). Извлечь АБ из адаптера и вставить в зарядку. Устанавливать АБ в родной корпус необязательно.

Список основных использованных материалов

Красная плата aliexpress.com/store/product/New-Arrival-New-Electric-Board-3S-Li-ion-Lithium-Battery-18650-Charger-Battery-Batteries-Protection-Board/1959068_32682218793.html

1s-8s вольтметр-сигнализатор https://www.gearbest.com/multi-rotor-parts/pp_207054.html

Набор автоклемм с силиконовыми колпачками ebay.com/itm/222641329900

Клейкая лента 3М (брал в местном автомагазине)

Сделал напоследок парадную фоточку.

И снял короткое видео.

Часть II

В ней я расскажу, какую новую сборку Li-Ion аккумуляторов я буду ставить в этот корпус и как их буду соединять.

myscu.me

Изготовление запасного Li аккумулятора для Ni-Cd шуруповерта, с функцией адаптера для подключения сменных 3S Li батарейных блоков, в том числе и от других шуруповертов

Бывают ситуации, когда родной аккумулятор шуруповерта разбит /сломан/ утерян и есть только рабочая тушка инструмента. Или хочется иметь дополнительный аккумулятор, как в моем случае. Для тех, кто любит DIY, это не проблема, а вызов. В 1-й части обзора я расскажу об изготовлении корпуса аккумулятора с защелками и силовыми контактами, установке в него платы защиты и индикатора напряжения на банках. А также о доработке шуруповерта Black&Decker CD12C для возможности работы как с комплектным Ni-Cd, так и с новым Li-Ion аккумулятором. И наконец, о превращении запасного аккумулятора в адаптер, позволяющий Black&Decker CD12C работать от любых влезающих в корпус адаптера 3S Li-Ion сборок, на примере батарейного блока от шуруповерта DeWALT DCD 710. В далеком 2005 году я купил свой первый шуруповерт. Это был Black&Decker CD12C с Ni-Cd аккумулятором. Он идеально лежит в моей довольно широкой ладони, имеет отличную развесовку, оборудован 6-позиционным магазином для бит в казенной части и креплением для битодержателя в нижней части ручки. Тогда он казался мне шедевром эргономики и промышленного дизайна. Работать им было одно удовольствие, однако это удовольствие длилось все меньше и меньше. За 10 лет комплектный Ni-Cd аккумулятор значительно деградировал. Я разобрал его, провел ревизию банкам, выровнял напряжение на элементах и заменил одну убитую банку, теперь ресурса этого аккумулятора хватает на три десятка саморезов. В принципе, меня это устраивает. Пару лет я купил еще один шуруповерт, 10.8 В литиевый DeWALT DCD 710. Он помощнее, более функциональный (2 скорости, блокировка шпинделя, подсветка, 2 аккумулятора в комплекте), но не такой удобный в руке (ручка маловата) и не имеет на тушке супер-удобного магазина для бит и битхолдера.

Иногда у меня возникает необходимость работы двумя шуруповертами (например, одним сверлить, а другим заворачивать саморезы). Чтобы увеличить длительность работы Black&Decker’ом, мне пришло в голову сделать к нему запасной литиевый аккумулятор. Для этой цели я решил использовать 2-й аккумулятор от DeWALT.

Проект обещал быть весьма захватывающим, ведь по своему конструктиву, начинке и даже способу крепления эти аккумуляторы далеко не близнецы-братья (хотя формально и родственники).

Общий ход мыслей у меня был такой. Для изготовления запасного аккумулятора мне будет нужен какой-то корпус. В корпусе я делаю защелки для съемного крепления к тушке Black&Decker и силовые контакты, монтирую в него плату защиты и индикатор общего и побаночного напряжения, а также делаю внутренние разъемы для подключения к сменному аккумуляторному блоку. Сменным аккумуляторным блоком может быть любая 3S Li-Ion сборка, которая по размерам влезет в корпус, в том числе и аккумуляторный блок от DeWALT DCD 710.

Приступаю к работе.

Изготовление корпуса аккумулятора с защелками и силовыми контактами

У меня 2 принципа в переделках и DIY: внешне ничего не менять, и начинать с самого трудного.

Я долго вертел в руках аккумуляторы от обоих шуруповертов и разглядывал тушку Black&Decker. Глобальные мысли тужились в голове, пальцы лазали в бороде.

Самым трудным мне показалось сделать механизм фиксации корпуса аккумулятора к шуруповерту (защелки).

И еще, воспроизводить конструктив родного аккумулятора с его пальцем не сильно хотелось. А раз так, придется кое-что дорабатывать внутри шуруповерта.

Наконец у меня в голове визуализировалась финальная картинка, что и как нужно делать. Итак, мне понадобится разборный пластиковый корпус, состоящий из 2-х частей. В верхней его части я делаю по одному прямоугольному отверстию возле противоположных по длине стенок, а к стенкам нижней части прикрепляю защелки. На верхнюю часть корпуса вывожу плоские силовые контакты, а в подошве шуруповерта делаю ответный разъем, подключив его параллельно имеющимся в ручке шуруповерта контактам. Короче, гора родила мышь.

В оффлайне я купил корпус такого плана www.chipdip.ru/product/g1202b

Теперь защелки. Из чего их сделать?Вначале я думал использовать подходящие по ширине металлические полоски. Но потом в гараже мне попались на глаза старые фары.

Я видел защелку в куске фары. И резал пластмассу, пока не освободил ее. Прям как Микеланджело.

Затем вырезал отверстия в верхней части корпуса, прикрутил защелки к нижней.Защелкнул половинки.

Принцип работы защелок.

Отрегулировал защелки по высоте выступа, так, чтобы он нормально защелкивался и отщелкивался от шуруповерта. Вот короткое видео как все работает.

Как изначально задумано, корпус аккумулятора отсоединяется от шуруповерта легким сжатием нижней его половины. Видно, что подошва шуруповерта может гулять по плоскости корпуса. Нужно ее отцентровать и зафиксировать. Фиксатором, в принципе, могут послужить контактные клеммы. Но использовать только их мне показалось не очень надежным. Я решил сделать еще и стопорную накладку на корпус, по форме внутреннего периметра подошвы шуруповерта. Для этого взял подставку от сломанного электрочайника и немного поупражнялся в «искусстве убавления».

Итак, с механикой я закончил. Пора переходить к электрическим соединениям.

Если мне нужны силовые разъемы для всяких самоделок, я знаю где их искать – в автомагазине. Клеммные колодки в сборе, байонеты, клеммы, самые разнообразные разъемы – этого добра там навалом.

Силовые контакты я взял от вилки проводного радиоприемника, а ответный разъем к ним, от головного света какой-то иномарки, подобрал в автомагазине.

Доработка шуруповерта

В Black&Decker CD12C стоит двигатель фирмы Leshi Motor, вот его характеристики.Ток холостого хода – 1.5А, максимальный рабочий ток (при котором срабатывает трещотка на установке максимального момента) – 9.7А, ток клина (в режиме сверления) – 62А.

Разобрал шуруповерт. Питание к двигателю подается проводами 18AWG, используются угловые клеммы. С учетом приведенного производителем тока клина, 18AWG –это много или мало? Согласно таблице, сечение провода 18AWG 0,823 кв.мм, допустимая длительная токовая нагрузка провода с изоляцией при температуре 90 °C в условиях закрытой прокладки и окружающей температуре 30 °C составляет 14А. Из той же таблицы следует, что провод 18AWG будет держать 83А в течение 10 секунд, после чего расплавится.

Разумеется, производитель Black&Decker предусмотрел встроенную защиту тушки шуруповерта от токовой перегрузки. Параллельно с ней защищать шуруповерт и аккумуляторы будет плата защиты («красная плата»), отключающая выходные клеммы аккумулятора при токе примерно 15A.

А здесь видно, как производитель соединяет провода между собой. В основном везде обжим. Возьму этот способ на вооружение.

Сюда я буду имплантировать разъем.

Делаю параллельное соединение проводов разъема к ответным контактам пальца штатного аккумулятора.

Клеммная колодка установлена и зафиксирована. На этом доработка тушки закончена.

Теперь подошва шуруповерта выглядит так.

Установка в корпус и подключение платы защиты и индикатора напряжения

Основные компоненты моего запасного аккумулятора — это собственно 3S сборка высокотоковых литиевых аккумуляторов в форм-факторе 18650, плата защиты, вольтметр общего и побаночного напряжения аккумуляторной сборки, со светящимся сегментным индикатором и пищалкой, и выключатель этого самого вольтметра для экономии заряда аккумулятора при хранении. Плата защиты, широко известная в узких кругах как «красная плата» (12.6V 3S BMS Protection Board), детально описана и протестирована в обзоре уважаемого Waldemarik. Эта плата защищает литиевые аккумуляторы от токовой перегрузки, переразряда и перезаряда. Сразу скажу, что у меня с ней никаких проблем не было, заработала с первого раза и при резком старте не отключает нагрузку, как многие писали. А также нагрузка не отключается при стопорении шпинделя в положении максимального момента. Вполне ожидаемо, т.к. рабочий ток моего шуруповерта всего лишь 10 ампер. В конце обзора кстати будет еще одно видео, как все это работает.

Вольтметр-пищалка показывает общее напряжение аккумуляторной сборки и поочередно напряжение на каждой банке. Легко увидеть, нуждаются ли банки в балансировке или нет. При понижении напряжения на любой из банок до 3.3В (заводская установка, можно изменить значение) она начинает пронзительно пищать. В общем, для людей, которые любят все контролировать, эта штука must have.

Нарисовал схему подключения.

Для прикидки выложил батарейный блок от DeWALT DCD 710 в корпус аккумулятора. Чтобы оптимизировать место внутри корпуса решил закрепить красную плату на вертикальной стойке. С другой ее стороны будет крепиться вольтметр. Для силовых соединений буду использовать качественный акустический провод сечением полтора квадрата в мягкой силиконовой изоляции.

Прикрутил декорацию и разложил реквизит.

Теперь, чтобы ненароком не получилось файер-шоу после подключения проводов, нужно поближе познакомиться с батарейным блоком DeWALT.

На фото выше, его крайние контакты справа и слева – это общий плюс и минус. Остальные контакты – это интерфейс взаимодействия со штатной зарядкой и с тушкой шуруповерта. Уважаемый ksiman даже нарисовал схемы подобных блоков, правда с бОльшим количеством банок. Сам батарейный блок защитного отключения нагрузки не имеет, шины плюса и минуса разварены с банок напрямую на клеммную колодку.

Для подключения точек соединения элементов (1S и 2S) батарейного блока DeWALT к плате защиты и параллельно к вольтметру, припаял к никелевым шинам провода с наконечником типа РП-М (автоклемма).

Автоклеммами называют плоские разъемы-клеммы, неизолированные или изолированные (РП или РПИ). Провода фиксируются в них методом обжимки с помощью инструмента под названием кримпер. Из названия «автоклеммы» понятно, где они в основном используются. И вот почему. Опрессовка имеет следующие преимущества перед пайкой: высокая механическая прочность, вибростойкость, долговечность и надежность работы в широком диапазоне температур. Такие клеммы часто ставят не только в автомобили, но и в электроинструмент, а также в бытовые мощные приборы (электрочайники, микроволновки и пр.). Выше я уже показывал, что Black&Decker использует обжим как основной способ коммутации силовых соединений в своем изделии CD12C.

Так выглядит подошва DeWALT DCD 710, узкий терминал — это вход терморезистора (TH). Силовые контакты ножевого типа, это хорошо, значит к батарейному блоку можно подключаться теми же самыми автоклеммами. А плохо то, что эти клеммы будут выскакивать из клеммной колодки, т.к. сверху и с обратной стороны они ничем не фиксируются. Но отчаиваться не надо. На каждую хитрую колодку найдется своя клемма с колпачком!

Есть у меня такой набор автоклемм с силиконовыми колпачками, в конце обзора будет на них ссылка.

Одел колпачок на провод и обжал клемму. Колпачок плотно обхватывает пружинные контакты разъема, надежно фиксируя в нем наконечник. Теперь никуда он не выскочит.

А где пруфы, Билли?

Внимание! Трюк выполнен немного нетрезвым профессионалом, на 101% уверенным в том, что он делает. Пить вредно, повторять опасно!Итак, тест на усилие разрыва соединения клеммы выдержали. Но выдержат ли они токи шуруповерта?Материал клемм – луженый медный сплав. Толщина 0.4 мм, ширина 6.3 мм. Итого сечение 2.52 кв.мм. Так что «узким местом» клемма точно не будет!

Пора приступать к сборке начинки запасного аккумулятора.

Припаял все провода и обжал разъемы.

Провода на вольтметр, сам вольтметр и выключатель закрепил при помощи клейкой ленты 3М. Выключатель еще дополнительно приклеил к боковой стенке обычным клеем «Момент».

Для фиксации батарейного блока DeWALT в корпусе запасного аккумулятора вырезал фигурные вставки из вспененного полиуретана плотной консистенции и наклеил их на боковые стенки.

Все готово! Вот так выглядит батарейный блок DeWALT, установленный в корпусе запасного аккумулятора.

О зарядке

Заряжать вставленный в адаптер батарейный блок можно как минимум тремя способами:

1) 12.6V зарядкой для 3S сборки литиевых аккумуляторов через штатный зарядный разъем шуруповерта. Например, зарядкой из обзора уважаемого kirich.

2) Подходящей универсальной зарядкой для литиевых аккумуляторов через выходные клеммы или штатный зарядный разъем. Например, B6 mini.

3) И, наконец, штатной зарядкой от DeWALT (если в адаптер установлен деволтовский аккумуляторный блок). Извлечь АБ из адаптера и вставить в зарядку. Устанавливать АБ в родной корпус необязательно.

Список основных использованных материалов

Красная плата aliexpress.com/store/product/New-Arrival-New-Electric-Board-3S-Li-ion-Lithium-Battery-18650-Charger-Battery-Batteries-Protection-Board/1959068_32682218793.html

1s-8s вольтметр-сигнализатор https://www.gearbest.com/multi-rotor-parts/pp_207054.html

Набор автоклемм с силиконовыми колпачками ebay.com/itm/222641329900

Клейкая лента 3М (брал в местном автомагазине)

Сделал напоследок парадную фоточку.

И снял короткое видео.

Часть II

В ней я расскажу, какую новую сборку Li-Ion аккумуляторов я буду ставить в этот корпус и как их буду соединять.

musky.pro

Изготовление запасного Li аккумулятора для Ni-Cd шуруповерта, с функцией адаптера для подключения сменных 3S Li батарейных блоков, в том числе и от других шуруповертов

Бывают ситуации, когда родной аккумулятор шуруповерта разбит /сломан/ утерян и есть только рабочая тушка инструмента. Или хочется иметь дополнительный аккумулятор, как в моем случае. Для тех, кто любит DIY, это не проблема, а вызов. В 1-й части обзора я расскажу об изготовлении корпуса аккумулятора с защелками и силовыми контактами, установке в него платы защиты и индикатора напряжения на банках. А также о доработке шуруповерта Black&Decker CD12C для возможности работы как с комплектным Ni-Cd, так и с новым Li-Ion аккумулятором. И наконец, о превращении запасного аккумулятора в адаптер, позволяющий Black&Decker CD12C работать от любых влезающих в корпус адаптера 3S Li-Ion сборок, на примере батарейного блока от шуруповерта DeWALT DCD 710. В далеком 2005 году я купил свой первый шуруповерт. Это был Black&Decker CD12C с Ni-Cd аккумулятором. Он идеально лежит в моей довольно широкой ладони, имеет отличную развесовку, оборудован 6-позиционным магазином для бит в казенной части и креплением для битодержателя в нижней части ручки. Тогда он казался мне шедевром эргономики и промышленного дизайна. Работать им было одно удовольствие, однако это удовольствие длилось все меньше и меньше. За 10 лет комплектный Ni-Cd аккумулятор значительно деградировал. Я разобрал его, провел ревизию банкам, выровнял напряжение на элементах и заменил одну убитую банку, теперь ресурса этого аккумулятора хватает на три десятка саморезов. В принципе, меня это устраивает. Пару лет я купил еще один шуруповерт, 10.8 В литиевый DeWALT DCD 710. Он помощнее, более функциональный (2 скорости, блокировка шпинделя, подсветка, 2 аккумулятора в комплекте), но не такой удобный в руке (ручка маловата) и не имеет на тушке супер-удобного магазина для бит и битхолдера.

Иногда у меня возникает необходимость работы двумя шуруповертами (например, одним сверлить, а другим заворачивать саморезы). Чтобы увеличить длительность работы Black&Decker’ом, мне пришло в голову сделать к нему запасной литиевый аккумулятор. Для этой цели я решил использовать 2-й аккумулятор от DeWALT.

Проект обещал быть весьма захватывающим, ведь по своему конструктиву, начинке и даже способу крепления эти аккумуляторы далеко не близнецы-братья (хотя формально и родственники).

Общий ход мыслей у меня был такой. Для изготовления запасного аккумулятора мне будет нужен какой-то корпус. В корпусе я делаю защелки для съемного крепления к тушке Black&Decker и силовые контакты, монтирую в него плату защиты и индикатор общего и побаночного напряжения, а также делаю внутренние разъемы для подключения к сменному аккумуляторному блоку. Сменным аккумуляторным блоком может быть любая 3S Li-Ion сборка, которая по размерам влезет в корпус, в том числе и аккумуляторный блок от DeWALT DCD 710.

Приступаю к работе.

Изготовление корпуса аккумулятора с защелками и силовыми контактами

У меня 2 принципа в переделках и DIY: внешне ничего не менять, и начинать с самого трудного.

Я долго вертел в руках аккумуляторы от обоих шуруповертов и разглядывал тушку Black&Decker. Глобальные мысли тужились в голове, пальцы лазали в бороде.

Самым трудным мне показалось сделать механизм фиксации корпуса аккумулятора к шуруповерту (защелки).

И еще, воспроизводить конструктив родного аккумулятора с его пальцем не сильно хотелось. А раз так, придется кое-что дорабатывать внутри шуруповерта.

Наконец у меня в голове визуализировалась финальная картинка, что и как нужно делать. Итак, мне понадобится разборный пластиковый корпус, состоящий из 2-х частей. В верхней его части я делаю по одному прямоугольному отверстию возле противоположных по длине стенок, а к стенкам нижней части прикрепляю защелки. На верхнюю часть корпуса вывожу плоские силовые контакты, а в подошве шуруповерта делаю ответный разъем, подключив его параллельно имеющимся в ручке шуруповерта контактам. Короче, гора родила мышь.

В оффлайне я купил корпус такого плана www.chipdip.ru/product/g1202b

Теперь защелки. Из чего их сделать?Вначале я думал использовать подходящие по ширине металлические полоски. Но потом в гараже мне попались на глаза старые фары.

Я видел защелку в куске фары. И резал пластмассу, пока не освободил ее. Прям как Микеланджело.

Затем вырезал отверстия в верхней части корпуса, прикрутил защелки к нижней.Защелкнул половинки.

Принцип работы защелок.

Отрегулировал защелки по высоте выступа, так, чтобы он нормально защелкивался и отщелкивался от шуруповерта. Вот короткое видео как все работает.

Как изначально задумано, корпус аккумулятора отсоединяется от шуруповерта легким сжатием нижней его половины. Видно, что подошва шуруповерта может гулять по плоскости корпуса. Нужно ее отцентровать и зафиксировать. Фиксатором, в принципе, могут послужить контактные клеммы. Но использовать только их мне показалось не очень надежным. Я решил сделать еще и стопорную накладку на корпус, по форме внутреннего периметра подошвы шуруповерта. Для этого взял подставку от сломанного электрочайника и немного поупражнялся в «искусстве убавления».

Итак, с механикой я закончил. Пора переходить к электрическим соединениям.

Если мне нужны силовые разъемы для всяких самоделок, я знаю где их искать – в автомагазине. Клеммные колодки в сборе, байонеты, клеммы, самые разнообразные разъемы – этого добра там навалом.

Силовые контакты я взял от вилки проводного радиоприемника, а ответный разъем к ним, от головного света какой-то иномарки, подобрал в автомагазине.

Доработка шуруповерта

В Black&Decker CD12C стоит двигатель фирмы Leshi Motor, вот его характеристики.Ток холостого хода – 1.5А, максимальный рабочий ток (при котором срабатывает трещотка на установке максимального момента) – 9.7А, ток клина (в режиме сверления) – 62А.

Разобрал шуруповерт. Питание к двигателю подается проводами 18AWG, используются угловые клеммы. С учетом приведенного производителем тока клина, 18AWG –это много или мало? Согласно таблице, сечение провода 18AWG 0,823 кв.мм, допустимая длительная токовая нагрузка провода с изоляцией при температуре 90 °C в условиях закрытой прокладки и окружающей температуре 30 °C составляет 14А. Из той же таблицы следует, что провод 18AWG будет держать 83А в течение 10 секунд, после чего расплавится.

Разумеется, производитель Black&Decker предусмотрел встроенную защиту тушки шуруповерта от токовой перегрузки. Параллельно с ней защищать шуруповерт и аккумуляторы будет плата защиты («красная плата»), отключающая выходные клеммы аккумулятора при токе примерно 15A.

А здесь видно, как производитель соединяет провода между собой. В основном везде обжим. Возьму этот способ на вооружение.

Сюда я буду имплантировать разъем.

Делаю параллельное соединение проводов разъема к ответным контактам пальца штатного аккумулятора.

Клеммная колодка установлена и зафиксирована. На этом доработка тушки закончена.

Теперь подошва шуруповерта выглядит так.

Установка в корпус и подключение платы защиты и индикатора напряжения

Основные компоненты моего запасного аккумулятора — это собственно 3S сборка высокотоковых литиевых аккумуляторов в форм-факторе 18650, плата защиты, вольтметр общего и побаночного напряжения аккумуляторной сборки, со светящимся сегментным индикатором и пищалкой, и выключатель этого самого вольтметра для экономии заряда аккумулятора при хранении. Плата защиты, широко известная в узких кругах как «красная плата» (12.6V 3S BMS Protection Board), детально описана и протестирована в обзоре уважаемого Waldemarik. Эта плата защищает литиевые аккумуляторы от токовой перегрузки, переразряда и перезаряда. Сразу скажу, что у меня с ней никаких проблем не было, заработала с первого раза и при резком старте не отключает нагрузку, как многие писали. А также нагрузка не отключается при стопорении шпинделя в положении максимального момента. Вполне ожидаемо, т.к. рабочий ток моего шуруповерта всего лишь 10 ампер. В конце обзора кстати будет еще одно видео, как все это работает.

Вольтметр-пищалка показывает общее напряжение аккумуляторной сборки и поочередно напряжение на каждой банке. Легко увидеть, нуждаются ли банки в балансировке или нет. При понижении напряжения на любой из банок до 3.3В (заводская установка, можно изменить значение) она начинает пронзительно пищать. В общем, для людей, которые любят все контролировать, эта штука must have.

Нарисовал схему подключения.

Для прикидки выложил батарейный блок от DeWALT DCD 710 в корпус аккумулятора. Чтобы оптимизировать место внутри корпуса решил закрепить красную плату на вертикальной стойке. С другой ее стороны будет крепиться вольтметр. Для силовых соединений буду использовать качественный акустический провод сечением полтора квадрата в мягкой силиконовой изоляции.

Прикрутил декорацию и разложил реквизит.

Теперь, чтобы ненароком не получилось файер-шоу после подключения проводов, нужно поближе познакомиться с батарейным блоком DeWALT.

На фото выше, его крайние контакты справа и слева – это общий плюс и минус. Остальные контакты – это интерфейс взаимодействия со штатной зарядкой и с тушкой шуруповерта. Уважаемый ksiman даже нарисовал схемы подобных блоков, правда с бОльшим количеством банок. Сам батарейный блок защитного отключения нагрузки не имеет, шины плюса и минуса разварены с банок напрямую на клеммную колодку.

Для подключения точек соединения элементов (1S и 2S) батарейного блока DeWALT к плате защиты и параллельно к вольтметру, припаял к никелевым шинам провода с наконечником типа РП-М (автоклемма).

Автоклеммами называют плоские разъемы-клеммы, неизолированные или изолированные (РП или РПИ). Провода фиксируются в них методом обжимки с помощью инструмента под названием кримпер. Из названия «автоклеммы» понятно, где они в основном используются. И вот почему. Опрессовка имеет следующие преимущества перед пайкой: высокая механическая прочность, вибростойкость, долговечность и надежность работы в широком диапазоне температур. Такие клеммы часто ставят не только в автомобили, но и в электроинструмент, а также в бытовые мощные приборы (электрочайники, микроволновки и пр.). Выше я уже показывал, что Black&Decker использует обжим как основной способ коммутации силовых соединений в своем изделии CD12C.

Так выглядит подошва DeWALT DCD 710, узкий терминал — это вход терморезистора (TH). Силовые контакты ножевого типа, это хорошо, значит к батарейному блоку можно подключаться теми же самыми автоклеммами. А плохо то, что эти клеммы будут выскакивать из клеммной колодки, т.к. сверху и с обратной стороны они ничем не фиксируются. Но отчаиваться не надо. На каждую хитрую колодку найдется своя клемма с колпачком!

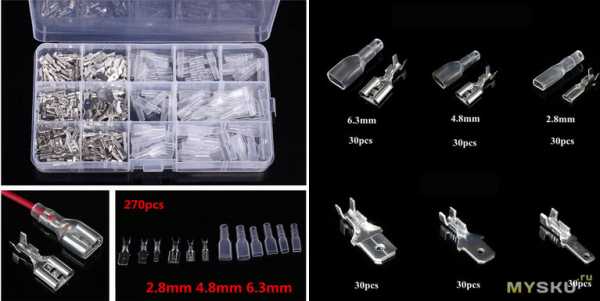

Есть у меня такой набор автоклемм с силиконовыми колпачками, в конце обзора будет на них ссылка.

Одел колпачок на провод и обжал клемму. Колпачок плотно обхватывает пружинные контакты разъема, надежно фиксируя в нем наконечник. Теперь никуда он не выскочит.

А где пруфы, Билли?

Внимание! Трюк выполнен немного нетрезвым профессионалом, на 101% уверенным в том, что он делает. Пить вредно, повторять опасно!Итак, тест на усилие разрыва соединения клеммы выдержали. Но выдержат ли они токи шуруповерта?Материал клемм – луженый медный сплав. Толщина 0.4 мм, ширина 6.3 мм. Итого сечение 2.52 кв.мм. Так что «узким местом» клемма точно не будет!

Пора приступать к сборке начинки запасного аккумулятора.

Припаял все провода и обжал разъемы.

Провода на вольтметр, сам вольтметр и выключатель закрепил при помощи клейкой ленты 3М. Выключатель еще дополнительно приклеил к боковой стенке обычным клеем «Момент».

Для фиксации батарейного блока DeWALT в корпусе запасного аккумулятора вырезал фигурные вставки из вспененного полиуретана плотной консистенции и наклеил их на боковые стенки.

Все готово! Вот так выглядит батарейный блок DeWALT, установленный в корпусе запасного аккумулятора.

О зарядке

Заряжать вставленный в адаптер батарейный блок можно как минимум тремя способами:

1) 12.6V зарядкой для 3S сборки литиевых аккумуляторов через штатный зарядный разъем шуруповерта. Например, зарядкой из обзора уважаемого kirich.

2) Подходящей универсальной зарядкой для литиевых аккумуляторов через выходные клеммы или штатный зарядный разъем. Например, B6 mini.

3) И, наконец, штатной зарядкой от DeWALT (если в адаптер установлен деволтовский аккумуляторный блок). Извлечь АБ из адаптера и вставить в зарядку. Устанавливать АБ в родной корпус необязательно.

Список основных использованных материалов

Красная плата aliexpress.com/store/product/New-Arrival-New-Electric-Board-3S-Li-ion-Lithium-Battery-18650-Charger-Battery-Batteries-Protection-Board/1959068_32682218793.html

1s-8s вольтметр-сигнализатор https://www.gearbest.com/multi-rotor-parts/pp_207054.html

Набор автоклемм с силиконовыми колпачками ebay.com/itm/222641329900

Клейкая лента 3М (брал в местном автомагазине)

Сделал напоследок парадную фоточку.

И снял короткое видео.

Часть II

В ней я расскажу, какую новую сборку Li-Ion аккумуляторов я буду ставить в этот корпус и как их буду соединять.

myscy.me


Смотрите также

.
