Инновационные технологии в строительстве развиваются с каждым днем, уже давно не секрет, что шуруповерт – незаменимый помощник как для опытного специалиста, так и для начинающего мастера. Благодаря ему можно легко закручивать всевозможные шурупы и саморезы при сборке мебельных конструкций, а также при ремонте техники и жилых помещений.

То что любая техника со временем выходит из строя уже давно не новость для нас, поэтому появляется возможность разобрать шуруповерт и попытаться своими руками починить его. Но только без фанатизма, будьте внимательными при разборке, особенно таких моделей как: интерскол да 12эр 01, интерскол да 18эр.

Как устроен шуруповерт? + (Видео)

Какие неполадки можно исправить в домашней обстановке? Как распознать ту или иную поломку? Чтоб дать конкретные ответы на заданные вопросы, давайте сначала разберемся с внутренним механизмом инструмента. Главным выступающим элементом является кнопка включения. Используется для запуска устройства и для изменения скорости, направления оборотов рабочей части – патрона.

Настраивание оборотов осуществляется благодаря электронному прибору на основе транзистора. Скорость оборотов прямо пропорциональна силе нажатия кнопки. Запуск реверса происходит посредством замены на клеммах полярности электротока. Традиционно шуруповерт оснащен однофазными движками коллекторного типа, которые функционируют от непрерывного тока. Движок включает в себя корпус, магниты, якорь и щетки.

Вращение с мотора переходит к редуктору. Далее он преобразует высокие обороты двигателя в пониженные циклы на валу, в нем закрепляется патрон с активными битами. Редуктор можно использовать классический, как на обычной дрели, и в том числе планетарный. В последнее время классический редуктор почти не употребляется, поэтому не будем останавливаться и пойдем дальше. Планетарный механизм включает в себя:

Кольцевая шестеренка
Солнечная шестеренка, установленная непосредственно на валу мотора
Сателлиты
два-три водила

Затем следует стабилизатор усилия, обладающий шестнадцатью позициям. Эти позиции дают конкретное напряжение на саморез, для того чтобы не испортить материал, с помощью которого они крепятся. Последняя составная часть – патрон.

Как разобрать шуруповёрт в общем виде + (Видео)

Сделаем анализ разборки, примером послужит шуруповерт фирмы Макита:

Убираем блок-корпус, где находится аккумуляторная батарея.
Извлекаем винты, которые объединяют две половинки корпуса, крестообразной отверткой.
Вынимаем все, что содержится внутри корпуса инструмента.
Отсоединяем кнопку реверса.
Демонтируем переключатель скоростей.
Отсоединяем движок и редуктор.

Как разбирается патрон + (Видео)

Если фиксирование патрона конусное, тогда убирается он просто – путем аккуратных ударов молотком по блок-корпусу. Если крепеж резьбовой, понадобятся следующие шаги:

По часовому направлению выкручиваем винтик с левой резьбой.
Сдавливаем шестигранник в тисках, кладем на него ключ и производим удары молотком. Подобным образом патрон должен сдвинуться с исходного положения. Можно выбрать еще один вариант:
Положить шуруповерт на ровную поверхность, на стол, например.
Включить его.
Понаблюдать, сдвинулся ли патрон со стола. при ударах шестигранника.

Также случается, что все перечисленные выше методы не работают, и тогда остается одно – разобрать шуруповерт, после чего:

Изъять редуктор и шпиндель;
Расположить узел в зажимы тисков;
Возьмите трубный ключ, а затем отсоедините патрон.

А если в редукторе обнаружился мусор, тогда нужно так и поступать.

Как разобрать аккумуляторную батарею + (Видео)

Отсоединить шурупы на дне коробки.
Открыть коробку.
Проверить и отбраковать составляющие.
Осуществить замену и обратно собрать.

Крепежные винтики на нижней стороне могут варьировать в количестве, начиная от четырех до шести. Зачастую откручиваются крестообразной отверткой. Винты бывают различной длины. Это необходимо учесть, чтобы в ходе сборки не спутать их между собой. На некоторых модификациях можно встретить неразборный корпус. Тогда изучите всю поверхность и найдите специальную полосу, по которой проходит заводское склеивание. Далее надо взять крепкий ножик и ввести его в паз, слегка пошатывая в стороны. Если корпус переломился на верхнюю и нижнюю часть – вскрытие прошло успешно. Не проблема, если это случится мимо паза. Все расхождения можно склеить хорошим суперклеем. Верхняя часть корпуса вмещает в себе несколько частей для аккума. На каждом из таких компонентов измеряется напряжение, которое непременно должно быть в диапазоне оптимального уровня. Если отличие свыше 10%, такой аккумулятор нуждается в замене.

Каждый производитель стремится создать инструмент, который будет максимально удобным в рабочем процессе, создавая обширный ассортимент моделей – от шуруповертов базового уровня до профессиональных образцов.

Шуруповерты Хитачи ставят в приоритет отменное качество сборки, а также практичность своих инструментов. Модельная коллекция аккумуляторных шуруповертов от компании Bosch практически ни чем не отличается, от собратьев, которые имеют шнур для подключения к 220 В. Оборудованные переключателями режимов, а также кнопкой выключения и опцией акселератора, шуруповерты бош – отличное решение для дома и для профессионального использования. Кроме того, отлично зарекомендовали себя такие марки как Интерскол, Макита, Cmi, Зубр.

(1 оценок, среднее: 5,00 из 5)

Если посмотреть на шуруповерт в разрезе, то увидим:

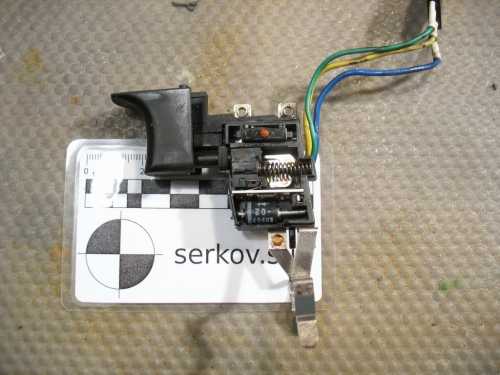

регулятор оборотов;
реверс;
присоединенный к радиатору транзистор регулятора оборотов;
электродвигатель;
редуктор.

Как разобрать шуруповерт в целом

Рассмотрим этот процесс на примере шуруповерта Макита:

отсоединяем корпус, в котором находится аккумулятор;
откручиваем винты, соединяющие 2 половины корпуса крестовой отверткой;
извлекаем то, что находится в корпусе шуруповерта;
демонтируем кнопку реверса;
снимаем переключатель скоростей;
разъединяем двигатель и редуктор.

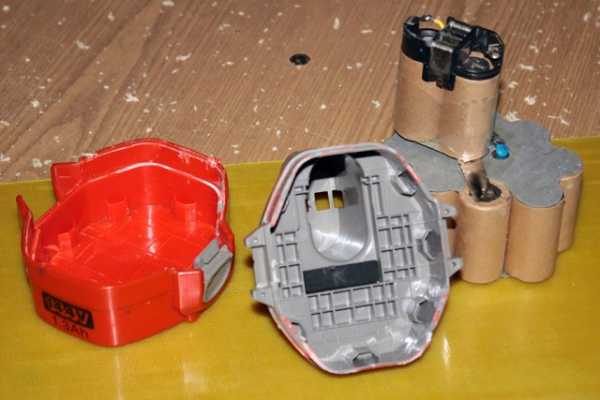

Разбираем аккумулятор шуруповерта

если корпус разборный, то просто откручиваем крепеж;
в случае безразборного корпуса, удаляем склеивающий слой, раздвигаем сопрягаемые поверхности при помощи самореза;
отделяем аккумуляторные банки. Разборка аккумулятора шуруповерта выполнена.

Вот в этом видео показан еще один способ разборки:

Как разобрать патрон шуруповерта

К числу самых подвижных и нагруженных узлов шуруповерта относится патрон. Естественно, что и изнашивается он чаще других деталей.

Как крепится патрон

Перед тем, как разобрать шуруповерт Макита, например, определим способ крепления патрона. Закрепляется этот сборочный узел на инструменте следующими методами:

Старый, испытанный на протяжении 2 веков способ — конус Морзе. Конусность нижнего отверстия патрона и вала одинаковы.
Метод, называемый резьбовым. Патрон навинчен на резьбовую часть конца вала.
Метод закрепления патрона с применением фиксирующего винта.

Определяем как производитель закрепил патрон

Не зная, как патрон закреплен, мы не сможем его разобрать. Поэтому:

Осматриваем его.
Читаем, что написано на боковой части:

если надпись в виде 1-6 В10, то в конструкции патрона присутствует конус Морзе. При этом он способен зажимать хвостовики диаметром от 1 до 6 мм, а конусная поверхность имеет типоразмер В 10;
когда методом закрепления патрона является резьба, то в случае метрической, его маркируют 1,0-11 М12х1,25, а на дюймовую резьбу указывает маркировка 2-13 мм ½-20 UNF. Как правило, наши производители используют резьбу метрическую, а зарубежные — дюймовую.

Демонтируем патрон

Если закрепление патрона конусное, то снимается он просто — посредством осторожных ударов молотком по корпусу. Когда закрепление резьбовое, то совершаются следующие действия:

По часовому ходу выкручиваем винт с левой резьбой.
Зажимаем шестигранник в губках тисков, накидываем на него ключ и ударяем по нему молотком. Таким образом, патрон сдвинется с места. Правда, можно действовать и по-другому:

положить шуруповерт на стол;
запустить его;
посмотреть, сдвинулся ли патрон с места при ударе шестигранника о поверхность стола.

Бывает, что эти действия ни к чему не приводят, тогда придется разбирать шуруповерт, а затем:

вынуть редуктор, а вместе с ним и шпиндель;
поместить узел в тиски;
взять трубный ключ и открутить патрон.

Если в редуктор попал мусор, то только так и следует поступить. Вот схема, которая поможет понять, как разобрать шуруповерт Бош:

Здесь вы видите, что в шуруповерте Бош, патрон и редуктор — это единый узел.

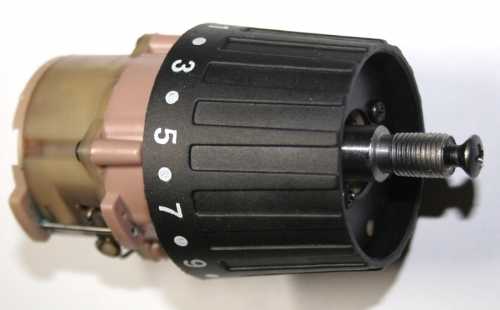

Подробно о том, как разобрать редуктор шуруповерта

Прежде чем ответить на вопрос, как разбирать шуруповерт Хитачи, Зубр, Бош или любой другой, не помешает знать их конструкцию.

Конструкция планетарного редуктора

Редуктор включает в свою конструкцию следующие детали и узлы:

шестерни — кольцевая и солнечная;
сателлиты;
водило.

Они могут быть пластмассовыми или металлическими.

Принцип работы 2 ступенчатого редуктора

Редуктор работает таким образом:

Внутри кольцевой шестерни вращаются сателлиты, которые приводит в движение солнечная шестерня двигателя. При этом скорость водила меньше, чем скорость двигателя.
Через солнечную шестерню передается крутящий момент от первого водила ко второму. Обороты водила 2, которое связано в валом патрона, еще больше уменьшаются.

Редуктор 3 ступенчатый работает так же, но там добавлен еще 1 планетарный механизм.

снимаем патрон;
раскручиваем корпус;
отсоединяем редуктор от двигателя;
снимаем пластину;
вынимаем по порядку все детали;
выкручиваем болты, соединяющие 2 половины редуктора;
корректируем диаметр пружины в меньшую сторону при помощи плоскогубцев. Таким образом улучшится включение 1 передачи;
разбираем муфту, снимая стопорное кольцо, шайбы и подшипник насыпной;
вынимаем вал.

К вопросу, как разобрать шуруповерт, видео, снятое мастером своего дела, будет очень кстати. Оно ответит и на общие вопросы и, в частности, как разобрать аккумулятор Интерскол:

А вот в этом видео рассмотрена разборка аккумулятора Хитачи:

Имейте в виду: Ремонтные комплекты для редукторов производители не выпускают. Поэтому все, что вы сможете сделать после разборки — это почистить его и поменять смазку. Если износились детали, то ремонт заключается в полной замене этого узла. Наличие избыточного количества смазки в редукторе не способствует хорошей работе шуруповерта.

В заключение — пытливые умы разбирают популярный синий Бош:

Достаточно мощный для своего класса, корректная моментная муфта, надёжно отключается при перегрузке. Патрон зажимает оснастку хорошо, радиальный люфт умеренный. Переключения скоростей происходят без заедания, чётко и точно. Светодиодная подсветка светит как раз в рабочую зону, жаль только что не два светодиода а один.

По клику картинки увеличиваются.

Как видите, ничего сложного. Попробуйте — это интересно!

Могу предложить по-шаговую инструкуцию для разборки шуруповерта:

Во-первых, открутить винты соединяющие корпус.
Очень аккуратно (чтобы не повредить пластиковые детали) открыть корпус.
Перед Вами предстанут все рабочие части шуруповерта: планетарный редуктор, электродвигатель, регулятор усилия, патрон.
Проверку лучше начать с кнопки «Пуск» (могут подгореть контакты), далее с помощью спирта удаляем окислы (зеленого цвета) на токонесущих частях шуруповерта. Еще механические повреждения, которые можно определить визуально при разборе шуруповерта: износ шестерней, износ подшипника или опорной втулки вала редуктора. Если и здесь все в порядке, то лучше дальше обратиться в мастерскую.

в избранное ссылка отблагодарить

Чтобы самостоятельно разобрать шуруповёрт нужно отсоединить аккумулятор, затем положить на стол Ваш инструмент на бок той стороной, с которой вкручены винты. Затем аккуратно выкрутить все винты и сложить их так, чтобы не растерять(можно использовать для этого небольшой магнит). После того, как винты откручены нужно аккуратно снять крышку — одну из половинок корпуса шуруповёрта. Делать это нужно аккуратно, чтобы не повредить и не сдвинуть провода, переключатель и другие мелкие запчасти, крепящиеся в углублениях корпуса. Если двигатель работает, а патрон не вращается — ищите неисправность в редукторе. Вероятен износ или разрушение шестерёнок.

в избранное ссылка отблагодарить

11.02.2015 0 комментариев 6 544

Даже самый качественный надежный и профессиональный шуруповерт со временем изнашивается и с каждым разом начинает всё хуже держать сверла, насадки и биты. Чтобы вернуть инструменту былую мощь, давайте рассмотрим как снять патрон с шуруповерта и на какие нюансы стоит обратить внимание.

Как разобрать патрон шуруповерта

Чтобы разобрать патрон шуруповерта не требуется никакого специального оборудования, достаточно иметь под рукой несколько ключей, отвертку, молоток и по возможности – тиски.

Конструкция патрона представляет собой пустой металлический цилиндр со специальным кольцом и гильзой для его регулировки. Внутри патрона находятся кулачки, фиксирующие сверла или специальные насадки. Сам патрон одевается на вал шуруповерта. Патрон может иметь резьбу или конус, в зависимости от типа крепления на вал. При правильном руководстве разборка патрона шуруповерта не займет много времени.

Схема патрона шуруповерта

Перед тем как открутить патрон на шуруповерте, нужно узнать какой тип крепления перед вами.

Способы крепления патрона на шуруповерте

Конус Морзе. Способ назван в честь изобретателя Стивена А. Морзе в 1864 году. Суть метода заключается в спряжении двух поверхностей в виде вала и детали с отверстием, у которых одинаковая конусность с углом от 1°25’43″ до 1°30’26″ в зависимости от типоразмера. Этот способ достаточно широко распространен и зарекомендовал себя как простой и надежный.
Резьбовой способ. Внутри патрона шуруповерта нарезана резьба, точно такая же резьба сделана и на рабочем вале инструмента. Чтобы закрутить патрон, нужно просто до упора его закрутить, аналогично гайке и болту.
Фиксирующий винт. Используется для дополнительной фиксации патрона на валу.

Типы патронов шуруповерта

Как узнать какой способ крепления патрона

Чтобы узнать какой тип крепления патрона у вашего шуруповерта нужно внимательно осмотреть маркировку инструмента. Надпись вида: 1-6 В10 (может немного отличатся) — означает, что патрон с конусом Морзе. Цифры 1-6 обозначают диаметр хвостовика сверла или насадок, а В10 – размер конуса Морзе.

Патрон с резьбовым соединением маркируется цифрами: 1,0-11 М12х1,25. Символы М12х1,25 означают размер метрической резьбы, а 1,0-11 – диаметр хвостовика сверла, аналогично конусу Морзе.

На импортных моделях шуруповертов резьба измеряется в дюймах, поэтому не пугайтесь увидеть маркировку вида: 2-13 мм ½-20 UNF.

Оба типа патронов одинаково хорошо выполняют свою задачу, разница только в удобстве и скорости смены насадок с шуруповерта.

Маркировка на патроне шуруповерта

Как правильно снять патрон с шуруповерта

Существует несколько способов снять патрон с шуруповерта, разберем первый:

Берем шестигранный ключ примерно на 10 мм;
Зажимаем ключ коротким концом в патроне;
Включаем шуруповерт на пару секунд, что бы зажатый ключ ударился вторым концом о стол;
Вращаем ключ и выкручиваем патрон шуруповерта.

Второй способ, который рекомендуют профессионалы:

Сначала нужно полностью разжать кулачки патрона;
Внутри патрона должен быть винт, если его не видно, возможно он покрыт грязью;
Нужно выкрутить этот винт по часовой стрелке;
Зажмите шестигранный ключ в патроне;
Резко проверните ключ против часовой стрелки;
Патрон должен легко выкрутиться, если нет – можно слегка ударить молотком по концу ключа.

Если ни один из вышеуказанных способов не работают, придется разобрать шуруповерт и извлечь из него шпиндель и редуктор вместе с патроном. Для этого нужно зажать его в тесках и открутить патрон разводным ключом. На некоторых патронах бывают специальные выточки под ключ, что значительно упрощает этот процесс.

Чтобы снять патрон с шуруповерта на конусе Морзе, нужно выбить его ударами молотка по корпусу.

Эти способы подходят для разбора патрона у всех видов шуруповертов, дрелей и перфораторов. Также рекомендуем посмотреть видео как разобрать патрон шуруповерта.

Одним из самых «ходовых9raquo; инструментов домашнего мастера является шуруповерт. Но, как и любое изделие – он ломается. Что в таком случае предпринять? В некоторых видах работ может спасти положение электродрель, но лишь в некоторых. Можно отнести инструмент в сервисный центр и ожидать его ремонта. Но это потребует времени и денег, которые придется заплатить за ремонт инструмента. Но, как правило, доступен и третий вариант – ремонт шуруповерта Макита, да и устройство шуруповерта не такое уж сложное.

Давайте рассмотрим основные признаки неисправностей шуруповертов и как их можно устранить в домашних условиях самостоятельно.

Содержание

Конструкция шуруповерта

Перед тем как переходить непосредственно к неисправностям данного инструмента, хорошо бы вкратце познакомится с устройством шуруповерта и назначением его основных узлов. С этого и начнем. На фотографии ниже представлен разобранный шуруповерт, на ее основе и рассмотрим предназначение деталей.

Начнем мы с кнопки пуска. Кнопка выполняет две функции: включение цепи питания электродвигателя и его регулятора оборотов. При нажатии кнопки до упора цепь питания двигателя замыкается контактами кнопки на прямую, обеспечивая максимальную мощность и количество оборотов. Регулятор оборотов – электронный, состоит из ШИМ генератора расположенного на плате. В зависимости от силы нажатия на кнопку контакт, расположенный на кнопке перемещается вдоль платы. От его местоположения вдоль платы зависит степень генерируемого импульса на ключ, роль ключа выполняет полевой транзистор (на фото выше обозначен как «регулятор скорости вращения»). То есть зависимость следующая: чем сильнее пользователь жмет на кнопку, тем выше величина импульса на транзисторе и тем больше он открывается, тем самым увеличивая напряжение на электродвигателе.

Реверс вращения двигателя осуществляется путем смены полярности на клеммах. Смена полярности осуществляется при помощи перекидных контактов, которые перебрасываются пользователем при помощи рукоятки реверса.

Электродвигатель. В данном инструменте, как правило, применяют однофазные коллекторные двигатели постоянного тока. Они характеризуются надежностью, простотой производства и обслуживания. Конструкция такого двигателя следующая: корпус, на котором расположены магниты, якорь и щетки.

Редуктор. Его предназначение заключается в преобразовании большого числа оборотов вала электродвигателя в значительно более низкие обороты вала патрона. Существует два вида редукторов для шуруповертов: планетарный и классический. Последний очень редко применяют, поэтому уделим внимание редуктору планетарного типа. Планетарный редуктор состоит из:

кольцевой шестерни;
солнечной шестерни, которая закреплена на валу электродвигателя;
сателлиты и водило (их количество зависит от количества ступеней, бывают двух и трех ступенчатыми).

Не вдаваясь в тонкости, рассмотрим принцип действия такого редуктора. Солнечная шестерня приводится в движение валом якоря, в свою очередь ее зубья приводят в движение сателлиты, которые передают вращение водило. При двухступенчатом редукторе вал патрона соединен со вторым водило, при трехступенчатом – с третьим.

Регулятор усилия предназначен для регулировки усилия, которое подается к шурупу. Как правило, применяют 16 позиций регулировки. Таким образом, существует широкий спектр уровня затяжки шурупов, что позволяет работать с очень хрупкими материалами (гипсокартон и пр.). Его принцип действия хорошо показан на приведенном ниже видео.

Патрон крепится к выходному валу редуктора и имеет три кулачка, которые надежно удерживают деталь в патроне.

Неисправности электрической части шуруповерта

Рассмотрев основные элементы шуруповерта, перейдем к возможным неисправностям и возможным способам ремонта шуруповерта AEG. И начнем мы с электрической части. Основными признаками неисправности электрической составляющей шуруповерта являются:

инструмент не включается;
нет переключения реверсного режима;
отсутствует регулировка количества оборотов.

Инструмент не включается. Первое на что следует обратить внимание, при ремонте шуруповерта Skil – аккумулятор. Если ставили на зарядку, и не помогло, тогда вооружаемся мультиметром и приступаем к поиску неисправности. Для начала измеряем величину напряжения на АКБ, она должна более – менее соответствовать указанной на корпусе батареи. В случае заниженного напряжения необходимо определить неисправный элемент: аккумулятор или зарядное устройство.

Определить исправность зарядного можно мультиметром, для этого включаем его в сеть и меряем напряжение на холостом ходу на клеммах. Оно должно быть на пару вольт больше от номинального, указанного на устройстве. Если напряжения нет – неисправен зарядный блок. Для такого ремонта шуруповерта Интерскол,потребуются знания электроники, в противном случае легче купить новое.

Если проблема с аккумулятором, тогда дляремонт шуруповерта Макита своими руками, необходимо вскрыть блок с элементами. После того как разобрали блок, необходимо внимательно исследовать все места соединения проводов и проверить качество пайки, не оторвался ли какой. В случае целостности всех соединений – берем мультиметр и измеряем напряжение на каждом элементе. На каждом элементе должно быть не ниже 0,9 – 1В напряжения. Если обнаружится элемент с меньшим напряжением – необходима его замена. Главное что бы емкость и тип элемента соответствовали остальным (т.е. если NiCd то необходим тоже NiCd). Более детально о ремонте аккумуляторов Вы можете узнать из статьи: «Ремонт аккумулятора шуруповерта своими руками».

В случае если зарядка и аккумулятор исправны, а шуруповерт не включается необходимо разбирать шуруповерт. От клемм батареи к кнопке идут два провода, берем мультиметр и меряем напряжение на входе кнопки (батарея при этом вставлена). Если напряжение на входе есть, тогда вынимаем батарею и при помощи зажимов «крокодил9raquo; закорачиваем провода от батареи. Ставим прибор на измерение сопротивления в Ом. Нажимаем кнопку до упора и меряем на выходе из кнопки. Прибор должен показать величину сопротивления, стремящуюся к нулю, если так и есть – кнопка исправна, проблема либо в щетках, либо в других элементах электродвигателя. В случае если тестер показывает обрыв – необходима замена или ремонт кнопки. Можно попытаться отремонтировать самому, так как часто бывает, что контакт на клеммах отсутствует по причине подгорания, достаточно будет почистить наждачной бумагой и собрать. Главное при разборе кнопки не спешить и действовать аккуратно, иначе все детали разлетятся, и придется не один час ломать голову – как собрать.

Похожие действия необходимо будет предпринять и в отсутствии реверса. Один щуп прибора ставим на входной провод кнопки, второй, на контакт электродвигателя или выход кнопки, это как более удобно. Переключаем рукоятку реверса. Если все исправно прибор зафиксирует некоторую величину сопротивления, если «молчит9raquo; — нарушена проводимость контактов реверса. Порядок разборки и чистки контактов аналогичен вышеописанному, как и при ремонте шуруповерта Калибр .

Двигатель работает на максимальных оборотах, а регулировка оборотов отсутствует? Причина неисправности может быть как в самой кнопке, так и в регулирующем транзисторе.

Если все цепи до электродвигателя исправны, но инструмент не работает – неисправность может быть связана со щетками. В идеале щетки должны меняться, когда их длинна, стерта на 40% от первоначальной длинны. В случае износа щеток – замените на новые, если щетки в порядке – проблема с остальными элементами электродвигателя. Для проверки электродвигателя необходимо отсоединить провода, которые идут от кнопки. После того как отсоединили провода, при помощи мультиметра меряем величину сопротивления на контактах крепления проводов. Если величина сопротивления мала и стремится к нулю, скорее всего, произошел обрыв обмотки, необходима либо перемотка, либо новый двигатель.

Можно проверить целостность обмоток якоря, так как якорь можно купить и поменять самостоятельно. Для проверки якоря необходимо измерять сопротивление на двух соседних пластинах коллектора, по всей окружности. При этом нормальное значение – «09raquo;. Если во время проверки Вы обнаружите две рядом стоящие пластины, со значением, отличающимся от нуля – якорь требует ремонта или замены.

Неисправности механической части шуруповерта

Признаками неисправности механической части шуруповерта может быть следующее:

при работе инструмент издает посторонние звуки, которые ранее не наблюдались;
сильная вибрация инструмента и бой зажимного патрона;
шуруповерт включается, но дальнейшая его работа невозможна из-за заклинивания.

Причинами «посторонних9raquo; звуков при работе инструмента может быть износ втулок или подшипника якоря. Для этого необходимо разобрать электродвигатель и исследовать его на целостность подшипника и степень износа втулки. Якорь должен легко вращаться, без трений и перекосов. При необходимости эти элементы можно приобрести в магазине и заменить самостоятельно.

Наиболее частыми неисправностями редуктора бывают:

искривление вала редуктора;
износ рабочей поверхности шестерней;
износ подшипника и/или опорной втулки вала редуктора;
излом штифта, на котором крепится сателлит.

Во всех случаях необходима замена неисправных частей редуктора. Все описанные действия требуют внимания и последовательности в разборке и сборке шуруповерта. Проявив данные качества, Вы сможете самостоятельно произвести ремонт шуруповерта Интерскол своими руками, или любого другого, и лишь в отдельных случаях прибегать к помощи сервисного центра.

studvesna73.ru

Как разобрать патрон от шуруповерта — sovetskyfilm.ru

11.02.2015 0 комментариев 6 543

Как разобрать патрон шуруповерта

Схема патрона шуруповерта

Перед тем как открутить патрон на шуруповерте, нужно узнать какой тип крепления перед вами.

Способы крепления патрона на шуруповерте

Конус Морзе. Способ назван в честь изобретателя Стивена А. Морзе в 1864 году. Суть метода заключается в спряжении двух поверхностей в виде вала и детали с отверстием, у которых одинаковая конусность с углом от 1°25’43″ до 1°30’26″ в зависимости от типоразмера. Этот способ достаточно широко распространен и зарекомендовал себя как простой и надежный.
Резьбовой способ. Внутри патрона шуруповерта нарезана резьба, точно такая же резьба сделана и на рабочем вале инструмента. Чтобы закрутить патрон, нужно просто до упора его закрутить, аналогично гайке и болту.
Фиксирующий винт. Используется для дополнительной фиксации патрона на валу.

Типы патронов шуруповерта

Как узнать какой способ крепления патрона

Маркировка на патроне шуруповерта

Как правильно снять патрон с шуруповерта

Существует несколько способов снять патрон с шуруповерта, разберем первый:

Берем шестигранный ключ примерно на 10 мм;
Зажимаем ключ коротким концом в патроне;
Включаем шуруповерт на пару секунд, что бы зажатый ключ ударился вторым концом о стол;
Вращаем ключ и выкручиваем патрон шуруповерта.

Второй способ, который рекомендуют профессионалы:

Сначала нужно полностью разжать кулачки патрона;
Внутри патрона должен быть винт, если его не видно, возможно он покрыт грязью;
Нужно выкрутить этот винт по часовой стрелке;
Зажмите шестигранный ключ в патроне;
Резко проверните ключ против часовой стрелки;
Патрон должен легко выкрутиться, если нет – можно слегка ударить молотком по концу ключа.

Чтобы снять патрон с шуруповерта на конусе Морзе, нужно выбить его ударами молотка по корпусу.

Среди домашних мастеров наиболее распространены патроны для дрели двух видов — ключевые (зубчато-венцовые) и быстрозажимные (БЗП). Особенности эксплуатации именно этих патронов мы попробуем разобрать в данной статье и всесторонне осветить все основные нюансы и сложности работы с ними.

Наиболее распространенными для бытовых дрелей и шуруповертов являются зубчато-венцовые и быстрозажимные патроны

Основные виды патронов для дрели

По своей конструкции зажимы для дрели делятся на два основных типа:

зубчато-венцовый патрон, зажим хвостовика инструмента в котором осуществляется при помощи специального ключа;
быстрозажимной патрон для дрели (БЗП), в котором зажимная гильза приводится в действие посредством ее ручного вращения.

Разновидности патронов для дрели

Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым из которых является их достаточно высокая стоимость.

Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, при этом нет необходимости применять специальный ключ. Зажим хвостовика инструмента осуществляется за счет ручного вращения регулировочной гильзы, на внешнюю поверхность которой нанесено рифление, облегчающее выполнение данной процедуры. Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.

Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке

К наиболее значимым недостаткам БЗП следует отнести то, что в тех случаях, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл большого диаметра. Это приводит к проворачиванию инструмента в процессе работы.

По сравнению с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, отдают предпочтение зажимным патронам именно данного типа. Единственным значимым недостатком таких устройств является то, что ключ, при помощи которого они приводятся в действие, достаточно легко потерять. Между тем возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при помощи изоляционной ленты или обычной веревки.

Диаметр хвостовика насадки, зажимаемой в мини-патроне, зависит от калибра цанги

Большой популярностью пользуется и патрон для мини-дрели, устанавливаемый на компактные сверлильные устройства. Последние активно используются мастерами ювелирного дела. Мини-патрон относится к категории быстрозажимных патронов для шуруповерта или легкой дрели. Такой маленький патрон, изготавливаемый преимущественно из латуни, используют для фиксации инструментов, диаметр хвостовика которых находится в интервале 0,1–4,5 мм.

Конструкция и особенности зубчато-венцового патрона

Классический патрон для дрели относится к зажимным устройствам цангового или кулачкового типа. В них можно зажимать не только различные инструменты с круглым хвостовиком, но и заготовки цилиндрической формы для их дальнейшей обработки. Основными элементами конструкции зажимных кулачковых патронов являются:

корпус цилиндрической формы;
регулировочное кольцо или гильза, вращающиеся на внешней поверхности корпуса;
кулачковый механизм или цанга, установленные во внутренней части корпуса устройства.

Конструкция кулачкового (зубчато-венцового) патрона с ключом

В свою очередь цанговый механизм, элементы которого изготавливаются из закаленной стали, состоит из трех абсолютно одинаковых кулачков, которые при вращении регулировочного кольца или гильзы одновременно приближаются друг к другу, тем самым обеспечивая надежный зажим хвостовика инструмента. В первых моделях патронов для механических дрелей кулачки цанги сходились за счет вращения регулировочного колеса, сейчас для этого используется регулировочная гильза.

Одной стороной патроны для дрели устанавливаются на вал используемого оборудования, а с другой в них вставляется инструмент, при помощи которого будет выполняться обработка. Зажимные кулачковые патроны используются преимущественно для фиксации в них следующих инструментов:

сверл;
фрез;
метчиков с хвостовиками небольшого диаметра.

Кулачковый патрон дрели предназначен для зажима насадок с цилиндрическим или шестигранным хвостовиком

Как снять патрон с резьбовым соединением

Вопрос о том, как снять патрон с дрели, который фиксируется на ней при помощи резьбового соединения, возникает у домашних мастеров достаточно часто. Снимать такой зажим надо с учетом того, что он установлен при помощи нестандартной левой резьбы.

Резьбовой элемент зажимного устройства находится в его внутренней части, поэтому необходимо сначала максимально раздвинуть зажимные кулачки, что обеспечит доступ к фиксирующему винту, который откручивается при помощи обычной крестовой отвертки. В дрелях без такого винта патрон просто скручивается с их вала без проведения вышеописанных подготовительных работ.

Головка фиксирующего винта может быть крестообразной, с прямым шлицом, под шестигранник или даже «звездочкой»

Винт с левой резьбой, при помощи которого на дрели фиксируется резьбовой патрон, может со временем изнашиваться. Чтобы восстановить надежность такого соединения, можно выполнить следующие действия:

вставить крестовую отвертку в головку винта патрона на дрели;
легкими ударами молотка углубить винт в резьбовое отверстие.

Такие действия не нанесут вреда крепежному узлу дрели, но позволят фиксировать на ней зажимное устройство более точно и надежно.

Замена патрона резьбового типа на дрели может быть выполнена и при помощи ключа на 14, что значительно облегчает данный процесс. Чтобы не совершить ошибок, когда вы соберетесь разбирать патрон данного типа, можно предварительно познакомиться с теоретическим материалом на данную тему и просмотреть соответствующее видео.

Замена и разборка патрона на дрели

В вопросе о том, как заменить износившийся патрон на дрели, нет ничего сложного. Для этого достаточно приобрести соответствующее зажимное устройство, снять с дрели старое и установить на нее новое. При этом следует иметь в виду, что как на обычную, так и на минидрель могут устанавливаться патроны двух типов:

с конусным соединением;
с резьбой.

Патроны, для установки на дрель которых используется резьба, снимаются и фиксируются по вышеописанной схеме. При замене такого устройства мало знать, что оно является резьбовым, важно также учитывать маркировку, которая в обязательном порядке на него нанесена. Маркироваться такие зажимные патроны могут следующим образом:

Маркировка резьбового патрона

Интервал 1,5–13, присутствующий в данных обозначения, указывает на минимальный и максимальный диаметры устанавливаемого режущего инструмента. Правила замены патрона на дрели предполагают, что новое зажимное устройство должно иметь маркировку, полностью идентичную обозначению старого.

С вопросом о том, как заменить конусный патрон на дрели, все обстоит несколько проще. На устройства данного типа также может быть нанесена различная маркировка, а именно:

Маркировка патрона с конусом Морзе

Чтобы заменить на дрели патрон данного типа, необходимо просто подобрать зажимное устройство с соответствующей маркировкой и вставить его посадочную часть в конусное отверстие сверлильного оборудования. Ориентироваться в такой маркировке достаточно просто: буква «В» означает, что это патрон именно конусного типа, а цифра указывает на диаметр нижней части посадочного отверстия.

Снятие с дрели патрона конусного типа выполняется так же просто, как и его установка. Для того чтобы выполнить такую процедуру, необходимо просто выбить зажимное устройство из посадочного отверстия дрели, для чего используется обычный молоток. С подробностями установки и снятия конусного патрона электрической дрели также можно познакомиться, просмотрев соответствующее видео.

На советских дрелях патрон с конусным креплением просто выбивался, конструкция редуктора позволяла подобные грубости. Для снятия патрона современных моделей нужно использовать съемники или специальные приспособления

Как разобрать патрон шуруповерта или дрели? Такую процедуру необходимо периодически выполнять для технического обслуживания устройства (чистки и смазки всех его внутренних элементов), а также его мелкого ремонта. Это позволяет значительно продлить срок службы патрона.

При разборке патрона следует учитывать, к какому типу он относится. Ориентируясь на инструкции или видео, надо выполнять все действия по разборке такого устройства максимально аккуратно, чтобы не повредить его составные элементы. После того как все процедуры по техническому обслуживанию или ремонту элементов патрона для дрели выполнены, следует выполнить его сборку в обратной последовательности.

Если конструктивные элементы сильно изношены и восстановить их не представляется возможным, лучше заменить весь механизм, что обойдется значительно дешевле, чем его ремонт.

Устройство шуруповерта
Причины разборки инструмента
Механические неисправности
Общие правила разборки и сборки шуруповерта
Как разобрать аккумуляторную батарею?

Космические технологии подарили производству, а затем и домашнему мастеру отличный инструмент – шуруповерт. Совсем недавно он использовался только в космосе. Сегодня во многих гаражах и домашних мастерских шуруповерт является незаменимым инструментом. Он помогает заворачивать множество шурупов и саморезов при сборке мебели, при ремонте техники и жилья. Но нет ничего вечного. Приходит время, когда шуруповерт начинает ломаться.

Шуруповерт необходим в домашнем хозяйстве, чтобы быстро собрать или починить мебель.

Устройство шуруповерта

Какие неисправности можно устранить в домашних условиях? Как распознать эти неполадки? Для ответа на этот вопрос нужно хотя бы вкратце познакомиться с внутренним устройством этого инструмента. Основная выступающая часть – это кнопка включения. Она предназначена для включения прибора и для регулировки скорости и направления вращения рабочего органа – патрона.

На рис. 1 цифрой «1» обозначен непосредственно выключатель, цифрой «2» – устройство реверса. Регулирование оборотов происходит с помощью электронного устройства на базе транзистора («3»). От силы нажатия на кнопку включения зависит скорость вращения патрона. Реверс включается путем смены на клеммах полярности электрического тока. В шуруповерте обычно применяются однофазные двигатели коллекторного типа, работающие от постоянного тока (на изображении двигатель обозначен цифрой «4»). Двигатель состоит из корпуса, магнитов, якоря и щеток.

Рисунок 1. Устройство шуруповерта.

Вращение с двигателя передается на редуктор (цифра «5»). Он преобразует большие обороты двигателя в более низкие на валу, на котором крепится патрон с рабочими битами. Редуктор может применяться классический, как на всем известной дрели, и планетарный. Классический редуктор практически не применяется в последние годы, поэтому останавливаться на нем нет смысла. В состав планетарного механизма редуктора входит:

кольцевая шестерня;
солнечная шестерня, закрепленная прямо на валу двигателя;
сателлиты;
2-3 водила.

Далее идет регулятор усилия, имеющий чаще всего 16 позиций. Каждая из них обеспечивает определенное усилие на шуруп или на саморез, чтобы не повредить материал, который ими крепится.

И последним элементом в этой череде узлов и деталей является патрон.

При возникновении любой неисправности инструмента необходимо разобрать шуруповерт. Сделать это можно в сервисной мастерской, но большинство неполадок можно устранить дома.

Вернуться к оглавлению

Причины разборки инструмента

Подробная схема шуруповерта.

Неисправности, требующие разборки, могут быть в электрической и в механической части шуруповерта. Признаками неисправностей электрической части является следующее:

инструмент не включается;
не переключается реверс;
не регулируются обороты.

Если инструмент не включается, нужно проверить аккумулятор. Если показания мультиметра очень малы, следует попробовать зарядить блок аккумуляторов. Зарядка не помогает – это признак выхода из строя батареи. В этом случае вскрывается блок с аккумуляторными элементами. На каждом из них проверяется напряжение, которое должно быть в пределах 0,9-1,0 В. Проверяются все места паек. При необходимости производится замена элементов. Если блок аккумуляторов работает, нужно аккуратно разобрать сам шуруповерт. Для этого отверткой убираются винты, находящиеся по периметру. Их бывает обычно около 9 штук. Половинки корпуса разнимаются очень аккуратно.

Устройство редуктора планетарного механизма.

После разборки корпуса проверяется кнопка пуска и провода, подходящие к ней. Опять понадобится мультиметр. Прибор покажет место неисправности. При снятии пусковой кнопки не нужно спешить. В противном случае некоторые мелкие части, находящиеся внутри корпуса кнопки, могут вылететь и разлететься по всей комнате. Подобное может случиться и при разборке корпуса механизма реверса.

При работе двигателя на максимальных для него оборотах неисправна система их регулировки. Причина может скрываться в самой кнопке. Может быть виноват транзистор, который находится где-то неподалеку от кнопки. При исправности кнопки и всех цепей до электродвигателя могут быть неисправны щетки, обмотки двигателя, якоря.

Вернуться к оглавлению

Механические неисправности

Механические неисправности шуруповерта тоже имеют свои признаки:

инструмент во время работы издает звуки, которых раньше не было слышно;
сильная вибрация патрона и всего инструмента;
шуруповерт во время работы заклинивает.

Для разных шурупов нужно выбирать подходящую насадку для шуруповерта.

При посторонних звуках необходимо разобрать корпус и внимательно осмотреть подшипники и втулки внутри него. При выходе их из строя нужно купить новые и заменить. При более сложных неполадках может оказаться искривленным вал редуктора, могут износиться шестеренки и сломаться штифты сателлитов. Во всех случаях неисправные части заменяются, смазываются, проверяются и корпус шуруповерта собирается с помощью крепежных винтов.

Шуруповерт подвергается разборке не только для ремонта, но и для проведения профилактики. Разборка корпуса не представляет никаких трудностей и не требует специального инструмента. Во время работы внутрь корпуса набивается пыль, которая представляет определенную угрозу для целостности и работоспособности инструмента. Поэтому при профилактической разборке нужно внутренности прочистить от пыли и осмотреть детали на предмет их износа. Чаще всего изнашиваются и требуют замены графитовые щетки.

Вернуться к оглавлению

Общие правила разборки и сборки шуруповерта

Разборка корпуса.
Разборка держателя магнитного.
Разборка электродвигателя.
Разборка кнопки пуска и статора.
Разборка патрона.

Для разборки корпуса шуруповерта нужно лишь отвернуть с помощью крестовой отвертки винты.

Для разборки корпуса шуруповерта достаточно отвернуть с помощью обыкновенной крестовой отвертки РН-1 самонарезающие винты. Разобрать магнитный держатель довольно просто. Нужно снять подшипник, пружину и полумуфту. Для разборки двигателя ротор вынимается из статора. Делать это нужно осторожно, чтобы не повредить их обмотки. Нужно учитывать такую вещь: на роторе крепится подшипник с коллектором, вентилятор и редуктор. Статор полностью вынимают из корпуса вместе с держателями щеток и пусковой кнопкой.

Чтобы снять и разобрать патрон, нужно определить способ его крепления. Это может быть резьба или конус Морзе. При резьбовом методе патрон наворачивается на резьбу, нанесенную на конец вала. Для его снятия нужно отвернуть винт, имеющий левую резьбу, которым патрон дополнительно крепится к торцу вала. Стоит этот винт внутри патрона. В патроне нужно зажать шестигранный ключ на 10 мм и включить дрель так, чтобы оставшийся свободный конец ключа с силой ударил о твердую поверхность. Дальше патрон обычно отворачивается довольно легко. Конус Морзе – это испытанный веками способ крепления с помощью конуса, нанесенного на конец вала и на внутреннюю часть патрона. При их совмещении происходит прочное крепление. Для снятия такого патрона достаточно не очень сильных ударов молотком по корпусу патрона.

После проведения профилактических работ, ремонта и замены некоторых деталей производится сборка в обратной последовательности.

Вернуться к оглавлению

Как разобрать аккумуляторную батарею?

Отвернуть винты на дне коробки.
Раскрыть коробку.
Проверить и отбраковать элементы.
Произвести замену и обратную сборку.

Крепежных винтов на нижней части корпуса может быть от 4 до 6. Чаще всего они отворачиваются крестовой отверткой. Винты могут иметь разную длину. Это нужно учитывать, чтобы не перепутать их при сборке.

Корпус встречается на некоторых моделях неразборный. В таком случае его нужно внимательно осмотреть и найти линию, по которой прошла заводская склейка. Нужно взять прочный нож и вставить его в этот паз с легким пошатыванием из стороны в сторону. Корпус должен переломиться на верхнюю и нижнюю части. Не беда, если это произойдет мимо паза. Все можно заклеить тюбиком хорошего суперклея. В верхней части корпуса откроется для взгляда несколько элементов батареи. На каждом из них замеряется напряжение, которое не должно сильно отличаться от номинального. Если разница превышает 10%, данный аккумулятор требует замены.

После выбраковки останется купить новые элементы и спаять их согласно схеме обычными паяльными принадлежностями. После этого новый аккумулятор нужно зарядить без окончательного закрытия крышки, дать выстояться в течение суток, снова замерить напряжение на каждом элементе. Если какой-то из них не держит напряжение, его следует еще раз заменить. После удачного окончания работы нужно склеить половинки корпуса суперклеем. При склеивании нельзя допускать попадания клея на отдельные элементы аккумуляторной батареи.

Шуруповерт имеется в мастерской или в гараже многих домашних мастеров. Это очень удобный и полезный инструмент. Но иногда его приходится разбирать для профилактической чистки, для ремонта кнопки шуруповерта, для замены различных его частей.

Все эти работы вполне можно выполнить в домашних условиях без особого дорогостоящего инструмента.

Главное в этом деле – не торопиться.

Если посмотреть на шуруповерт в разрезе, то увидим:

регулятор оборотов;
реверс;
присоединенный к радиатору транзистор регулятора оборотов;
электродвигатель;
редуктор.

Как разобрать шуруповерт в целом

Рассмотрим этот процесс на примере шуруповерта Макита:

отсоединяем корпус, в котором находится аккумулятор;
откручиваем винты, соединяющие 2 половины корпуса крестовой отверткой;
извлекаем то, что находится в корпусе шуруповерта;
демонтируем кнопку реверса;
снимаем переключатель скоростей;
разъединяем двигатель и редуктор.

Разбираем аккумулятор шуруповерта

если корпус разборный, то просто откручиваем крепеж;
в случае безразборного корпуса, удаляем склеивающий слой, раздвигаем сопрягаемые поверхности при помощи самореза;
отделяем аккумуляторные банки. Разборка аккумулятора шуруповерта выполнена.

Вот в этом видео показан еще один способ разборки:

Как разобрать патрон шуруповерта

Как крепится патрон

Старый, испытанный на протяжении 2 веков способ — конус Морзе. Конусность нижнего отверстия патрона и вала одинаковы.
Метод, называемый резьбовым. Патрон навинчен на резьбовую часть конца вала.
Метод закрепления патрона с применением фиксирующего винта.

Определяем как производитель закрепил патрон

Не зная, как патрон закреплен, мы не сможем его разобрать. Поэтому:

Осматриваем его.
Читаем, что написано на боковой части:

если надпись в виде 1-6 В10, то в конструкции патрона присутствует конус Морзе. При этом он способен зажимать хвостовики диаметром от 1 до 6 мм, а конусная поверхность имеет типоразмер В 10;
когда методом закрепления патрона является резьба, то в случае метрической, его маркируют 1,0-11 М12х1,25, а на дюймовую резьбу указывает маркировка 2-13 мм ½-20 UNF. Как правило, наши производители используют резьбу метрическую, а зарубежные — дюймовую.

Демонтируем патрон

По часовому ходу выкручиваем винт с левой резьбой.
Зажимаем шестигранник в губках тисков, накидываем на него ключ и ударяем по нему молотком. Таким образом, патрон сдвинется с места. Правда, можно действовать и по-другому:

положить шуруповерт на стол;
запустить его;
посмотреть, сдвинулся ли патрон с места при ударе шестигранника о поверхность стола.

Бывает, что эти действия ни к чему не приводят, тогда придется разбирать шуруповерт, а затем:

вынуть редуктор, а вместе с ним и шпиндель;
поместить узел в тиски;
взять трубный ключ и открутить патрон.

Здесь вы видите, что в шуруповерте Бош, патрон и редуктор — это единый узел.

Подробно о том, как разобрать редуктор шуруповерта

Конструкция планетарного редуктора

Редуктор включает в свою конструкцию следующие детали и узлы:

шестерни — кольцевая и солнечная;
сателлиты;
водило.

Они могут быть пластмассовыми или металлическими.

Принцип работы 2 ступенчатого редуктора

Редуктор работает таким образом:

Внутри кольцевой шестерни вращаются сателлиты, которые приводит в движение солнечная шестерня двигателя. При этом скорость водила меньше, чем скорость двигателя.
Через солнечную шестерню передается крутящий момент от первого водила ко второму. Обороты водила 2, которое связано в валом патрона, еще больше уменьшаются.

Редуктор 3 ступенчатый работает так же, но там добавлен еще 1 планетарный механизм.

снимаем патрон;
раскручиваем корпус;
отсоединяем редуктор от двигателя;
снимаем пластину;
вынимаем по порядку все детали;
выкручиваем болты, соединяющие 2 половины редуктора;
корректируем диаметр пружины в меньшую сторону при помощи плоскогубцев. Таким образом улучшится включение 1 передачи;
разбираем муфту, снимая стопорное кольцо, шайбы и подшипник насыпной;
вынимаем вал.

А вот в этом видео рассмотрена разборка аккумулятора Хитачи:

В заключение — пытливые умы разбирают популярный синий Бош:

По клику картинки увеличиваются.

Как видите, ничего сложного. Попробуйте — это интересно!

А вы знали, что шуруповерты появились в нашем мире, благодаря космическим технологиям? Да, действительно, инструмент был придуман для проведения строительных и монтажных работ в отрытом космосе. Уже через некоторое время удобство использования приспособления настолько понравилось инженерам, что было принято решение создать специальный модельный ряд шуруповертов и запустить в открытую продажу. Сегодня этими устройствами буквально забит строительный рынок, причем нередко даже ничего не понимающие в этом люди берутся самостоятельно ремонтировать приспособления. Чаще всего ремонт касается патрона. Давайте рассмотрим, как разобрать патрон от шуруповерта.

Что такое патрон шуруповерта

Патроном называют цельный цилиндр, внутри которого располагается гильза или кольцо. Крепится деталь к основному валу инструмента. Для этого внутри патрона существует специальное отверстие. Это конусная выемка с нарезанной внутри резьбой.

Верхняя же часть патрона служит местом для крепления насадок шуруповерта. Как вы понимаете, эта деталь является одной из главных во всем инструменте.

Как снять патрон с шуруповерта?

Этот вопрос часто ставит в тупик пользователей. Дело в том, что в инструкции об этом ничего нет, а ведь патрон – деталь, которая часто ломается. Чтобы ее заменить, нужно предварительно снять и разобрать полый цилиндр. Благо, особых знаний и навыков для этого вам не потребуется. Достаточно включить логику и смекалку. Так, к примеру, обычный шестигранный ключ на десять миллиметров поможет вам решить эту задачу.

Это банальный и даже слегка примитивный способ, но, как показывает практика, именно он сегодня работает безотказно и намного эффективнее всех остальных. Итак, малым концом ключа зажмите патрон. Далее придется включить шуруповерт, но заранее рассчитайте оптимальную скорость вашего иснструмента.

Станьте параллельно столу и поднесите шуруповерт на несколько сантиметров к поверхности. Далее включайте его. Задача – сделать так, чтобы ключ ударился о край стола и самостоятельно раскрутил патрон под давлением. Учтите, что держать шуруповерт необходимо как можно крепче. В противном случае у вас есть возможность выронить его из подвергнуть еще большей поломке.

Как разобрать патрон от шуруповерта бош

Немецкая техника довольно чувствительна, поэтому рекомендуем вам более безопасный способ. Для этого сначала следует раскрутить винт, который крепит патрон к валу шуруповерта. Он крепится на левую резьбу, поэтому и крутить придется по часовой стрелке. Отличие способа в том, что снимать его придется вручную. По такому же принципу зажмите ключ в патроне и как можно резче дерните против часовой стрелки. Если вы все сделали правильно, патрон отсоединится с первого раза.

Как разобрать патрон от шуруповерта макита

Здесь допускаются более грубые действия, но рисковать с ударом об стол тоже не стоит. Проведите тот же процесс с винтом, открутите патрон, зажмите ключ и резко ударьте по нему. В этом случае сделать всю работу руками, скорее всего, не получится. Для упрощения задачи рекомендуем использовать молоток. Для этого лучше положите инструмент на стол так, чтобы ключ расположился под удобным для удара углом.

Как разобрать шуруповерт | Новости в строительстве

Шуруповерты разбирают не только с целью выяснения причин неполадок и замены изношенных деталей, но и с целью проведения профилактических работ. Разборка инструмента не требует особых умений и не является сложной в выполнении поэтому, как разобрать шуруповерт рассмотрим по подробнее в сегодняшней статье.

Шуруповерты сегодня бывают разные на вид в зависимости от модели и производителя, но по типу используемой энергии их классифицируют на сетевые и аккумуляторные. Сетевые шуруповерты используют обыкновенную сетевую электрическую энергию в то время как аккумуляторные шуруповерты используют сохраненную в аккумуляторах.

У каждого из этих разновидностей шуруповертов есть и свои достоинства и недостатки, но сегодня мы эту тему не затронем а попробуем всего лишь разобраться в вопросе как разобрать шуруповерт сетевого типа. Работая с различными по твердости материалами, располагающие внутри корпуса детали и модули шуруповерта покрываются толстым слоем пыли и грязи.

Читать далее на сайте http://stroivagon.ru статьи на эту тему:

1. Ремонт шуруповерта своими руками.

2. Устройство шуруповерта.

Со временем пыль и частицы обработанного материала накапливаются внутри достаточно много и представляют большую угрозу для работоспособности инструмента. Поэтому инструмент следует разобрать, почистить от пыли и грязи и произвести визуальный осмотр располагающихся внутри корпуса деталей на предмет износа. Как правило после длительного периода работы шуруповерта графитные коллекторные щетки требуют замены.

Очень важно при замене щеток иметь в запасе оригинальные щетки или же с аналогичными характеристики, рекомендуемые производителем шуруповерта. Изношенные сильно детали необходимо заменить на новые, а после этого правильно проводить обратную сборку шуруповерта. Сегодня мы проведем разборку сетевого шуруповерта ШВ2-6-РЭ завода Фиолент, посмотрим из чего он состоит и произведем обратную сборку инструмента.

Основные характеристики шуруповерта ШВ2-6-РЭ :

1. Потребляемая мощность 520 Вт.

2. Максимальный диаметр шурупа-6 мм.

3. Частота вращения на холостом ходу -0 -3000 мин‾¹.

4. Оснащается универсальным магнитным держателем.

5. Вес шуруповерта 1,2 кг.

6. Оснащается реверсом для вывинчивания шурупов.

7. В комплекте быстродействующая полумуфта позволяющая бесшумно отключить вращение магнитного держателя.

8. Имеет удобную скобу для закрепления на ремень.

9. Оснащается регулируемым ограничителем глубины завинчивания.

Так как сетевые шуруповерты оснащаются как правило одними и теми же узлами и модулями, разборка и обратная сборка для всех моделей почти одинакова. Поэтому усвоив разборку и обратную сборку одного типа шуруповерта вы без труда сможете разобрать любую модель любого производителя. Далее я предлагаю перейти от слов к делу и ознакомиться с процессом разборки.

Как разобрать сетевой шуруповерт

Шаг-1. Разборка корпуса шуруповертаДля того чтобы разобрать шуруповерт, необходимо сперва открутить самонарезающиеся винты крепления корпуса шуруповерта с помощью отвертки.

Шаг-2. Разборка магнитного держателя

Для полной разборки шуруповерта необходимо его разобрать по частям. Например я провожу сначала разборку универсального магнитного держателя. Универсальный магнитный держатель шуруповерта состоит из вала на котором установлены подшипник, пружина и полумуфта.

3. Шаг-3. Разборка электродвигателя

Для разборки электрического двигателя просто вынимают ротор из статора, при этом процесс разборки проводят с максимально осторожностью. Так как легко можно повредить обмотку ротора или статора. Также при этом учитывают что ротор имеет на одном конце коллектор с подшипником а на другом конце вентилятор и редуктор, поэтому разбирают все перечисленные модули в сборе.

Шаг-4. Разборка статора и кнопки пуска

Для разборки статора электрического двигателя проводят его выемку из корпуса совместно с щеткодержателями и кнопкой пуска. После полной разборки шуруповерта необходимо провести профилактические работы,заменить изношенные детали на новые, затем его правильно собрать обратно. О том как его правильно собрать обратно, можно узнать в другой статье на сайте.
