Ремонт редуктора шуруповерта своими руками. Редуктор шуруповерта устройство

Ремонт редуктора шуруповерта своими руками — studvesna73.ru

Конструкция обыкновенного шуруповерта
Ремонт шуруповерта своими руками: неисправности электрической части
Как сделать шуруповерт: неисправности механической части

Одним из самых востребованных приспособлений домашних мастеров является шуруповерт. Однако данное приспособление иногда ломается, как и любое другое. Если это произошло, в некоторых случаях можно заменить данный инструмент электрической дрелью. Если работы с помощью электродрели выполнить нельзя, понадобится отнести шуруповерт в сервисный центр для того, чтобы специалисты произвели ремонт инструмента. Однако на это может уйти много времени и денежных средств. Поэтому можно использовать еще один вариант – выполнить ремонт шуруповерта своими руками.

Шуруповерты обычно используются для сборки мебели как в домашних условиях, так и на производстве.

Перед тем как производить ремонтные работы, понадобится ознакомиться с конструкцией данного приспособления. На рис. 1 можно увидеть данный инструмент в разобранном виде.

Элементы, которые нужны для того, чтобы сделать шуруповерт:

мультиметр;
зажимы;
наждачная бумага;
запасные элементы.

Конструкция обыкновенного шуруповерта

Рисунок 1. Устройство шуруповерта .

Основным элементом является кнопка пуска, которая выполняет несколько функций: включение цепочки питания электрического двигателя и регулятора оборотов. Если нажать кнопку до конца, цепочка питания двигателя замкнется контактами, в результате чего будет обеспечена максимальная мощность. Количество оборотов в данном случае тоже будет максимально возможным. В приспособлении установлен электронный регулятор, который состоит из ШИМ генератора. Данный элемент располагается на плате. Контакт, который размещается на кнопке, будет передвигаться вдоль платы в зависимости от надавливания на кнопку. От размещения элемента будет зависеть уровень регулируемого импульса на ключ. В качестве ключа используется полевой транзистор. Принцип действия будет следующим: чем сильнее мастер нажмет на кнопку, тем большим будет значение импульса на транзисторе и тем больше он будет открываться и увеличивать напряжение на электрическом двигателе.

Реверс вращения электродвигателя будет осуществляться за счет смены полярности на клеммах. Данный процесс осуществляется с помощью контактов, которые будут перекидываться мастером при помощи реверсной ручки.

Устройство зарядного устройства для аккумуляторного шуруповерта.

В шуруповертах в большинстве случаев устанавливаются однофазные коллекторные электродвигатели непрерывного тока. Они являются надежными, их просто изготавливать и обслуживать. Обыкновенный шуруповерт состоит из следующих элементов:

Редукторная конструкция будет преобразовывать высокие обороты вала электрического двигателя в низкие обороты вала патрона. В шуруповертах могут быть планетарные или классические редукторы. Последние используются достаточно редко. Планетарные приспособления состоят из таких элементов:

кольцевая шестерня;
солнечная шестерня;
сателлиты;
водило.

Солнечная шестерня работает за счет вала якоря, ее зубчики приводят в действие сателлиты, которые вращают водило.

Специальный регулятор используется для того, чтобы регулировать усилия, которые будут подаваться к шурупу. Чаще всего применяется 15 позиций регулировки.

Вернуться к оглавлению

Ремонт шуруповерта своими руками: неисправности электрической части

Главными признаками неисправности в данном случае будут:

шуруповерт не включается;
невозможно переключить реверсный режим;
невозможно отрегулировать количество оборотов.

Схема устройства редуктора аккумуляторного шуруповерта.

Первым делом надо проверить аккумулятор шуруповерта. Если инструмент был поставлен на зарядку, но это не помогло, то понадобится подготовить мультиметр и попытаться с его помощью найти неисправность. Для начала нужно измерить величину напряжения на аккумуляторной батарейке. Данная величина должна приблизительно соответствовать той, которая указывается на корпусе. Если имеется заниженное напряжение, то надо будет выявить неисправный элемент: аккумулятор или устройство для зарядки. Для этого понадобится использовать мультиметр. Данное приспособление нужно включить в сеть, после чего измерить напряжение на холостом ходу на клеммах. Оно должно быть на несколько В больше, чем то, которое указывается на конструкции. Если напряжение отсутствует, то понадобится выполнить ремонт блока зарядки. Если нет знаний в области электроники, то рекомендуется приобрести новый.

Если неисправен аккумулятор, то понадобится разобрать блок, осмотреть все места скрепления проводов и проверить их качество. Если нет поврежденных соединений, нужно измерить напряжение на всех элементах мультиметром. Напряжение должно быть 0,9-1 В или более. Если имеется деталь с меньшим напряжением, то понадобится ее заменить. Емкость и тип элемента должны обязательно соответствовать установленным деталям.

Схема внутреннего устройство шуруповерта.

Если зарядное устройство и аккумуляторная батарейка исправны, но шуруповерт не работает, то следует разобрать данное приспособление. От клемм аккумулятора идет несколько проводов, нужно взять мультиметр и измерить напряжение на входе кнопки. Если напряжение присутствует, то нужно вынуть батарею, с помощью зажимов закоротить провода от батарейки. Устройство должно показать значение сопротивления, которое стремится к нулю. В таком случае элемент исправен, проблема заключается в щетках или других деталях. Если сопротивление иное, то кнопку нужно будет заменить. Чтобы выполнить ремонт кнопки, в некоторых случаях достаточно лишь почистить наждачной бумагой контакты на клеммах.

Таким же образом нужно будет проверить и реверсный элемент. Ремонт выполняется путем чистки контактов.

Если электродвигатель работает на высоких оборотах, при этом обороты отрегулировать не получается, то проблема может быть в кнопке или транзисторе, который используется для регулировки.

Устройство шестерен редуктора шуруповерта.

Если цепочки до двигателя исправны, но шуроповерт не работает, то проблема в щетках. Если данные элементы износились, понадобится их заменить.

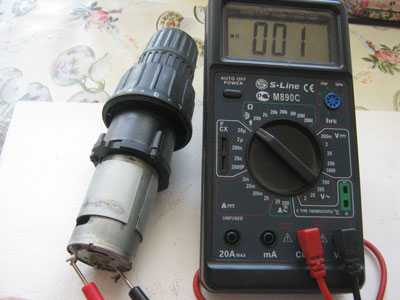

Проблема может быть и непосредственно в двигателе. Чтобы проверить электрический двигатель, понадобится отключить провода, которые подключены к кнопке. Далее с помощью этого же инструмента нужно измерить значение сопротивления на контактах закрепления проводов. Если значение стремится к нулю, то обмотка оборвалась. В таком случае понадобится выполнить перемотку или установить новый электродвигатель.

Вернуться к оглавлению

Как сделать шуруповерт: неисправности механической части

Понадобится проверить состояние обмоток якоря, так как данный элемент возможно приобрести и поменять самому. Чтобы проверить якорь, надо будет измерить сопротивление на соседних пластинках коллектора, по всему периметру. Значение должно стремиться к нулю. Если в процессе проверки будут обнаружены пластинки с сопротивлением, которое отличается от нуля, то нужно будет выполнить ремонт якоря или произвести его замену.

Проблемы механической части можно определить следующим образом:

В процессе работы шуруповерт издает посторонние звуки, которых раньше не было.
Инструмент сильно вибрирует во время работы.
Бой патрона для зажима.
Инструмент включается, однако использовать его не получается из-за заклинивания.

Если в процессе работы приспособление издает посторонние звуки, то это значит, что износились втулки или подшипник. Чтобы это устранить, понадобится разобрать электрический двигатель, после чего проверить целостность подшипника и уровень износа втулки. Якорь должен свободно прокручиваться, не должно быть каких-либо трений или перекосов. Данные приспособления можно купить в строительном супермаркете и заменить самому.

К наиболее частым поломкам редукторной конструкции можно отнести следующие:

неисправность вала;
истирание рабочего основания шестерней;
излом штифта, на котором закрепляется сателлит.

Во всех случаях понадобится заменить неисправные элементы редуктора. Все вышеописанные действия нужно выполнять внимательно. Разборку шуруповерта нужно производить в четкой последовательности, иначе какие-либо из деталей могут быть утеряны.

Выполнить ремонт шуруповерта сможет любой желающий, понадобится лишь правильно определить неисправный элемент.

Устройство и принцип действия электрического шуруповерта
Основные неисправности шуруповертов
- Неисправности электрической части
- Механические неисправности шуруповертов

Рассматривая, как самостоятельно произвести ремонт шуруповерта, следует отметить, что данный инструмент является незаменимым помощником при проведении многих строительных и ремонтных работ. Хотя данная техника и считается надежной, однако при неправильной эксплуатации или после длительного использования и она может выйти из строя. В этом случае вы можете отнести поломавшийся шуруповерт мастеру или попытаться его отремонтировать своими руками. Услуги мастера стоят недешево, поэтому многие сначала пытаются устранить проблему самостоятельно, и только потом, когда у них ничего не вышло, обращаются к специалисту. Чтобы повысить шансы на успешный исход при ремонте шуруповерта своими руками, необходимо хотя бы немного разбираться в конструкции инструмента, знать его основные неисправности и способы их устранения.

Рисунок 1. Схема устройства аккумуляторного шуруповерта.

Устройство и принцип действия электрического шуруповерта

Сегодня на рынке строительного оборудования можно встретить различные модели шуруповертов, которые отличаются между собой техническими характеристиками, качеством сборки и стоимостью. Однако, несмотря на это, все они имеют практически одинаковую конструкцию и принцип действия, так как состоят из одних и тех же модулей и деталей.

Основными конструктивными элементами бытового шуруповерта являются (рис. 1):

Таблица основных характеристик шуруповертов различных марок.

электродвигатель;
планетарный редуктор;
кнопка «Пуск» с регулятором оборотов;
переключатель реверса;
регулятор усилий;
источник питания.

В качестве электродвигателя используется двигатель постоянного тока, который изготовлен в виде цилиндра. Внутри него установлены постоянные магниты, якорь и щетки. Электрическая схема шуруповерта предполагает подачу питающего напряжения непосредственно на щетки. Если изменить полярность питания, то поменяется и направление вращения электромотора (реверс).

Планетарный редуктор преобразовывает высокочастотные обороты вала электродвигателя в низкочастотные обороты вала патрона. Конструктивно редуктор включает такие детали: водило, сателлиты, кольцевую и солнечную шестерни. Эти элементы могут быть изготовлены из металла или высокопрочной пластмассы. Для удобства эксплуатации инструмента некоторые модели оборудуются двухскоростными редукторами. Первая скорость (до 450 об/мин) используется для закручивания саморезов, а вторая (до 1400 об/мин) – для сверления отверстий в дереве, пластмассе и тонколистовом металле.

Схема соединений кнопки шуруповерта.

С помощью кнопки «Пуск» производится включение инструмента. На ней находится регулятор оборотов, позволяющий устанавливать скорость вращения вала патрона с требуемой скоростью. При сильном нажатии на кнопку двигатель будет работать на максимальных оборотах. При снижении давления на кнопку будет падать и мощность двигателя.

Переключатель реверса применяется для смены направления вращения электродвигателя. Благодаря этой функции шуруповертом можно не только вкручивать шурупы, но и с легкостью выкручивать их.

Регулятор усилий позволяет выбирать скорость затяжки шурупов. Современные модели оснащаются 16-ступенчатым регулятором, благодаря которому можно подобрать наиболее оптимальную скорость затяжки для любого материала.

В качестве источника питания используются малогабаритные аккумуляторные батареи. В зависимости от модели инструмента питающее напряжение может варьироваться от 9 до 18В.

Чем больше питающее напряжение, чем мощнее и надежнее шуруповерт.

Вернуться к оглавлению

Основные неисправности шуруповертов

Все неисправности данного инструмента условно можно разделить на 2 группы:

Рассмотрим обе группы более подробно.

Вернуться к оглавлению

Неисправности электрической части

Основными признаками поломки электрической части шуруповерта являются:

изделие не включается;
не работает регулятор оборотов;
не работает реверс.

Рисунок 2. Электрическая схема аккумулятора шуруповерта.

Первое, на что нужно обратить внимание при отсутствии питания на шуруповерте – это аккумулятор. Может, он просто разрядился? Поэтому первым делом его необходимо поставить на зарядку. Если это не помогло, тогда с помощью обычного тестера нужно измерить величину напряжения на зажимах источника питания. При этом измерительный прибор должен показывать напряжение не ниже значения, которое указано на корпусе аккумулятора. При заниженном показателе следует определить, в чем кроется причина неисправности: в поломке АКБ или зарядки.

Для диагностики зарядки нужно включить ее в сеть и измерить напряжение на выходных клеммах с помощью того же тестера. Оно должно быть немного большим, чем номинальное (указывается в паспорте на зарядный блок). При отсутствии напряжения делается вывод о поломке зарядки. Если вы разбираетесь в электронике, то можно попытаться отремонтировать зарядное своими руками посредством проверки мультиметром всех электрических элементов и их соединений. В противном случае вам придется обращаться за помощью к специалисту или покупать новое зарядное устройство.

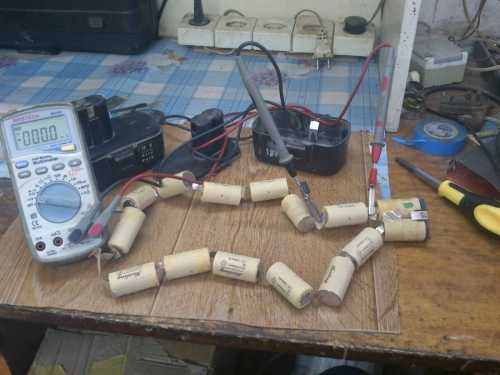

Если проблема кроется в самом аккумуляторе, то сначала вам потребуется его разобрать. Затем нужно визуально обследовать все соединительные места и проверить качество пайки. Если с этим все нормально, берется тестер и измеряется напряжение по отдельности на каждом элементе АКБ (рис. 2). При этом измерительный прибор должен показывать напряжение не менее 0,9В. Если на каком-либо элементе будет меньшее напряжение, то его потребуется заменить на новый. При замене нужно следить за тем, чтобы емкость и тип питающего элемента совпадали.

Рисунок 3. Схема устройства редуктора аккумуляторного шуруповерта.

Если АКБ исправен, то следующим пунктом является проверка кнопки питания. Для этого необходимо разобрать шуруповерт и измерить напряжение на клеммах кнопки. При этом аккумулятор должен быть установлен. Если тестер показывает нормальное напряжение, то батарея вынимается, а провода, идущие от источника питания, закорачиваются. После этого кнопка нажимается до упора и измеряется сопротивление на ее выходе. Мультиметр должен показывать небольшое сопротивление (около нуля). Если сопротивление будет большим, необходимо заменить кнопку на новую, так как это может быть связано с подгоранием контактов, что случается очень часто. Если же с кнопкой все нормально, проблема может крыться в щетках или других элементах электродвигателя. Таким же способом проверяется и работа переключателя реверса.

Если электродвигатель работает на максимальной мощности, а регулятор оборотов не функционирует, то проблема может заключаться в поломке переключателя или выходе из строя регулирующего транзистора. Эти элементы также проверяются мультиметром и при необходимости заменяются на новые.

Нередко причиной неисправности является износ щеток. Их следует менять при износе более 45-50%, так как в противном случае будет изнашиваться якорь. Если со щетками все нормально, нужно проверить сам двигатель. Для этого он отсоединяется и с помощью мультиметра проверяется сопротивление обмоток. Если оно маленькое, значит, произошло короткое замыкание, а если вовсе отсутствует – ищите обрыв. В этом случае вам потребуется перемотать обмотки.

Вернуться к оглавлению

Механические неисправности шуруповертов

Со временем многие механические части шуруповертов изнашиваются и приходят в негодность. Это проявляется нестабильной работой инструмента и специфическими звуками, по которым можно судить о плохом состоянии подшипников или втулки. При обнаружении таких элементов их следует демонтировать и заменить на новые. Если же при работе шуруповерта наблюдается периодическое заклинивание двигателя, то это явный признак поломки планетарного редуктора.

При биении патрона необходимо осмотреть вал редуктора. Большая вероятность того, что он окажется погнутым. Редуктор состоит из зубчатых шестерней (рис. 3), у которых со временем стачиваются зубья. В результате этого шестерни будут проскальзывать, что скажется на эффективности работы инструмента. В этом случае изношенные элементы нужно будет заменить.Если у вас в хозяйстве вышел из строя шуруповерт, не стоит впадать в панику и сразу же нести инструмент к дорогостоящему мастеру. Ремонт шуруповерта своими руками сможет выполнить каждый уважающий себя хозяин. Главное – это разобраться в сути проблемы и тщательно продумывать свои действия при проведении ремонтных работ.

Сегодня постараемся ответить на вопрос: «Как отремонтировать своими руками шуруповерт»

Аккуратно вскрываем корпус при разборке

Шуруповерт в доме одна из самых востребованных вещей. Если мужчина хоть что-то по дому делает своими руками, то наверняка у него есть шуруповерт. Прикрутить, привинтить, собрать новую мебель, починить старую, да мало ли что нужно в повседневной жизни. И как тяжело бывает, когда ваш верный помощник сломался.

Так что же делать? Бежать в магазин за новым шуруповертом, сдать в ремонт и ждать с моря погоды или попытать отремонтировать своими руками?

Поскольку вы читаете эту статью, значит, вы решили отремонтировать самостоятельно. Для начала стоит понять, что нужно для разборки шуруповерта.

Отвертка крестовая;
Старая зубная щетка;
Спирт технический;
Фен;
Мультиметр;
И небольшое количество смазки на литиевой основе.

Неисправности шуруповерта связанные с электрической частью

инструмент не включается;
нет переключения реверсного режима;
отсутствует регулировка количества оборотов;
не работает электрический двигатель.

Инструмент не включается

Если инструмент не включается, обязательно, до начала ремонта. проверьте аккумулятор. Замерьте мультиметром напряжение на выходе после зарядки, если он неисправен, то аккумуляторную батарею можно отремонтировать. Как это сделать, мы расскажем в другой статье.

Так же вы можете проверить и, в случае надобности, отремонтировать зарядное устройство, так как это сделано на видео.

Не работает реверс

Если не работает реверс, замерьте сопротивление на входе и выходе кнопки при включенном реверсе. Если сопротивления нет, значит, проводимость контактов реверса нарушена, стоит почистить контакты.

Отсутствует регулировка количества оборотов

Как правило, проблема кроется в плохой работе пусковой кнопки. Либо контакты подгорели, либо механизм подклинивает. В этом случае кнопку можно заменить или попробовать разобрать.До разборки проверьте пусковую кнопку при помощи мультиметра, нужно измерить напряжение на входе кнопки. Если напряжение есть измеряем сопротивление, при исправной кнопке должно стремиться к нулю. Для этого ставим прибор на измерение сопротивления, полностью нажимаем кнопку и измеряем сопротивление на выходе.

До разборки проверьте пусковую кнопку при помощи мультиметра, нужно измерить напряжение на входе кнопки. Если напряжение есть измеряем сопротивление, при исправной кнопке должно стремиться к нулю. Для этого ставим прибор на измерение сопротивления, полностью нажимаем кнопку и измеряем сопротивление на выходе.

Важно. Если прибор показал обрыв, то проблема в кнопке. Будьте предельно внимательны при ее разборе, поскольку там много мелких деталей и при обратной сборке вы можете запутаться в очередности их установки.

Еще одной причиной неработающего шуруповерта может быть электродвигатель. Скорее всего, проблема с щетками. В идеале щетки нужно менять, если износ их достиг 40-45% от их длины. Ну и конечно, нужно прозвонить электродвигатель для этого нужно отсоединить провода, которые идут от кнопки и мультиметром измерить величину сопротивления на контактах крепления проводов.

Не работает электродвигатель

Дополнительно можно проверить обмотку якоря. Для этого измеряем сопротивление на двух соседних пластинах коллектора, по всей окружности. Значение мультиметра должно быть – «0». Если во время проверки две рядом стоящие пластины покажут значение отличное от нуля – якорь следует заменить.Если величина сопротивления мала (стремится к нулю), то, значит, электродвигатель перегорел и его необходимо заменить. Не пугайтесь, электродвигатели к шуруповертам продаются и цена их не столь высока. Посмотрите маркировку, поищите его в интернете.

В шуруповерт попала вода и он перестал работать

Чтобы долго не утомлять вас чтением текста мы предлагаем посмотреть видео где наглядно показано, как можно отремонтировать самостоятельно шуруповерт в том случае, если в него попала влага.

Как разобрать шуруповерт

Во время разборки не стоит торопиться. Сначала следует открутить винты соединяющие корпус

Затем аккуратно раскрыть корпус, стараясь не повредить пластиковые элементы, которые его сцепляют.

Разбирая, будьте внимательны, в корпусе могут быть скрытые крепежные элементы, например, скоба. Если корпус шуруповерта не раскрывается, внимательно осмотрите его на принадлежность дополнительного крепления.Посмотрите видео полной разборки шуруповерта, включая электродвигатель и редуктор. Это даст вам некоторое представления о том из чего он состоит и как правильно начать разборку, чтобы не сломать корпус.

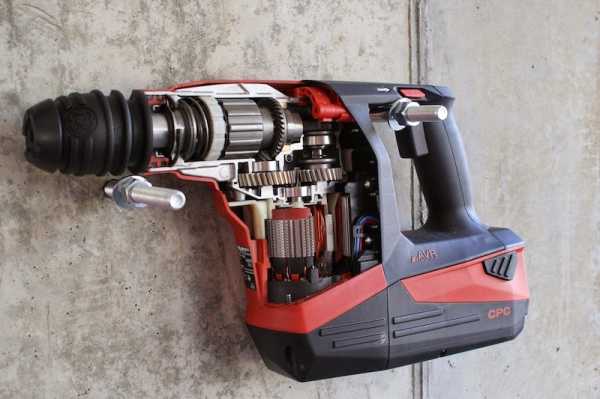

После того как вы снимите крышку корпуса перед вами откроются все рабочие части шуруповерта.

Планетарный редуктор – мышцы шуруповерта, чем мощнее и надежнее редуктор, тем легче электромотору в работе.

Электродвигатель – сердце шуруповерта. Чем меньше греется, тем дольше работает. Старайтесь избегать продолжительных нагрузок на двигатель.

Регулятор усилия – немаловажный элемент в шуруповерте, он осуществляет контроль над установленным усилием во время работы. Если инструмент заклинило, то регулятор усилия просто провернется тем самым обезопасит вашу кисть от вывиха и электродвигатель от перегрева вследствие возросшего возбуждения обмотки.

Узел крепления инструмента (патрон) – что-то вроде человеческой кисти. Надежно фиксирует инструмент и предотвращает проворот сверла в патроне.

И вот вы у заветной цели, шуруповерт разобран и все его компоненты перед вами. Что дальше? С чего начать осмотр?

Для начала рекомендую осмотреть кнопку «Пуск», зачастую банальное подгорание контактов не дает надежного соединения в электрической цепи.

Проверяем все провода и пайку. Возможно, пайка нарушена или изоляция проводов повреждена. Обращаем внимание на зеленые пятна в виде окислов на токонесущих частях шуруповерта. Здесь нам пригодится щетка, спирт и фен. Для очистки от окисления и дальнейшей просушки очищенных элементов. Допустим, шуруповерт разобрали, пайку и провода проверили, присутствующие окисления убрали и все равно шуруповерт не работает.

Механические признаки неисправности шуруповерта

Это важно. Обратите внимание на звук шуруповерта во время работы. Если вы услышали какие-то посторонние звуки, то стоит осмотреть подшипники якоря или его втулки.

Виды механических неисправностей, которые можно обнаружить во время ремонта шуруповерта.

кривой вал редуктора;
износ шестерней;
износ подшипника или опорной втулки вала редуктора;
сломан или согнут штифт, на котором крепится сателлит.

В случае выше перечисленных поломок, решать вам, искать запасные части для замены или нести в мастерскую, но то, что сломанные детали следует заменить, даже не обсуждается. Есть время и желание, поищите запчасти на форумах, барахолке или купите сломанный шуруповерт той же модели на запчасти. Ремонт, в этом случае, обойдется гораздо дешевле чем покупка нового, а еще как вариант, можно купить только «тушку» то есть сам шуруповерт без батареи и зарядного устройства. Он, как правило, стоит 20-30% от стоимости всего комплекта. Хороший вариант, если нет желания ремонтировать руками.

Ремонт редуктора шуруповерта в домашних условиях

Должен отметить, что в домашних условия практически невозможно отремонтировать редуктор самостоятельно при серьезной поломке, поскольку планетарный, как и любой другой, редуктор состоит из звездочек и шестерен и если хоть одна вышла из строя, то ее нужно менять. Единственно, что может быть так это попадание в зацепление между шестернями инородного предмета, который приведет к заклиниванию инструмента. В таком случае достаточно аккуратно разобрать, промыть, смазать и собрать обратно.

Посмотрите видео: «Как отремонтировать редуктор шуруповерта своими руками», есть несколько ценных советов, которые могут вам помочь.

Важно. Если зубчатое зацепление пришло в негодность вследствие износа, то такой редуктор ремонту не подлежит, с маленькой оговоркой, в случае отсутствия у вас подходящей запчасти.

После того, как вы все разобрали и осмотрели, а также заменили сломанные детали и устранили неполадки в электросхеме шуруповерта, необходимо почистить все детали от накопившегося мусора, пыли и грязи. И аккуратно, своими руками, все собрать в обратной последовательности.[ratings]

Главная
Электроинструмент
Шуруповерт

Поделиться с друзьями:

Шуруповерт можно смело причислить к инструменту, который довольно часто приходится использовать не только в быту, но и для работы на строительных объектах. Но, как и любой сложный технический аксессуар, изделие может сломаться. Как отремонтировать шуруповерт самостоятельно мы рассмотрим в этом тексте.

Базовые параметры устройства и принципы действия шуруповерта + (Видео)

Оборудование на строительном рынке, где отдельное место занимают шуруповерты, довольно велико. Многие модели обладают индивидуальными критериями, характеризуются сборочным качеством и стоимостью. Впрочем, для большинства моделей характерны базовые принципы действия и внутреннее исполнение.

К базовым элементам любого шуруповерта можно отнести:

наличие электродвигателя;
планетарный редуктор;
регулируемая функциональная кнопка «Пуск»;
реверсный переключатель;
регулятор усилий;
блок питания.

Электрический двигатель питается от сети постоянного тока, конструктивно представленный цилиндрической формы. Внутри располагается якорь со щётками и магнитами. Особенность электрической схемы двигателя предполагает, что направление питающего потока напряжения будет направлена на щетки. При изменении питаемой полярности происходит реверсивное движение мотора.

Планетарный редуктор является важным элементом, способным преобразовать высокочастотные колебания электродвигательного вала в обороты низкой частоты патронного вала. Как правило, эти детали производятся из износоустойчивого пластика или металла. Многие шуруповерты оборудованы редукторами на 2 скорости. Переключение в режим первой скорости необходим для работы с саморезами, а на второй скорости можно производить сверление в древесном, пластмассовом основании или металле.

Клавиша «Пуск» осуществляет старт устройства. Она способна контролировать количество оборотов, предусматривая возможность выбирать оптимальную скорость вращения для патронного вала. Соответственно, мощное нажатие приведёт двигатель в действие на высоких оборотах, а при снижении силы нажатия критерий мощности станет ослабевать.

Переключатель реверса необходим для осуществления операций по смене вращательного направления двигателя шуруповерта. Этот функционал удобно использовать не только для закручивания, но и выкручивания шурупов.

Относительно регулятора усилий, можно сказать, что он определяет скорость затяжки шурупов. В актуальных моделях предусматривается 16-ступенчатая регулируемая градация, что позволяет с максимальной точностью и удобством определить, какая скорость затяжки является актуальной, работая с различным материалом.

Источником питания шуруповерта являются аккумуляторные батареи габаритного размера, где мощность питающего напряжения (в зависимости от устройства модели) может колебаться от 9 до 18В.

Основные неисправности шуруповертов и их причины + (Видео)

Если в определённый момент вы обнаружили, что ваш шуруповерт не включается, то, скорее всего, у него появилась какая-то неисправность. Практический опыт свидетельствует, что неработоспособность инструмента может наблюдаться по двум причинам:

поломка связана с электроникой устройства;
поломка может иметь механический характер.

Разбираясь в объективных причинах электрической поломки, можно отметить её характерные признаки:

изделие перестает реагировать на включение;
устройство перестало регулировать обороты;
произошел отказ работы реверса.

К механическим проблемам с шуруповертом можно отнести проблемы с износом внутренних частей, например, слышна характерная трещётка механизма. Как правило, неисправный шуруповерт начнет издавать характерные звуки, где, например, сносились втулки или развалился подшипник. Часто это происходит на инструменте хаммер.

Как отремонтировать шуруповерт своими руками? + (Видео)

Например, если инструмент перестал включаться, то изначально нужно проверить исправность аккумулятора. Если при базировании устройства на зарядку поломка не исчезла, значит, придется вооружиться мультиметром, и начать сканирование устройства в поиске первопричины. Первым делом взгляните на величину напряжения, указанную на корпусе устройства и сравните её с показаниями замеров на АКБ. Данные должны примерно совпадать. Если напряжение занижено, то, скорее всего, проблема скрывается в зарядном устройстве или аккумуляторном блоке.

Например, зарядник можно проверить при помощи мультиметра, включив его в сеть, и производя замеры на клемах устройства при холостом ходе. Важно, чтобы критерий напряжения был несколько больше, чем номинальный. В ситуации, когда напряжение отсутствует, то, однозначно, виновник поломки – зарядный блок. Этой довольно частой проблемой «болеют» шуруповерты фирмы Интерскол. В общем, для исправления дефекта потребуются характерные знания в электронике или потребуется приобрести новый блок.

При обнаружении аккумуляторной проблемы, например, у шуруповерта Макита, можно своими руками открыть данный блок, где размещаются питающие элементы. В результате вскрытия следует провести исследования соединительных проводов и убедиться в качественном исполнении пайки. Если видимых дефектов не обнаруживается, то при помощи сканера следует произвести замеры напряжения в каждом элементе. Значения должны показывать 0,9 – 1В мощности напряжения. Если в ряду обнаружится блок с малым показателем напряжения, то его необходимо заменить.

Как произвести ремонт кнопки устройства? + (Видео)

Когда с аккумулятором все в порядке и зарядка проходит без проблем, но инструмент отказывается активироваться, то сделает проверить исправность кнопки устройства. Для этого придется разобрать устройство и на его клемах, идущих от кнопки, следует произвести замер напряжения мультиметром, которое поступает на входе кнопки. Проводить операцию необходимо при активной батарее. Если сигнал идет, то батарею необходимо извлечь и при помощи зажимов закоротить её контакты. На мультиметре необходимо переключиться в режим Ом. Кнопка шуруповерта зажимается до упора и измеряет выходное напряжение. Если величина показаний сопротивления на приборе стремится к нулевой отметке, то кнопка исправно работает. А это значит, что проблему стоит искать в щетках или других модулях электродвигателя. В случае обнаружения обрыва сигнала, кнопку рекомендуется починить, тем самым, вернув шуруповерт в рабочий строй инструментов.

Довольно часто проблемы с кнопками сопряжены с плохим контактом на клеммах. Можно просто произвести процедуру зачистки контактов наждачной бумагой и проблема будет решена. Главное, чтобы в процессе разборки и сборки устройства сделать все аккуратно, не потеряв детали.

Как произвести ремонт редуктора шуруповерта? + (Видео)

Поломка редуктора относится к одной из механических проблем с шуруповертом. К числу наиболее частых проблем с редукционным блоком относятся:

физическое искривление оси редукционного вала;
явный дефект рабочей поверхности шестерней;
выход из строя опорной втулки вала или оригинального подшипника;
поломка штифта, где фиксируются сателлиты.

Для исправления данных дефектов потребуется необходимость физической замены неисправных частей, поэтому доверить данный вид ремонта следует квалифицированным специалистам, способным грамотно и с точностью диагностировать поломку и устранить её.

(1 оценок, среднее: 5,00 из 5)

Одним из самых «ходовых9raquo; инструментов домашнего мастера является шуруповерт. Но, как и любое изделие – он ломается. Что в таком случае предпринять? В некоторых видах работ может спасти положение электродрель, но лишь в некоторых. Можно отнести инструмент в сервисный центр и ожидать его ремонта. Но это потребует времени и денег, которые придется заплатить за ремонт инструмента. Но, как правило, доступен и третий вариант – ремонт шуруповерта Макита, да и устройство шуруповерта не такое уж сложное.

Давайте рассмотрим основные признаки неисправностей шуруповертов и как их можно устранить в домашних условиях самостоятельно.

Содержание

Конструкция шуруповерта

Перед тем как переходить непосредственно к неисправностям данного инструмента, хорошо бы вкратце познакомится с устройством шуруповерта и назначением его основных узлов. С этого и начнем. На фотографии ниже представлен разобранный шуруповерт, на ее основе и рассмотрим предназначение деталей.

Начнем мы с кнопки пуска. Кнопка выполняет две функции: включение цепи питания электродвигателя и его регулятора оборотов. При нажатии кнопки до упора цепь питания двигателя замыкается контактами кнопки на прямую, обеспечивая максимальную мощность и количество оборотов. Регулятор оборотов – электронный, состоит из ШИМ генератора расположенного на плате. В зависимости от силы нажатия на кнопку контакт, расположенный на кнопке перемещается вдоль платы. От его местоположения вдоль платы зависит степень генерируемого импульса на ключ, роль ключа выполняет полевой транзистор (на фото выше обозначен как «регулятор скорости вращения»). То есть зависимость следующая: чем сильнее пользователь жмет на кнопку, тем выше величина импульса на транзисторе и тем больше он открывается, тем самым увеличивая напряжение на электродвигателе.

Реверс вращения двигателя осуществляется путем смены полярности на клеммах. Смена полярности осуществляется при помощи перекидных контактов, которые перебрасываются пользователем при помощи рукоятки реверса.

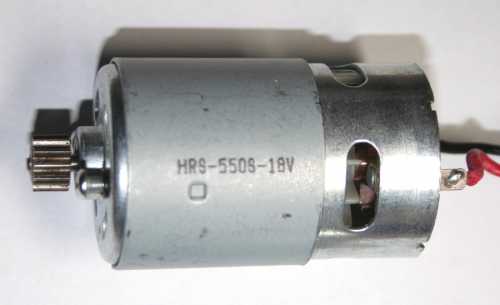

Электродвигатель. В данном инструменте, как правило, применяют однофазные коллекторные двигатели постоянного тока. Они характеризуются надежностью, простотой производства и обслуживания. Конструкция такого двигателя следующая: корпус, на котором расположены магниты, якорь и щетки.

Редуктор. Его предназначение заключается в преобразовании большого числа оборотов вала электродвигателя в значительно более низкие обороты вала патрона. Существует два вида редукторов для шуруповертов: планетарный и классический. Последний очень редко применяют, поэтому уделим внимание редуктору планетарного типа. Планетарный редуктор состоит из:

кольцевой шестерни;
солнечной шестерни, которая закреплена на валу электродвигателя;
сателлиты и водило (их количество зависит от количества ступеней, бывают двух и трех ступенчатыми).

Не вдаваясь в тонкости, рассмотрим принцип действия такого редуктора. Солнечная шестерня приводится в движение валом якоря, в свою очередь ее зубья приводят в движение сателлиты, которые передают вращение водило. При двухступенчатом редукторе вал патрона соединен со вторым водило, при трехступенчатом – с третьим.

Регулятор усилия предназначен для регулировки усилия, которое подается к шурупу. Как правило, применяют 16 позиций регулировки. Таким образом, существует широкий спектр уровня затяжки шурупов, что позволяет работать с очень хрупкими материалами (гипсокартон и пр.). Его принцип действия хорошо показан на приведенном ниже видео.

Патрон крепится к выходному валу редуктора и имеет три кулачка, которые надежно удерживают деталь в патроне.

Неисправности электрической части шуруповерта

Рассмотрев основные элементы шуруповерта, перейдем к возможным неисправностям и возможным способам ремонта шуруповерта AEG. И начнем мы с электрической части. Основными признаками неисправности электрической составляющей шуруповерта являются:

инструмент не включается;
нет переключения реверсного режима;
отсутствует регулировка количества оборотов.

Инструмент не включается. Первое на что следует обратить внимание, при ремонте шуруповерта Skil – аккумулятор. Если ставили на зарядку, и не помогло, тогда вооружаемся мультиметром и приступаем к поиску неисправности. Для начала измеряем величину напряжения на АКБ, она должна более – менее соответствовать указанной на корпусе батареи. В случае заниженного напряжения необходимо определить неисправный элемент: аккумулятор или зарядное устройство.

Определить исправность зарядного можно мультиметром, для этого включаем его в сеть и меряем напряжение на холостом ходу на клеммах. Оно должно быть на пару вольт больше от номинального, указанного на устройстве. Если напряжения нет – неисправен зарядный блок. Для такого ремонта шуруповерта Интерскол,потребуются знания электроники, в противном случае легче купить новое.

Если проблема с аккумулятором, тогда дляремонт шуруповерта Макита своими руками, необходимо вскрыть блок с элементами. После того как разобрали блок, необходимо внимательно исследовать все места соединения проводов и проверить качество пайки, не оторвался ли какой. В случае целостности всех соединений – берем мультиметр и измеряем напряжение на каждом элементе. На каждом элементе должно быть не ниже 0,9 – 1В напряжения. Если обнаружится элемент с меньшим напряжением – необходима его замена. Главное что бы емкость и тип элемента соответствовали остальным (т.е. если NiCd то необходим тоже NiCd). Более детально о ремонте аккумуляторов Вы можете узнать из статьи: «Ремонт аккумулятора шуруповерта своими руками».

В случае если зарядка и аккумулятор исправны, а шуруповерт не включается необходимо разбирать шуруповерт. От клемм батареи к кнопке идут два провода, берем мультиметр и меряем напряжение на входе кнопки (батарея при этом вставлена). Если напряжение на входе есть, тогда вынимаем батарею и при помощи зажимов «крокодил9raquo; закорачиваем провода от батареи. Ставим прибор на измерение сопротивления в Ом. Нажимаем кнопку до упора и меряем на выходе из кнопки. Прибор должен показать величину сопротивления, стремящуюся к нулю, если так и есть – кнопка исправна, проблема либо в щетках, либо в других элементах электродвигателя. В случае если тестер показывает обрыв – необходима замена или ремонт кнопки. Можно попытаться отремонтировать самому, так как часто бывает, что контакт на клеммах отсутствует по причине подгорания, достаточно будет почистить наждачной бумагой и собрать. Главное при разборе кнопки не спешить и действовать аккуратно, иначе все детали разлетятся, и придется не один час ломать голову – как собрать.

Похожие действия необходимо будет предпринять и в отсутствии реверса. Один щуп прибора ставим на входной провод кнопки, второй, на контакт электродвигателя или выход кнопки, это как более удобно. Переключаем рукоятку реверса. Если все исправно прибор зафиксирует некоторую величину сопротивления, если «молчит9raquo; — нарушена проводимость контактов реверса. Порядок разборки и чистки контактов аналогичен вышеописанному, как и при ремонте шуруповерта Калибр .

Двигатель работает на максимальных оборотах, а регулировка оборотов отсутствует? Причина неисправности может быть как в самой кнопке, так и в регулирующем транзисторе.

Если все цепи до электродвигателя исправны, но инструмент не работает – неисправность может быть связана со щетками. В идеале щетки должны меняться, когда их длинна, стерта на 40% от первоначальной длинны. В случае износа щеток – замените на новые, если щетки в порядке – проблема с остальными элементами электродвигателя. Для проверки электродвигателя необходимо отсоединить провода, которые идут от кнопки. После того как отсоединили провода, при помощи мультиметра меряем величину сопротивления на контактах крепления проводов. Если величина сопротивления мала и стремится к нулю, скорее всего, произошел обрыв обмотки, необходима либо перемотка, либо новый двигатель.

Можно проверить целостность обмоток якоря, так как якорь можно купить и поменять самостоятельно. Для проверки якоря необходимо измерять сопротивление на двух соседних пластинах коллектора, по всей окружности. При этом нормальное значение – «09raquo;. Если во время проверки Вы обнаружите две рядом стоящие пластины, со значением, отличающимся от нуля – якорь требует ремонта или замены.

Неисправности механической части шуруповерта

Признаками неисправности механической части шуруповерта может быть следующее:

при работе инструмент издает посторонние звуки, которые ранее не наблюдались;
сильная вибрация инструмента и бой зажимного патрона;
шуруповерт включается, но дальнейшая его работа невозможна из-за заклинивания.

Причинами «посторонних9raquo; звуков при работе инструмента может быть износ втулок или подшипника якоря. Для этого необходимо разобрать электродвигатель и исследовать его на целостность подшипника и степень износа втулки. Якорь должен легко вращаться, без трений и перекосов. При необходимости эти элементы можно приобрести в магазине и заменить самостоятельно.

Наиболее частыми неисправностями редуктора бывают:

искривление вала редуктора;
износ рабочей поверхности шестерней;
износ подшипника и/или опорной втулки вала редуктора;
излом штифта, на котором крепится сателлит.

Во всех случаях необходима замена неисправных частей редуктора. Все описанные действия требуют внимания и последовательности в разборке и сборке шуруповерта. Проявив данные качества, Вы сможете самостоятельно произвести ремонт шуруповерта Интерскол своими руками, или любого другого, и лишь в отдельных случаях прибегать к помощи сервисного центра.

studvesna73.ru

Особенности устройства и ремонта редуктора шуруповерта -

Устройство шуруповертов знакомо многим профессиональным строителям, которые могут разобрать его и грамотно отремонтировать. В любом случае сделать это можно только, разбираясь во всех деталях механизма шуруповерта, включая редуктор. Данный элемент должен отвечать за процесс передачи вращения от двигателя на устройство патрона, который приводит в действие ударный механизм инструмента.

Устройство сетевого шуруповерта.

Конструкция перфоратора на редукторе имеет свои особенности. Расположение редуктора может быть горизонтальным и вертикальным. Тяжелый вес и крупные габариты перфораторов с вертикальным положением редуктора делают их более мощными и надежными, имеющими большую силу удара. Инструменты таких типов используют в основном профессиональные строители, а не мастера, действующие в домашних условиях. В целом редуктор определяет то, в каком режиме работает инструмент. Работа перфоратора сводится к двум или трем функциям.

Принцип работы редуктора

Рисунок 1. Типовое устройство редуктора шуруповерта.

Перфоратор является удобным и простым в использовании прибором, начало его применения связано с полетами в открытый космос, где он использовался космонавтами. Производятся новые модели шуруповертов, поэтому спрос на них не падает. Данный прибор является пригодным для различных бытовых мелочей, а также ремонта.

Действие редуктора шуруповерта напоминает процесс работы редуктора дрели, отличительной характеристикой при этом является комплектация детали и передаточное число. Редуктор любого из данных инструментов требует регулярного осмотра. Бесперебойная работа данных приборов связана с периодической проверкой рабочего состояния шестеренок и смазки редукторов, которой иногда требуется замена.

В состав механизма редуктора включены цилиндрические, конические и червячные шестеренки. Передаточное число редуктора является постоянным. Регулируется число оборотов патрона и частота ударов с помощью электронного регулятора. Существуют модели приборов, имеющие двухскоростные редукторы. В процессе работы нельзя перегружать прибор, то есть нельзя работать дольше 15 минут. Через каждые четверть часа перфоратор должен остывать, поскольку непрерывно прибор работать не может.

Вернуться к оглавлению

Что представляет собой редуктор?

Вернуться к оглавлению

Виды редукторов для шуруповертов

Схема внутреннего устройство шуруповерта.

Различаются двухступенчатые и трехступенчатые редукторы для шуруповертов, что определяется количеством элементов в механизме. Водило и сателлиты находятся во взаимосвязи с валом редуктора, на который крепится патрон устройства. Данные детали включаются в кольцевую шестерню, которая должна быть крепко зафиксирована в корпусе редуктора.

Для закрепления данной шестерни используют выступы, упирающиеся в специальные выступающие шарики, к которым крепится кольцо. За счет кольца шарики пружинят, на что влияет и наличие пружины, относящейся к системе ограничения нагрузки. От того, в каком положении находится регулятор механизма, зависит степень напряжения пружины.

В зависимости от материала изготовления сателлитов, редукторы делятся на металлические и пластиковые. Все зависит от того, какой используется инструмент: профессиональный или любительский. Если модификация перфоратора является бытовой, то обеспечение крутящегося момента, достигающего до 10-15 ньютон-метров (Нм), происходит за счет пластиковых шестерней.

Вернуться к оглавлению

Особенности сборки редукторов

Устройство аккумуляторного шуруповерта.

Кроме кольцевой шестерни, в состав редуктора входит солнечная и центральная шестерня, которая запрессована на валу якоря; цилиндр кольцевой шестерни, имеющий внутреннюю окружность, по которой могут двигаться сателлиты за счет зубьев на окружности. Сателлиты также имеют зубья. Вращаясь вокруг собственных осей и оси центрального колеса, они постоянно могут зацепляться во время работы с инструментом. Сателлиты посажены на каждый из штифтов, относящихся к водилу.

Оптимальная частота оборотов за счет металлических сателлитов обеспечивается при работе редуктора с максимальным крутящимся моментом, который колеблется в интервале от 25 до 150 Нм. В зависимости от крутящего момента, используются шурупы той или иной длины, подходящие для различных материалов, то есть дерева, стали или бетона. Наличие регулятора в приборе позволяет сделать выбор наиболее подходящего крутящего момента с целью выполнения работ с помощью перфоратора.

Возможности бытовых шуруповертов.

Зачастую редуктор является достаточно мощным стальным элементом, но пластмассовые модели являются более дешевыми. Вал двигателя устройства осажен шестерней, а редуктор имеет шестерни в количестве трех штук. Данный привод называется планетарным. Сам редуктор довольно просто вынуть из корпуса, собрать его можно без особого труда.

Чтобы шестерни не выпадали из редуктора, их вставляют под углом. Это не позволяет шестерням выпадать при их наклоне. Редуктор изымается из трещотки с корпусом. Фиксация патрона происходит за счет винта, а для его выкручивания предусмотрена резьба патрона, которая является правой.

Вернуться к оглавлению

Как правильно производить разборку редуктора?

Действие ударного механизма перфоратора основано на передаче вращательного движения, исходящего от двигателя к патрону. Выполнить качественный ремонт сможет профессиональный работник, который не нанесет вред прибору и собственному здоровью, которое будет в безопасности благодаря его опыту работы.

Таблица характеристик шуруповертов.

Чтобы правильно разобрать шуруповерт любой модели, потребуются детальные знания об их конструкции. Основными деталями планетарного редуктора являются следующие элементы:

Шестерни.
Водило.
Сателлиты.

Данные детали и узлы могут состоять из пластмассы или из металла. В процессе разборки редуктора от него отщелкивается патрон за счет пружины, контролирующей степень сжатия. За патроном установлен конус, который является поворотным. Пружина, идущая от патрона, производит давление на шарики, находящиеся в корпусе. От шариков давление переходит к редуктору. При разборке они высыпаются, поэтому следует осуществлять разборку на очищенной поверхности, чтобы ни одна деталь не потерялась.

Кольцевая шестерня имеет внутри вращающиеся сателлиты, приводящие в действие солнечную шестерню двигателя. Водило перфоратора имеет меньшую скорость, чем его двигатель. Первое водило передает посредством вращения солнечной шестерни крутящий момент ко второму. Это позволяет уменьшить обороты второго водила, связанного с валом патрона. Работа трехступенчатого редуктора является аналогичной, но с добавлением дополнительного планетарного механизма.

Электрические компоненты шуруповерта.

В любом случае последовательность разборки редуктора шуруповерта включает следующие шаги:

Снятие патрона.
Раскручивание корпуса.
Отсоединение редуктора от двигателя.
Снятие пластины.
Изъятие всех деталей из корпуса.
Выкручивание всех болтов, которые соединяют обе половины редуктора.
Коррекцию диаметра пружины с использованием плоскогубцев в меньшую сторону с целью улучшения включения передачи.
Разбор муфты за счет снятия стопорного кольца, шайб, подшипника насыпного.
Изъятие вала.

Устройство редуктора состоит из трех шестерней, принимающих вращение от центральной шестерни вала двигателя, как показано на рис. 1. Наружная гильза приводится во вращение за счет имеющихся нарезных зубьев, зацепленных с помощью шестерни, которые относятся к первой и второй ступеням редукции.

Устройство перфоратора оснащено механизмом критических нагрузок, который имеет диск с некоторым числом отверстий. Они просверлены для того, чтобы в них можно было вставить подпружиненные пальцы, имеющие концы, закаленные за счет высокочастотного тока. Данная конструкция имеет закаленную кромку гильзы, которая относится к редуктору.

Гильза имеет выемки, сделанные специально под пальцы первого диска. Пальцевой механизм регулируется при обычном закручивании и откручивании резьбы гайки, что связано с усилением или сжатием пружин данного механизма. Избыточное усилие связано с протаскиванием трещотки пальцев, поэтому процесс вращения патрона в механизме редуктора прекращается.

Вернуться к оглавлению

Причины поломок шуруповерта

При покупке шуруповерта следует иметь в виду, что производители данного вида инструмента не занимаются изготовлением ремонтных комплектов для прибора.

Практически весь ремонт редуктора после разборки инструмента будет сводиться к его прочистке и смазке.

Распространеная причина поломки шуруповерта – попадание соринок в подшипник скольжения.

Если обнаружены детали, которые износились, то следует поменять весь узел целиком. Качественная работа шуруповерта не связана с наличием смазки в редукторе в избыточном количестве.

Шуруповерт после длительного использования может иметь не только электрические неисправности, но и механические. Данные виды поломок могут быть связаны с появлением нехарактерных звуков, свидетельствующих о том, что втулка или подшипник находятся в изношенном состоянии. Поэтому после проведения осмотра осуществляется выявление поврежденных деталей, которые затем меняются на новые элементы.

Если во время работы шуруповерта будет происходить приклинивание, которое будет сопровождаться скрежетом, то данную неисправность можно отнести к некачественной работе редуктора.

Основные причины механических поломок:

Наличие повреждений подшипника либо втулки редуктора.
Изношенные зубья шестерен или муфты.
Деформация вала редуктора.
Повреждение штифта, с помощью которого был закреплен сателлит.
Биение патрона.

Если выявлено биение патрона, то может быть обнаружен погнутый вал редуктора. Вместе с тем это может быть связано и с большим износом подшипников. Различные модели шуруповертов имеют в составе своего устройства не только подшипники, но и медные втулки.

Работа муфт редуктора связана с постоянным износом муфт, имеющих зубья. Работа инструмента в целом, связанная с определенными режимами, может сопровождаться ослабеванием действий, связанных с качественной работой муфт, их проскальзыванием. Данные элементы, похожие на шайбы, будут являться изношенными.

Восстановление данных элементов не является возможным, поскольку они не подлежат восстановлению после того, как было определено их состояние. Поэтому следует приобрести новые детали для редуктора и заменить ими старые.

smi-2.ru

Редуктор для шуруповерта — studvesna73.ru

Упрощенно устройство аккумуляторного шуруповерта следующее: двигатель постоянного тока, регулятор оборотов, планетарный редуктор, механизм ограничения нагрузки и аккумулятор. Дополнительными устройствами для шуруповерта являются сетевое зарядное устройство и запасной аккумулятор.

Устройство шуруповерта: 1 — регулятор оборотов с реверсом, 2 — электродвигатель, 3 — редуктор.

Устройство шуруповерта: 1 — регулятор оборотов, 2 — реверс, 3 — транзистор регулятора оборотов прикрученный к радиатору, 4 — электродвигатель, 5 — редуктор.

Двигатель постоянного тока выполнен в виде цилиндра, у которого внутри корпуса расположены по кругу постоянные магниты. Якорь двигателя располагается на втулках-опорах, изготовленных из латуни. Сам якорь изготавливается из электротехнической стали с высокой магнитной проницаемостью. В пазы якоря укладываются обмотки из изолированной медной проволоки. Через равное количество витков, обмотка имеет выход на коллекторные пластины. На вал якоря запрессовывается ведущая шестеренка (солнечная). Щетки двигателя прикасаются к коллекторным пластинам на «хвосте» якоря. Для надежного контакта, щетки подпружинены, при этом изолированы от корпуса двигателя. По схеме шуруповерта, напряжение подается только на щетки. Если изменить полярность подводимого к щеткам двигателя напряжения, то изменится и направление вращения.

Двигатель с солнечной шестерней (сверху) и планетарный редуктор (снизу)

Планетарный редуктор шуруповерта выполнен в отдельном корпусе. В состав редуктора входят следующие элементы: кольцевая шестерня, солнечная шестерня (запрессована на валу якоря), сателлиты и водило. Детали редуктора могут быть изготовлены как из пластмассы, так и из металла. Для более полного представления работы редуктора, необходимо уточнить расположение отдельных деталей.

Планетарный редуктор: 1 — кольцевая шестерня, 2 — сателлит, 3 — штифт водило.

Кольцевая шестерня представляет собой цилиндр, внутри которого по всей окружности расположены зубья, по которым движутся во время работы сателлиты. Сателлиты устанавливаются на штифты водило. Между сателлитами первого водило, заходит приводная шестерня двигателя (первая солнечная). Первое водило на противоположной стороне от сателлитов имеет приводную шестерню (вторую солнечную), которая при сборке заходит между сателлитами второго водила.

Второе водило с сателлитами

Если редуктор двухступенчатый, второе водило жестко связано с валом, на который крепиться патрон. Таким образом, получается своеобразный «бутерброд» из двух водил с сателлитами. Этот «бутерброд» находится внутри кольцевой шестерни.

Кольцевая шестерня жестко крепится в корпусе при помощи выступов на её торце или по бокам. Выступы упираются в выступающие шарики, подпружиненные упругим кольцом по всей окружности. Кольцо в свою очередь подпружинено пружиной механизма ограничения нагрузки. Усилие пружины может меняться в зависимости от положения регулятора нагрузки.

Выступы на торце кольцевой шестерни

Шарики фиксирующие кольцевую шестерню

Работа редуктора выглядит следующим образом: солнечная шестерня двигателя вращает сателлиты по кругу кольцевой шестерни, соответственно водило вращается с меньшей скоростью, чем скорость двигателя. Первое водило передает крутящий момент через свою солнечную шестерню ко второй троице сателлитов, которые также вращаются по кругу кольцевой шестерни, значит обороты второго водило уменьшаются еще больше. Второе водило, как говорилось выше, соединено с валом патрона. Так происходит в двухступенчатом редукторе. Есть модели шуруповертов с трехступенчатыми редукторами, у них в редуктор вводится еще один планетарный механизм. В конце статьи есть видео показывающее работу планетарного редуктора.

Трехступенчатый планетарный редуктор шуруповерта

Есть модели шуруповертов и с обычным редуктором.

Шуруповерт с обычным редуктором

Для удобства при производстве работ, некоторые шуруповерты имеют двухскоростные редукторы. Первая скорость предназначена для закручивания шурупов (0-450 об/мин и повышенный крутящий момент), а вторая для работ по сверлению отверстий (0-1400 об/мин).

При вращении патрона под нагрузкой наступает момент, когда для выполнения работы понадобится большее усилие, например последняя стадия закручивания шурупа, или когда необходимо усилие ограничить. В работу вступает регулятор нагрузки. Усилия пружины регулятора не хватает для удержания кольцевой шестерни и она «срывается» с шариков. Получается, что двигатель начинает вращать кольцевую шестерню, при этом слышны характерные щелчки, патрон же в это время останавливается. Для использования шуруповерта в режиме сверления, кольцевая шестерня блокируется и ее вращение исключается.

Регулятор оборотов собран на основе ШИМ-контроллера и ключевого N-канального полевого транзистора. Управляет работой регулятора переменный резистор, положение которого зависит от усилия нажатия на кнопку включения (курок).

Реверс сводится только к изменению полярности напряжения подаваемого на щетки двигателя. Для этого предусмотрены перекидные контакты, которые приводятся в действие рычажком реверса.

Аккумулятор. Для питания шуруповерта в корпус устанавливается малогабаритный аккумулятор. Аккумулятор для шуруповерта представляет собой набор небольших элементов заключенных в одном корпусе.

Устройство аккумулятора шуруповерта

Диапазон питающих напряжений для разных марок шуруповертов составляет от 9 до 18 вольт. Чем больше напряжение питания, тем мощнее сам шуруповерт.

Видео демонстрирующее принцип работы планетарного редуктора:

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.

Базовые параметры устройства и принципы действия шуруповерта + (Видео)

К базовым элементам любого шуруповерта можно отнести:

наличие электродвигателя;
планетарный редуктор;
регулируемая функциональная кнопка «Пуск»;
реверсный переключатель;
регулятор усилий;
блок питания.

Основные неисправности шуруповертов и их причины + (Видео)

поломка связана с электроникой устройства;
поломка может иметь механический характер.

Разбираясь в объективных причинах электрической поломки, можно отметить её характерные признаки:

изделие перестает реагировать на включение;
устройство перестало регулировать обороты;
произошел отказ работы реверса.

Как отремонтировать шуруповерт своими руками? + (Видео)

Как произвести ремонт кнопки устройства? + (Видео)

Как произвести ремонт редуктора шуруповерта? + (Видео)

физическое искривление оси редукционного вала;
явный дефект рабочей поверхности шестерней;
выход из строя опорной втулки вала или оригинального подшипника;
поломка штифта, где фиксируются сателлиты.

(1 оценок, среднее: 5,00 из 5)

Содержание

Конструкция шуруповерта

кольцевой шестерни;
солнечной шестерни, которая закреплена на валу электродвигателя;
сателлиты и водило (их количество зависит от количества ступеней, бывают двух и трех ступенчатыми).

Патрон крепится к выходному валу редуктора и имеет три кулачка, которые надежно удерживают деталь в патроне.

Неисправности электрической части шуруповерта

инструмент не включается;
нет переключения реверсного режима;
отсутствует регулировка количества оборотов.

Неисправности механической части шуруповерта

Признаками неисправности механической части шуруповерта может быть следующее:

при работе инструмент издает посторонние звуки, которые ранее не наблюдались;
сильная вибрация инструмента и бой зажимного патрона;
шуруповерт включается, но дальнейшая его работа невозможна из-за заклинивания.

Наиболее частыми неисправностями редуктора бывают:

искривление вала редуктора;
износ рабочей поверхности шестерней;
износ подшипника и/или опорной втулки вала редуктора;
излом штифта, на котором крепится сателлит.

Устройство шуруповерта сетевого отличается от обычной дрели прежде всего конструкцией редуктора оснащенного универсальным магнитным держателем. Сегодня на рынке инструментов можно встретить различные модели сетевых шуруповертов оснащенные узлами и деталями отличающиеся друг от друга прежде всего различными конструктивными особенностями делающие эти инструменты особенными. Но несмотря на это устройство шуруповерта в принципе не изменяется и практически является для всех одинаковой, так как все сетевые шуруповерты имеют в своей компоновке одни и те же модули. Как правило устройство сетевого шуруповерта может отличаться лишь расположением в корпусе основных модулей инструмента.

Читать далее на сайте http://stroivagon.ru статьи на эту тему:

1. Ремонт шуруповерта своими руками.

Сетевой шуруповерт оснащается следующими основными модулями:

3. Универсальным магнитным держателем.

4. Удобным регулируемым ограничителем глубины завинчивания.

5. Не менее удобной при работе скобы, позволяющей фиксировать инструмент на ремень.

6. Оригинальной конструкцией полумуфты.

7. Красивым, прочным и практичным пластмассовым корпусом.

Конструкция полумуфты позволяет автоматически сбросить силу крутящего момента магнитного держателя при завинчивании шурупов, когда глубина завинчивания шурупа достигла заданного уровня. Между прочим конструкция полумуфты и есть главное отличие сетевого шуруповерта от обычной дрели оснащенной прижимным патроном.

Интересующиеся принципом работы ударной дрели могут ознакомиться с материалом опубликованным на этом сайте.

Что касается шуруповертов то говоря на эту тему можно сказать что выделяют в зависимости от используемой энергии два основных типа:

1. Сетевые шуруповерты.

Шуруповерты которые работают от обыкновенной электрической сети. Для работы с такими шуруповертами нужна как правило переноска и расположенная не далеко от места работы розетка. Отличаются надежностью и большой частотой вращения магнитного держателя. На некоторых моделей есть возможность регулировки необходимой скорости вращения магнитного держателя.

2. Аккумуляторные шуруповерты

Шуруповерты использующие аккумуляторную энергию. Для работы с таким инструментом не нужна переноска, но также остается зависимость от элетророзетки,так как для длительной работы необходима перезарядка запасной аккумуляторной батарее.

Устройство шуруповерта сетевого

Рассмотрим далее по подробнее основные узлы сетевого шуруповерта а также аккумуляторного, для того чтобы лучше представить себе из чего состоит такой инструмент.

Фото-3. Сетевой шуруповерт в разрезе

Устройство шуруповерта сетевого состоит из :

1. Кнопка реверса.

Устройство шуруповерта, при всем многообразии предлагаемых инструментов, достаточно универсально. Практически все марки работают по одному принципу, а их отличие заключается в компоновке некоторых деталей, внешнем дизайне, удобстве обслуживания и наличии дополнительных функций. В наше время шуруповерт стал незаменимым домашним инструментом, а для того чтобы правильно эксплуатировать, следует знать его устройство.

Шуруповерт нужен в домашнем хозяйстве, для того чтобы починить или быстро собрать мебель.

Особенности инструмента

Шуруповерт представляет собой ручной электрический инструмент для установки или снятия крепежных элементов путем их вращения. Он может использоваться как электродрель для сверления отверстий, но в кратковременном режиме и без больших нагрузок. Ограничение применения не по прямому назначению вызвано наличием механизма торможения вращательного движения при превышении нагрузки и меньшей скоростью вращения патрона по сравнению с электродрелью.

Рисунок 1. Схема шуруповерта.

Основными параметрами устройства являются крутящий момент и скорость вращения. Крутящий момент определяет, какое усилие прилагается к заворачиваемому шурупу. В бытовых инструментах крутящий момент составляет 10-16 Н м. Профессиональные модели могут иметь крутящий момент до 130 Н м. Скорость вращения находится в пределах 400-550 об/мин (домашний инструмент) и до 1300 об/мин (дрель-шуруповерт).

По способу электрического питания, шуруповерты подразделяются на 2 типа: сетевые (220 В) и аккумуляторные. Конструктивно инструмент можно подразделить на следующие части: корпус, крепежный узел (патрон), механическая часть на базе редуктора, электрическая часть на основе электродвигателя, а также система защиты и регулировок. На рис.1 показана схема устройства шуруповерта. Рис.1. Схема шуруповерта

Корпус шуруповерта

Современные бытовые устройства имеют, как правило, пластмассовый корпус, что позволяет облегчить конструкцию и снизить стоимость. В редких случаях можно найти корпус из металлических сплавов, отличающийся повышенной прочностью. Для удобства разборки корпус составлен из двух половинок, а для удобства эксплуатации выполняется, обычно, в виде пистолета с удобной ручкой, на которой крепится пусковая кнопка.

Патрон инструмента

Разновидности патронов для шуруповерта.

При работе с инструментом используются насадки для шурупов или сверла. Стандартный хвостовик насадок выполняется в виде шестигранника. Для крепления насадок и передачи им вращательного движения предназначен патрон. Он устанавливается на резьбовой конец шпинделя и фиксируется от расслабления с помощью винта.

Наиболее распространен трехкулачковый, самоцентрирующийся, самозажимной патрон. Внутри него выполнено шестигранное углубление для установки хвостовика насадки. Ее крепление осуществляется между кулачками путем вращения муфты. В конструкцию муфты входит фиксатор, позволяющий зажимать насадку без прокручивания шпинделя.

Электрическая часть

Основу электрической части инструмента составляет малогабаритный электродвигатель коллекторного типа. В сетевых устройствах применяется двухфазный электродвигатель переменного тока на напряжение 220 В с запуском через пусковой конденсатор. В инструменте аккумуляторного типа используется электродвигатель постоянного тока.

Виды насадок для шуруповерта.

Питание электродвигателя осуществляется из сети или от аккумуляторной батареи. При сетевом варианте инструмент снабжен шнуром с вилкой, которая напрямую включается в сетевую розетку. Питание постоянным током осуществляется от аккумулятора, представляющего собой набор элементов, размещенных в одном корпусе. Выходное напряжение аккумулятора определяет мощность устройства. Чаще всего, в шуруповертах используются литий-ионные (напряжение 3,6 В) и никель-металлогидридные, никель-кадмиевые (1,2 В) элементы. Выходное напряжение разных аккумуляторов может находиться в пределах 3,5-36 В, но наиболее применимый диапазон 9,5-14,4 В. Важным показателем аккумуляторного источника питания является емкость, которая ответственна за продолжительность эксплуатации. Эта характеристика обычно находится в пределах 1,2-3,5 А ч.

Электрическая цепь

Включение инструмента производится путем нажатия кнопки шуруповерта, расположенной на его ручке. Этот кнопочный выключатель совмещен с регулятором напряжения – при разном усилии нажатия на электродвигатель подается разная величина напряжения, что обеспечивается широко-импульсным регулятором. В зоне установки кнопки размещается также и рычаг направления вращения. Такой переключатель позволяет менять полярность подаваемого сигнала, что обеспечивает реверс вращения. Пуск электродвигателя производится через достаточно мощный транзистор, процесс открывания которого управляется ШИМ генератором.

Подача электрического сигнала непосредственно на ротор двигателя осуществляется через коллектор. Для обеспечения электрического контакта применяются графитные щетки определенного размера.

Механическая часть

Таблица основных характеристик шуруповертов.

Основу механической части составляет редуктор шуруповерта планетарного типа, который обеспечивает передачу крутящего момента от вала двигателя на выходной шпиндель со снижением скорости вращения. Важнейшими элементами являются кольцевая шестерня, водило и сателлиты.

Основные элементы размещаются внутри корпуса редуктора шуруповерта и поочередно совмещаются друг с другом, начиная с солнечной шестерни ротора через сальник. Конструкция включает следующие элементы: винт, фланец. шайбу, сателлиты, шестерню, шпиндель, втулку с зубьями. Для установки механизма торможения и патрона служат шарики и втулка. В зависимости от количества шестеренок-сателлитов снижение скорости может быть одно, двух и более ступенчатым.

Редуктор приводится в действие от солнечной шестерни ротора. Вращение передается на кольцевую шестерню в виде цилиндра с зубьями, имеющими необходимый шаг. Они вводятся в зацепление с сателлитами на штифтах водило, между которыми размещается солнечная шестерня. Снижение скорости вращение обеспечивается обкаткой шестеренок-сателлитов по кольцевой шестерне.

Муфта для регулирования вращения

Схема зарядного устройства для шуруповерта.

Муфта для регулирования крутящего момента обеспечивает прекращение вращения при окончании вкручивания шурупа, так как оно сопровождается увеличением сопротивления вращению. Такой механизм необходим для исключения срыва резьбовой части шурупа и поломки самого инструмента от перегрузки. Конструкция включает следующие элементы: стопор, шайбу, пружину, втулку резьбовую им регулирующую.

Механизм совмещен с элементами патрона. При появлении чрезмерного усилия пружина передает нагрузку на пальцы (шарики), которые, в свою очередь, воздействуют на гильзу патрона.

Происходит проскальзывание трещотки и прекращение передачи вращательного усилия на патрон. Усилие, при котором прекращается вращение патрона, можно устанавливать с помощью регулятора.

В разных конструкциях предусматривается регулирование величины максимального момента в пределах 8-25 положений.

При использовании шуруповерта в качестве дрели, необходима установка наибольшей величины допустимой нагрузки.

В некоторых конструкциях инструмента предусматриваются дополнительные регулировки для удобства эксплуатации. Так может устанавливаться регулятор пределов скорости вращения, чтобы не создавать излишнее вращение при нажатии кнопки. Импульсный преобразователь позволяет устанавливать такие диапазоны: 0-450 об/мин (работа с шурупами), 0-1250 об/мин (режим дрели). Может предусматриваться 3 или 4 разных диапазона.

Достаточно часто используется принудительное торможение шпинделя для ограничения вылета шпинделя при нажатии кнопки. Торможение обеспечивается замыканием обмотки двигателя на резистор небольшой величины.

Устройство шуруповерта практически всех известных марок имеет много общего. Универсальные принципы конструирования используют многие разработчики, что помогает легко разобраться со строением инструмента, а при необходимости провести его сборку и разборку.

studvesna73.ru
