Патрон для дрели может быть представлен несколькими видами, которые заметно отличаются устройством и конструктивными особенностями. Заменить такую часть электродрели быстро своими руками вполне возможно, но необходимо знать основные правила выполнения таких работ.

Содержание материала

Патрон для дрели: устройство и разновидности

Значительная часть моделей дрелей оснащается так называемыми кулачковыми устройствами. Такой вариант является полым цилиндрическим корпусом, на поверхности которого располагается движимая деталь в виде кольца или гильзы регулирования. Одно основание цилиндра закрепляется на вал дрели. Вторым основанием осуществляется фиксация насадок. Процесс вращения регулировочного кольца вызывает движение кулачков, выполненных из металла. Сближение и удаление таких кулачков зависит от направленности кольцевого вращения.

Чтобы выполнить закрепление на вале, корпус оснащается специальным удобным резьбовым отверстием или имеет особую конусную поверхность. Также существуют виды патронов, которые лучше всего подходят для оснащения специально разработанных моделей перфоратора. Снять и поменять его вполне возможно самостоятельно. Кулачкового типа патроны для дрели позволяют выполнить закрепление насадки и хвостовика в стандартных пределах 0,8-10 мм и 1,5-13 мм.

С целью обеспечения максимальной надёжности при креплении очень важно затягивать патрон с применением значительного усилия. Кулачковые патроны могут быть:

Также рекомендуем прочитать:

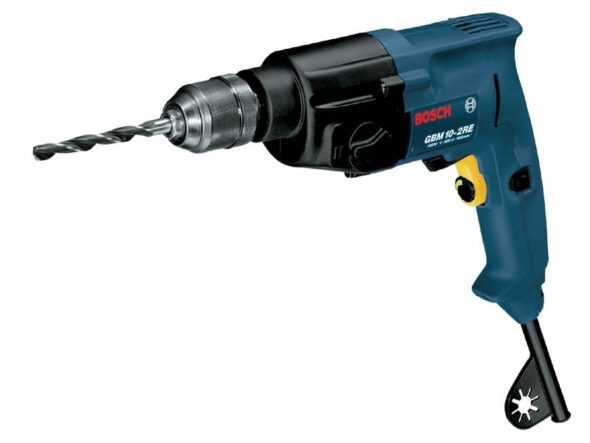

  • «обычными», представленными «ключевыми» или «зубчатыми венцовыми» вариантами;
  • «быстрозажимными» или патрон бзп.

Чтобы затянуть или открутить кольцо регулирования на «обычном» устройстве, потребуется использовать специальный ключ.

Характеристика быстрозажимного патрона дрели

Стандартный быстрозажимной патрон имеет не слишком сложную конструкцию. Затягивание и ослабление потребует применения специальной металлической гильзы, имеющей накатку или рифление. Достаточно часто с этой целью используется пластиковая гильза с рёбрами.

Основным отличием такого элемента является отсутствие зажимного ключа и применение наружной оболочки, позволяющей выполнять зажим губ дрели. Наиболее часто применение БЗП сопровождается следующими проблемами и сложностями:

  • недостаточно качественное выполнение зажима сверла;
  • отсутствие достаточной устойчивости к пыли;
  • поломка зажимного механизма.

Патроны для дрели: разновидности (видео)

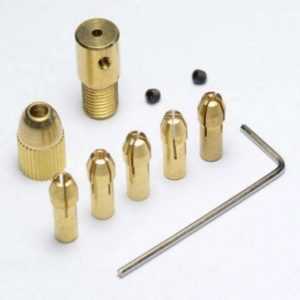

Если модель минидрели или шуруповерта комплектуется специальным типом блокиратора, то необходимо применять зажимной одномуфтовый элемент. На инструменте без блокиратора применяются двухмуфтовый элемент или мини-патрон. Как правило, корпус такого устройства изготавливается из пластмассы, а для изготовления механизма и кулачков используется стальной сплав.

Любой вариант самостоятельного выполнения ремонтных работ требует знания устройства и основных составляющих:

  • конусовидные захватные губы;
  • внутренняя часть с губами;
  • внешняя зажимная часть.

При необходимости может осуществляться замена каждого отдельного элемента такого прибора, для чего необходимо правильно устройство разобрать.

Как снять и разобрать патрон электродрели

Даже маленький, незначительный ремонт, потребует правильной разборки конструкции. На сегодняшний день существует всего два механизма крепления на рабочий вал, поэтому процесс выполнения демонтажных работ может варьироваться.

При резьбовом способе крепление разбирать конструкцию необходимо в следующем порядке:

  • заглубить кулачки внутрь корпуса и максимально их развести;
  • выполнить раскручивание фиксирующего винта, расположенного в центральной донной части устройства. Крепежи с левой резьбой нужно крутить по часовой стрелке;
  • при помощи рожкового ключа, надетого на вал, осуществляется откручивание устройства.

При отсутствии лысок выполняется разборка корпуса, а также последующая фиксации роторного вала в тисках. Целесообразно откручивать элемент при помощи газового ключа.

Наиболее популярным и часто используемым в современном инструменте является конусное соединение. Помимо исключительной прочности конусного соединения, такой вариант при правильном подходе можно достаточно легко самостоятельно разъединить. С этой цельюпредварительно выполняется отстукивание корпуса по кругу, после чего осуществляется сбивание элемента с вала при помощи резкого и точного удара в заднюю часть вала.

После того, как патрон будет снят, необходимо правильно определить тип неисправности. Самостоятельно выполнить ремонт можно при отсутствии значительных повреждений деталей и заклинивании, вызванном металлической стружкой, попавшей внутрь смежных деталей. Как правило, восстановить работоспособность при таком варианте поломки позволяет промывка элементов в масле или керосине при помощи мягкой некрупной кисти. После такого способа очистки производится сборка в обратной последовательности.

Наиболее часто владельцы активно используемого инструмента сталкиваются с целым рядом неисправностей, вызванных износом, а также повреждением, которое претерпели резьбовые или зубчатые части. Незначительные локальные повреждения такого типадостаточно легко устраняются при помощи шлифовки. С этой целью рекомендуется применять надфиль или стандартную шлифовальную шкуру. В наиболее сложных случаях поломок чаще всего требуется полная замена вышедшего из строя патрона.

Как снять патрон с дрели (видео)

Для демонтажа и самостоятельной разборки патрона электрической дрели необходимо приготовить набор инструмента, представленный:

  • тисками;
  • плоскогубцами;
  • отверткой;
  • молотком;
  • маленькой киянкой;
  • зубилом;
  • надфилем и шлифовальной шкуркой;
  • кисточкой с мягкой щетиной и масленкой;
  • набором ключей газовых;
  • разводным ключом;
  • шилом;
  • напильником;
  • штангенциркулем.

Базовый вариант набора инструмента может незначительно варьироваться в зависимости от типа соединения и сложности выполняемых демонтажных работ. Не следует применять излишнюю силу, так как в этом случае может быть безвозвратно повреждена не только наружная, но и внутренняя рабочая часть устройства.

Замена патрона дрели своими руками

Существует несколько наиболее часто встречающихся проблем, которые могут наблюдаться в процессе эксплуатации инструмента, и потребуют замены патрона:

  • достаточно часто наблюдется падение закрепленного элемента. Такая проблема встречается не только на старых инструментах, но и на абсолютно новых моделях, которые характеризуются конусным креплением кулачковой детали. Как правило, падение детали сопровождает процесс высверливания глубоких отверстий. В этом случае при подъёме сверла и освобождение его от скопившейся стружки, с конуса спадает патрон. Решить такую проблему можно посредством повышения натяга конусного сопряжения. С этой целью нужно нагреть патрон в масле до температурных показателей в 110оС, а затем насадить его на фиксирующую часть холодного инструмента;

  • если при выполнении работ, сопровождающихся выделением значительного количества пыли, стружки или грязи заклинивает зажимные губы, то нужно выполнить правильную разборку патрона, а затем аккуратно, но максимально тщательно очистить и промыть все движущиеся, рабочие элементы. Перед тем, как собрать деталь, очень важно произвести внутреннюю смазку при помощи кисти и литола. Хороший результат даёт использование самодельного защитного кожуха, предотвращающего засорение рабочих частей;
  • если в процессе сверления наблюдается биение патрона, то причиной может быть значительная изношенность посадочного конуса. Не менее распространённой причиной такого явления может стать неравномерное изнашивание кулачков, которые подлежат замене. При необходимости выполняется полная замена разбитого патрона.

Сборка разобранной детали осуществляется в обратном разборке порядке, с соблюдением правил крепления на инструменте.

Как поменять патрон в дрели своими руками (видео)

Патрон является одним из основных узлов механизма электрической дрели, поэтому от его состояния будет зависеть работоспособность инструмента и качество выполняемых работ. Выполнить замену такого устройства самостоятельно вполне возможно и не обладая навыками и специальными познаниями, но в этом случае нужно правильно определить причину поломки и придерживаться стандартной инструкции по ремонтным работам.

Внимание, только СЕГОДНЯ!

Отзывы и комментарии

Вы нашли ошибку в тексте? Пожалуйста, выделите ее и нажмите Ctrl+Enter. Спасибо!

Рейтинг:

Загрузка...

dachadecor.ru

Видео подборка о том как быстро заменить патрон на дрели своими руками

В домашнем хозяйстве самым востребованным инструментом является электродрель. В последнее время особой популярностью пользуются электродрели, называемые перфораторами.Данный инструмент позволяет не только просверлить отверстие, но и с использованием насадок закручивать гайки, саморезы, шурупы. Электродрель является надежным инструментом и редко, но выходит из строя. Как устранять неисправности в электродрелях. Основные неисправности в электродрелях делятся на механические и электрические.

Механические неисправности

К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона.А как снять патрон с шуруповерта и заменить его?Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы.Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.

А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.

Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы.

Видео:

N8vfY1. Порядок замены кулачкового патрона электродрелиДля разборки электродрели проверьте отключение ее кабеля от электрической сети.При помощи специального ключа разведите кулачки патрона до максимально возможного положения.Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя.Как правило, винт выкручивается при помощи крестовой отвертки.Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке.Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.

Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом. Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.

Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя.У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.

Но вернемся к варианту с ключом.Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки.Патрон крепится на валу по резьбе.Вращая патрон против часовой стрелки, снимите его с электродрели.Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.

Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности.Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.

Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.

Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений.Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые.У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой.У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта.Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов.Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.

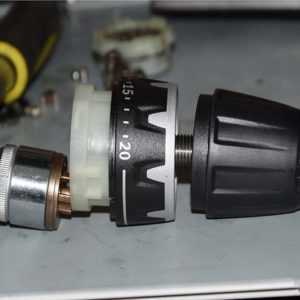

Способы снять быстрозажимной патрон с дрели или шуруповерта

Патрон крепится на оси по резьбе и стопорится зажимным винтом.Быстрозажимной патрон снимается по такому же алгоритму, что и кулачковый патрон.Сначала выкручивается по часовой стрелке стопорящий винт. Если есть на валу возле патрона лыски под ключ, то заведя в пазы ключ, зажав в патроне какой либо рычаг, постарайтесь открутить патрон, вращая его против часовой стрелки.Установка нового патрона происходит в обратном порядке.

Но можно патрон и отремонтироватьДля того, чтобы осмотреть детали зажимного патрона, его надо разобрать.Предлагается проверенный и надежный способ разборки зажимного патрона электродрели.

Возьмите обычный перфоратор, снимите с него пыльник и вставьте переходник. Переходник можно сделать из вышедшего из строя ударного бура. Переходник представляет собой хвостовик бура с обрезанной сверлильной частью.На вал переходника наденьте патрон и прижмите его резиновым амортизатором или деревянной доской.Перед тем, как устанавливать патрон на переходник, необходимо завести кулачки внутрь патрона до полного их погружения.

Собрав конструкцию, включайте перфоратор в режиме удара. Через 3…5 сек патрон должен разобраться.Сразу надо замаркировать кулачки и места из расположения различным цветом.Теперь можно приступать к осмотру и дефектовке патрона.При необходимости кулачки можно заменить на новые. Правда, без дополнительной расточки кулачков на токарном станке не обойтись.Остальные детали можно легко заменить при их наличии.

Но бывают и другие механические неисправностиБывают случаи, когда отказ работы электродрели вызван выходом из строя редуктора или плохой работой подшипников.

2. Порядок работы с редуктором электродрелиЧтобы добраться до редуктора, надо разобрать пластмассовый корпус электродрели.Сняв крышку корпуса, освободите вал патрона и снимите его. На валу крепится ведомая шестеренка большего диаметра.На валу электродвигателя крепится ведущая спиралевидная шестеренка малого диаметра.В корпусе редуктора есть бронзовая втулка, чаще всего приводящая к выходу из строя дрели. Все происходит из-за ее значительного износа.Уточните размеры втулки и закажите токарю. В качестве материала используйте бронзу, но допустимо использование и капролона.При замене втулки в редукторе, обязательно проверяются подшипники, их плотность посадки и набивка их смазкой.При большой изношенности зубьев шестеренок, их придется заменить. Зубья шестеренок изнашиваются при выходе из строя опорной втулки.Чаще всего изнашивается ведомая шестерня большего диаметра. Ее замена проста, надо только снять стопорное кольцо и шпонку.Старую шестерню надо снять с оси патрона. Можно воспользоваться съемником, а можно просто аккуратно сбить молотком, подставив деревянные опоры.

Электрические неисправностиТеперь попробуем рассмотреть характерные неисправности электрической части дрели.Чаще всего работа электродрели прерывается из-за износа щеток.

1.Замена щеток в электродрелиДля замены щеток необходимо снять боковую крышку корпуса электродрели, выкрутив крепежные винты. Их должно быть не менее 7 штук.Корпус снимается осторожным поддеванием отверткой его краев.Открыв доступ к электродвигателю, вы увидите две коробочки, в которых и установлены щетки.Для того, чтобы достать щетки, надо освободить коробочки, отогнуть держатели и достать изношенную щетку. Аналогично поступайте и со второй щеткой.На освободившиеся места установите новые щетки, протрите около контактное пространство чистой тряпочкой, смоченной в уайт-спирите.

2.Ремонт шнура питания электродрелиОдна из неприятный неисправностей заключается в периодической остановке электродрели в процессе работы. Чаще всего это происходит из-за произвольного пропадания подачи электроэнергии. А все дело в том, что при входе в корпус дрели питающий кабель испытывает различные нагрузки, который приводят к обрыву проводов.

Чтобы устранить неисправность, надо снять одну из боковых крышек корпуса. При помощи тестера проверить целостность кабеля.Если в месте входа кабеля в корпус обнаружено повреждение, но от кабеля отрезается вышедший из строя кусок, на кабель надевается кусок в 20 см жесткой хлорвиниловой трубки и кабель устанавливается на место с последующим подсоединением.

Для замены кнопки с регулятором частоты вращения достаточно снять крышку корпуса, отсоединить провода от регулятора. Новый регулятор устанавливается на то же место и подсоединяется согласно схеме. Если схема отсутствует, то прежде чем снять старый регулятор, необходимо зарисовать схему подключения.

3.Внутри корпуса появилось искрениеК появлению искрения внутри корпуса чаще всего приводит межвитковое замыкание обмоток якоря.Вторая причина, вызывающая искрение, загрязненная поверхность ламелей коллектора.Межвитковое замыкание можно определить только специальным прибором.А вот грязь с коллекторной части можно удалить и самостоятельно, применяя мелкую наждачную бумагу. После зачистки надо тщательно удалить пыль с пазов между контактными пластинами, называемыми ламелями. Лучше всего сделать это при помощи старого ножовочного полотна. По окончании работ якорь нужно проверить прибором ППЯ.

Вот, пожалуй, основные неисправности электродрелей любой марки.

Успехов вам!

sdelalremont.ru

снять, установить, разобрать с видео

Какую функцию выполняет патрон в дрели

Патрон дрели — это один из основных узлов механизма электродрели. Он служит для передачи вращательного движения от электромотора к рабочему инструменту. В его задачу также входит фиксация сверла таким образом, чтобы при работе соблюдалась максимальная точность сверления отверстий, надёжное крепление и быстрая замена инструмента.

В любых дрелях инструмент закрепляется в зажимном патроне

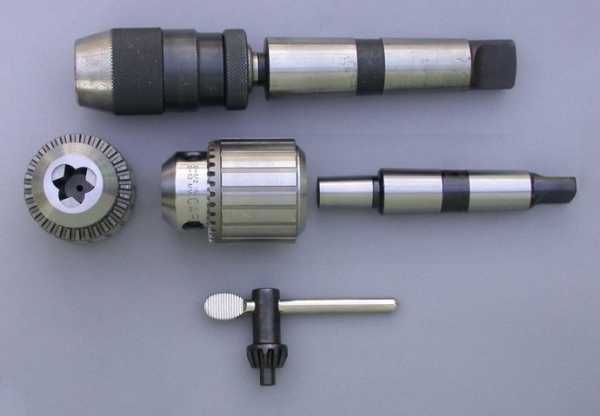

Виды креплений

Инженерами придуманы различные конструктивные решениями для фиксации патронов. В зависимости от способа крепления к вращающемуся валу патроны бывают:

  • резьбовые — патрон навинчивается на резьбу вала;
  • конусные — патрон с конусным хвостовиком вставляется в ответное гнездо, удерживается силой трения;
  • цанговые — патрон надевается на вал и фиксируется винтом.
Фотогалерея: виды креплений для инструмента

Резьбовой патрон навинчивается по часовой стрелке — «правая» резьба

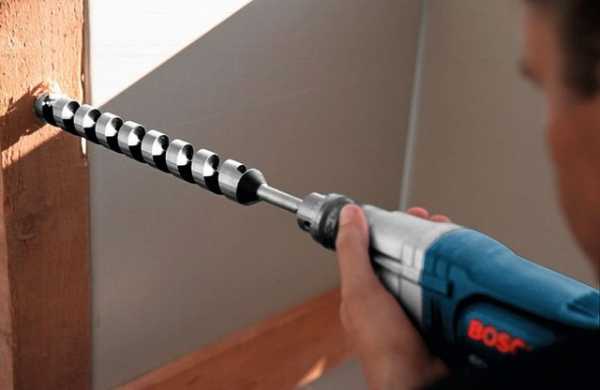

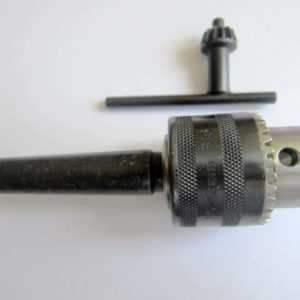

Конус применяется для зажима свёрл большого диаметра

Цанговый патрон закрепляется на валу винтом

Способы фиксации рабочего инструмента

Все патроны зажимают инструмент между кулачками (губками). Три кулачка равномерно приближаются друг к другу, инструмент закрепляется строго по оси вращения. По способу фиксации сверла патроны делятся на:

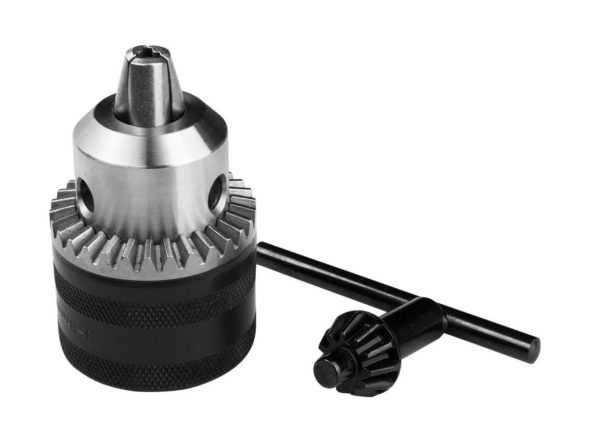

  • зажимные. В них губки затягиваются специальным ключом;

    Кулачки зажимного патрона затягиваются ключом

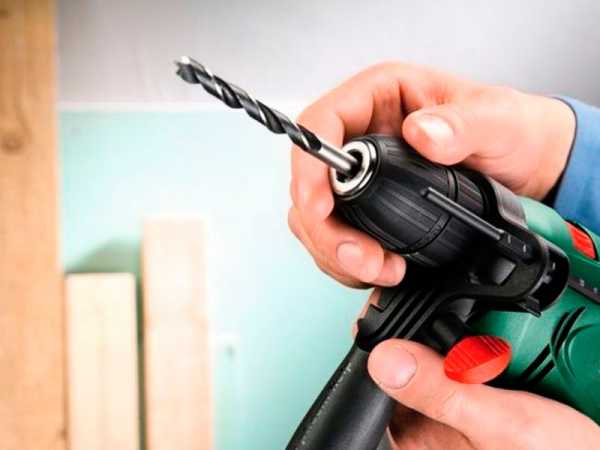

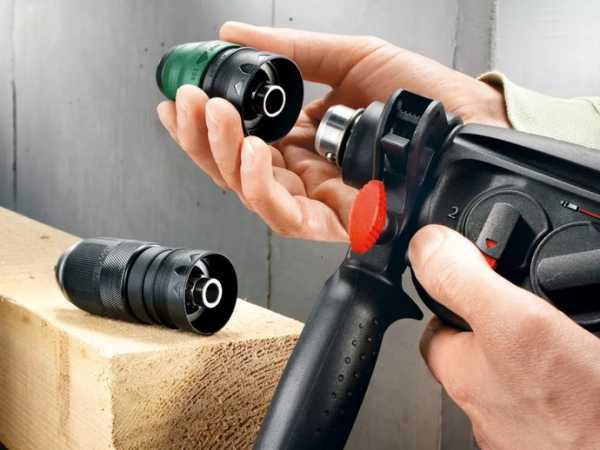

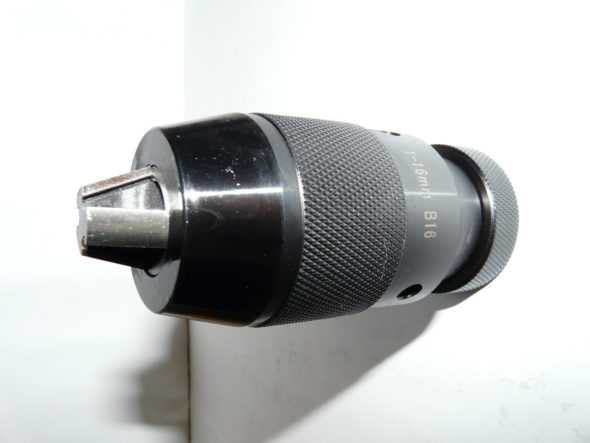

  • быстрозажимные. Мастер закручивает патрон вручную;

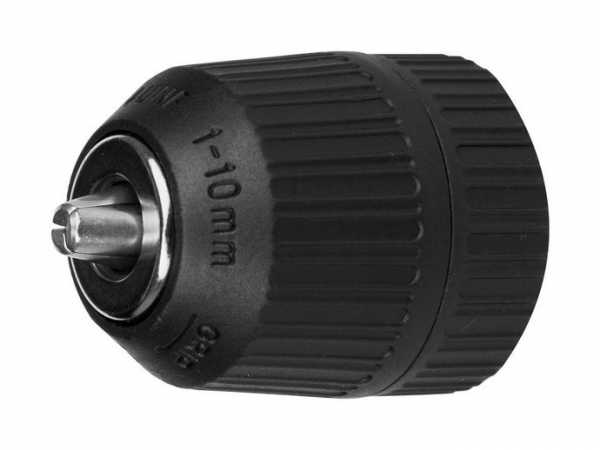

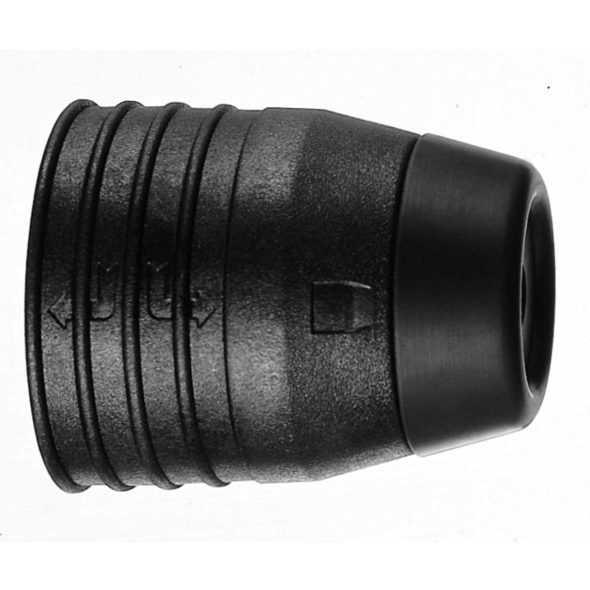

    Быстрозажимной патрон заворачивают рукой

  • самозажимные. Патрон снабжён храповым колесом, которое не даёт раскрутиться сверлу;

    Самозажимной патрон с храповым механизмом

  • патроны SDS+ и SDS-max. Патроны не имеют кулачков, сверло вставляется в специальное гнездо и фиксируется. Такие патроны разработаны компанией Bosch, применяются в перфораторах и мощных дрелях. Инструмент никогда не выпадет из крепления.

    Патрон SDS применяется в мощных перфораторах и дрелях

Видео: чем отличается быстрозажимной способ крепления от самозажимного

Замена и ремонт патрона дрели

Признаки неисправности

Наиболее распространённые внешние признаки неисправности патрона:

  • корпус патрона слетает с вала редуктора или ось вращения произвольно смещается во время работы;
  • кулачки патрона заклинивают или выпадают из корпуса;
  • сверло не зажимается в патроне или не вынимается из него.

В таких случаях продолжать работу дрелью становится не только невозможно, но и опасно. Необходимо выяснить причину неполадок и устранить её.

Если по каким-то причинам в процессе эксплуатации патрон пришёл в негодность, его следует заменить или отремонтировать. Работать дрелью со сломанным патроном нельзя.

Как поменять деталь?

Резьбовое крепление патрона на вал редуктора осуществляется при помощи резьбы с коротким шагом и дополнительной контрольной фиксацией шурупом с обратной (левой резьбой) в наружном торце вала.

Так как при переключении скоростей и режимов, патрон вращается в обе стороны, предусмотрена жёсткая фиксация его рабочего положения.

Для этого при сборке инструмента на все резьбовые соединения дополнительно наносится герметик, который при высыхании играет роль клеевой прослойки.

Об этом следует всегда помнить, производя сборку и разборку электродрели. При ремонте патрона наиболее целесообразно использовать герметики на силиконовой основе — это позволит с наименьшими усилиями производить текущий ремонт, а также предохранит металл от коррозии и окисления при попадании влаги.

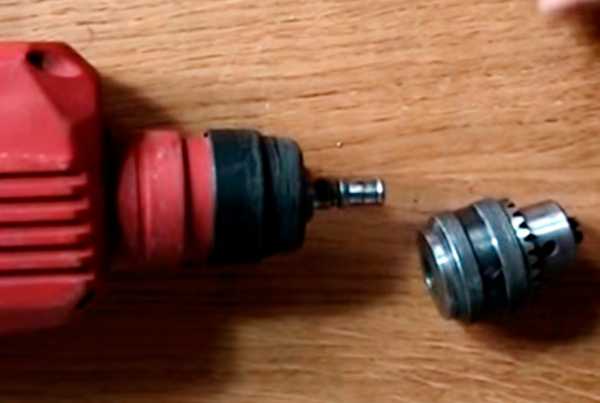

Для того, чтобы отсоединить патрон от вращательного механизма, необходимо:

  1. Максимально развести кулачковые зажимы внутри патрона, чтобы получить доступ к винту контрольного крепления.
  2. Открутить винт крепления. Как правило, шлицы этого винта крестовидные. Поэтому следует использовать отвёртку соответствующей конфигурации. Часто в процессе эксплуатации под воздействием центробежных сил этот винт затягивается в посадочном месте сверх меры. Тогда приходится применять значительное усилие, чтобы вывернуть его из гнезда.

Можно воспользоваться механической ударной отвёрткой, но очень осмотрительно. В случае повреждения шлицов на шурупе, съём патрона значительно усложнится и менять придётся не только патрон, но и вал редуктора. Кроме всего прочего, такое «заклинивание» говорит о том, что при предыдущей сборке не был применён герметик или ему не дали времени для просыхания.

При помощи вращательных движений против часовой стрелки, вывернуть корпус патрона с резьбы рабочего вала. Для этого необходимо удерживать вал от вращения. Достичь этого можно несколькими способами:

  1. Удерживать вал одной рукой при помощи разводного ключа, другой отвернуть патрон.
  2. Снять кожух редуктора и удерживать рукой шестерни от проворачивания.
Видео: как легко снять патрон дрели или шуруповёрта

В некоторых моделях на валу, к которому крепится патрон, предусмотрены специальные пазы для рожкового ключа. В этом случае вывинчивание патрона значительно облегчается. Достаточно вставить ключ в этот паз и зафиксировать его в неподвижном положении.

Если крепление патрона на дрели конусное, то порядок действия при разборке меняется следующим образом:

  1. Вывернуть крепёжный шуруп внутри патрона.
  2. Корпус дрели закрепить в вертикальном положении (например, при помощи тисков), так, чтобы патрон находился в нижней части.
  3. Используя рожковый ключ как прокладку, ударами деревянной или резиновой киянки, сбить корпус патрона с посадочного места.

Наносить удары надо с осторожностью, чтобы не повредить корпус патрона и его конструктивные элементы.

Крепление патрона на вал после ремонта или замены производится в обратном порядке. При сборке надо обратить внимание на степень жёсткости посадки конусного углубления в теле патрона на конусное окончание ведущего элемента, а также их осевое взаиморасположение. Затягивать контролирующий винт внутри патрона можно лишь в случае жёсткой посадки и полного совпадения продольных осей.

Для фиксации внутреннего контролирующего шурупа применяется уплотняющий герметик на силиконовой основе. Приступать к работе сразу после сборки не рекомендуется. Герметик должен высохнуть и зафиксировать винт в нужном положении. Скорость высыхания герметика обычно прописывается на упаковке. Чаще всего это приблизительно 1 мм в сутки, но так как шаг резьбы обычно составляет доли миллиметра, то до полного высыхания достаточно выдержать 10–12 часов.

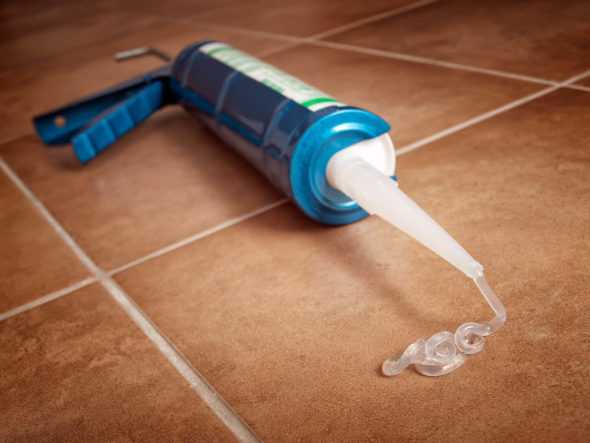

Силиконовый герметик наносится на резьбу тонким слоем

Бывают случаи, когда после ремонта и насадки патрона на конусный шпиндель ведущего вала, патрон в процессе работы начинает бить и вибрирует. Это говорит о том, что во время сборки были допущены ошибки. Придётся снова разобрать весь узел и осадить патрон заново. Опытные мастера советуют в такой ситуации разогреть патрон до температуры 100–110 градусов. Такого нагрева можно добиться, окунув корпус патрона на несколько минут в крутой кипяток.

При нагревании металл имеет свойство ощутимо расширяться. Конусное отверстие патрона увеличится и, остывая, лучше усядется на шпиндель вала. В современной бытовой технике конусные патроны применяются всё реже. Это связано с тем, что их вытеснили более удобные в эксплуатации патроны, которые крепятся на резьбу.

Цанговые патроны также не применяются в бытовой технике. Область их «обитания» — высокоточные сверлильные работы тонкими и сверхтонкими инструментами.

Отправляясь в магазин за новым патроном, возьмите с собой старую деталь. При подборе патрона важен не только диаметр резьбы, но и направление её нарезки — правая или левая.

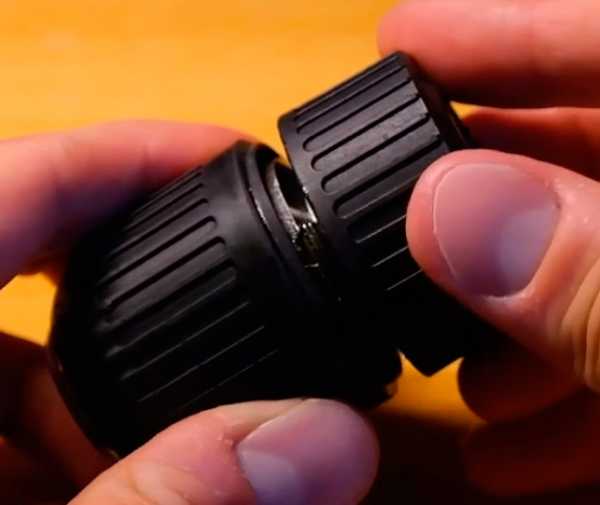

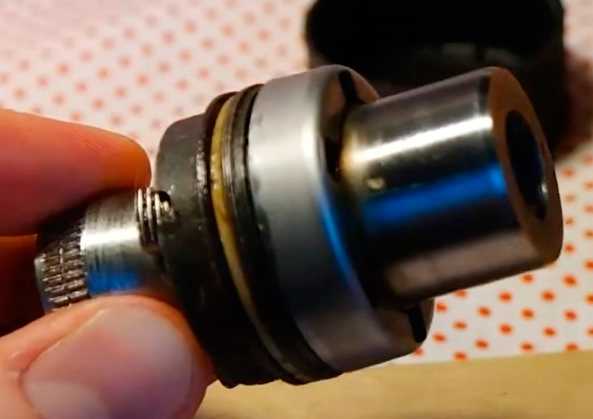

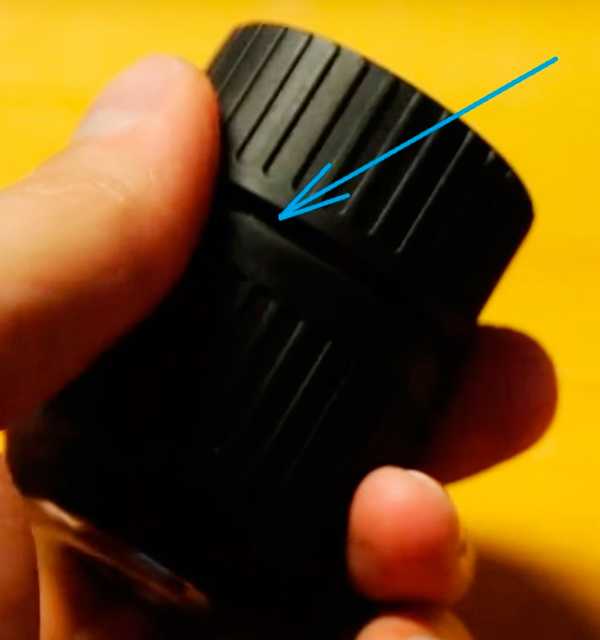

Как разобрать патрон?

После отсоединения патрона от вращательного вала встаёт вопрос разборки и ремонта. Следует заметить, что браться за такой ремонт в домашних условиях не всегда оправданно. Могут понадобиться специальные ключи и приспособления, которые есть далеко не у каждого. К тому же многие производители специально делают свои изделия неразборными. Изделия из литой пластмассы и развальцованного металла не удастся разобрать и собрать без изменения свойств материалов. Сохранить же динамические характеристики и вовсе маловероятно.

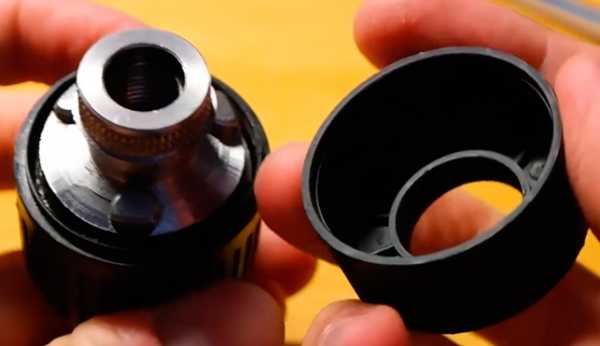

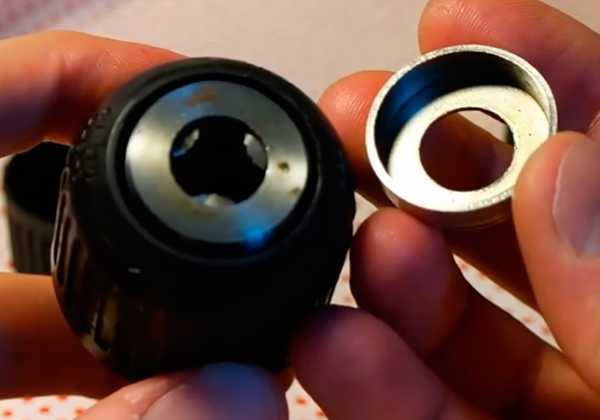

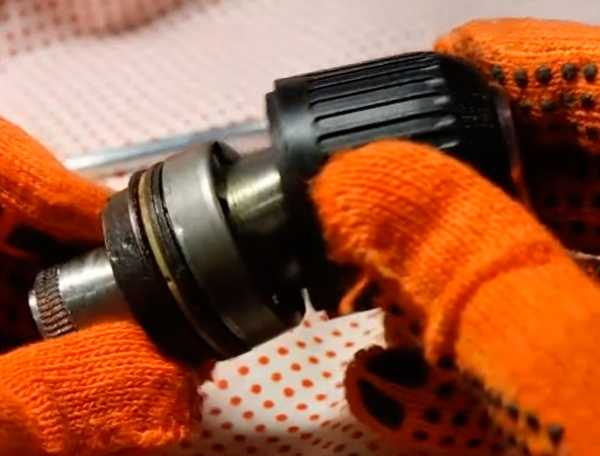

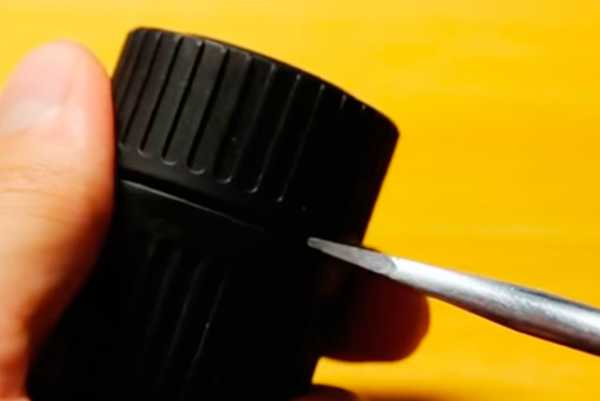

Видео: ремонт быстрозажимного патрона

Если же патрон разборный, к таким относятся кулачковые патроны с ключом и быстрозажимные патроны, то приступать к ремонту следует только с соблюдением всех мер личной безопасности, в хорошо освещённых и оборудованных помещениях. После непосредственной разборки патрона и диагностики неполадки, следует заменить повреждённую деталь и собрать всё в обратном порядке.

Некоторые мастера советуют при ремонте смазывать внутренние механизмы патрона тяжёлыми смазками (типа «Литол» или «Графит»). Однако делать это категорически нельзя, так как в процессе эксплуатации пыль и стружка, образующиеся во время сверления, будут прилипать на смазку. Накопившись на внутренних полостях механизма, они будут вызывать повреждения на резьбе и других трущихся деталях.

Единственное исключение составляет SDS патрон, в котором смазка заложена технологически, исходя из его конструктивных особенностей.

Часто возникающие проблемы и способы их устранения

Патрон вибрирует или слетает с оси шпинделя

Наиболее распространённая проблема связана с неустойчивым положением корпуса патрона. Если патрон начинает вибрировать во время работы или слетает с оси шпинделя, это значит, что его необходимо срочно ремонтировать.

Прежде всего, необходимо выяснить причину соскакивания патрона с вала. Скорее всего, ею окажется выработка крепёжного винта внутри патрона. От частых резких ударов или поперечных нагрузок, шляпка этого винта может отломиться. И тогда патрон во время работы легко открутиться, особенно если его придерживать рукой.

Наилучшим решением проблемы будет замена патрона новым, но возможна также и замена только контролирующего винта. Для этого нужно полностью разобрать патрон, а затем попытаться высверлить отломавшийся болт и заменить его новым. Это не всегда так легко, как кажется.

Зажимные кулачки заклинивают

Второй распространённой неполадкой в работе патрона является заклинивание зажимных кулачков. Чаще всего это случается, когда в патрон вставляют свёрла, диаметр которых превышает рекомендованный. Или когда при ремонте, рабочую часть кулачков обильно смазывают смазкой. Со временем пыль и мусор, попадающие внутрь патрона, цементируются со смазочным веществом и ломают ободки резьбы или заклинивают ход самих кулачков.

Исправить это можно разборкой патрона и тщательной очисткой кулачков от скопившегося мусора. Если резьба внутри механизма окажется неповреждённой, патрон можно собрать и эксплуатировать ещё долгое время.

Многие опытные мастера при сверлении в особо пыльных условиях защищают патрон от попадания мусора, надевая на сверло половинку теннисного шарика.

Долгая жизнь инструмента зависит от его правильной эксплуатации и регулярного обслуживания. Если инструмент сломался, работать с ним нельзя. Особенно это касается бытовых электродрелей с зажимными патронами — вылетевшее сверло может нанести травму. Снять неисправный патрон и поставить новый вполне под силу домашнему мастеру. Патроны для бытовой техники не всегда подлежат ремонту, поэтому их рекомендуется сдать в утиль или обратиться к профессионалам.

postroika.biz

Как разобрать патрон от дрели своими руками

Производители электродрелей не предполагают разборку патрона, поэтому в инструкциях по эксплуатации инструмента данной информации найти не удастся. Но могут возникнуть случаи, когда необходимо совершить такие манипуляции. Например, для смазки и чистки составляющих деталей, когда патрон стал туго зажиматься, и чтобы свести кулачки необходимо прикладывать большие усилия. Это может произойти вследствие его загрязнения строительной пылью или ржавчиной после попадания влаги.

Кажущийся неразборным, патрон можно разделить на составляющие части. Наиболее частовстречающимися эти трёхкулачковые узлы бытовой электрической дрели бывают двух видов: ключевые и быстрозажимные.

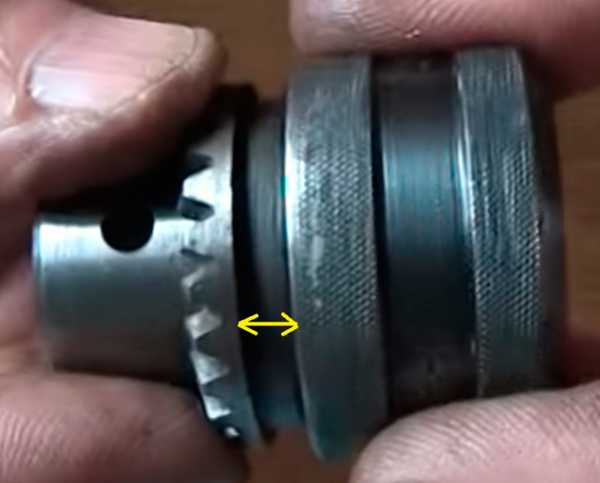

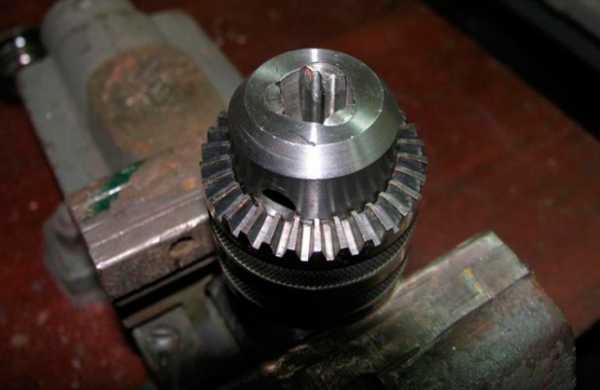

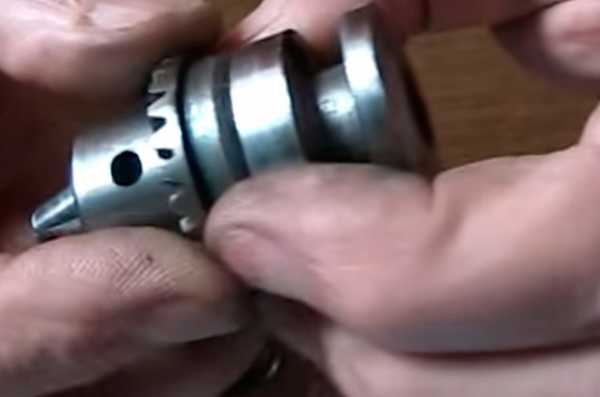

Разборка ключевого патрона

Ключевой патрон можно разобрать двумя способами: с использованием перфоратора и при помощи молотка.

Перфораторный способ

Для того чтобы разобрать патрон самым лёгким, перфораторным, способом необходимо выполнить следующие действия:

1. Развести кулачки до того состояния, пока они полностью не спрячутся в корпусе.

2. Закрепить в перфораторе металлическую тупую вставку такого диаметра, чтобы она свободно входила в резьбовое шпиндельное отверстие патрона.

3. Упереть патрон в массивную поверхность, предварительно подставив амортизирующую прокладку (например, в виде резиновой пластины толщиной в несколько сантиметров). В качестве упора можно использовать толстую металлическую пластину, удерживаемую свободной рукой, стол, верстак, пол.

4. Запустить перфоратор, и через две-три секунды с патрона будет сбит рукав (рубашка, регулировочная муфта).

5. Теперь из корпуса можно извлечь кулачки. Внимание! Выполняя эту операцию, необходимо сделать соответствующие пометки на корпусе и на кулачках, чтобы при сборке они стали на свои места. В противном случае закреплённое сверло не будет отцентрированным.

Недостаток данного способа: при сбивании обоймы некоторые детали могут разлететься в стороны (например, кольцо с зубчиками; оно, как правило, состоит из двух половинок), а неопытному пользователю прибавит хлопот собирание воедино всех составляющих.

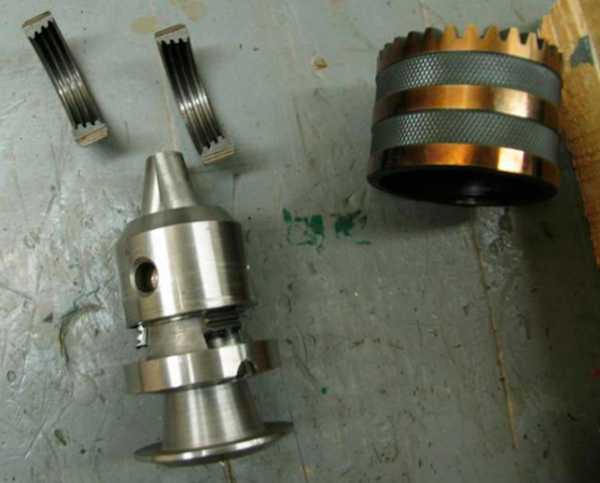

Разобрав патрон, есть возможность почистить его от пыли, ржавчины и грязи, а также смазать детали.

Сборка патрона выполняется в следующей последовательности:

1. Выдвинуть кулачки вручную на максимум.

2. Поставить две половинки кольца с зубчиками в соответствующий паз корпуса.

3. Удерживая пальцами кольцо, необходимо спрятать кулачки внутрь, прокручивая корпус патрона.

4. Надеть рукав (рубашку, регулировочную муфту) до упора. Полностью этого сделать не получится. Необходимо запрессовывать с помощью молотка.

5. Для этого надо установить патрон вертикально на специальную шайбу таким образом, чтобы рукав (рубашка, регулировочная муфта) упирались в неё, а корпус мог свободно проходить в отверстие. Вместо шайбы можно использовать слесарные тиски с разведёнными до необходимого размера губками или обрезок трубы подходящего диаметра.

6. Поставить на патрон сверху прокладку в виде толстой пластины из мягкого металла (алюминиевого или медного сплава), и ударами молотка допресовать корпус в рукав (рубашку, регулировочную муфту).Вот и всё. Патрон можно крепить на шпиндель и эксплуатировать.

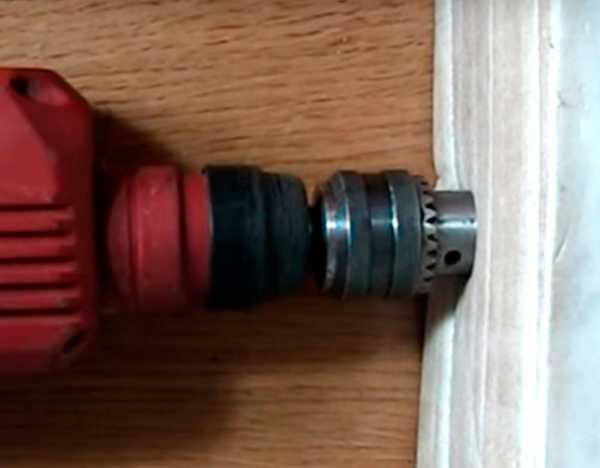

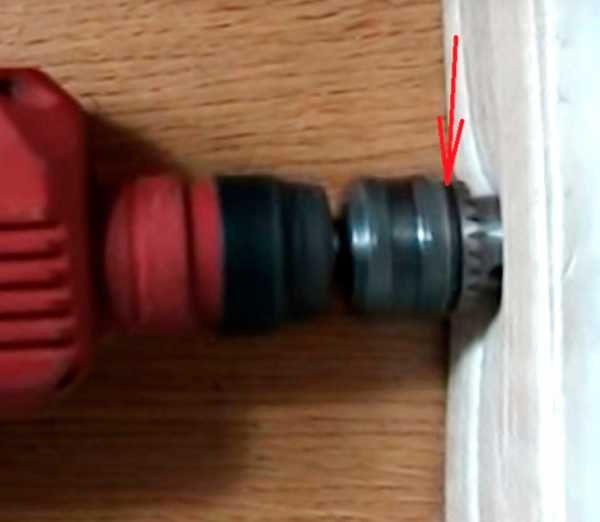

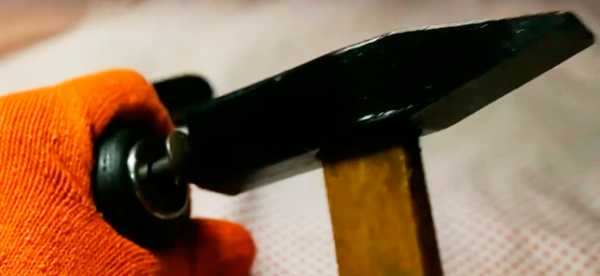

При помощи молотка

Данный способ разборки очень похож на предыдущий, но не у всех пользователей есть перфоратор, поэтому вместо него можно применить молоток:

1. Предварительно надо «спрятать» кулачки внутрь, разведя их до необходимого положения.

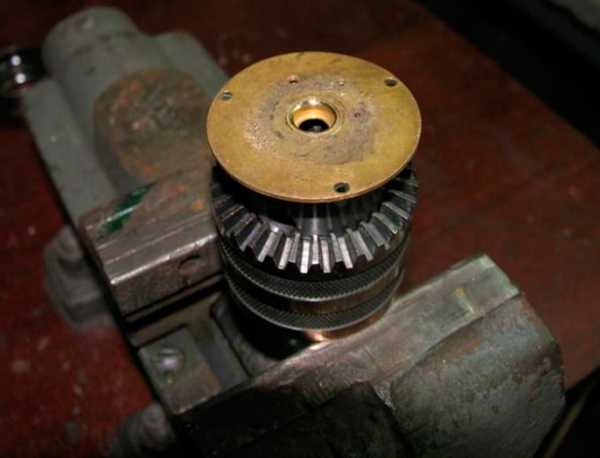

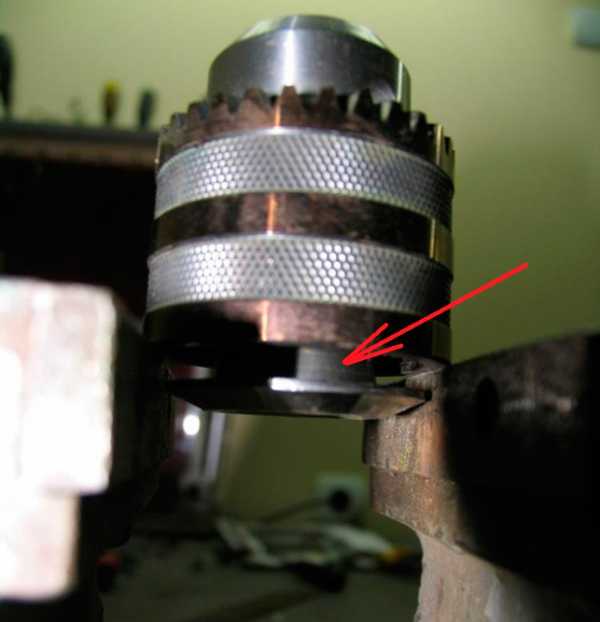

2. Установить патрон вертикально на разведённые слесарные тиски до такого положения, чтобы корпус мог пройти между губками, а рукав (рубашка, регулировочная муфта) упирались в них.

3. Быстро разогреть строительным феном рукав (рубашку, регулировочную муфту). Вместо фена можно использовать паяльную лампу.

4. Положить сверху на патрон амортизатор в виде пластины из мягкого металла (алюминиевого или медного сплава).

5. Ударами молотка выбить корпус из рукава (рубашки, регулировочной муфты).

6. После этого почистить и смазать детали и произвести сборку в том порядке, как указано в перфораторном способе. При этом можно произвести повторное нагревание рукава (рубашки, регулировочной муфты) при помощи строительного фена или паяльной лампы.

Недостатком данного способа является повышенная «травматичность» деталей.

Также, нагревание желательно применять только в случае крайней необходимости, когда сбить рукав (рубашку, регулировочную муфту) без этого не получается. Ведь воздействие высоких температур может повлечь изменение структуры металла, что сделает детали мягкими.

Разборка быстрозажимного патрона

Конструкция быстрозажимного патрона намного сложнее ключевого, поэтому, чтобы процесс был обратимым, полностью узел разбирать не стоит:1. Отвёрткой необходимо раздвигать и поддевать муфту по кругу. Проделывать эту операцию надо осторожно и аккуратно, чтобы не разорвать пластмассу.

2. После того, как муфта сдвинется, её можно снять с помощью рук.

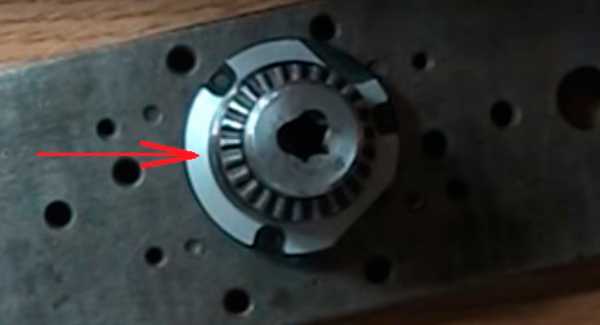

3. Затем надо по максимуму развести кулачки, вставить в патрон металлический стержень (подойдёт длинный болт) и ударами молотка по нему выбить корпус из второй части пластмассовой муфты.

На этом процесс разборки необходимо остановить. Все места, доступные для смазки открыты. Если продолжать разборку дальше, то она станет необратимой.

Процесс сборки выполняется в такой последовательности:1. Установка верхней части пластмассовой муфты.

2. Впрессовывание молотком торцевой штопорной шайбы через прокладку в виде деревянной дощечки.

3. Напрессовывание нижней части муфты при помощи рук.

Патрон готов к использованию.

instrumentiks.ru


Смотрите также
