Какие бывают патроны для дрели и как правильно их выбрать. Сверлильный патрон для шуруповерта


Патроны сверлильные для дрели - размеры

Всех пользователей дрелей рано или поздно касаются такие вопросы, связанные со сверлильным патроном:

  • какое максимальное по диаметру хвостовика сверло он может зажать
  • какое минимальное по диаметру хвостовика сверло он может зажать
  • какое у него посадочное место

Первый и второй пункты будут интересовать при необходимости использовать сверла или насадки тех или иных диаметров. А третий — при возникновении потребности в замене патрона.

В этой статье будет четко рассказано про все размеры сверлильных патронов для дрели, чтобы помочь пользователям разобраться в данных вопросах. Отмечу, что все нижесказанное одинаково относится как к быстрозажимным, так и к ключевым патронам.

Максимальный диаметр хвостовика сверла



Данный размер показывает, насколько широко раскрываются зажимные губки у патрона.

По этому параметру патроны для дрелей могут иметь следующие максимальные размеры:

  • 6 мм
  • 6,35 мм
  • 6,5 мм
  • 10 мм
  • 13 мм
  • 16 мм

При этом первые три размера — это очень большая редкость. Остальные диаметры встречаются гораздо чаще.

Огромное количество патронов любых размеров по самым низким ценам с бесплатной доставкой до вашего региона

Нетрудно догадаться, что максимальный зажимаемый диаметр хвостовика для той или иной дрели производитель подбирает, исходя из ее мощности и габаритов. Было бы нелепо устанавливать на маленькую дрель в 300 Вт патрон на 16 мм, как и на киловатную модель патрон на 10 мм. Хотя осуществить такое вполне можно, так как, к примеру, есть киловатные дрели с посадочным местом на 1/2″, где изначально стоит патрон с зажимом на 16 мм, а есть и патроны на 10 мм с такой же посадкой. Ну, а о посадках будет сказано ниже в соответствующем разделе.

Касаемо максимального диаметра зажима, то этот вопрос начинает тревожить пользователя, если ему не удается зажать бОльшую по диаметру насадку или сверло, чем позволяет его модель дрели. Что же, в такой ситуации можно подобрать подходящий патрон, однако увлекаться сильно работой с посадкой большого диаметра не стоит, так как, скорее всего, ваша дрель не предназначена для работы с ней из-за малой мощности.

Минимальный диаметр хвостовика сверла

Патроны по минимальному зажимному диаметру бывают следующих размеров:

  • 0,5 мм
  • 0,8 мм
  • 1 мм
  • 1,5 мм
  • 2 мм
  • 3 мм

При этом:

  • размер 0,5 мм бывает на патронах с максимальным зажимом до 6,5 мм;
  • 0,8 мм — до 10 мм;
  • 1 мм — до 6, 10 и 13 мм;
  • 1,5 мм — до 10 и 13 мм;
  • 2 мм — до 13 мм;
  • 3 мм — до 16 мм.

Здесь у пользователя возникает необходимость, обратная той, что была указана в предыдущем разделе. То есть у вас есть патрон, который зажимает сверла и насадки с хвостовиком, к примеру, на 2 мм, а вам нужно зажать в него хвостовик на 1 мм.

Опять же, вопрос решаемый. Единственное, может быть неудобно работать большой и тяжелой дрелью с маленьким по диаметру сверлом — его легко можно сломать. Ну и стоит отметить, что размеры на 0,5 и 0,8 мм еще и найти бывает нелегко.

Самый большой выбор дрелей по самым низким цена с бесплатной доставкой до вашего региона

Посадочное место

Оно может быть резьбовым либо конусным. На большинстве современных моделей используется резьбовое соединение. Однако иногда оно бывает и конусным — в основном на дрелях с патроном под максимальный хвостовик 16 мм.

Резьбовое соединение

Резьба может быть метрической, но в большинстве случаев на современных дрелях она идет дюймовая. Производители всегда пишут прямо на патроне, какая у него резьба, если он, конечно же, резьбовой.

Дюймовая резьба бывает следующих размеров:

  • 1/4″
  • 3/8″
  • 5/8″
  • 1/2″
Резьбовой патрон с маркировкой 1,5 — 13 мм — 1/2

При этом самыми распространенными являются 3/8 и 1/2. Эти две посадки могут использоваться на патронах с максимальным зажимаемым хвостовиком на 10 и 13 мм. Посадка 1/2 редко, но еще встречается и на патронах с зажимом до 16 мм. 1/4 — это посадка на патронах до 6,5 мм, а 5/8 — опять же до 16.

Метрическая резьба бывает только М12. Применяется для патронов с зажимом до 10, 13 и 16 мм.

Конусное посадочное место может иметь обозначение В12, В16 и В18. Цифры обозначают диаметр в миллиметрах. Применяются они на патронах с зажимом до 10, 13 и 16 мм. Причем с последним диаметром чаще всего.

Конусная посадкаКонусный патрон с маркировкой 3-13 мм В16

Это все, что я хотел сказать о размерах дрелевых патронов. Надеюсь, что помог вам со всем этим разобраться. Статью же на этом заканчиваю — до новых встреч!

Читайте также:

instrument-tehnika.ru

Патрон для дрели быстрозажимной, резьбовой, как снять и заменить, видео

Патрон для дрели относят к категории зажимных цанговых патронов. Цанговые патроны используют для закрепления сверла, холодного прутка или зажима заготовки из металла в холодном состоянии. Классический патрон состоит из закаленной зажимной втулки и 3 одинаковых лепестков (кулачков).

Цанга – это центральная втулка из крепкой, закаленной стали. В устройстве патрона она устанавливается по центру. В ней разрезы в количестве 3, которые и образуют абсолютно одинаковые зажимные лепестки (кулачки). При уменьшении диаметра лепестки поджимаются друг к другу.

Первые патроны для механических дрелей представляли собой цилиндр с регулировочным колесом на поверхности. Далее уже в устройство добавили регулировочную гильзу.

Цилиндр до сих пор закрепляется на вал дрели или шуруповерта. С обратной стороны уже «ставят» насадку.

В патрон для дрели удобнее всего закреплять сверла, фрезы и метчики с небольшими хвостовиками. Данный инструмент внутри патрона закрепляется цангой, вдавливаясь кулачками внутрь.

Для кулачкового патрона характерны следующие варианты:

  • ключевой;
  • зубчато-венцовый;
  • быстрозажимной;

Патрон для механической и электрической дрели еще называют сверлильным. Главным преимуществом сверлильного патрона является диапазон диаметров для насадок.

Качественный сверлильный патрон позволяет использовать сверла от 1 — 2 миллиметров до 20 — 25 миллиметров. В данном элементе дрели нет существенных недостатков кроме стоимости самого патрона.

Виды патронов для дрели

Для бытовой и профессиональной сверлильной техники используют быстрозажимной патрон для дрели, работающий без ключа.

С таким зажимом за пару секунд можно сменить сверло, не прибегая к помощи подручного ключа. Усиленным нажатием ладони ослабляют механизм, что позволит освободить режущий инструмент из патрона. Тем же путем фиксируют сверло для дальнейшей работы. Данный вид патрона работает за счет рифленой металлической гильзы и блокирующего шпинделя.

К минусам быстрозажимного патрона относят нестабильное зажатие. Уже поношенный быстрозажимной патрон не качественно фиксирует сверла большого диаметра, что приводит к проворачиванию. Характерно для круглого хвостовика.

Ключевой кулачковый патрон нужно ослаблять и зажимать специальным ключом, который со временем легко потерять в рабочих ситуациях. Интересно, что более опытные пользователи сверлильного инструмента отдают предпочтение именно патрону с ключом, так как зажать сверло или фрезу можно «намертво», к примеру, даже в тисках.

Приобретая дрель, шуруповерт или перфоратор с ключевым кулачковым патроном, сразу же зафиксируйте ключ из комплекта на проводе изоляционной лентой или же привяжите на крепкий шнур. Проблем со сменой сверла не возникнет никогда.

Очень популярны среди радиолюбителей мини патроны для дрели. Такие элементы иногда ставят на бормашину или мини дрель. Можно устанавливать на любой инструмент, приспособленный для сверления. К примеру, ювелирные мастера не смогут выполнять работы без данного крепежа.

Чаще всего мини патроны используют под легкую дрель или бытовой шуруповерт. Оптимальный диаметр сверла для мини патрона от 0,1 до 4,5 миллиметров.

Очень удобно сверлить микросхему, мини модели и ювелирные изделия.

Мини патрон имеет простейшую конструкцию быстрозажимного цангового патрона. Чаще всего изготавливается из латуни.

Как снимают и меняют патрон с резьбовым соединением

Резьбовой патрон для дрели устанавливается на вал электроинструмента и фиксируется за счет левой резьбы винта. Снимать испорченный патрон нужно с данного крепления, но учитывать нестандартное резьбовое соединение.

Вышеупомянутый винт находится внутри патрона, по логике нужно максимально выкрутить кулачки, иначе говоря «утопить» до предела. Так это действие выглядит на фото:

Как дальше разобрать патрон для дрели? Внутри виден тот самый винт, снимаемый крестовой отверткой. Получив доступ к нему, нужно хорошей отверткой выкручивать строго по часовой стрелке. Бывают модели инструментов, где данный винт не установлен. В этом случае патрон целиком скручивают с вала без подготовительных работ.

Винт с левой резьбой со временем теряет четкость паза из-за неаккуратной смены режущих инструментов. Для удобства можно ударить по винту через вставленную отвертку молотком. Это действие позволит углубить паз без вреда для инструмента.

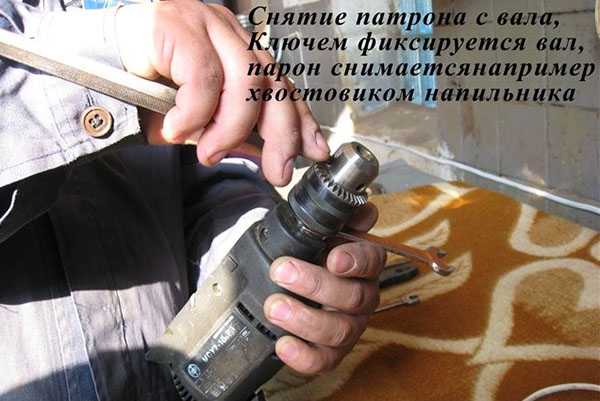

При откручивании можно использовать ключ на 14 для удобства.

Как потом снять патрон с дрели? Все очень просто, открутив винт или шпиндель с левой резьбой, руками откручивают сам патрон для замены или ремонта.

Дальнейшая замена патрона дрели

Ничего сложного – приобрести подходящий для дрели патрон и с аналогичной последовательностью установить по резьбе.

Как быстро снять патрон с дрели показано на этом коротком видео:

При замене учитывают тип соединения. Их два:

  • конусное;
  • резьбовое.

Патрон с резьбой устанавливают на инструмент по указанной выше схеме.

Важно знать, что резьбовой патрон маркируется двумя типами:

  • 1,5-13 М12*1,25;
  • 1,5-13 1/2 – 20UNF.

1,5 – 13 — маркировка минимального и максимального диаметра для режущего инструмента, устанавливаемого в патрон.

При замене следует соблюдать данную маркировку. Если на патроне от вашей дрели указано значение, к примеру, 1.5 -13 М12, то менять следует на патрон с такой же маркировкой.

Конусный тип соединения устроен чуть проще. При замене патрон просто насаживают. Существуют следующие разновидности:

Интересно, что любой патрон в магазине инструментов с маркировкой «В» означает именно конусную основу крепления. Цифры на маркировке (от 10 до 18) — это величина диаметра нижнего отверстия.

Как снять патрон с конусным соединением с дрели? Проще всего. Патрон демонтируют при помощи обычного молотка, выбивая со штыря.

Как снять патрон с конусом с электродрели — видео

www.glav-dacha.ru

Патроны сверлильные

kwb-shop.ru

Патрон сверлильный быстрозажимной, внутренняя резьба KWB 2978-72 KW-2978-72

Патрон сверлильный быстрозажимной, внутренняя резьба для ударных дрелей, губки с твердосплавными напайками.

Привод 1/2˝ x 20

Диапазон зажима 1,5 - 13

4481 р.

Сравнить

Патрон сверлильный быстрозажимной, облегченная конструкция, внутренняя резьба KWB 2981-71 KW-2981-71

Патрон сверлильный быстрозажимной, облегченная конструкция, внутренняя резьба.

Для аккумуляторных дрелей и шуруповёртов, для дрелей с реверсом.

Привод 3/8˝ x 24

Диапазон зажима 1,0 - 10

2367 р.

Сравнить

Патрон сверлильный быстрозажимной, облегченная конструкция, внутренняя резьба KWB 2984-72 KW-2984-72

Патрон сверлильный быстрозажимной, облегченная конструкция, внутренняя резьба.

Для аккумуляторных дрелей и шуруповёртов, для дрелей с реверсом.

Привод 1/2˝ x 20

Диапазон зажима 1,5 - 13

2804 р.

Сравнить

Патрон сверлильный быстрозажимной, облегченная конструкция, внутренняя резьба, 1/2˝ x 20 KWB 2974-72 KW-2974-72

Патрон сверлильный быстрозажимной, облегченная конструкция, внутренняя резьба для ударных дрелей, для аккумуляторных дрелей и шуруповёртов, для дрелей с реверсом.

Привод 1/2˝ x 20

Диапазон зажима 1,5 - 13

2820 р.

Сравнить

Патрон сверлильный с зубчатым венцом для аккумуляторных и электрических шуруповертов, с ключом KWB 2926-00 KW-2926-00

Патрон сверлильный с зубчатым венцом для аккумуляторных и электрических шуруповертов, с ключом.

С 1/4˝ шестигранным хвостовиком в соответствии DIN 3126 E 6.3.

Диапазон зажима 0,5 - 6,5

№ ключа 2836

1406 р.

Сравнить

Патрон сверлильный с зубчатым венцом для перфораторов, с ключом KWB 2953-00 KW-2953-00

Патрон сверлильный с зубчатым венцом для перфораторов, с ключом привод SDS Plus, губки с твердосплавными напайками.

Диапазон зажима 2,5 - 13

№ ключа 2858/2859/2860/2861

4990 р.

Сравнить

Патрон сверлильный с зубчатым венцом, привод 1/2˝ x 20, диапазон зажима 1 - 10 KWB 2910-79 KW-2910-79

Патрон сверлильный с зубчатым венцом, для ударных дрелей, DIN 6349 L, с ключом, внутренняя резьба (форма B).

Сквозное отверстие под винт для закрепления на дрелях с реверсом.

1014 р.

Сравнить

Патрон сверлильный с зубчатым венцом, привод 1/2˝ x 20, диапазон зажима 1,5 - 13 KWB 2913-79 KW-2913-79

Патрон сверлильный с зубчатым венцом, для ударных дрелей, DIN 6349 L, с ключом, внутренняя резьба (форма B).

Сквозное отверстие под винт для закрепления на дрелях с реверсом.

1195 р.

Сравнить

Патрон сверлильный с зубчатым венцом, привод 3/8˝ x 24, диапазон зажима 1 - 10 KWB 2910-78 KW-2910-78

Патрон сверлильный с зубчатым венцом, для ударных дрелей, DIN 6349 L, с ключом, внутренняя резьба (форма B).

Сквозное отверстие под винт для закрепления на дрелях с реверсом.

869 р.

Сравнить

Сверлильный патрон, не требующий ключа KWB 2925-00 KW-2925-00

Сверлильный патрон, не требующий ключа.

С 6-гранным зажимом на 1/4“ по DIN 3126 E 6.3.

308 р.

Сравнить

Хвостовик привода SDS Plus для сверлильного патрона KWB 2999-00 KW-2999-00

Хвостовик привода SDS Plus для сверлильного патрона.

Для перфораторов с реверсом, с контрвинтом M 6.

645 р.

Сравнить

Патрон для дрели (быстрозажимной, ключевой): как снять, заменить, разобрать

Среди домашних мастеров наиболее распространены патроны для дрели двух видов — ключевые (зубчато-венцовые) и быстрозажимные (БЗП). Особенности эксплуатации именно этих патронов мы попробуем разобрать в данной статье и всесторонне осветить все основные нюансы и сложности работы с ними.

Наиболее распространенными для бытовых дрелей и шуруповертов являются зубчато-венцовые и быстрозажимные патроны

Основные виды патронов для дрели

По своей конструкции зажимы для дрели делятся на два основных типа:

  • зубчато-венцовый патрон, зажим хвостовика инструмента в котором осуществляется при помощи специального ключа;
  • быстрозажимной патрон для дрели (БЗП), в котором зажимная гильза приводится в действие посредством ее ручного вращения.

Разновидности патронов для дрели

Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым из которых является их достаточно высокая стоимость.

Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, при этом нет необходимости применять специальный ключ. Зажим хвостовика инструмента осуществляется за счет ручного вращения регулировочной гильзы, на внешнюю поверхность которой нанесено рифление, облегчающее выполнение данной процедуры. Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.

Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке

К наиболее значимым недостаткам БЗП следует отнести то, что в тех случаях, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл большого диаметра. Это приводит к проворачиванию инструмента в процессе работы.

По сравнению с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, отдают предпочтение зажимным патронам именно данного типа. Единственным значимым недостатком таких устройств является то, что ключ, при помощи которого они приводятся в действие, достаточно легко потерять. Между тем возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при помощи изоляционной ленты или обычной веревки.

Диаметр хвостовика насадки, зажимаемой в мини-патроне, зависит от калибра цанги

Большой популярностью пользуется и патрон для мини-дрели, устанавливаемый на компактные сверлильные устройства. Последние активно используются мастерами ювелирного дела. Мини-патрон относится к категории быстрозажимных патронов для шуруповерта или легкой дрели. Такой маленький патрон, изготавливаемый преимущественно из латуни, используют для фиксации инструментов, диаметр хвостовика которых находится в интервале 0,1–4,5 мм.

Конструкция и особенности зубчато-венцового патрона

Классический патрон для дрели относится к зажимным устройствам цангового или кулачкового типа. В них можно зажимать не только различные инструменты с круглым хвостовиком, но и заготовки цилиндрической формы для их дальнейшей обработки. Основными элементами конструкции зажимных кулачковых патронов являются:

  • корпус цилиндрической формы;
  • регулировочное кольцо или гильза, вращающиеся на внешней поверхности корпуса;
  • кулачковый механизм или цанга, установленные во внутренней части корпуса устройства.

Конструкция кулачкового (зубчато-венцового) патрона с ключом

В свою очередь цанговый механизм, элементы которого изготавливаются из закаленной стали, состоит из трех абсолютно одинаковых кулачков, которые при вращении регулировочного кольца или гильзы одновременно приближаются друг к другу, тем самым обеспечивая надежный зажим хвостовика инструмента. В первых моделях патронов для механических дрелей кулачки цанги сходились за счет вращения регулировочного колеса, сейчас для этого используется регулировочная гильза.

Одной стороной патроны для дрели устанавливаются на вал используемого оборудования, а с другой в них вставляется инструмент, при помощи которого будет выполняться обработка. Зажимные кулачковые патроны используются преимущественно для фиксации в них следующих инструментов:

  • сверл;
  • фрез;
  • метчиков с хвостовиками небольшого диаметра.

Кулачковый патрон дрели предназначен для зажима насадок с цилиндрическим или шестигранным хвостовиком

Как снять патрон с резьбовым соединением

Вопрос о том, как снять патрон с дрели, который фиксируется на ней при помощи резьбового соединения, возникает у домашних мастеров достаточно часто. Снимать такой зажим надо с учетом того, что он установлен при помощи нестандартной левой резьбы.

Резьбовой элемент зажимного устройства находится в его внутренней части, поэтому необходимо сначала максимально раздвинуть зажимные кулачки, что обеспечит доступ к фиксирующему винту, который откручивается при помощи обычной крестовой отвертки. В дрелях без такого винта патрон просто скручивается с их вала без проведения вышеописанных подготовительных работ.

Головка фиксирующего винта может быть крестообразной, с прямым шлицом, под шестигранник или даже «звездочкой»

Винт с левой резьбой, при помощи которого на дрели фиксируется резьбовой патрон, может со временем изнашиваться. Чтобы восстановить надежность такого соединения, можно выполнить следующие действия:

  • вставить крестовую отвертку в головку винта патрона на дрели;
  • легкими ударами молотка углубить винт в резьбовое отверстие.

Такие действия не нанесут вреда крепежному узлу дрели, но позволят фиксировать на ней зажимное устройство более точно и надежно.

Замена патрона резьбового типа на дрели может быть выполнена и при помощи ключа на 14, что значительно облегчает данный процесс. Чтобы не совершить ошибок, когда вы соберетесь разбирать патрон данного типа, можно предварительно познакомиться с теоретическим материалом на данную тему и просмотреть соответствующее видео.

Замена и разборка патрона на дрели

В вопросе о том, как заменить износившийся патрон на дрели, нет ничего сложного. Для этого достаточно приобрести соответствующее зажимное устройство, снять с дрели старое и установить на нее новое. При этом следует иметь в виду, что как на обычную, так и на минидрель могут устанавливаться патроны двух типов:

  • с конусным соединением;
  • с резьбой.

Патроны, для установки на дрель которых используется резьба, снимаются и фиксируются по вышеописанной схеме. При замене такого устройства мало знать, что оно является резьбовым, важно также учитывать маркировку, которая в обязательном порядке на него нанесена. Маркироваться такие зажимные патроны могут следующим образом:

  • 1,5–13 М12х1,25;
  • 1,5–13 1/2 – 20UNF.

Маркировка резьбового патрона

Интервал 1,5–13, присутствующий в данных обозначения, указывает на минимальный и максимальный диаметры устанавливаемого режущего инструмента. Правила замены патрона на дрели предполагают, что новое зажимное устройство должно иметь маркировку, полностью идентичную обозначению старого.

С вопросом о том, как заменить конусный патрон на дрели, все обстоит несколько проще. На устройства данного типа также может быть нанесена различная маркировка, а именно:

Маркировка патрона с конусом Морзе

Чтобы заменить на дрели патрон данного типа, необходимо просто подобрать зажимное устройство с соответствующей маркировкой и вставить его посадочную часть в конусное отверстие сверлильного оборудования. Ориентироваться в такой маркировке достаточно просто: буква «В» означает, что это патрон именно конусного типа, а цифра указывает на диаметр нижней части посадочного отверстия.

Снятие с дрели патрона конусного типа выполняется так же просто, как и его установка. Для того чтобы выполнить такую процедуру, необходимо просто выбить зажимное устройство из посадочного отверстия дрели, для чего используется обычный молоток. С подробностями установки и снятия конусного патрона электрической дрели также можно познакомиться, просмотрев соответствующее видео.

На советских дрелях патрон с конусным креплением просто выбивался, конструкция редуктора позволяла подобные грубости. Для снятия патрона современных моделей нужно использовать съемники или специальные приспособления

Как разобрать патрон шуруповерта или дрели? Такую процедуру необходимо периодически выполнять для технического обслуживания устройства (чистки и смазки всех его внутренних элементов), а также его мелкого ремонта. Это позволяет значительно продлить срок службы патрона.

При разборке патрона следует учитывать, к какому типу он относится. Ориентируясь на инструкции или видео, надо выполнять все действия по разборке такого устройства максимально аккуратно, чтобы не повредить его составные элементы. После того как все процедуры по техническому обслуживанию или ремонту элементов патрона для дрели выполнены, следует выполнить его сборку в обратной последовательности.

Если конструктивные элементы сильно изношены и восстановить их не представляется возможным, лучше заменить весь механизм, что обойдется значительно дешевле, чем его ремонт.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

Ремонт дрели – как снять и установить сверлильный патрон

Даже у самого надежного фирменного электроинструмента, такого как электродрель, перфоратор или шуруповерт, не говоря об инструменте китайского производства, со временем, в зависимости от интенсивности эксплуатации, изнашивается и начинает плохо держать сверла, биты, или заклинивать зажимной патрон.

Такая участь постигла и патрон моей электродрели, служащей верно уже более 12 лет. Проявляться неисправность патрона начала с заклинивания, выражающегося в трудности вращения отжимного кольца. Вдобавок вовнутрь патрона при ремонте квартиры попала вода, и в направляющих пазах кулачков патрона появился налет ржавчины. Рабочие поверхности кулачков тоже износились. Хотя сверлильный патрон еще был рабочим, но менять сверла было крайне неудобно. Решил заменить патрон новым, и тут возник вопрос, а как снять его с вала дрели?

Способы крепления сверлильного патрона на валудрели и шуруповерта

Для того чтобы ответить на вопрос как снять сверлильный патрон нужно разобраться в существующих способах крепления патронов на валах дрелей и шуруповертов.

Применяются два способа закрепления зажимного патрона на электроинструменте. Первый способ предложил еще в 1864 году Стивен Морзе с помощью конуса. Морзе кстати является и изобретателем спирального сверла. Суть способа заключается в сопряжении двух поверхностей в виде вала и детали с отверстием, имеющих одинаковую конусность с углом в диапазоне от 1°25’43" до 1°30’26". В честь изобретателя этот способ крепления назвали конус Морзе, который изображен на фотографии ниже. Конус на фотографии имеет больший угол для наглядности.

Способ крепления на конусе Морзе широко распространен, так как является простым и достаточно надежным при нагрузках вдоль оси, как в дрелях и шуруповертах. Для крепления сверлильного патрона достаточно с небольшим усилием надеть его тыльной стороной на вал с конусом Морзе. Снимается патрон тоже просто, достаточно нанести удар по его корпусу вдоль оси в направлении места установки сверла молотком. Возможность быстро устанавливать и снимать инструмент в процессе работы является главным преимуществом крепления с помощью конуса Морзе.

Второй, более распространенный в настоящее время для крепления сверлильного патрона на валах электроинструмента, это резьбовой способ.

На конце вала, выходящего из дрели или шуруповерта, нарезана метрическая или дюймовая резьба и сверлильный патрон, как гайка до упора во фланец, накручивается на этот вал. Так как резьба правая, а при выполнении работ в основном патрон вращается по часовой стрелке, то он постоянно затягивается и тем самым обеспечивается надежное его крепление на инструменте.

Как узнать, каким способом закрепленсверлильный патрон на инструменте

Внешним осмотром электроинструмента, зачастую не удается определить, каким способом закреплен сверлильный патрон. Но если знать маркировку сверлильных патронов, то способ крепления будет определен даже при беглом взгляде на патрон.

Маркировка сверлильных патроновкрепящихся с помощью конуса Морзе

В соответствии с ГОСТ 9953-82 «Конусы инструментов укороченные. Основные размеры.» предусмотрено девять типоразмеров конусов Морзе для крепления сверлильных патронов: В7, В10, В12, В16, В18, В22, В24, В32 и В45. Чем число после буквы В больше, тем больше размер конуса.

Теперь и Вы с легкостью определите способ установки сверлильного патрона, изображенного на фотографии по нанесенной на нем маркировке. Очевидно, что данный патрон крепится с помощью конуса Морзе типоразмера В10. Для снятия с вала электроинструмента этого патрона понадобится сбить его молотком.

В маркировке перед В10 нанесены еще цифры 1-6. Они обозначают диапазон диаметров хвостовиков свёрл, которые позволяет зажимать сверлильный патрон.

Маркировка сверлильных патроновкрепящихся с помощью резьбы

Для крепления сверлильного патрона на инструменте с помощью резьбы применяется как метрическая, так и дюймовая резьба. Патроны отечественного производителя, как правило, выпускаются с метрической резьбой, а импортного производителя всегда с дюймовой.

Сверлильный патрон с креплением посредством метрической резьбы обычно имеет на корпусе маркировку следующего вида: 1,5-13 М12×1,25. Числа 1,5-13, как Вы, наверное, уже догадались, означают диаметр хвостовиков сверл или другого инструмента, которые возможно зажать в данном патроне. Буква М обозначает, что резьба метрическая, числа 12 и 1,25 обозначают диаметр резьбы и шаг ее нитки соответственно. В настоящее время сверлильные патроны с креплением на метрической резьбе практически не встречаются, разве что такой патрон можно увидеть на старой ручной дрели советского производства.

В настоящее время рынок заполнен электроинструментом зарубежного производителя, и сверлильные патроны на нем, как правило, крепятся с помощью дюймовой резьбы.

Маркируются сверлильные патроны с дюймовой резьбой по такому же принципу, как и патроны с метрической резьбой. Например, 2-13 мм 1/2 –20 UNF, как на фотографии. Числа 2-13 обозначают диапазон зажимаемых диаметров хвостовиков сверл, 1/2 - диаметр резьбы в дюймах (для справки, один английский дюйм равен 2,54 см), 20 указывает на количество ниток резьбы на один дюйм (шаг резьбы).

Узнав правила маркировки сверлильных патронов, теперь Вы без труда определите способ его крепления на инструменте и сможете выбрать правильную технологию замены патрона. Маркировка также позволить приобрести взаимозаменяемый патрон в случае его износа или поломки на дрели или шуруповерте.

Какой по способу зажатиясверлильный патрон для дрели лучше

В бытовых дрелях и шуруповертах обычно устанавливают один из видов по способу зажатия рабочего инструмента патронов, это с помощью ключа и быстрозажимные. Ключевые кулачковые патроны появились давно и хорошо знакомы любому домашнему мастеру. Быстрозажимные патроны стали применять совсем недавно, и они быстро завоевали большую популярность.

На фотографии слева Вы видите быстрозажимной патрон, а справа – ключевой с ключом. Существует мнение, что ключевой патрон лучше зажимает сверла, но из многолетнего опыта эксплуатации как ключевого патрона, так и быстрозажимного осмелюсь утверждать, что разницы никакой нет. Оба вида патронов зажимают с одинаковым успехом. Только удобство и скорость смены сверл в дрели с быстрозажимным патроном неоспоримы. Не нужен ключ, который вечно теряется при работе, если его не закрепить на дрели или не привязать к ней на веревке, для зажатия сверла нужно задействовать две руки.

Способ зажима патрона не связан со способом его крепления на валу дрели, поэтому если будете менять патрон с ключевым способом зажима, то советую установить вместо него патрон с быстрозажимным способом фиксации сверл.

Как открутить с дрели патронзакрепленный с помощью резьбового соединения

Как правило, патроны, закрепленные с помощью резьбы на валу инструмента, дополнительно фиксируются еще и винтом с левой резьбой. Поэтому съем сверлильного патрона надо начинать с отвинчивания этого винта. Для того чтобы до винта добраться необходимо кулачки патрона на сколько это возможно утопить внутрь, как показано на фотографии.

На донышке патрона по центру должна показаться головка винта со шлицом под крестовую отвертку или звездочку. Чтобы винт при сверлении не откручивался, он установлен с левой резьбой. Поэтому откручивать винт надо, вращая отвертку по часовой стрелке. Винта может и не быть. В таком случае сразу приступают ко второму шагу – отвинчивания патрона с вала инструмента.

Как открутить патрон с вала дрели или шуруповерта

Чтобы снять патрон с инструмента нужно зафиксировать вал и захватив патрон за корпус свинтить его, вращая против часовой стрелки, если смотреть со стороны кулачков. Главное сорвать патрон с мертвой точки, дальше он обычно легко откручивается.

Мне повезло, так как на круглом основании патрона имелись фаски, за которые хорошо можно было зацепиться рожковым ключом №19. В купленном на замену патроне таких выборок небыло.

После захвата патрона рожковым ключом и одного резкого удара по ключу молотком даже без фиксации вала, как на фотографии, патрон стронулся с места. Но откручивался туго, и на это была своя причина. Пришлось продолжать скручивать его легкими ударами по ключу молотком.

Заглядывая внутрь патрона, я не заметил фиксирующий винт потому, что отверстие в головке под биту вида звездочка было забито грязью, которую всего лишь надо было удалить. Поэтому, откручивая патрон, я одновременно срывал резьбу фиксирующего винта, странно, что он не обломился.

Если фасок на основании патрона нет, то тогда нужно зажать в его губках шестигранный пруток или болт М10-12 с шестигранной головкой, на которую накинуть ключ и стукнуть по нему молотком. Если таким образом свинтить патрон не получится, то придется разбирать дрель, вынимать вал с патроном, зажимать его в тисках и скрутить. Вместо рожкового ключа можно воспользоваться трубным ключом, захватив патрон за внешнюю часть корпуса.

Как навинтить патрон на вал дрели или шуруповерта

Найти новый винт с левой резьбой не получилось, потому что их применяют только в исключительных случаях. Попробовал закрутить вин на место в вал дрели, закрутился без проблем и держался, к моему удивлению, крепко.

Для боле удобной затяжки и в дальнейшем откручивания решил прорезать с помощью ножовки по металлу в головке винта шлиц под плоскую отвертку. Для того, чтобы не испортить уже подпорченную резьбу, перед зажимом винта в тиски, обернул резьбу кусочком кожи.

Заблаговременно был куплен такого же типа сверлильный быстрозажимной патрон. Установить его на дрель не представляло никаких трудностей. Навинчивается по часовой стрелке, как обыкновенная гайка на болт. Достаточно слегка патрон наживить на резьбу вала и придерживая слегка патрон за корпус включить дрель. Когда патрон накрутится до упора, отпустить его и выключить дрель.

Далее нужно разжать кулачки патрона и завинтить фиксирующий винт. Теперь дрель отремонтирована и опять готова к работе. Пробное сверление показало, что дрель стала работать как новая, патрон держится крепко, сверло легко и надежно зажимается в патроне.

ydoma.info


Смотрите также
