Гончарный круг из ведра и старой дрели. Гончарный круг из шуруповерта


История создания гончарного круга «ГОША».

(снят с производства)

…2004 год. В продаже профессиональный гончарный круг PROFI-MAX. Отличный гончарный круг с массой потенциальных возможностей (можно и вакуумный столик поставить, и гипсомодельно-формующую приставку). Но слишком высоки себестоимость (как следствие – высокая продажная цена) и масса – 48 кг. Необходима новая модель – доступная по цене, простая и легкая!

«Гончарный круг в каждую семью!».

В 2004 году эта идея толкнула меня начать работу над доступным по цене, простым и надежным электрическим гончарным кругом. В сентябре 2005 года появились два экспериментальных круга «ГОША». В течение трех месяцев профессиональный керамист-гончар Копылов А.А. испытывал их в работе. Все прошло вполне удачно. На круге были подняты изделия высотой 35 см., диаметром до 30 см. При использовании техники составного изделия, было получено изделие высотой 50 см. Это очень хорошие результаты, ведь такие изделия ранее было возможно поднять только на дорогих профессиональных гончарных кругах!

И самое главное – получено подтверждение успешному применению аккумуляторного шуруповерта в качестве электропривода!

Как сделать изделие дешевле в производстве? Как вариант: уменьшить число комплектующих (сами детали, и метизы). Для примера, в одном из первых гончарных кругов КГ-04 BEGINNER насчитывалось 253 наименования комплектующих, в PROFI-MAX – уже 125. В модели «ГОША» их число было сокращено до 45!

Работа над кругом начиналась с основного – выбора электропривода. Это самая сложная часть работы! «Почему?» - спросит неискушенный читатель. Потому, что нам надо заставить вращаться планшайбу (диск, на который крепится глина) со скоростью от ноля до 400 оборотов в минуту! Причем самое лучшее, если эти обороты могут фиксироваться. Например захотел 100 об./мин. – получите! Но мало получить необходимые обороты, необходима и определенная мощность на планшайбе. Если мощности мотора будет недостаточно, то вы ничего не сможете сделать с глиной, - круг будет просто останавливаться при малейшем приложении усилия к вращающейся глине (что и происходит с игрушечными гончарными кругами..)! Вот и задача – моторчик должен быть небольшой, с сильным редуктором, с регулировкой оборотов, и притом – недорогой! Это сейчас все, кажется просто, а когда я начинал эксперименты с шуруповертом, то многие хихикали! Хотя, это обычное явление – хихикать проще, чем что-то сделать руками!

На аккумуляторный шуруповерт обратил внимание давно, когда применял его при прогоне резьбы М12 после порошковой окраски! И ничего, он справлялся!

Разобрал пару шуруповертов. Внутри - небольшой моторчик постоянного тока, электронная схема регулировки оборотов, и самое главное: двухступенчатый планетарный редуктор! Этот редуктор и обеспечивает необходимую мощность на выходном валу! Единственное, что смущало (да и смущает до сих пор) – ресурс коллекторного моторчика и повышенный шум при работе. Ведь ни один шуруповерт не предназначен для непрерывной работы (никто так шурупы не крутит!). А работа на гончарном круге предполагает минут 20..30 непрерывной работы, а то и более. Но не бывает бесплатного сыра – или недорогой гончарный круг, или профессиональная модель с практически вечным асинхронным двигателем!

Питается шуруповерт от аккумулятора 14,4V (бывают и на 6, 12, 18V..). Напряжение 14,4V выбрано не случайно. Оно позволяет подключаться к автомобильному аккумулятору: можно работать на гончарном круге на природе. А можно использовать любой (подходящий по мощности) выпрямитель или зарядное устройство – и работать напрямую от сети, минуя аккумулятор. Это напряжение абсолютно безопасно и позволяет работать на круге даже маленькому ребенку!

Итак, мы немного отвлеклись и уделили слишком много внимания шуруповерту (хотя, электропривод - это основная часть данной конструкции)!

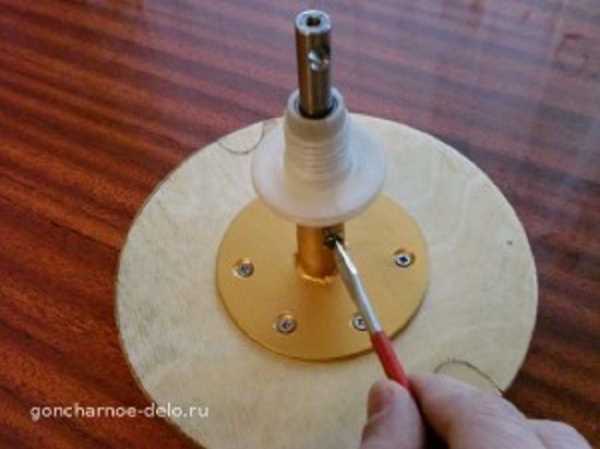

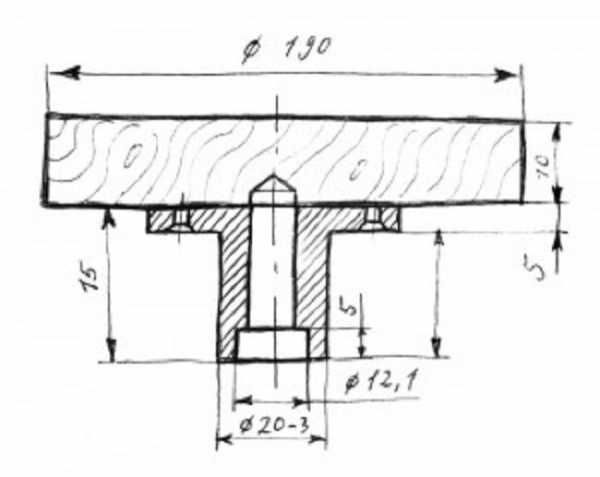

Весьма оригинально был решен и вопрос монтажа шуруповерта в конструкцию гончарного круга. В патрон шуруповерта вставляется отрезок 6-гранника, а он сам вставляется в специальный стакан на столешнице. 6-гранник при этом попадает в соответствующее отверстие в приводе круга. Крепится шуруповерт тремя шпильками с «барашками». Нет необходимости в ключах, а шуруповерт не подвергается никаким доработкам! Для изменения оборотов используется специальный рычажок из водостойкой фанеры. Его жесткое, но эластичное крепление позволяет фиксировать курок шуруповерта в любом положении. Для изменения направления вращения планшайбы (реверс) достаточно переместить штифт на самом шуруповерте!

Принципиально была изменена и сама конструкция круга. У одной из первых моделей гончарных кругов КГ-04 BEGINNER была пространственная рама из профильной трубы, что требовало использовать при сварке каркаса сложный кондуктор, много времени уходило на точное совмещение деталей перед сваркой. В модели PROFI-MAX была использована более простая, одномерная конструкция рамы, что позволило существенно упростить процесс сборки и зачистки каркаса. В модели «ГОША» я и вовсе отказался от рамы! Эту функцию выполняет стальное корыто-столешница. К нему привариваются стойки ножек и ограждение ремня. Ограждение ремня выполняет двойную функцию – ограничивает доступ к движущемуся ремню и обеспечивает продольную жесткость корыта.

Таким образом, отказавшись от рамы, массивных маховика и планшайбы, тяжелого асинхронного э/двигателя, получился электрический гончарный круг весом около 7,5 кг.! Малый вес позволил использовать гофрокартон для упаковки, что снизило вес транспортной тары с 15 кг. (круг PROFI-MAX) до 1 кг.!

Это открыло новую возможность: отправлять круг наложенным платежом (или простой посылкой) по всей территории России! Раньше было ограничение – отправка возможна только туда, где на ж/д вокзале имеется багажное отделение. Т.е круг «ГОША» имеет все реальные шансы стать действительно народным гончарным кругом!

Всего доброго, Кудрявцев А.В., тм GOLDEN HANDS.

www.g-hands.ru

Гончарный круг из ведра и старой дрели

В наше время можно наблюдать как потихоньку возрождается гончарное дело, люди заметно тянутся к творчеству и познанию. самое древнейшее из всех известных профессий на земле. К тому же горшочки сделанные своими руками имеют неплохую цену на данный момент.

Устройство гончарного круга очень простое, наши предки для создания данного станка использовали 2 круга разных диаметров, первый был большой и располагался внизу и служил маховиком, приводился в движение при помощи движений ног гончара. Малый круг служил непосредственно рабочей поверхностью, приводимой в движение за счет передачи крутящего момента с большого круга.

В наши дни все куда проще при использовании электрической энергии, работа мастера гораздо упростилась и стала намного легче. Сегодня легко можно купить гончарный круг с электромотором по доступной цене, но наших умельцев не унять и они собирают данный станок из подручных средств. Настоящий гончар должен сделать себе круг своими руками.

Вот живой пример смекалки нашего народа будет описан в данной статье, а именно как автор из старой дрели и ведра сделал гончарный круг. Интересно? Тогда читайте дальше, но сначала следует ознакомиться с перечнем инструментов и материалов необходимых для создания гончарного круга.

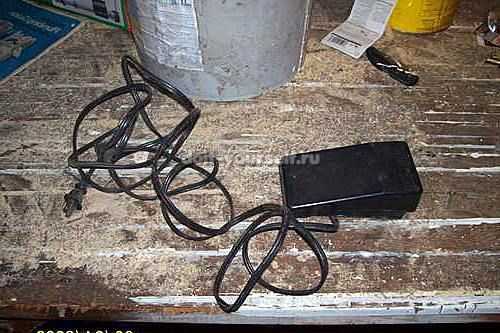

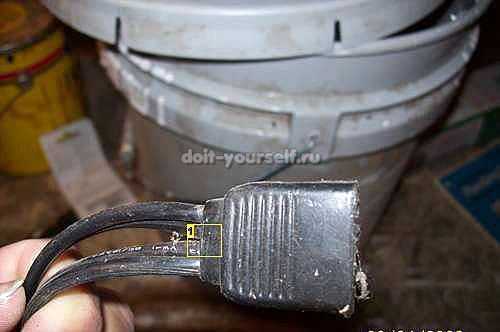

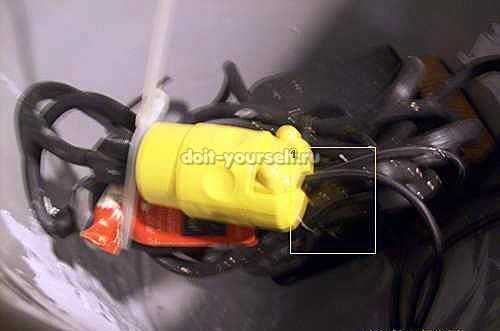

Материалы1) ведро из под краски2) дрель3) педаль от швейной машинки4) поднос5) стальная пластина6) провода7) болт8) гайка9) герметик

Инструменты1) дрель2) плоскогубцы3) отвертка4) нож5) гаечные ключи6) молоток

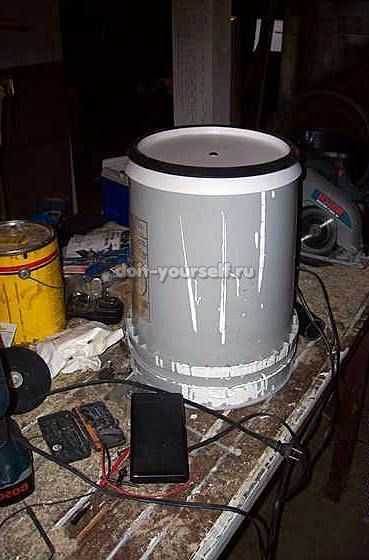

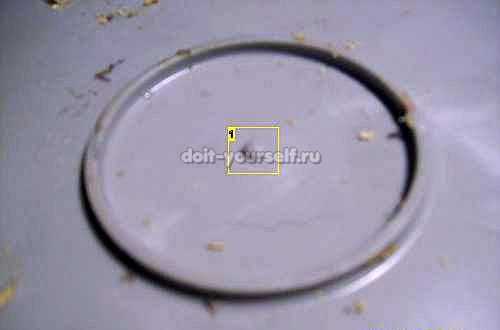

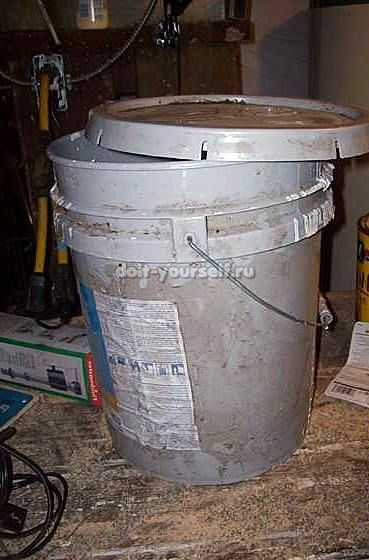

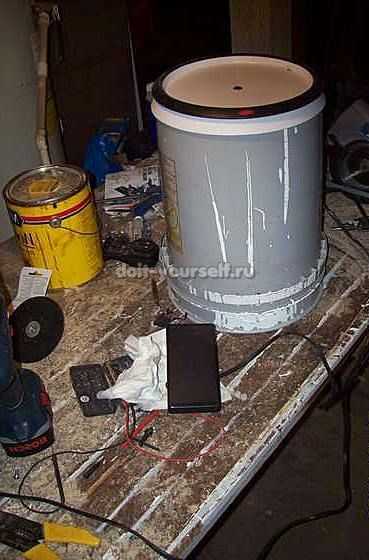

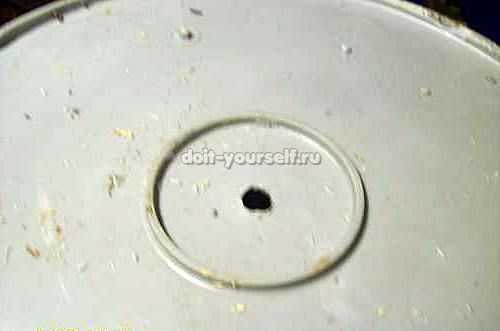

И так сначала автор приготовил старое ведро из под краски.

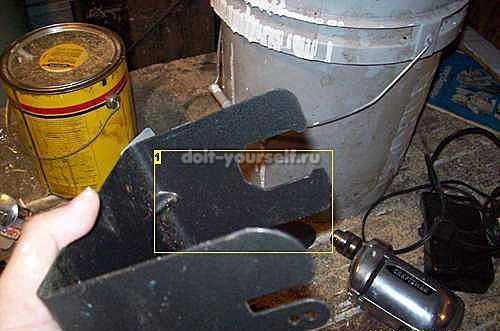

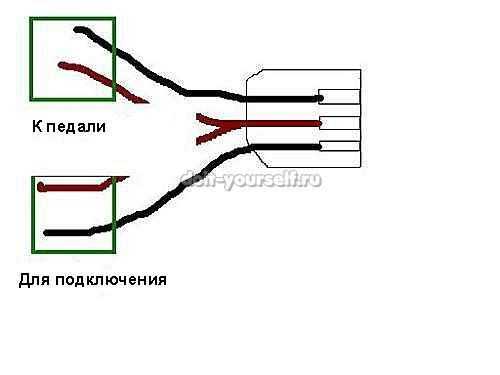

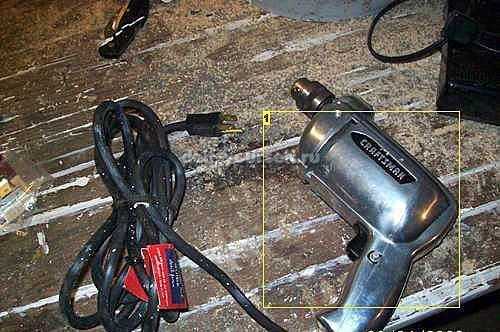

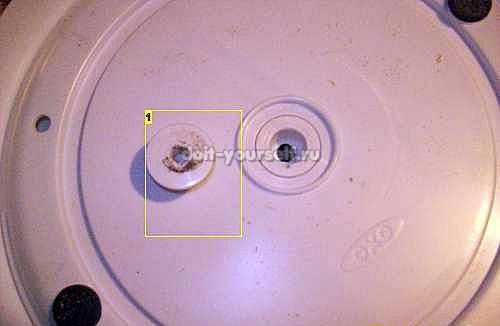

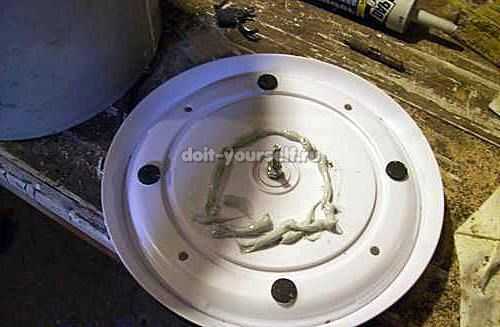

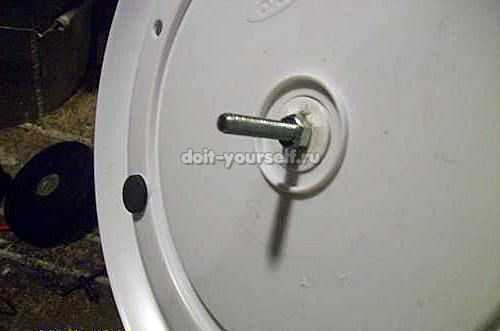

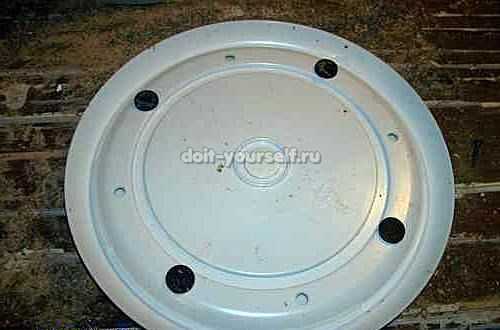

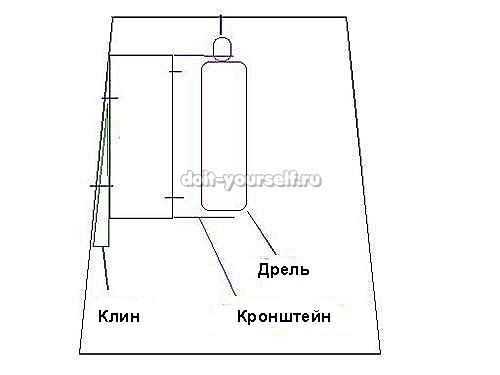

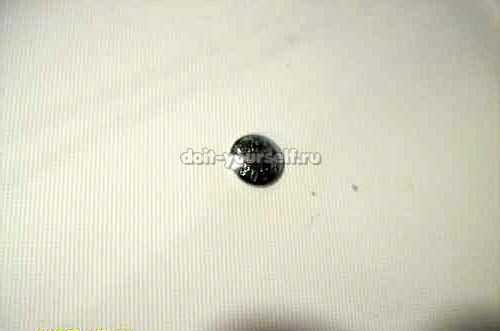

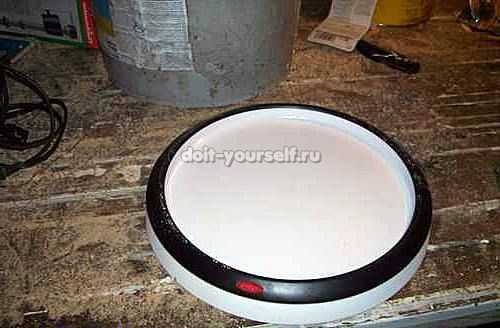

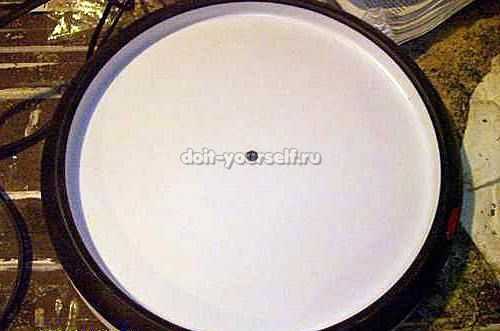

Старенькую дрель.Для своих последователей мастер набросал простую схемку.Взяв вот такой круглый поднос из пластмассы.В центре он имеет вот такую разметку что облегчает определить центр.Сверлит отверстие строго по центру, в противном случае нечего не получится.Все проверяется несколько раз со всех сторон.В полученное отверстие.Вставляется болт.Желательно с вот такой вот шляпкой.С обратной стороны накручивается гайка, а лучше две для верности.Место соединения густо промазывается силиконовым герметиком.Затем идет подготовка основания и крепления дрели внутри ведра, для этого автор использовал вот такой кронштейн.После установки приступает к подключению ножной педали от швейной машины, она будет служить регулятором оборотов и выключателем.Разбирает штекер.И подключает по схеме.Места соединения проводов хорошо изолирует.Для надежности лучше промазать герметиком.И еще раз проходит все стыки и швы силиконовым герметиком. Оставляет все на некоторое время для просушки.Как все просохло можно опробовать.По словам автора для ознакомления с гончарным делом данный станок очень неплох, но все же имеет ряд недостатков, при длительной работе дрель греется, педаль требует небольшой доделки в плане ограничения скорости, автор предлагает подкладывать щепочку в качестве ограничителя.А в остальном достойный внимания аппарат. Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Гончарные круги своими руками. Гончарный круг для детей :: SYL.ru

Пожалуй, гончарное ремесло зародилось если не вместе с освоением людьми огня, то сразу после. Недаром во многих мифах и легендах народов мира образ Творца неразрывно связан с актом творения из глины. Так, в христианстве из глины был сотворен первый человек – Адам. В индуизме одной из ипостасей Брахмы является гончар. Бог плодородия древних египтян Хнум тоже создал человека с помощью гончарного круга. Мифы африканского племени догонов представляли верховное божество Амма гончаром, который создал все сущее из глины. Немало народов имели свои касты гончаров, которые помимо ремесленных функций могли исполнять обязанности жрецов и служителей культа. Так, например, каста ханибэ в Древней Японии, члены которой изготавливали священные глиняные скульптуры – ханива. Всегда работа гончара представлялась как нечто божественное, за исключением того, что мастер, в отличие от бога, не мог дать душу своим творениям.

Виды гончарных кругов

Естественно, центральное место в работе гончаров занимают гончарные круги, вокруг которых будто вокруг центра Вселенной вращается все гончарное ремесло. С их помощью бесформенные куски податливой глины в умелых руках превращаются в изящные сосуды самых разнообразных, порой причудливых, форм.

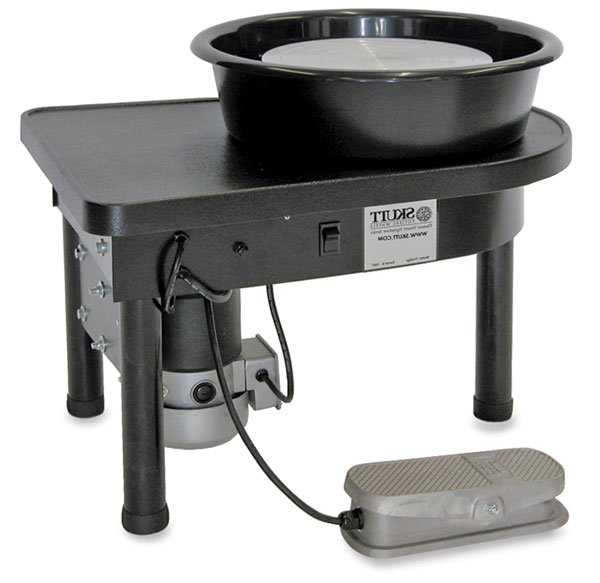

Гончарный круг представляет собой гладкий диск, имеющий консольное крепление на вращающейся оси и приводящийся в движение мускульной силой либо электрическим или реже механическим двигателем. В давние времена они были с ручным приводом, потом ножным и, в конце концов, электрическим. Следует заметить, что ножной и электрический гончарные круги более удобны в использовании. Это объясняется тем, что обе руки мастера остаются свободными. Несмотря на то что электрический круг является более современным и прогрессивным, гончарный круг с ножным приводом не сдает позиции, поскольку, по мнению некоторых мастеров, только на таком круге можно плавно и в широких пределах регулировать скорость вращения заготовки и лучше чувствовать материал.

Дополнительные инструменты

Если вы всерьез или даже просто на любительском уровне решили освоить гончарное ремесло, то кроме известного уже круга, понадобятся некоторые другие инструменты, которые многократно облегчают работу и позволяют выполнять разнообразные манипуляции с материалом. Основными инструментами как скульптора, так и гончара являются стеки – деревянные, металлические или пластиковые лопатки всевозможных форм и размеров. Также не обойтись без металлической струны с двумя удобными ручками на концах, с помощью которой готовое изделие после формовки срезается с круга.

Оборудование мастерской

Чтобы было понятно, работа на гончарном круге – занятие достаточно грязное, и в городской квартире вы, скорее всего, не найдете себе места, разве что если не выделите под мастерскую целую комнату. Но позволить себе подобное могут далеко не все. Кроме того, при работе гончарные круги работают не бесшумно, а это может вызвать недовольство соседей. Зато в частном секторе города, на даче или в селе найдется масса мест для реализации ваших замыслов по освоению гончарского ремесла. В теплое время можно заниматься этим прямо под открытым небом, но все-таки желателен навес над головой для защиты от палящего солнца или дождей. Само обустройство мастерской не представляет каких-либо значительных сложностей. Достаточно поставить стол для инструментов и других вспомогательных вещей, один или несколько стеллажей для готовой продукции, и обеспечить освещение рабочего пространства.

Если вы только начинаете свой путь на поприще работы с глиной, то не нужно задаваться целью приобрести профессиональный гончарный круг. Чтобы освоить азы и почувствовать материал достаточно и любительского. Тем более что его конструкция совершенно проста и легка в повторении для тех, кто умеет пользоваться слесарными инструментами.

Как сделать гончарный круг

Сейчас нет недостатка в специальных магазинах, где и начинающим и состоявшимся гончарам предлагается весь спектр товаров для их ремесла: гончарные круги, всевозможные «сорта» глин, вспомогательных инструментов и даже печей, где обжигают готовые изделия. Но ценник в таких магазинах обычно очень высок. И если вы хотите сэкономить, то можно изготовить гончарный круг своими руками.

Для этого нужно сделать из деревянного бруса или металлического профиля станину. В ее нижней и верхней части устанавливаются подшипники, в которых будет вращаться вал с закрепленным на нем кругом. Непосредственно круг желательно изготовить из материала невосприимчивого к влаге: пластик, стеклотекстолит, алюминий, латунь или бронза толщиной не менее 10 мм. Лучше всего, если круг диаметром 250-300 мм выточит на станке токарь. Круг крепится на валу с помощью фланца или любым другим удобным способом.

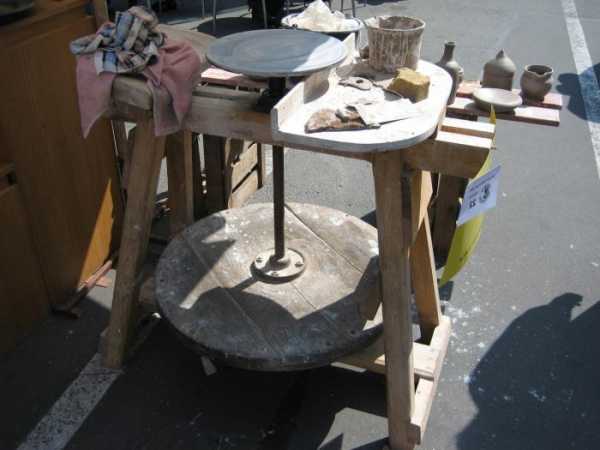

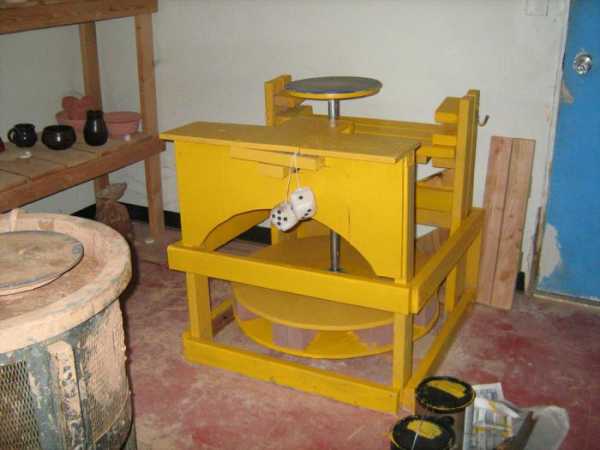

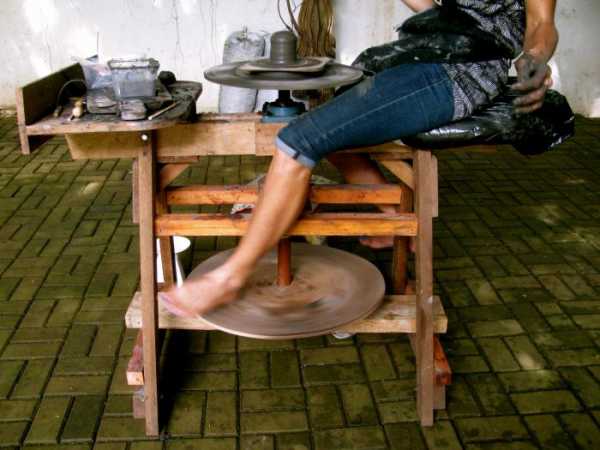

Круг с ножным приводом

Если круг предполагается сделать с ножным приводом, то на нижнюю часть вала нужно установить массивный маховик, который можно сбить из толстых досок и придать ему форму колеса, или же воспользоваться любым подходящим массивным диском из металла, например, 30-килограммовым блином от штанги.

Круг с электрическим приводом

Если же планируется делать электрический круг, то в качестве привода хорошо подойдет двигатель для швейной машинки. Его преимущество заключается в том, что на этом двигателе можно самостоятельно регулировать частоту оборотов вала. Делается это с помощью специальной педали. Такой двигатель вместе с педалью можно приобрести в специализированном магазине (это будет не дешево) или на "блошином" рынке/барахолке (получится гораздо дешевле, чем брать новый).

В случае использования электропривода можно отойти от изготовления специальной станины, и использовать любой старый стол или даже массивный табурет. Кроме этого, понадобится неглубокая (до 10 см) и широкая пластиковая емкость диаметром 40-45 см. Она закрепляется на станине так, чтобы и внутри нее свободно вращался круг. Это нужно для того, чтобы капли воды с глиной не летели во все стороны, а оставались внутри емкости. В крайнем случае можно сделать ограждение из сухих дощечек и потом несколько раз пропитать олифой для придания древесине водоотталкивающих свойств.

Теперь вы знаете, как сделать гончарный круг своими руками. И при большом желании вполне возможно сделать это самостоятельно.

Гончарный круг для детей

Многие продвинутые школы раннего развития ребенка практикуют занятия по лепке из пластилина, соленого теста, полимерной или обычной глины и т. д. Эти занятия развивают у детей творческие способности, воображение, образное мышление, чувство прекрасного. Кроме того, во время лепки у детей осуществляется развитие мелкой моторики, они расслабляются и избавляются от всевозможных фобий. После ручной лепки детский гончарный круг станет следующим этапом в освоении ребенком работы с пластичными материалами. Такие занятия обычно очень нравятся подростающему поколению.

Гончарный круг для детей точно так же можно изготовить самостоятельно или же купить готовый, благо, производители предлагают массу вариантов на любой вкус и кошелек.

Немного о глине

Существует масса различных видов глин, которые отличаются по происхождению, содержанию примесей, составу. Согласно технической классификации они делятся на сланцевые, огнеупорные, каолины. Также глины имеют свою так называемую жирность. Чем «жирнее» глина, тем она пластичнее и чем «тоще», тем она рассыпчатее. Тощие глины хуже лепятся, а изделия из них трескаются во время обжига. Жирные глины в этом случае ведут себя гораздо лучше. Причем чем более тонкое изделие должно быть изготовлено, тем жирнее она должна быть. А еще глины отличаются своим цветом, который зависит от содержания в них оксидов металлов. Когда в глине содержится не больше 1% примесей, то изготовленное из нее изделие будет белым, а если больше, то после обжига оно покраснеет независимо от первоначального цвета глины.

Начинающему гончару гораздо проще начинать работу с подготовленной глиной, которую легко купить. Когда руки «набьются» на правильной глине, то тогда не составит большого труда отыскать в других местах ту глину, которая тоже подойдет для работы.

Работа на гончарном круге

Любая, даже готовая магазинная глина перед использованием должна быть «перебита». Нужно скатать из глины «колбасу», разорвать пополам путем скручивания. Потом с силой бросить на доску или стол, снова сложить, раскатать и разорвать. Такие манипуляции нужно повторить хотя бы раз 20. Также можно не рвать глину, а резать проволочной струной с ручками. Это нужно для того чтобы убрать из глины воздух и сделать ее однородной. В противном случае оставшиеся пузырьки воздуха будут мешать работе, а если полость останется в стенке готового изделия, то при обжиге оно лопнет в этом месте за счет теплового расширения воздуха внутри полости.

Следующим этапом подготовки глины является спиралевидное замешивание. Кусок глины кладут на стол, и надавливая на нее, ладонями отталкиваете от себя и при этом пытаетесь провернуть глину по направлению к себе (так хозяйки вручную вымешивают крутое тесто). При правильных действиях будет слышно, как из глины с характерным хлопаньем будут выходить воздушные пузырьки. После 30-40 повторений глину можно считать готовой к использованию.

Теперь от куска нужно отрезать необходимое количество, поместить в центр круга и немного придавить. Если глина оказалась не в самом центре, то ее нужно поправить и после этого запустить круг. В случае неровного размещения глины относительно центра, она может слететь с круга. Положение рук при работе с кругом: локти прижаты к телу, согнуть кисти, сблизить запястья и так держать на куске глины. Руки не должны быть напряжены, их движения плавные и мягкие.

www.syl.ru

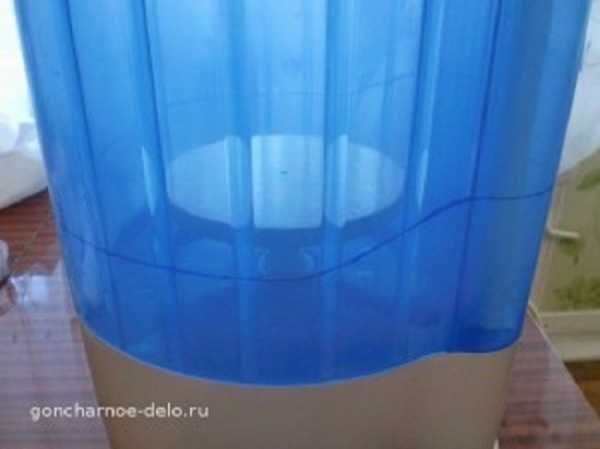

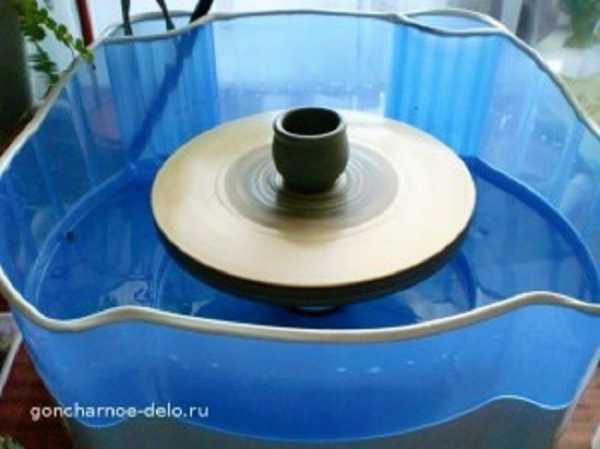

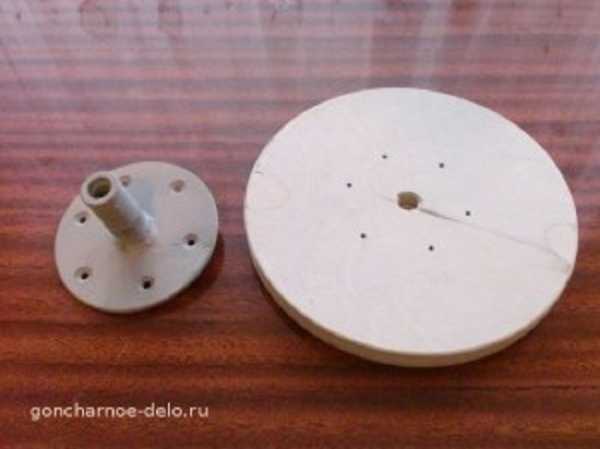

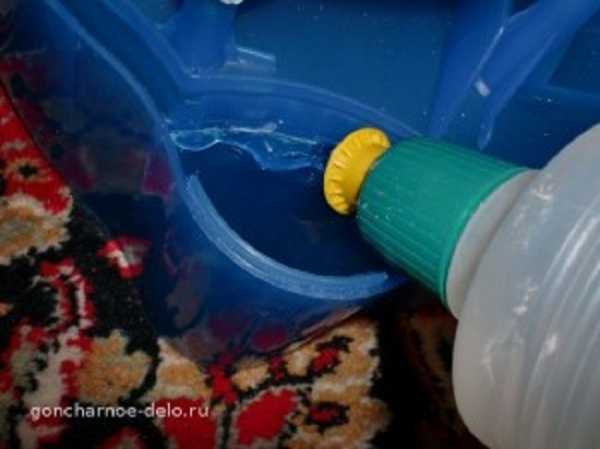

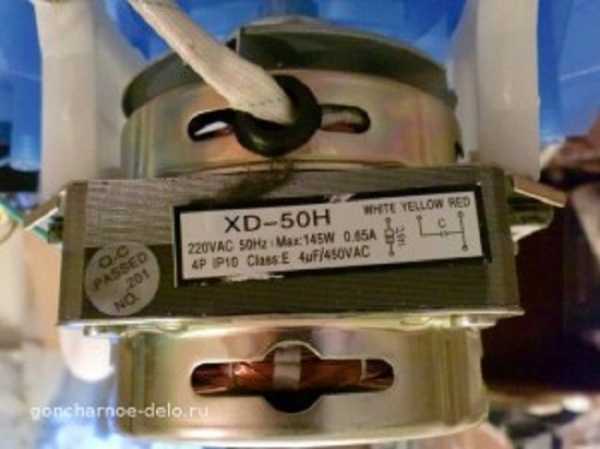

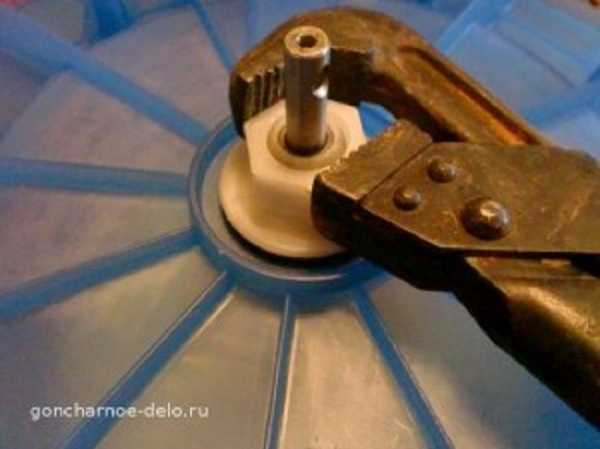

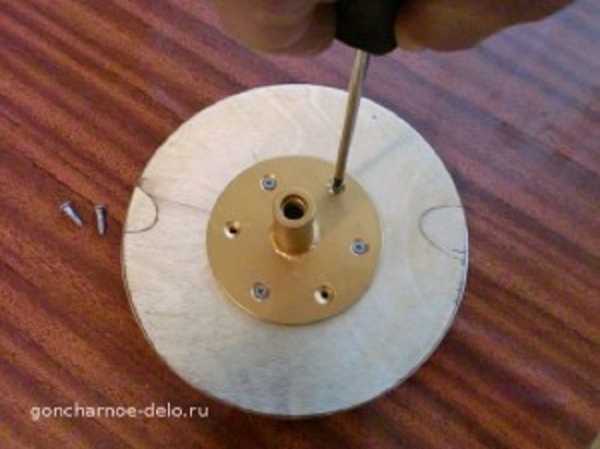

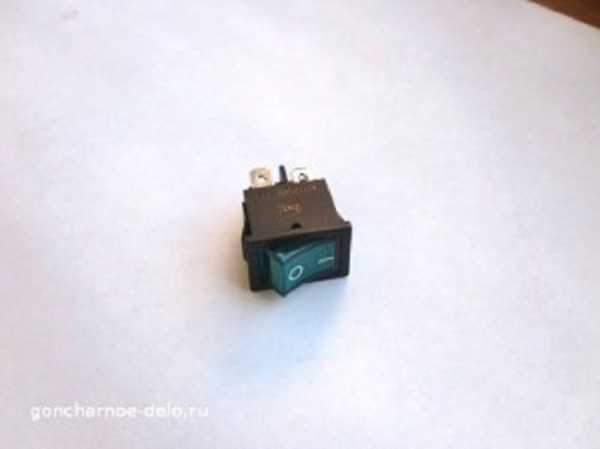

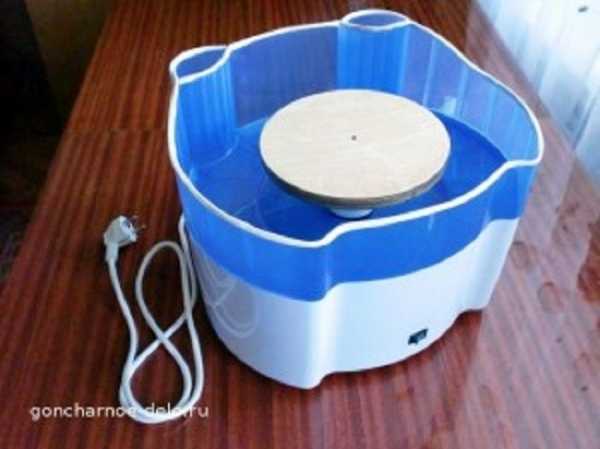

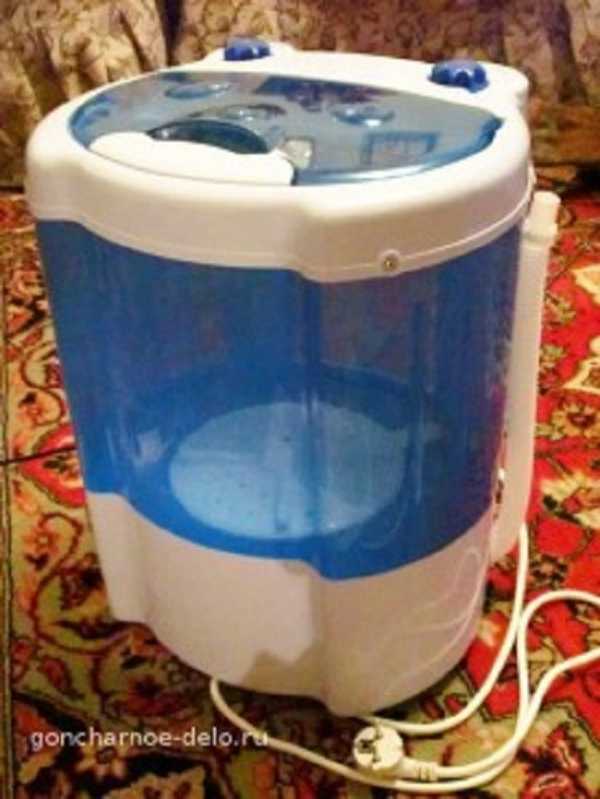

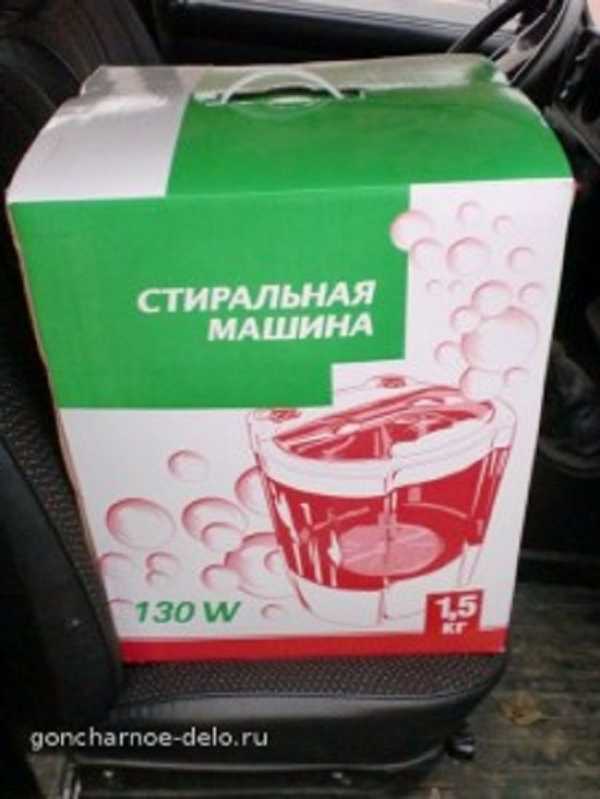

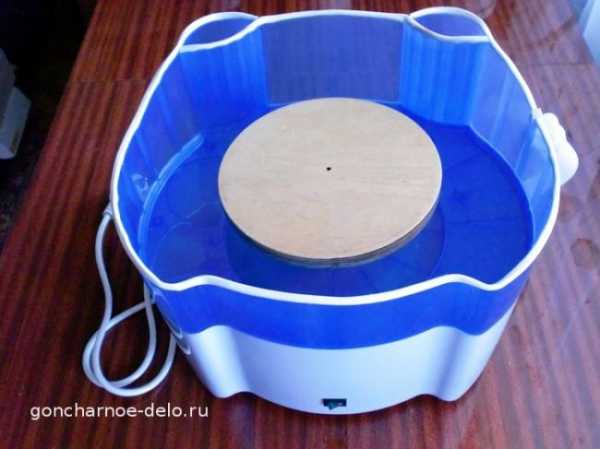

Гончарный круг из стиральной машинки

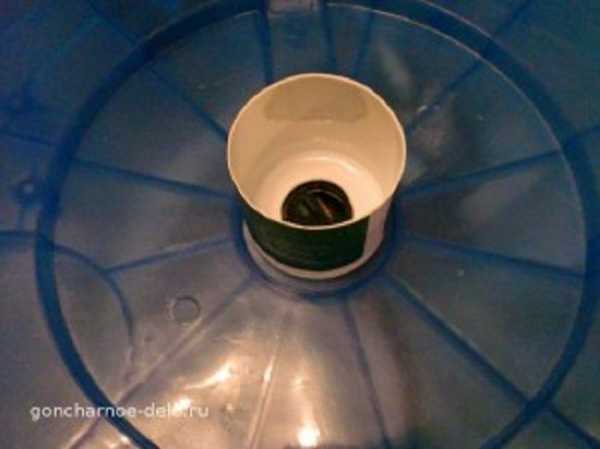

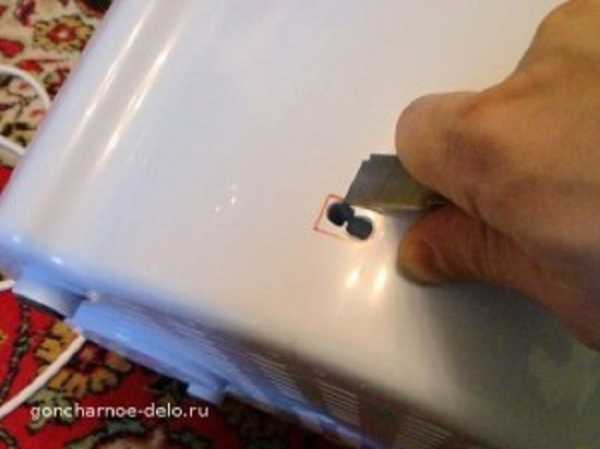

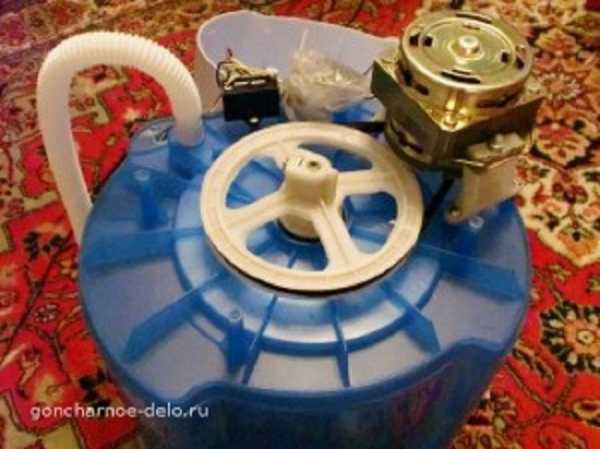

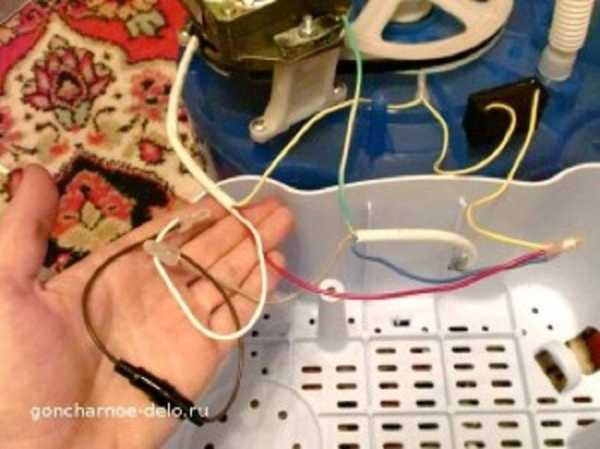

Сегодня мы опишем создание гончарного круга из стиральной машинки. Машинка активаторного типа, крутящийся диск в ней расположен посередине горизонтально, что уже облегчает работу. Нужно лишь немного доработать машинку. Автором самоделки она была приобретена давно и уже не использовалась. Как утверждает автор на таком гончарном круге можно обрабатывать глину весом до трехсот грамм. Гончарный круг, сделанный из машинки, хорошо подойдет тем, кто начинает осваивать гончарное дело.Инструменты и материалы.1.Машинка стиральная2.Фанера3.Яхтный лак с Уайт-спиртом4.Пластиковый пузырек5.Выключатель 6. Регулятор скорости7.Рабочее колесо8.Отвертки, ключи9.Линейка10.Маркер11.Изолента12.Ножовка по металлу13.НожШаг 1.Перевернув машинку, откручивает болты, соединяющие верхнюю и нижнюю часть. Снизу смонтирована электрика и механика машинки. А именно: двигатель, соединённый со шкивом посредством ремня, конденсатор, таймер.Шаг 2.Открутив провода, удаляет таймер. Снимает ремень. Откручивает стопорный болт и снимает шкив. Под шкивом откручивает гайку и снимает изнутри пластиковое рабочее колесо.Шаг 3.Так как рабочее колесо на машинке имеет ребристую поверхность, а нужна плоская, то автор изготавливает колесо сам. Колесо можно сделать двумя способами, выточить цельнометаллическое из легкого метала или сборный из стали (держатель) и влагостойкой фанеры (рабочая поверхность). Что бы не было биения при изготовлении необходимо детали в сборе отцентровать.Шаг 4.Смешав яхтный лак со уайт-спиртом, делает пропитку, наносит на круг из фанеры. После высыхания наносит яхтный лак (или любой водоотталкивающий). Грунтует и красит основу рабочего колеса.Шаг 5.Собирает рабочее колесо. Прикручивает металлическую основу к фанерному колесу. Установив ось, фиксирует её с помощью болта. Шаг 6.Для того что бы вода ни попадала внутрь обрезает верх (ниже пробки) и низ пластикового пузырька и устанавливает его в центр машинки изнутри. Устанавливает рабочее колесо в сборе с валом. С наружи фиксирует пластиковой гайкой.Шаг 7.По окружности машинки маркером намечает линию выше рабочего колеса на 1 см. Срезает ножовкой верхнюю часть.Шаг 8. После удаления верхней части в корпусе образовались два отверстия. Из них автор решил сделать подставку для инструмента. Вырезав из пластика заглушки, устанавливает их внутрь отверстия и фиксирует клеем.Шаг 9.Далее автор подключает электродвигатель. Согласно схеме желтый и красный провода соединяться с выходами конденсатора. Белый провод запитан на один из проводов кабеля вилки. На нем же установлен предохранитель. Второй провод с вилки подсоединён к выходу конденсатора с красным проводом. Включив машинку в сеть проверяет, что бы шкив вращался по часовой стрелке. Соответственно если перевернуть машинку, то рабочее колесо будет крутиться против часовой стрелки. Если вращение в другую сторону тогда, нужно на конденсаторе поменять местами провода, идущие с двигателя. Шаг 10.Вырезает в корпусе установочное место под выключатель. Устанавливает его, подсоединяет провода. Шаг 11.Компактно укладывает провода и закрепляет их. Места соединения по возможности обматывает целлофановым пакетом и стягивает хомутами.Шаг 12.Собирает вместе две половинки корпуса.В дальнейшем автор заменил установленный выключатель на влагозащищенный. Так же установил в схему регулятор мощности на 500 Вт. И хотя, по утверждению автора, асинхронные двигатели плохо поддаются регулировке это, позволило снизить обороты двигателя и соответственно рабочего колеса гончарного круга. Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Гоша - История создания

www.g-hands.ru

История создания гончарного круга «ГОША».

…2004 год. В продаже профессиональный гончарный круг PROFI-MAX. Отличный гончарный круг с массой потенциальных возможностей (можно и вакуумный столик поставить, и гипсомодельно-формующую приставку). Но слишком высоки себестоимость (как следствие – высокая продажная цена) и масса – 48 кг. Необходима новая модель – доступная по цене, простая и легкая!

«Гончарный круг в каждую семью!».В 2004 году эта идея толкнула меня начать работу над доступным по цене, простым и надежным электрическим гончарным кругом. В сентябре 2005 года появились два экспериментальных круга «ГОША». В течение трех месяцев профессиональный керамист-гончар Копылов А.А. испытывал их в работе. Все прошло вполне удачно. На круге были подняты изделия высотой 35 см., диаметром до 30 см. При использовании техники составного изделия, было получено изделие высотой 50 см. Это очень хорошие результаты, ведь такие изделия ранее было возможно поднять только на дорогих профессиональных гончарных кругах!И самое главное – получено подтверждение успешному применению аккумуляторного шуруповерта в качестве электропривода! Как сделать изделие дешевле в производстве? Как вариант: уменьшить число комплектующих (сами детали, и метизы). Для примера, в одном из первых гончарных кругов КГ-04 BEGINNER насчитывалось 253 наименования комплектующих, в PROFI-MAX – уже 125. В модели «ГОША» их число было сокращено до 45! Работа над кругом начиналась с основного – выбора электропривода. Это самая сложная часть работы! «Почему?» - спросит неискушенный читатель. Потому, что нам надо заставить вращаться планшайбу (диск, на который крепится глина) со скоростью от ноля до 400 оборотов в минуту! Причем самое лучшее, если эти обороты могут фиксироваться. Например захотел 100 об./мин. – получите! Но мало получить необходимые обороты, необходима и определенная мощность на планшайбе. Если мощности мотора будет недостаточно, то вы ничего не сможете сделать с глиной, - круг будет просто останавливаться при малейшем приложении усилия к вращающейся глине (что и происходит с игрушечными гончарными кругами..)! Вот и задача – моторчик должен быть небольшой, с сильным редуктором, с регулировкой оборотов, и притом – недорогой! Это сейчас все, кажется просто, а когда я начинал эксперименты с шуруповертом, то многие хихикали! Хотя, это обычное явление – хихикать проще, чем что-то сделать руками!На аккумуляторный шуруповерт обратил внимание давно, когда применял его при прогоне резьбы М12 после порошковой окраски! И ничего, он справлялся! Разобрал пару шуруповертов. Внутри - небольшой моторчик постоянного тока, электронная схема регулировки оборотов, и самое главное: двухступенчатый планетарный редуктор! Этот редуктор и обеспечивает необходимую мощность на выходном валу! Единственное, что смущало (да и смущает до сих пор) – ресурс коллекторного моторчика и повышенный шум при работе. Ведь ни один шуруповерт не предназначен для непрерывной работы (никто так шурупы не крутит!). А работа на гончарном круге предполагает минут 20..30 непрерывной работы, а то и более. Но не бывает бесплатного сыра – или недорогой гончарный круг, или профессиональная модель с практически вечным асинхронным двигателем!

Питается шуруповерт от аккумулятора 14,4V (бывают и на 6, 12, 18V..). Напряжение 14,4V выбрано не случайно. Оно позволяет подключаться к автомобильному аккумулятору: можно работать на гончарном круге на природе. А можно использовать любой (подходящий по мощности) выпрямитель или зарядное устройство – и работать напрямую от сети, минуя аккумулятор. Это напряжение абсолютно безопасно и позволяет работать на круге даже маленькому ребенку!Итак, мы немного отвлеклись и уделили слишком много внимания шуруповерту (хотя, электропривод - это основная часть данной конструкции)!Весьма оригинально был решен и вопрос монтажа шуруповерта в конструкцию гончарного круга. В патрон шуруповерта вставляется отрезок 6-гранника, а он сам вставляется в специальный стакан на столешнице. 6-гранник при этом попадает в соответствующее отверстие в приводе круга. Крепится шуруповерт тремя шпильками с «барашками». Нет необходимости в ключах, а шуруповерт не подвергается никаким доработкам! Для изменения оборотов используется специальный рычажок из водостойкой фанеры. Его жесткое, но эластичное крепление позволяет фиксировать курок шуруповерта в любом положении. Для изменения направления вращения планшайбы (реверс) достаточно переместить штифт на самом шуруповерте!Принципиально была изменена и сама конструкция круга. У одной из первых моделей гончарных кругов КГ-04 BEGINNER была пространственная рама из профильной трубы, что требовало использовать при сварке каркаса сложный кондуктор, много времени уходило на точное совмещение деталей перед сваркой. В модели PROFI-MAX была использована более простая, одномерная конструкция рамы, что позволило существенно упростить процесс сборки и зачистки каркаса. В модели «ГОША» я и вовсе отказался от рамы! Эту функцию выполняет стальное корыто-столешница. К нему привариваются стойки ножек и ограждение ремня. Ограждение ремня выполняет двойную функцию – ограничивает доступ к движущемуся ремню и обеспечивает продольную жесткость корыта.Таким образом, отказавшись от рамы, массивных маховика и планшайбы, тяжелого асинхронного э/двигателя, получился электрический гончарный круг весом около 7,5 кг.! Малый вес позволил использовать гофрокартон для упаковки, что снизило вес транспортной тары с 15 кг. (круг PROFI-MAX) до 1 кг.!Это открыло новую возможность: отправлять круг наложенным платежом (или простой посылкой) по всей территории России! Раньше было ограничение – отправка возможна только туда, где на ж/д вокзале имеется багажное отделение. Т.е круг «ГОША» имеет все реальные шансы стать действительно народным гончарным кругом!

Всего доброго, Кудрявцев А.В., тм GOLDEN HANDS.
