Монтаж кровельных сэндвич панелей - технология. Шуруповерт для сэндвич панелей


Технология и монтаж кровельных сэндвич панелей, крепление узлов и козырька

Сегодня для возведения кровли все чаще применяются специальные панели с наполнителями, которые несут в себе сразу несколько важных функций: пирог кровли, сконструированный в одной панели.

Монтаж кровельных сэндвич панелей технология не является очень сложной. Здесь можно осуществлять подгонку по месту, что обеспечивает вполне достаточную для возведения крыши со сложной конфигурацией гибкость.

Прежде чем выполнять устройство кровли из сэндвич панелей, необходимо выполнить ряд мероприятий по подготовке к этому процессу.

Всю конструкцию необходимо проверить на ее соответствие заданному проекту, а особое внимание необходимо уделить следующим аспектам:

Технология подгонки профилей и панелей

Крышные сэндвич панели, как и любые другие элементы кровли, обязательно рано или поздно придется подгонять. Для этого рекомендуется применять пилы, имеющие мелкие зубы, а болгарки или инструменты с абразивными поверхностями использовать не стоит, так как особое антикоррозионное покрытие панелей может быть повреждено от перегрева.

Применять дисковые пилы можно на стационарном станке, оснащенном системой точной отрезки. Стружка после отрезания должна быть сразу же удалена, поскольку это поможет защитить панельную поверхность от повреждений. В том случае, если поперечное сечение уменьшается от вырезок, то нужно выполнить упрочнение. Для резки жестяных профилей применяются ножницы по металлу.

Чтобы поверхность лучше сохранилась, рекомендуется подкладывать войлок или схожий по структуре материал. Резать панели на каких быт о ни было возвышениях (крыша, леса, механические леса) не стоит, поскольку это довольно опасно. Защитную пленку лучше всего будет снять с материала непосредственно перед началом монтажа.

Крепление сэндвич панелей

Специальные соединители представляют собой узлы крепления кровельных сэндвич панелей. Те или иные соединители производятся для панелей с разной толщиной и вариантом конструкции.

Для того чтобы закрепить их правильно, необходимо внимательно следить за тем, чтобы при сверлении соблюдалась перпендикулярность. Также нужно использовать угольники, так как при сверлении ни в коем случае не стоит руководствоваться лишь глазомером.

По причине слишком большой длины соединителей для их сборки будет лучше применять шуруповерты, оснащенные специальной головкой.

Защита крыши должна заключаться в недопущении воздействий не только извне, но и изнутри здания. Для этого используются особые саморезы, выполненные из нержавеющей стали.

Применять их нужно в том случае, если:

  • влажность внутри здания слишком большая;
  • здание имеет химически агрессивную среду;
  • содержимое здание должно быть тщательно защищено.

Соединители панелей защищают отверстия посредством вулканизированного слоя, который имеется на них. Полной герметизации они подвергаются еще в процессе сборки, кроме того, они имеют особую опорную резьбу, помогающую обеспечить водонепроницаемость. Так, защищаются сразу 2 места: и под соединительной головкой, и в месте, где панель соединяется с опорой.

Цветовые оттенки

Технология монтажа кровельных сэндвич панелей предусматривает применение длинных деталей. Согласно нормам производства некоторое изменение цвета может иметь место вдоль длины изделия.

Поэтому укладывать панели нужно исключительно по их расположению в пачке, постоянно сверяясь с номером цвета. Наиболее строго это правило должно соблюдаться при работе с панелями цвета «металлик».

Лучше всего при укладке панелей по цвету будет отойти на некоторое расстояние, примерно на 50 метров. Такой визуальный контроль поможет обеспечивать правильную укладку панелей по цвету.

Кровельный уклон

При монтаже сэндвич панелей для кровли допускаться может следующий минимальный уклон крыши:

  • более 5%, если на скате крыше имеется одна панель, а световые люки и кусочки отсутствуют;
  • более 7%, если на крыше есть соединения по склону или имеются световые люки.

Также не стоит пренебрегать и информацией о допустимых нагрузках на кровельные опоры.

Технология подъема и монтажа сэндвич панелей

При укладке панелей больших размеров не обойтись без применения подъемного крана.

Осуществлять их подъем необходимо, соблюдая ряд четких требований:

  • за один раз нужно поднимать не больше одной панели;
  • для того чтобы захватить сэндвич панели навесные, нужно применять столярные струбцины, имеющие резиновые или войлочные прокладки, иначе поверхность материала может быть испорчена;
  • укладывая панель длиной более 8 метров, нужно использовать балку-траверсу, имеющую длину около 8 метров;
  • подвешивать панель к балке нужно через каждые 3 – 4 метра;
  • важно принимать во внимание наклонный угол кровли для того, чтобы при опускании не нанести ущерб краям панелей;
  • перед непосредственно процессом укладки с внутренней стороны панели необходимо снять защитную пленку;
  • обувь работников должна иметь мягкую подошву для недопущения повреждения панельного покрытия;
  • каждый из элементов должен вплотную прилегать к предыдущему, так, чтобы выступ на одной панели попадал во впадину другой;
  • на внутренний слой панелей, имеющих наполнитель из пенополистирола или минеральной ваты, наносится уплотняющий слой для обеспечения защиты от воды. Силикон с кислой реакцией в данном случае использовать не стоит.

Шуруповерты для крепления сэндвич панелей

Устанавливая длинные соединители, нелишним будет применять шуруповерты, на которых имеются специальные головки для установки и регулирования глубины болтовой головки.

Наиболее подходящие технические характеристики шуруповертов:

  • обороты равны 1500 – 2000 об./мин;
  • мощность равна 600 – 750 Вт;
  • вращательный момент равен 600 – 700 Н см.

Монтаж сэндвич панелей

Алгоритм монтажа является следующим:

  1. Начинается крепление козырька к сэндвич панели путем фиксации одного соединителя к прогону, который находится под кровельным коньком. Далее панели закрепляются ко всем прогонам за исключением конькового.
  2. Панели, расположенные по краям крыши, закрепляются к опорному прогону при помощи трех саморезов. В верхушки панельных трапеций ввинчиваются соединители. Ввинчивать их в те промежутки, которые выступают, нельзя.
  3. При помощи двух саморезов к опорным прогонам крепятся все оставшиеся панели.
  4. Саморезы-соединители для панелей холодного и горячего прокатов применяются разные.
  5. Для того чтобы герметизировать панели в местах их стыков, необходимо пользоваться саморезами третьего типа, которые имеют шаг 400 миллиметров. Закручивать их можно стандартными шуруповертами, не имеющими насадок.
  6. Количество всех креплений конструкции должно зависеть от расчетов нагрузки, осуществляемой ветром и весом материала.

Монтаж кровельных сэндвич панелей, подробно на видео:

Устройство конька

  1. После завершения монтажа панелей устраивается внутренняя коньковая планка.
  2. Межпанельное пространство заполняется монтажной пеной.
  3. После застывания пены и ее зачистки монтируется профильная полиуретановая прокладка.
  4. Стыки панелей, наполненных минеральной ватой, заполняются как этой же ватой, так и особыми уплотнителями.
  5. Панельные гребни обоих скатов служат местом крепления соединителями приконьковой планки.
  6. Полиуретановая прокладка на самоклеющейся основе укладывается на вершину.
  7. При помощи коротких соединителей сверху устанавливается коньковая планка. Это и является завершающим моментом установки кровельных сэндвич панелей.

Так, монтаж кровельных сэндвич панелей инструкция по установке с детальными фото и видео можно при желании легко найти на нашем сайте.

kryshadoma.com

инструменты, варианты крепления, устройство кровли

06 июля 2015

Просмотров: 1647

Оглавление: [скрыть]

  • Технология монтажа сэндвич-панелей своими руками
    • Вертикальный монтаж
    • Горизонтальный монтаж
    • Устройство кровли

Сэндвич-панели широко используются в современном строительстве, так как они обладают целым рядом положительных характеристик и достоинств, которые особенно ценятся в строительных материалах. Достаточно лишь отметить прочность, долговечность и отличные теплоизоляционные свойства. Этот материал позволяет в кратчайшие сроки возводить промышленные объекты, а также строить частные дома. Кроме того, стоимость работ не будет высокой.

Сэндвич-панели ценятся в строительных материалах, поскольку обладают целым рядом положительных характеристик и достоинств.

Технология монтажа сэндвич-панелей своими руками

Установку сэндвич-панелей своими руками делают довольно часто, так как этот не очень сложный процесс осуществить могут все желающие.

Главное — это строго следовать инструкциям и рекомендациям.

Своими руками провести монтаж сэндвич-панелей можно с помощью следующих инструментов:

  • сабельная пила — самый удобный инструмент для нарезки;
  • электролобзик используют вместо сабельной пилы, но при работе с ним необходимо делать точную разметку с обратной стороны панели;
  • шуруповерт или электродрель — для крепления сэндвич-панелей;
  • плунжерный пистолет для закладки герметика в места стыка панелей;
  • саморезы, предназначенные для крепления.

Вернуться к оглавлению

Вертикальный монтаж

Чтобы конструкция была прочной, монтаж сэндвич-панелей должен осуществляться в строгом соответствии с документацией проекта. Монтаж своими руками следует вести в такой последовательности:

Если вы хотите, чтобы стены дома были прочными и долговечными, строго придерживайтесь документации проекта.

  1. На перекрытие установить продольный брус, который будет обвязочным звеном для сэндвич-панелей.
  2. Брус закрепить на фундамент саморезами по периметру с шагом 35-40 см.
  3. Обработать брус антисептическими и влагозащитными пропитками.
  4. Тщательно изучить схему расположения панелей стен.
  5. Монтаж начинать с угловых панелей, которые фиксируются саморезами на установленный ранее брус, который называется лежень. По ярусу сначала крепится первая панель, а затем перпендикулярно к ней (вымеряется по уровню) нужно смонтировать вторую и саморезами стянуть между собой. Место их соединения задувается монтажной пеной. Эти угловые панели придадут необходимую жесткость сооружению.
  6. Между собой последующие сэндвич-панели соединяют по всему периметру, вставляя в специальные пазы. Аналогично предыдущим производится крепление их друг с другом саморезами.
  7. Если возникает необходимость подрезать панели, то делать это нужно, используя сабельную пилу или электролобзик. Резку осуществлять на средних оборотах двигателя, чтобы не нарушить защитное полимерное покрытие. Ни в коем случае не использовать для этих целей «болгарку», так как может произойти оплавление края. Резку необходимо проводить на горизонтальных стойках, которые выложены мягким материалом. Это обеспечит сохранность полимерных покрытий.
  8. После распиловки нужно тщательно убрать образовавшиеся металлические опилки, так как они начнут ржаветь и испортят весь вид изделия.
  9. Обработать пазы соединений монтажной пеной.
  10. Когда стены будут полностью установлены, обязательно нужно обработать монтажной пеной и верхние пазы.
  11. Вставить и закрепить саморезами верхнюю шпонку.
  12. Сборка последующих этажей ведется аналогичным образом.

По такой же технологии устанавливаются любые межкомнатные перегородки, которые собираются единовременно со строительством стен.

Вернуться к оглавлению

Горизонтальный монтаж

Крепление сэндвич-панелей саморезами.

Крепление панелей может быть также и горизонтальным. Процесс крепления в этом случае начинается с прокладки на основание дополнительного слоя пенопласта или минеральной ваты. Первый ряд крепят пазом вниз. По заранее сделанным рискам проверяют точность расположения панелей. Крепление осуществляется также саморезами, предназначенными для этих целей. Количество крепежных элементов указывается в проектной документации.

Следующую панель установить на предыдущую пазом вниз и закрепить аналогично предыдущей. Все полученные вертикальные стыки дополнительно уплотнить монтажной пеной, а затем оформить специальными нащельниками. Для их крепления используют самонарезающие винты, имеющие полукруглую головку с крестообразным шлицем. Этот процесс повторяют до получения требуемой высоты стен.

Вернуться к оглавлению

Устройство кровли

Можно смонтировать своими руками и кровельные сэндвич-панели. Их применяют, если уклон кровли более 5%. Для обеспечения плотного контакта по стыку требуется отрезать все выступающие части утеплительного материала. Помимо этого, необходимо отрезать нижний металлический лист обшивки сэндвич-панели на несколько сантиметров, а затем удалить средний слой утеплителя на величину стыка.

Первой на скат необходимо установить торцевую панель и закрепить ее саморезами, имеющими две резьбы и уплотнительную резиновую шайбу. Обязательно нужно следить, чтобы все уплотнительные элементы были хорошо прижаты к панелям, но без деформации. Межпанельные стыки промазать гидроизоляцией, а фальцы загнуть и зажать.

Чтобы крыша выглядела привлекательнее, используют различные фасонные элементы: ендовы, коньки, наружные и внутренние углы, ветровые и соединительные нащельники.

Похожие статьи

Автор:

Виталий Емельяненко

Поделись статьей:

Оцените статью:

Загрузка...

Похожие статьи

1postroike.ru

Монтаж кровли из сэндвич-панелей | Строительный портал

Кровельные сэндвич-панели являются очередной находкой инженеров. Их применение при возведении домов значительно сокращает сроки реализации проекта и позволяет обустроить кровлю с идеальными характеристиками. Особенностью этого материала является слоистая структура. Если слои в других разновидностях кровли предназначаются для формирования листа, то кровля из сэндвич панелей представляет из себя законченный кровельный пирог, не требующий при монтаже дополнительной установки изоляции.

Содержание:

  1. Особенности кровли из сэндвич-панелей
  2. Монтаж кровли из сэндвич-панелей своими руками

Особенности кровли из сэндвич-панелей

Сэндвич-панель представляет из себя многослойную конструкцию, как правило, трехслойную. Два внешних слоя выполняются из разных ограждающих материалов, между ними запрессован утеплитель. В качестве внешнего слоя, чаще всего, используют OSB-плиты, но одна сторона в случае кровельных панелей может изготовляться из профилированного стального листа. Тем не менее, можно использовать для кровель и панели, две стороны которых состоят из OSB-плит.

В качестве утеплителя укладывается пенополиуретан, пенополистирол, базальтовое и стеклянное волокно. Чаще всего, это пенополиуретан или пенополистирол, так как они совсем не впитывают влагу. Пенополиуретан - более предпочтительный, за счет высоких огнеупорных качеств. Гребни на внешней стороне панелей, которые имеют высоту около 40 миллиметров, отвечают за повышенную жесткость конструкции. Они также выступают желобами для сточной воды.

Наружный слой стального профиля имеет полимерное покрытие, защищающее кровлю от истирания, кислотных дождей и выгорания. Производители предлагают разные цветовые решения сэндвич-панелей, но обычно применяются кирпичные, белые и синие изделия. Считается, что светлые панели менее подтверждены разрушительному действию солнца.

Размеры кровельных сэндвич-панелей отличаются от прочих подобных материалов. Выпуск изделий осуществляется по двум направлениям: сэндвич-панели стандартных размеров и под заказ. В первом случае кровельные панели выпускаются в следующей линейке параметров: длина – 16000 миллиметров, ширина – 1000 миллиметров, толщина – 40 – 160 миллиметров. При индивидуальном производстве изделий может быть увеличена толщина сэндвич-панелей до 200 миллиметров для холодных регионов, или изменяются линейные размеры материала.

Сэндвич-панели имеют массу достоинств, главные из них:

  1. Значительная теплоизоляция благодаря наличию утеплителя, особенно при использовании панелей с утеплителем из базальтового волокна;
  2. Высокая скорость установки, простота монтажа и демонтажа при любой погоде и в любой климатической зоне;
  3. Невысокая масса составных деталей, что предоставляет возможность использования более легкой несущей конструкции крыши;
  4. Быстрая замена любого элемента в случае его порчи благодаря модульной сборке;
  5. Способность выдерживать значительные ветровые нагрузки, резкие перепады температуры и давление снега;
  6. Высокая прочность и долговечность: срок полезной службы панелей составляет не меньше 25 лет;
  7. Демократичная цена сэндвич панелей для кровли, так как «сэндвичи» – это полностью готовая кровля, которая не требует отделки, что позволяет уменьшить стоимость объекта.

При всех преимуществах стоит помнить и о некоторых недостатках конструкций из сэндвич-панелей. Самый главный недостаток этого материала – он не пропускает воздух. Однако если вы хорошо продумаете и правильно обустроите принудительную приточно-вытяжную вентиляцию, то этот недостаток получится минимизировать. Также пенопласт и пенополистирол выделяют в воздух стирол и формальдегид, особенно в летнюю жару. Но данный недостаток вполне устраним при использовании утеплителя из минеральной ваты или пенополиуретана.

Монтаж кровли из сэндвич-панелей своими руками

При проведении монтажных работ рекомендуется учитывать базовые рабочие условия:

  • Отсутствие сильного ветра: если порывы более 9 м/с, лучше не производить укладку панелей, так как возникает нежелательная парусность вследствие того, что изделия отличаются крупными габаритами и небольшим весом.
  • Влажность, осадки и туман также относят к неблагоприятным факторам для работы на крыше.
  • Температура воздуха должна быть не меньше 4 градусов выше нуля, иначе не получится правильно провести уплотнение и соединение стыков.

1. Подготовительные работы

Перед началом работы по креплению кровельных панелей необходимо обязательно ознакомиться с проектной и монтажной документацией, так как в ней имеется вся необходимая информация о предназначении кровельных сэндвич-панелей и способах их раскладки. Там содержаться данные о виде панелей, их размерах и количестве, типе профиля и производителе.

В документации указывается расположение, количество и разновидности соединительных элементов, узлов кровли из сэндвич панелей и мест примыканий. Также прилагается спецификация отделочных, архитектурных и фасонных элементов, обозначается количество гидроизоляционных и теплоизоляционных материалов.

Затем стоит проверить соответствие уклона кровли проектным параметрам. Помните, что минимальный уклон крыши, изготовленной из сэндвич-панелей, должна составлять не меньше 5 градусов для скатов без люков, зенитных фонарей и слуховых окон или из одной панели; и не меньше 7 градусов для скатов со световыми люками или состоящих из нескольких элементов.

После этого следует поверить соответствие проектным показателям опорных конструкций, а именно вертикальность и горизонтальность стропил, прогонов и стоек. Если в процессе проверки вы обнаружили отклонения в геометрии главных несущих конструкций, их следует немедленно исправить. Если крепление кровельных панелей будет производиться на металлические системы, вам стоит убедиться в отсутствии коррозионного процесса на металле. Если вы обнаружили его, то удалите, как можно скорее.

Не забудьте побеспокоиться о работоспособности измерительных приспособлений и необходимого инструмента для монтажа панелей. К инструкции прилагается подробная схема и технологическая карта монтажа сэндвич-панелей, а также сведения по технике безопасной работы.

Перед монтажом сэндвич-панелей выровняйте площадку, очистите ее от строительного мусора и грязи. При очистке сэндвич-панелей от различных загрязнений нельзя использовать кислоты, щелочи и абразивные моющие средства. Не стоит класть на поверхность панелей различные предметы, чтобы избежать повреждения полимерного покрытия. Для нахождения на крыше лучше отдать предпочтение мягкой обуви.

2. Материалы и инструменты

Для закрепления на крыше сэндвич-панелей принято использовать электродрель и шуруповерт с большими оборотами. Опорные конструкции могут изготовляться из разных материалов, поэтому и тип крепления стоит выбирать в соответствии с видом и толщиной конструкции. Обычно для такой цели применяются саморезы. Чтобы правильно подобрать их длину, следует сложить длину бура самореза, толщину каркаса, толщину панели и компенсацию шайбы (5 миллиметров).

Кровельные саморезы, что подходят для сэндвич-панелей, обязательно должны иметь специальные уплотнительные шайбы, изготовленные из эластичного материала. Подобные шайбы предохраняют поверхность от повреждений металлической головкой при вкручивании и обеспечивают герметичность места крепления.

С целью крепления доборных элементов применяются короткие саморезы или специальные заклепки. Как правило, чтобы закрепить панель, которая имеет длину больше 6 метров, применяется 8 саморезов; для крепления 6-метровой панели потребуется 6 саморезов, а для изделия длиной меньше 4 метров используются 4 самореза.

Выбирайте для монтажа кровли из сэндвич-панелей изделия, что соответствуют друг другу по цвету. Помните, что панели в разных пачках могут иметь разный оттенок, поэтому необходимо проверять номер оттенка на каждой пачке. Соответствие прикрепленных панелей проверяется по цвету визуально с расстояния приблизительно 50-60 метров от дома.

3. Резка сэндвич-панелей

Если возникла необходимость резки сэндвич-панели, то помните, что необходимо контролировать горизонтальность черты будущего разреза с обеих сторон изделия. Это делается посредством использования строительного уровня. Если вы убедились, что линии располагаются правильно, можно производить разрезание металла, а затем и слоя утеплителя.

Покрытие сэндвич-панелей является весьма чувствительным к повышенной температуре, так как металлический лист становится при перегреве неустойчивым к коррозии. Поэтому для этих целей не подходит плазменная резка и шлифовальная машинка. Если объем работы незначителен, то можете использовать электроножницы. Распиливать обшивку из металла с помощью электрических ножниц следует по отдельности, бережно удаляя металлическую стружку после каждой резки или каждого сверления и очищая от стружки замки панелей.

4. Подъем панелей на крышу

Процесс подъема сэндвич-панелей на высоту производят с помощью грузоподъемных механизмов и специальных механических захватов с вакуумными присосками. При данном способе подъема панелей удалите в местах присосок полиэтиленовую пленку. Если нет подобных захватов, то вы можете их заменить струбциной с войлочными или резиновыми прокладками, чтобы покрытие панелей не повредилось.

Поднимать следует по одной панели, чтобы на кровле они не складировались. Нельзя панель ставить на ту плоскость, в которой находятся замки, чтобы избежать деформации. Панели, что имеют длину больше 8 метров, нужно подвешивать к балке или струбцине дополнительно через каждые три-четыре метра на текстильные стропы, страхующие панель от перегибов и падения.

Стропы снимаются после того, как сэндвич-панель уже располагается на крыше, непосредственно перед самим устройством кровли из сэндвич панелей. В это время поддерживают изделие только механическими захватами. Помните, что при подъеме панелей нужно брать во внимание угол ската крыши, чтобы не испортился край панели.

5. Выбор конструкции крыши

Крыша из сэндвич-панелей при строительстве небольших построек не требует обустройства стропильной системы. Конструкция крыши в этом случае будет такова: между фронтонами крыши установлен коньковый прогон, а на стенах сбоку - балка наподобие мауэрлата. Кровельные панели при этом укладывают на мауэрлат и коньковую балку.

Если пролеты между мауэрлатом и коньком большие, а размеры сэндвич-панелей недостаточные, чтобы эти расстояния перекрыть, принято устанавливать дополнительные прогоны. Обычно такие прогоны требуются, когда длина пролета больше 4 метров. Кровельные панели нередко крепят на стропильную систему, но это не обязательная мера, а скорее перестраховочная.

6. Крепление сэндвич-панелей

Технология кровли из сэндвич панелей отличается от традиционной процедуры крепления строительных конструкций. Минимальная ширина промежуточных опор для кровельных панелей достигает 80 миллиметров, а крайней опоры – близко 60 миллиметров. С обеих сторон на панели нанесена специальная пленка, что необходима для защиты панелей при перевозке и монтаже.

Перед началом укладки каждой панели следует проверить, чтобы были полностью очищены все стыкуемые трапеции профилированного листа. Для начала снимите защитную полиэтиленовую пленку снизу. Пленку снимать нельзя при очень высокой и очень низкой температуре. Оберегайте её от воздействия растворителей и прямых солнечных лучей.

Процесс крепления сэндвич-панелей начинается с размещения первой панели и прогону её вблизи конька или закрепления ее к стропилу. После этого всю панель крепят к остальным прогонам. При вкручивании саморезов с помощью шуруповерта следует откорректировать показатель крутящего момента затяжки. Это делают, чтобы не деформировалась шайба. Саморезы необходимо вкручивать на расстоянии от начала панели не меньше, чем на 50 миллиметров.

Обязательно следите, чтобы саморез входил в поверхность под прямым углом, не раздавливал шайбу и прижимал её при этом достаточно плотно к металлу. Особое внимание уделяйте усилию затягивания шурупов. Помните, что их следует затягивать не слишком слабо и не очень сильно, так как это снижает время службы панели.

Все остальные панели крепят к прогонам. При стыковании панелей рекомендуется пользоваться двумя захватами с целью избегания перекоса кровельных панелей и деформации замков. В замок панели, имеющий вид выемки, помещают уплотнитель. При расположении крайних элементов крепление к прогонам панелей производят посредством ввинчивания саморезов в ребро жесткости - выступающую часть панели.

При монтаже кровли сэндвич конек представляет из себя целую конструкцию, которая кардинально отличается от конька традиционных крыш. После укладки всех панелей на скаты кровли нужно прикрепить внутреннюю коньковую планку, после чего следует побеспокоиться о продольном соединении панелей.

7. Уплотнение продольных соединений

Продольное соединение сэндвич панелей следует дополнительно укрепить шурупами, расстояние между которыми должно быть не больше полметра. Чтобы правильно определить количество шурупов, которые необходимы для крепления, нужно учитывать такие факторы: ветровую нагрузку, что зависит от места размещения объекта, тип объекта и размещение панели. Помните, что на продольном соединении между сэндвич-панелями нельзя допускать зазоров.

Уплотнение продольного соединения производят всегда, независимо от уклона кровли из сэндич панелей. Между панелями все свободные пространства заполняются монтажной пеной, если используются панели с теплоизоляционным материалом из минеральной ваты, то это можно делать самой ватой. Также вы можете использовать специальный силиконовый герметик. В любом случае его реакция не должна быть кислой.

После застывания монтажной пены её излишки срезают и укладывают полиуретановые прокладки, которые имеют профиль. На прокладки прикрепляют к гребням сэндвич-панелей приконьковую планку, затем укладывают полиуретановую прокладку и финишную часть конька – специальную коньковую планку.

Таким образом, кровельные сэндвич-панели являются великолепным материалом нового поколения, предназначенным для оформления крыш. В инструкции к кровельным панелям вы найдете всю необходимую вам информацию для обустройства кровли сэндвич. Испортить этот кровельный материал могут только неграмотные манипуляции и неумелые руки. Чтобы этого избежать, внимательно выполняйте все наши рекомендации и соблюдайте базовые рабочие условия.

strport.ru

Монтаж кровельных сэндвич панелей: узлы, крепление, угол наклона

Современный строительный сектор развивается довольно активно и одним из главных движущих факторов этого развития является разработка и внедрение новых материалов и технологий, которые сокращают временные затраты на возведение объекта. Один из таких материалов, широко используемых при возведение легких металлоконструкций — это сендвич-панель.  Монтаж кровельных  сэндвич панелей — процедура довольно простая и позволяет создавать крыши со сложными формами.

Однако, для обустройства кровли потребуется бригада монтажников с использованием автомобильных или башенных кранов, и при  наличии специальных грузозахватных приспособлений.

Подготовительные работы

Перед тем как начать работы по монтажу кровельных панелей необходимо:

  1. Получить документацию на монтаж.
  2. Проверить соответствие уклона крыши проектным параметрам

Минимальный уклон крыши из сэндвич панелей составляет не менее 5 градусов для скатов из одной панели (без люков) и не менее 7 градусов — для скатов из нескольких элементов или со световыми люками

  1. Поверить соответствие опорных конструкций с проектными показателями.
  2. Горизонтальность и вертикальность стропил, стоек, прогонов должна соответствовать проектным данным.
  3. Проверить наличие гидроизоляции на стропильной системе, или элементах её заменяющих.
  4. Проверить работоспособность необходимого инструмента, измерительных приспособлений для монтажа  панелей.

В проектной документации указываются схемы раскладки сэндвич панелей, спецификация:

  • в схеме – раскладке  должны быть указаны панели соответствующих размеров, толщины, количества, производитель, профиль панелей;
  • технологическая карта монтажа;
  • крепежные и соединительные элементы, их расположение;
  • чертежи отдельных узлов кровельных сэндвич панелей

Если в процессе проверки обнаружились отклонения в геометрии несущих конструкций, их необходимо исправить. Если монтаж кровельных панелей производится на металлические системы, нужно убедиться в отсутствии коррозии на металле. Если таковая обнаружена, следует её удалить. Также, обязательно следует проверить герметичность мест их стыкования.

Подъем панелей на крышу

подъем панелей на крышу

Подъем сэндвич панелей производится при помощи  грузоподъемных механизмов и механических  захватов для сэндвич панелей с вакуумными присосками.

При таком способе подъема панелей, в местах присосок нужно удалить полиэтиленовую пленку. Если таких  захватов нет, можно заменить их струбциной с резиновыми или войлочными прокладками, чтобы не повредить покрытие панели. Поднимают по одной панели, не допуская их складирования на кровле. Нельзя ставить панель на ту плоскость, где находятся замки, во избежание их деформации.

Панели длиной более 8 метров должны подвешиваться к струбцине или балке  дополнительно через каждые 3-4 метра на текстильные стропы, которые будут страховать панель, как от перегибов,  так же и от падения.

Снимаются стропы после того, как панель будет находиться на крыше, непосредственно перед самой её укладкой в проектное положение. В это время панель поддерживается только  механическими захватами.

  •  При подъеме панелей следует учитывать угол ската кровли, чтобы не испортить край панели.
  • Уклон  кровельных сэндвич панелей должен быть не менее 5 градусов, и это притом, что на кровле нет слуховых окон, зенитных фонарей или других малых форм.
  • Если подготовительные работы проведены с надлежащим качеством, монтаж  должен пройти легко и быстро.

Правила монтажа

Технология монтажа сэндвич панелей несколько отличается от традиционного монтажа прочих строительных конструкций. Если строго  соблюдать последовательность и технологические нюансы, то весь процесс будет успешным, и не повлечет за собой неприятных последствий.

Процесс начинается с укладки первой панели и крепления ее к стропилу или прогону вблизи конька, выполненному из металла, бетона. После этого уже вся панель крепится к остальным прогонам.

  • Все последующие панели крепятся к прогонам, но не к коньку.
  • В замок панели, который имеет вид выемки,  наносится уплотнитель, для лучшей герметизации  стыков.
  • Необходимо перед укладкой панели снять защитную полиэтиленовую пленку с нижней стороны.
  • При стыковании панелей нужно пользоваться двумя захватами, чтобы избежать перекоса панели и деформации замков.

порядок укладки панелей

При укладке крайних элементов кровли, крепление кровельных сэндвич панелей к прогонам производится путем ввинчивания трех саморезов в выступающую часть панели ( ребро жесткости). Все последующие панели можно закреплять уже двумя саморезами. Все соединительные элементы стыкуются под углом 90 градусов, перекосы не допускаются.

Вид саморезов, их количество и места крепления  одной панели к прогонам, все это  должно  быть указано в проектной документации, соответствовать типу панелей и ветровой нагрузке.

порядок крепления кровельных панелей

Важно помнить, что саморезы должны вкручивать на расстоянии от края панели не менее, чем на 50мм.

Расходники и инструмент

Для закрепления сэндвич панелей используют шуруповерт с большими оборотами и электродрель. Кровельные саморезы для сэндвич панелей должны иметь уплотнительные шайбы из эластичного  материала.

Одновременно с монтажом панелей их проверяют на соответствие по цвету. В разных пачках панели могут иметь различный оттенок, поэтому нужно проверять номер цвета на каждой пачке. Соответствие уложенных панелей по цвету проверяется визуально с расстояния примерно 50-60 метров от здания.

Не допускается наносить маркировку на панели предметами, способными нарушить целостность полимерного защитного слоя, во избежание дальнейшей коррозии металла.

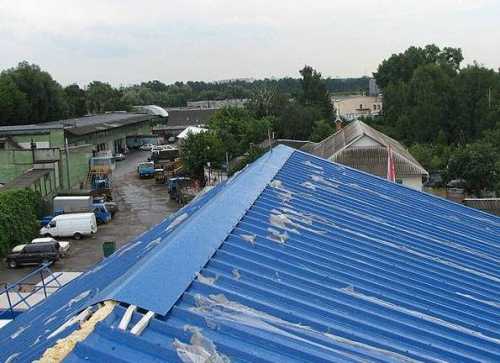

Устройство конька

Конек при монтаже сэндвич панелей представляет собой целую конструкцию, кардинально отличающуюся от конька обычных крыш.

После того, как уложены все панели на скаты кровли, производят укладку внутренней коньковой планки, после чего все свободные пространства между панелями заполняются монтажной пеной, в случае панелей с утеплителем из минеральной ваты, это делают самой ватой и специальным уплотнителем. После, как монтажная пена застынет, срезаются её излишки и укладывают полиуретановые прокладки, имеющие профиль.

1- кровельная сэндвич-панель, 2 — коньковой элемент, 3 — маска панели, 4 — фасонный элемент, 5 — утеплитель, 6 — уплотнительная лента, 7и 8 -саморезы

На прокладки прикрепляется к гребням сэндвич панелей со стороны обоих скатов приконьковая планка, которая соединяется специальным способом. После этого снова укладывается полиуретановая прокладка, которая имеет клейкую основу. И  только теперь можно уложить финишную часть конька – коньковую планку.

По окончании укладки панелей и устройства конька необходимо провести работы по отводу дождевой воды, и  произвести отделку свесов.

Особенности работы с сэндвич панелями

Монтажники, находящиеся на крыше, должны иметь на ногах мягкую обувь, чтобы не повредить полимерное покрытие сэндвич панелей.

  • Выступающие гребни замков должны плотно входить во впадину следующей панели.
  • Для уплотнения нельзя использовать силикон с кислой реакцией.
  • При монтаже следует снимать полиэтиленовую пленку только  в местах соединений панелей и местах креплений их к прогонам. Вся остальная пленка может удаляться только после полного завершения всех работ.
  • Если в процессе  необходимо отрезать сэндвич панель, следует пользоваться только ножницами по металлу или пилами холодной резки (ручной циркулярной пилой или электролобзиком).
  • При малых объемах резки  нужно пользоваться ручными или электрическими ножницами. При этом производится  резка каждого кроющего слоя металла по отдельности.
  • При резке или сверлении панелей, необходимо постоянно очищать замки соединений от стружки и другого мусора, а также и саму панель.

Причины возможных дефектов кровли:

  • не выполнялись требования производителей сэндвич панелей;
  • был приобретен материал, не отвечающий основным параметрам  качества;
  • применялся труд неквалифицированных работников;
  • не использовался необходимый инструмент и приспособления.

При соблюдении всех технологических тонкостей и квалифицированных монтажников, работа по устройству кровли из сэндвич панелей не представляется непреодолимым действием.

Также советуем посмотреть:

novakrovlya.ru

Саморезы для сэндвич панелей - таблица размеров

Сегодня сэндвич-панели используются повсеместно – из них возводят малоэтажные здания жилого, коммерческого и производственного назначения. Сэндвич имеет множество преимуществ: быстрый монтаж, хорошие тепло-звукоизоляционные качества, продолжительный срок службы. Для крепления панелей используют специальные саморезы, которые отличаются от классических по своей форме. Разберем, какие размеры саморезов для сэндвич-панелей бывают и как правильно подобрать крепежи под разные типы материала.

Требования к саморезам

К крепежам для сэндвич-панелей выдвигаются следующие требования:

  1. Продолжительный срок эксплуатации.
  2. Надежная фиксация панели к металлическому или бетонному основанию.
  3. Быстрый монтаж за счет наличия специального бура.
  4. Герметичность проделанного отверстия.
  5. Устойчивость к влаге и перепадам температур.

Самонарезающие винты OF отвечают всем перечисленным требованиям. В нашем онлайн-каталоге вы сможете подобрать оптимальные размеры саморезов для сэндвичей и получить детальные консультации от наших специалистов.

Классическое крепление для сэндвича имеет две резьбы. Одна располагается возле головки, вторая (рабочая) возле бура. Между резьбой находится гладкий пруток, который располагается в теле панели. На конце прутка имеется специальный бур из закаленной стали, который с легкостью прорезает сталь толщиной до 16 мм. Наличие резьбы позволяет надежно зафиксировать листы и не допустить их прогибания или вырывания при ветровых или механических нагрузках. Шестигранная головка используется для закручивания устройства при помощи соответствующей насадки на дрель или шуруповерт. За головкой расположена пресс-шайба и эластичная прокладка, которая герметизирует проделанное отверстие.

Виды крепежных элементов

Рассмотрим, какие бывают саморезы для крепления сэндвич панелей (размеры будут приведены в таблице ниже). Их изготавливают из закаленной углеродистой нелегированной стали, после чего покрывают антикоррозийными покрытиями. Существует несколько типов покрытия:

  1. Цинковое хроматированное. Отлично защищает изделие от коррозии и воды. Позволяет соединять сэндвич с металлическими и алюминиевыми каркасами.
  2. Кадмиевое хроматированное. Подобное покрытие не боится влаги, ультрафиолета, солнечного излучения, снега, дождей и пр.
  3. Фосфатное с масляной пропиткой. Позволяет надежно защитить конструкцию от коррозии, придает крепежу электроизоляционные свойства.
  4. Никелевое. Подобное покрытие устойчиво к механическим повреждениям, оно увеличивает твердость стали и защищает изделие от коррозии.

Существуют и другие типы покрытий, но их нечасто используют в классическом строительстве.

Популярные размеры саморезов для сэндвич-панелей

Панели выпускаются двух типов: стеновые и кровельные. Они бывают разной толщины и могут крепиться к различному основанию, но чаще всего их монтируют на металлические и бетонные конструкции. Существуют следующие типы саморезов:

  1. Для монтажа к металлическому каркасу. Оснащены головкой шестигранной, пресс-шайбой, прокладкой. Для кровельных плит выпускаются в размерах от 60 до 315 мм, для стеновых от 50 до 315.
  2. Для крепления к бетонным перекрытиям. Имеют цилиндрические головки, используются для монтажа панелей шириной от 50 до 250 мм.
  3. Для крепления различных доборных элементов используют метизы от 4,8х13 до 4,8х32мм.
  4. Очень часто при монтаже сэндвич-панелей используют саморезы на 200 мм.

Далее приведем основную таблицу саморезов для сэндвич-панели, где указаны наиболее используемые размеры. Диаметр у крепежей бывает разным: 5 и 6,3 мм.

Маркировка

Длина

Длина резьбы с буром

Толщина сэндвич-панели (для каркаса толщиной в 4 и 14 мм)

SD-Z 7,0-10/6,3-14х85

85

51

35-53

35-47

SD-Z 7,0-10/6,3-14х105

105

51

55-75

55-69

SD-Z 7,0-10/6,3-14х145

145

90

55-113

55-107

SD-Z 7,0-10/6,3-14х165

165

90

75-135

75-129

SD-Z 7,0-10/6,3-14х190

190

90

100-160

100-154

SD-Z 7,0-10/6,3-14х235

235

90

145-205

145-199

SD-Z 7,0-10/6,3-14х285

285

90

195-255

195-249

SD-Z 7,0-10/6,3-14х315

315

90

225-285

225-279

 Чтобы узнать актуальную цену на саморезы для сэндвич-панелей на различные размеры и типы, звоните в наш интернет-магазин – опытные консультанты ответят на все имеющиеся вопросы.



Стыковка металлочерепицы

Очень важно правильно стыковать металлочерепицу на кровле, потому что это профильный материал. Для  крепления используются специальные кровельные саморезы с шестигранной…

leksholding.ru


Смотрите также

.
