Особенности применения гибкого вала для гравера, дрели и шуруповерта. Шуруповерт гравер

Гибкий вал для гравера, дрели или шуруповерта: конструкция и назначение

Гибкий вал, основное назначение которого состоит в передаче крутящего момента на значительное расстояние, чаще всего используется для оснащения граверов. Такое оборудование, которое, по сути, представляет собой миниатюрную шлифовальную машинку, активно применяется для обработки деталей небольшого размера. В частности, гравер используется как минидрель, с его помощью выполняют миниатюрную резку, выборочную шлифовку мелких элементов изделий и целый перечень других работ.

Гибкий вал упрощает использование гравера, избавляя от необходимости держать инструмент над местом работы

Наиболее распространенными сферами, в которых применяются граверы с установленным на них гибким валом, являются ювелирное дело и электронная промышленность. Активно используют такое оборудование специалисты по дизайну, работники авторемонтных станций и мастерских, занимающихся ремонтом бытовой техники и электронного оборудования.

Электрический гравер, на который установлен гибкий привод, особенно актуален в тех ситуациях, когда обработку необходимо выполнить в труднодоступных местах изделия. Используя сменные насадки, такое оборудование можно задействовать во всех этапах выполнения обработки, начиная с черновой и заканчивая финишной.

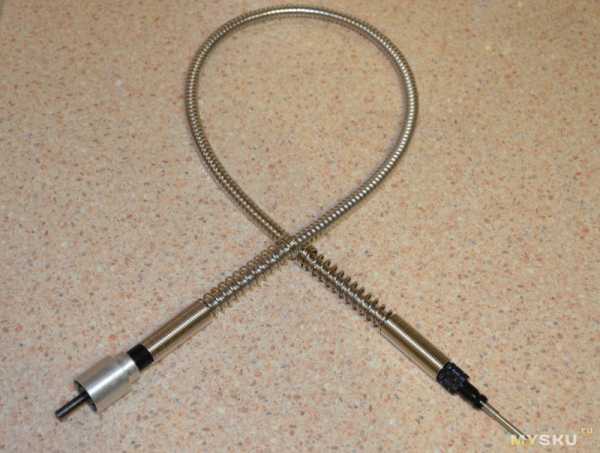

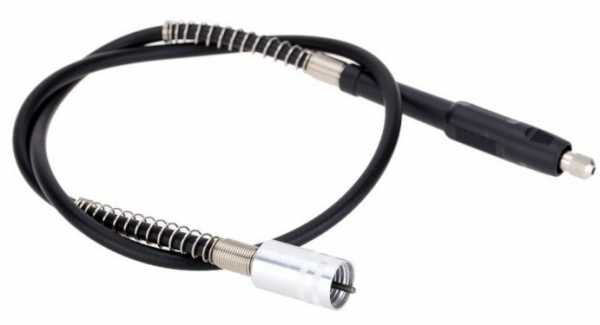

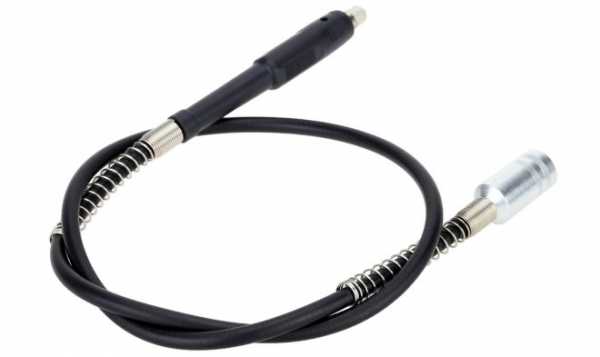

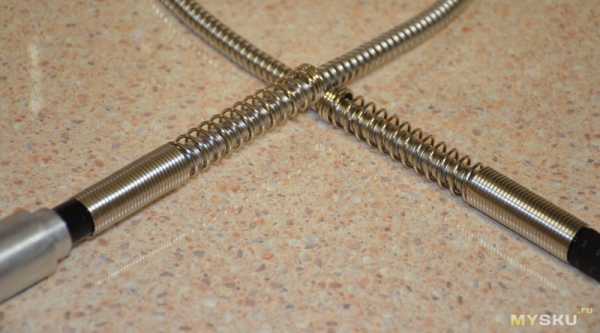

Гибкий вал гравера с защитными пружинами на концах, предохраняющими от повреждения резиновую оболочку

Какие операции выполняют при помощи гравера с гибким приводом

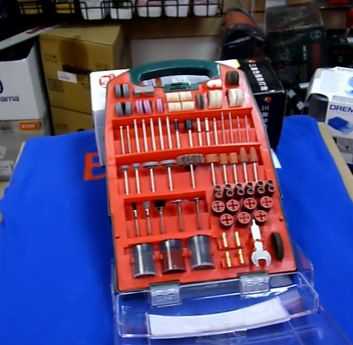

Превратить гравер с установленным на нем гибким валом в по-настоящему универсальное устройство помогают специальные насадки, к числу которых относятся:

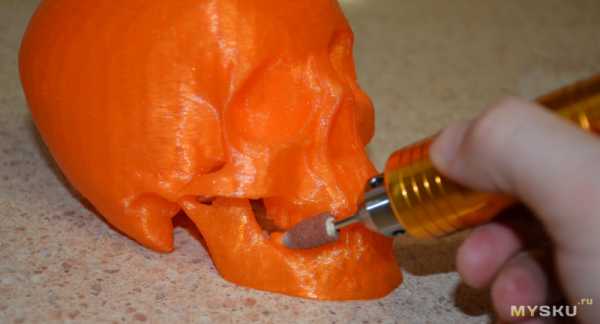

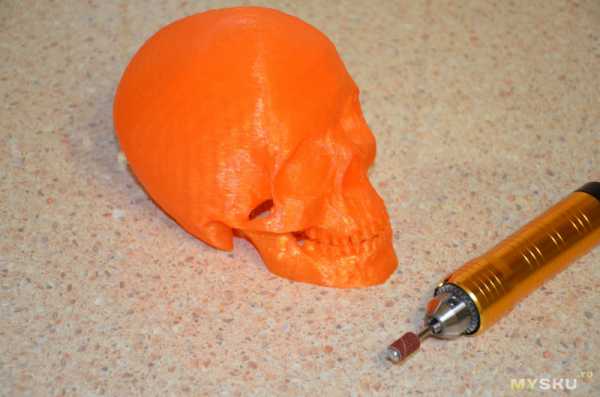

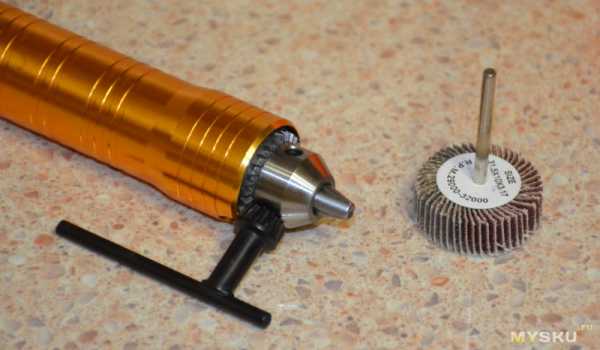

шлифовальные и полировальные круги, позволяющие довести поверхность обрабатываемого изделия до безупречно гладкого состояния;
щетки, используемые для зачистки поверхности изделия и ее шлифовки в труднодоступных местах;
отрезные круги для резки изделий и обработки их рваных краев;

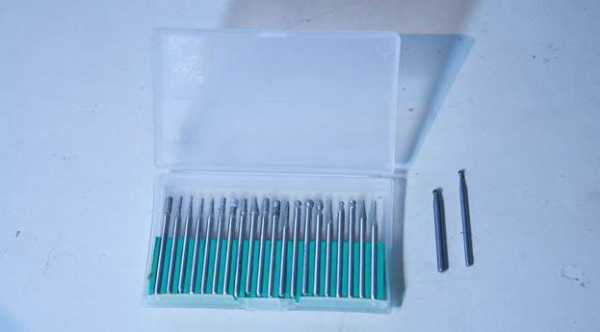

сверла, при помощи которых устройство превращается в миниатюрную дрель;
фрезы и абразивные круги, позволяющие выполнять обработку изделий в труднодоступных местах;

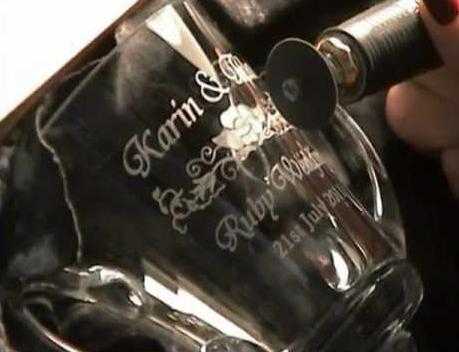

насадки в форме пера, при помощи которых выполняются гравировочные работы.

Чтобы обеспечить удобство работы с таким устройством, оснащенным гибким приводным валом, можно приобрести дополнительные приспособления – резиновые накладки на рукоятку, фиксатор кнопки включения и др.

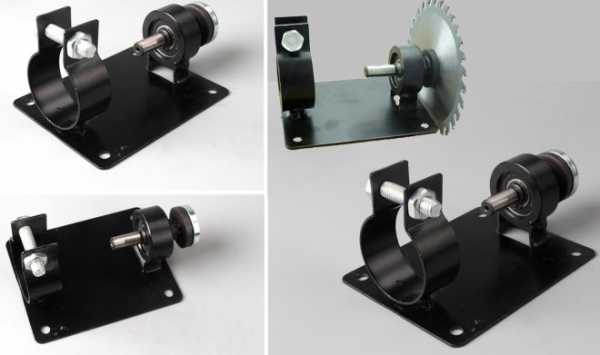

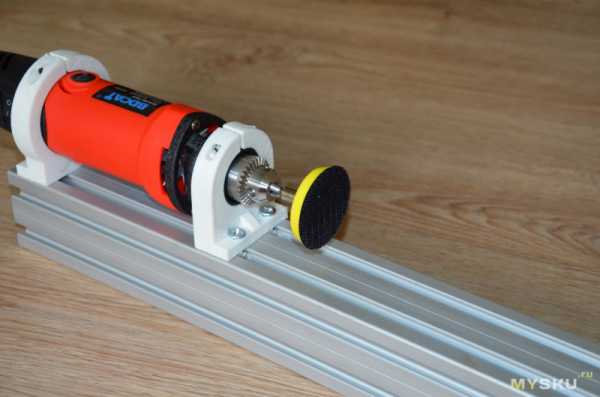

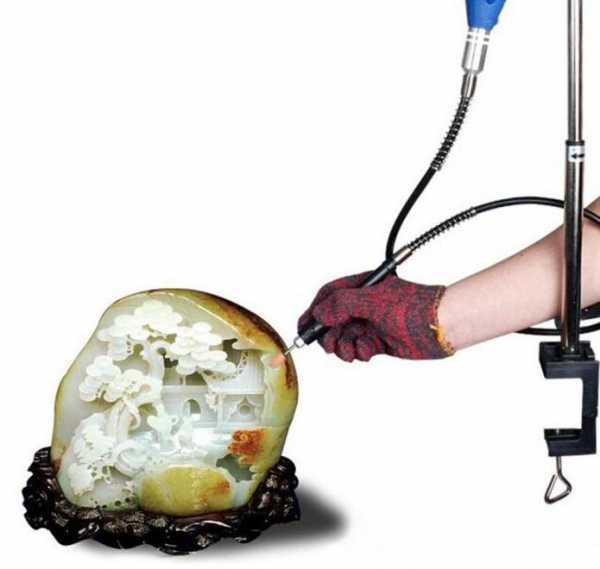

Весьма полезными оказываются всякого рода держатели, в которых помимо вала и гравера можно закреплять различные насадки

К граверам, на которые устанавливается гибкий приводной вал, также относятся бормашина, используемая в стоматологии, машинка для выполнения маникюра, оборудование для обработки натурального камня и нанесения на поверхность изделий из него надписей и рисунков.

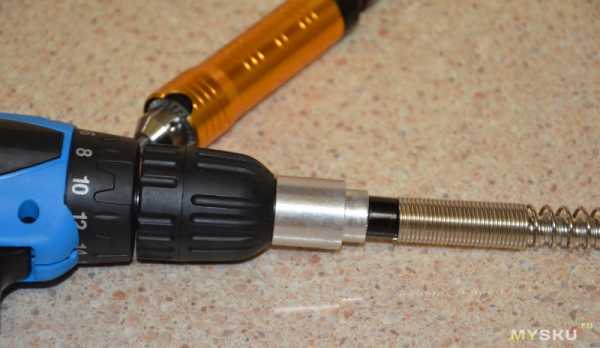

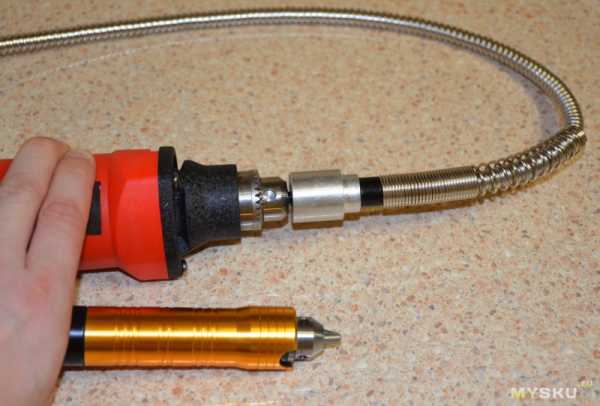

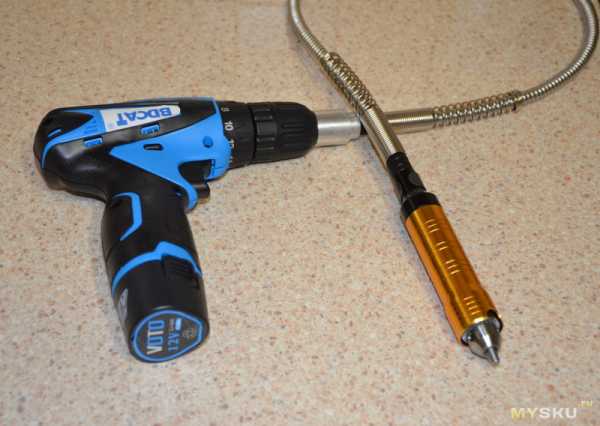

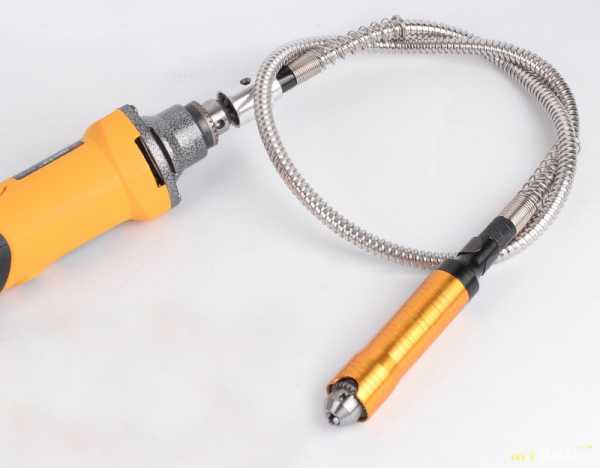

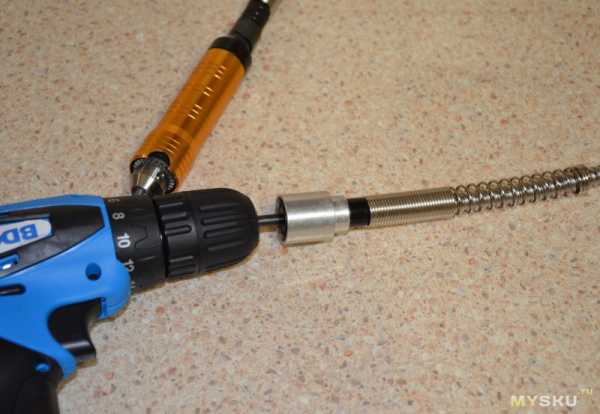

Можно также использовать гибкий вал для дрели или приобрести гибкий вал для шуруповерта. При помощи такого усовершенствования привычных электроинструментов насадка для шуруповерта или сверло могут быть с успехом применены для выполнения работ даже в самых труднодоступных местах.

Как устроен и по какому принципу работает гравер

Гравер, который позволяет выполнять обработку деталей с высокой точностью и производительностью, работает по принципу обычной дрели, а внешне он очень похож на автоматическую ручку большого размера. Основными конструктивными элементами такого устройства являются:

двигатель;
гибкий приводной вал, передающий крутящий момент от двигателя на рабочую насадку;
редуктор;
вентилятор, служащий для охлаждения шпинделя;
сам шпиндель с выступающей рабочей частью;
корпус устройства со специальными отверстиями для выхода нагретого воздуха;
гайка, предназначенная для фиксации используемых насадок;
регулятор мощности устройства;
блокировочная кнопка;
выключатель питания;
крючок для подвешивания выключенного устройства.

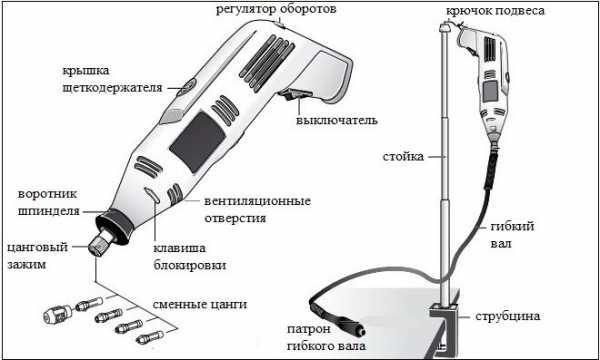

Устройство гравера

Вращение от двигателя передается на ось гибкого вала, обратная сторона которой соединяется с рабочей насадкой. Посадочные места насадок унифицированы, поэтому проблем с выбором требуемого инструмента и его заменой не возникает.

Критерии выбора оборудования

При выборе гравера следует ориентироваться на целый ряд характеристик.

Мощность

По уровню мощности устройства, от которой напрямую зависит его производительность, можно косвенно судить о рабочем ресурсе приводного двигателя. Выбирать мощность гравера, которая у серийных моделей может находиться в интервале 35–300 Вт, следует на основе задач, для решения которых планируется использовать такое оборудование. Кроме того, надо учитывать, как долго оно будет работать между включением и отключением. Длительность операционного процесса зависит от твердости материала, из которого изготовлено обрабатываемое изделие. Чем дольше будет использоваться гравер за одно включение, тем большей мощностью он должен обладать.

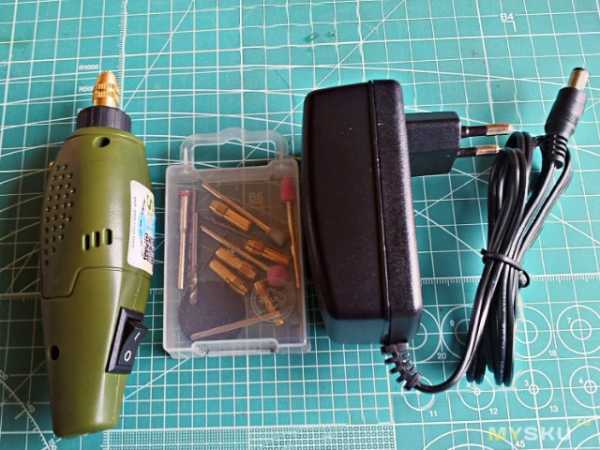

Маломощный компактный гравер удобен для несложных работ без гибкого привода

Количество оборотов

Скорость, с которой вращаются вал электродвигателя и присоединенный к нему гибкий приводной вал, также выбирается в зависимости от твердости материалов, которые необходимо обрабатывать с помощью гравера. Модели, предлагаемые на современном рынке, могут обеспечивать скорость вращения инструмента, находящуюся в интервале 10–35 тыс. об/мин. Низкооборотистые модели можно приобретать в том случае, если использоваться они будут преимущественно для финишной шлифовки и полировки. При выполнении таких операций на инструмент приходится небольшая нагрузка, поэтому сам гравер не перегревается, а значит, не выходит из строя.

Если необходимо более универсальное устройство с гибким валом, лучше отдать предпочтение граверам, в которых предусмотрена возможность регулировки скорости вращения инструмента.

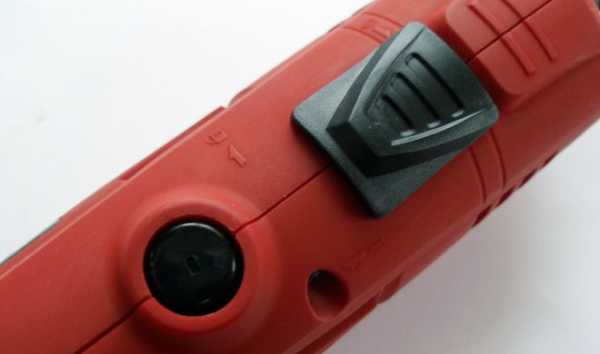

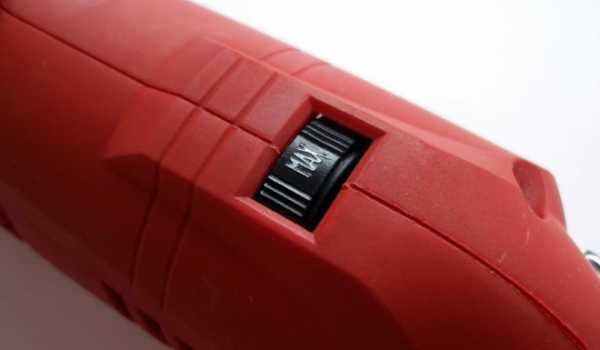

Регулятор оборотов значительно увеличивает функциональность гравера

Размеры и вес

Вес и размеры гравера оказывают влияние на то, насколько удобно и легко будет манипулировать таким устройством в процессе обработки с его помощью. С граверами, которые отличаются значительными габаритами и весом, значительно тяжелее работать, но такие устройства, как правило, обладают более высокими мощностью и производительностью. Вес гравера с гибким приводным валом может находиться в интервале 0,5–8,5 кг. Выбирая такое устройство, в первую очередь учитывают требуемую мощность и функциональность, а только затем обращают внимание на вес и габариты.

Эргономичность

Поскольку гравером работают, постоянно держа такое устройство в руках, то его эргономичность, характеризующая удобство работы с оборудованием, является немаловажным фактором при выборе. Оценивая эргономичность устройства, следует обращать внимание не только на его дизайн, но также на качество сборки, материалы изготовления, расположение кнопок и удобство конструкции рукоятки.

Перед приобретением инструмента стоит подержать гравер в руках, опробовать включение кнопок и фиксаторов

Уровень шума, вибрации и нагрева

Эти параметры не указываются в паспорте на оборудование. Обращать внимание на них желательно в том случае, если использоваться гравер будет достаточно часто. Чтобы оценить, насколько сильно шумит и вибрирует устройство в процессе работы, необходимо просто включить его и оценить данные параметры. Как правило, сильнее шумят граверы средней мощности, а в более оборотистом оборудовании такая проблема предусмотрена производителями и устраняется за счет включения в конструкцию специальных элементов. Оценить то, насколько сильно греется гравер, оснащенный гибким приводным валом, можно только в ходе работы.

Конструкция гибкого вала

Гибкий вал для гравера или любого другого оборудования, к жесткости на кручение которого предъявляются более высокие требования, чем к жесткости на изгиб, как уже говорилось выше, используется для того, чтобы передать крутящий момент элементам, меняющим в процессе работы свое пространственное положение.

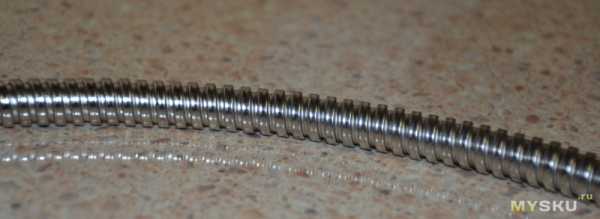

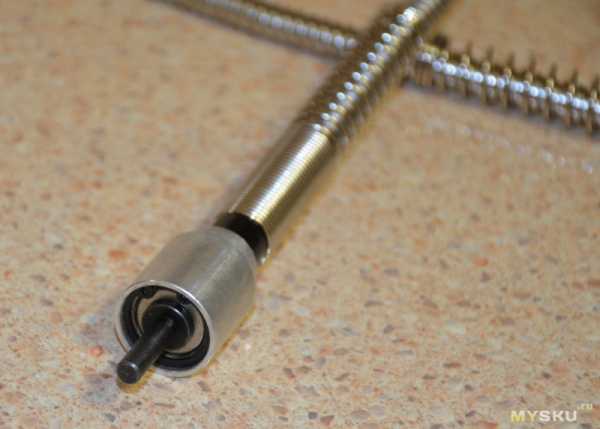

Основной частью гибкого вала, которая и отвечает за главную функцию такого устройства, может быть проволочный стержень или специальный тросик. Этот элемент изготовлен из материалов, обладающих высокой жесткостью на кручение. На основной сердечник проволочного гибкого вала для придания ему более высокой жесткости наматываются дополнительные слои свитой проволоки. Чтобы обеспечить безопасность использования гибкого приводного вала, а также защитить его поверхность от повреждений и удержать на ней смазку, данное устройство помещают в гибкую защитную оболочку, которая является неподвижной по отношению к вращающемуся сердечнику.

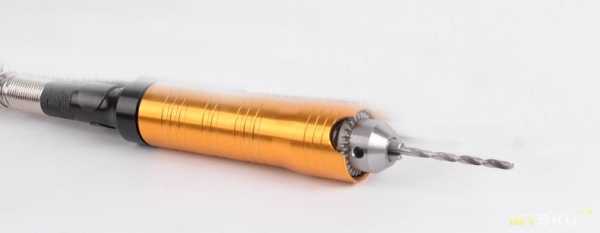

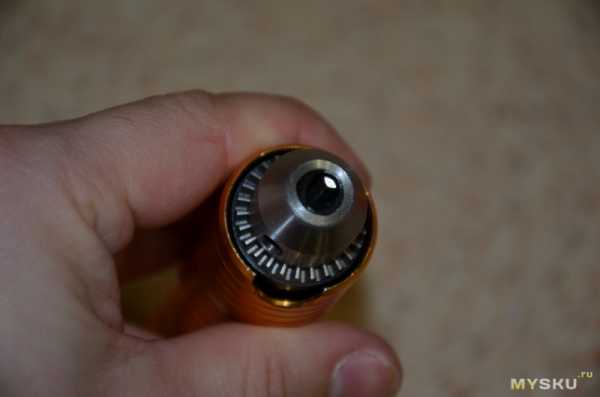

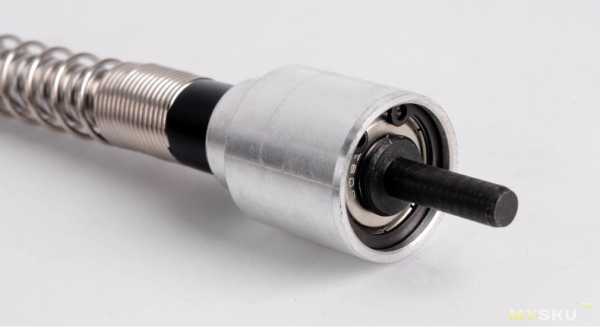

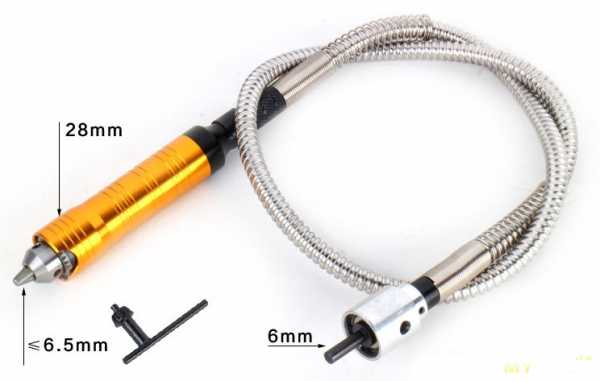

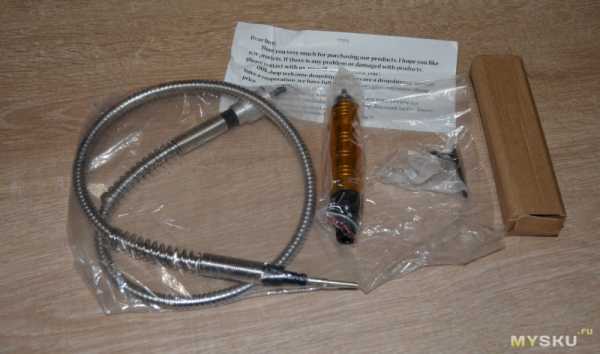

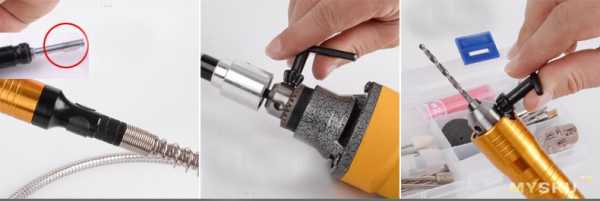

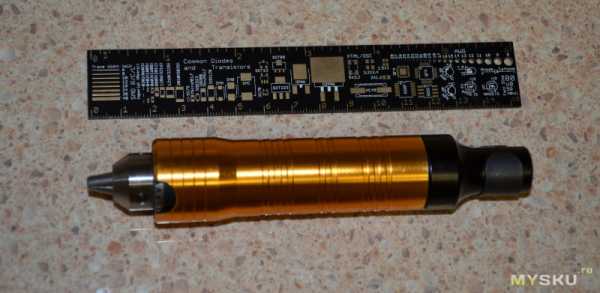

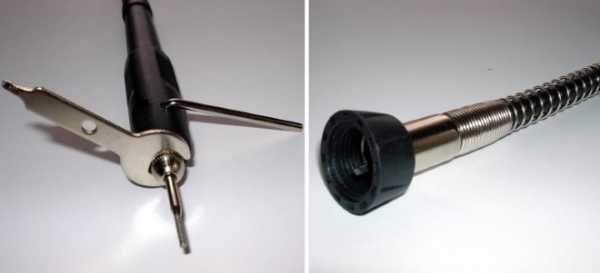

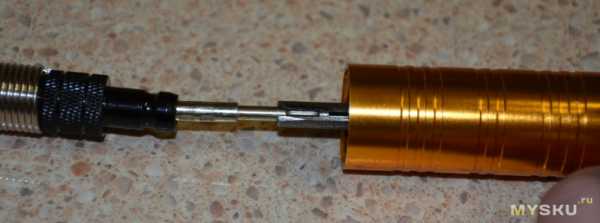

Этот гибкий вал оснащен патроном для насадок с одной стороны, а с другой накидной гайкой для фиксации на гравере

В зависимости от конструктивного исполнения гибкие валы могут быть правого или левого вращения, на что следует обращать внимание при их выборе и применении. Различной может быть не только конструкция гибких валов, но и их длина, достигающая иногда пяти метров.

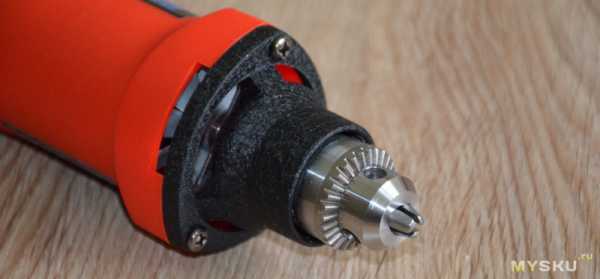

От того, куда устанавливается гибкий вал – на дрель, гравер или шуруповерт, – зависит и конструкция крепежа такого приспособления. Так, на концах вала могут быть размещены крепежные гайки или крепежная арматура другого типа.

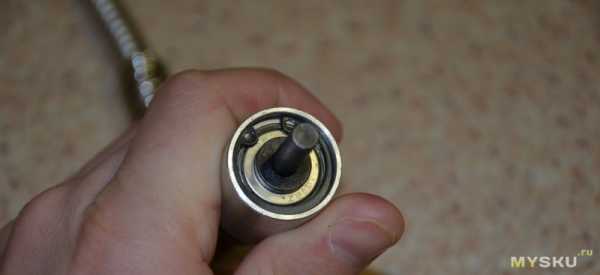

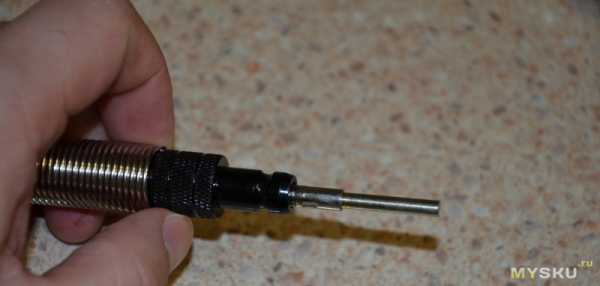

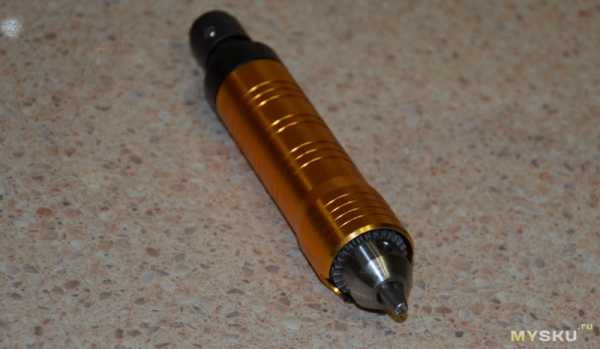

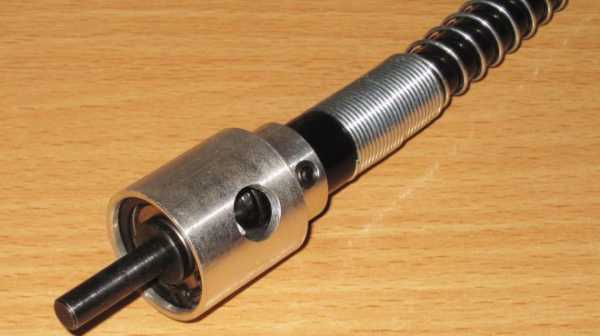

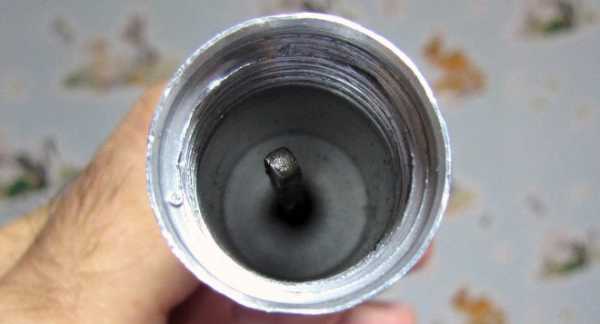

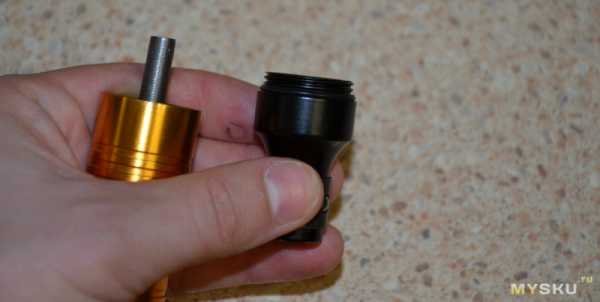

Наконечник этого вала можно снять для чистки и смазки, для чего предусмотрено отверстие сбоку

При помощи гибких валов разной конструкции приводятся в действие различные механизмы и оборудование. Кроме граверов, дрелей и шуруповертов, такими валами оснащают глубинные вибраторы, мотокосы и многие другие виды технических устройств. Простейшим и знакомым многим вариантом использования гибкого вала является прочистка канализационных труб от внутренних засоров.

Механические спидометры автомобилей также приводятся в действие посредством гибкого вала. Изготовление гибкого вала своими руками, конечно, возможно, но, учитывая то, под какими нагрузками работает такое устройство, лучше не экспериментировать и приобрести серийную продукцию от проверенных производителей. Озадачиваться вопросом самостоятельного изготовления гибкого вала можно лишь в том случае, если использоваться он будет для привода маломощного оборудования, работающего на небольших оборотах.

Правила работы с гравером, оснащенным гибким валом

Существует ряд правил, которых следует придерживаться при использовании гравера с гибким валом для обработки различных материалов.

Что необходимо сделать перед началом работы

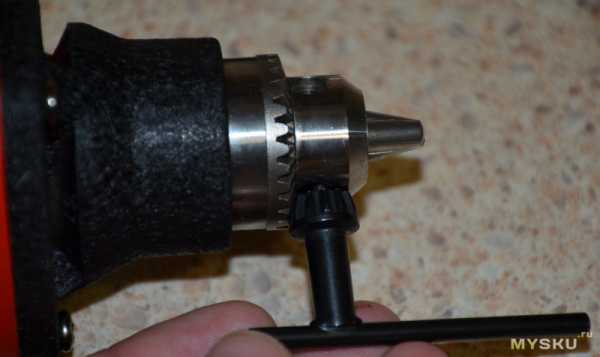

Перед началом работы выбирают насадки. Все они должны находиться под рукой, чтобы потом не тратить время на их поиски. Пока устройство в выключенном состоянии, его лучше подвешивать на специальный крючок, который поставляется в комплекте с большинством современных моделей.

Предотвратить прилипание образующейся в процессе обработки стружки к поверхности инструмента можно, если предварительно покрыть его слоем парафина. Следует иметь в виду: если в конструкции инструмента не предусмотрена принудительная вентиляция, работать им можно не больше 15–25 минут, а затем надо давать ему время на естественное остывание. Поступая таким образом, вы убережете свой гравер от преждевременного выхода из строя.

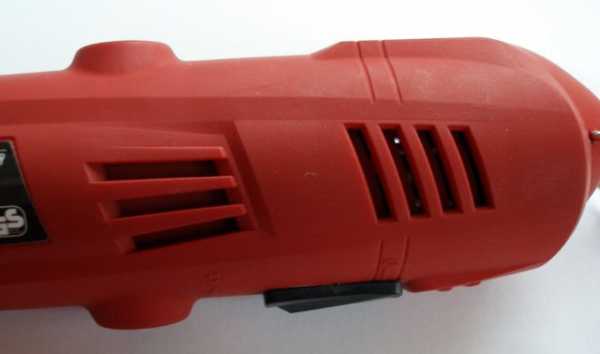

Держа гравер руками, нужно стараться не закрывать ладонями вентиляционные прорези

Изменение режима

Изменять скорость, с которой вращается инструмент гравера, оснащенного гибким валом, необходимо как при смене выполняемых операций, так и при переходе на обработку другого материала. На невысоких оборотах выполняют обработку более мягких материалов, таких, например, как пластик. Если обрабатывать такие материалы на высоких оборотах, это может привести к интенсивному нагреву инструмента и оплавлению краев обрабатываемой детали. На средних оборотах выполняют обработку изделий из металла, на высоких – из твердого природного камня.

Как правильно ухаживать за гравером

Как и любое другое техническое устройство, гравер, оснащенный гибким приводным валом, нуждается в соответствующем уходе. Правильно и регулярно выполняемый, такой уход не только позволит использовать устройство на его максимальной мощности, но и значительно продлит срок его безаварийной эксплуатации.

В процессе обработки, выполняемой при помощи гравера, лопасти его вентилятора активно забиваются пылью и мелкими частицами отработанного материала. Чтобы такой вентилятор работал эффективно, его необходимо регулярно чистить, используя мягкую ткань, смоченную в мыльном растворе. Ни в коем случае нельзя применять для этих целей различные растворители и агрессивные моющие средства, которые могут привести к преждевременному повреждению лопастей вентилятора.

Для очистки и смазки внутренностей инструмент приходится разбирать. Эта нечастая процедура требует определенных ремонтных навыков

Техническое состояние насадок, используемых в комплекте с гравером, также необходимо регулярно проверять. Изношенные насадки следует сразу заменять на новые, так как они могут стать причиной повышенной вибрации устройства, что в итоге приведет к его преждевременному выходу из строя.

Очень важно уделять постоянное внимание техническому состоянию гибкого приводного вала гравера. На защитной оболочке вала, которая изготавливается из полимерных материалов, не должно быть серьезных механических повреждений, которые могут привести к преждевременному выходу вала из строя. После каждого использования гравера его приводной гибкий вал желательно очищать от пыли и других загрязнений, протирать и при необходимости смазывать наконечники, при помощи которых он подсоединяется к электродвигателю и рабочей насадке.

Для смазки внутреннего троса используют жидкое масло

В процессе работы надо следить за тем, чтобы гибкий вал не перегибался слишком сильно. Как при хранении, так и в процессе работы необходимо обеспечить защиту гибкого вала от механических повреждений.

Современные модели граверов и гибкие валы, при помощи которых они приводятся в действие, являются достаточно надежными устройствами. При обеспечении регулярного ухода они способны служить довольно долго без ухудшения своих технических характеристик.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

10 лучших граверов — Рейтинг 2017 года (Топ 10)

Лучшие граверы для работы и творчества

Автор: Степан Кагнер

В этой статье мы познакомим вас с лучшими и самыми популярными моделями граверов. Гравер – инструмент хотя и узкоспециализированный, но в своем роде универсальный. Посудите сами:

Нужно сделать гравировку по металлу, стеклу, дереву, камню? Что ж, зажмите в цангу подходящую насадку и начните рисовать по поверхности гравером, как карандашом.
Ошкурить краску в труднодоступном месте, отшлифовать поверхность? Пожалуйста, для граверов есть насадки под абразивное кольцо из наждачной бумаги и войлочные мини-круги.
Сделать тонкий пропил в дереве или металле? Абразивные круги и круглые фрезы для граверов также есть и в магазинах, и в самих комплектах инструмента.
При доводке двухтактных моторов граверы уже стали обязательным инструментом – это самый удобный способ подгонки и шлифовки окон в цилиндрах.

В общем, даже если гравер понадобился Вам всего на пару дней, есть смысл не брать его на время, а приобрести в постоянное пользование – работа ему всегда может найтись. Сегодня мы попробуем разобраться с тем, что нам предлагает рынок, и выбрать лучшие граверы 2016 - начала 2017 года.

Лучшие аккумуляторные граверы

Говоря о лучших граверах, не упомянуть фирму Dremel невозможно – более того, она фактически повторила судьбу Xerox, закрепив за граверами как целым классом инструмента устойчивое название «дремель». Модель 8200 достойна не только своей марки, но и внимания покупателей – это компактный (вес всего 600 граммов) инструмент, весьма удобный в работе.

Шпиндель гравера раскручивается до 30 тысяч оборотов в минуту, сами обороты регулируются ползунком в задней части корпуса. Там же находится отсек для современного литий-ионного аккумулятора, которого при максимальной нагрузке хватит на 15 минут непрерывной работы – немного, но зато и заряжается он всего за час, а примерно столько же проработает аккумулятор при реальном использовании с перерывами на отдых и средней нагрузкой. Жаль только, что в комплекте поставки нет запасного аккумулятора, а оригинал Dremel дорог – впрочем, аккумуляторы от «зеленой» серии Bosch абсолютно совместимы с ним, а стоят ощутимо дешевле.

Немаловажный плюс гравера Dremel 8200 – это автоматический тормоз: если на обычном гравере насадка продолжает вращаться по инерции после выключения, то здесь сразу остановится вместе с двигателем. Это добавляет безопасности инструменту.

Гибкого рукава в комплекте нет, хотя его и можно накрутить на резьбу, скрытую под декоративным колпачком у шпинделя. В комплекте же есть устанавливаемая сюда же ручка, делающая использование гравера в художественных работах более удобным.

Основные плюсы:

Мощный двигатель
Литий-ионный аккумулятор

Минусы:

В комплекте нет запасного аккумулятора и рукава

9.8 / 10

Рейтинг

Отзывы

Дороговатый, но весьма удобный гравер, к тому же высокооборотный и мощный. Жаль только, что приходится часто перезаряжать аккумулятор.

Если Dremel серии 8200 – это сбалансированный универсал, пригодный и для художественной гравировки, и для сугубо слесарных работ, то серия Micro – это хороший гравер исключительно для художников. Создавая максимально компактный гравер, удобно сидящий в руке и легко контролируемый, инженеры Dremel пошли на определенные жертвы – аккумулятор здесь встроенный, и для зарядки гравер должен ставиться в станцию целиком. Зато Вы вряд ли найдете более эргономичный и легкий аккумуляторный гравер: вес 8050-35 составляет всего 250 граммов, причем его шпиндель раскручивается до 28000 об/мин, а аккумулятор имеет емкость 1 А*ч.

Отдадим должное разработчику – удобству пользователя они уделили пристальное внимание. Гравер имеет светодиодную подсветку рабочей зоны и кнопочный регулятор оборотов, сами установленные обороты отображаются светодиодным индикатором.

Конечно, у компактного гравера есть и ощутимый минус – при работе с вязкими материалами он крайне чувствителен к нажиму на инструмент, легко перегружается (к счастью, электронная схема при этом автоматически остановит шпиндель). Лучшая насадка для этого гравера – это твердосплавный бор для резьбы по дереву или кости.

Основные плюсы:

Превосходная эргономика.
Защита от перегрузки, электронный регулятор оборотов.

Минусы:

Встроенный аккумулятор.
Небольшой крутящий момент.

9.3 / 10

Рейтинг

Отзывы

Для художественной гравировки это самый лучший гравер, которые приходилось испытать – он становится практически продолжением руки и легко контролируется.

Один из самых высокооборотных граверов на нашем рынке – развивая 35000 оборотов в минуту, он становится в этом плане одним из лидеров рейтинга лучших граверов. Обороты для гравера – это момент принципиальный – перегружать его, увеличивая нажим, нельзя, поэтому увеличения производительности можно добиться только повышением скорости обработки. Жаль только, что в качестве регулятора выбран примитивный регулятор напряжения на обмотках – по мере уменьшения оборотов падает и крутящий момент на шпинделе.

В сборе с аккумулятором гравер Hitachi весит чуть менее полукилограмма – и это при том, что здесь используется литий-ионный аккумулятор на полтора ампер-часа, совместимый с шуруповертами этой же фирмы. Он, конечно, изрядно портит баланс инструмента, но это можно исправить покупкой гибкого рукава-насадки, благо резьба для него на корпусе есть. Жаль только, что вместе с рукавом встроенная светодиодная подсветка рабочей зоны уже не будет работать.

Хотя аккумулятор в комплекте и только один, докупить запасной нетрудно – они широко распространены в продаже, стоят недорого, а их срок службы уже стал прекрасно известен домашним мастерам и профессионалам: «убивать» аккумуляторы Hitachi можно долго и упорно, но они будут сохранять приличную емкость. В данном случае одной зарядки хватит в среднем на 40 минут, из-за чего можно даже примириться с не самым лучшим балансом инструмента.

Основные плюсы:

Высокооборотный мотор.
Длительная работа на одной зарядке.

Минусы:

Неудобство работы без гибкого рукава.

9.1 / 10

Рейтинг

Отзывы

Отличная производительность и емкий аккумулятор при не самой высокой цене – это превосходное сочетание! Если докупить рукав – гравер Hitachi становится «мастером на все руки».

Этот гравер – инструмент гораздо больше для домашнего мастера, чем для художника, на что явно намекает и гантелеобразная форма корпуса, и немаленький вес (1,7 кг). Цанги здесь тоже «взрослые» и позволяют использовать оснастку с хвостовиком от 3 до 8 мм – это, как правило, крупные шарошки для обработки металла (сварных швов, стыков и так далее), отрезные диски и дисковые фрезы.

В принципе, если рассматривать «Макиту» как чисто слесарный инструмент, она достаточно неплоха. Подводят следующие моменты: во-первых, используется тяжелый литий-ионный аккумулятор на 18 вольт, ощутимо смещающий баланс инструмента назад и нагружающий тем самым пальцы. Во-вторых – этого аккумулятора НЕТ в комплекте поставки, как нет и зарядного устройства к нему. На этом моменте автор просит отвернуться от монитора детей и женщин, случайно читающих эту статью, потому что без изощренных ругательств описать такое решение производителя невозможно: покупая BGD801Z, Вам придется тут же докупить как минимум два недешевых аккумулятора и зарядное устройство к ним, в итоге сумма покупки изрядно увеличится по сравнению с кажущейся привлекательной цифрой на ценнике – комплект BGD801RFE, в котором все это уже есть, стоит в три (!!!) раза дороже. Уже только за это «Макита» достойна ощутимого снижения балла.

Основные плюсы:

Мощный двигатель, пригодный для тяжелых работ.
Неплохой запас автономности на одном аккумуляторе.

Минусы:

Никакая комплектация – нет даже аккумулятора, не говоря уже о дополнительной оснастке.

7.0 / 10

Рейтинг

Отзывы

Покупал гравер исключительно потому, что у меня уже есть инструмент с совместимыми аккумуляторами, иначе вышло бы слишком дорого.

Лучшие сетевые граверы

200-5 – это самый дешевый из граверов известного бренда. Покупая Dremel по цене китайских аналогов, конечно, придется смириться с рядом недостатков. В первую очередь это бедная комплектация – насадок мало, гибкого рукава и струбцины-подставки нет. Далее стоит попенять на неудобный регулятор оборотов – короткоходный ползунок туговат, вращающееся колесико позволило бы настраивать гравер точнее и легче.

С другой стороны, он имеет неплохую мощность (125 Вт) и весит чуть более полукилограмма, развивает до 35 тысяч оборотов в минуту, при этом не напрягая пользователя излишним шумом, перегревом или вибрациями. Такой инструмент пригодится и художнику, и домашнему мастеру – ну а комплект насадок и дополнительных приспособлений можно подобрать в дальнейшем по своему вкусу самому.

Основные плюсы:

Крайне низкая цена для брендового инструмента.
Хорошо сидит в руке и (за исключением регулятора) удобен в обращении.

Минусы:

Бедная комплектация (5 насадок, ключ для цанги).

9.6 / 10

Рейтинг

Отзывы

Купить «Дремель» за такие деньги – это отличное предложение и, воспользовавшись им, я ни о чем не пожалел. Мало насадок? Так они же все равно расходник, их так и так регулярно докупать.

Эргономичный гравер высокой производительности – короткое и точное определение для Dremel 4000-4/65. Его 175-ваттный двигатель развивает до 35000 оборотов в минуту и имеет неплохой крутящий момент. В отличие от дешевых граверов, где обороты регулируются снижением напряжения на обмотках двигателя и вместе с ним ощутимо падает и крутящий момент, здесь использована полноценная система поддержания оборотов – в зависимости от нагрузки напряжение может автоматически варьироваться, и даже на минимальных оборотах гравер превосходно тянет инструмент.

Помимо этого, здесь великолепная комплектация поставки: есть и гибкий вал, которого лишены многие фирменные комплекты, и фрезерный угломер, и подставка для заточки различного режущего инструмента. Жаль только, что сделаны они не лучшим образом, и фактически полезен в большинстве случаев будет только гибкий вал – зато, в отличие от дешевых китайских, не перегревающийся и не люфтящий.

Нельзя не упомянуть об определенных проблемах с качеством сборки, точнее – об установке щеток: многие пользователи отмечали либо сильное плавание оборотов, либо явное снижение крутящего момента. Однако же, этот дефект сборки проявляется если не сразу в магазине, то в ближайшее время, так что при наличии гарантии проблем не доставит, да и своими руками на худой конец легко устраним. Но вот в интернете покупать Dremel 4000-4/65 точно не стоит.

Основные плюсы:

Высокооборотный двигатель
Стабилизация оборотов

Минусы:

Нестабильность качества сборки
Не самый лучший набор комплектующих по качеству, но не по количеству

9.1 / 10

Рейтинг

Отзывы

Самый лучший, удобный и мощный гравер, вот правда с покупкой сразу не повезло – плавали обороты, но после ремонта по гарантии уже год как проблем ноль.

Для инструмента с таким специфичным хватом, как у граверов, эргономика – это один из главных критериев выбора. Elitech в этом плане хорош – хотя гравер и весит 0,75 кг (для 170-ваттника это многовато), он вполне удобен и в руке и особенно – при установке съемной ручки, которая определенно превосходит по комфорту решения других производителей.

Что же до нетрадиционных решений, то это – единственный попавшийся нам гравер с цифровой (!) индикацией оборотов. Если сама настройка кнопками «плюс» и «минус» уже встретилась на Dremel Micro, то дисплей больше никто не использует. Фича это или полезная особенность – решать Вам, но работа цифрового регулятора оборотов действительно заслуживает похвалы. Неплох и комплект поставки – есть и много насадок, и гибкий рукав со стойкой для подвески гравера.

Основные плюсы:

Хорошее качество изготовления.
Эргономичная дополнительная рукоять.
Цифровой регулятор оборотов.

Минусы:

Не самый легкий гравер.

9.0 / 10

Рейтинг

Отзывы

Когда денег немного, но откровенный Китай брать не хочется – гравер Elitech окажется лучшим выбором: не перегревается, шумит умеренно, тянет прилично.

Достаточно спорная модель гравера. Он далеко не самый мощный (130 Вт) и не самый оборотистый (частота вращения – 30 тысяч оборотов в минуту), не самый легкий (0,65 кг). С другой стороны – здесь в сравнении с китайскими конкурентами гораздо более надежный двигатель, не перегревающийся вплоть до появления запаха горелого пластика подобно «Калибрам» и начинающим заполонять прилавки Ryobi.

Все органы управления вынесены на мини-рукоять пистолетного типа. Решение спорное, так как в реальности держаться за нее можно разве что двумя пальцами, при удержании же за корпус клавиша включения оказывается между рукой и рукояткой. Гораздо удобнее гравер при подвеске на штангу и работе с комплектным гибким валом.

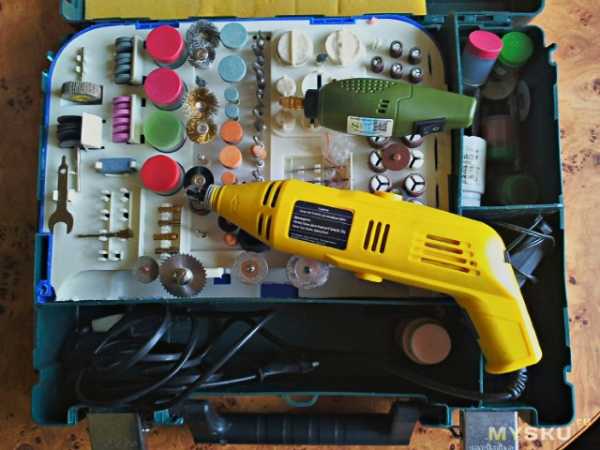

Кстати, о комплектации: именно она здесь стала причиной цены. Вместо привычного мини-кейса «Зубр» упакован в целый чемодан, в котором помимо него размещено огромное количество разнообразных насадок. Более полного комплекта «купи и сразу начни работать» на нашем рынке не встречалось. Так что, будь у нас номинация «лучший гравер для начинающих», «Зубр» мог бы претендовать на нее.

Основные плюсы:

Богатейшая комплектация

Минусы:

Не самая лучшая конструкция самого гравера.

8.8 / 10

Рейтинг

Отзывы

Брал как первый инструмент именно из-за того, что в комплекте было все, что только могло понадобиться. Постепенно менял оснастку, докупал насадки, но сам гравер так и живет в своем чемодане.

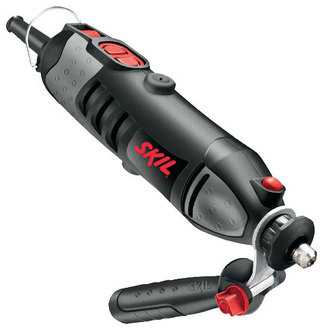

На первый взгляд новинка от Skil показалась крайне привлекательной: эргономичный корпус с мягкими накладками из резины, в комплекте не только телескопический подвес со струбциной и гибкий вал, но и регулируемая по наклону рукоятка с встроенным фонариком. Причем за все это просят не так и дорого.

Увы, цена недвусмысленно намекает, что столько всего за такие деньги не бывает просто так. Сам гравер имеет типично китайское плавающее качество, при покупке нужно сразу ощупать шпиндель и самого гравера, и гибкого вала на предмет люфтов, проверить отсутствие вибраций. Сам мотор, развивая до 35 тысяч оборотов в минуту, оснащен примитивным регулятором частоты вращения и по сравнению с сетевыми аналогами от Dremel кажется иерихонской трубой.

Что же до оснастки, то стойка и гибкий вал здесь неотличимы от тех, что можно увидеть у «Калибров» и «Вихрей» - хлипковатые сооружения, не внушающие особого доверия. Шпиндель гибкого вала ощутимо нагревается, для долгой работы пригоден лишь условно. В определенной мере спасением станет совместимость с фирменной оснасткой Dremel – но в таком случае за те же деньги лучше купить «голый» Dremel 200-5 и точно так же купить к нему нужную оснастку.

Основные плюсы:

Богатая комплектация

Минусы:

Лотерейное качество сборки
Шумный двигатель

8.7 / 10

Рейтинг

Отзывы

Раньше инструмент под этой маркой был лучше, сейчас же неотличим от того же «Калибра» и «Интерскола».

Гравер Sturm! привлек внимание нетрадиционным решением подсветки рабочей зоны – вместо светодиода, закрепленного рядом со шпинделем, здесь есть съемный мини-фонарик на гибком основании. В ряде случаев это действительно удобно, ну а мешающую подсветку всегда можно снять.

При своих 170 ваттах двигатель «Штурма» выдает до 32 тысяч оборотов в минуту, правда, как и на всех моделях с примитивной регулировкой оборотов, здесь на низкой частоте вращения сильно падает крутящий момент. Что точно не понравится в гравере никому – это его вес почти в полтора килограмма, использовать его именно для гравировки можно только с гибким валом. Тот же вал, что идет в комплекте, ощутимо люфтит и перегревается под нагрузкой, как и у большинства китайских граверов.

Так что лучше всего этот гравер подойдет для мелких столярно-слесарных работ – сверления, резки, шлифовки, но для художника он непригоден.

Основные плюсы:

Доступная цена

Минусы:

Низкое качество комплектной оснастки.
Большой вес.

8.6 / 10

Рейтинг

Отзывы

По сравнению с «Калибрами» выиграл только подсветкой, а так практически то же самое, но хотя бы перегретым пластиком при работе не пахнет.

Как выбрать хороший гравер?

Какой именно гравер выбрать? Начнем по порядку:

Для преимущественно художественных работ стоит рассматривать компактные аккумуляторные или сетевые граверы небольшой мощности, ориентируясь по удобству удержания.
Для резки, шлифовки или зачистки выбирайте более мощный гравер, рассматривать аккумуляторные модели стоит только при необходимости работы на удалении от розетки – они либо тяжелее сетевых, либо имеют низкую автономность.
Гибкий рукав полезен при тонких работах, выполняемых тяжелым гравером, но к его качеству предъявляются высокие требования: некачественный рукав перегревается, люфтит, склонен к распушению самого троса и протиранию оплетки. Так что большинство китайских комплектов «гравер+рукав» в реальности будут с ним работать недолго, фирменные же рукавы дороги.
Нужно ли много насадок? Для начинающего мастера лучший выбор – это гравер с хорошим комплектом, он позволит сразу начать работать и уже по ходу работ разобраться с тем, какие именно насадки удобнее и чаще используются. Второй гравер обычно покупают уже «голым», используя комплект насадок от старого или сразу докупая только необходимые.
Обороты шпинделя для гравера являются одной из самых важных характеристик: работают насадки с низким нажимом, иначе подшипник шпинделя быстро изнашивается. Соответственно, при работе по мягким материалам более высокооборотный гравер сможет резать быстрее. С другой стороны, при использовании абразивных шарошек возрастают требования к их качеству – шарошка, нормально работающая на 20000 об/мин, на 35000 уже может разлететься, причинив ощутимые травмы.

И напоследок: выполняйте гравером только те работы, для которых он предназначен. Множество жалоб на поломки инструмента связаны с тем, что гравер используют не по назначению.

Обновлено: 18.01.2017

www.expertcen.ru

Как выбрать электрический гравёр: какой лучше

Электричество дало человечеству очень многое, а представить себе жизнь без электрического инструмента невозможно. Универсальный источник питания позволяет создавать универсальные инструменты, потребность в которых поражает. Один из представителей такого универсального электрооборудования – гравер.

Содержание статьи:

Конструктивные особенности и краткие характеристики

Если посмотреть на электрический гравер в увеличительное стекло, то он окажется ни чем иным как разновидностью дрели. Просто размеры инструмента намного меньше, а функциональные возможности значительно расширены. Как и обычные дрели, граверы снабжены относительно мощным электрическим приводом. Электрический привод не только создает достаточный крутящий момент, но и очень высокую скорость вращения насадки.

Основная доля граверов основана именно на вращательном принципе. Но существуют и ударные разновидности, в которых электрическая энергия передается в кинетическую энергию удара. Специальная насадка из достаточно твердого материала выбивает частицы материала, оставляя необходимы рисунок или надпись.

Главные характеристики граверов сводятся к нескольким:

вес инструмента;
скорость вращения электродвигателя;
количество универсальных насадок.

Предпочтение мастеров отдается более легкому инструменту, со скоростью вращения вала до 20 тысяч оборотов в минуту при наличии набора самых разнообразных насадок. Обычно вес гравера не превышает 1 кг. Это связано с тем, что граверные работы выполняются вручную, а инструментов тяжелее 1 кг трудно долго работать. Легким инструментом лучше работать продолжительное время.

Разнообразие насадок определяет диапазон функциональности инструмента. Поэтому от количества насадок зависит этот диапазон пропорционально. Перечень насадок могут составлять:

цанги, муфты, кулачковые зажимы;
насадки гравировальные;
круги отрезные, полировальные;
миниатюрные сверла;
боры разной конфигурации и размеров.

Кроме насадок есть возможность присоединять гибкие валы, которые позволяют за счет удлинения приводного вала выполнять дополнительные работы, не испытывая дискомфорта.

Для домашней мастерской, для бытовых нужд достаточно гравера с частотой вращения до 20 тысяч оборотов в минуту и мощностью около 200 Вт. Профессиональные граверы имеют скорость до 30 — 35 тысяч и мощность привода свыше 250 Вт.

Электрические граверы выпускаются многими фирмами с известными брендами: Dremel, Bort, Sturm, Einhell, Hammer, Bosh, Makita и многие другие. Такое серьезное отношение к такому незавидному инструменту выражается в постоянной работе над совершенствованием конструкции и предложением новых насадок.

Для чего нужен гравер

Граверные работы – это работы всегда сопряженные с особенной точностью. Функционально гравером можно сверлить, резать, фрезеровать, зачищать и полировать, наносить надписи и рисунки. Но все эти работы связаны с ювелирностью их выполнения. Обрабатывать можно дерево, металл, разные виды керамики, стекло и пластмассу. При использовании насадок с алмазными насечками функциональный диапазон инструмента многократно увеличивается.

Без гравера невозможны работы ювелирных мастерских и предприятий по выпуску сувенирных изделий. Потому что помимо чисто технических целей гравером можно создавать произведения искусства из металла, дерева или других драгоценных и декоративных материалов.

А технические цели гравера есть на любом промышленном предприятии – от восстановления деталей, до создания миниатюрных узлов, которые другим видом инструмента изготовить невозможно.

При использовании насадок с алмазными насечками функциональный диапазон инструмента многократно увеличивается. Но для работы с таким инструментом нужен определенный опыт и профессионализм.

Производители граверов, которым мы доверяем + (Видео)

Хороший брендовый инструмент стоит заплаченных денег. Лучшими характеристиками обладают производители и их модели, которые вошли в этот обзор:

Модель	Рейтинг	Характерные особенности	Показатели рейтинга
Sturm GM2317FL	1	Мощность 170 Вт, обороты от 8000 до 32000, патроны 1.6, 2.4, 3.2, вес 700 г, 120 насадок и принадлежностей	Инструмент для дома
Dremel Hobby Edition F0130290JJ	2	Мощность 35 Вт, обороты до 6000, вес 310 г, 2 насадки	Инструмент для рукоделия
Skil 1415 LC	3	Мощность 125 Вт, обороты 15000 – 35000, патроны 2.4, 3.2, вес 730 г, 25 насадок и принадлежностей	Соотношение качество — цена
Dremel 3000 – 1/25	4	Мощность 130 Вт, обороты 10000 – 33000, патроны 0.8, 1.6, 2.4, 3.2, вес 550 г, 25 насадок	Выполнение точных работ

Этот рейтинговый список можно расширять, добавлять других производителей, другие критерии рейтингов. Рынок граверов, их функциональность и основные характеристики меняются почти каждый день. Каждый специалист может создать свой рейтинговый список, исходя из своих потребностей и предпочтений.

Как выбрать гравер + (Видео)

При выборе такого инструмента необходимо ясно представлять цели применения. Надо учесть качество обрабатываемого материала, перечень функциональных операций, необходимый и достаточный объем насадок и приспособлений. Прежде всего, надо решить – чем вы планируете заниматься.

Мини-дрель отличается от ударных граверов тем, что может применяться не только для гравирования. С ее помощью можно резать и сверлить, зачищать и полировать. Надо внимательно знакомиться с комплектацией, потому что для таких работ приобретать насадки отдельно будет дороже. Для труднодоступных мест пригодится модель с гибким валом.

Еще надо определиться – как часто гравер будет использоваться. Если работы будет выполняться каждый день, то надо подбирать наиболее надежную модель. Это может быть Dremel, Proxxon или Foredom. И запас мощности для профессиональных работ лучше подбирать от 250 Вт. Запас мощности позволит за счет большого крутящего момента работать на низких скоростях. Для рукоделия и хобби вполне достаточно моделей Einhell, Hammer, Bort, Storm или Skil. Их заявленная мощность в пределах 100 – 200 Вт.

Важным в выборе является и материал, с которым предстоит работать. Стекло, дерево и мягкие металлы легко обработаются мини-дрелью с оборотами до 20 000. Драгоценные камни, сталь и материалы из твердых сплавов способна обработать мини-дрель с оборотами до 30000 и обязательной их регулировкой. Это позволит добиться точной настройки. В противном случае придется применять ударный гравер.

После определения целей использования подбирается инструмент по техническим характеристикам – мощности, частоте оборотов вала и весу инструмента. И завершается отбор по таким показателям как шум инструмента, его эргономичность, качество изготовления и цена. Но, даже не имея опыта работы с гравером можно выбрать инструмент по приведенным выше критериям.

instrument-blog.ru

Мини-дрель — какую марку выбрать?

Многими мастерами-гравировщиками часто используется ручная мини дрель гравер. Ее можно купить в магазине или изготовить собственными руками. Применяется она для полировки, фрезеровки и шлифовки. Подробнее о ее устройстве расскажем в статье.

Описание инструмента ↑

На видео демонстрация возможностей мини дрели hammer

Гравер — инструмент, который используется для работы со всевозможными материалами (плиткой, деревом, металлом, пластиком). Применяется для следующих видов работ: полировки, шлифовки, фрезерования, сверления, заточки. Также часто используется для ремонта и реставрации многих предметов быта (самоваров, антикварных изделий). Работает гравер как от аккумулятора, так и от электрической сети. Аккумуляторная мини дрель выпускается со следующим напряжением 36, 24, 12 В. Принцип действия очень схож с работой обычной дрели. Разница состоит лишь в том, что гравер имеет гораздо большее число оборотов.

Выпускается мини дрель с насадками и комплектуется прочими необходимыми инструментами. К ним относят: проволочные щетки, полировочные, отрезные, абразивные, точильные диски, алмазные шлифовальные круги и барабаны, бор-фрезы и прочие элементы. Устанавливаются они в цанговый или кулачковый патрон. Если говорить о марке, то наиболее популярной считается сегодня «Dremel» от компании «Bosch». Хотя существует и множество других хороших производителей. Например, мини дрель Hammer также отличается превосходным качеством и долговечностью. Отличаются они между собой комплектацией и немного формой. Принцип действия один и тот же.

Рекомендуемые марки аппаратов: «Casals», «Velleman», «Micromot», «Stern», «Makita», «Dremel», «DeWalt».

Несколько слов о гравере Dremel ↑

Видео о мини дрелях и наборе насадок для них

На сегодняшний день, Bosch производит огромное количество высококлассных инструментов. Не исключением стала и марка Dremel. Она выпускается в совершенно разных комплектациях со всевозможными оснастками. Таким образом, вы можете обрабатывать любые материалы. А ее небольшой размер позволяет работать даже в самых труднодоступных участках. Если говорить более подробно об оснастке, то аппарат Dremel имеет всевозможные насадки и режущие круги. Подразделяются они по типу выполняемых работ. Так, разделяют оснастку для шлифовки, полировки, резки.

Также бывают и универсальные комплекты, которые соединяют в себе все типы оснасток. И если вы будете выполнять различные работы со всевозможными материалами, то, возможно, вам нужен именно такой набор. Также помимо хорошей оснастки Dremel имеет множество прочих необходимых дополнений. К примеру, гибкий вал. Им гораздо проще производить работы, так как можно взять в руки словно карандаш. Особенно он полезен при гравировке и прочих высокохудожественных процессах. Плюс ко всему, приятным дополнением является подвесная система.

Немного подробнее расскажем о такой опции, как регулирование оборотов. На корпусе представлен специальный ролик, который показывает шкалу скорости. Регулируя его, можно устанавливать ту скорость и то число оборотов, которое необходимо. Некоторым пользователям данная функция кажется, порой, бесполезной. Тем не менее, стоит помнить, что аппарат использует полную мощность довольно редко. Поскольку для небольших деталей, где нужна особая аккуратность, вполне достаточно средней скорости. Потому данная функция будет весьма полезной.

Гравер своими руками ↑

Многие мастера делают данный аппарат своими руками. Применяют они для этого маленький электрический двигатель от старого магнитофона или зубной щетки (можно использовать и от прочих аппаратов). Также пригодится в работе токарный станок. Суть заключается в следующем: необходимо прикрепить цангу или патрон на валу привода. Данное устройство, конечно, отличается от фирменного прежде всего своим невысоким качеством, да и неудобством в работе. Но, тем не менее, пользоваться им можно. Особенно в тех случаях, когда нужно произвести небольшие работы в быту.

Как мы помним, типичный фирменный аппарат выпускается с комплектом цанг, которые могут меняться. В них устанавливаются насадки. Или же зажимаются кулачковым патроном. Так вот, как оказалось, насадки на гравер также можно изготовить собственноручно. Для этого нужно присоединить рабочий орган к металлическому стержню. Потом этот стержень фиксируется в патроне или цанге. Но опять же рекомендуем вам заниматься подобным изготовлением только если вам необходимо производить простые бытовые работы. Для обработки сложных материалов лучше, все же, купить фирменную дрель.

На заметку! Все работы производите на специально обустроенном столе с хорошим источником света.

mastter.ru

Гравер электрический с гибким валом: инструкция, набор насадок

Вниманию тех, кто любит мастерить или занимается этим профессионально, сегодня представлен широкий ассортимент различного электрооборудования. Большой популярностью у дизайнеров и мастеров по починке бытовой техники пользуется электрический гравер с гибким валом. Информация об устройстве этого электроинструмента и его предназначении содержится в статье.

Знакомство

Гравер считается идеальным инструментом для обработки различных материалов: древесины, камня, стекла, металла и пр. Этот прибор является универсальным, поскольку, используя набор фрез, им можно шлифовать, фрезеровать, гравировать и резать материал. Кроме того, этим электроинструментом также можно сверлить отверстия.

Виды

В зависимости от конструкции и способа электропитания различаются следующие виды граверов:

ударные. В инструментах электроэнергия преобразуется в кинетическую энергию удара. Рисунки и надписи на поверхности материала наносятся специальными насадками;
вращательные. Работают по принципу дрели;
аккумуляторные. Мастеру для работы не нужно их включать в розетку;
электрические граверы с гибким валом. Работают с использованием электроэнергии;
лазерные. Представляют собой крупногабаритные станки. Эти граверы бывают напольными и настольными. В зависимости от обрабатываемого материала лазерные граверы подразделяются на два типа:

Газовые. Применяются для работы с любыми материалами.
Твердотельные. Предназначаются для обработки исключительно металлических или пластиковых поверхностей. С помощью твердотельного оборудования изделия маркируются, а также наносятся различные надписи на компьютерные клавиатуры.

Судя по многочисленным отзывам потребителей, наибольшим спросом пользуется электрический гравер с гибким валом.

Устройство

Оборудование состоит из следующих конструктивных элементов:

двигателя;
гибкого приводного вала, с помощью которого от двигателя к рабочей насадке передается крутящий момент;
редуктора;
шпинделя.
вентилятора, охлаждающего шпиндель;
корпуса, оснащенного специальными отверстиями, через которые выходит наружу нагретый воздух;
гайки. С ее помощью рабочие насадки фиксируются в инструменте;
блокировочной кнопки;
регулятора мощности;
выключателя;
специального крючка, с помощью которого выключенный инструмент подвешивается на стенку.

Принцип действия

Электрический гравер с гибким валом представляет собой разновидность дрели - в нем также используется вращательный момент. Для данного устройства, как и для дрели, предусмотрен электрический привод, необходимый для создания крутящего момента и высокой скорости вращения рабочих насадок. Но, в отличие от дрели, гравер обладает значительно более широкими функциональными возможностями.

Гибкий вал

Данное приспособление является неотъемлемой частью шуруповертов, дрелей и граверов. Гибкий вал обладает повышенной жесткостью на кручении и меньшей на изгибе. Конструкция устройства состоит из сердечника, на который в несколько слоев наматывается проволока.

Специальная оболочка обеспечивает удержание смазки и защиту сердечника от механических повреждений. За счет такой конструкции гибкий вал способен гнуться в любом направлении. Один его конец оснащен специальным патроном для рабочей насадки. Задача данного приспособления заключается в том, чтобы передавать крутящий момент от двигателя к детали.

Применение

Используя электрический гравер, можно выполнять различные технологические операции как в домашних условиях, так и на производстве. Это универсальное устройство очень востребовано:

В специализированных мастерских. С помощью данного оборудования изготавливаются и декоративно оформляются различные модели и сувениры.

В часовых мастерских.
В промышленности. При помощи гравера по металлу изготавливаются миниатюрные узлы, создать которые обычными инструментами невозможно. Также им обрабатывают труднодоступные места в деталях.

Для нужд потребителей на рынке электрооборудования имеется большой ассортимент различных моделей инструмента с гибким валом бытового и профессионального класса.

Модель ГР-2316Г "Энергомаш"

Данный гравер относится к бытовому классу. В связи с этим он рассчитан на 20 минут беспрерывной работы. Устройство имеет небольшие габариты и вес. Благодаря набору фрез данным электроинструментом можно шлифовать, фрезеровать, полировать, гравировать и чистить керамические, каменные и металлические поверхности. Оснастив гравер сверлом, его можно также использовать в качестве дрели. Инструмент оборудован простейшим цанговым зажимом, который применяется в качестве крепежного механизма. Устройство комплектуется 65 сменными насадками, которые легко снимаются и устанавливаются.

Характеристики

Скорость вращения - от 15 до 30 тыс. оборотов в минуту. Инструмент можно настроить на нужную скорость при помощи специального регулятора.
Мощность – 140 Вт.
Диаметр цанги составляет 3,2 мм.
В комплекте прилагается: инструкция по эксплуатации, набор для гравера из 65 сменных насадок, гибкий вал и подставка-держатель.
Вес электроинструмента – 2,6 кг.
Два года – гарантийный срок данного гравера.

Отзывы

Как утверждают многочисленные потребители, граверы и дрели изначально относились к числу недостаточно эргономичных инструментов. Исправить это удалось путем использования в них гибкого вала. Его наличие в устройстве оборудования по достоинству оценено многими профессиональными мастерами и любителями. За счет гибкого вала аппарат обладает следующими достоинствами:

Во время эксплуатации устройства отсутствует излишняя нагрузка на руки. Обусловлено это тем, что головка вала в несколько раз легче самого электроинструмента.
Повышается точность выполняемых работ.
Мастер может воспользоваться насадкой в самых труднодоступных местах.
Во время использования материалов, трудно поддающихся обработке, за счет отсутствия вибрационного воздействия на моторесурс оборудования не снижается.

Какой электроинструмент выбрать?

Тем, кто решил приобрести инструмент, опытные мастера рекомендуют обратить внимание на следующие нюансы:

Новичкам желательно покупать свой первый гравер с полным комплектом насадок. Это даст возможность сразу приступить к работе и уже самому разбираться, какими насадками будет удобнее пользоваться. Следующий инструмент преимущественно покупают без набора. В таком случае используются уже имеющиеся насадки.

Необходимо определиться, с какой целью гравер будет использоваться. Резку, шлифовку и зачистку лучше выполнять мощным электроинструментом. В случае, если работы планируются проводить на большом отдалении от розеток, рекомендуется использовать аккумуляторные модели. По сравнению с сетевыми, они намного тяжелее, кроме того, обладают низкой автономностью.
Художественные работы можно выполнить, применяя компактный аккумуляторный или сетевой мини-гравер. Судя по положительным отзывам потребителей, хорошо себя зарекомендовала модель Ultratech Cordless Precision. Данный мини-гравер является уникальной машинкой. По своим габаритам он не больше, чем шариковая авторучка. Аппарат обладает оригинальным дизайном и хорошей эргономикой. По отзывам владельцев, он очень удобно лежит в руке. Однако этот инструмент является узкоспециализированным: он предназначен исключительно для художественной гравировки.

Инструкция по эксплуатации

Во время работы гравером, оснащенным гибким валом, рекомендуется соблюдать определенные правила.

В первую очередь нужно приготовить необходимые насадки. Это позволит в дальнейшем не тратить время на их поиски. Насадки должны быть тщательно проверены. Изношенными пользоваться нежелательно, поскольку они могут вывести из строя инструмент. Сам гравер и приводной вал также перед запуском необходимо осмотреть. На их поверхности не должно быть никаких механических повреждений.

Перед тем, как приступить к работе, поверхность инструмента желательно натереть парафином. Это предотвратит прилипание к нему стружки.

В процессе эксплуатации важно через каждые 20 минут делать перерыв. Это предотвратит перегрев аппаратуры и выход ее из строя. Особенно важно давать вовремя остывать тем инструментам, которые не оборудованы принудительной вентиляцией.

С мягкими материалами лучше работать на медленных оборотах. В противном случае высокая скорость вращения повлечет за собой перегрев инструмента или оплавление краев у обрабатываемого изделия. На средней скорости рекомендуется работать с металлом. Обрабатывать твердый природный камень лучше всего на максимальных оборотах.

В процессе эксплуатации на лопастях вентилятора сильно накапливается пыль и мелкие частицы с обрабатываемых изделий. Желательно вентилирующие устройства регулярно чистить при помощи смоченной в мыльном растворе мягкой ткани. Пользоваться для этой цели различными растворителями или другими моющими средствами не рекомендуется. В противном случае это повлечет за собой преждевременное повреждение лопастей.

В заключение

Граверы и гибкие валы являются достаточно надежными устройствами. Длительность их эксплуатационного срока зависит от того, насколько скрупулезно мастером будут соблюдаться инструкции и рекомендации.

fb.ru

Гибкий вал для гравера или дрели

Всем привет.

Быстрообзор гибкого вала, который можно приобрести отдельно для гравера или дрели.

Я уже писал про то, как и для чего использовал мощный гравер на 400Вт И про самодельную стойку для гравера/дрели.

Ничего сложного в изготовлении стойки нет, фактически можно заменить куском доски/фанеры и хомутом для труб из хозмага. Диаметры: 60 и 35 мм Можно использовать специальные тиски-зажим, цена вопроса $10

Одно из назначений подобной стойки — удерживать дрель при работе с гибким валом.

Несколько слов про гибкий вал для гравера Подходит для мощных граверов и дрелей, предназначен для монтажа в кулачковый патрон. Длина около метра, сделан качественно — металл, ручка алюминий, на вал на подшипниках. В ручке есть небольшой ключевой патрон для зажима насадок с хвостовиком до 6 мм.

Вот информация из лота:Материал ручки: Алюминий сплав Диаметр патрона: 6 мм Зажимаемый размер:0.5-6.5 мм Макс скорость: около 10000 р/м Ручка (Длина): 15 см Ручка (Диаметр): 26 мм Общая длина: 110 см Изображение хвостовика вала, который зажимается в дрель или гравер. Обратите внимание на подшипник. Использовать можно как и гравер — с насадками или сверлами.

Итак, посылка пришла где-то за 12 дней — заказывал из наличия в РФ. Причем, несмотря на маленькие размеры, пакет был увесистый. Внутри пакета небольшой набор: гибкий удлинитель + патрон, а также ключ для затягивания патрона. Внешний вид гибкого вала Понравилось качество изготовления: есть пружинки и металлическая рубашка для вала В хвостовике действительно стоит подшипник. На фото видно внутри стопорное кольцо и 608z подшипник Рубашка — металлический гофрированный рукав

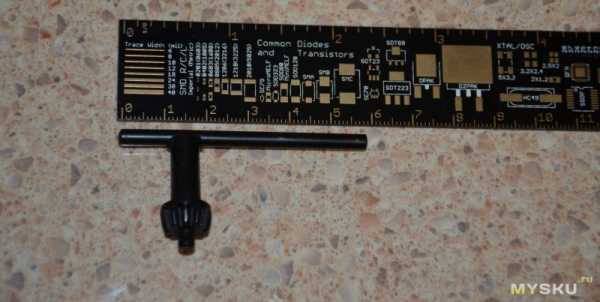

Ручка упакована в пакет отдельно. Внешний вид ручки Размер ручки около 15 см Патрон кулачковый, до 6.0 мм В ручке аналогично стоит 608z подшипник, а также вал с прорезью для установки гибкого удлинителя.

Присутствует уплотнительное кольцо на колпачке

При сборке смотрите, чтобы шлиц попал в паз. Далее защелкивается с характерным звуком (на фото без колпачка для наглядности) В сборе и перед установкой в держатель.

Порядок установки

Маленький лайф-хак. Данный вал подойдет для использования с дрелью или шуруповертом с регулировкой оборотов и кулачковым патроном. Из минусов — нужно будет левой рукой (левой пяткой и т.п.) нажимать на курок инструмента. Поэтому рекомендую посмотреть в сторону приспособы типа педальки. Зажим для дрели можно сделать типа такого или посмотреть вертикальную стойку. Ну и в плане работы с гибким валом все нюансы повторяют работу с самим гравером. Берем ключ. Ключ кстати универсальный — подходит и к граверу на 400Вт Зажимаем инструмент и обрабатываем.

Я чаще всего использую для постобработки моделей Очень удобно убирать «слоновью ногу», швы после склейки, дефекты печати и т.п.

Видео нет, но утащил две гифки из обзора summerman'a. Они максимально исчерпывающе описывают возможности данного гибкого вала.

По поводу выбора — я брал вот этот лот, но как я понял их на складе не так много осталось. Есть еще альтернативный лот, с аналогичной ценой, отличаются стоком на складе РФ. Из аксессуаров еще рекомендую обратить внимание на вертикальную стойку и специальные тиски-зажим для установки гравера или дрели.

Если быть честным, то было бы дешевле взять сразу комплект гравера 400Вт с гибким валом (это тип 5 в лоте). Но как говорится, поезд ушел.

Спасибо за просмотр!

mysku.ru

Мини-гравер для фрезеровки, сверления, полировки. Комплект. Питание 12V.

Всех приветствую. Встречаем мини-гравер… Брал мини-гравер на подмену купленному пару лет назад в Леруа, граверу побольше. На ящик не обращайте внимания, он от шуруповерта Metabo, который перекочевал в походную сумку.

Так как большой гравер не всегда удобно использовать, например дырочек в корпусе насверлить или по быстрому сделать несколько отверстий в печатной платке сверлом побольше использовал движок от принтера с народным патрончиком.

Но или патрончик кривой, или цанги не очень, а может патрон сел на вал кривовато… В общем достали биения сверла, которые никакими регулировками и подкладками устранить не удалось. Пришлось искать ему замену. Присмотрел на ebay самый дешевый гравер, да еще и с доставкой почтой России. Продавец уверенно разговаривает на русском, с некоторым акцентом. Спросил про трек, будет нет? На что получил ответ о каких-то трех долларах за трек код, которого короче не будет… Но он обязуется, что через 30 дней заказ будет у меня. Наступил 30-й день и… о шаман… извещение в почтовом ящике, я на почте… Посылка пришла безтреком в мусорном мешке из Китая. Внутри блистерная упаковка с гравером. На обратной стороне несколько картинок по использованию и куча иероглифов.

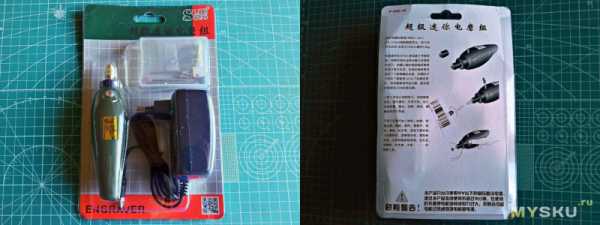

В комплект поставки входит: — гравер — коробочка с цангами, насадками и сверлами — блок питания 12V 2A

В коробочке мы находим: — два отрезных круга с державкой — две насадки с розовыми камешками разной формы и две с синими камешками — пять цанг с диаметром отверстия под сверла и насадки — 0.5; 1; 1.5; 2.4; 3.2 мм. — пять сверл диаметром — 0.5; 1; 1.5; 2.4; 3.2 мм. Сам гравер имеет размеры: — длинна 133 мм. — толщина по максимуму 37 мм. На корпусе имеются две пломбы-наклейки, на одной из которых ТТХ гравера (мощность — 20W, питание — 12V, 12000 об/минуту). На второй наклейке адрес сайта для проверки подлинности изделия www.nb12365.com

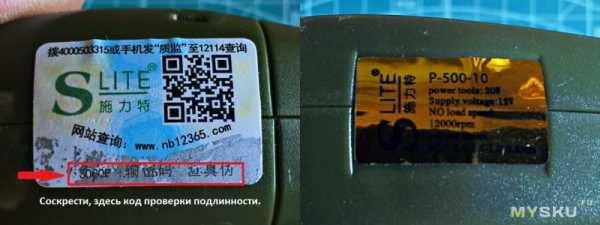

Проверку изделие, на сайте, прошло успешно.

Сам гравер состоит из корпуса, двигателя, насадки с закрытым подшипником насаженную на вал двигателя. Насадка имеет отверстие и резьбу для установки цанг. Так же на насадке имеется прорезь, куда входит окончание подпружиненной кнопки, с помощью которого вал фиксируется при замене насадок. Кнопка из желтого металла, вероятно латунь. Так же имеется разъем питания и выключатель. На двигателе никаких опознавательных знаков не обнаружено. Корпус сделан довольно неплохо, сильных огрехов литья не обнаружено. Пластик на вид крепкий, в руке держать приятно.

Блок питания в примелькавшемся стандартном корпусе с вилкой под «нашу» розетку. Длина шнура 95 см. Не проклеен, открывается пластиковой картой. Плата сделана неплохо, любимый всеми флюс отсутствует. Есть даже катушка сетевого фильтра и предохранитель. :0)

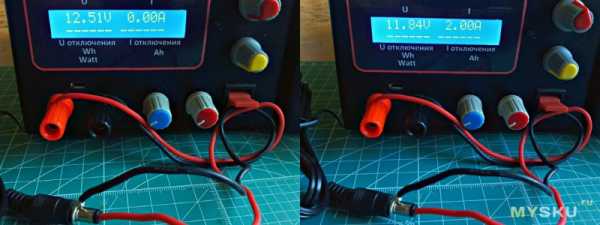

Выдает блок питания 12,5 вольт на холостом ходу и 11,84 вольта под нагрузкой в 2 ампера. Что очень не плохо. Через 20 минут под нагрузкой в 2 ампера, корпус нагрелся примерно до 40-45 градусов. Что тоже не плохо. При замыкании выхода КЗ, б/п уходит в защиту, зеленый светодиод гаснет. При размыкании питание восстанавливается.

Сам гравер на холостом ходу кушает 0,18-0,2 ампера, под средней нагрузкой 1,27-1,5 ампера. При принудительной остановке двигателя КЗ. Жрет все что дадут.

Итого: Граверчик понравился. Есть комплект цанг. При проверке биений сверл не обнаружено. Проверил все цанги и сверла. Остальные насадки стандартные, да у меня их маленькая тележка, но на пару раз пильнуть/шлифануть хватит. Движок довольно мощный, для гравера таких размеров его предостаточно, гораздо мощнее принтерного. Есть кнопка фиксации вала, нужная при замене насадок и сверл, что очень положительно. В отличии об «народного» патрона на принтерном движке. В общем, за свою цену он меня вполне устраивает. Вывод. Брать, кому нужен. Кому не нужен, не брать. Всем спасибо. Добавил небольшое видео работы граверчика в неестественных условиях, для тех, кто говорит что этот гравер для полировки ногтей. Металл 1,3 мм., от направляющей выдвижных ящиков. Далеко не пластилин. Дерево, сосна.
