Самодельная стойка для дрели: как сделать своими руками станину и держатель. Стойка для шуруповерта своими руками


особенности конструкции, изготовление устройства своими руками и создание подставки

Многие мастера, специализирующиеся на строительных и ремонтных работах, использую стойки для дрели. Такое приспособление позволяет получить подобие станка, что делает процесс сверления более простым и удобным. Более того, обработка заготовок будет занимать меньше времени. Оценить все эти преимущества легко. Так, достаточно сделать стойку для дрели своими руками.

Особенности конструкции

Стойки, предназначенные для фиксации дрели, являются стационарными приспособлениями. При желании здесь можно установить перфоратор, шуруповерт и любой другой инструмент. Если речь идет об устройстве, созданном своими руками, то на нем удастся закрепить агрегаты практически любого размера. Благодаря применению стоек можно сделать действительно точные отверстия, а также аккуратно обработать изделия из различных материалов, включая пластик и древесину.

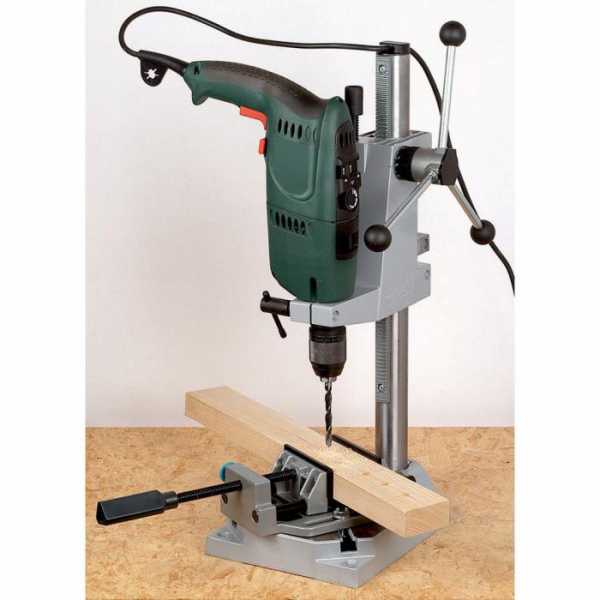

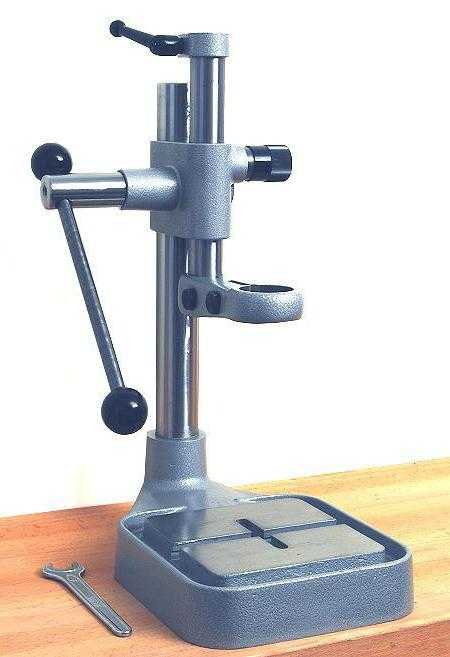

Если говорить о заводской продукции, то в комплекте обычно предусмотрено наличие тис с разжимным механизмом, что обеспечивает быструю фиксацию. Более того, это позволяет сделать работу на станке действительно безопасной. Стандартные устройства имеют небольшой вес и габариты, а значит, их можно смело использовать в бытовых условиях.

Большинство стоек разборные, причем некоторые модели при необходимости удастся модифицировать своими руками, что позволит изменить посадочные размеры, а также глубину сверления. Однако следует помнить, что подобное приспособление неспособно полностью заменить сверлильный автомат. Это возможно только при условии установки действительно мощного электродвигателя.

Некоторые люди предпочитают покупать готовое оборудование. Они не понаслышке знают, что в таких стойках могут встречаться люфты, из-за которых точность выполнения работ существенно снижается. Такой дефект можно устранить своими руками. Для этого достаточно аккуратно затянуть гайки либо воспользоваться прокладками.

Плюсы и минусы самодельного изделия

Многие мастера решаются сделать стойку своими руками, ведь у нее есть масса преимуществ:

  • доступная цена;
  • возможность создания оборудования из простых подручных материалов;
  • большой выбор конструкций;
  • возможность сочетания нескольких функций.

Естественно, у станков могут быть свои минусы:

  • в процессе сборки неплотный монтаж приведет к люфту, что сделает обработку неточной;
  • из-за применения штатива не удастся сверлить заготовку под углом;
  • для сборки некоторых моделей могут потребоваться дорогостоящие детали.

Изготовление устройства своими руками

Если вы решились самостоятельно сделать приспособление для фиксации дрели, помните, что это трудоемкая задача, которая займет немало времени. Однако в любом случае это более выгодно, чем покупать готовое устройство.

Важно определиться с типом изделия. Так, можно изготовить подставку или подобие сверлильного станка. Эти разновидности имеют свои конструкционные особенности, что следует учитывать.

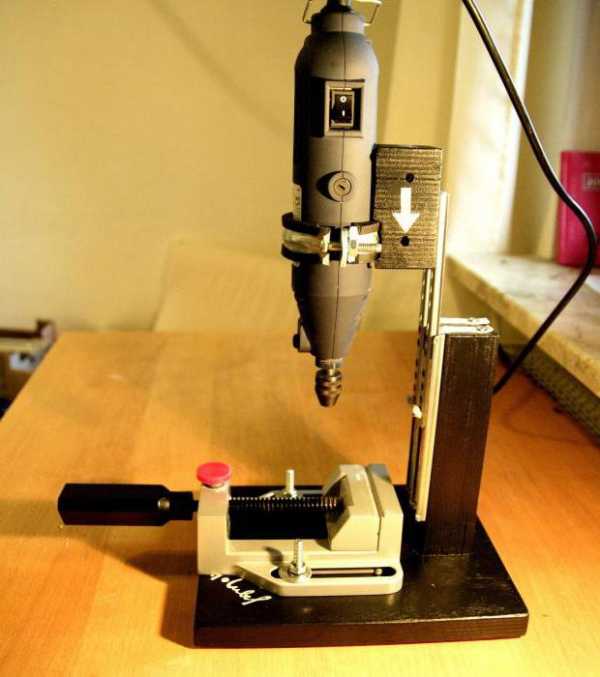

Создание подставки для дрели

Чтобы сделать простую подставку для небольшого инструмента, подойдет МДФ либо ДСП. Такое основание обязательно должно быть прямоугольным. Здесь важно подготовить несколько отверстий, для фиксации изделия к рабочей поверхности.

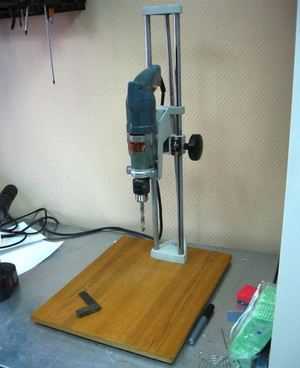

В качестве направляющей обычно выступает труба из алюминия. При желании можно взять стальное изделие либо алюминиевый профиль. Направляющую высотой в 0,5 м аккуратно фиксируют на поверхности. Для этого стоит приварить лист металла. Чтобы вся конструкция получилась более простой, рекомендуется использовать пару направляющих.

Чтобы дрель могла свободно перемещаться в необходимом направлении, важно применять хомуты-ограничители. Для этой же цели другие хомуты, под которые укладывается нескользящий материал, фиксируют на площадке из ДСП. Многие мастера дополнительно устанавливают пружины. Благодаря им после выполнения отверстия сверло поднимается в автоматическом режиме.

Подготовленную подставку монтируют на направляющие. При этом важно убедиться, что соединение получилось действительно прочным. Саму дрель фиксируют, используя хомуты и подложив прокладку. Последний элемент обеспечивает гашение вибрации.

К площадке важно прикрепить ручку, отвечающую за передвижение дрели. Также стоит позаботиться о наличии приставки. Именно она сделает фиксацию действительно надежной. Это действительно будет так, если форма и размеры подставки совпадают с идентичными параметрами дрели или другого инструмента.

Когда все элементы будут готовы, можно начинать сборку стойки. Детали фиксируют плотно и аккуратно, чтобы избежать возможных люфтов. На поверхности можно дополнительно поставить струбцины, а также транспортир и несколько линеек.

Сооружение сверлильного станка

Не все мастера решаются создать своими руками подобие сверлильного станка для стационарной установки дрели или другого инструмента. На самом деле это несложно. Достаточно сначала подготовить подставку по описанию, указанному ранее, после чего останется внести в конструкцию несколько изменений.

Многие специалисты заявляют о том, что пользоваться дрелью, установленной на сверлильном станке, не очень удобно из-за габаритов инструмента. Именно по этой причине можно разобрать агрегат и установить только его основные внутренние элементы.

  1. Из дрели нужно аккуратно достать двигатель, а также пусковое устройство.
  2. Двигатель закрепляют на подставке, что поможет избежать вибраций и смещения во время эксплуатации. Для этой цели используют прокладки и плотно затягивают все хомуты. Естественно, в результате таких действий размеры подставки немного уменьшатся.
  3. Пусковое устройство укладывают в изолированную коробку, после чего следует удлинить провода. Благодаря данному решению удастся закрепить коробку с пусковым устройством не на самой подставке, а на основе.
  4. Затем нужно надеть патрон на вал и аккуратно зафиксировать его.

Когда все действия будут выполнены, станок считается готовым. Он получается простым, компактным и легким, что делает его использование действительно удобным. Кстати, необязательно для этих целей разбирать дрель. Можно установить рабочий двигатель, который ранее был установлен на любой старой бытовой технике, после чего останется лишь докупить патрон.

Многие мастера, которые вынуждены часто работать с дрелью, используют специальные стойки. Такое оборудование упрощает процесс сверления и делает обработку деталей максимально точной. Более того, при желании можно сделать своими руками целый сверлильный станок, который займет важное место в любой мастерской.

Оцените статью: Поделитесь с друзьями!

stanok.guru

чертежи, инструкция по изготовлению и отзывы

Если вы часто занимаетесь работами по ремонту, то можете изготовить стойку для дрели своими руками. Чертежи этих устройств будут представлены в статье. Возможно, они помогут вам. Это приспособление позволяет получить некое подобие станка, что облегчает процесс сверления и делает его более удобным. Обрабатывать заготовки таким образом проще, манипуляции будут занимать не так много времени. Понять, каковы преимущества такого станка, можно самостоятельно, если выполнить стойку.

Область использования станка

Если вы решили выполнить стойку для дрели своими руками, инструкцию для начала следует изучить. Однако важно понять, необходимо ли вам такое оборудование. Вообще, сверлильный станок используется для создания отдельных предметов, приобрести которые в магазине бывает затруднительно. Некоторые мастера любят всё создавать своими руками, даже если некоторые товары несложно найти в продаже.

Перед умельцами довольно часто встает необходимость просверлить максимально точные отверстия в заготовках. На весу или на коленке выполнить такие работы бывает довольно сложно. Для этого используется держатель, который позволяет фиксировать инструмент с оснасткой. Всё будет зависеть от вас – какую дрель использовать. На выбор будет влиять характер выполняемых действий.

Радиолюбители, например, изготавливают электронные платы, где используются сверла от 0,3 мм. Если от прямого угла произойдет отклонение, то сверло попросту лопнет. Только миниатюрный сверлильный станок позволяет решить эту задачу, однако обходится он довольно дорого. Выход здесь один – универсальная стойка для дрели. Своими руками ее вы можете выполнить. Используя подручные материалы для станка, вы сможете получить глухие и сквозные отверстия, нарезать резьбу и просверлить перпендикулярное отверстие в тонкой заготовке.

Конструктивные особенности сверлильного станка

Если вы решили изготовить настольный сверлильный станок своими руками, схемы подобных устройств обязательно следует рассмотреть. Из них вы сможете понять, какие элементы входят в агрегат. Инструмент обычно крепится на вертикальные надежные стойки и может свободно перемещаться вверх и вниз. Стойка устанавливается вертикально и крепится на массивной плите в нижней части, которая называется станиной.

Для того чтобы работа с инструментом была безопасной, лучше дополнить конструкцию защитным экраном и блокировкой от случайного включения. Создавая стойку самостоятельно, вы должны позаботиться о мерах безопасности, они предусматривают необходимость исключения ее попадания в руки детей. Важно снабдить оборудование мягкими прокладками, которые будут гасить вибрацию и располагаются в местах крепления инструмента. Важно исключить плохую сборку, ведь тогда возникнет мелкая дрожь, которая будет способствовать нарушению центровки и смещению центра тяжести.

Прежде чем выполнить станок из дрели своими руками, чертежи обязательно следует рассмотреть, чтобы позаимствовать один из них или выполнить его самостоятельно. Крепление конструкций из древесины осуществляется саморезами. Для этого используются уголки. Узел крепления инструмента можно сделать разборным, снабдить его съемными хомутами или встроить инструмент намертво. Одной из важных частей устройства выступает подвижный салазочный узел. По нему дрель со сверлом будет перемещаться во время работы. Когда выполняется самодельная стойка для дрели, довольно часто для полозьев применяются мебельные телескопические направляющие.

Особенности конструкции

Вышеупомянутая стойка используется для фиксации дрели, которую можно превратить в стационарное приспособление. При желании вы можете модифицировать таким образом и другие инструменты по типу шуруповерта и перфоратора. Если изготовить устройство самостоятельно, то на нём вы сможете закрепить агрегаты почти любого размера.

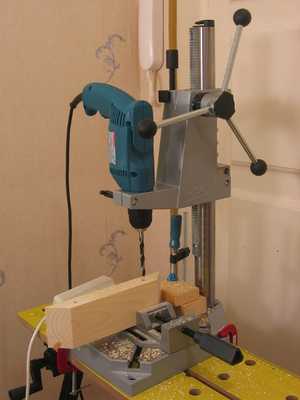

Стойки позволяют делать точные отверстия и обрабатывать изделия из разных материалов, например древесину или пластик. Если же речь идет о заводской конструкции, то комплект обычно предусматривает разжимной механизм, который необходим для быстрой фиксации. Это делает работу на станке безопасной.

Стандартные устройства обладают незначительными размерами и весом, это указывает на то, что их можно использовать в быту. Обычно стойки являются разборными, а некоторые модели можно модифицировать своими руками. Такие манипуляции предусматривают изменение посадочных размеров и глубины сверления. Но подобные приспособления не заменяют сверлильного автомата. Это станет возможно лишь при том условии, если установить мощный электрический двигатель.

Вы, конечно же, можете приобрести готовое оборудование, однако такие стойки обычно сталкиваются с проблемами люфтов, из-за которых точность выполнения работ оставляет желать лучшего. Такой дефект можно устранить самостоятельно, для этого следует затянуть гайки или воспользоваться прокладками.

Отзывы о самодельных изделиях

Если вы решили выполнить стойку для дрели своими руками, чертежи предварительно следует рассмотреть. Один из них можно будет подготовить самостоятельно. Однако предварительно следует ознакомиться с отзывами домашних мастеров и специалистов. Такие приспособления, по их мнению, хороши тем, что имеют доступную стоимость. Оборудование можно создать из подручных материалов. Более того, оно может сочетать несколько функций.

Но такие станки имеют и свои недостатки. Например, в процессе сборки можно столкнуться со сложностями образования люфтов, которые делают обработку неточной. Потребители подчеркивают, что из-за использования штатива сверлить заготовку под углом нет возможности. Для сборки некоторых моделей могут потребоваться дорогостоящие детали, что иногда заставляет домашних мастеров отказаться от этой затеи.

Инструкция по изготовлению

Решив выполнить стойку для дрели своими руками, чертеж необходимо подготовить. Возможно, вам подойдет один из тех, что представлен в статье. Поставленная задача довольно трудоемка, она займет немало времени. Но этот подход более выгоден по сравнению с приобретением нового устройства. Для создания простой подставки можно использовать ДСП или МДФ. Эти материалы лягут в основу прямоугольной поверхности, в которой нужно будет выполнить несколько отверстий для крепления изделия к рабочему столу.

В роли направляющих выступят трубы из алюминия. Вы можете взять алюминиевый профиль или стальные изделия. На поверхности фиксируется направляющая, высота которой составляет 0,5 м. Для этого следует приварить лист металла. Для того чтобы вся конструкция получилась более простой, следует использовать пару направляющих.

Дрель должна перемещаться в необходимом направлении. Для этого используются хомуты, которые будут выполнять роль ограничителей. Выполняя стойку для дрели своими руками, чертежи предварительно следует рассмотреть. Возможно, они позволят вам понять, как избежать ошибок. Под хомуты подкладывается материал, а после всё фиксируется на площадке из ДСП.

Многие мастера устанавливают пружины, что является дополнением к станку. Это позволяет выполнять отверстия с автоматическим подъемом сверла. Подготовленная подставка должна быть зафиксирована на направляющих. Важно убедиться при этом, что соединение получилось прочным. Инструмент фиксируется хомутами, дополнительно необходимо использовать прокладку. Это позволит снизить вибрации.

Методика проведения работ

К площадке фиксируется ручка, которая будет отвечать за передвижение инструмента. Важно позаботиться ещё и о приставке. Она сделает крепление надежным. Это будет так, если форма и размеры подставки будут равны параметрам дрели или другого используемого инструмента.

Когда все элементы будут готовы, можно приступать к сборке стойки. Фиксация детали осуществляется аккуратно, чтобы избежать люфтов. На поверхности дополнительно устанавливаются струбцины и транспортир. Можно дополнить конструкцию несколькими линейками.

Изготовление сверлильного станка

Вы можете создать подобие сверлильного станка для установки дрели или другого инструмента, который будет находиться в конструкции стационарно. Эти манипуляции не отличаются сложностью. Необходимо будет подготовить подставку, используя технологию, описанную выше.

Затем в конструкцию вносятся некоторые изменения. Пользоваться дрелью на сверлильном станке не всегда удобно, что обусловлено размерами инструмента. По этой причине агрегат предварительно разбирается, только после устанавливаются его внутренние элементы.

Рекомендации специалистов

Рассмотрев чертежи, самодельную стойку для дрели своими руками вы сможете выполнить, получив в итоге сверлильный станок. Из дрели для этого достается двигатель и пусковое устройство. Мотор крепится на подставке, что позволит исключить вибрации и смещение при эксплуатации оборудования. Для этого используются прокладки, все хомуты плотно затягиваются. В результате размеры подставки немного уменьшатся.

Работа над пусковым устройством

Пусковое устройство должно быть уложено в изолированную коробку. Затем провода удлиняются. Это решение позволит закрепить коробку с пусковым устройством на основании, а не на подставке. Патрон надевается на вал и аккуратно фиксируется. Когда все действия будут выполнены, станок можно считать готовым. Среди его основных характеристик следует выделить компактность, легкость и простоту, что делает его использование удобным. Делаем стойку для дрели своими руками по технологии, которая необязательно предусматривает разборку инструмента. Иногда рабочий двигатель заимствуется от старой бытовой техники, после этого останется лишь приобрести патрон.

Заключение

Те мастера, которые часто используют в работе дрель, применяют специальные стойки. Этот процесс упрощает сверление и делает обработку заготовок максимально точной. При желании можно выполнить сверлильный станок самостоятельно, после этого он займет одно из важных мест в любой мастерской.

fb.ru

конструкция. Как изготовить своими руками?

Каждый, кто работал ручной дрелью, знает, как трудно соблюдать при этом строгую вертикаль. Малейшее отклонение может повлечь за собой поломку сверла. Чтобы не допустить такой неприятности, рекомендуется использовать вертикальный держатель для дрели. Такой станок имеется в каждой слесарной мастерской.

Поскольку в домашних условиях сверление производится в меньших масштабах, покупать данное приспособление не имеет смысла. Для умельца не составит труда сделать держатель для дрели своими руками.

Из каких частей будет состоять приспособление?

Держатели для дрелей обязательно должны иметь следующие узлы:

  • Станину. Это главный опорный элемент будущего станка.
  • Стойку. Она необходима для крепежа каретки с дрелью и ее движения.
  • Механизм хода. Самым распространенным вариантом является специальная ручка. С ее помощью можно перемещать дрель к просверливаемой детали.
  • Дополнительные узлы. С их помощью можно расширить возможности стойки.

Как сделать станину?

Самодельные держатели для дрелей обязательно должны устанавливаться на устойчивые станины. Для изготовления данного узла можно использовать стальную плиту толщиной 1 см или прочную деревянную доску, толщина которой должна быть не менее 2 см. Также для этой цели подойдут толстый кусок ДСП, фанера или текстолит. Массивность станины зависит от мощности электроинструмента. Чем она выше, тем толще должно быть основание. Желательно, чтобы ширина станины составляла 200 мм, а длина – 500-750 мм. К станине, расположенной горизонтально, при помощи шурупов или винтов следует прикрепить основную вертикальную стойку и подпорку. Привинчивать данные детали станка рекомендуется снизу сквозь станину.

Держатели для дрелей будут прочнее, если дополнительно их стойки соединены с подпорками металлическими уголками.

Как изготавливается стойка?

Держатели для дрелей обязательно должны быть оснащены стойками. Именно от качества изготовления данного узла в дальнейшем будет зависеть качество сверлильных работ. Чтобы сверло не отклонялось, а, следовательно, не портило заготовку и не ломалось, мастеру при изготовлении стойки важно соблюдать строгую вертикаль по отношению к станине. Смастерить направляющую вертикальную стойку можно из бруска, фанерной пластины, трубы или металлического профиля. Все зависит от фантазии и наличия нужного материала.

Механизм хода

Держатель дрели для вертикального сверления должен быть оборудован специальным механизмом, с помощью которого можно перемещать инструмент. Данный механизм состоит из двух элементов:

  • Рукоятки. С ее применением дрель подводится к поверхности обрабатываемого изделия.
  • Пружины. С ее помощью дрель после просверливания возвращается на исходную позицию. Важно, чтобы подъем кронштейна с дрелью был плавным, а сверление не утомляло.

Как закрепить дрель?

Для изготовления каретки для дрели понадобится доска или стальная плита. Важно, чтобы ее толщина соответствовала толщине стойки станка. После того как нужный для каретки материал выбран, необходимо приложить к нему электроинструмент и очертить круг. Затем по его внутренней части на усмотрение мастера просверливаются отверстия, в которые будут вставляться крепежные хомуты.

Обустройство дополнительных узлов

Если приспособить в самодельный станок дополнительные приставки, на нем можно выполнять несложные токарные, фрезерные технологические операции, а также сверлить отверстия под углом. Чтобы эти работы были доступны, мастеру следует обеспечить возможность перемещения обрабатываемой заготовки в горизонтальной плоскости. Это возможно при помощи подвижного горизонтального ствола, на котором установлены тиски для удержания заготовки. В движение ствол приводится вращением ручки. Для того чтобы сверлить отверстия под углом, самодельные станки дополнительно оснащаются специальными поворотными пластинами, содержащими отверстия по дуге. С их помощью происходит фиксация обрабатываемых деталей. Чтобы справиться с данной работой, мастеру следует выполнить следующие действия:

  • Просверлить осевое отверстие на дополнительной поворотной пластине и стойке станка.
  • Используя транспортир, просверлить поворотную пластину под углами: 30, 45 и 60 градусов.
  • Оборудовать стойку тремя отверстиями, в которые будут вставляться штифты поворотной пластины. С их помощью в дальнейшем будет осуществляться фиксация поворотной и неподвижной части станка.

Чтобы выполнить отверстие под необходимым углом, достаточно повернуть прикрепленную к дополнительной пластине электродрель на нужный угол и зафиксировать инструмент в этой позиции, используя штифты.

Преимущества «самоделок»

Те, кто решил изготовить держатель для дрели своими силами, намного сэкономят. Кроме того, мастер, создавая свой собственный станок, задействует творческий потенциал. В результате на приспособлении, собранном в соответствии с индивидуальными запросами, будет удобнее работать, чем на стандартном, изготовленном на заводе.

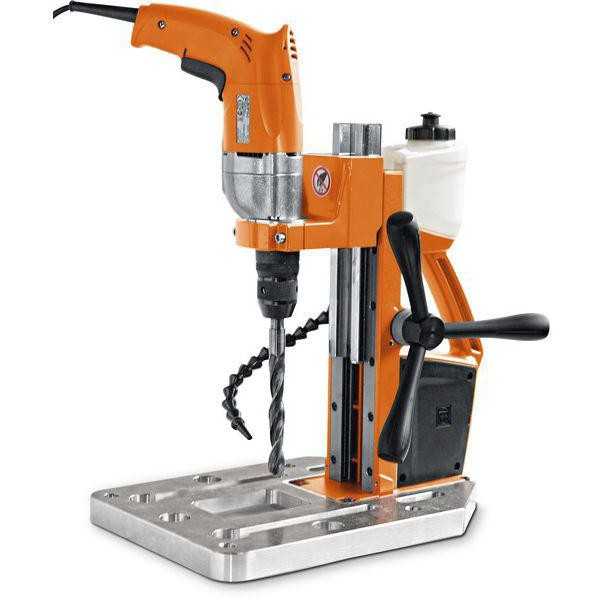

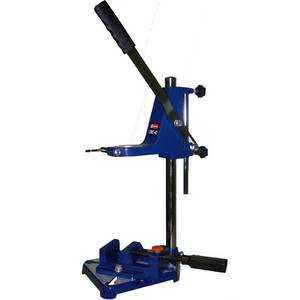

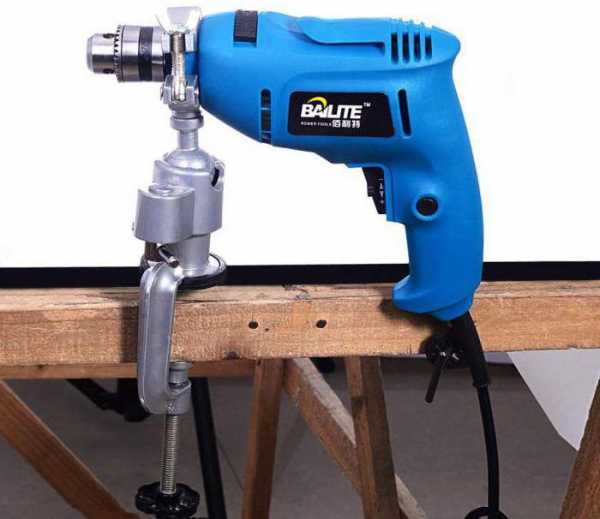

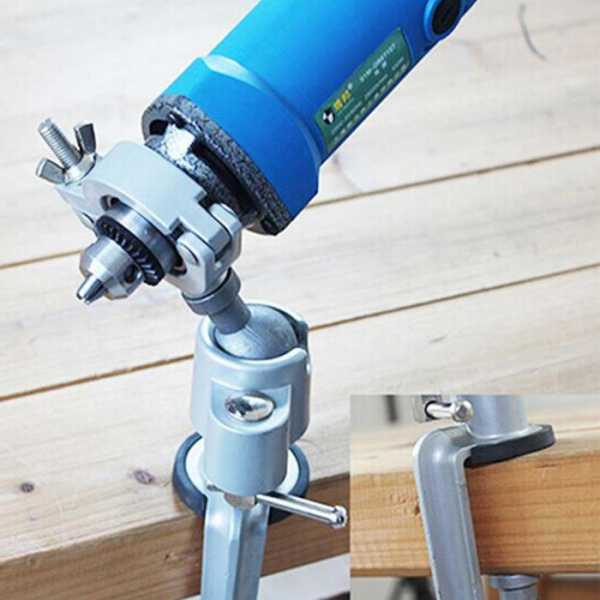

Фирменный держатель для дрели

Мультипозиционный инструмент немецкой компании Kandil среди мастеров считается очень качественным и удобным приспособлением. Данное изделие оборудовано системой, позволяющей изменять положение инструмента. Кроме дрели, в станке предусмотрена фиксация угловой шлифовальной машинки (болгарки). Фирменный держатель характеризируется простотой монтажа и надежной фиксацией инструментов. Применять этот станок можно как для сверлильных, так и для заточных, шлифовальных и полировальных работ под любыми углами. С помощью дрели отверстия на таком приспособлении просверливаются в вертикальных и горизонтальных плоскостях. При изготовлении этих немецких держателей используется качественная сталь и авиационный алюминий, поэтому инструмент характеризируется высокой прочностью. Держатель от Kandil сегодня широко используется профессиональными мастерами в столярных цехах.

fb.ru

Стойка для дрели своими руками: чертежи, видео

Электродрель — это один из самых основных инструментов, необходимых при работе с деревом. Для удобства устройство крепится на специальной стойке. Хотя такую стойку можно приобрести в уже готовом виде, многие предпочитают сделать ее вручную, ведь это значительно экономит средства. К тому же, самодельная стойка для дрели своими руками – это не так уж и сложно.

Конечно, есть у подобной конструкции и свои минусы: к примеру, вручную детали стойки подгоняются не так точно, как если бы ее собирали на заводе. А это может привести к тому, что детали, обработанные с помощью такой дрели, будут смотреться неаккуратно. Кроме того, некоторые детали стойки все же нельзя изготовить самостоятельно, так что их придется заказывать отдельно. Но если мастеру не нужно высокоточное оборудование, а экономия стоит на первом месте, то знать, как сделать стойку для дрели своими руками сам Бог велел!

Что понадобится при изготовлении

Первым делом следует упомянуть о материалах и инструментах, которые пригодятся при изготовлении стойки для дрели. Итак, для работы понадобятся:

  • Чертежи.
  • Молоток.
  • Плита ДСП или лист железа.
  • Плоскогубцы.
  • Железный уголок.
  • Набор отверток.
  • Напильник.
  • Направляющие, предназначенная для гипсокартона.
  • Пружины.
  • Ручка для станка. Ее можно купить или сделать из подручных материалов.
  • Дрель.
  • Шурупы или винты.

Как видно, достать все необходимое не так уж и сложно. Но, тем не менее, для того, чтобы конструкция получилась надежной и долговечной, важно выбирать только качественные материалы.

Как проходит процесс изготовления + (Видео)

Когда все подготовительные этапы пройдены, можно переходить непосредственно к процессу работы. Схема работы состоит из несколько этапов, каждый из которых будет подробно описан в этом разделе.

  1. Изготовление станины. Самодельная станина является основой всей конструкции: именно на станину крепятся все остальные элементы стойки. Выполняется обычно из твердого дерева или железа. Что до размеров, то лучше всего взять параметры 100*50. Что до толщины, она должна быть 3 см для дерева и 2 см для металла. Иногда допускается толщина поменьше, но лучше все же не экономить на толщине материала.
  2. Укрепление на станине стойки и подпорки. Вырезаются эти детали из того же материала, что и станина, и крепятся винтами или шурупами перпендикулярно по отношению к ней. Выглядеть держатель для дрели, своими руками сделанный, будет так:

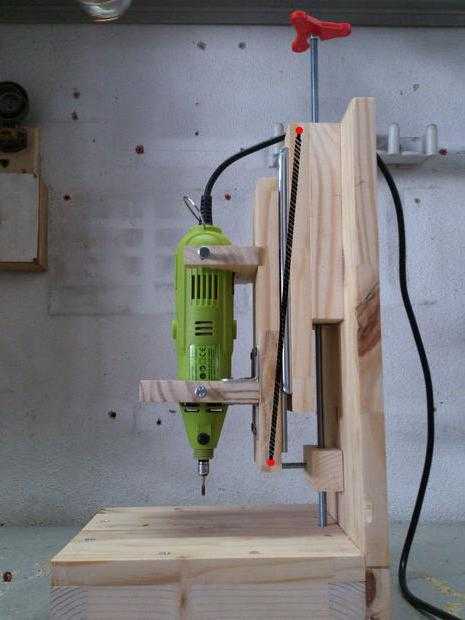

  3. Прикрепление направляющих и каретки. Для того, чтобы было куда крепить электродрель, к стойке при помощи уголков прикрепляют каретку. Направляющие же нужны для свободного передвижения дрели по вертикальной оси. Крепятся эти элементы — вот так:Также можно сделать каретку при помощи хомутов, однако это будет не столь надежно, как деревянная колодка, укрепленная на железных уголках.
  4. Выполнение перемещающего элемента. Он включает в себя ручку и нескольких пружинок. Возможны два варианта исполнения: укрепление в пазах каретки двух пружин и установка возвратного механизма возле ручки. В первом случае боковые пластины и штифт располагают перпендикулярно к колодке каретки, а пружины закрепляют в направляющих. Если же выбран второй вариант, то ось рукоятки необходимо будет поместить между двумя пластинами, укрепленными на стойке. Такой же элемент, но с пружиной внутри, располагается чуть ниже первого: при смещении ручки вниз пружина будет поднимать ее в изначальное положение, что обеспечит движение дрели вверх. Надо сказать, первый вариант предпочтительнее — он гораздо проще и практичнее. Но, при желании, можно воспользоваться и вторым методом. Смотрим внимательно чертежи – это наиболее сложный этап изготовления стойки для дрели.
  5. Установка дополнительных элементах. Это даст возможность выполнять на станке разные виды работ. К примеру, для фрезеровки понадобится дополнительная горизонтальная подставка, которая будет крепиться к станине. На ней укрепляются тиски. Для того, чтобы выполнять сверление под разными углами, на стойку прикрепляется дополнительная пластина. На обеих пластинах делается несколько отверстий, позволяющих при помощи винтов закреплять стойку под разными углами. Отверстия выполняются по такой схеме:А вот так будет выглядеть вся конструкция в целом:

В целом можно сказать, что изготовление стойки для дрели — процесс достаточно простой, хоть и требующий определенной сноровки. Но если быть аккуратным, не торопиться и внимательно изучить чертежи, то самодельная стойка для дрели получится даже у человека, имеющего начальные навыки обработки дерева.

Конечно, у стойки для дрели, сделанной своими руками, есть свои недостатки: недостаточная точность, чуть меньший срок службы в сравнении с заводскими станками, меньший спектр доступных к выполнению работ. Однако дешевизна, доступность, простота в исполнении и возможность изготовить станок в соответствии с индивидуальными потребностями мастера делают сверлильные стойки, выполненные собственноручно, достаточно распространенным явлением.

instrument-blog.ru

чертежи, этапы изготовления и особенности

Стойка для дрели позволяет расширить область действия инструмента. Не составит большого труда сделать ее своими руками. Дрель, размещенная на стойке, в том числе и поворотной, становится эффективным многофункциональным станком, который можно применять для разнообразных технических работ. Разобраться в том, как сделать стойку для дрели своими руками, поможет эта статья и видео.

Плюсы и минусы создания сверлильной стойки для дрели своими руками

В создании самодельной стойки для дрели, можно выделить следующие положительные стороны:

  • в свободном доступе можно найти чертежи и видео, подробно рассказывающие об этапах изготовления самодельной стойки для дрели своими руками;
  • станок, изготовленный своими руками, обойдется в меньшую цену, чем покупная заводская модель;
  • всегда есть возможность сделать сверлильный станок определенной конструкции, который будет обладать необходимым функционалом и характеристиками, а также будет более удобен в обращении, чем существующие модели;
  • собрать стойку под сверлильное устройство можно из комплектующих деталей, имеющихся под рукой, например, воспользовавшись элементами старой сломанной техники.

Самодельное устройство также имеет и ряд недостатков, из которых можно выделить следующие:

  • элементы сверлильного устройства подогнаны не максимально точно, в результате чего могут возникать люфты, которые снижают показатели точности обработки;
  • для изготовления определенных деталей могут понадобиться: сварочный аппарат, токарный станок и прочее оборудование, которое повышает стоимость изготовления стойки;
  • самодельная стойка имеет ограниченную функциональность и непригодна в работе под наклонным углом.

Изготовление стойки для дрели своими руками

Стойка для дрели может быть изготовлена из различных материалов, которые обязательно найдутся в домашнем хозяйстве. Чтобы более детально понять этапы изготовления держателя для дрели своими руками, можно посмотреть видео в конце статьи.

Сбор основных деталей стойки

От мощности механизма сверления во многом зависят функциональные возможности станка. На схеме 1 представлен возможный вариант сбора стойки под дрель.

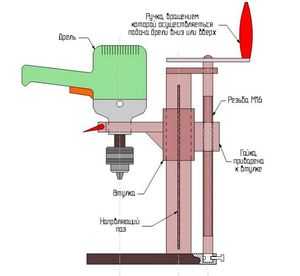

Схема 1. Вариант устройства самодельного держателя.

Если требуется устройство, выполняющее только стандартные операции сверления, то собрать конструкцию можно из деревянных элементов. Если собранное устройство должно выполнять разнообразные функции и быть мобильным, то в его конструкции должны присутствовать стальные детали. Стойка под дрель включает в себя следующие элементы:

  • несущую станину для крепления основных элементов;
  • подставку, на которой крепится устройство сверления с кареткой и перемещается по вертикальной оси;
  • ручку, которая отвечает за перемещение дрели и прикрепленного к ней инструмента по вертикальной оси;
  • специальные узлы, расширяющие функциональные возможности станка.

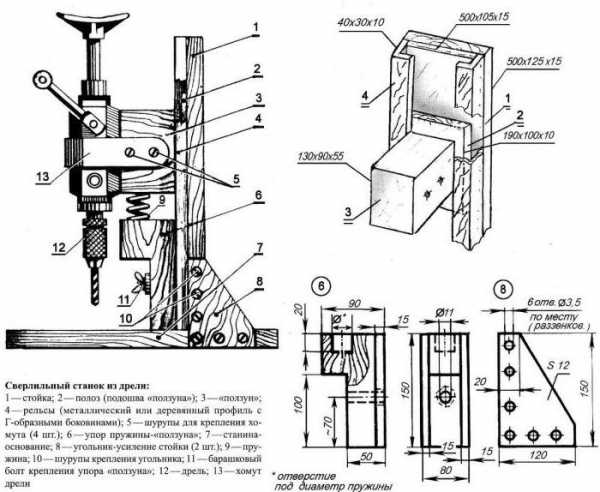

При помощи чертежа 1 можно собрать один из вариантов самодельной стойки для дрели.

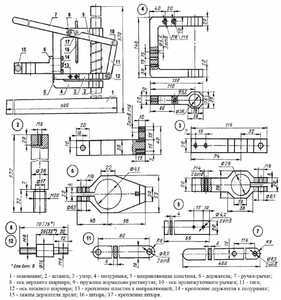

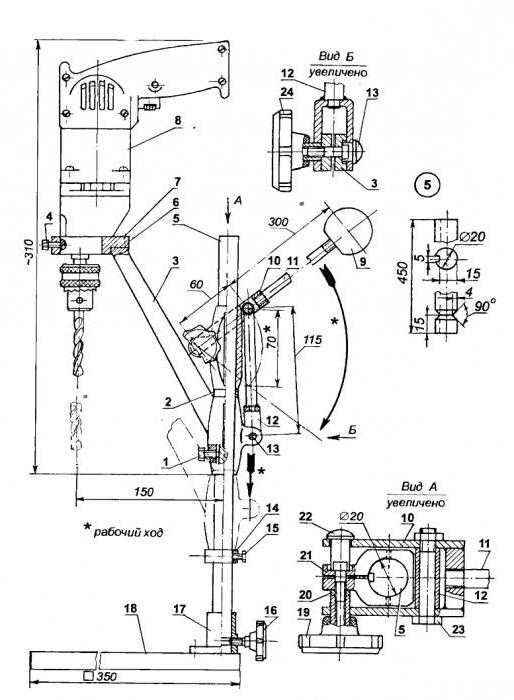

Чертеж 1. Вариант изготовления самодельного держателя.

Стойка для дрели, сделанная своими руками, проста в плане монтажа. Установка дополнительных узлов позволит использовать изделие под разнообразные технологические операции.

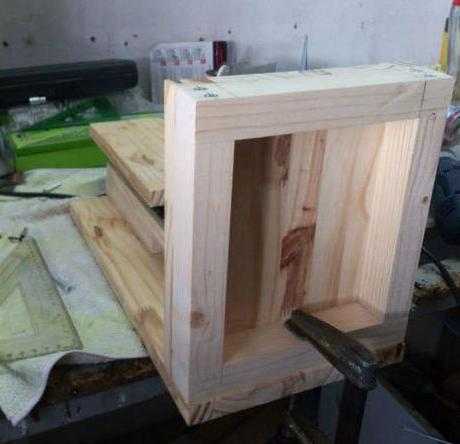

Сбор станины

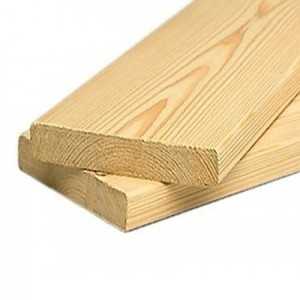

В изготовлении станины понадобится деревянная доска толщиной от 20 мм или металлический лист толщиной в 10 мм. Общий вес станины зависит от показателей мощности дрели, которая будет использоваться в конструкции. Размер станины подбирается в зависимости от типа работ, которые будут выполняться на этом оборудовании. Существуют следующие общие рекомендации:

  • изделие для разнообразных технических операций должно иметь размер 1000х500 мм;
  • станок, используемый в вертикальном сверлении должен иметь размер 500х500 мм.

Станина состоит из достаточно простой конструкции. При помощи специальной подпорки закрепляется стойка в вертикальном положении. Крепление конструкции обеспечивается при помощи винтов.

Сбор стойки

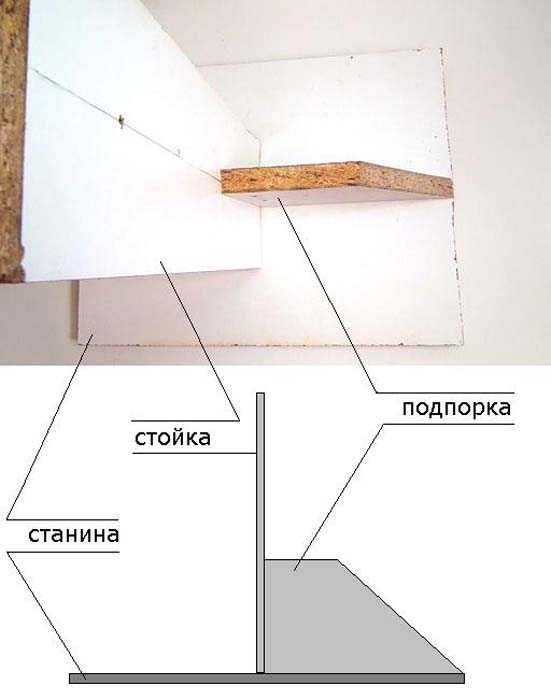

При сборе основы также подойдет металл или дерево. На стойке размещаются направляющие элементы, под ручное сверлящее устройство, и зажим, для их фиксации. Этапы изготовления стойки можно изучить на видео в конце статьи. В общем случае следует придерживаться определенной последовательности:

  1. Подпорка закрепляется на станине устройства.
  2. Стойка закрепляется на основании, при помощи винтов и соединяется с подпоркой.

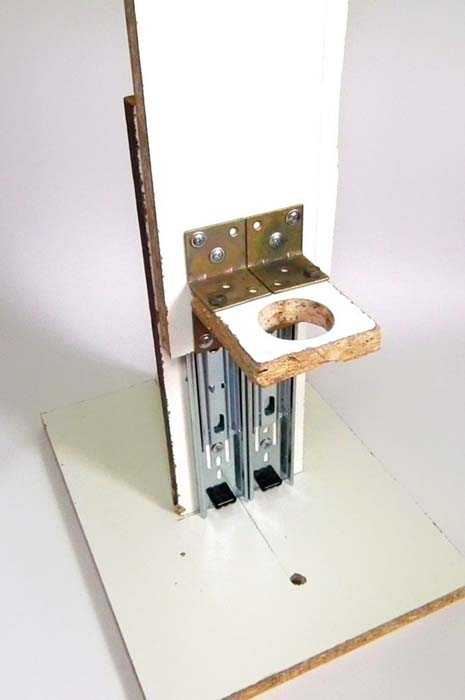

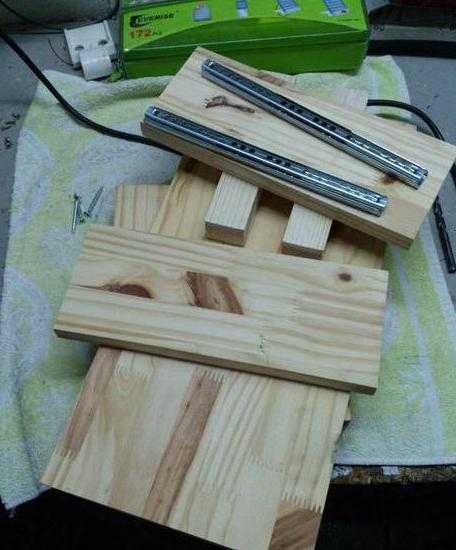

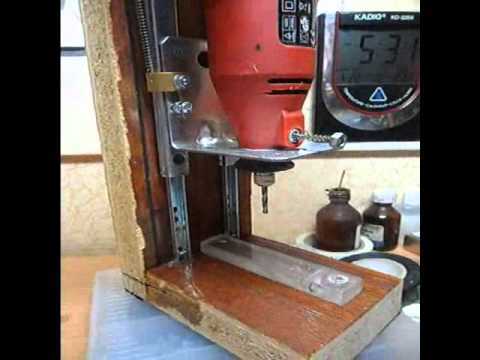

  3. Направляющие, в виде телескопических мебельных устройств, закрепляются на стойке.
  4. Каретка и крепления для удержания дрели устанавливается на подвижном участке направляющих.

Направляющие для станка не должны иметь поперечный люфт. Каретка собирается из дерева или металла, и ее длина зависит от габаритов дрели. Существует два варианта крепления конструктивного узла с подвижной стойкой для сверления:

  1. Дрель фиксируется хомутами. В этом случае в просверленные отверстия в каретке просовываются хомуты. Затягивание хомутов зажимает дрель и надежно фиксирует ее на поверхности каретки.
  2. Дрель фиксируется колодкой. Колодка — деревянный кронштейн, закрепленный к поверхности каретки под наклоном в 90 градусов при помощи металлических угольников. В колодке просверливается отверстие для закрепления дрели. Диаметр инструмента должен быть на 0,5 мм больше величины отверстия. Проделывается прорезь, которая обеспечивает установку инструмента в отверстие.

Отверстие в поверхности колодки высверливается в соответствии со следующими этапами:

  1. В соответствии с диаметром дрели, на колодке расчерчивается круг.
  2. В окружности просверливаются небольшие отверстия, не касающиеся ее краев.
  3. Отверстия соединяются при помощи выпиленных ножовкой линий.
  4. Края отверстия выравниваются при помощи закругленного надфиля или напильника.

Сбор движущего механизма для дрели вертикального сверления

Для самодельного станка нужно собрать устройство, обеспечивающее движение инструмента по вертикальной оси. Изготовление такого механизма состоит из двух этапов:

  1. Установка рукоятки, которая будет обеспечивать подвод дрели к детали для обработки.
  2. Установка пружины, которая будет перемещать каретку в изначальное положение.

Пружину можно разместить в нижних пазах каретки или соединить с ручкой устройства.

Установка пружины, прикрепленной к ручке, осуществляется в несколько этапов:

  1. Две пластины из металла закрепляются винтами на стойке.
  2. Пластины и ось устанавливаются на другой стороне поверхности стойки.
  3. Конец пружины прикрепляется к оси, другой конец фиксируется на рукоятке.
  4. В продольный паз устанавливается штифт, соединяющий рукоятку и каретку.

При расположении пружины внизу устройства, рукоятка закрепляется двумя пружинами и движется при помощи оси. Пружины, в этом случае, размещаются в пазах направляющих элементов и ограничиваются в перемещении при помощи уголков из металла.

Станок с расположенными внизу пружинами работает следующим образом: каретка с дрелью, во время сверления, опускается и надавливает на пружины. После окончания воздействия, пружины разжимаются и возвращают дрель на каретке в исходное состояние.

Сбор дополнительных узлов для самодельного станка

Установка дополнительных механизмов позволит станку выполнять сверление под наклоном и некоторые простые операции токарного и фрезерного типа.

Для фрезерных работ потребуется создать механизм, перемещающий деталь по горизонтальной оси. В этом случае применяется подвижный стол с горизонтальной столешницей, имеющий тиски, закрепляющие деталь. Движение такого стола можно обеспечить рукояткой и механизмом винтовой передачи.

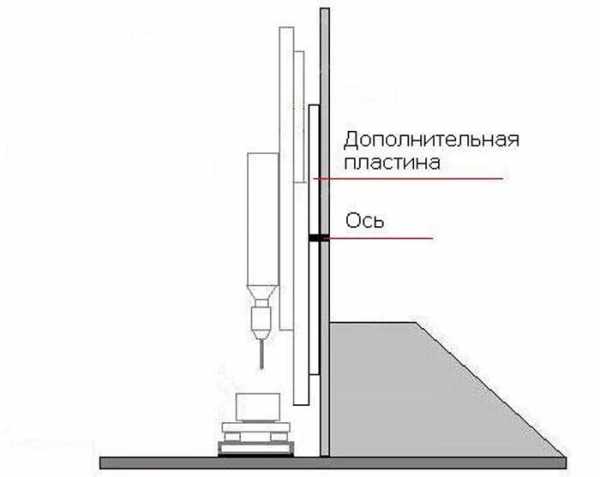

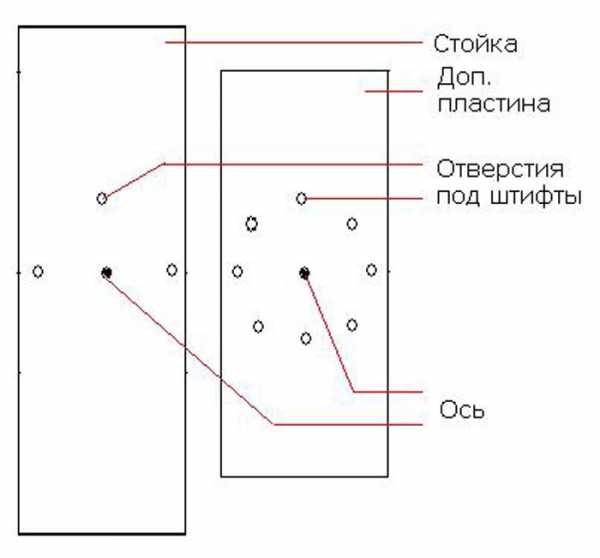

Станок можно использовать для сверления под наклоном, если установить на него поворотную пластину с расположенными дугой отверстиями. Ось, зафиксированная на стойке, будет вращать пластину. Каретку с дрелью необходимо прикрепить к данной пластине. Отверстия, расположенные в пластине под наклоном в 30, 45 и 60 градусов, фиксируют расположение головки. Механизм собирается в следующем порядке:

  1. В поверхностях поворотной пластины и стойки просверливаются отверстия по центру, которые будут пропускать через себя ось.
  2. При помощи транспортира, на поверхности поворотной пластины, отмеряются и просверливаются отверстия под требуемыми углами наклона.
  3. При помощи болтов и осевых отверстий, соединяются пластина и стойка.
  4. Для закрепления поворотной пластины, на стойке высверливаются три отверстия под крепление штифтов, которые будут задавать ей направление.

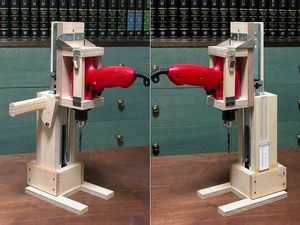

Для работы на таком станке, пластина с дрелью, под определенным наклоном, фиксируется штифтами. Такой станок можно применять и для токарных операций, расположив вдоль горизонтальной оси дрель с пластиной.

Станок, изготовленный своими руками, обладает высокой универсальностью в работе. Но он не подходит для работы с деталями больших размеров, так как не может быть оснащен крупным режущим механизмом.

instrument.guru


Смотрите также
