ИНДИКАТОР ДЛЯ ЗАРЯДКИ ШУРУПОВЕРТА 14,4В

Приобрел дешевый китайский шуруповерт SKIL-2007, аккумулятор 14,4в-1,2А/ч, в прин­ципе нормальный работать можно, но у него оказалось два недостатка. Первый - нет регулировки скорости вращения, с этим справился быстро, поставил выключатель с регулятором скорости. Второе нет индикато­ра окончания зарядки. В комплекте идет два аккумулятора и простейшее зарядное устройство, выполненное в виде двух раз­дельных частей. В небольшом корпусе, кото­рый втыкается в розетку, находится транс­форматор с выпрямителем, выдает на выхо­де 18В 200мА, от него отходит отрезок провода с разъемом. Вторая часть - само зарядное устройство с индикаторами, вот его схема - рис.1.

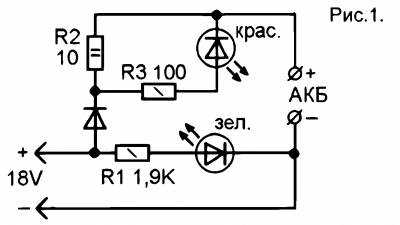

Зеленый светодиод указывает, что устройство включено в сеть. Красный указы­вает, что аккумулятор заряжается, он будет гореть до тех пор пока аккумулятор подсое­динен к зарядному устройству. По паспорту время заряда 3-5 часов. Так как по этому зарядному устройству проконтролировать окончание зарядки невозможно, решил дополнить своим. Поиски в интернете ничего не дали, попадались слишком заумные на контроллерах, программу на которые высы­лают за отдельную плату, или схемы по которым заряд определяется по яркости свечения светодиода, но это тоже не лучший вариант, так как днем при солнечном свете яркость кажется маленькой, а в темноте большой.

Решил изготовить простой, надежный, из доступных деталей индикатор зарядки акку­муляторов. В качестве основы взял авто­мобильный индикатор напряжения (нашелся на полках в гараже), они и сейчас имеются в продаже, представляет из себя цилинндри- ческий корпус, который втыкается в прикури­ватель автомобиля, на торце находятся расположенные в ряд три светодиода, по краям красные, в середине зеленый. Вот его схема (рис.2.) и паспортные данные.

Диапазоны контролируемых напряжений:

    Красный светодиод VD3 -- 12В Зеленый светодиод VD4 -- от 12,5 до 14,5 В Красный светодиод VD4 -- более 15 В

Зоны совместного свечения

   Красный VD3 и зеленый VD4 - от 12,0 до 12,5В

   Красный VD2 и зеленый VD4 -- от 14,5 до 15,0В

Эта схема без переделки подойдет для 12В шуруповерта. Не содержит дефицитных деталей и ее легко может собрать начинающий радиолюбитель.

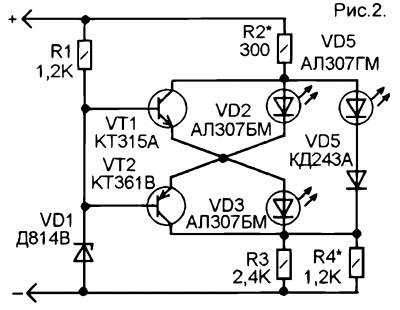

   У моего шуруповерта напряжение пол­ностью заряженного аккумулятора стоящего на зарядке составляет 16,5-16,8В, выше не поднимется, хоть сутки будет заряжаться. Переделка автомобильного индикатора заключается в следующем: корпус разби­рается и выкидывается, остается плата раз­мером 16x38 с тремя светодиодами. Стаби­литрон VD1, заменяется на Д814Г, вместо R2 установить переменный резистор на 1Ком.

   Настройка: на вход (+) индикатора под­ключается источник питания с регулируемым напряжением до 20В. Устанавливаем на выходе блока питания напряжение 16,5 В и вращением движка переменного резистора добиваемся, что бы горел только зеленый светодиод, сразу как только погаснет красный VD3 вращение прекращают. На этом настройка закончена.

   У меня получились такие значения зарядки:

 Красный VD3 -- до 15 В (аккумулятор разряжен)

 Красный VD3 и зеленый VD4 - 15-16,5В (заряжен на 50-80%)

 Зеленый VD3 --16,5 - 19,3В (заряжен 100%)

Красный VD2 - больше 19,3В (этот индикатор практически не используется).

   Затем вместо переменного резистора установить постоянный, в моем случае получилось R2=470 ом, но можно оставить и подстроечный. Индикатор подключается к штатному зарядному устройству к клеммам (+,- АКБ ). В корпусе сверлят три отверстия под светодиоды и вставляют индикатор в корпус зарядного устройства, места там много, и закрепляют его. Все родное остается на своих местах.

  При включении зарядного устройства без аккумулятора загорается VD2. Вставляем разряженный аккумулятор в зарядное устройство,VD2 гаснет, загорается индикатор VD3, по мере зарядки когда напряжение достигнет 15В начинает разгораться зеленый индикатор VD4,a яркость VD3 понижается и наконец VD3 красный гаснет, а зеленый VD4 горит полным накалом зарядку можно считать оконченной.

   В результате этого дополнения к заряд­ному устройству зарядка, вместо 3-5 часов по паспорту, оканчивается гораздо раньше. В любое время по свечению индикаторов можно определить в какой стадии находится заряжаемый аккумулятор. По методике настройки данная схема пригодна и для других зарядников, на другое напряжение. Для этого АКБ полностью заряжают, как сказано в инструкции 3-5 часов, затем не вынимая аккумулятор из зарядного, изме­ряют напряжение полностью заряженного аккумулятора. Это напряжение устанавли­вают на выходе регулируемого блока пита­ния и подбором стабилитрона VD1 и резис­тора R2 добиваются четкой работы индика­тора, как было указано выше.
