Высокотоковые аккумуляторы Aspire 18650, 2500мАч и 20А, "почти" соответствуют заявленым данным. Высокотоковые аккумуляторы 18650 для шуруповерта


Битва тяжеловесов или выбираем высокотоковые литиевые аккумуляторы

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о высокотоковых аккумуляторах, в частности о Samsung INR18650-25R 2500mah и LG INR18650HG2 3000mah, предназначенных для электронных сигарет или электроинструмента. Также в обзоре будет принимать участие LiFePO4 аккумулятор A123 APR18650M1A 1100mah, но просто для сравнения, т.к. это немного другой тип химии и другая емкость. Полноценного тестирования не будет, извиняйте, так как пропало желание собирать нормальный нагрузочный стенд, но вместо этого я помучаю банки максимальным паспортным током в 18А. Если интересно, выдержат ли они тест и как себя поведут, то милости прошу под капот кат… Upd, цены для России (Украины, Белоруссии) ниже Доставка почтой Нидерландов за €14 (около двух недель)

Общее фото:Немного информации об испытуемых аккумуляторах:

Есть два типа Samsung INR18650-25R 2500mah — в голубой (25R2) и зеленой (25R5) термоусадке. Мне достался вариант в зеленой термоусадке – это новинка 2015 года, у нее больше жизненный цикл и другой процент содержания «химии». По заверениям производителя, зеленые Самсоны выдерживают более 250 циклов заряд/разряд на токе 20А, поэтому если есть возможность, то выбирайте зеленые Самсоны! Также по некоторой информации, у банок LG много отказов, какой-то технологический дефект, поэтому производство их приостановлено в октябре-ноябре. Правда это или нет – точно не знаю, слухи. Самсоны и Лыжи были предоставлены магазином Ncon.nl для обзора. Лифешки были куплены в российском магазине Enecrosse и добавлены в обзор просто для сравнения.

Классификация банок по токоотдаче: Поскольку единой классификации аккумуляторов по максимальной токоотдачи нет, то я решил сделать свою классификацию и в дальнейшем буду придерживаться ее: — обычные/низкотоковые аккумуляторы – привычные банки с максимально разрешенным током до 5А. Это популярные Samsung ICR18650-26FM/28A/30B/32A, Sanyo UR18650FM/ZY, Sanyo/Panasonic NCR18650B/BF/BL, LG ICR18650D1/E1/F1L и т.д. — среднетоковые – предназначены для устройств с потреблением не выше 10А. В основном это новинки 2015г с модернизированной химией Sanyo/Panasonic NCR18650GA/BD/PF/PD, LG INR18650MJ1, Samsung INR18650-35E — высокотоковые – выдерживают нагрузку от 10А и выше. Это банки для электронных сигарет, электроинструмента, о них и пойдет речь в данном обзоре, список моделей см. ниже.

Основные модели высокотоковых 18650 Li-Ion аккумуляторов:

— Sanyo UR18650W2 1500mah (20А макс.) — Sanyo UR18650RX 2000mah (20А макс.) — Samsung INR18650-20R 2000mah (22А макс.) — Samsung INR18650-25R 2500mah (20А макс.) — Samsung INR18650-30Q 3000mah (15А макс.) — LG INR18650HB6 1500mah (30А макс.) — LG INR18650HD2 2000mah (25А макс.) — LG INR18650HE2 2500mah (20А макс.) — LG INR18650HE4 2500mah (20А макс.) — LG INR18650HG2 3000mah (20А макс.) — SONY US18650VTC3 1600mah (30А макс.) — SONY US18650VTC4 2100mah (30А макс.) — SONY US18650VTC5 2600mah (30А макс.) — A123 SYSTEMS APR18650M1A 1100mah (30А макс.)

Официальные спецификации:

Samsung INR18650-25R 2500mah: LG INR18650HG2 3000mah: A123 Systems APR18650M1A 1100mah:

Внутреннее сопротивление, замеренное Opus’ом (просто для интереса): Емкость аккумуляторов (Opus разряжает до 2,9V): Вес: Сравнение в компараторах:

Теперь сравним наших подопечных в популярных компараторах на токах 5А/2А (Samsung в голубой термоусадке): Результаты при разряде током 2А/5А до 3V: Как видим, что при 2А, что при 5А, Лыжи выглядят предпочтительнее Самсонов – лучше держат нагрузку, а вот по отданной емкости не все так однозначно. Не забываем, что в компараторе разряд до 3V, т.е. часть емкости осталось невостребованной.

Общее сравнение в компараторе на токе 5А со своими собратьями (Соньки включать не буду, т.к. не входят, да и очень много подделок, ну и по графикам схожи с Самсонами 25R): Таблица результатов при разряде небольшим током 5А до 3V: Samsung INR18650-25R 2500mah (голубые) -> 2295mah (8,011Wh) Lg INR18650HE2 2500mah -> 2242mah (7,819Wh) Lg INR18650HG2 3000mah -> 2622mah (9,185Wh) Lg INR18650HE4 2500mah -> 2304mah (7,980Wh) Samsung INR18650-20R -> 1857mah (6,518Wh) Lg INR18650HD2 2000mah -> 1897mah (6,636Wh)

Демонстрация нагрузочных способностей аккумуляторов:

Ну и в завершение мое тестирование под большой нагрузкой (в среднем 17-18А). К сожалению, проигрыш в ежемесячном конкурсе отбил все желание собирать мощный нагрузочный стенд, а профессиональных зарядников у меня нет, поэтому тестировать я буду по-простому – советским измерительным прибором Ц4340 с максимальным током измерения 25А, привычным трехрегистровым вольтметром и примитивной нагрузкой в виде 5Вт керамических резисторов.

Для начала о приборе Ц4340: Это довольно удачный и точный стрелочный прибор с аналоговой шкалой, выпущенный в 1980г. Как видим, высчитывать придется все вручную. Но благодаря тому, что в приборе всего одна основная шкала и число целых единиц кратно 5, то проблем с высчитыванием нет, все измерения высчитываются очень быстро. Чтобы не было недопонимания, приведу пару примеров, заодно и сравним показания с электронным амперметром: Калибровка с пределом в 5А. Как видим, переключатель диапазонов включен на 5А, следовательно, вся шкала от 0 до 50 – 5А. Другими словами, цифра 10 на шкале – 1А, цифра 30 — 3А. В нашем случае стрелка остановилась на отметке 37, что означает 3,7А. Электронный двухрегистровый амперметр показывает тоже 3,7А. Во втором случае также, отметка 36 – 3,6А. Для измерения тока до 25А, необходимо переставить щуп из среднего гнезда в правое, с отметкой 25А. При этом шкала будет иметь предел 25А, т.е. отметка 10 на шкале – 5А, отметка, к примеру, 30 – 15А. В нашем случае стрелка остановилась на отметке чуть меньше 10, т.е. около 5А. Электронный двухрегистровый амперметр показывает 4,91А. Погрешность совсем небольшая.

Важное примечание: просадку напряжения на испытуемых аккумуляторах не принимайте в серьез, т.к. стенд собран «на соплях» из первых попавшихся деталей, на которых при серьезных токах идет большое падение напряжения, ибо только контакты холдера нагревались до 90°С. А в цепи еще два контакта измерительных щупов и два контакта силового выключателя, который также неплохо нагревался. Ну и падение напряжения в самих самодельных щупах.

Данное тестирование направлено прежде всего для сравнения просадки напряжения аккумуляторов при одинаковых условиях!

Теперь непосредственно тестирование.

Методика тестирования простая – замер напряжения на банке через определенные промежутки времени и сравнение полученных результатов. В качестве отсчета будем использовать популярный кухонный таймер. Отключение нагрузки за 3-5 секунд до конца, плюс полминуты на восстановление банки и замер напряжения на ней. Нагрузка небольшим током (7А) Samsung INR18650-25R 2500mah: Нагрузка небольшим током (7А) LG INR18650HG2 3000mah: Нагрузка небольшим током (6А) A123 APR18650M1A 1100mah: Подведем примерные итоги: Как видим, Самсоны и Лыжи идут в ровень, в пределах погрешности. Лифешка стабильно держит одно напряжение, что не удивительно, ведь высокие токи отдачи — это их вотчина. Теперь посмотрим, как будут вести себя банки на токах 16-18А, близких к максимальным 20А. Методика тестирования немного поменялась. Теперь время теста будет не 3 минуты, а 4,5 минуты, плюс полминуты на восстановление и замер напряжения (нагрузка будет отключаться за 30 секунд до конца таймера). Также будет замер спустя 10 секунд после подключения нагрузки. Ну и теперь только стрелочный прибор в качестве амперметра и трехрегистровый вольтметр для измерения напряжения на банке. Поскольку токи не хилые, то резисторы и аккумуляторы нагреваются довольно быстро, поэтому был добавлен вентилятор для охлаждения стенда. По личным ощущениям, нагрев банок до 70 — 75°С, ибо спустя минуту после отключения нагрузки, аккумулятор вынимать сложно, температура на грани болевого порога (пирометр может немного врать). Без принудительного обдува они могут нагреться до 80°С, что уже выходит за паспортные рамки…

Нагрузка большим током (18А) Samsung INR18650-25R 2500mah: Вот более понятная картинка с выборкой через 1/2/4 минуты: Нагрев аккумуляторов и резисторов спустя 4 минуты после начала теста (Самсон — 66°С, резюки — 127°С): Нагрузка большим током (18А) LG INR18650HG2 3000mah: Более понятная картинка с выборкой через 1/2/4 минуты: Нагрев аккумуляторов и резисторов спустя 4 минуты после начала теста (Лыжа — 69°С, резюки — 140°С): Нагрузка большим током (15А) A123 APR18650M1A 1100mah: Более понятная картинка с выборкой через 1/2/4 минуты: Нагрев аккумуляторов и резисторов спустя 4 минуты после начала теста (Лифешка — 61°С, резюки — 100°С): Подведем примерные итоги: Поэтому можно сделать вывод о том, рабочее напряжение при таких токах около 3,2V (сделаем поправку на некачественные комплектующие), что в принципе неплохо. Явных лидеров нет, Лыжи выигрывают за счет большей емкости. Конечно, в конце теста разница по напряжению 0,2V, но разница не столь значительная. С другой стороны, разница по стоимости банок небольшая, да и есть прирост емкости без ухудшения ТТХ, даже наоборот, поэтому все же я свой голос отдаю Лыжам, :-). Хотелось бы, конечно, пощупать и Соньки, но пока нет возможности…

А вот сколько залилось после всех этих манипуляций:

Дата производства: Я уже писал о расшифровке некоторых банок в своей статье о «кастрации» аккумуляторов, здесь те же стандартные маркировки: Банка Samsung имеет следующие обозначения: INR18650-25R 2F34, что означает — INR18650-25R – наименование модели — первая цифра – филиал компании, где произведена батарея (не интересна) — вторая цифра – это год выпуска: Y-2005, L-2006, P-2007, Q-2008, S-2009, Z-2010, B-2011, C-2012, D-2013, E-2014, F-2015, G-2016, H-2017 и т.д… — третья цифра – это месяц выпуска: 1 – январь, 2 – февраль, 9 – сентябрь …… A – октябрь, B – ноябрь, C – декабрь — четвертая цифра – это неделя выпуска банки: 1, 2, 3, 4 и 5 Итого: дата производства Samsung INR18650-25R 2F34 – 4 неделя марта 2015 года (довольно свежие)

Банка LG имеет следующие обозначения: LGDBHG21865 O125EO52A2 (нужны первые четыре символа), т.е.: — LGDBHG21865 – пусть будет наименование модели и форм-фактор (HG2/1865) — первая буква — это год выпуска: J – 2010, K – 2011, L – 2012, M – 2013, N – 2014, O – 2015 и т.д. — следующие три цифры – это день выпуска: 040 (40 день), высчитывать неудобно… Итого: дата производства LG LGDBHG21865 O125EO52A2 – 5 мая 2015 года

Типичное применение аккумуляторов: — электронные сигареты – я думаю многие «парильщики» уже используют эти банки, ибо оригинальные Соньки найти проблематично. — электроинструмент – шуруповерты, дрели, перфораторы — мощные «кастомизированные» фонари, особенно с повышающим драйвером

Плюсы: + высокотоковые, реальная токоотдача в 18-20А + хорошая честная емкость (особенно у лыж) + свежие аккумуляторы и быстрая доставка (за полторы недели где-то доехали) + нет подделок + усиленный плюсовой контакт

± низкий порог разряда в 2,5V (с одной стороны — большинство потребителей отключаются при 3V, но с другой при максимальных токах просадка очень большая и чтобы не снижать ресурс банки, желательно иметь с заниженным порогом разряда)

Минусы: — чуток великовата цена (магазин европейский, расчет в евро)

Вывод: отличные аккумуляторы, новые LG просто находка для «тяжелой» работы…

Котяшка:

Кому интересно, еще обзоры:

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Тест и сравнение высокотоковых аккумуляторов 18650

В этом обзоре я постараюсь сравнить несколько высокотоковых литиевых аккумуляторов типоразмера 18650. Но основной упор буду делать на возможность выдачи тока 35А. Также при этом буду контролировать просадку напряжения на батарее.

Начну я с небольшого введения, в котором расскажу о проведении испытаний.

1. Замеры емкости будут проводиться при помощи зарядного устройства Imax B6. К сожалению, с компьютером я его подружить не смог, поэтому придется обойтись без красивых графиков, но этот недостаток я постараюсь компенсировать количеством тестов. 2. Для измерения отдаваемого тока я буду использовать электронную сигарету и токовый шунт 75ШСМ 50А, включенный в разрыв между двумя аккумуляторами. В качестве нагрузки будет использоваться атомайзер электронной сигареты. Небольшое пояснение: упрощенно можно сказать, что атомайзер представляет собой катушку проволоки с сопротивлением 0,15Ом. Спираль атомайзера изготовлена из Кантала*. Измеренное мною сопротивление шунта составило 1,52мОм.

На картинках буду приводить значение падения напряжения на шунте и для удобства буду сразу его пересчитывать в ток. Одновременно с замером тока буду показывать просадку напряжения на одном из аккумуляторов. Для этого я немного модифицировал бокс-мод электронной сигареты. К отрицательному полюсу батарейного отсека бокс-мода я подсоединил проводок, который вывел наружу, чтобы к нему можно было подключить мультиметр. Упрощенную схему можно увидеть на рисунке ниже. Перед проведением замеров напряжений и токов я полностью зарядил аккумулятор.

3. Также я замерю внутренне динамическое сопротивление аккумуляторов. Измерения буду проводить при помощи зарядного устройства BT-C3100. При измерении буду следовать рекомендациям, которые даются в документации на устройство. «Поскольку внутренне сопротивление аккумулятора очень мало, то погрешность в его измерения могут вносить контакты, между которыми зажимается аккумулятор. Для более точного измерения рекомендуется дополнительно чем-то прижимать контакты на время проведения измерений» Разумеется точность измерений при таком способе будет не высока, но это поможет дать более подробную картину о характеристиках аккумуляторов.

*Кантал – сплав на основе железа, включающий в себя также Хром, Алюминий, Кремний и Марганец. Является торговой маркой, принадлежащей компании Sandvic, у остальных производителей этот материал называется Фехраль. Применяется для изготовления нагревательных элементов мощных электронагревательных устройств промышленных и технологических печей, пуско-тормозных резисторов электровозов, моторвагонного подвижного состава, в электронных сигаретах в качестве нагревательного элемента. Более подробно про этот материал можно узнать тут: wiki

Все аккумуляторы из обзора не имеют защитной платы. Поэтому при их эксплуатации следует придерживаться нескольких правил. 1. Не допускать короткого замыкания. 2. Не допускать глубокого разряда ниже 2,5В. Т.е. с осторожностью использовать в устройствах, где может происходить неконтролируемый разряд аккумулятора, к примеру, в фонарях. 3. Не перезаряжать выше допустимого уровня напряжения. Для батарей из этого обзора это 4,2В. 4. В ходе эксплуатации не допускать превышения температуры, оговоренной в документации на конкретный вид батарей. 5. Придерживаться рекомендаций по температуре хранения.

Информацию в обзоре буду давать следующим образом. Сначала буду давать основные характеристики батарей, затем буду приводить фото батареи +габариты + вес батареи. Для того, чтобы указанные мною данные можно было проверить или уточнить ещё какие-либо параметры, буду приводить таблицу с характеристиками батареи. Затем буду немного рассказывать о проведенных процессах заряда/разряда и по возможности буду сводить полученные данные в таблицу. Также в таблице буду давать кроме измеренного значения емкости еще и ожидаемое значение, которое должно будет получиться согласно графику разряда, который приводится в большинстве документаций на батареи. Далее буду приводить этот самый график разряда, на который буду наносить точки, соответствующие полученным значениям емкости. В спойлер буду класть фотографии измеренных мною значений емкости, дабы не возникло предположений о выдумывании мною, указанных в обзоре значений. Также в этот спойлер буду класть фотографии с измеренным значением внутреннего сопротивления батареи.

Далее я буду приводить фотографию со значением падения напряжения на шунте, при измерении отдаваемого тока и как я уже говорил выше, буду сразу это значение пересчитывать в ток. Иногда максимальное значение тока и максимальная просадка напряжения совпадают во времени, а иногда проявляются с небольшим сдвигом друг относительно друга. Поэтому, когда эти два события не будут совпадать во времени, я буду приводить две фотографии одну с максимальным значением тока, вторую с максимальной просадкой напряжения. Пересчет падения напряжения на шунте в ток буду проводить для случая максимального тока. Также я буду приводить на фотографии значение напряжения на аккумуляторе. А чтобы я никого не обманул своими выводами и картинками в конце обзора я приведу видео, в котором продемонстрирую описанный эксперимент по замеру тока и падения напряжения на аккумуляторе.

Что касается измерений внутреннего сопротивления с помощью зарядного устройства BT-C3100, то результаты измерений я положу в спойлер. Далее, чтобы не загромождать обзор, значение внутреннего сопротивления буду просто указывать с остальными характеристиками батареи.

Внутренние сопротивления батарей

Вот вкратце и все тесты, результаты которых, я хотел бы показать в этом обзоре. Давайте начнем.

1. Sony Konion US18650VTC6 3120mAh — 30A. Ссылка на батареи: https://ru.nkon.nl/sony-us18650vtc6.html

Основные характеристики:

Стандартный зарядный ток: 3 A Максимальный ток при ускоренном заряде: 5А/6А Напряжение окончания заряда: 4.2V Напряжение окончания разряда: 2.0V Максимальный непрерывный ток: 30A Номинальное напряжение: 3.6V Минимальная заявленная ёмкость при разрядке током 0.2C: 3000mAh Рабочая температура при заряде/разряде: -0...+60C/-20...+60C Внутреннее сопротивление батареи, заявленное/измеренное: 8-18мОм/ 38мОм

Таблица с характеристиками этих батарей из документации:

До начала эксперимента батарея была немного разряжена, я зарядил её до уровня 4,2В, согласно документации и затем разрядил. Номинальная емкость в 3120мАч заявлена для случая разряда током 0,2С, т.е. 0,624А при разряде до 2,0В. Мое разрядное устройство позволяет разряжать батареи до уровня 3,0В, в любом случае разряд до 2В может оказаться губительным для батареи и большинство устройств, работающих от подобного рода батарей блокируют работу устройства на некотором уровне напряжения. Поэтому я разрядил батарею током 0,6А до напряжения 3В. Согласно графику из документации на батарею, при подобном методе разряда я должен был получить емкость примерно 2750мАч, вместо этого я получил значение 2219мАч. Время разряда составило 382 минуты.

Затем я зарядил батарею до уровня 4,2В. Согласно документации на батарею я выбрал ток заряда, равный 3А. При этом емкость составила 2977мАч. Затем я снова разрядил батарею до уровня 3В. Ток разряда я выбрал максимальный, который может обеспечить Imax B6 – 2А. При этом емкость батареи составила 2718мАч, время разряда 141 минута.

Для наглядности результаты измерений свел в таблицу:

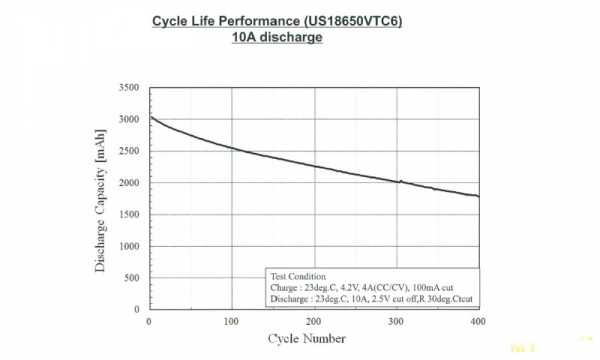

Точки я отметил на следующем графике, взятом из документации на батарею. Точка слева — полученное значение емкости, точка справа — ожидаемое значение емкости.

Измерения емкости

Согласно документации, максимальный продолжительный разрядный ток батареи может достигать 30А. Это я проверю методом, описанном в начале обзора. Из следующей картинки видим, что максимальное падение напряжения на шунте составило 53,4мВ, следовательно, поделив это значение на сопротивление шунта (1,52мОм), получим максимальное значение разрядного тока. Оно составило 35,1А. При этом напряжение на аккумуляторе просело до 3,4В. Видим, что батарея обеспечивает заявленное значение разрядного тока.

Слева от первой красной полосы максимальная просадка напряжения, затем между двух красных полос максимальное падение напряжения на шунте и справа от второй красной полосы напряжение, если так можно сказать, «холостого хода» аккумулятора. По факту это напряжение, замеренное с учетом небольшого потребления мозгов электронной сигареты. Для упрощения, далее в обзоре я буду называть это значение напряжения, «напряжением покоя». В данном случае оно составило 4,13В.

2. Sony Konion US18650VTC5A 2600mAh — 35A Ссылка на батарею: https://ru.nkon.nl/sony-us18650vtc5a-flat-top.html

Основные характеристики:

Стандартный зарядный ток: 2.5A Максимальный ток при ускоренном заряде: 6А Напряжение окончания заряда: 4.2V Напряжение окончания разряда: 2.0V Максимальный непрерывный ток: 35A Номинальное напряжение: 3.6V Минимальная заявленная ёмкость при разрядке током 0.2C: 2500mAh Рабочая температура при заряде/разряде: -0...+60C/-20...+60C Внутреннее сопротивление батареи, заявленное/измеренное: 7-15мОм/ 31мОм

Таблица с характеристиками батарей из документации:

Таблица с характеристиками этих батарей:

Измерения емкости

Ожидаемая емкость, согласно графику ниже должна была составить примерно 2380мАч. Черная точка слева соответствует полученному значению емкости 2283мАч, черная точка справа соответствует ожидаемому значению емкости 2380мАч. Также согласно этому графику я должен был получить емкость примерно 2400мАч, при разряде током 0,5А.

Согласно документации, максимальный продолжительный разрядный ток батареи может достигать 35А. Из следующей картинки видим, что максимальное падение напряжения на шунте составило 52,2мВ, следовательно, поделив это значение на сопротивление шунта (1,52мОм), получим максимальное значение разрядного тока. Оно составило 34,3А. При этом напряжение на аккумуляторе просело до 3,43В. Видим, что батарея обеспечивает заявленное значение разрядного тока. Напряжение покоя составило 4,12В.

3. Sony Konion US18650VTC5 2600mAh — 30A Ссылка на батарею: https://ru.nkon.nl/sony-us18650vtc5-flat-top.html

Основные характеристики:

Стандартный зарядный ток: 2,5A Максимальный ток при ускоренном заряде: 4А Напряжение окончания заряда: 4.2V Напряжение окончания разряда: 2.0V Максимальный непрерывный ток: 30A Номинальное напряжение: 3.6V Минимальная заявленная ёмкость при разрядке током 0.2C: 2500mAh Рабочая температура при заряде/разряде: -0...+60C/-20...+60C Внутреннее сопротивление батареи, заявленное/измеренное: 8-18мОм/ 34мОм

Таблица с характеристиками батарей из документации:

Когда я искал документацию на данную батарею, я наткнулся на один интересный документ, который называется «Как отличить поддельные US18650VTC5». Вкратце там сказано, что стоит обратить внимание на то, что на оригинальных батареях Sony под положительным контактом на корпус нанесены два колечка. И на картинке приведено, как расстояние между этим колечками отличается к примеру, от батареи Samsung INR18650-25R. На картинке ниже это отличие обведено в красный прямоугольник. От себя отмечу, что данная отличительная черта характерна только для моделей VTC4, VTC5, VTC5A, а на VTC6 нижнее кольцо расположено немного ниже, чем у его собратьев, к тому же нижнее кольцо более широкое. Верхнее кольцо у версии VTC6 без аналогично предыдущим, описанным выше версиям. Также в документе говорится, то положительный контакт тоже имеет небольшие отличия.

Я зарядил батарею до 4,2В, затем разрядил током 0,5А. Время разряда 413минут. Полученная емкость 2421мАч. Для наглядности я свел в таблицу полученные данные. Ожидаемое значение емкости я получил из графика разряда, который привел ниже таблицы.

Измерения емкости

На следующем графике я отметил точками полученные мною значения емкости. Черной точкой слева обозначено полученное мною значение емкости при разряде током 0,5А. Черной точкой справа обозначено полученное мною значение емкости при разряде током 2А.

Согласно документации, максимальный продолжительный разрядный ток батареи может достигать 30А. Из следующей картинки видим, что максимальное падение напряжения на шунте составило 53,8мВ, следовательно, поделив это значение на сопротивление шунта (1,52мОм), получим максимальное значение разрядного тока. Оно составило 35,4А. При этом напряжение на аккумуляторе просело до 3,3В. Видим, что батарея обеспечивает заявленное значение разрядного тока. Напряжение покоя 4,14В.

4. Sanyo UR18650NSX 2500mAh – 20A Ссылка на батарею: https://ru.nkon.nl/sanyo-ur18650nsx.html

Основные характеристики:

Стандартный зарядный ток: 1.75A Напряжение окончания заряда: 4.2V Напряжение окончания разряда: 2.5V Максимальный непрерывный ток: 20A Номинальное напряжение: 3.6V Минимальная заявленная ёмкость при разрядке током 0.2C: 2500mAh Рабочая температура при заряде/разряде: 10...+45C/-20...+60C Внутреннее сопротивление батареи, заявленное/измеренное: <35мОм/40мОм

Таблица с характеристиками батарей из документации:

Как и во всех тестах, вначале я зарядил батарею до уровня напряжения 4,2В, все последующие действия отражены в следующей таблице.

Измерения емкости

На следующем графике я отмечу точку, соответствующую полученному значению емкости при разряде током 2А. Согласно этому же графику получить я должен был несколько большее значение. Черной линии соответствует процесс разряда током 2,5А, я же разряжаю двумя амперами, но думаю, что расхождение в значениях должно быть не большим.

Согласно документации, максимальный продолжительный разрядный ток батареи может достигать 20А. Из следующей картинки видим, что максимальное падение напряжения на шунте составило 53,8мВ, следовательно, поделив это значение на сопротивление шунта (1,52мОм), получим максимальное значение разрядного тока. Оно составило 35,4А. При этом напряжение на аккумуляторе просело до 3,27В. Видим, что батарея обеспечивает заявленное значение разрядного тока. Разрядный ток достиг того же значения, что и у прошлой батареи VTC5, но напряжение здесь просело до 3,27, а в прошлом эксперименте до 3,30. В этом эксперименте напряжение покоя составило 4.12В, а в прошлом 4,14В, и еще 0,1В можно списать на погрешности измерений, получаются одинаковые показания.

5. LG INR18650-HG2 3000mAh – 20A Ссылка на батарею: https://ru.nkon.nl/lg-18650-hg2.html

Основные характеристики:

Стандартный зарядный ток: 1.5A Максимальный ток при ускоренном заряде: 4А Напряжение окончания заряда: 4.2V Напряжение окончания разряда: 2.5V Максимальный непрерывный ток: 20A Номинальное напряжение: 3.6V Минимальная заявленная ёмкость при разрядке током 0.2C: 3000mAh Рабочая температура при заряде/разряде: 0…+50/-20...+75C Внутреннее сопротивление батареи, заявленное/измеренное: 20мОм/39мОм

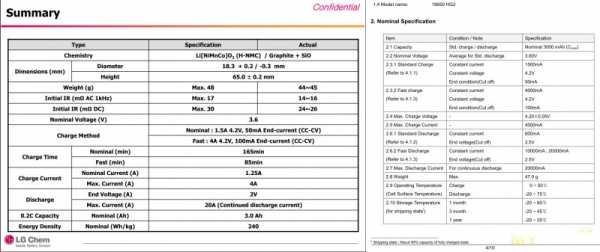

Таблица с характеристиками батарей из документации:

Внешний вид данной батареи отличается от остальных наличием на её корпусе предупредительной надписи.

Перевод написанного: Использовать только для изготовителей аккумуляторных батарей. Интернет продажи, продажи отдельным потребителям или продажи для электронных сигарет строго запрещены.

На всякий случай напишу английский текст, вдруг кто-то сможет перевести более красивым языком. Use for battery pack maker(s)/ system intergrator(s) only. On-line a-commerce sales, sales to individual consumers, or sales for e-cigarette us are strictly prohibited.

Результаты замеров емкости в таблице ниже. Как обычно перед началом эксперимента батарея была заряжена до 4,2В.

Измерения емкости

На следующе графике я отметил жирной черной точкой полученное значение емкости при разряде батареи током 0,6А, согласно этому же графику оно должно было составить примерно 2850мАч. Маленькой черной точкой я отметил примерное значение емкости, которое должно было бы получиться при разряде током 2А. Получилось ожидаемое значение 2790мАч, а получил я 2664мАч (очень близко).

На следующе графике я отметил жирной черной точкой полученное значение емкости при разряде батареи током 0,6А, согласно этому же графику оно должно было составить примерно 2850мАч. Маленькой черной точкой я отметил примерное значение емкости, которое должно было бы получиться при разряде током 2А. Получилось ожидаемое значение 2790мАч, а получил я 2664мАч (очень близко).

6. LG ICR18650-HE4 2500mAh — 20A Ссылка на батарею: https://ru.nkon.nl/icr18650he4-2500mah.html

Основные характеристики:

Стандартный зарядный ток: 1.25A Максимальный ток при ускоренном заряде: 4А Напряжение окончания заряда: 4.2V Напряжение окончания разряда: 2.5V Максимальный непрерывный ток: 20A Номинальное напряжение: 3.6V Минимальная заявленная ёмкость при разрядке током 0.2C: 2500mAh Рабочая температура при заряде/разряде: 0…+50/-20...+75C Внутреннее сопротивление батареи, заявленное/измеренное: 20мОм/32мОм

Таблица с характеристиками батарей из документации:

Результаты замеров емкости при заряде и разряде различными токами в таблице ниже. Как обычно перед началом эксперимента батарея была заряжена до 4,2В.

Измерения емкости

Согласно документации, максимальный продолжительный разрядный ток батареи может достигать 20А. Из следующей картинки видим, что максимальное падение напряжения на шунте составило 54,1мВ, следовательно, поделив это значение на сопротивление шунта (1,52мОм), получим максимальное значение разрядного тока. Оно составило 35,6А. При этом напряжение на аккумуляторе просело до 3,28В. Видим, что батарея обеспечивает заявленное значение разрядного тока. Напряжение покоя составило 4,17В, так же как и у прошлой батареи.

7. Samsung INR18650-30Q 3000mAh — 15A Ссылка на батареи: https://ru.nkon.nl/samsung-inr-18650-30q-3000mah.html

Основные характеристики:

Стандартный зарядный ток: 1.5A Максимальный ток при ускоренном заряде: 4А Напряжение окончания заряда: 4.2V Напряжение окончания разряда: 2.5V Максимальный непрерывный ток:15 Номинальное напряжение: 3.6V Минимальная заявленная ёмкость при разрядке током 0.2C: 2900mAh Рабочая температура при заряде/разряде: 0…+50/-20...+75C Внутреннее сопротивление батареи, заявленное/измеренное: 26мОм/36мОм

Таблица с характеристиками батарей из документации:

Хочется отметить, что у Samsung и у Sony наиболее подробная документация. К тому же документацию этих производителей легко найти в интернете. На желтые батареи LG и красные Sanyo документацию нашел с трудом. Вернемся к тестам. Батареи были дозаряжены до 4,2В и проделанные далее измерения были занесены в таблицу.

Измерения емкости

Далее на графике большой черной точкой я отметил полученное значение емкости, и маленькой черной точкой я отметил ожидаемое значение емкости, оно составило примерно 2680мАч.

Согласно документации, максимальный продолжительный разрядный ток батареи может достигать 15А. Из следующей картинки видим, что максимальное падение напряжения на шунте составило 54,3мВ, следовательно, поделив это значение на сопротивление шунта (1,52мОм), получим максимальное значение разрядного тока. Оно составило 35,7А. При этом напряжение на аккумуляторе просело до 3,24В. Видим, что батарея обеспечивает заявленное значение разрядного тока и даже превышает его. Напряжение покоя составило 4,15В. Немного о превышении разрядного тока. Бокс-мод видимо контролирует падение напряжения и не дает разрядить батарею, если та не способна выдать требуемый ток. Я конечно точно не скажу, как именно бокс-мод определяет, что батарея может, а что нет, но с батареи ICR18650-26FU я на данном бокс-моде смог выжать 22,5А при максимальном токе батареи 5,2А. Я не говорю, что так делать хорошо, просто хочу сказать что разрядить батарею большим током бокс-мод не позволил.

8. Samsung INR18650-25R 2500mAh — 20A Ссылка на батареи: https://ru.nkon.nl/samsung-18650-inr18650-25r.html

Основные характеристики:

Стандартный зарядный ток: 1.25A Максимальный ток при ускоренном заряде: 4А Напряжение окончания заряда: 4.2V Напряжение окончания разряда: 2.5V Максимальный непрерывный ток: 20А Номинальное напряжение: 3.6V Минимальная заявленная ёмкость при разрядке током 0.2C: 2450mAh Рабочая температура при заряде/разряде: 0…+50/-20...+75C Внутреннее сопротивление батареи, заявленное/измеренное: 18мОм/31мОм

Таблица с характеристиками батарей из документации:

Как обычно батареи были дозаряжены до 4,2В и проделанные далее измерения были занесены в таблицу.

Измерения емкости

На следующем графике я отметил большой черной точкой значение емкости, которое я получил при разряде батареи током 1C, второй черной точкой, той, что поменьше отмечено ожидаемое значение емкости, оно составило примерно 2415мАч.

Согласно документации, максимальный продолжительный разрядный ток батареи может достигать 20А. Из следующей картинки видим, что максимальное падение напряжения на шунте составило 53,0мВ, следовательно, поделив это значение на сопротивление шунта (1,52мОм), получим максимальное значение разрядного тока. Оно составило 34,8А. При этом напряжение на аккумуляторе просело до 3,22В. Видим, что батарея обеспечивает заявленное значение разрядного тока и даже превышает его. Напряжение покоя составило 4,13В.

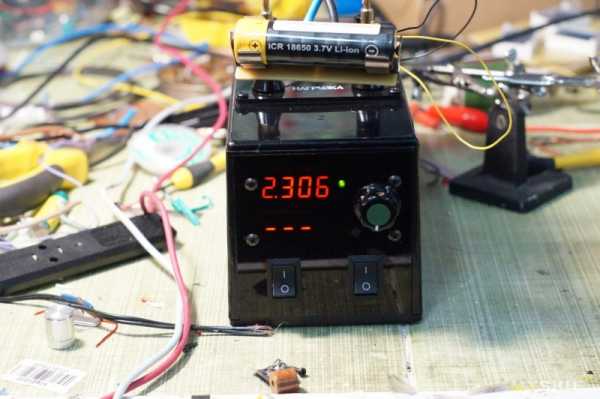

Для того, чтобы убедиться в достоверности моих измерений при замерах максимального разрядного тока и измерении просадки напряжения на аккумуляторе я приведу видео, в котором можно будет увидеть как происходили измерения, также при желании можно будет сравнить значения, с теми, что я привел в обзоре.

Итоги.

Чтобы как то подытожить все написанное выше, я приведу таблицу с основными параметрами и сделаю по ней несколько выводов.

Выводы:

1. Все батареи обеспечивают заявленные в документации значения разрядных токов. 2. Заявленные емкости батарей примерно совпадают с полученными мною. Разницу в полученных и заявленных значениях можно списать на недочеты при проведении тестов и погрешность моего оборудования. 3. Самая высокотоковая батарея (Согласно заявленному в документации току): Sony Konion US18650VTC5A 4. Самая выгодная для покупки батарея емкостью 2500: LG ICR18650-HE4 5. Самая выгодная для покупки батарея емкостью 3000: LG INR18650-HG2

На этом у меня всё. Надеюсь мой обзор был полезен.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Сравниваем высокотоковые аккумуляторы емкостью 3000mah лицом к лицу на токах 20А или "Ху из ху"

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о сравнении трех достаточно известных моделей высокотоковых аккумуляторах, емкостью 3000mah в различных режимах, в том числе и при токе разряда 20А. Данное тестирование позволит сказать, как себя ведет аккумулятор при различных режимах, а благодаря возможностям ЗУ iCharger 208B в виде построения графиков, можно лицом к лицу сравнить и выяснить, кто же из них лучше. Если интересно, выдержат ли они тест и как себя поведут, то милости прошу под кат… Для начала пару слов об аккумуляторах:

Как-то давненько я писал небольшой обзорчик о снятии плат защиты, где кратко написал о том, что представляют из себя Li-Ion аккумуляторы и как они маркируются, поэтому дабы не раздувать обзор, повторяться не буду. Чуть позже я решил сравнить некоторые модели высокотоковых аккумуляторов, но поскольку необходимого оборудования под рукой не было, то тестирование носило больше информативный характер. Около года назад я приобрел фирменное зарядно-балансировочное устройство iCharger 208B, способное разряжать аккумуляторы током 20А, поэтому решил повторить эксперимент. Все экземпляры имеют заявленную емкость в 3000mah, за исключением Sony VTC6, у которого емкость 3120mah. Я давно хотел сравнить популярные модели высокотоковых аккумуляторов, но как-то все желания не было, поскольку тестирование занимает много времени. Но по воле случая (спасибо розыгрышу призов), решил все же собрать нормальный стенд и провести тщательное сравнение. К сожалению, аккумуляторы я заказывал еще до нового года, поэтому некоторым моделям уже годик, но думаю, картина не должна сильно поменяться.

Я уже давненько придерживаюсь следующей классификации аккумуляторов по максимальной токоотдаче: — низкотоковые аккумуляторы – привычные банки с максимально разрешенным током до 5А. Это популярные Samsung ICR18650-26FM/28A/30B/32A, Sanyo UR18650FM/ZY, Sanyo/Panasonic NCR18650B/BF/BL, LG ICR18650D1/E1/F1L и т.д. — среднетоковые – предназначены для устройств с потреблением не выше 10А. В основном это новинки 2015г с модернизированной химией Sanyo/Panasonic NCR18650GA/BD/PF/PD, LG INR18650MJ1, Samsung INR18650-35E — высокотоковые – выдерживают нагрузку от 10А и выше. Это банки для электронных сигарет, электроинструмента, о них и пойдет речь в данном обзоре, список моделей см. ниже.

Основные модели высокотоковых 18650 Li-Ion аккумуляторов: — Sanyo UR18650W2 1500mah (20А макс.) — Sanyo UR18650RX 2000mah (20А макс.) — Sanyo UR18650NSX 2500mah (20А макс.) — Samsung INR18650-15L 1500mah (18А макс.) — Samsung INR18650-20R 2000mah (22А макс.) — Samsung INR18650-25R 2500mah (20А макс.) — Samsung INR18650-30Q 3000mah (15А макс.) — LG INR18650HA1 1300mah (20А макс.) — LG INR18650HB6 1500mah (30А макс.) — LG INR18650HD2 2000mah (25А макс.) — LG INR18650HD2C 2100mah (20А макс.) — LG INR18650HE2 2500mah (20А макс.) — LG INR18650HE4 2500mah (20А макс.) — LG INR18650HG2 3000mah (20А макс.) — SONY US18650VTC3 1600mah (30А макс.) — SONY US18650VTC4 2100mah (30А макс.) — SONY US18650VTC5 2600mah (30А макс.) — SONY US18650VTC5A 2600mah (35А макс.) — SONY US18650VTC6 3120mah (30А макс.)

Упаковка и внешний вид:

Как уже упоминал выше, на обзоре три популярные модели высокотоковых аккумуляторов, емкостью около 3000mah (LG / Samsung / Sony): Аккумуляторы поставляются в пластиковом боксе в обычной почтовой «пупырке»: При покупке пака из 4 аккумуляторов в магазине GearBest, бонусом идет пластиковый бокс: Исключение составляют защищенные аккумуляторы, которые просто не влазят по длине. Хочу напомнить, что при покупке одного или двух аккумуляторов, упакованы они будут в простые коробочки, поэтому имеет смысл покупать именно паки из 4 или 8 штук, тем более они зачастую выходят дешевле. Да и отдельно пластиковый бокс стоит около $1. Упаковка и защита при транспортировке, скажем так, средняя. Бывали случаи, что аккумуляторы приходили немного помятыми с содранной термоусадкой, но в моей практике такого не было. Максимум, что случалось — треснутый бокс, как в данном случае (небольшая трещинка на крышке):

Официальные спецификации: Длина у всех аккумуляторов практически одинаковая (65мм): Вес аккумуляторов, в большинстве случаев, прямо пропорционально влияет на емкость, т.е. чем больше, тем лучше: Внутреннее сопротивление, измеренное ЗУ iCharger 208B: Показания внутреннего сопротивления не стоит принимать во внимание, т.к. корректное определение возможно лишь на хорошем оборудовании. Здесь же, как минимум, не учитывается сопротивление проводов и контактов, которое как раз может быть равно пару десяткам миллиом. Но при равных условиях, шоколадки показывают худший результат. Напомню, что я делал около 5 выборок и брал средний результат. Ну и за компанию на ЗУ Opus BT-C3100 V2.2:Более детальное описание моделей:

Samsung INR18650-30Q 3000mah: Это, пожалуй, мои любимчики, поскольку в тестах на высокой нагрузке обходят лыж-шоколадок, практически не имеют подделок и самые дешевые по сравнению с другими обозреваемыми аккумуляторами. Несмотря на то, что в спецификациях указан максимальный ток в 15А, они без проблем выдерживают все 20А и более, но при этом несколько снижается ресурс работы (об этом в конце обзора). Это не выдумки, все есть в даташитах: Я всегда рекомендую именно их! Маркировка даты производства у моделей Samsung бывает двух видов: на термоусадке и под термоусадкой. Об этом я уже писал в прошлых обзорах, но думаю, повторение здесь лишним не будет. Модели 30Q маркируются вторым вариантом: Обозреваемая банка Samsung имеет следующие обозначения (под термоусадкой) – LOG8, что по даташиту означает: — первая цифра – номер линии производства (не интересна) — вторая цифра – модельное «имя»/»семейство» — третья буква – это год выпуска: Y-2005, L-2006, P-2007, Q-2008, S-2009, Z-2010, B-2011, C-2012, D-2013, E-2014, F-2015, G-2016, H-2017 и т.д… (возможно A – 2010г) — четвертая цифра/буква – это месяц выпуска: 1 – январь, 2 – февраль, 9 – сентябрь …… A – октябрь, B – ноябрь, C – декабрь Итого: дата производства Samsung INR18650-30Q LOG8 – август 2016 года. Довольно свежие, учитывая, что покупались они перед новым годом, а все потому, что народ их любит и они не залеживаются на складах. Даташит:LGDBHG21865 3000mah:

Следом идут скандально известные LG HG2, в народе называемые «шоколадки» за свой специфический цвет: Модель неплохая, но имел место технологический дефект, отчего производство было приостановлено. Какой именно был брак, я не в курсе. К тому же, данная модель имеет огромное количество подделок. Это могут быть как высокотоковые модели с заниженной емкостью, так и просто низко/среднетоковые аккумуляторы. Как отличить подделку от оригинала по внешним признакам, написано в англоязычном блоге Batterybro.com. Вот похожее сравнение, но уже на русскоязычном форуме парильщиков Ecigtalk.ru (упрощенное). У меня оригинал, о чем я нисколько не сомневался, т.к. покупаю аккумуляторы исключительно на GearBest'е уже не первый год: Дата производства у моделей LG стандартна и нанесена на термоусадку методом лазерной гравировки: Обозреваемая банка LG имеет следующие обозначения – PO56B252AH (нужны первые четыре символа), т.е.: — первая буква — это год выпуска: J – 2010, K – 2011, L – 2012, M – 2013, N – 2014, O – 2015, P – 2016, Q — 2017 и т.д. — следующие три цифры – это день выпуска: 040 (40 день), высчитывать неудобно… Итого: дата производства LGDBHG21865 PO56B252AH – 25 февраля 2016г.

Даташит:Sony US18650VTC6 3120mah:

Ну и последние на очереди – новинки прошлого года Sony VTC6 с максимальной для этого класса аккумуляторов емкостью 3120mah и токоотдачей в 30А: Несколько лет назад Sony официально объявляла о прекращении производства линейки высокотоковых аккумуляторов (VTC4, VTC5), в результате чего, полюбившиеся многим вейперам модели начали подделывать, причем подделки были очень высокого класса. Я тогда темой аккумуляторов не очень интересовался, поэтому особо не вникал, но факт есть факт. Поскольку аккумуляторы данной фирмы действительно отличаются высокими рабочими характеристиками, то неудивительно, что спустя некоторое время начали появляться подделки и на VTC6. Судя по некоторой информации с тематических форумов, подделки также хорошего качества, но определить их по внешнему виду все же можно. Вот пара статеек о том, как определить фейки на VTC6, а также на более ранние модели – тыц и тыц. В моем случае оригинал, т.к. в большинстве случаев можно увидеть под термоусадкой Самсон 30Q, а у него несколько суженный плюсовой контакт. У Sony плюсовой контакт строго по центру и в диаметре чуть меньше защитного черного колечка: К тому же, у оригинальных банок Sony положение QR кода относительно маркировки не фиксировано и «гуляет» от экземпляра к экземпляру: Поскольку в фейках чаше всего перепаковывают более дешевые Самсоны 30Q, то не помешает сравнить и выемки в районе плюсовых контактов (механическая защита аккумулятора, см. обзор о кастрации Li-Ion банок): Как можно заметить, выемки различные, сравнение с другими моделями есть в разделе спецификации (см. выше). Дата производства у моделей Sony стандартна и нанесена на термоусадку методом лазерной гравировки: Нас интересуют последние 5 символов на нижней строке – C6A13YF22T: — первая буква – это год выпуска: W-2014, X-2015, Y-2016, Z-2017 — вторая буква – месяц выпуска: A – январь, B – февраль, С – март, D – апрель, E – май, F – июнь, G – июль, H – август, I – сентябрь, J – октябрь, K – ноябрь, L – декабрь — третья и четвертая цифра – день выпуска (1-31) — последняя (пятая) буква особого интереса не представляет Итого: дата производства Sony US18650VTC6 C6A13YF22T – 22 июня 2016г.

Кому интересно, то полная расшифровка нижней строки предполагает: — первая буква – наименование завода-изготовителя (К – завод «Sony Energy Devices Koriyama Plant» в Японии) — следующие два символа после пробела – наименование модели (C6 – модель аккума VTC6) — следующие три символа – внутренний производственный код — следующие четыре символа – дата производства банки (см. выше) — последняя буква – что-то связанное с электродами (Electrode History)

Даташит:

Интерактивный помощник по дате производства:

Кому расшифровка не слишком понятна, то на ресурсе Batterybro.com есть интерактивный помощник по расшифровке. Вбиваем нужные символы (вверху страницы) и получаем результат. Как пример, расшифровка вышеупомянутой банки Sony C6A13YF22T:Тестирование:

Я старался обеспечить максимально равные условия тестирования для всех аккумуляторов, но к сожалению, Лыжи-шоколадки попались чуток залежалые и возможно из бракованной партии, а может как раз с исправленным дефектом из новых партий. В начале февраля был обзор на шоколадки, там уже дата производства была P249 (сентябрь 2016). Поэтому к полученному результату прошу относиться скептически. Я их недолюбливаю и еще раз заказывать не собираюсь, уж извините. Дабы минимизировать расхождения в результатах (потери на контактах, нагреве), я не разбирал стенд, пока не протестировал все три аккумулятора на конкретном режиме. Перед каждым следующим тестом выдерживалась пауза около 10 минут, дабы зарядное устройство и нагрузка охладились. Для минимизации потерь применялся доработанный холдер (держатель) для аккумуляторов Bat. Fixture BF-1L. Для тестов на токах 1А и 7А аккумуляторы заряжались в ЗУ Opus BT-C3100 V2.2 и перед самим тестом «добивались» в ЗУ iCharger 208B. Поскольку особого интереса данные режимы не представляют и несколько продолжительны по времени, то тестировалась только одна банка, за исключением Лыжи. Результат мне не понравился и я прогнал на 1А второй аккумулятор. Результат был аналогичный. А вот для теста 20А я заряжал аккумуляторы брендовым ЗУ Xtar SP1 и делал два теста. Результат брал лучший. В тесте на 20А применялось активное охлаждение в виде бытового напольного минивентилятора и внешняя нагрузка, ибо нагрев всех компонентов был достаточно высоким. Не стоит также забывать, что Sony VTC6 отдают всю емкость при разряде до 2V!

Итак, для начала результаты замера емкости в ЗУ Opus BT-C3100 V2.2, обзор на который я давненько делал:

Результаты просто для ознакомления, т.к. он несколько завышает показания и не умеет разряжать ниже 2,8V. К тому же, такой прогон необходим для того, чтобы аккумуляторы вышли на номинальную емкость. Рекомендуют произвести пару циклов заряд/разряд. Тест на разряд током 1А в ЗУ iCharger 208B: Графики идут почти вплотную, Сони хоть и немного, но все же лидирует как по емкости, так и по способности держать напряжение под нагрузкой. Самсоны чуток опережают Лыж и показывают бОльшую емкость, хотя по идее, должно быть наоборот – Лыжи должны лидировать с небольшим отрывом на низких токах, а Самсоны на высоких. Я специально прогнал два разных аккумулятора LG, но результат был одинаков. На мой взгляд, Лыжи показали худший результат либо из-за возраста (разница с обозреваемыми полгода), либо они действительно с дефектом, либо как раз таки с исправленным дефектом. Зачастую, после устранения технологических дефектов, рабочие характеристики модели снижаются. В качестве банального примера – проблемы с изоляцией электродов (сепаратор). Через несколько месяцев после продаж выясняется, что предположим, при серьезных нагрузках банки, в результате нагрева возможно повреждение изоляции. Компания проводит дополнительные тесты и если это подтверждается, то возвращает все отгруженные партии. Для устранения дефекта, технологи предлагают увеличить толщину сепаратора, а т.к. внутренний объем банки ограничен, то следовательно, рабочая площадь электродов уменьшилась, а с ней и емкость. Еще раз напомню, это только банальный пример и никак не относится к банкам Lg. А может мне просто попались банки с классом качества «B» или «C». Во всяком случае, при разряде всех трех аккумуляторов током 0,6А (согласно даташитам), они должны отдать номинальную емкость.

Кому интересно, оригинальные графики с программы LogView 2.0 (Samsung -&gt; Lg -&gt; Sony):

Далее тест на разряд током 7А в ЗУ iCharger 208B без внешней нагрузки и охлаждения: Становится заметно, как просаживается напряжение под нагрузкой, ведь как-никак уже 7А. Здесь Сони опять явный лидер, хотя отрыв опять небольшой (0,05V). Лыжи опять сливают как по емкости, так и по просадке. На мой взгляд, это наиболее часто-встречающийся режим работы (электронные сигареты, электроинструмент), поэтому лучше ориентироваться на него. Нагрев банок небольшой.

Кому интересно, оригинальные графики с программы LogView 2.0 (Samsung -&gt; Lg -&gt; Sony):

Ну и самый интересный режим разряда током 20А в ЗУ iCharger 208B с внешней нагрузкой и принудительным охлаждением: По графикам видно, что по способности держать высокую нагрузку, разницы между 30Q и VTC6 практически нет. Единственное отличие заключается в чуть большей отданной емкости/энергии. А вот HG2 здесь провалились во всех смыслах. Посему можно сделать вывод, что существенной разницы на высоких (предельных) токах между 30Q и VTC6 практически нет. Не стоит также забывать, что Соньки отдают всю емкость при разряде до 2V. Я не парильщик, но на мой взгляд, всего несколько модов могут обеспечить такую нагрузку (могу ошибаться), поэтому смысла переплачивать за Соньки нет никакого. Немного поясню по стенду. Из-за особенностей работы ЗУ iCharger 208B, в режиме разряда ток повышается постепенно. В нашем случае подъем до максимального значения составил 65 секунд (как это обойти я не знаю). При разряде аккумуляторов при интенсивном охлаждении, температура под конец теста составила 66-68°С у Сонек и Самсонов, а у Лыж аж 72°С. Не трудно догадаться, что нагрев в таких случаях выступает в роли катализатора и аккумуляторы показывают лучшие результаты.

На этом все, кому интересно, оригинальные графики с программы LogView 2.0 (Samsung -&gt; Lg -&gt; Sony)

Соглашусь с тем, что ругать шоколадки не стоит, поскольку условия не совсем равные, поэтому предлагаю ознакомиться с результатами зарубежных тестеров.

Сравнение в известных компараторах:

Теперь сравним наших подопечных в популярном компараторе датчанина lygte-info.dk на тех же токах 7А/20А (Samsung на красном графике, Lg на синем): Хм, ничего не напоминает? Поведение обоих моделей напоминает ситуацию как в моем тестировании, графики разряда похожи, но только здесь датчанин не применял внешнее охлаждение и тест был преждевременно остановлен (вертикальный подъем графика – «восстановление» аккумулятора). Такая же картина и в сравнении Самсонов с Соньками (Samsung на красном графике, Sony на синем): Отрыв совсем небольшой.

Небольшое разъяснение и рекомендации по выбору:

Я уже выше неоднократно упоминал, что боготворить новинки Sony VTC6 особо не стоит, они лишь немного обходят Samsung 30Q. Многие приписывают Сонькам несколько больший цикл работы при высоких токах нагрузки и чуть большую отданную емкость/энергию. С последним я согласен, но вот про ресурс не совсем верно. Для начала глянем даташит Samsung 30Q, где явно указано, что при сравнении банок на разряд 15А vs 22А, ресурс сокращается на 50 циклов: Постараюсь объяснить более доходчиво. Один цикл равен полному заряду и разряду банки и обычно у высокотоковых банок равен 250-300 циклов, после чего наблюдается значительное падение емкости. Есть мнение, что количество циклов – показатель, при котором производитель гарантирует 70-80% остаточную емкость, т.е. после крайнего максимального цикла емкость аккумулятора будет не менее 70-80% от номинальной. Какое утверждение верно я не могу сказать, но больше скланяюсь к первому. На графиках выше количество циклов указано по-горизонтали (Cycle number), судя по которым видно, что при токе разряда 15А через 300 циклов заряд/разряд емкость банки снизилась до 2200mah. А вот при разряде током 22А, уже через 250 циклов емкость банки составила 2200mah. Т.е. при увеличении разрядного тока на 7А мы «теряем» 50 циклов. В даташитах Sony VTC6 можно увидеть следующий тест, из которого следует, что при разряде током 10А через 300 циклов заряд/разряд емкость банки составляет 2000mah: Сравнивая с Самсонами, которые при 15А и 300 циклах показали емкость 2200mah, результат Сони (2000mah) при меньших 10А несколько удручает. Ну и лыжы стоит упомянуть: А вот тут немного интереснее. При разряде током 15А через 600 циклов остаточная емкость банки составила около 2250mah, но вот при максимально-разрешенных 20А результат уже аналогичен Самсонам (250 циклов и 2200mah). Но тут разряд до 2V! Получается, что при худших нагрузочных параметрах из всей тройки, Лыжи самые долгожители, но только на токах до 15А, :-) К сожалению, это лишь информация из даташитов, но все же. И в заключение, небольшая фотография по тестам Самсонов на удар/смятие: Не каждая банка выдержит такое издевательство, :-)

Типичное применение высокотоковых аккумуляторов: — электронные сигареты — электроинструмент – шуруповерты, дрели, перфораторы — сборка батарей для электротранспорта — мощные «кастомизированные» фонари, особенно с повышающим драйвером

Подводя итог, я бы сказал, что Самсоны – проверенная «рабочая лошадка», Лыжи — попытка компании дать быстрый ответ Samsung с их 30Q, но как обычно, спешка ни к чему хорошему не привела. Sony позднее всех выпустила свои VTC6 и несколько распиарила их, но отрыв не стол значителен, как его приписывают, а уж по ресурсу и вовсе позади всех. Мой выбор однозначно Samsung 30Q, а вот какие выбрать вам, решайте сами…

Киска:

mysku.ru

Высокотоковые аккумуляторы Aspire 18650, 2500мАч и 20А, "почти" соответствуют заявленым данным.

Вкратце: Очередная перемаркировка, качество на уровне, но вот с заявленными параметрами — беда. Детали под катом. Мой предыдущий обзор высокотоковых аккумуляторов 18650 от компании Ефест ( mysku.ru/blog/china-stores/39452.html ), был довольно интересным, как со стороны темы обзора, так и в комментариях тоже много чего интересного проскакивало, так что, когда мне предложили взять на обзор эти аккумуляторы, я сразу же согласился, было интересно узнать, что и кто скроется под обёрткой очередного перепаковщика? Заявленные технические характеристики: Емкость: 2500мАч Ток разряда: 20А постоянный, 40А импульсный Ток заряда: 2.5А (Максимальный) Конечное напряжение при разряде: 3 вольт Рабочая температура: -20-60С Количество циклов: 200-700. Начнём с внешнего осмотра — аккумуляторы поставляются в бумажных коробочках чёрного цвета, и внешне выглядят весьма аккуратно — качество оболочки хорошее. Сами аккумуляторы тоже красивые, но принт не такой контрастный, как на фото с сайта. Но это вся лирика, нас интересуют в первую очередь заявленные технические характеристики. Начнём с взвешивания: 50 грамм, не плохо! Смотрим внутреннее сопротивление: 33 миллиома, тоже не плохо! Смотрим напряжение (тут фото сделать не получилось, так как некому было фотоаппарат держать, пока я напряжение мерил). На аккумуляторах было 3.852 и 3.853 вольт, что тоже очень неплохо. Поставил на зарядку, залилось ровно 1000мАч: Прежде чем начать проводить тесты, еще раз приведу фото аккумулятора, где видна маркировка: Маркировка нанесена не на обёртку, а на слой под ней, в обертке просто прозрачное окно, так что мы видем заводскую модель аккумулятора — YDL 18650D, заявленную мощность — 9.25Вт-ч, и даже дату производства — 11 Сентября 2015 года :) По утверждению гугла, производитель данного аккумулятора — Shenzhen Yongdeli new energy Co. Ltd. И действительно, такие аккумуляторы находятся на сайте данного производителя: www.ydlxny.com/product_d1.asp?idd=60&ids=4&SortID=18&id=18&idid=4&ord=1 Вот только заявленная емкость «немножко» другая — 6.66Вт-ч, когда на наших написано аж 9.25вт-ч. Спишем это на «разность цветов на разных мониторах», и начнём тесты. Кстати, у этого производителя полно аккумуляторов совершенно нестандартных размеров, типа 13350, 20600 и так далее. Я списался с ними, это оказывается несменные аккумуляторы для электронных сигарет, веду переписку на предмет получения парочки на обзор. Итак, начнём тесты, разряжаем током в 10А, до напряжения в 3 вольт: Напряжение сразу же падает до 3.56 вольт, и держится довольно стабильно на этом уровне. Только к концу разряда падает до 3.30 вольт, а потом за около 5 секунд — до 3 вольт. Т.е. кривая разряда совершенно не похоже не на химию INR, IMR, ICR, а больше похожа на LiPo. Учитывая факт, что другая продукция данного производителя поставляется в «мягкой» оболочке, вполне вероятно, что и эти аккумуляторы — LiPo, просто их посадили в металлический «стаканчик», а для нашего успокоения, на упаковке написали ICR :) Вот и тесты, первый аккумулятор: В начале разряда: Всего слилось, мАч: Всего слилось, Вт-Ч: Второй: Корпус аккумуляторов в процессе разряда нагрелся до 72С, что по моим впечатлениям довольно много, и никак не продлевает жизнь аккумуляторов. Проверил разрядку током в 5А. Отдаваемая емкость получилась около 2334мАч. Нагрев при этом составил 38С. Попробовал и током в 7А, емкость получилась 2300мАч, а нагрев — 50С. При попытке нагрузить аккумулятор током в 20А, через 2 минут работы в таком режиме, температура достигла 78С, напряжение просело до 3.22в, а из аккумулятора стали слышны негромкие щелчки — приблизительно как звук от свеженалитого лимонада. Тест пришлось прекратить. Итак, какие выводы можно сделать? Что понравилось: Стабильность параметров — разброс емкости и напряжения на уровне ведущих брендов. Емкость почти соответствует заявленной — 2300мАч vs. 2500мАч. Что не понравилось. Отдаваемый ток не соответствует заявленному — уже при токе в 10А, нагрев превышает безопасные значения. Так что об 20А, и тем более, 40А — даже и не стоит говорить. 5А — без проблем, даже 7А — еще более-менее, но это уже лимит. По параметрам, данный аккумулятор, с оговорками, очень приблизительно соответствует Samsung INR18650-25R, которые в среднем, стоят 4-5 долларов штука, так что за цену 2х аккумуляторов Aspire, можно взять 4 штуки Самсунгов. Стоит ли брать? за текущую цену — вряд ли, но если будет какая скидка, и отдадут скажем за 2 доллара штука — тогда может и стоит. Отдельная благодарность магазину www.cvapor.com, за разрешение написания негативного обзора на бесплатно предоставленный товар.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Высокотоковые аккумуляторы — овцы в волчьей шкуре

Поделюсь своим исследованием на тему высокотоковых «вэйперских» аккумуляторов. Вкратце — на рынке аккумуляторов формата 18650 нет ячеек с токоотдачей выше 30 Ампер.

Высокотоковая вакханалия.

Сначала я собрал небольшой список высокотоковых аккумуляторов, а также список аккумуляторов, выпускаемых компаниями без собственных заводов. В интернете легко можно найти информацию о том, что эти компании просто берут «чужие» аккумуляторы и клеят на них собственную этикетку, завышая параметры токоотдачи — зачастую в два раза.

Узнать, какой аккумулятор под оболочкой, было довольно несложно: частично я ориентировался по заявленному производителями внутреннему сопротивлению, частично опирался на графики разряда, а часть обмана была вскрыта другими пользователями.

Ниже можете самостоятельно изучить сведённую мной таблицу, по колонкам:

  • Заявленный аккумулятор
  • Заявленная токоотдача
  • Аккумулятор оказавшийся под термоусадкой
  • Токоотдача аккумулятора под термоусадкой
  • «Недолив» токоотдачи



Название Ток (A) Что под оболочкой Ток (A) Разница
LG HE2 2500mAh 20A 20 20 0%
LG HE4 2500mAh 20A 20 20 0%
LG HD2 2000мАh 25A 25 25 0%
LG HG2 3000мАh 20A 20 20 0%
LG HB6 1500mAh 30A 30 30 0%
SAMSUNG 25R 2500mAh 20A, голубые 20 20 0%
SAMSUNG 25R 2500mAh 22A, зеленые 22 22 0%
SAMSUNG 30Q 3000mAh 15A 15 15 0%
SONY VTC3 1600mAh 30A 30 30 0%
SONY VTC4 2100mAh 30A 30 30 0%
SONY VTC5 2600mAh 20A 20 20 0%
AWT 2600mAh 40A 40 SAMSUNG 25R 2500mAh 20A 20 50%
AWT 3000mAh 35A 35 SAMSUNG INR18650-30Q 3000mAh 15A 15 57%
AWT 2500mAh 35A 35 LG HE2 2500mAh 20A 20 43%
VAPPOWER 2000mAh 30A 30 LG HD2 2000мАh 25A 25 17%
VAPPOWER 2500mAh 35A 35 LG HE2 2500mAh 20A 20 43%
MNKE 1500mAh 25A 25 SAMSUNG 15Q 18A 18 28%
MXJO 1600mAh 30A 30 SONY VTC3 1600mAh 30A 30 0%
MXJO 2500mAh 20A 20 LG HE2 2500mAh 20A 20 0%
MXJO 3000mAh 20A 20 LG HG2 3000mAh 20A 20 0%
VAPPOWER 1500mAh 35A 35 LG HB6 1500mAh 30A 30 14%
VAPPOWER 2000mAh 30A 30 LG HD2 2000мАh 25A 25 17%
VAPPOWER 2500mAh 35A 35 SAMSUNG 25R 2500mAh 20A 20 43%
VAMPED 2300mAh 40A 40 LG HE2 2500mAh 20A 20 50%
Efest Purple 2500mAh 35A 35 LG HE2 2500mAh 20A 20 43%
Efest Purple 2100mAh 38A 38 SONY VTC4 2100mAh 30A 30 21%
Efest Purple 3100mAh 20A 20 Panasonic NCR18650BE 3200mAh 3.6 А 3,6 82%
KeepPower 2500mAh 35A 35 LG HE2 2500mAh 20A 20 43%
KeepPower 2900mAh 20A 20 Panasonic NCR18650PF 2900mAh 10A 10 50%
Subohmcell 2800mAh 35A 35 SAMSUNG 25R 2500mAh 20A 20 43%
Aspire ICR 1800mAh 40A 40 Скорее всего SONY VTC4 2100mAh 30A 30 25%
IMREN 2100mAh 33A 33 SONY VTC4 2100mAh 30A 30 9%
IMREN 2500mAh 40A 40 LG HE2 2500mAh 20A 20 50%

Наиболее отличилась компания Efest со своим двадцатиамперным аккумулятором. Под термоусадкой оказался бедный Panasonic, отдающий чуть более трёх с половиной ампер. Кстати, именно с примера этой компании рынок наводнился такими «высокотоковыми» ячейками.

Также занимательная история вышла с Subohmcell. До середины 2014го года под оболочкой был SONY VTC5, а вот после того, как SONY перестала выпускать данные батареи — Subohmcell’у пришлось ставить то, что есть лучшее на рынке, этим оказались SAMSUNG 25R.

Интересен ещё Aspire ICR 1800mAh 40A, скажу честно — я не нашел его точного аналога, но график разряда на высоком токе очень сильно похож на разряд SONY VTC4. Так как у Aspire нет собственного производства аккумуляторов, то априори там не может быть честных сорока ампер. Из этого я сделал вывод, что скорее всего там VTC4.

Из мелких обнаруженных нюансов: SONY декларирует свои VTC5 как двадцатиамперные. У Samsung 25R есть вторая версия аккумуляторов, под зеленой термоусадкой. Она выдает на два ампера больше, итого токоотдача составляет 22А.

Что покупать.

Я бы рекомендовал выбирать модели среди производителей, отличающихся честностью. Это LG HE2, LG HE4, SAMSUNG 25R. Можно взять LG HG2, но на высоких мощностях они не сильно отличаются от вышеперечисленных. Из всех аккумуляторов особенно выделяется SAMSUNG 25R, его параметры практически сравнимы с SONY VTC5, во всяком случае на 0.2х омах:

Можете ещё присмотреться к MXJO, если нет других вариантов: они хоть и перепаковывают чужие батареи, но при этом не врут с характеристиками. Правда, перепаковка аккумулятора увеличивает его ценник, так что покупайте их в последнюю очередь.

PS: Если у вас есть данные по каким-то аккумуляторам которые я упустил — расскажите, обязательно добавлю.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

madvaper.ru

Лучшие аккумуляторы для электронных сигарет формата 18650

Сердце абсолютно любого устройства для вейпинга — батарея. В большинстве девайсов для продвинутых пользователей (и некоторых для новичков) используются съемные высокотоковые литий-ионные аккумуляторы. Моделей и типов — огромное количество, а разобраться во всех тонкостях и аспектах не так уж и просто. ViVA la Cloud составил список самых лучших аккумуляторов типоразмера 18650 для всех возможных целей и со всеми подробностями.

Данный материал подготовлен на основе данных известного пользователя крупнейшего англоязычного форума ECF, Mooch415. Этот человек протестировал почти каждый аккумулятор, который только может быть использован в вейпинге. С 1992 года он работает с различными аккумуляторами для электроники и собирает узконаправленную технику; среди его клиентов — армия США, National Geographic, Sports Illustrated, Kodak и, по его словам, более ста других различных больших и маленьких компаний.

Самый распространенный типоразмер высокотоковых литий-ионных аккумуляторов — 18650. До общего распространения в вейпинге использовался также в мощных фонариках, батареях для ноутбуков, мощных электроинструментах, а до недавнего времени и в электрокарах. Является источником питания для большинства современных типов вейп-девайсов.

Все аккумуляторы разбиты по категориям и классическим сферам применения, в зависимости от их характеристик:

Заявленные показатели. Емкость аккумулятора и максимальная постоянная токоотдача аккумулятора, заявленные производителем. Часто бывает, что они расходятся с тем, что есть на самом деле (как выше заявленных, так и ниже).

Реальные показатели. Емкость аккумулятора и максимальная постоянная токоотдача аккумулятора, выявленные при тестировании.

Температура на постоянных токах. Mooch415 тестирует все батареи на постоянную и импульсную токоотдачу, замеряя внутреннюю температуру при разных нагрузках. Это главный показатель, на который стоит обращать внимание при выборе аккумулятора в каждой категории: чем меньше градусов, тем лучше. Отсюда же и устанавливаются рейтинги по реальным максимальным постоянным и импульсным токам, которые он может «выдержать» безопасно. Это не значит, что батарея возьмет да взорвется после превышения данного лимита — аккумулятор попросту начинает непомерно сильнее греться из-за активного разрушения внутренней химии, которая не рассчитана на такие нагрузки.

Максимальная постоянная токоотдача. Количество ампер, на которых батарея достигает температуры в 78ºC (более точный диапазон — от 74 до 82ºC) при постоянной нагрузке. После преодоления этого рубежа начинается более активная просадка по напряжению и более прямолинейный нагрев.

Максимальная импульсная токоотдача. Количество ампер, на которых аккумулятор достигает температуры в 100ºC (примерная) при непостоянной (импульсной) нагрузке. Каждый импульс — 5 секунд нагрузки и 30 секунд «отдыха».

Доступность в магазинах. Условный показатель, выражаемый в количестве отечественных интернет-магазинов с наличием данного аккумулятора в ассортименте при поиске в Google. Выборка — три страницы результатов поисковика.

  • От одного до трех — «Крайне низкая»
  • От трех до пяти — «Низкая»
  • От пяти до десяти — «Средняя»
  • От десяти и больше — «Высокая»

Для девайсов с платой

Конечно же, каждый вейпер хочет быть максимально «независимым от розетки». Однако любой аккумулятор как качели: либо он долго работает, либо выдерживает очень большие нагрузки. Большинство нынешних модов с электроникой (c поддержанием нужной мощности, защитами и прочими элементами почти любого чипа) работают от двух или трех батарей 18650, отчего с мощностью у них проблем нет — можно кидать «качели» в сторону автономности.

LG HG2 («шоколадки»)

Внешний вид Без термоусадки Постоянная токоотдача Импульсная токоотдача
  • Заявленные характеристики: 3000 мАч/20А
  • Реальные показатели: 3000 мАч/18А
  • Температура на постоянных токах в 15; 20; 25 ампер: 70ºC; 83ºC; 99ºC.
  • Доступность в магазинах: высокая

Один из самых популярных аккумуляторов для вейп-устройств с электроникой. Есть во множестве магазинов.

Samsung 30Q

Внешний вид Без термоусадки Постоянная токоотдача Импульсная токоотдача
  • Заявленные характеристики: 3000 мАч/15А
  • Реальные показатели: 3000 мАч/19А
  • Температура на постоянных токах в 15; 20; 25 ампер:  71ºC; 83ºC; 96ºC
  • Доступность в магазинах: средняя

Samsung 30Q практически полностью неотличим по всем показателям от LG HG2. Если наткнетесь на эту батарею вместо «шоколадки», то берите, не задумываетесь.

Sony VTC6

Внешний вид Без термоусадки Постоянная токоотдача Импульсная токоотдача
  • Заявленные характеристики: 3000 мАч/15А
  • Реальные показатели: 3000 мАч/19А
  • Температура на постоянных токах в 15; 20; 25 ампер: 72ºC; 82ºC; 98ºC
  • Доступность в магазинах: средняя

Эта батарея очень похожа по показателям на HG2 и 30Q. Однако Mooch415 устраивал тестирование всех трех «трехтысячников» — VTC6 оказался на первом месте, работая чуть дольше и лучше.

Для механических сингл-модов и мехбоксов (на каждый день)

Механические сингл-моды достигли небывалой ранее популярности на российском рынке в прошлом году и пока не собираются отступать. Из-за отсутствия какой-либо электроники и ограничений они требуют к себе наивысшего внимания и знания матчасти, а также очень высокой токоотдачи от используемых аккумуляторов. Если использовать мехмод каждый день, то к удобству при таком раскладе появляются вопросы: кто же хочет таскать с собой десяток аккумуляторов, меняя их каждые полчаса? Но на рынке, к счастью, есть две батареи, которые можно назвать «золотой серединой» — и работают долго, и выдерживают огромные токи.

Sony VTC5A

Внешний вид Без термоусадки Постоянная токоотдача Импульсная токоотдача
  • Заявленные показатели: 2500 мАч/25А
  • Реальные характеристики: 2500 мАч/25А
  • Температура на постоянных токах в 15; 20; 25; 30 и 35 ампер: 61ºC; 73ºC; 83ºC; 92ºC; 105ºC
  • Доступность в магазинах: крайне низкая (есть на nkon.nl)

Sony умеют делать классные аккумуляторы. И еще бы: именно они создали первые литий-ионные перезаряжаемые батареи в 1992 году. VTC5A является последней и наилучшей разработкой компании, идеально подходящей для любителей «механики». С ним ваш механический мод будет как «печка», и даже на сопротивлениях в 0.1 Ом не придется переносить c собой целый «патронташ» батарей.

LG HD2C

Внешний вид Без термоусадки Постоянная токоотдача Импульсная токоотдача
  • Заявленные характеристики: 2100 мАч/15А
  • Реальные показатели: 2200 мАч/25А
  • Температура на постоянных токах в 15; 20; 25; 30 и 35 ампер: 63ºC; 74ºC; 83ºC; 92ºC; 101ºC
  • Доступность в магазинах: крайне низкая

HD2C — успешный последователь весьма неплохой модели HD2. Слегка проигрывает VTC5A по емкости. Находится в данной категории по одной простой причине — других аккумуляторов с похожими на VTC5A характеристиками не найти.

Для механических сингл-модов (соревновательные)

Обратная сторона «качелей» аккумуляторов для плат. На любом «правильном» соревновании по клаудчейсингу нужно выступать на механическом моде (обычно с сопротивлением атомайзера не ниже 0.1 Ом). Участнику необходимо выдуть как можно больше пара за кратчайший период, чем его сопернику. Поскольку высокая автономность в данном случае не важна, емкость можно «скрутить» и поднять планку производительности. Для этих целей прекрасно подходит вся HB-серия аккумуляторов от LG — модели выдерживают более 45 ампер импульсной нагрузки и «просаживаются» в напряжении гораздо меньше, чем любой аккумулятор в других категориях. Однако емкость у всех жутко маленькая — всего-то 1500 мАч (1600 у желтых HB4).

Главная проблема всей HB-серии — труднодоступность покупки. Некоторые можно отыскать на голландском сайте Nkon.nl (есть доставка в Россию).

LG HB2

Внешний вид Без термоусадки Постоянная токоотдача Импульсная токоотдача
  • Заявленные характеристики: 1500 мАч/30А
  • Реальные показатели: 1500 мАч/30А
  • Температура на постоянных токах в 20; 25; 30, 35 и 40 ампер: 66ºC; 70ºC; 79ºC; 85ºC; 87ºC
  • Наивысшая безопасная импульсная токоотдача: 45А
  • Доступность в магазинах: крайне низкая

Самая слабая модель линейки. Подойдет, если других альтернатив нет, не более.

LG HB4

Внешний вид Без термоусадки Постоянная токоотдача Импульсная токоотдача
  • Заявленные характеристики: 1500 мАч/30А
  • Реальные показатели: 1500 мАч/30А
  • Температура на постоянных токах в 20; 25; 30 и 35 ампер: 65ºC; 72ºC; 78ºC; 68ºC.
  • Наивысшая безопасная импульсная токоотдача: 60A
  • Доступность в магазинах: крайне низкая

Абсолютный фаворит среди всех HB-моделей. Выдерживает импульсами фантастические 60 ампер, греется меньше всех даже на самых высоких токах. Лучшего аккумулятора для соревнований не найти. Точка.

LG HB4 (желтые)

Внешний вид Без термоусадки Постоянная токоотдача Импульсная токоотдача
  • Заявленные характеристики: 1500 мАч/30А
  • Реальные показатели: 1600 мАч/30А
  • Температура на постоянных токах в 20; 25; 30 и 35 ампер: 65ºC; 72ºC; 78ºC; 68ºC.
  • Наивысшая безопасная импульсная токоотдача: 50A
  • Доступность в магазинах: крайне низкая

Отличаются от обычных HB4 повышенной емкостью (на 100 мАч) и чуть более низкой максимальной безопасной импульсной токоотдачей (50А вместо 60А). В целом можно рассматривать как вариант для ежедневного использования, если не лень носить с собой котомку с десятком таких «банок».

LG HB6 (бежевые)

Внешний вид Без термоусадки Постоянная токоотдача Импульсная токоотдача
  • Заявленные характеристики: 1500 мАч/30А
  • Реальные показатели: 1500 мАч/30А
  • Температура на постоянных токах в 20; 25; 30, 35 и 40 ампер: 65ºC; 73/77ºС; 83ºС; 84ºС
  • Наивысшая безопасная импульсная токоотдача: 50А
  • Доступность в магазинах: крайне низкая

Практически полная копия желтых HB4 — различается лишь стандартная (1500 мАч) емкость.

LG HB6 (розовые)

Внешний вид Без термоусадки Постоянная токоотдача Импульсная токоотдача
  • Заявленные характеристики: 1500 мАч/30А
  • Реальные показатели: 1500 мАч/32А
  • Температура на постоянных токах в 20; 25; 30; 35; 40 и 45 ампер: 64ºC; 71ºC; 76ºC; 83ºC; 89ºC; 93ºC
  • Наивысшая безопасная импульсная токоотдача: 60А
  • Доступность в магазинах: крайне низкая

Слегка хуже, чем HB4 — чуть сильнее греется и немного слабее по производительности при импульсных нагрузках.

Универсальные

Эта категория аккумуляторов как седан в мире автомобилей — доступная, понятная, простая. И, что немаловажно, они есть практически в каждом городе России. Подойдет для спокойного парения как на двух- и трехаккумуляторных боксмодах с платой, так и механических боксмодах. Можно использовать на сингл-мехмодах, но не рекомендуется опускать сопротивление атомайзера ниже отметки в 0.1 Ом.

Samsung 25R (25R5)

Внешний вид Без термоусадки Постоянная токоотдача Импульсная токоотдача
  • Заявленные характеристики: 2500 мАч/20А
  • Реальные показатели: 2500 мАч/20А
  • Температура на постоянных токах в 15; 20; 25, 30 ампер: 62ºC; 76ºC; 90ºC; 101ºC
  • Доступность в магазинах: высокая

25R долгое время считался «золотым стандартом» как для любителей механики, так и плат. Аккумуляторы хорошо выдерживают даже очень высокие нагрузки и весьма надежны в целом.

LG HE2

Внешний вид Без термоусадки Постоянная токоотдача Импульсная токоотдача
  • Заявленные характеристики: 2500 мАч/20А
  • Реальные показатели: 2500 мАч/20А
  • Температура на постоянных токах в 15; 20; 25, 30 ампер: 65ºC; 80ºC; 91ºC; 104ºC
  • Доступность в магазинах: высокая

Hyundai Solaris от мира вейпинга. Дешево, доступно — одним словом, крепкий середнячок.

LG HE4

Внешний вид Без термоусадки Постоянная токоотдача Импульсная токоотдача
  • Заявленные характеристики: 2500 мАч/20А
  • Реальные показатели: 2500 мАч/20А
  • Температура на постоянных токах в 15; 20; 25, 30, 35 ампер: 70ºC; 83ºC; 96ºC; 101ºC; 112ºC
  • Доступность в магазинах: высокая

HE4 считаются улучшенной версией HE2. Однако если верить тестам, то эти аккумуляторы серьезно проигрывают в рабочих температурах, нагреваясь сильнее на тех же токах. Впрочем, за это вы получаете слегка увеличенную автономность.

Кот в мешке

Все описанные выше аккумуляторы являются оригинальными. Широко распространена схема так называемой «перепаковки» (rewrap): некоторые сомнительные фирмы или же действительно крупные производители зарядок, девайсов и прочих аксессуаров выпускают как бы свои батареи. На деле же под их фирменной термоусадкой скрываются ячейки от LG, Samsung, Sony или Panasonic.

ViVA la Cloud не рекомендует покупать такие аккумуляторы, поскольку не всегда известно, на сколько они рассчитаны по токоотдаче. Однако если других вариантов нет, то лучше найти очередной «репак» среди этого списка и посмотреть характеристики.

ВНИМАНИЕ: ViVA la Cloud не несет ответственность за последствия неправильной эксплуатации любого аккумулятора, который вы можете купить, исходя из представленных тестов и выводов. Помните: почти всегда взрываются не электронные сигареты, а аккумуляторы. Ни в коем случае не забывайте про технику безопасности (особенно, если используете механические моды).

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Читайте нас в:

Телеграме

Вконтакте

vivalacloud.ru


Смотрите также
