Аккумулятор для шуруповерта hammer - Главный механик

Германская фирма Hammer Werkzeug GmbH имеет очень богатую технологическую базу, что дает возможность производить выпуск очень большого ассортимента технических изделий во всех областях от автомобилей до ручного инструмента.  Одно из направлений — производство беспроводного (автономного питания) электроинструмента.

Широкая возможность производственной базы даёт возможность не только производить ручной инструмент по отработанным схемам, но и разрабатывать уникальные «фирменные» изделия, в том числе, автономные источники питания — аккумуляторы для шуруповерта hammer.  Филиалы Hammer  кроме Германии находится на территории Чехии и Китая.  Представители головного офиса постоянно контролируют качество брендовой продукции.  Минимальная гарантия продукции в России является 12 мес. и больше, что превосходит существующие сроки конкурирующих фирм.

Источники автономного питания фирмы Hammer

Одно из отличительных концепций концерна «хамeр», является детальная разработка каждого изделия с индивидуальным дизайном и особенностями конструкции. Это относится и к  автономному питанию электроинструмента, практически для каждого изделия создается  батарея применительно для конкретного изделия. С одной стороны, это обеспечивает экономичность и долговечность работы ручного электроинструмента, с другой, трудность купить аккумулятор 9 6 вольт hammer для шуруповерта именно для этого изделия если он вышел из строя. Чтобы упростить выход из создавшейся ситуации центры по продаже фирменных изделий выделили в отдельный вид услугу сборки автономных источников питания на заказ. В любом фирменном магазине, или интернет-ресурсе можно сделать заказ на блок из любых видов элементов как для фирменного , так и любой другого производителя.

Автономные источники питания

Основными источниками питания для сборок блочных конструкций являются отдельные батарейки с активным слоем из:

  • Никель — кадмия;
  • Никель — металлгидрида;
  • Литий — иона.

В перспективе специалисты фирмы разрабатывают автономные аккумуляторы с улучшенными характеристиками из более современных материалов полученных на основе нанотехнологий. Несмотря на индивидуальный подход к каждому изделию, обще типовые европейские стандарты предприятиями «хаммер» выполняются: налажен выпуск аккумуляторов для шуруповерта hammer 12 вольт и другие общепринятые стандартные сборки на 18 вольт и т.д.  Для более лучшего представления конструкции блоков питания остановимся на каждой из них. На Рис. 1 представлена конструкция типовой сборки, которой может быть из всех видов вышеперечисленных типов батареек.

Рис. 1 конструкция сборки блока питания для шуруповерта.

Никель-кадмиевые элементы (Сa — Ni)

  • Изобретение кадмий — никелевого активного вещества для аккумуляторов, стало толчком для изготовления «сухих» батареек которые могли принимать заряд от внешнего источника. Изобретения аккумуляторных элементов явилось началом эры перспективного направления беспроводных источников питания. Самые первые аккумуляторы были с применением этой активной составляющей и, хотя, эти сборки имеют ряд положительных качеств:недороги;
  • безопасны в эксплуатации;
  • хорошо держат заряд;
  • имеют хороший цикл заряд-разряд до1000 циклов, что вполне достаточно для «домашних» работ». Зачастую по причине невыполнения требований по правильной эксплуатации, они теряли способность к полному заряду. Это происходило из-за окисления активного слоя при начале зарядки без необходимого уровня разрядки т.е. батарейки были разряжены не полностью. Одним из основного обязательного требования к эксплуатации входило требование —  начало зарядки при полностью разряженной батарейках, которое пользователи, к сожалению, выполняли не все. Это явление в народе получило название «эффект памяти».Пытаясь избавится от этого недостатка, специалисты компании разработали, а затем выпустили в производство умное зарядное устройства, которые перед началом зарядки, разряжали элементы до необходимого уровня.Сейчас зарядные устройства доведены до совершенства. «Умная» зарядка для кадмиево — никелевых элементов следит за отдельно взятой каждой батарейкой, заряжая ее по индивидуальной программе. При таком подходе, отдельные компоненты приводилось в идеальное состояние. Но это не дало должного эффекта и к кадмию — никелевым изделиям несправедливо прикрепился негативный имидж. Тем более, что учеными уже был предложен новый состав активного компонента для «сухих» аккумуляторов, который назывался никель-металл — гидридные (Ni — MH или en-mh3) и литий — ион (Li — ion) или в народе — «гидридные»  и «литиевые»  соответственно.

На Рис.2 показаны Са — Ni элементы.

Рис.2 Кадмиево — никеливые элементы.

Никелево-металл-гидридные (Ni — MH или en-mh3)

Применив новый состав активной составляющей аккумуляторных «сухих» батарей, удалось значительно снизить основной недостаток, кадмий — никеля — «эффекта памяти». Дополнительно батарейки получили следующие преимущества:

  • более быстрая зарядка, для них не требуется разрядка до нуля, отдача одной батарейки увеличилась до 2А, против 1,2 А.;
  • увеличена цикличность заряд-разряд почти в полтора раза и достигла гарантированно в   1500 цикло;
  • благодаря большей емкости, уменьшились габариты сборки всей батареи. Однако, при всех положительных свойствах, существенный недостаток у них есть — это нельзя разряжать батарейку ниже 2 Вольт, после чего аккумулятор перестает воспринимать заряд. Это свойство батареи потребовал от производителя дополнительного ввода в конструкцию инструмента — контроллеров, которые давали световой или звуковой предупредительный сигнал о критическом напряжении, некоторые контроллеры отключают питание от инструмента.  Стоимость батарей оказалось два раза дороже кадмий — никелевых, и приблизилась к половине стоимости самого ручного инструмента. Зато, при наличии, например, двух аккумуляторов для шуруповерта hammer 18 вольт, можно не беспокоится о их смене много лет.  Блок  из Ni — MH элементов на рис.3.

При использовании Ni — MH аккумуляторных сборок лучше всего использовать инструмент с контроллерами. Избегать полного разряда

Рис. 3 Источник автономного питания с Ni — MH элементами

Литиево — Ионные (Li — ion)

Литиево-ионные аккумуляторы в наше время является наиболее активно используемые для сборок автономного питания ручного инструмента. Эти источники обладают ещё большим преимуществом перед вышеперечисленными:

  1. У них увеличен цикл заряд-разряд до 4500 циклов;
  2. отдача тока увеличилась до 2,5А/ч;
  3. не боятся полного разряда;
  4. хорошо держат заряд;
  5. отсутствует эффект памяти.
Особенности батарей с литиево — ионым активным компонентом

Эти элементы очень боятся перенапряжения, активный слой резко теряет сопротивление и через один элемент может начаться разряд всего тока, то есть, батарейка будет работать на короткое замыкание. Если вовремя не остановить заряд такого элемента, она может нагреться до 400 и разорваться. Ещё один существенный недостаток этих батарей, они «стареют» даже если находится не в эксплуатации. Каждый год со времени выпуска уносит примерно 10% емкости. Поэтому при покупке литиевых сборок надо обязательно интересоваться годом выпуска. Одна батарейка выпускается напряжением 3,66 В.Так-  как элементы дороги по цене и капризны в эксплуатации, для их подзарядки лучше всего приобрести специальное зарядное устройство, которое в процессе зарядки контролирует каждый отдельный элемент. Также целесообразно использовать ручной инструмент, со встроенным контроллером, который предупреждает о минимальном разряде батареи. Внешний вид «умного» зарядного устройства на Рис.4.Такие сборки лучше всего использовать для профессиональных работ, так как с применением этих аккумуляторов эффективность ручного инструмента при постоянном использовании увеличивается в десятки раз.

При использовании Li — ion аккумуляторных сборок необходимо избегать перенапряжения при зарядке

Рис. 4 . Зарядное устройство для Li — ion аккумуляторов.

Перспективные аккумуляторы для аккумуляторных сборок

Сейчас активно проходит апробация новых аккумуляторных батареек с литий-железо — фосфатным активным (lifePo4) компонентом, этот состав очень перспективен, хотя по стоимости выше Li-ion.Преимущества и характеристики:разрядный ток доходит до 25 Ампер;

  1. без эффекта памяти;
  2. большой зарядный цикл, доходит до 3000 тыс.;
  3. безопасный в работе;
  4. хорошо держит заряд;
  5. может работать при любых погодных условиях;
  6. при большой ёмкости очень маленькие размеры аккумуляторного отсека.

Эти батарейные сборки подходят лучше всего для профессионального использования, так как покупка для домашних условий может не оправдать его дороговизну. Хотя достоинства батареи можно оценить и в домашних работах.Подробнее узнать об этом типе батареек можно посетив интернет-ресурс дистрибьюторов фирмы Hummer. Там можно оставить вопросы в онлайн режиме, на которое вам ответит профессиональные консультанты в онлайн режиме или на e-mail или свяжутся с вами по телефону по оставленному номеру.

Рис. 5.   Элемент с li -Fe — Po4  активным компонентом

Как приобрести изделия «хаммер»

Купить аккумуляторы для шуруповерта hammer для ручного инструмента особого труда не представляет. Достаточно обратиться в дилерские центры или зайти на интернет портал фирменных магазинов. В фирменных центрах широко представлены различные товары фирмы производителя,  том числе, широко используемые источники автономного питания для ручного инструмента аккумуляторы для шуруповерта hammer 18 вольт. Кроме наглядного представления товара, высококвалифицированные консультанты помогут вам с выбором любой продукции.

На интернет порталах работает круглосуточная горячая линия где постоянно работают консультанты онлайн. Если вы хотите получить ответ на электронную почту, то с вопросом Вам необходимо указать адрес email. При посещении магазинов вы узнаете, что там постоянно происходит акции по снижению цен на товары в том числе на аккумуляторы для шуруповерта hammer.

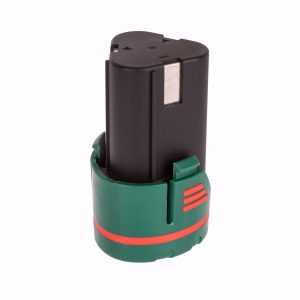

Рис. 5. Миниатюрный источник питания для ручного инструмента «Хаммер».
