После года эксплуатации ёмкость Ni-Cd батарей аккумуляторов двух шуруповёртов резко уменьшилась, а штатное зарядное устройство (ЗУ) не выдержало экспериментов самодеятельных дачных электриков (напряжение сети колебалось в интервале 165...270 В). Вообще-то, штатное ЗУ и при нормальном напряжении вело себя не совсем адекватно, сильно разогревалось, а окончание процесса зарядки установить было невозможно.

Восстановление потерявших ёмкость аккумуляторных батарей (10 шт. Ni-Cd аккумуляторов) я произвёл по методике [1]. В результате одна батарея стала работать удовлетворительно, второй это не помогло, поэтому она была заменена четырьмя Li-Ion аккумуляторами (типоразмер - 18650, ёмкость - 9800 мА·ч). Для зарядки этих разных батарей было изготовлено комбинированное ЗУ, схема которого показана на рис. 1.

Рис. 1. Схема комбинированного ЗУ

Ток зарядки определяет суммарная ёмкость конденсаторов С1 и С2 и составляет около 120 мА. Собственное потребление устройства - около 10 мА. ЗУ допускает значительные колебания напряжения питания, а режим короткого замыкания в цепи нагрузки ему не страшен. Переменный ток выпрямляет диодный мост VD1. Пороговое напряжение, до которого заряжается батарея, устанавливают подстроечными резисторами R9 (Ni-Cd) или R11 (Li-Ion). Пока батарея не заряжена, ток зарядки протекает через диод VD2, транзисторы VT1 и VT2 закрыты. Светодиод HL1 светит, сигнализируя об этом процессе.

При достижении порогового напряжения ток через параллельный стабилизатор напряжения на микросхеме DA1 (который работает как компаратор) резко увеличивается, поэтому последовательно открываются транзисторы VT2 и VT1. В результате ток зарядки протекает через транзистор VT1 и напряжение на нём уменьшается. В результате светодиод HL1 гаснет, а диод VD2 закрывается, не давая батарее разряжаться. Цепь VD3R7 обеспечивает гистерезис переключения компаратора (примерно 1,8 В), так как после отключения зарядного тока происходит снижение напряжения на батарее. При включении ЗУ без подключённой батареи светодиод HL1 кратковременно вспыхивает (частота вспышек определяется ёмкостью конденсатора С3). Подобная картина наблюдается и при подключении неисправного аккумулятора с обрывом цепи или малой ёмкостью.

Большинство элементов смонтированы на печатной плате из фольгированного стеклотекстолита, чертёж которой показан на рис. 2. Применены постоянный резистор R1 МЛТ, С2-23, остальные - для поверхностного монтажа типоразмера 1206, конденсаторы С1, С2 использованы из компьютерного ИБП, можно применить аналогичные, рассчитанные для работы на переменном токе. Оксидный конденсатор C3 - импортный или К50-6, К50-35. Транзистор IRFZ24N можно заменить транзистором IRFZ34N, IRFZ44N. Терморезисторы RK1, RK2 можно заменить одним сопротивлением 10...30Ом, диодный мост 2W10 можно заменить мостом DB107 или четырьмя диодами 1N4007. Такими же диодами можно заменить диоды SMA4007 и КД513А. Светодиод может быть маломощным любого свечения.

Рис. 2. Чертёж печатной платы

Плату размещают на дне пластмассового корпуса подходящего размера, на его верхней крышке сделано отверстие для светодиода, на боковых - отверстия для переключателя, сетевого провода и проводов для подключения аккумуляторной батареи.

Налаживание устройства заключается в установке требуемого порогового напряжения подстроечными резисторами R9 и R11. Вместо аккумулятора временно подключают конденсатор большой ёмкости (2000...5000 мкФ) и вольтметр. Регулировка производится по максимальному показанию вольтметра.

Для Li-Ion батареи порог отключения - 16,5 В, так как предельно допустимое напряжение составляет 16,8 В или 4,2 В на элемент, порог для Ni-Cd батареи - 15,2 В, так как предельно допустимое напряжение составляет 15,2 Вили 1,52 В на элемент. Указанные пороги взяты из имеющейся практики, к сожалению, в различных источниках встречается значительный разброс данного параметра, очевидно, что причиной этому является влияние легирующих присадок и разные условия проведения измерений. Например, для свинцовых аккумуляторов приведены данные [2] о требуемом напряжении 14,7 В при температуре +25 оС, а батарея GP12-4.5-S начинает кипеть уже при 14,1 В, а у автомобильных аккумуляторов такого эффекта не наблюдается. Можно заряжать и свинцовые аккумуляторы малой ёмкости. При этом пороговое напряжение - 14,2 В или то, что требуется для конкретного типа аккумулятора.

Без изменения схемы можно увеличить зарядный ток в несколько раз соответствующим увеличением ёмкости конденсаторов С1 и С2 при соответствующей коррекции печатной платы.

При зарядке аккумуляторной батареи следует соблюдать правила техники безопасности и исключить возможность прикосновения к батарее и другим элементам устройства, поскольку они имеют гальваническую связь с сетью 230 В. Поэтому отключение и подключение заряжаемой батареи следует проводить только при отключённом от сети ЗУ Соответствующую предупреждающую надпись надо обязательно разместить на корпусе устройства.

Литература

1. Реальный способ восстановить на 100% аккумулятор шуруповёрта, по моей методике NI-CAD 1.2V. - URL: - http:// peling.ru/realnyiy-sposob-vosstanovit-na-100-akkumulyator-shurupoverta-po-moey-metodike-ni-cad-1-2v/ (22.08.17).

2. Ликбез по кислотным аккумуляторам. - URL: https://samodelcin.nethouse.ru/static/ doc/0000/0000/0039/39764.ry23k68as7. pdf (22.08.17).

Автор: В. Баранов, г. Санкт-Петербург

Дата публикации: 10.10.2017

Мнения читателей
  • Анатолий / 16.11.2017 - 11:49То что написано в статье "типоразмер - 18650, ёмкость - 9800 мА·ч" уже говорит о том что данный деятель далек от радиотехнике.

Вы можете оставить свой комментарий, мнение или вопрос по приведенному вышематериалу:

www.radioradar.net

Зарядное устройство для АКБ шуруповёрта на основе 5 В tenstar робот 1a

Здравствуйте!

Получил я эти платы очень быстро, и так же быстро нашёл им применение. В старом шуруповёрте вышли из строя никель-кадмиевые аккумуляторы. Разумеется, замена в наше время на что-то другое, кроме литий-ионных аккумуляторов, практически нецелесообразна. Заменить аккумуляторы оказалось наипростейшим делом, а вот с зарядкой последовательно соединённых аккумуляторов уже совсем не просто. Для них требуется исключить перезарядку хотя бы одного из всей цепи. Вот про решение этой проблемы мой обзор.

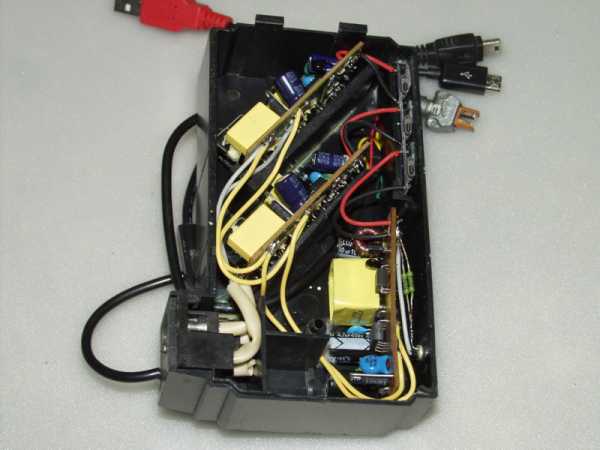

Для начала внешний вид шуруповёрта в комплекте, так как важно, чтобы зарядка всегда была под рукой:И как зарядник был размещен:Зарядник, вид сверху:Зарядник, вид снизу:Аккумуляторные батареи:Из чего компоновались батареи и чем тестировались:Присланные модули:Схема подключения модулей(у меня не так):Монтаж модулей и плат от зарядных устройств(поясню ниже):Зарядник заряжает АКБ:АКБ полностью заряжена:Проверяем ЭДС на АКБ:И наконец, схема:

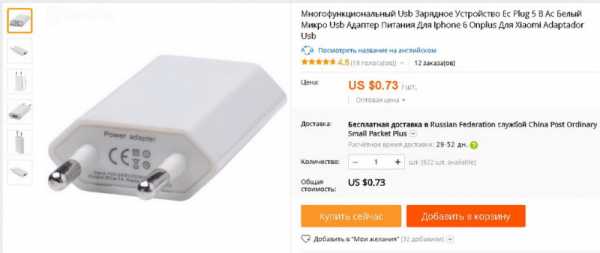

В общем, из непонятного остаются только БП1, БП2, и БП3. Ну, ещё разве что, почему я соединил последовательно выходы модулей М1, М2, М3. Непонятные блоки БП — это не что иное как, например:Только этот USB-зарядник необходимо разобрать, вытащить из него плату и подключить. Почему необходимы именно такие или им подобные зарядники? Потому что они обеспечивают важнейшее условие — гальваническую развязку. То есть, по цепям питания выходных напряжений 5 вольт не будет никакой связи. Кроме того, каждый подобный зарядник обеспечивает ток до 1 ампера. Именно такой ток заряда пропускает через себя каждый модуль. Теперь вернусь к схеме, почему именно так я сделал. Вообще-то правильнее было бы сделать (в моём случае) разъём 6-ти контактный, то есть, каждый аккумулятор подсоединить непосредственно к выводам разъёма, а после окончания зарядки вставлять в разъём заглушку с перемычками между аккумуляторами. В этом случае балансировка происходила бы по идеальному варианту. То есть, каждый модуль абсолютно изолированно заряжает свой аккумулятор и при достижении напряжения 4,2 вольта отключает зарядный ток. Я сделал в виде эксперимента по-другому, а именно, соединил аккумуляторы внутри АКБ. При этом, аккумуляторы(которые предварительно были сбалансированы) разряжаются немного по разному. Например, по аккумуляторам сотовых телефонов хорошо известно, что аккумулятор, от срока службы подсевший, заряжается значительно быстрее, чем новый. Но и быстрее разряжается. Поэтому, исходя из этого, нет необходимости каждый раз заряжать до упора «долгоиграющий» аккумулятор. Достаточно, чтобы первым зарядился самый слабый из комплекта АКБ и выключил зарядку всех остальных. Что и происходит в собранной мной конструкции. То есть, не происходит поочерёдного выключения(что хорошо видно по индикаторам) зарядок, а отключаются сразу все. В детали микросхемной сборки я не вникал, почему так происходит, но это факт. Я не стал возвращать устройство на полностью разделённые аккумуляторы, но, думаю, что если необходимо делать зарядное устройство на напряжение больше моих 12 вольт, то желательно в целях надёжности делать полностью раздельное подключение модулей. Или поэкспериментировать, стоимость модулей небольшая. Что касается моих БП1, 2, 3 — то я использовал платы из телефонных зарядок 5 вольт 800 ма. Модули М1,2,3 есть и в упрощённом варианте, например:Кстати, великолепная вещь:Нужно помнить про необходимость охлаждения. Хотя нагрева практически нет. Правда, в моей зарядке предусмотрены вентиляционные отверстия. Что касается стоимости получившейся конструкции, то она просто смешная. Впрочем, каждый может легко посчитать сам.
