Бетономешалка из стиральной машины своими руками: Как сделать бетономешалку из стиральной машины своими руками

Содержание

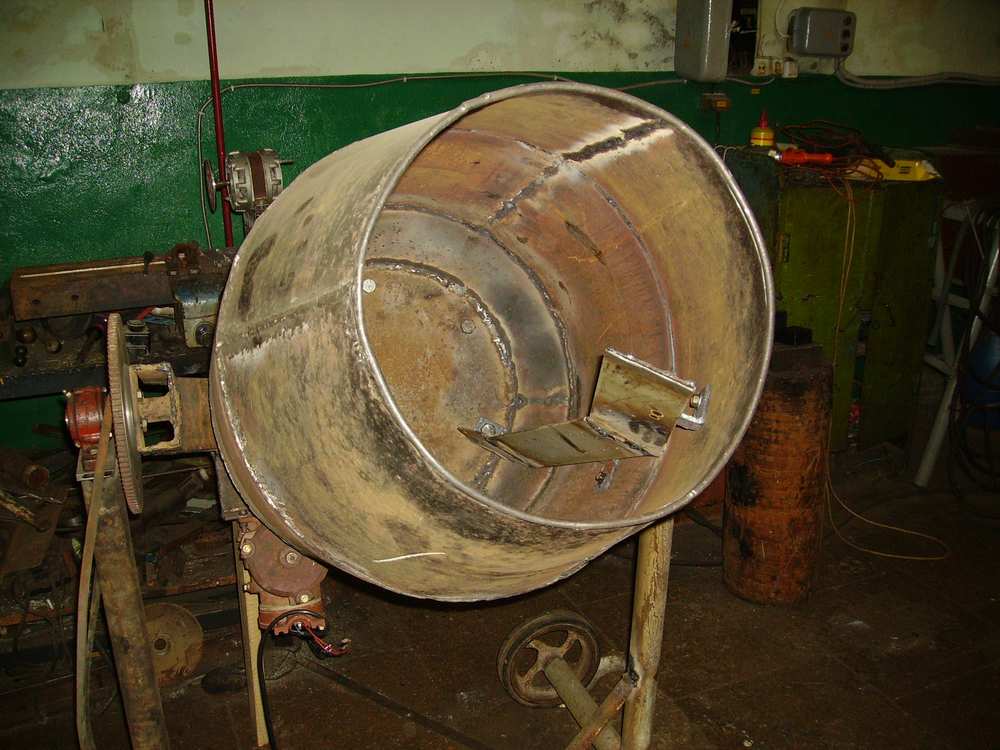

Как сделать бетономешалку из стиральной машины своими руками

Задумали стройку? Тогда вам понадобится бетономешалка для замеса цементного раствора. Но где ее взять? Купить – дорого, тем более понадобиться она может всего один раз.

Выходом может стать самодельная бетономешалка из стиральной машины. Если у вас есть старая стиралка с рабочим двигателем, тогда вы сможете самостоятельно изготовить технику для хозяйственных нужд.

Преимущества самодельной бетономешалки из стиральной машины

Некоторые считают, что нет ничего лучше фирменной техники. Однако у самодельного бетоносмесителя также есть свои преимущества:

Кроме того, что вы используете старые запчасти, которые бесполезно лежат в гараже, вы сэкономите средства на покупке новой техники.
Иметь свою бетономешалку, особенно в частном секторе, всегда кстати. Если нужно будет обновить дорожку или подлатать фундамент, не придется снова разыскивать технику.
Вы сможете сделать бетоносмеситель по собственному чертежу. Так будет легче починить его при поломке и рассчитать габариты для перевозки в транспорте.
Качество замеса в бетономешалке не сравнится с ручным, особенно когда объемы работ большие.

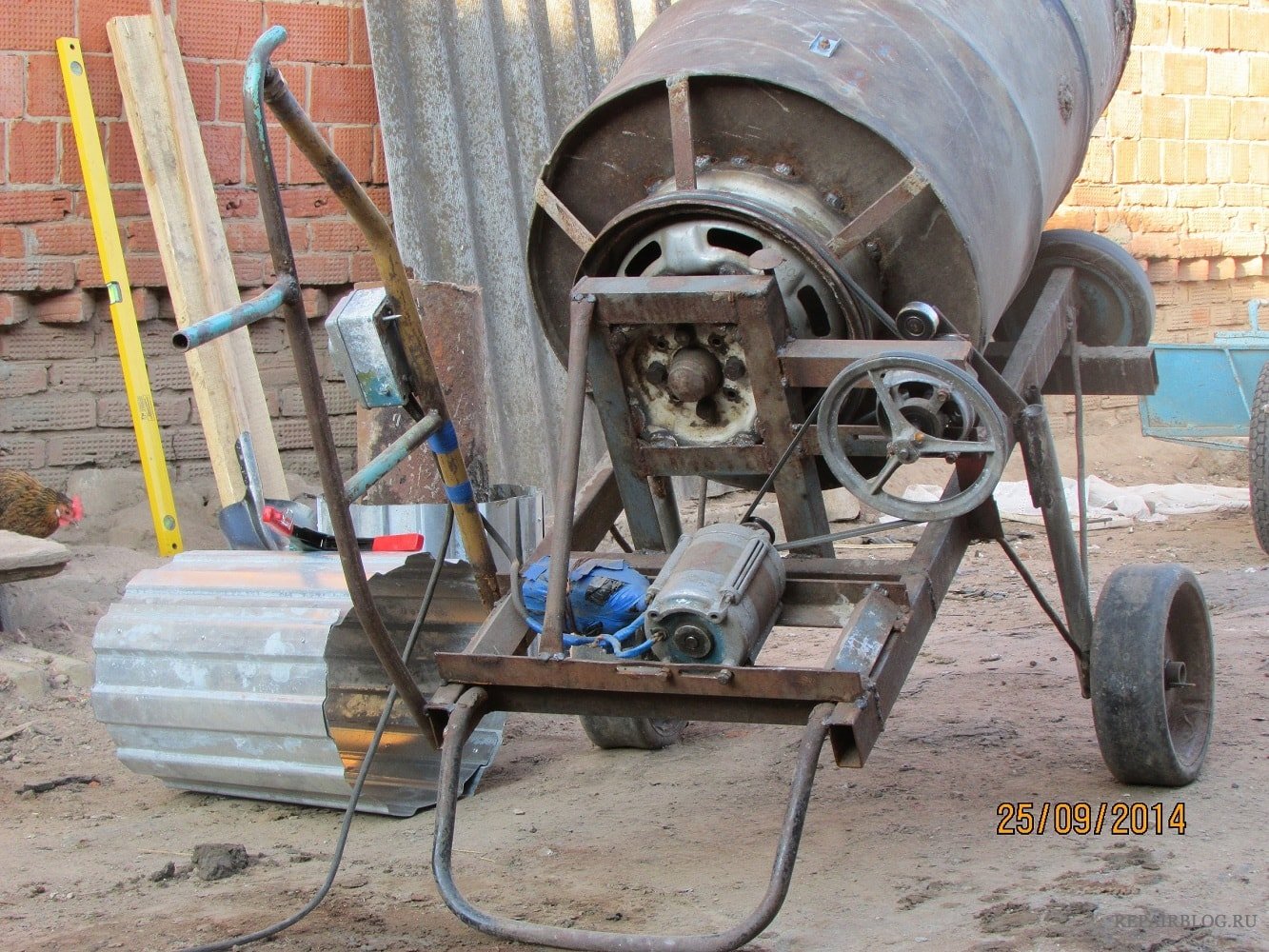

Инструкция: самодельная бетономешалка с двигателем от стиральной машины

Есть два вида бетоносмесителей:

Механический. Емкость приводится в движение силовым воздействием. Это практически то же, что мешать бетон в обычной емкости. Сколько сил и времени у вас уйдет на работу с ручным приводом? Поэтому лучше остановиться на следующем варианте.

Электрический. Бак приводится в движение электрическим двигателем.

Технология изготовления бетономешалки довольно простая. Но прежде чем приступить к работе, задумайтесь, сможете ли вы самостоятельно подключить двигатель? Если ответ положительный, тогда подготовьте все необходимое.

Комплектующие

Бочка от старой стиральной машины объемом 200 литров (желательно с вертикальной загрузкой). Именно такого объема достаточно для замеса оптимального количества бетона для работы.
Электродвигатель (мощность 200 Вт).
Шкив, приводной ремень, выключатель от стиралки.

Благодаря тому, что используется большая часть стиральной машины, дополнительно не нужно тратиться на запчасти.

Для изготовления основания нужен металлический уголок размером 50х50.

Колеса. Два колеса можно взять от старой коляски, тачки, телеги.
В качестве оси понадобится прочный стержень из металла на 4,5 см.
Редуктор.
Арматура.
Полоса из металла.
Шариковые подшипники.
Провод.
Шайбы и болты.

Инструменты

Болгарка.
Ножовка по металлу.
Дрель.
Паяльник.
Сварка с электродами.

Почему выгодно делать бетономешалку из старой стиральной машины? Потому что бак машины вполне подходит для замеса раствора, его сливное отверстие можно закрыть. Моторы старых стиралок достаточно прочные и надежные.

Комплексное использование всех элементов защищает двигатель от попадания посторонних предметов при работе. Это избавит вас от необходимости делать защиту.

Пошаговое выполнение работ

Перед тем как приступить к работе, вы можете подготовить чертежи, чтобы облегчить сборку конструкции. Один из чертежей представлен ниже:

Изготовьте каркас (основание)

Это важный момент, поскольку вся конструкция будет опираться на каркас. Основание должно быть прочным и устойчивым.

От приготовленных уголков 50х50 отрежьте две части по 60 см и четыре по 80 см. Отрезок 60 см служит основанием для опорного треугольника, отрезки 80 см – его ребра. Сложите и сварите треугольники. Поставьте их напротив друг друга.
Теперь приварите к ребрам треугольников два уголка по 50 см. Получается устойчивая конструкция.
К вершинам треугольников нужно приварить две гайки. Диаметр их отверстия должен быть больше, чем труба диаметром 30 мм. Затем эту трубу нужно потянуть через отверстия гаек и запрессовать концы. Труба должна свободно вращаться, но не соскакивать с места.
Изготовьте верхнюю часть. Возьмите два уголка длиной 1,4 м и три по 40 см. Те, что по 1,4 метра, положите друг против друга. Остальные расположите поперек на равном расстоянии, по типу лесенки. Приварите части друг к другу.

Основания готовой конструкции приварите к подвижной трубе. Располагать ее нужно поперек трубы по центру.

Корпус

К основанию каркаса арматурой прикрепите колеса.

Теперь на очереди бак. Удалите из бака активатор и закройте сливное отверстие. Установите вал или ось подходящего размера на место активатора. Из полосы металла изготовьте самодельные лопасти, которые будут перемешивать бетон. Их можно дополнительно закрутить с помощью плоскогубцев. Приварите лопасти на металлическую полосу и прикрепите к валу.

Чтобы своими руками установить большую бочку, положите ее на лесенку каркаса. Следите, чтобы большая ее часть контактировала с уголком. Приварите бочку к основанию для надежной установки. При этом дно бака должно обращаться к верхушкам треугольников.

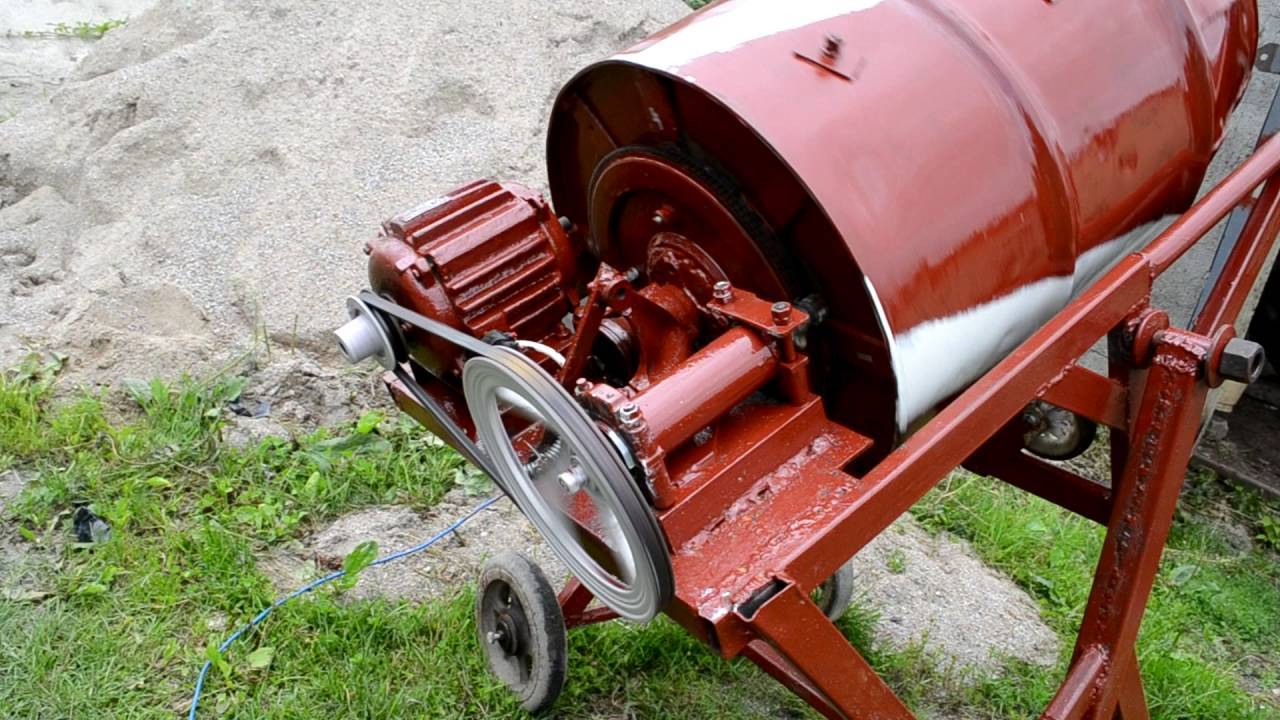

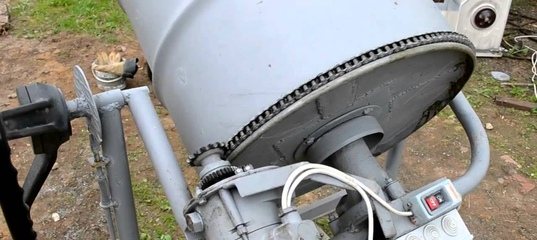

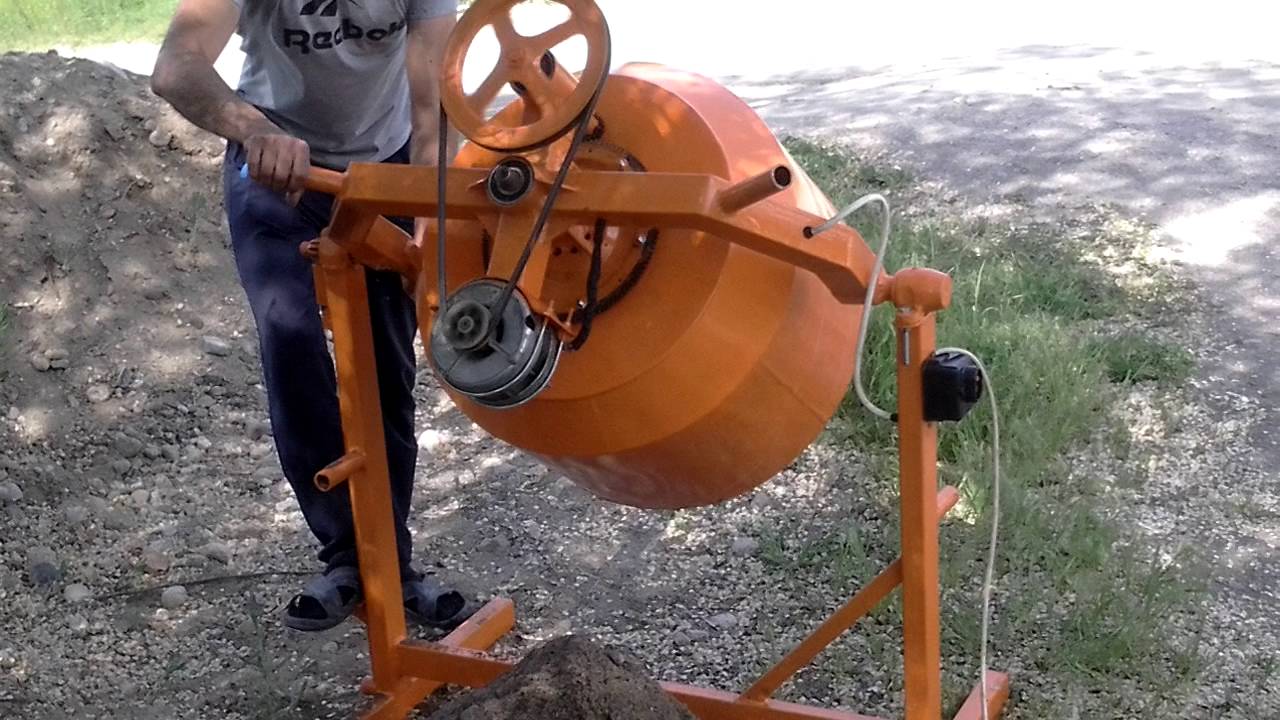

Подключение двигателя

Подключается мотор к задней части бака. Для этого на уголках просверлите два отверстия. На корпусе мотора вы также заметите отверстия, приложите их к уголкам и закрепите болтами с гайками.

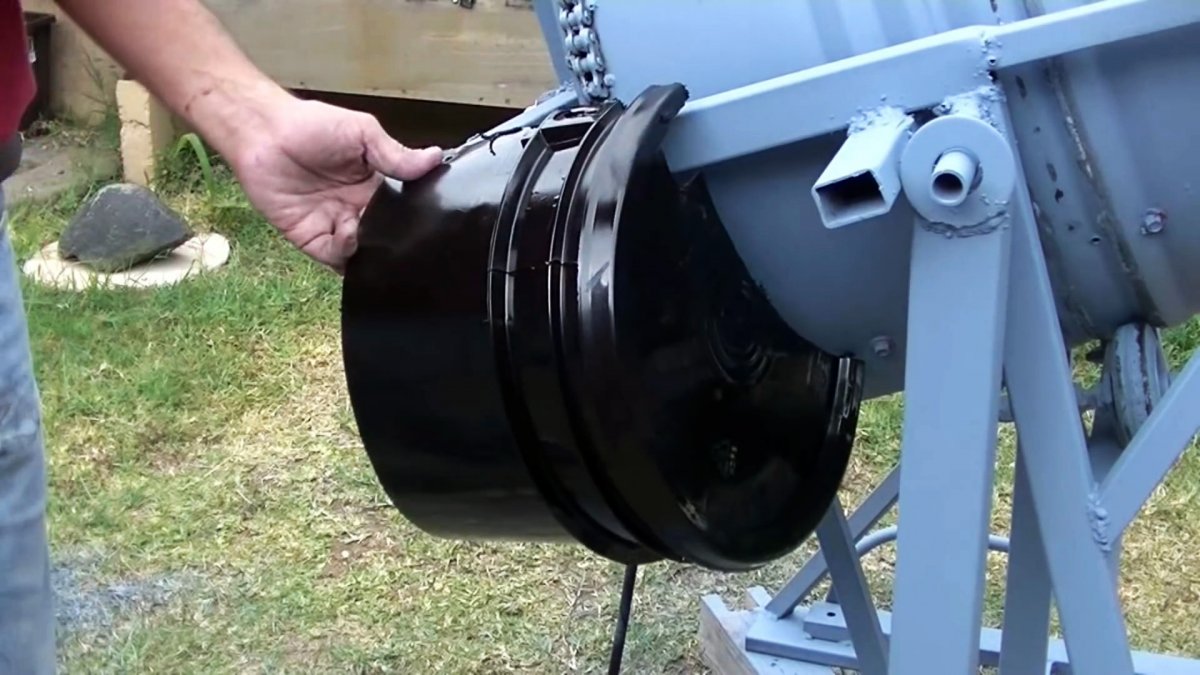

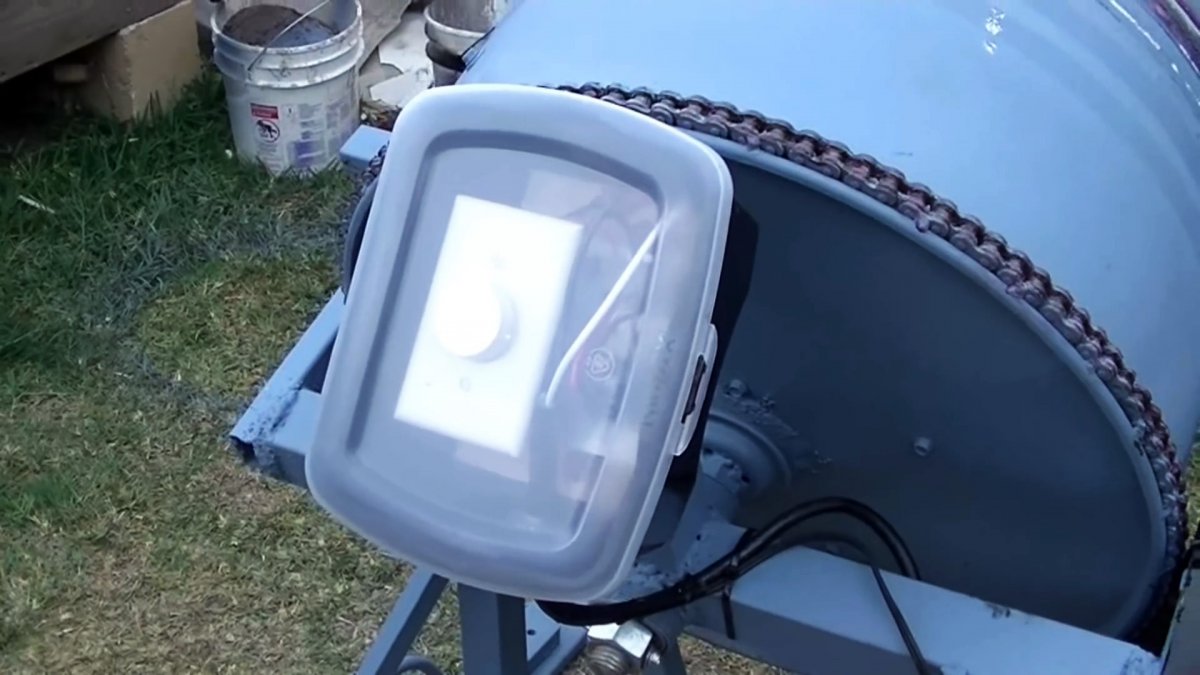

Чтобы двигатель не сломался из-за непогоды, изготовьте кожух из автомобильной камеры. Предусмотрите отверстия по бокам, чтобы не было перегрева.

Двигатель с осью соединяется через фланец. При этом расстояние между осью и мотором должно составлять 2-3 см.

Осталось подключить мотор к сети напряжения и проверить работу самодельной бетономешалки. Удобство такой конструкции в том, что лесенка наклоняется по типу качели. Поэтому готовый раствор можно с легкость вылить, наклонив бак.

Обратите внимание! Если вместо центральной оси вы подключили двигатель напрямую, через вал, тогда бак не сможет наклоняться. Выгружать бетон придется вручную.

Зная, как сделать бетономешалку из подручных средств, можно хорошо сэкономить и обзавестись собственной техникой. Действуйте последовательно, и все получится.

Бетономешалка из стиральной машины своими руками

Главная » Оборудование » Бетономешалка из стиральной машины своими руками

В перечень профессионального оборудования, применяемого в строительной сфере, входит бетономешалка. Каждому хоть раз приходилось иметь дело с бетоном, но при этом не было повода покупать такую дорогостоящую технику. Ведь всегда можно найти выход из ситуации и соорудить бетоносмеситель для дачи самостоятельно, используя для этого подручные предметы.

Содержание:

Назначение оборудования
Из чего сделать бетономешалку?
Один из вариантов – использовать старую стиральную машинку
Некоторые особенности изготовления

Назначение оборудования

Рабочий процесс заключается в том, что аппарат перемешивает раствор, чтобы придать ему нужную консистенцию.

Цемент, вода и песок, к которым могут добавляться и другие наполнители, используемые в производстве бетона, насыпаются в резервуар и перемешиваются. Кроме этого, с помощью бетономешалки можно поддерживать качественное состояние растворной массы в процессе строительных работ. Ведь бетон обладает свойством отстаиваться, что оказывает негативное воздействие на его качество. А работа бетономешалки поможет выдерживать бетон в нужном состоянии, не позволяя воде подниматься вверх, а наполнителям опускаться на дно, превращаясь в набор материалов, выложенных слоями.
Чтобы не тратить деньги, многие изготавливают такие смесители самостоятельно. Рассмотрим, как устроена бетономешалка из стиральной машины своими руками, сконструированная на дачном участке.

Из чего сделать бетономешалку?

В первую очередь следует заметить, что изготовить такой вид оборудования довольно просто. Вариантов для этого много, так что волноваться за результат не следует.

В полной степени воспроизвести устройство заводского варианта сложновато, но максимально приблизиться к оригинальному образцу возможно. Для выполнения работ потребуется:

емкость, в которой будет выполняться смешивание;
ось для вращения;
надежный двигатель, привод и основа, на которую все монтируется.

Ничего сложного нет. Необходимо только иметь умелые руки и хорошую смекалку, да и набор профессиональных инструментов не помешает.

Один из вариантов – использовать старую стиральную машинку

Не поверите, но из нее получается неплохой миксер для бетонного раствора, производительность которого довольно приемлема в домашнем строительстве. Для этого подойдут различные модели машинок, у которых активаторный элемент расположен на дне корпуса.

Но потрудиться все же придется – активатор снимаем, а взамен его устанавливаем новый вал подходящего размера.
На резьбовую часть, которая выходит в стиральный бак, на гайки фиксируются скобы в виде П-образных форм, изготовленные из металлических полос, вывернутых в виде лопастей под прямым углом. Размеры таких элементов следует изготавливать по высоте машинки, размещать симметрично, чтобы не создавалось биение во время перемешивания. Скобы разрешается крепить перпендикулярно друг другу, чтобы посадочное отверстие сделать общим. Отверстие для слива воды следует заглушить.

Еще один важный элемент – двигатель от стиральной машины. Его вполне можно использовать в качестве мотора для другой емкости.
В работе по сборке вам понадобятся:

старая стиральная машинка с вертикальной загрузкой;
болгарка;
сварочный аппарат;
паяльник и электродрель;
металлические уголки, можно старые;
колеса небольших размеров.

Подготовив основание, следует проверить его на прочность и устойчивость. Если нет старого металла, воспользуйтесь деревянными брусами, скрепленными между собой при помощи шипов либо саморезов. Продумайте обустройство поворотной механики, с помощью которой будет легко управлять емкостью для замеса.

Некоторые особенности изготовления

При сборке самодельного агрегата в обязательном порядке проверяйте прочность каждого соединения. Если под рукой не оказалось сварки, фиксацию отдельных элементов лучше выполнить с помощью болтов, которые будут держать не хуже сварных швов.
Отдельное внимание уделите установке двигателя и редуктора. Проверьте емкость на герметичность. Для рабочего состояния бетономешалки лучше всего определить наклонный угол в тридцать пять градусов.

Все подвижные части устройства следует смазать, не забыв при этом про поворотный механизм. Так вы продлите период эксплуатации бетоносмесителя и обеспечите безаварийность.
Агрегат действительно немаловажный, часто в нем возникает необходимость на собственном подворье.

Сборка малобюджетной самодельной бетономешалки – Новости Матери-Земли

ФОТО: СОТРУДНИКИ НОВОСТИ МАТЕРИ-ЗЕМЛИ

Если вы регулярно читаете эту публикацию, скорее всего, вы выполняете большую часть своей работы по дому или на ферме … включая, возможно, случайную работу, требующую перемешивания небольших партий бетона. Естественно, не стоит покупать дорогую бетономешалку только для того, чтобы время от времени взбивать «рецепт» размером с ведро. Тем не менее, было бы разумно построить свою собственную растворомешалку из металлолома… особенно если устройство может справиться с большинством ваших повседневных дел иИзготовление 0005 и стоит всего несколько долларов.

Самодельная бетономешалка MOTHER EARTH NEWS с ручным управлением представляет собой не что иное, как выброшенный бак стиральной машины Kenmore, оснащенный тремя лопастными лопастями и установленный на прочной раме из железной трубы с колесами. Но ни на минуту не думайте, что только потому, что «стакан» сделан из выброшенных частей, это оборудование второго сорта. Наоборот, мы обнаружили, что наша самодельная машина столь же универсальна, как и доступные купленные в магазине ручные миксеры (некоторые из которых, кстати, имеют цену до 100 долларов!), и так же просты в использовании!

Вы должны быть в состоянии собрать весь гаджет за час или два (в зависимости от уровня ваших навыков механики), используя только трубный ключ, дрель с насадками 3/32″ и 1/4″, отвертку, ножовку. и разводной ключ. Вам также, конечно, придется собрать все материалы, включая литр или около того автомобильной шпаклевки (или «бондо»).

Начните проект с изготовления трех лопастей в барабане, которые будут выполнять смешивание. Если вам повезет, как и нам, вы сможете найти скобы, угловые опоры или лом уголка, которые можно просто обрезать и установить с минимальными усилиями. Однако, если нет, вам придется вырезать лезвия из листового металла 18-го калибра, согнуть их и просверлить два отверстия 1/4″ в каждой секции. Затем просверлите соответствующие отверстия в баке и закрепите мешалки на месте с помощью болтов 1/4″. Как только это будет сделано, вы также можете обильно нанести бондо на дно и стенки внутренней части сосуда, чтобы запечатать его отверстия.

Затем соберите каркас из железной трубы (мы использовали оцинкованный материал сортамента 40), просто скрутив детали вместе. Установите меньшие (задние) ролики, пропустив болт через диски и тройник и закрепив его гайкой, а также прикрепите основные колеса. (Чтобы убедиться, что большие ступицы надежно закреплены на месте, сначала проденьте полуось через ее трубчатый корпус и наденьте колеса и шайбы. Теперь отметьте и просверлите отверстия под шплинты как можно ближе к дискам, чтобы предотвратить вал от чрезмерного осевого люфта и биения, затем смажьте ось и зафиксируйте весь узел двумя шплинтами. )

Смесительный барабан вращается на валу, закрепленном на крестовине центральной трубы, и снабжен втулкой из электрометаллической трубы (ЭМТ). Смажьте «ось» трубы, наденьте на нее трубку и снова смажьте узел. Затем наденьте ванну на вал и навинтите колпачок трубы, чтобы удерживать компоненты на месте. (Было бы неплохо нанести немного смазки на «позвоночник» рамы — в точках, где он соприкасается с чаном, — чтобы облегчить процесс вращения.)

Наконец, вы можете покрасить сборку, если хотите, и— как только вы прикрепите к ручкам набор велосипедных рукояток — ваш «мини-миксер» будет готов к использованию! Мы обнаружили, что наша маленькая машина может без проблем вместить один полный 40-фунтовый мешок готовой смеси. Большинству людей достаточно просто взяться за край ванны и потянуть ее — рука за рукой — чтобы взболтать «грязь». (Подсказка: вращайте барабан в правильное направление … наклонные лопасти лопасти должны врезаться в песчаный материал, а затем сбрасывать его с верхней части чана. ) Конечно, если хотите, вы можете прикрепить ручки к внешней стороне барабана – напротив каждой лопасти – с помощью используя более длинные болты 1/4″ для крепления «миксеров». (Убедитесь, что ваши ручки не касаются всех частей рамы во время вращения.)

В любом случае, это простое оборудование стоит десяти долларов или около того (и часа или двух), необходимых для его сборки. А если вы будете тщательно промывать барабан после каждой работы, у вас будет безотказный инструмент на долгие годы!

самодельная бетономешалка из стиральной машины. Как сделать его из бочки по чертежам своими руками в домашних условиях?

Чертежи и конструкции
Как сделать из стиральной машины?
Инструменты и детали
Сборка
Изготовление из бочки
Рекомендации

Строительство зданий и других сооружений часто связано с применением бетонной смеси. Перемешивать раствор лопатой в больших масштабах нецелесообразно. Удобнее в этой ситуации использовать бетономешалку, которую можно купить в специализированном магазине или сделать своими руками. Самодельная бетономешалка – отличная альтернатива покупному агрегату с меньшими денежными затратами.

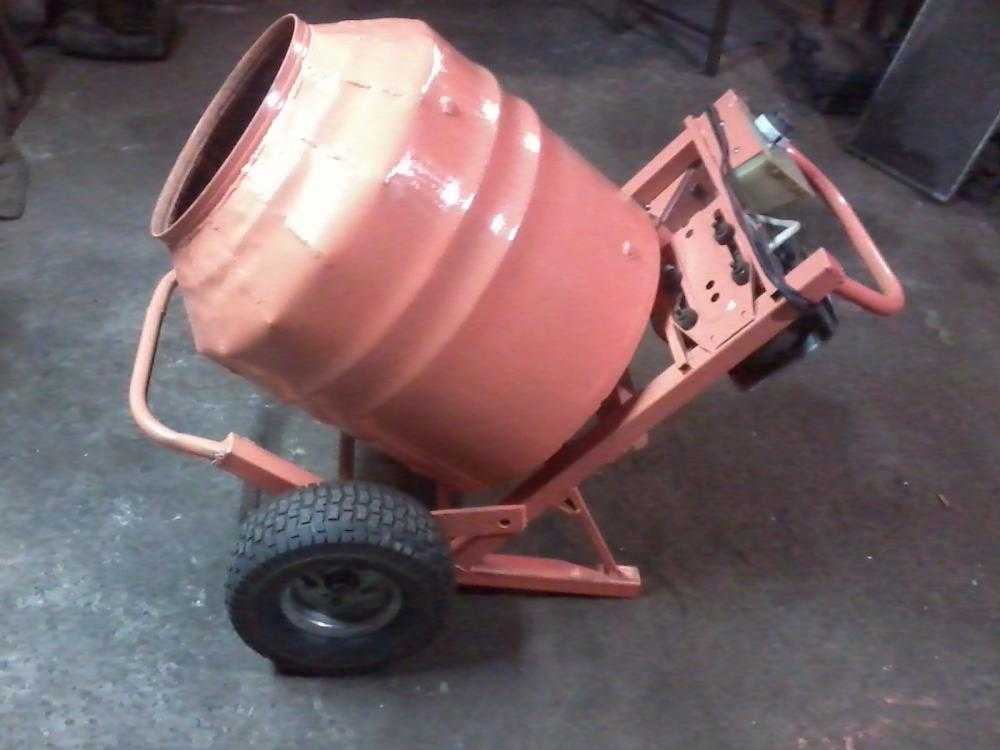

Чертежи и конструкции

Популярным вариантом является механическая бетономешалка, имеющая значительный объем. При этом привод может быть ручным или электрическим. Чтобы выгрузить бетон, нужно наклонить ковш в сторону. Всем конструкциям в форме цилиндра присущ главный недостаток – плохое перемешивание смеси в углах. Также при 35 об/мин происходит распыление смеси. Но эту проблему можно устранить, приварив отрезанную часть обратно к стволу и просверлив небольшой лючок.

Такой заполнитель способен замешивать простой раствор примерно за пять минут, сухую смесь до 12 минут.

Второй вариант — комбинированный агрегат горизонтального типа с гребенками. Также есть две разновидности: ручная и электрическая. Основным преимуществом является однородное перемешивание бетона, а также хорошая скорость и качество. Агрегат изготавливается из бочки, например, на 500 литров, а по качеству не уступает современным моделям. Скорость перемешивания зависит не от времени, а от количества оборотов. Для приготовления бетонной смеси необходимо сделать всего 3-4 оборота. Среди недостатков – сложность конструкции. Чтобы сделать его своими руками, вам понадобится немалое количество вспомогательных элементов. При конструировании разгрузочной двери важно использовать только качественные детали.

Третий вариант — электрическое строительство. В основном эта модель копируется домашними мастерами. В зависимости от выбранного чертежа готовая бетономешалка отличается некоторыми деталями. Горловину и дно необходимо закрепить планками, которые привариваются крест-накрест. Рекомендуется собирать устройство так, чтобы ковш вращался вместе с осью.

Сложнее, но благодаря такой конструкции увеличивается срок службы.

И четвертый вариант – это вибрационная бетономешалка. Очень часто умельцы с перфоратором мощностью до 1,3 кВт с ударным механизмом принудительного действия пытались самостоятельно изготовить узел, но желаемого результата не получали. Ошибки могут быть следующие:

неправильный выбор емкости — она должна быть высокой и круглой;
неправильное расположение вибратора — он должен располагаться на оси емкости, на расстоянии от дна, аналогичном радиусу самого вибратора;
использование плоского вибратора – в этом случае он не сможет создать необходимую систему волн;
очень большой вибратор – диаметр должен быть 15–20 сантиметров, иначе прибор не сможет перемешать раствор.

При соблюдении всех требований на выходе получается бетон изумительного качества. Для замеса жестких бетонных смесей применяют роторные бетономешалки, изготовление которых своими руками намного сложнее.

Некоторые подключают электрический провод через редуктор, что значительно увеличивает стоимость будущего агрегата.

Существует несколько классификаций конструкций бетоносмесителей, отличающихся параметрами. Если рассматривать принцип действия, то различают следующие виды:

гравитационные — вращение барабана происходит за счет силы тяжести;
обязательный — за счет внутренних лопаток;
периодический — необходимы частые остановки из-за малой мощности;
шестерня или коронка;
константа — использование в масштабном строительстве в связи с непрерывными работами.

По типу производимого бетона различают растворосмесители и бетоносмесители. В растворосмесителях используются горизонтальные шнековые элементы, вращающиеся в стационарной емкости.

Многие задаются вопросом о пользе создания самодельной бетономешалки.

Некоторые люди используют материалы, которые вообще не предназначены для смешивания бетона, например, дрель.

Но этот инструмент хорош для сверления отверстий в стенах, а не для создания растворов из бетона. То же самое можно сказать и о различных смесителях. На самом деле преимущества самодельной бетономешалки высоки и заключаются в следующем:

минимальные или нулевые производственные затраты;
отсутствие сложной технической схемы, требующей определенной области знаний;
наличие необходимых элементов для сборки;

возможность разработки индивидуального проекта;
возможность создания разборной конструкции.

Таким образом, самодельная бетономешалка имеет массу преимуществ. Этот вариант не подходит для тех, кто не хочет работать своими руками или ожидает быстрого результата. Создание собственного отряда требует много сил, терпения и времени. Что-то нужно переделывать или подгонять прямо при сборке. А для тех, кто готов рискнуть, ниже представлены популярные способы изготовления бетономешалки своими руками.

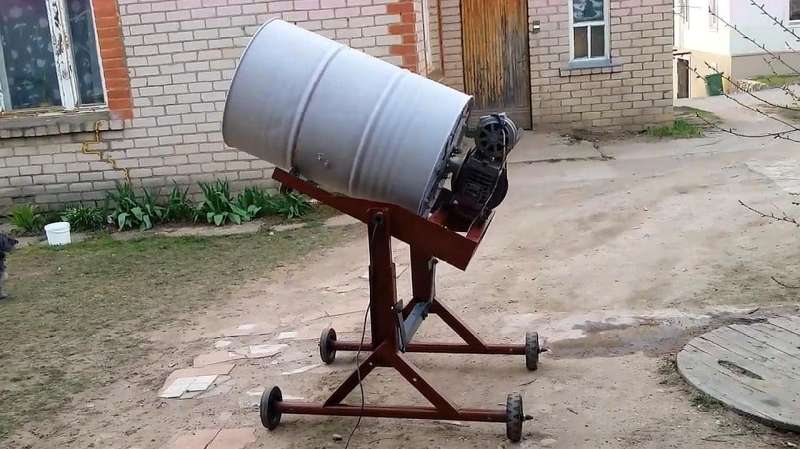

Как сделать из стиральной машины?

Для постройки в этом случае нужен бак и двигатель. Мы рекомендуем использовать вертикальные стиральные машины. Если с корпусом все в порядке, то нужные элементы могут быть упущены. Здесь есть один ключевой минус – зачерпывание смеси кельмой. Чтобы избежать подобных неудобств, бак и двигатель лучше поставить на самодельную раму.

Самый распространенный вариант — качели. Основные преимущества:

простота быстрой очистки от смеси;
возможность больших нагрузок;
мобильность.

Инструменты и детали

Необходимо подготовить уголки различных размеров, двигатель от стиральной машины и бак. Соорудить бетономешалку можно с помощью инструментов, которые есть у вас дома.

Сборка

Для изготовления такой конструкции необходимо сварить из уголка 50*50 миллиметров два треугольника, размер которых 0,6*0,8*0,8 метра. Расположите их друг напротив друга и приварите к каждой стороне по два уголка по 0,5 метра. В результате получается качественное построение пары треугольников.

Приварите две гайки поверх треугольников, чтобы 25-мм вал мог свободно двигаться. Чтобы не выскакивало из отверстия, нужно приварить по краям вала. Далее нужно взять 2 уголка по 1,4 метра и 3 – по 0,4 метра. Поместите средний угол в центр и сваркой сделайте лестницу. Приварите средний уголок к валу, и качели готовы.

Далее необходимо сделать две заготовки длиной 0,9 метра, нарезав стальные полосы размером 50*4 мм. В центре сделайте отверстия размером с резьбу оси. Чтобы придать пластинам форму лопастей, их нужно немного согнуть и установить на оси под наклоном 90 градусов, фиксируется гайками и приваривается.

Поместите бак на одну сторону качелей и приварите. Его нижняя часть должна быть направлена к вершинам треугольников. Сливать не надо — можно заткнуть. Теперь нужно протестировать лезвия.

Двигатель расположен напротив качелей. Для защиты от воды в нем врезан резиновый кожух.

Осталось проверить блок, подключив его к электрической сети. Чтобы получить решение, качели отводятся в сторону за двигателем. Бетономешалка своими руками готова. По желанию можно соорудить бетонный подающий лоток.

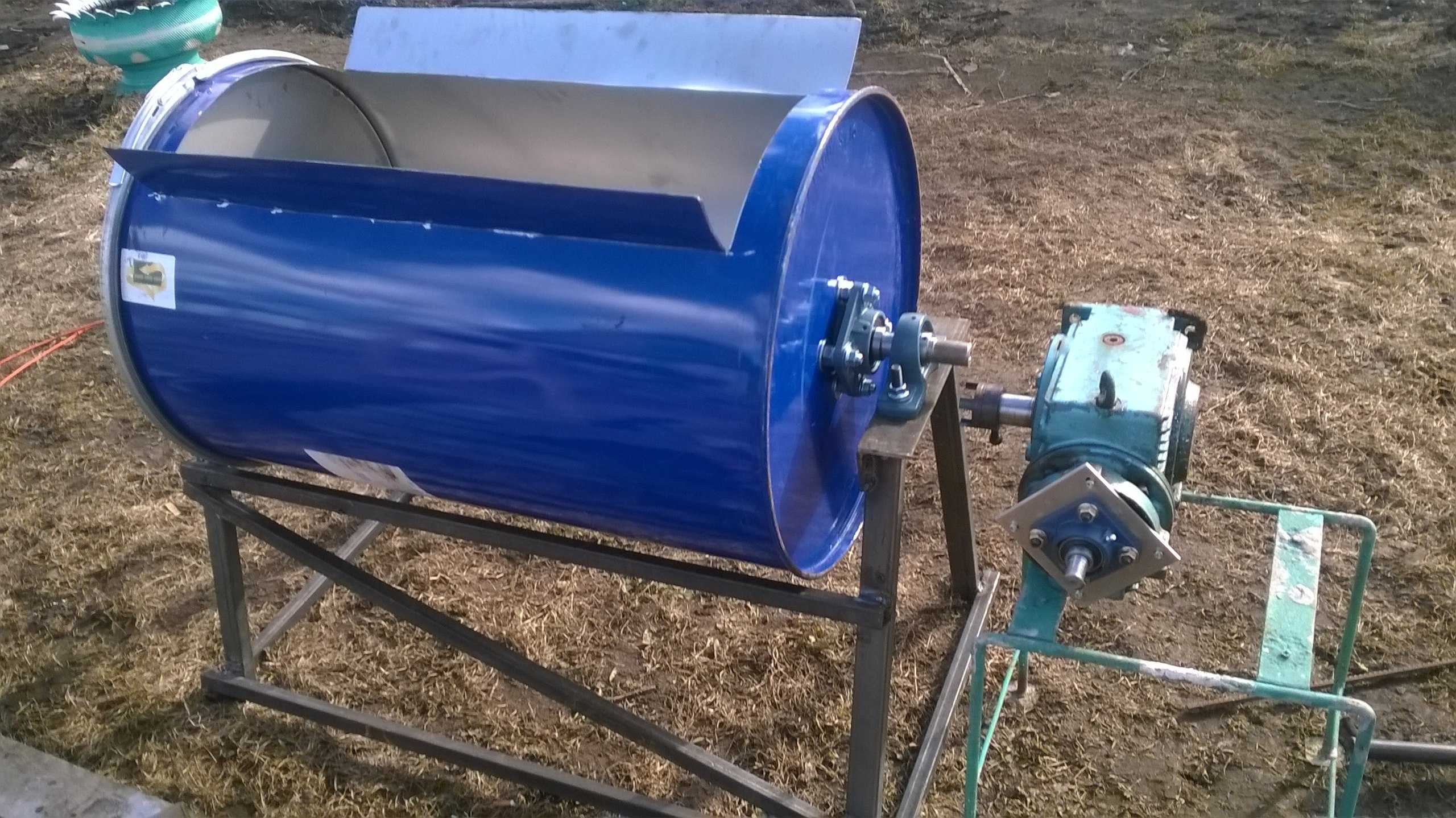

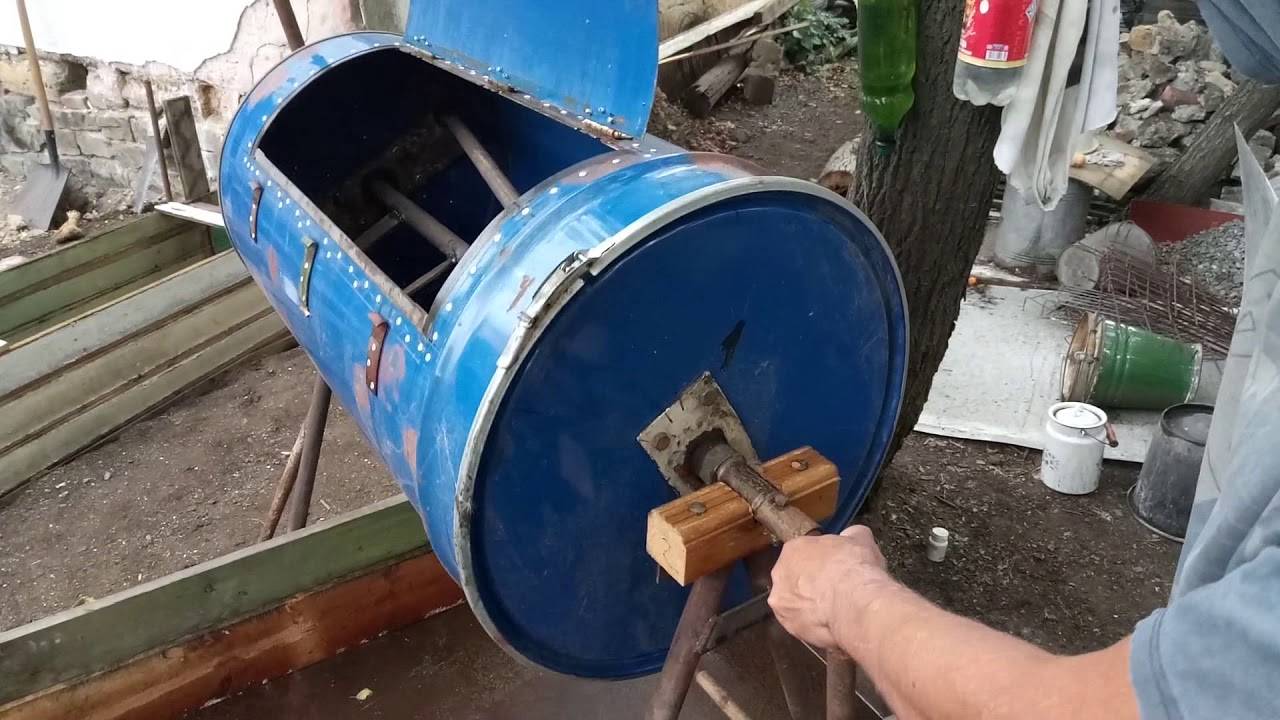

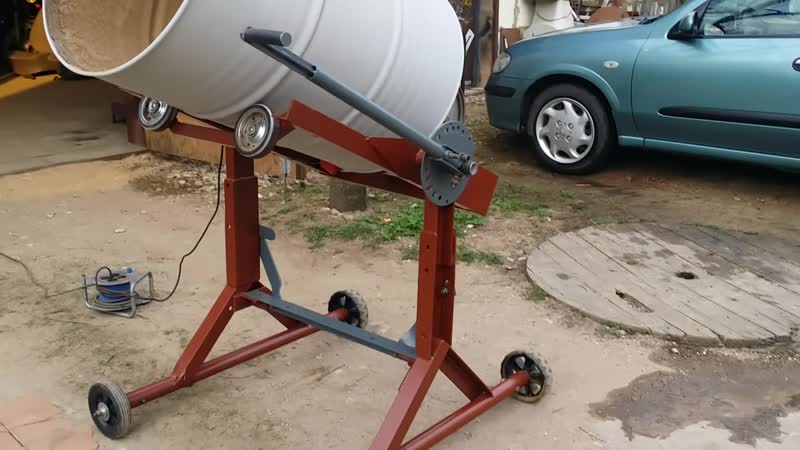

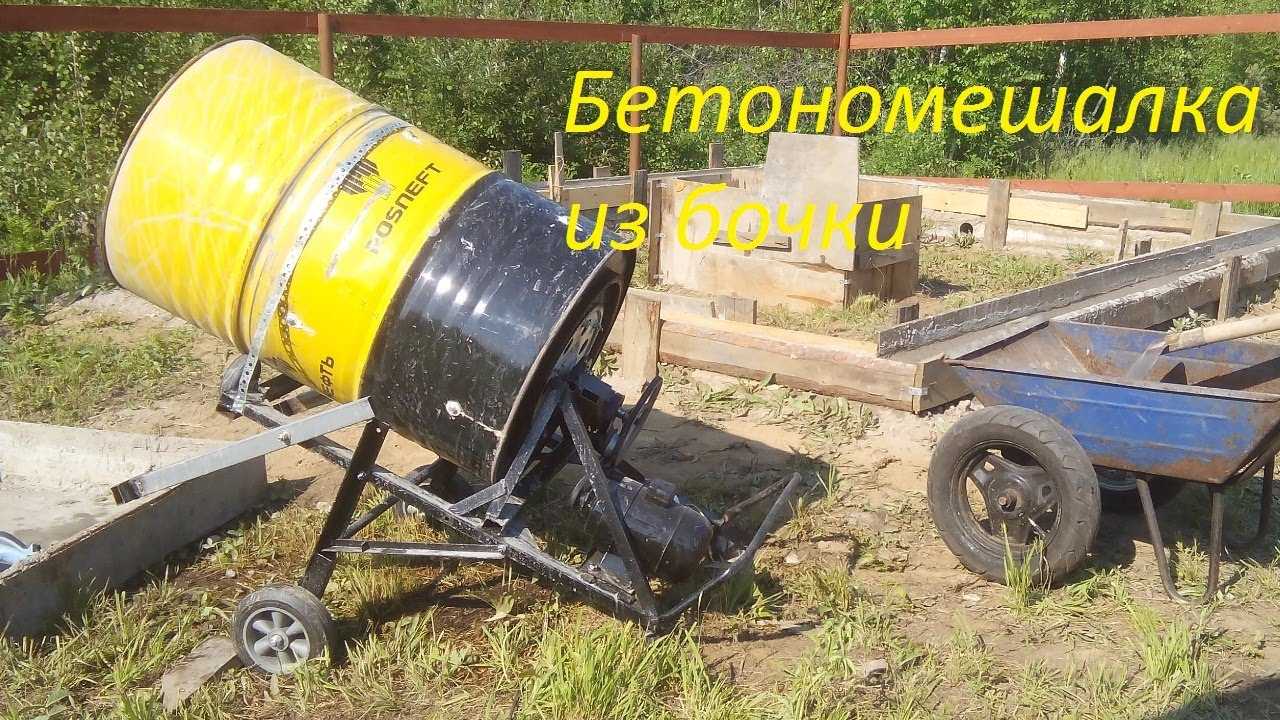

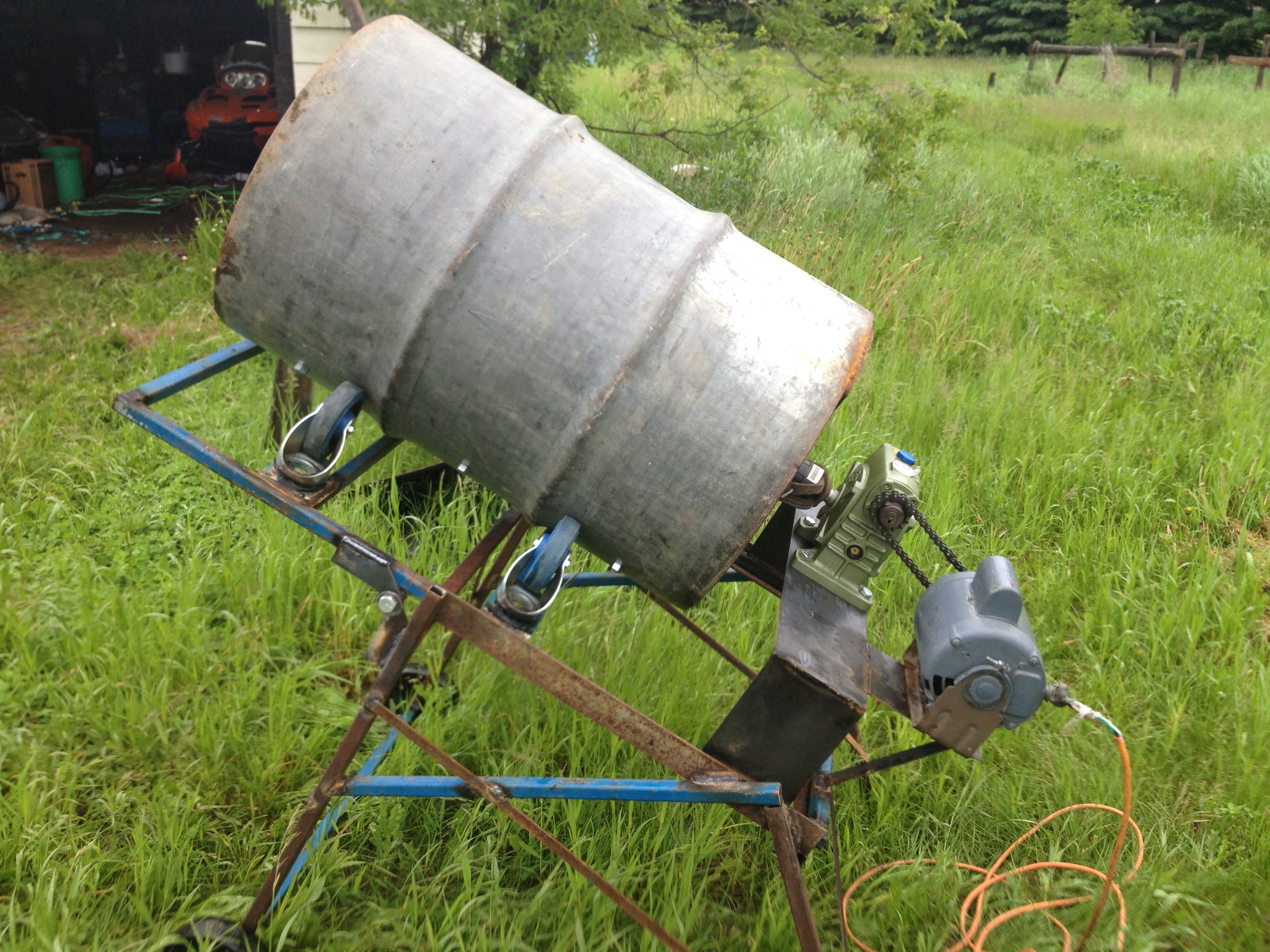

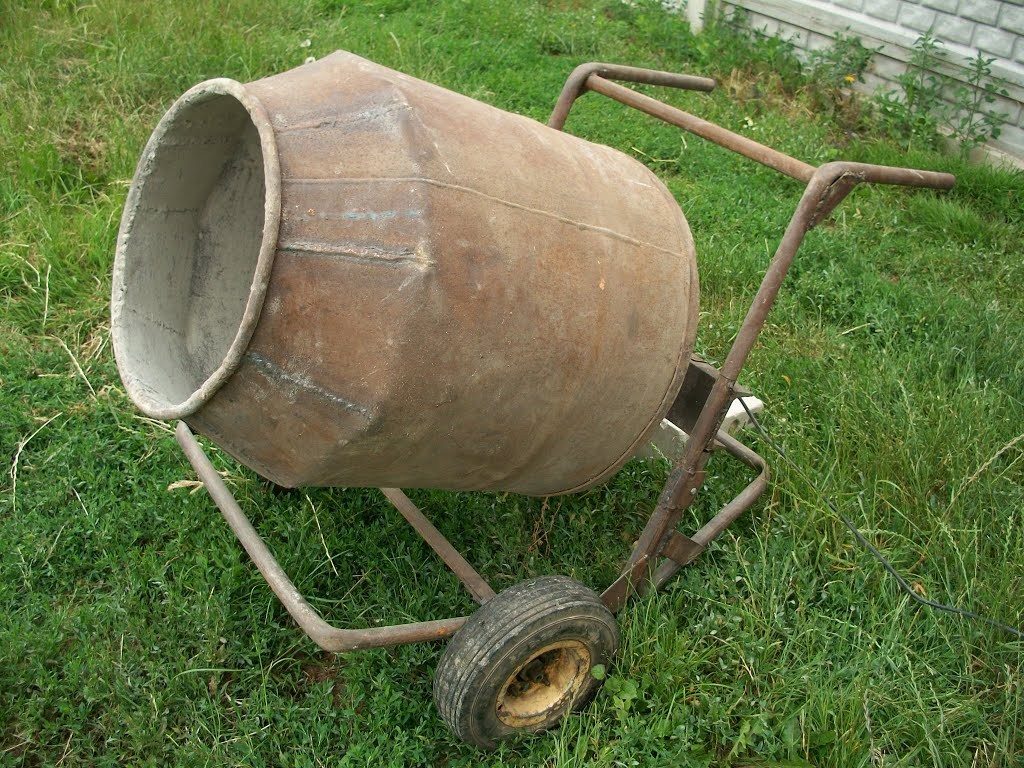

Изготовление из бочки

В бочковом устройстве раствор движется наклонно: смесь движется с одной стороны на другую. Здесь можно изготовить два вида бетономешалки: ручную или электрическую. Преимущества:

понятная конфигурация для пользователей;
более низкая стоимость продукта;
устранение проблем, связанных с ремонтом.

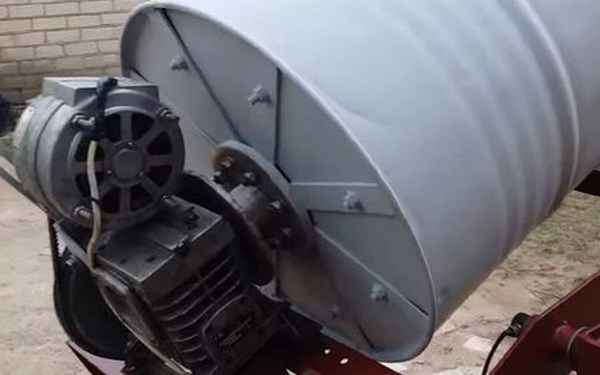

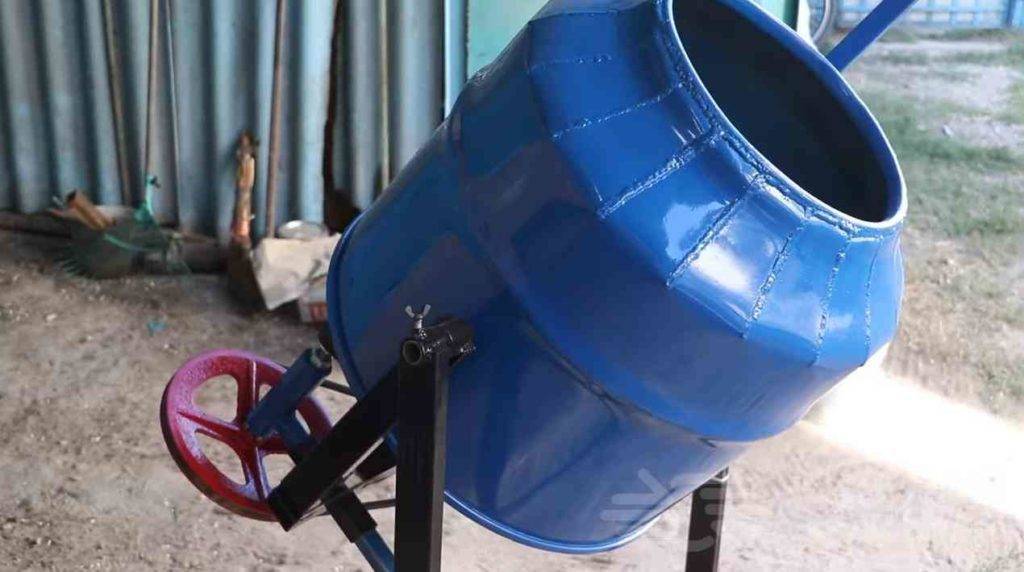

Для создания бетономешалки в домашних условиях вам понадобится бочка 0,1-0,2 кубометра, толстая труба диаметром 32 миллиметра, стержень для оси диаметром 30 миллиметров, автомобильный руль, дверь петли, сварочный аппарат, ножовка по металлу и болгарка.

Проделайте отверстия снизу и сверху в центре бочки, проденьте металлическую ось диаметром 30 миллиметров и хорошенько проварите, чтобы ведро хорошо прикрепилось. Сбоку (в центре бочки) прорезать отверстие размером 90*30 сантиметров для подачи раствора. Очень маленький люк будет затруднять засыпание смеси, а слишком большой скажется на прочности устройства. Далее соорудить из квадрата несколько лопастей и приварить внутри емкости к оси и к стенке бочки. В основном изготавливают 5 лопастей. Теперь нужно установить крышку и прикрутить ее к дверным петлям, которые приварены к бочке.

Затем устройство устанавливается на опору высотой около метра. Для этого нужно самостоятельно сварить раму, приварить втулки и вставить ось, прикрепить руль или другой элемент ручки, чтобы удобно было вращать барабан.

Чтобы агрегат служил долго, стоит придерживаться следующих рекомендаций:

при сборке важно обращать внимание на надежность соединительных элементов всей конструкции;
если нет сварочного аппарата, то все детали скрепляются болтами с шайбами;
также особое внимание следует уделить герметичности;
наклон ствола должен составлять примерно 5 градусов по отношению к земле;
все вращающиеся элементы должны быть тщательно смазаны для обеспечения бесперебойной работы бетономешалки.

При желании агрегат можно сделать переносным, используя колеса от любой тачки или даже стиральной машины.
