Измельчитель травы и веток своими руками из стиральной машины

Садовые работы подразумевают использование различных приспособлений и инструментов. Некоторые можно сделать своими руками. Например, для подготовки хорошего компоста или удобрений добавляют измельченные сорняки и веточки. Рвать траву руками долго и трудно, проще сделать это в измельчителе.

Содержание статьи

1 Измельчитель травы и веток своими руками — функциональные возможности, требования
2 Принцип работы измельчителя
3 Составные элементы конструкции
- 3.1 Электромотор
- 3.2 Бак
- 3.3 Ножи
- 3.4 Защита
- 3.5 Контейнер для травы
- 3.6 Как сделать своими руками, пошагово
4 Список инструментов для сборки
- 4.1 Безопасность

Измельчитель травы и веток своими руками — функциональные возможности, требования

От аппарата требуется быстро порезать скошенную зелень и небольшие ветки на мелкие части. Чтобы не носить срезанные растения далеко, измельчитель можно сделать на колесах для мобильности. Загружаемые ветки или листья не должны выдуваться из бака обратно. Кожух не дает мелким частицам разлетаться в разные стороны.

Чтобы собрать аппарат своими руками, нужно продумать доступность деталей и надежность материалов.

Принцип работы измельчителя

Измельчитель садового мусора чем-то напоминает в работе кухонный комбайн. Он состоит из приемного короба, мотора, закрепленных на вал ножей, рамы и короба для готовых мелких частиц.

Небольшие ветки, зелень и листья опускают в приемный короб. На его дне находятся лезвия, которые вращаются с большой скоростью за счет работы мотора. Ножи крепятся на рабочий вал, раскручивающийся мотором при помощи ремня (цепи) или напрямую. Перемолотый мусор выдувается через отводящую трубу или кожух в приемную емкость.

Составные элементы конструкции

Измельчитель травы своими руками из стиральной машины собрать не сложно. Многие детали есть дома, недостающие можно докупить. Такие самоделки незаменимы в хозяйстве.

Электромотор

Минимальные требования к мотору: мощность 180 Вт и обороты двигателя в диапазоне 1350-1450 об/мин. Чем больше мощность и обороты, тем больший объем мусора можно переработать. Двигатели от современной стиралки использовать сложнее, так как они управляются электроникой. Лучше брать двигатель от моделей машинок «Ока», «Фея» или «Малютка». Чем больше будет мощность двигателя, тем толще ветки он сможет перерубить.

Бак

Приемный короб должен быть прочным. Попавшие внутрь камни или проволока могут повредить корпус. Форму бака лучше выбрать цилиндрическую. Бак можно сделать из большого металлического ведра или бочки, укрепив её дополнительно листом железа. Можно использовать бак от стиральной машины. Если он очень высокий, его легко укоротить болгаркой. Когда лезвия вращаются слишком быстро, и трава вылетает из короба, его оснащают крышкой.

Внизу бака, на уровне лезвий, располагается отверстие для высыпания измельченных частиц. На дно резервуара можно приварить или прикрепить болтами стальной уголок перед отверстием для отведения измельченных частиц.

Такая деталь должна быть ниже уровня ножей. Она позволяет более качественно рубить зелень, не оставляя крупных частиц.

Ножи

Нож в траворезке может быть один или несколько. Обычно это металлическая прямоугольная пластина, заточенная с одной стороны, прикрепленная к мотору или валу. Пластин может быть несколько. Используют и ножи в форме дисков. Размер зависит от желаемой крупности нарезки. Можно сделать лезвия самостоятельно из ножовочного полотна или старой пилы, или использовать диски от газонокосилки.

Размер ножей должен быть такой, чтобы они не касались стенок бака. Но и большое расстояние делать не нужно, чтобы трава не наматывалась.

Из листа железа выпиливается нож. Самый простой вариант – это прямоугольная пластина с отверстием для крепления посередине. Короткие края прямоугольника можно оставить как есть или сточить их, придав пластине форму ромба. Такая форма подойдет для нарезки травы. Длинные края затачиваются. Если двигатель не очень мощный, то ножи делают как можно легче.

Защита

Отверстие, через которое высыпается измельченный мусор, сверху закрывают кожухом. Он не дает мелким частицам разлетаться в разные стороны и направляет их в контейнер для перемолотого мусора. Кожух делают из металлического листа и крепят болтами к баку. Можно сделать защиту из куска металлической или пластиковой трубы. Если конструкция позволяет, можно крепить приемный контейнер сразу к баку, без кожуха. Такая конструкция менее безопасна и более громоздка.

Контейнер для травы

Емкость для измельченного мусора может быть любой формы и размера. Можно взять обычное ведро или таз, подставив его под защитный кожух. Иногда в приемном коробе не делают отверстий для дополнительного контейнера. Трава остается в баке после перемалывания. Такая конструкция непродуктивна, так как приходится останавливать измельчитель, чтобы опорожнить бак.

Как сделать своими руками, пошагово

Траворезка пригодится на многих дачных участках. Чтобы сэкономить деньги, можно сделать такой агрегат самостоятельно.

Отсоединить и снять со стиральной машины двигатель. Перед началом работы обесточьте аппарат и соблюдайте правила безопасности. Способ снятия двигателя зависит от модели стиральной машины. Если он залип в посадочном месте, его нужно поддеть отверткой. При снятии инверторного или активаторного двигателя, ротор необходимо заблокировать или придерживать рукой, чтобы он не вращался.
Подготовить бак. На дне при помощи болгарки вырезать отверстие, через которое будет вставляться вал двигателя.
Подготовить подставку под измельчитель. Раму сварить из металлических уголков и оснастить колесиками.
К валу двигателя стиральной машины прикрепить втулку. Длина детали от 5 см с резьбой на одном конце и крепежными отверстиями – на другом. Лучше заказать в токарной мастерской.
Прикрепить двигатель от стиральной машины к баку снизу вертикально.
Если есть возможность, его можно приварить либо крепить на шпильки. Рекомендуется вначале только «наживить» двигатель на болты, чтобы разметить высоту крепления ножей и место для отверстия, через которое будет удаляться измельченная трава.
На высоте 5-7 см от дна бака крепятся ножи болтом через отверстие посередине на втулку через резьбу. Если при работе измельчителя нож сильно вибрирует, надо попробовать заточить его со второй стороны. Это сбалансирует размер и вес пластины и уменьшит вибрацию.
Разметить место для отведения измельченного мусора. В боковой стенке бака выпилить болгаркой отверстие шириной 7 см и длиной 20 см на уровне ножей или на несколько сантиметров ниже. Если отверстие будет слишком маленьким, измельченный мусор начнет плохо удаляться из бака.
Снаружи бака на болты закрепить защитный кожух.
Подключение к сети. Прозвонить обмотку двигателя с помощью тестера или мультиметра. Двигатель подключается с использованием пусковой кнопки (ПНВС). Также потребуется кабель с сетевой вилкой на одном конце и зачищенным сердечником. Кабель должен быть достаточно длинным.
К кнопке с одной стороны подключить электрический кабель, с другой – обмотки (пусковая должна быть посередине). Если от двигателя отходит четыре провода, то один конец пусковой обмотки скручивают с рабочей, и подключают к кнопке. Принцип действия кнопки простой: во время нажатия замыкаются все три контакта, ток подается на пусковую обмотку и двигатель запускается. Когда кнопку отпускают, размыкается цепь пускового провода и под напряжением остаются только рабочие провода. Повторное нажатие кнопки размыкает всю цепь. Нужно следить, чтобы все провода были тщательно заизолированы.
Вся конструкция закрепляется на подставке.

Список инструментов для сборки

Чтобы самостоятельно собрать из стиральной машины измельчитель веток своими руками, понадобятся следующие инструменты:

Электродрель.
Болгарка.
Мультиметр (тестер).
Набор отверток.
Молоток.
Болты, шпильки, шайбы.
Плоскогубцы.
Сварочный аппарат (если делать раму самостоятельно).
Изоляционная лента.

Безопасность

Необходимо соблюдать меры безопасности как при сборке траворезки, так и при работе с ней, следить за тем, чтобы при сборке не осталось оголенных проводов. Во время работы измельчителя важно использовать защитные очки или закрывать бак крышкой.

Нельзя опускать руки в бак работающего устройства.

измельчитель травы своими руками из стиральной машины

Траворезка в домашнем хозяйстве – необходимая вещь. Такой измельчитель способен минимизировать ручной труд, быстро и эффективно переработать траву и солому для компоста.

Купить новый аппарат могут не все. Поэтому мы расскажем, как из двигателя стиральной машины собрать самодельный измельчитель. Перерабатывайте хворост, траву, солому продуктивно и быстро, очищая двор от мусора и удобряя почву.

Разновидности измельчителей для травы

Существует два вида траворезки:

Бензиновая. Мощная установка не привязана к электрической сети, поэтому работать с ней можно в любом углу участка. Позволяет быстро перерабатывать большие ветки, эффективно измельчать траву.
Электрическая. В отличие от бензиновой, более легкая и компактная, однако менее мощная. Для переработки небольшого количества отходов подойдет устройство мощностью 1,5 кВт. Для продолжительных и трудоемких работ остановите выбор на приборе, который выдает 4 кВт. Моторы мощностью 6 кВт переработают даже большие ветви.

Выбор нужно делать исходя из предстоящих работ.

Конструкция проста в применении. Принцип работы садового измельчителя не отличается от кухонного комбайна. Он состоит из таких частей:

оборудованный ножами вал;
двигатель;
защитный кожух;
металлическая рама;
кабель;
приемная емкость;
контейнер для резки.

Для удобства передвижения траворезку снабжают двумя колесами. Двигатель способствует вращению вала прибора, в емкость забрасывается трава и солома, которые измельчаются ножами. Измельченные отходы высыпаются в подготовленную емкость.

Что понадобится для изготовления измельчителя из травы

Понадобятся инструменты:

болгарка;
дрель;
отвертка;
пассатижи;
молоток;
болты, гайки, шайбы.

А также комплектующие:

бак, желательно цилиндрической формы, от старой стиральной машины;
электродвигатель мощностью от 180 Вт;
провод с вилкой;
контейнер для сбора сена;
металлический уголок – из него вы сварите раму для аппарата;
пусковая кнопка;
ножи.

Если вам нужно перерабатывать не только траву, но и толстые ветки, лучше устанавливать более мощный мотор. Рекомендуется использовать бензиновый двигатель.

Как подобрать ножи

В зависимости от конструкции ножей, на выходе можно получить либо куски по 10 см, либо мелкую труху. В профессиональных агрегатах используют такие типы режущих элементов:

Изделие в форме диска позволит измельчить траву и небольшие ветки.

Фрезерное устройство переработает сухой хворост толщиной 8 мм.
Фрезерно-турбинная конструкция справится даже с большими и влажными ветками.

Для домашней установки подойдут ножи из ножовки или дисковый нож.

Сборка конструкции своими руками

Желательно перед изготовлением прибора, подготовить подробные чертежи. По ним вам будет легче соблюдать точность и последовательность сборки.

Как выполнять работу:

Снизу бака нужно проделать прямоугольное отверстие, где будут установлены ножи. Размеры отверстия – 20х7 см. Рекомендуется располагать ножи выше отверстия.
Далее изготовьте защитный кожух. Листом металла закройте отверстие, закрепите его болтами. Так трава не будет разлетаться во время работы.
Изготовьте подставку при помощи сварочного аппарата. Высота подставки будет зависеть от выбора контейнера, который вы используете для сбора отходов. Дополнительно на подставку можно установить колеса для удобного передвижения траворезки.

Подготовьте мотор. С помощью дрели проделайте отверстия на валу и установите на него втулку, изготовленную на токарном станке. Длина втулки должна быть минимум 50 мм. Установите мотор на дно бака. Закрепите его шпильками.
Перед установкой ножей их нужно правильно заточить. Выполняйте одностороннюю заточку для измельчения хвороста. Изготовьте пластины в виде ромба для измельчения травы. Следите, чтобы длина ножей была оптимальной, и они не касались стенок бака.
Проделайте отверстия в центре ножей и наденьте их на вал двигателя. Закрепите гайкой.
Приварите готовую конструкцию к подставке.
Подсоедините пусковую кнопку и провод для подключения в сеть.
Изготовьте кожух для двигателя, который защитит его от непогоды. Для этого можно использовать металлический лист.

О том, как правильно подключить электродвигатель, мы писали в предыдущих статьях.

Как работает траворезка из стиральной машины

В подключенную траворезку загружается трава, только не засыпайте сразу полный бак. Подставляется емкость для измельченного силоса, и прибор включается в сеть.

Обязательно придерживайтесь техники безопасности при работе с измельчителем. Старайтесь не загружать влажные ветки, иначе устройство заклинит. В дальнейшем достаточно затачивать ножи, чтобы траворезка нормально работала.

Траворезки просто сделать и также просто за ними ухаживать. Поэтому, если у вас есть старая стиральная машина, вы можете найти ей достойное применение.

Резка своими руками из стиральной машины

Настоящие садоводы и огородники знают толк в таких приспособлениях, как травокосилки и измельчители. Это не единственное устройство, которое есть у таких людей в хозяйстве.

Не всегда есть возможность купить все полезные приспособления, именно поэтому люди придумывают всевозможные способы их изготовления своими руками. И сегодня мы расскажем, как сделать косилку для травы из старой стиральной машины.

Готовим детали и инструмент

Для того чтобы определить, что нужно для изготовления измельчителя травы своими руками, необходимо хорошо представлять его устройство. На самом деле ничего сложного в этом нет. Что-то вроде измельчителя или измельчителя соломы напоминает кухонный комбайн. К его основным узлам относятся:

вал с вращающимися на нем ножами;
;
;
;
;
.

Исходя из конструкции устройства, три в одном: измельчитель, измельчитель соломы, траворез, подготовим необходимые материалы. Попробуйте использовать подручные материалы и инструменты.

Итак, необходимо подготовить:

металлический бак от советской стиральной машины, например от машины Ока, в качестве контейнера можно использовать корпус от пылесоса Тайфун;
двигатель от стиральной машины на 180 ватт, можно больше;
старая ножовка для изготовления ножей, можно взять готовый дисковый нож;
электрический провод с вилкой;
кнопка запуска;
ведро под силос;
металлический уголок для каркаса;
втулки, гайки, шайбы, болты соединительных деталей;
инструменты: пассатижи, молоток, отвертка, болгарка, дрель.

При выборе двигателя обратите внимание на его мощность. Маломощный двигатель можно использовать только для стрижки травы или соломы, а вот сделать измельчитель крупных веток своими руками из него не получится.

Для того, чтобы своими руками сделать измельчитель, способный перерабатывать ветки толщиной более 5 мм, умельцы предлагают выбирать бензиновый двигатель не от стиральной машины. Такой двигатель намного мощнее.

Собираем корпус

Изготовление косилки своими руками начнем с верхнего контейнера, в который сбрасывается трава. И в котором он будет раздавлен. Для этого корпус от стиральной машины необходимо обрезать по высоте, тем самым сделать его более удобным. В нижней части корпуса делаем прямоугольное отверстие размером примерно 20х7 см, чтобы ножи располагались чуть выше отверстия, ну или на одном уровне с ним.

Вокруг отверстия нужно сделать кожух из металлической пластины. Кожух предотвратит разлетание травы во всех направлениях. Крепить кожух можно на болты. Далее будем делать подставку из металлического уголка методом сварки. Его высота будет зависеть от того, что вы будете подставлять под силос. Если таз, то можно обойтись низкой стойкой, если ковшом, то надо повыше.

Что касается двигателя, то на его валу предварительно необходимо сделать два отверстия диаметром около 7 мм с помощью дрели. Затем на вал надевается втулка с отверстиями и с резьбой на конце и фиксируется на болтах своими руками.

Втулку придется заказывать заранее у токаря, если вы не можете выточить ее самостоятельно на токарном станке. Его длина должна быть не менее 50 мм.

Теперь нужно закрепить двигатель на днище бака с помощью шпилек. Затем наденьте на вал ножи, вырезанные и заточенные особым образом, и тщательно закрепите их гайками, например, водопроводных труб диаметром 32 мм. Ножи не должны касаться стенок контейнера. Далее контейнер вместе с двигателем жестко крепится к стойке сваркой. Конструкция должна быть надежной. Опору под измельчитель веток и травы можно обшить металлическим листом, но предварительно подключить к двигателю спусковой крючок и электрический провод.

Подключаем двигатель

Подключение двигателя к электрокабелю начинается с поиска пусковой и рабочей обмоток самого двигателя. Делается это с помощью тестера. Сопротивление рабочей обмотки меньше пускового сопротивления. Когда контакты найдены, можно подключаться. Делается это следующим образом:

один конец пусковой обмотки подключается к проводу от пусковой кнопки;
второй конец соединяется с кабелем и рабочей обмоткой;
второй конец рабочей обмотки подключается к кабелю и проводу от пусковой кнопки.

На схеме показано это соединение.

При эксплуатации самодельного измельчителя веток помните следующие правила:

не кладите слишком много соломы или травы;
не кладите в измельчитель сырые ветки и солому, механизм может заклинить;
соблюдайте технику безопасности при работе с прибором, чтобы не нанести вред своему здоровью!

Итак, простейшая тяпка или соломорезка из подручных деталей готова. Такая самодельная косилка будет ничем не хуже той, которую вы купите в магазине. Для тех, кто хочет сделать из стиральной машины газонокосилку, включаем видео. Ну а если вам интересно, что еще можно сделать из деталей машин, читайте статьи на нашем сайте.

Как сделать траворезку для кур своими руками

Куры непривередливы в еде. Однако им необходимо достаточное количество зеленого корма. Просто сорвать траву и положить ее в кормушку недостаточно. Его необходимо измельчить перед кормлением. Для этих целей используется самодельный или покупной измельчитель. Давайте рассмотрим, как сделать траворез для кур своими руками.

Вам нужен измельчитель для кормления цыплят?

Различные травы в теплое время года составляют не менее 50% рациона кур-несушек. Поэтому такое устройство просто необходимо. Разрешается кормить цыплят зерном, специальными кормами, но зеленью заменять нельзя. Ведь в нем есть витамины, минералы и белок.

Курам-несушкам необходимо давать зеленый корм ежедневно. Но не у всех есть силы и время срезать зелень вручную. Кроме того, птенцам больше нравятся измельченные растения. Им легче клевать нарезанную зелень, чем самим отрывать кусочки листьев и стеблей.

Если стадо большое, то без корнеплода и траводавки не обойтись.

Типы и популярные модели

Ассортимент травокосилок большой, что позволяет легко выбрать необходимое устройство. Они могут быть с электродвигателем или механические. Однако опытные фермеры рекомендуют покупать:

«Бош». Агрегат способен перерабатывать до 230 кг сена и травы в час. Оснащен травосборником.
«Кубанец». Подходит для измельчения зеленой травы, листьев, сена, кормовых корешков. Электрический аппарат может перерабатывать до 300 кг в час.
«Викинг». Измельчитель перерабатывает не только траву и сено, но и ветки. Электродвигатель выдает до 2500 Вт мощности.
Worx WG 430 E. Оснащен мощным двигателем. Устройство способно переработать до 2 кубов сухой или свежей травы, а также листьев.

Принцип действия

Траворезы используются для кошения травы. Это своего рода комбайн. Мелко рубит то, что попадает в зону расположения лезвий. Агрегаты состоят из:

контейнеры, в которые помещается сырье;
ножи;
.

Благодаря простой конструкции не возникает сложностей в уходе за садовым участком с помощью такого приспособления. Ведь сорняки можно рубить и потом скармливать птице. Агрегат может быть оснащен двигателем с электроприводом. Это позволяет автоматизировать процесс. Конструкцию аналогичных моделей дополняют:

защитный кожух;
с острыми лезвиями;
;
.

Существуют механические разновидности, предполагающие ручную резку ножом, опущенным на устойчивую платформу.

Измельчитель травы самодельный

Измельчение сорняков — трудоемкий процесс, который можно значительно упростить, сделав приспособление. Основа агрегата может быть из ведра, бытовой техники, электроинструмента.

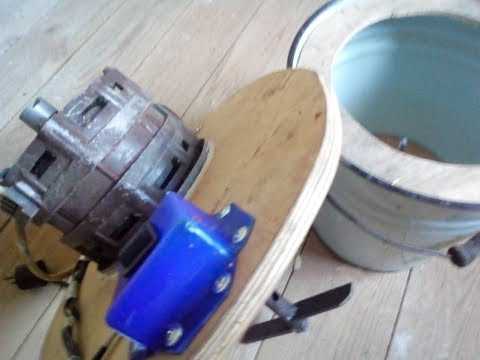

Из ведра

Ведро крепится болтами к столешнице. Для крепления мотора и вывода вала, на котором установлен нож, в днище просверливаются отверстия. Сбоку емкости делается отверстие и закрывается металлическими пластинами. Это выход для измельченной травы.

При подключении мотора к источнику питания 220 В лопасти будут быстро вращаться, поэтому рекомендуется подключение к 40 В. Источником питания является автомобильный аккумулятор.

От пылесоса

Это сложная конструкция, поэтому без инструмента не обойтись. Устройство изготовлено из пылесосов Тайфун. Электроприбор прост в использовании. Конструкция пылесоса предусматривает выдачу измельченной зелени без отключения питания.

Если нет Тайфуна, установить мотор на 180 Вт. В качестве лезвия используется пильный диск. В стенку корпуса врезана втулка для крепления лопастей длиной 4 см.

В корпусе сделаны отверстия под платформу, куда устанавливается готовый агрегат. Двигатель установлен снизу конструкции. Ножи крепятся гайками.

Из стиральной машины

Блок идентичен блоку из пылесоса. Сначала разрезается бак стиральной машины. Высота емкости, в которую помещается сырье, должна быть до 60 сантиметров. Верхнее отверстие резервуара нуждается в крышке или резиновом покрытии. В противном случае трава будет лететь в разные стороны.

Для установки ножек понадобится металлический уголок длиной 50 см. В нем делаются отверстия для болтов. Ножи крепятся к оси. Их можно устанавливать в несколько рядов. Их фиксируют болтами или шурупами.

На втулке просверлено несколько отверстий. Их диаметр должен быть не менее 7 мм. Втулка соединена с двигателем болтами. Для установки двигателя корпус переворачивают и готовят несколько штифтов. В корпусе необходимо сделать несколько отверстий (зависит от количества креплений). Лопасти надевают на втулку, обязательно фиксируя ее. Это можно сделать с помощью обычных орехов.

Лезвия не должны касаться внутренней части контейнера или болтаться.

Кабель питания подключается к контактам двигателя. При этом необходимо следить за совпадением цвета изоляции жил. Соединение закрывается изоляционной лентой или силиконовой трубкой.

В контейнере прорезано отверстие для выброса измельченной зелени. Выход размещен ниже уровня ножей на 20 мм. В конце устройство устанавливается на подставку, а к металлической оси крепятся ножки.

Для использования такого блока требуется заземление.

Из Болгарии

Берут болгарку с любым показателем мощности.

Сначала из коробки собирается платформа. Для изготовления я использую дерево или металл. В одной из сторон конструкции делается вырез в виде арки.
В дне коробки прорезано отверстие. Он должен быть на 50-70 мм больше рабочей части электроинструмента.
Болгарка крепится изнутри коробки. При этом лопасти размещены над днищем. Для фиксации рекомендуется использовать гибкие зажимы или хомуты.
Дно вырезано из металлического ведра. Он устанавливается над ножами. Ведро закрепляют скобами и металлическими уголками, фиксируя гвоздями, например болтами и гайками.

Принцип работы: в контейнер помещаются сорняки, запускается измельчитель. Вращающиеся ножи срезают сорняки, которые после измельчения попадают в ящик. Измельченный корм вытаскивают лопатой.

С сеялкой

Создают траворезы на основе стального корпуса или бункера. Конструкция дополнена защитным кожухом, ножами, валом, табуреткой, подшипниками с корпусом.

В табурете просверлено отверстие. Его диаметр должен быть 12 см. С внутренней стороны табуретки фиксируется корпус, а затем подшипники.
В старом ведре просверлены отверстия диаметром 12 см. Его кладут на табуретку и крепят гвоздями.
P18 используется для создания ромбовидного лезвия. Лучше косит свежую траву. Рекомендуется затачивать под углом.
Лопасти закреплены на валу, вставленном в подшипник.
В нижней части табурета крепится сверло, которое с помощью зажимного патрона соединяется с хвостовиком вала.

Трава помещается в ведро, а затем включается сеялка. После измельчения сырья инструмент удаляют.

Какую траву давать курам

Изготовив траворез, можно приступать к заготовке корма.
