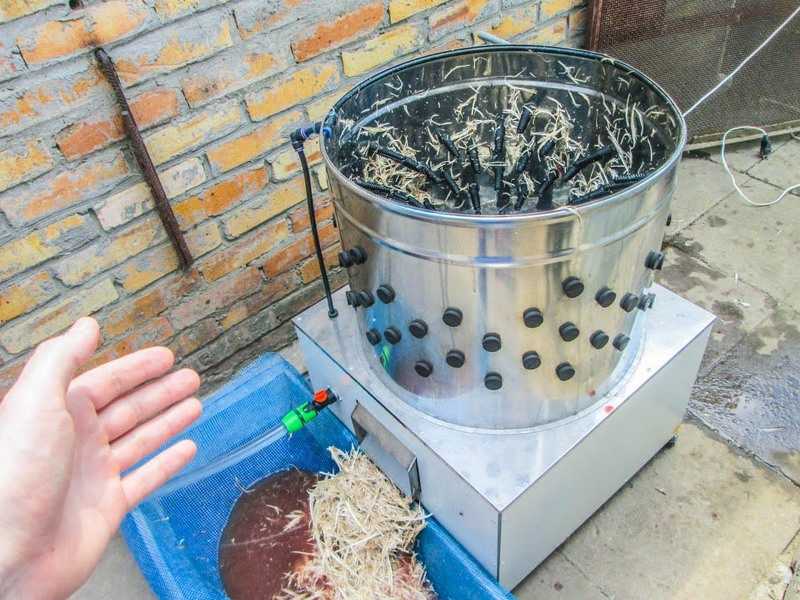

Перосъемная машина своими руками видео чертежи: Pin on Куриное счастье

Станок Улитка для холодной ковки своими руками: чертежи, размеры, фото

Кованые элементы пользуются спросом у клиентов различных категорий. Детали обладают разнообразием видов, реализуются по низким ценам, позволяют украшать различные изделия и создавать интересные композиции, легко крепятся к предметам посредством сварки, просты в уходе, отличаются долговечностью и привлекательным дизайном.

Востребованной категорией кованых элементов являются завитки различных конфигураций. Они прекрасно дополняют дизайн небольших изделий для интерьеров и массивных конструкций для внешнего облика зданий.

Производители предлагают обширный ассортимент спиралевидных элементов. Существует альтернатива – приобретение или изготовление оборудования, что позволяет создавать своими руками завитки разнообразных видов и размеров.

Приспособления для изгибания металлических элементов «Улитка»

Чтобы производить изгибы заготовок по определенным параметрам используют вспомогательные кондукторы, получившие название «Улитка». Они служат в качестве специального шаблона, позволяющего воспроизвести десятки, а при необходимости и сотни однотипных деталей. Станок «Улитка» для холодной ковки гнет детали без дополнительного прогрева.

Работа основана на деформировании металла по определенному принципу. Чтобы выполнить гиб, приходится прикладывать значительные усилия. Поэтому мастера довольно часто приспособления «Улитка» оснащают электроприводом. Моторы-редукторы помогают развивать значительные усилия при ограниченном плече приложения силы. Крутящий момент в зоне обработки может достигать нескольких десятков килограммов.

Если выполнять подобную работу только за счет физической силы кузнеца, то работник довольно быстро устанет. Его производительность снизится до нуля. А при наличии вспомогательного механического помощника, можно производить сотни заготовок за смену.

Нужно учитывать, что гибка заготовок – это промежуточный этап в изготовлении сложных конструкций. Их еще нужно установить в нужном месте и приварить. Только тогда будет получен промежуточный результат. Потом потребуется окраска и монтаж изделия по месту заказа. На все операции потребуется не только время, н и физическая сила мастера.

Конструктивно приспособление может быть:

• Неразборным, тогда на нем будет производиться изгибание деталей только на определенные длины. Получаемая спираль имеет определенные ограничения в использовании.
• Сборным (присутствуют дополнительные фрагменты для увеличения продолжительности гиба), и на приспособлении можно производить догибание длинных деталей. Будут получены крупноразмерные детали.

Для работы с деталями из профильной трубы небольших номеров некоторые изготавливают приспособления с ручным исполнением. В них предусматривают использование рычагов, помогающих продвигать заготовку вокруг оправки. Готовые детали снимают с торца, слегка ослабив натяжение.

Чаще всего в подобных случаях использую квадратный прокат □8…12. Некоторые мастера вручную гнут профильные трубы 15·15 мм со стенкой 1,5 мм. Для более крупных изделий необходим механический привод.

Другое оборудование для ковки

Весь перечень оснащения для холодной ковки следует разделять на четыре отдельные категории, критерием для классификации выступает уровень автоматизации.

• Универсальное оборудование представляет собой автоматические или в некоторых случаях ручные установки, позволяющие обрабатывать заготовки с разным сечением. Такие многофункциональные машины служат заменой целому набору ручных устройств, использующихся для гибки профильных труб, квадратных и круглых прутков. Важным достоинством подобных машин является возможность выпуска различных по форме элементов.

Как сделать инкубатор для перепелов своими руками: чертежи и видео

Если вы собрались завести перепелов в домашнем хозяйстве, вам непременно потребуется инкубатор. Но его необязательно покупать, можно сделать и самостоятельно. Соорудить удобный и современный инкубатор для перепелов своими руками можно с помощью инструкций и чертежей.

Содержание

• 1 Каким должен быть?
  • 1.1 Важные моменты
• 2 Подготовка к изготовлению
• 3 Пошаговая инструкция
  • 3.1 Железный бак
  • 3. 2 Конструкция
• 4 Видео «Пример самодельного инкубатора из холодильника»
  • 4.1 Похожие статьи

Каким должен быть?

Дело в том, что в процессе одомашнивания, самки перепелов почти полностью утратили инстинкт высиживания яиц. Поэтому без инкубатора в разведении этих птиц совсем не обойтись. Как правило, для высиживания маленьких яиц сегодня используют некоторые промышленные устройства, типа «Универсал», «Наседка» и ИЛУ-Ф-03. Подобные современные устройства можно приобрести в любом хозяйственном магазине. Но можно также и сделать самостоятельно. Об этом чуть позже.

Главное правило в изготовлении инкубатора для этих птиц – учитывать количество яиц. Все мы, наверное, видели и даже пробовали эти красивые пятнистые маленькие яйца. Если сравнивать с обычным куриным продуктом, то перепелиное яйцо почти в три раза меньше, а значит, есть свои особенности инкубации. Из-за небольшого объема за один раз можно вывести намного больше птенчиков.

Важные моменты

Итак, прежде чем мы приступим к изготовлению устройства, разберемся в некоторых моментах инкубации перепелиных яиц. Первое условие – это, конечно же, температура. В этом случае она должна быть в пределах 37,3-38,3 градусов. В самом помещении, где будет стоять конструкция, температура также не должна опускаться ниже 20 градусов. Идеальная влажность вне камеры – 20%.

Для изготовления самодельного инкубатора можно применять все те же материалы, что и для куриного яйца. Это может быть старый холодильник или обычная подходящая коробка. Но в таком случае стоит позаботиться о ее достаточной теплоизоляции, применяя современные утеплительные материалы.

Для обогрева проще всего использовать обычные лампы накаливания 40 Вт. На небольшое пространство их будет достаточно 4 штуки. Более современные конструкции инкубаторов для перепелов можно делать с ТЭНами.

И еще, после того как сделаете устройство сами, никогда сразу не закладывайте в лотки яйца. Испытайте свой прибор, как говориться, на практике. Пусть он поработает несколько дней «вхолостую», посмотрите и проверьте, как работают датчики, хорошо ли поддерживается температура.

Подготовка к изготовлению

Первую конструкцию, которую вы увидите ниже на чертежах, мы предлагаем, сделанную и предложенную птицеводом-любителем С. Е. Дуликом. Она хоть и с виду очень сложная и трудоемкая, но зато помогает получить хороший результат инкубации перепелов. Отличительная черта такого устройства – его нагревательный элемент. Он представляет собой обычный бак с водой, который, как вы понимаете, равномерно прогревает яйца, но не зависит от напряжения. Даже, если в доме нет света, ваши птенцы будут в безопасности.

Бак железный, поэтому вам заранее стоит подумать об его изготовлении. Можно применить и готовый, но тогда под него нужно будет подстраивать размеры всего вашего инкубатора. Итак, приступим.

Пошаговая инструкция

Железный бак

1. Нам нужен бак для воды. Лучше всего изготовить его из железа оцинкованного толщиной 4 мм. Из отрезков труб с диаметром 4 дюйма дополнительно делаем верхние патрубки высотой 30 мм. Их нужно вварить в верхнюю крышку бака.
2. Бортик, что образовался, нам нужен, как плексовый ограничитель для лампы. Более подробно смотрите чертежи. Толщина плеса должна быть 4-5 мм и из него вырезаем два диска. Первый – наружный с диаметром 95 мм, второй – по размеру патрона.
3. В данной конструкции плексовые элементы крепления являются еще и индикаторами включения подогрева. Через них мы будем видеть весь процесс.
4. Колбы 100 ватных ламп опускаются в воду до самих патронов.
5. Сбоку в баке нужно сделать вентиль для слива воды.
6. Сверху металлический бак мы должны обшить дополнительным слоем (40 мм) пенопласта. При такой теплоизоляции при отсутствии света даже по истечении 10-12 часов температура внутри упадет лишь на 0,5-1 градус. Для наглядного примера, предлагаем посмотреть чертеж.

Схема инкубатора конструкции С. Е. Дулика: 1-бачок с водой; 2-верхние патрубки; 3-плексовый ограничитель лампы; 4-вентиль; 5-деревянный каркас; 6-нижний лоток; 7-верхний лоток; 8-двойное стекло; 9,11,12-деревянные накладки; 10-стеклотекстолит; 13-бруски с отверстиями; 14-вентиляционные щели.

Конструкция

1. Сама конструкция нашего самодельного устройства для перепелов выглядит как обычный деревянный каркас. Его можно сделать из 5 брусков размером 40×40 мм. Также деревянными можно сделать лотки.
2. Для укладки яиц используем сначала металлическую сетку с ячейками 13×13 мм, затем на нее еще накладываем капроновую сетку.
3. Далее в крышке инкубатора или в передней стенке делаем отверстие и зашиваем его двойным стеклом. Это поможет совершать визуальный контроль за всем процессом.
4. В нижней части каркаса делаем 9 отверстий диаметром около 12 мм – это наша вентиляция. Также для дополнительного воздухообмена делаем отверстия сверху. Удобнее всего придумать закрывающиеся щели длиной 180 мм.
5. Сверху весь каркас обшиваем пенопластом и ДВП. Для примера предлагаем чертеж еще одной очень простой самодельной конструкции.

Инкубатор простой конструкции: 1-пространство между стенками; 2-вентиляционные отверстия; 3-окошко; 4-отверстия пола.

Надеемся, после такого детального обзора, сделать самодельный инкубатор не составит никакого труда. Тем более, что результат вас обязательно порадует. Здоровые и крепкие птицы — вот результат вашей усердной работы.

Видео «Пример самодельного инкубатора из холодильника»

В этом сюжете вы увидите как может выглядеть простой самодельный инкубатор, а также, как он работает.

Похожие статьи

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (80.00%)

Нет (20.00%)

Самодельный перьевой плоттер с автоматической сменой инструмента

В этом уроке я покажу вам, как я построил перьевой плоттер с ЧПУ или чертежную машину, но с одной интересной функцией — автоматической сменой инструмента. Другими словами, машина сможет автоматически менять цвета, и мы сможем рисовать с ее помощью действительно классные вещи.

Вы можете посмотреть следующее видео или прочитать письменный учебник ниже.

Обзор

Конструкция станка основана на моем самодельном станке для лазерной гравировки с ЧПУ из моего предыдущего видео, где целью было сделать самый простой станок с ЧПУ с минимальным количеством деталей. Он использует 3 шаговых двигателя NEMA 17 для перемещения по осям X, Y и Z, а также небольшой сервопривод для захвата. Мозгом этого плоттерного станка с ЧПУ является плата Arduino UNO в сочетании с экраном ЧПУ и тремя A49.88 шаговых драйверов.

Рабочая область довольно большая, 360×280 мм, и уровень детализации, который может выводить этот перьевой плоттер, на мой взгляд, тоже впечатляет. Я был действительно удивлен, насколько хорошими и точными получились рисунки, особенно те, где я использовал гелевую ручку 0,6 мм.

Тем не менее, теперь я объясню все, что вам нужно знать о создании такой чертежной машины, в том числе о том, как ее спроектировать, подключить электронику, какую прошивку и программное обеспечение использовать и как сгенерировать для нее G-код.

3D-модель перьевого плоттера с ЧПУ своими руками

Для начала давайте посмотрим на конструкцию этого станка с ЧПУ. Как я уже упоминал, этот станок основан на конструкции моего предыдущего лазерного гравировального станка с ЧПУ, целью которого было создание очень простого ЧПУ с минимальным количеством деталей.

Двумя основными компонентами являются линейные направляющие MGN15H вместе с соответствующими скользящими блоками. Движение по осям X и Y обеспечивается двумя ремнями GT2 и несколькими шкивами GT2. Что касается оси Z, у нас есть простое возвратно-поступательное движение, при котором движущаяся часть скользит вверх и вниз по двум линейным стержням 6 мм и подходящим линейным подшипникам. Небольшой хобби-сервопривод используется для захвата пера.

Процедура возврата в исходное положение необходима для этого перьевого плоттера, поскольку держатели перьев имеют определенное фиксированное положение, поэтому у машины должна быть начальная точка. Следовательно, мы должны иметь концевой выключатель для каждой оси.

Вы можете найти и скачать эту 3D-модель, а также изучить ее в своем браузере на Thangs:

Скачать сборную 3D-модель на Thangs.

Спасибо Thangs за поддержку этого урока.

Что касается файлов STL, которые используются для 3D-печати деталей, вы можете скачать их здесь:

Сборка машины

Вот все детали, необходимые для сборки перьевого плоттера.

Вот список компонентов, необходимых для сборки этого станка с ЧПУ своими руками. Список электронных компонентов можно найти ниже в разделе принципиальных схем статьи.

• Линейная направляющая MGN15H …………………………  Amazon  /  Banggood  /  AliExpress
• Линейная штанга 6 мм ……………………………….. Amazon / AliExpress
• Линейный подшипник 6 мм …………………………. Amazon / AliExpress
• Шаговый двигатель — NEMA 17 …………….…  Amazon / Banggood / AliExpress
• Ремень GT2 + зубчатый шкив………………. ……  Amazon
3      Amazon 3 / AliExpress
• Натяжной ролик GT2 ………………………….….…  Amazon  /  Banggood  /  AliExpress
• Распорные гайки ……………………………….… …….. Amazon  /  Banggood  / AliExpress
• Набор болтов и гаек ……………………………… Amazon  /  Banggood  / AliExpress или в местном хозяйственном магазине + винты с плоской головкой 3×19 мм 90914 90 0 0 являются партнерскими ссылками. Как партнер Amazon я зарабатываю на соответствующих покупках.

  Итак, теперь мы можем начать сборку машины. Я начал с крепления опорной плиты и кронштейна для линейной направляющей с помощью нескольких болтов M3. Все болты для сборки этой машины на самом деле M3 с различной длиной, за исключением нескольких болтов M5, необходимых для шкивов GT2.

  Когда две стороны готовы, мы можем прикрепить к ним линейную направляющую оси X двумя болтами с каждой стороны. Эти направляющие MGN15H обеспечивают очень плавное движение без зазоров, так как в их скользящих блоках есть шарики или ролики.

  Однако перед установкой их рекомендуется очистить и хорошо смазать, чтобы они работали должным образом.

  Далее, направляющая оси Y должна быть наверху скользящего блока оси X, и для их соединения мы будем использовать центральную монтажную пластину. Во-первых, мы можем установить направляющую оси Y на центральную пластину с помощью трех болтов.

  Затем мы можем установить два шаговых двигателя NEMA 17. Один идет на верхнюю сторону, а другой на нижнюю сторону пластины. Как я упоминал ранее, нам понадобятся болты и гайки M5 для установки шкивов GT2 на место. Два шкива здесь на самом деле являются натяжными шкивами, которые используются для обеспечения захвата ремня GT2 оси X, и зубчатого шкива, который идет на шаговый двигатель.

  Что касается установки этого шкива, мы должны измерить и выровнять его по натяжным шкивам. Что касается оси Y, нам нужен только один натяжной ролик, который идет с другой стороны рельса, так как ремень для этой оси будет установлен в виде петли.

  Ок, дальше брак или соединение двух осей вместе. Мы просто делаем это, прикрепляя центральную пластину к скользящему блоку оси X с помощью четырех болтов M3. Благодаря этому машина приобрела свою основную форму, и теперь скользящий блок оси Y может занимать любое положение в рабочей зоне.

  Теперь мы можем продолжить сборку механизма подъема ручки. Этот механизм состоит из двух частей, одна из которых прикреплена болтами к скользящему блоку оси Y, а другая будет скользить вверх и вниз. Как только неподвижная часть закреплена на месте, мы можем установить на нее шаговый двигатель оси Z. Этот шаговый двигатель также соответствует стандарту NEMA 17, но он короче, 23 мм вместо 40 мм, чтобы уменьшить вес.

  Затем мы можем установить подъемник, который просто крепится к валу шагового двигателя. Установочный винт, который у меня был, был длинноват для него, поэтому я прикрепил подъемник к валу без него, но его отверстие имеет форму вала, поэтому движение будет хорошо передаваться. На самом деле я немного изменил эту часть, но не беспокойтесь, вы получите ее обновленную версию в загружаемых файлах.

  Затем я вставил четыре линейных подшипника в скользящую часть и закрепил микросервопривод на месте. Затем я также закрепил часть держателя ручки рядом с сервоприводом.

  Чтобы соединить неподвижную и подвижную части вместе, сначала нам нужно пропустить провод сервопривода через отверстие в неподвижной части, а затем вставить 6-миллиметровые стержни сверху через подшипники и отверстие неподвижной части. При установке этого стержня мы также должны вставить пружину между неподвижной и подвижной частью таким образом, чтобы она толкала подвижную часть вниз.

  Это поможет ручке лучше контактировать с рабочей поверхностью. На нижней стороне неподвижной части есть отверстие, куда мы можем вставить гайки M3 и использовать их для крепления стержней 6 мм на месте.

  Затем мы можем собрать блок держателя ручек, который идет с одной стороны машины. Он состоит из верхней и нижней части с отверстиями для размещения до 12 ручек.

  Продолжил установку ремней. Для начала нам нужно отмерить нужную нам длину и отрезать примерно по размеру. Для крепления ремня к скользящему блоку я сделал вот такие крутые соединители для ремня, где ремень проходит вокруг полого вала и между двумя стенками, которые не позволяют ремню двигаться.

  Используя болт М3, мы можем закрепить первый разъем на одной стороне блока и повторить ту же процедуру для другой стороны. Мы можем перемещать разъемы вдоль этих пазов здесь и натягивать ремень так, как мы хотим.

  Что касается оси X, то ремень будет проходить по прямой от одной стороны к другой, проходя через шкивы таким образом, чтобы обеспечить натяжение или сцепление со шкивом шагового двигателя.

  Для натяжения ремня оси X я сделал эти соединители, которые имеют форму ремня, поэтому мы можем притянуть их к бокам машины.

  Далее мы можем установить концевые выключатели.

  На самом деле я немного опустил этот концевой выключатель оси Z, а что касается концевых выключателей X и Y, я использовал те, что были в моем предыдущем проекте, к которым уже были подключены провода.

  Подключение электроники

  На этом механическая часть машины готова и можно переходить к подключению электроники.

  Как я уже упоминал, мы используем плату Arduino Uno в сочетании с экраном с ЧПУ и тремя A49.88 шаговых драйверов.

  Для крепления платы Arduino к машине я сделал дополнительную 3D-печатную деталь, которая идет на боковой панели. Я закрепил плату Arduino двумя болтами M3, а поверх нее вставил шилд ЧПУ.

  Здесь нам нужно вставить три перемычки для каждого драйвера шагового двигателя, чтобы выбрать разрешение 16 ^th /step, а затем мы вставляем драйверы шагового двигателя.

  Затем мы можем правильно подключить двигатели к щиту ЧПУ. Для подключения микроконцевых выключателей на месте я просто припаял провода прямо к ним, а с другой стороны припаял штыревые разъемы, которые я получил от соединительных проводов.

  Что касается серводвигателя, я использовал несколько удлинительных кабелей сервопривода, чтобы он мог добраться до экрана ЧПУ. Для питания станка нам понадобится блок питания 12В. Вот принципиальная схема того, как все должно быть подключено.

  Электрическая схема самодельного ЧПУ-плоттера

  Вот принципиальная схема того, как все должно быть подключено.

  Вы можете получить компоненты, необходимые для этого проекта, по ссылкам ниже:

  • Шаговый двигатель — NEMA 17………………  Amazon / Banggood / AliExpress
  • Шаговый двигатель — NEMA 17 23 мм ….. Amazon / Banggood / AliExpress
  • A4988 Драйвер шагового двигателя………………..…..…  Amazon / Banggood
    Express
    Express
    Express Двигатель ………………………………….…  Amazon / Banggood / AliExpress
  • Arduino CNC Shield ………………………..  Amazon  /  Banggood  / AliExpress
  • Arduino Uno………………………………….…  Amazon / Banggood / AliExpress
  • Концевой выключатель ……………………………………. Amazon / Banggood /ALIEXPRESS
  • DC Power Fireck ……………. Как партнер Amazon я зарабатываю на соответствующих покупках.

    Итак, мы используем плату Arduino UNO в сочетании с CNC Shield и тремя шаговыми драйверами A4988. У нас есть три микровыключателя для возврата станка в исходное положение и небольшой серводвигатель для механизма захвата. Для питания нам понадобится блок питания 12v с минимальной силой тока 2 ампера.

    Завершение сборки машины

    Осталось сделать несколько последних штрихов, чтобы закончить этот перьевой плоттер. Здесь я устанавливаю захват для пера, который просто присоединяется к серводвигателю через рожок сервопривода.

    Для прокладки кабелей от подъемника для ручек я использовал коврик для обеденного стола, материал которого был прочным, но гибким, поэтому он идеально подходил для этой работы.

    На этом наша чертежная машина завершена. Тем не менее, есть несколько вещей, которые мы должны отметить здесь. Поскольку направляющая оси Y не поддерживается с одной стороны, а сам материал PLA для 3D-печати не такой жесткий, при полном выдвижении подъемник пера был на 4 мм ниже по сравнению с поддерживаемой стороной.

    Это слишком много, но мне удалось решить эту проблему, немного приподняв переднюю часть машины. Таким образом я уменьшил разницу примерно до 1 мм, что было приемлемо. если вы планируете использовать эти большие рельсы, я бы определенно предложил поддержать рельс оси Y с другой стороны.

    Еще одна проблема связана с держателем для ручек, поскольку в этом случае ручки плохо удерживаются на месте. Здесь я бы предложил увеличить верхние отверстия и добавить немного мягкого материала по бокам, чтобы ручки оставались на месте, а машине было легко вставлять их.

    Наконец, мы можем вставить доску под всю машину, чтобы получить ровную поверхность.

    Вот и все, наша машина готова.

    Прошивка и управляющее ПО для самодельного перьевого плоттера

    Осталось дать ему жизнь или сделать из него настоящий станок с ЧПУ. Для этого нам нужно установить прошивку на Arduino для управления движением станка с ЧПУ, и нам нужно управляющее программное обеспечение, с помощью которого мы будем отправлять G-коды и сообщать станку, что делать.

    Наиболее популярным выбором для станков с ЧПУ своими руками является прошивка GRBL с открытым исходным кодом. Однако для этого перьевого плоттера нам нужна его модифицированная версия, которая может управлять серводвигателем. Эта модифицированная версия, называемая «grbl-servo», изменяет частоту ШИМ по умолчанию для вывода управления шпинделем (или цифрового вывода номер 11) с 1 кГц до 50 Гц, что необходимо для управления этим типом серводвигателя.

    После того, как мы загрузим и установим эту прошивку GRBL в папку библиотеки нашей Arduino IDE, нам также необходимо изменить ее файл config.h, чтобы включить 3-осевое самонаведение вместо стандартного 2-осевого.

    Что касается программного обеспечения для управления, мы будем использовать GRBL-Plotter, который предназначен для управления плоттерами и включает в себя графический преобразователь, с помощью которого мы можем генерировать G-код из наших изображений или графики. Это также программное обеспечение с открытым исходным кодом, которое можно загрузить с Github.

    Здесь первое, что нам нужно сделать, это подключить нашу плату Arduino к программному обеспечению через подходящий COM-порт. Как только мы нажмем кнопку «Kill Alarm», на последовательном мониторе мы получим список наших текущих параметров GRBL. Нам нужно изменить некоторые из этих параметров в соответствии с нашей машиной.

    Параметры GRBL

    Первое, что мы должны настроить здесь, это разрешение перемещения или значения шагов/мм. Эти значения показывают, сколько шагов должен сделать двигатель, чтобы переместиться на 1 мм. Это зависит от типа имеющегося у нас шагового двигателя, выбранного разрешения шага и передачи движения, в данном случае ремня и шкива GT2.

    Для нашего станка требуется значение 80 шагов/мм, чтобы оси X и Y были точными. Что касается оси Z, я установил значение 40, что на самом деле не точно с точки зрения реального движения, но мы все равно не можем достичь этого с нашим возвратно-поступательным движением.

    Мы также должны установить номер параметра 23 на 0, который указывает, где расположены наши концевые выключатели, установить максимальную скорость подачи, ускорение, максимальную скорость перемещения и параметр номер 1 на значение 255, которое поддерживает работу шаговых двигателей. все время. Тем не менее, мы должны отметить, что при включении этой функции, особенно для шагового двигателя с осью Z, мы должны настроить предел тока драйвера A4988 на минимум, потому что более короткий шаговый двигатель NEMA 17 может быстро нагреться.

    Настройка плоттера GRBL

    Хорошо, теперь давайте посмотрим на настройку контроллера. Здесь так много вариантов настройки, что поначалу это может немного пугать. Здесь сначала нам нужно установить перемещение пера вверх и вниз по оси Z и установить значения для положения вверх и вниз.

    На вкладке Таблица инструментов мы можем определить цвет перьев и их положение. Здесь следует отметить, что эти значения относятся к G53 или системе координат станка. Это означает, что они определяются жесткими концевыми выключателями машины и максимальным ходом, который мы установили ранее в параметрах GRBL.

    Для определения положения каждого пера я использовал значения смещения, которые в данном случае равны 0 для оси X и 277 для оси Y. Эти значения располагают захват перед первой ручкой, а затем мне просто нужно было определить значение Y для каждой ручки, которое составляет 21,7 мм в отрицательном направлении.

    Здесь мы также можем отрегулировать скорость подачи и положение вверх и вниз для каждого пера отдельно, если это разные перья.

    Затем в разделе «Смена инструмента» мы должны выбрать «Выполнить смену инструмента на Tx M06», что говорит станку выполнить смену инструмента, когда эта команда появляется в G-коде.

    Значение «x» после буквы T указывает номер инструмента из таблицы инструментов. Чтобы выполнить смену инструмента, мы должны включить сценарии «выбрать» и «удалить», которые выполняются при появлении команды Tx M06. В этих сценариях мы определяем движение захвата, чтобы взять или удалить инструмент.

    Для выбора пера захват сначала позиционируется перед фактическим пером в абсолютных координатах станка, определенных в таблице инструментов. Затем сервопривод открывает захват, он поднимается еще на 4 мм, затем движется к ручке в направлении X и немного в направлении Y. Затем захват закрывается, поднимает перо вверх и возвращается в то же положение перед выполнением сценария. Для удаления пера шаги сценария такие же, но в обратном порядке.

    Разумеется, все эти параметры зависят от самих ручек, их размеров и размеров держателей. Единственный способ сделать этот процесс правильным — это протестировать и исправить значения.

    Генерация G-кода для перьевого плоттера с ЧПУ с автоматической сменой инструмента

    Наконец, давайте посмотрим, как мы можем генерировать G-код из изображений с помощью этого программного обеспечения GRBL-Plotter.

    После того, как мы загрузили изображение, мы можем нажать «Предварительный просмотр с цветами из таблицы», чтобы увидеть, как будет выглядеть изображение. На вкладке коррекции изображения мы можем поиграть со значениями яркости, контрастности, гаммы и насыщенности, чтобы добиться цветов, похожих на реальное изображение или на те, которые нам действительно нужны. Мы можем установить размер вывода в мм, а в кране замены цвета мы можем удалить цвета, которые мы не хотим использовать.

    Например, мы можем удалить абрикосовый цвет, который является белым цветом изображения. Затем мы можем нажать кнопку «Создать G-код», и G-код будет сгенерирован.

    Мы также можем генерировать G-коды из файлов SVG, которые мы можем просто перетащить, и программа сразу сгенерирует G-код.

    Прежде чем мы начнем рисовать, мы должны установить нулевую позицию в любом месте рабочей области, а затем нажать кнопку воспроизведения.

    Перьевой плоттер заработает, и мы сможем наслаждаться его волшебством.

    Надеюсь, вам понравилось это видео и вы узнали что-то новое. Если у вас есть какие-либо вопросы, не стесняйтесь задавать их в разделе комментариев ниже.

    Как рисовать с помощью силуэта — Ручки для эскизов и эскизов 101

    Этот пост может содержать партнерские ссылки, которые помогут поддержать этот сайт, если вы совершите покупку по одной из наших ссылок. Как партнер Amazon я зарабатываю на соответствующих покупках.

    Хотите узнать, как пользоваться ручками Silhouette Sketch Pen и как использовать машину Silhouette для создания набросков или рисунков? Если да, то этот пост для вас! В этом подробном руководстве для начинающих и видеоуроке я познакомлю вас со всеми основами создания эскизов на машине Silhouette. Этот пост содержит партнерские ссылки, которые помогают поддерживать этот сайт без каких-либо дополнительных затрат с вашей стороны.

    Большинство людей, которые приобретают новую машину Silhouette, не могут дождаться, чтобы начать резать бумагу, винил и другие материалы, что я полностью понимаю! Это захватывающие вещи! Но со всем волнением, связанным с раскроем, вы можете даже не осознавать, что ваш раскройный станок также является станком для черчения и рисования ! Какое удовольствие!

    Если вы хотите научиться делать наброски на своей машине, или если вы оказались здесь, потому что только что увидели несколько ручек для рисования в Интернете и подумали: «Подождите, а что вы вообще делаете с ручками для рисования??» — Не волнуйтесь. Понял тебя.

    Давайте начнем с самого начала, хорошо?

    Что такое зарисовка силуэта?

    Создание набросков на машине Silhouette — это простой процесс замены лезвия в машине Silhouette ручкой, маркером, карандашом или другим пишущим инструментом и использование машины для рисования, письма, набросков или отметок на тонкой плоской поверхности. . Вот и все!

    В этом посте я подробно расскажу обо всем, что связано с эскизами силуэтов и ручками для эскизов силуэтов. Чуть ниже вы можете посмотреть видео-пошаговое руководство по основам рисования на машине Silhouette, а также найти ссылки для перехода к различным разделам этого руководства.

    Silhouette Sketching & Sketch Pens 101

    Ниже я снял видео, чтобы объяснить основы создания эскизов на машине Silhouette. В видео я использую обе свои машины Cameo 3 и Cameo 4, но обсуждаемые основные принципы применимы к любой машине Silhouette.

    Для получения более подробной информации просто пролистайте.

    Ниже приведены темы, которые я буду освещать в этом руководстве. Щелкните ссылки, чтобы перейти к определенным разделам или темам.

    • Выбор или создание эскизного дизайна
      • Где найти эскизные рисунки и шрифты
      • Как заполнить шрифты и рисунки при создании эскиза
    • Выбор пера или маркера для рисования
      • Силуэтные ручки для эскизов
      • Как использовать Ручки для набросков
      • Использование других ручек с держателем для ручек
      • Выбор подходящего держателя для ручек
      • Как использовать держатель для ручек для силуэта
    • Эскиз силуэта и вырезание
      • Как делать наброски и вырезать с помощью различных станков Silhouette
    • Идеи проекта Silhouette Sketch

    С помощью станка Silhouette вы можете делать наброски любого стандартного файла для резки или дизайна SVG. Тем не менее, машина будет просто обводить дизайн снаружи в том же месте, где он вырезал бы его, если бы вы вырезали дизайн из бумаги или винила. Это может привести к тому, что ваши наброски проектов будут выглядеть как пустые очертания.

    К счастью, существует множество доступных шрифтов и файлов, которые были специально созданы для рисования или набросков на режущих машинах. Эти проекты состоят из отдельных линий, а не открытых фигур, как традиционные вырезанные файлы или SVG. Эти типы шрифтов и файлов называются эскизными рисунками, однострочными рисунками или даже рисунками Foil Quill.

    Где найти эскизы и шрифты

    Эскизы в магазине дизайнов Silhouette.

    Помимо создания собственных эскизов в программе Silhouette Studio, в Интернете есть несколько мест, где можно найти готовые однолинейные эскизы. Вот парочка моих любимых.

    В магазине Silhouette Design Store можно найти множество эскизных шрифтов и рисунков. Вы можете выполнить поиск по ключевому слову, а затем отфильтровать только эскизы, чтобы найти то, что подойдет для вашего проекта.

    So Fontsy — еще один отличный сайт для поиска симпатичных однострочных шрифтов и SVG.

    Я также работаю над созданием эскизов в моем магазине файлов для резки.

    Как заполнять шрифты и рисунки при создании эскизов

    Один из распространенных вопросов, связанных с рисованием с помощью Silhouette, заключается в том, как заполнять шрифты (или другие рисунки) при создании эскизов. Может быть, у вас есть дизайн, который вам нравится, и вы хотите сделать набросок, но хотите избежать того пустого вида, о котором я упоминал ранее. На самом деле довольно легко заполнять эскизы в программе Silhouette Studio.

    Несколько лет назад я написал статью о том, как заполнять шрифты с помощью Curio, и процесс, который я собираюсь описать ниже, аналогичен, но сейчас я предпочитаю описанный ниже метод.

    Хитрость, позволяющая легко заполнять шрифты и формы, заключается в панели «Эффекты линии» (ранее называвшейся панелью «Эффекты эскиза»). Для использования этого трюка вам необходимо программное обеспечение Designer Edition или выше.

    Заполнение текста или форм для создания эскиза выполняется в несколько шагов:

    1. Откройте панель эффектов линии. Значок выглядит как маленькая зигзагообразная каракуля.
    2. Убедитесь, что фигура, которую вы заполняете, выделена, а затем выберите один из эффектов заливки. Я обычно использую концентрические круги.
    3. Если ничего не меняется сразу после выбора эффекта заливки, это может быть связано с тем, что интервал слишком мал или слишком велик, чтобы увидеть узор.
    4. Затем отрегулируйте интервал, пока фигура не будет красиво заполнена выбранным вами узором. При заполнении шрифтов или фигур для набросков я обычно уменьшаю расстояние примерно до 0,010 дюйма. Однако идеальный интервал будет зависеть от вашего дизайна, выбранного вами эффекта заливки и ширины пера, которым вы рисуете.
    5. Наконец, вы можете добавить краевой эффект. Чтобы получить четкие края вашего наброска, я рекомендую эффект простого края.

    И все! Панель «Линейные эффекты» упрощает заполнение эскизов.

    Выбор пера или маркера для рисования

    Существует множество различных вариантов выбора пера, которое вы будете использовать для эскизного проекта. Вы можете использовать что угодно, от фирменных ручек для эскизов Silhouette до маркеров для мела!

    Давайте начнем с разговора о собственной марке ручек Silhouette, предназначенных для черчения.

    Ручки для набросков Silhouette

    Что такое ручки для набросков Silhouette? По сути, это ручки, разработанные и продаваемые компанией Silhouette для использования в своих машинах для черчения и рисования.

    Ручки для набросков Silhouette — это короткие, коренастые маленькие ручки-пулеметы, которые идеально подходят для машин Silhouette. Это ручки-роллеры, которые выпускаются в 24 различных цветах, включая первичные яркие, неоновые, блестящие и металлические чернила.

    Существует две модели ручек Silhouette Sketch: новая модель с черным корпусом и старая модель с белым корпусом.

    Новые черные маркеры для набросков разработаны так, чтобы лучше подходить к адаптерам для новых машин Cameo 4 и Portrait 3, но они работают со всеми моделями раскройных машин Silhouette, включая старые модели Cameos, Portraits и Curio.

    Как пользоваться ручками Silhouette Sketch Pen

    Способ использования ручек Silhouette Sketch Pen немного отличается в зависимости от используемой вами машины Silhouette. Для Silhouette Cameo 3 (и более ранних моделей Cameo), Portrait 2 (и более ранних моделей Portrait) и Silhouette Curio вы можете просто вставить ручку Silhouette Sketch прямо в держатель инструмента.

    Пссс… Если вы не понимаете, какие существуют типы станков Silhouette, в этом видеоролике объясняются и сравниваются ВСЕ различные станки Silhouette, доступные в настоящее время.

    Поскольку машины Cameo 4 и Portrait 3 имеют автоматическое определение инструмента, вам потребуется использовать один из адаптеров для инструментов, поставляемых вместе с машиной, для размещения перьев для рисования. Синий адаптер предназначен для использования с новыми черными ручками для эскизов или старыми держателями для ручек, о которых я расскажу через минуту.

    Вы просто закрепляете адаптер вокруг ручки для эскиза, а затем фиксируете его в слоте для инструментов Portrait 3 или в первой каретке для инструментов в Cameo 4. Маленький металлический стержень на задней стороне адаптера сообщает вашей машине, что вы поместили перо для рисования в машине и помогает ему плотно зафиксироваться на месте.

    (Хочу упомянуть, что на веб-сайте Silhouette указано, что старые белые ручки для эскизов не работают с адаптером Cameo 4, но я использовал их без проблем. Я не уверен, что мне просто повезло, но если у вас есть белые ручки для набросков, я думаю, стоит попробовать использовать их в адаптере Cameo 4/Portrait 3.)

    Использование других ручек с держателем для ручек

    К счастью, ваши эскизные проекты не ограничиваются только ручками для эскизов марки Silhouette. Благодаря держателям для ручек вы можете использовать множество различных ручек и маркеров с машиной Silhouette.

    Какие типы ручек можно использовать для рисования силуэта?

    Ответ: любая ручка, которая поместится в подставку для ручек! Некоторые из моих любимых ручек, которые я использую с моим силуэтом, — это мои старые верные ручки Gelly Rolls и Ultra Fine Point Sharpies. Я рекомендую попробовать ручки с забавными чернилами, которые придают вам вид, которого вы не можете получить на своем принтере.

    Один из моих любимых эскизов силуэта был, когда я использовал клейкую ручку в своем адаптере для ручки, чтобы создать ярлыки для горячего тиснения! Они были такими милыми!

    Выбор подходящего держателя для ручек

    Компания Silhouette продает держатели для ручек двух типов. По сути, они идентичны по принципу работы и типам ручек, которые они могут держать, но тип A предназначен для работы с Cameo 3 (и более ранними моделями Cameo), Portrait 2 (и более ранними моделями Portrait) и Curio, в то время как Тип B предназначен для работы с камерами Cameo 4 и Portrait 3.

    Оба держателя для ручек Silhouette подходят для ручек диаметром от 0,25 до 04 дюймов.

    Помимо держателей для ручек марки Silhouette, также доступны адаптеры других производителей. Держатели для ручек и маркеров Chomas Creations чрезвычайно прочны и подходят для самых разных ручек и маркеров. Просто убедитесь, что вы выбрали подходящий для вашей машины — эта версия предназначена для использования с машинами Cameo 3 и Portrait 2 и более ранними версиями, а эта версия будет работать с машинами Cameo 4 и Portrait 3.

    Как пользоваться держателем для ручек Silhouette

    Держатель для ручек Silhouette поставляется с колпачком для ручек, основной частью держателя для ручек и тремя манжетами для фиксации пера на месте.

    Сначала решите, какой размер ошейника подходит для вашей ручки. Затем с воротником на ручке вставьте ручку в держатель, пока кончик ручки не коснется колпачка. Затем поверните корпус держателя пера на воротник, чтобы зафиксировать его на месте. Наконец, снимите колпачок пера и вставьте держатель пера в машину.

    Эскиз силуэта и вырезание

    Создание эскиза с помощью силуэта — это, безусловно, здорово, НО когда вы сочетаете рисование с вырезанием, это открывает еще БОЛЬШЕ возможностей для творчества.

    Создание набросков и вырезание упрощает создание пользовательских этикеток, ярлыков, карточек и многого другого. Кроме того, использование держателя для ручек позволяет вам использовать все виды ручек для получения изображений, которые вы не можете получить с помощью обычного принтера. (Здравствуйте, непрозрачные, металлические и блестящие чернила!)

    Поскольку разные машины имеют разное количество и типы инструментальных кареток, процесс может немного отличаться в зависимости от машины, с которой вы работаете. Но – не волнуйтесь – это легко сделать на любой машине Silhouette!

    Как рисовать и вырезать с помощью различных станков для силуэта

    Ваш метод скетча и вырезания будет зависеть от используемого вами станка.

    Поскольку у Cameo 3 и Curio есть два держателя инструментов, которые могут удерживать ручки и лезвия, они могут делать наброски и вырезать без смены инструмента ! Это серьезное преимущество этих машин. Если вы заинтересованы в создании множества эскизов и вырезании проектов, вы можете попробовать Cameo 3 или Curio.

    Все другие станки для резки Silhouette потребуют от вас смены инструмента между рисованием и резкой.

    Более ранние версии машин Cameo и всех портретных машин имеют только один слот для инструментов, а новая вторая тележка для инструментов Cameo 4 оснащена более мощным двигателем, который не работает с ручками для эскизов или стандартными лезвиями. Из-за этого для черчения и резки на этих машинах требуется смена инструментов. ОДНАКО, на самом деле это не имеет большого значения. На любом из этих станков по-прежнему очень легко создавать потрясающие эскизы и проекты по вырезанию.

    Найдите полные письменные руководства по рисованию и вырезанию с помощью вашей машины ниже:

    • Как рисовать и вырезать с помощью Silhouette Cameo 4 или Silhouette Portrait Machine (Это руководство также подходит для Cameo 2, 1 и любого портрета.)
    • Как рисовать и вырезать с помощью Silhouette Cameo 3
    • Как делать наброски и вырезать с помощью Silhouette Curio

    Идеи для проекта Silhouette Sketch

    Существует множество различных способов использования возможностей вашей машины Silhouette для создания эскизов.

    Вот лишь несколько идей проекта, с которых можно начать!
    • Подарочные коробки с каракулями — Марица Лиза
    • Нарисованные салфетки на День Благодарения и скатерти — силуэт 101
    • Эскиз тигра акварелью — Персия Лу (Технически это перо из фольги, но вы можете получить тот же эффект с металлической золотой ручкой.)
    • Прошитое кашпо из кожзаменителя – Силуэт 101
    • Силуэт + Акварель для горячего тиснения – K Becca
    • Рубашка Silhouette Sketch and Paint — Domestic Diva Online
    • Sketched Treat Bags — Maritza Lisa
    • Sketch Pen Coloring Page — Silhouette 101
    • Curio Assisted Painted Canvas Panel — Finding time to Create
    • Sketch and Cut Радужные этикетки для хранения — Persia Lou
    • Эскиз силуэта Клей-карандаш Фольгирование – K Becca
    • Витражи Закладки-раскраски с эскизами – Silhouette 101
    • Сердце для разговоров «сделай сам» Воздушный шар – Aww Sam
    • Кожаные закладки с эскизами и тиснением – Persia Lou
    • Акварельные наброски и элементы страницы для вырезок – Ashley Horton для Scrapbook.
