Подключение стиральной машины к электросети

Всем доброго дня. Меня зовут Дмитрий, я автор сайта http://zametkielectrika.ru.

Сегодня у нас актуальная статья на тему подключения стиральной машины к электрической сети.

Итак, Ваша машинка уже доставлена из магазина, установлена, подключена к водопроводу и канализации. Остался не менее важный момент — это подключить ее правильно к электросети. Акцентирую внимание на слове «правильно», т.к. частенько встречаю серьезные ошибки и нарушения.

Хотелось бы призвать Вас к самому главному — это соблюдать электрическую безопасность при эксплуатации стиральной машины, иначе последствия могут быть печальными. Вот несколько несчастных случаев: случай 1 и случай 2.

Как подключить стиральную машину к электросети своими руками

Для этого рассмотрим 6 критериев, которые нужно обязательно соблюдать.

1. Мощность, сечение и марка проводов

Мощность большинства стиральных машин приблизительно составляет от 2000 до 2500 (Вт). Вот стикер моей LG WD-80192S.

Стикер с техническими данными стиральной машины

Зная мощность, мы можем определить необходимое сечение питающих проводов. Вот Вам таблица в помощь.

Если у Вас питание розетки для стиральной машины выполнено двухжильным кабелем, да еще и алюминиевым, то необходимо проложить новый медный трехжильный кабель (фаза, ноль, земля), т.е. по системе TN-C-S или TN-S.

Чаще всего в квартирах на розетки прокладывают медный трехжильный кабель сечением 2,5 кв.мм, ведь помимо стиральной машины в эту же розетку может быть включена дополнительная нагрузка, например, фен, электробритва и прочее. Соответственно, для защиты этой розеточной линии необходим автоматический выключатель с номинальным током 16 (А), характеристика С и УЗО на 25 (А), 30 (мА).

Читайте в моей новой статье, что такое характеристика В, С и D.

После определения сечения, необходимо выбрать марку питающего провода (кабеля). Переходите по указанной ссылке и по своим условиям прокладки выбирайте необходимую марку кабеля или провода. И не стоит забывать о том, что применение провода ПУНП в настоящее время запрещено.

2. Заземление

Место установки стиральной машинки чаще всего выбирают в ванной, т.е. в особо опасном помещении. Поэтому последние модели имеют защиту от поражения электрическим током класса 1. Это обеспечивается защитным заземлением — обязательное условие.

Это отчетливо видно на фотографии ниже. Вилка питающего шнура имеет заземляющий контакт.

Вилка с защитным заземлением

А что делать, если в квартире отсутствует заземление?

Ничего придумывать из головы не нужно — читайте мою статью про разделение PEN проводника, и Вы решите проблему с заземлением в квартире.

3. Розетка

Из предыдущего критерия следует, что нам необходима розетка тоже с заземляющим контактом (их еще называют «евророзеткой»). Лучше использовать розетку с керамической арматурой.

Я Вам НЕ рекомендую пользоваться удлинителями, тройниками и переходниками, т. к. это может привести к пожару в случае слабого контакта или перегруза.

Если Вы предпочитаете установить розетку в ванной комнате, то Вам необходимо приобрести специальную розетку с повышенным классом защиты, предназначенную для влажных условий. А лучше прочитайте статью про требования по установке розеток в ванной.

Специальная розетка для ванной комнаты

Как поменять розетку самостоятельно читайте здесь.

4. Устройство защитного отключения (УЗО)

Еще одним обязательным средством от поражения электрическим током является устройства защитного отключения (УЗО). Про это устройство у меня на сайте посвящен отдельный раздел — изучайте. Здесь единственное скажу, что его уставка должна быть не больше 30 (мА).

Устройство защитного отключения (УЗО)

В статье как правильно выбрать и купить УЗО Вы узнаете много интересного и полезного.

5. Схема подключения стиральной машины к электросети

Желательно розетку для стиральной машины запитать в квартирном электрическом щитке отдельной группой. Как это сделать смотрите здесь.

6. Запрещено

• корпус стиральной машины соединять с трубами отопления и водопровода, т.е. занулять (читайте статью система уравнивания потенциалов)
• делать перемычку в розетке между нулем и заземляющим контактом — это приведет к ложному срабатыванию УЗО

P.S. Теперь Вы знаете как правильно подключить стиральную машину к электросети. А на десерт сегодня классное видео…

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Подключение стиральной машины своими руками: мастер-класс с фото

Оглавление:
Этап первый: подключение стиральной машины к водопроводу
Этап второй: подключение стиральной машины к канализации
Этап третий: подключение стиральной машины к электрической сети
Этап четвертый: как установить стиральную машину своими руками

Странно, но большинство людей, приобретая новую стиральную машину, доверяют ее установку либо специалистам сервисных центров, либо знакомым мастерам. Когда люди обращаются к мастерам, еще можно понять, а вот от сервисных спецов толку не особо много – все равно если дело доходит до бесплатного ремонта, на самом деле он таковым не оказывается. Так какая разница, кому оплачивать работу по ремонту стиральной машины? Следовательно и нет разницы, кто ее установит. Тем более что подключение стиральной машины своими руками выполняется довольно просто и вполне по силам каждому. Именно об этом и поговорим на страницах сайта stroisovety.org. В мастер классе с пошаговыми фото, иллюстрирующими процесс, мы подробно изучим, как правильно подключить стиральную машину к водопроводным, канализационным и электрическим коммуникациям квартиры или дома и научимся выставлять ее в нужном положении, при котором работа бытового прибора будет наиболее оптимальной.

Для удобства весь процесс подсоединения автоматической стиральной машины можно разбить на четыре этапа, которым и необходимо следовать в процессе ее подключения. Но для начала барабан стиральной машины нужно освободить от стопорных винтов – четыре стопора находятся с тыльной стороны машинки. Если их не удалить, то при работе будут возникать большие нагрузки на барабан, в результате чего машина очень быстро выйдет из строя.

Как удалить стопорные винты в стиральной машине фото

Этап первый: подключение стиральной машины к водопроводу

Вопрос подключения стиральной машины к водопроводу во многом зависит от того, из какого материала он сделан – если ваше жилище оборудовано металлопластиковым водопроводом, то вам крупно повезло. В этом случае всего-навсего понадобится врезать в существующую холодную ветку тройник, оснастить его отсекающим краном и переходником на 3/4″ (более подробно о работе с металлопластиковыми трубами написано здесь). Непосредственное подсоединение стиральной машины к водопроводу выполняется специальным шлангом, идущим в комплекте с машинкой – поворотная гайка подсоединяется к машине, а прямая к водопроводному крану.

Подключение шланга стиральной машины фото

Немного сложнее осуществляется подключение стиральной машины к полипропиленовому водопроводу – для этих целей понадобится специальный паяльник. По большому счету, весь процесс осуществляется точно так же – в водопровод врезается тройник, после чего с помощью специального переходника устанавливается отсекающий кран, к которому подсоединяется шлангом стиральная машина.

К металлическим трубам стиральную машину можно подключить с помощью так называемого «вампира» – это специальный хомут с возможностью установки на него крана, который обжимается вокруг трубы, после чего в последней сверлится отверстие.

Подключение стиральной машины своими руками мастер-класс

Этап второй: подключение стиральной машины к канализации

Обеспечить слив отработанной жидкости можно тремя способами – первый способ предусматривает стационарное подключение стиральной машины к канализации напрямую в трубы, второй способ предоставляет возможность ее подсоединения посредством сливного сифона, установленного на мойке или умывальнике, ну и третий способ – это непосредственный сброс грязной воды в унитаз, умывальник или кухонную мойку. Каким из способов воспользоваться, выбирать придется вам, и исходить в этой ситуации необходимо из возможностей квартиры и места установки стиральной машины.

Подключение стиральной машины к канализации своими руками фото

Так или иначе, а при любом способе подключения стиральной машины к канализации необходимо соблюсти одно условие – конец сливной трубы должен располагаться на высоте не менее 500мм. Его расположение выше или ниже этой отметки значительно затрудняет работу сливного насоса, что ведет к скорейшему выходу его из строя.

Как подключить сливной шланг стиральной машины автомат

Этап третий: подключение стиральной машины к электрической сети

Абсолютно все машины-автомат предусматривают подключение посредством электрической розетки. Здесь требований немного. Стиральная машина является довольно мощным потребителем электроэнергии, поэтому подключаться она должна проводами сечением не менее 2,5 квадрата. Если вы проживаете в старом доме, то лучше провести отдельную розетку и подсоединить ее как можно ближе к распределительному щитку.

Также следует понимать и нецелесообразность применения для подсоединения стиральной машины всевозможных переносок и удлинителей. Сама по себе розетка является элементом ненадежности, поэтому излишнее их количество может привести к неприятностям – контакты греются, провода плавятся и, как результат, возможно замыкание и даже пожар.

Подключение стиральной машины к электросети фото

Этап четвертый: как установить стиральную машину своими руками

В задачи правильной установки стиральной машины входит выставление ее в четкий уровень. Зачем?

1. Во-первых, в таком положении машина меньше шумит.
2. Во-вторых, нагрузки на ее механизмы меньше и, как следствие, она работает дольше.

Как выставить стиральную машину в уровень фото

Для установки стиральной машины в уровень имеется два винта (регулируемые ножки), расположенные снизу машины ближе к ее лицевой части. В большинстве случаев они свободно вращаются даже вручную. Поэтому берем реечный уровень, кладем его на верхнюю крышку машинки автомат и с помощью двух регулируемых опор добиваемся ее положения в четком уровне. Позицию стиральной машины необходимо проконтролировать в двух положениях уровня (его нужно будет установить и параллельно стене, возле которой стоит машинка, и перпендикулярно ей).

В принципе, подключение стиральной машины своими руками к системам водопровода и канализации осуществляется довольно быстро – опытные мастера тратят на эту работу не более часа. Новичкам в этом деле лучше не спешить и проверять все по несколько раз.

Автор статьи Дмитрий Ворохов

Как подключить стиральную машину своими руками

adminКак подключить стиральную машину своими руками 0 Comment

Содержание статьи

Без использования современных устройств крайне сложно обеспечить комфортное и уютное пребывание. По этой причине кондиционеры, посудомоечные машины, конвекторы и другие устройства, которые облегчают жизнь, несомненно, вошли в нашу жизнь. Но, пожалуй, самым востребованным устройством является стиральная машина. Это связано с тем, что стиральная машина сокращает ручную работу. Купив такую ​​желаемую технологию, узнайте, как подключить стиральную машину своими руками. В этой статье мы предоставим инструкции по установке этого устройства самостоятельно.  Мы разделим всю работу на несколько последующих этапов.

Подготовка — путь к успеху

Перед автоматическим подключением станка необходимо выполнить несколько важных подготовительных работ. Во-первых, вам нужно найти идеальное место для этого оборудования. В принципе, его установка может осуществляться в любом помещении, но в основном находит свое место в ванной или на кухне. Выбирая место для него, нужно учитывать несколько важных факторов:

• Каково расстояние от ближайшего инженерного сообщения. Мы обращаем внимание на электрические провода, канализацию и сантехнические установки. Именно к этим сообщениям подключена стиральная машина.
• Будет ли это портить или украшать внешний вид комнаты.
• Есть ли плоская поверхность в выбранном месте?
• Это удобно использовать?

Рассмотрев все нюансы, мы переходим к следующему этапу подготовки — разборке деталей для отправки. Это чрезвычайно важный шаг, потому что если вы проигнорируете его, при запуске важные узлы машины выйдут из строя, и у вас не будет времени даже на одну стирку.

 Как правило, снимают транспортные болты, деревянные балки и кронштейны. Процесс разборки следует проводить осторожно, чтобы не повредить внешний вид устройства. Чтобы избежать ошибок, стоит еще раз прочитать инструкцию производителя.

Последний пункт подготовки — выбрать ровное место с хорошим покрытием. Поверхность пола должна быть:

• прочный;
• горизонтальная квартира;
• устойчив к агрессивным условиям труда.

Если выбранная поверхность не соответствует этим параметрам, важно провести подготовительные работы. Например, вы можете создать новую цементно-песчаную стяжку, расположить плитку и тому подобное. Самое главное, чтобы поверхность была идеально гладкой, проверьте уровень по горизонтали.

Подробное описание процесса установки

После всех подготовительных работ вы можете сразу начать установку устройства. Для этого у вас должен быть уровень здания. На верхней крышке машины проверяется равномерность установки. Максимально допустимый угол отклонения составляет 2 °.

 Горизонтальное положение очень легко регулируется: для этого необходимо отрегулировать ножки устройства.

Выравнивание машины путем размещения предметов под ногами запрещено! Единственное, что разрешено, это резиновый коврик. Может использоваться в качестве защитного элемента на скользящей поверхности.

Когда машина выровнена, ноги должны быть прочно закреплены. Для этого затяните контргайку против часовой стрелки гаечным ключом. Если вы хотите, чтобы процедура установки стиральной машины выполнялась надлежащим образом с точки зрения технологии, вы должны следовать следующим инструкциям:

• Устройство будет надежно установлено, ножки надежно закреплены, а пол ровный.
• Используйте крепления для крепления опорных конструкций.
• Чтобы проверить правильность установки, встряхните машину по диагонали. Если нет колебаний, работа выполняется на «5+». В противном случае требуется коррекция.

Подключение воды

Вы должны знать, как правильно подключить стиральную машину к источнику воды.  Полив — ответственное событие. Для этой цели производитель предоставил специальный гибкий шланг, а также специальные фитинги. В некоторых случаях длина змеи может быть недостаточной. Что делать в этой ситуации? Есть два возможных решения:

1. Купите резиновый шланг с большей длиной.
2. Выполните стационарную установку.

В первом случае задача довольно проста. Просто подключите продукт через шланг от точки забора к соплу в стиральной машине. Убедитесь, что с обеих сторон шланга имеется резиновая прокладка. В противном случае вода вытечет.

При подсоединении шланга необходимо соблюдать три важных требования: во-первых, недопустимо прокладывать шланг в месте, где существует риск механического повреждения. Шланг можно подвести, например, под ванну; во-вторых, змея не может растягиваться. Во время работы устройства деформация может возникнуть из-за вибрации машины; в-третьих, трубопровод должен обеспечивать герметичное и надежное соединение.

Если вы будете следовать этим простым правилам, это не вызовет никаких проблем.

Что касается второго варианта подключения стационарной машины, то здесь мы должны работать усерднее. Для реализации этого плана необходимо использовать металлические или полипропиленовые трубы. Но стоит отметить, что в результате использования стальных труб для этой цели могут появиться важные компоненты из-за частиц ржавчины. Лучше выбрать пластиковые трубы.

Стационарный метод подключения используется в редких случаях. Наилучшим вариантом был и остается гибкий шланг.

Таким образом, независимо от типа подключения, которое вы выбрали для подачи воды, вы должны выполнить ряд условий:

• Соединение должно быть выполнено с помощью шарового крана. Это необходимо, чтобы вы могли приостановить подачу воды.
• Перед тем, как войти в стиральную машину, стоит установить небольшой фильтр грубой очистки. Это позволит вам защитить себя от проблем с блокировкой внутренних узлов.
• Вода подключается с помощью готовых кранов или с помощью тройника из магистрального трубопровода.

Канализационное соединение

Подключение стиральной машины к канализационной системе — это простая и простая операция на первый взгляд. Однако это не всегда так. Все будет зависеть от функции схемы подключения. Процедура подключения дренажной воды осуществляется двумя способами:

1. Временное соединение.
2. Стационарное соединение.

В первом случае сливной шланг направляется в раковину, унитаз или ванну. Что касается второго варианта, могут возникнуть некоторые трудности.

Подключение стиральной машины к канализации необходимо сделать:

• учитывая длину сливного шланга. Это не должно быть слишком большим. Если вы увеличите длину шланга самостоятельно, нагрузка на насос автоматически увеличится, что приведет к преждевременному износу;
• через сифон. В результате машина будет защищена от неприятных запахов из канализации. Также возможно точно позиционировать шланг в таком положении, чтобы создать водонепроницаемое уплотнение.  От уровня пола до точки изгиба шланга должно быть не менее 500 мм.

Для подсоединения шланга к воздуховоду потребуется специальный резиновый переходник от меньшего к большему диаметру. В результате связь будет строгой.

Электрическая сеть

Подключение стиральной машины независимо от электросети должно осуществляться в соответствии с требованиями электробезопасности. В большинстве случаев стиральная машина имеет высокую потребляемую мощность 1,5-2,5 кВт. Кроме того, машина постоянно контактирует с водой.

Чтобы правильно подключиться, следуйте инструкциям ниже:

1. Позаботьтесь об отдельной линии электропередачи. Для реализации этого условия вам нужно будет разместить отдельную линию от распределительного устройства к устройству. Если эта процедура выполняется после завершения ремонта, используйте специальную пластиковую коробку. Они не испортят внешний вид.
2. Используйте специальную защиту от электричества. Как и любой другой бытовой прибор, прокладка должна быть подключена с помощью защитного устройства.  Вы можете использовать переключатель для этого. В распределительном устройстве может быть установлено устройство защитного отключения (УЗО), которое защищает от возможных скачков напряжения, а также от утечки электричества.
3. Применяйте электрические цепи, которые будут соответствовать эксплуатационным и техническим параметрам. В частности, рекомендуется использовать провода с тремя проводами и сечением 1,5 мм ² .

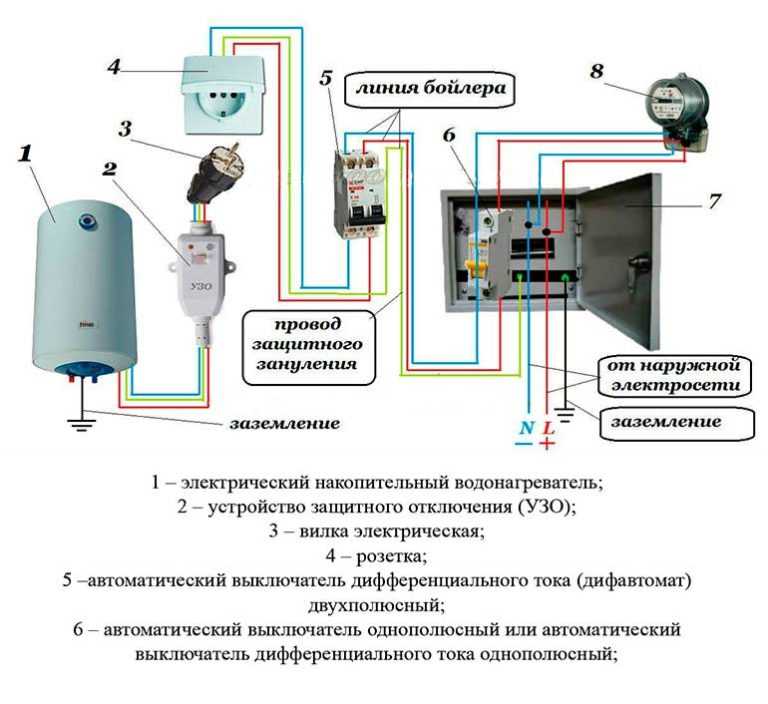

Подключение розеток осуществляется согласно схеме. Должно быть защитное заземление. Заземляющий проводник должен быть подключен непосредственно к заземляющей шине, которая находится на экране.

Не подключайте заземленный кабель к водомеру или теплосчетчику. В случае опасности эти устройства могут выйти из строя.

Когда дело доходит до выбора розеток, с точки зрения безопасности, розетка с пружинными контактами является идеальным решением.  Следуя всем этим инструкциям, вы не сможете использовать удлинители, поскольку в этом случае контакты могут нагреваться, что приведет к повреждению устройства. Также не рекомендуется устанавливать розетку во влажной комнате. Поэтому может быть лучше, если установка выпускного отверстия стиральной машины осуществляется в соседней комнате.

Проверьте и начните

После завершения всех процедур установки, вы можете сделать первый тест. Для этого откройте клапаны подачи воды, подключите машину к электросети и проверьте наличие дренажа в канализации. В процессе подачи и опорожнения убедитесь, что нет утечек и других ошибок.

Согласно инструкциям производителя, первая стирка должна проводиться без стирки. Уровень нагрева воды установлен в максимальное положение — это удалит техническую смазку с поверхности барабана.

Если цикл стирки успешен, стиральная машина готова к дальнейшей работе.
