Ветрогенератор из стиральной машины своими руками: нюансы сборки и производительность готового устройства

что это и зачем оно?

Энергоресурсы дорожают с каждым годом, поэтому недорогие и достаточно производительные источники бесплатной электроэнергии начинают пользоваться максимально высоким спросом. Полезные для бытового обихода изобретения, выполненные талантливыми умельцами, удивляют оригинальностью замысла и практичностью исполнения. Сегодня мы рассмотрим, как создать ветрогенератор своими руками из стиральной машины, который обеспечит частичную или полную независимость от внешнего энергоснабжения.

Применение электродвигателя в качестве генератора

Технологии разработаны на применении подручных материалов и выработавшей ресурс бытовой техники. Ветрогенератор из старой стиральной машины — удачная во многих отношениях техническая разработка современных «кулибиных».

Естественно речь идет об использовании двигателя, который вырабатывает свой ресурс практически наполовину. Нержавеющую сталь барабана можно использовать для изготовления защитного кожуха для токоведущих узлов.

Относительно маломощные бытовые ветрогенераторы в качестве основного источника электроэнергии не рентабельны. В большинстве случаев такое оборудование задействуется для более экономного расхода сетевого электричества.

Ветросиловые установки в значительной степени востребованы в частных домах и дачных поселениях с проблемным энергоснабжением.

Самодельный ветрогенератор своими руками из стиральной машины – это, прежде всего:

• уникальная возможность снижения затрат на оплате электроэнергии;
• 100% экологическая безопасность благодаря отсутствию топлива;
• продление ресурса изношенной бытовой техники в другом качестве;
• получения новых полезных знаний и навыков.

Материальная составляющая реализации проекта

Для создания ветросилового агрегата на базе двигателя от стиральной машины потребуется дополнительное оборудование. В перечень входят:

• мачта с растяжками;
• рама с поворотным устройством;
• ротор;
• редуктор;
• аккумуляторная группа и набор электрической арматуры.

Если учесть, что стоимость заводского комплекта начинается от 2000 у.е, средств на сборку самодельной конструкции потребуется в несколько раз меньше.

Основы самостоятельного монтажа

В качестве электрогенератора лучше использовать простые и надежные в работе электродвигатели от стиральных машин отечественного производства, мощностью от полутора киловатт. Также потребуется комплект из 32-х неодимовых магнитов размером 5,10 и 20 мм, наждачная бумага и эпоксидный клей.

• Для установки магнитов в ротор асинхронного двигателя следует демонтировать сердечники, срезать на токарном станке 2 мм и прорезать пазы глубиной 0,5 см. Важно соблюдать точные интервалы, при несоблюдении этого требования магниты сомкнутся и мощность генератора существенно снизится.
• После укладки на ротор шаблонной рамки с магнитами, зазоры заполняются эпоксидным составом. После его полного твердения ротор рекомендуется обработать шлифовальной бумагой. Подношенные подшипники желательно заменить.

Применение неодимовых магнитов позволяет увеличить КПД генератора и получить зарядный ток при скорости набегающего потока от 2,5 м/сек. Напомним, что генераторы с приводом от стандартной крыльчатки, без магнитной подпитки, активируются при скорости ветра от 4 м/сек.

Проверка собранного генератора на работоспособность

Для этой операции потребуются:

• аккумулятор;
• тестер;
• контроллер и выпрямитель.

Провода обмотки подсоединяются к выпрямителю, который в свою очередь подключен к клеммам контроллера с аккумуляторным питанием. Остальные провода можно обрезать и заизолировать их концы.

Для раскрутки генератора до рабочих оборотов 800-1000 в минуту можно использовать шуруповерт или бытовую дрель. Определенная по шкале тестера мощность может варьироваться в диапазоне от 200 до 300 вольт.

Обустройство крыльчатки

Для раскрутки генератора достаточно тяговых характеристик низкооборотного, шестилопастного ротора диаметром 2 метра. Такой тандем вырабатывает зарядный ток для аккумуляторной группы уже при умеренной скорости воздушного потока.

Для изготовления лопаток рекомендуется стойкая к различным нагрузкам древесина, но также не исключается применение армированного пластика. Исходный материал — разрезанные вдоль водопроводные ПВХ трубы, сечением 160 мм и толщиной стенок от 4 мм.

На специализированных интернет-сайтах несложно найти информацию по изготовлению шаблона нужного размера и конфигурации. В любом случае, ротор должен быть тщательно сбалансирован. Обязателен должный запас жесткости конструкции, компенсирующий воздействие деформационных нагрузок при скорости воздушного потока от 15 и более м/сек.

Мачта

Для полноценной работы на открытом участке достаточно поднять ветрогенератор на высоту 10-12 метров. Опорой может служить стальная мачта, диаметром от 80 мм, зафиксированная тросовыми растяжками.

При наличии в радиусе 35-40 метров высоких деревьев или строений, крыльчатку необходимо установить с превышением не менее полутора метров.

Рама для генератора и комплектующего оборудования сваривается из листового металла толщиной 6-8 мм. Поворотное устройство флюгерного типа монтируется с применением стойких к осевым нагрузкам роликовых подшипников.

Последовательность установки

Для монтажных работ желательно выбрать безветренный день. Монтаж конструкции производится в следующем порядке:

• фиксация генератора на флюгерном основании;
• подъем верхней части мачты на высоту 1,5 метра для установки флюгера и стопора для предотвращения кругового движения ветрогенератора;
• установка мачты в отверстие бетонного основания, монтаж тросовых растяжек;
• подключение проводки к контроллеру и аккумуляторной группе.

Помимо перечисленных работ потребуется время для последующей настройки оборудования и вывода его на рабочий режим.

Основы профилактического обслуживания

Эксплуатация ветросилового оборудования предусматривает выполнение ежегодного технического обслуживания. В перечень рекомендованных работ входят:

• проверка исправности и общего состояния отдельных компонентов и всего агрегата в целом;
• надежность соединительных контактов токоведущего кабеля;
• частичное или полное обновление противокоррозионного декора.

При достаточно высоком качестве материалов и полноценной сборке интервал между обслуживанием установки можно увеличить до 2,5 или даже 3-х лет. Время вынужденного простоя можно использовать для дальнейшей доработки конструкции и расширения ее функциональных возможностей.

В частности, ветрогенератор можно дополнить механизмом автоматического изменения угла поворота лопаток, компенсирующего нагрузки, возникающие при скорости воздушного потока свыше 8 м/сек.

Как видите, сборка вертикального ветряка является эффективным и недорогим проектом для обеспечения загородного дома электроэнергией.

Ветрогенератор для частного дома своими руками из стиральной машины, фото, видео

Ветрогенератор — это отличная альтернатива электрическим источникам энергии. Его используют для частных домов, удаленных от линий электропередачи и как дополнительный источник питания. В этой статье мы расскажем, как сделать мини-ветряк из подручных средств (стиральной машинки, металлолома, поломанных бытовых приборов) своими руками.

Что представляет собой ветрогенератор

Ветрогенератор — это комплекс механических устройств, относящиеся к альтернативному источнику электроэнергии, которые преобразуют кинетическую энергию ветра в механическую при помощи лопастей, а потом в электрическую.

Ветрогенератор — альтернативный источник энергии для частного дома

Современные модели имеют три лопасти, это обеспечивает больший КПД установки. Минимальная скорость ветра, при которой запускается ветряк – 2-3 м/с. Также в технических характеристиках всегда указывается номинальная скорость – показатель ветра, при котором установка дает максимальный показатель КПД, обычно это 9-10 м/с. При скорости ветра ближе к 25 м/с, лопасти приобретают перпендикулярное положение относительно ветра, за счет чего выработка энергии значительно падает.

Для того чтобы обеспечить частный дом электроэнергией, при скорости ветра 4 м/с, достаточно:

• 0,15-0,2 кВт для основных потребностей: освещение комнат, телевизор;
• 1-5 кВт для обеспечения работы основных электроприборов (холодильник, стиральная машинка, компьютер, утюг и др.) и освещения;
• 20 кВт обеспечит энергией весь дом, включая отопление.

Т.к. ветер может в любое время прекратится, ветряк не подключают напрямую к электроприборам, а к аккумуляторным батареям с контроллером заряда. Т.к. аккумуляторные батареи производят переменный ток, а для бытовых приборов нужен постоянный в 220В, устанавливают инвертор, к которому и подключают все электроприборы. К недостаткам ветрогенераторов можно отнести производимый от них шум и вибрацию, особенно это касается мощных установок, более 100 кВт.

Виды лопастей ветрогенератора

Основные детали ветрогенератора

Чтобы смастерить самодельный ветряк, нужно знать из каких основных частей он состоит и на что их можно заменить:

• Ротор — вращающаяся часть установки, работающая от силы ветра. Его можно купить в магазине или извлечь из неработающего агрегата (двигателя или из генератора дрели).
• Лопасти. Обычно их изготавливают из дерева, легкого металла (алюминия) или пластмассы. Они могут быть парусного типа (как у ветряной мельницы) и крыльчатые.

Совет! Лопасти крыльчатого профиля обладают большей эффективностью.

• Генератор — устройство, преобразующее силу ветра в электрическую энергию. Его можно сделать самому из магнитных катушек или переделать готовый генератор стиральной машинки или автомобильный.
• Хвост – элемент, который помогает ориентировать ветряк по отношению к ветру. Его делают из дерева, легкого метала, оргстекла или пластика.

Схема: устройство ветрогенератора

• Горизонтальная рея для поддержания генератора, ветряной турбины и хвоста.
• Мачта, на которую подвижно крепится рея с генератором. Она достигает длины от 5 м до 20 м и изготавливается из прочного дерева или пластмассовой/железной трубы полой внутри с коробом для отвода электрического провода. Ее фиксируют стальными тросами для дополнительной надежности.

Совет! Чем выше матча ветряка, тем больше энергии будет ею вырабатываться.

• Провод, соединяющий генератор и щиток. А сам распределительный щит состоит из:

1. аккумулятора. Лучше всего использовать специальные устройства для систем альтернативной энергии;
2. контроллера заряда аккумулятора;
3. инвертора.

Как сделать генератор для ветряка из стиральной машинки

В качестве генератора для ветряка лучше всего использовать асинхронный двигатель, который применяется в стиральных машинках старого типа.

1. Для начала нужно приобрести неодимовые магниты. Чтобы их установить, нужно переделать ротор двигателя в котором при помощи токарного станка делается углубление. Чтобы правильно разместить магниты, нужно сделать шаблон. На магниты наносят метки, для удобства размещения.

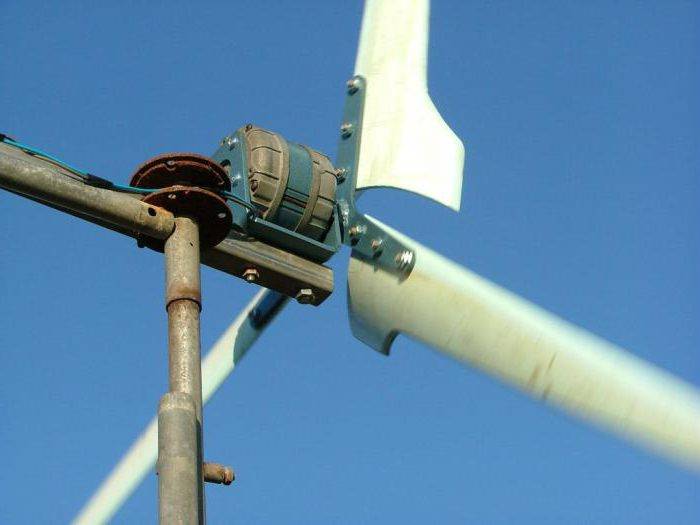

   Основой самодельного ветрогенератора может стать мотор от стиральной машины

2. После этого магниты клеятся при помощи «суперклея» в углубление.
3. Далее приклеенные магниты оборачиваем бумагой, а свободное пространство между ними заливаем эпоксидкой.

Внимание! Главная проблема самодельных генераторов — залипание магнитов. Чтобы этого избежать, их устанавливают под небольшим уклоном.

Делаем держатель, ось и лопасти

1. Поворотную ось лучше заказать у токаря. Это простая полая конструкция, внутри которой есть отверстие для кабеля.
2. Держатель основных деталей делаем из железного прута. Для этого отрезаем его болгаркой до нужной длины и привариваем две трубки, на которые будет крепиться генератор. С другого конца привариваем хвост.

   Изготовление лопастей

3. Лопасти делаем из 16 см оранжевой трубы для наружной канализации. В интернете можно найти специальные программы, при помощи которых можно получить готовый шаблон для вырезания, исходя из диаметров трубы. Вырезаем лопасти лобзиком, после этого закругляем переднюю кромку лопасти, а заднюю – заостряем.

Как установить ветрогенератор

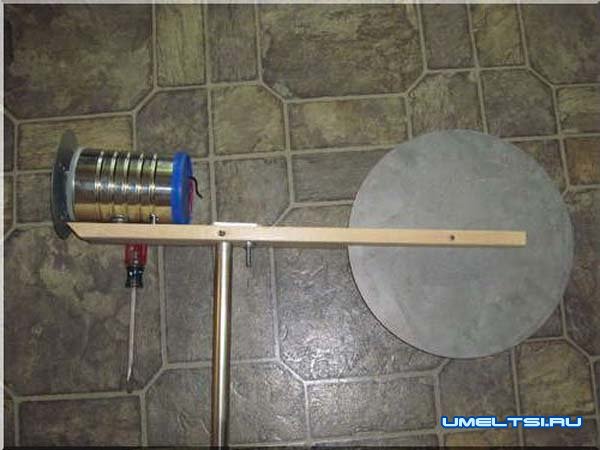

• На несущую рейку устанавливаем генератор, лопасти, ротор и хвост. При этом необходимо
  закрыть генератор и ротор ветряка специальным кожухом для защиты от атмосферных воздействий.

Совет! Для защиты от холода, установку можно покрыть смазкой на силиконовой основе.

• Силовая установка крепится на рейку подвижным шарнирным механизмом.
• Мачта крепится на бетонное основание при помощи 4-х болтов.
• По мачте проводится провод от генератора до распределительного щитка.

Установку ветрогенератора проводят в безветренную погоду

• После этого подключаются контроллер напряжения, аккумулятор и инвертор.
• Установка подключается к тестовым приборам, при нормальной работе ее переподключают к сети.

Внимание! Прежде чем подключать к сети сложные бытовые приборы, проверьте работу элементарных, например, зарядки для телефона.

Ветрогенератор – это экологически безопасный вариант получения электроэнергии. Небольшие ветрогенераторы отлично подойдут для дачных хозяйств или как дополнительный источник питания в частных домах при отсутствии света. Для того чтобы сделать его самостоятельно, нужно иметь элементарные знания в электрике и электронике. Желательно ознакомиться с видео инструкцией, для получения дополнительной информации.

Ветрогенератор из мотора стиральной машины: видео

Ветрогенератор своими руками: фото

Генератор из двигателя стиральной машины своими руками: этапы и рекомендации

Автор Aluarius На чтение 5 мин. Просмотров 734 Опубликовано

06.06.2016

Самодельные генераторы – не новость. Многие умельцы изготавливают их, переделывая электродвигатели от разных бытовых приборов или строительных инструментов. Наша задача в этой статье – разобраться с возможностью сделать генератор из двигателя стиральной машины своими руками. Сразу же оговоримся, что сделать этот агрегат, так сказать, по-быстрому не получится. Это достаточно длительный процесс, где придется воспользоваться услугами токаря.

Этапы проведения работ

Что именно должен сделать токарь? Сначала вам своими руками придется разобрать асинхронный электродвигатель от стиральной машины, который предназначен для работы от розетки с напряжением 220 вольт. После чего сердечник мотора передается токарю, который должен срезать на станке часть элемента на глубину два миллиметра. Далее, в сердечнике делаются пазы глубиною 5 мм, куда придется вставить несколько неодимовых магнитов. Пазы лучше делать после того, как будут приобретены сами магниты, потому что размер паза делается под габариты магнита. Кстати, последние – не проблема. Их можно сегодня купить в магазине или заказать в интернет-магазине.

Подготовка шаблона

Итак, сердечник готов, теперь можно переходить к процессам, которые относятся к категории «своими руками». Чтобы закрепить магниты на сердечнике стиралки, необходимо какое-то приспособление. Его можно изготовить из жестяной полосы или из другого схожего по техническим характеристикам материала.

Длина и ширина полосы жести подгоняется под размеры диаметра сердечника и ширины пазов. То есть, шаблон должен точно лечь по месту установки магнитов. Обратите особое внимание на то, что расстояние между магнитами должно быть одинаковое.

Сборка генератора

Все готово, можно переходить к сборке электродвигателя-генератора своими руками. Сразу скажем, что данный процесс требует особого терпения. Здесь спешить не надо. Все дело в том, что магниты будут устанавливаться в пазы сердечника электродвигателя на клей. Небольшие их размеры создают трудность и неудобство в установке, клей скользит, его брызги будут попадать на руки, иногда даже на лицо. Так что пренебрегать мерами охраны труда не стоит. Все-таки клеевой состав – химический раствор, достаточно активный.

Итак, вот схема сборки, как сделать генератор своими руками:

• поперек ротора наклеивается приготовленный жестяной шаблон;
• затем в приготовленные пазы устанавливаются неодимовые магниты, здесь очень важно, как было сказано выше, точно соблюдать расстояние установки и угол наклона элементов, потому что даже небольшое отклонение от этих двух параметром может стать причиной залипания, что обязательно приведет к снижению мощности самодельного генератора;
• теперь промежуток между магнитами надо заполнить специальным материалом, который называется холодная сварка, она очень похожа на пластилин;
• и последний этап – шлифовка поверхности наждачной бумагой, его можно провести, установив ротор в тиски, а можно на полу или столе;
• собирается весь электродвигатель своими руками.

Тестирование генератора

Чтобы проверить, как работает собранный нами генератор, необходимо несколько дополнительных элементов. А именно:

• аккумулятор небольшой емкости, можно от мотоцикла;
• выпрямитель;
• мультиметр для определения мощности зарядки;
• контролер заряда.

Схема подключения генератора для тестирования такова: две обмотки генератора соединяются через выпрямитель с контролером заряда. Последний подключается к аккумулятору. Мультиметр также подключается к клеммам аккумуляторной батареи.

Самое сложное в проверке – это крутить ротор электродвигателя. Вручную достичь необходимой скорости вращения не получится. Поэтому рекомендуется использовать для этих целей или дрель, или шуруповерт. Соединяете один из этих инструментов к ротору двигателя (варианты здесь разные, и их немало) и начинаете крутить со скоростью вращения 800-1000 об/мин. Если сделанный вами генератор выдает напряжение 220-300 вольт, то это отличный показатель. Если напряжение очень низкое, то, значит, сборка ротора была проведена некачественно. В основном это касается монтажа магнитов (неравномерная установка и не все элементы прикреплены под одним и тем же углом).

Где использовать

Сделать генератор из электродвигателя стиралки нам удалось. Тестирование показало, что он работает. И что дальше? Где можно этот агрегат использовать?

В принципе, если найти энергию, которая смогла бы вращать ротор, то проблем с электроэнергией, к примеру, в небольшом загородном доме, не было бы. Поэтому домашние мастера предлагают несколько часто используемых варианта:

• Установить генератор к бензиновому двигателю. К примеру, это может быть старая пила «Дружба» или мотор от мотоцикла.
• Подключить к ветряку, тем самым сделав ветровой генератор тока.
• Соединить с гидротурбиной, которую установить в самодельный водопад или быстро текущий ручей.

Два последних варианта самые дешевые, так как нет необходимости покупать дополнительный энергоноситель. Это экологически чистые установки, работающие на альтернативном топливе.

И еще один момент. Сделать из мотора стиральной машинки генератор мощностью 5 кВт и больше не получится. Поэтому не уповайте на то, что из этого агрегата можно сделать прибор, полностью заменяемый электрическую сеть. Но для пары комнат или для бани (гаража и так далее) подойдет. Максимум, что может выработать такой генератор – это 2 кВт. К тому же 380 вольт от него также не ждите.

Добавим, что из двигателя постоянного тока также можно сделать генератор. Тем более, в некоторых стиральных машинках, такие агрегаты устанавливаются. В таких моторах отличительной чертой выступают графитовые щетки.

Асинхронный генератор своими руками: устройство, принцип работы, схемы

Для питания бытовых устройств и промышленного оборудования необходим источник электроэнергии. Выработать электрический ток возможно несколькими способами. Но наиболее перспективным и экономически выгодным, на сегодняшний день, является генерация тока электрическими машинами. Самым простым в изготовлении, дешёвым и надёжным в эксплуатации оказался асинхронный генератор, вырабатывающий львиную долю потребляемой нами электроэнергии.

Применение электрических машин этого типа продиктовано их преимуществами. Асинхронные электрогенераторы, в отличие от синхронных генераторов, обеспечивают:

• более высокую степень надёжности;
• длительный срок эксплуатации;
• экономичность;
• минимальные затраты на обслуживание.

Эти и другие свойства асинхронных генераторов заложены в их конструкции.

Устройство и принцип работы

Главными рабочими частями асинхронного генератора является ротор (подвижная деталь) и статор (неподвижный). На рисунке 1 ротор расположен справа, а статор слева. Обратите внимание на устройство ротора. На нём не видно обмоток из медной проволоки. На самом деле обмотки существуют, но они состоят из алюминиевых стержней короткозамкнутых на кольца, расположенные с двух сторон. На фото стержни видны в виде косых линий.

Конструкция короткозамкнутых обмоток образует, так называемую, «беличью клетку». Пространство внутри этой клетки заполнено стальными пластинами. Если быть точным, то алюминиевые стержни впрессовываются в пазы, проделанные в сердечнике ротора.

Рис. 1. Ротор и статор асинхронного генератора

Асинхронная машина, устройство которой описано выше, называется генератором с короткозамкнутым ротором. Тот, кто знаком с конструкцией асинхронного электродвигателя наверняка заметил схожесть в строении этих двух машин. По сути дела они ничем не отличаются, так как асинхронный генератор и короткозамкнутый электродвигатель практически идентичны, за исключением дополнительных конденсаторов возбуждения, используемых в генераторном режиме.

Ротор расположен на валу, который сидит на подшипниках, зажимаемых с двух сторон крышками. Вся конструкция защищена металлическим корпусом. Генераторы средней и большой мощности требуют охлаждения, поэтому на валу дополнительно устанавливается вентилятор, а сам корпус делают ребристым (см. рис. 2).

Рис. 2. Асинхронный генератор в сборе

Принцип действия

По определению, генератором является устройство, преобразующее механическую энергию в электрический ток. При этом не имеет значения, какая энергия используется для вращения ротора: ветровая, потенциальная энергия воды или же внутренняя энергия, преобразуемая турбиной либо ДВС в механическую.

В результате вращения ротора магнитные силовые линии, образованные остаточной намагниченностью стальных пластин, пересекают обмотки статора. В катушках образуется ЭДС, которая, при подсоединении активных нагрузок, приводит к образованию тока в их цепях.

При этом важно, чтобы синхронная скорость вращения вала немного (примерно на 2 – 10%) превышала синхронную частоту переменного тока (задаётся количеством полюсов статора). Другими словами, необходимо обеспечить асинхронность (несовпадение) частоты вращения на величину скольжения ротора.

Следует заметить, что полученный таким образом ток будет небольшим. Чтобы повысить выходную мощность необходимо увеличить магнитную индукцию. Добиваются повышения КПД устройства путём подключения конденсаторов к выводам катушек статора.

На рисунке 3 изображена схема сварочного асинхронного альтернатора с конденсаторным возбуждением (левая часть схемы). Обратите внимание на то, что конденсаторы возбуждения подключены по схеме треугольника. Правая часть рисунка – собственно схема самого инверторного сварочного аппарата.

Рис. 3. Схема сварочного асинхронного генератора

Существуют и другие, более сложные схемы возбуждения, например, с применением катушек индуктивности и батареи конденсаторов. Пример такой схемы показан на рисунке 4.

Рисунок 4. Схема устройства с индуктивностями

Отличие от синхронного генератора

Главное отличие синхронного альтернатора от асинхронного генератора в конструкции ротора. В синхронной машине ротор состоит из проволочных обмоток. Для создания магнитной индукции используется автономный источник питания (часто дополнительный маломощный генератор постоянного тока, расположенный на одной оси с ротором).

Преимущество синхронного генератора в том, что он генерирует более качественный ток и легко синхронизируется с другими альтернаторами подобного типа. Однако синхронные альтернаторы более чувствительны к перегрузкам и КЗ. Они дороже от своих асинхронных собратьев и требовательнее в обслуживании – необходимо следить за состоянием щёток.

Коэффициент гармоник или клирфактор асинхронных генераторов ниже, чем у синхронных альтернаторов. То есть они вырабатывают практически чистую электроэнергию. На таких токах устойчивее работают:

• ИБП;
• регулируемые зарядные устройства;
• современные телевизионные приёмники.

Асинхронные генераторы обеспечивают уверенный запуск электромоторов, требующих больших пусковых токов. По этому показателю они, фактически, не уступают синхронным машинам. У них меньше реактивных нагрузок, что положительно сказывается на тепловом режиме, так как меньше энергии расходуется на реактивную мощность. У асинхронного альтернатора лучшая стабильность выходной частоты на разных скоростях вращения ротора.

Классификация

Генераторы короткозамкнутого типа получили наибольшее распространение, ввиду простоты их конструкции. Однако существуют и другие типы асинхронных машин: альтернаторы с фазным ротором и устройства, с применением постоянных магнитов, образующих цепь возбуждения.

На рисунке 5 для сравнения показаны два типа генераторов: слева на базе асинхронного двигателя с короткозамкнутым ротором, а справа – асинхронная машина на базе АД с фазным ротором. Даже при беглом взгляде на схематические изображения видно усложнённую конструкцию фазного ротора. Привлекает внимание наличие контактных колец (4) и механизма щёткодержателей (5). Цифрой 3 обозначены пазы для проволочной обмотки, на которую необходимо подать ток для её возбуждения.

Рис. 5. Типы асинхронных генераторов

Наличие обмоток возбуждения в роторе асинхронного генератора повышает качество генерируемого электрического тока, однако при этом теряются такие достоинства как простота и надёжность. Поэтому такие устройства используются в качестве источника автономного питания только в тех сферах, где без них трудно обойтись. Постоянные магниты в роторах применяют в основном для производства маломощных генераторов.

Область применения

Наиболее часто встречается применение генераторных установок с короткозамкнутым ротором. Они недорогие, практически не нуждаются в обслуживании. Устройства, оборудованные пусковыми конденсаторами, обладают приличными показателями КПД.

Асинхронные альтернаторы часто используют в качестве автономного или резервного источника питания. С ними работают переносные бензиновые генераторы, их используют для мощных мобильных и стационарных дизельных генераторов.

Альтернаторы с трёхфазной обмоткой уверенно запускают трехфазный электродвигатель, поэтому часто используются в промышленных энергоустановках. Они также могут питать оборудование в однофазных сетях. Двухфазный режим позволяет экономить топливо ДВС, так как незадействованные обмотки находятся в режиме холостого хода.

Сфера применения довольно обширная:

• транспортная промышленность;
• сельское хозяйство;
• бытовая сфера;
• медицинские учреждения;

Асинхронные альтернаторы удобны для сооружения локальных ветровых и гидравлических электростанций.

Асинхронный генератор своими руками

Оговоримся сразу: речь пойдёт не об изготовлении генератора с нуля, а о переделывании асинхронного двигателя в альтернатор. Некоторые умельцы используют готовый статор от мотора и экспериментируют с ротором. Идея состоит в том, чтобы с помощью неодимовых магнитов сделать полюса ротора. Примерно так может выглядеть заготовка с наклеенными магнитиками (см. рис. 6):

Рис. 6. Заготовка с наклеенными магнитами

Вы наклеиваете магниты на специально выточенную заготовку, посаженную на валу электродвигателя, соблюдая их полярность и угол сдвига. Для этого потребуется не менее 128 магнитиков.

Готовую конструкцию необходимо подогнать к статору и при этом обеспечить минимальный зазор между зубцами и магнитными полюсами изготовленного ротора. Поскольку магнитики плоские, придётся их шлифовать или обтачивать, при этом постоянно охлаждая конструкцию, так как неодим теряет свои магнитные свойства при высокой температуре. Если вы сделаете всё правильно – генератор заработает.

Проблема состоит в том, что в кустарных условиях очень сложно изготовить идеальный ротор. Но если у вас есть токарный станок и вы готовы потратить несколько недель на подгонку и доработки – можете поэкспериментировать.

Я предлагаю более практичный вариант – превращение асинхронного двигателя в генератор (смотрите видео ниже). Для этого вам понадобится электромотор с подходящей мощностью и приемлемой частотой вращения ротора. Мощность двигателя должна быть минимум на 50% выше от требуемой мощности альтернатора. Если такой электромотор есть в вашем распоряжении – приступайте к переработке. В противном случае лучше купить готовый генератор.

Для переработки вам потребуется 3 конденсатора марки КБГ-МН, МБГО, МБГТ (можно брать другие марки, но не электролитические). Конденсаторы подбирайте на напряжение не менее 600 В (для трёхфазного двигателя). Реактивная мощность генератора Q связанная с емкостью конденсатора следующей зависимостью: Q = 0,314·U²·C·10^-6.

При увеличении нагрузки возрастает реактивная мощность, а значит, для поддержания стабильного напряжения U необходимо увеличивать ёмкость конденсаторов, добавляя новые ёмкости путём коммутации.

Видео: делаем асинхронный генератор из однофазного двигателя – Часть 1
https://www.youtube.com/watch?v=ZQO5S9F72CQ

Часть 2
https://www.youtube.com/watch?v=nDCdADUZghs

Часть 3
https://www.youtube.com/watch?v=6M_w1b2xyM8

Часть 4
https://www.youtube.com/watch?v=CONHg7p-IYE

Часть 5
https://www.youtube.com/watch?v=z2YSqVh2vM8

Часть 6
https://www.youtube.com/watch?v=FNU83kOeSbA

Для упрощения подбора конденсаторов воспользуйтесь таблицей:

Таблица 1

Мощность альтернатора (кВт-А)	Ёмкость конденсатора (мкФ) на холостом ходу	Ёмкость конденсатора (мкФ) при средней нагрузке	Ёмкость конденсатора (мкФ) при полной нагрузке
2	28	36	60
3,5	45	56	100
5	60	75	138

На практике, обычно выбирают среднее значение, предполагая, что нагрузка не будет максимальной.

Подобрав параметры конденсаторов, подключите их к выводам обмоток статора так, как показано на схеме (рис. 7). Генератор готов.

Рис. 7. Схема подключения конденсаторов

Советы по эксплуатации

Асинхронный генератор не требует особого ухода. Его обслуживание заключается в контроле состояния подшипников. На номинальных режимах устройство способно работать годами без вмешательства оператора.

Слабое звено – конденсаторы. Они могут выходить из строя, особенно тогда, когда их номиналы неправильно подобраны.

При работе генератор нагревается. Если вы часто подключаете повышенные нагрузки – следите за температурой устройства или позаботьтесь о дополнительном охлаждении.

Список использованной литературы

• Кацман М.М. «Электрические машины»  2013
• А.А. Усольцев «Электрические машины» 2013
• Бартош А.И. «Электрика для любознательных» 2019

как сделать самодельное устройство на 220 В (Вольт) для частного дома самому, и чертеж, условия и простая инструкция изготовления

Некоторые природные явления могут стать отличными источниками для выработки альтернативной электроэнергии. Генераторы, работающие от ветра, являются довольно практичными и не очень сложны в построении даже в домашних условиях. Поэтому в данной статье рассмотрим, как в домашних условиях построить ветрогенератор для собственных нужд, какие материалы и инструменты нам понадобятся.

Законность: насколько мощное устройство можно сделать?

Производство и монтаж самодельного ветрогенератора не попадает под статьи административного или уголовного наказания, если его мощность составляет не более 5 кВт. Также налогообложение производимой электроэнергии не предусматривается, так как её ресурсы расходуются на бытовые нужды дома.

По этой же причине для установки ветряка не требуется согласование с местной энергетической компанией. Однако перед изготовлением ветряка следует проверить наличие или отсутствие ограничительных субъектовых и муниципальных нормативно-правовых актов.

Также вопросы могут возникнуть со стороны соседей, которые могут испытывать неудобства, связанные с работой ветряка. Поэтому, если вы собираетесь создать ветрогенератор, то нужно обратить внимание на такие параметры, как:

1. Высота мачты. Существуют определённого рода ограничения на высоту данных построек. Например, постройку с высотой более 15 метров нельзя устанавливать рядом с мостами, аэропортами и тоннелями.
2. Шум от редуктора и лопастей. Необходимо, чтобы эти характеристики не превышали шумовые нормативы. Параметры вырабатываемого шума можно зафиксировать при помощи специализированного прибора, показания лучше задокументировать.
3. Эфирные помехи. Некоторые ветряки могут создать телепомехи, поэтому лучше предусмотреть защиту от них.
4. Претензии экологических служб. Данные организации могут препятствовать в эксплуатации ветряка, если она препятствует миграции перелётных птиц. Но, так как высота самодельных ветряков, как правило, небольшая, то эта проблема не возникнет.

Разновидности

По расположению генератора данный агрегат может быть:

1. Горизонтальной конструкции. В данном устройстве ось вращения располагается параллельно земле, а плоскость лопастей – перпендикулярно. Что позволяет осуществлять свободное вращение вокруг вертикальной оси.

   Принцип действия вертикальных генераторов заключается в перемене направления ветра, который воздействует на хвостовую плоскость, таким образом, ось вращения генератора будет располагаться по вектору движения потока воздуха.

   Внимание! Проблемой в использовании горизонтальных генераторов является присоединение силовых кабелей, так как провода могут наматываться на мачту и рваться. Однако эта проблема также решаема при помощи установки ограничителя.

2. Вертикальной конструкции. В данном варианте ось вращения вала располагается перпендикулярно земле, что позволяет устройству не зависеть от направления ветра. Преимущество данной установки состоит в том, что её чертежи представлены в свободном доступе из технической литературы. Сам генератор не требует установки ограничителей вращения, как в горизонтальных конструкциях.

Эффективная установка роторного типа для частного дома: из чего можно собрать?

Установка данного типа рассчитана на обеспечение электричеством садового домика, хозяйственных построек и подсвечивания в ночное время территории. Для изготовления ветроэлектрической установки роторного типа с максимальной мощностью в 1,5 кВт будет необходим ряд устройств:

• генератор на 12 В.;
• гелиевый или кислотный аккумулятор на 12 В.;
• полугерметичный выключатель-кнопка на 12 В.;
• преобразователь 700 →1500 Вт и 12→ 220 В.;
• автомобильное реле контрольной лампы заряда или зарядки аккумулятора;
• вольтметр;
• болгарка или ножницы по металлу;
• дрель.

Также дополнительно необходимы будут:

• ёмкость из нержавеющей стали или из алюминия большого объёма;
• болты с гайками и шайбами;
• провода сечением 4 мм² и 2,5 мм²;
• хомуты для закрепления генератора на мачте;
• карандаш или маркер;
• рулетка, кусачки, сверло, ключи, отвёртка.

Преимущества и недостатки роторной модели ветряка

Достоинствами роторной модели ветрогенератора являются:

• экономичность;
• элементы легкозаменяемые и хорошо поддаются ремонту в случае поломки;
• отсутствие особых условий для работы;
• надёжность в эксплуатации;
• достаточно тихая работа.

Недостатки также присутствуют:

• производительность ветряка не очень большая;
• ветрогенератор сильно зависит от внезапных порывов ветра, что может даже привести к срыву пропеллера.

Однофазный и трёхфазный

• Генераторы однофазного вида при нагрузке издают вибрационные колебания, причиной которых является разница в амплитуде тока.
• Генераторы трёхфазного вида не издают вибрационные колебания, что увеличивает акустический комфорт при их работе. Это позволяет генератору работать почти бесшумно, к тому же чем меньше вибрации, тем больше он прослужит.

Как видим, при сравнении обоих типов генераторов, лучшие характеристики имеет трёхфазный вид.

Номиналы генерируемого напряжения на 220 Вольт (В)

Самодельным ветрогенераторам на 220 В не нужны дополнительные преобразователи величины напряжения. Однако их работа зависит от силы ветра, поэтому требуется установка стабилизатора на выходе. Ведь при отсутствии ветра, генератор не будет работать. На самодельных ветряках используются мощные электродвигатели, благодаря которым можно установить винт, прикрепив его прямо к валу ротора.

Мощный электродвигатель можно не приобретать за большие деньги, а приобрести уже бывший в употреблении от списанной электроустановки, стиральной машины или пылесоса.

Также можно смастерить ветрогенераторы на основе автомобильного генератора в комплекте с преобразователем напряжения. На выходе образуются 12 или 14 вольт необходимые для питания энергосистемы. Такие конструкции можно использовать и в качестве непосредственного подключения, и в автомобильном режиме. Например, взяв питание напрямую с клемм аккумулятора.

Калькулятор расчёта прогнозируемой мощности

Теоретически мощность ветрового генератора рассчитывают по формуле:

N=p*S*V³/2, где:

• N – мощность потока воздуха;
• p – плотность воздушных масс;
• S – общая обдуваемая площадь лопастей винта;
• V – скорость воздушного потока.

Стартовый этап изготовления в домашних условиях: как изготовить самому?

Начальный этап производства ветровой установки состоит из следующих действий:

1. Большую ёмкость цилиндрической формы из металла разделяем на 4 равнозначные части, используя рулетку и карандаш.

   В качестве металлической ёмкости могут выступать выварки, вёдра или кастрюли.

2. Затем по намеченным линиям вырезаем болгаркой будущие лопасти, не прорезая их до конца.
3. Займёмся работами по переделке шкива генератора. Для этого на дне кастрюли и в шкиве нужно отметить и проделать симметричные отверстия, в которые будут вкручиваться болты.
4. В зависимости от стороны, в которую будет вращаться ветрогенератор, отгибаем лопасти.
5. На шкиве закрепляем ведро с лопастями.
6. Генератор крепим на мачту, фиксируя его хомутами, затем присоединяем провода и собираем цепь.

   Внимание! Обязательно при сборке цепи нужно зафиксировать в письменном виде схему соединения, цвета проводов и маркировку контактов.

7. Провода закрепляем на мачте генератора.
8. Присоединяя аккумулятор, используем 1 метр провода с сечением 4 мм². Для установки преобразователя также можно использовать данный вид провода.

Инструкция сборки аксиальной ВЭУ на неодимовых магнитах: как собрать своими руками?

Ветроэлектрическая установка на основе неодимовых магнитов представляет собой аксиальный ветрогенератор с безжелезными статорами. Ступицу от старого автомобиля с тормозными дисками можно использовать, как основу аксиального генератора. Её нужно разобрать, тщательно вычистить и смазать подшипники. Затем генератор следует покрасить.

Как разместить и закрепить магниты?

Распределение и закрепление магнитов осуществляется в несколько этапов:

1. Магниты размером 25х8мм размещаются по методу чередования полюсов, то есть у противостоящих магнитов должны быть противоположные полюса. Для этого можно заготовить шаблон-подсказку или нанести сектора прямо на диск, а также сами магниты пометить знаками минус или плюс.
2. Для закрепления магнитов нужно использовать хорошо фиксирующий клей. Для ещё большей удерживающей силы можно использовать эпоксидную смолу, которой залить диск целиком.

   Перед нанесением эпоксидной смолы форму лучше смазать вазелином, воском или средствами на их основе, чтобы она не прилипла к форме.

   Правила наматывания катушки

   1. Намотку можно осуществлять как вручную, так и с помощью специального станочка.
   2. Круглые катушки можно слегка вытянуть, что позволит сделать витки более прямыми. Но важно, чтобы они в размере были чуть больше магнитов или одинаковой с ними величины.
   3. При использовании провода с крупным сечением для намотки катушек, сила тока увеличится, а сопротивление уменьшится.
   4. Форму для статора можно изготовить из фанеры, а сектора для катушек отметить на ней. Бордюром может служить пластилин или плёнка. Стеклоткань, наложенная поверх катушек, повысит прочность конструкции.
   5. Статор, увеличенный при помощи количества витков в катушках, может уменьшить магнитопоток. Это приведёт к подаче меньшего тока на выходе.
   6. Катушки между собой закрепляют в неподвижном состоянии, выводя концы фаз наружу. Эти провода нужно соединить звездой или треугольником.

   Окончательная сборка устройства

   Мачта должна быть длиной около 6-12 метров с забетонированной основой и ветряком, закреплённым на её верхней части. В основание мачты нужно вмонтировать специальное крепление для поднятия и спуска трубы при помощи ручной лебёдки. Оно пригодится в случае поломки ветряка.

   Для изготовления винта используем трубу из поливинилхлорида диаметром 160 мм и длиной 2 метра. Всего из трубы будут вырезаны 6 лопастей. Винт-пропеллер нужно защитить от сильного ветра, используя складной хвост.

   Чертеж простой действующей самоделки

   Далее можно ознакомиться с чертежом ветрогенератора:

   Из чего состоит самодельный шедевр?

   Конструкция ветрогенератора одинакова, не зависимо от выбранной модели, и в неё входят следующие элементы:

   • пропеллер;
   • генератор;
   • инвертор/ регулятор напряжения/ стабилизатор;
   • буферный элемент;
   • мачта.

   Пропеллер

   Пропеллера можно изготовить из следующих материалов:

   • пластиковых бутылок;
   • кулер для воды;
   • алюминиевые листы;
   • жестяные банки или стальные бочки.

   Генератор

   Генераторы, как правило, используются уже готовые из старых электроприборов. Например, автомобильный или электродвигатель из бытовой техники. Генератор также можно попробовать собрать вручную. Вот несколько примеров:

   • ветрогенератор на неодимовых магнитах;
   • перебрать ротор любого генератора;
   • индивидуальная конструкция с обмотками.

   Мачта

   От прочности мачты зависит, насколько долго прослужит вся конструкция. Мачта высотой в 12–15 метров потребует предусмотреть растяжки и противовесы, так как такой высокой конструкции тяжело удержаться и даже сильный ветер может её повалить. Если же высота мачты ниже, то и вес конструкции не будет таким тяжёлым и дополнительные меры предпринимать не потребуется.

   В заключении можно сказать, что ветряные генераторы не очень сложны в конструкции, и их можно сделать в домашних условиях. Они прекрасно подойдут для ветреных регионов, в которых условия созданные природой окупят счета за электричество.

Ветряк своими руками или как получить свет с помощью ветра — ВикиСтрой

Принцип работы ветрогенераторов

Принцип работы во всех модификациях ветряков одинаков. В процессе вращения лопастей образуется три вида физического воздействия: подъемная, импульсная и тормозящая силы. В результате воздействия этих сил статор приходит в движение, а ротор на неподвижной части генератора начинает создавать магнитное поле и электрический ток движется по проводам.

Вариантов исполнения ветрогенераторов большое количество, отличаются они не только мощностью, но и своим внешним видом. Структура большинства ветряков включает в себя: генератор, лопасти, инвертор, мультипликатор. Инвертор используется для преобразования полученного заряда в постоянный ток. Мультипликатор — это редуктор, который предназначен для увеличения числа оборотов вала. Устанавливают редукторы не на все ветряки, в основном только на большие и мощные ветровые установки.

Трехфазный переменный ток образуется благодаря вращению ротора. Полученная энергия направляется через контроллер к аккумуляторной батарее. Далее инвертор преобразовывает ток и делает его стабильным, именно в таком виде его можно подавать для питания бытовых приборов или освещения.

Как самостоятельно изготовить ветрогенератор вертикального типа

Изготовить ветряк можно самостоятельно в домашних условиях. Для начала нужно определиться с видом ветрогенератора. В зависимости от своей конструкции ветроустановки бывают:

• с вертикальной осью вращения: ротор Дарье, ветрогенератор Савониуса;
• с горизонтальной осью вращения: параллельной или перпендикулярной потоку ветра.

Некоторые модели ветряков совмещают в себе несколько типов установок. Рассмотрим пример создания гибридного ветряка, который совмещает в себе конструкцию ветровых генераторов типа Савониуса и Дарье.

Собираем ротор

Чтобы собрать ротор, необходимо приобрести:

• 6 неодимовых магнитов D30хh20 мм;
• 6 ферритовых кольцевых магнитов D72xd32xh25 мм;
• 2 металлических диска D230хH5 мм;
• эпоксидная смола или клей.

Вместо металлических дисков можно использовать пильные диски подходящего размера. На одном диске размещают 6 неодимовых магнитов, чередуя их полярность, угол между ними должен быть 60 градусов на диаметре 165 мм.

На втором диске по такому же принципу располагают ферритовые кольцевые магниты.

Чтобы магниты не сдвинулись во время работы ветряка, их нужно хотя бы до половины залить эпоксидным клеем.

Изготавливаем статор

Сначала необходимо намотать 9 катушек по 60 витков, для этого используют эмалированный медный провод диаметром 1 мм.

Далее катушки спаивают между собой: начало первой катушки с концом четвертой, четвертая с седьмой. Вторая фаза точно так же соединяется через две катушки, только спаивать начинают со второй катушки. Соединение третьей фазы начинается с третьей катушки.

Из фанеры изготавливается форма, в нее укладывают пергаментную бумагу, сверху которой кладут кусок стекловолокна и катушки.

Все это заливается эпоксидной смолой. Через 24 часа из формы извлекается готовый статор.

Сборка генератора

Все части генератора готовы, осталось их только собрать.

Сам генератор будет крепиться к кронштейну с хабом с помощью шпилек. Детальнее рассмотрим процесс сборки.

Этапы сборки генератора:

• в верхнем роторе проделывается 4 отверстия с резьбой под шпильки. Они необходимы для того, чтобы ротор плавно «садился» на свое посадочное место;
• в статоре проделывается 4 отверстия под крепление кронштейна;
• на кронштейн укладывается нижний ротор магнитами вверх, в нем также просверливается 4 отверстия под резьбу для шпильки;
• на нижний ротор кладут статор;
• сверху укладывают второй ротор магнитами вниз. Все это фиксируется между собой и кронштейном с хабом шпильками и гайками.

Хаб (фланец с подшипниками) нужно приобрести отдельно: нижняя часть хаба должна быть диаметром под 1,5 дюймовую трубу.

Очередность крепления всех деталей более детально представлены на схеме ниже:

1 — соединительный элемент; 2 — опора лопастей; 3 — верхняя часть ротора; 4 — магнит; 5 — втулка; 6 — статор; 7 — нижняя часть ротора; 8 — гайка; 9 — шпилька; 10 — хаб; 11 — ось; 12 — кронштейн для крепления статора

Изготавливаем лопасти

Лопасти можно изготовить из дерева, стеклоткани и других материалов. Быстрее и легче эту часть ветрогенератора смастерить из канализационной ПВХ трубы. Лучше использовать трубы оранжевого цвета, так как они обладают хорошей плотностью и не боятся попадания прямых солнечных лучей.

Для вертикального ветрогенератора понадобится 4 лопасти из ПВХ трубы и 2 ортогональные (изогнутые) лопасти из оцинкованной жести. Такая конструкция позволит вращаться ветряку даже в условиях слабого ветра со скоростью 2–3 м в секунду. Берем метровые отрезки ПВХ трубы и разрезаем их вдоль на 2 равные части. Из жести вырезаем полукруги по размерам будущей лопасти и крепим их с помощью болтов по краям трубы.

Чтобы изготовить ортогональные лопасти, вам понадобится стандартный оцинкованный лист стали толщиной 0,75 мм. Сначала ножницами по металлу вырезается два отрезка размером 1х0,4 м и четыре отрезка в виде капельки. Потом отрезки стали нужно согнуть и по краям прикрепить отрезки «капельки».

Крепят лопасти по кругу на каркас, его можно сварить из профильной квадратной трубы 20х20 и уголков 25х25. Размеры каркаса и расстояние между лопастями можно увидеть на схеме ниже:

Сборка конструкции ветрогенератора

Из водопроводных труб различного диаметра сваривается мачта, высота ее зависит от местности, где будет располагаться ветрогенератор, и условий его эксплуатации, но в любом случае он должен быть выше крыши дома.

Заранее под секционную мачту нужно подготовить трехточечный армированный фундамент. К готовой мачте на земле прикручивается генератор. Далее к генератору прикрепляется болтами каркас с лопастями. Мачта с ветряком крепится к фундаменту с помощью двух шарнирных опор и посредством лебедки поднимается в вертикальное положение. После подъема мачты третья опора с помощью болта прикручивается к основанию ветряка. Дополнительно мачту нужно зафиксировать с помощью растяжки.

Электрическая часть

Ветряк будет выдавать 3-х фазный переменный ток. С помощью мостового выпрямителя, состоящего из 6 диодов, преобразовываем его в постоянный ток.

Это дает возможность заряжать аккумулятор на 12 В. Для контроля зарядки аккумулятора и предотвращения его перезарядки используют стандартное реле зарядки автомобиля РР-380.

К аккумулятору подключают инвертор, который позволяет преобразовать полученные 12 В постоянного тока в 220 В переменного частотой 50 Гц.

Результат работы ветряка: расчет эффективности

Тестовые испытания ветрогенератора при разной скорости ветра показали следующие результаты:

• при скорости ветра 5 м/с получаем 60 об/мин — 7 В и 2,3 А = 16 Вт;
• при скорости ветра 10,6 м/с получаем около 120 об/мин — 13 В и 3,4 А = 44 Вт;
• при скорости 15,3 м/с примерно 180 об/мин — 15 В и 5,1 А = 76,5 Вт;
• при скорости ветра 18 м/с получаем 240 об/мин — 18 В и 9 А = 162 Вт.

В основном ветряк выдает 16–45 Вт, так как ветер более 15 м/с бывает редко. Однако, если поставить скоростной винт, тогда можно получить более высокие результаты.

Герей Татьяна, рмнт.ру

15.03.17

Ветрогенератор своими руками на 220 вольт

Один из простых способов получить дешёвую электроэнергию — ветрогенератор. Его необязательно покупать, можно построить своими руками, используя правильно составленные чертежи и схемы, детали и материалы.

Блок: 1/5 | Кол-во символов: 203
Источник: https://kakpostroit.su/vetrogenerator-svoimi-rukami/

Принцип работы ветряного генератора и виды оборудования

Все ветрогенераторы состоят из лопасти, ротора турбины, генератора, оси генератора, инвертора и аккумулятора. Условно можно разделить все модели на промышленные и домашние, при этом принцип работы у них будет одинаков.

Пример схемы покупной модели

Вращаясь, ротор создает переменный ток с тремя фазами, который идет через контроллер к аккумулятору, а дальше, в инверторе преобразуется в стабильный для подачи к электроприборам.

Простая схема работы

Вращение лопастей происходит за счет физического воздействия при помощи импульсной или подъемной силы, в результате чего в действие приходит маховик, а также под воздействием тормозящей силы. В процессе маховик начинает раскручиваться, а ротор создает поле магнитное на зафиксированной части генератора, после чего воспроизводится ток.

В целом разделяют ветрогенераторы на вертикальные и горизонтальные. Что связано с расположением оси вращения.

Вертикальный вариант

Планируя создания ветряка своими руками на 220В, в первую очередь продумайте именно вертикальные варианты. Среди них выделяют:

• Ротор Савониуса. Самый простой, появившийся еще в 1924 году. В основе лежат два полуцилиндра на вертикальной оси. К недостаткам относят низкое использование энергии ветра.

Вариант ротора Савониуса

• С ротором Дарье. Появился в 1931 году, раскрутка происходит за счет разности сопротивления аэродинамического горба и кармана ленты, поэтому к недостаткам относится малый вращательный момент, а также необходимость монтировать нечетное количество лопастей.

Разновидность ветрового генератора Дарье

• Геликоидный. Лопасти имею закрученную форму, уменьшая нагрузку на подшипник, увеличивая срок эксплуатации. Недостаток – высокая цена.

Геликоидный

Самодельный вариант выйдет дешевле, если его правильно продумать и смонтировать.

УЗО: что это такое. Вы когда-нибудь слышали аббревиатуру УЗО? Что это такое узнаете прочитав обзор до конца. Вкратце хочется добавить, что это устройство способно уберечь жильё и всех его обитателей от ЧП, связанных с электричеством.

Горизонтальные модели

Горизонтальные модели разделяют по количеству лопастей. КПД у них выше, но есть необходимость монтажа флюгера для постоянного поиска направления ветра. Обороты вращения все модели имеют высокие, вместо лопастей монтируют противовес, который оказывает влияние на сопротивление воздуху.

Вариант горизонтальных моделей

Многолопастные модели могут иметь до 50 лопастей с большой инерцией. Их можно применять для работы водяных насосов.

Блок: 2/6 | Кол-во символов: 2492
Источник: https://HomeMyHome.ru/kak-sdelat-vetrogenerator-na-220v-svoimi-rukami.html

О самодельных ветряках для дома

Особый интерес к ветряной энергии проявляется на уровне бытовой сферы. Это понятно, если краем глаза взглянуть на очередной счёт за потреблённую энергию. Поэтому разного рода умельцы активизируются, используя все возможности получения электричества недорого.

Одна из таких возможностей, вполне реальная, тесно связана с ветряком из автомобильного генератора. Уже готовый прибор – автомобильный генератор – достаточно лишь оснастить правильно сделанными лопастями, чтобы иметь возможность снимать с клемм генератора какое-то значение электрической энергии.

Правда эффективно работать он будет лишь при условии наличия ветреной погоды.

Пример из практики бытового применения ветряных генераторов. Удачно разработанная и вполне эффективная практическая конструкция ветряка. Установлен трёхлопастной винт, что редкость для бытовых аппаратов

Использование фактически любого автомобильного генератора приемлемо для конструирования ветряка. Но подобрать для дела обычно стараются модель мощную, способную выдавать большие токи. Здесь на пике популярности конструкции генераторов от грузовых автомобилей, крупных пассажирских автобусов, тракторов и т.п.

Помимо генератора для изготовления ветряка потребуется ещё ряд комплектующих деталей:

• винт двух- или трёх- лопастной;
• автомобильный аккумулятор;
• электрический кабель;
• мачта, элементы опоры, крепёж.

Конструкция винта на две или три лопасти считается наиболее оптимальной для классического ветряного генератора. Но бытовой проект зачастую далёк от инженерной классики. Поэтому чаще всего на домашнюю конструкцию стараются подобрать уже готовые винты.

Крыльчатка от вентилятора легкового автомобиля, которая будет использована в качестве винта ветряной домашней установки. Лёгкость и большая полезная площадь для воздушной силы позволяют применять такие варианты

Таким, к примеру, может стать крыльчатка от внешнего блока сплит-системы кондиционирования воздуха или от вентилятора того же автомобиля. Но когда есть желание следовать традициям конструирования ветрогенераторов, придётся сооружать пропеллер ветряка от начала до конца своими руками.

Перед принятием решения о сборке и установке ветрогенератора стоит оценить климатические данные участка и рассчитать окупаемость. Существенную помощь в этом окажет информация весьма интересной статьи, рекомендуемой нами к ознакомлению.

Блок: 2/5 | Кол-во символов: 2346
Источник: https://sovet-ingenera.com/eco-energy/generators/vetrogenerator-iz-avtomobilnogo-generatora-svoimi-rukami.html

Сборка устройства для дома на 220в

Когда все потребное готово переходите к сборке. Каждый из вариантов может иметь дополнительные детали, но они чётко оговариваются непосредственно в руководстве.
Первым делом соберите ветряное колесо — главный элемент конструкции, ведь именно эта деталь будет преображать энергию ветра в механическую. Лучше всего, чтобы у него было 4 лопасти. Запомните, что чем меньше их количество, тем больше механической вибрации и тем сложней будет его сбалансировать. Делают их из листовой стали или железной бочки. Форму они должны носить не такую, как вы видели в старых мельницах, а напоминающие крыльчатый тип. У них аэродинамическое сопротивление намного ниже, а эффективность выше. После того как вы с помощью болгарки, вырежете ветряк с лопастями диаметром 1.2-1.8 метра, его вместе с ротором требуется прикрепить с осью генератора, просверлив отверстия и соединив болтами.

Блок: 3/12 | Кол-во символов: 905
Источник: https://ecoteplo.pro/vetrogenerator-svoimi-rukami/

Основа домашнего ветрогенератора

Тема изготовления и установки самодельных ветряных генераторов очень широко представлена в сети Интернет. Однако большая часть материала – это банальное описание принципов получения электрической энергии от природных источников.

Теоретическая методика устройства (установки) ветрогенераторов уже давно известна и вполне понятна. А вот как обстоят дела практически в бытовом секторе – вопрос, раскрытый далеко не полностью.

Чаще всего в качестве источника тока для самодельных домашних ветрогенераторов рекомендуют выбирать автомобильные генераторы или асинхронные двигатели переменного тока, дополненные неодимовыми магнитами.

НЕОДИМОВЫЙ

Процедура переделки асинхронного электродвигателя переменного тока под генератор для ветряка. Заключается в изготовлении «шубы» ротора из неодимовых магнитов. Крайне сложный и долговременный процесс

Однако оба варианта требуют существенной доработки, нередко сложной, дорогостоящей, отнимающей много сил и времени.

Куда проще и легче во всех отношениях установить электродвигатели, подобные тем, что выпускались прежде и выпускаются теперь фирмой Ametek (пример) и другими.

Для домашней ветрогенераторной установки подходят моторы постоянного тока напряжением 30 – 100 вольт. В режиме генератора от них можно получить примерно 50% от заявленного рабочего напряжения.

Следует отметить: при работе в режиме генерации электродвигатели постоянного тока требуется раскручивать до скорости выше номинальной.

При этом каждый отдельно взятый мотор из десятка одинаковых экземпляров, может показывать совершенно разные характеристики.

Поэтому оптимальный подбор электродвигателя к домашнему ветрогенератору логичен при следующих показателях:

1. Высокий параметр рабочего напряжения.
2. Низкий параметр RPM (угловая скорость вращения).
3. Высокое значение рабочего тока.

Так, удачным под установку выглядит мотор производства фирмы Ametek с рабочим напряжением 36 вольт и угловой скоростью вращения — 325 об/мин.

Именно такой электродвигатель используется в конструкции ветрогенератора – установки, что описана ниже в качестве примера домашнего ветряка.

ЭЛЕКТРОМОТОР

Мотор постоянного тока для домашнего ветрогенератора. Оптимальный вариант из числа продуктов, изготовленных фирмой Ametek. Также удачно подходят подобные электродвигатели производства других фирм

Проверить эффективность любого похожего мотора несложно. Достаточно подключить к электрическим выводам обычную автомобильную лампу накаливания на 12 вольт и крутануть вал мотора рукой. При хороших технических показателях электродвигателя лампа обязательно зажжётся.

Блок: 2/3 | Кол-во символов: 2579
Источник: https://zetsila.ru/%D0%B2%D0%B5%D1%82%D1%80%D0%BE%D0%B3%D0%B5%D0%BD%D0%B5%D1%80%D0%B0%D1%82%D0%BE%D1%80-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8/

Типовые примеры самодельных ветрогенераторов

Устройство ветрогенератора одинаковое, вне зависимости от выбранной схемы.

• Пропеллер, который может быть установлен как непосредственно на вал генератора, так и с помощью ременной (цепной, шестеренной передачи).
• Собственно генератор. Это может быть готовое устройство (например, с автомобиля), либо обычный электродвигатель, который при вращении вырабатывает электроток.
• Инвертор, регулятор напряжения, стабилизатор — в зависимости от выбранного напряжения.
• Буферный элемент — аккумуляторные батареи, обеспечивающие непрерывность генерации, вне зависимости от наличия ветра.
• Установочная конструкция: мачта, кронштейн для монтажа на крыше.

Пропеллер

Можно изготовить из любого материала: хоть из пластиковых бутылок. Правда гибкие лопасти существенно ограничивают мощность.

Достаточно вырезать в них полости, для забора ветра.

Неплохой вариант — ветряк бытового из кулера. Вы получаете готовую конструкцию с профессионально выполненными лопастями и сбалансированным электродвигателем.

Аналогичная конструкция изготавливается из охладителя компьютерных блоков питания. Правда мощность такого генератора мизерная — разве что зажечь лампу на светодиодах, или зарядить мобильный телефон.

Тем не менее, система вполне работоспособна.

Неплохие лопасти получаются из алюминиевых листов. Материал доступен, его несложно отформовать, пропеллер получается достаточно легким.

Если вы создаете роторный пропеллер для вертикального генератора, можно воспользоваться жестяными банкам, разрезанными вдоль. Для мощных систем применяются половинки стальных бочек (вплоть до объема 200 литров).

Разумеется, придется с особой тщательностью подойти к вопросу надежности. Мощный каркас, вал на подшипниках.

Генератор

Как говорилось выше, можно использовать готовый автомобильный, или электродвигатель от промышленных электроустановок (бытовой техники). В качестве примера: ветрогенератор из шуруповерта. Используется вся конструкция: двигатель, редуктор, патрон для крепления лопастей.

Компактный генератор получается из шагового двигателя принтера. Опять же, мощности хватает лишь на питание светодиодного светильника или зарядного устройства смартфона. На природе — незаменимая вещь.

Если вы с паяльником «на ты», и неплохо разбираетесь в радиотехнике — генератор можно собрать самостоятельно. Популярная схема: ветрогенератор на неодимовых магнитах. Преимущества конструкции — можно самостоятельно рассчитать мощность под ветровую нагрузку в вашей местности. Почему неодимовые магниты? Компактность при высокой мощности.

Можно переделать ротор имеющегося генератора.

Либо создать собственную конструкцию, с изготовлением обмоток.

Эффективность такого ветряка на порядок выше, чем при использовании схемы с электродвигателем. Еще одно неоспоримое преимущество — компактность. Неодимовый генератор плоский, и его можно разместить непосредственно в центральной муфте пропеллера.

Мачта

Изготовление этого элемента не требует познаний в электронике, но от его прочности зависит жизнеспособность всего ветрогенератора.

Например, мачта высотой 10–15 метров требует грамотно рассчитанных растяжек и противовесов. Иначе сильный порыв ветра может завалить конструкцию.

Если мощность генератора не превышает 1 кВт, вес конструкции не такой большой, и вопросы прочности мачты отходят на второй план.

Блок: 4/6 | Кол-во символов: 3325
Источник: https://ProFazu.ru/elektrooborudovanie/samodelki-oborud/vetrogenerator-svoimi-rukami.html

Особенности сборки ветрогенератора из стиральной машины своими руками

Рассмотрим, как сделать ветрогенератор на 220В своими руками, используя двигатель стиральный машины старого образца.

Таблица 1. Подробная инструкция ветрогенератора из стиральной машины с фото

Что необходимо сделать	Фотопример
Следует купить неодимовые магниты, которые монтируются в углубления на роторе двигателя. Сами выемки делаются на токарном станке, для правильного размещения используйте схему.
Приклеивать магниты надо на суперклей в подготовленные углубления. Затем, их следует обернуть бумагой, а остальное пространство залить эпоксидкой.
Далее готовим ось, которую лучше заказать у токаря. Внутри полой конструкции должно остаться место для кабеля и отверстие для его входа. Держатель монтируем из железного прута. Для него используем болгарку, которой отрезаем две трубки (на них закрепляете генератор), а с другого конца следует приварить.
Переходим к лопастям, которые можно изготовить из 16 см трубы для наружной канализации. В данном случае используйте лобзик.
Осталось собрать ветрогенератор, закрепив все элементы. Для начала на несущую рейку крепим генератор, лопасти, ротор и хвост. Не забудьте закрыть генератор кожухом.
Силовую установку следует крепить при помощи шарнирного механизма, а мачта монтируется в бетонное основание на 4 болта.
Проведите провод до распределительного щитка.
Подключите все элементы и проведите тестирование работоспособности.

Чтобы было проще понять всю последовательность действий при сборке ветряной электростанции своими руками из старой стиральной машинки, посмотрите видео:

Блок: 4/6 | Кол-во символов: 1586
Источник: https://HomeMyHome. ru/kak-sdelat-vetrogenerator-na-220v-svoimi-rukami.html

Ветрогенератор своими руками из шагового двигателя

Устройство из шагового двигателя даже при небольшой скорости вращения вырабатывает около 3 Вт. Напряжение может подниматься выше 12 В, а это позволяет заряжать небольшой аккумулятор. В качестве генератора можно вставить шаговый двигатель от принтера. В таком режиме у шагового двигателя вырабатывается переменный ток, а его без труда преобразовать в постоянный, используя несколько диодных мостов и конденсаторы. Схему вы можете собрать собственноручно. Стабилизатор устанавливают за мостами, в следствии получим постоянное выходное напряжение. Чтобы контролировать зрительно напряжение, можно установить светодиод. С целью уменьшения потери 220 В, для его выпрямления, применяются диоды Шоттки.

Лопасти будут из трубы ПВХ. Заготовку рисуют на трубе, а затем вырезают отрезным диском. Размах винта должен составлять около 50 см, а ширина — 10 см. Нужно выточить втулку с фланцем под размер вала ШД. Она насаживается на вал двигателя и крепится с помощью винтов, непосредственно к фланцам будут крепиться пластиковые “винты”. Также проведите балансировку – от концов крыльев отрезаются кусочки пластика, угол наклона изменить посредством нагрева и изгиба. В само устройство вставляют кусок трубы, к которому его тоже прикрепляют болтами. Что касается электрической платы, то её лучше разместить внизу, а к ней вывести питание. С шагового двигателя выходят до 6 проводов, которые соответствуют двум катушкам. Для них потребуются токосъёмные кольца для передачи электроэнергии от подвижной части. Соединив все детали между собой переходим к тестированию конструкции, которая будет начинать обороты при 1 м/с.

Блок: 7/12 | Кол-во символов: 1654
Источник: https://ecoteplo.pro/vetrogenerator-svoimi-rukami/

Подготовка автомобильного генератора

Для того чтобы сделать ветрогенератор своими руками из автомобильного генератора? потребуется установка силой от 95A с напряжением 12 В. При 125 оборотах в минуту он вырабатывает 15,5 Вт, а при 630 оборотах этот показатель составит 85,7 Вт. Если говорить о нагрузке в 630 об/мин, то вольтметр покажет 31,2 вольт, а амперметр – 13,5 ампер. Таким образом, мощность генератора составит 421,2 Вт. Для достижения этого показателя необходимо использовать неодимовые магниты, которые в 7 раз эффективнее, чем ферритовые.

В начале подготовки автомобильного генератора нужно удалить роторную обмотку магнитного возбуждения и электронные щётки с коллектором. На место кольцевых ферромагнетиков нужно установить неодимовые магниты в количестве 3 штук, размер каждого из них должен составлять 85 х 35 х 15 миллиметров. Недостатком использования мощных магнитов может стать «залипание», затрудняющее движение вала. Для его уменьшения магниты должны размещаться под небольшим углом относительно друг друга.

Перед запуском генератора, его нужно протестировать на токарном станке, раскрутив вал до 950–1000 об/мин. Если устройство работает нормально, отдача будет составлять не менее 200 Вт. В большинстве случаев подойдёт классическая силовая установка с вертикальной осью: она характеризуется низкими оборотами и бесшумностью.

В процессе эксплуатации ветрогенератора рекомендуется периодически проверять надёжность креплений у основания мачты, смазывать подшипники поворотного устройства, проводить балансировку наклона установки. Раз в полгода рекомендуется проверять и менять электроизоляцию, которая нередко повреждается из-за использования в неблагоприятных условиях.

Самодельный ветрогенератор, собранный из автомобильного генератора и простых деталей, способен обеспечить электроэнергией небольшой дом и стать автономным резервным источником питания. Экологически безопасный и нетребовательный в обслуживании, он окупится в течение 2–4 лет в зависимости и прослужит десятки лет.

Блок: 5/5 | Кол-во символов: 2002
Источник: https://kakpostroit.su/vetrogenerator-svoimi-rukami/

Особенности сборки вертикального ветрогенератора из автомобильного генератора своими руками

Когда «самоделкины» задумываются, как сделать ветрогенераторы на 220В своими руками, чаще всего используют именно автомобильные генераторы в качестве основы. Собрать его несложно, а для работы потребуются:

• генератор в 12В от авто;
• аккумулятор;
• преобразователь с 12 на 220 Вт с мощностью 1,2 кВт;
• бочка или ведро алюминиевое или стальное для лопастей;
• контрольная лампочка от авто;
• выключатель;
• вольтметр;
• провода из меди с сечением более 2 мм;
• хомута для крепления.

Для сборки ветрогенератора вертикального своими руками потребуются рулетка и карандаш, набор ключей, электродрель и болгарка, а также ножницы по металлу. Подробная инструкция по монтажу приведена ниже.

Таблица 2. Сборка вертикального ветрогенератора из автомобильного генератора

Чтобы вам было проще сориентироваться, посмотрите видеоматериал по варианту сборке ветрогенератора из автомобильного генератора своими руками.

Видео: ветрогенератор своими руками из автомобильного генератора

Блок: 5/6 | Кол-во символов: 1030
Источник: https://HomeMyHome. ru/kak-sdelat-vetrogenerator-na-220v-svoimi-rukami.html

Хвостовик для нашего устройства

Чтобы в будущем он улавливал потоки ветра с разных сторон, соберите хвостовик, использовав заранее подготовленную трубку. Хвостовая часть будет крепиться с помощью откручиваемой крышки от шампуня. В ней тоже делают отверстие и, предварительно надев на один конец трубки заглушку, протягивают её и закрепляют к основному корпусу бутылочки. С другой стороны, трубку пропиливают ножовкой и вырезают ножницами из крышки пластикового ведра крыло хвостовика, оно должно иметь круглую форму. Все что вам нужно, это попросту обрезать края ведра, которыми оно прикреплялось к основной ёмкости.

На заднюю панель подставки прикрепляем USB выход и складываем все полученные детали в одну. Крепить радио или подзаряжать телефон можно будет через этот вмонтированный USB порт. Конечно, сильной мощностью он от бытового вентилятора не обладает, но все же освещение одной лампочки может обеспечить.

Блок: 6/12 | Кол-во символов: 912
Источник: https://ecoteplo. pro/vetrogenerator-svoimi-rukami/

В заключение

При правильном подборе элементов для самодельного ветрогенератора, вы можете смастерить хорошую модель, обеспечивающую весь дом бесперебойным напряжением.

Если не уверены в своих силах или не хватает инструмента, можно купить бытовой ветряк, который окупиться за счет экономии на электроэнергии. Такое оборудование становится все популярнее в условиях современной экономии, оно прекрасно подходит для частных домов.

Самодельные ветрогенераторы обычно не шумные и надежные, однако, производительность значительно ниже, чем у покупных. Выбирайте и монтируйте оборудование по своему вкусу.

Экономьте время: отборные статьи каждую неделю по почте

Блок: 6/6 | Кол-во символов: 651
Источник: https://HomeMyHome.ru/kak-sdelat-vetrogenerator-na-220v-svoimi-rukami.html

Выводы и полезное видео по теме

Даже обычный электрический шуруповёрт может стать ветряком, если знать основы устройства ветрогенератора.

Интерес к ветрогенераторам не снижается. Напротив, этот вариант добычи электрической энергии всё чаще рассматривается на уровне владельцев загородной недвижимостью.

Очевидно, если совмещать сразу несколько видов энергии – ветра, солнца, гидротурбин или атомных станций, такое совмещение может дать экономический эффект. При этом риски пользователя остаться без электричества сводятся к нулю.

Хотите рассказать о том, как собственноручно собрали ветряк для обеспечения электричеством дачи? Желаете поделиться полезными сведениями, не упомянутыми в статье? Пишите, пожалуйста, в расположенном ниже блоке, делитесь впечатлениями, только вам известными техническими нюансами и фото по теме статьи.

Блок: 5/5 | Кол-во символов: 828
Источник: https://sovet-ingenera.com/eco-energy/generators/vetrogenerator-iz-avtomobilnogo-generatora-svoimi-rukami.html

Ветряк из мотор-колесо и магнитов

Не каждый знает, что ветрогенератор из мотор-колеса можно собрать своими руками за короткое время, главное заранее запастись нужными материалами. Для него лучше всего подходит ротор Савониуса, его можно приобрести готовый или же самостоятельно. Он состоит из двух полуцилиндрических лопастей и перекрытия, из которых и получаются оси вращения ротора. Материал для их изделия выбирайте самостоятельно: дерево, стеклоткань или пвх-трубу, что является самым простым и оптимальным вариантом. Изготовляем место соединения деталей, на котором нужно проделать отверстия для крепления в соответствии с количеством лопастей. Потребуется стальной поворотный механизм, чтобы устройство могло выдерживать любую погоду.

Блок: 8/12 | Кол-во символов: 739
Источник: https://ecoteplo.pro/vetrogenerator-svoimi-rukami/

Из ферритовых магнитов

Ветрогенератор на магнитах будет сложно освоить малоопытным мастерам, но все же можно попробовать. Итак, должны быть четыре полюса, в каждом будет находиться по два ферритовых магнита. Покрывать их будут накладки из металла толщиной чуть меньше миллиметра для распределения более равномерного потока. Основных катушек должно быть 6 штук, перемотаны толстым проводом и должны находиться через каждый магнит, занимая пространство, соответствующее длине поля. Крепление схем обмотки может быть на ступице от болгарки, в середину которой установлен заранее выточенный болт.

Регулируется поток подачи энергии высотой закрепления статора над ротором, чем он выше, тем меньше залипаний, соответственно мощность понижается. Для ветряка нужно сварить опору-стойку, а на диске статора закрепить 4 больших лопасти, которые вы можете вырезать из старой металлической бочки или крышки от пластикового ведра. При средней скорости вращения выдаёт примерно до 20 ватт.

Блок: 9/12 | Кол-во символов: 973
Источник: https://ecoteplo.pro/vetrogenerator-svoimi-rukami/

Конструкция ветряка на неодимовых магнитах

Если вы хотите узнать о создании, нужно сделать основой ступицу автомобиля с дисками тормоза, такой выбор вполне оправдан, ведь она мощная, надёжная и хорошо сбалансированная. После того как вы отчистите ступицу от краски и грязи, переходите к расстановке неодимовых магнитов. Их потребуется по 20 штук на диске, размер должен составлять 25х8 миллиметров.

Магниты нужно размещать, учитывая чередование полюсов, перед склейкой лучше создать бумажный шаблон либо прочертить линии, делящие диск на сектора, чтобы не перепутать полюса. Очень важно, чтобы они, стоящие друг напротив друга, были с разными полюсами, то есть притягивались. Клеят их супер-клеем. Поднимите бордюрчики по краям дисков, и в центре намотайте скотч или залепите пластилином для недопущения растекания. Чтобы изделие работало с максимальной отдачей, катушки статора следует рассчитать правильно. Увеличение количества полюсов приводит к росту частоты тока в катушках, благодаря этому, устройство даже при низкой частоте оборота даёт большую мощность. Намотка катушек осуществляется более толстыми проводами, с целью снижения сопротивления в них.

Когда основная часть готова, изготовляют лопасти, как в предыдущем случае и закрепляют их к мачте, что может быть изготовлена из обыкновенной пластиковой трубы с диаметром— 160 мм. В конце концов наш генератор, работающий на принципе магнитной левитации, с диаметром в полтора метра и шестью крыльями, в 8м/с, способен обеспечить до 300 Вт.

Блок: 10/12 | Кол-во символов: 1496
Источник: https://ecoteplo.pro/vetrogenerator-svoimi-rukami/

Цена разочарования или дорогой флюгер

Сегодня существует множество вариантов как сделать устройство для преобразования энергии ветра, каждый способ по-своему эффективен. Если вы ознакомлены с методикой изготовления оборудования вырабатывающего энергию, то будет неважно на базе чего его делать, главное, чтобы он отвечал задуманной схеме, и на выходе давал хорошую мощность.

Блок: 11/12 | Кол-во символов: 373
Источник: https://ecoteplo.pro/vetrogenerator-svoimi-rukami/

Кол-во блоков: 24 | Общее кол-во символов: 33630
Количество использованных доноров: 6
Информация по каждому донору:

1. https://HomeMyHome.ru/kak-sdelat-vetrogenerator-na-220v-svoimi-rukami.html: использовано 4 блоков из 6, кол-во символов 5759 (17%)
2. https://ecoteplo. pro/vetrogenerator-svoimi-rukami/: использовано 9 блоков из 12, кол-во символов 8936 (27%)
3. https://kakpostroit.su/vetrogenerator-svoimi-rukami/: использовано 3 блоков из 5, кол-во символов 3063 (9%)
4. https://ProFazu.ru/elektrooborudovanie/samodelki-oborud/vetrogenerator-svoimi-rukami.html: использовано 3 блоков из 6, кол-во символов 7670 (23%)
5. https://sovet-ingenera.com/eco-energy/generators/vetrogenerator-iz-avtomobilnogo-generatora-svoimi-rukami.html: использовано 3 блоков из 5, кол-во символов 5623 (17%)
6. https://zetsila.ru/%D0%B2%D0%B5%D1%82%D1%80%D0%BE%D0%B3%D0%B5%D0%BD%D0%B5%D1%80%D0%B0%D1%82%D0%BE%D1%80-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8/: использовано 1 блоков из 3, кол-во символов 2579 (8%)

Водяной генератор мощностью 600 Вт из старой стиральной машины

Поделиться — это забота!

Самодельный генератор на 600 Вт из старой стиральной машины! Теперь, если вы собираетесь жить в автономном режиме и генерировать свою собственную энергию, вы должны выбрать, как вы собираетесь обеспечивать эту мощность наиболее эффективным и экономичным способом. Все, что вы делаете, конечно, должно быть устойчивым и позволять вам быть на 100% самостоятельным и независимым. Есть много способов выполнить эту работу, если подумать о том, как вы собираетесь вырабатывать электричество для своей усадьбы.Скорее всего, у вас будут солнечные батареи и, возможно, ветряная турбина для резервного или дополнительного питания. У вас также, вероятно, будет аккумуляторный блок и, возможно, даже резервный аккумуляторный блок для подачи питания на случай, если ваш основной аккумуляторный блок отключится по какой-либо причине.

Дело в том, что в конечном итоге вам понадобится резервная копия, и это все о том, чтобы подготовиться. Быть подготовленным также означает, что вам необходимо иметь несколько резервных систем для подачи электроэнергии на случай, если одна или несколько ваших энергогенерирующих систем сгорят из-за освещения, упадет дерево на солнечные панели, ураган выйдет из строя вашу ветряную турбину или астероид разбивает ваш аккумуляторный отсек. (Эй, это могло случиться.)

Итак, имеет смысл иметь возможность питать вашу усадьбу несколькими генераторами. Вот как превратить старую стиральную машину в генератор.

Вот как превратить стиральную машину в генератор.

Оригинальная стиральная машина-генератор.

Вот подробное видео о том, как перемонтировать статор.
ВНИМАНИЕ: НЕ ПЫТАЙТЕСЬ, ЕСЛИ ВЫ НЕ ЗНАЕТЕ С ЭЛЕКТРИЧЕСТВОМ!

Как и во всем, безопасность имеет первостепенное значение, и если вы решите сделать что-то из этого, убедитесь, что вы знаете, что делаете, или попросите электрика заменить его для вас.

Эта машина может питать несколько бытовых приборов в вашем доме, и, что самое главное, она работает от воды.

***

ВНИМАНИЕ: Это видео предназначено только для информационных целей, работа с электричеством может быть опасной. Если вы не обладаете квалификацией, проконсультируйтесь с электриком, прежде чем пытаться выполнить какие-либо подключения, показанные в этом видео. Я живу без электросети уже несколько лет, используя переделанный двигатель стиральной машины F&P с водным приводом для выработки более чем достаточной мощности для работы всех приборов и горячей воды, которые я использую в своей хижине в лесу в Нельсоне, Новая Зеландия, а также питание всех инструментов, которые я использую в своей мастерской.За это время я сэкономил много тысяч долларов, избавившись от необходимости оплачивать счета за электроэнергию. В этом подробном видео я покажу вам, как это делается. ~ Буддханц

Ветряная турбина своими руками — Возобновляемая энергия

Может быть, вы живете на лодке, отдыхаете в уединенной хижине или живете вне сети, как я. Или, возможно, вы просто хотите снизить счет за электроэнергию. В любом случае, с помощью горстки недорогих и легких материалов, вы можете построить самодельный ветрогенератор, который сделает электричество вашим, пока дует ветер.Вы сможете осветить складское помещение, включить электричество в свой сарай или использовать генератор, чтобы поддерживать все аккумуляторные батареи в автомобиле.

Электроэнергия для моей автономной кабины поступает от солнечной и ветровой энергии, хранящейся в группе из четырех 6-вольтовых батарей для гольф-каров, подключенных к 12-вольтовой системе. Контроллер заряда и аккумуляторная батарея предохраняют мою систему от недостаточной или чрезмерной зарядки. Весь шебанг обошелся мне меньше чем в 1000 долларов, и у меня есть освещение, вентиляторы, телевизор и стереосистема, холодильник и диско-шар, который поднимают для особых случаев.

Если вы можете поворачивать гаечный ключ и работать с электродрелью, вы можете построить этот простой генератор за два дня: один день на поиск деталей и один день на сборку компонентов. Четыре основных компонента включают автомобильный генератор переменного тока со встроенным регулятором напряжения, вентилятор и блок сцепления General Motors (GM) (я использовал один от двигателя GM 350 1988 года), опору или столб, на котором можно установить генератор (15 футы использованных 2-дюймовых трубок обошлись мне в 20 долларов) и металл для сборки кронштейна для крепления генератора на мачте или мачте.Если вы любитель Ford или Mopar, это нормально — просто убедитесь, что в вашем генераторе есть встроенный регулятор напряжения. Вам также понадобится электрический кабель или провода, чтобы подключить генератор к аккумуляторным батареям. Я использовал 3-жильный кабель 8-го калибра, украденный из масляного пятна. (И они сказали, что переход от ископаемого топлива к возобновляемым источникам энергии займет годы. Пфф!)

Узел муфты вентилятора к генератору

Лопасти ветрогенератора заменены на муфту вентилятора автомобиля. Чтобы прикрепить лопасти к генератору, вы можете приварить ступицу муфты вентилятора непосредственно к ступице генератора — просто убедитесь, что вентилятор точно совмещен с валом генератора. Кроме того, убедитесь, что встроенные в генератор электрические разъемы расположены в том месте, где будет нижняя часть генератора. Если у вас нет доступа к сварочному аппарату, вы можете подключить муфту вентилятора к генератору, используя следующие материалы:

• Шайба 5/8 дюйма на 3 дюйма, толщина 3/16 дюйма
• Электродрель
• Метчик с резьбой 1/4 дюйма
• Сверло, соответствующее специальному метчику с резьбой
• (4) 1 / Болты от 4 дюймов на 1-1 / 2 дюйма до 2-1 / 2 дюйма с соответствующими гайками и стопорными шайбами ​​

Создайте соединение, используя 3-дюймовую шайбу и четыре болта, которые будут скреплять вместе муфту вентилятора и генератор.Просверлите четыре отверстия в шайбе, чтобы они совпадали с отверстиями в муфте вентилятора, а затем нарежьте резьбу в отверстиях с помощью метчика на 1/4 дюйма. Вверните болты в отверстия. Чтобы определить длину необходимых болтов, поместите вентилятор на верхнюю часть генератора так, чтобы шкив вентилятора опирался на шкив генератора и оба вала были расположены на одной линии. Измерьте длину по двум валам от задней части вентилятора генератора до задней части ступицы муфты вентилятора. Используйте эту длину для болтов. Отвинтите гайку шкива генератора и снимите шкив и небольшой вентилятор.Наденьте соединение, которое вы сделали из шайбы и четырех болтов, на вал генератора так, чтобы болты были направлены в сторону от генератора. Затем снова прикрепите вентилятор генератора и гайку к валу, не снимая шкив. Большая гайка удерживает соединение на месте. Присоедините узел муфты вентилятора к болтам, которые теперь выступают из генератора, и затяните гайки с установленными стопорными шайбами.

Кронштейн для установки генератора

Если у вас есть сварщик, сделать кронштейн несложно.Я использовал 1-дюймовую квадратную трубку для всех частей кронштейна и кусок 1-дюймовой трубы длиной 2 фута для вращающегося стержня, который помещается внутри стойки. Если у вас нет сварщика, не бойтесь. Кронштейн в сборе может быть соединен с оцинкованной трубой 1/2 дюйма и фитингами. Вот список фитингов, которые вам, скорее всего, понадобятся:

• (5) тройников 1/2 дюйма
• (2) колена 1/2 дюйма
• (2) штуцера 1/2 дюйма на 12 дюймов
• (2) 1/2 дюйма- ниппели размером 6 дюймов
• (2) штуцеры 1/2 дюйма на 1 1/2 дюйма
• (2) ниппели 1/2 дюйма на 2 дюйма
• (3) 1 / 2-дюймовые соски

Хвостовой плавник должен быть прикреплен к 12-дюймовому ниппелю в задней части кронштейна, чтобы вращать генератор и выровнять его с направлением ветра.Вы можете вырезать плавник высотой около 1 фута и длиной 2 фута из старого оловянного сайдинга или кровли с помощью ножниц или резака — лучше всего подойдет прямоугольный треугольник. Если вы используете гофрированный металл, обязательно обрезайте ребро так, чтобы гофры проходили горизонтально. После того, как плавник будет вырезан, положите его поверх одного из 12-дюймовых сосков и просверлите три пилотных отверстия через нижнюю часть хвостового плавника и сбоку от соска. Используйте три винта (подойдут стальные кровельные винты), чтобы прикрепить хвост к ниппелю.

Башня ветрогенератора

Я использовал старую телевизионную антенную вышку высотой 20 футов вместе с трубой диаметром 2-1 / 2 дюйма для верхней части. Вам также потребуется приварить или закрепить болтами упор в верхней части мачты, который будет контактировать с упором на вашем узле кронштейна. Ограничители позволяют генератору вращаться только на 360 градусов по часовой стрелке или против часовой стрелки, поэтому ваш кабель не перекручивается вокруг мачты и мачты.

Соединение 2–3 / 8-дюймовых толстостенных металлических труб длиной от 10 до 20 футов (или высотой после возведения) создает хорошую башню после ее присоединения к зданию или другой прочной, стационарной конструкции.Убедитесь, что он безопасен, и при необходимости рассмотрите возможность использования растяжек.

После того, как вы скрепили все компоненты генератора вместе и прикрепили к кронштейну в сборе, установите его на неизолированный столб или опору. Вставьте трубу на кронштейне генератора в опору или верх башни. Используйте две стальные шайбы, сложенные вместе, чтобы создать гладкую поверхность, которая будет служить опорой между генератором и башней. Присоедините положительный и отрицательный провода к генератору и закрепите их на кронштейне и вдоль мачты с помощью стяжек, тюков или изоленты.(На самом деле он не самодельный, если только на нем где-нибудь не закреплен небольшой тюковый провод и изолента, правда?) Убедитесь, что провода достаточно провисают, чтобы ветрогенератор мог вращаться на 360 градусов.

Скорее всего, вам понадобится помощь, чтобы поставить башню и генератор в вертикальное положение, так как они будут довольно тяжелыми. Веревки и попутчик помогут, если вы поднимаетесь довольно высоко. Если в вашем районе всегда ветрено, вам нужно только подняться достаточно высоко над землей, чтобы движущиеся части могли безопасно находиться над головой.Надежно закрепите башню на месте. Ветер может быть обманчиво сильным, поэтому не срезайте углы на этом этапе окончательной сборки. После того, как вы установили свой ветрогенератор, подключите провода к аккумуляторной батарее с контроллером заряда между ними, чтобы предотвратить недостаточную или чрезмерную зарядку.

Теперь вы готовы зажигать свет, заводить джемы и исполнять те старые дискотечные трюки, которые, я знаю, вы копили на электрическую горку с семьей и друзьями.

Небольшой отказ от ответственности: создавайте и используйте на свой страх и риск.Мой генератор работает нормально, но вы несете ответственность за свою работу. Удачи и сил!

---

Роберт Д. Коупленд разводит и продает мясной скот на травяном откорме и является владельцем автономного пансионата в Техасе под названием The Sunflower , в комплекте с кабинами из соломенных тюков и глиняной штукатурки, свежих органических питание, обучение пермакультуре, семинары и многое другое! Дополнительную информацию можно найти по телефону , здесь .

Power From the Wind — это полностью переработанное и обновленное издание руководства для частных лиц и предприятий, заинтересованных в установке небольших ветроэнергетических систем. Это практическое руководство, написанное для непрофессионала, дает точное и беспристрастное представление обо всех аспектах малых ветроэнергетических систем, в том числе:

• Опции для ветроэнергетических систем
• Способы оценки ветровых ресурсов на вашем участке
• Ветряные турбины и башни
• Инверторы и батареи
• Монтаж и обслуживание систем
• Стоимость и преимущества установки ветряной системы

Читатели получат знания, необходимые им для принятия мудрых решений при проектировании, покупке и установке небольших ветроэнергетических систем, а также для эффективного общения с установщиками ветряных систем, а также смогут помочь сделать наиболее разумный и экономичный выбор.Заказ в магазине новостей Матери-Земли или по телефону 800-456-6018.

---

Первоначально опубликовано: апрель / май 2017 г.

Diy Ветрогенератор Мотор для стиральной машины

Мотор для стиральной машины ветрогенератора своими руками

Легкие и простые проекты DIY для вашего дома с минимальным бюджетом.

Мотор для стиральной машины ветрогенератора своими руками .Мотор-генератор DIY генератор самодельный генератор возобновляемая энергия солнечная энергия солнечная энергия стиральная машина мотор стиральные машины лучшие солнечные батареи. Мы будем использовать двигатель стиральной машины с интеллектуальным приводом Fisher и Paykel для зарядки аккумуляторной батареи, которая, в свою очередь, будет использоваться для питания моей кабины выживания через инвертор с 24 на 110 В.

Этот генератор для стиральной машины своими руками может быть водой или ветром от br.pinterest.com

Я считаю, что есть один минус … этот самодельный генератор должен быть построен со стиральной машиной с интеллектуальным приводом.С помощью этих простых инструкций вы сможете превратить старую альтернативу из автомобиля в работающий ветрогенератор. Вело велосипед стиральная машина мотор мотор генератор энергетические проекты самодельные инструменты diy кемпинг diy электроника альтернативная энергия навыки выживания.

Все части одинаковы, просто они получают питание одним способом, чтобы сделать двигатель, а другим способом — генератором.

Логика генератора стиральной машины.Если ваша стиральная машина сломалась, просто снимите катушку и магнит в сборе и удерживайте болты, удерживающие их на месте. Ветряк из мотора стиральной машины своими руками. У Ebay есть мотор за 10 долларов, мотор привода омывателя Whirlpool wpw10677715.

Источник: www.pinterest.com

Теперь, если вы собираетесь жить в автономном режиме и генерировать свою собственную энергию, вам нужно выбрать, как вы собираетесь обеспечивать эту мощность наиболее эффективным и экономичным способом.

Источник: www.pinterest.com

Логика генератора стиральной машины.

Источник: www.pinterest.com

Построив этот солнечный воздухонагреватель своими руками, вы сэкономите 1000 долларов за штуку.

Источник: www.pinterest.com

Сделайте вертикальный ветрогенератор и займитесь экологией своими руками.

Источник: www.pinterest.com

Сделайте вертикальный ветрогенератор и займитесь экологией своими руками.

Источник: www.pinterest.com

Сделайте вертикальный ветрогенератор и займитесь экологией своими руками.

Источник: www.pinterest.com

Двигатель постоянного тока — это то же самое, что и генератор постоянного тока.

Источник: www.pinterest.com

Генератор бесплатной энергии своими руками. от электрического и электронного.

Источник: www.pinterest.com

В основном турбина достигла КПД около 90%, а двигатель стиральной машины имеет множество патентов на то, чтобы сделать его реверсом турбины.

← дешевые идеи полов для террасы своими руками идеи дешевых уличных полов своими руками →

DMCA Контакт Политика конфиденциальности Авторские права

Самодельная ветряная турбина с вертикальной осью, сделанная из бытового лома

Вы хотели попробовать собрать энергию ветра для питания своего дома, но вас оттолкнула чрезмерная цена имеющихся в продаже ветряных турбин? Вот руководство по созданию собственной ветряной турбины с вертикальной осью из отходов, которые у большинства из нас валяются дома.Если у вас нет материалов, их можно недорого купить в местном хозяйственном магазине. Преимущество ветряной турбины с вертикальной осью заключается в том, что ее не нужно выравнивать по направлению ветра, она использует энергию ветра независимо от того, в каком направлении дует ветер.

Вы не думали о отключении от сети? Вот несколько советов и приемов по снижению энергопотребления в вашем доме, а также шаги, которые необходимо предпринять, чтобы начать отключение от сети. Также ознакомьтесь с нашим руководством по правильному подбору инвертора.

Если в вашем районе недостаточно ветра, почему бы не попробовать построить собственную солнечную батарею?

Что вам нужно для создания ветряной турбины с вертикальной осью

• 6 x 30 см x 120 см x 4 мм (12 ″ x 50 ″ x 1/6 ″) Листы фанеры
• 3 x 1 м x 60 мм (40 ″ x 2 1 / Гибкая труба диаметром 3 ″) — Купить здесь
• Длинные шурупы по дереву 36 x 10 мм (1/2 ″) — Купить здесь
• Длинная оцинкованная труба 6 x 50 см (24 ″) — Купить здесь
• 5 тройников из оцинкованной трубы — Купите здесь
• 1 x оцинкованный колено для трубы — купите здесь
• 1 длинная оцинкованная труба 30 см (12 ″) — купите здесь
• 5 оцинкованных резьбовых ниппелей — купите здесь
• 1 x M12 (1/2 ″) резьбовой стержень — Купите здесь
• гайки 18 x M12 (1/2 ″) — купите здесь
• 30 x 12 мм (1/2 ″) шайбы — купите здесь
• Контактный клей — купите здесь
• пена для расширения — купите здесь
• шлифование Шпатлевка для дерева или шпатлевка — покупайте здесь
• Наждачная бумага, зернистость от 80 до 240 — покупайте здесь
• Автомобильный спрей-грунт — покупайте здесь
• УФ-стойкая спрей краска — покупайте здесь 901 25
• Силиконовый герметик — Купите здесь
• Старая опорная рама стиральной машины — или упорный подшипник для вращения на
• Динамо или электрический генератор / генератор переменного тока — Основное руководство по созданию собственного изображения показано ниже
• Примерно 10 м (30 футов) шнура или веревки — Купить здесь

Как сделать ветряную турбину с вертикальной осью

Мы разделили руководство по созданию турбины на четыре части, изготовление лопастей турбины, изготовление конструкции, установку лопастей и, наконец, добавление генератора. Вы начинаете работать над рамой, пока ждете, пока лезвия впитаются и высохнут на различных этапах.

Формирование лопаток турбины

Для начала вам необходимо придать форму лопаткам турбины. Для этого нужно сделать фанеру работоспособной, замочив на ночь в холодной воде. Вы можете разместить их на ступеньках в бассейне, в пруду или в ванне. Убедитесь, что они полностью покрыты и вода может проникать между отдельными листами.

На следующий день, когда фанера пропитается на ночь, она должна быть готова к формованию.Чтобы сформировать фанеру, свяжите два листа вместе вокруг ствола дерева большого диаметра. Ствол дерева должен быть около 60-80 см (24-30 ″) в диаметре. Убедитесь, что листы плотно прилегают к стволу, и дайте им высохнуть в течение примерно суток. Выровняйте углы досок так, чтобы все они были на одинаковой высоте и шаге, чтобы все три имели одинаковую форму.

Когда древесина почти высохнет, используйте спиртовой уровень, чтобы провести линию через вершину и основание лезвий и срезать углы, чтобы придать им дополнительную форму. Используйте пилу по дереву, чтобы срезать углы.

Теперь вы готовы сформировать крылья лопастей.

Вставьте отрезки трубы между двумя листами фанеры, прикрутите фанеру к трубе, используя 6 шурупов на каждой длине. Вы также можете добавить немного прочного клея, такого как контактный клей, для улучшения сцепления.

Склейте заднюю кромку листов фанеры и склейте их.

Обрежьте концы гибкой трубы заподлицо с фанерой, затем вырежьте несколько картонных торцевых крышек и закрепите их на концах лезвий, чтобы удержать пену.Оставьте зазор возле задней кромки для добавления пены.

Теперь заполните лезвия пеной, убедившись, что она идет полностью вперед и назад. Пена помогает удерживать лезвия жесткими и сохранять форму. Важно убедиться, что каждая лопасть получает одинаковое количество пены, чтобы все они имели одинаковый вес, в противном случае ваша конечная турбина будет разбалансирована и будет трястись или повреждаться на высокой скорости.

На следующий день снимите шурупы и торцевые крышки и отшлифуйте пену до гладкости, чтобы придать лезвиям окончательную форму.

Заполните все щели и выступы шпатлевкой для древесины или шлифуемой шпатлевкой.

После затвердевания шпатлевки отшлифуйте лезвия до гладкой поверхности, начиная с крупной (зернистостью 80) наждачной бумаги и заканчивая мелкой (зернистостью 240).

Наконец, обработайте лезвия слоем автомобильной грунтовки, а затем слоем аэрозольной краски, стойкой к ультрафиолетовому излучению.

Создание структуры лезвия Технической поддержки

Структура трубы изготовлена ​​с использованием оцинкованных труб и фитингов.Основа конструкции, на которой вращается турбина, — это шасси старой стиральной машины с системой двойных подшипников.

Начните со сборки удерживающих рычагов с 6 лезвиями. На конце каждой длины шести оцинкованных труб длиной 50 см (20 дюймов) вам нужно завинтить винт на секции. Разрежьте стержень с резьбой на 6 частей, а затем используйте наполнитель для корпуса, чтобы плотно вставить стержень с резьбой в центр оцинкованной трубы. Поместите гайку и шайбу в основание стержня с резьбой для дополнительной поддержки. Из трубы должно выходить достаточно стержня с резьбой, чтобы пройти через самую толстую часть лопастей, а также места для двух шайб и двух гаек, примерно 70 см (28 дюймов) должно быть достаточно.

Затем соберите оцинкованные трубы и соединители, как показано ниже. Три рычага вверху соединены резьбовыми ниппелями, а затем три рычага внизу, разделенные короткой оцинкованной трубкой.

Завершите раму, добавив опорную раму стиральной машины.

Поставьте раму вертикально и разнесите руки попарно так, чтобы три пары находились на одинаковом расстоянии друг от друга.

Как только вы закончите правильно расставлять рычаги, зафиксируйте все оцинкованные фитинги с помощью фиксатора резьбы или клея, а затем вы можете распылить на раму, чтобы она соответствовала лопастям турбины.

Установка лопастей турбины

Для начала убедитесь, что рама выровнена, используя спиртовой уровень и добавляя или удаляя набивку по мере необходимости.

Отметьте монтажные отверстия для резьбовых стержней, чтобы они проходили через лезвия на каждом лезвии, а затем просверлите отверстия немного больше, чем резьбовые стержни, чтобы оставалось место для регулировки.

Поместите гайку и шайбу на внутреннюю и внешнюю стороны каждого резьбового стержня так, чтобы лопатка турбины находилась между ними.Перед затяжкой гаек используйте спиртовой уровень, чтобы убедиться, что лезвия выровнены.

После установки на раму все лезвия должны иметь одинаковое пространство и одинаковую высоту.

Добавьте немного силиконового герметика внутри и снаружи гаек и болтов, чтобы вода не попала в отверстие в лопатке турбины и не ржавела.

Теперь вы готовы к установке генератора.

Монтаж генератора

Последним этапом является установка генератора, который преобразует вращение турбины в электрическую энергию. Генератор просто соединяется с основанием турбины, так что при вращении турбины вращается ротор генератора. Вы можете использовать коммерческий генератор или генератор переменного тока для достижения максимальной эффективности или просто сделать свой собственный, как описано ниже.

В этом руководстве мы сделаем простой генератор, используя старый струйный водяной насос.

Снимите крышку старого водяного насоса и приклейте на его ротор магниты, расположенные на равном расстоянии друг от друга. Используйте пару катушек стиральной машины и приклейте их к корпусу так, чтобы они совпали с магнитами.Магниты должны проходить по катушкам при вращении насоса.

Затем насос-генератор должен быть установлен под турбиной с валом турбины, соединенным с лопастью насоса.

Чтобы повысить эффективность выхода, разместите диоды в конфигурации, показанной ниже, поперек каждой катушки. Диоды помогают поддерживать поток электричества в одном направлении, а не в обратном направлении.

Теперь ваша ветряная турбина с вертикальной осью завершена и готова к подключению к контроллеру заряда для питания вашего дома или кемпингового оборудования.

Вы сделали свой собственный ветряк с вертикальной осью? Дайте нам знать в разделе комментариев ниже или отправьте нам свои фотографии для включения в этот пост, мы будем рады услышать от вас.

Привет, меня зовут Майкл, и я начал этот блог в 2016 году, чтобы поделиться с вами своими приключениями. Я люблю возиться с электроникой, создавать, ремонтировать и строить — я всегда ищу новые проекты и интересные идеи для самостоятельного изготовления. Если вы тоже, возьмите чашку кофе и успокойтесь, я рад, что вы здесь.

Связанные

Как превратить вашу старую стиральную машину в генератор с водным приводом для бесплатного использования

опубликовано 2 года назад
Категории: Энергия

Живете ли вы вне сети или Если вы просто хотите сэкономить на ежемесячных счетах за электроэнергию, вы оцените этот самодельный учебник по генератору, любезно предоставленный Angry Ram. В видео на YouTube ниже он демонстрирует, как создать собственный электрогенератор из старой стиральной машины.Помимо использования давления воды, этот генератор также можно запитать, установив его на ветряную мельницу или велосипед.

Большое спасибо Angry Ram за то, что поделился этим видеоуроком. Если вы хотите посмотреть больше видео, которые помогут вам вести самодостаточный образ жизни, обязательно посмотрите его канал на Youtube и подпишитесь на него.

Это то, что AngryRam сказал о своих видео:

«Это видео предназначено только для информационных целей, работа с электричеством может быть опасна. Если вы не квалифицированы, пожалуйста, проконсультируйтесь с электриком перед попыткой любую проводку, показанную в этом видео.

Я живу без электросети уже несколько лет, используя переделанный двигатель стиральной машины F&P с водным приводом, чтобы генерировать более чем достаточно энергии для работы всех приборов и горячей воды, которые я использую в своей хижине в лесу в Нельсоне, Новая Зеландия. , а также питание всех инструментов, которые я использую в своей мастерской. За это время я сэкономил много тысяч долларов, не оплачивая счета за электроэнергию. В этом подробном видео я покажу вам, как это делается.

Мне сказали, что Whirpool Cabrio и Maytag Bravos используют один и тот же тип статорного двигателя для тех, кто не может найти эту модель.»

Подробное пошаговое видео-руководство, демонстрирующее весь процесс переоборудования статора двигателя стиральной машины kelvinator F&P smartdrive для производства бесплатного электричества для жизни вне сети.

Подходит для большинства 12 — Приложения с напряжением 30 В. После повторного подключения все, что вам нужно, это способ раскрутить двигатель для выработки энергии, достаточной для работы дома со средней энергоэффективностью или дополнения дома на солнечной энергии. Подключите его к ветряной мельнице, гидротурбине, водяному колесу, биогазовому двигателю или даже велосипед. Электропитание от двигателя будет заряжать аккумуляторную батарею, подключенную к инвертору постоянного / переменного тока 120 В или 240 В для работы обычных бытовых приборов, освещения, отопления и т. Д. в тот день, когда я его построил.

через Youtube

---

Статьи по теме в Energy

Руководство для самостоятельного изготовления ветряных турбин с вертикальной осью

Сегодня я узнал, как построить ветряную турбину с вертикальной осью (VAWT) , и она работает по тому же принципу, что и огромные мощные ветряные турбины, но их гораздо проще и дешевле построить.

Вот краткое описание работы VAWT и инструкции по производству. Это основная информация, вы можете получить больше на веб-сайте производителя (обязательно вернитесь после того, как посетите их).

Ветряная турбина с вертикальной осью Генератор имеет два ротора диаметром 12 дюймов, каждый из которых имеет 12 неодимовых дисковых магнитов диаметром 1,47 дюйма и толщиной 0,6 дюйма. Между роторами находится статор, состоящий из 9 витков провода AWG №20 по 200 витков в каждой.Катушки устроены так, чтобы производить 3-фазный переменный ток.

Каждая фаза имеет 3 последовательно соединенных катушки. Есть 3 двухполупериодных мостовых выпрямителя, по одному на каждую фазу. Каждый изолирован от другого. Все три выхода выпрямленного постоянного тока соединены вместе параллельно, и постоянный ток передается по кабелю в аккумуляторную батарею.

Статор изготавливается путем размещения катушек между двумя кусками стекловолоконной плиты из эпоксидной смолы, которая используется при производстве печатных плат. Верхний и нижний листы толщиной 1/16 дюйма каждый скрепляются болтами.3 = 316 Вт »

Конечно, дела далеки от совершенства, ребята, которые это сделали, сказали, что получили от этого 70 Вт. Это очень хорошо! Сделайте несколько похожих ветряков с вертикальной осью , поставьте их на свой квартал, и вы больше никогда не будете платить за электричество! (более или менее — в зависимости от ваших привычек потребления). В любом случае, если вы живете в районе с сильным ветром, эти устройства могут заряжать автомобильные аккумуляторы на 12 В, чтобы они питали ваш дом утром и вечером, когда вы вернетесь с работы.Ночью и днем ​​они накапливают энергию от ветряной турбины. Единственным серьезным «постоянным» потребителем будет ваш холодильник.

(Посещали 7251 раз, сегодня 1 посещали)

Малые ветряные электрические системы | Министерство энергетики

Если у вас достаточно ветровых ресурсов в вашем районе и ситуация правильная, небольшие ветровые электрические системы являются одной из самых экономически эффективных домашних систем возобновляемой энергии с нулевыми выбросами и загрязнением.

Небольшие ветряные электрические системы могут:

• Снизить ваши счета за электроэнергию на 50–90%
• Помогите вам избежать высоких затрат на продление линий электропередач в удаленное место
• Помогите источникам бесперебойного питания выдержать длительные перебои в работе сети .

Небольшие ветряные электрические системы также могут использоваться для множества других применений, включая перекачку воды на фермах и ранчо.

На наших страницах, посвященных планированию малой ветроэнергетической системы, а также об установке и техническом обслуживании небольшой ветровой электрической системы, есть дополнительная информация.

Как работает небольшая ветровая электрическая система

Ветер создается из-за неравномерного нагрева поверхности Земли солнцем. Ветровые турбины преобразуют кинетическую энергию ветра в чистое электричество.Когда ветер вращает лопасти ветряной турбины, ротор улавливает кинетическую энергию ветра и преобразует ее во вращательное движение, чтобы привести в действие генератор. Большинство турбин имеют автоматические системы управления превышением скорости, чтобы ротор не выходил из-под контроля при очень сильном ветре. В нашей анимации по ветроэнергетике есть больше информации о том, как работают ветровые системы и какие преимущества они предоставляют.

Небольшая ветровая система может быть подключена к электрической сети через вашего поставщика электроэнергии или может быть автономной (вне сети).Это делает небольшие ветровые электрические системы хорошим выбором для сельских районов, которые еще не подключены к электросети.

Компоненты малой ветроэнергетической системы

Ветряная электрическая система состоит из ветряной турбины, установленной на опоре для обеспечения лучшего доступа к более сильным ветрам. В дополнение к турбине и башне, небольшие ветряные электрические системы также требуют компонентов балансировки системы.

Турбины

Большинство малых ветряных турбин, производимых сегодня, представляют собой машины с горизонтальной осью, направленными против ветра и имеющими две или три лопасти.Эти лезвия обычно изготавливаются из композитного материала, например из стекловолокна.

Рама турбины — это конструкция, на которой крепятся ротор, генератор и хвостовая часть. Количество энергии, которое будет производить турбина, в первую очередь определяется диаметром ее ротора. Диаметр ротора определяет его «рабочую площадь» или количество ветра, перехватываемого турбиной. Хвост удерживает турбину направленной против ветра.

Башни

Поскольку скорость ветра увеличивается с высотой, небольшая ветряная турбина устанавливается на башне.Как правило, чем выше башня, тем больше мощности может производить ветровая система.

Относительно небольшие вложения в увеличенную высоту градирни могут дать очень высокую доходность при производстве электроэнергии. Например, чтобы поднять 10-киловаттный генератор с 60-футовой башни до 100-футовой башни, общая стоимость системы увеличится на 10%, но он может производить на 25% больше энергии.

Большинство производителей турбин предоставляют комплекты ветроэнергетических систем, которые включают башни. Выделяют два основных типа башен: самонесущие (отдельно стоящие) и с оттяжками.Существуют также наклонно-опускающиеся башни с оттяжками. В большинстве домашних ветроэнергетических систем используются башни с оттяжками, которые являются наименее дорогими и более простыми в установке, чем самонесущие башни. Однако, поскольку радиус оттяжек должен составлять от половины до трех четвертей высоты башни, башни с оттяжками требуют достаточно места для их размещения.

Хотя наклонно опускающиеся башни более дороги, они предлагают потребителю простой способ обслуживания небольших легких турбин, обычно 10 киловатт или меньше.Опускающиеся башни также можно опускать на землю во время опасных погодных условий, таких как ураганы. Алюминиевые башни склонны к растрескиванию, и их следует избегать.

Баланс компонентов системы

Баланс компонентов системы, которые вам понадобятся для небольшой ветроэнергетической системы — помимо ветряной турбины и башни — будет зависеть от вашего приложения. Например, детали, необходимые для водяной насосной системы, будут сильно отличаться от того, что вам нужно для бытового применения.

Требуемый баланс компонентов системы также будет зависеть от того, является ли ваша система подключенной к сети, автономной или гибридной.

Большинство производителей могут предоставить вам системный пакет, который включает в себя все компоненты, необходимые для вашего конкретного приложения.
