Замена прессостата в стиральной машине: Как заменить прессостат (реле, датчик уровня) в стиральной машине

Как заменить реле давления уровня воды в стиральной машине с вертикальной загрузкой и прямым приводом

Включите JavaScript для просмотра веб-сайта. , 2016

By Lyle Weischwill

В этом пошаговом руководстве по ремонту стиральной машины показано, как заменить датчик давления уровня воды в стиральной машине с вертикальной загрузкой и прямым приводом. Реле давления уровня воды измеряет уровень воды через воздушную трубку, прикрепленную к дну ванны. Когда вода наполняет ванну, давление воздуха в трубке давит на диафрагму внутри переключателя, открывая и закрывая контакты для контроля уровня воды и остановки воды после заполнения ванны. Если реле давления уровня воды неисправно, стиральная машина либо не наполняется, либо переполняется. Замените реле давления уровня воды на одобренную производителем деталь омывателя.

Данная процедура ремонта распространяется на стиральные машины Kenmore, Whirlpool, Maytag, Crosley, Estate и Roper с прямым приводом и вертикальной загрузкой.

Если вы не уверены, оснащена ли ваша стиральная машина с вертикальной загрузкой двигателем с прямым приводом, ознакомьтесь с часто задаваемыми вопросами по стиральным машинам, чтобы узнать, как это сделать.

Быстрые ссылки

Необходимые инструменты

Крестообразная отвертка

Шлицевая отвертка

Рабочие перчатки

Сложность ремонта

Необходимое время

Не более 15 минут

Необходимое время

Не более 15 минут

Замена реле давления уровня воды в стиральной машине с вертикальной загрузкой и прямым приводом

В этом видео показано, как заменить реле давления уровня воды в стиральной машине с прямым приводом стиральная машина с вертикальной загрузкой.

Инструкции

1. 01.

   Отключите электричество

   ---

   Отключите шнур питания от сетевой розетки.

   Наденьте рабочие перчатки для защиты рук.

2. 02.

   Снимите ручку управления уровнем воды

   Снимите ручку управления уровнем воды со штока реле давления уровня воды.

   ФОТО: Снимите ручку управления уровнем воды со штока.

3. 03.

   Откройте консоль управления

   Снимите пластиковые заглушки с боковых сторон консоли управления.

   Удалите винты в основании консоли управления.

   Слегка потяните консоль управления вперед, а затем поверните ее над верхней частью задней панели.

   Совет. В некоторых моделях винты расположены на задней части торцевых заглушек, а не на передней панели консоли управления. Другие модели имеют пружинные зажимы под торцевыми крышками вместо винтов. Снимите задние винты или используйте шпатель, чтобы освободить пружинные зажимы.

   ФОТО: Снимите пластиковые заглушки с консоли управления.

   ФОТО: Отверните винты в основании консоли панели управления.

   ФОТО: Переверните консоль вверх и назад.

4. 04.

   Снимите реле давления уровня воды

   Отсоедините воздушный шланг от реле давления уровня воды.

   Нажмите на защелку, чтобы освободить переключатель давления, и поверните переключатель на 1/8 оборота против часовой стрелки, чтобы освободить его от панели консоли.

   Отсоедините жгут проводов от реле давления и вытяните переключатель из консоли.

   ФОТО: Отсоедините воздушный шланг от реле давления уровня воды.

   ФОТО: Отпустите переключатель давления с панели управления.

   ФОТО: Отсоедините жгут проводов от прессостата.

5. 05.

   Установка нового реле давления уровня воды

   Подсоедините жгут проводов к новому реле давления уровня воды.

   Расположите новый переключатель давления на панели консоли так, чтобы соединение воздушного шланга находилось в положении «3 часа».

   Вставьте переключатель давления в панель консоли и поверните переключатель давления на 1/8 оборота по часовой стрелке, чтобы зафиксировать защелку.

   Подсоедините воздушный шланг к новому реле давления уровня воды.

   ФОТО: Установка нового реле давления.

   ФОТО: Подсоедините воздушный шланг к новому реле давления уровня воды.

6. 06.

   Переустановите панель управления

   Расположите панель управления на верхней панели стиральной машины.

   Установите на место крепежные винты в основании консоли управления.

   Защелкните пластиковые заглушки по бокам консоли управления.

   ФОТО: Закройте консоль.

   ФОТО: Установите на место винты консоли управления.

   ФОТО: Установите на место пластиковые заглушки.

7. 07.

   Установите на место ручку управления уровнем воды

   Совместите плоскую сторону ручки управления с плоской стороной вала на новом реле давления уровня воды.

   Наденьте ручку управления уровнем воды на вал реле давления уровня воды.

   ФОТО: Переустановите ручку управления уровнем воды.

8. 08.

   Включение питания

   Включите стиральную машину в электрическую розетку.

Предупреждение. Ремонт или техническое обслуживание электроприборов или силового оборудования может быть опасным. Если вы решите провести ремонт или техническое обслуживание, вы берете на себя риск причинения вреда себе или имуществу. Чтобы снизить риск, используйте надлежащие инструменты и защитное оборудование, указанные в соответствующем руководстве, и следуйте всем инструкциям. Не продолжайте, пока не будете уверены, что понимаете все шаги и способны выполнить ремонт. Однако некоторые виды ремонта или технического обслуживания должны выполняться только квалифицированным специалистом.

Симптомы, общие для всех стиральных машин

Выберите симптом, чтобы увидеть связанные ремонты стиральных машин.

Почему стиральная машина переполняется?

Основные причины: негерметичный клапан подачи воды, неисправное реле давления воды, неисправная электронная плата управления

Почему моя стиральная машина вообще не работает?

Основные причины: отсутствие электропитания, неисправность проводки, плохой шнур питания, неисправность электронной платы управления, неисправная плата пользовательского интерфейса

Почему вода в стиральной машине имеет неправильную температуру?

Основные причины: неисправность водонагревателя, неисправность переключателя температуры воды, неисправность платы управления, неисправность водяного клапана, неисправность датчика температуры воды

Почему моя стиральная машина шумит или трясется?

Основные причины: несбалансированная нагрузка, ослабленная накидная гайка, изношенный блок привода, сломанный амортизатор или пружина подвески, мусор в сливном насосе

Почему ваша стиральная машина не завершает цикл

Основные причины: неисправность переключателя или замка крышки, плохое реле давления, неисправность механизма переключения передач, неисправная система управления

Почему моя стиральная машина не работает осушать?

Основные причины: засорение сливного шланга, засорение канализации дома, неисправность сливного насоса, неисправность реле давления воды, неисправность платы управления или таймера.

Основные причины: изношенные кулачки мешалки, плохое сцепление, сломанная муфта двигателя, выход из строя механизма переключения передач, сломанный дверной замок, выход из строя компонентов подвески

Почему моя стиральная машина не наполняется водой?

Основные причины: отсутствие подачи воды, неисправные водяные клапаны, неисправность реле давления воды, неисправность системы управления, неисправность дверного замка или переключателя крышки

Почему стиральная машина не запускается?

Основные причины: неисправен переключатель крышки или дверной замок, неисправность таймера или электронной платы управления, неисправность проводки, неисправность впускного клапана

Руководство по ремонту стиральных машин с вертикальной загрузкой

1 июля 2013 г.

Как заменить муфту двигателя на стиральной машине с вертикальной загрузкой t взбалтывать или вращать, муфта двигателя могла сломаться, чтобы защитить приводной двигатель от повреждения.

Сложность ремонта

Необходимое время

 60 минут или менее

1 июля 2013 г.

Как заменить собачки мешалки в стиральной машине с вертикальной загрузкой шаги в этом руководстве по ремонту.

Сложность ремонта

Необходимое время

 15 минут или меньше

1 июля 2013 г.

Как заменить приводной блок на стиральной машине с вертикальной загрузкой0003

Приводной блок вращает прядильную корзину. Если корзина шатается или гремит в режиме отжима из-за износа блока привода, замените блок привода, следуя этим указаниям.

Сложность ремонта

Необходимое время

 60 минут или менее

Статьи и видео, общие для всех стиральных машин

Используйте советы и подсказки в этих статьях и видеороликах, чтобы максимально эффективно использовать свою стиральную машину.

3 января 2022 г.

Почему моя стиральная машина протекает, когда она не используется?

Лайл Вайшвилл

Узнайте, как устранить течь стиральной машины

30 декабря 2021 г.

Как починить стиральную машину

10 апреля 2020 г.

Очистка приборов после рекомендации по использованию питьевой воды

Автор Julie Riebe

Узнайте, как чистить и промывать бытовую технику после отмены рекомендаций по кипячению воды.

Parts & More

Parts

Dash Decal 95-0648Lvr Pvt Bx A 72996-6406Button (h) 235851611Transmission BDU-10L-110Half Shaft 72995-2082Tnp65316za TNP65316IAHome Electronics Insulator YFV2PA0178A4CAP,LEAD-P 2305 -000427CAP,CHIP,6 2203-007518Микроволновая печь/дефлектор капота 5304480205Крышка бытовой электроники YFV5EA0097A4Ось бытовой электроники 1883100Et36x0722 ET36X0722Съемное уплотнение 613590Ручка 1137K-1030001Руководство. оп.9 115514926Нижняя петля W10782250Звено 747-04069AAОснование в сборе Ca DJ97-01987AПередача мощности домашней электроники 1503844

Как проверить датчик уровня воды в стиральной машине

По

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, в том числе оцинкованных водопроводных труб, трубчатой ​​электропроводки и многого другого. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 01.09.22

Факт проверен

Александра Кей

Факт проверен Александра Кей

Александра Кей — писатель, специалист по проверке фактов, исследователь и редактор, которая проверяет точность статей The Spruce и добавляет ссылки на источники. Алекс часто пишет для b2b и b2c изданий. Когда она не пишет и не проверяет факты для печатных или онлайн-статей, Алекс работает адъюнкт-профессором английского языка в местном колледже.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Ваша стиральная машина имеет множество внутренних переключателей, управляющих различными функциями, и любой из них может выйти из строя и потребовать замены. Одним из таких устройств является неисправный датчик уровня воды или давления. У него могут быть проблемы из-за засорения напорного шланга или электрической неисправности. Вы можете очистить шланг с помощью простой процедуры, и вы можете проверить переключатель на неисправность с помощью мультиметра.

Предупреждение

Прежде чем приступить к каким-либо работам с вашим прибором, найдите производителя и модель, чтобы найти руководство и описание деталей. Кроме того, проверьте, есть ли у вас гарантия на машину — ремонт большинства устройств должен выполняться квалифицированными, обученными специалистами, и ваша гарантия может предлагать горячую линию для бесплатного обслуживания. Даже если у вас нет гарантии, подумайте о том, чтобы нанять профессионала, чтобы не нанести дорогостоящий ущерб вашей машине самостоятельно.

Функция реле уровня воды

Переключатель уровня воды посылает питание от таймера к клапану подачи воды и переключателю температуры каждый раз, когда бак необходимо наполнить во время цикла стирки. Когда бак наполняется, переключатель отключает подачу воды, когда уровень воды внутри бака соответствует настройке для большой, обычной или малой загрузки. Затем переключатель сигнализирует двигателю о начале перемешивания.

Идентификация переключателя уровня воды

Переключатель уровня воды находится в разных местах на разных машинах — во многих случаях он находится внутри консоли управления, но проверьте руководство пользователя, чтобы узнать, где находится ваш.

Предупреждение

Прежде чем открывать какие-либо части стиральной машины, отключите ее от сети, чтобы отключить питание, и ознакомьтесь с руководством по эксплуатации вашей модели, чтобы получить инструкции по доступу к консоли, органам управления и датчикам.

Вы можете отличить переключатель уровня воды от других круглых переключателей внутри стиральной машины по резиновой трубке, которая идет от переключателя вниз по боковой стороне бака. По мере заполнения шайбы вода поступает в трубку снизу и увеличивает давление в воздушном пространстве внутри трубки. Когда давление достигает критической отметки, выключатель перекрывает подачу воды в ванну.

Проверка трубки

Осмотрите трубку уровня воды и, при необходимости, устраните засор. Всегда отключайте машину от сетевой розетки перед осмотром или работой со стиральной машиной.

1. Найдите и осмотрите трубку, ведущую от нижней части переключателя уровня воды ко дну ванны. Он должен быть прочно соединен с фитингами на каждом конце.
2. Отсоедините трубку от фитингов, к которым она прикреплена на каждом конце. Обычно это включает в себя ослабление зажимов, чтобы вы могли снять трубку с фитинга.
3. Осмотрите отсоединенную трубку с каждого конца на наличие мусора, осадка и воды.
4. Осмотрите трубку на наличие перегибов и/или отверстий. Устраните любые проблемы, выпрямив или заменив трубку.
5. Очистите и очистите трубу, если вы обнаружите в ней грязь. Хорошая очистка может быть всем, что необходимо для исправления неисправного переключателя, но продолжайте устранение неполадок, выполнив следующий шаг.

Ель / Кевин Норрис

Ель / Кевин Норрис

Ель / Кевин Норрис

Ель / Кевин Норрис

Ель / Кевин Норрис

Проверка коммутатора

Затем проверьте переключатель на электрическую неисправность. Чтобы проверить переключатель на непрерывность, используйте мультиметр (также называемый вольтметром), установленный на OHMS x 1.

• Найдите провода, ведущие к клеммам выключателя. Отсоедините их от клемм: обычно это означает отсоединение проводной вилки, но если провода подключены к клеммам другими способами, пометьте их положение перед отсоединением.
• Реле уровня воды имеет три контакта. Проверьте их на непрерывность в парах. Сначала прикоснитесь щупами счетчика к клеммам 1 и 2. Обратите внимание на показание, которое должно быть либо ∞ (бесконечность, что означает отсутствие непрерывности), либо некоторое значение, близкое к 0,0 (непрерывность).
• Прикоснитесь щупами к клеммам 1 и 3 и запишите показания (∞ или приблизительно 0,0).
• Прикоснитесь щупами к клеммам 2 и 3 и запишите показания.
• Проанализируйте результаты проверки непрерывности: две пары не должны иметь непрерывности, а одна должна иметь непрерывность. Если вы получите другой результат, переключатель неисправен и его необходимо заменить.
• Вновь подсоедините трубку к выключателю в рамках подготовки ко второму циклу проверки непрерывности и оставьте другой конец трубки отсоединенным.
• Аккуратно подуйте в трубку, повторно проверяя клеммы на непрерывность попарно, используя ту же последовательность, что и в первом раунде проверки. Вы должны услышать щелчок переключателя, когда дуете в трубку. Поддерживайте давление воздуха, пережимая трубку во время проверки клемм, и записывайте результаты.
• Проанализируйте результаты второго раунда тестирования и сравните их с результатами первого раунда. Пары, которые не показали непрерывности в первом раунде, должны показать непрерывность во втором раунде (с давлением в трубке). Пара, показавшая преемственность в первом раунде, не должна демонстрировать преемственности во втором. Другие результаты означают, что переключатель неисправен и его необходимо заменить.
• Если проверка непрерывности не указывает на электрическую проблему в переключателе, подсоедините чистую, выпрямленную напорную трубку к ниппелю на дне бака и запустите машину через цикл, чтобы проверить, устранена ли проблема.

Как проверить реле давления в стиральной машине (датчик уровня воды)

Какую роль играет реле давления в стиральной машине? Основной задачей этой части является измерение объема жидкости, а также определение переполненности или дефицита. Это устройство является незаменимой запчастью для стиральных машин, ведь без него невозможно будет определить, сколько воды нужно закачать в бак, а главное, нужно ли еще что-то добавить для обеспечения стабильной работы техники . Для удобного управления всеми процессами стирки используется и эта деталь. Но в некоторых ситуациях могут возникнуть проблемы и тогда будет необходима настройка реле давления.

Мелкая деталь — важные особенности

Для чего нужен прессостат и какова его роль

Что такое прессостат и зачем его устанавливают в стиральную машину уже понятно, но какой у него вид? Это устройство имеет небольшую округлую форму из пластика. Непосредственно к нему подключается пара проводов и специальная трубка. Для функционирования датчика, показывающего объем залитой воды, он будет подключен к баку, где отмечен очень высокий показатель давления.

Как только насос начнет качать воду, то с помощью трубки давление начнет постепенно увеличиваться. Он будет полностью соответствовать количеству собранной жидкости. Как только воды в баке становится достаточно, чтобы прекратить ее подачу, сначала замыкается установленное реле, а затем размыкается определенный контакт. Таким образом, главный процессор стиральной машины, управляющий ее работой, получает необходимый сигнал о том, что в баке накопилось достаточно воды для запуска водного цикла и можно начинать стирку.

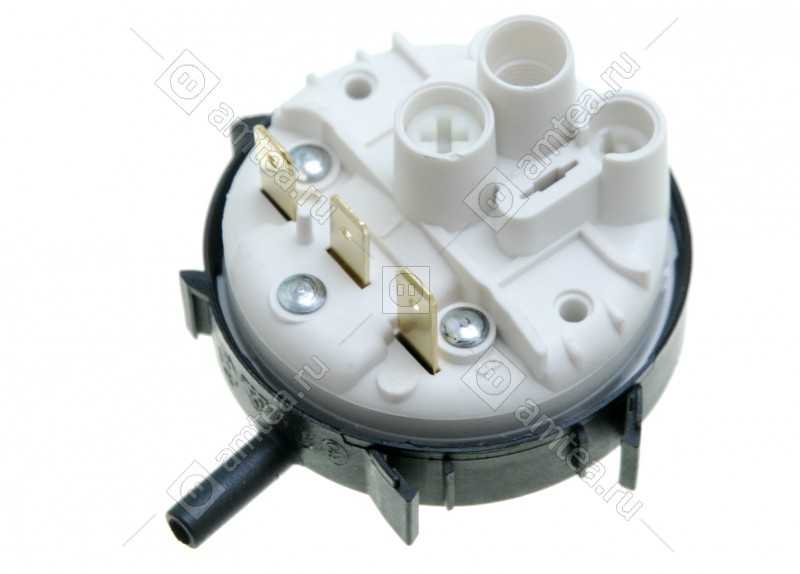

Внешний вид детали

Как настроить реле давления?

Чтобы реле давления точно контролировало количество собираемой жидкости, необходимо задать некоторые настройки и установить оптимальный уровень давления. Благодаря этому он сможет в нужный момент подать сигнал на прекращение подачи воды и запустить выбранный режим стирки. Как правило, производитель устанавливает датчик непосредственно на стиральную машину, задавая некоторые базовые стандарты для своей модели. Владелец очень редко сталкивается с подобной проблемой, которую необходимо решать в кратчайшие сроки. Если это все-таки произошло, в первую очередь вам нужно будет узнать, как проверить прессостат, установленный непосредственно в вашей стиральной машине.

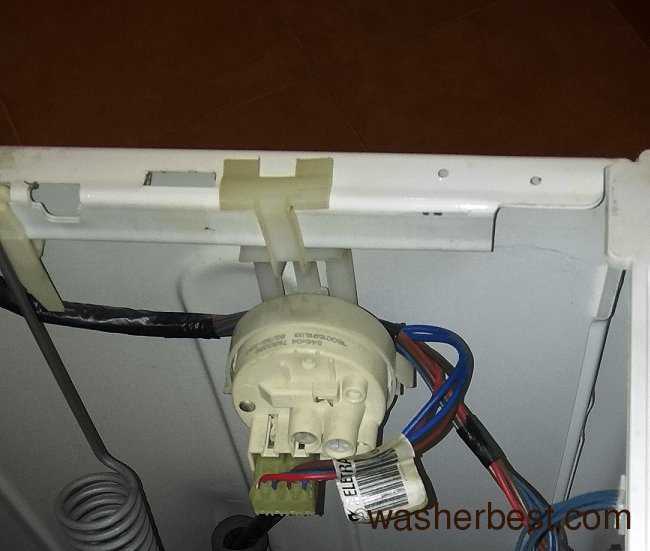

Расположение датчика и винта регулировки

Иногда можно встретить владельцев стиральных машин, которые сбивают установленные стандартные настройки, влияющие на работу прессостата. Любые факторы могут вызвать проблемы. Достаточно хоть немного изменить положение, в котором находится специальный винт, соединенный с корпусом машины. Если его повернуть в ту или иную сторону, это будет способствовать повышению или понижению уровня давления и неисправности регулятора уровня воды, что приведет к неверным показаниям датчика.

Не пытайтесь изменить настройки самостоятельно.

Какие неисправности могут возникнуть в работе детали

Когда в работе есть какие-либо неполадки, то проверка прессостата стиральной машины является обязательным условием. Она позволит определить, что именно сломалось или спровоцировало неисправность эта часть.

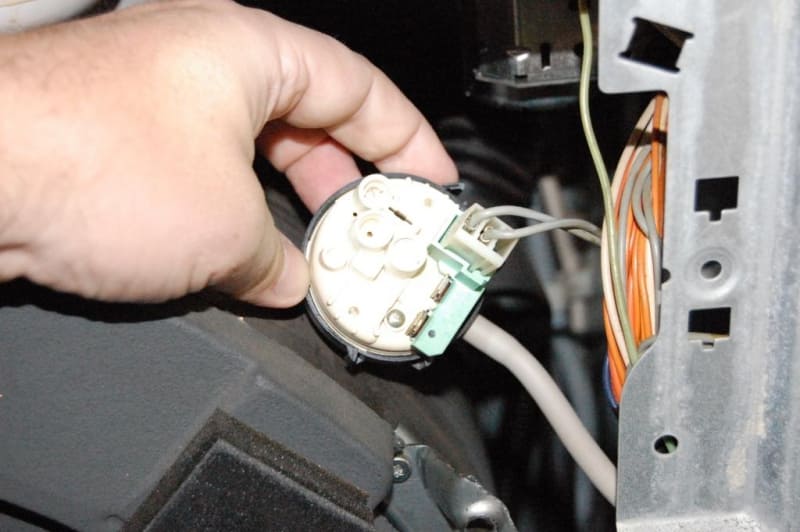

Расположение прибора

То, что были определенные проблемы с датчиком, может свидетельствовать о следующем:

1. Процесс стирки начинается при критически низком уровне жидкости или вообще без воды. Чаще всего в машинах активируются определенные программы, которые активируются при выборе режима. В случае неисправности автомат может запустить датчик температуры стиральной машины и ТЭН, когда нужный градус для стирки еще не достигнут. В конечном результате это может привести к перегоранию ТЭНа, который не должен выполнять такую ​​функцию.
2. В барабан поступает много воды или ее количество может быть немного недостаточным. В некоторых ситуациях вода может скапливаться без остановки, что может привести к серьезному повреждению самого оборудования.
3. По окончании следующего цикла грязная вода не удаляется из бака. Иногда по окончании программы отжима загрузочный люк может блокироваться. Стоит отметить, что проблемы с отжимом не всегда вызваны поломкой или неисправностью прессостата.
4. Стиральная машина не полоскает выстиранное белье.

Такая маленькая мелочь отвечает за такие важные в процессе стирки задачи. Поэтому нужно время от времени осматривать ее и при этом не лишним будет проверить датчик температуры, встроенный в стиральную машину.

Как проверить реле давления на наличие проблем?

Иногда возникает неприятная ситуация, когда реле давления начинает «глючить». В этом случае вся система будет функционировать неправильно – машина перестанет выполнять заданные команды, начнутся сбои.

Причину неисправности стиральной машины можно определить только при ее разборе и осмотре всех важных деталей, включая датчик и прессостат. Разбор машинки требует времени, поэтому первым делом необходимо выяснить, где именно находится прессостат в вашей модели стиральной машины.

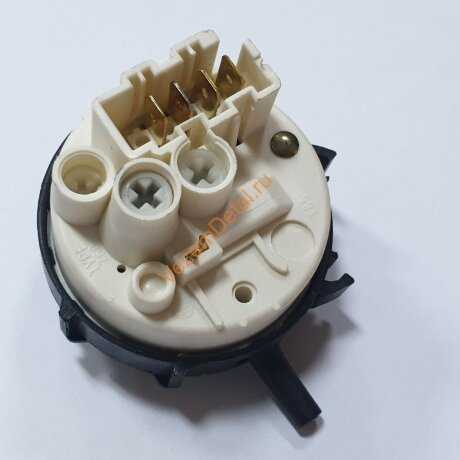

Небольшая деталь может вызвать серьезные проблемы.

1. В первую очередь нужно аккуратно снять верхнюю панель стиралки. Для этого достаточно открутить болты и немного сдвинуть панель в ту сторону, которая будет от вас противоположна. В большинстве современных стиральных машин прессостат находится в верхней части возле боковой стенки.
2. Опытные механики говорят, что достаточно будет аккуратно отсоединить датчик уровня воды. Фиксируется он в большинстве случаев парой винтов, которые можно выкрутить всего за несколько минут.
3. то нужно аккуратно отсоединить подсоединенные контакты и трубку от прессостата. Следует отметить, что шланг фиксируется с помощью специальных хомутов. В этой ситуации есть два варианта. Или разобрать их, что будет достаточно долго и проблематично. А можно просто их вырезать и поставить новые.

После снятия реле давления осмотрите его со всех сторон, обращая внимание на все, даже незначительные повреждения. На корпусе не должно быть абсолютно никаких повреждений и даже незначительных образований. Также стоит проверить трубку и в каком состоянии находится материал для изоляции проводки. При необходимости нужно прочистить все возможные засоры и убрать повреждения. Советуем обратить внимание на контакты датчика уровня воды. Их необходимо тщательно очистить.

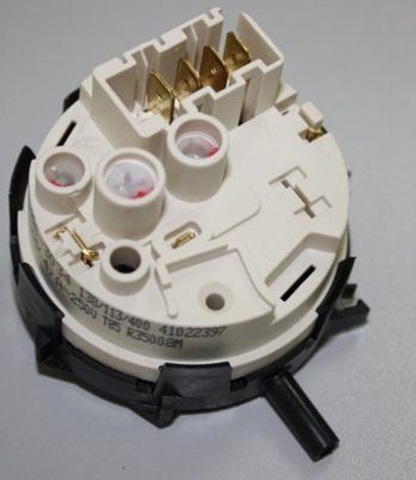

Расположение контакта

Теперь можно проверить само реле давления. Для этого нужно использовать шланг, длина которого будет примерно десять сантиметров. Диаметр шланга должен быть точно таким же, как снятый ранее. Подсоедините трубку к входному штуцеру датчика уровня воды и со всей силой продуйте ее. В этот момент датчик должен издавать щелчки. Их количество будет разным, в зависимости от того, насколько сильно вы дули в шланг.

Если при этой процедуре прессостат не издает абсолютно никаких звуков, то это может означать только одно. Это не работает, и деталь должна быть заменена.

Чтобы наверняка понять, что датчик уровня воды не пригоден для дальнейшего использования, необходимо воспользоваться мультиметром. С помощью этого прибора измеряются показатели сопротивления. Если при впрыске в воздушный шланг уровень сопротивления совсем не увеличивается, то стоит приобрести и установить новый прессостат.

Своевременная проверка датчика — залог нормальной работы стиралки

Это устройство, даже с учетом размеров, играет очень важную роль в работе всей стиральной машины. Если датчик перестанет функционировать, то вы не сможете запустить даже самый простой режим стирки. В некоторых случаях такой сбой может вызвать более серьезные проблемы с оборудованием.

Замена датчика уровня воды дело хлопотное, но сам процесс не очень сложный. Стоит внимательно следить за состоянием стиральной машины и тогда такая поломка будет вовремя устранена, при этом ни одна из важных запчастей не пострадает.

Замена датчика уровня воды в автомате

Если после проверки вы обнаружите, что реле давления не работает, то его следует немедленно заменить. Этот товар стоит недорого, поэтому купить его может каждый. Купить запчасти для ремонта можно через интернет или в специализированном магазине. Чтобы правильно выбрать устройство, сообщите продавцу, датчик какой марки и модели нужно заменить. Он подберет для вас подходящую деталь. Также можно приобрести реле давления, учитывая его номер. Как правило, такой номер указывается непосредственно на детали.

Замена должна быть своевременной.

Замена не требует технических навыков. Все, что вам нужно сделать, это надеть шланг на датчик, прикрепить обратно нужные контакты и затянуть болтами на место, где раньше была сломанная деталь. Далее запустите стиральную машину, чтобы проверить ее нормальную работу.

Процесс замены очень прост.

Если процесс проверки и замены датчика кажется вам слишком сложным и даже схема вам не поможет, то вам следует обратиться к специалисту. Они быстро проверят реле давления и заменят его.

Чтобы не нарушать работу датчика уровня воды в барабане и во всей системе, внимательно следите за работой стиральной машины и ухаживайте за самим стиральным устройством.

Как заменить датчик уровня воды в стиральной машине

Как заменить датчик уровня воды в стиральной машине . Теперь пришло время установить новый датчик давления. Удалите винты с задней части.

) Реле уровня воды работает вместе с этим реле давления. Удалите винты с задней части. Нужна помощь в замене реле давления (деталь № wh22x10065) в стиральной машине ge?

Датчик давления воды для стиральной машины Duet (деталь WPW10514214

Подсоедините жгут проводов к реле давления воды. Как заменить датчик давления воды в стиральной машине вирпул. Реле давления находится сзади. Затем все, что вам нужно сделать, это затянуть новые шланги на место и снова включить воду.

Шаг 3. Найдите заднюю часть переключателя уровня воды. Процедура извлечения детали Отключите устройство от сети, вынув шнур питания из розетки. Вот шаги, которые вам нужно предпринять, чтобы заменить датчик давления воды в стиральной машине с гидромассажем… фронтальной загрузкой. Обратите внимание на показания, которые должны быть либо ∞ (бесконечность, что означает отсутствие непрерывности), либо некоторое значение, близкое к 0,0 (непрерывность). Начните ремонт с откручивания винтов на задней панели панели управления стиральной машины.

Он делает это через пластиковую трубку, которая идет от переключателя на консоли управления вниз к боковой части внешней ванны, ближе к дну. Самостоятельно проверьте исправность прессостата, сняв его со стиральной машины. Примените винт, чтобы закрепить реле давления на стиральной машине. Просто подсоедините жгут проводов к новому компоненту и поместите переключатель обратно. Как заменить датчик давления воды в стиральной машине вирпул.

Шаг 3. Найдите заднюю часть переключателя уровня воды. Отсоедините провода, раздвинув штекеры. Как заменить датчик уровня воды на стиральной машине дуэт. Шаг 1 Датчик уровня воды. Выверните винты из панели управления.

Давление сжимает диафрагму, чтобы перекрыть воду на соответствующем уровне. Реле уровня воды работает вместе с этим реле давления. Если переключатель не работает, вода, поступающая в ванну, имеет неправильную температуру. Отсоедините проводку и трубки от датчика. Простой способ проверить — снять шланг, подключенный к реле давления, дунуть в него и прислушаться к щелчкам, в зависимости от того, какие настройки уровня у него есть, будет зависеть, сколько щелчков будет, это произойдет в тот момент, когда шланг удален, поэтому будьте внимательны. , если вы слышите щелчок, это означает, что переключатель сброшен, поэтому камера, возможно, заблокирована, но если звука нет, то либо вы.

Как заменить датчик уровня воды на стиральной машине с вертикальной загрузкой ge profile. Когда вода попадает в ванну, она также попадает в трубу. Отсоедините проводку и трубки от датчика. Наденьте рабочие перчатки, чтобы защитить руки. Если у вас возникли проблемы с уровнем воды в машине, отрегулируйте переключатель уровня воды.

Ss переключатель уровня воды повернут с низкого на высокий, a. Обратите внимание на цвет и положение проводов, прикрепленных к соленоиду, и пометьте их. Выполните следующие действия, чтобы заменить датчик уровня воды в стиральной машине с гидромассажем с фронтальной загрузкой… шаг 1. Вы увидите трубку, спускающуюся от переключателя. Наденьте рабочие перчатки, чтобы защитить руки.

Шаг 3. Найдите заднюю часть переключателя уровня воды. Теперь пришло время установить новый датчик давления. Отодвиньте панель управления назад. Шаг 1 отсоедините устройство от стены. Для этого используйте крестообразную отвертку, чтобы выкрутить винты, которые крепят его.

Реле уровня воды работает вместе с этим реле давления. Выверните винты из панели управления. Отсоедините устройство от стены. Как заменить датчик уровня воды на стиральной машине дуэт. Реле уровня воды (также известное как реле давления) определяет уровень воды в баке для стирки.

Если вы определили, что прессостат является причиной того, что ваша стиральная машина переполняется, то устранить проблему можно самостоятельно. Выверните винты из панели управления. Нужна помощь в замене реле давления (деталь № wh22x10065) в стиральной машине ge? Он делает это через пластиковую трубку, которая проходит от переключателя на консоли управления вниз к боковой стороне внешней ванны, ближе к дну. Ремонт стиральной машины как проверить датчик уровня воды.

Как очистить заблокированную систему давления

Обновлено: 10 декабря 2020 г. / 7 комментариев

Засорение напорной системы стиральной машины может привести к различным симптомам. Но это не то, что нужно делать спекулятивно в надежде, что это исправит ошибку. До системы давления не всегда легко добраться, и у всех симптомов есть и другие потенциальные причины.

Вот список распространенных признаков засорения напорной системы –

1. Стиральная машина не включает быстрый отжим. После нескольких минут успешного слива воды раздается щелчок и машина останавливается. Иногда может просто выключиться, не сделав быстрого вращения
2. Перелив стиральной машины
3. Выдает код ошибки во время цикла полоскания
4. Не набирает воду и начинает стирку без воды внутри (может включить нагреватель!)

Помните, что все эти симптомы также могут быть вызваны различными различными неисправностями, не связанными с системой давления. Например, первый из них может быть также вызван чем-то столь же простым, как несбалансированная загрузка (не будет вращаться только один предмет или очень маленькая загрузка).

Чтобы правильно диагностировать и понять, есть ли засор, необходимо внимательно прочитать и понять, как работает напорная система в стиральной машине – Как стиральная машина регулирует уровень воды | Неисправности в системе давления.

Самый частый признак засорения напорной системы — первый в списке. Но если он не включается в быстрое вращение, более вероятные причины, например, если он не сливает воду (вода не откачивается). Важно понимать, что засорение напорной системы , а не остановит откачку воды. Проблема в том, что вода откачана , но блокировка не позволяет активировать сигнал о том, что она ушла. Стиральная машина не будет выполнять быстрый отжим, если посчитает, что вода не слилась.

Вы слышали, как нормально откачивает воду? Если вы не уверены, позвоните инженеру

Forbes арендует технику и специализируется на аренде техники Bosch , чтобы они знали ее наизнанку. Они также сдают в аренду другие бренды и многие другие продукты – более подробную информацию можно найти в Forbes

Тестирование заблокированной системы давления

Существует экспресс-тест, который может указать на засорение. После того, как вся вода откачана, а стиральная машина отказалась отжимать или выключаться, отключите ее от сети. Затем снимите крышку. Со стиральной машиной полностью отсоединен от сети осторожно скрутите и вытащите маленькую резиновую трубку давления из реле давления. Если вы слышите щелчок, когда трубка отрывается, это означает, что реле давления отключается, поскольку захваченный воздух выпускается.

Теперь попробуйте осторожно продуть трубку. Есть ли сопротивление? Если вы не можете продуть трубку, значит, она заблокирована. Однако, если в барабане достаточно воды, вода вызовет сопротивление, а это не одно и то же. Если это вода, вы сможете услышать журчание воды, когда сильно дуете.

Помните, что если вы снимите напорный шланг, когда стиральная машина заполнена водой, вы услышите щелчок, а почувствуете сопротивление при продувке шланга – не из-за засорения в системе нагнетания – из-за наличие воды.

Если есть сопротивление, и это не вода, подуйте сильнее и посмотрите, сможете ли вы устранить засор. Иногда для прочистки твердого засора может потребоваться сильное давление. Если вы продуете и очистите что-то так, что у вас будет свободный проход воздуха, то у вас будет временно очистил его. Я знаю, что этот метод устраняет неисправность в течение нескольких циклов стирки, нескольких месяцев или даже полностью, но в большинстве случаев он устраняет ее только на некоторое время и требует скорейшего исправления.

Не забудьте снова подсоединить трубку к реле давления, иначе стиральная машина переполнится и зальется водой или вызовет прерывание и ошибку. Также всегда следите и проверяйте стиральную машину на предмет переполнения после вмешательства в напорную систему. Утечка воздуха из плохо подогнанной трубки может помешать работе реле давления.

Надлежащее устранение засора

Единственный способ правильно устранить засор — снять баллон с камерой высокого давления и тщательно промыть его под краном. Если вы посмотрите на изображение примера, то увидите, что гангж запекся внутри бутылки, и эту закупорку невозможно устранить навсегда, независимо от того, сколько раз вы продуете трубку.

Поскольку деталь обычно находится глубоко внутри машины, прикрепленной к основному баку, вам, как правило, потребуется частично разобрать машину, чтобы добраться до нее. Не забудьте также проверить отверстие, ведущее в бутылку, где она крепится к барабану, на наличие засоров.

Поиск камеры давления

Бутылка камеры давления находится на другом конце небольшой трубки, прикрепленной к реле давления. Я не могу дать конкретные инструкции по разборке. Все стиральные машины разные. Даже разные стиральные машины одной марки могут иметь разные методы стирки. В некоторых стиральных машинах баллон с барокамерой доступен после снятия задней панели, а во многих других приходится снимать переднюю панель.

Что вызывает засорение системы давления?

Засоры вызваны скоплением жира, бактерий, слизи и/или известкового налета. Узнайте, как предотвратить это, в моей статье здесь — Причины появления жира, слизи и черной плесени внутри стиральных машин. Но если у вас уже есть засор, очень маловероятно, что вы сможете устранить его с помощью поддерживающей стирки или чистящих средств для стиральных машин. Поверьте, я пробовал.

Ремонт

Ремонт с фиксированной ценой, оплата ежемесячно, ремонт и защита всего устройства..

• Ремонт NAC
• Домашний и общий
• Производитель пылесоса

Экономьте деньги

Подписаться на что? сегодня и стать информированным покупателем. Начните экономить время и деньги.

• Выберите свой Какой? Пакет
• Подробнее о преимуществах

Запасные части

Ransom Spares — семейная компания с более чем 1 миллионом запасных частей. Возможна доставка на следующий день, дружелюбная компания с более чем 5000 отзывов на Trust Pilot — Купите запчасть для вашего прибора

Обещание соответствия цены: «Если вы найдете точно такую ​​же деталь дешевле, мы не только сравним ее, но и превзойдем!»

как проверить и заменить

Состав:

• Назначение и конструкция
• Принцип работы
• Признаки поломки
• Как проверить реле давления?
• Проверка
• Целесообразность замены
• Порядок замены
• Последствия неправильной замены

Владельцы стиральных машин-автоматов редко вникают в устройство своего «помощника», а при возникновении неисправности спешат вызвать мастера. Часто поломки происходят из-за выхода из строя устройства, которое называется прессостатом, или датчиком уровня воды. В стиральной машине это небольшая, но важная деталь, которую, к счастью, можно заменить.

Прессостат от стиральной машины Indesit

Назначение и конструкция

При стирке комплект чистой и загрязненной воды сливает, ополаскивает. Для каждого шага требуется уровень жидкости, установленный производителем. Регулирует технологические процессы, подавая сигнал на цепь контроллера управления, реле давления. Часто его называют «водяной выключатель», «датчик давления».

Задача этой части — определить количество жидкости в баке. При выполнении программы датчик «дает команду» на открытие или закрытие клапанов подачи и откачки воды.

Производители проектируют устройство в зависимости от своих представлений о том, каким должен быть датчик для конкретной модели. Часто реле давления выглядит как пластмассовая деталь, к контактам которой подсоединяются электрические провода. В дополнение к реле подключена резиновая компрессионная трубка, другой конец которой соединен с бачком стиральной машины.

Принцип действия

На рисунке ниже представлена ​​обобщенная схема внутреннего устройства датчика давления воды.

По мере заполнения стиральной машины водой в воздушной камере бака создается избыточное давление, которое воздействует на мембрану через резиновую трубку через входной штуцер. Эластичная мембрана, деформируясь, перемещает стержень, замыкающий группы контактов датчика. В зависимости от программы вода подается или откачивается из стиральной машины.

Регулировочные винты устанавливают уровни срабатывания реле.

Прессостаты имеют одну, две или три группы контактов — их количество зависит от программы стирки. Некоторые модели настроены на разные режимы работы в зависимости от веса загруженного белья.

Важно!

Прессостаты разных производителей не взаимозаменяемы — для Канди, например, не подойдет деталь от Самсунга или Индезита. Датчик заменяется на аналогичный или другой, рекомендованный производителем.

Распространенные причины выхода из строя реле давления:

• механическое разрушение мембраны — под действием воздуха перестает деформироваться, оставаясь в одном положении;
• подгорание контактов или их термическая деформация — при движении штока сигнал не поступает на контроллер стиральной машины;
• потеря упругости или поломка пружины внутри датчика.

Признаки поломки

Неисправное состояние реле определяют по характерным внешним признакам и нарушениям в рабочем режиме:

• в бак набирается много или, наоборот, мало воды по сравнению с предыдущими (успешными) мойками;
• после стирки в машине остается жидкость;
• вода постоянно подается в бак для стирки.
• машина не переходит в режим полоскания.
• выстиранное белье остается влажным в конце программы отжима.
• стирка начинается без предварительного заполнения бака водой.

Как проверить реле давления?

Самостоятельно проверить исправность прессостата, сняв его со стиральной машины.

Процедура извлечения детали

1. Отключите устройство от сети, вынув шнур питания из розетки.
2. Снимите верхнюю крышку, предварительно открутив крепежные болты, расположенные на задней части машины, и слегка сдвинув крышку.
3. Найдите датчик воды (обычно находится на верхней стороне боковой стенки).
4. Отсоедините шланг для сжатия воздуха, предварительно сняв монтажный хомут.
5. Не снимая датчик, попробуйте продуть шланг. Если он забит, это непросто или невозможно. В этом случае датчик не сработал, потому что на него не поступало избыточное давление. Компрессионная трубка очищается упругой проволокой. Видимое повреждение шланга является поводом для замены: лишний воздух уходит из трубки, а не действует мембрана прессостата.
6. Если причина не в трубке, продолжайте снимать реле давления.
7. Отсоедините разъем электрического провода. Ненадежный (плавающий) контакт в месте разъёма является причиной неисправности стиральной машины.


   Наконечник

   Часто производители предусматривают дополнительные фиксаторы в виде защелок, чтобы провода не отсоединялись от вибрации во время стирки. Не пытайтесь отсоединить разъем, применяя грубую силу — это потребует замены детали.

8. Снимите датчик, отвинтив крепление на стенке машины.

Проверка

Независимая проверка поможет выявить только явные поломки детали. Только опытный мастер может настроить датчик без специального измерительного оборудования.

Самостоятельно проверьте следующие аспекты.

• Безопасность частей тела. На датчике не должно быть явных механических повреждений. Нарушение целостности корпуса устройства недопустимо, это нарушает правильную работу.
• Очистите контакты. Они очищают загрязненные; если сильно горят — меняют датчик (неисправности внутри реле — причина подгорания).
• Целостность мембраны Для проверки к входному штуцеру подсоединяется кусок шланга подходящего диаметра. Подув в трубку, слушают, происходят ли щелчки из-за замыкания или размыкания контактов внутри датчика.

Важно!

Сами по себе щелчки говорят только о целостности мембраны. Работу контактов проверяют мультиметром – при их замыкании измерительный прибор покажет значение сопротивления «0». Любые другие показания указывают на неисправность реле.

Целесообразность замены

Определить целесообразность замены можно путем сравнения средних цен реле давления и стоимости стиральных машин.

Если все признаки указывают на неисправность устройства, попробуйте заменить его своими руками.

Важно!
Любое вмешательство в работу стиральной машины, находящейся на гарантии, влечет за собой отказ от бесплатного гарантийного ремонта в сервисных центрах.

Процедура замены

Самостоятельная замена реле под силу человеку, имеющему опыт работы с отвертками и пассатижами.

Важно!

Корпус датчика неразборный. Вскрытие повлияет на работу устройства.

Процедура

1. Приобретите новый датчик. Его тип должен точно соответствовать модели стиральной машины.
2. Если провода цельные, отметьте место установки маркером, чтобы не перепутать при подключении нового прессостата.
3. Демонтируйте старое реле.
4. К новому датчику присоединяется компрессионная трубка, которая фиксируется зажимом. При креплении будьте осторожны — пластиковый фитинг легко повреждается чрезмерным усилием.


   Наконечник

   При замене реле установите новый хомут.
